Скачать Серия 2.430-3 Выпуск 3. Детали сопряжения кирпичных стен с конструкциями зданий

Дата актуализации: 10.08.2017

Серия 2.430-3

Выпуск 3. Детали сопряжения кирпичных стен с конструкциями зданий

Обозначение:	Серия 2.430-3
Обозначение англ:	Series 2.430-3
Статус:	не действует
Название рус.:	Выпуск 3. Детали сопряжения кирпичных стен с конструкциями зданий
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1969
Дата окончания срока действия:	01.02.1987

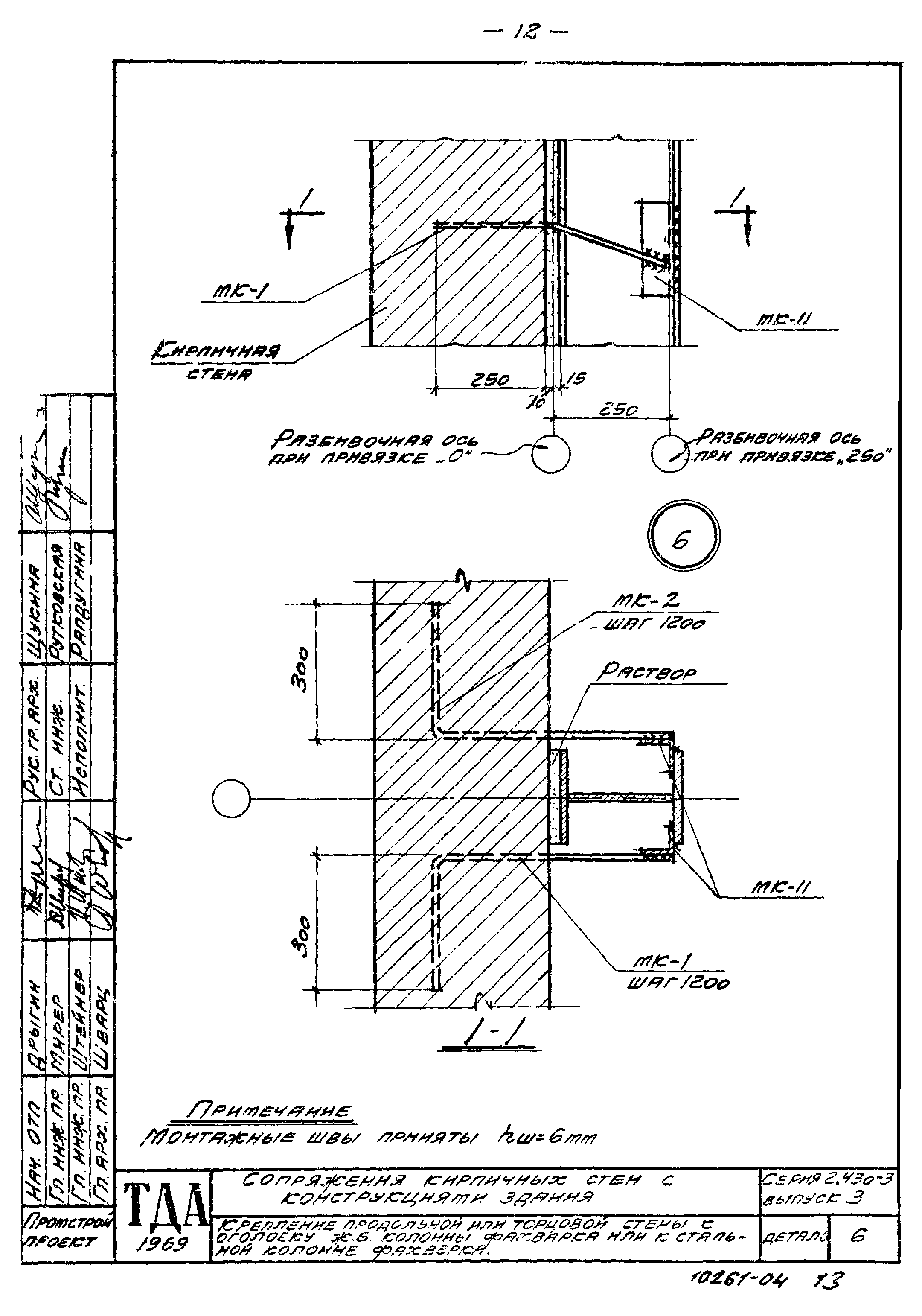

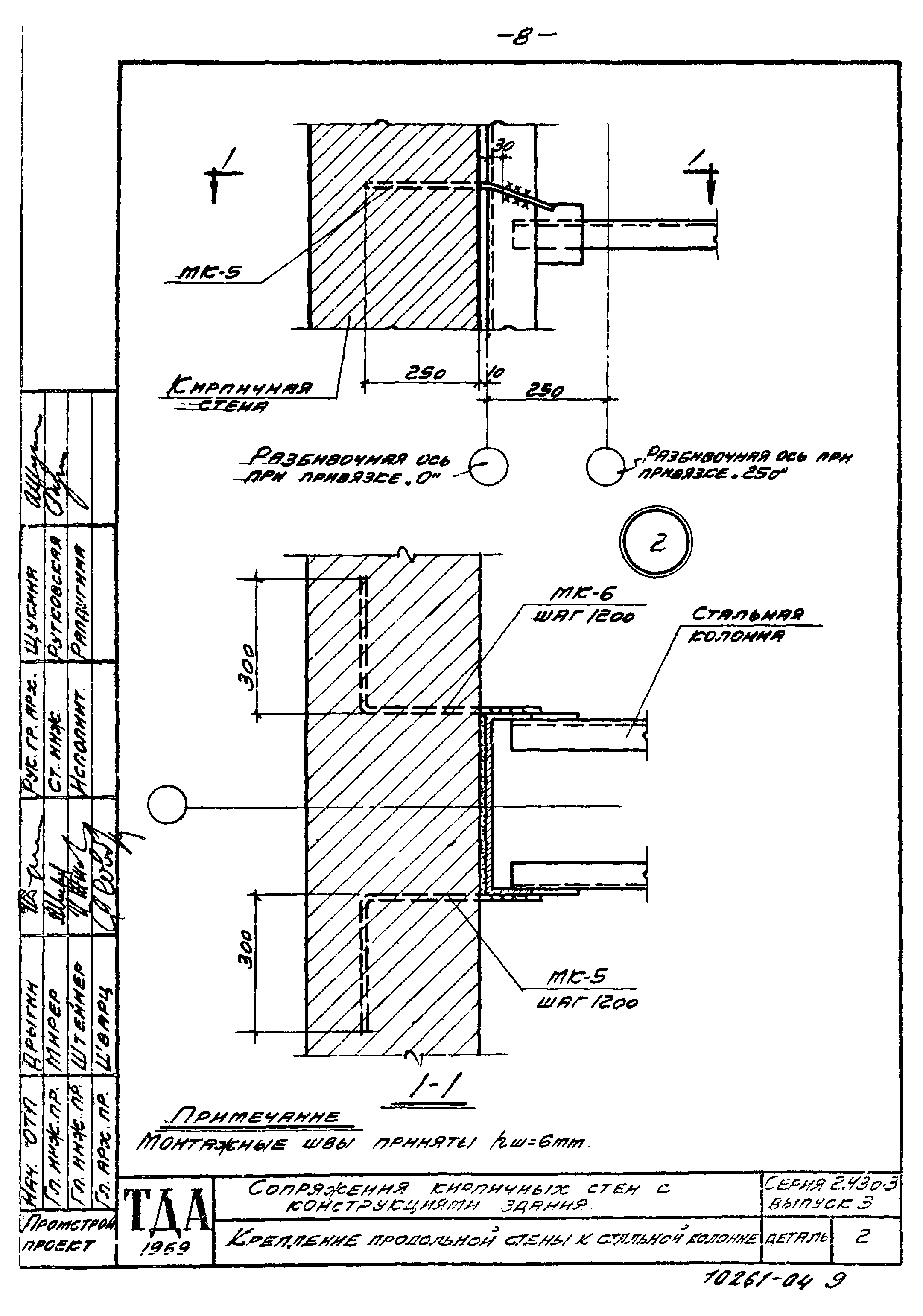

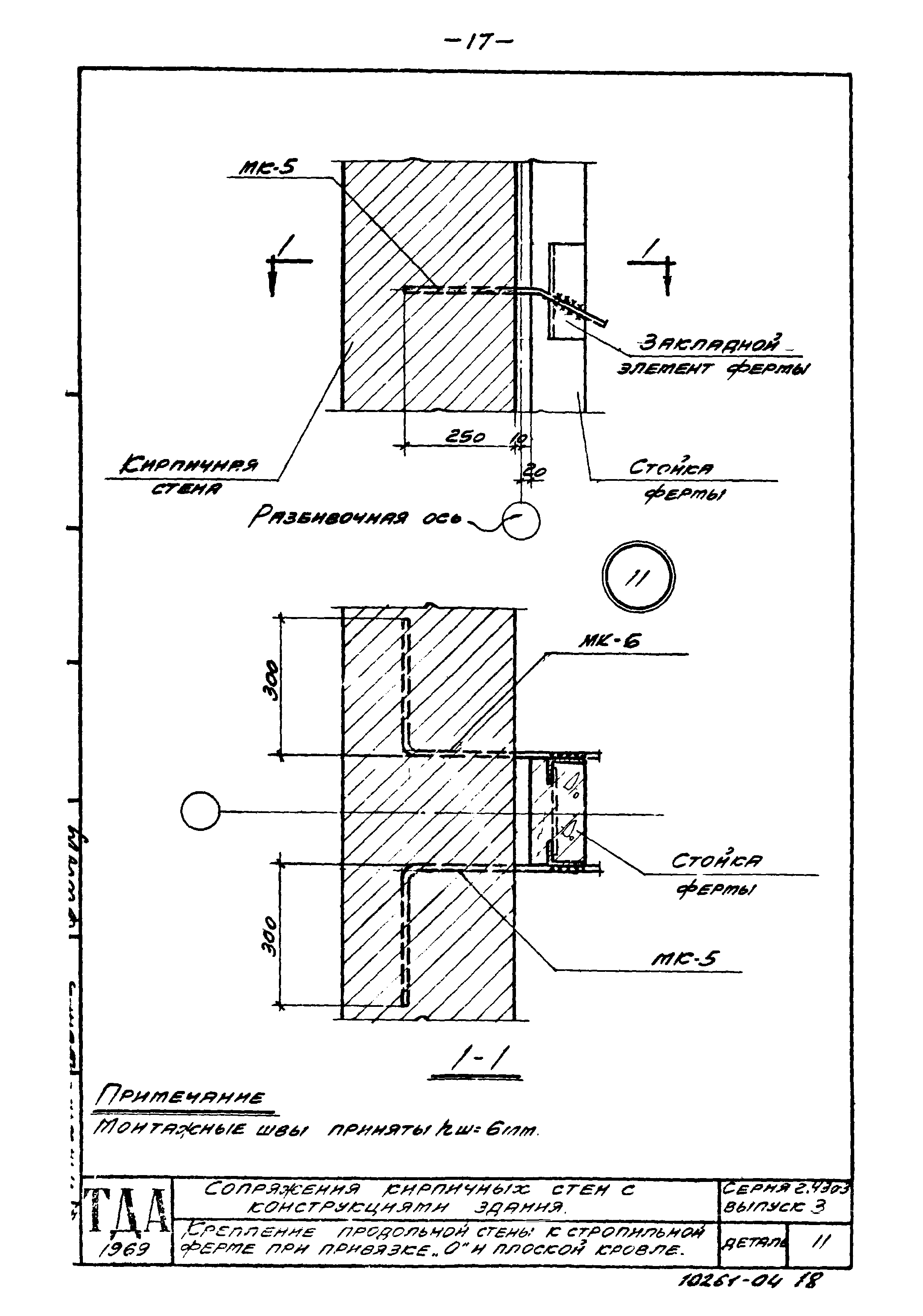

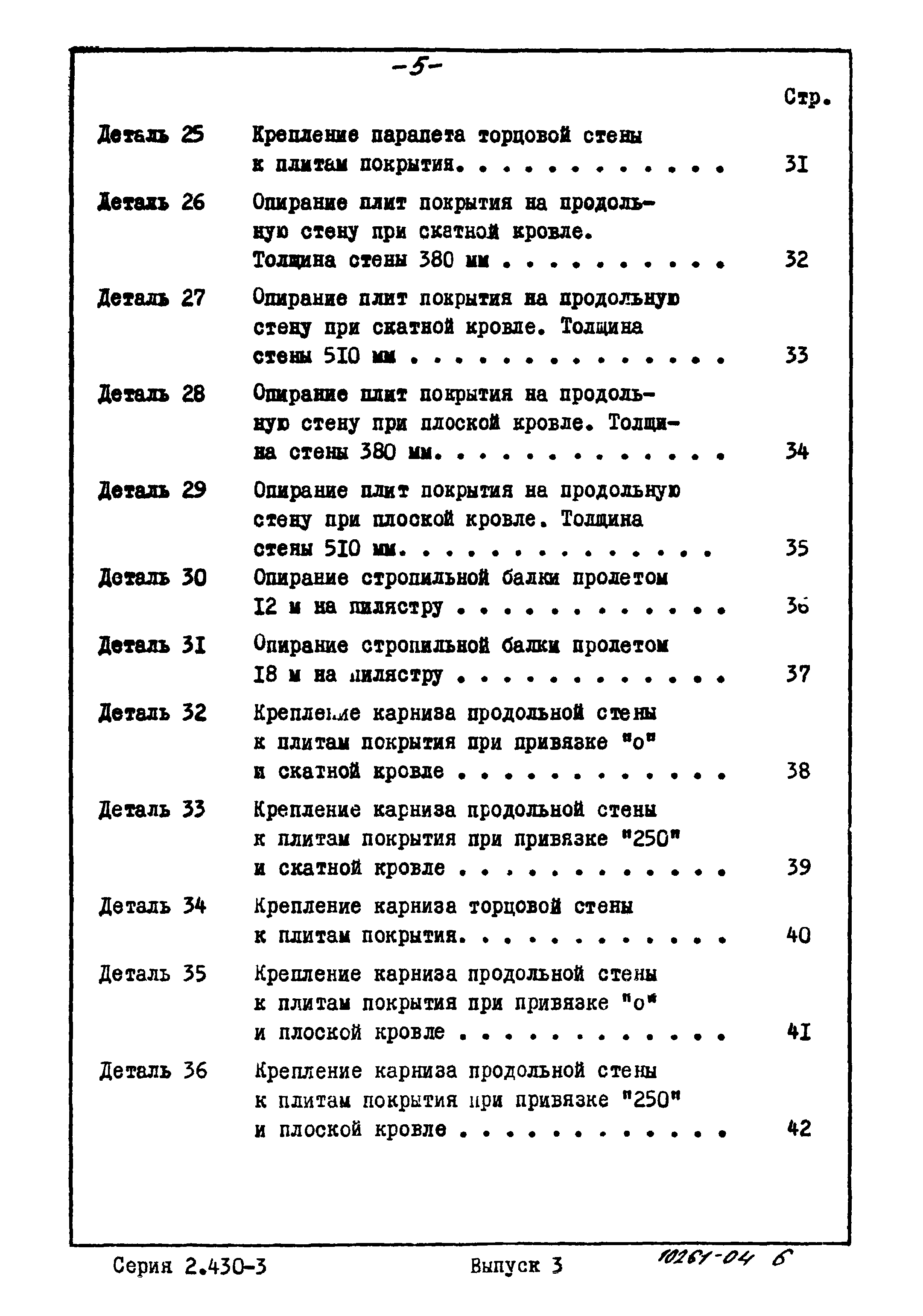

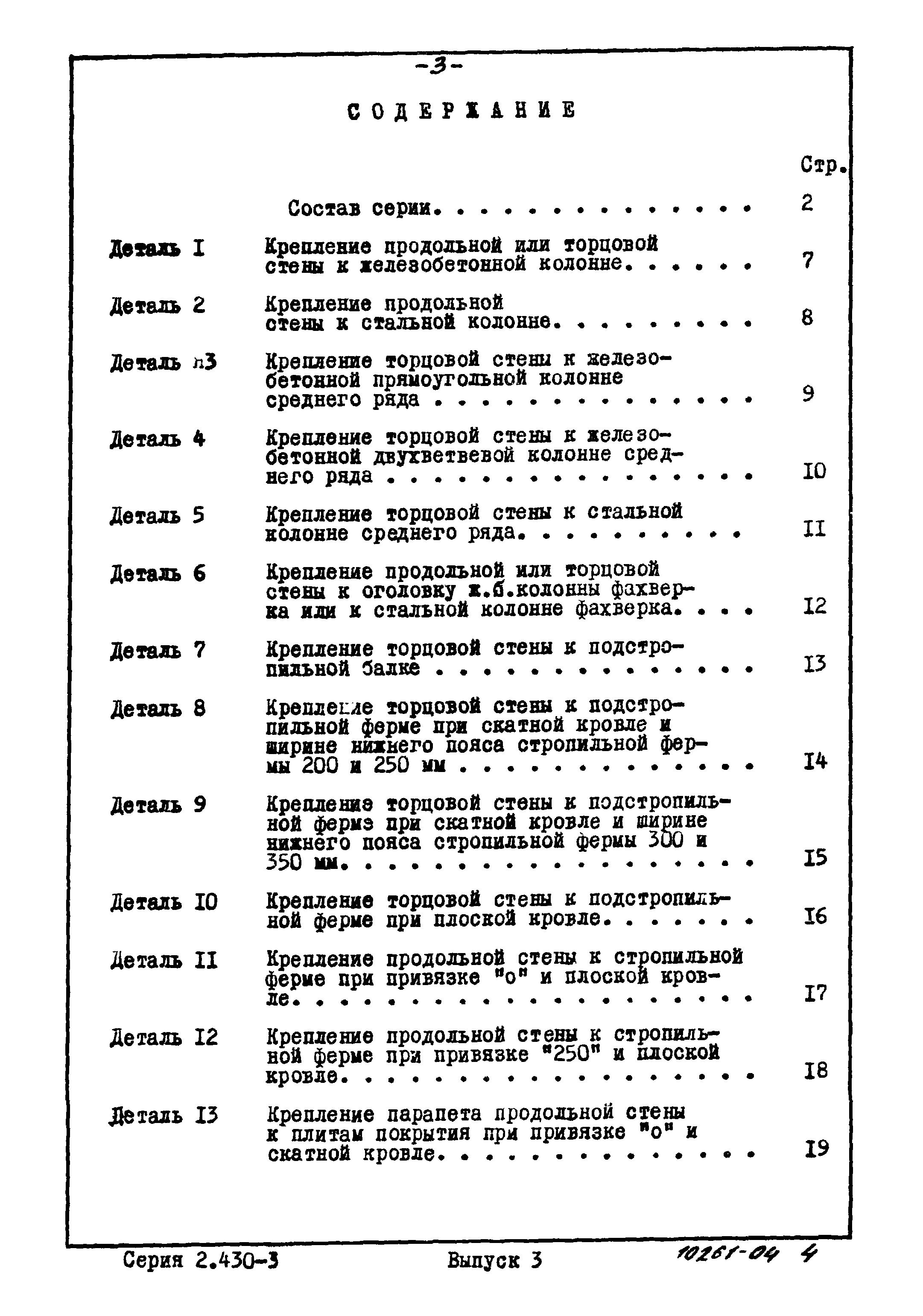

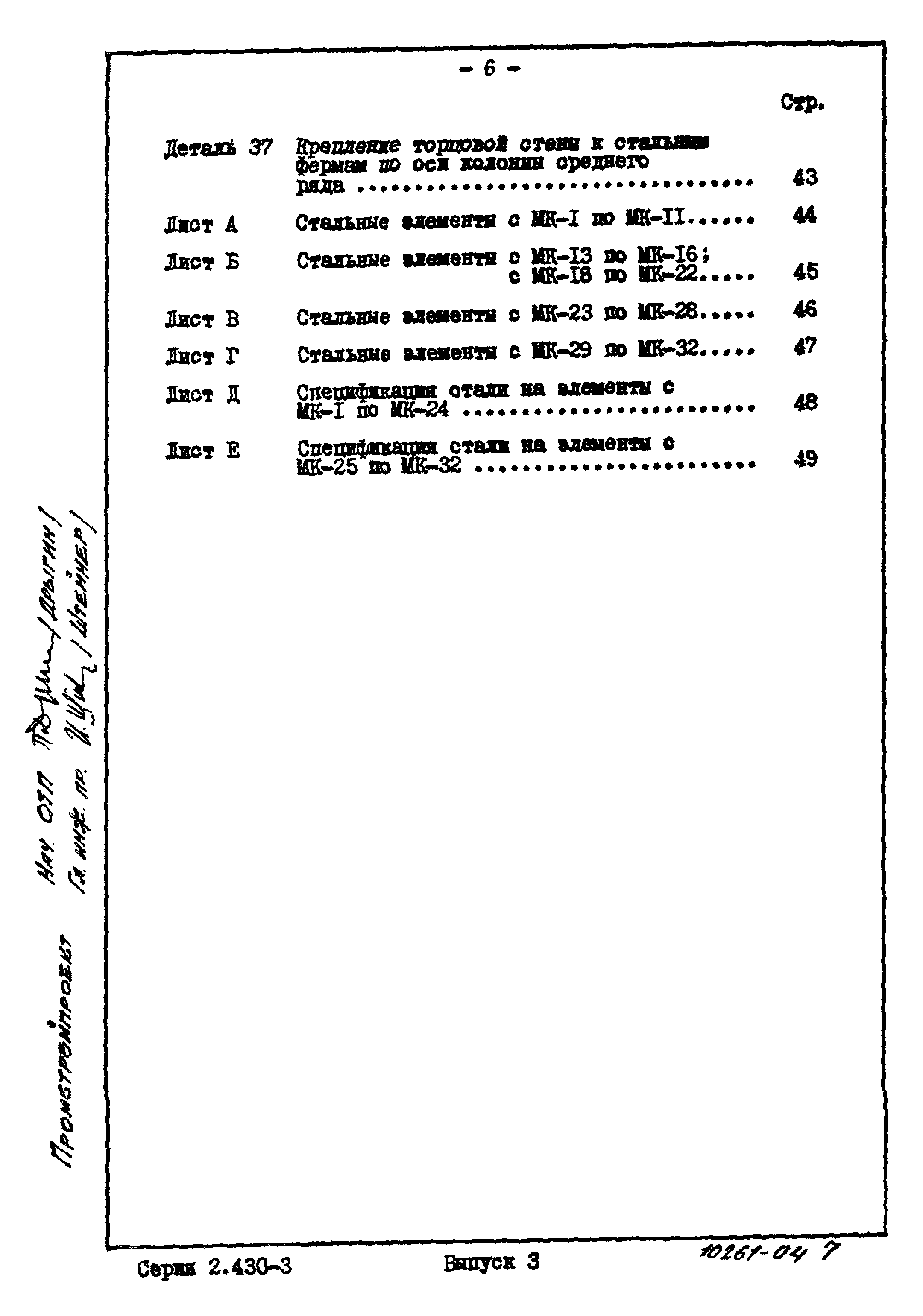

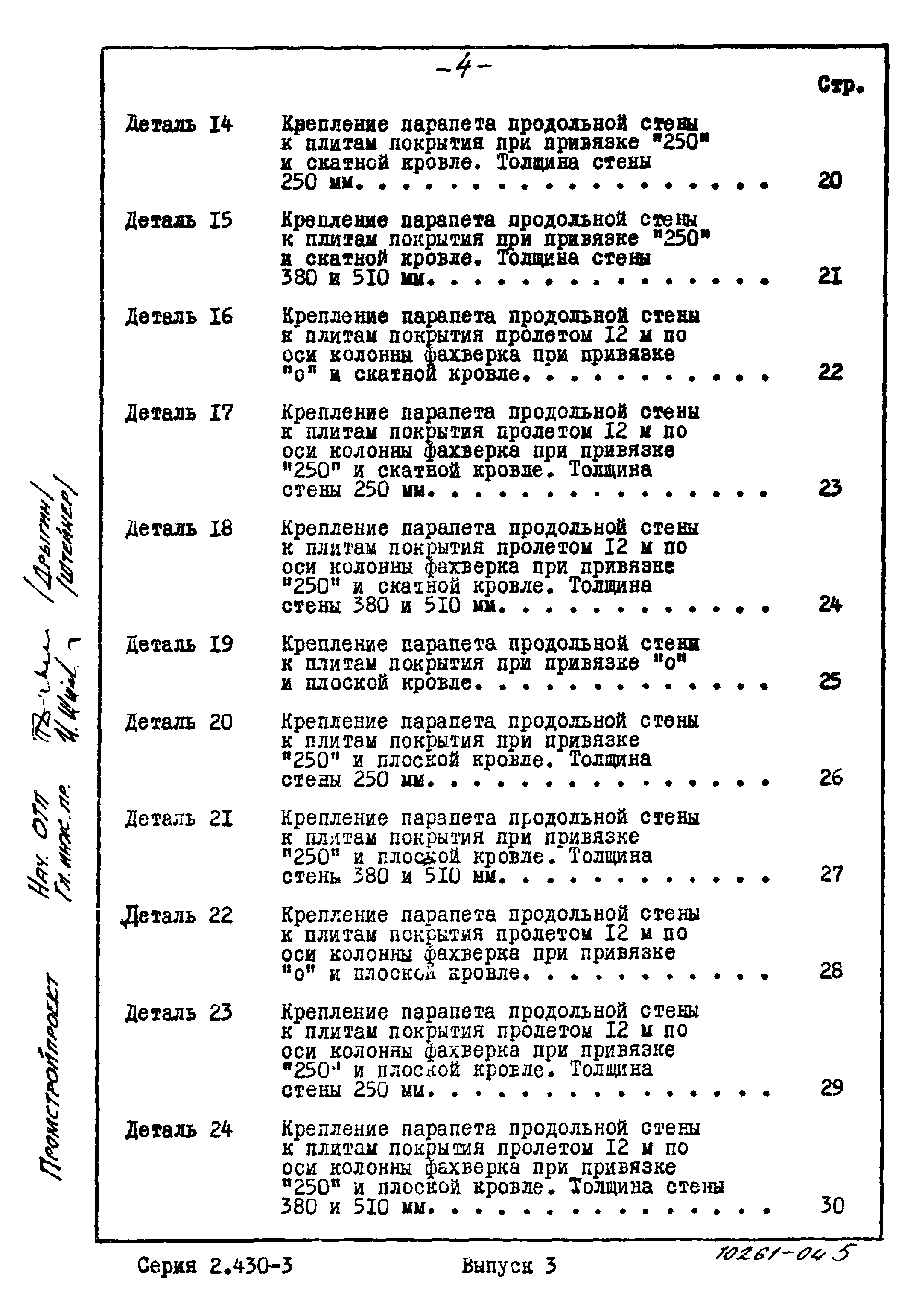

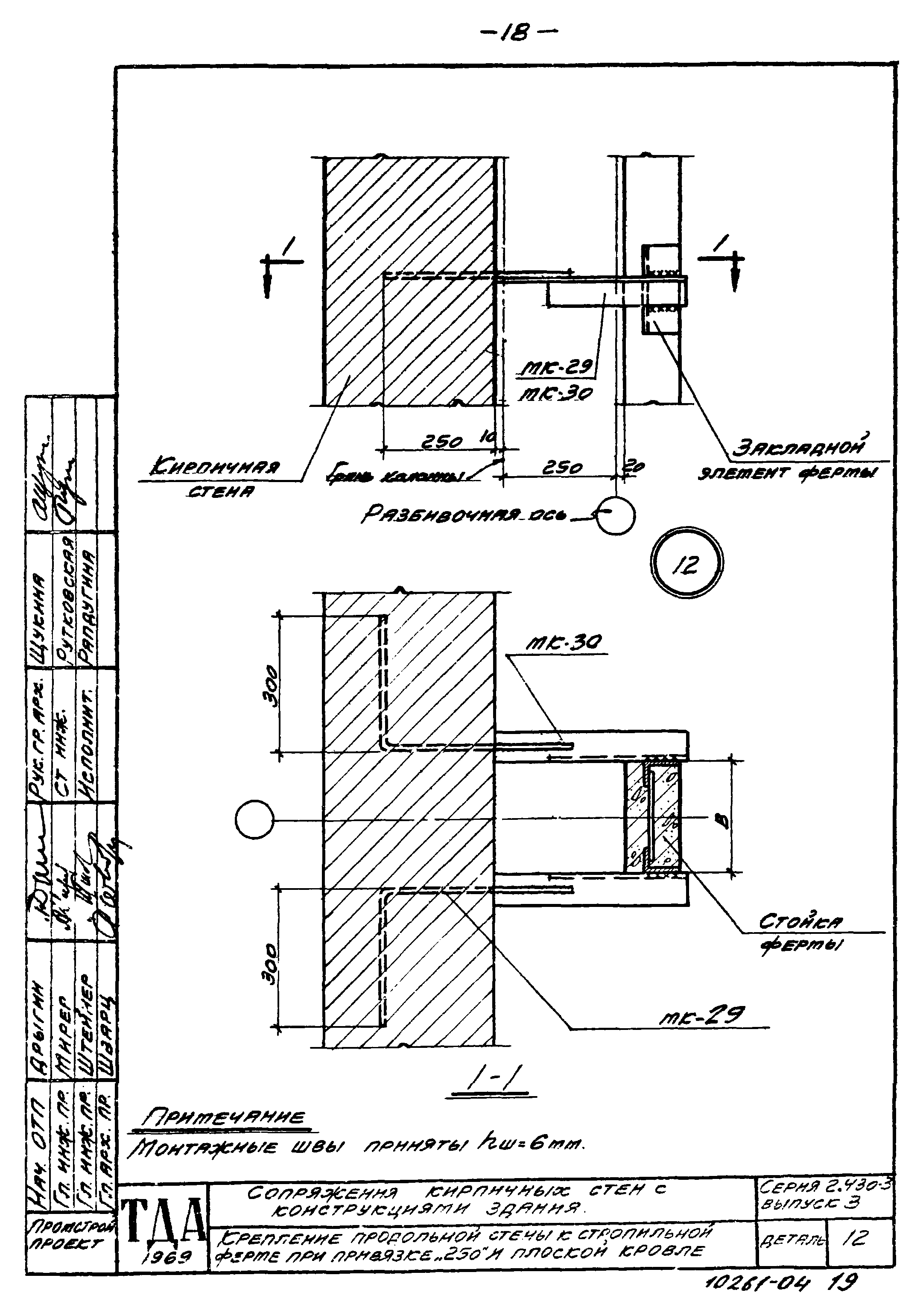

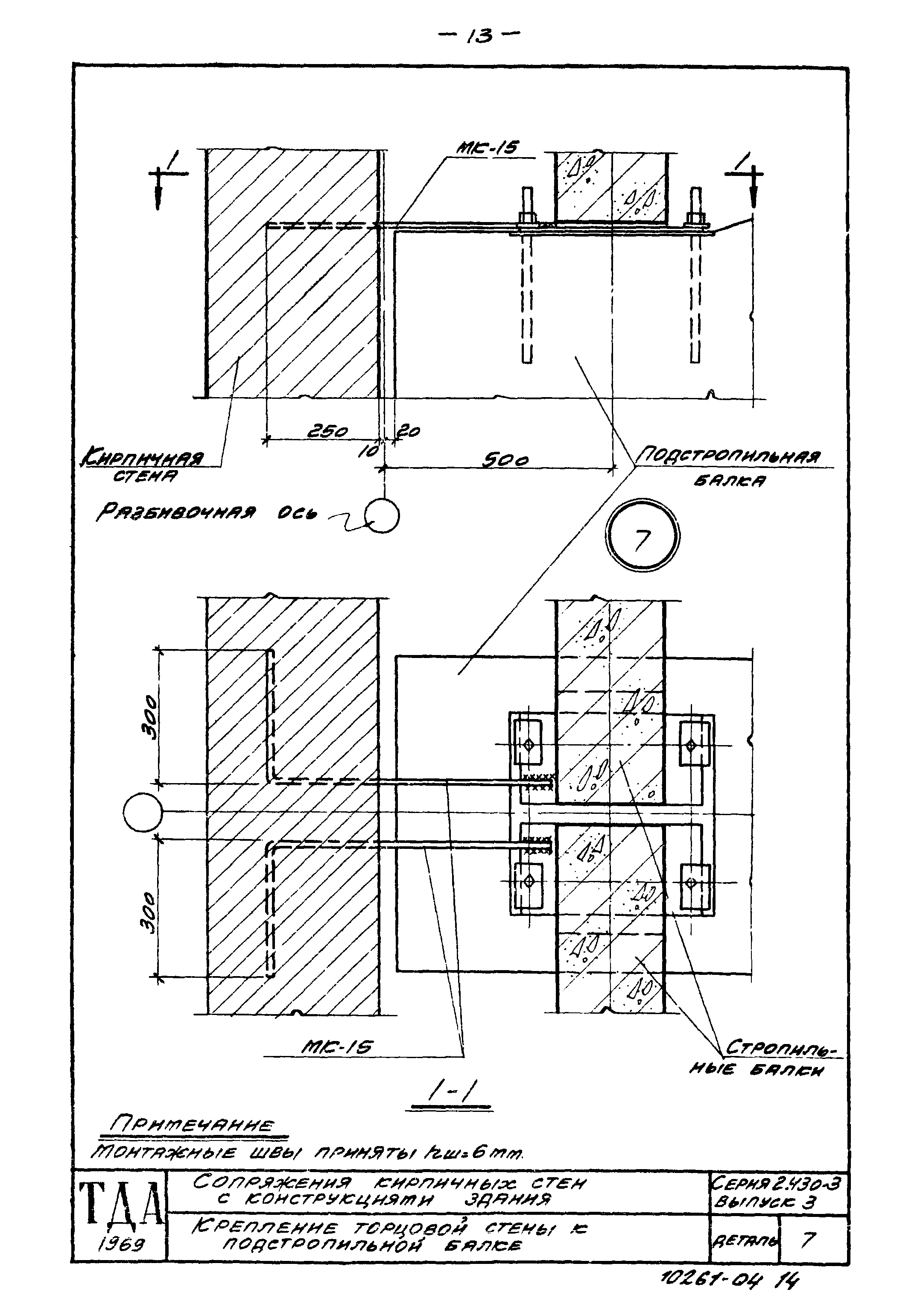

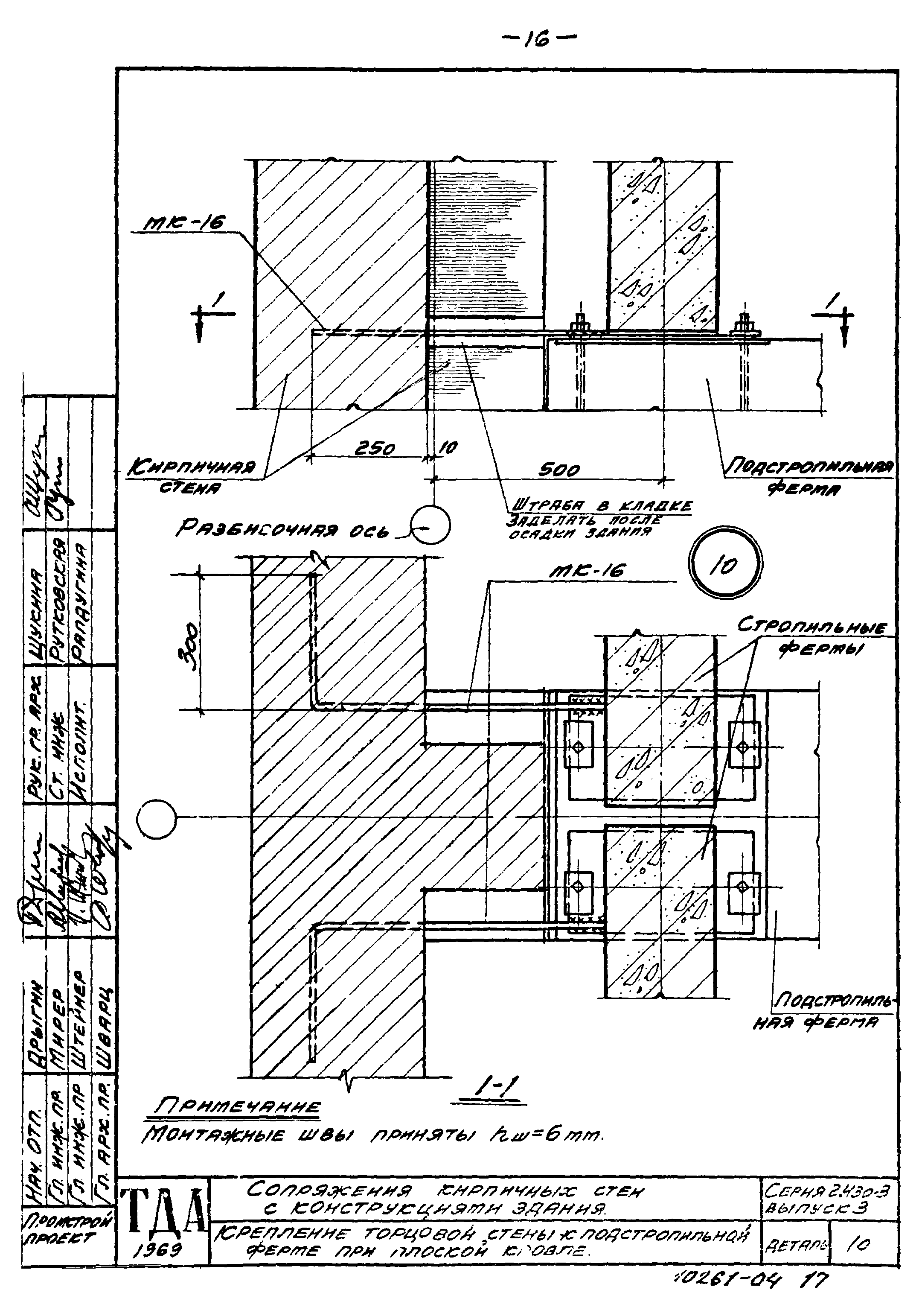

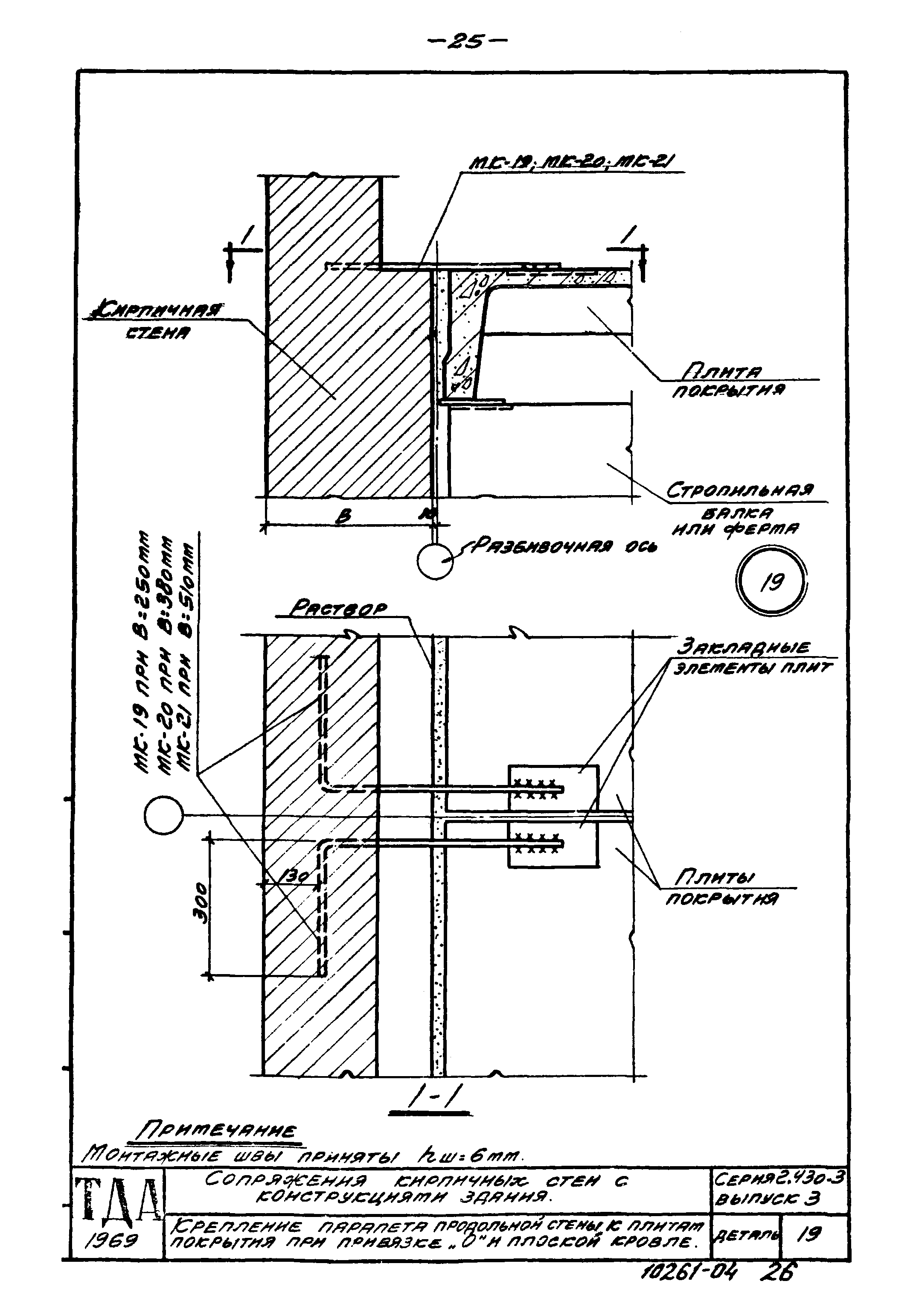

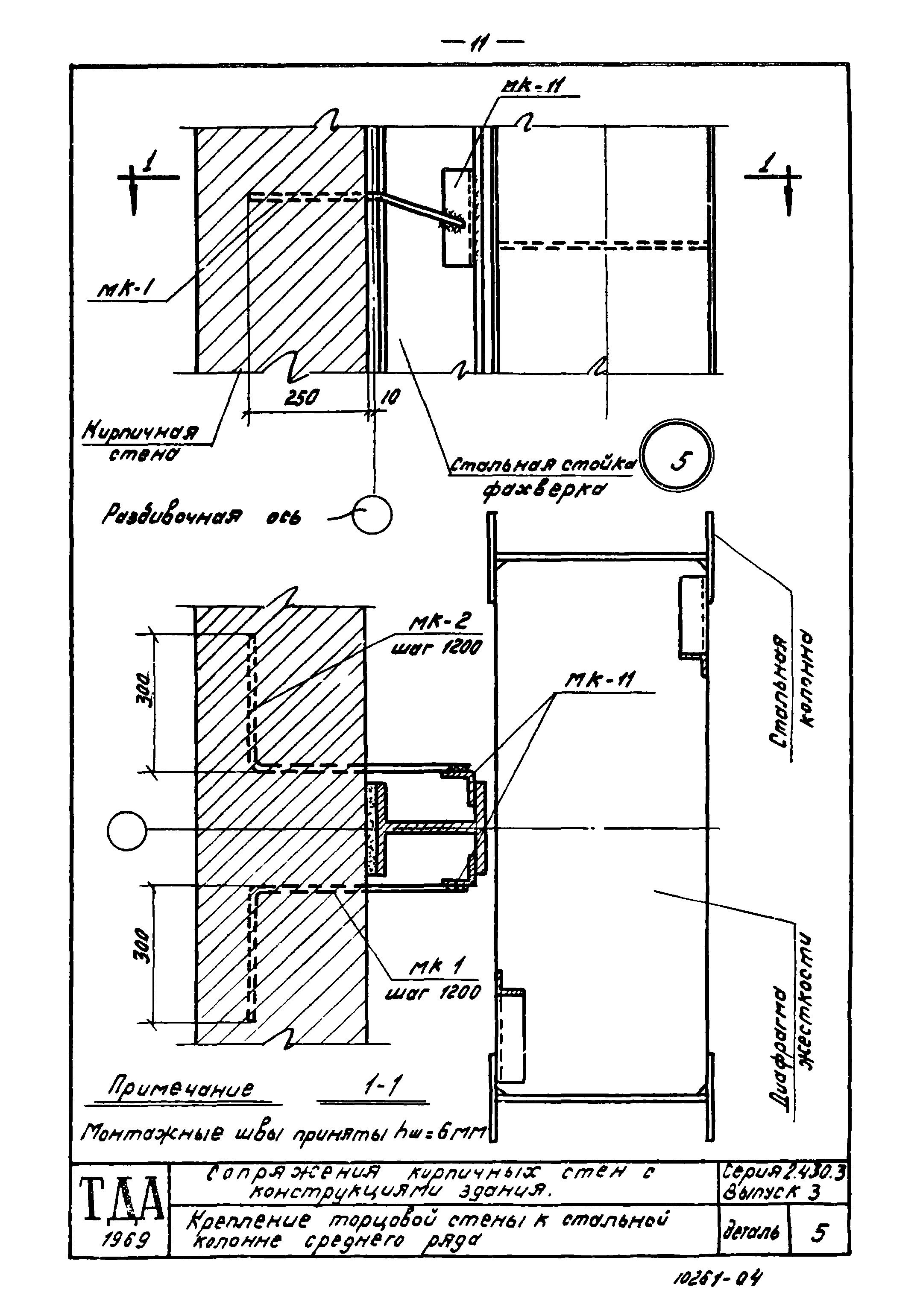

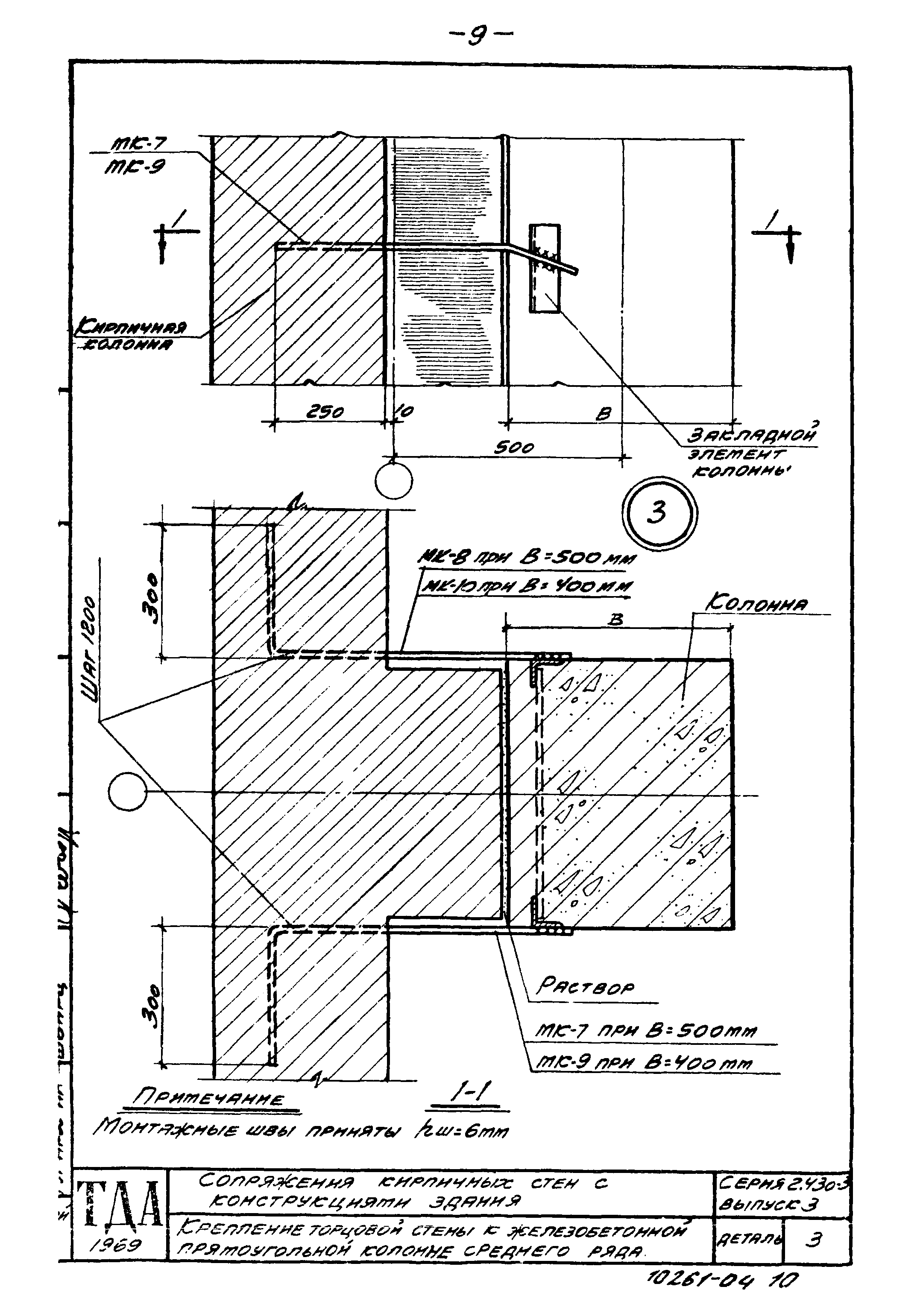

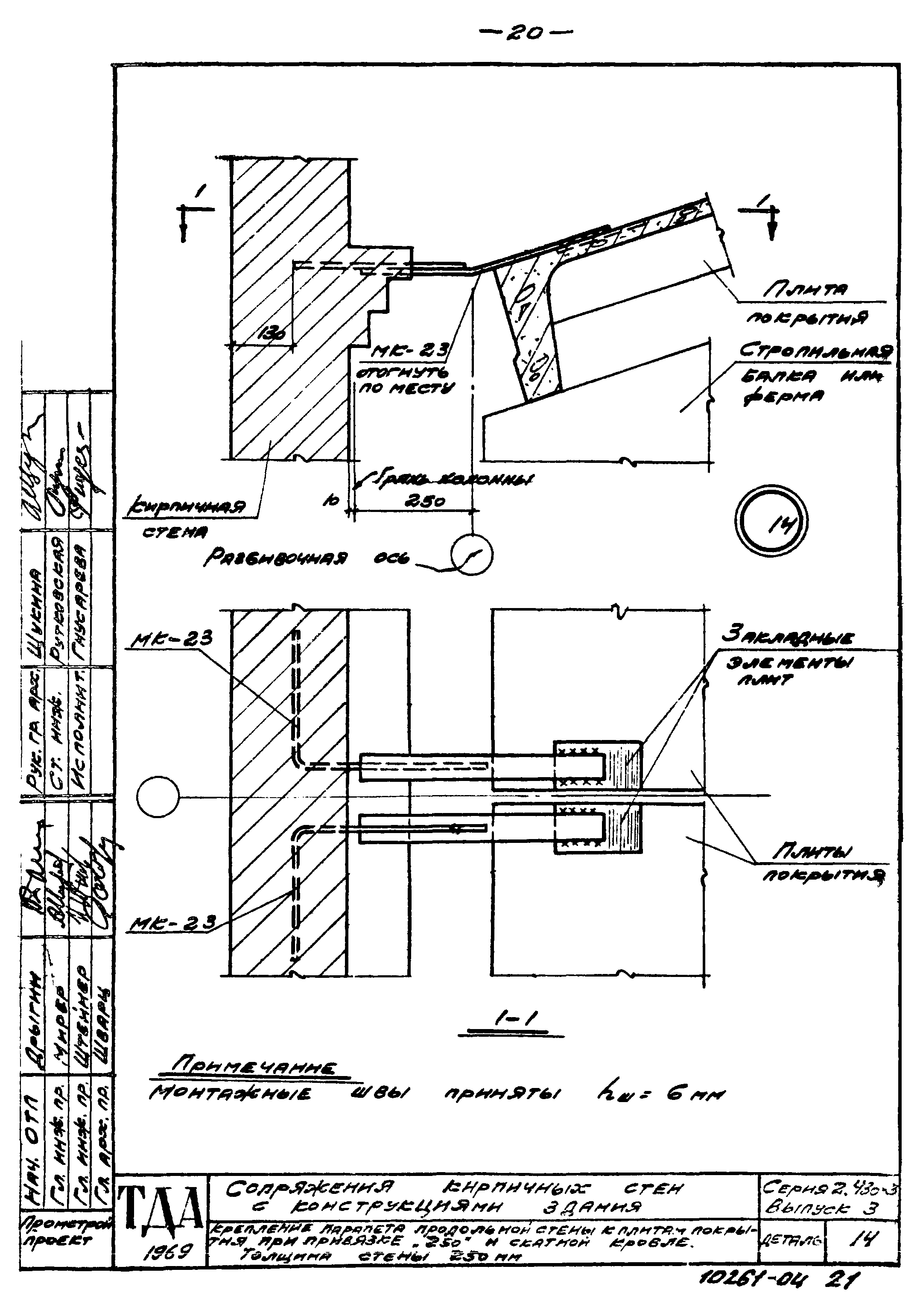

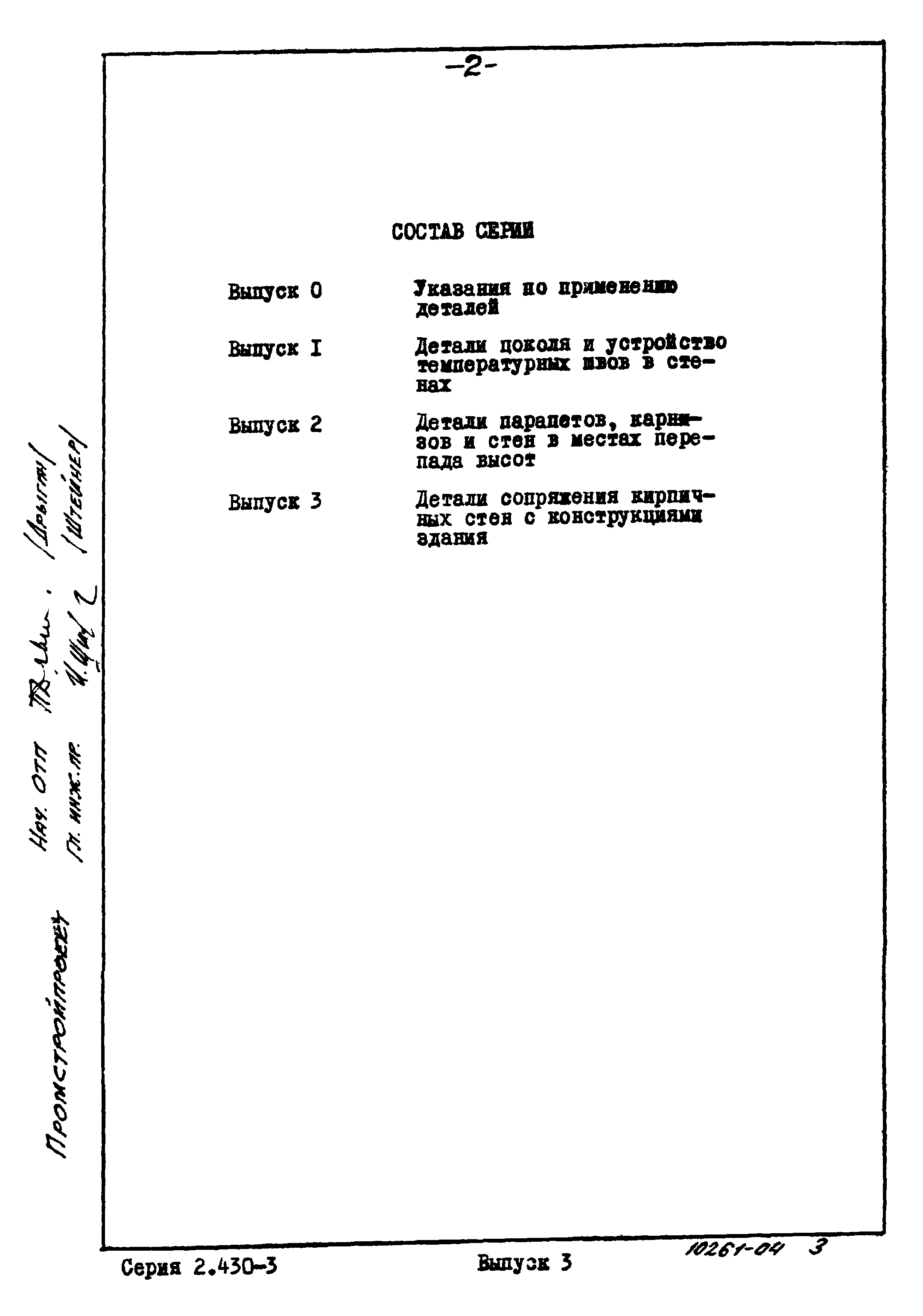

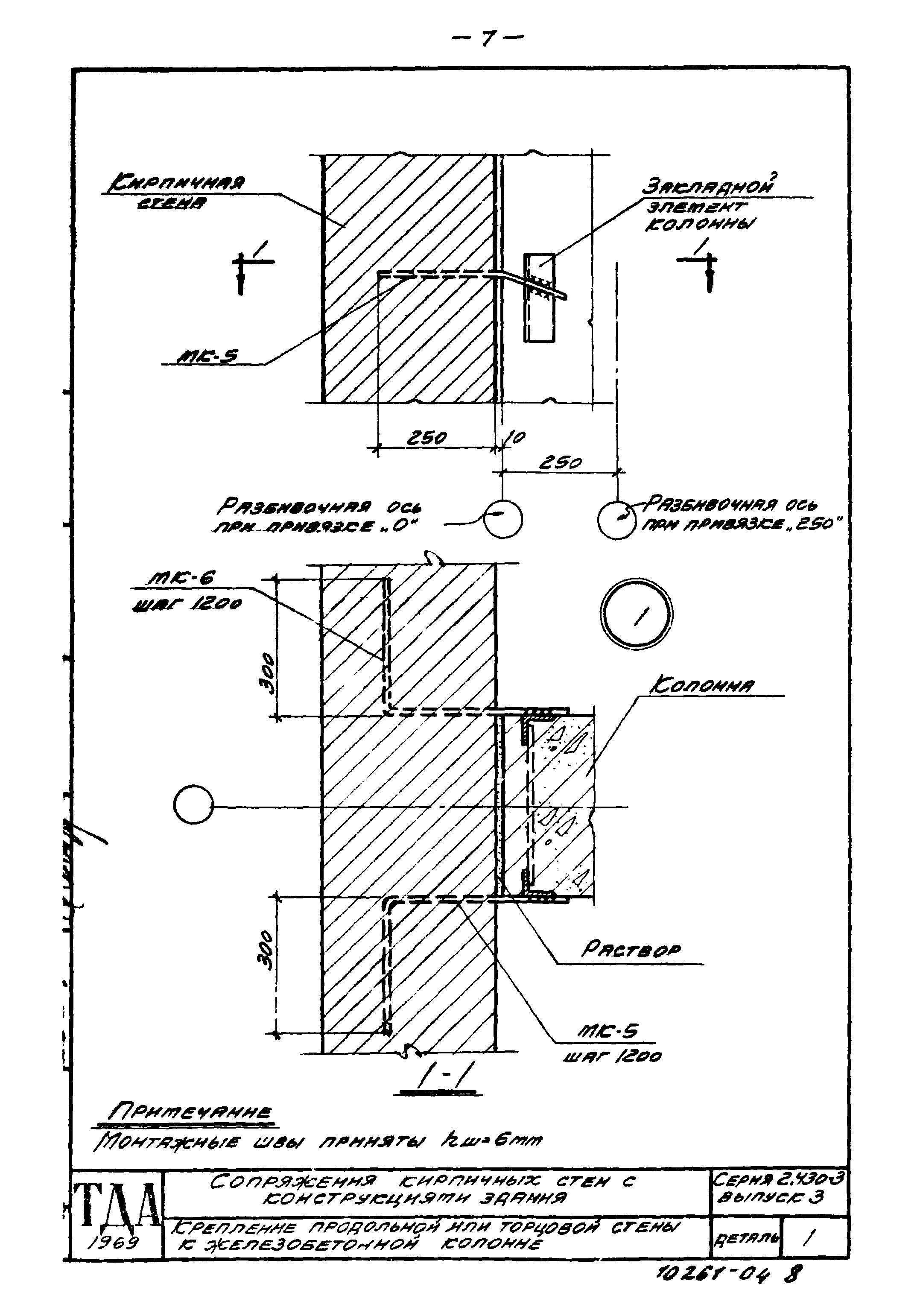

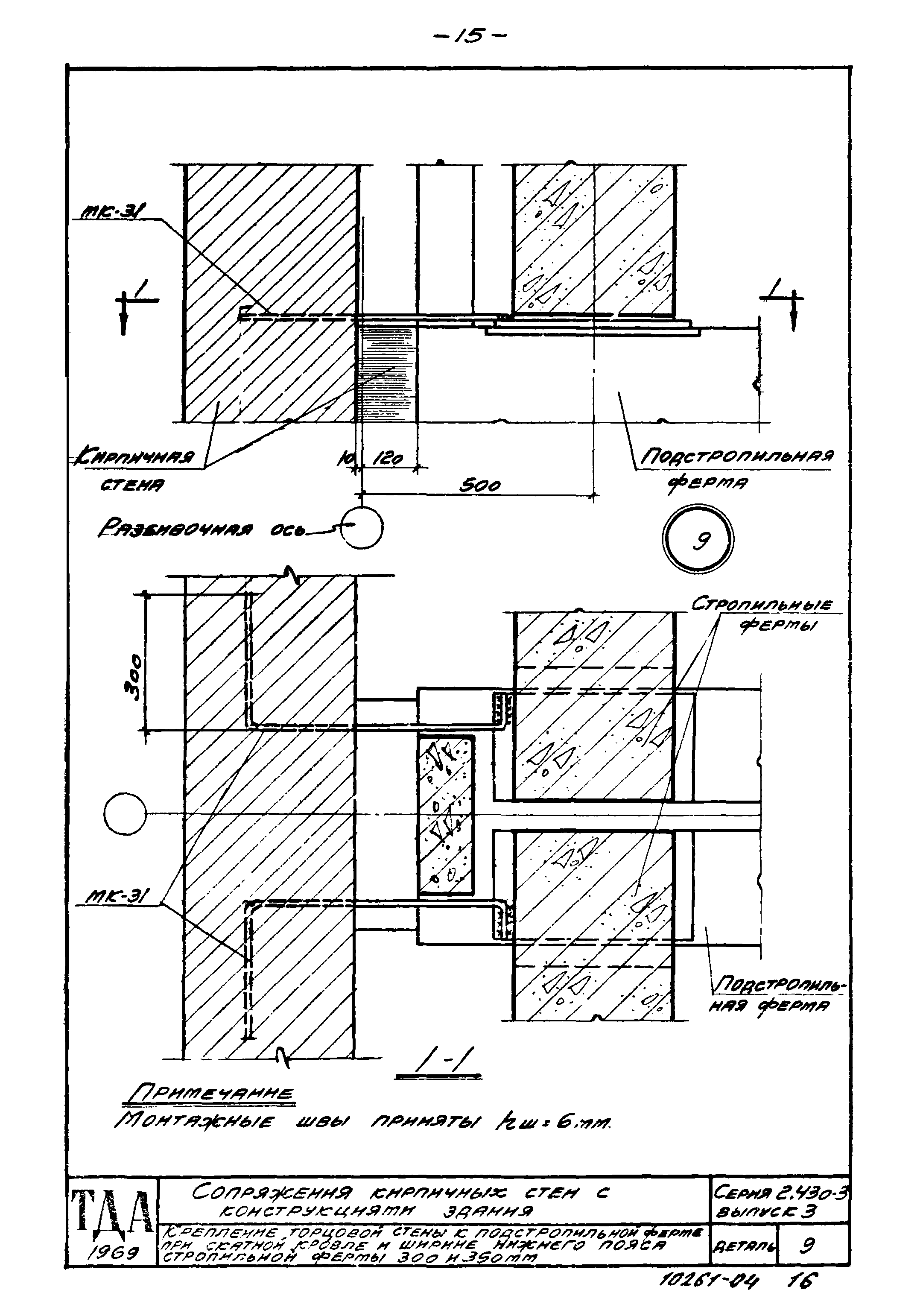

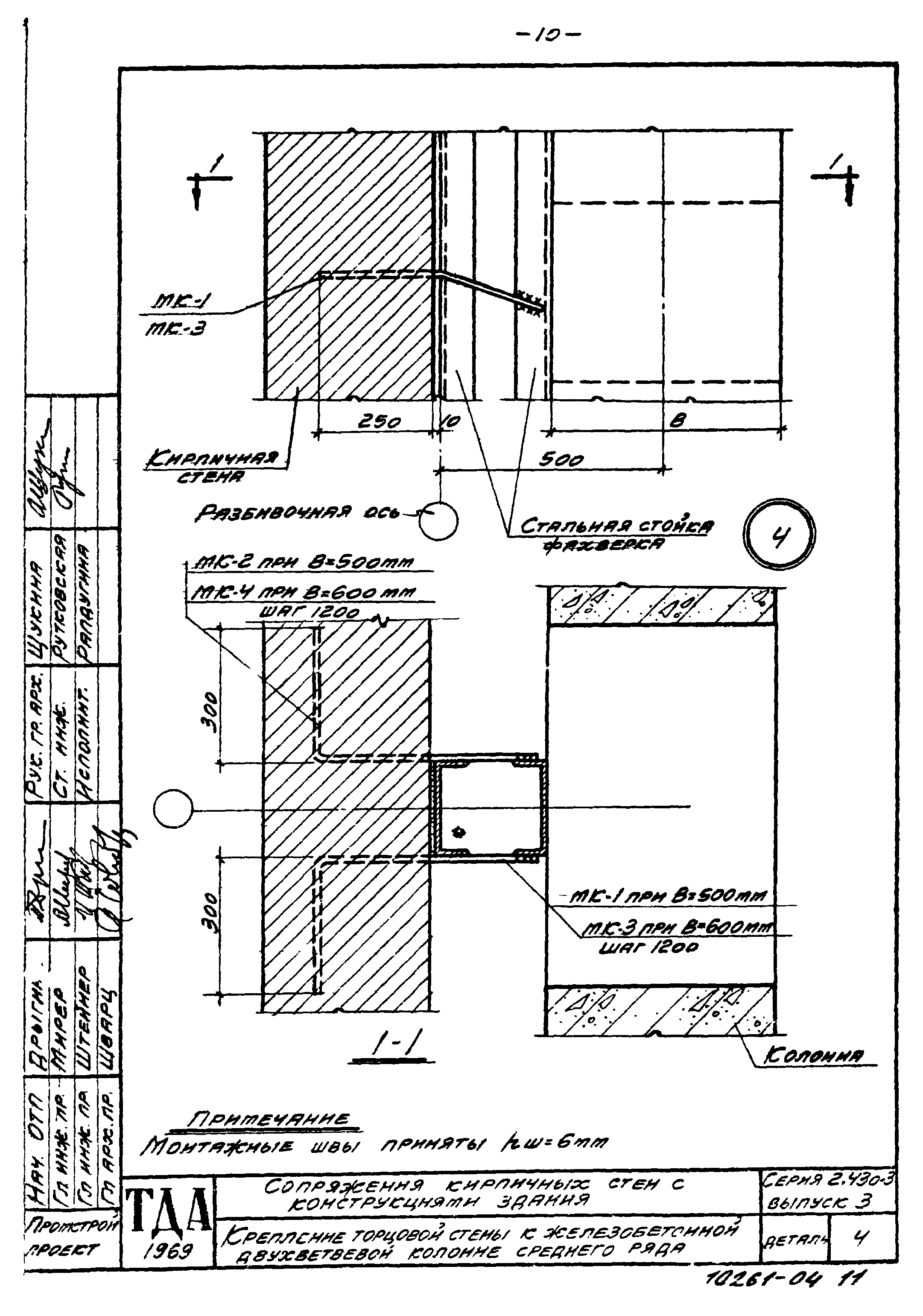

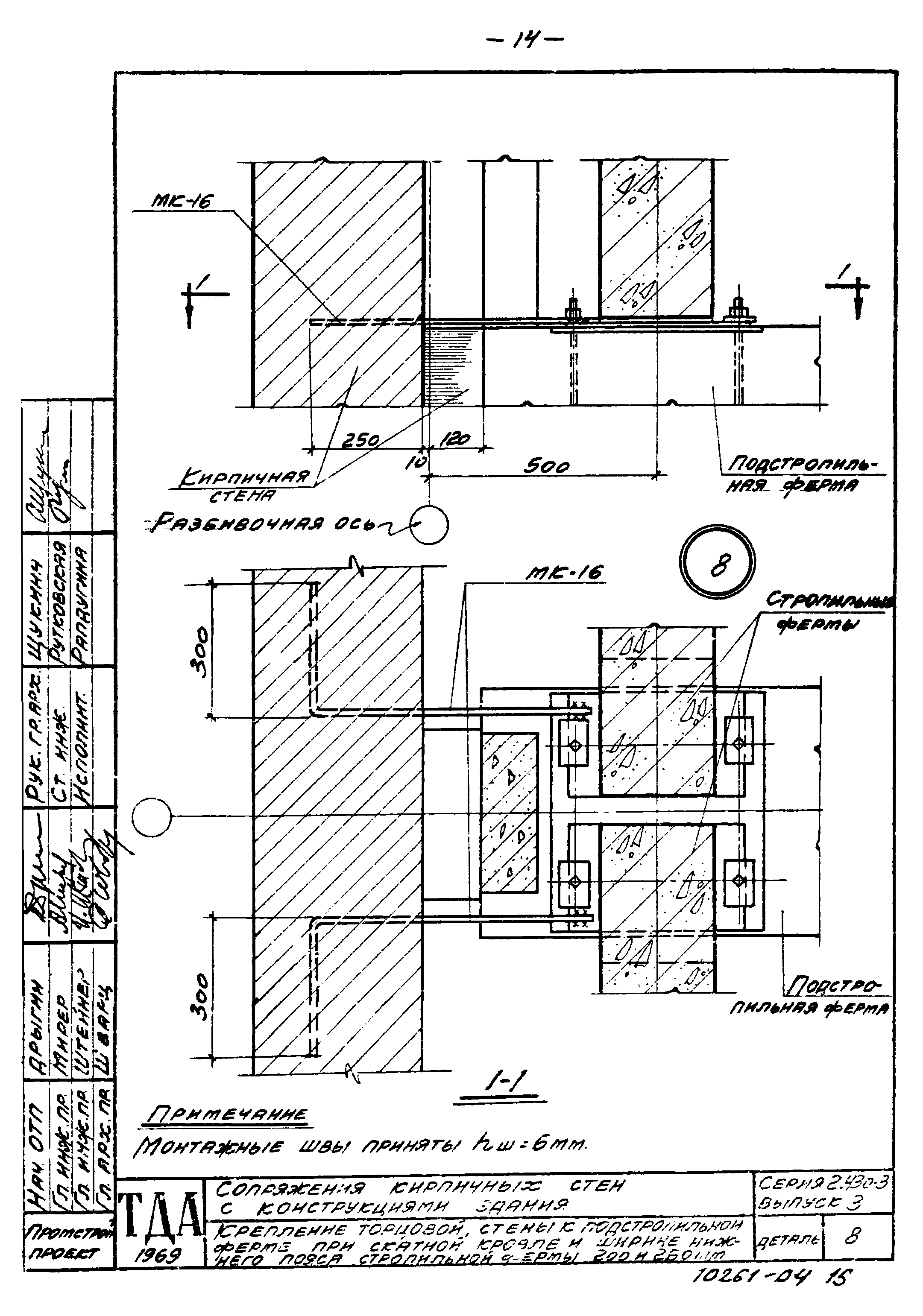

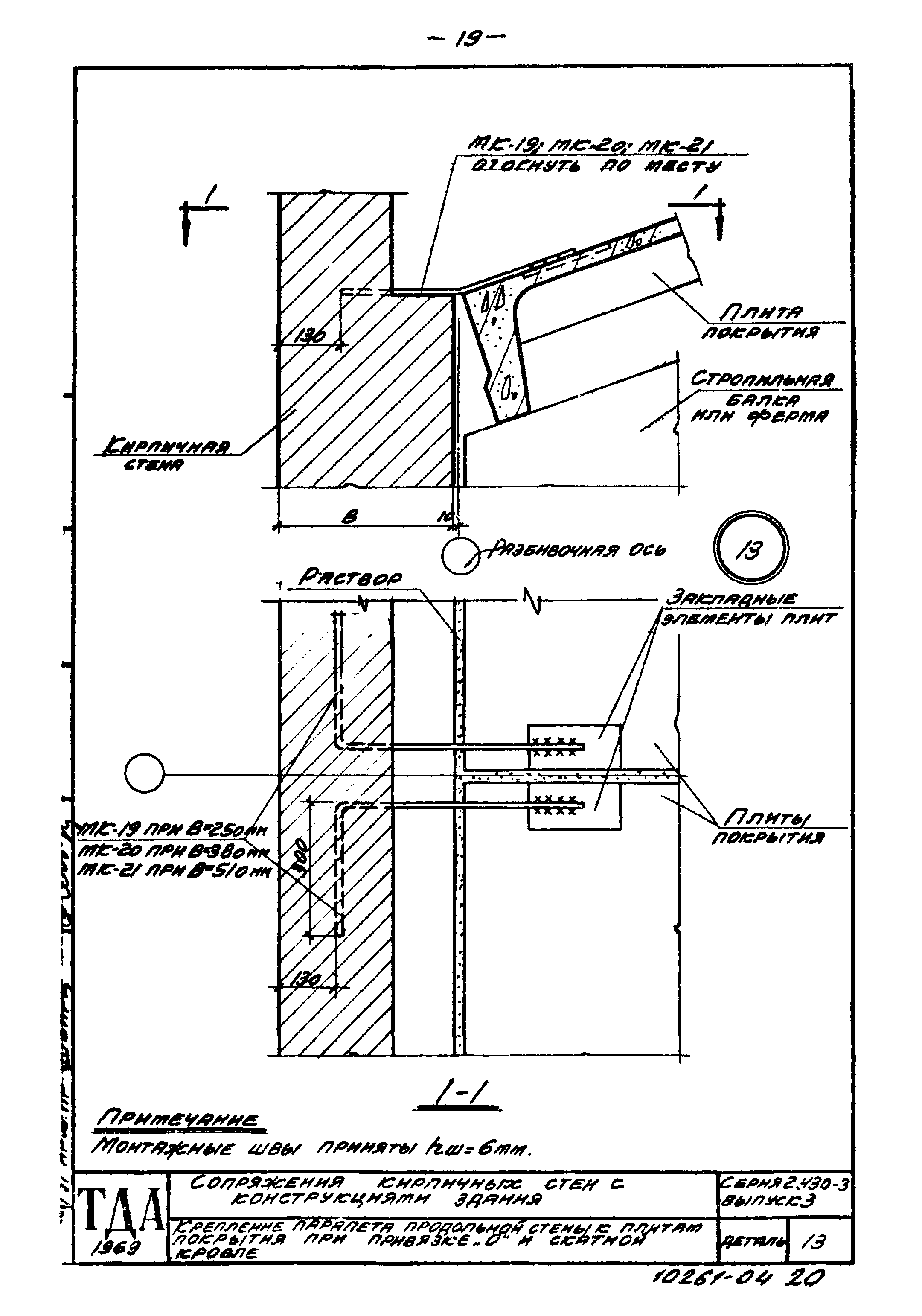

Оглавление:	Состав серии Деталь 1 Крепление продольной или торцовой стены к железобетонной колонне Деталь 2 Крепление продольной стены к стальной колонне Деталь 3 Крепление торцовой стены к железобетонной прямоугольной колонне среднего ряда Деталь 4 Крепление торцовой стены к железобетонной двухветвевой колонне среднего ряда Деталь 5 Крепление торцовой стены к стальной колонне среднего ряда Деталь 6 Крепление продольной или торцовой стены к оголовку ж.б.колонны фахверка иди к стальной колонне фахверка Деталь 7 Крепление торцовой стены к подстропильной балке Деталь 8 Крепление торцовой стены к подстропильной ферме при скатной кровле и ширине нижнего пояса стропильной фермы 200 и 250 мм Деталь 9 Крепление торцовой стены к подстропильной ферме при скатной кровле и ширине нижнего пояса стропильной фермы 300 и 350 мм Деталь 10 Крепление торцовой стены к подстропильной ферме при плоской кровле Деталь 11 Крепление продольной стены к стропильной ферме при привязке "о" и плоской кровле Деталь 12 Крепление продольной стены к стропильной ферме при привязке "250" и плоской кровле Деталь 13 Крепление парапета продольной стены к плитам покрытия при привязке "о" и скатной кровле Деталь 14 Крепление парапета продольной стены к плитам покрытия при привязке "250" и скатной кровле. Толщина стены 250 мм Деталь 15 Крепление парапета продольной стены к плитам покрытия при привязке "250" и скатной кровле. Толщина стены 380 и 510 мм Деталь 16 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка пои привязке "о" и скатной кровле Деталь 17 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке "250" и скатной кровле. Толщина стены 250 мм Деталь 18 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке "250" и скатной кровле. Толщина стены 380 и 510 мм Деталь 19 Крепление парапета продольной стена к плитам покрытия при привязке "о" и плоской кровле Деталь 20 Крепление парапета продольной стены к плитам покрытия при привязке "250" и плоской кровле. Толщина стены 250 мм Деталь 21 Крепление парапета продольной стены к плитам покрытия при подвязке "250" и плоской кровле /Толщина стены 380 и 510 мм Деталь 22 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке "о" и плоской кровле Деталь 23 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке "250" и плоской кровле. Толщина стены 250 мм Деталь 24 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке "250" и плоской кровле. Толщина стены 380 и 510 мм Деталь 25 Крепление парапета торцовой стены к плитам покрытия Деталь 26 Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 380 мм Деталь 27 Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 510 мм Деталь 28 Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 380 мм Деталь 29 Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм Деталь 30 Опирание стропильной балки пролетом 12 м на пилястру Деталь 31 Опирание стропильной балки пролетом 18 м на пилястру Деталь 32 Крепление карниза продольной стены к плитам покрытия при привязке "о" и скатной кровле Деталь 33 Крепление карниза продольной стены к плитам покрытия при привязке "250" и скатной кровле Деталь 34 Крепление карниза торцовой стены к плитам покрытия Деталь 35 Крепление карниза продольной стены к плитам покрытия при привязке "о" и плоской кровле Деталь 36 Крепление карниза продольной стены к плитам покрытия при привязке "250" и плоской кровле Деталь 37 Крепление торцовой стены к стальным фермам по оси колонны среднего ряда Лист А Стальные элементы с МК-1 по МК-11 Лист Б Стальные элементы с МК-13 по МК-16; с МК-18 по МК-22 Лист В Стальные элементы с МК-23 по МК-28 Лист Г Стальные элементы с МК-29 по МК-32 Лист Д Спецификация стали на элементы с МК-1 по МК-24 Лист Е Спецификация стали на элементы с МК-25 по МК-32
Разработан:	Промстройпроект
Утверждён:	18.09.1969 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 104)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Узлы и детали стен и перегородок
Чем заменён:	Серия 2.430-20 «Узлы стен из кирпича одноэтажных зданий промышленных предприятий»
