Типовой проект 902-1-73.83

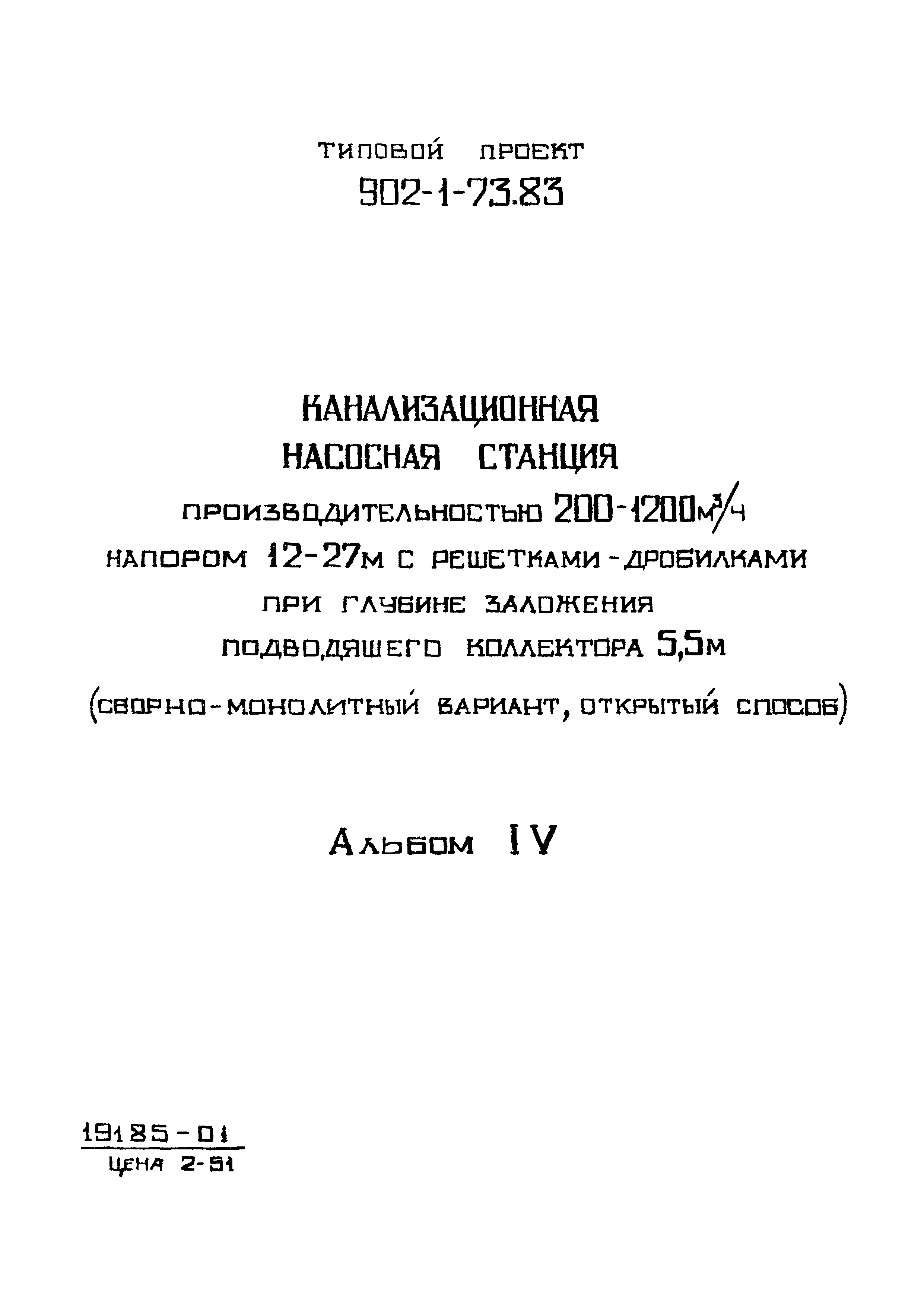

Альбом IV. Строительные решения. Подземная часть. Сборно-монолитный вариант (открытый способ в сухих грунтах)

Обозначение:	Типовой проект 902-1-73.83
Обозначение англ:	902-1-73.83
Статус:	заменен
Название рус.:	Альбом IV. Строительные решения. Подземная часть. Сборно-монолитный вариант (открытый способ в сухих грунтах)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1990

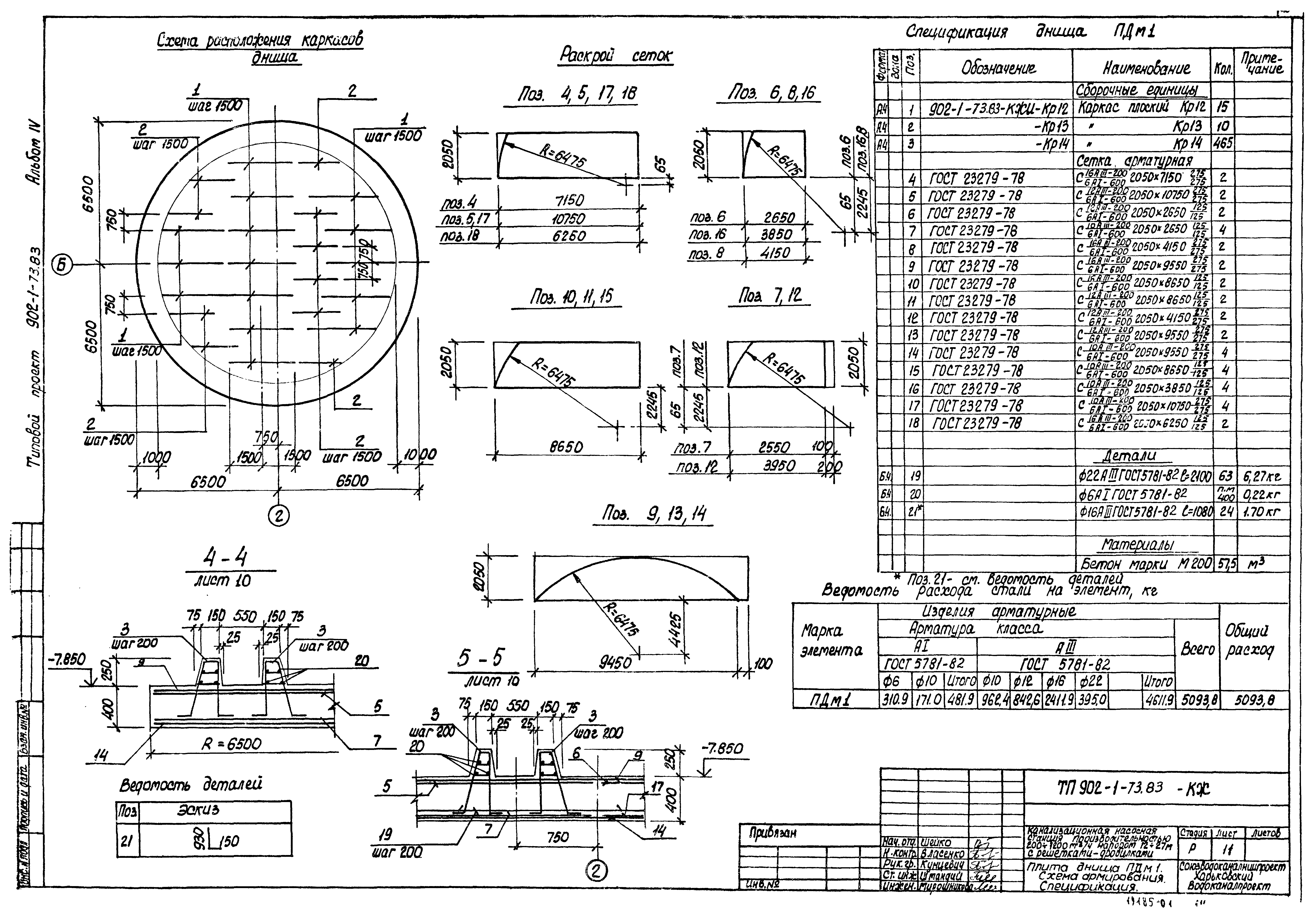

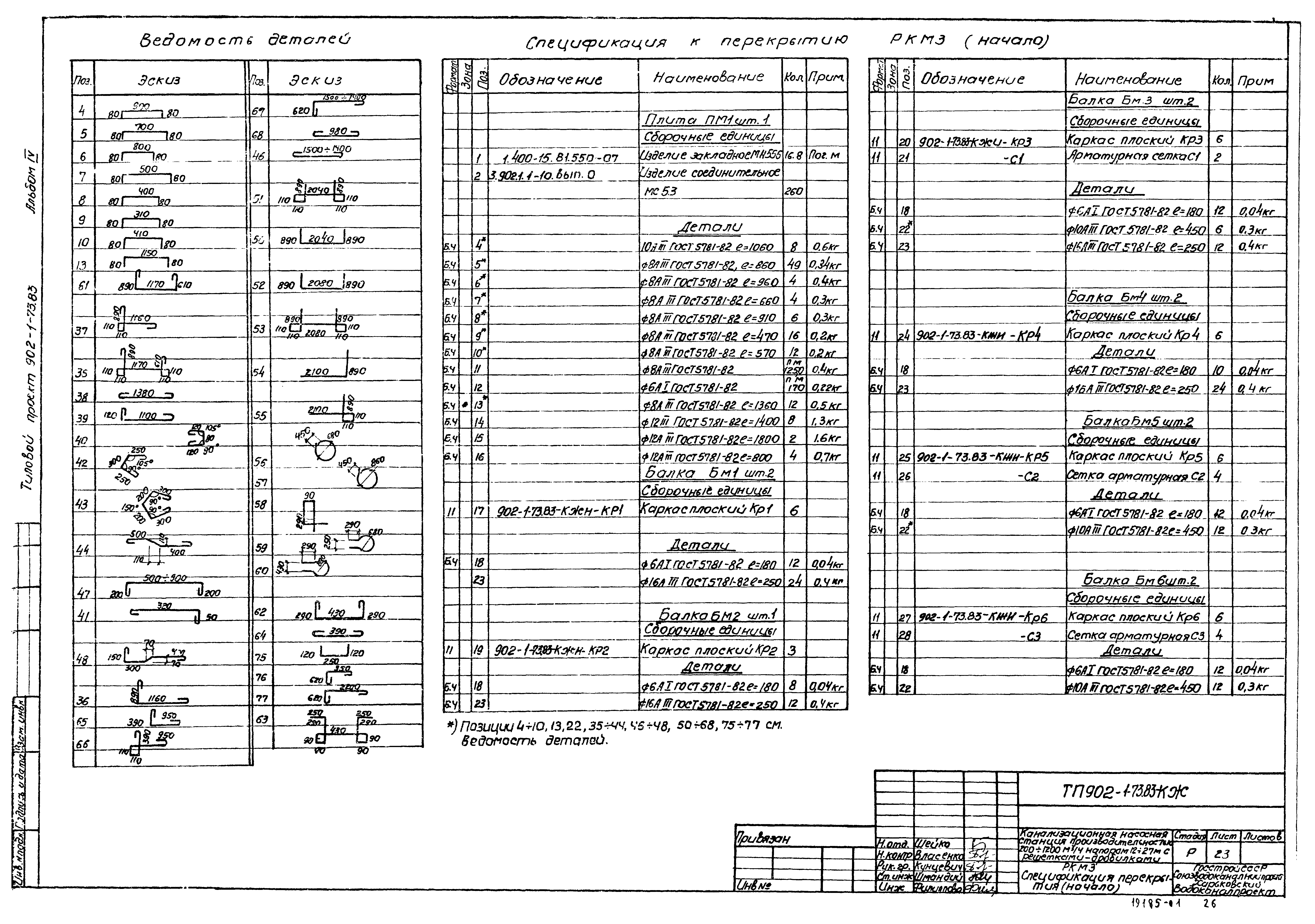

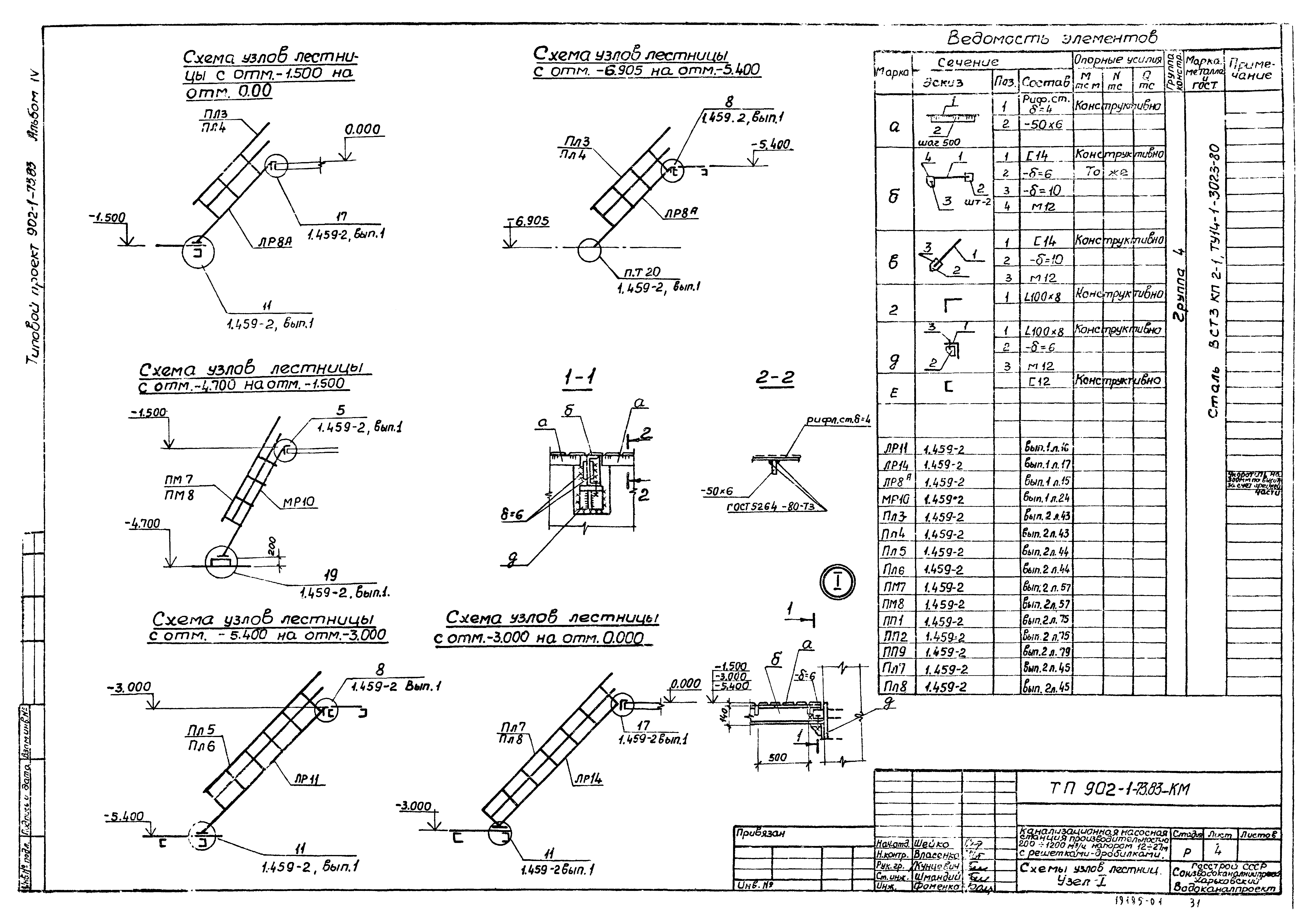

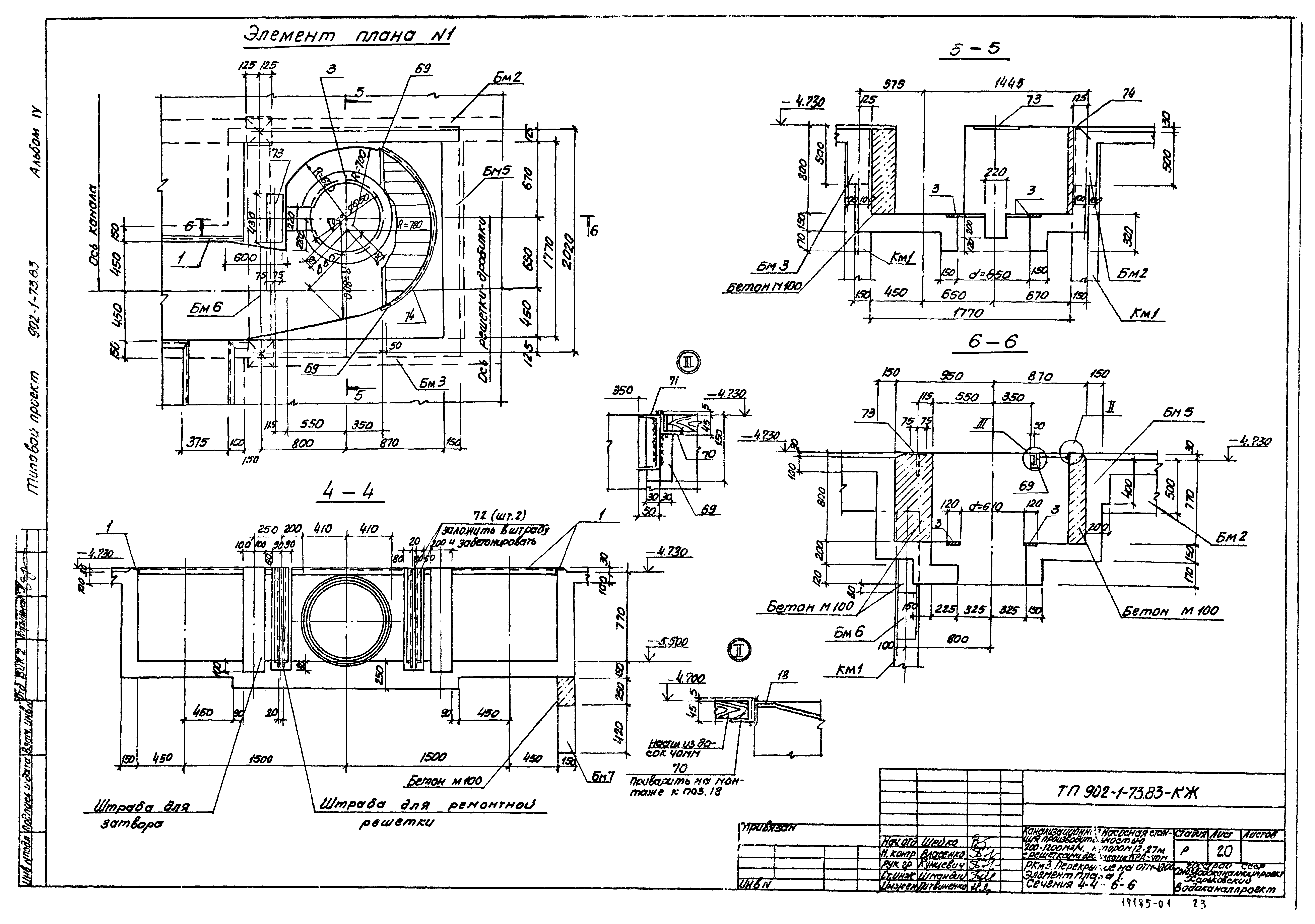

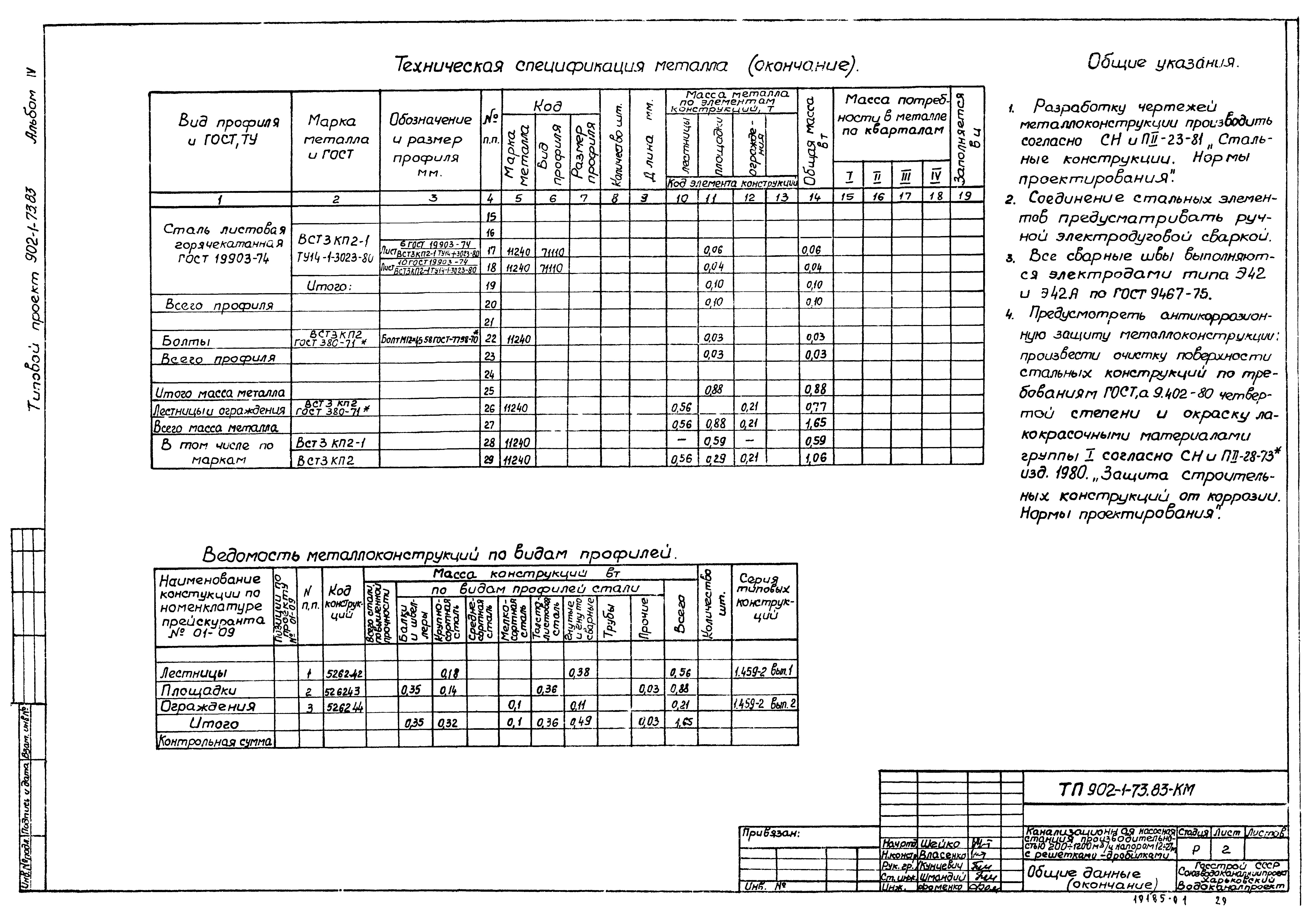

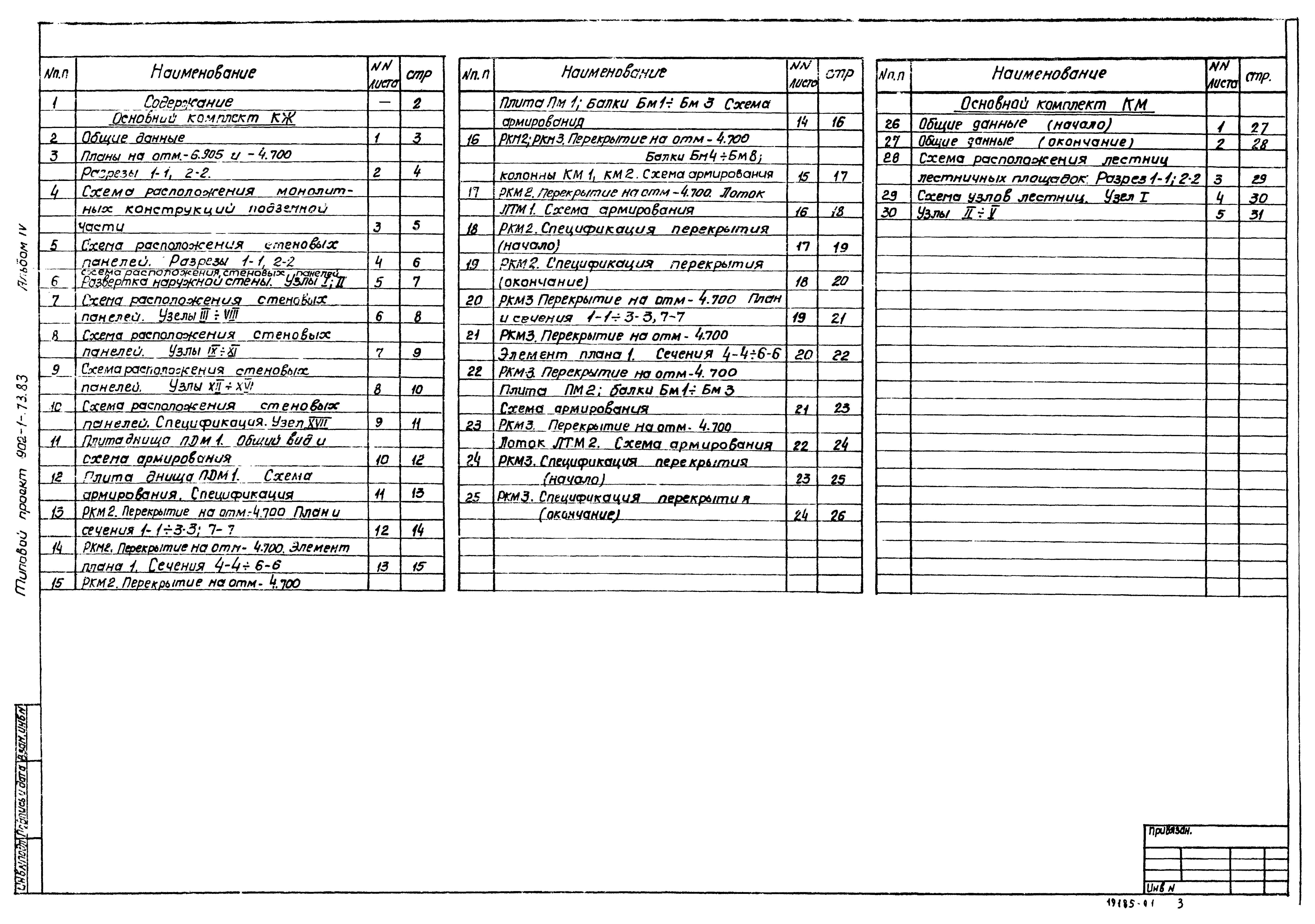

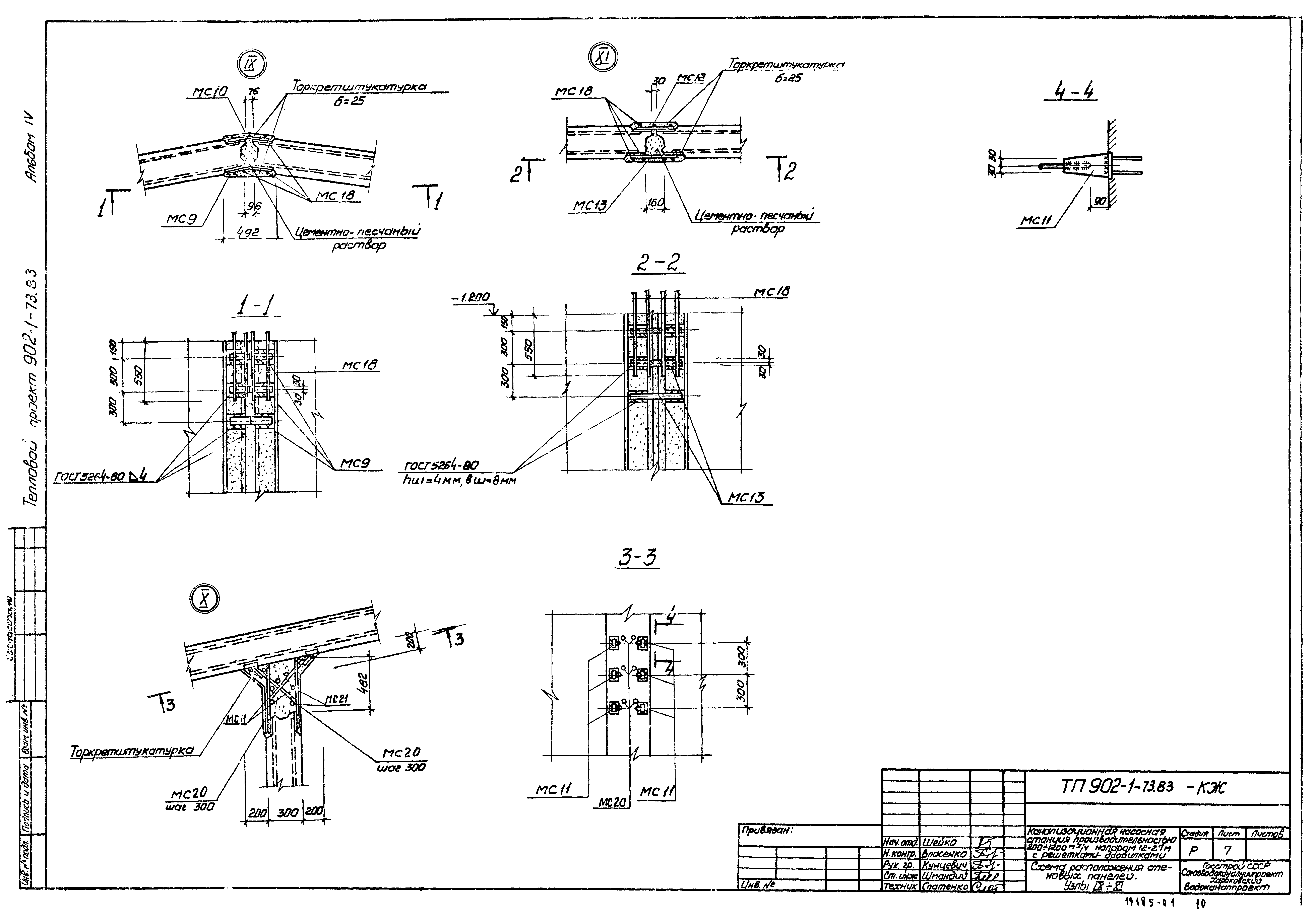

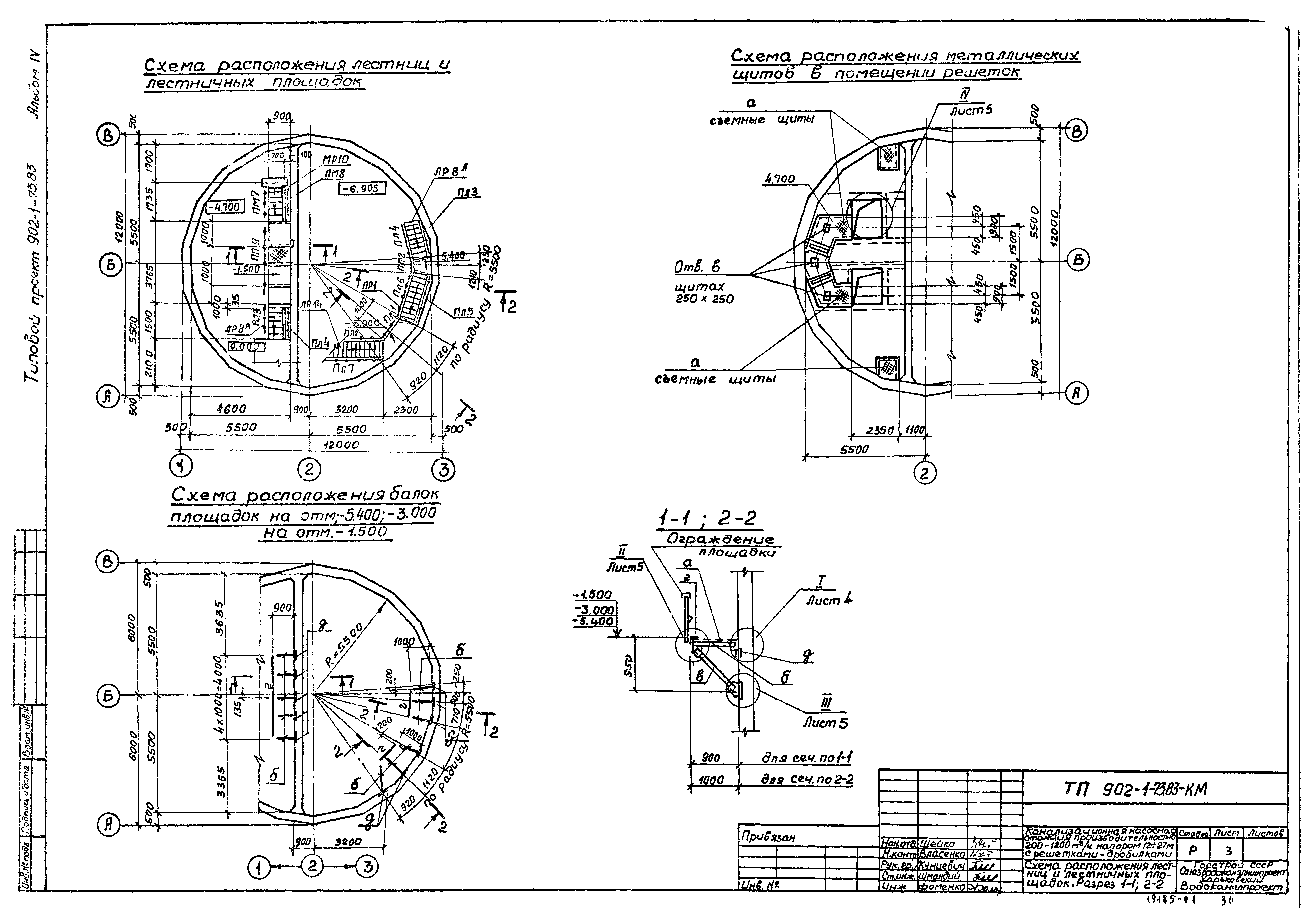

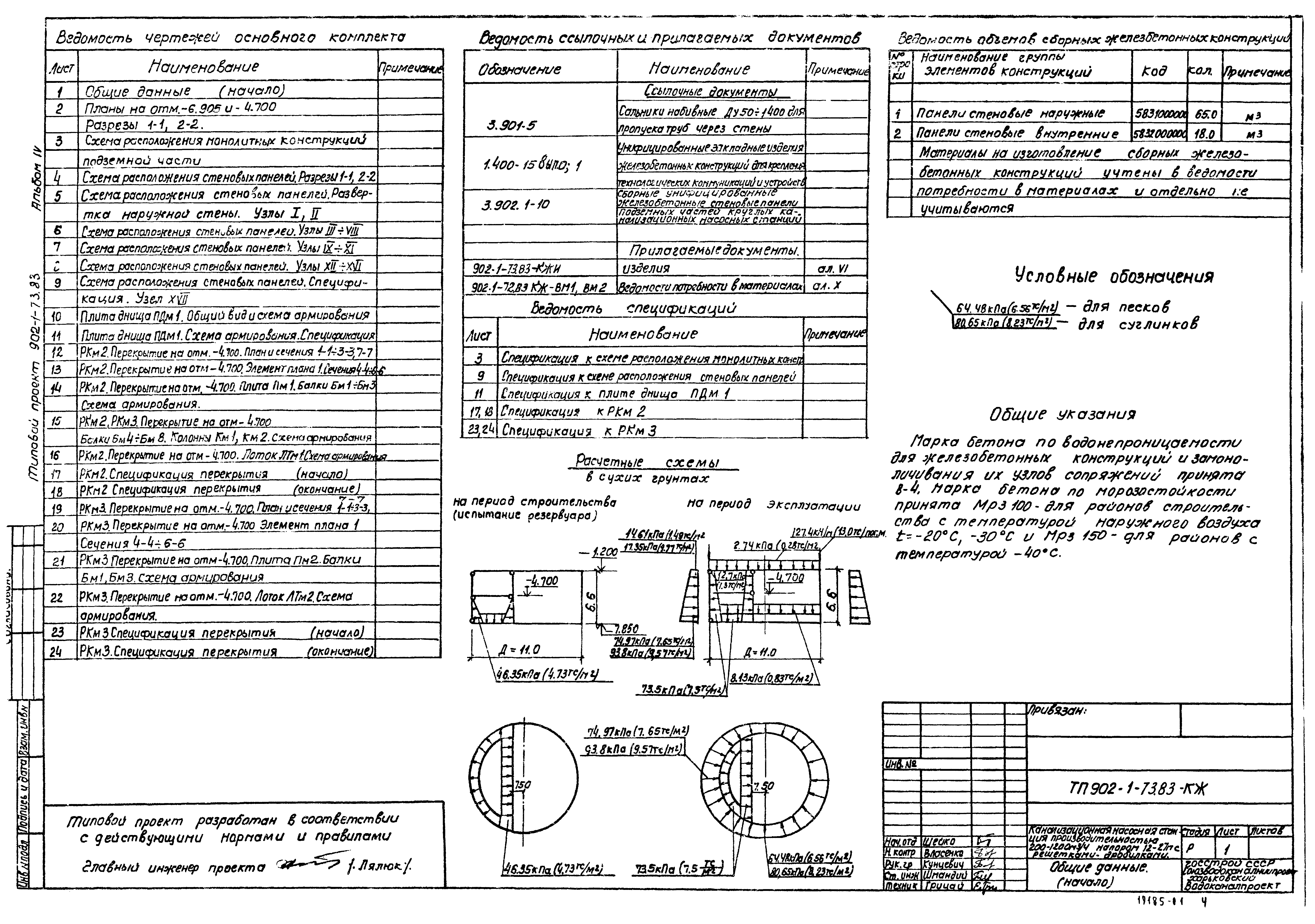

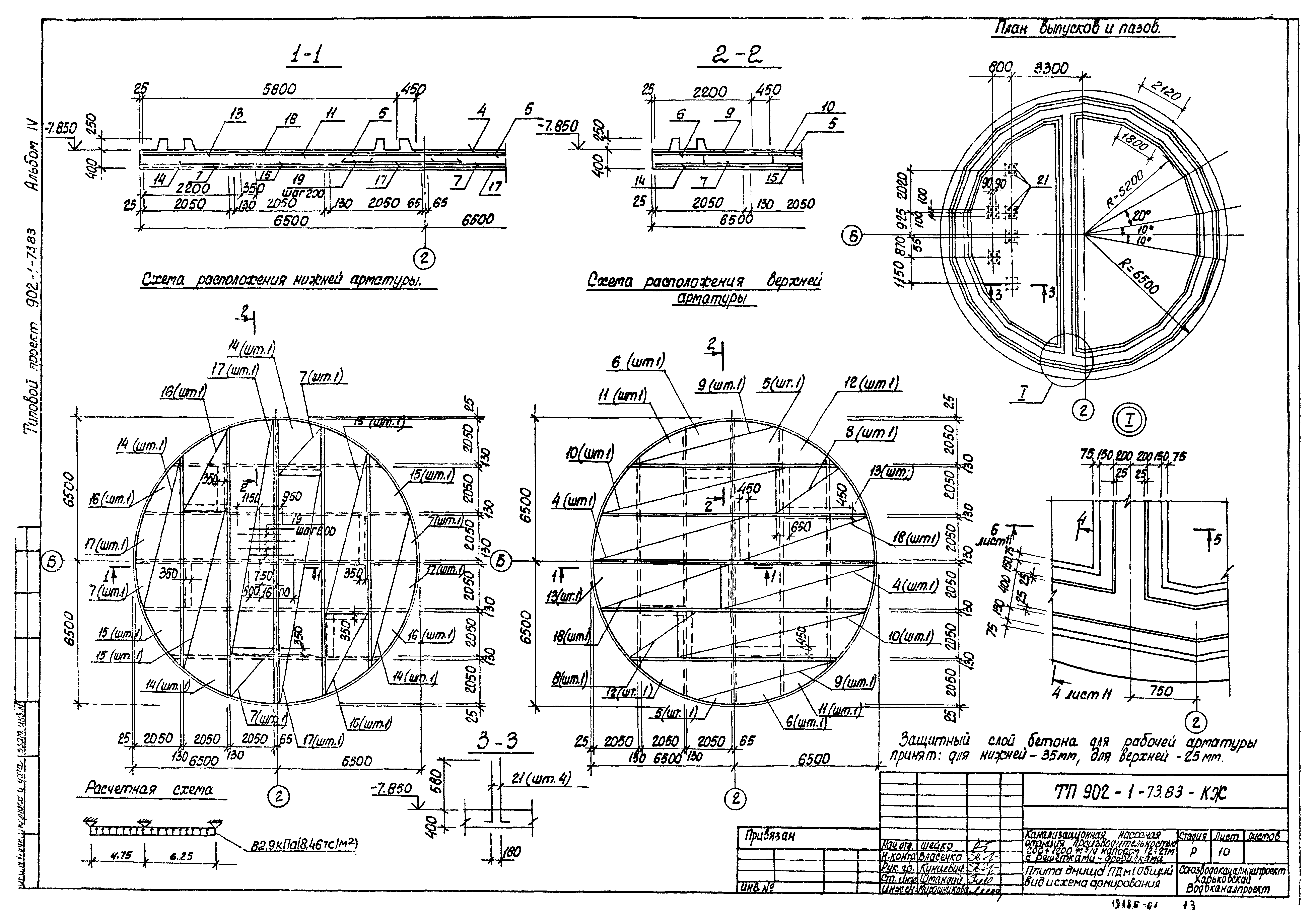

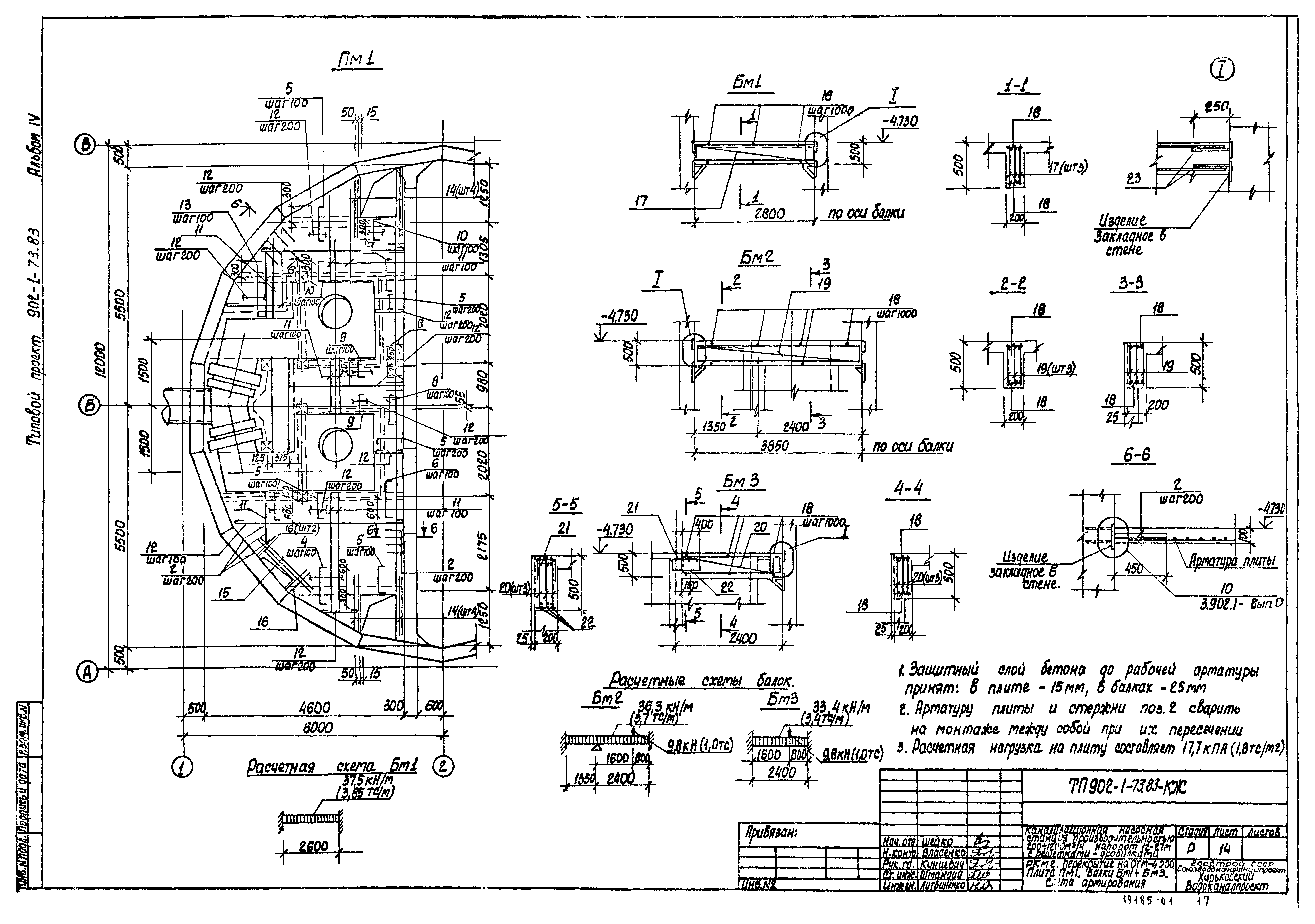

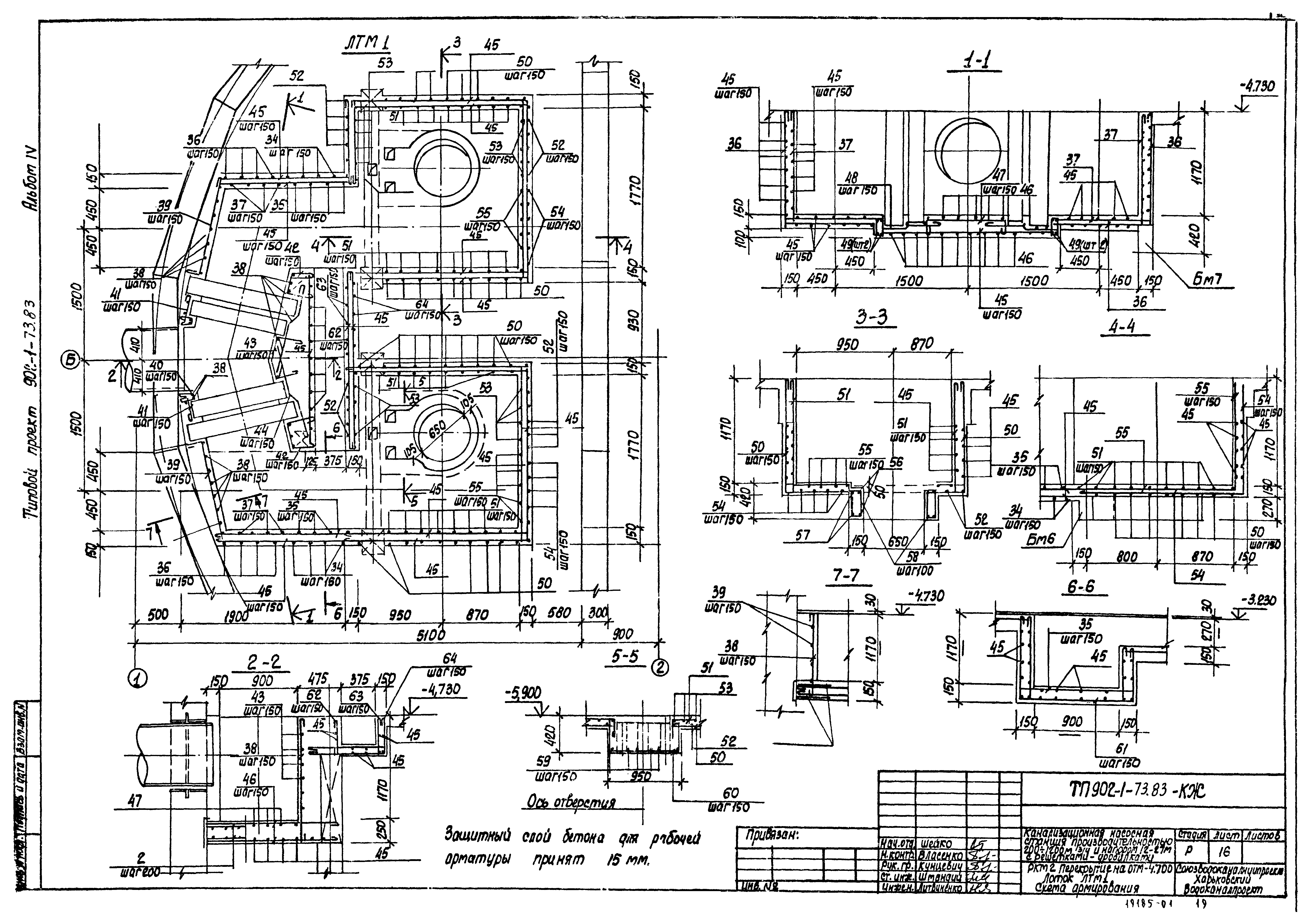

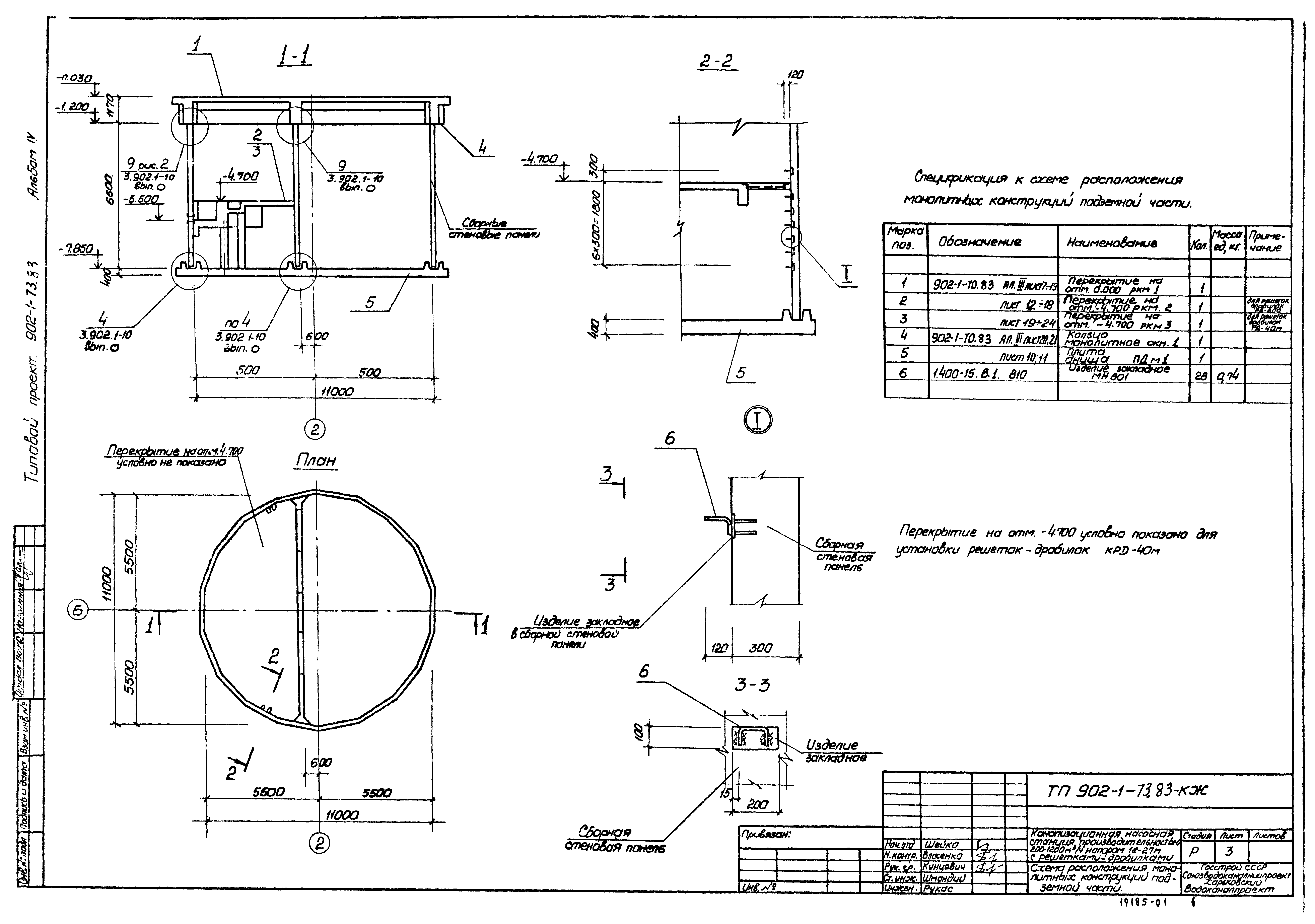

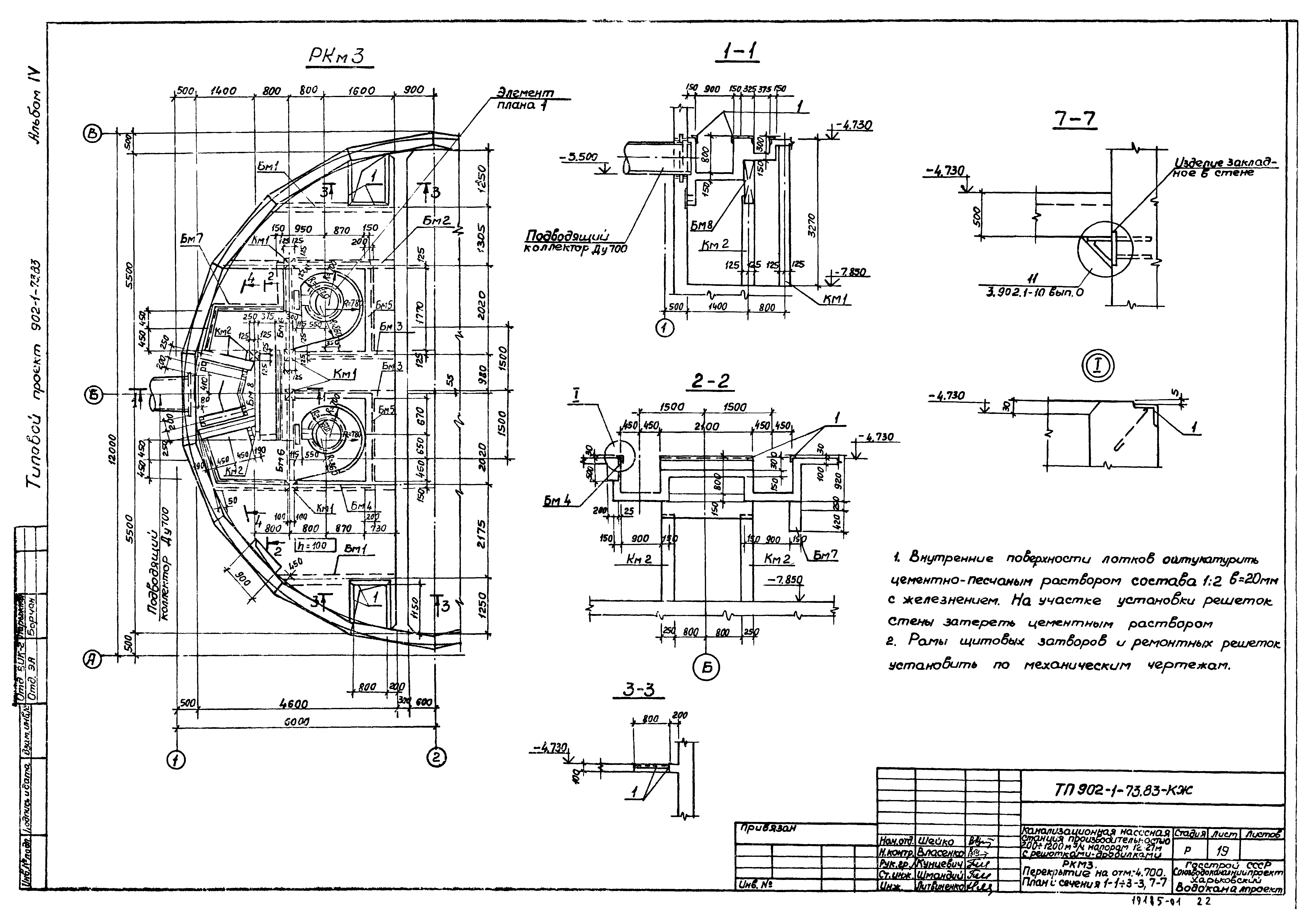

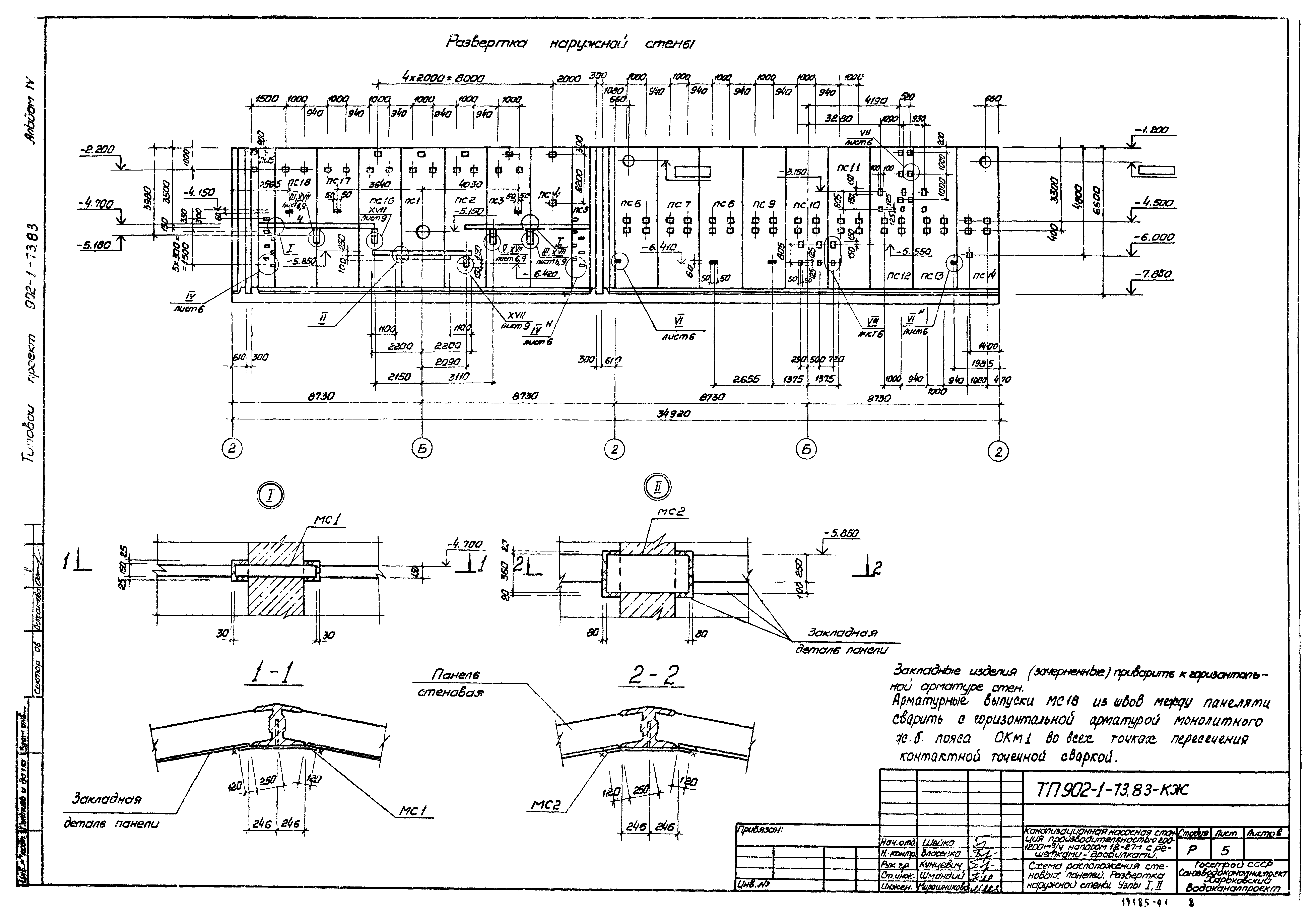

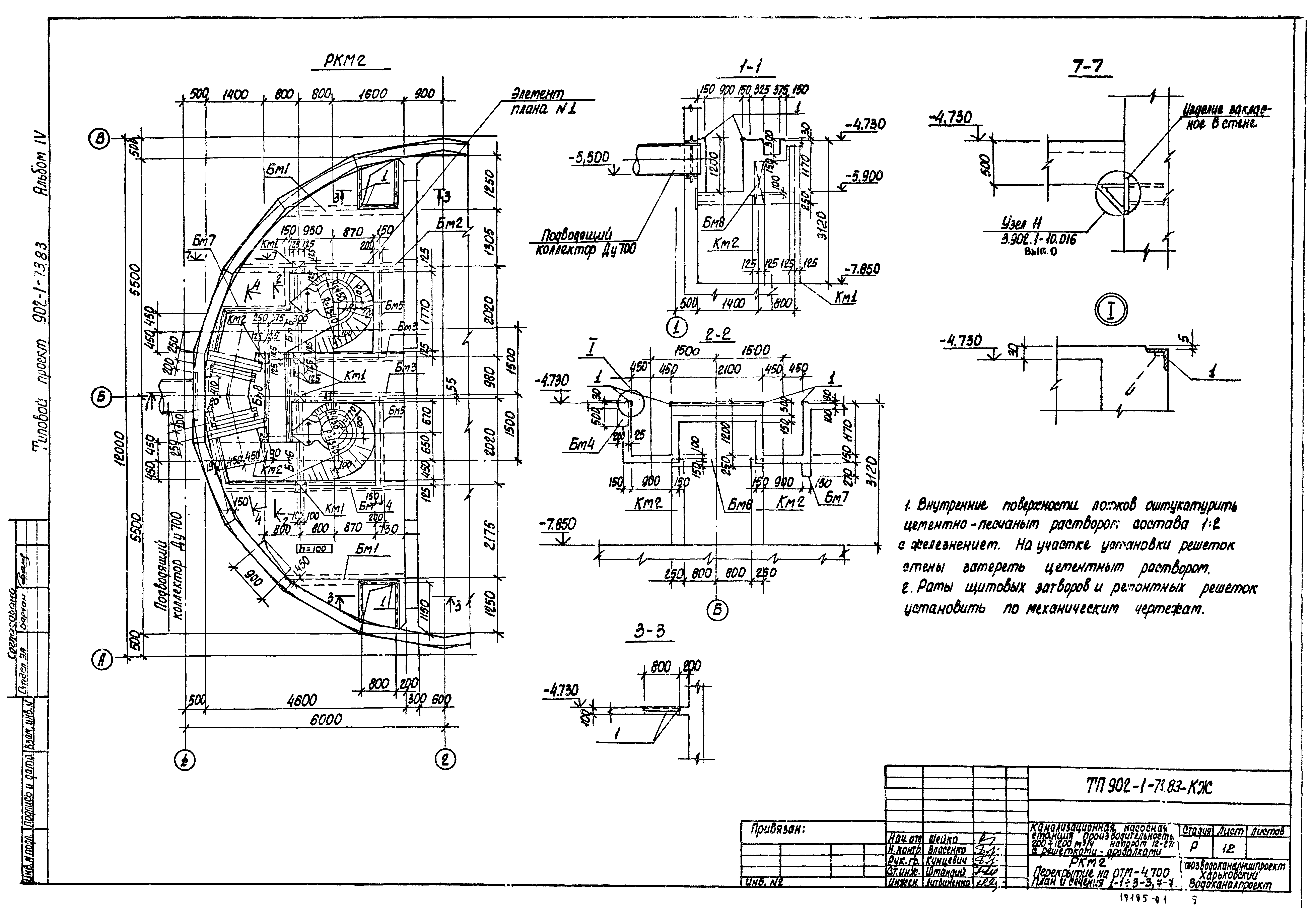

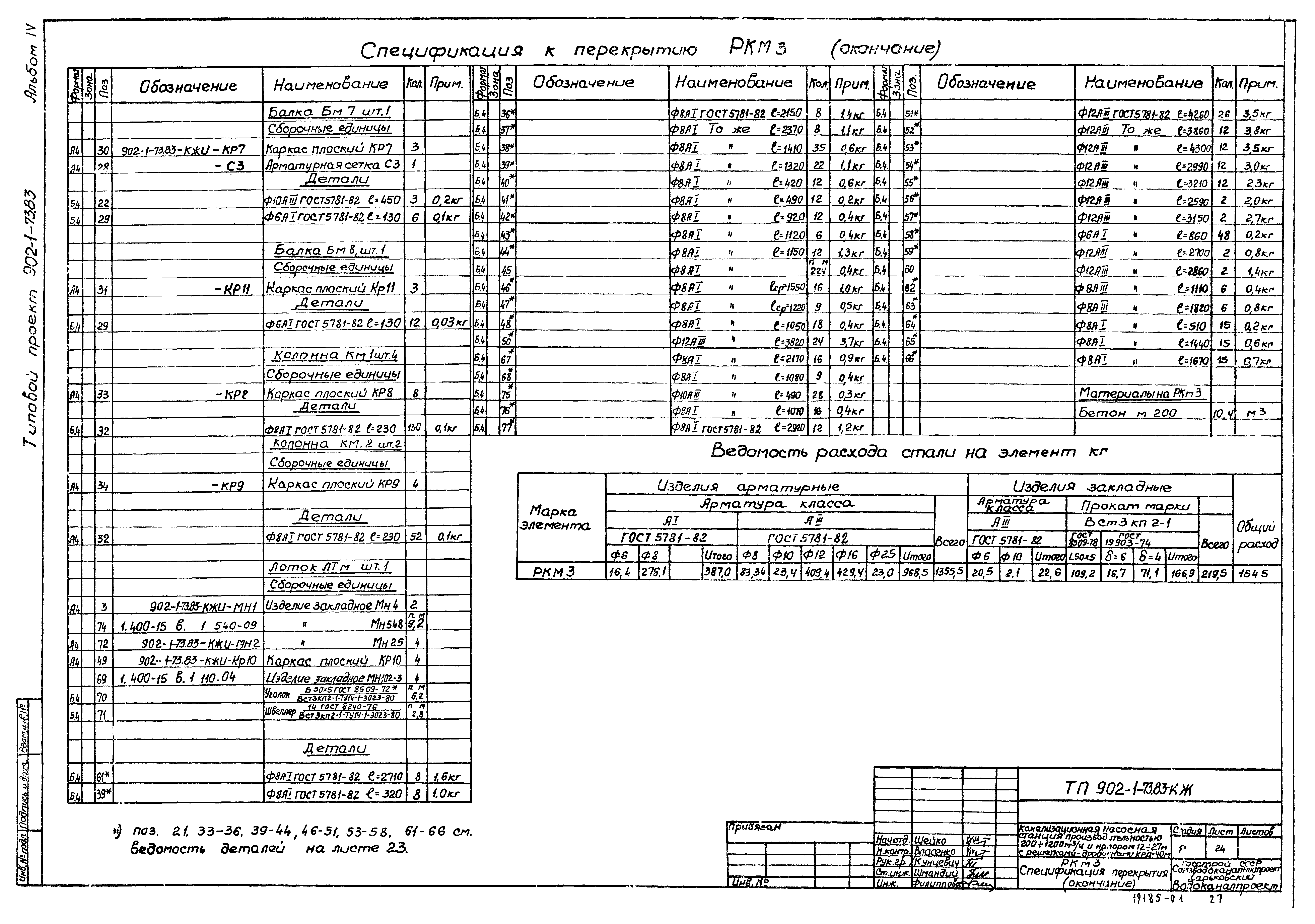

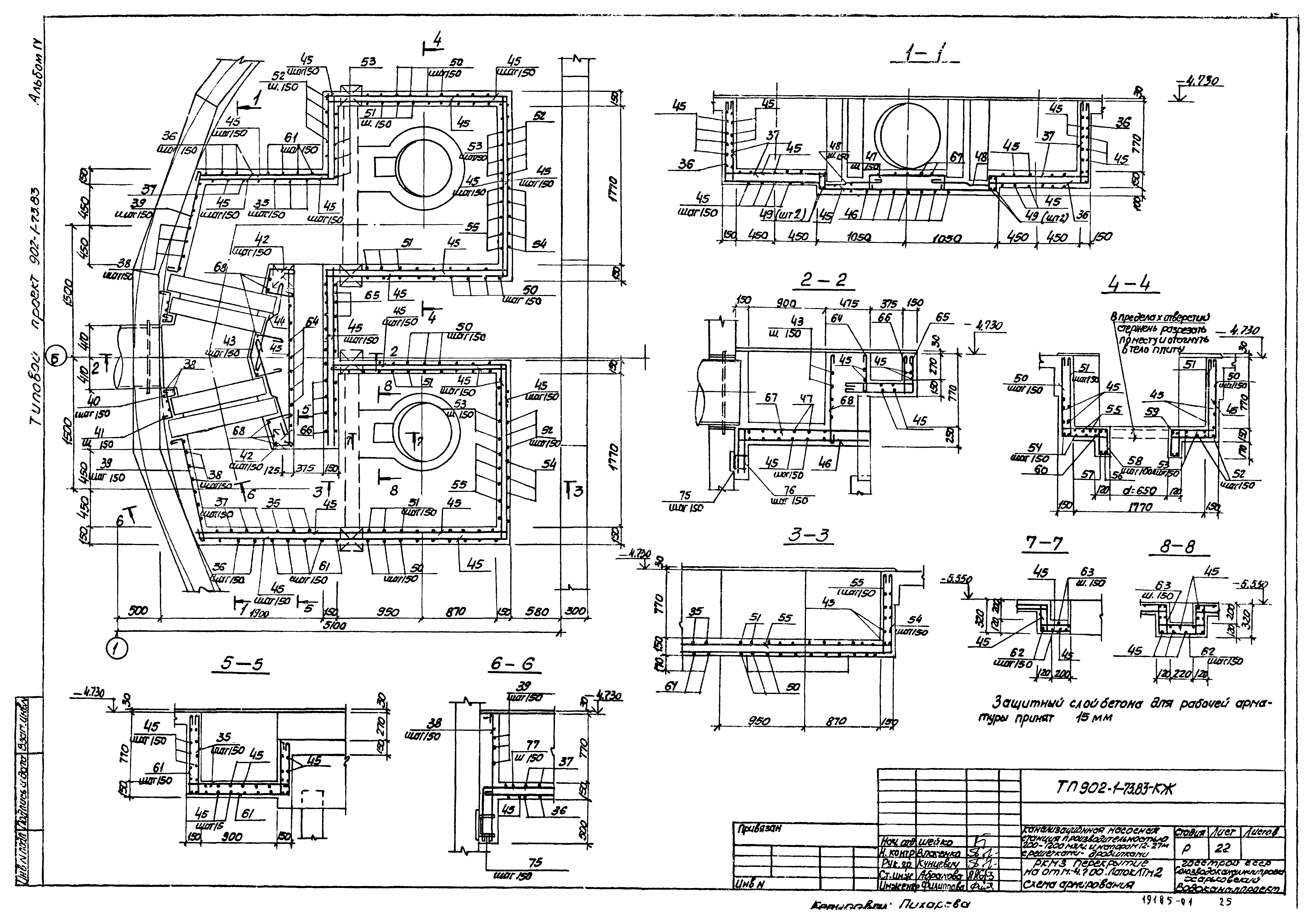

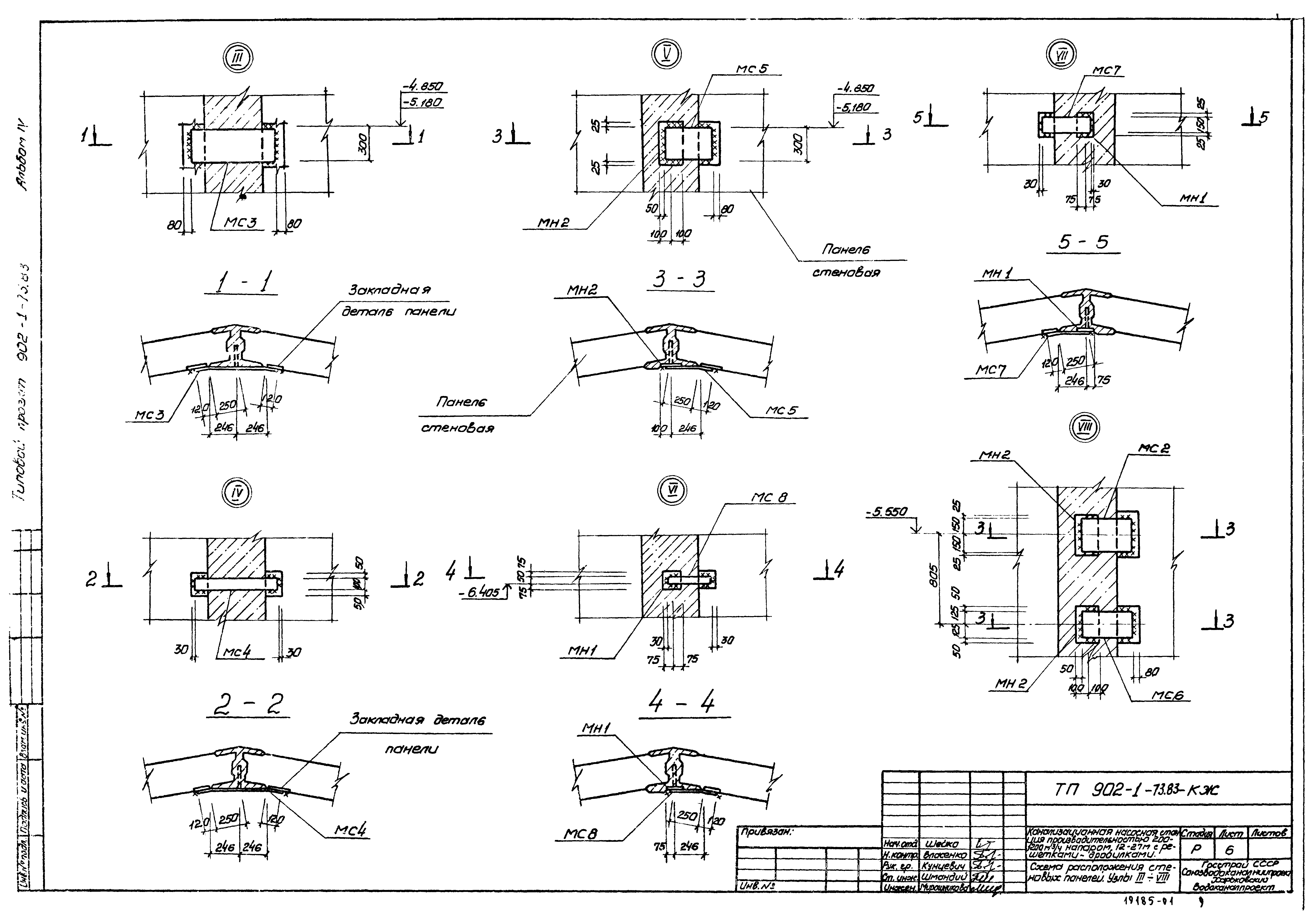

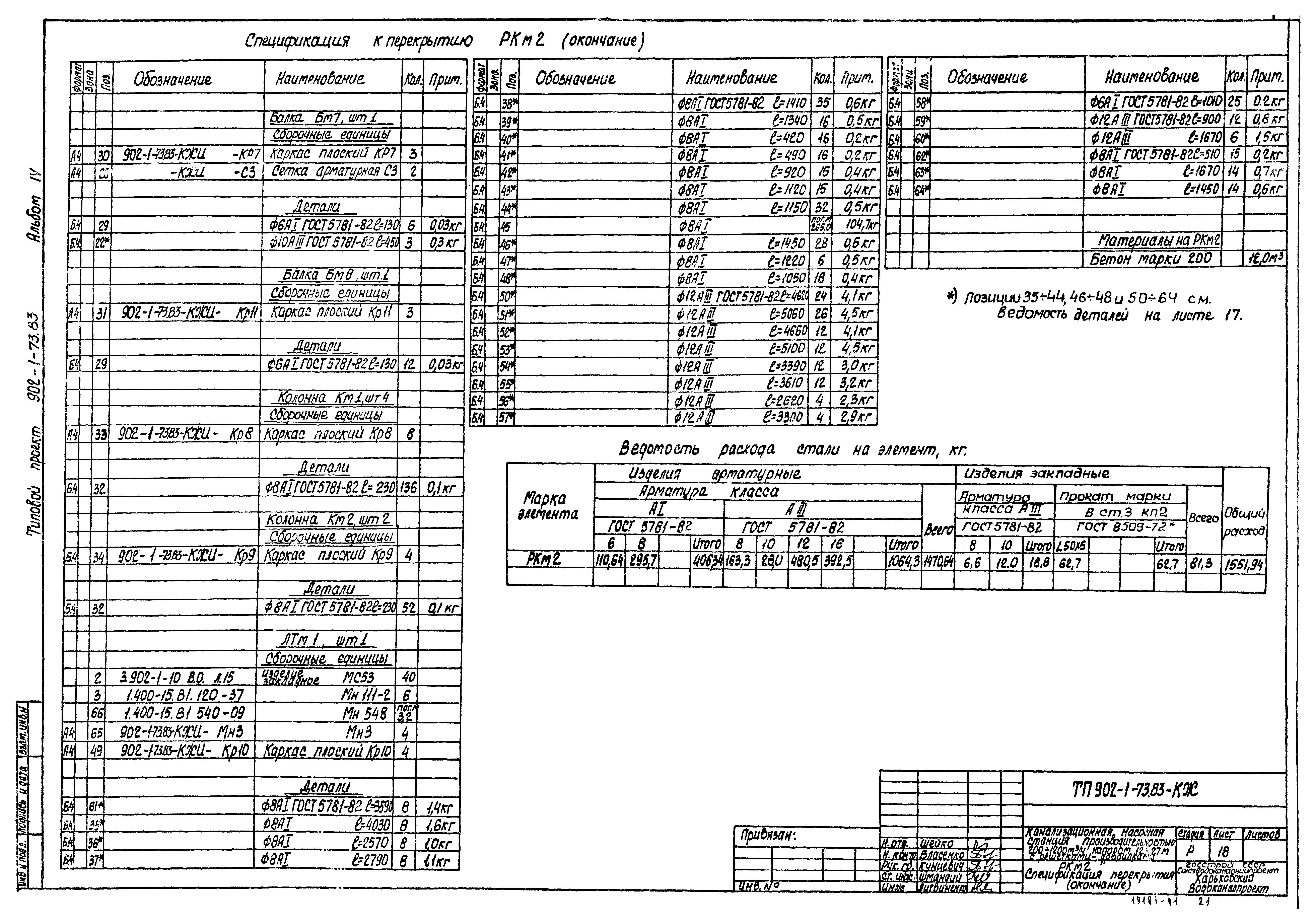

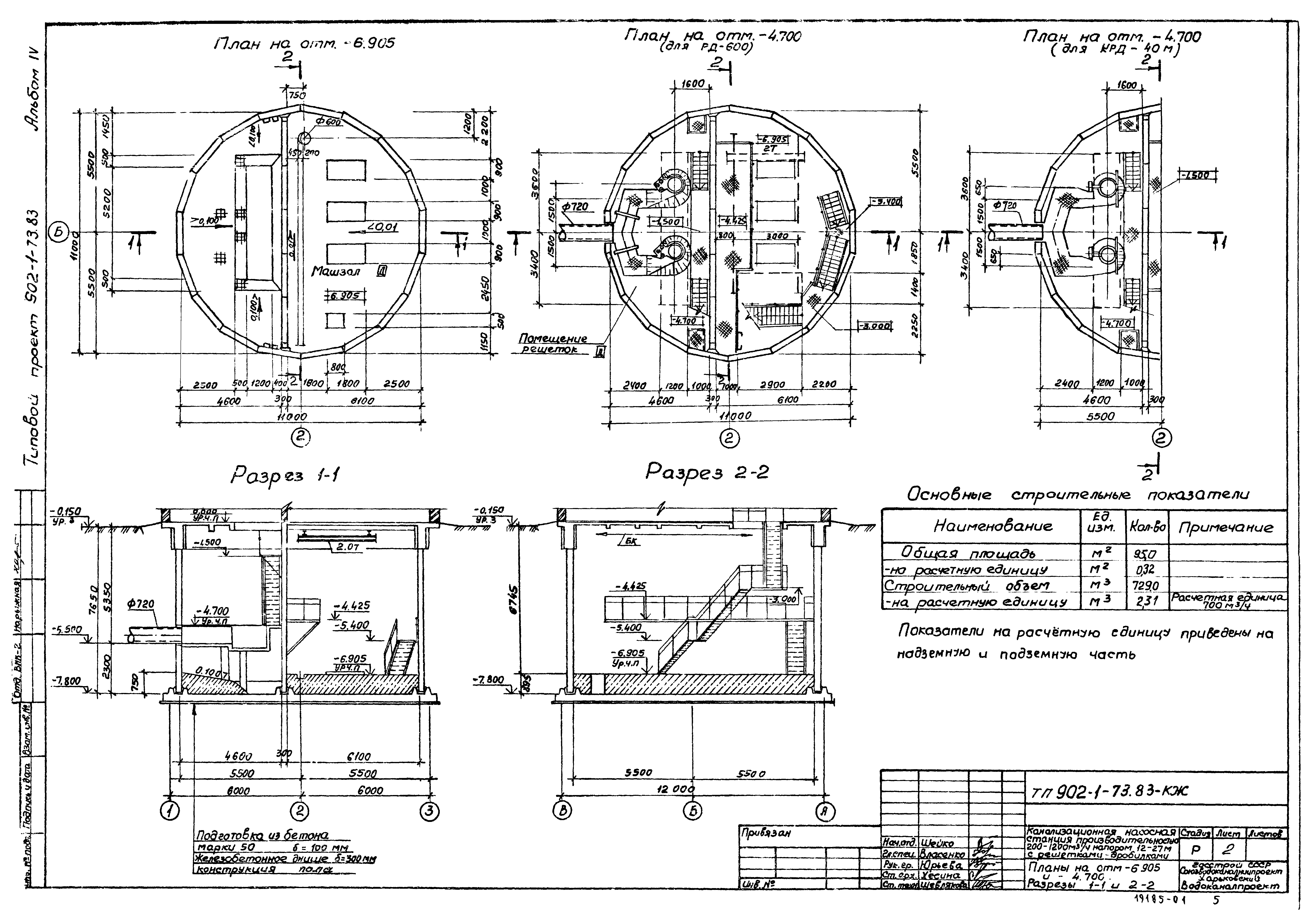

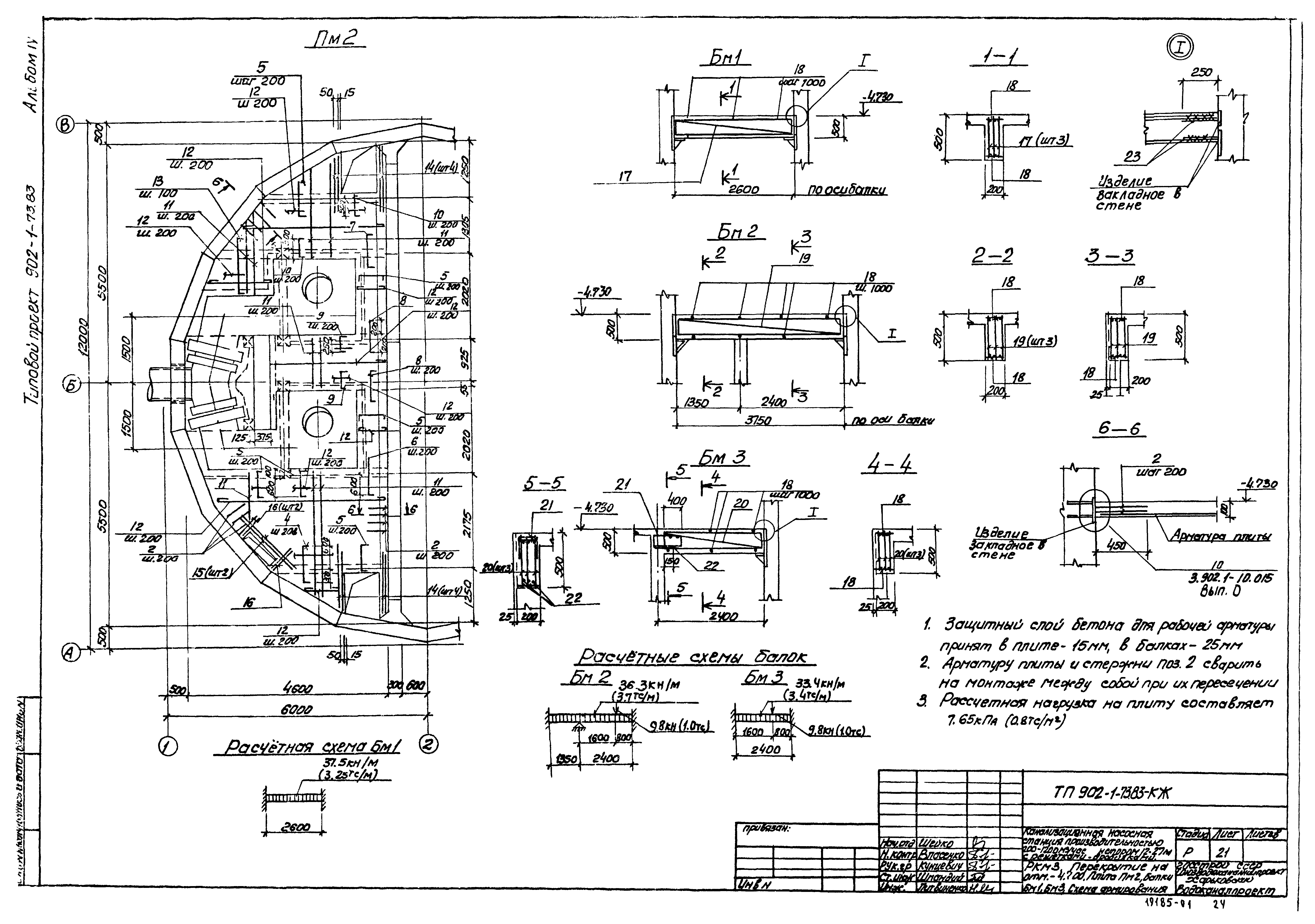

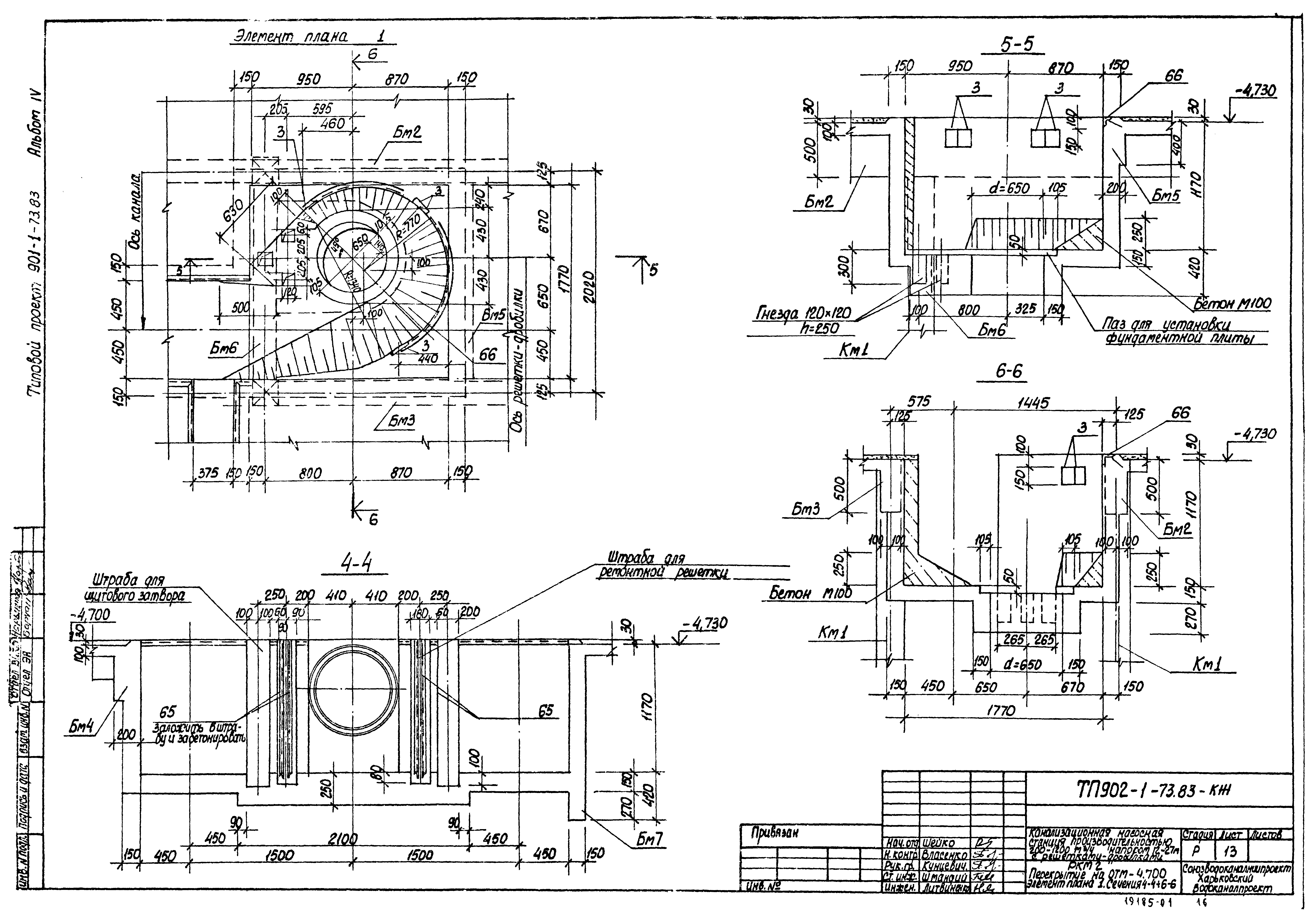

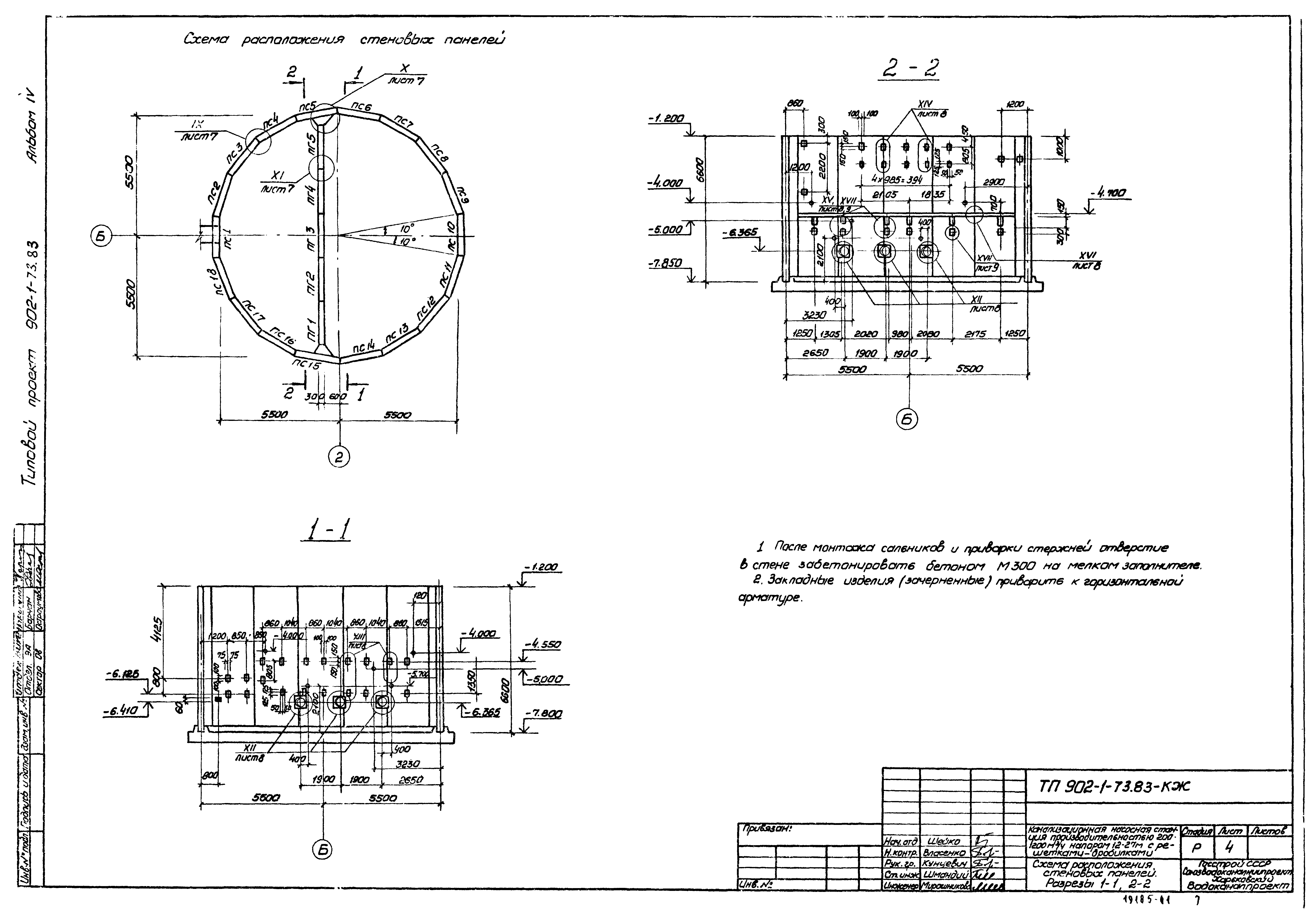

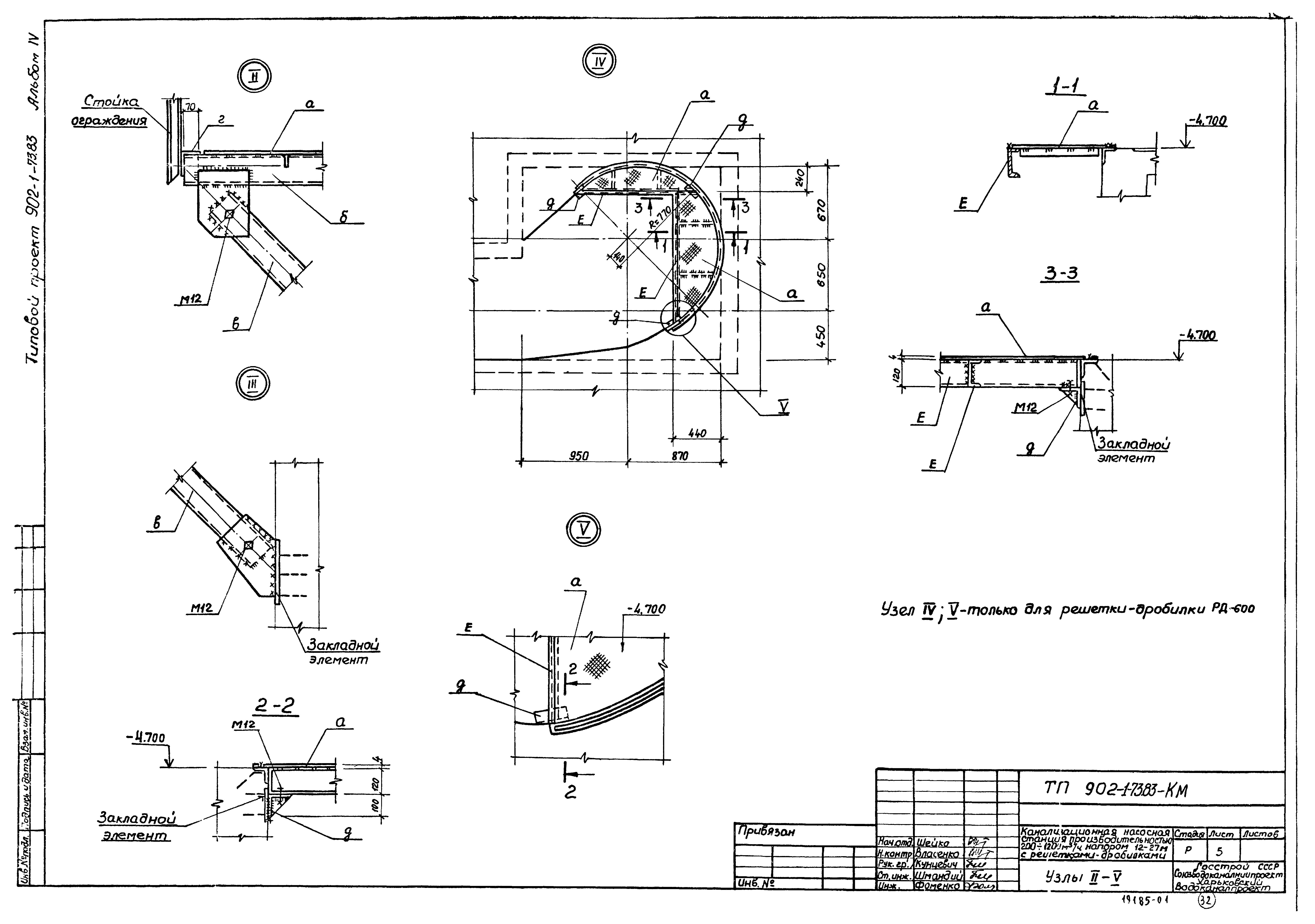

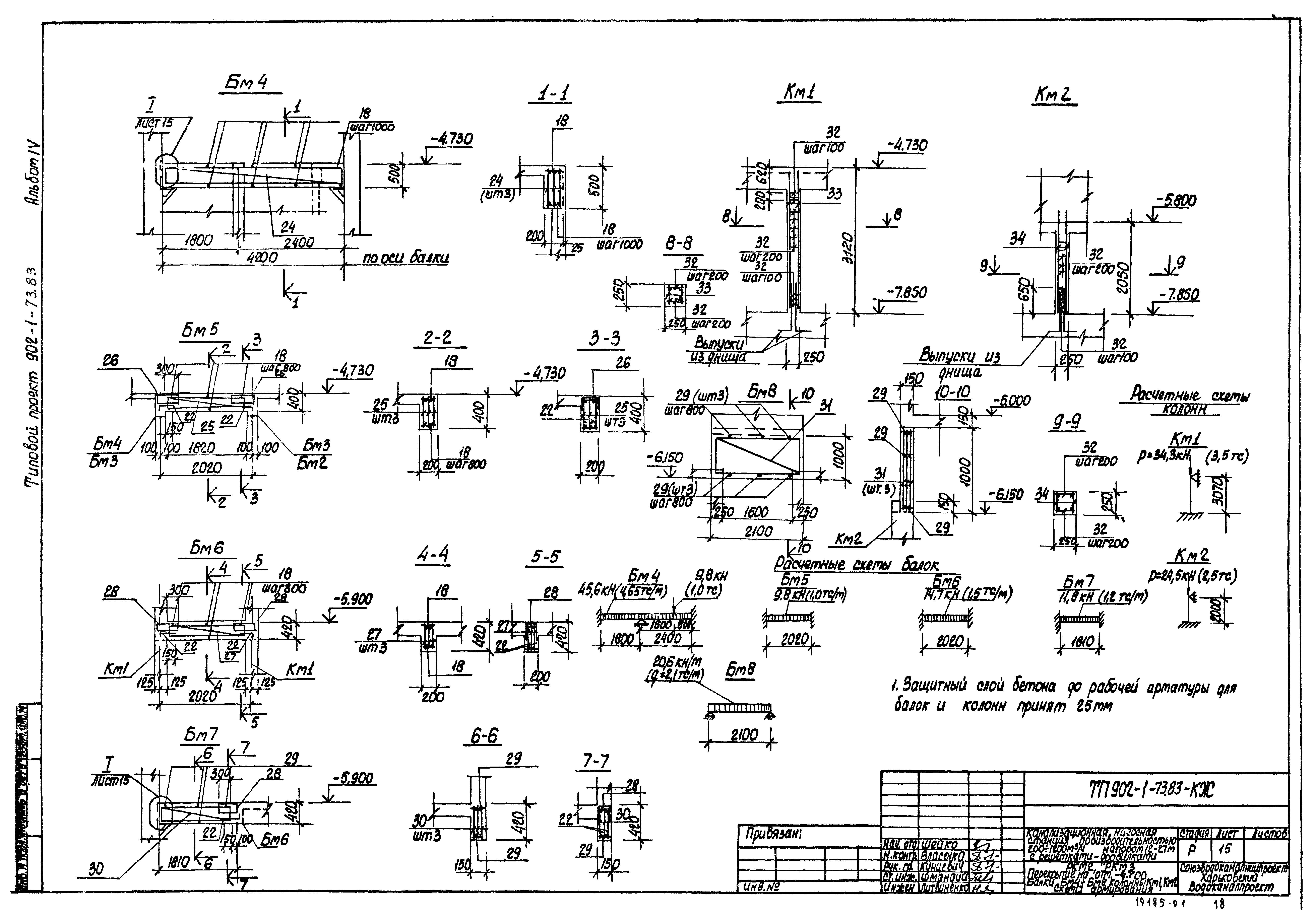

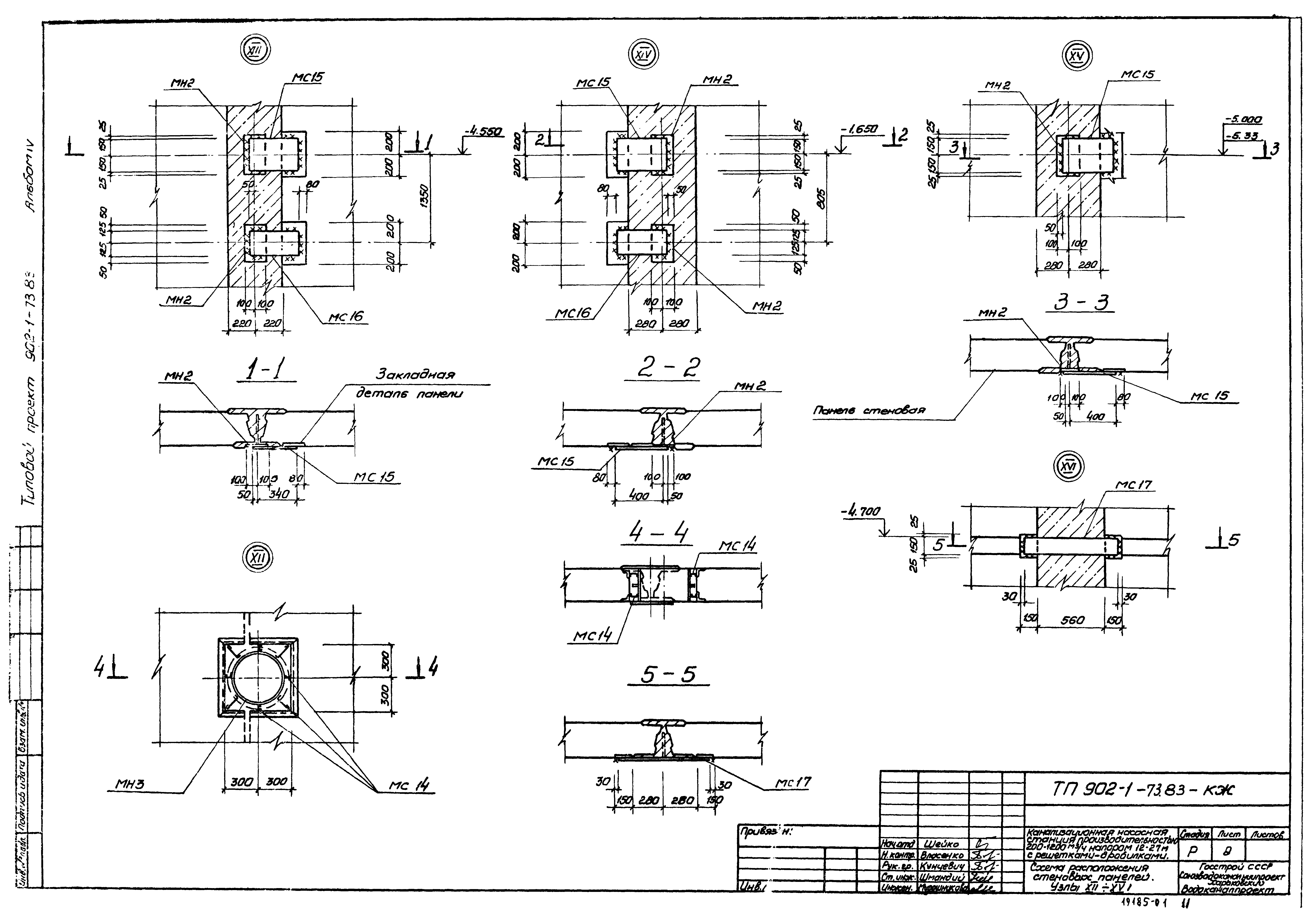

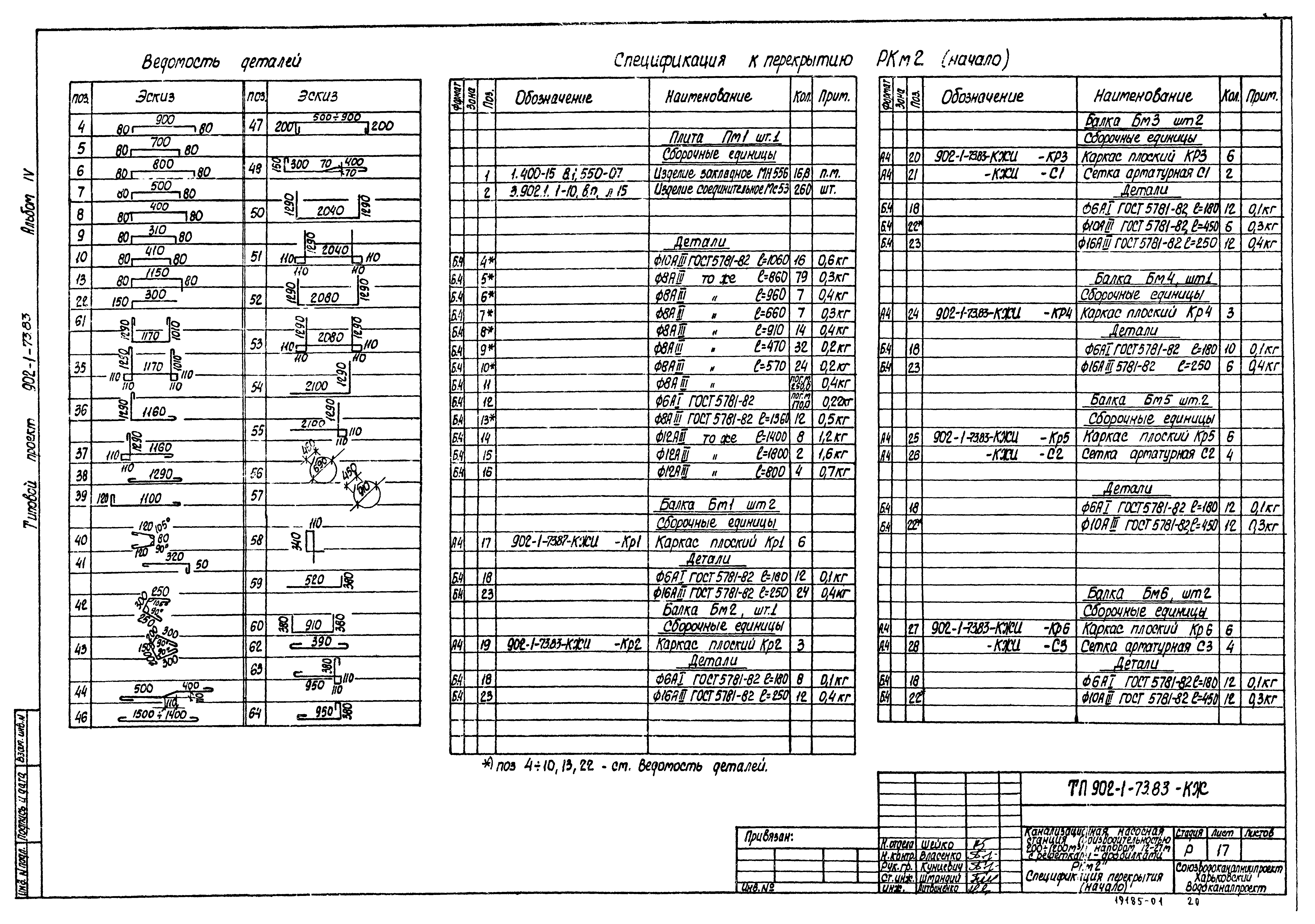

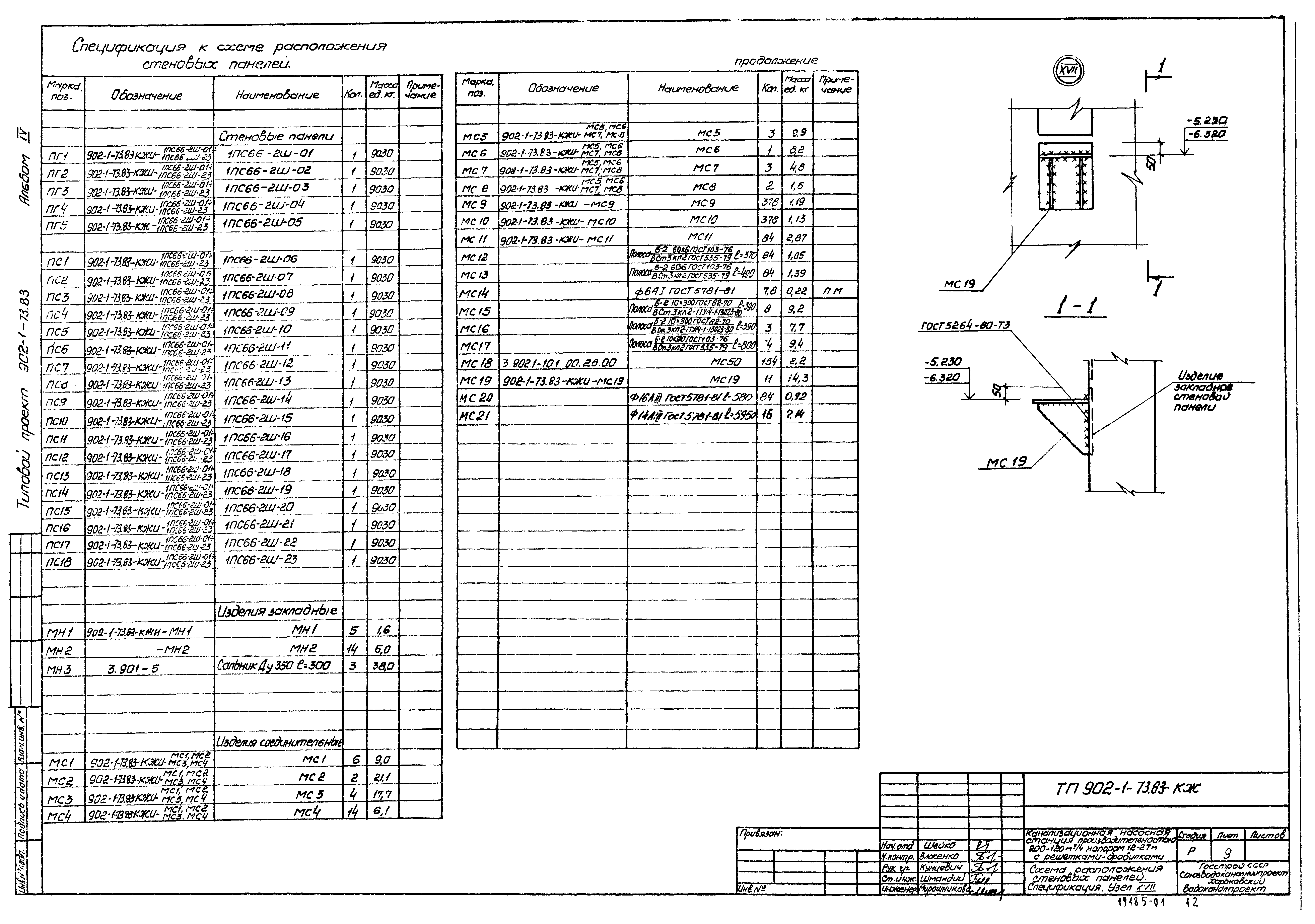

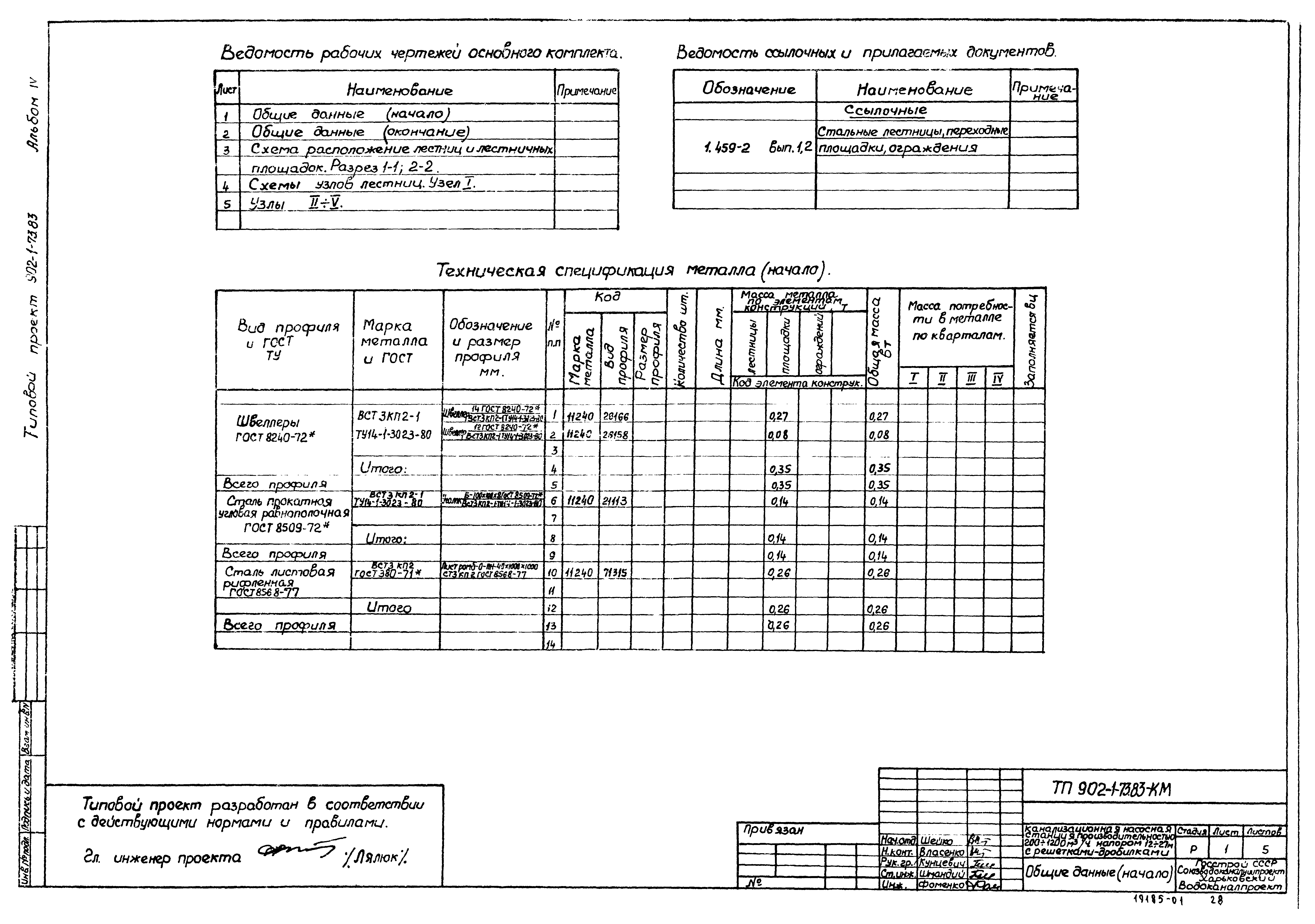

Оглавление:	Содержание Основной комплект КЖ Общие данные План на отм. -6.950 и -4.700. Разрезы 1-1;2-2 Схема расположения монолитных конструкций подземной части Схема расположения стеновых панелей. Разрезы 1-1;2-2 Схема расположения стеновых панелей. Развертка наружной стены. Узлы 1,2 Схема расположения стеновых панелей. Узлы 3-8 Схема расположения стеновых панелей. Узлы 9-11 Схема расположения стеновых панелей. Узлы 12-16 Схема расположения стеновых панелей. Спецификация. Узел 17 Плита днища ПДМ1. Общий вид и схема армирования Плита днища ПДМ1. Схема армирования. Спецификация РКМ2. Перекрытие на отм. -4.700. План и сечения 1-1 - 3-3,7-7 РКМ2. Перекрытие на отм. -4.700. Элемент плана 1. Сечения 4-4 - 6-6 РКМ2. Перекрытие на отм. -4.700. Плита ПМ1. Балки БМ1-БМ3. Схема армирования РКМ2, РКМ3. Перекрытие на отм. -4.700. Балки БМ4-БМ8, колонны КМ1,КМ2. Схема армирования РКМ2. Перекрытие на отм. -4.700. Лоток ЛТМ1. Схема армирования РКМ2. Спецификация перекрытия (начало) РКМ2. Спецификация перекрытия (окончание) РКМ3. Перекрытие на отм. -4.700. План и сечения 1-1-3-3,7-7 РКМ3. Перекрытие на отм. -4.700. Элемент плана 1. Сечения 4-4-6-6 РКМ3. Перекрытие на отм. -4.700. Плита ПМ2. Балки БМ1-БМ3. Схема армирования РКМ3. Перекрытие на отм. -4.700. Лоток ЛТМ2. Схема армирования РКМ3. Спецификация перекрытия (начало) РКМ3. Спецификация перекрытия (окончание) Основной комплект КМ Общие данные (начало) Общие данные (окончание) Схема расположения лестниц и лестничных площадок. Разрезы 1-1,2-2 Схемы узлов лестниц. Узел 1 Узлы 2-5
Разработан:	Харьковский Водоканалпроект
Утверждён:	27.06.1983 СоюзводоканалНИИпроект (SoyuzvodokanalNIIproject 32)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Станции насосные Станции насосные для перекачки бытовых сточных вод
Чем заменён:	Типовой проект 902-1-166.1.90 «Канализационная насосная станция производительностью 200 - 1200 куб. м/ч, напором 12 - 27 м с решетками-дробилками при глубине заложения подводящего коллектора 5,5 м (сборно-монолитный вариант)»
