Шифр 773-74

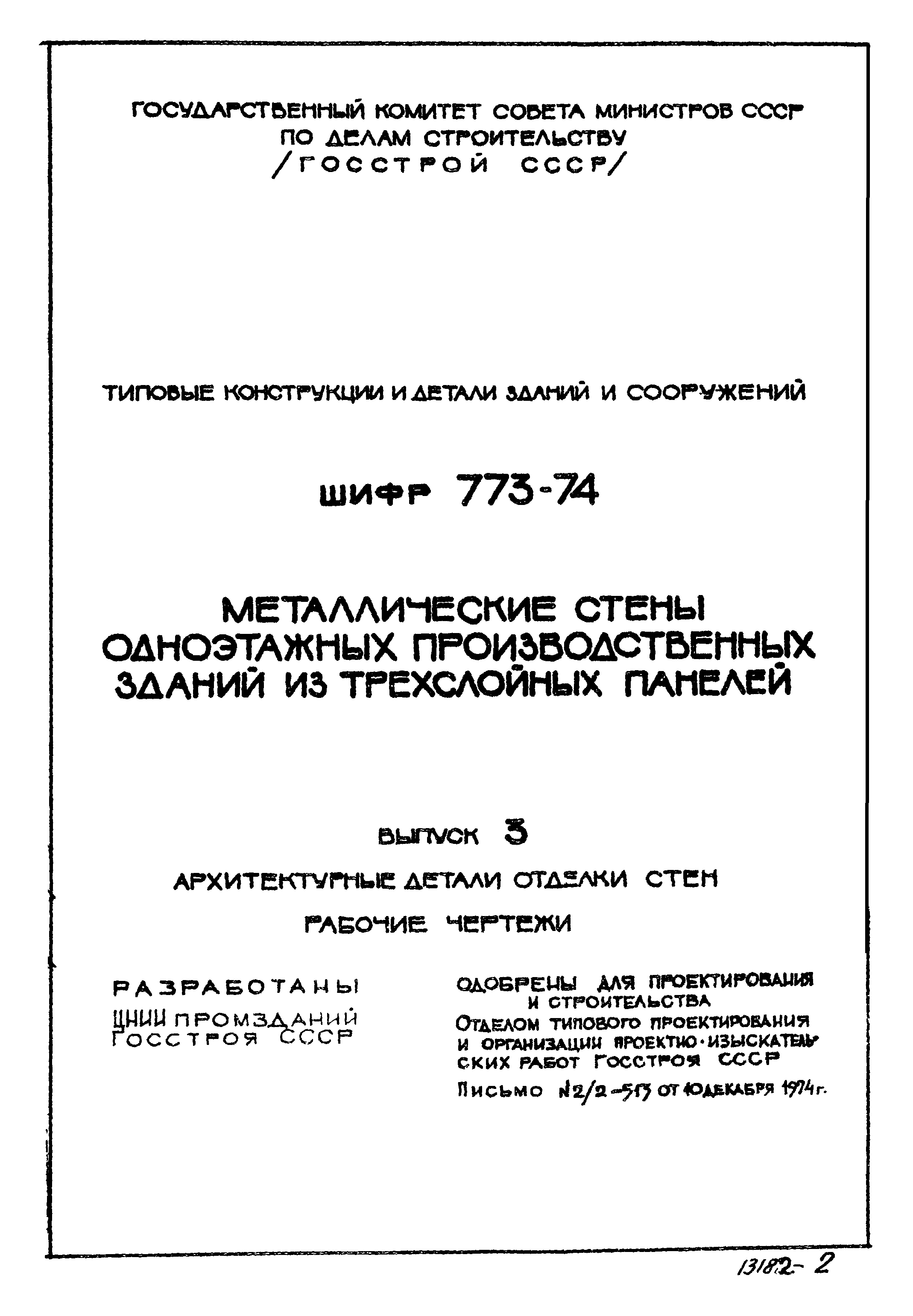

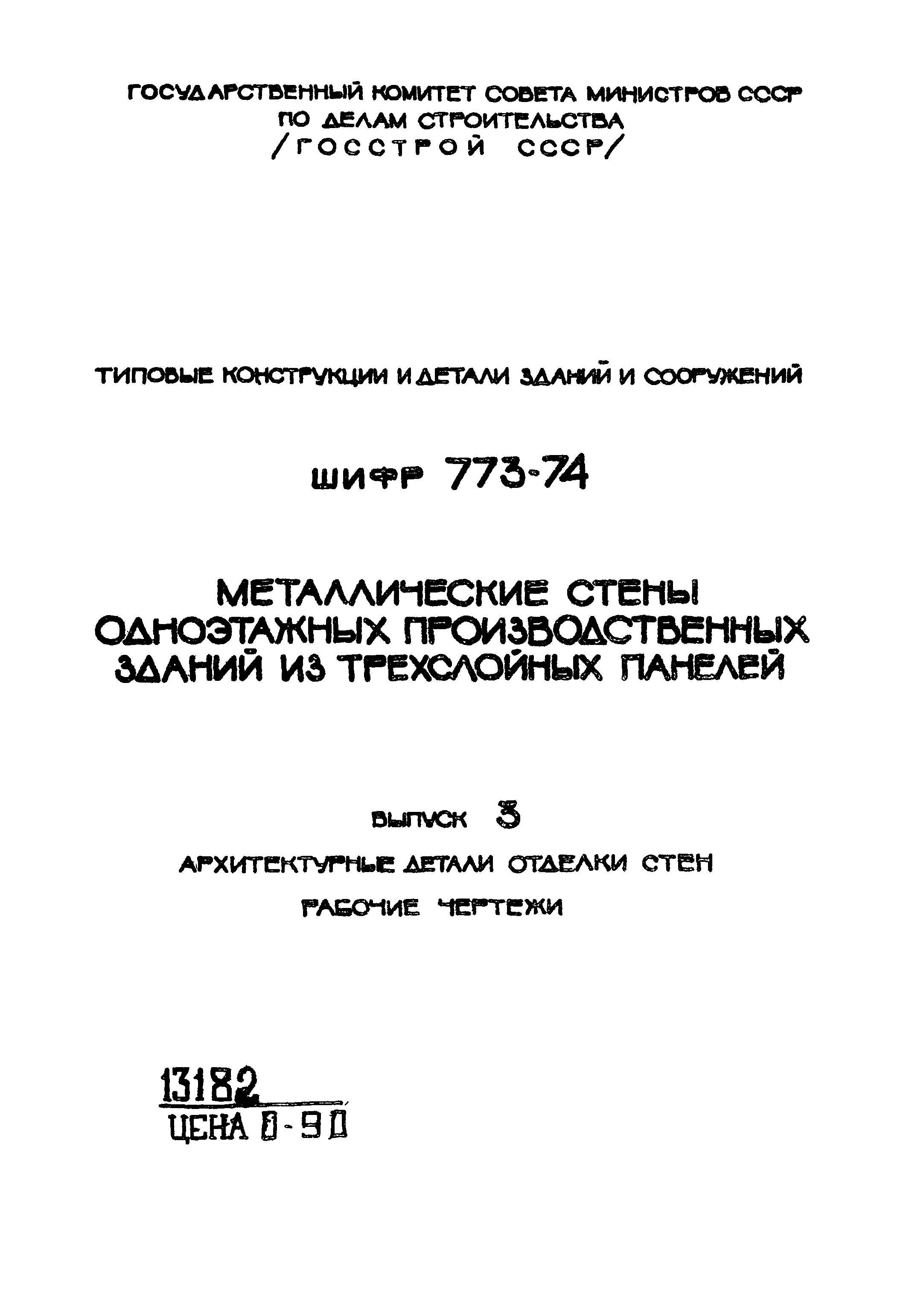

Выпуск 3. Архитектурные детали отделки стен. Рабочие чертежи

Обозначение:	Шифр 773-74
Обозначение англ:	773-74
Статус:	заменен
Название рус.:	Выпуск 3. Архитектурные детали отделки стен. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Выпуск 3 шифр 773-74 содержит узлы стен из трехслойных панелей типа "сэндвич", узлы примыкания к стенам рам оконных переплетов и ворот. Выпуск содержит элементы архитектурной отделки стен: надоконные, подоконные, цокольные и межпанельные сливы, нащельники и к ним дополнительные крепежные элементы

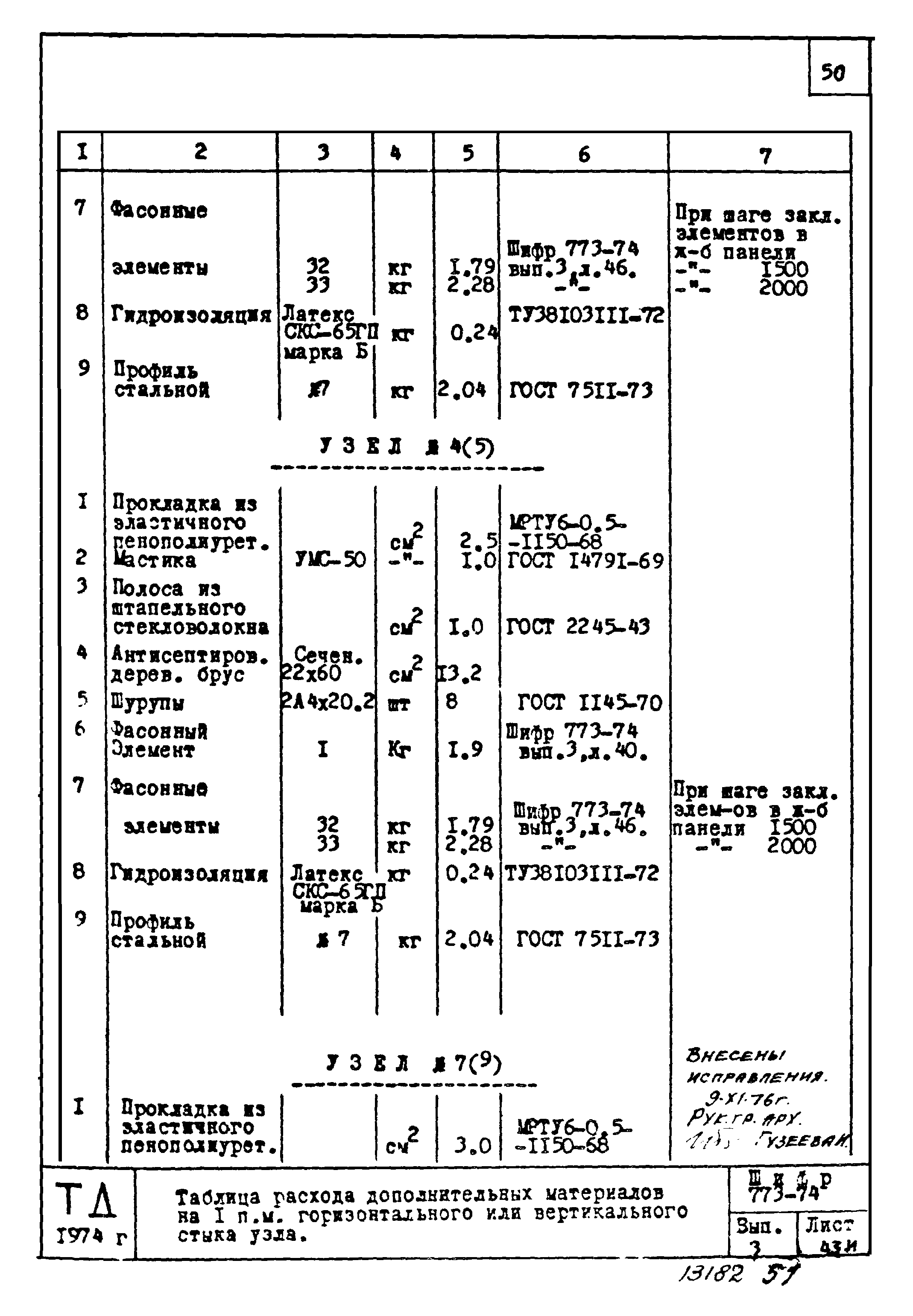

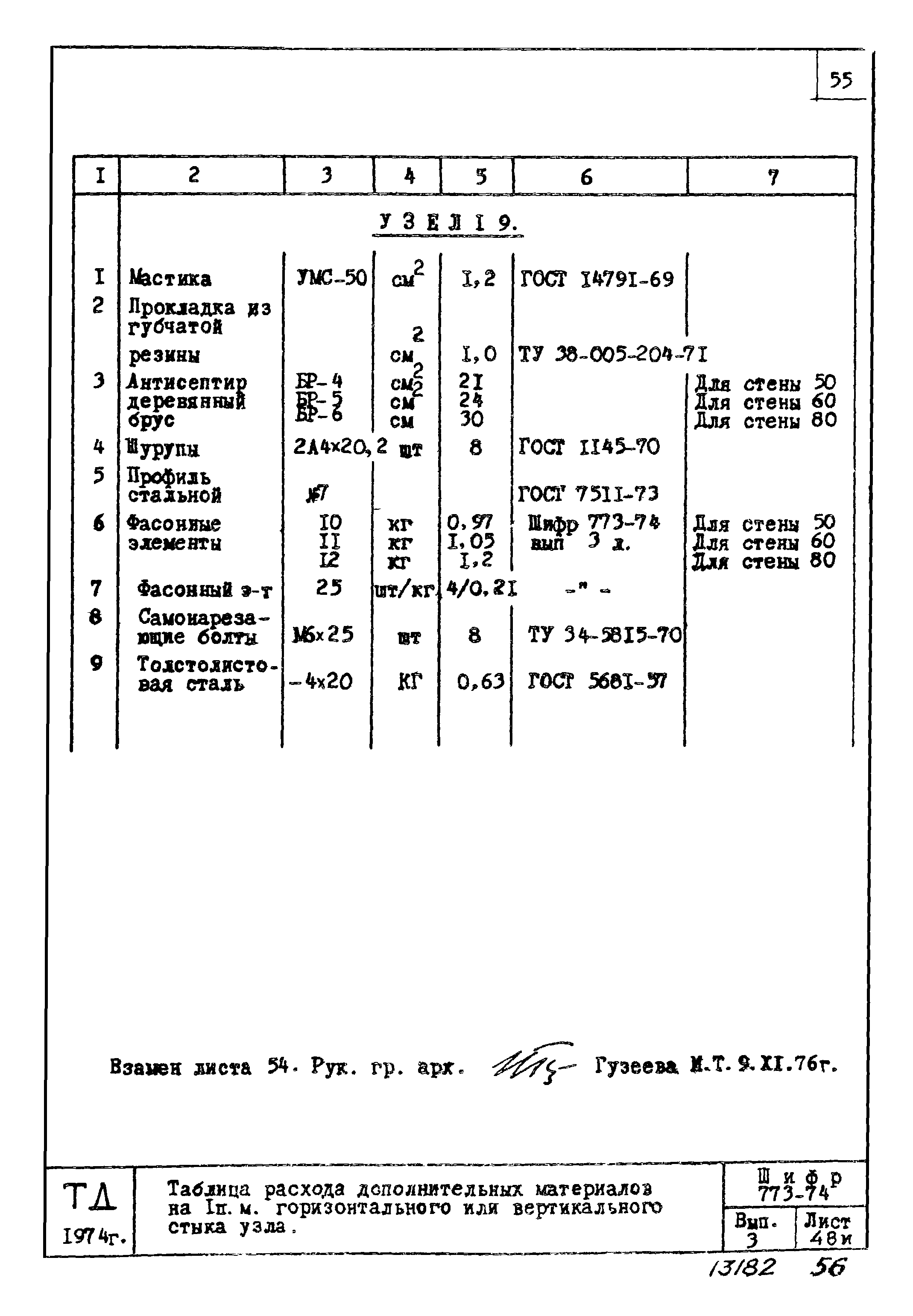

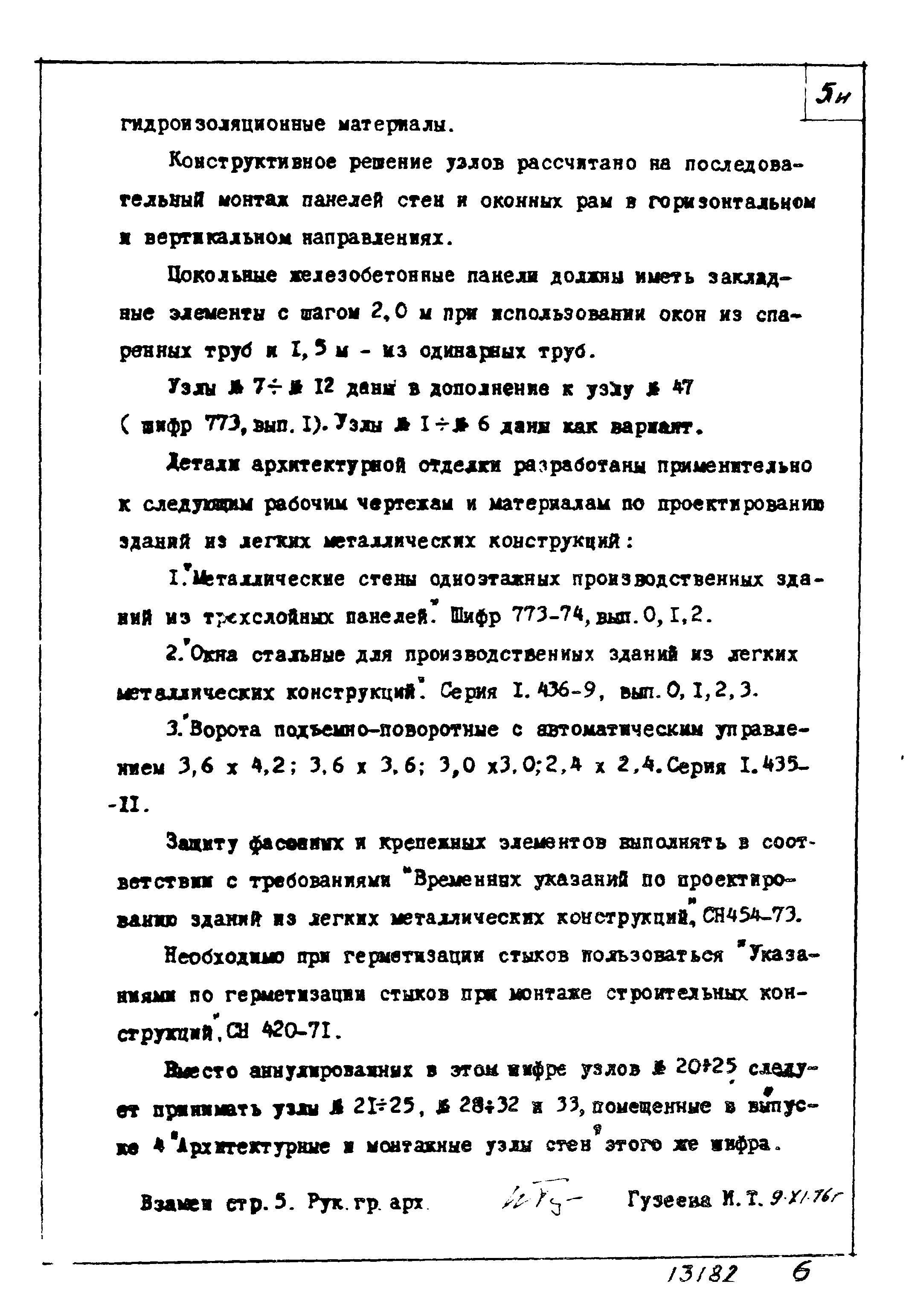

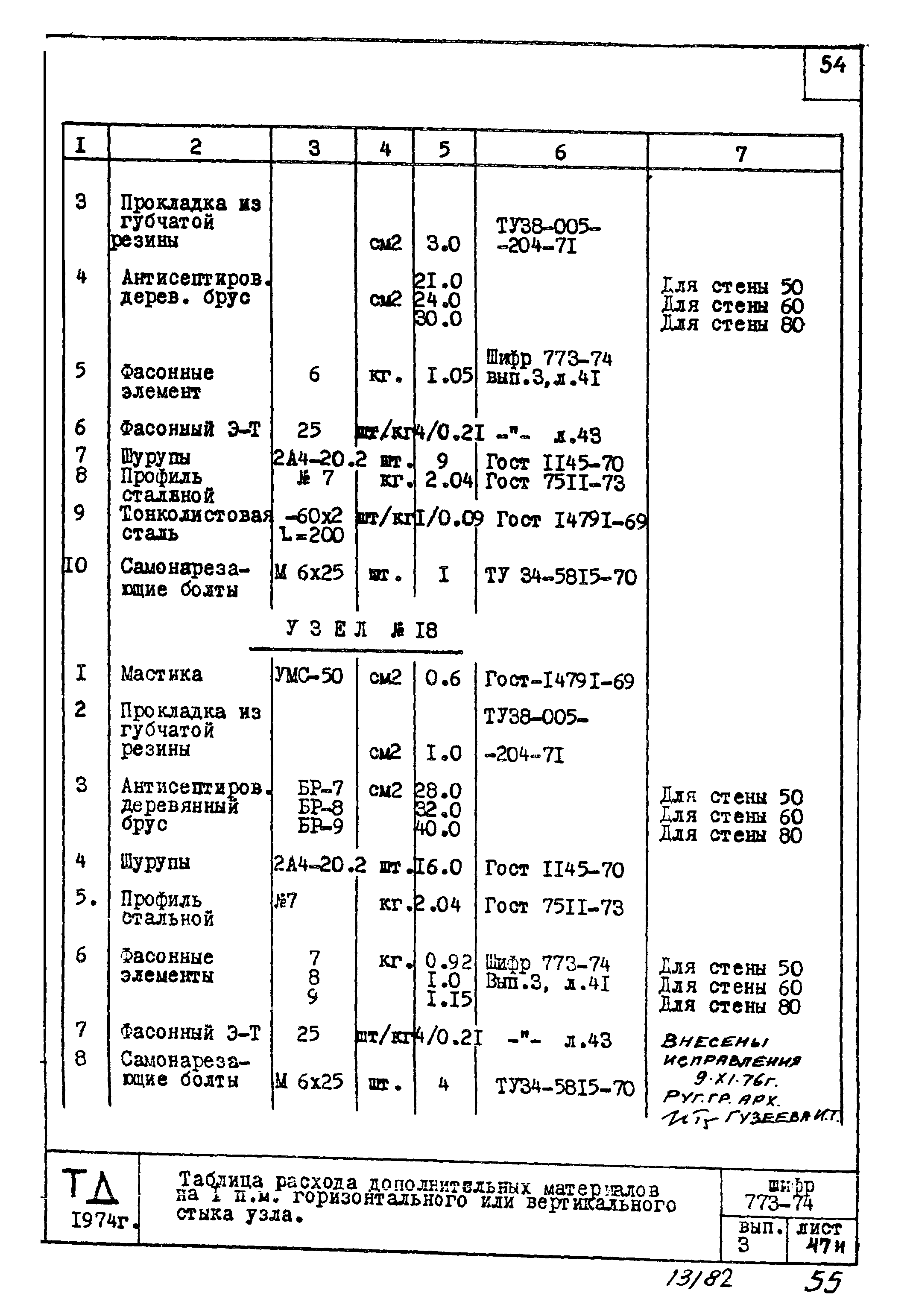

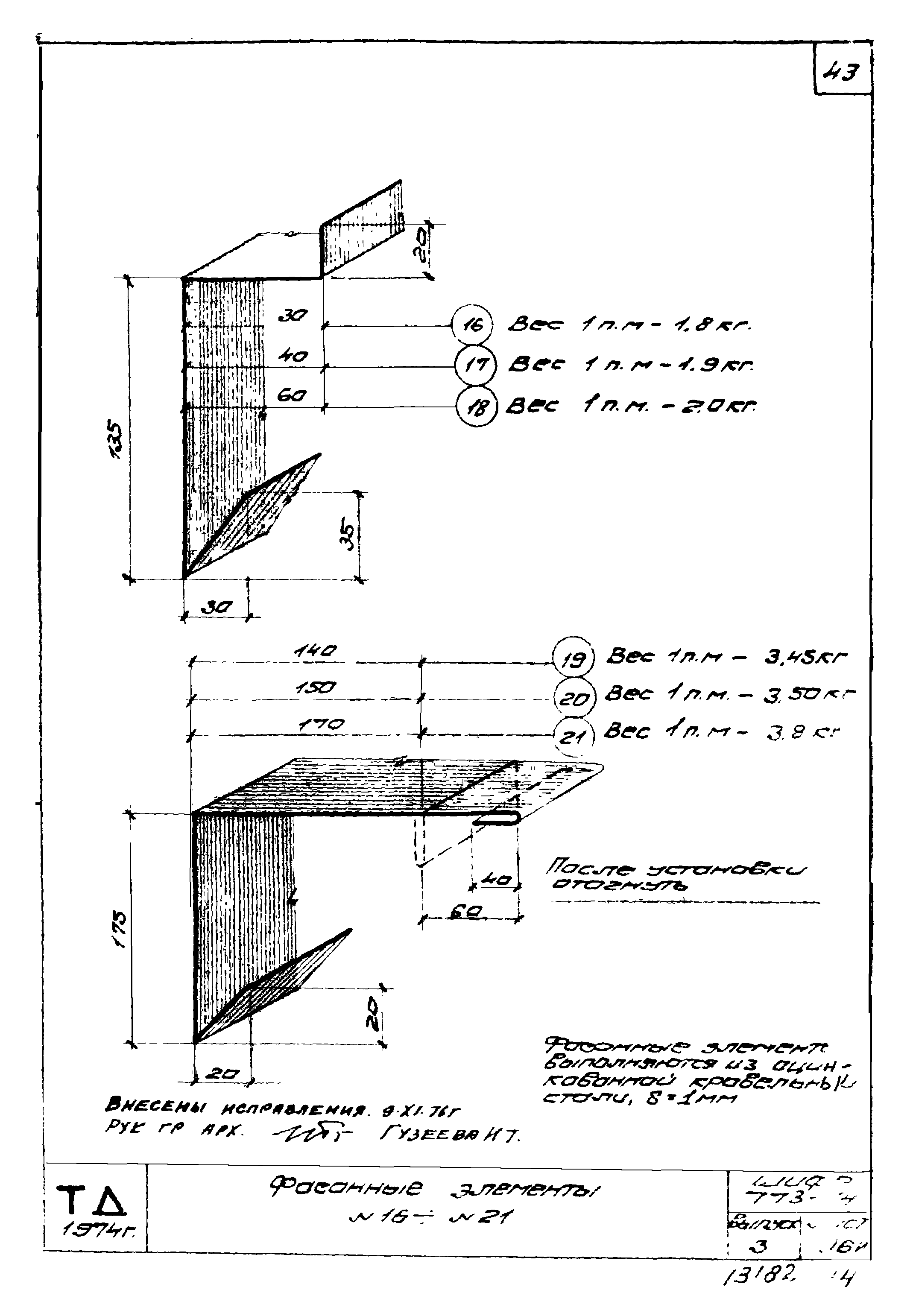

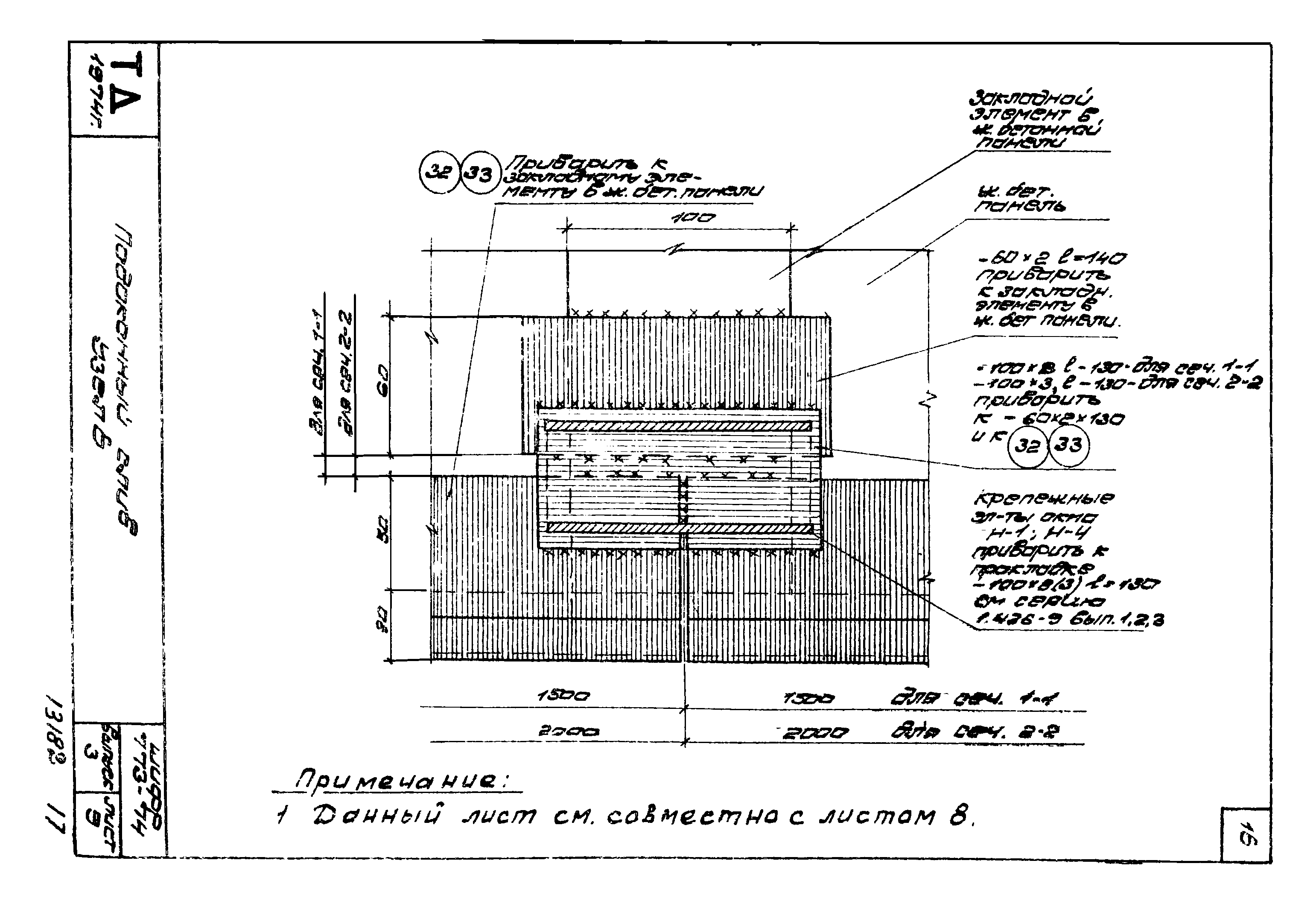

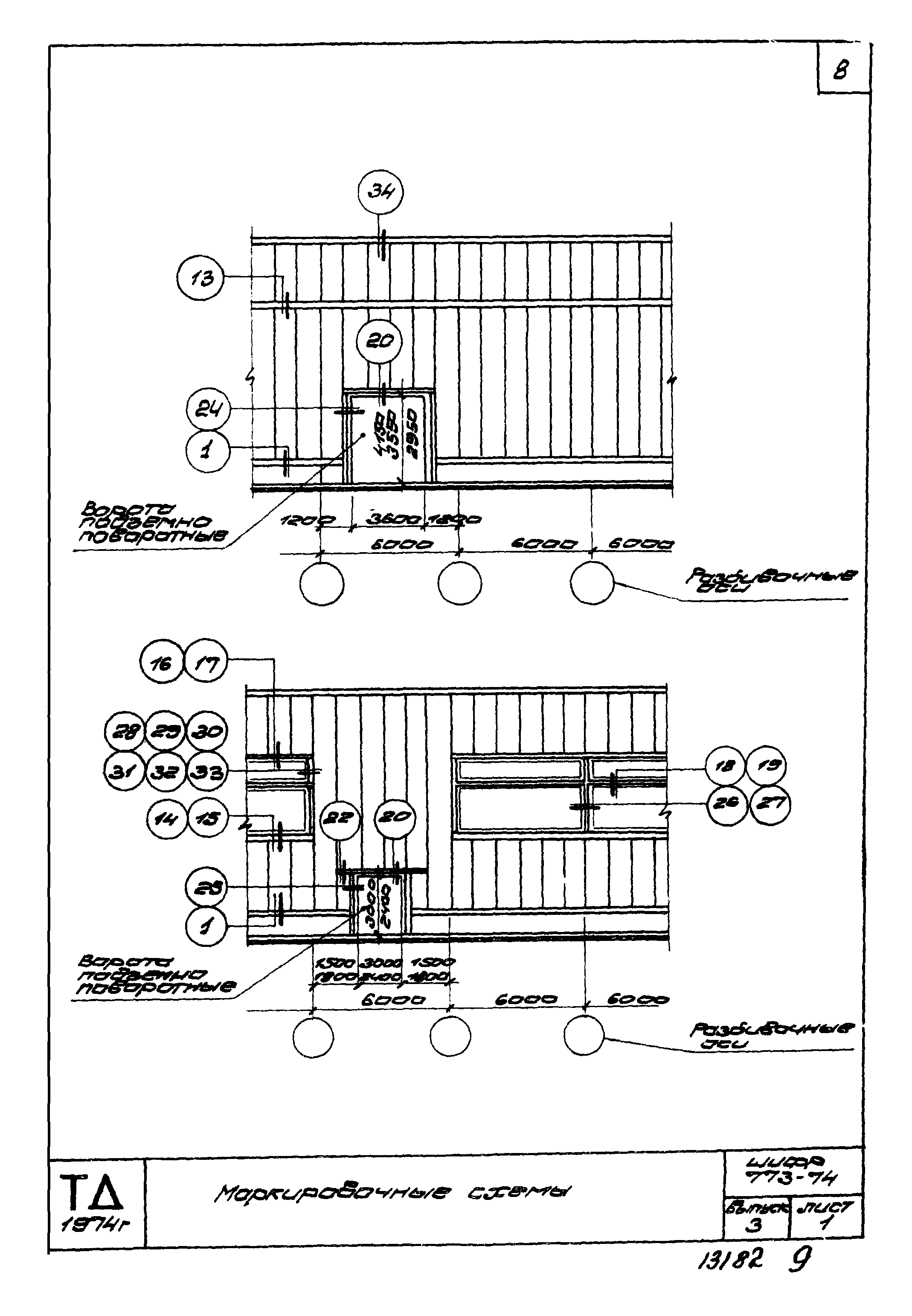

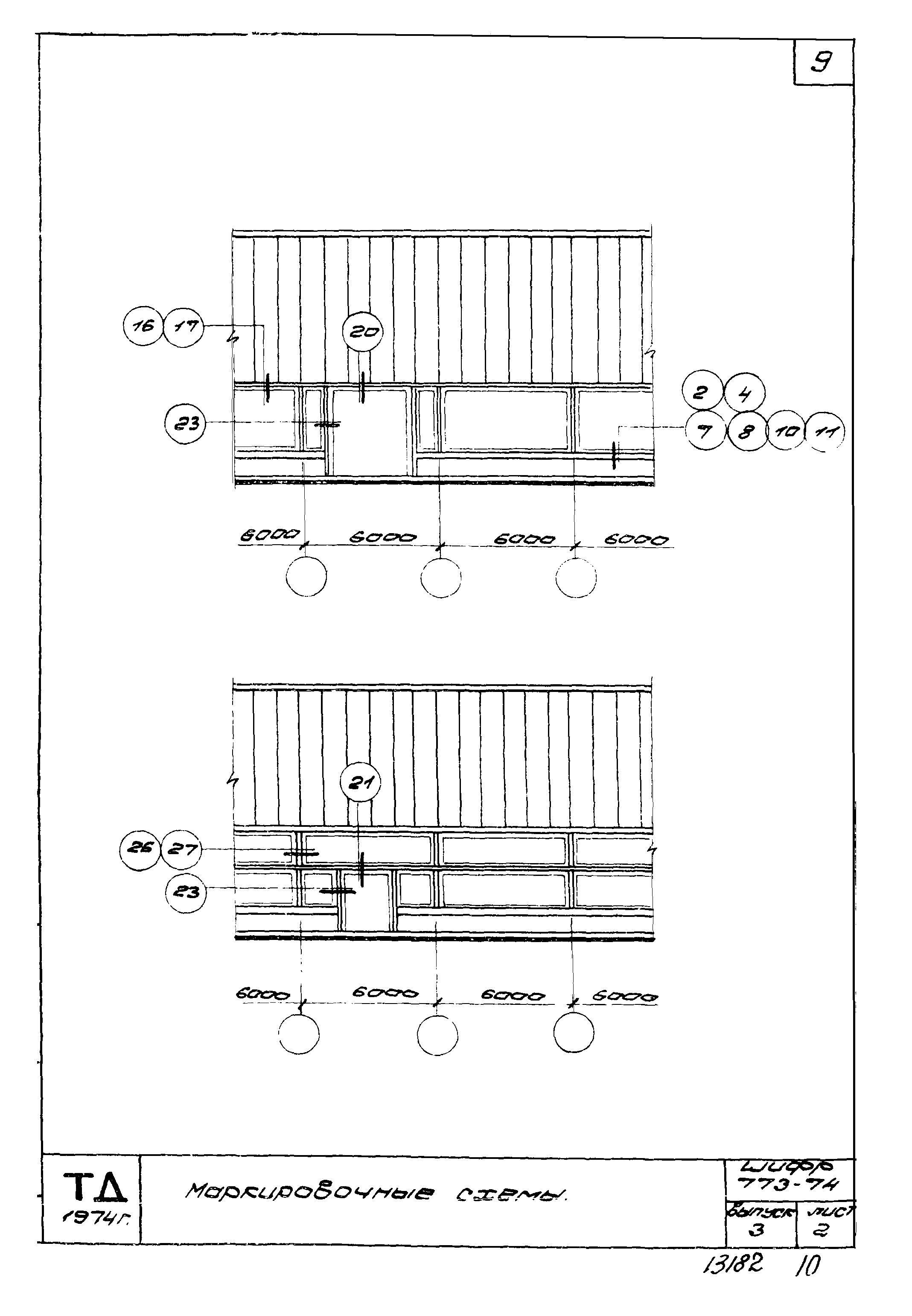

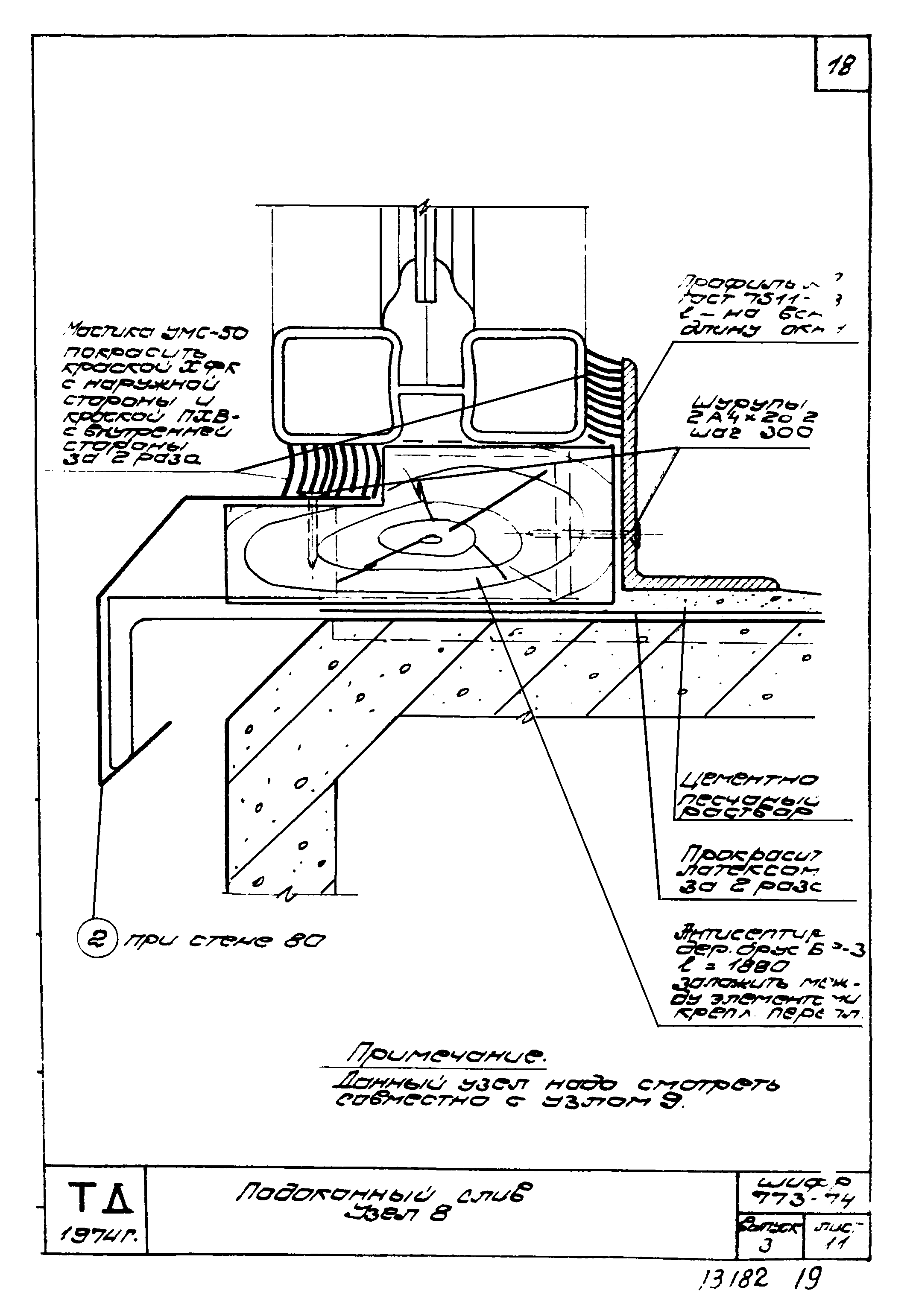

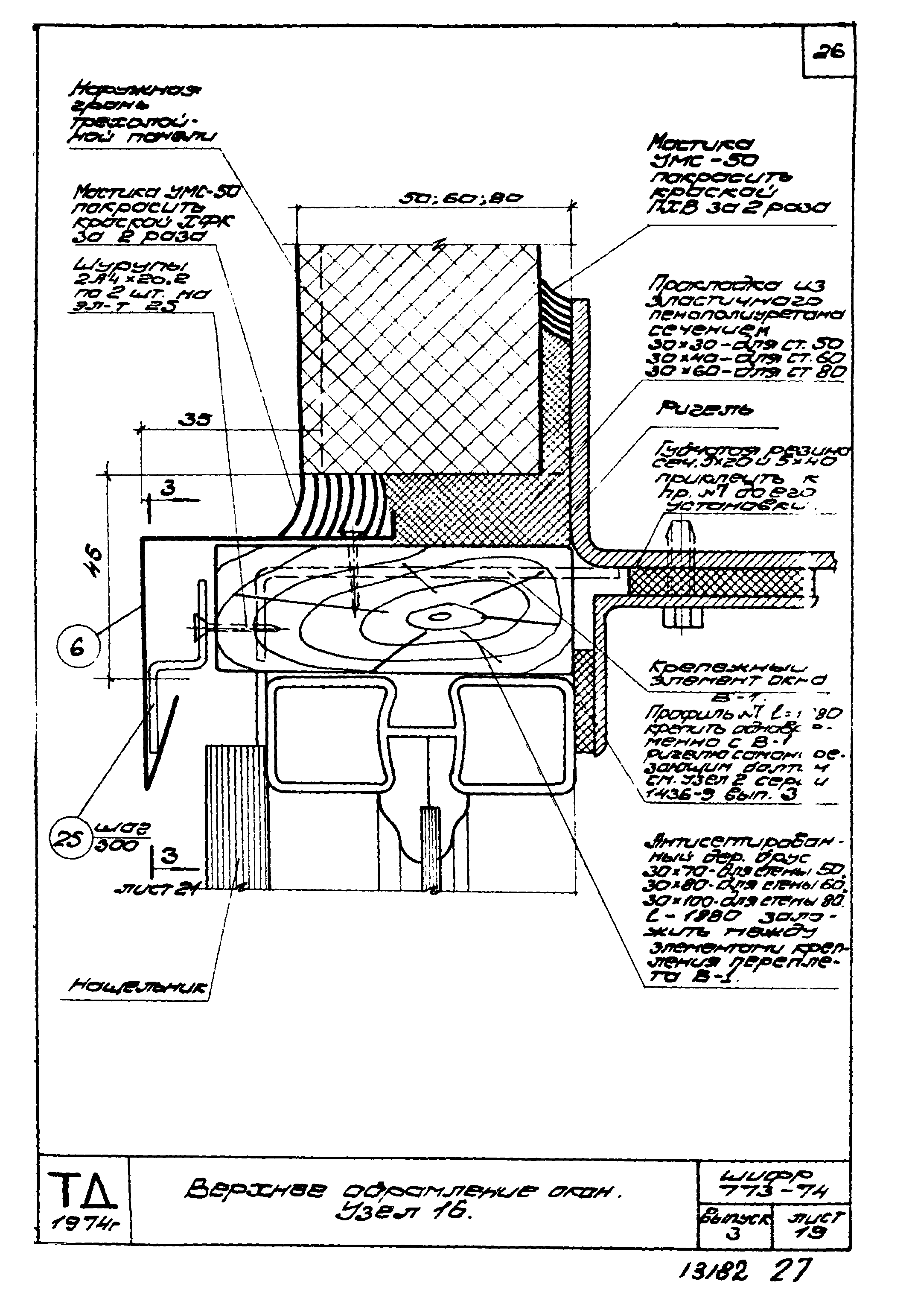

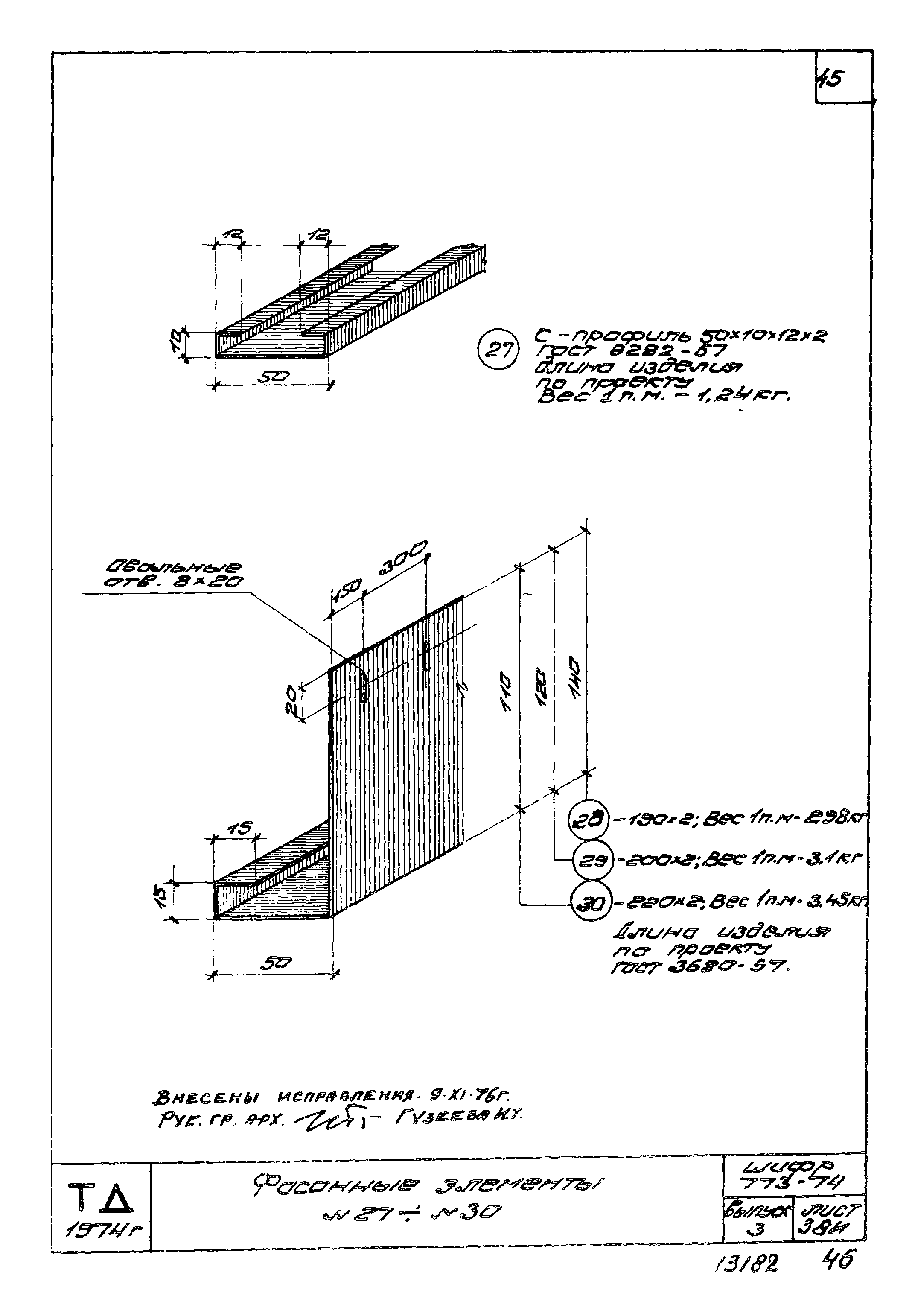

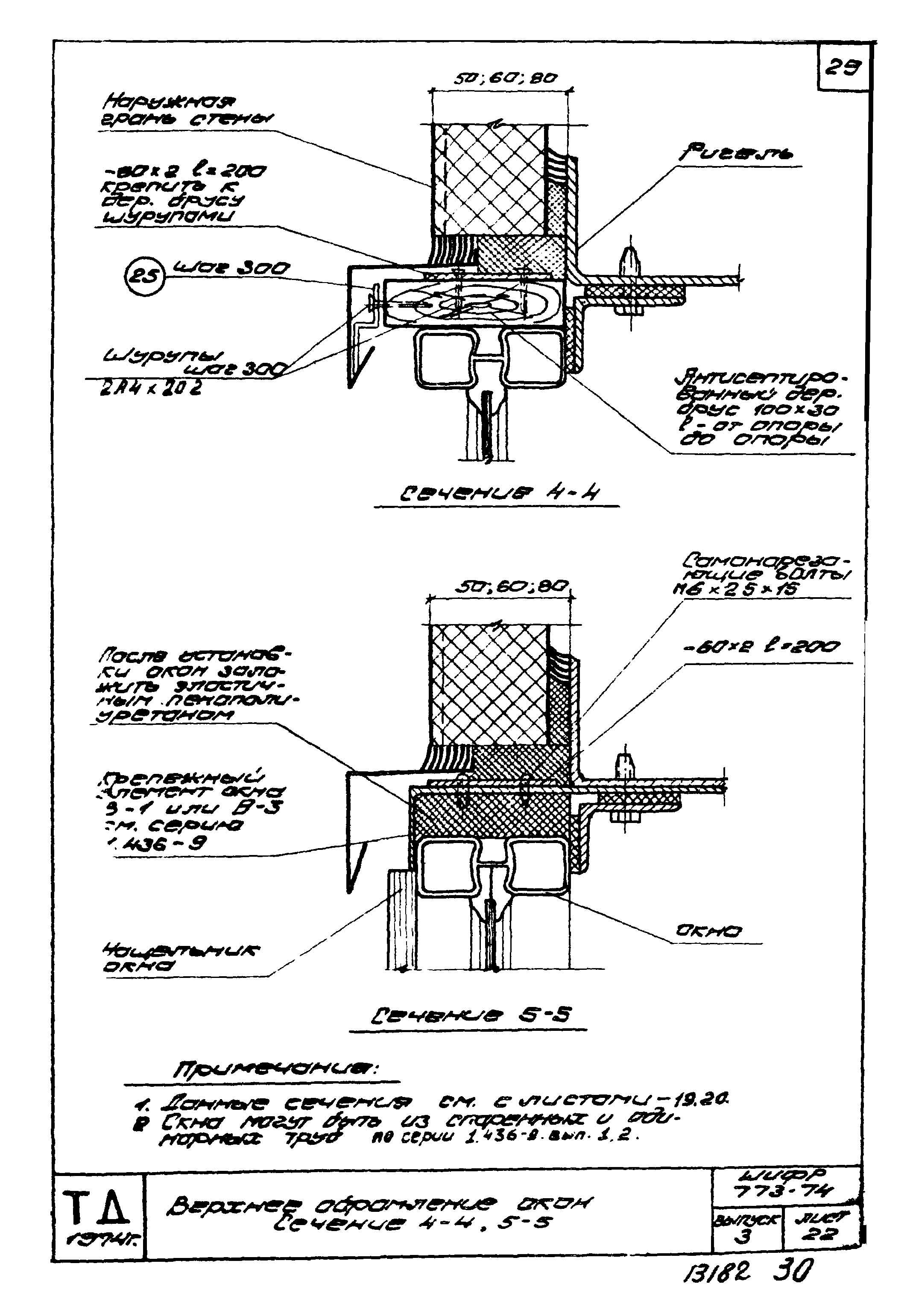

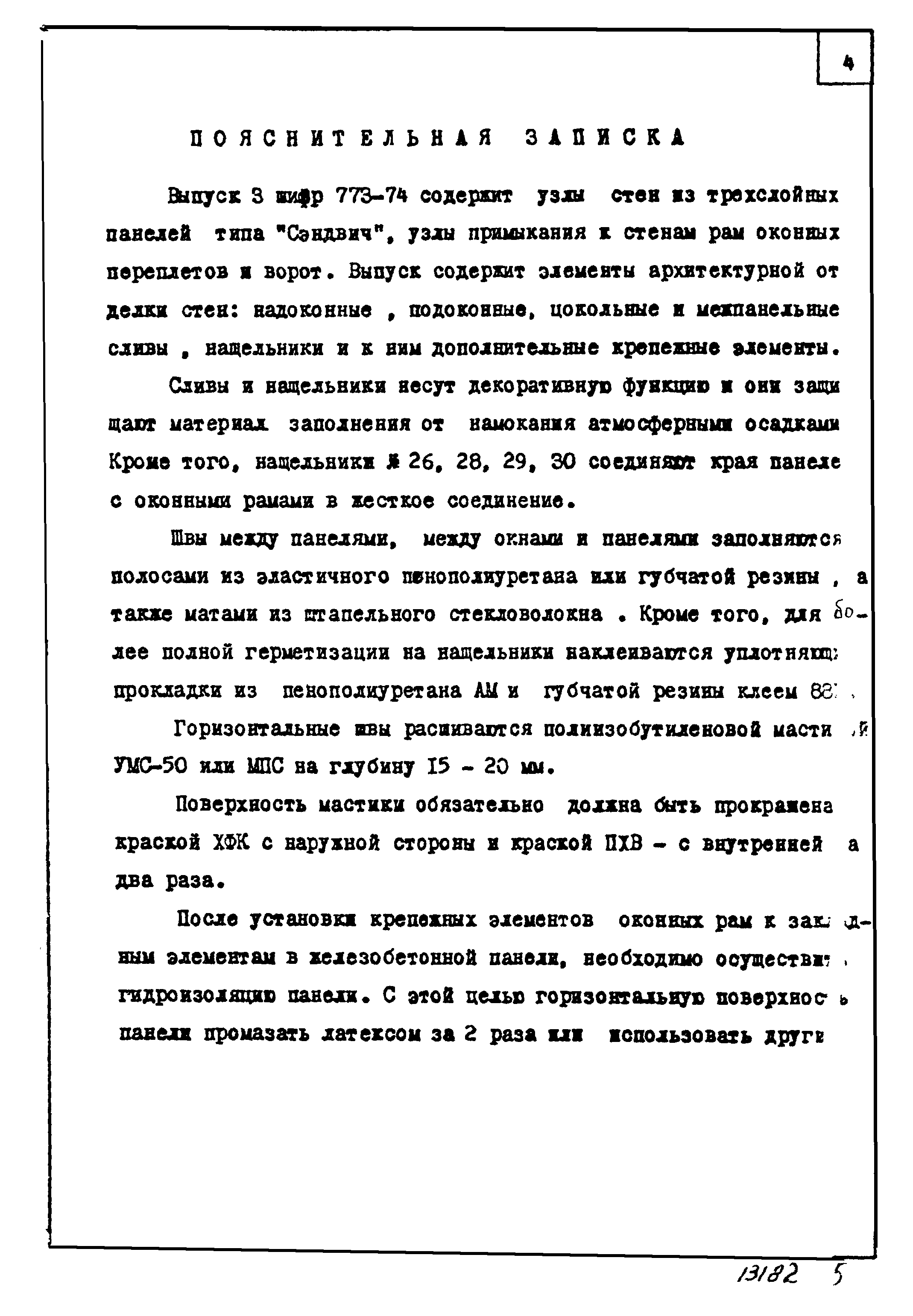

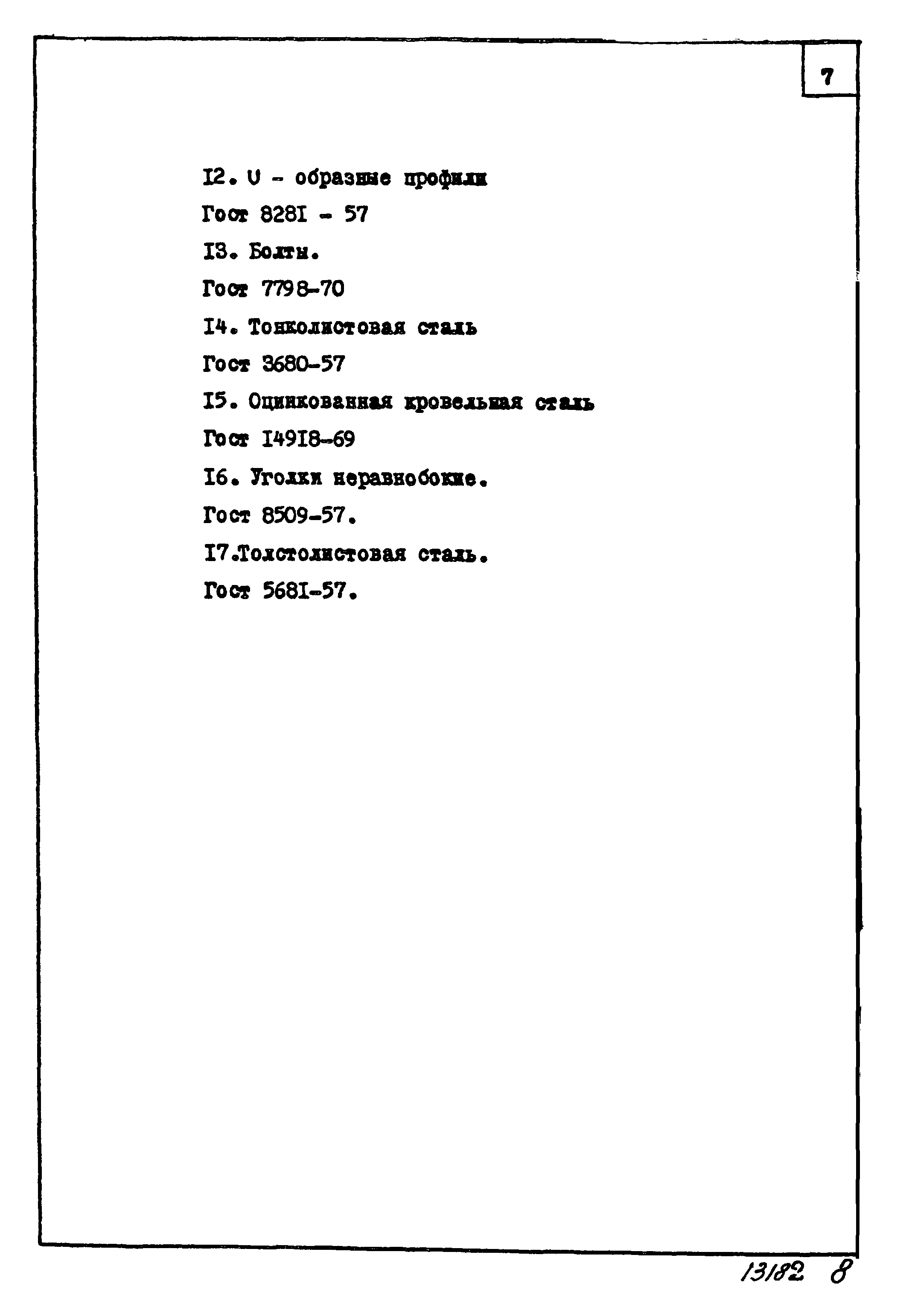

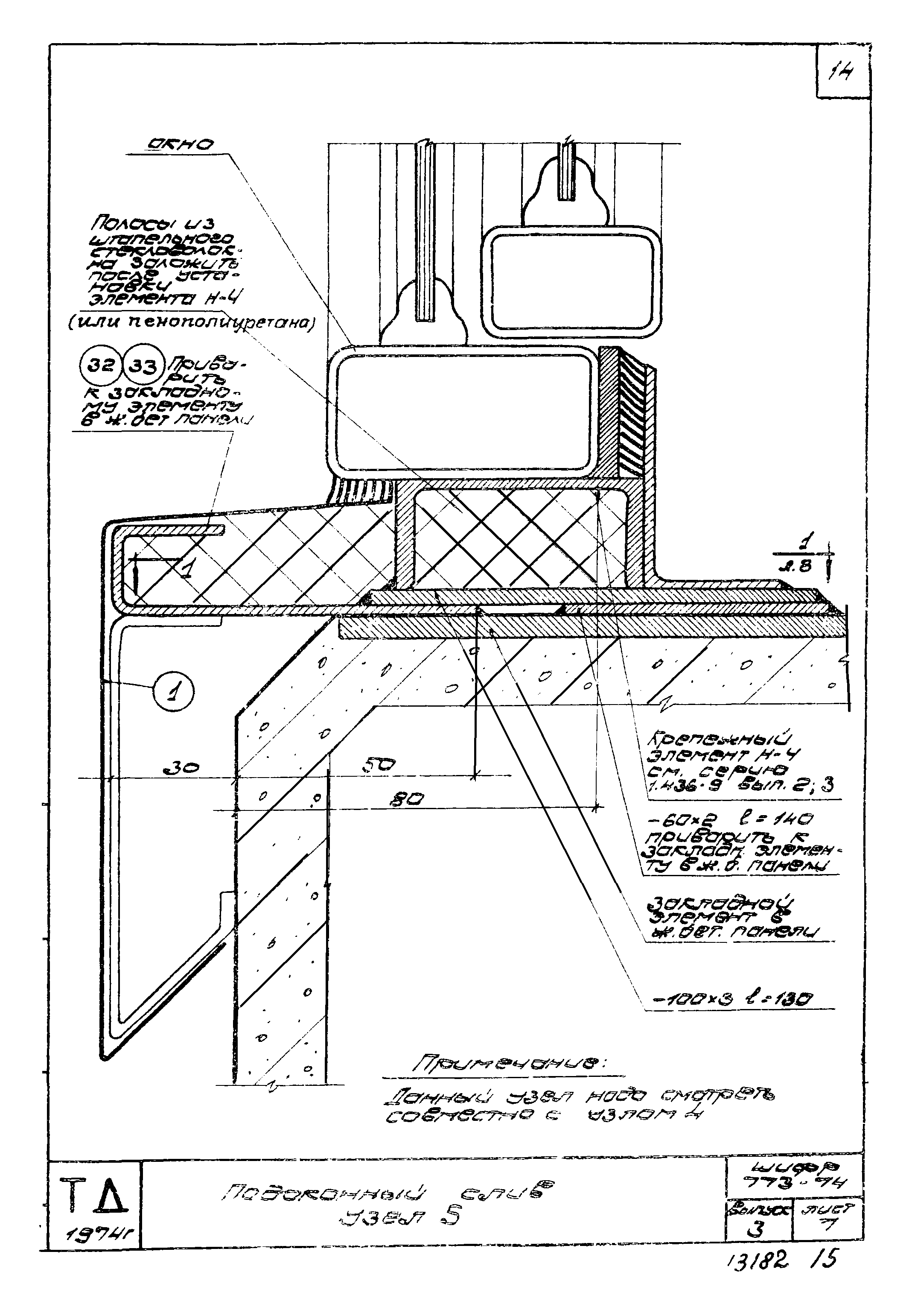

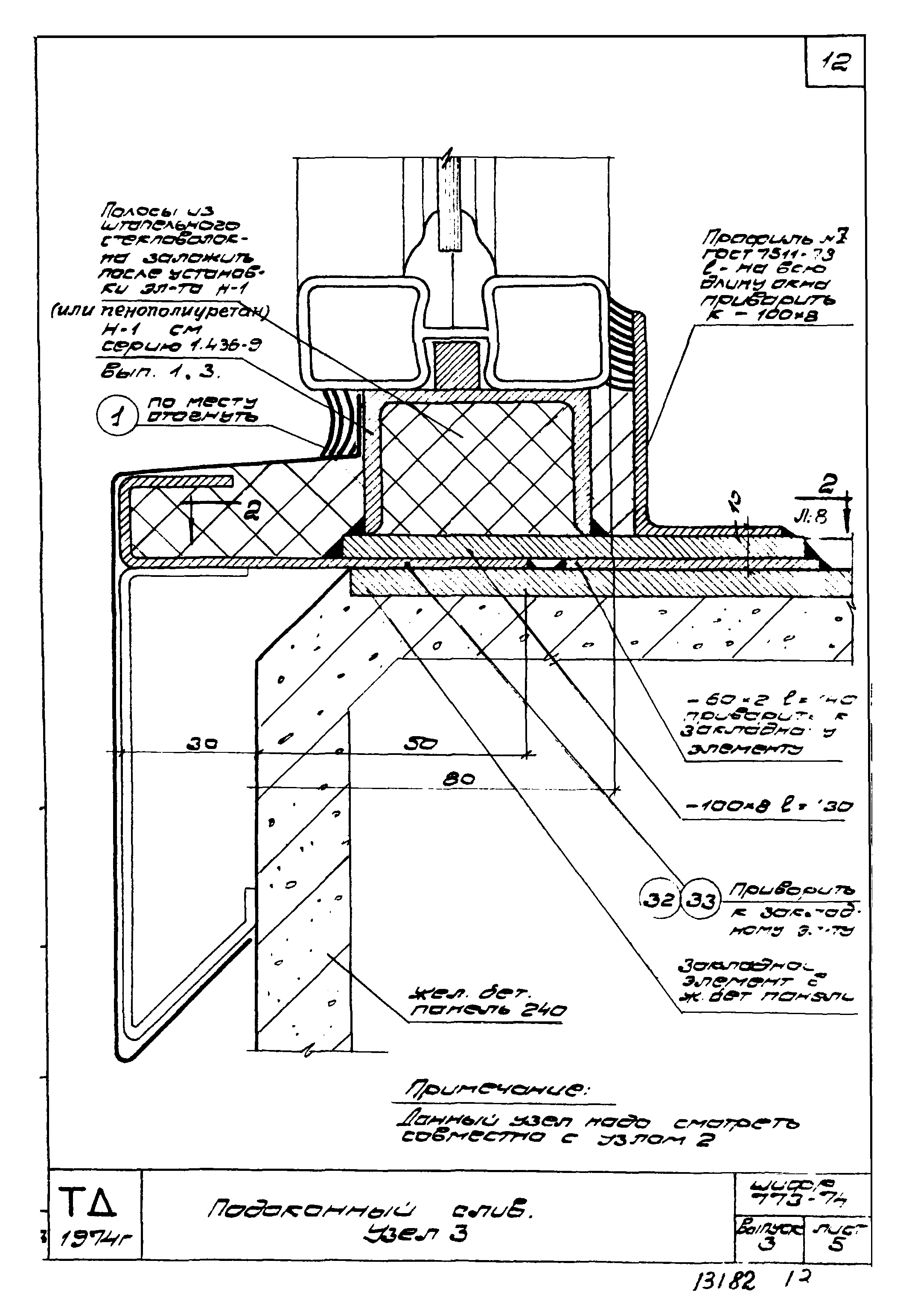

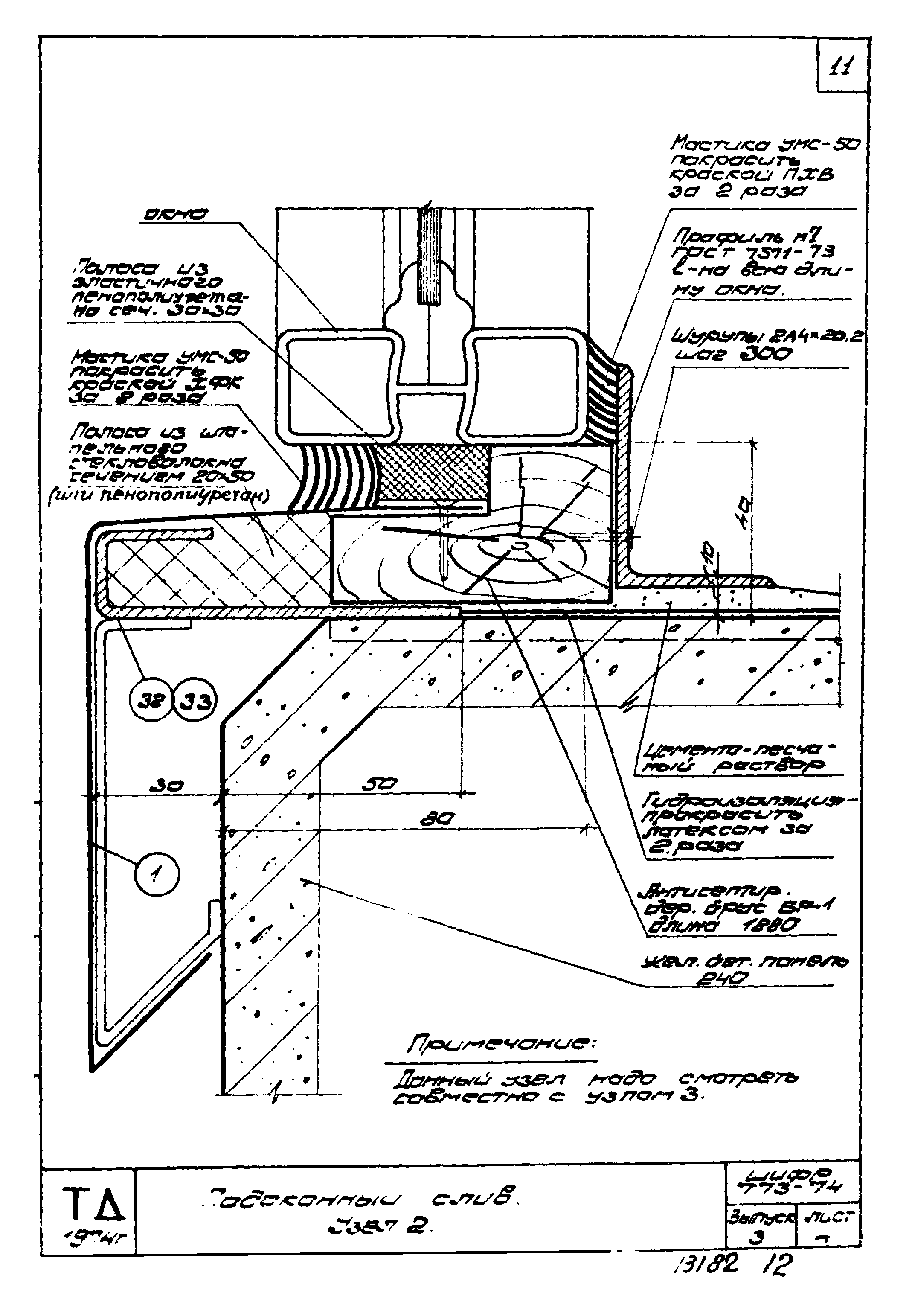

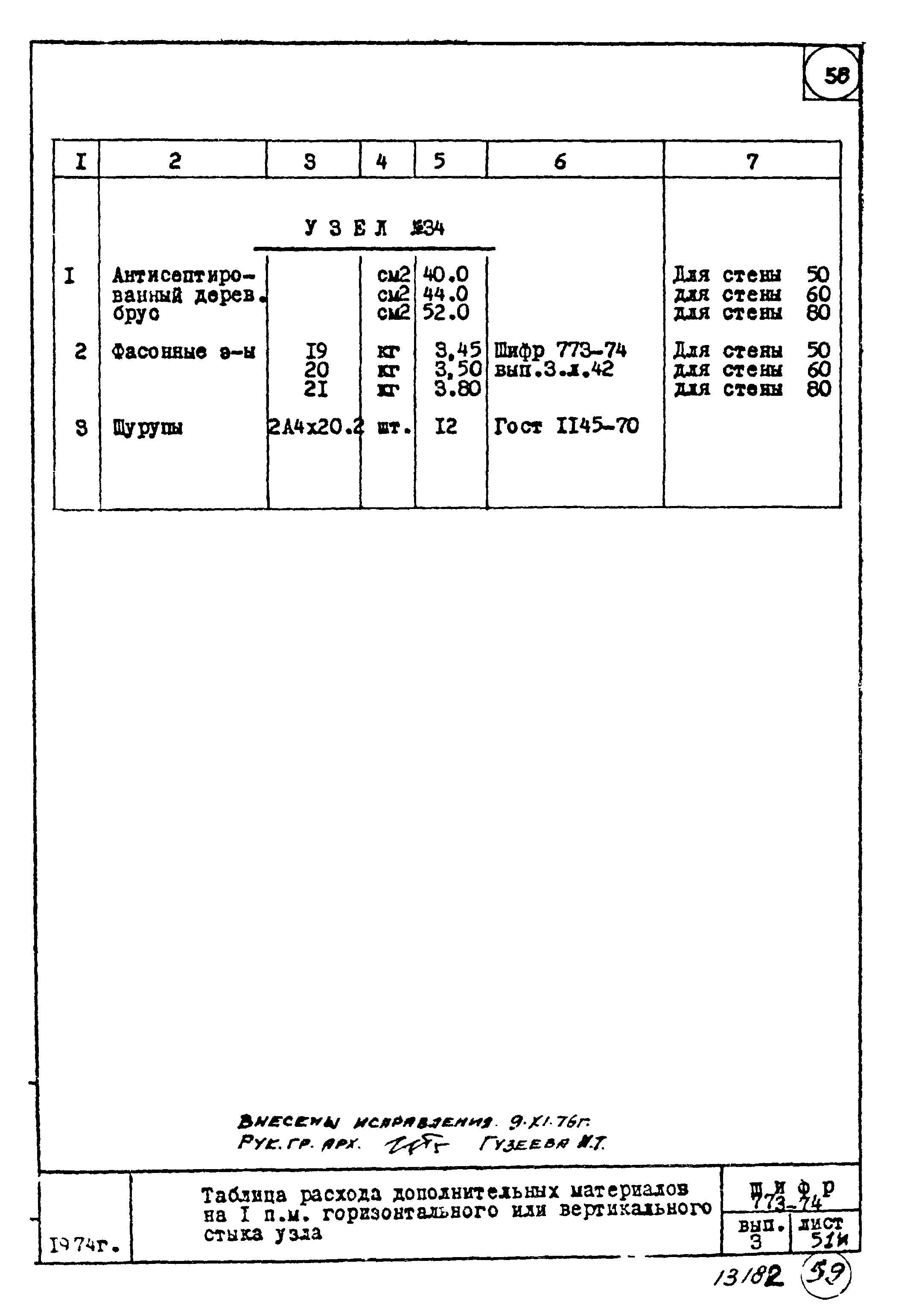

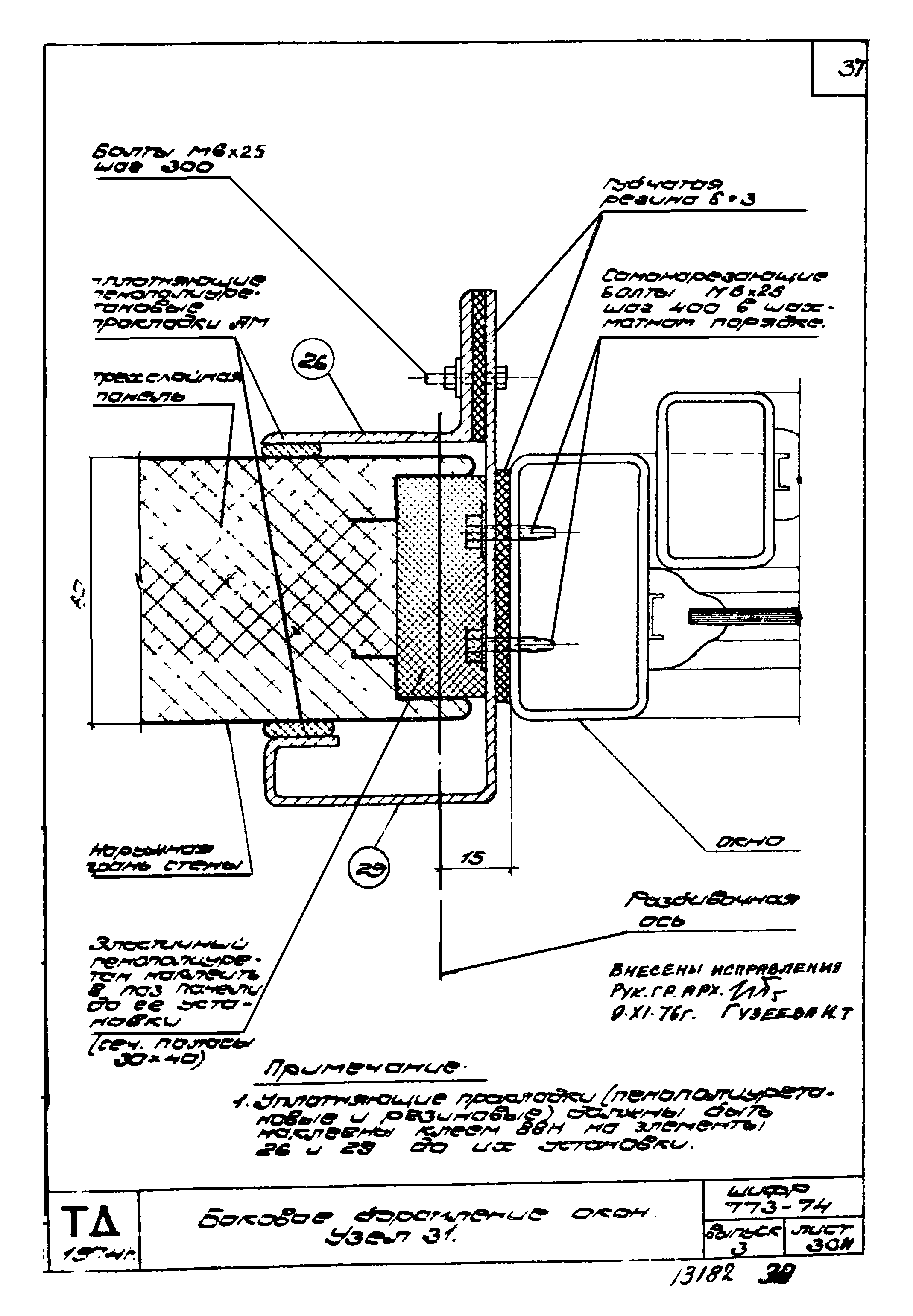

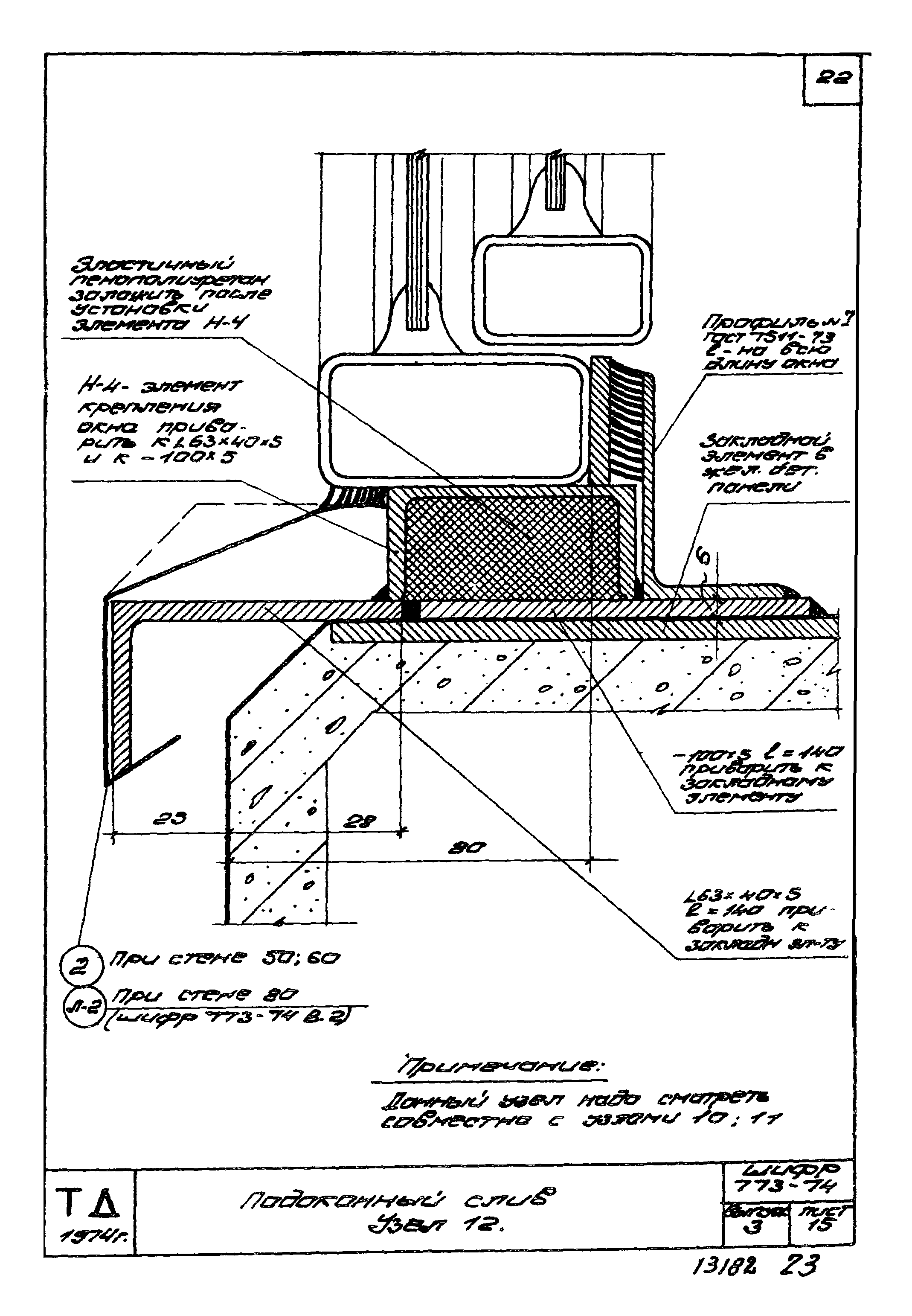

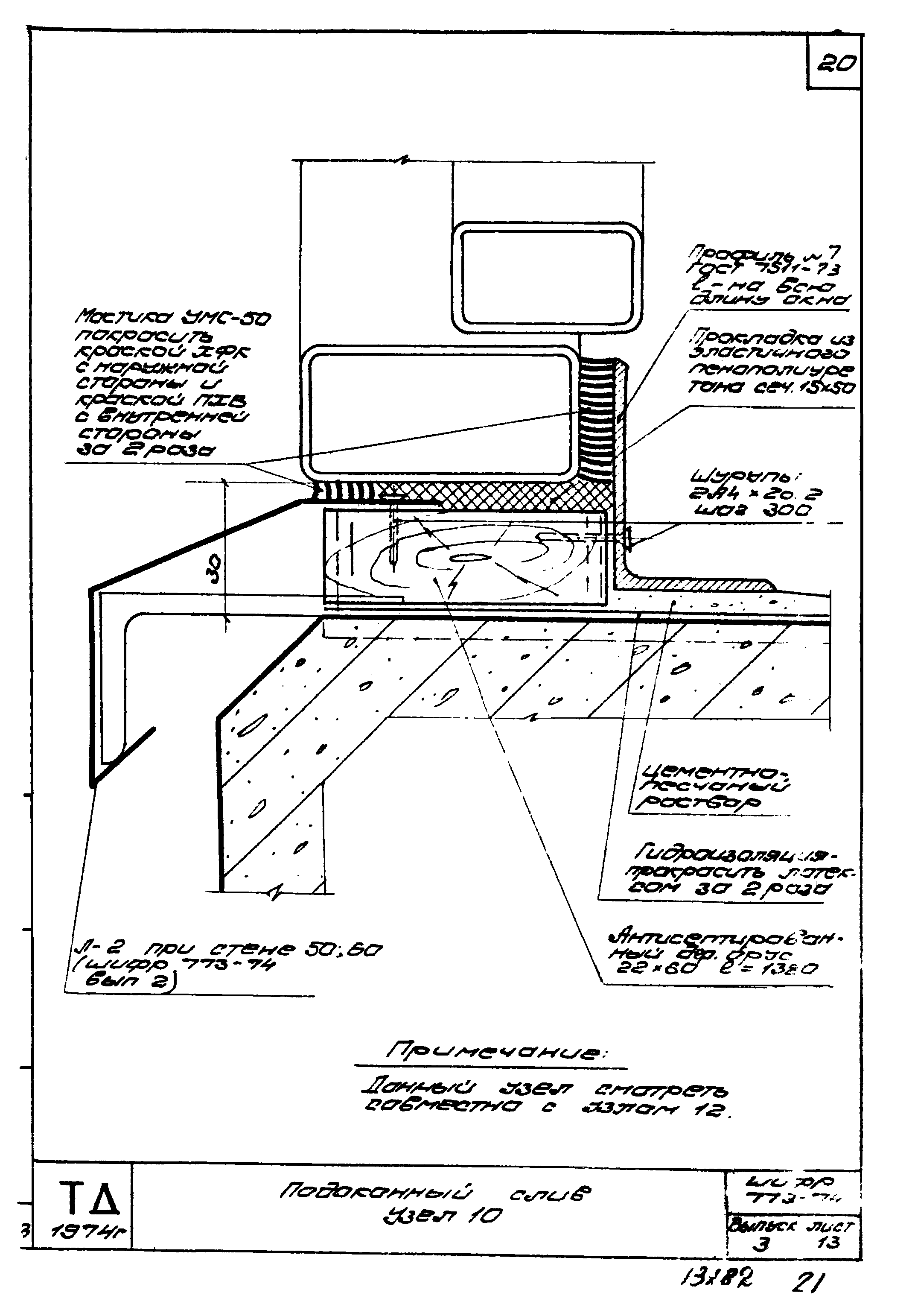

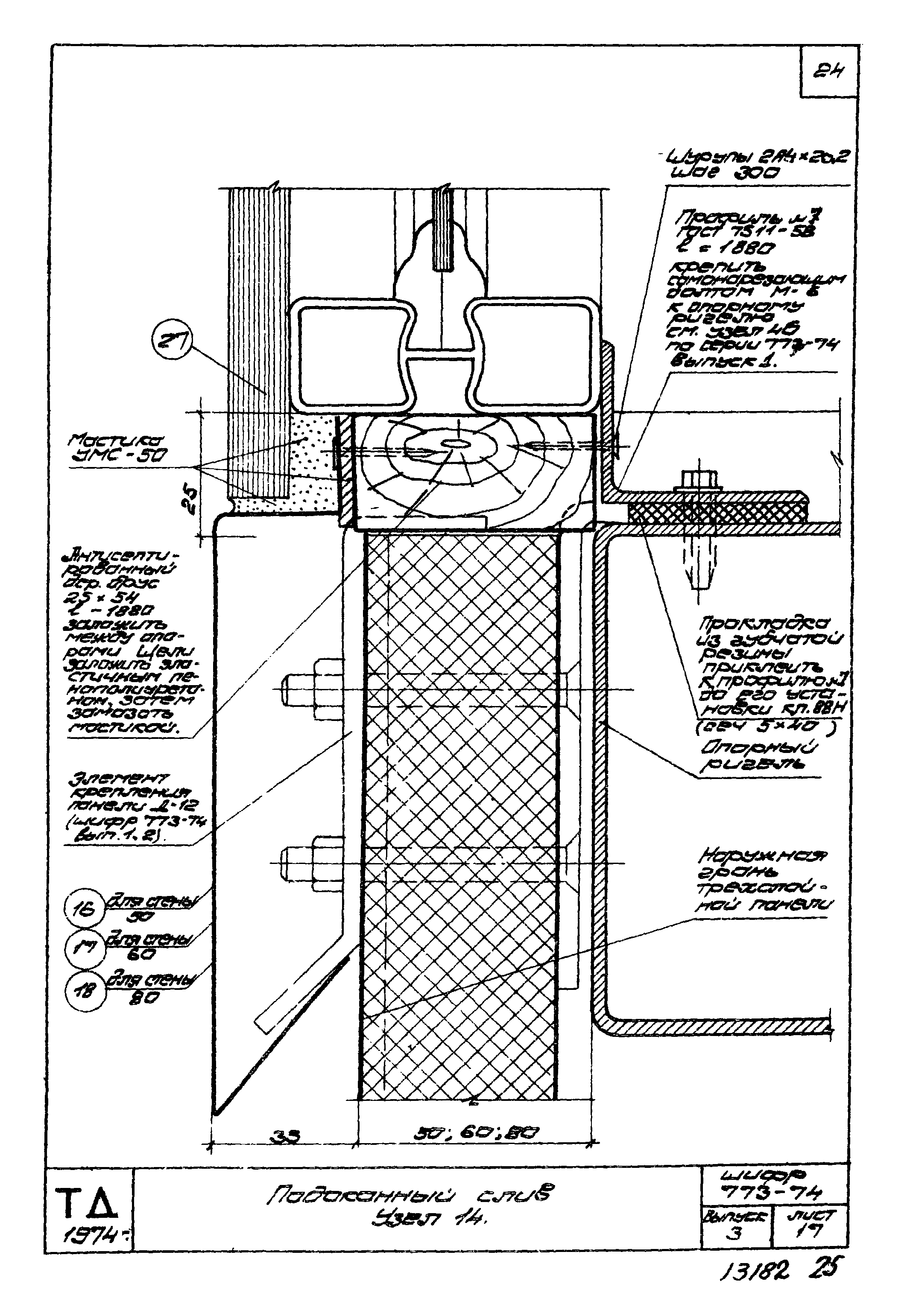

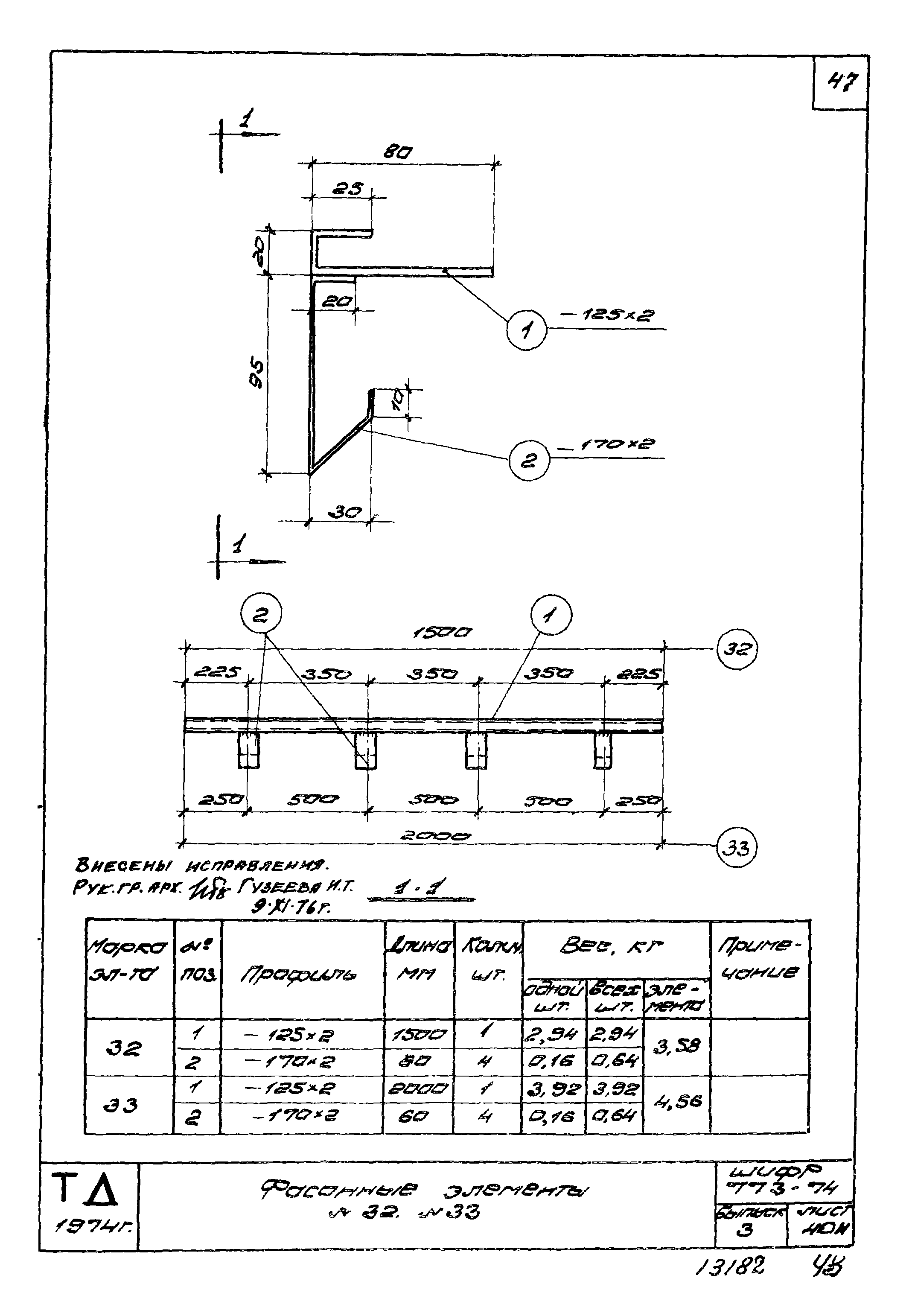

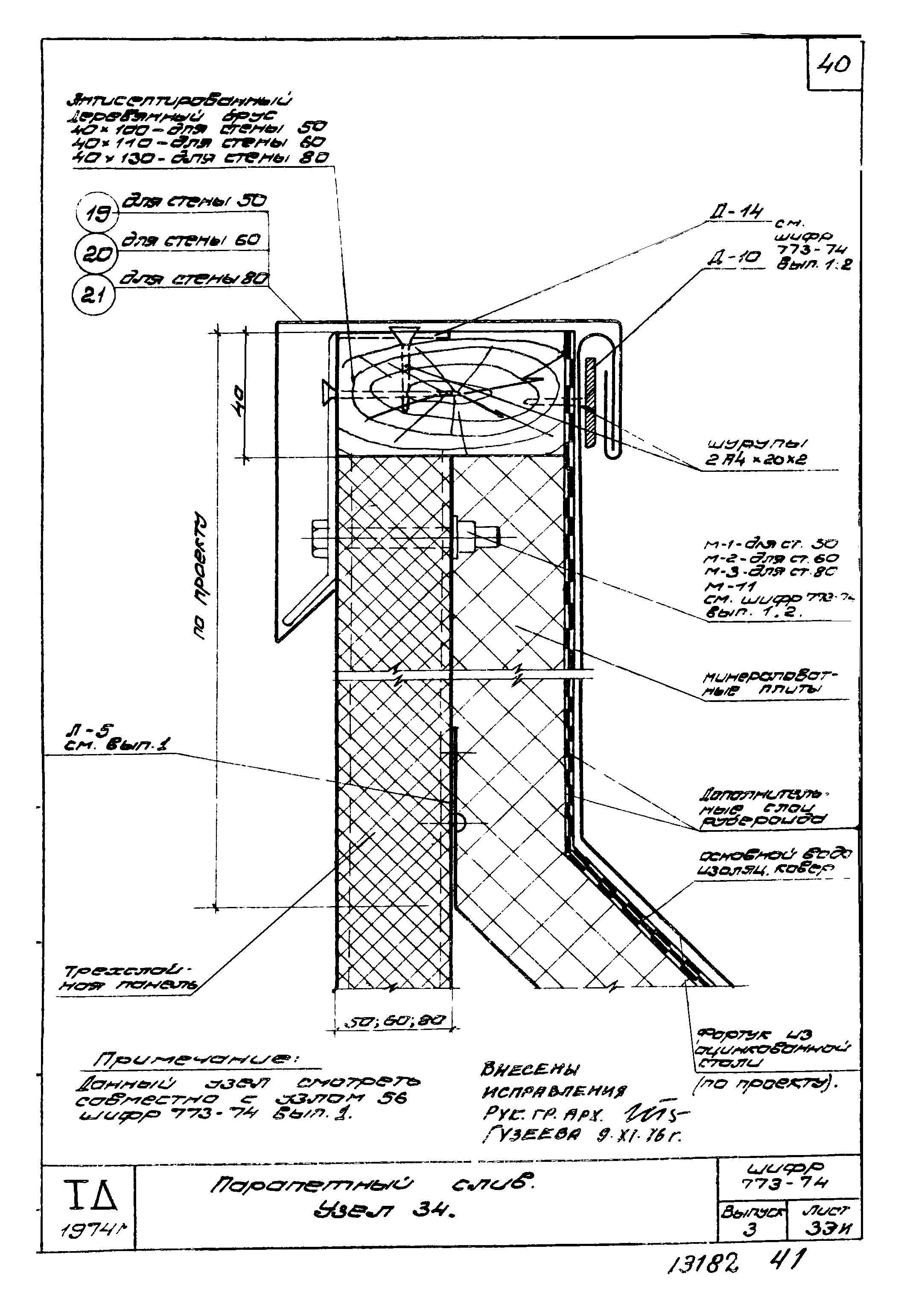

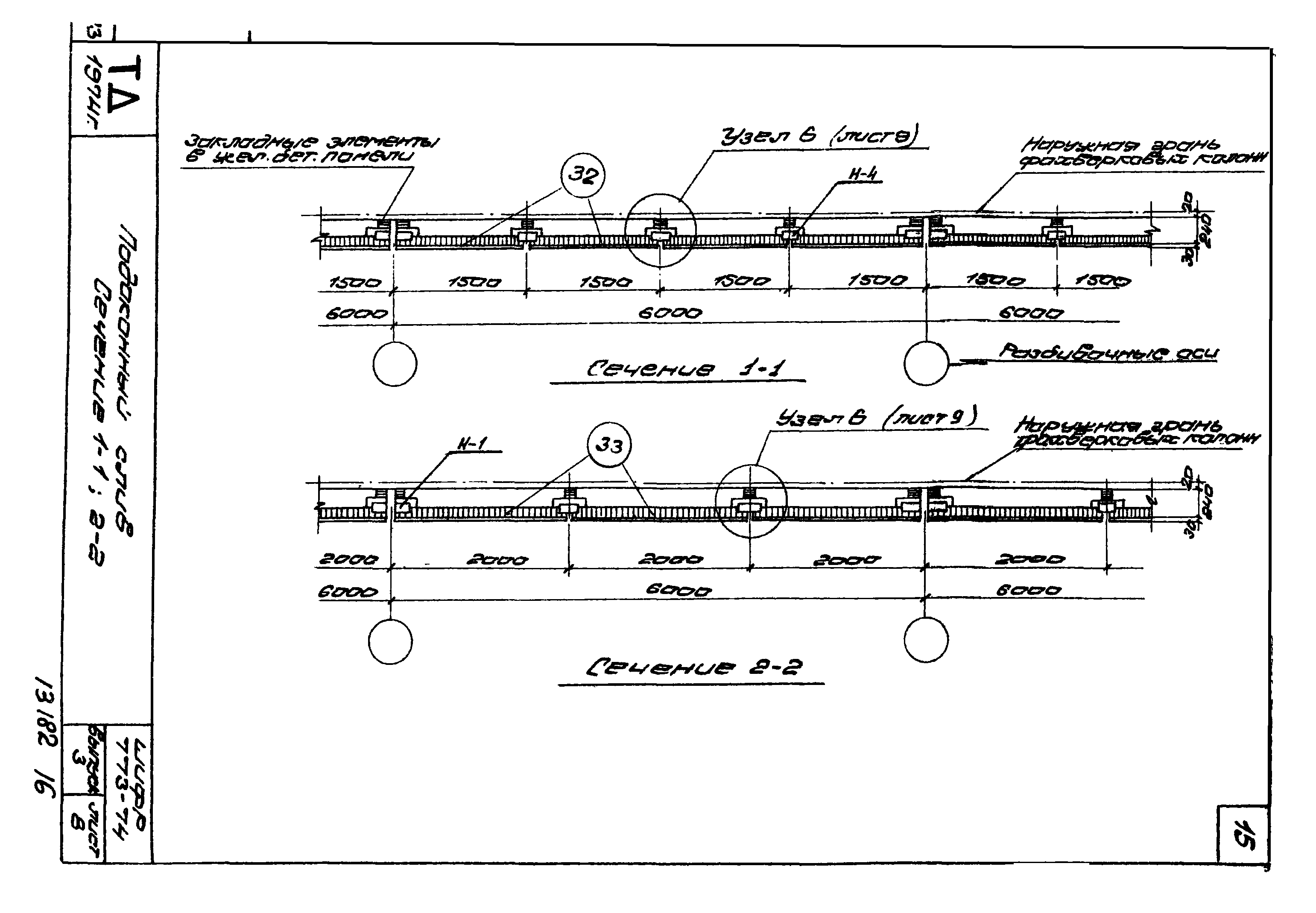

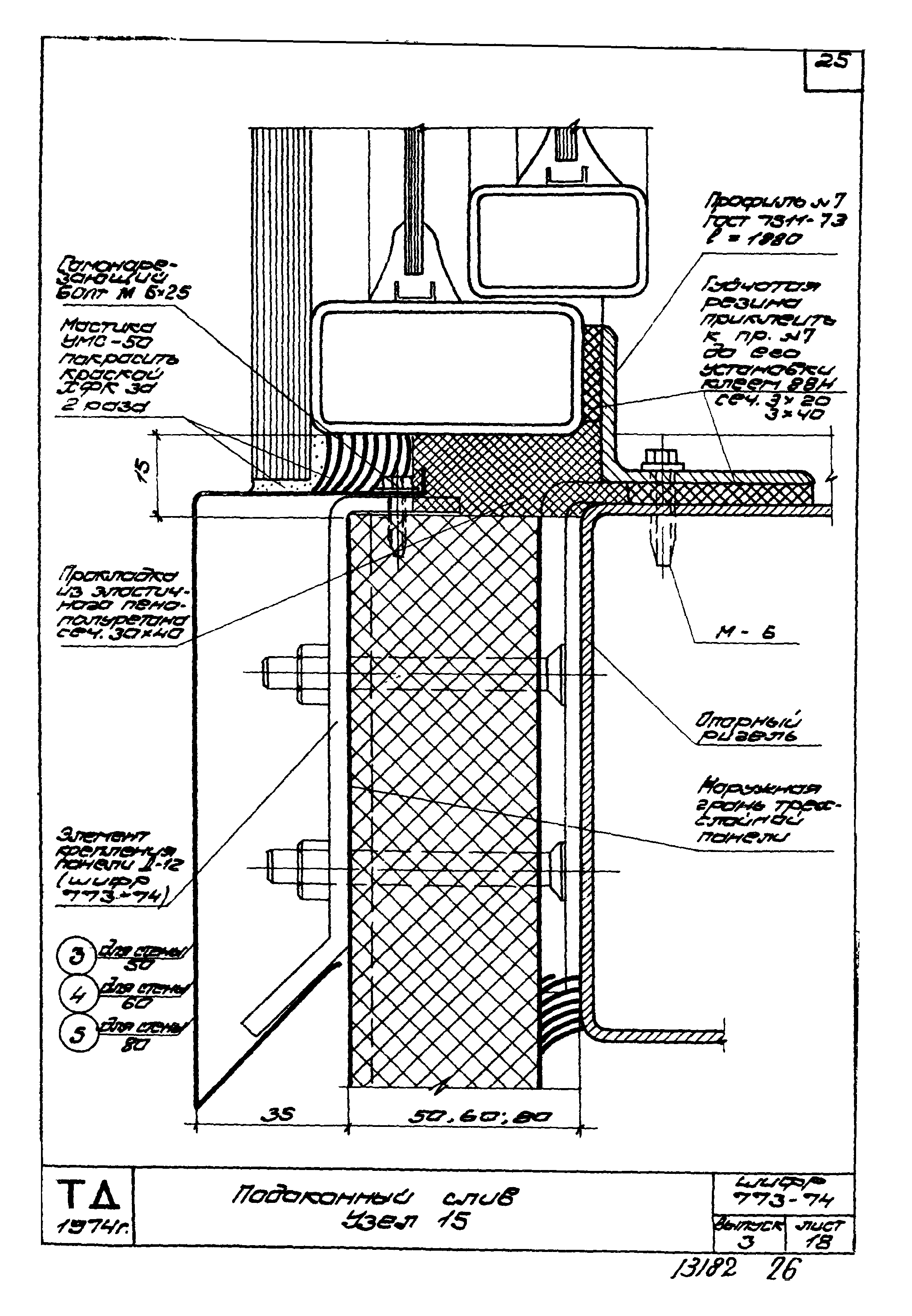

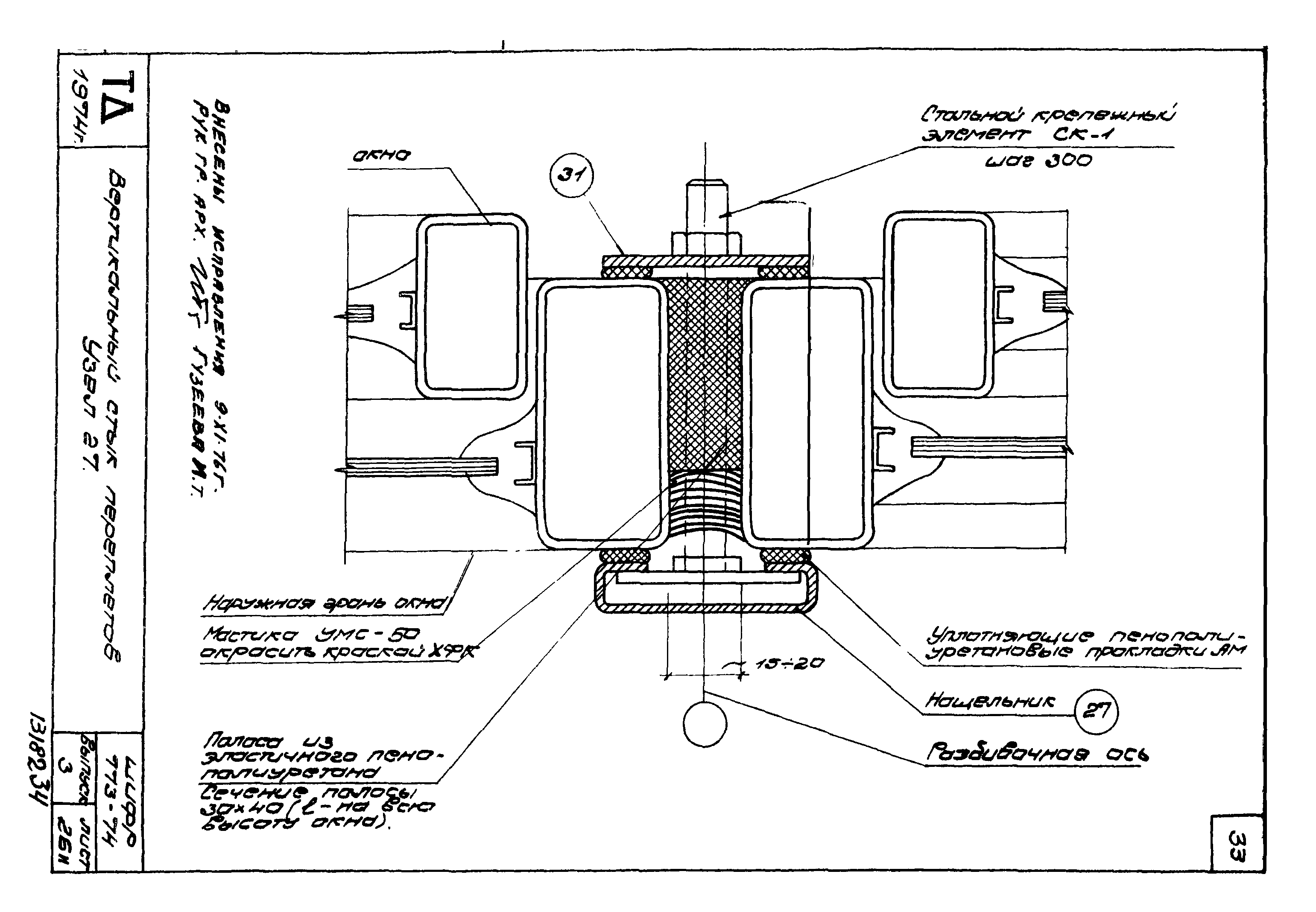

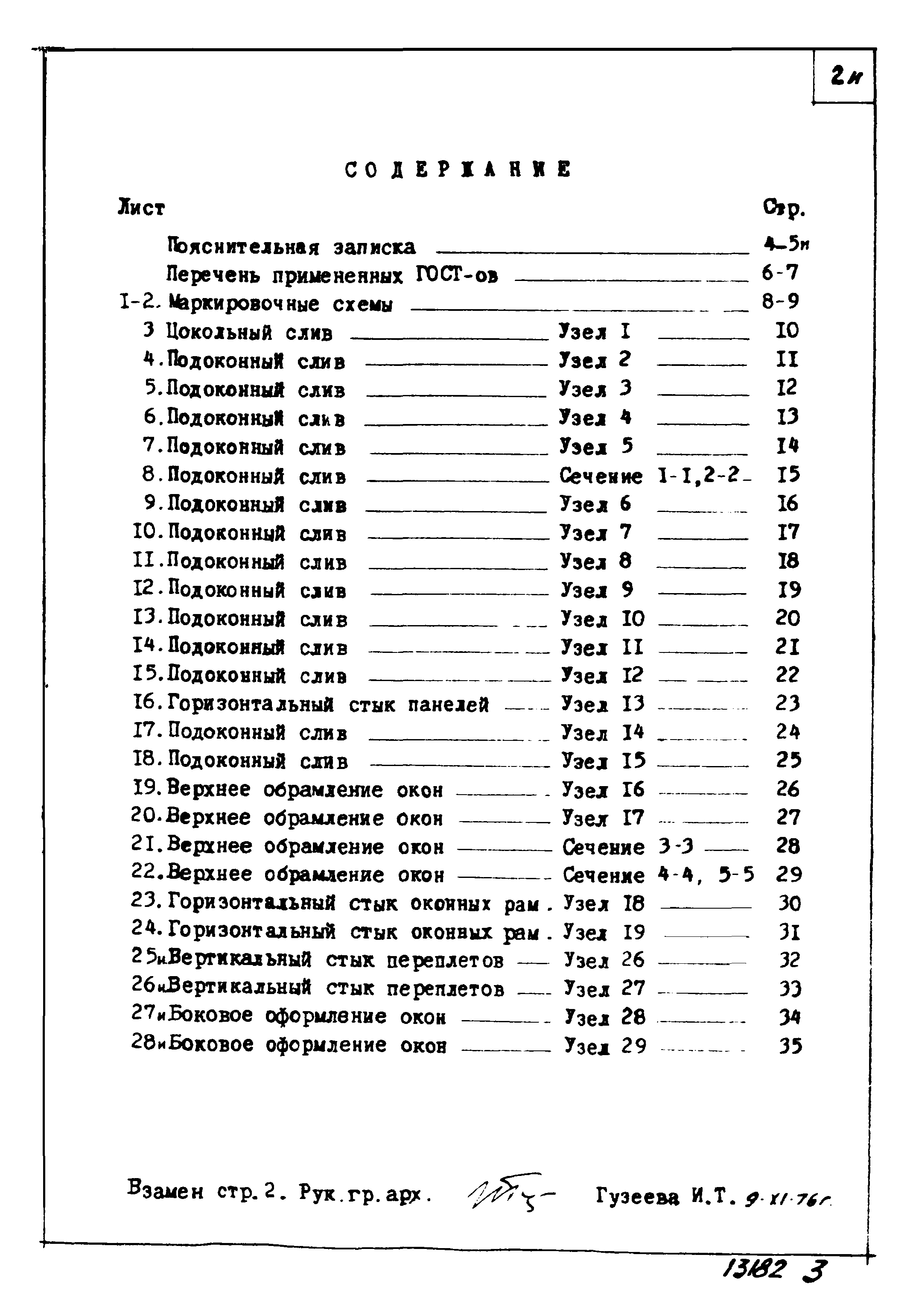

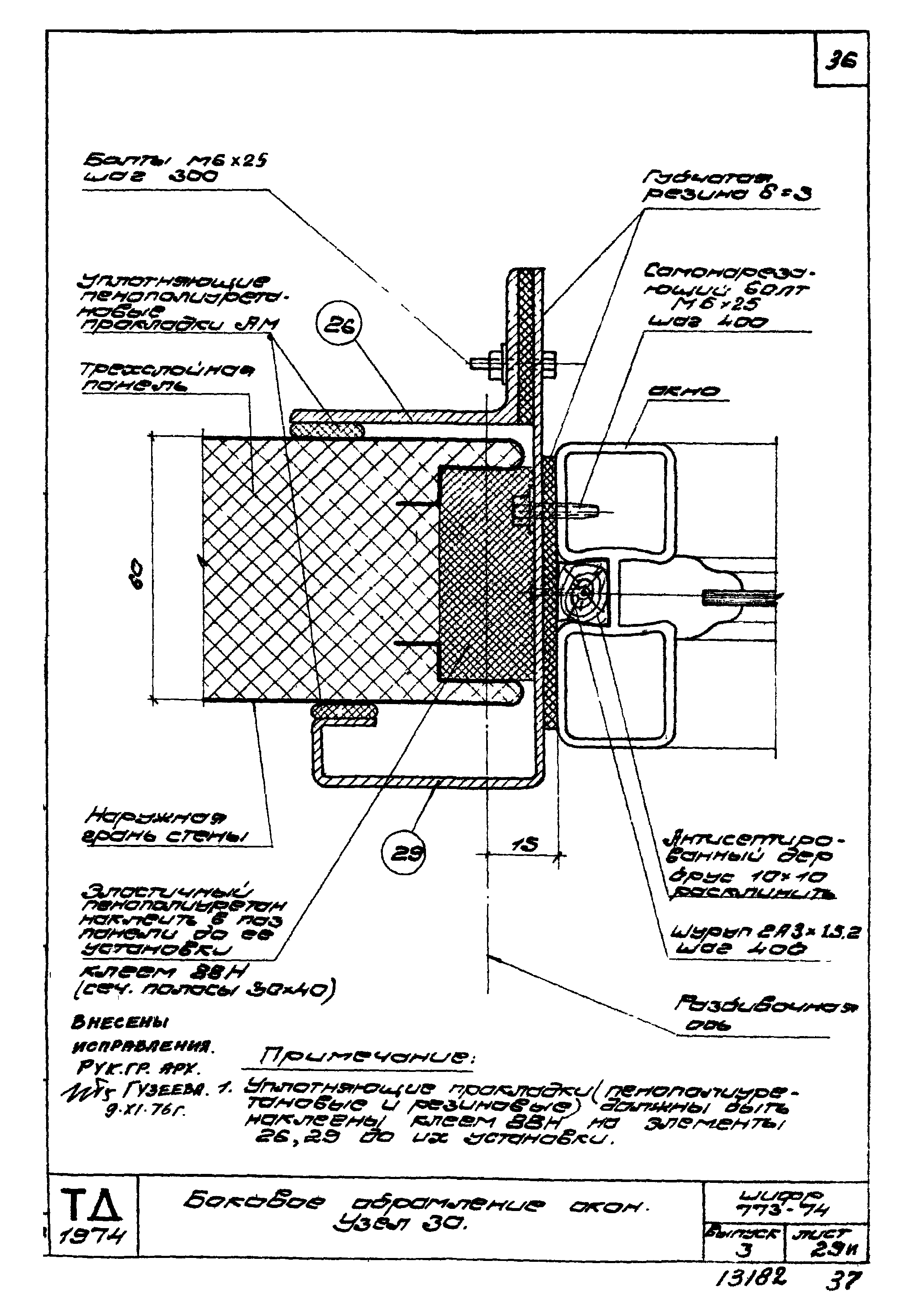

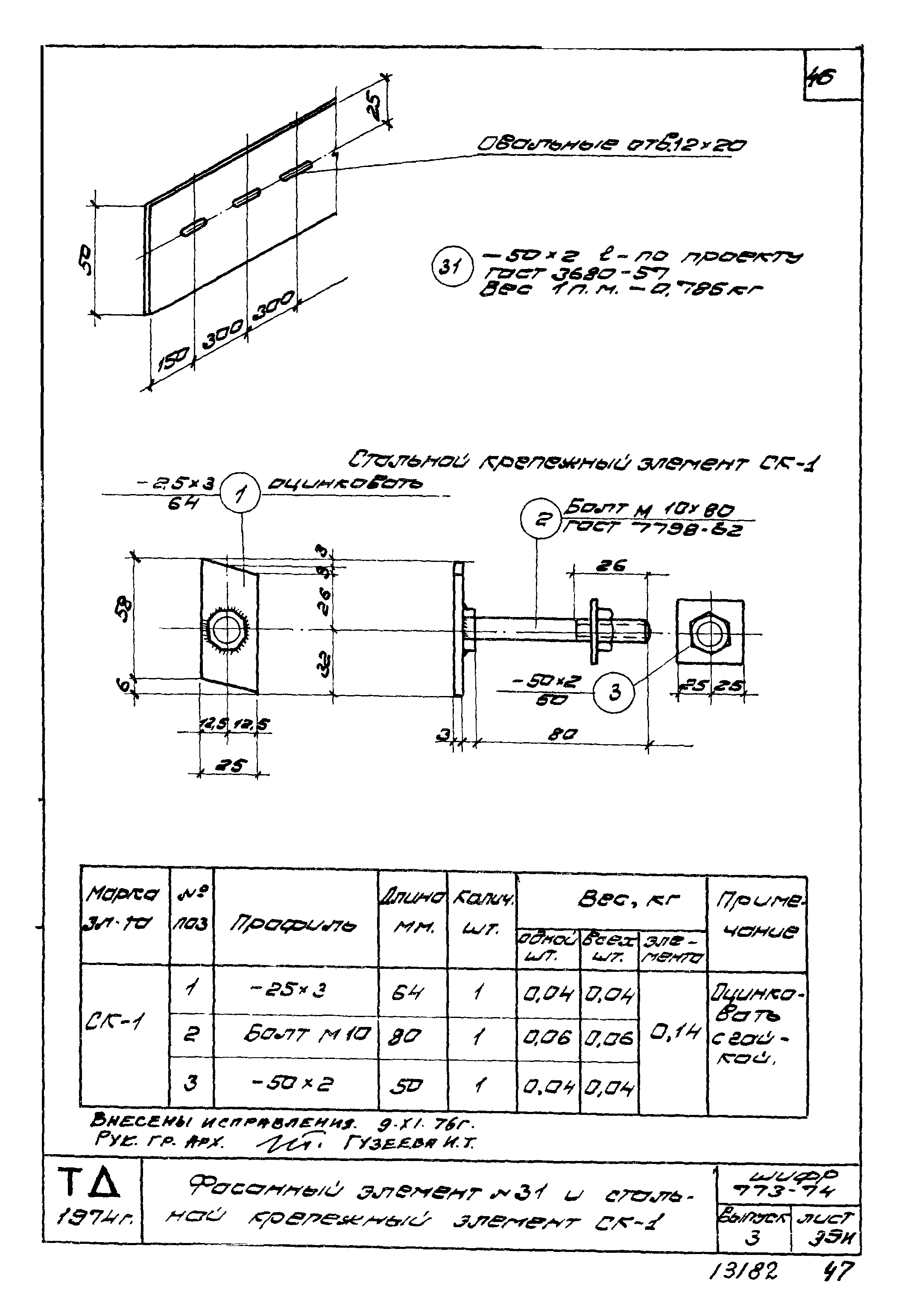

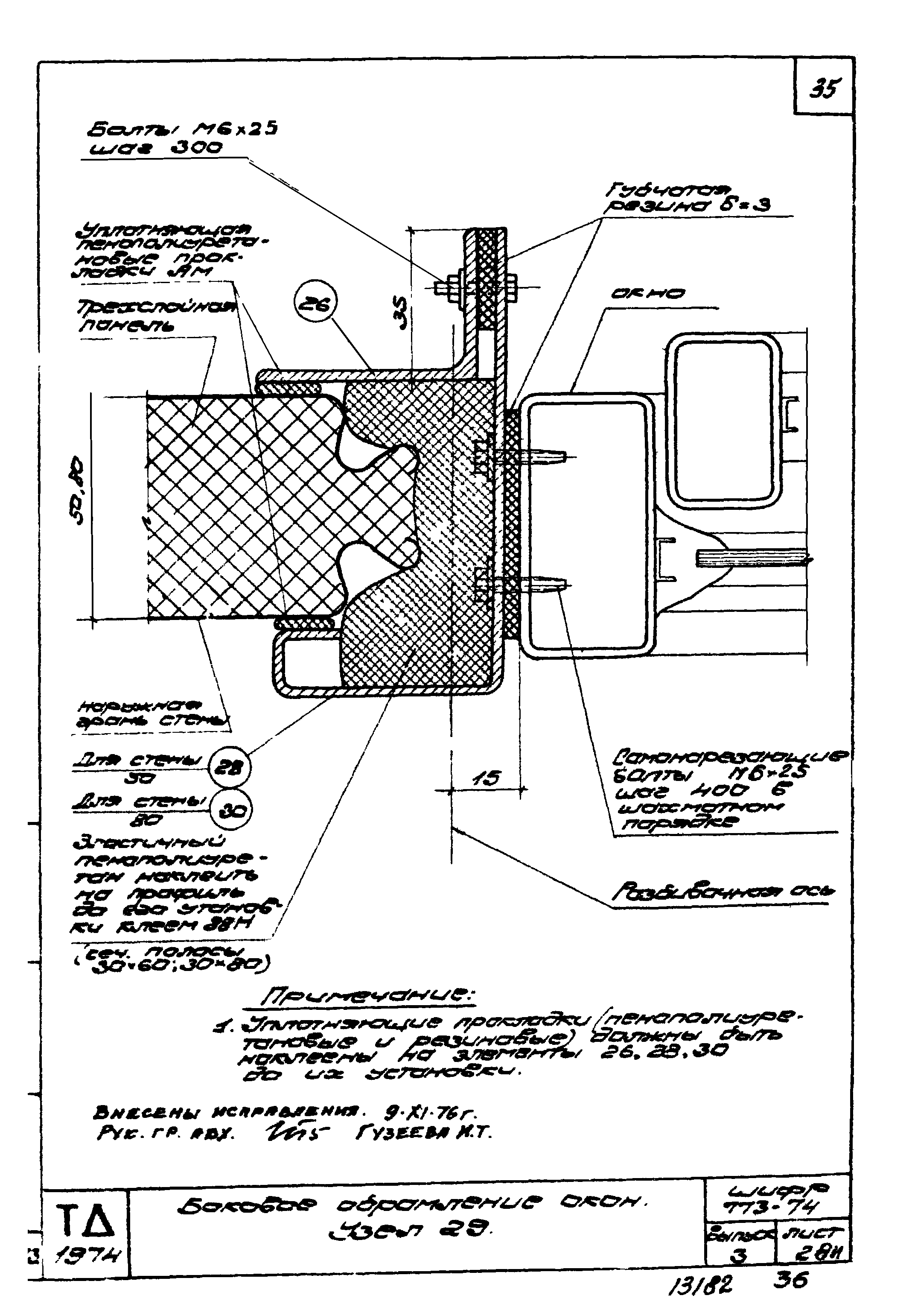

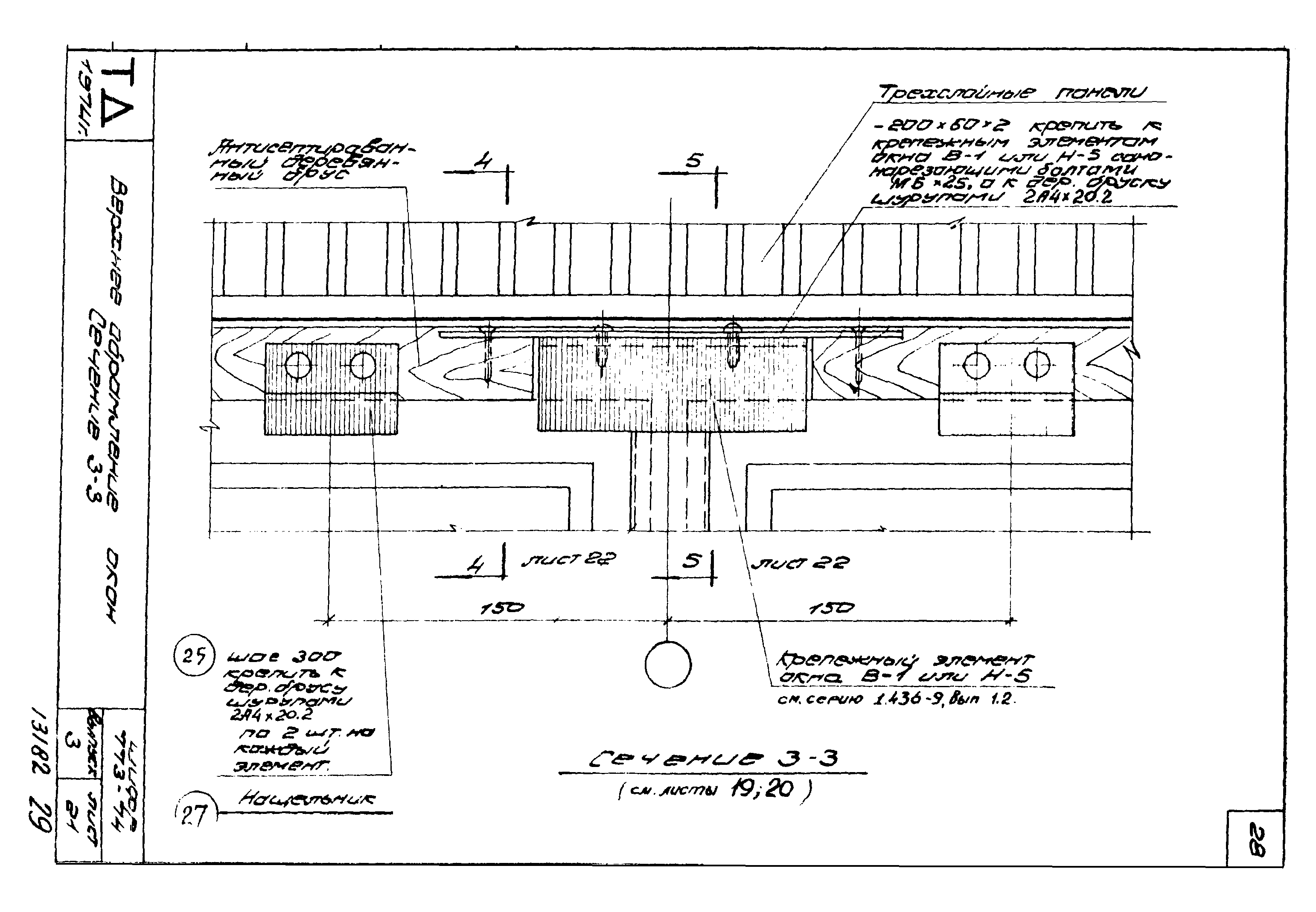

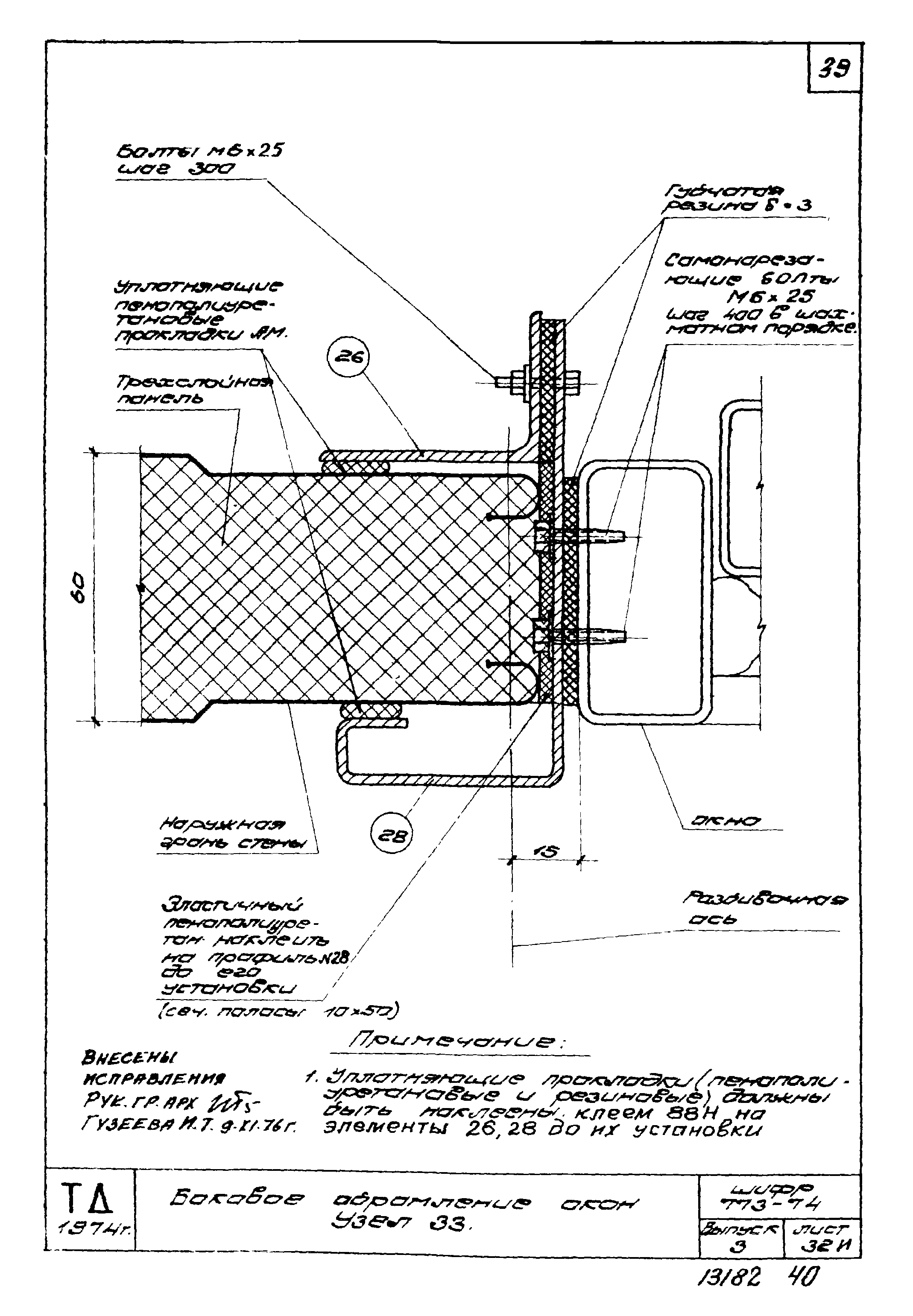

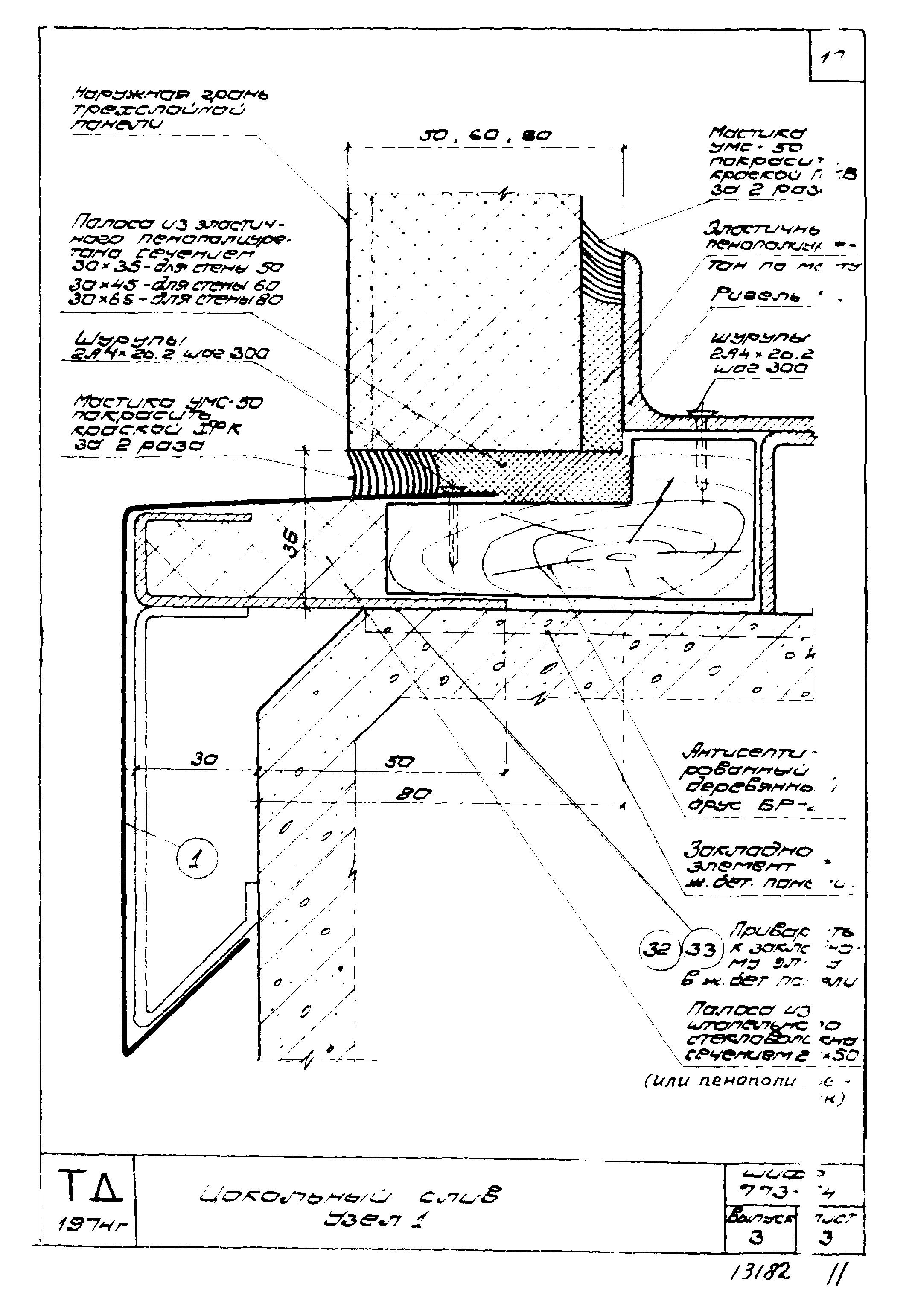

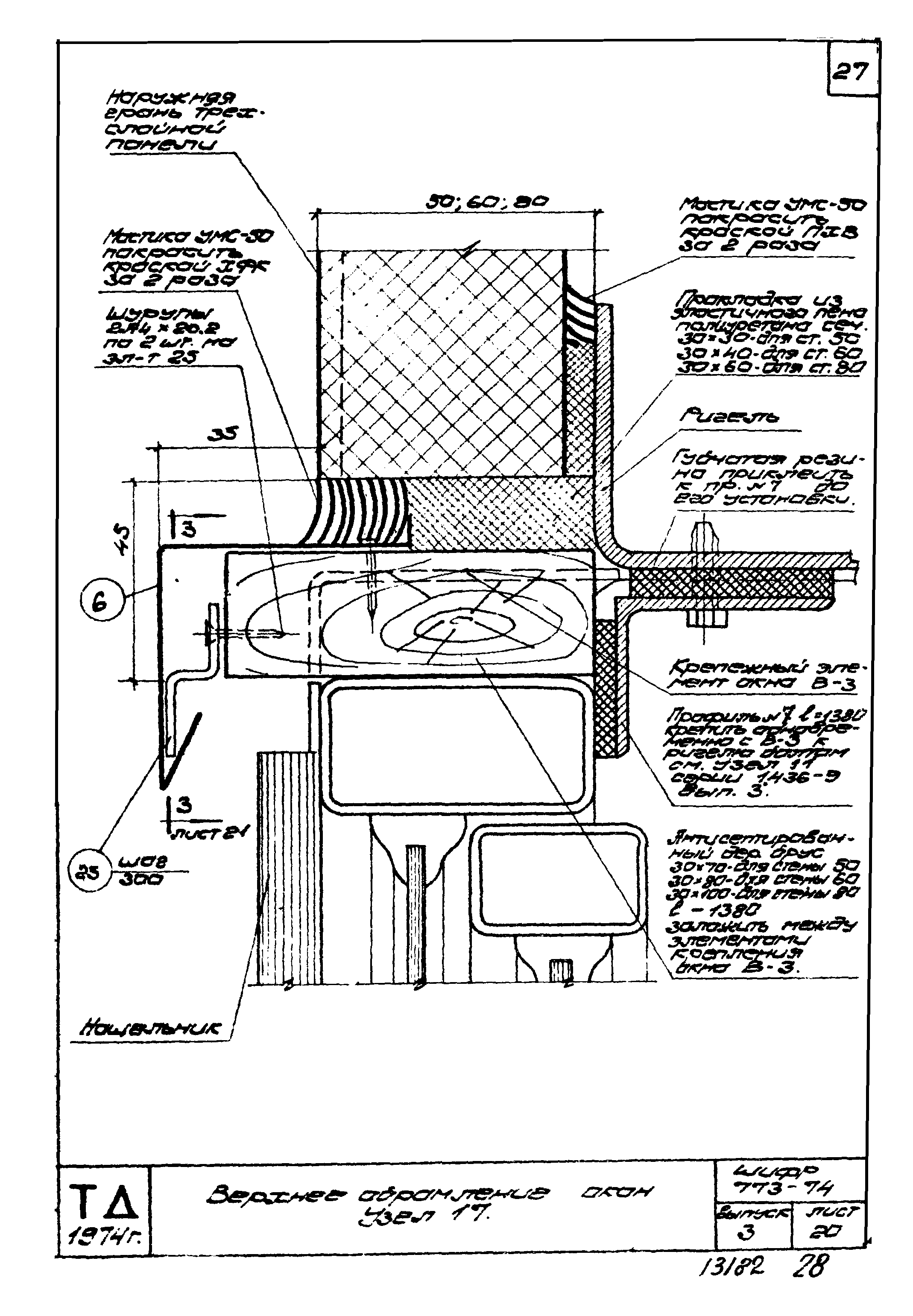

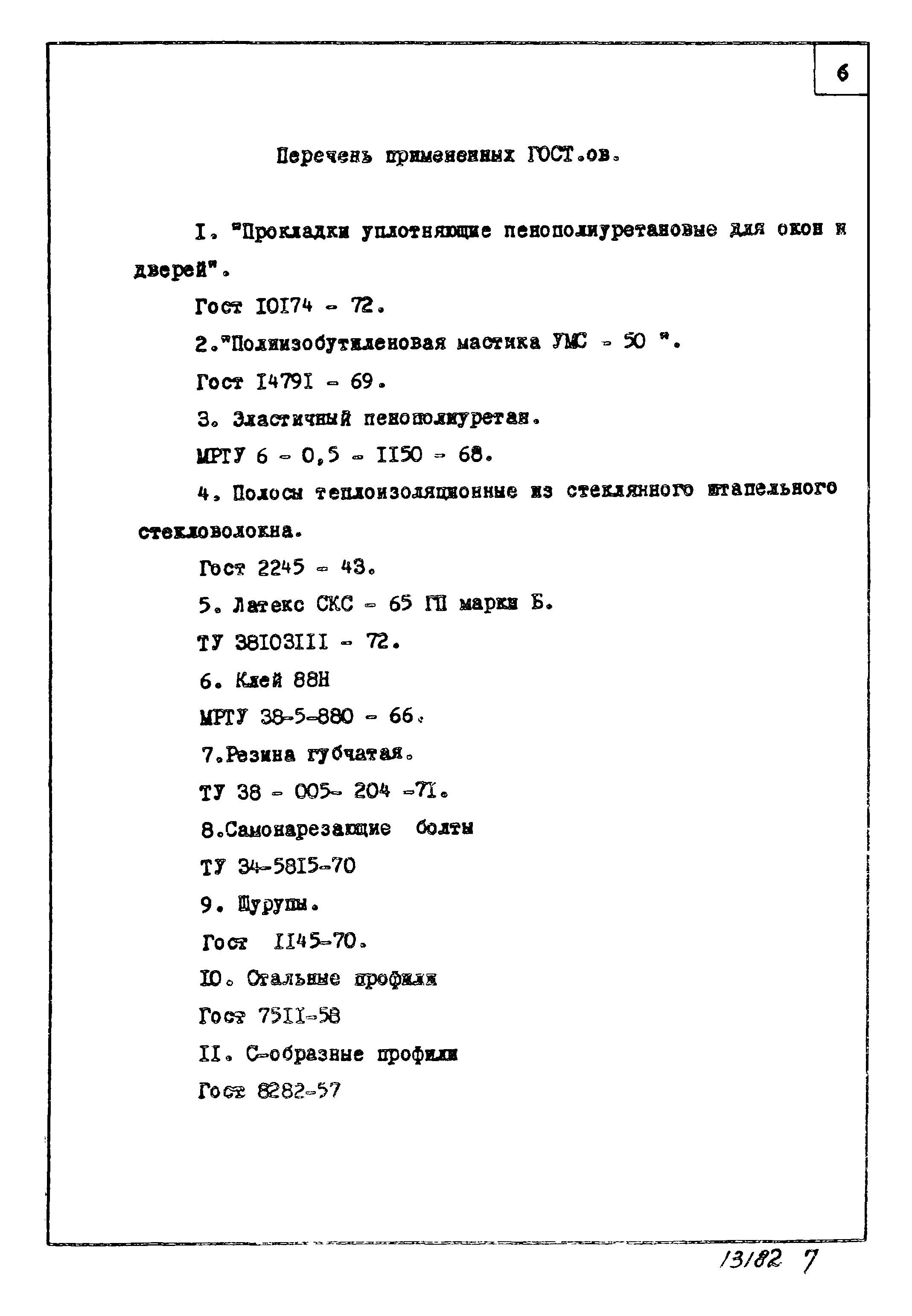

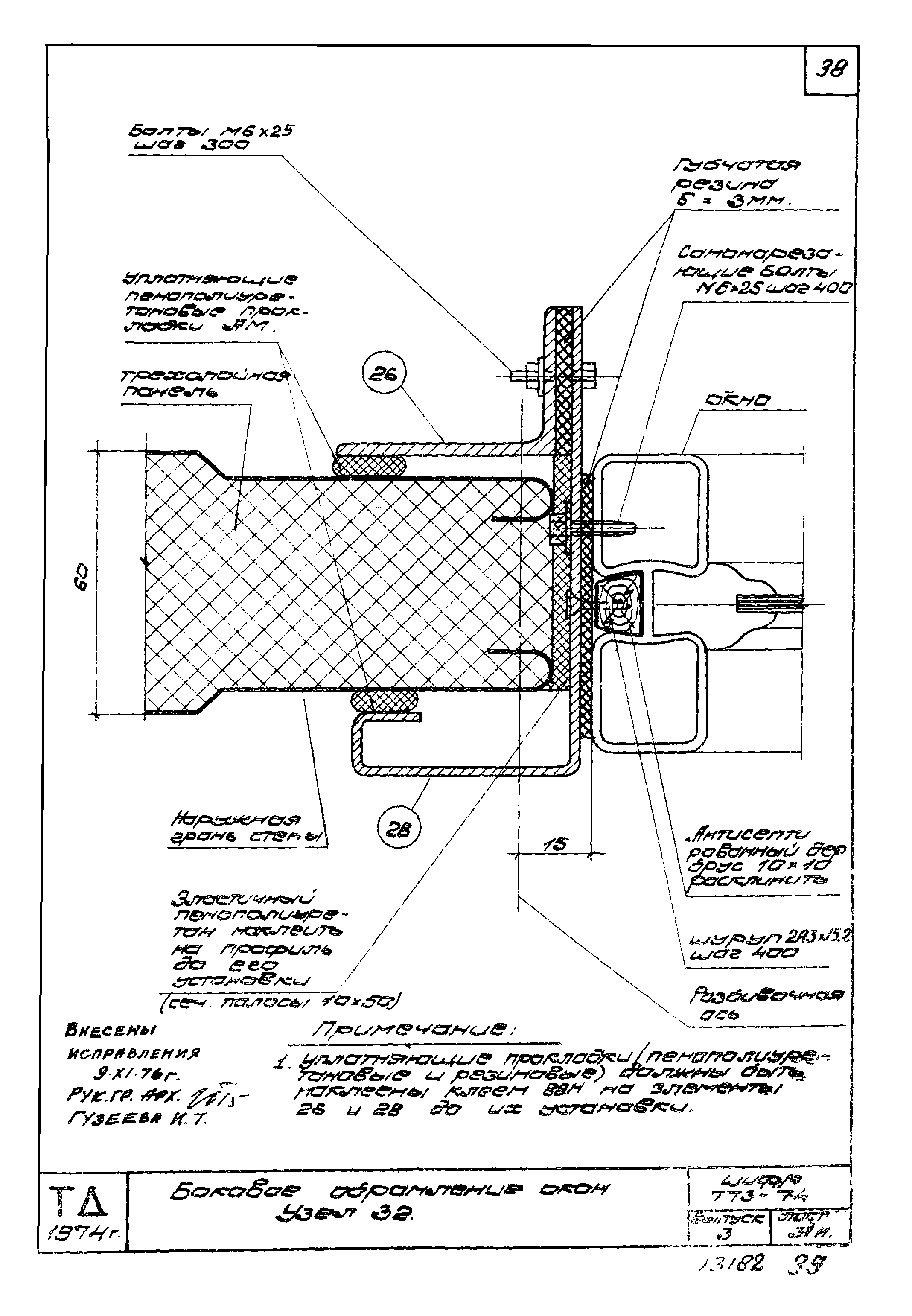

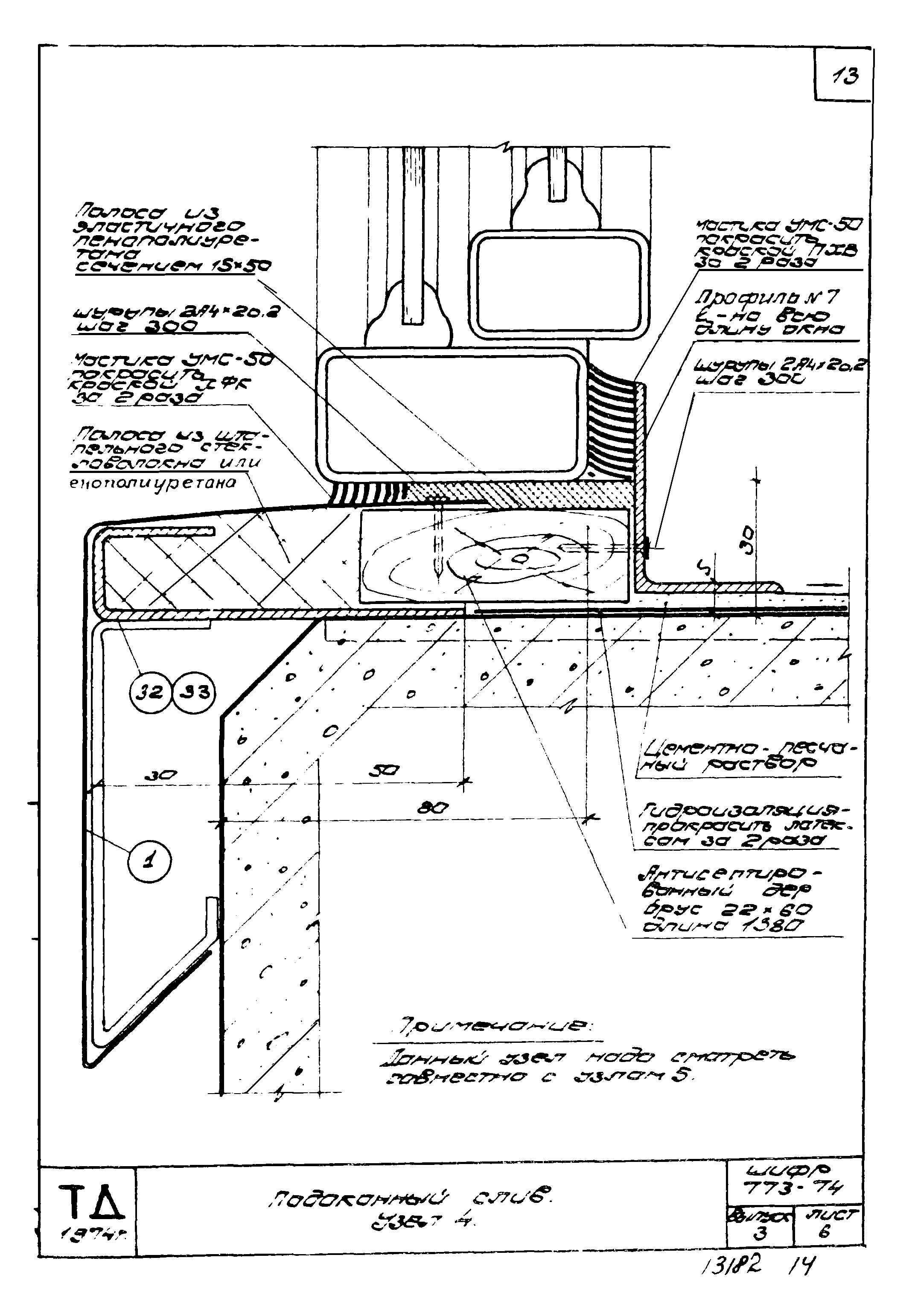

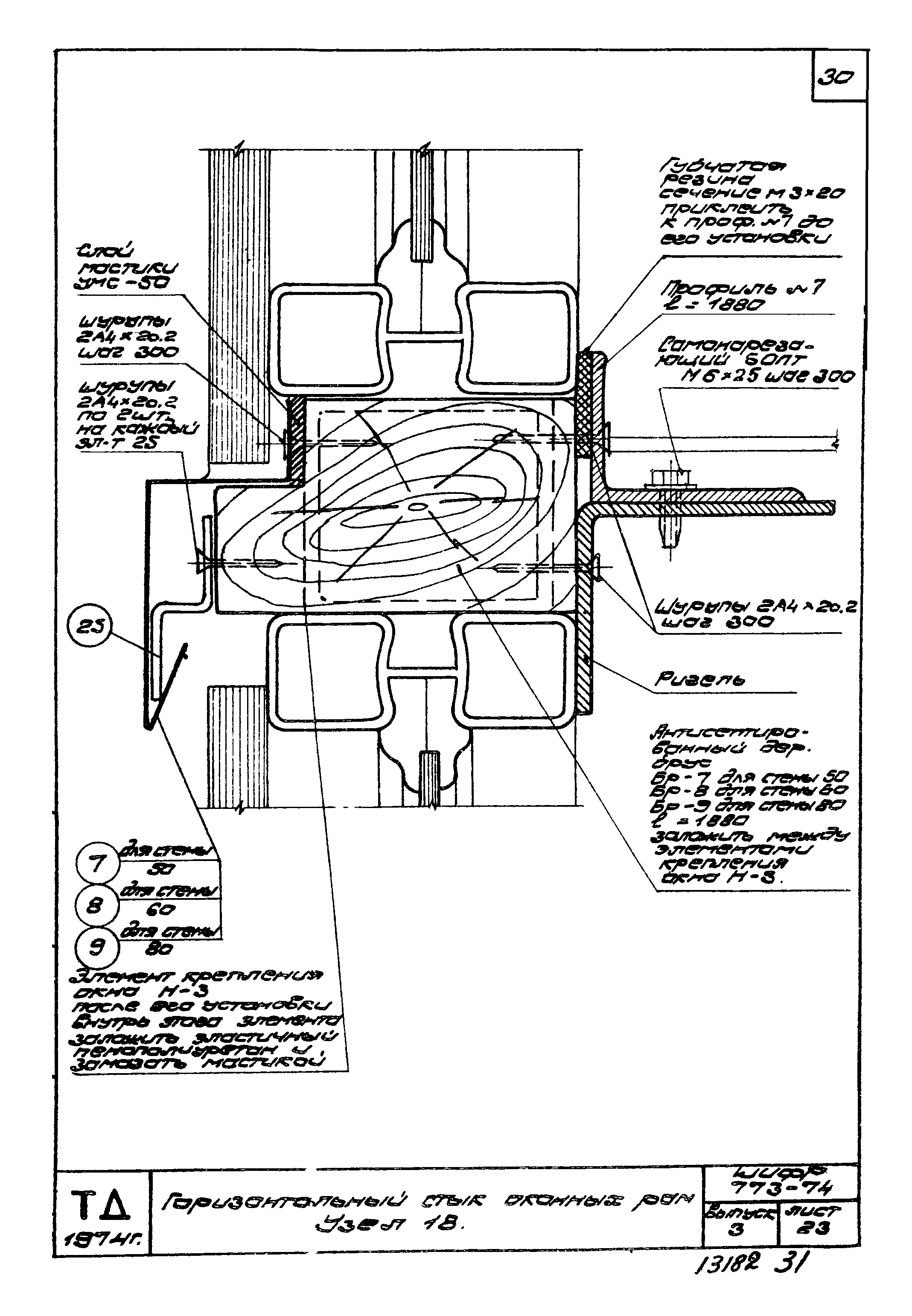

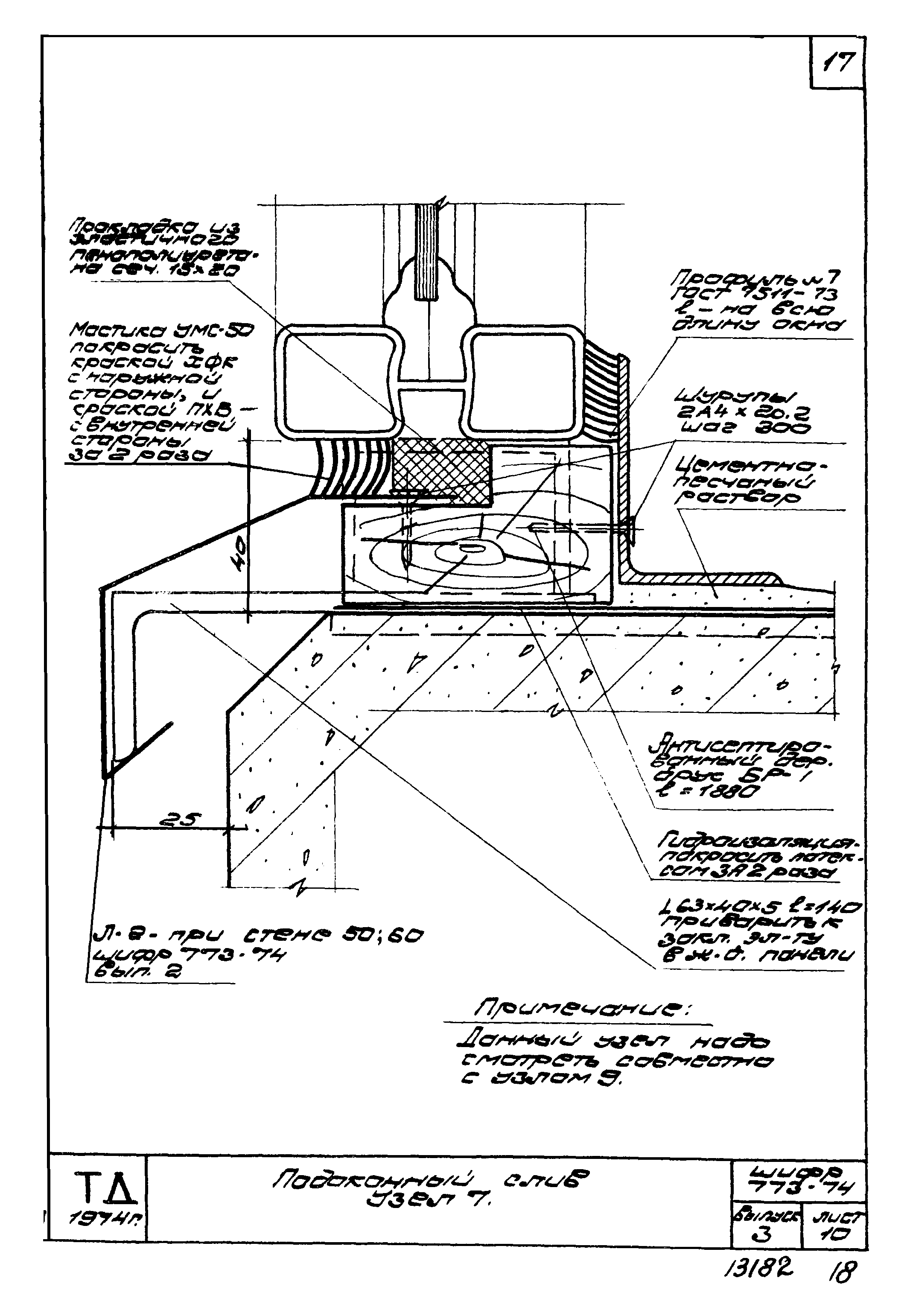

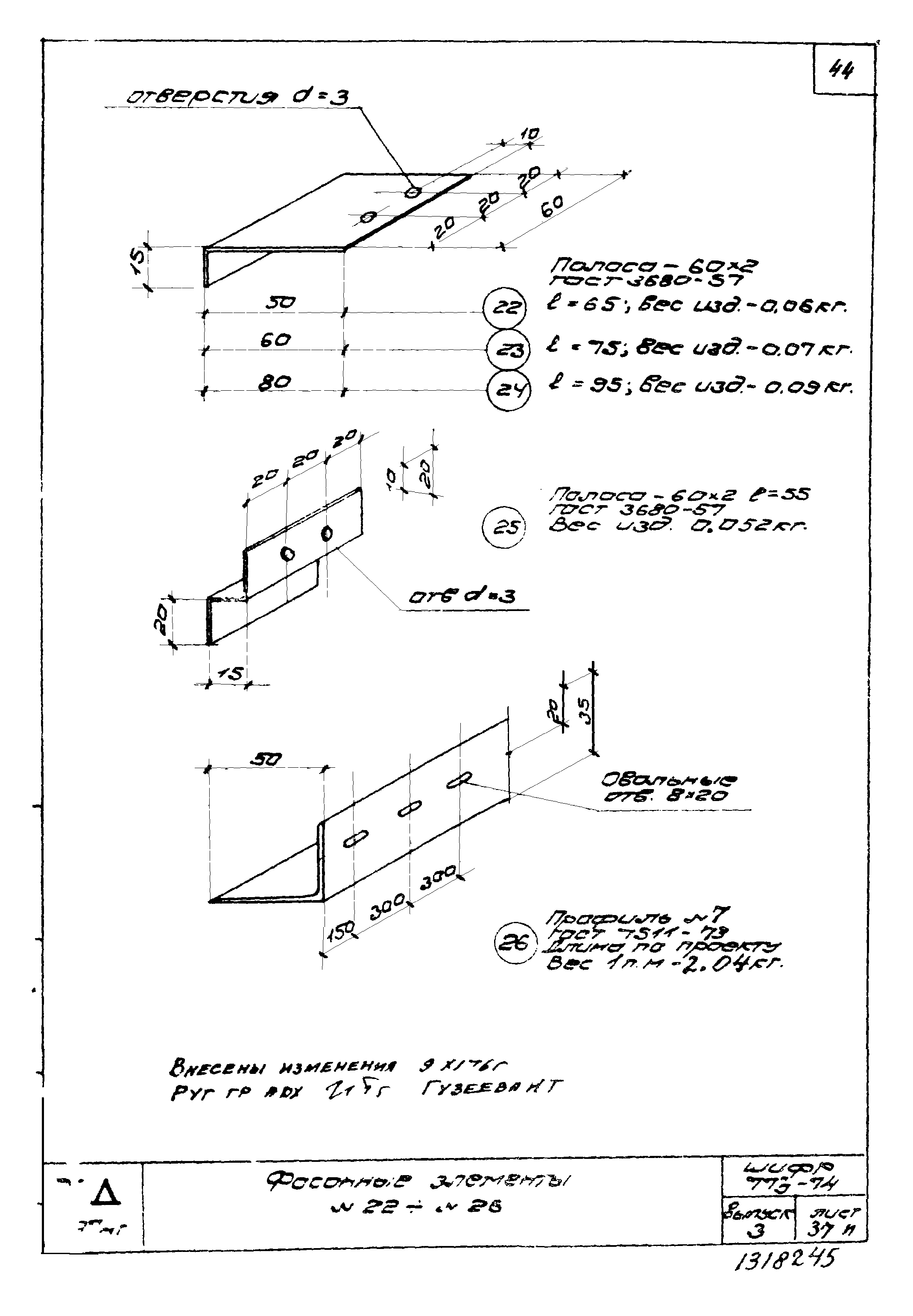

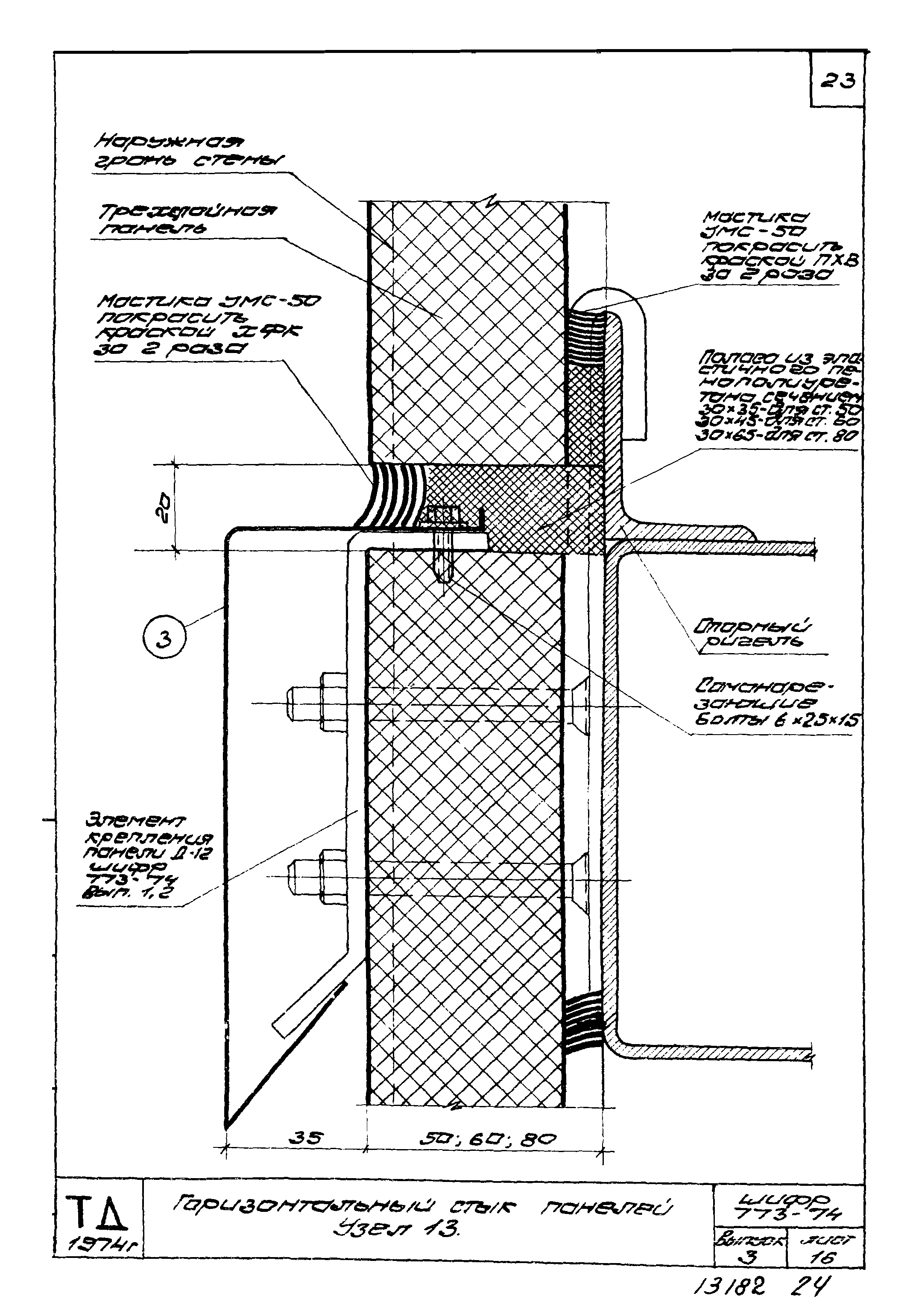

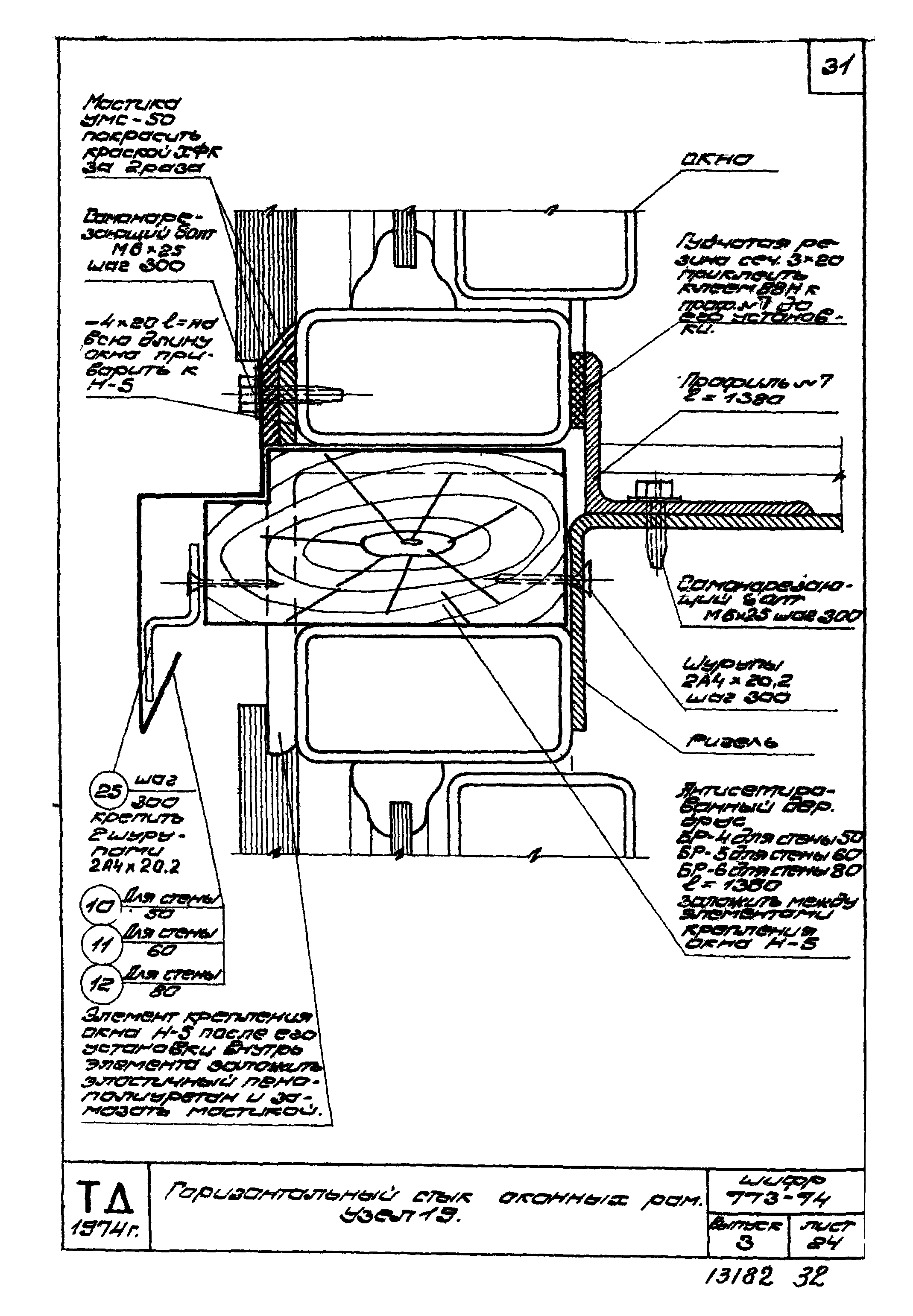

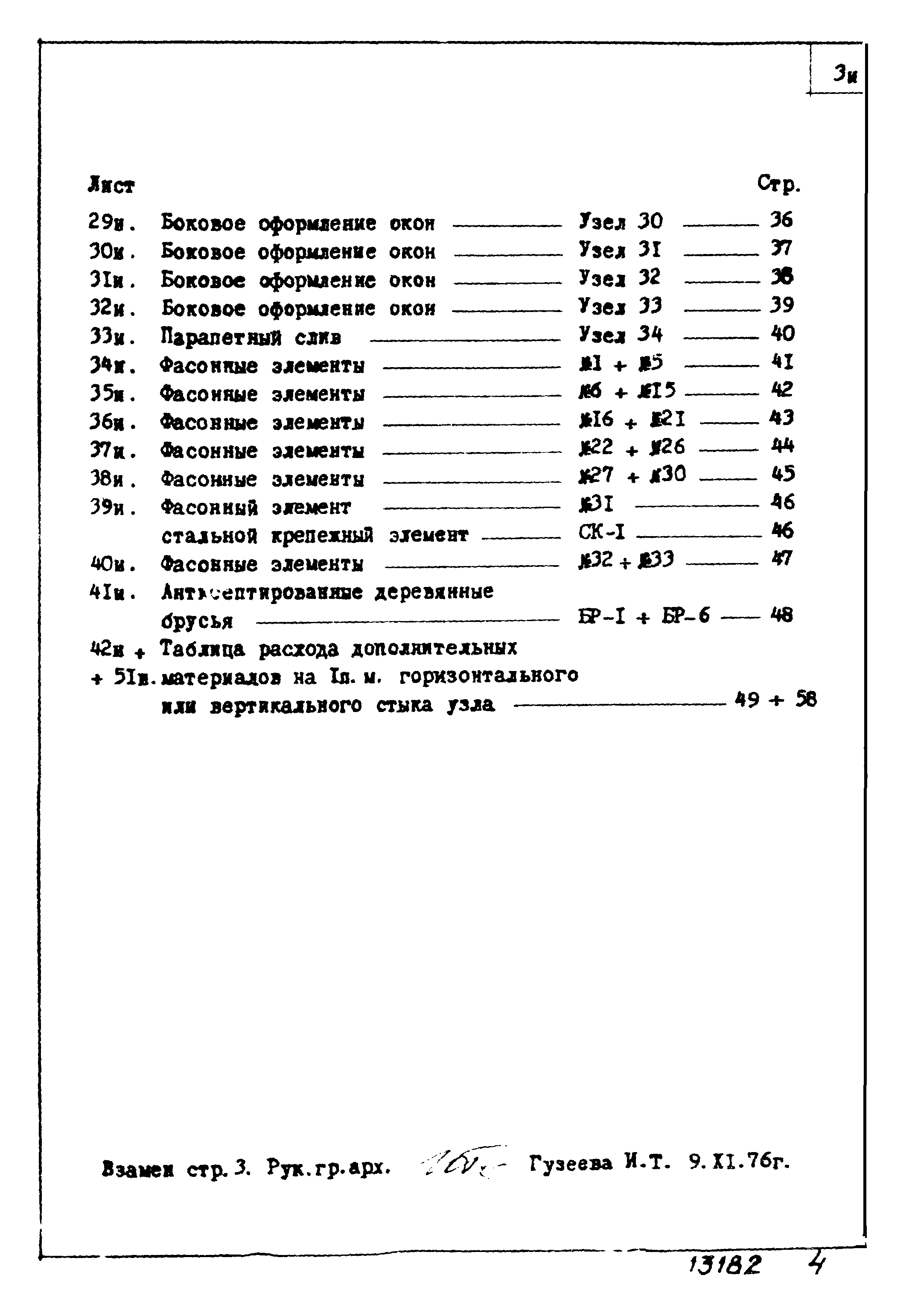

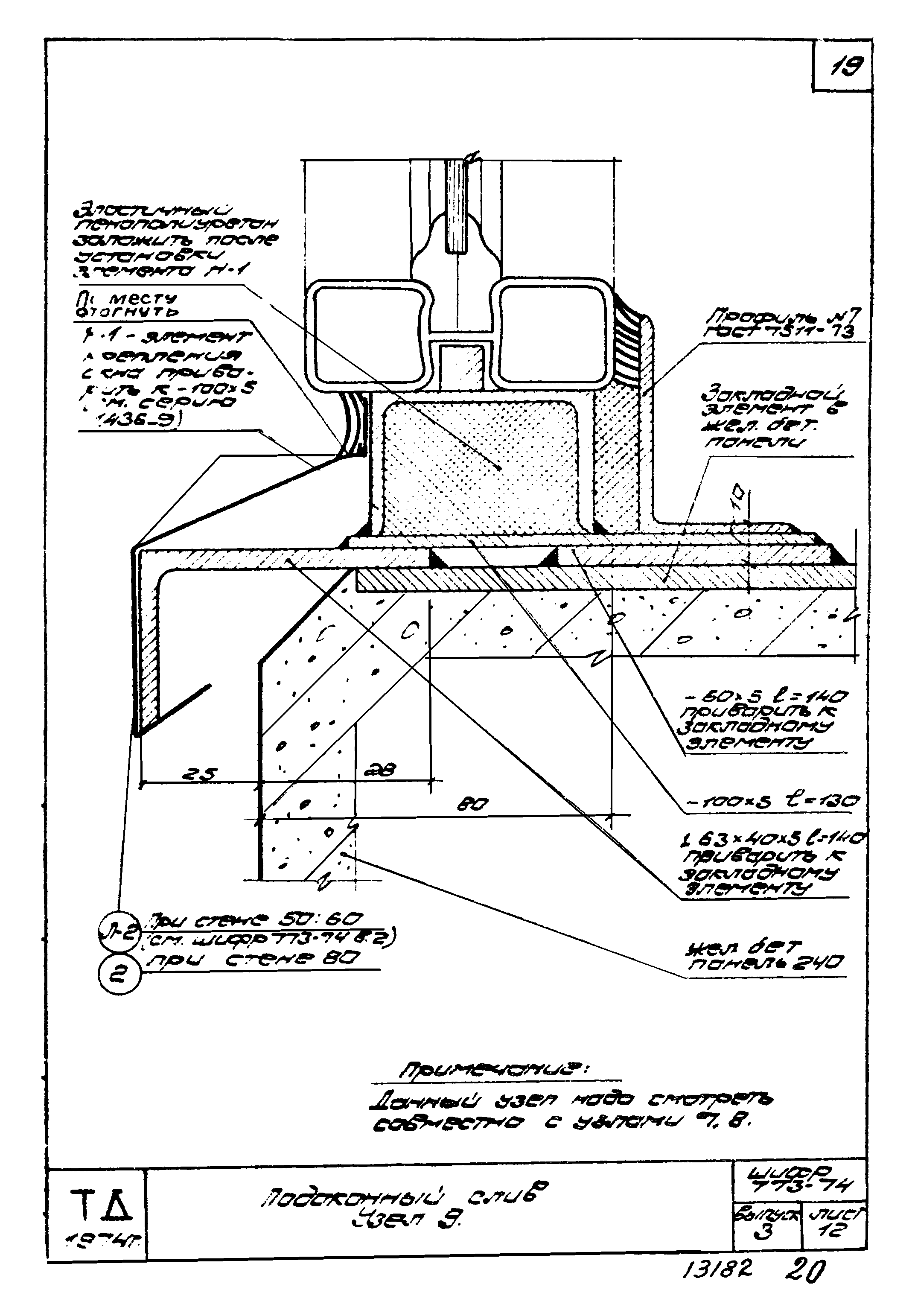

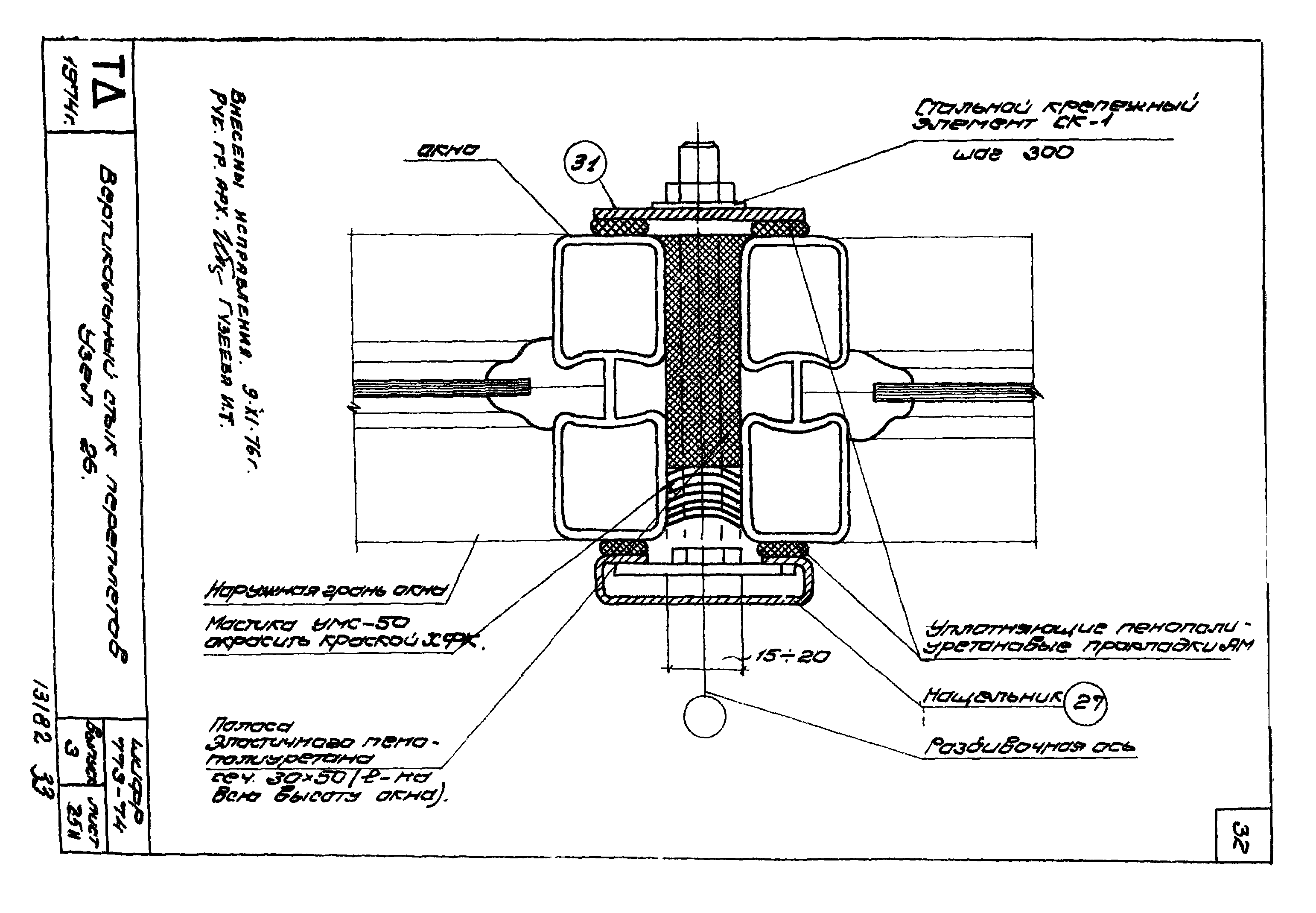

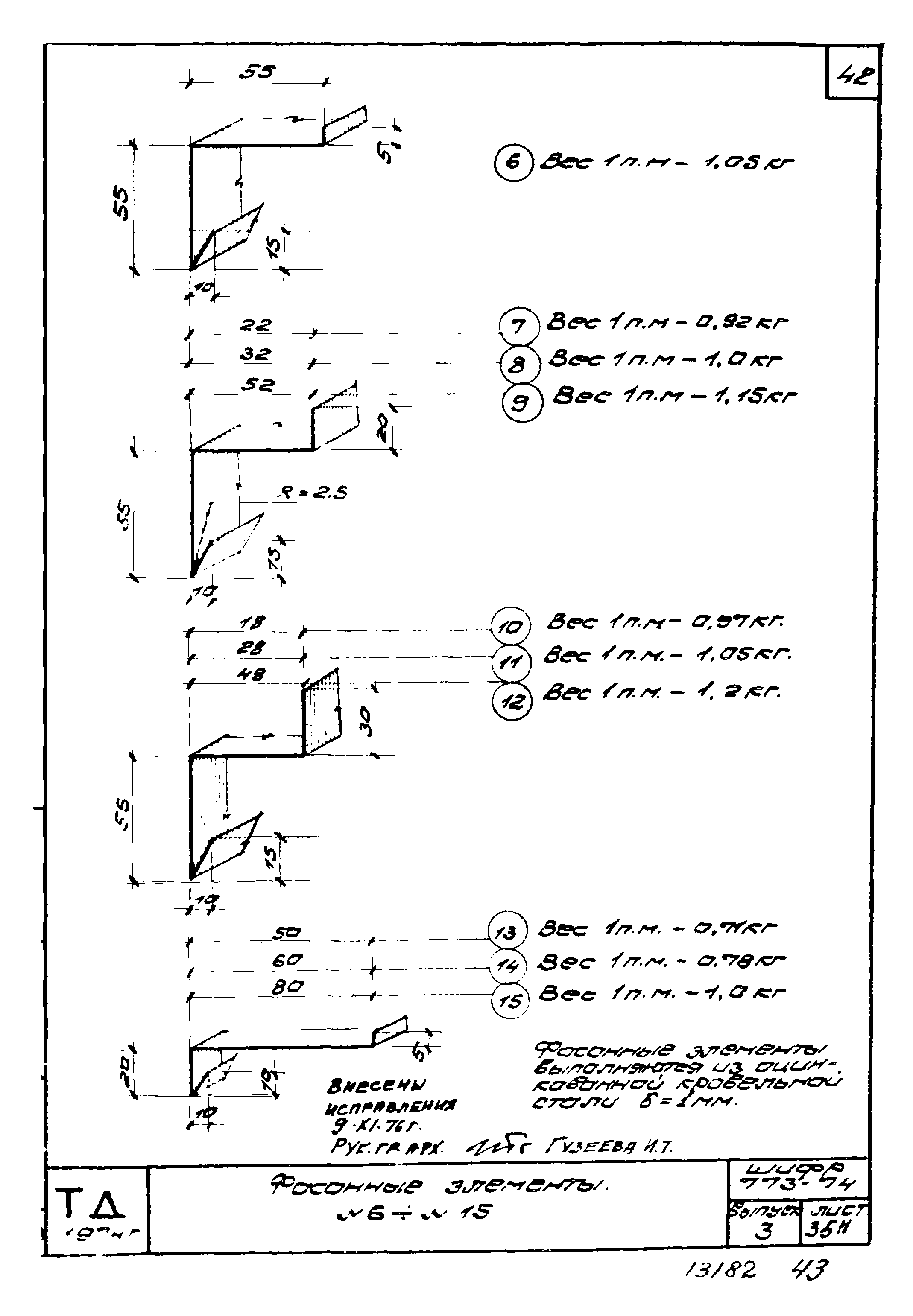

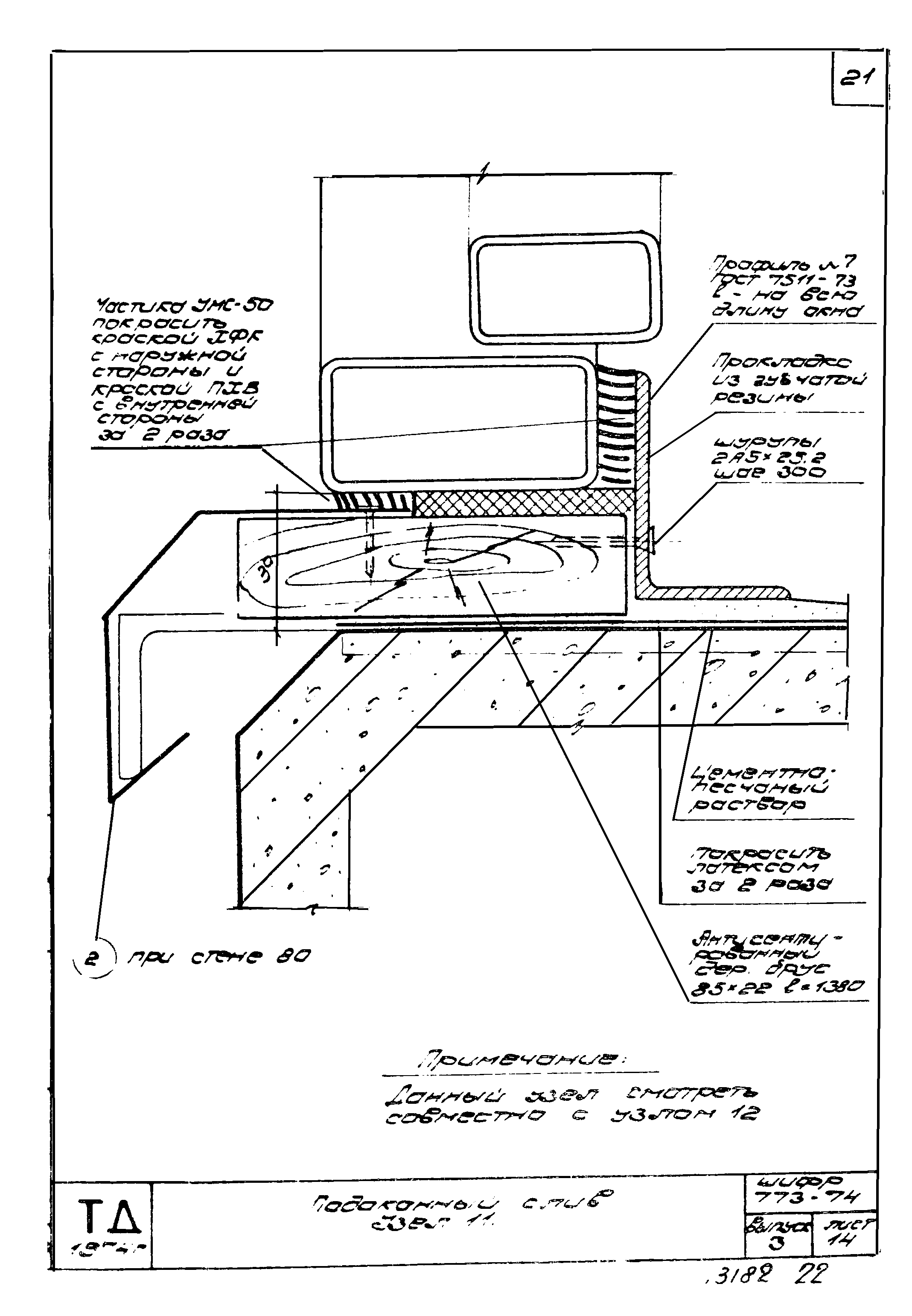

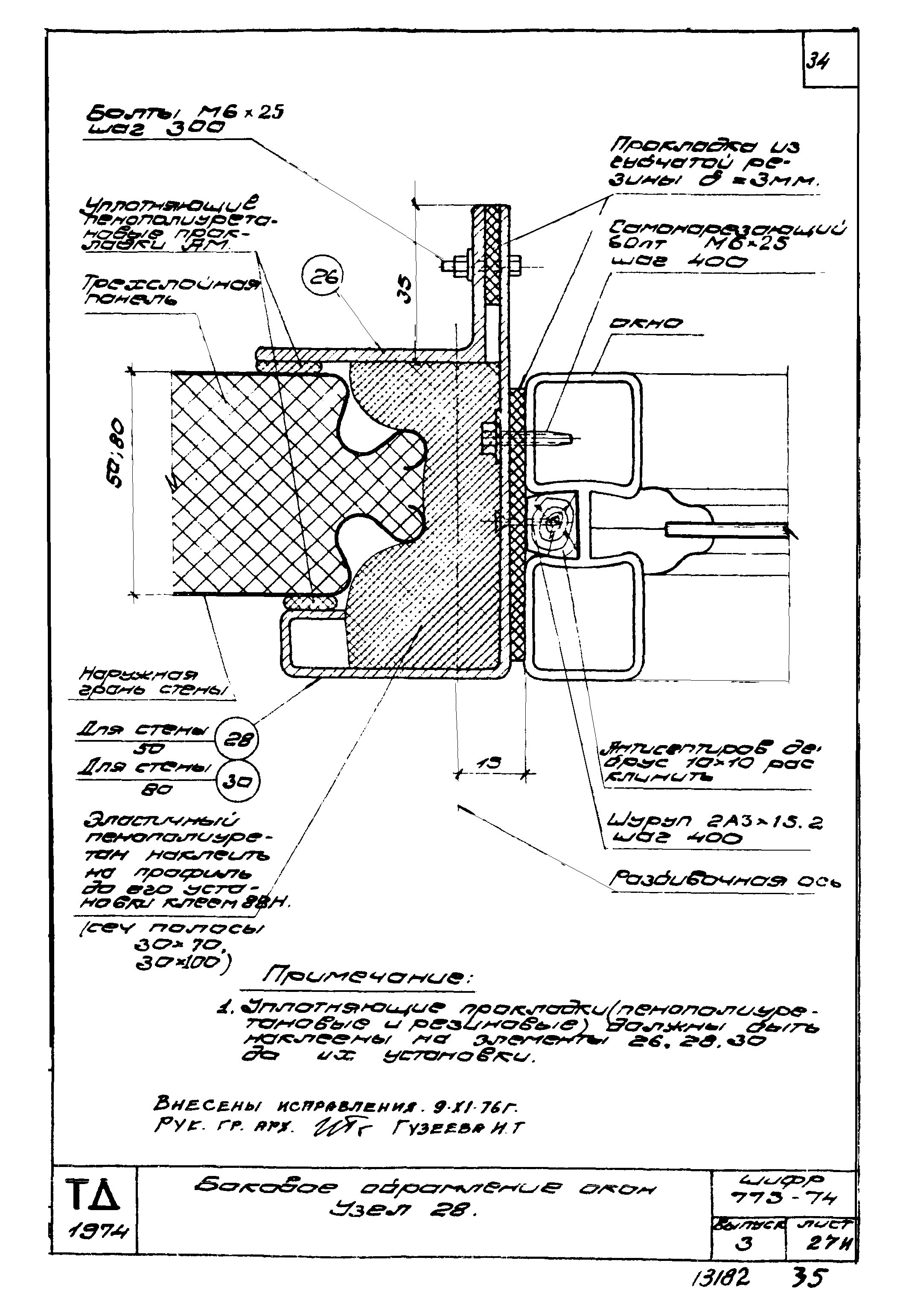

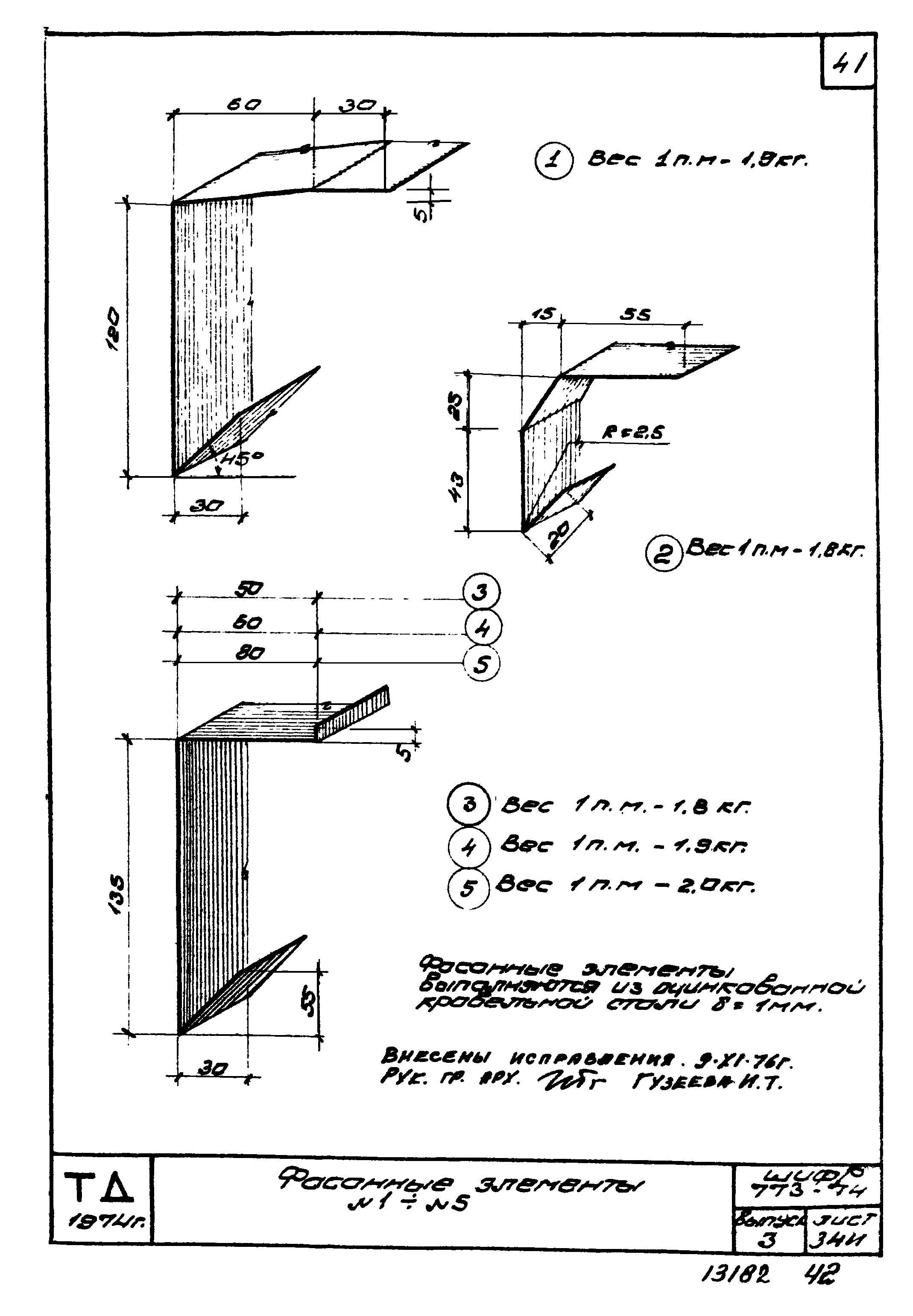

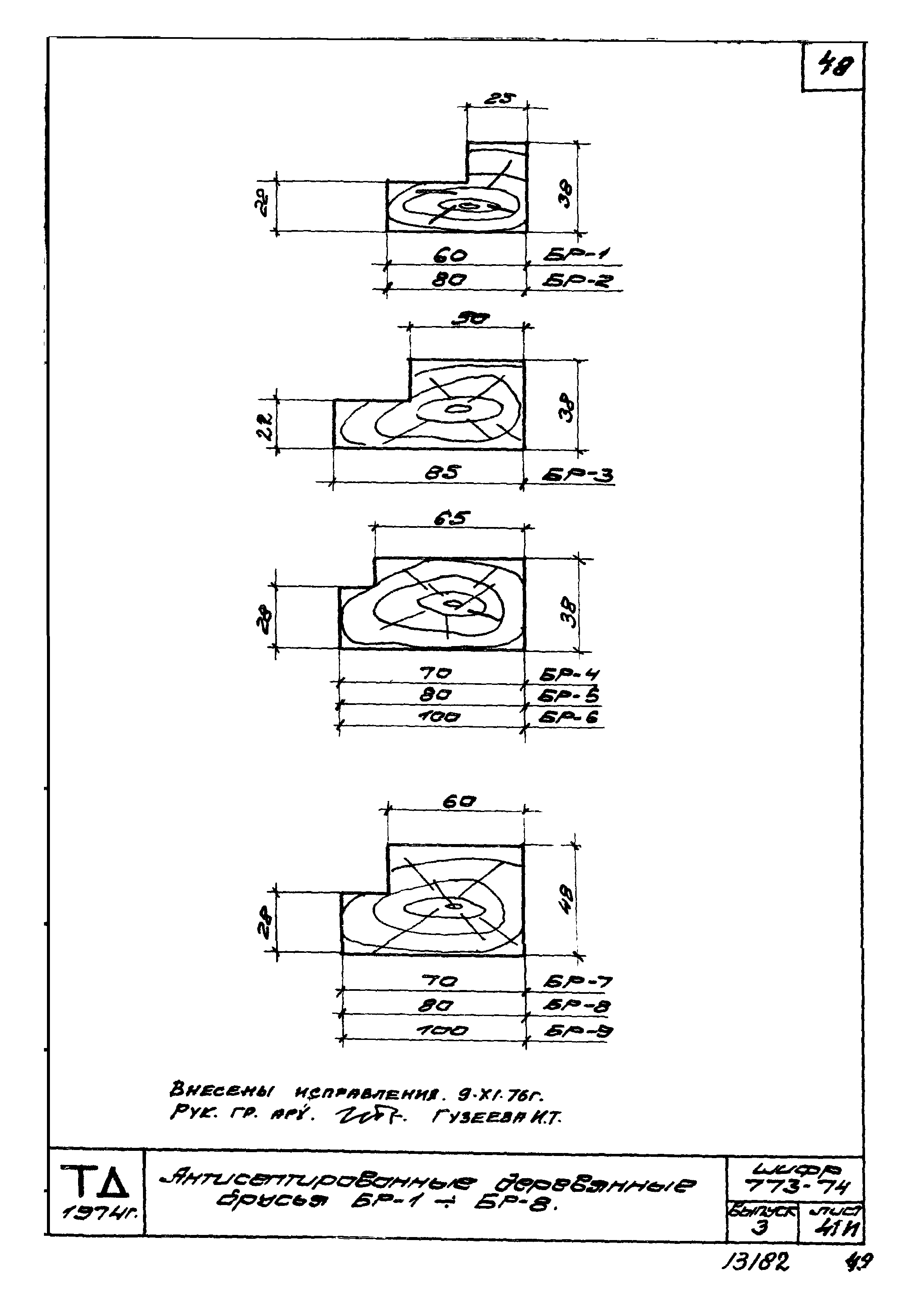

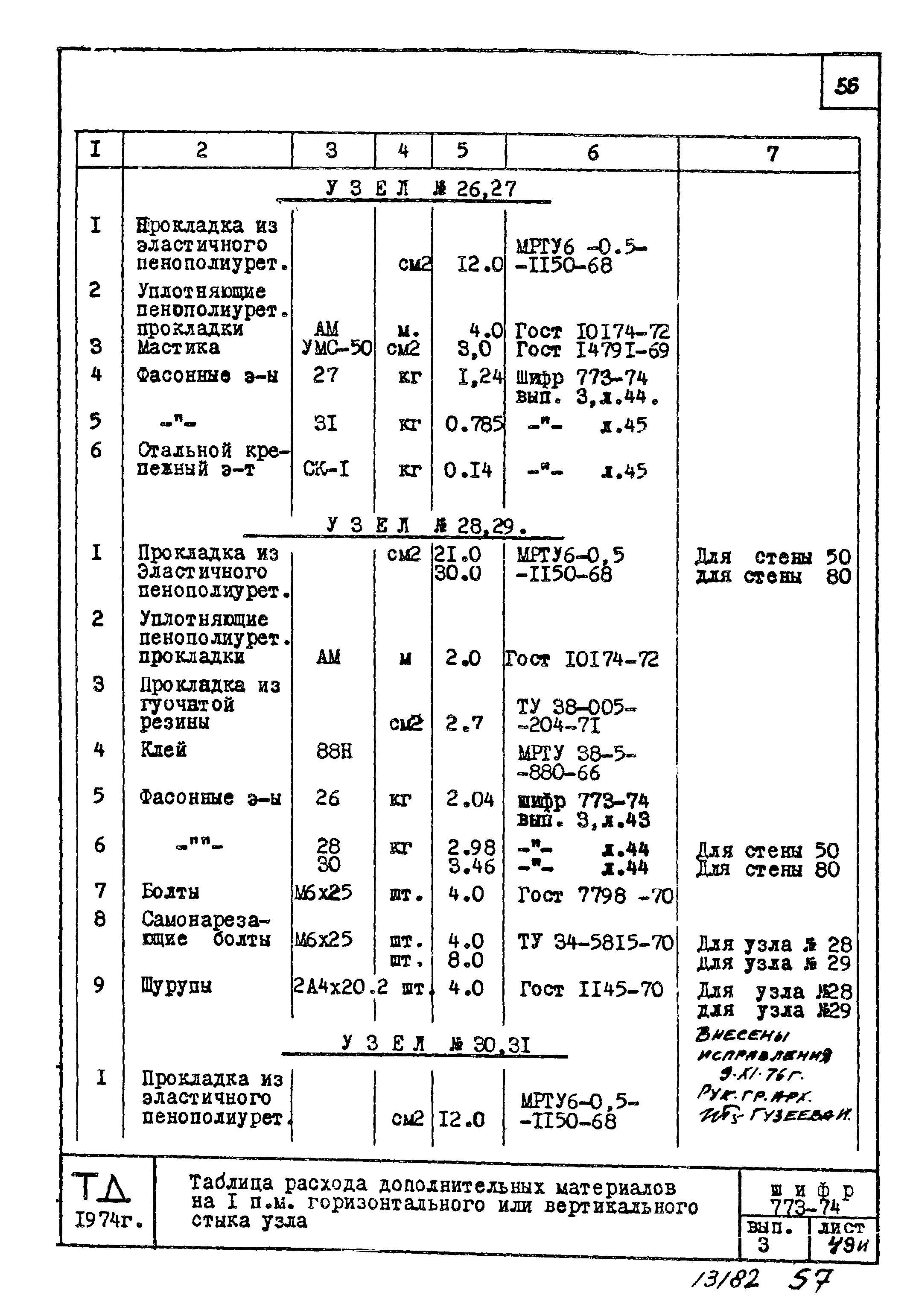

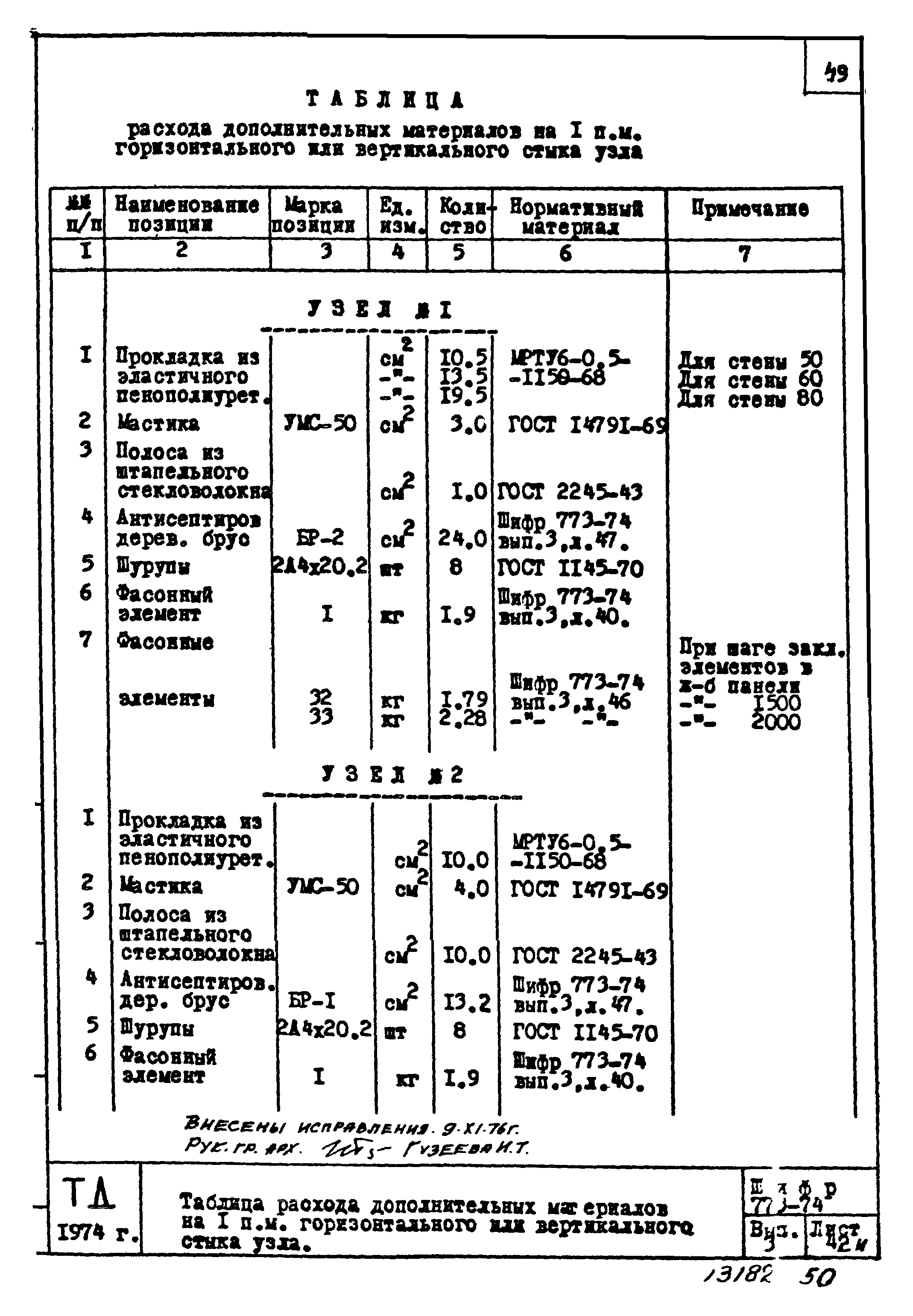

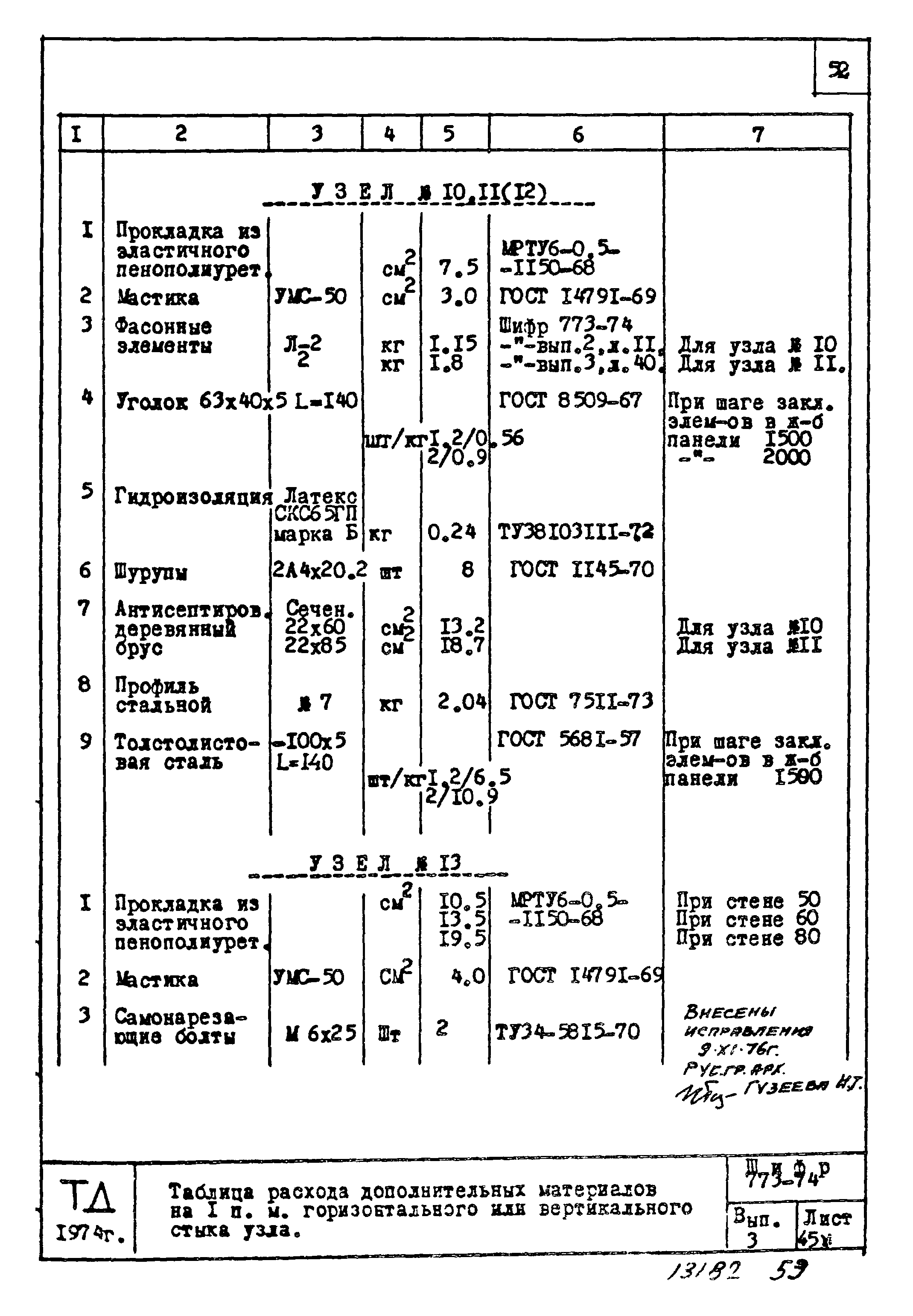

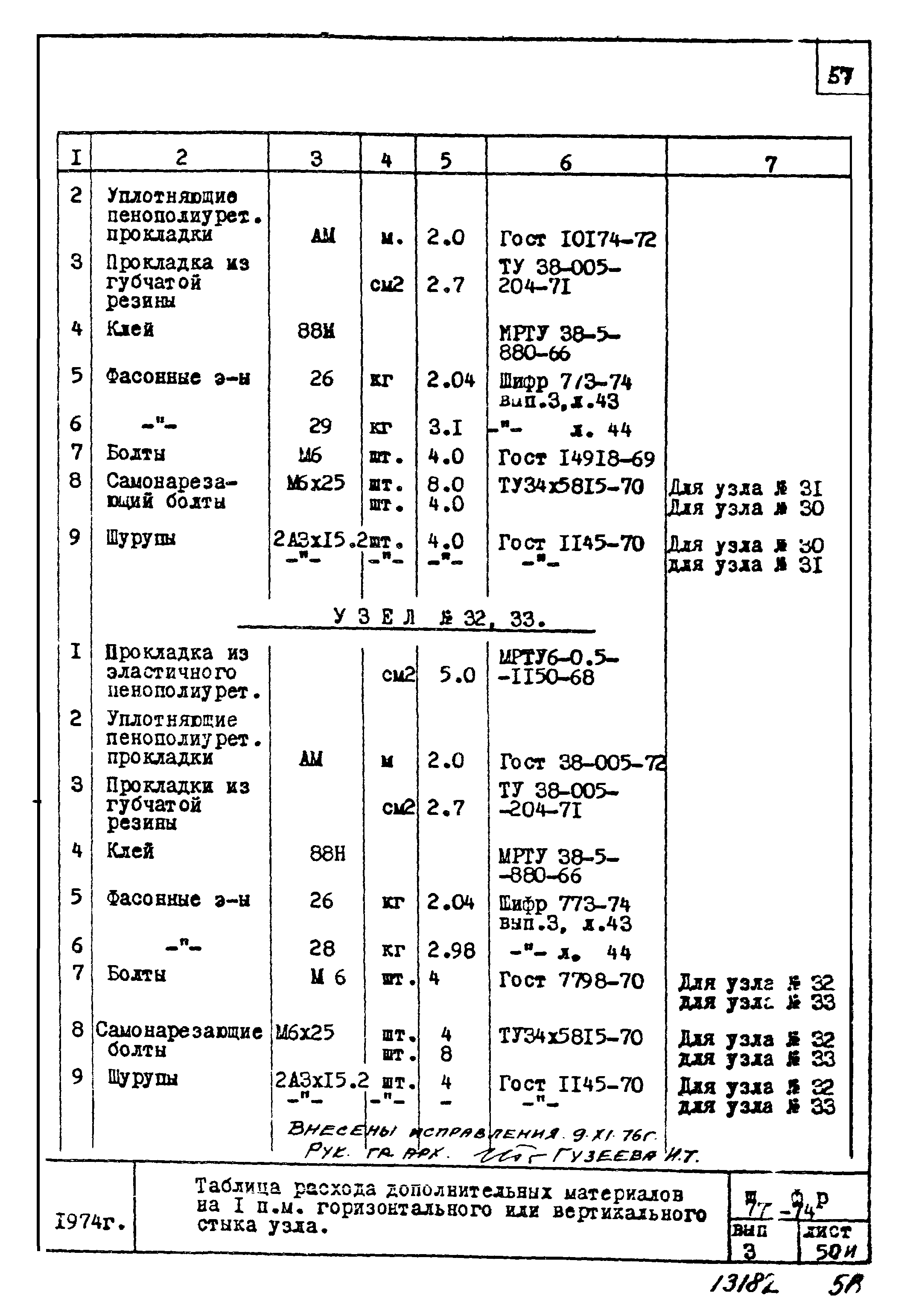

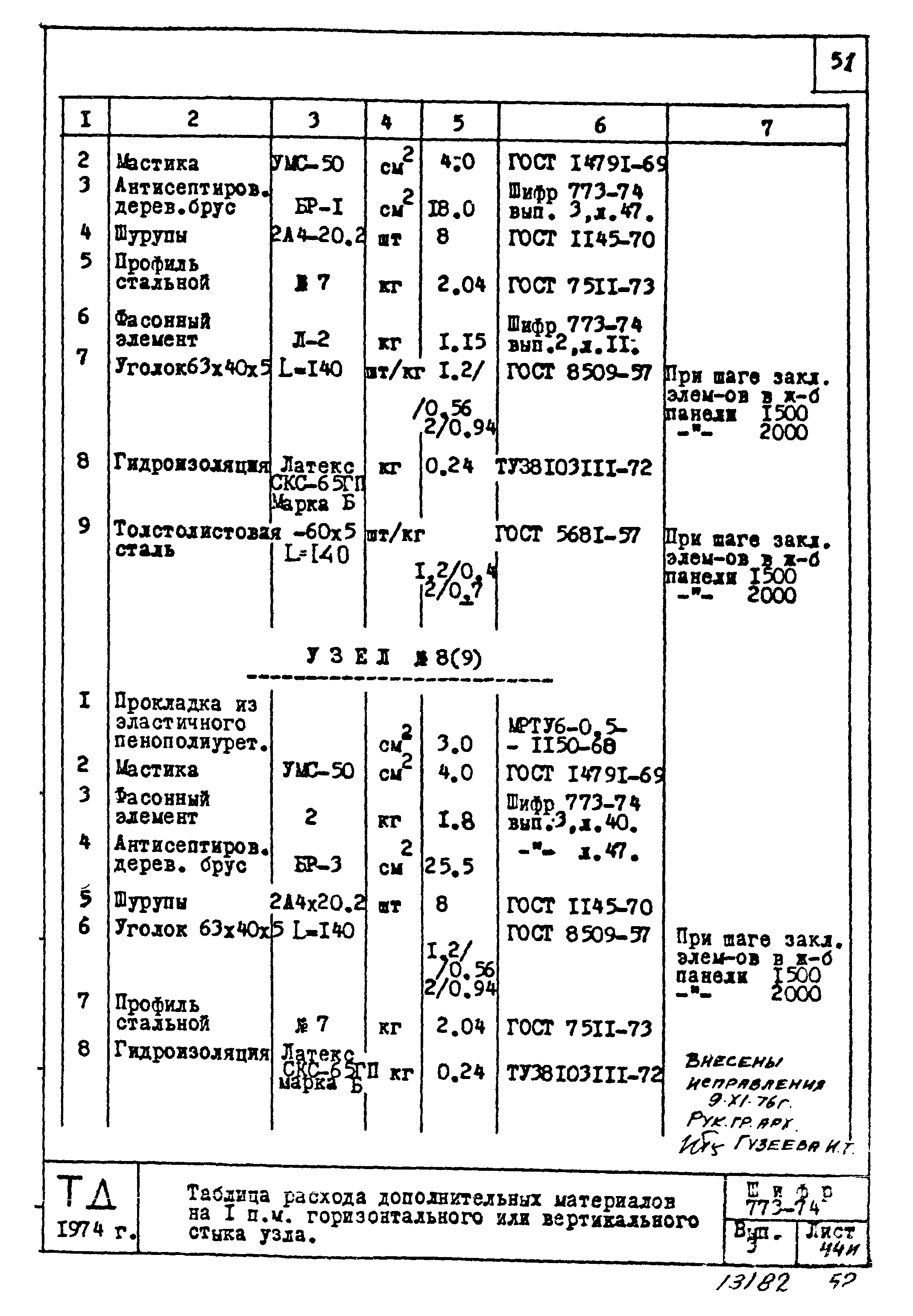

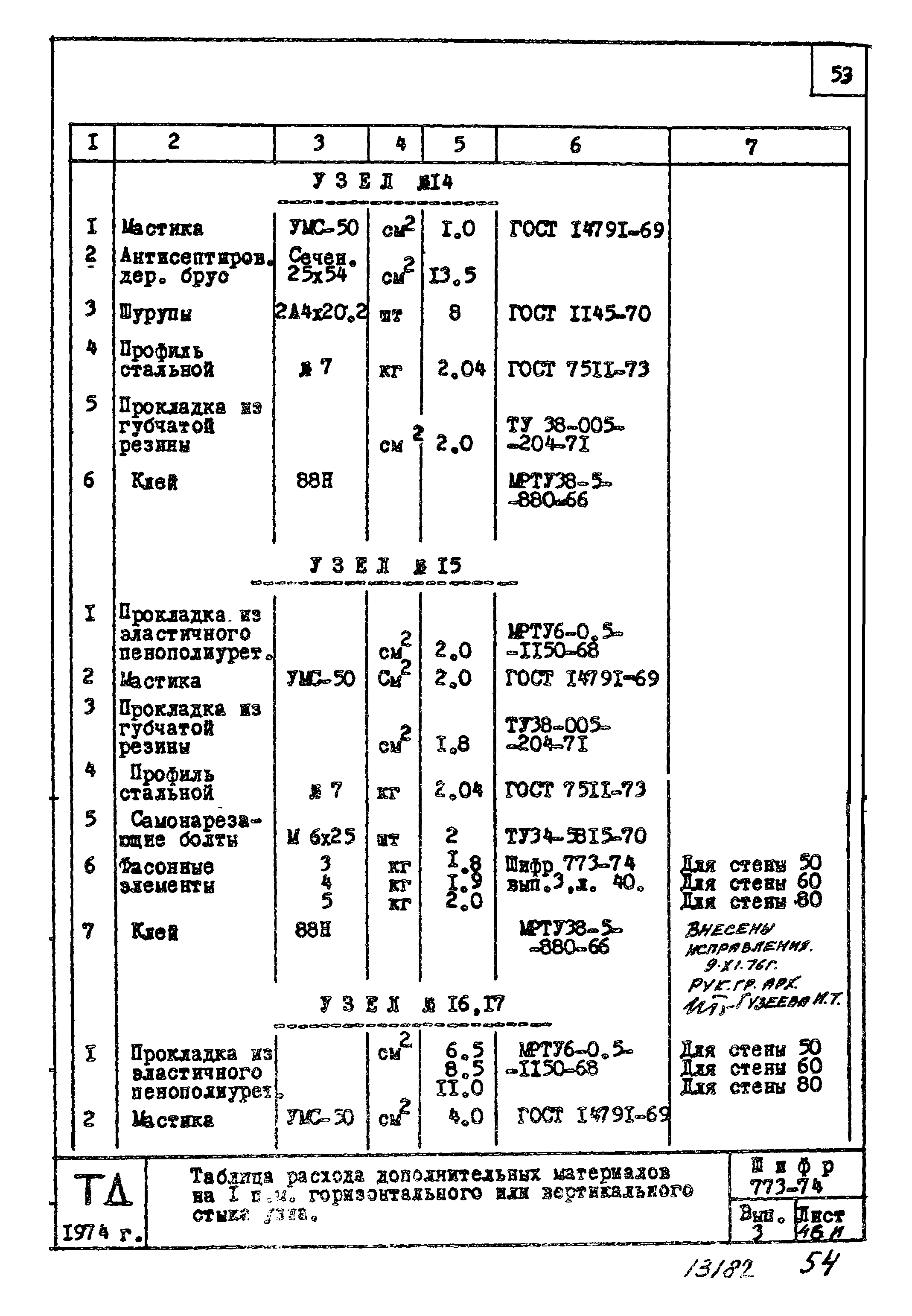

Оглавление:	Пояснительная записка Перечень примененных ГОСТ-ов 1-2. Маркировочные схемы 3. Цокольный слив. Узел 1 4. Подоконный слив. Узел 2 5. Подоконный слив. Узел 3 6. Подоконный слив. Узел 4 7. Подоконный слив. Узел 5 8. Подоконный слив. Сечение 1-1, 2-2 9. Подоконный слив. Узел 6 10. Подоконный слив. Узел 7 11. Подоконный слив. Узел 8 12. Подоконный слив. Узел 9 13. Подоконный слив. Узел 10 14. Подоконный слив. Узел 11 15. Подоконный слив. Узел 12 16. Горизонтальный стык панелей. Узел 13 17. Подоконный слив. Узел 14 18. Подоконный слив. Узел 15 19. Верхнее обрамление окон. Узел 16 20. Верхнее обрамление окон. Узел 17 21. Верхнее обрамление окон. Сечение 3-3 22. Верхнее обрамление окон. Сечение 4-4, 5-5 23. Горизонтальный стык оконных рам. Узел 18 24. Горизонтальный стык оконных рам. Узел 19 25и. Вертикальный стык переплетов. Узел 26 26и. Вертикальный стык переплетов. Узел 27 27и. Боковое оформление окон. Узел 28 28и. Боковое оформление окон. Узел 29 29и. Боковое оформление окон. Узел 30 30и. Боковое оформление окон. Узел 31 31и. Боковое оформление окон. Узел 32 32и. Боковое оформление окон. Узел 33 33и. Парапетный слив. Узел 34 34и. Фасонные элементы № 1-№ 5 35и. Фасонные элементы № 6-№ 15 36и. Фасонные элементы № 16-№ 21 37и. Фасонные элементы № 22-№ 26 38и. Фасонные элементы № 27-№ 30 39и. Фасонный элемент № 31 и стальной крепежный элемент CК-1 40и. Фасонные элементы № 32-№ 33 41и. Антисептированные деревянные брусья БР-1-БР-6 42и-51и. Таблица расхода дополнительных материалов на 1 п. м. горизонтального или вертикального стыка узла
Разработан:	ЦНИИпромзданий
Утверждён:	10.12.1974 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/2-513)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Чем заменён:	Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана»
Нормативные ссылки:	ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 8281-57 «Профили гнутые стальные. U-образные неравнобокие профили. Сортамент» ГОСТ 8282-57 «Профили гнутые стальные. С-образные профили. Сортамент» ГОСТ 7511-58 «Сталь для оконных и фонарных переплетов промышленных зданий» ГОСТ 8509-57 «Сталь прокатная угловая равнобокая. Сортамент» ГОСТ 5681-57 «Сталь прокатная толстолистовая. Сортамент» ГОСТ 3680-57 «Сталь прокатная тонколистовая. Сортамент» ГОСТ 10174-72 «Прокладки уплотняющие пенополиуретановые для окон и дверей» Серия 1.436-9 «Окна стальные для производственных зданий из легких металлических конструкций» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» ГОСТ 2245-43 «Маты и полосы из стеклянного волокна» ГОСТ 14791-69 «Мастика полиизобутиленовая строительная УМС-50»
