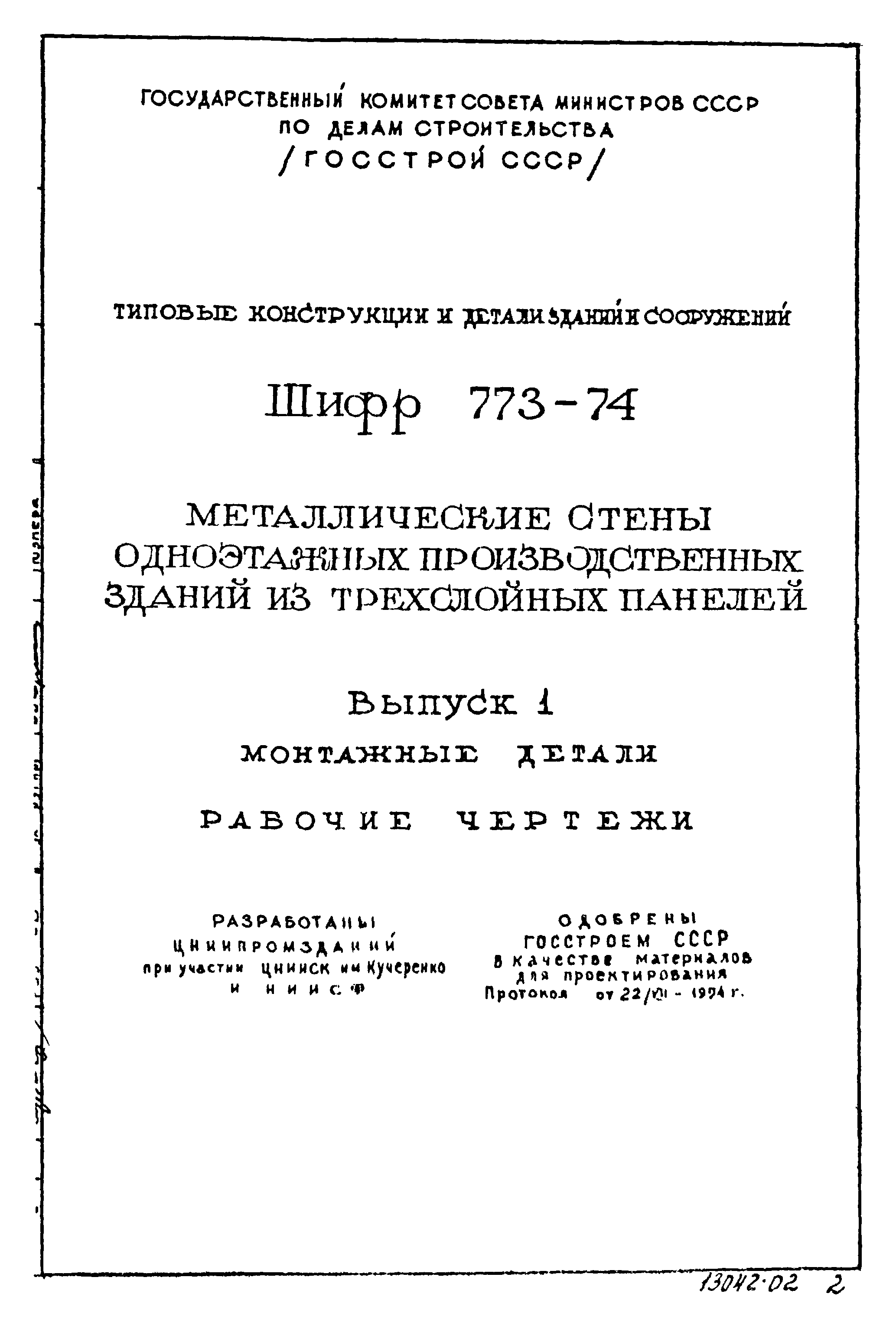

Скачать Шифр 773-74 Выпуск 1. Монтажные детали. Рабочие чертежи

Дата актуализации: 10.08.2017

Шифр 773-74

Выпуск 1. Монтажные детали. Рабочие чертежи

Обозначение: Шифр 773-74
Обозначение англ: 773-74
Статус:заменен
Название рус.:Выпуск 1. Монтажные детали. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Область применения:В настоящем выпуске приведены рабочие чертежи монтажных деталей металлических стен из трехслойных стеновых панелей

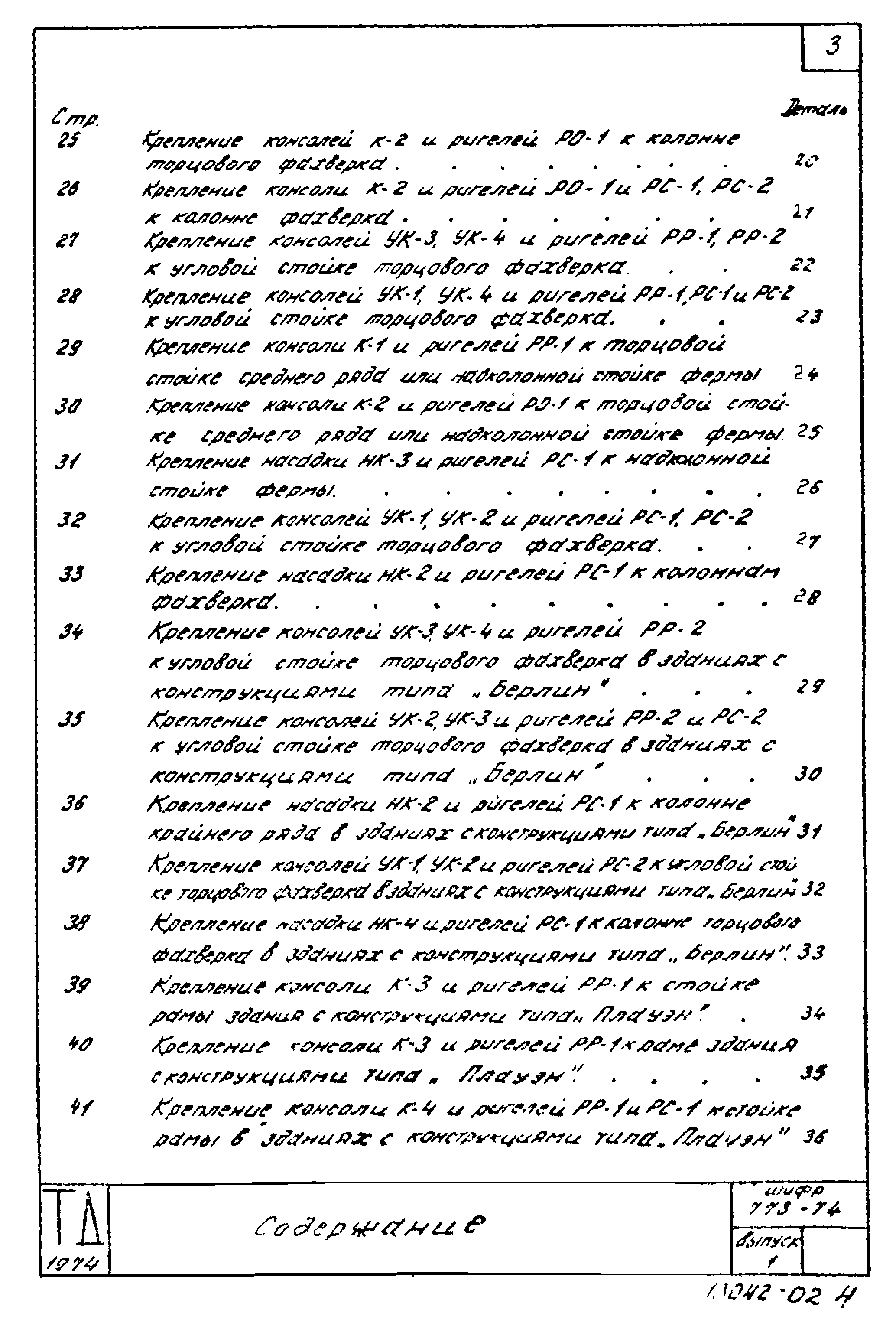

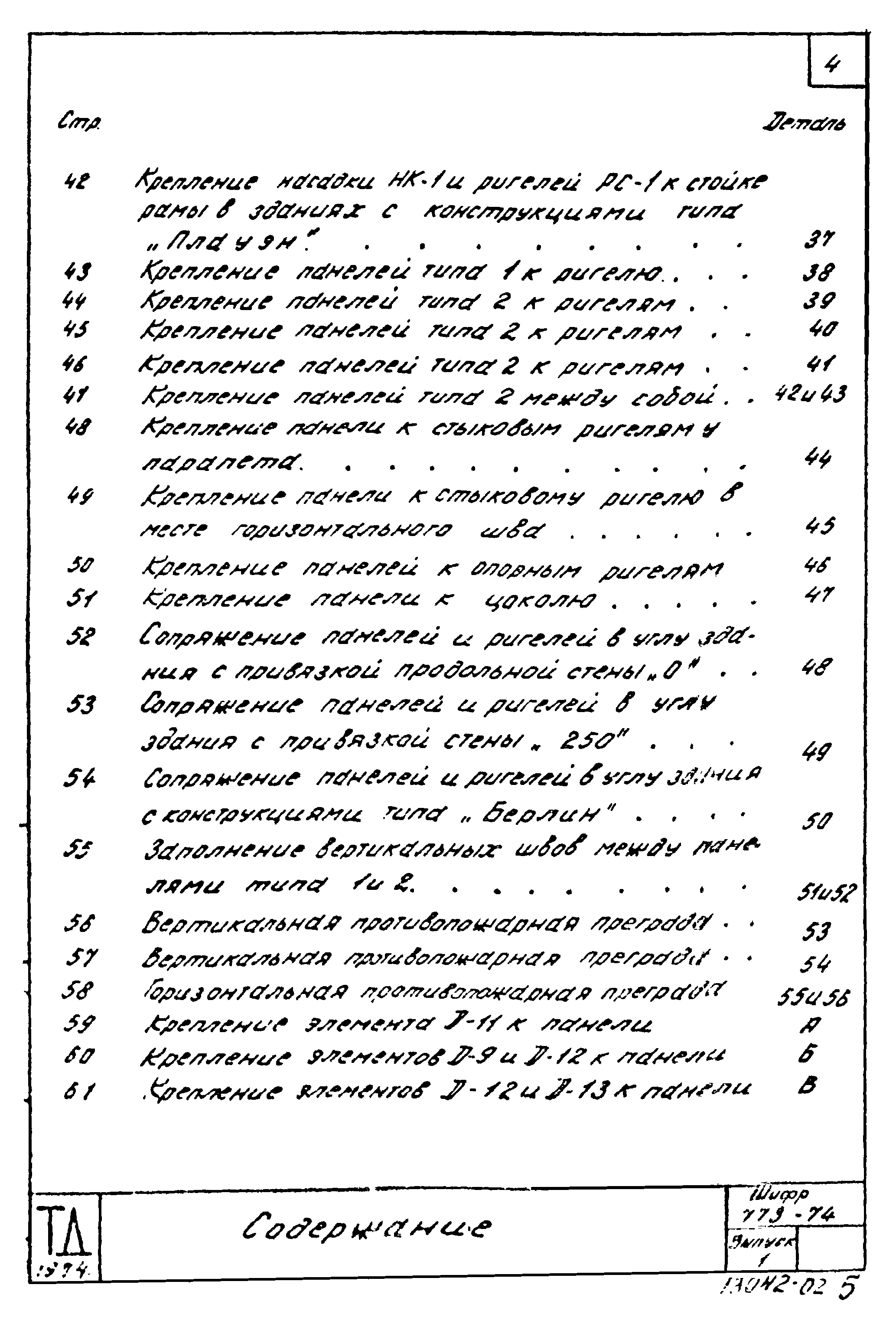

Оглавление:Содержание

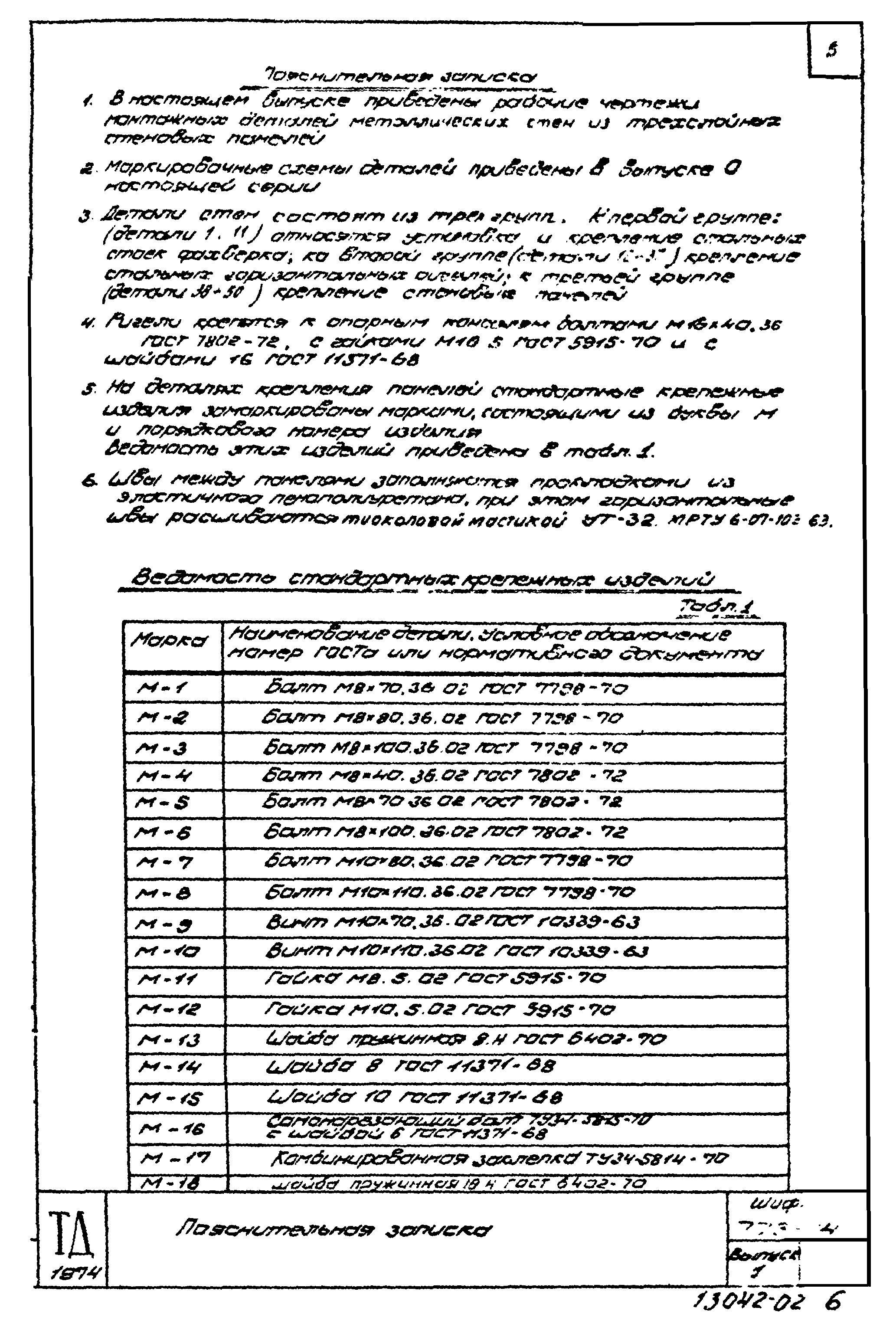

Пояснительная записка
Крепление угловой стойки "СУ" к фундаменту

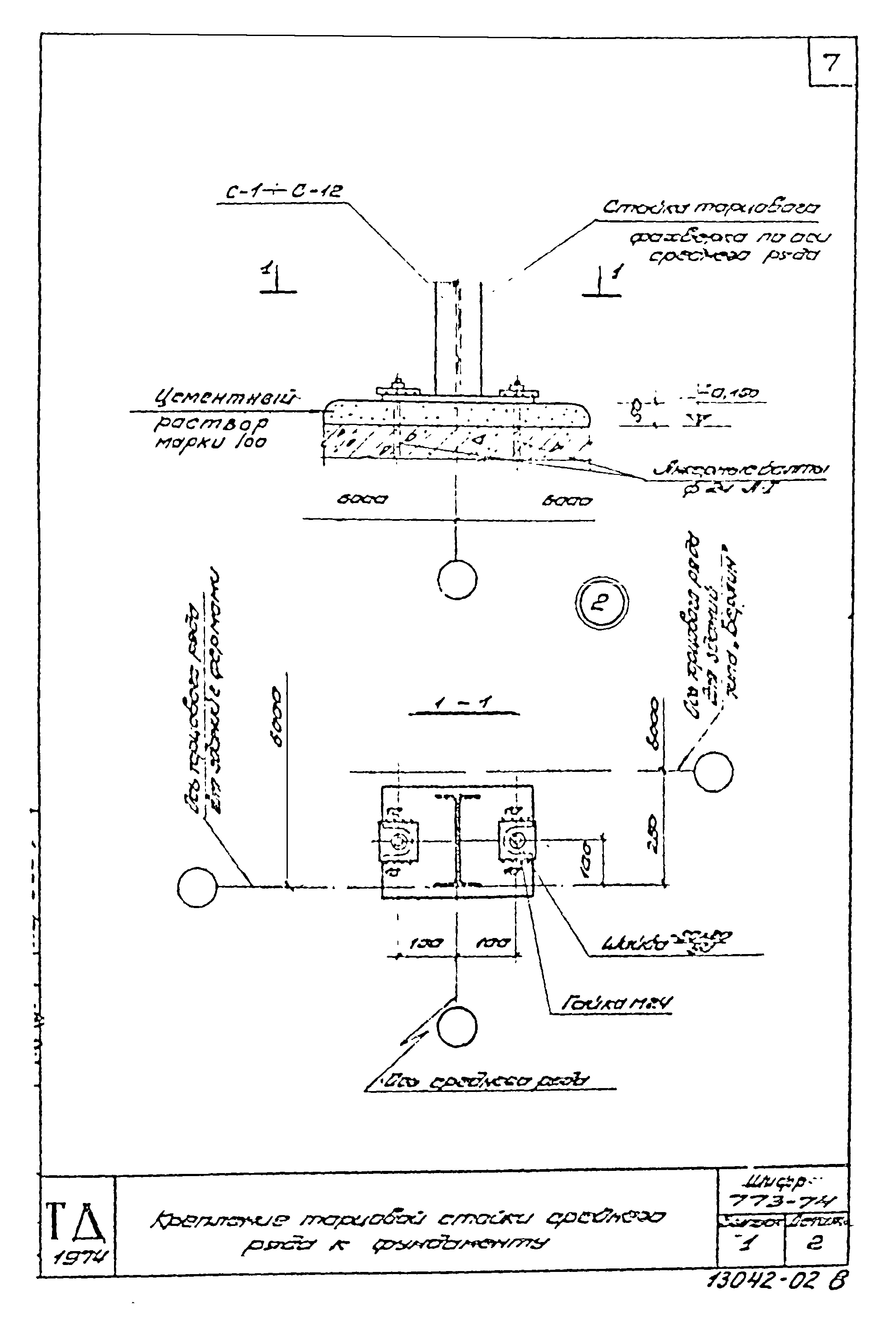

Крепление торцовой стойки среднего ряда к фундаменту

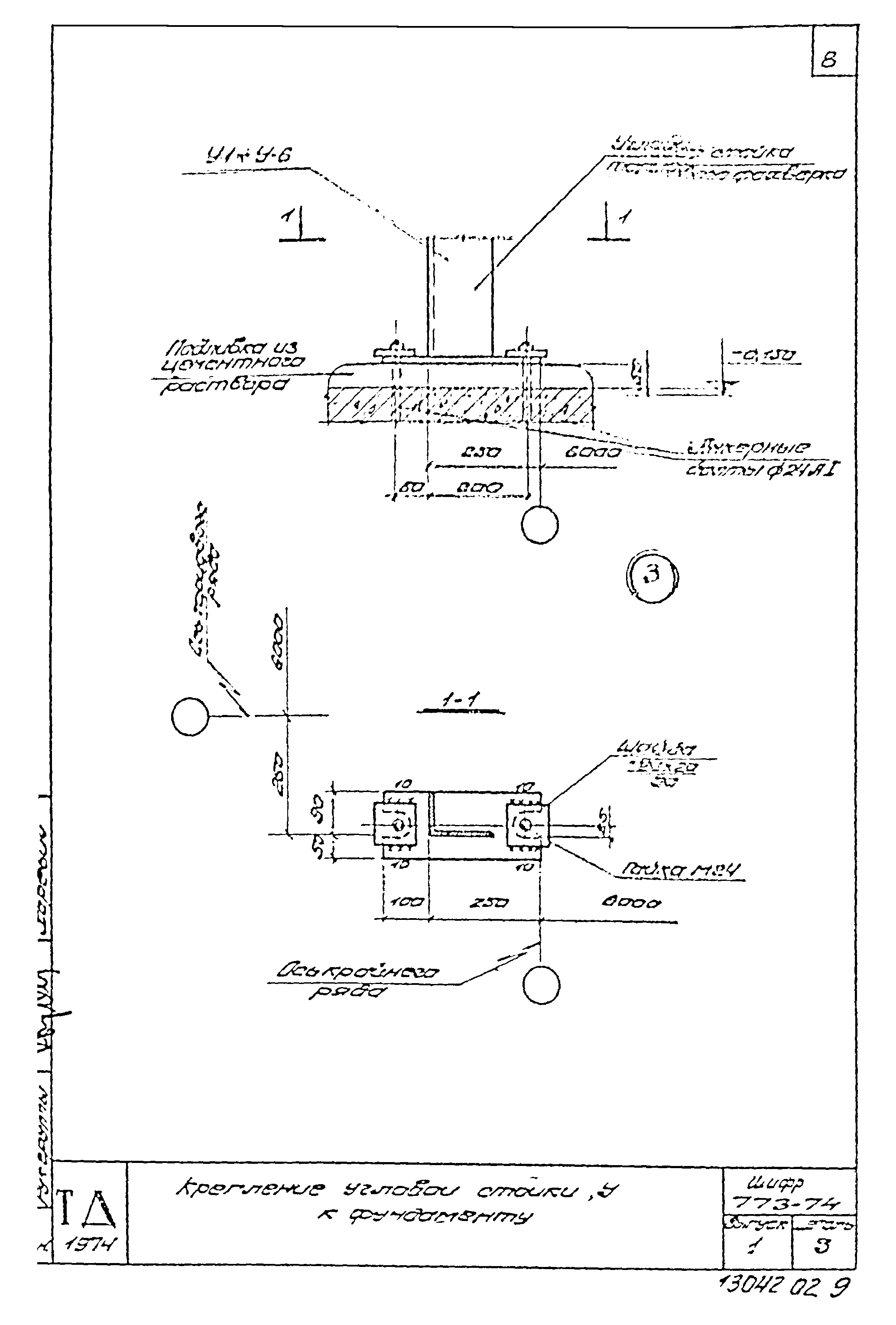

Крепление угловой стойки "У" к фундаменту

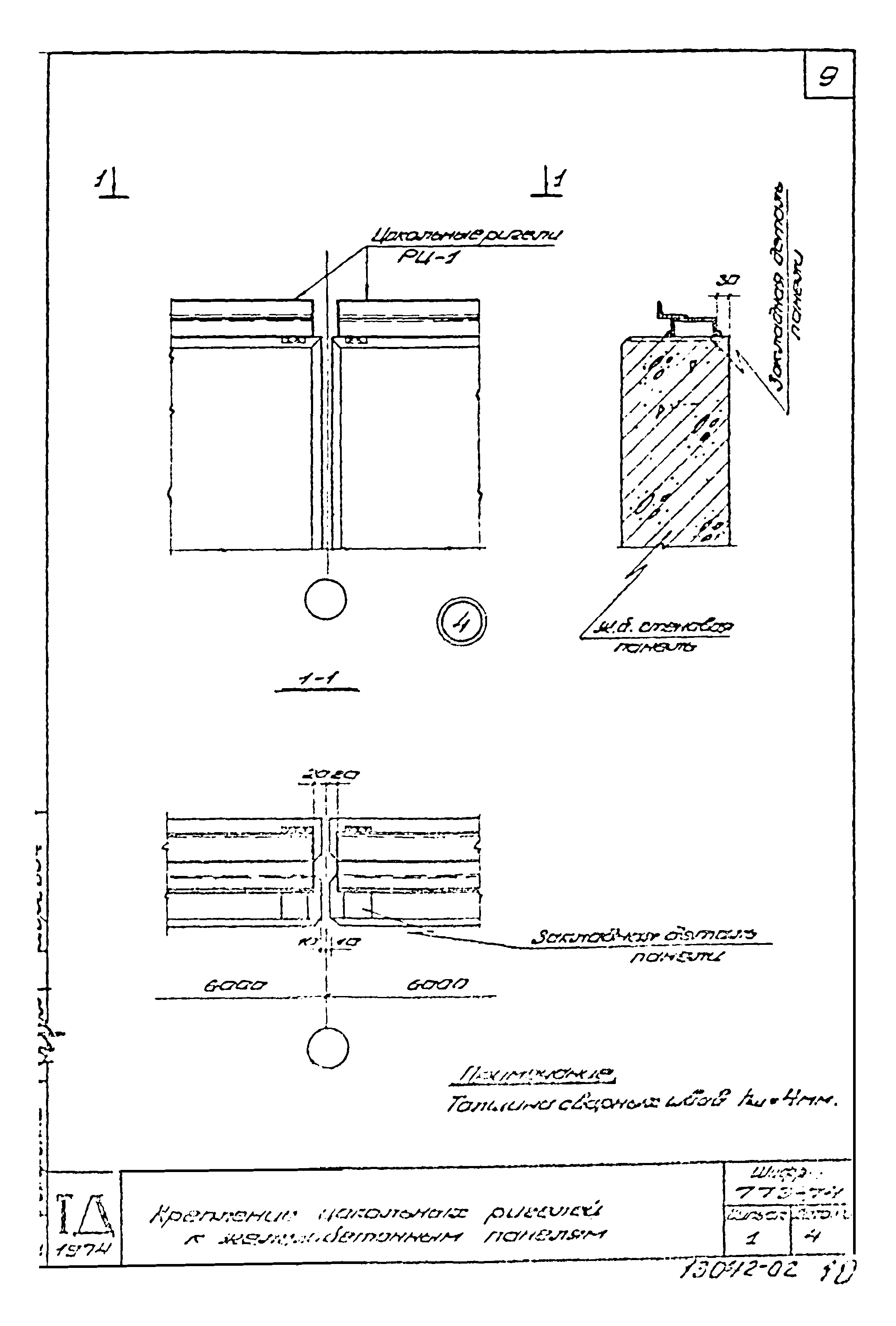

Крепление цокольных ригелей к железобетонным панелям

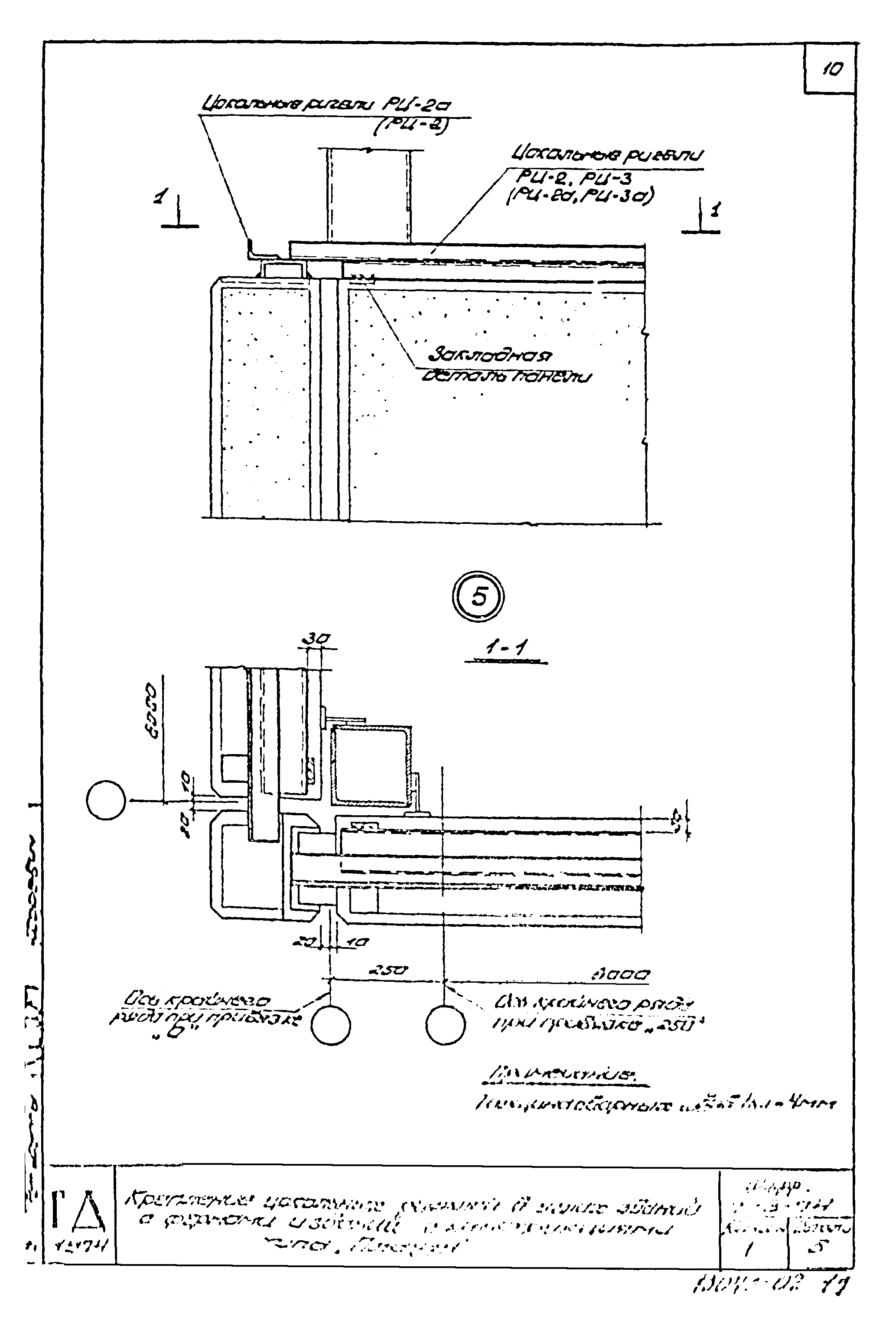

Крепление цокольных ригелей в углах зданий с фермами и зданий с конструкциями типа "Плауэн"
Крепление цокольных ригелей в углах здания с конструкциями типа "Берлин"

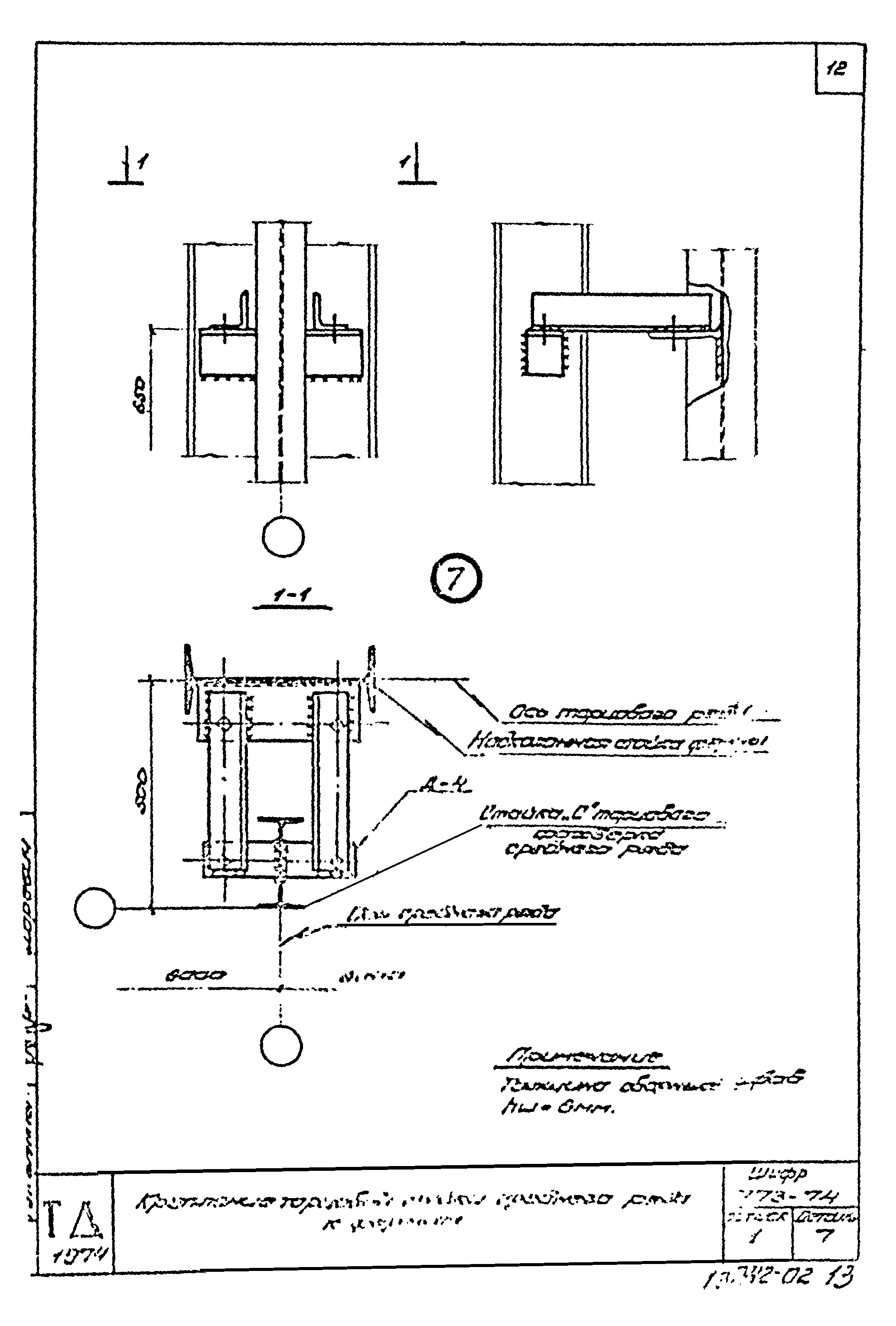

Крепление торцовой стойки среднего ряда к фермам

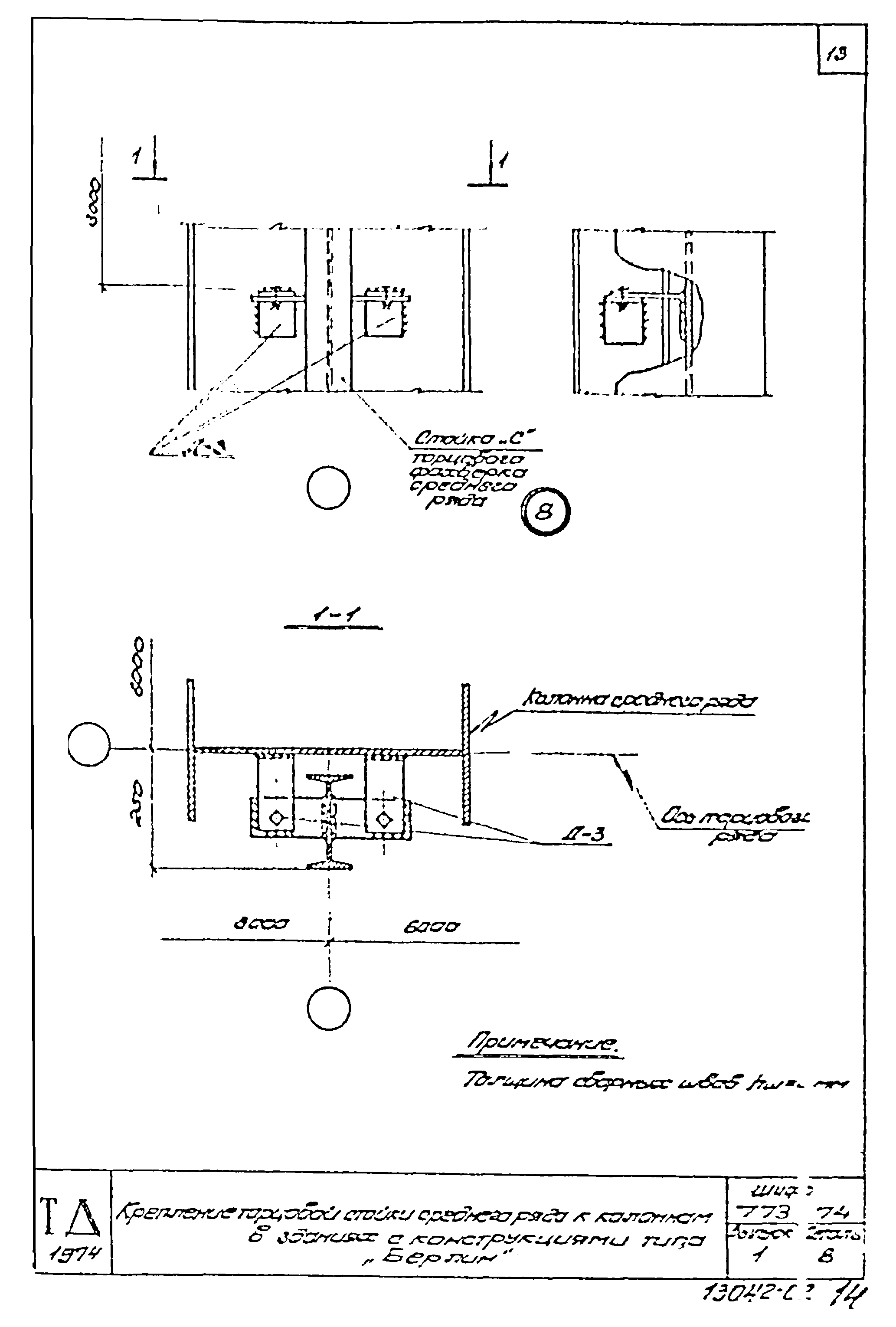

Крепление торцовой стойки среднего ряда к колоннам в зданиях с конструкциями типа "Берлин"

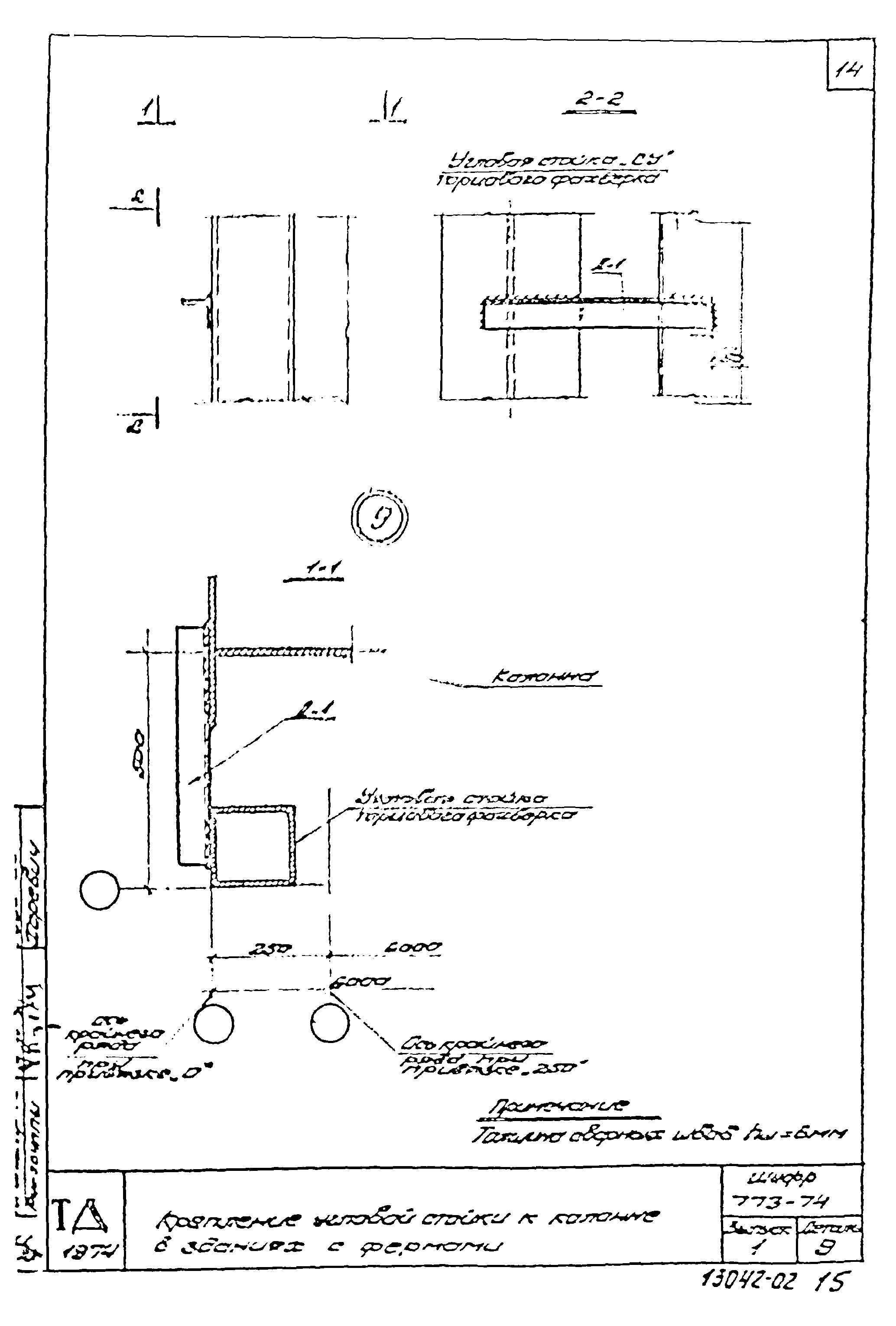

Крепление угловой стойки к колонне в зданиях с фермами

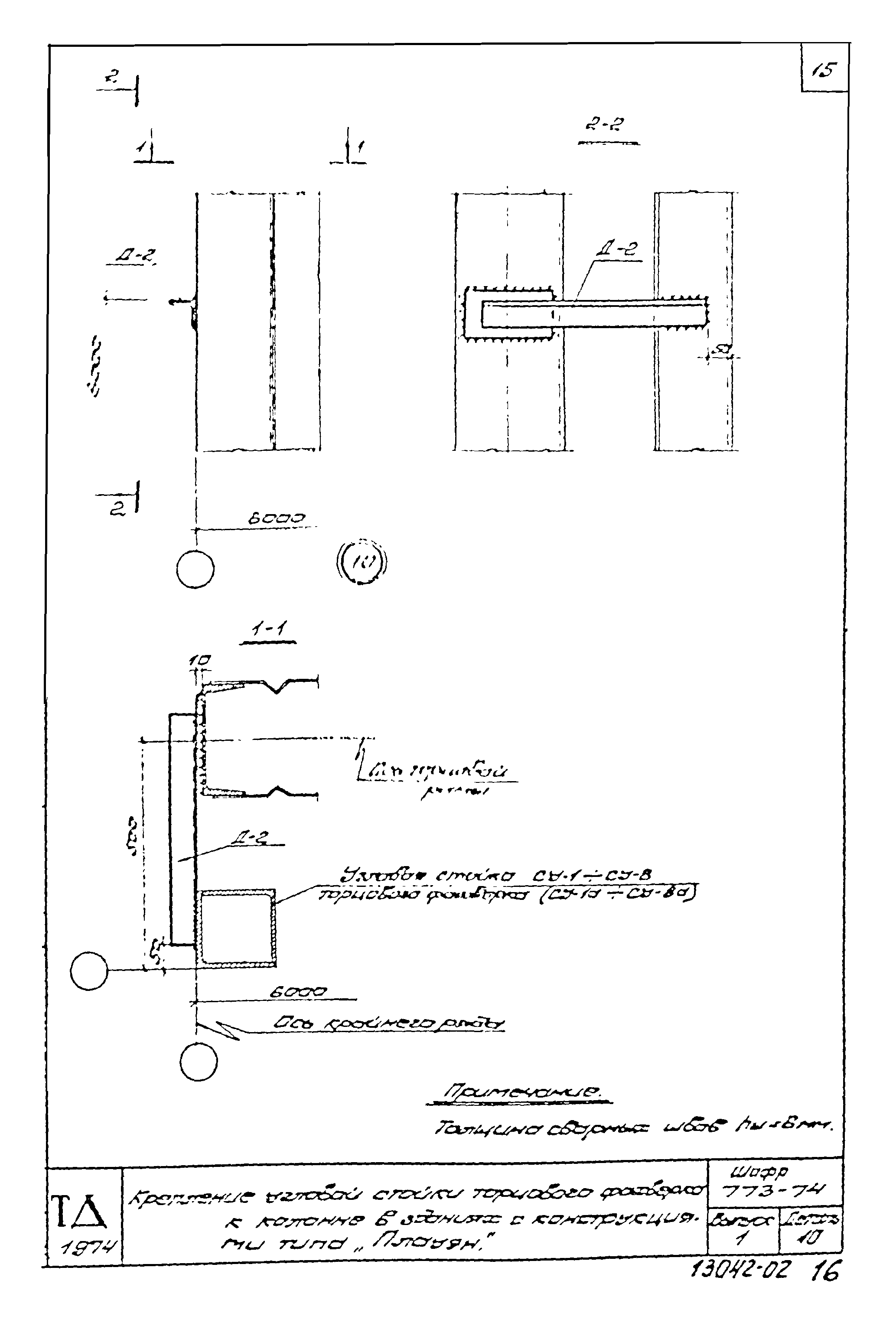

Крепление угловой стойки торцового фахверка к колонне в зданиях с конструкциями типа "Плауэн"
Крепление угловой стойки торцового фахверка к колонне в зданиях с конструкциями типа "Берлин"

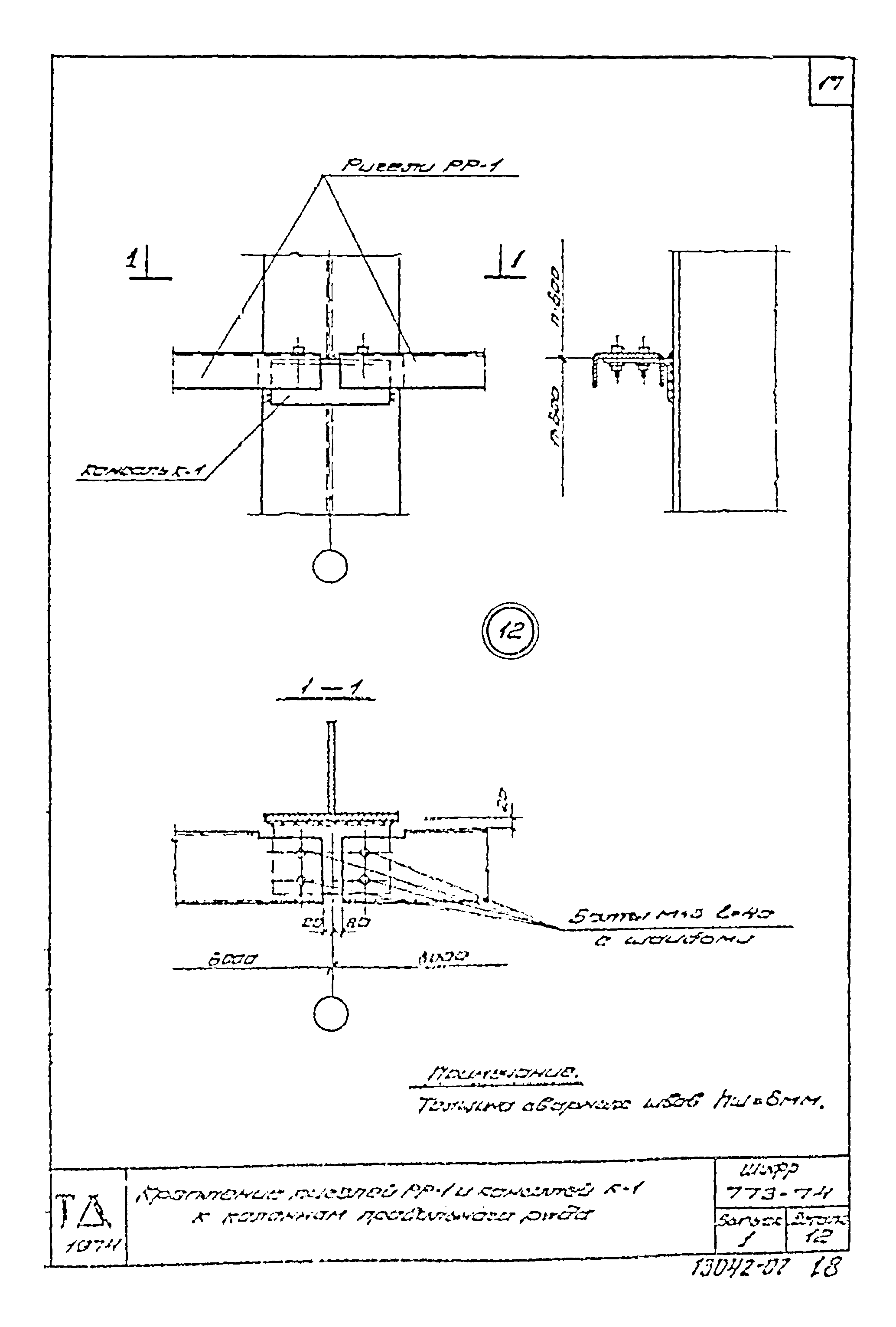

Крепление ригелей РР-1 и консолей К-1 к колоннам продольного ряда

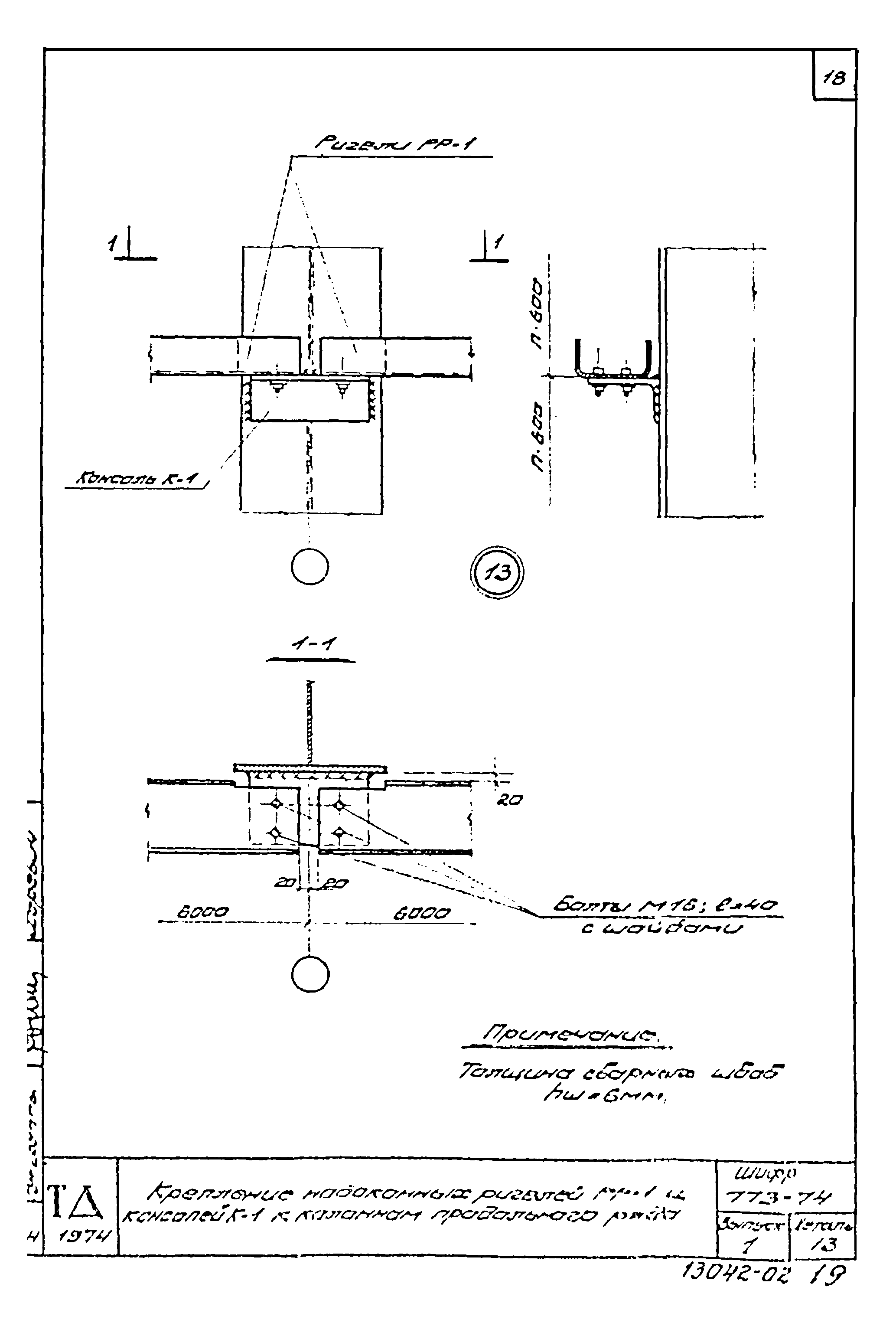

Крепление надколонных ригелей РР-1 и консолей К-1 к колоннам продольного ряда

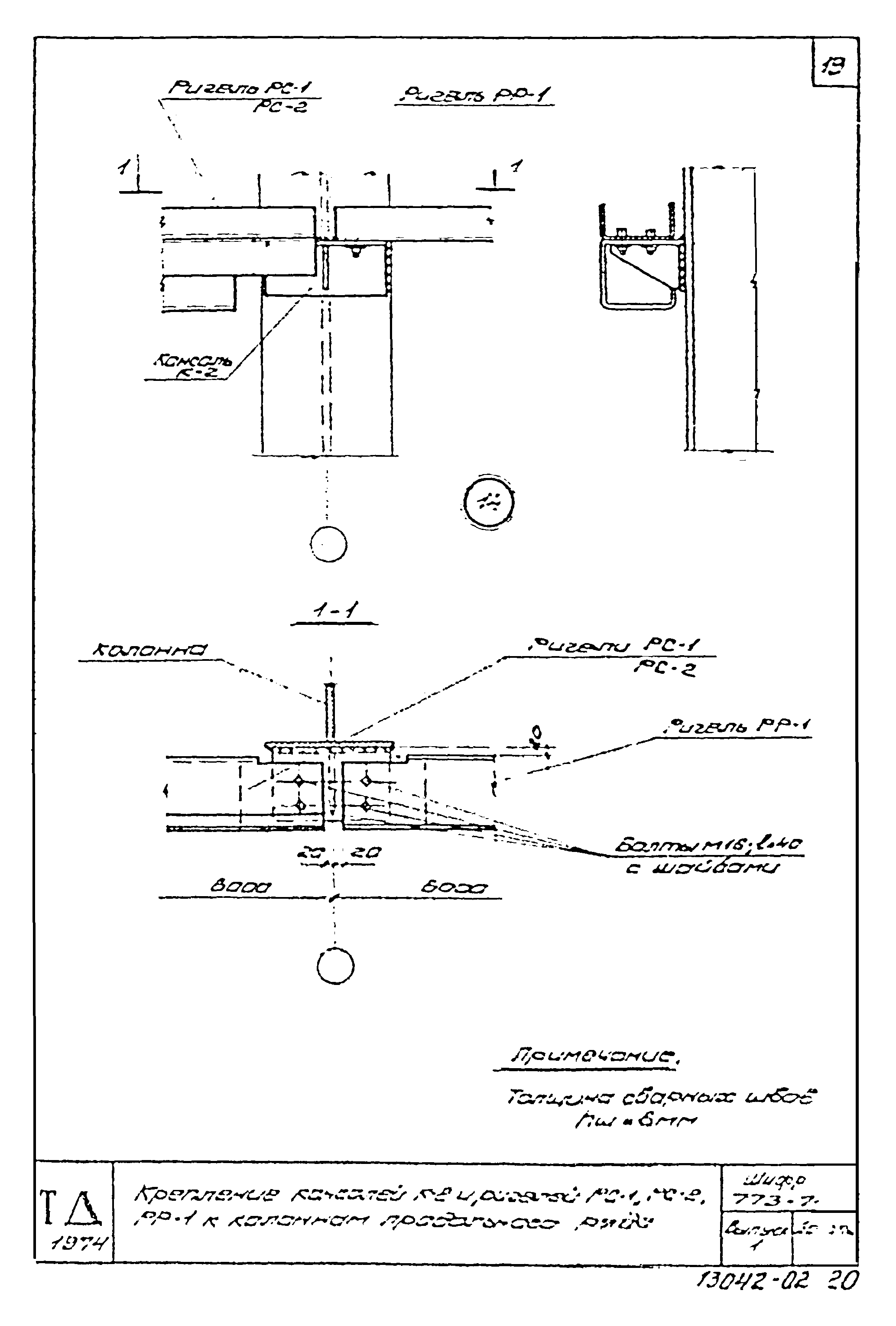

Крепление консолей К-2 и ригелей РС-1,РС-2,РР-1 к колоннам продольного ряда
Крепление насадок НК-2,НК-3 и ригелей РС-1 к торцовым стойкам среднего ряда
Крепление консоли К-2 и ригелей РС-1 и РР-1 к колонне фахверка

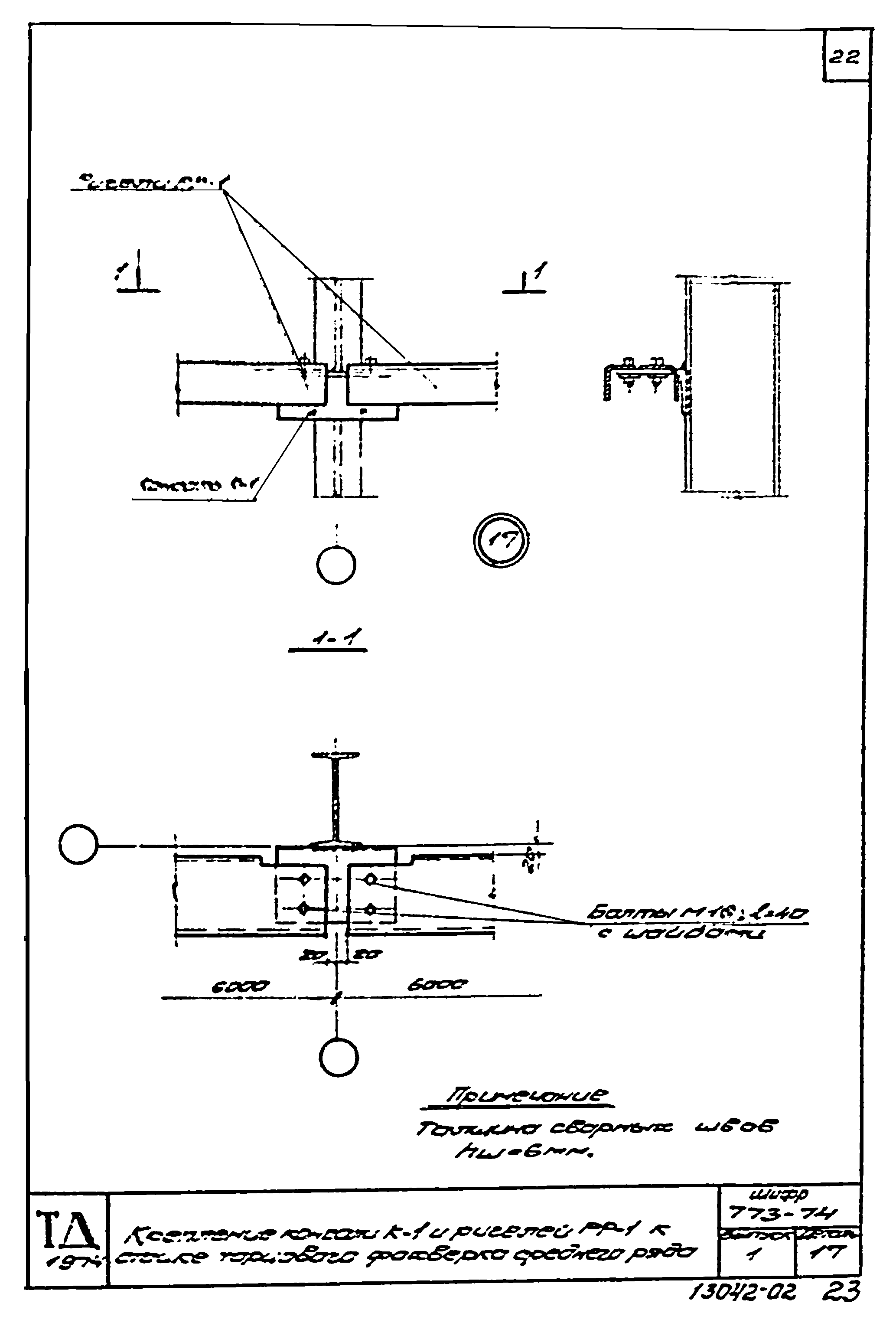

Крепление консоли К-1 и ригелей РР-1 к стойке торцового фахверка среднего ряда

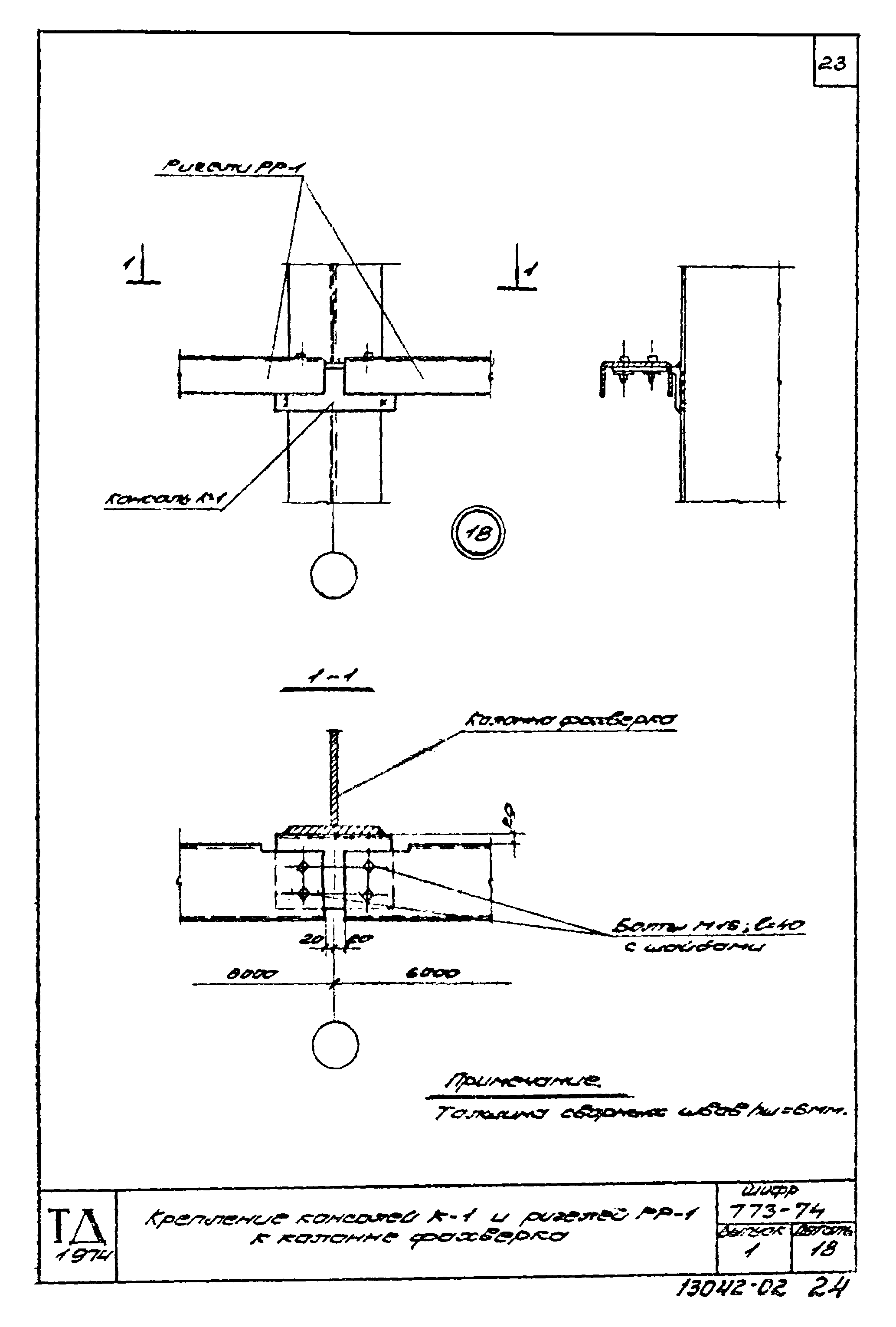

Крепление консоли К-1 и ригелей РР-1 к колонне фахверка
Крепление консоли К-1 и ригелей РР-1, расположенных над оконным проемом к колонне фахверка

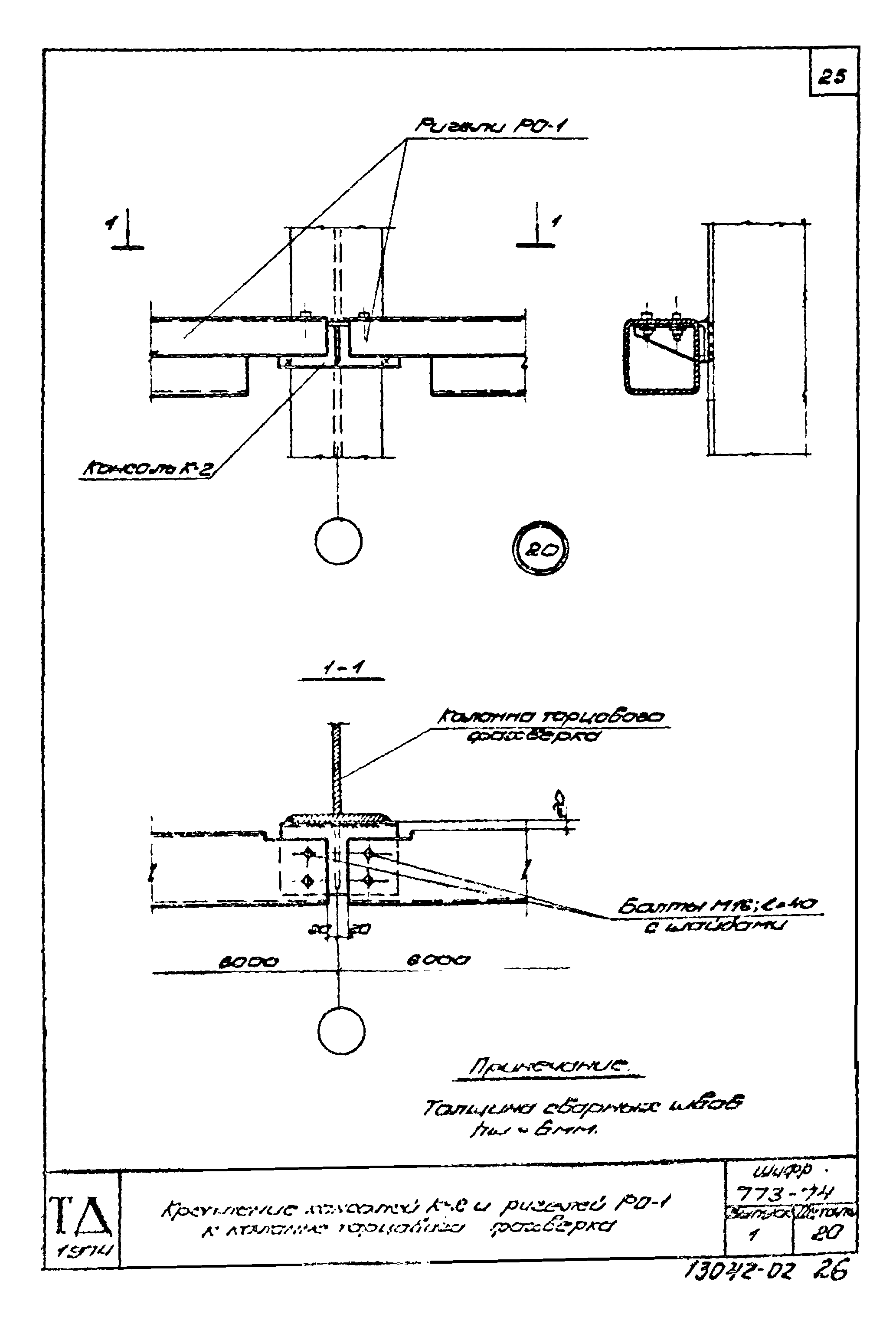

Крепление консолей К-2 и ригелей РО-1 к колонне торцового фахверка
Крепление консоли К-2 и ригелей РО-1 и РС-1,РС-2 к колонне фахверка

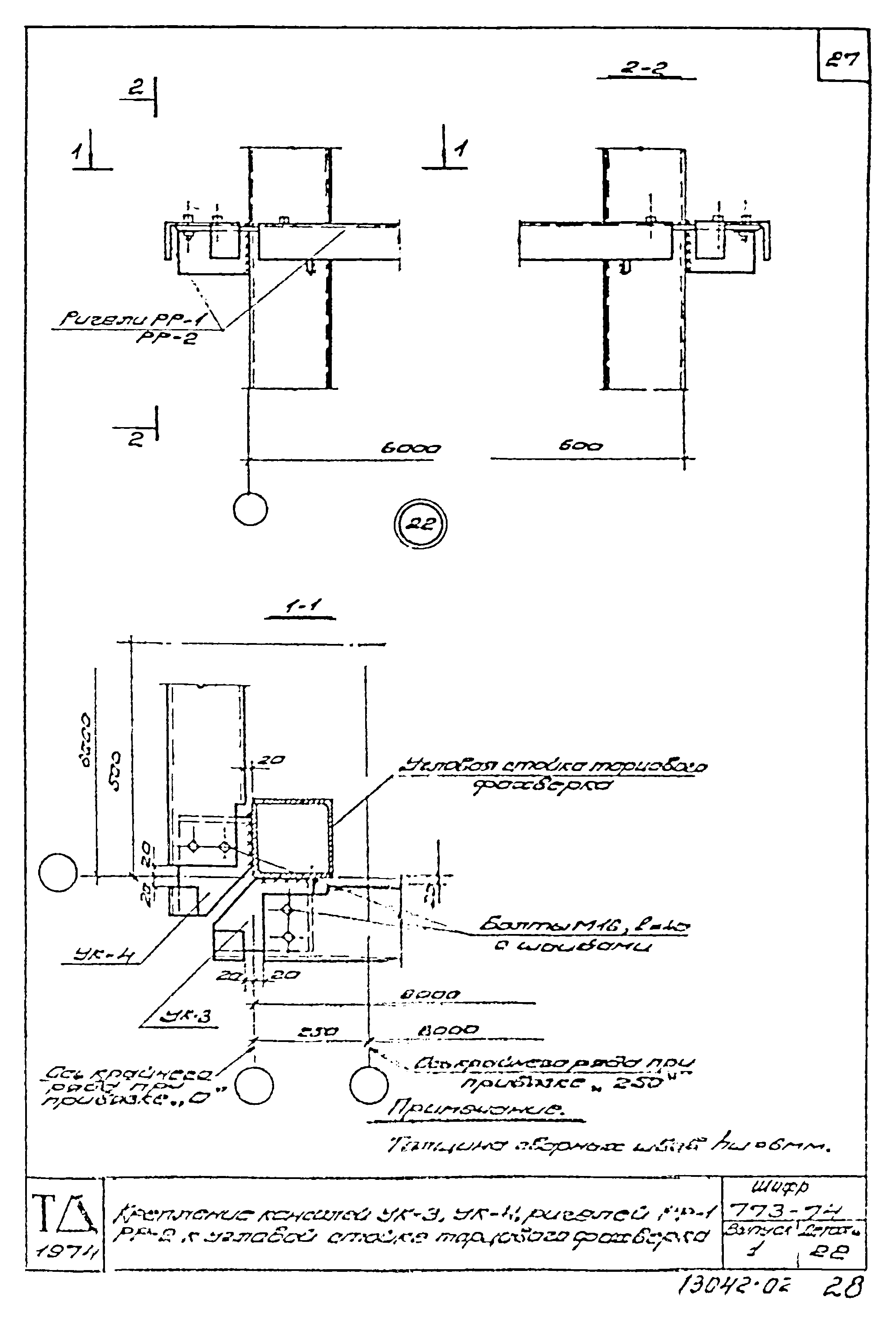

Крепление консолей УК-3,УК-4 и ригелей РР-1,РР-2 к угловой стойке торцового фахверка

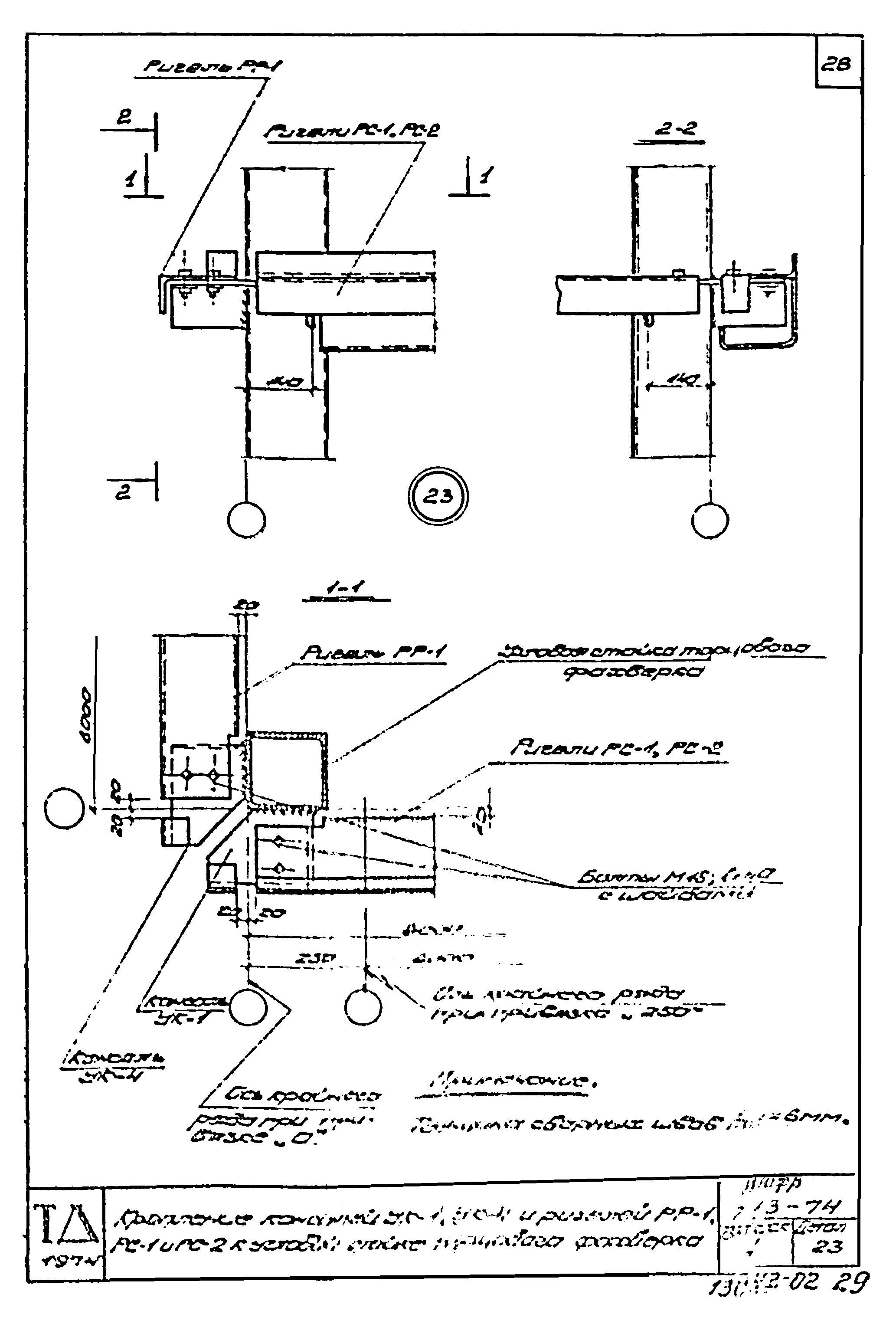

Крепление консолей УК-1,УК-4 и ригелей РР-1,РС-1 и РС-2 к угловой стойке торцового фахверка

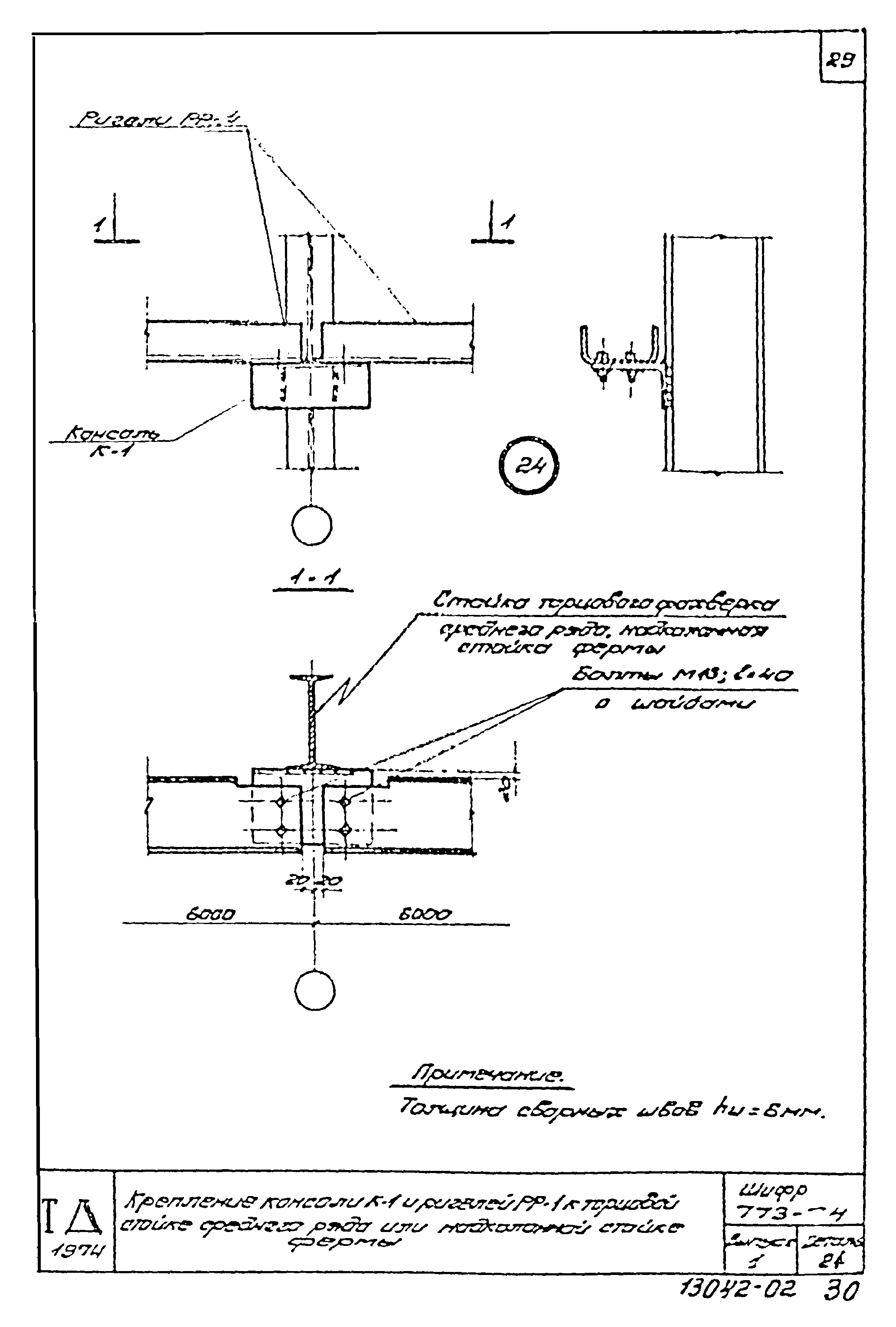

Крепление консоли К-1 и ригелей РР-1 к торцовой стойке среднего ряда или надколонной стойке фермы

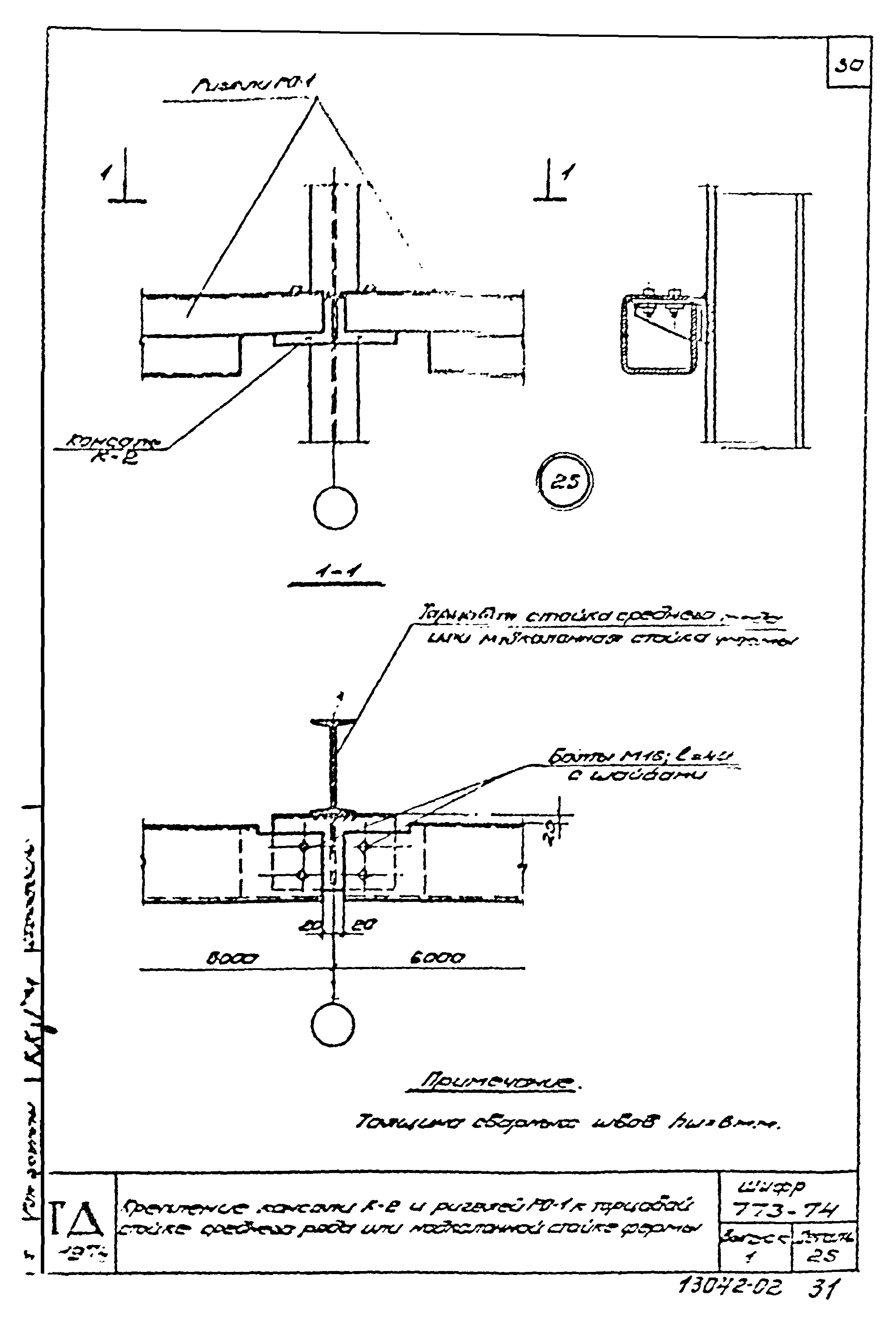

Крепление консоли К-2 и ригелей РО-1 к торцовой стойке среднего ряда или надколонной стойке фермы

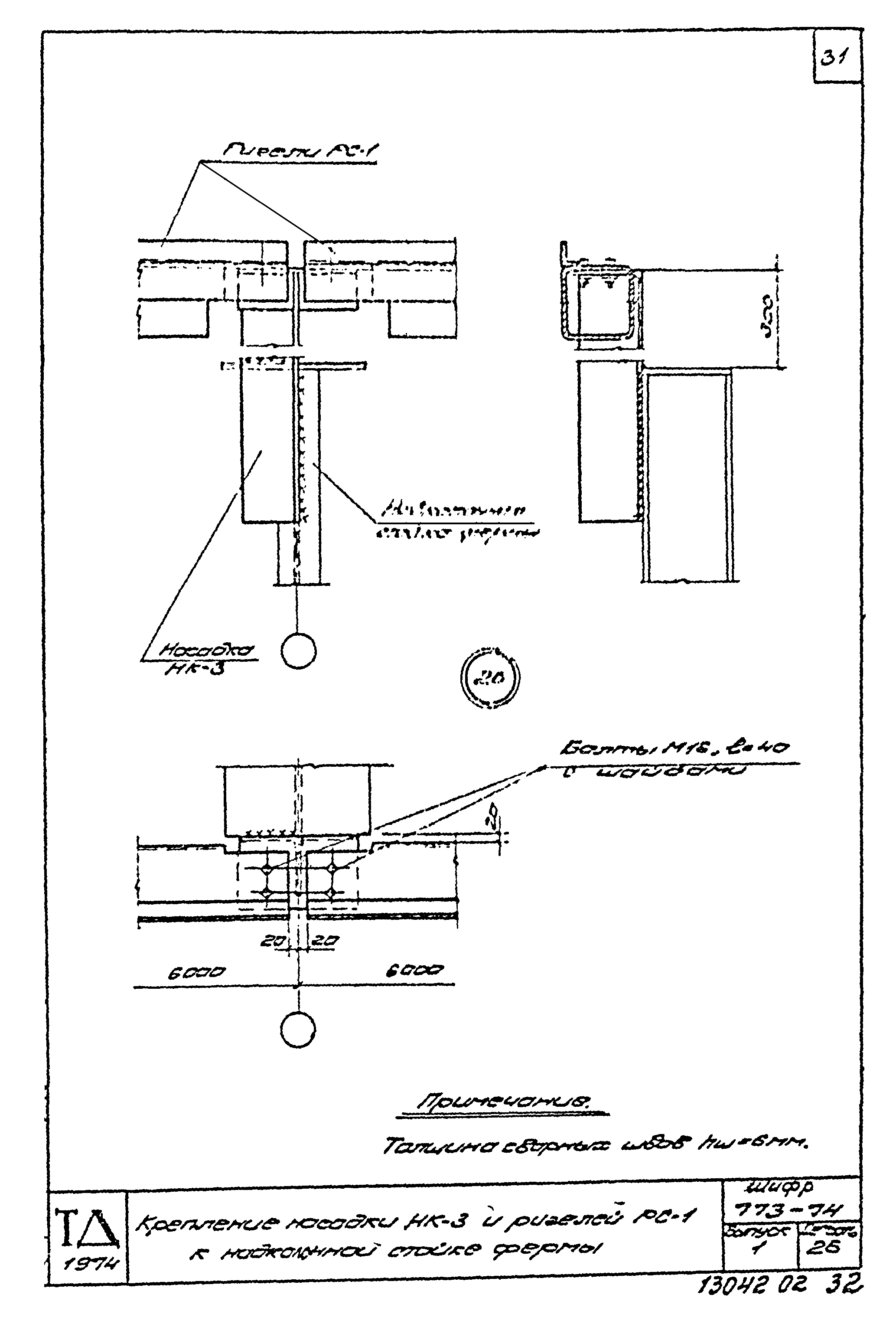

Крепление насадки НК-3 и ригелей РС-1 к надколонной стойке фермы

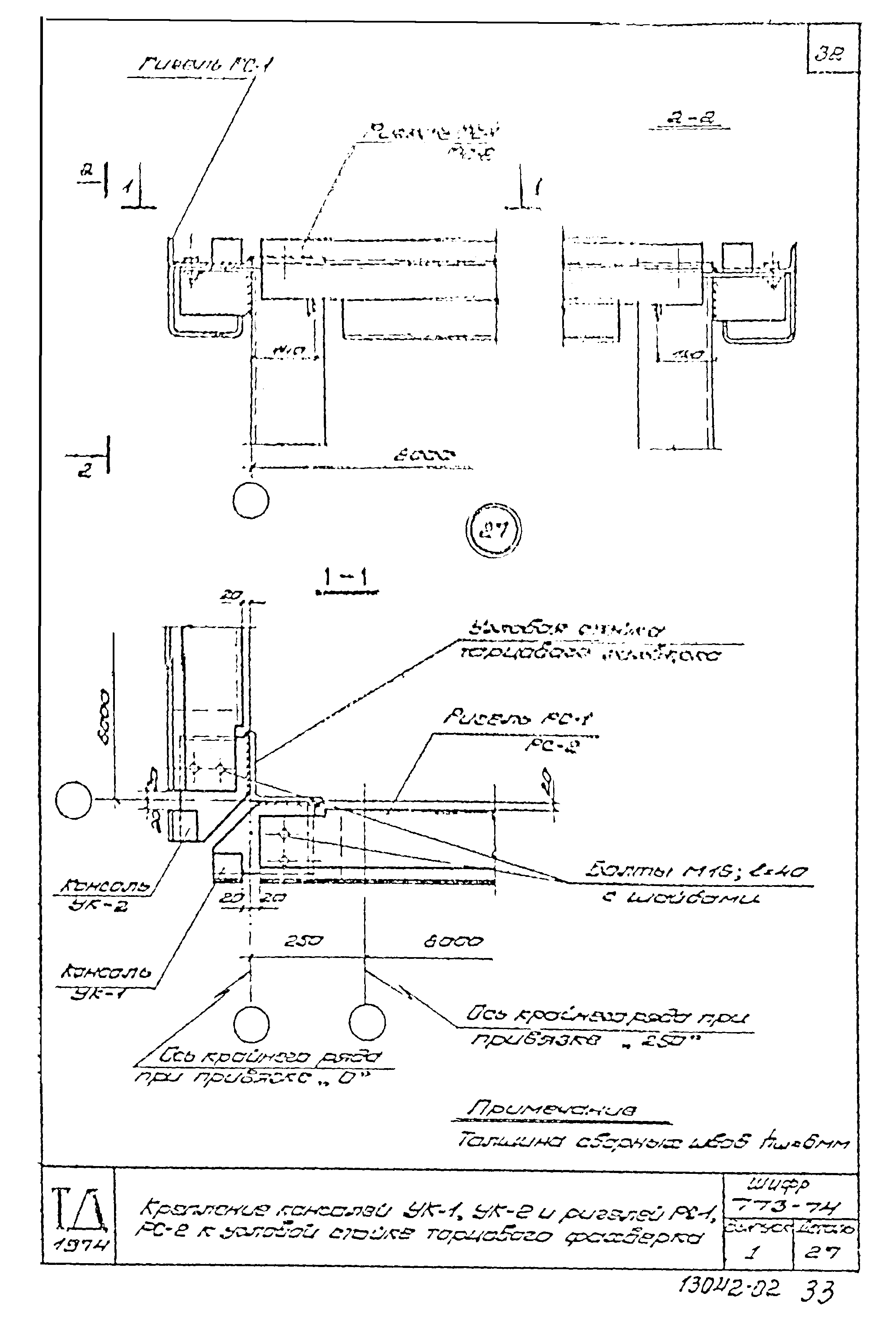

Крепление консолей УК-1,УК-2 и ригелей РС-1,РС-2 к угловой стойке торцового фахверка

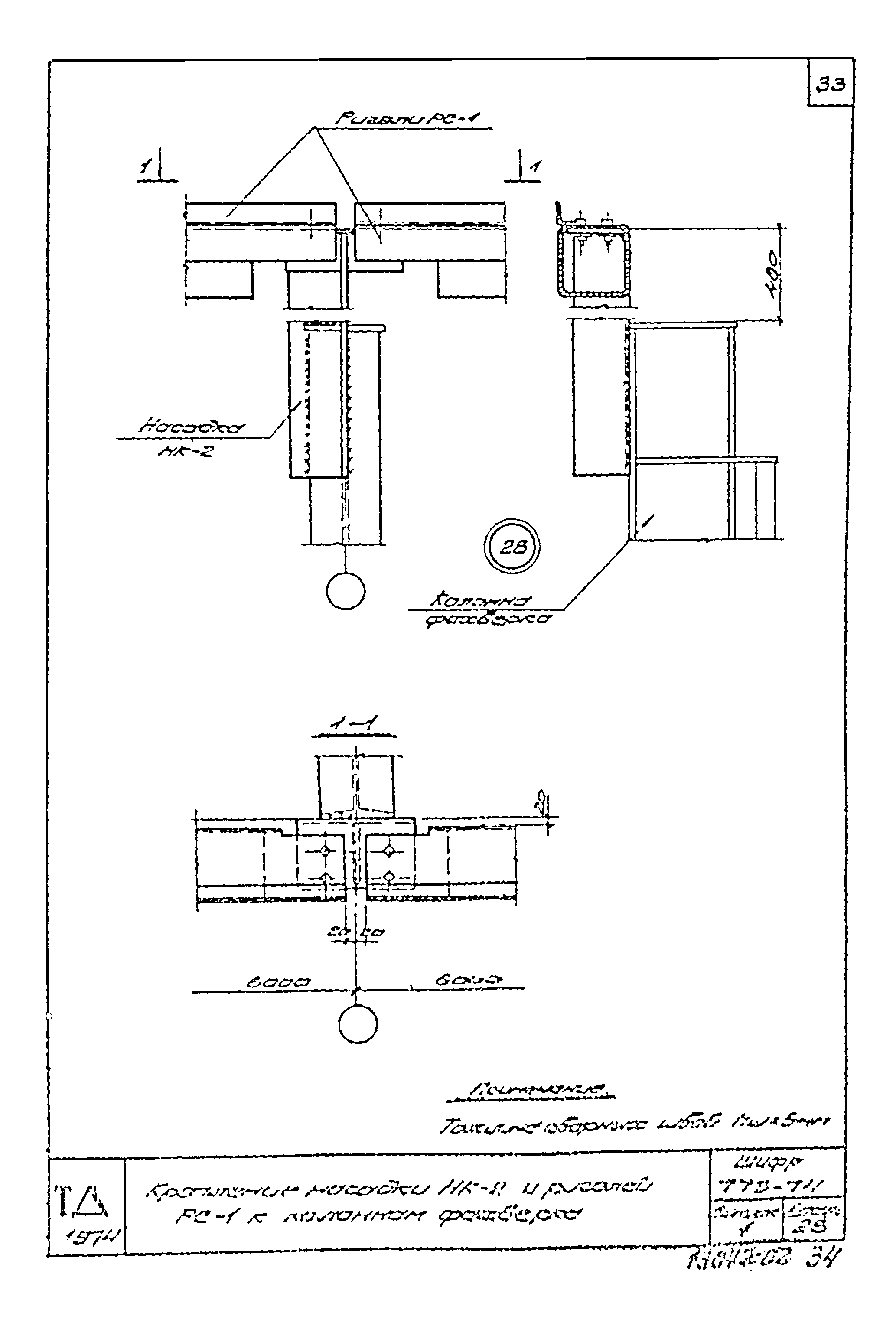

Крепление насадки НК-2 и ригелей РС-1 к колоннам фахверка

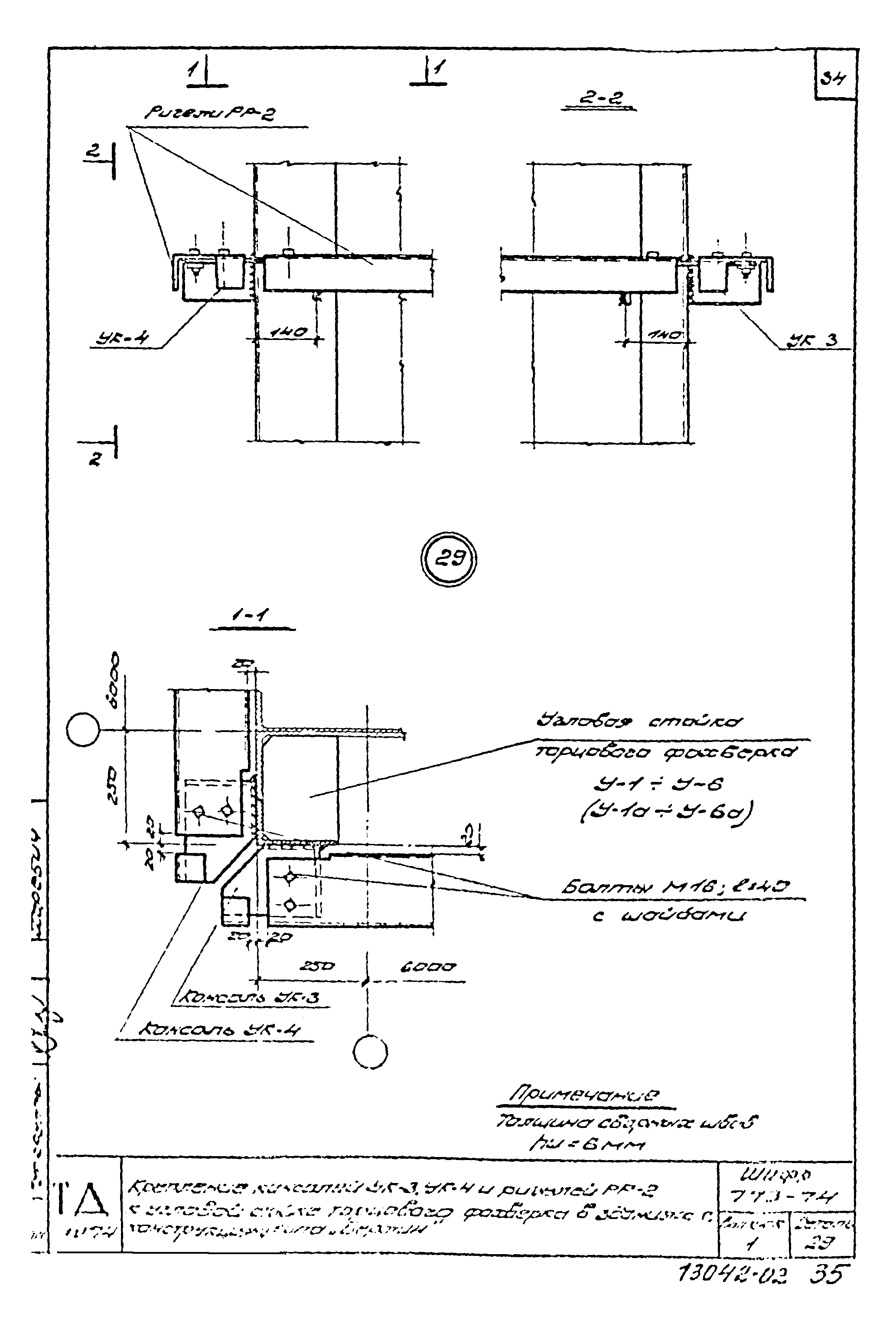

Крепление консолей УК-3,УК-4 и ригелей РР-2 к угловой стойке торцового фахверка в зданиях с конструкциями типа "Берлин"

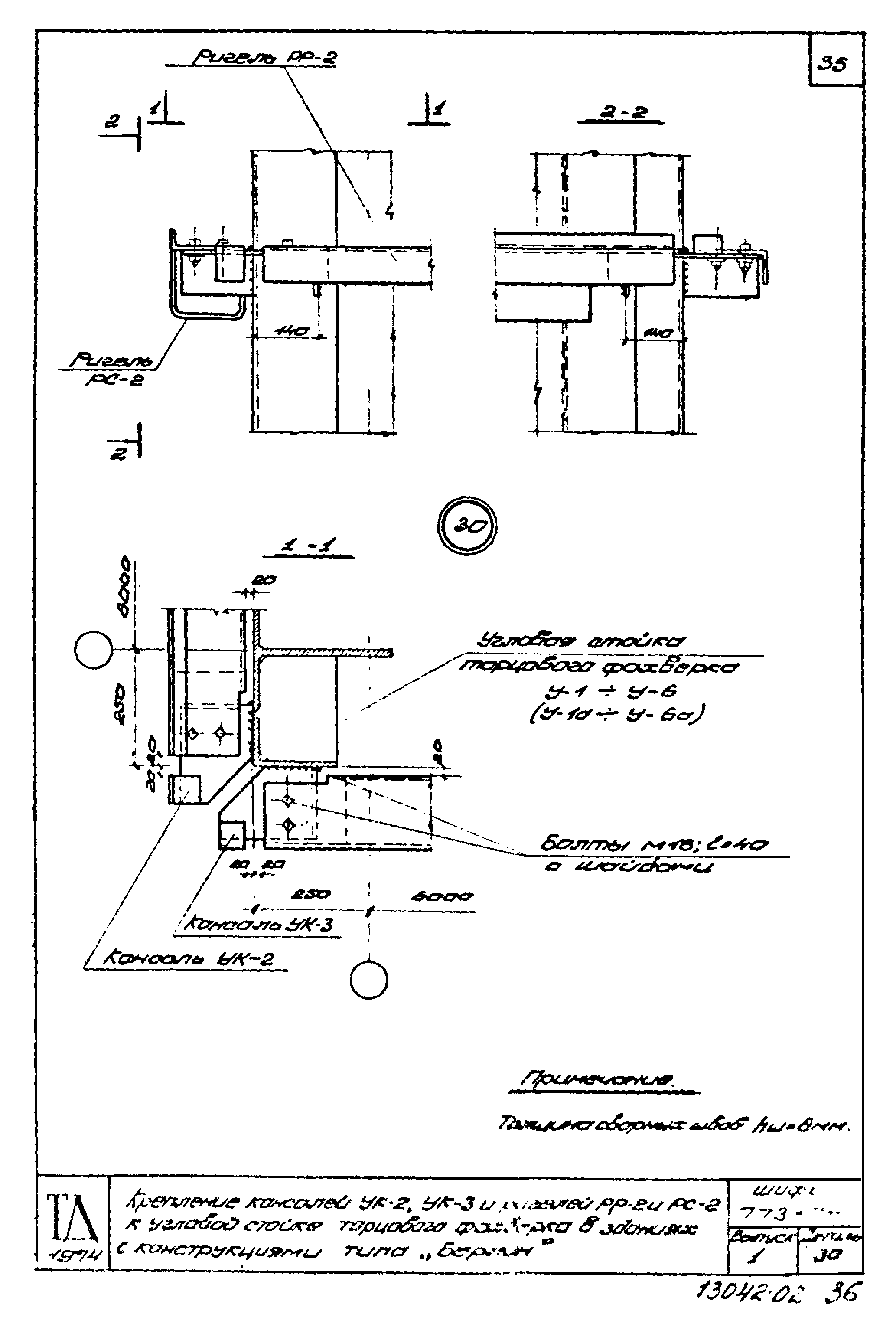

Крепление консолей УК-2,УК-3 и ригелей РР-2 и РС-2 к угловой стойке торцового фахверка в зданиях с конструкциями типа "Берлин"

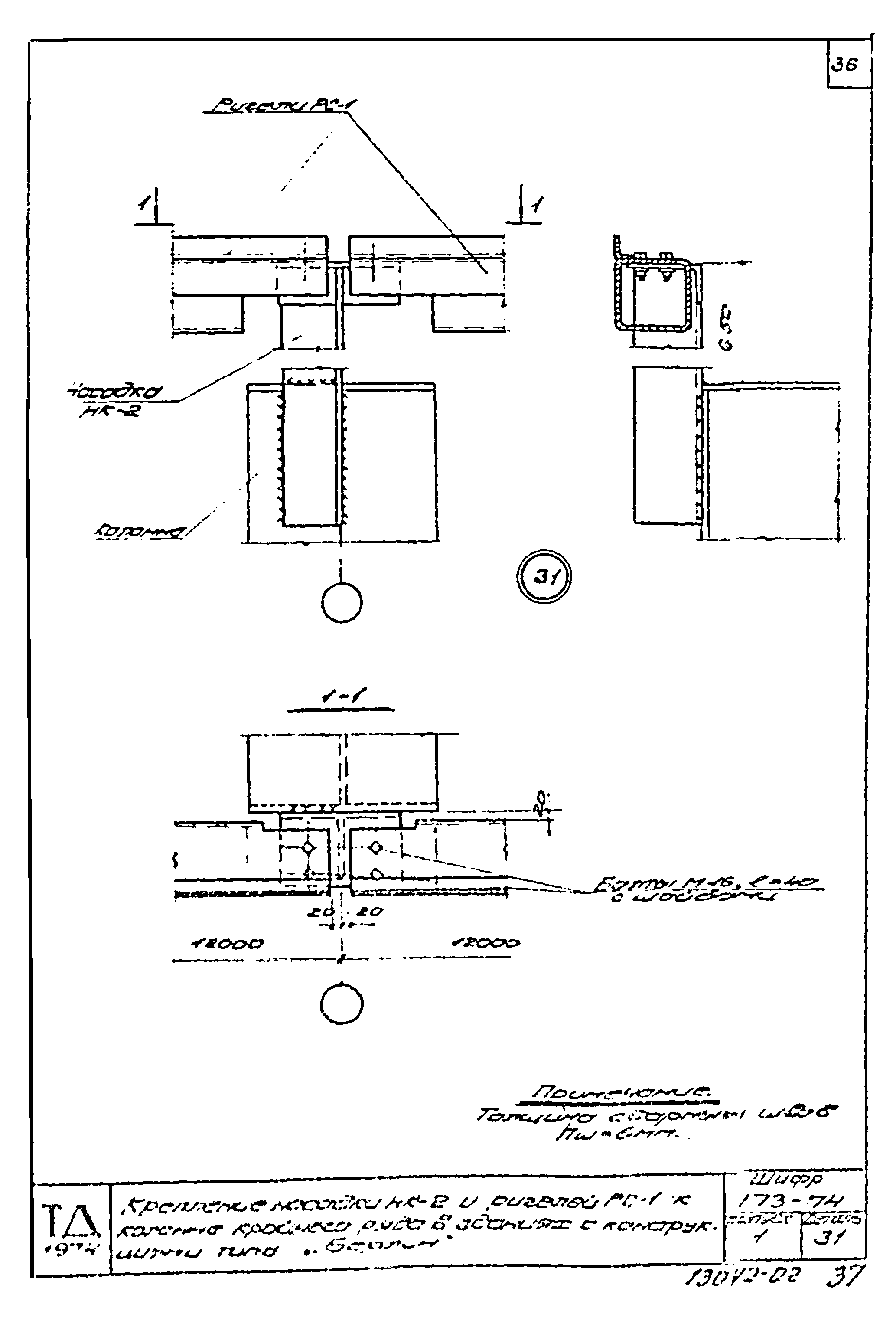

Крепление насадки НК-2 и ригелей РС-1 к колонне крайнего ряда в зданиях с конструкциями типа "Берлин"

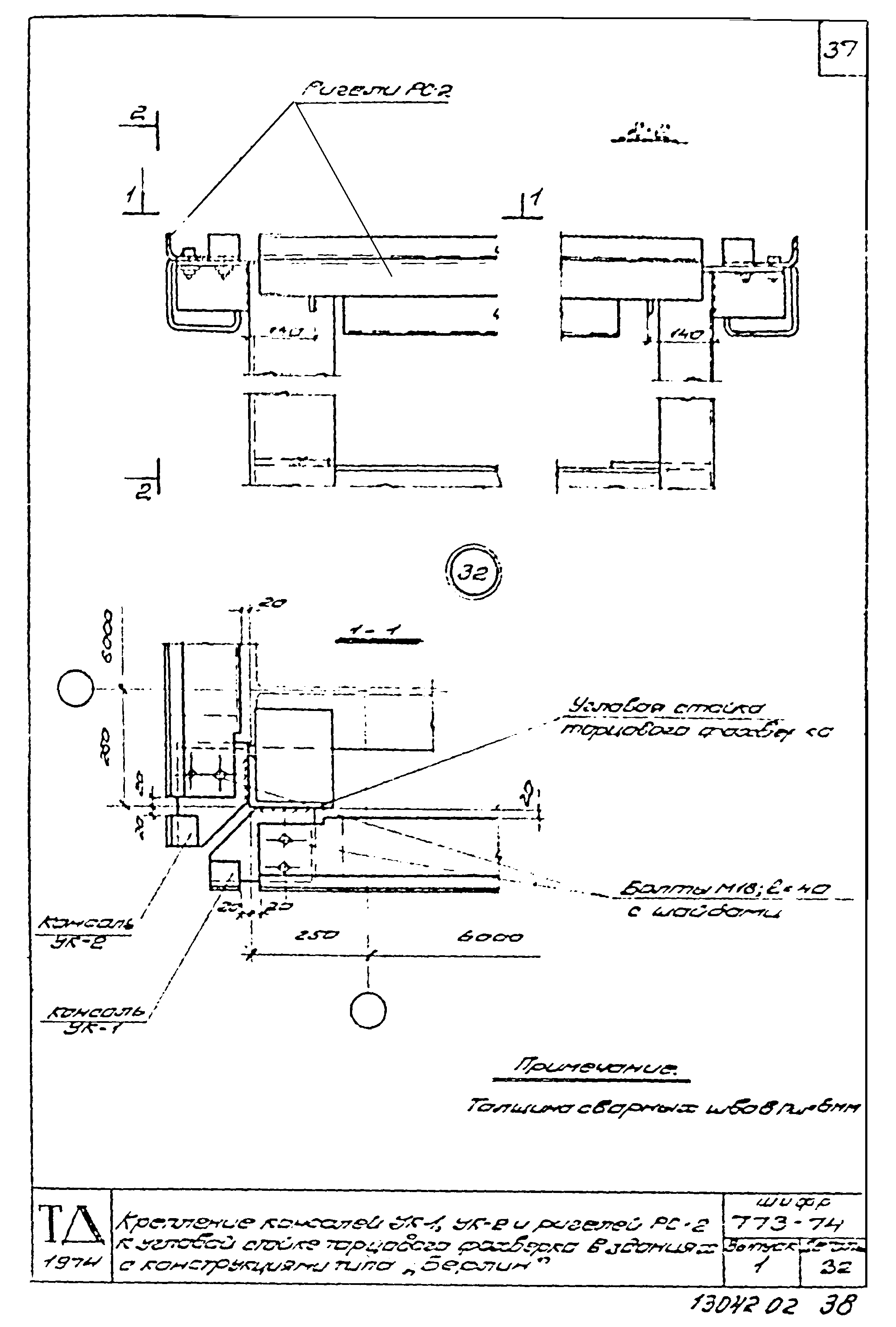

Крепление консолей УК-1,УК-2 и ригелей РС-2 к угловой стойке торцового фахверка в зданиях с конструкциями типа "Берлин"
Крепление насадки НК-4 и ригелей РС-1 к торцового фахверка в зданиях с конструкциями типа "Берлин"

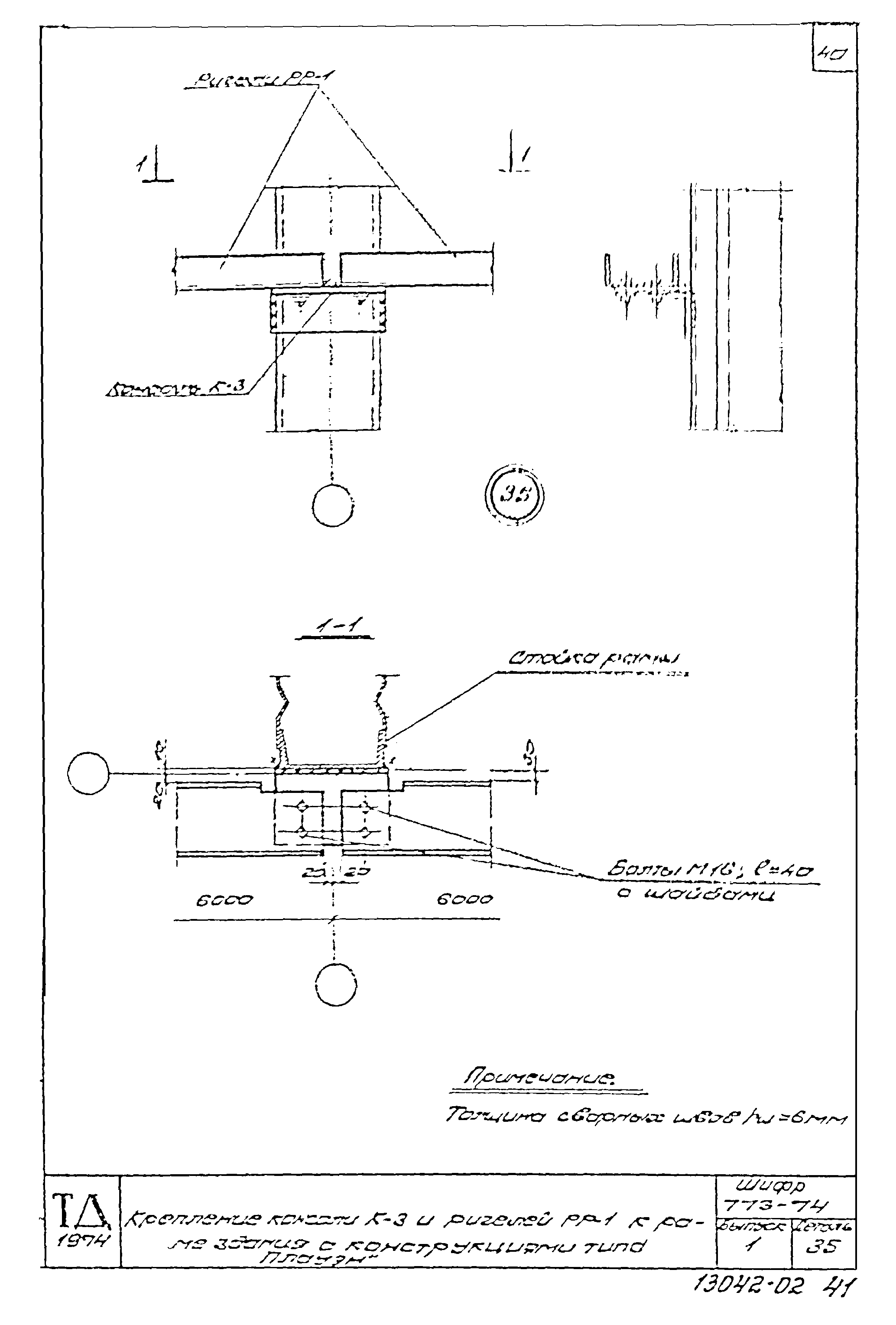

Крепление консоли К-3 и ригелей РР-1 к стойке рамы здания с конструкциями типа "Плауэн"

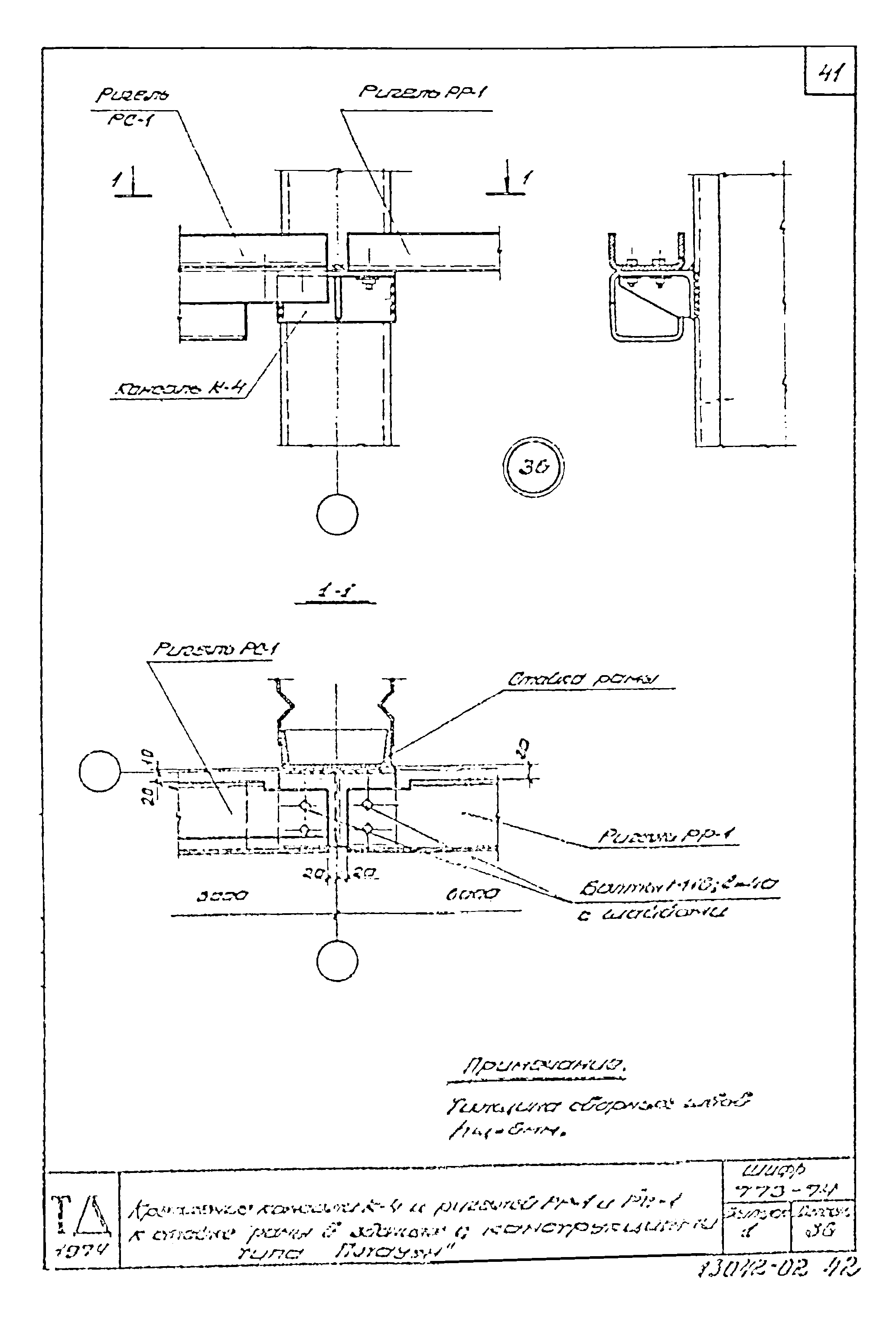

Крепление консоли К-4 и ригелей РР-1 и РС-1 к стойке рамы в зданиях с конструкциями типа "Плауэн"
Крепление насадки НК-1 и ригелей РС-1 к стойке рамы в зданиях с конструкциями типа "Плауэн"
Крепление панелей типа 1 к ригелю

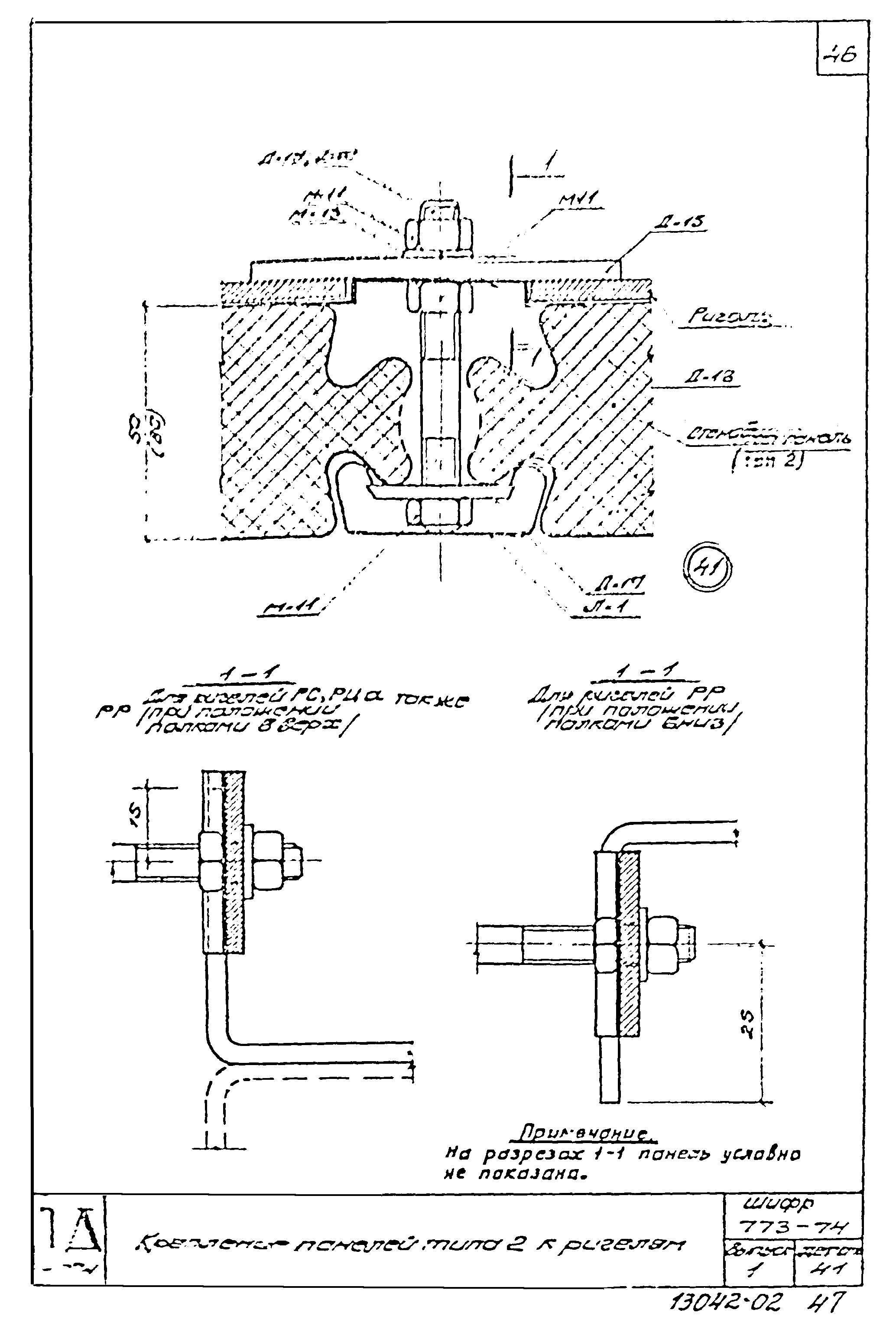

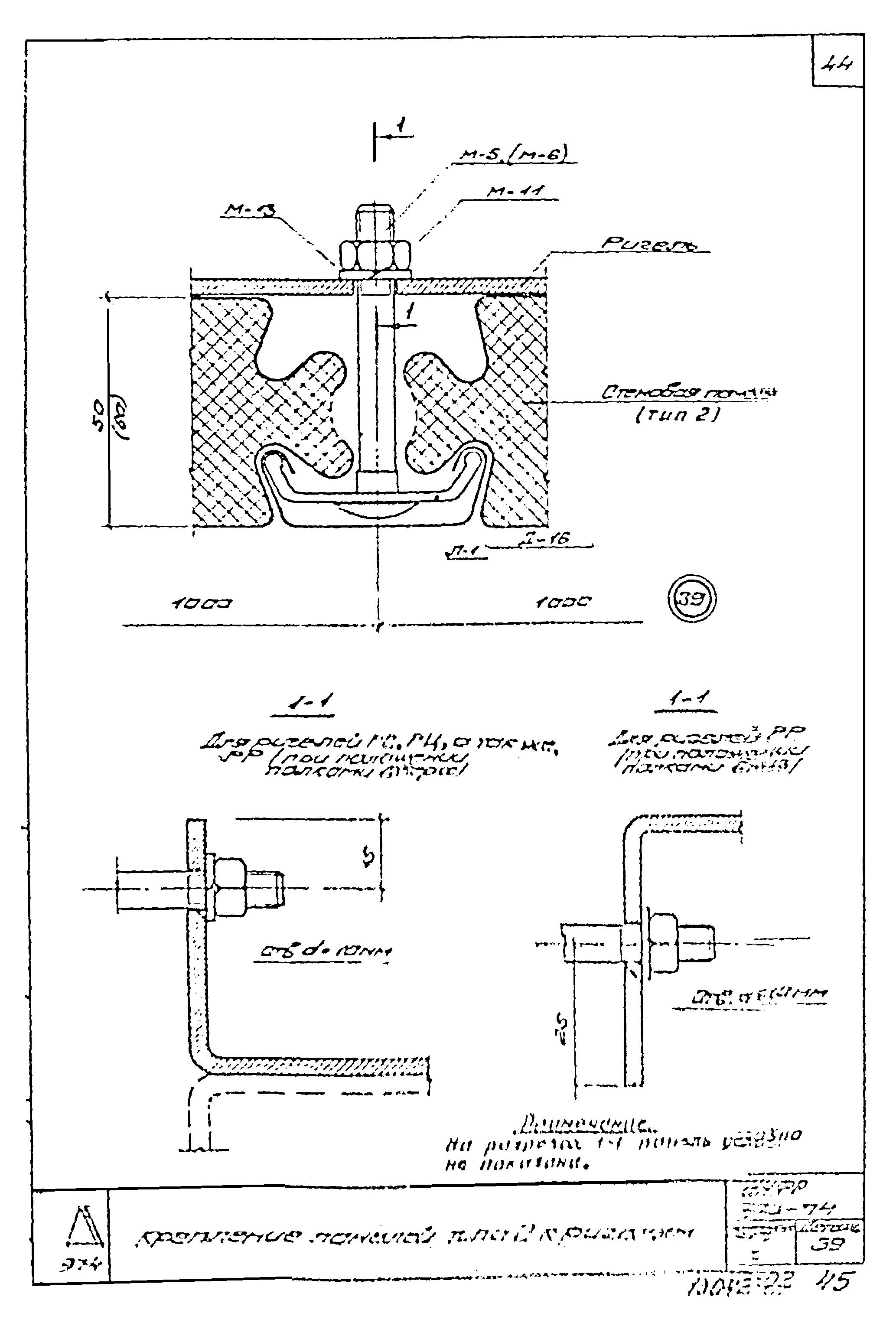

Крепление панелей типа 2 к ригелям

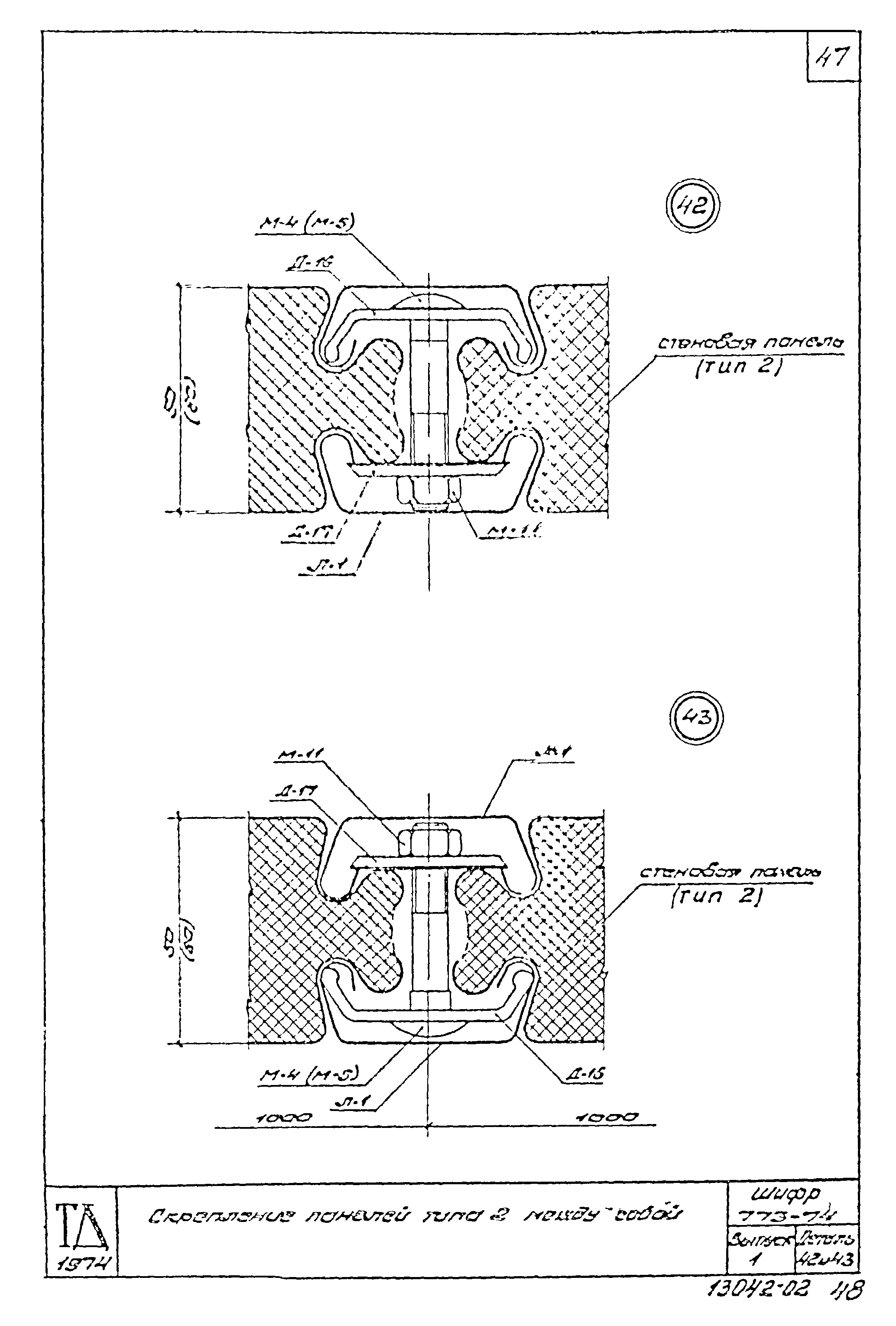

Крепление панелей типа 2 между собой
Крепление панели к стыковым ригелям у парапета

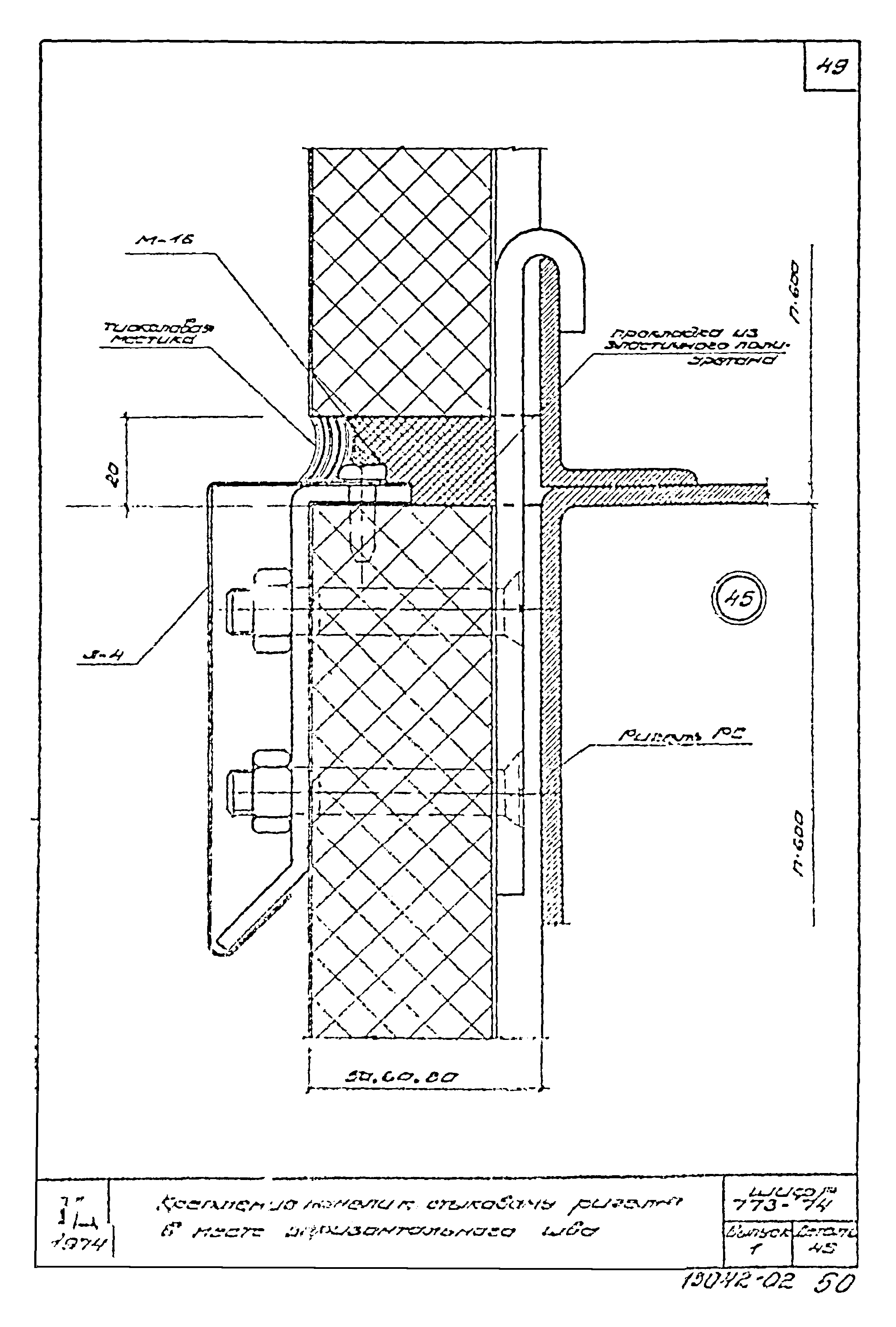

Крепление панели к стыковому ригелю в месте горизонтального шва

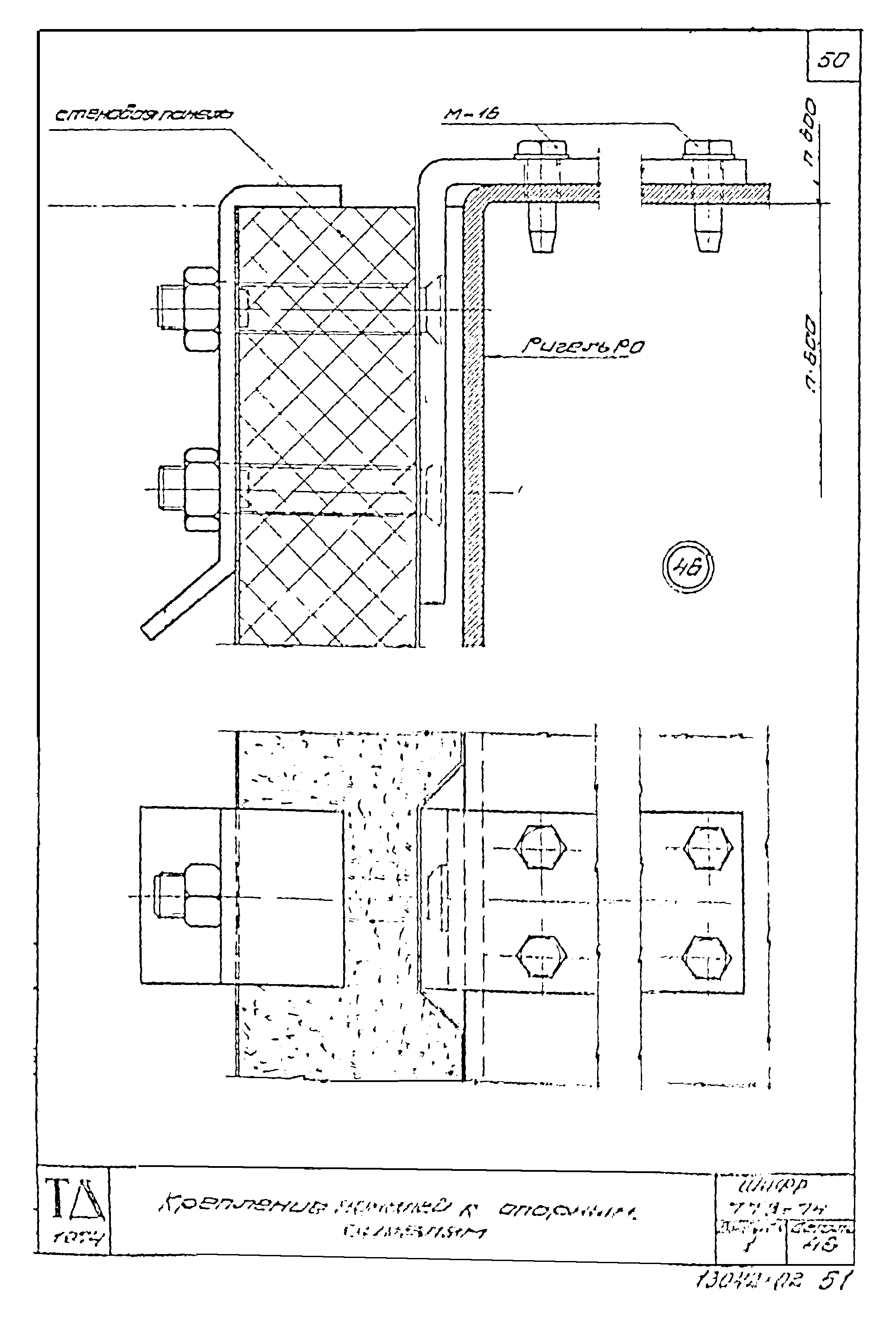

Крепление панелей к опорным ригелям

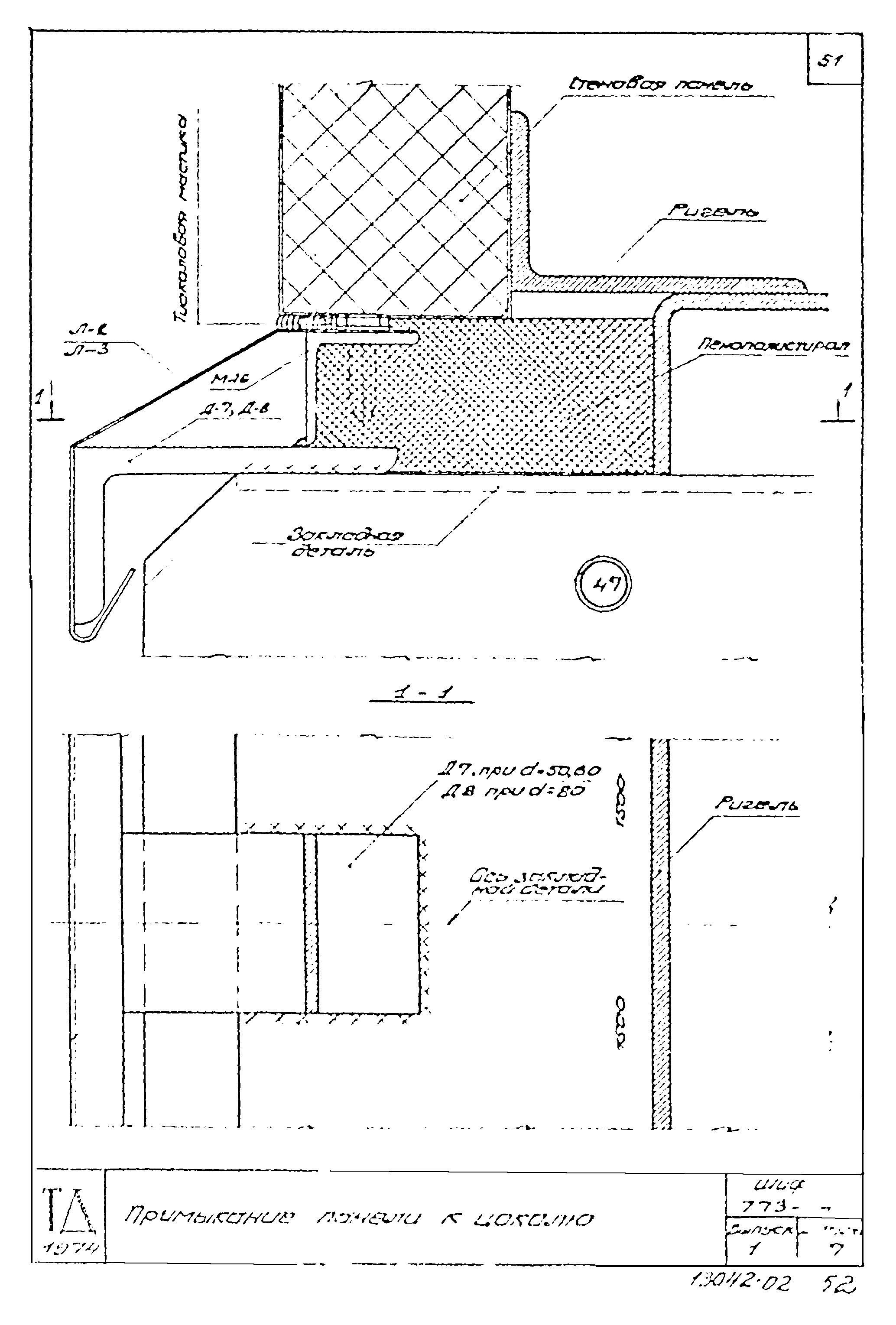

Крепление панели к цоколю

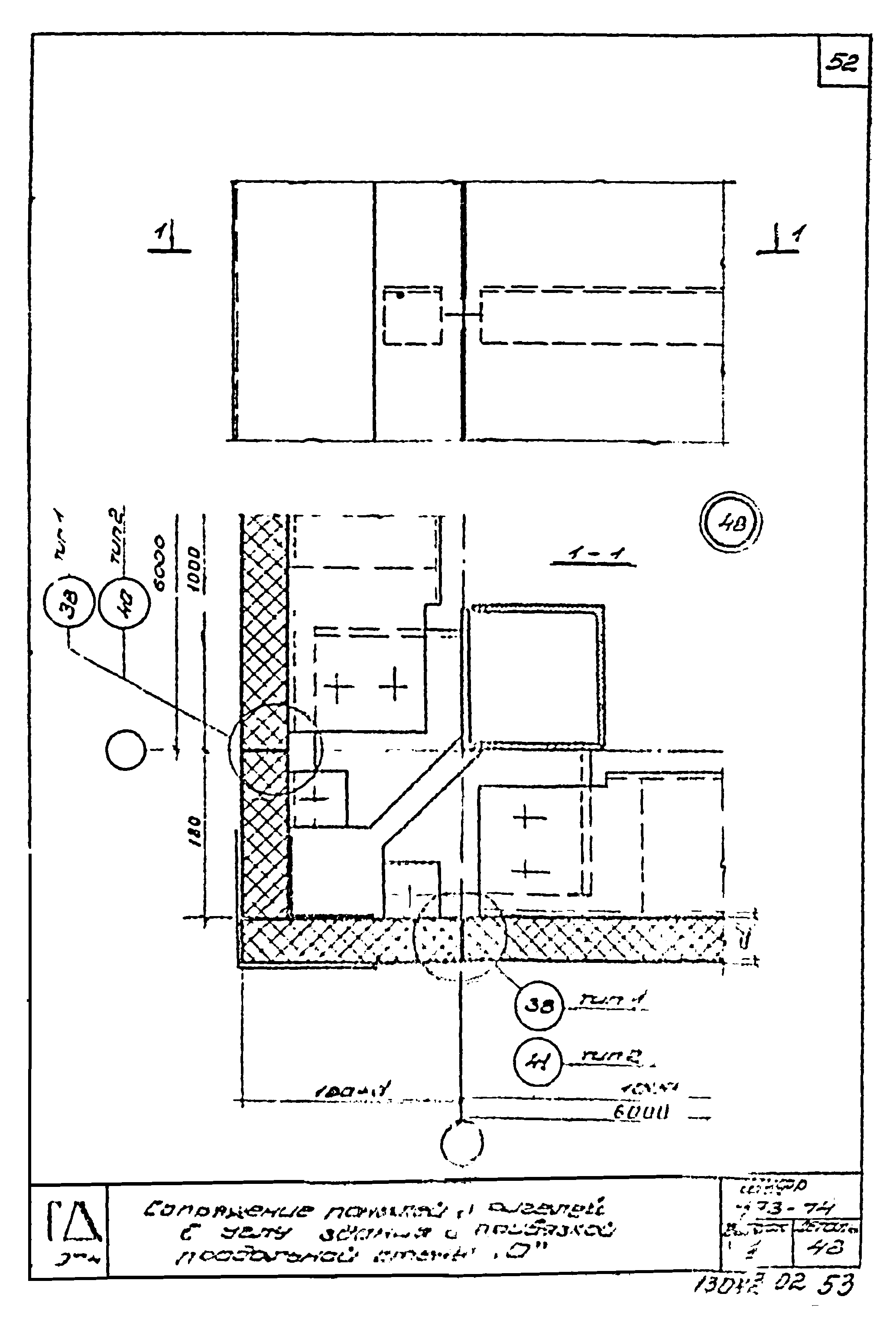

Сопряжение панелей и ригелей в углу здания с привязкой продольной стены "0"

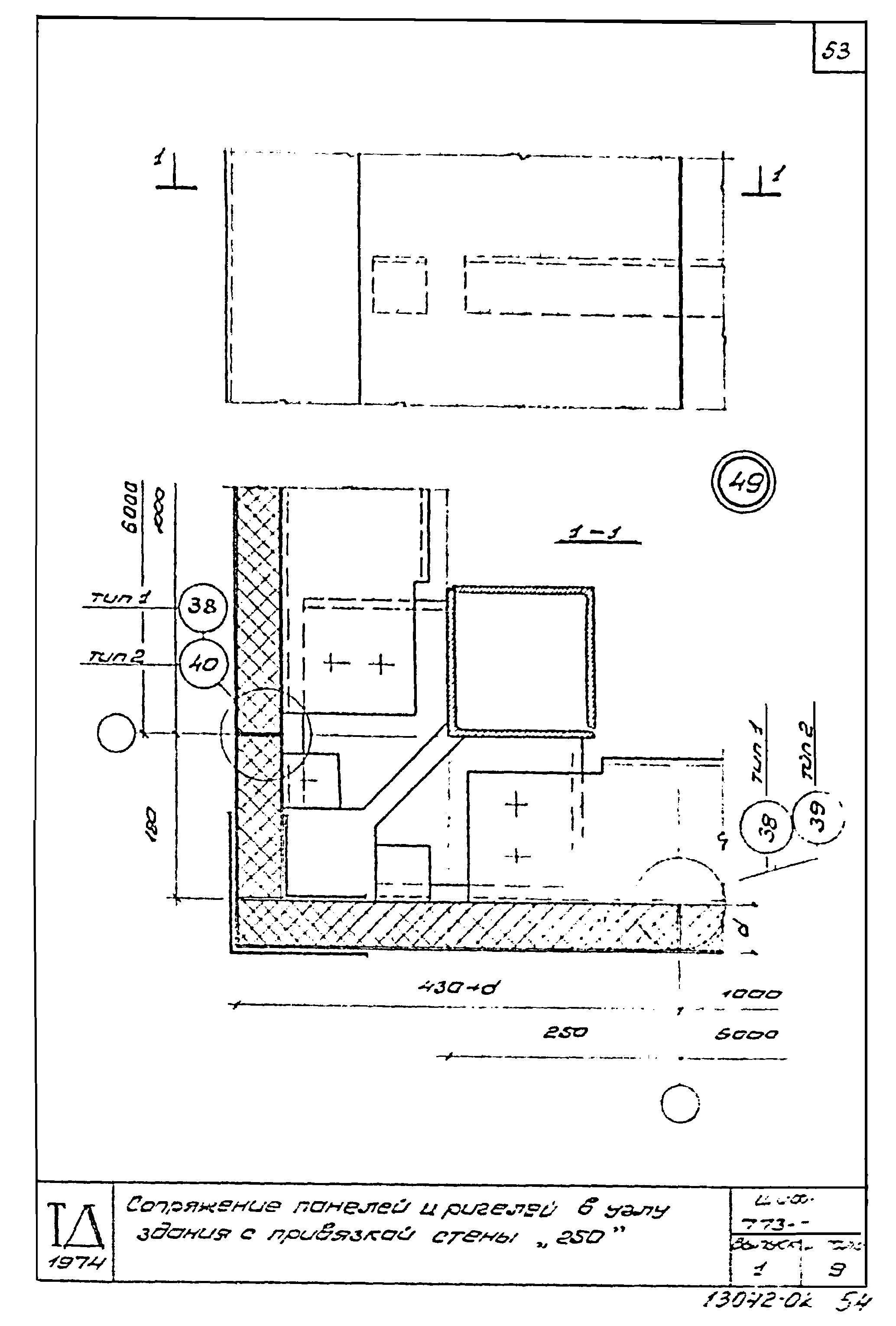

Сопряжение панелей и ригелей в углу здания с привязкой стены "250"

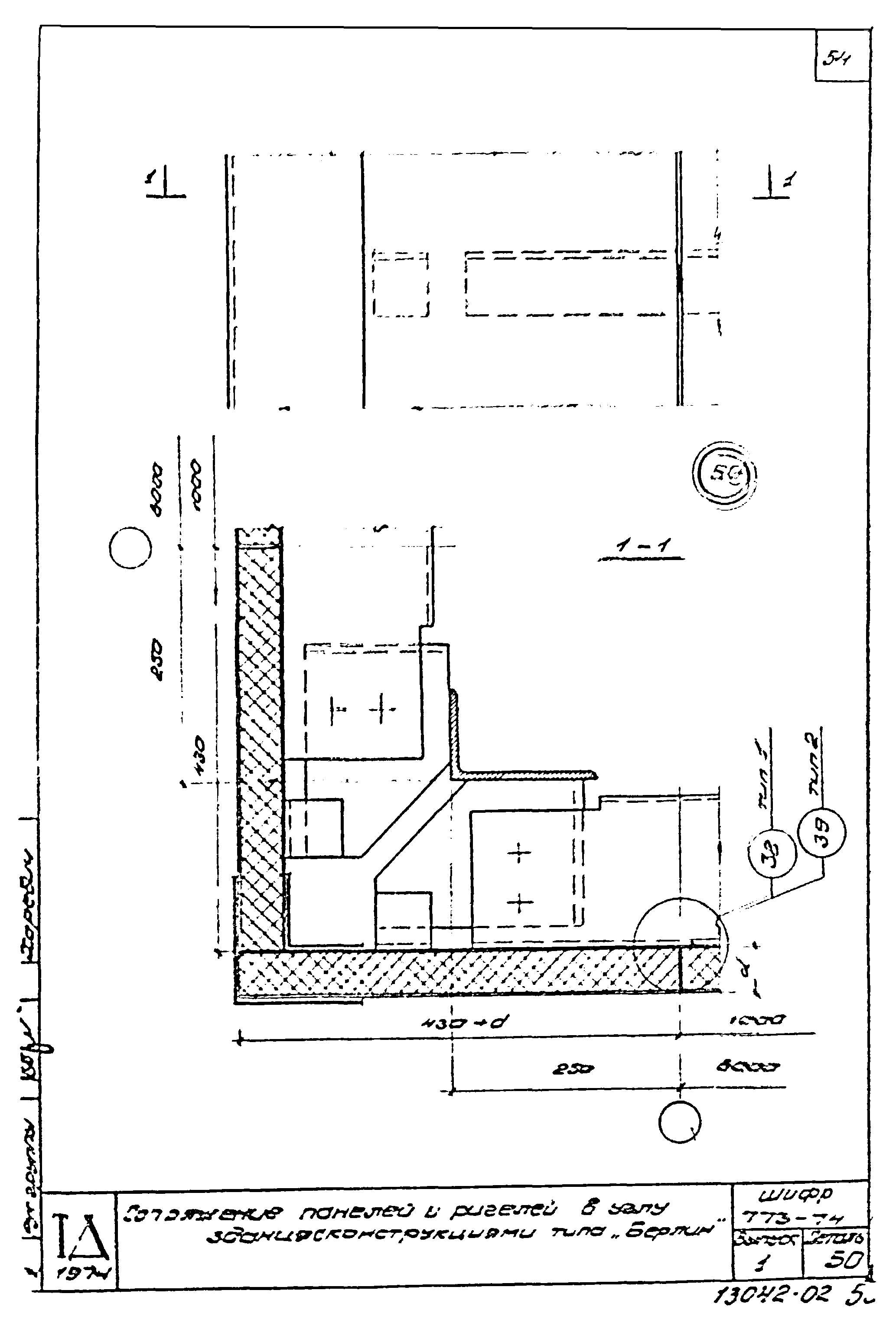

Сопряжение панелей и ригелей в углу здания с конструкциями типа "Берлин"
Заполнение вертикальных швов между панелями типа 1 и 2

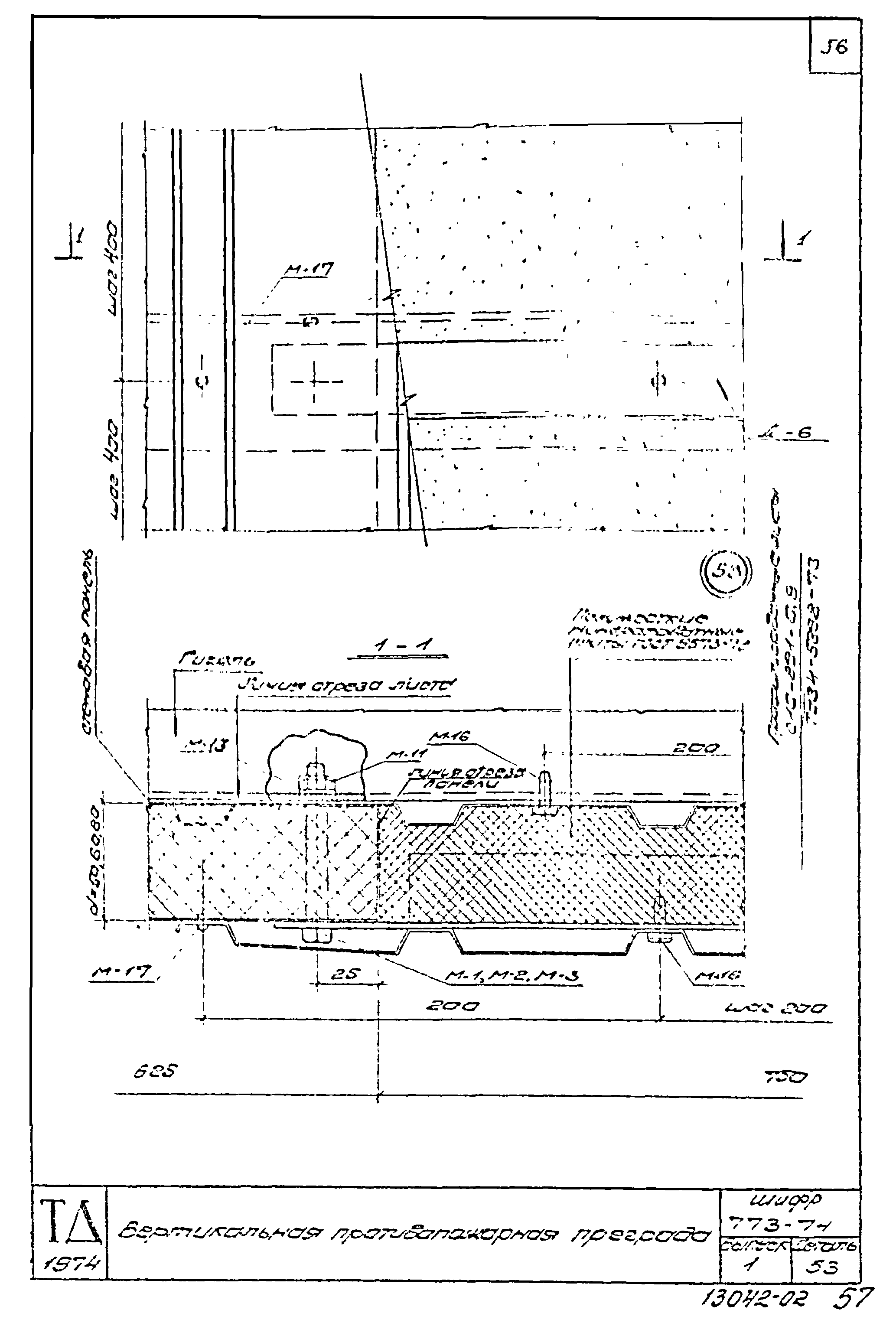

Вертикальная противопожарная преграда

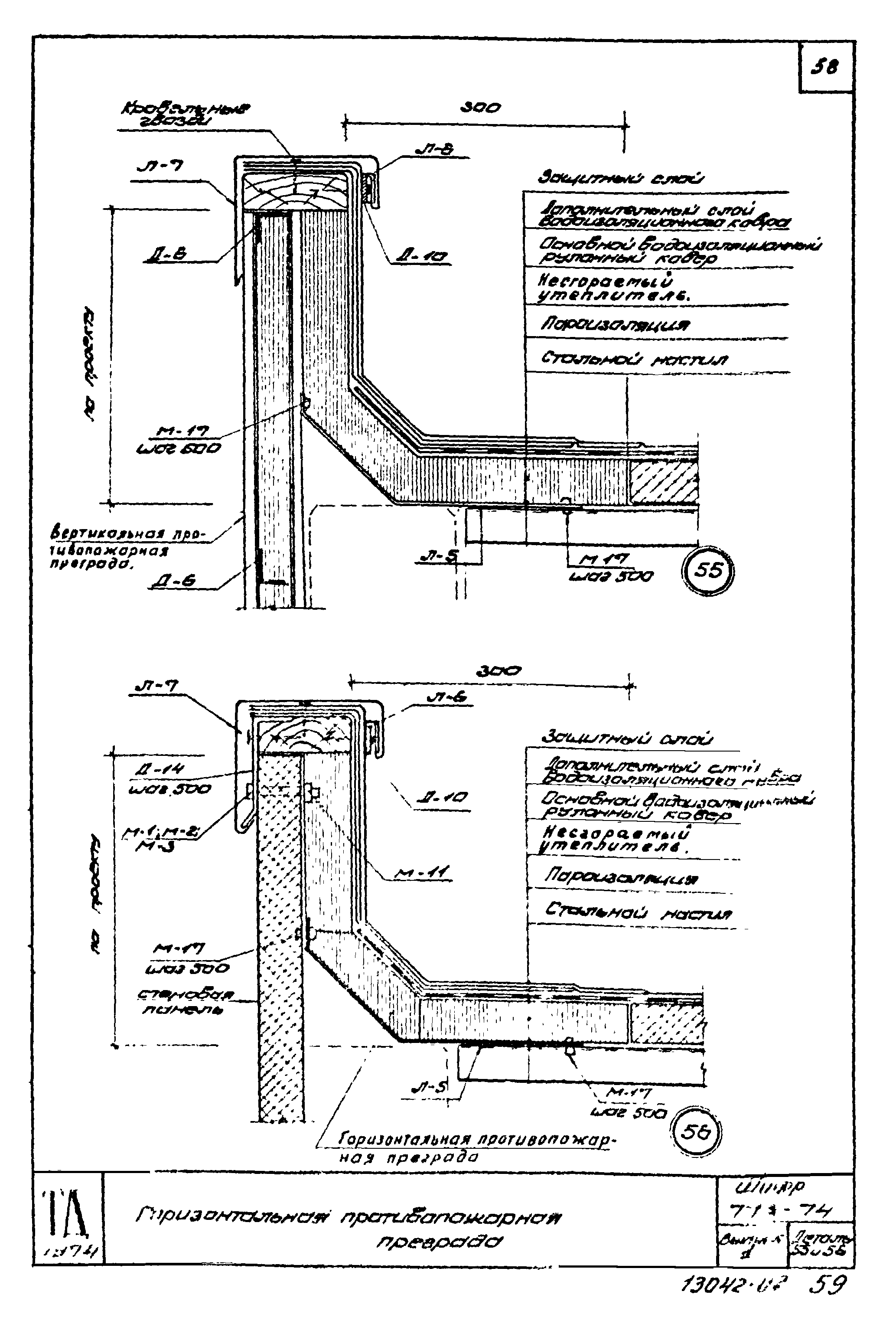

Горизонтальная противопожарная преграда
Крепление элемента Д-11 к панели

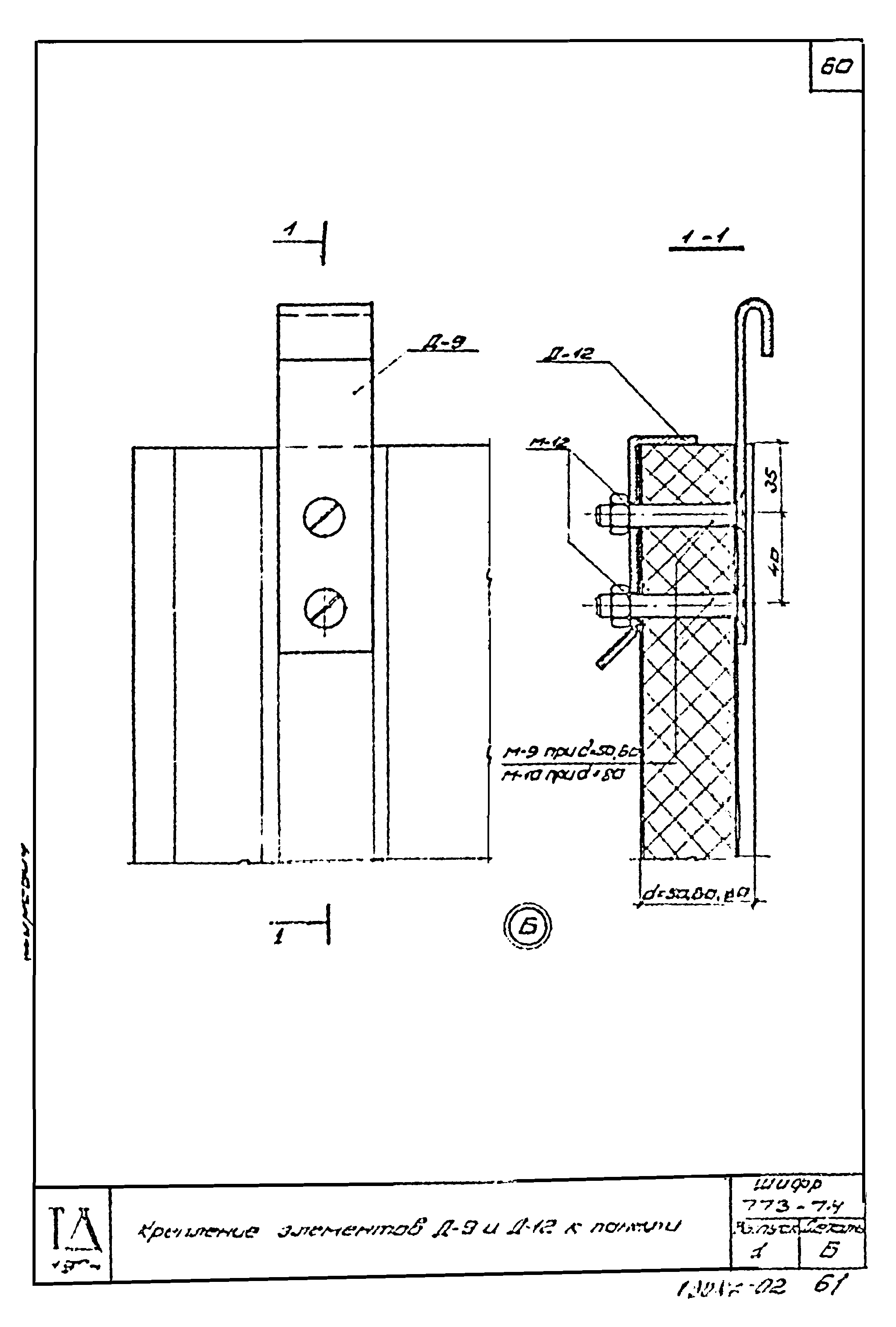

Крепление элементов Д-9 и Д-12 к панели

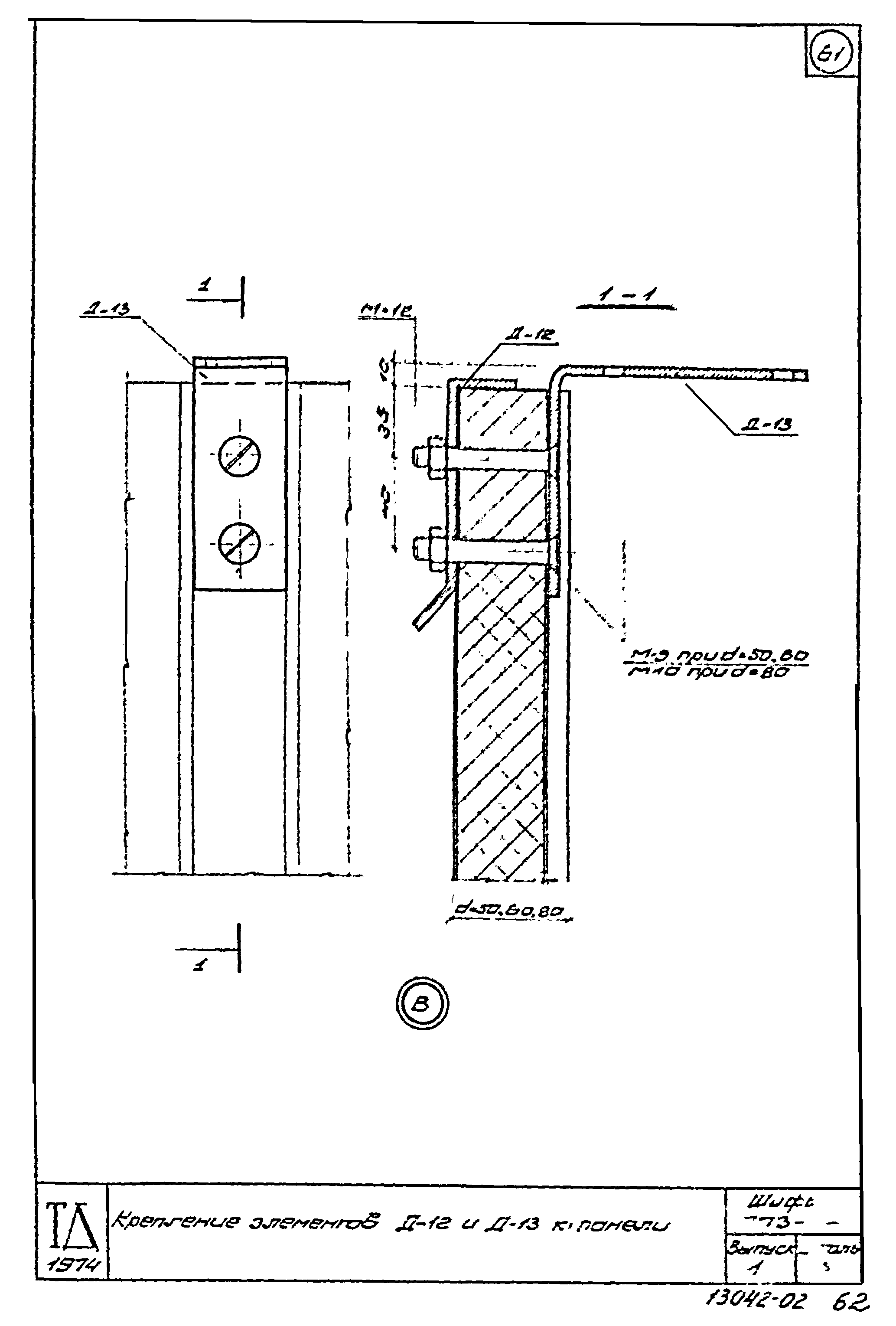

Крепление элементов Д-12 и Д-13 к панели
Разработан: ЦНИИСК им. В.А. Кучеренко
ЦНИИпромзданий
НИИСФ
Утверждён:22.07.1974 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Чем заменён:
Нормативные ссылки:
