Серия 3.015-2/77

Выпуск II-6. Сборные железобетонные двутавровые балки. Рабочие чертежи

Обозначение:	Серия 3.015-2/77
Обозначение англ:	Series 3.015-2/77
Статус:	не действует
Название рус.:	Выпуск II-6. Сборные железобетонные двутавровые балки. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1979
Дата окончания срока действия:	01.10.1985

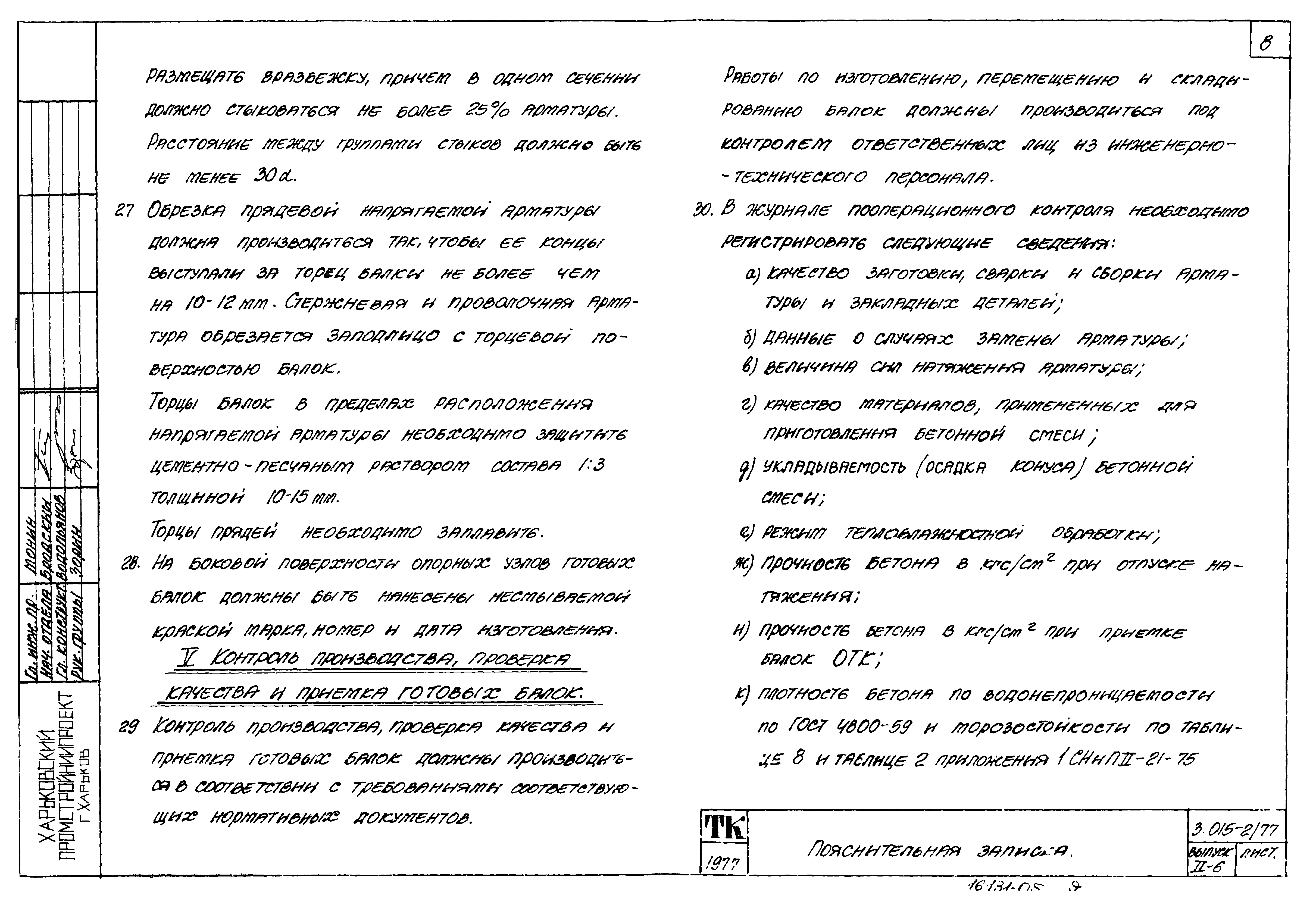

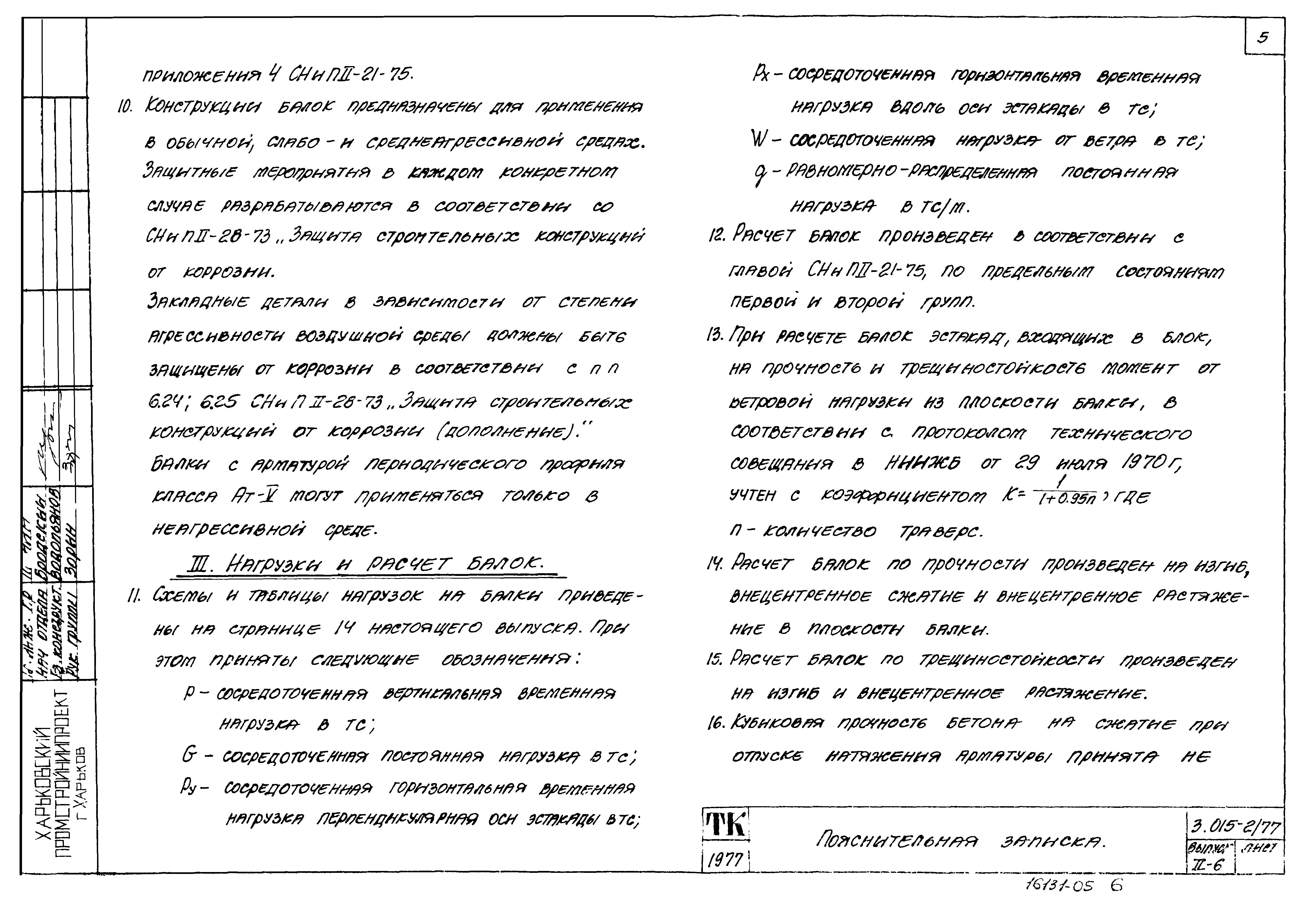

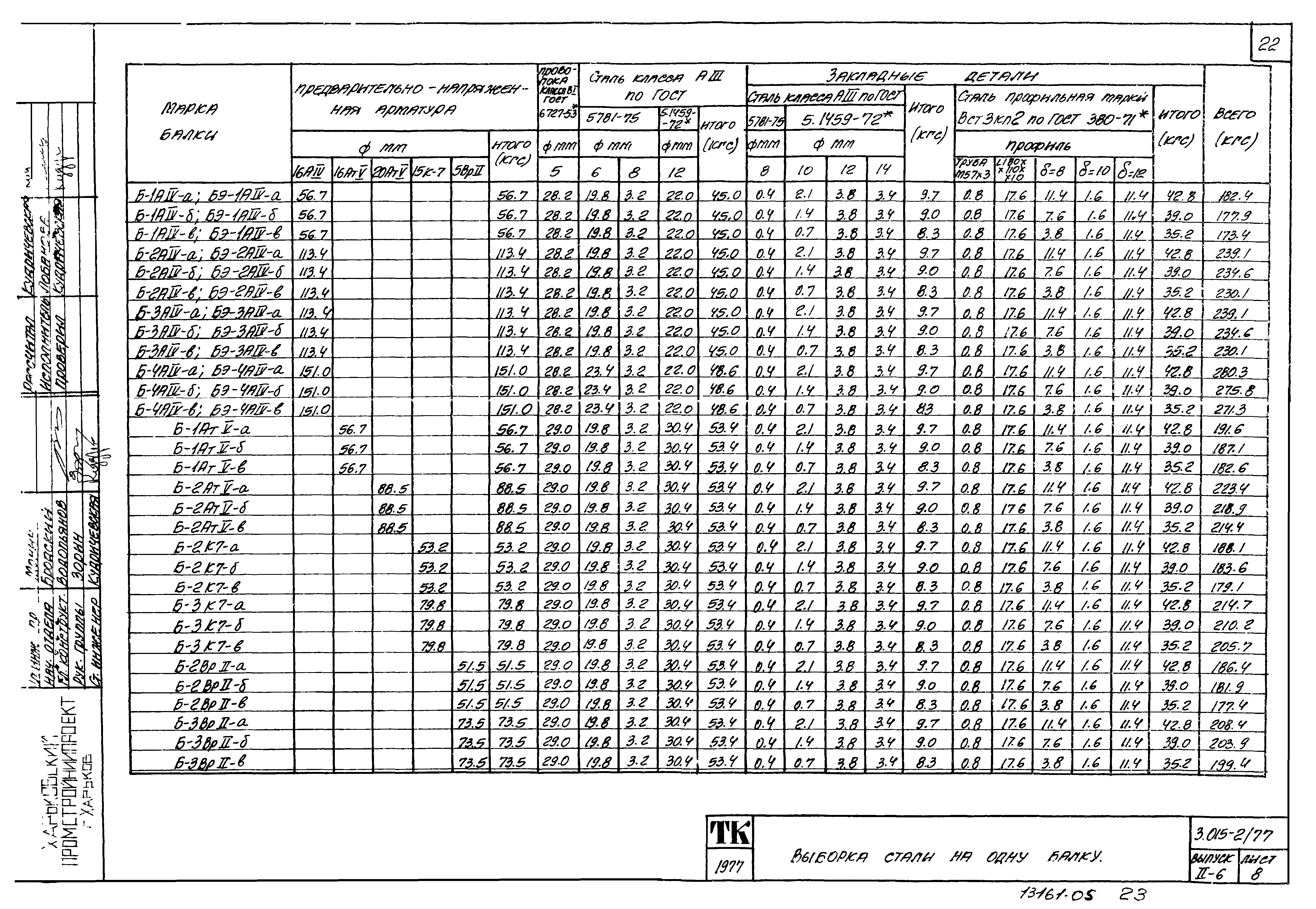

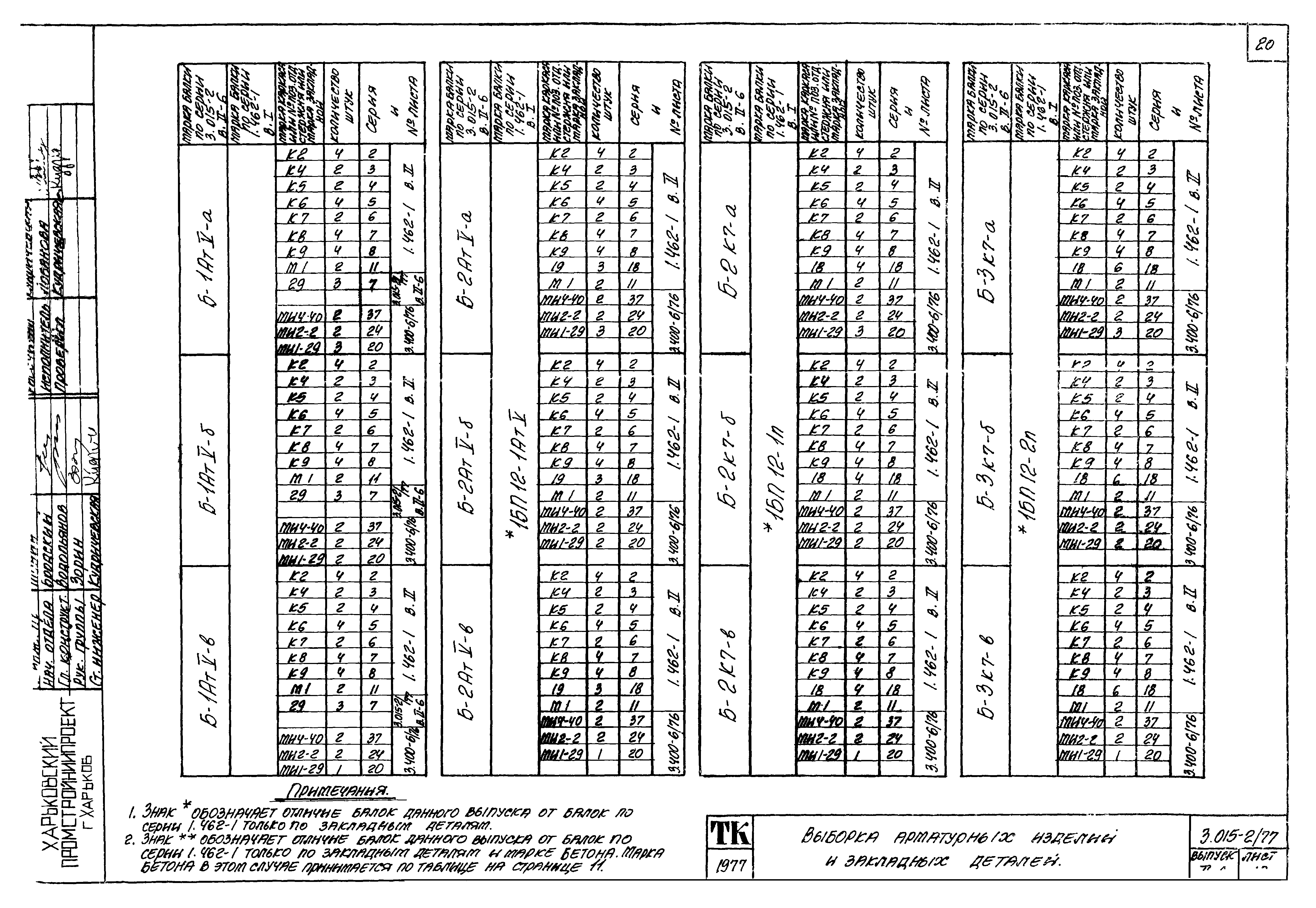

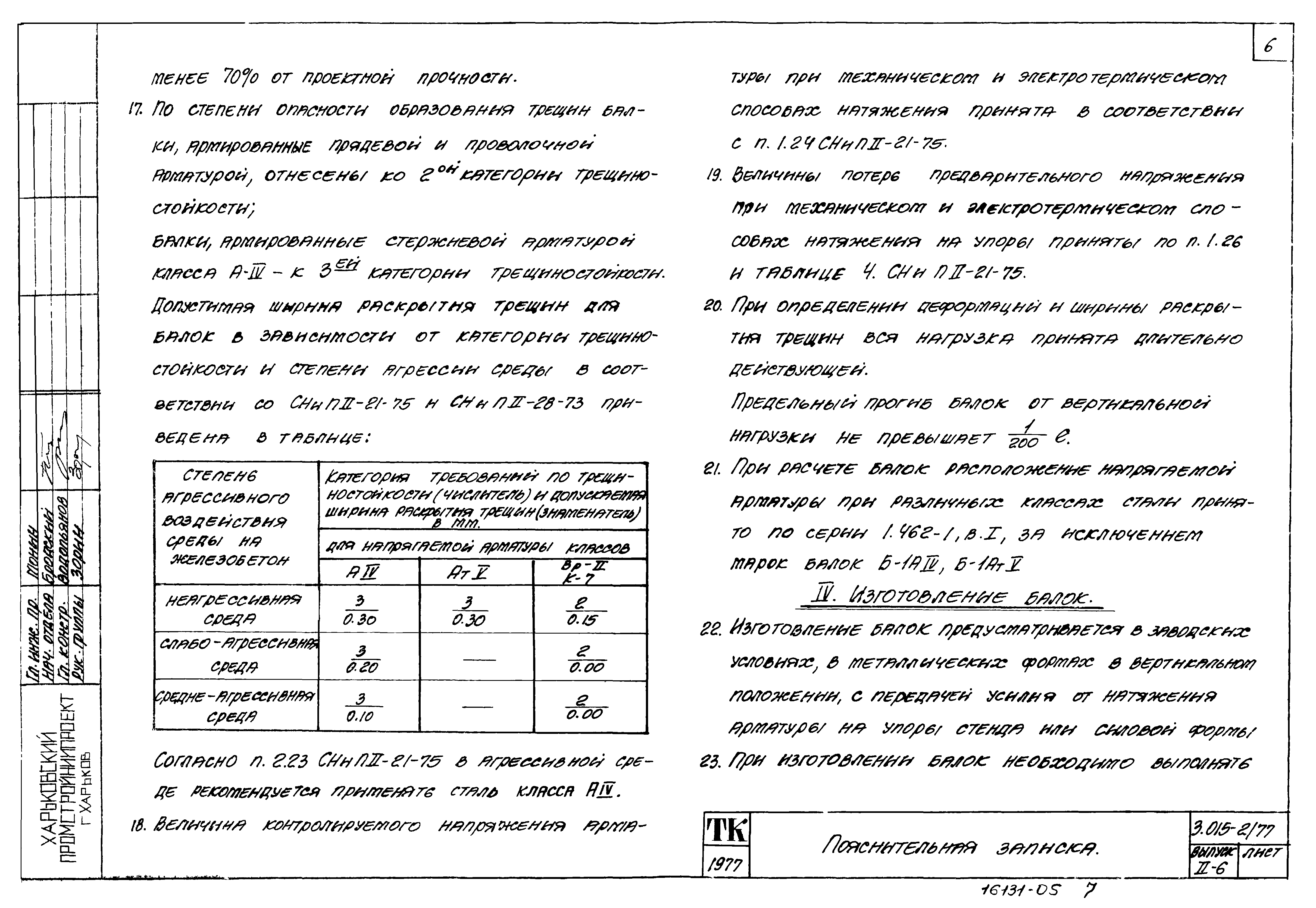

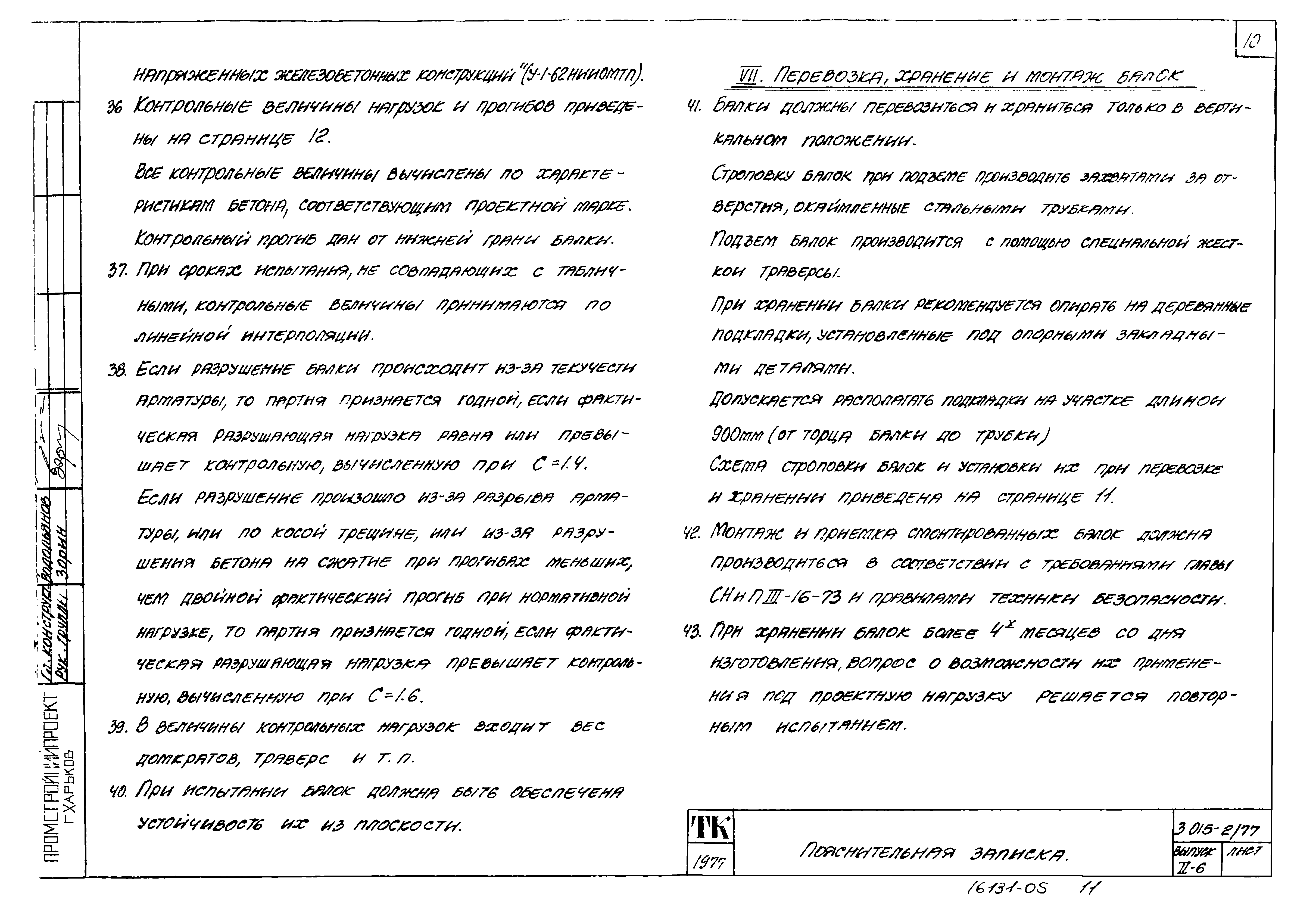

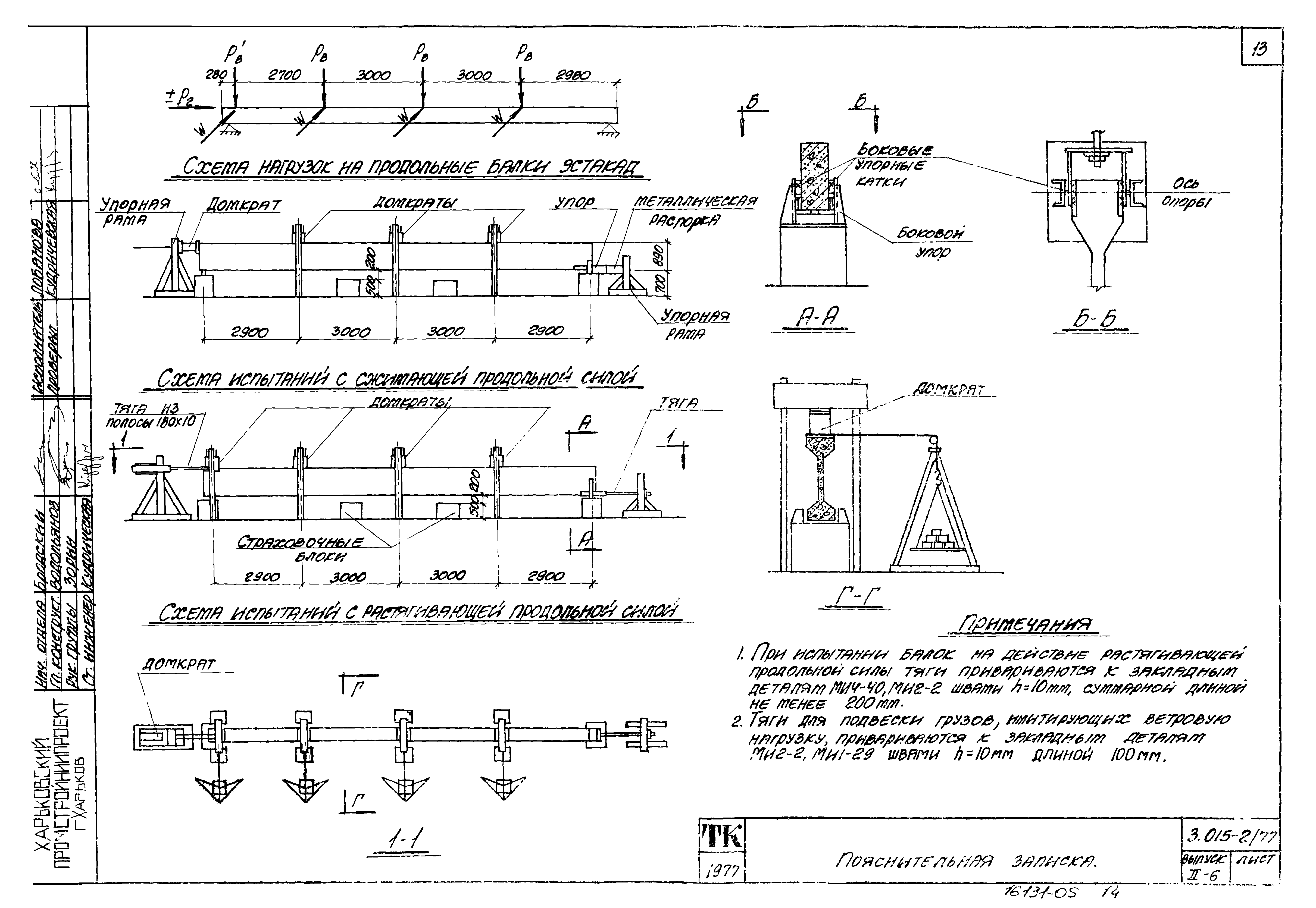

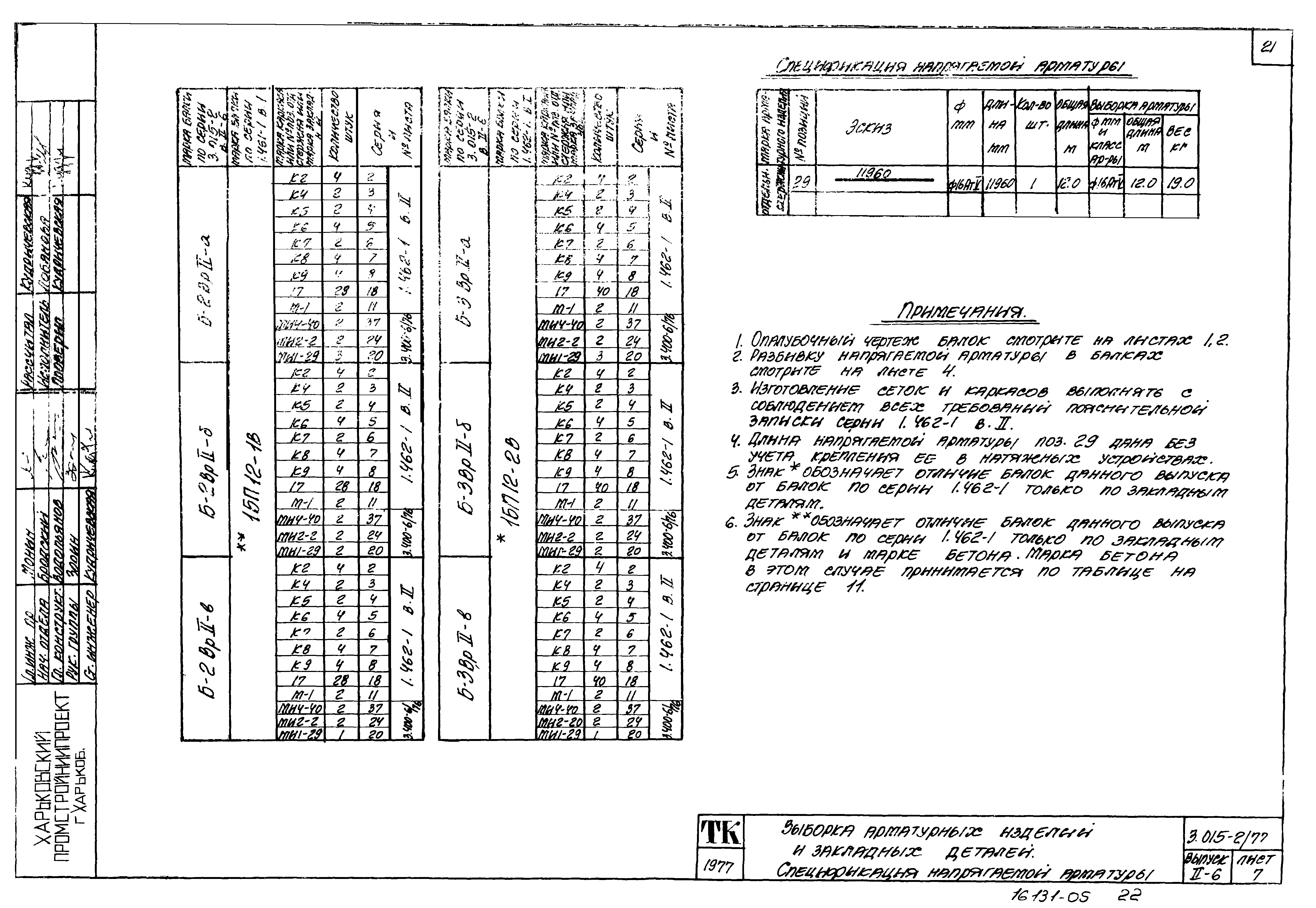

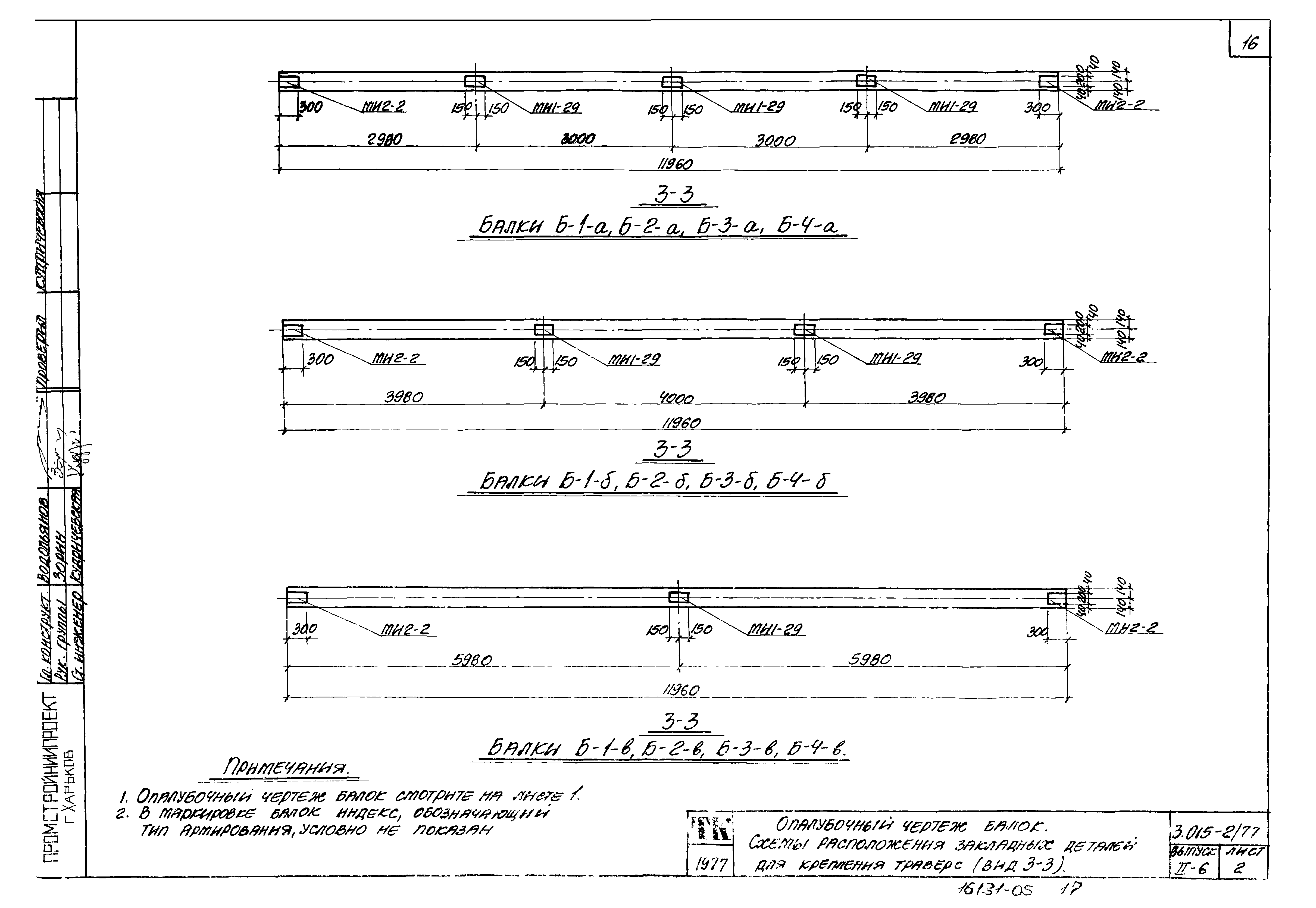

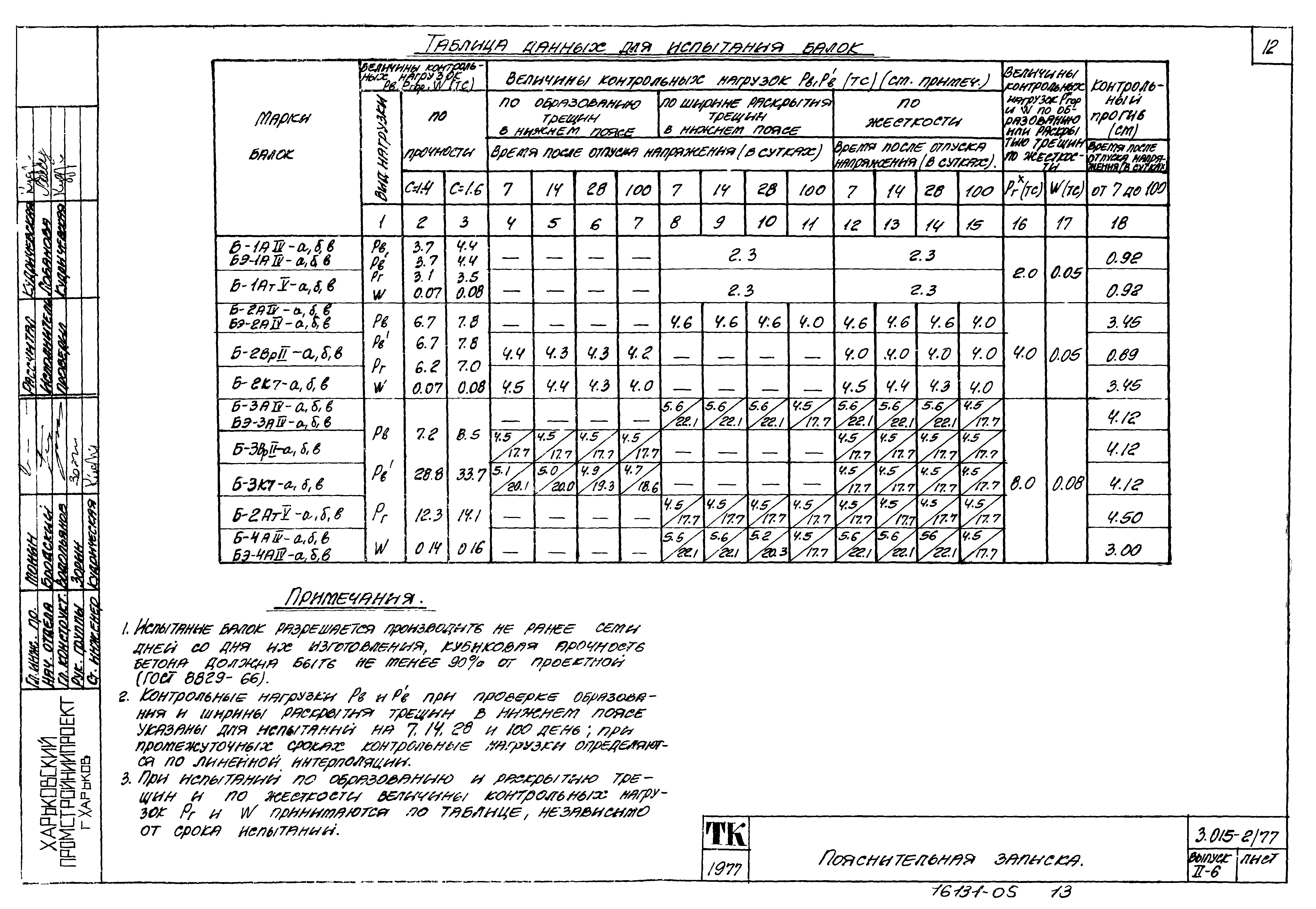

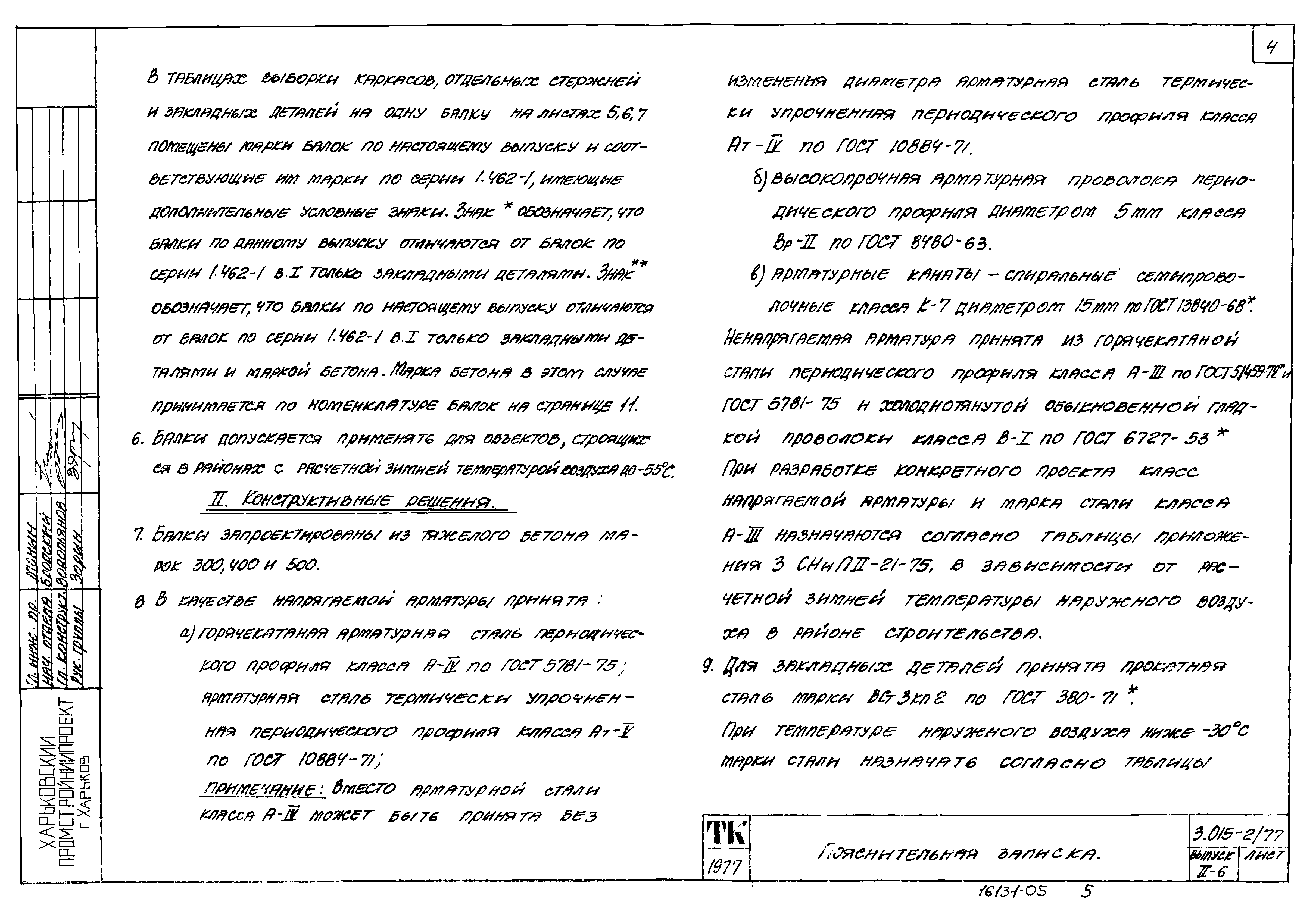

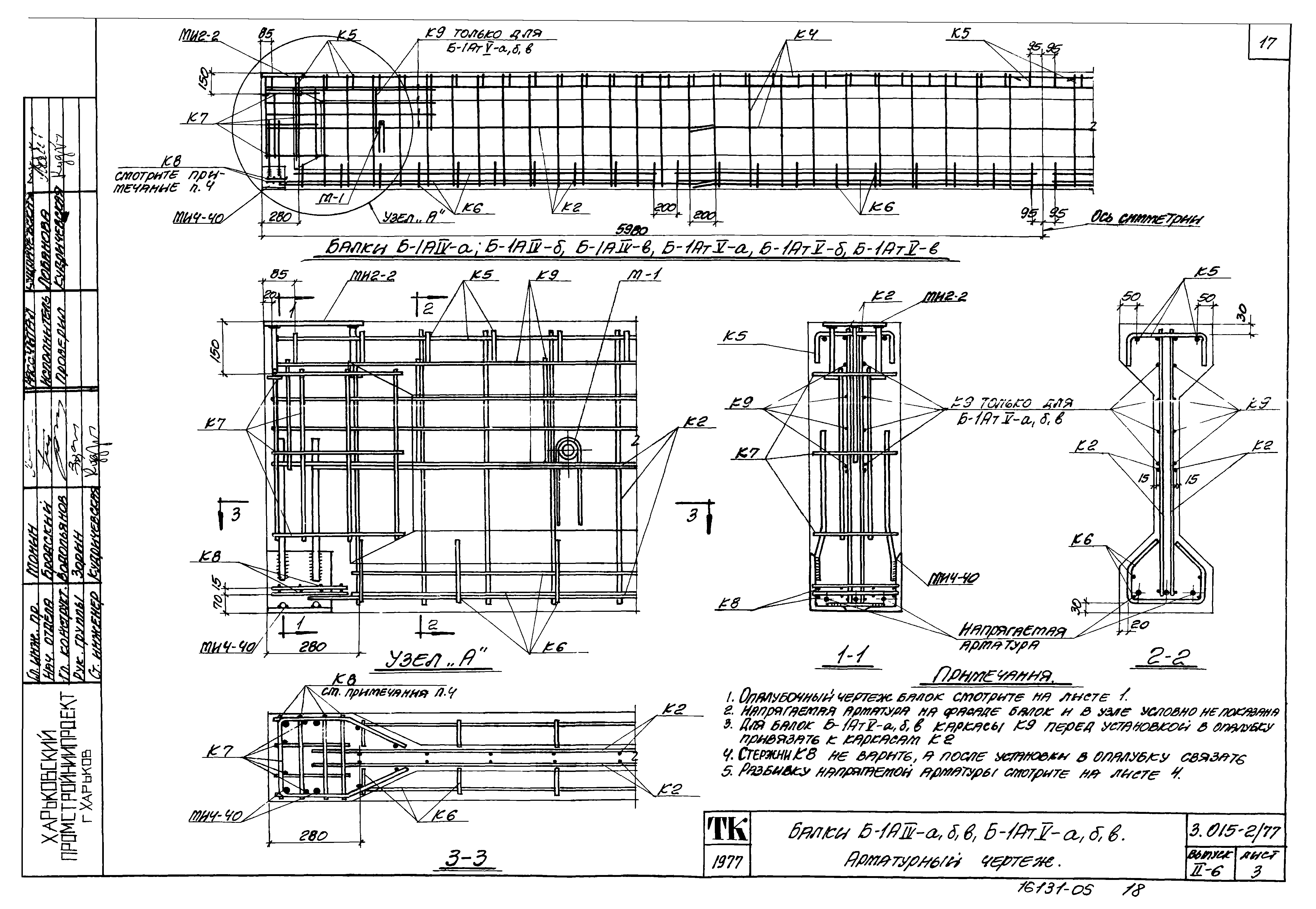

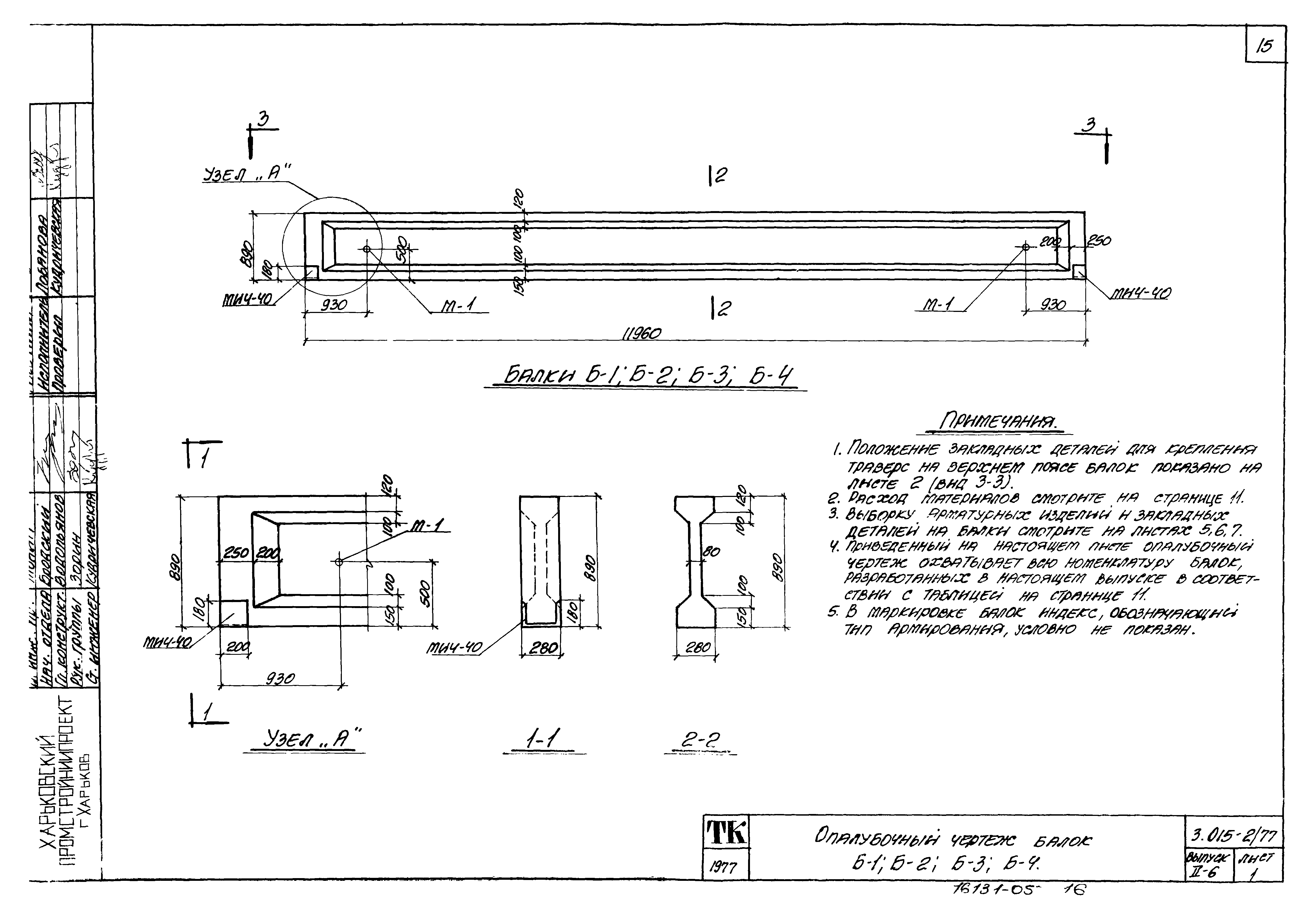

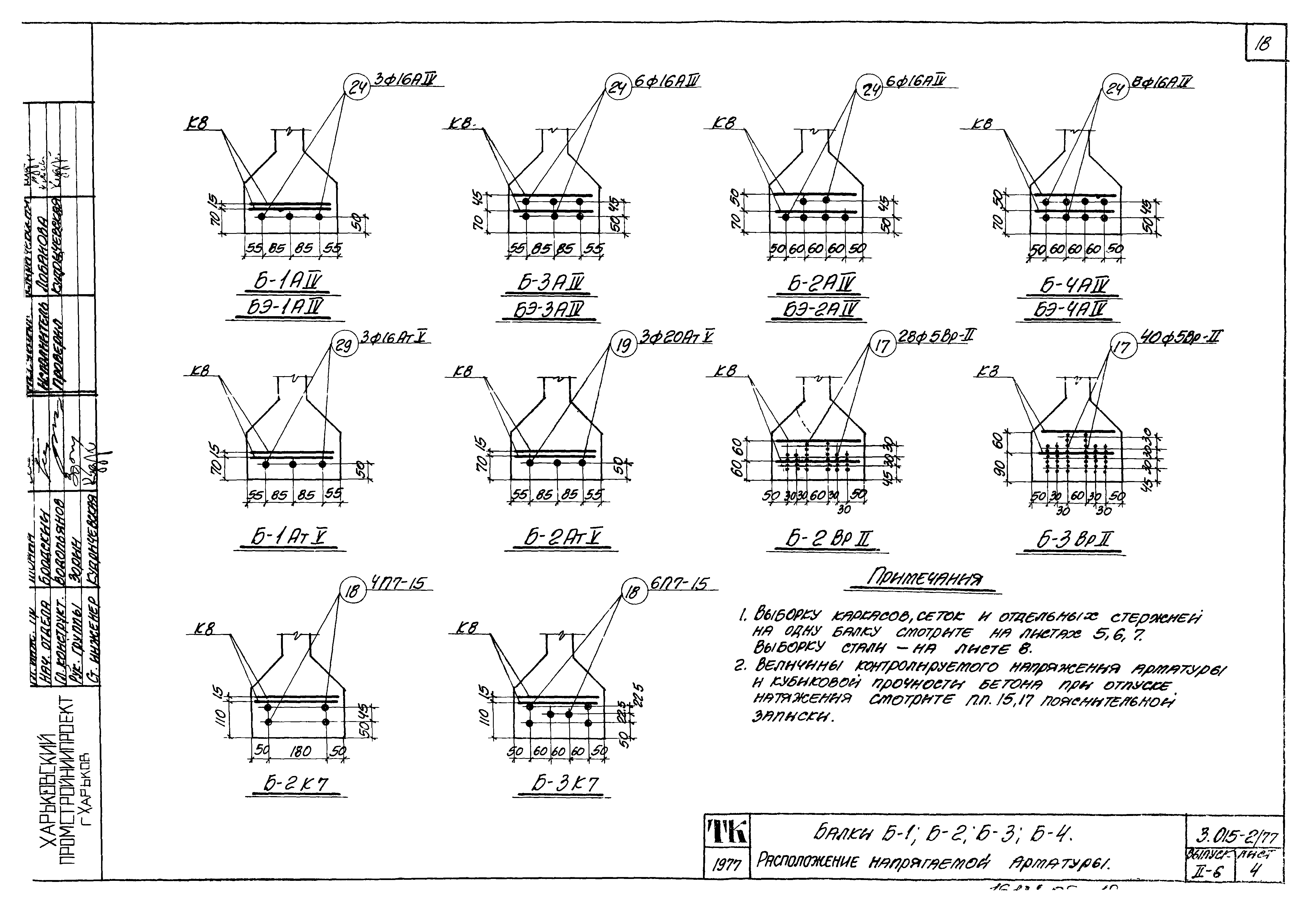

Оглавление:	Содержание Пояснительная записка Опалубочный чертеж балок Б-1;Б-2;Б-3;Б-4 Опалубочный чертеж балок. Схемы расположения закладных деталей для крепления траверс (вид 3-3) Балки Б-1АIV-а,б,в;Б-1АтV-а,б,в. Арматурный чертеж Балки Б-1;Б-2;Б-3;Б-4. Расположение напрягаемой арматуры Выборка арматурных изделий и закладных деталей Выборка арматурных изделий и закладных деталей. Спецификация напрягаемой арматуры Выборка стали на одну балку Вариант установки закладных деталей МИЧ-43 в балках при опирании их на центрифугированные опоры диаметром Дн≥600 мм
Разработан:	Харьковский Промстройниипроект ЦНИИпроектстальконструкция НИИЖБ Проектный институт № 1 Госстроя СССР
Утверждён:	02.04.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 50)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и эстакады под технологические трубопроводы
Чем заменён:	Серия 3.015-2/82 «Унифицированные одноярусные эстакады под технологические трубопроводы»
