Скачать Серия 3.004-8 Выпуск 68. Фундамент под оппозитный компрессор марки ЭО-300П с электродвигателем СДКП2 ПО Пензокомпрессормаш при установке компрессора на отметке 3,600 и 4,800. Рабочие чертежиДата актуализации: 10.08.2017 Серия 3.004-8

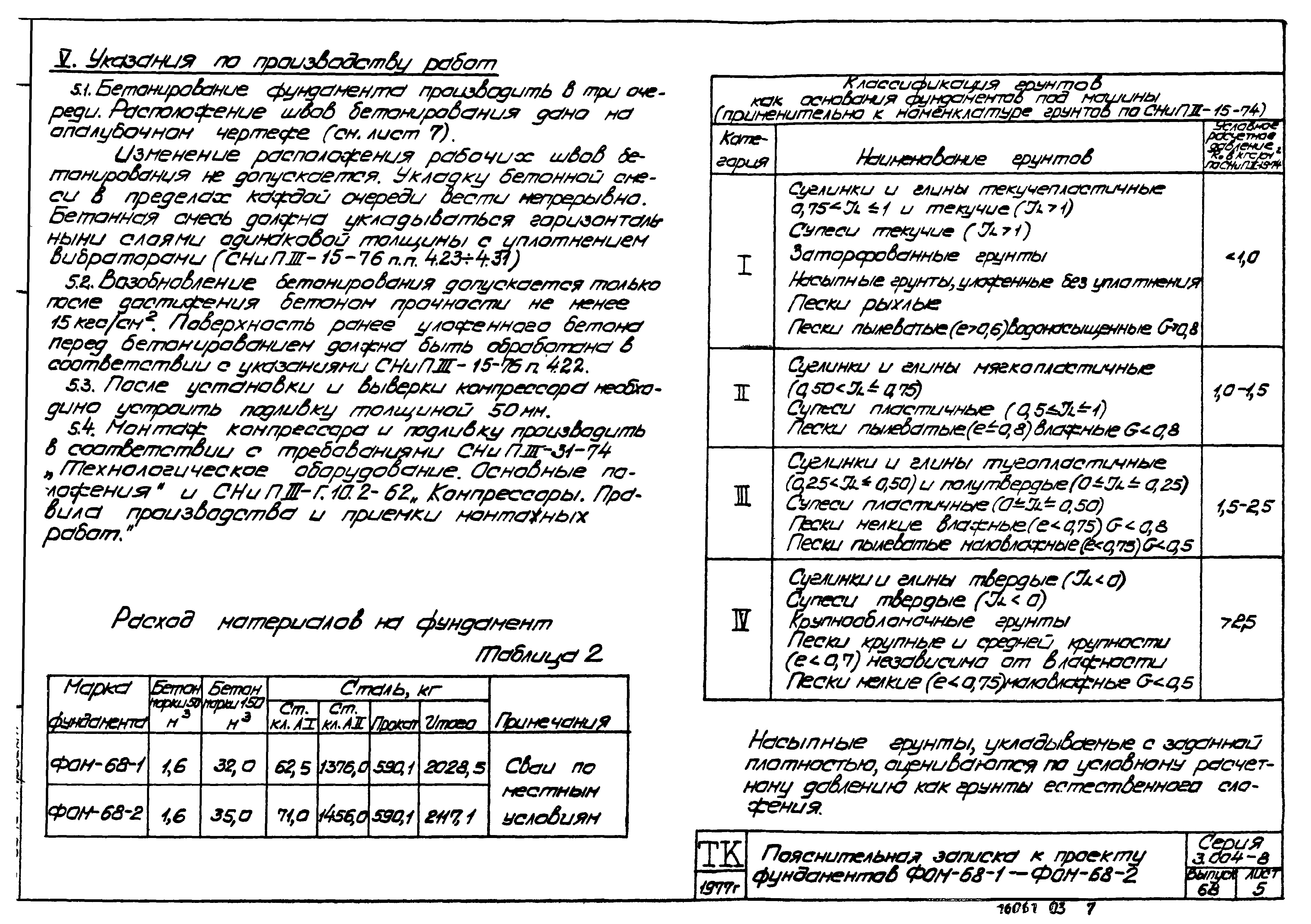

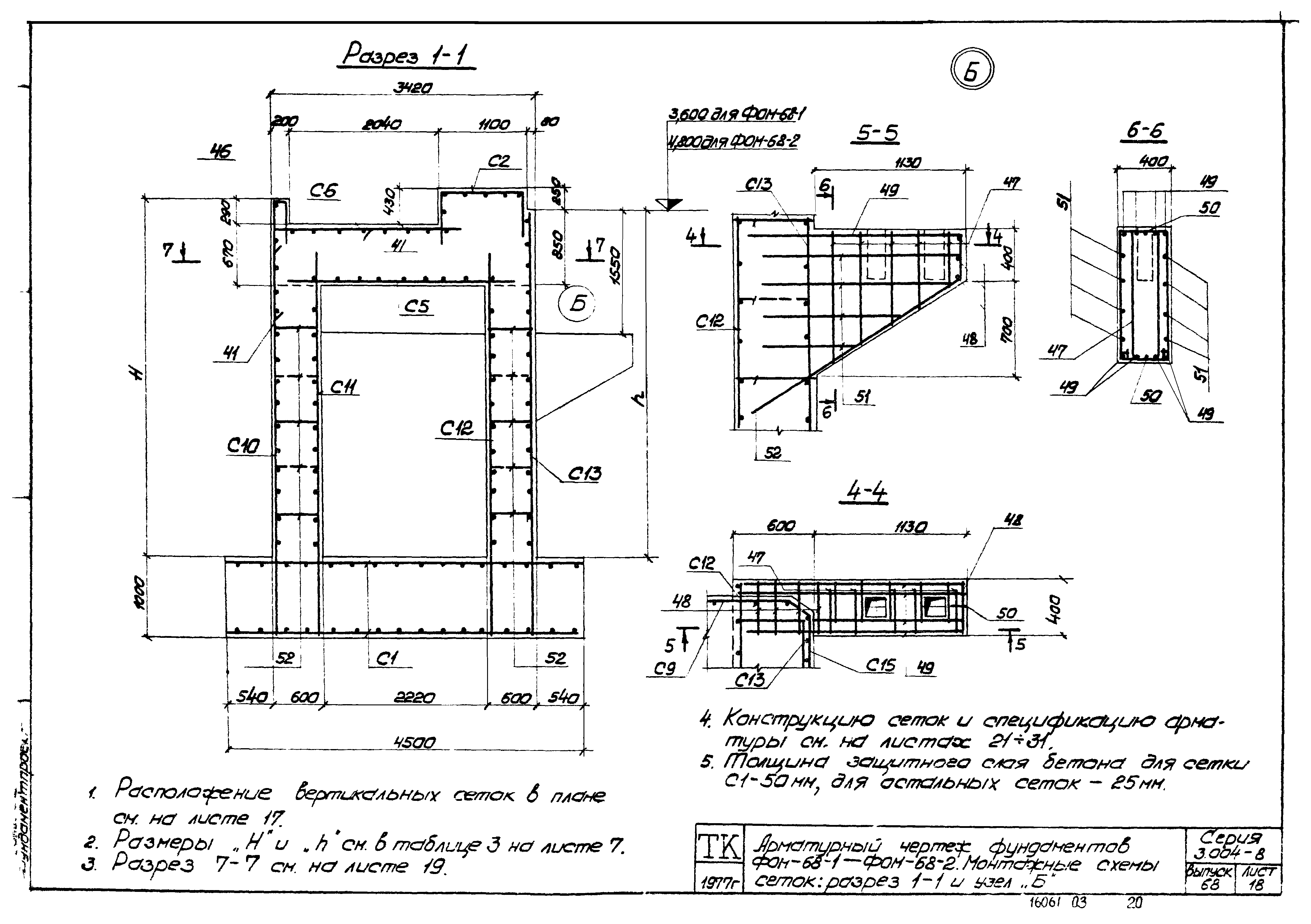

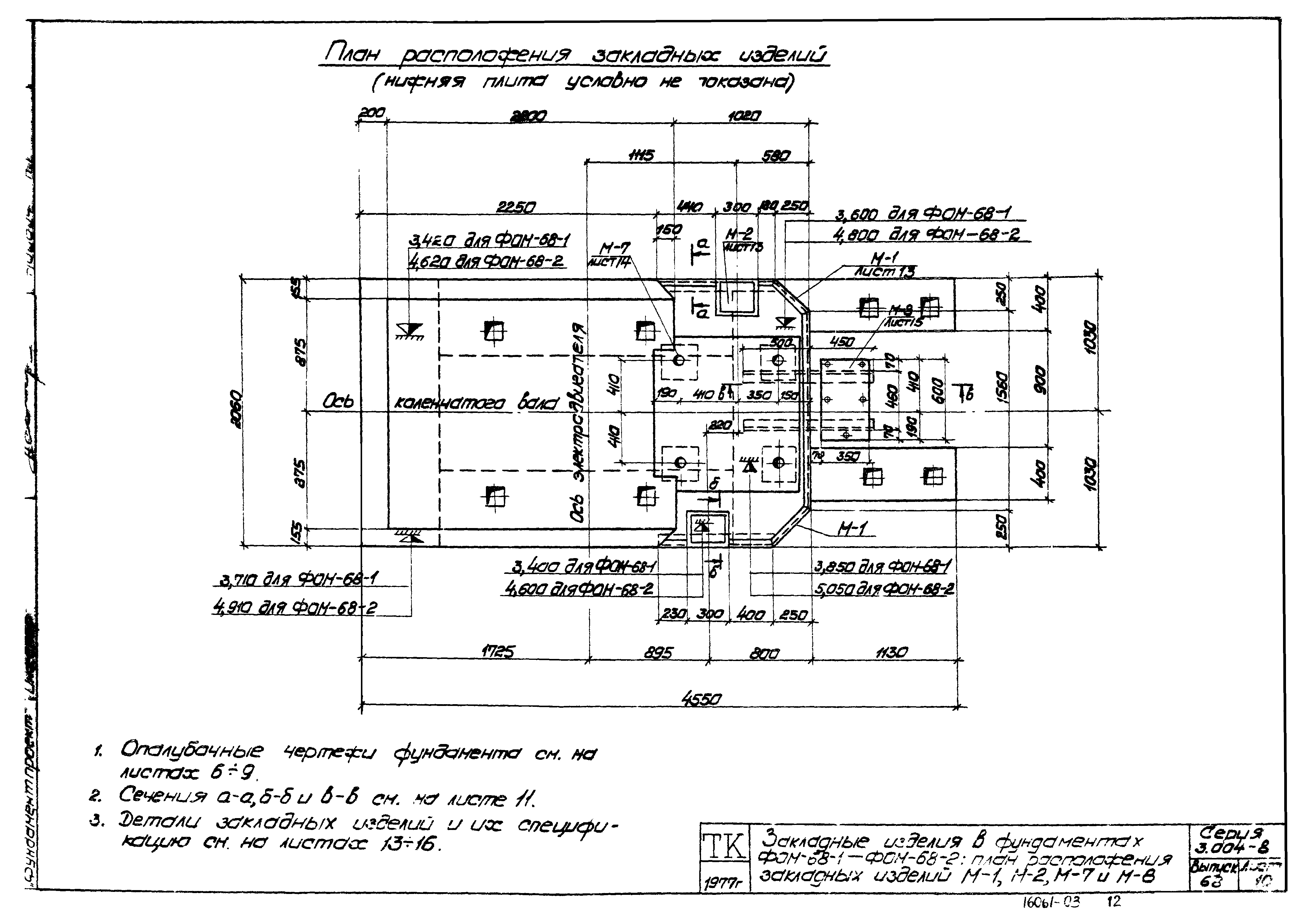

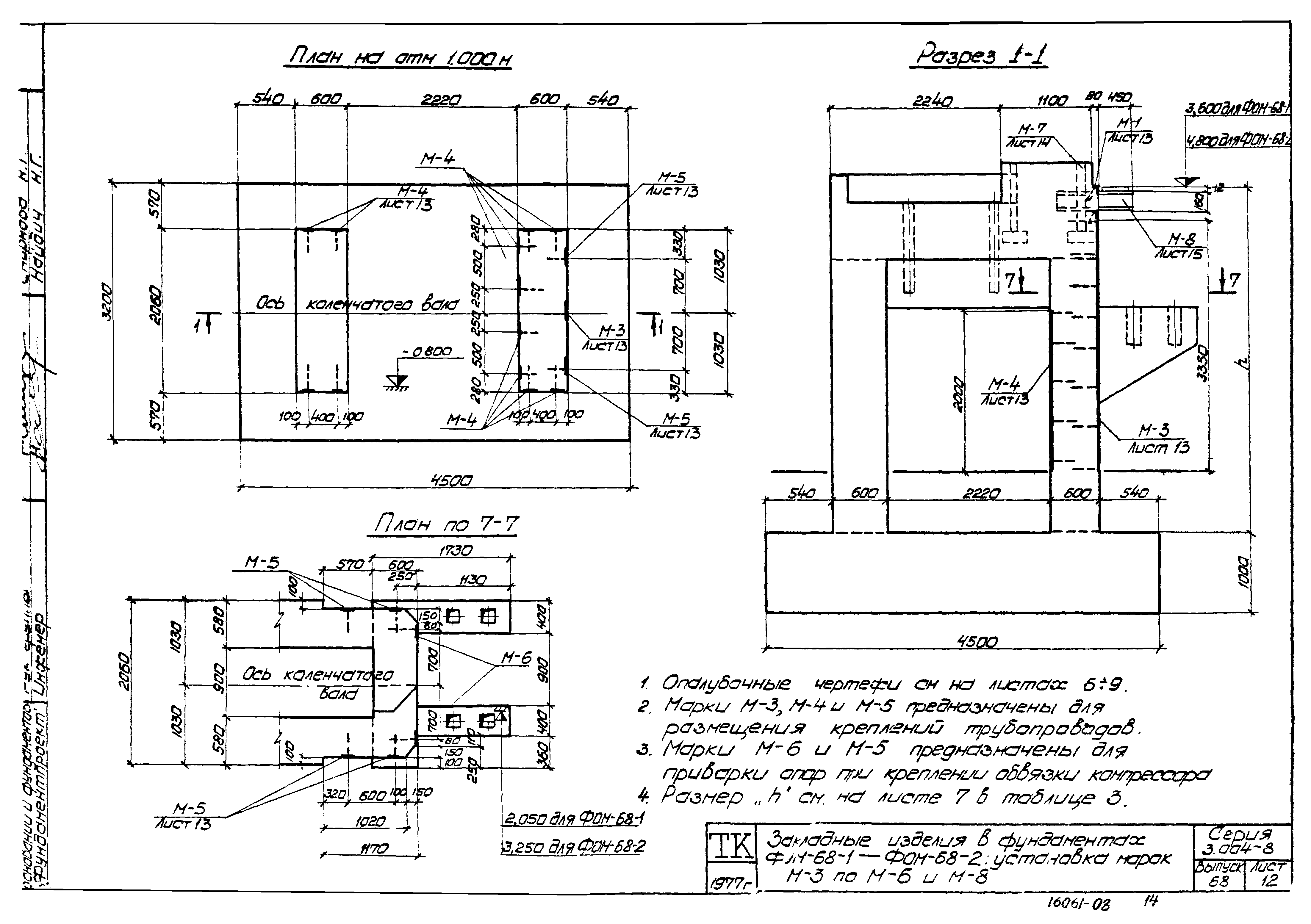

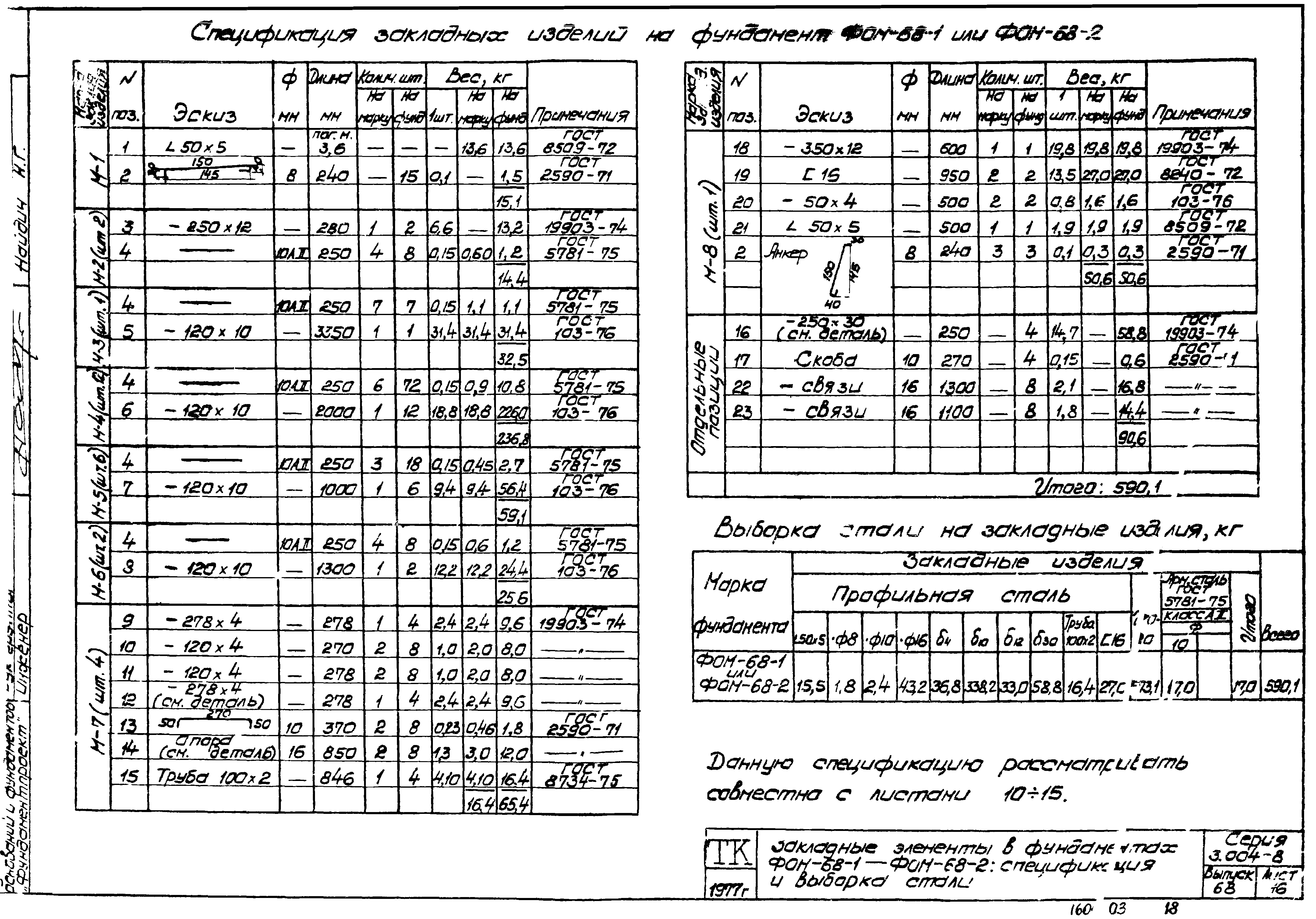

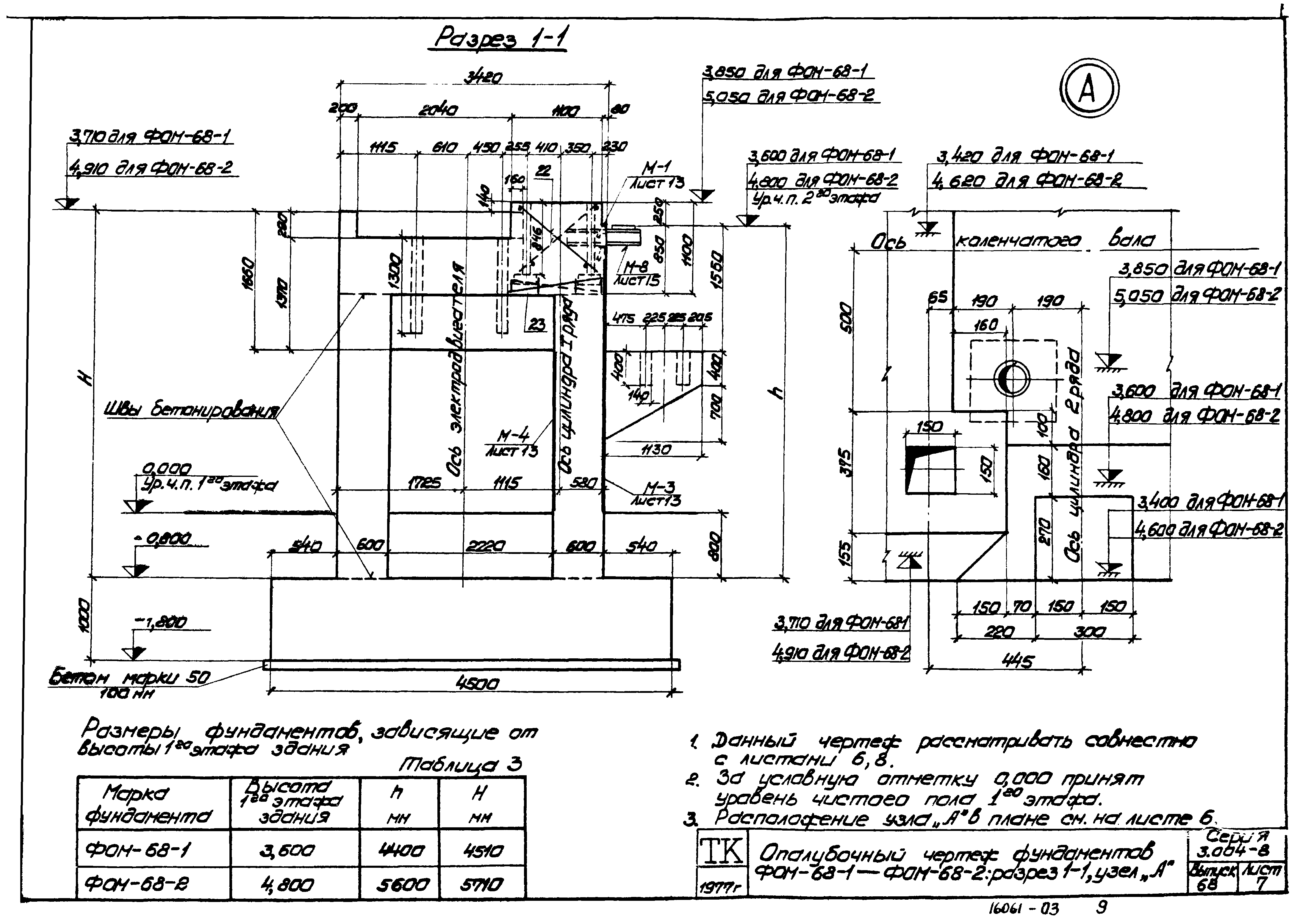

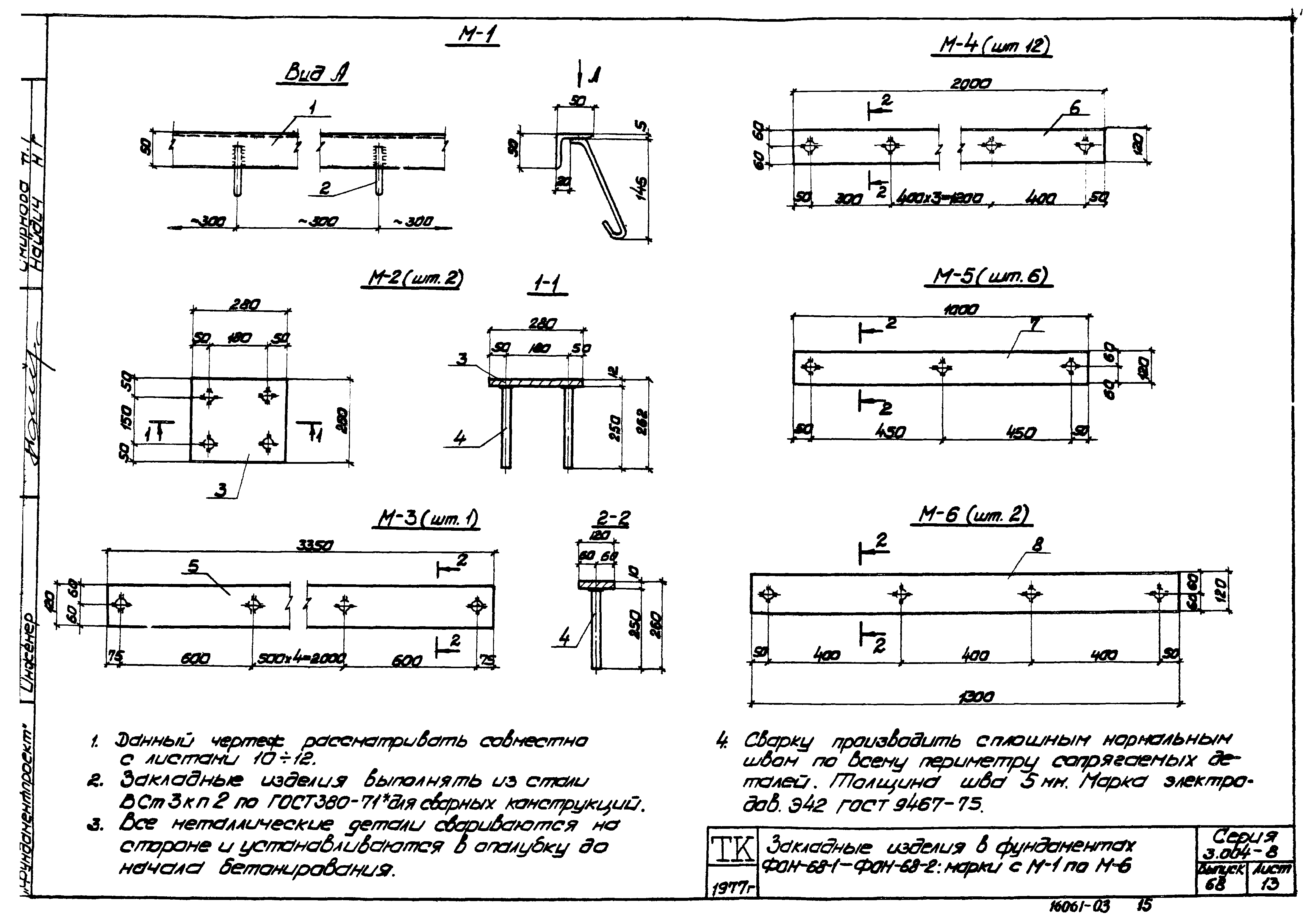

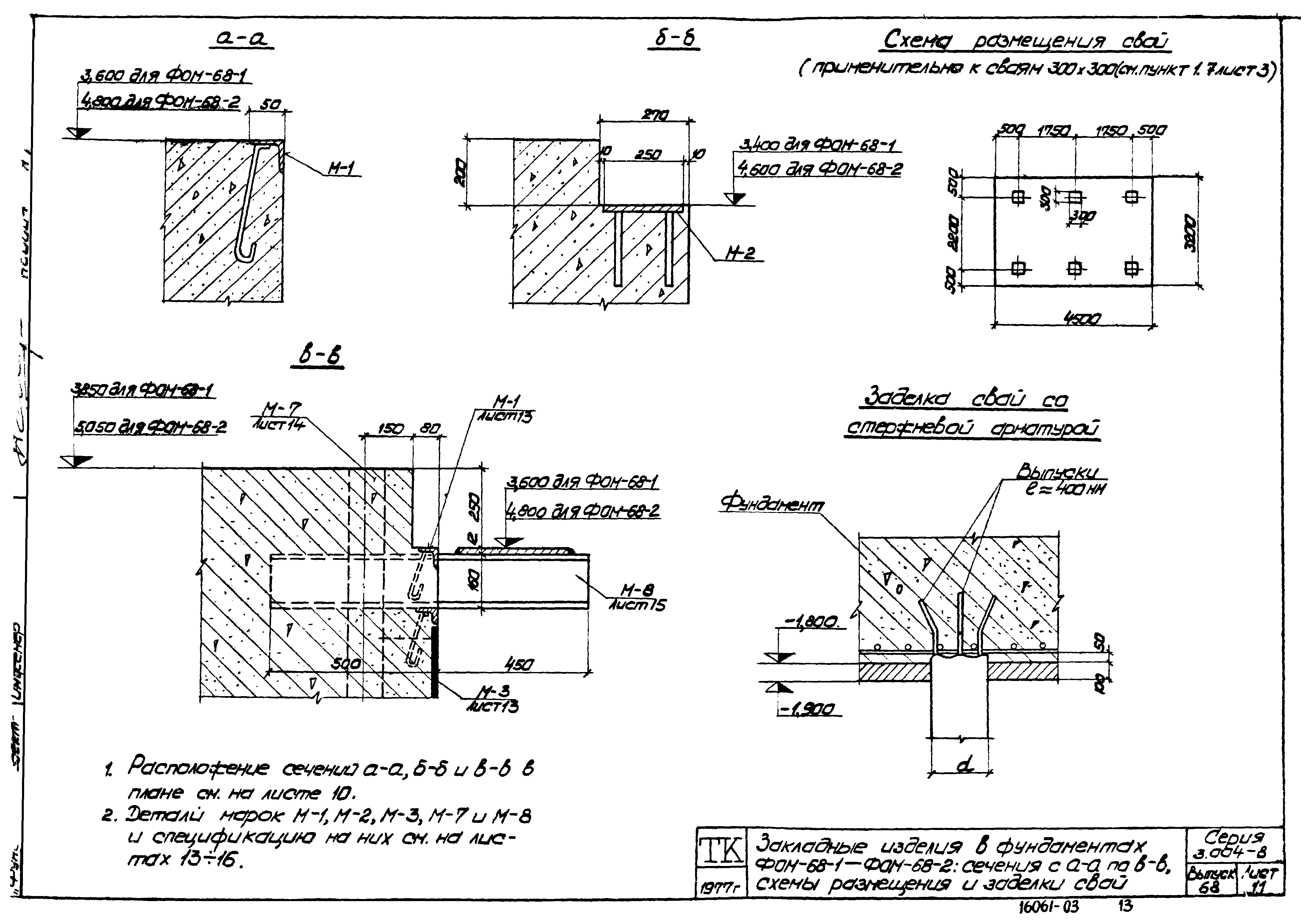

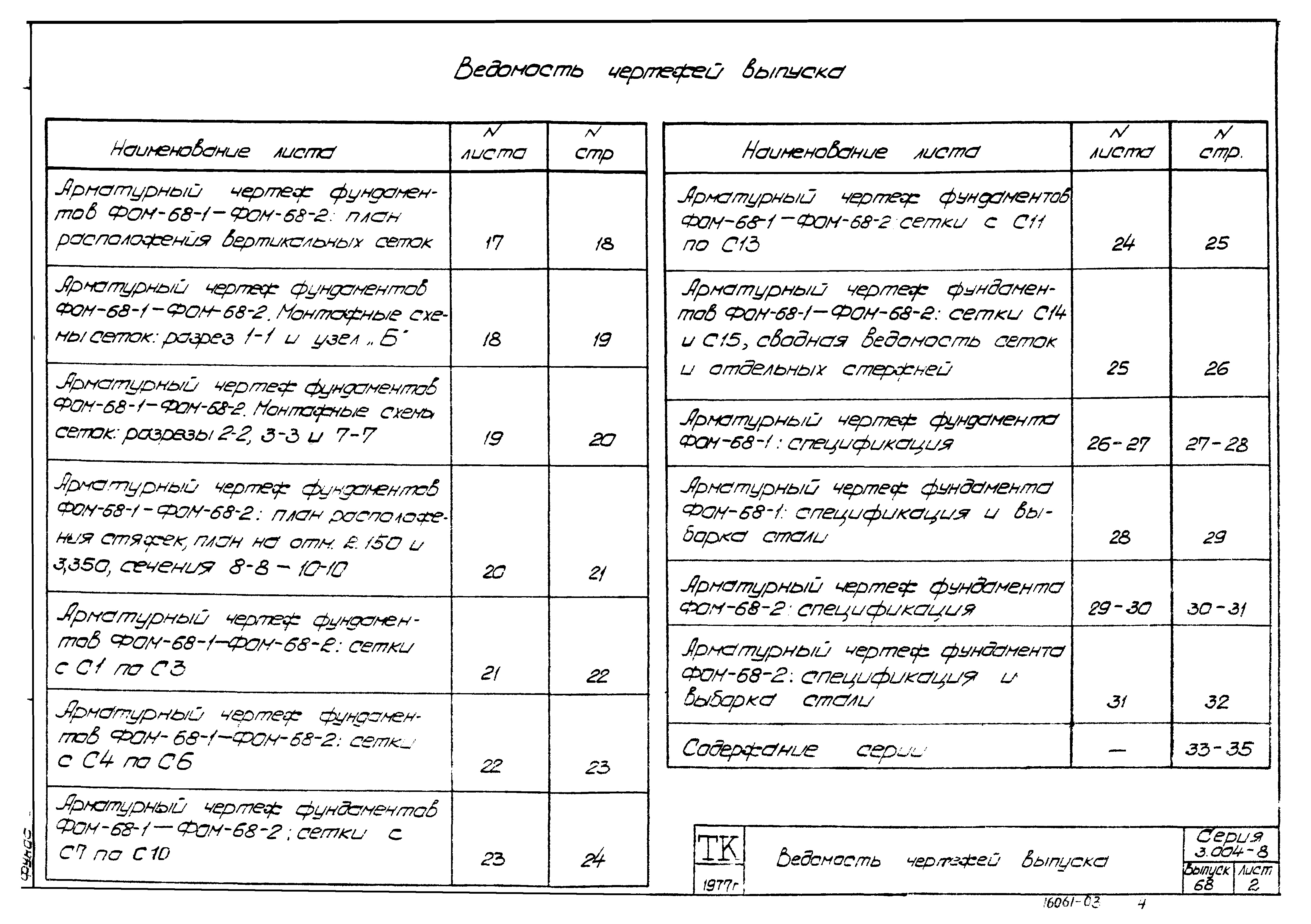

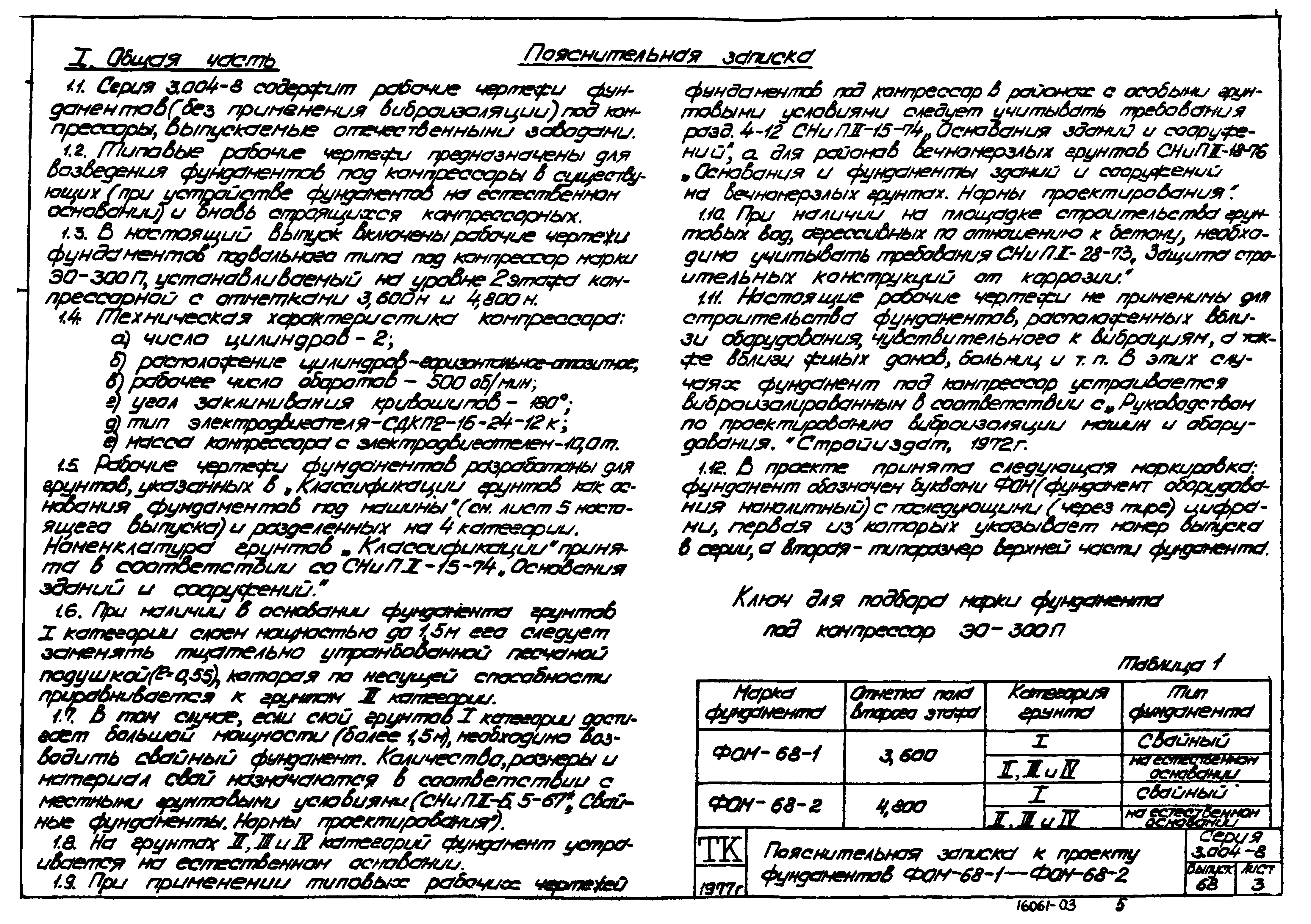

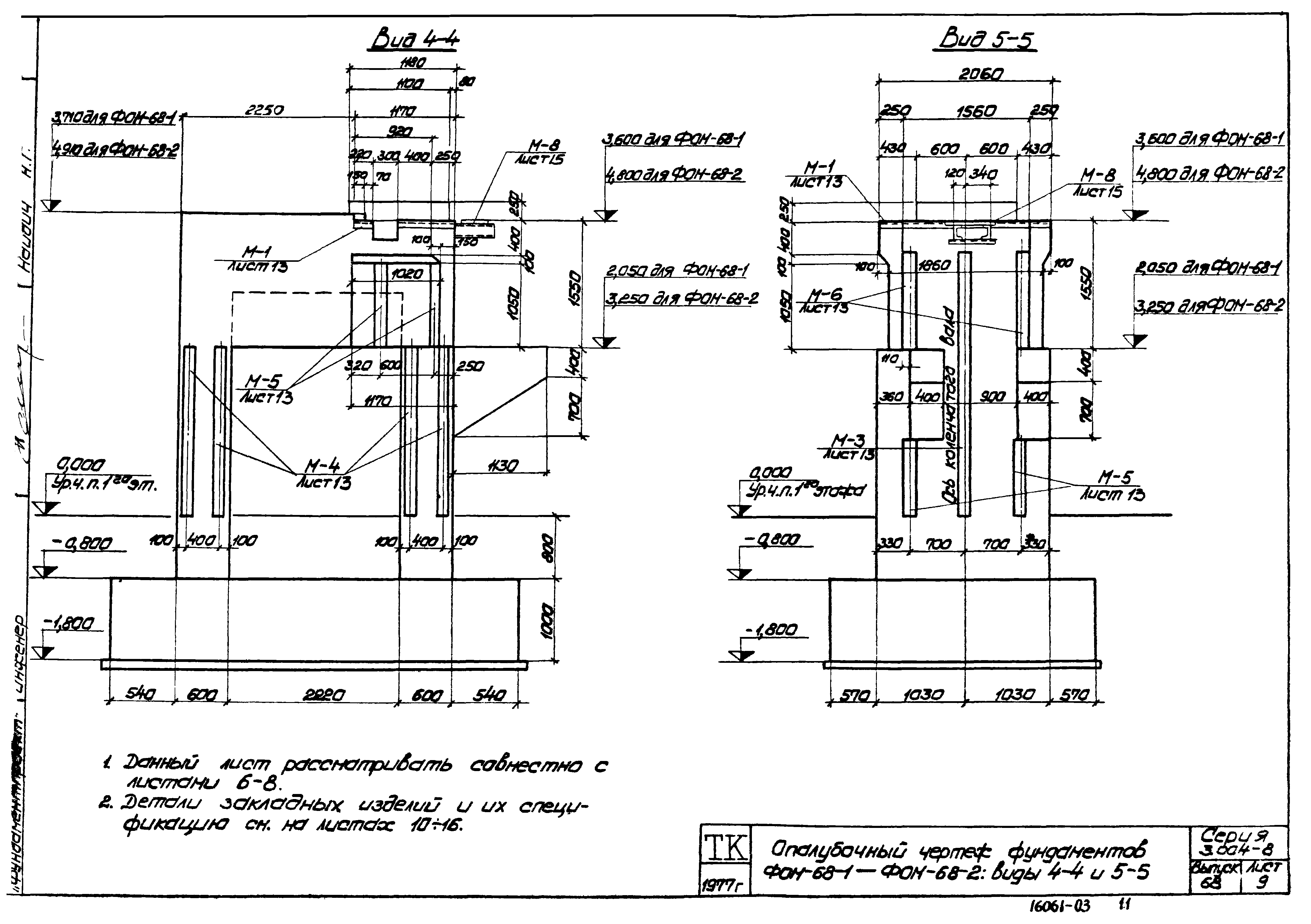

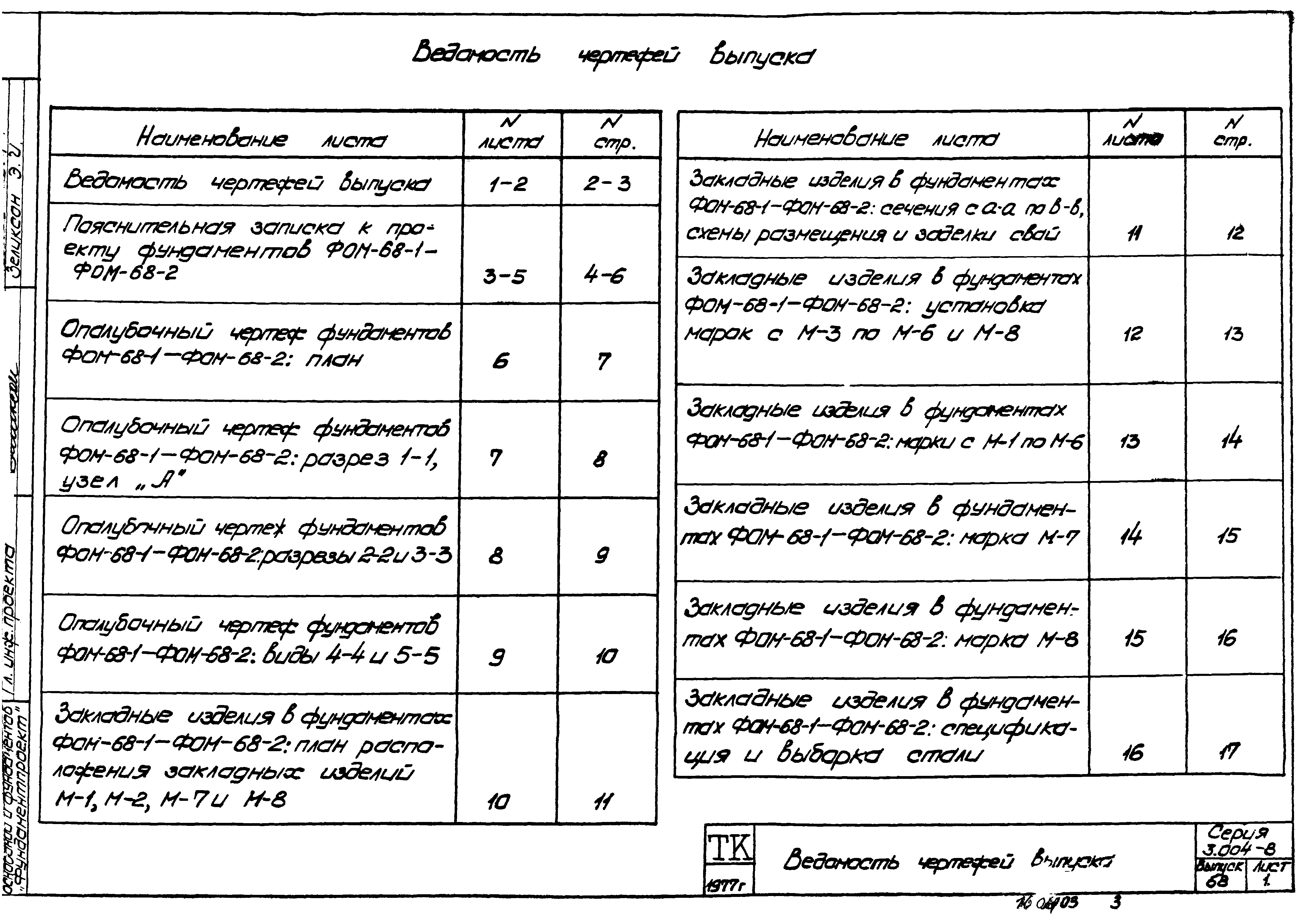

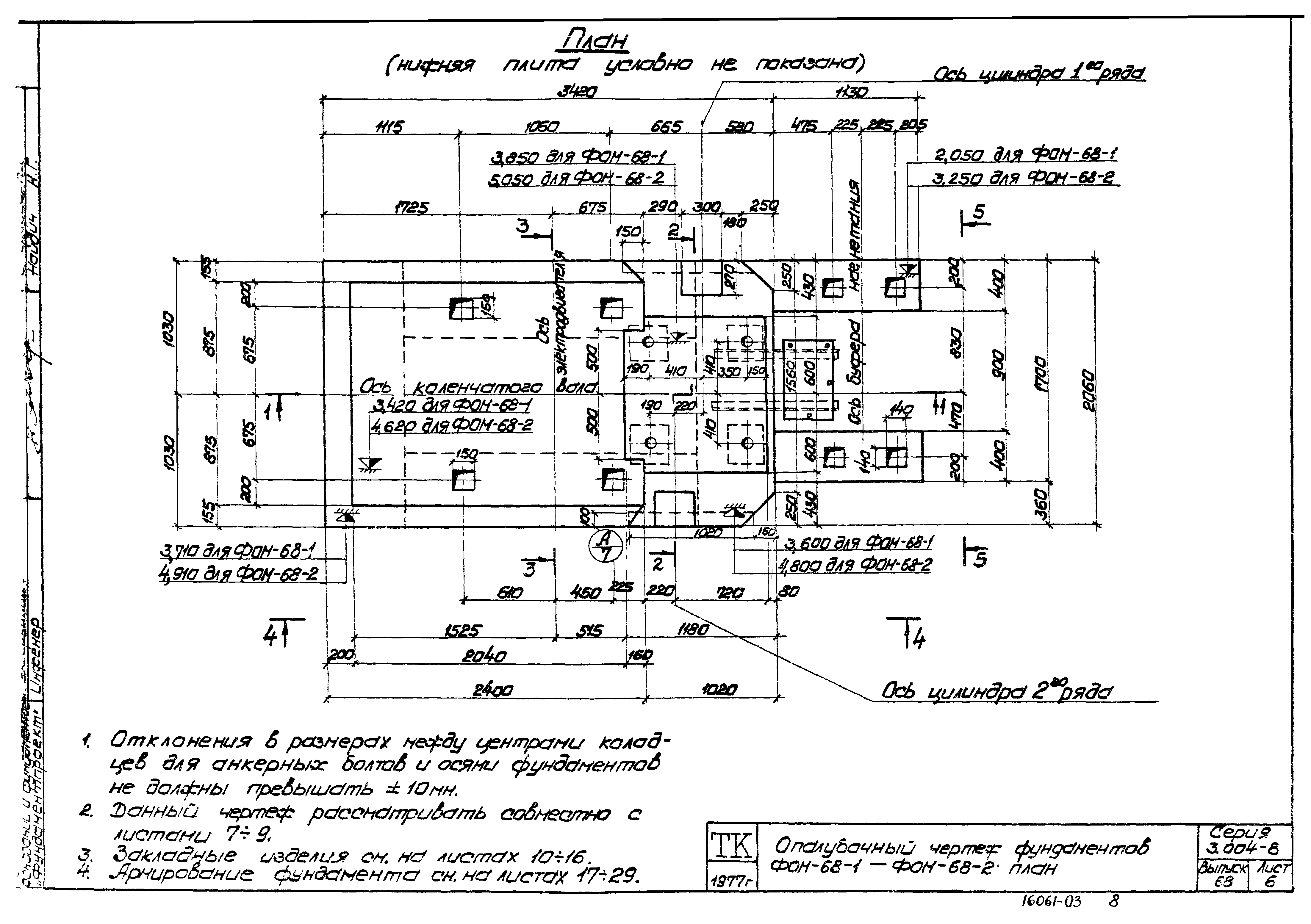

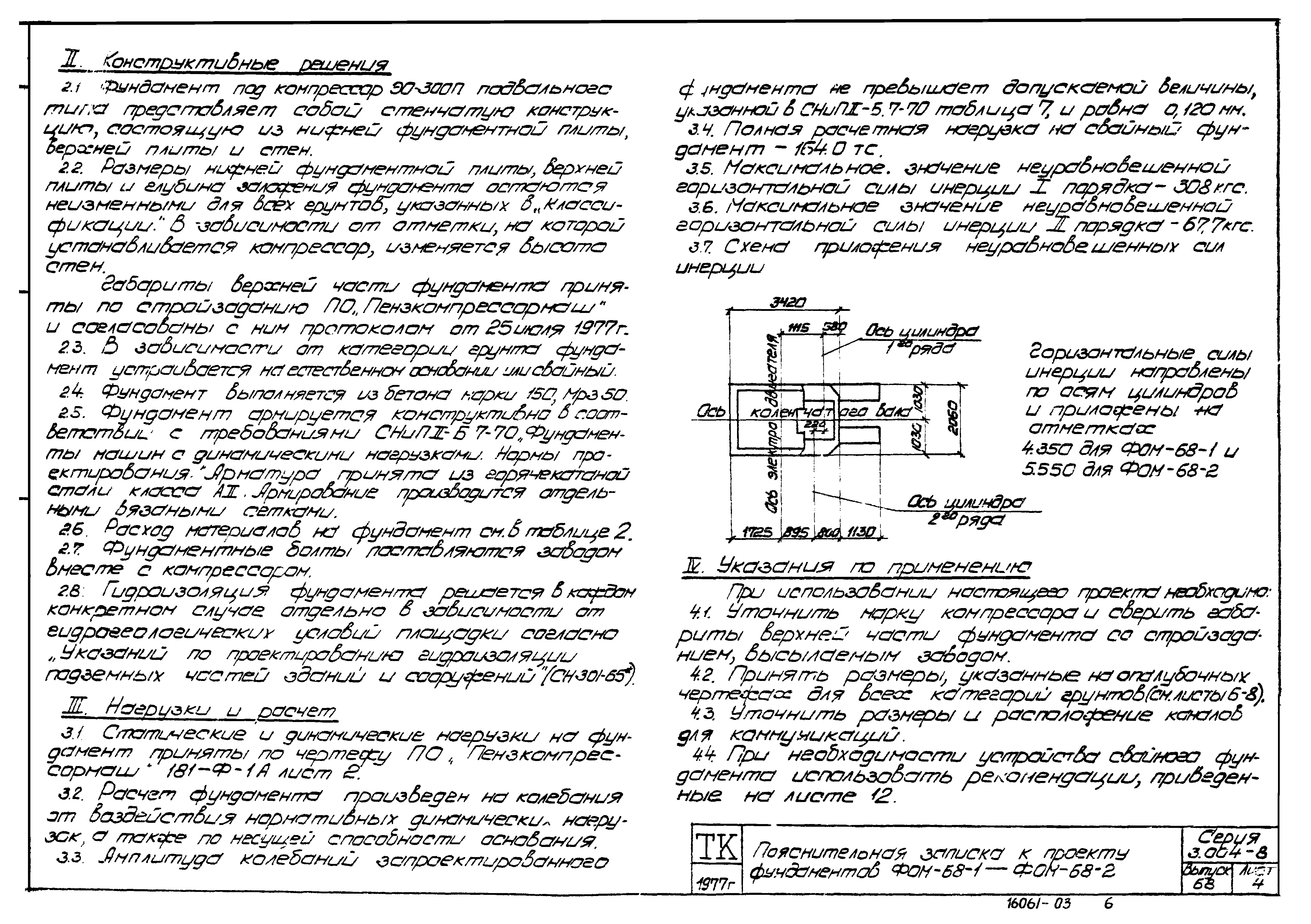

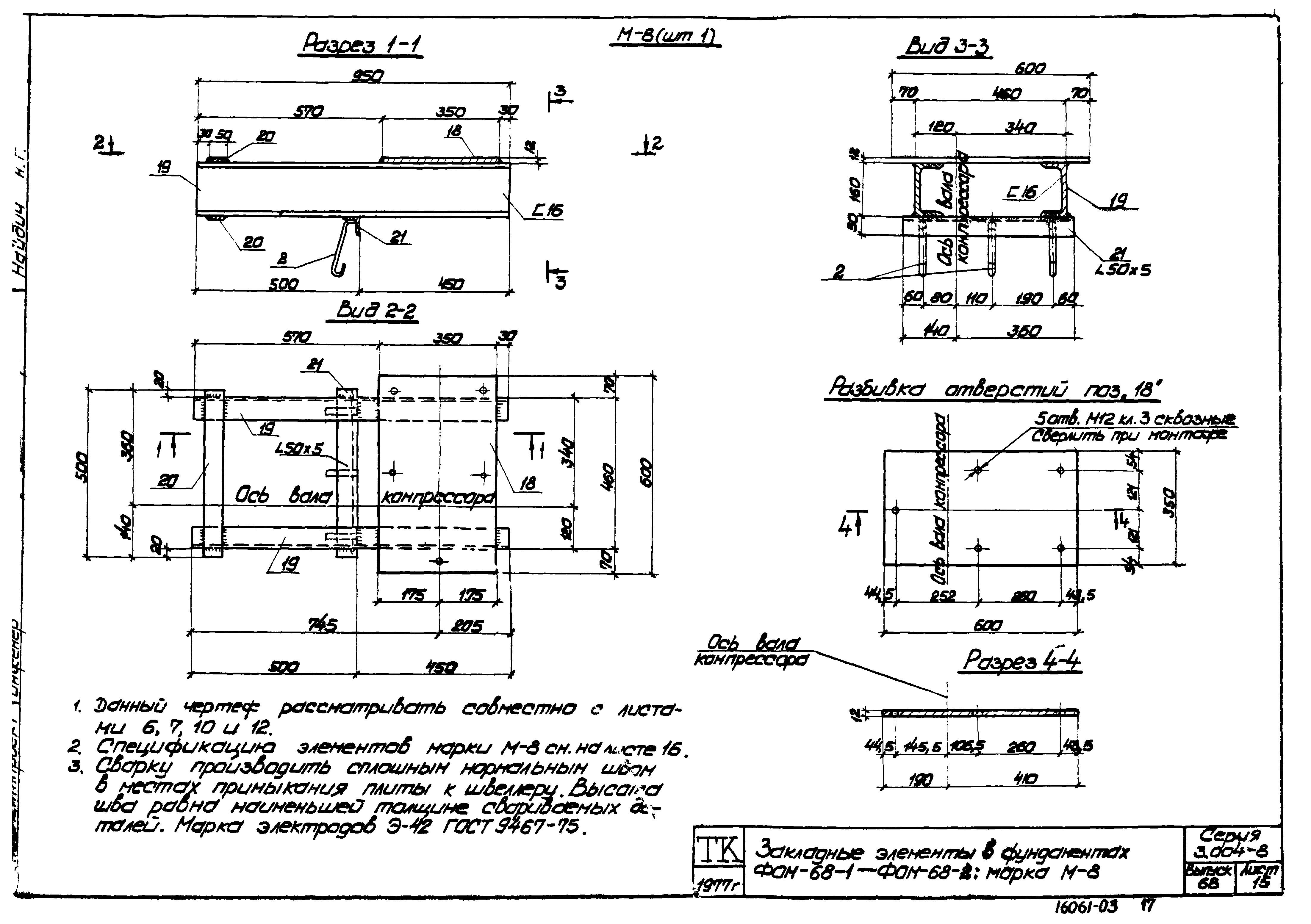

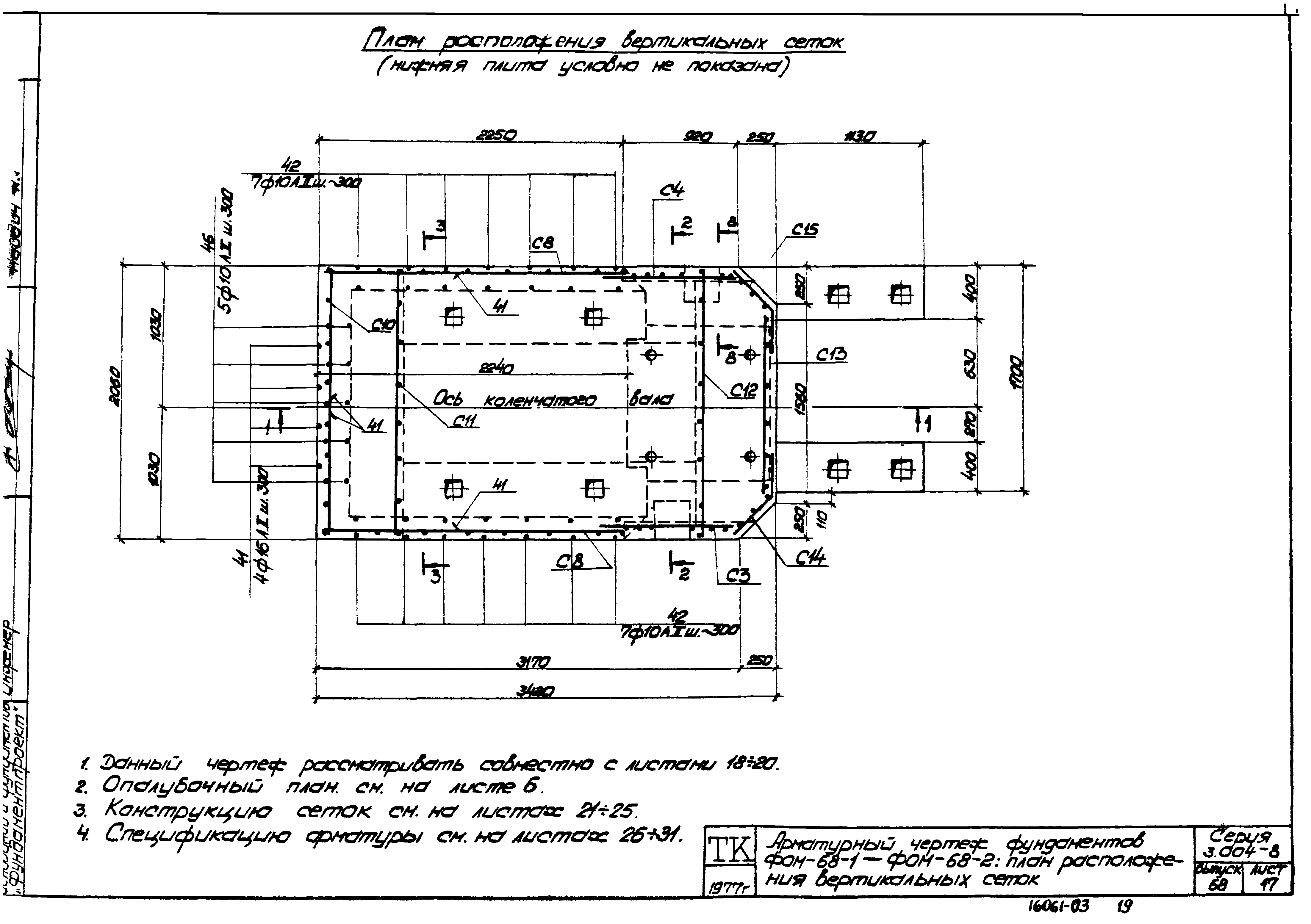

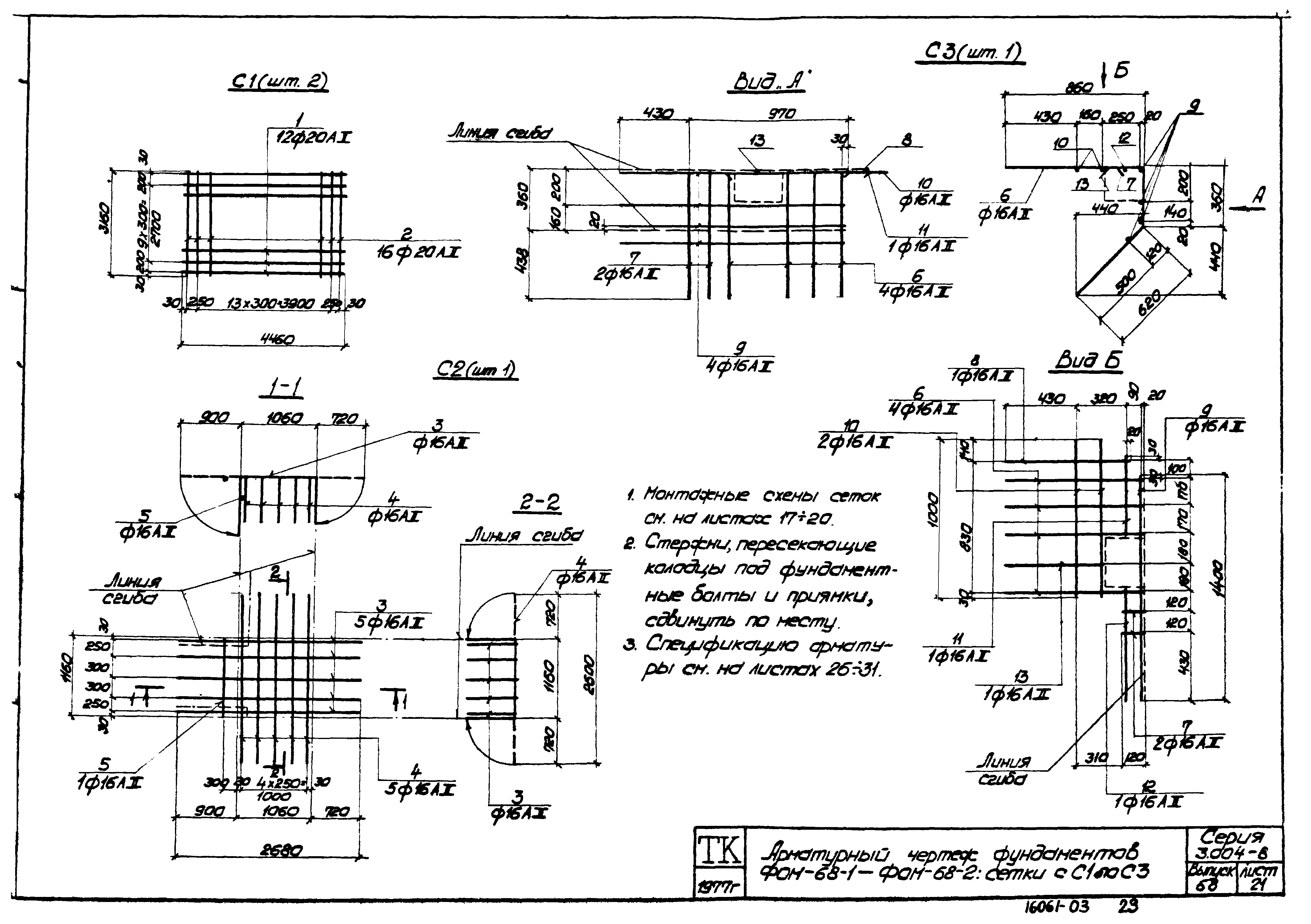

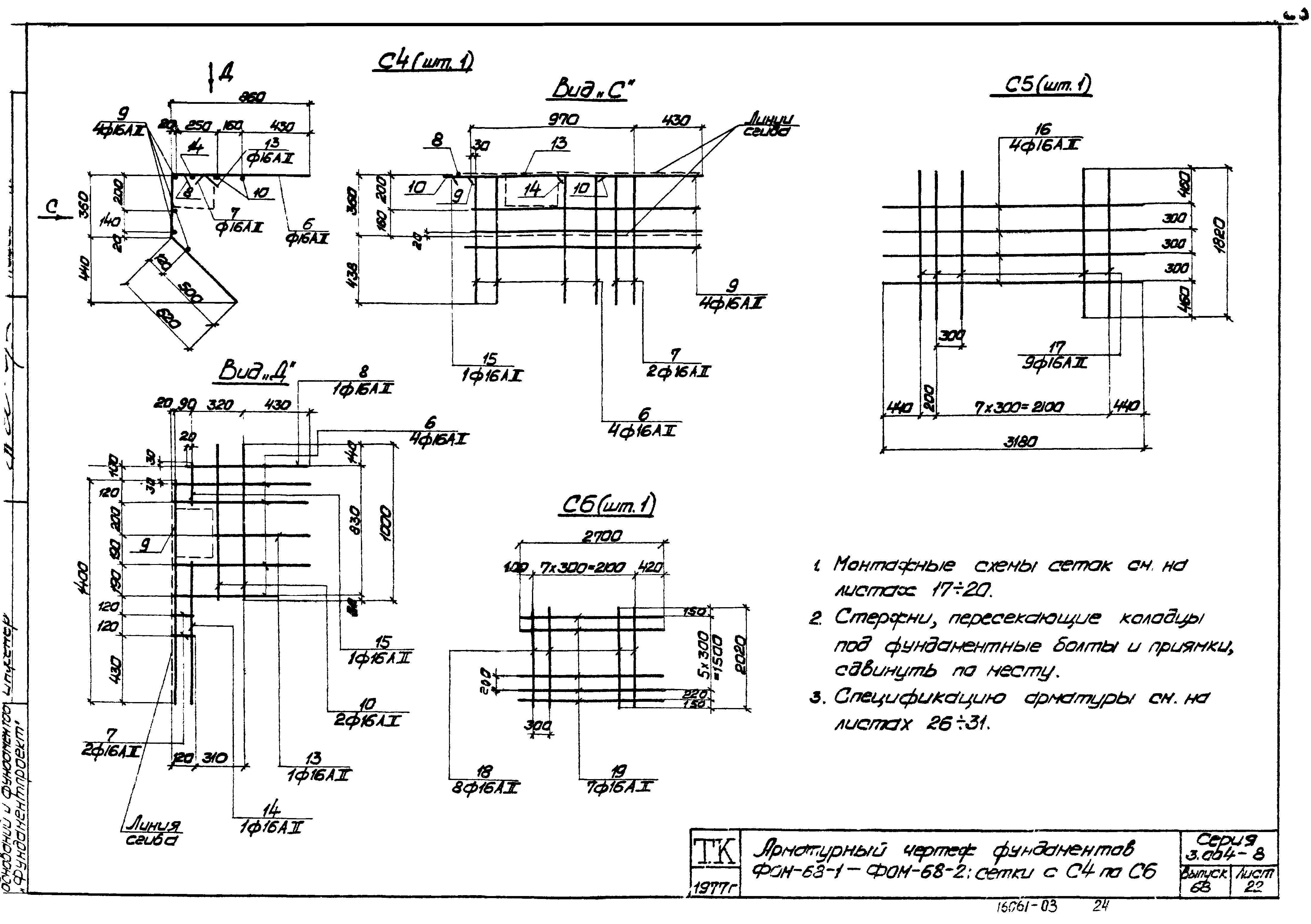

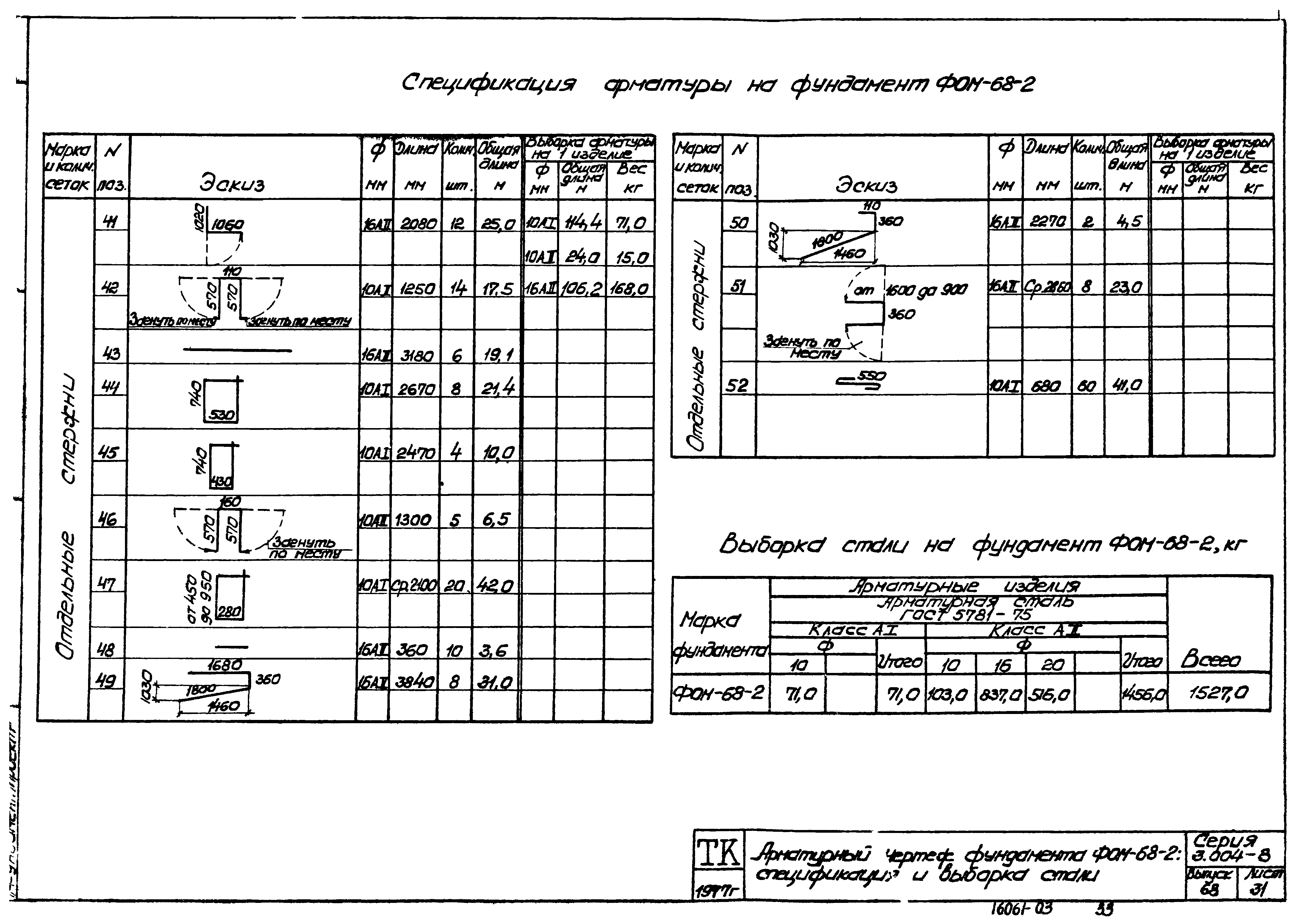

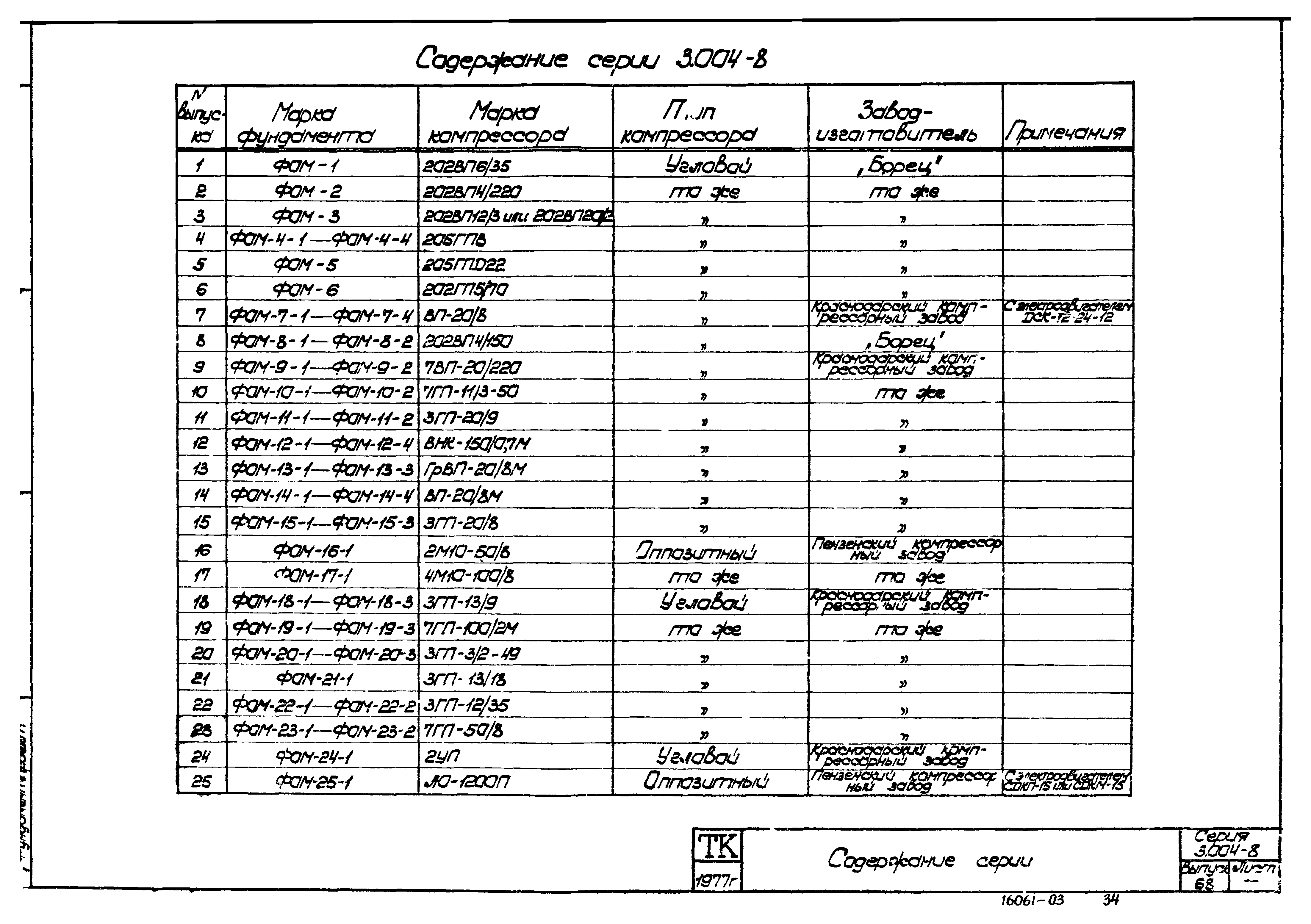

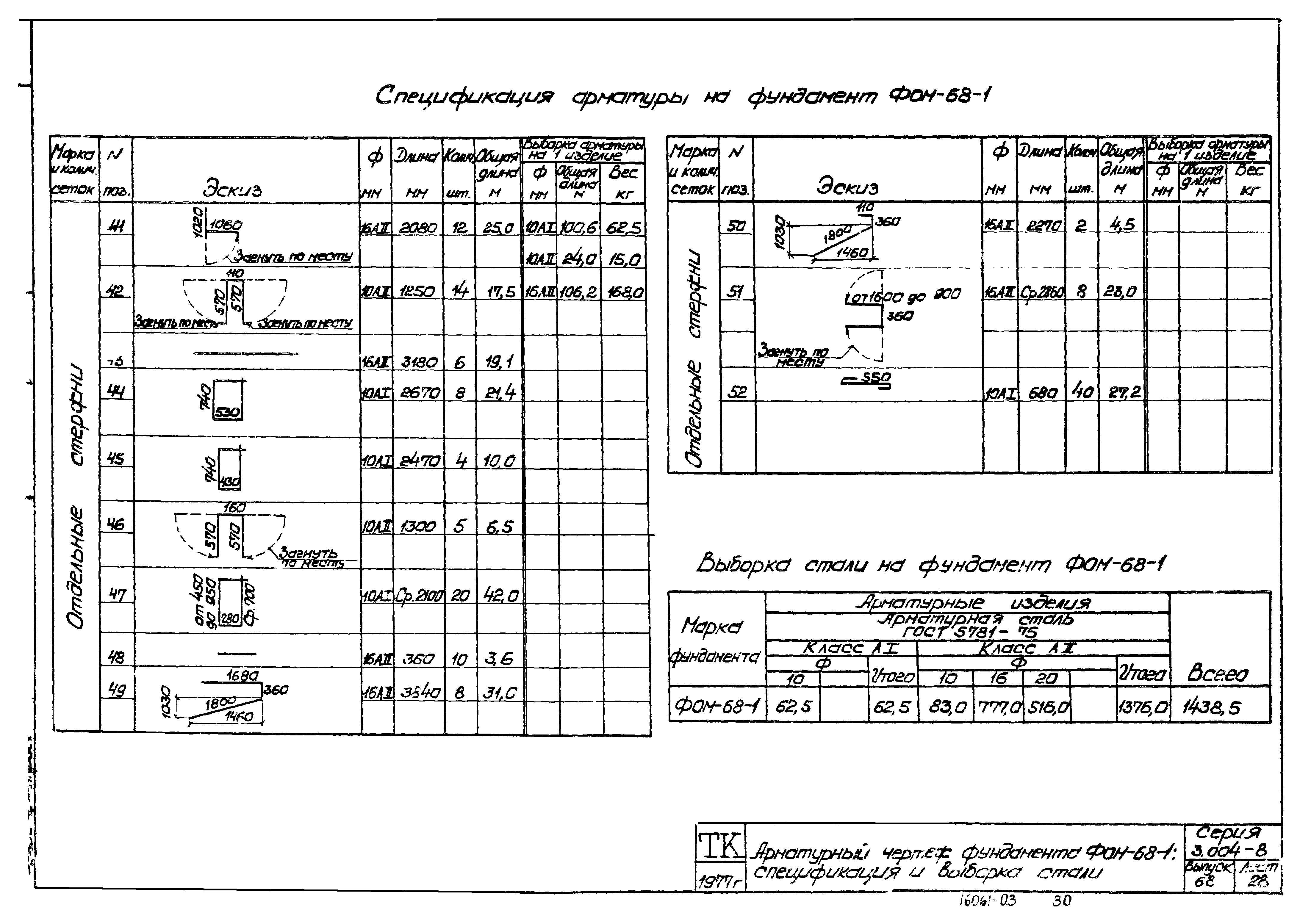

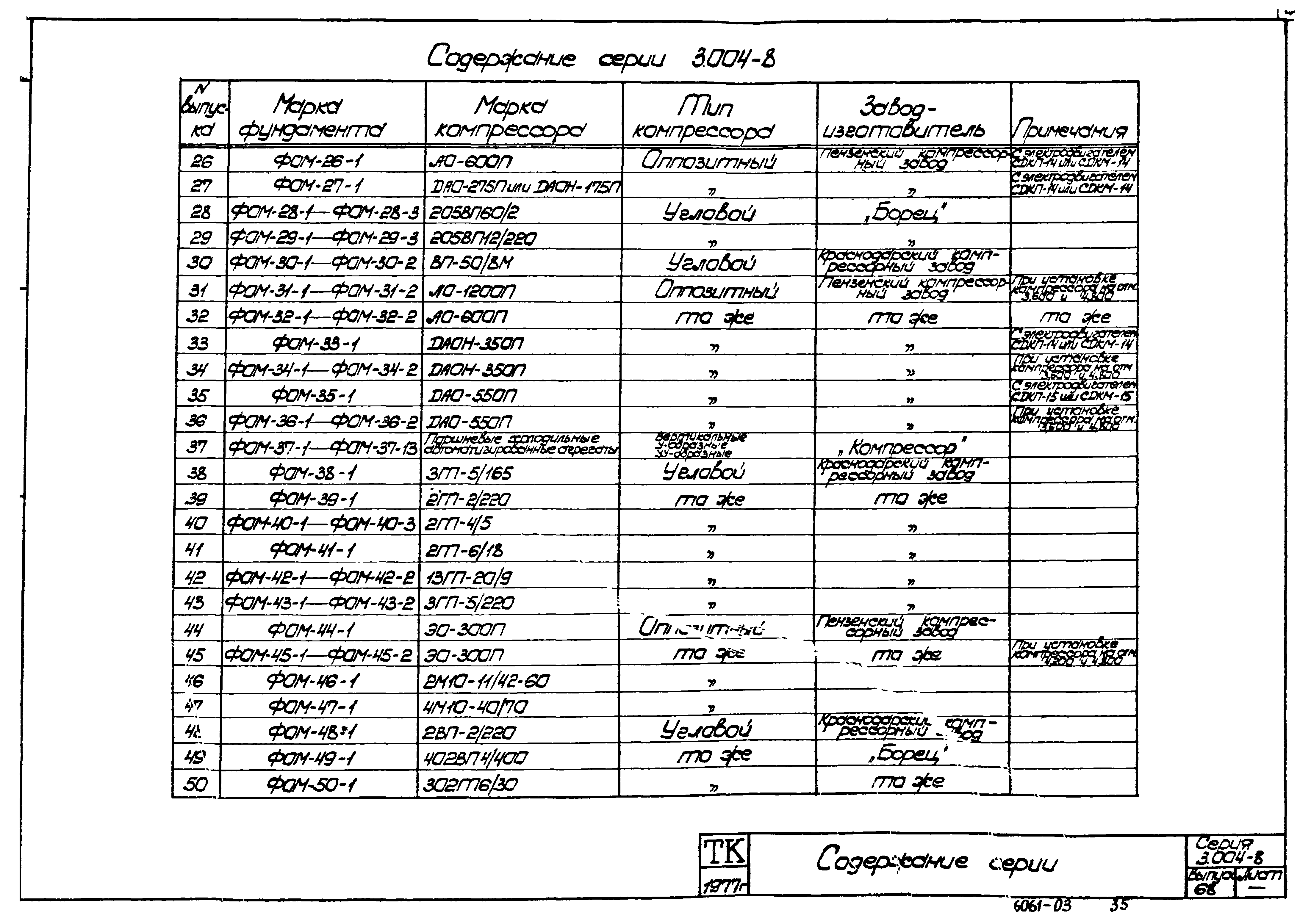

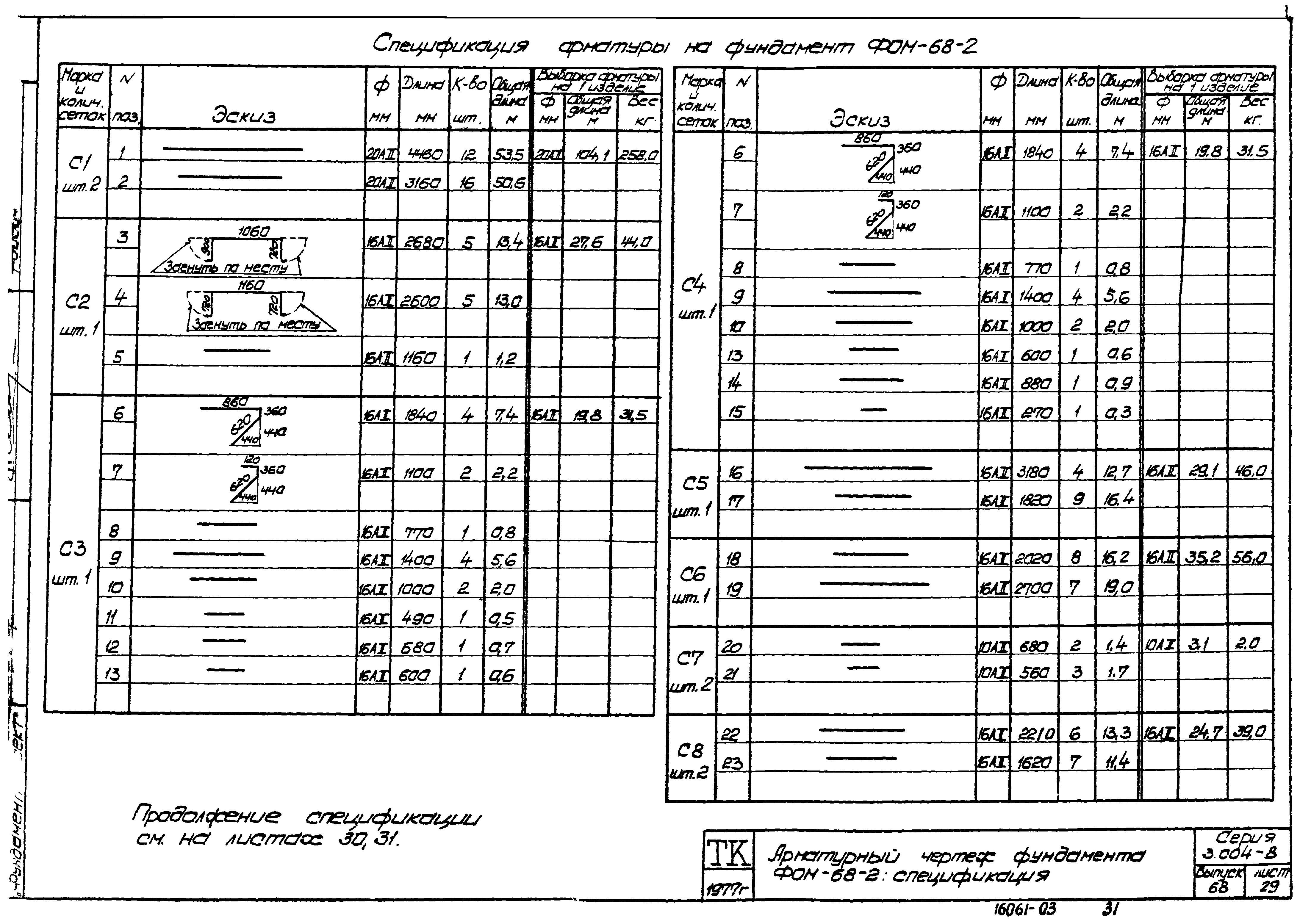

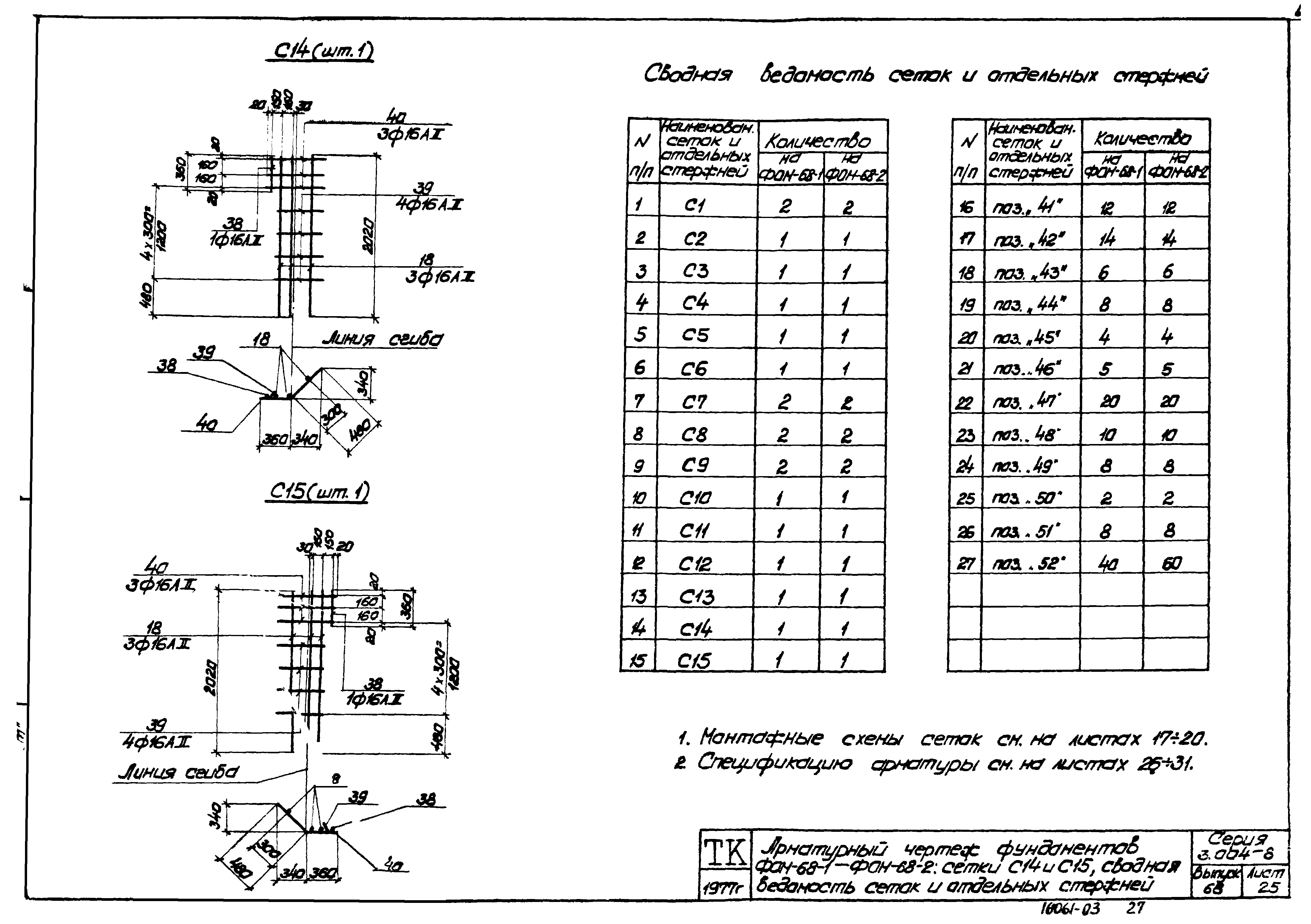

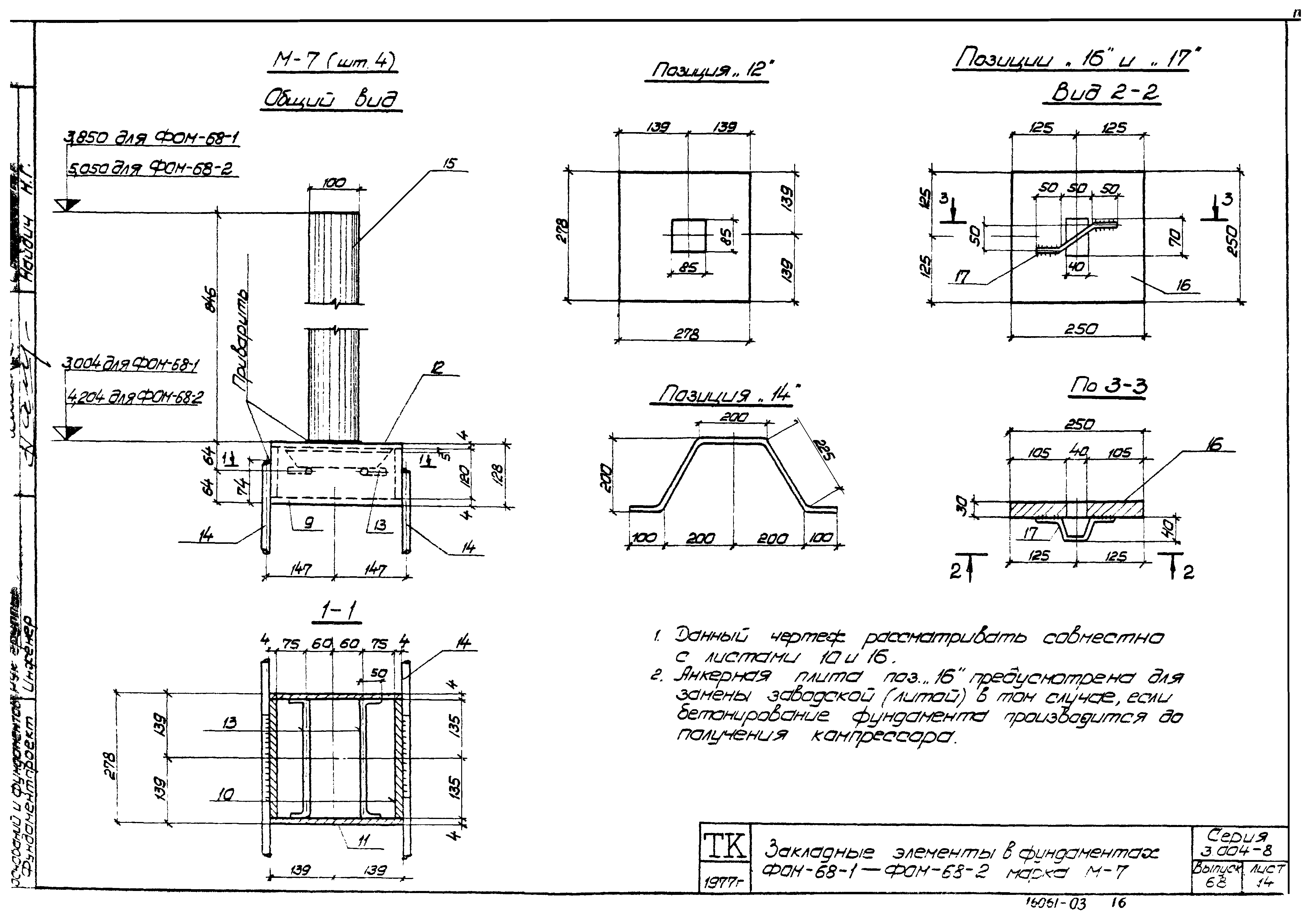

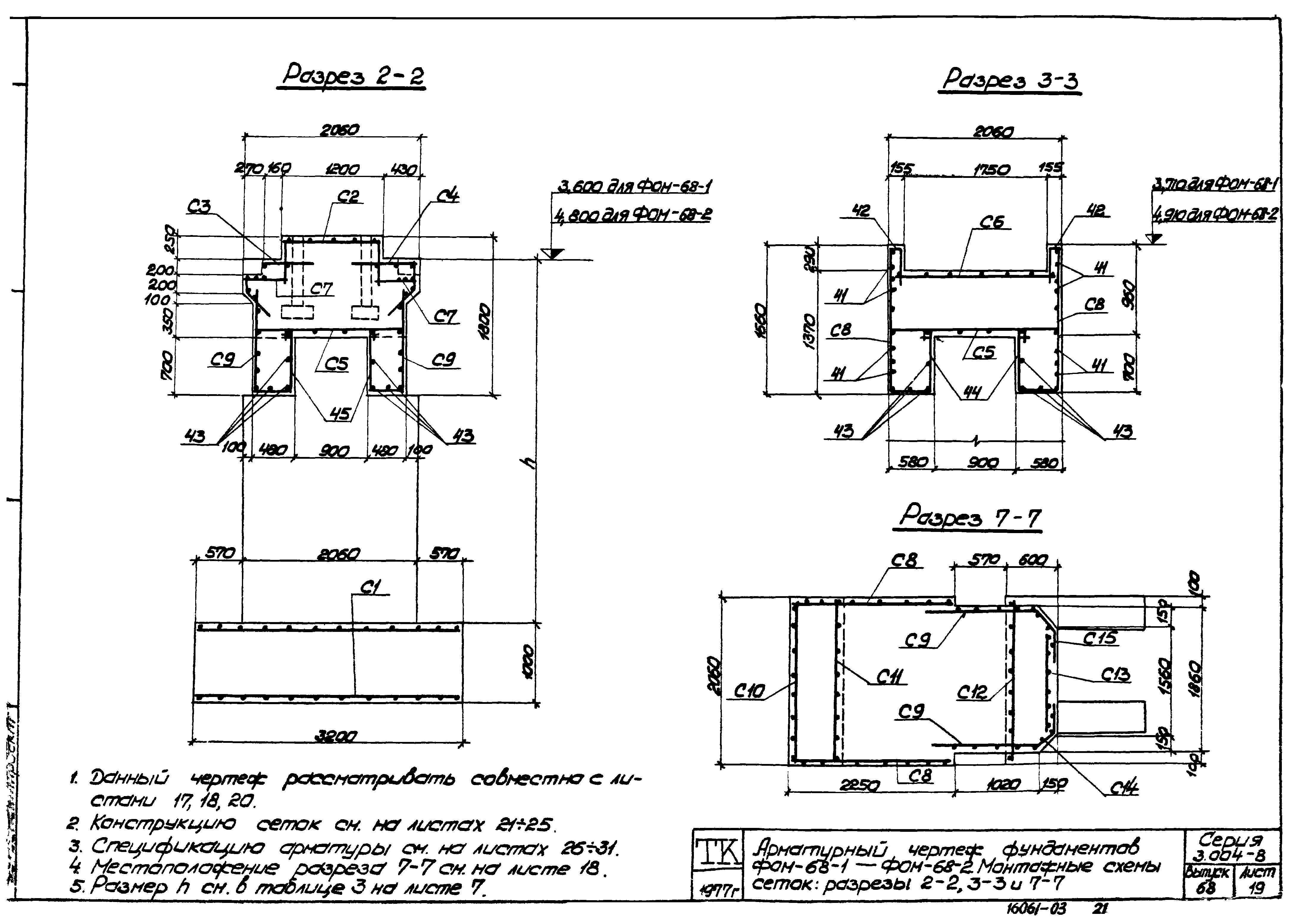

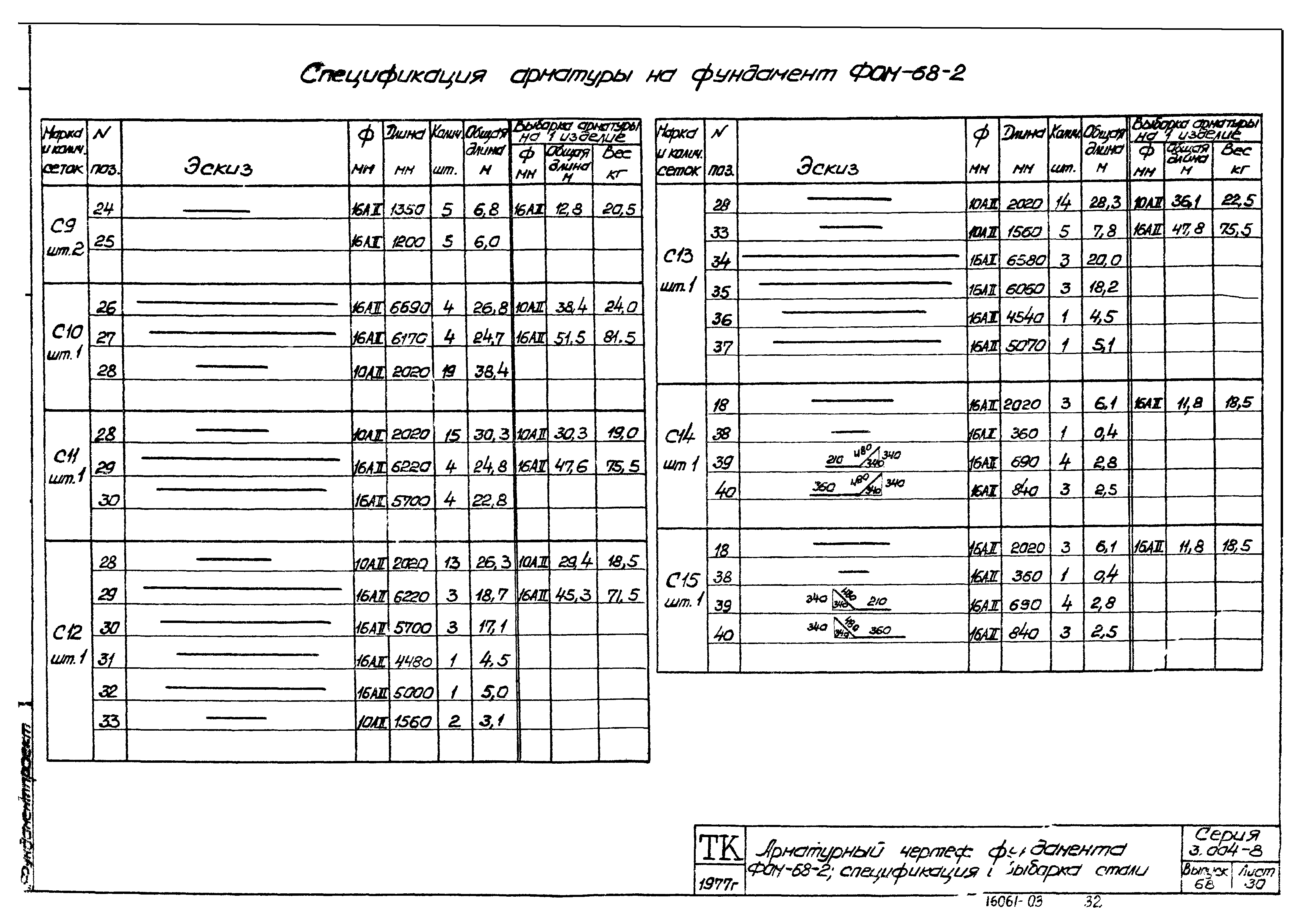

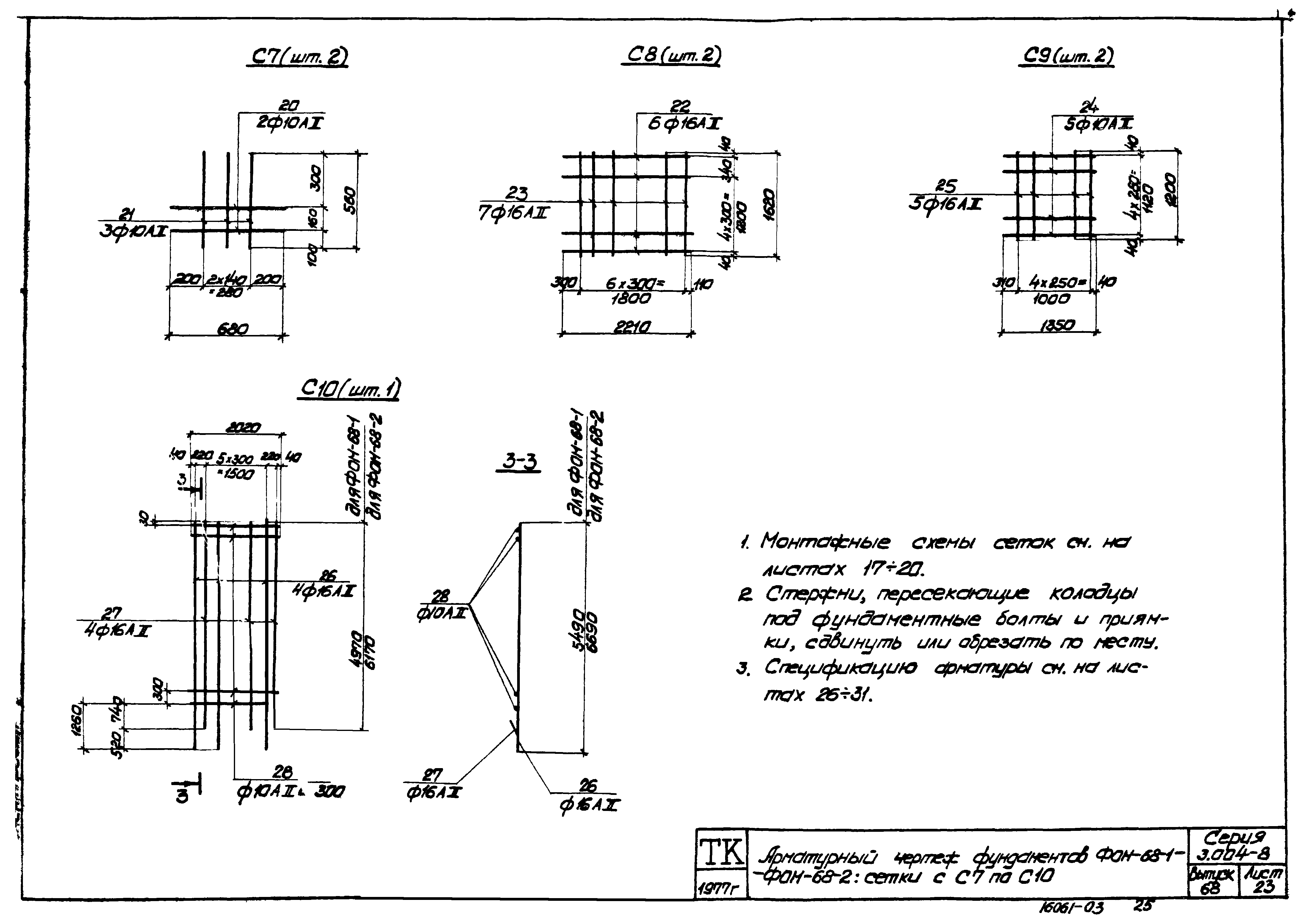

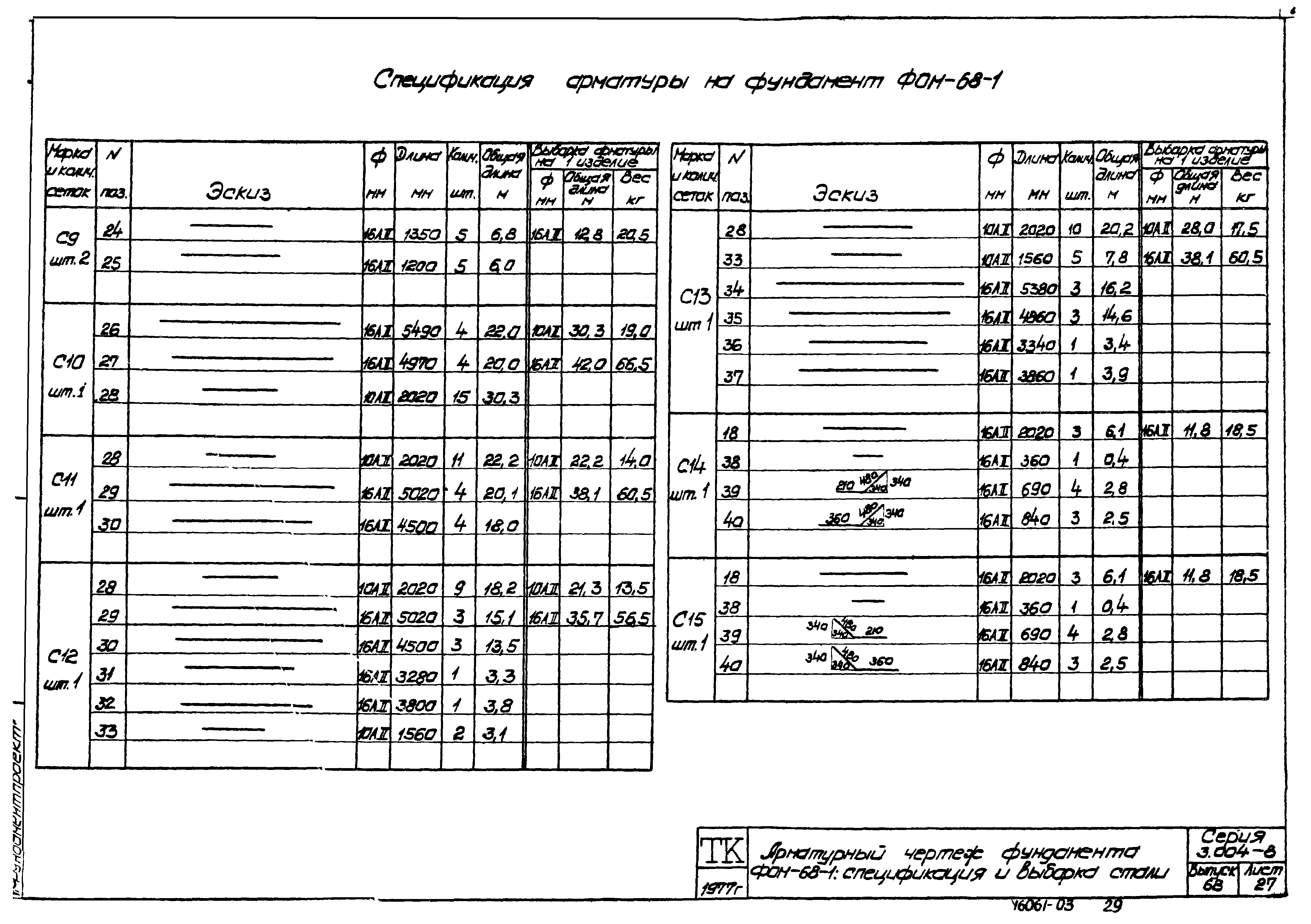

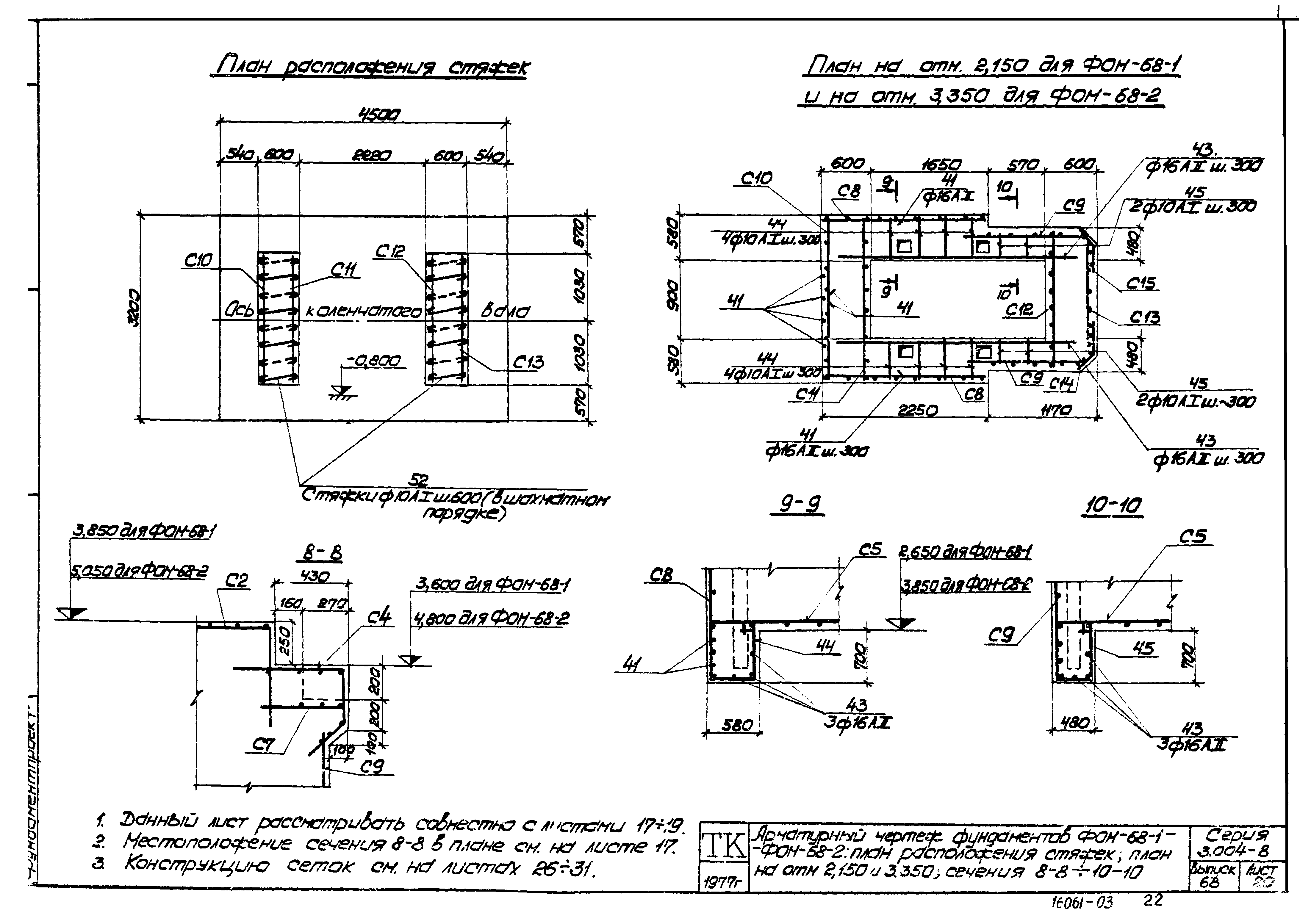

Выпуск 68. Фундамент под оппозитный компрессор марки ЭО-300П с электродвигателем СДКП2 ПО "Пензокомпрессормаш" при установке компрессора на отметке 3,600 и 4,800. Рабочие чертежиОбозначение: | Серия 3.004-8 | Обозначение англ: | Series 3.004-8 | Статус: | не действует | Название рус.: | Выпуск 68. Фундамент под оппозитный компрессор марки ЭО-300П с электродвигателем СДКП2 ПО "Пензокомпрессормаш" при установке компрессора на отметке 3,600 и 4,800. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.06.1979 | Дата окончания срока действия: | 01.09.1988 | Оглавление: | Ведомость чертежей выпуска Пояснительная записка к проекту фундаментов ФОМ-68-1-ФОМ-68-2 Опалубочный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. План Опалубочный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Разрез 1-1. Узел "А" Опалубочный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Разрезы 2-2 и 3-3 Опалубочный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Виды 4-4 и 5-5 Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. План расположения закладных изделий М-1,М-2,М-7 и М-8 Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. Сечения с а-а по в-в, схемы размещения и заделки свай Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. Установка марок с М-3 по М-6 и М-8 Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. Марки с М-1 по М-6 Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. Марка М-7 Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. Марка М-8 Закладные изделия в фундаментах ФОМ-68-1-ФОМ-68-2. Спецификация и выборка стали Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. План расположения вертикальных сеток Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Монтажные схемы сеток, разрез 1-1 и узел "Б" Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Монтажные схемы сеток, разрез 2-2, 3-3 и 7-7 Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. План расположения стяжек, план на отм. 2.150 и 3.350, сечения 8-8-10-10 Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Сетки с С1 по С3 Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Сетки с С4 по С6 Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Сетки с С7 по С10 Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Сетки с С11 по С13 Арматурный чертеж фундаментов ФОМ-68-1-ФОМ-68-2. Сетки С14 и С15, сводная ведомость сеток и отдельных стержней Арматурный чертеж фундамента ФОМ-68-1-ФОМ-68-2. Спецификация Арматурный чертеж фундамента ФОМ-68-1-ФОМ-68-2. Спецификация и выборка стали Арматурный чертеж фундамента ФОМ-68-1-ФОМ-68-2. Спецификация Арматурный чертеж фундамента ФОМ-68-1-ФОМ-68-2. Спецификация и выборка стали Содержание серии | Разработан: | Фундаментпроект
| Утверждён: | 06.03.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 23)
| Расположен в: |
| Чем заменён: | - Серия 3.004.1-11 «Фундаменты железобетонные под угловые компрессоры»
|

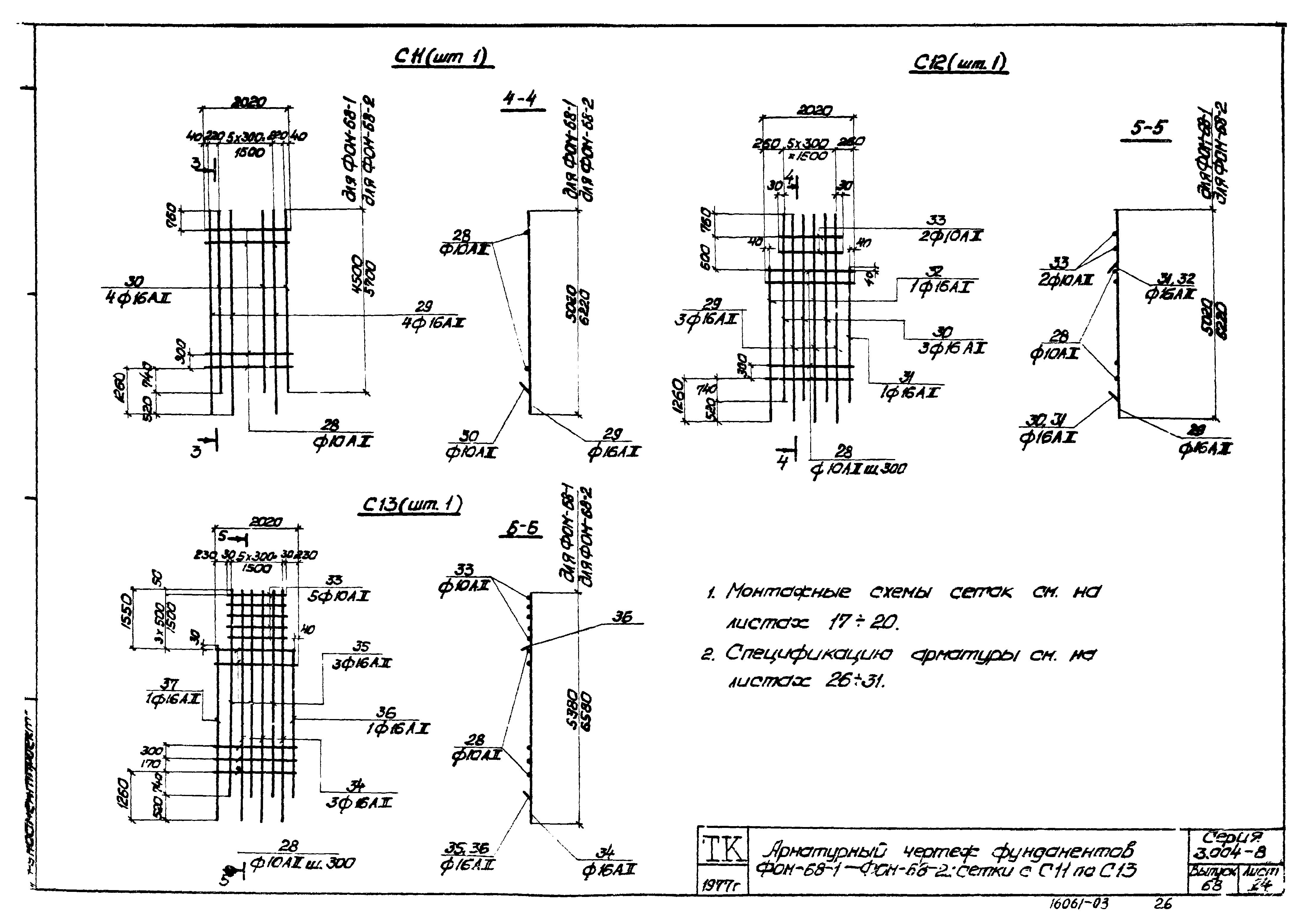

![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/0.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/1.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/2.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/3.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/4.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/5.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/6.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/7.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/8.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/9.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/10.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/11.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/12.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/13.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/14.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/15.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/16.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/17.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/18.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/19.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/20.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/21.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/22.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/23.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/24.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/25.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/26.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/27.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/28.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/29.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/30.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/31.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/32.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/33.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/34.gif) ![Серия 3.004-8](../../../Data2/1/4293812/4293812415.files/35.gif)
|
