Скачать Серия 2.460-5 Выпуск 1. Рабочие чертежи типовых деталей парапетов, карнизов и ендов

Дата актуализации: 10.08.2017

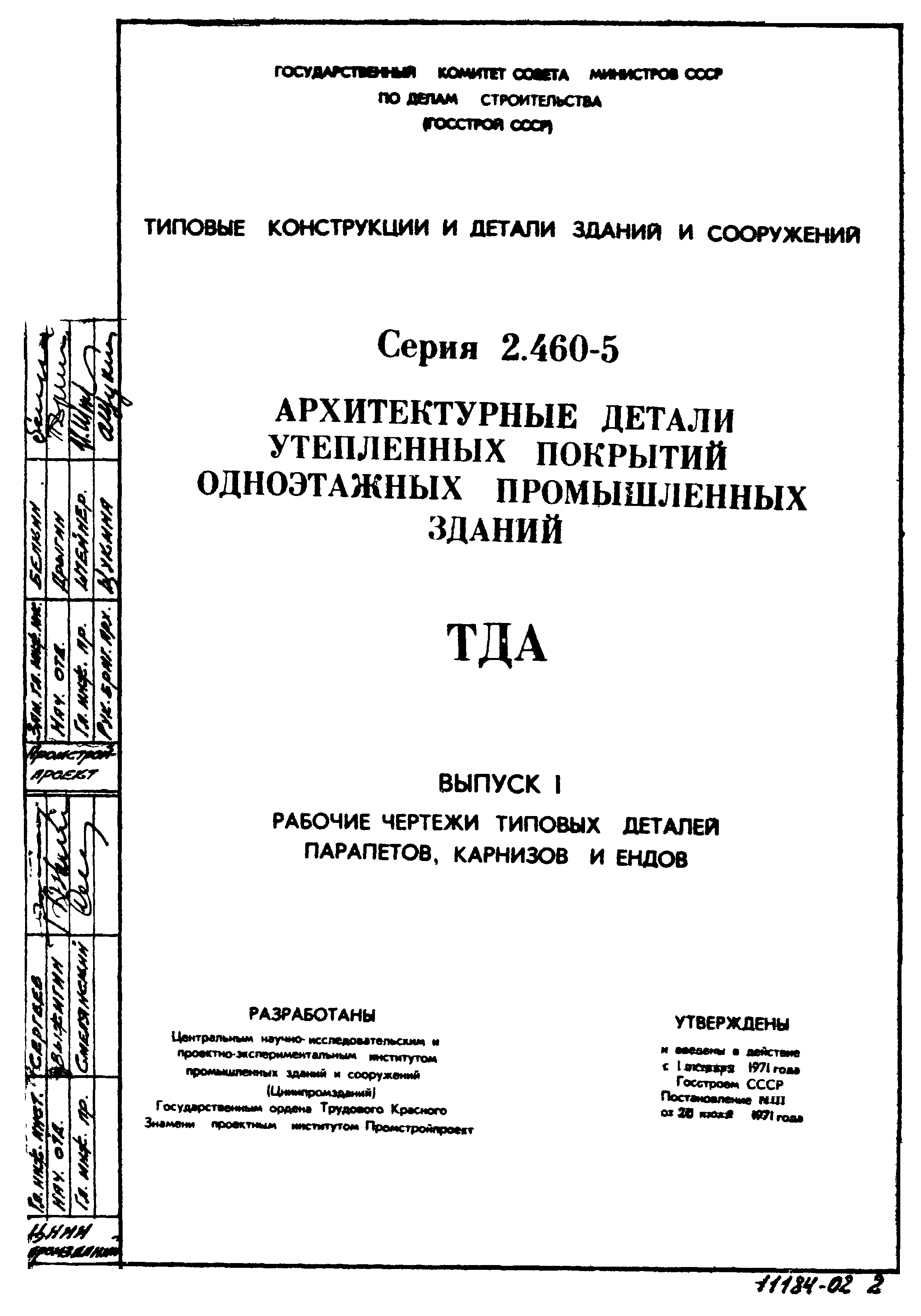

Серия 2.460-5

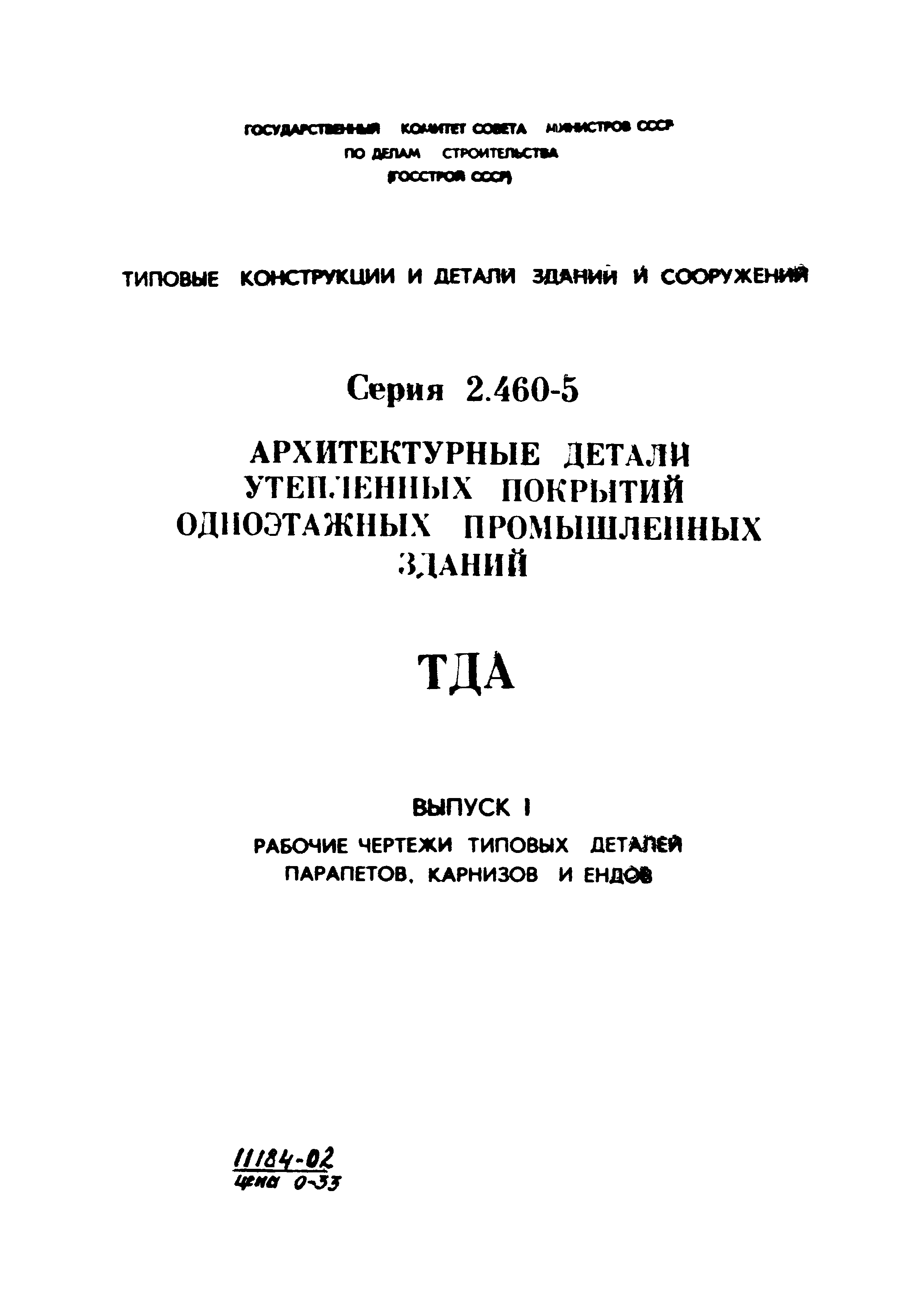

Выпуск 1. Рабочие чертежи типовых деталей парапетов, карнизов и ендов

Обозначение: Серия 2.460-5
Обозначение англ: Series 2.460-5
Статус:заменен
Название рус.:Выпуск 1. Рабочие чертежи типовых деталей парапетов, карнизов и ендов
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.08.1982

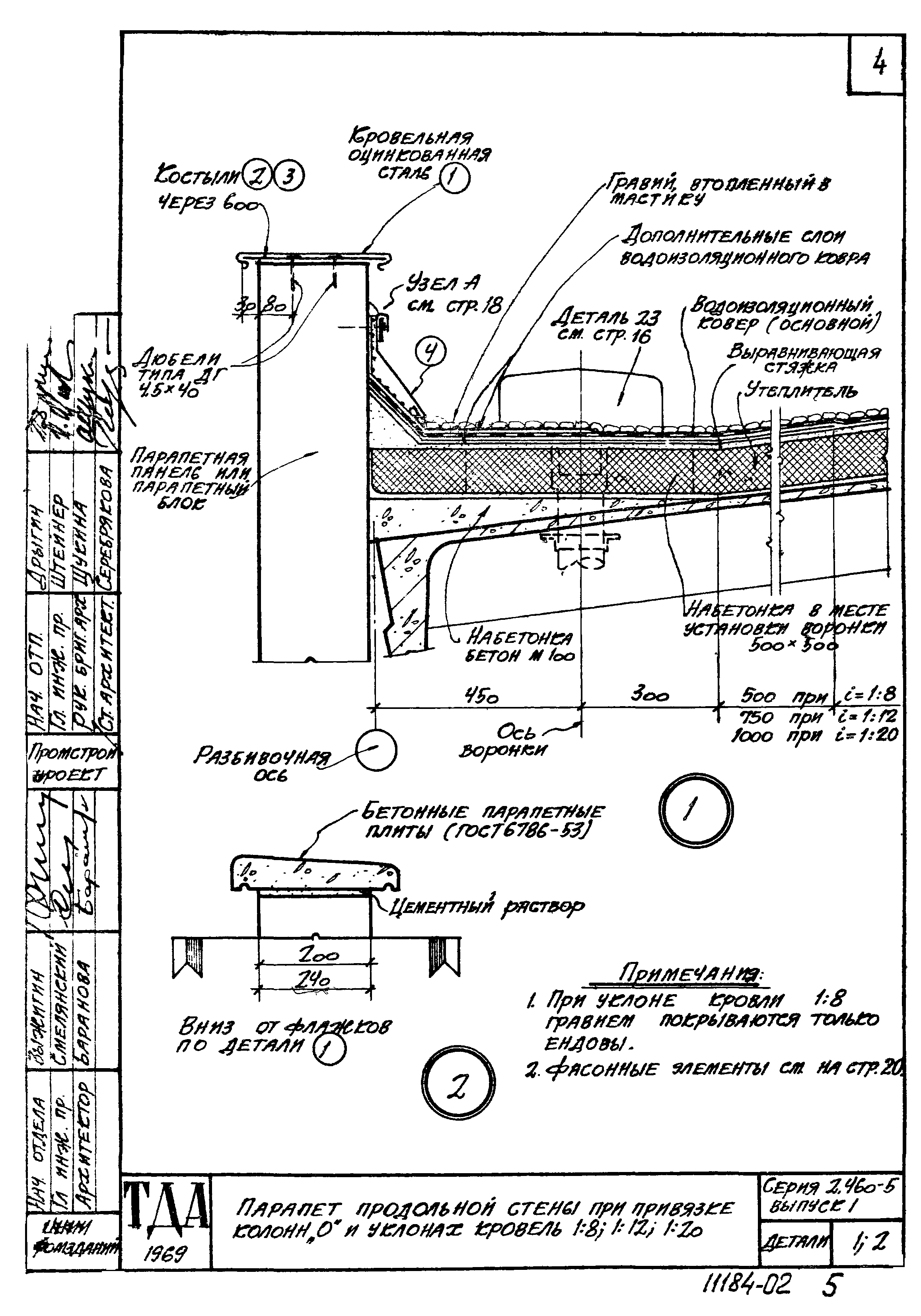

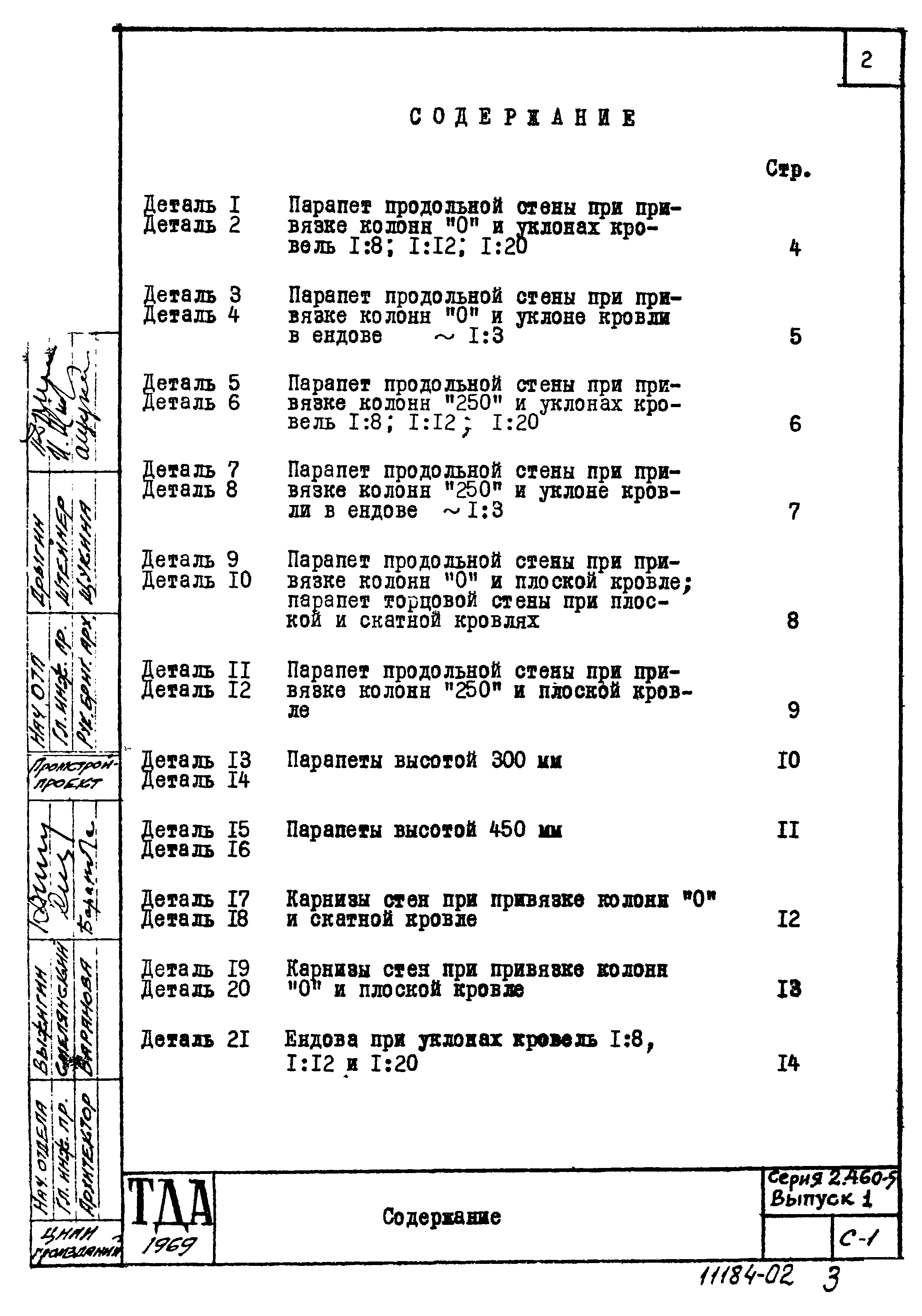

Оглавление:Деталь 1, Деталь 2 Парапет продольной стены при привязке колонн "0" м и уклонах кровель 1:8; 1:12; 1:20

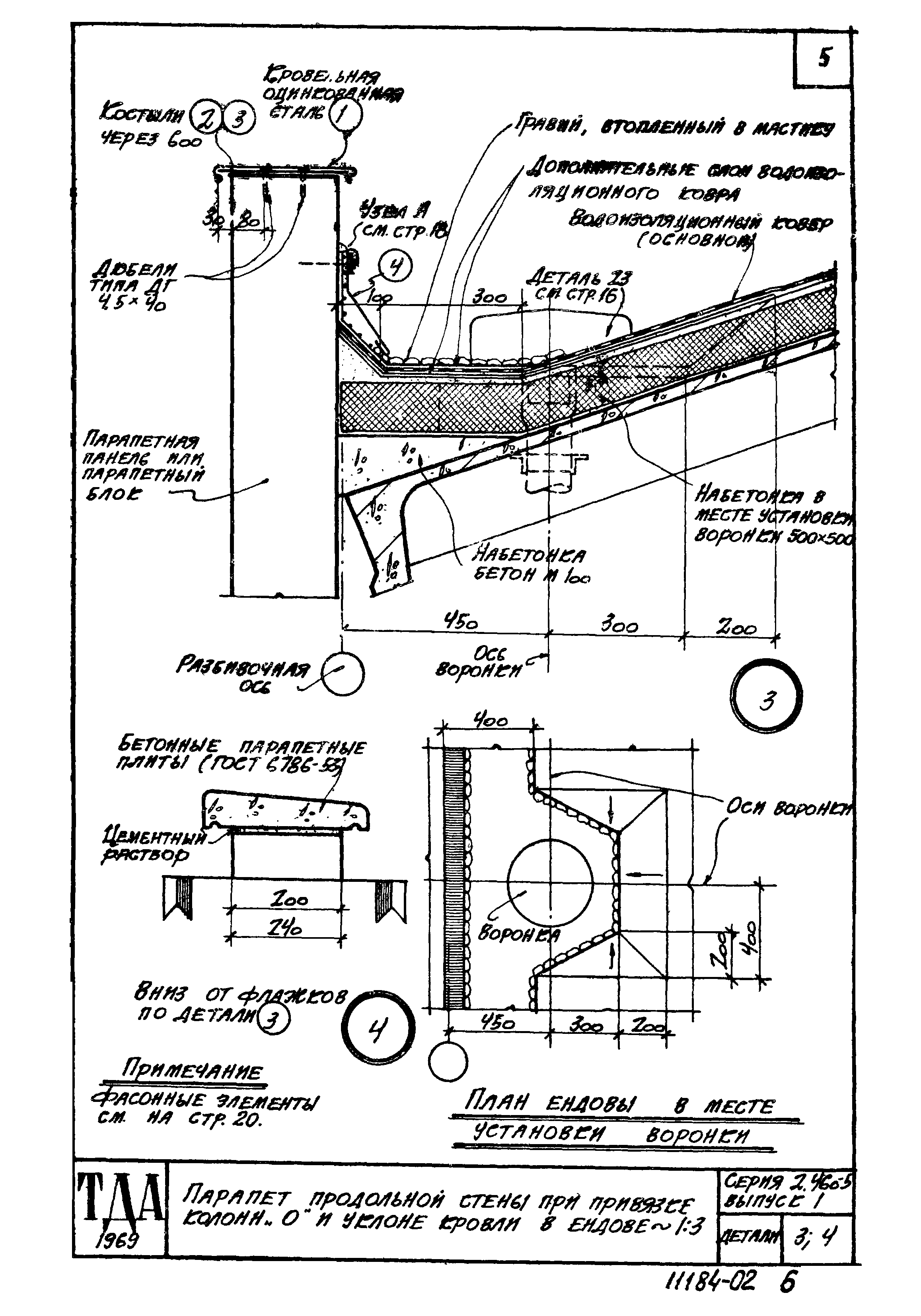

Деталь 3, Деталь 4 Парапет продольной стены при привязке колонн "0" и уклоне кровли в ендове ~ 1:3

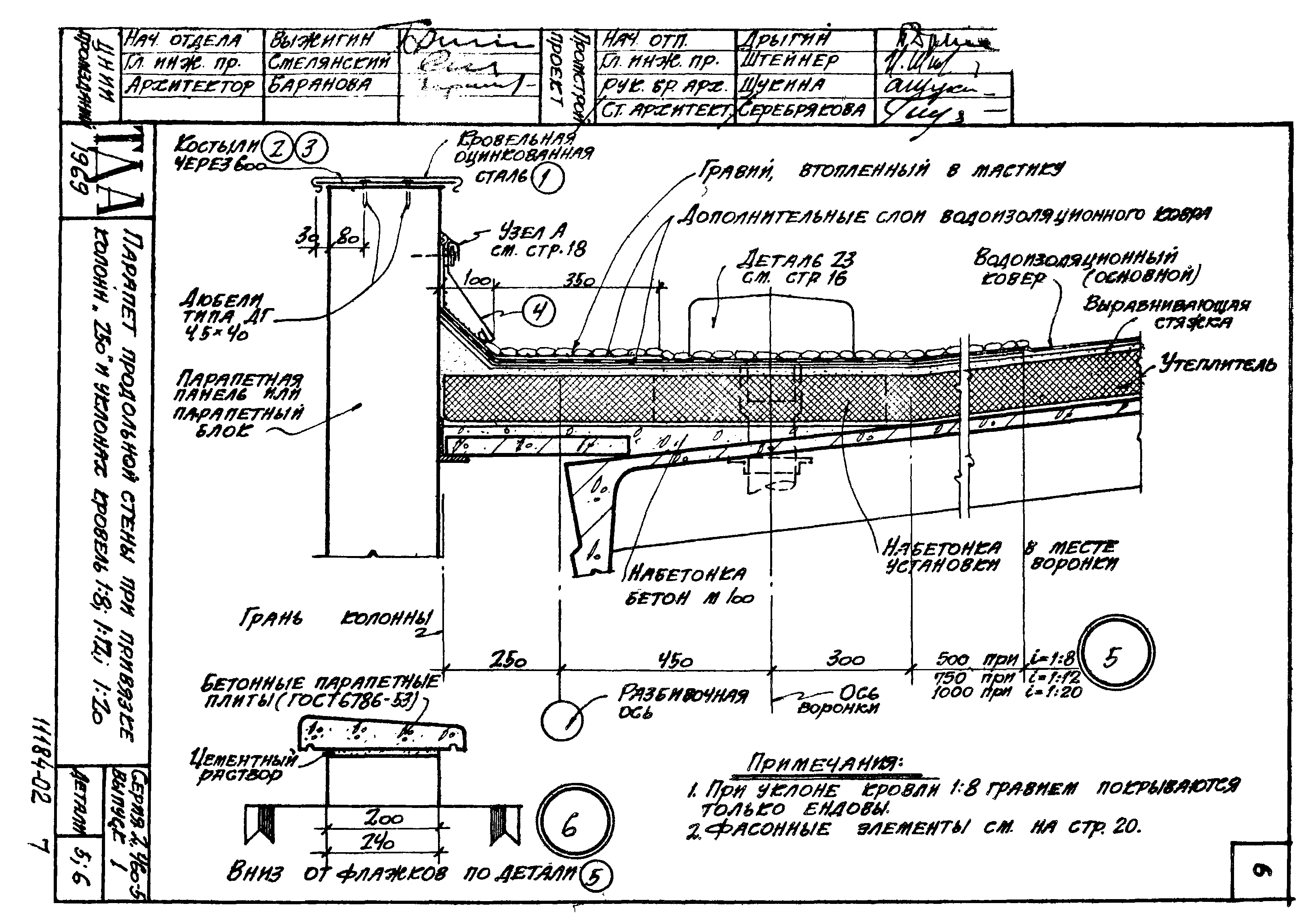

Деталь 5, Деталь 6 Парапет продольной стены при привязке колонн "250" и уклонах кровель 1:8; 1:12; 1:20

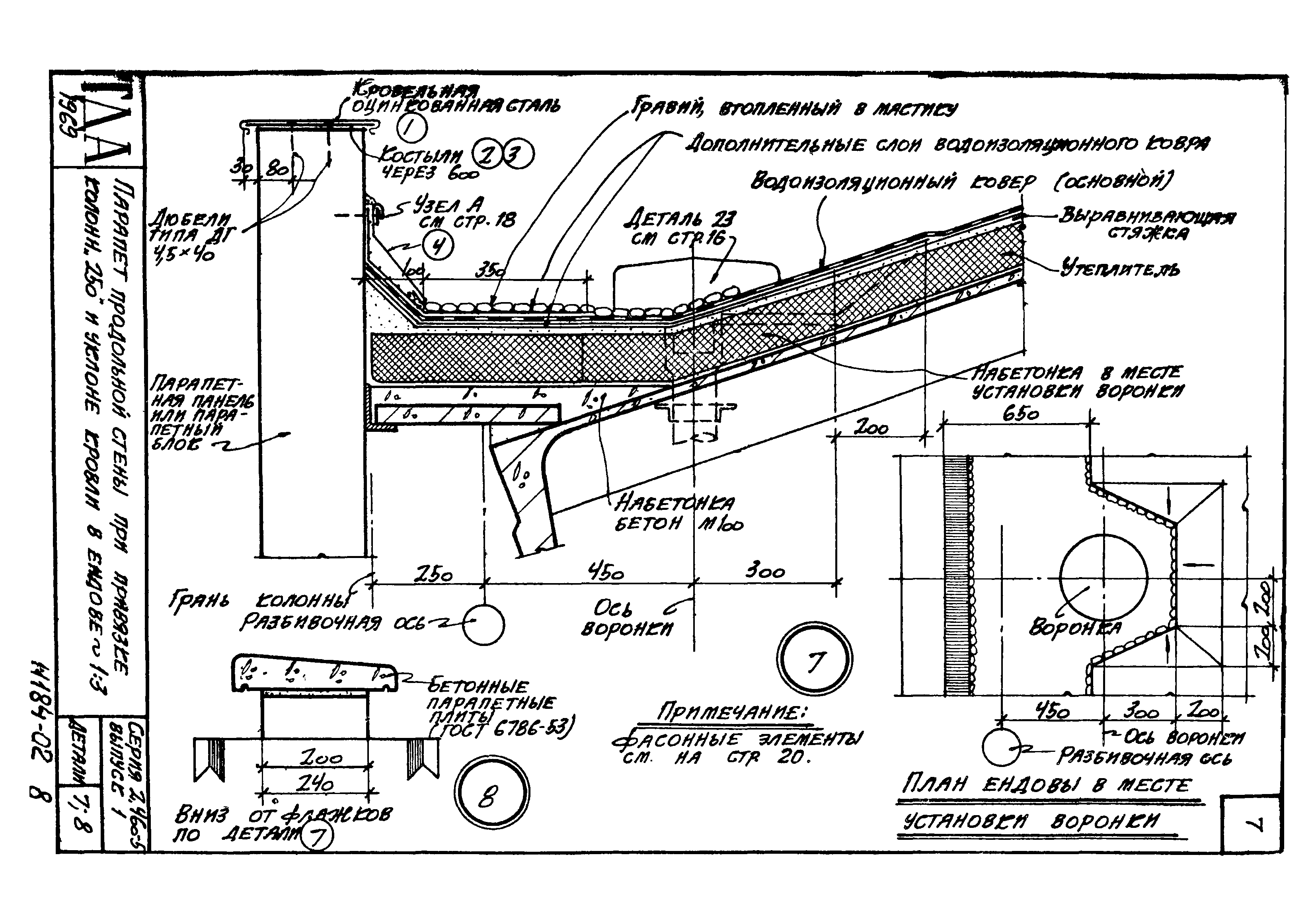

Деталь 7, Деталь 8 Парапет продольной стены при привязке колонн "250" и уклоне кровли в ендове ~ 1:3

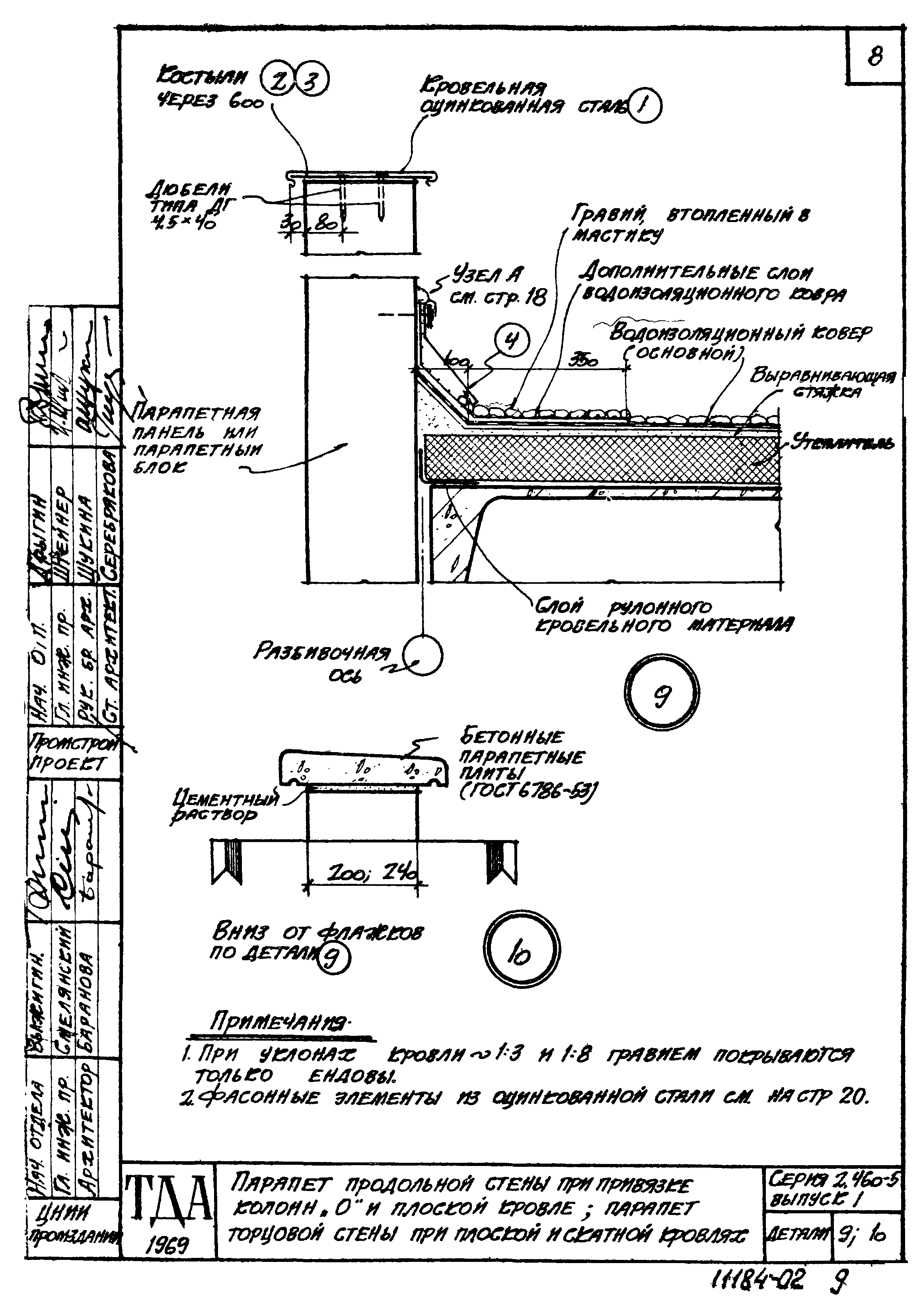

Деталь 9, Деталь 10 Парапет продольной стены при привязке колонн "0" и плоской кровле; парапет торцовой стены при плоской и скатной кровлях

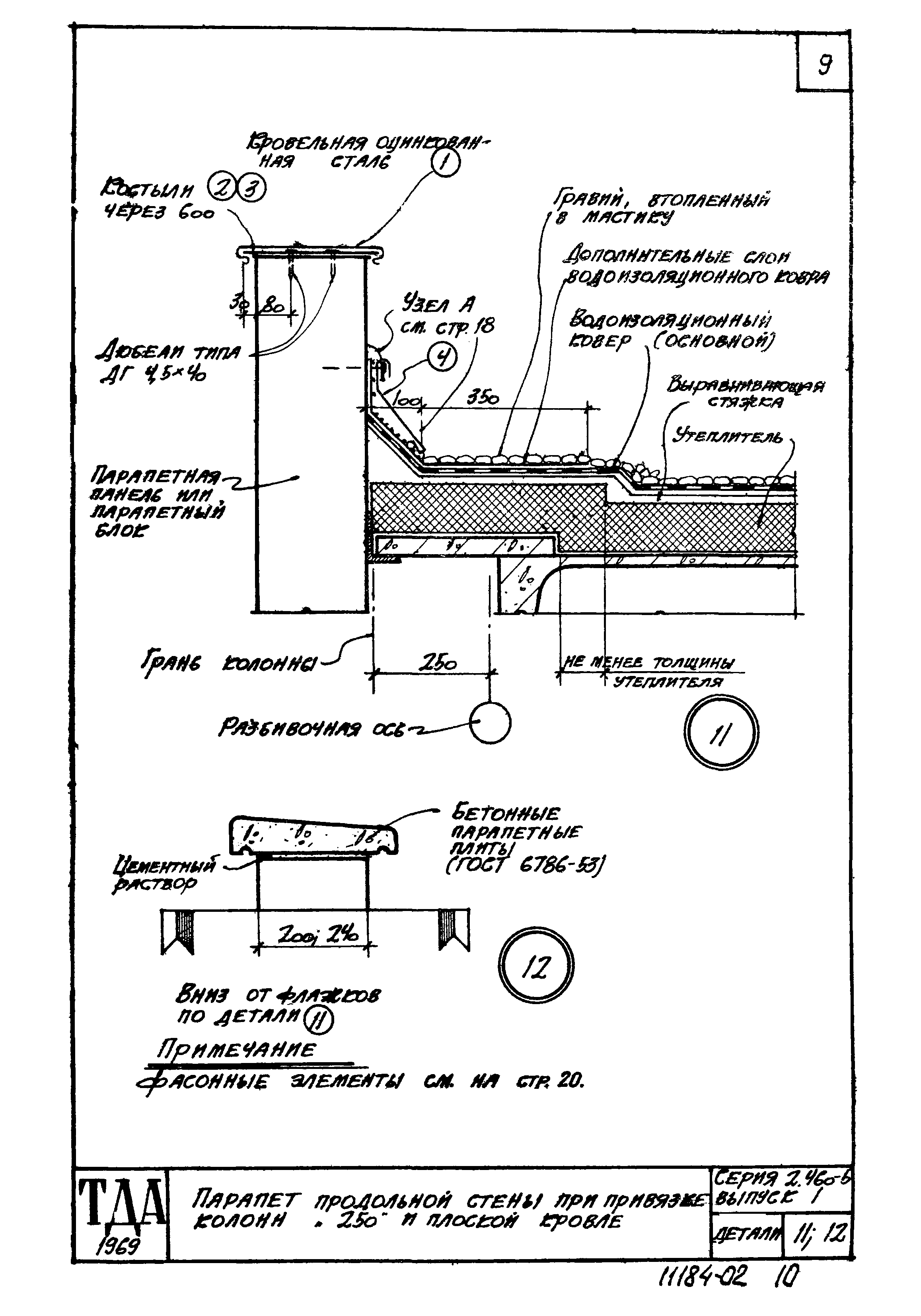

Деталь 11, Деталь 12 Парапет продольной стены при привязке колонн "250" и плоской кровле

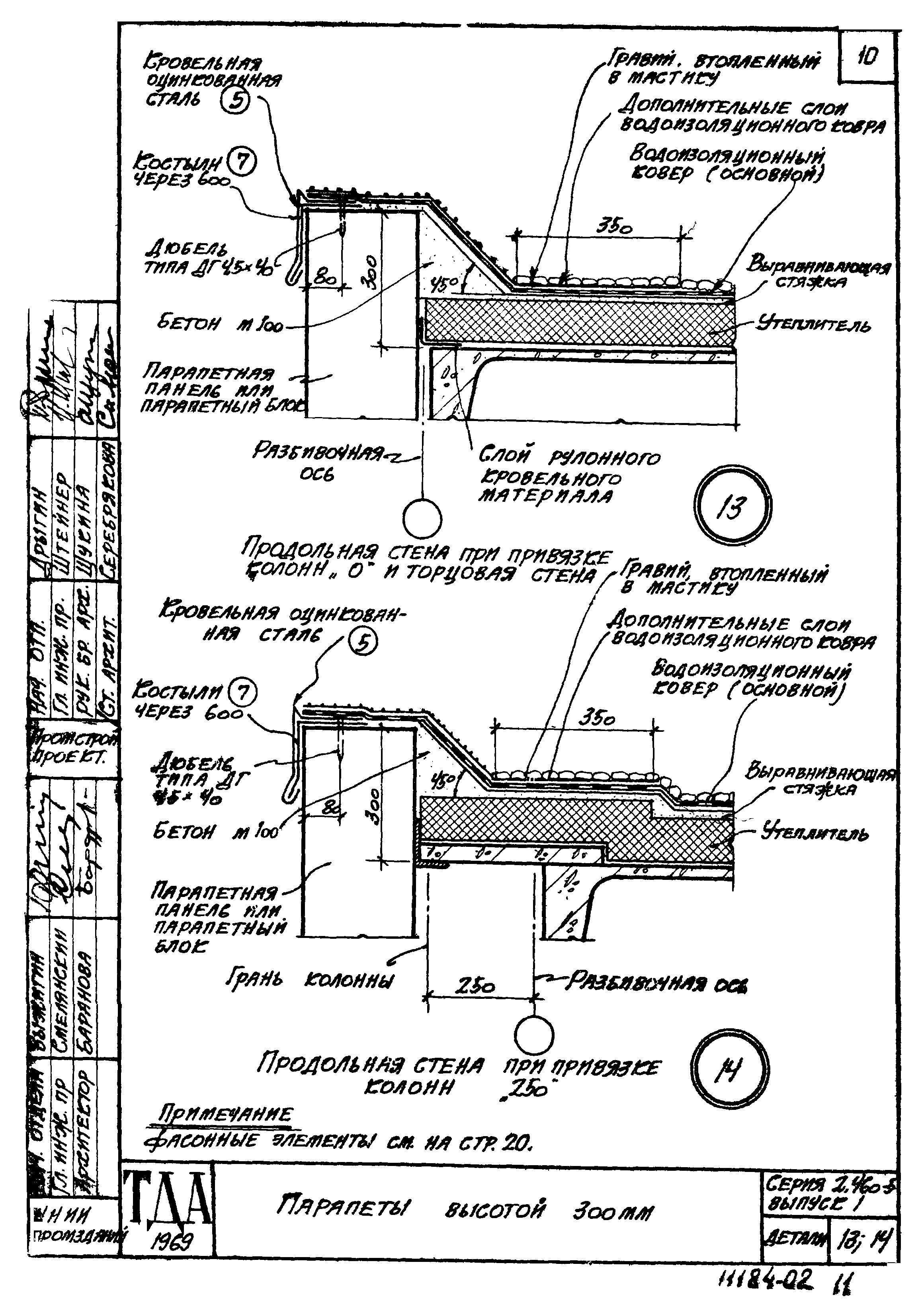

Деталь 13, Деталь 14 Парапеты высотой 300 мм

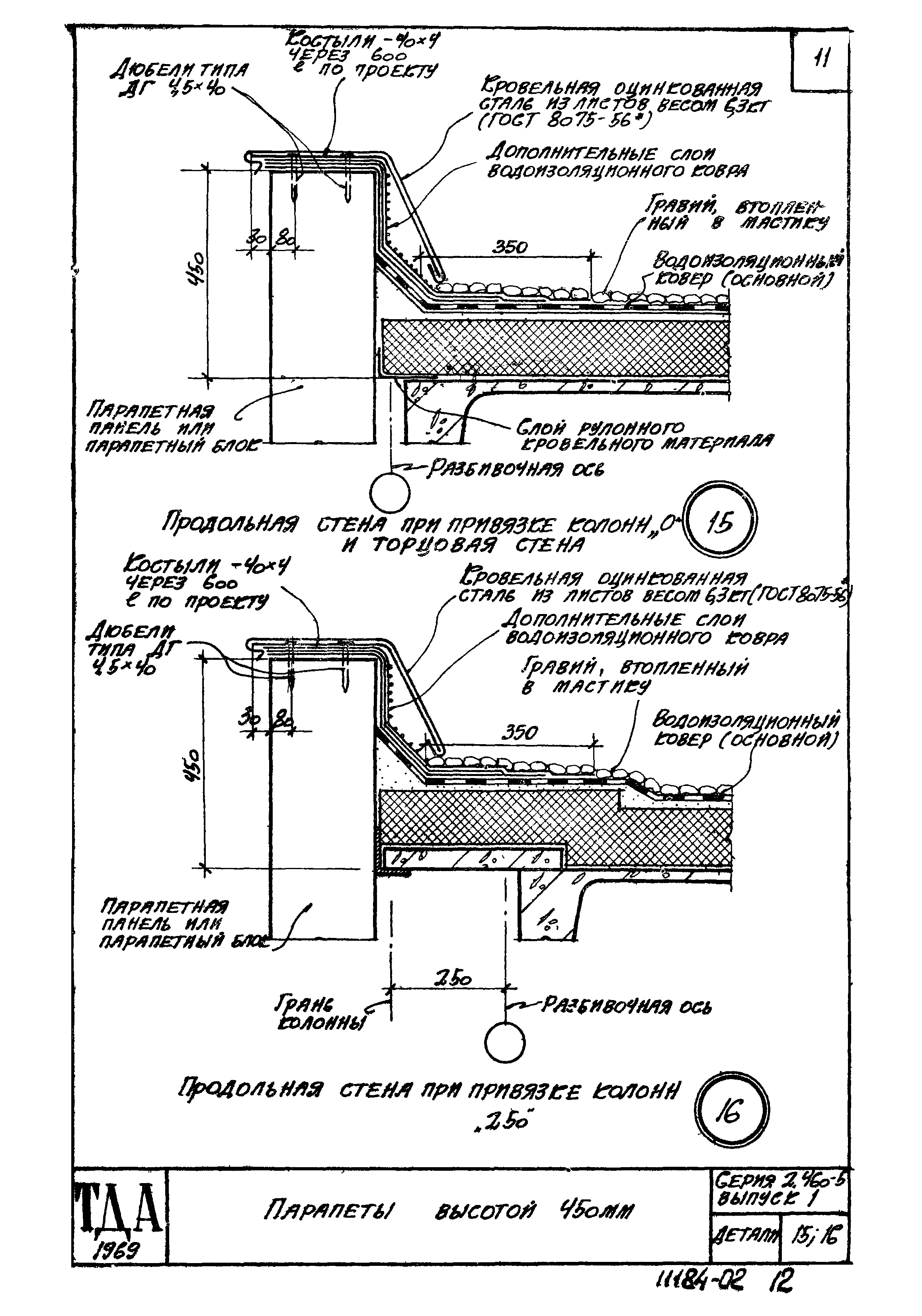

Деталь 15, Деталь 16 Парапеты высотой 450 мм

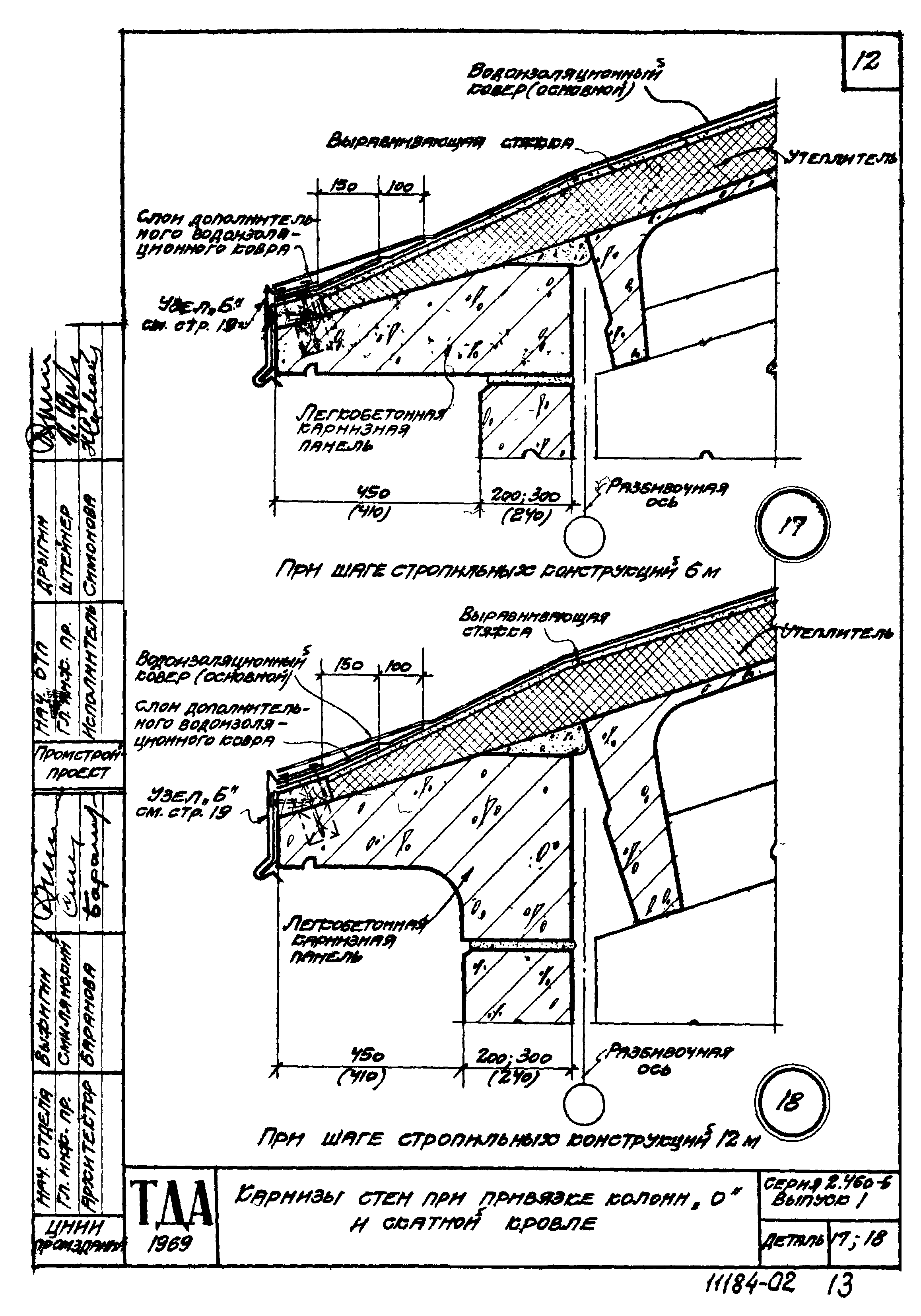

Деталь 17, Деталь 18 Карнизы стен при привязке колонн "0" и скатной кровле

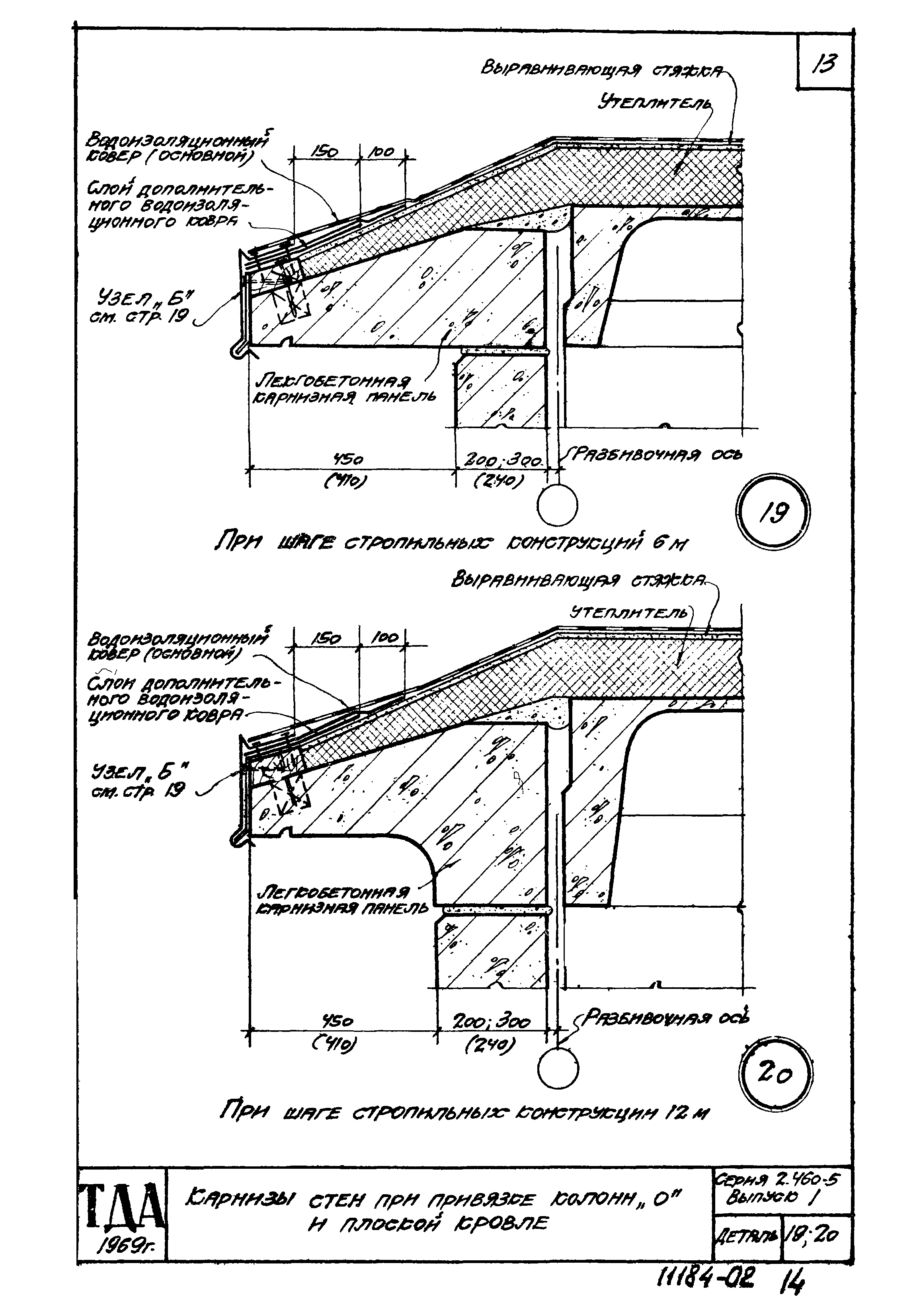

Деталь 19, Деталь 20 Карнизы стен при привязке колонн "0" и плоской кровле

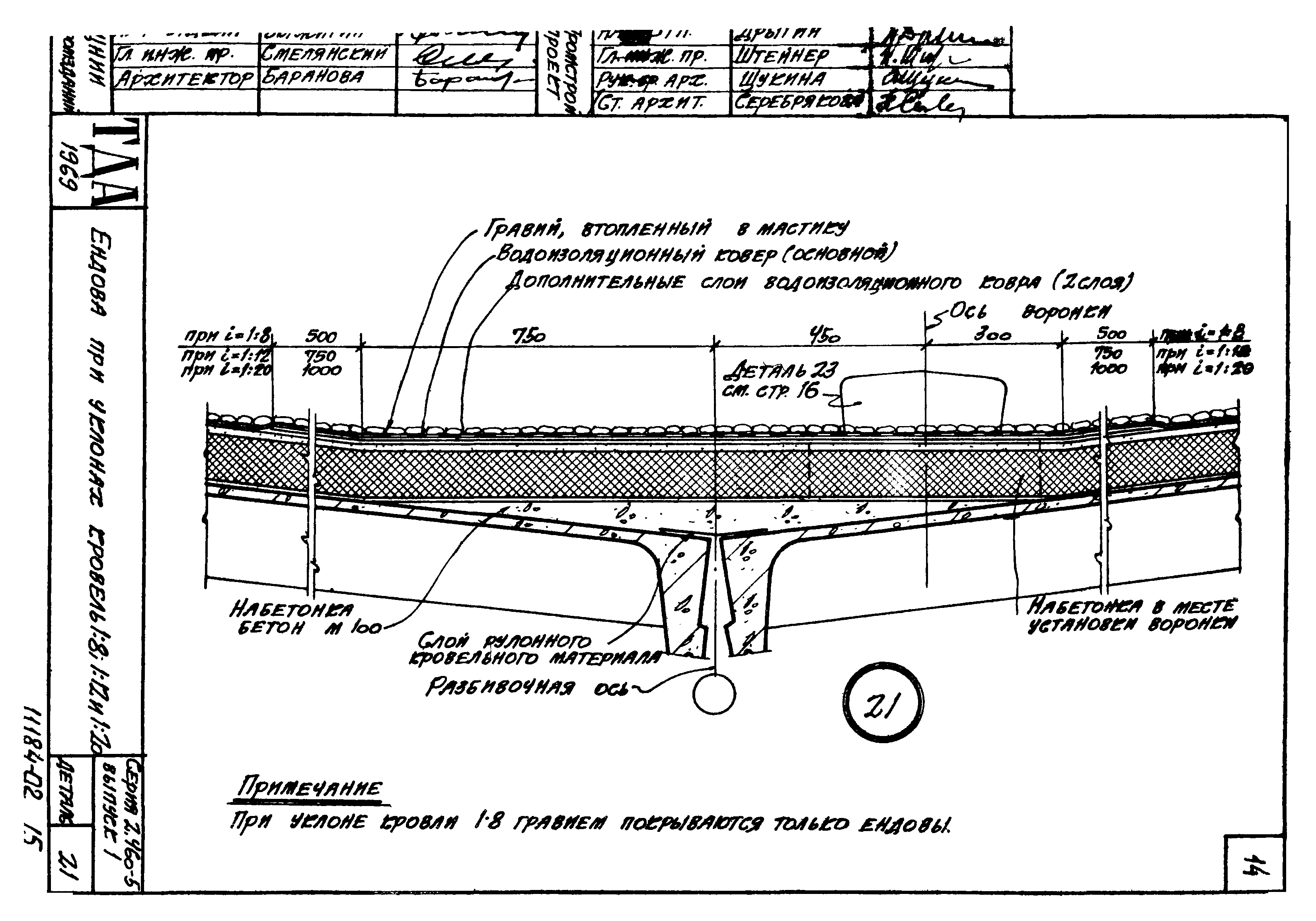

Деталь 21 Ендова при уклонах кровель 1:8, 1:12 и 1:20

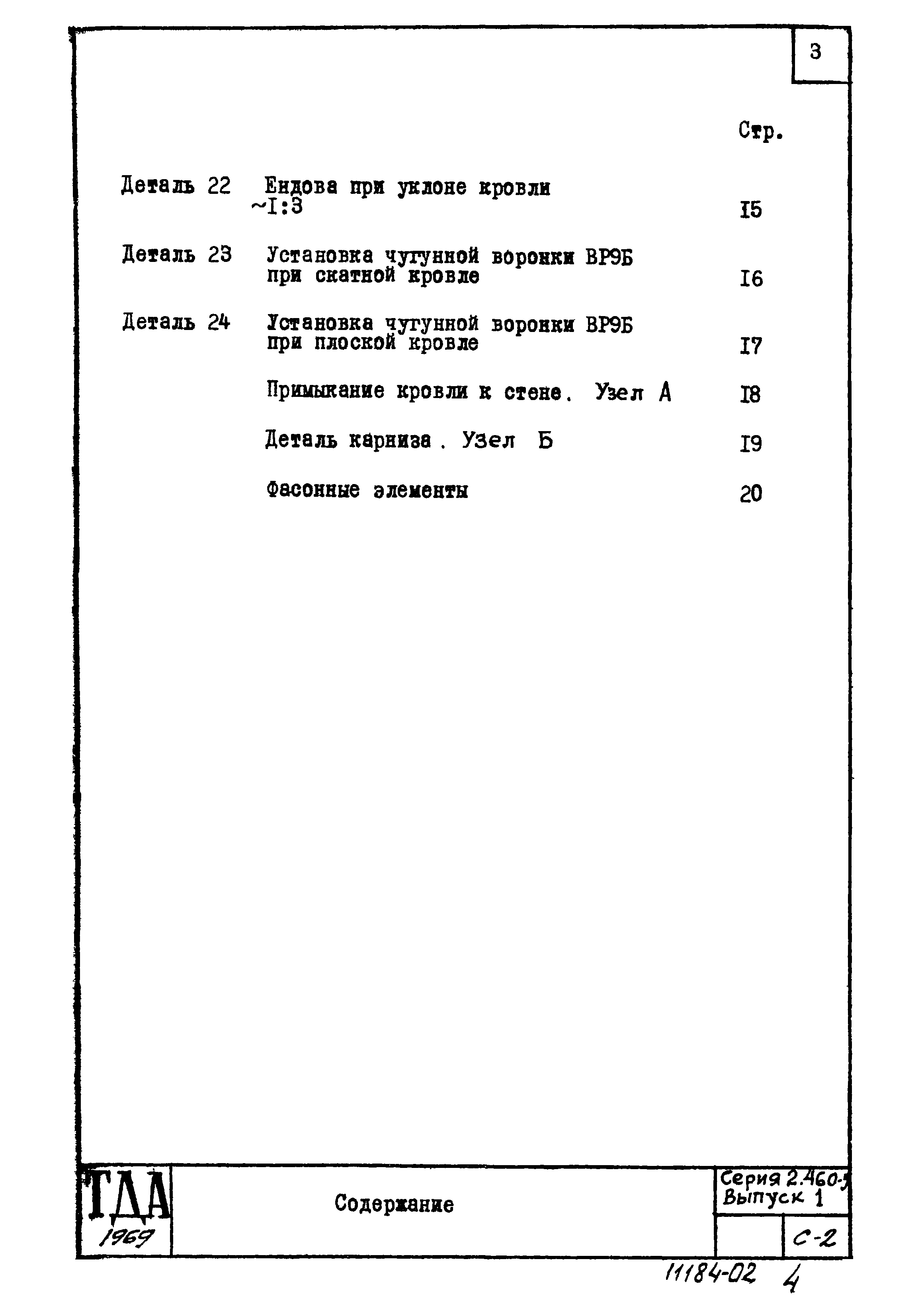

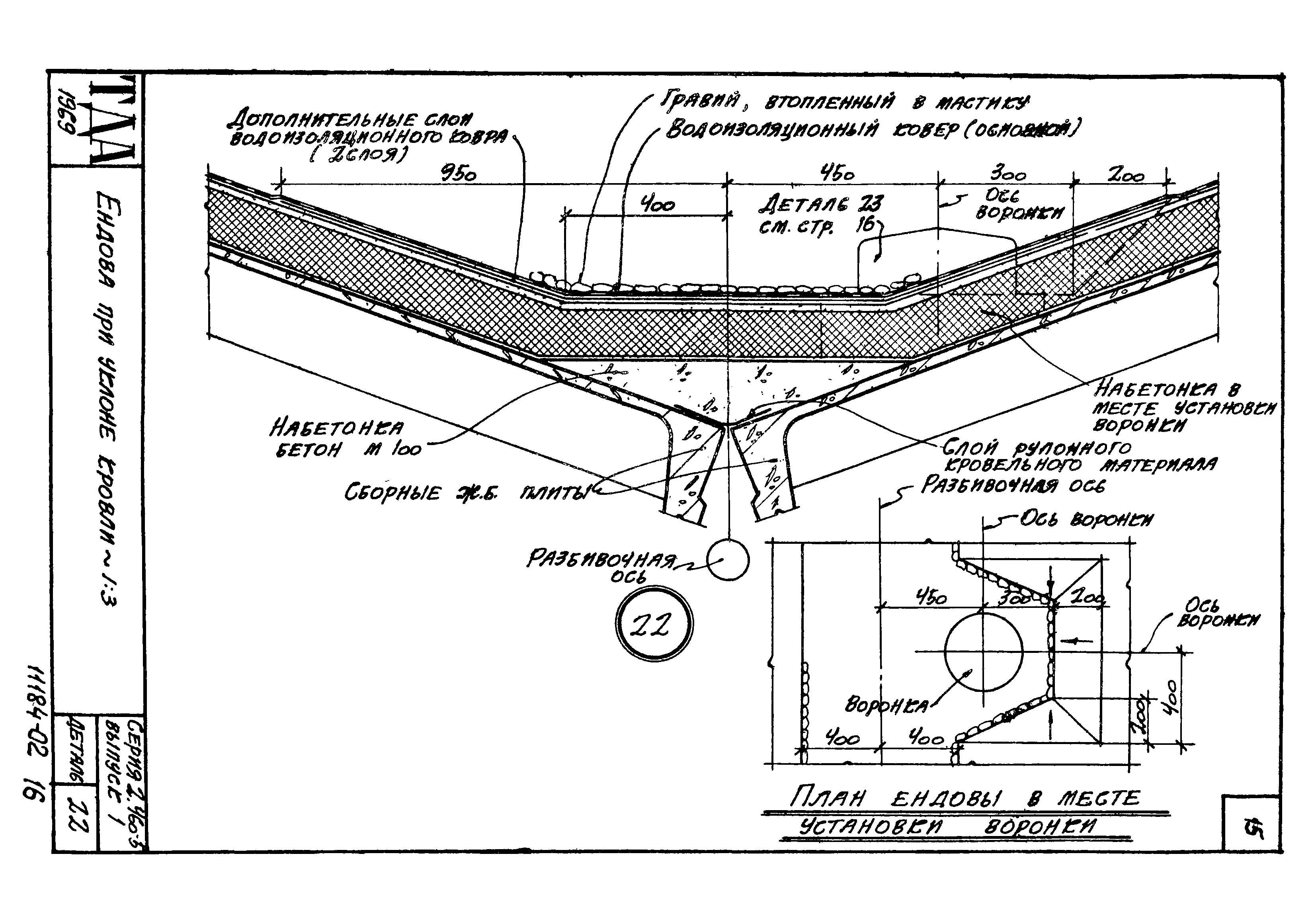

Деталь 22 Ендова при уклоне кровли ~1:3

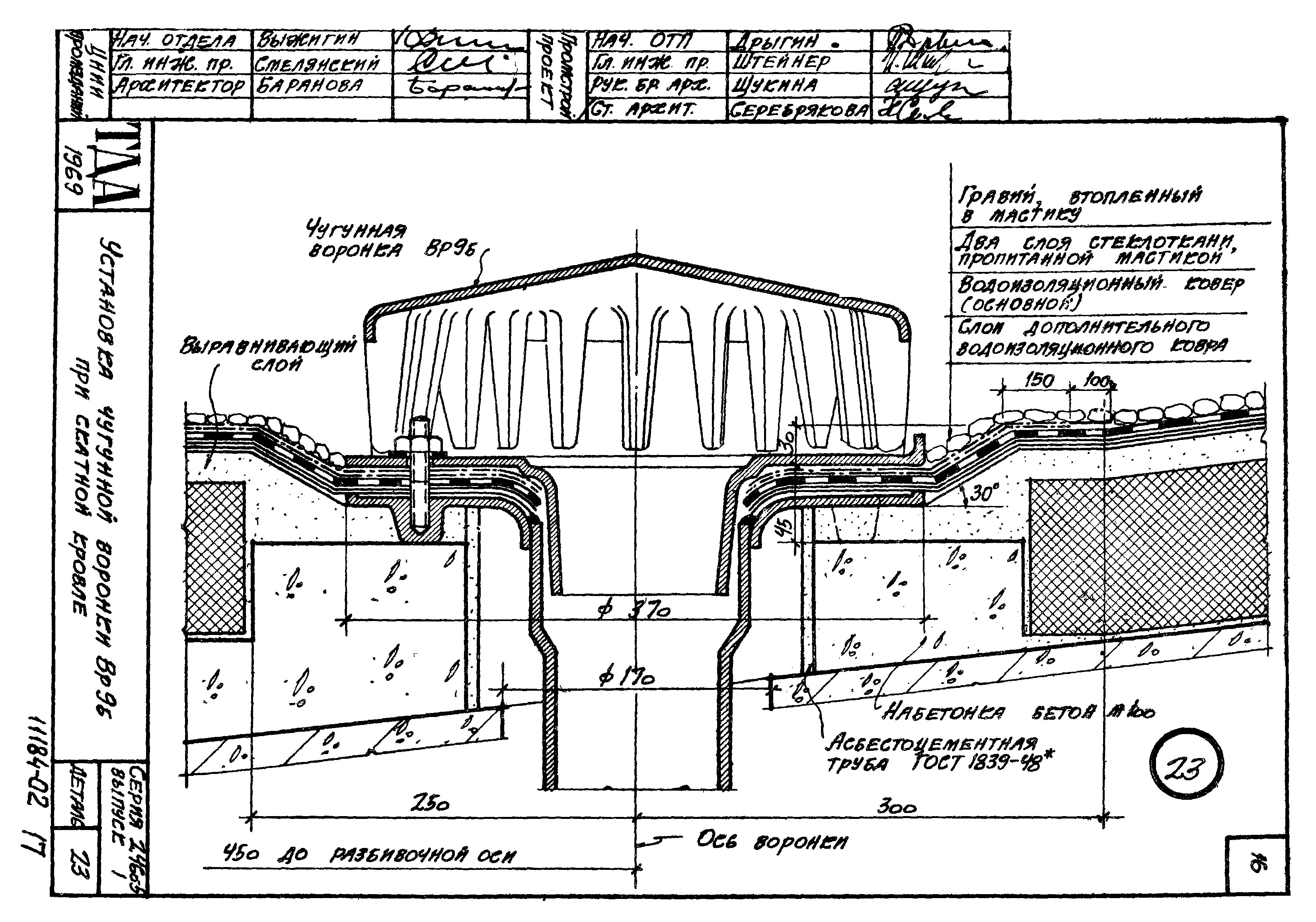

Деталь 23 Установка чугунной воронки ВР9Б при скатной кровле

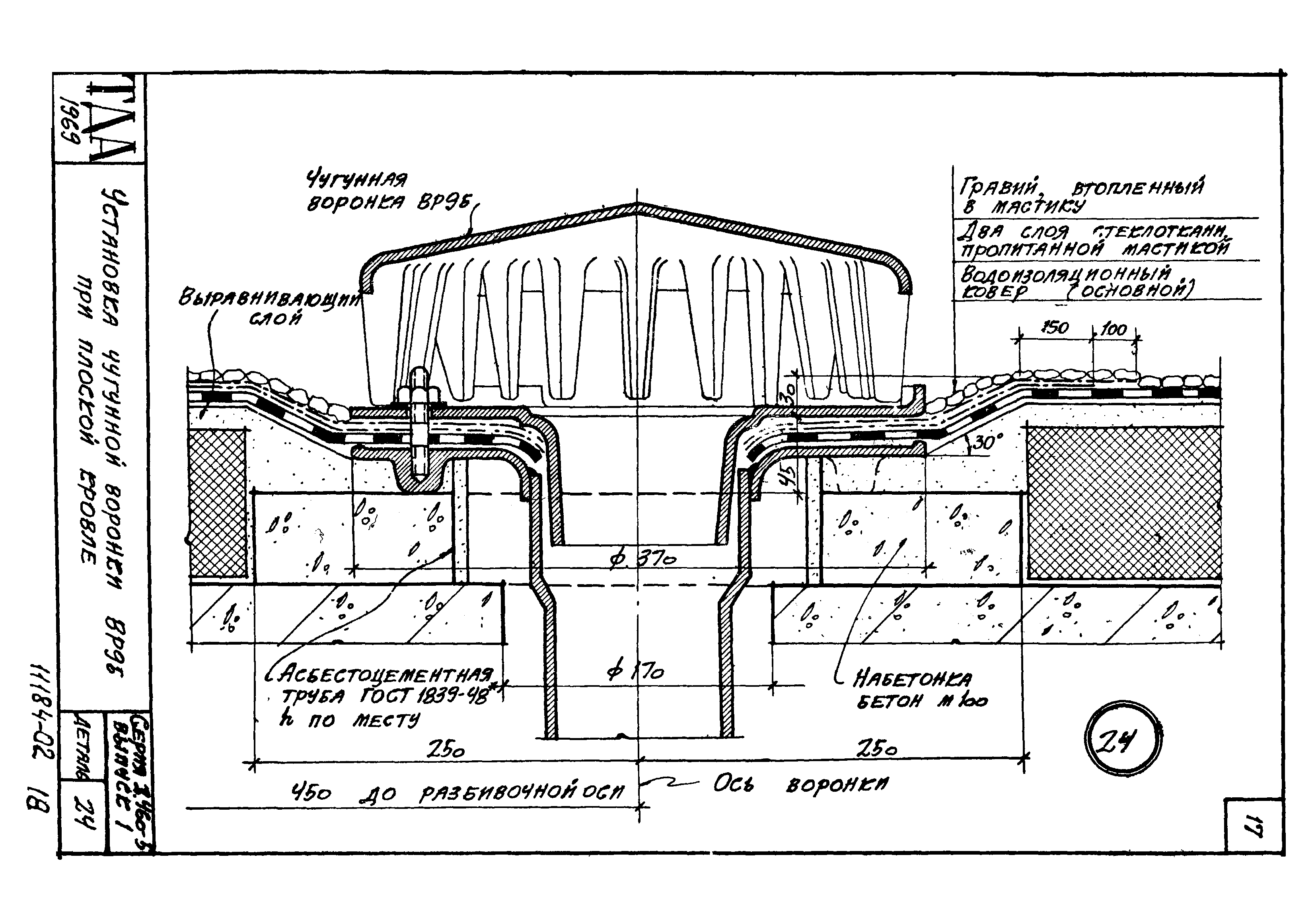

Деталь 24 Установка чугунной воронки ВР9Б при плоской кровле

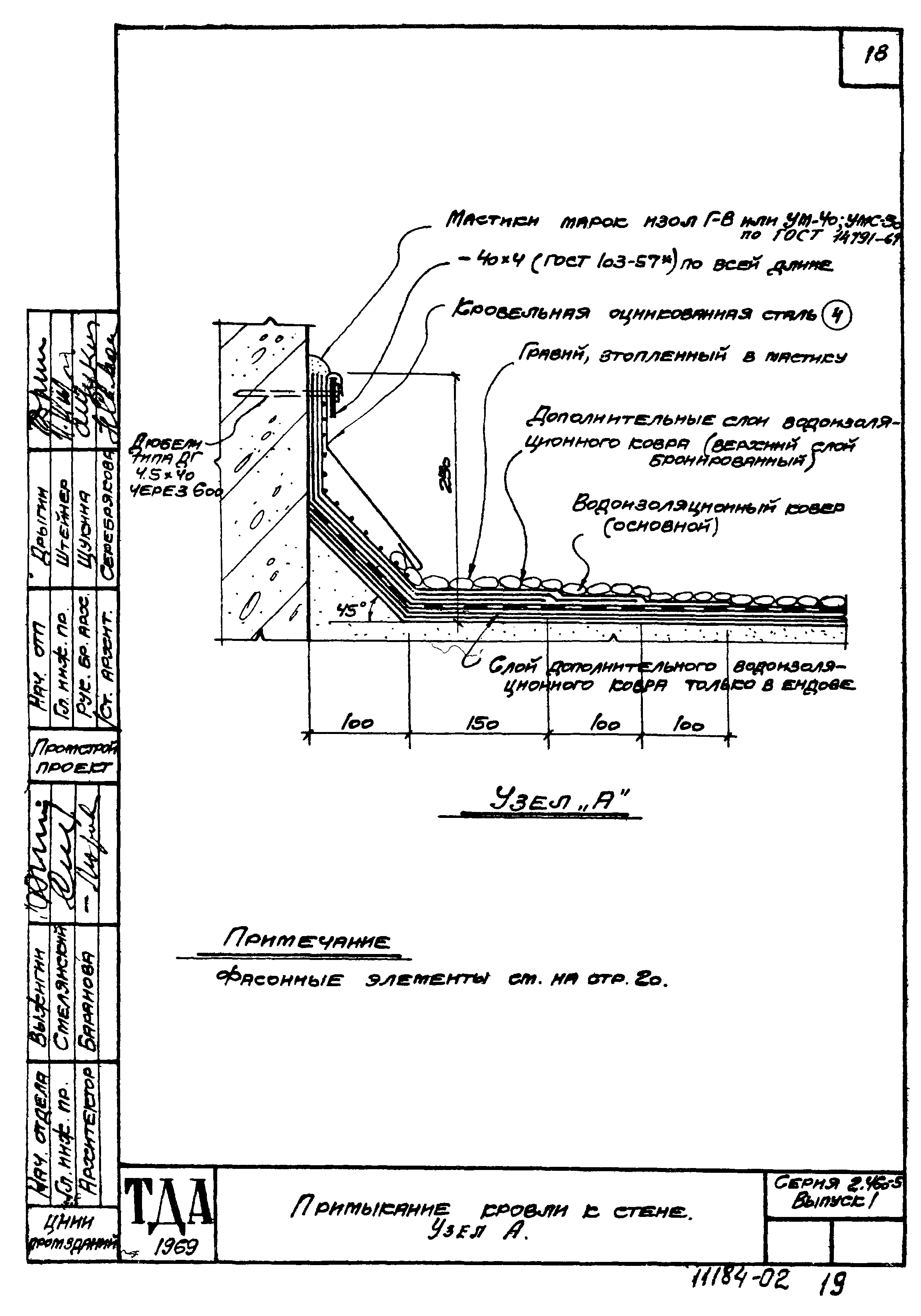

Примыкание кровли к стене. Узел А

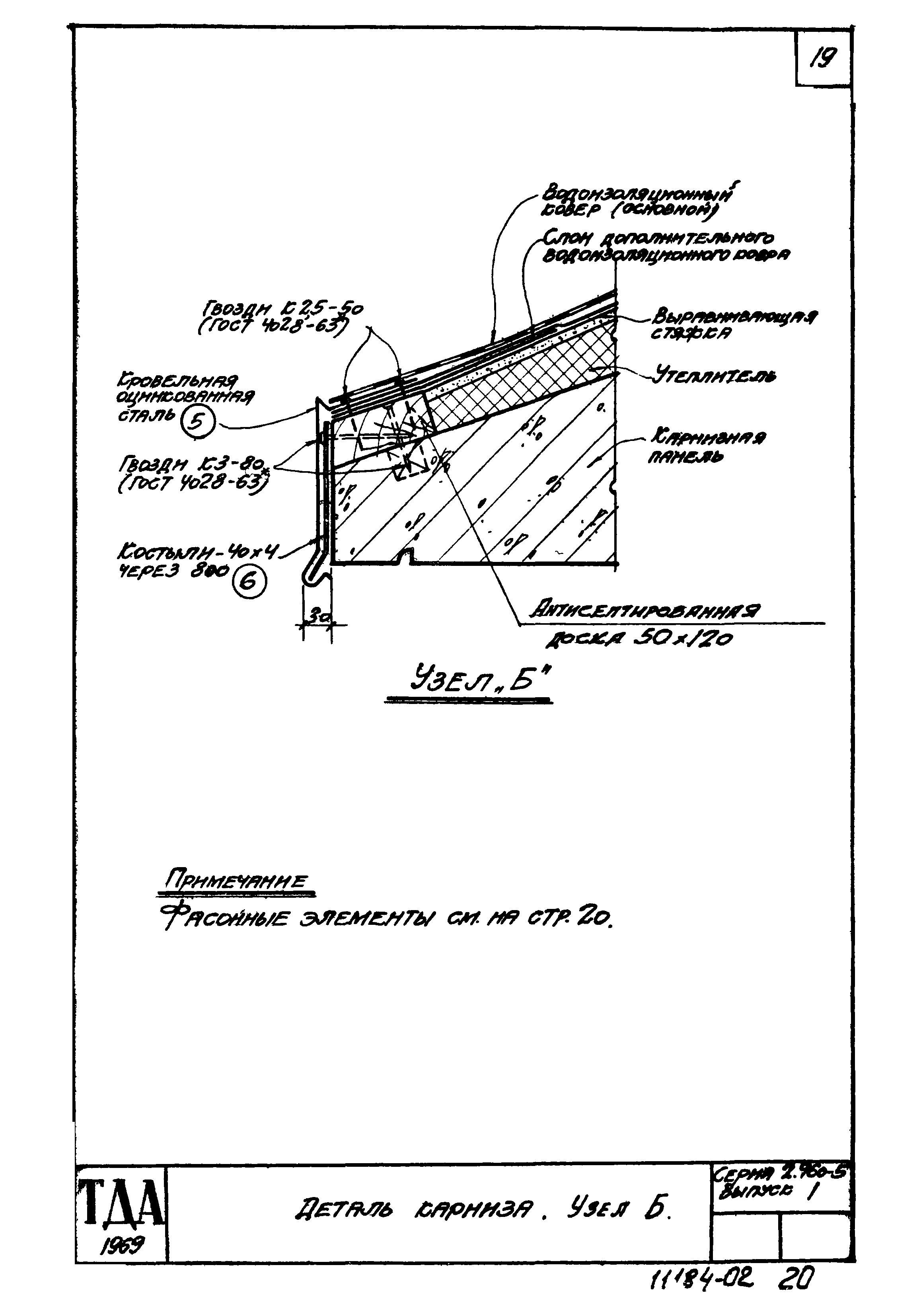

Деталь карниза . Узел Б

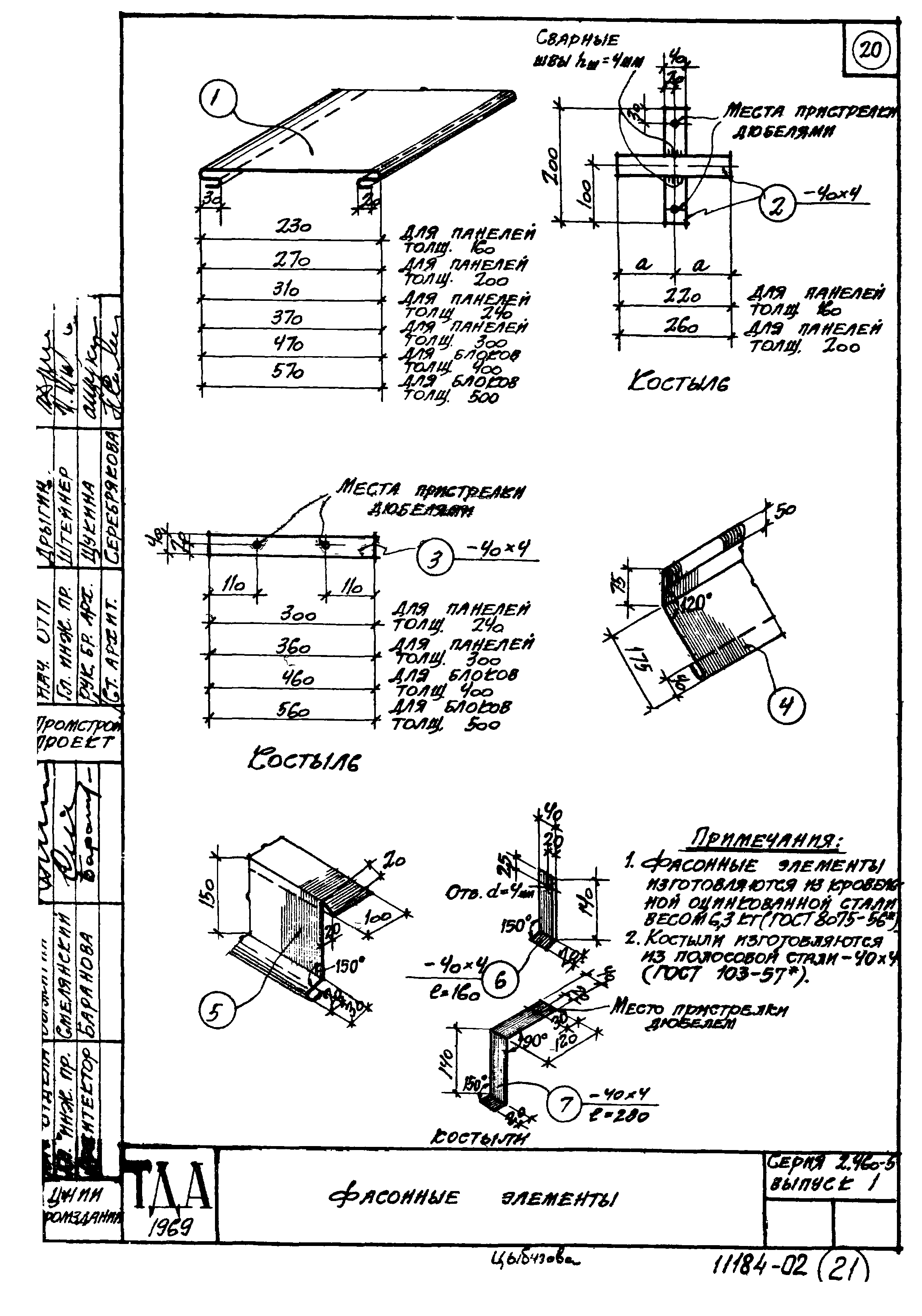

Фасонные элементы
Разработан: ЦНИИпромзданий
Промстройпроект
Утверждён:20.07.1971 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 111)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Узлы и детали покрытий и крыш
Чем заменён:
