Скачать Серия 1.112-1 Выпуск 1. Рабочие чертежи плит армированных сталью А-III

Дата актуализации: 10.08.2017

Серия 1.112-1

Выпуск 1. Рабочие чертежи плит армированных сталью А-III

Обозначение:	Серия 1.112-1
Обозначение англ:	Series 1.112-1
Статус:	заменен
Название рус.:	Выпуск 1. Рабочие чертежи плит армированных сталью А-III
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1979
Область применения:	Изделия предназначены для обязательного применения при проектировании и строительстве жилых, общественных и других зданий и для массового производства этих изделий предприятиями строительной промышленности

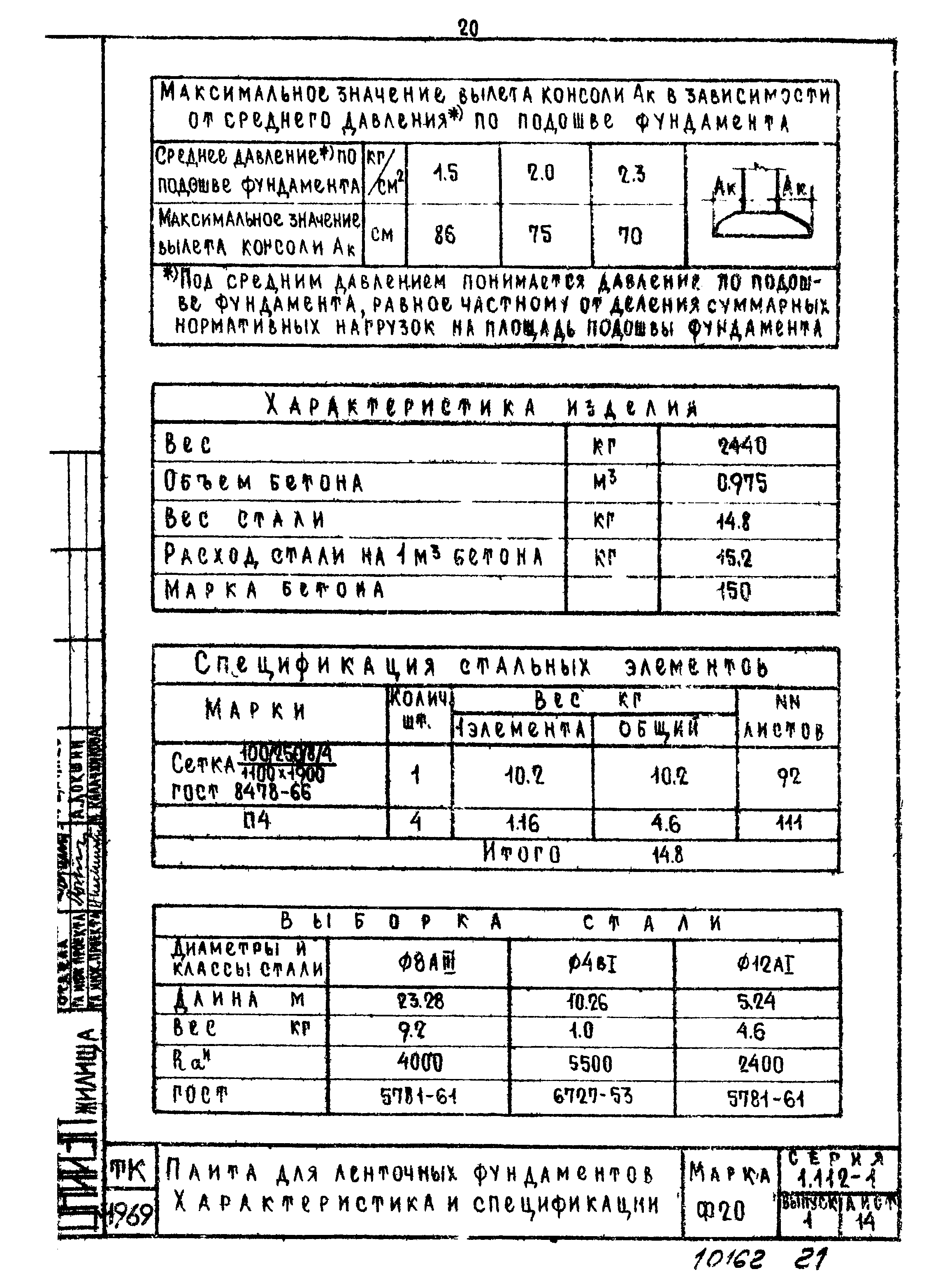

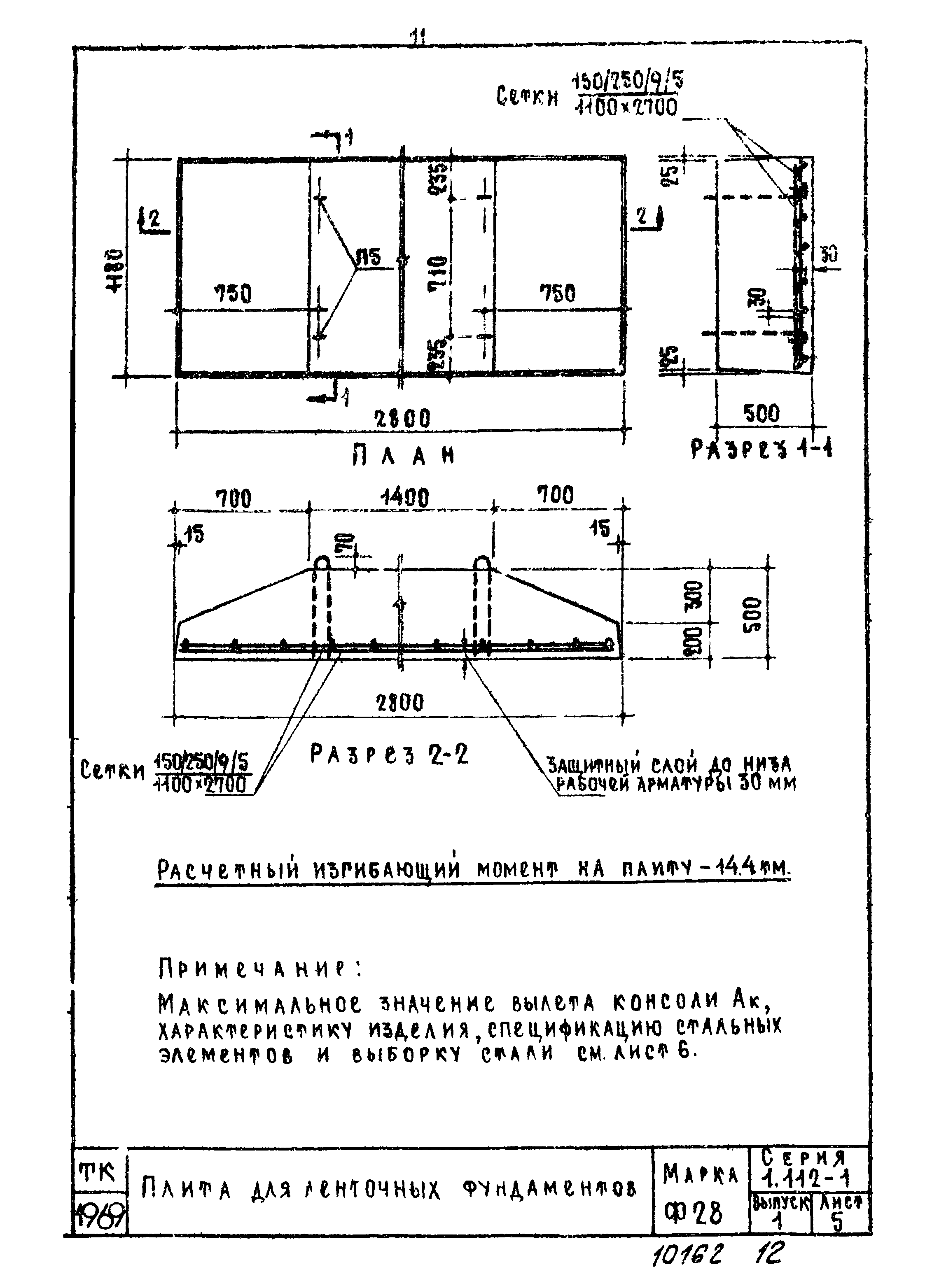

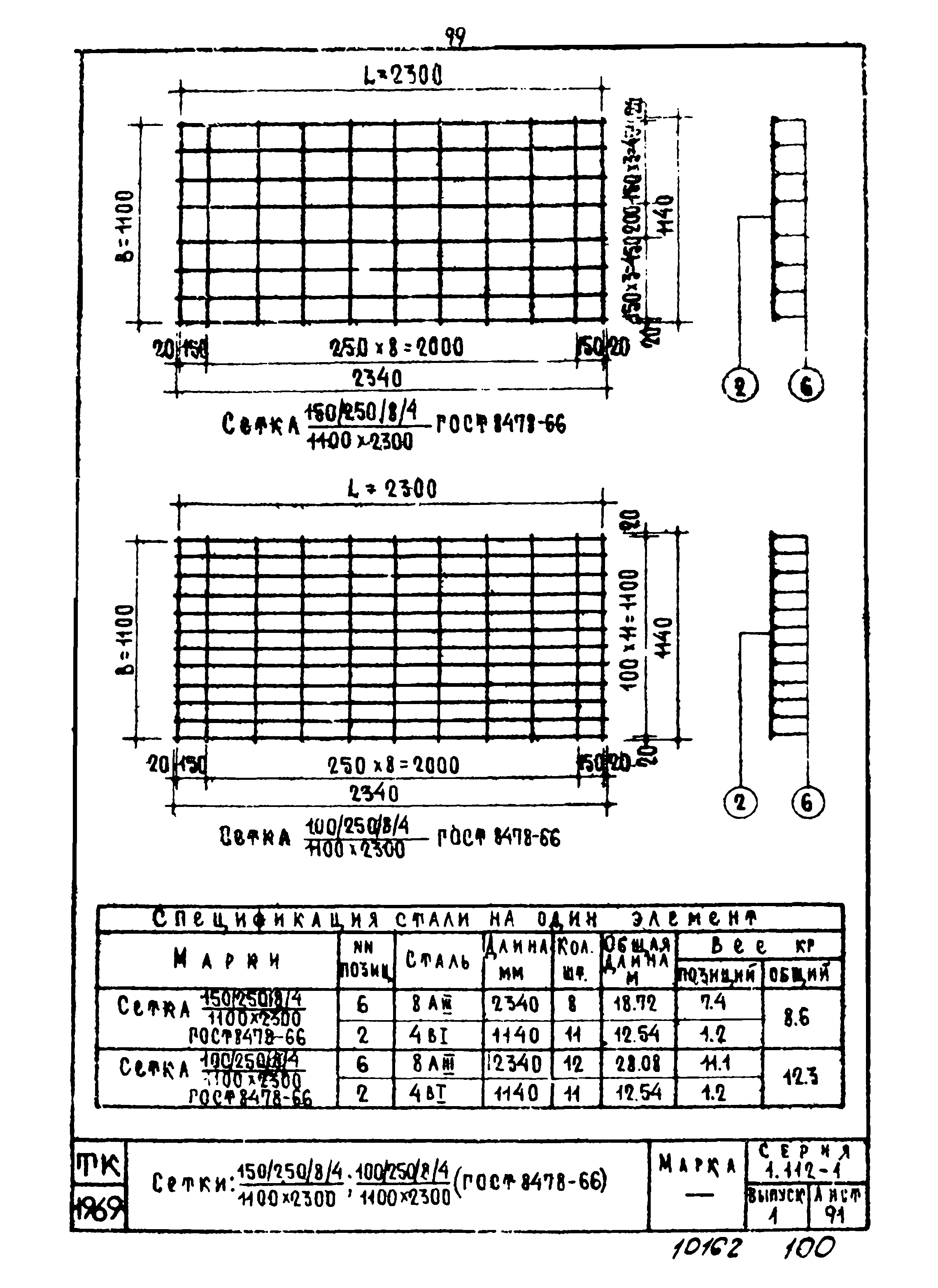

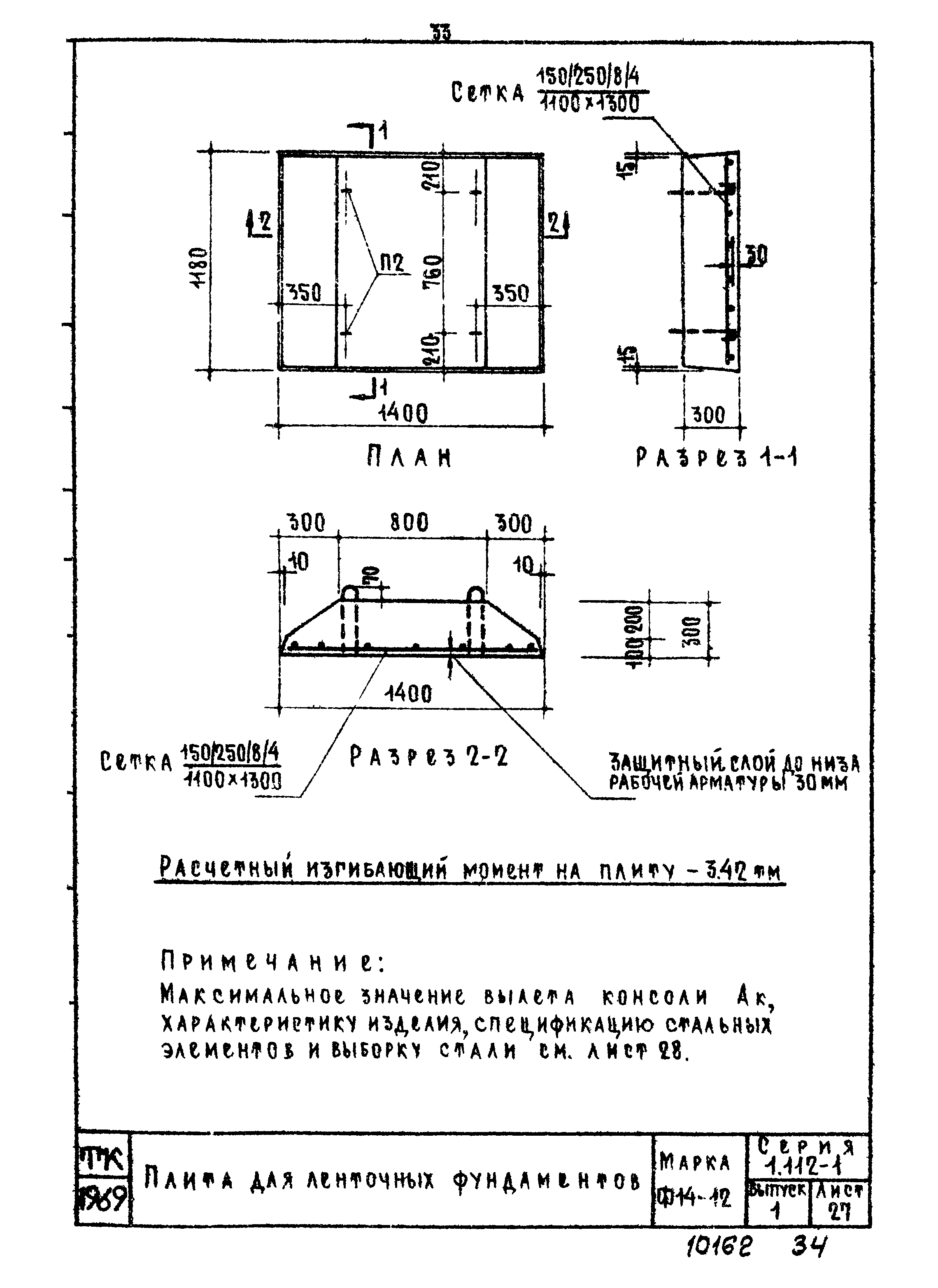

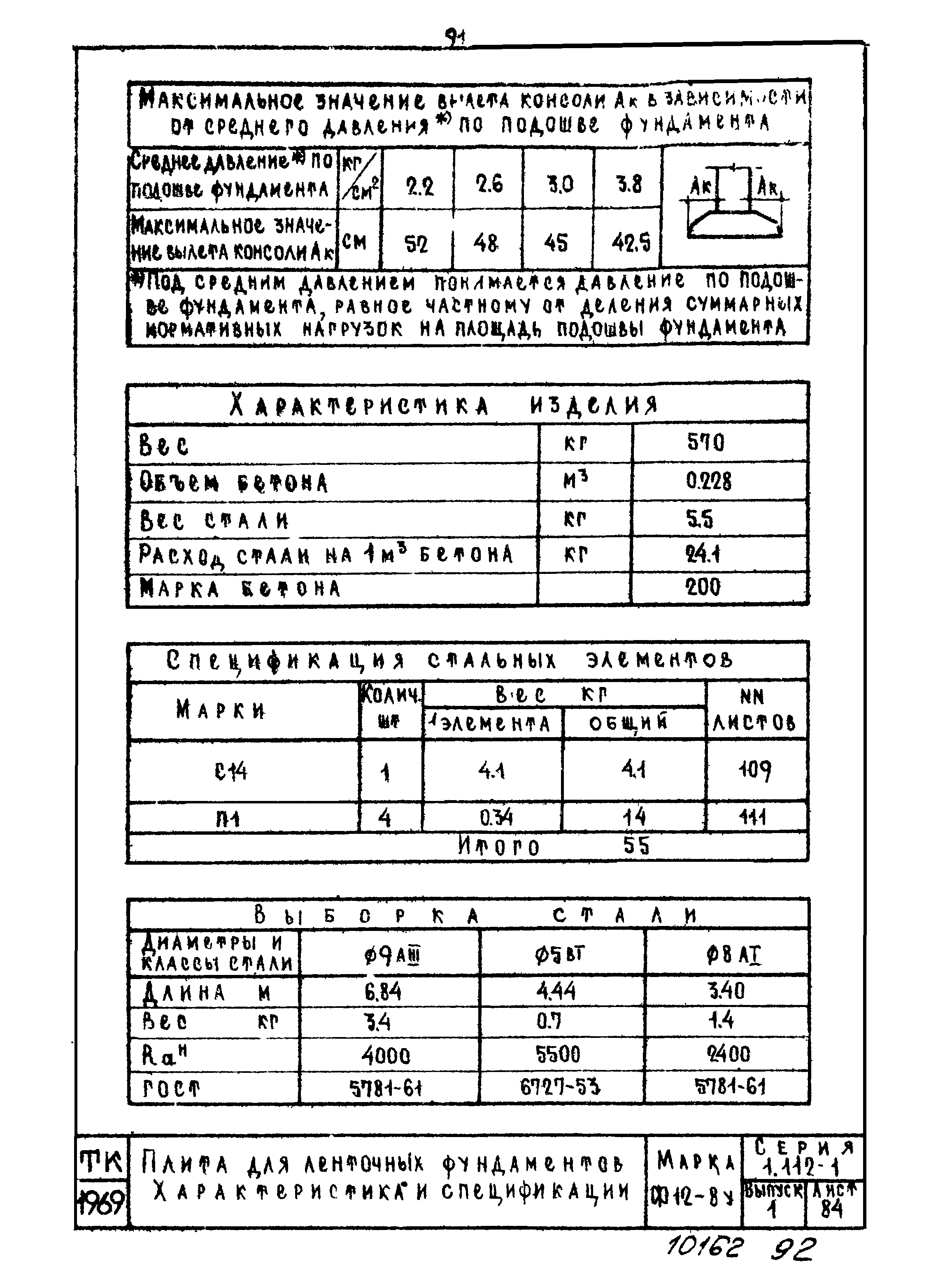

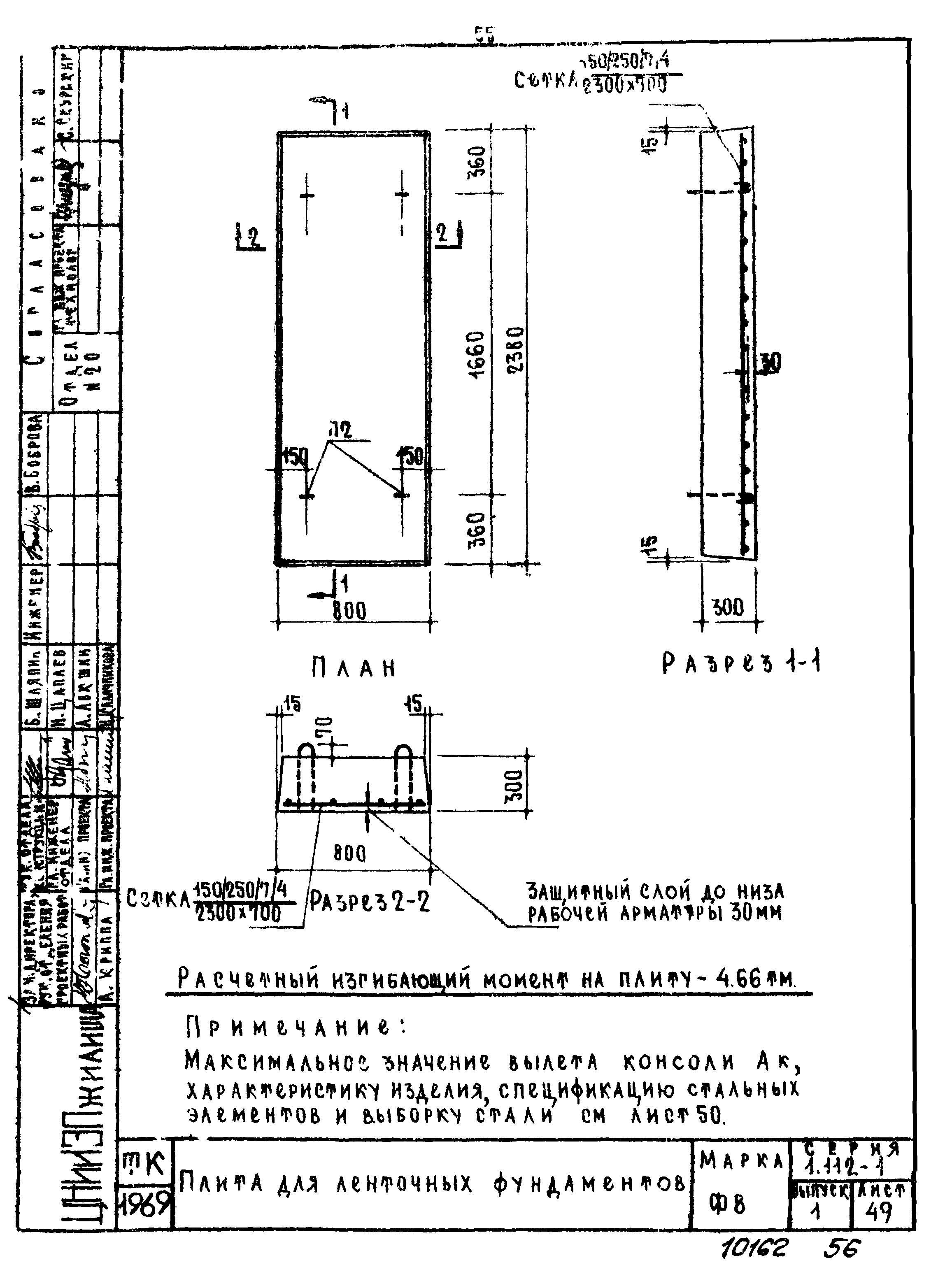

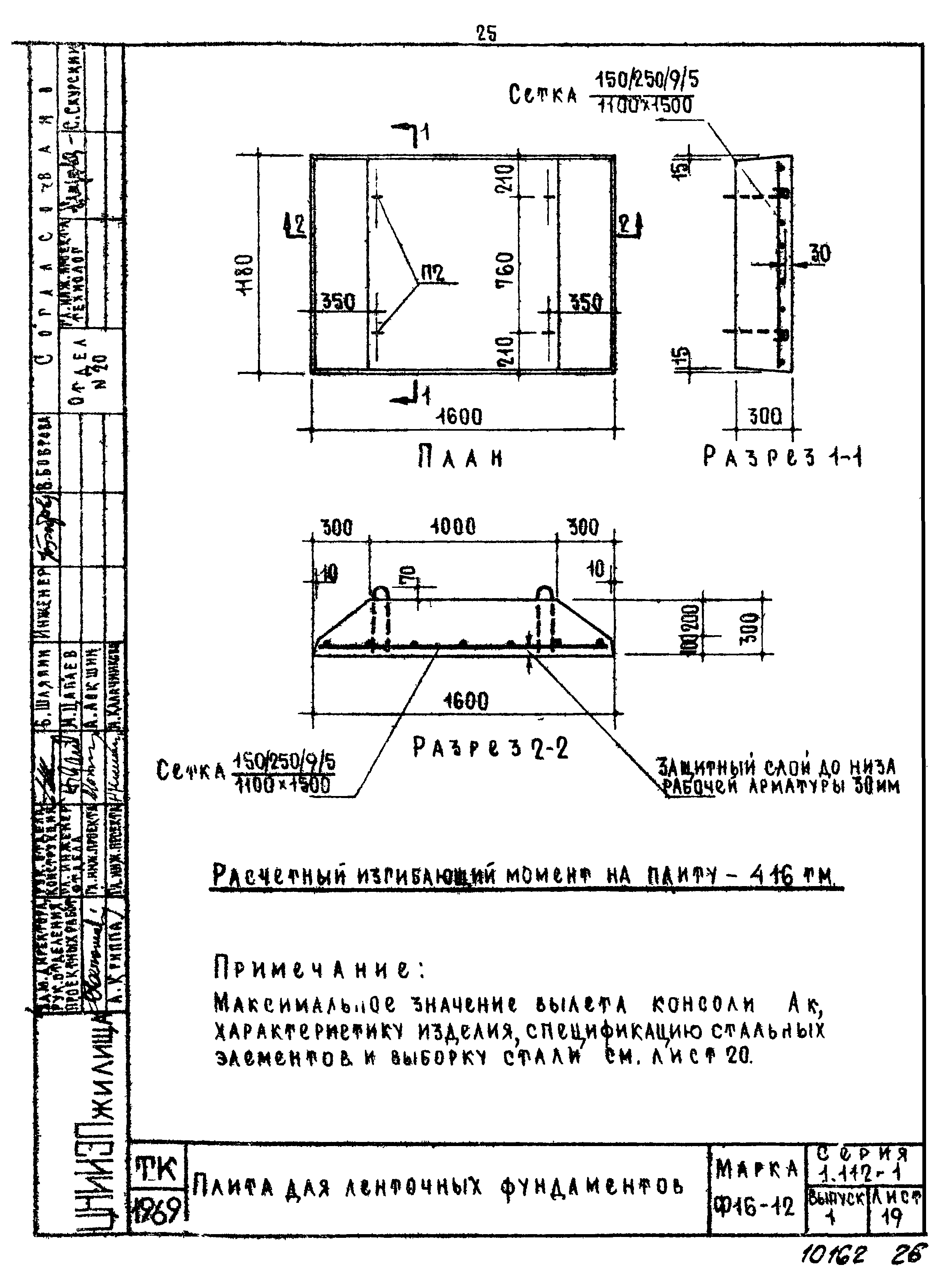

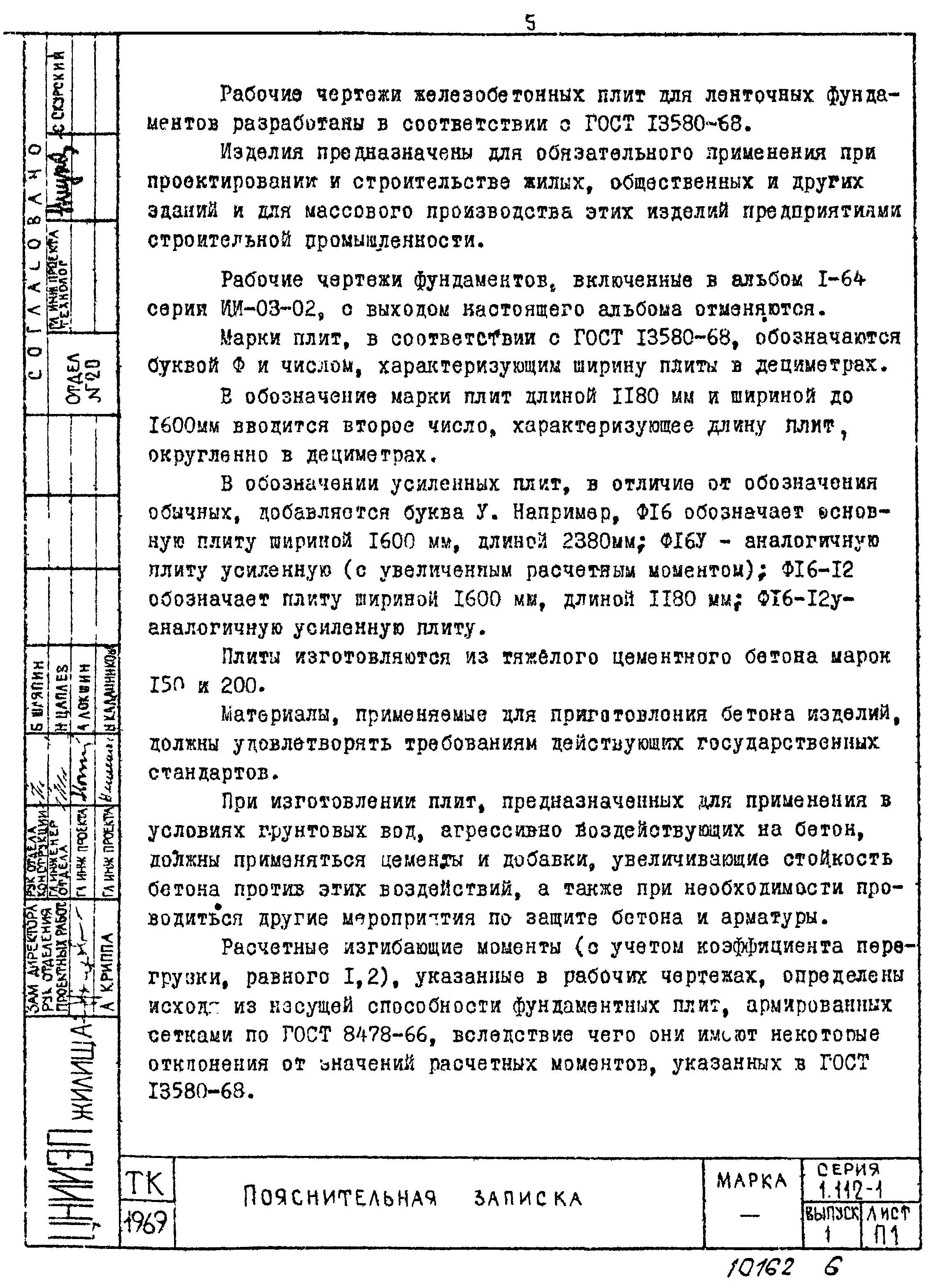

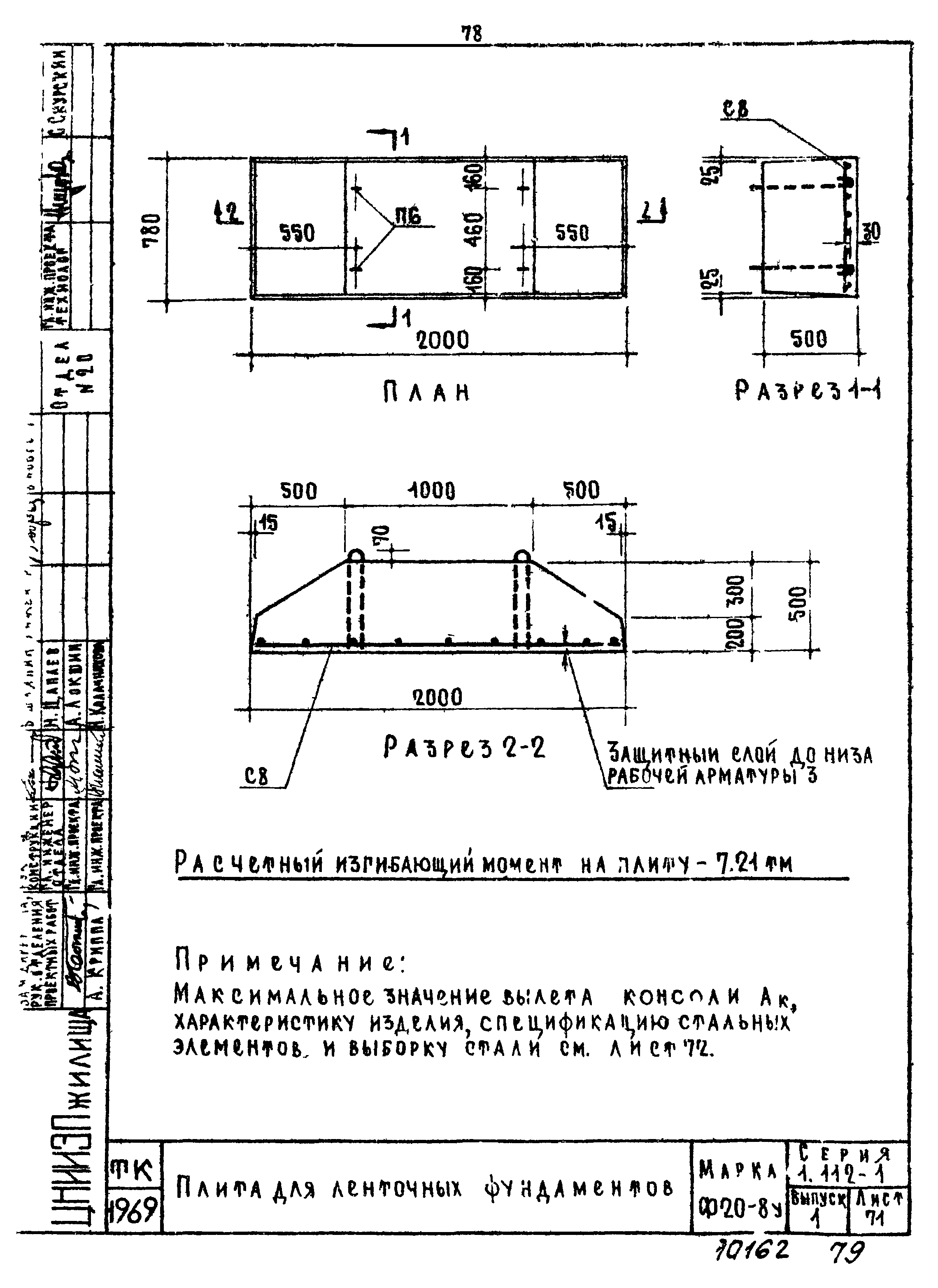

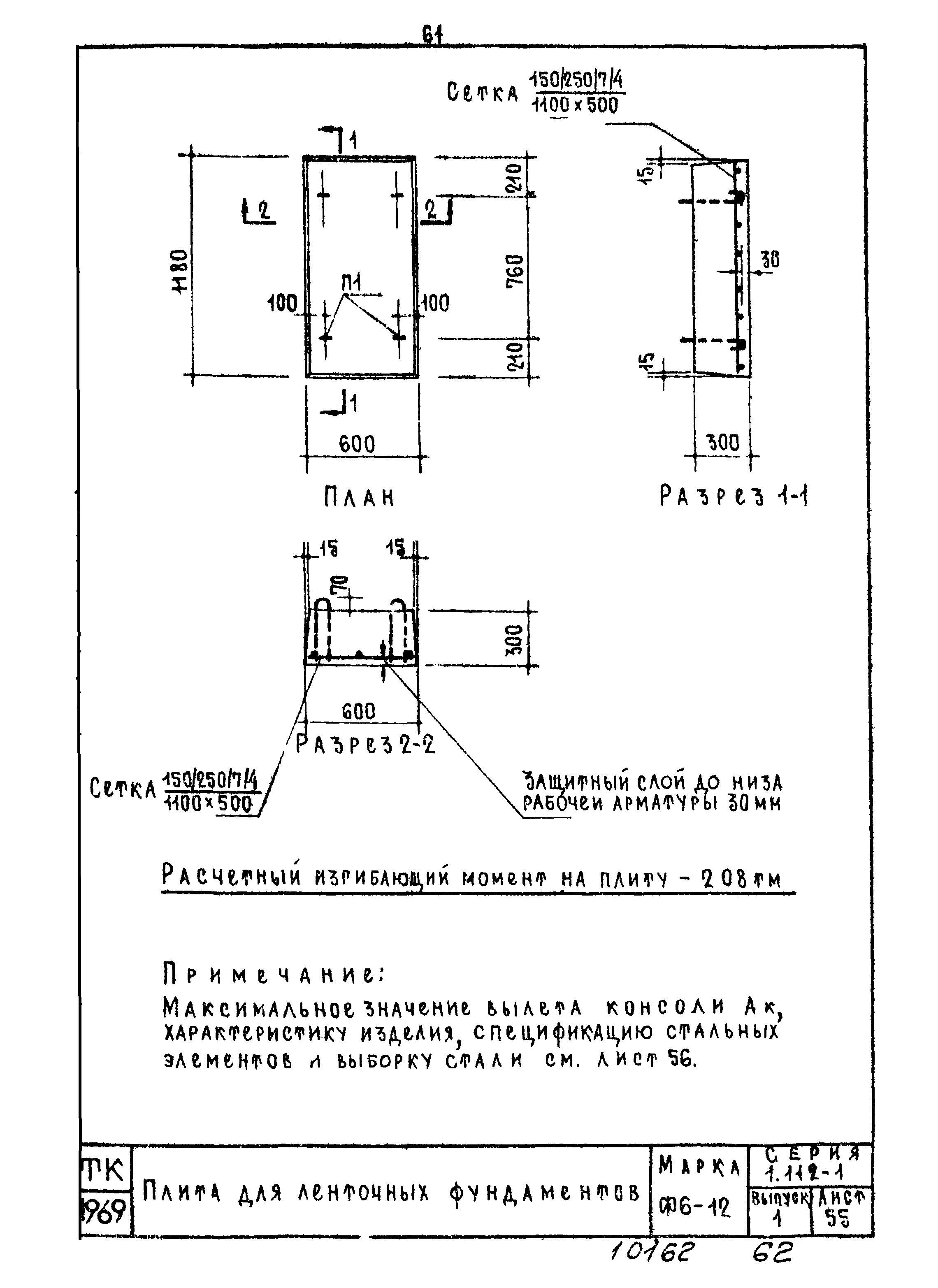

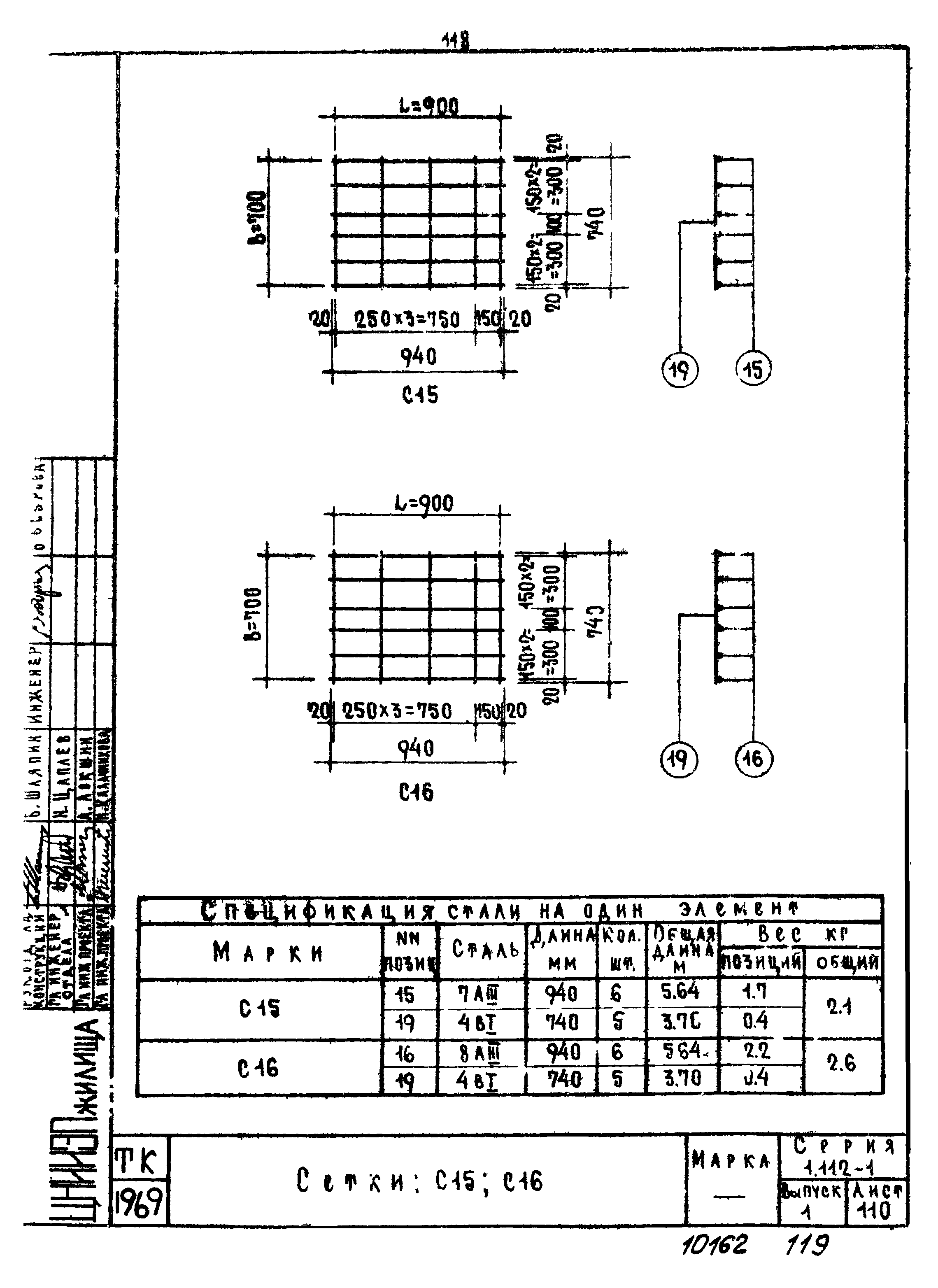

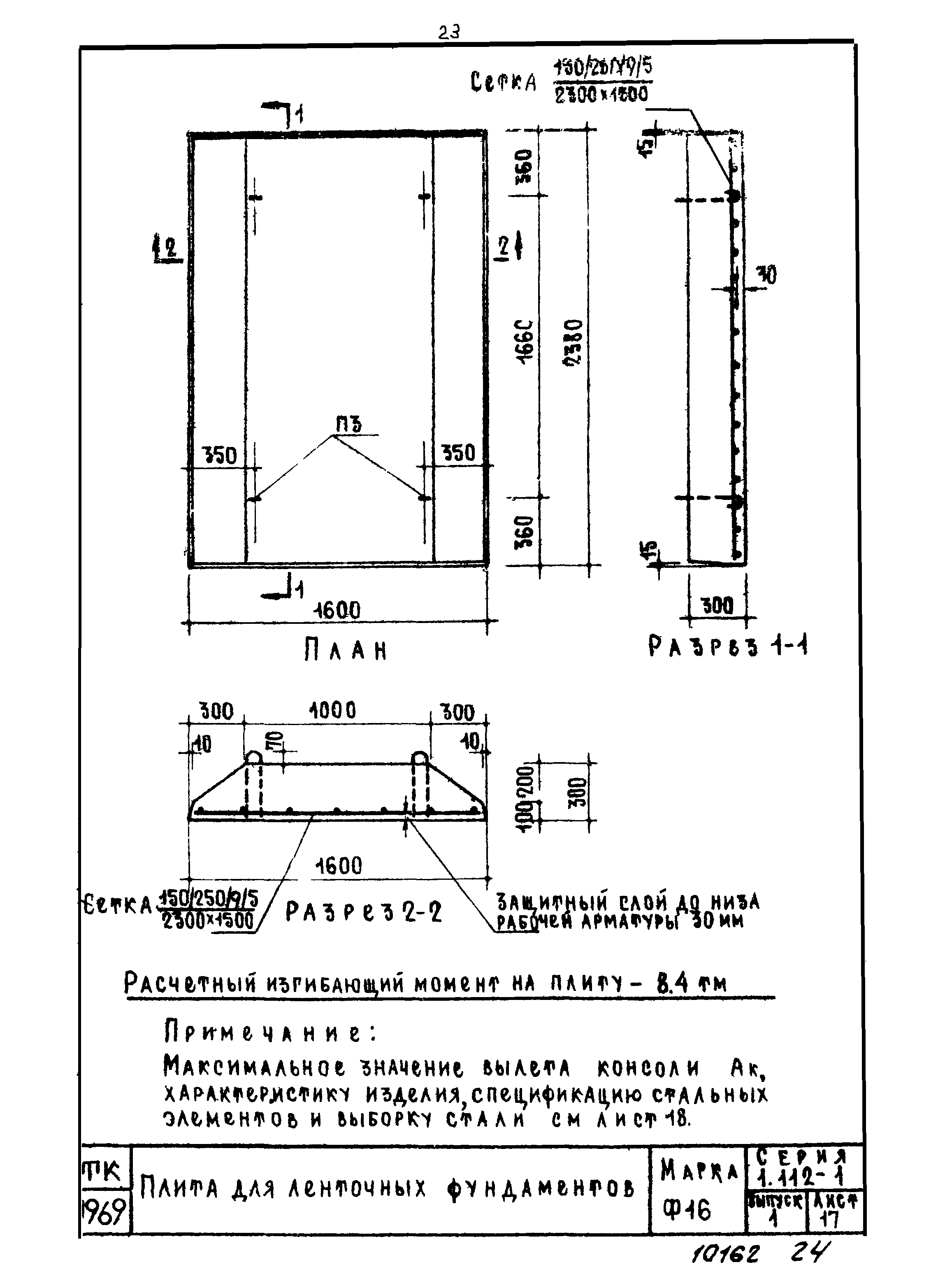

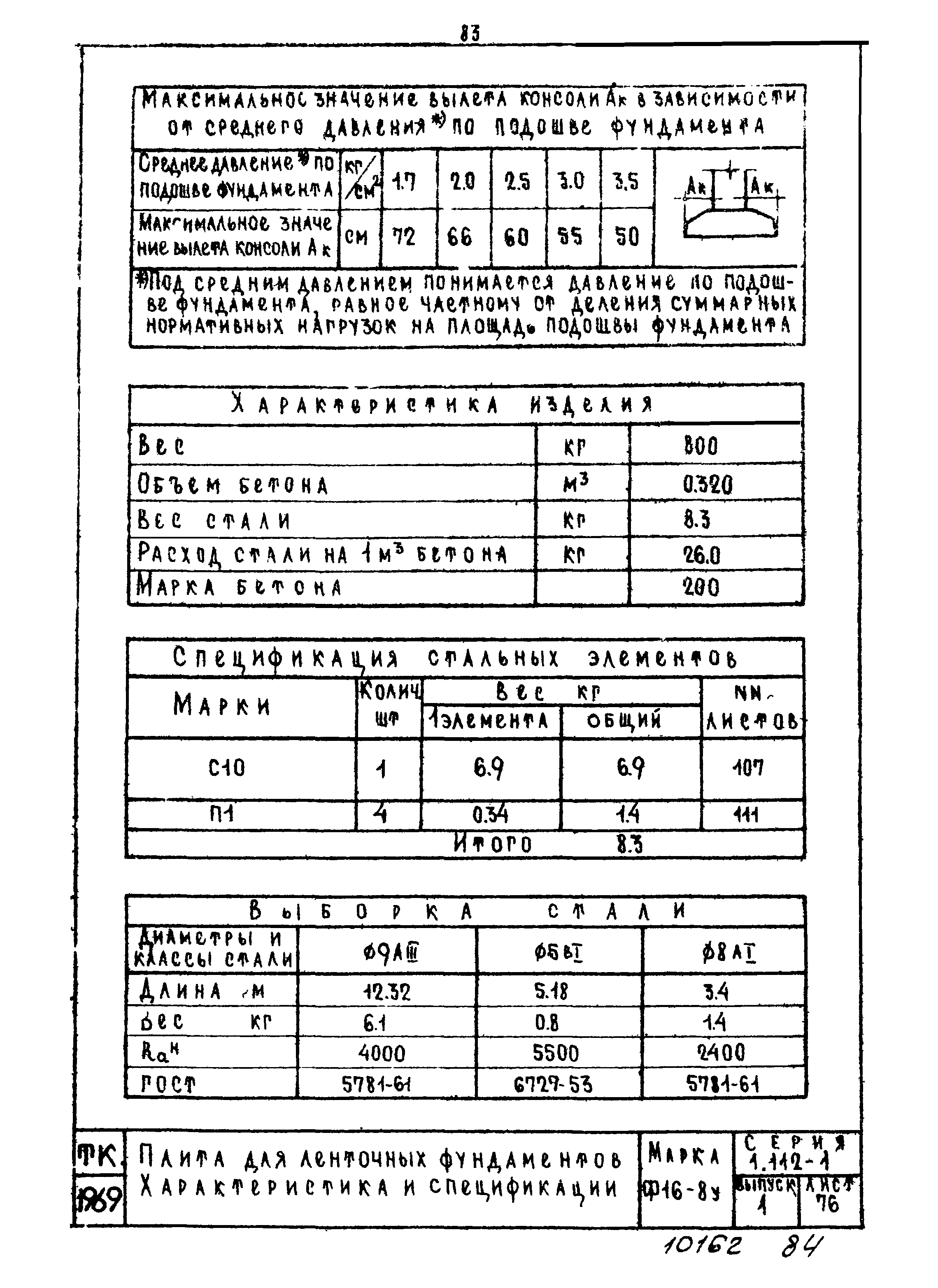

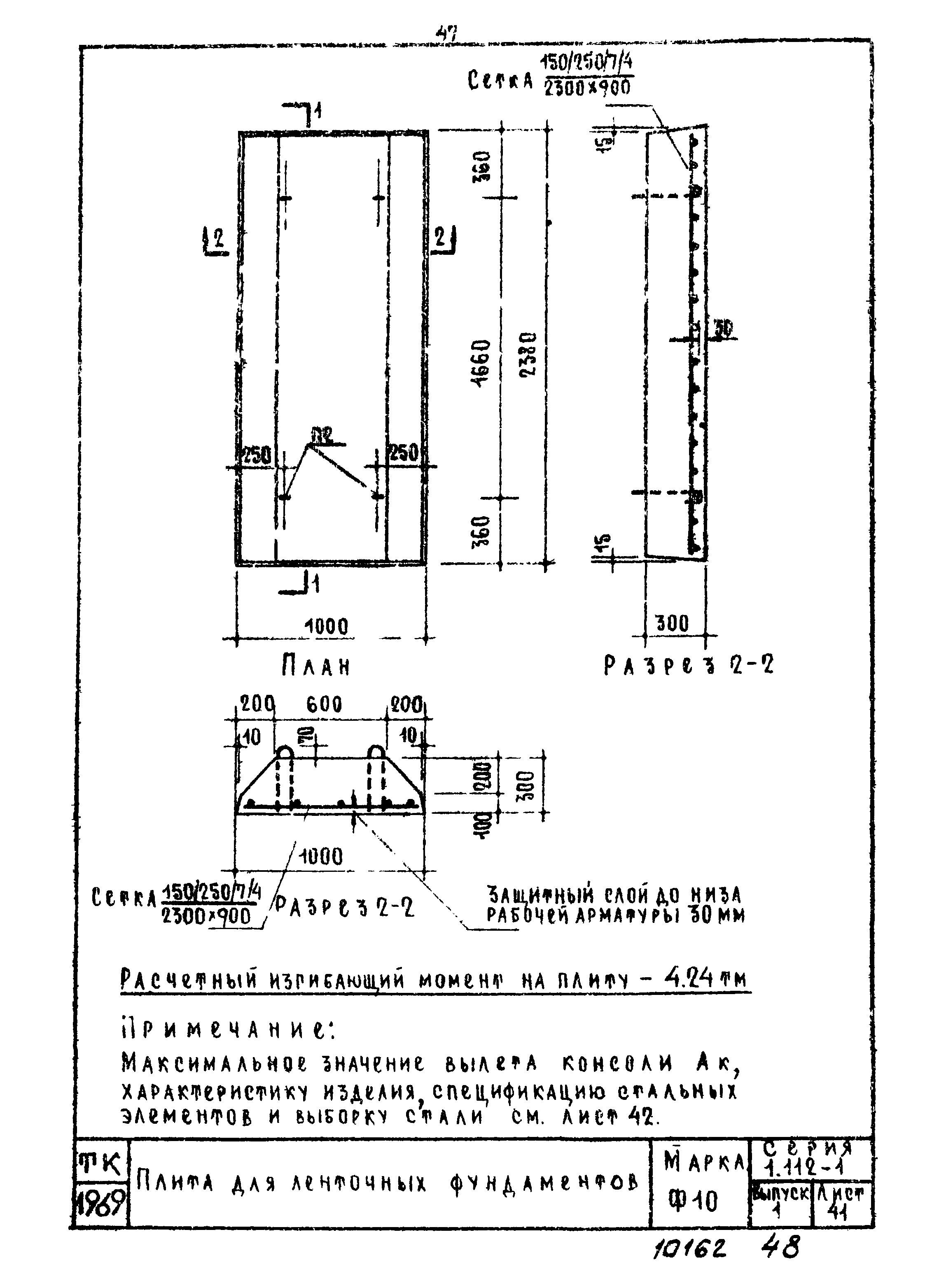

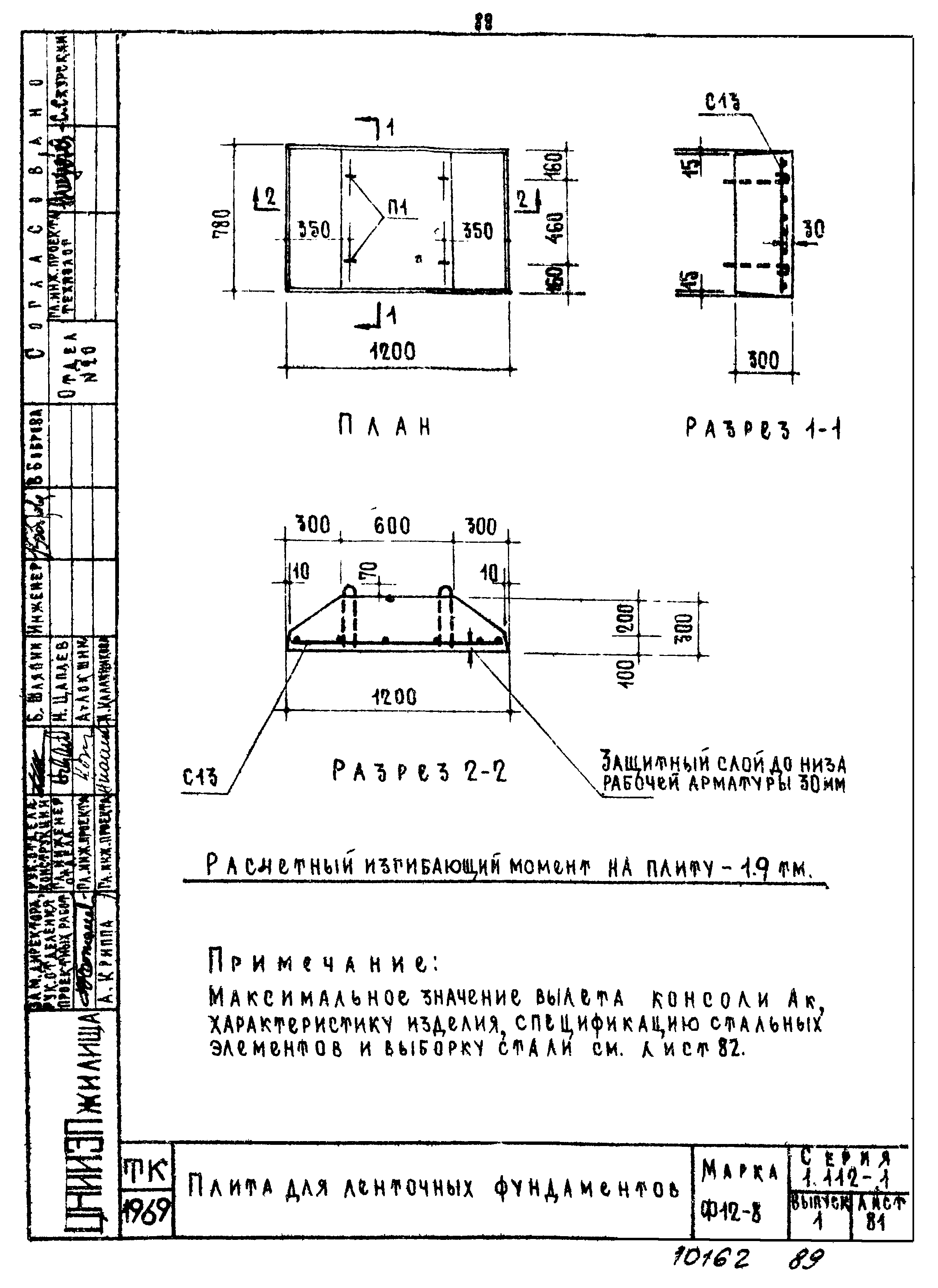

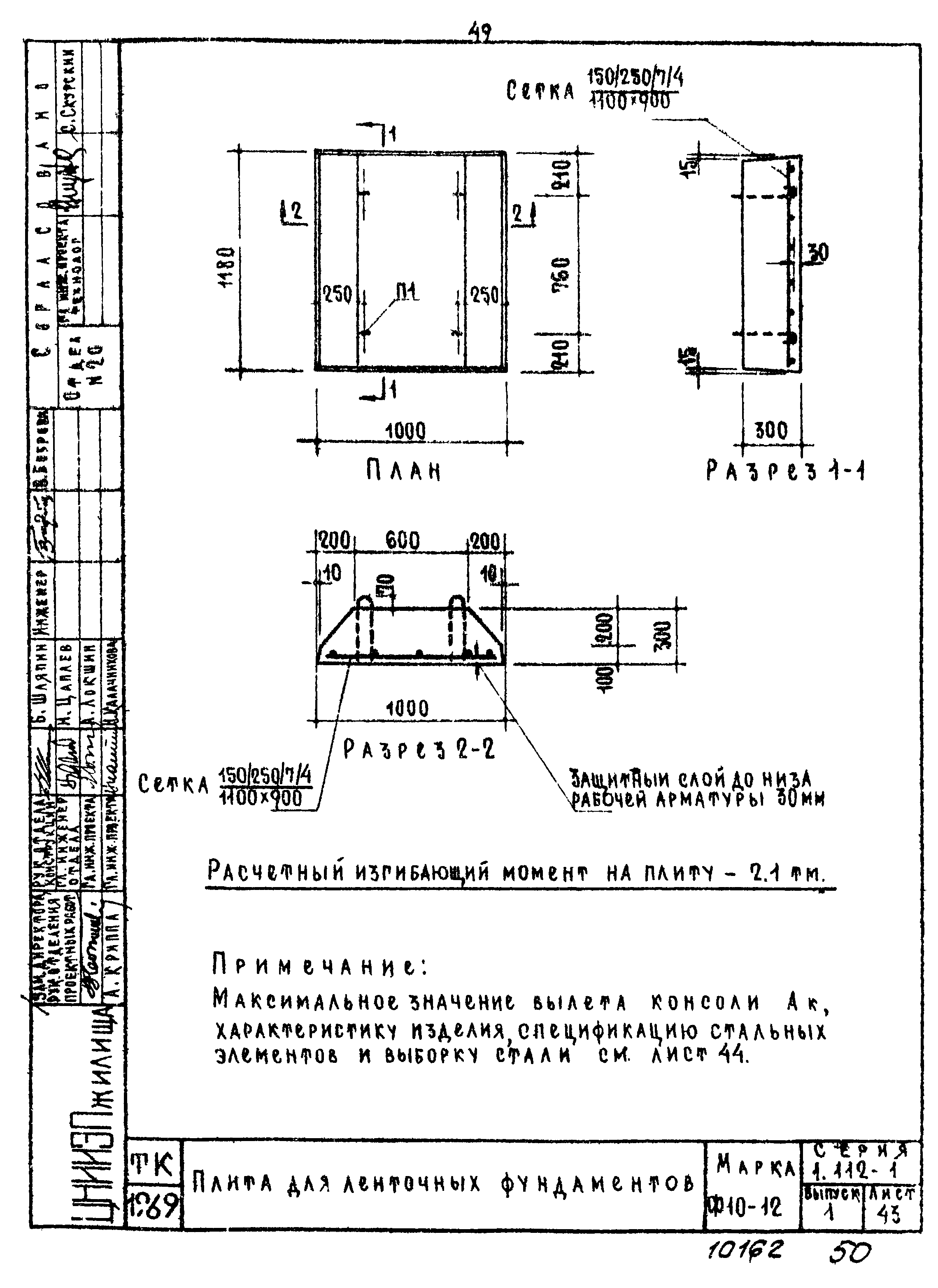

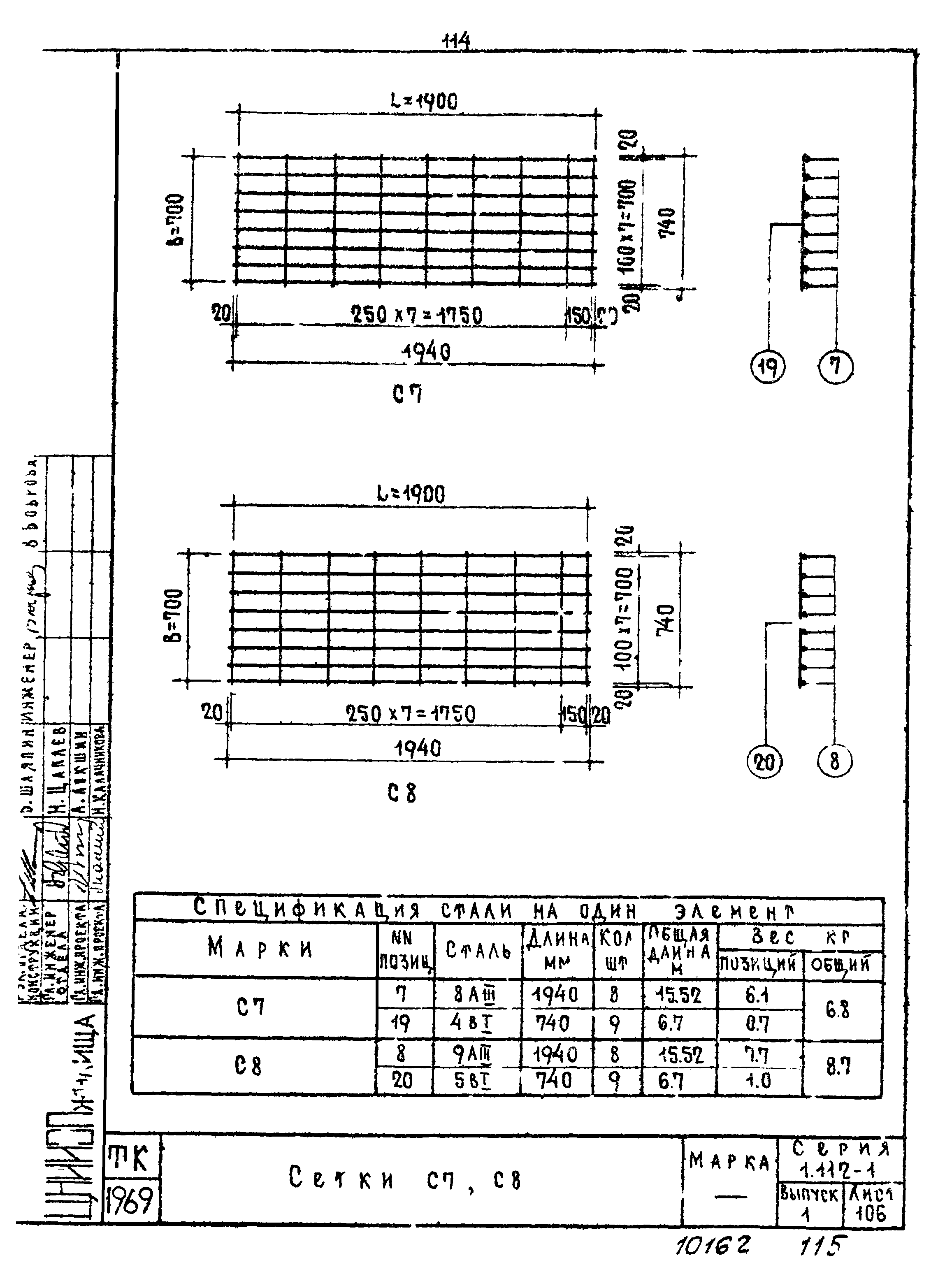

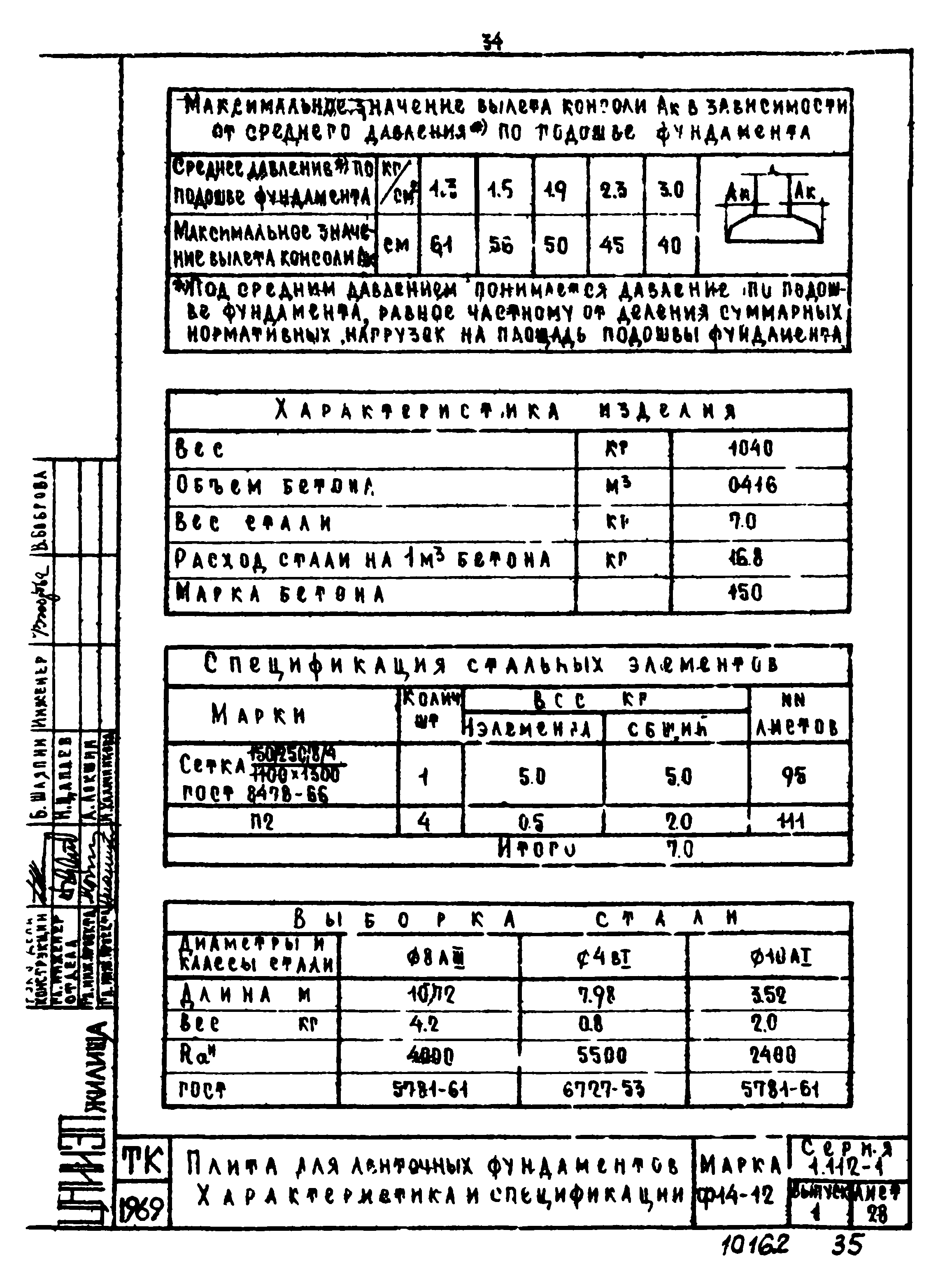

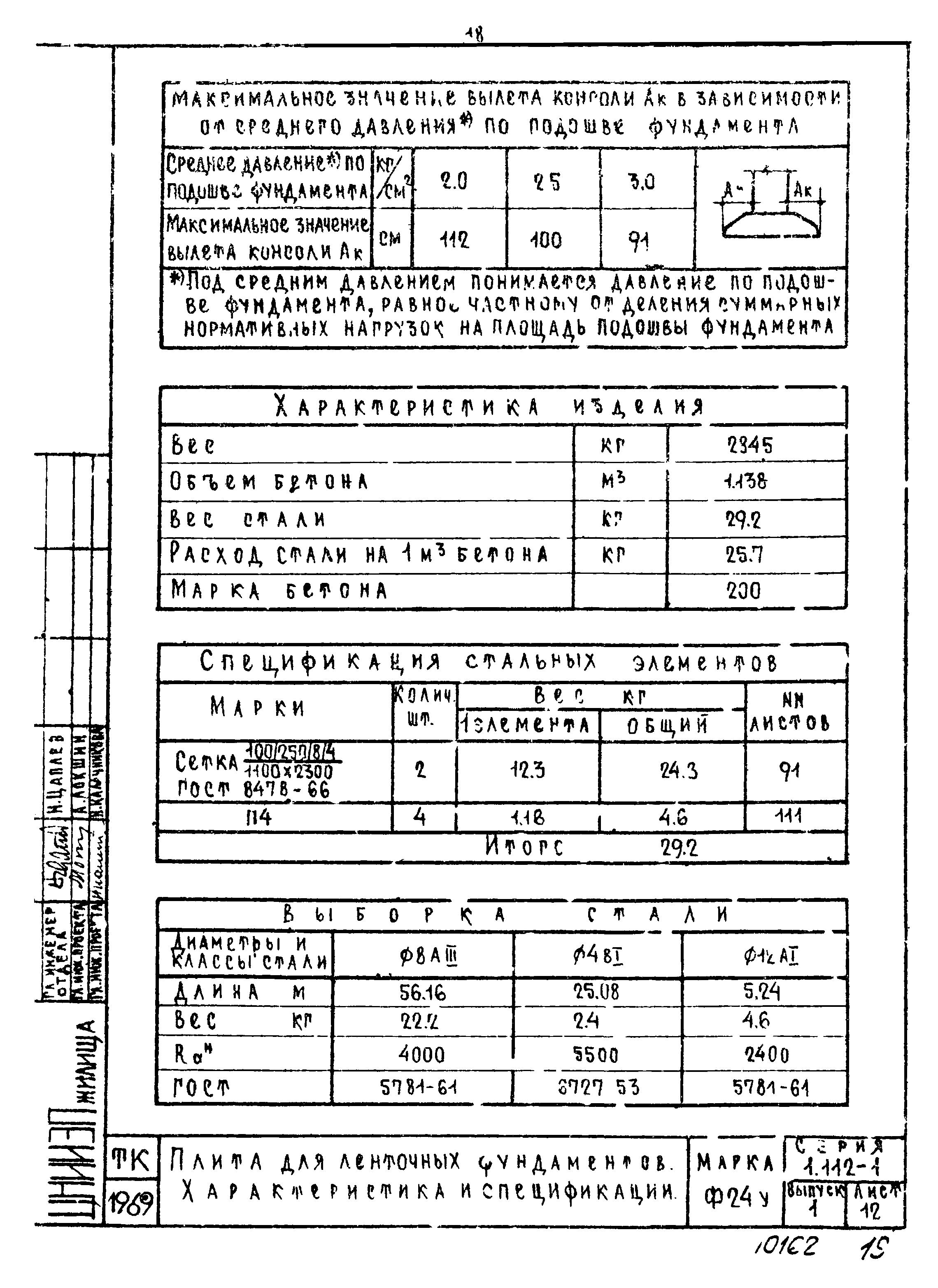

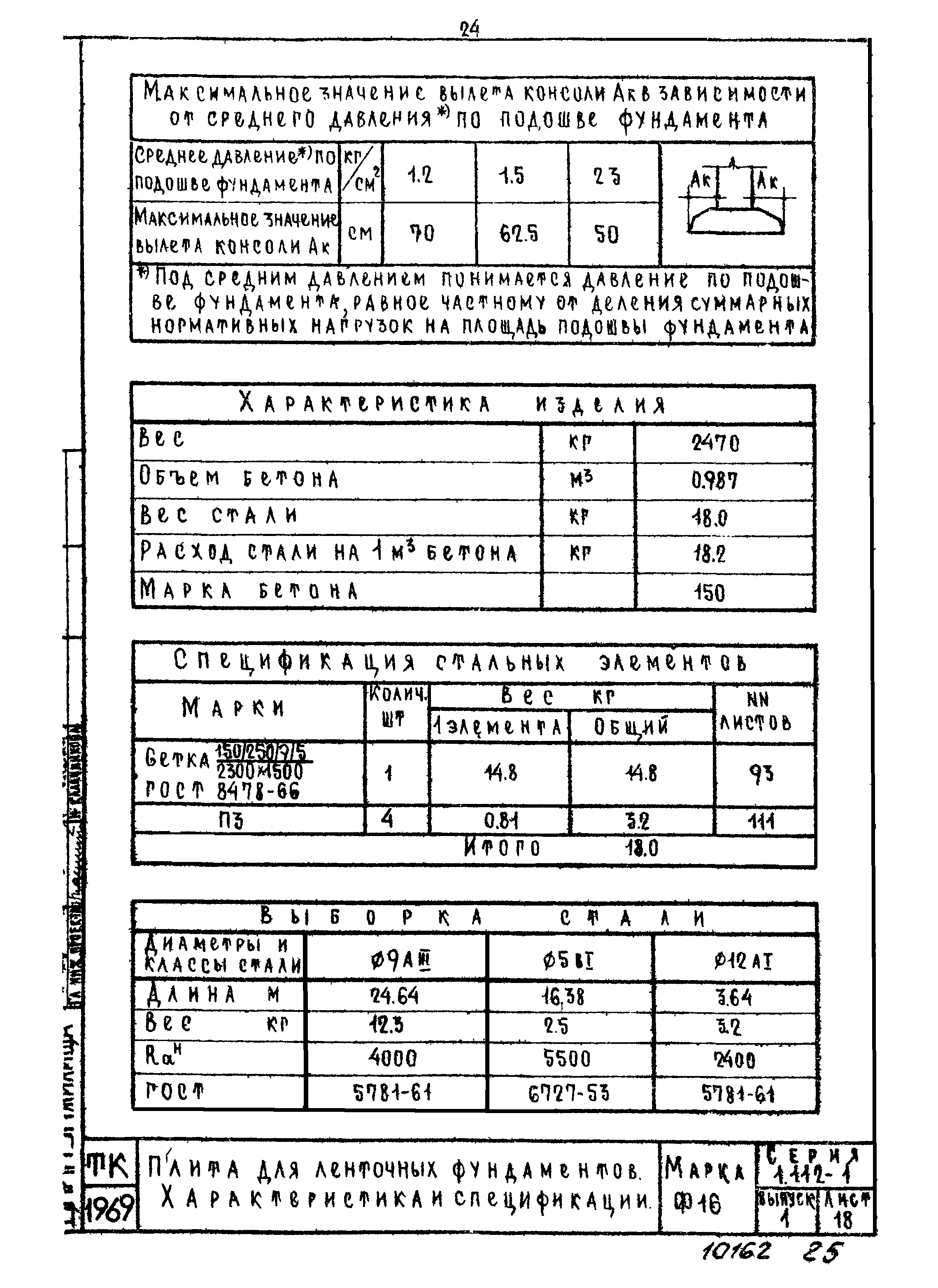

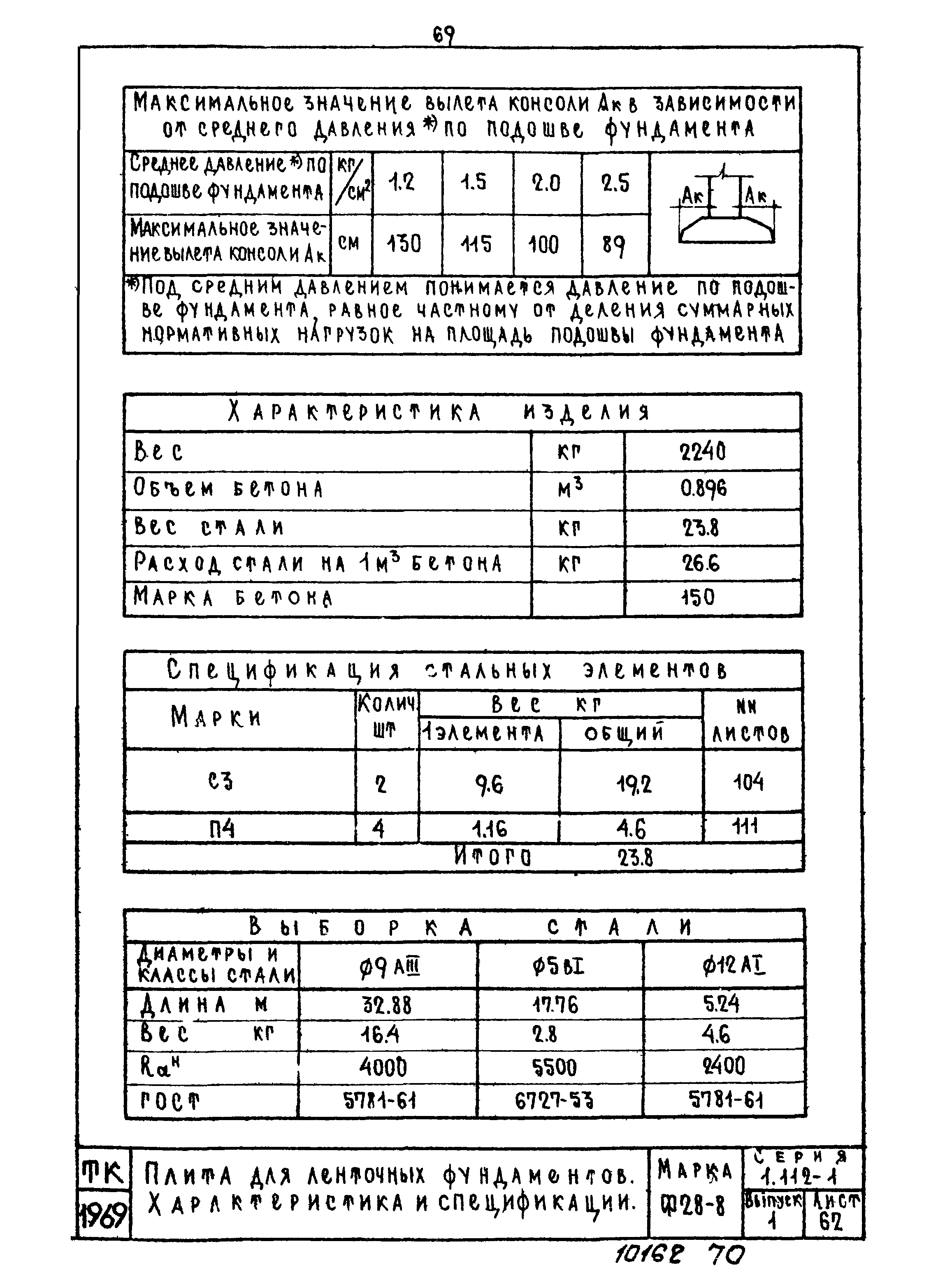

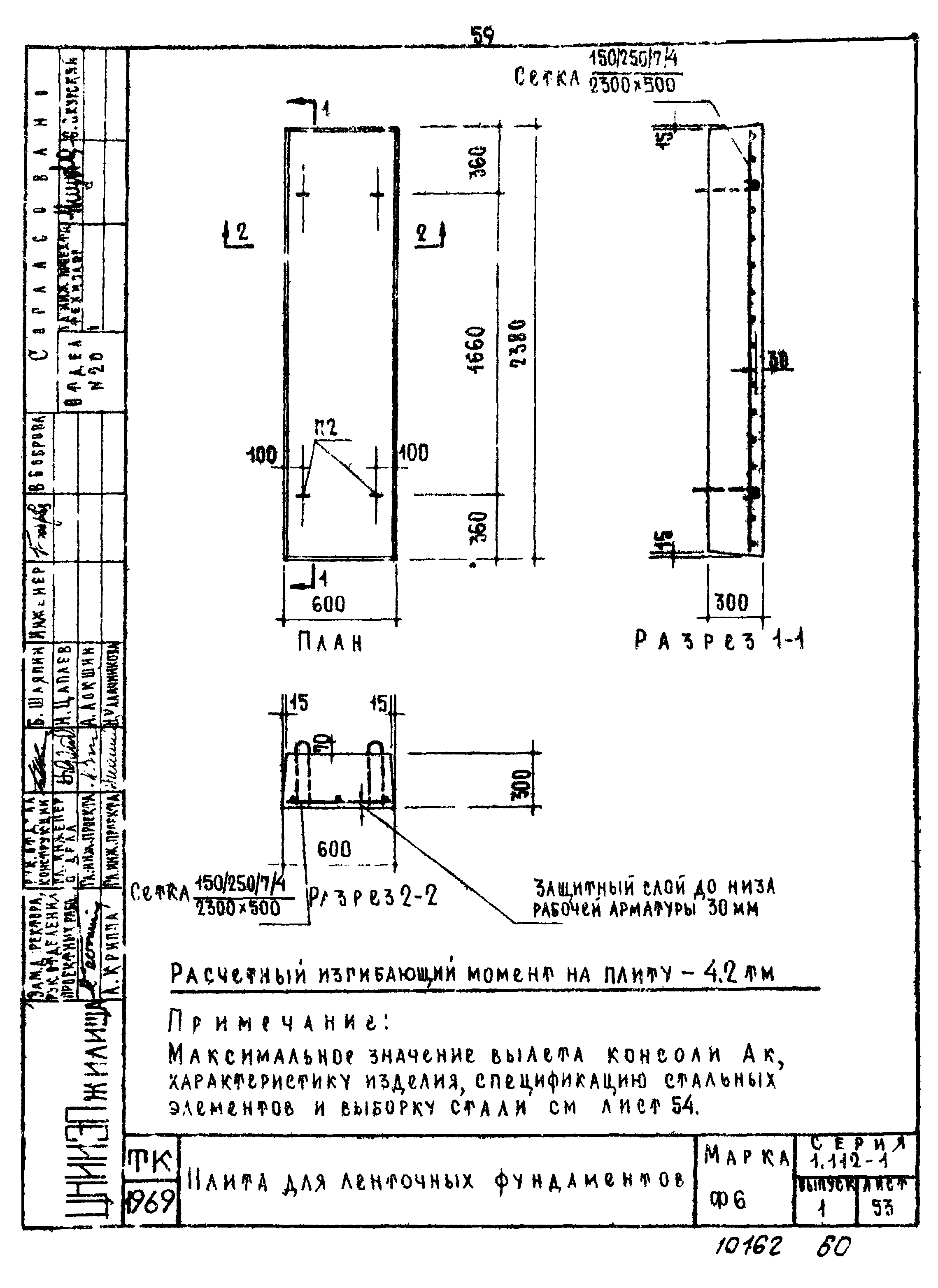

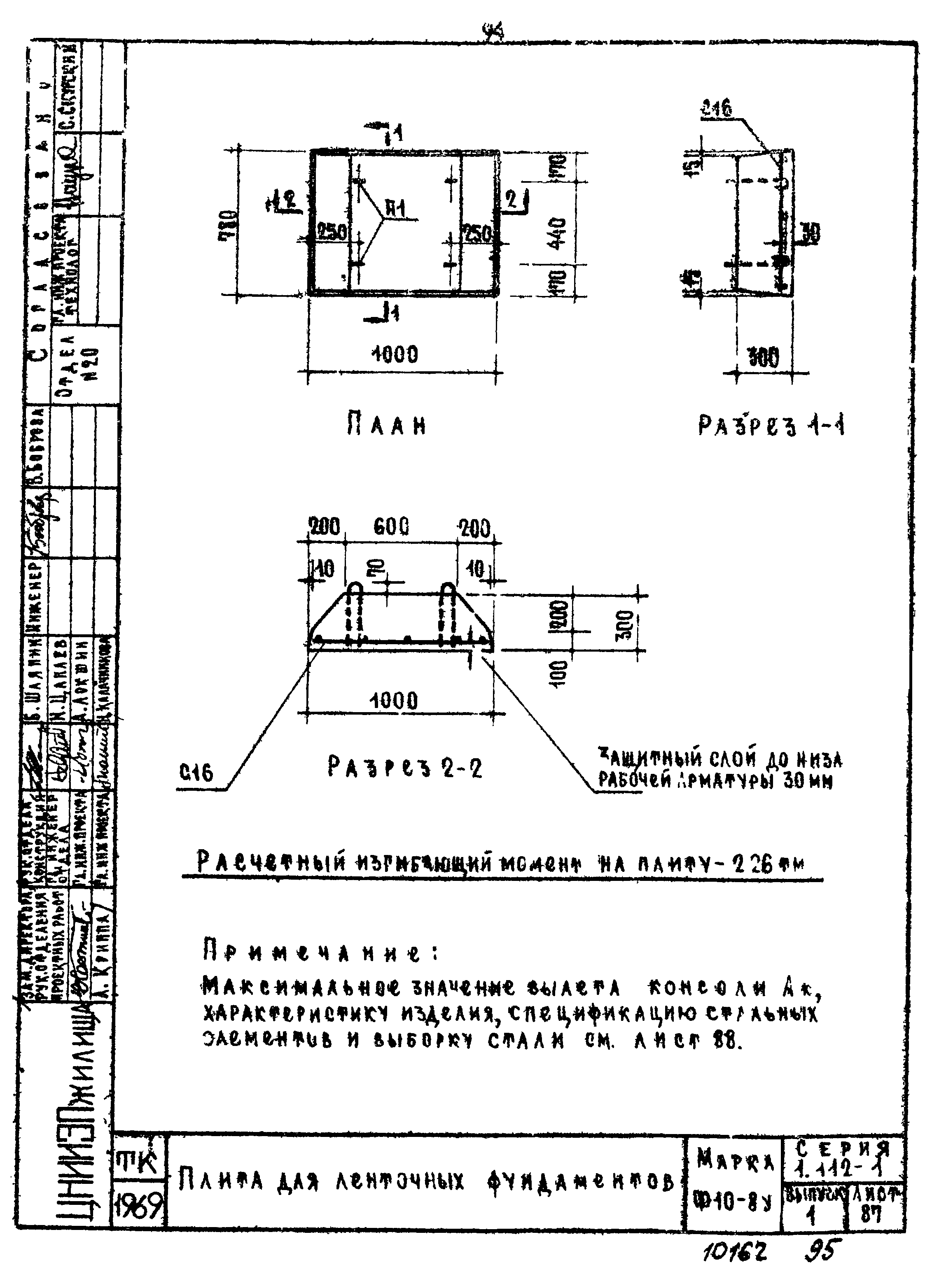

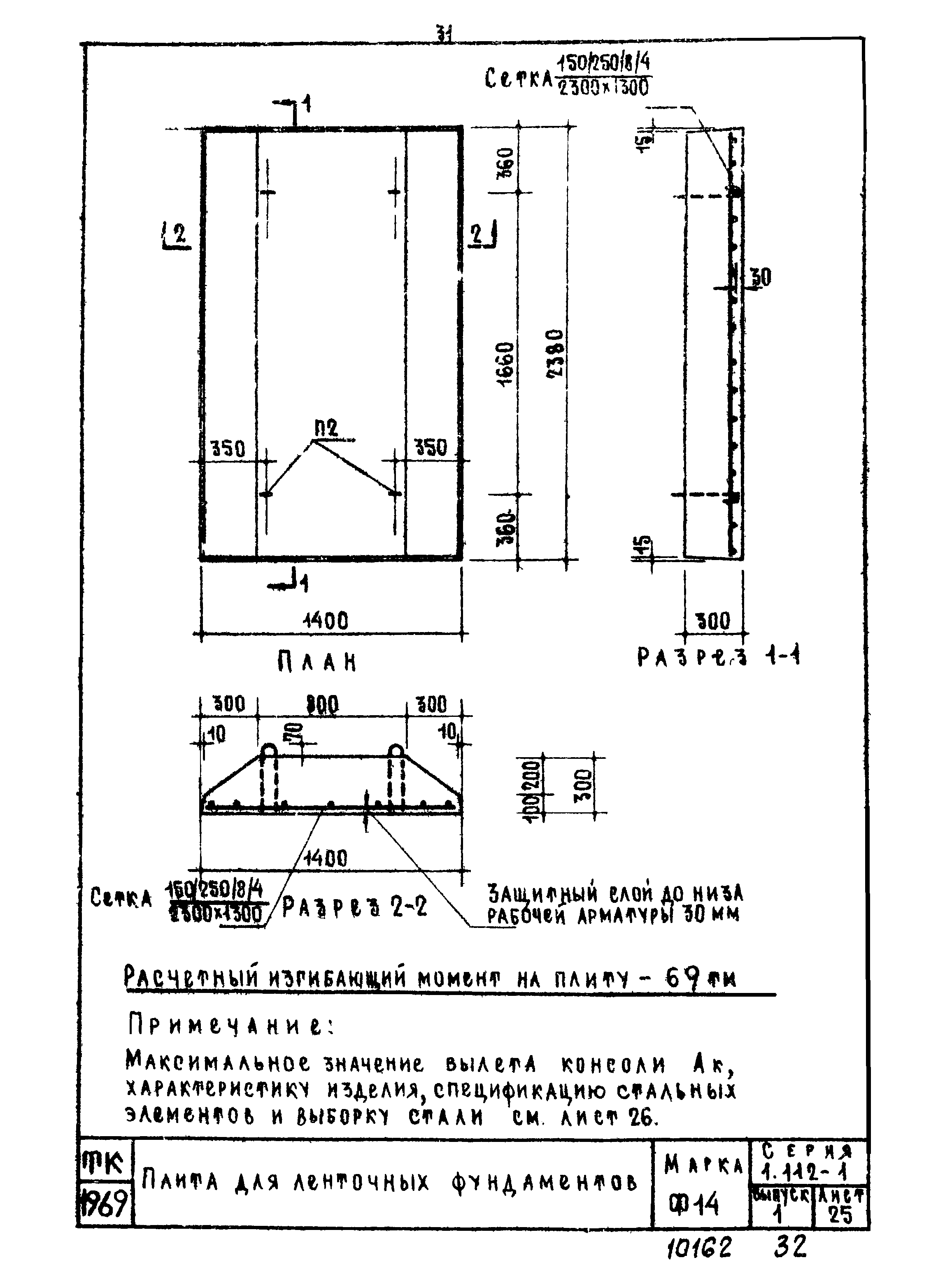

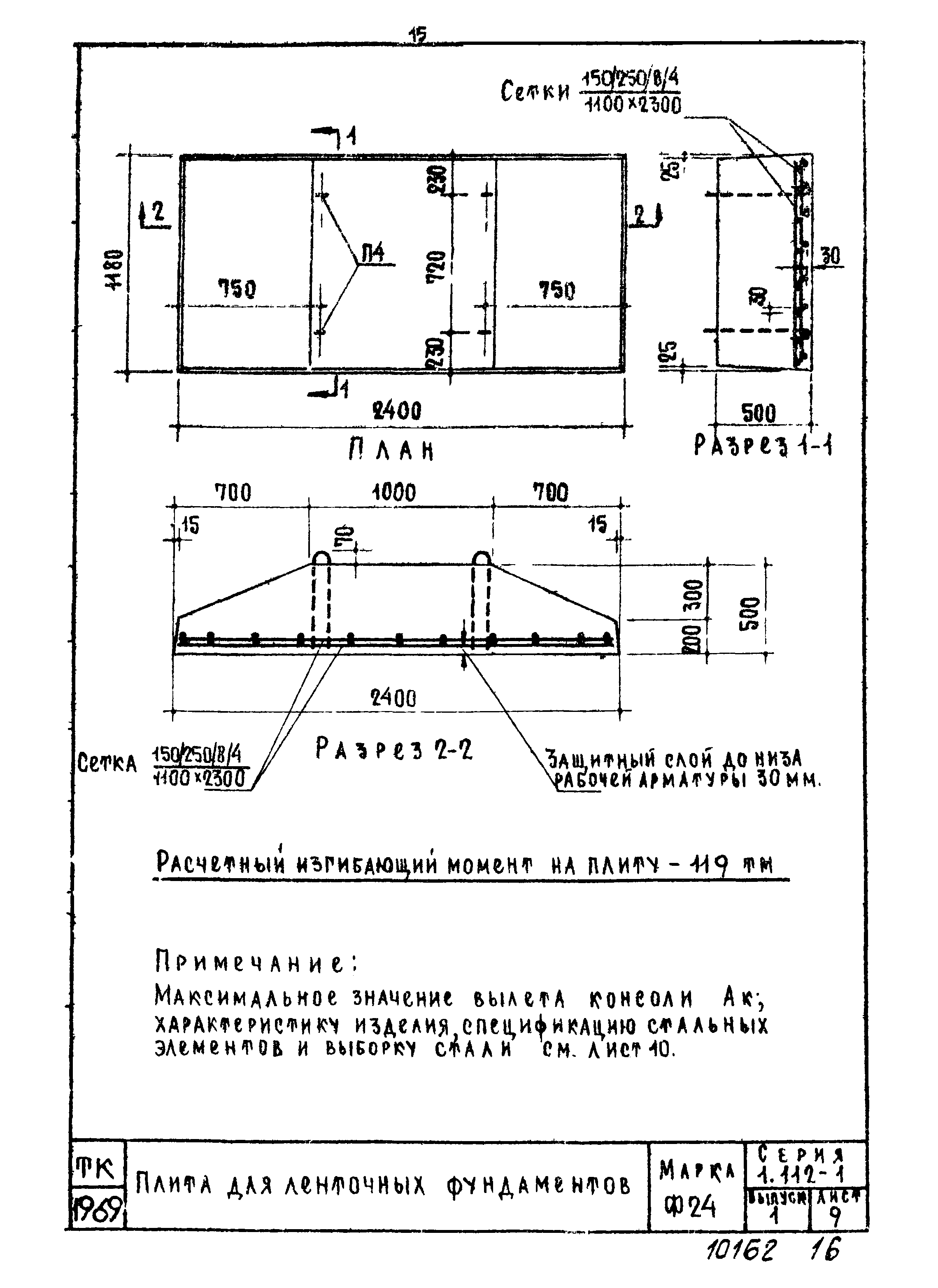

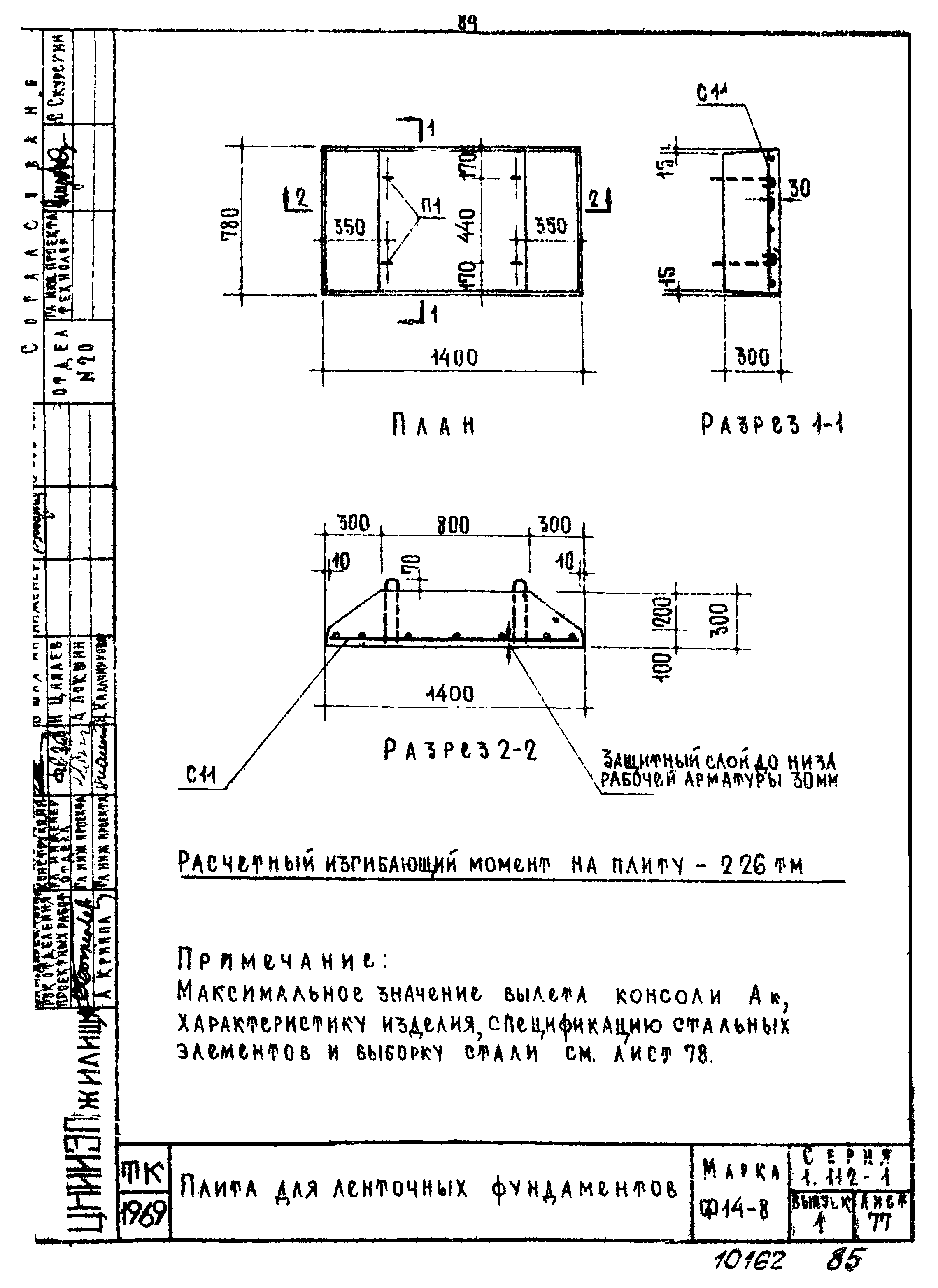

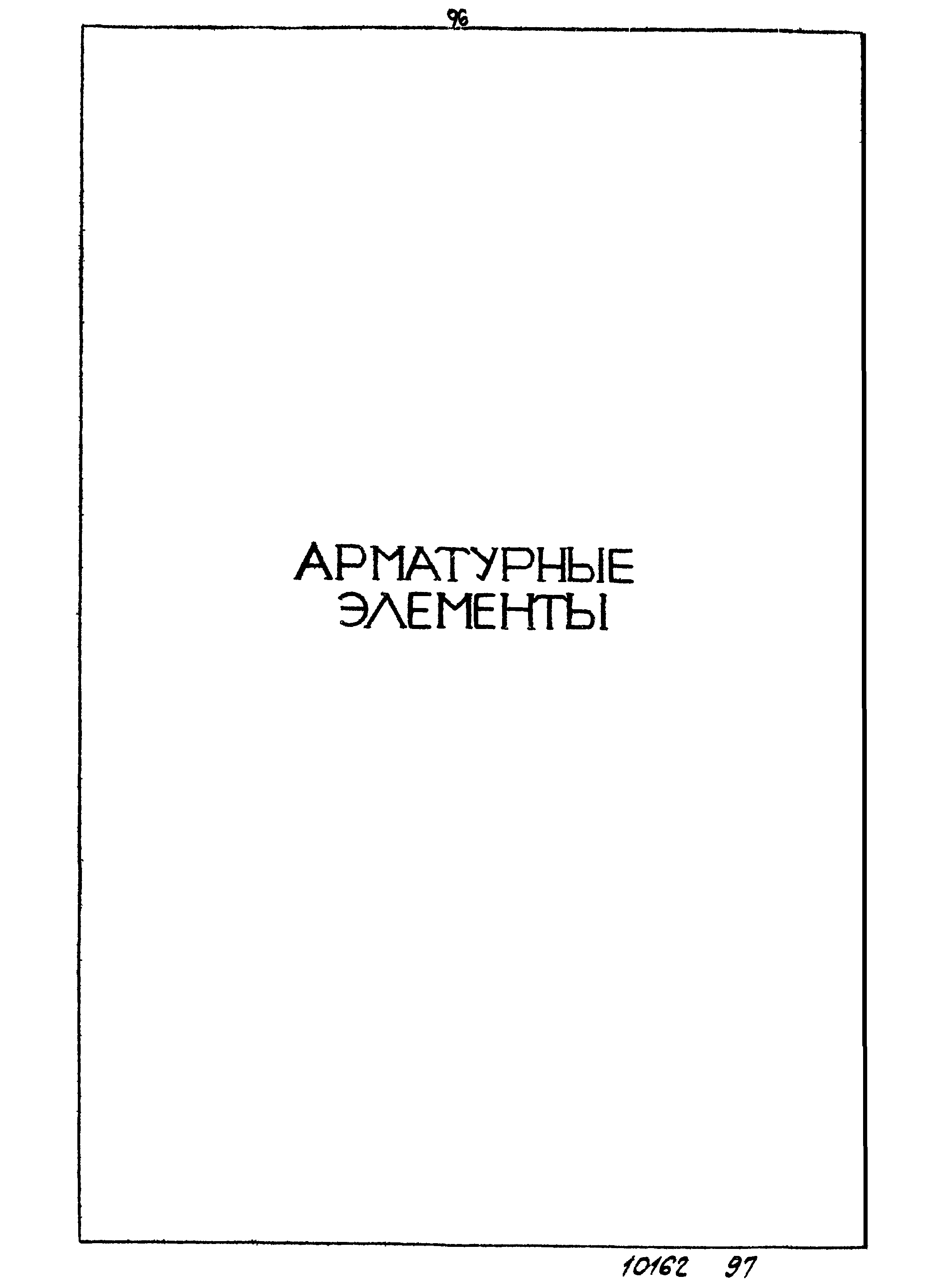

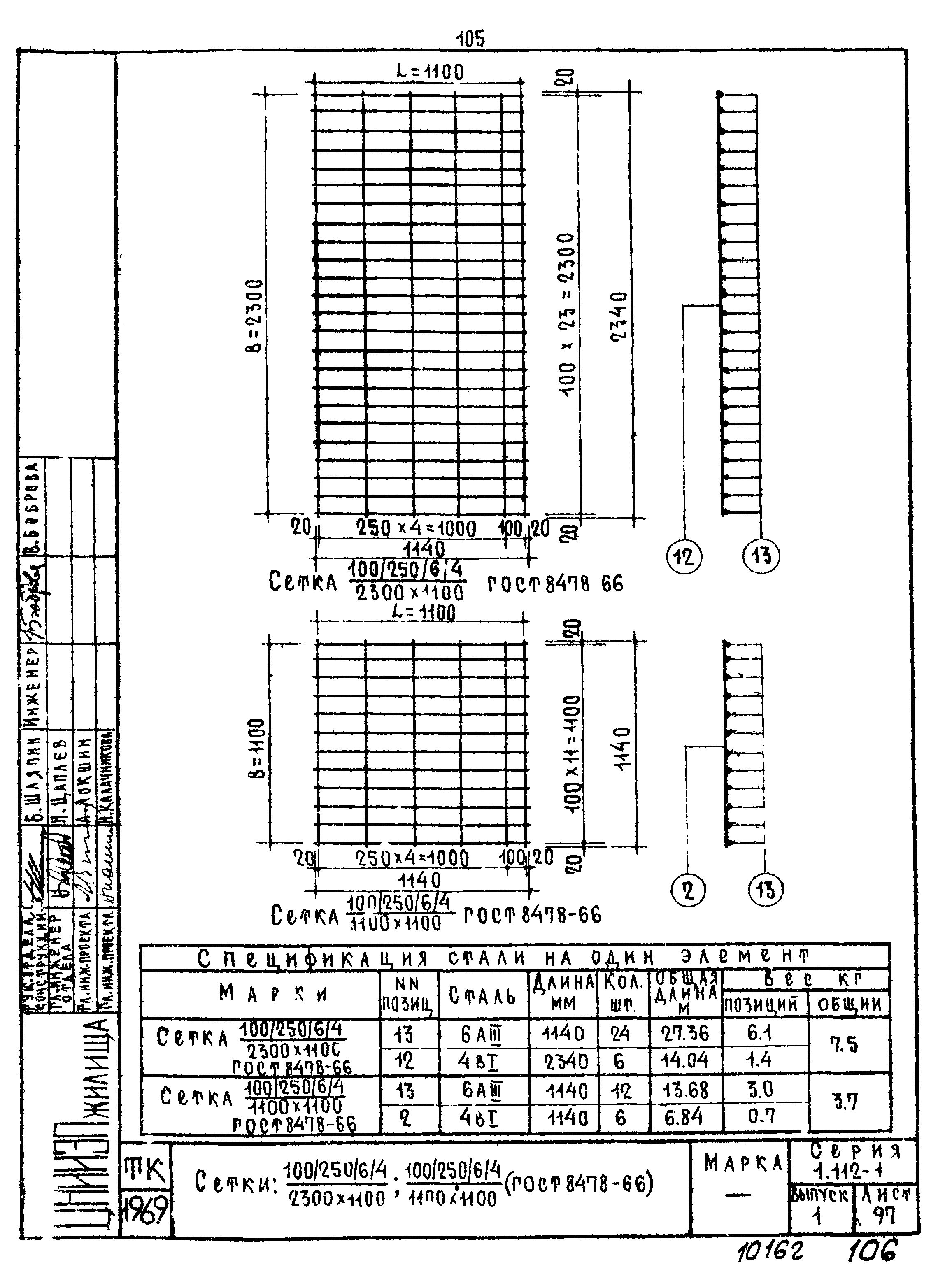

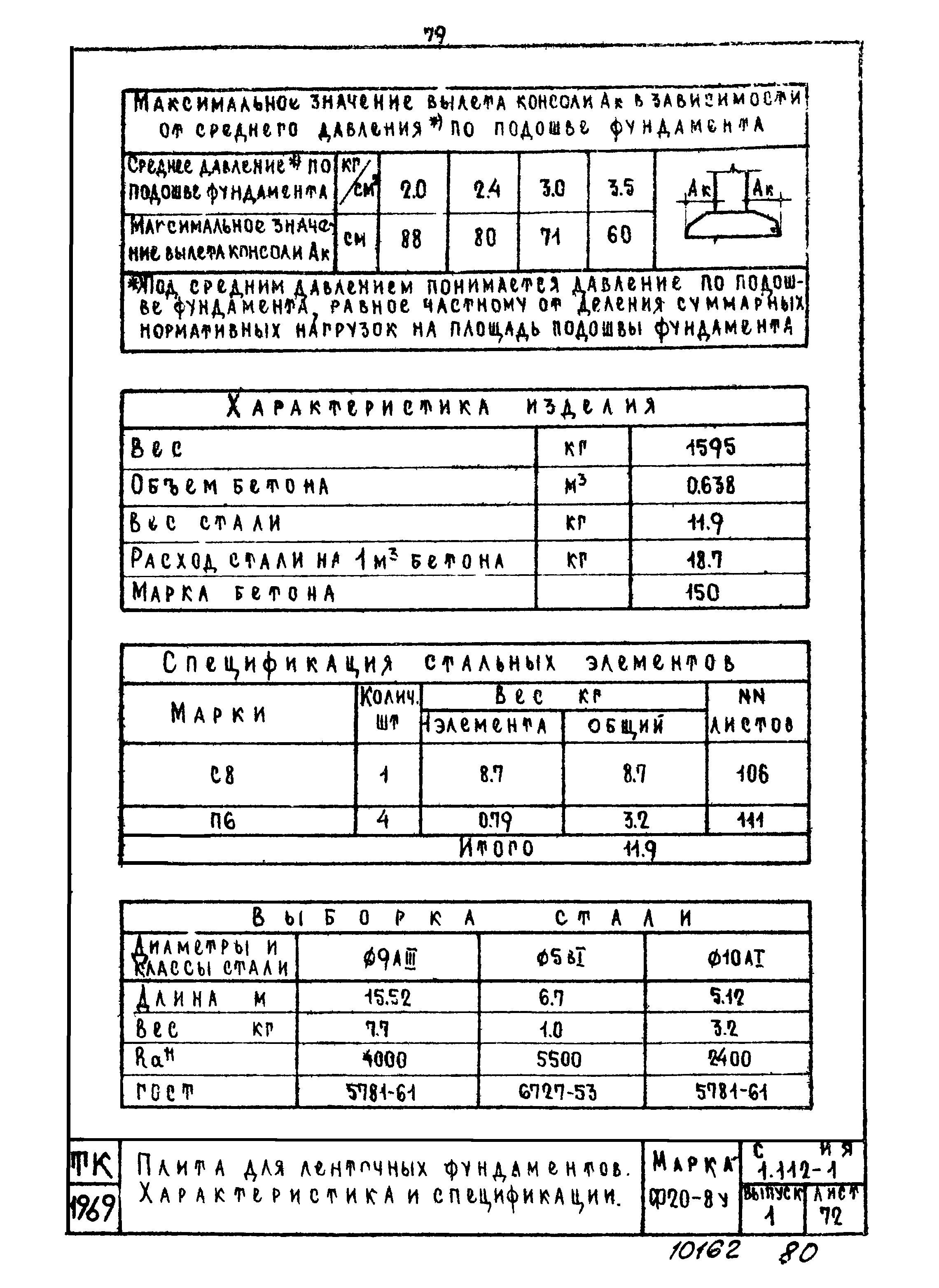

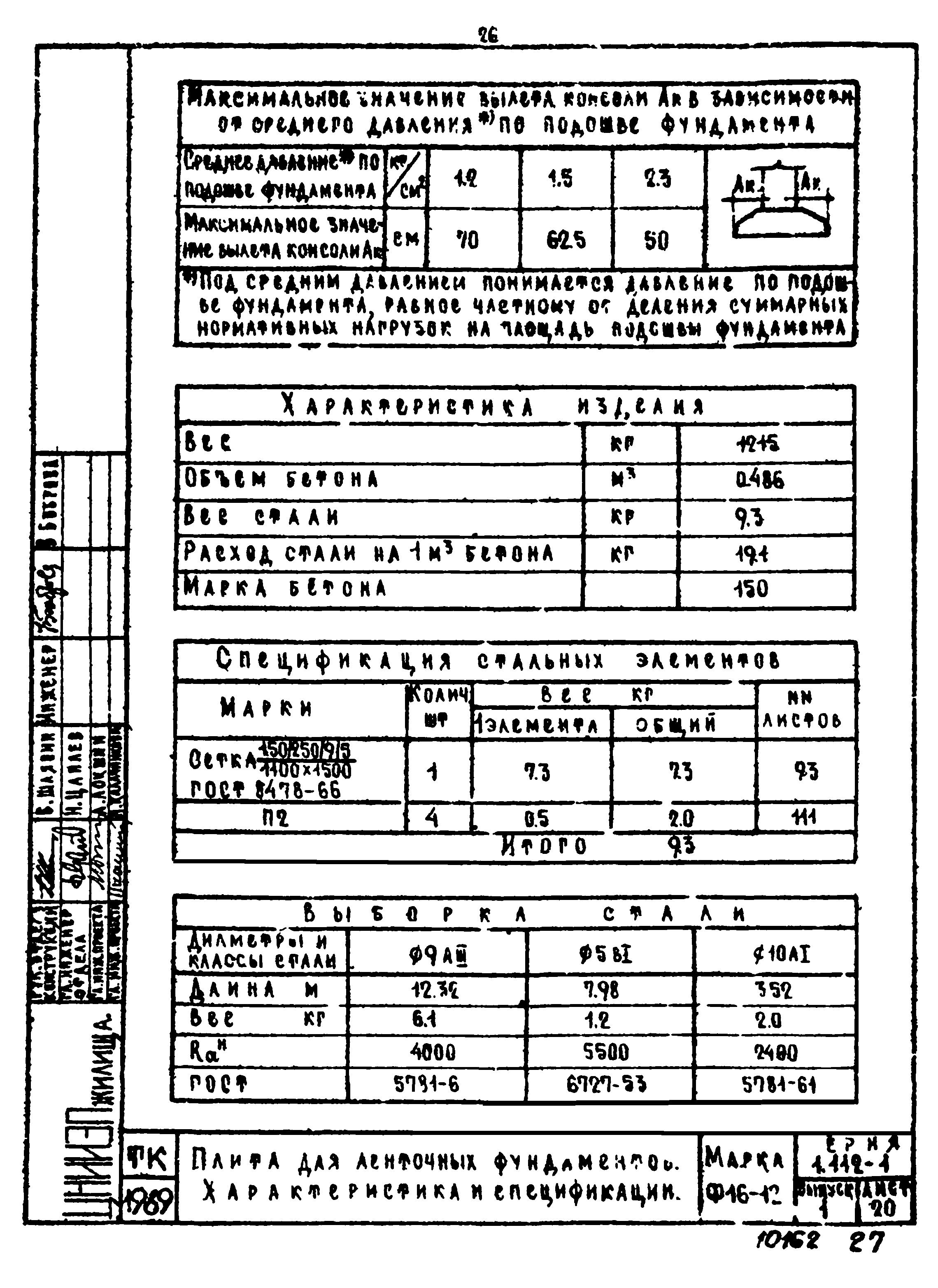

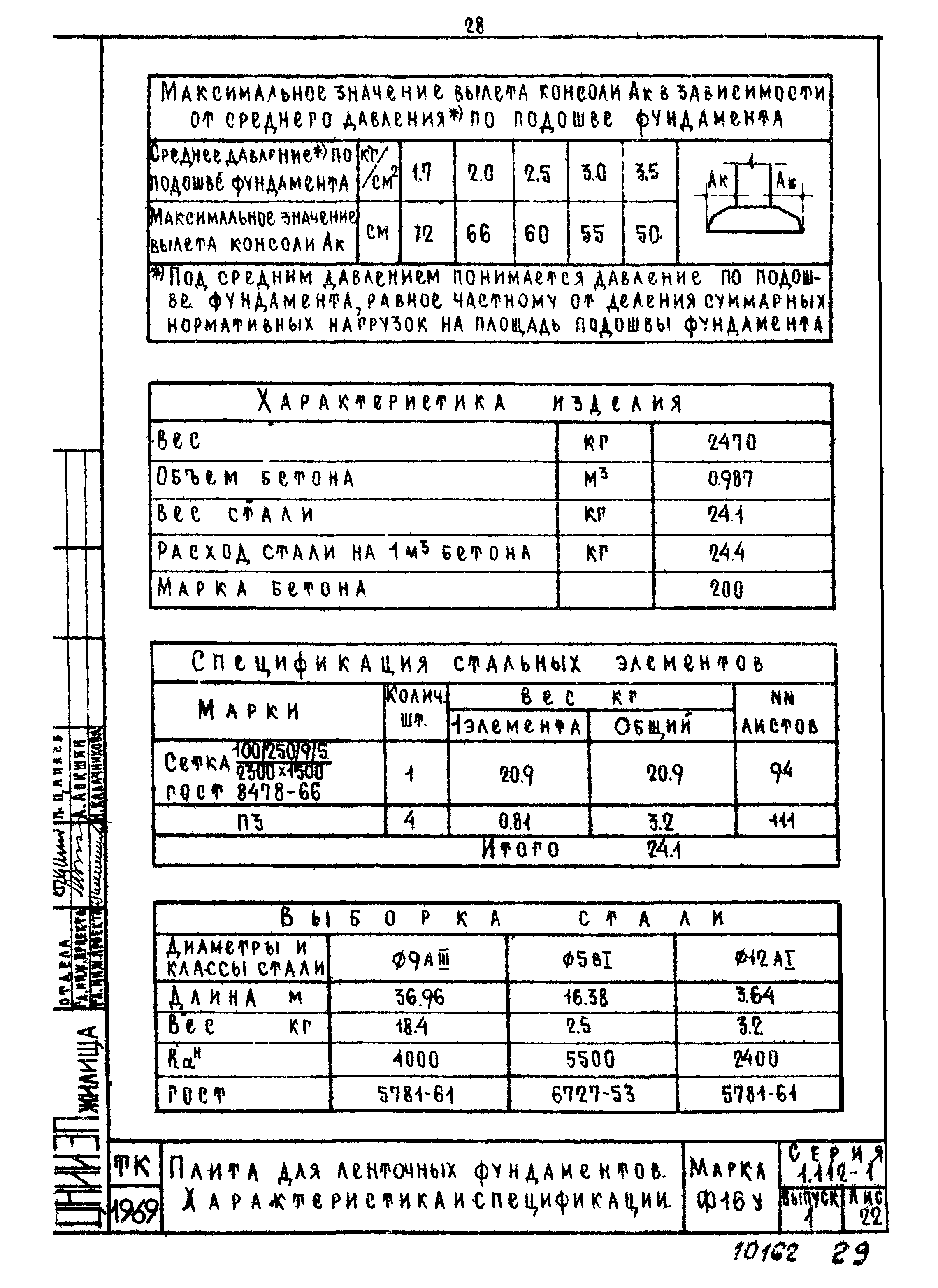

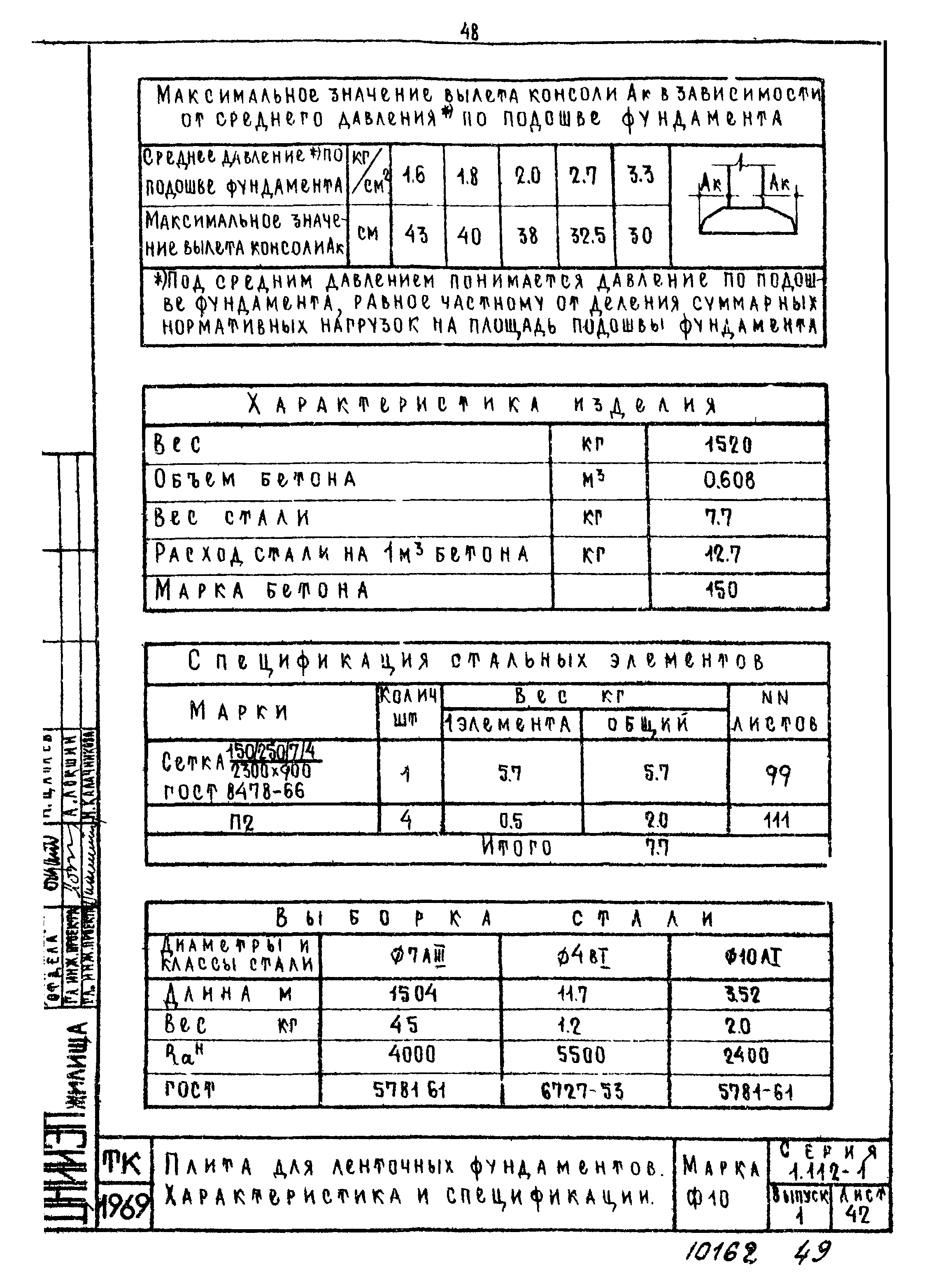

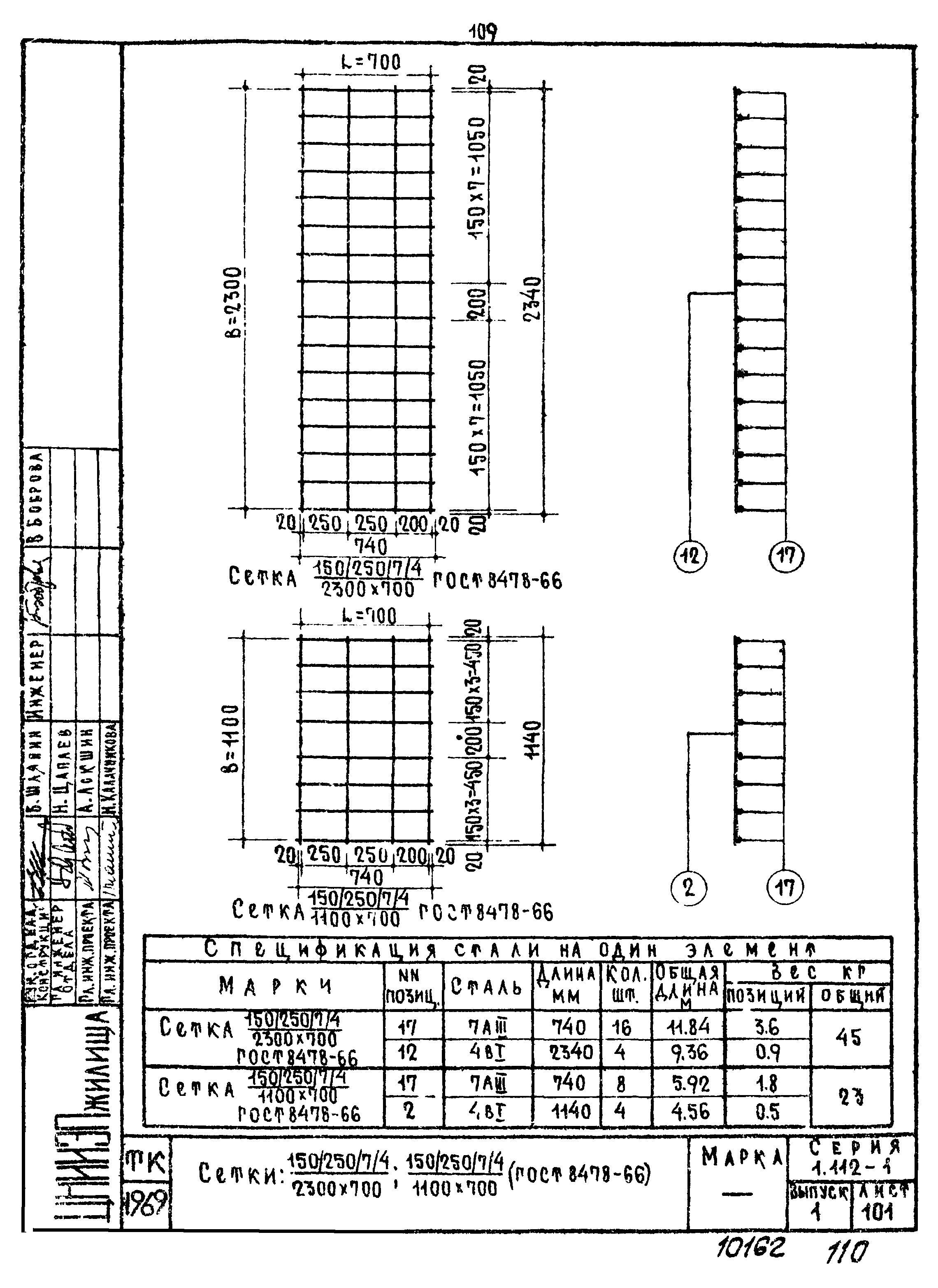

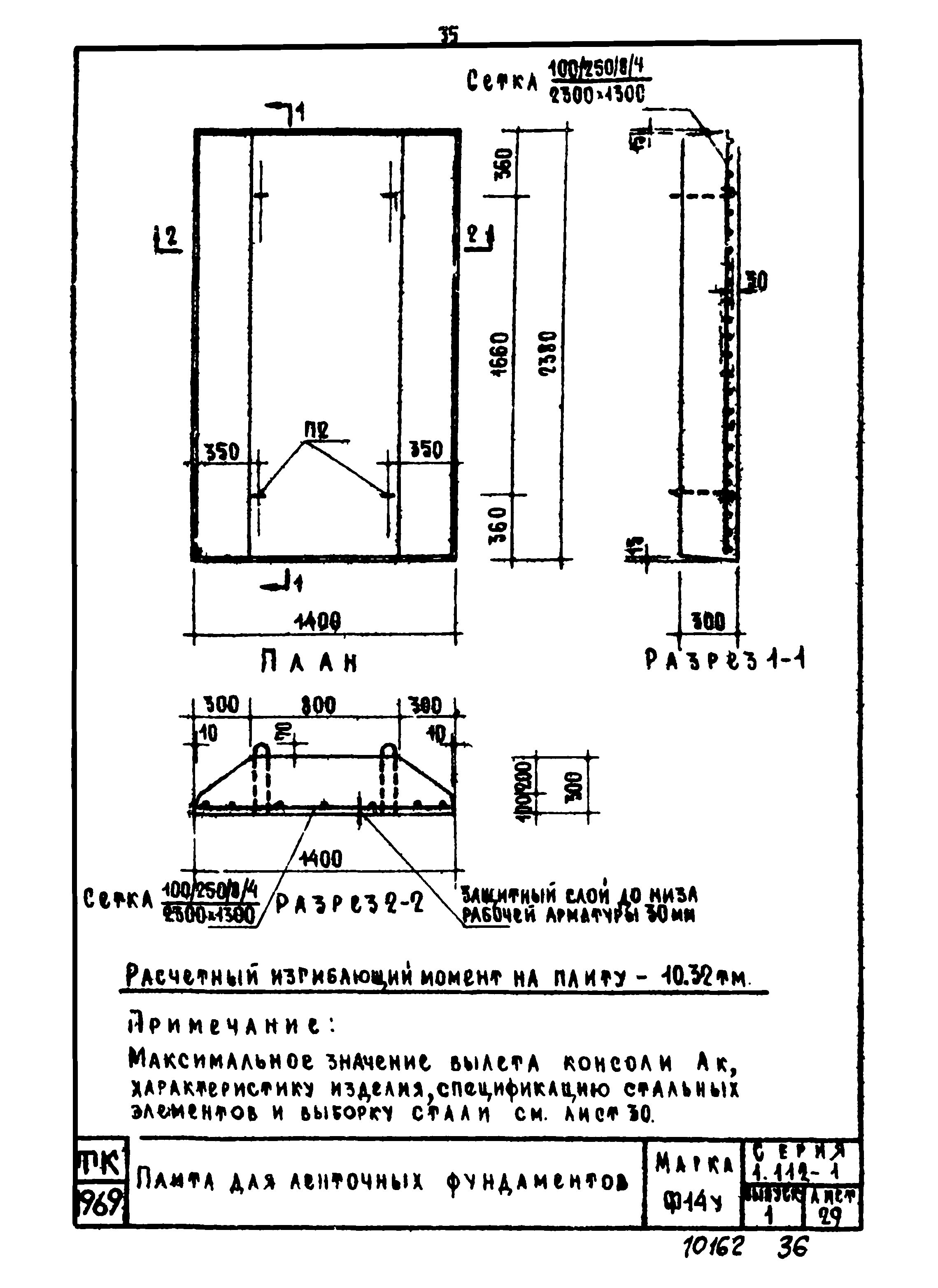

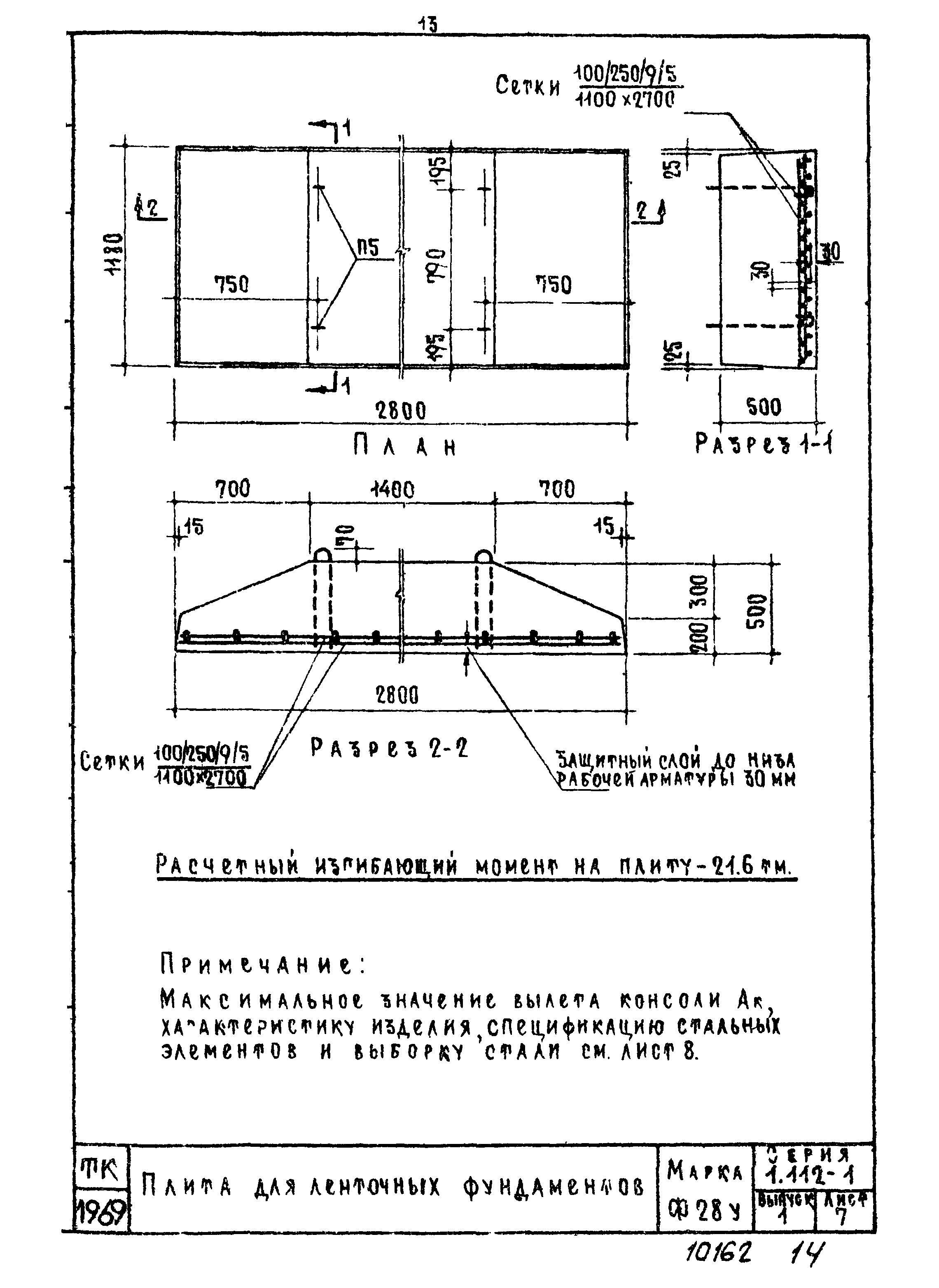

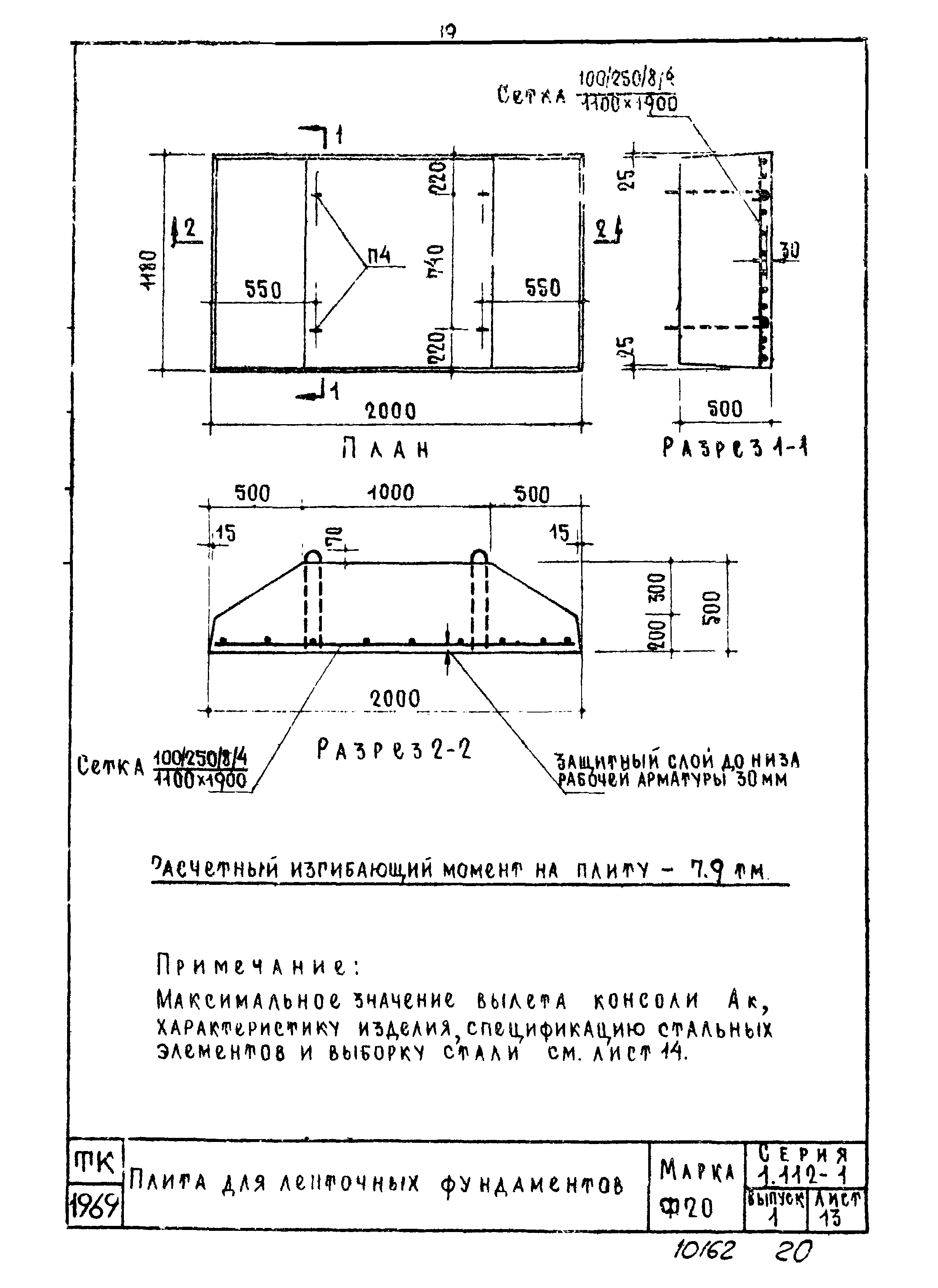

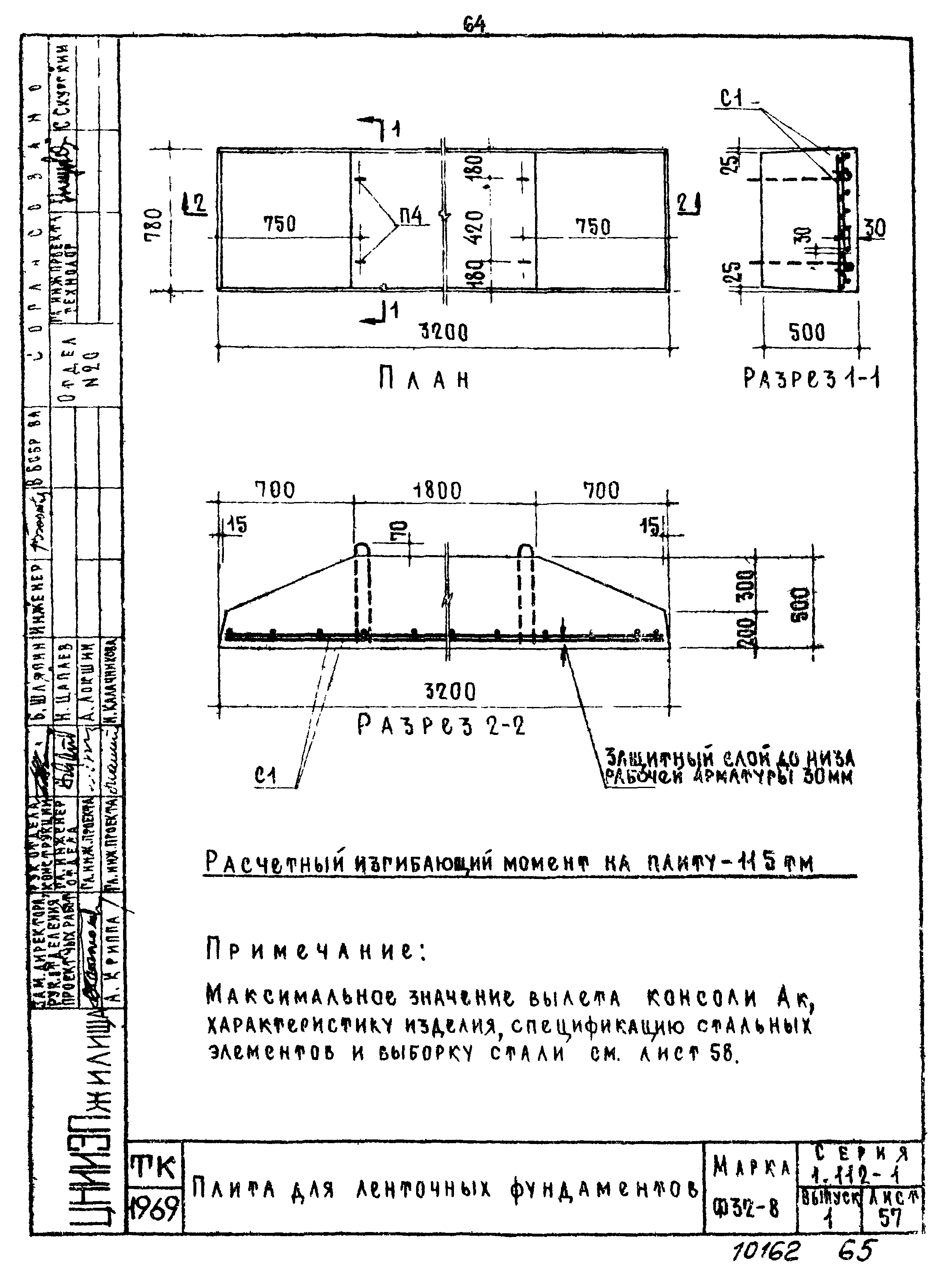

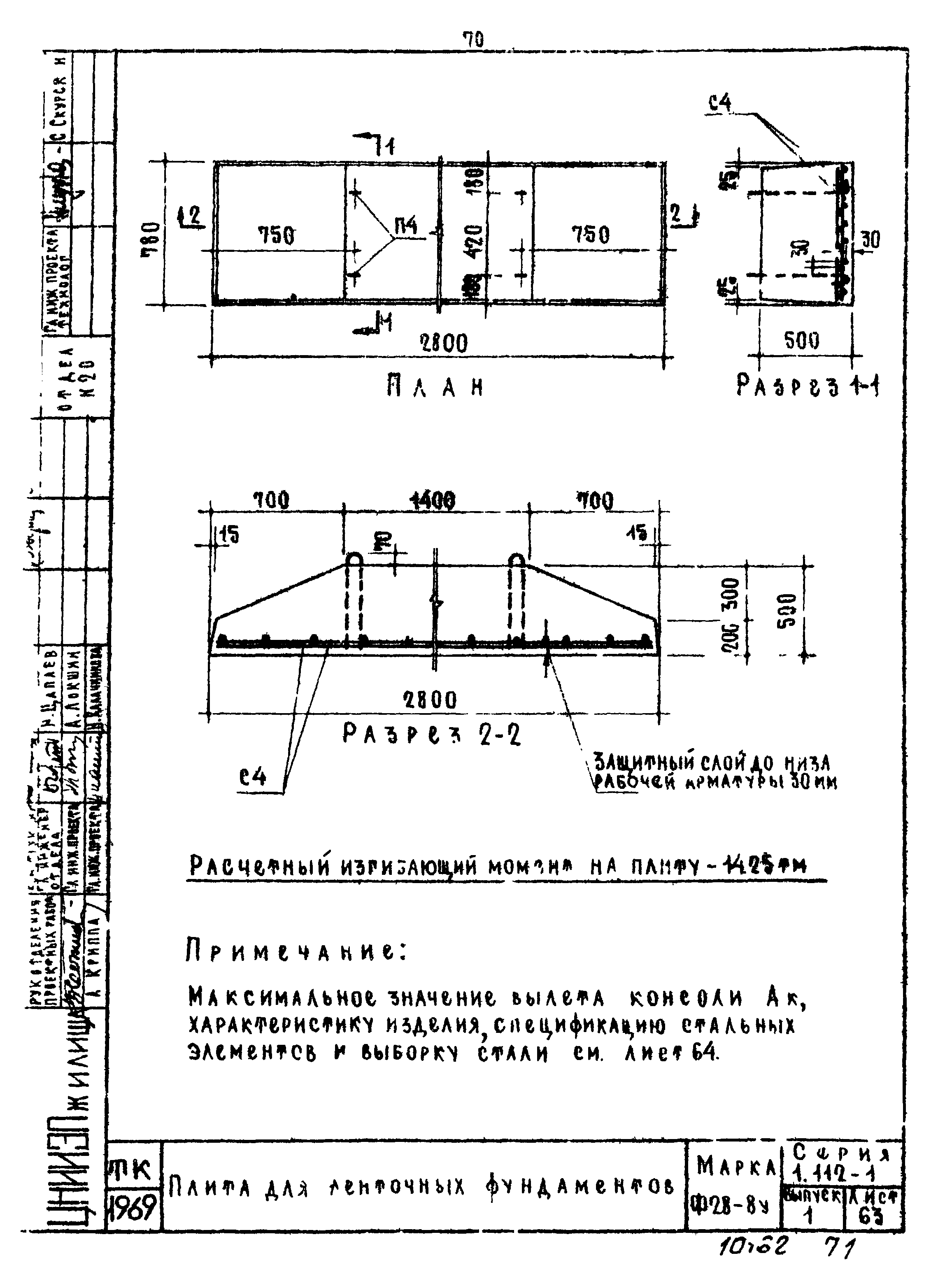

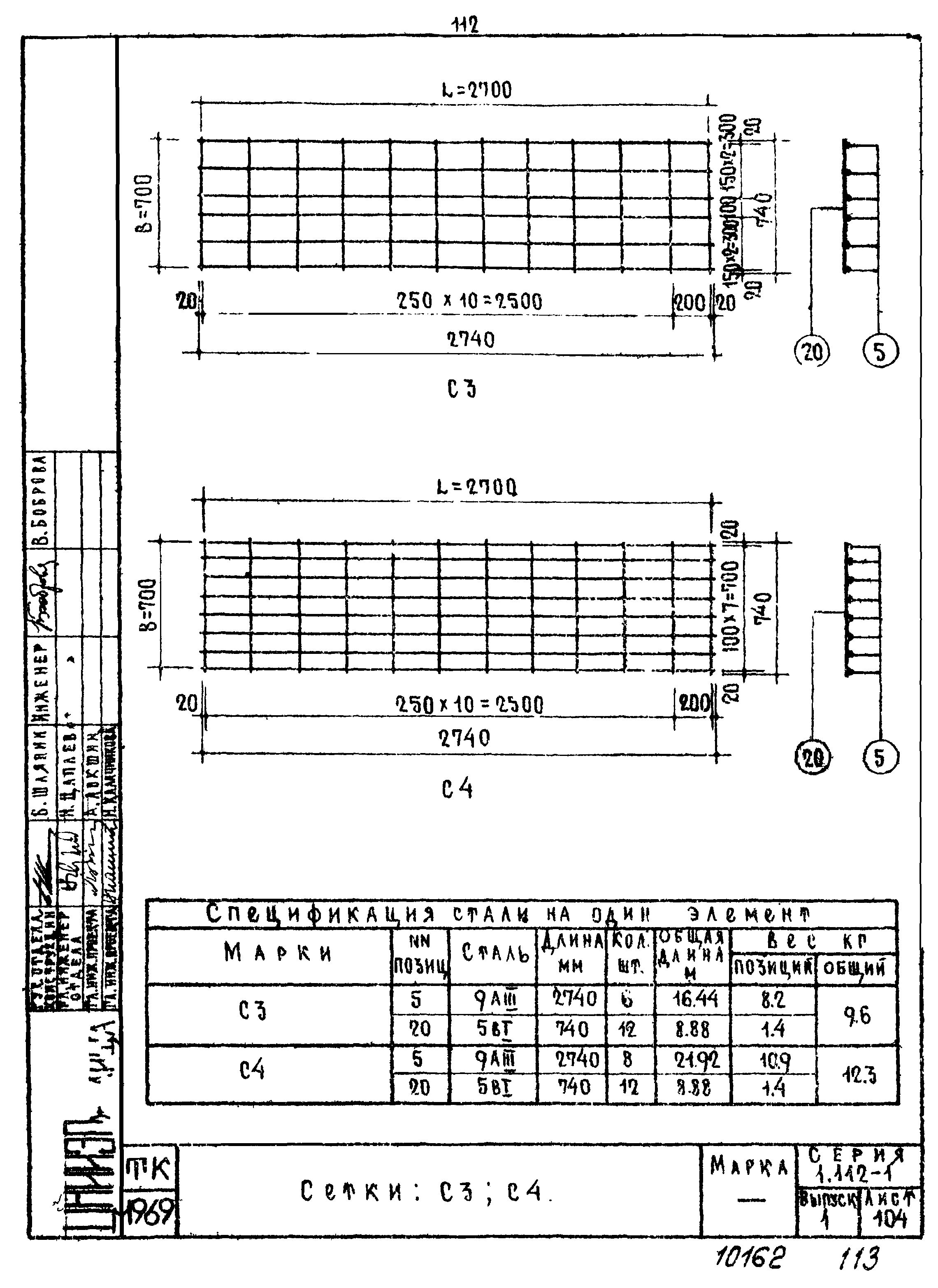

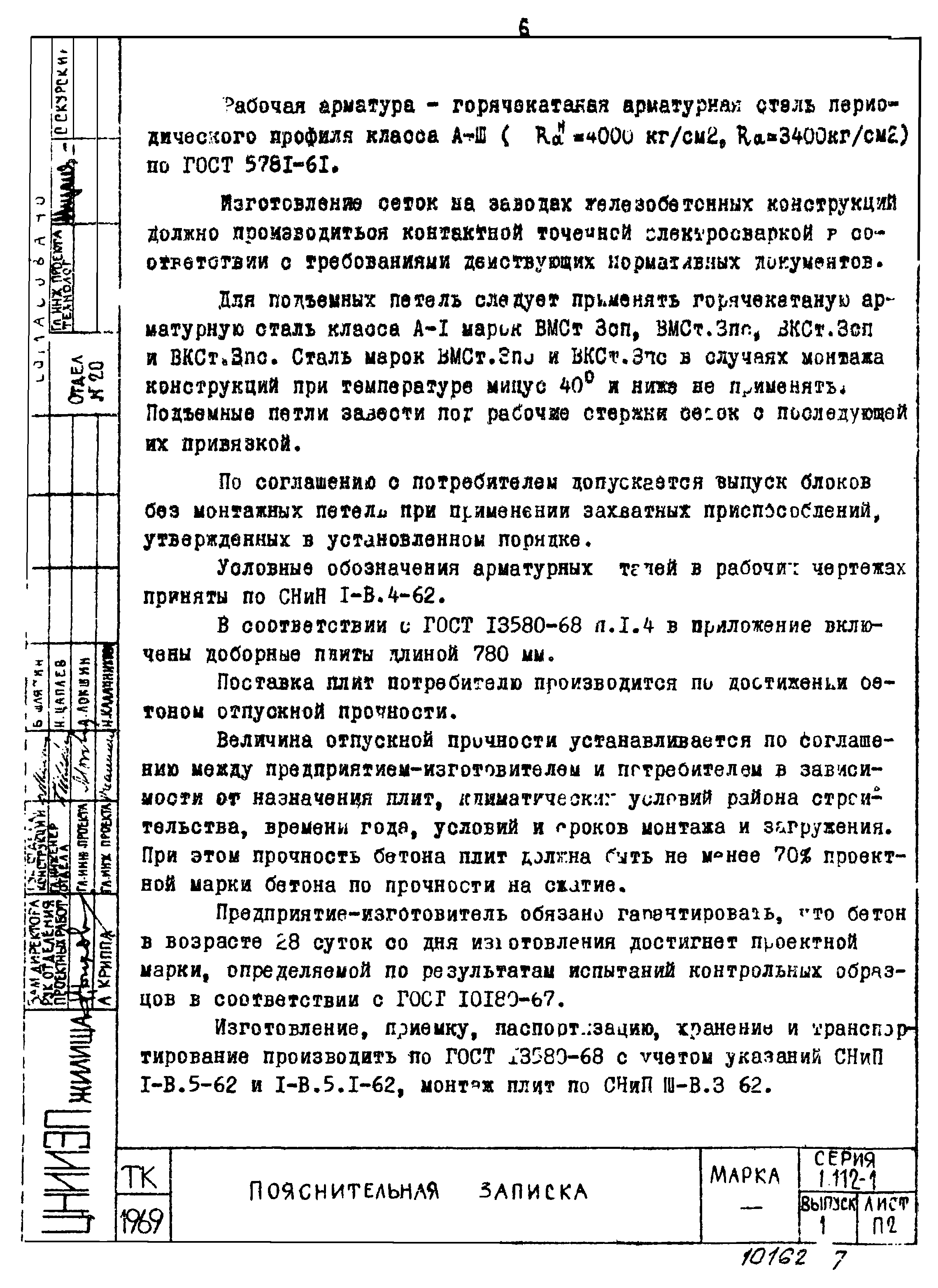

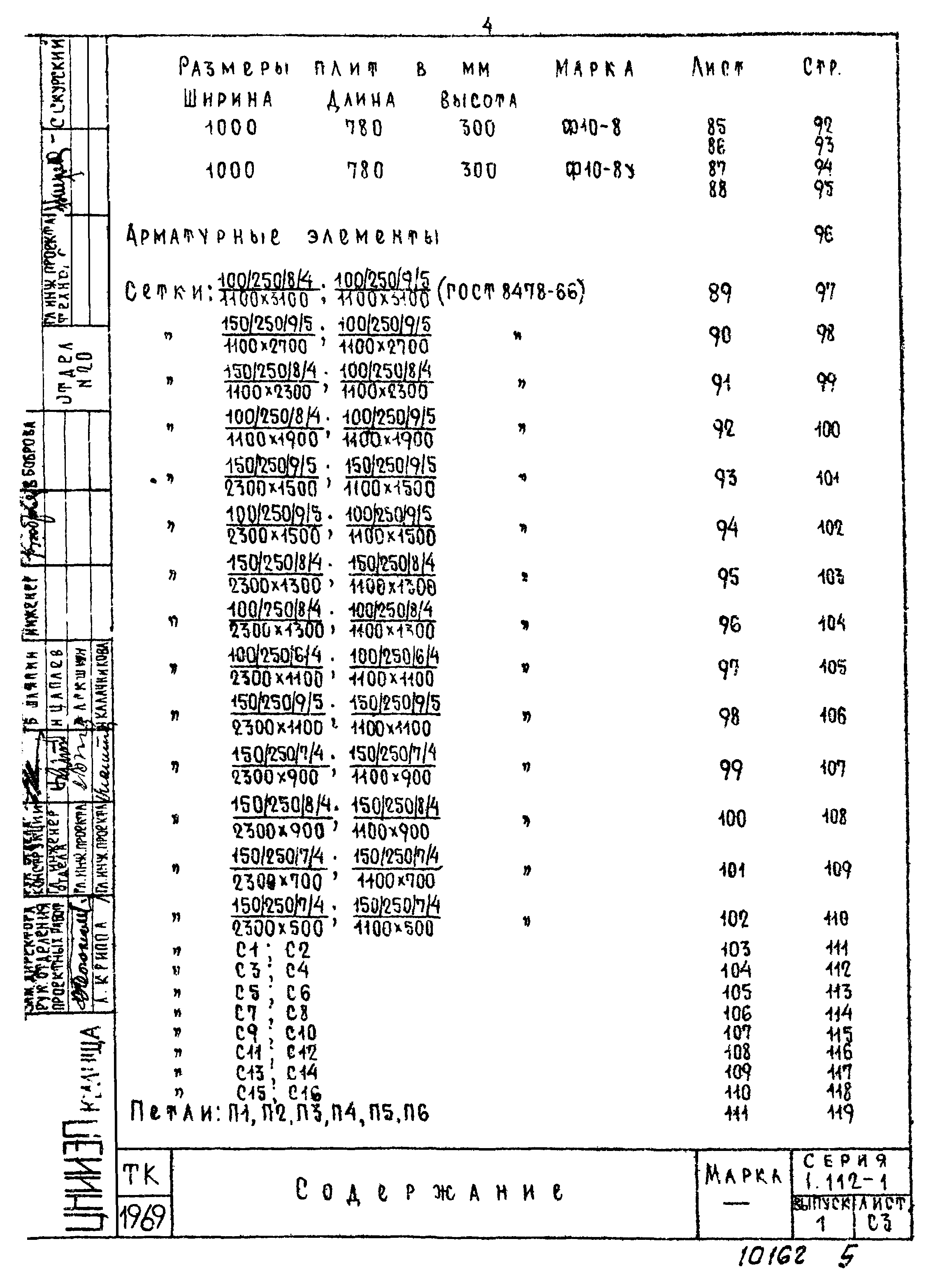

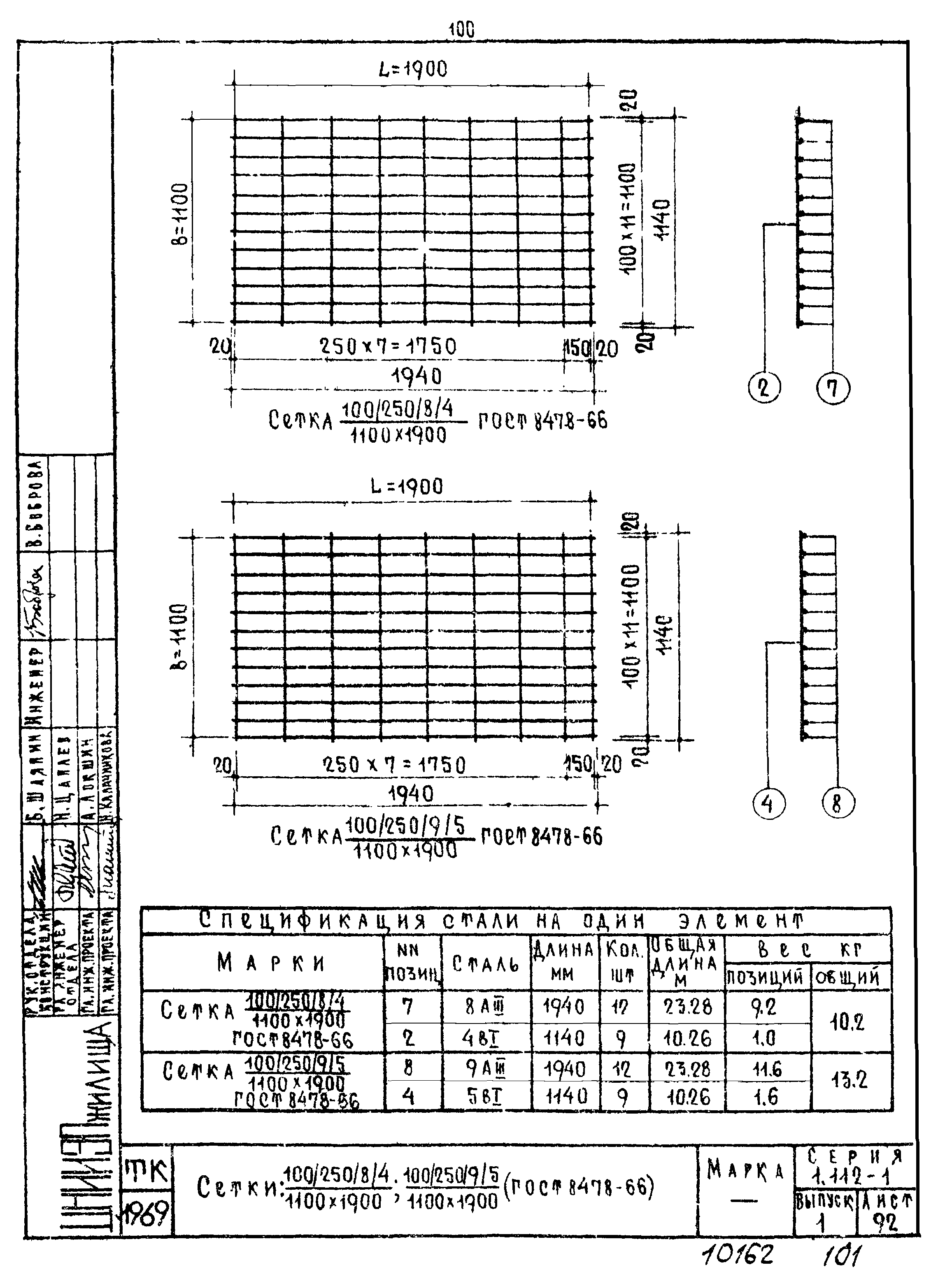

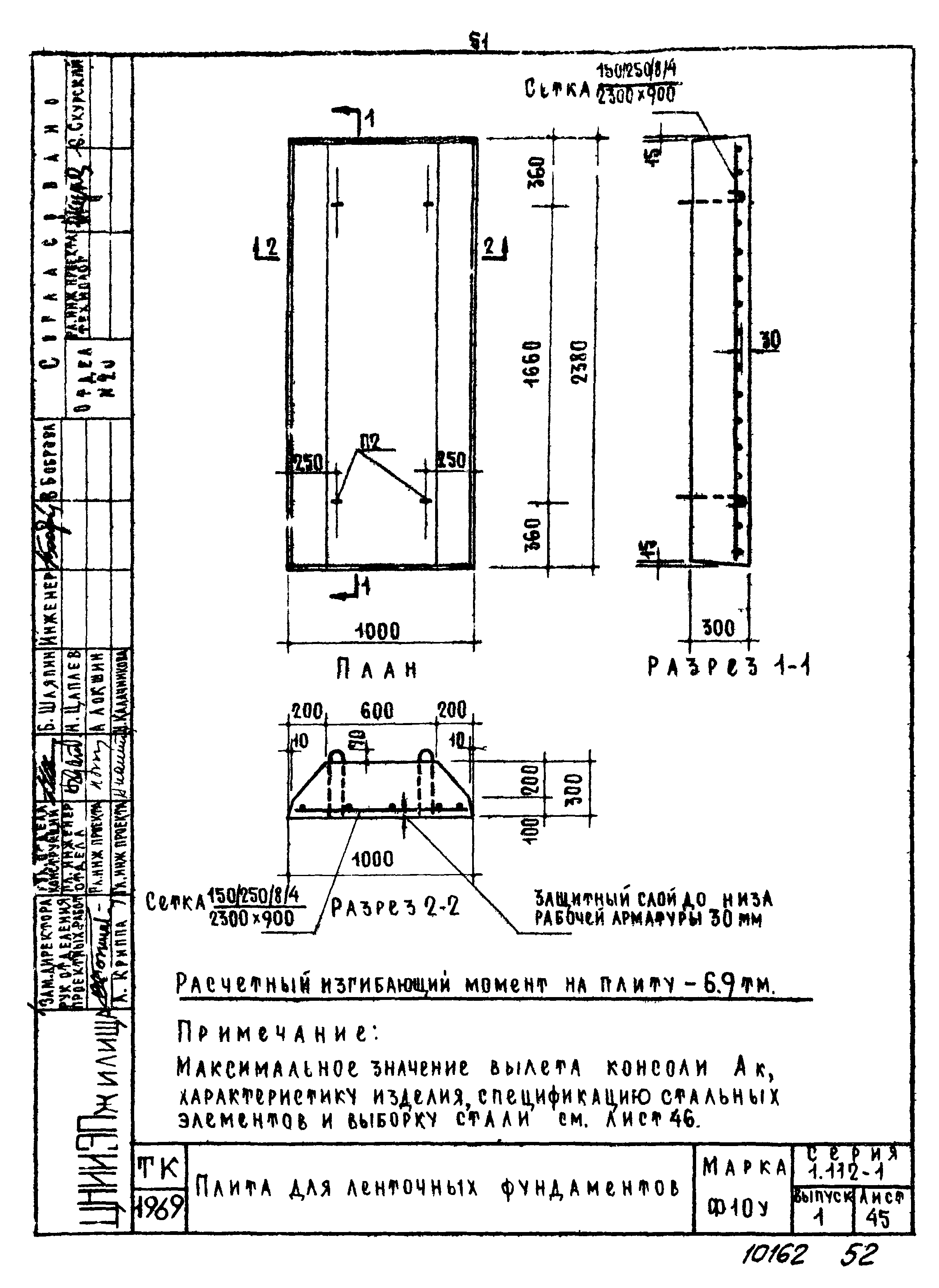

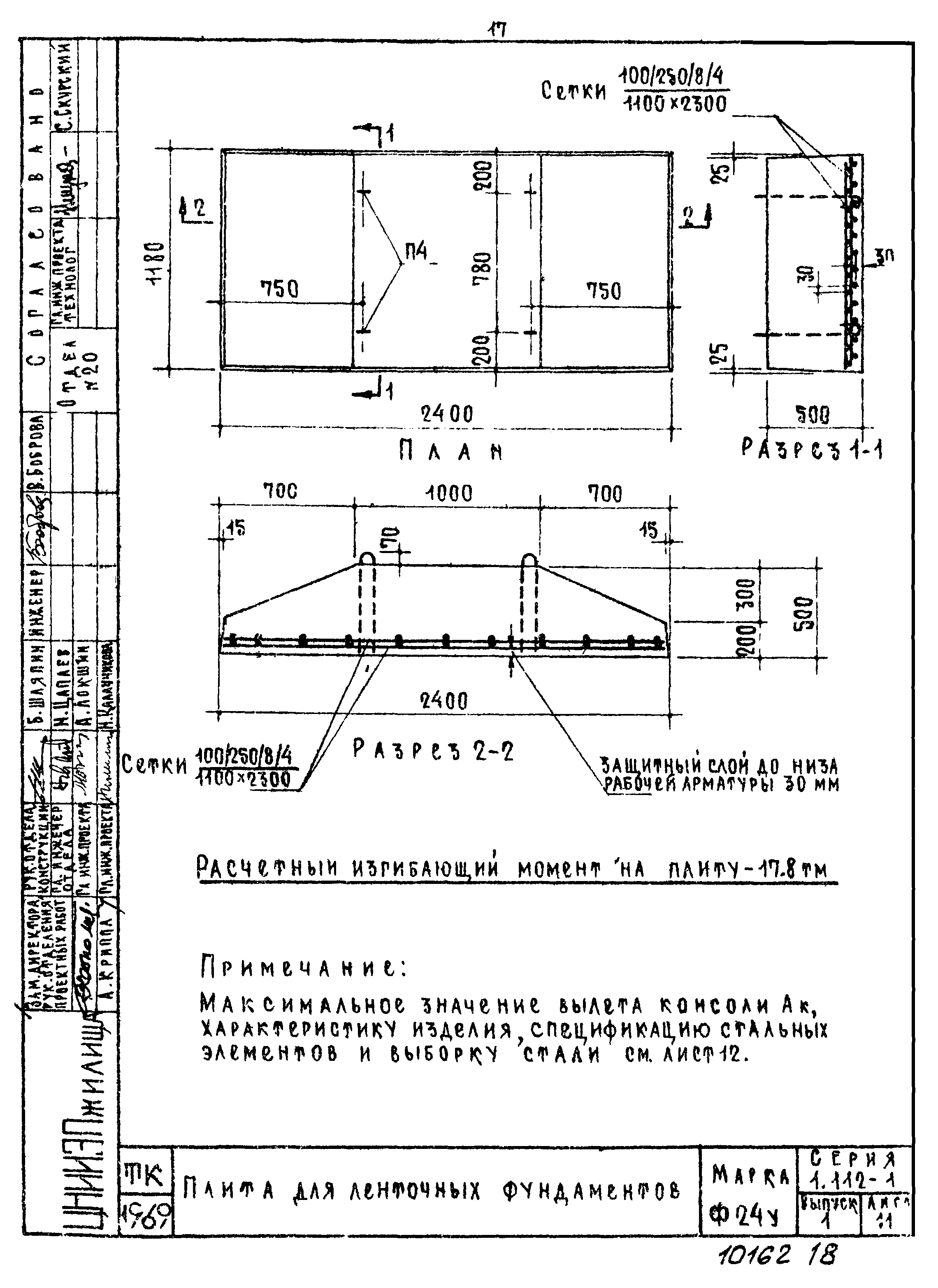

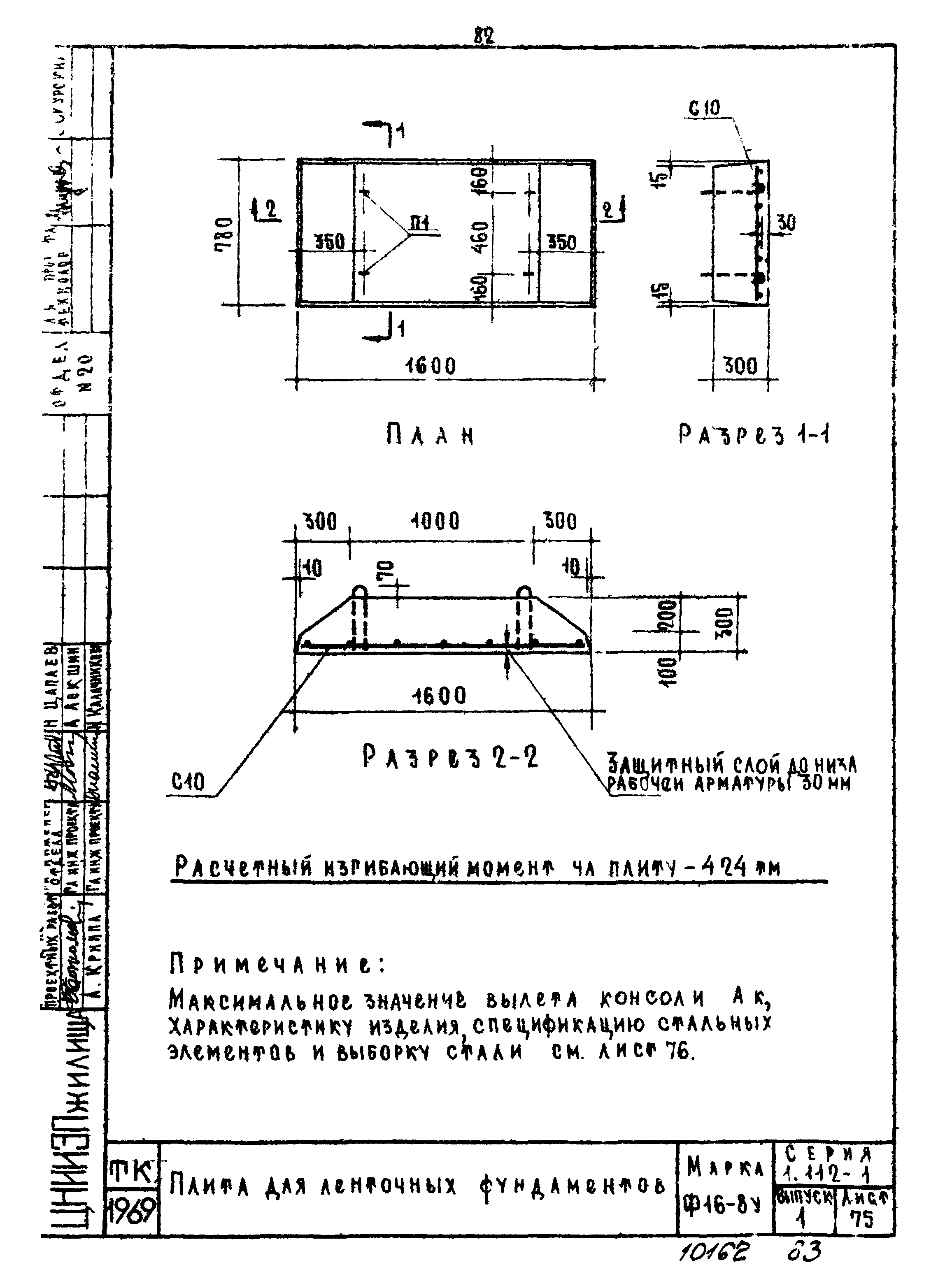

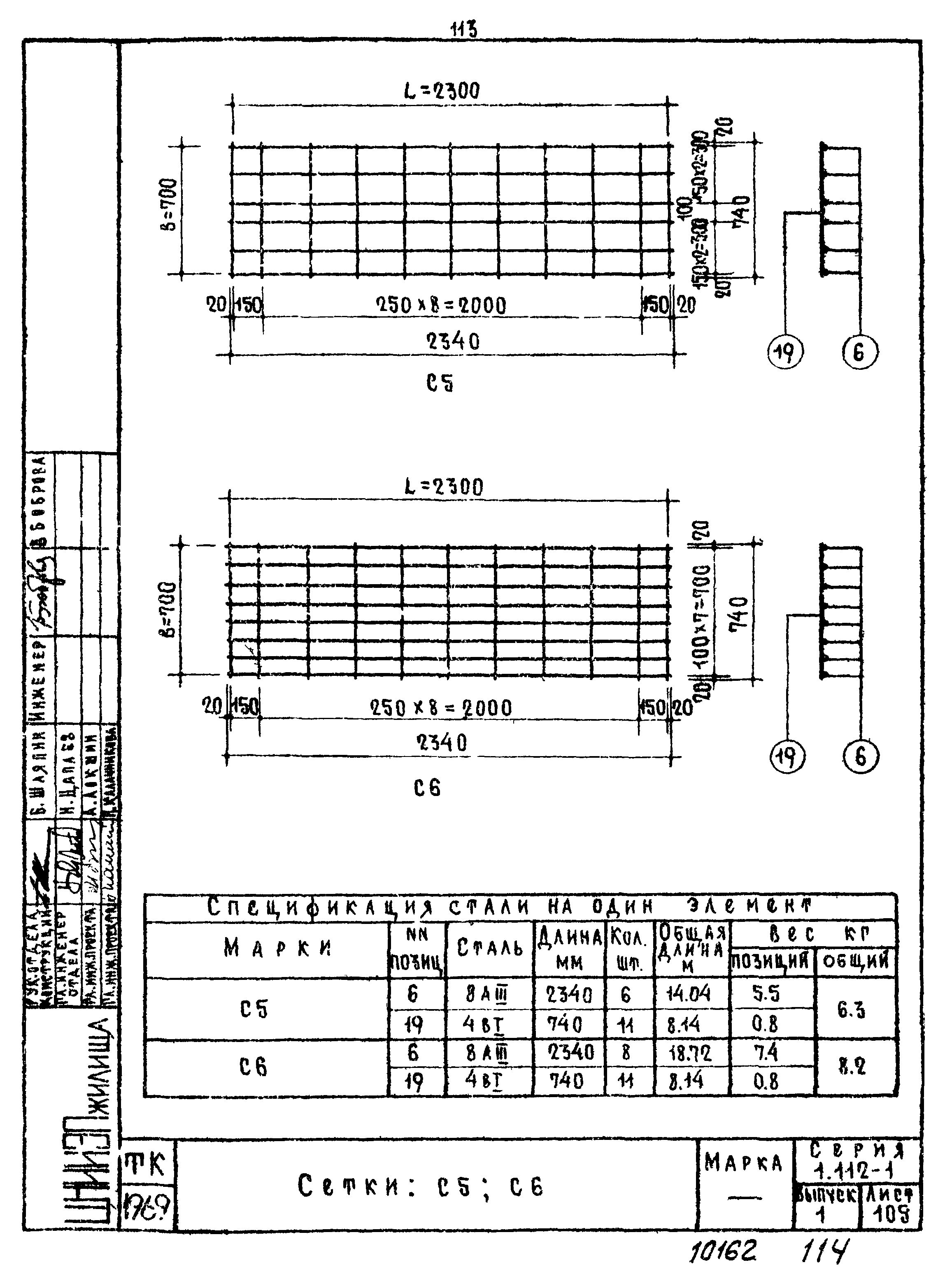

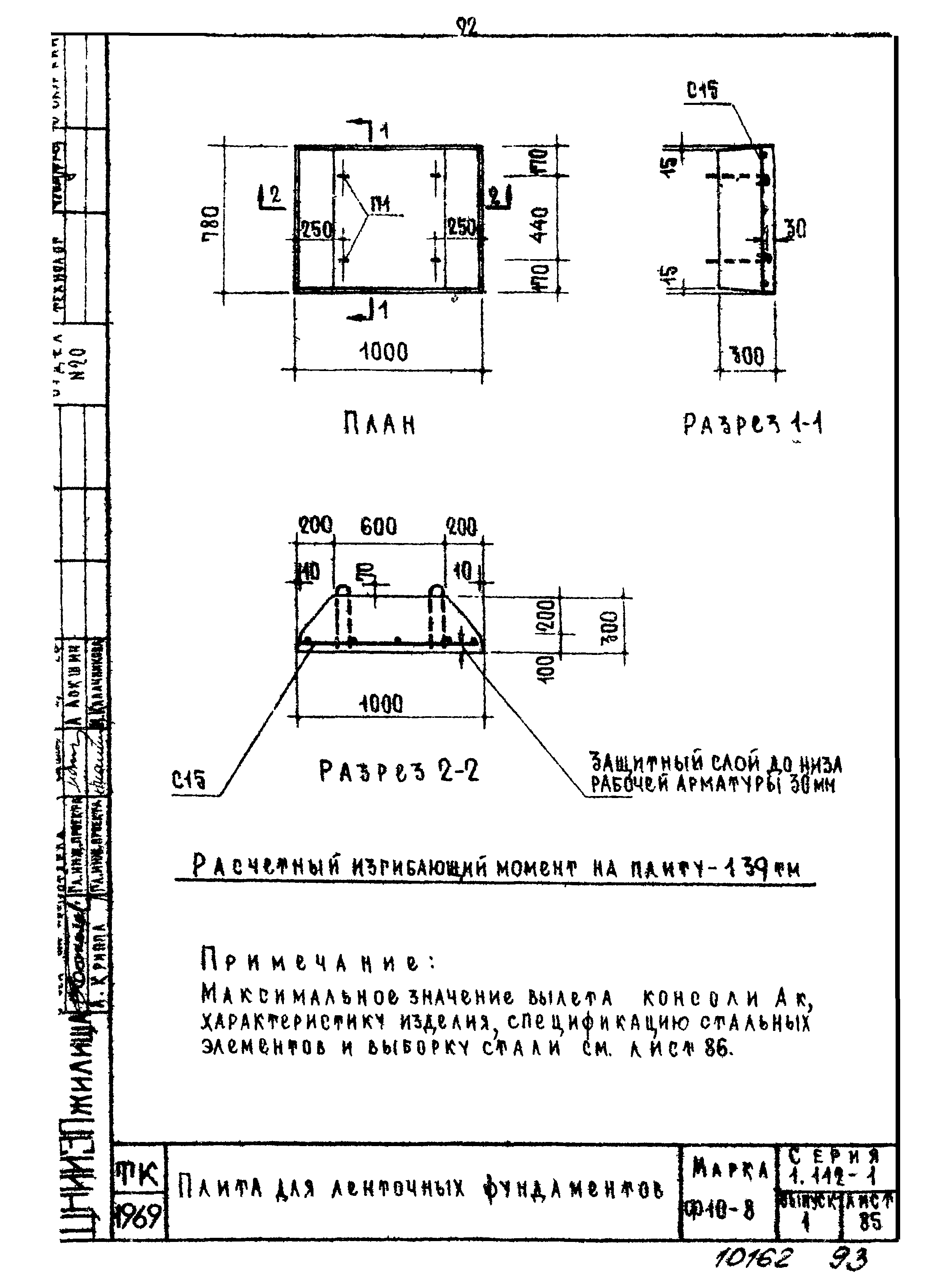

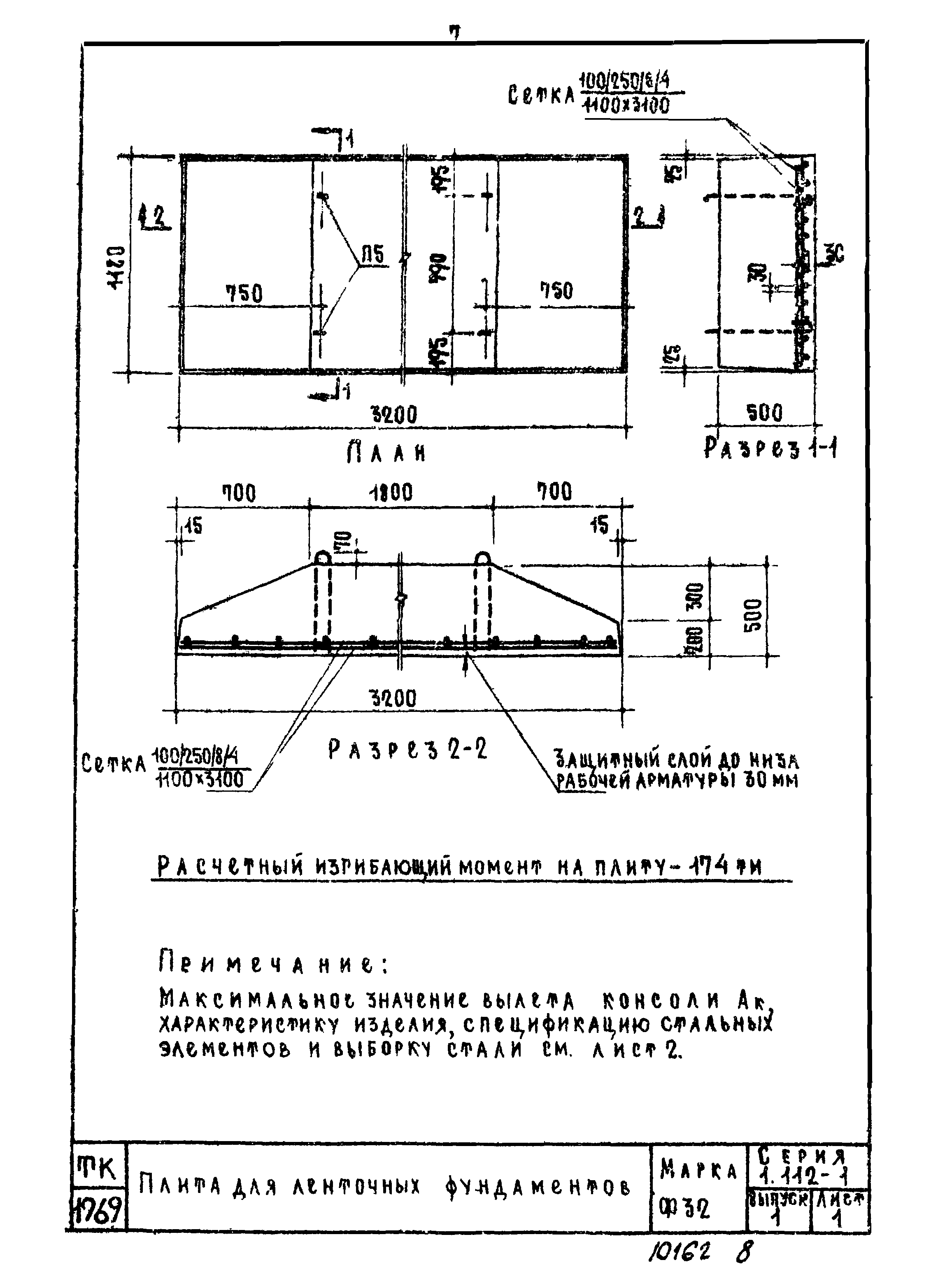

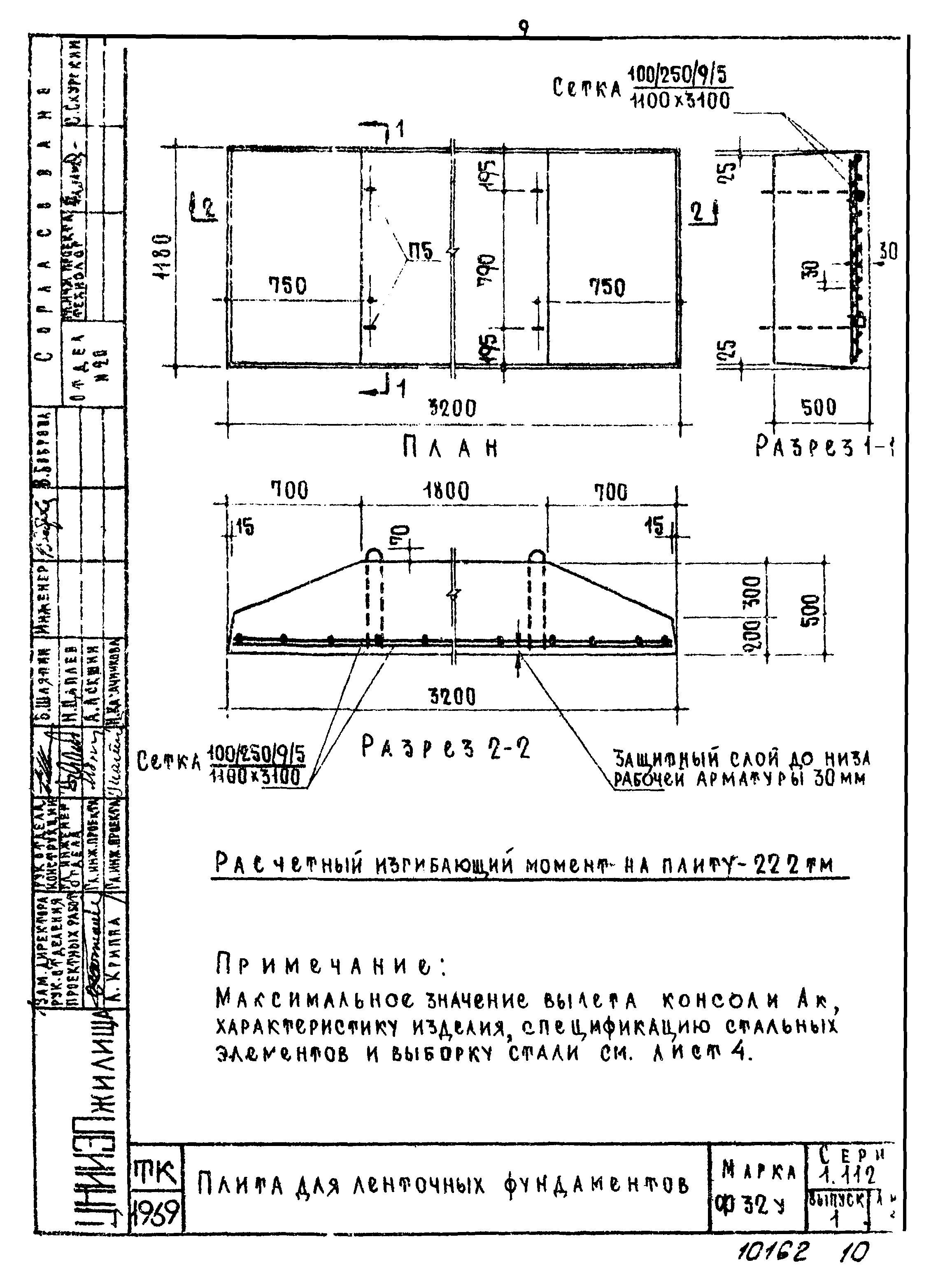

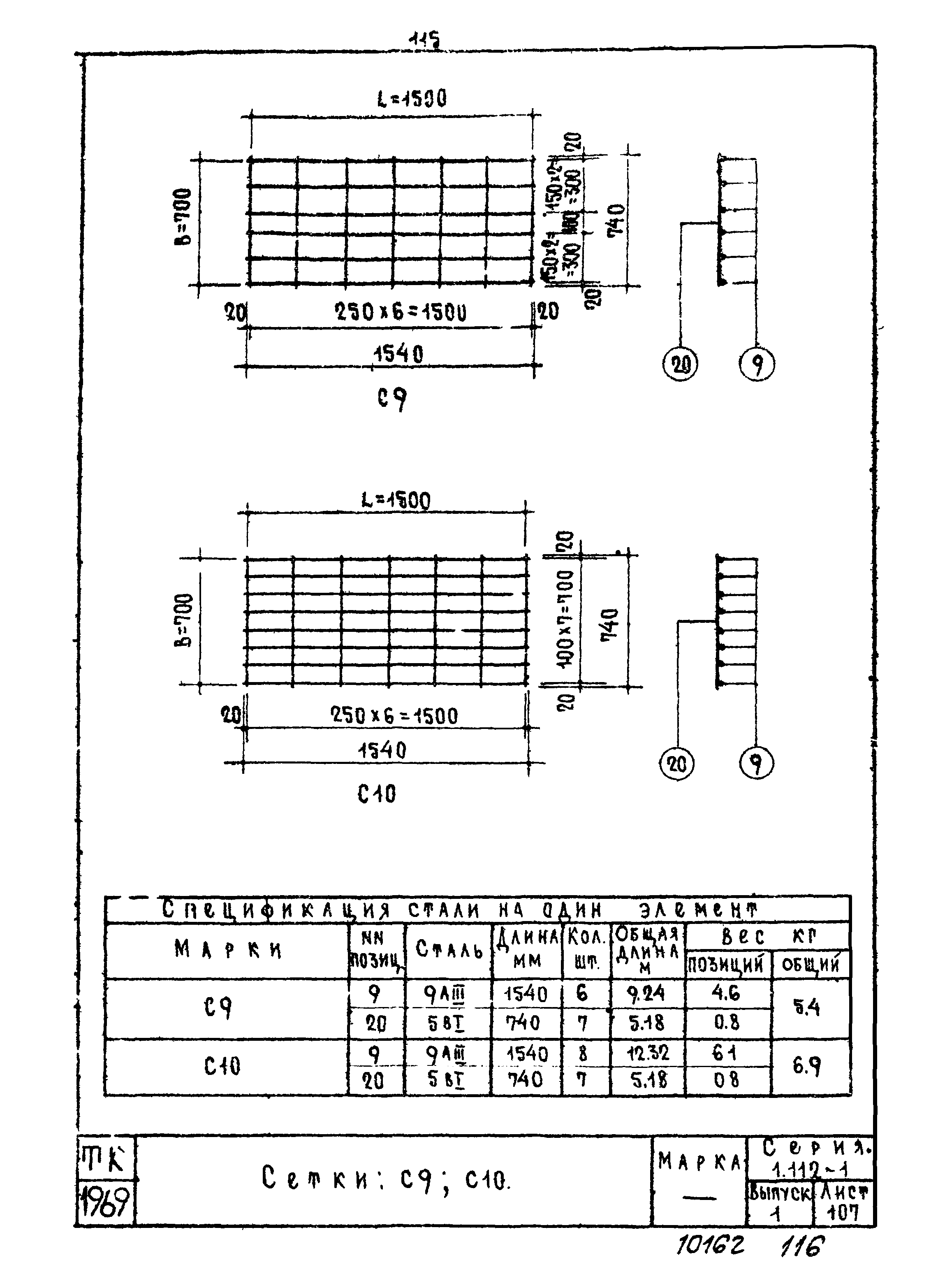

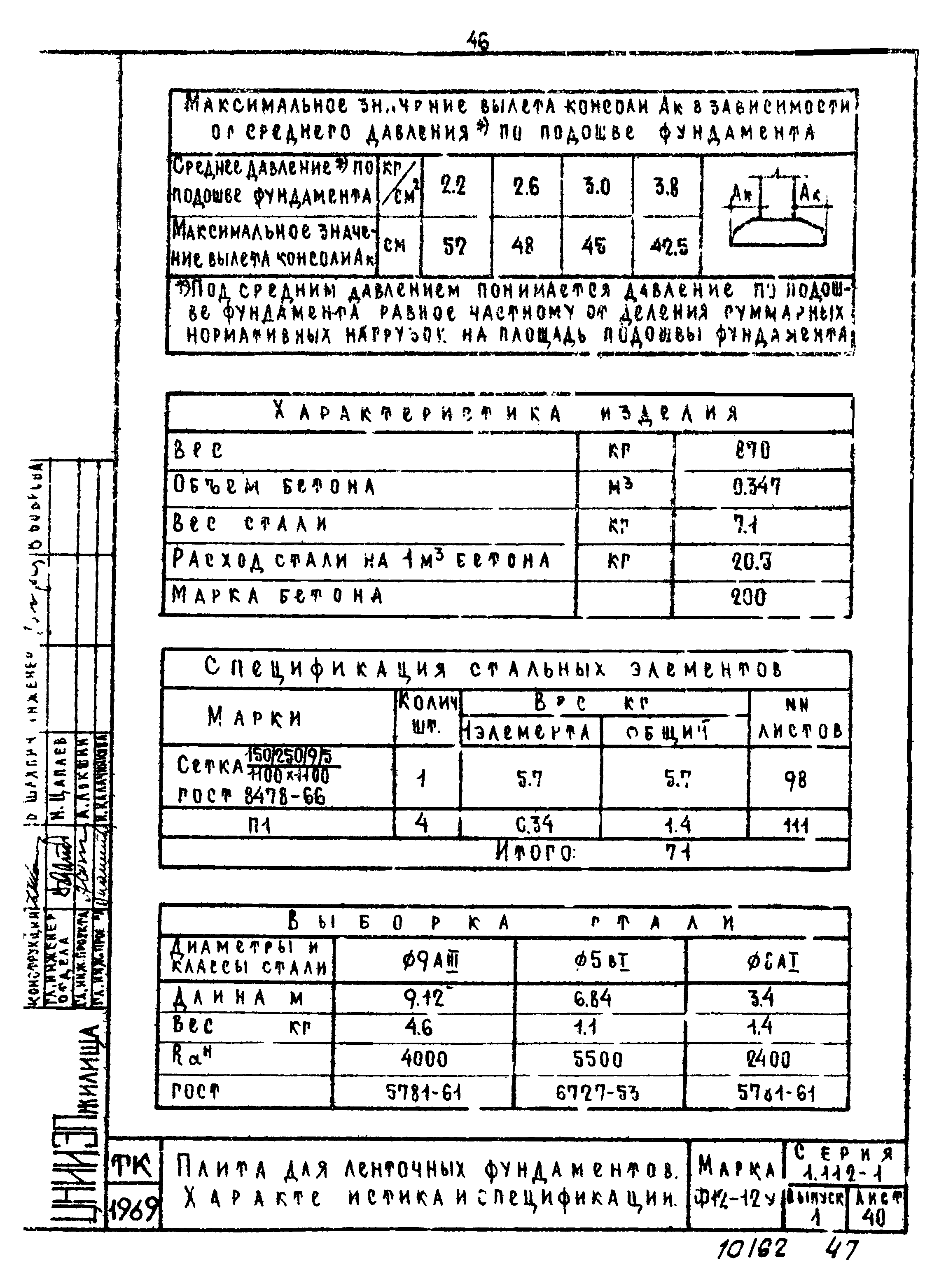

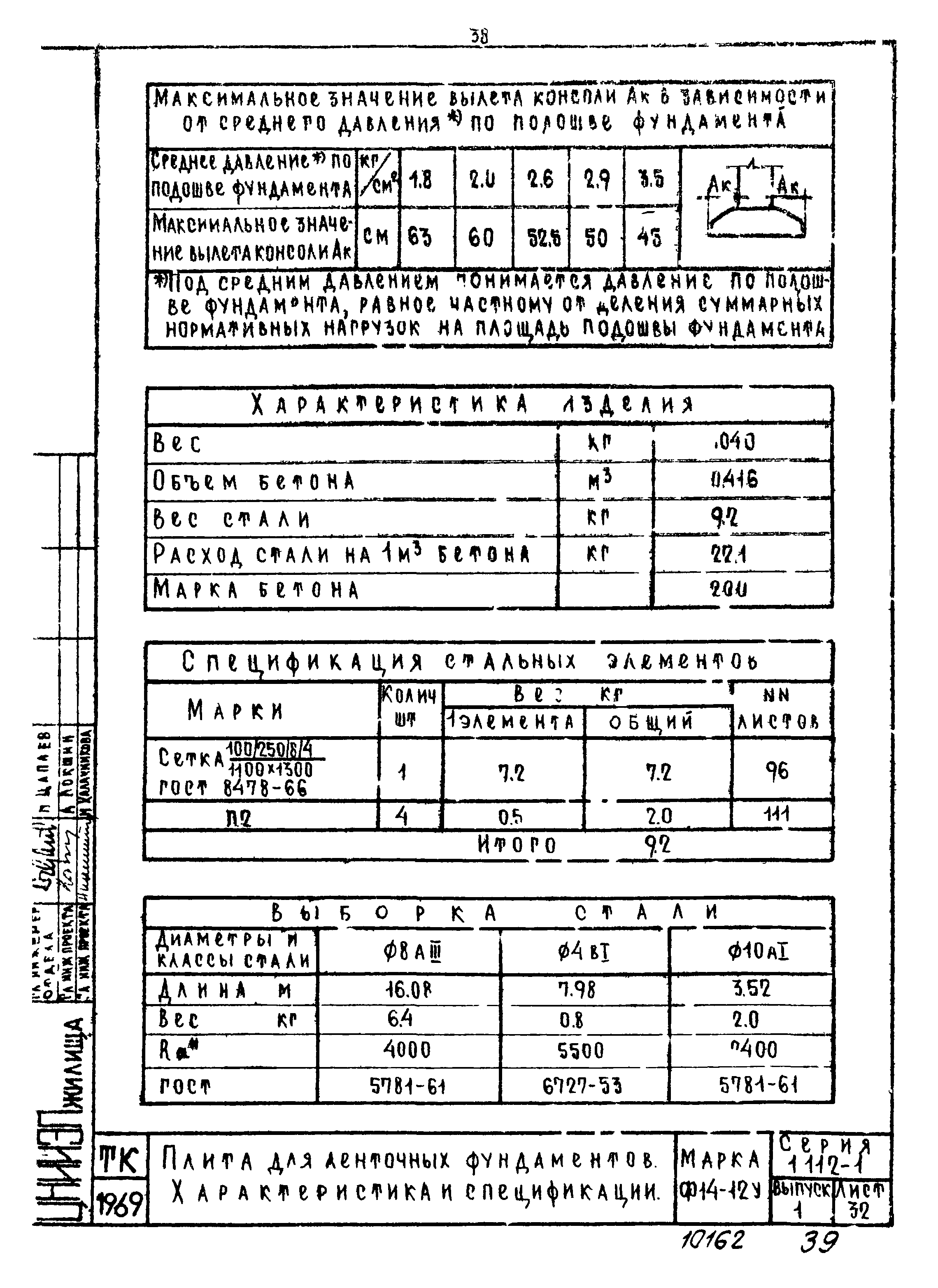

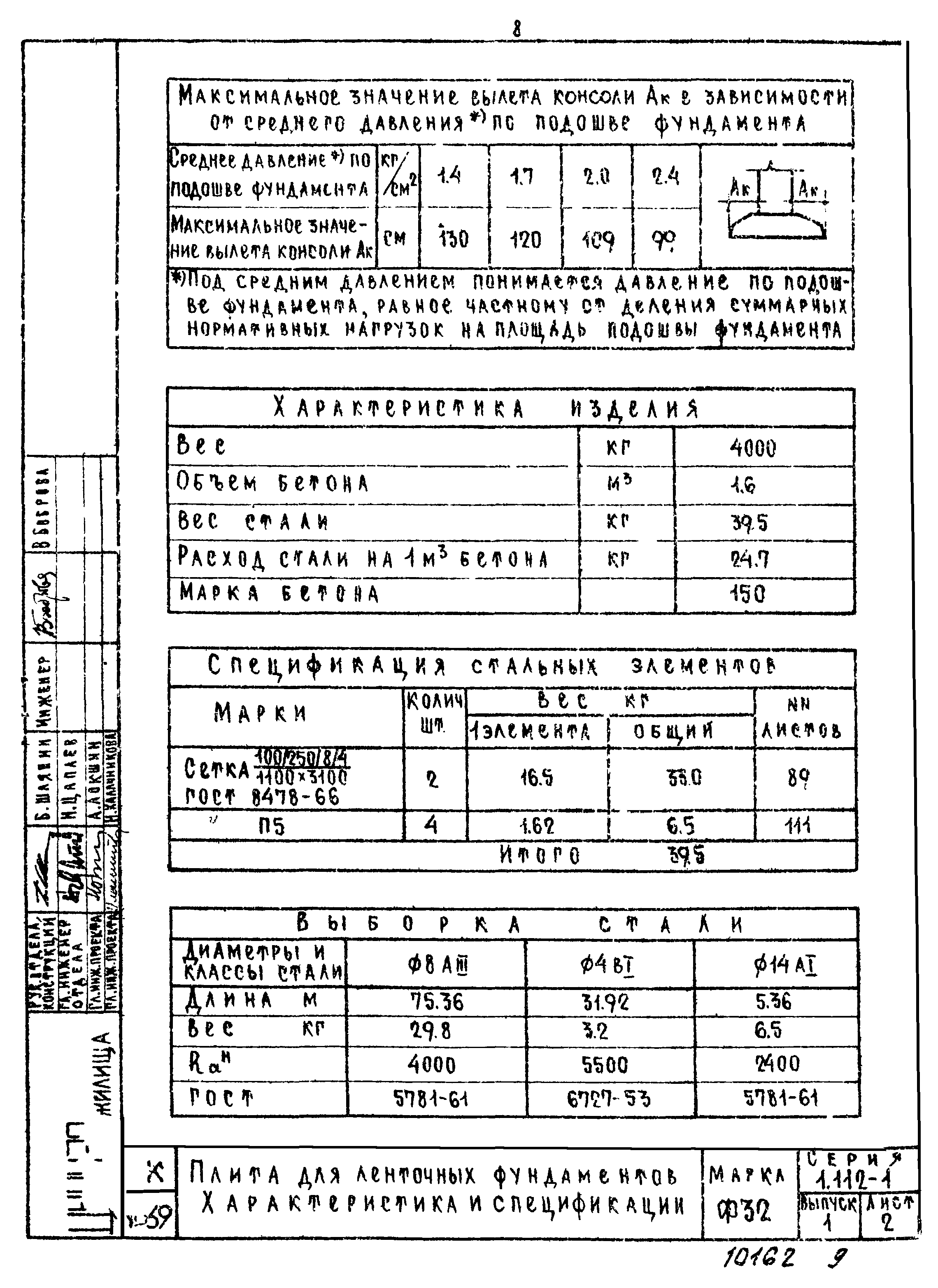

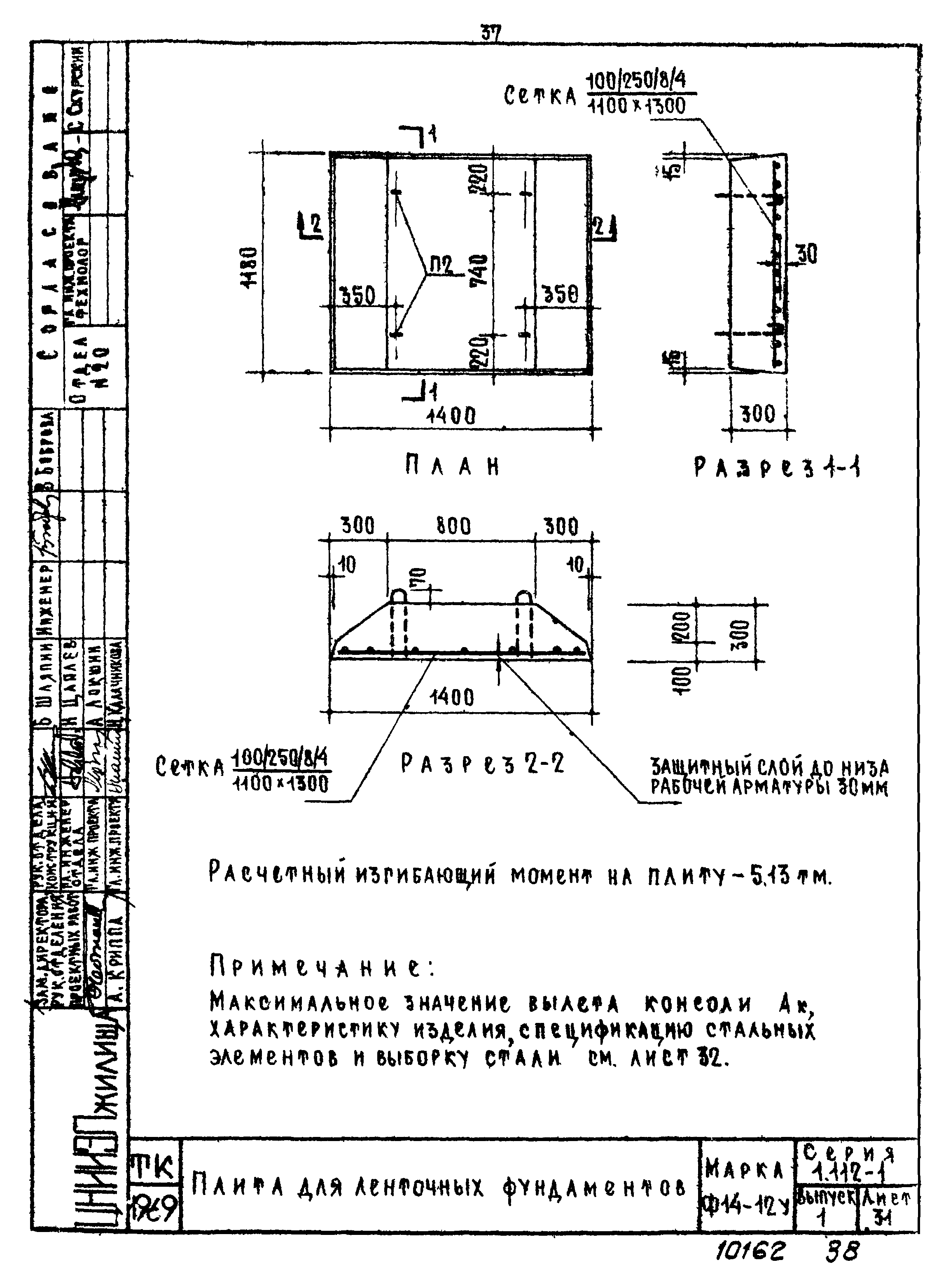

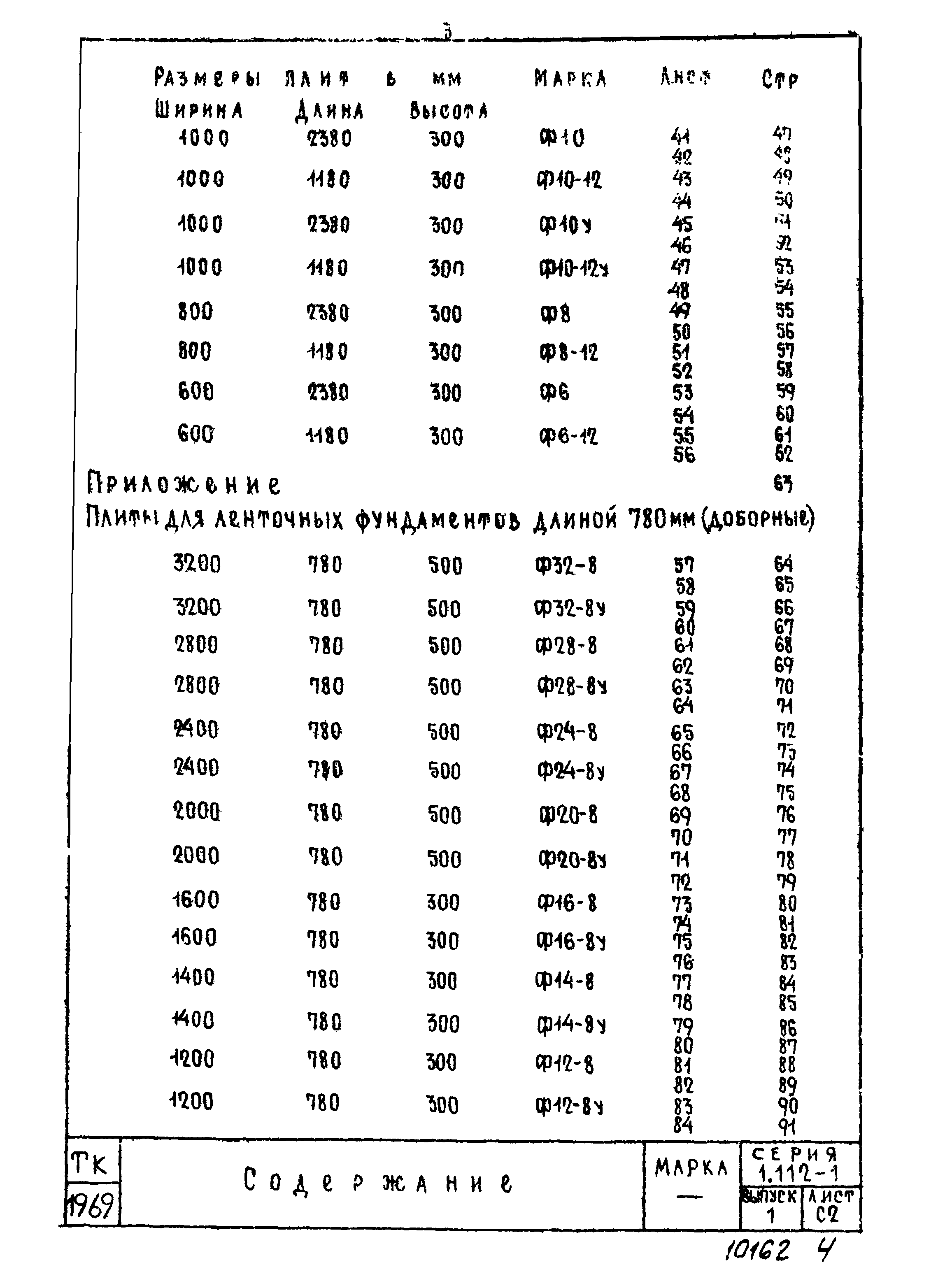

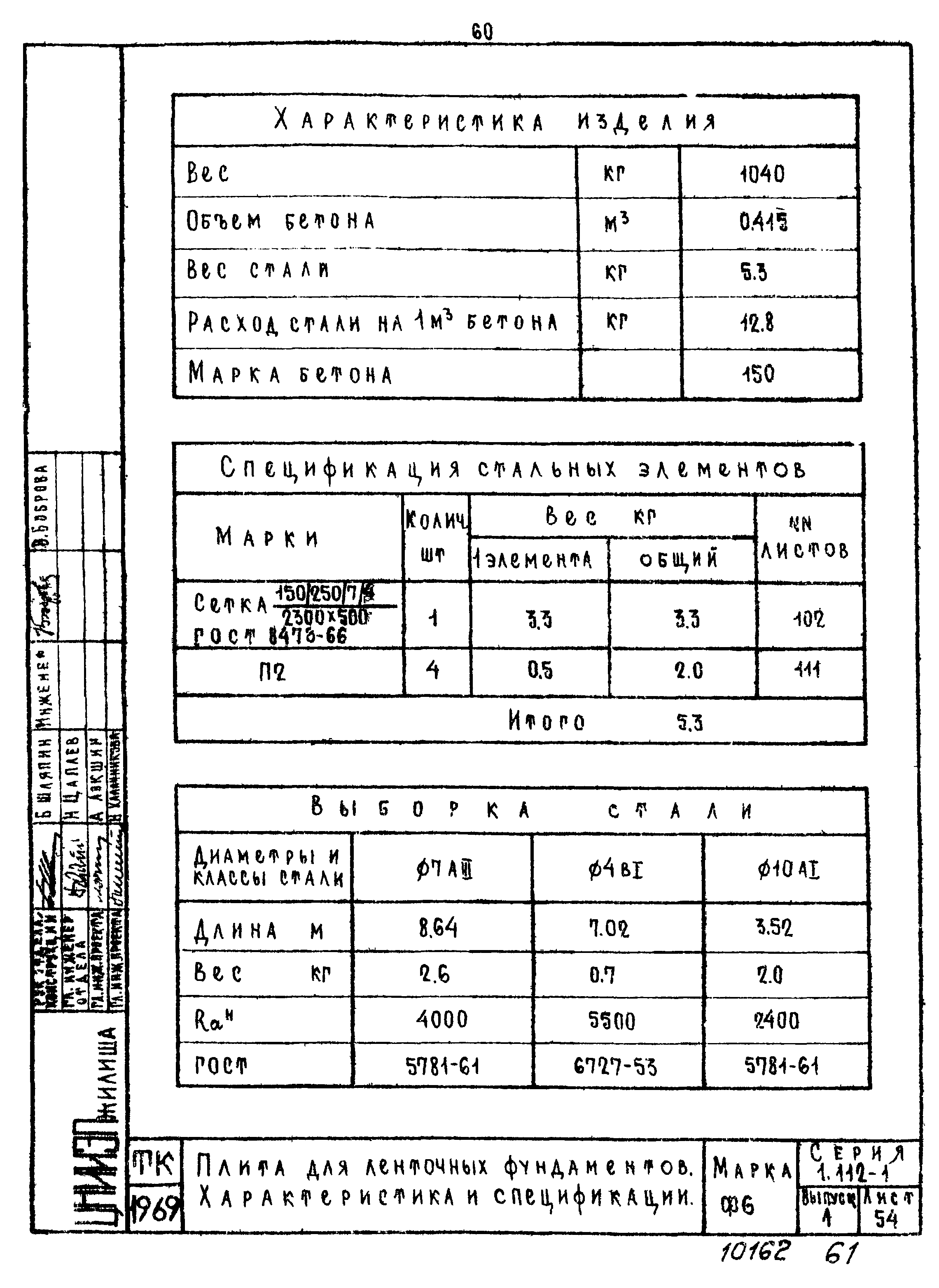

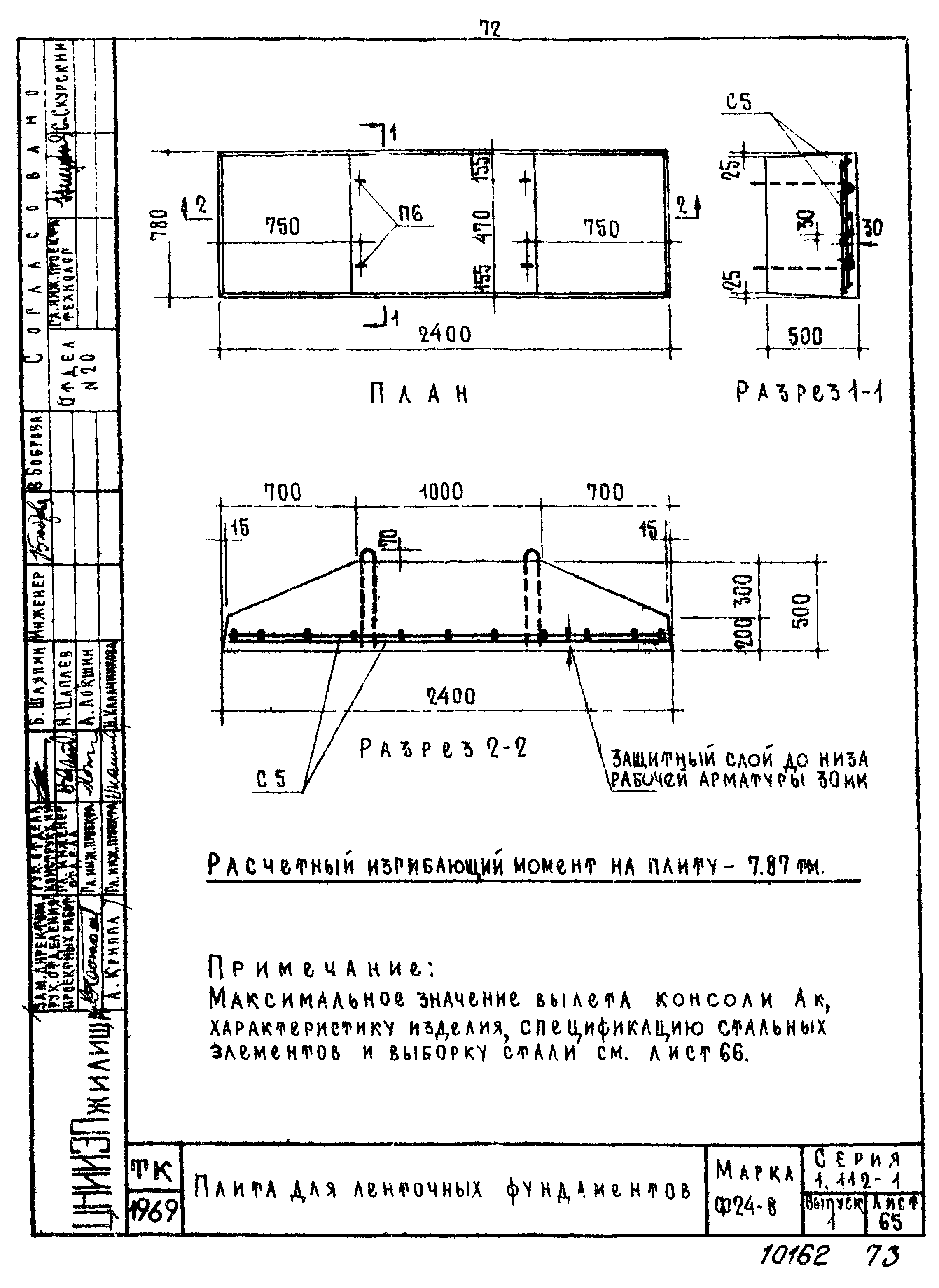

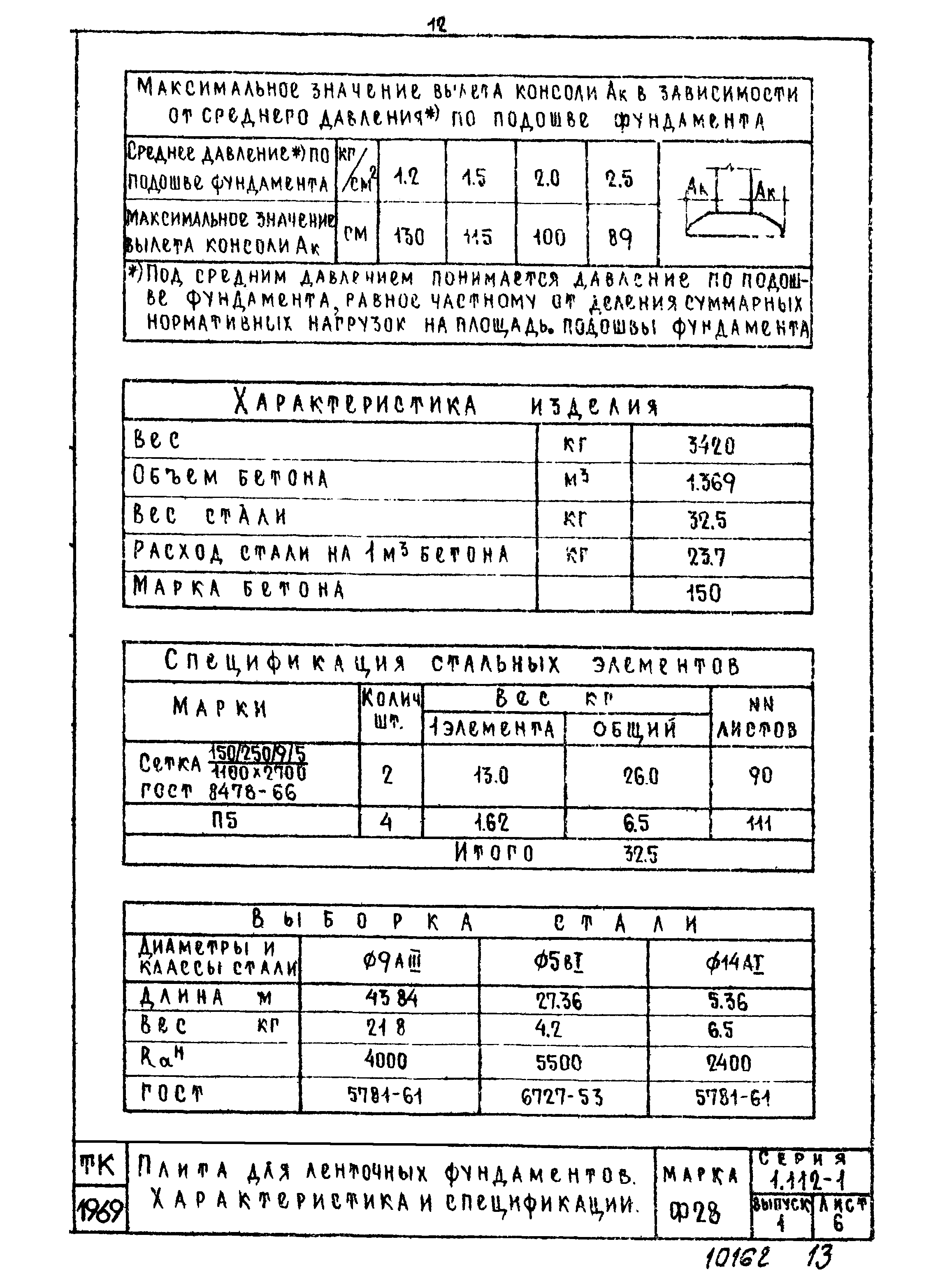

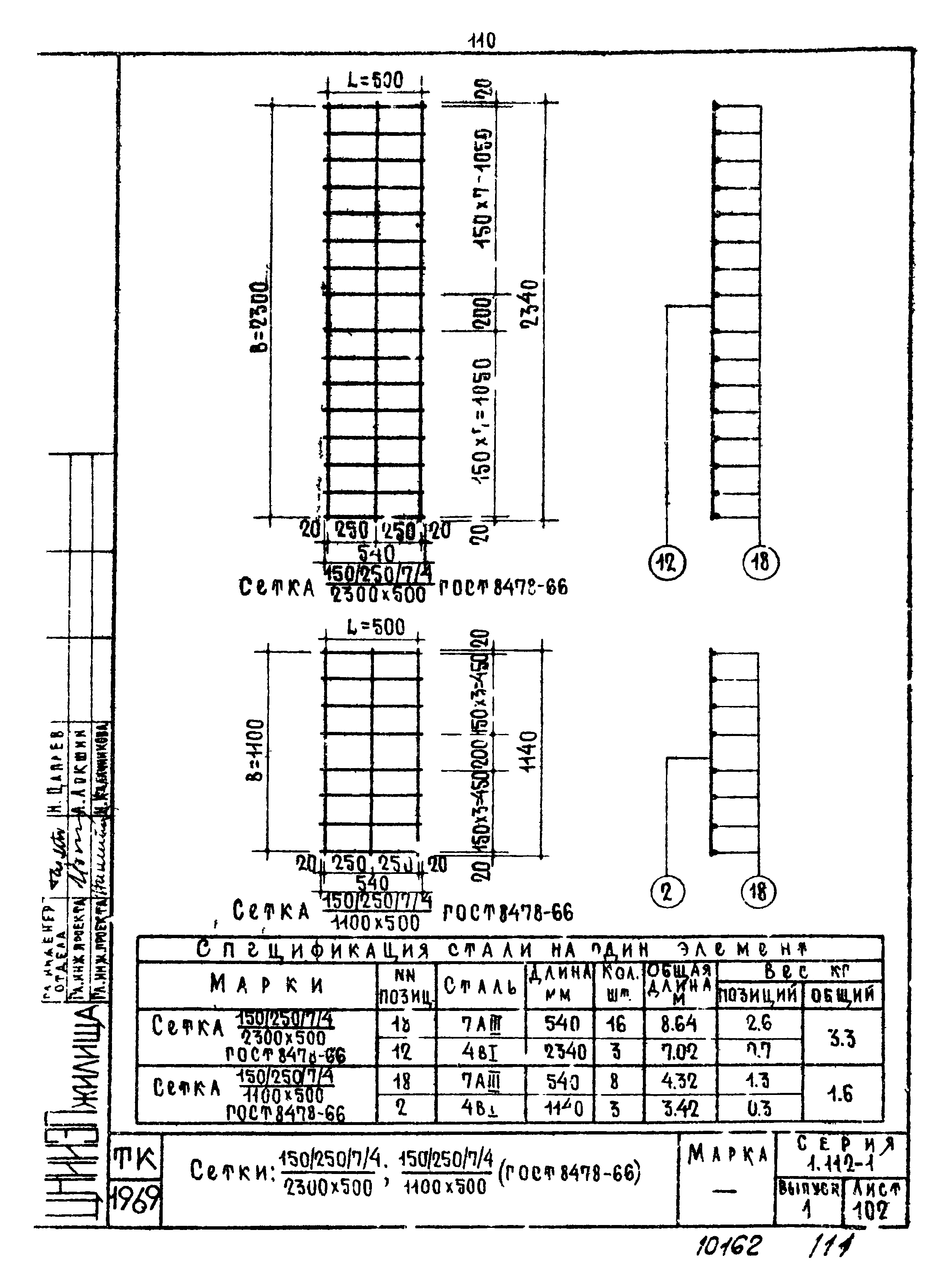

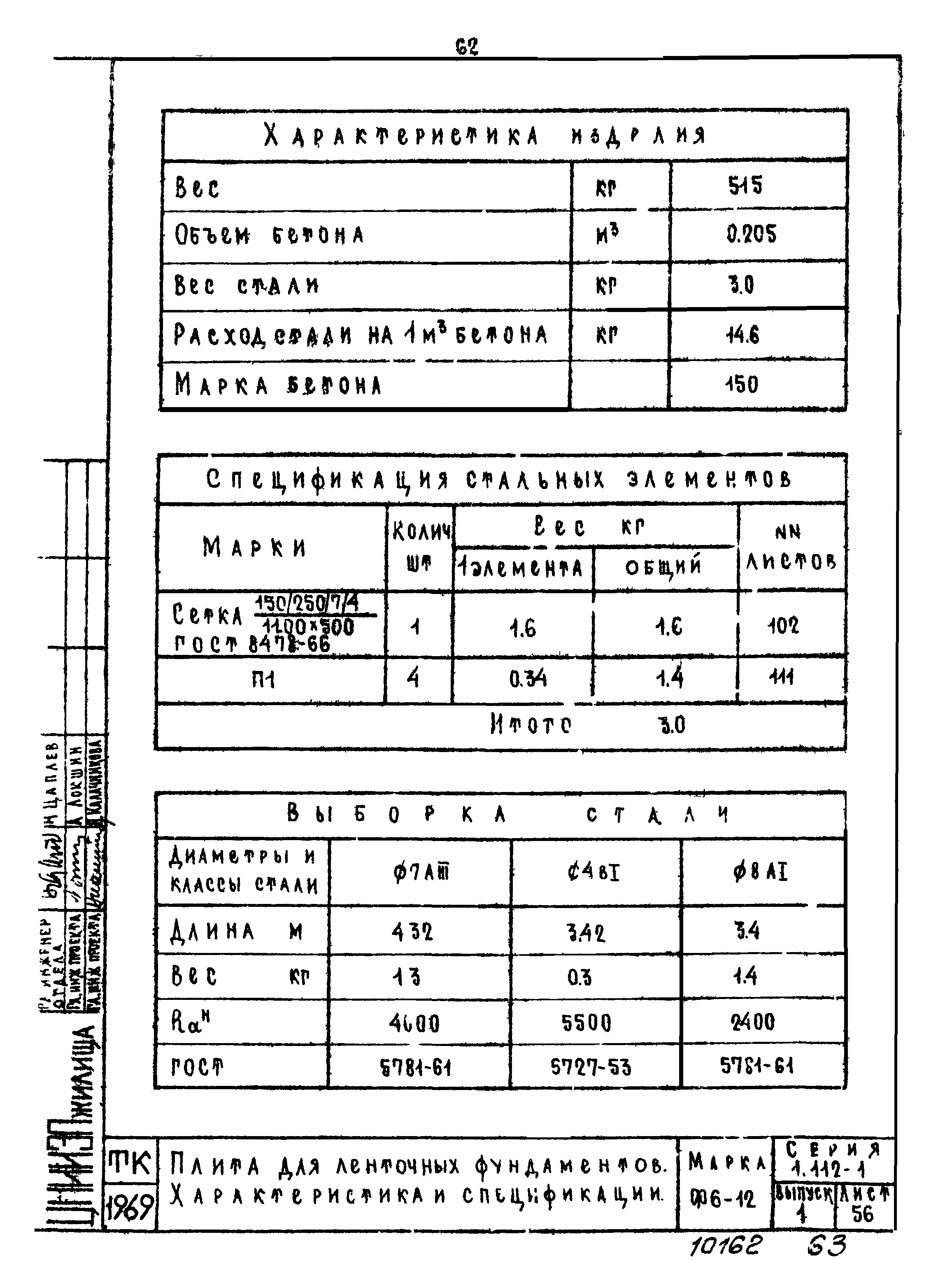

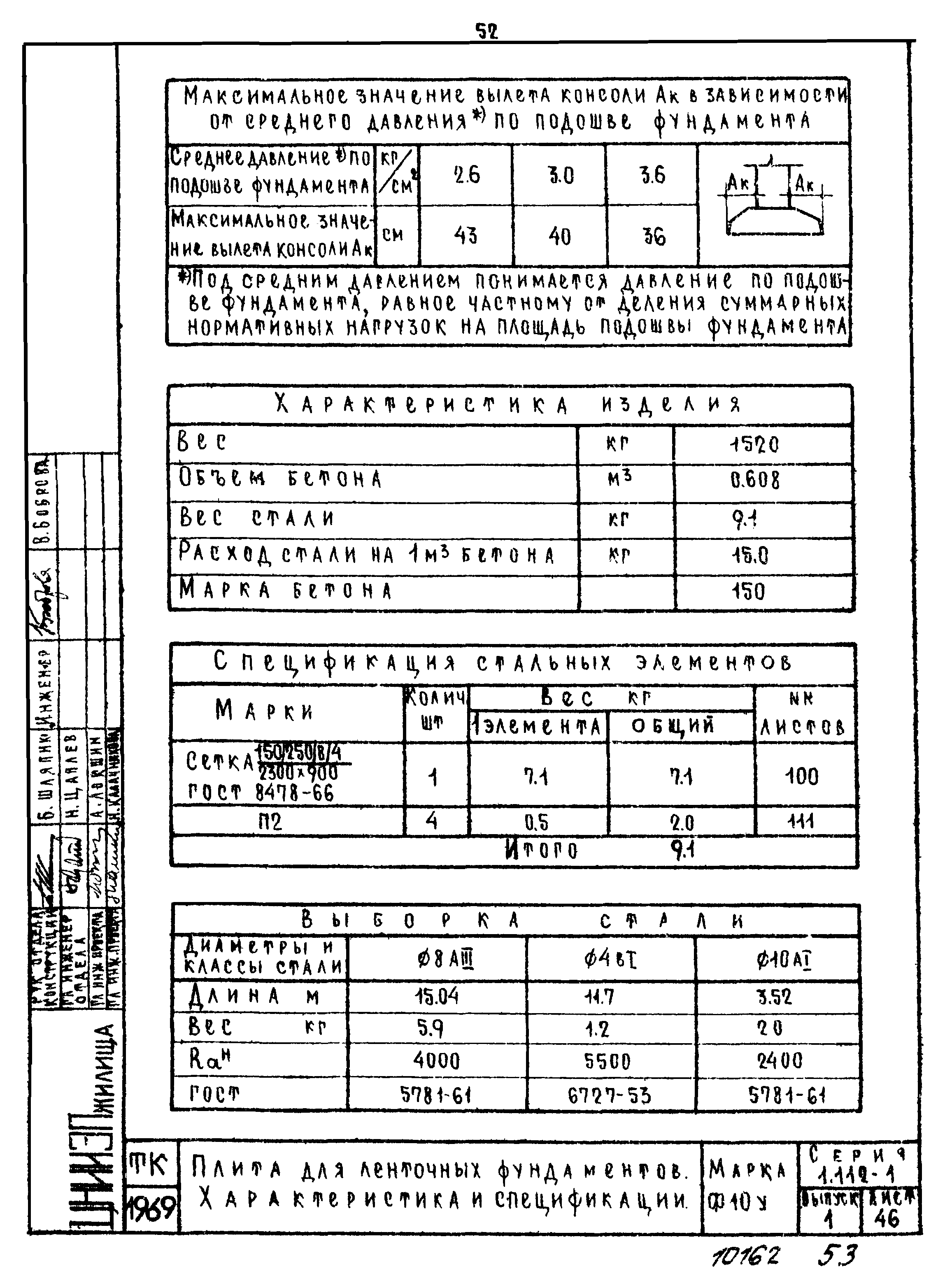

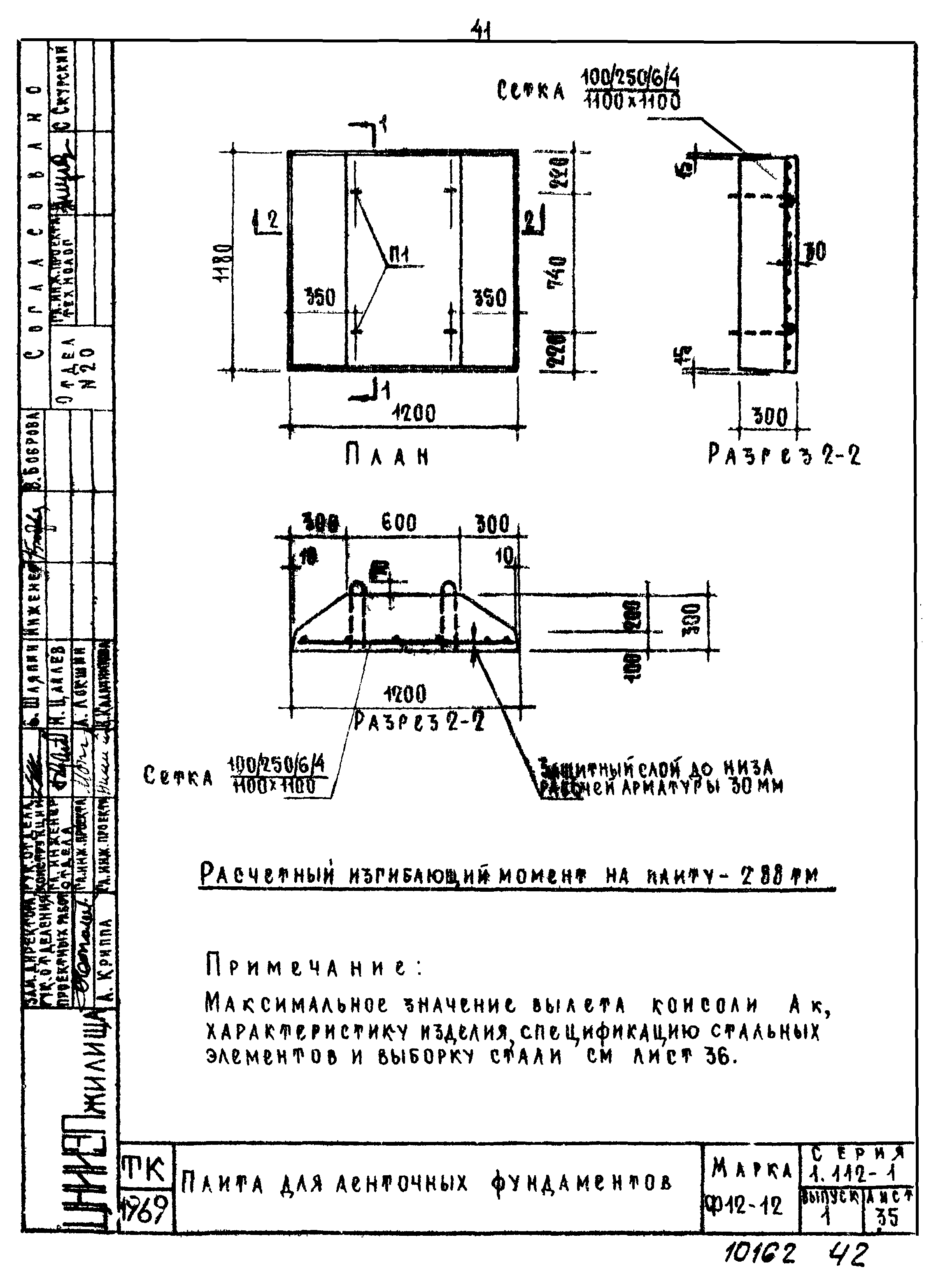

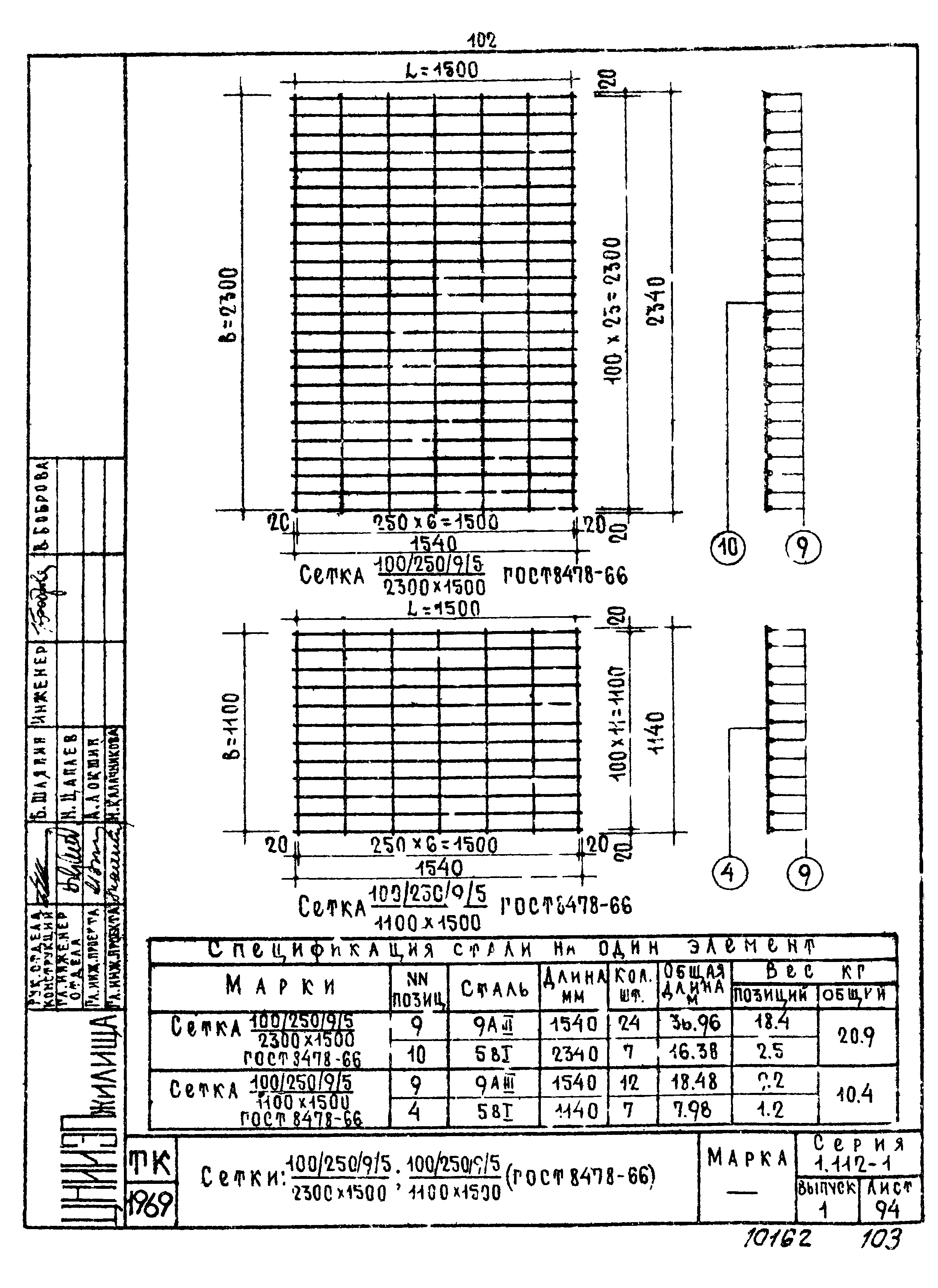

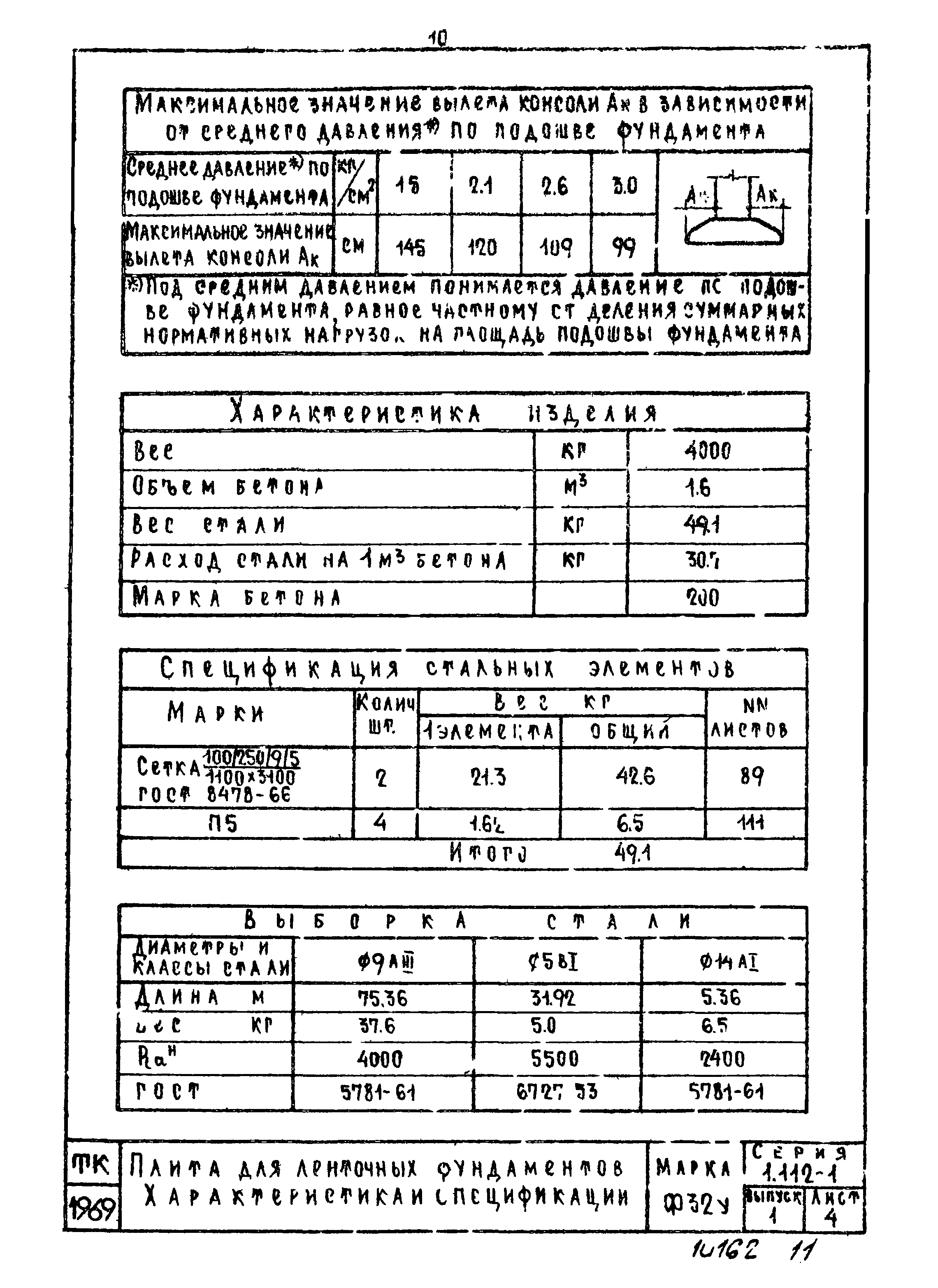

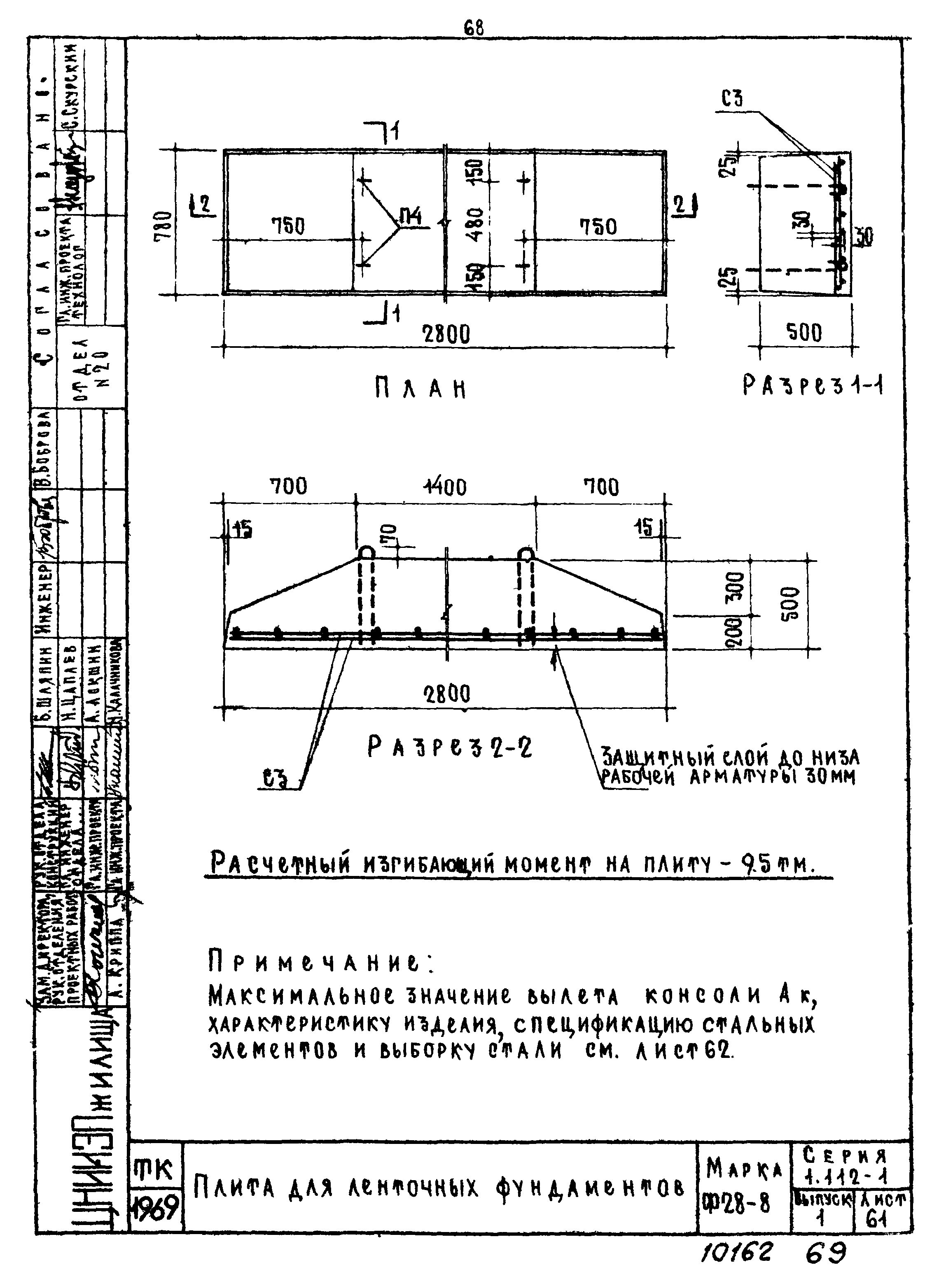

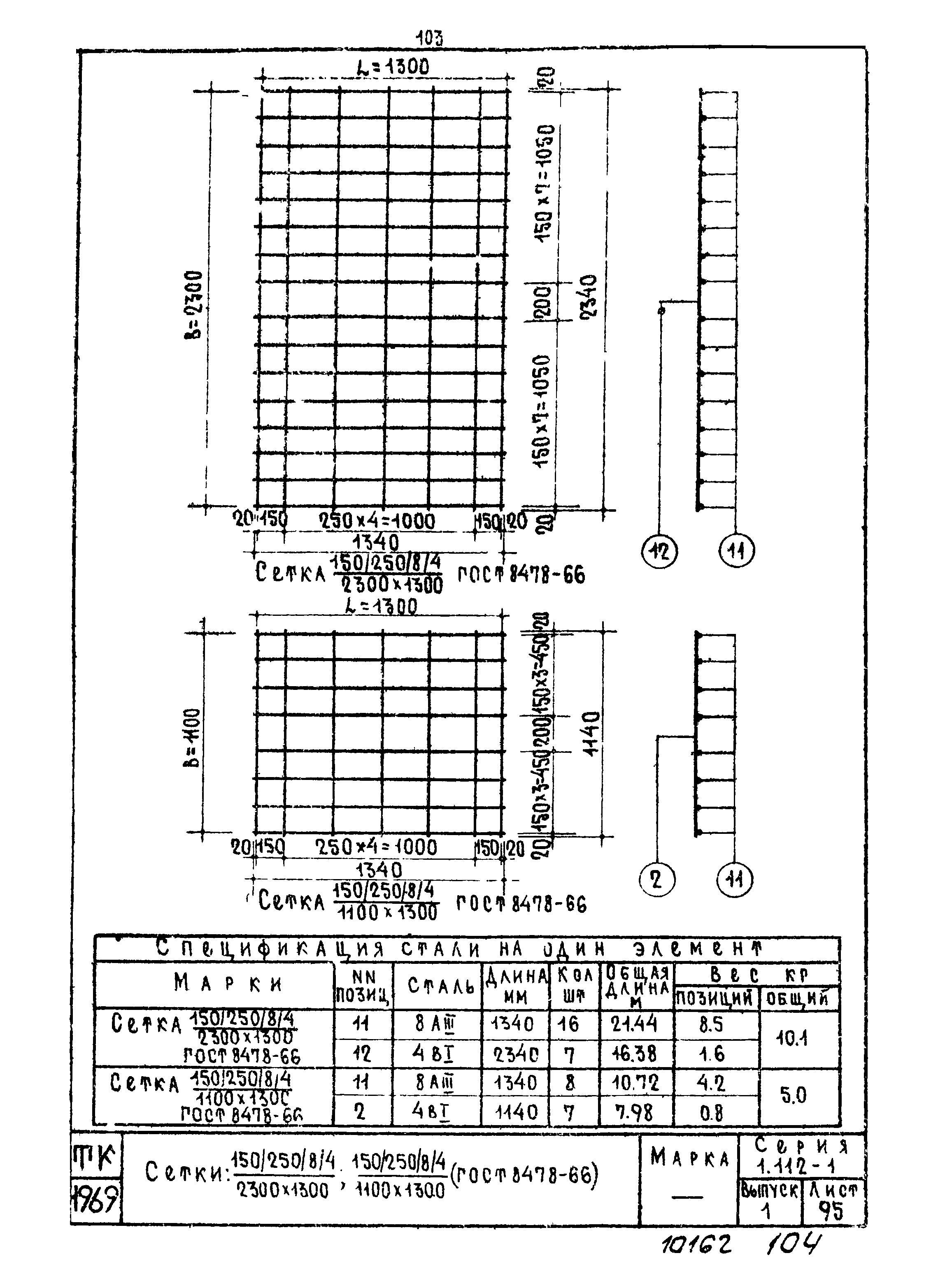

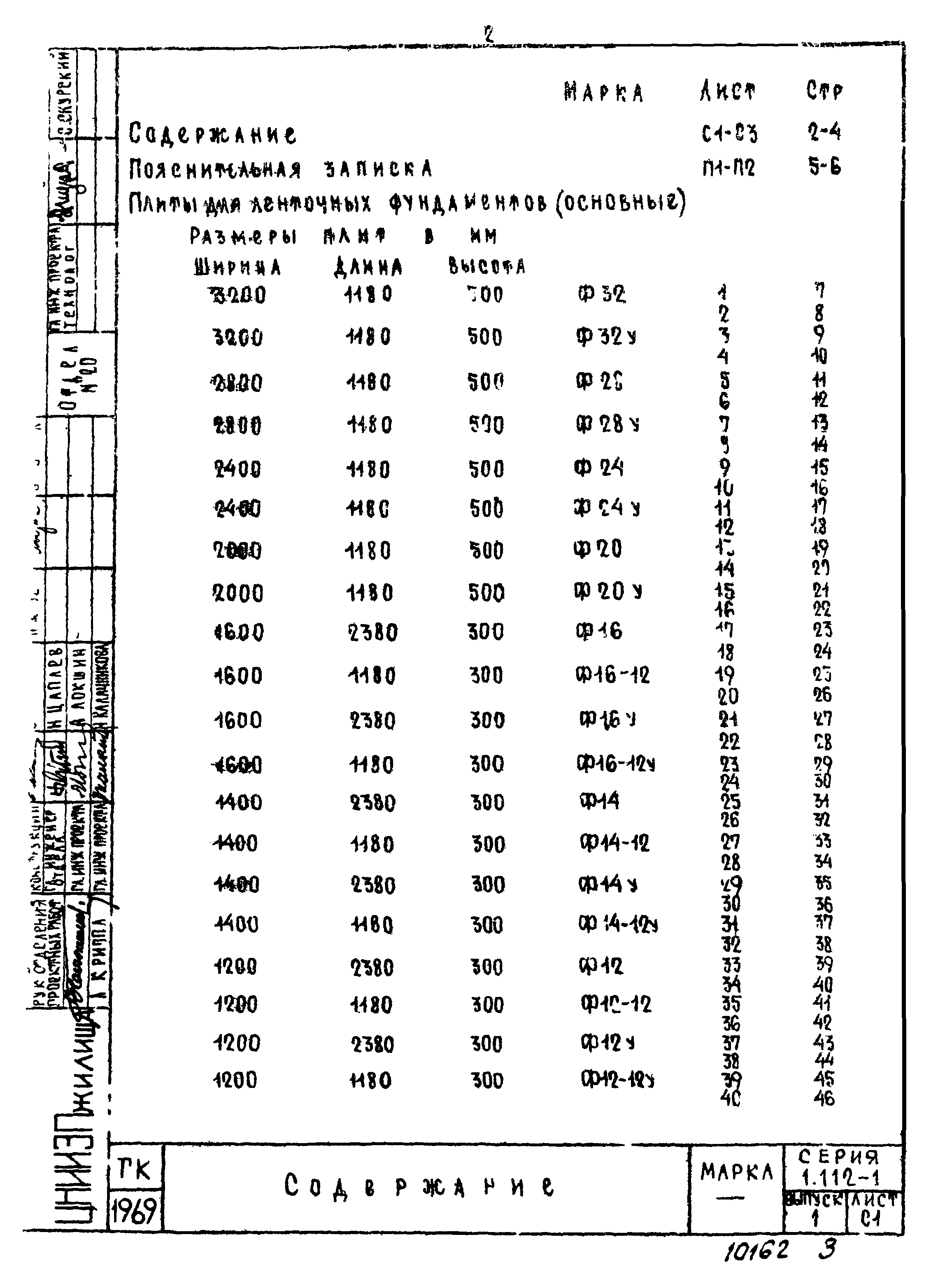

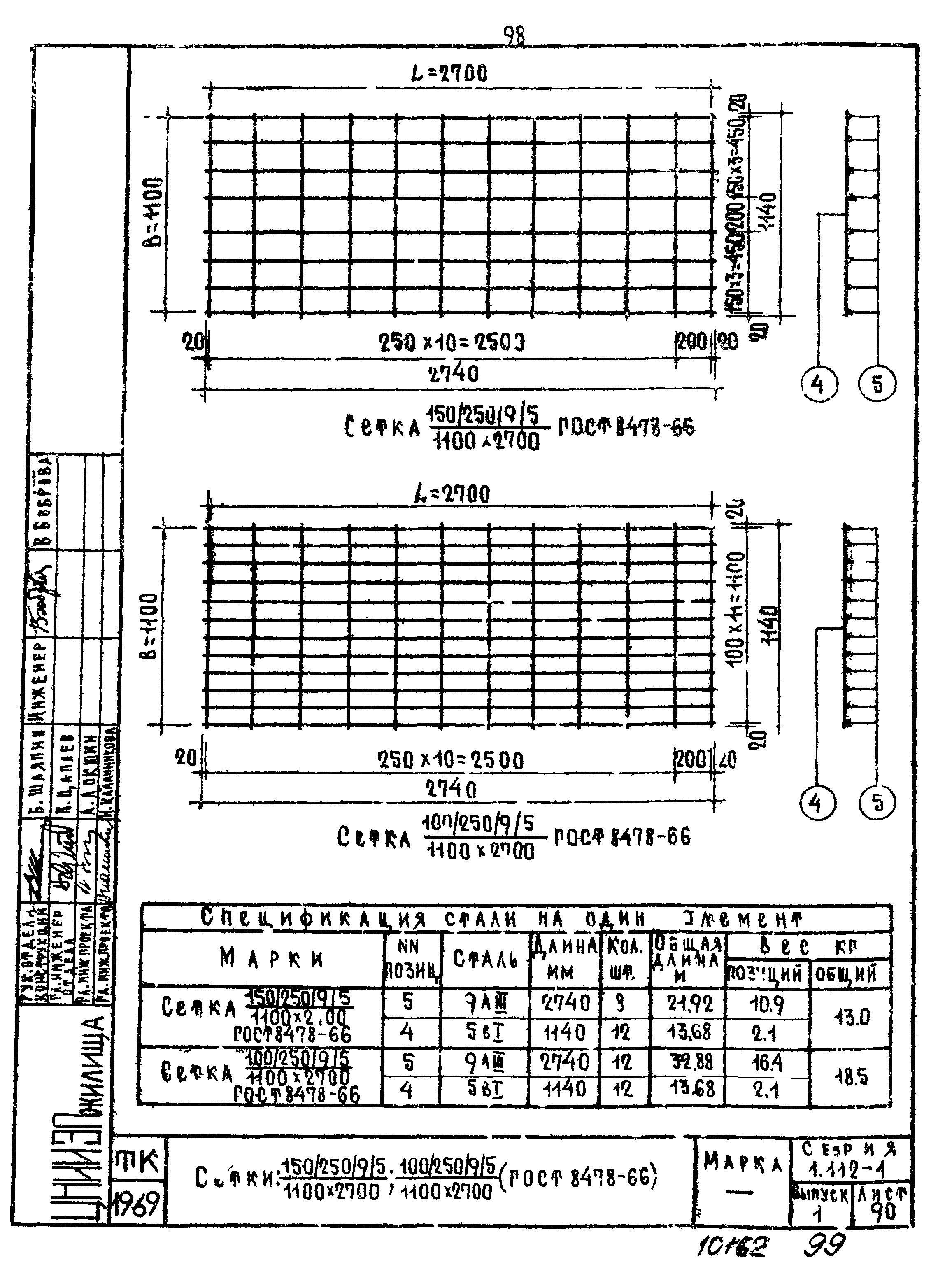

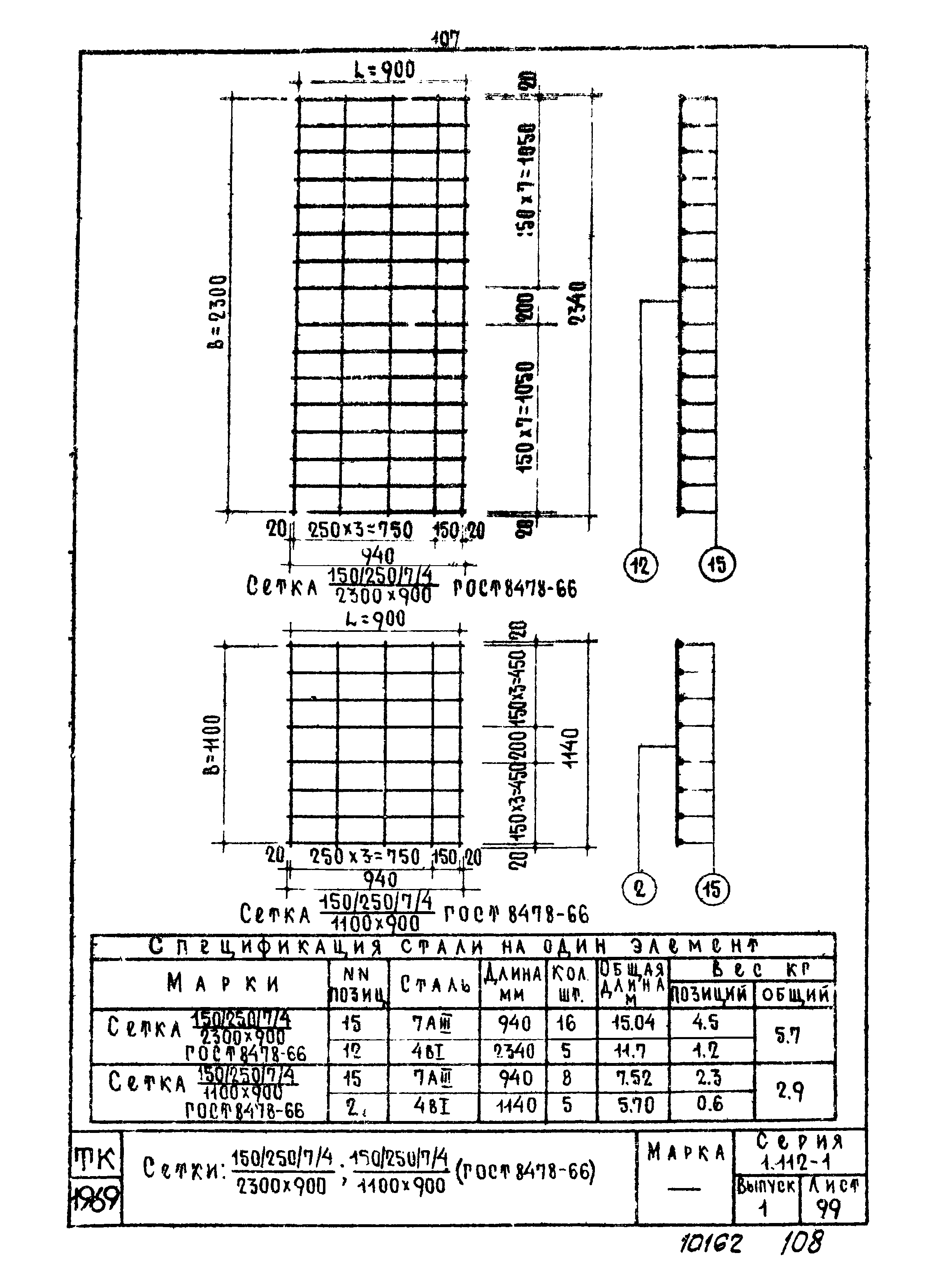

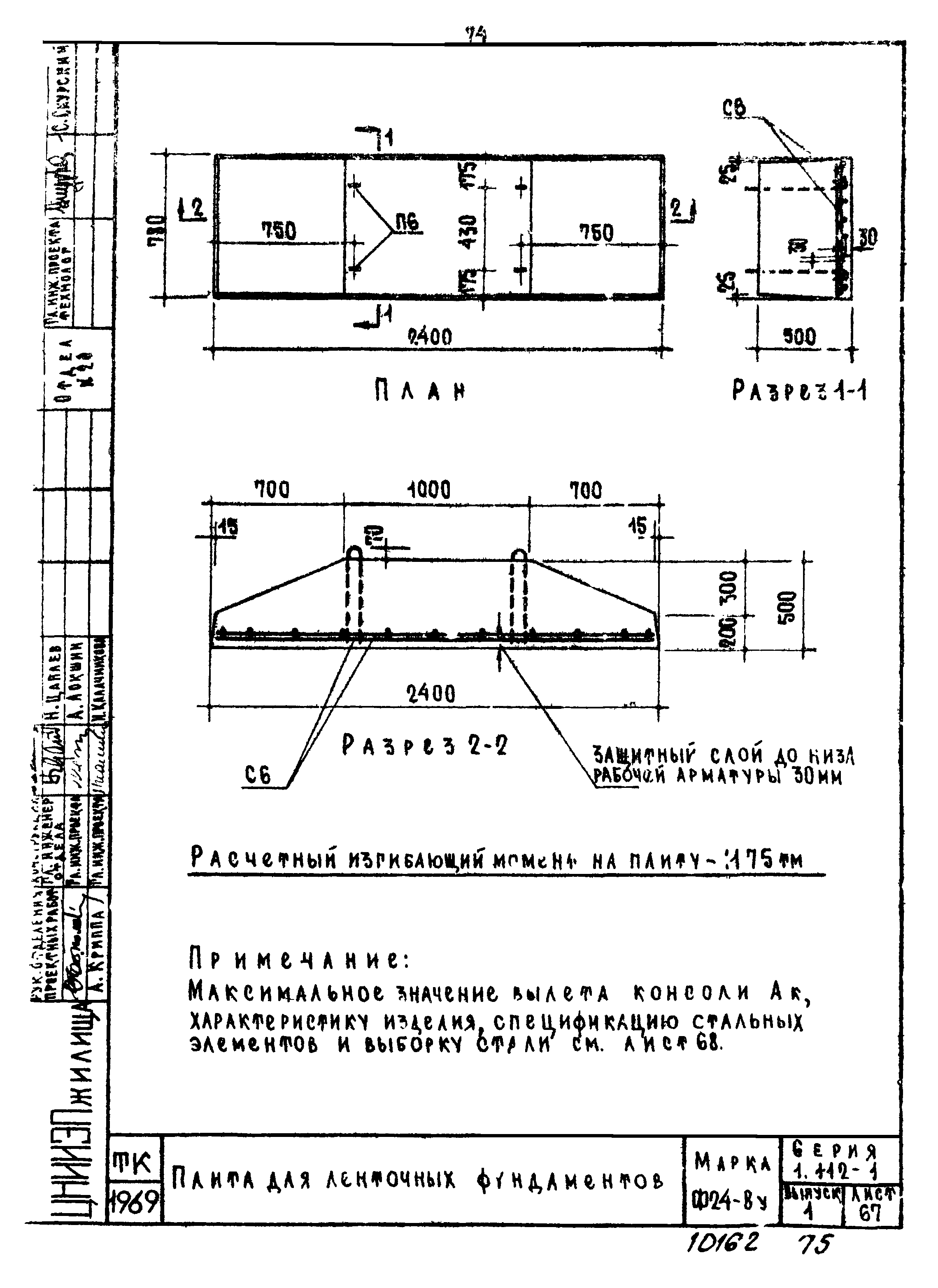

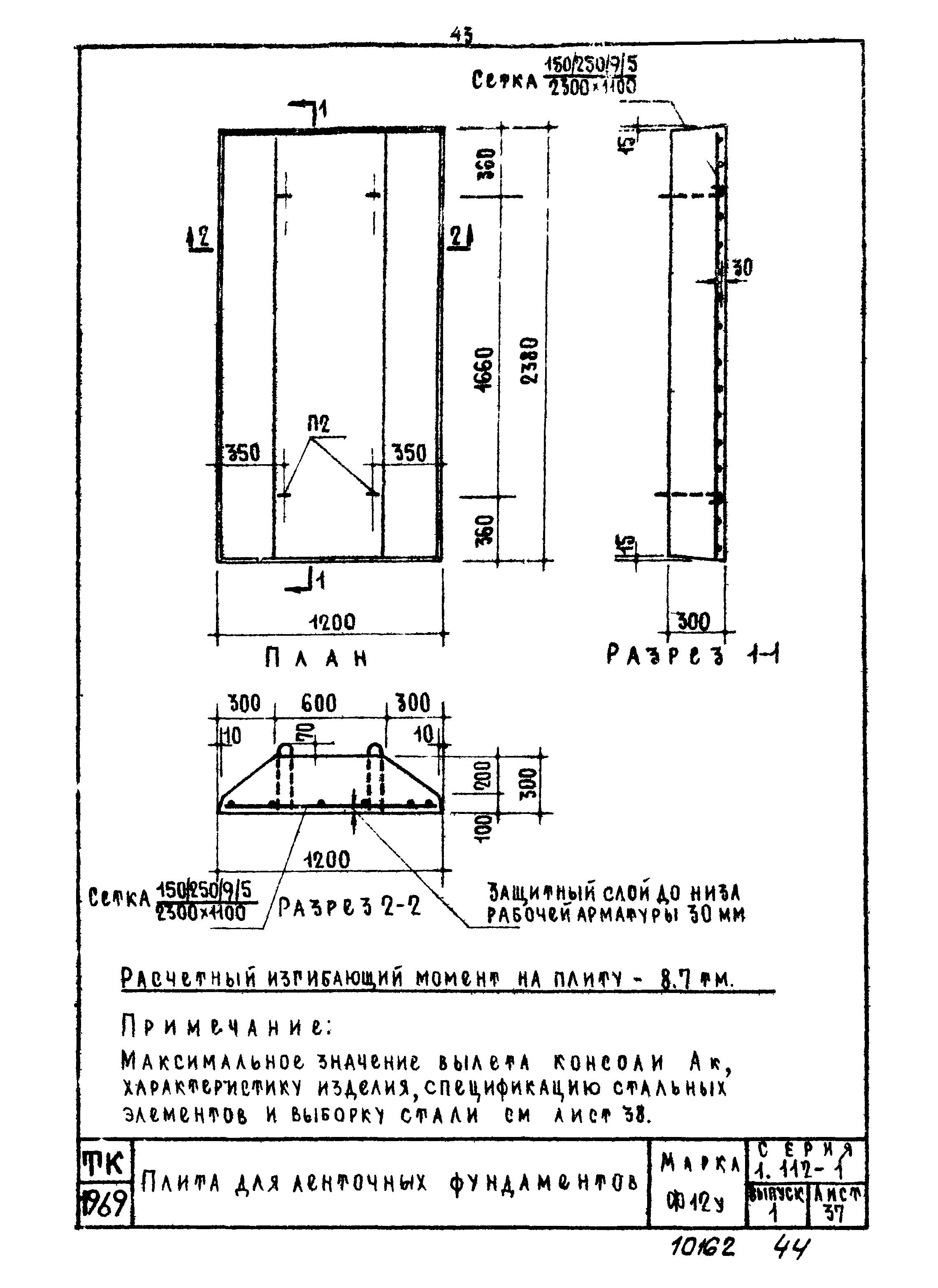

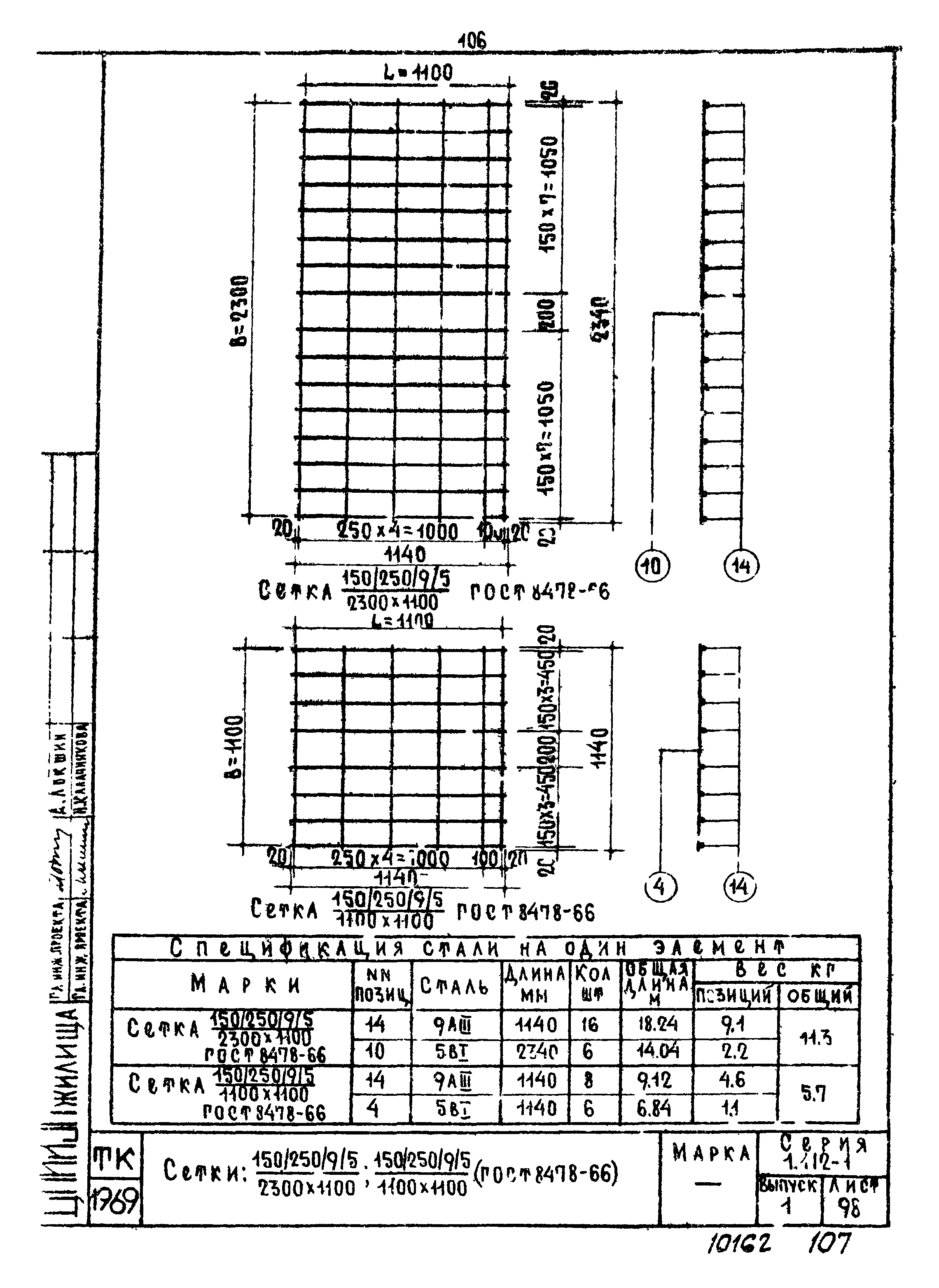

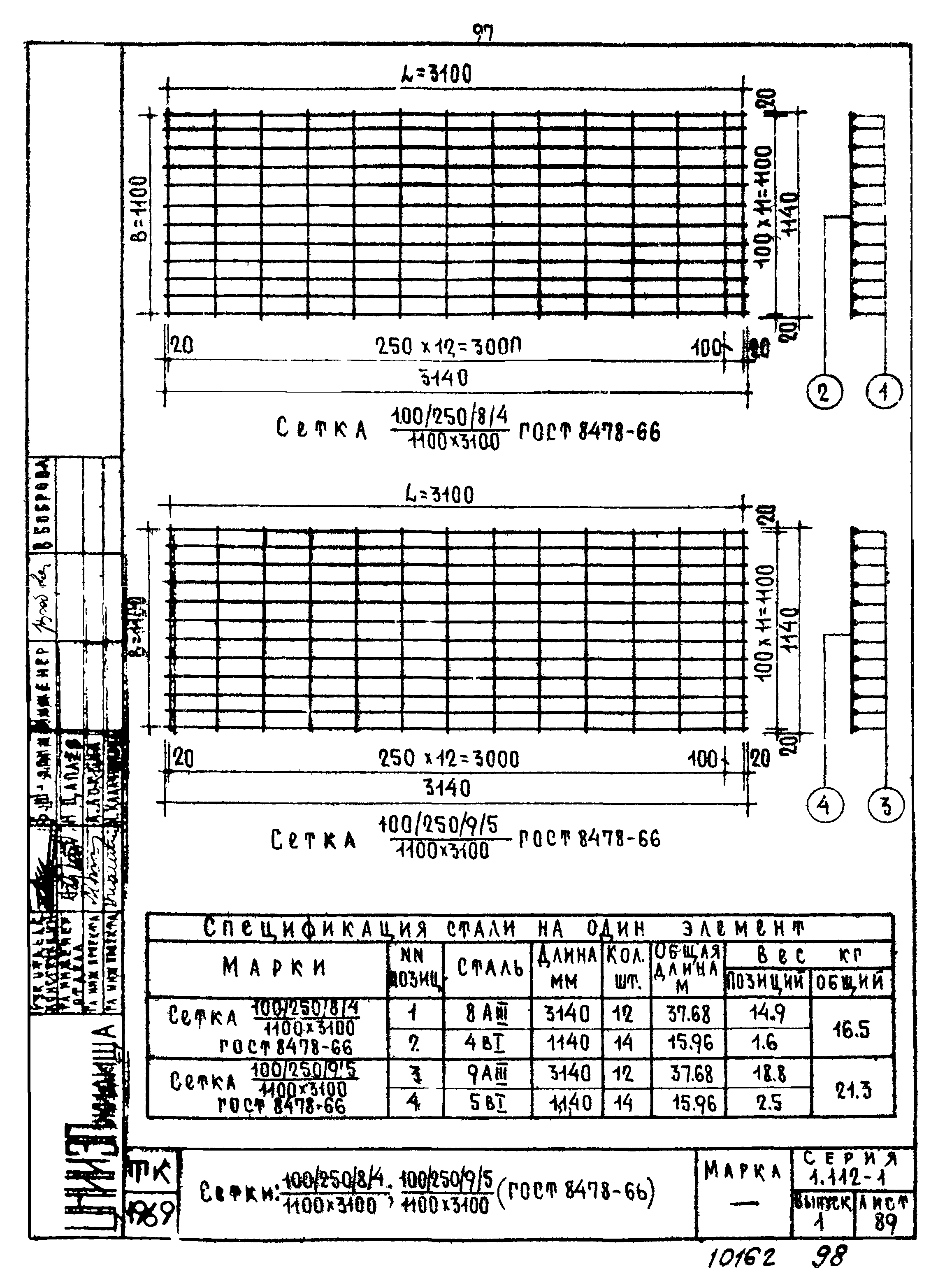

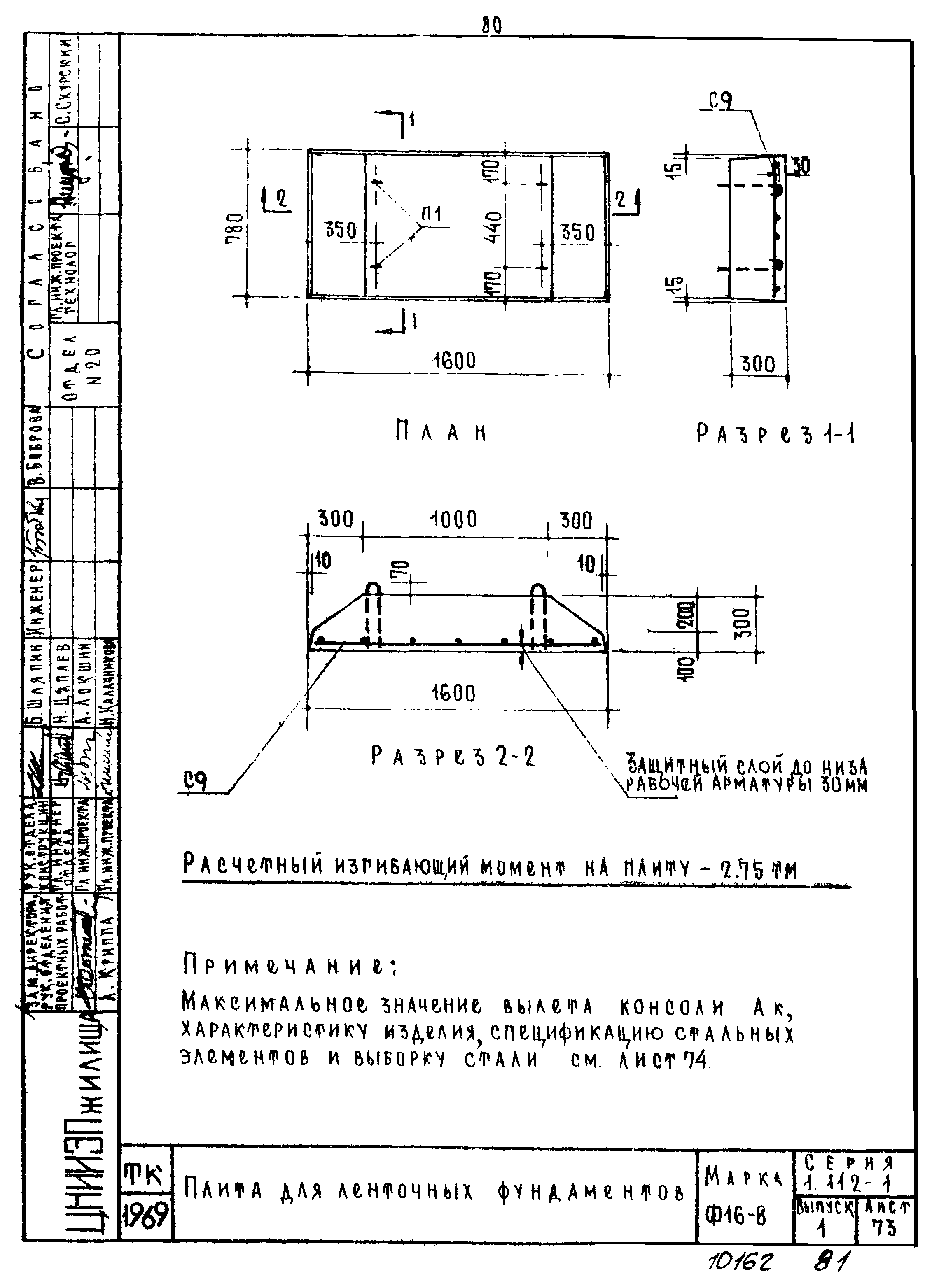

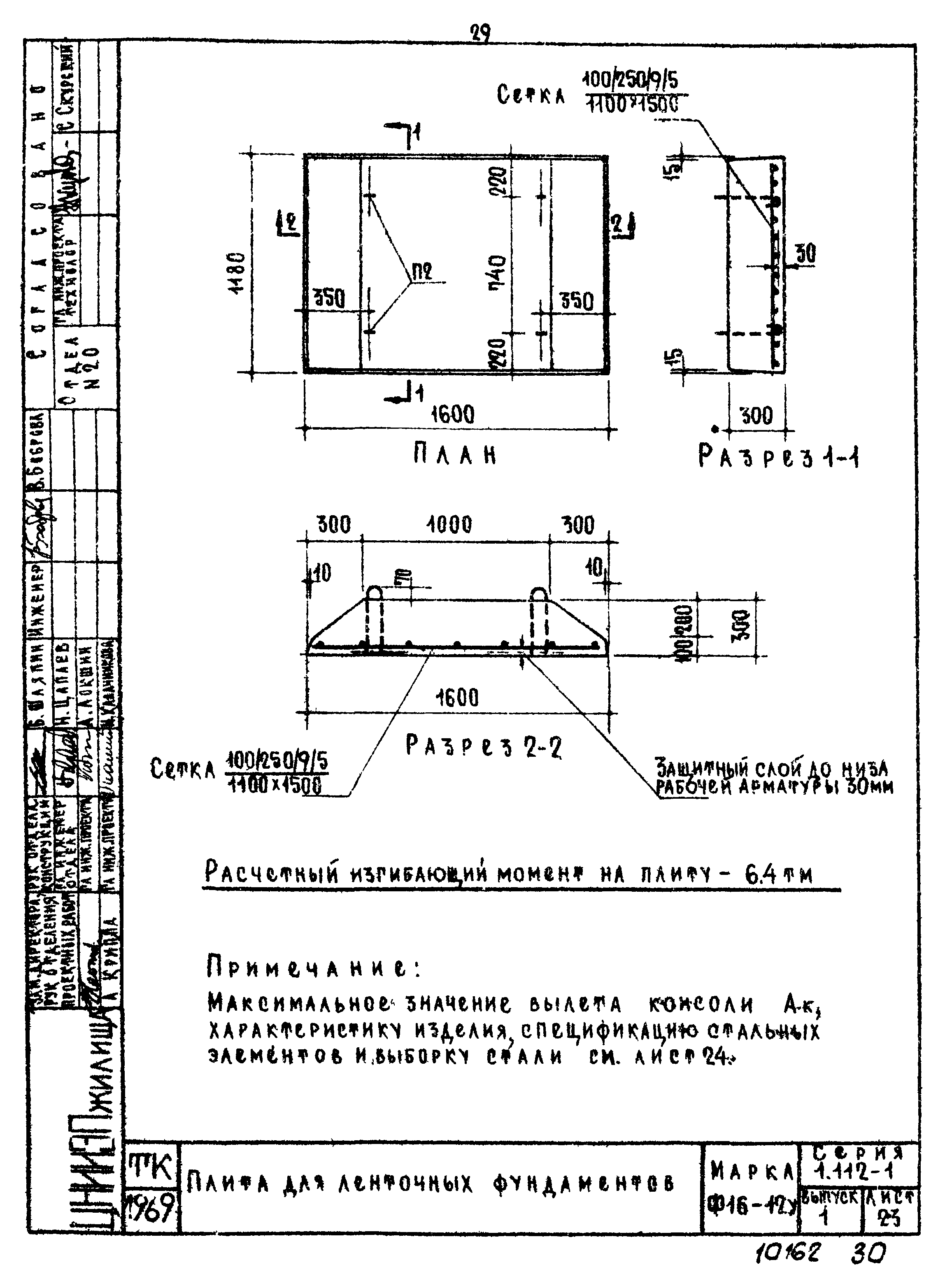

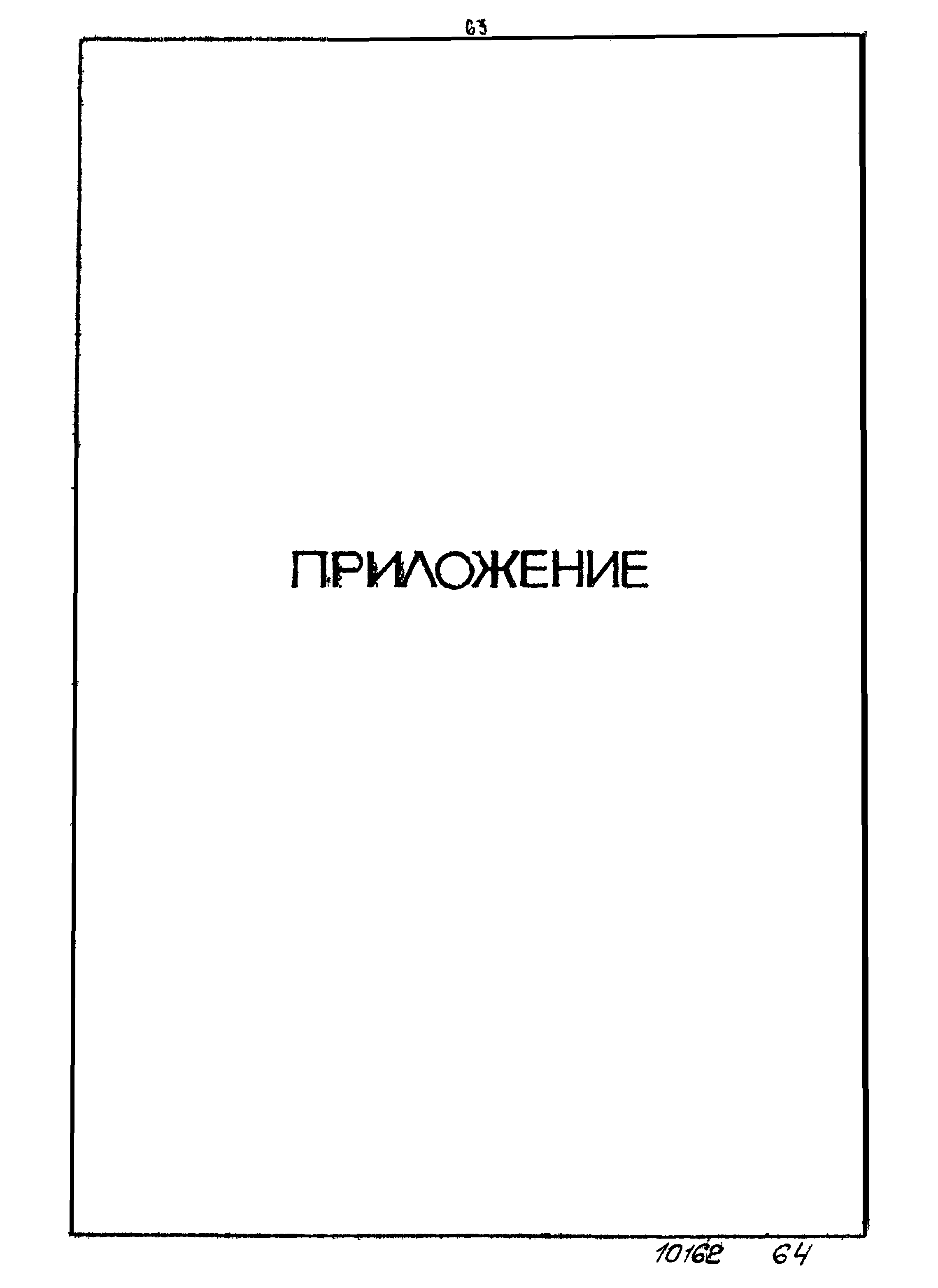

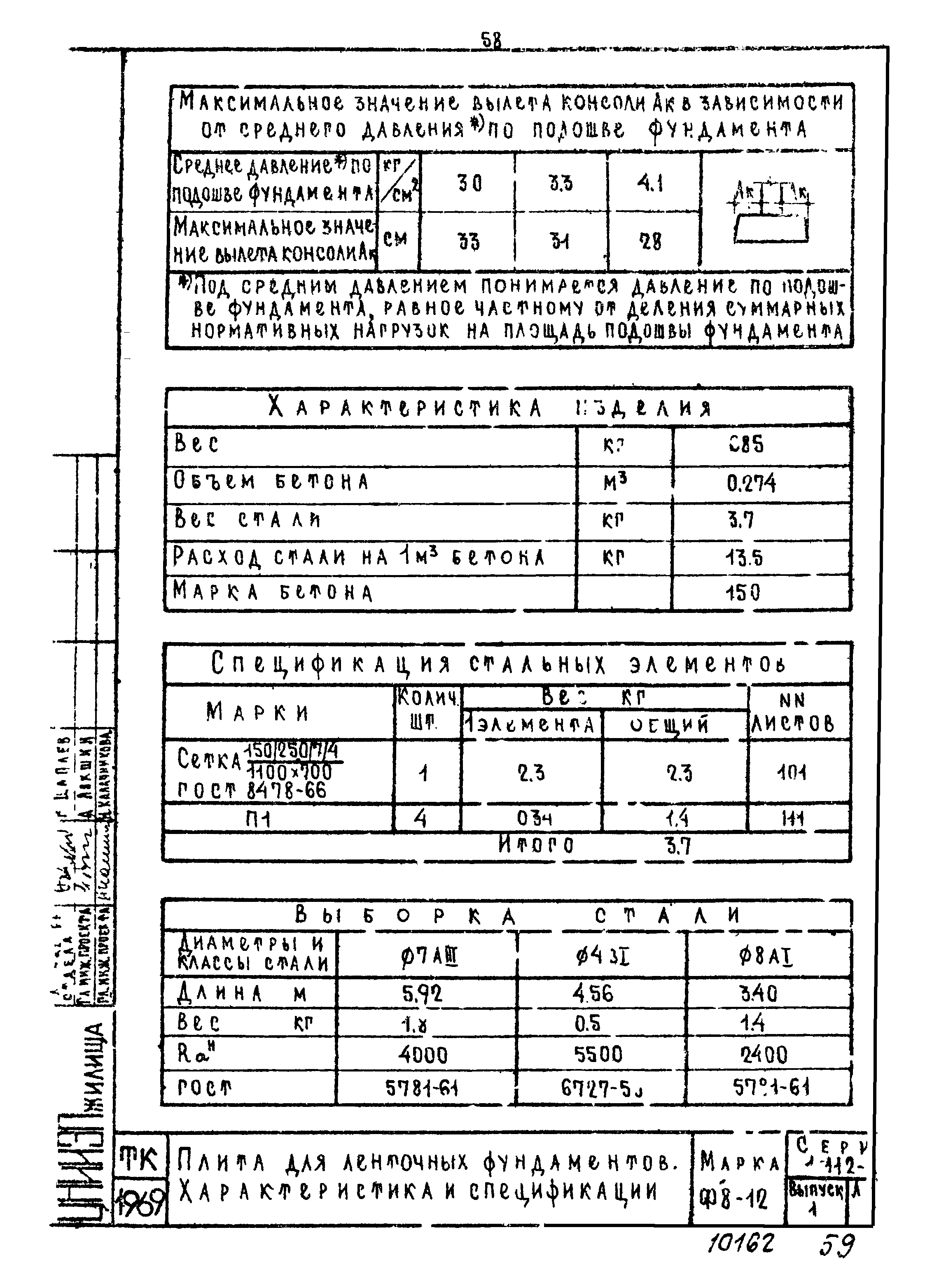

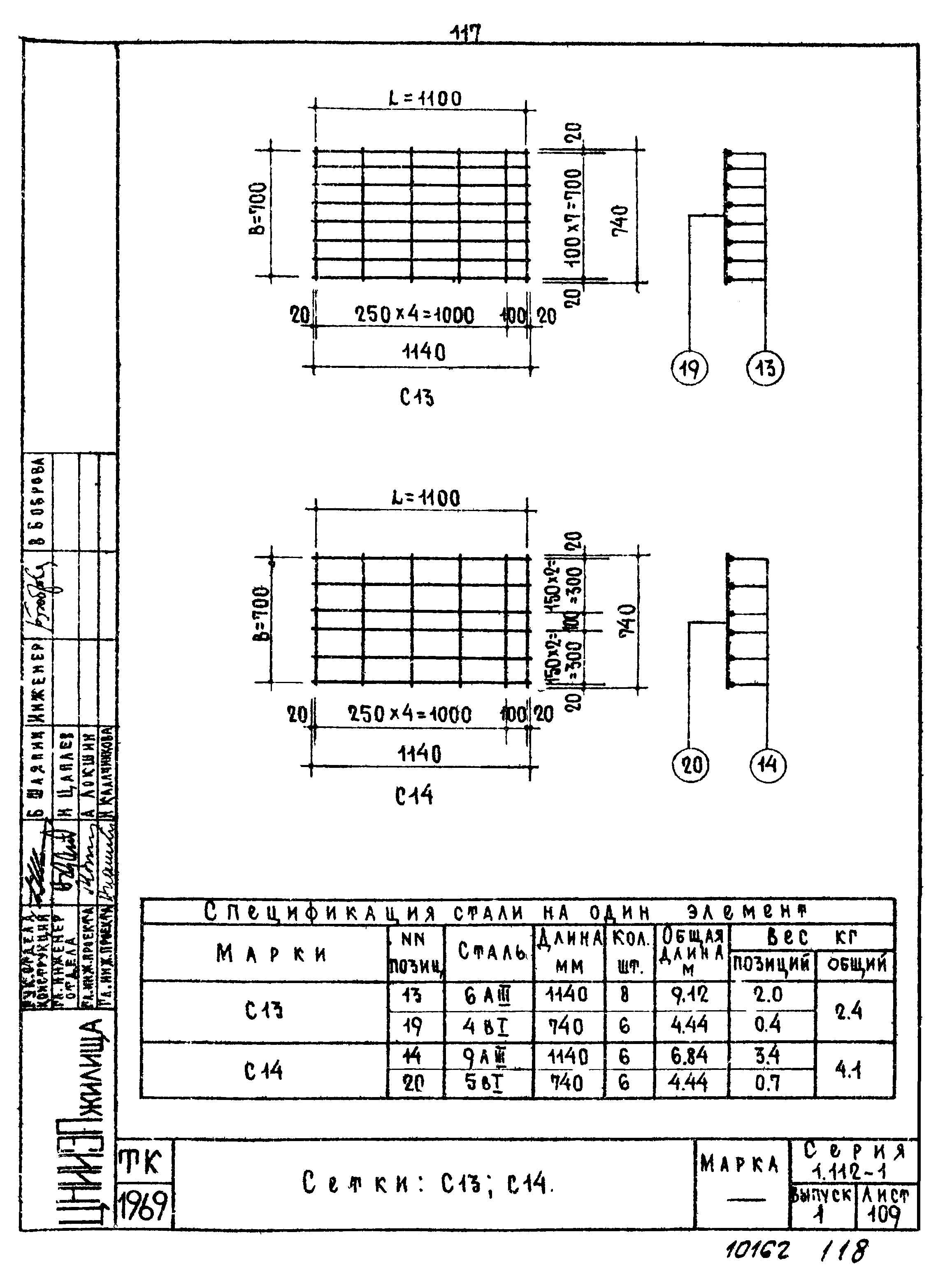

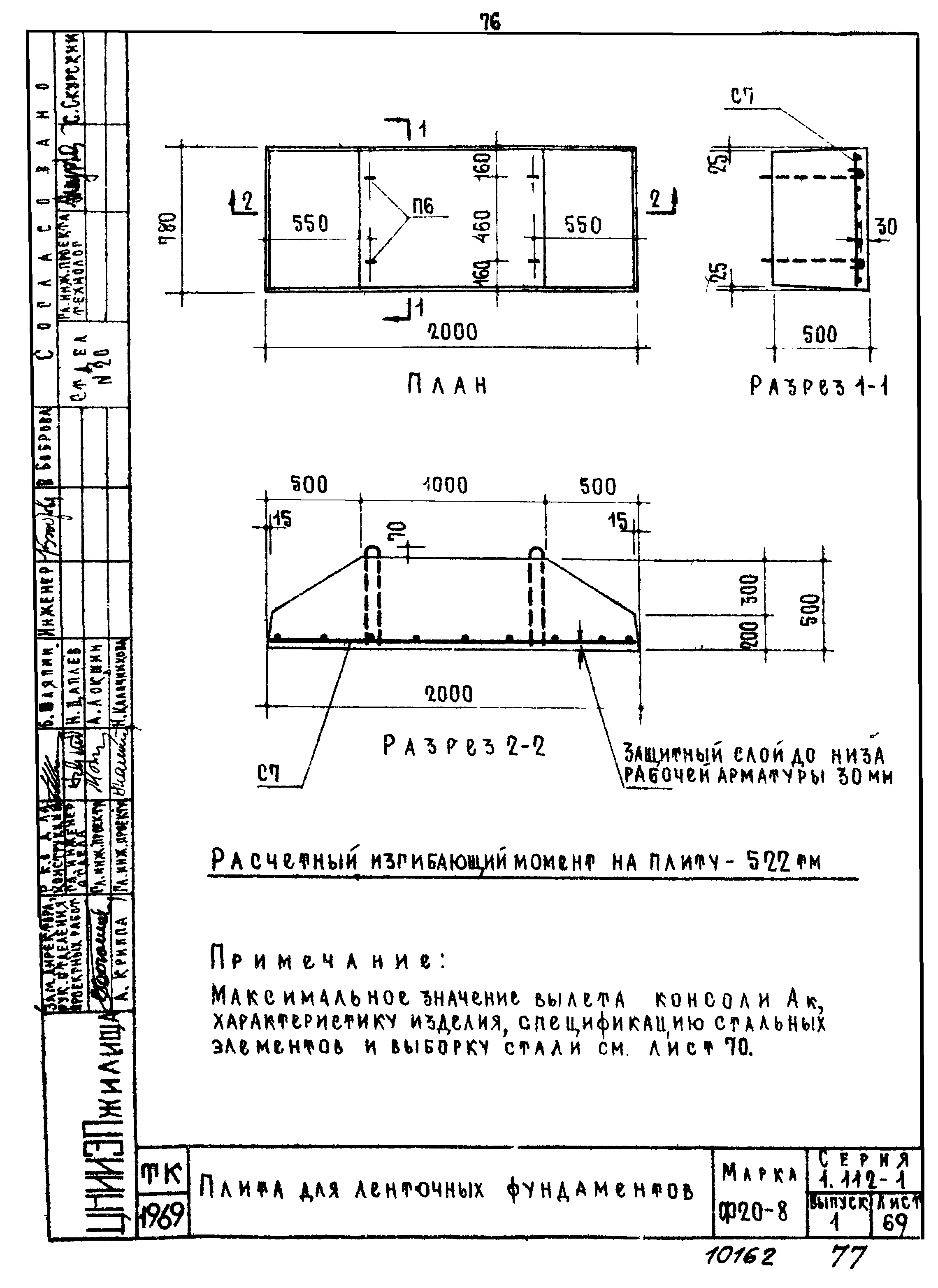

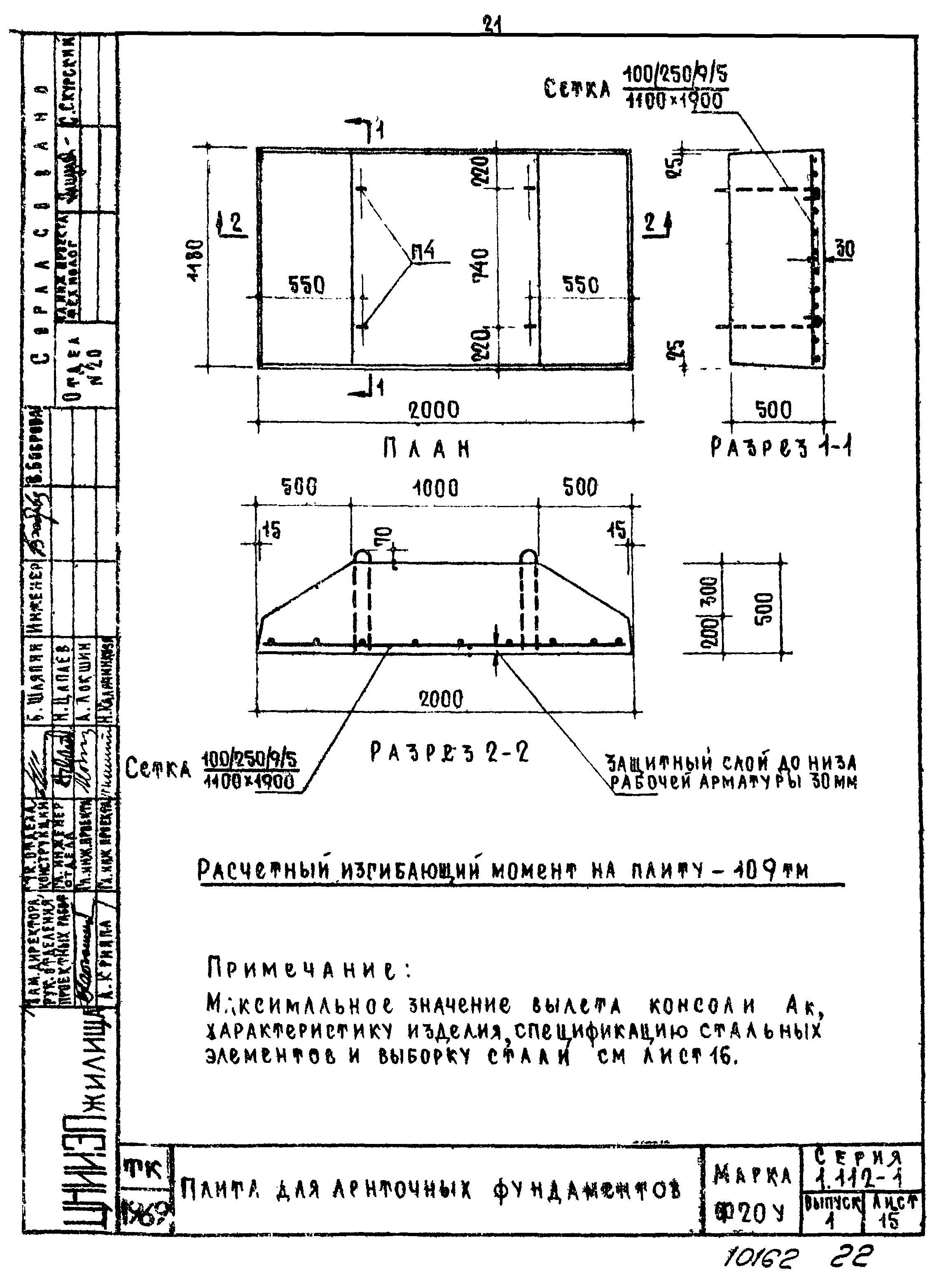

Оглавление:	Содержание Пояснительная записка Плиты для ленточных фундаментов (основные) 3200 1180 500 Ф32 3200 1180 500 Ф32У 2800 1180 500 Ф26 2800 1180 500 Ф28У 2400 1180 500 Ф24 2400 1180 500 Ф24У 2000 1180 500 Ф20 2000 1180 500 Ф20У 1600 2380 300 Ф16 1600 1180 300 Ф16-2 1600 2380 300 Ф16У 1601 1180 300 Ф16-12У 1400 2380 300 Ф14 1400 1180 300 Ф14-12 1400 2380 300 Ф14У 1400 1180 300 Ф14-12У 1200 2380 300 Ф12 1200 1180 300 Ф12-12 1200 2380 300 Ф12У 1200 1180 300 Ф12-12У 1000 2380 300 Ф10 1000 1180 300 Ф10-12 1000 2380 300 Ф10У 1000 1180 300 Ф10-12У 800 2380 300 Ф8 800 1180 300 Ф8-12 600 2380 300 Ф6 600 1180 300 Ф6-12 Приложение Плиты для ленточных фундаментов длиной 780 мм (доборные) 3200 780 500 Ф32-8 3200 780 500 Ф32-8У 2800 780 500 Ф28-8 2800 780 500 Ф28-8У 2400 780 500 Ф24-8 2400 780 500 Ф24-8У 2000 780 500 Ф20-8 2000 780 500 Ф20-8У 1600 780 300 Ф16-8 1600 780 300 Ф16-8У 1400 780 300 Ф14-8 1400 780 300 Ф14-8У 1200 780 300 Ф12-8 1200 780 300 Ф12-8У 1000 780 300 Ф10-8 1000 780 300 Ф10-8У Арматурные элементы Сетки 100/250/8/4/1100х3100;100/250/9/5/1100х3100 (ГОСТ 8478-66) Сетки 100/250/9/5/1100х2700;100/250/9/5/1100х2700 (ГОСТ 8478-66) Сетки 100/250/8/4/1100х2300;100/250/8/4/1100х2300 (ГОСТ 8478-66) Сетки 100/250/8/4/1100х1900;100/250/9/5/1100х1900 (ГОСТ 8478-66) Сетки 150/250/9/5/2300х1500;150/250/9/5/1100х1500 (ГОСТ 8478-66) Сетки 100/250/9/5/2300х1500;100/250/9/5/1100х1500 (ГОСТ 8478-66) Сетки 150/250/8/4/2300х1300;150/250/8/4/1100х1300 (ГОСТ 8478-66) Сетки 100/250/8/4/2300х1300;100/250/8/4/1100х1300 (ГОСТ 8478-66) Сетки 100/250/6/4/2300х1100;100/250/6/4/1100х1100 (ГОСТ 8478-66) Сетки 150/250/9/5/2300х1100;150/250/9/5/1100х1100 (ГОСТ 8478-66) Сетки 150/250/7/4/2300х900;150/250/7/4/1100х900 (ГОСТ 8478-66) Сетки 150/250/8/4/2300х900;150/250/8/4/1100х900 (ГОСТ 8478-66) Сетки 150/250/7/4/2300х700;150/250/7/4/1100х700 (ГОСТ 8478-66) Сетки 150/250/7/4/2300х500;150/250/7/4/1100х500 (ГОСТ 8478-66) Сетки С1;С2 Сетки С3;С4 Сетки С5;С6 Сетки С7;С8 Сетки С9;С10 Сетки С11;С12 Сетки С13;С14 Сетки С15;С16 Петли П1,П2,П3,П4,П5,П6
Разработан:	НИИЖБ Госстроя СССР ЦНИИЭП жилища
Утверждён:	06.05.1969 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (88)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Детали фундаментов
Чем заменён:	Серия 1.112-5 «Плиты железобетонные для ленточных фундаментов»
Нормативные ссылки:	Серия ИИ-03-02 «Индустриальные строительные изделия для жилищного и гражданского строительства. Железобетонные изделия» СНиП III-В.3-62* «Бетонные и железобетонные конструкции сборные. Правила производства и приемки монтажных работ» ГОСТ 5781-61 «Сталь горячекатаная для армирования железобетонных конструкций» СНиП I-В.4-62 «Арматура для железобетонных конструкций» СНиП I-В.5-62 «Железобетонные изделия. Общие указания» СНиП I-В.5.1-62 «Железобетонные изделия для зданий»
