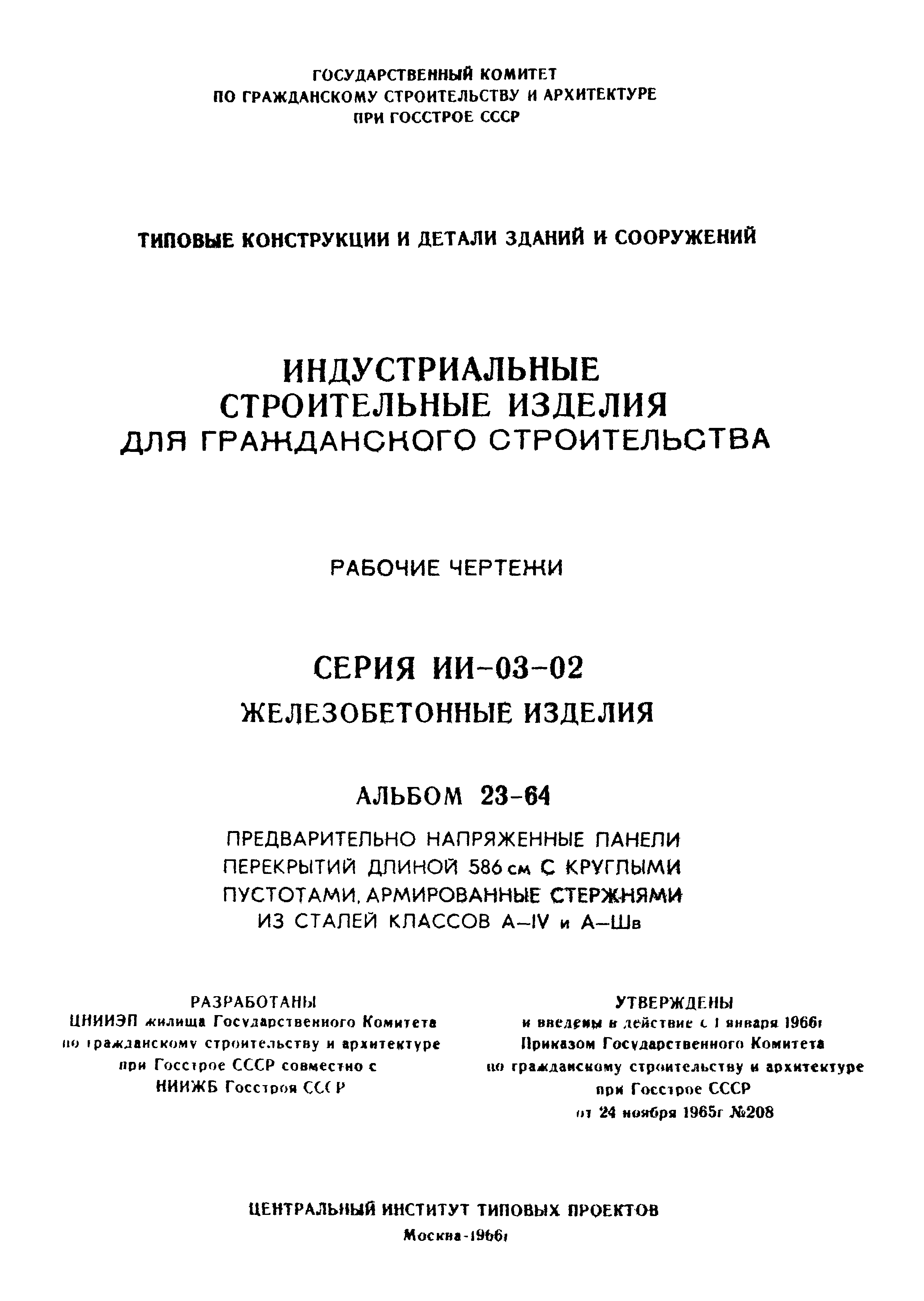

Скачать Серия ИИ-03-02 Альбом 23-64. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные стержнями из сталей классов А-IV и А-IIIвДата актуализации: 10.08.2017 Серия ИИ-03-02

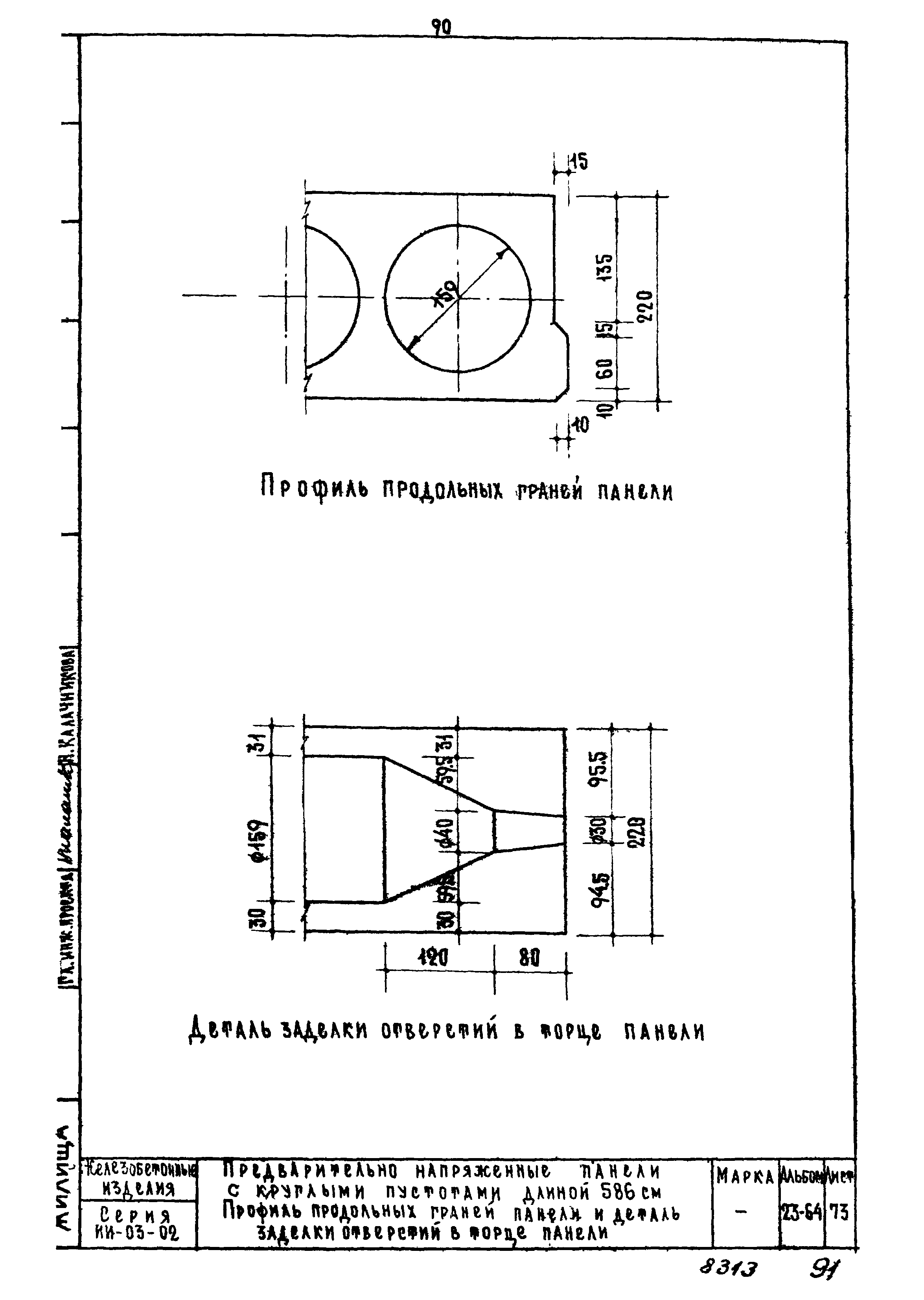

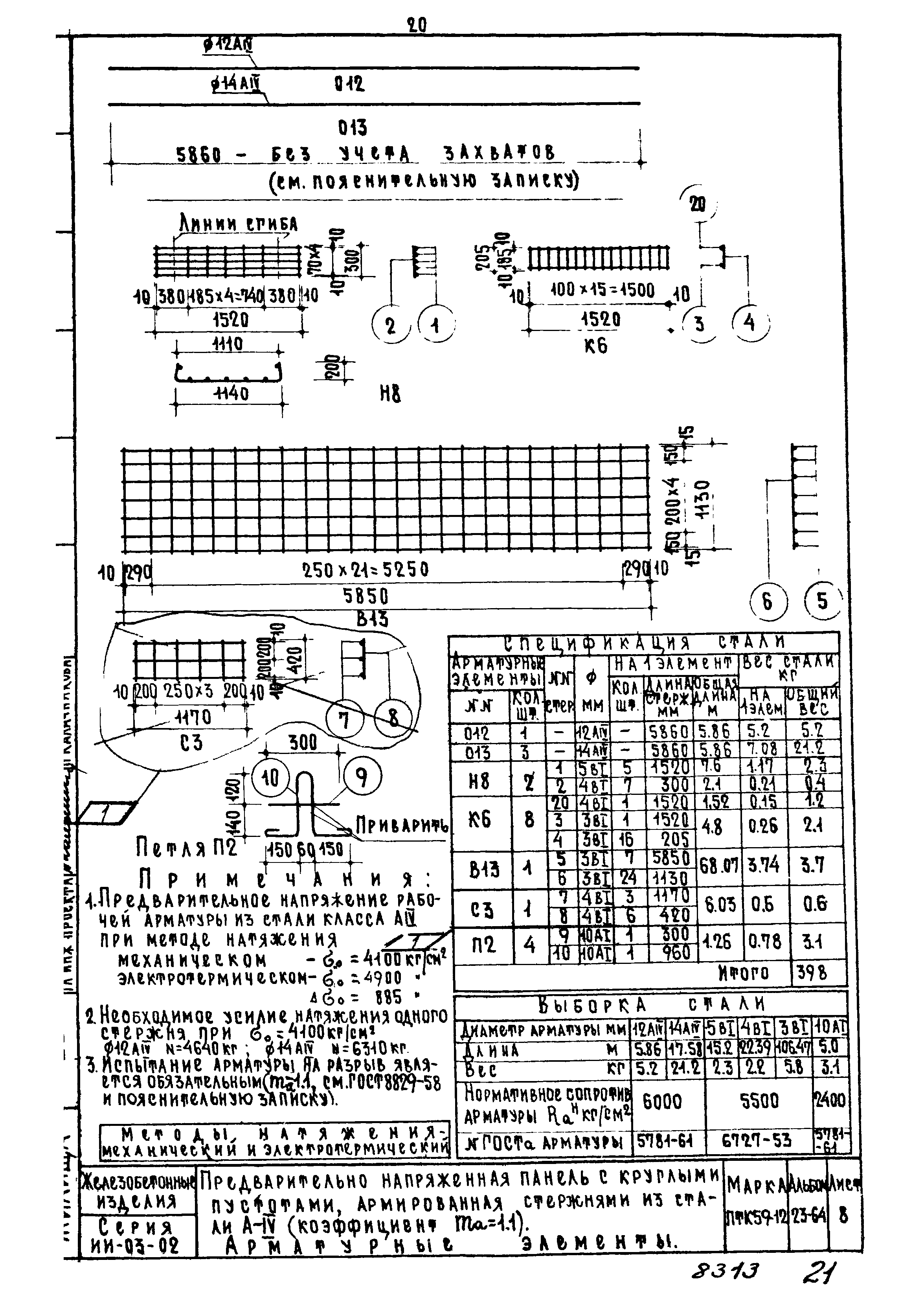

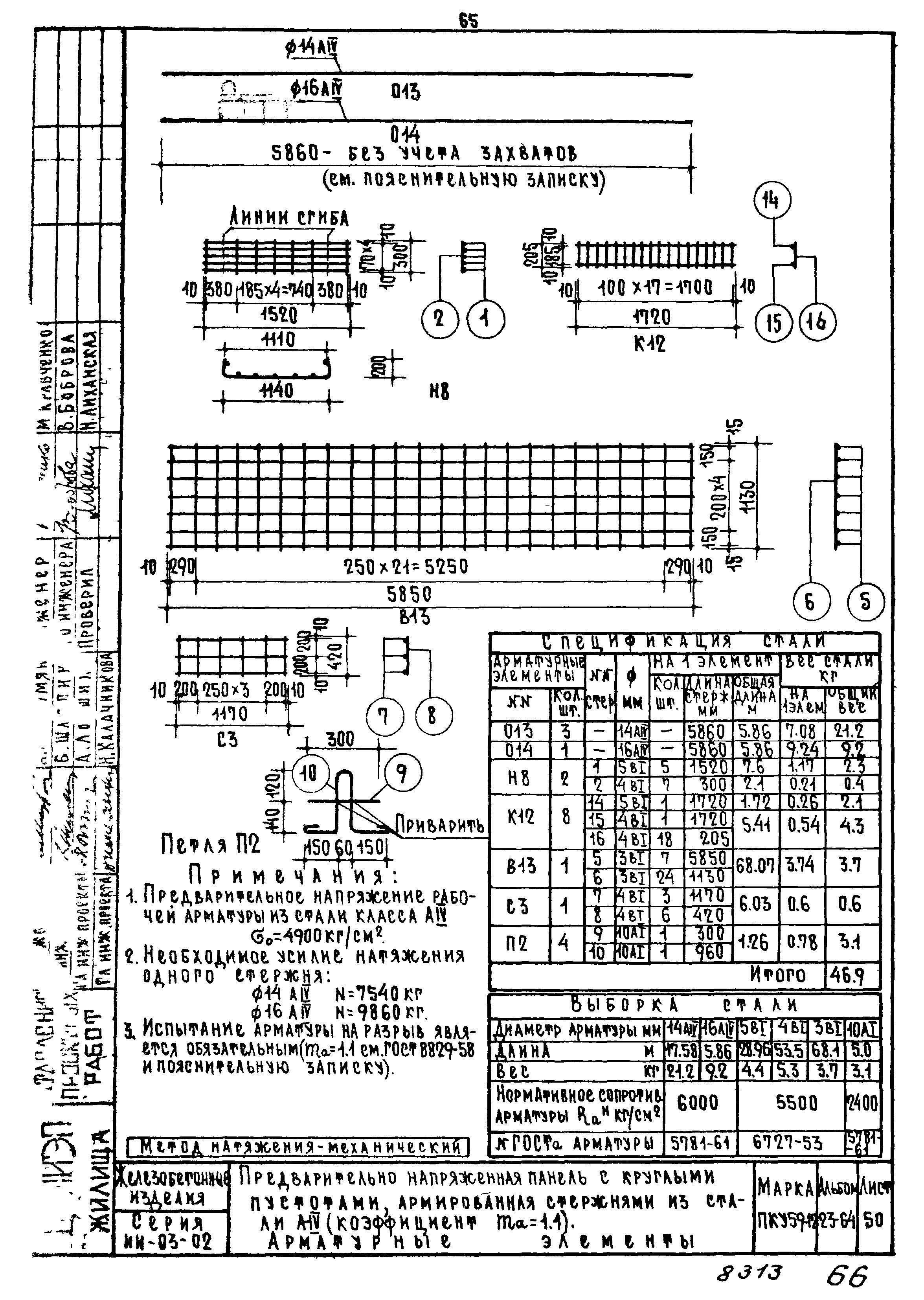

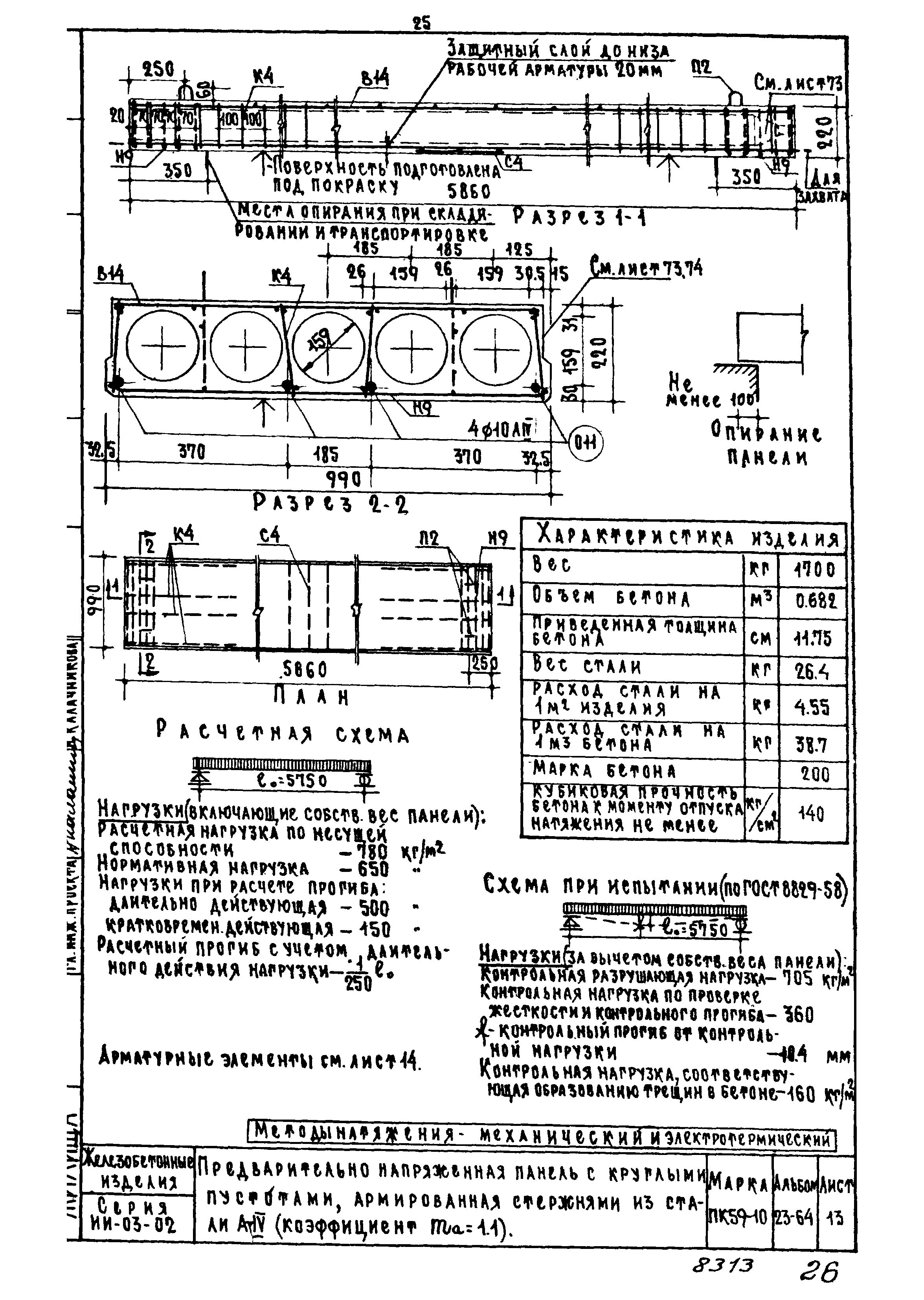

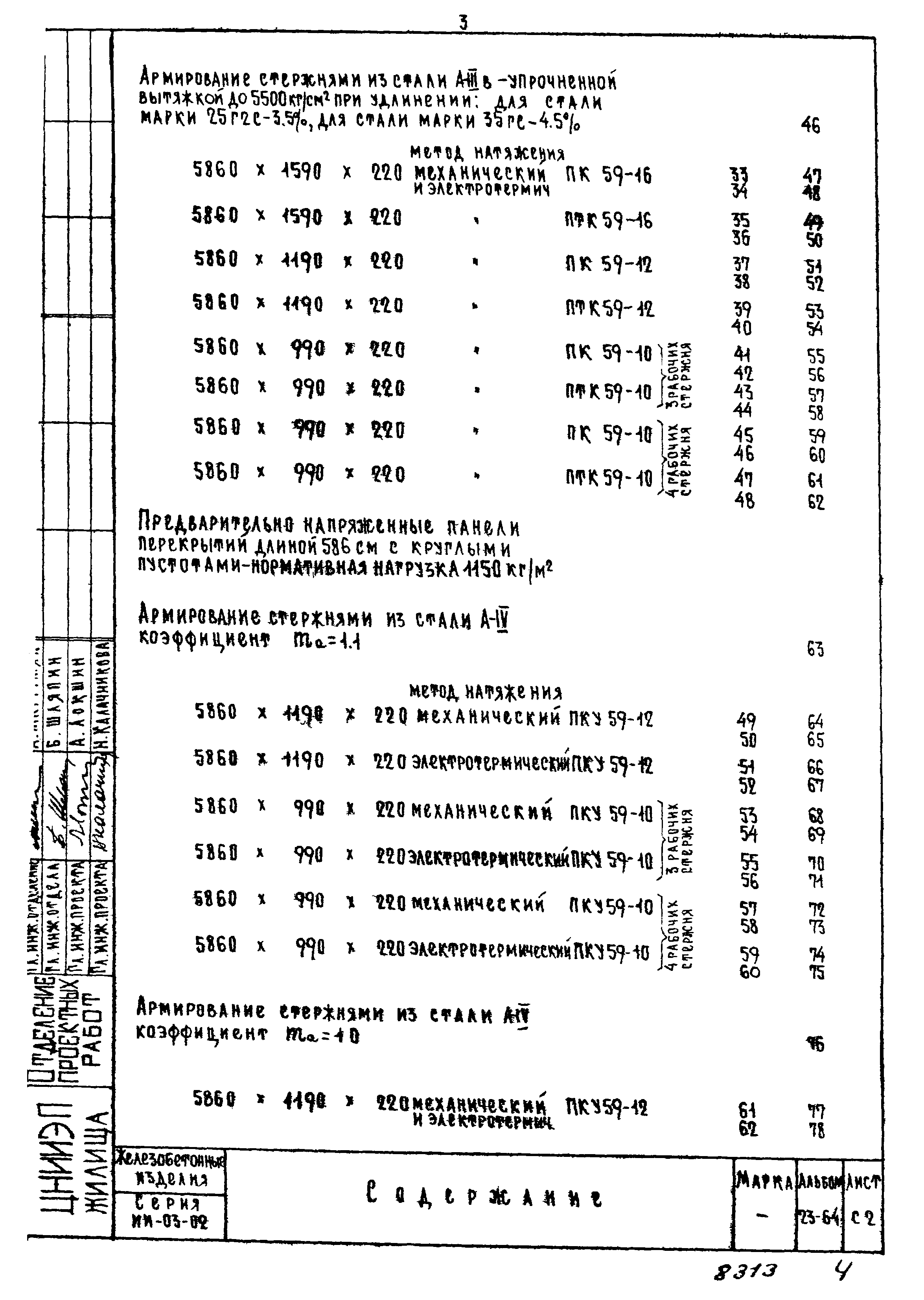

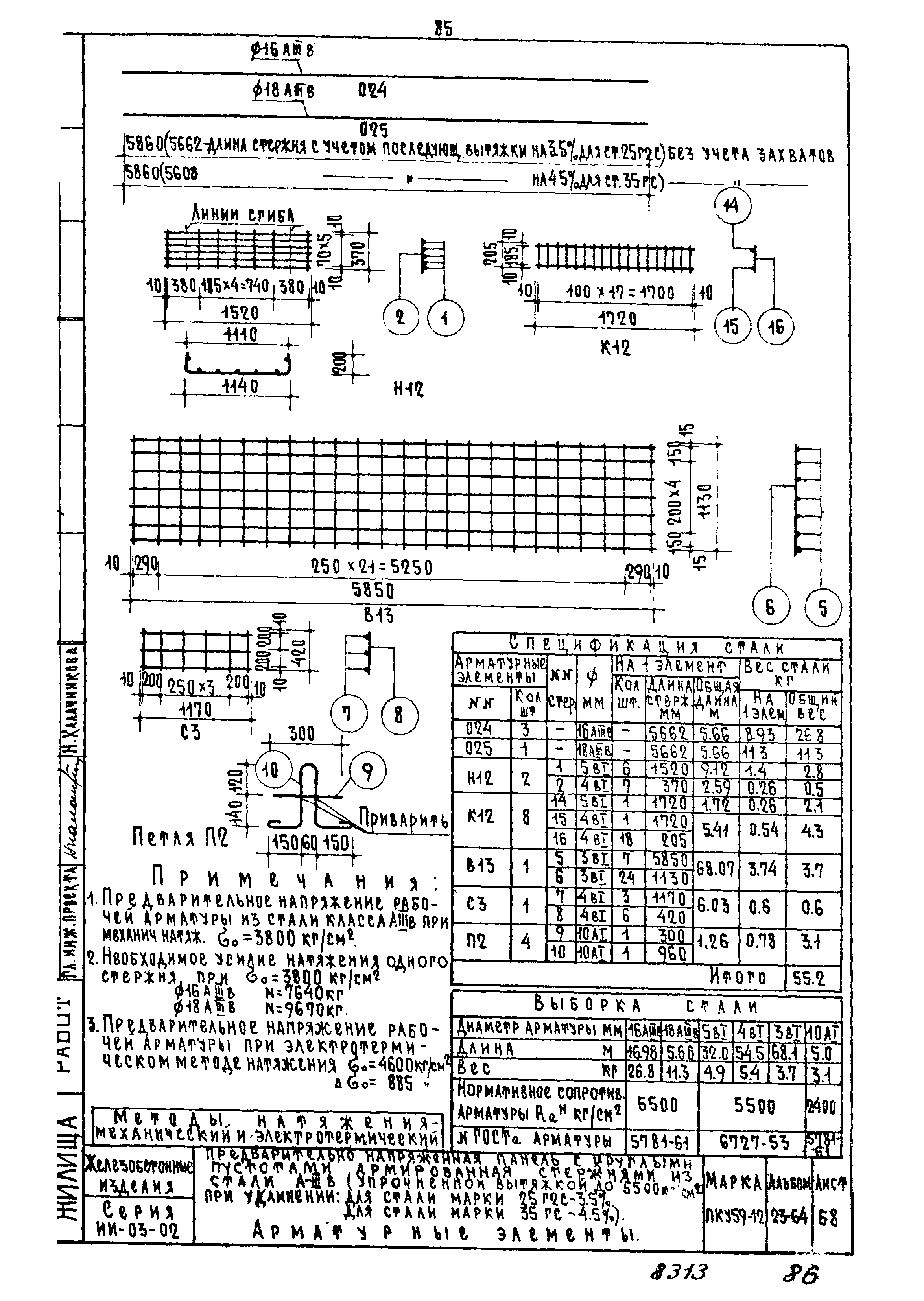

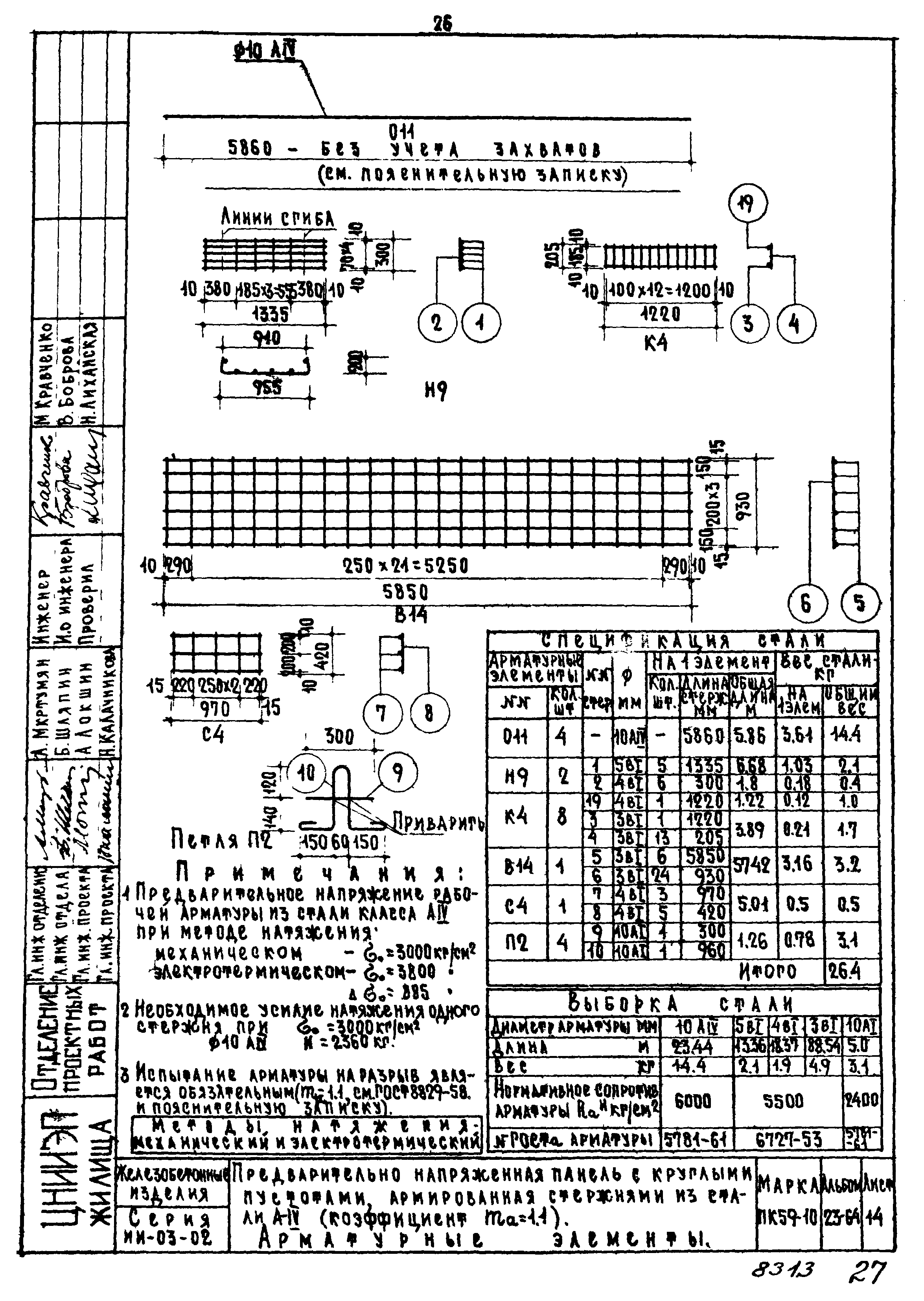

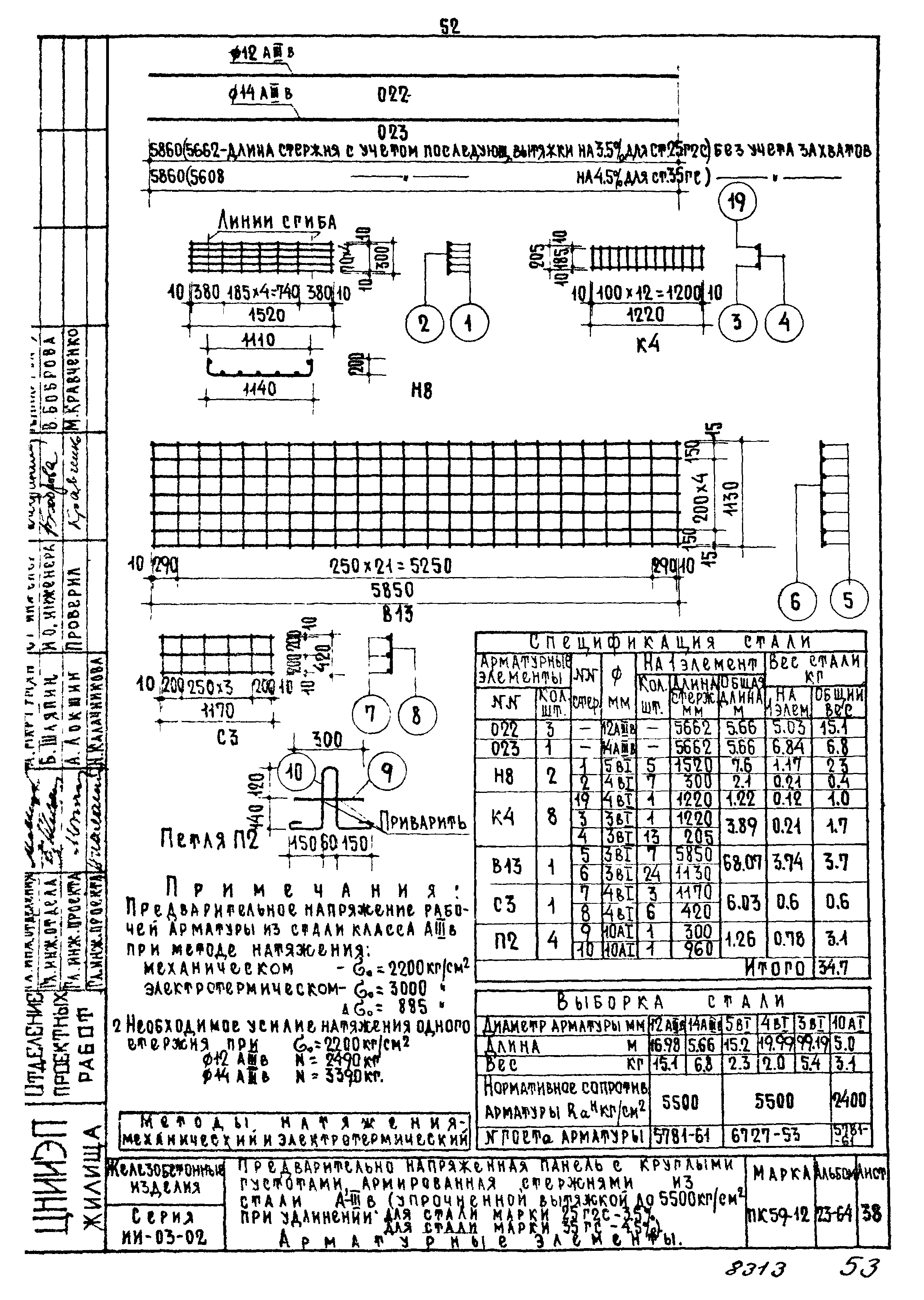

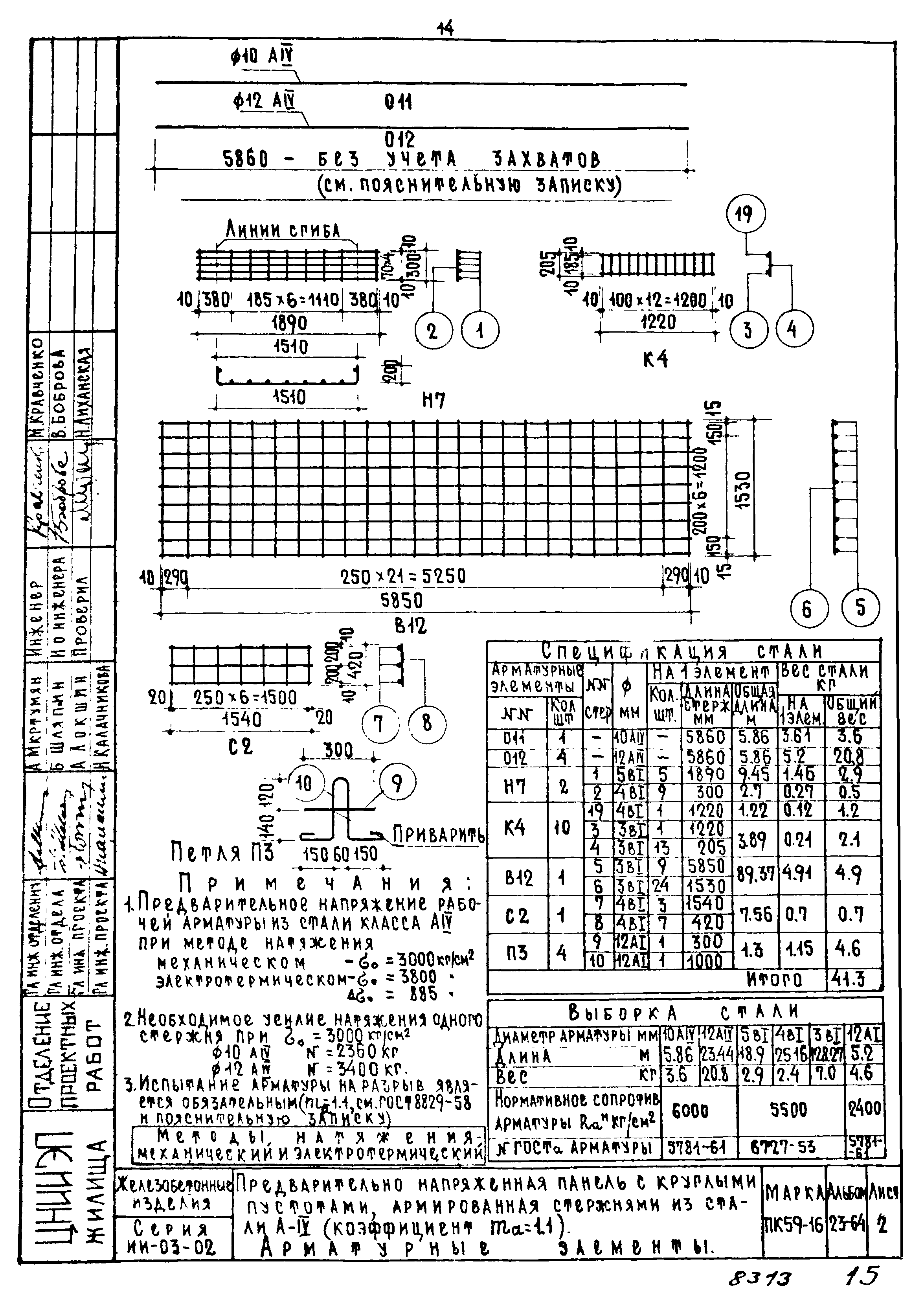

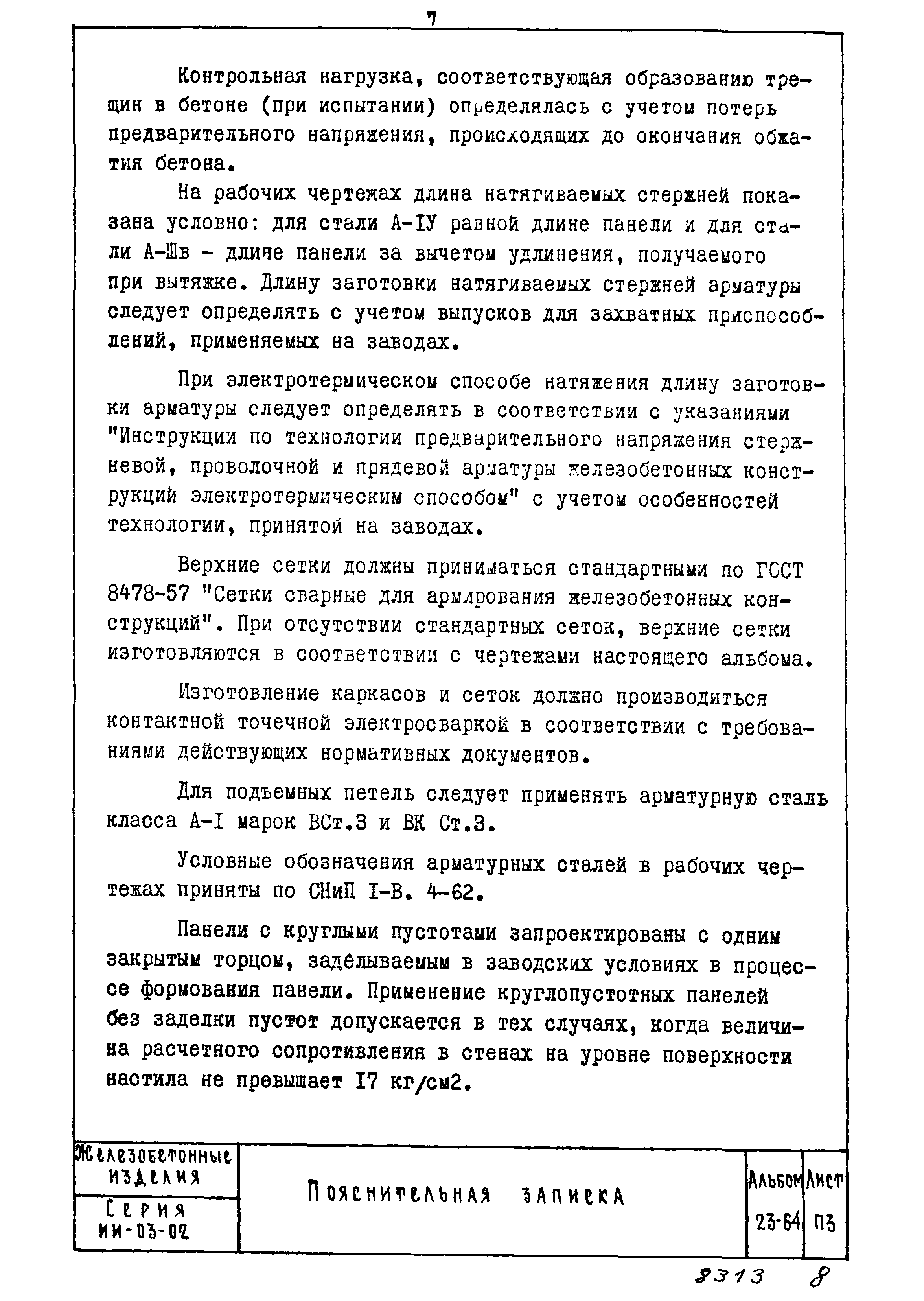

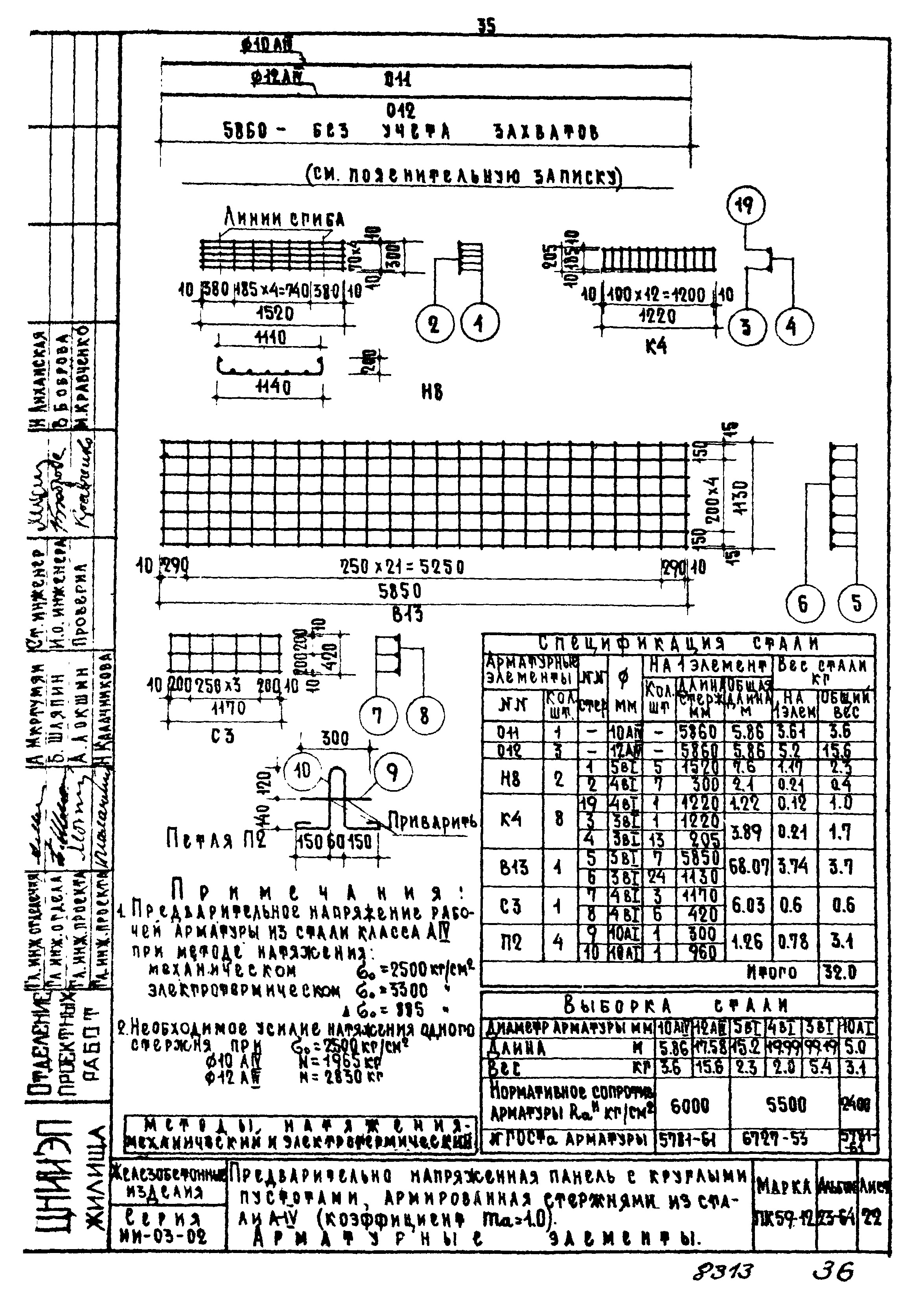

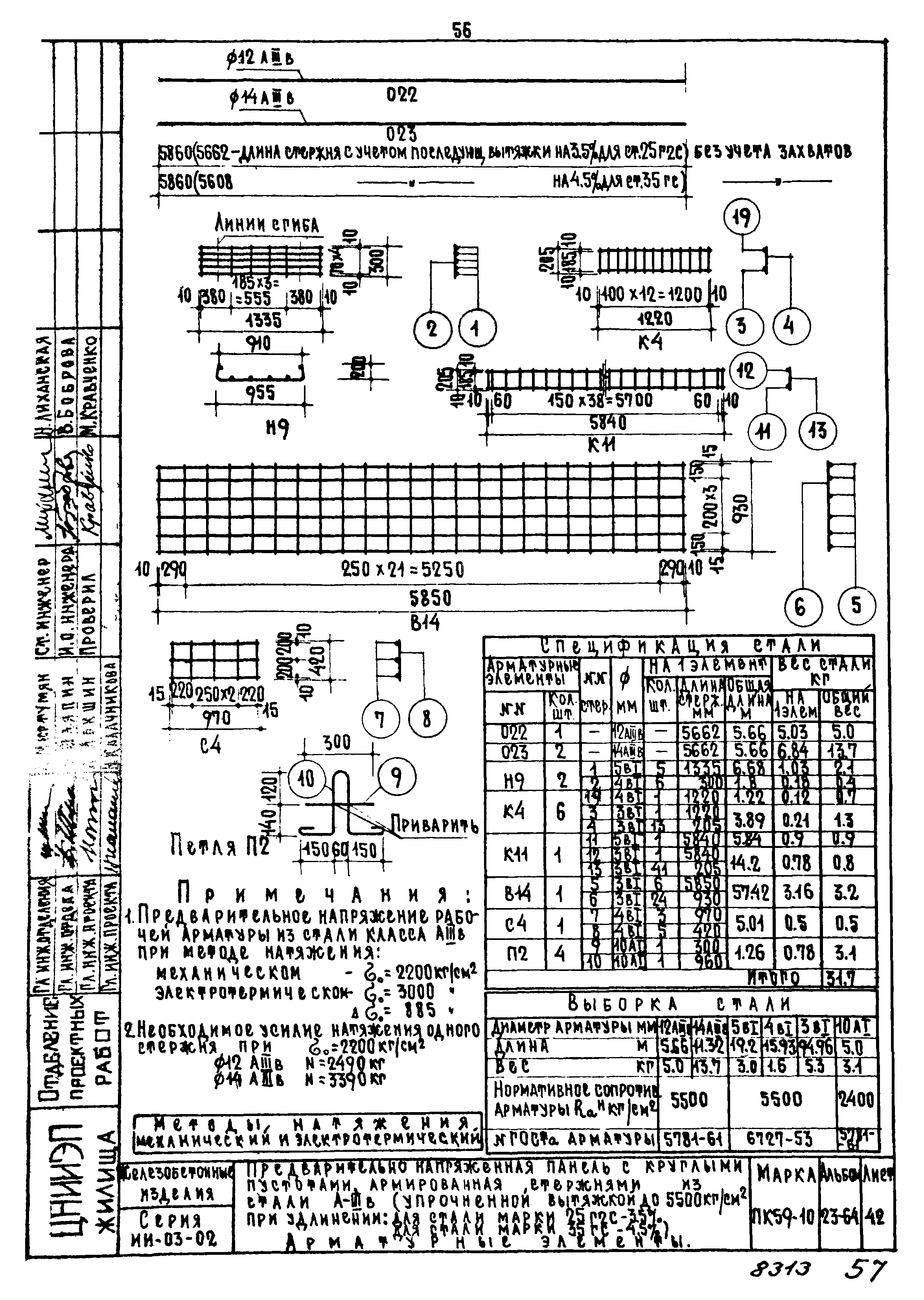

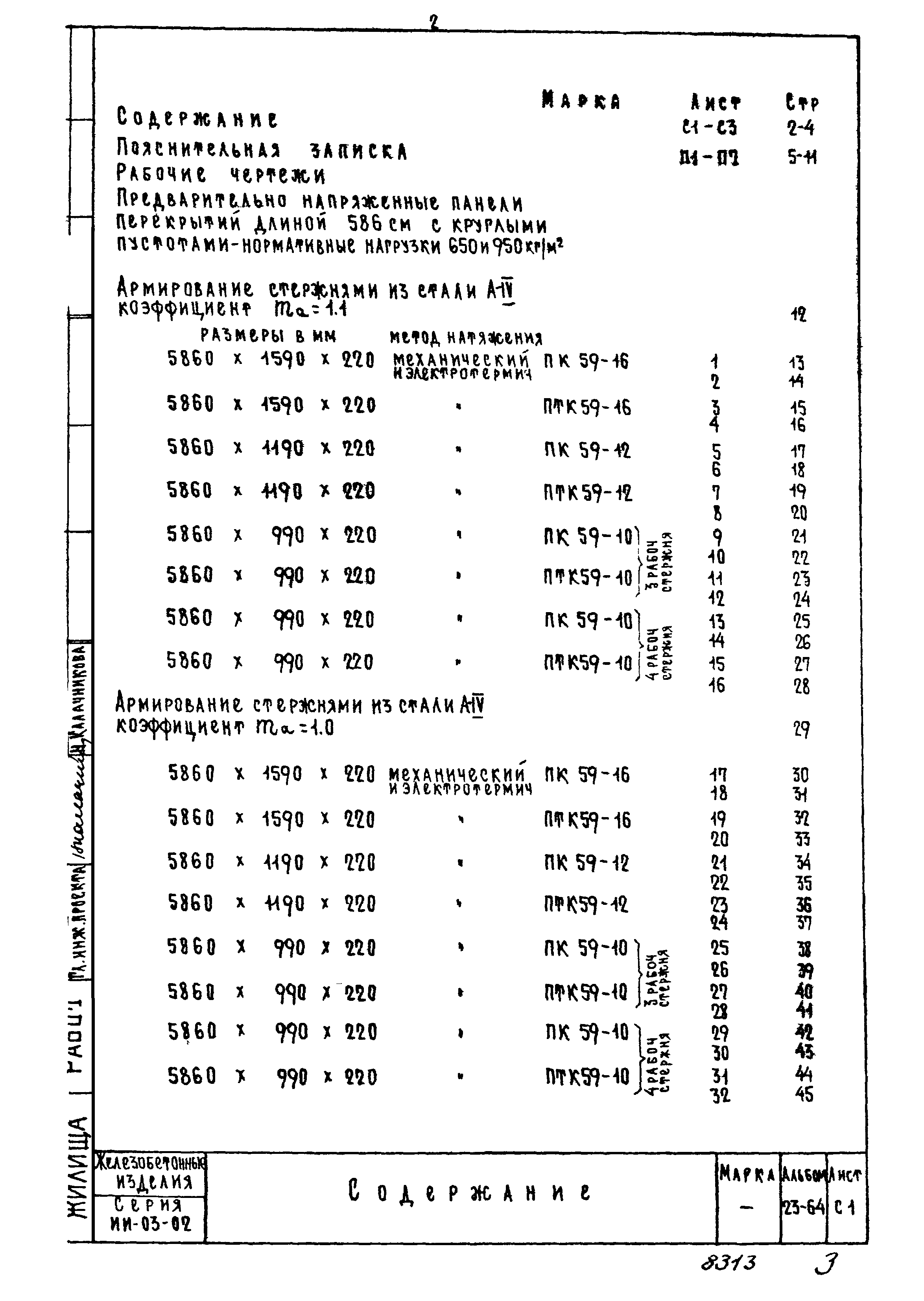

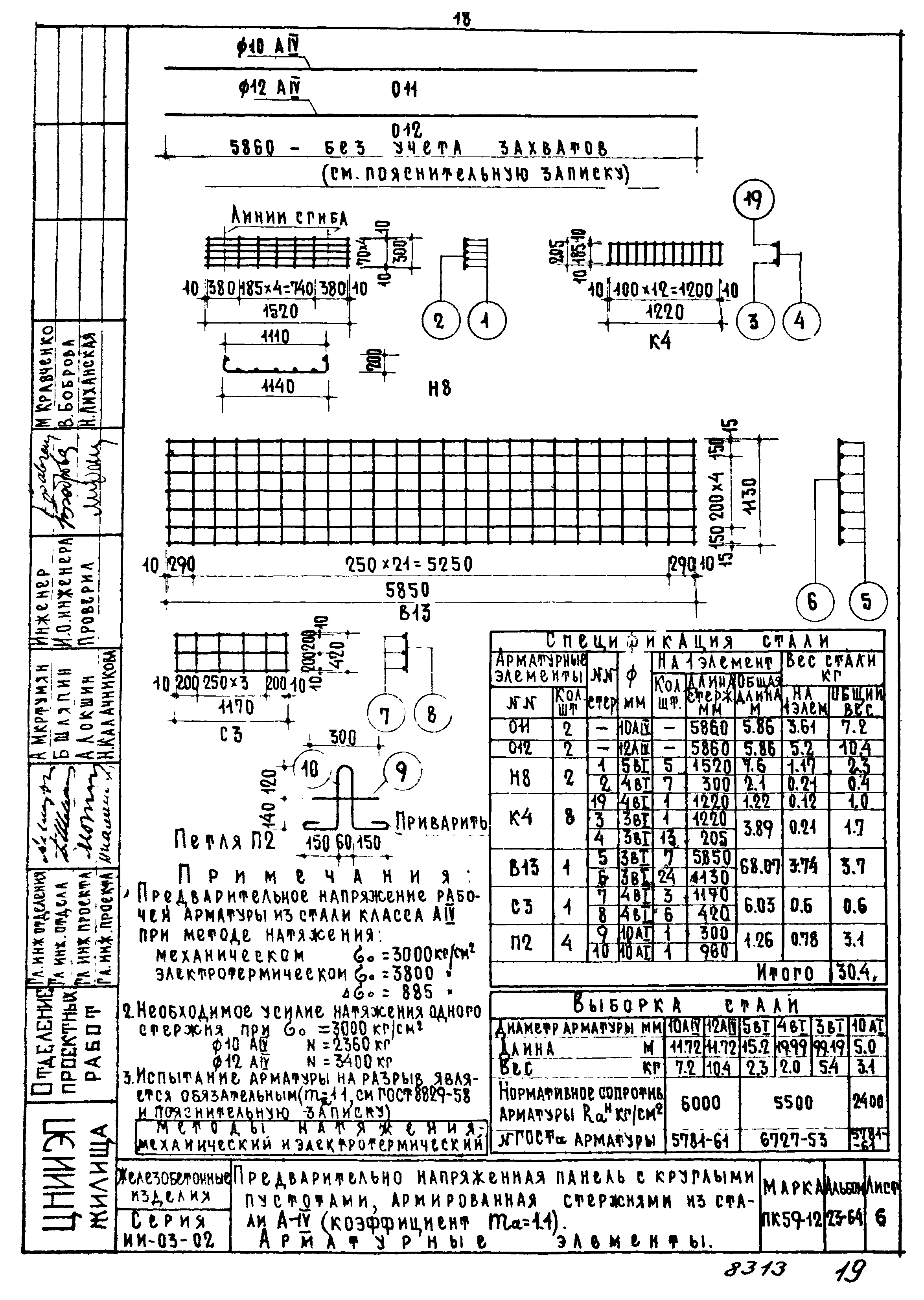

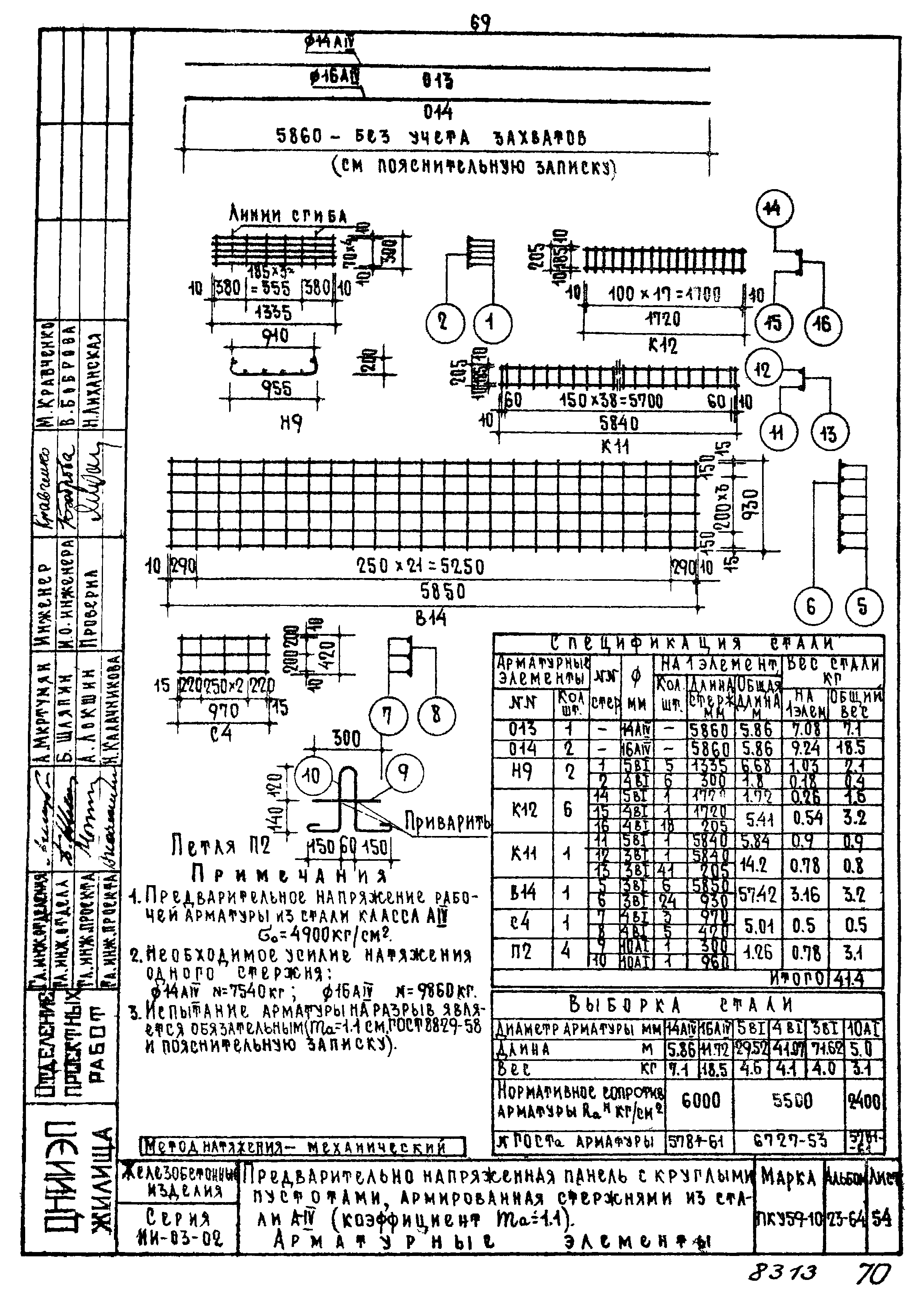

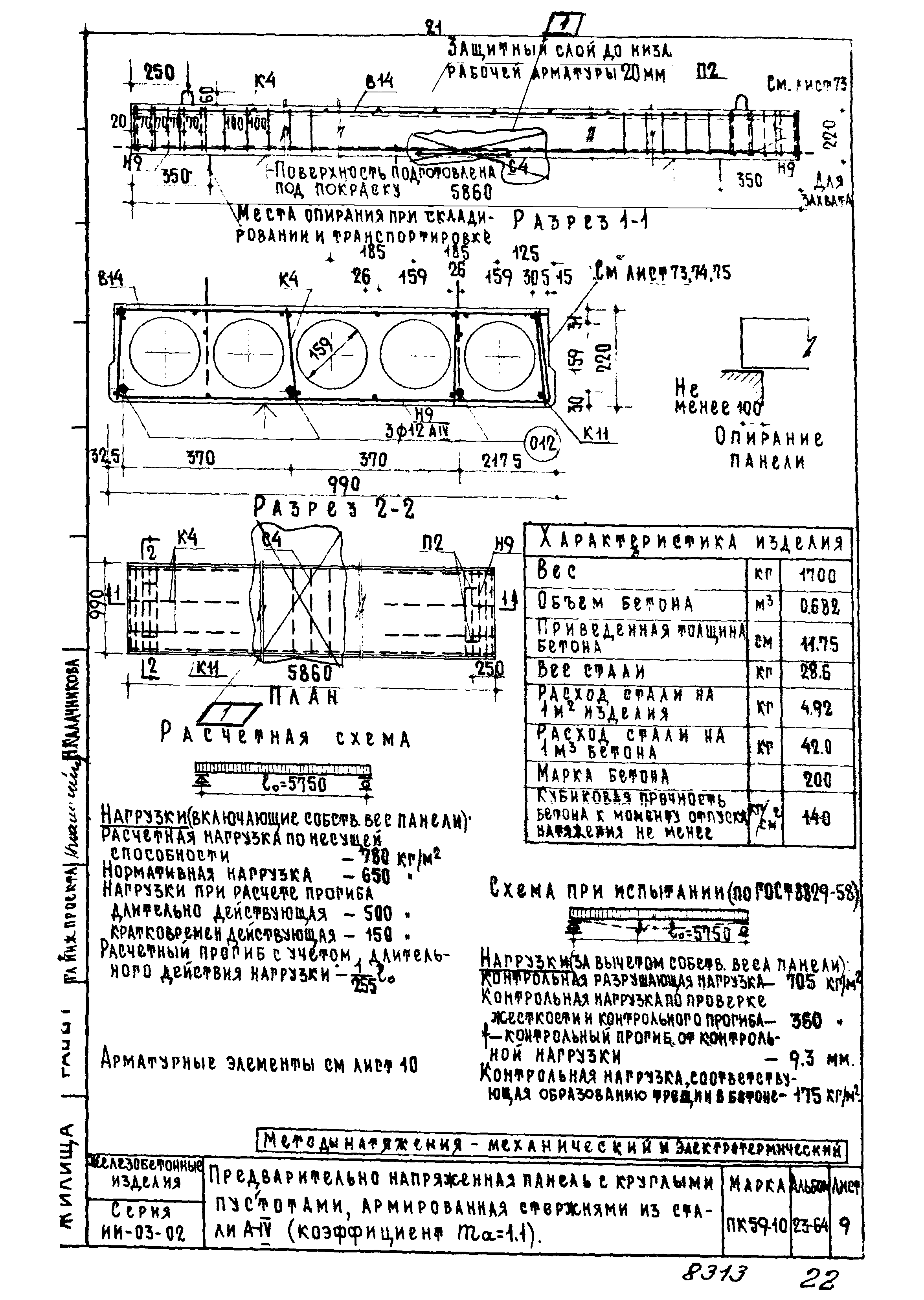

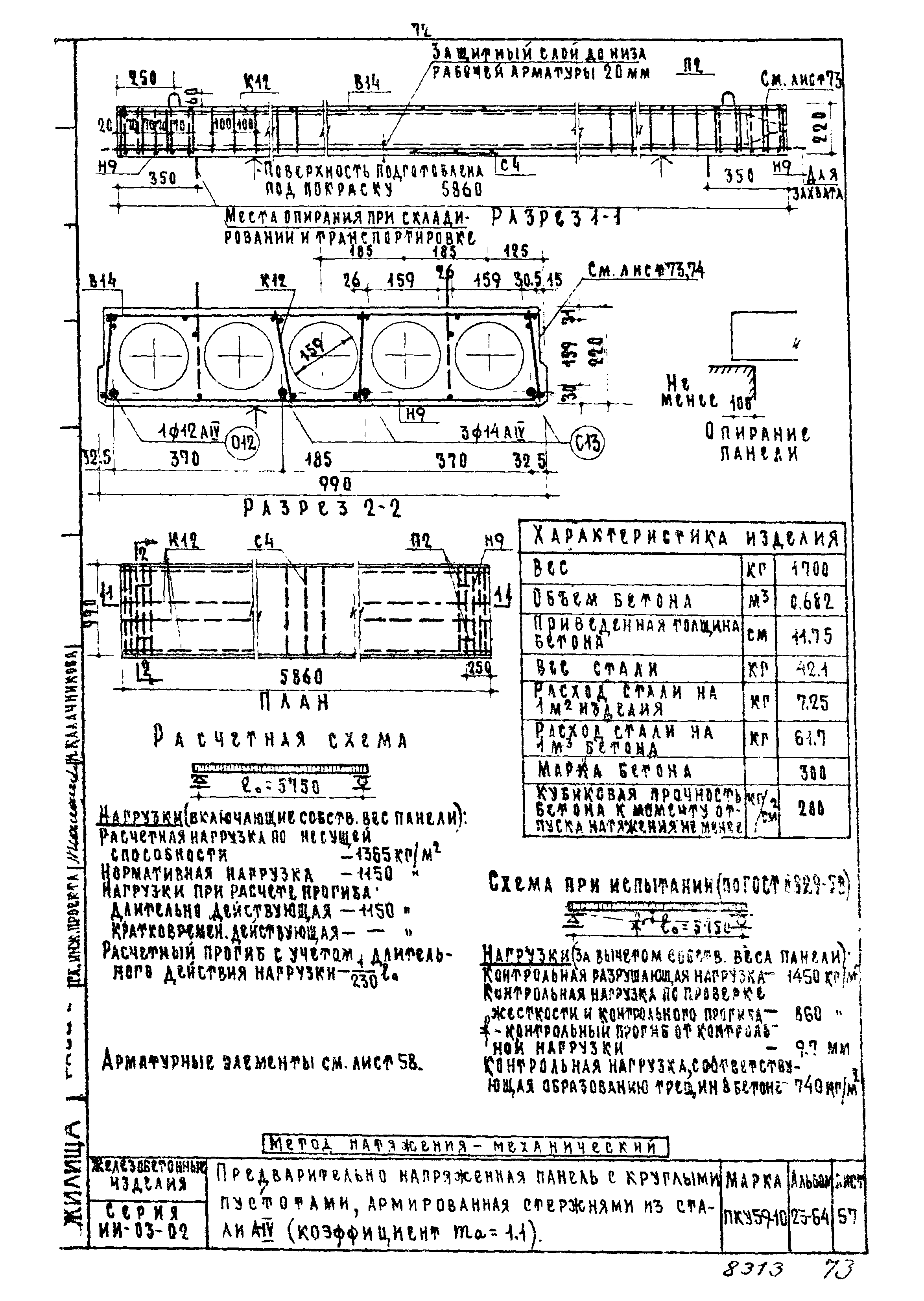

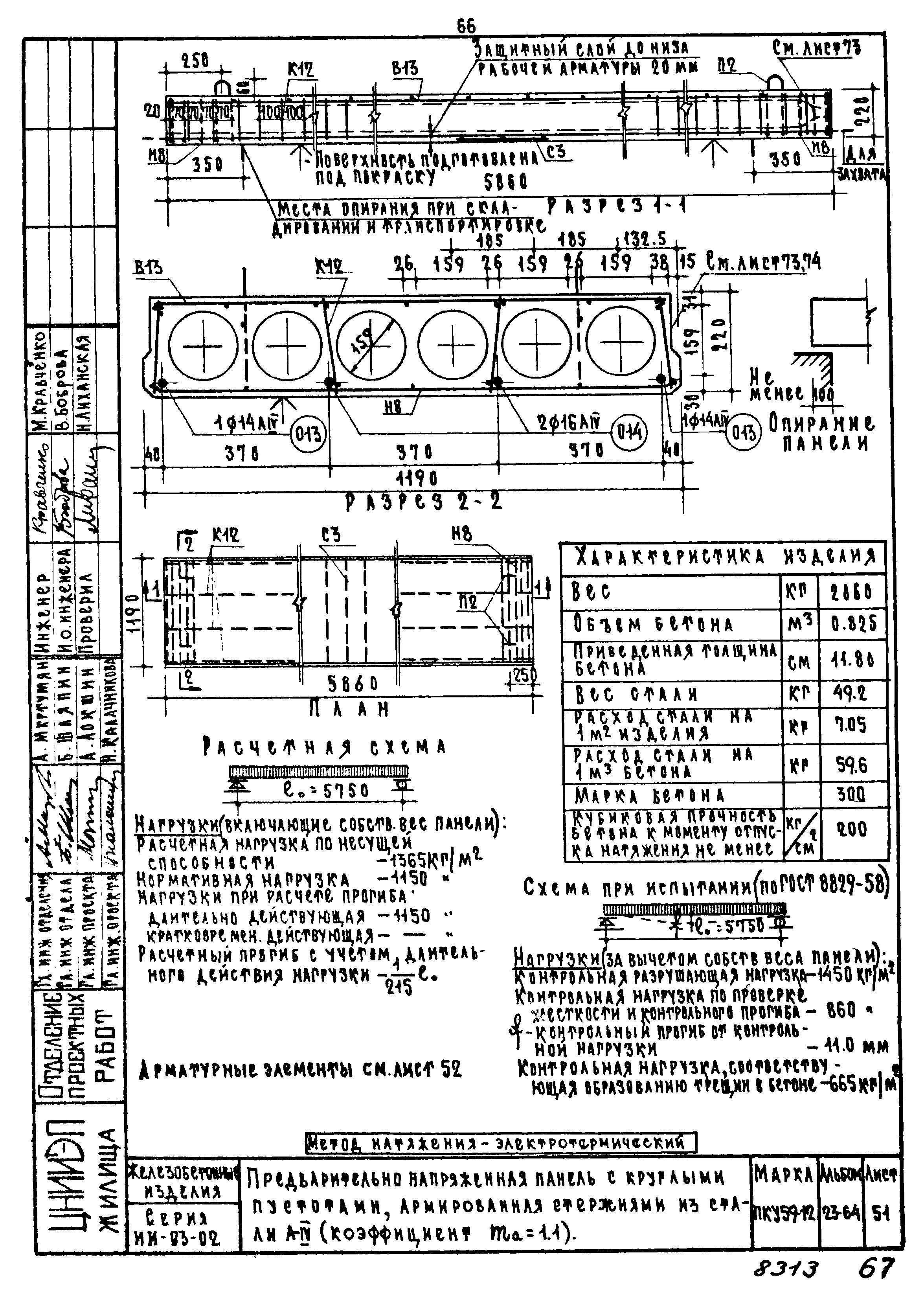

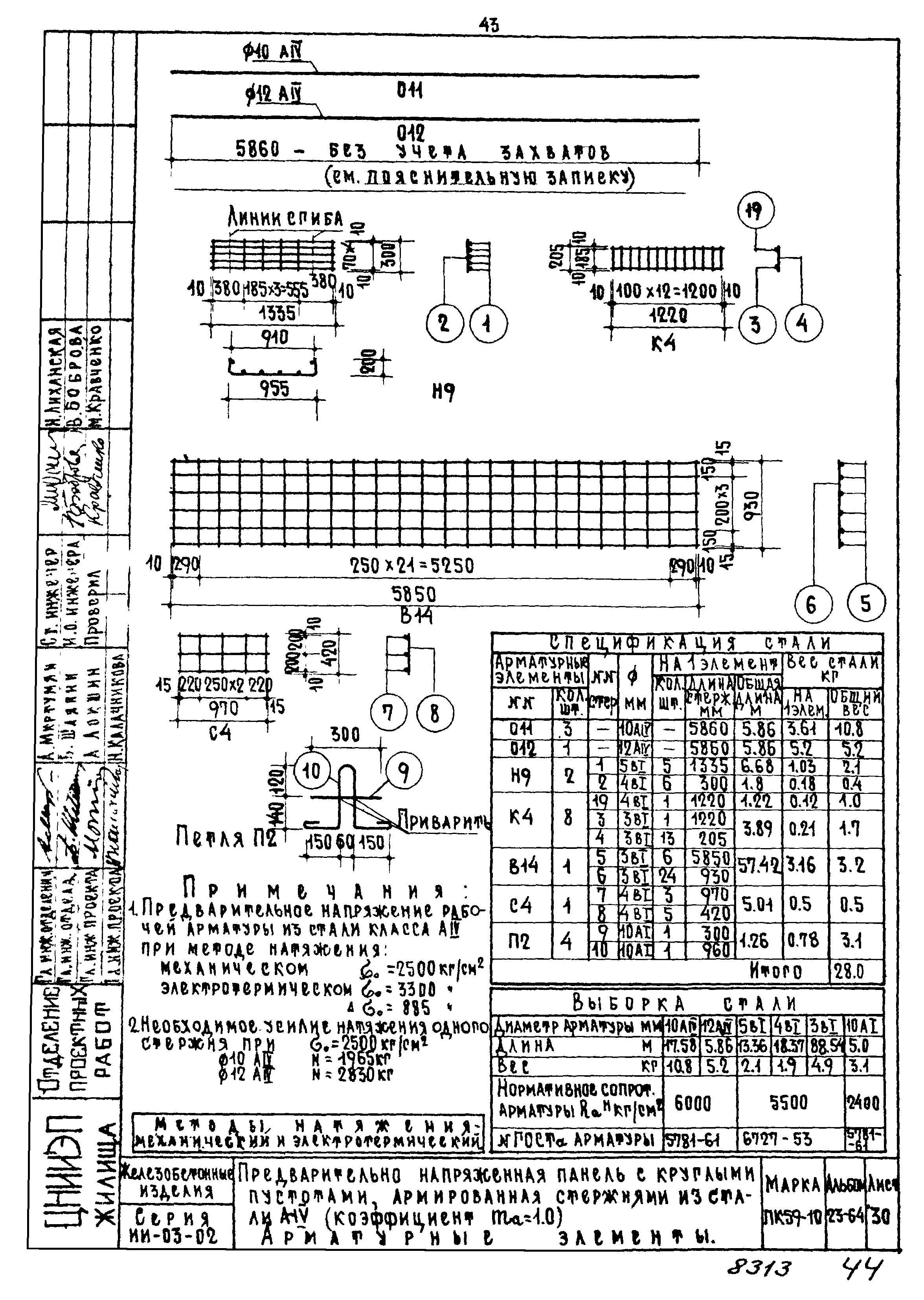

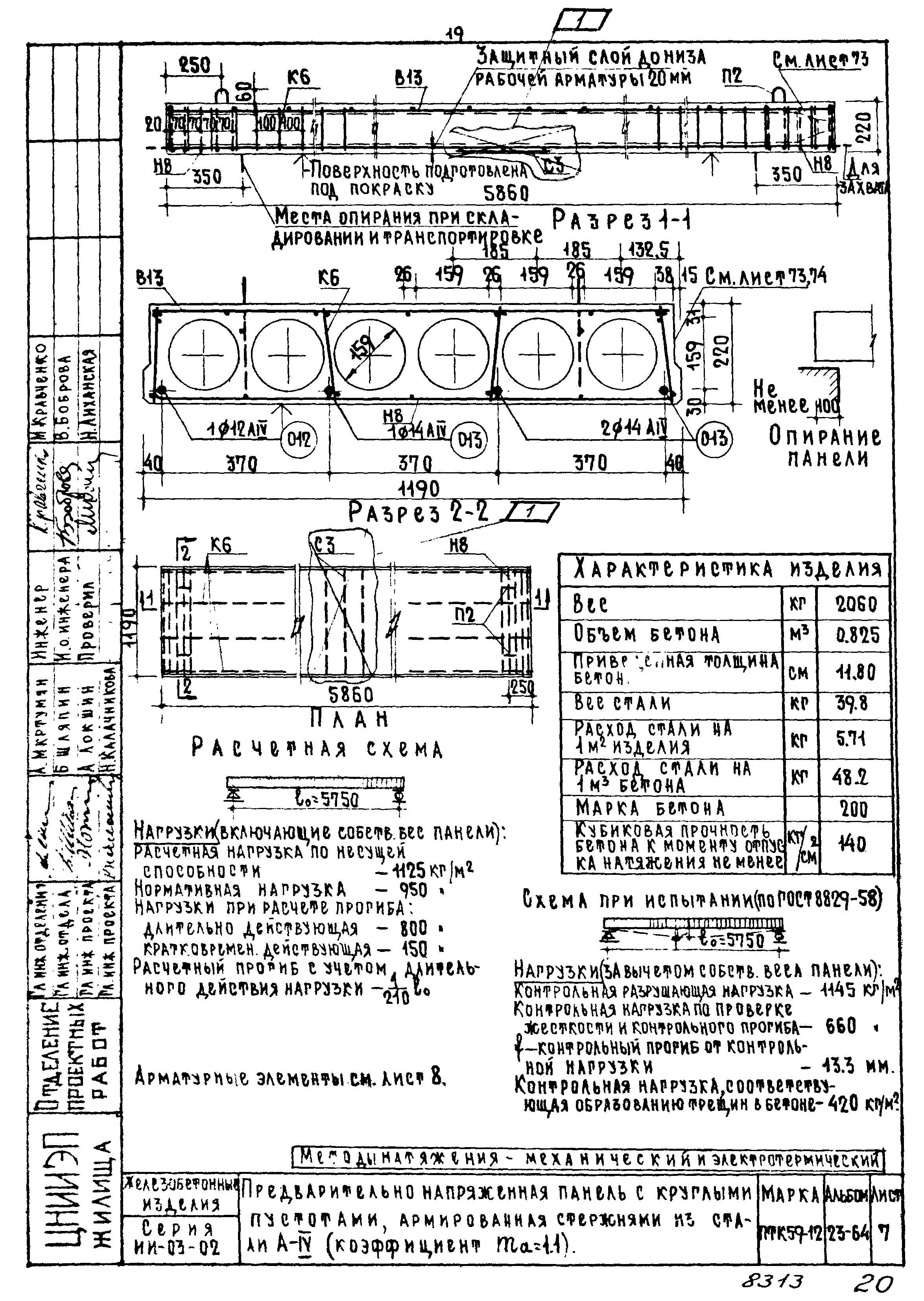

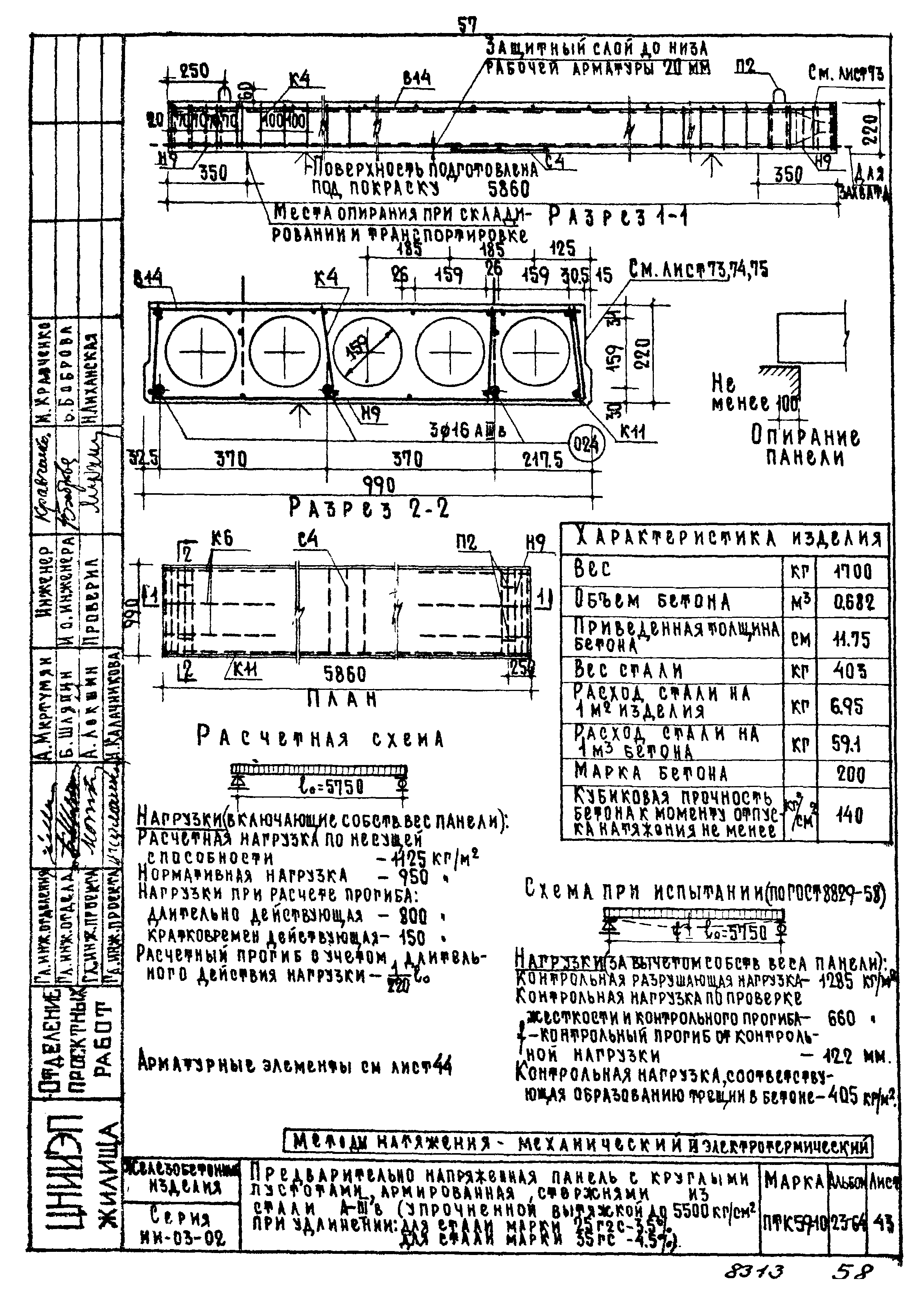

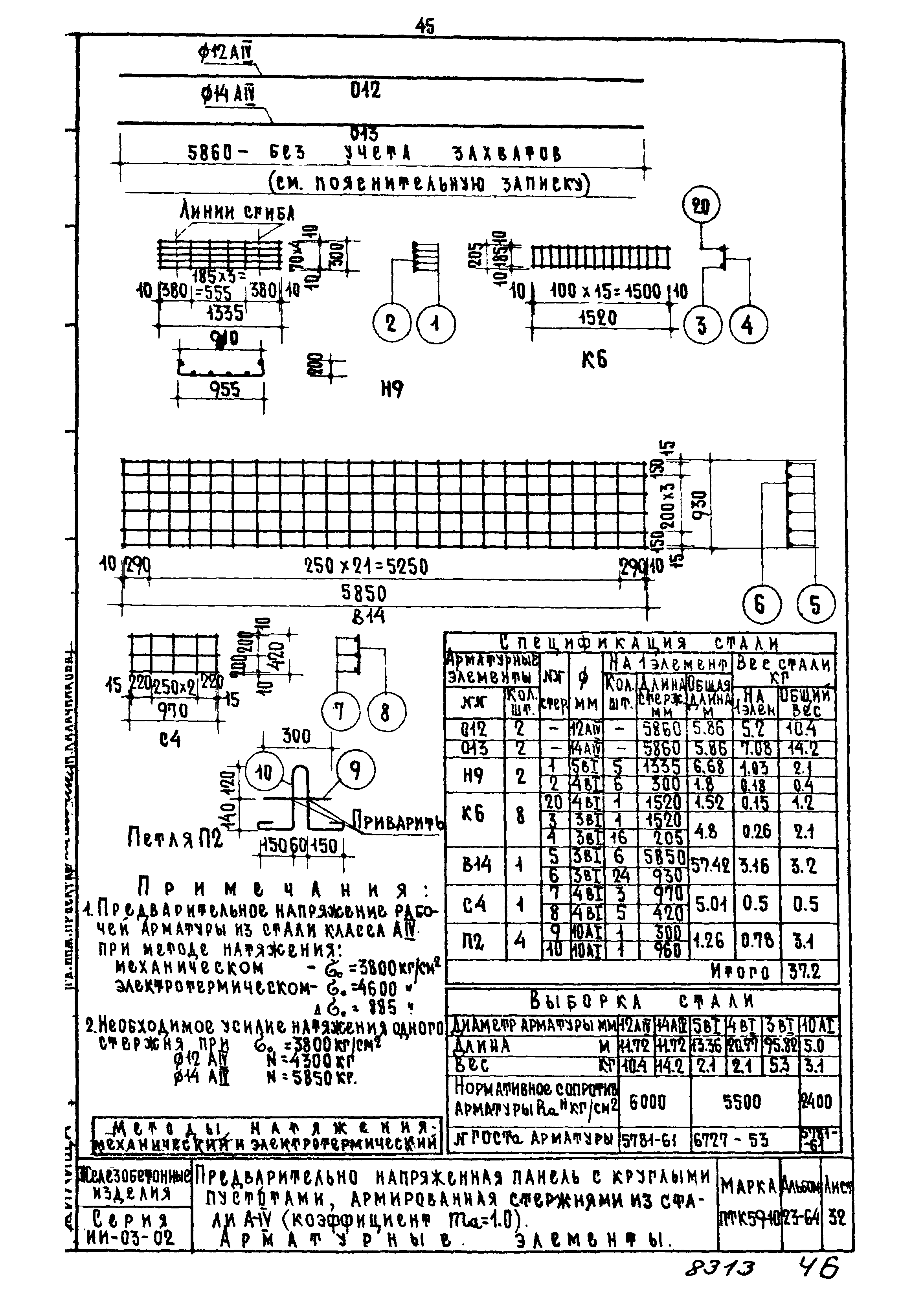

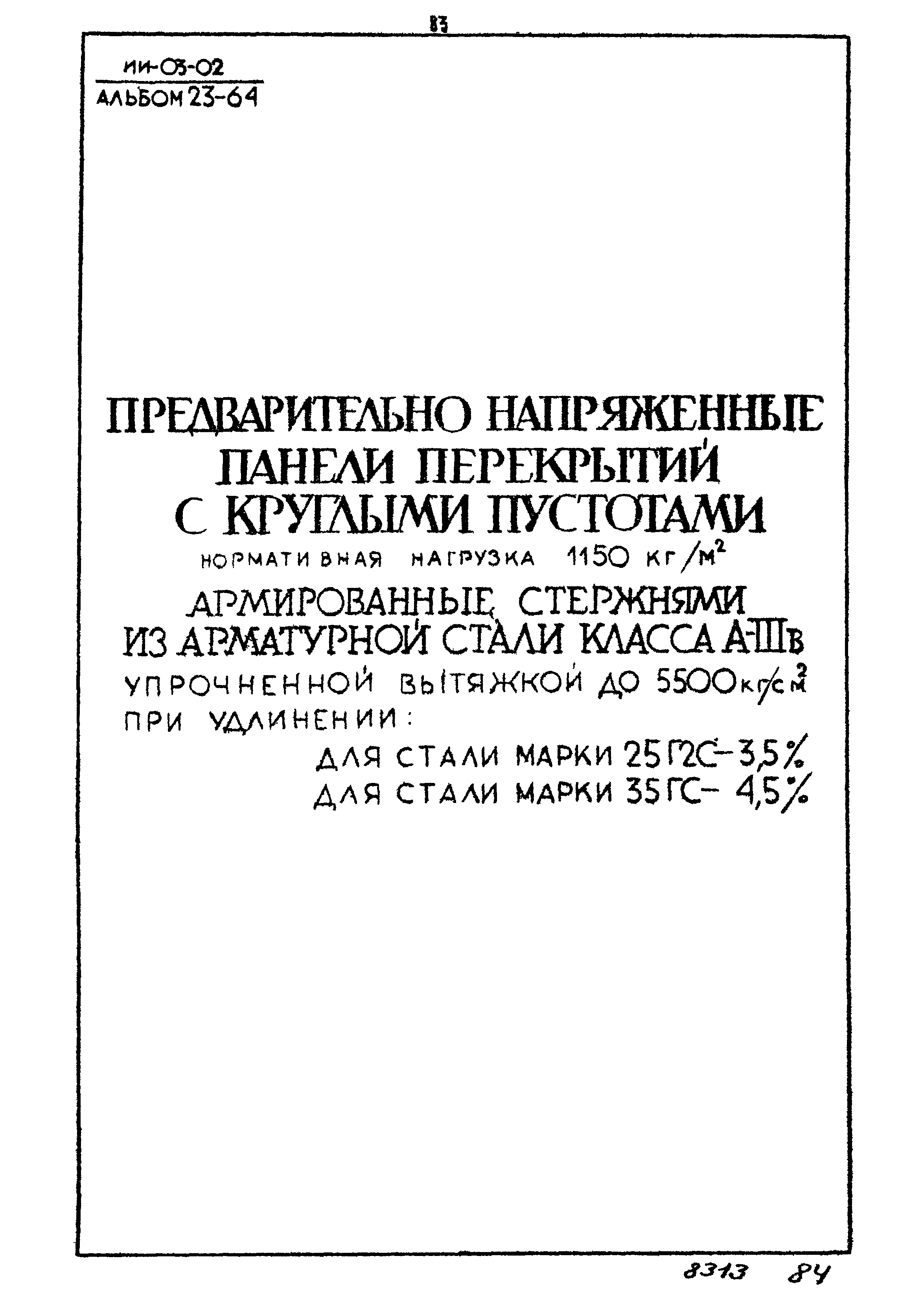

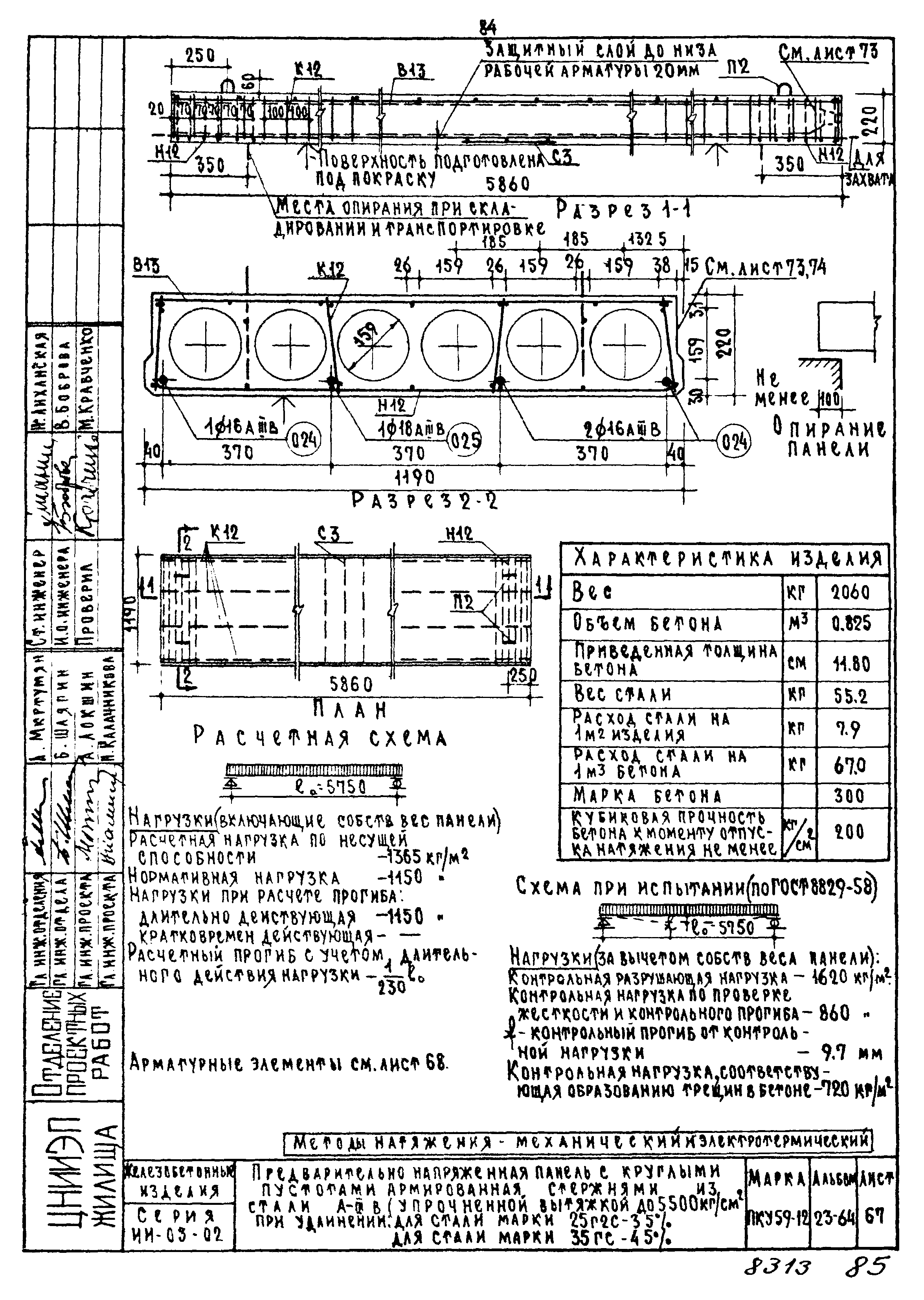

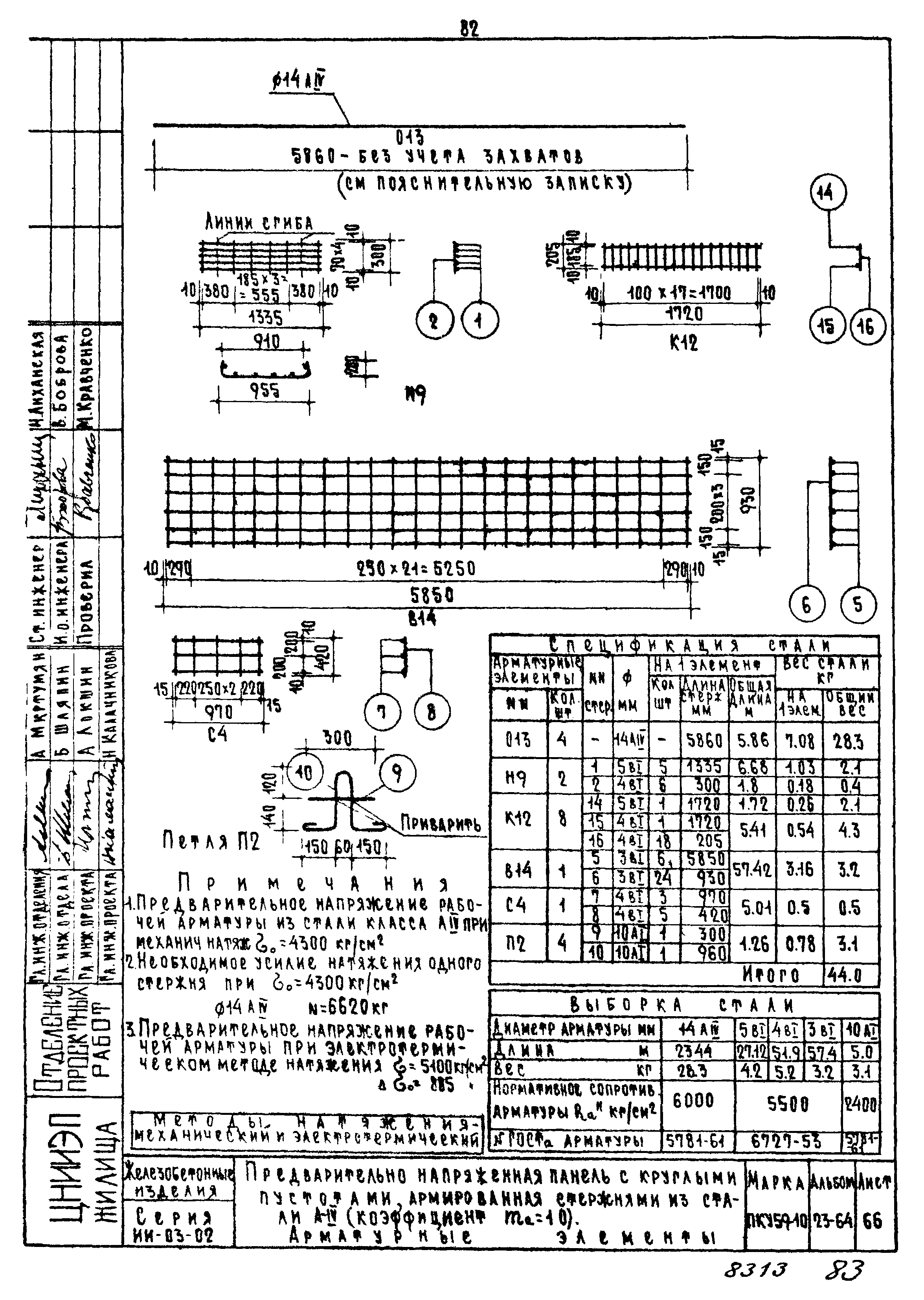

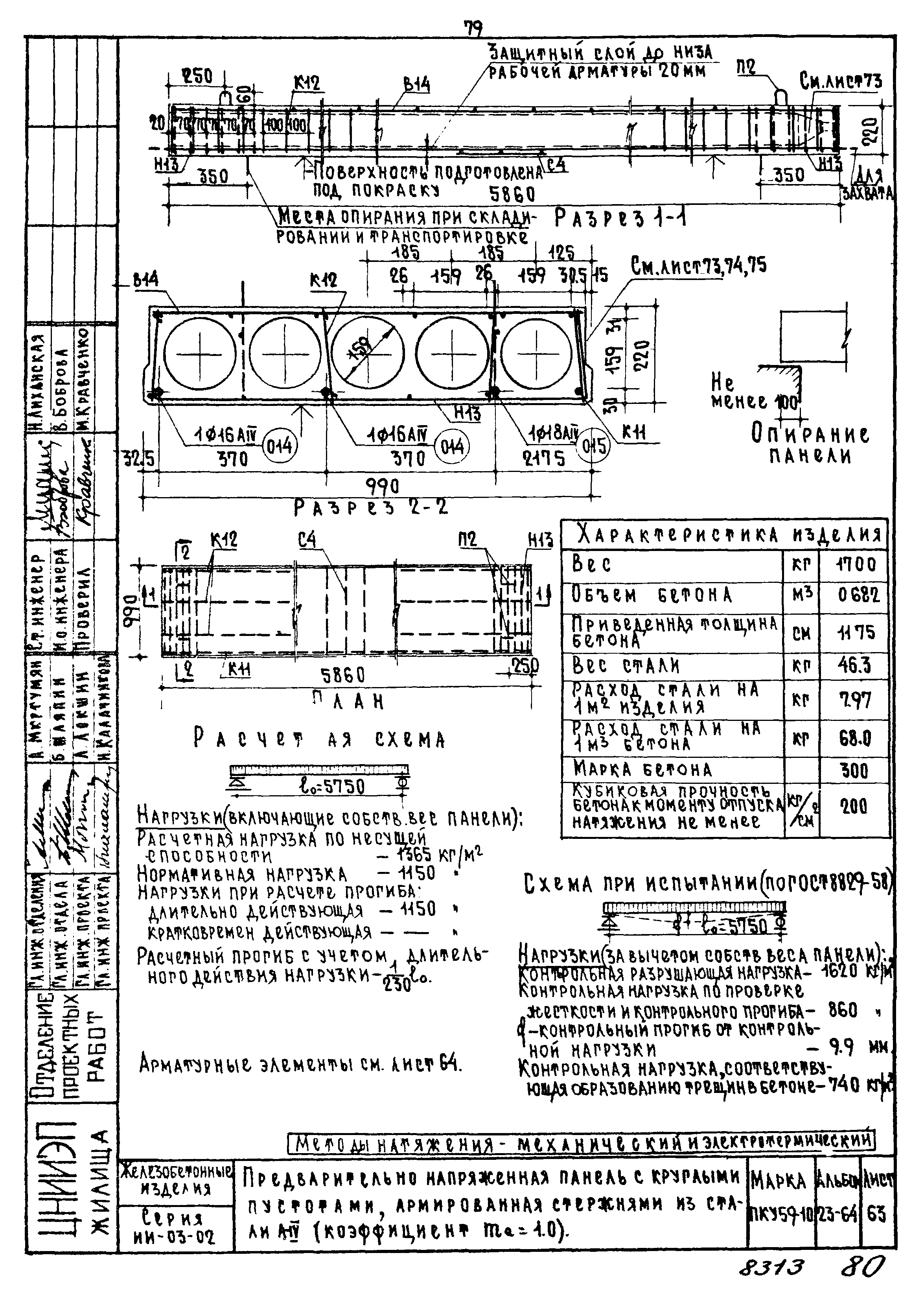

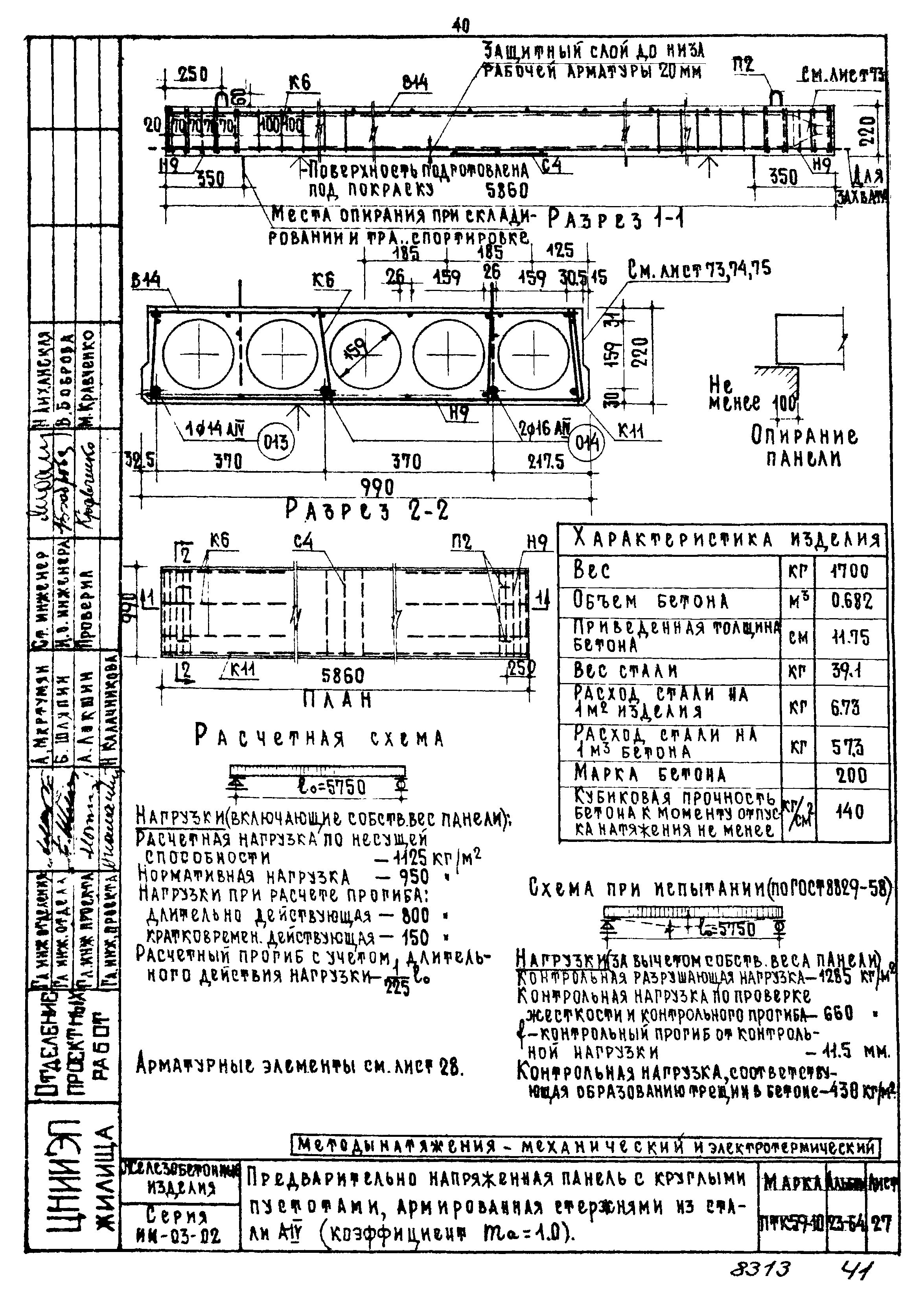

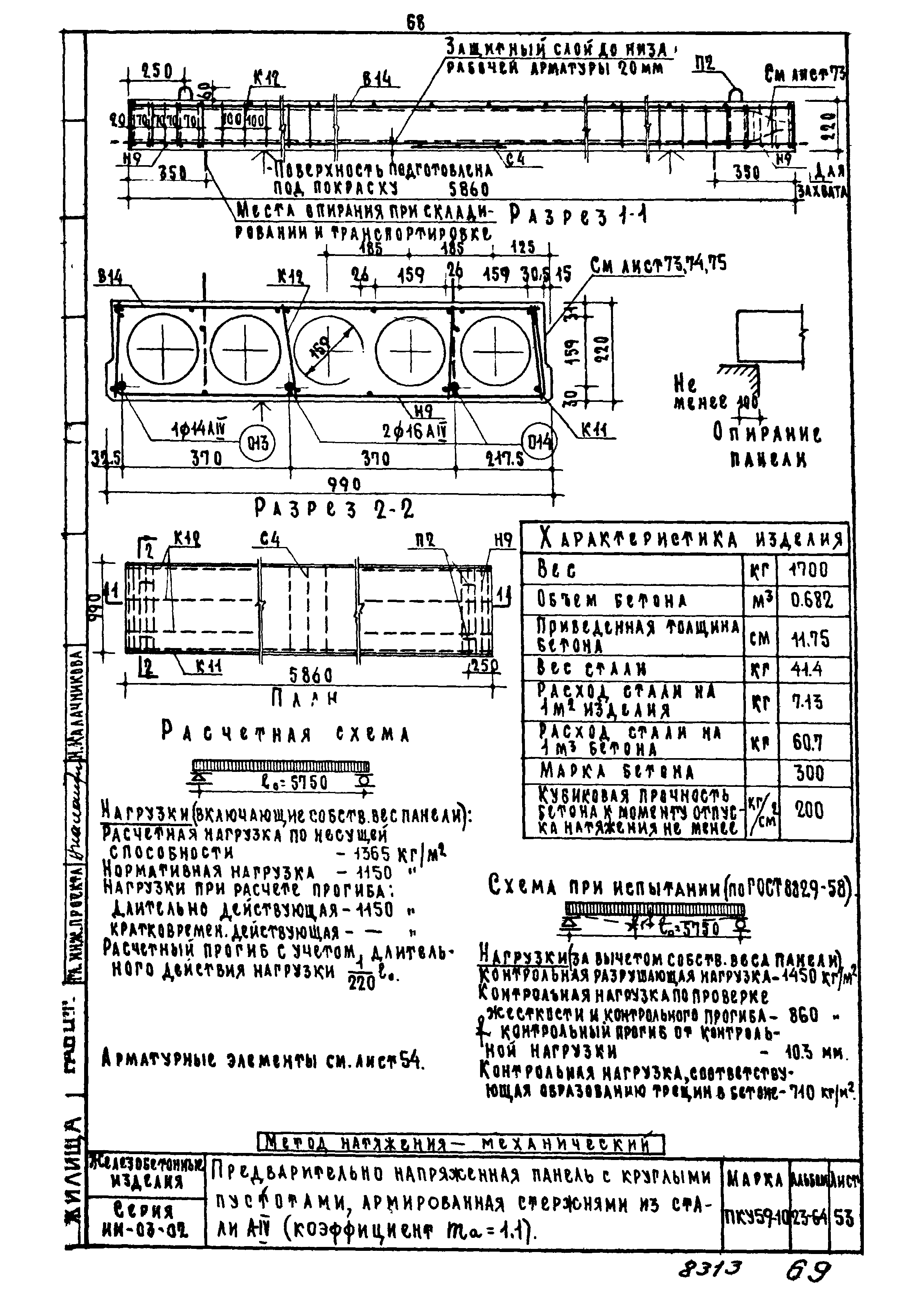

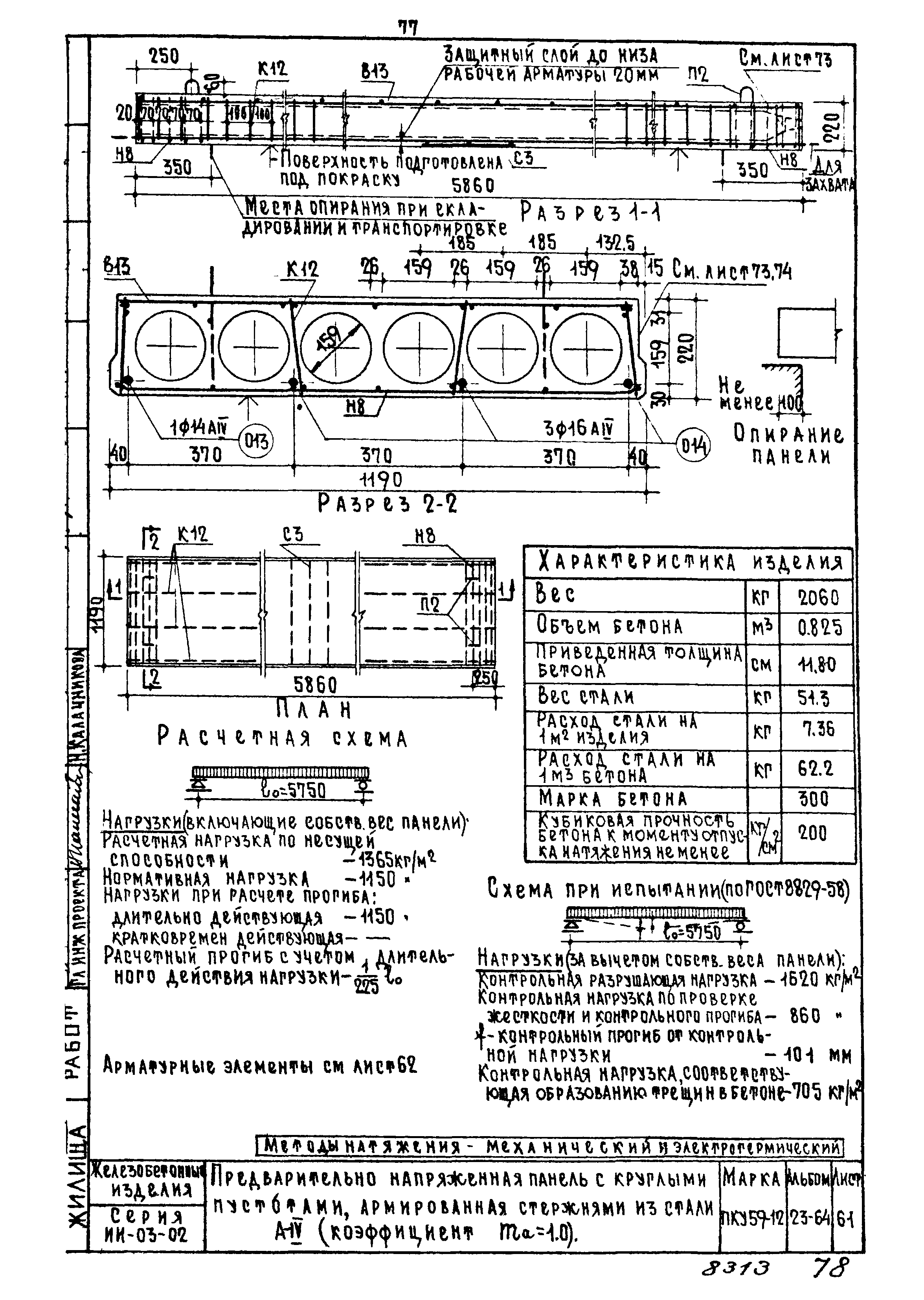

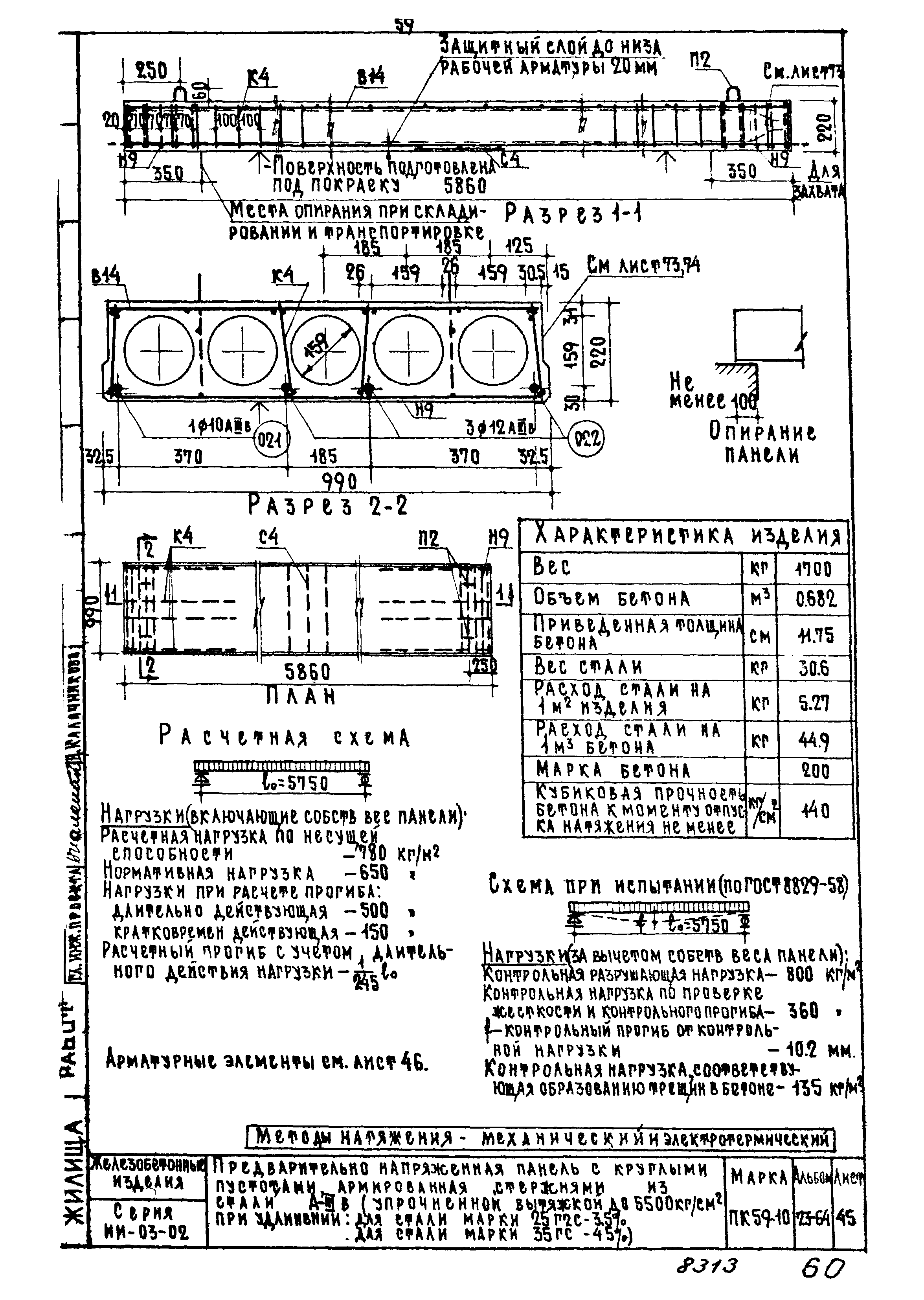

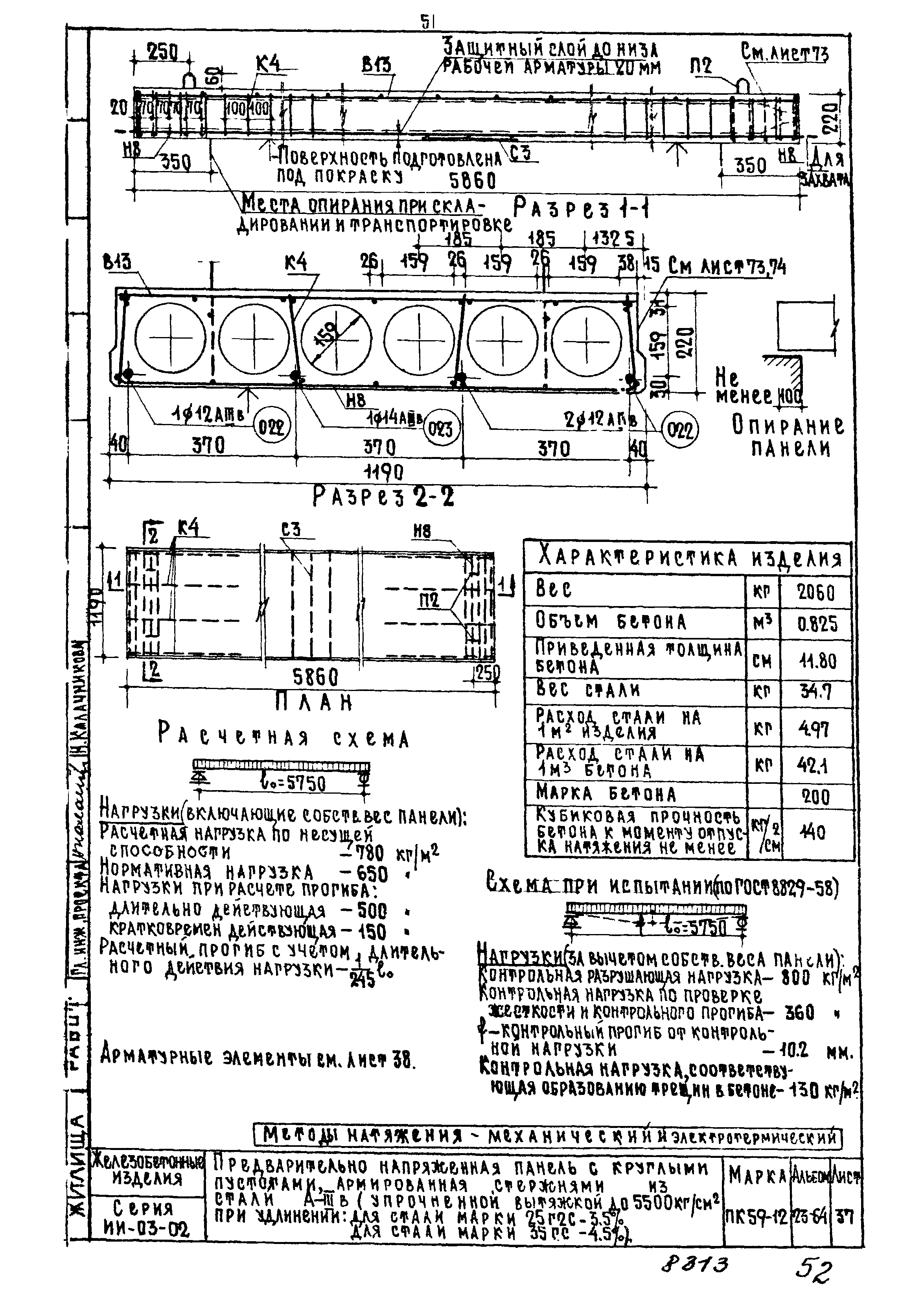

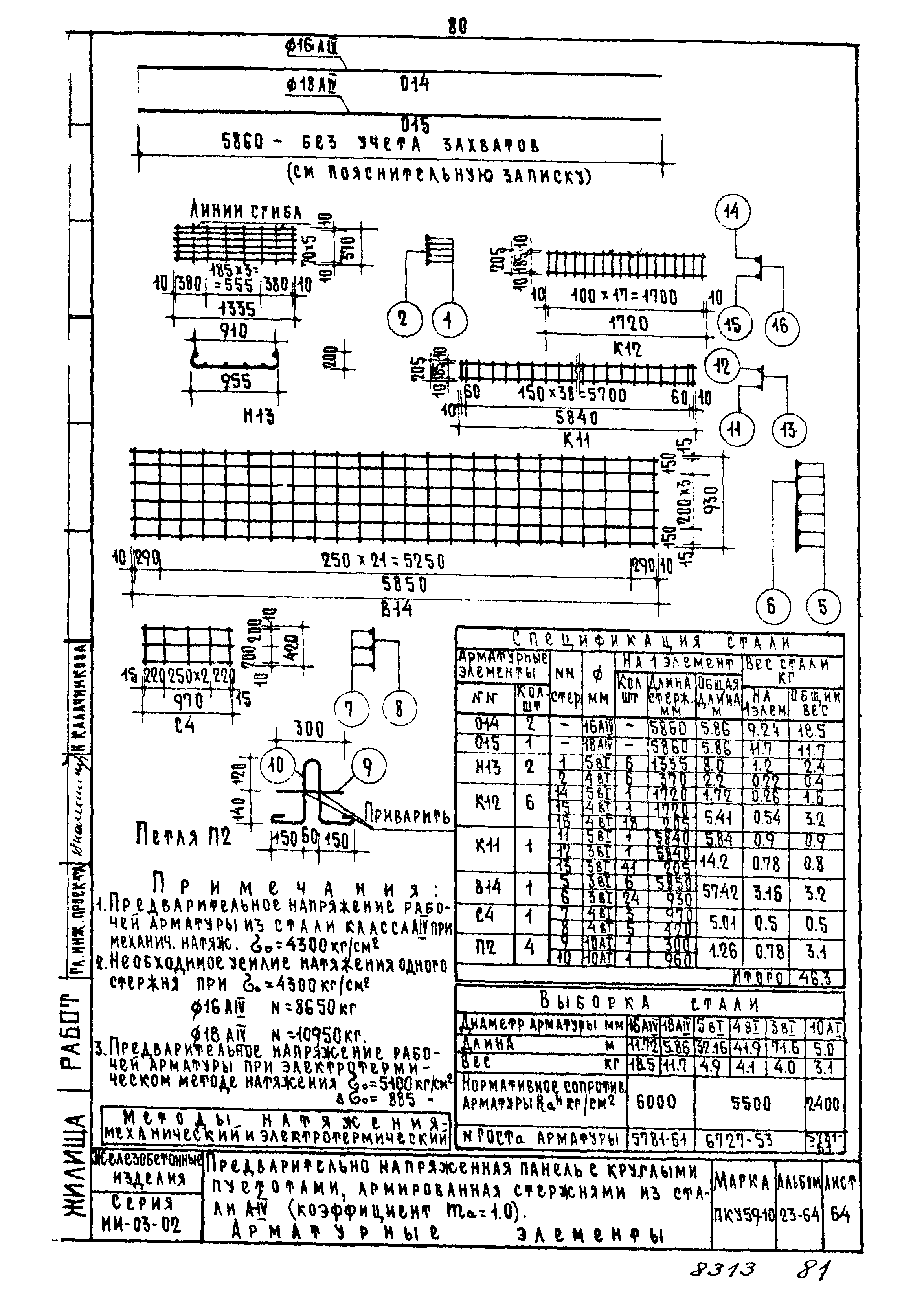

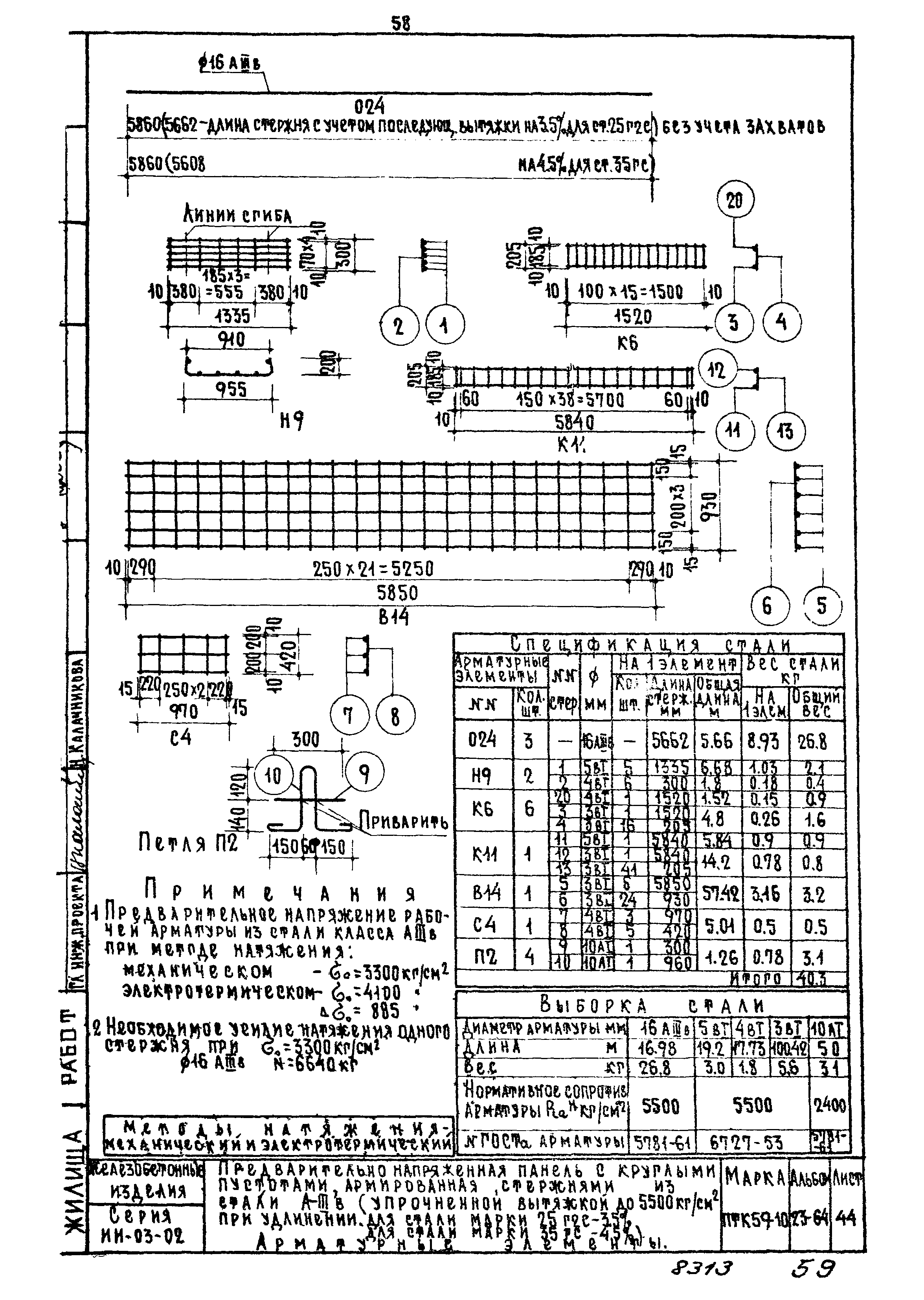

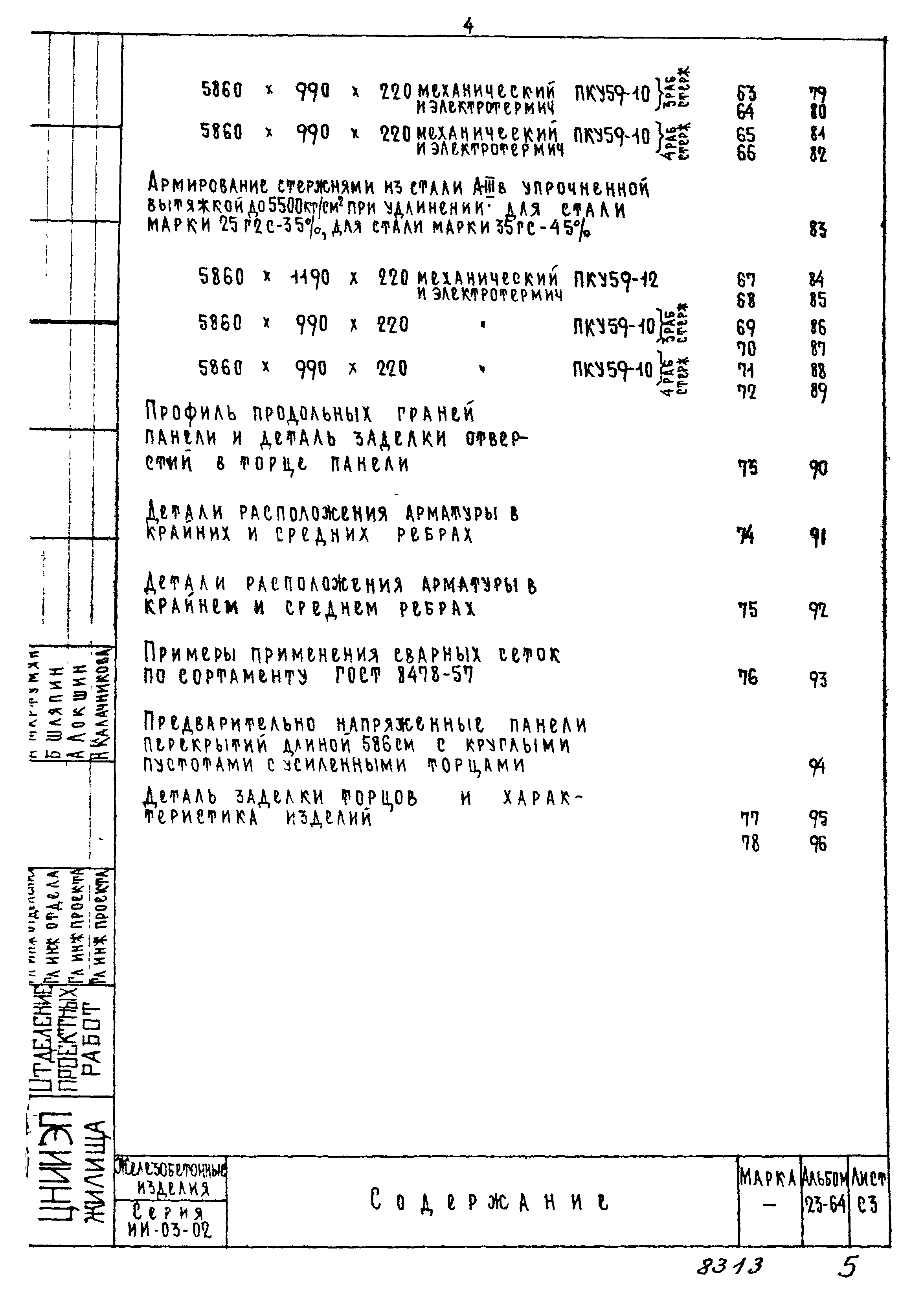

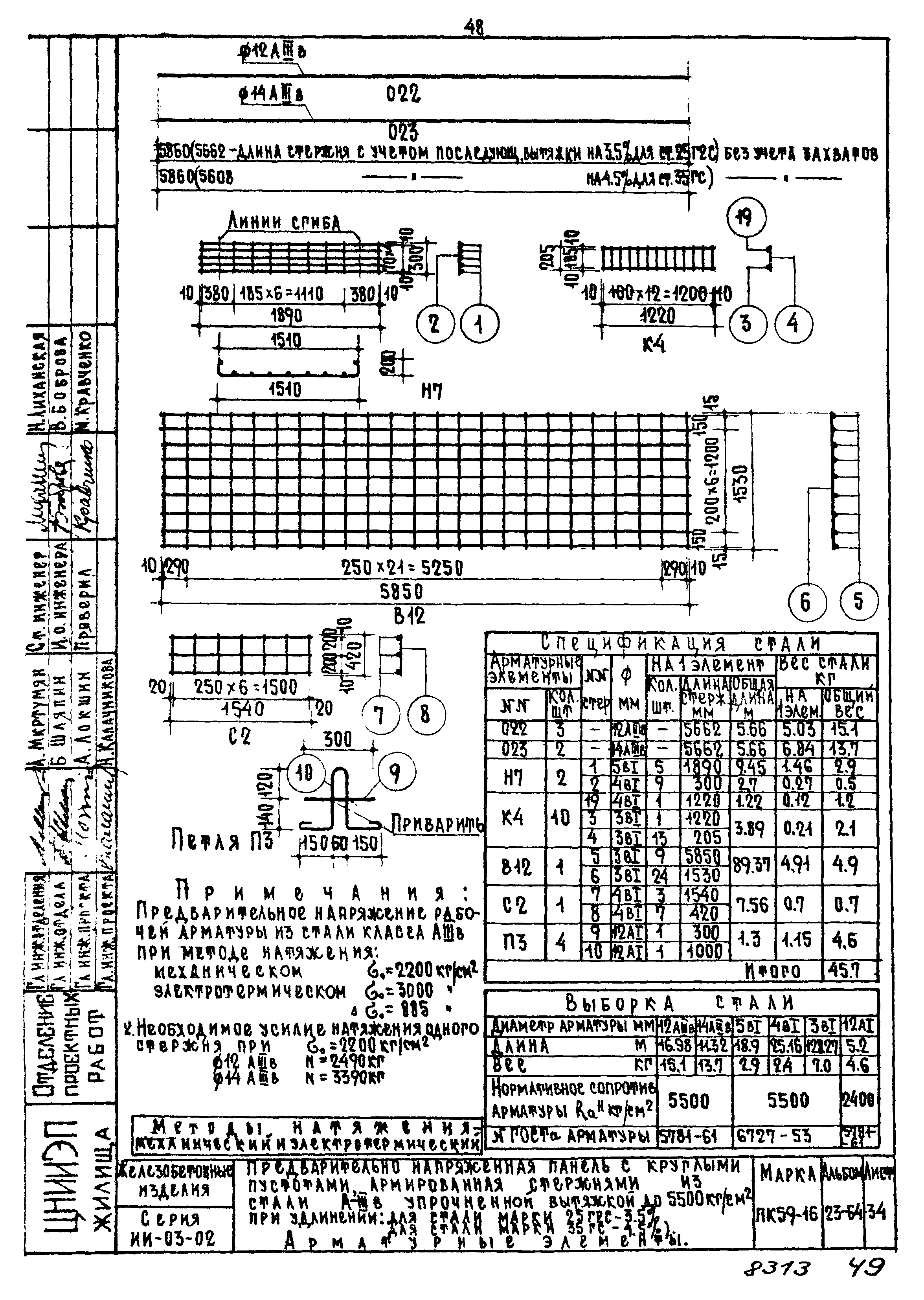

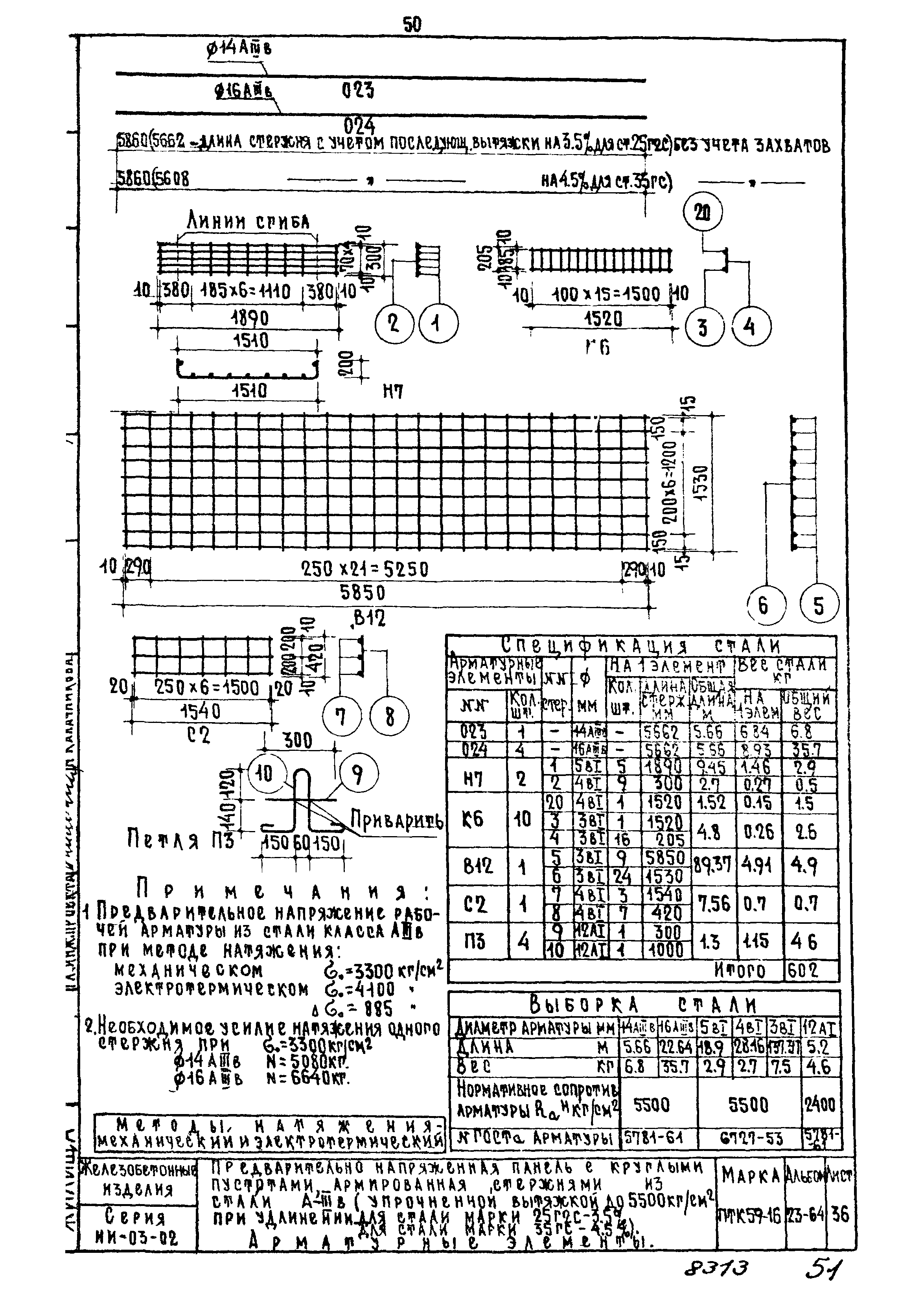

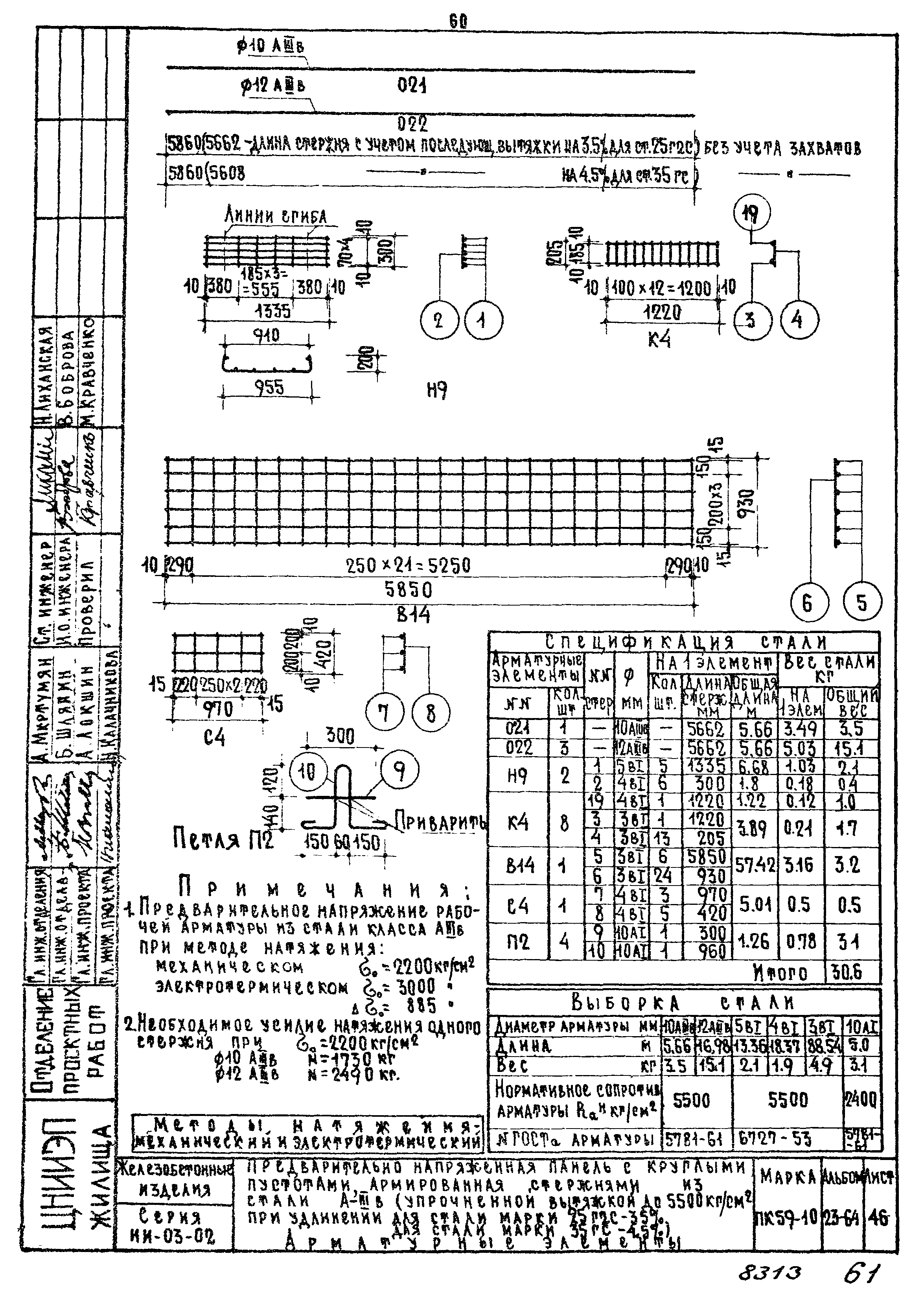

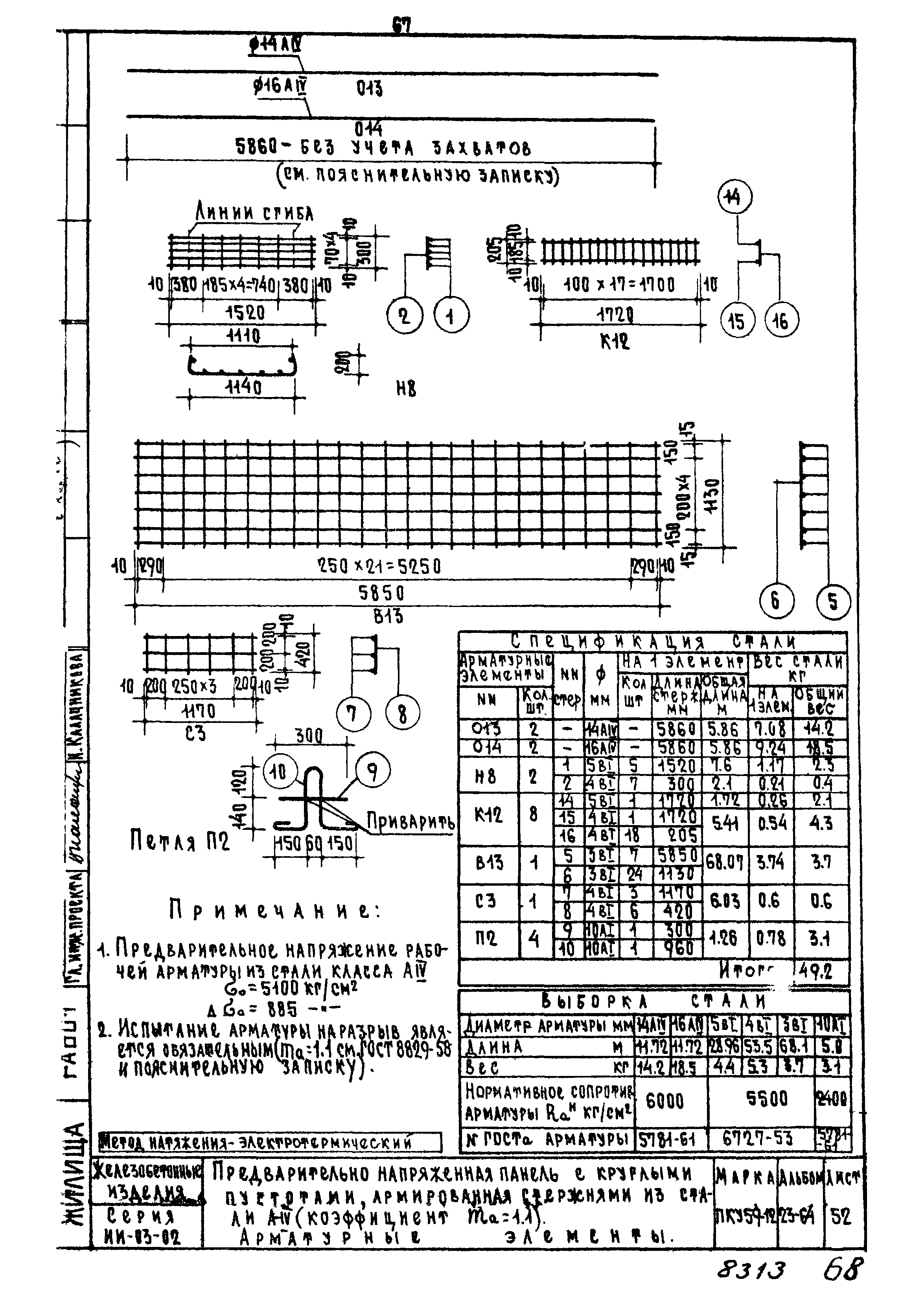

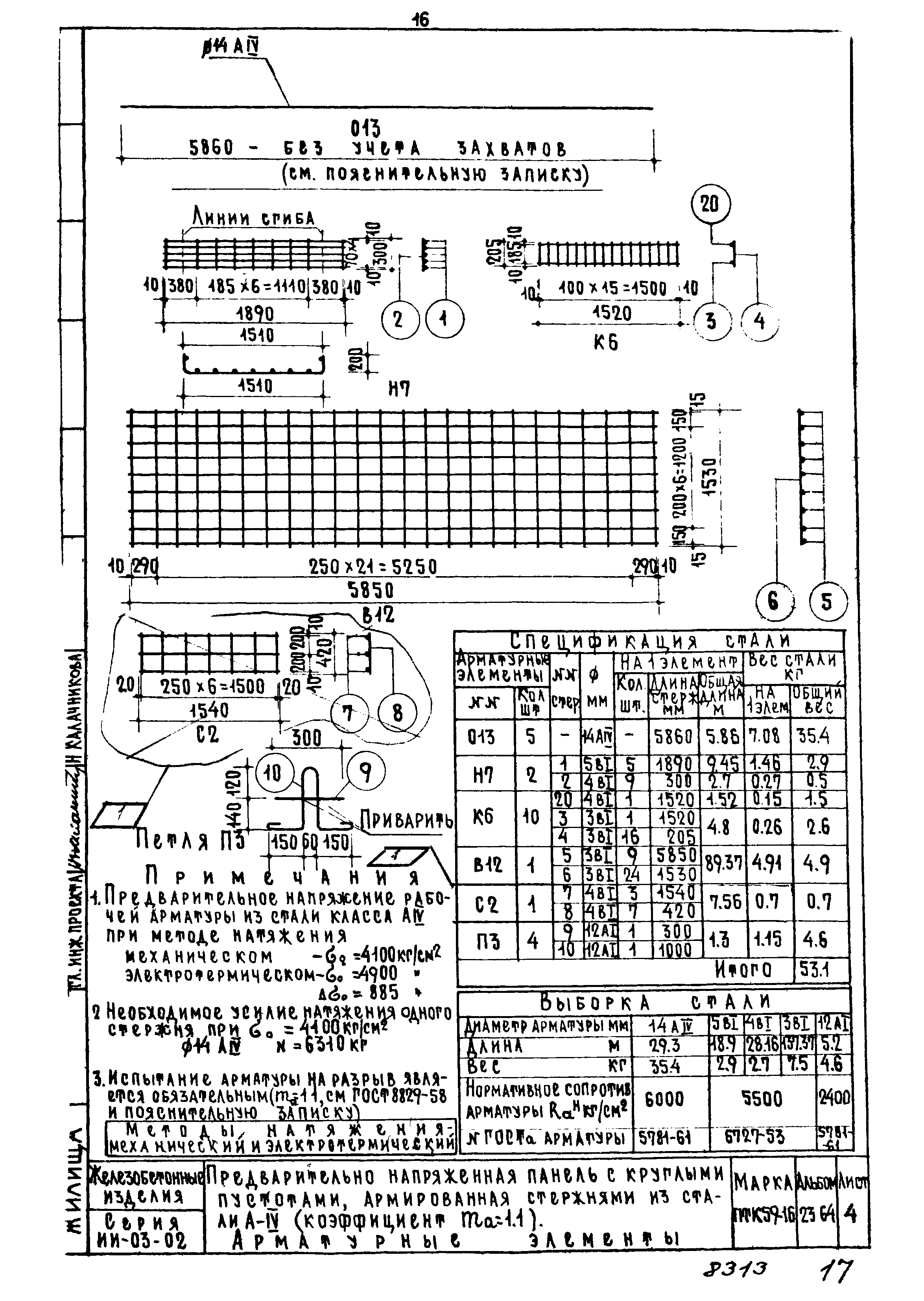

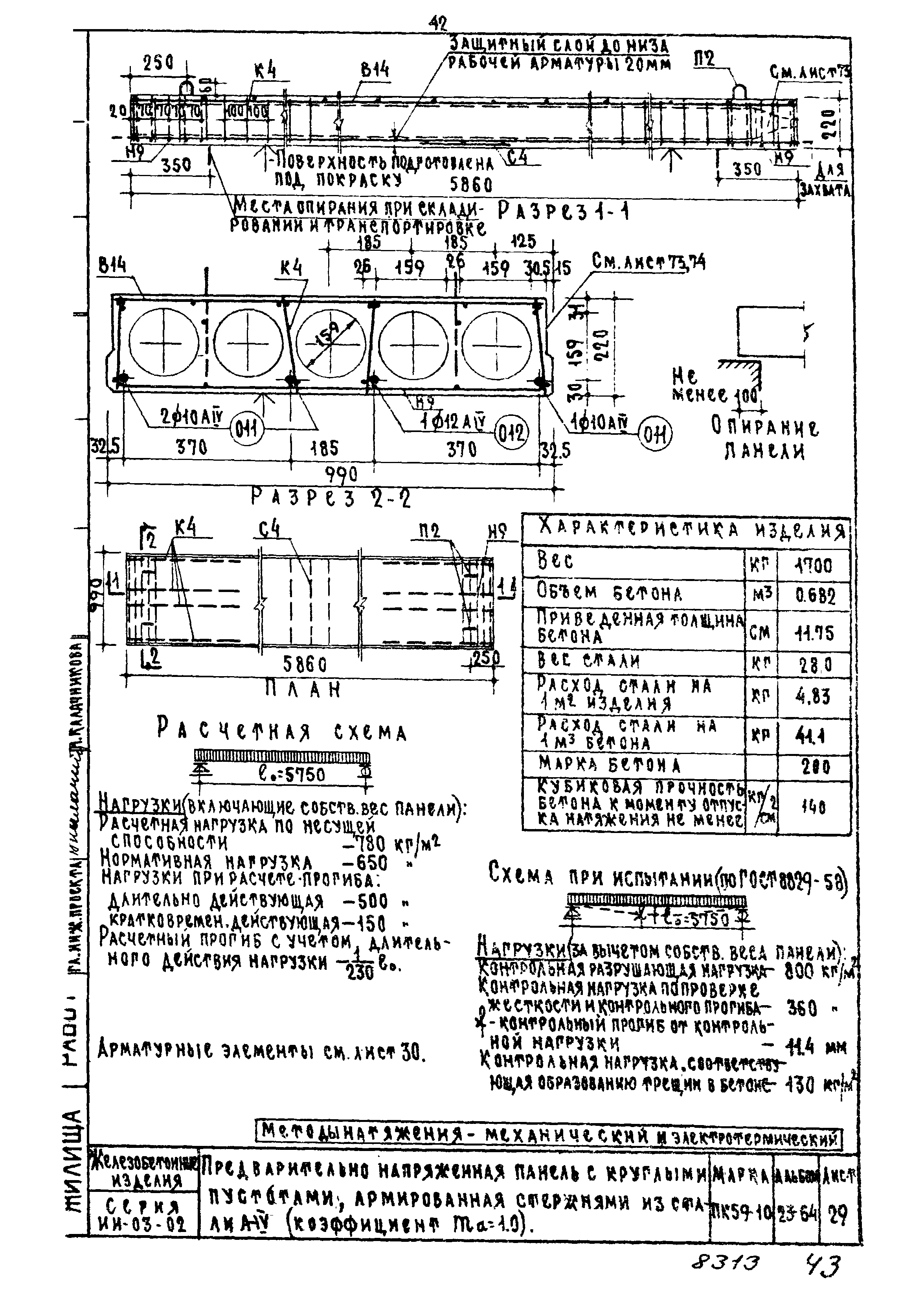

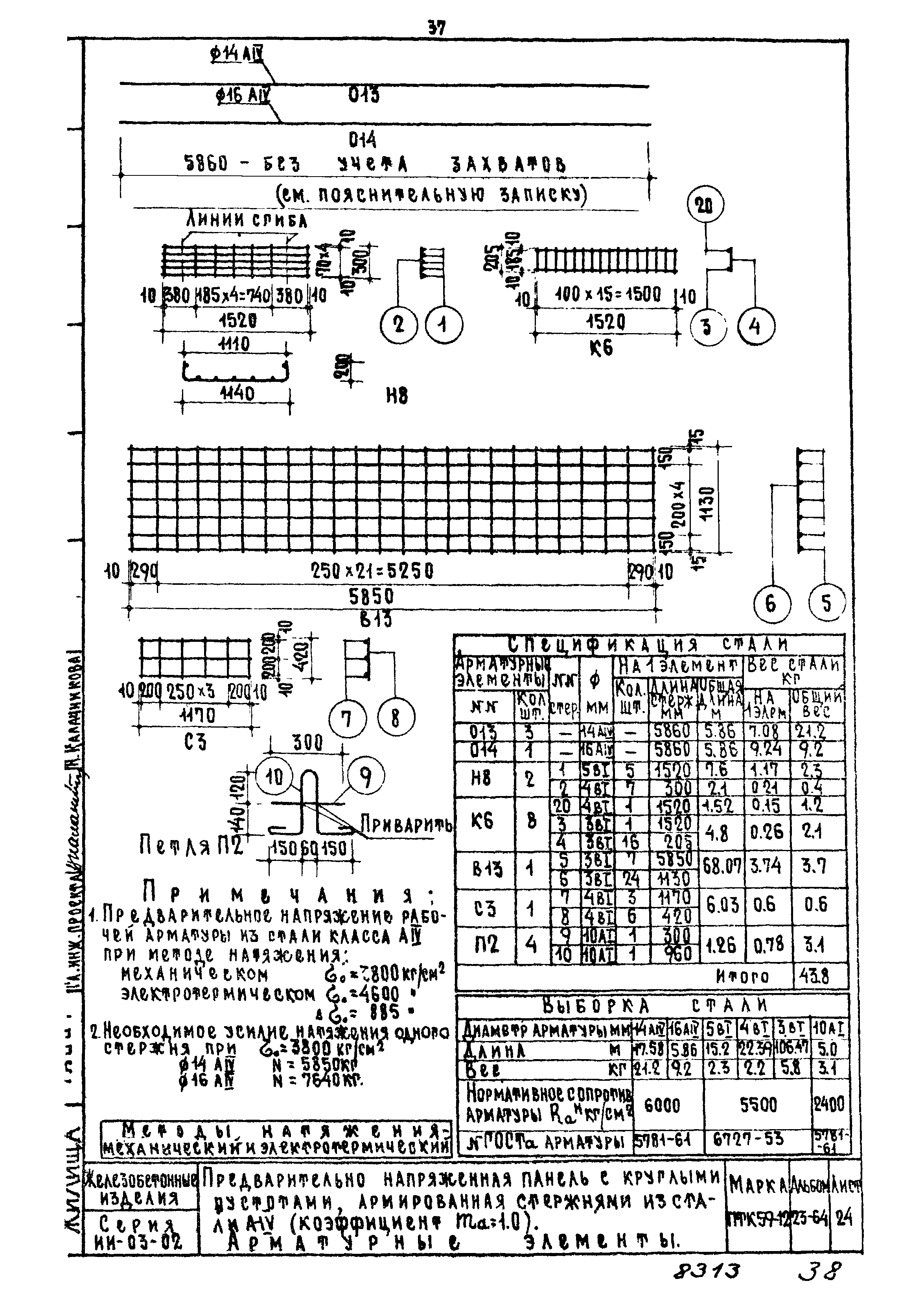

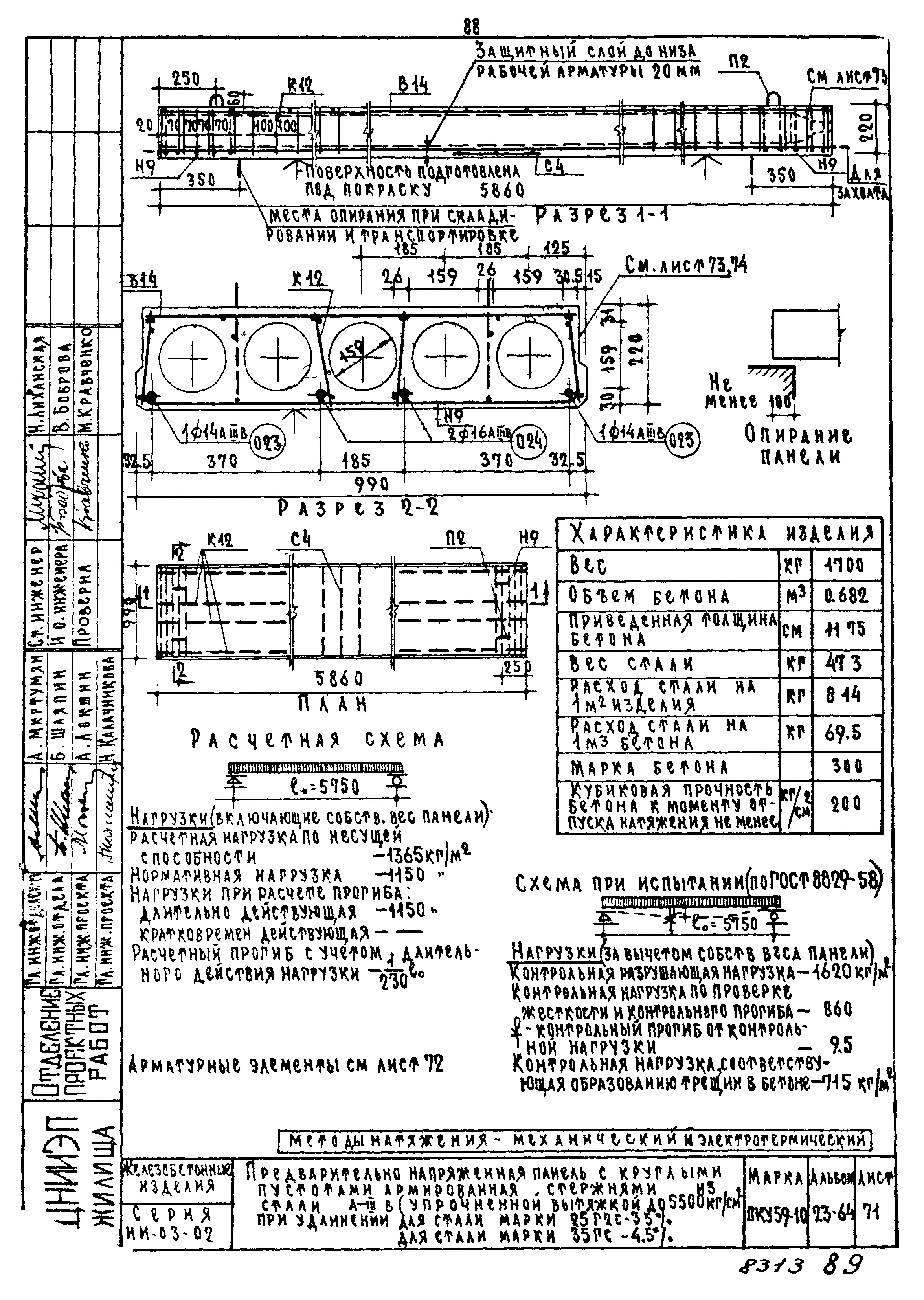

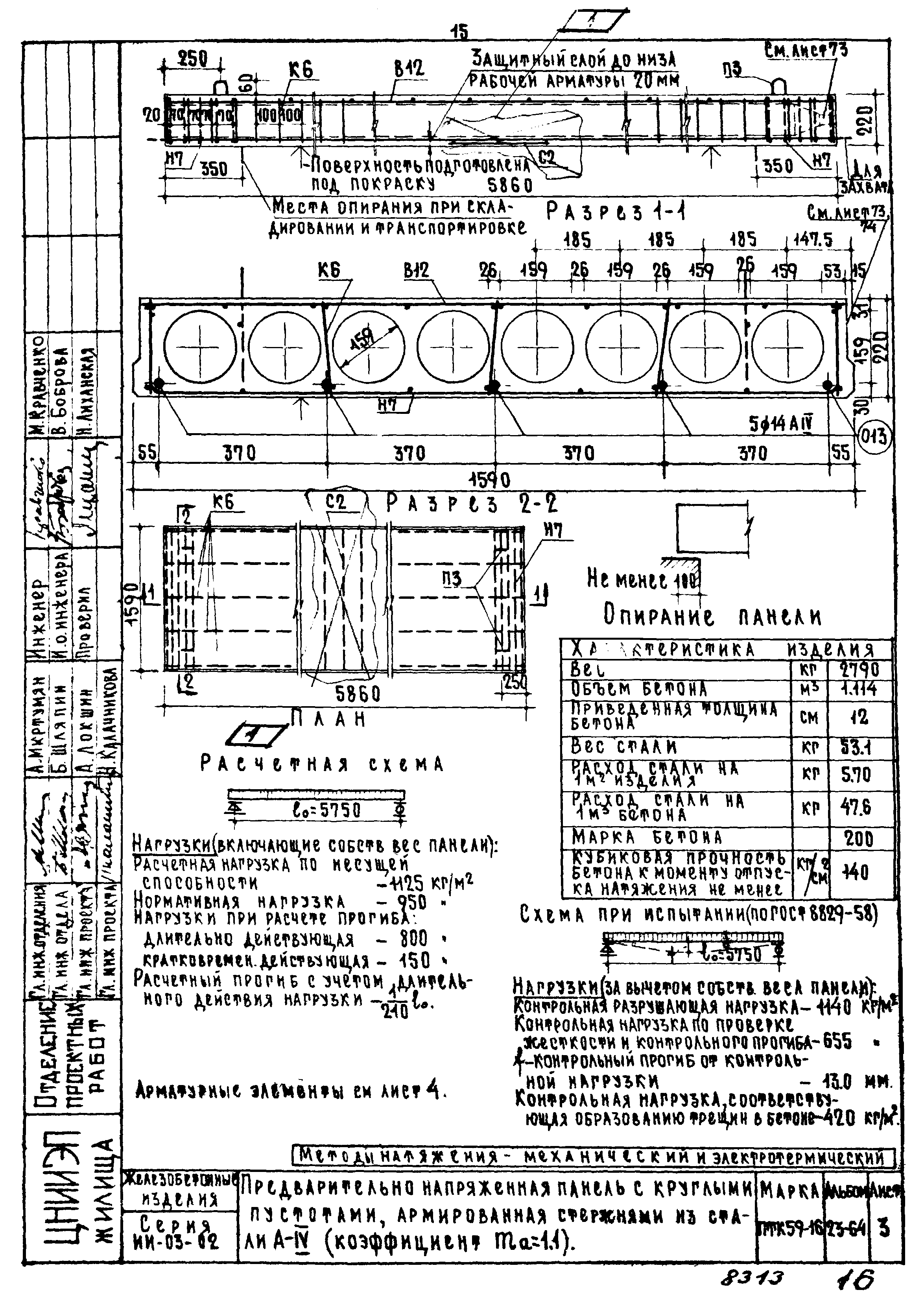

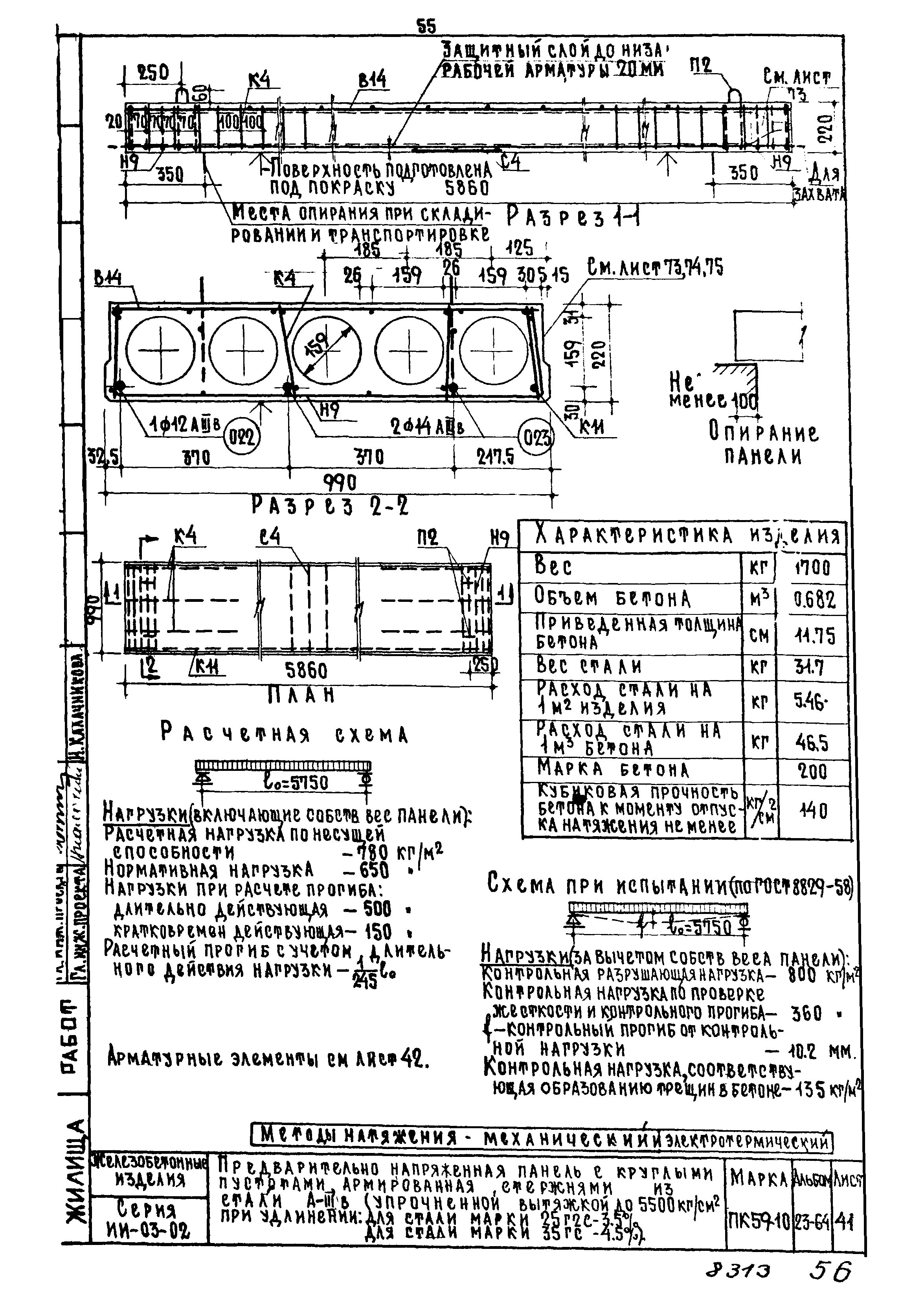

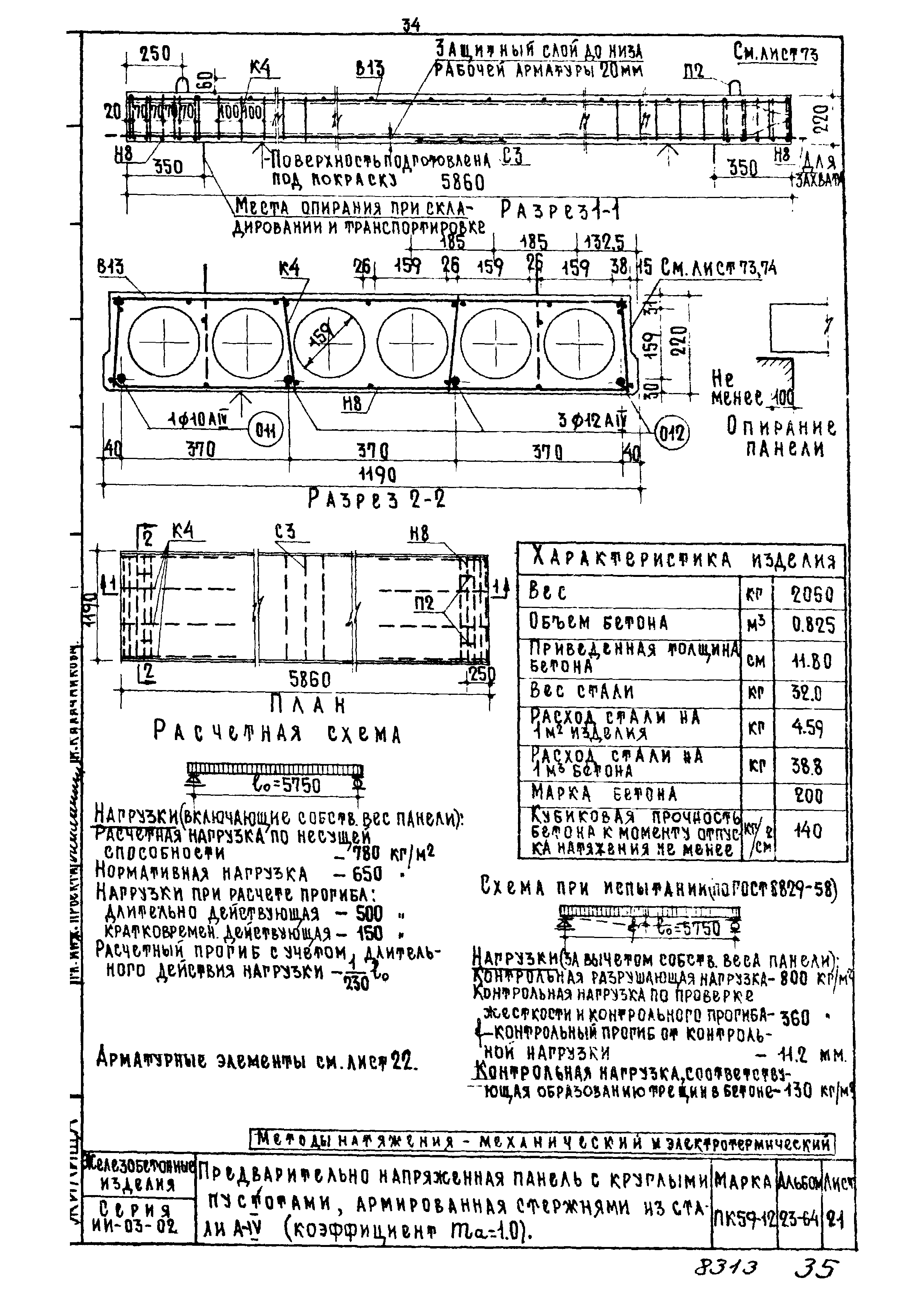

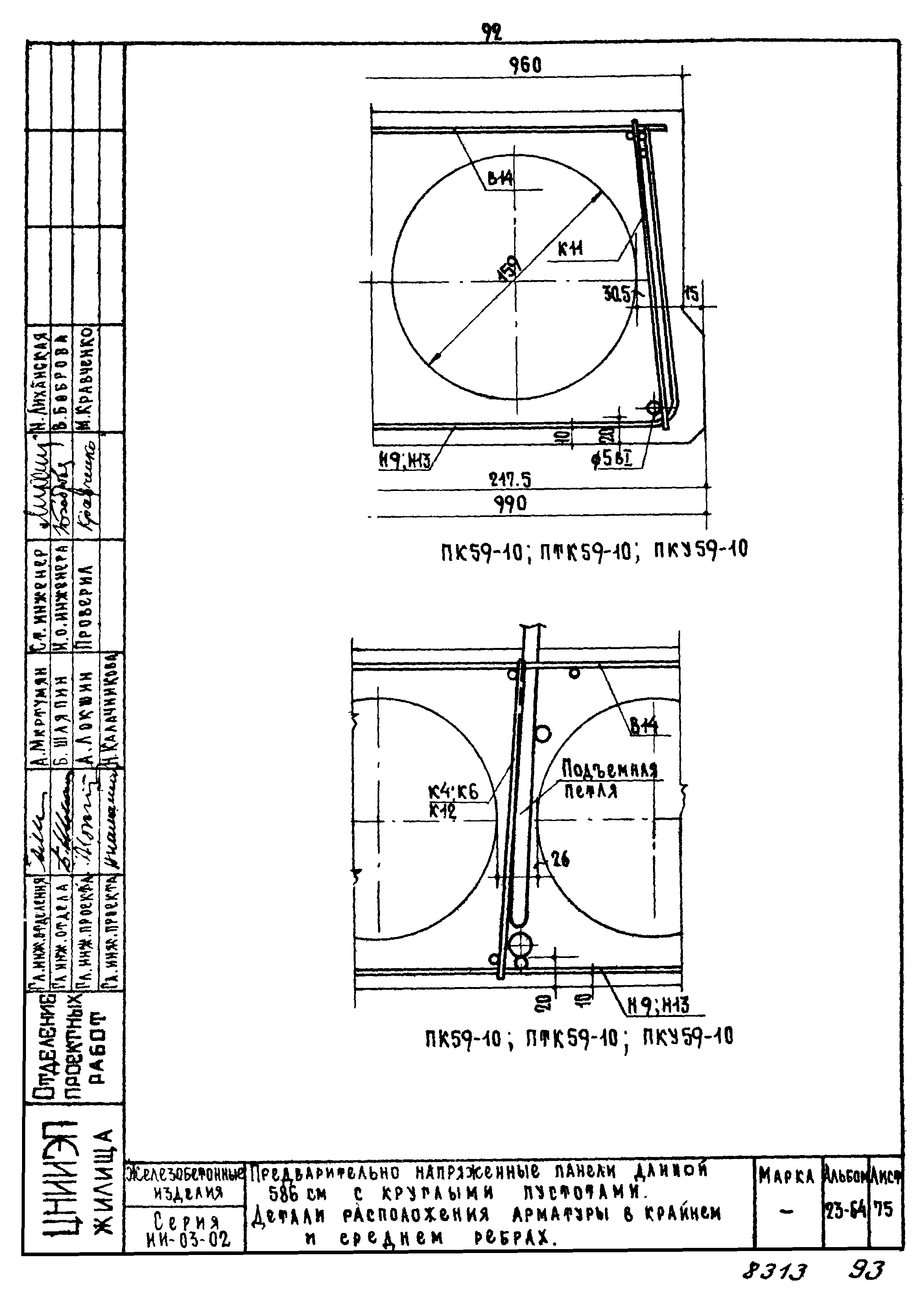

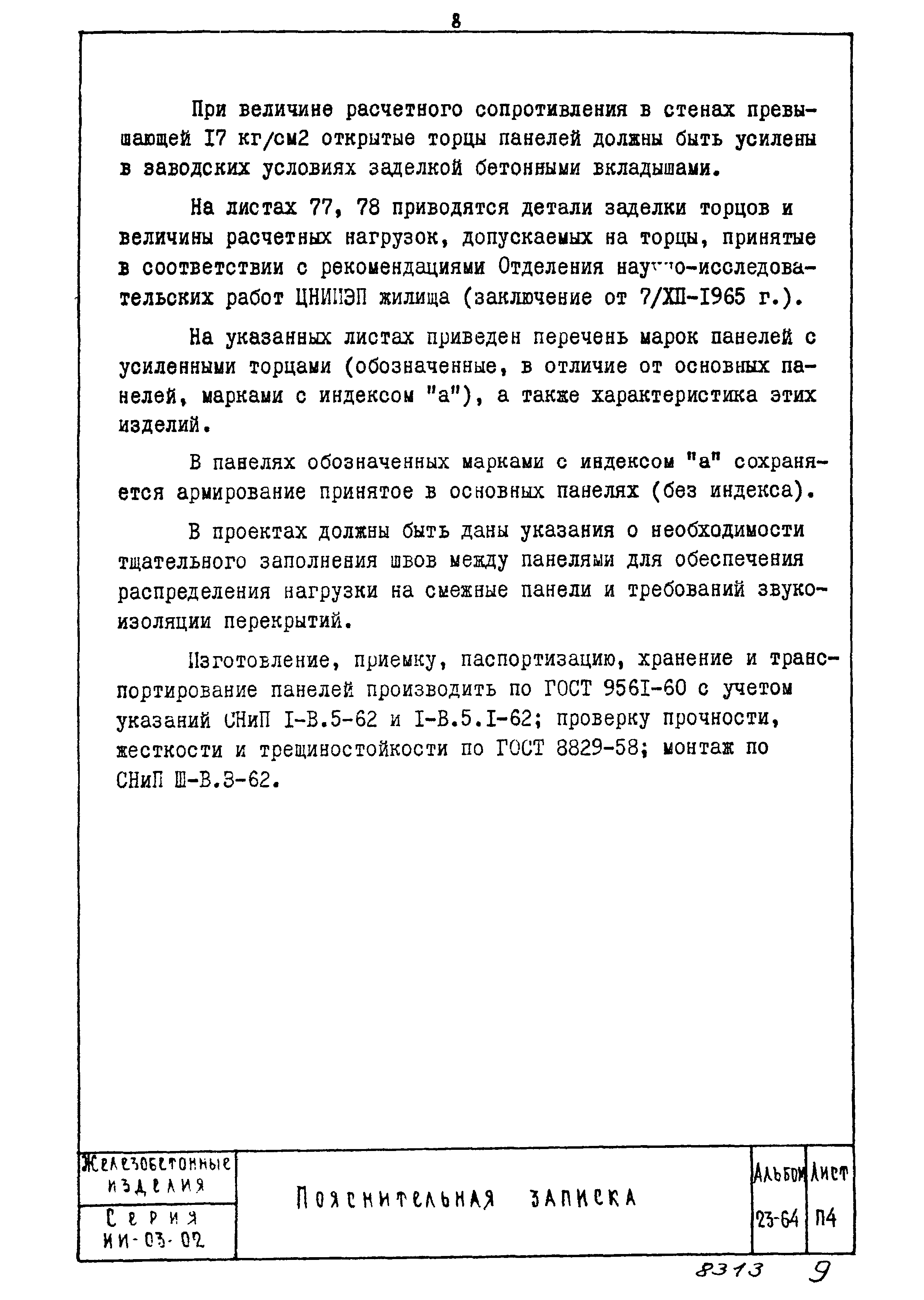

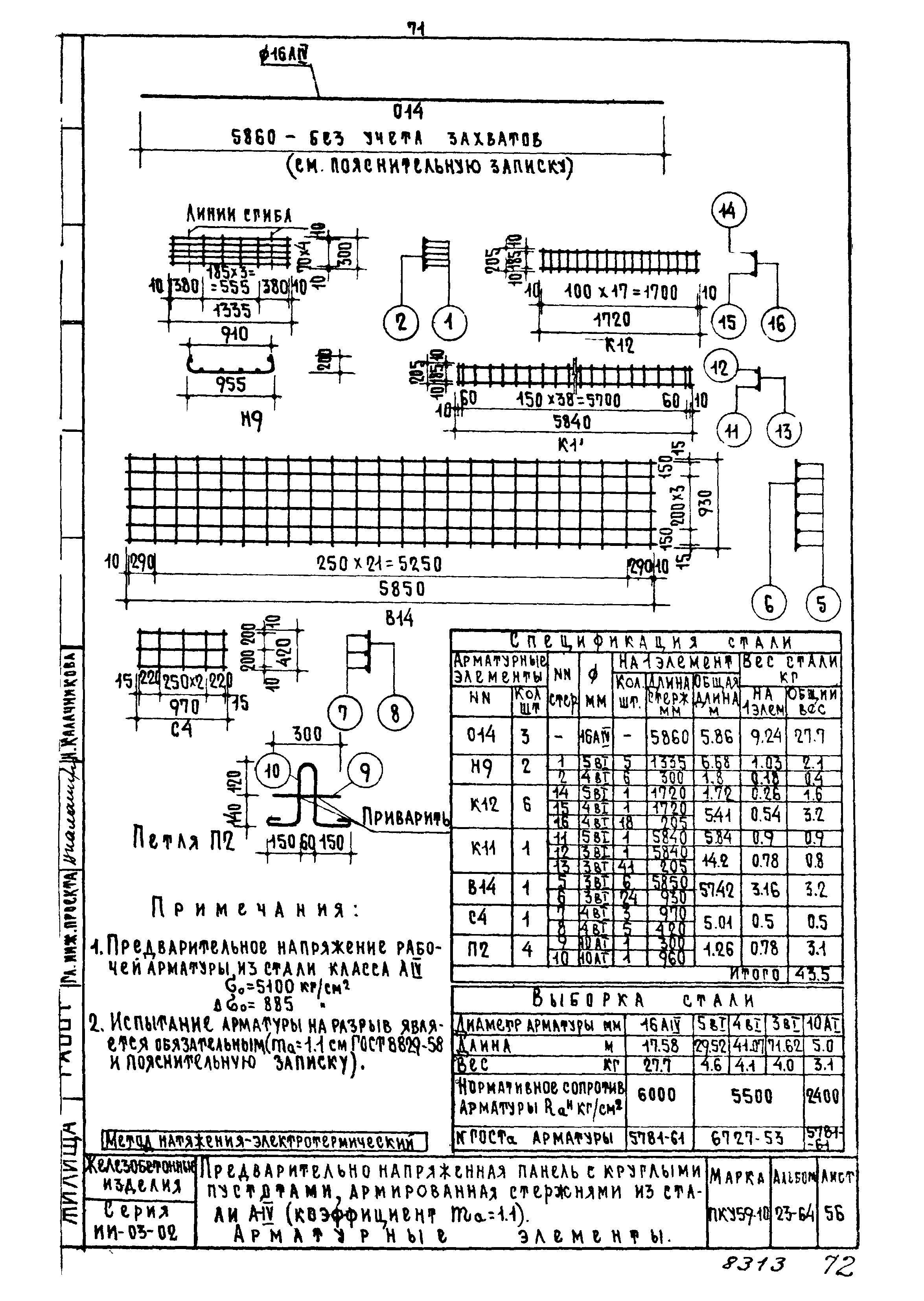

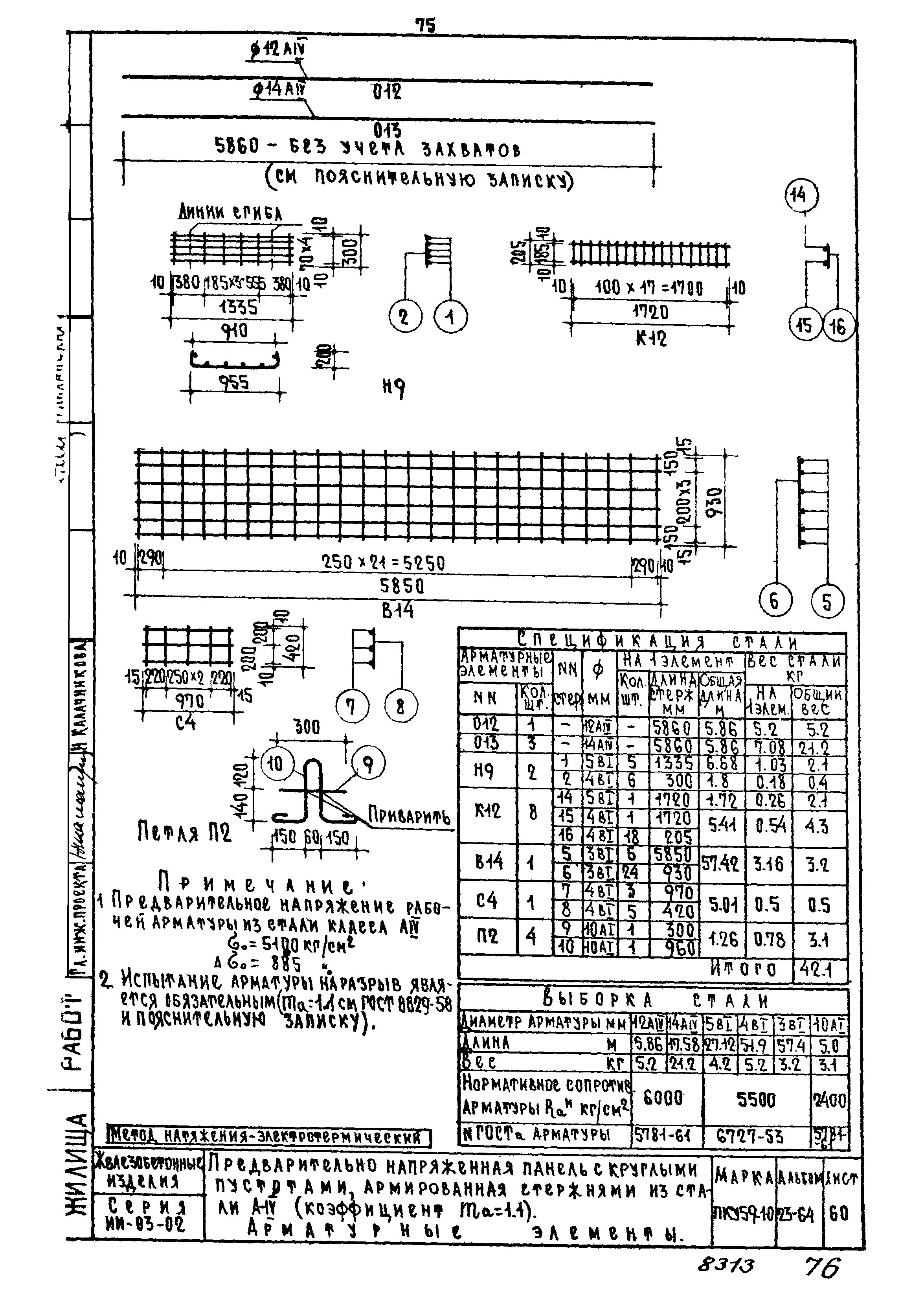

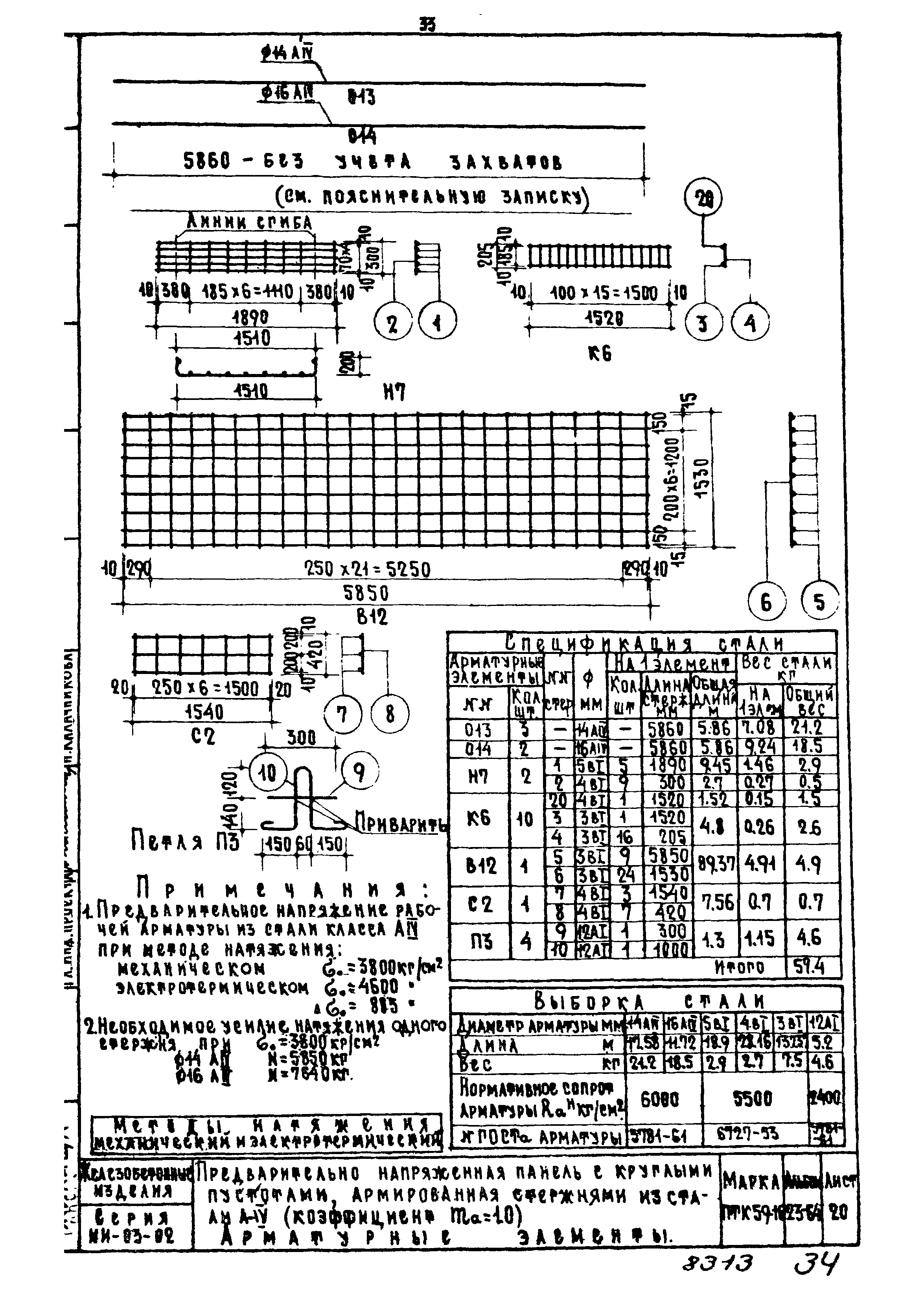

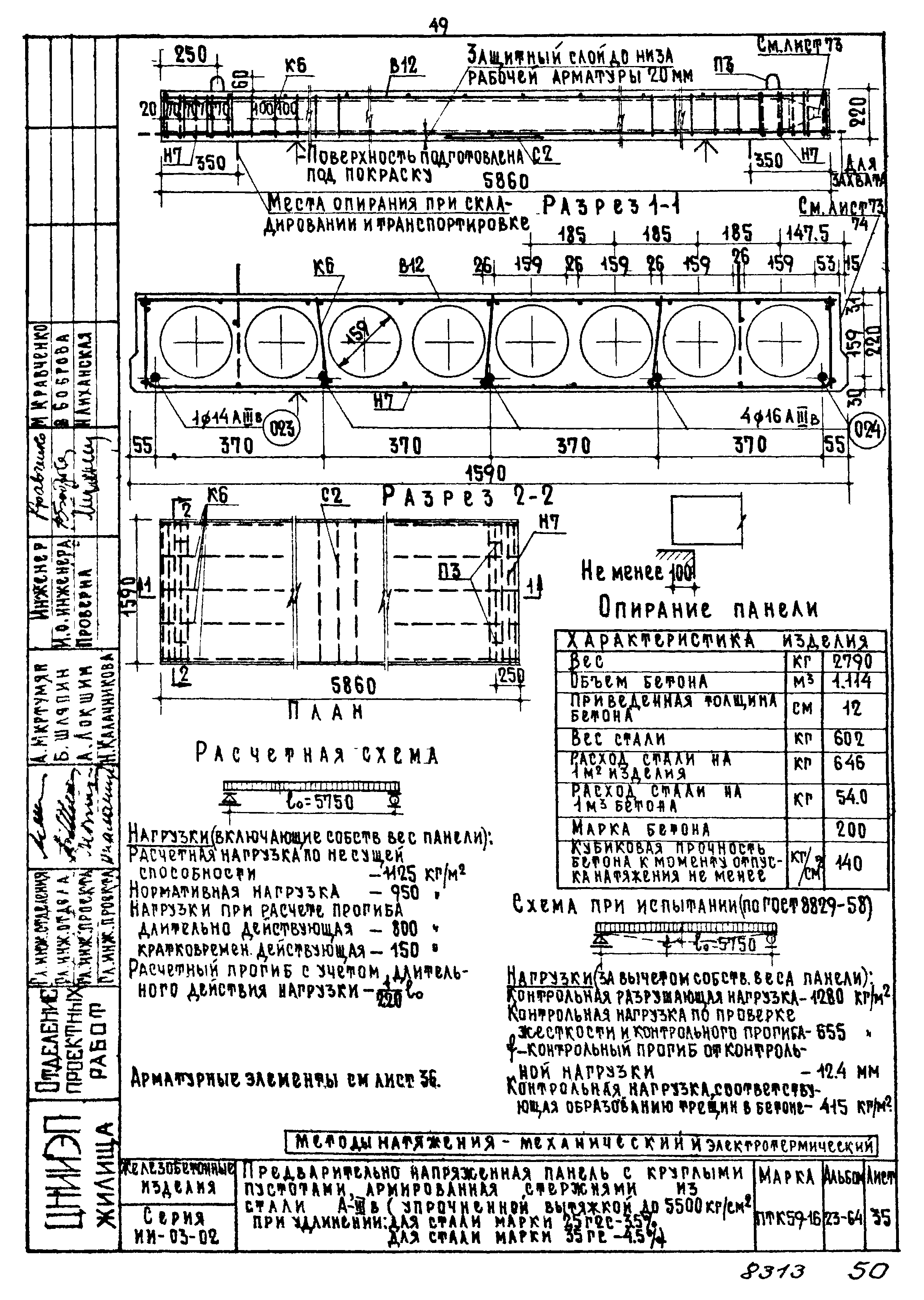

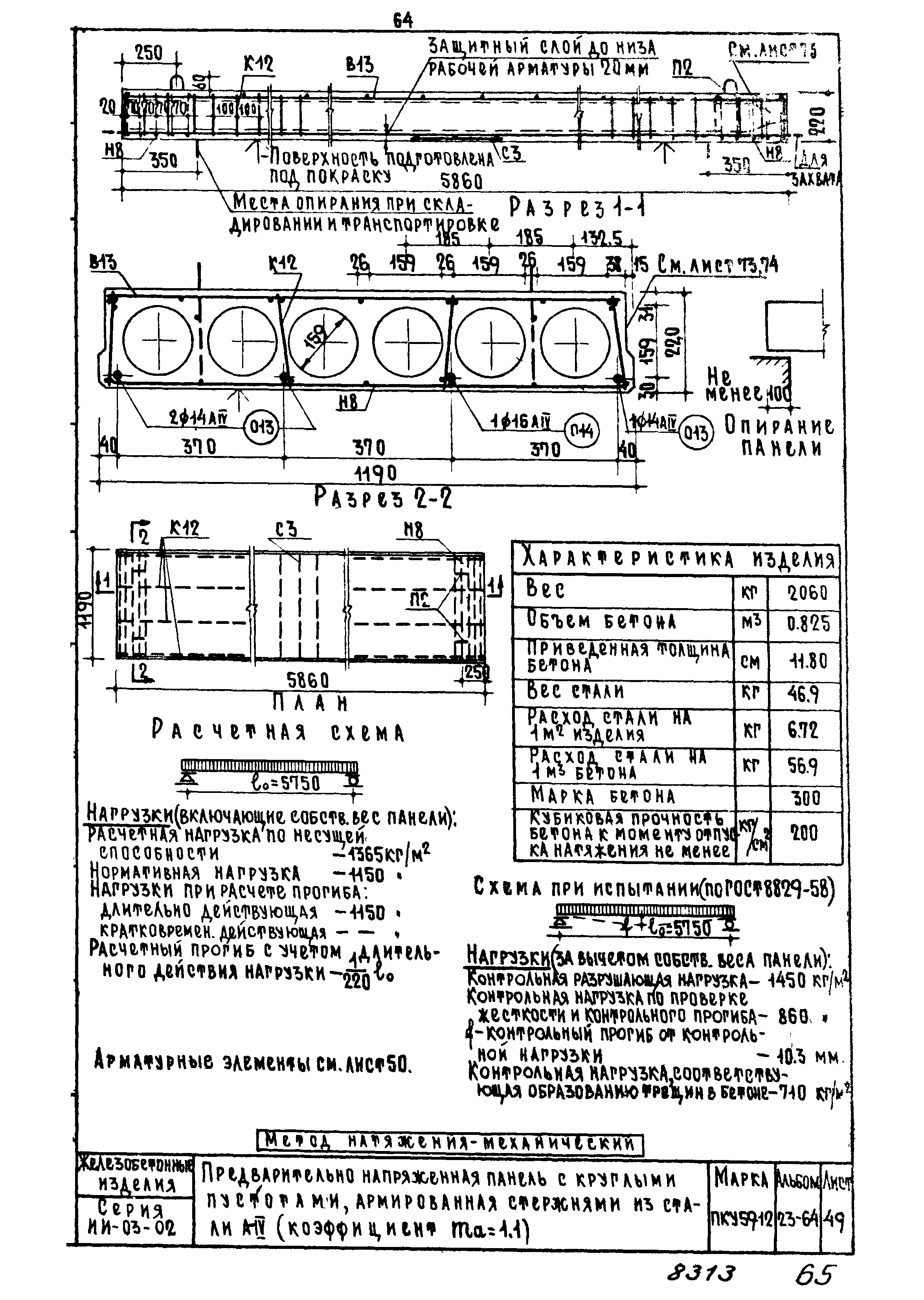

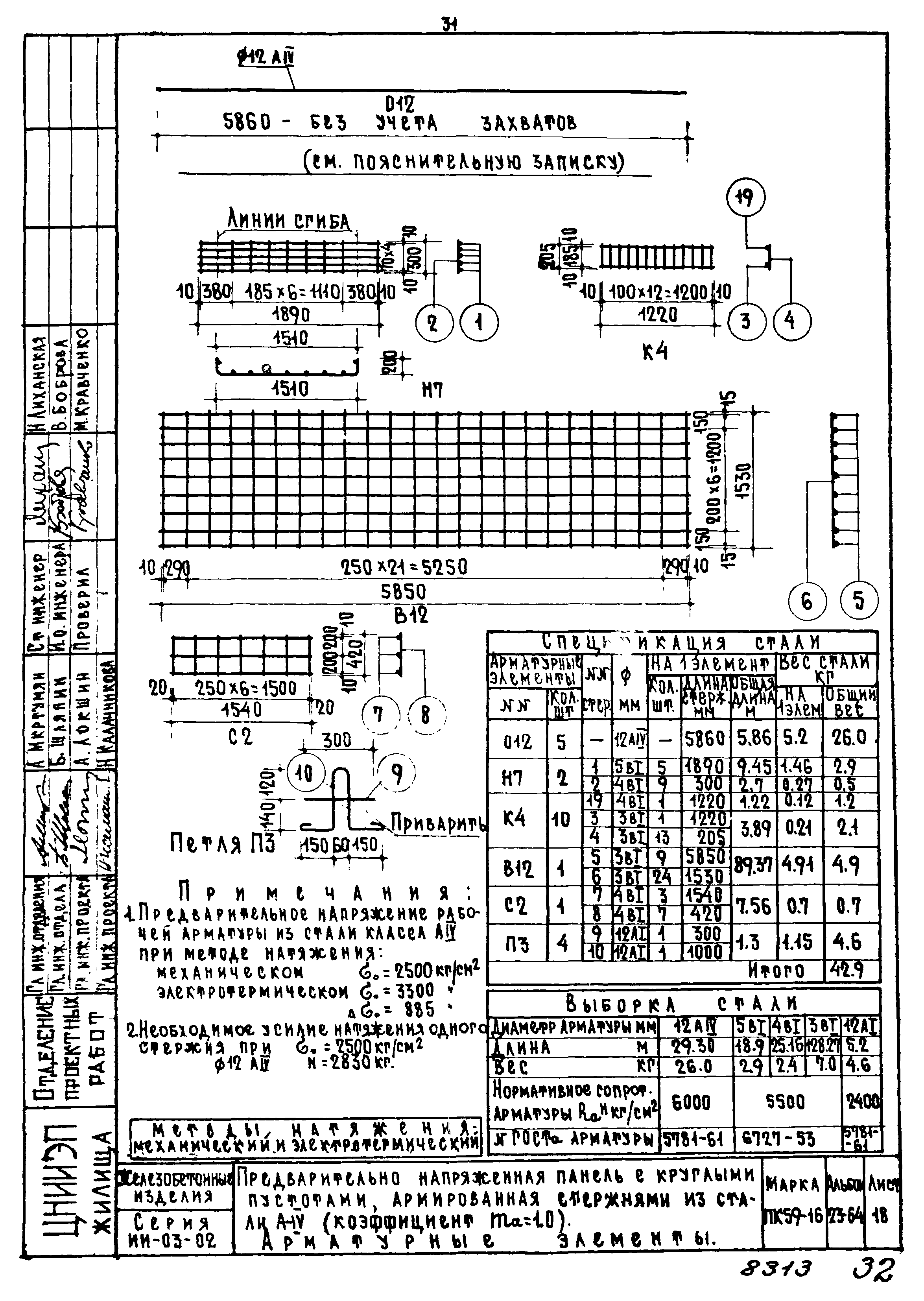

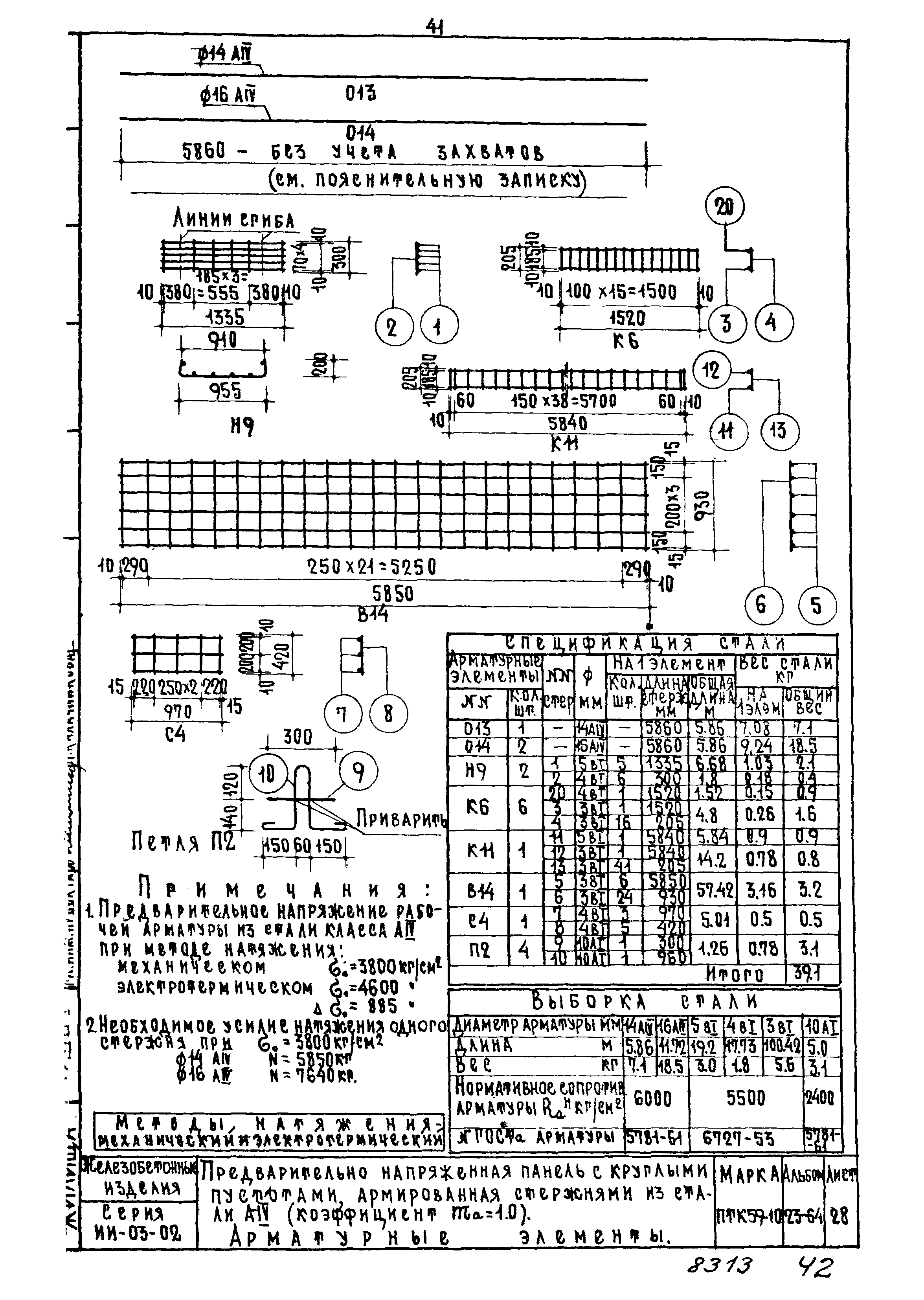

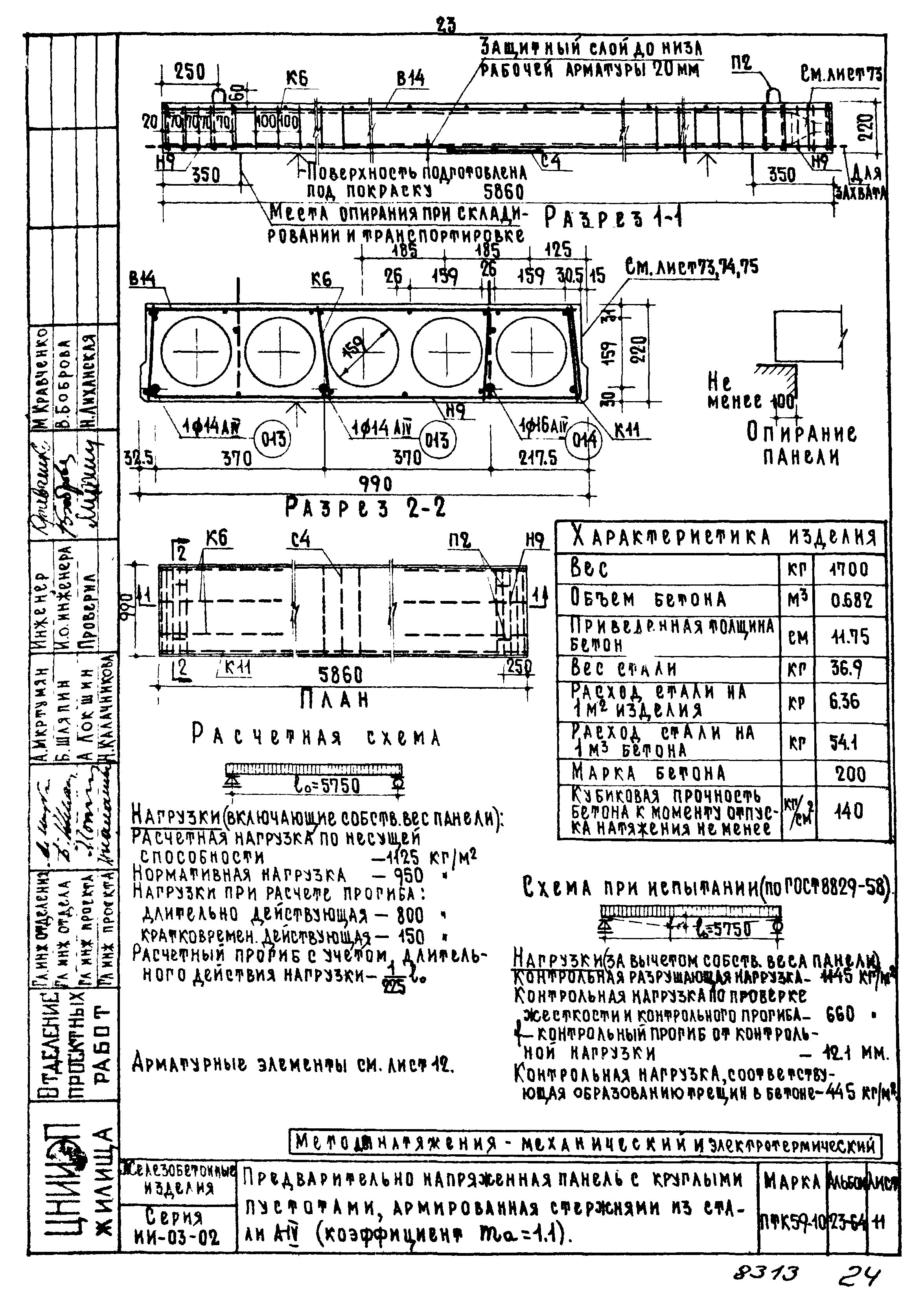

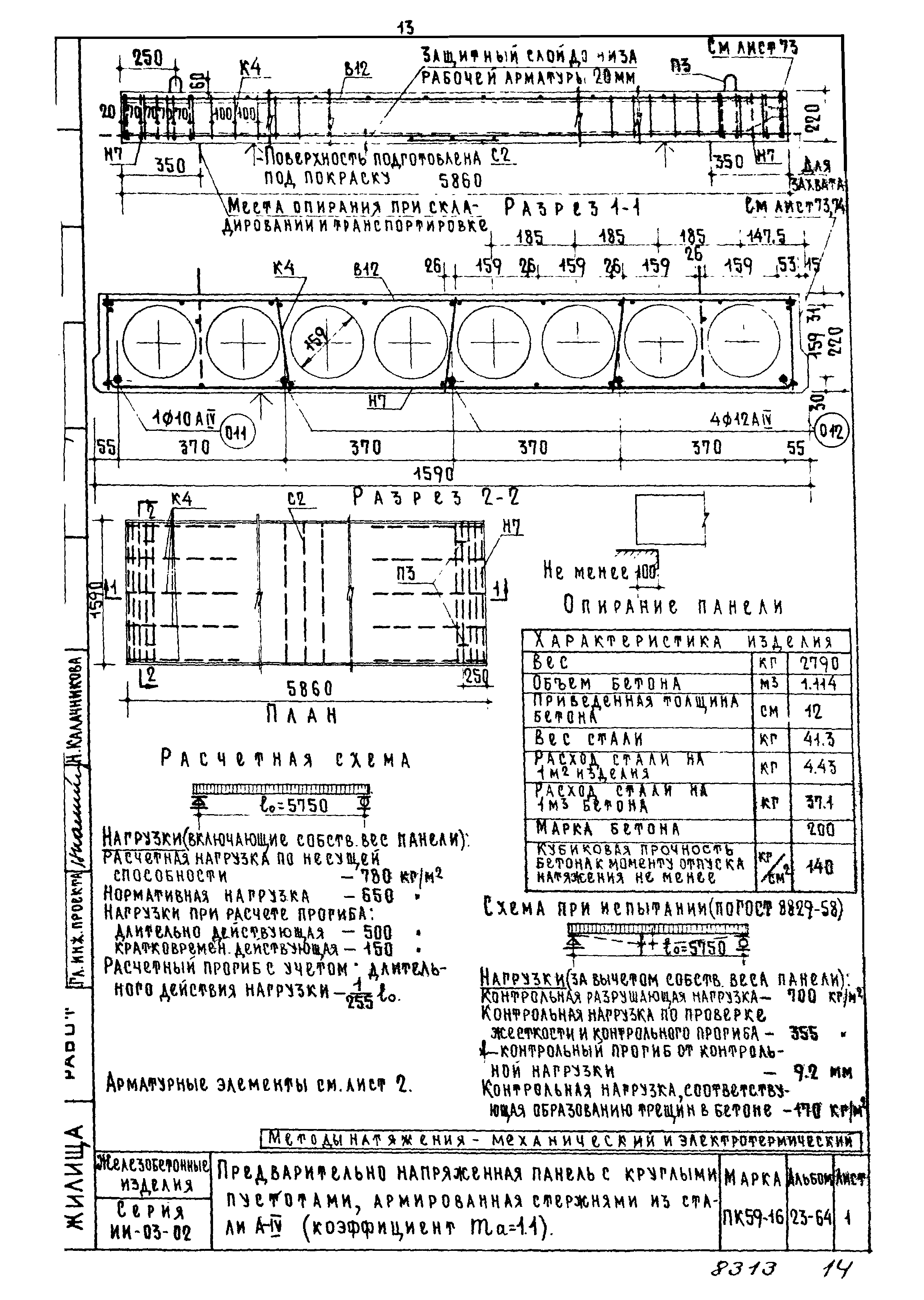

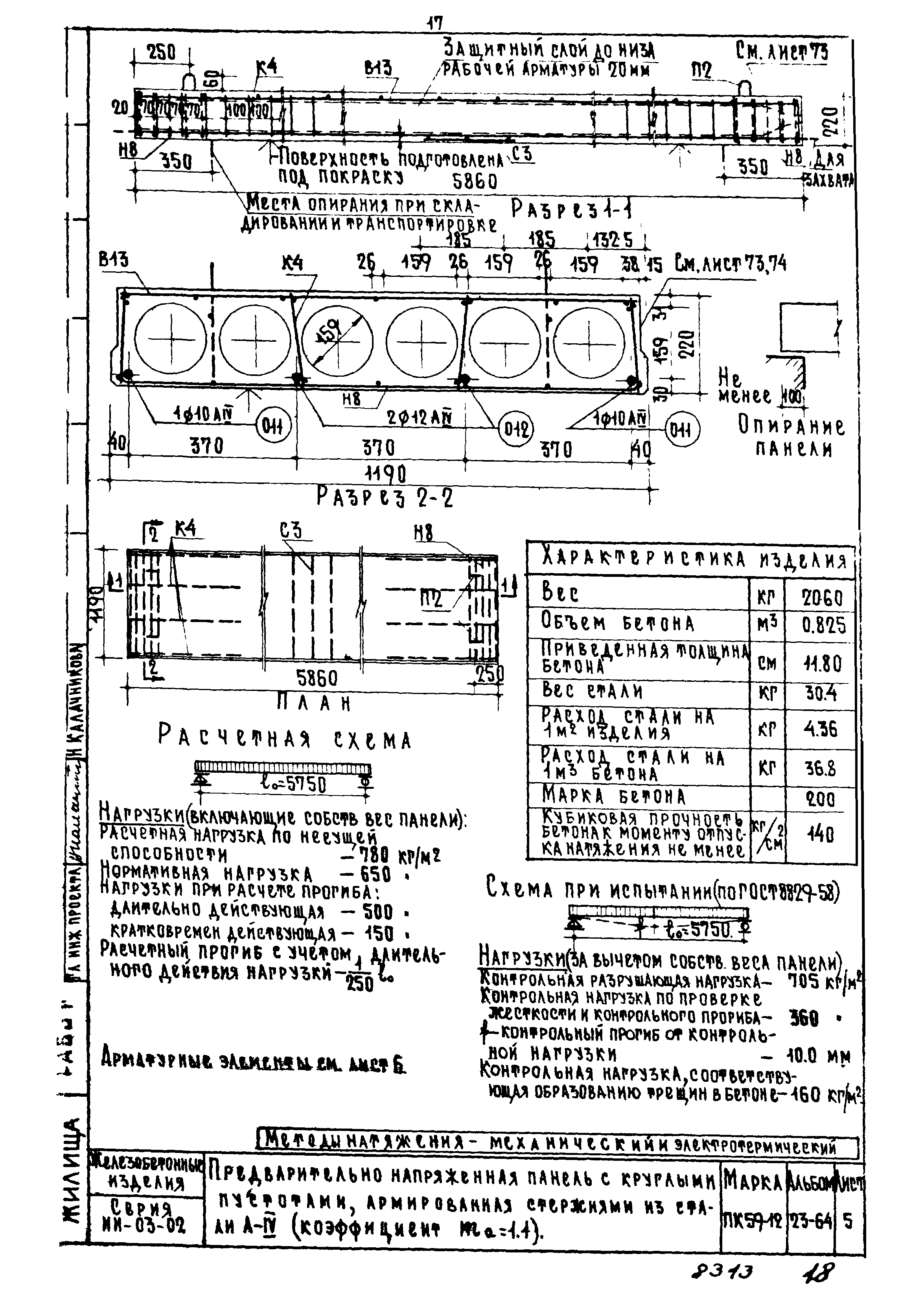

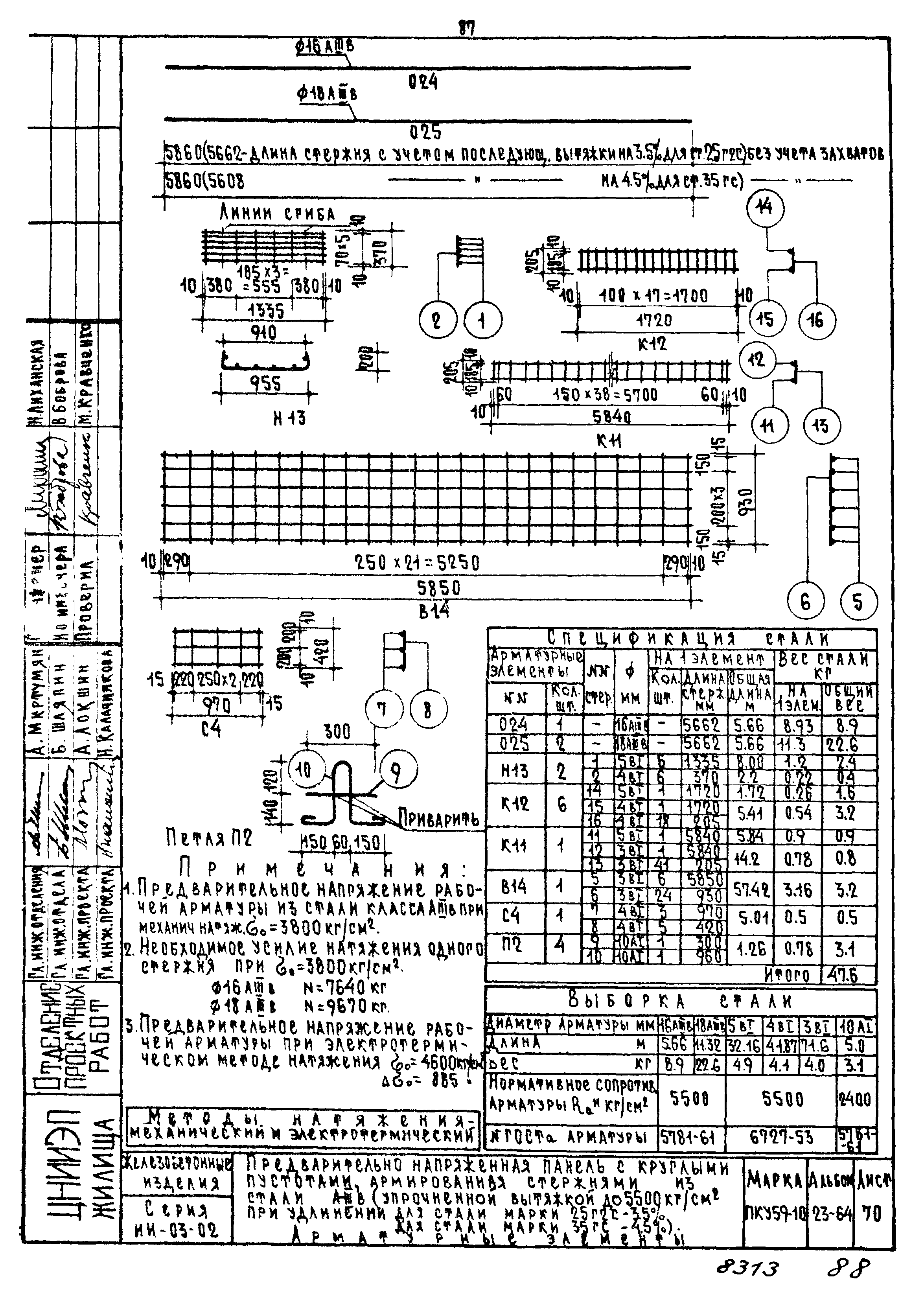

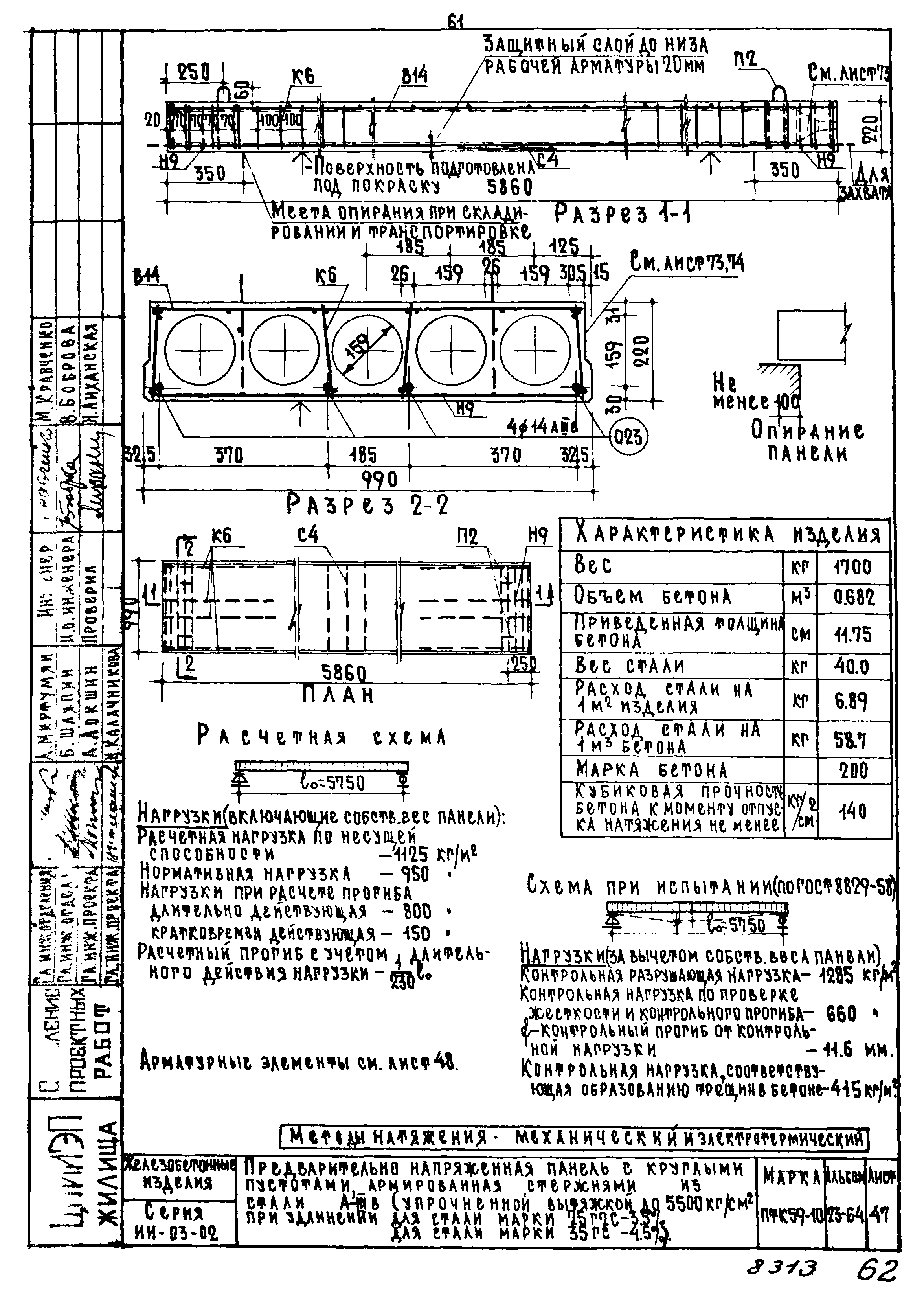

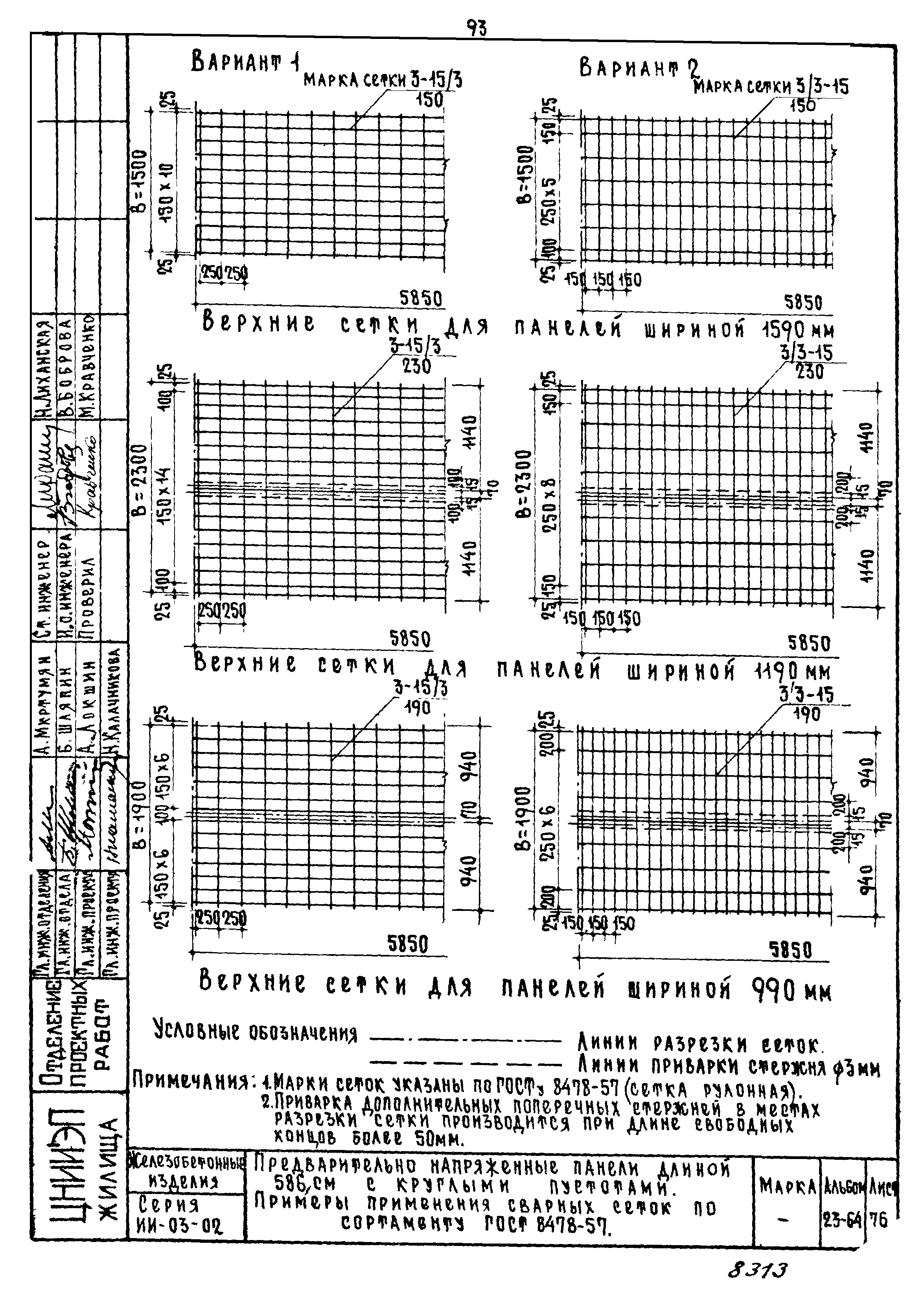

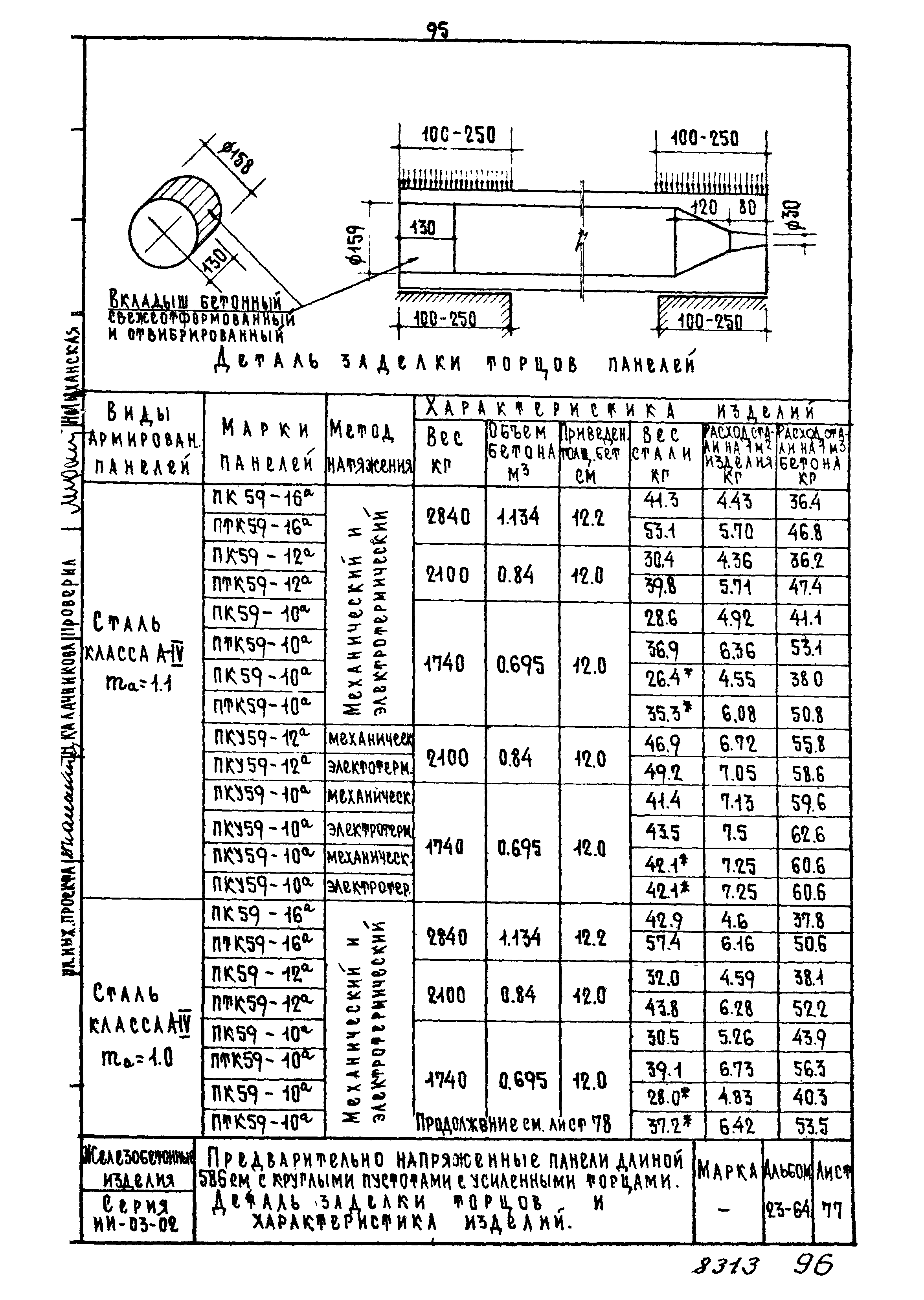

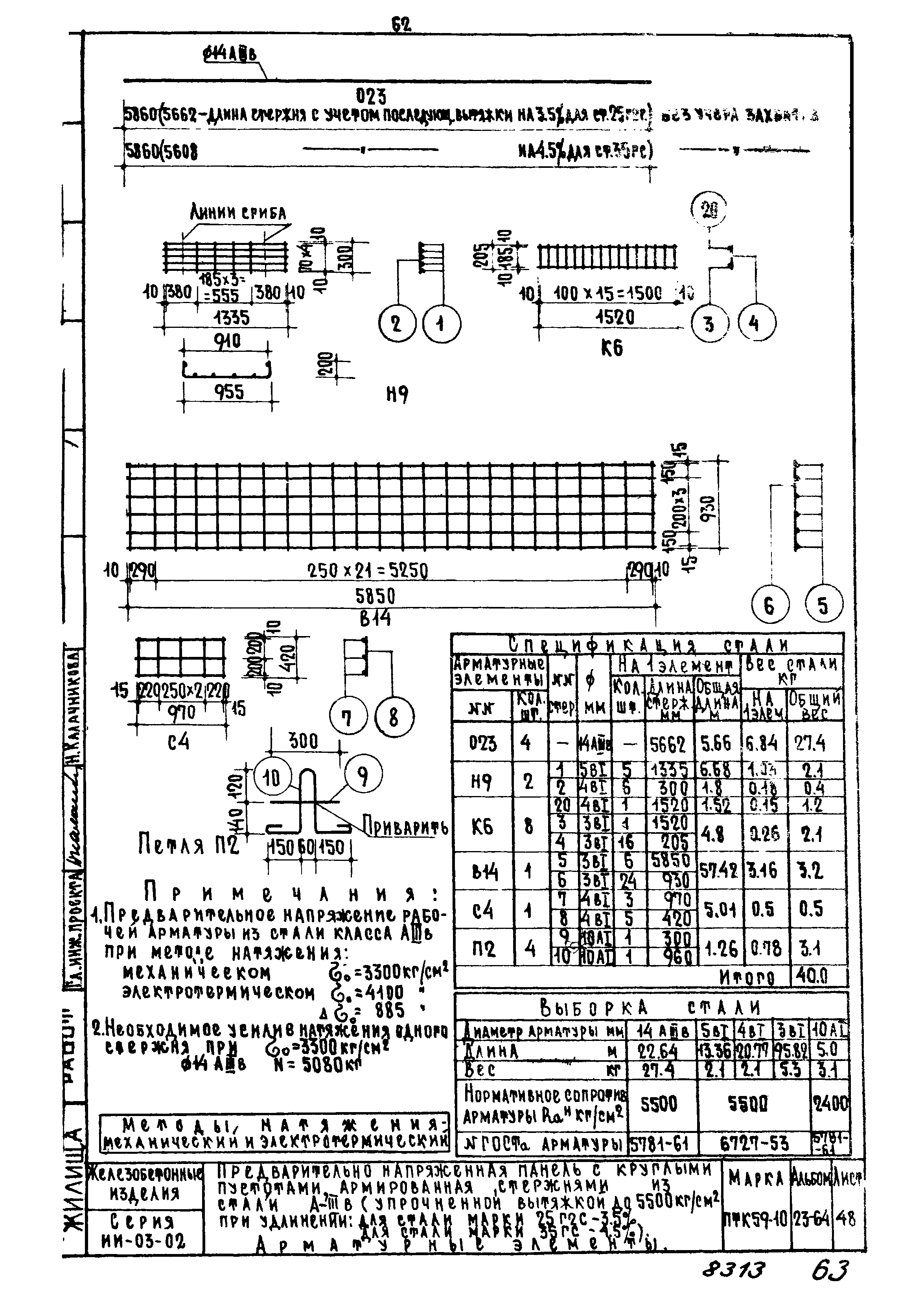

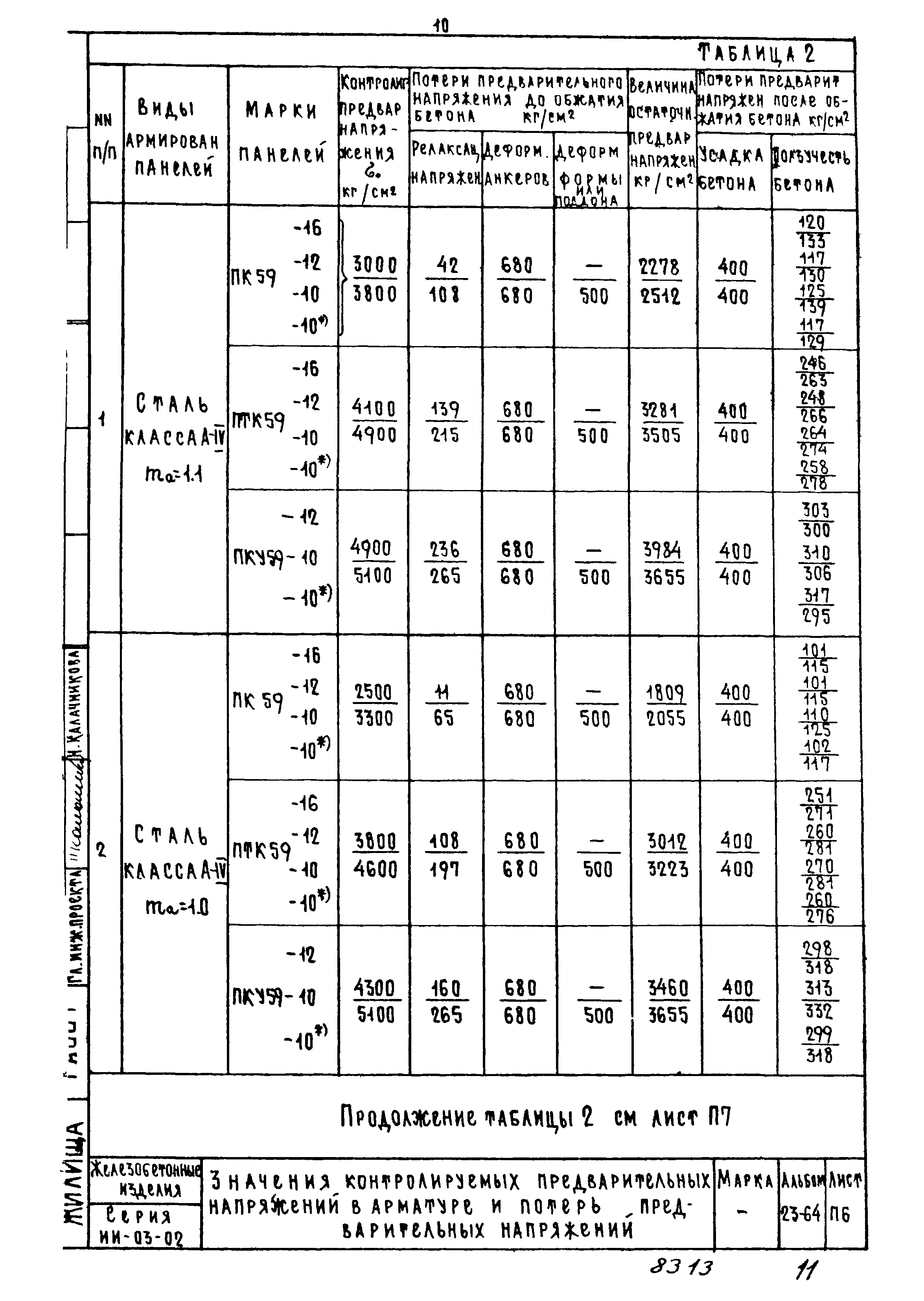

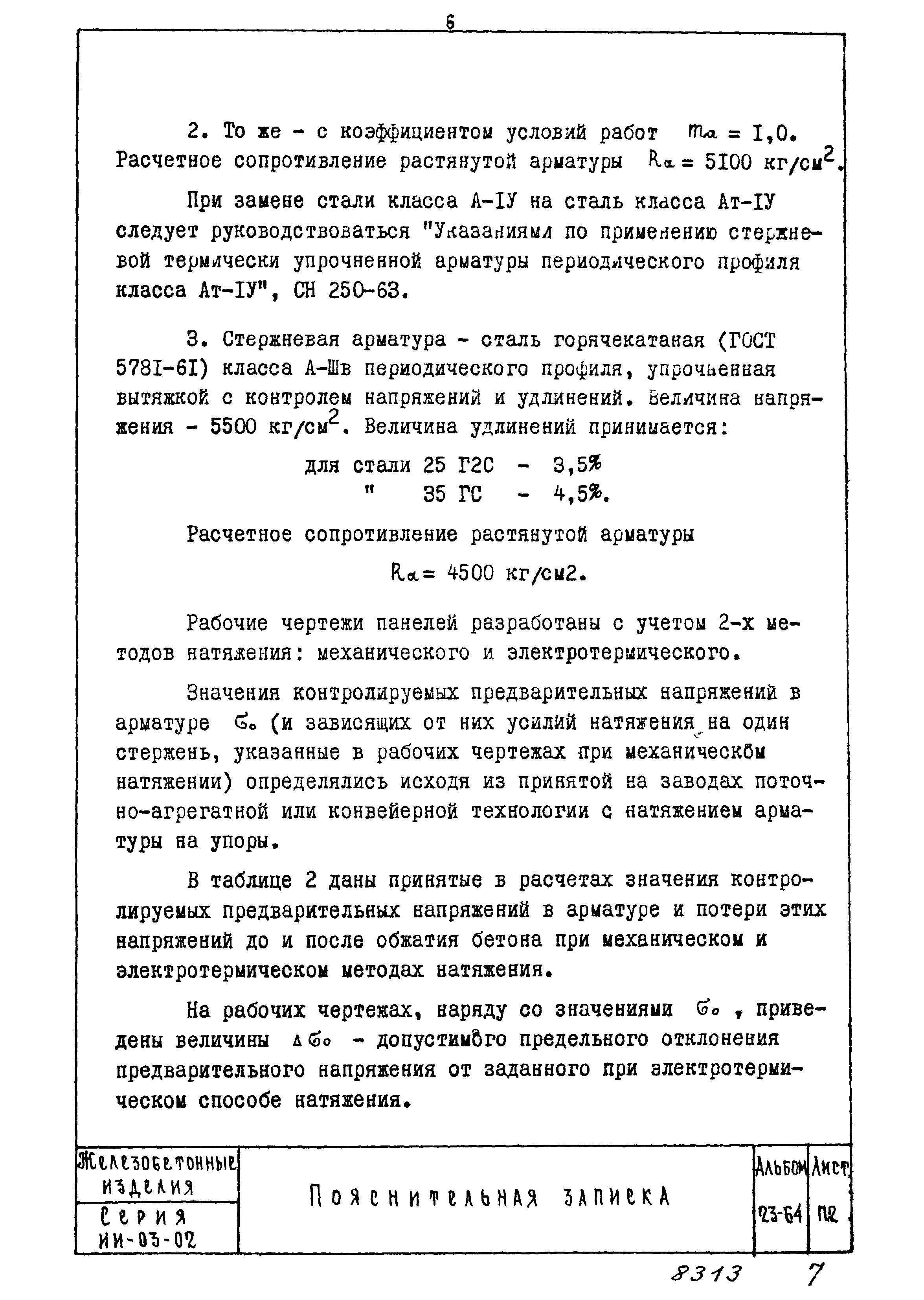

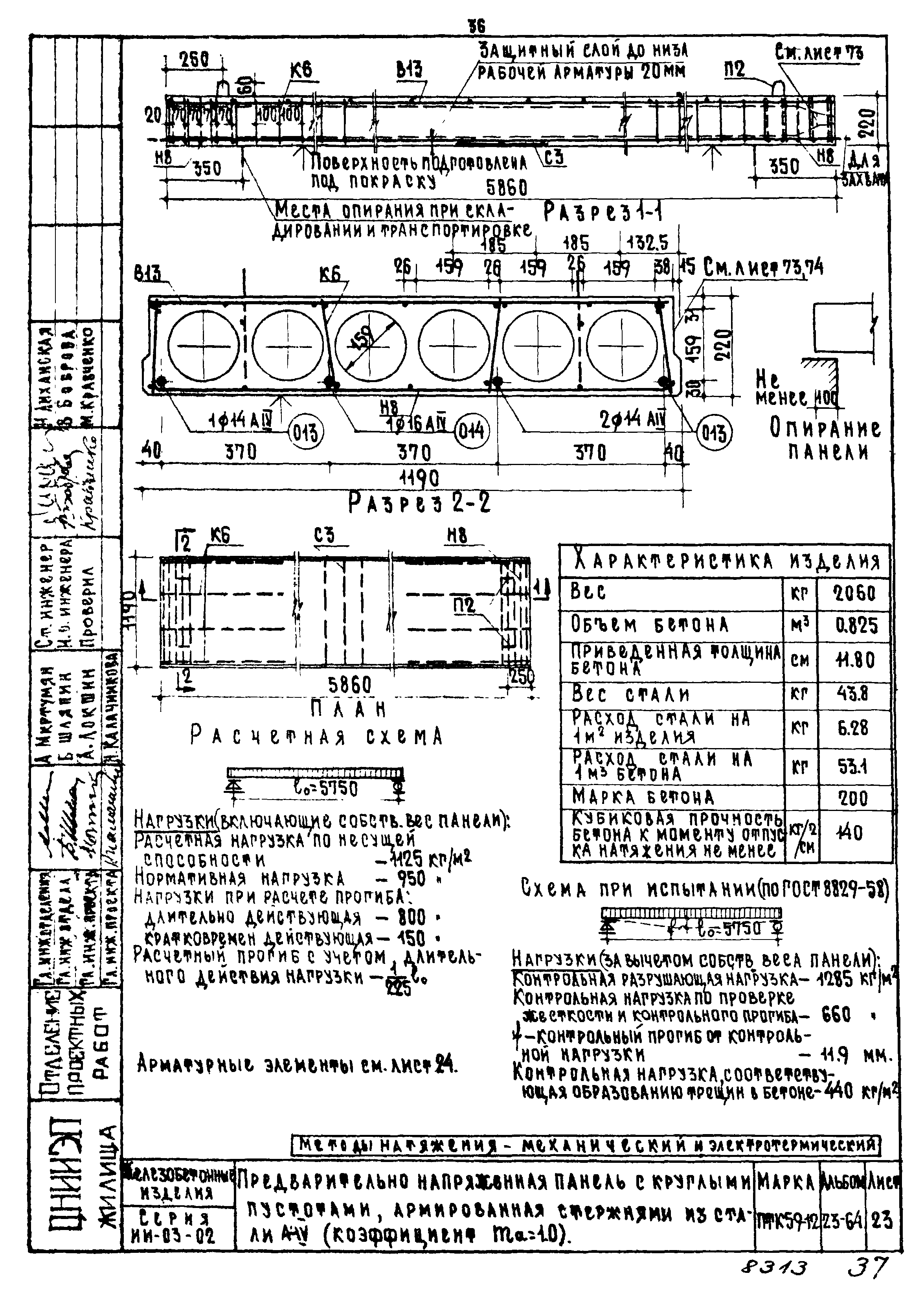

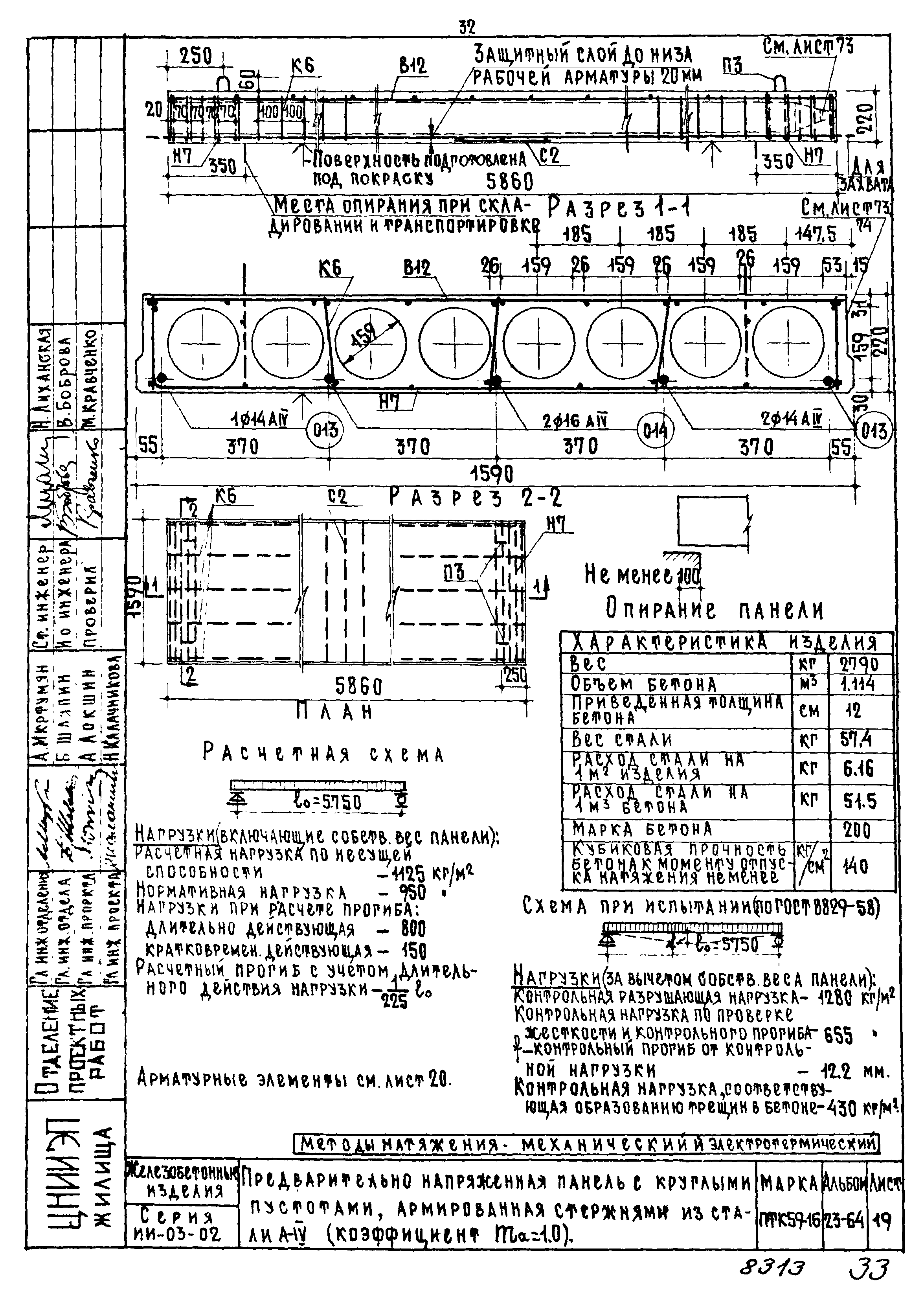

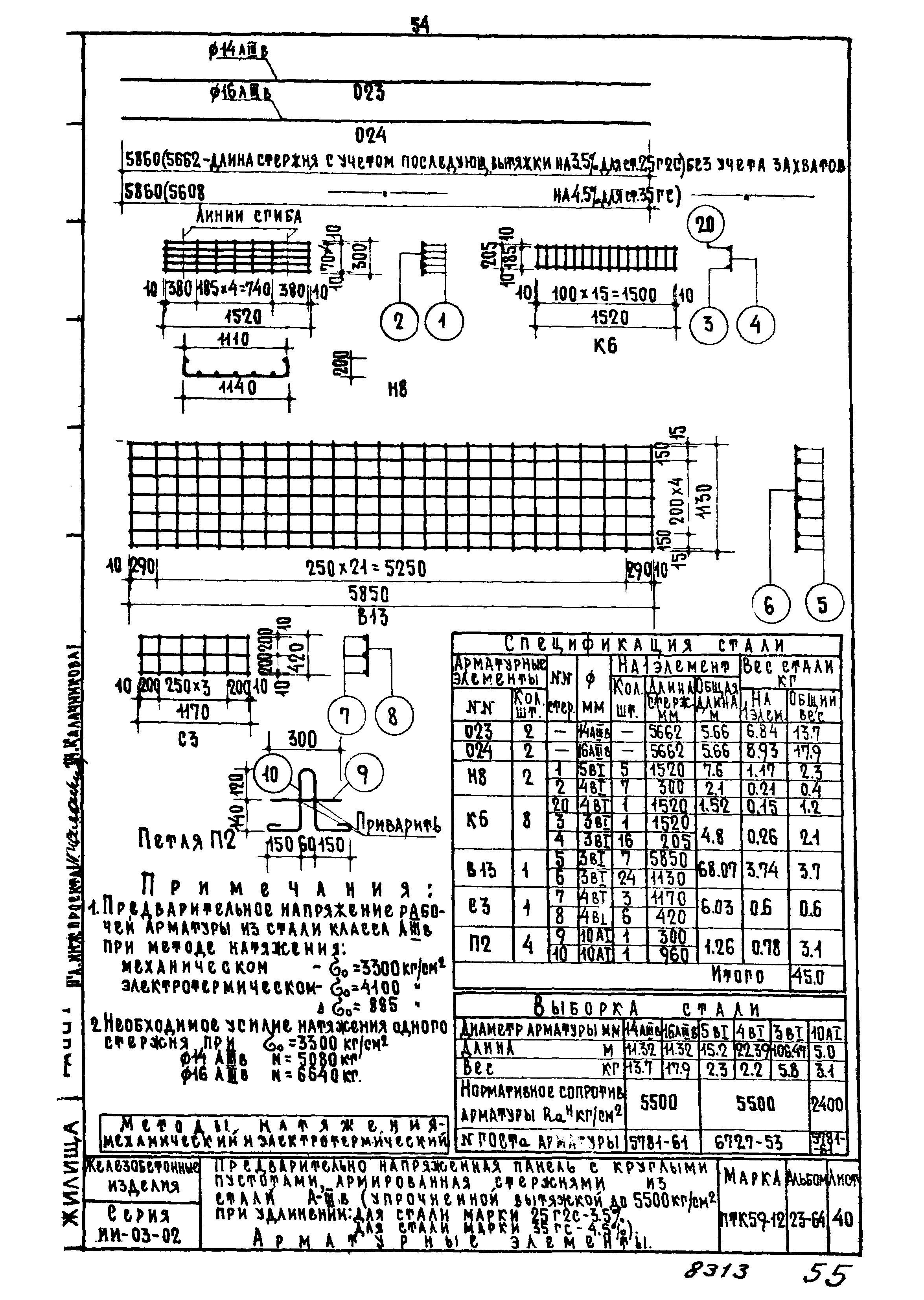

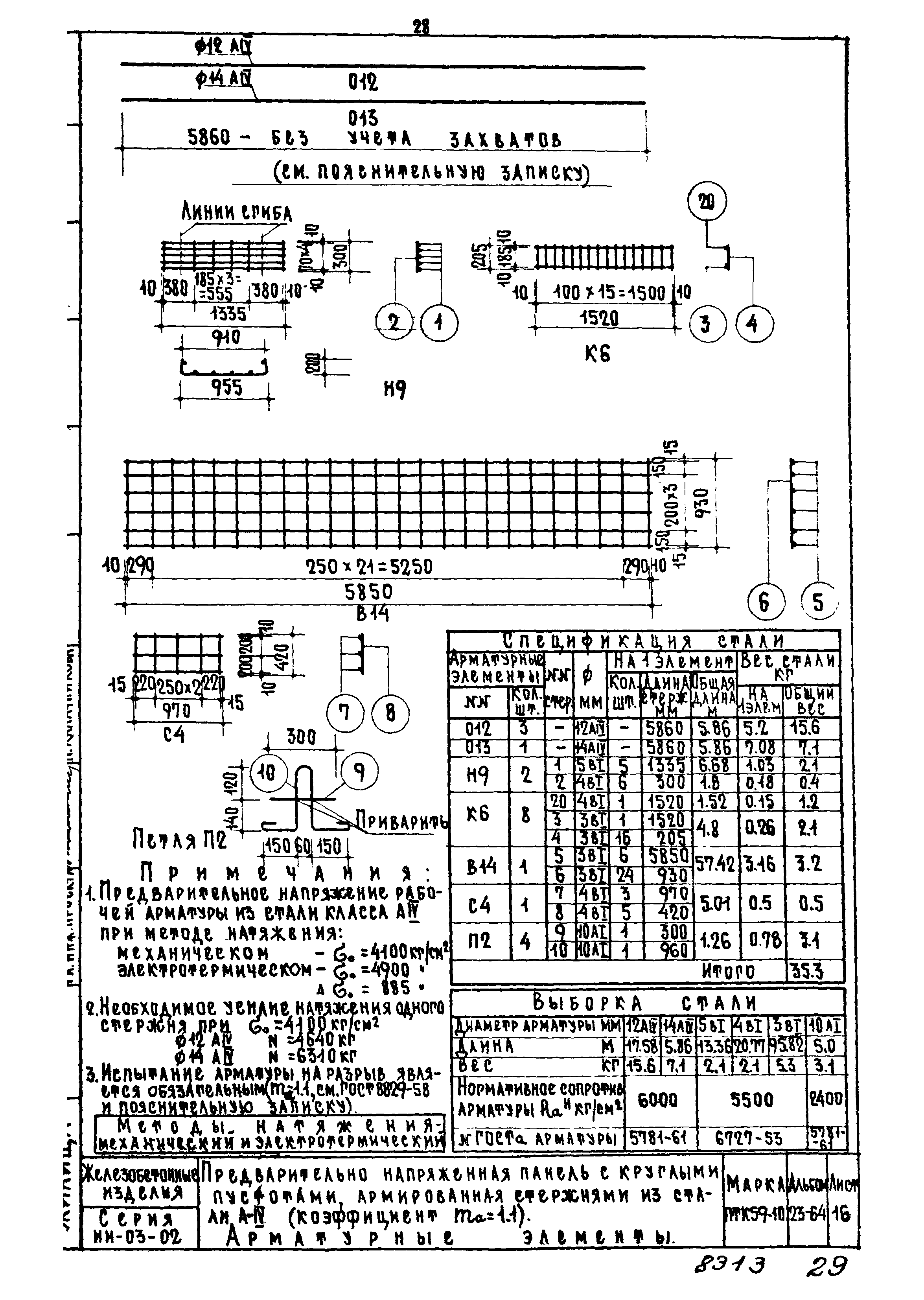

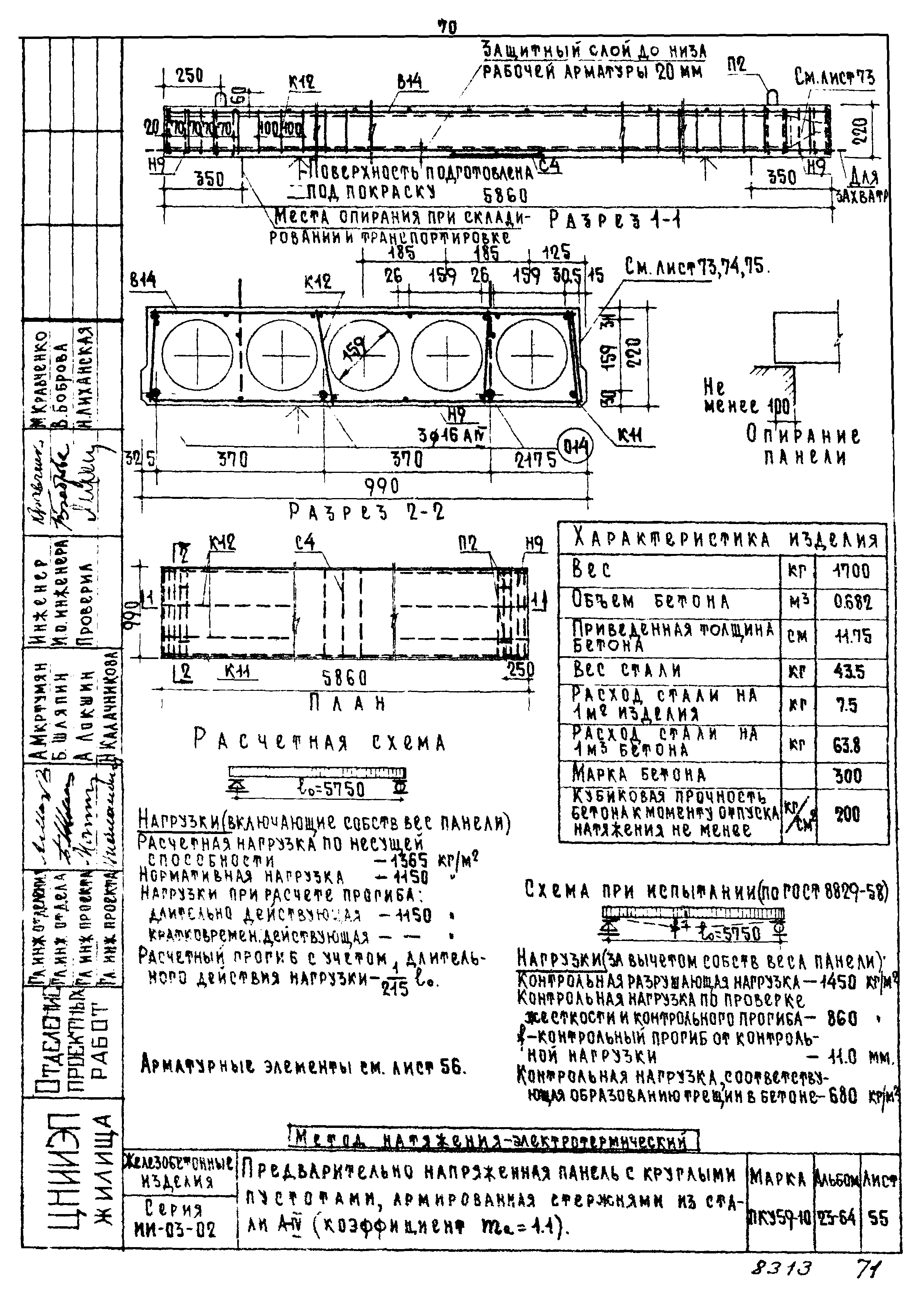

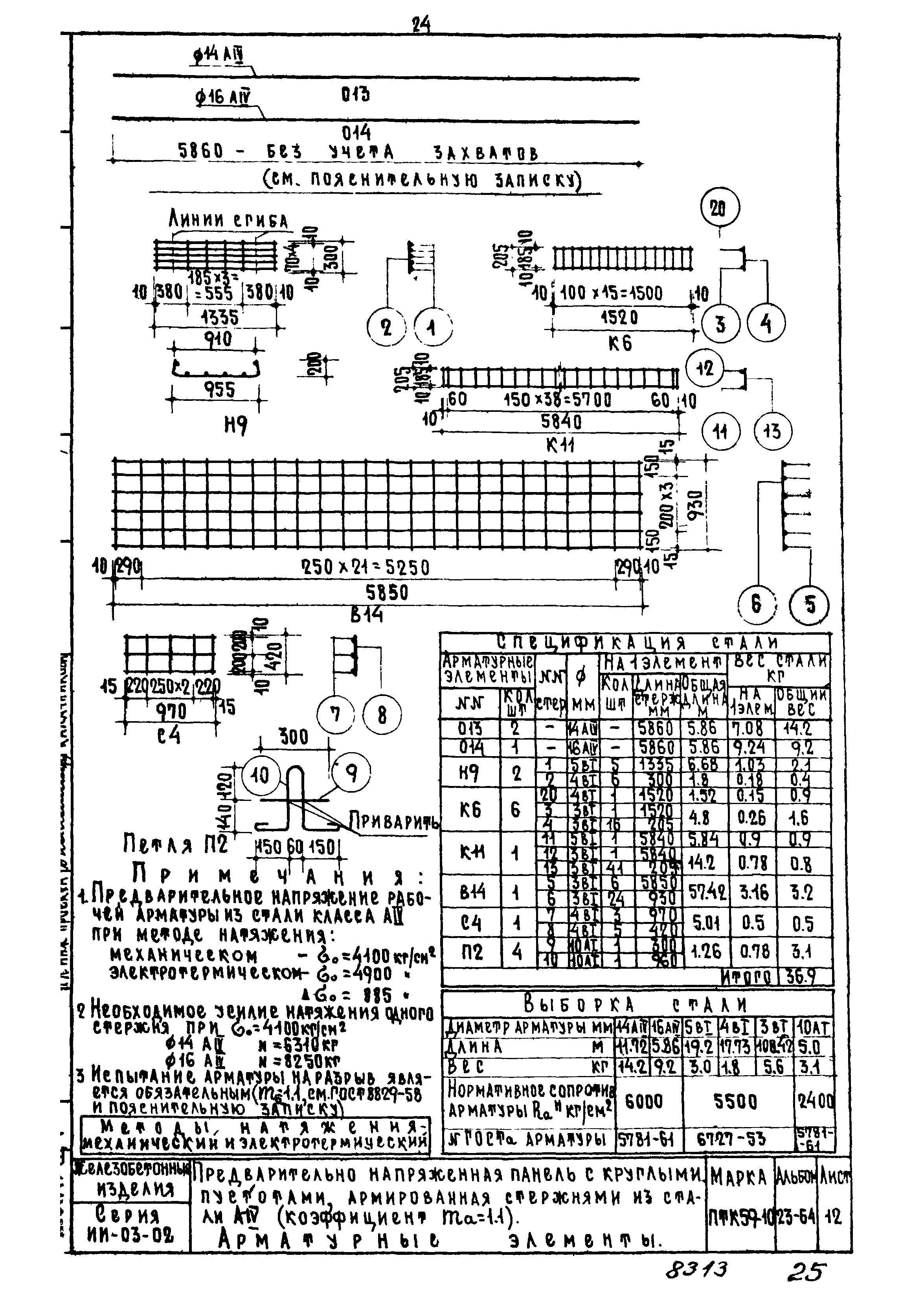

Альбом 23-64. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные стержнями из сталей классов А-IV и А-IIIвОбозначение: | Серия ИИ-03-02 | Обозначение англ: | Series ИИ-03-02 | Статус: | не действует | Название рус.: | Альбом 23-64. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные стержнями из сталей классов А-IV и А-IIIв | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.06.1987 | Оглавление: | Содержание Пояснительная записка Рабочие чертежи Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами - нормативные нагрузки 650 и 950 кг/м² Армирование стержнями из стали А-IV коэффициент mа=1.1 5860х1590х220 механический ПК59-16 5860х1590х220 электротермический ПК59-16 5860х1590х220 механический ПТК59-16 5860х1590х220 электротермический ПТК59-16 5860х1190х220 механический ПК59-12 5860х1190х220 электротермический ПК59-12 5860х1190х220 механический ПТК59-12 5860х1190х220 электротермический ПТК59-12 5860х990х220 механический ПК59-10 5860х990х220 электротермический ПК59-10 5860х990х220 механический ПТК59-10 5860х990х220 электротермический ПТК59-10 5860х990х220 механический ПК59-10 5860х990х220 электротермический ПК59-10 5860х990х220 механический ПТК59-10 5860х990х220 электротермический ПТК59-10 Армирование стержнями из стали А-IV коэффициент mа=1.0 5860х1590х220 механический ПК59-16 5860х1590х220 электротермический ПК59-16 5860х1590х220 механический ПТК59-16 5860х1590х220 электротермический ПТК59-16 5860х1190х220 механический ПК59-12 5860х1190х220 электротермический ПК59-12 5860х1190х220 механический ПТК59-12 5860х1190х220 электротермический ПТК59-12 5860х990х220 механический ПК59-10 5860х990х220 электротермический ПК59-10 5860х990х220 механический ПТК59-10 5860х990х220 электротермический ПТК59-10 5860х990х220 механический ПК59-10 5860х990х220 электротермический ПК59-10 5860х990х220 механический ПТК59-10 5860х990х220 электротермический ПТК59-10 Армирование стержнями из стали А-IIIв - упрочненной вытяжкой до 5500 кгс/см² при удлинении: для стали марки 25 кгс-3,5%, для стали марки 35 гс-4.5% 5860х1590х220 механический ПК59-16 5860х1590х220 электротермический ПК59-16 5860х1590х220 механический ПТК59-16 5860х1590х220 электротермический ПТК59-16 5860х1190х220 механический ПК59-12 5860х1190х220 электротермический ПК59-12 5860х1190х220 механический ПТК59-12 5860х1190х220 электротермический ПТК59-12 5860х990х220 механический ПК59-10 5860х990х220 электротермический ПК59-10 5860х990х220 механический ПТК59-10 5860х990х220 электротермический ПТК59-10 5860х990х220 механический ПК59-10 5860х990х220 электротермический ПК59-10 5860х990х220 механический ПТК59-10 5860х990х220 электротермический ПТК59-10 Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами - нормативная нагрузка 1150 кг/м² Армирование стержнями из стали А-IV коэффициент mа=1.1 5860х1190х220 механический ПКУ59-12 5860х1190х220 электротермический ПКУ59-12 5860х990х220 механический ПКУ59-10 5860х990х220 электротермический ПКУ59-10 5860х990х220 механический ПКУ59-10 5860х990х220 электротермический ПКУ59-10 Армирование стержнями из стали А-IV коэффициент mа=1.0 5860х1190х220 механический ПКУ59-12 5860х1190х220 электротермический ПКУ59-12 5860х990х220 механический ПКУ59-10 5860х990х220 электротермический ПКУ59-10 5860х990х220 механический ПКУ59-10 5860х990х220 электротермический ПКУ59-10 Армирование стержнями из стали А-IIIв - упрочненной вытяжкой до 5500 кгс/см² при удлинении: для стали марки 25 кгс-3,5%, для стали марки 35 гс-4.5% 5860х1190х220 механический ПКУ59-12 5860х1190х220 электротермический ПКУ59-12 5860х990х220 механический ПКУ59-10 5860х990х220 электротермический ПКУ59-10 5860х990х220 механический ПКУ59-10 5860х990х220 электротермический ПКУ59-10 Профиль продольных граней панели и деталь заделки отверстий в торце панели Детали расположения арматуры в крайних и средних ребрах Детали расположения арматуры в крайнем и среднем ребрах Примеры применения сварных сеток по сортаменту ГОСТ 8478-57 Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами с усиленными торцами Деталь заделки торцов и характеристика изделий | Разработан: | НИИЖБ Госстроя СССР ЦНИИЭП жилища
| Утверждён: | 24.11.1965 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (208)
| Расположен в: |
|

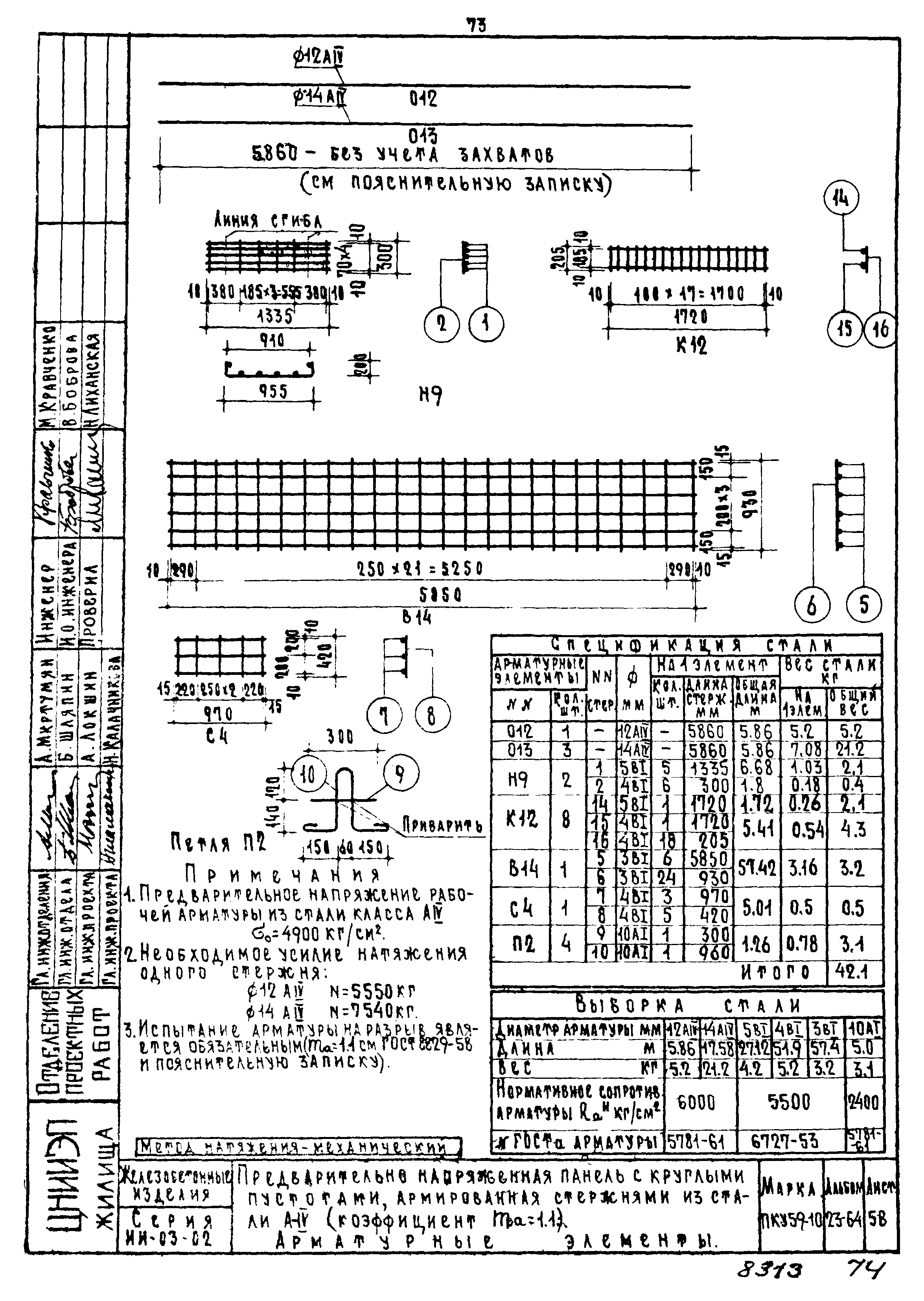

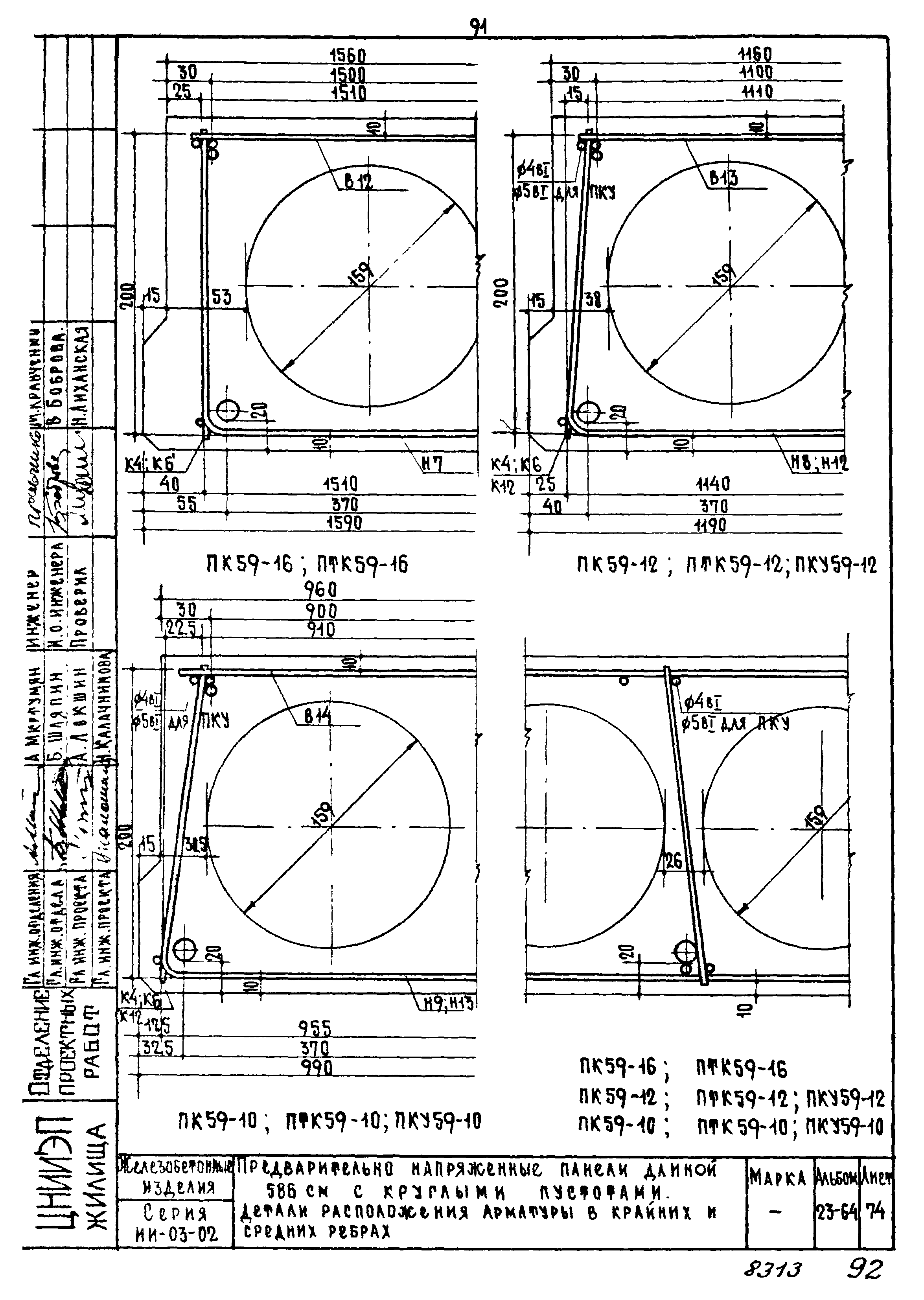

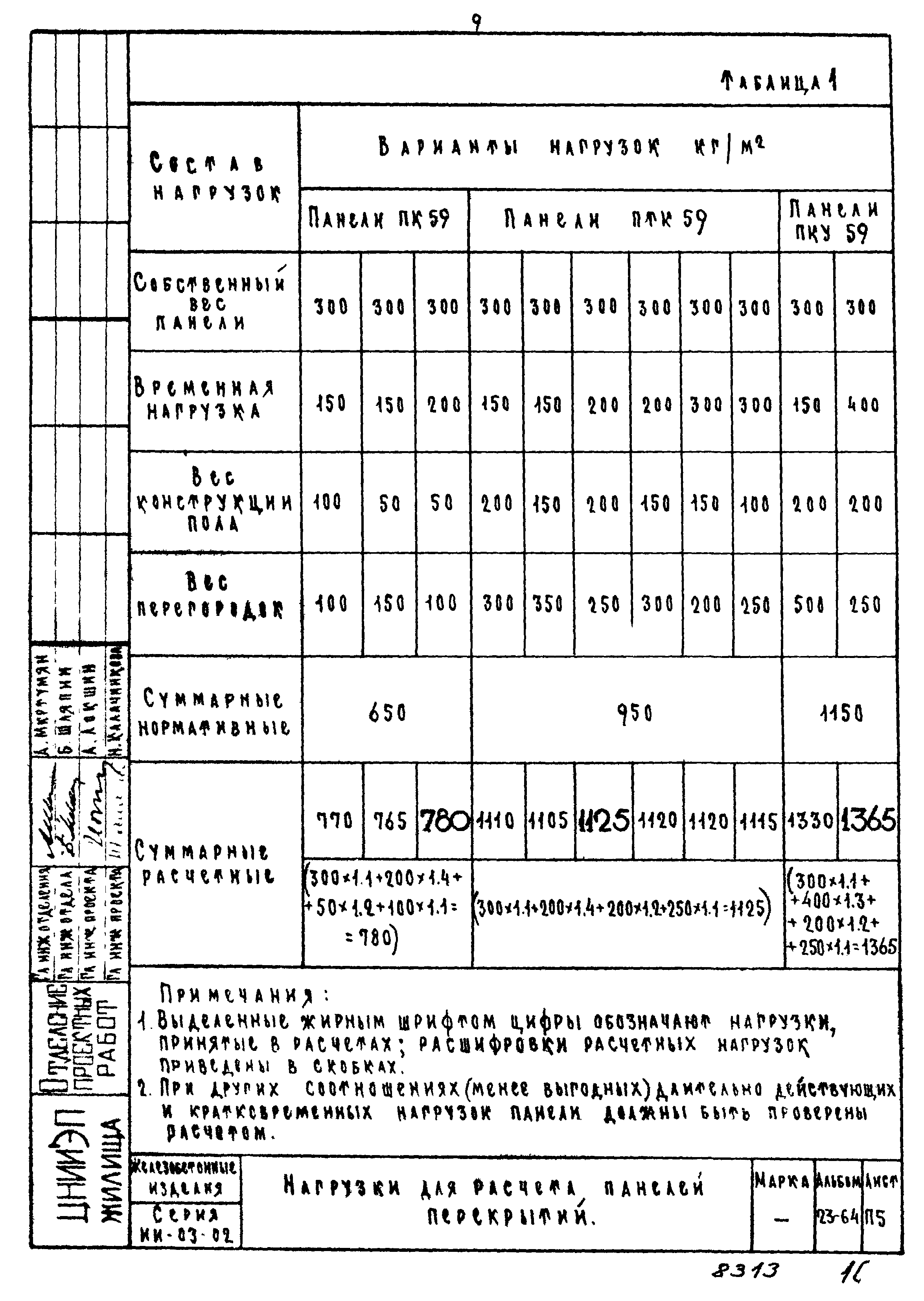

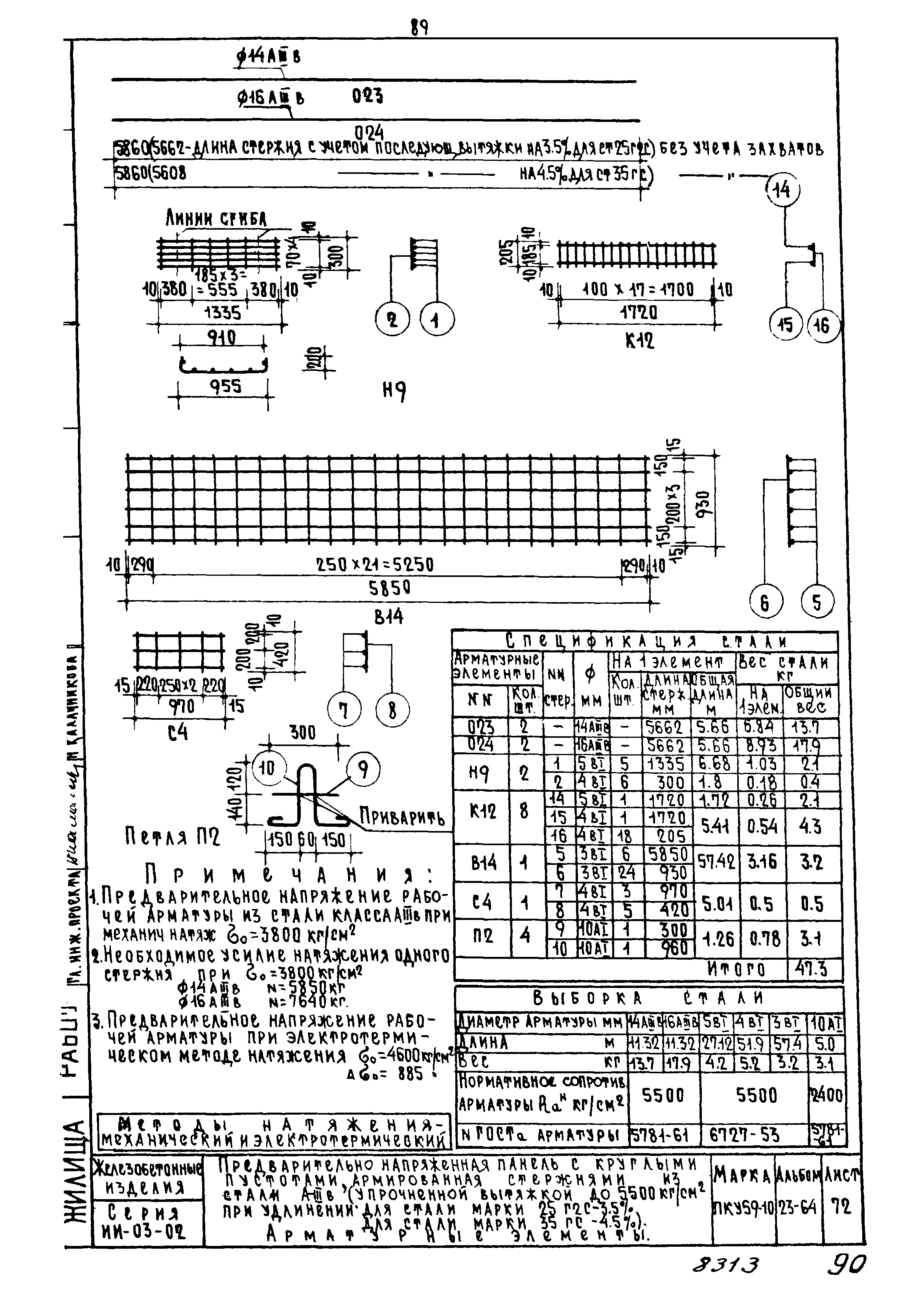

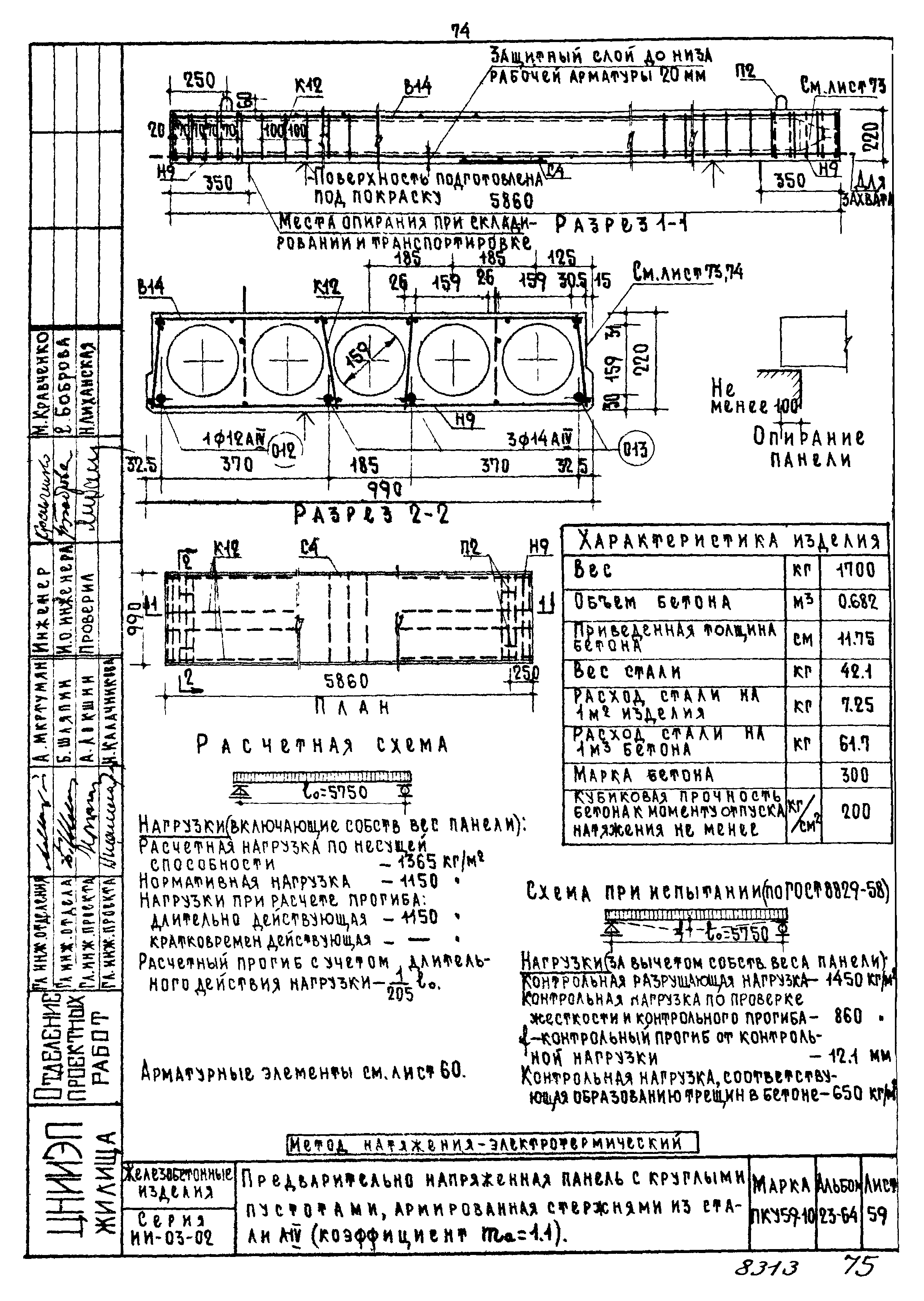

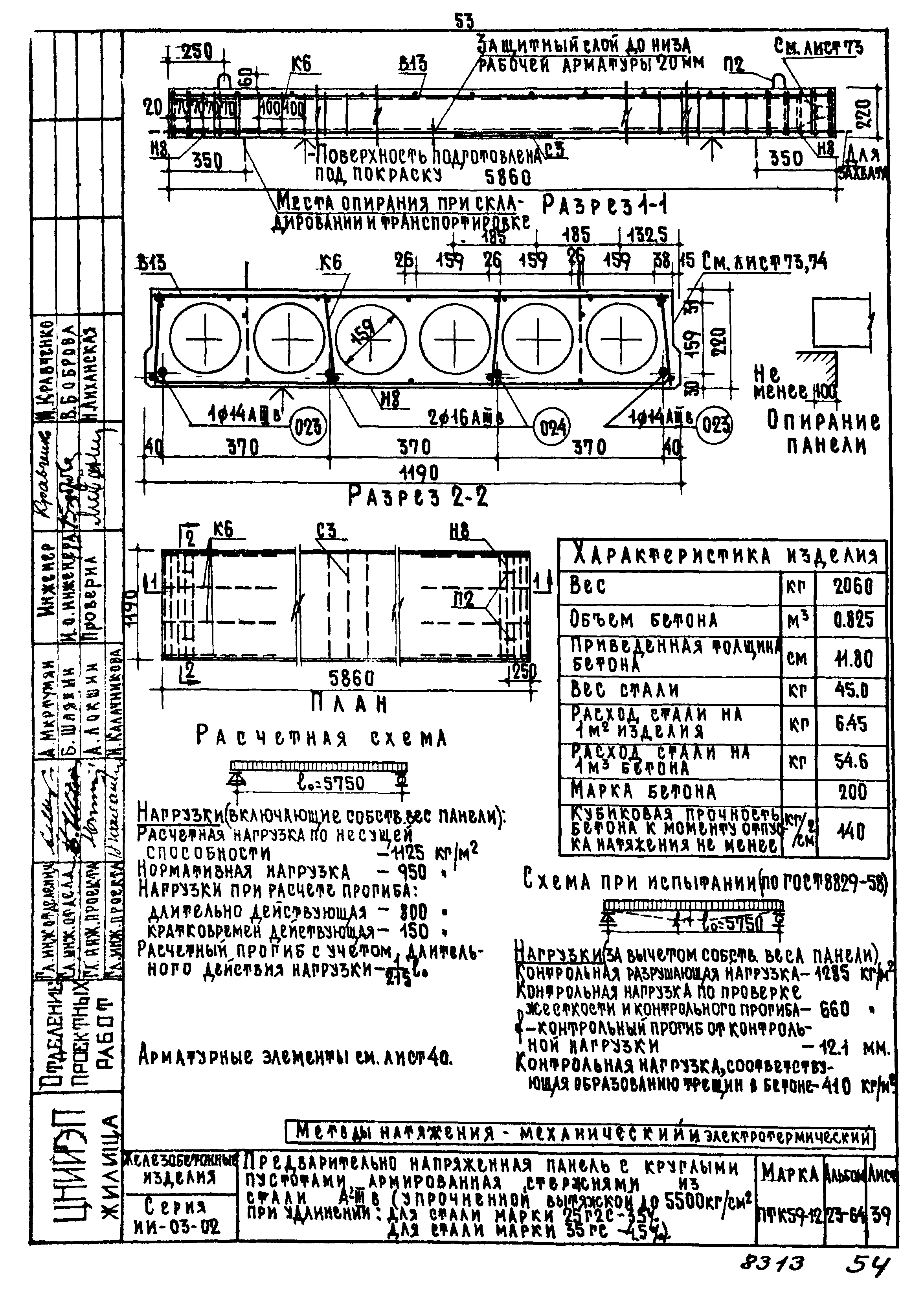

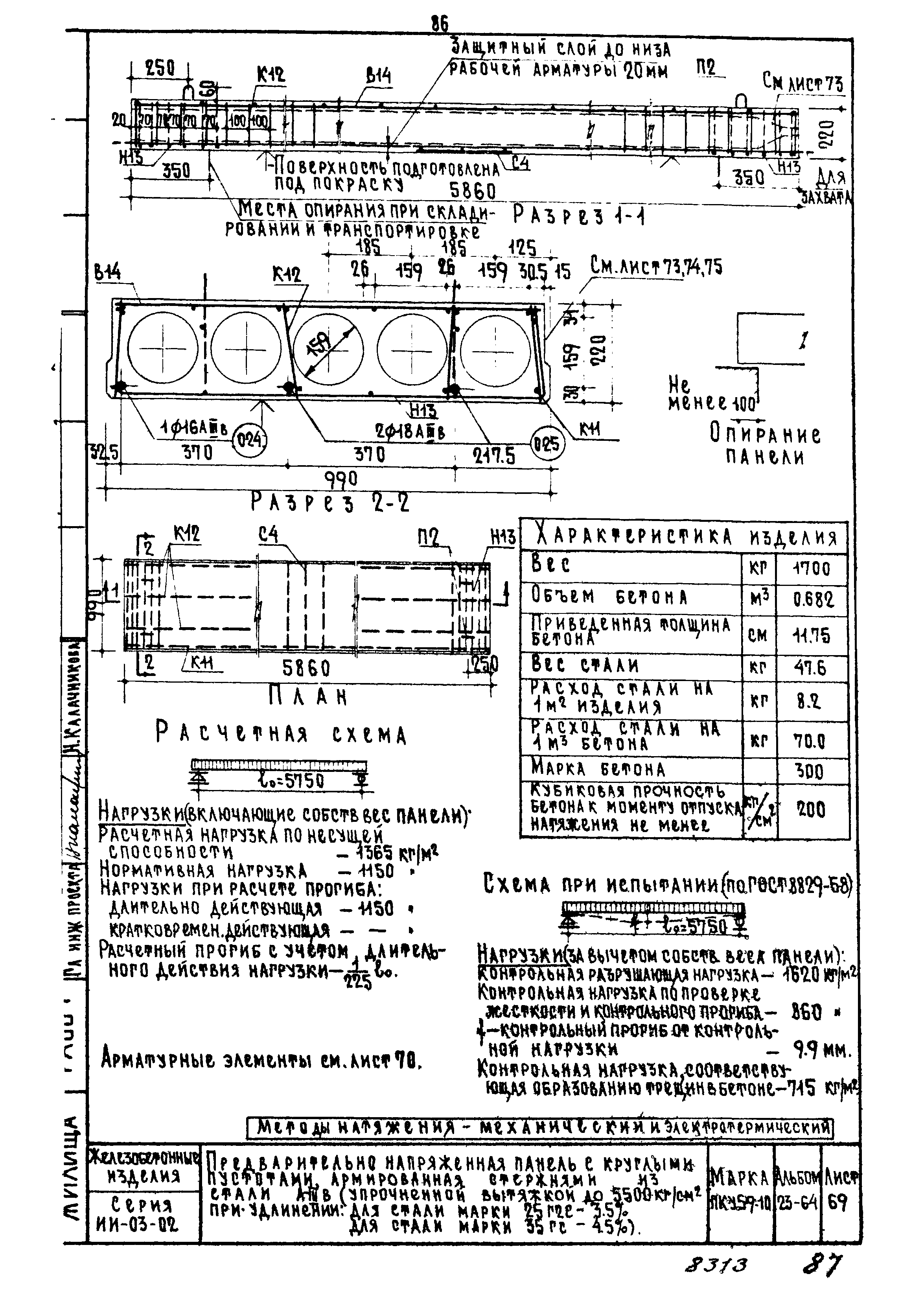

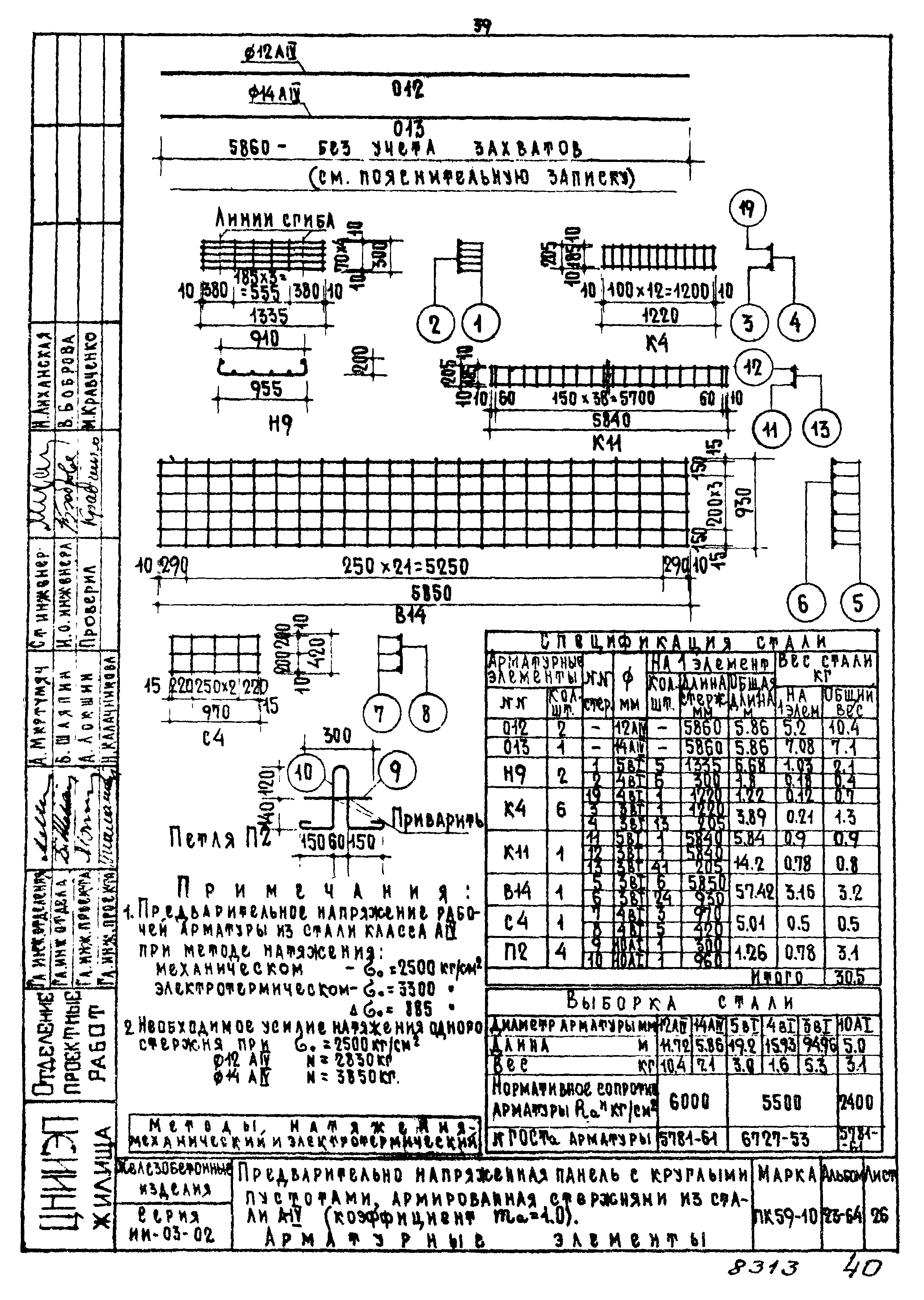

![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/0.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/1.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/2.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/3.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/4.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/5.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/6.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/7.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/8.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/9.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/10.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/11.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/12.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/13.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/14.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/15.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/16.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/17.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/18.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/19.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/20.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/21.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/22.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/23.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/24.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/25.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/26.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/27.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/28.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/29.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/30.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/31.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/32.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/33.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/34.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/35.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/36.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/37.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/38.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/39.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/40.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/41.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/42.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/43.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/44.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/45.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/46.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/47.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/48.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/49.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/50.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/51.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/52.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/53.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/54.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/55.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/56.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/57.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/58.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/59.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/60.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/61.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/62.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/63.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/64.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/65.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/66.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/67.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/68.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/69.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/70.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/71.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/72.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/73.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/74.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/75.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/76.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/77.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/78.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/79.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/80.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/81.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/82.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/83.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/84.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/85.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/86.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/87.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/88.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/89.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/90.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/91.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/92.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/93.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/94.gif) ![Серия ИИ-03-02](../../../Data2/1/4293812/4293812489.files/95.gif)
|
