Скачать ГОСТ Р 50030.7.3-2009 Аппаратура распределения и управления низковольтная. Часть 7.3. Электрооборудование вспомогательное. Требования безопасности к колодкам выводов для плавких предохранителей

Дата актуализации: 10.08.2017

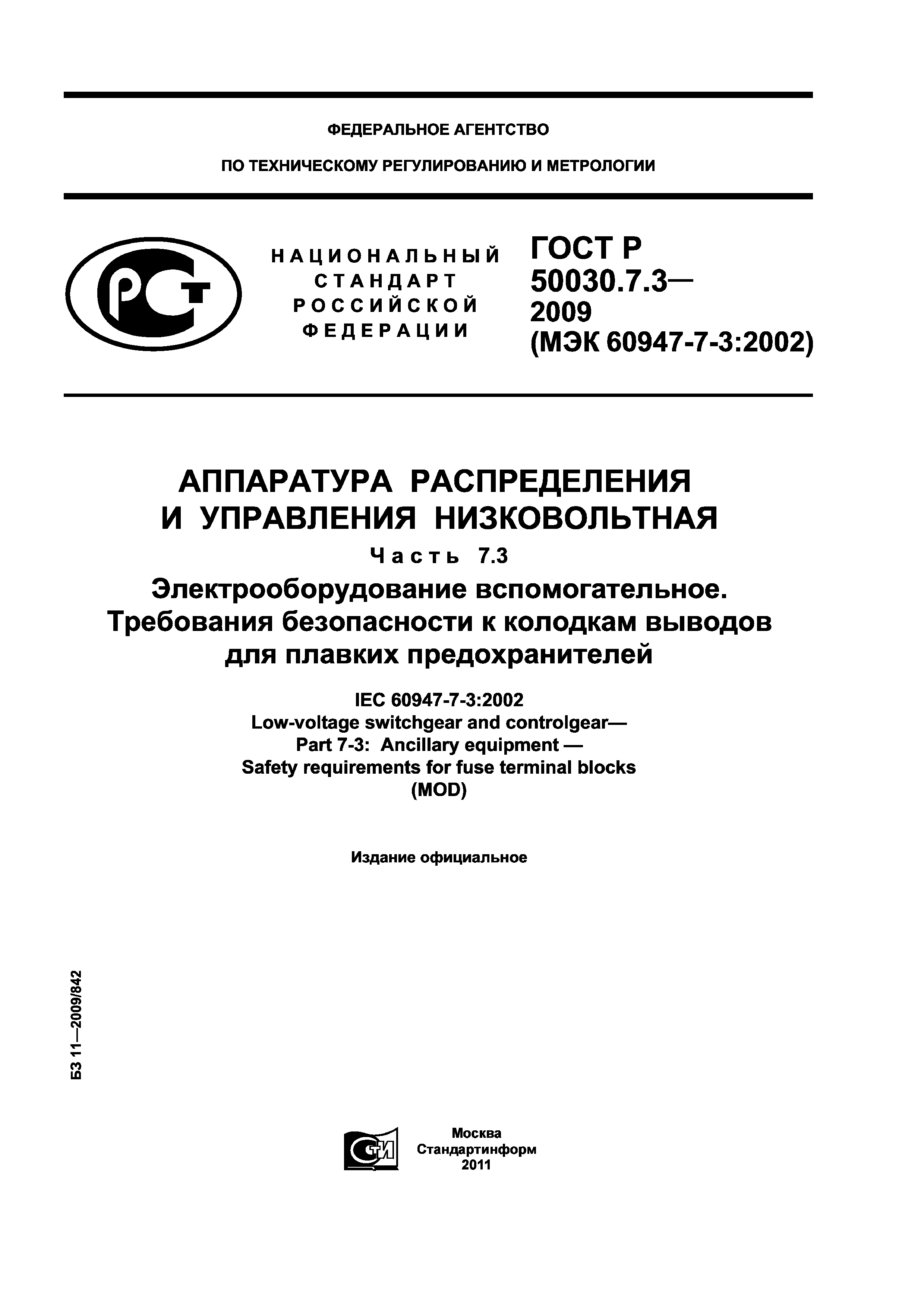

ГОСТ Р 50030.7.3-2009

Аппаратура распределения и управления низковольтная. Часть 7.3. Электрооборудование вспомогательное. Требования безопасности к колодкам выводов для плавких предохранителей

Обозначение:	ГОСТ Р 50030.7.3-2009
Обозначение англ:	GOST R 50030.7.3-2009
Статус:	действует
Название рус.:	Аппаратура распределения и управления низковольтная. Часть 7.3. Электрооборудование вспомогательное. Требования безопасности к колодкам выводов для плавких предохранителей
Название англ.:	Low-voltage switchgear and controlgear. Part 7.3. Ancillary equipment. Safety requirements for fuse terminal blocks
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

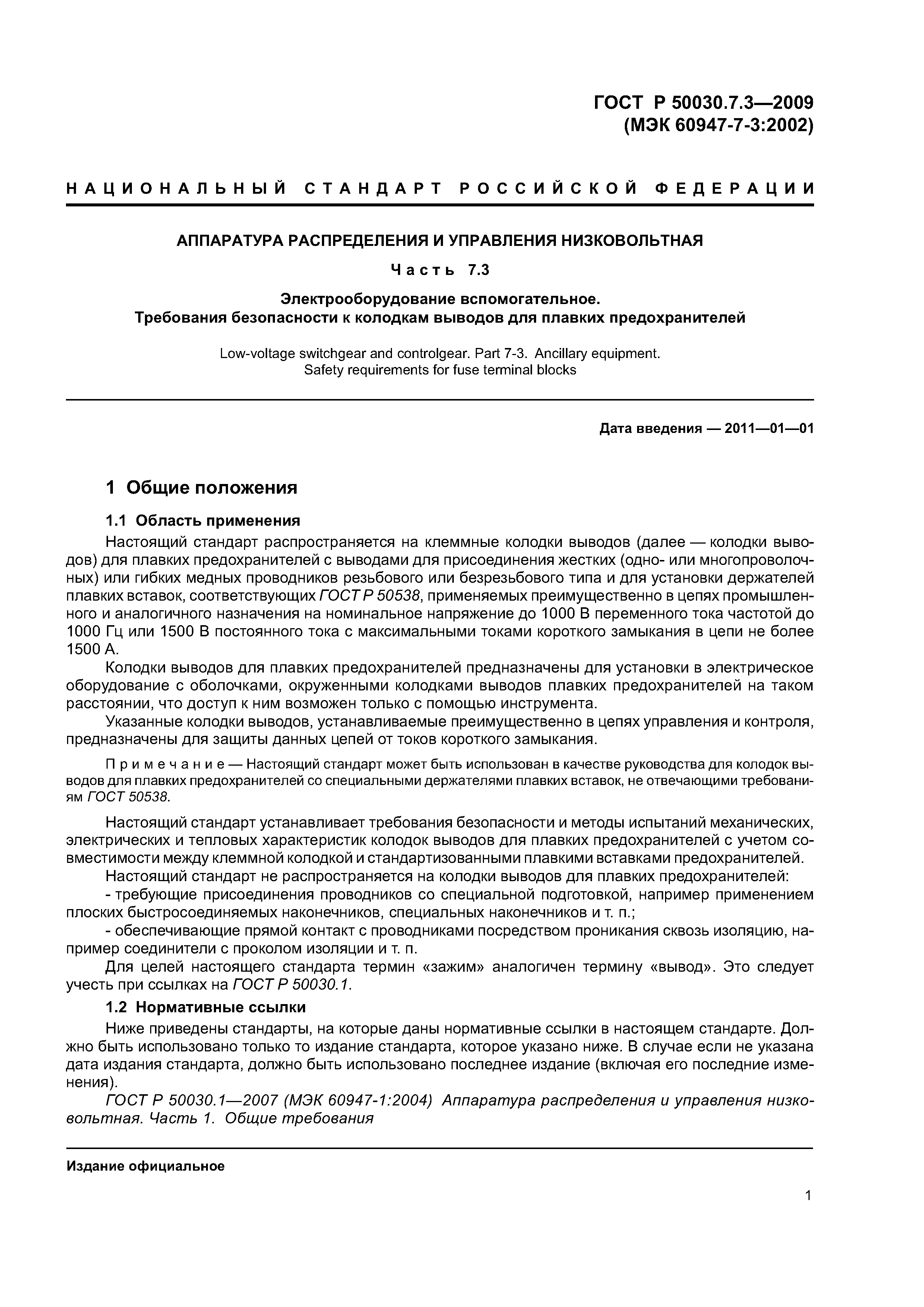

Область применения:	Стандарт распространяется на клеммные колодки выводов для плавких предохранителей с выводами для присоединения жестких (одно- или многопроволочных) или гибких медных проводников резьбового или безрезьбового типа и для установки держателей плавких вставок, соответствующих ГОСТ Р 50538, применяемых преимущественно в цепях промышленного и аналогичного назначения на номинальное напряжение до 1000 В переменного тока частотой до 1000 Гц или 1500 В постоянного тока с максимальными токами короткого замыкания в цепи не более 1500 А. Колодки выводов для плавких предохранителей предназначены для установки в электрическое оборудование с оболочками, окруженными колодками выводов плавких предохранителей на таком расстоянии, что доступ к ним возможен только с помощью инструмента. Указанные колодки выводов, устанавливаемые преимущественно в цепях управления и контроля, предназначены для защиты данных цепей от токов короткого замыкания. Сандарт устанавливает требования безопасности и методы испытаний механических, электрических и тепловых характеристик колодок выводов для плавких предохранителей с учетом совместимости между клеммной колодкой и стандартизованными плавкими вставками предохранителей. Стандарт не распространяется на колодки выводов для плавких предохранителей : - требующие присоединения проводников со специальной подготовкой, например применением плоских быстросоединяемых наконечников, специальных наконечников и т. п.; - обеспечивающие прямой контакт с проводниками посредством проникания сквозь изоляцию, например соединители с проколом изоляции и т.п. Для целей стандарта, термин «зажим» аналогичен термину «вывод». Это следует учесть при ссылках на ГОСТ Р 50030.1.

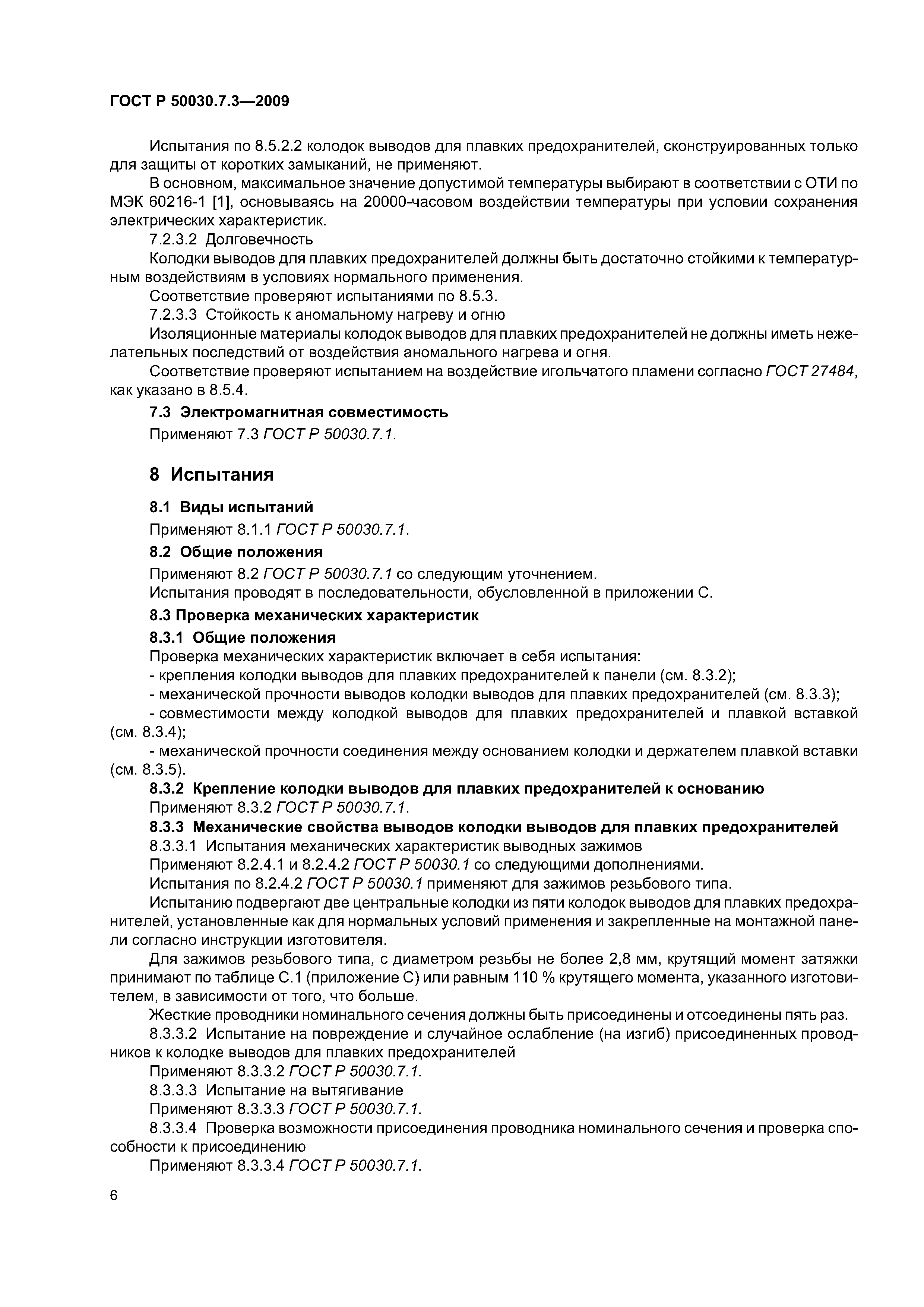

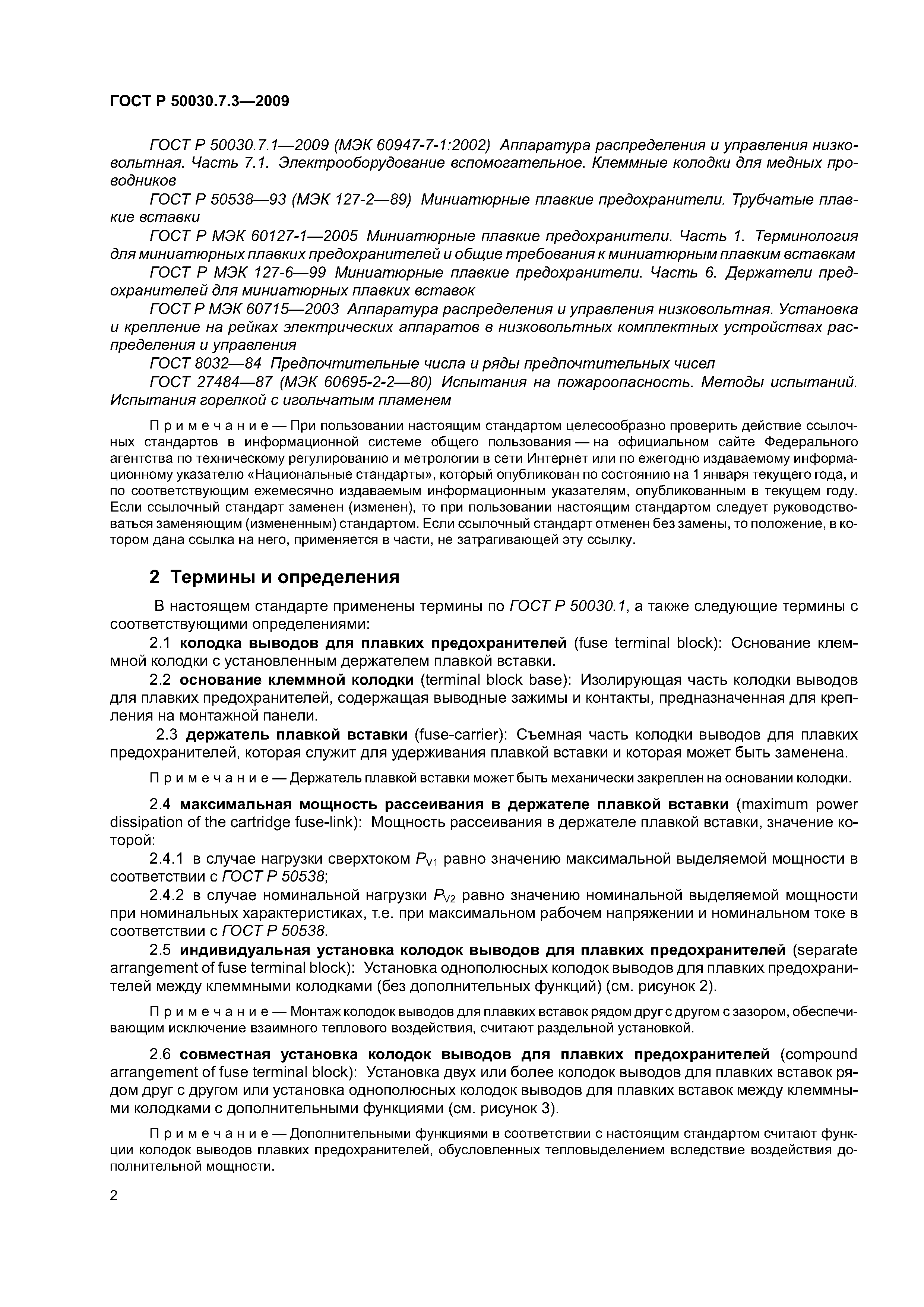

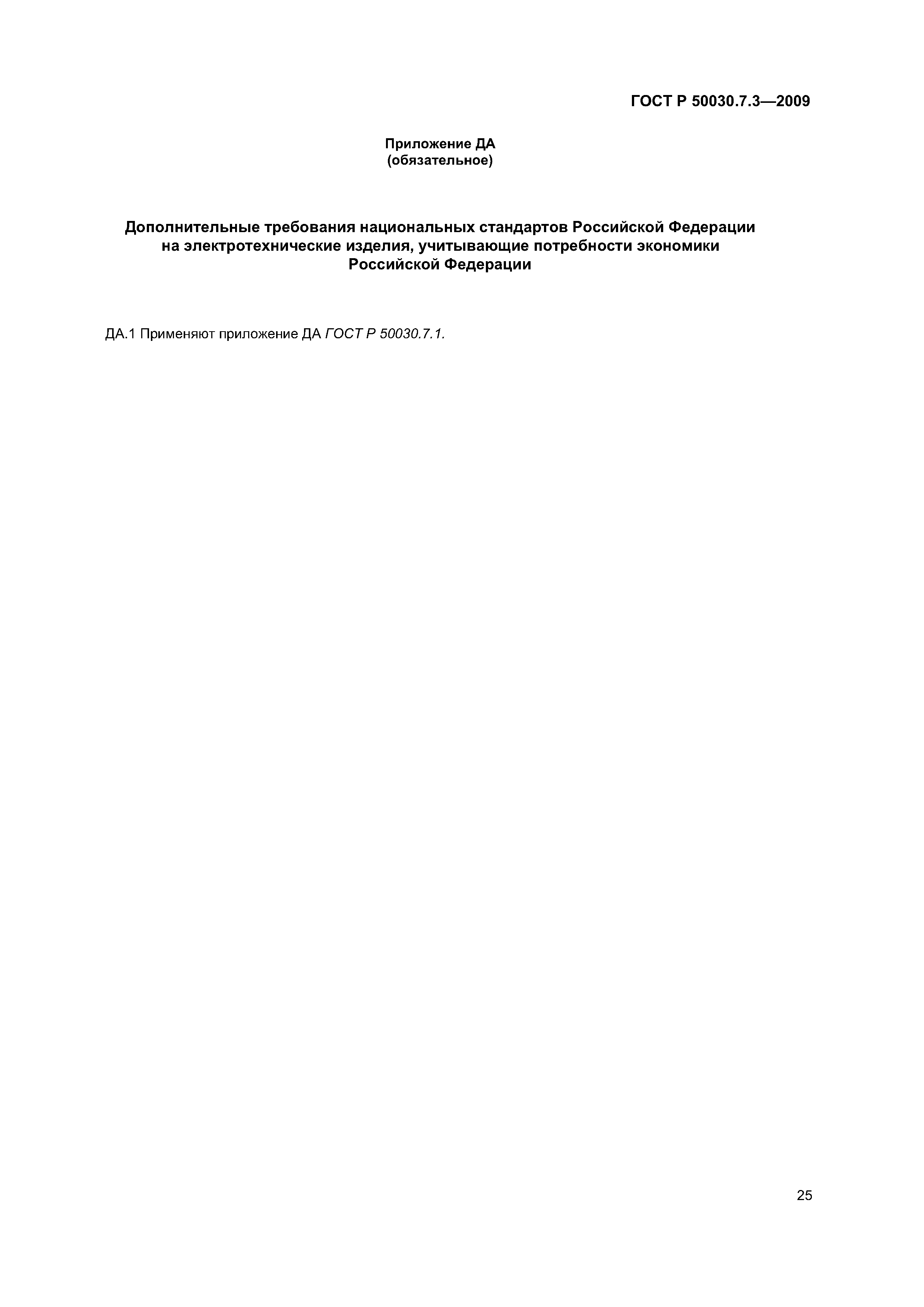

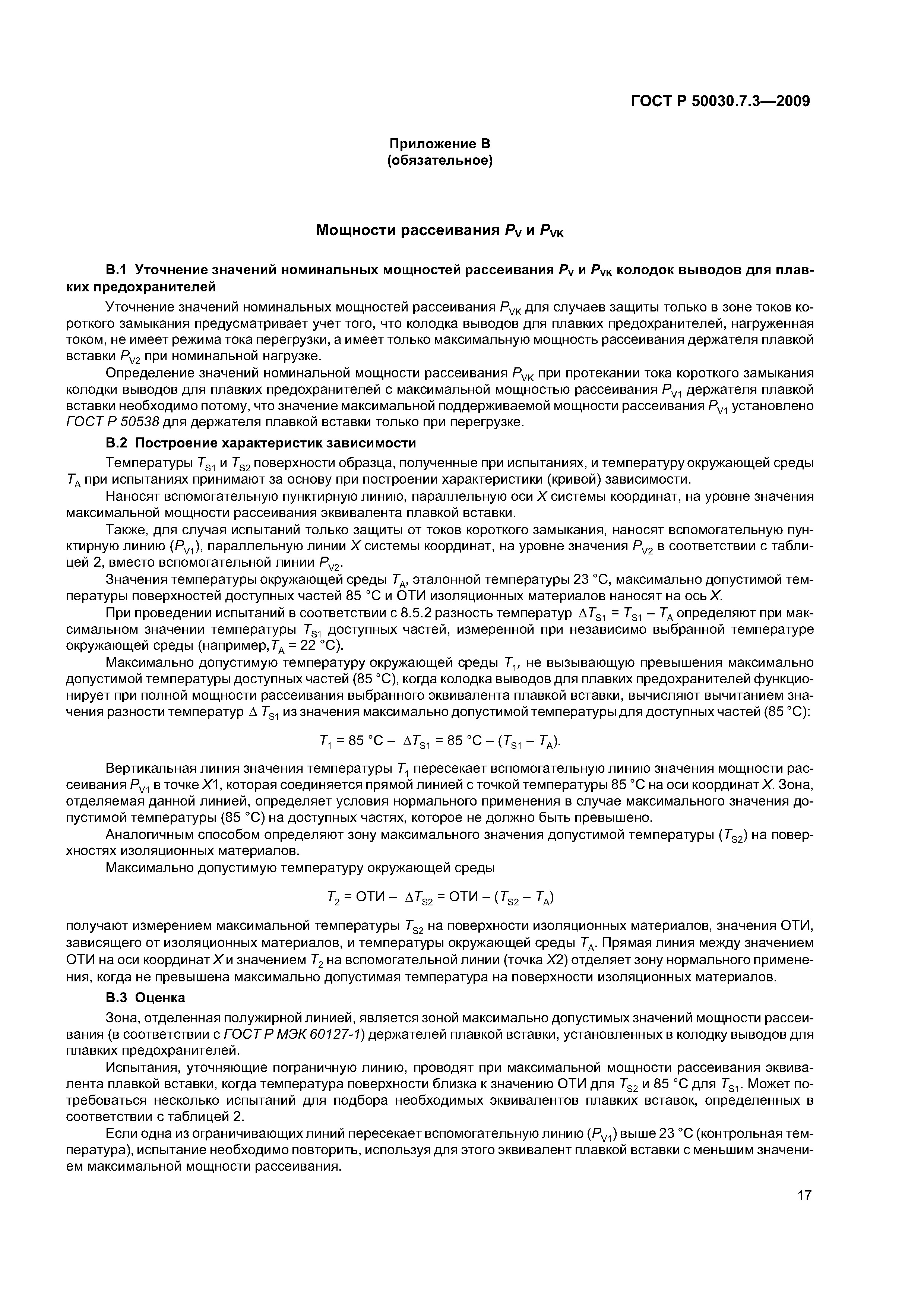

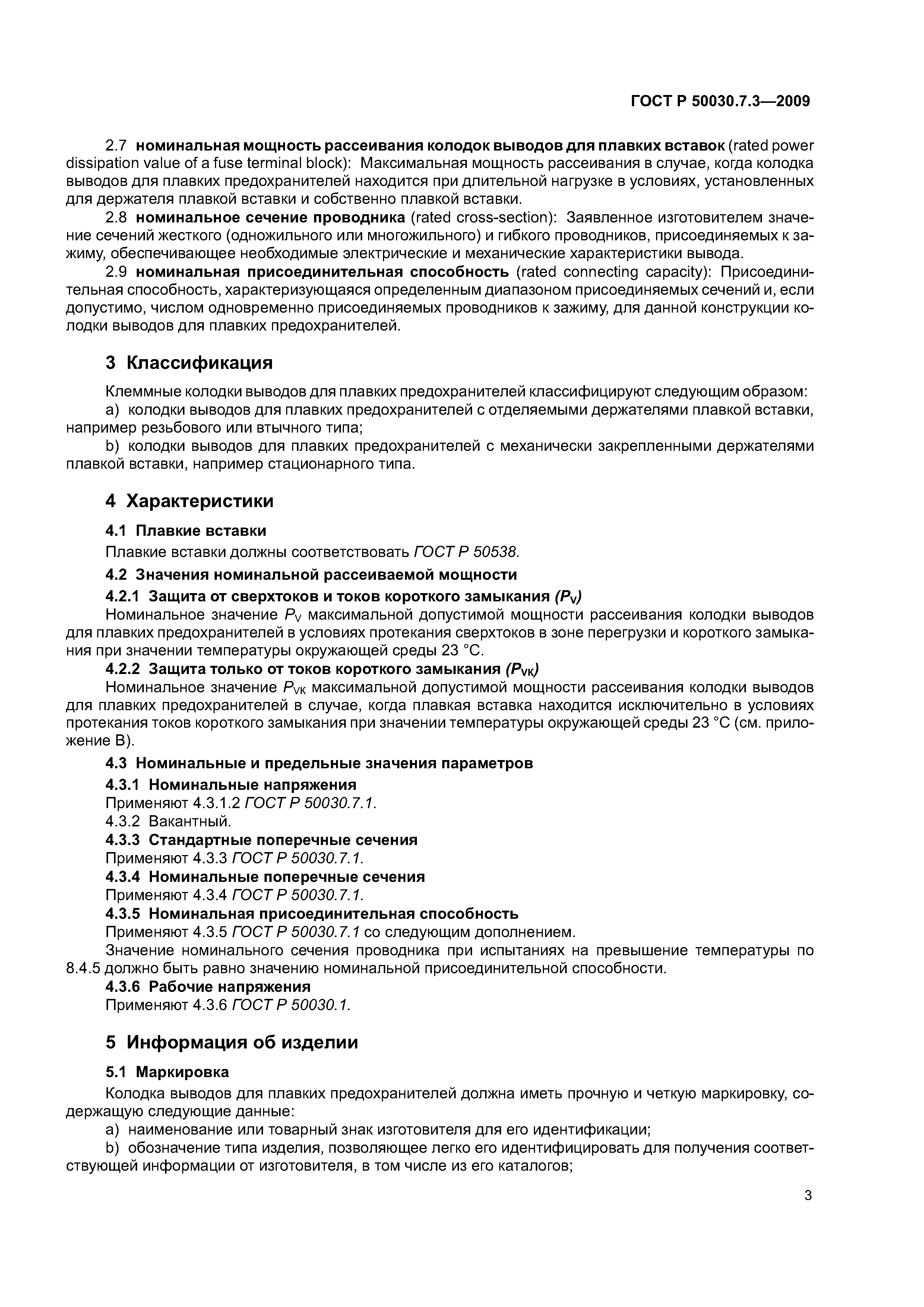

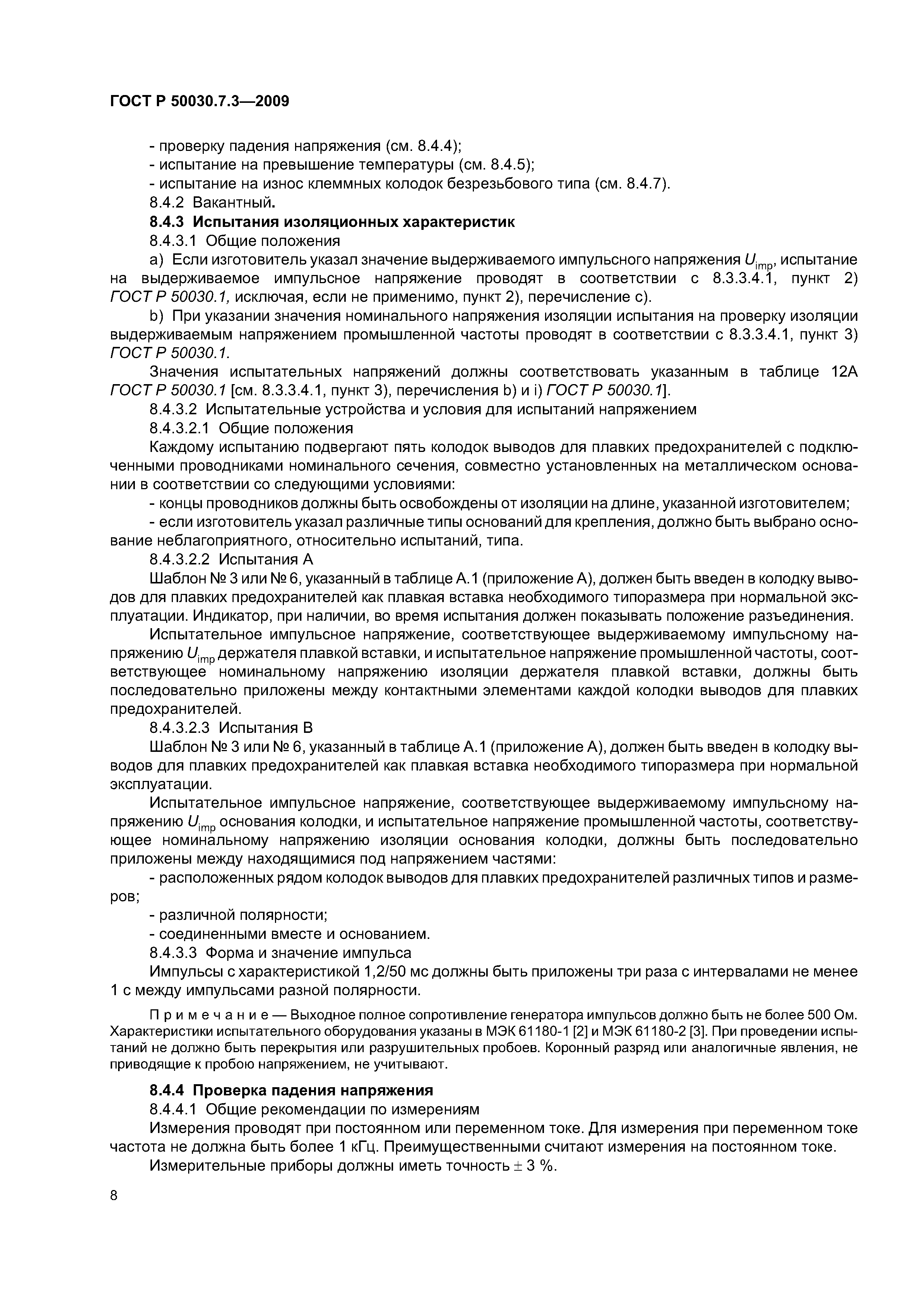

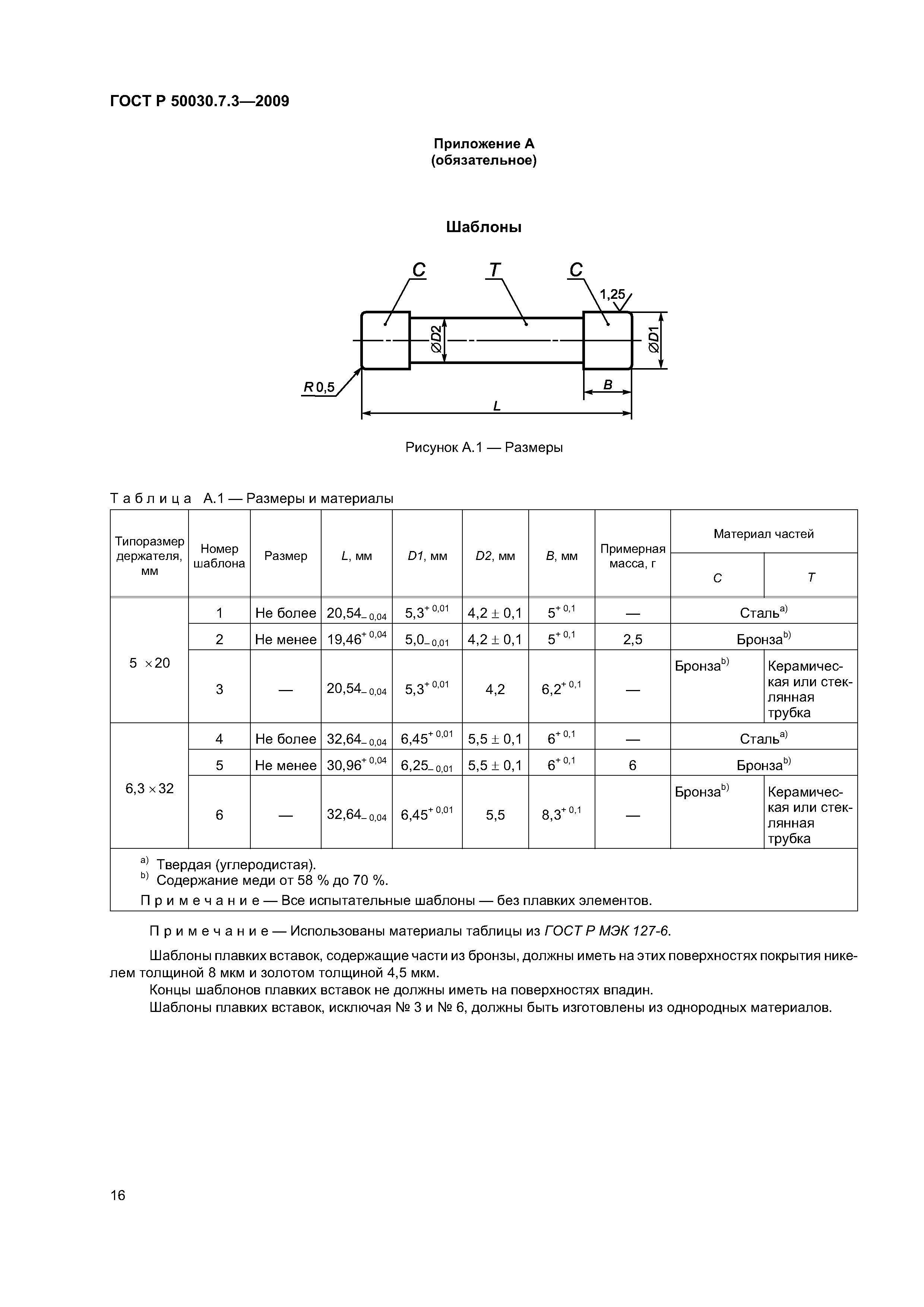

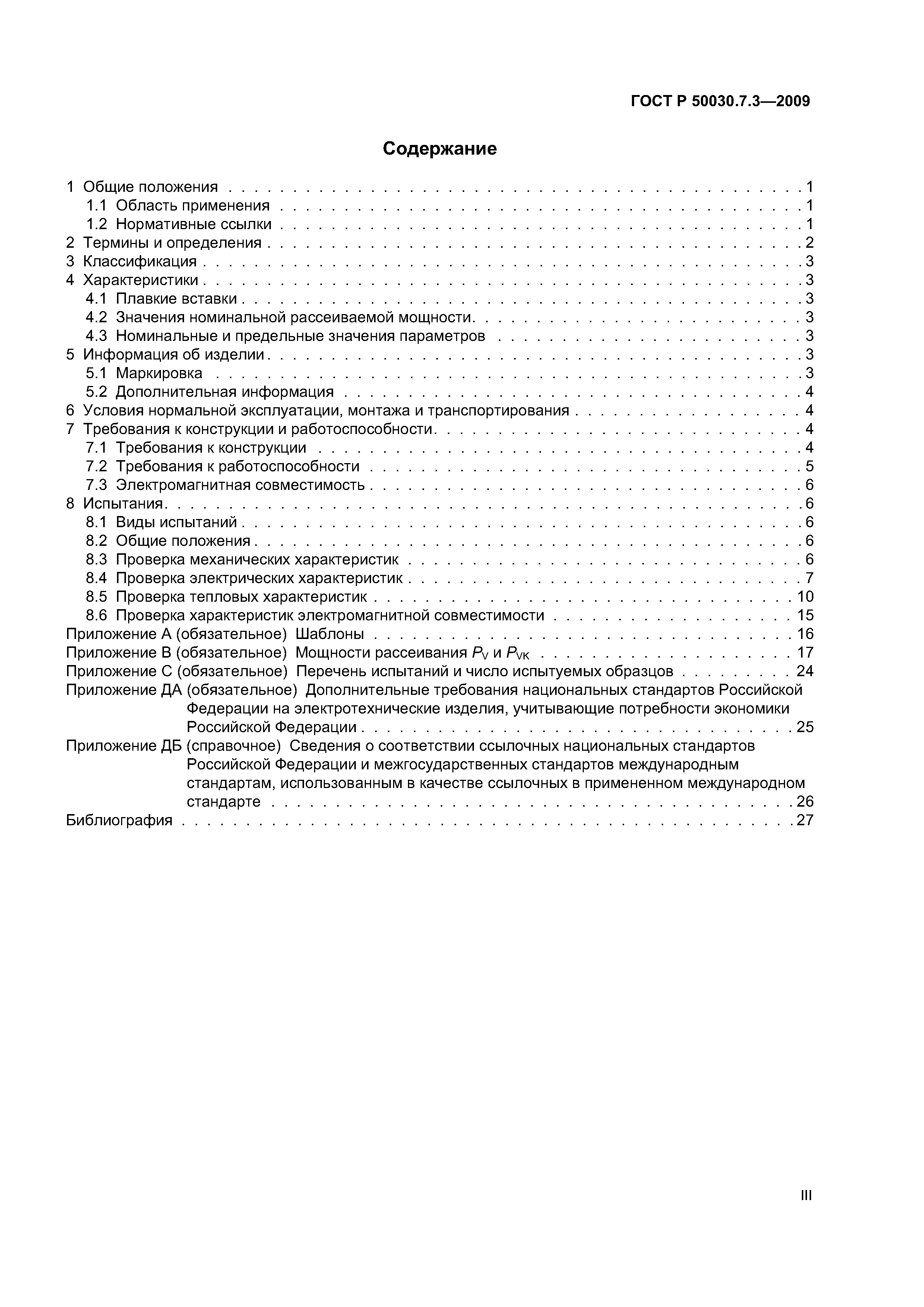

Оглавление:	1 Общие положения    1.1 Область применения    1.2 Нормативные ссылки 2 Термины и определения 3 Классификация 4 Характеристики    4.1 Плавкие вставки    4.2 Значения номинальной рассеиваемой мощности    4.3 Номинальные и предельные значения параметров 5 Информация об изделии    5.1 Маркировка    5.2 Дополнительная информация 6 Условия нормальной эксплуатации, монтажа и транспортирования 7 Требования к конструкции и работоспособности    7.1 Требования к конструкции    7.2 Требования к работоспособности    7.3 Электромагнитная совместимость 8 Испытания    8.1 Виды испытаний    8.2 Общие положения    8.3 Проверка механических характеристик    8.4 Проверка электрических характеристик    8.5 Проверка тепловых характеристик    8.6 Проверка характеристик электромагнитной совместимости Приложение А (обязательное) Шаблоны Приложение В (обязательное) Мощности рассеивания Рv и Рvк Приложение С (обязательное) Перечень испытаний и число испытуемых образцов . . Приложение ДА (обязательное) Дополнительные требования национальных стандартов Российской Федерации на электротехнические изделия, учитывающие потребности экономики Российской Федерации Приложение ДБ (справочное) Сведения о соответствии ссылочных национальных стандартов Российской Федерации и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ООО ВНИИэлектроаппарат АНО НТЦ Энергия
Утверждён:	10.12.2009 Федеральное агентство по техническому регулированию и метрологии (673-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ 27484-87 «Испытания на пожароопасность. Методы испытаний. Испытания горелкой с игольчатым пламенем» ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел» ГОСТ Р 50538-93 «Миниатюрные плавкие предохранители. Трубчатые плавкие вставки» ГОСТ Р МЭК 127-6-99 «Миниатюрные плавкие предохранители. Часть 6. Держатели предохранителей для миниатюрных плавких вставок» ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» ГОСТ Р МЭК 60127-1-2005 «Миниатюрные плавкие предохранители. Часть 1. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам» ГОСТ Р 50030.1-2007 «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования» ГОСТ Р 50030.7.1-2009 «Аппаратура распределения и управления низковольтная. Часть 7.1. Электрооборудование вспомогательное. Клеммные колодки для медных проводников» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» Федеральный закон 184-ФЗ «О техническом регулировании»
