Скачать Серия ПК-01-89 Выпуск 1*. Сборные железобетонные предварительно напряженные односкатные балки с натяжением пучковой и стержневой арматуры на бетон для покрытия производственных зданий пролетом 18 м с шагом балок 6 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ПК-01-89

Выпуск 1*. Сборные железобетонные предварительно напряженные односкатные балки с натяжением пучковой и стержневой арматуры на бетон для покрытия производственных зданий пролетом 18 м с шагом балок 6 м. Рабочие чертежи

Обозначение:	Серия ПК-01-89
Обозначение англ:	Series ПК-01-89
Статус:	действует
Название рус.:	Выпуск 1*. Сборные железобетонные предварительно напряженные односкатные балки с натяжением пучковой и стержневой арматуры на бетон для покрытия производственных зданий пролетом 18 м с шагом балок 6 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

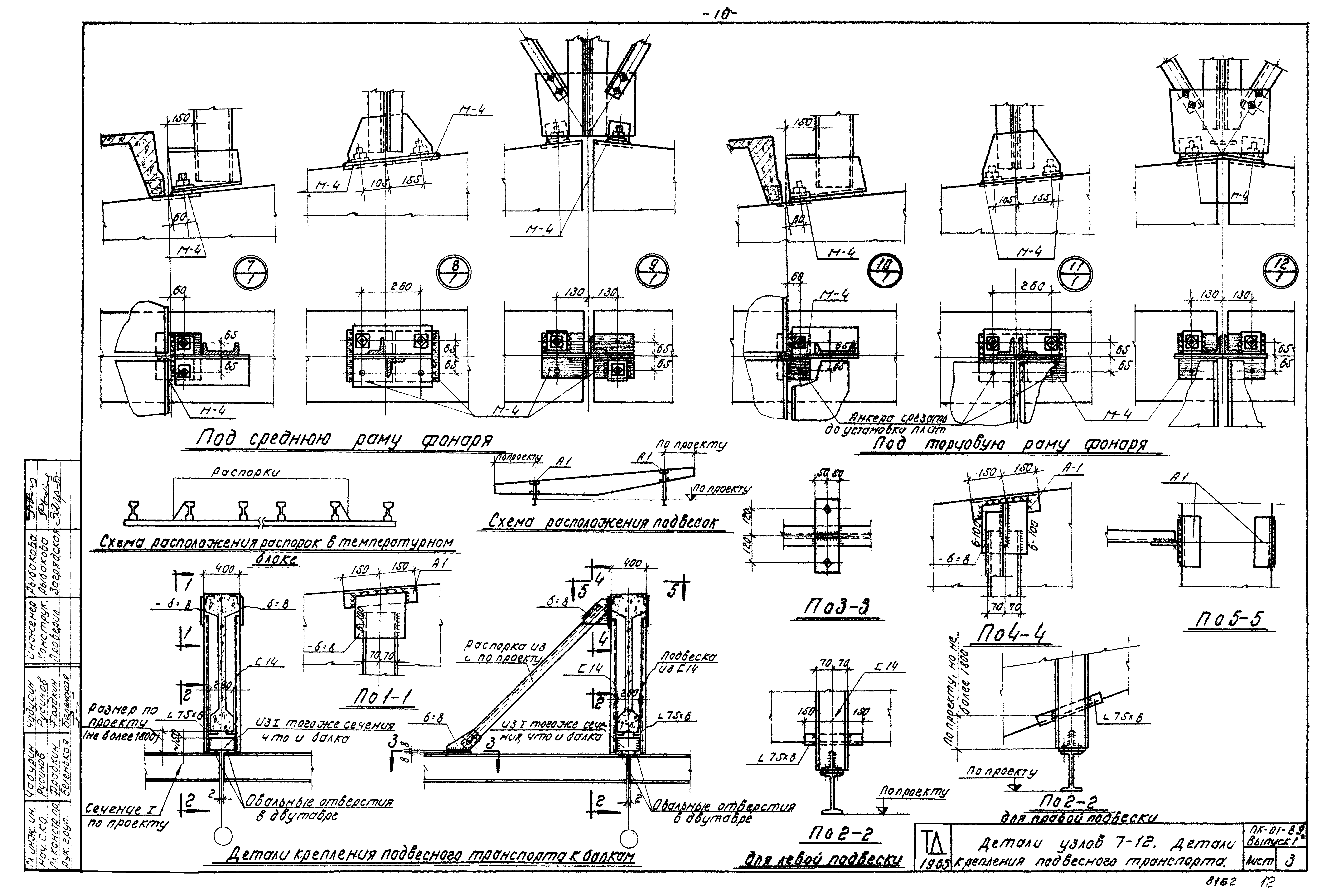

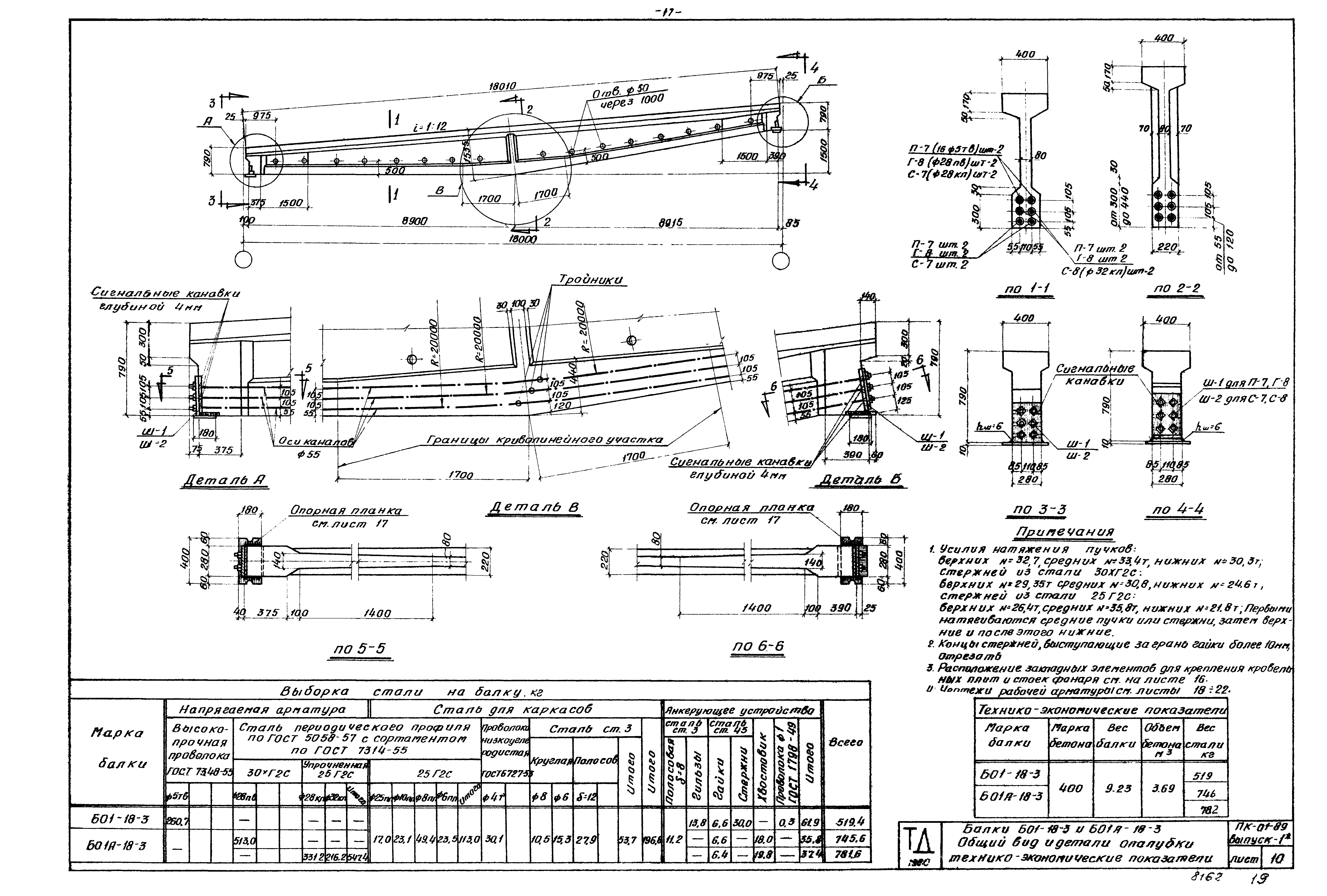

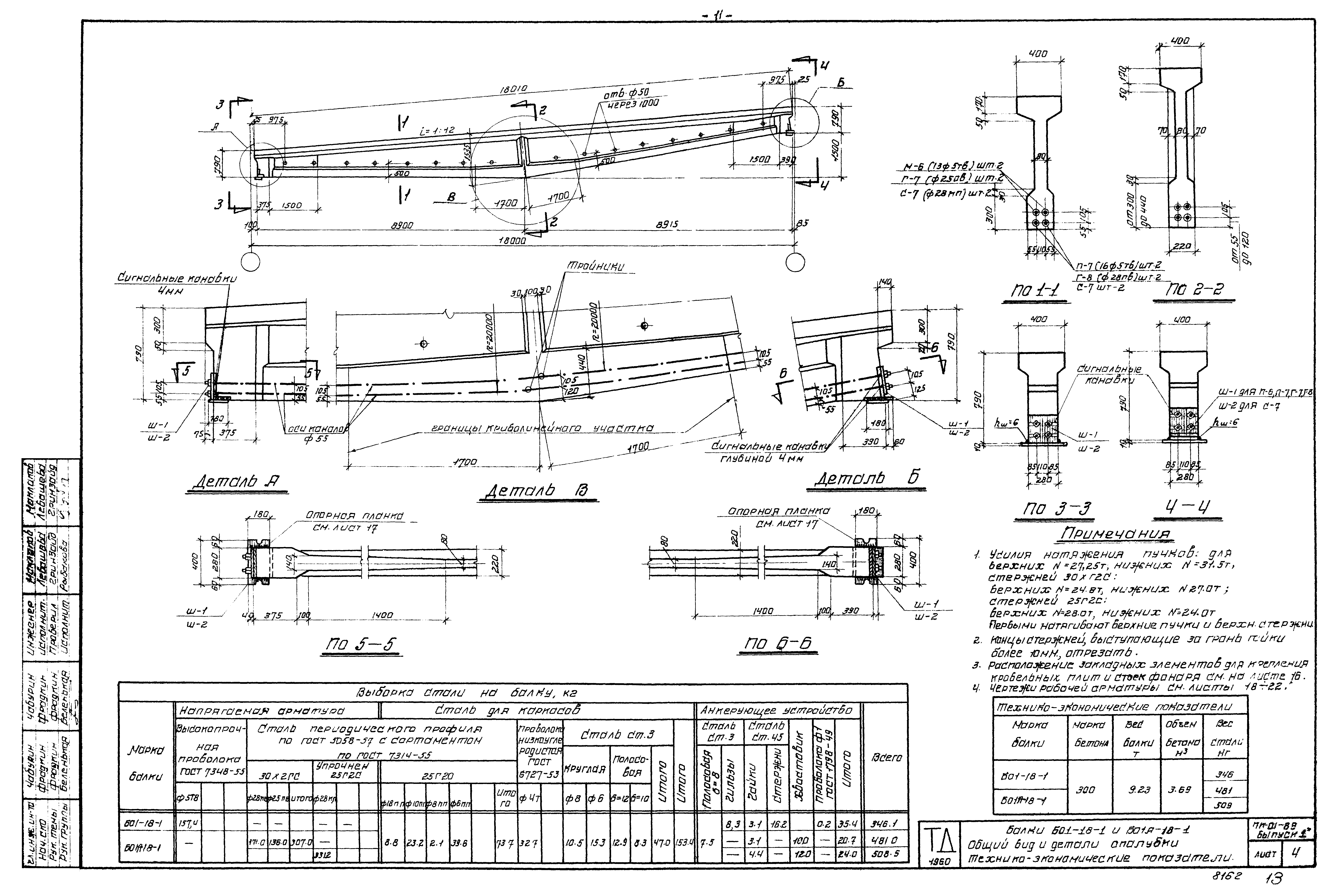

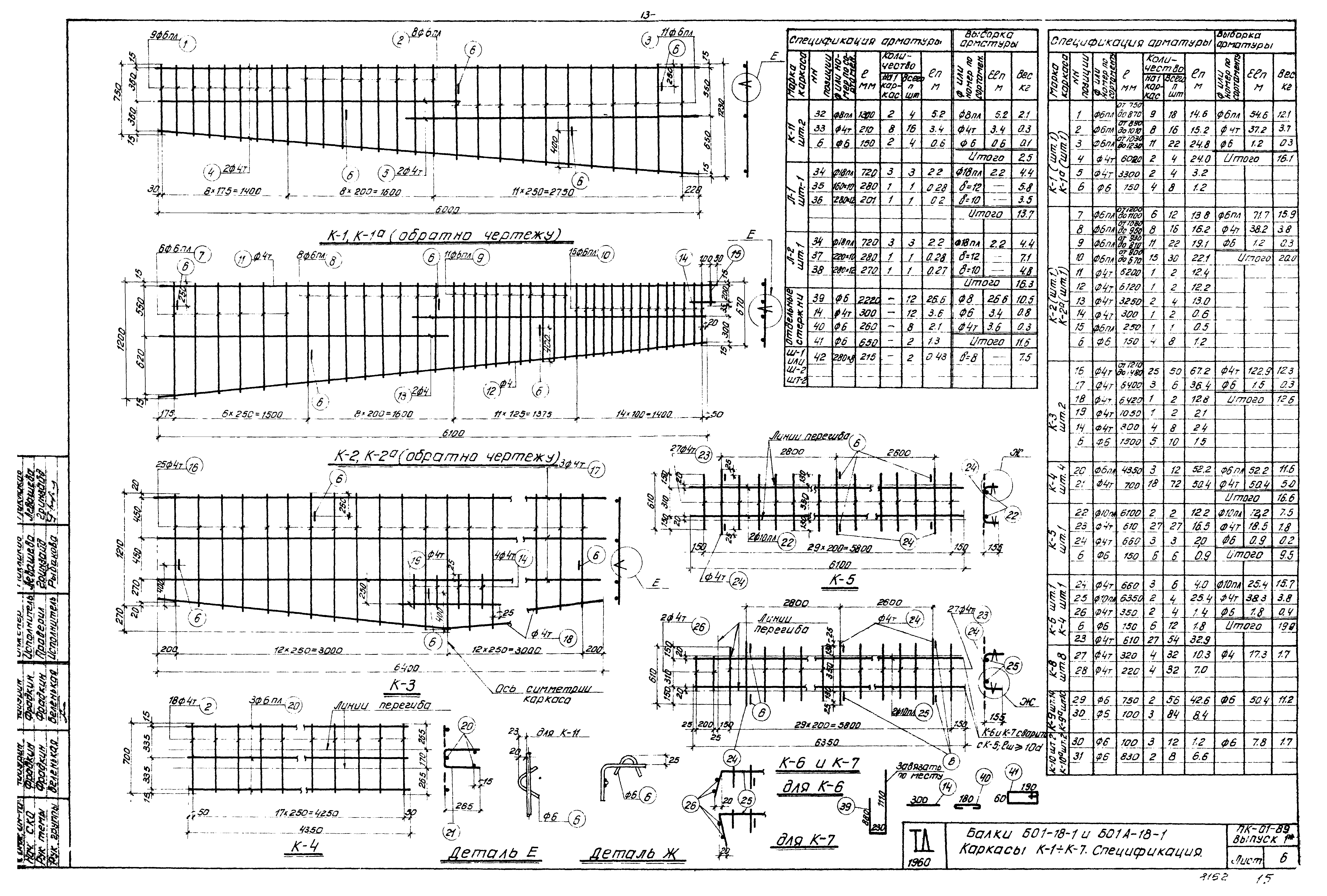

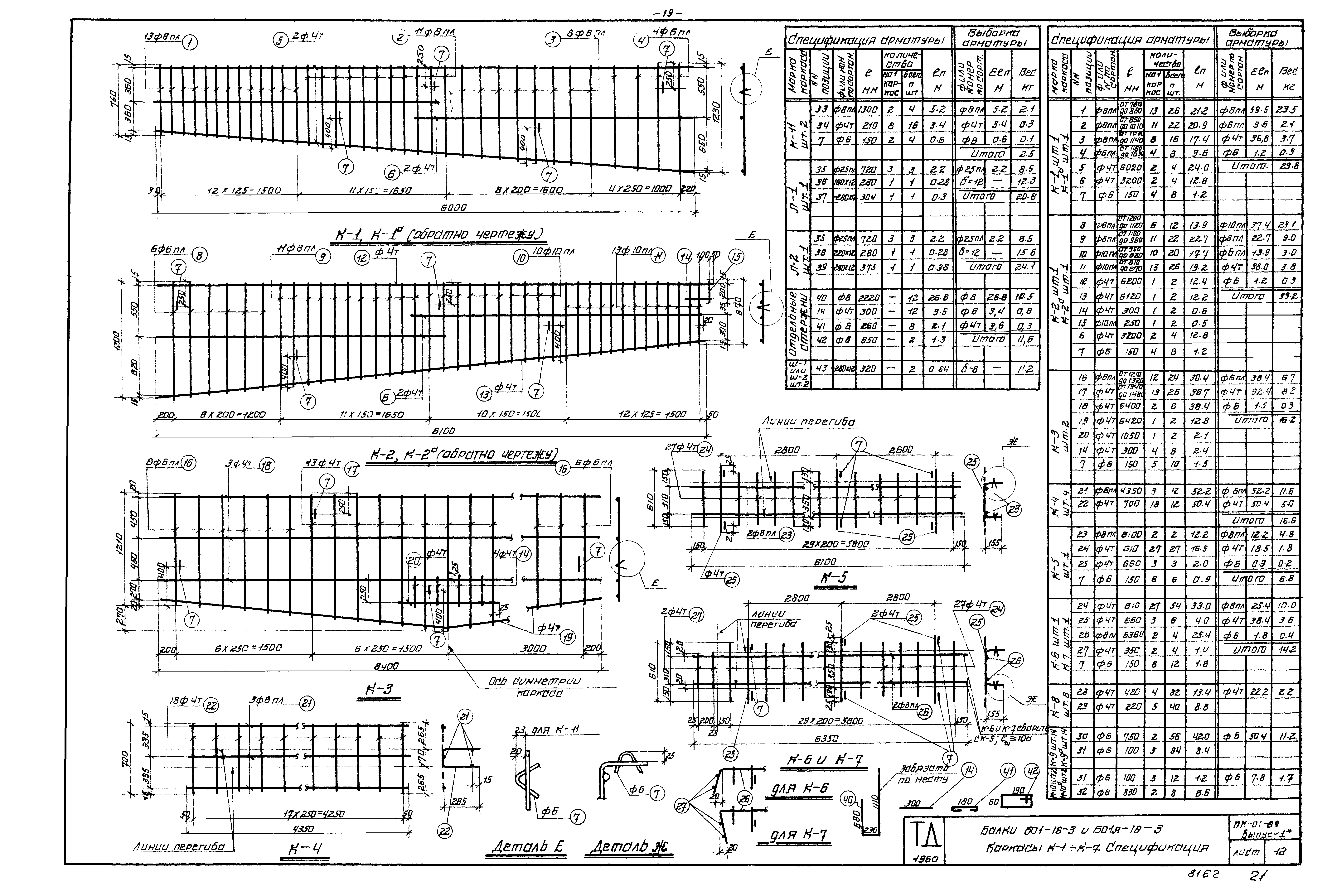

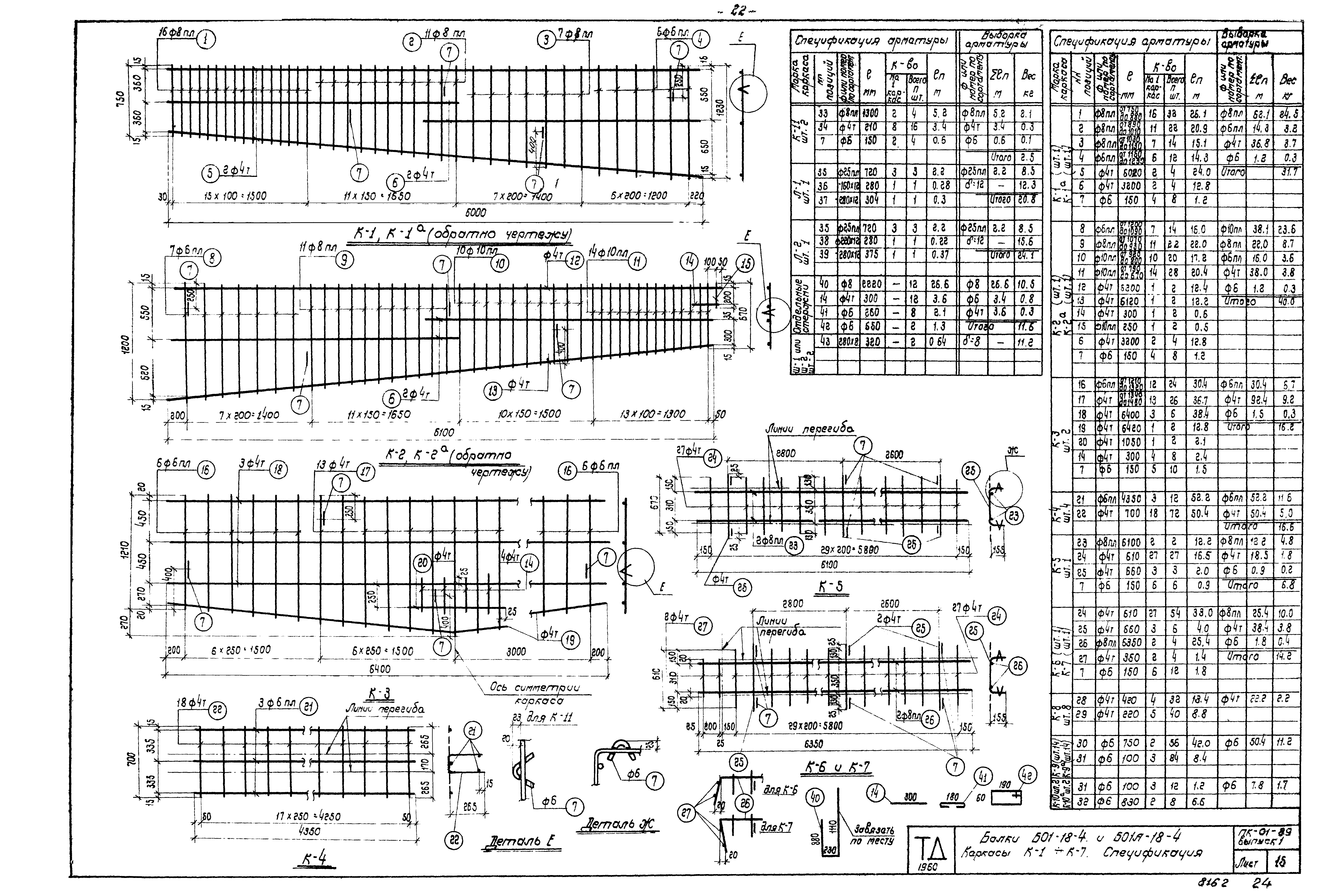

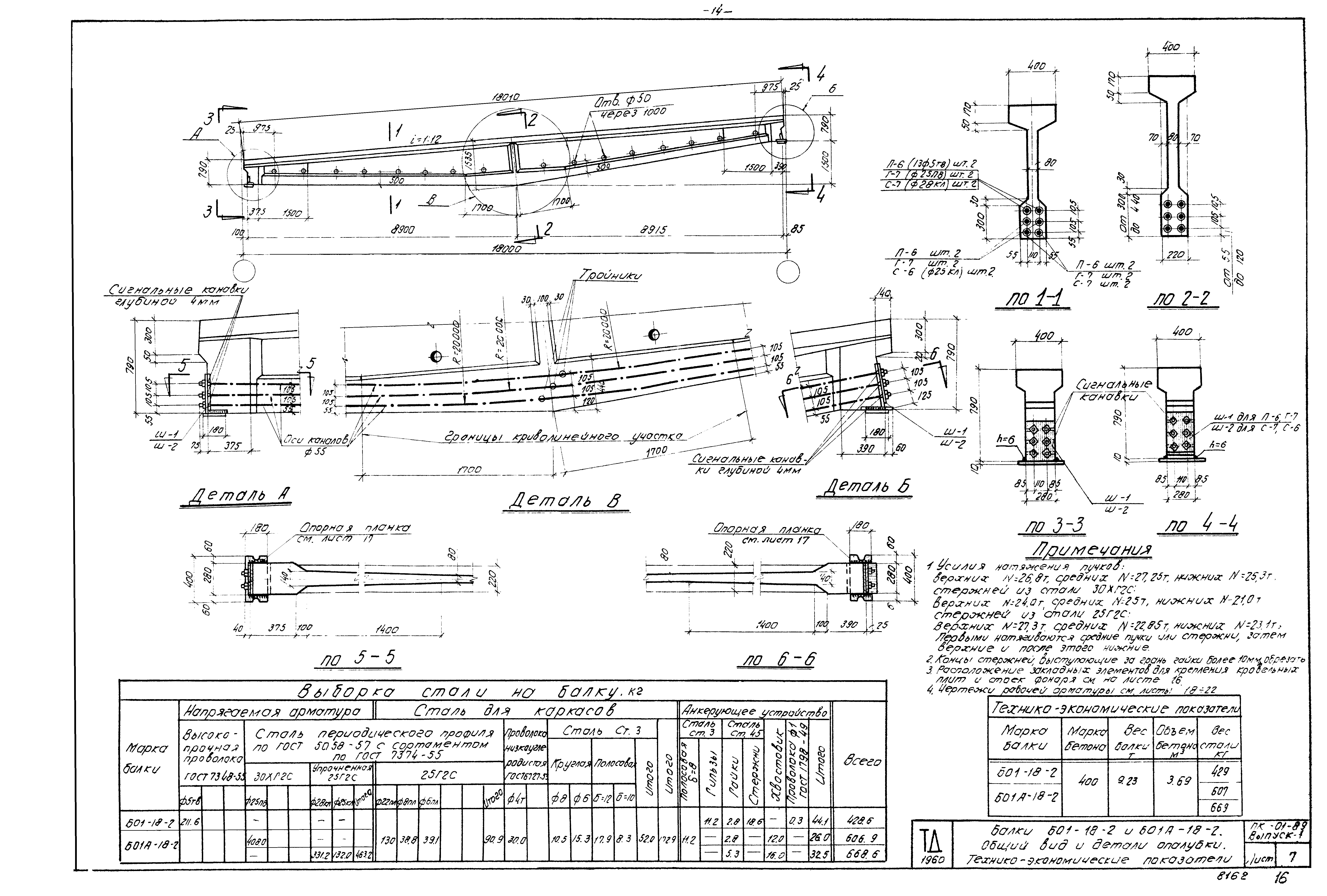

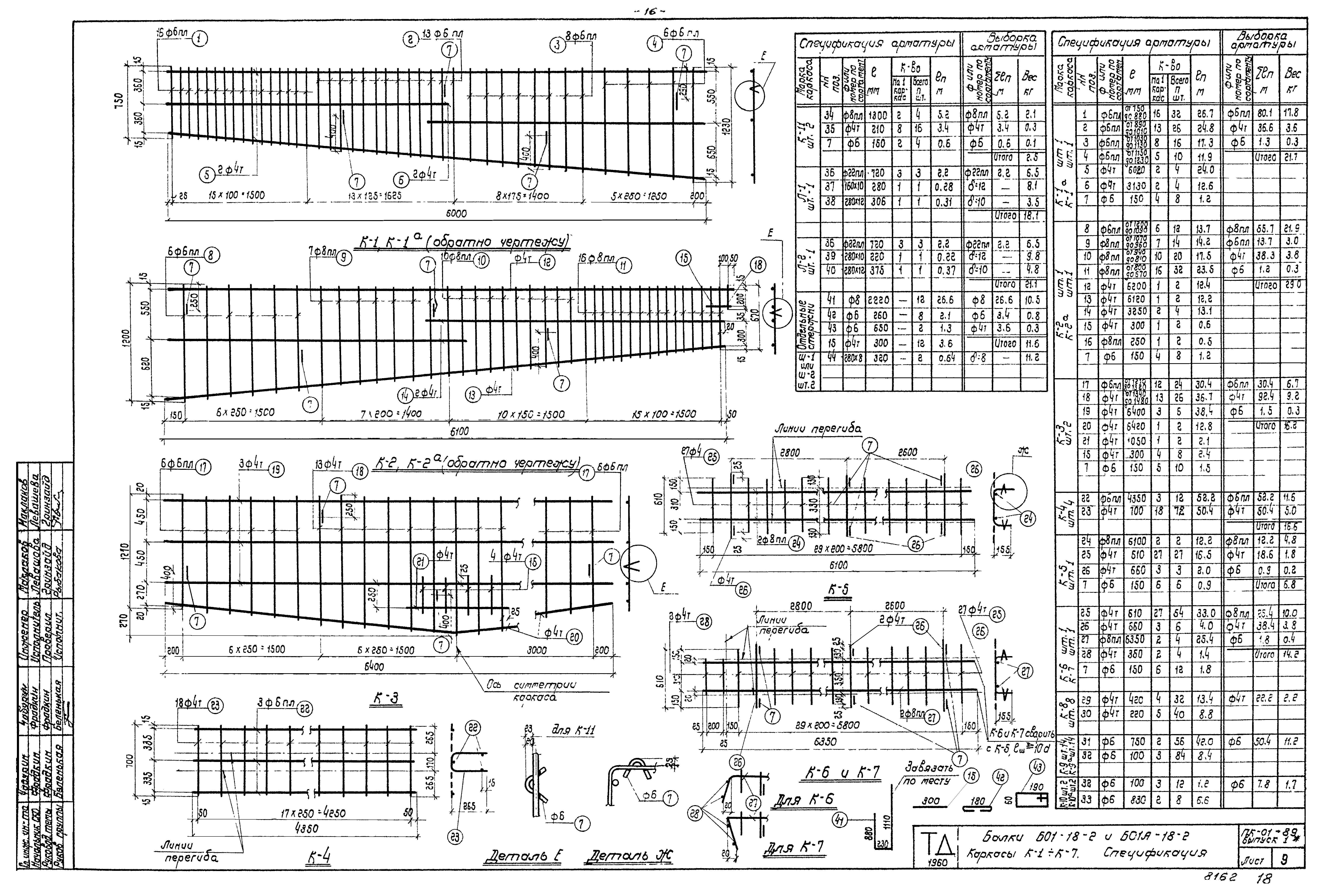

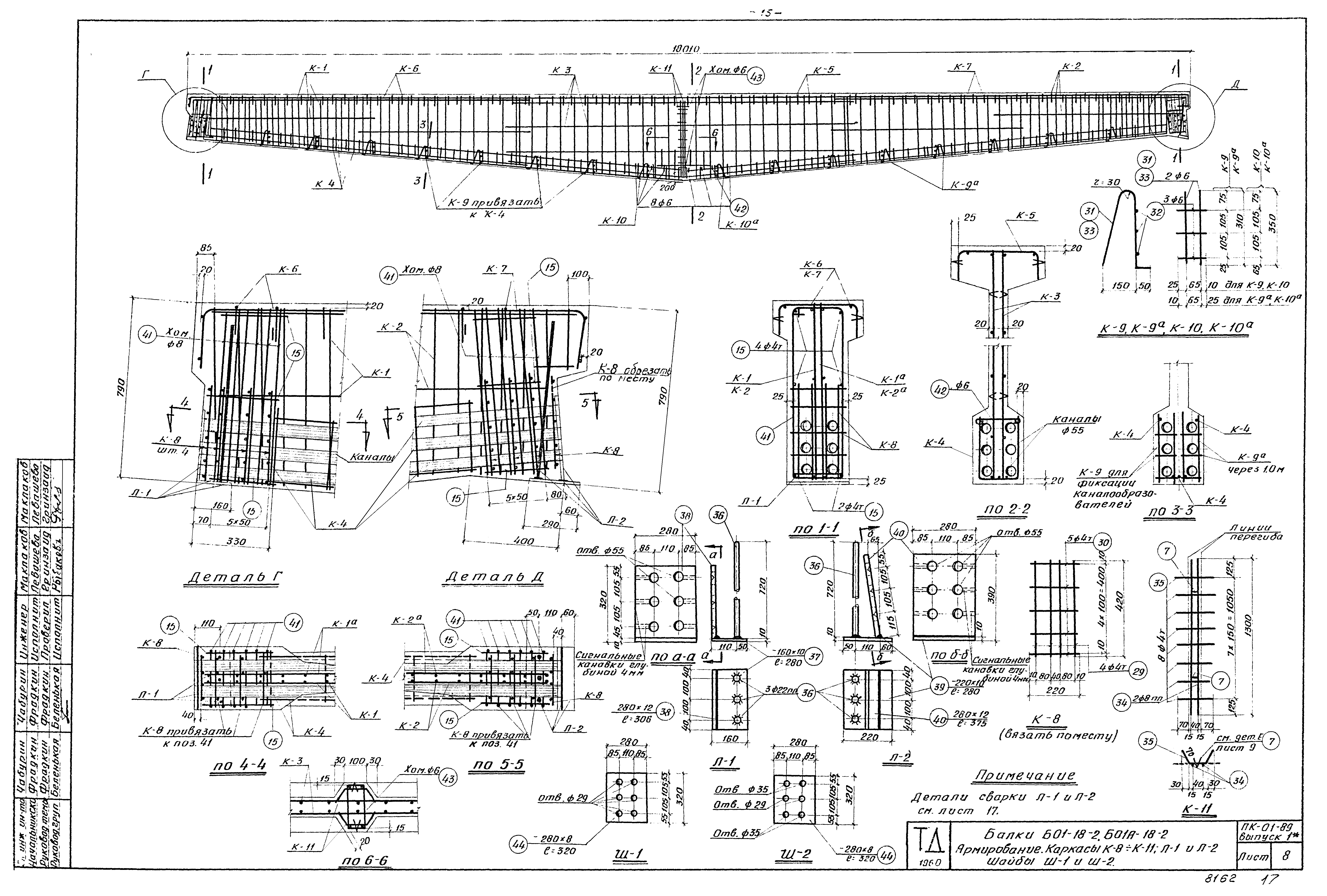

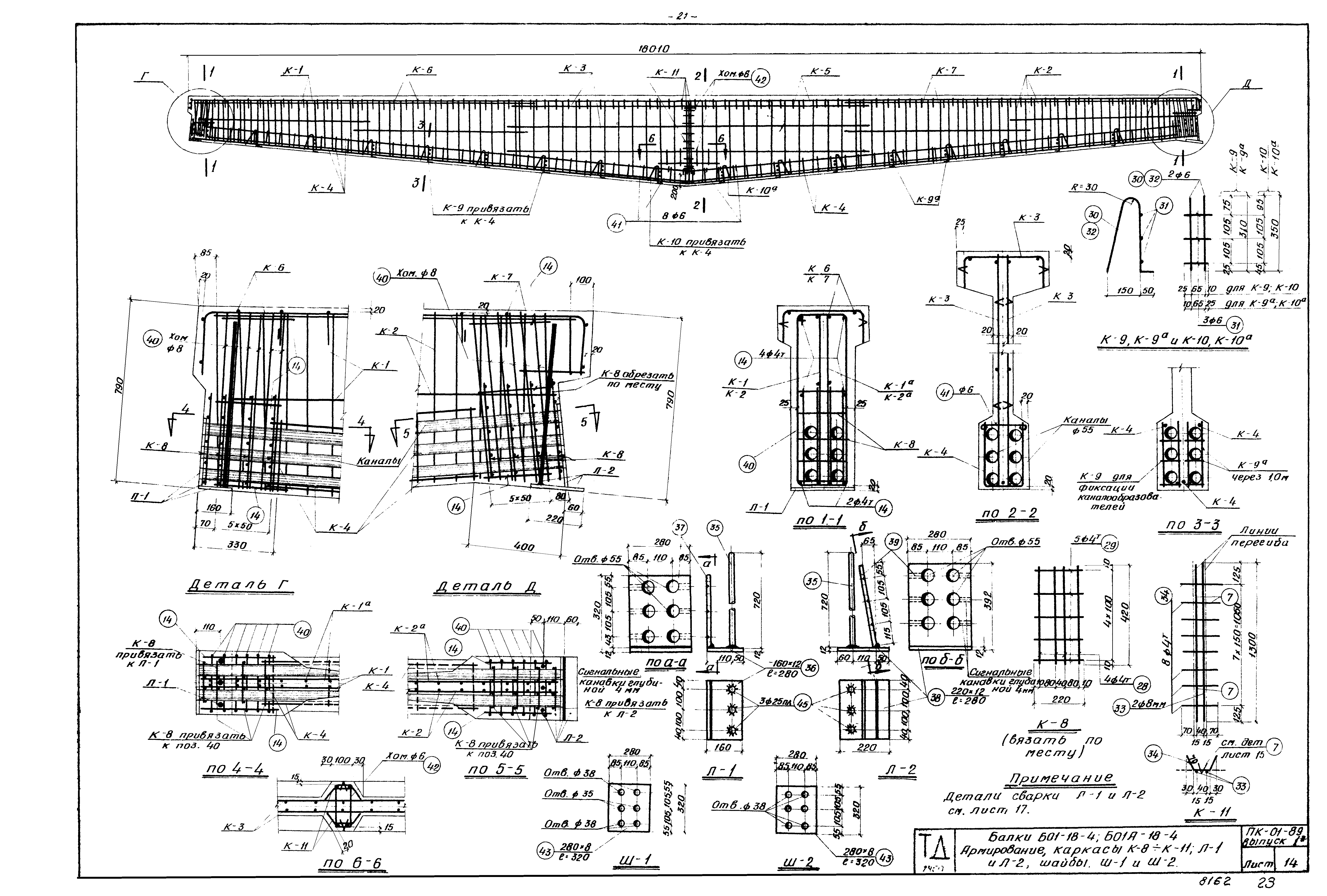

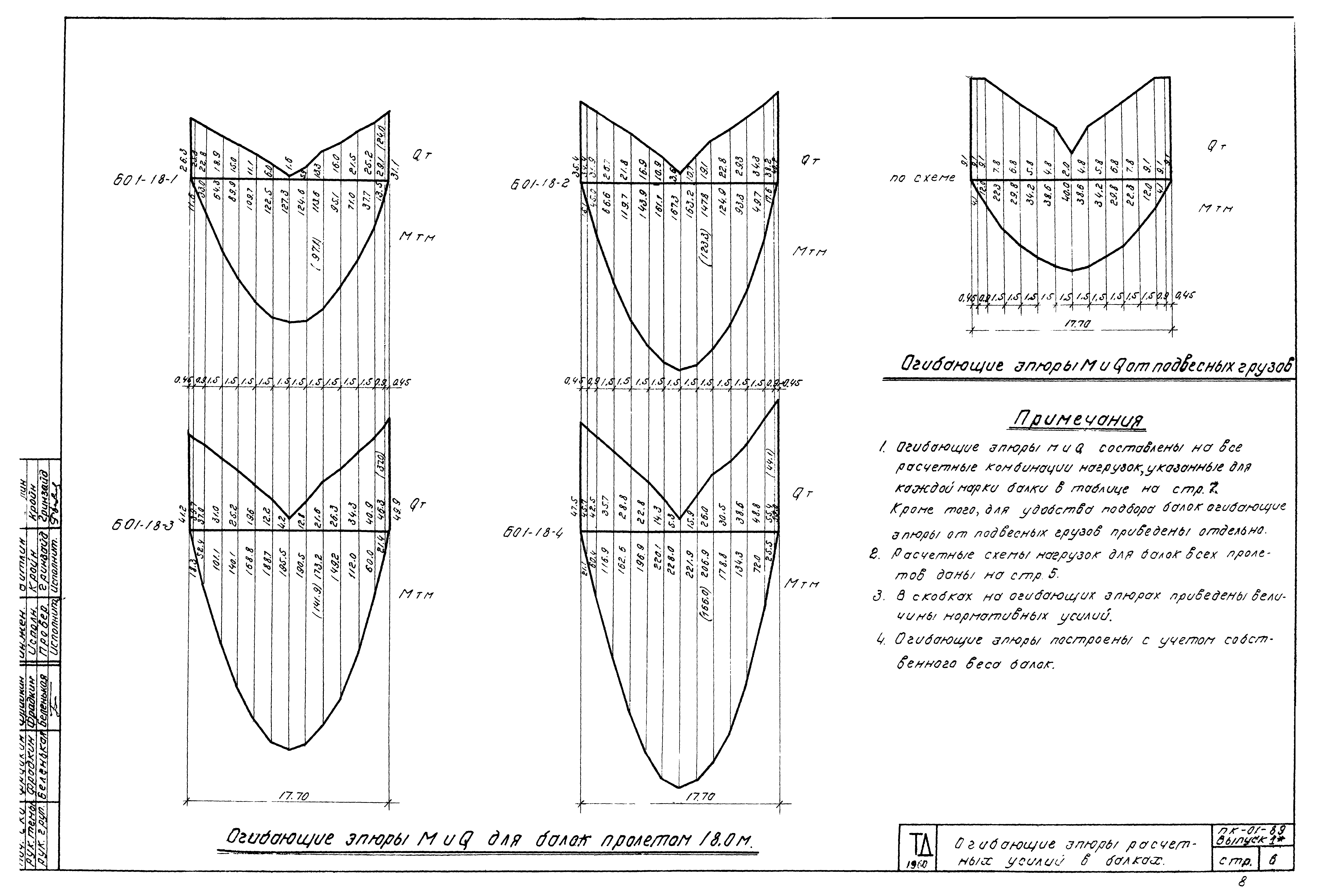

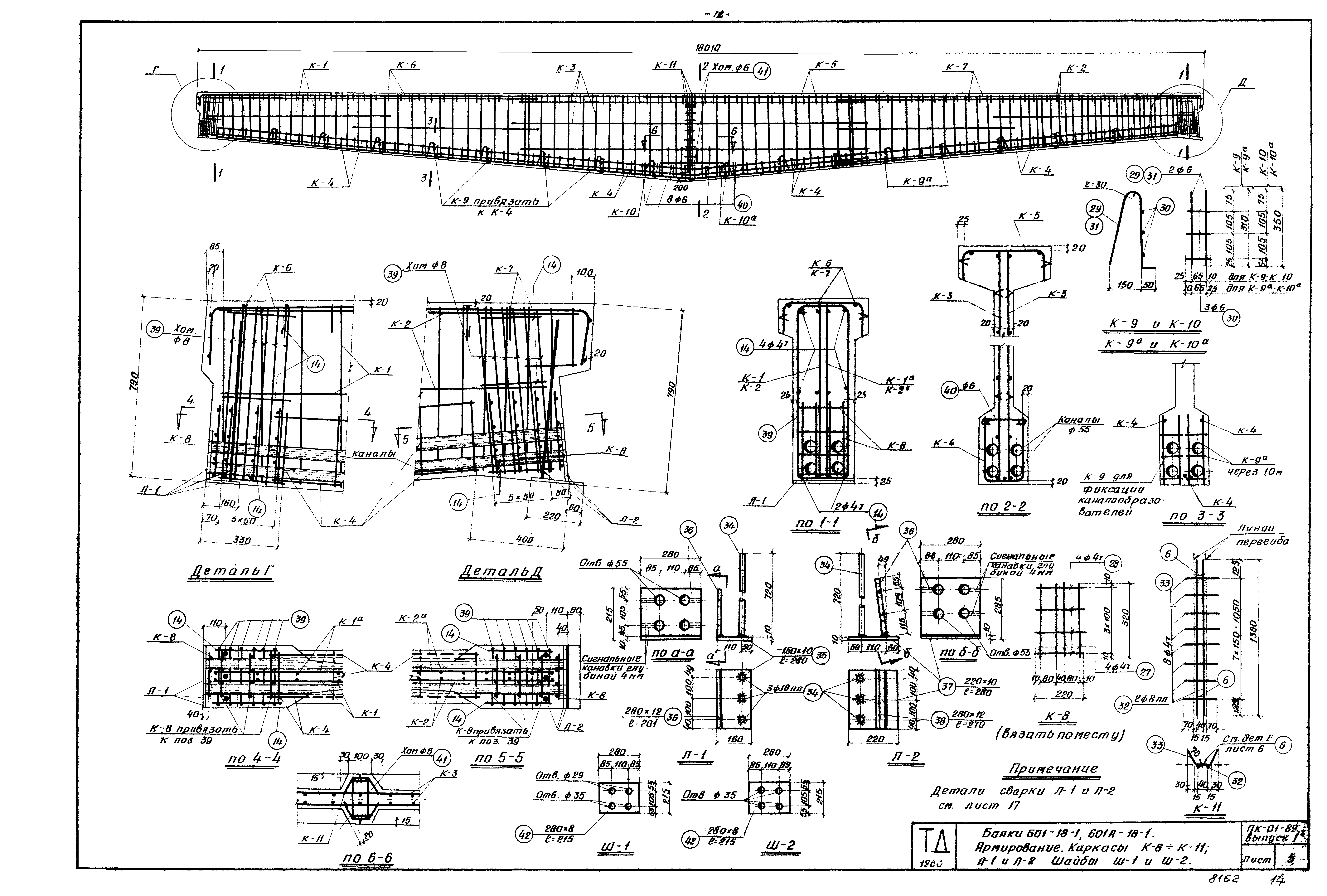

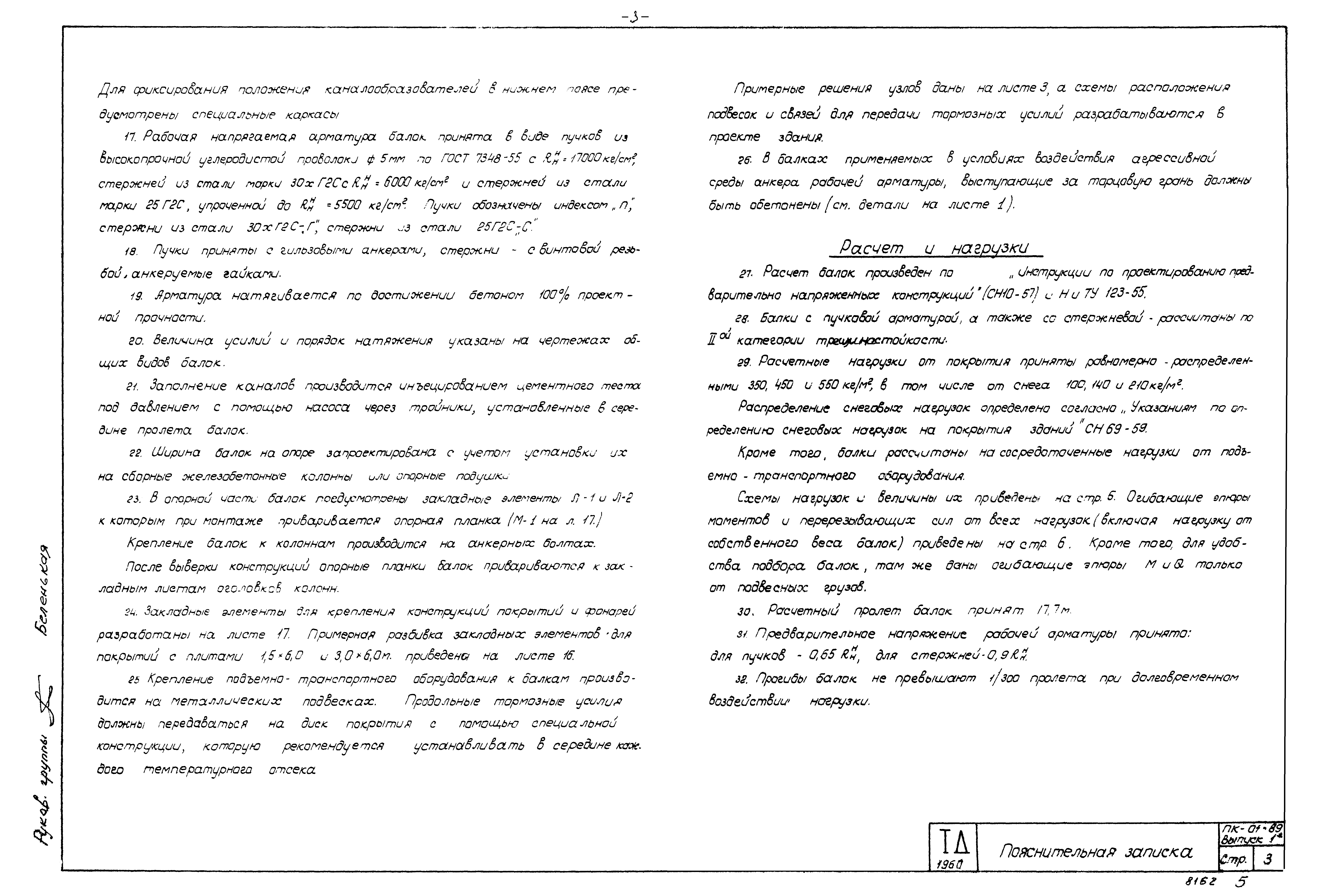

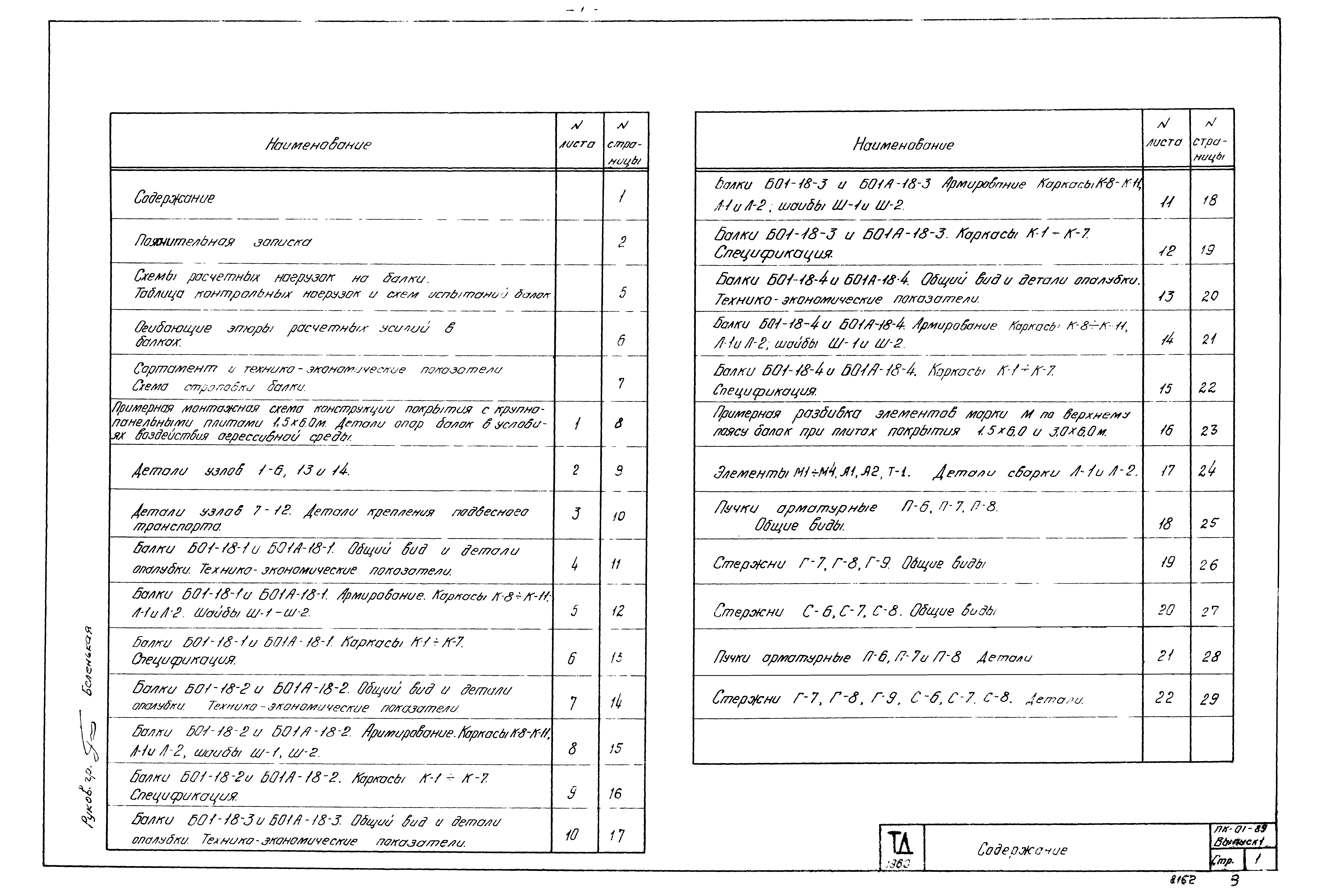

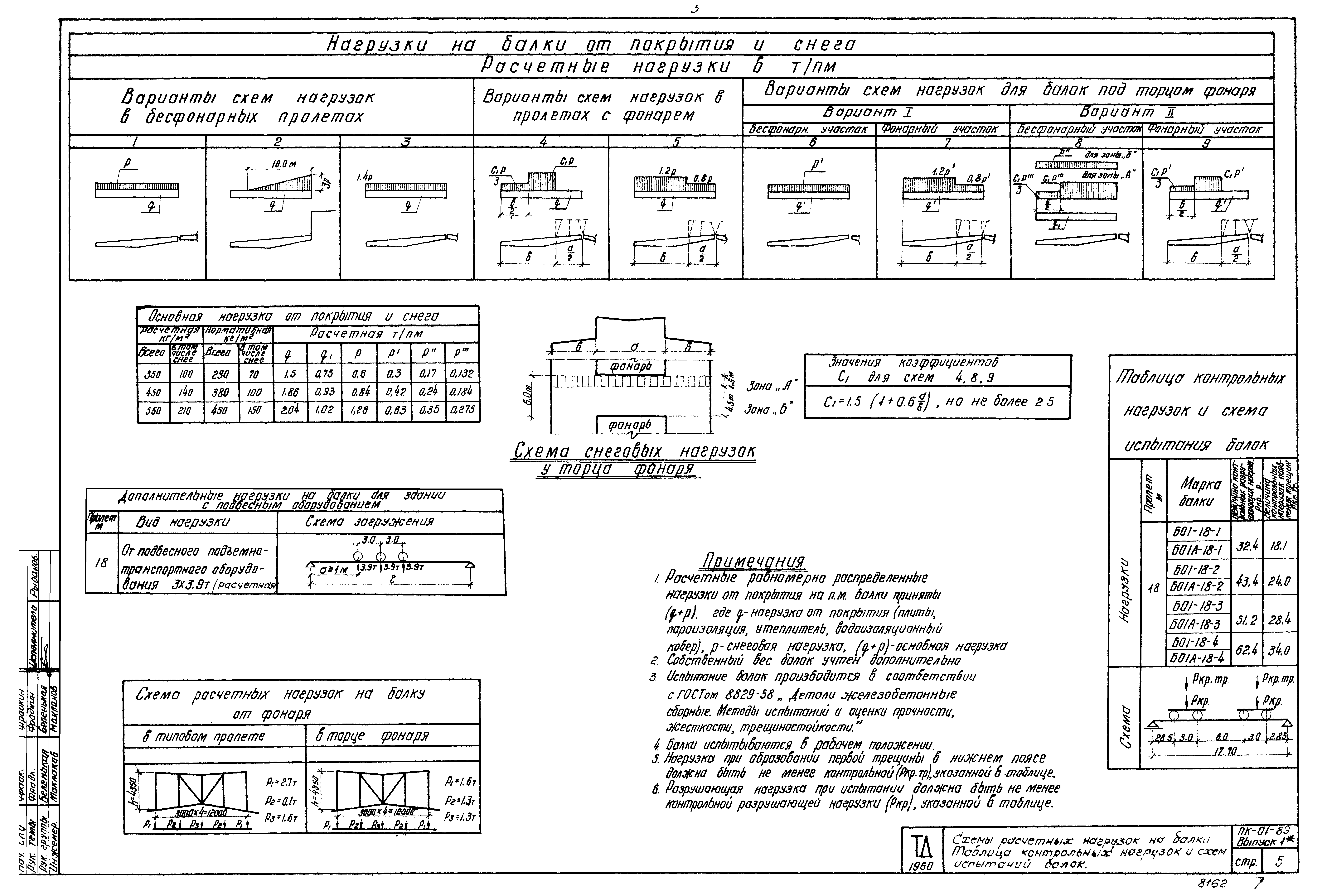

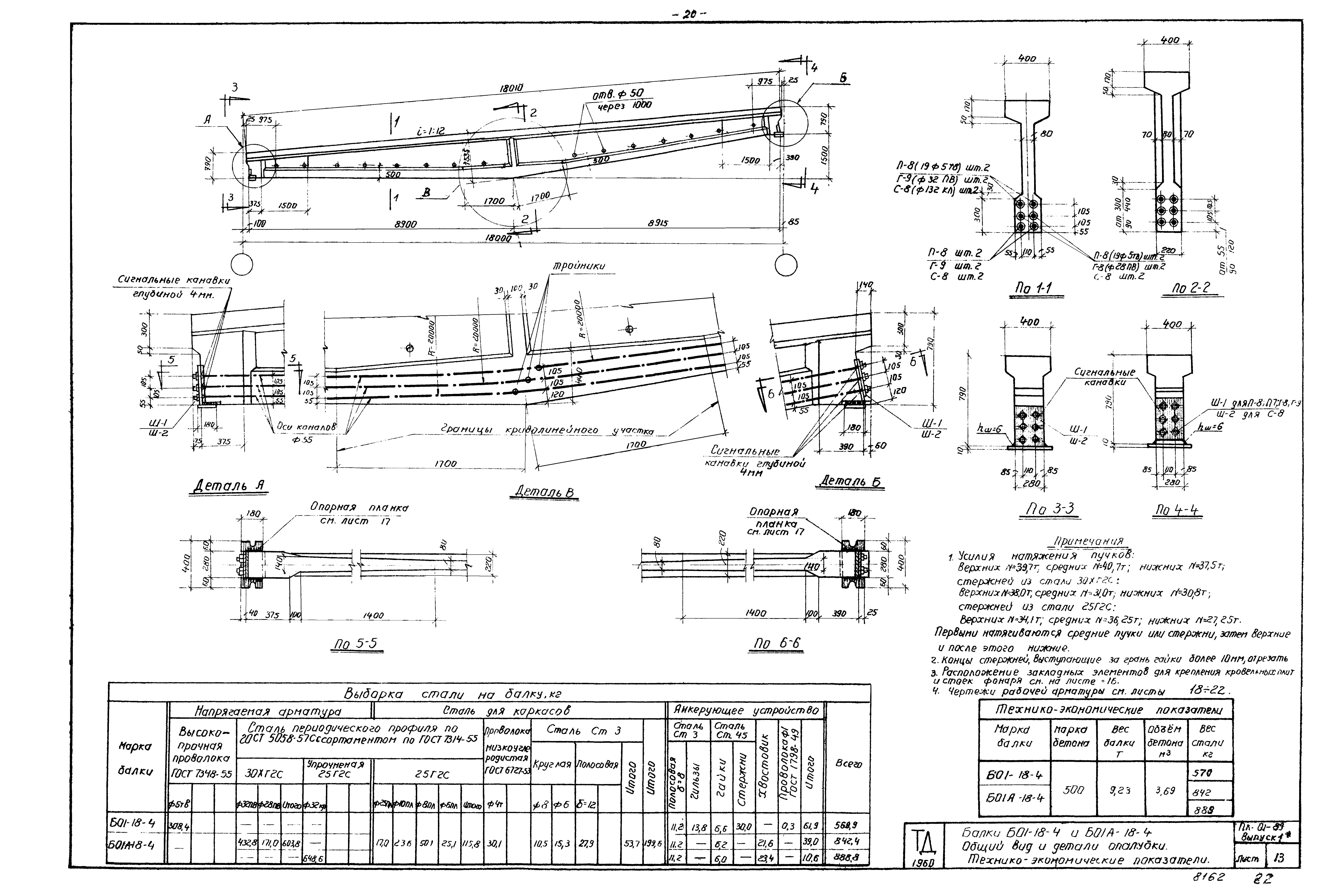

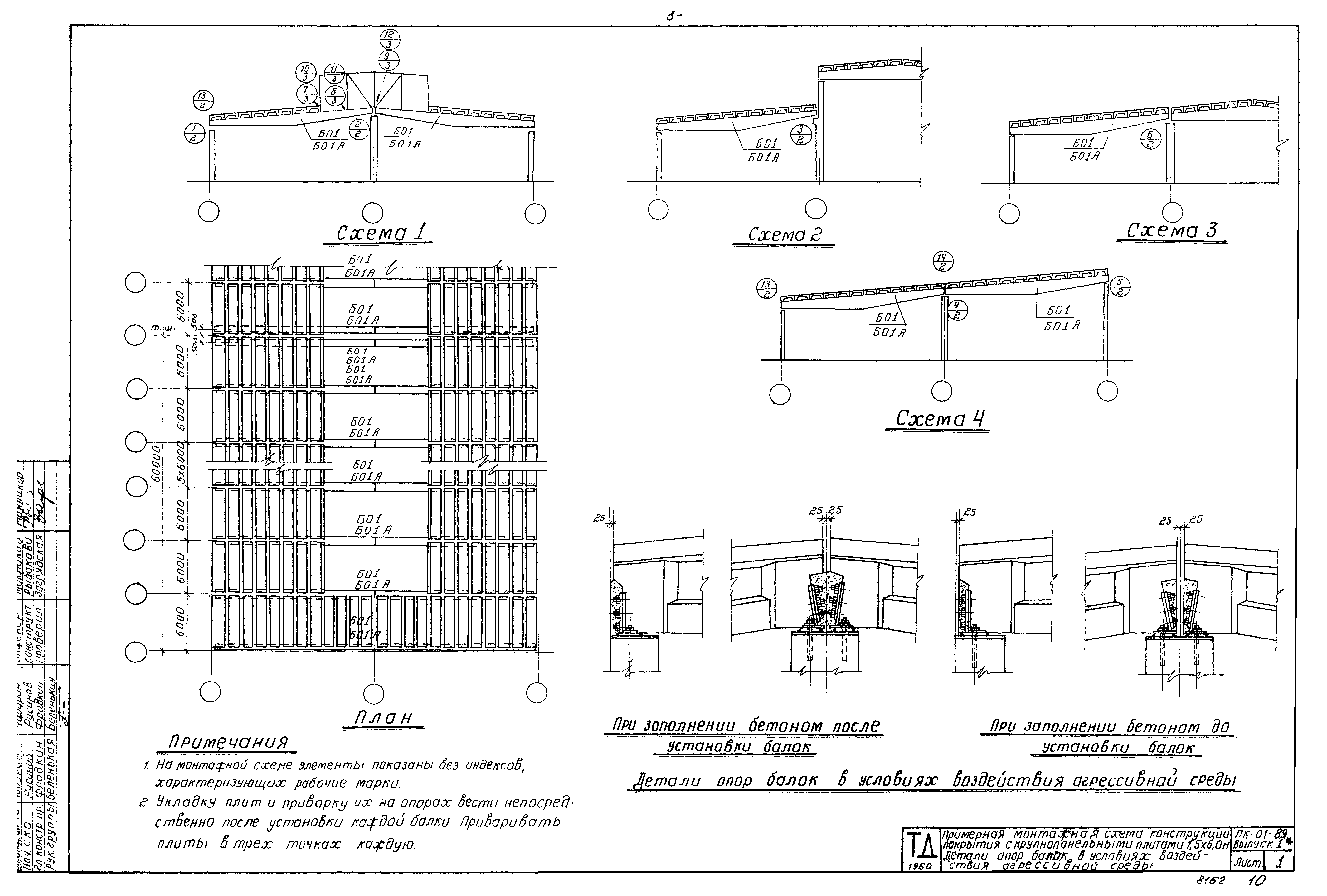

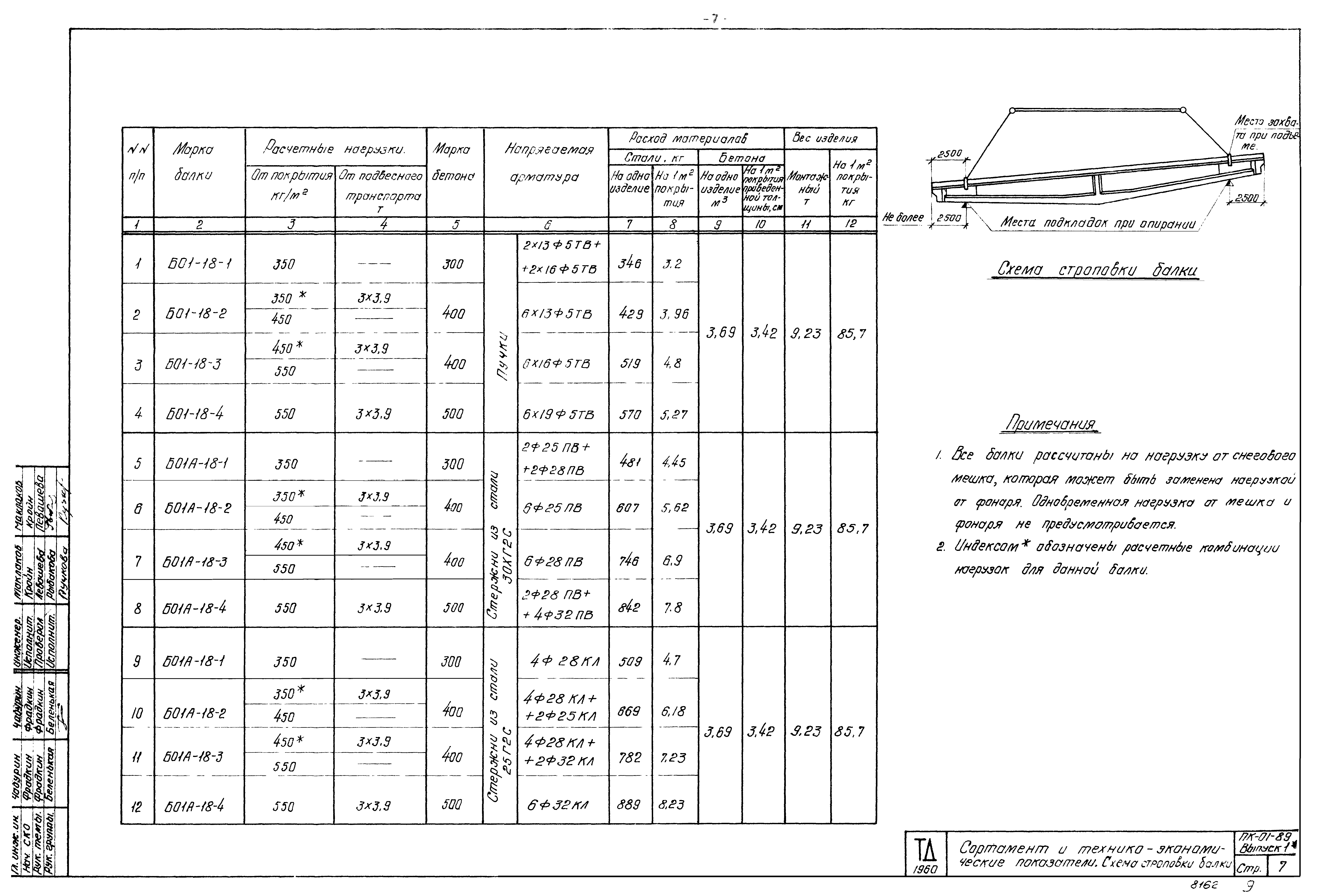

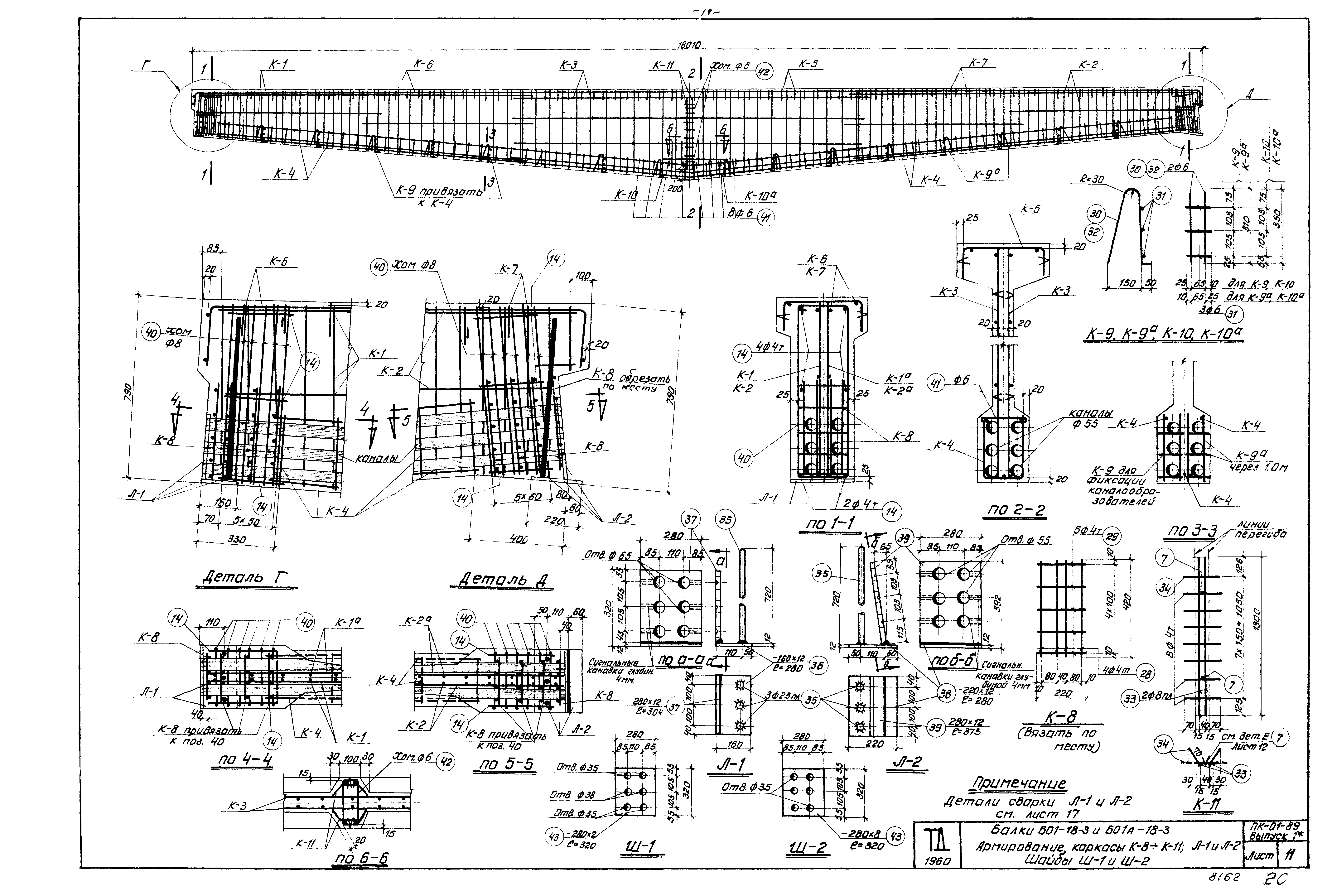

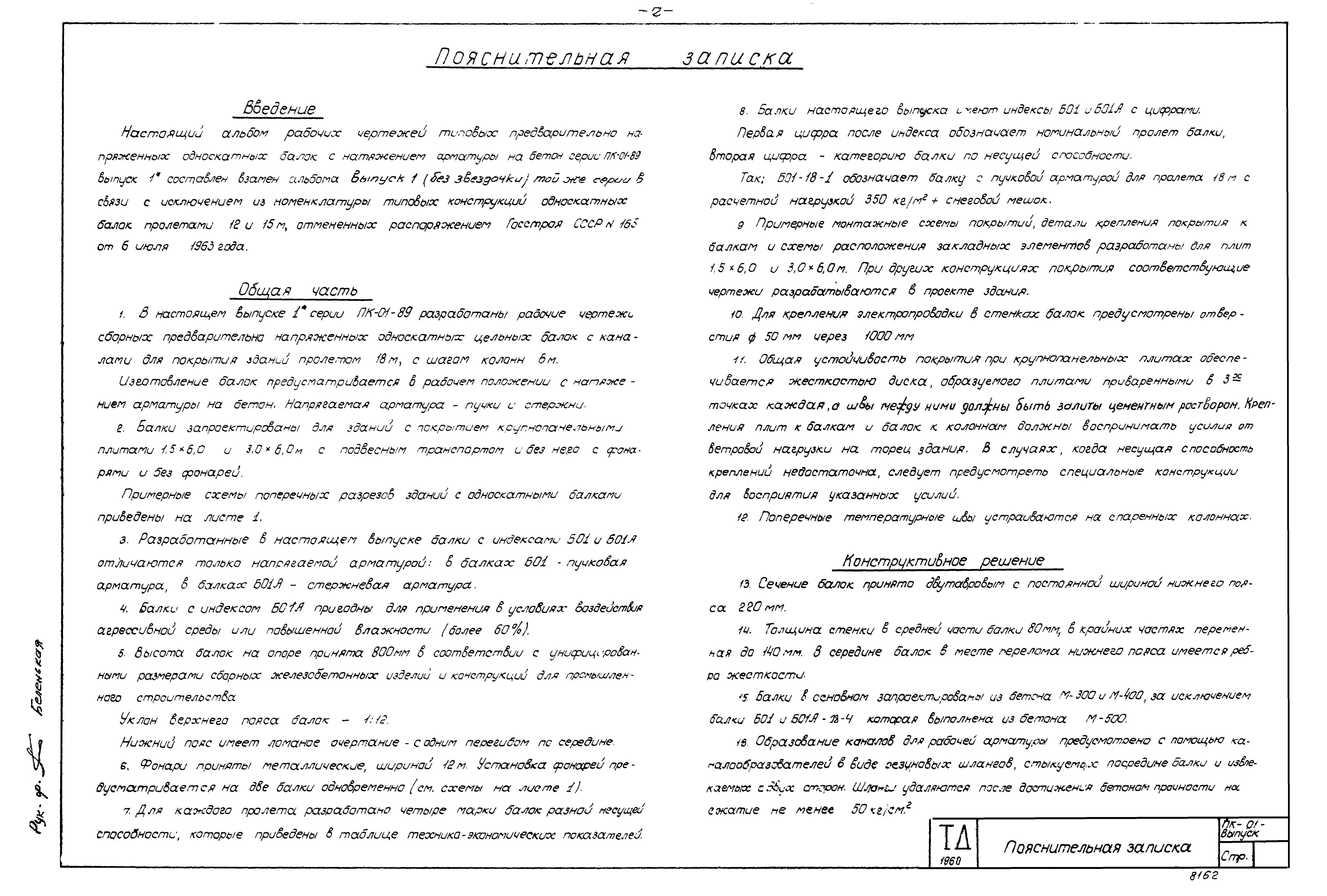

Оглавление:	Содержание Пояснительная записка Схемы расчетных нагрузок на балки. Таблица контрольных нагрузок и схем испытаний балок Огибающие эпюры расчетных усилий в балках Сортамент и технико-экономические показатели. Схема строповки балки Примерная монтажная схема конструкции покрытия с крупнопанельными плитами 1,5х6,0 м. Детали опор балок в условиях воздействия агрессивной среды Детали узлов 1-6, 13 и 14 Детали узлов 7-12. Детали крепления подвесного транспорта Балки БО1-18-1 и БО1А-18-1. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-1 и БО1А-18-1. Армирование. Каркасы К-8÷К-11; Л-1 и Л-2. Шайбы Ш-1-Ш-2 Балки БО1-18-1 и БО1А-18-1. Каркасы К-1÷К-7. Спецификация Балки БО1-18-2 и БО1А-18-2. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-2 и БО1А-18-2. Армирование. Каркасы К-8÷К-11; Л-1 и Л-2. Шайбы Ш-1-Ш-2 Балки БО1-18-2 и БО1А-18-2. Каркасы К-1÷К-7. Спецификация Балки БО1-18-3 и БО1А-18-3. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-3 и БО1А-18-3. Армирование. Каркасы К-8÷К-11; Л-1 и Л-2. Шайбы Ш-1-Ш-2 Балки БО1-18-3 и БО1А-18-3. Каркасы К-1÷К-7. Спецификация Балки БО1-18-4 и БО1А-18-4. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-4 и БО1А-18-4. Армирование. Каркасы К-8÷К-11; Л-1 и Л-2. Шайбы Ш-1-Ш-2 Балки БО1-18-4 и БО1А-18-4. Каркасы К-1÷К-7. Спецификация Примерная разбивка элементов марки М по верхнему поясу балок при плитах покрытия 1,5х6,0 и 3,0х6,0 м Элементы М1-М4,А1,А2,Т-1. Детали сварки Л-1 и Л-2 Пучки арматурные П-6,П-7,П-8. Общие виды Стержни Г-7,Г-8,Г-9. Общие виды Сетки С-6,С-7,С-8. Общие виды Пучки арматурные П-6,П-7 и П-8. Детали Стержни Г-7,Г-8,Г-9,С-6,С-7,С-8. Детали
Разработан:	Проектный институт № 1 Министерства строительства РСФСР НИИ-200
Утверждён:	01.10.1960 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 510)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
