Серия 1.231-3

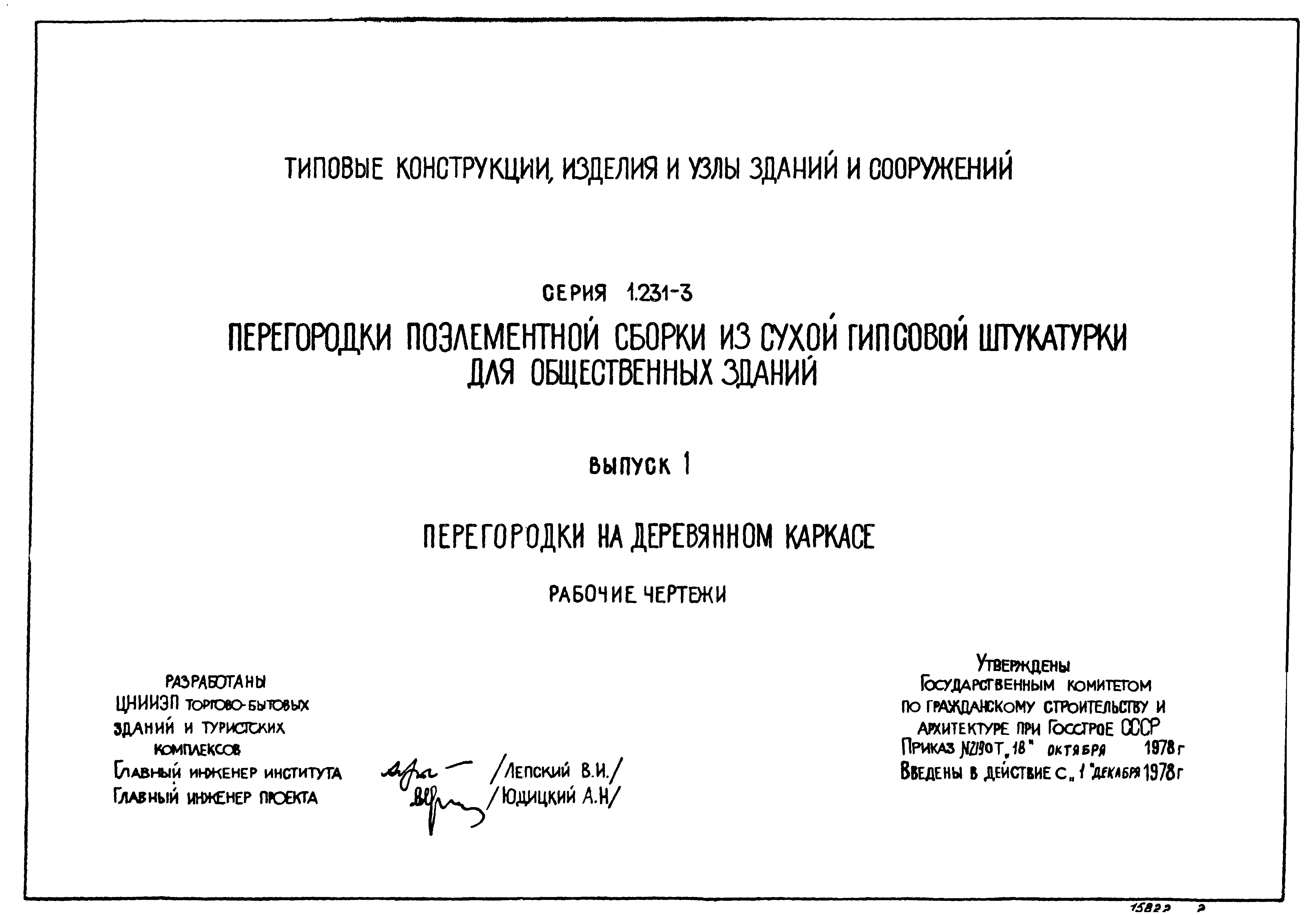

Выпуск 1. Перегородки на деревянном каркасе. Рабочие чертежи

Обозначение:	Серия 1.231-3
Обозначение англ:	Series 1.231-3
Статус:	заменен
Название рус.:	Выпуск 1. Перегородки на деревянном каркасе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1984
Область применения:	Альбом содержит набор перегородок поэлементной сборки на деревянном каркасе, обеспечивающий компоновку перегородок с минимальными отходами СГШ в зданиях с каркасом ИИ-04. Перегородки поэлементной сборки предназначены для применения в проектах общественных зданий (предприятия общественного питания, торговли, бытового обслуживания, школ, учебных, лечебных и детских учреждений), а также в гостиницах, административно-бытовых зданиях и др.

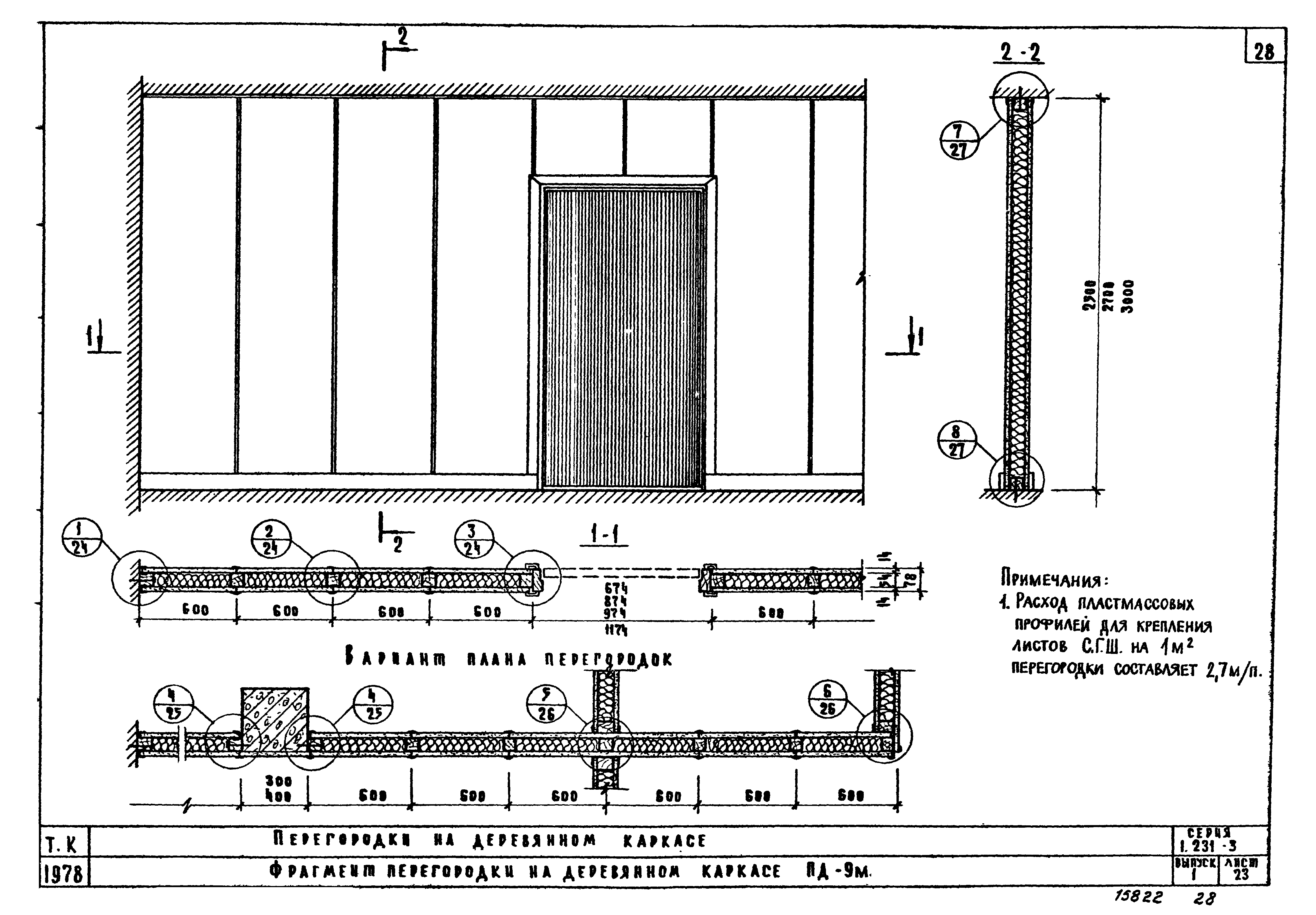

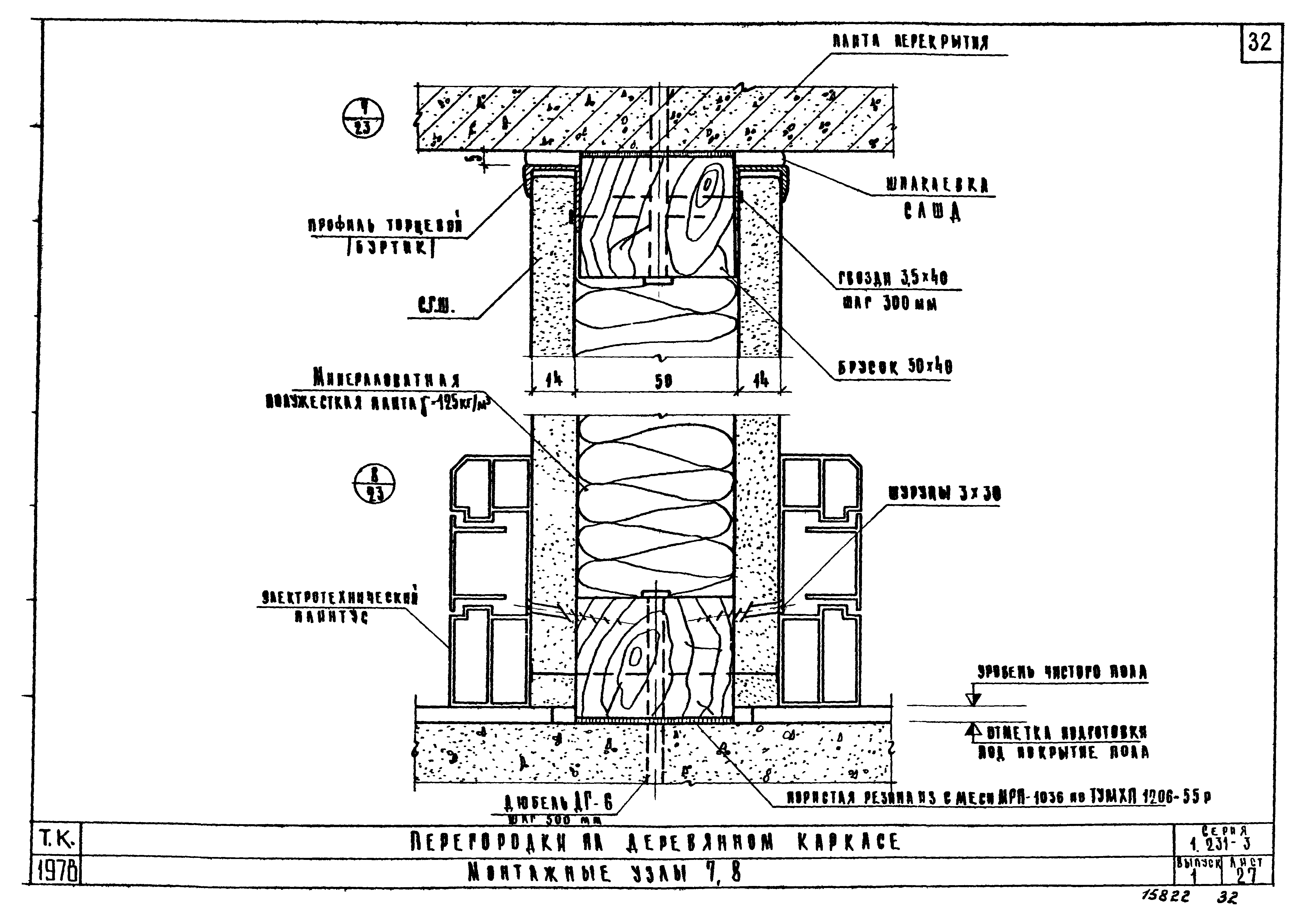

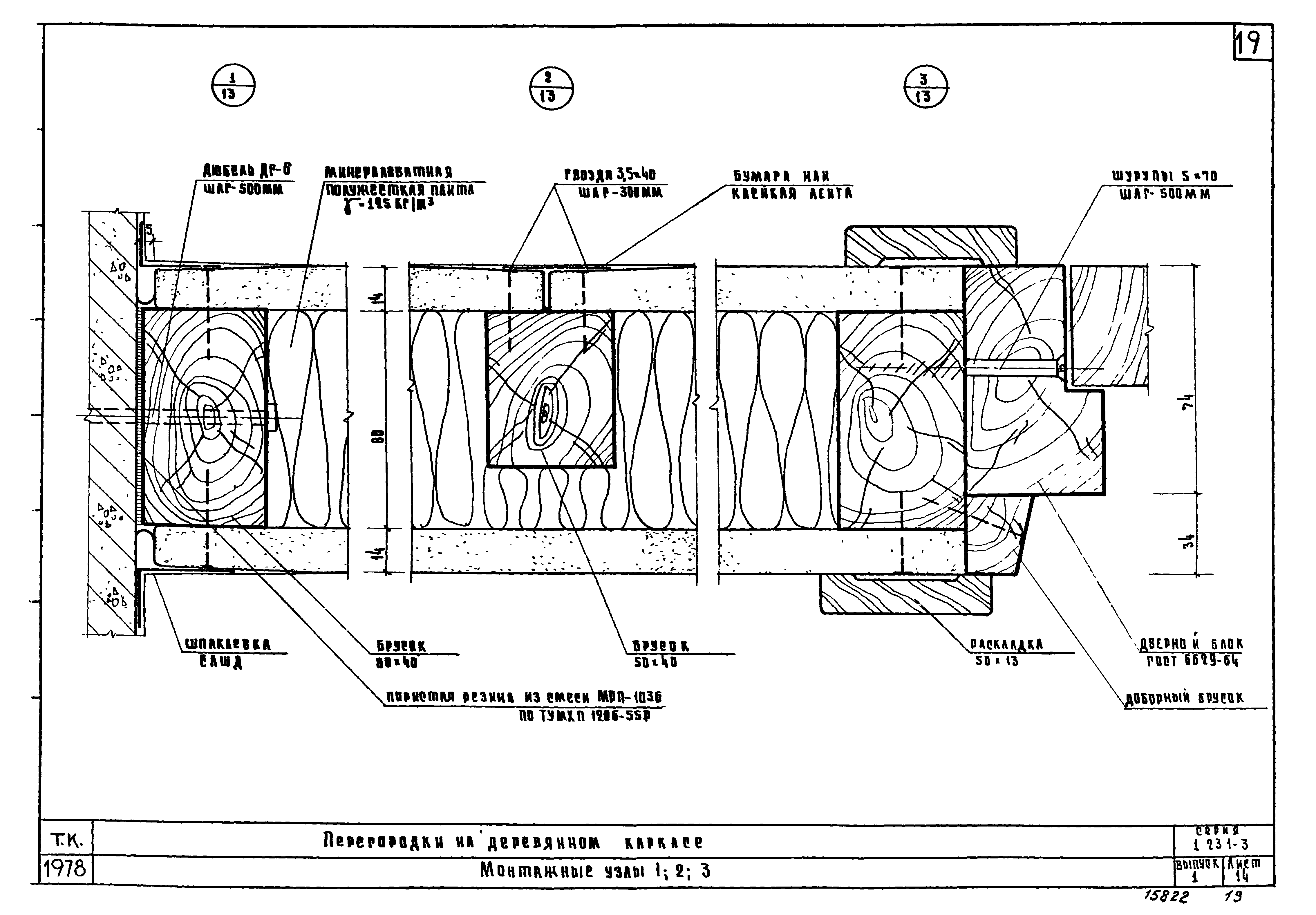

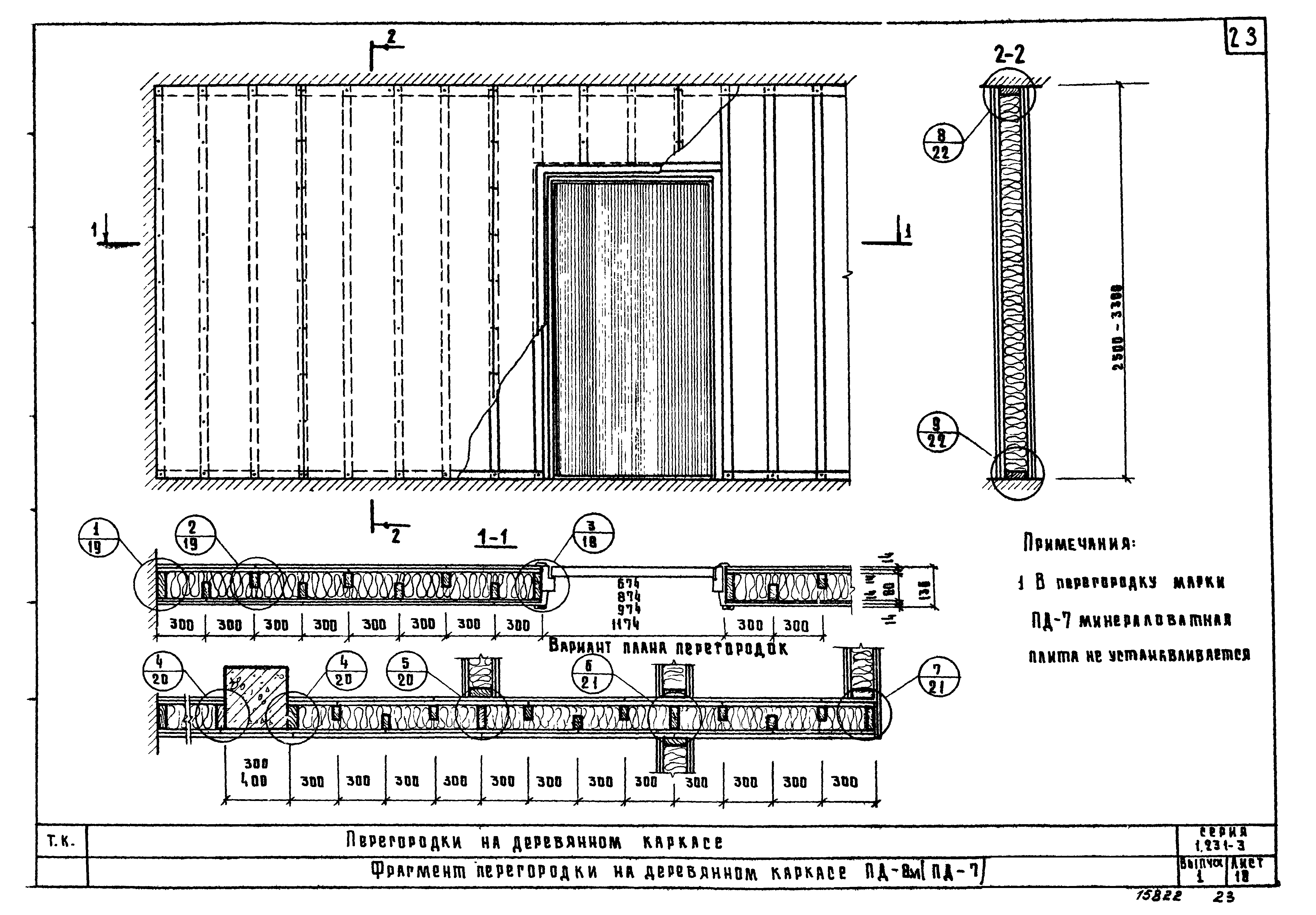

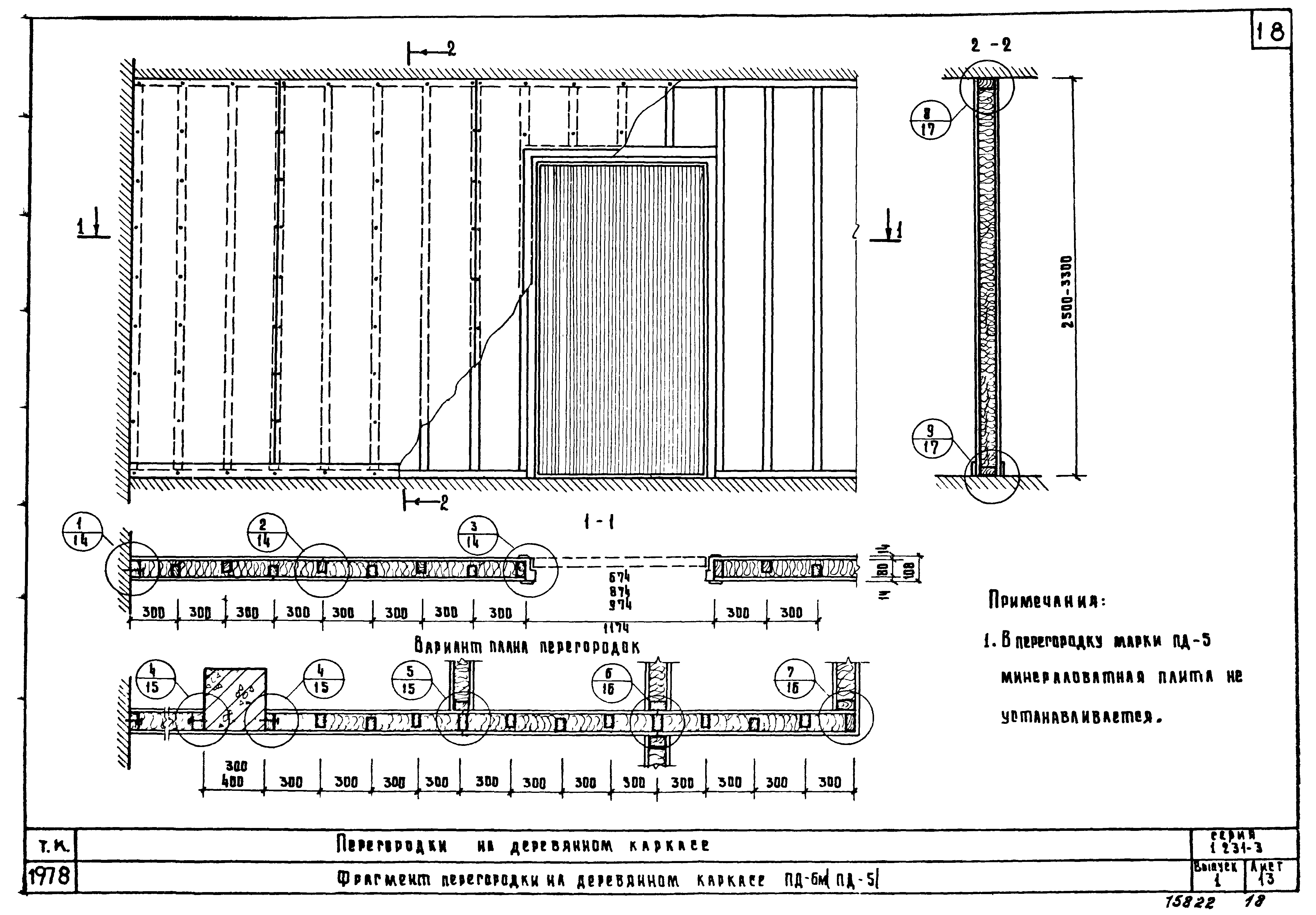

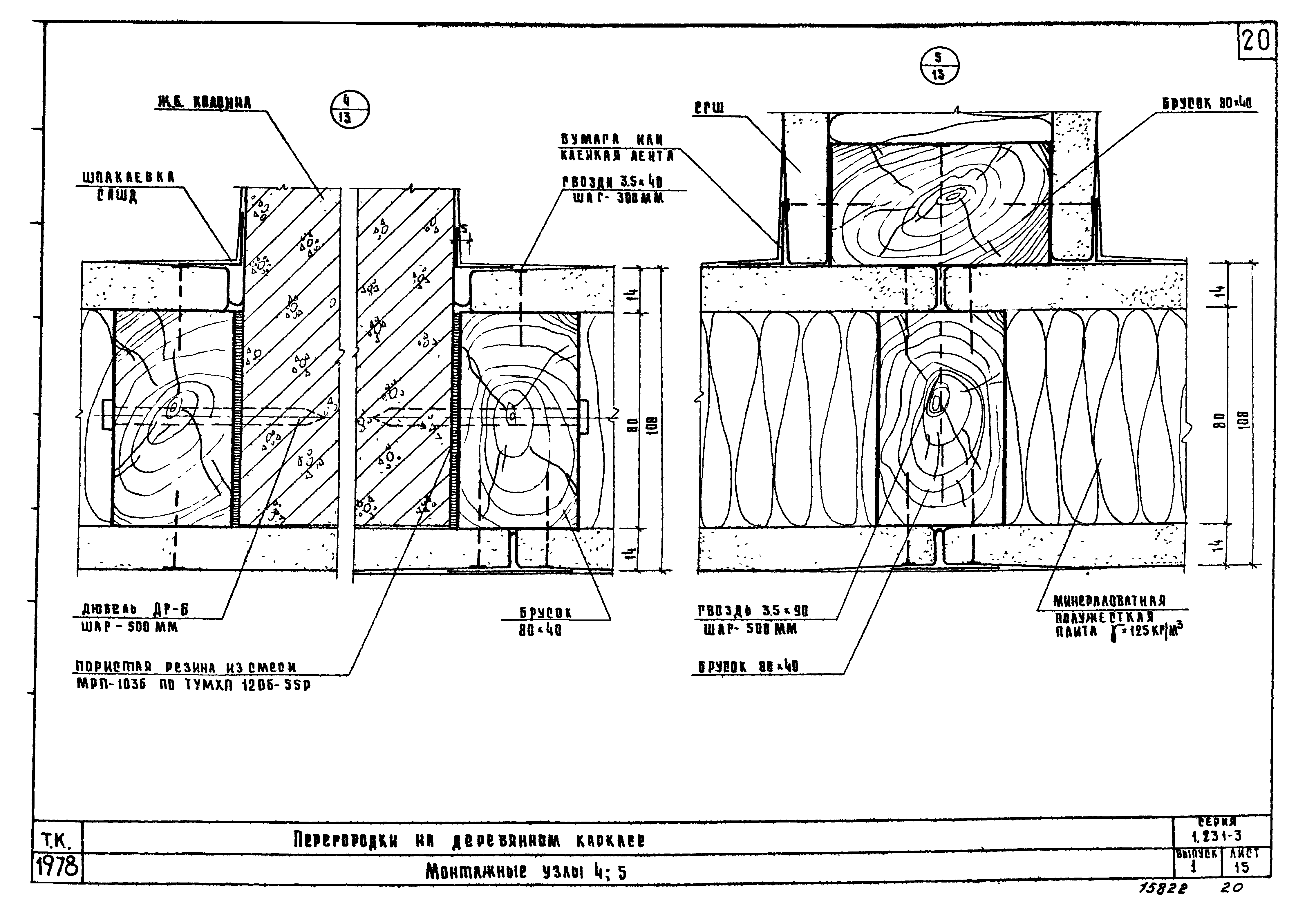

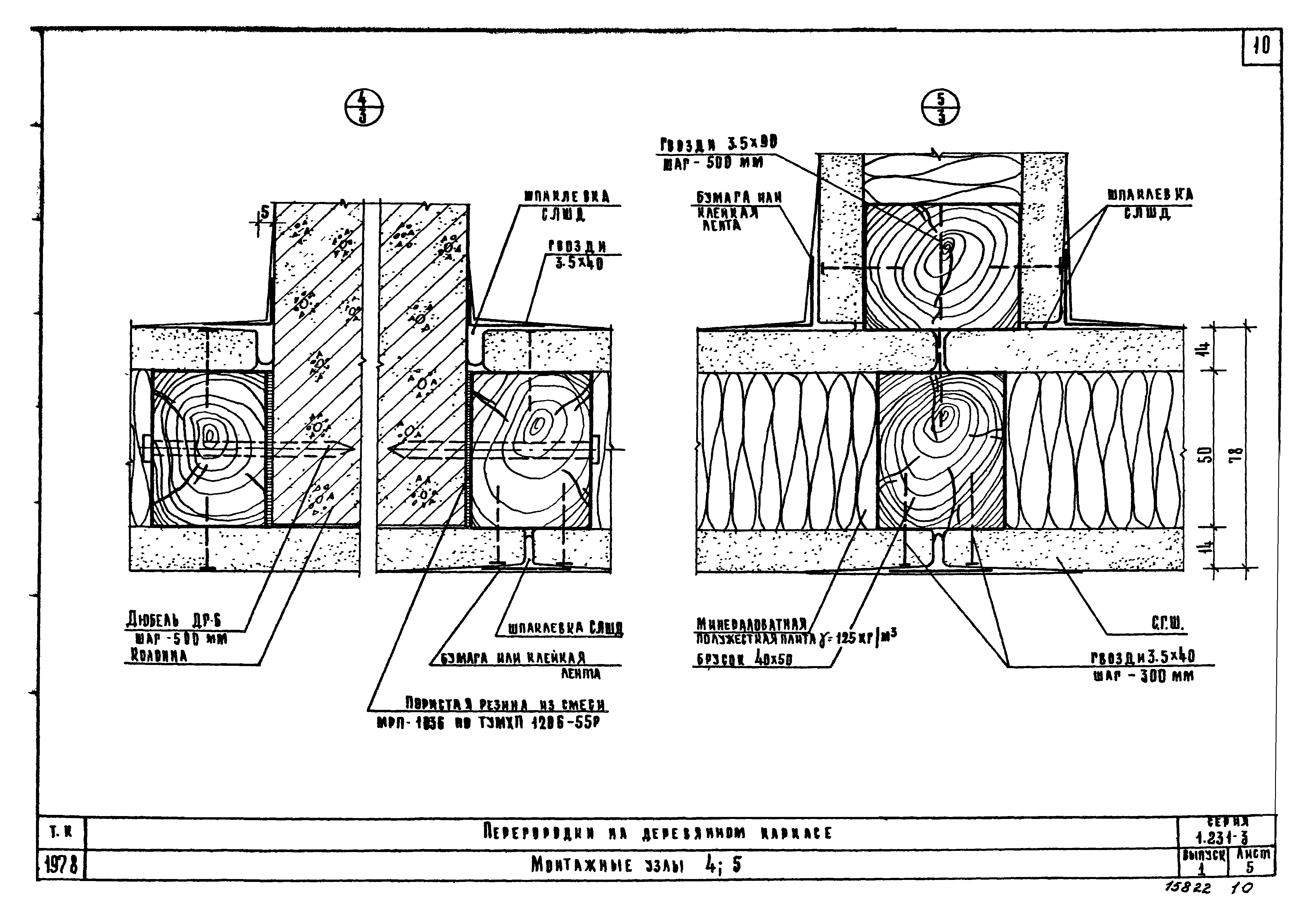

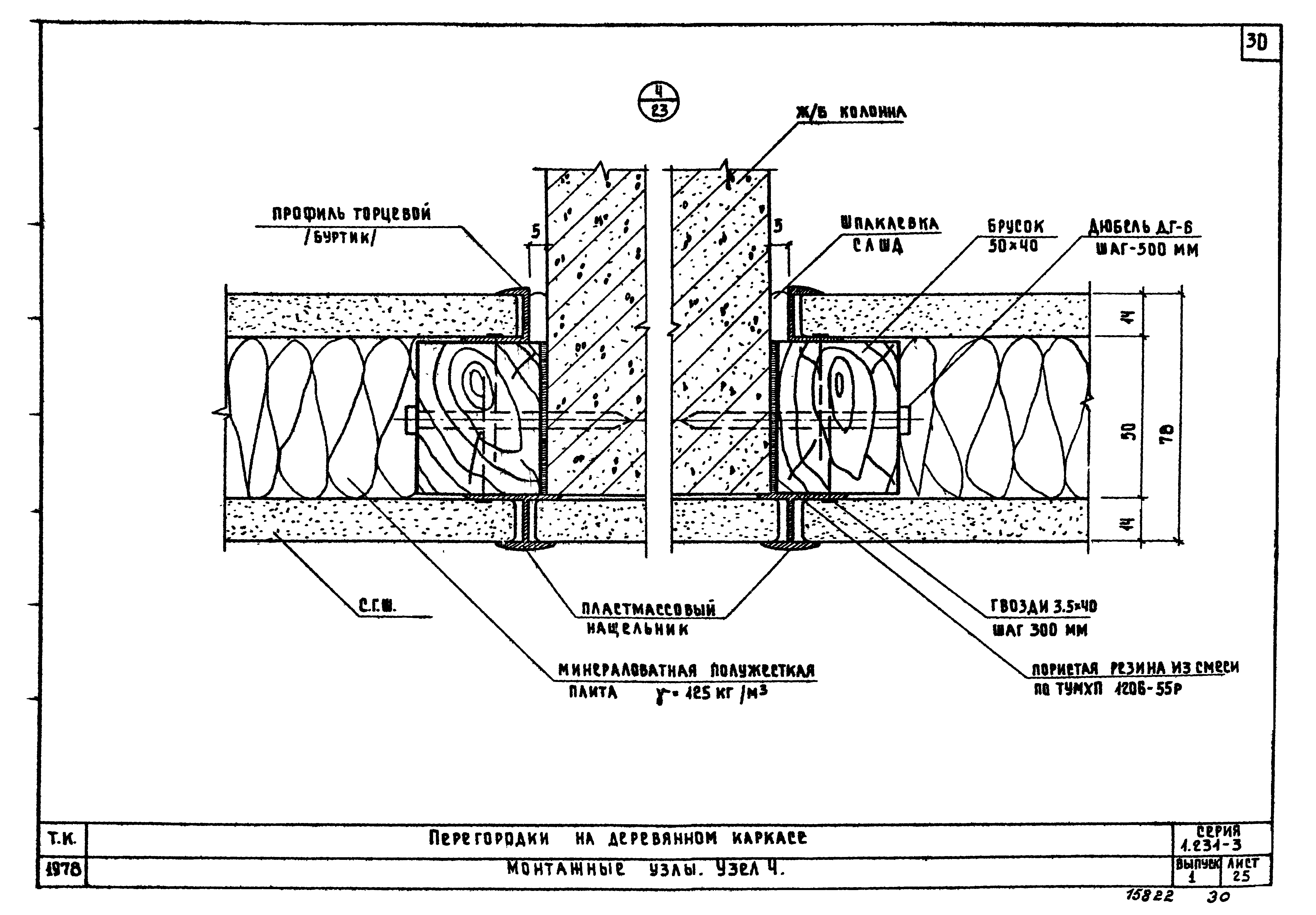

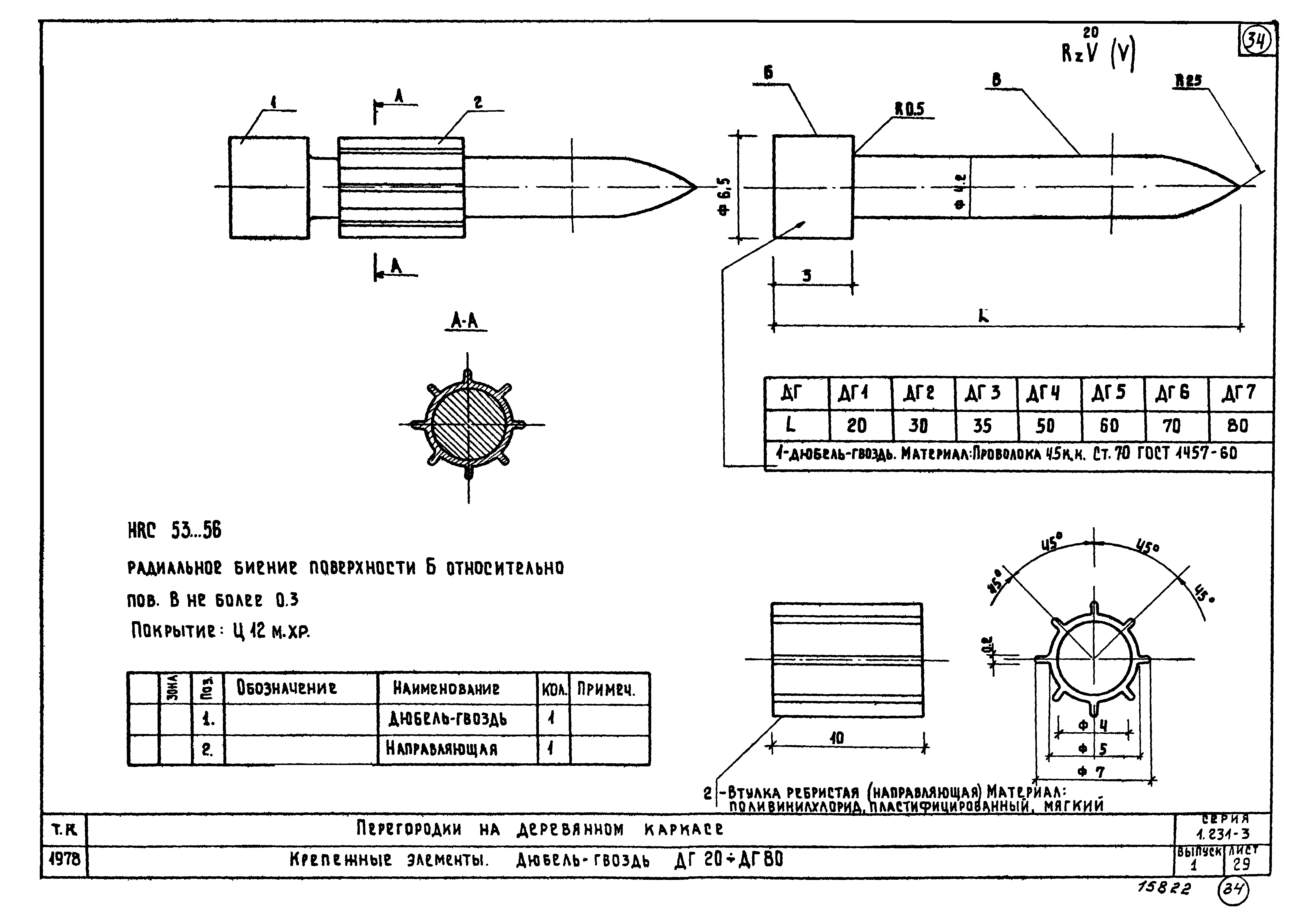

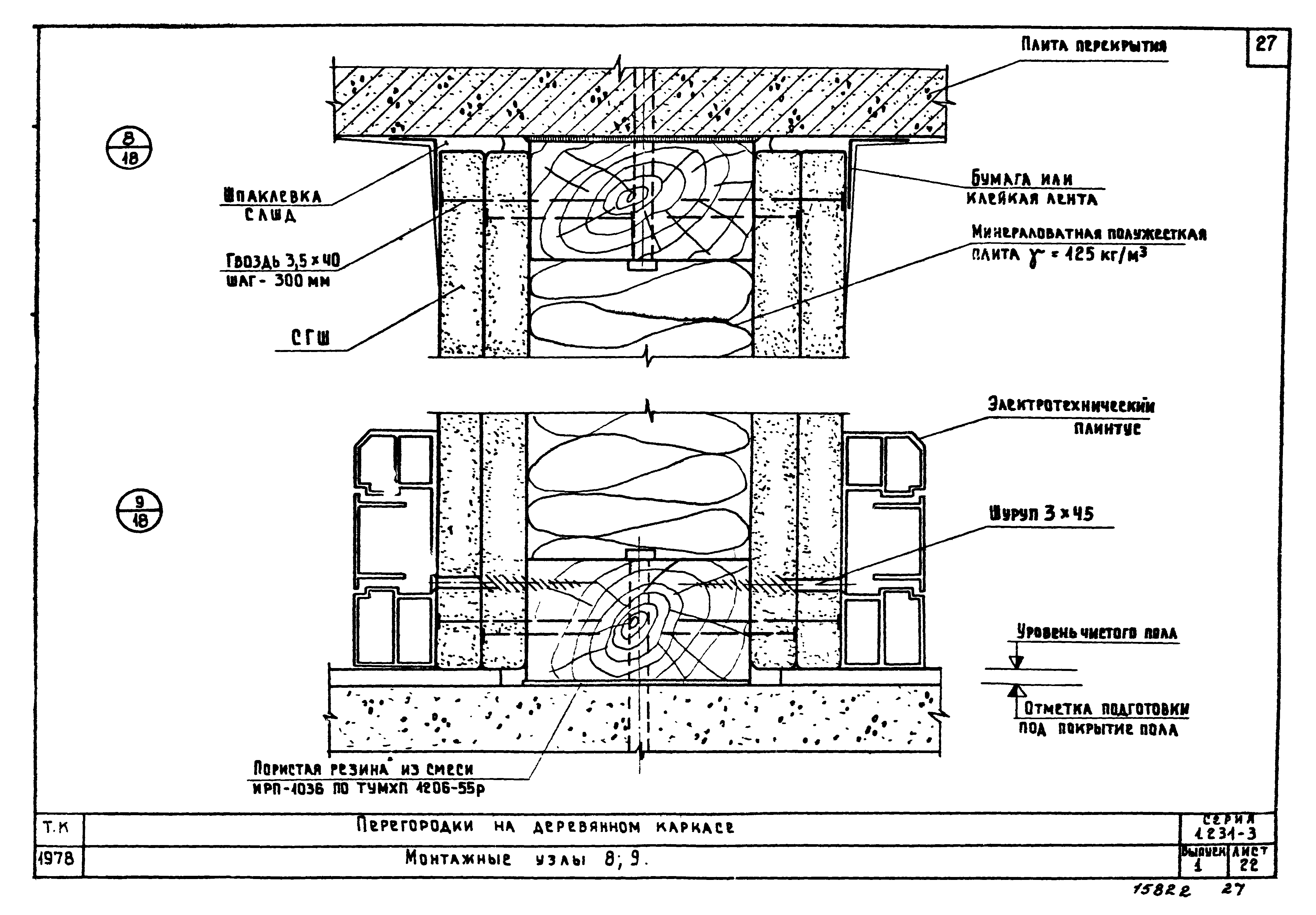

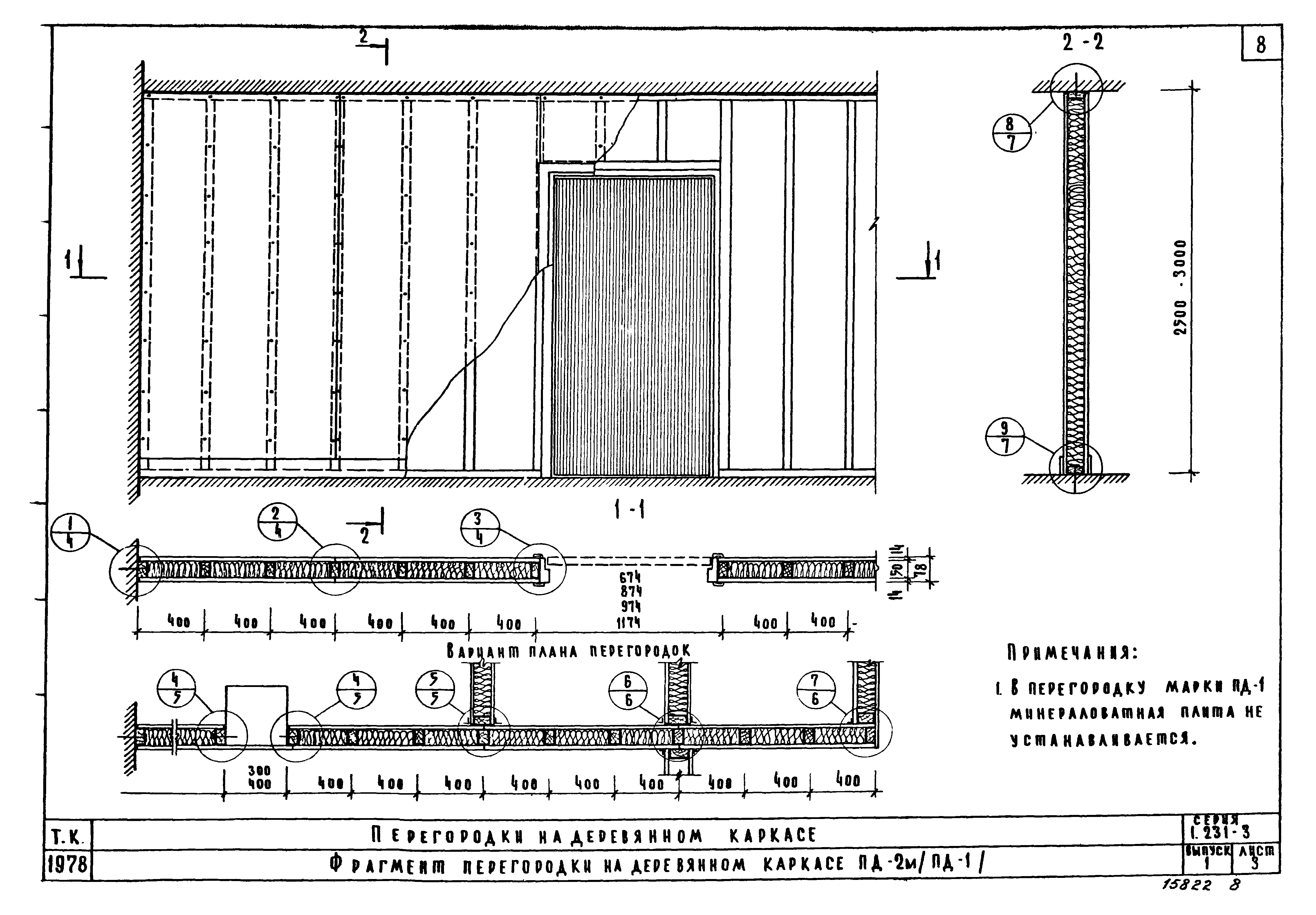

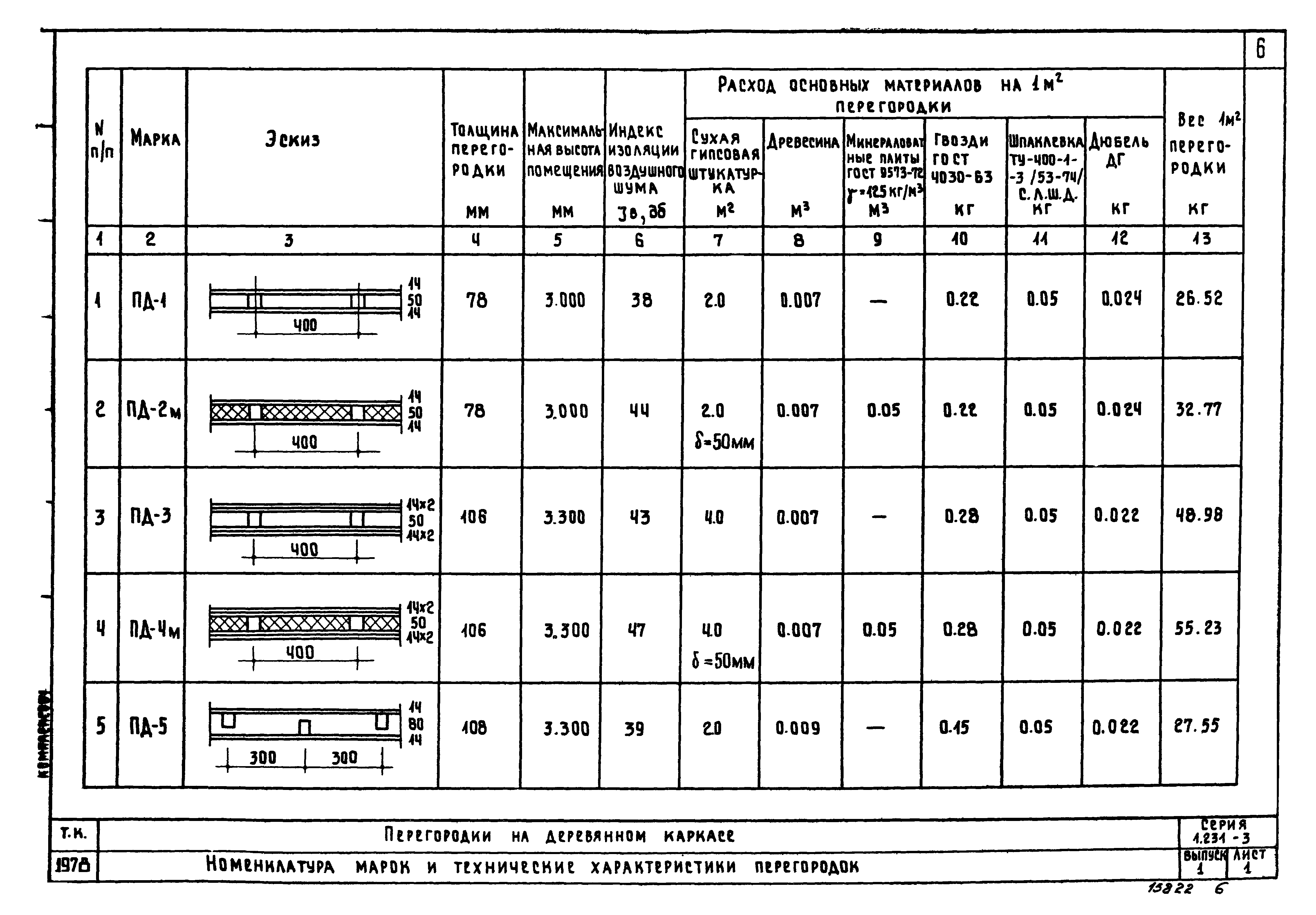

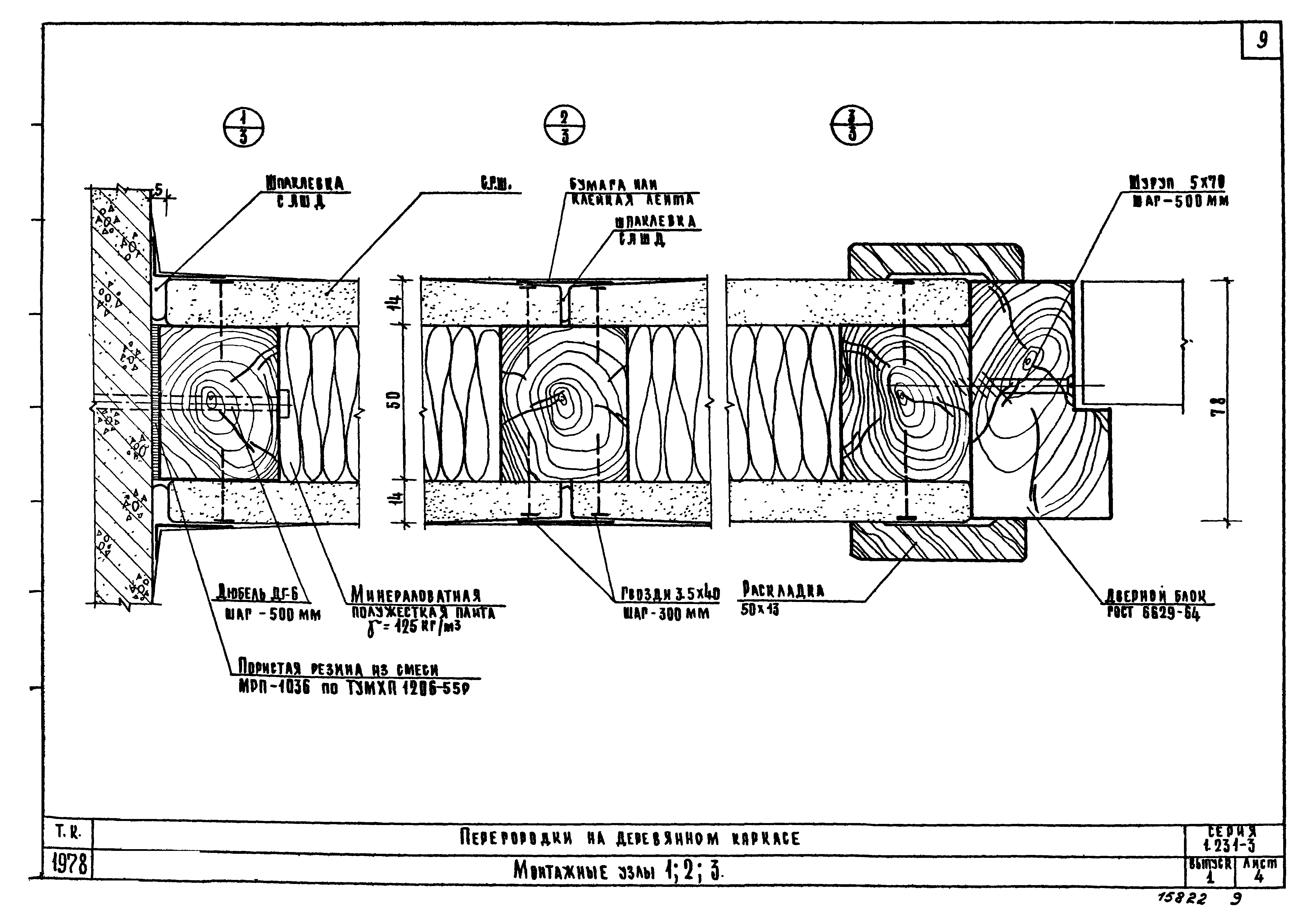

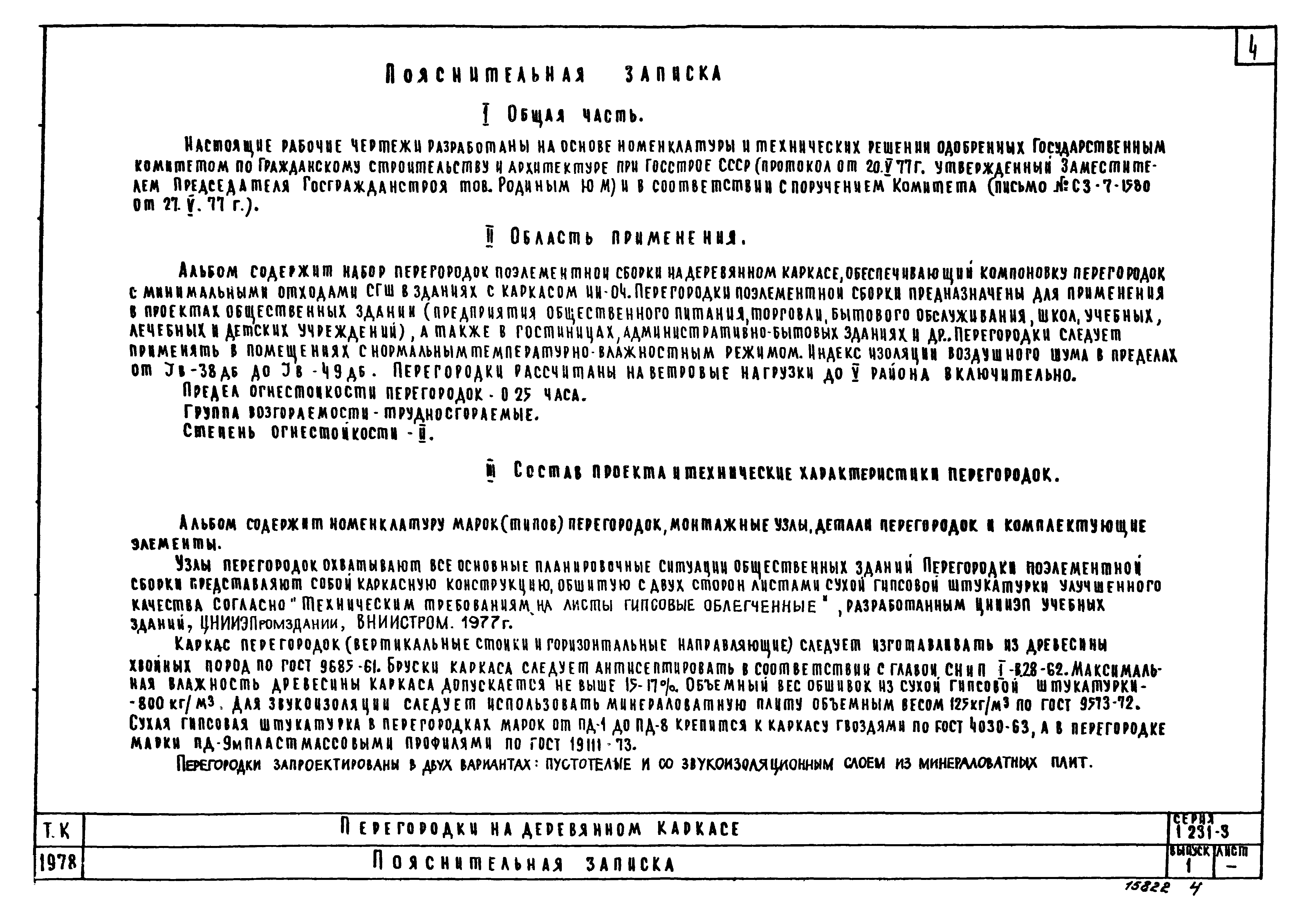

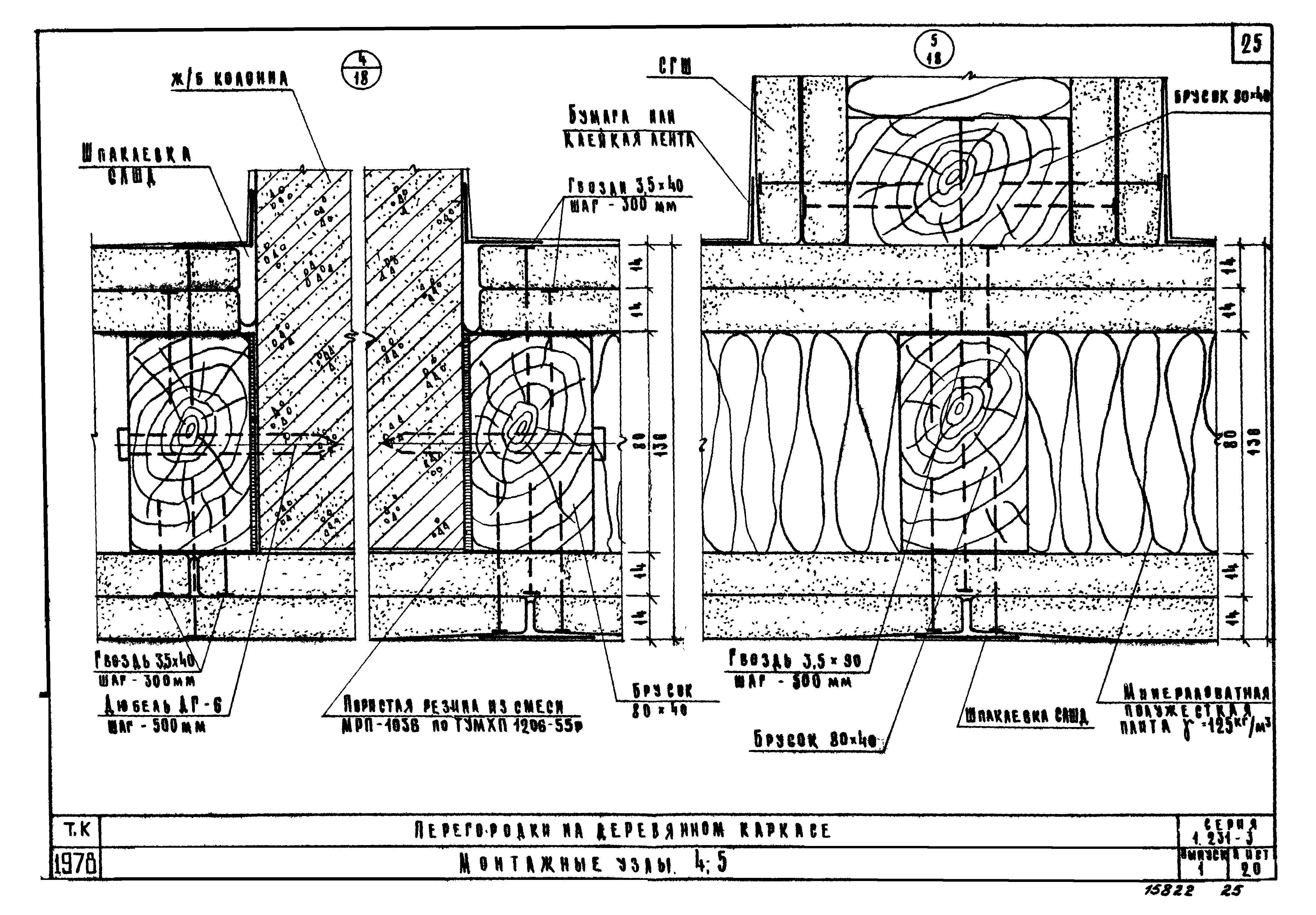

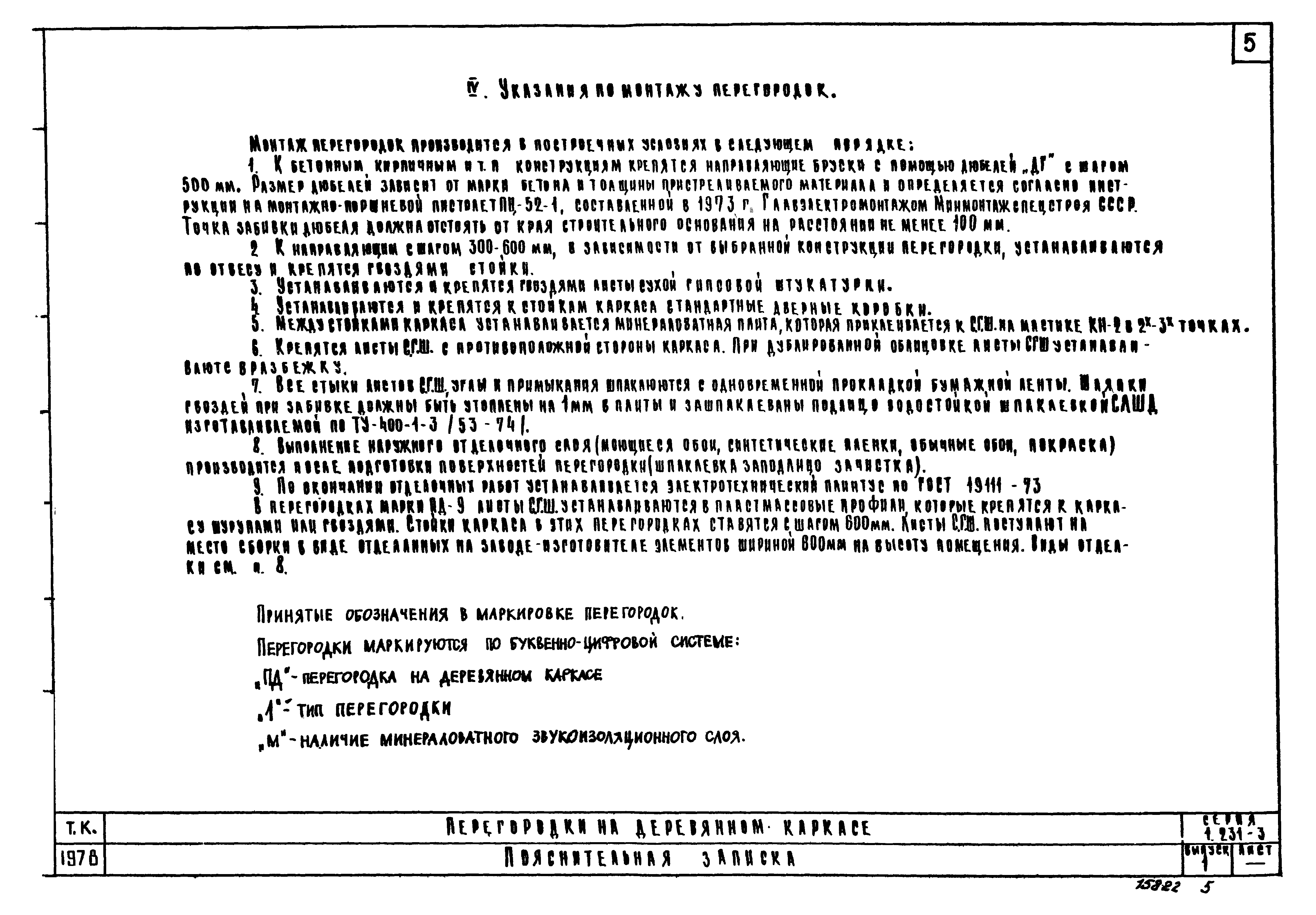

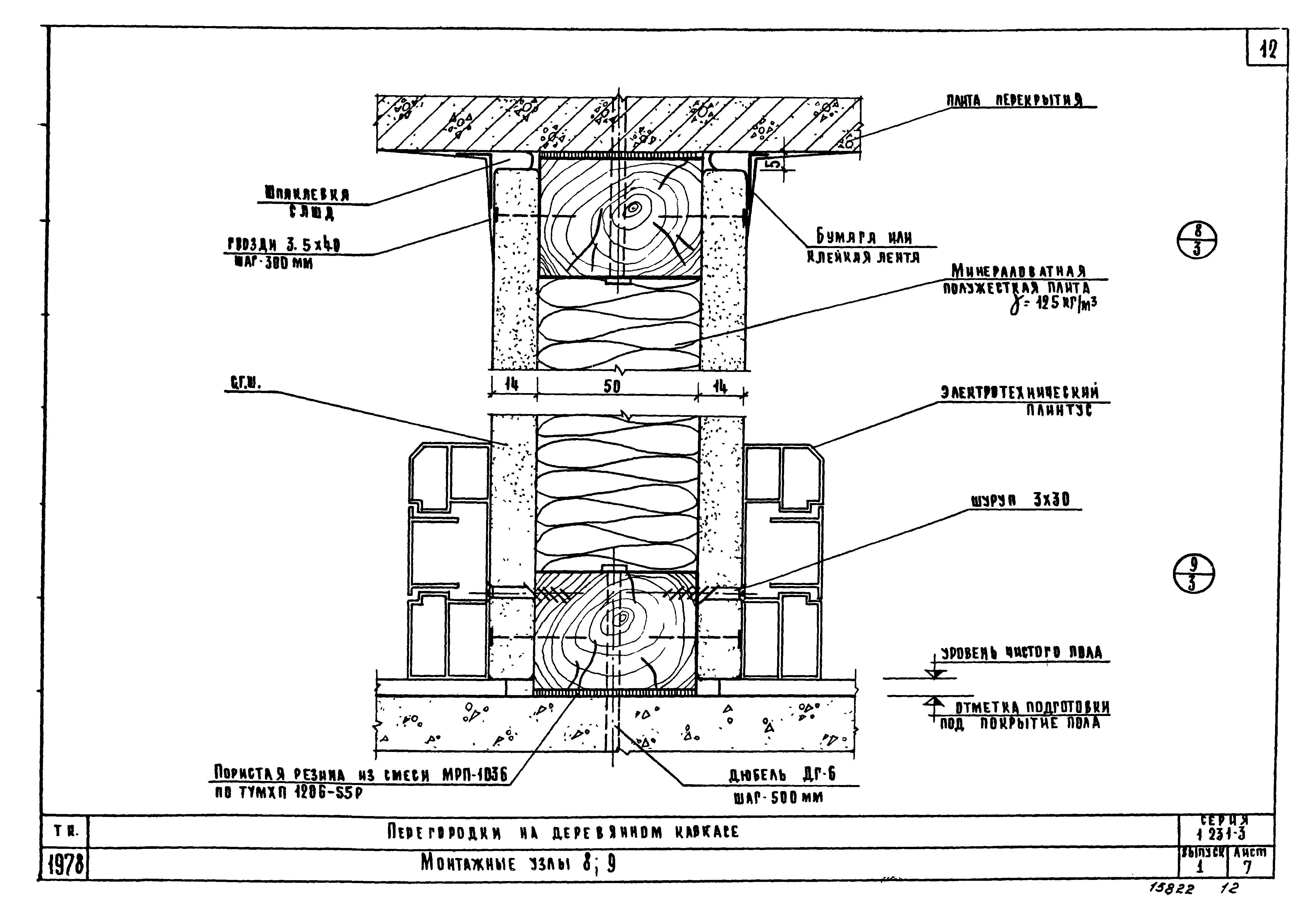

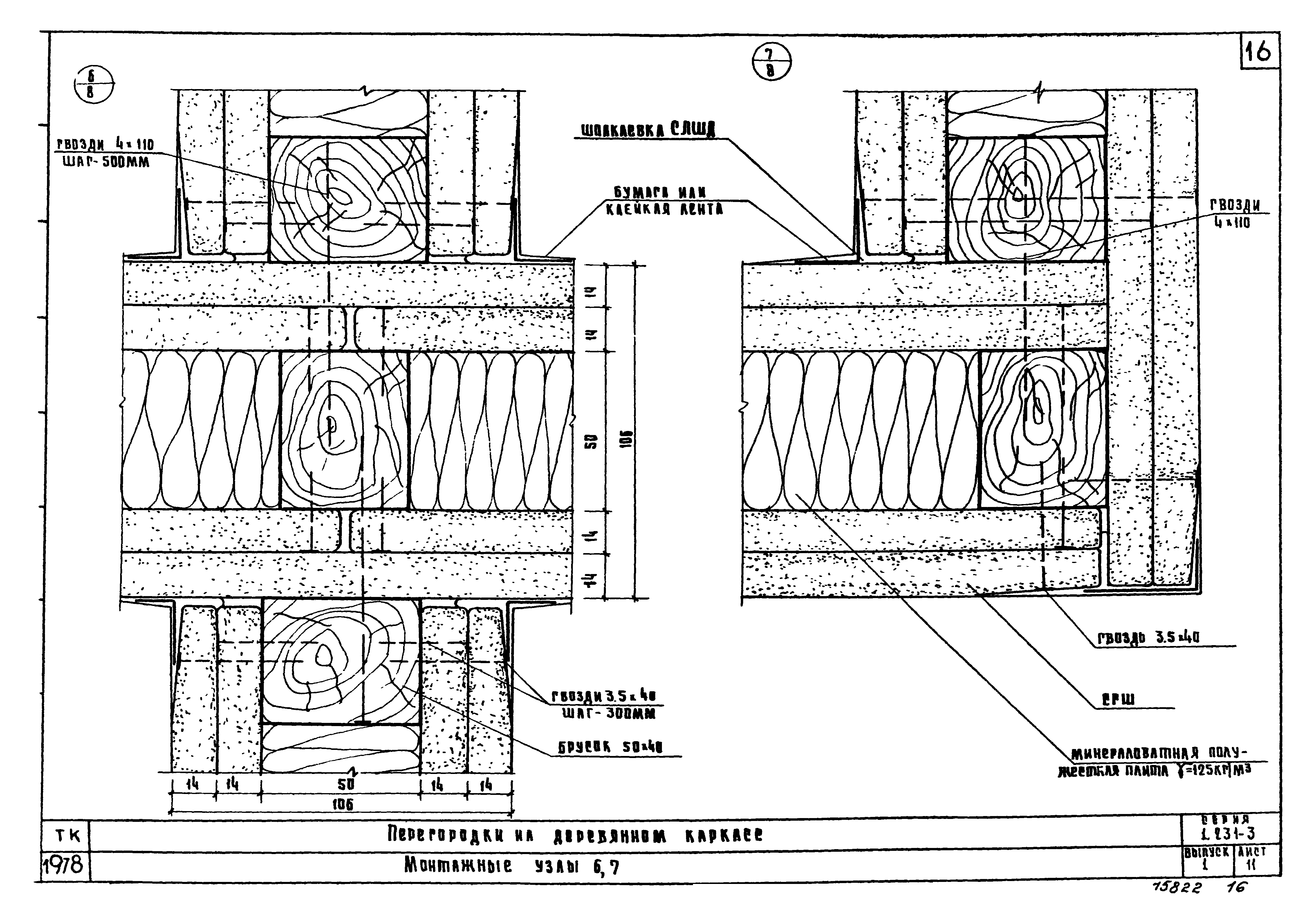

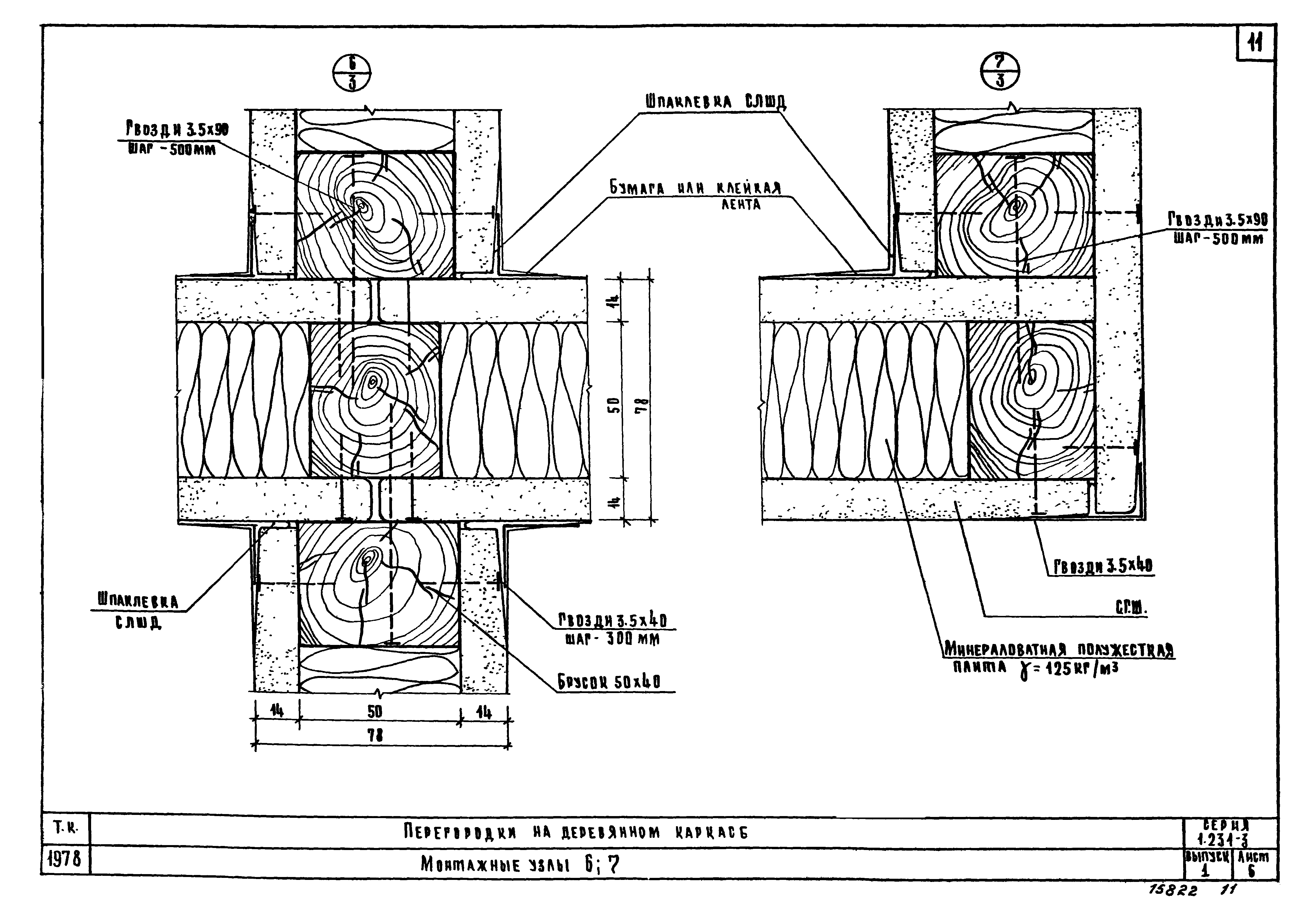

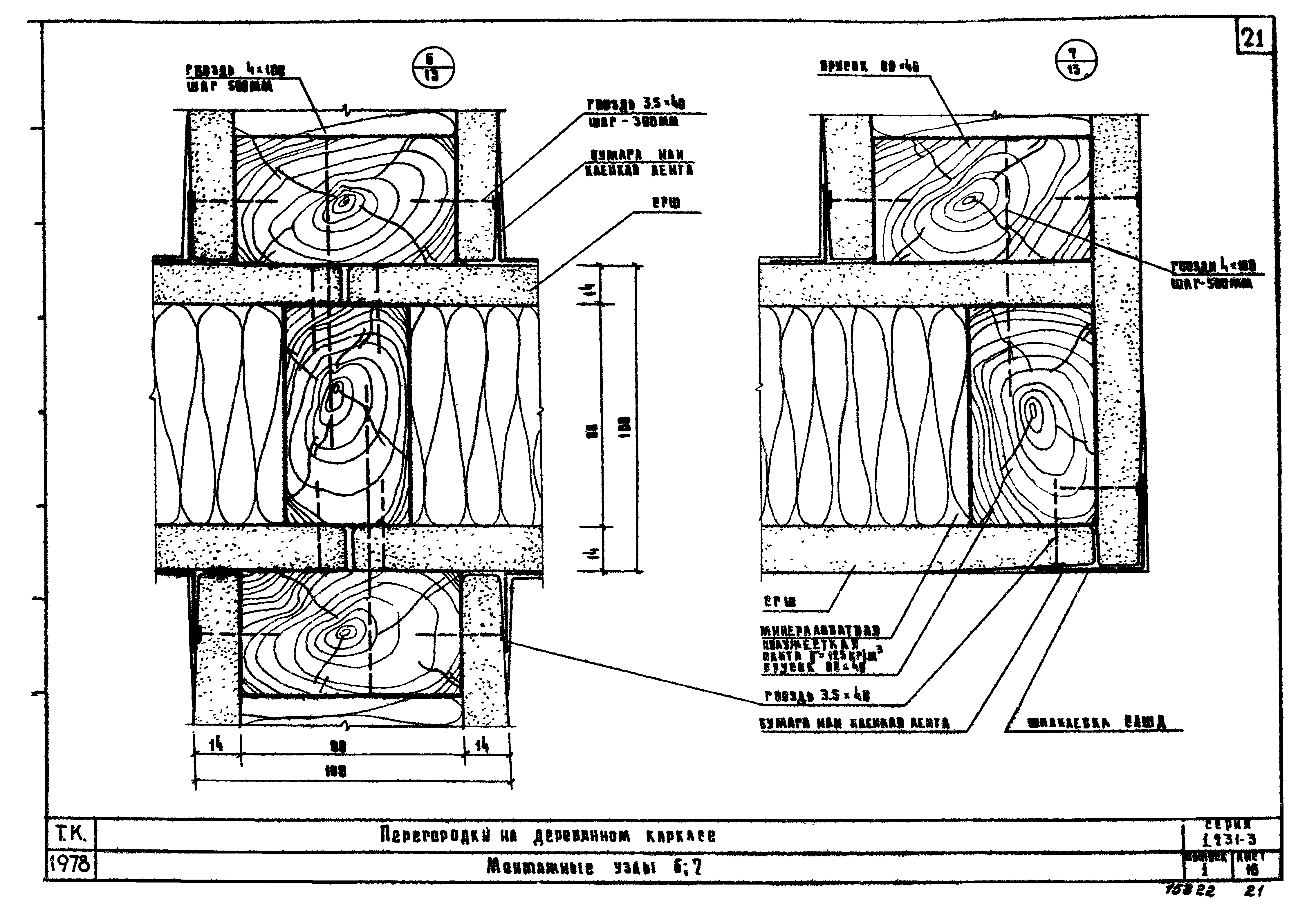

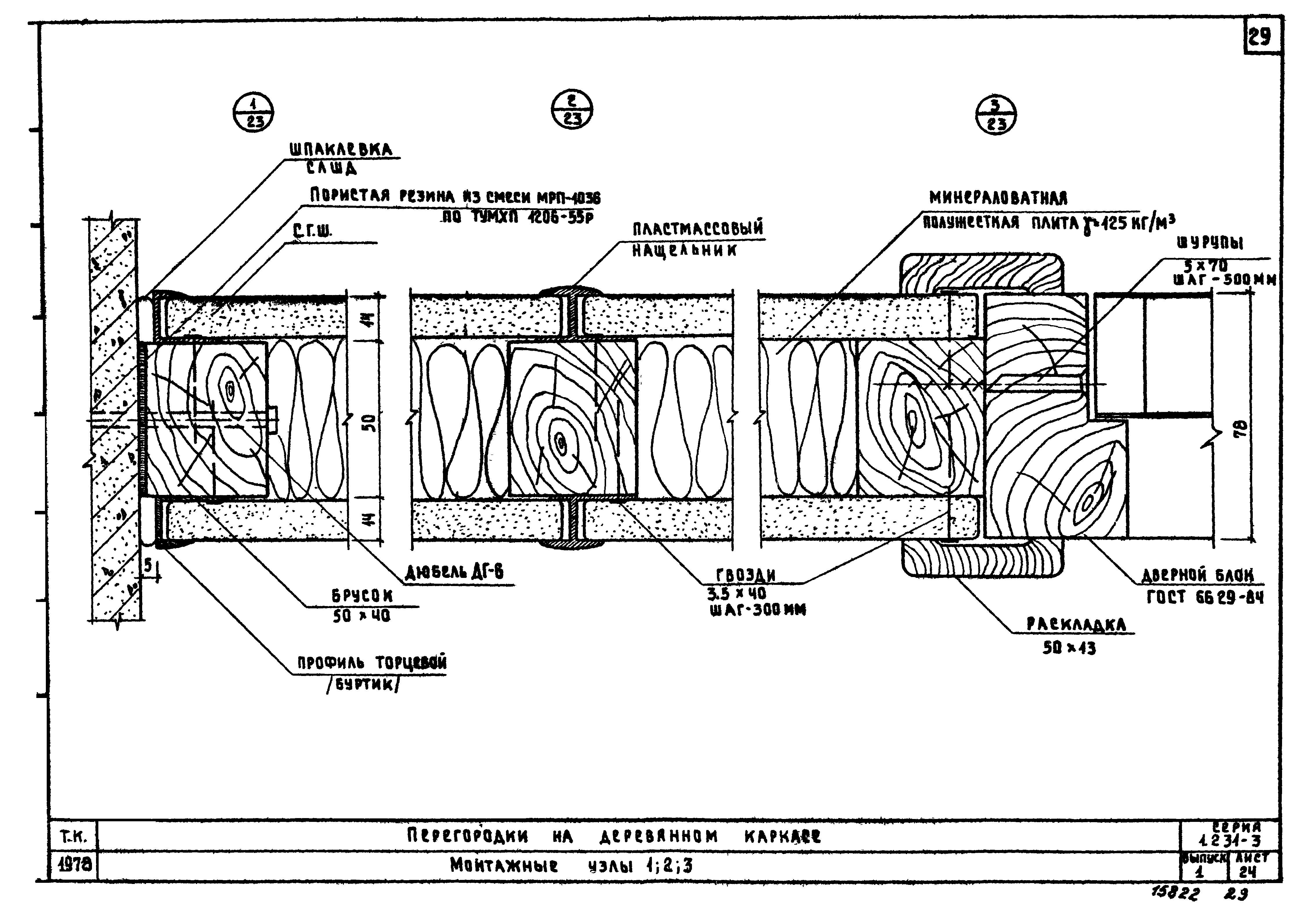

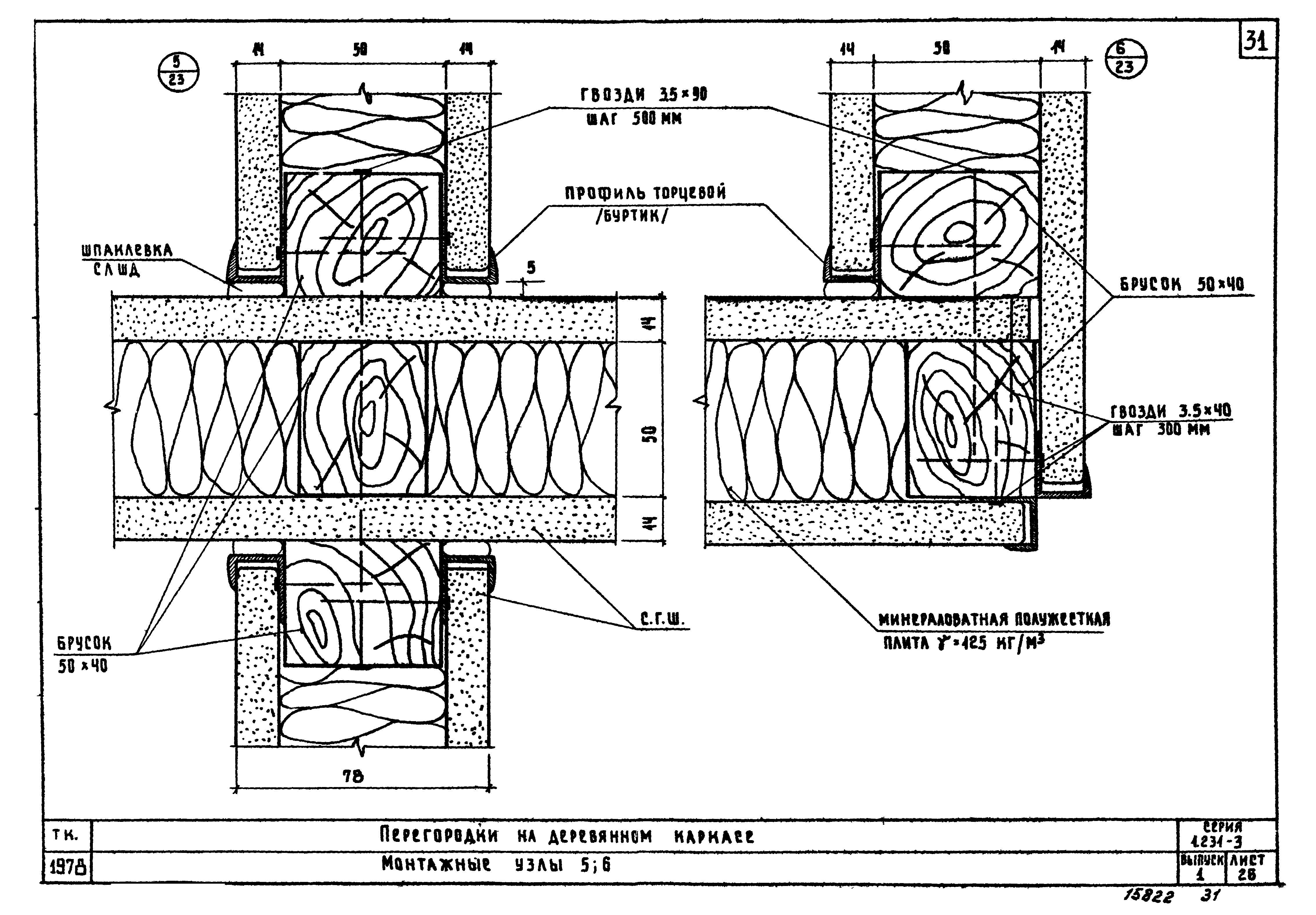

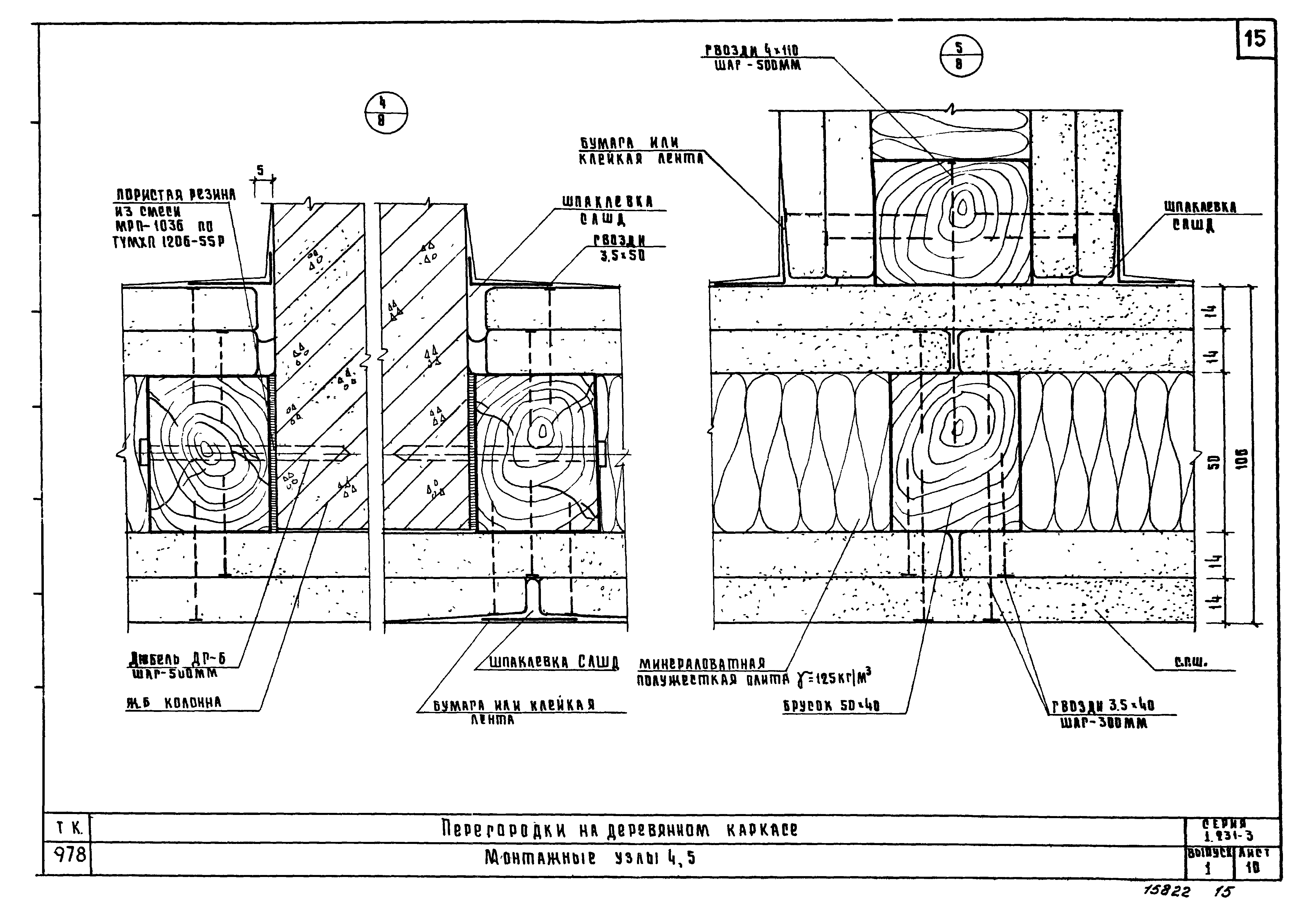

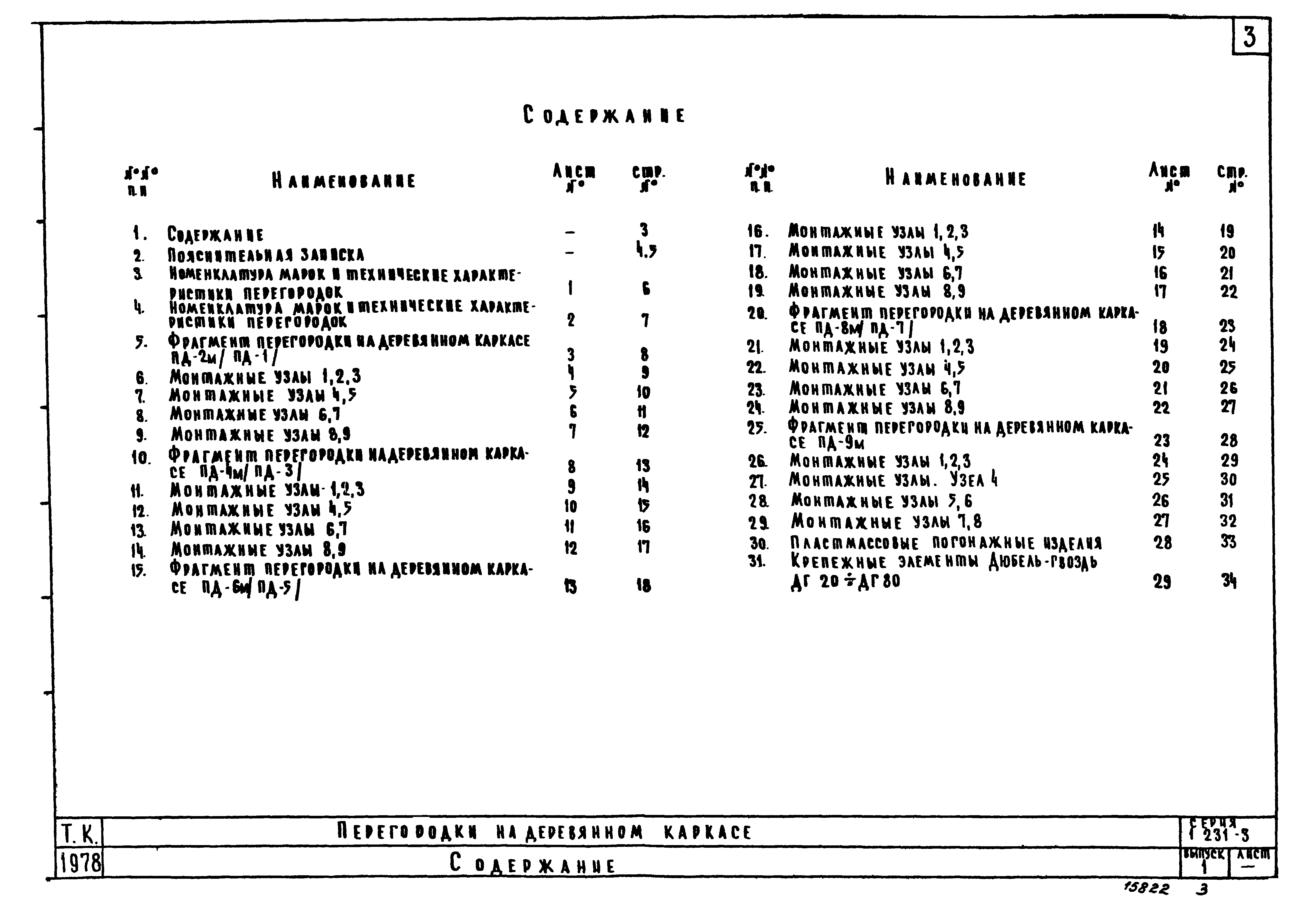

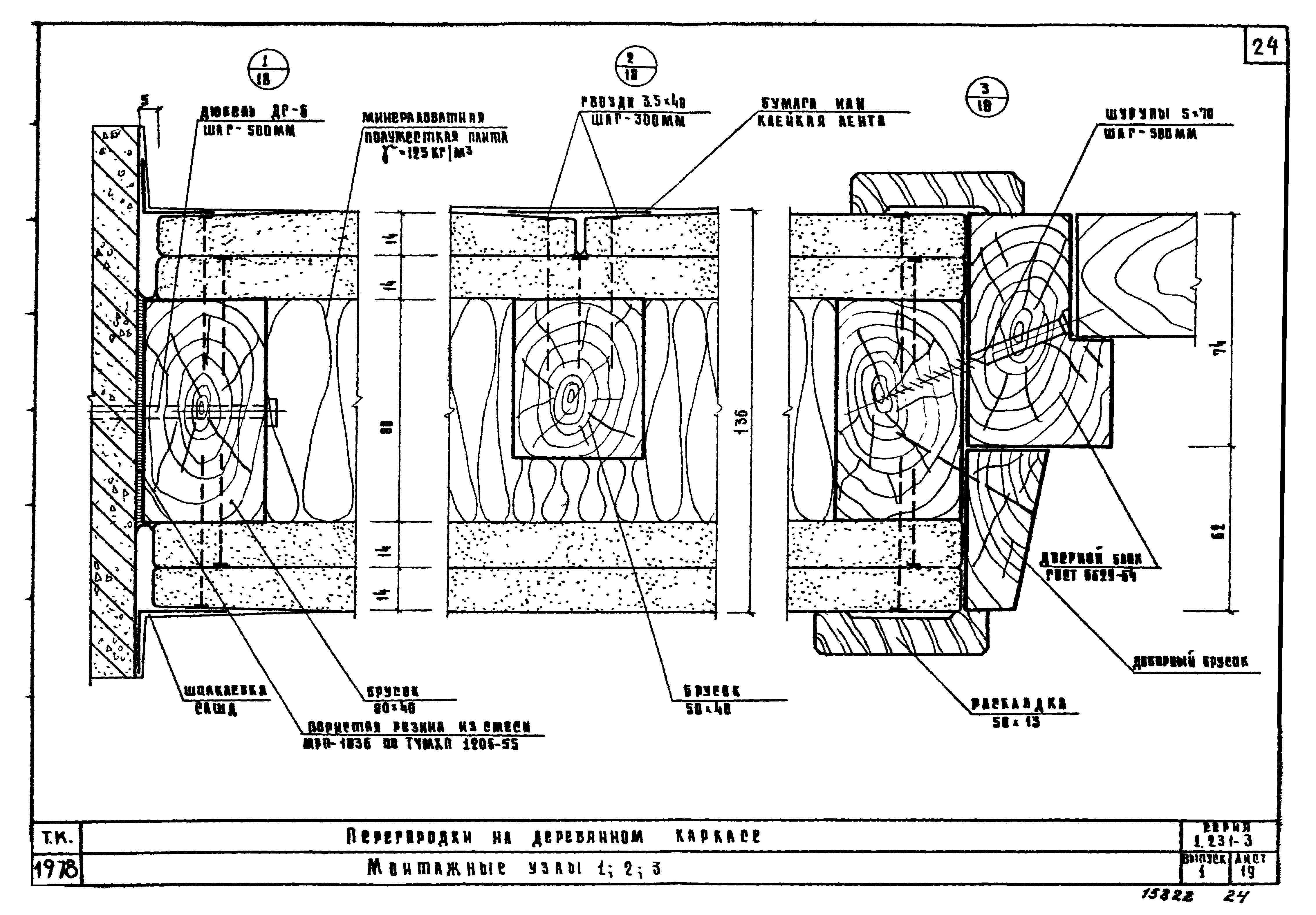

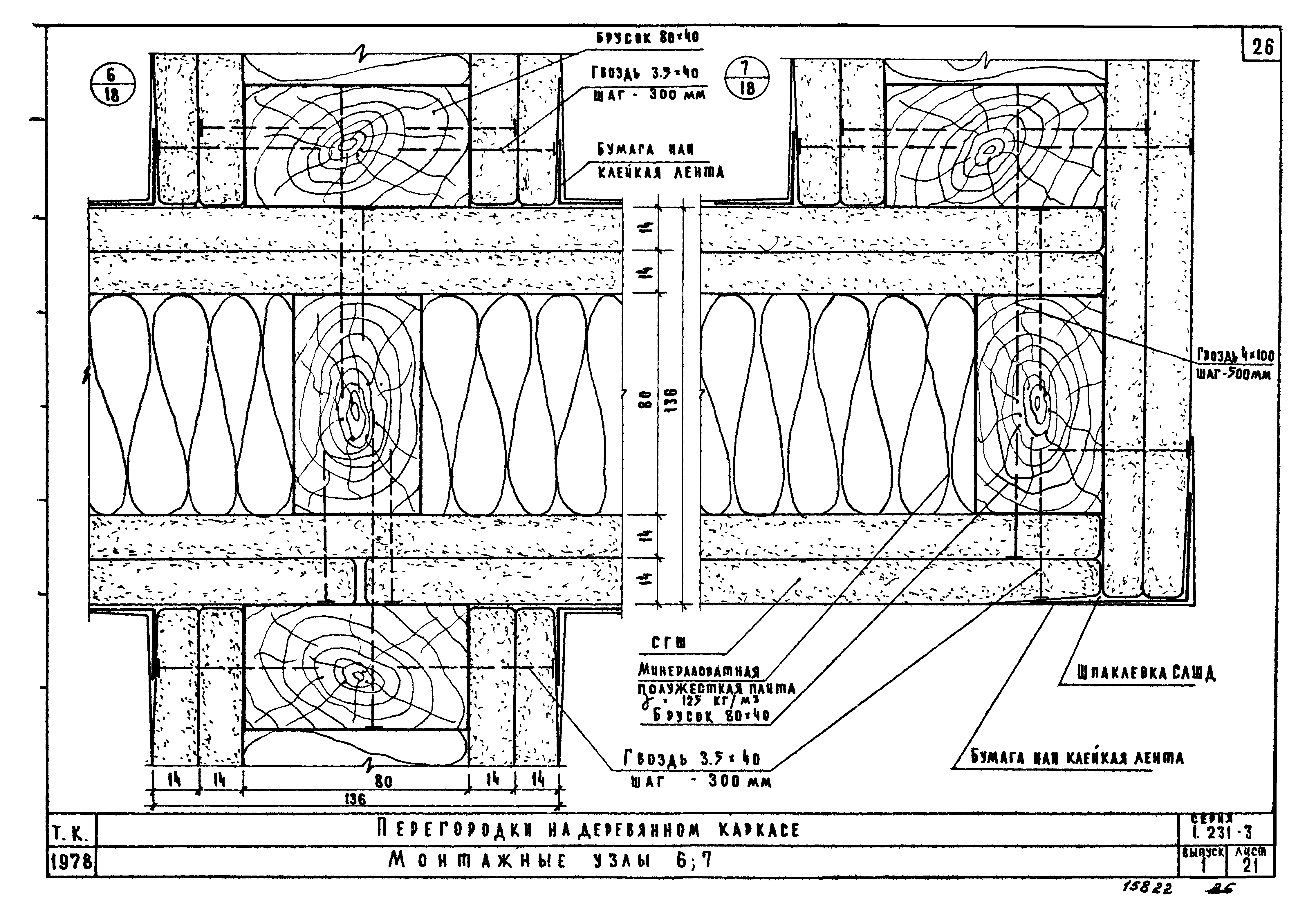

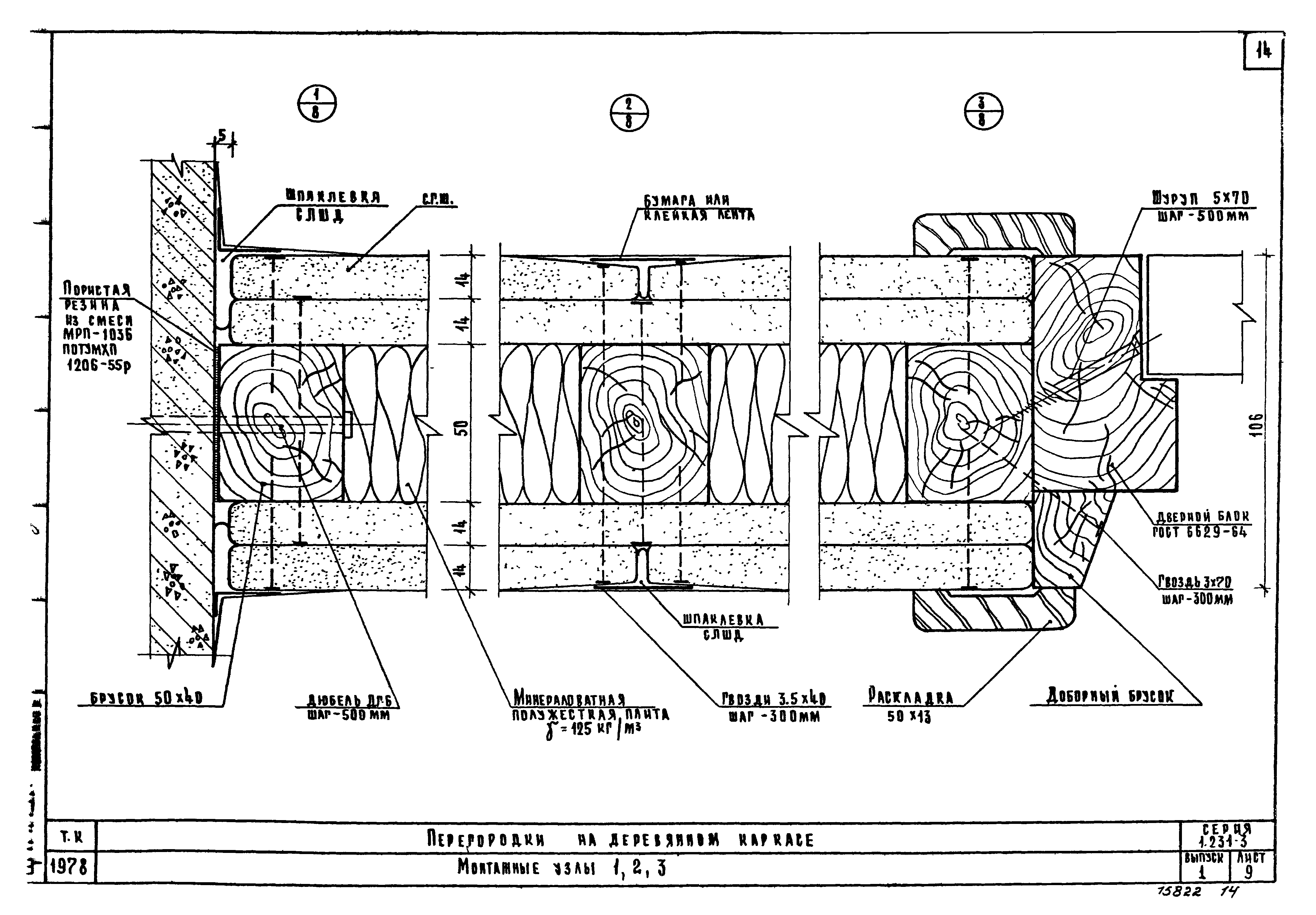

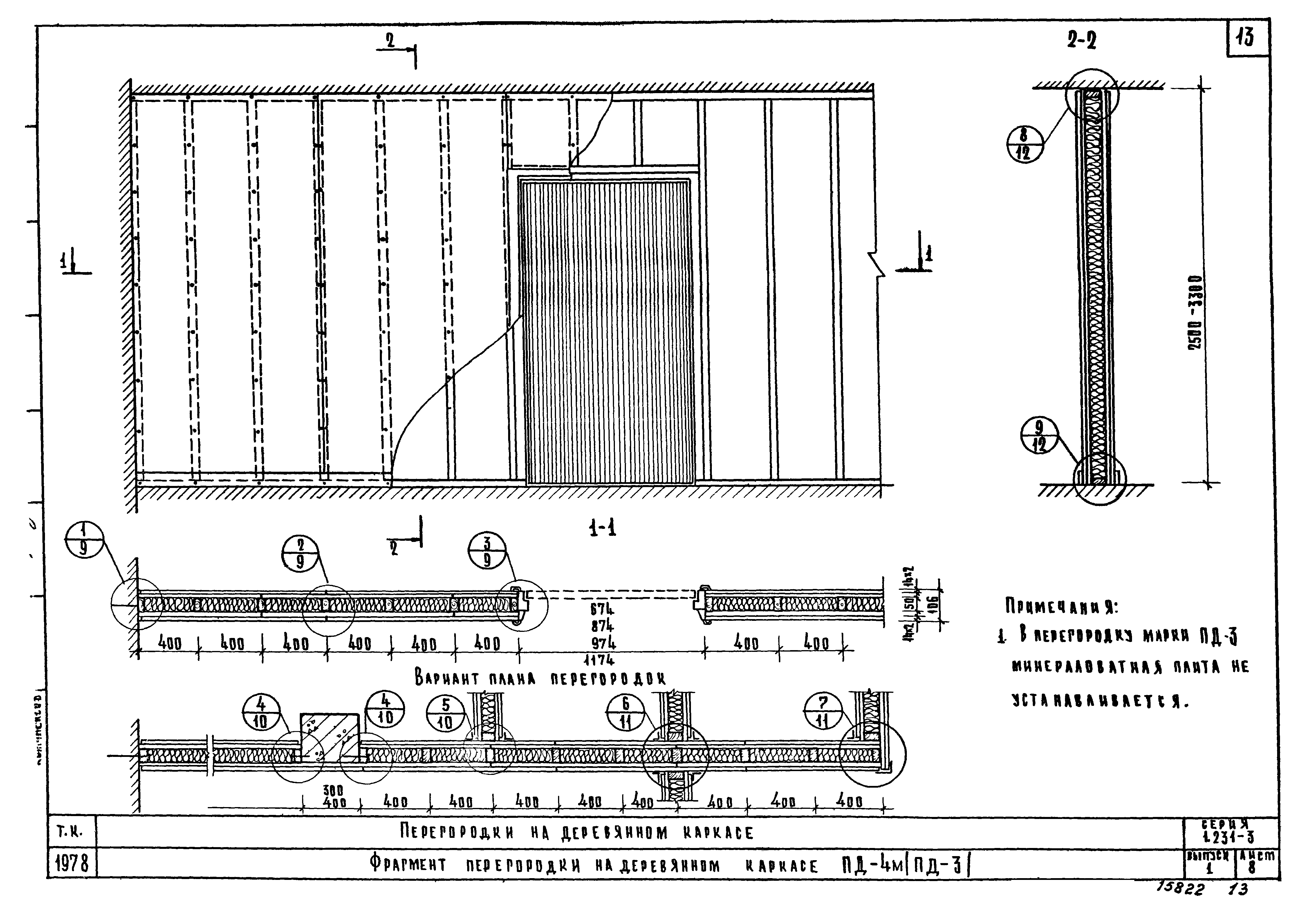

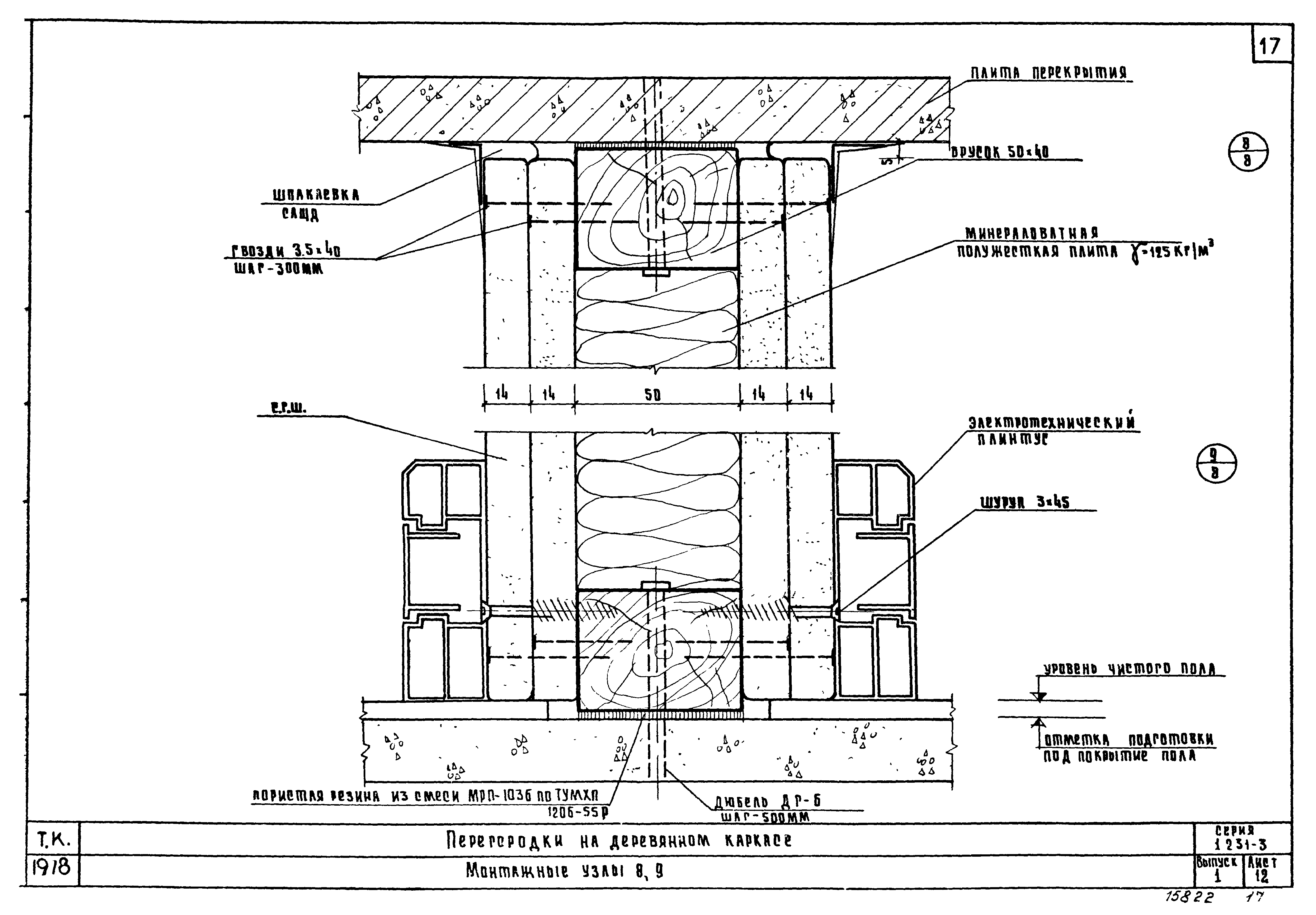

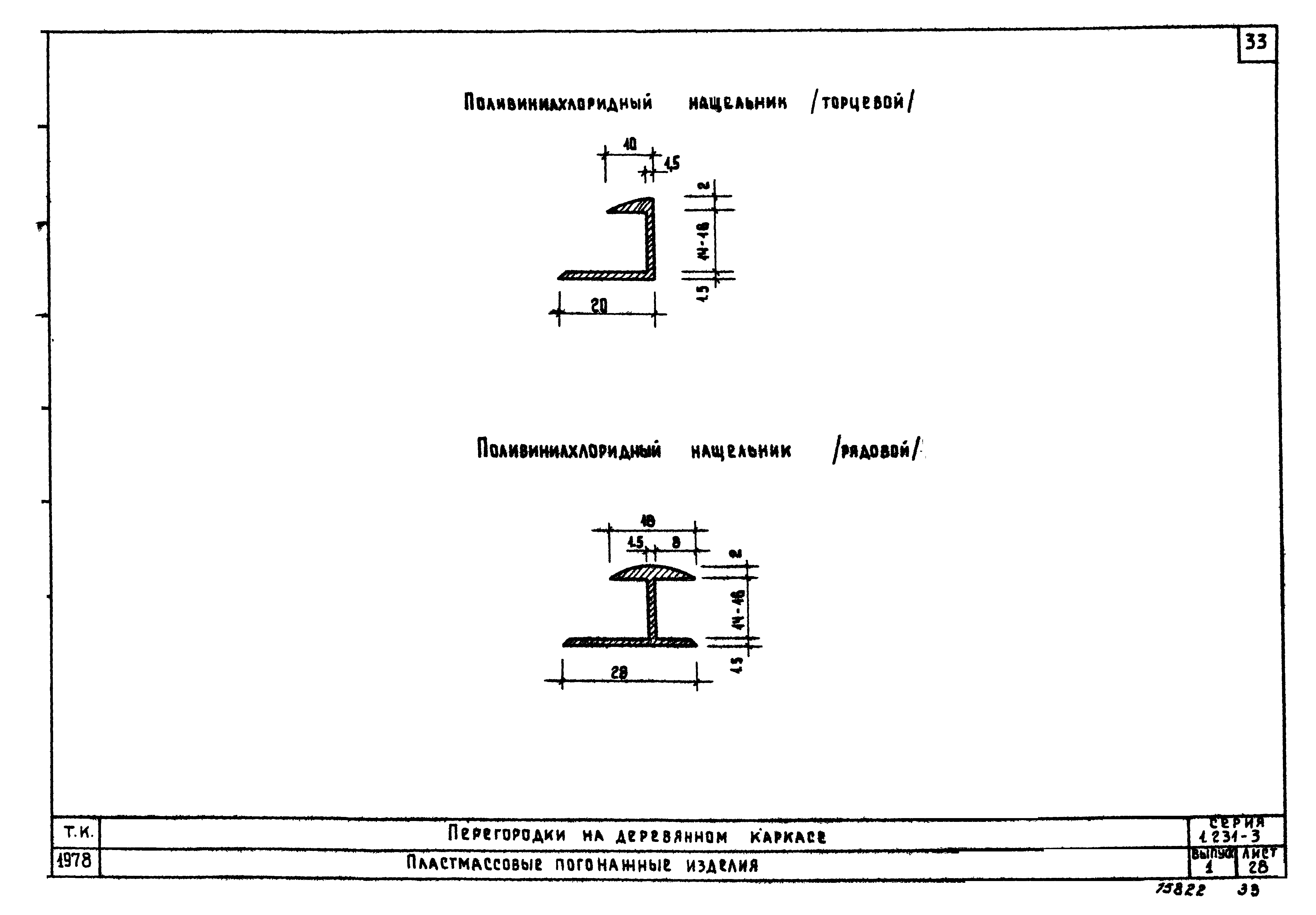

Оглавление:	Содержание Пояснительная записка Номенклатура марок и технические характеристики перегородок Фрагмент перегородки на деревянном каркасе ПД-2М /ПД-1/ Монтажные узлы 1,2,3 Монтажные узлы 4,5 Монтажные узлы 6,7 Монтажные узлы 8,9 Фрагмент перегородки на деревянном каркасе ПД-4М /ПД-3/ Монтажные узлы 1,2,3 Монтажные узлы 4,5 Монтажные узлы 6,7 Монтажные узлы 8,9 Фрагмент перегородки на деревянном каркасе ПД-6М /ПД-5/ Монтажные узлы 1,2,3 Монтажные узлы 4,5 Монтажные узлы 6,7 Монтажные узлы 8,9 Фрагмент перегородки на деревянном каркасе ПД-8М /ПД-7/ Монтажные узлы 1,2,3 Монтажные узлы 4,5 Монтажные узлы 6,7 Монтажные узлы 8,9 Фрагмент перегородки на деревянном каркасе ПД-9М Монтажные узлы 1,2,3 Монтажные узлы. Узел 4 Монтажные узлы 5,6 Монтажные узлы 7,8 Пластмассовые погонажные изделия Крепежные элементы. Дюбель-гвоздь ДГ20-ДГ80
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	18.10.1978 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (219)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.231.9-8 «Перегородки поэлементной сборки из гипсокартонных листов для общественных зданий»
Нормативные ссылки:	ГОСТ 9685-61 «Заготовки из древесины хвойных пород. Технические условия» ИИ-04 «Сборные элементы зданий каркасной конструкции. Каталог» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем» СНиП I-В.28-62 «Материалы для защиты деревянных конструкций от гниения, поражения древоточцами и возгорания»
