Скачать Типовой проект 901-7-21.90 Альбом 4. Силовое электрооборудование. Автоматизация и КИП. Электроосвещение. Связь и сигнализация

Дата актуализации: 10.08.2017

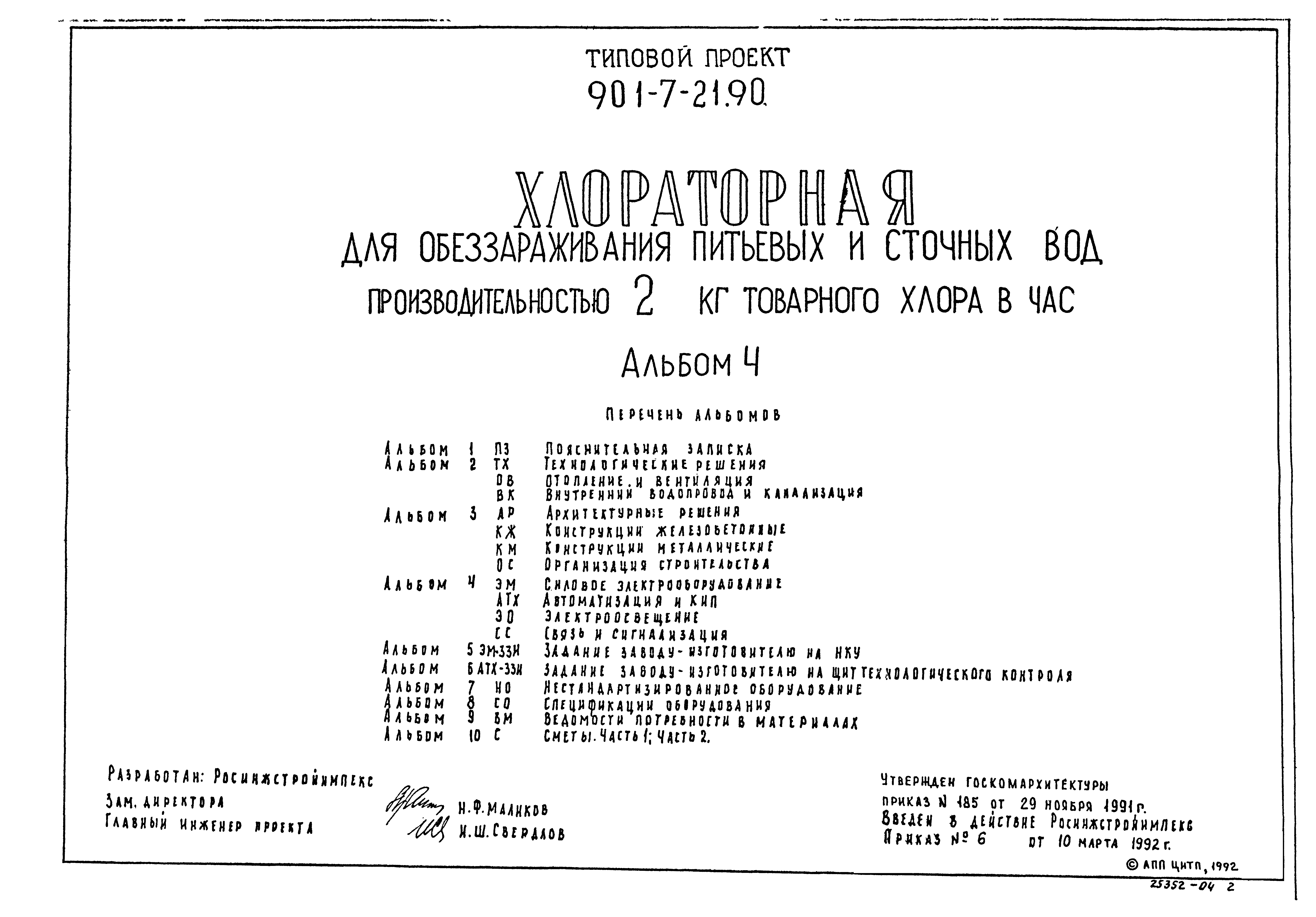

Типовой проект 901-7-21.90

Альбом 4. Силовое электрооборудование. Автоматизация и КИП. Электроосвещение. Связь и сигнализация

Обозначение: Типовой проект 901-7-21.90
Обозначение англ: 901-7-21.90
Статус:не действует
Название рус.:Альбом 4. Силовое электрооборудование. Автоматизация и КИП. Электроосвещение. Связь и сигнализация
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.04.2003

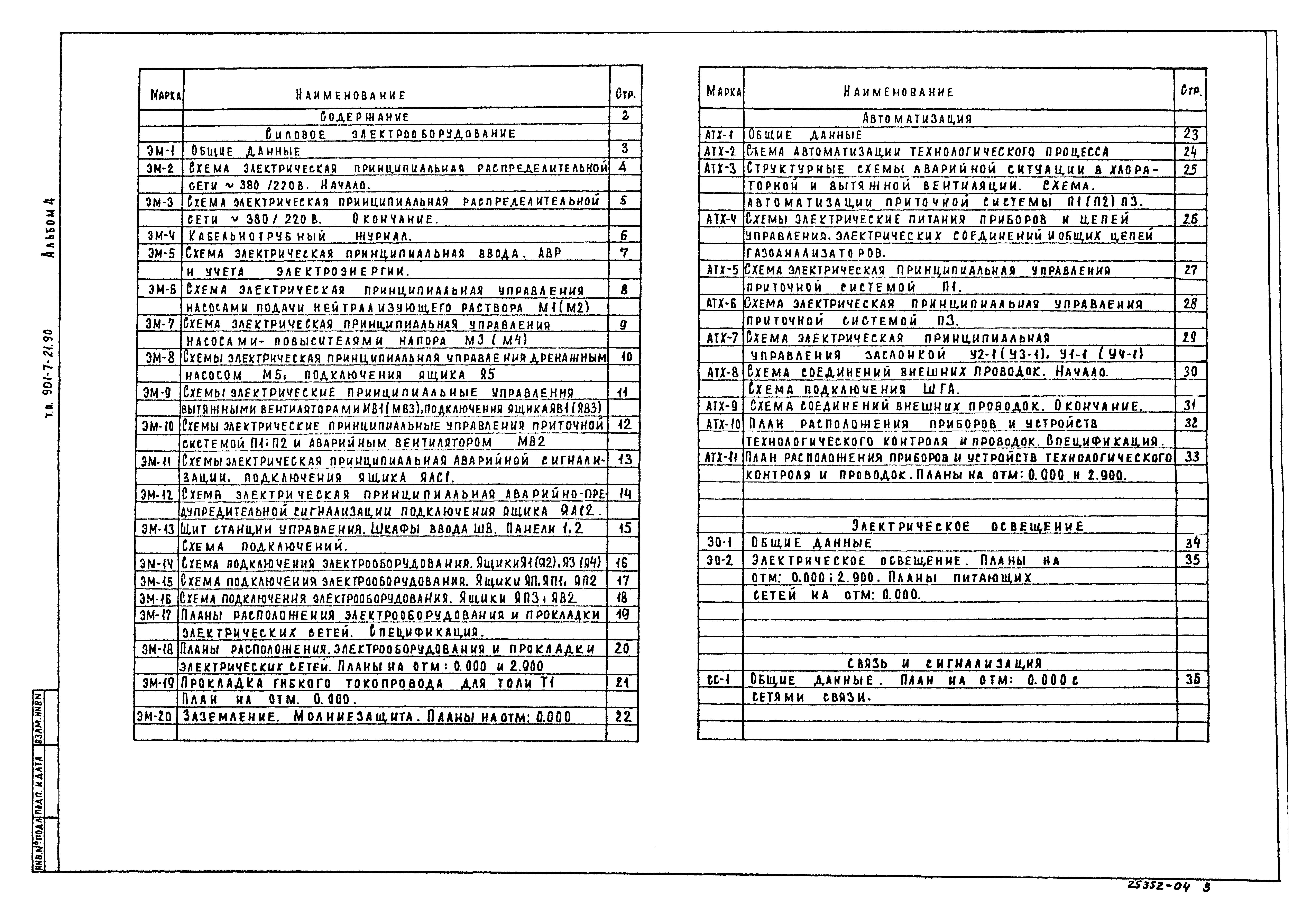

Оглавление:Содержание
Силовое электрооборудование

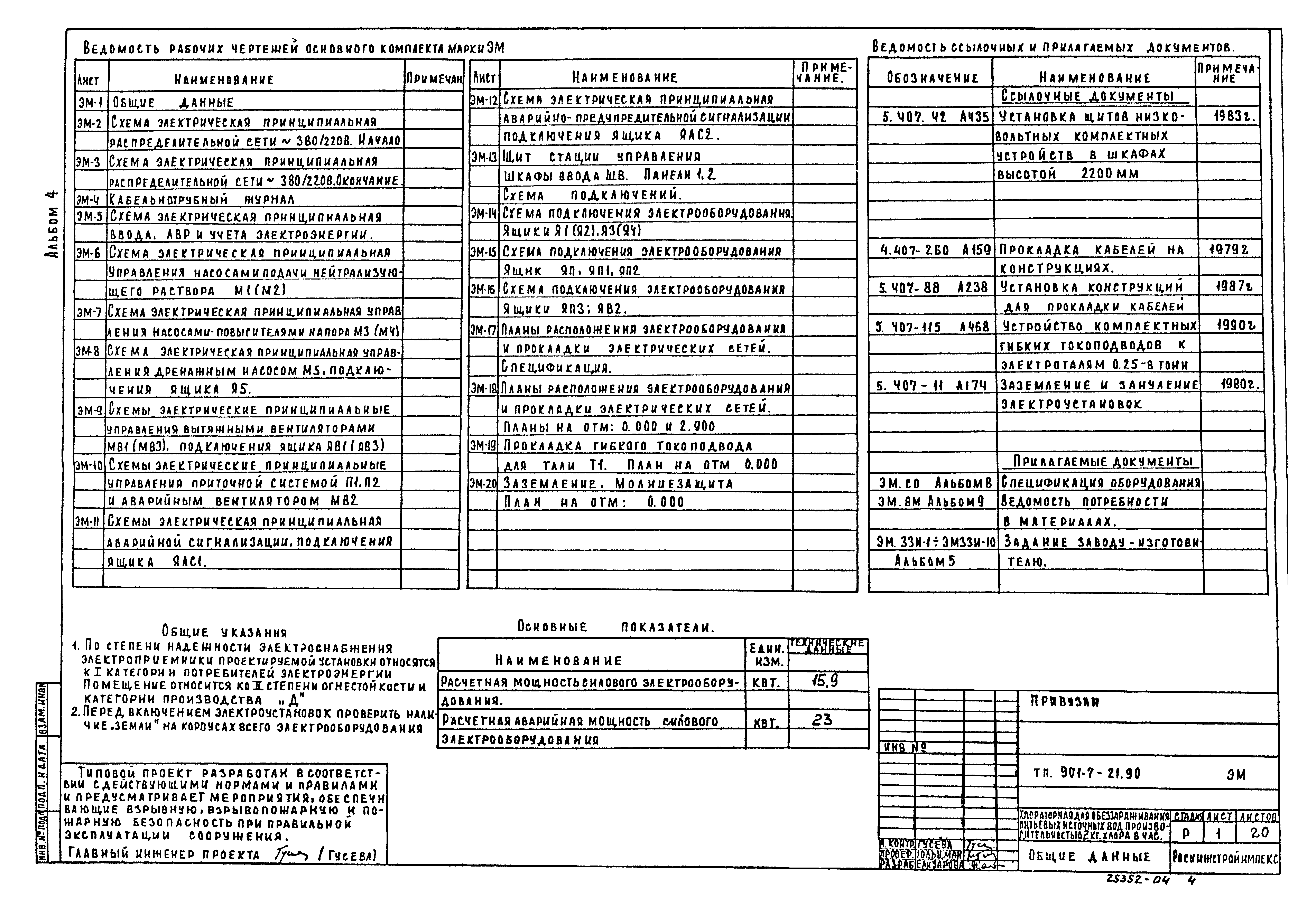

ЭМ-1 Общие данные

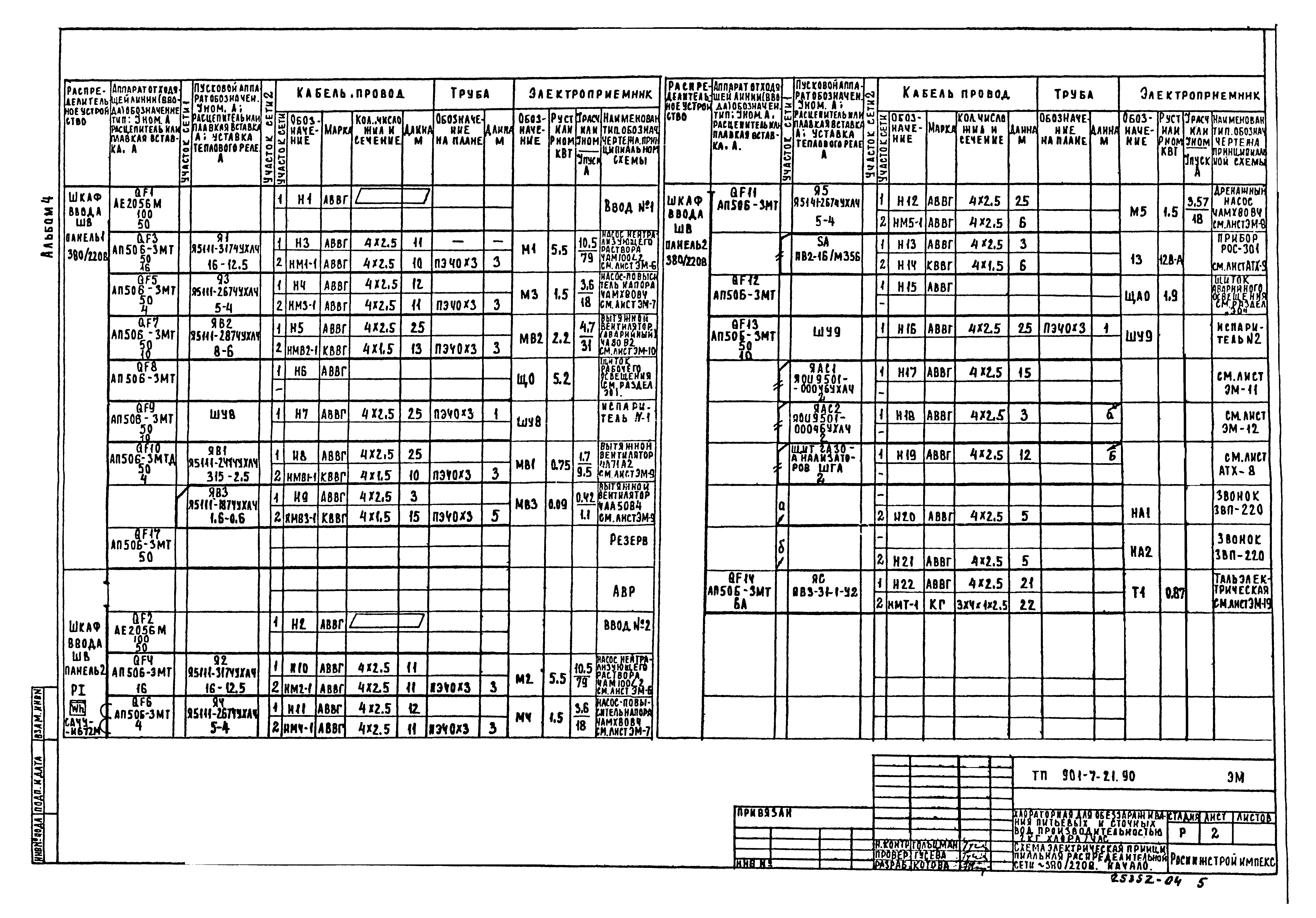

ЭМ-2 Схема электрическая принципиальная распределительной сети ~380/220 В. Начало
ЭМ-3 Схема электрическая принципиальная распределительной сети ~380/220 В. Окончание

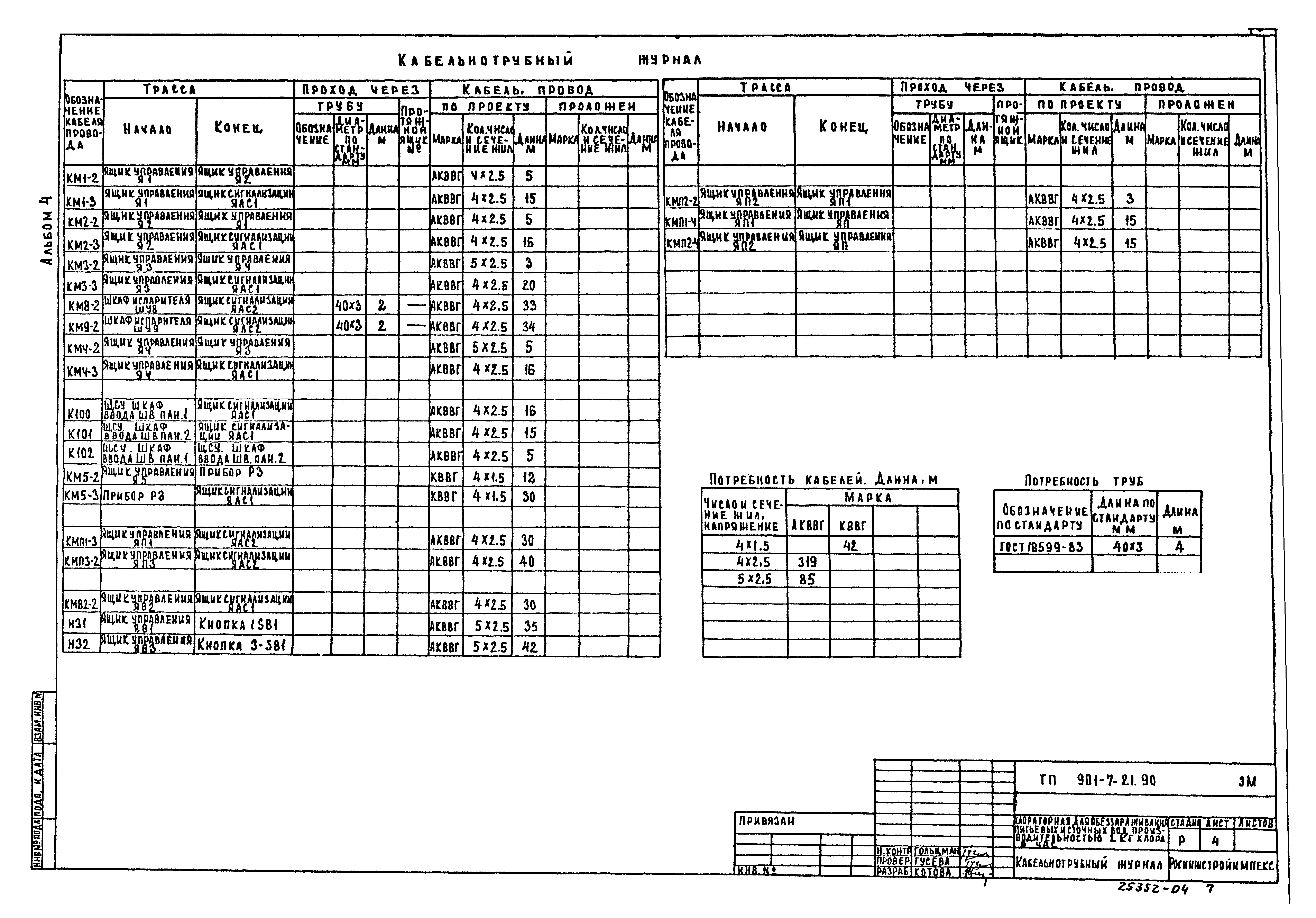

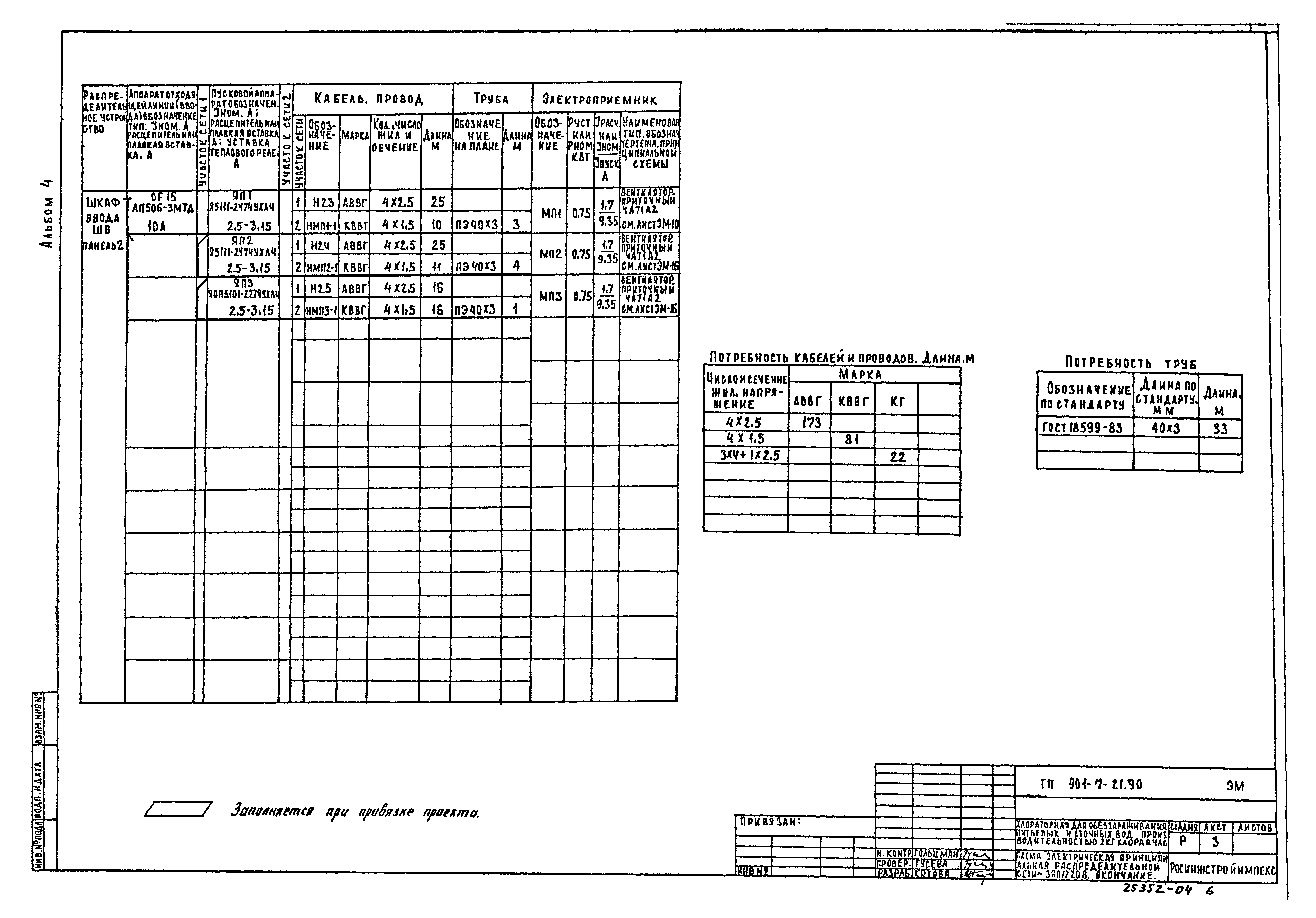

ЭМ-4 Кабельнотрубный журнал

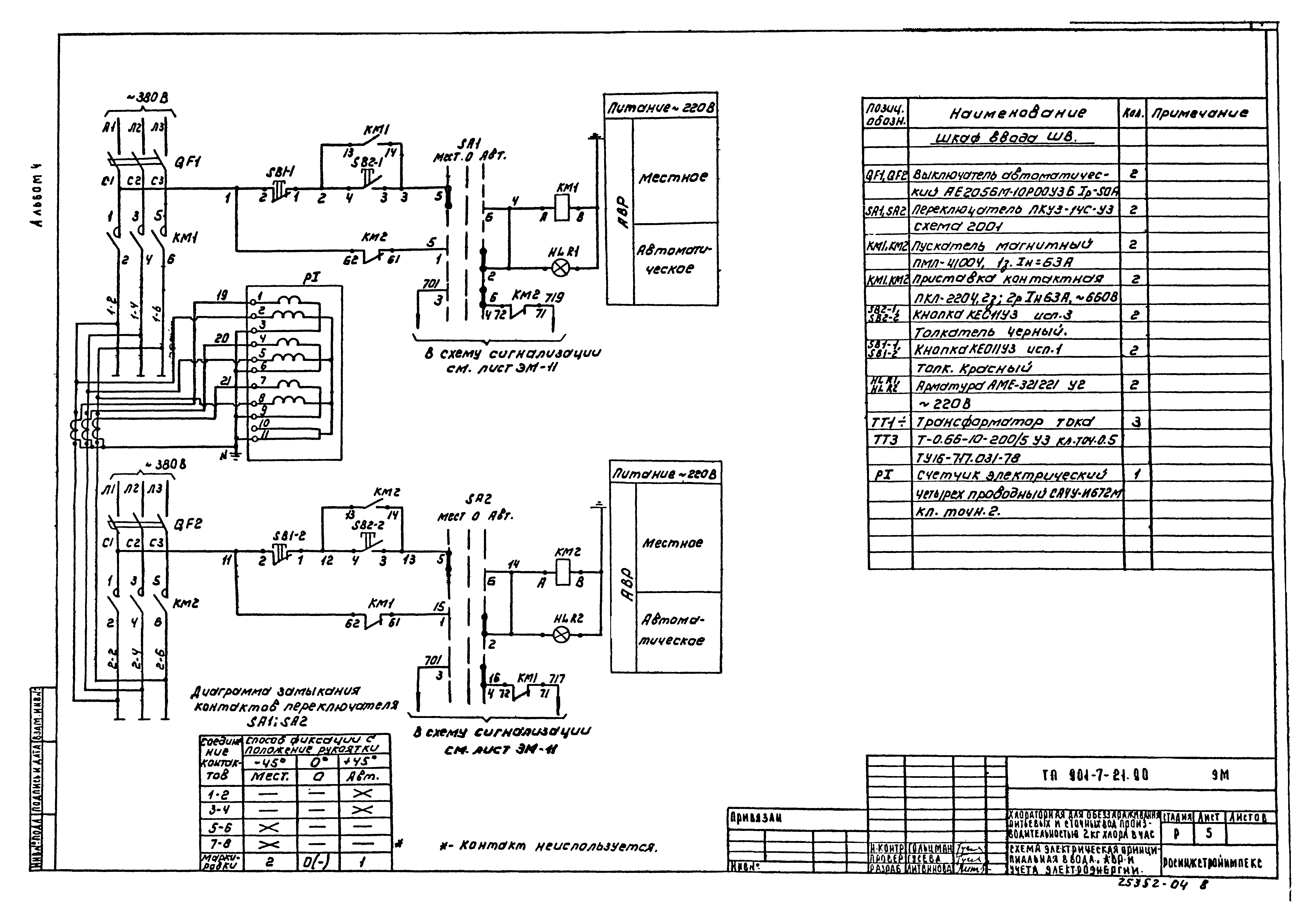

ЭМ-5 Схема электрическая принципиальная ввода, АВР и учета электроэнергии

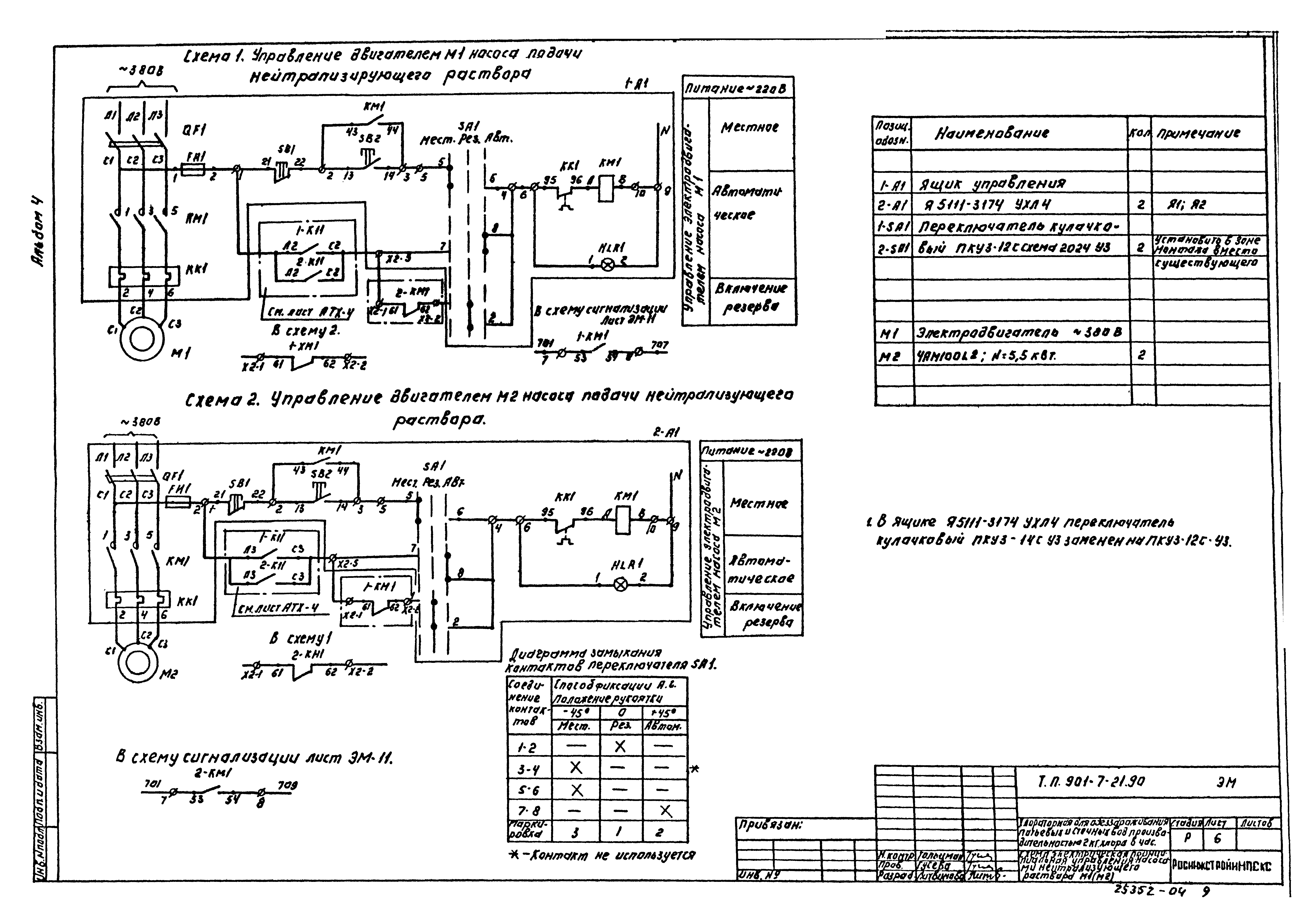

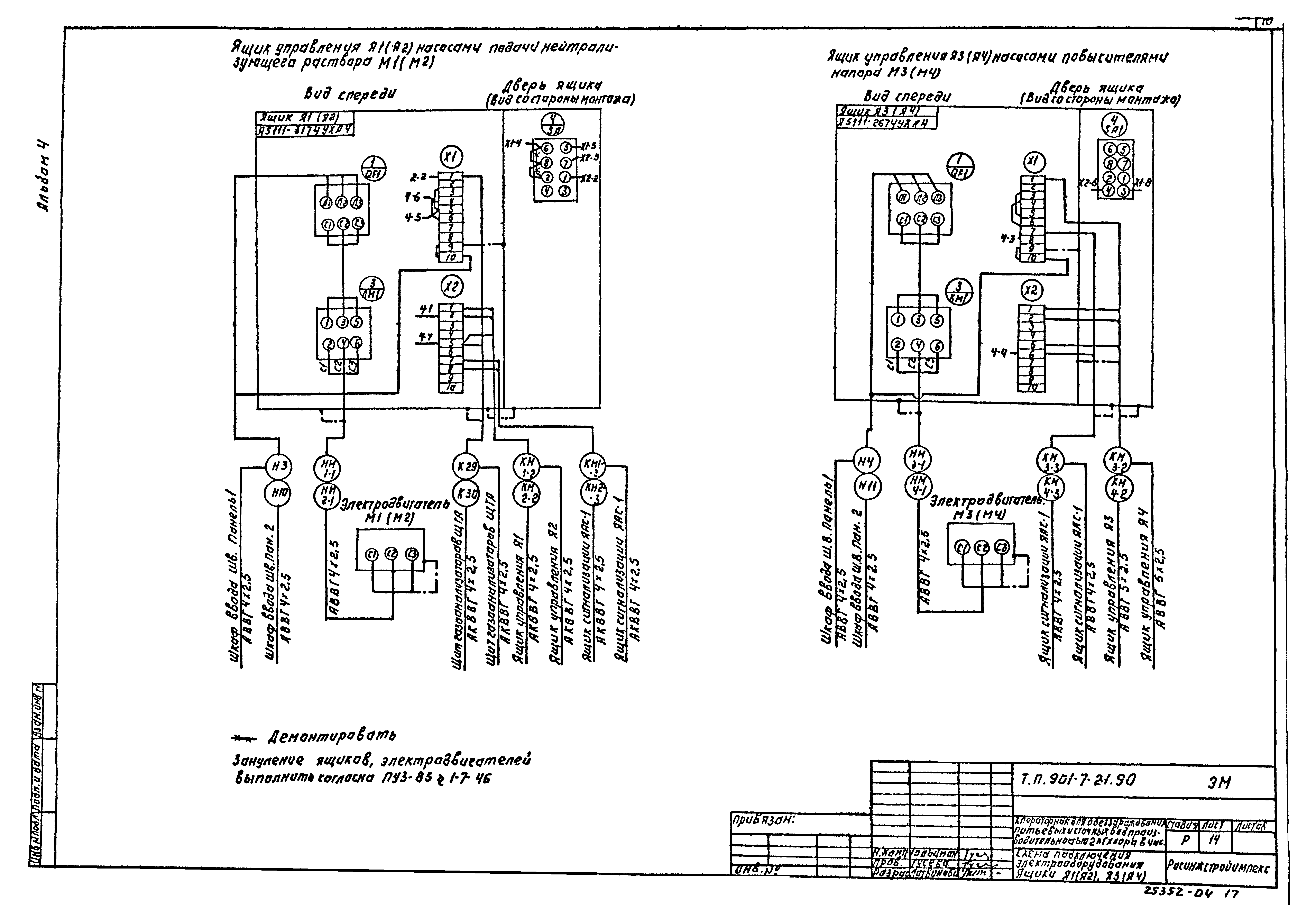

ЭМ-6 Схема электрическая принципиальная управления насосами подачи нейтрализирующего раствора М1(М2)

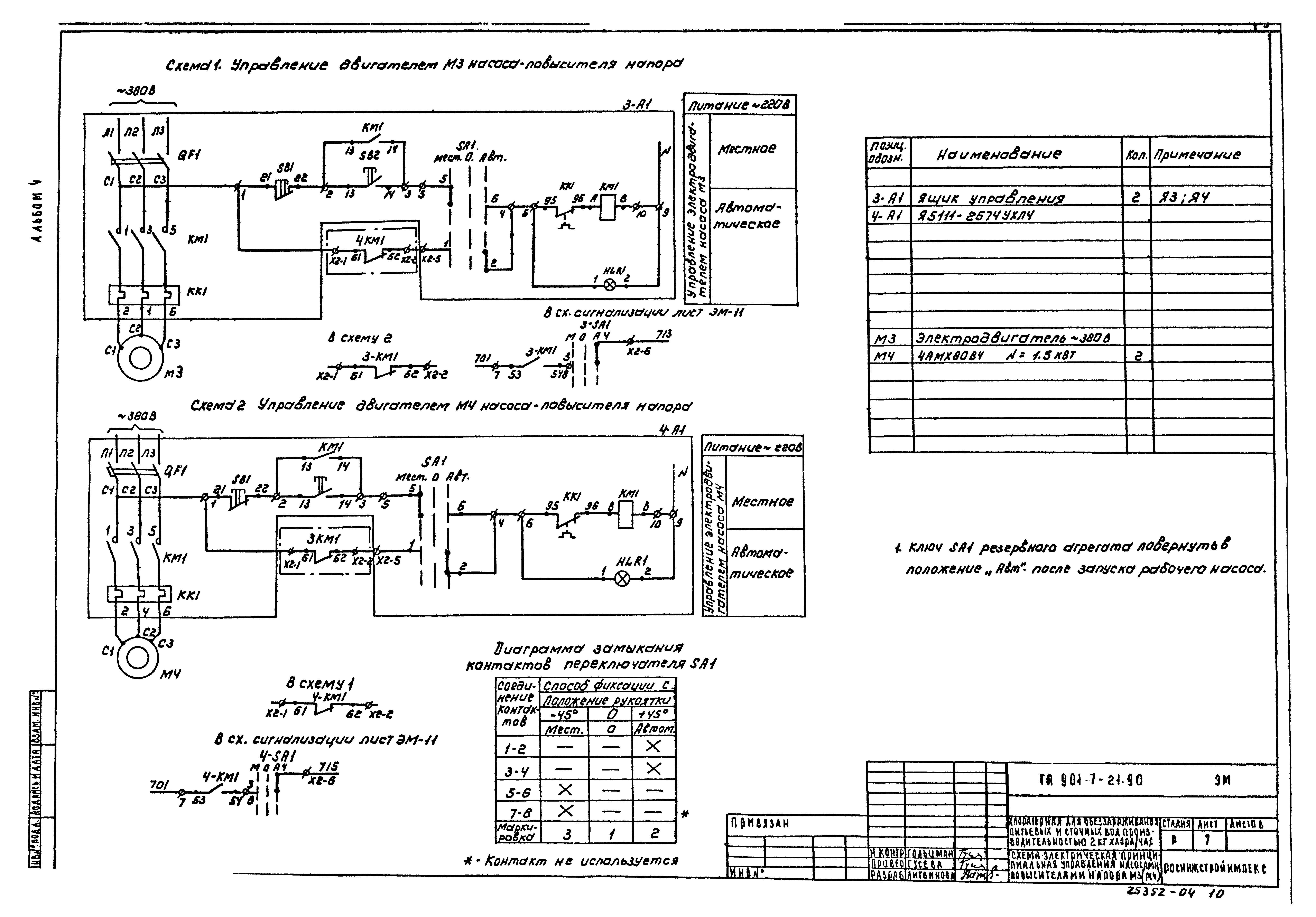

ЭМ-7 Схема электрическая принципиальная управления насосами-повысителями напора М3(М4)

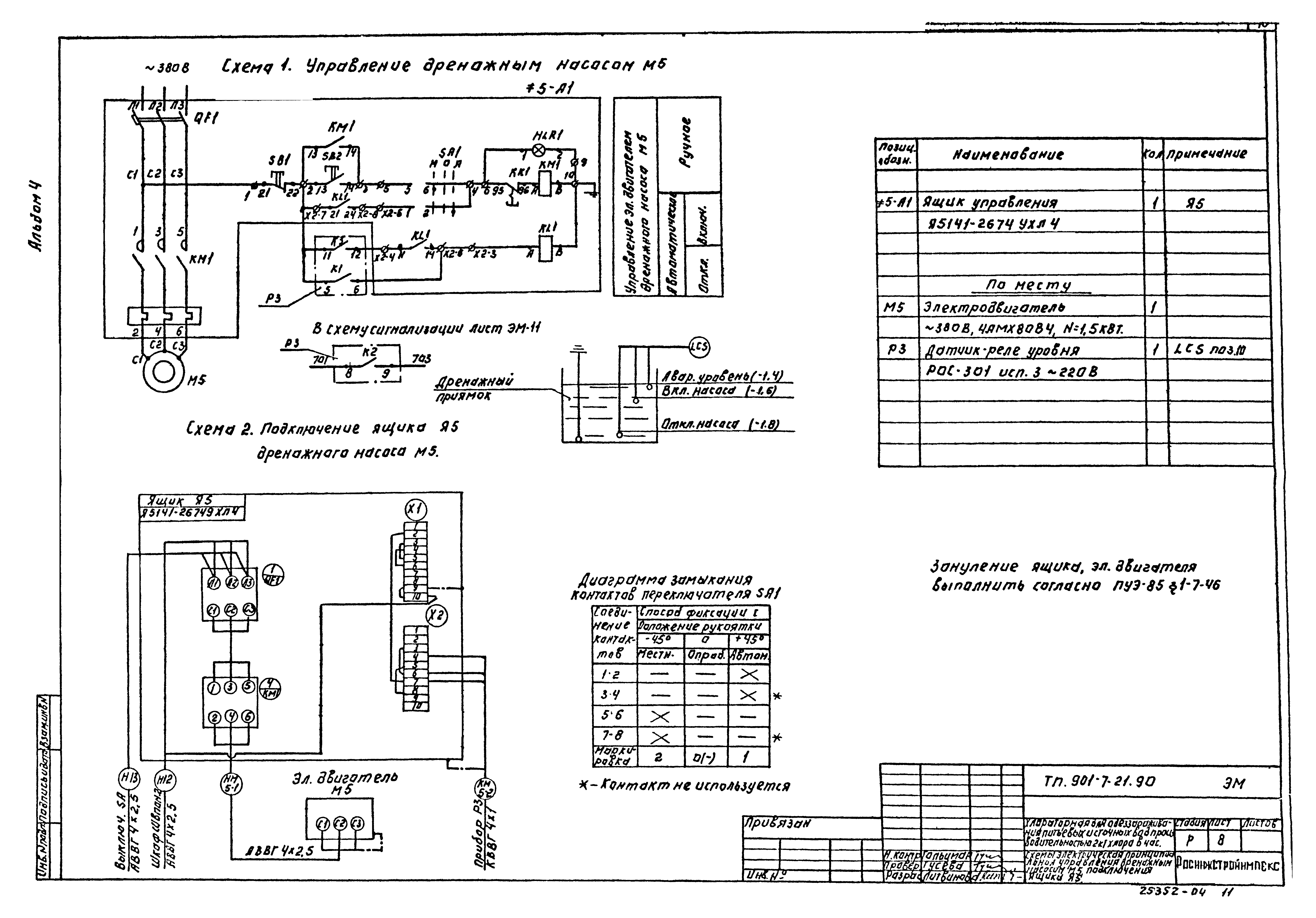

ЭМ-8 Схема электрическая принципиальная управления дренажным насосом М5, подключения ящика Я5

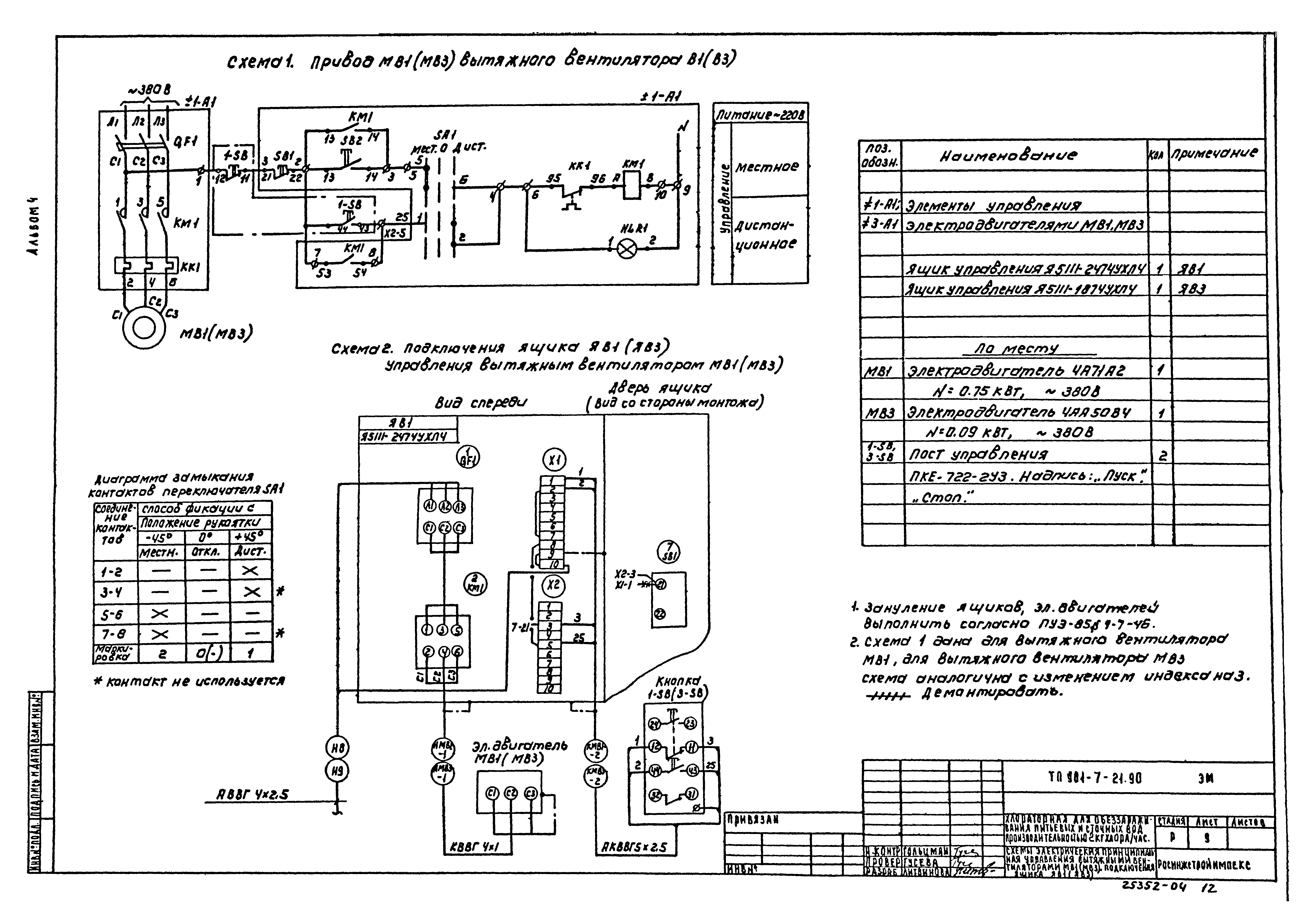

ЭМ-9 Схемы электрические принципиальные управления вытяжными вентиляторами МВ1(МВ3), подключения ящика ЯВ1(ЯВ3)

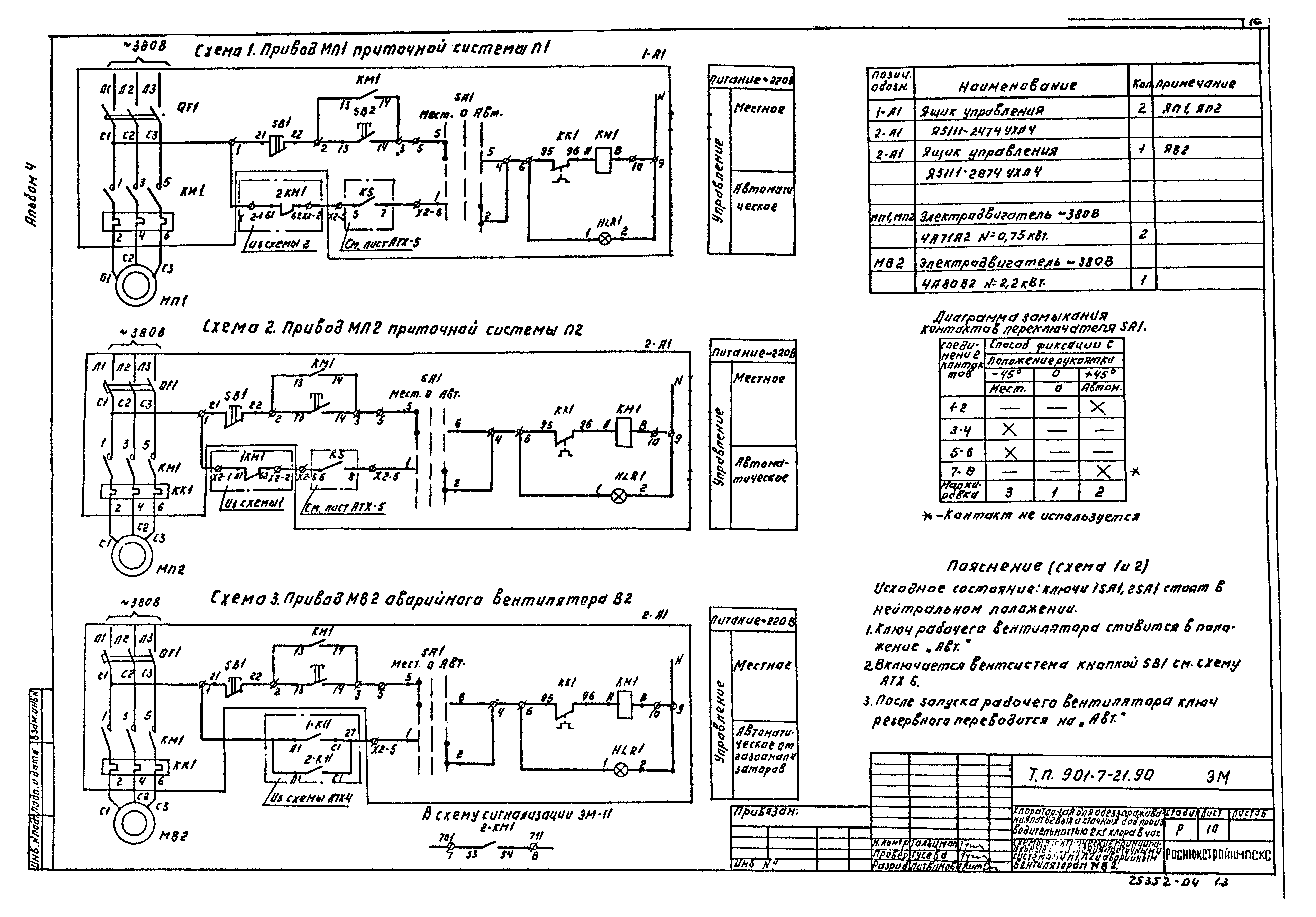

ЭМ-10 Схемы электрические принципиальные управления приточной системой П1;П2 и аварийным вентилятором МВ2

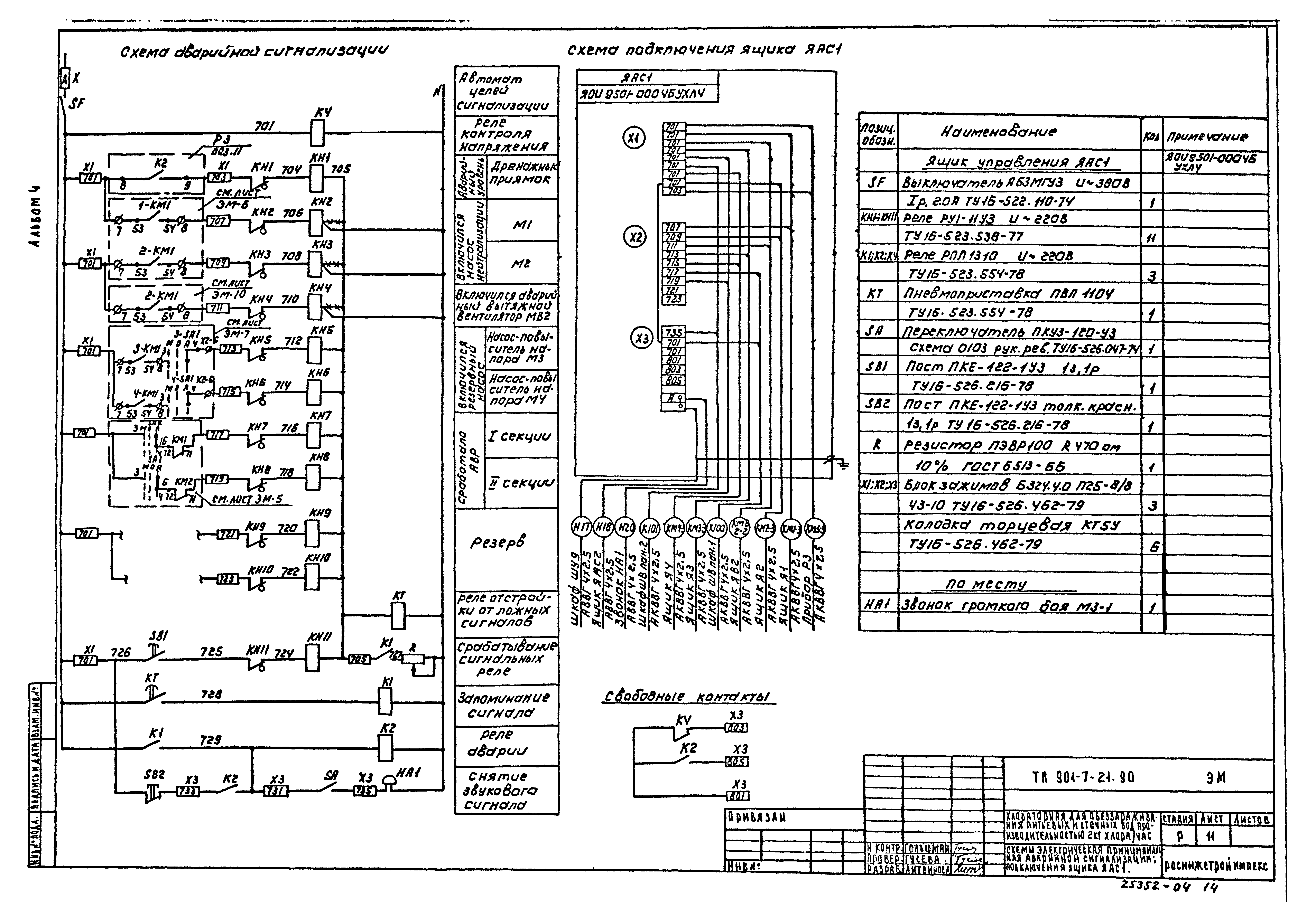

ЭМ-11 Схема электрическая принципиальная аварийной сигнализации, подключения ящика ЯАС1

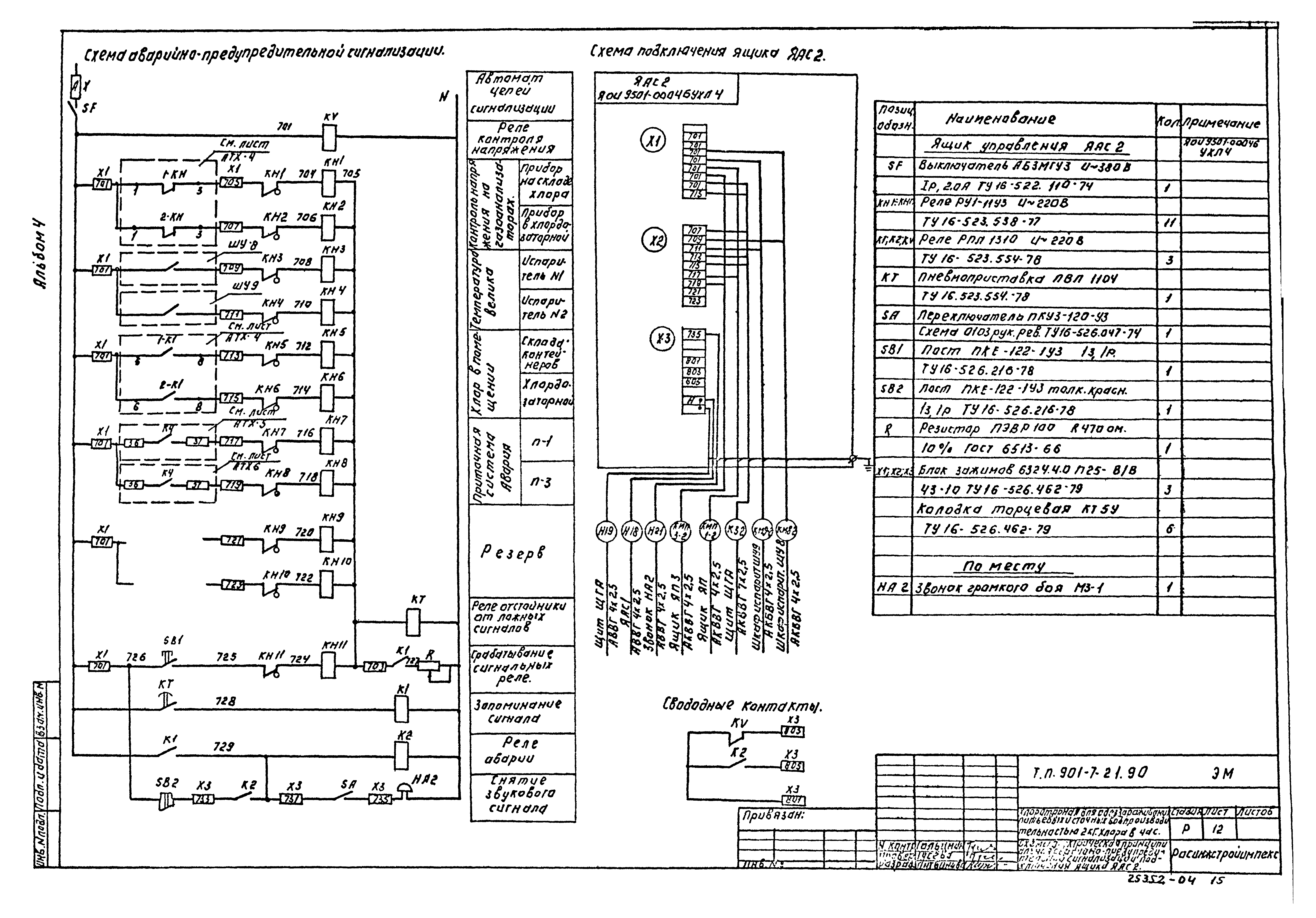

ЭМ-12 Схема электрическая принципиальная аварийно-предупредительной сигнализации подключения ящика ЯА12

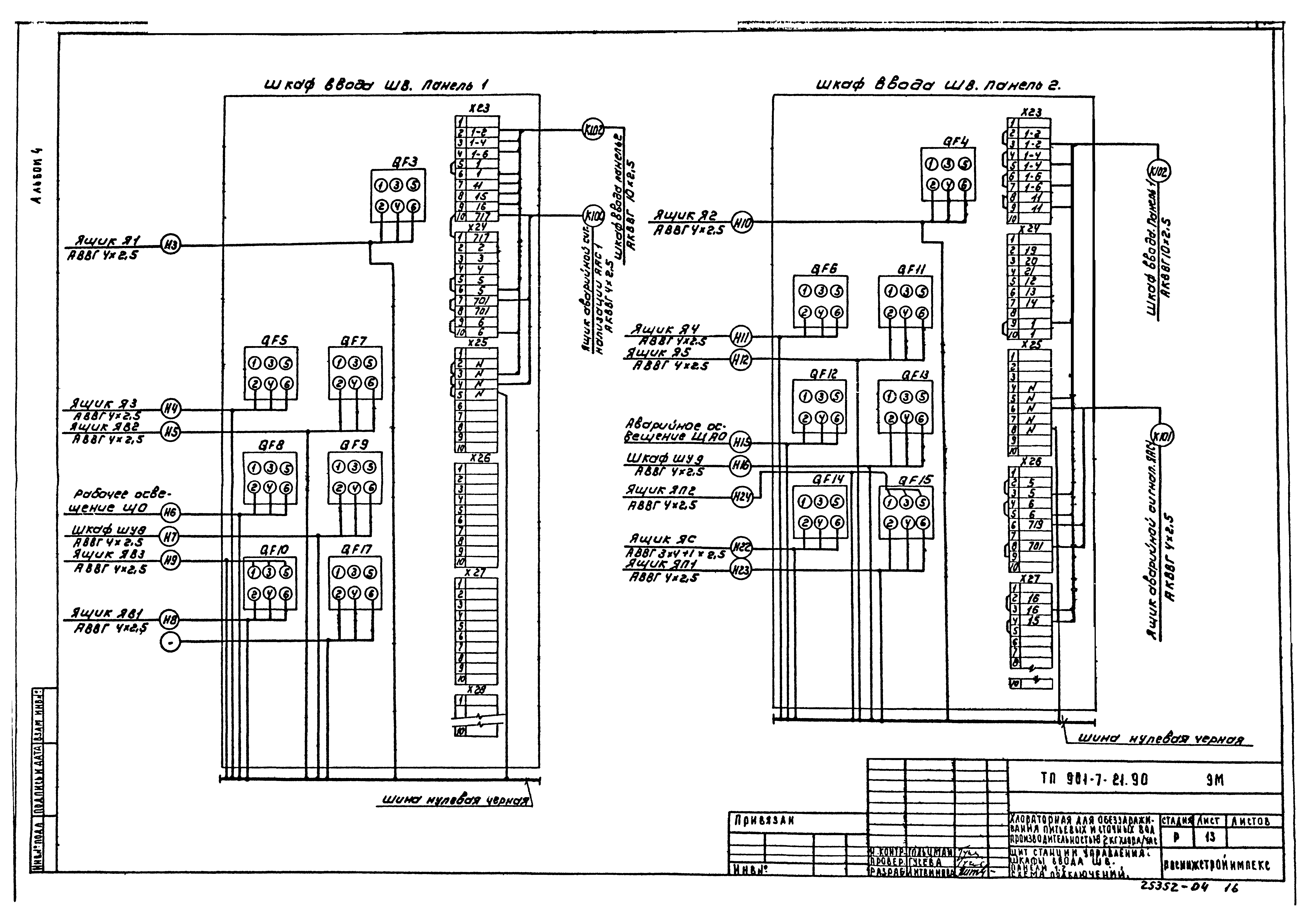

ЭМ-13 Щит станции управления Шкафы ввода ШВ. Панели 1,2. Схема подключений
ЭМ-14 Схема подключения электрооборудования. Ящик Я1(Я2),Я3(Я4)

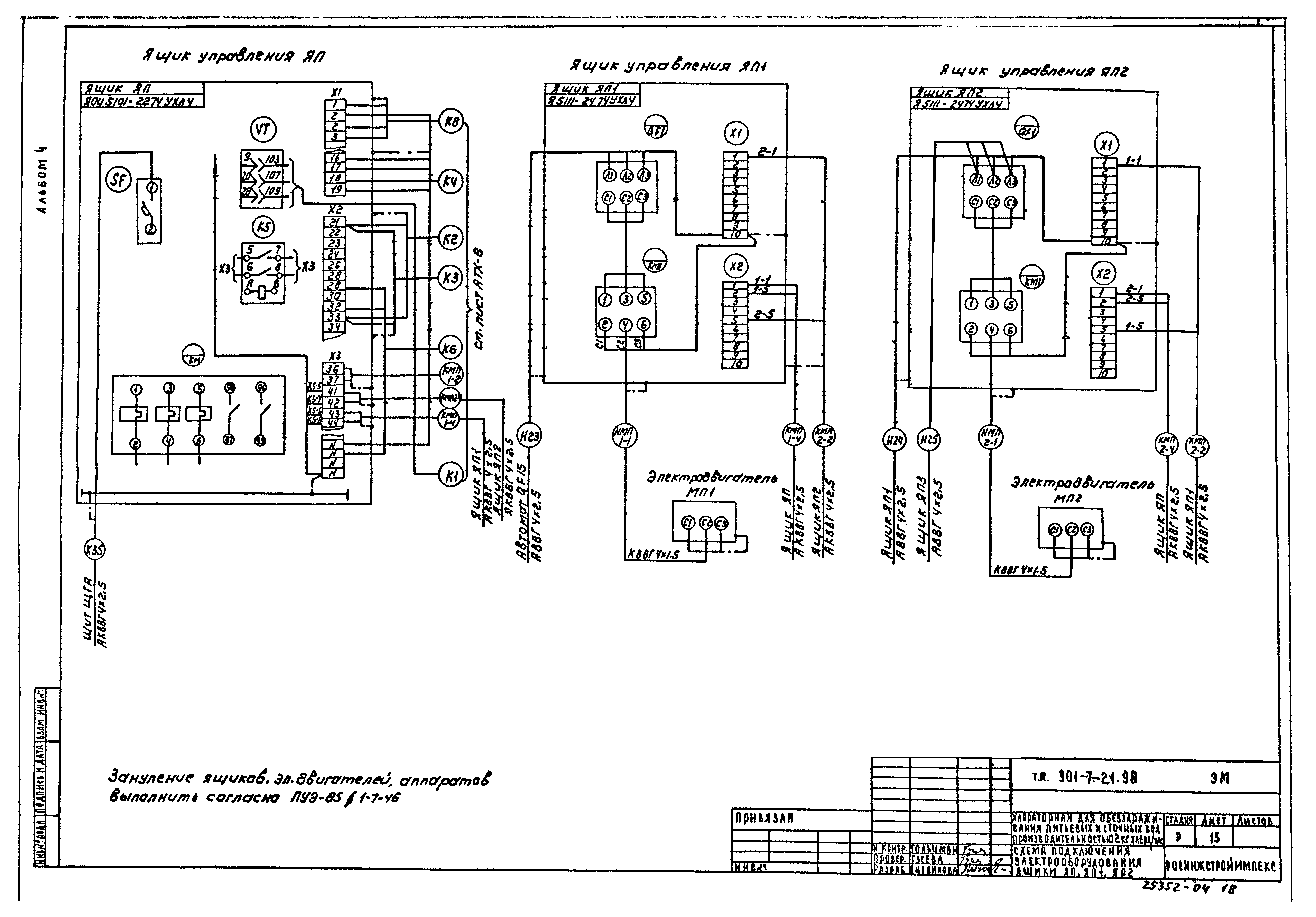

ЭМ-15 Схема подключения электрооборудования. Ящик ЯП,ЯП1,ЯП2

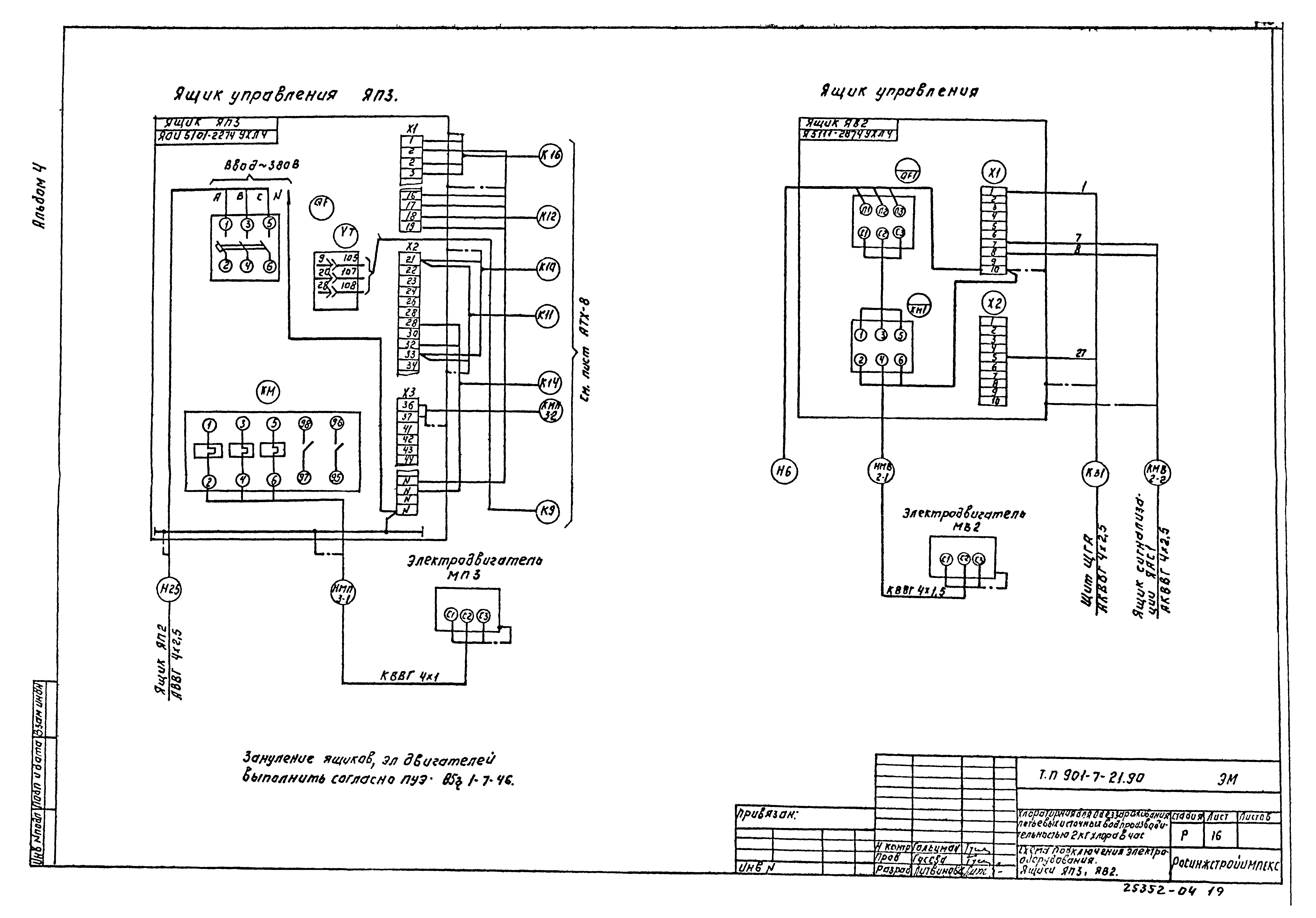

ЭМ-16 Схема подключения электрооборудования. Ящики ЯП3,ЯВ2

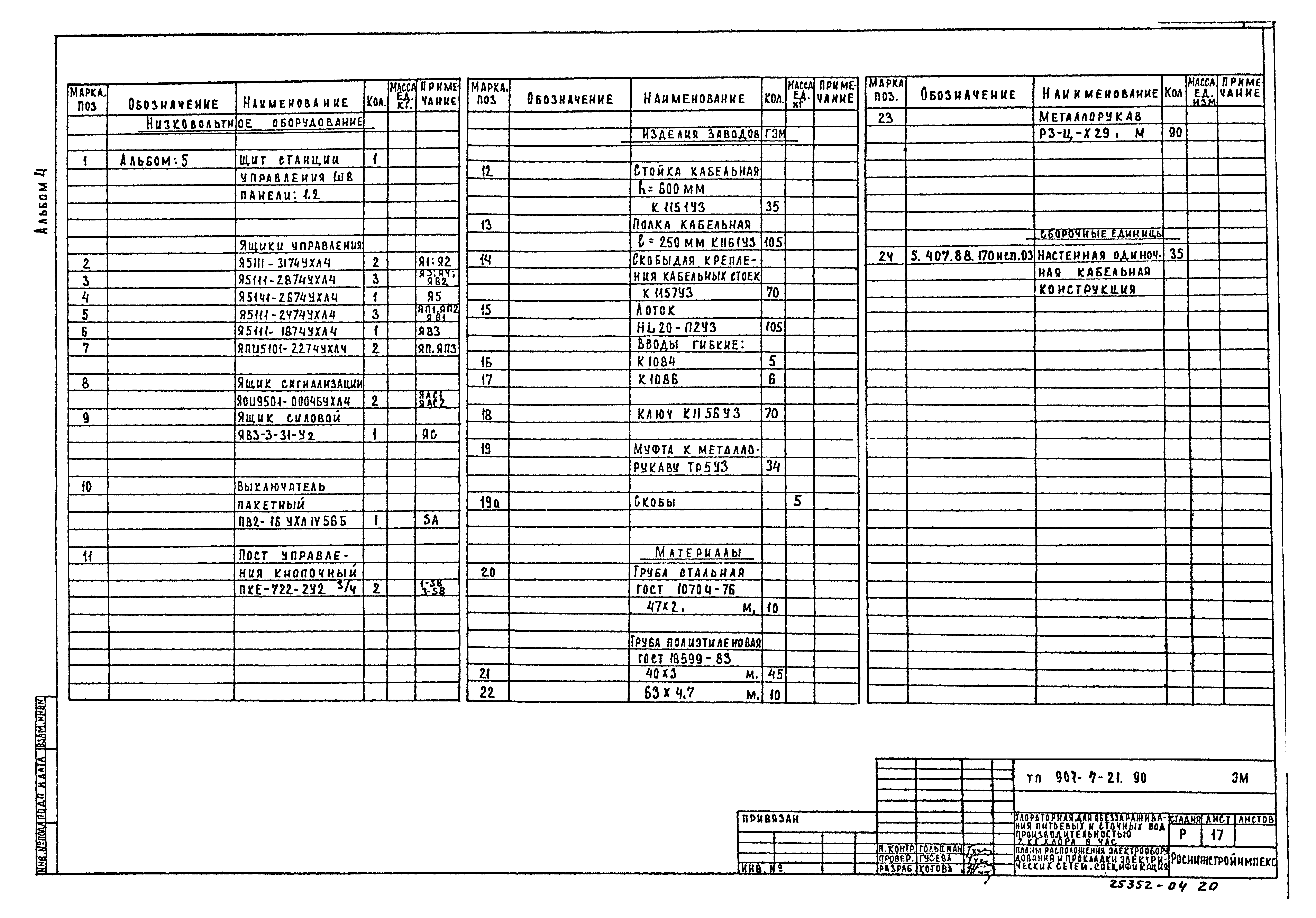

ЭМ-17 Планы расположения электрооборудования и прокладки электрических сетей. Спецификация

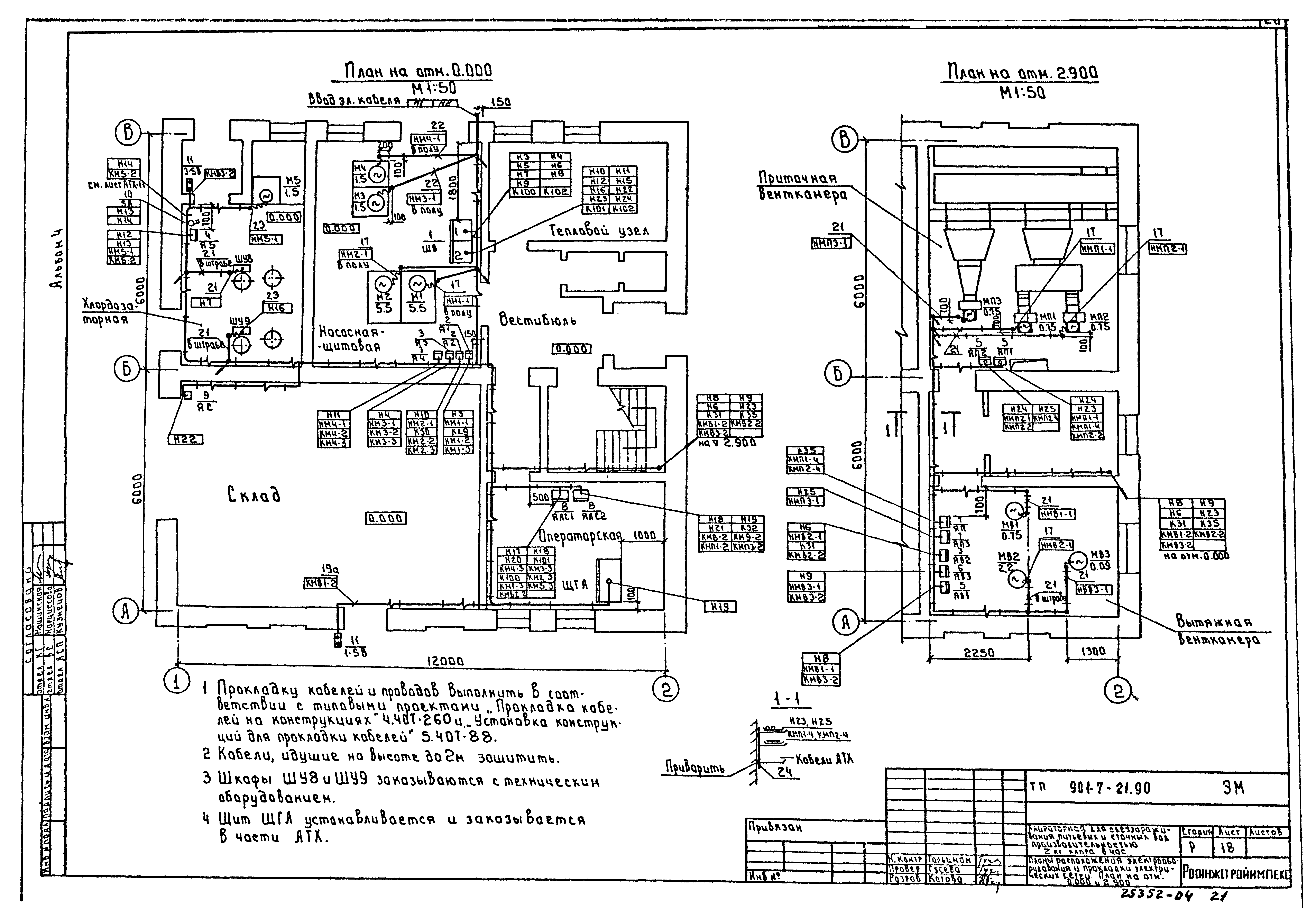

ЭМ-18 Планы расположения электрооборудования и прокладки электрических сетей. Планы на отм. 0.000 и 2.900

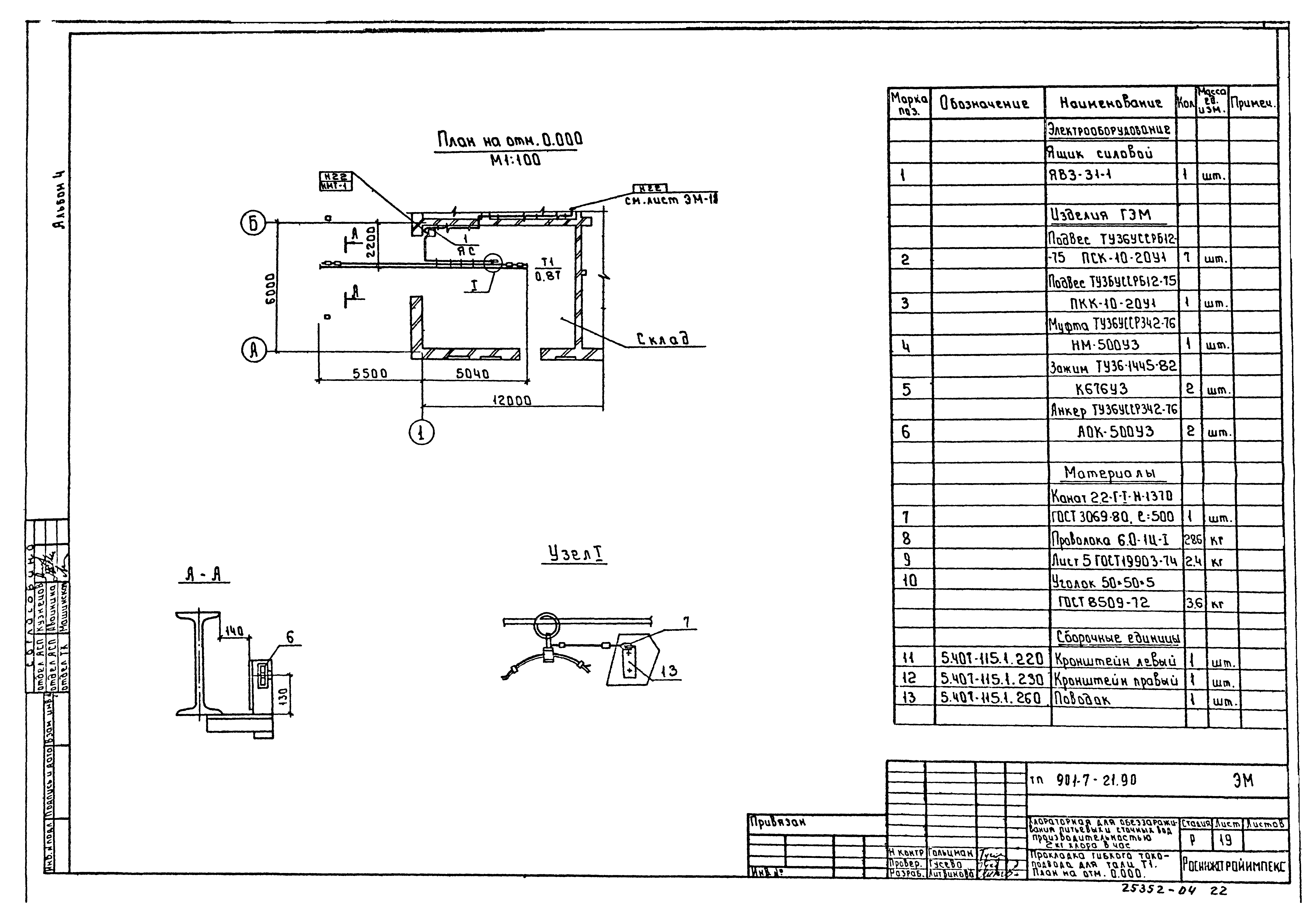

ЭМ-19 Прокладка гибкого токопровода для толи Т1. План на отм. 0.000

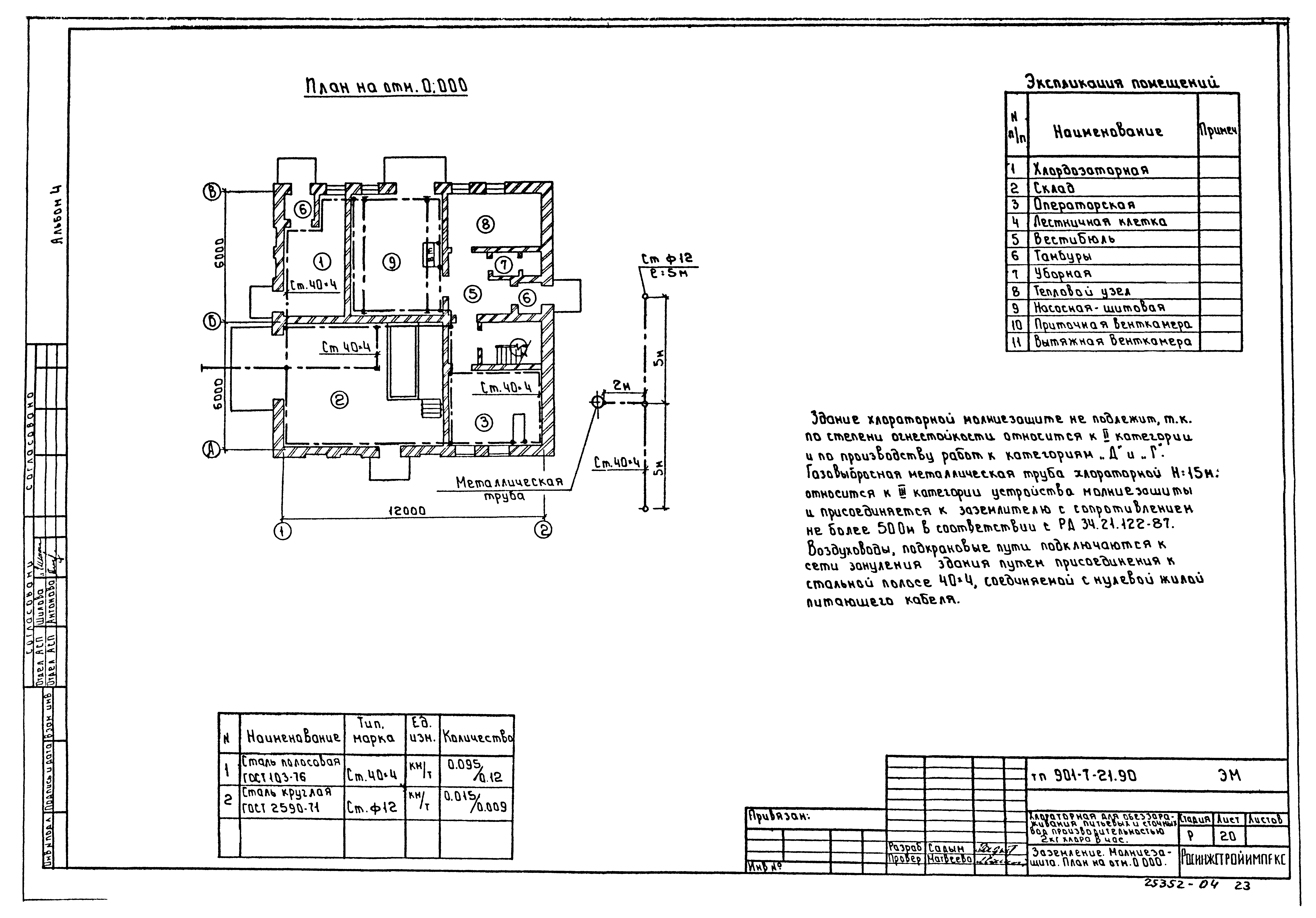

ЭМ-20 Заземление. Молниезащита. Планы на отм. 0.000
Автоматизация

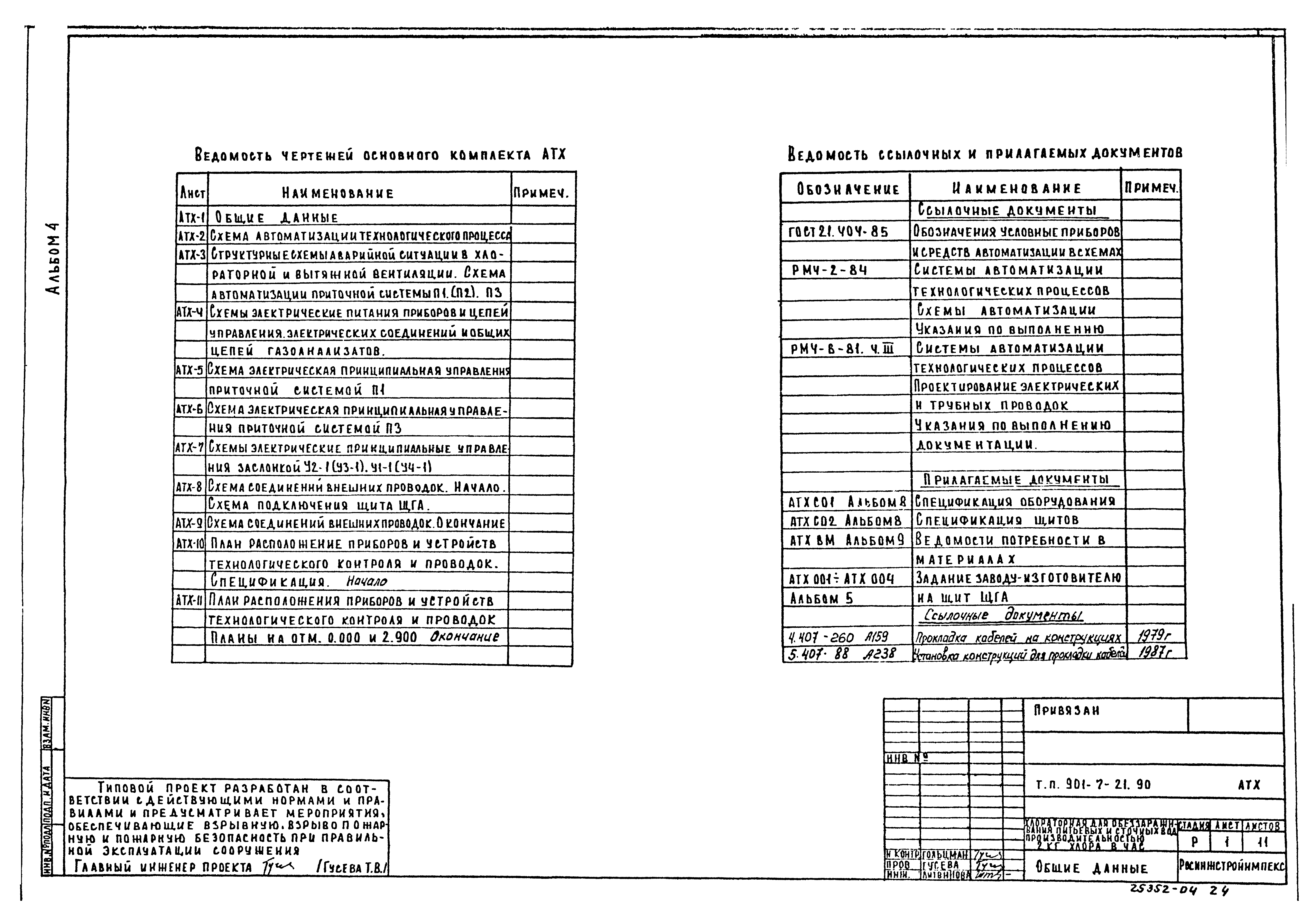

АТХ-1 Общие данные

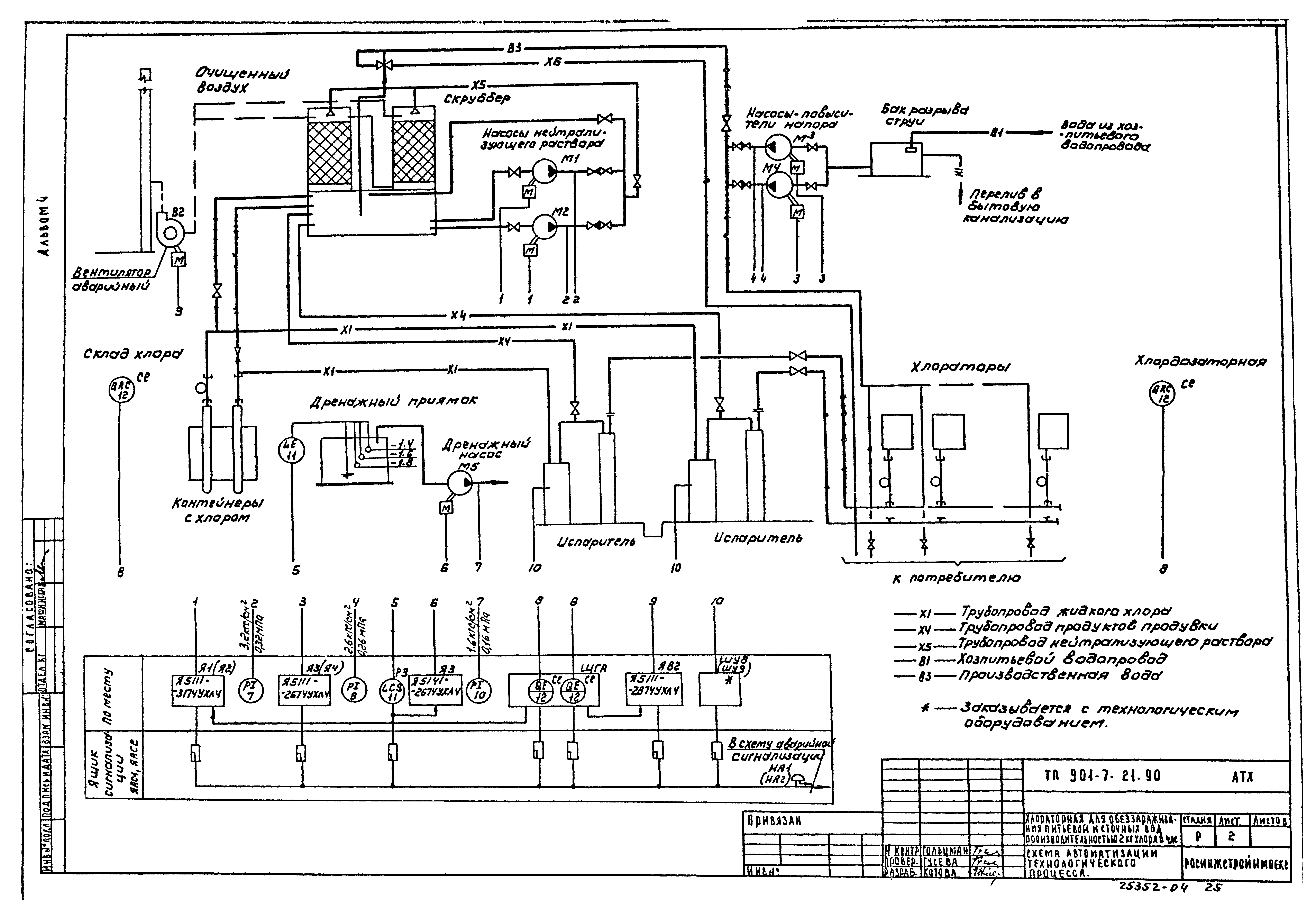

АТХ-2 Схема автоматизации технологического процесса

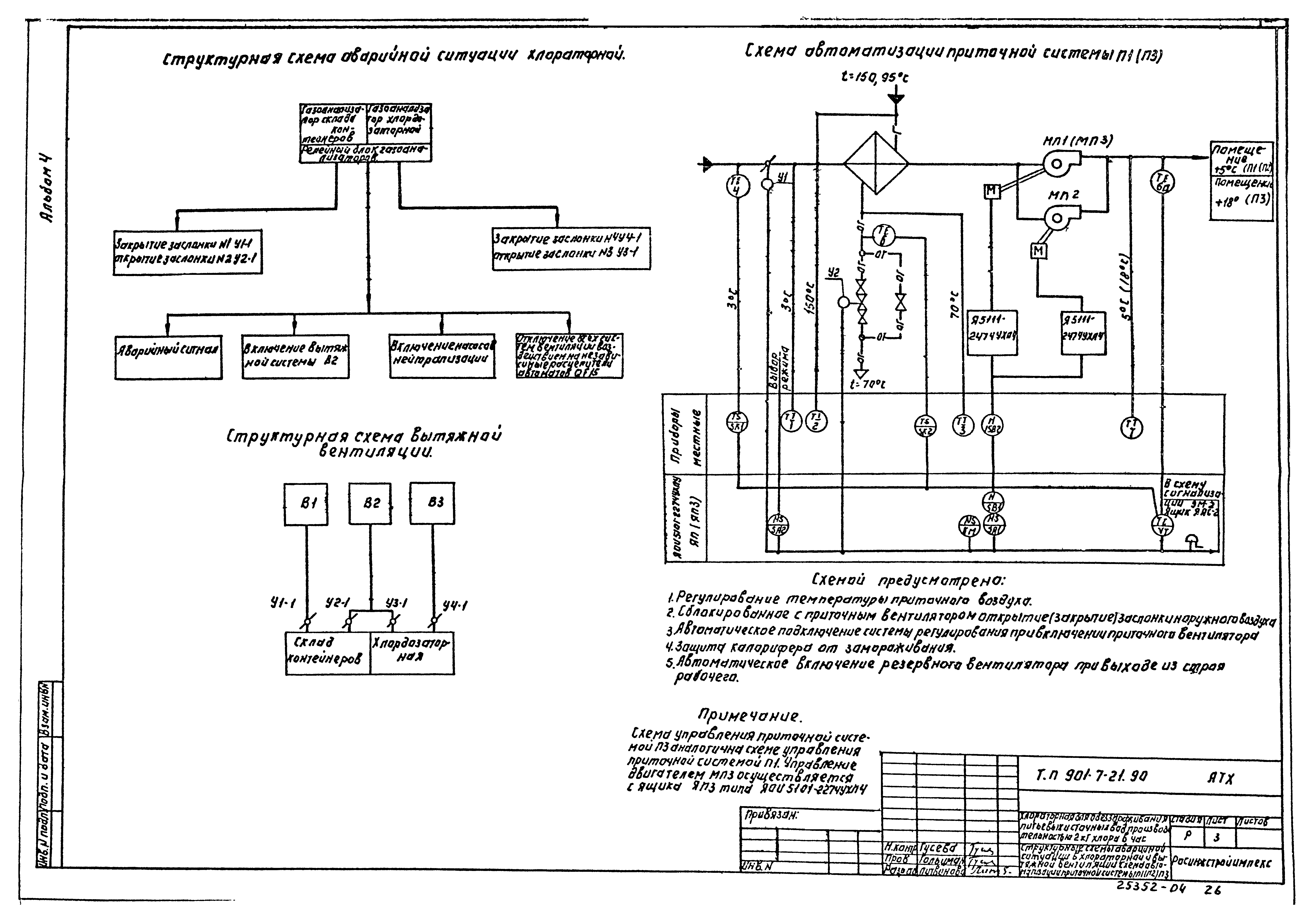

АТХ-3 Структурные схемы аварийной ситуации в хлораторной и вытяжной вентиляции. Схема автоматизации приточной системы П1(П2)П3

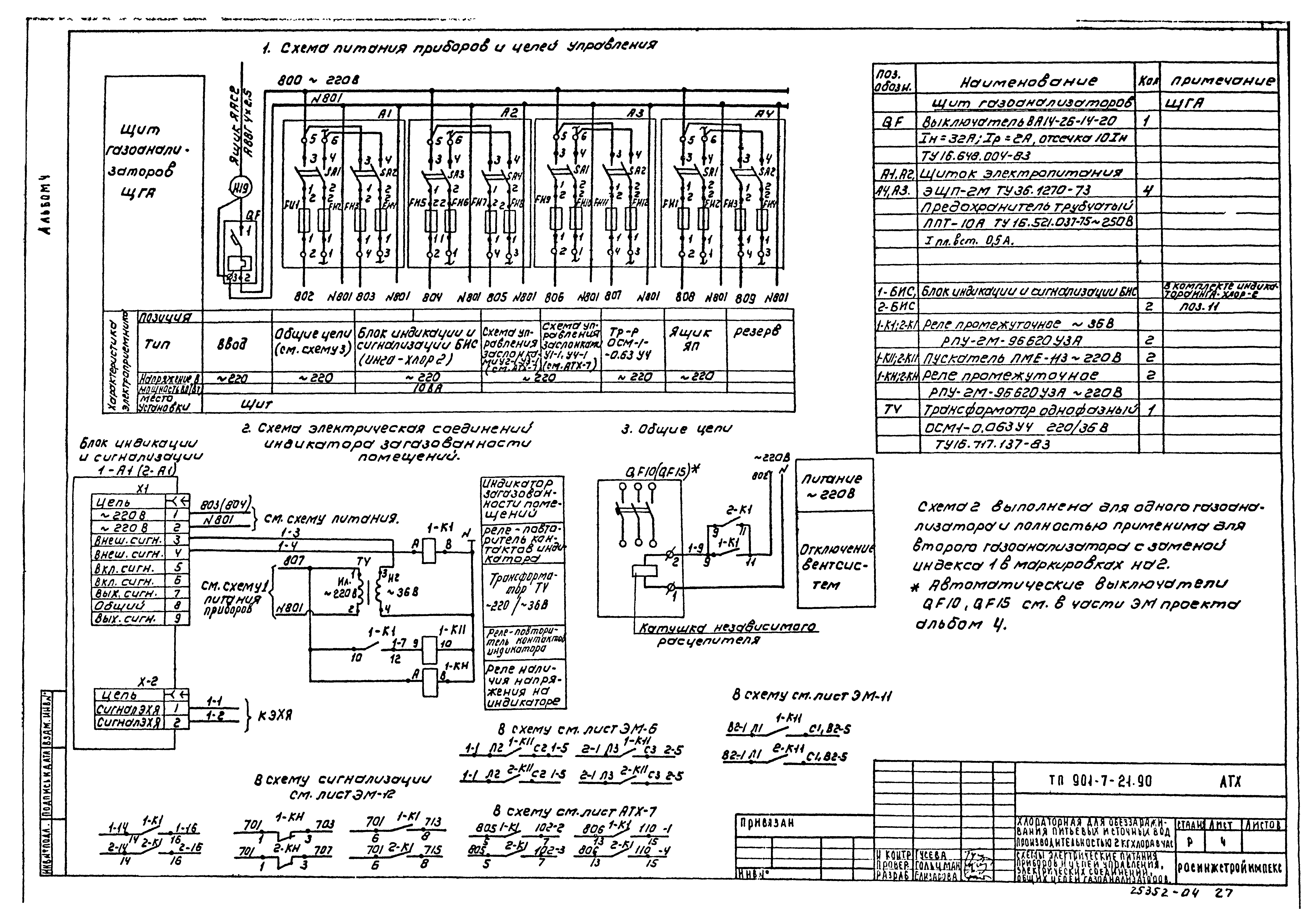

АТХ-4 Схемы электрические питания приборов и цепей управления, электрических соединений и общих цепей газоанализаторов

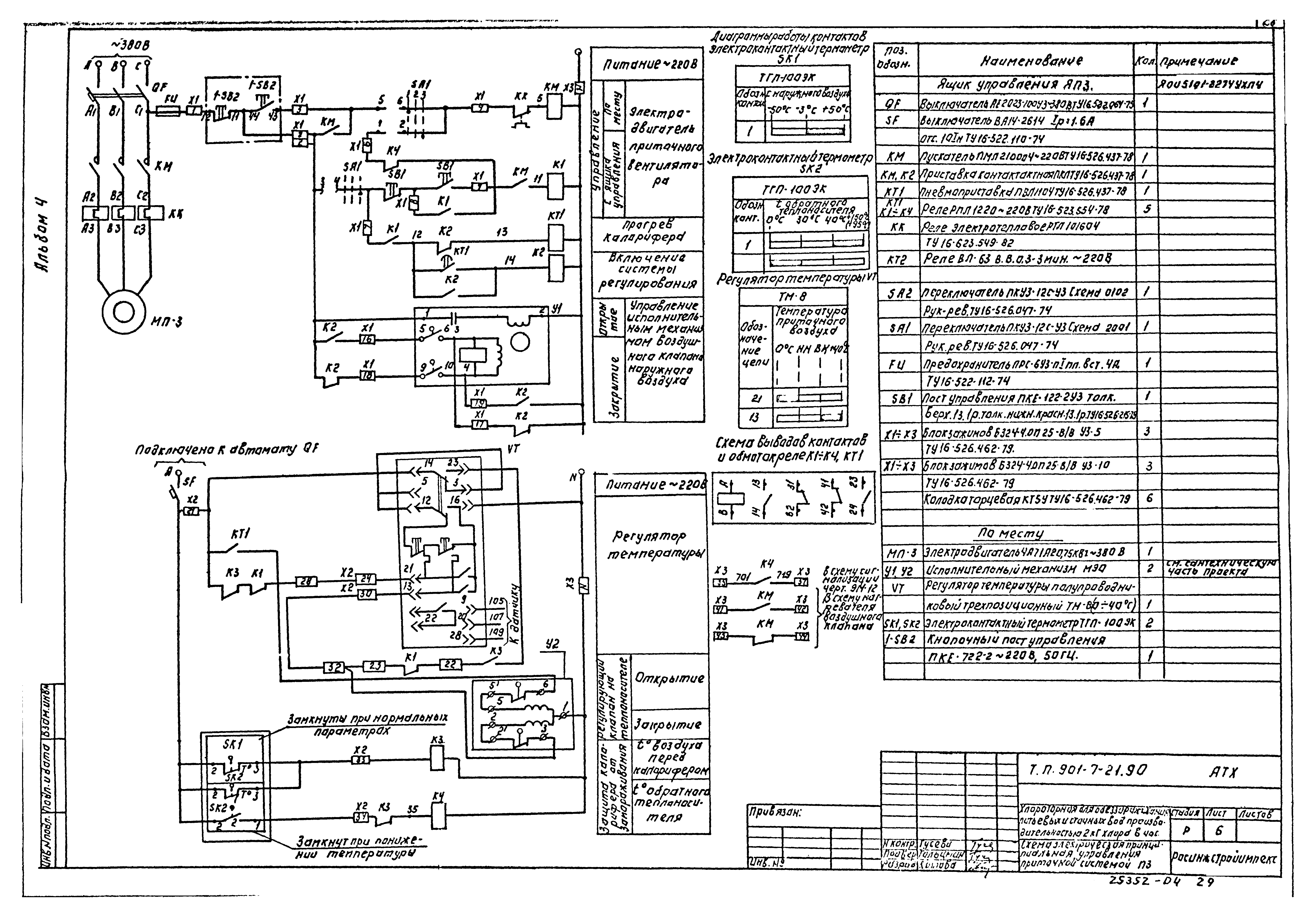

АТХ-5 Схемы электрические принципиальная управления приточной системой П1

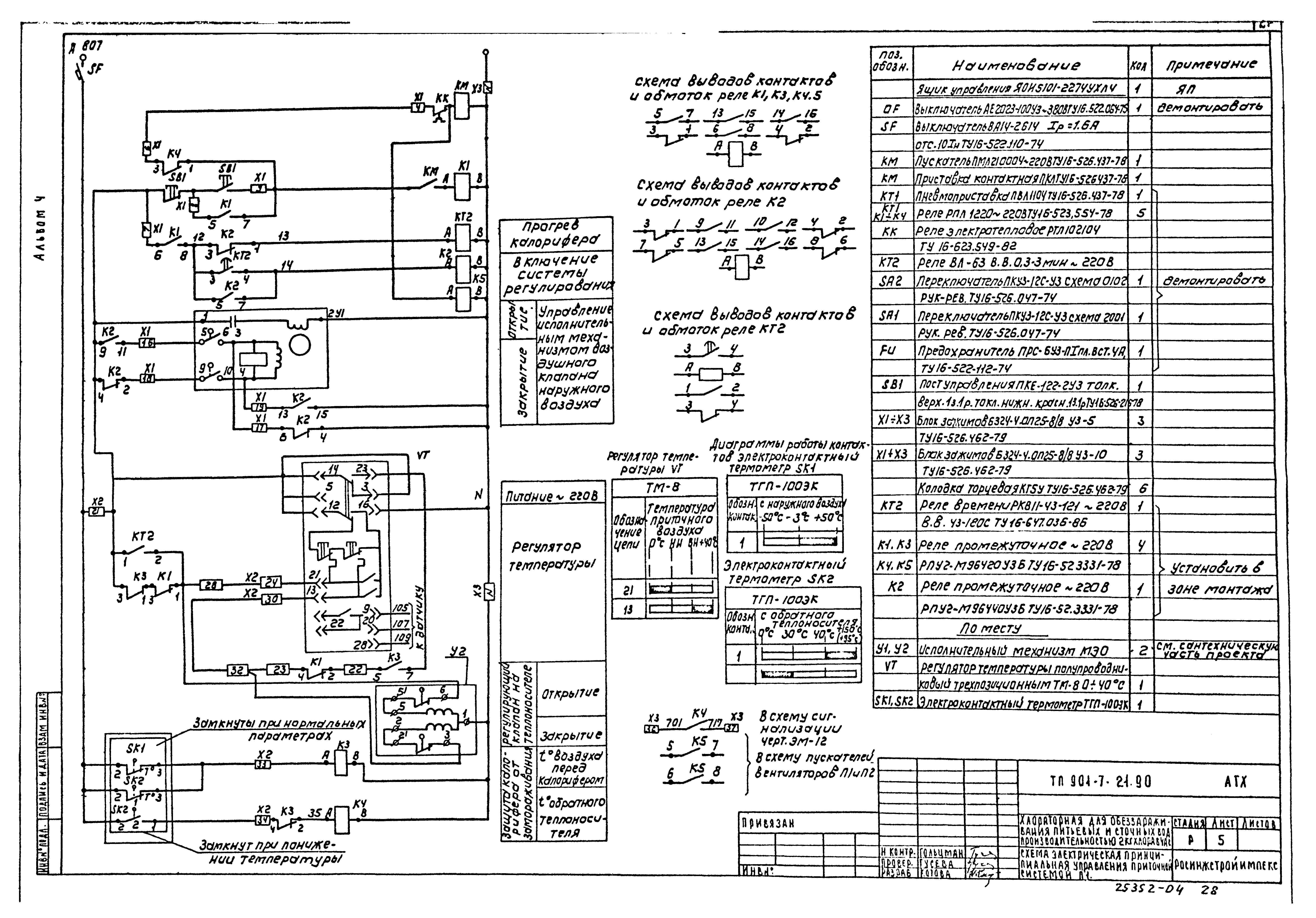

АТХ-6 Схемы электрические принципиальная управления приточной системой П3

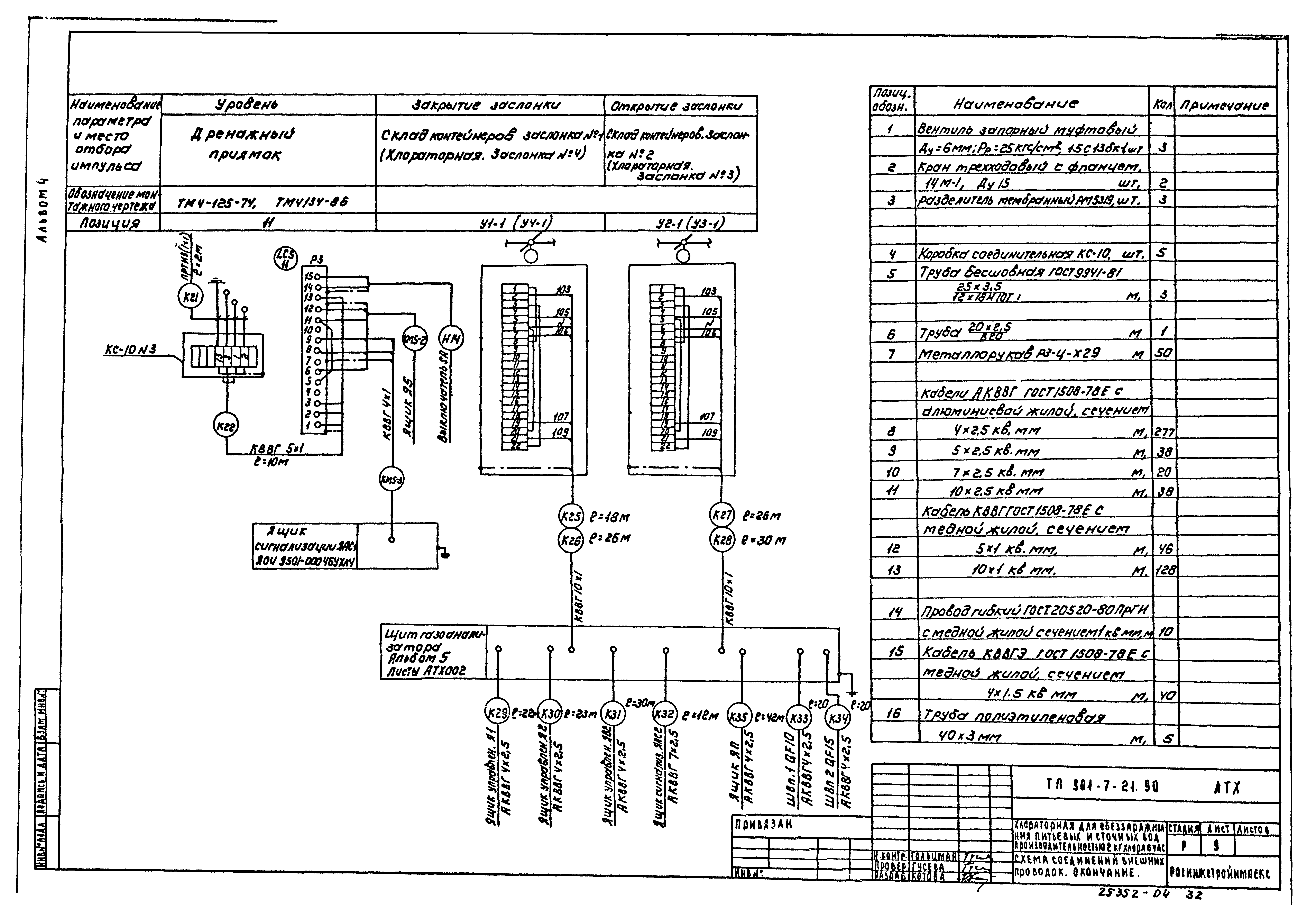

АТХ-7 Схемы электрические принципиальная управления заслонкой У2-1(У3-1),У1-1(У4-1)

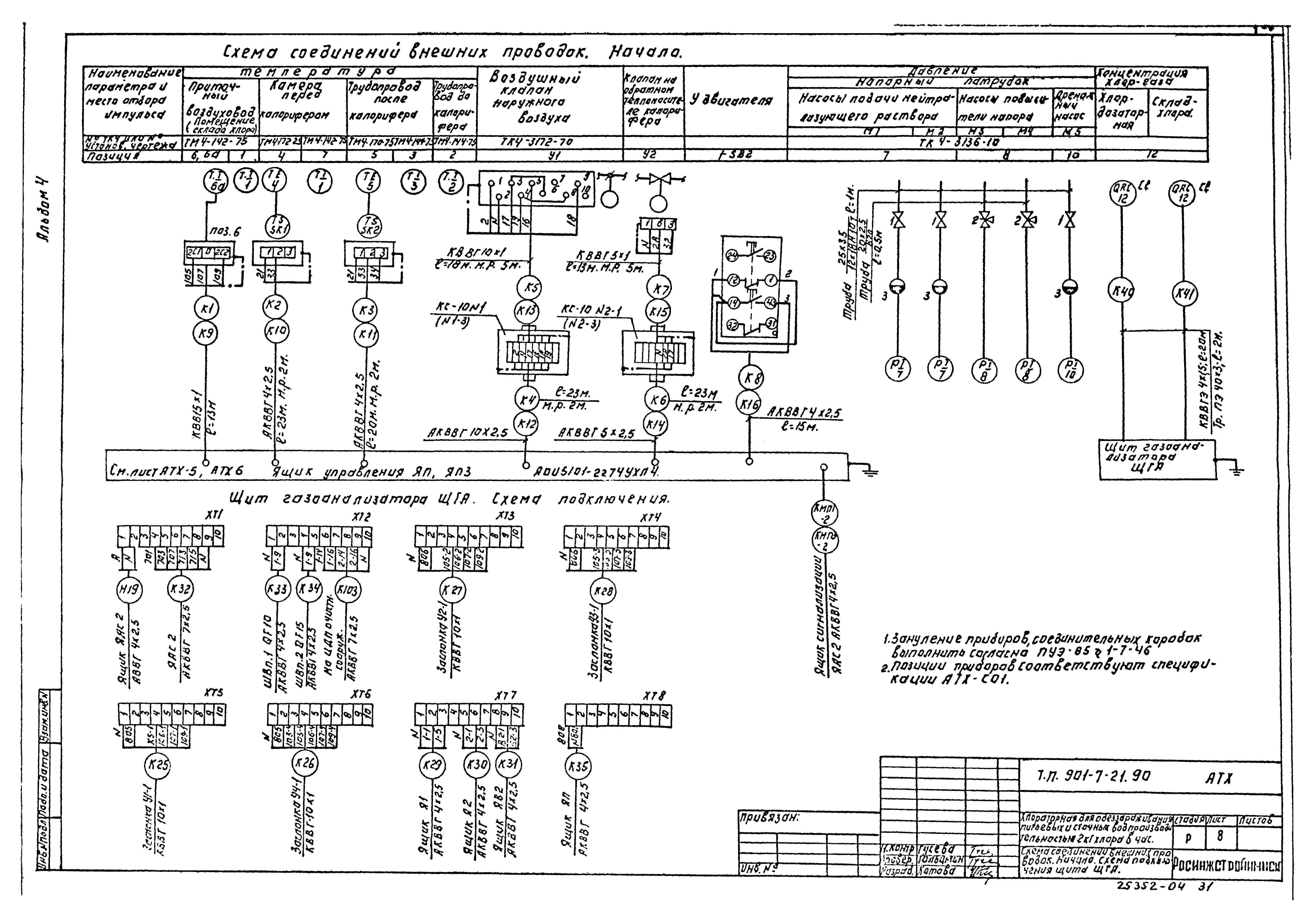

АТХ-8 Схема соединений внешних проводок. Начало. Схема подключения ШГА
АТХ-9 Схема соединений внешних проводок. Окончание

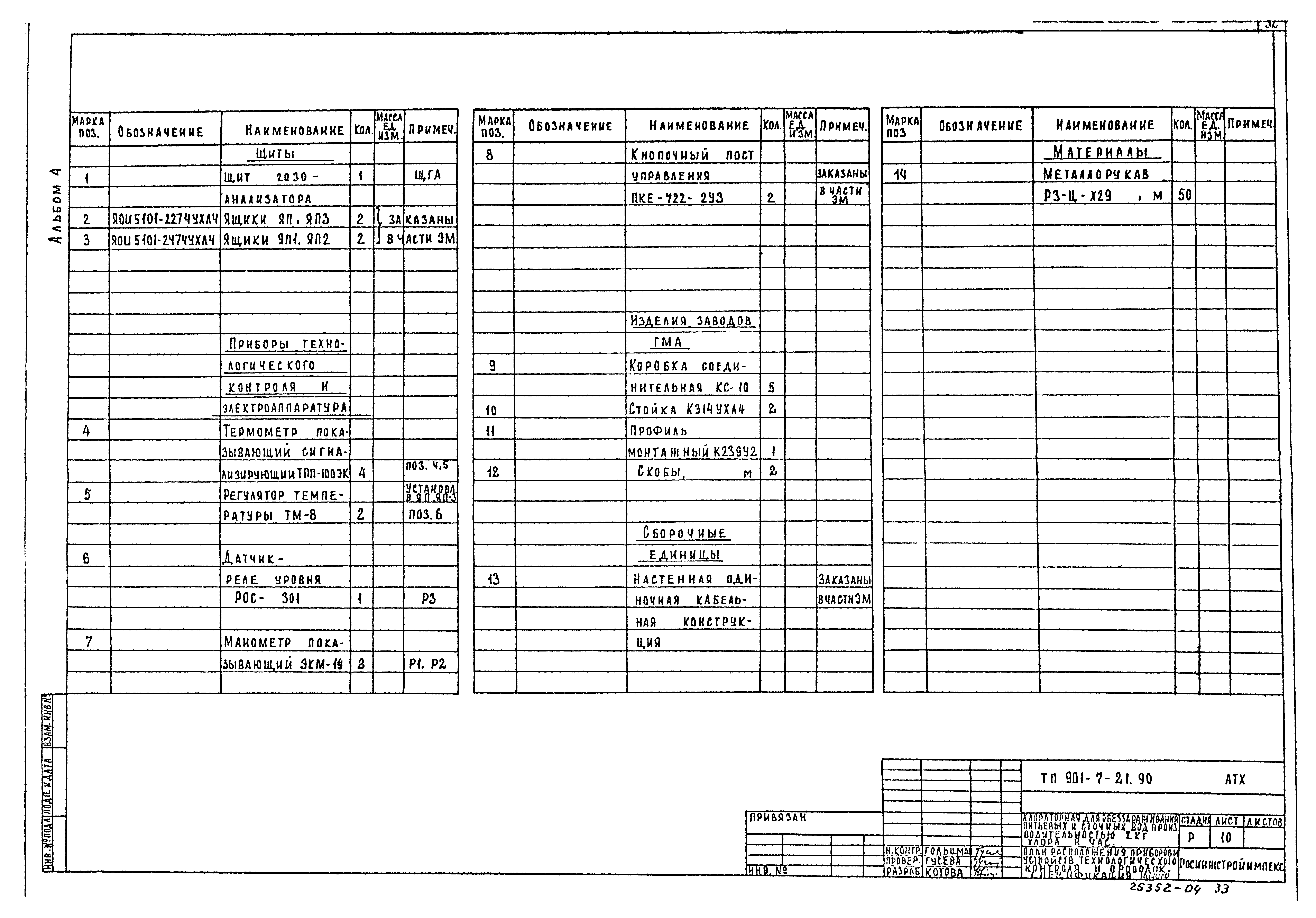

АТХ-10 План расположения приборов и устройств технологического контроля и проводок. Спецификация

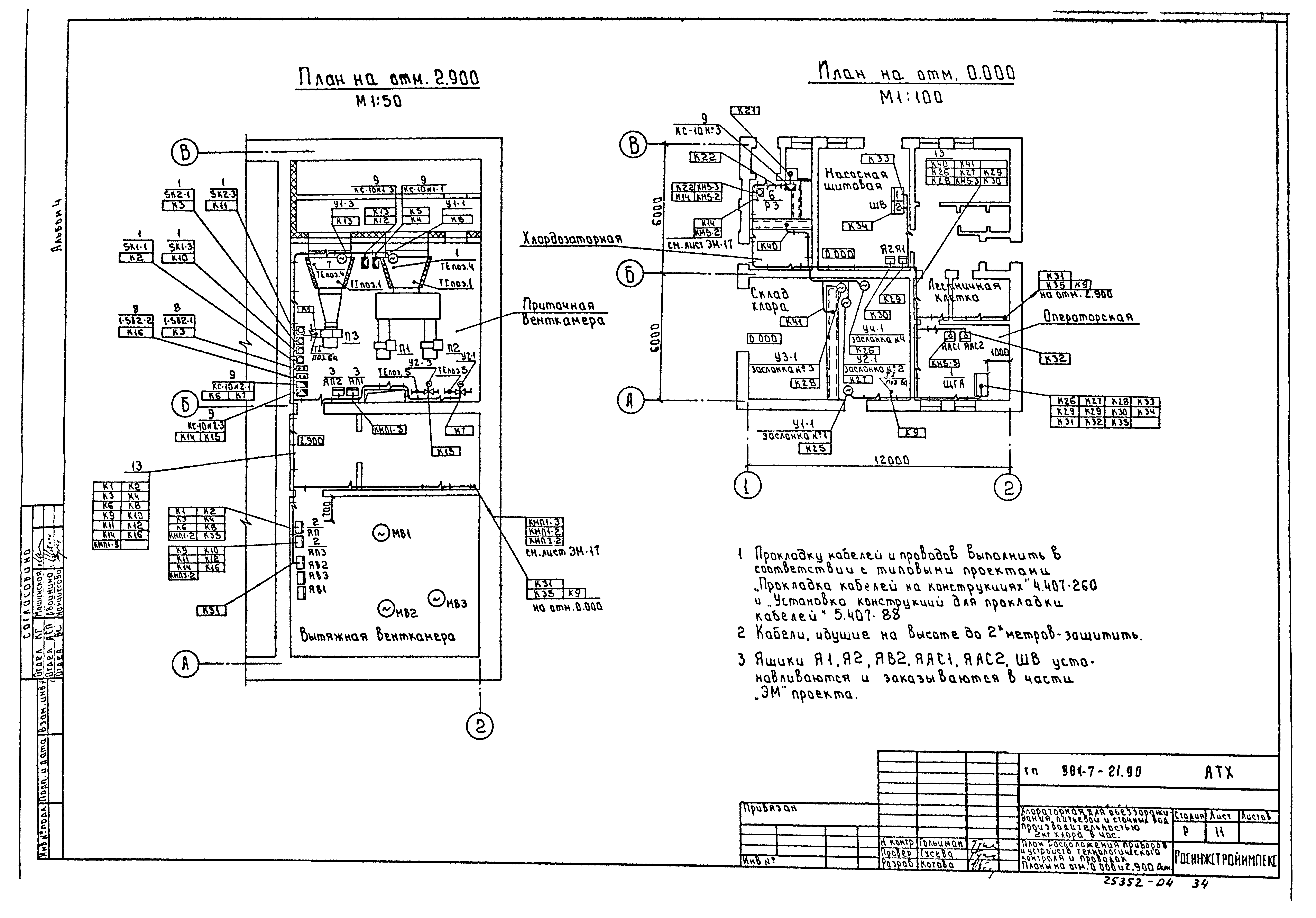

АТХ-11 План расположения приборов и устройств технологического контроля и проводок. Планы на отм. 0.000 и 2.900
Электрическое освещение

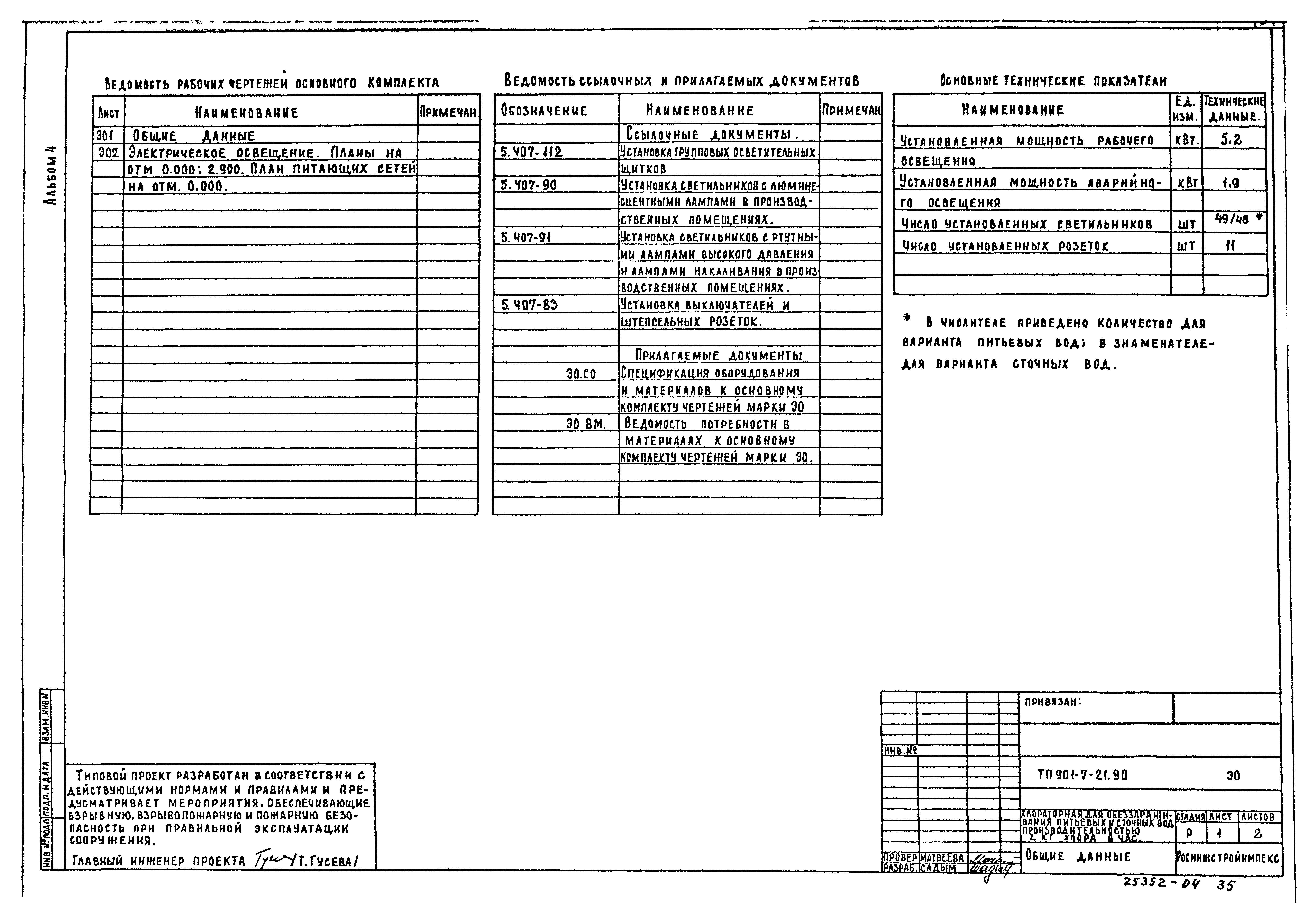

ЭО-1 Общие данные

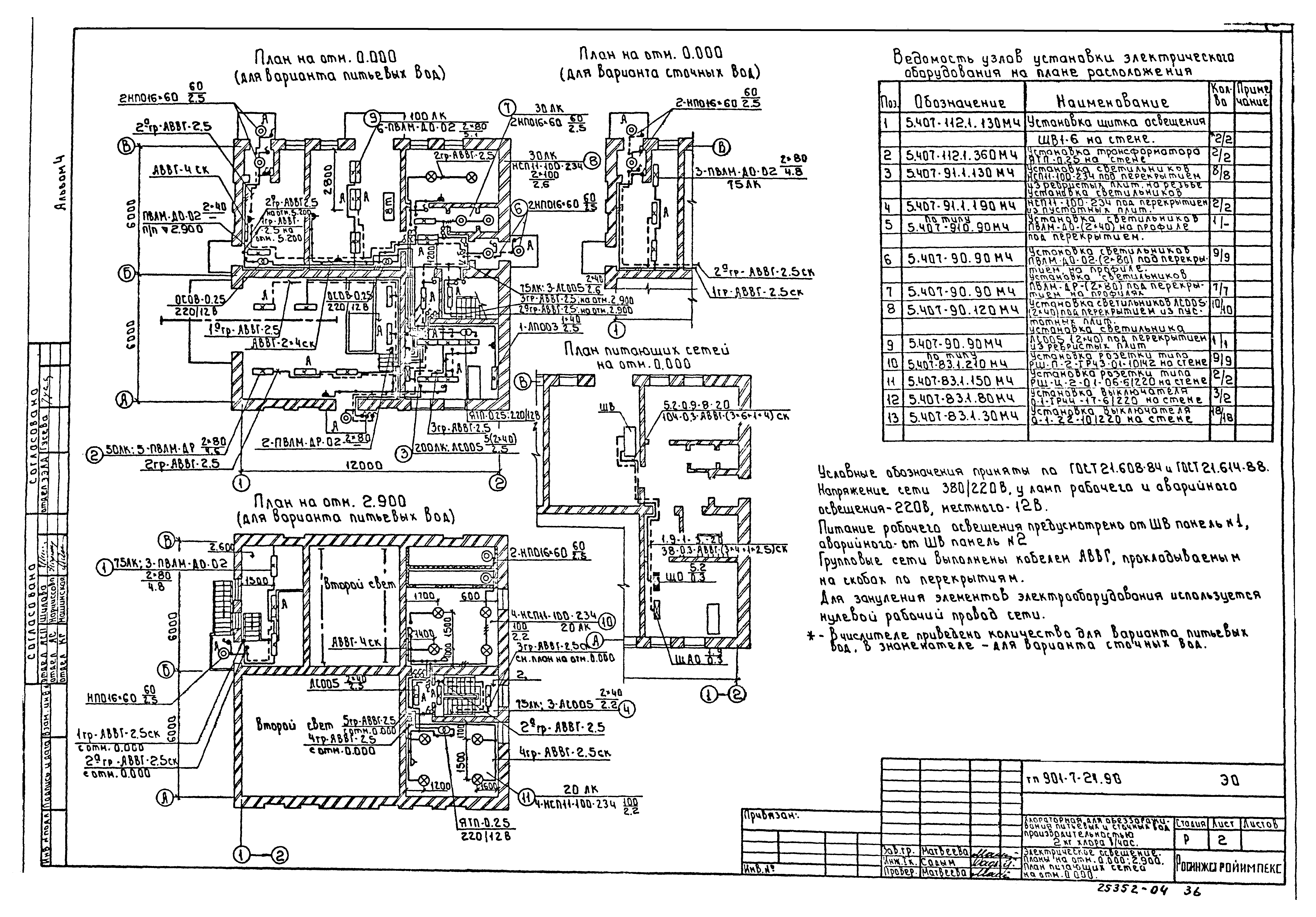

ЭО-2 Электрическое освещение. Планы на отм. 0.000;2.900. Планы питающих сетей на отм. 0.000
Связь и сигнализация

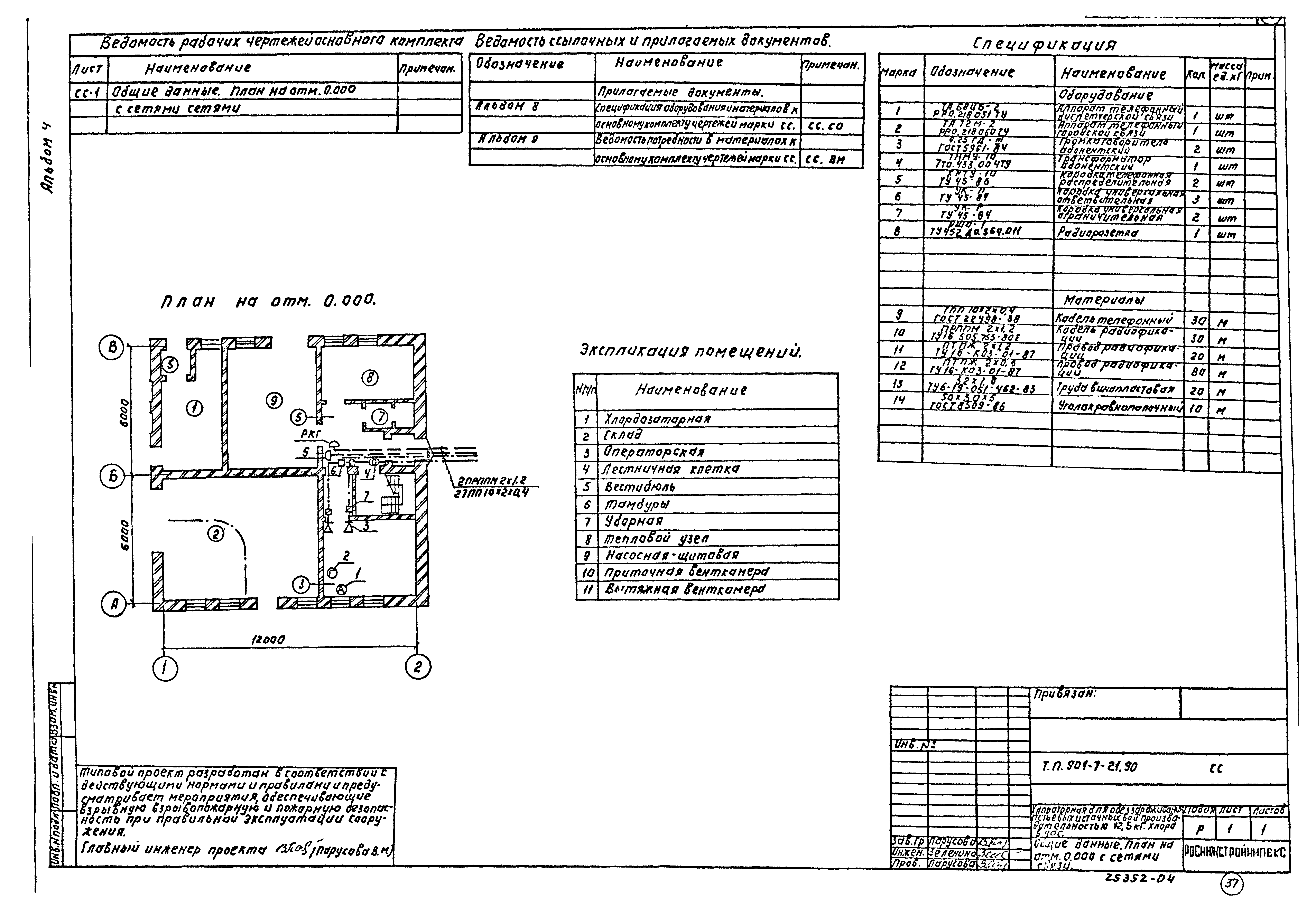

СС-1 Общие данные. План на отм. 0.000 с сетями связи
Разработан: Росинжстройимпекс
Утверждён:29.11.1991 Госкомархитектура (185)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Сооружения и установки по обеззараживанию воды Реагентное хозяйство для станций очистки
