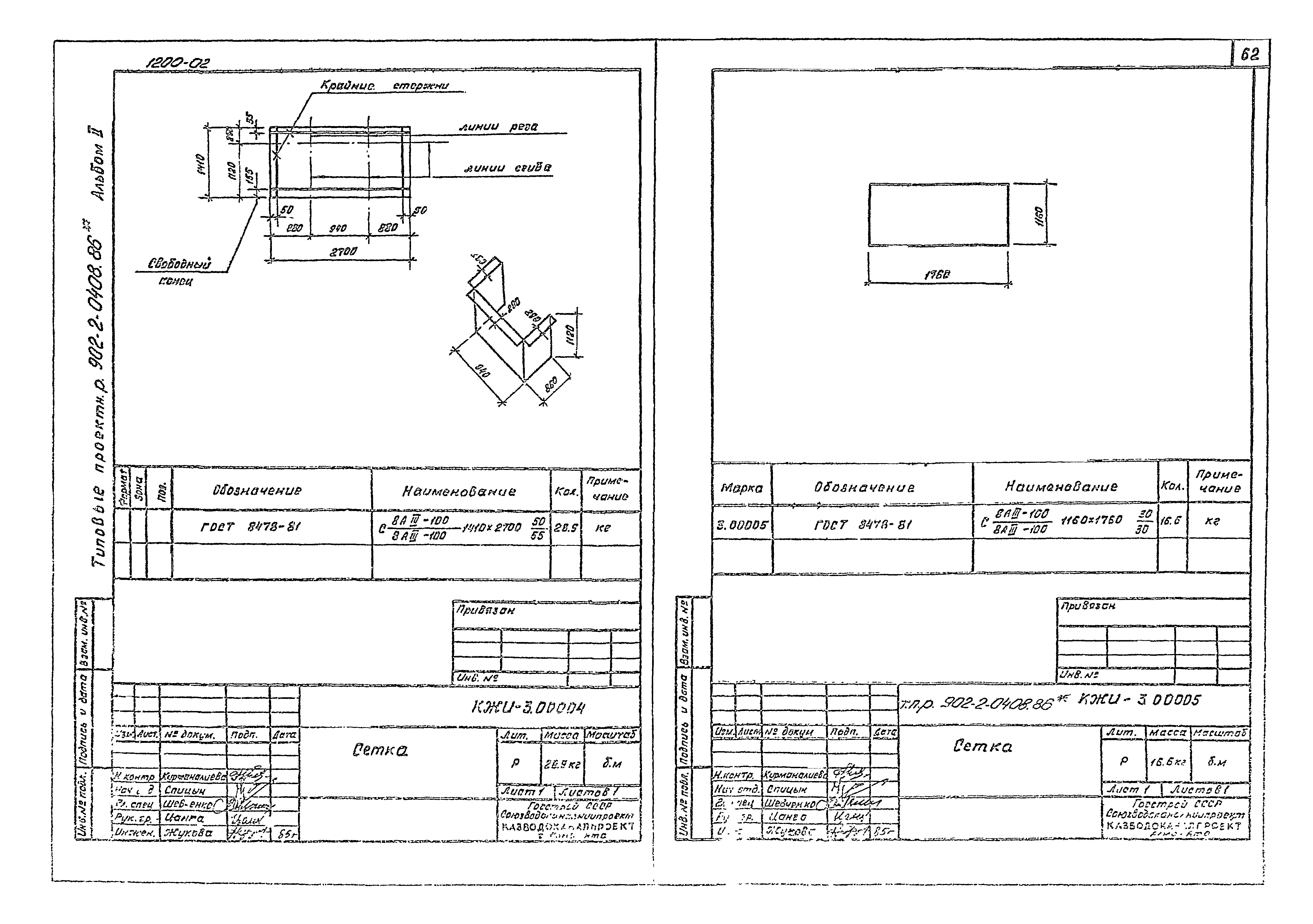

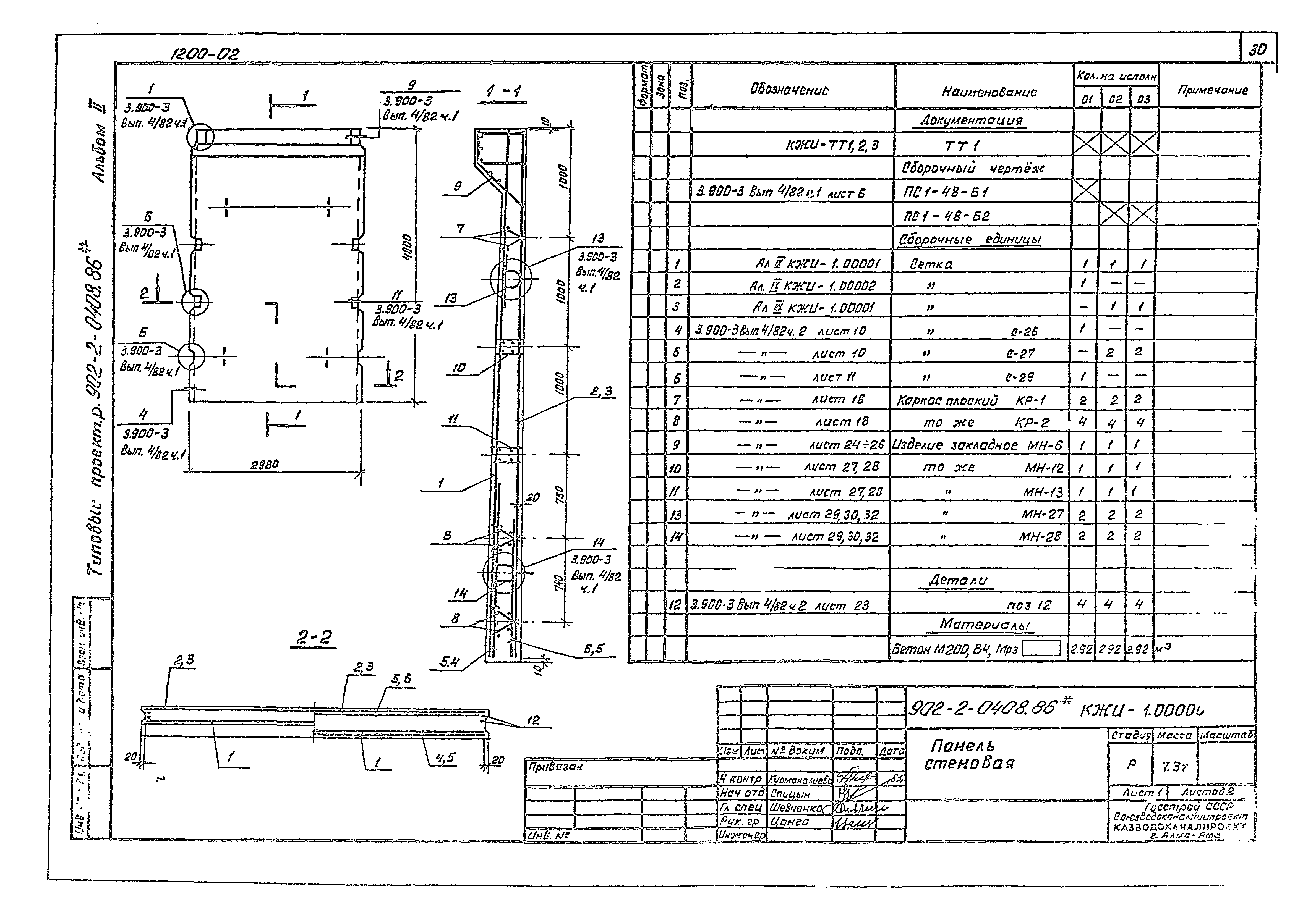

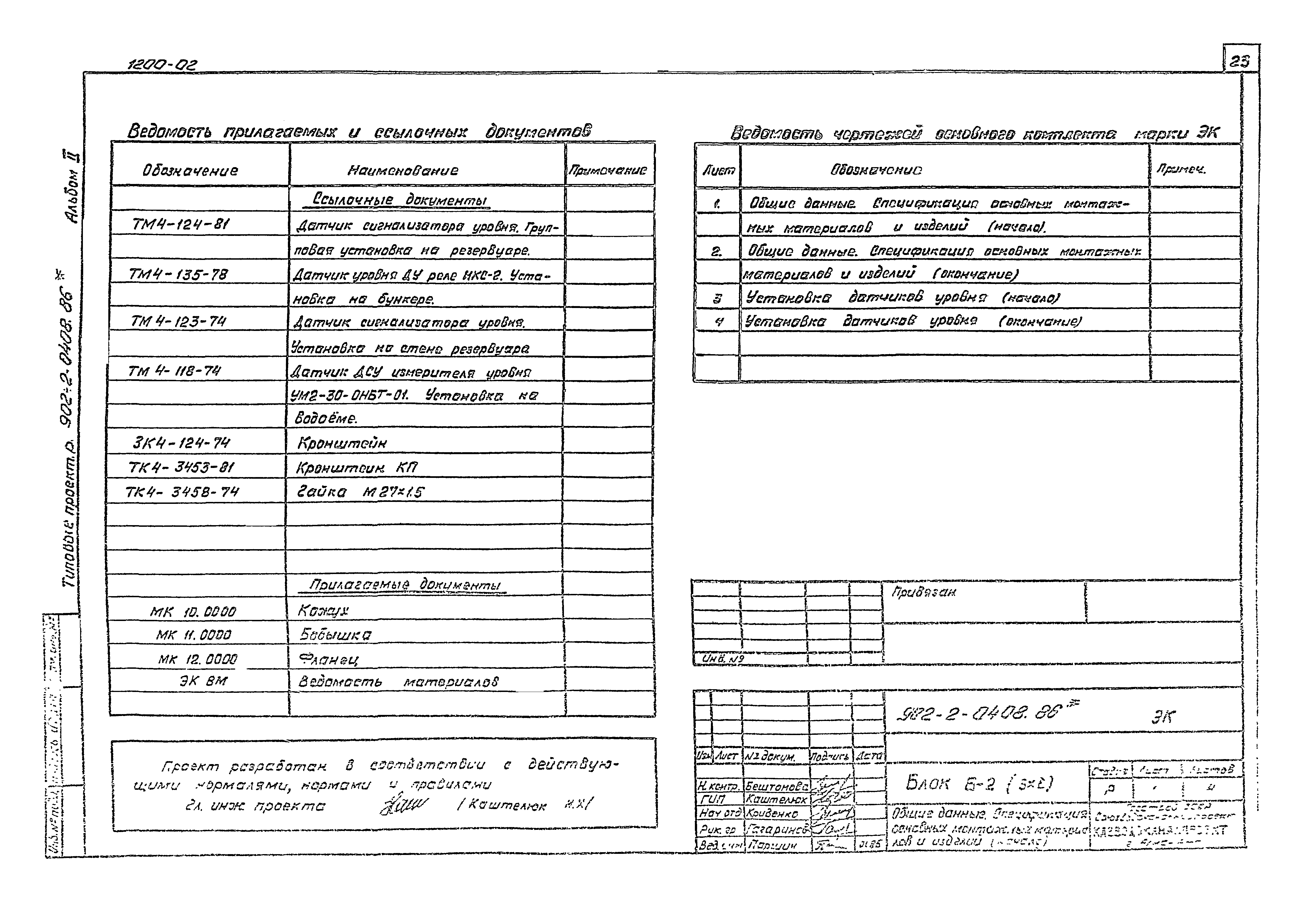

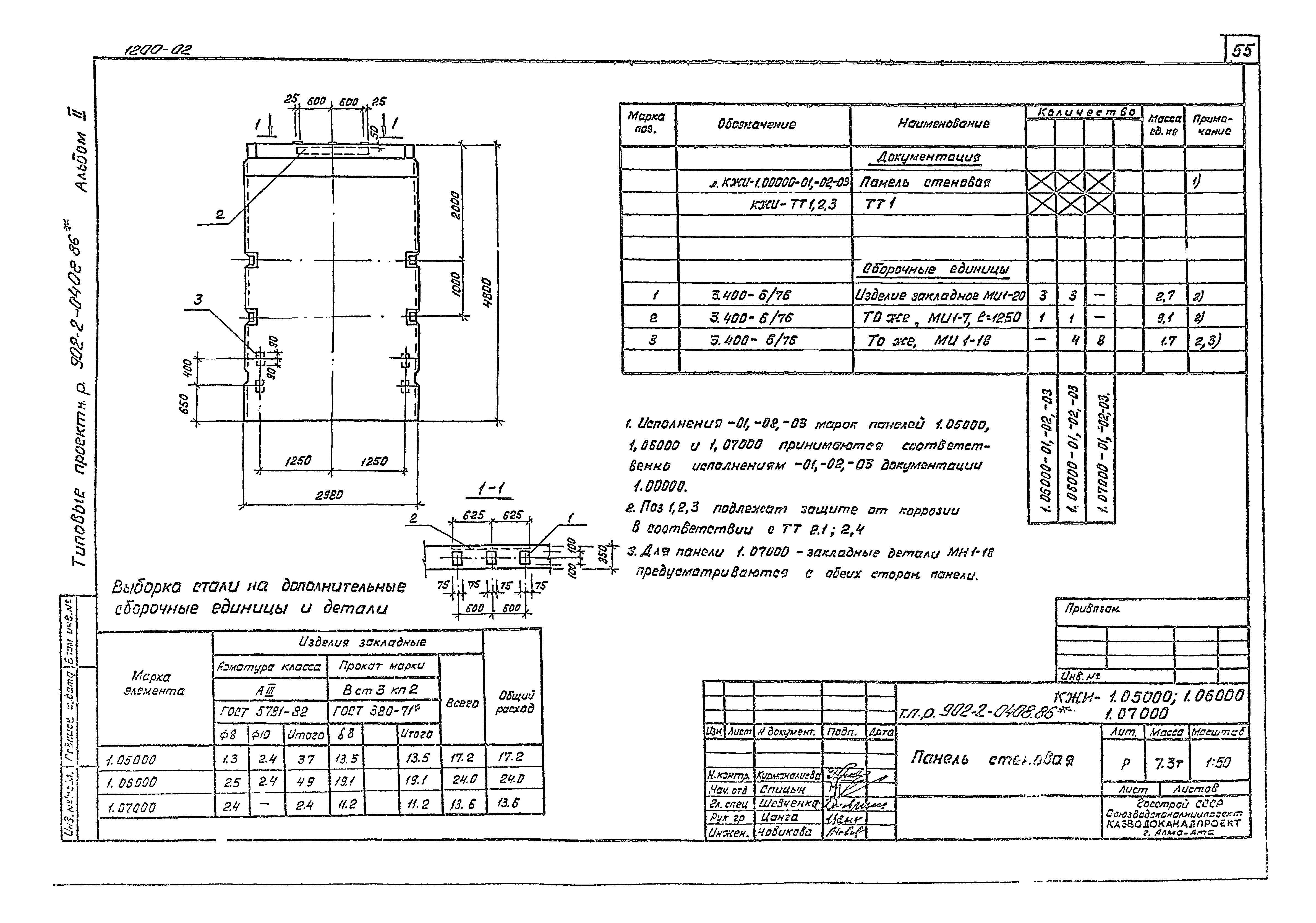

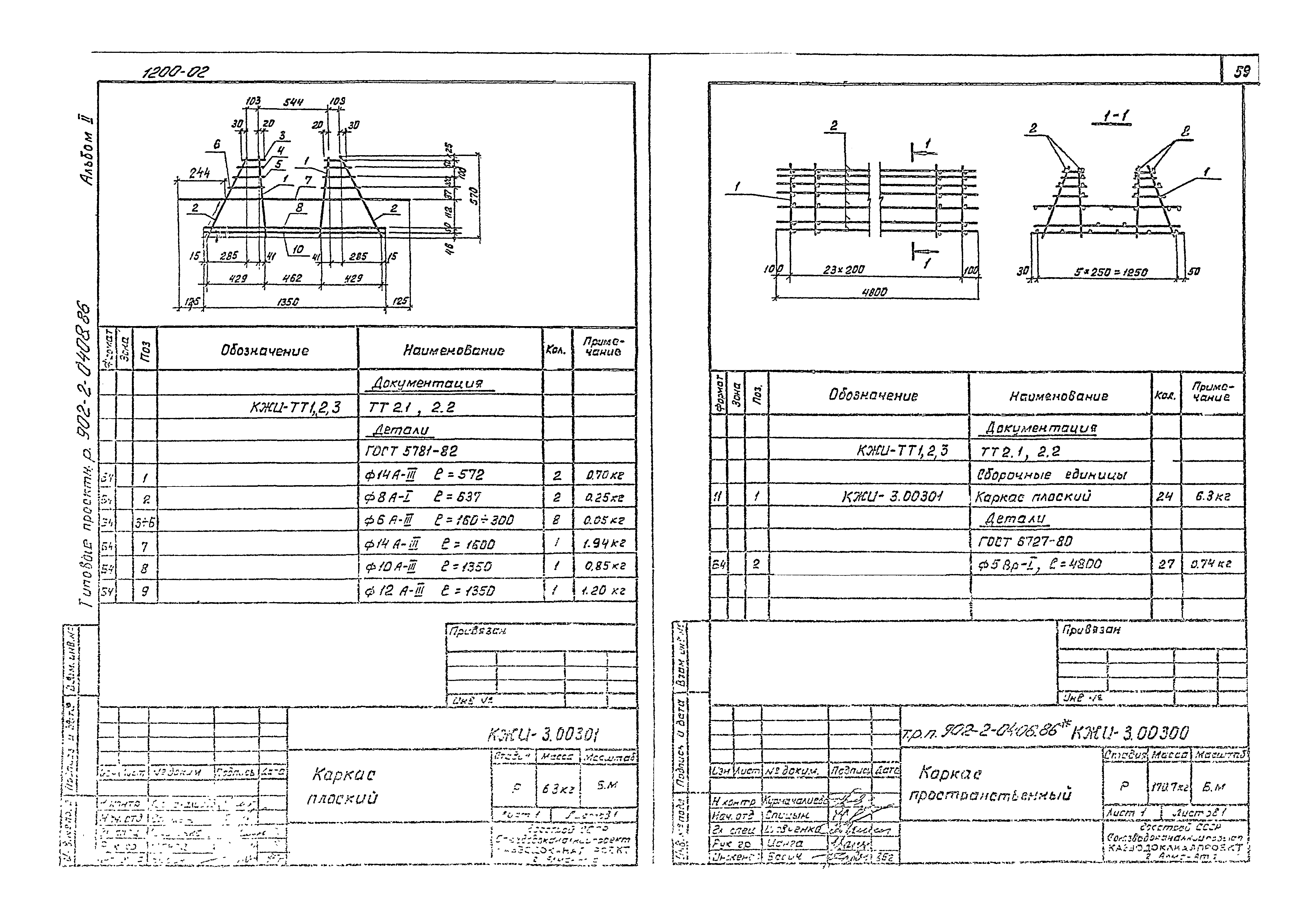

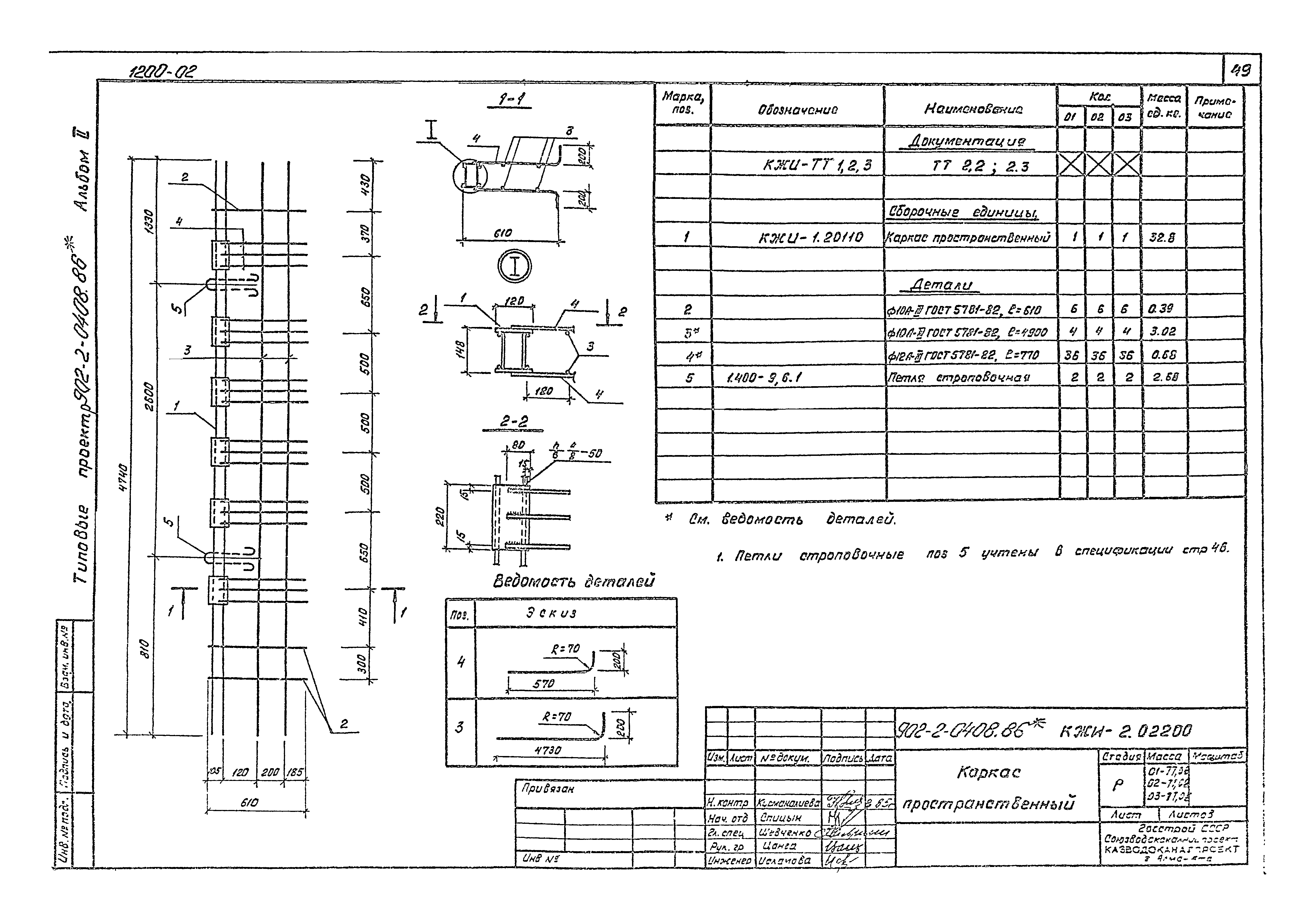

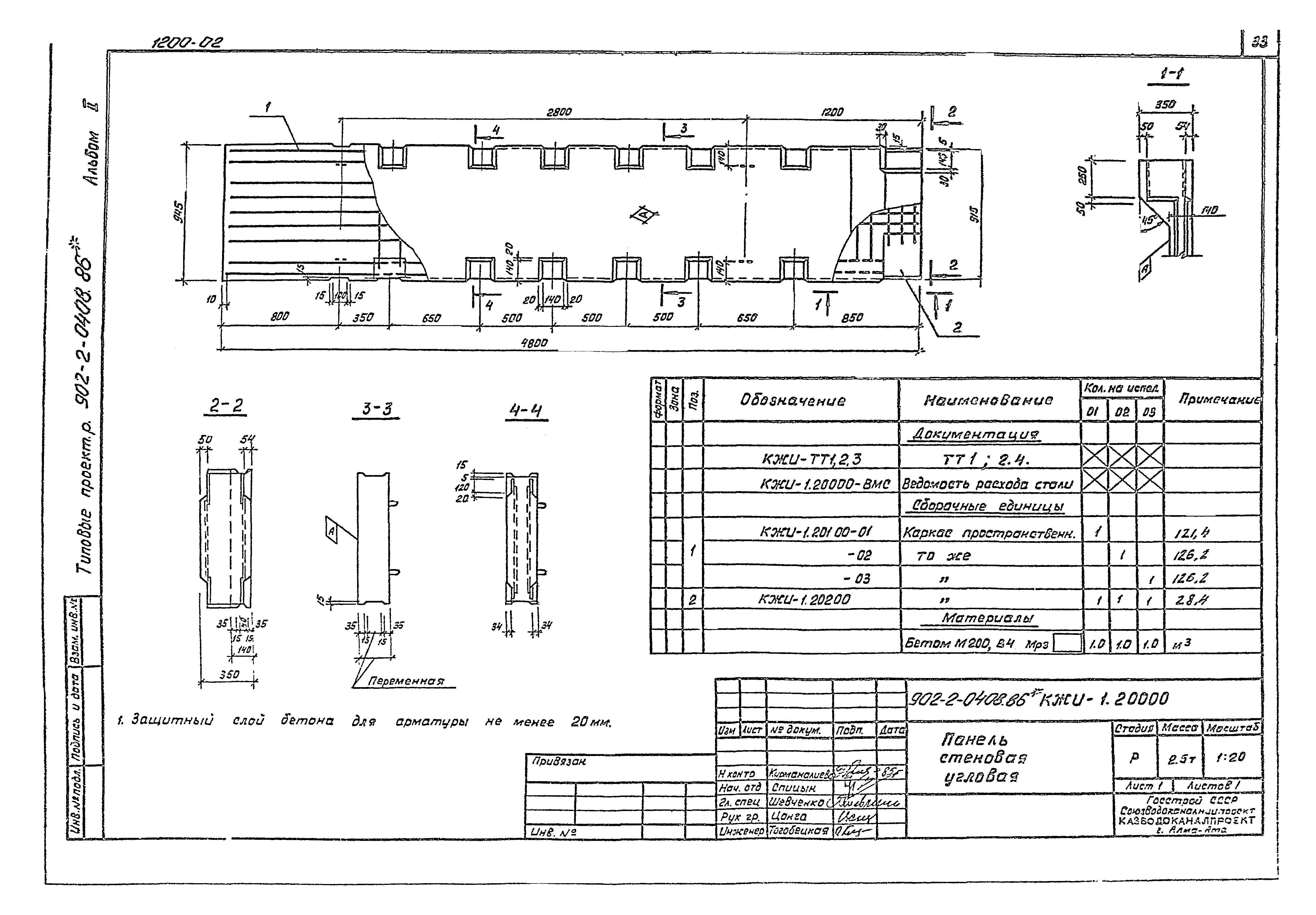

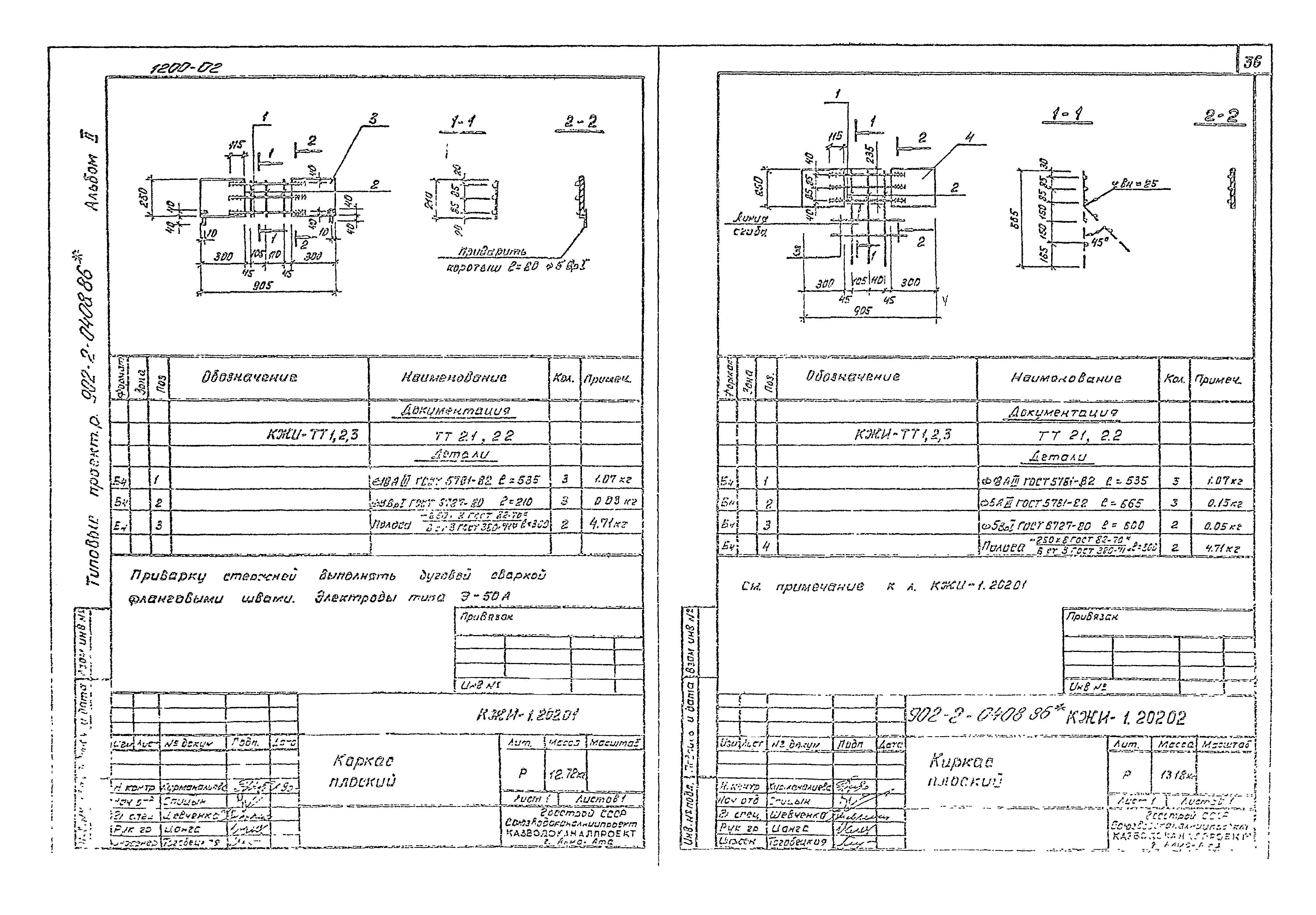

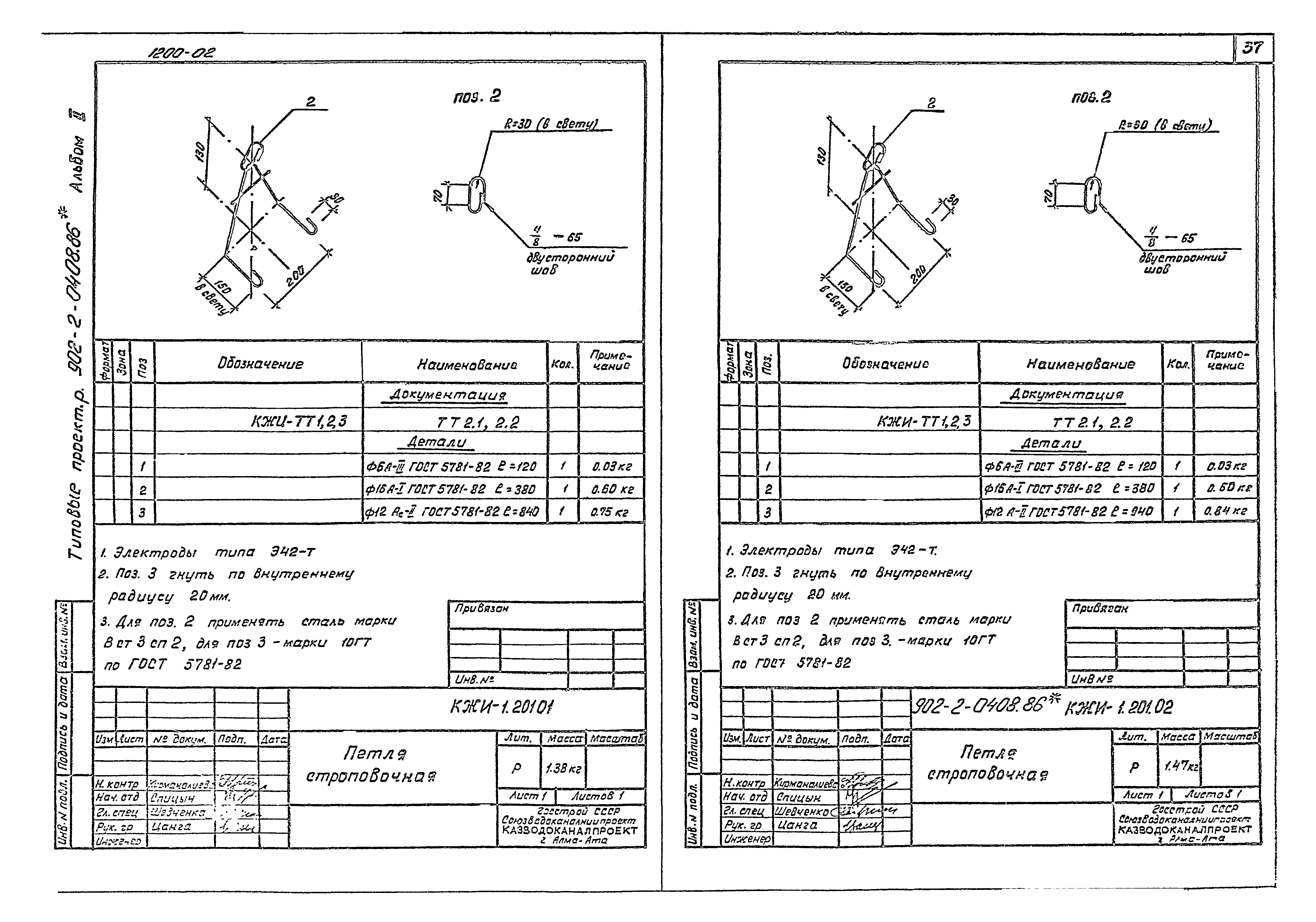

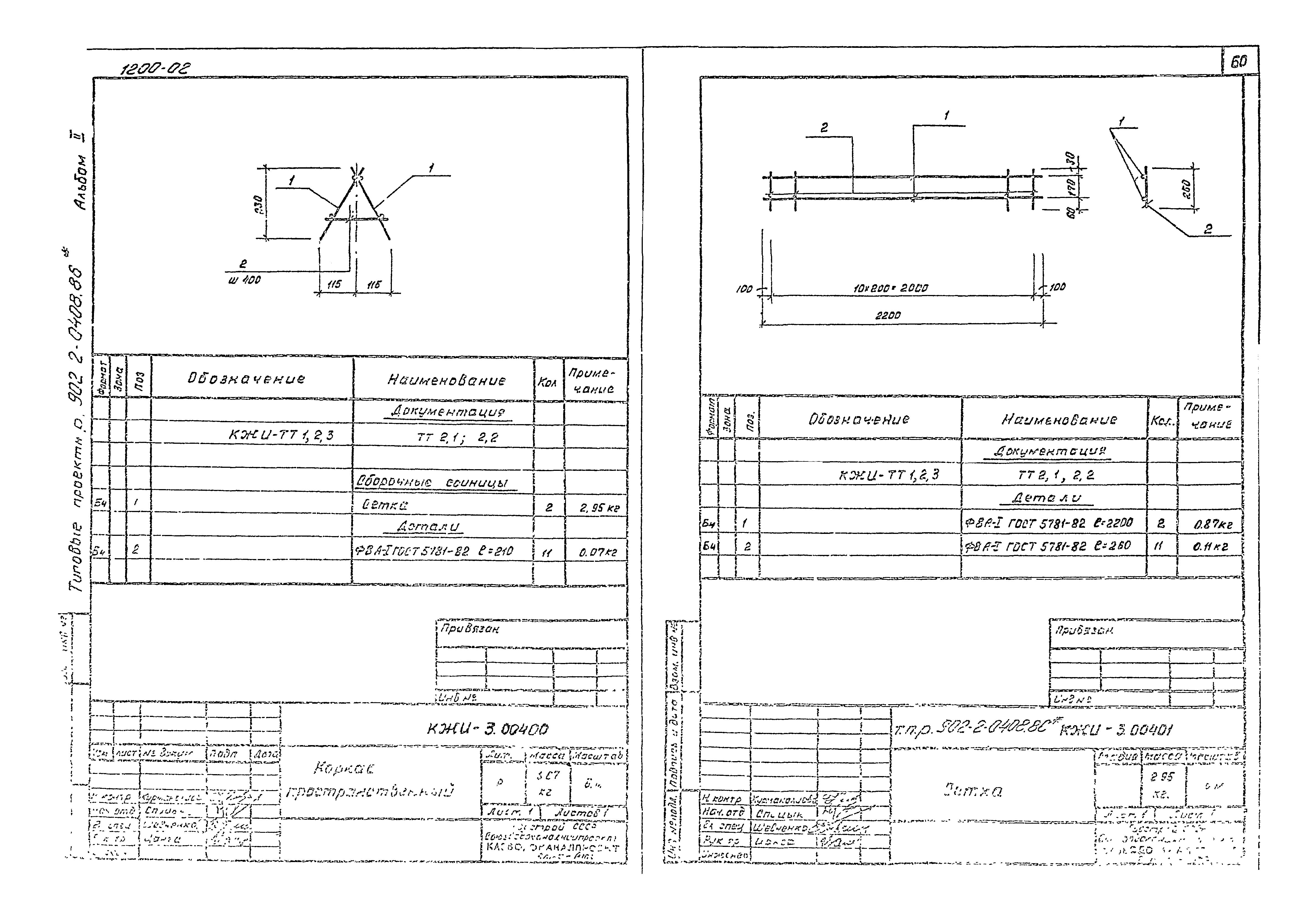

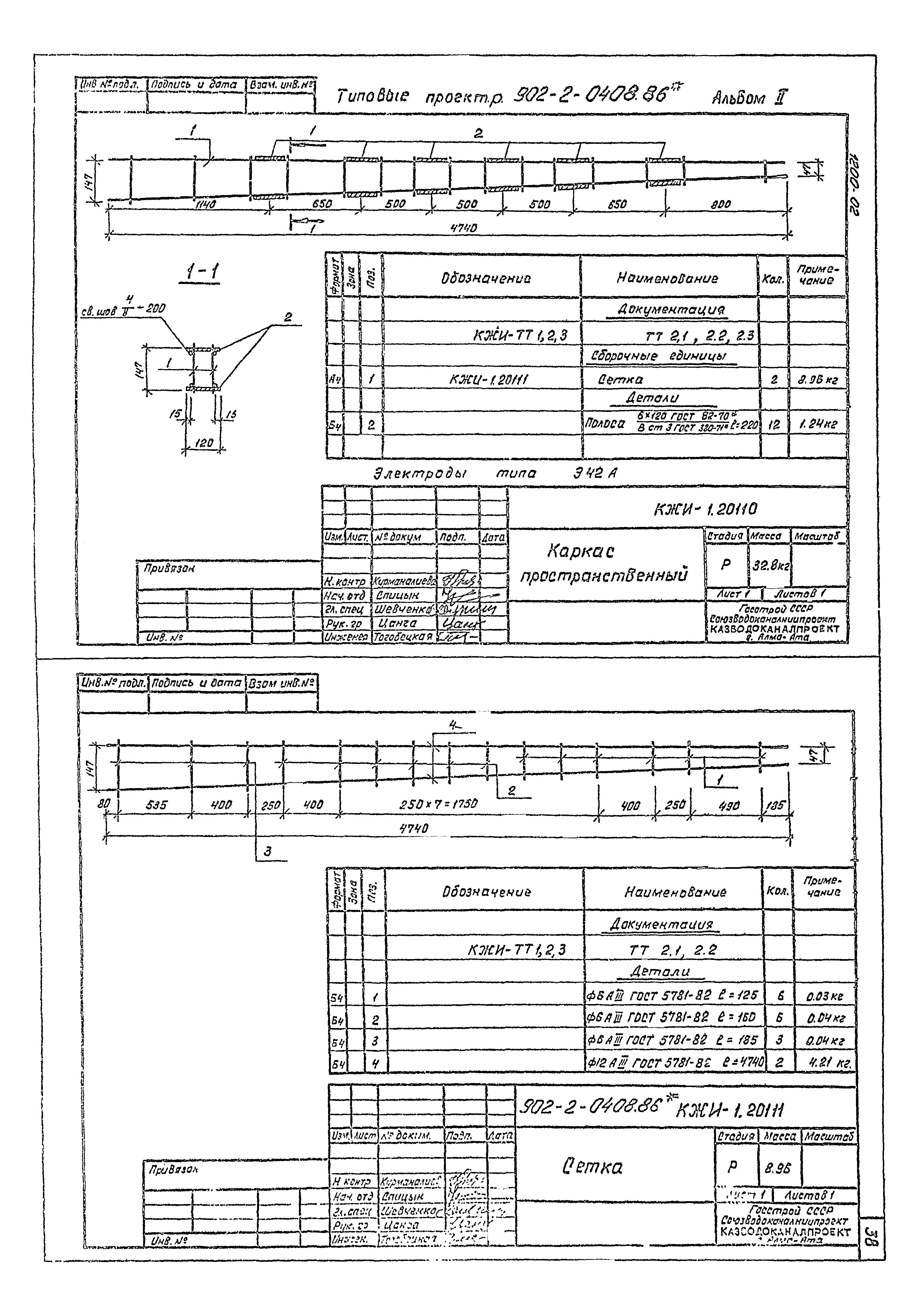

Альбом 2. Рабочие чертежи блока Б-2 (3х6)

Обозначение:	Типовые проектные решения 902-2-0408.86
Обозначение англ:	902-2-0408.86
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом 2. Рабочие чертежи блока Б-2 (3х6)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

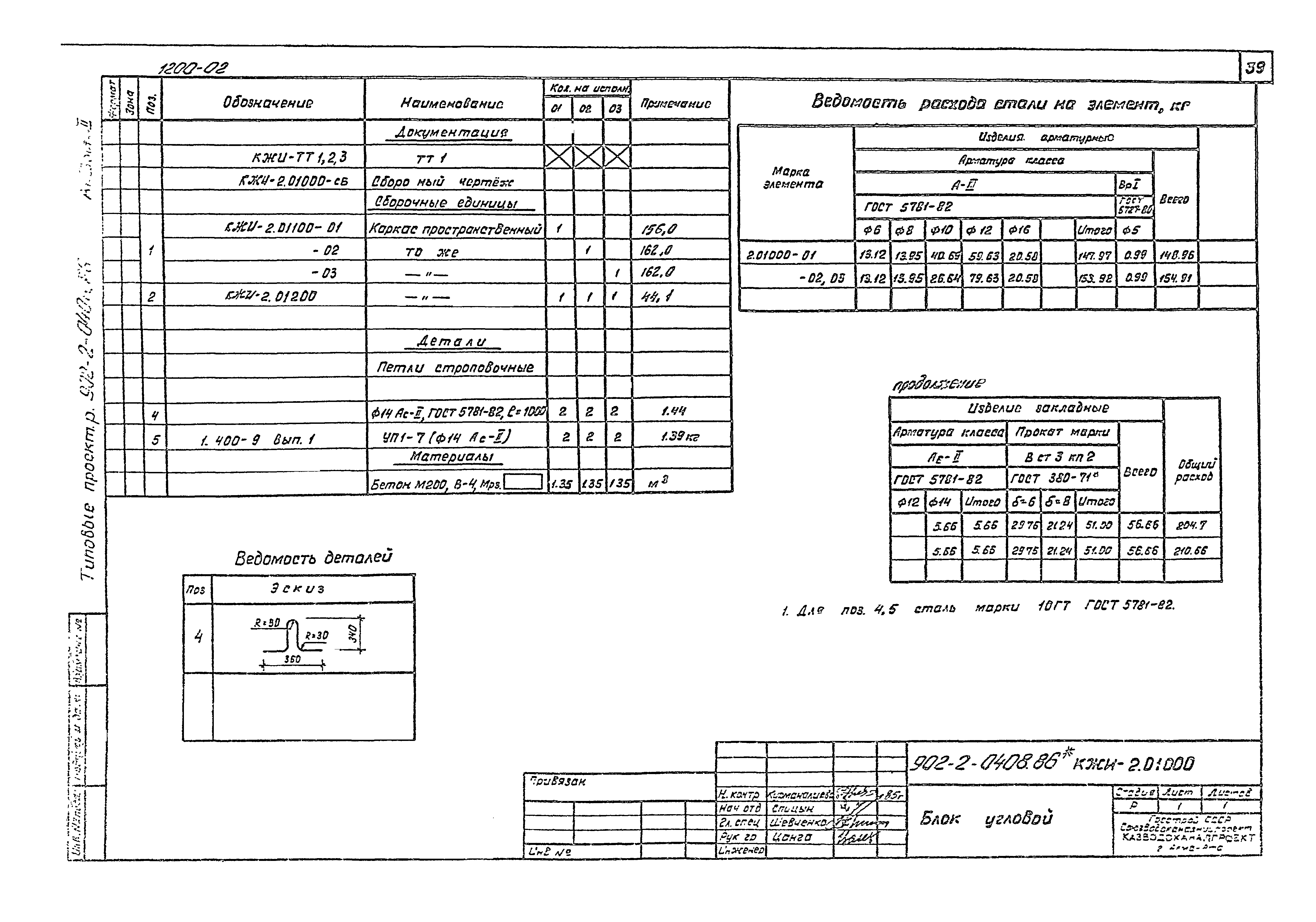

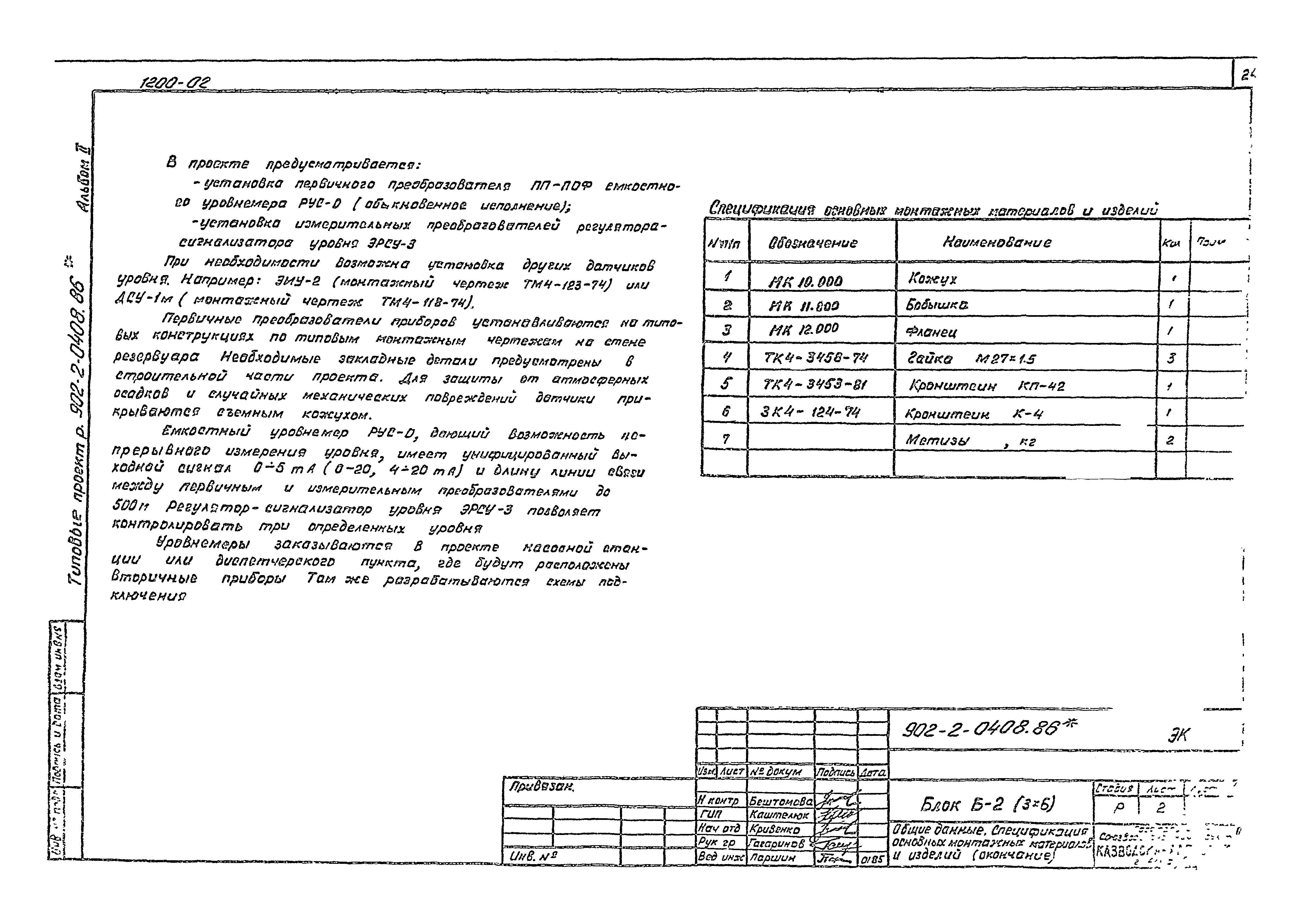

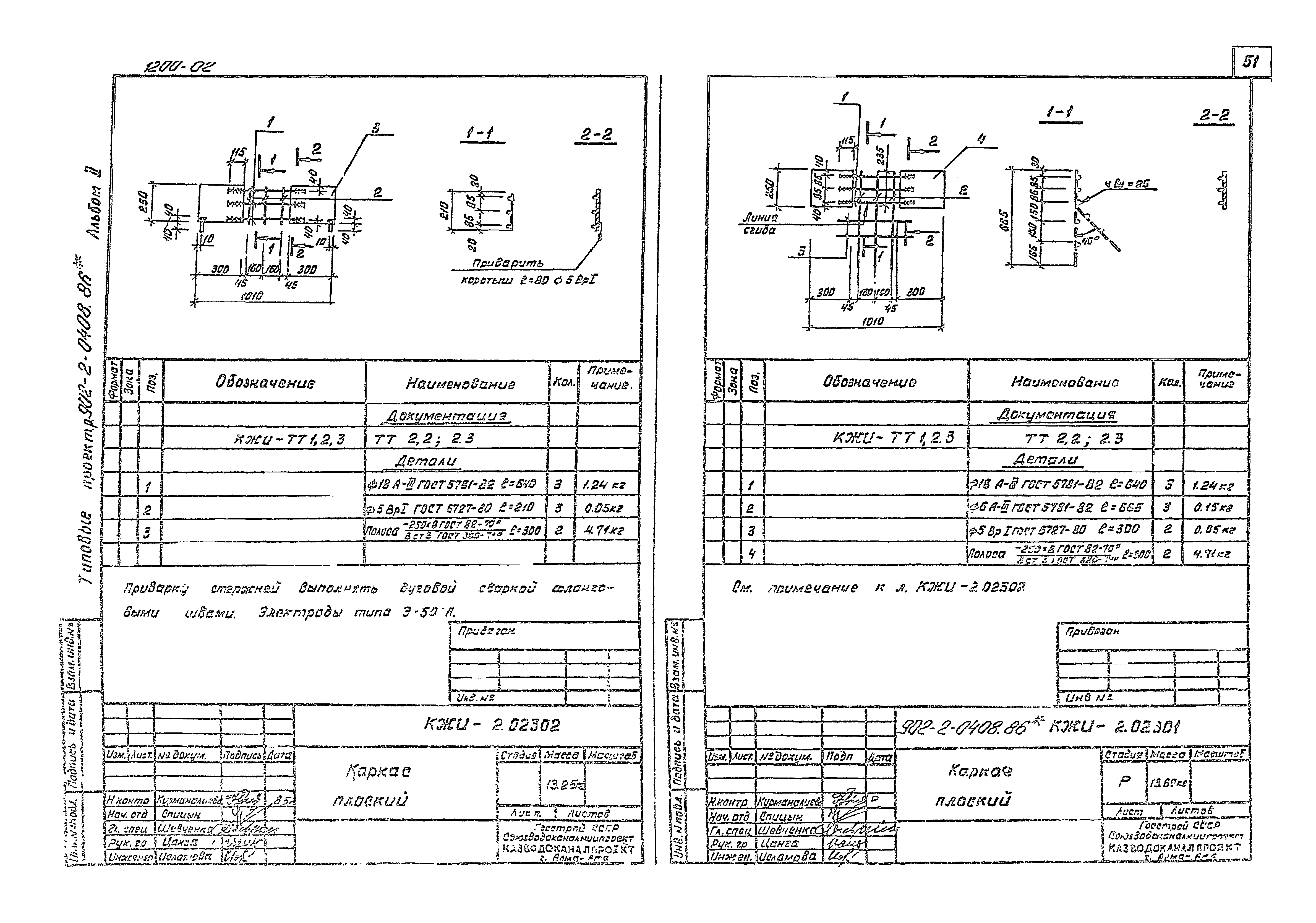

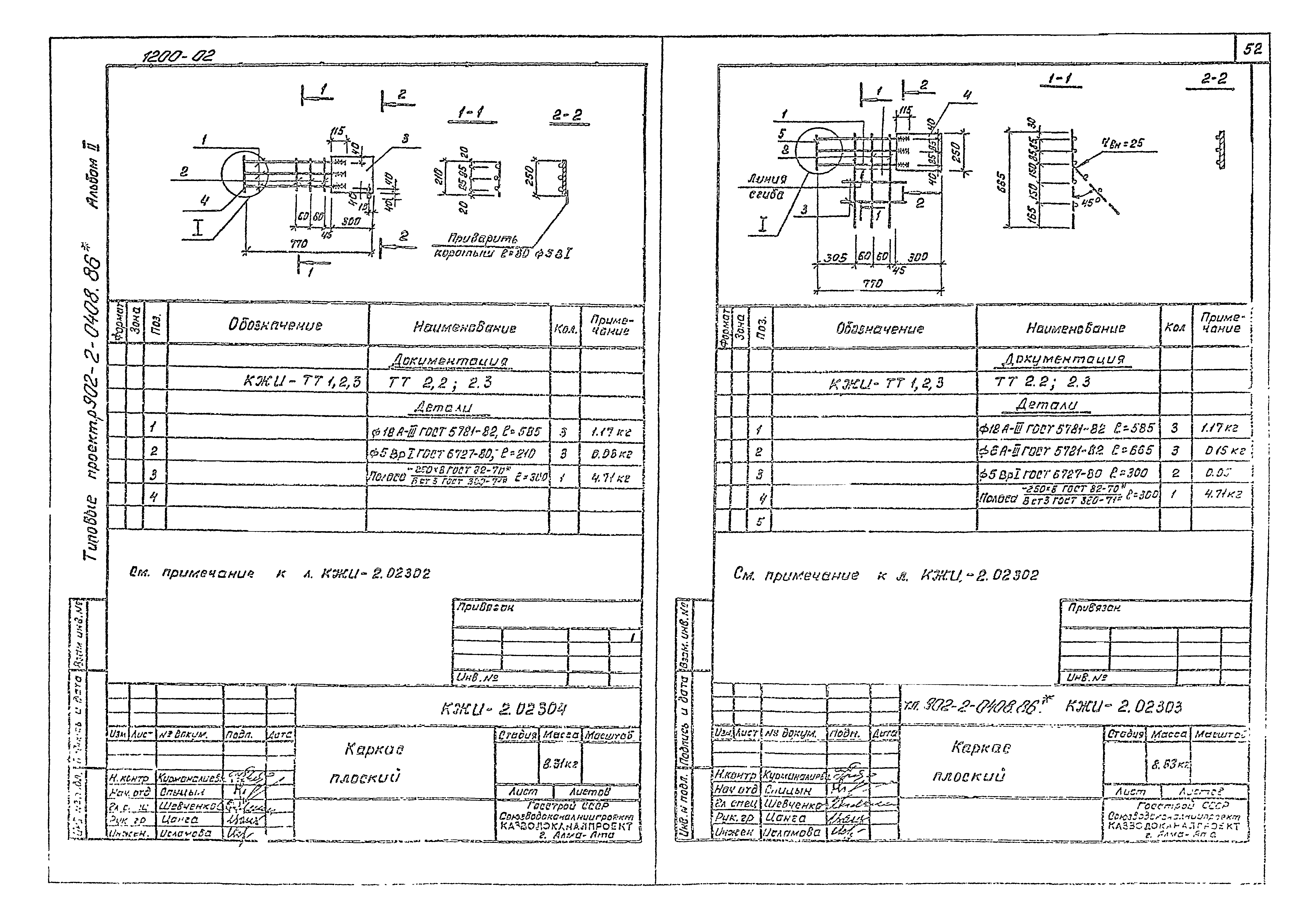

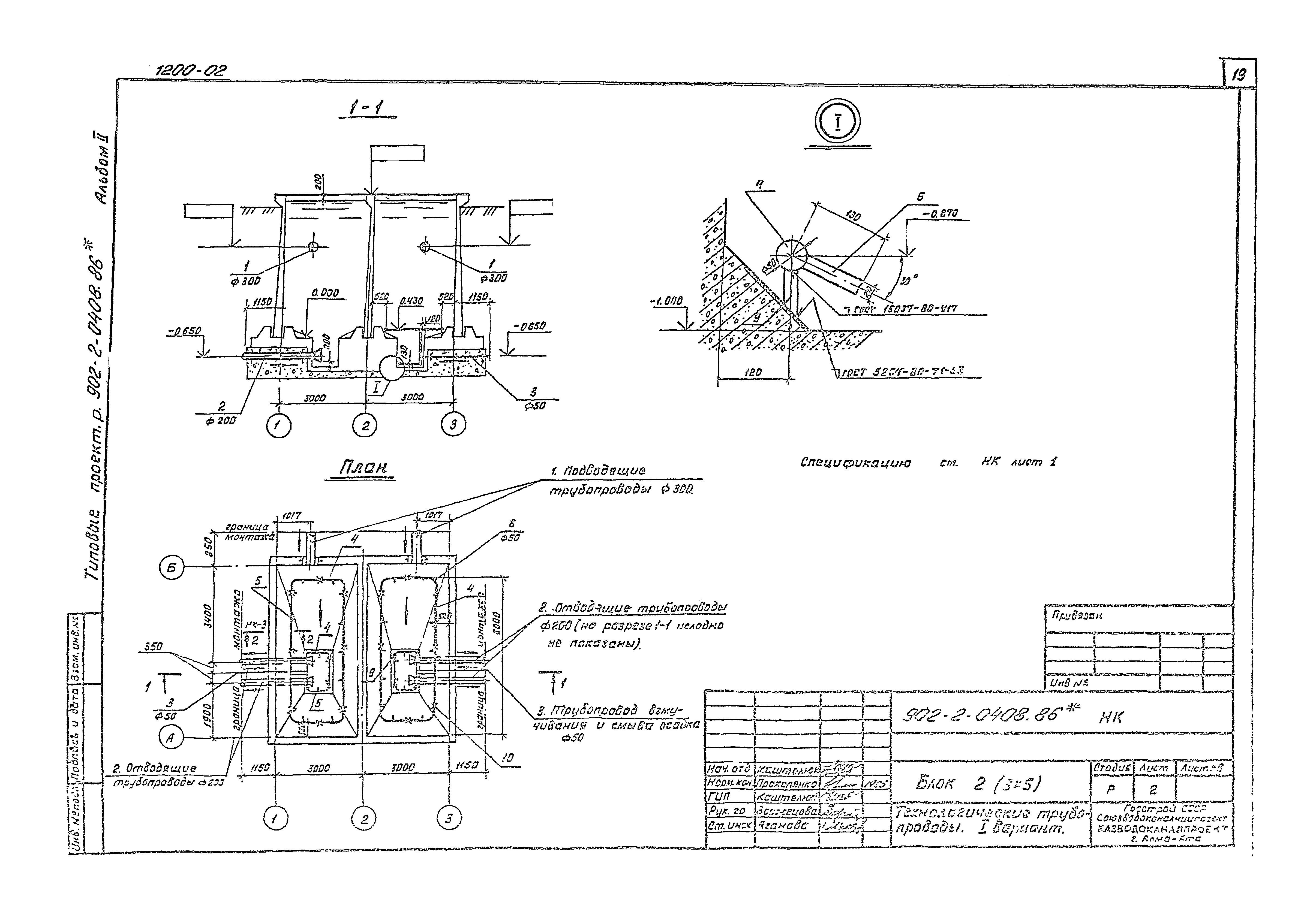

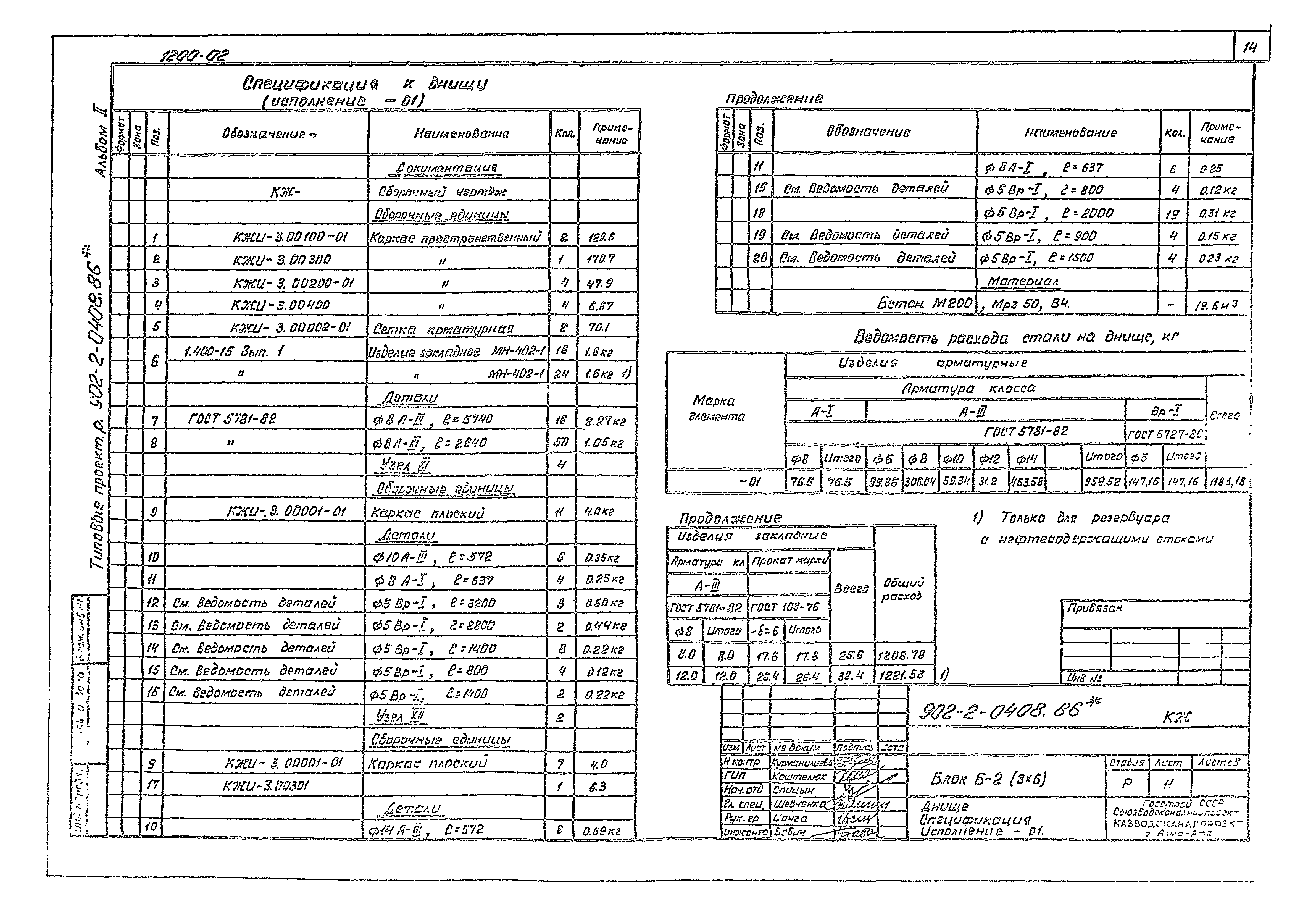

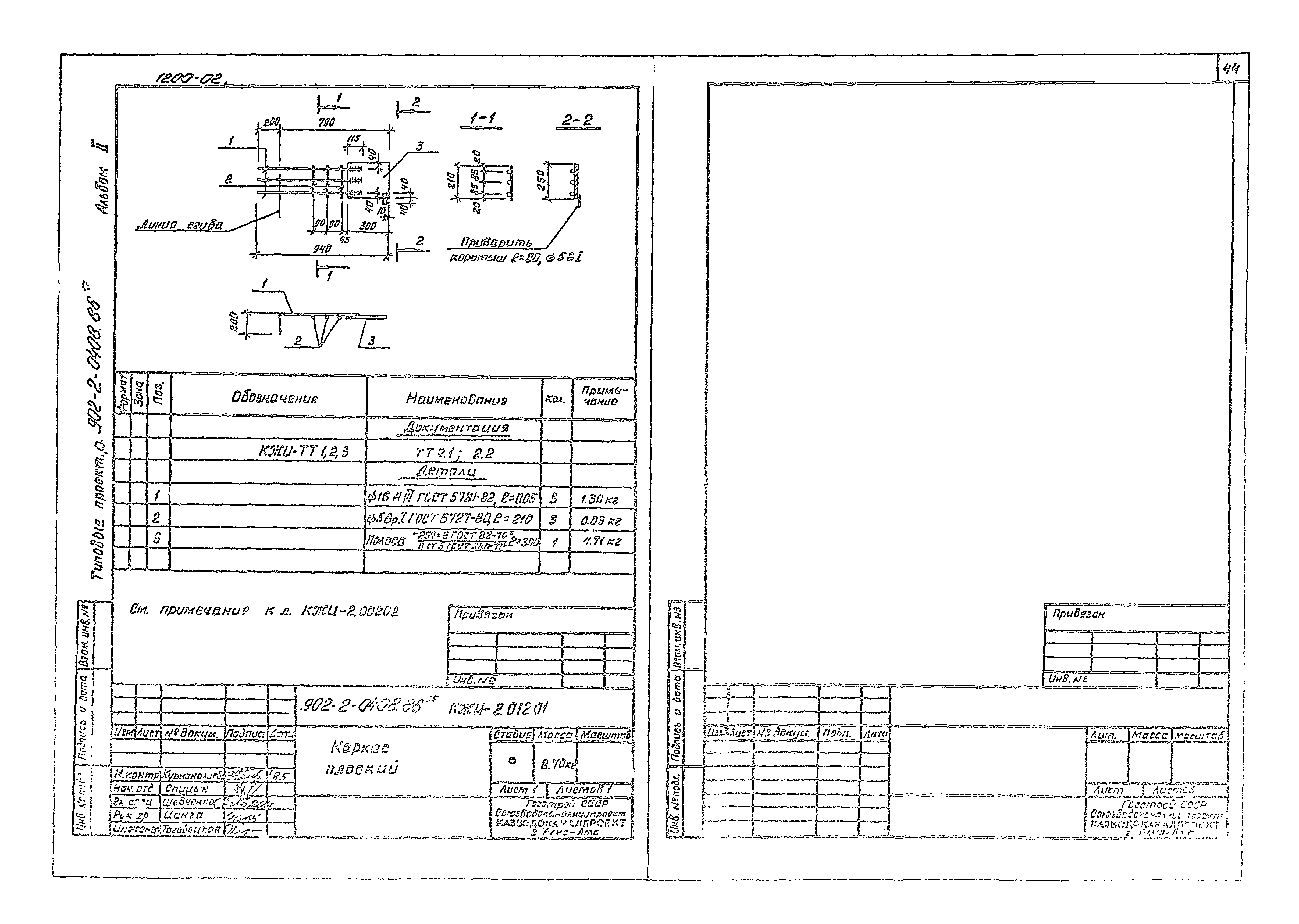

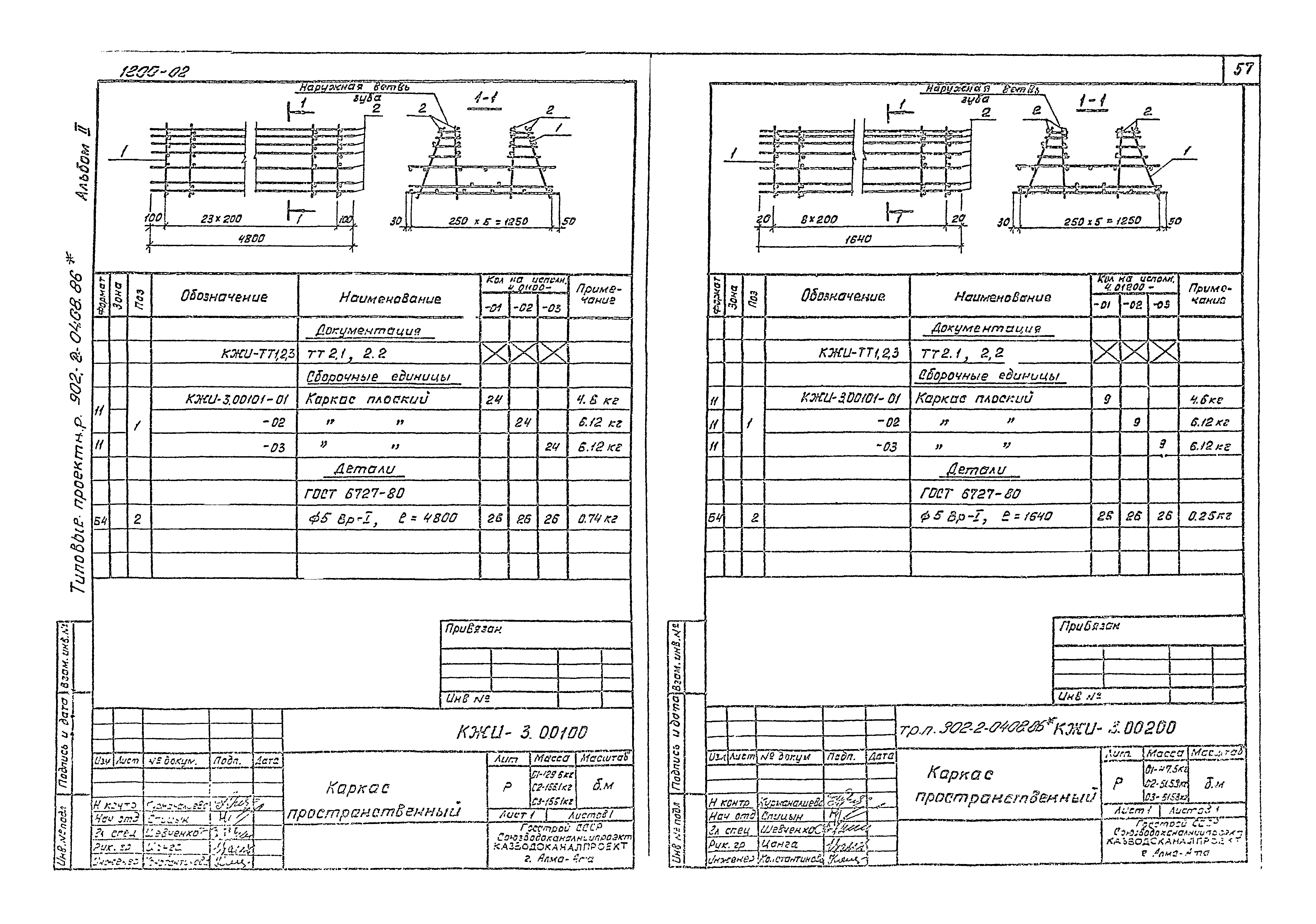

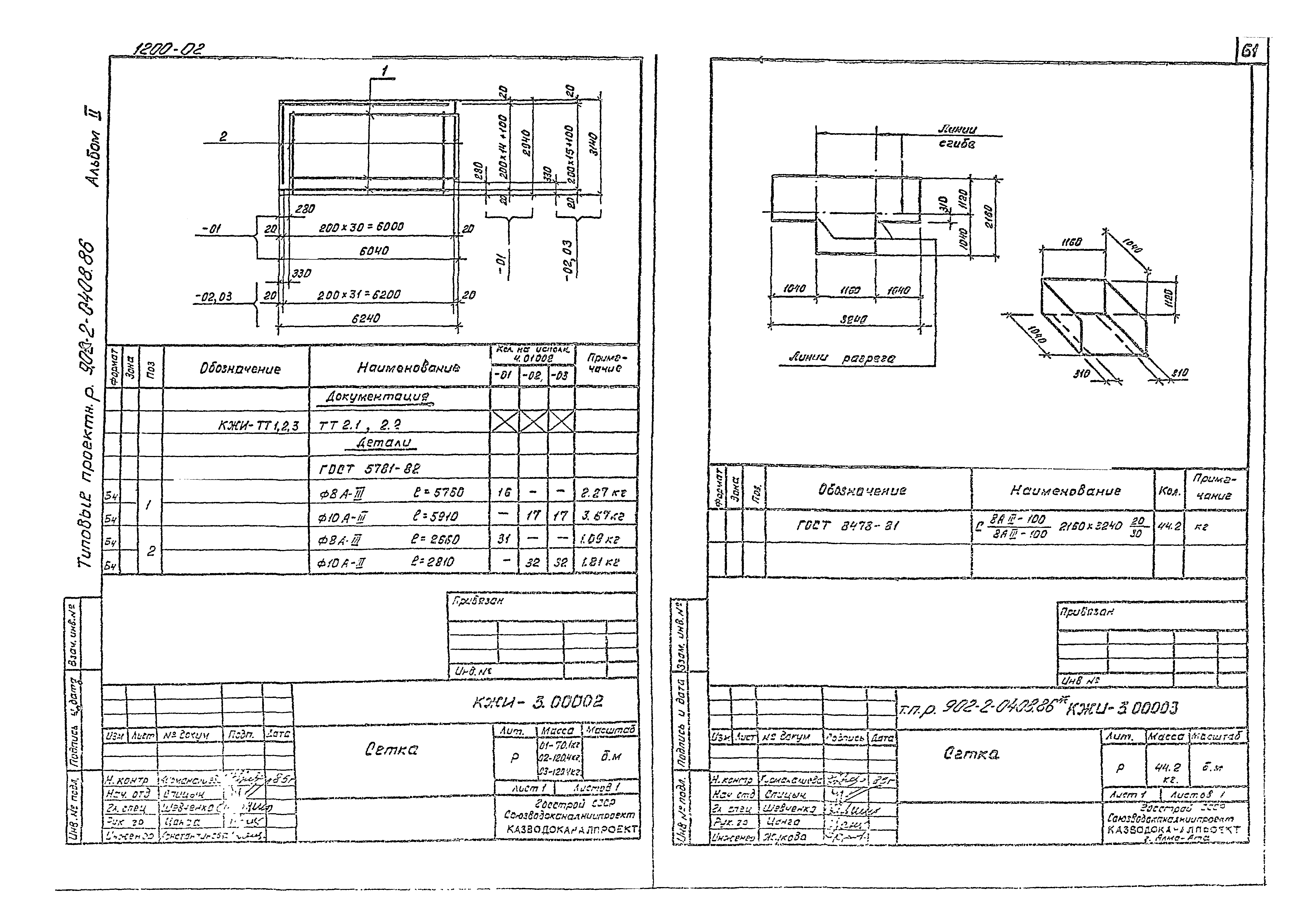

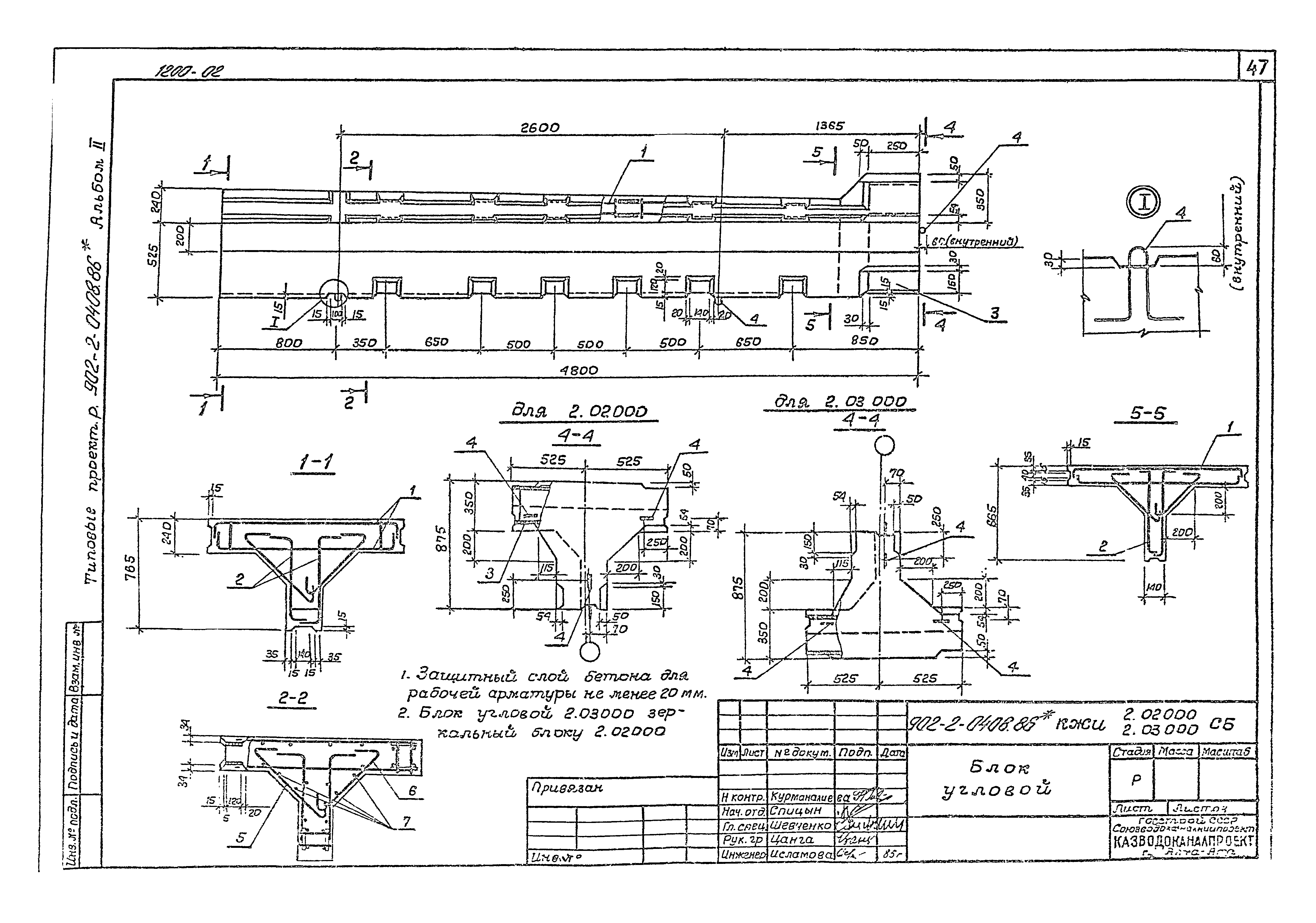

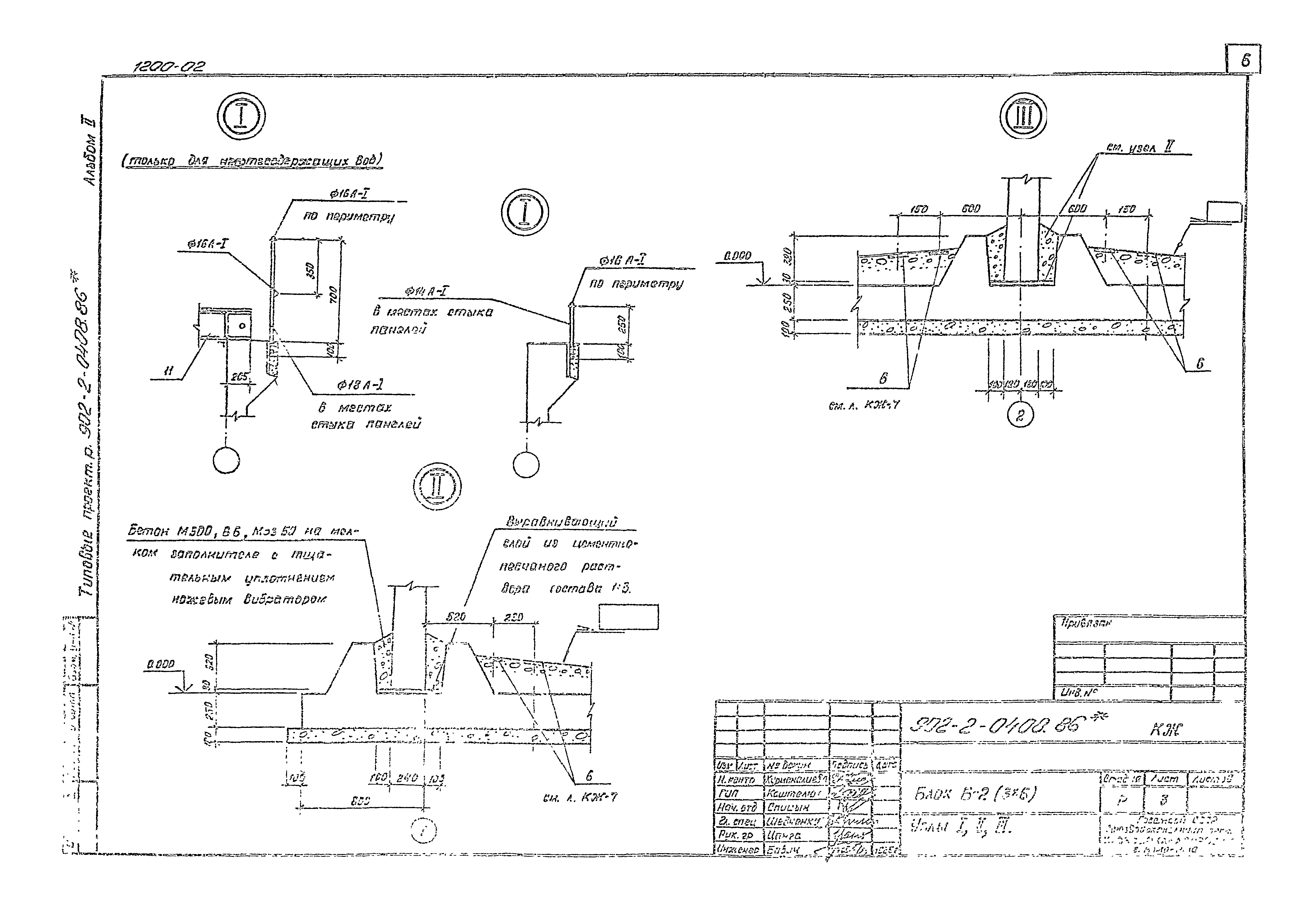

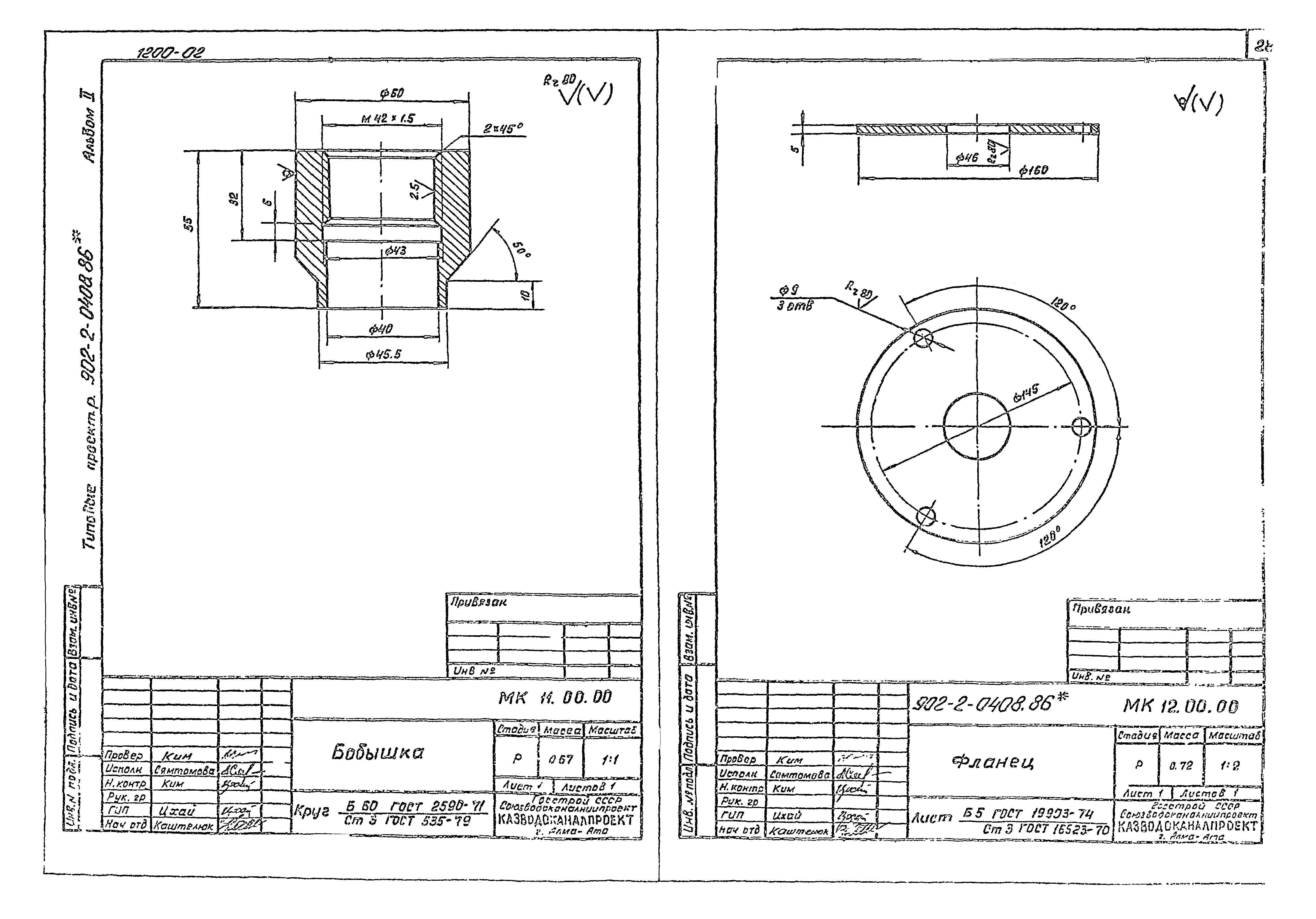

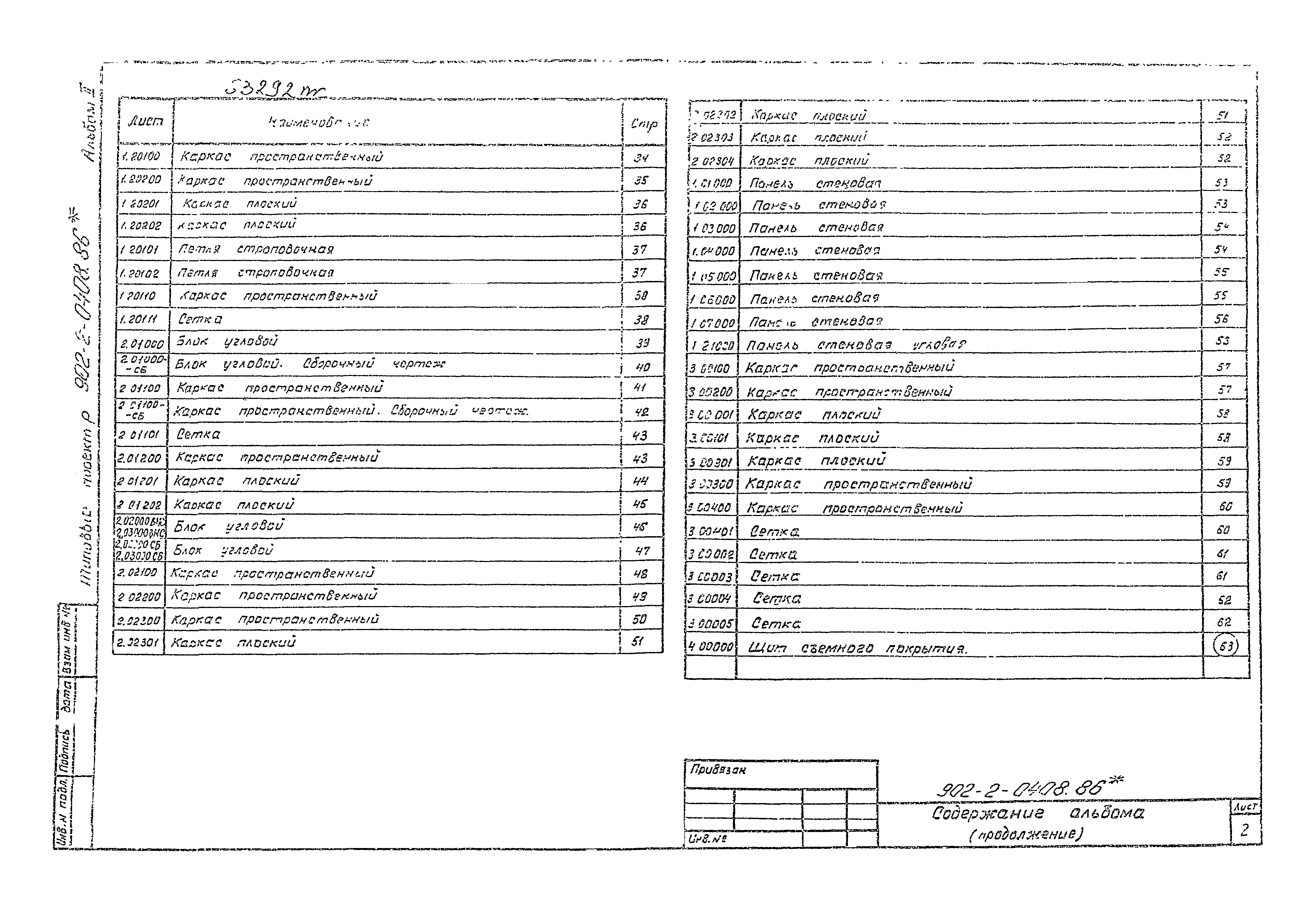

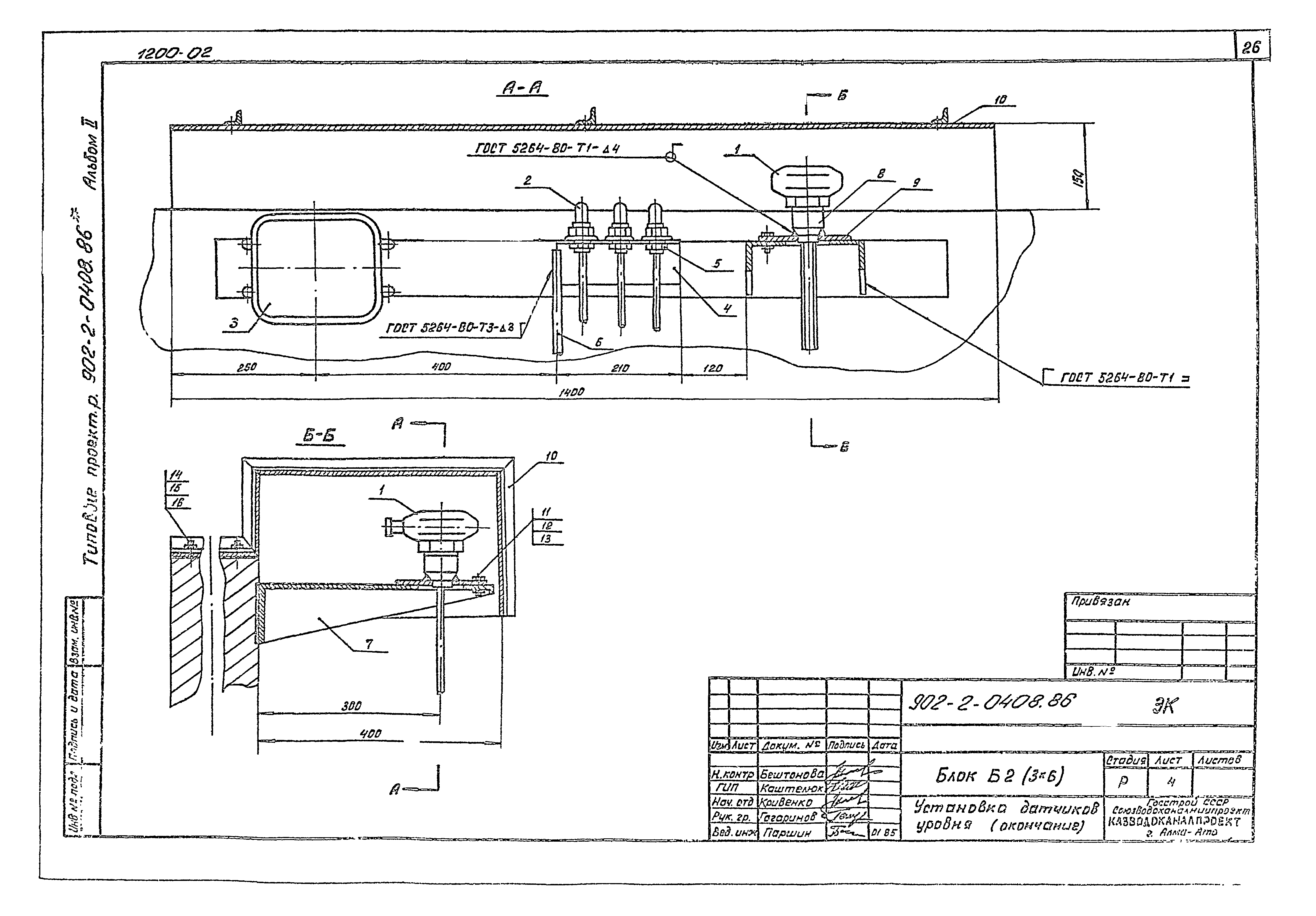

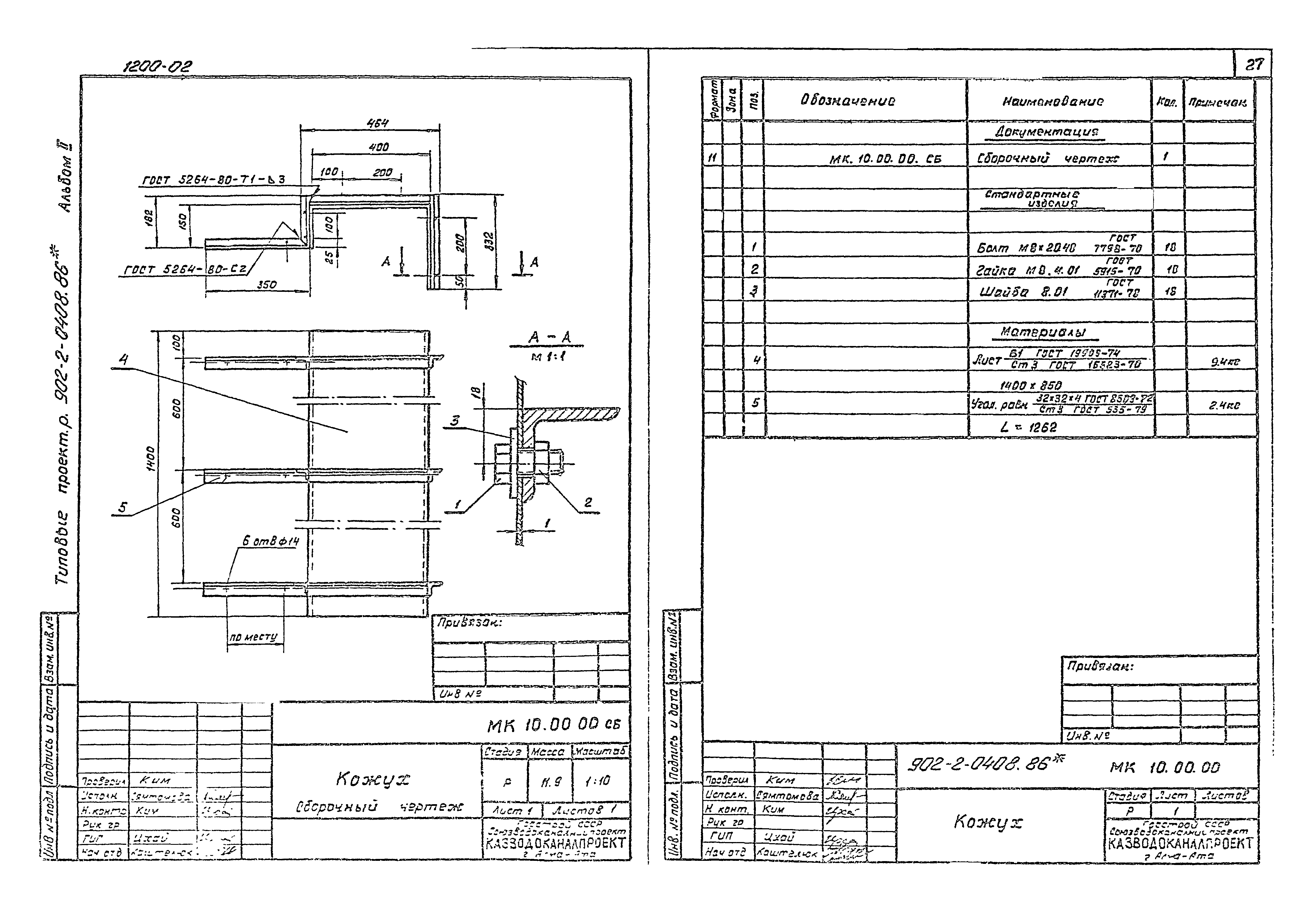

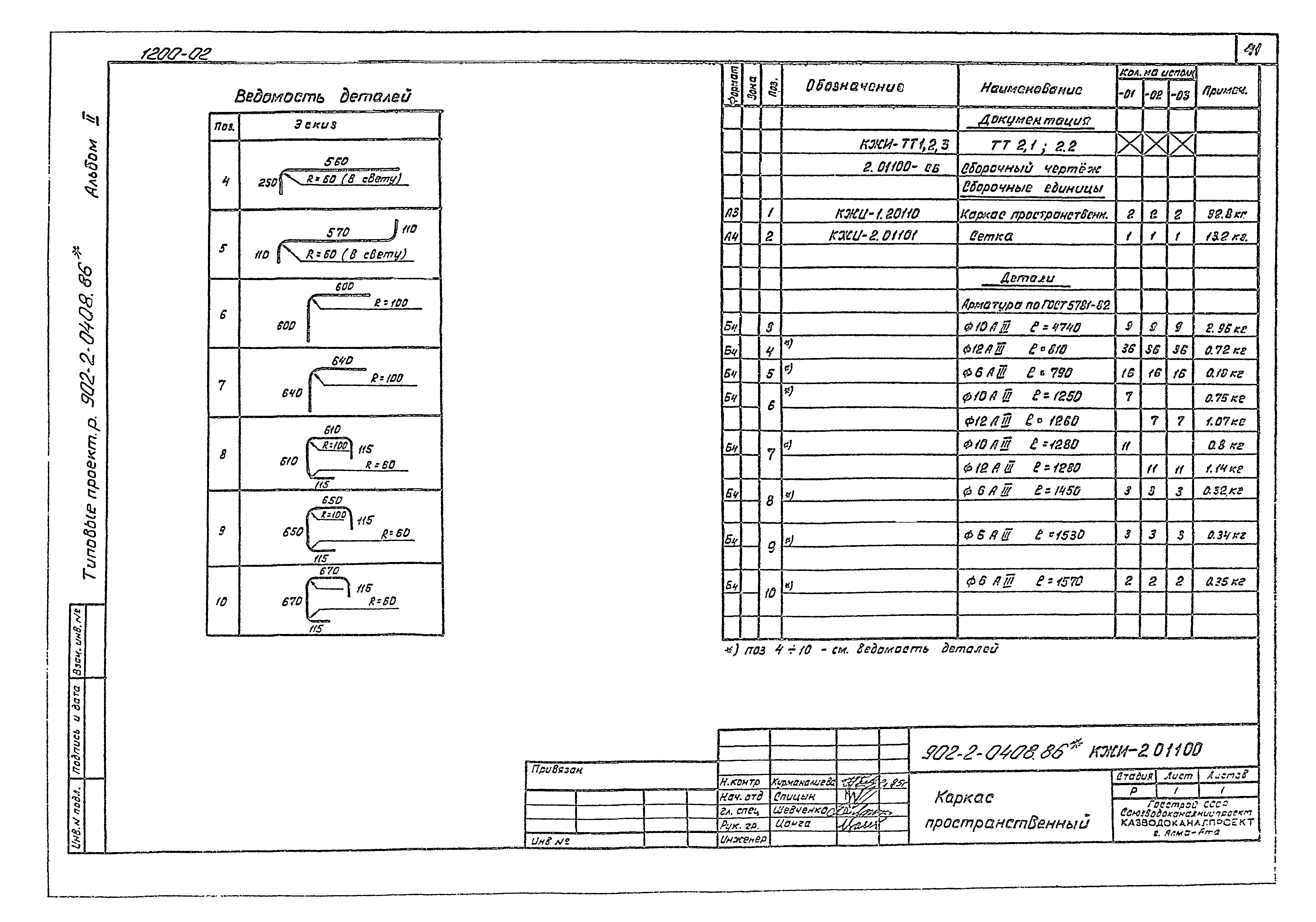

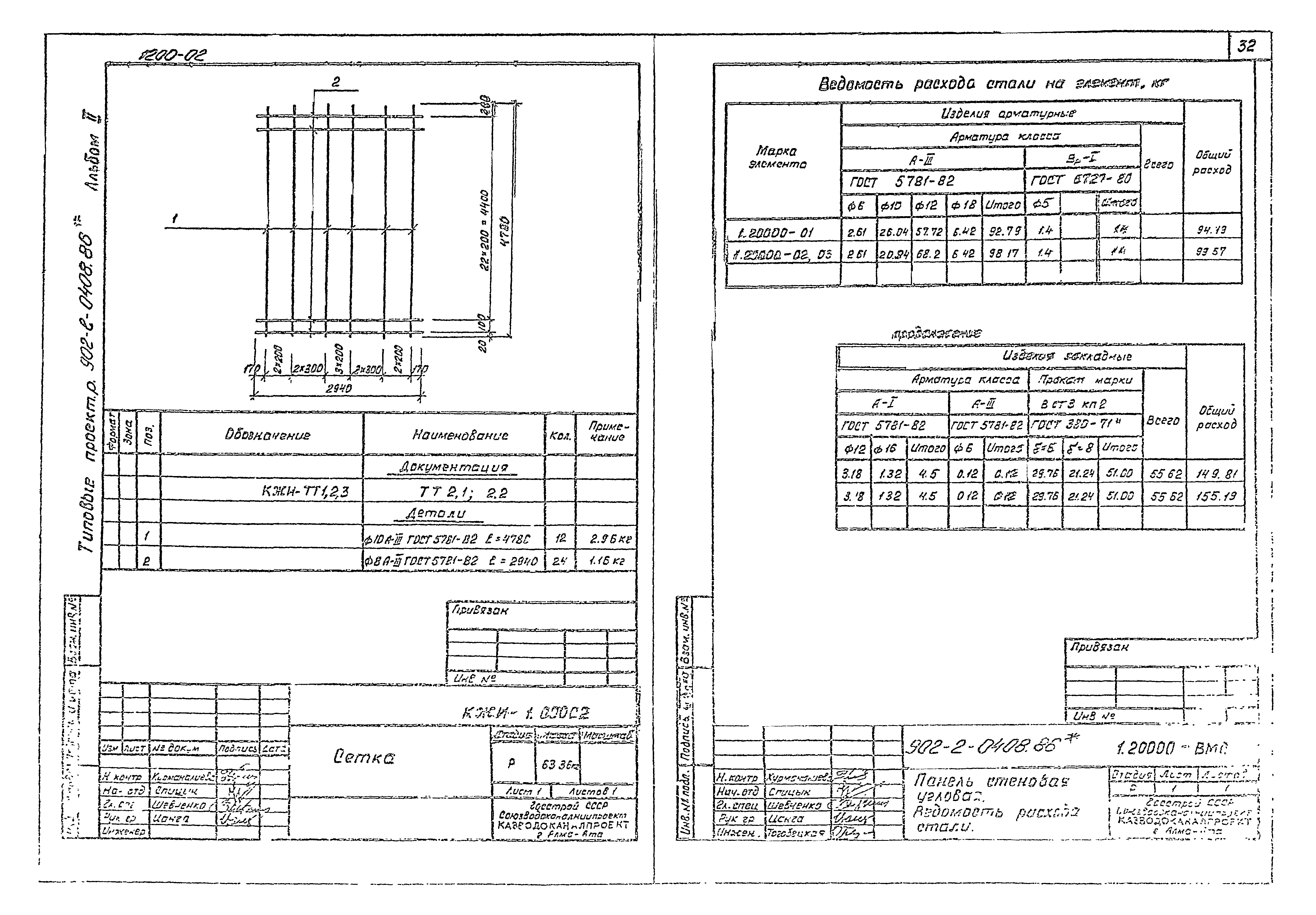

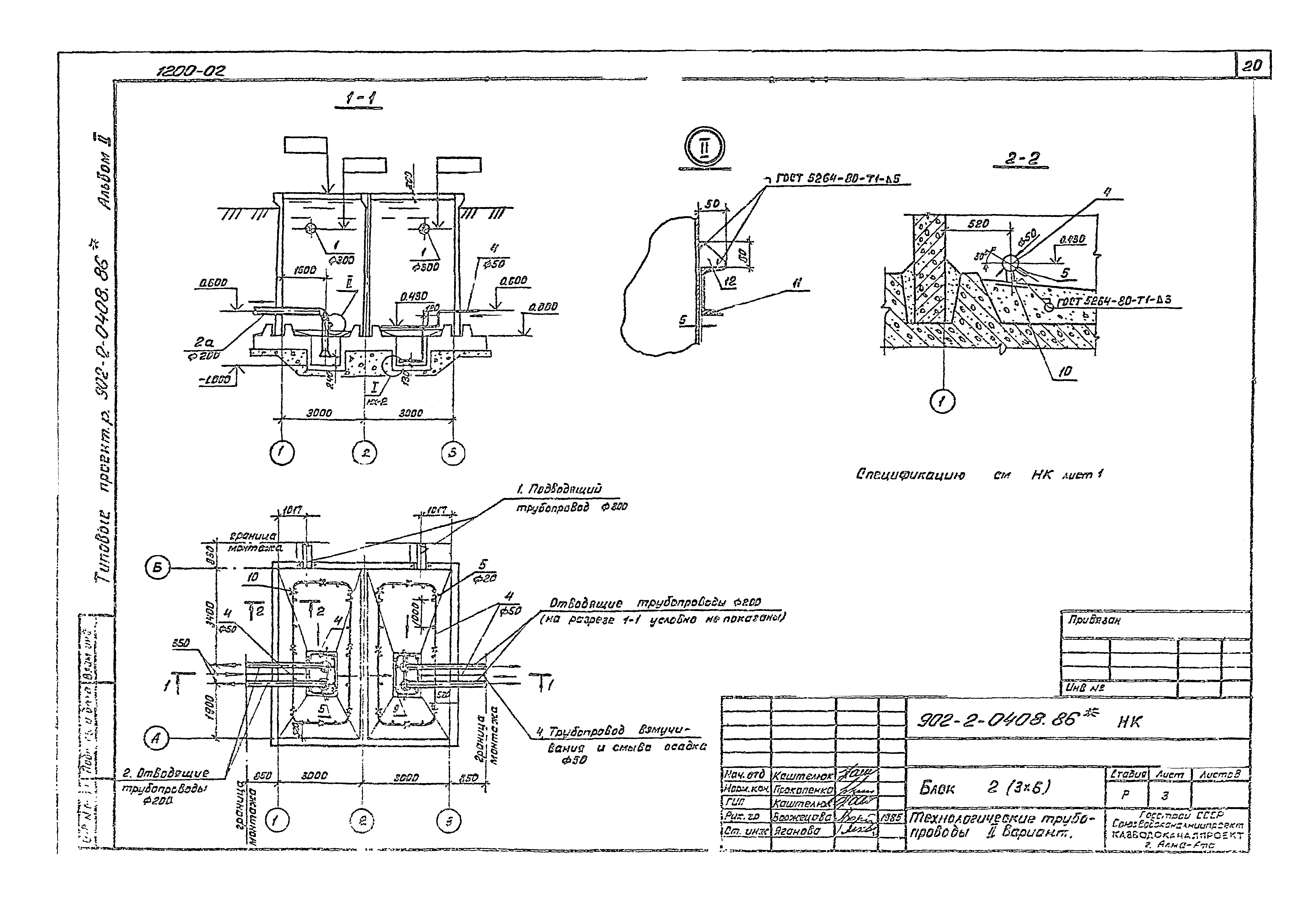

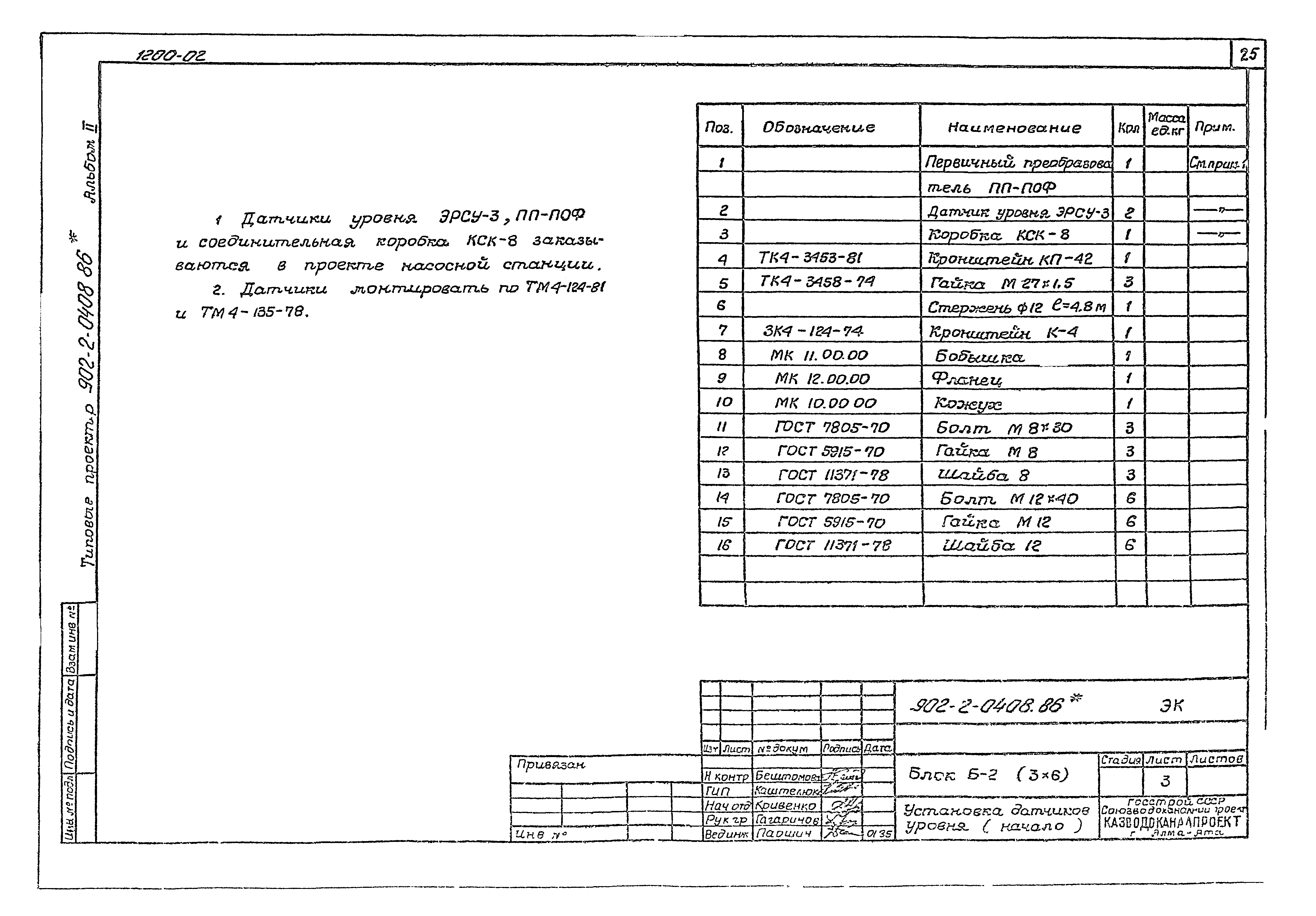

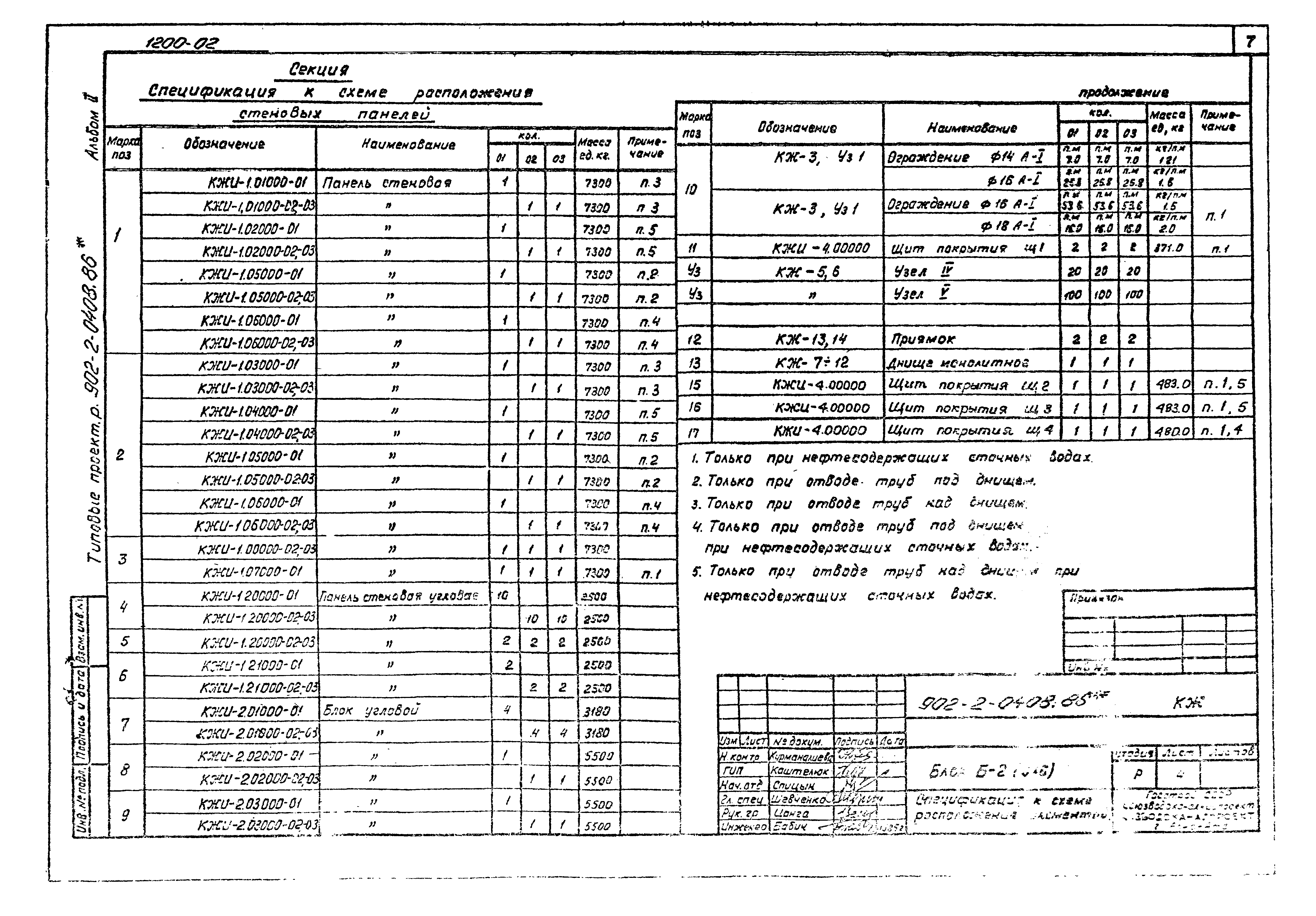

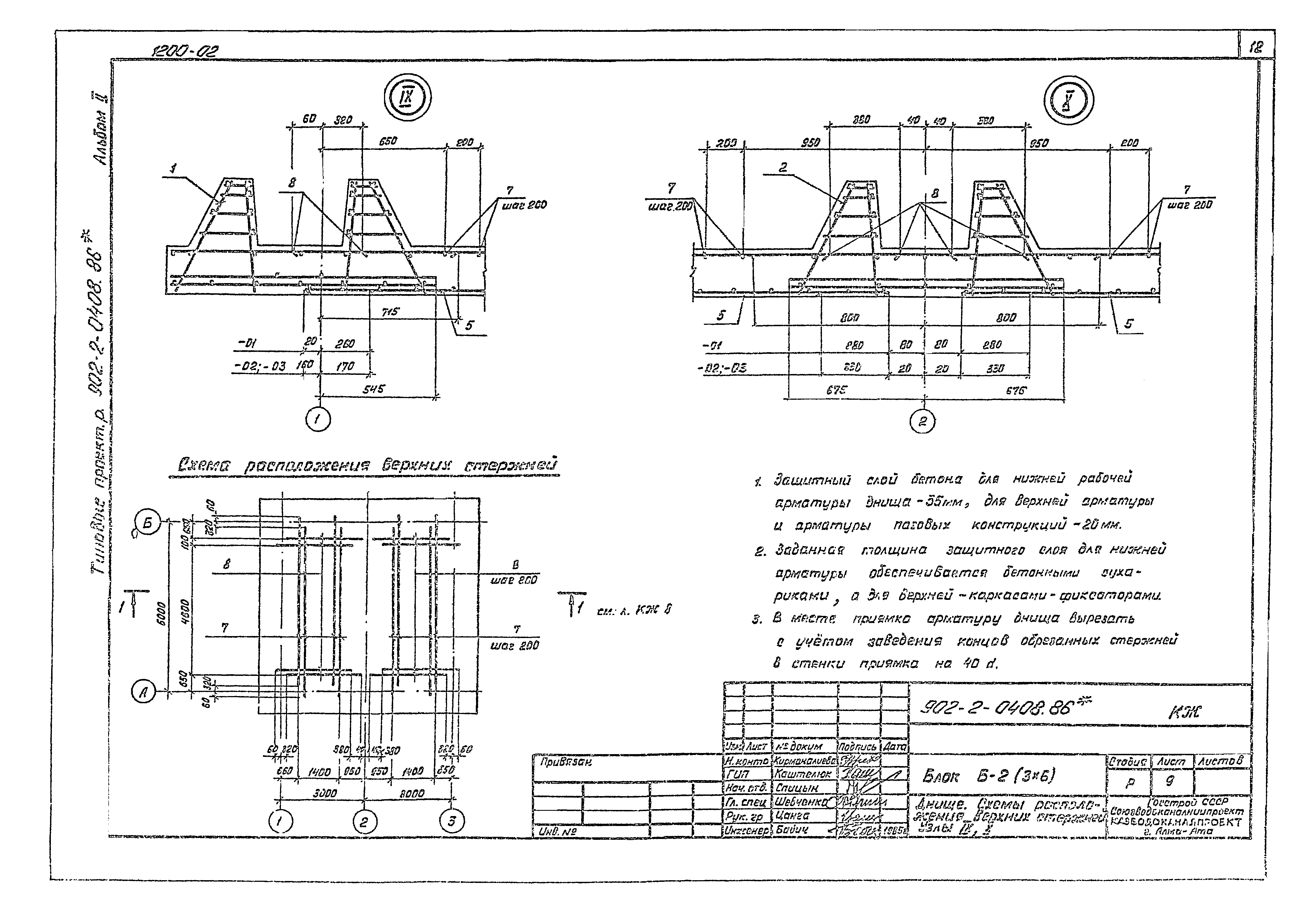

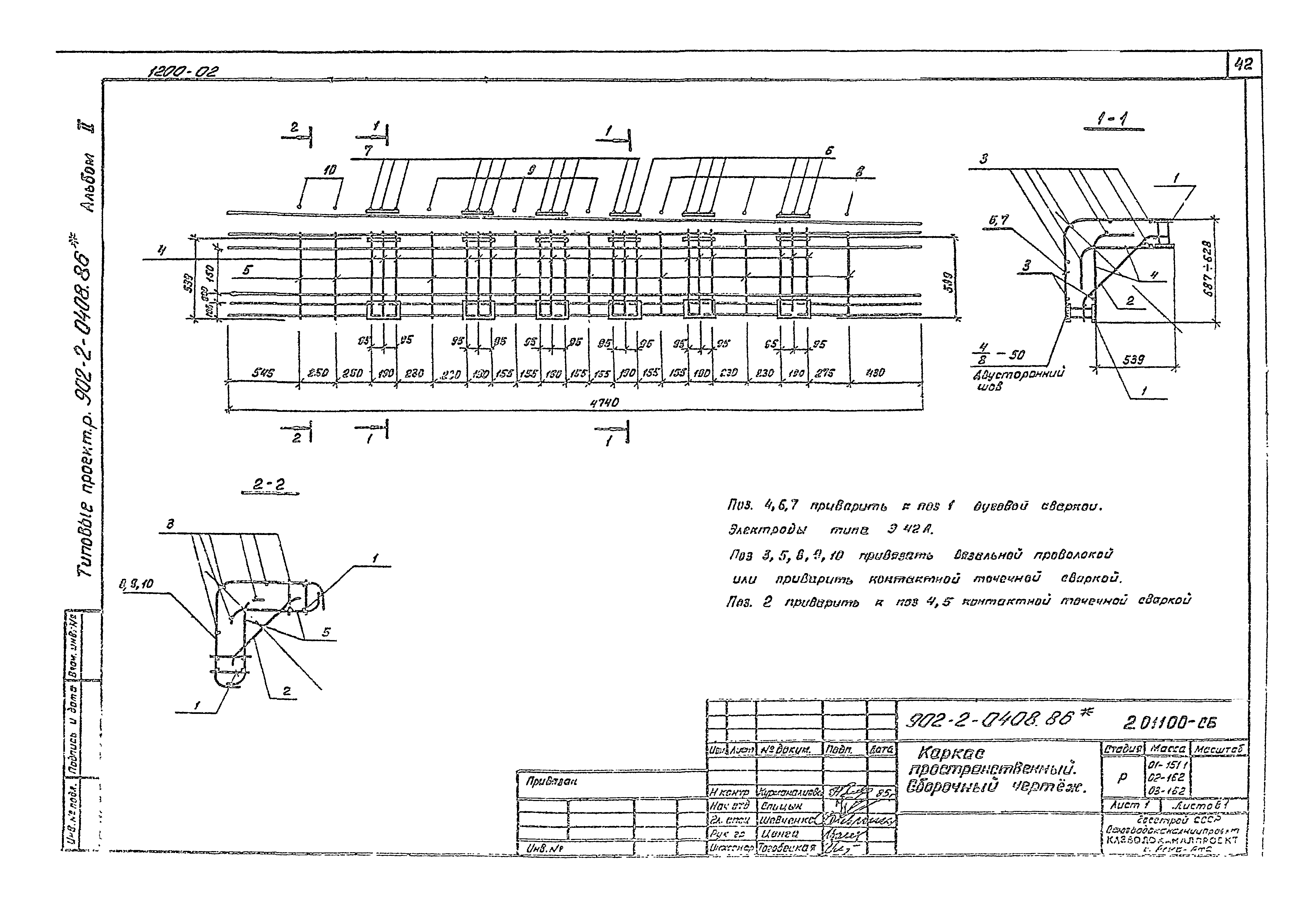

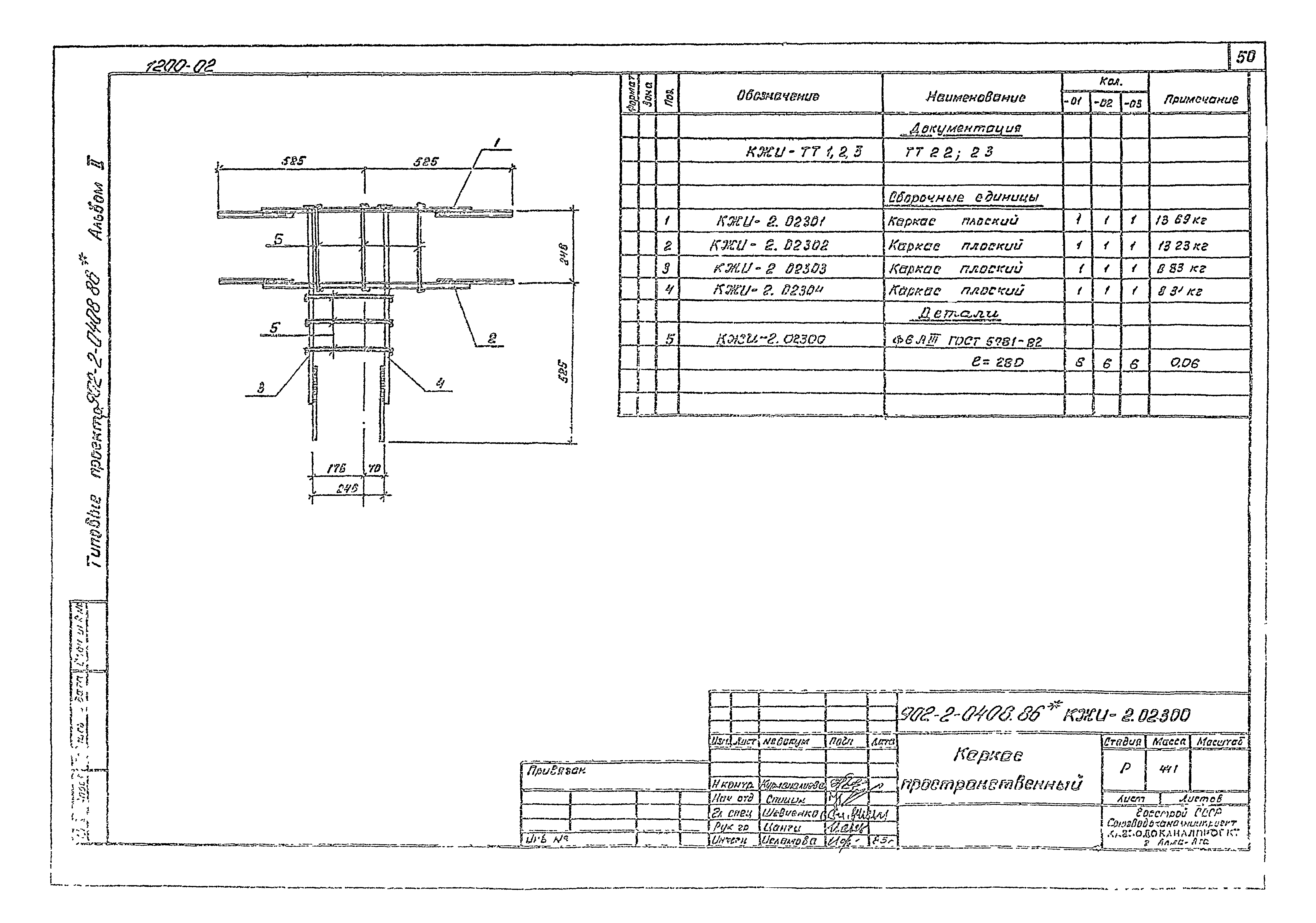

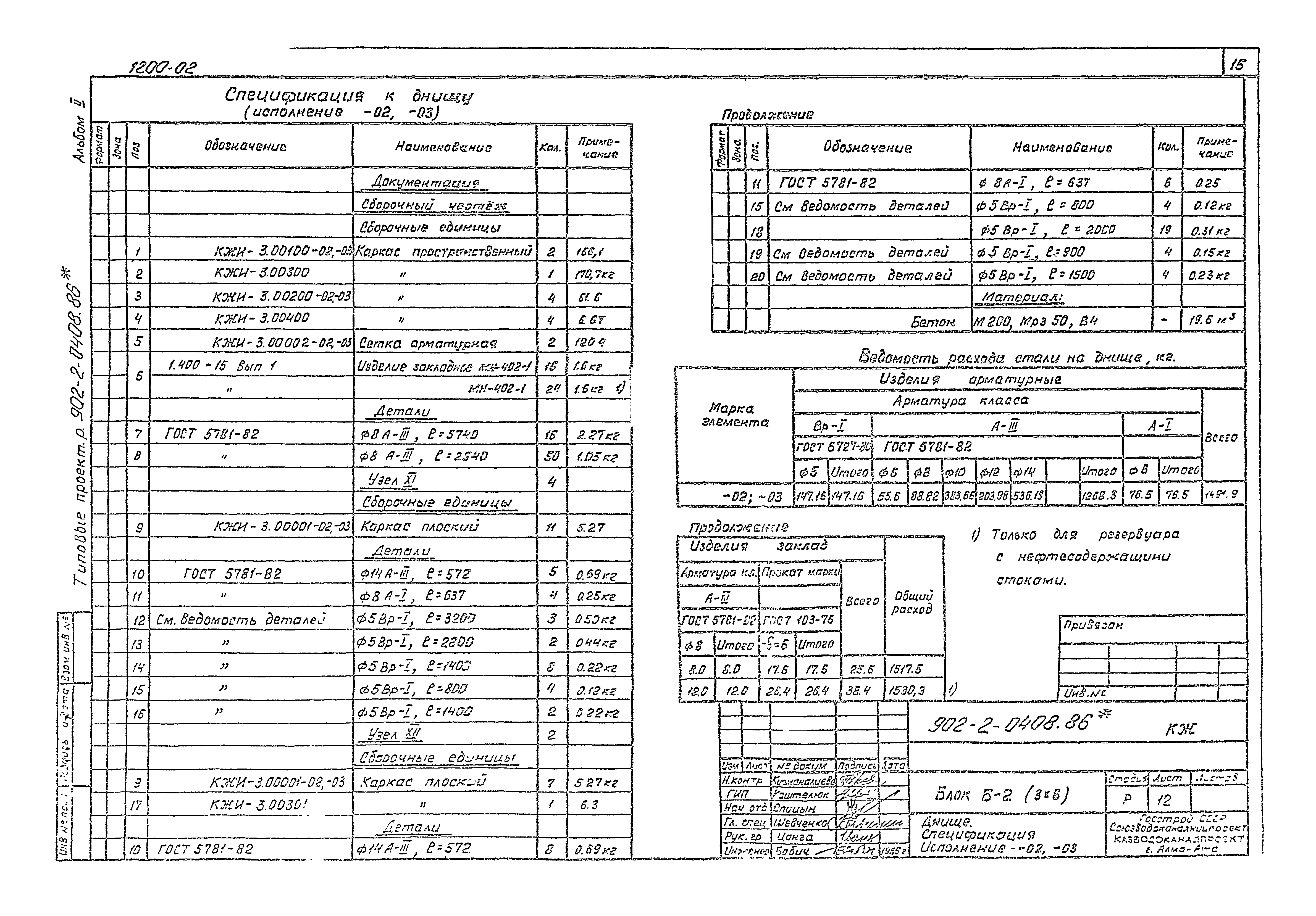

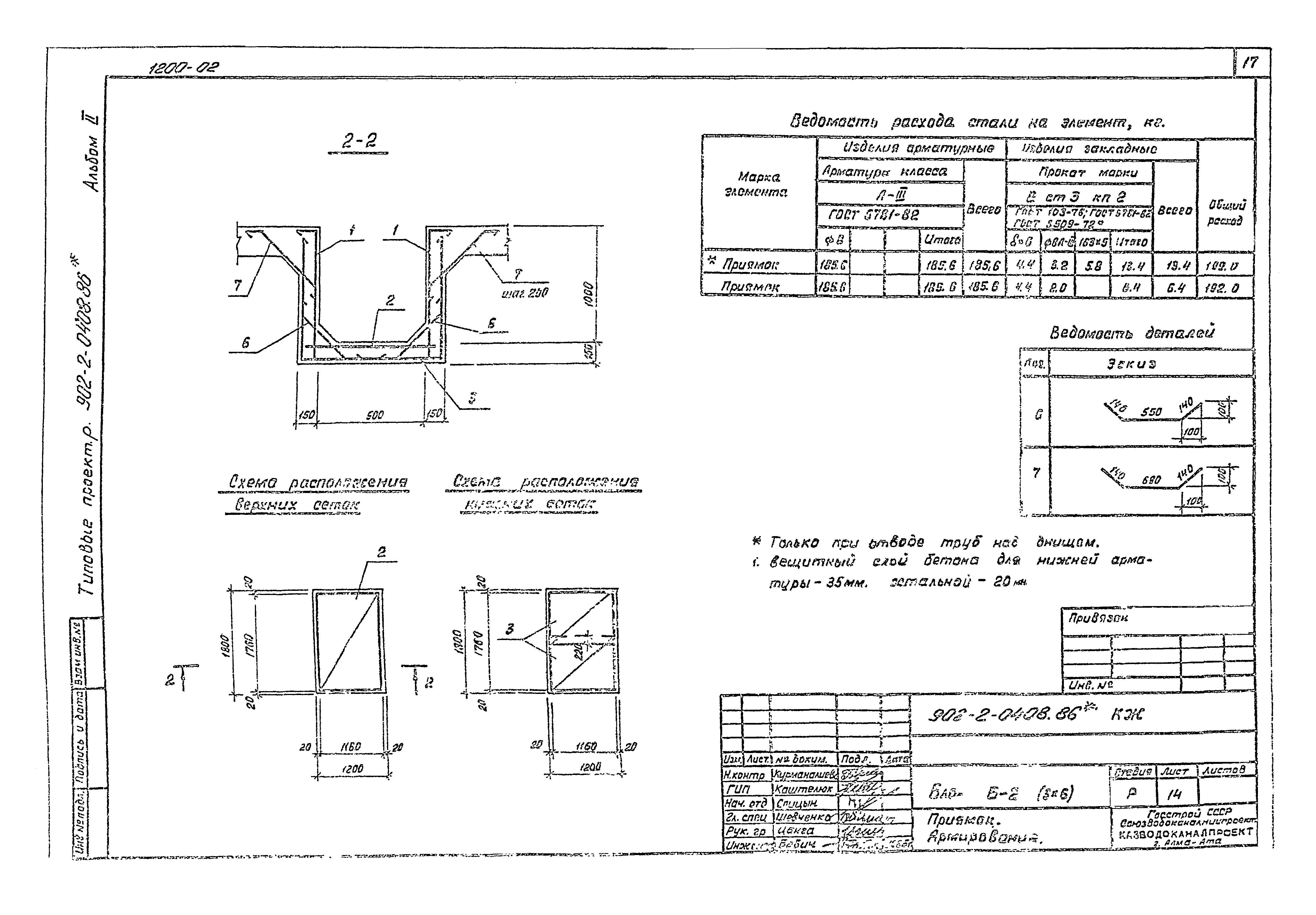

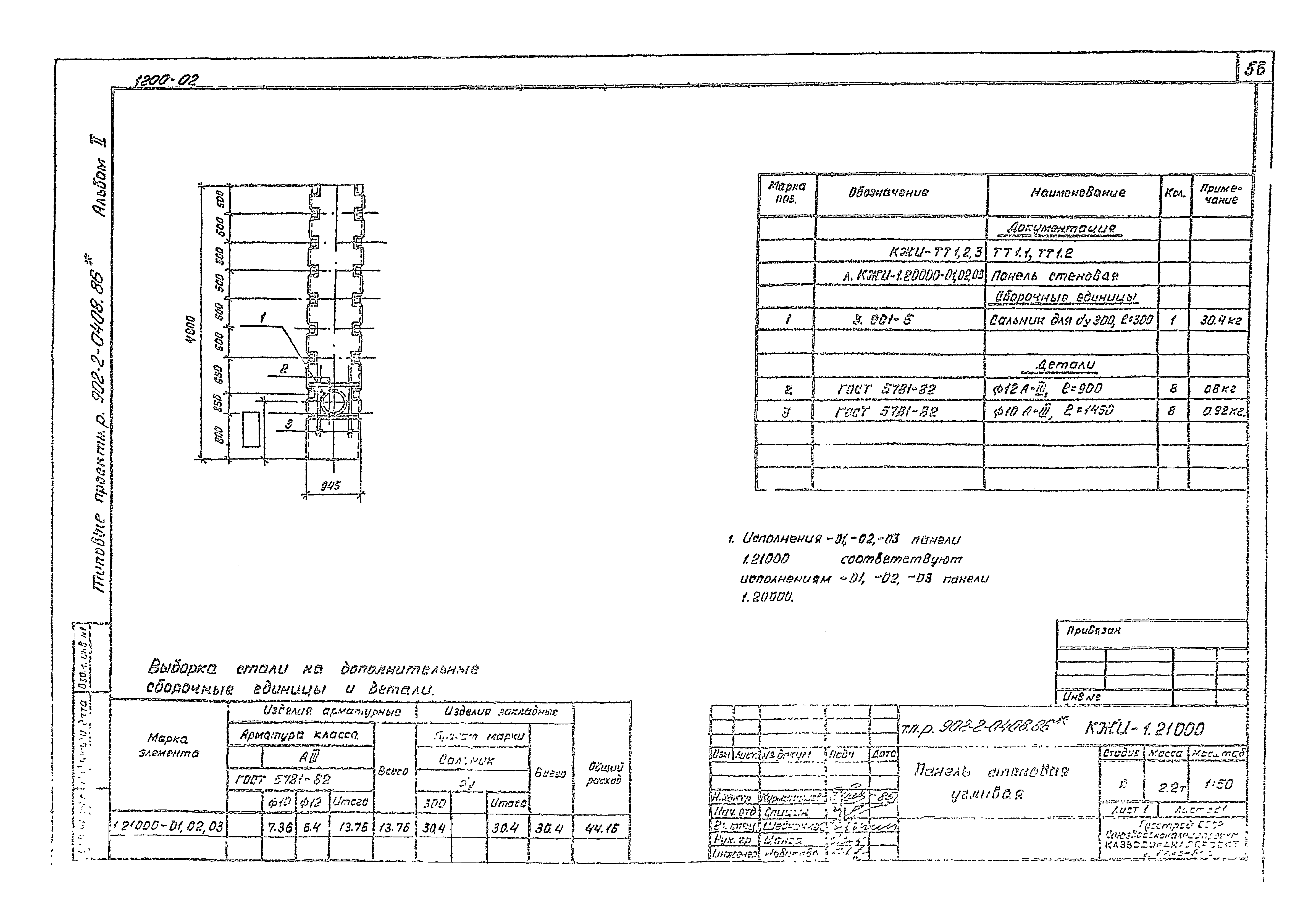

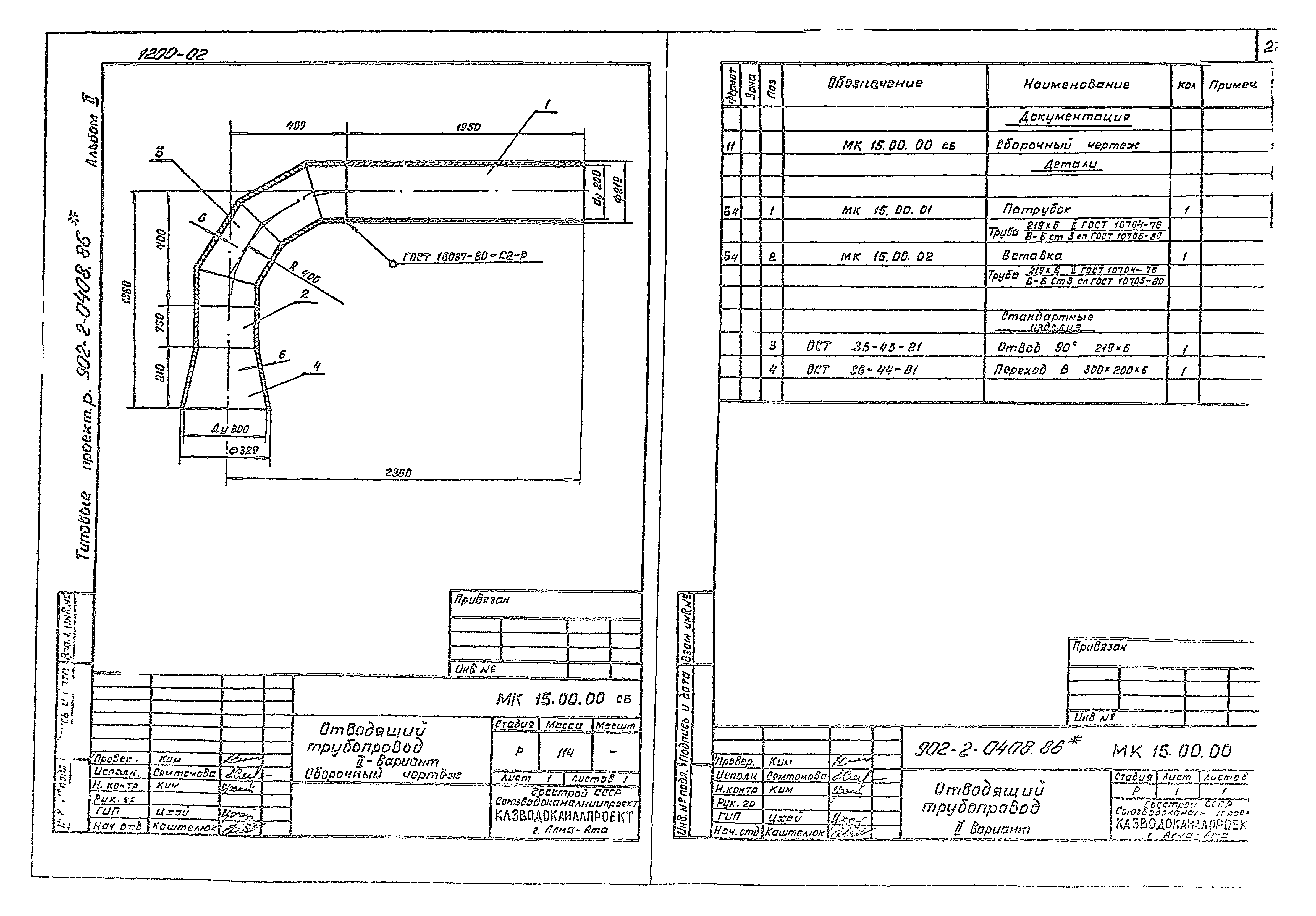

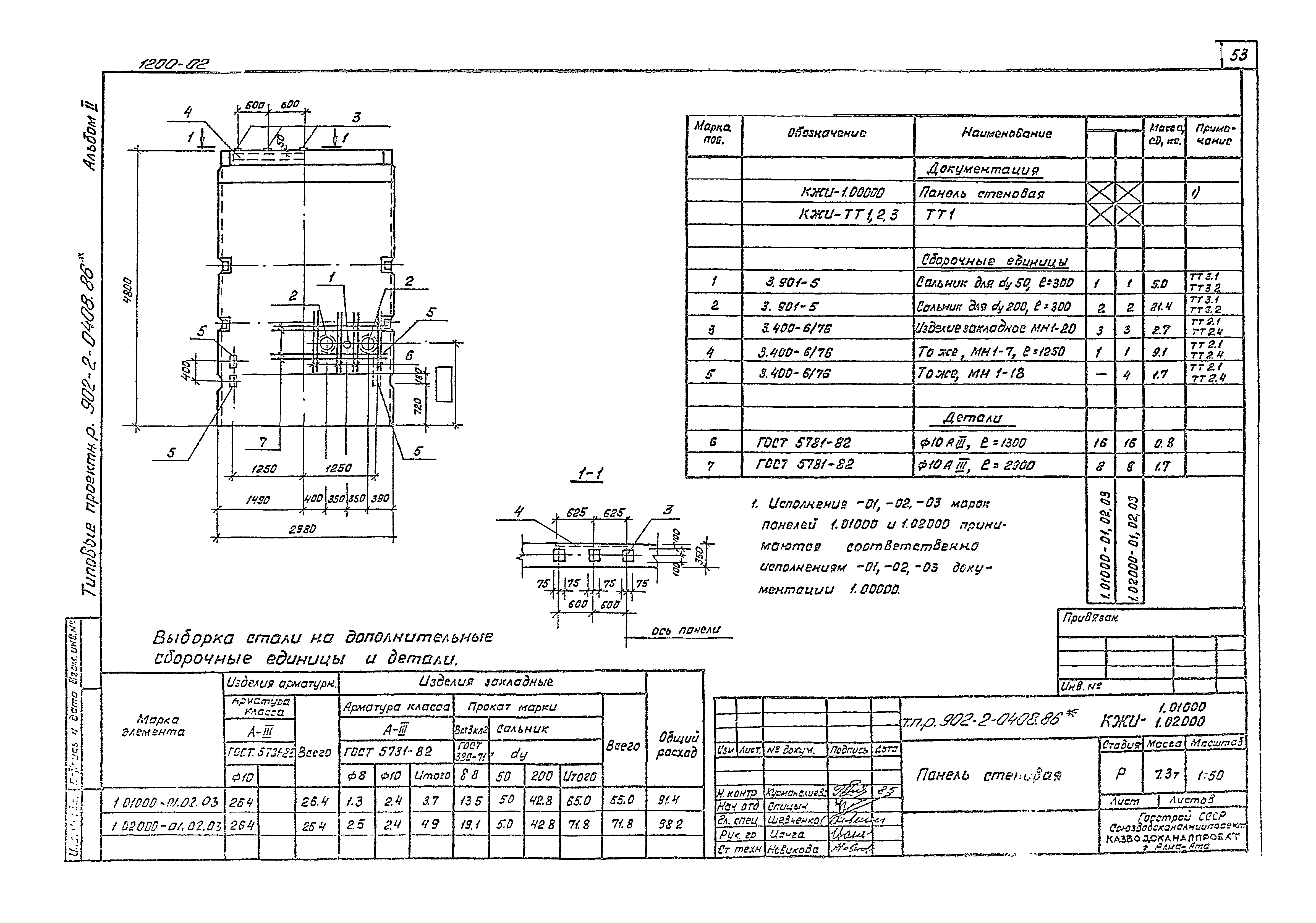

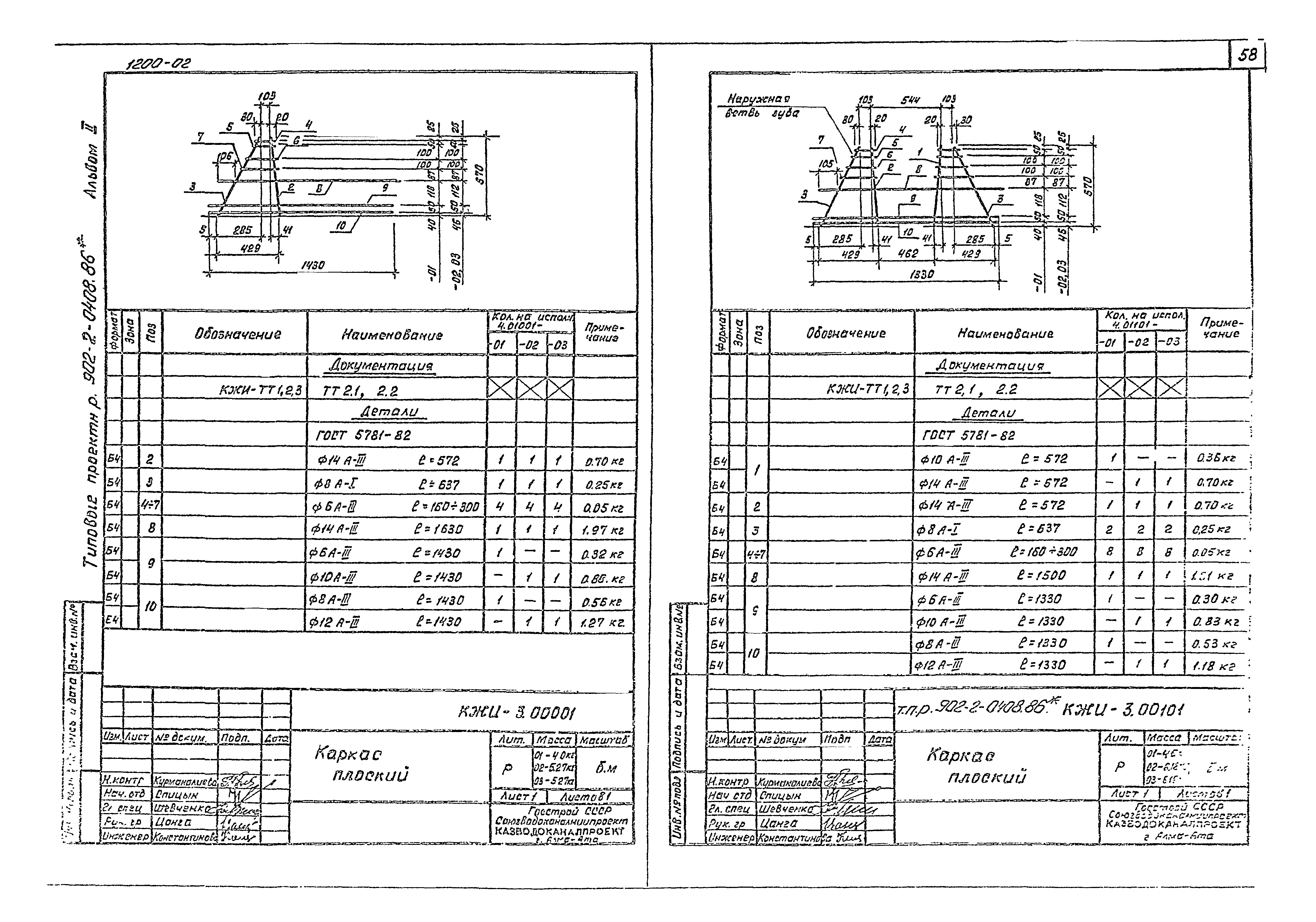

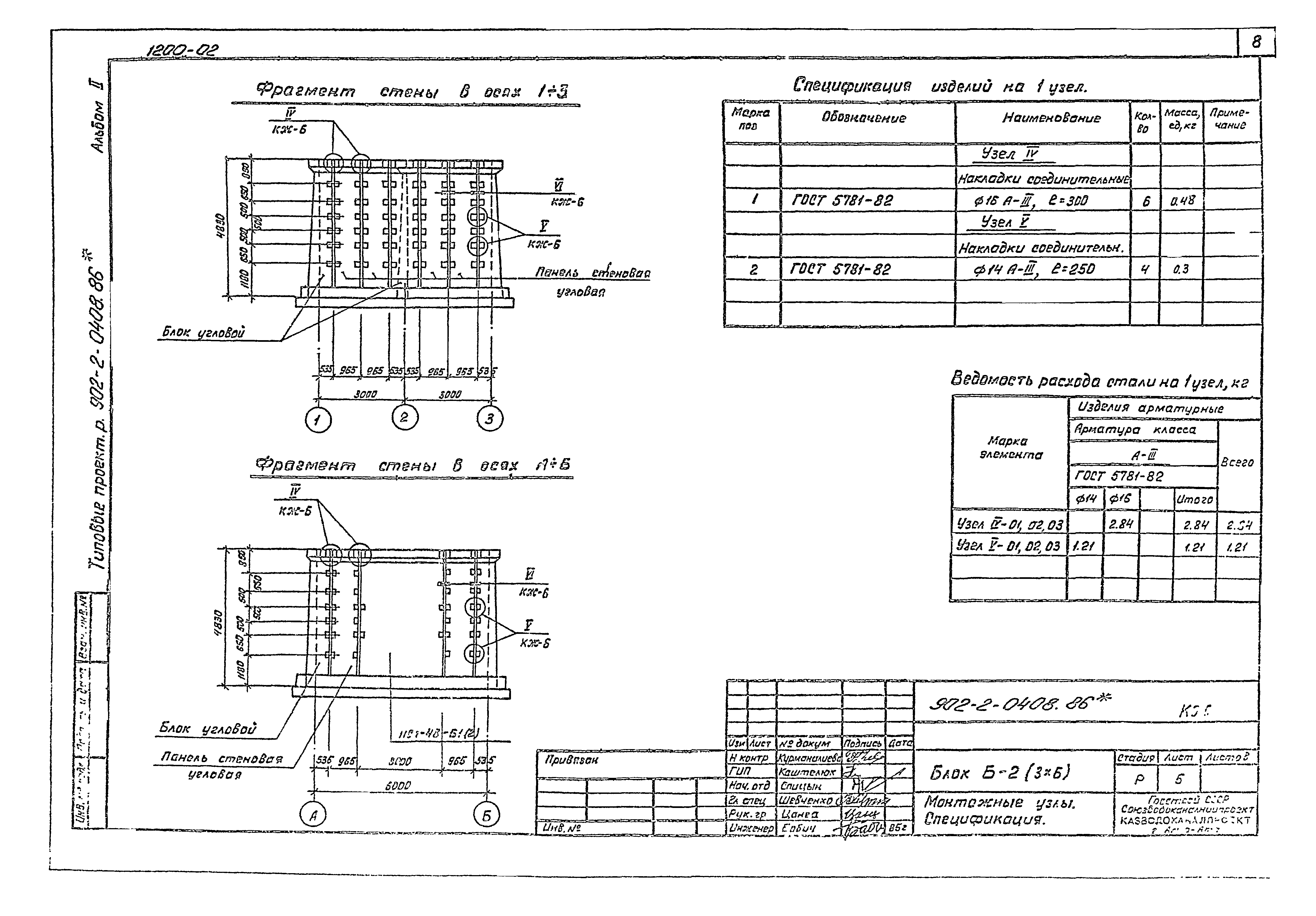

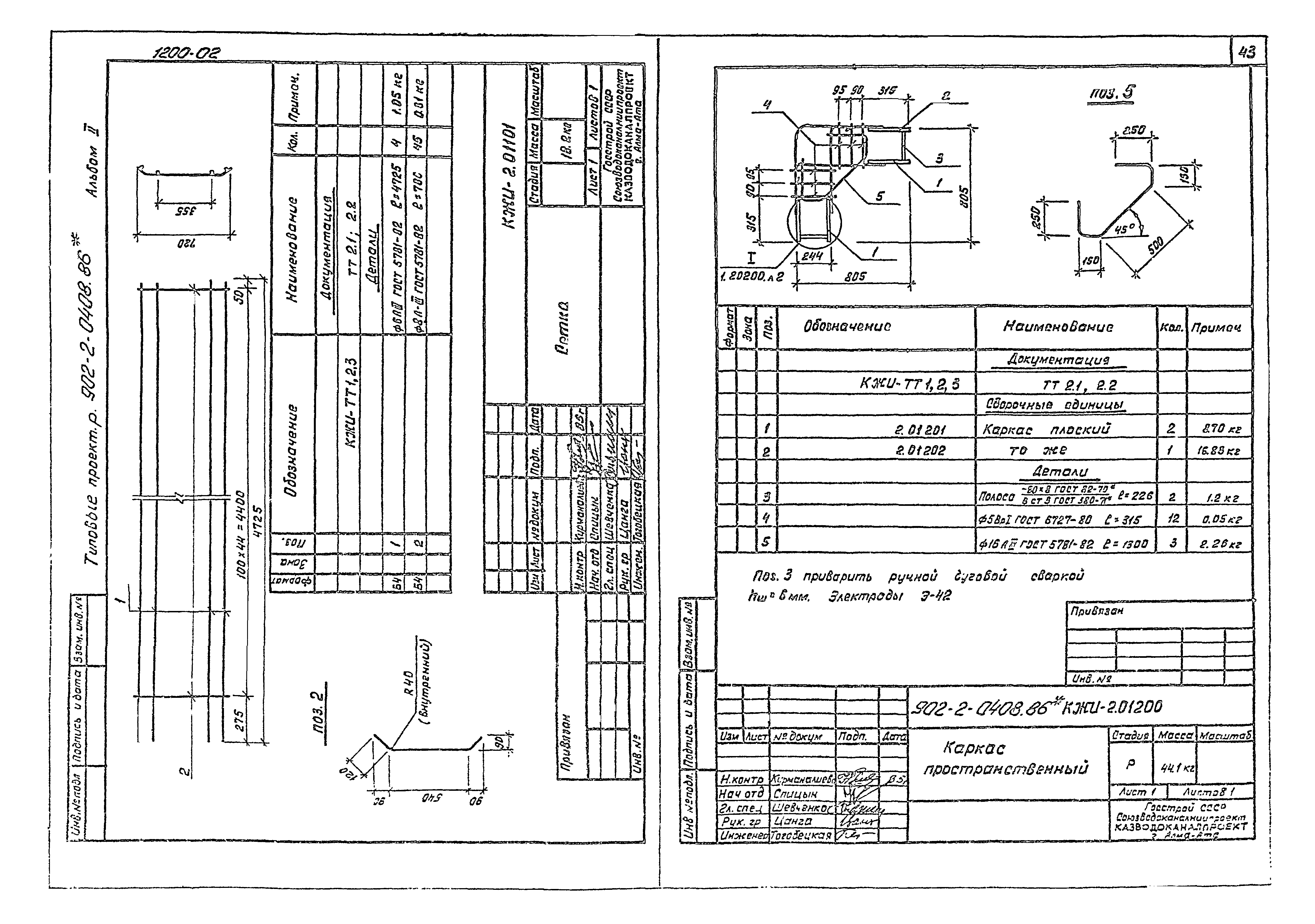

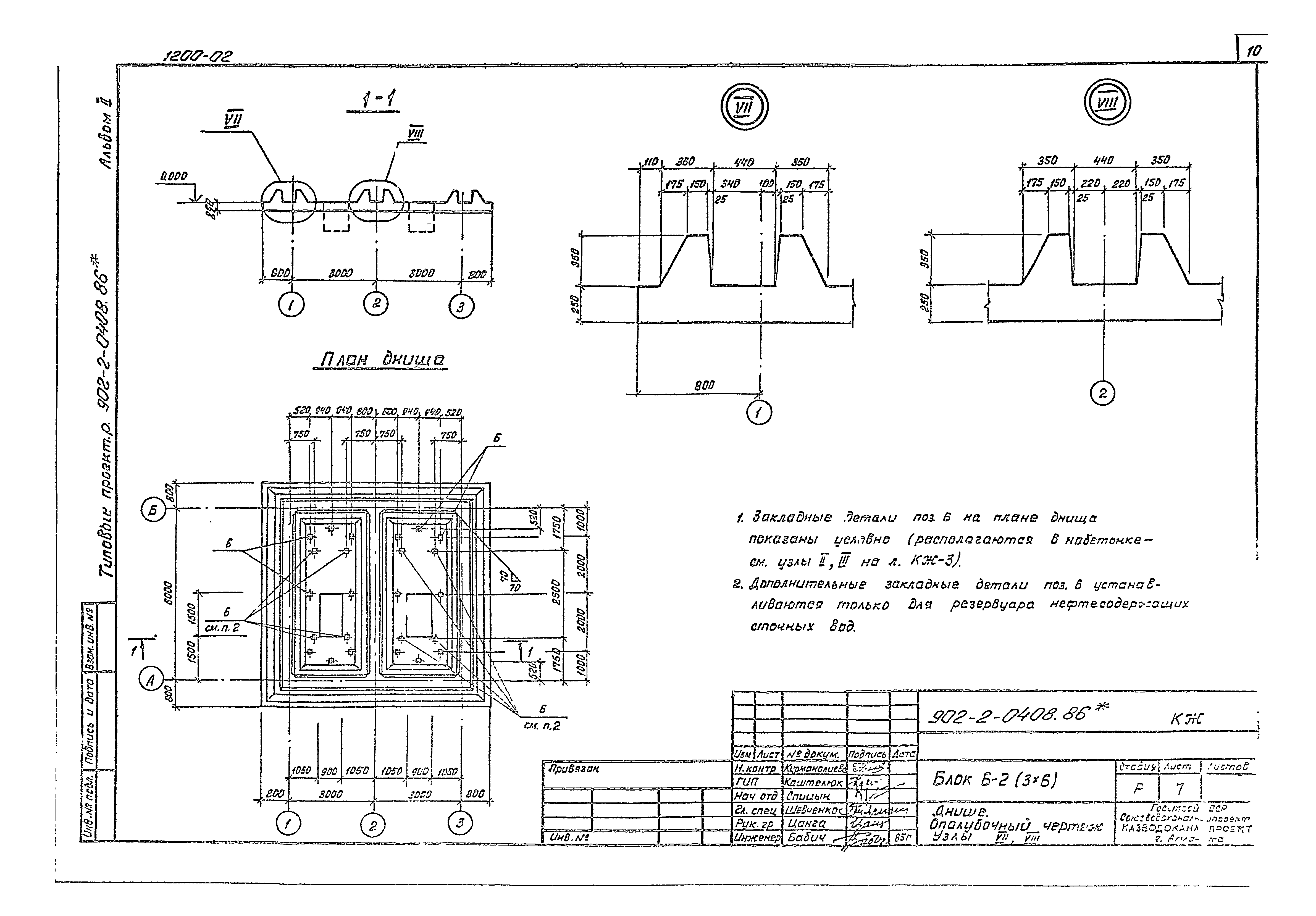

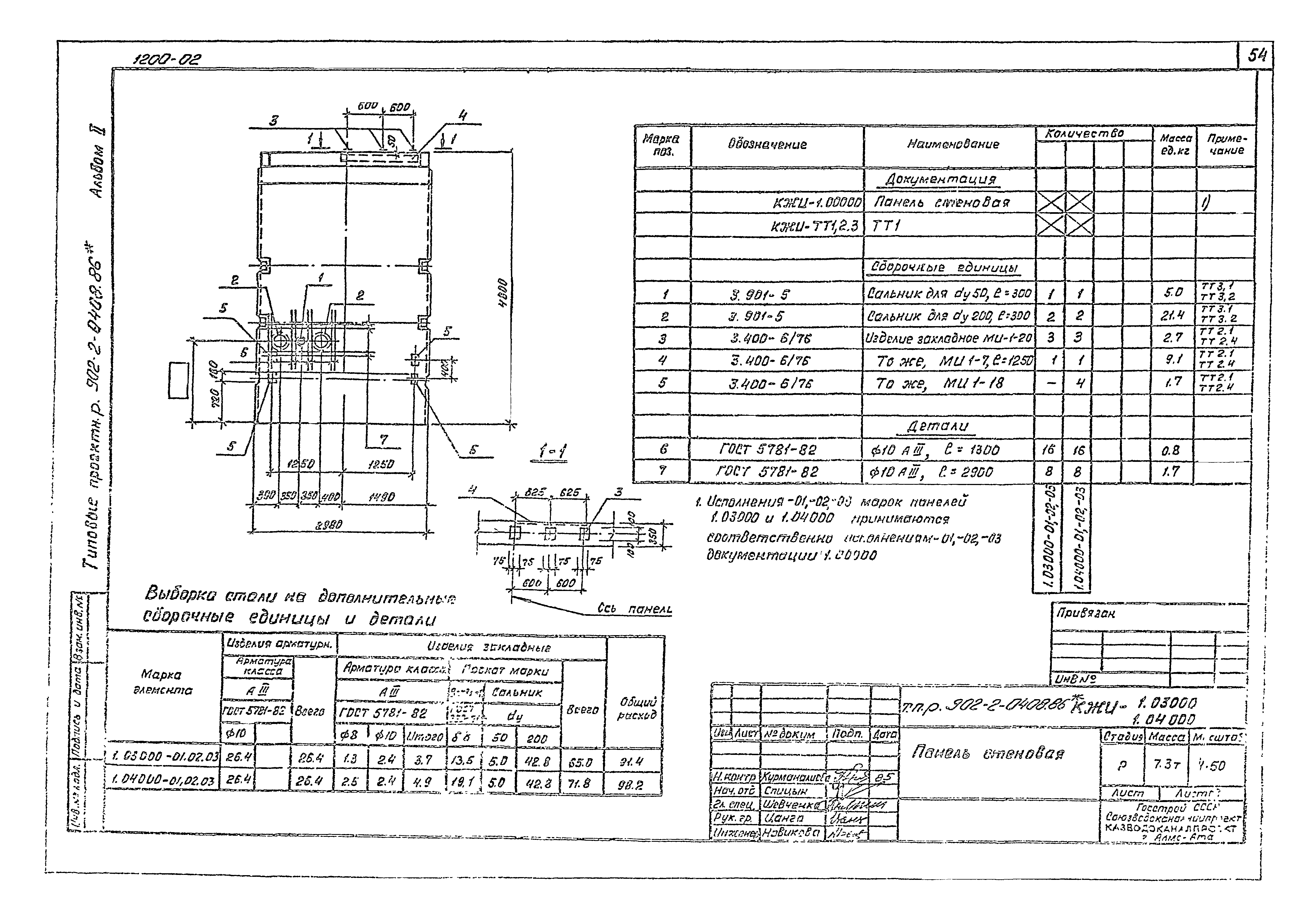

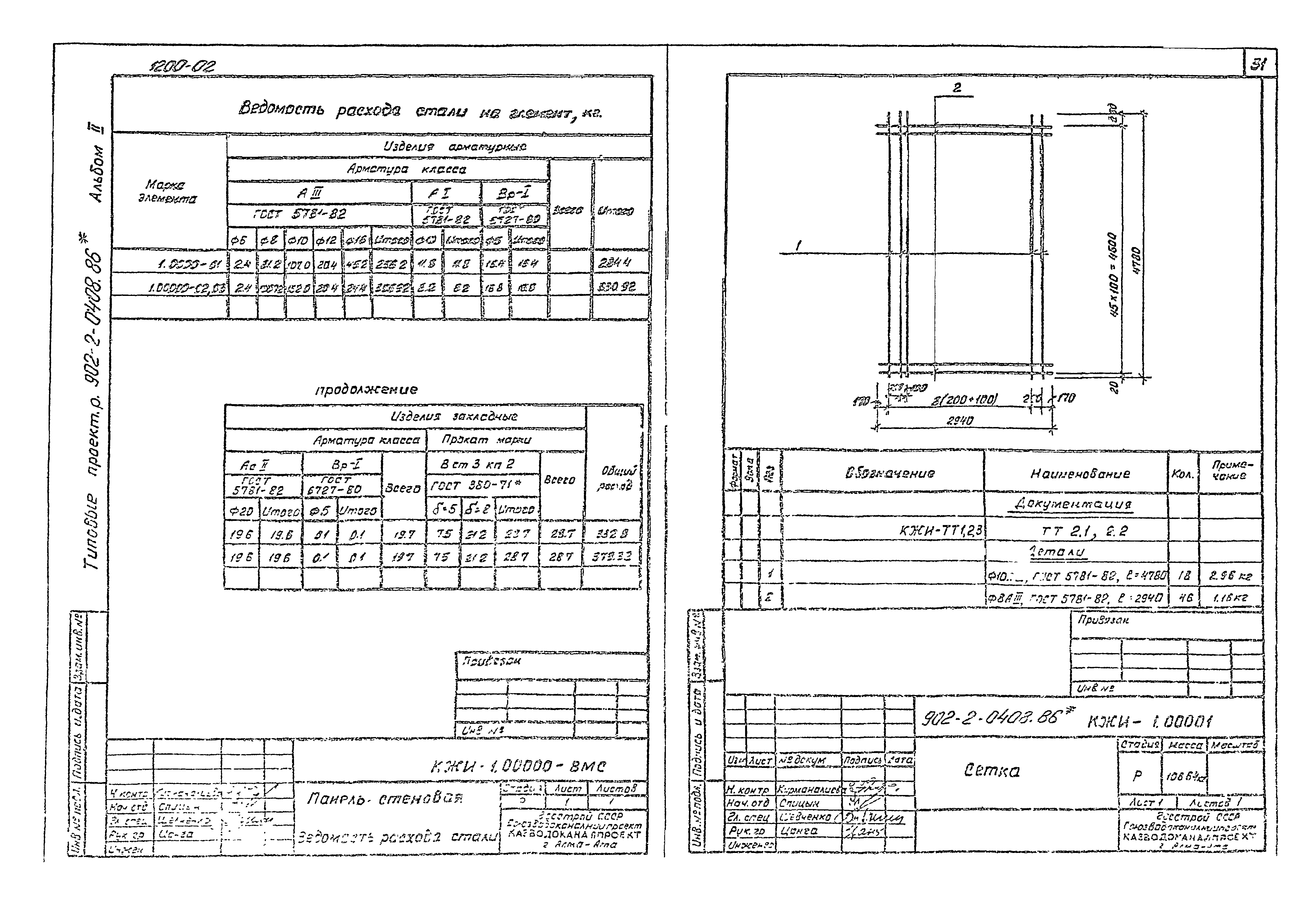

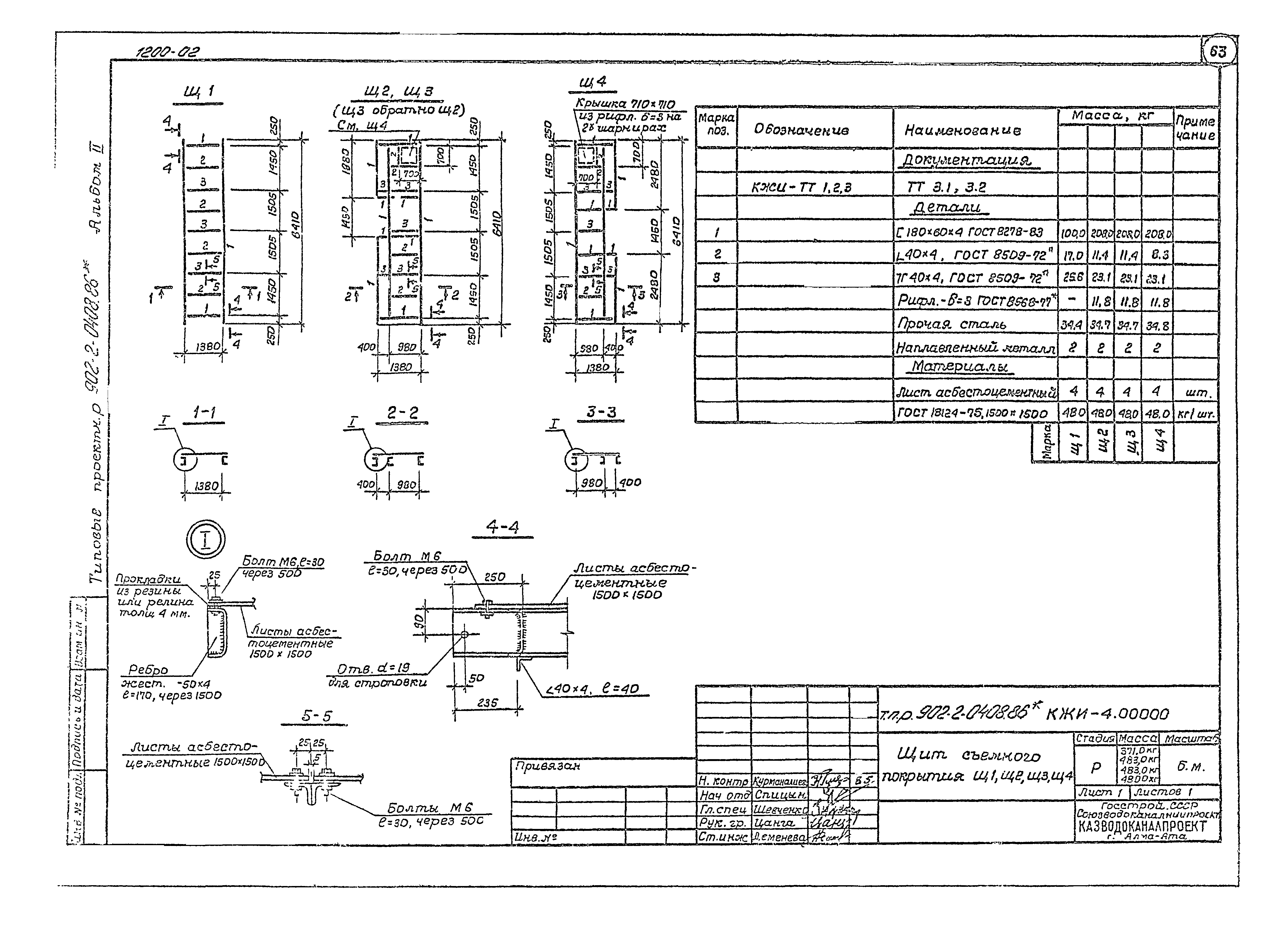

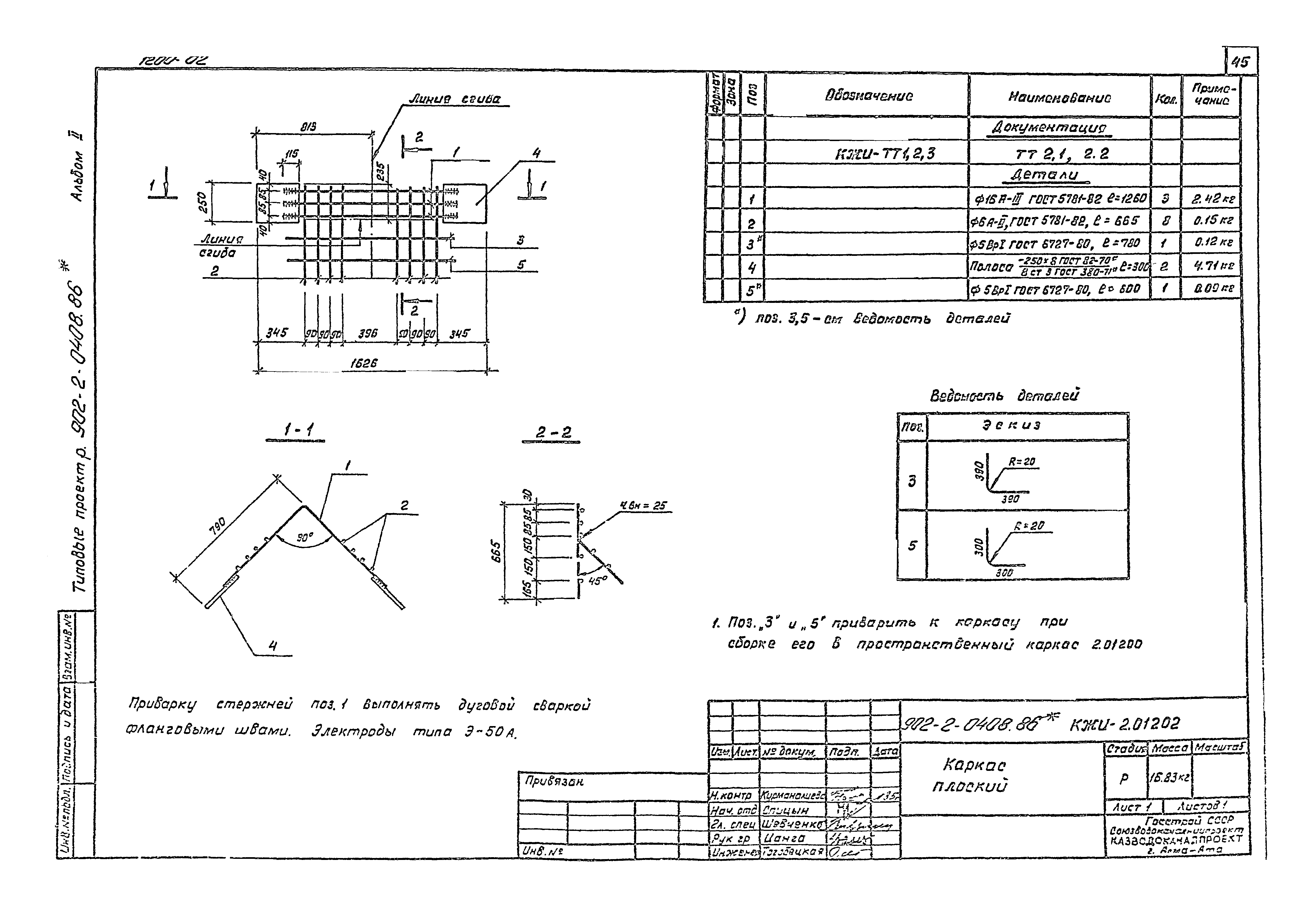

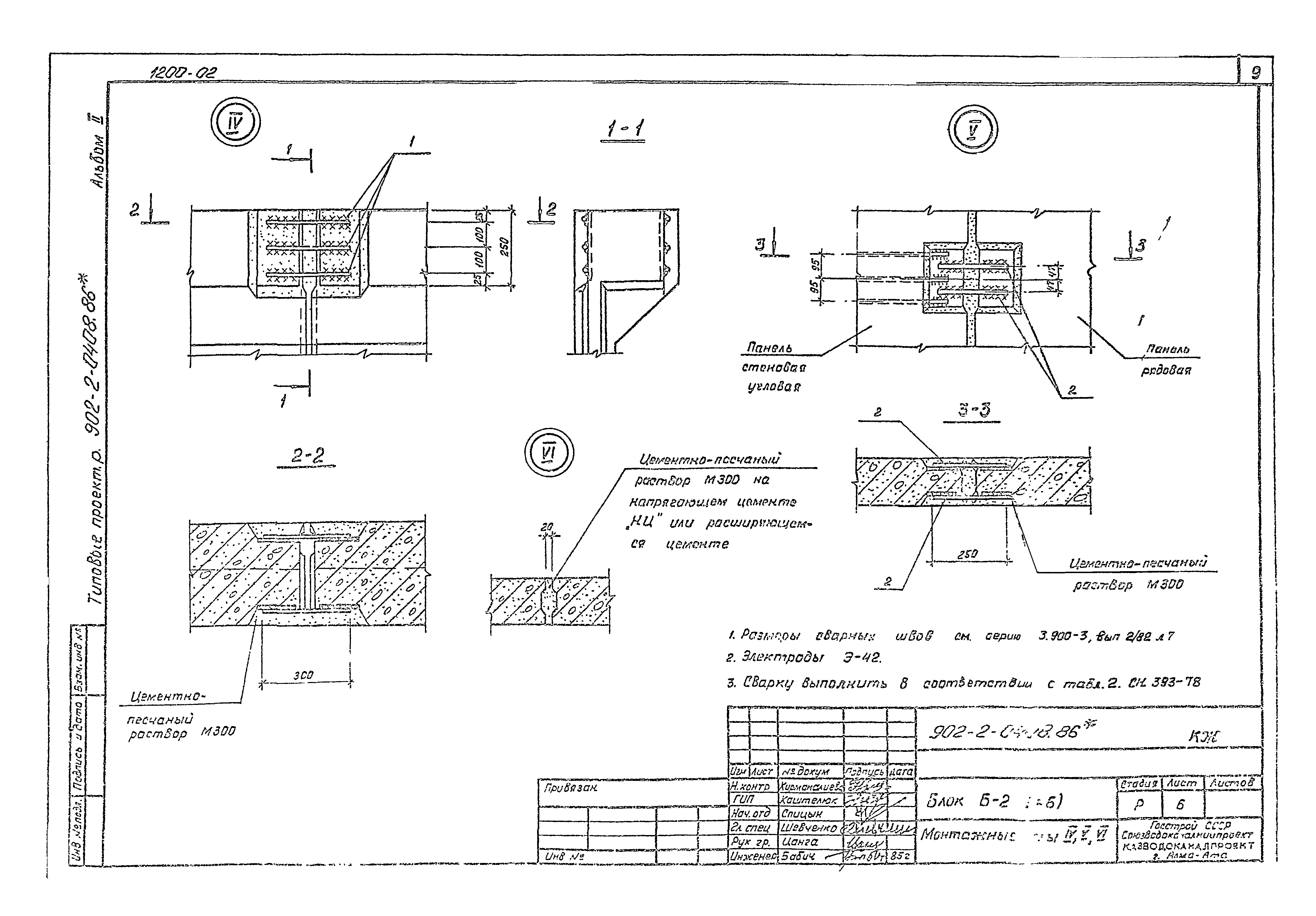

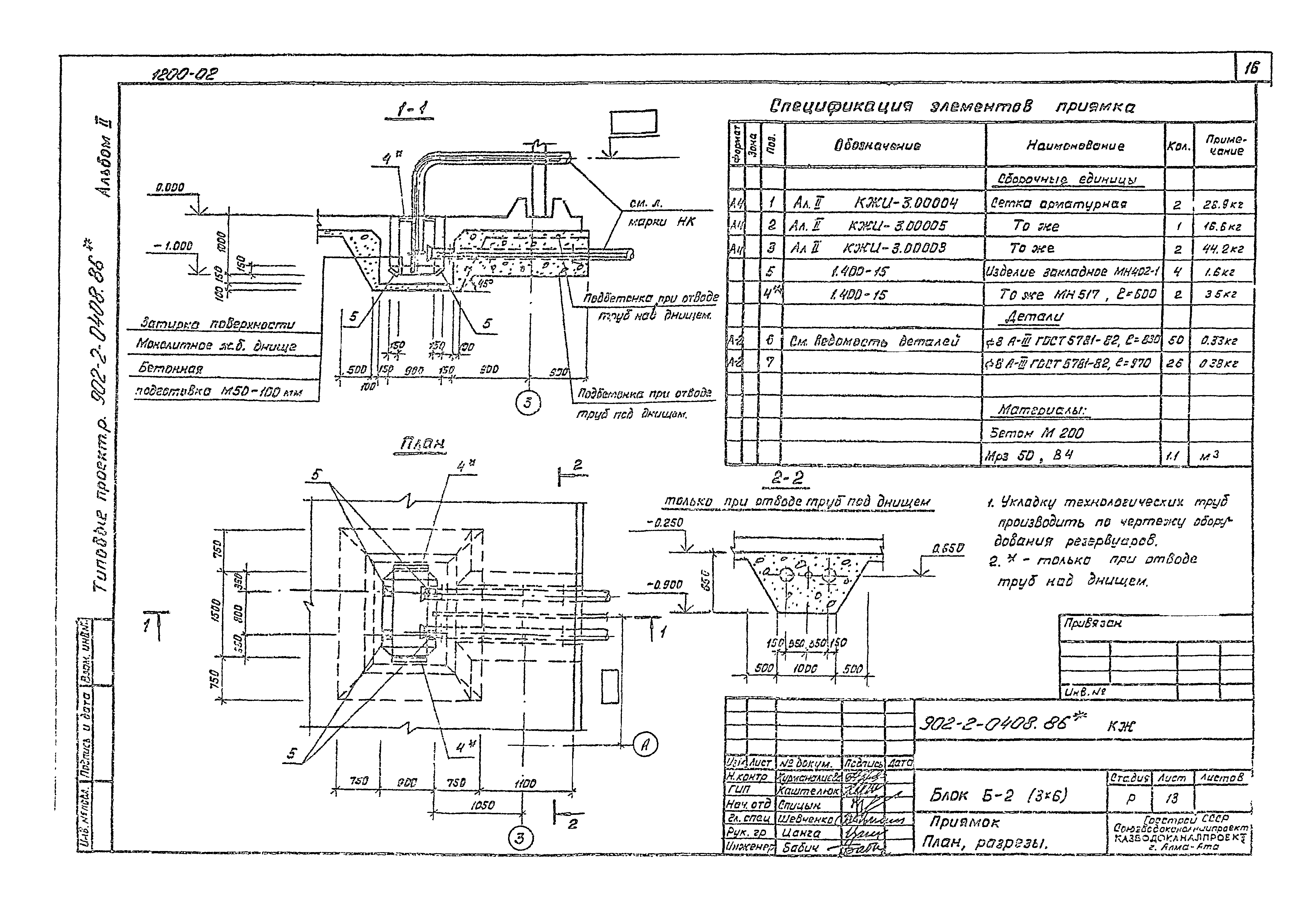

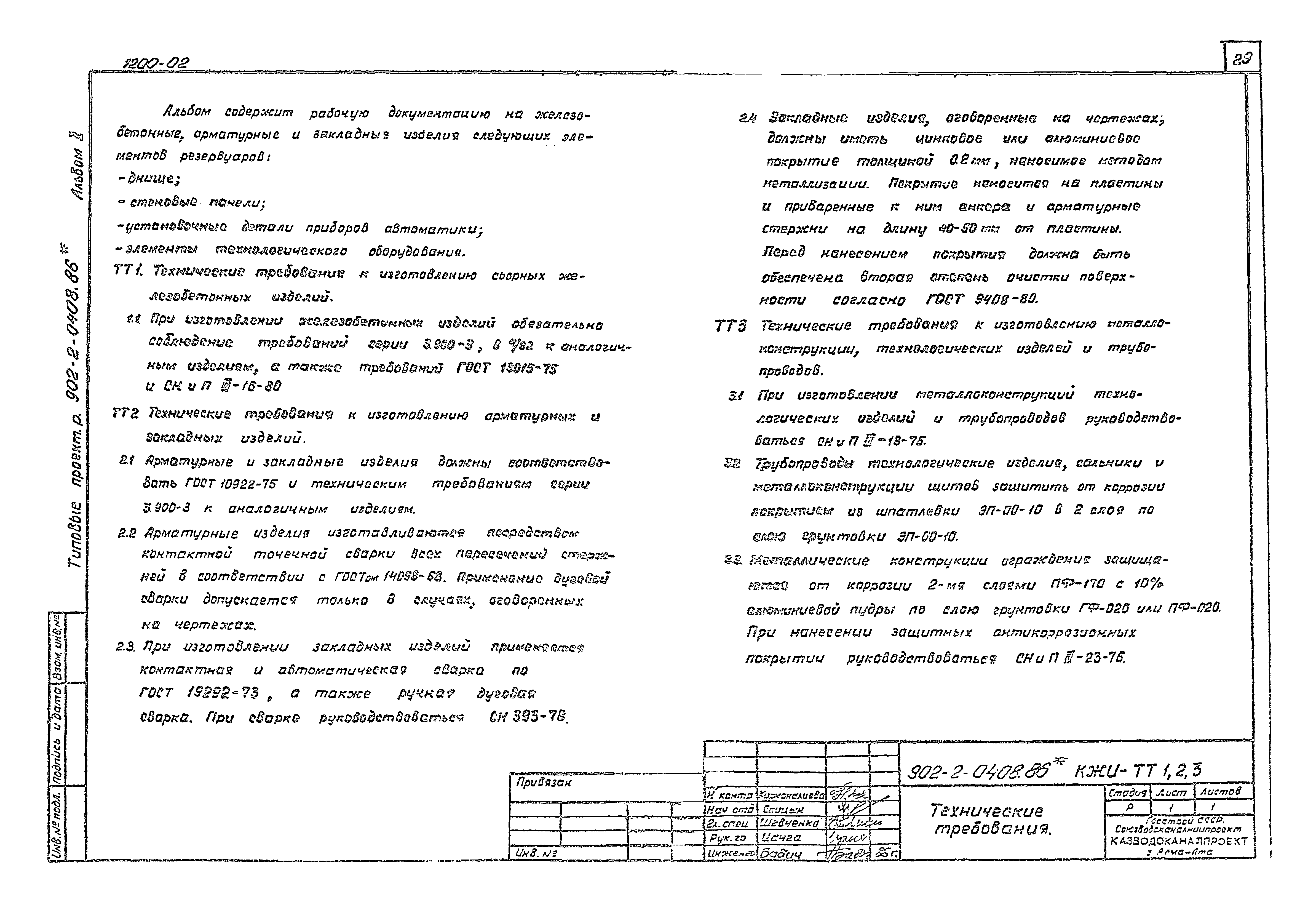

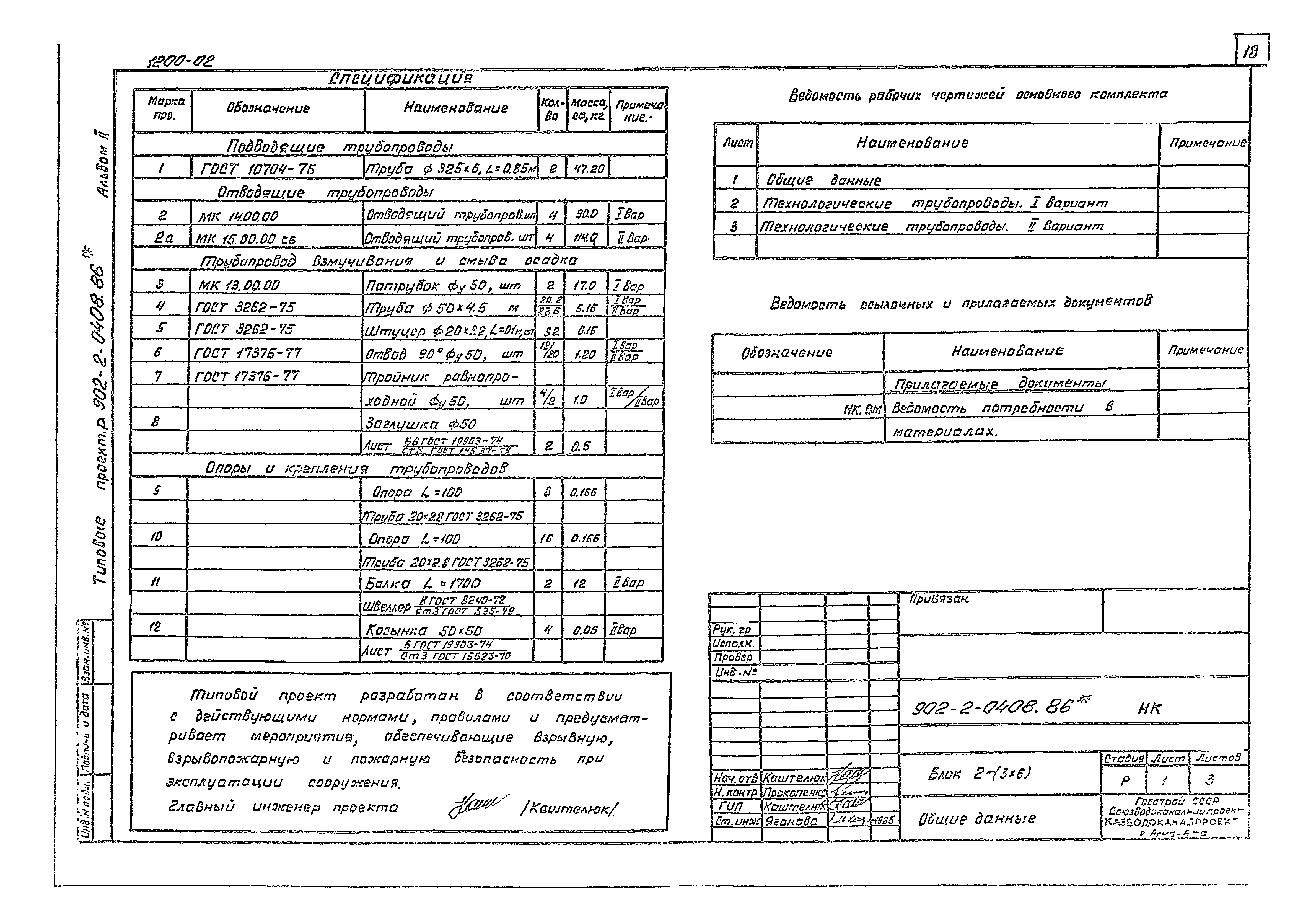

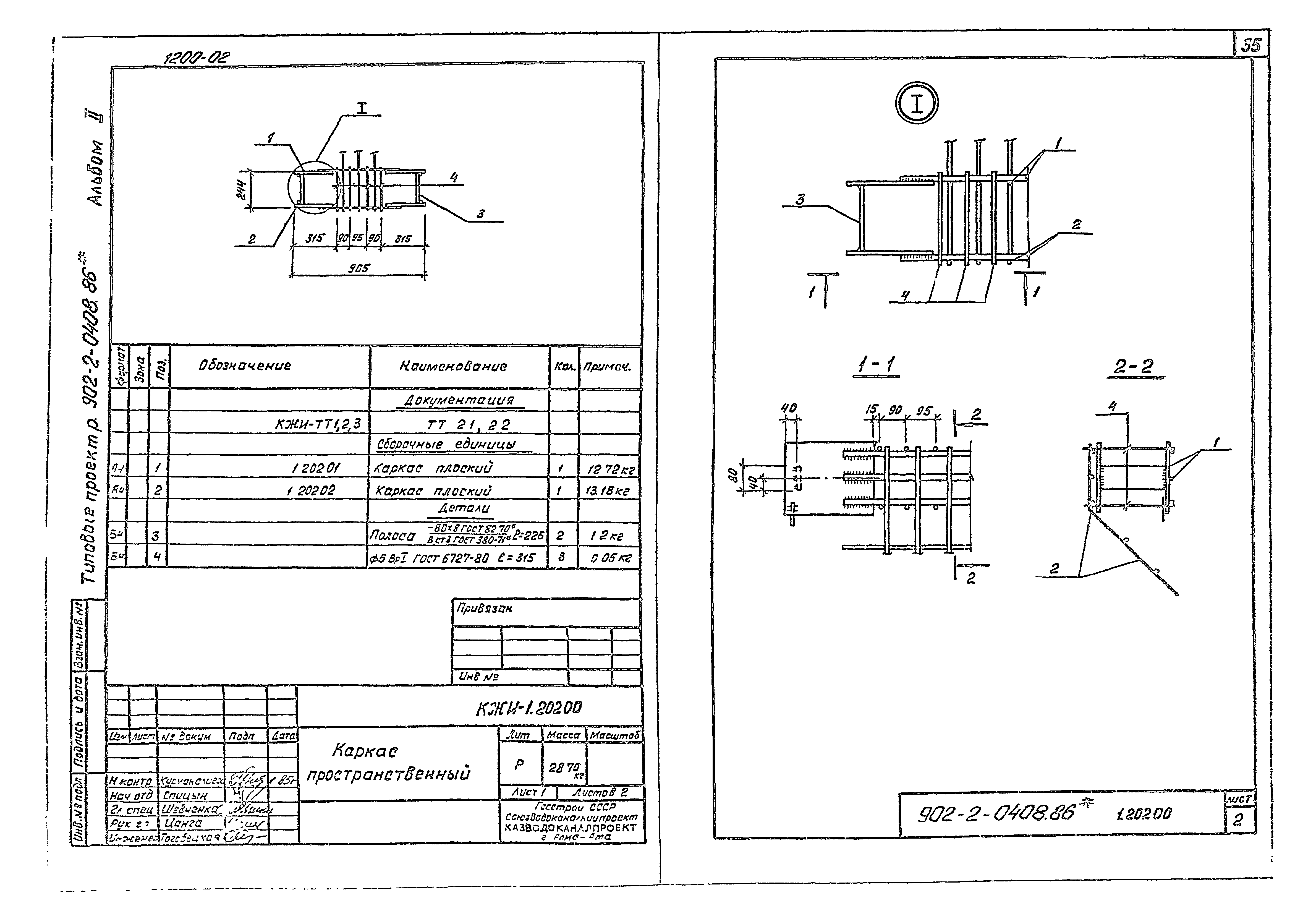

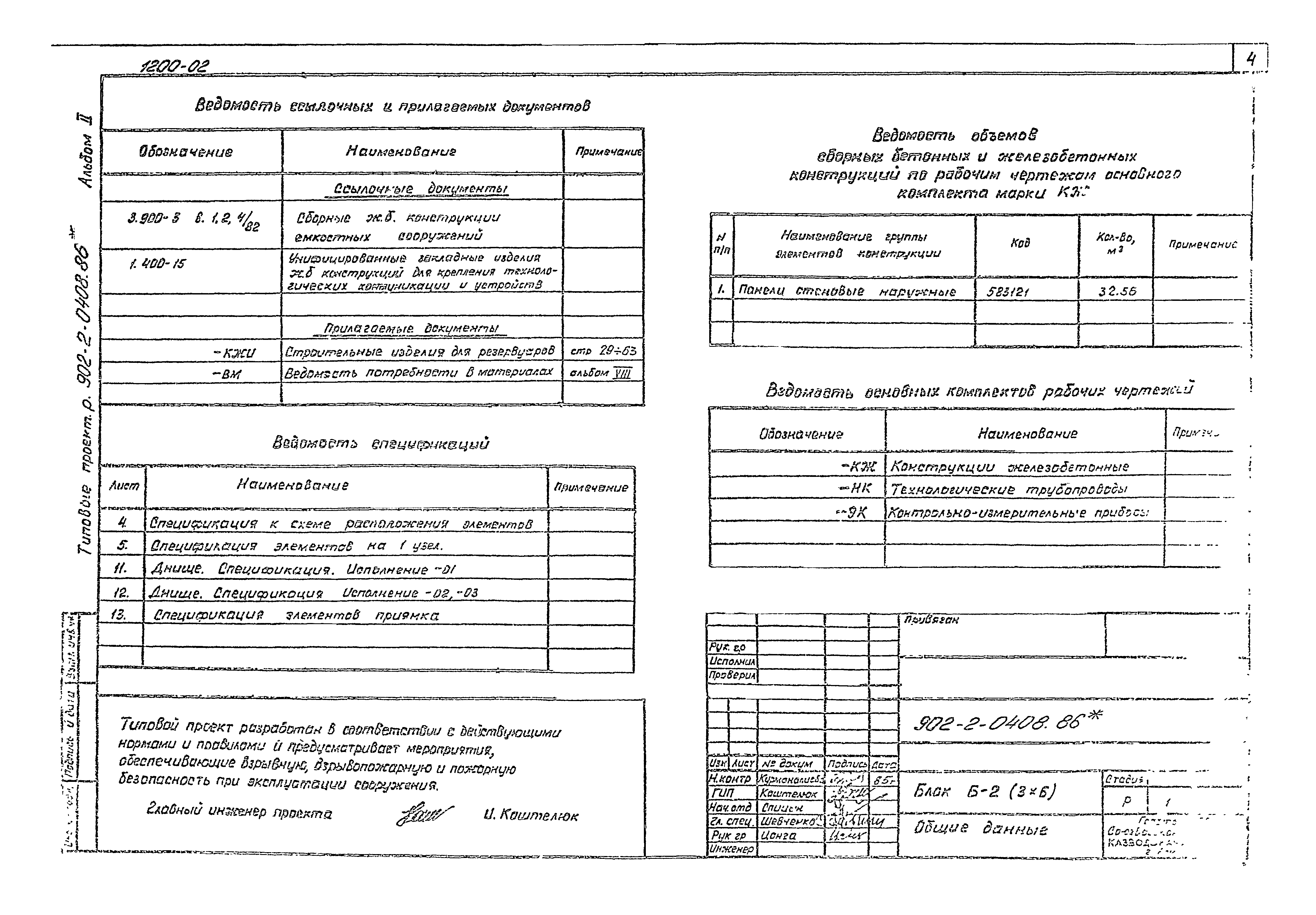

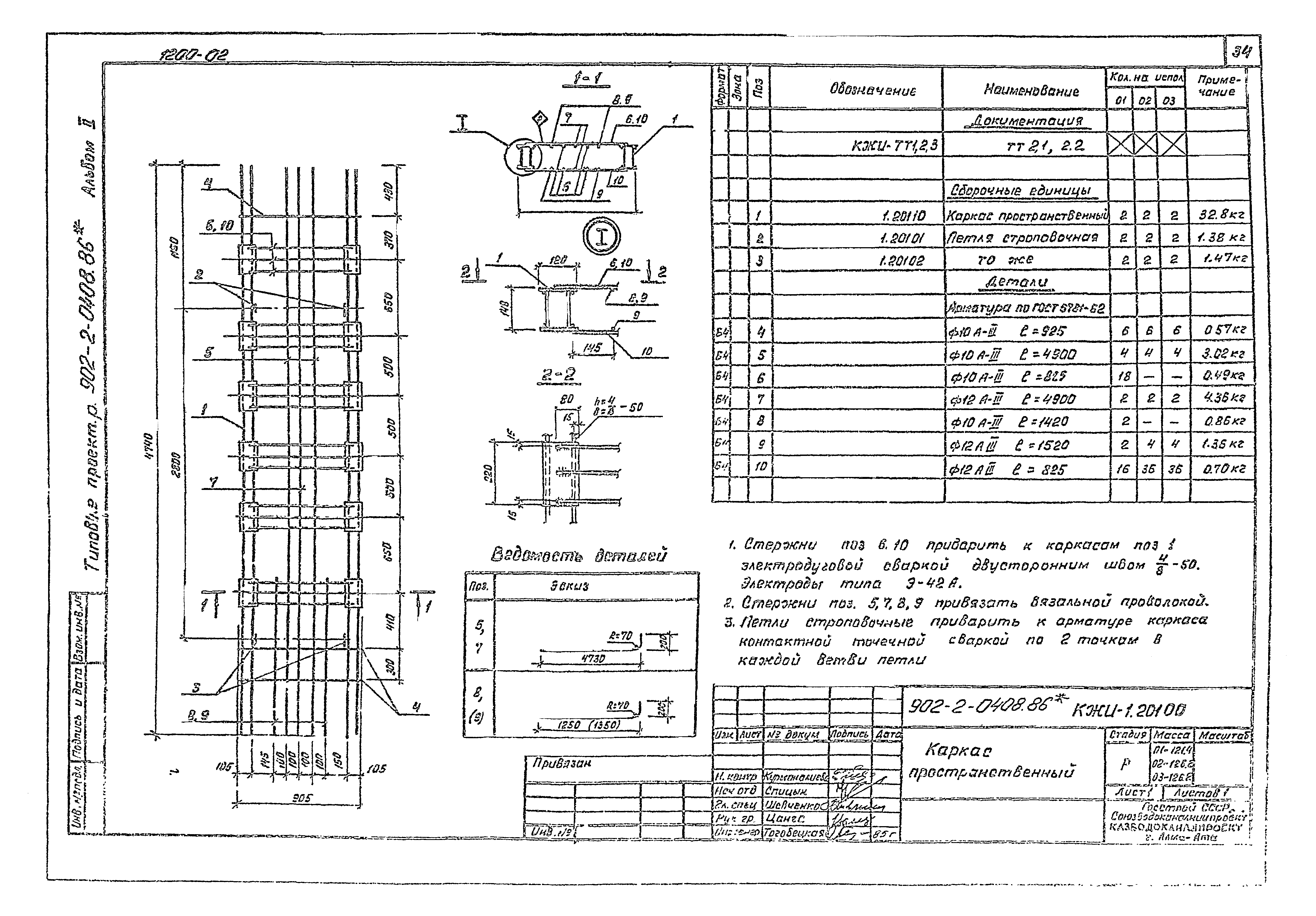

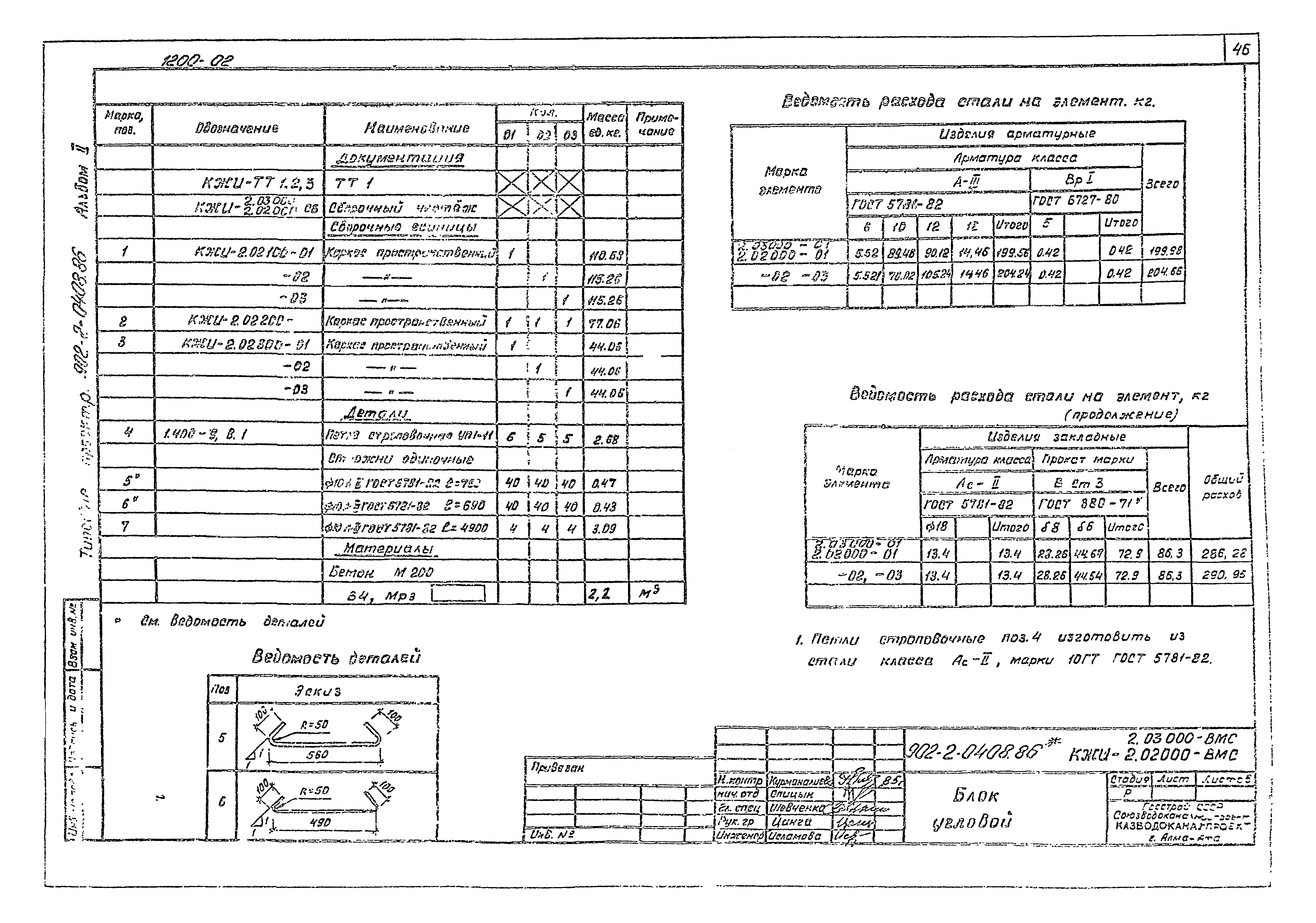

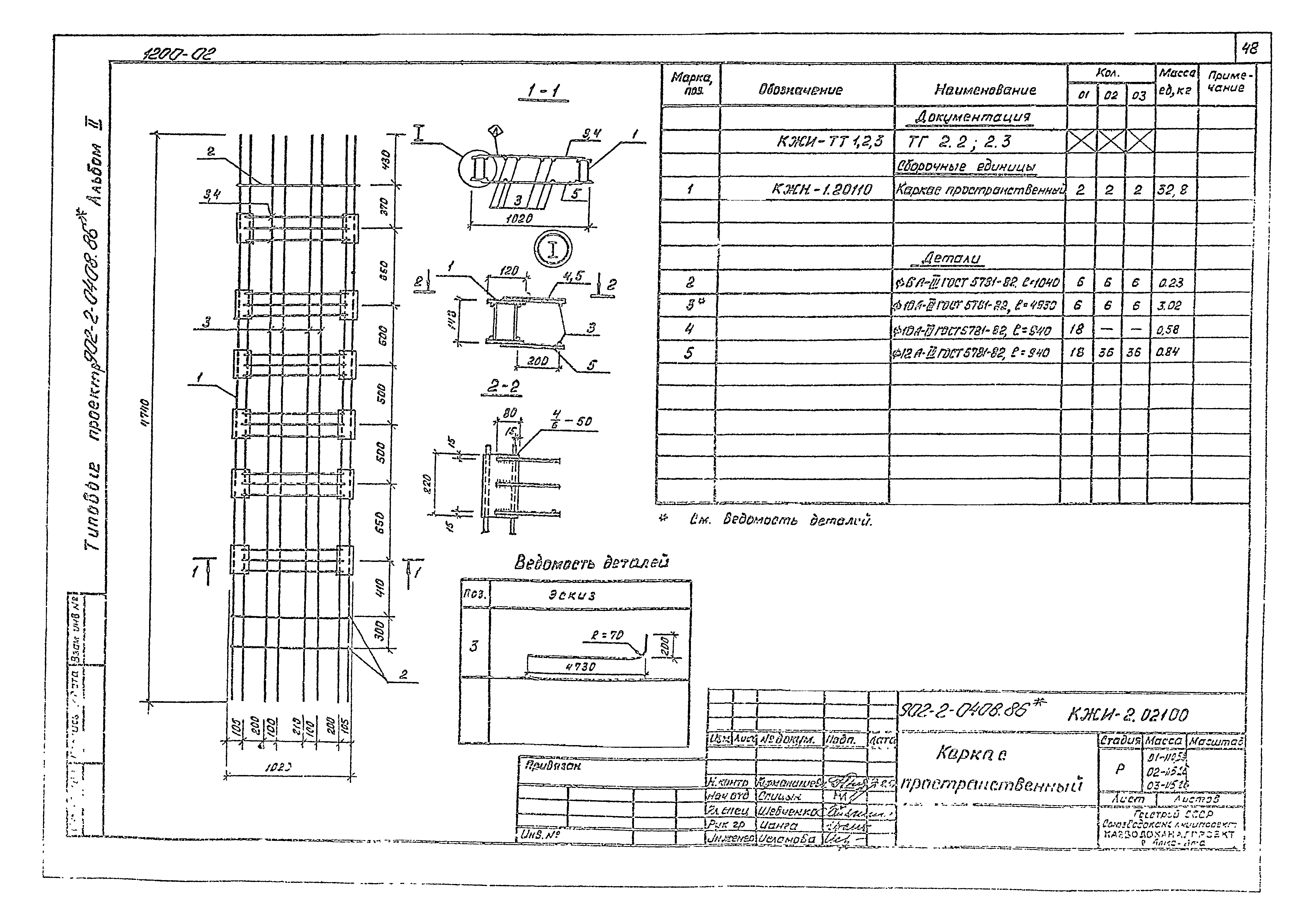

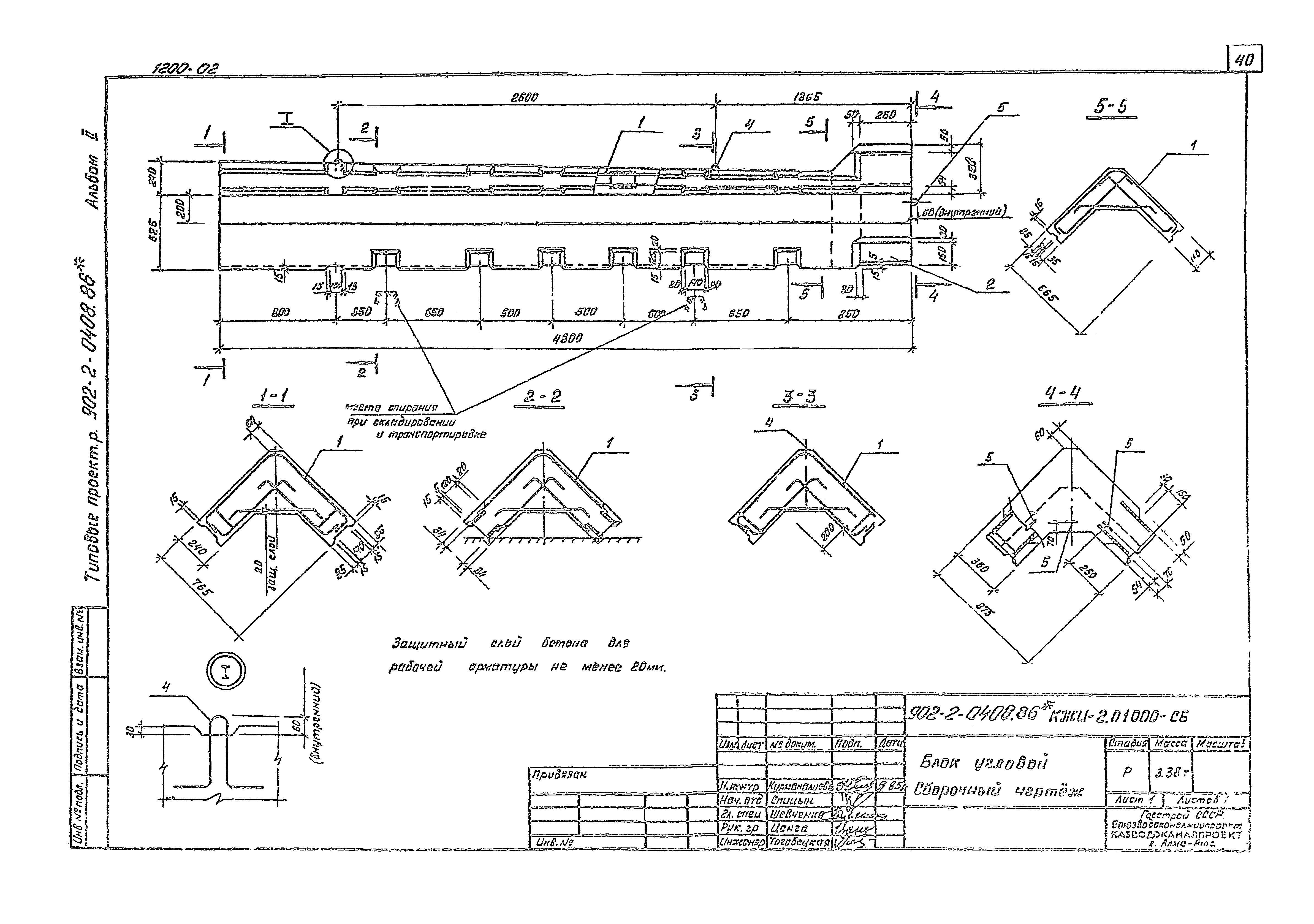

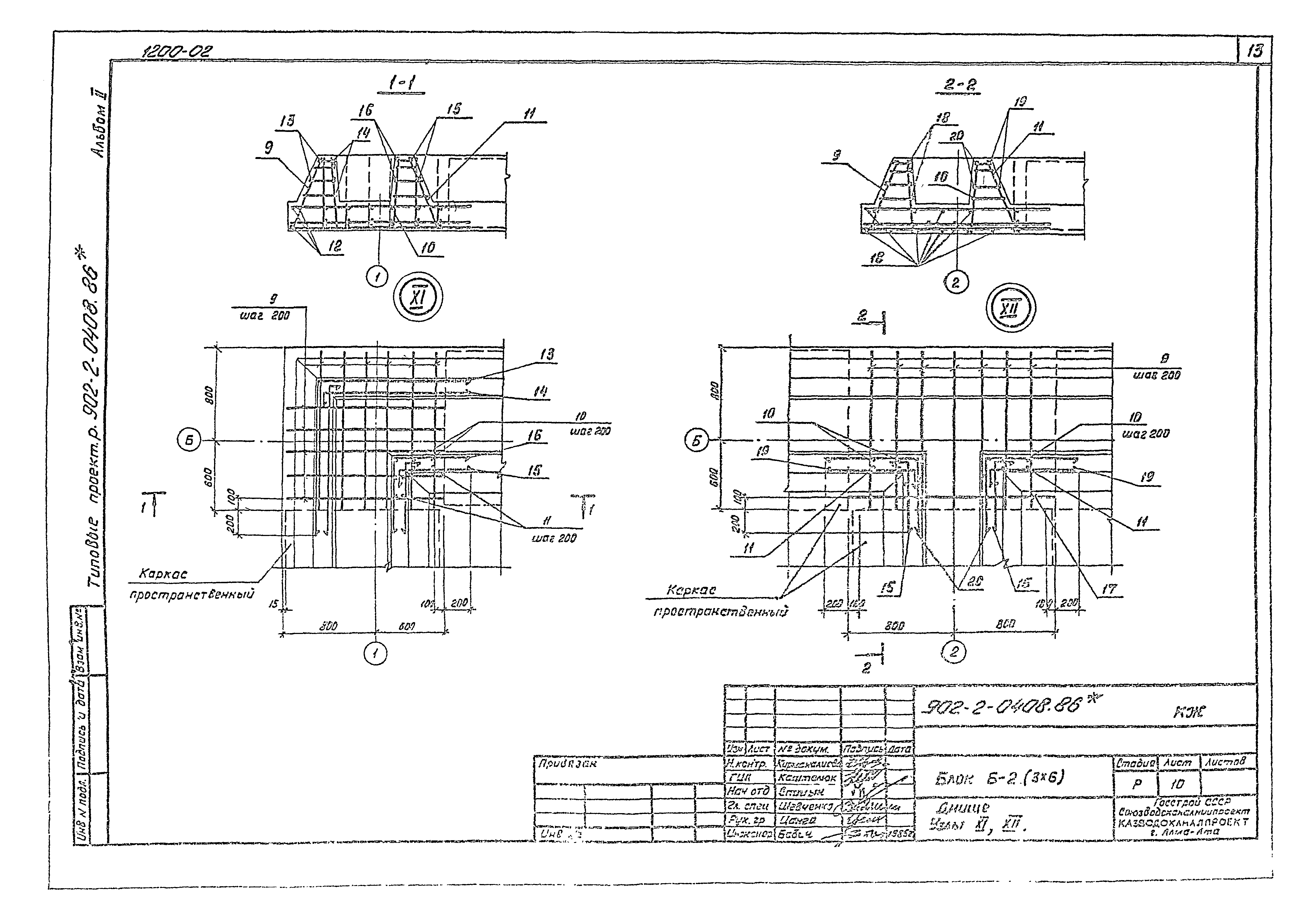

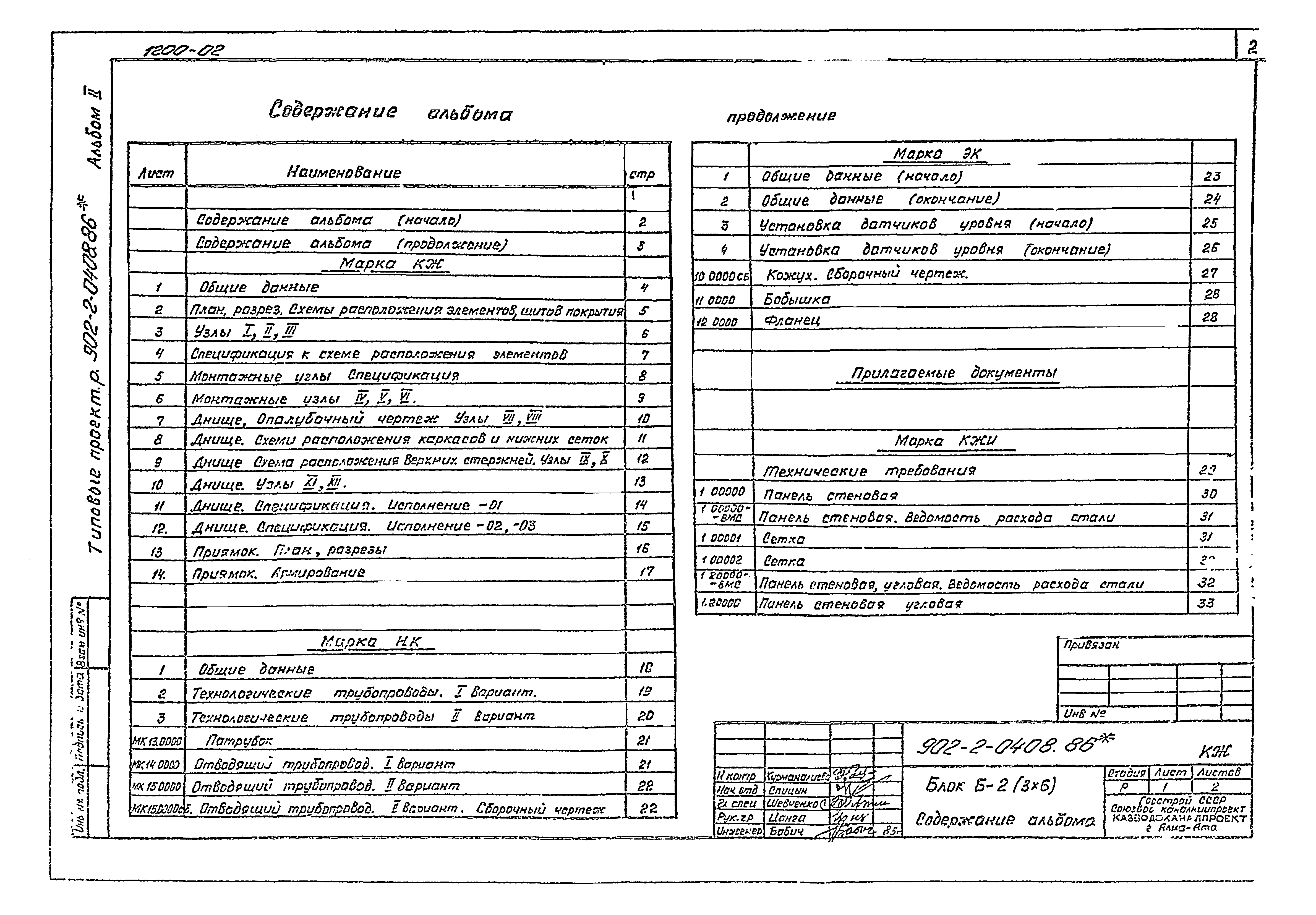

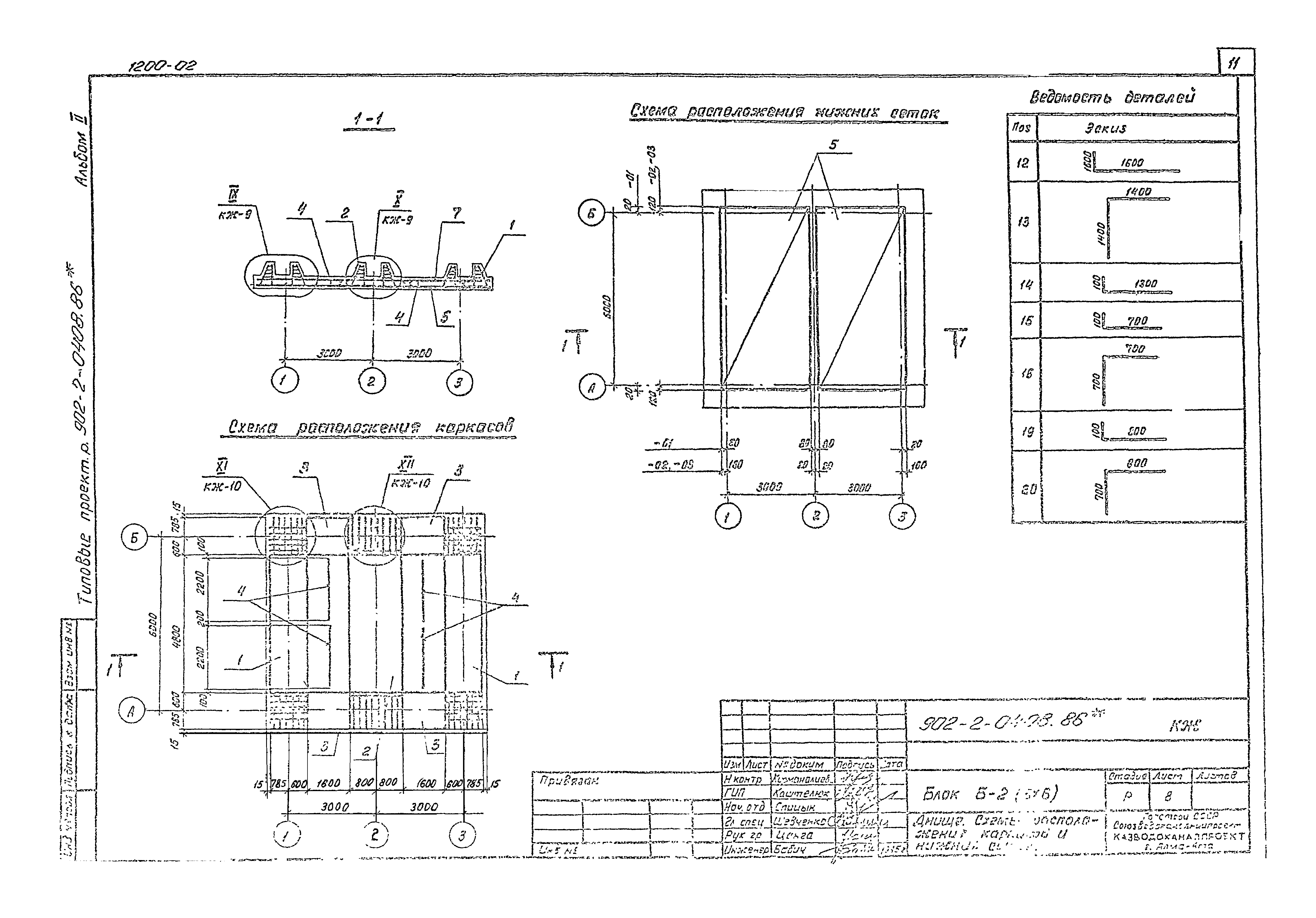

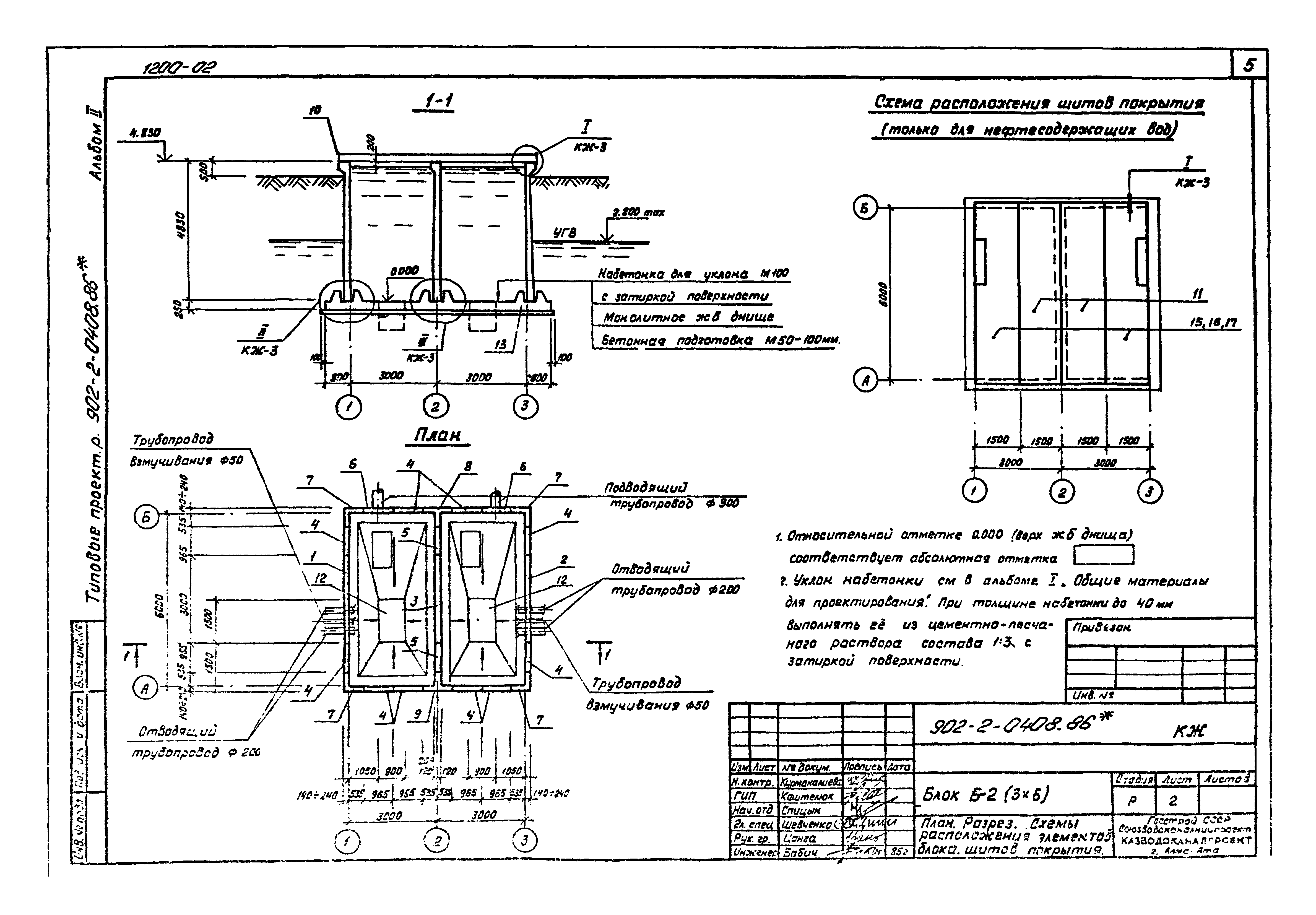

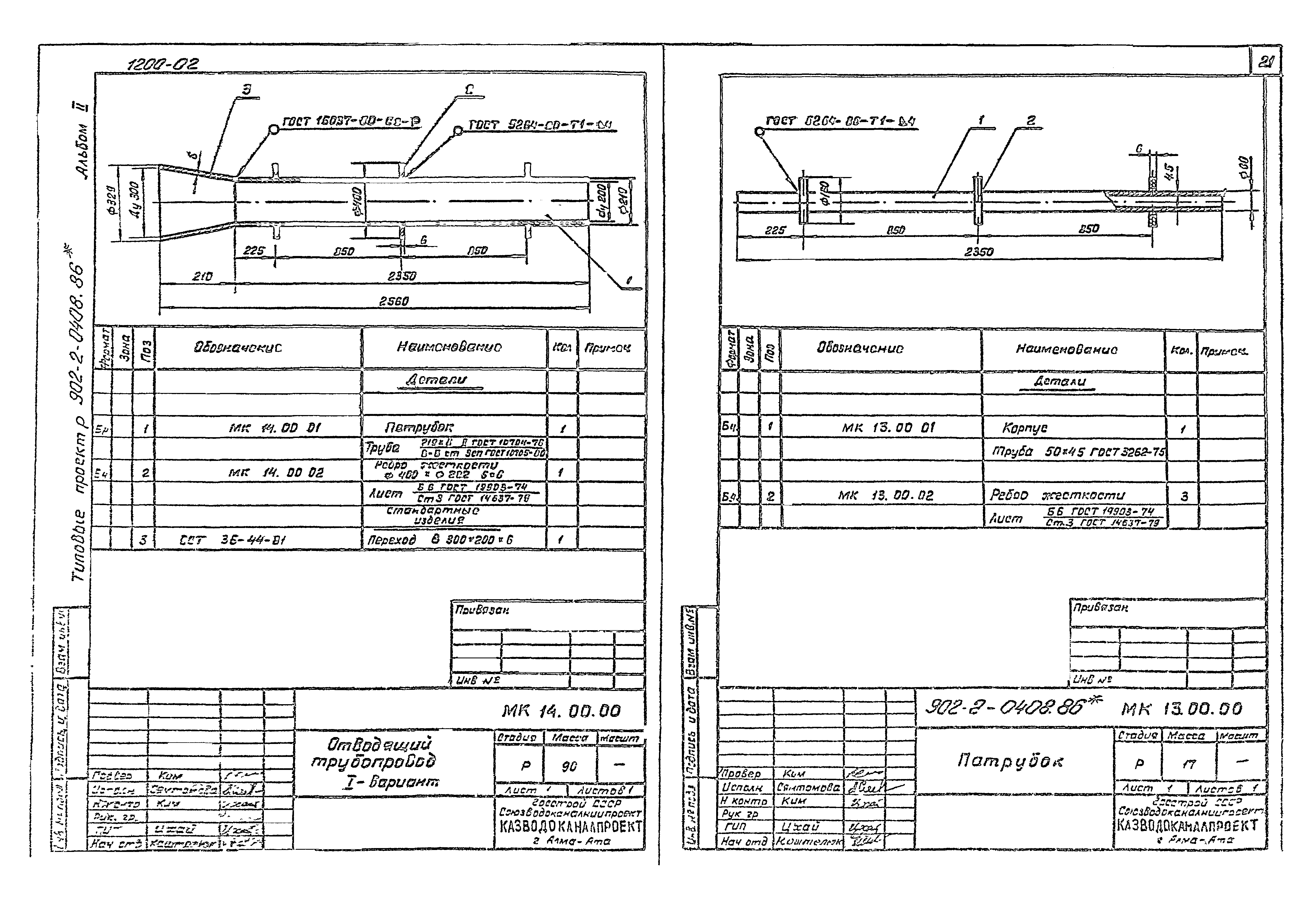

Оглавление:	ТПР 902-2-0408.86 Содержание альбома (начало) ТПР 902-2-0408.86 Содержание альбома (продолжение) ТПР 902-2-0408.86-КЖ Марка КЖ ТПР 902-2-0408.86-КЖ-1 Общие данные ТПР 902-2-0408.86-КЖ-2 План, разрез. Схемы расположения элементов, щитов покрытия ТПР 902-2-0408.86-КЖ-3 Узлы 1,2,3 ТПР 902-2-0408.86-КЖ-4 Спецификация к схеме расположения элементов ТПР 902-2-0408.86-КЖ-5 Монтажные узлы. Спецификация ТПР 902-2-0408.86-КЖ-6 Монтажные узлы 4,5,6 ТПР 902-2-0408.86-КЖ-7 Днище. Опалубочный чертеж. Узлы 7,8 ТПР 902-2-0408.86-КЖ-8 Днище. Схемы расположения каркасов и нижних сеток ТПР 902-2-0408.86-КЖ-9 Днище. Схемы расположения верхних стержней. Узлы 9,10 ТПР 902-2-0408.86-КЖ-10 Днище. Узлы 11,12 ТПР 902-2-0408.86-КЖ-11 Днище. Спецификация. Исполнение -01 ТПР 902-2-0408.86-КЖ-12 Днище. Спецификация. Исполнение -02,-03 ТПР 902-2-0408.86-КЖ-13 Приямок. План, разрезы ТПР 902-2-0408.86-КЖ-14 Приямок. Армирование ТПР 902-2-0408.86-НК Марка НК ТПР 902-2-0408.86-НК-1 Общие данные ТПР 902-2-0408.86-НК-2 Технологические трубопроводы. 1 вариант ТПР 902-2-0408.86-НК-3 Технологические трубопроводы. 2 вариант ТПР 902-2-0408.86-МК.13.000 Патрубок ТПР 902-2-0408.86-МК.14.000 Отводящий трубопровод. 1 вариант ТПР 902-2-0408.86-МК.15.000 Отводящий трубопровод. 2 вариант ТПР 902-2-0408.86-МК.15.000 СБ Отводящий трубопровод. 2 вариант. Сборочный чертеж ТПР 902-2-0408.86-ЭК Марка ЭК ТПР 902-2-0408.86-ЭК-1 Общие данные (начало) ТПР 902-2-0408.86-ЭК-2 Общие данные (окончание) ТПР 902-2-0408.86-ЭК-3 Установка датчиков уровня (начало) ТПР 902-2-0408.86-ЭК-4 Установка датчиков уровня (окончание) ТПР 902-2-0408.86-МК.10.0000 СБ Кожух. Сборочный чертеж ТПР 902-2-0408.86-МК.11.0000 Бобышка ТПР 902-2-0408.86-МК.12.0000 Фланец ТПР 902-2-0408.86 Прилагаемые документы ТПР 902-2-0408.86-КЖИ Марка КЖИ ТПР 902-2-0408.86-КЖИ-ТТ1,2,3 Технические требования ТПР 902-2-0408.86-КЖИ-1.00000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.00000-ВМС Панель стеновая. Ведомость расхода стали ТПР 902-2-0408.86-КЖИ-1.00001 Сетка ТПР 902-2-0408.86-КЖИ-1.00002 Сетка ТПР 902-2-0408.86-КЖИ-1.20000-ВМС Панель стеновая угловая. Ведомость расхода стали ТПР 902-2-0408.86-КЖИ-1.20000 Панель стеновая угловая ТПР 902-2-0408.86-КЖИ-1.20100 Каркас пространственный ТПР 902-2-0408.86-КЖИ-1.20200 Каркас пространственный ТПР 902-2-0408.86-КЖИ-1.20201 Каркас плоский ТПР 902-2-0408.86-КЖИ-1.20202 Каркас плоский ТПР 902-2-0408.86-КЖИ-1.20101 Петля строповочная ТПР 902-2-0408.86-КЖИ-1.20102 Петля строповочная ТПР 902-2-0408.86-КЖИ-1.20110 Каркас пространственный ТПР 902-2-0408.86-КЖИ-1.20111 Сетка ТПР 902-2-0408.86-КЖИ-2.01000 Блок угловой ТПР 902-2-0408.86-КЖИ-2.01000 СБ Блок угловой. Сборочный чертеж ТПР 902-2-0408.86-КЖИ-2.01100 Каркас пространственный ТПР 902-2-0408.86-КЖИ-2.01100 СБ Каркас пространственный. Сборочный чертеж ТПР 902-2-0408.86-КЖИ-2.01101 Сетка ТПР 902-2-0408.86-КЖИ-2.01200 Каркас пространственный ТПР 902-2-0408.86-КЖИ-2.01201 Каркас плоский ТПР 902-2-0408.86-КЖИ-2.01202 Каркас плоский ТПР 902-2-0408.86-КЖИ-2.02000-ВМС;2.03000-ВМС Блок угловой ТПР 902-2-0408.86-КЖИ-2.02000;2.03000 СБ Блок угловой ТПР 902-2-0408.86-КЖИ-2.02100 Каркас пространственный ТПР 902-2-0408.86-КЖИ-2.02200 Каркас пространственный ТПР 902-2-0408.86-КЖИ-2.02300 Каркас пространственный ТПР 902-2-0408.86-КЖИ-2.02301 Каркас плоский ТПР 902-2-0408.86-КЖИ-2.02302 Каркас плоский ТПР 902-2-0408.86-КЖИ-2.02303 Каркас плоский ТПР 902-2-0408.86-КЖИ-2.02304 Каркас плоский ТПР 902-2-0408.86-КЖИ-1.01000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.02000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.03000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.04000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.05000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.06000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.07000 Панель стеновая ТПР 902-2-0408.86-КЖИ-1.21000 Панель стеновая угловая ТПР 902-2-0408.86-КЖИ-1.00100 Каркас пространственный ТПР 902-2-0408.86-КЖИ-3.00200 Каркас пространственный ТПР 902-2-0408.86-КЖИ-3.00001 Каркас плоский ТПР 902-2-0408.86-КЖИ-3.00101 Каркас плоский ТПР 902-2-0408.86-КЖИ-3.00301 Каркас плоский ТПР 902-2-0408.86-КЖИ-3.00300 Каркас пространственный ТПР 902-2-0408.86-КЖИ-3.00400 Каркас пространственный ТПР 902-2-0408.86-КЖИ-3.00401 Сетка ТПР 902-2-0408.86-КЖИ-3.00002 Сетка ТПР 902-2-0408.86-КЖИ-3.00003 Сетка ТПР 902-2-0408.86-КЖИ-3.00004 Сетка ТПР 902-2-0408.86-КЖИ-3.00005 Сетка ТПР 902-2-0408.86-КЖИ-4.00000 Щит съемного покрытия
