Скачать ОСТ 1 02571-86 Лопатки компрессоров и турбин. Предельные отклонения размеров, формы и расположения пера

Дата актуализации: 10.08.2017

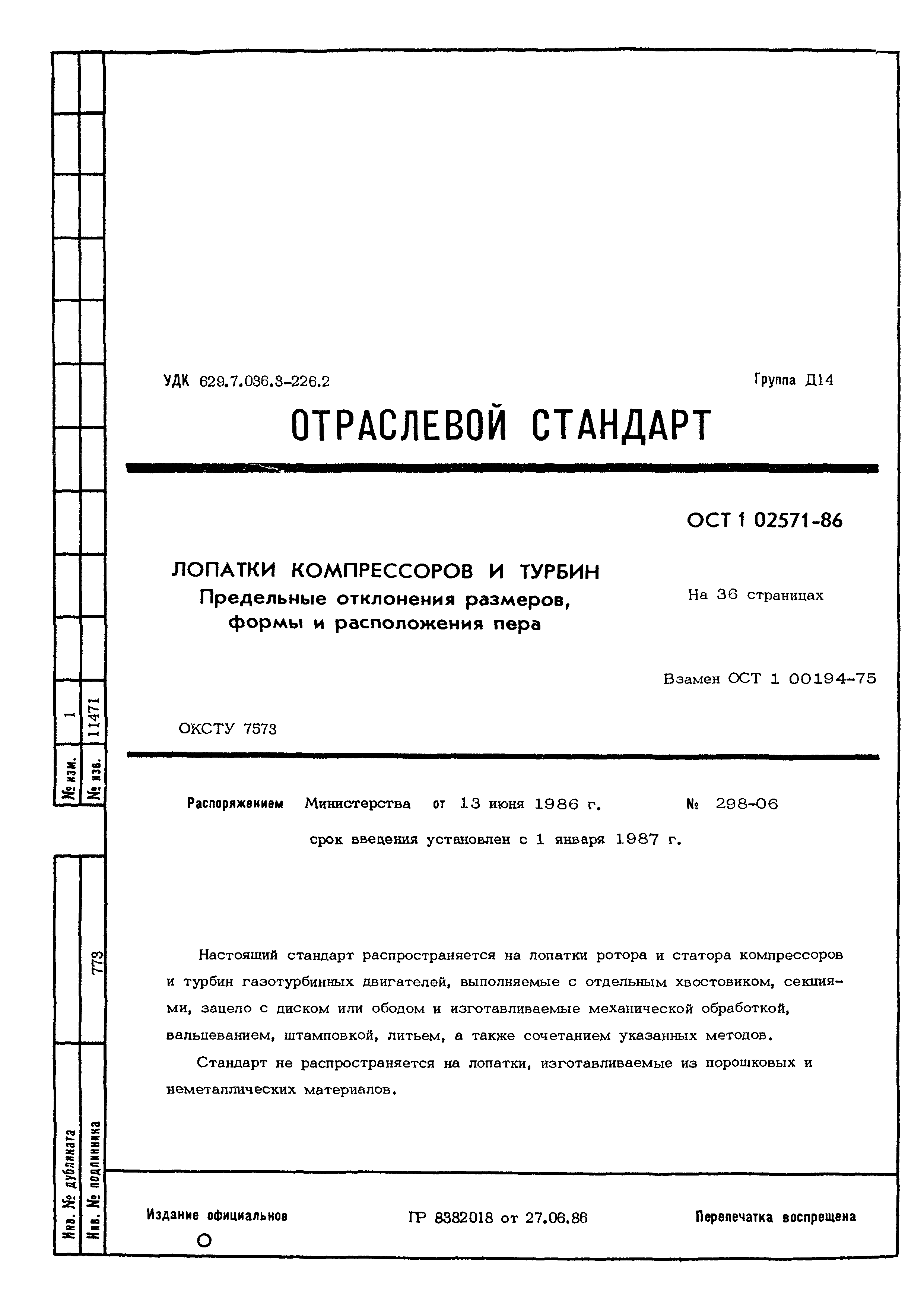

ОСТ 1 02571-86

Лопатки компрессоров и турбин. Предельные отклонения размеров, формы и расположения пера

Обозначение: ОСТ 1 02571-86
Обозначение англ: 02571-86
Статус:действует
Название рус.:Лопатки компрессоров и турбин. Предельные отклонения размеров, формы и расположения пера
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1987
Область применения:Стандарт распространяется на лопатки ротора и статора компрессоров и турбин газотурбинных двигателей, выполняемые с отдельным хвостовиком, секциями, зацело с диском или ободом и изготовляемые механической обработкой, вальцеванием, штамповкой, литьем, а также сочетанием указанных методов.

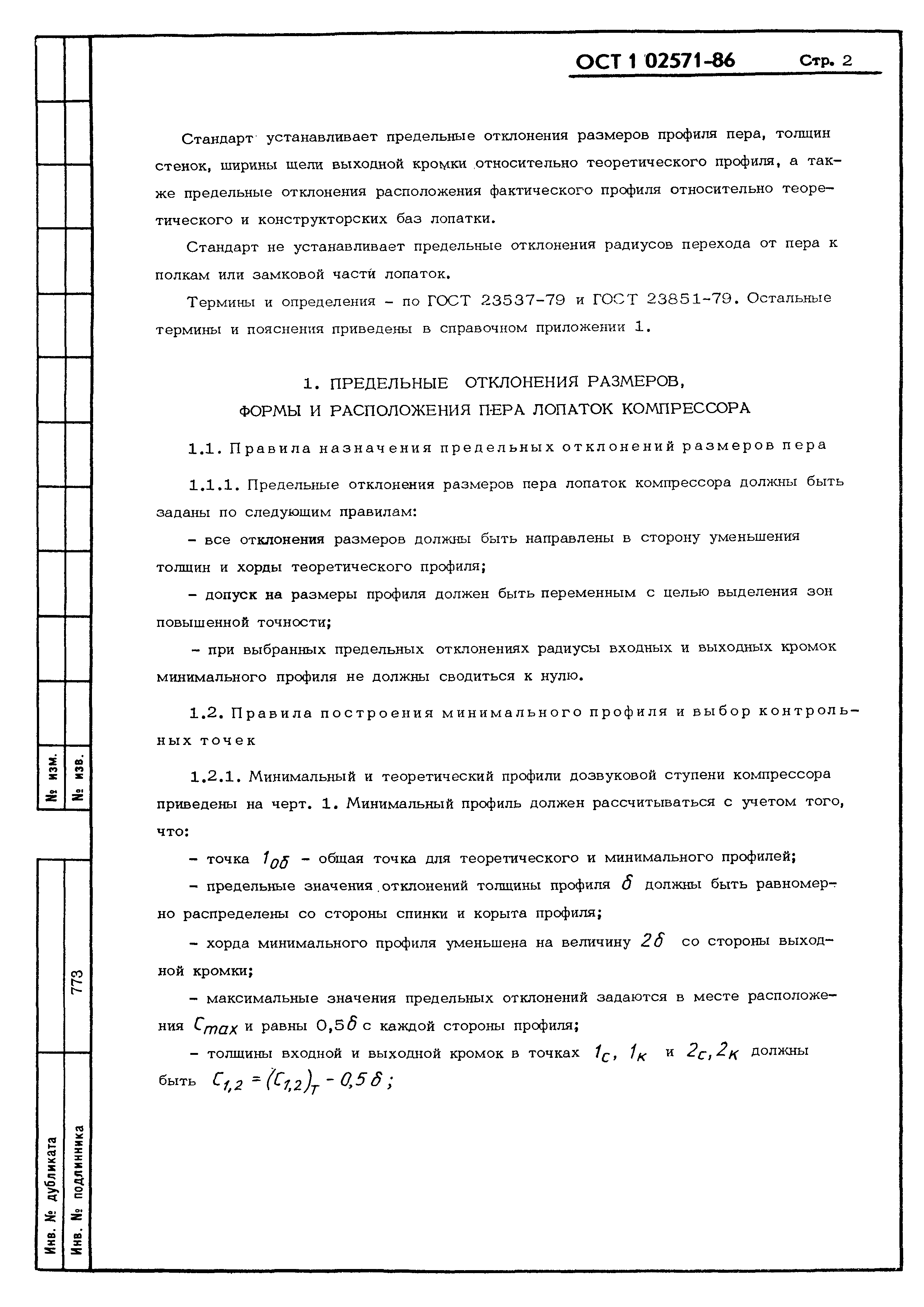

Оглавление:1. Предельные отклонения размеров, формы и расположения пера лопаток компрессора
1.1. Правила назначения предельных отклонений размеров пера

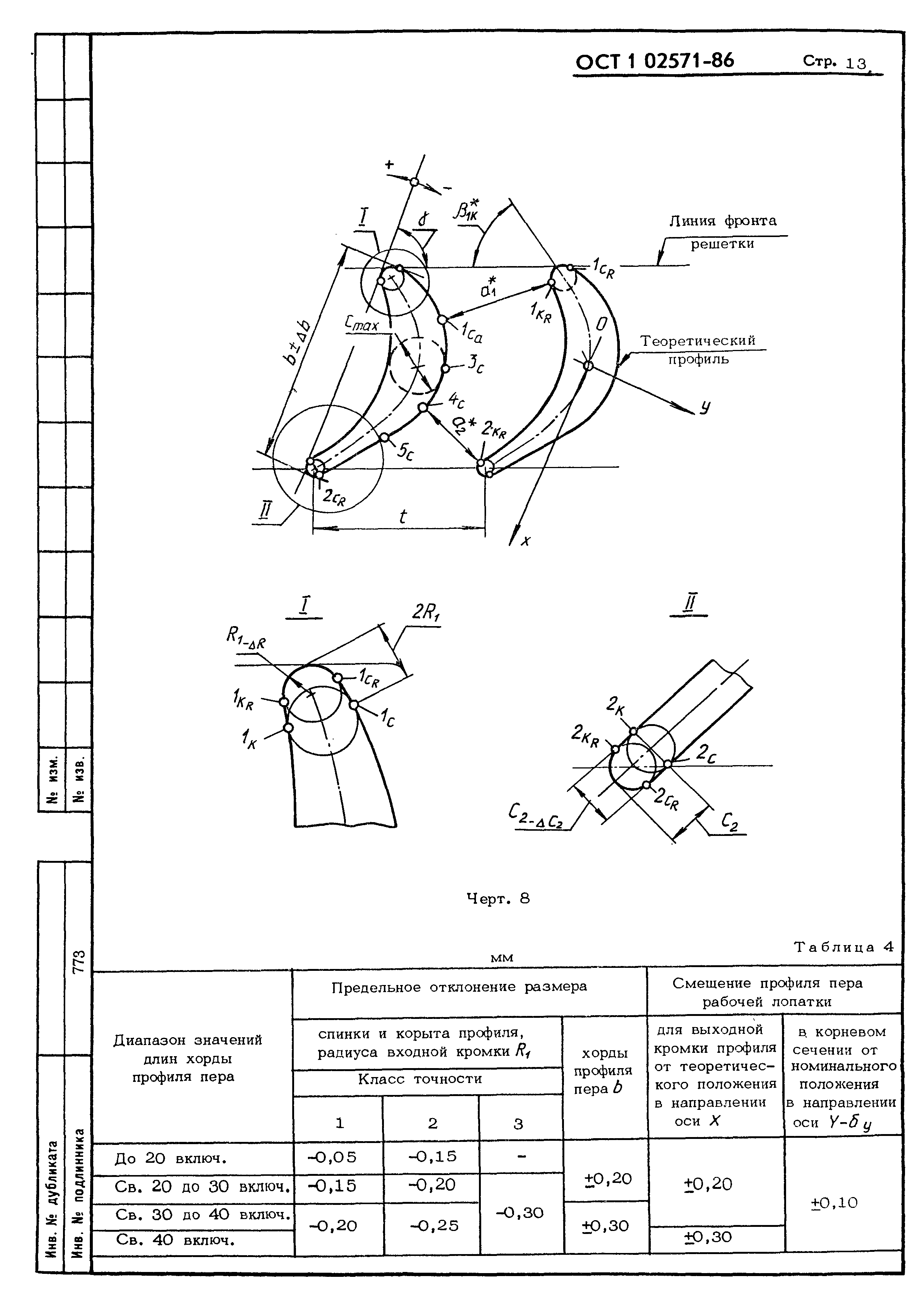

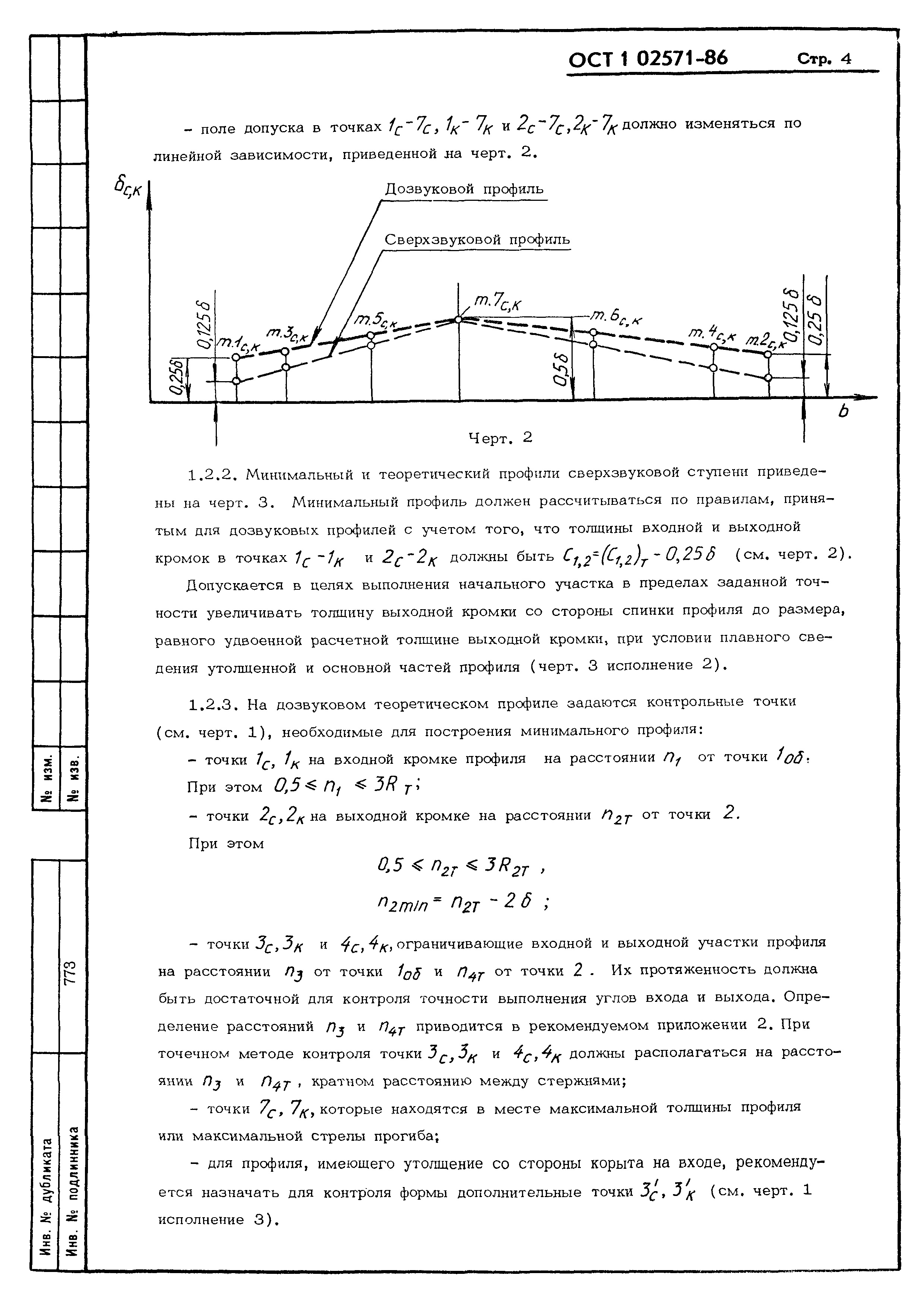

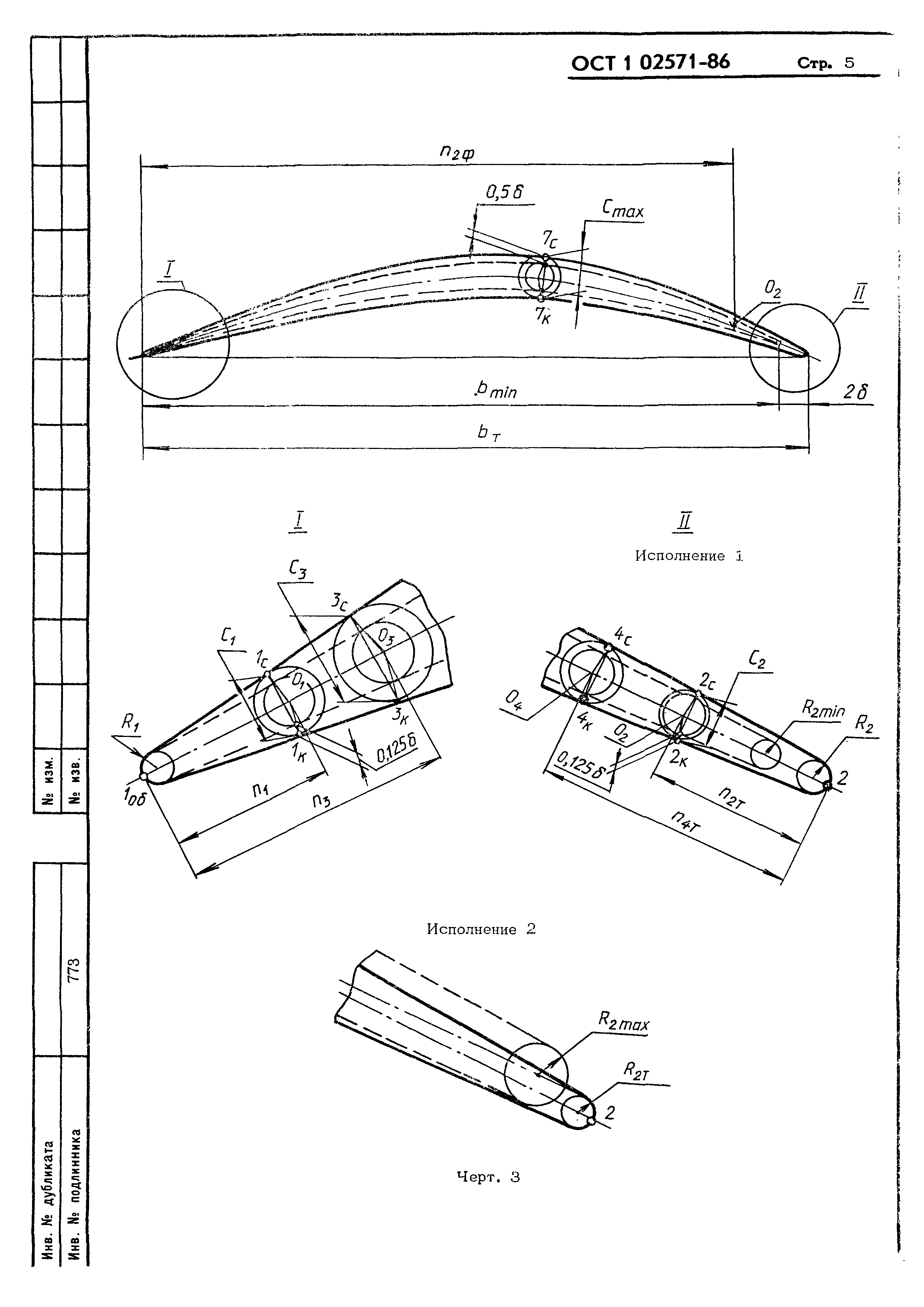

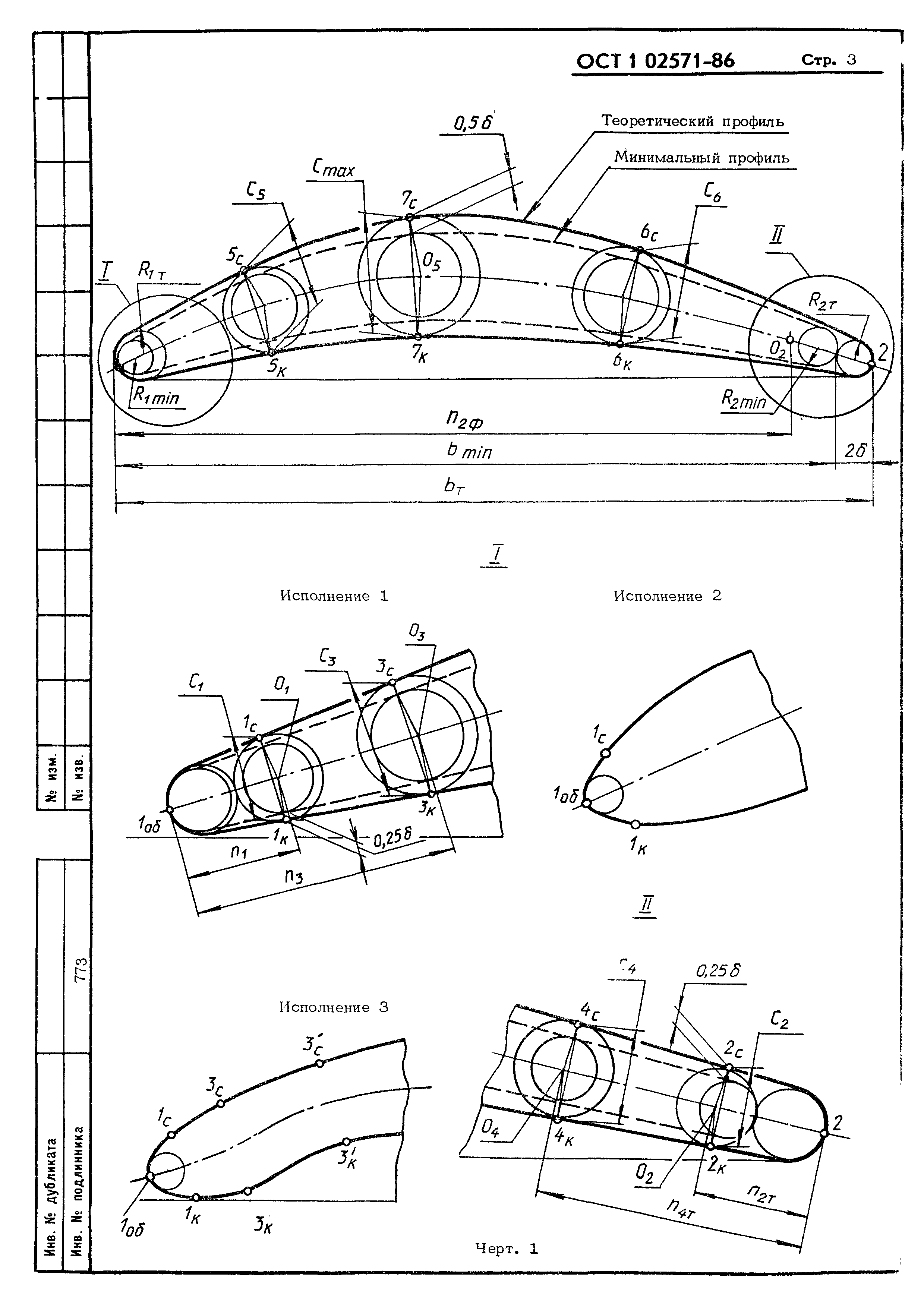

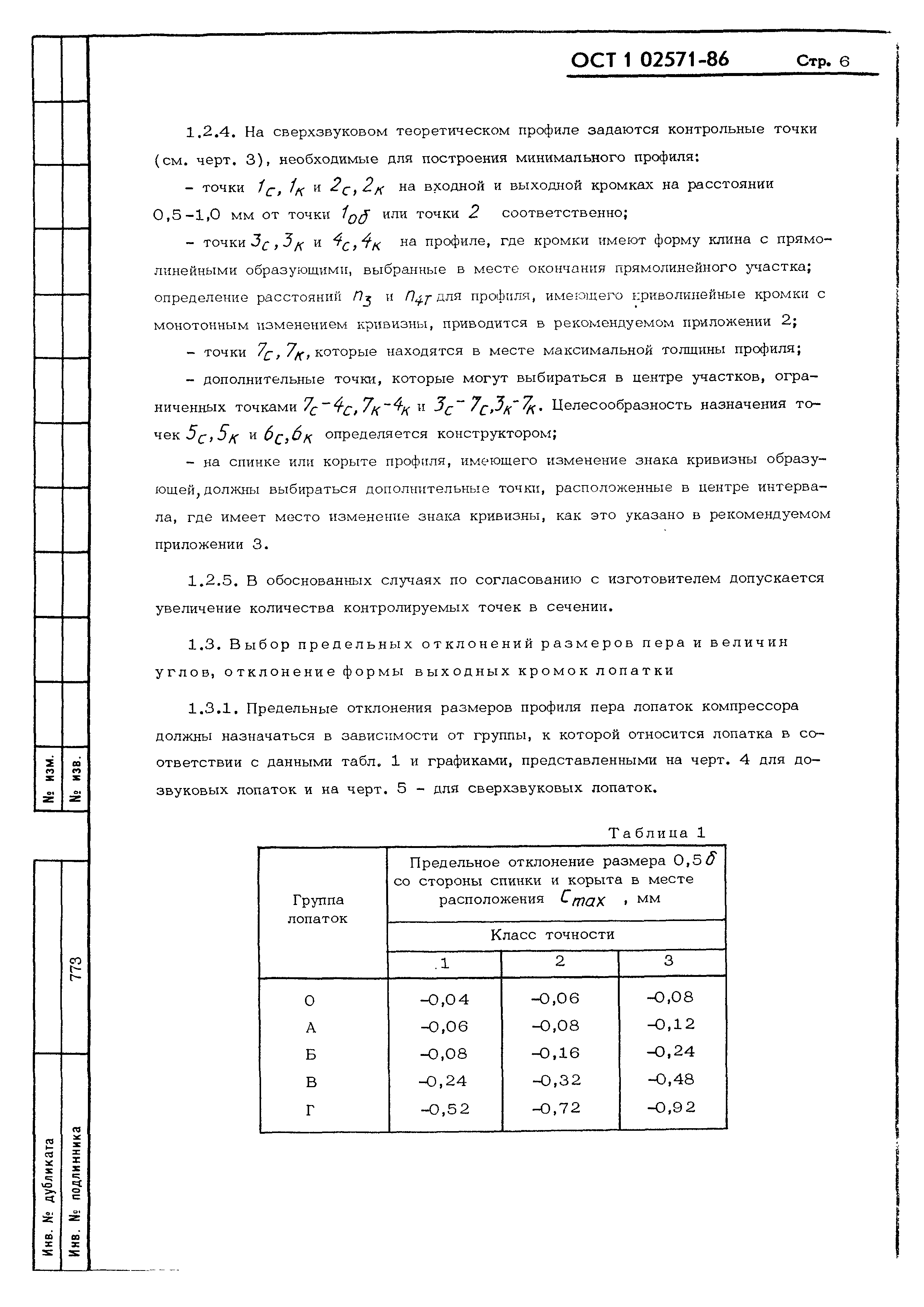

1.2. Правила построения минимального профиля и выбор контрольных точек

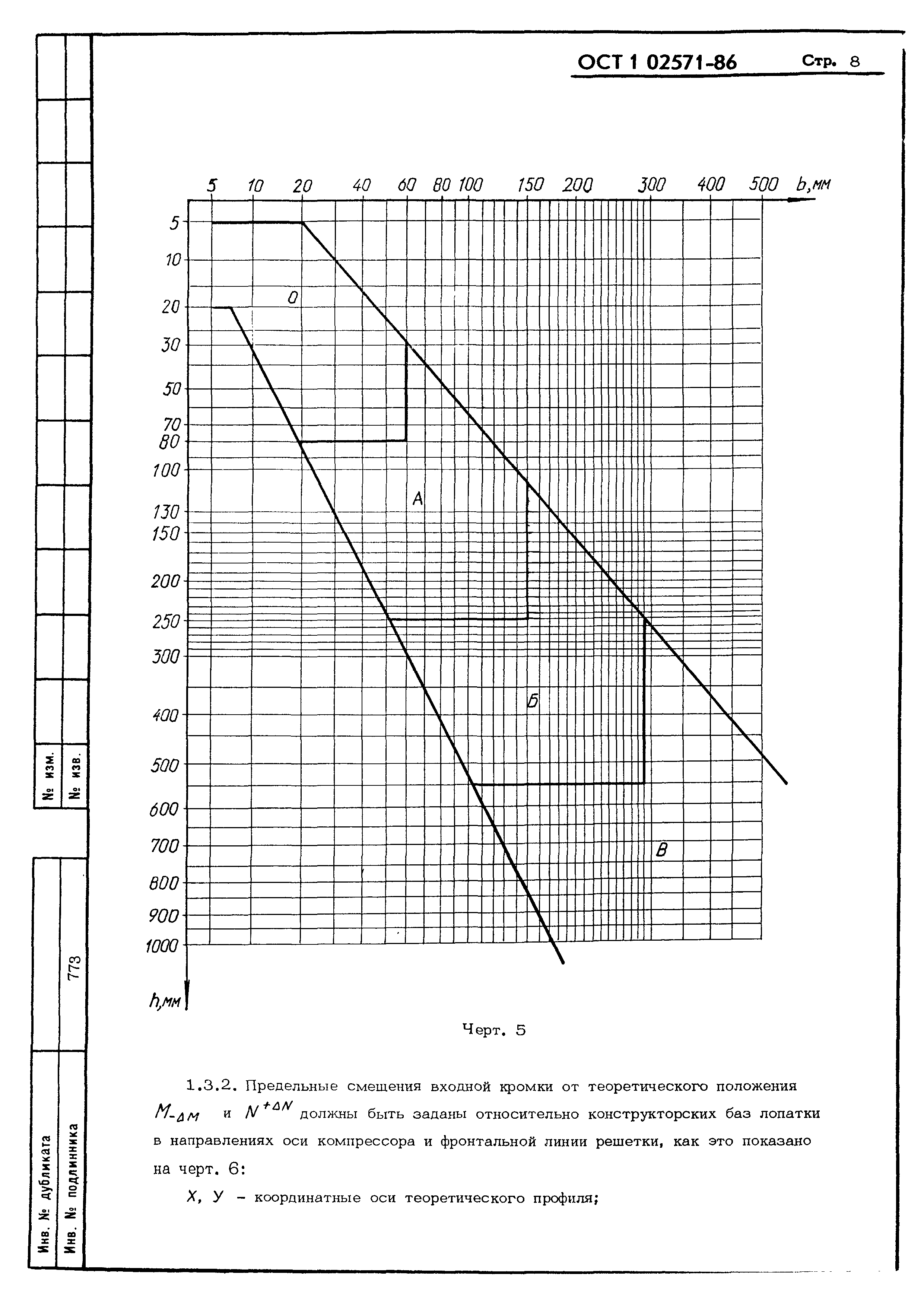

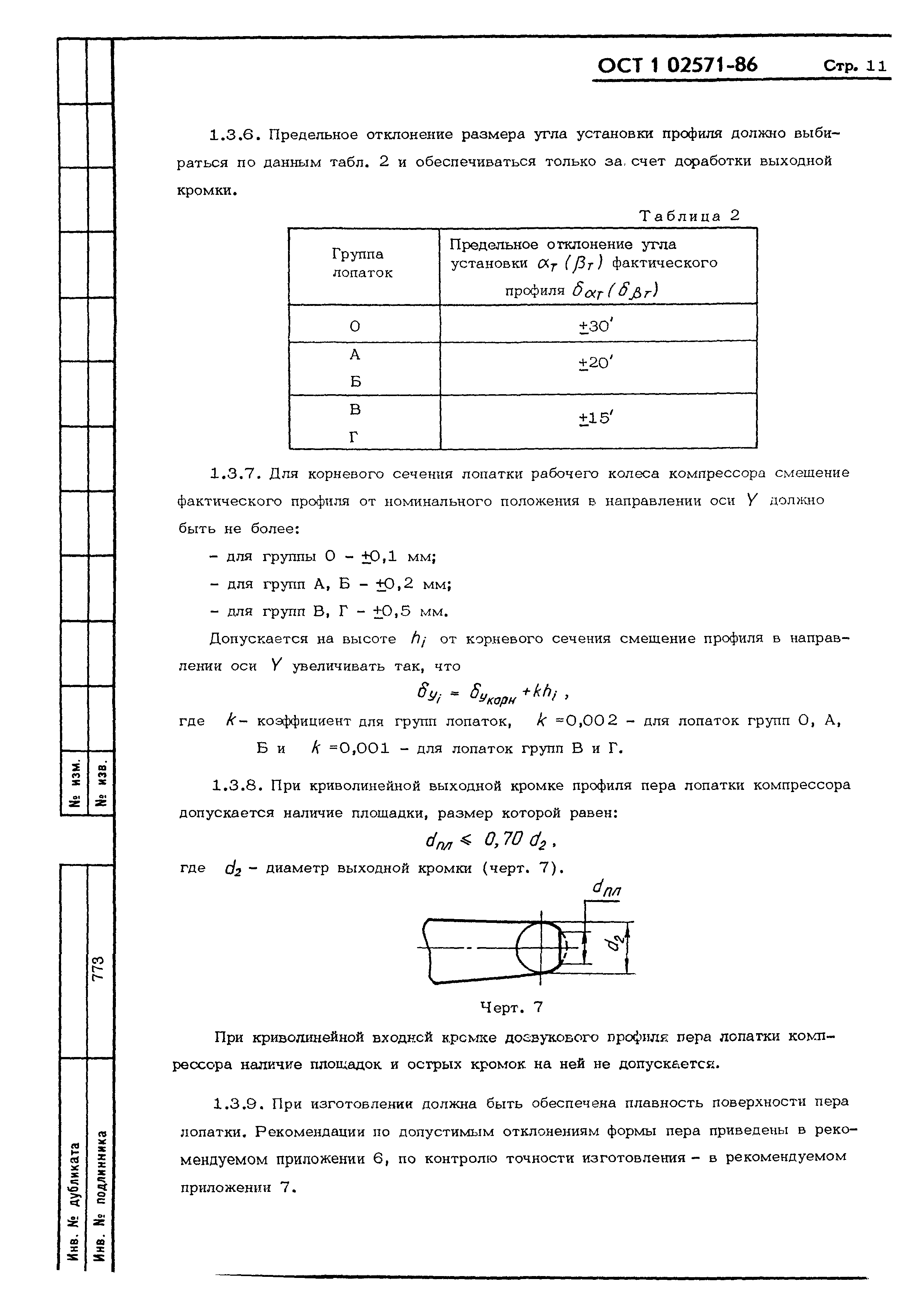

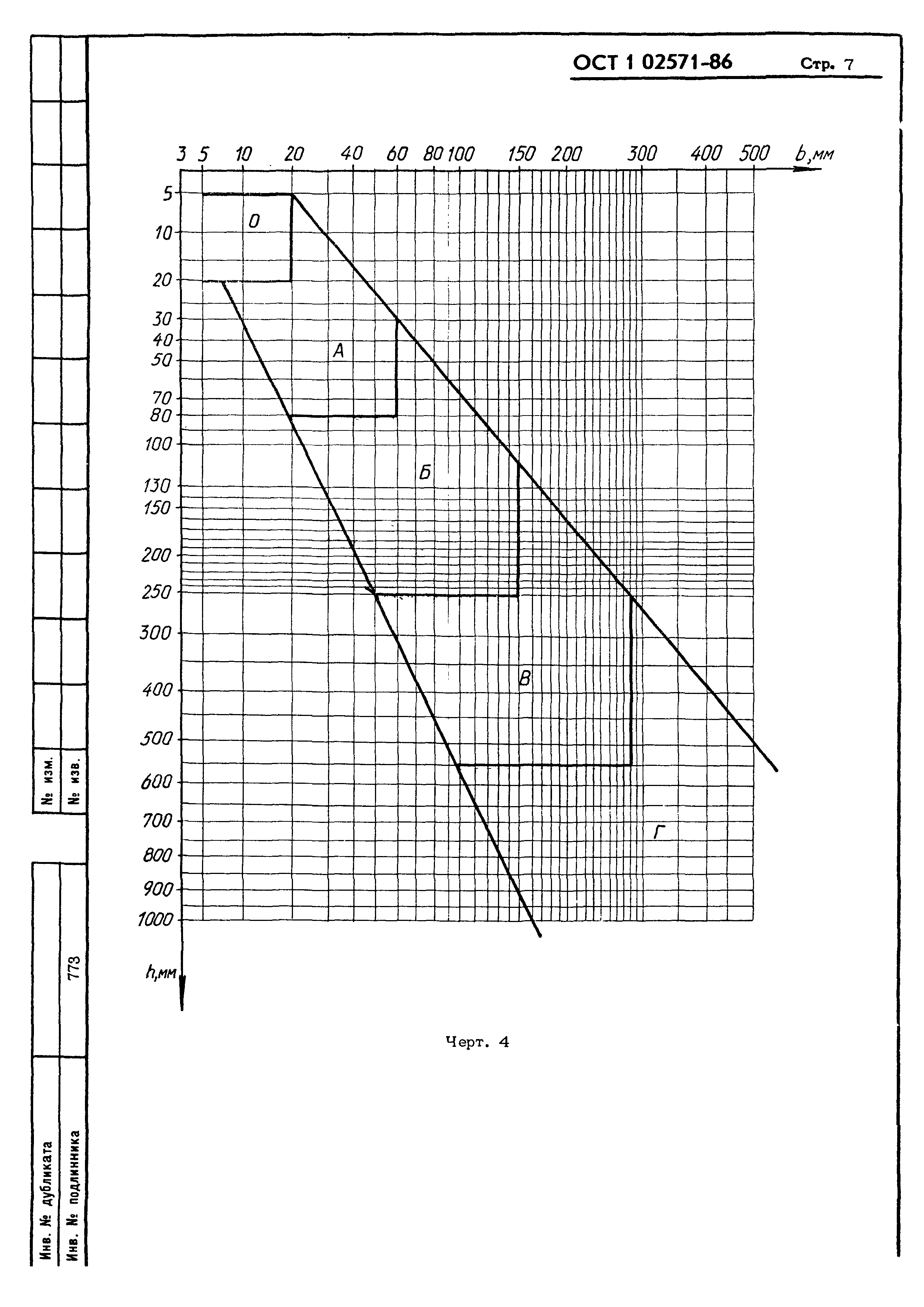

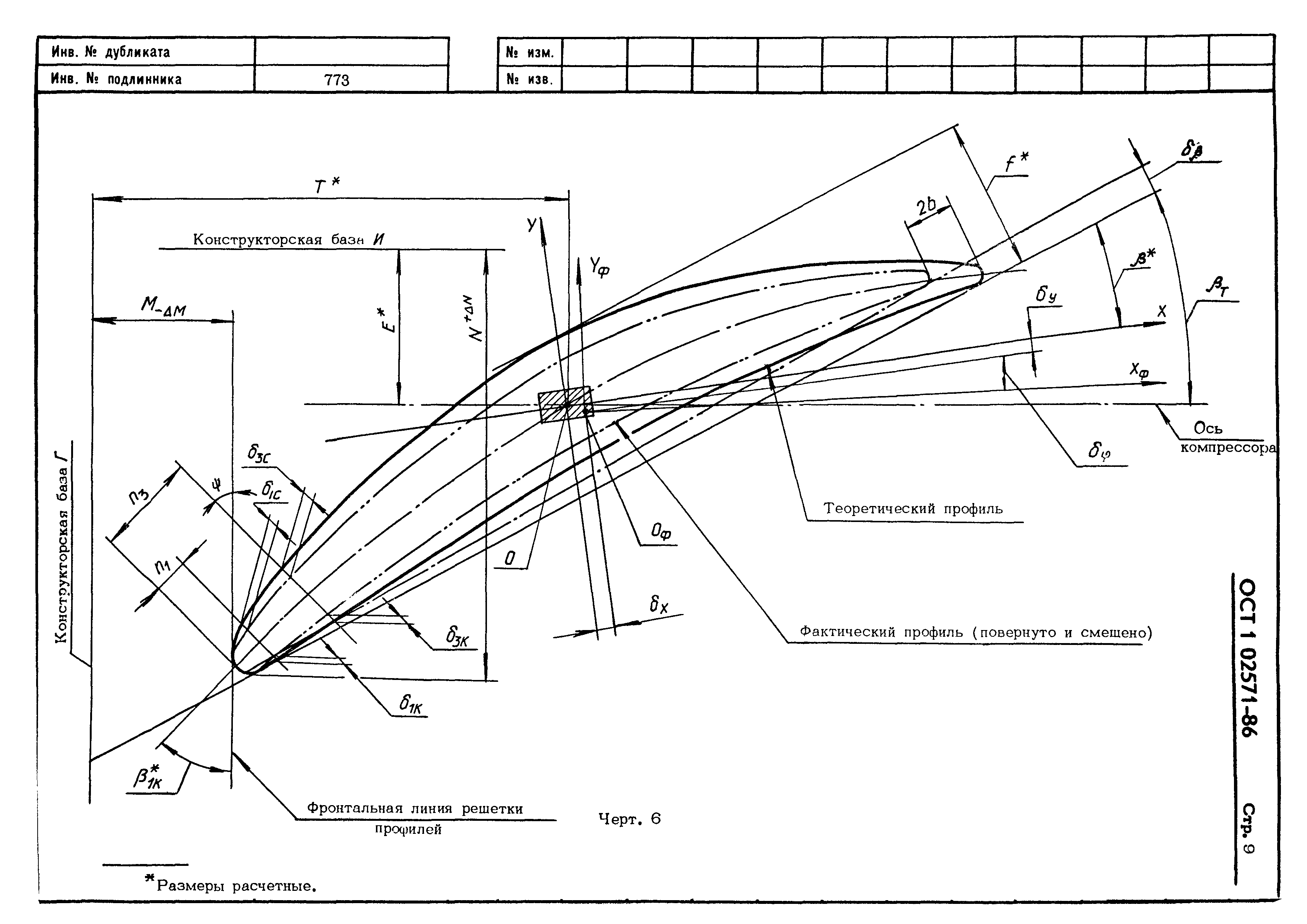

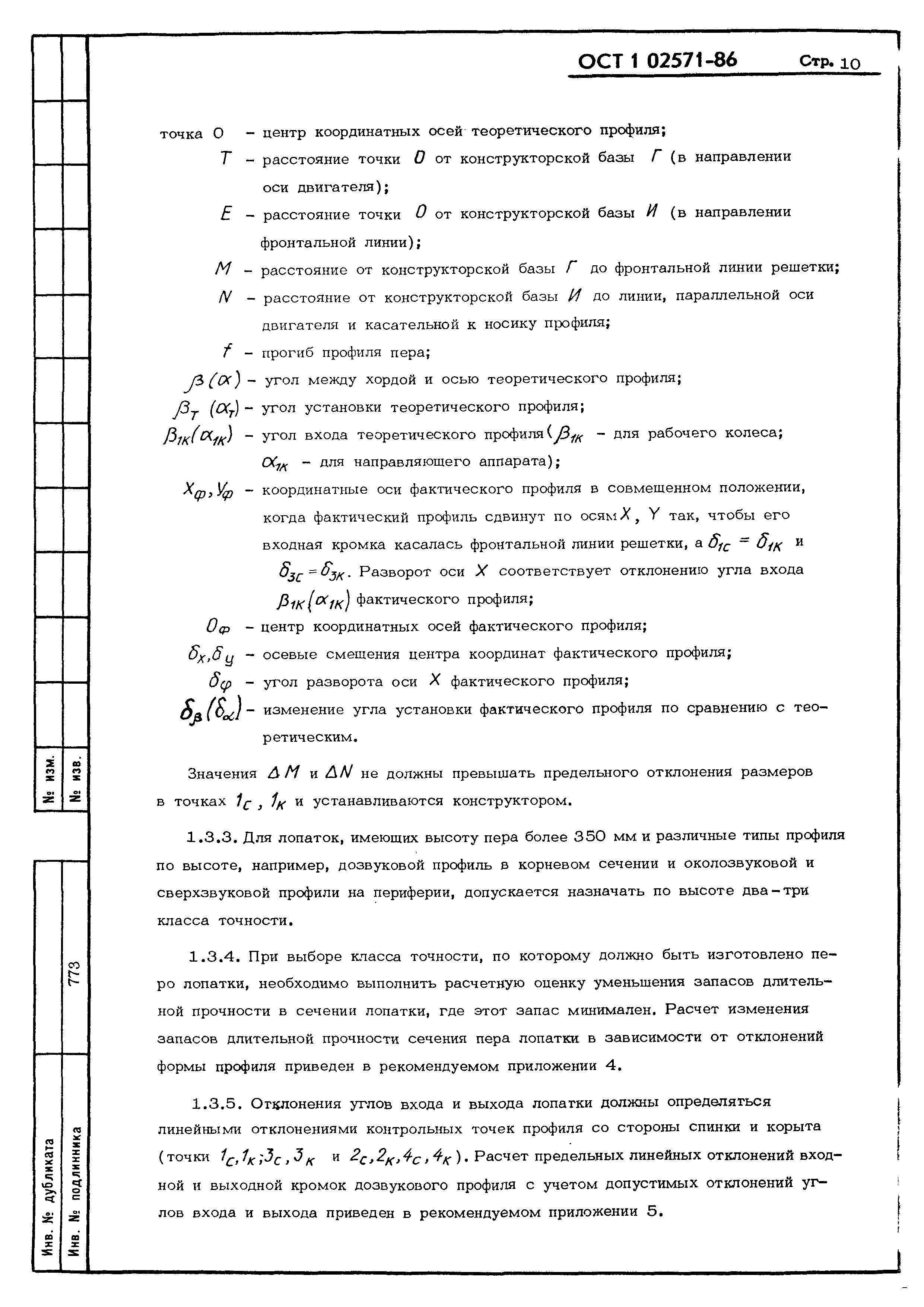

1.3. Выбор предельных отклонений размеров пера и величин углов, отклонение формы выходных кромок лопатки

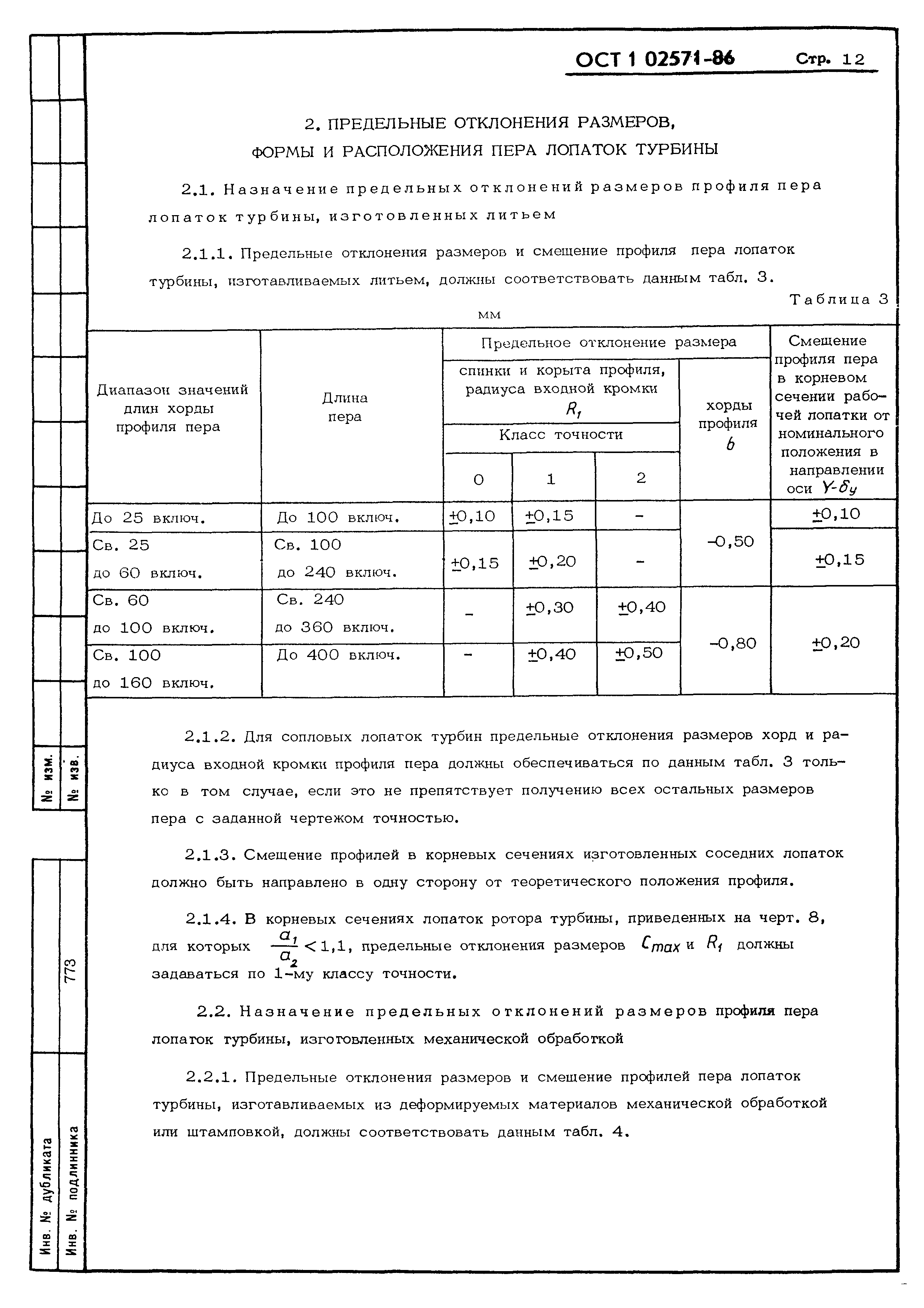

2. Предельные отклонения размеров, формы и расположения пера лопаток турбины

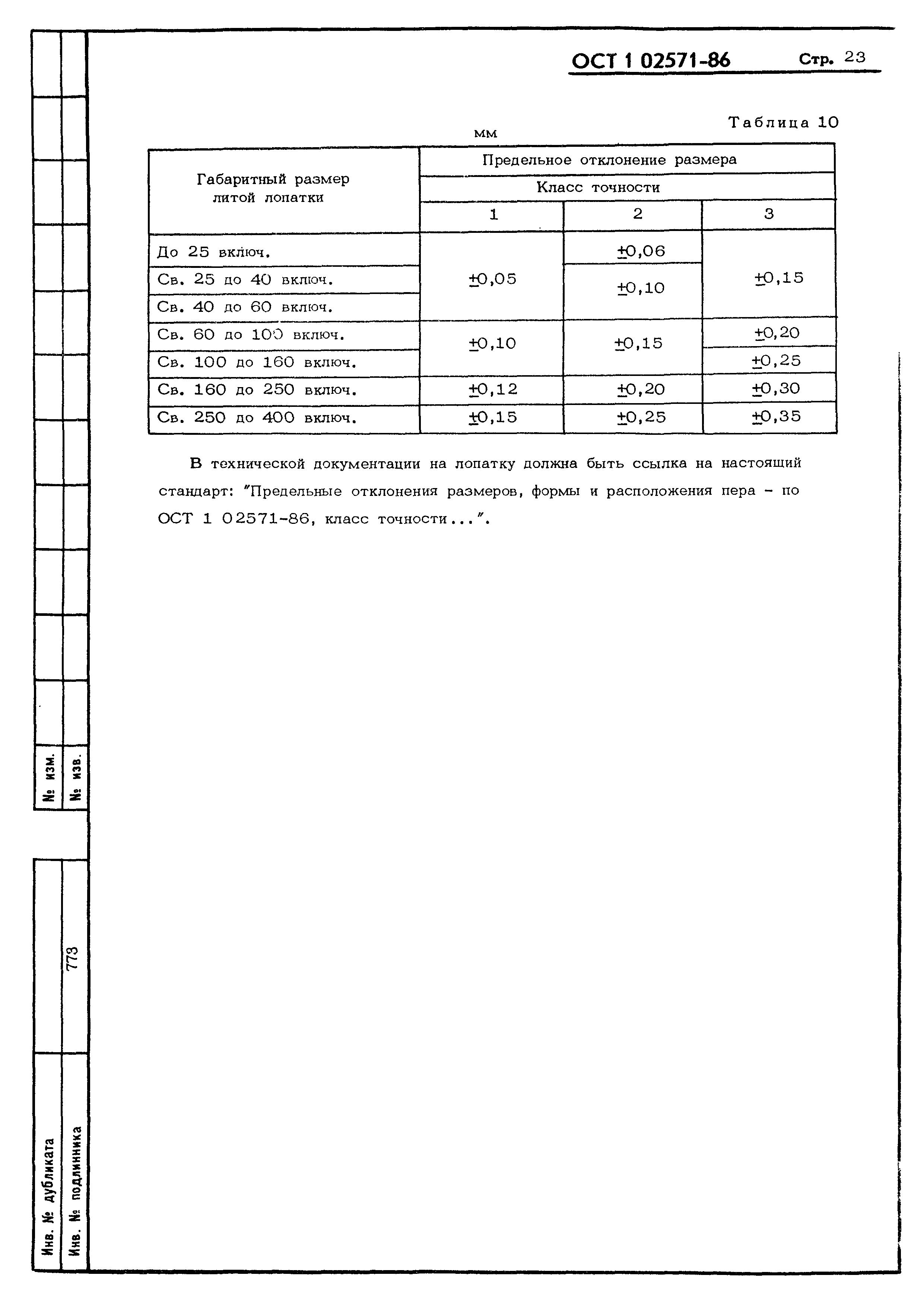

2.1. Назначение предельных отклонений размеров профиля пера лопаток турбины, изготовленных литьем
2.2. Назначение предельных отклонений размеров профиля пера лопаток турбины, изготовленных механической обработкой

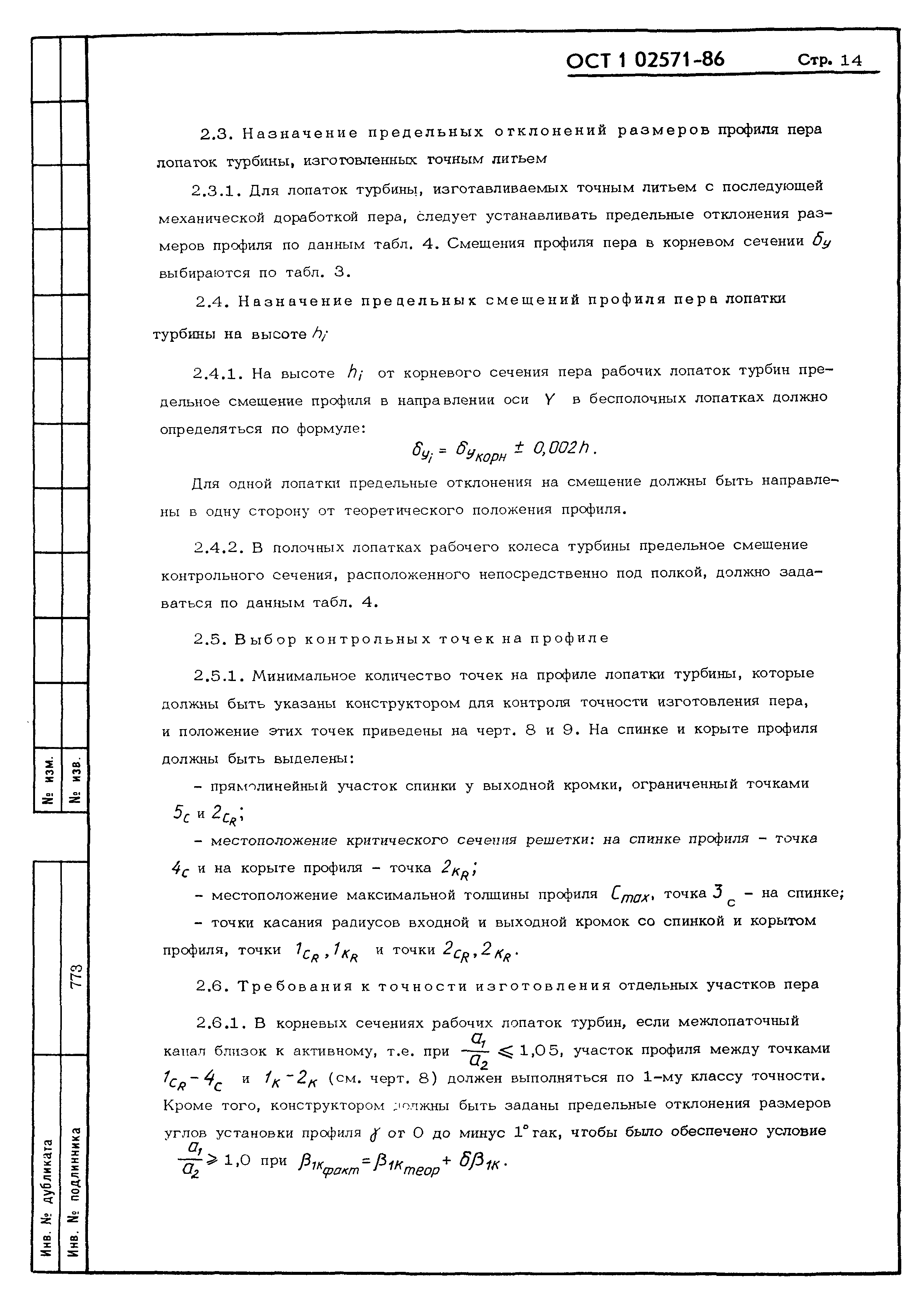

2.3. Назначение предельных отклонений размеров профиля пера лопаток турбины, изготовленных точным литьем
2.4. Назначение предельных смещений профиля пера лопатки турбины на высоте hi

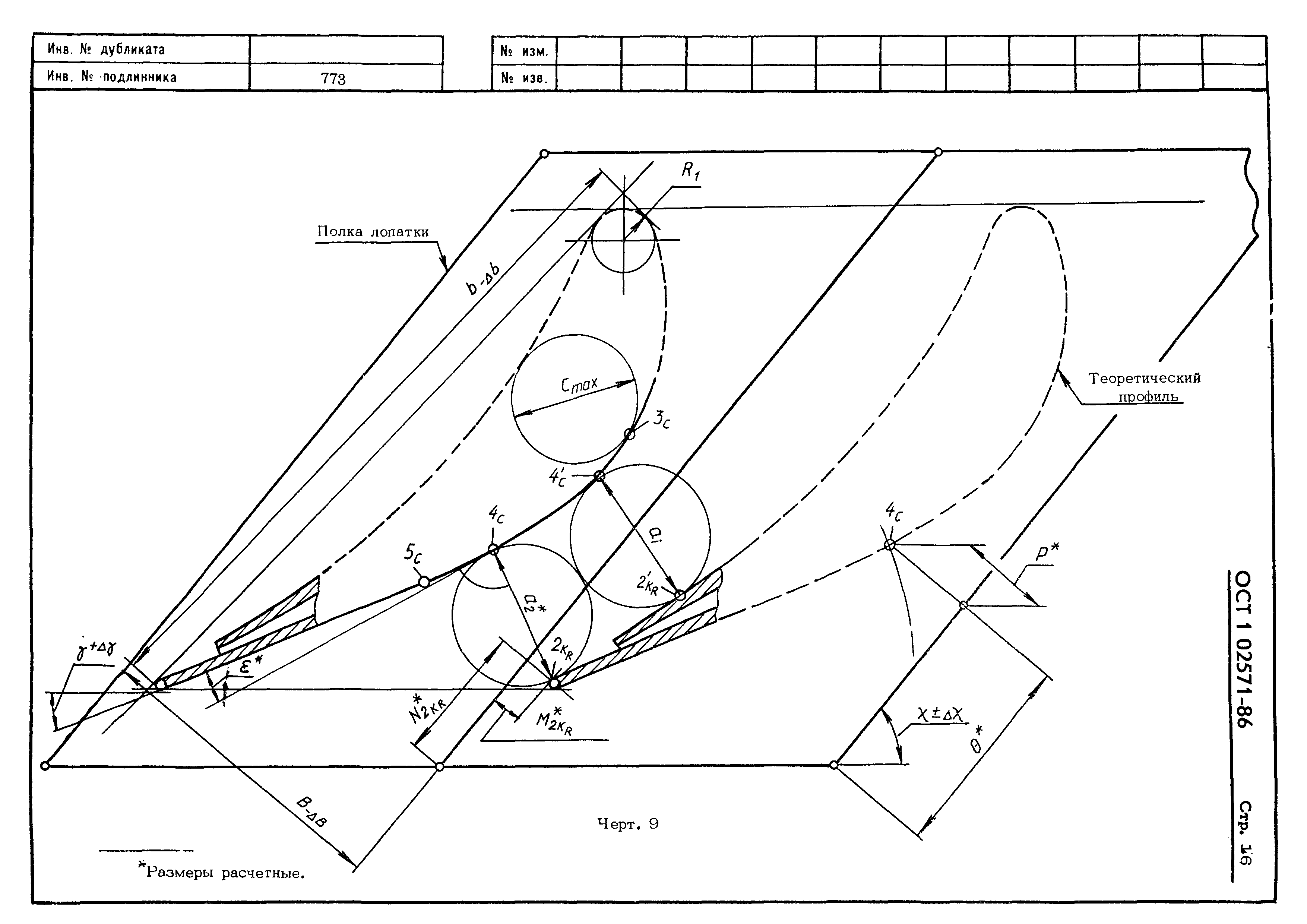

2.5. Выбор контрольных точек на профиле

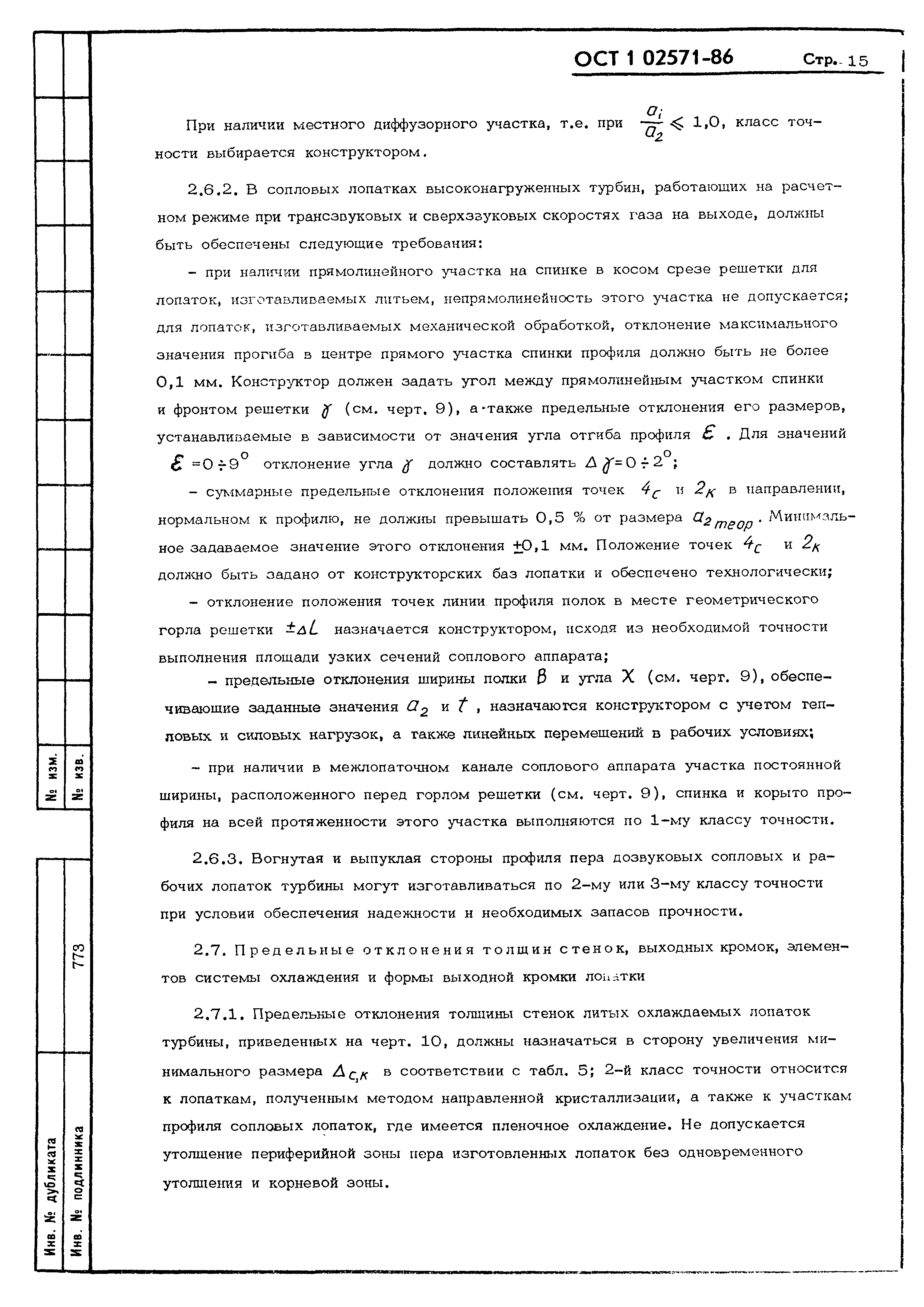

2.6. Требования к точности изготовления отдельных участков пера

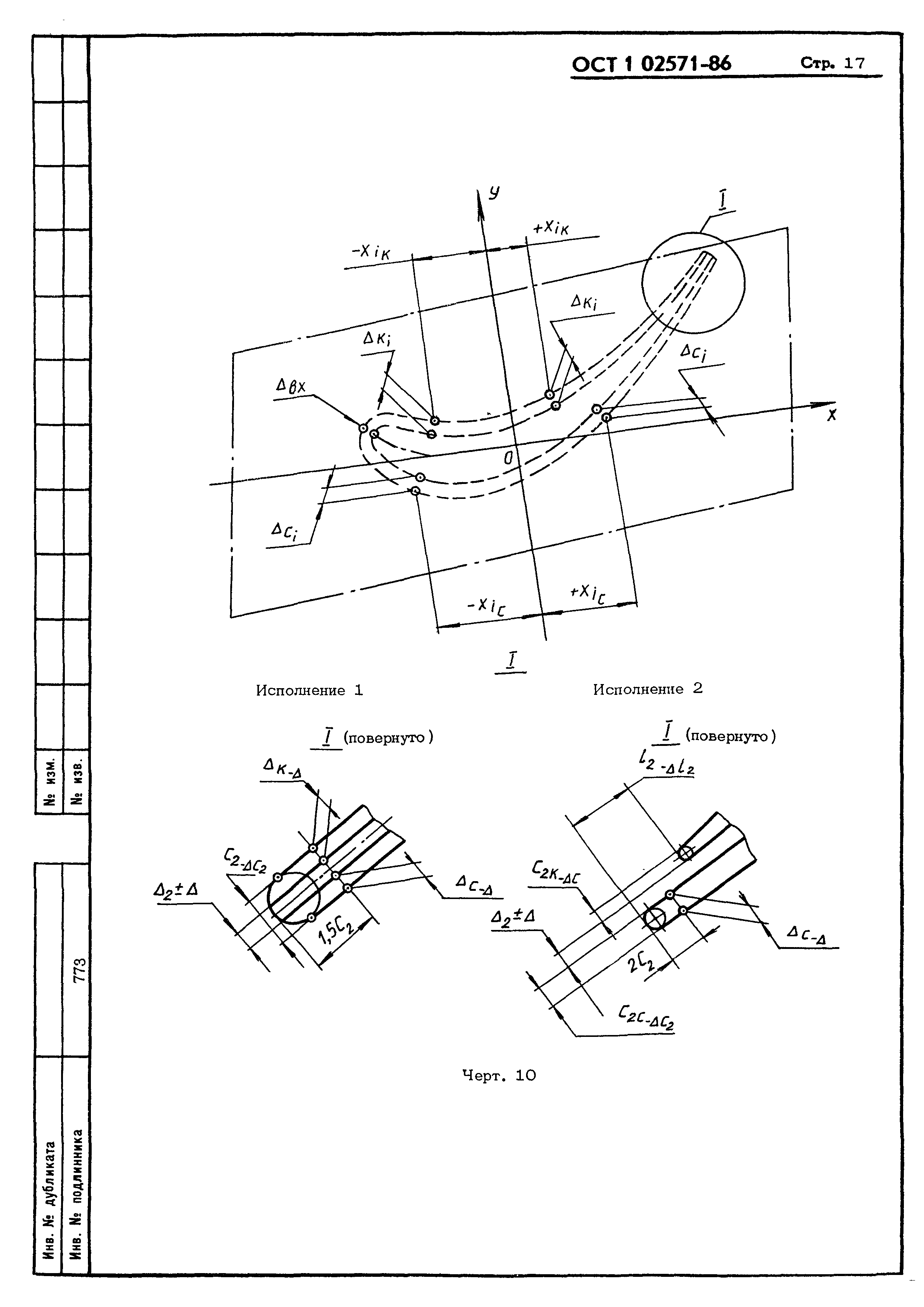

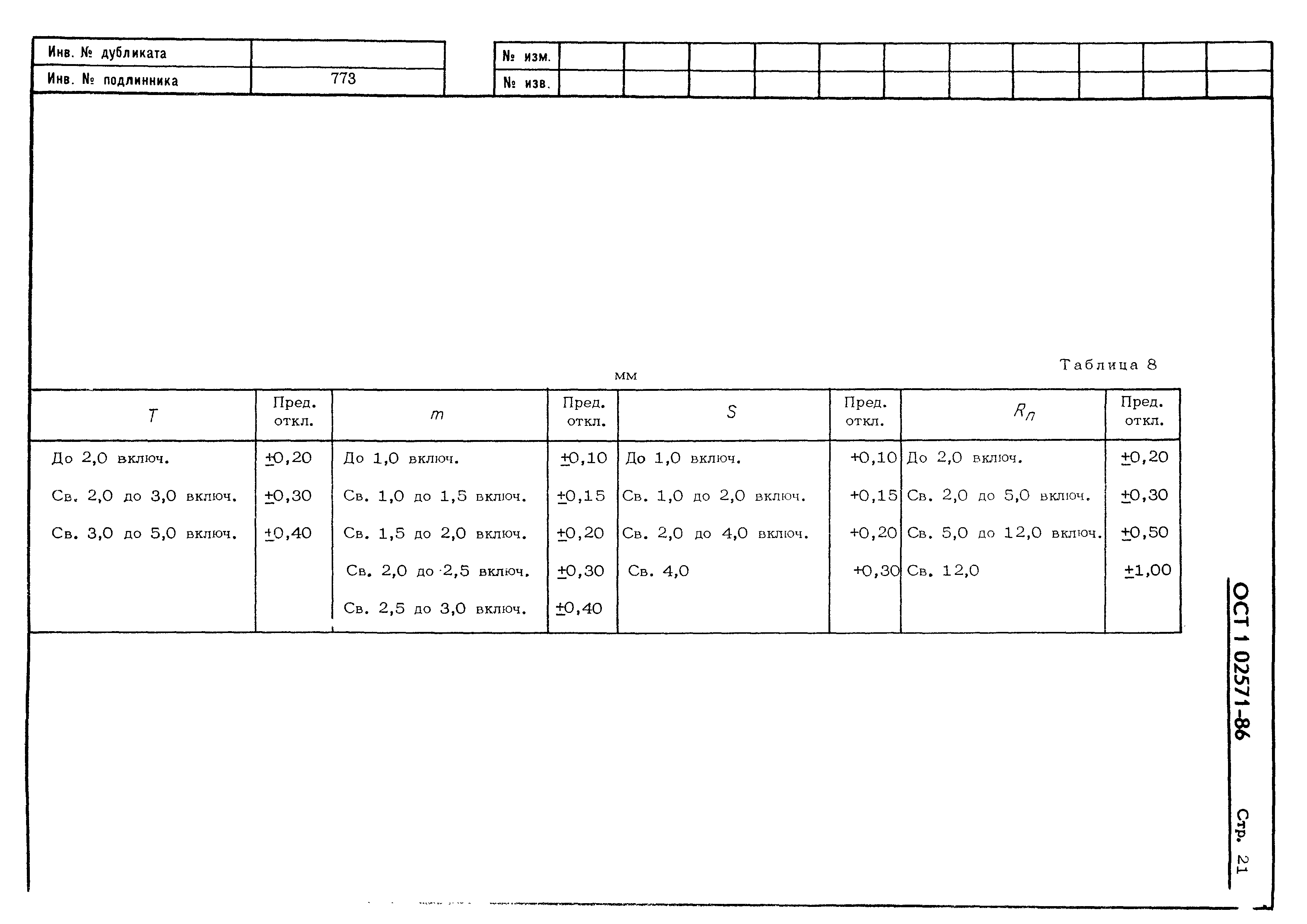

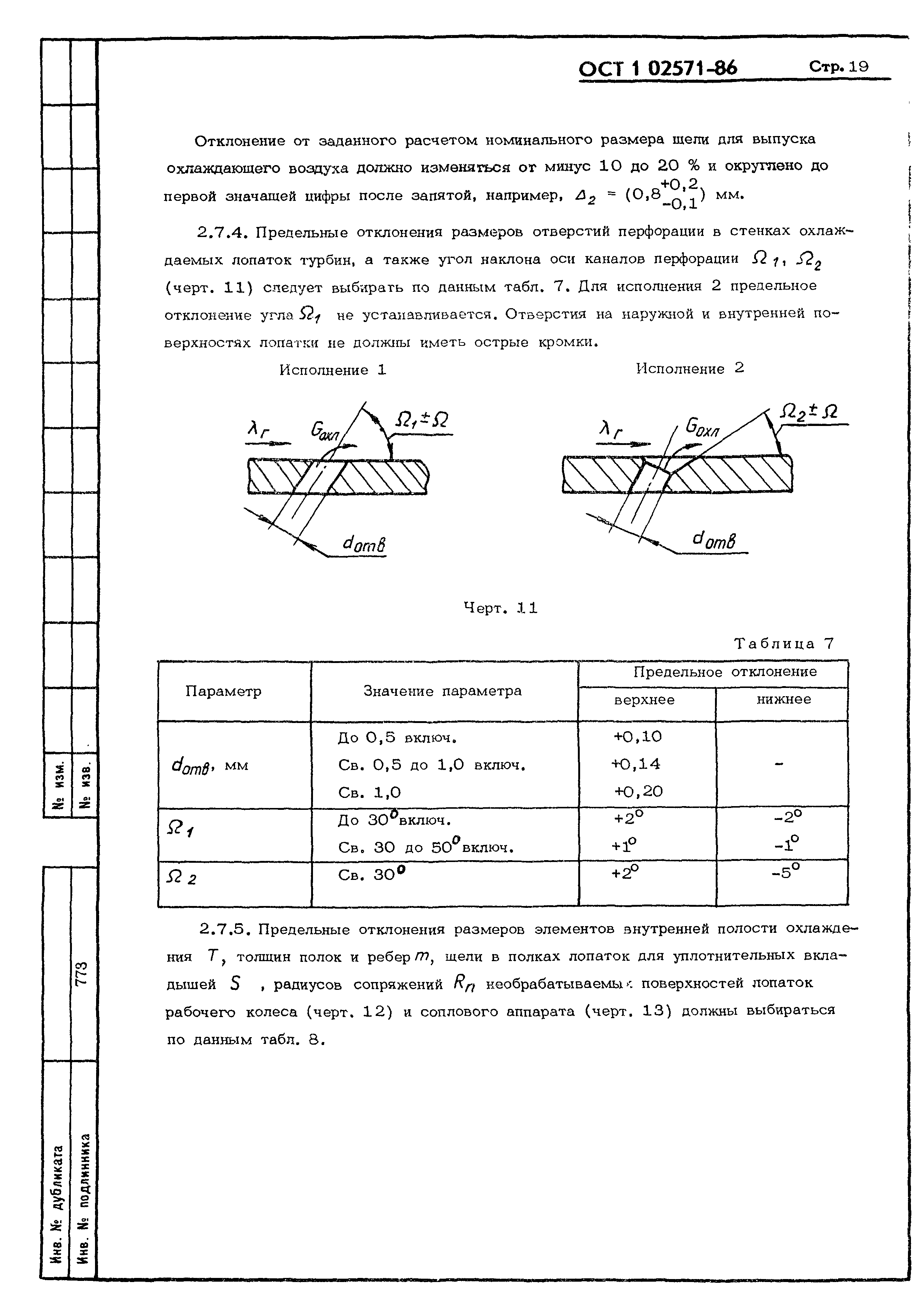

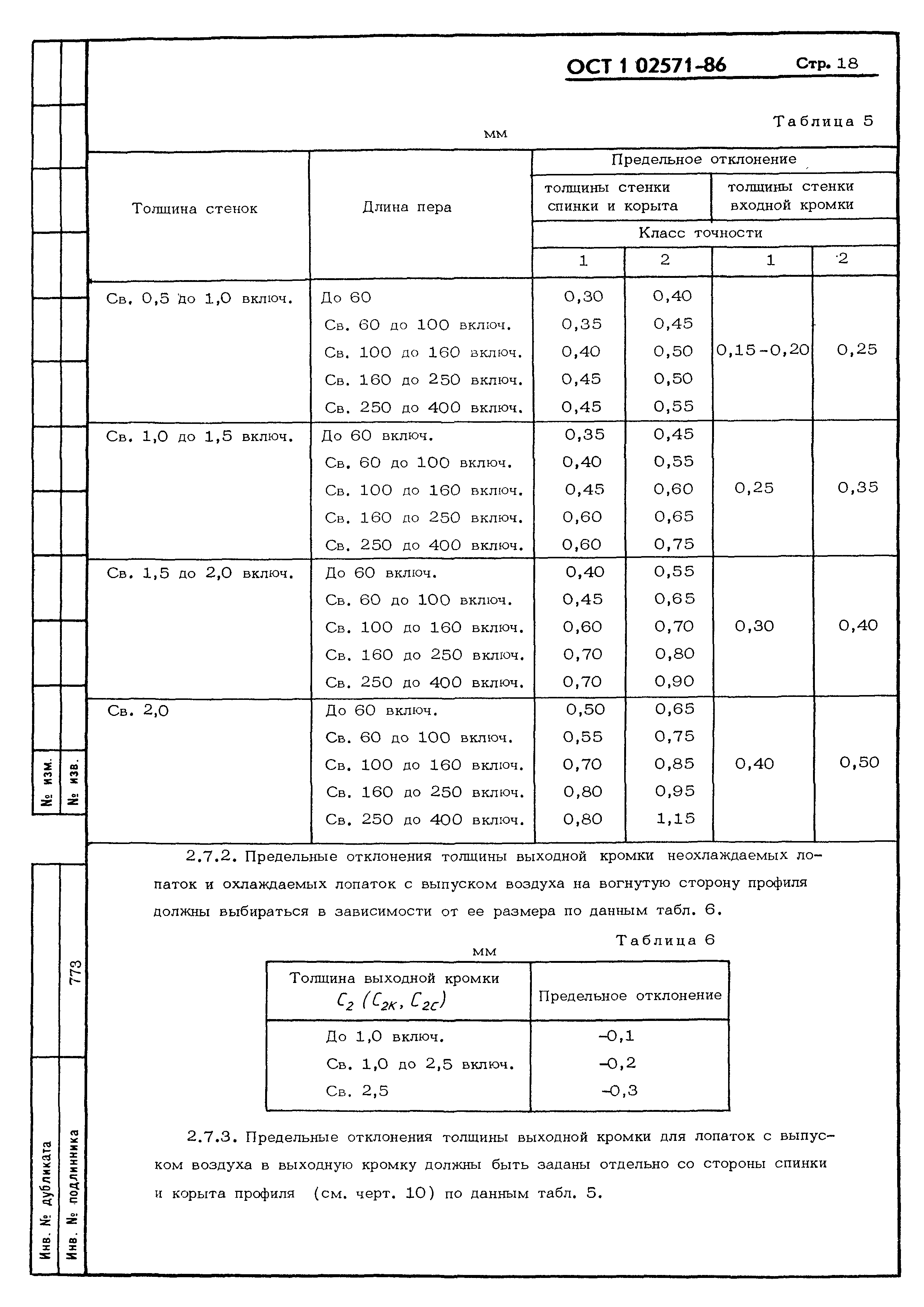

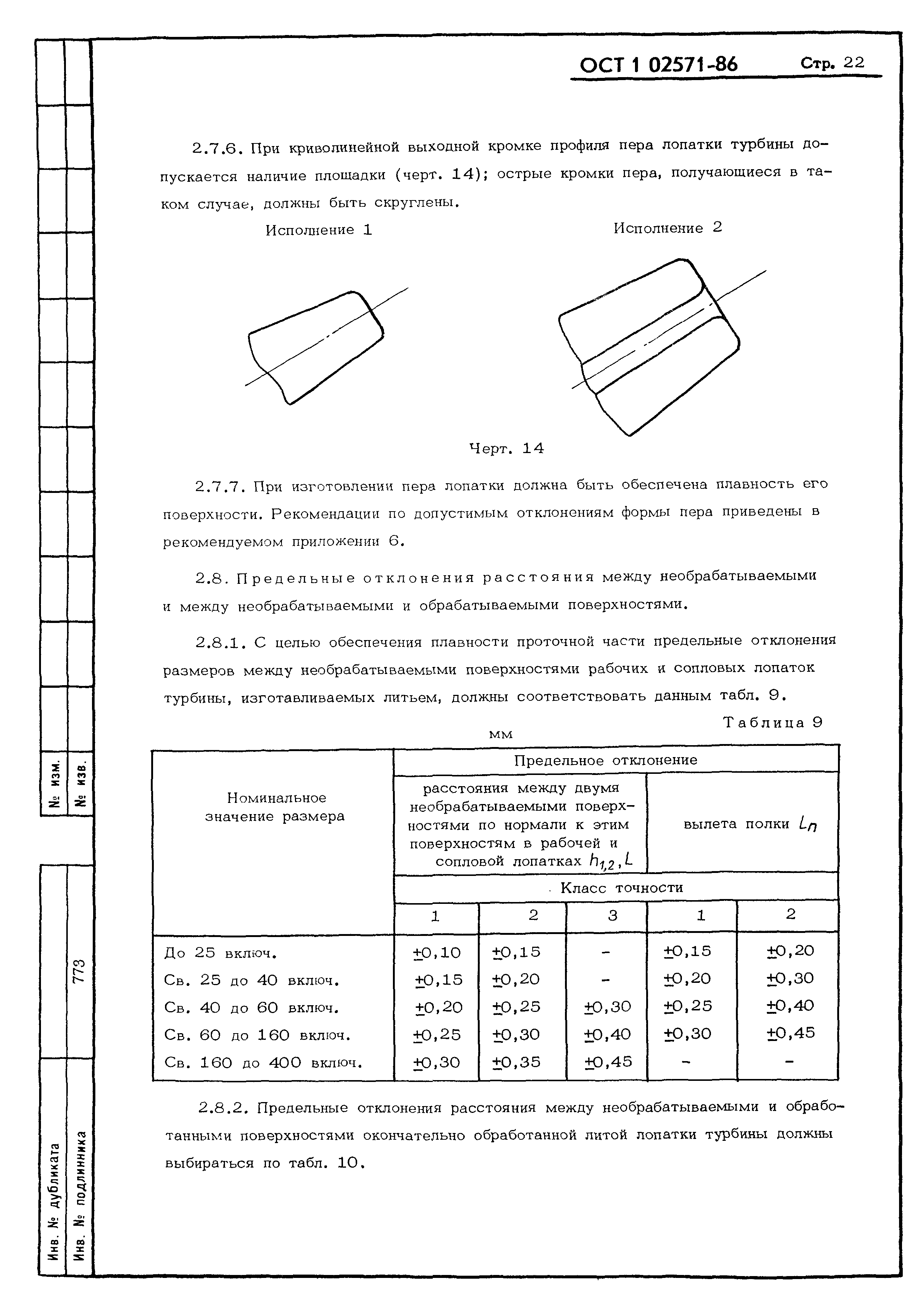

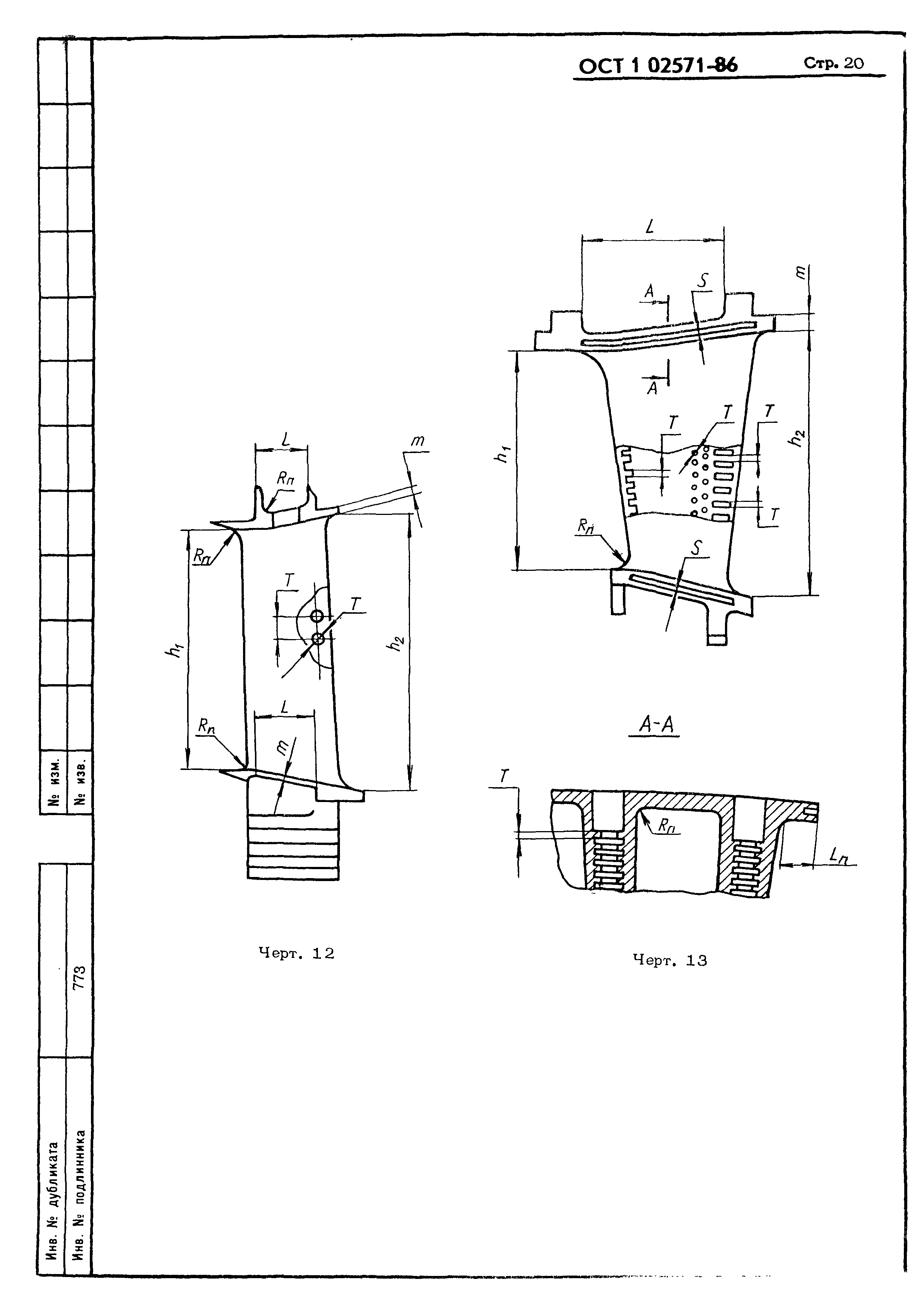

2.7. Предельные отклонения толщин стенок, выходных кромок, элементов охлаждения и формы выходной кромки лопатки
2.8. Предельные отклонения расстояния между необрабатываемыми и между необрабатываемыми и обрабатываемыми поверхностями

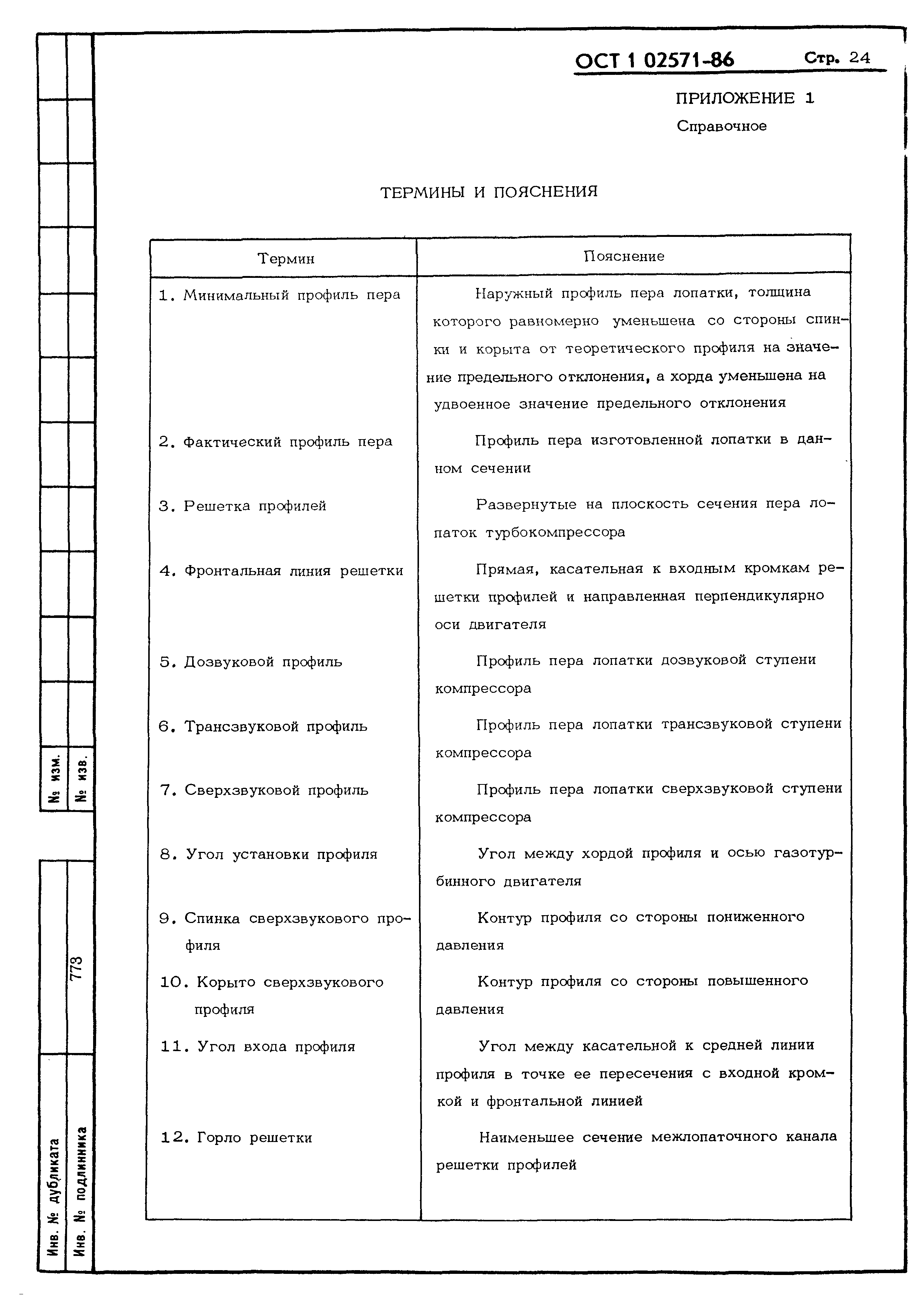

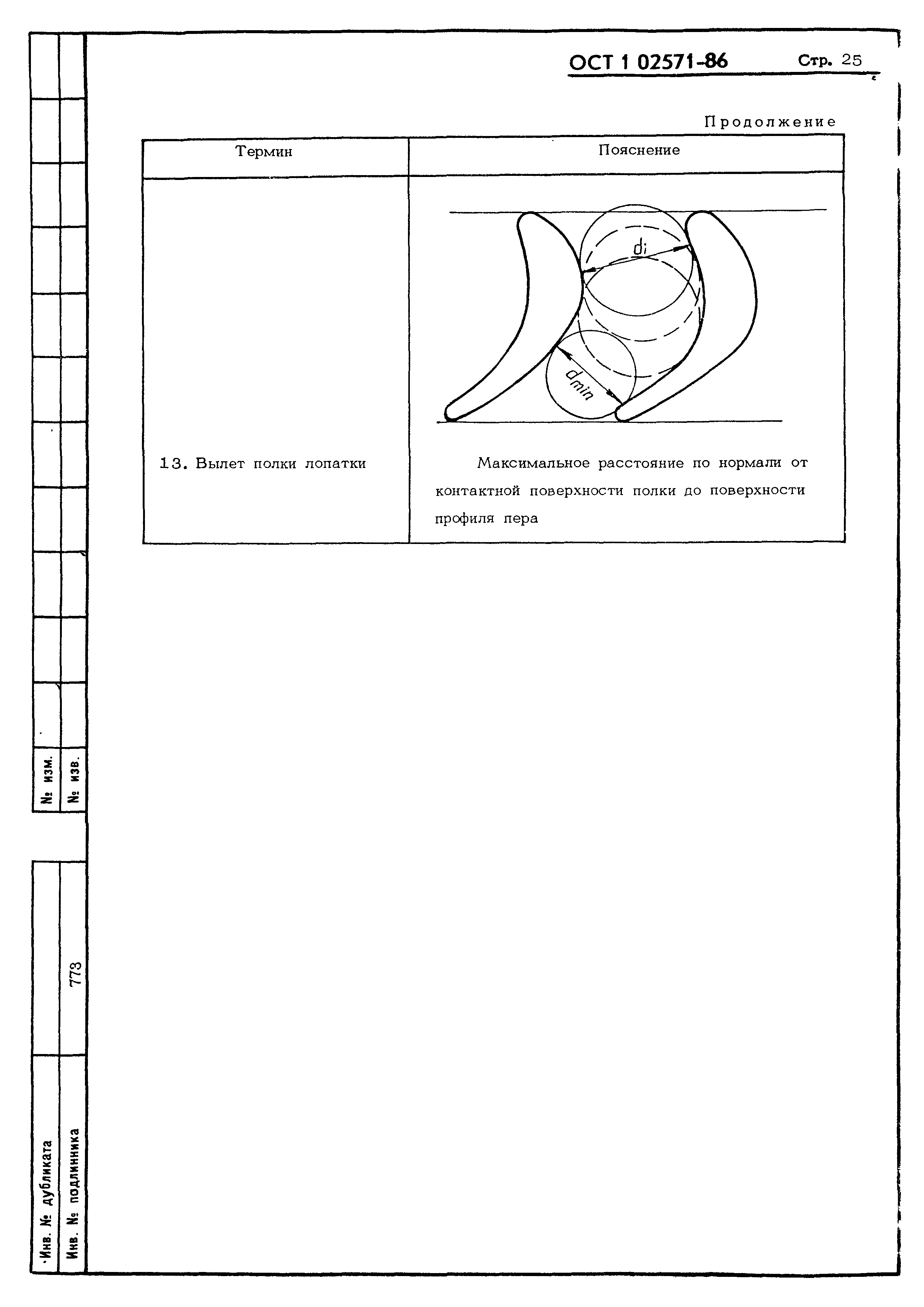

Приложение 1. Термины и пояснения

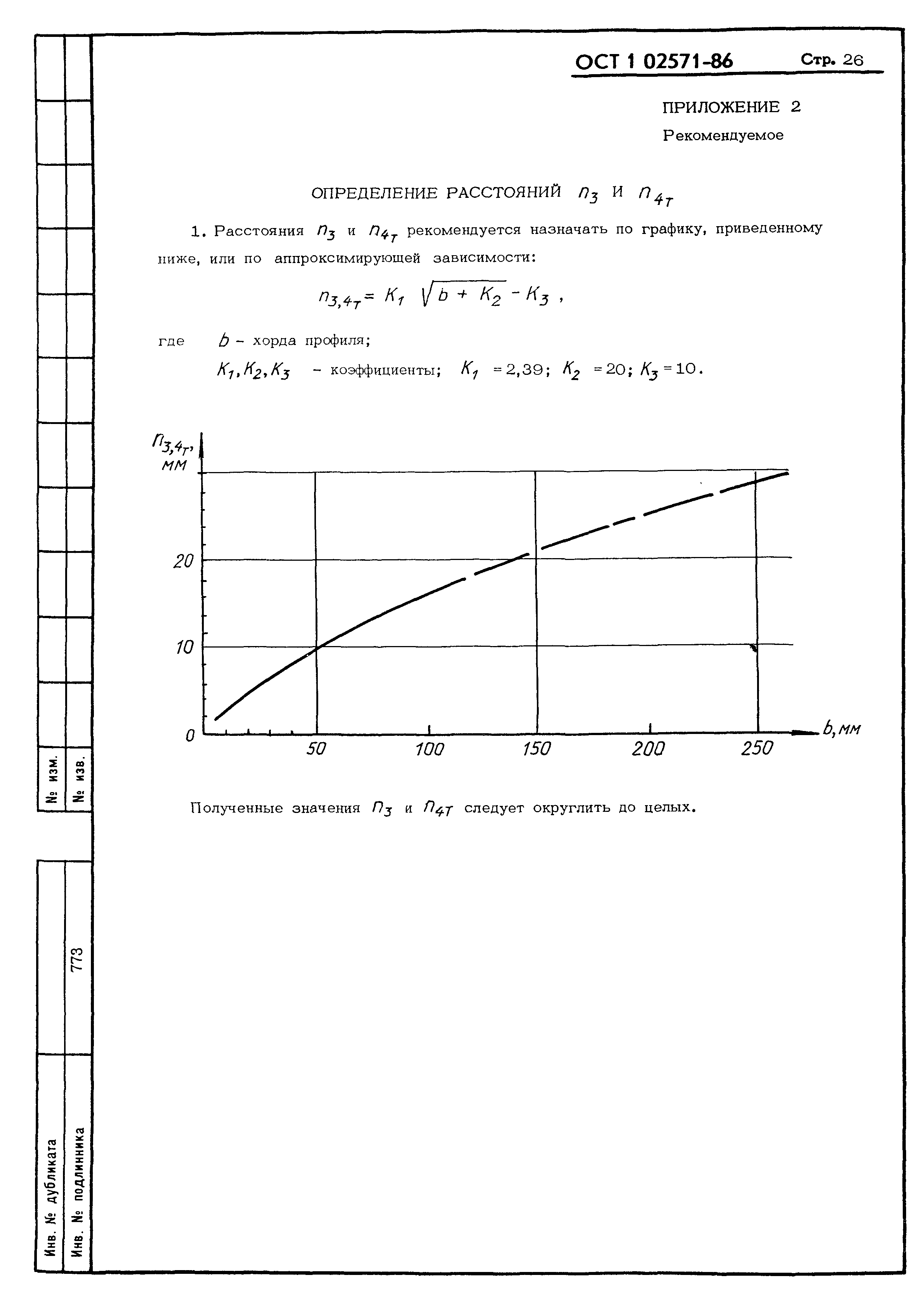

Приложение 2. Определение расстояний n3 и n4т

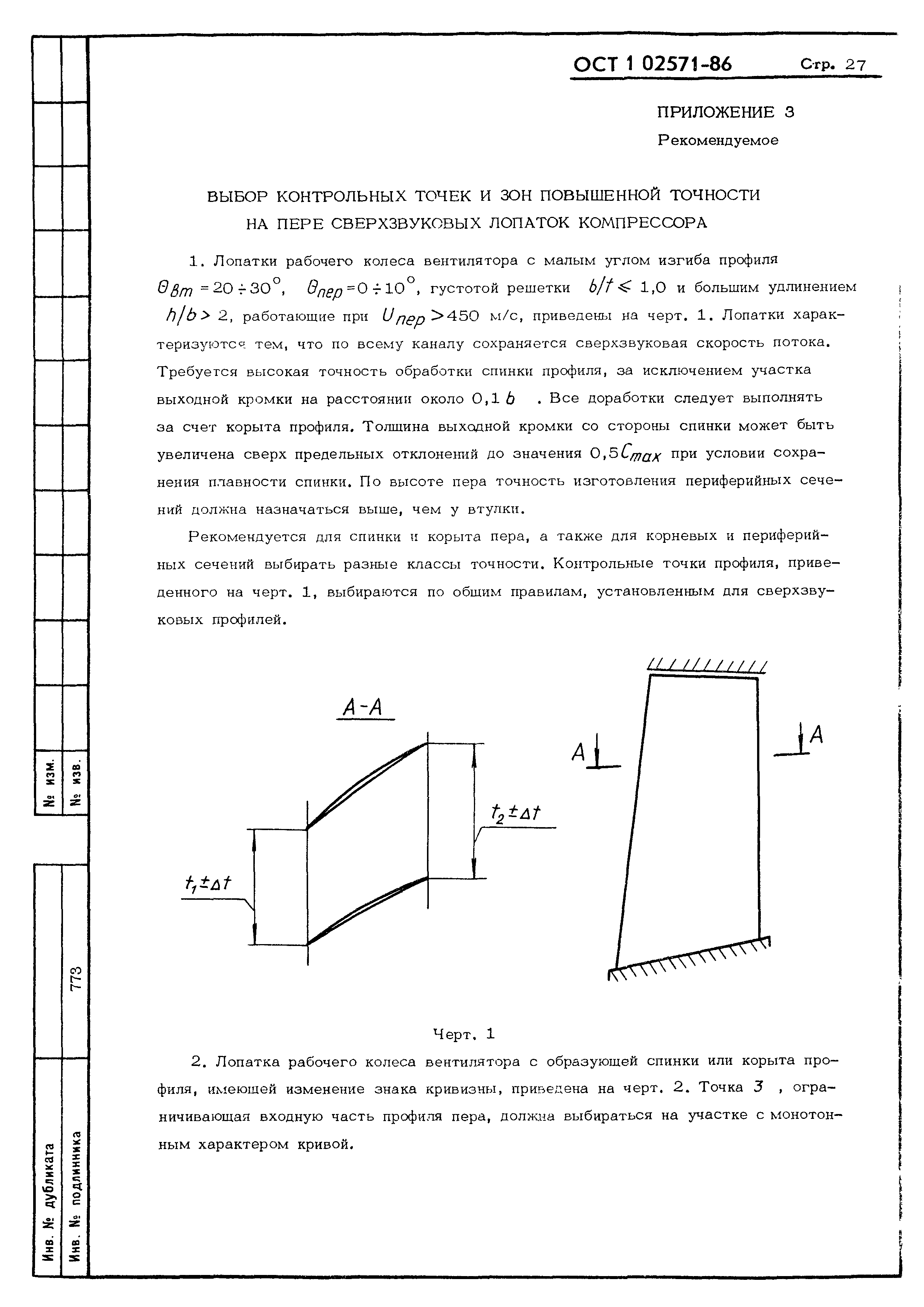

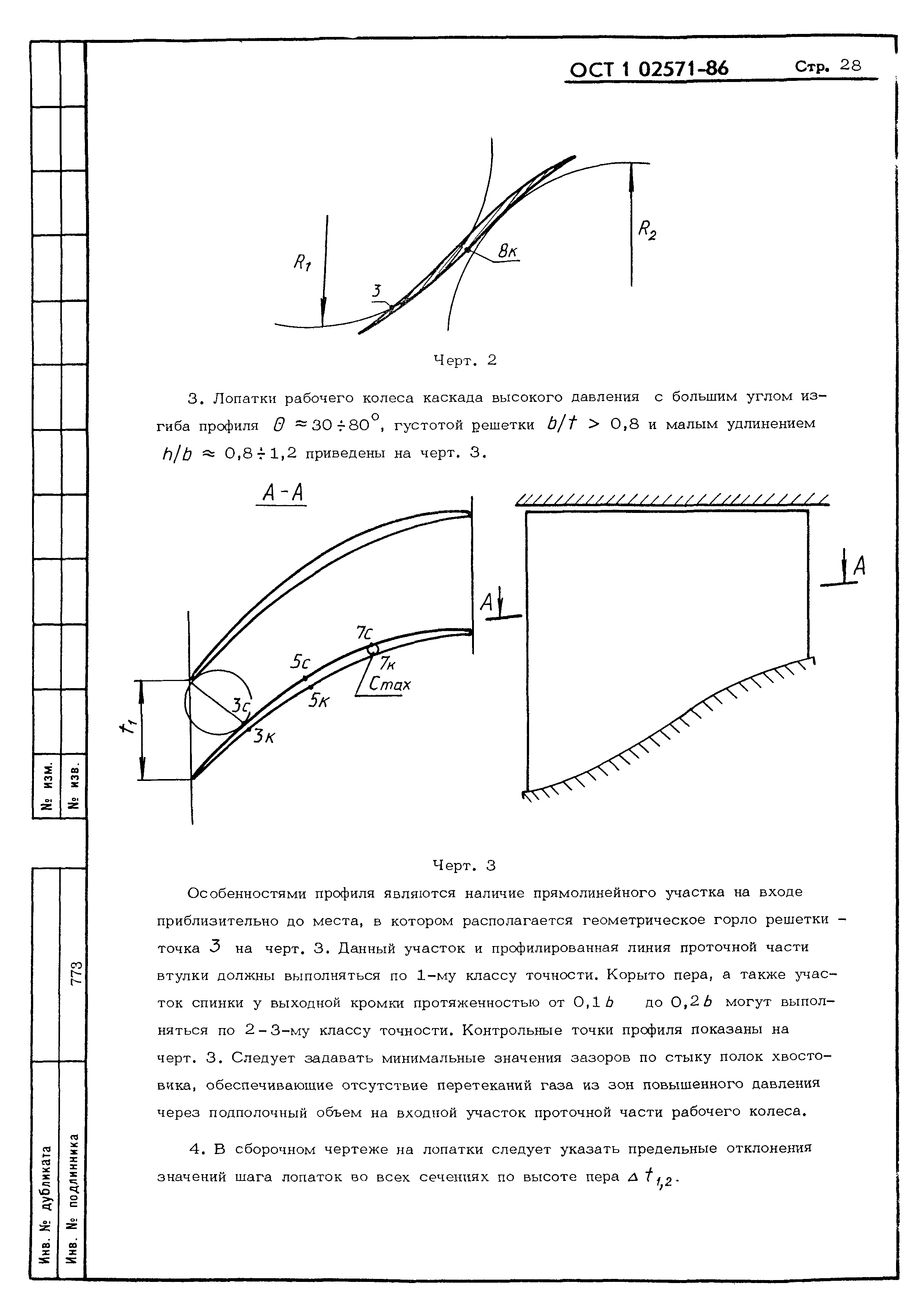

Приложение 3. Выбор контрольных точек и зон повышенной точности на пере сверхзвуковых лопаток компрессора

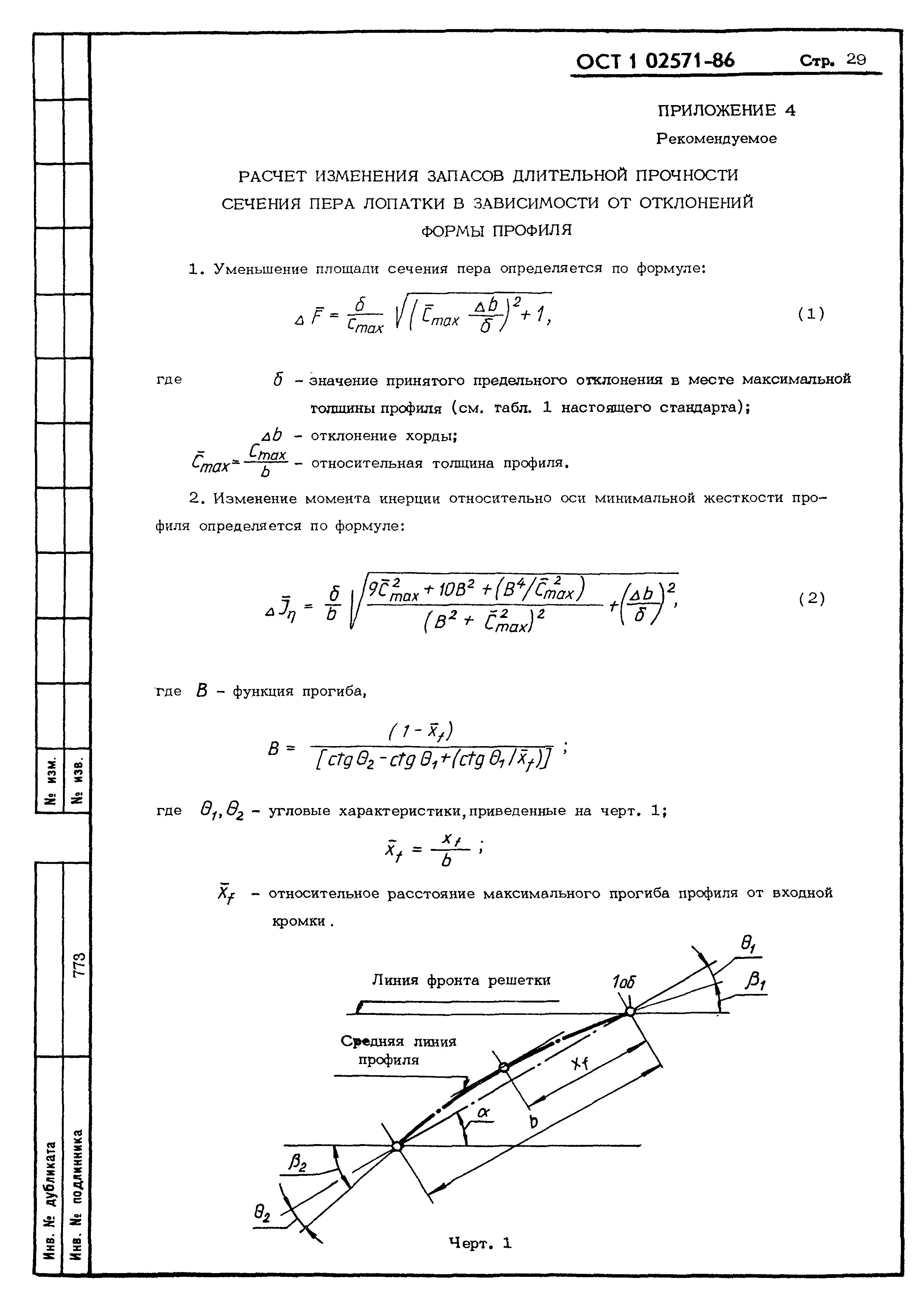

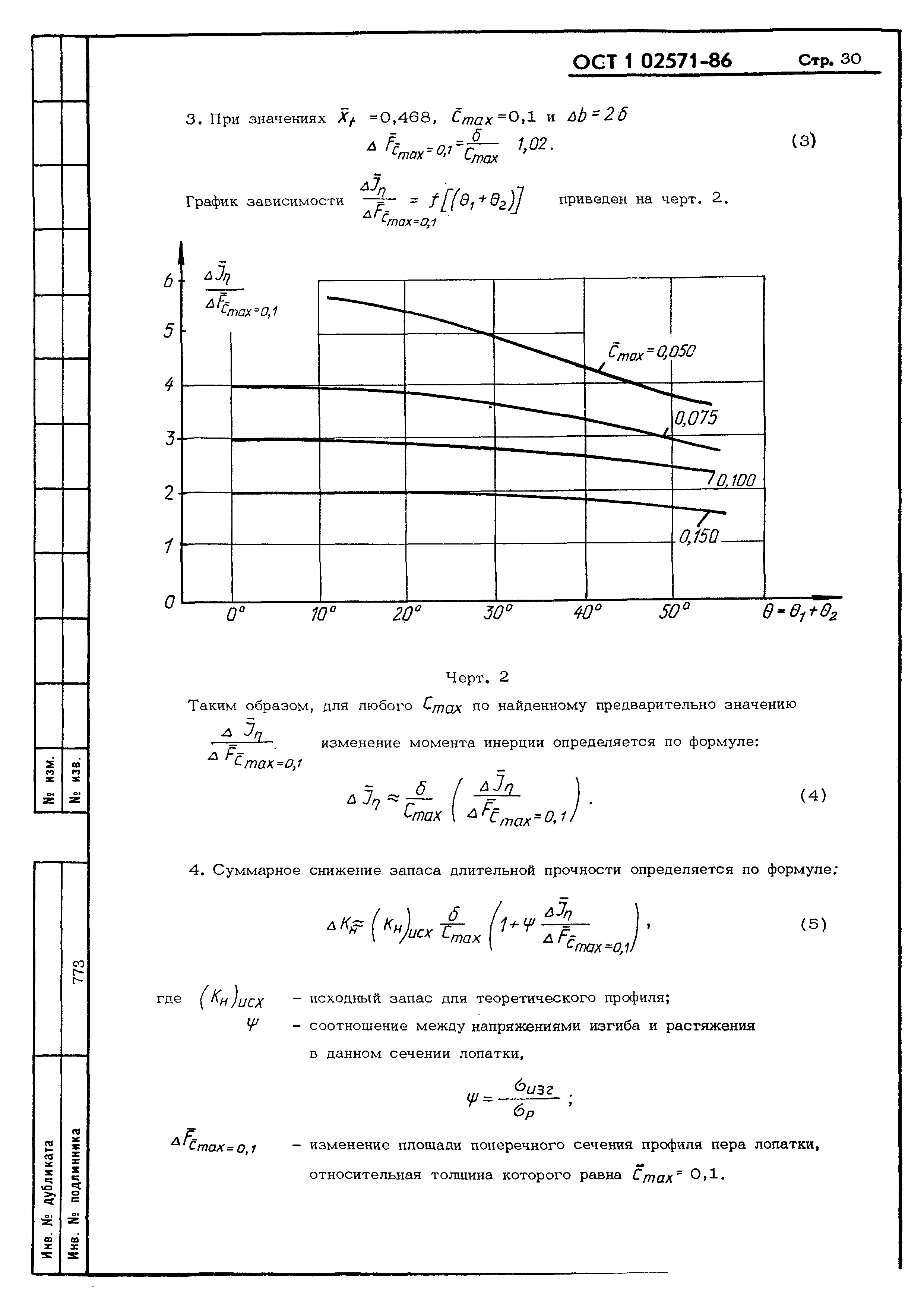

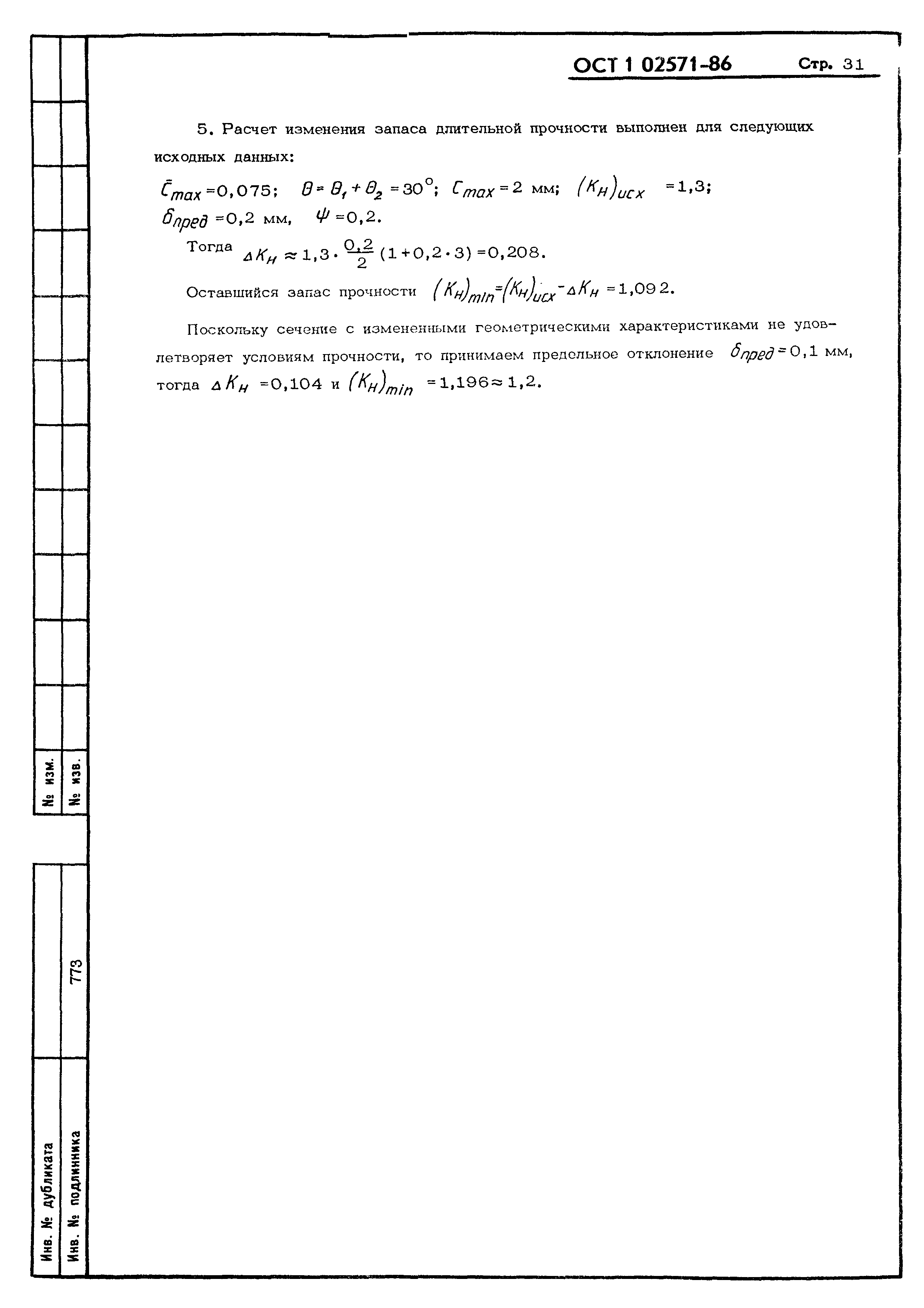

Приложение 4. Расчет изменения запасов длительной прочности сечения пера лопатки в зависимости от отклонений формы профиля

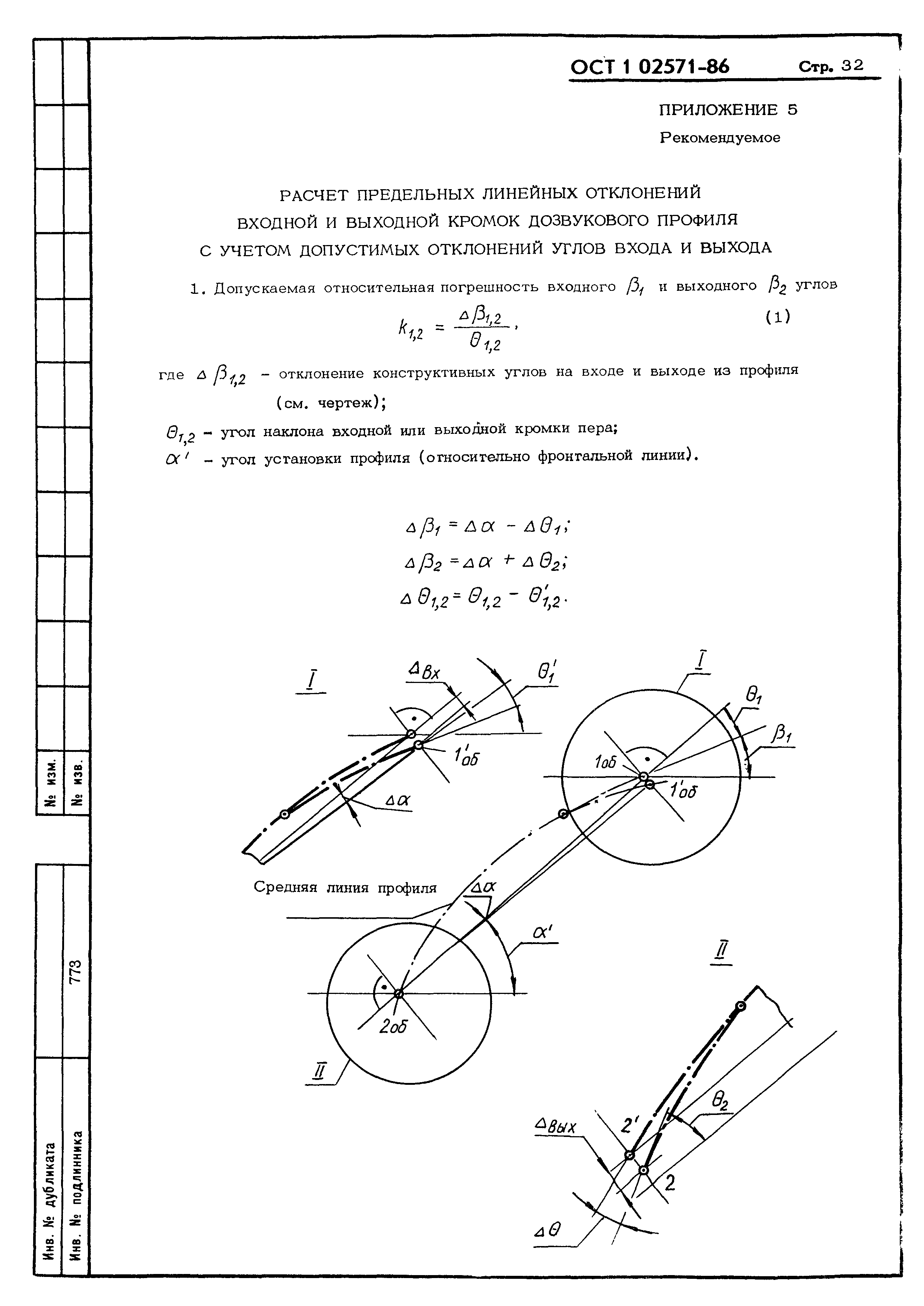

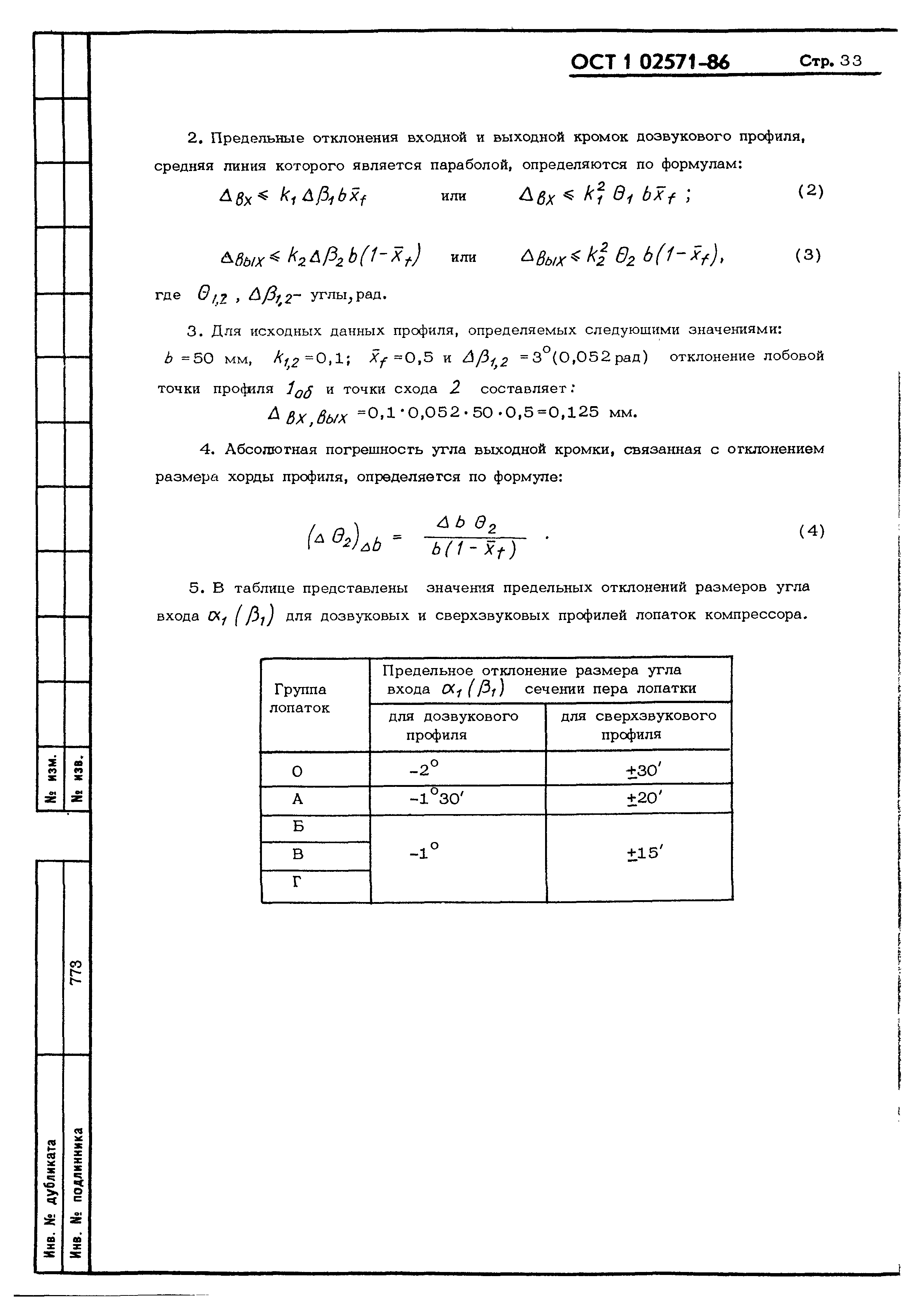

Приложение 5. Расчет предельных линейных отклонений входной и выходной кромок дозвукового профиля с учетом допустимых отклонений углов входа и выхода

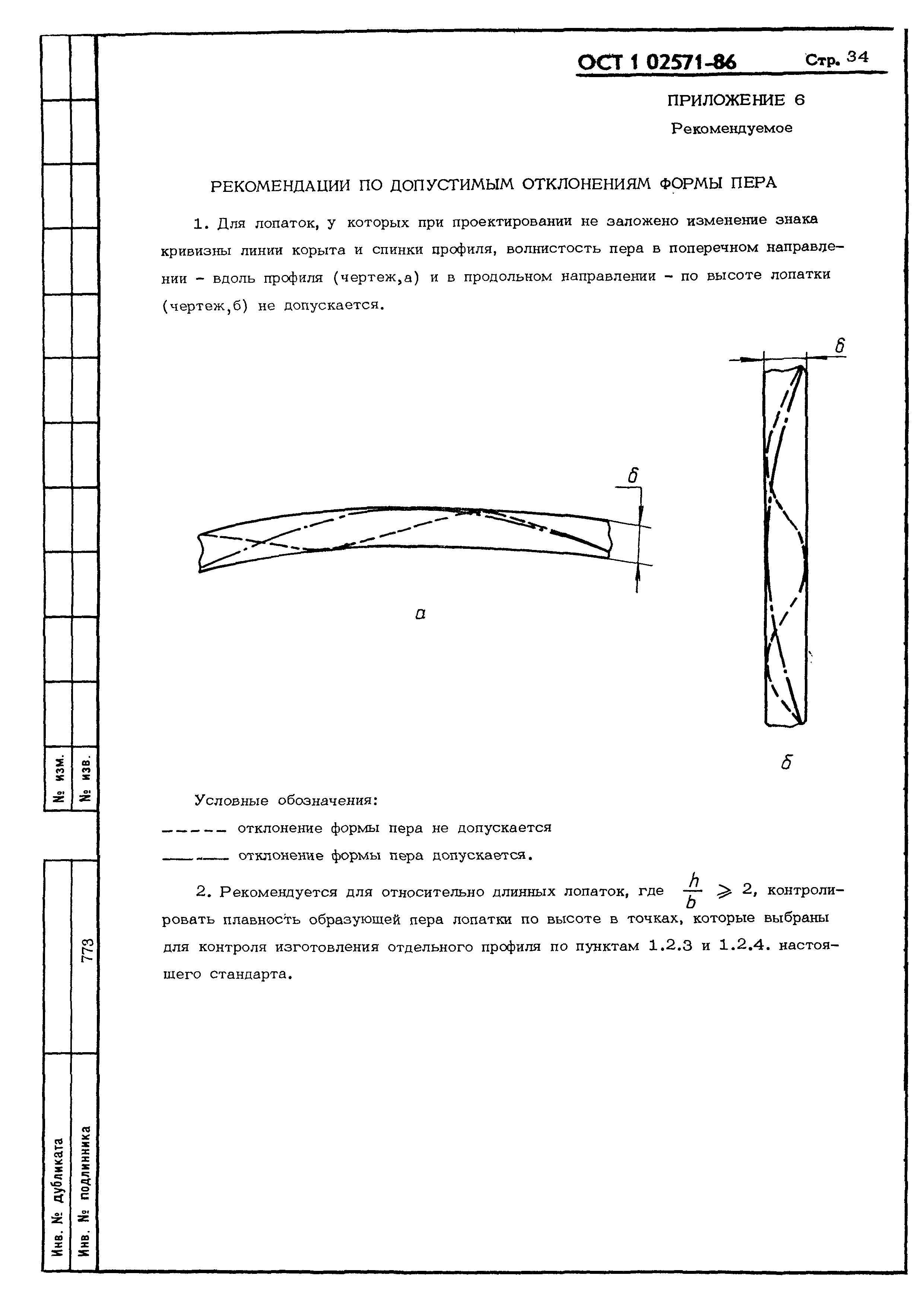

Приложение 6. Рекомендации по допустимым отклонениям формы пера

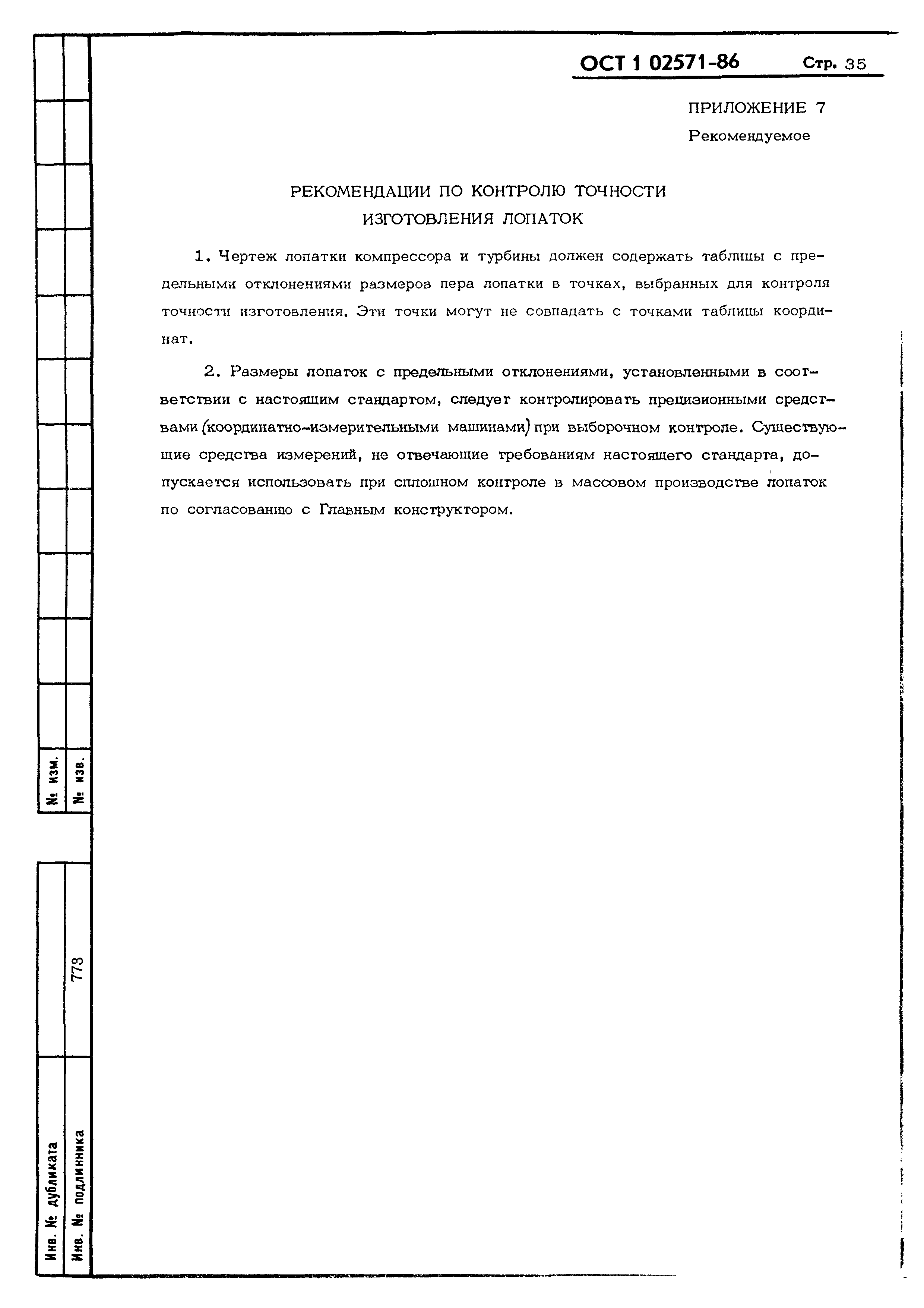

Приложение 7. Рекомендации по контролю точности изготовления лопаток
Утверждён:13.06.1986 Министерство (Ministry 298-06)
Расположен в:Техническая документация
Заменяет собой:
  • ОСТ 1 00194-75
Нормативные ссылки:
