Скачать Серия 2.400-4 Выпуск 1. Тепловая изоляция трубопроводов

Дата актуализации: 10.08.2017

Серия 2.400-4

Выпуск 1. Тепловая изоляция трубопроводов

Обозначение:	Серия 2.400-4
Обозначение англ:	Series 2.400-4
Статус:	отменен
Название рус.:	Выпуск 1. Тепловая изоляция трубопроводов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1984

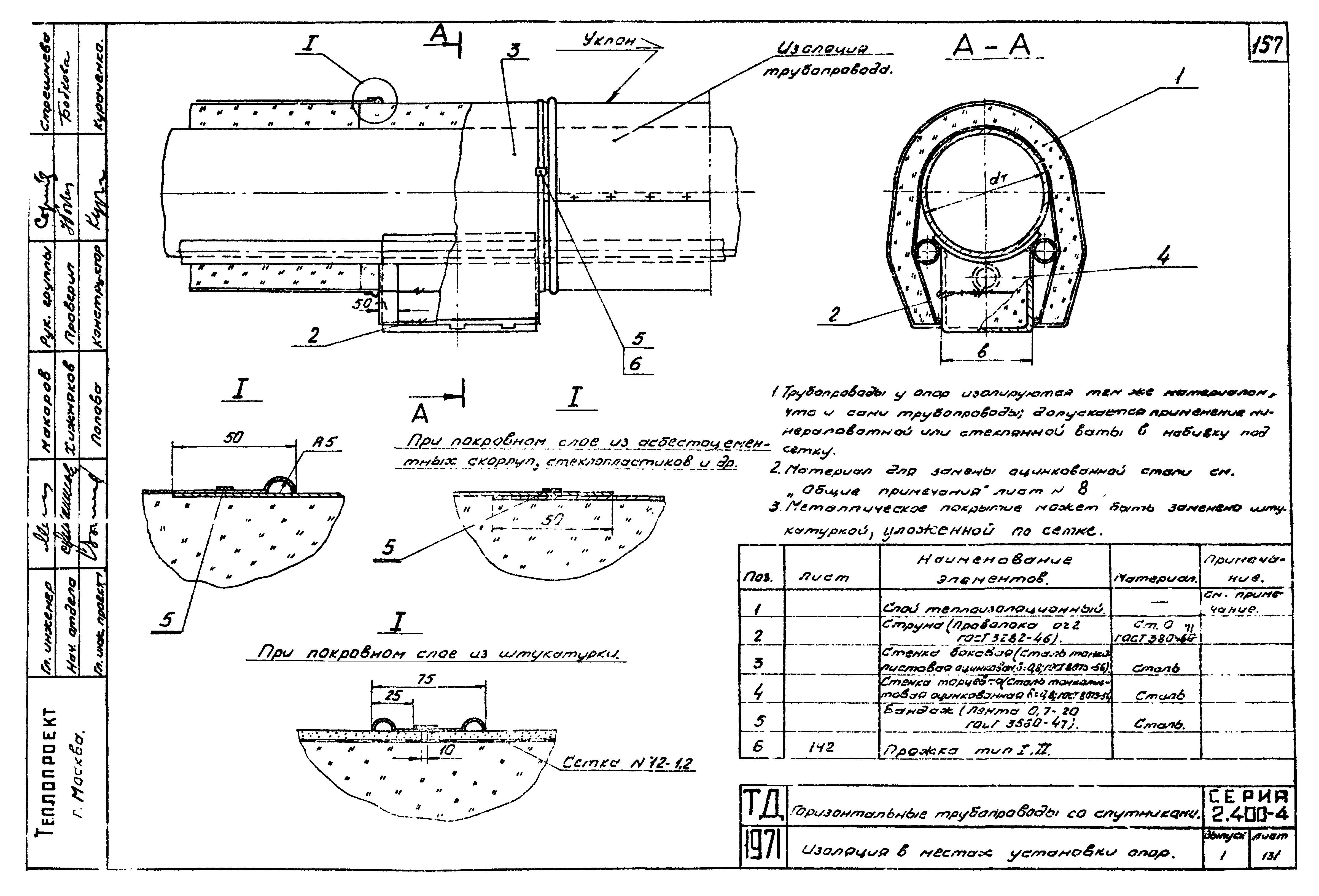

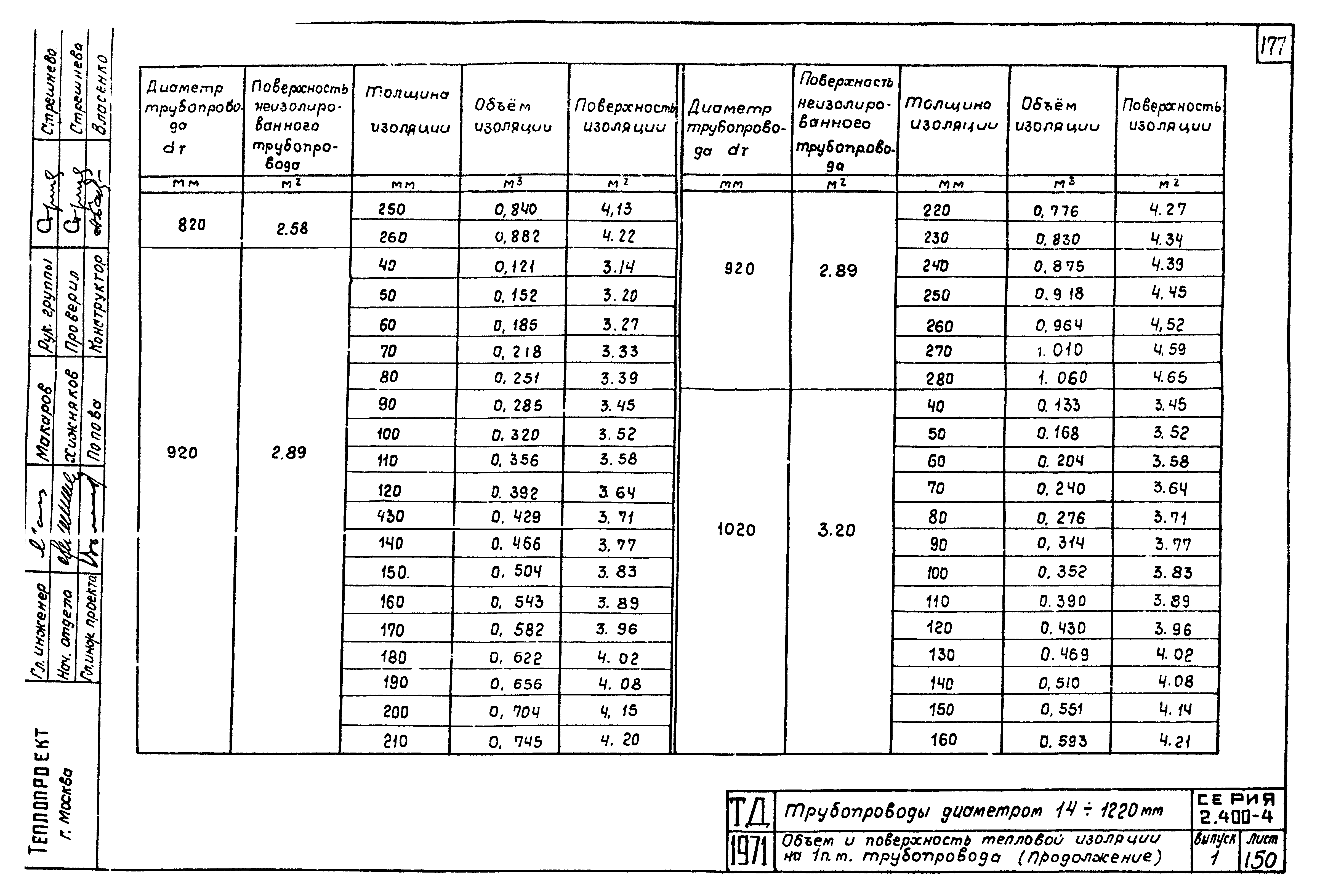

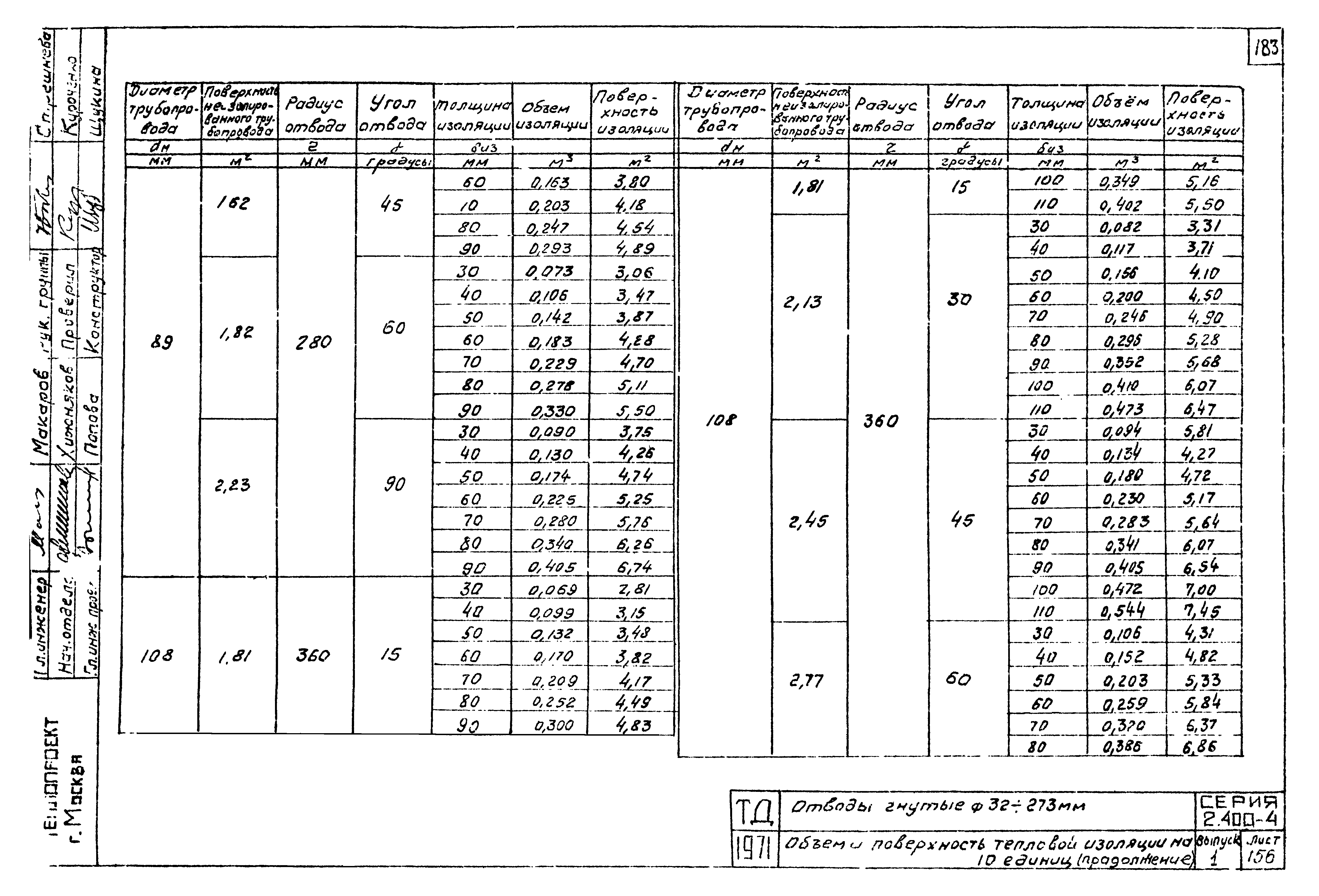

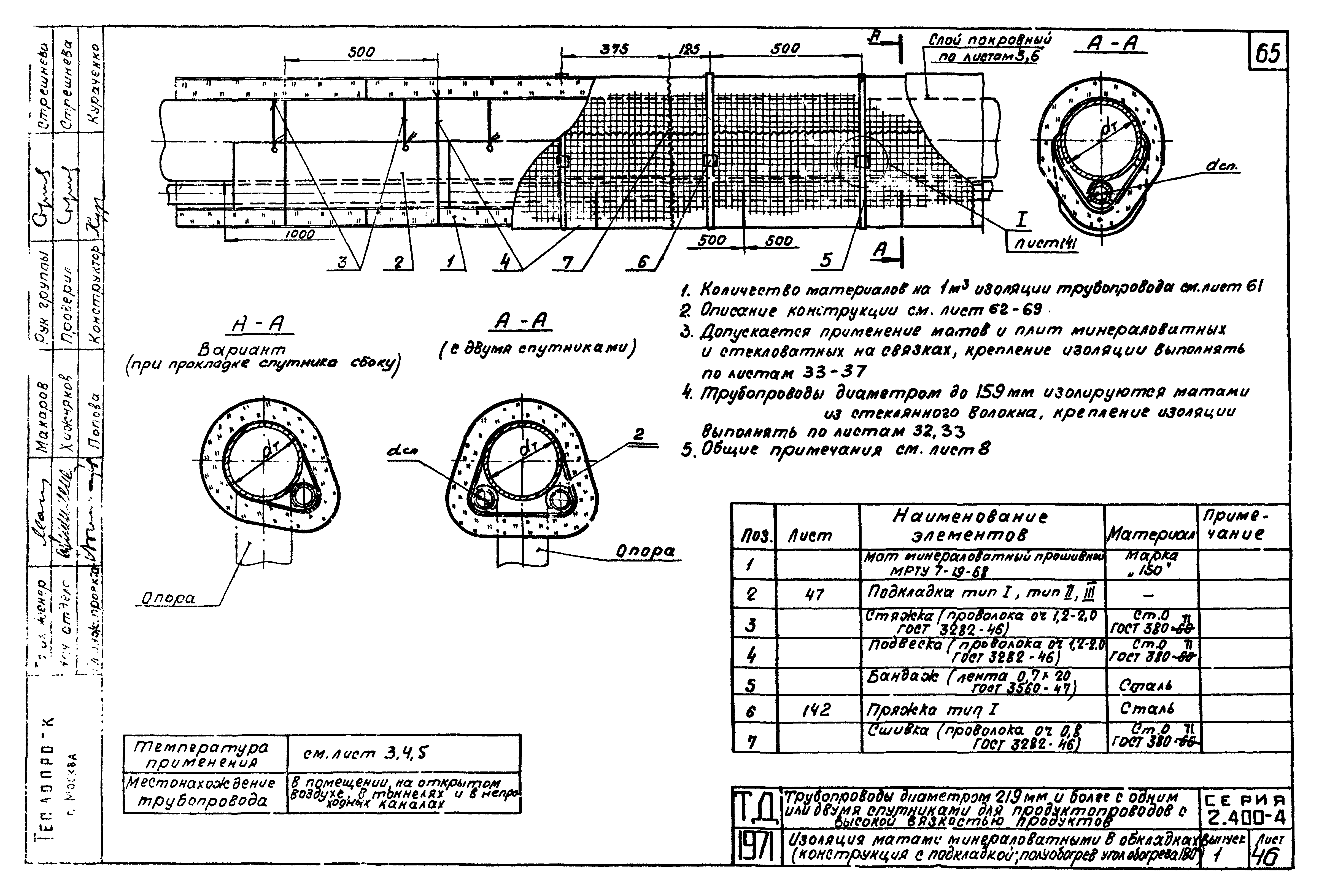

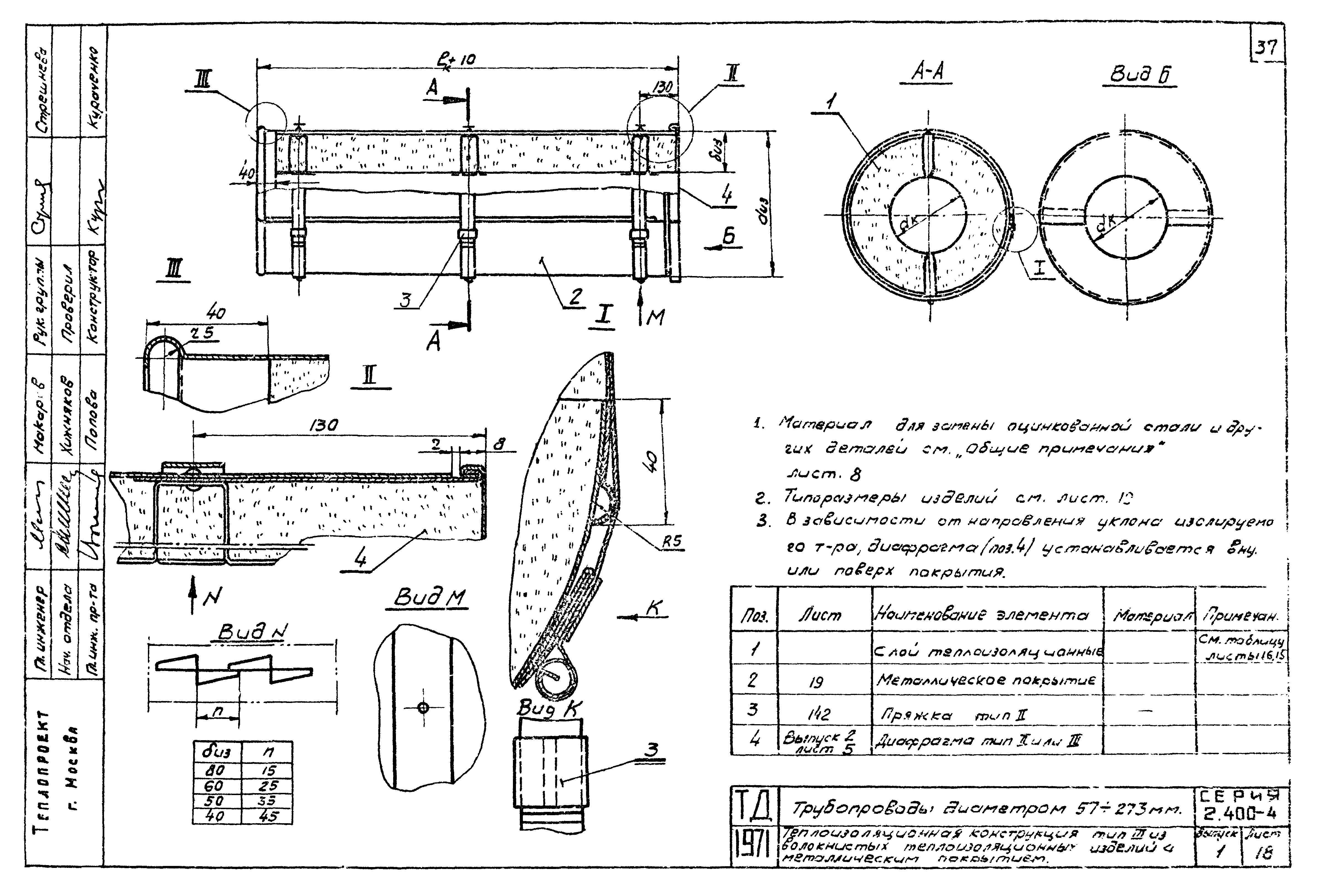

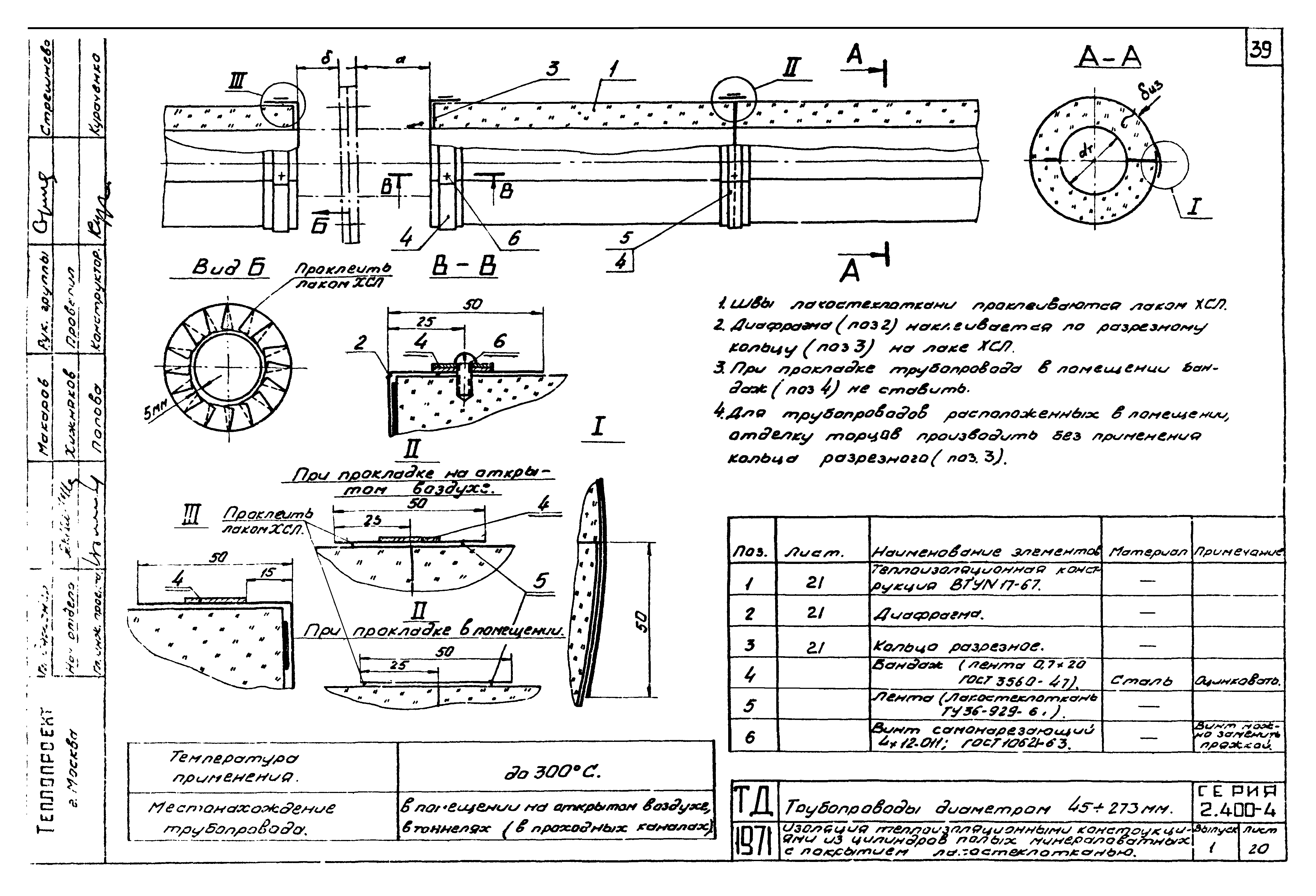

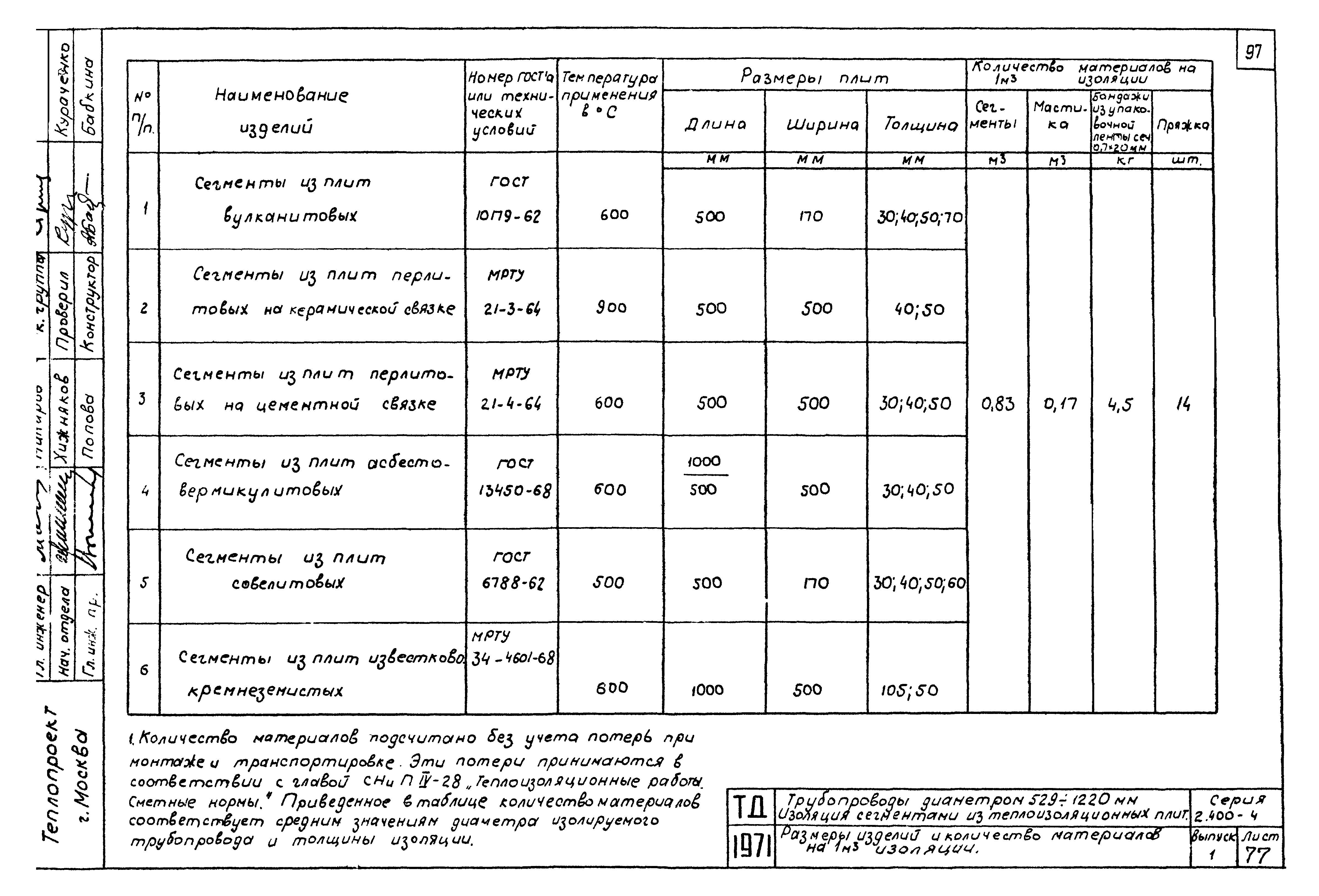

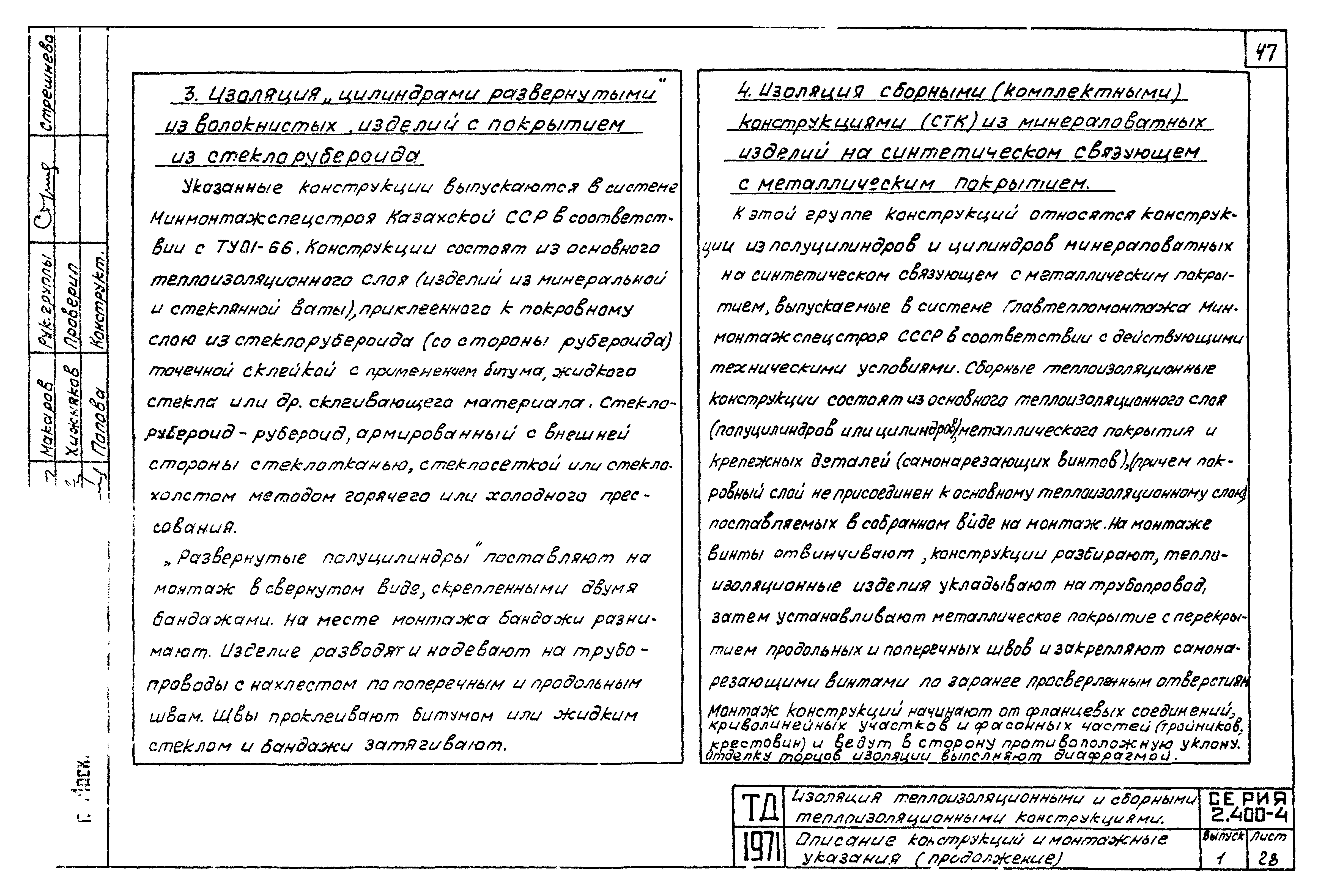

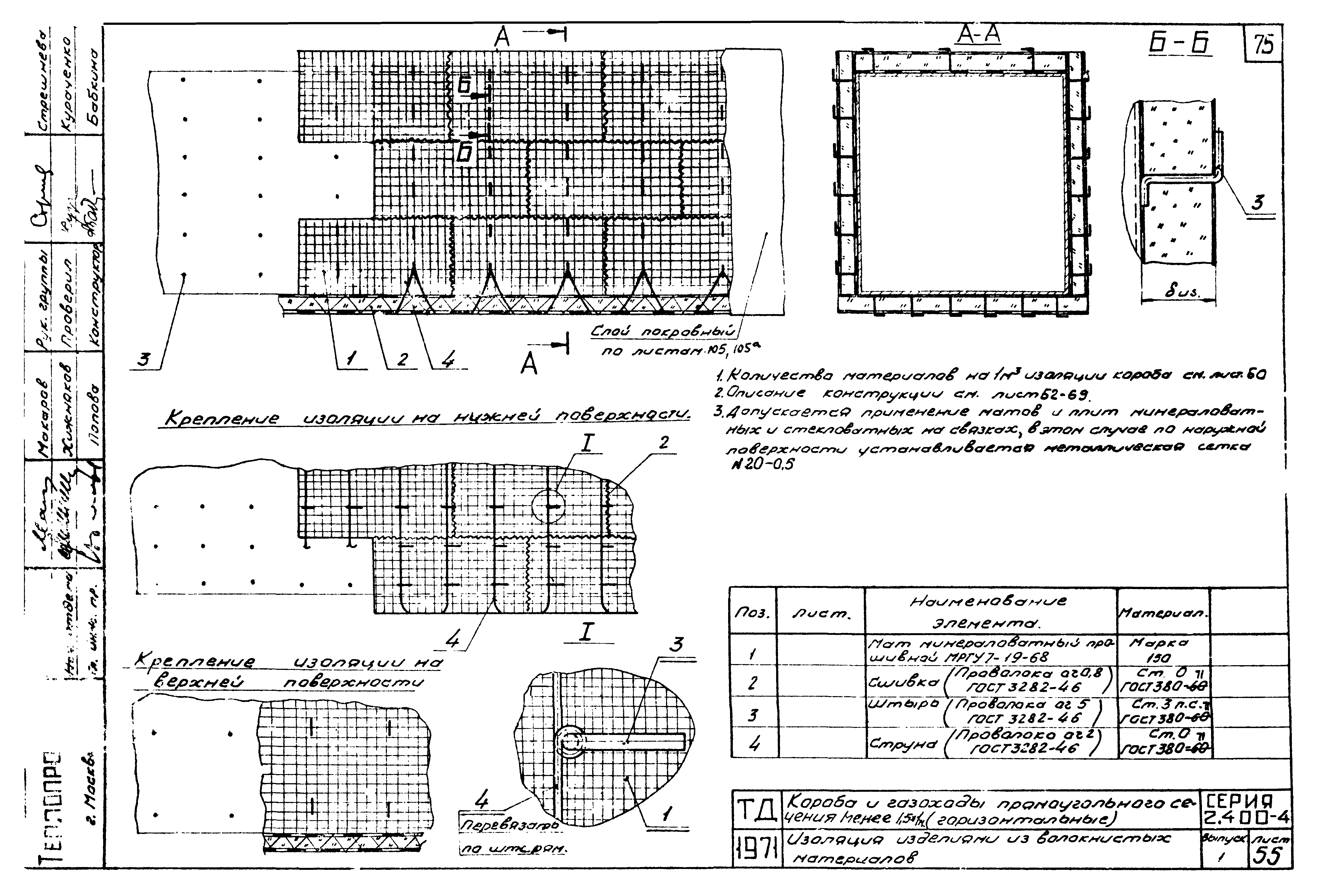

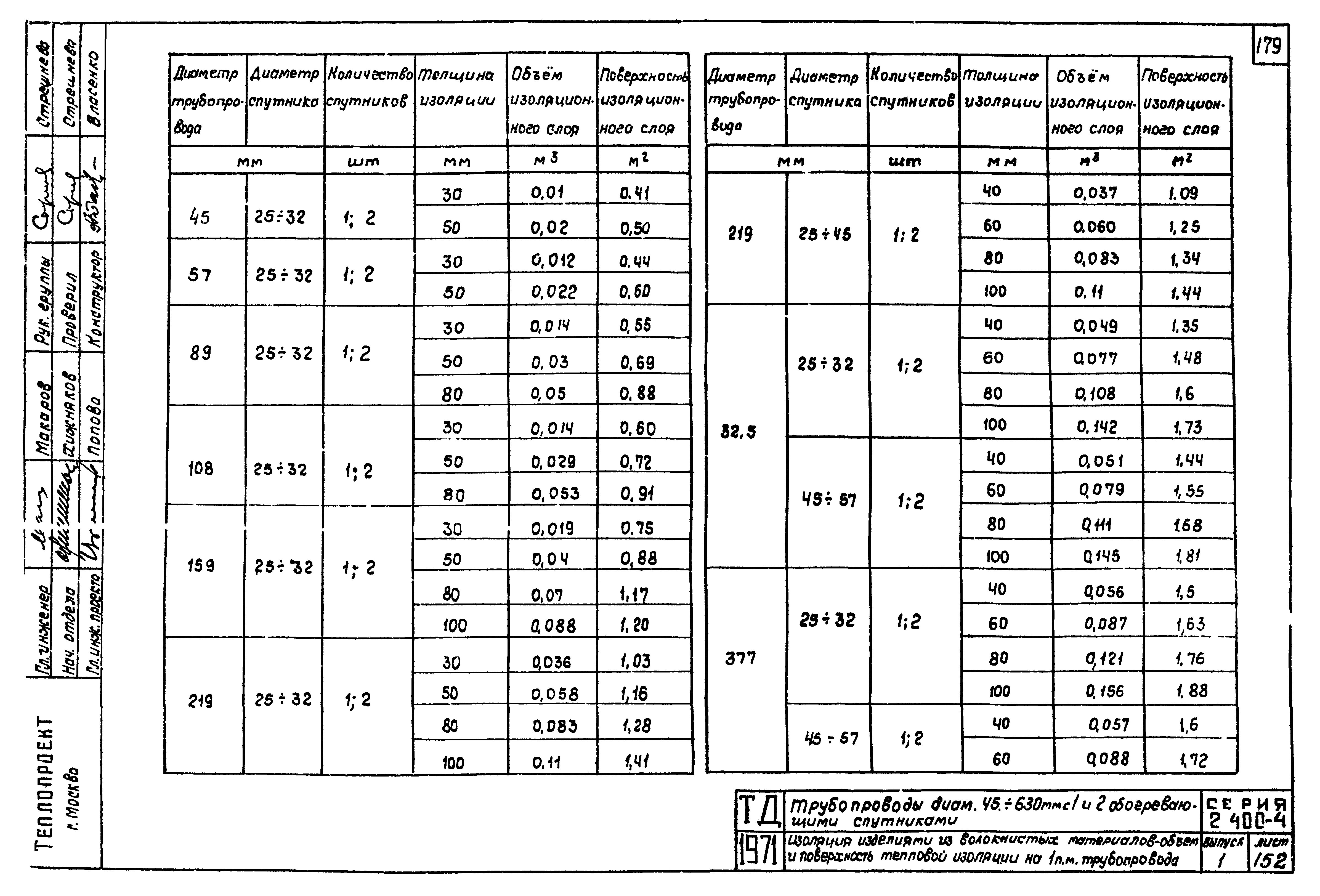

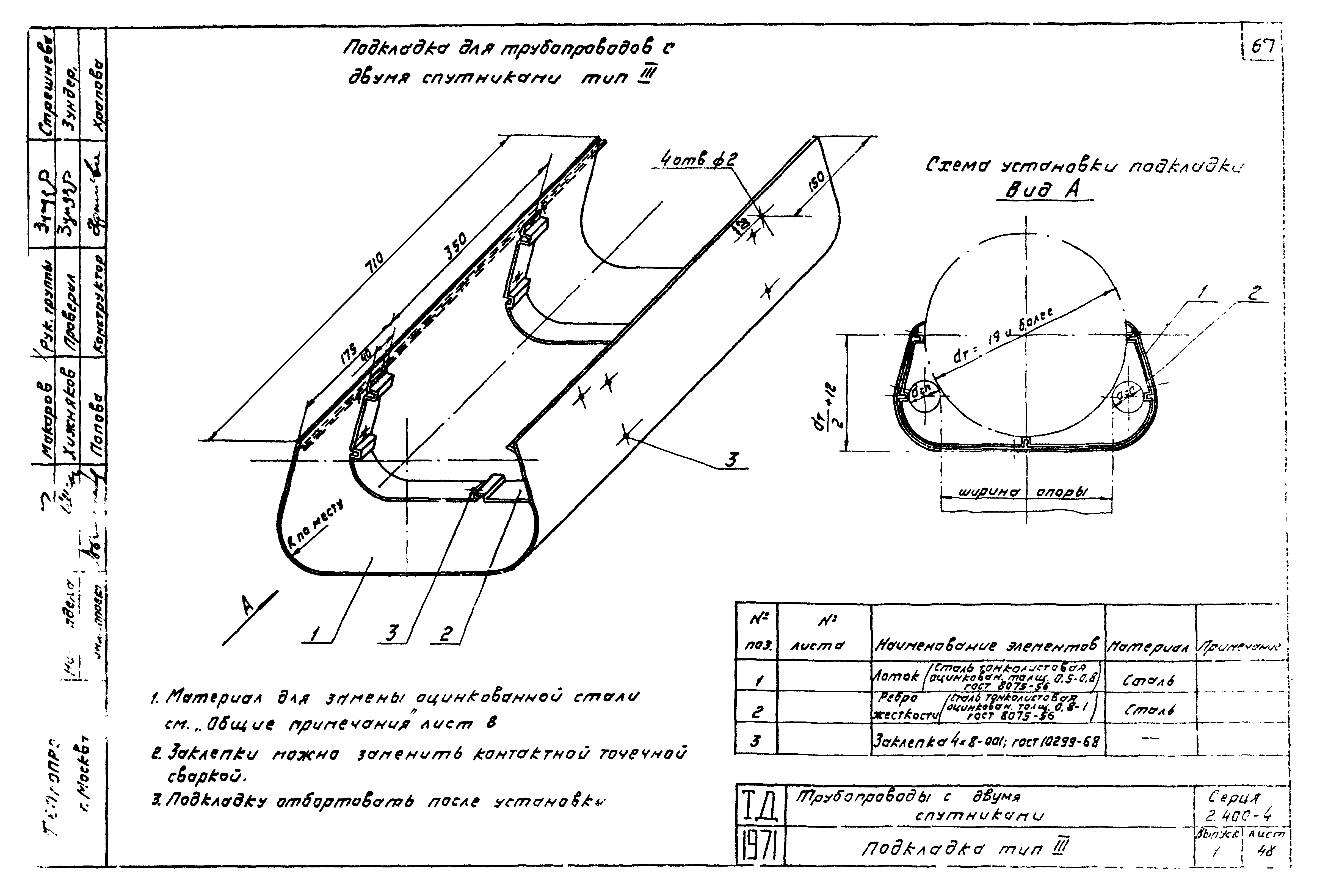

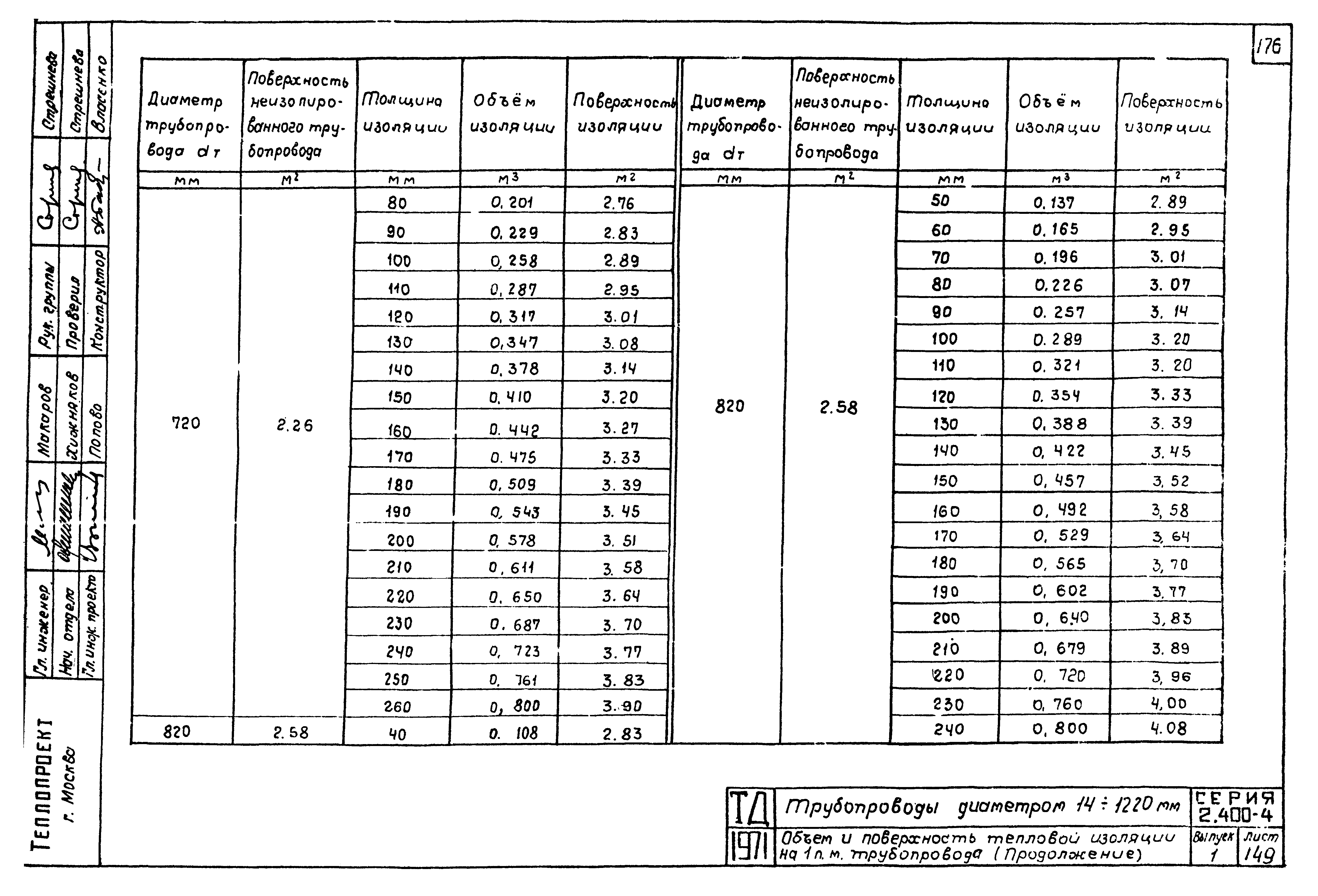

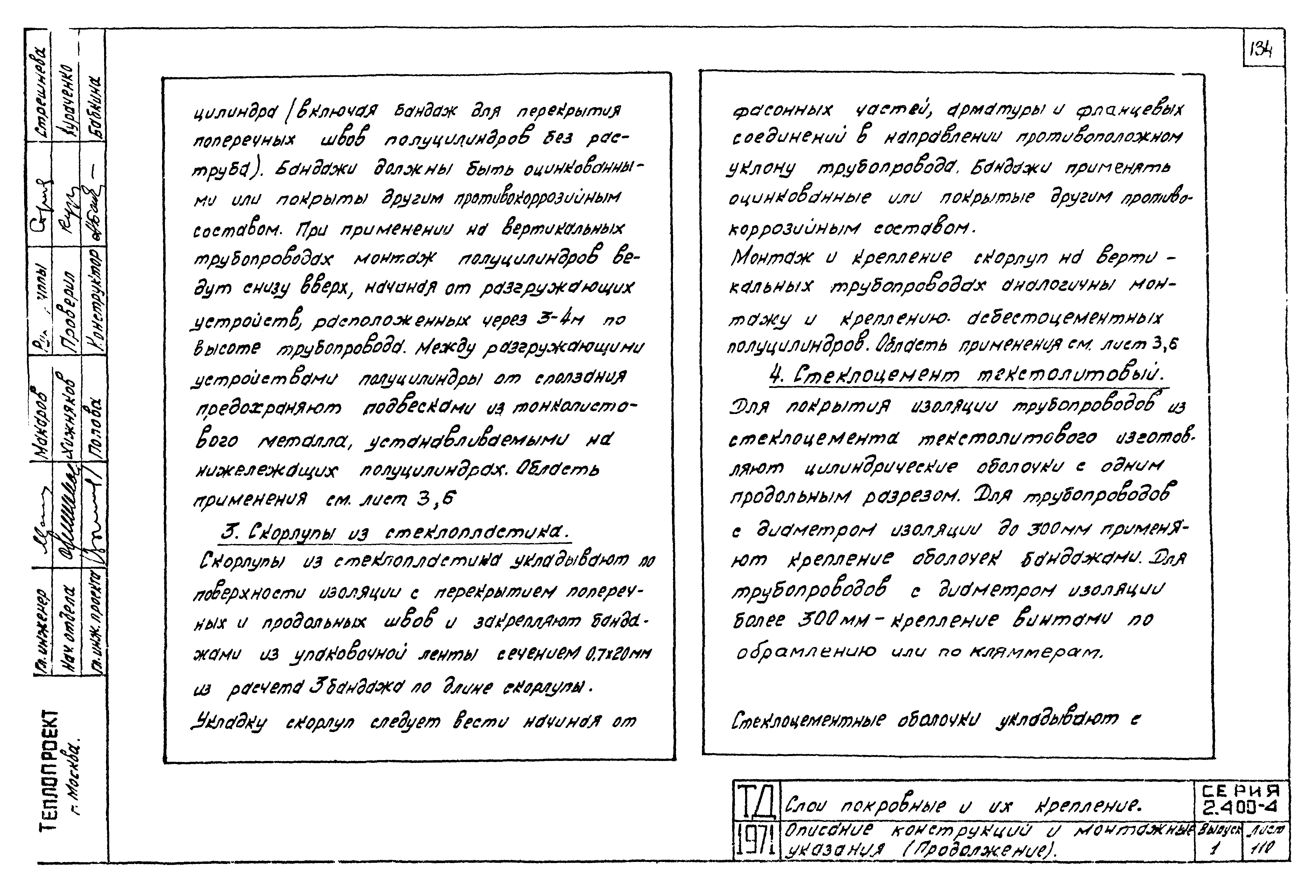

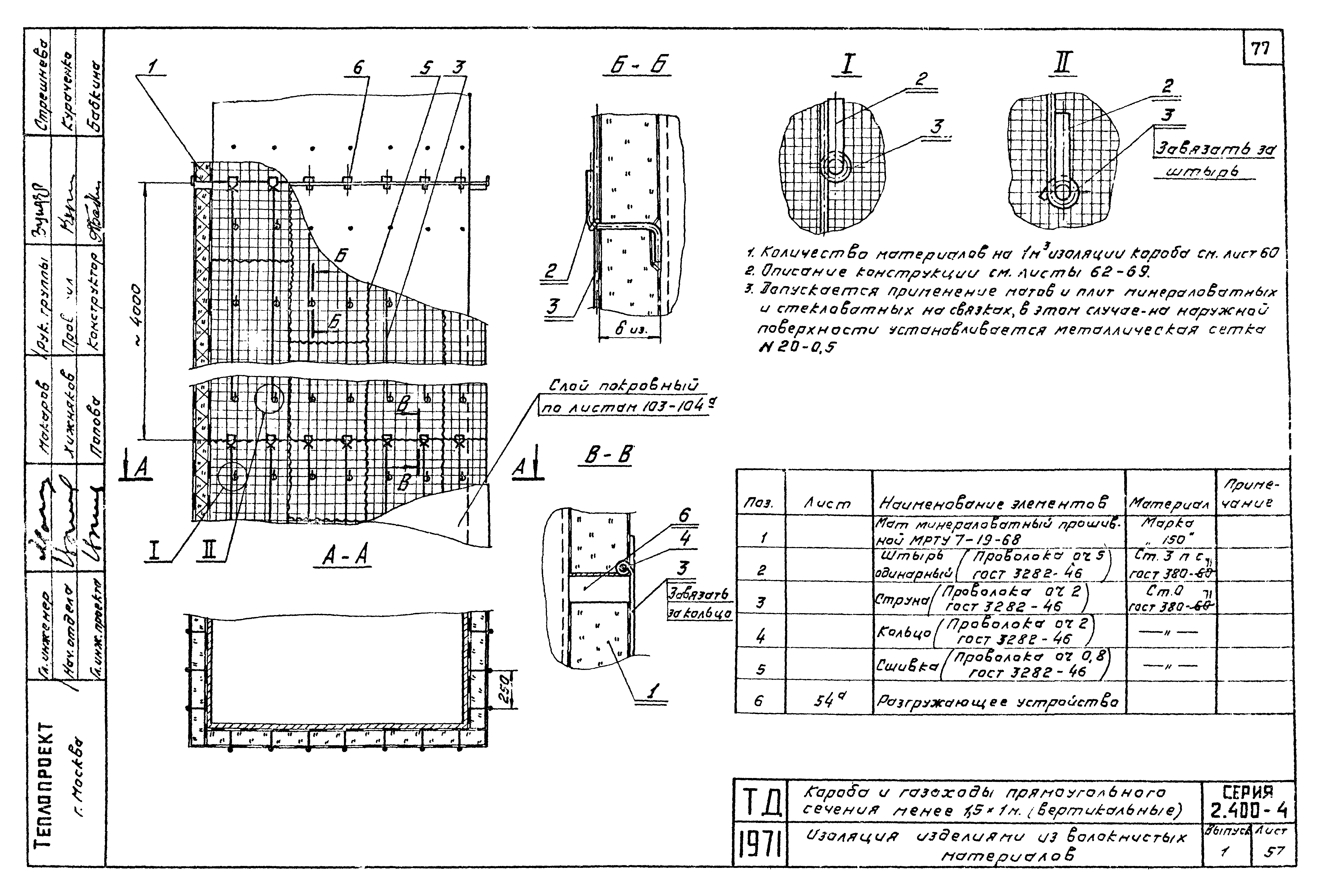

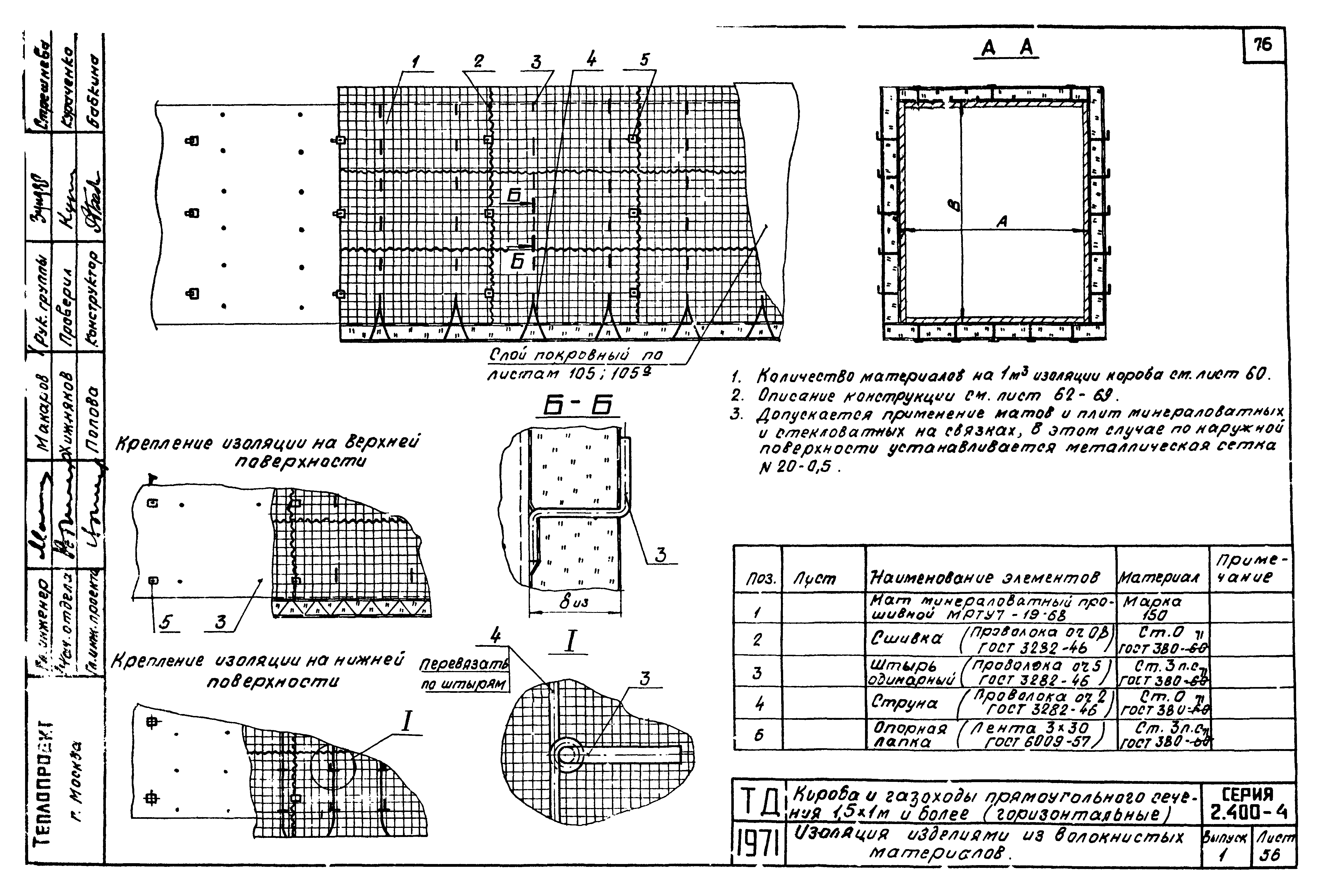

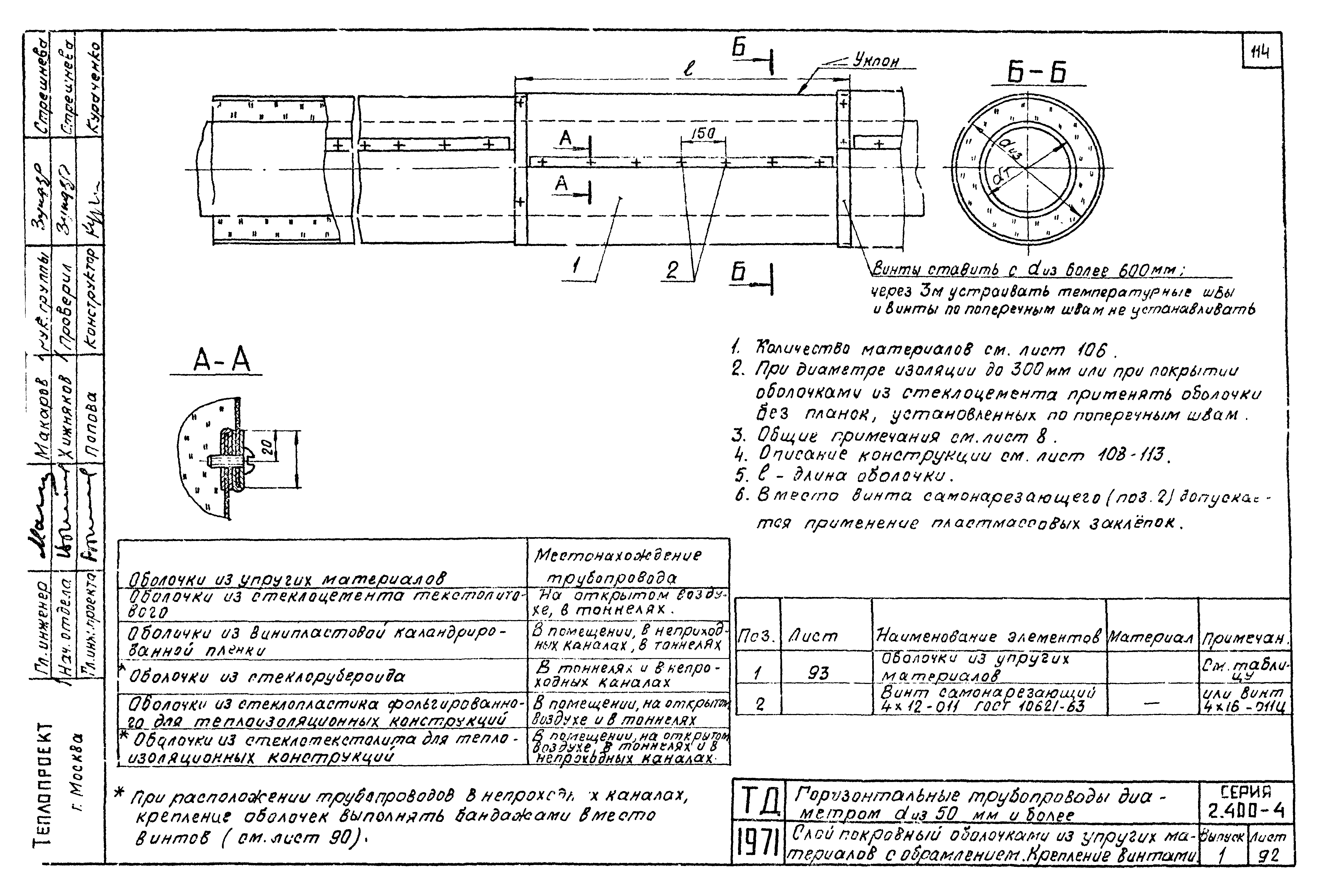

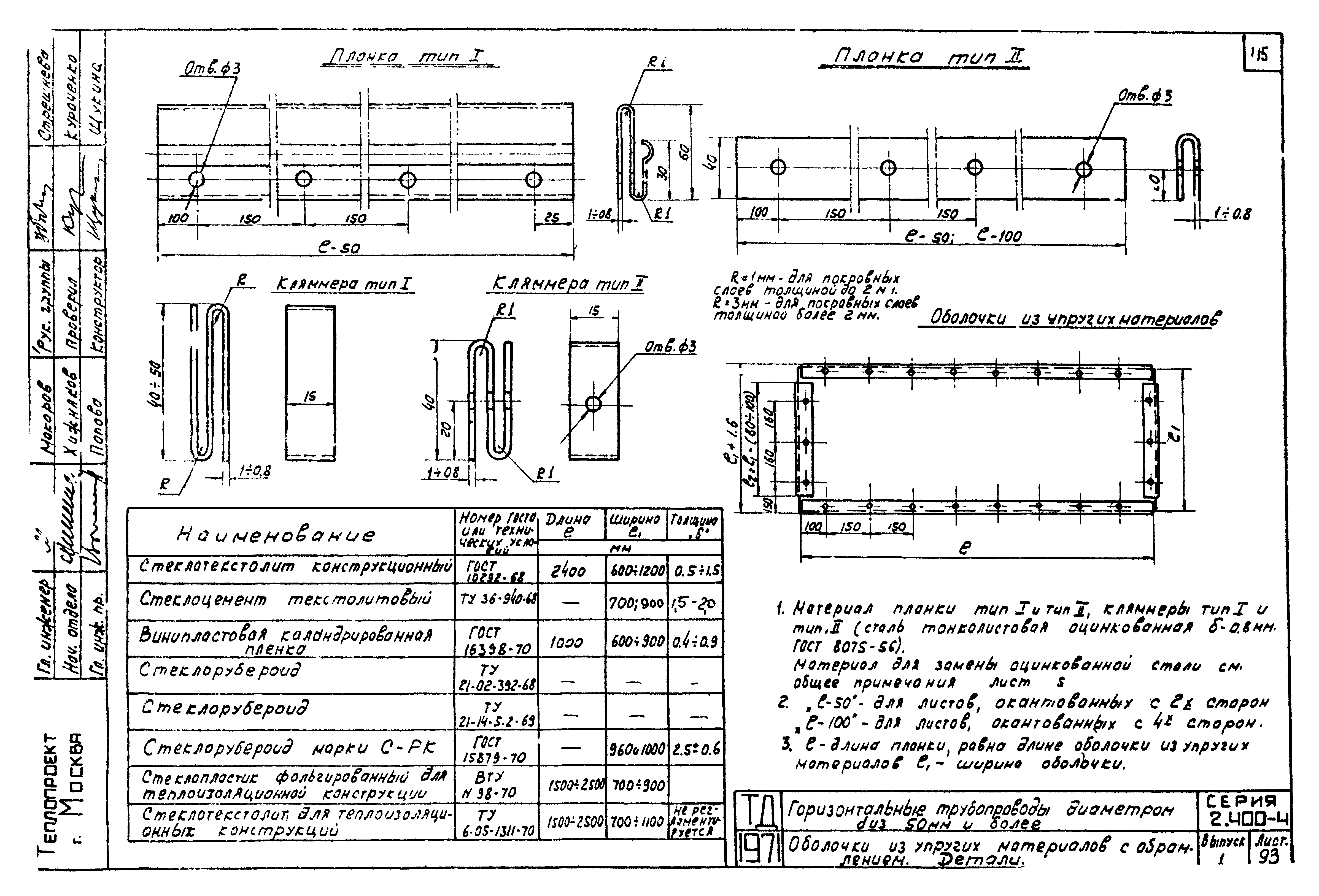

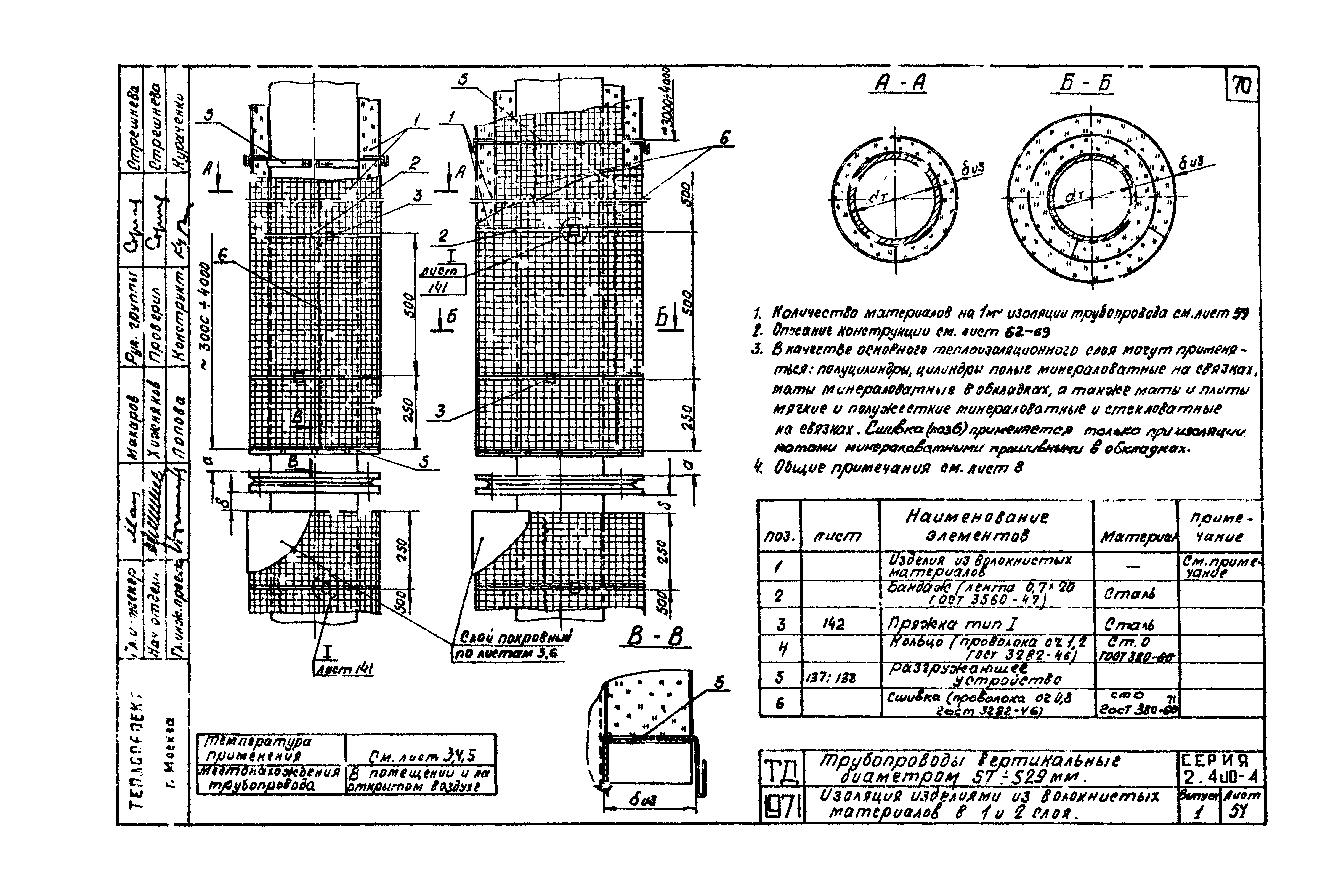

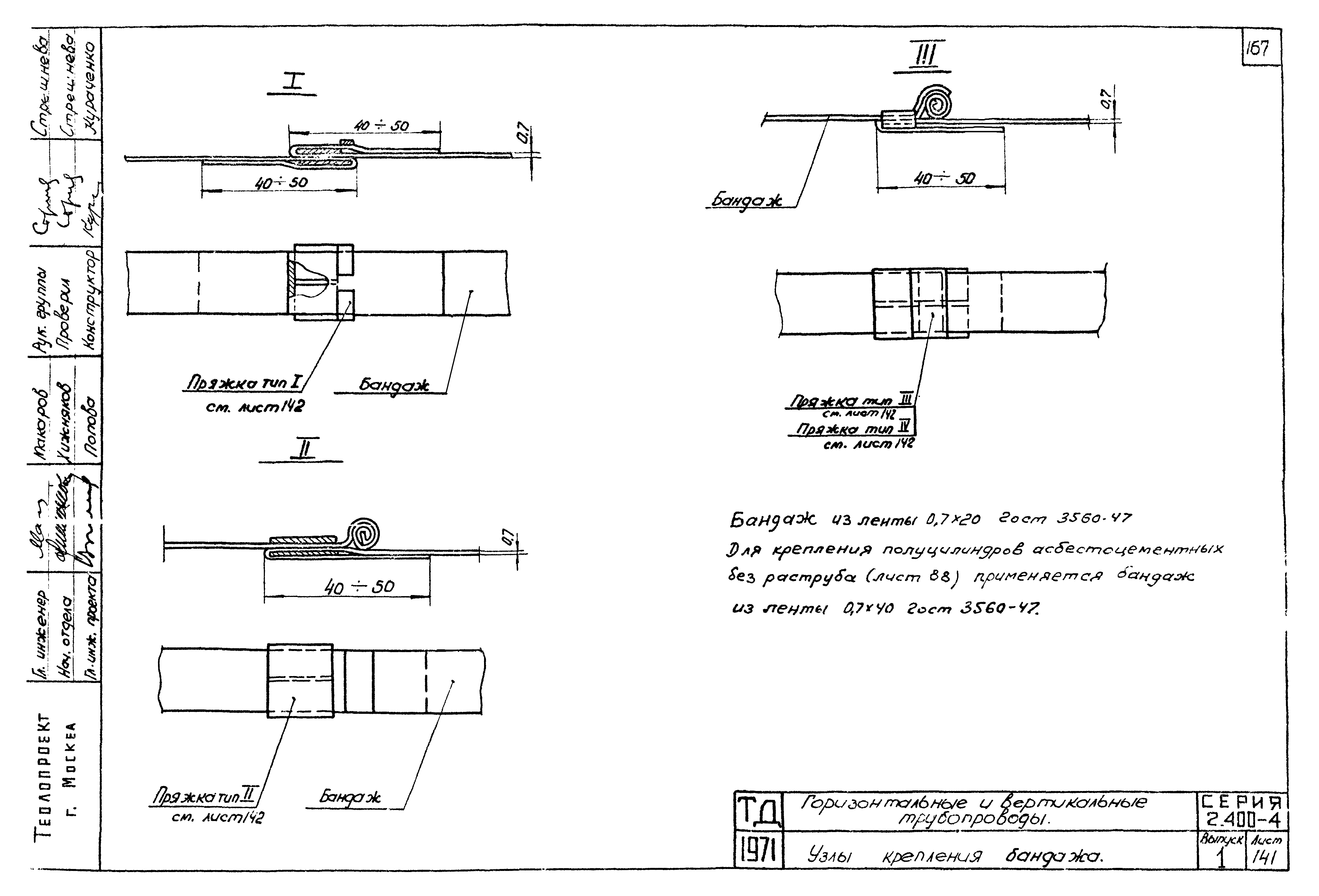

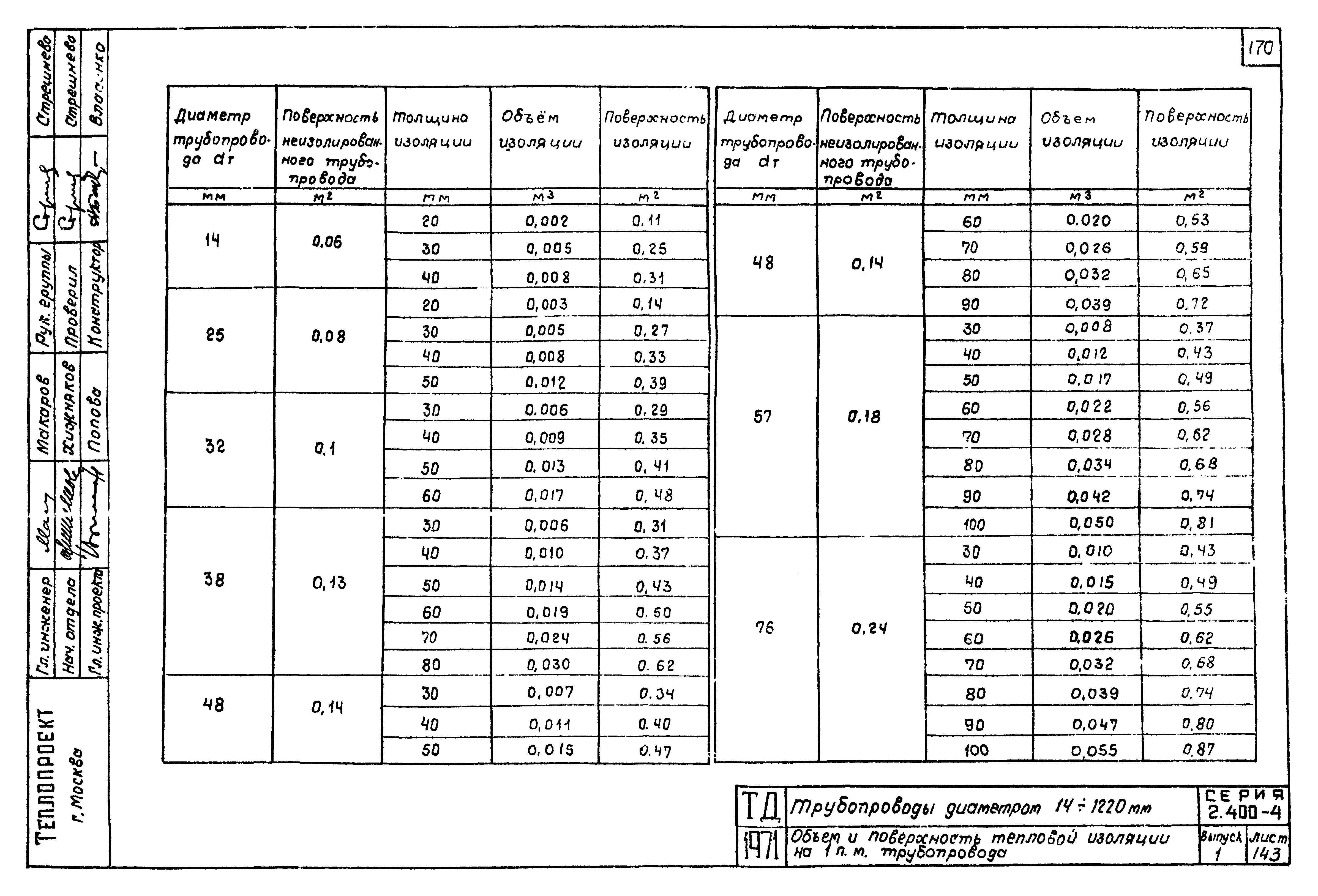

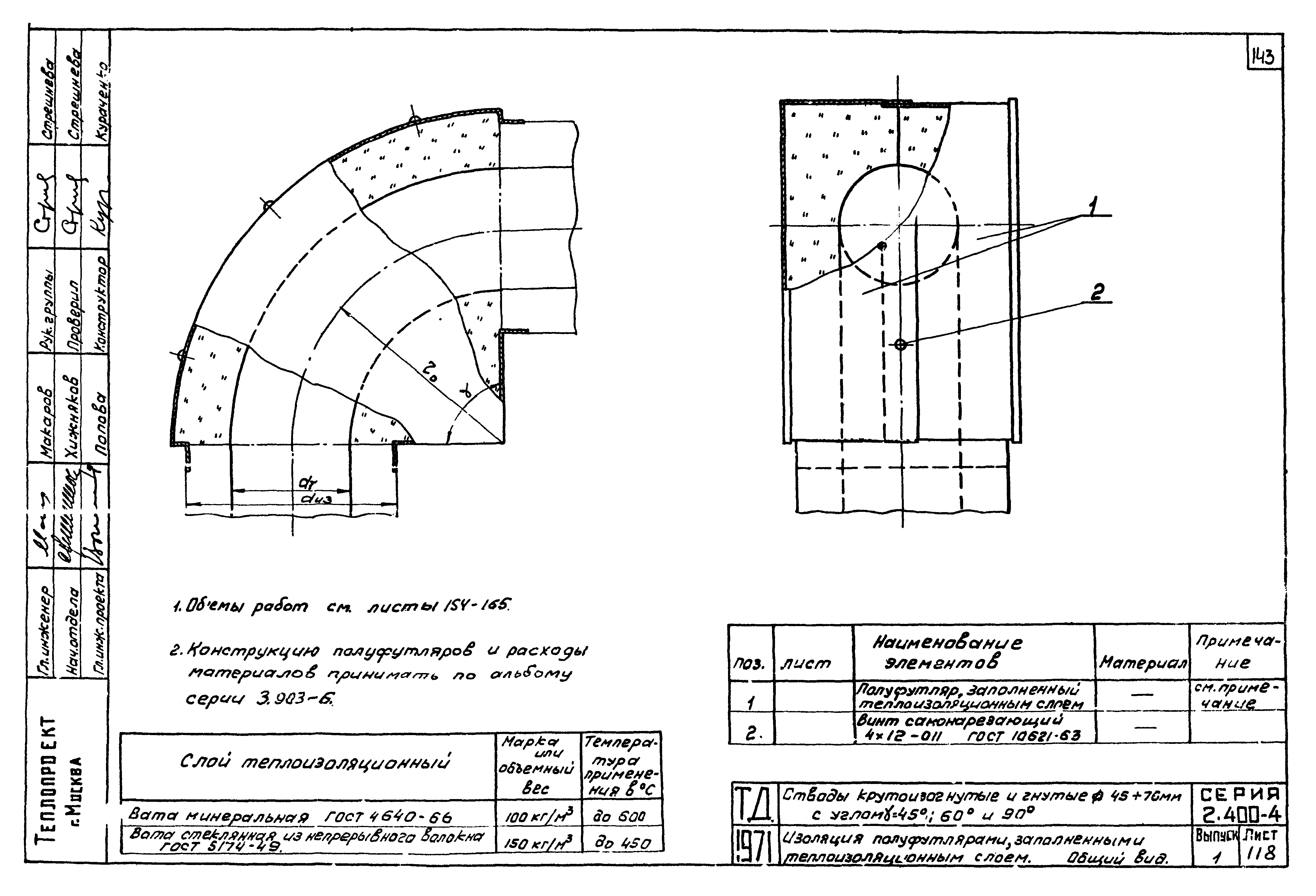

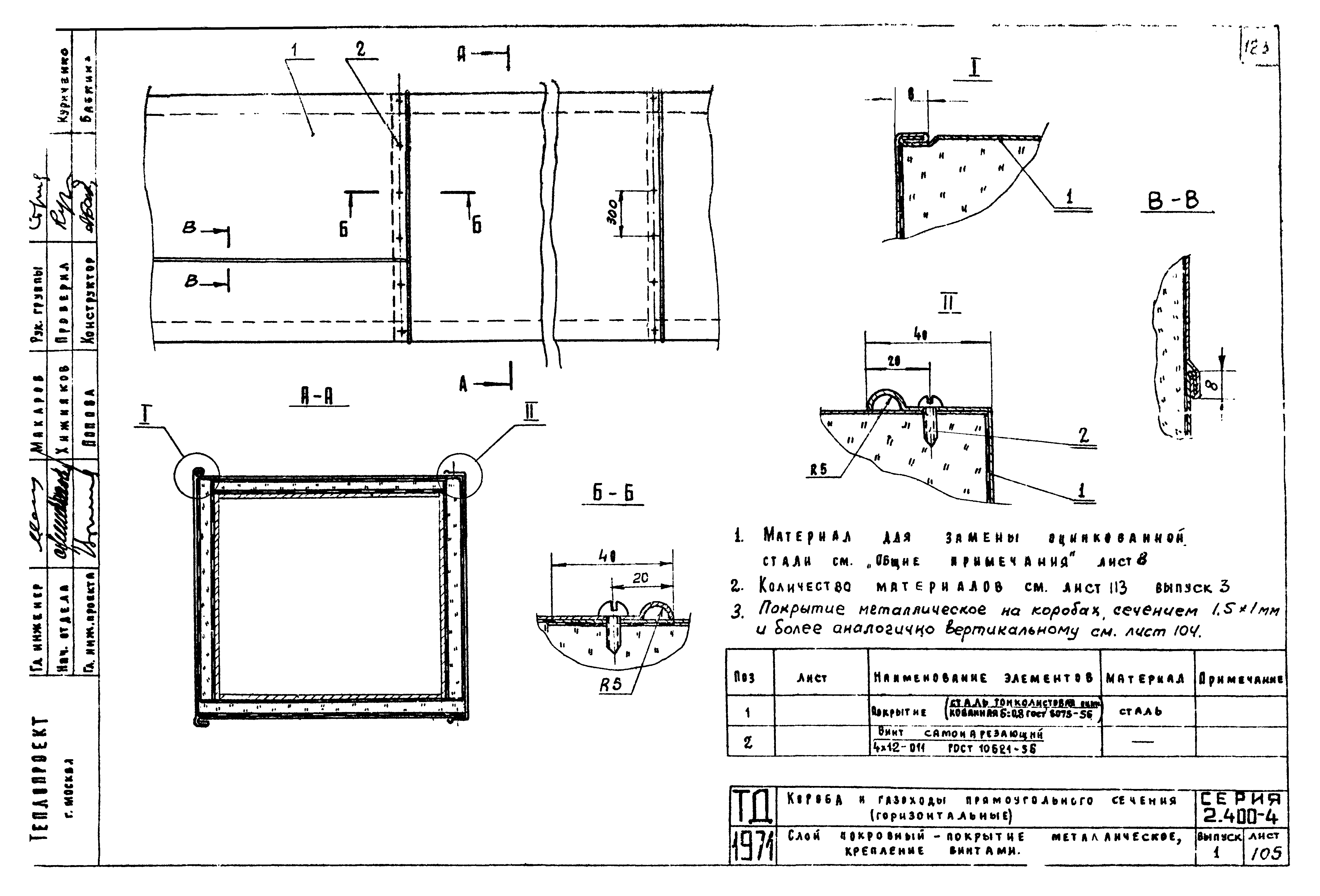

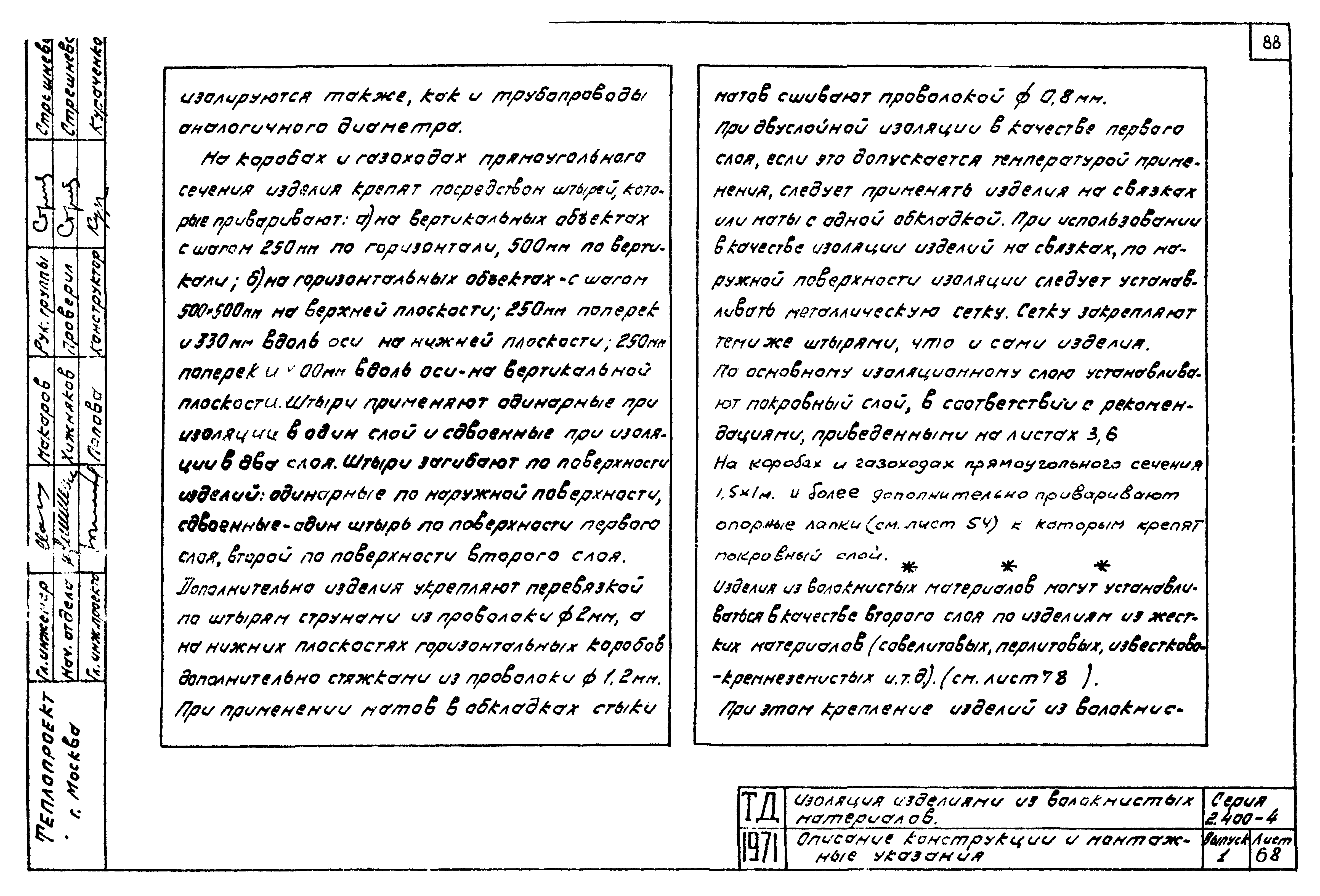

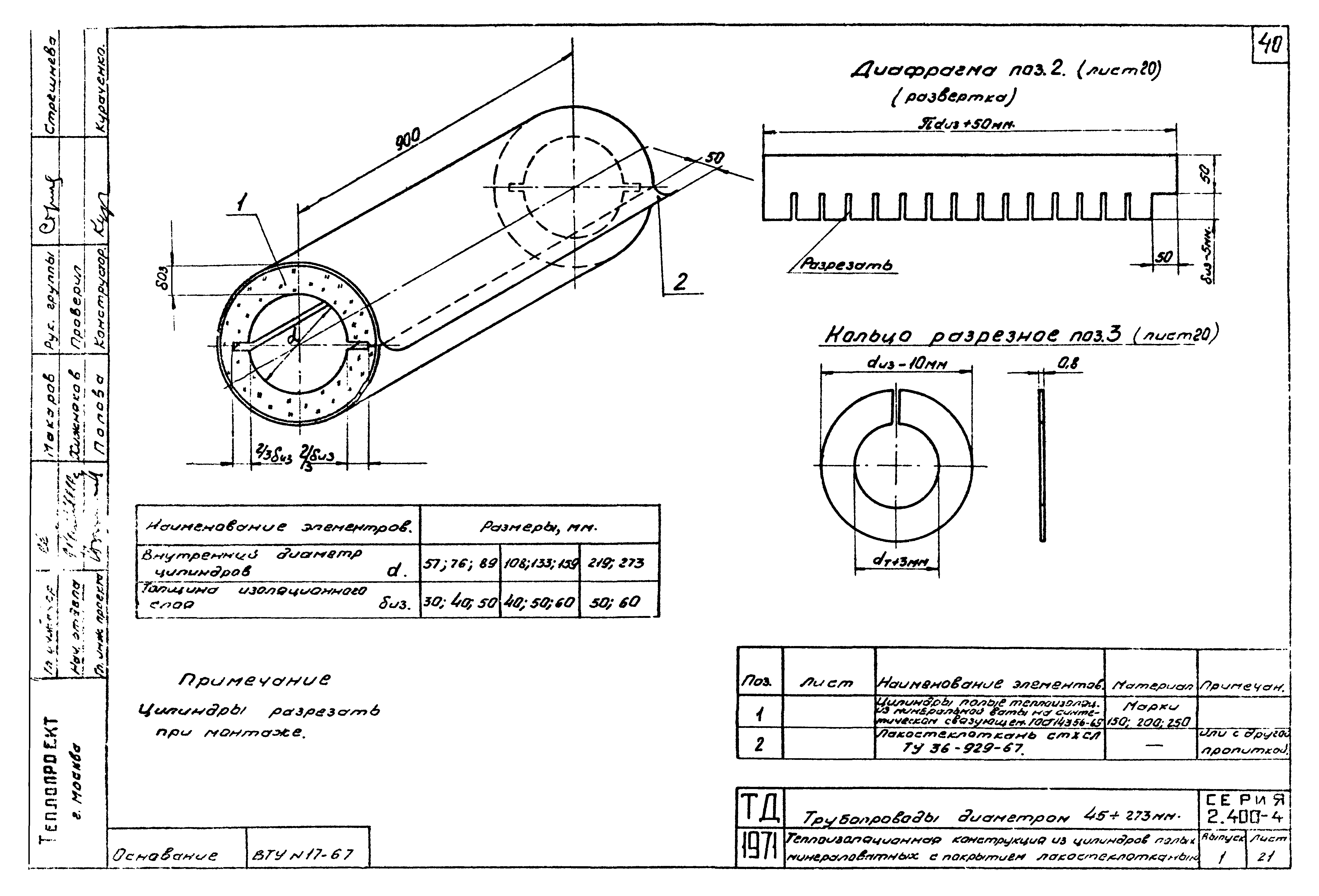

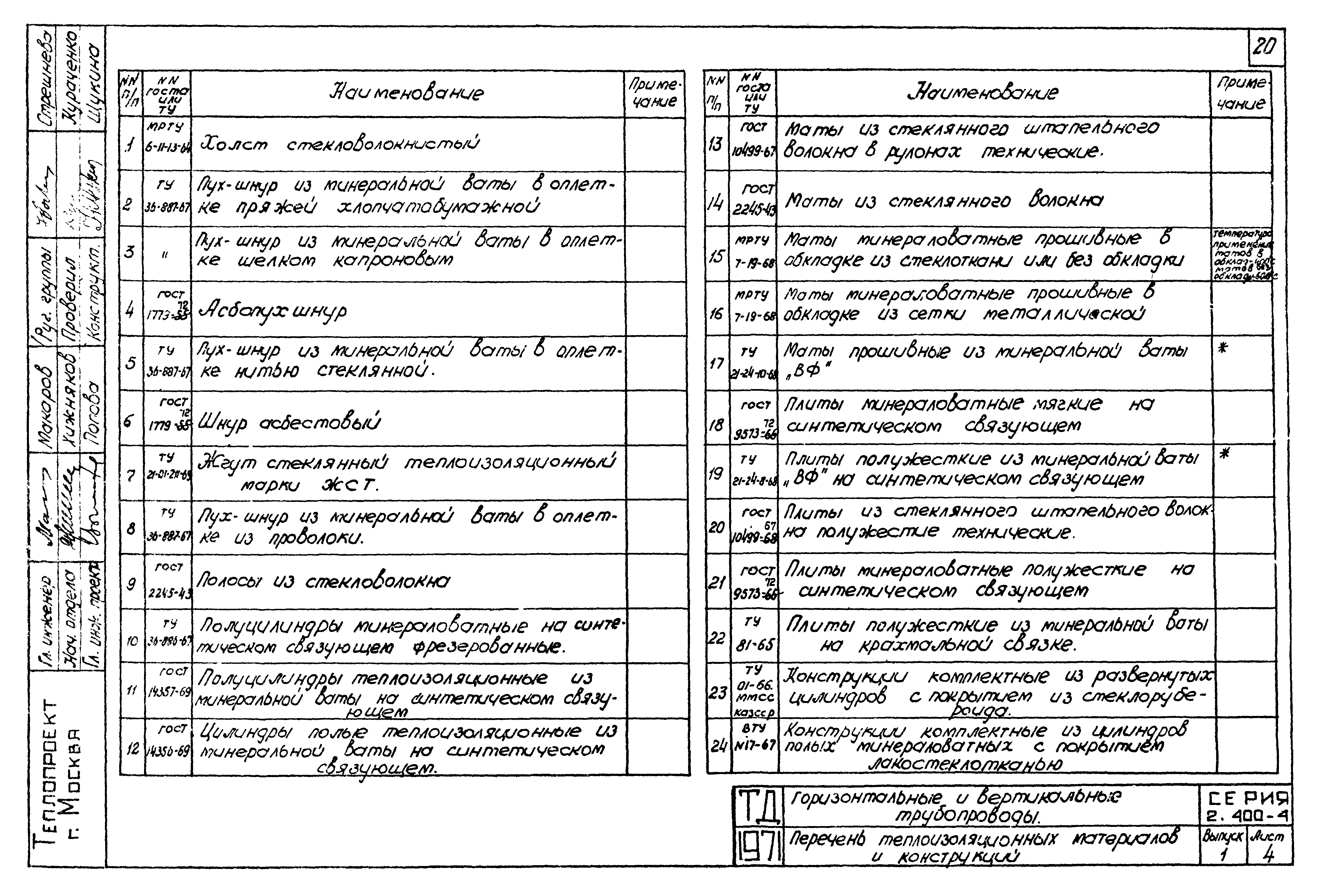

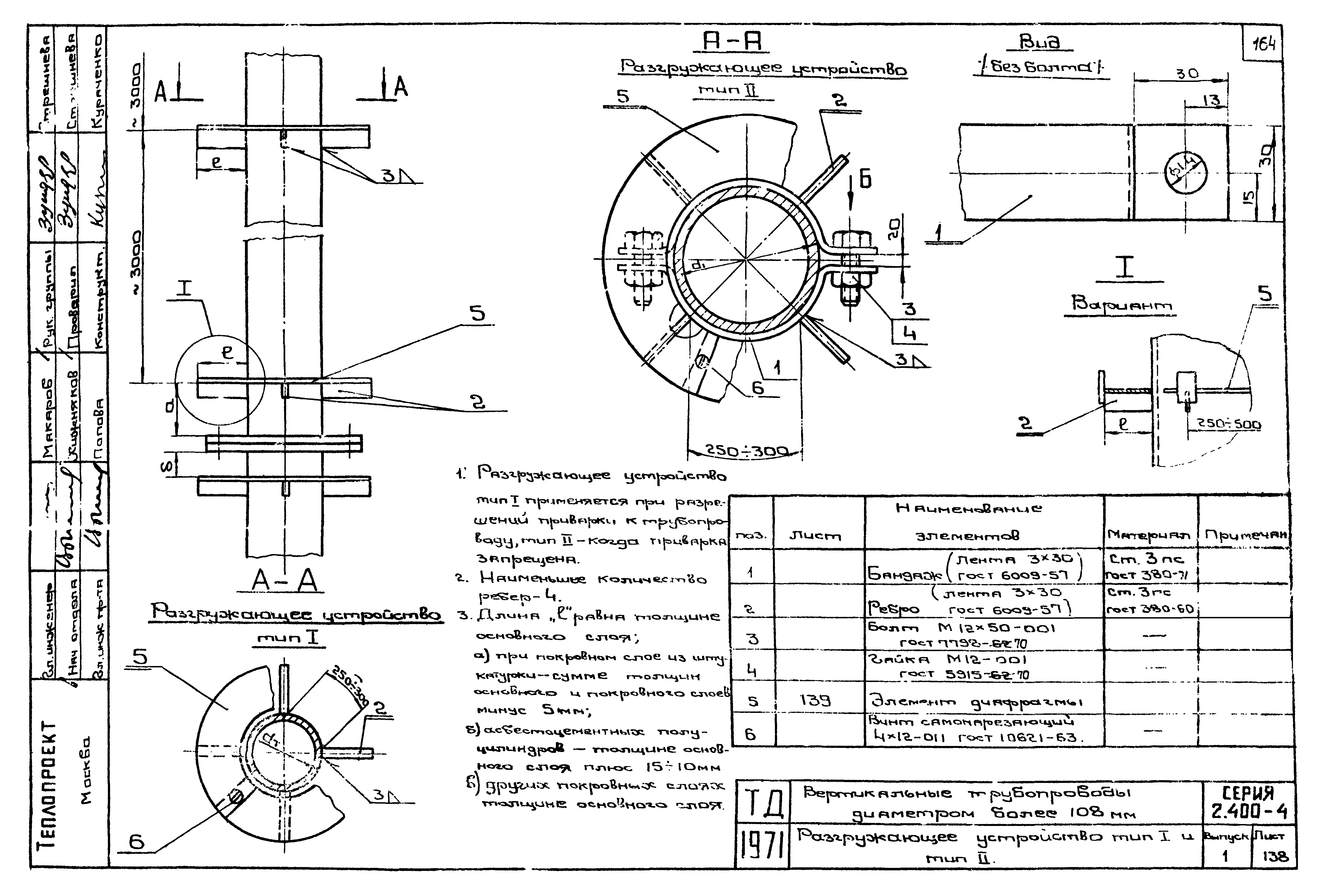

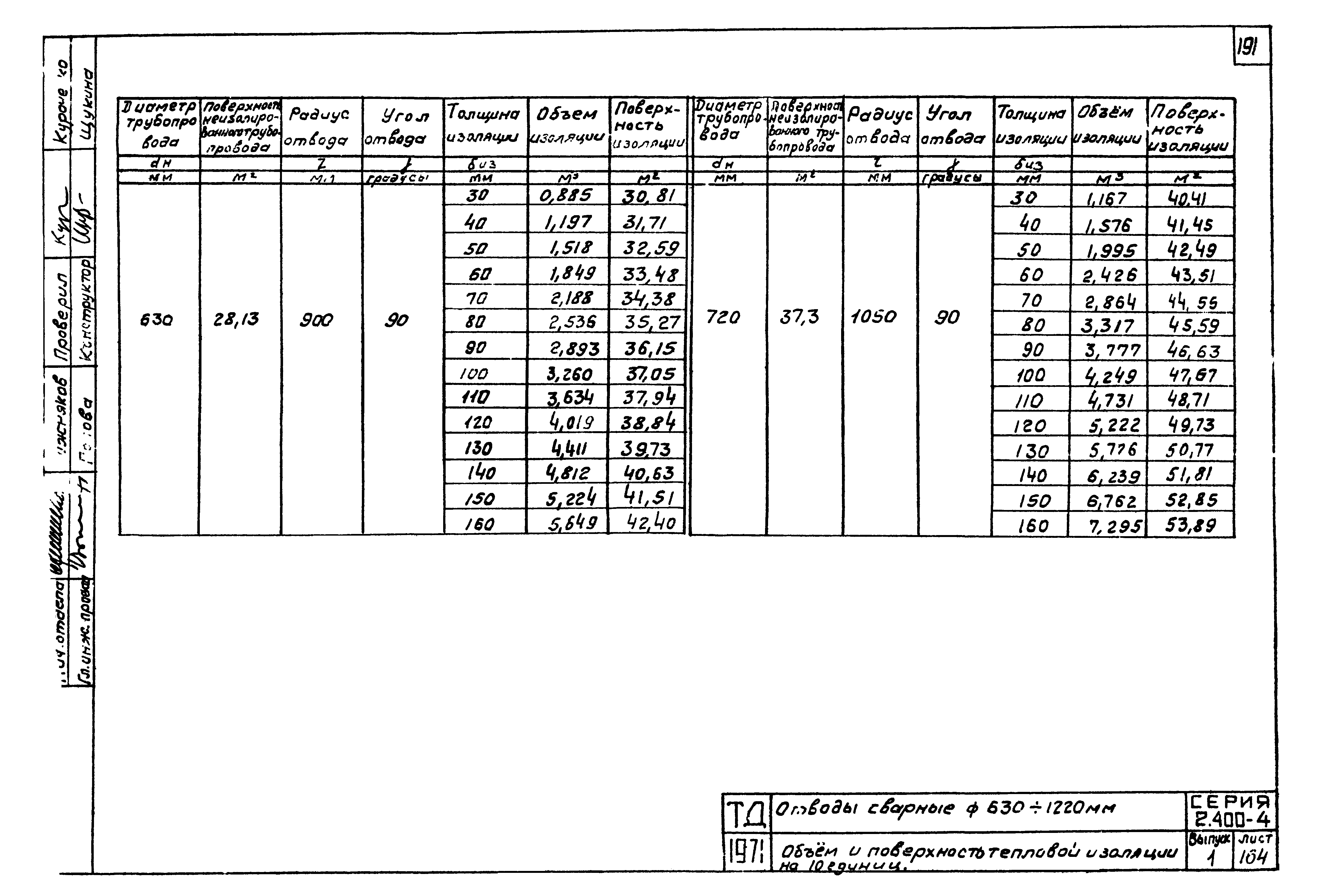

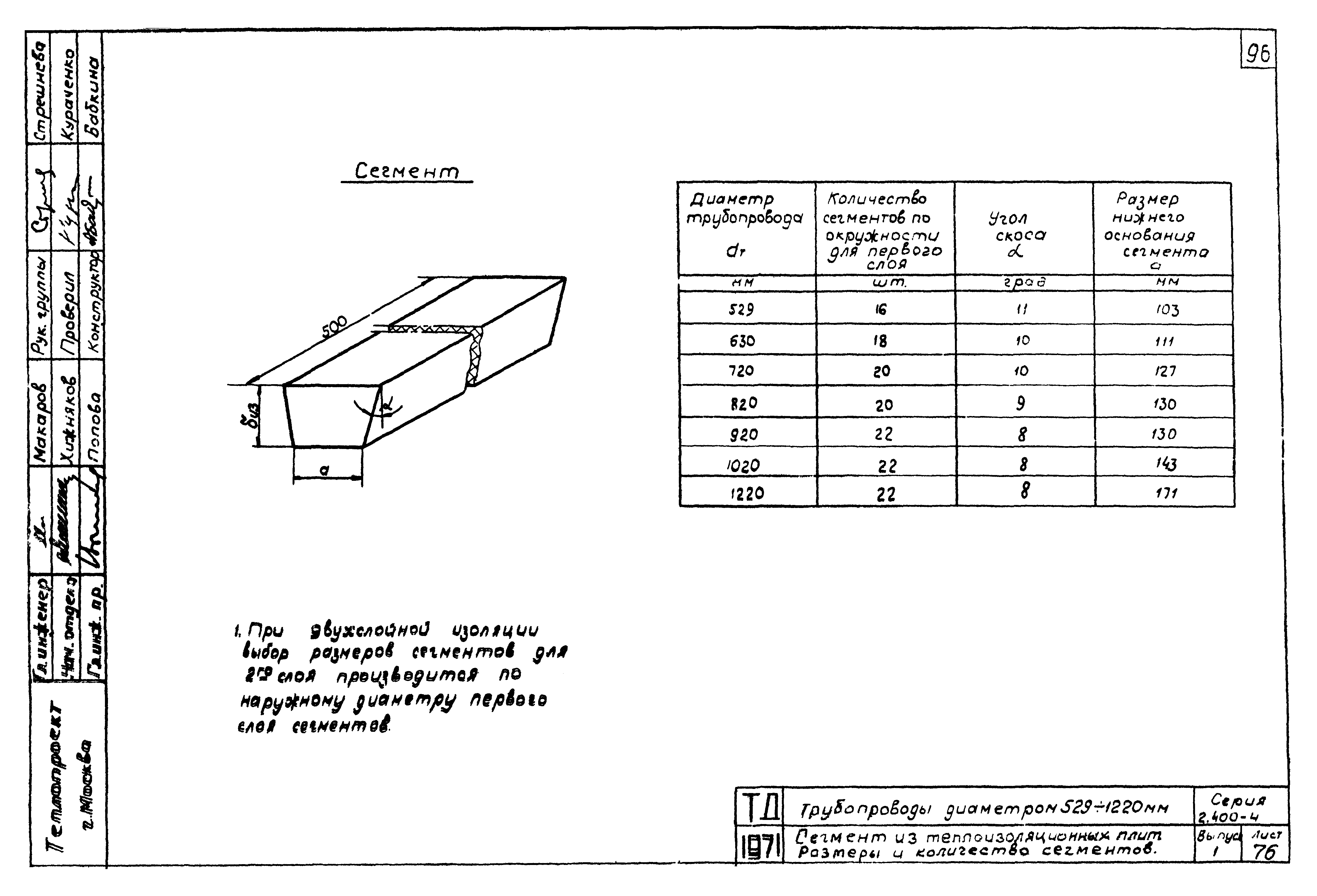

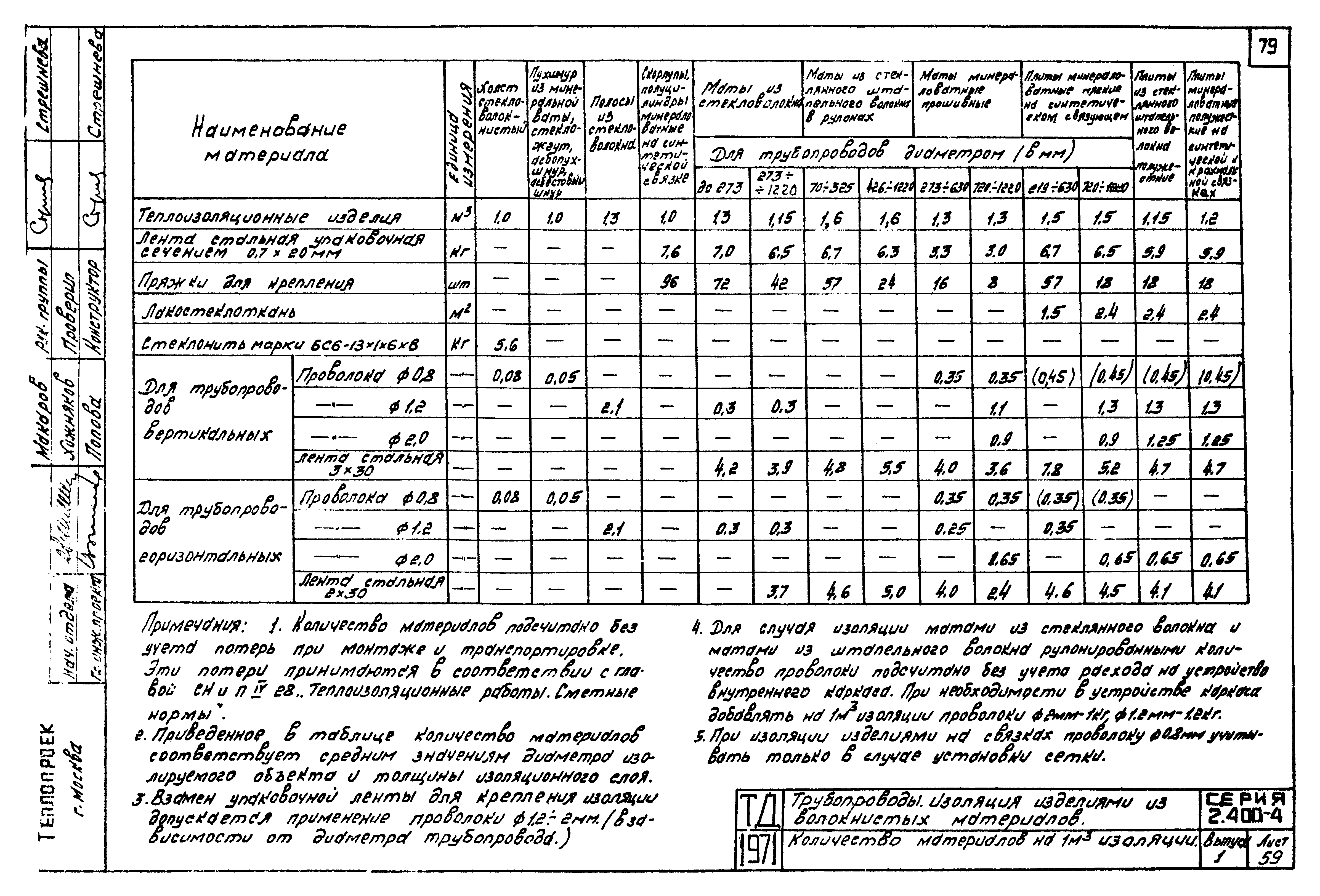

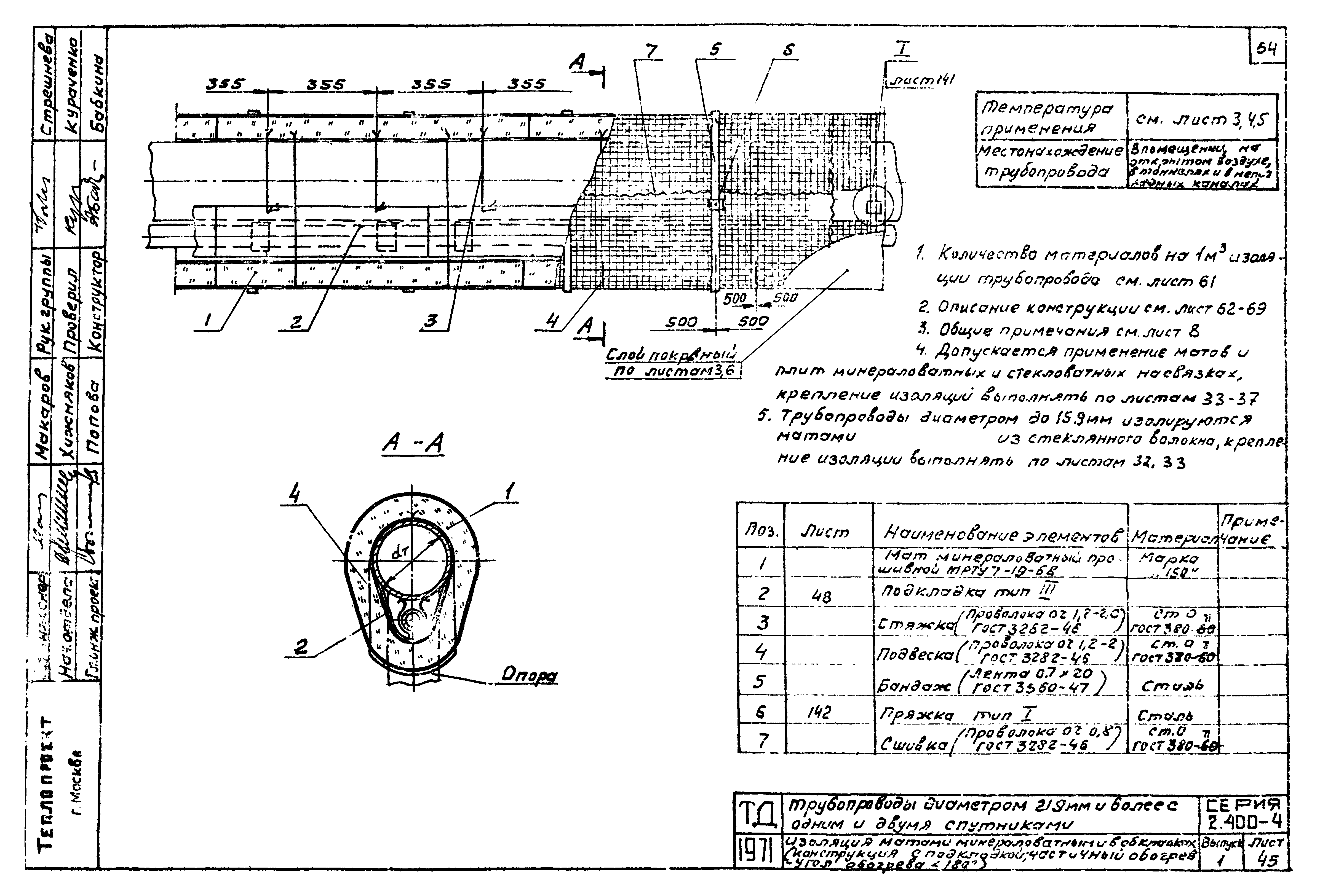

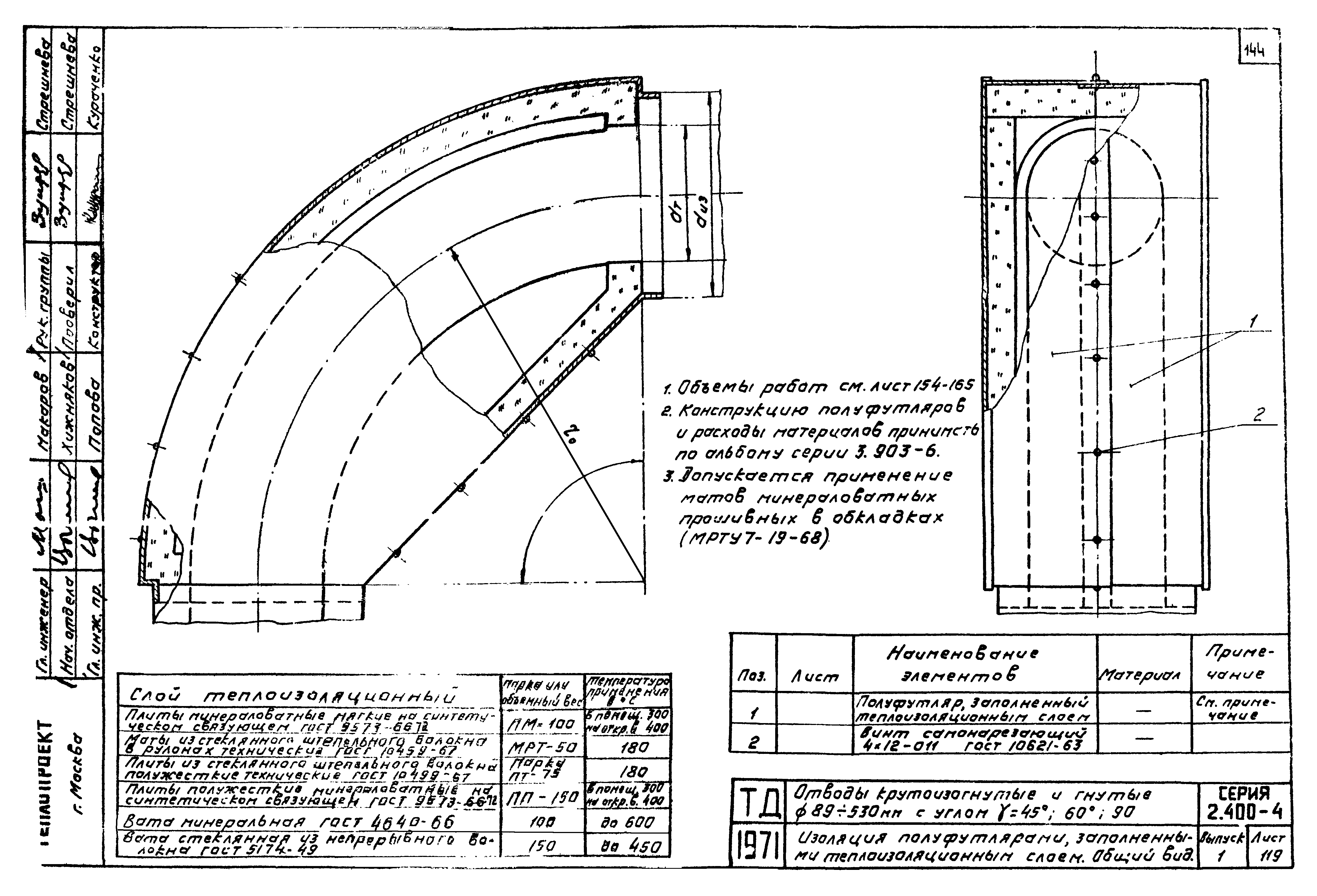

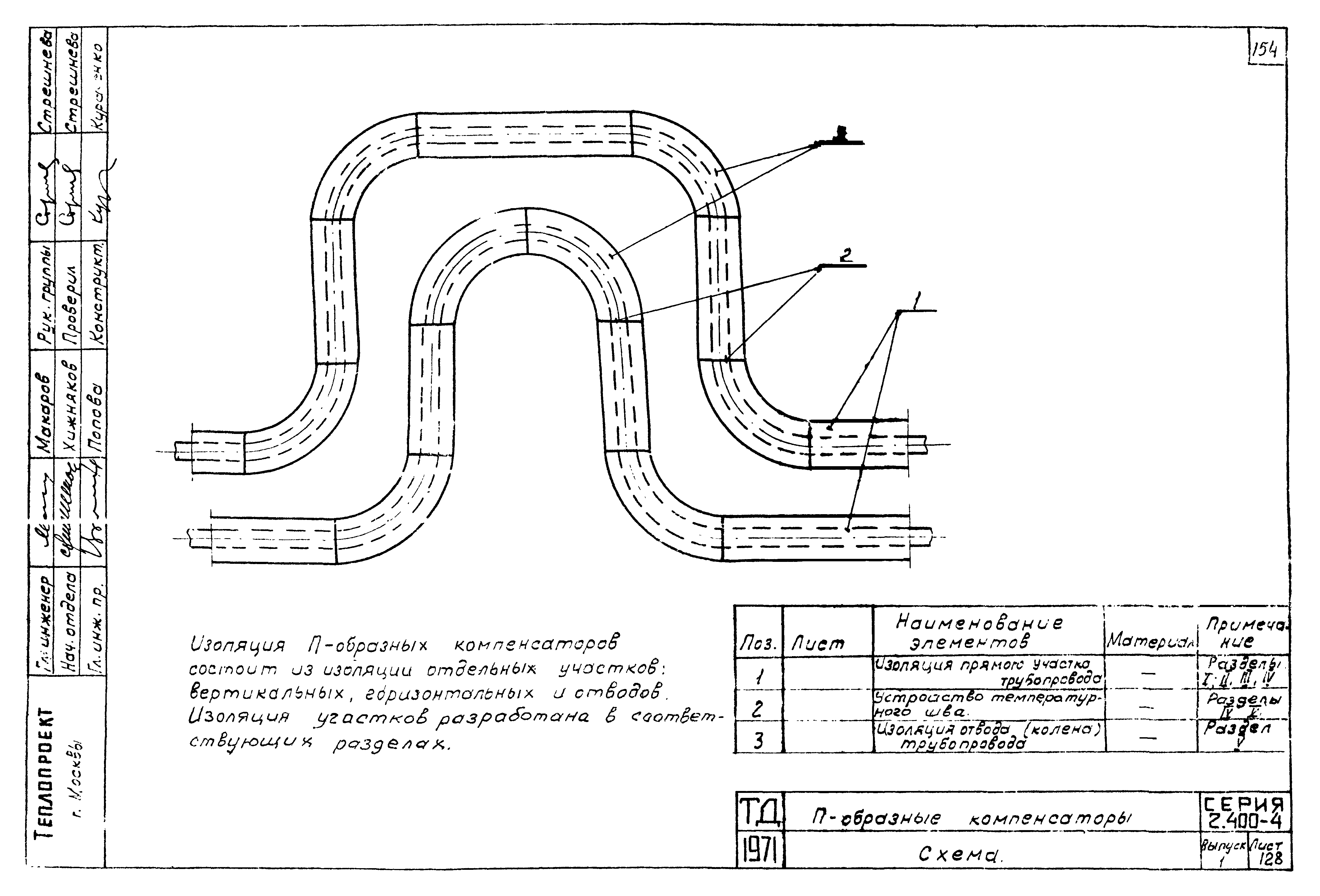

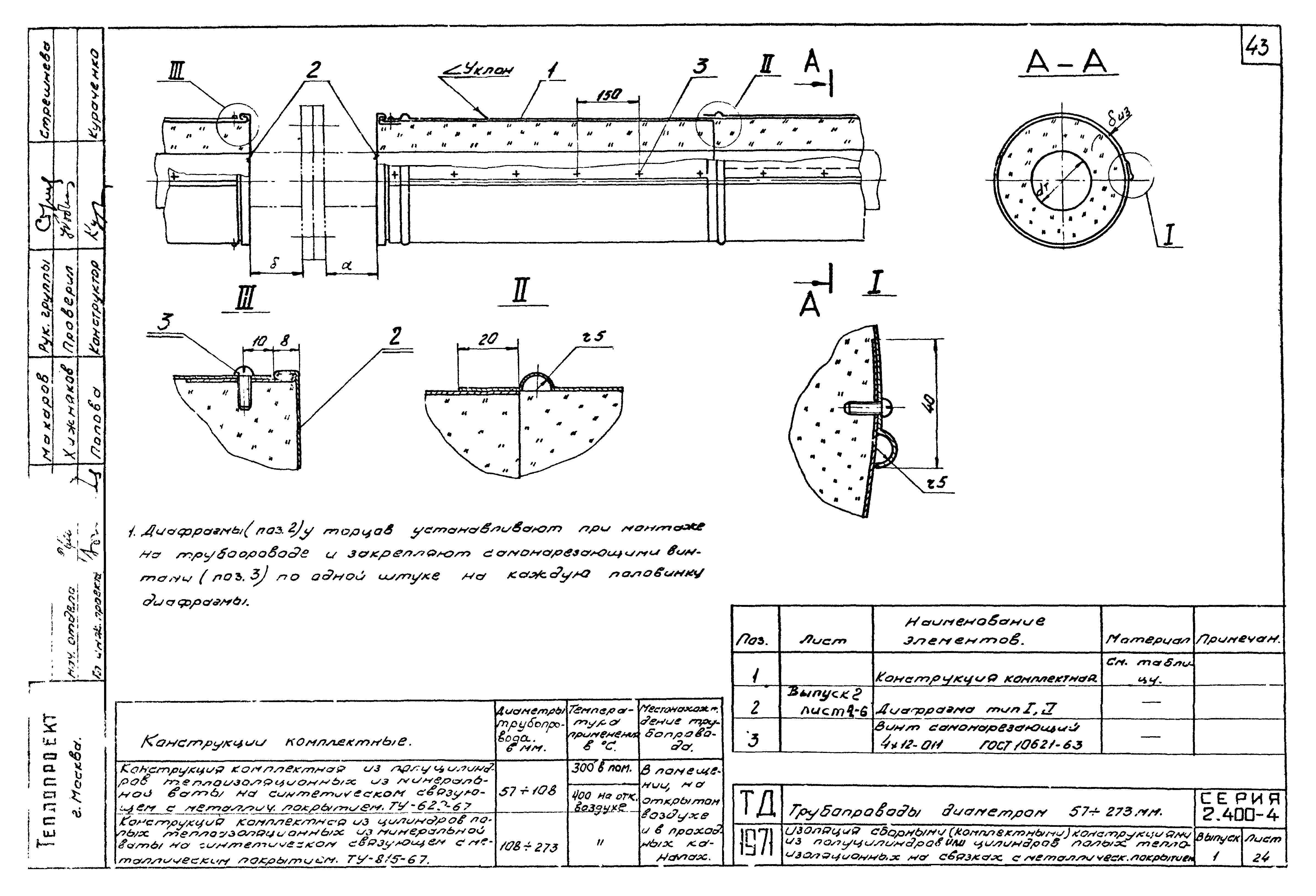

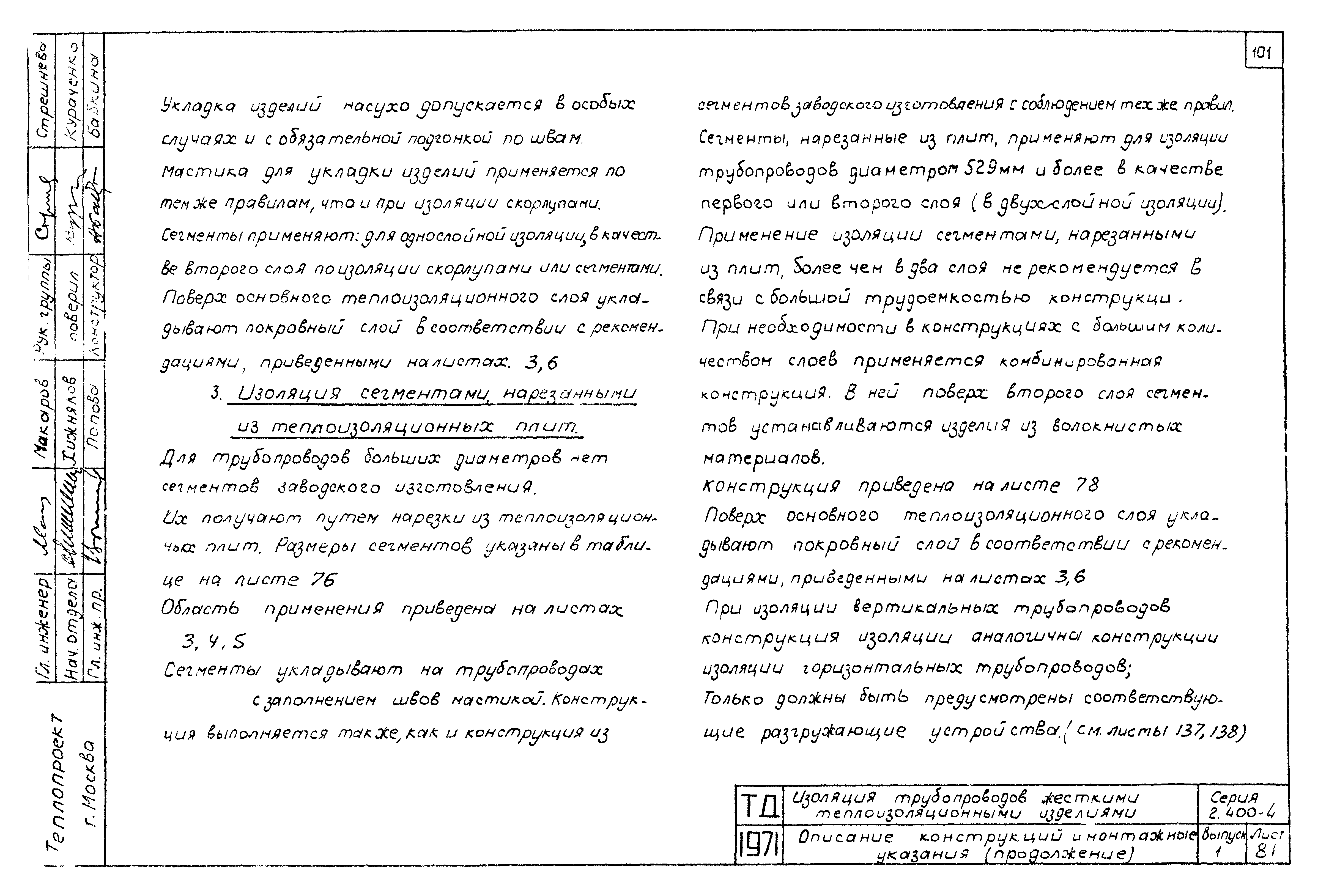

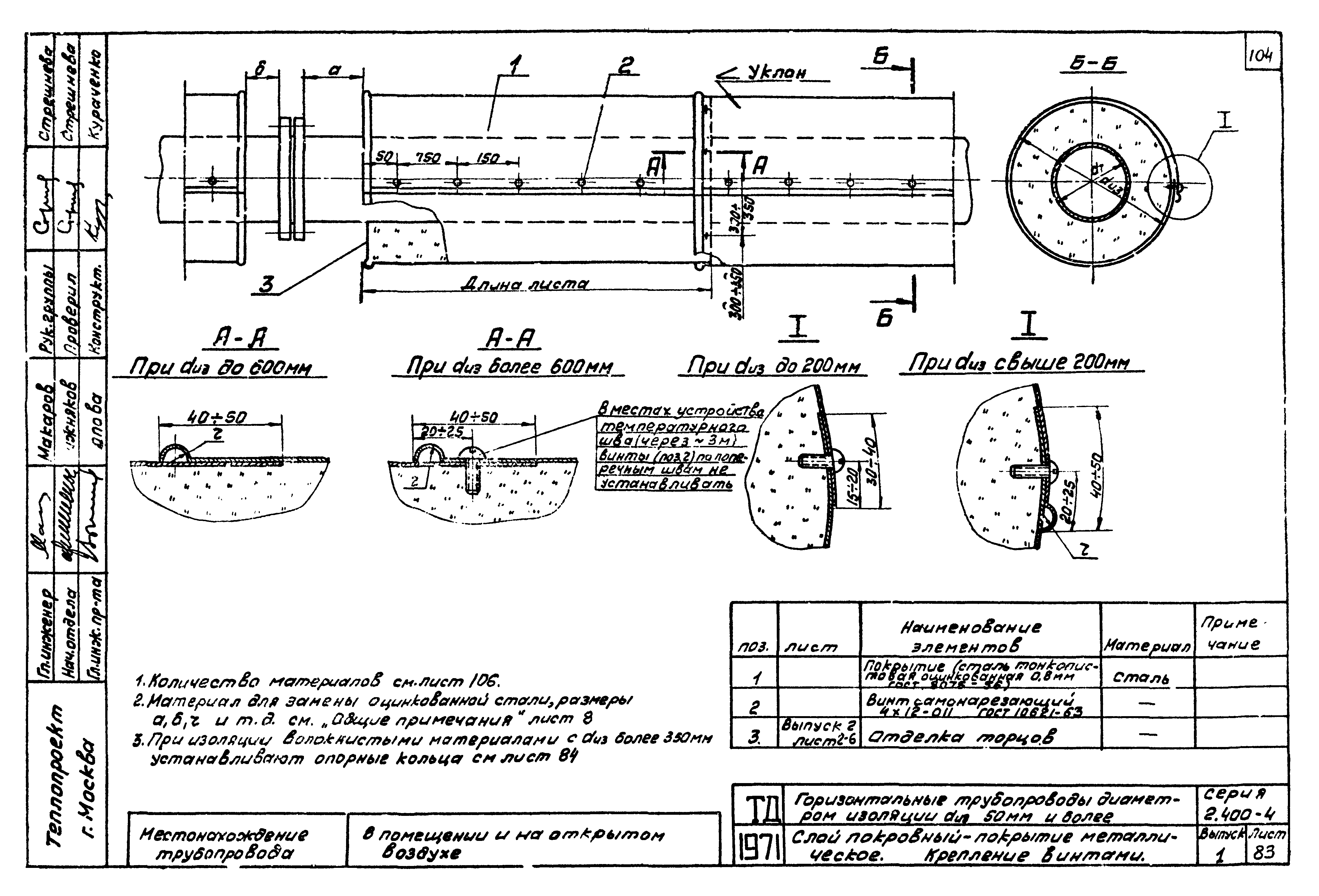

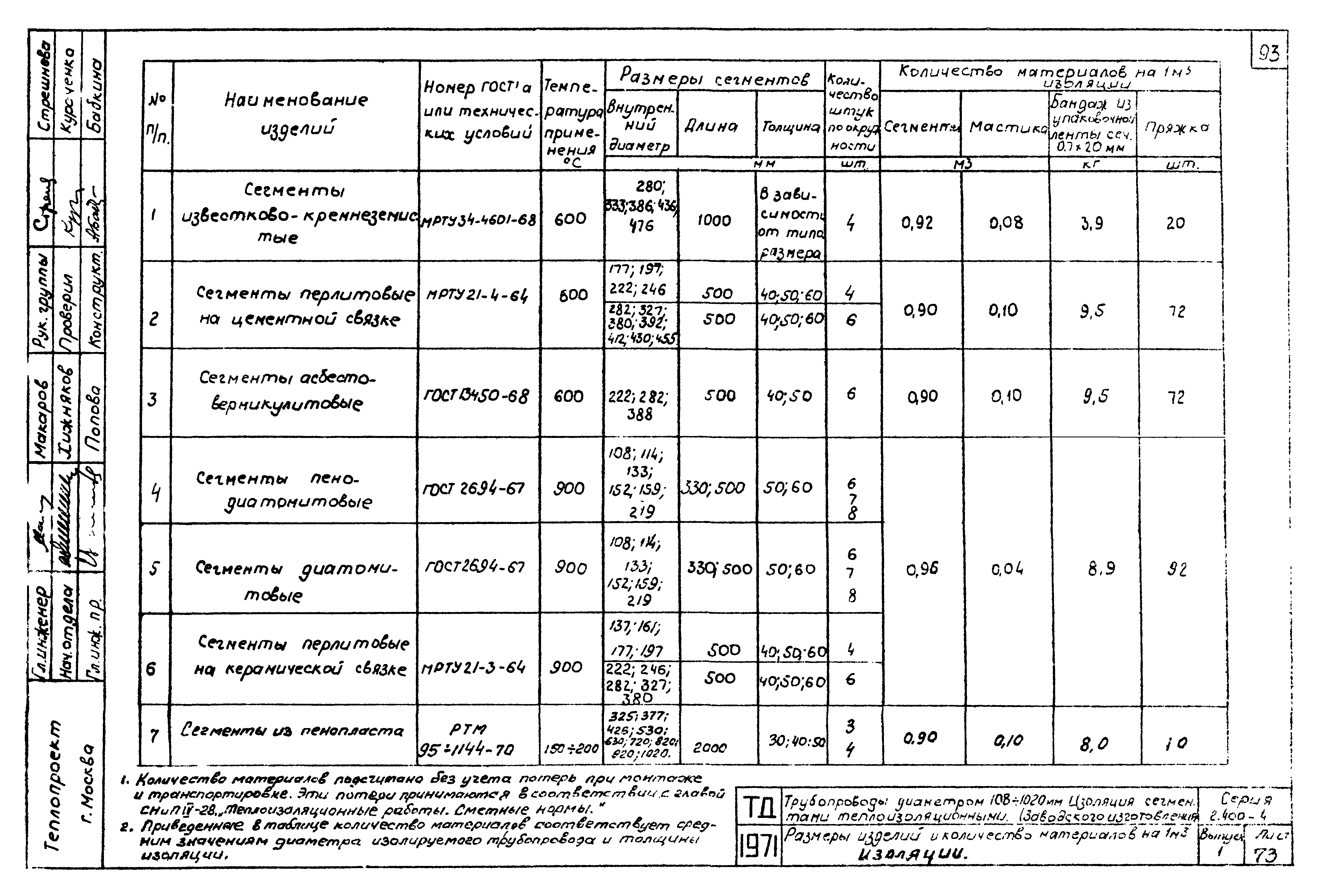

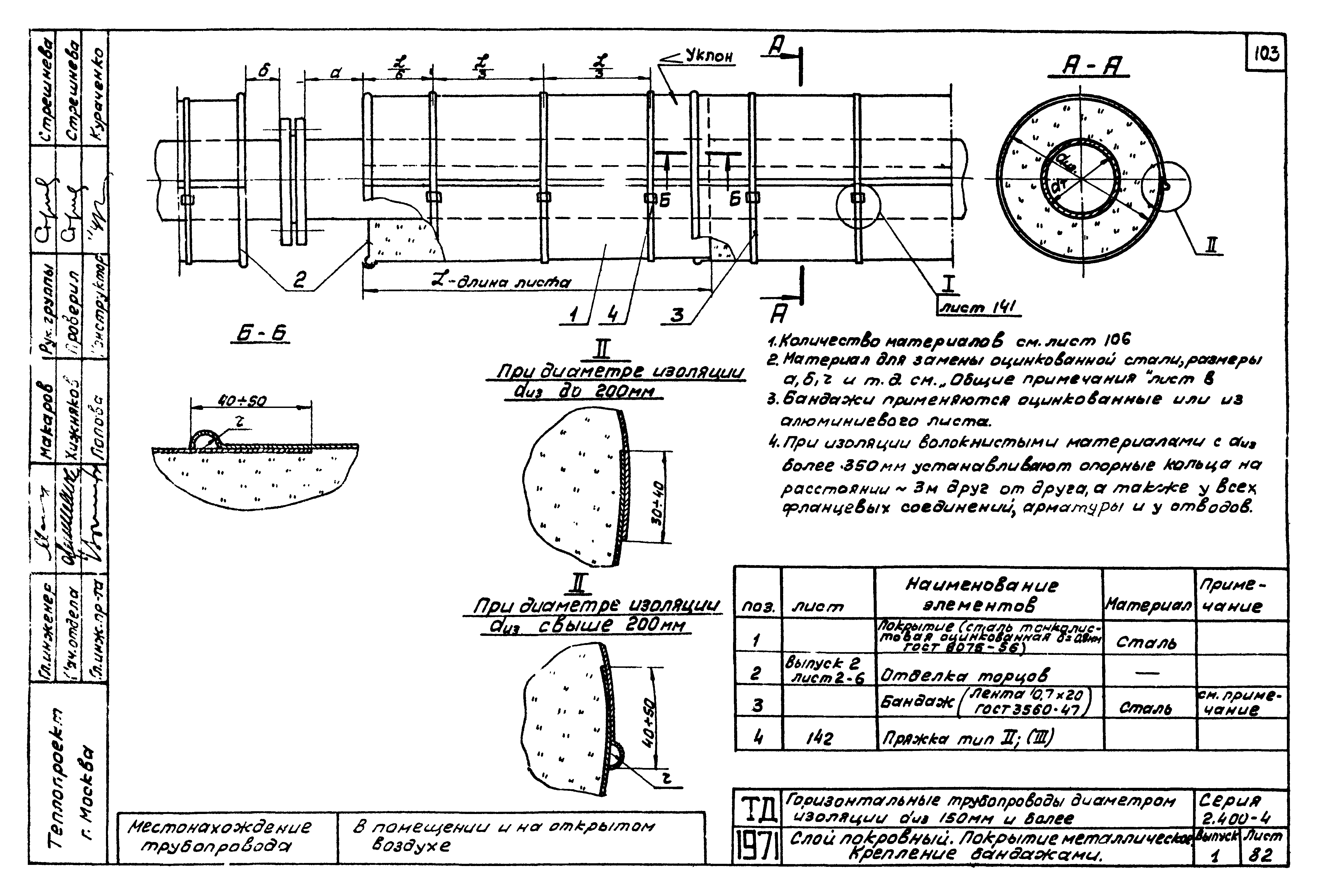

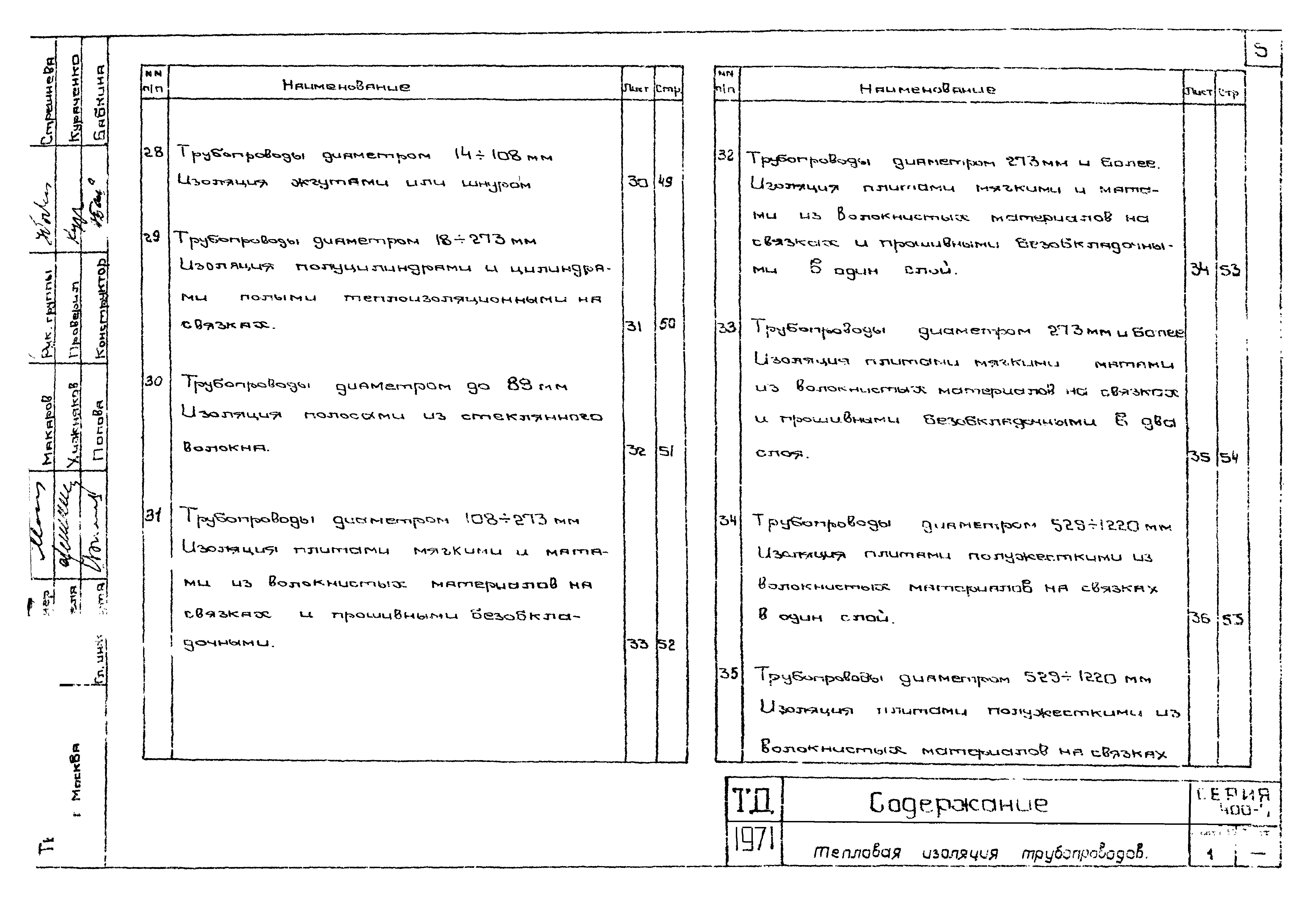

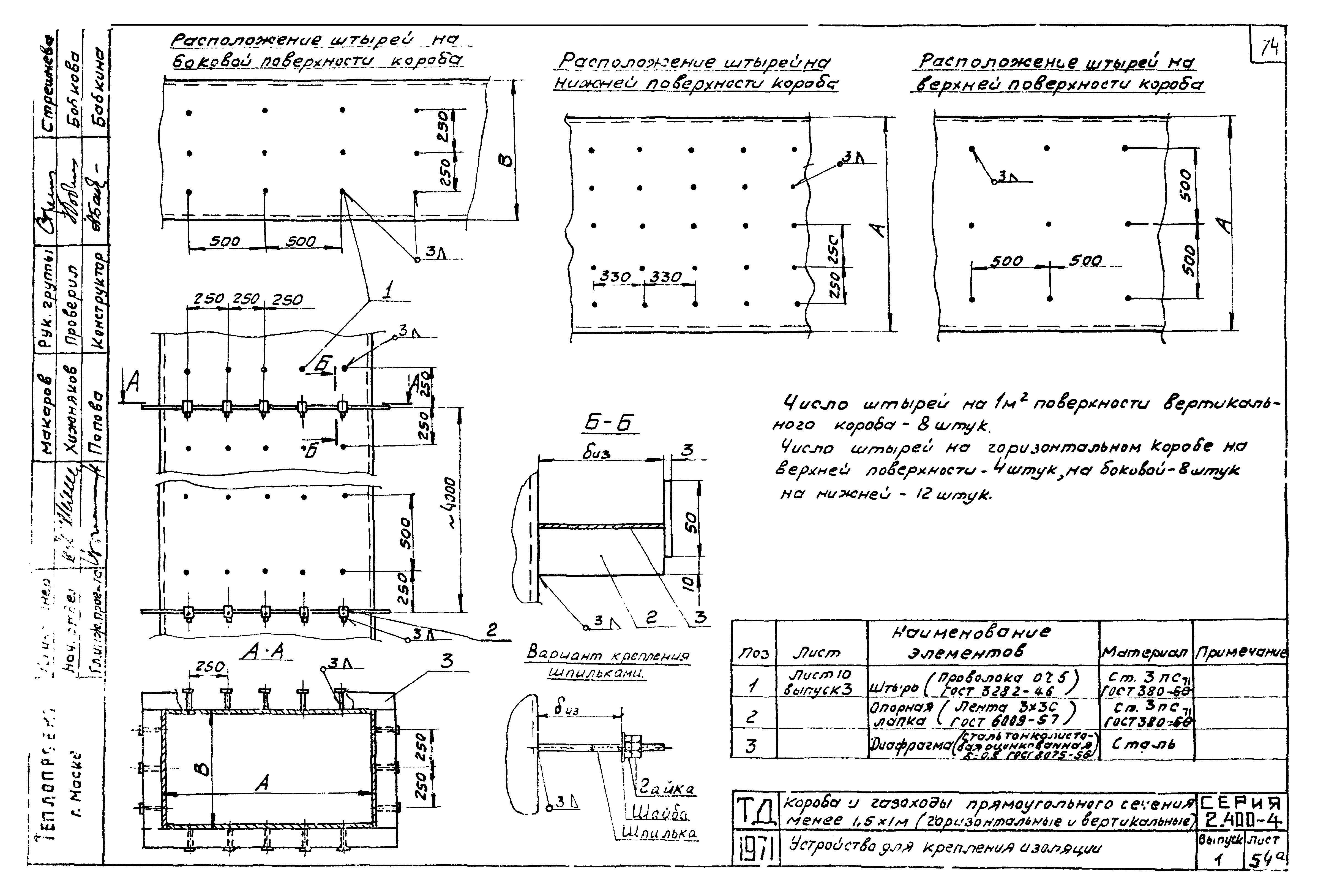

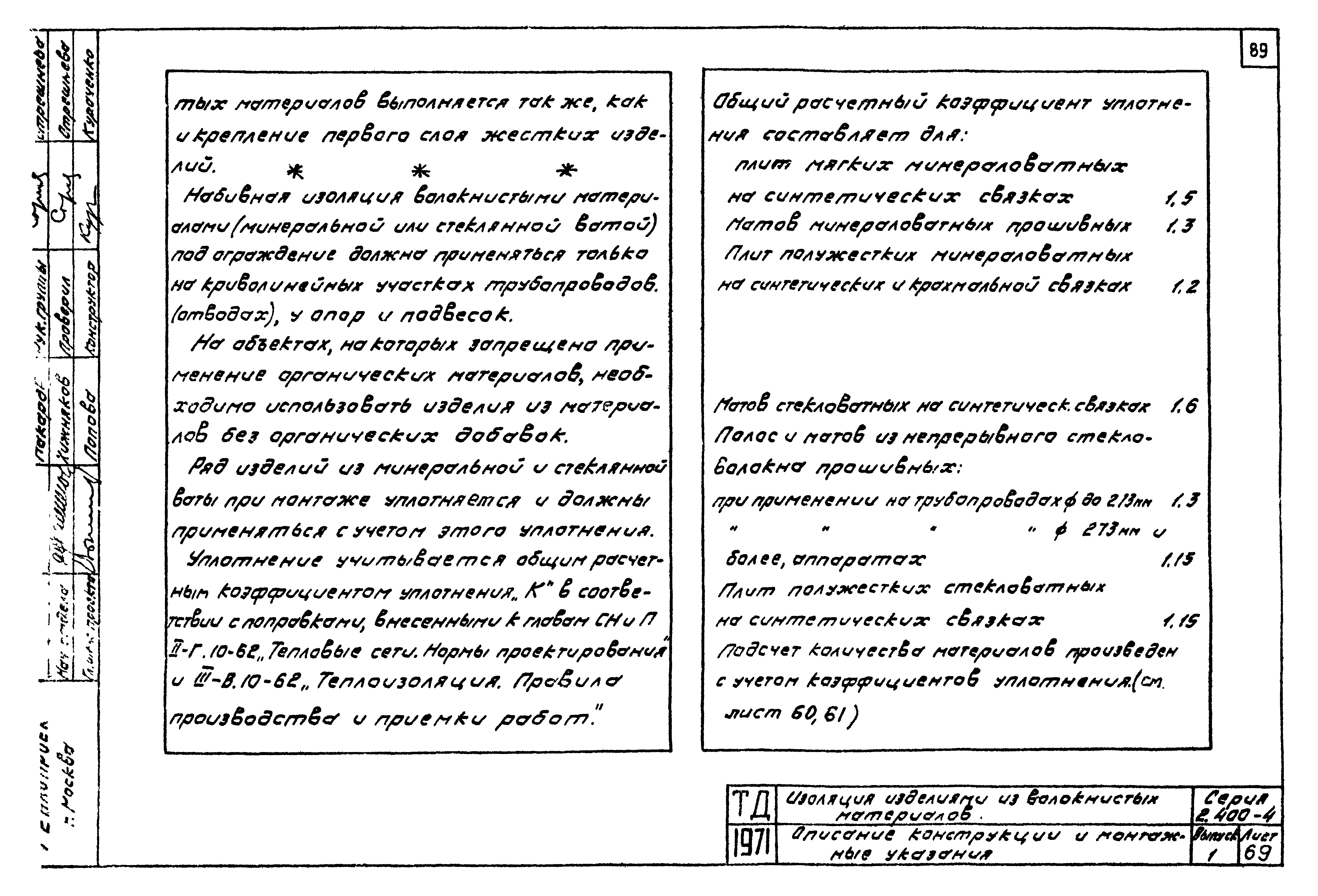

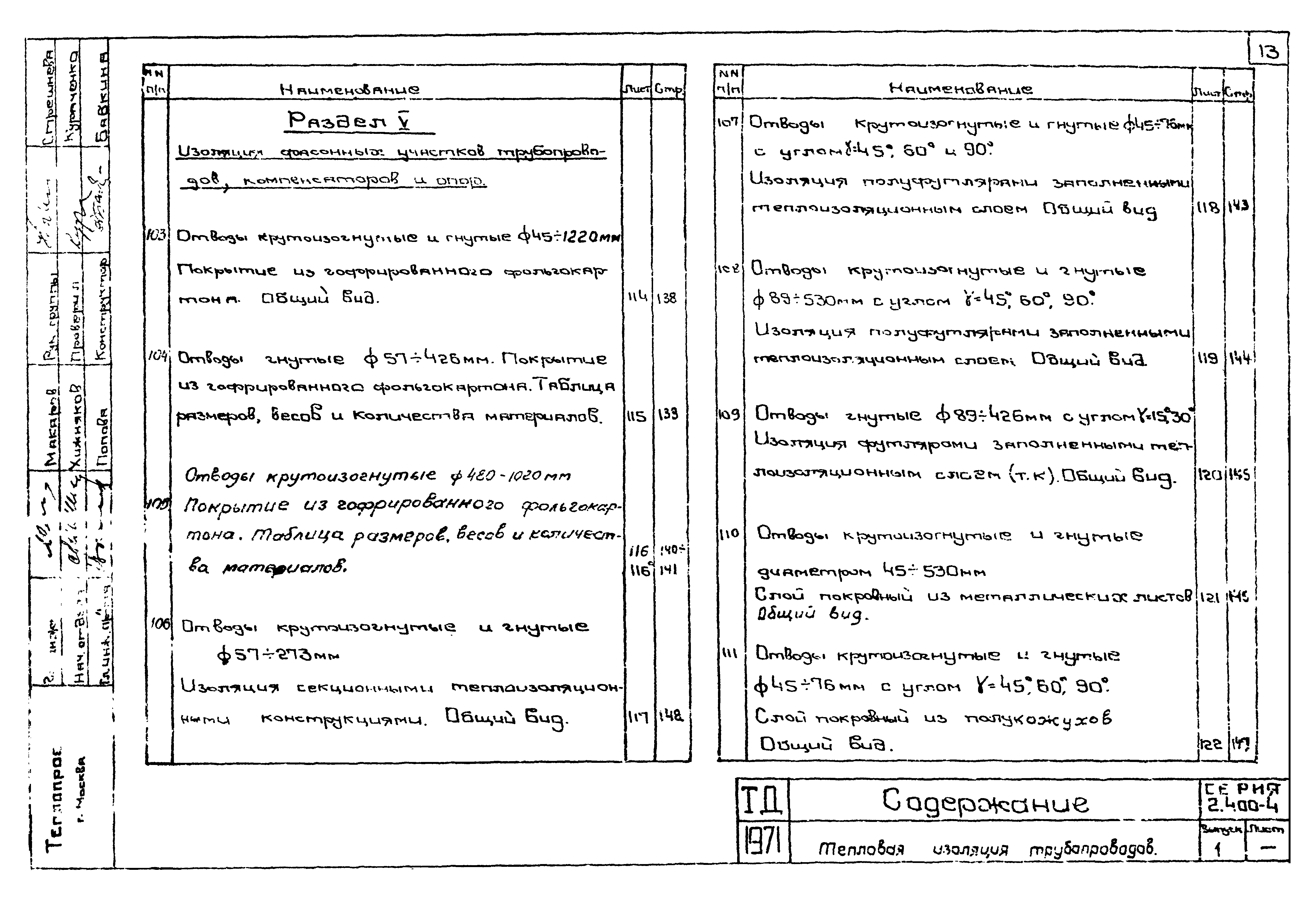

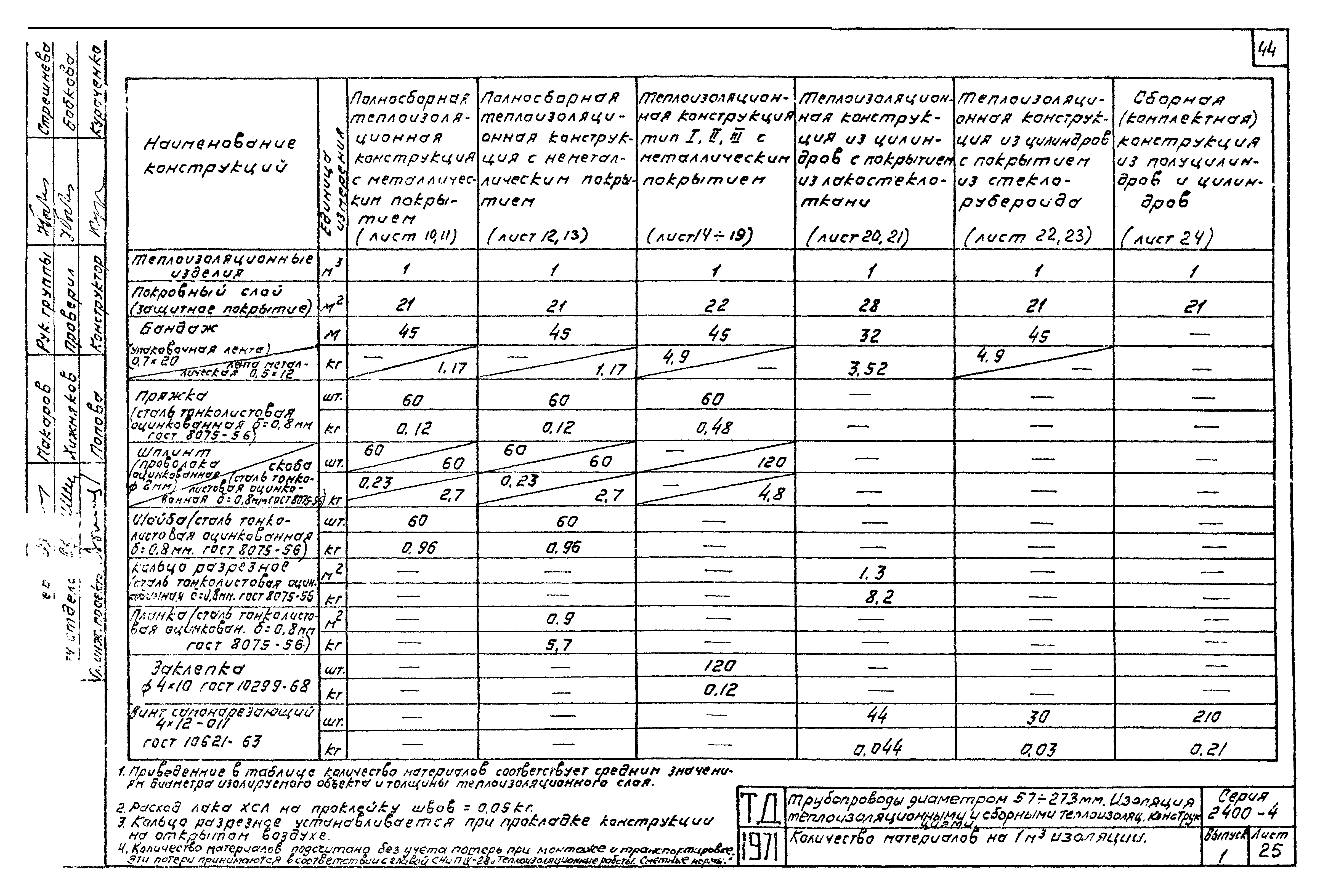

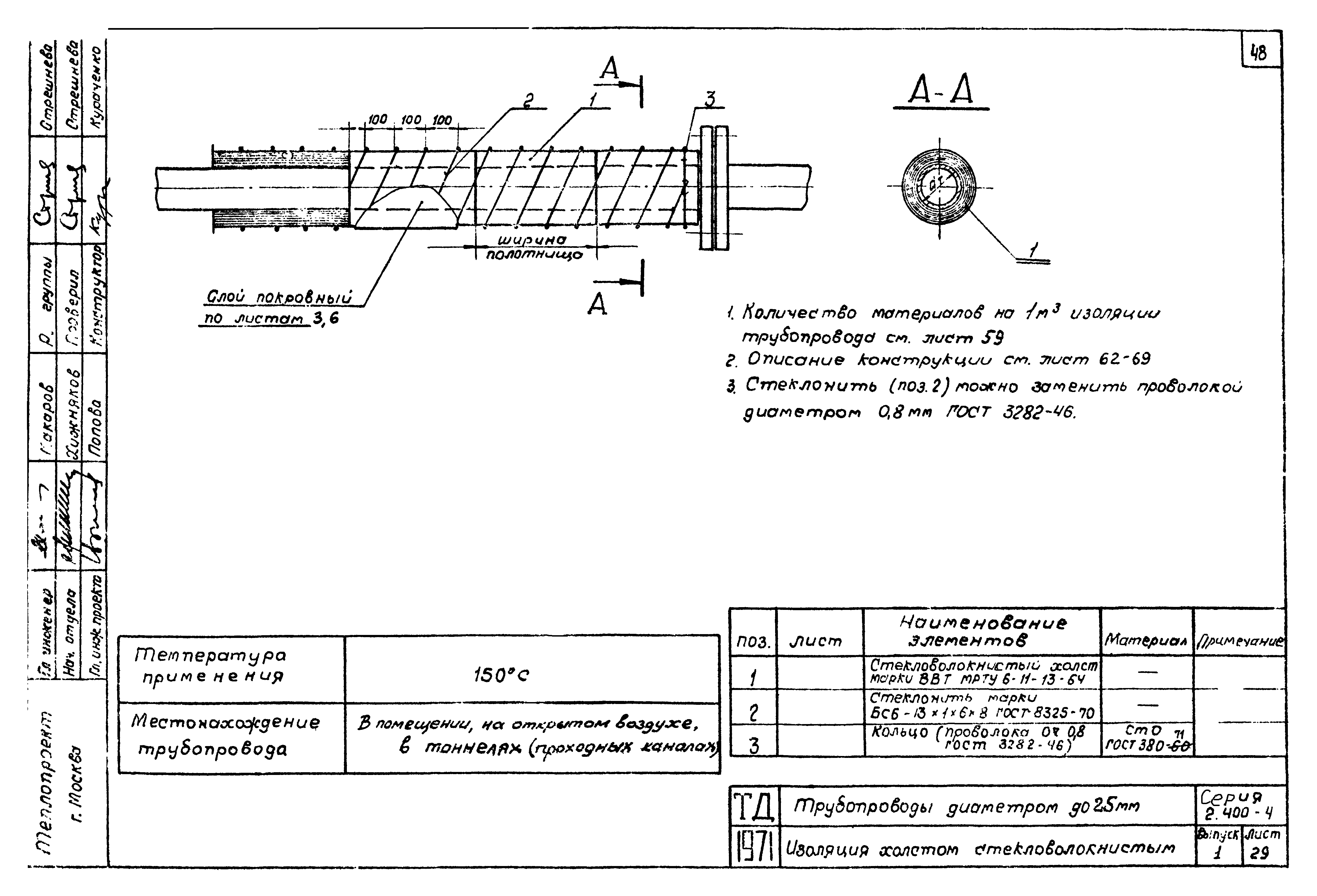

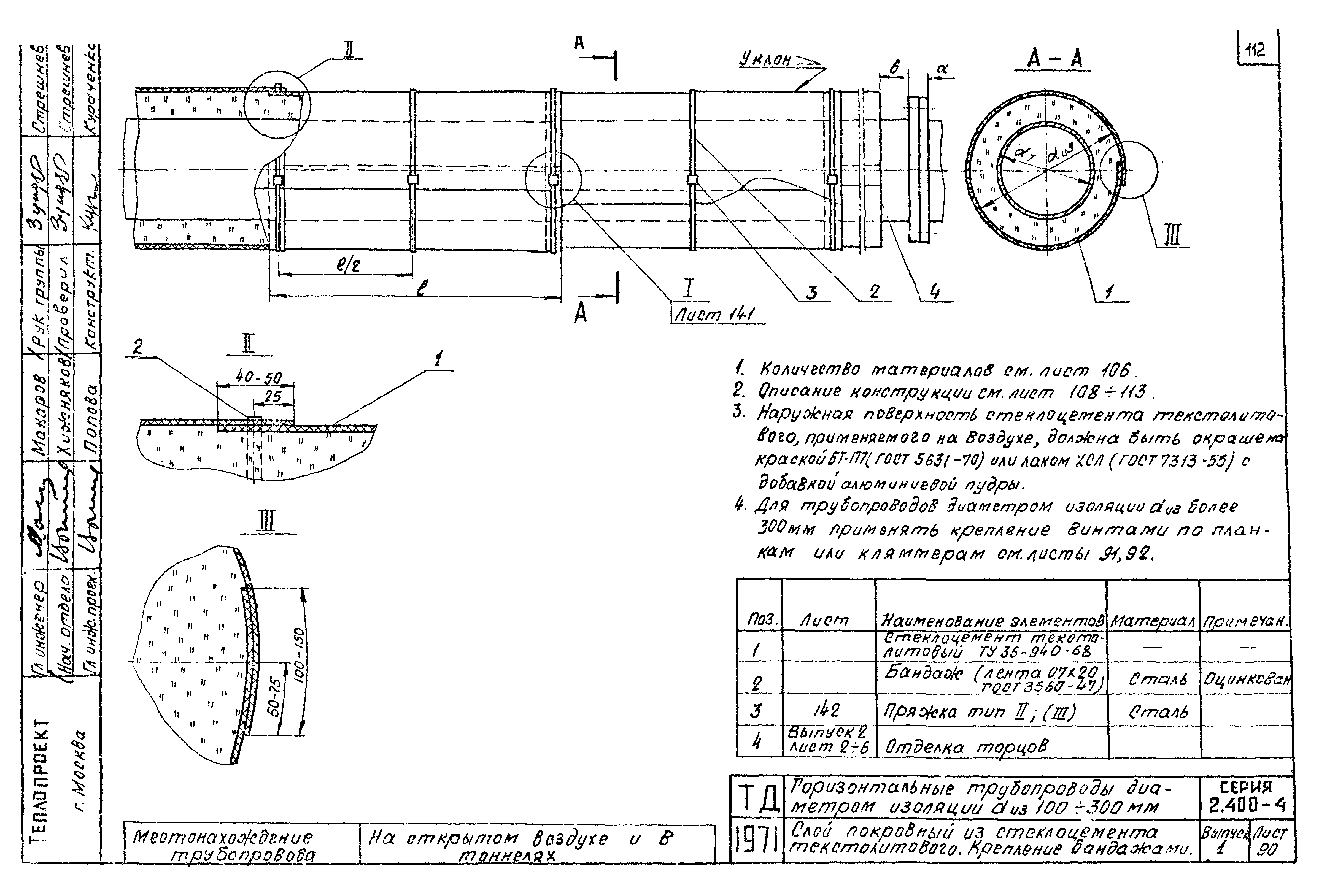

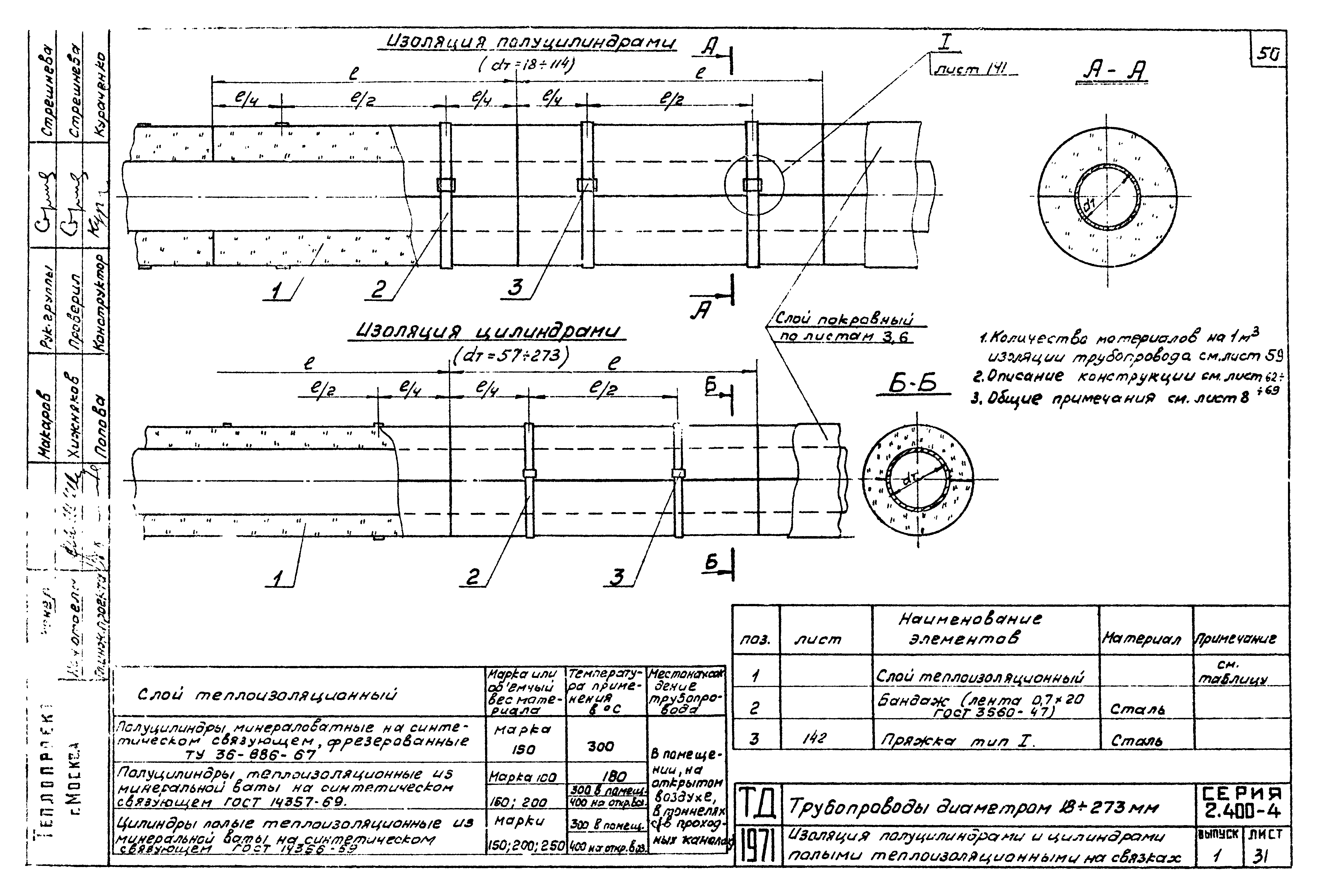

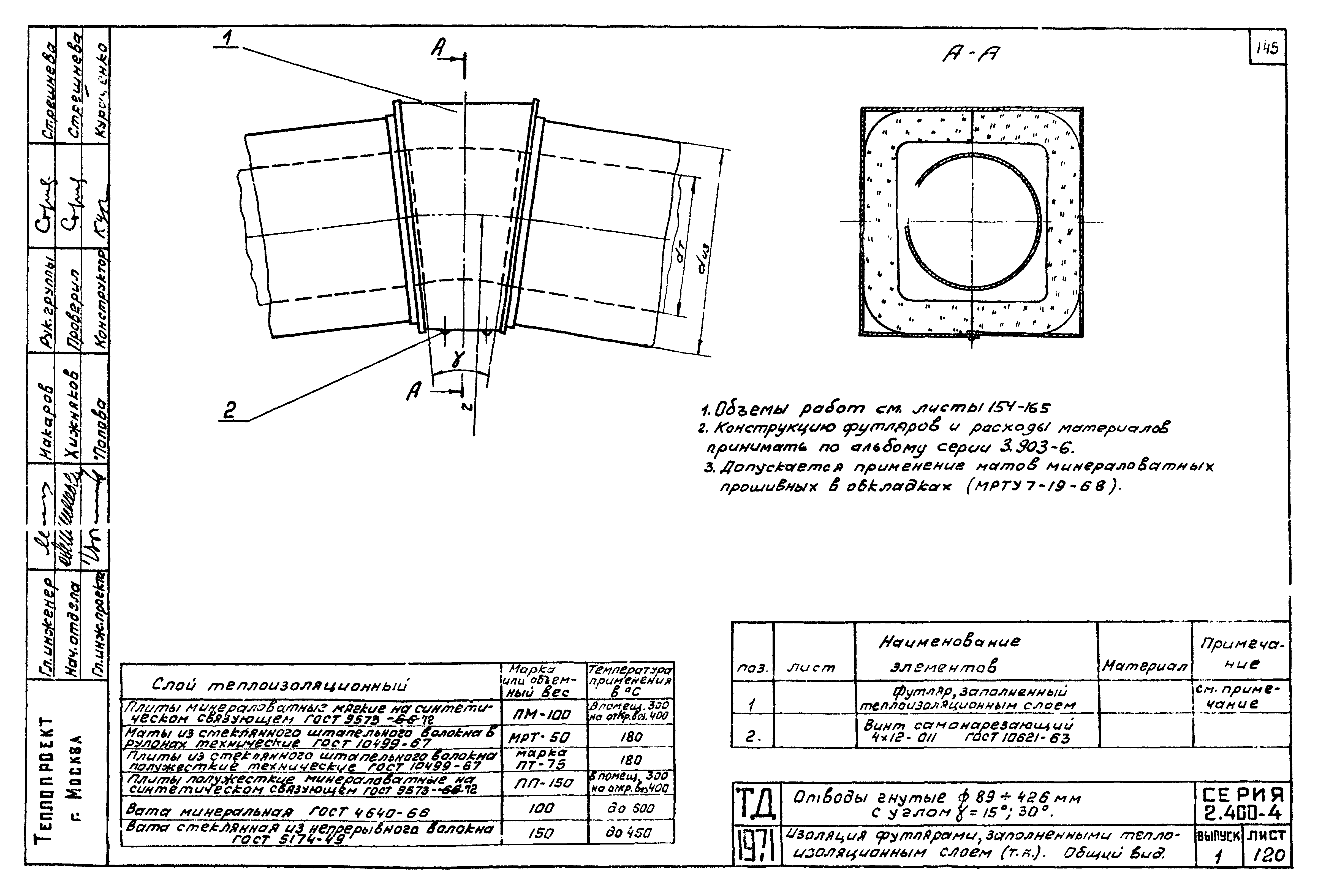

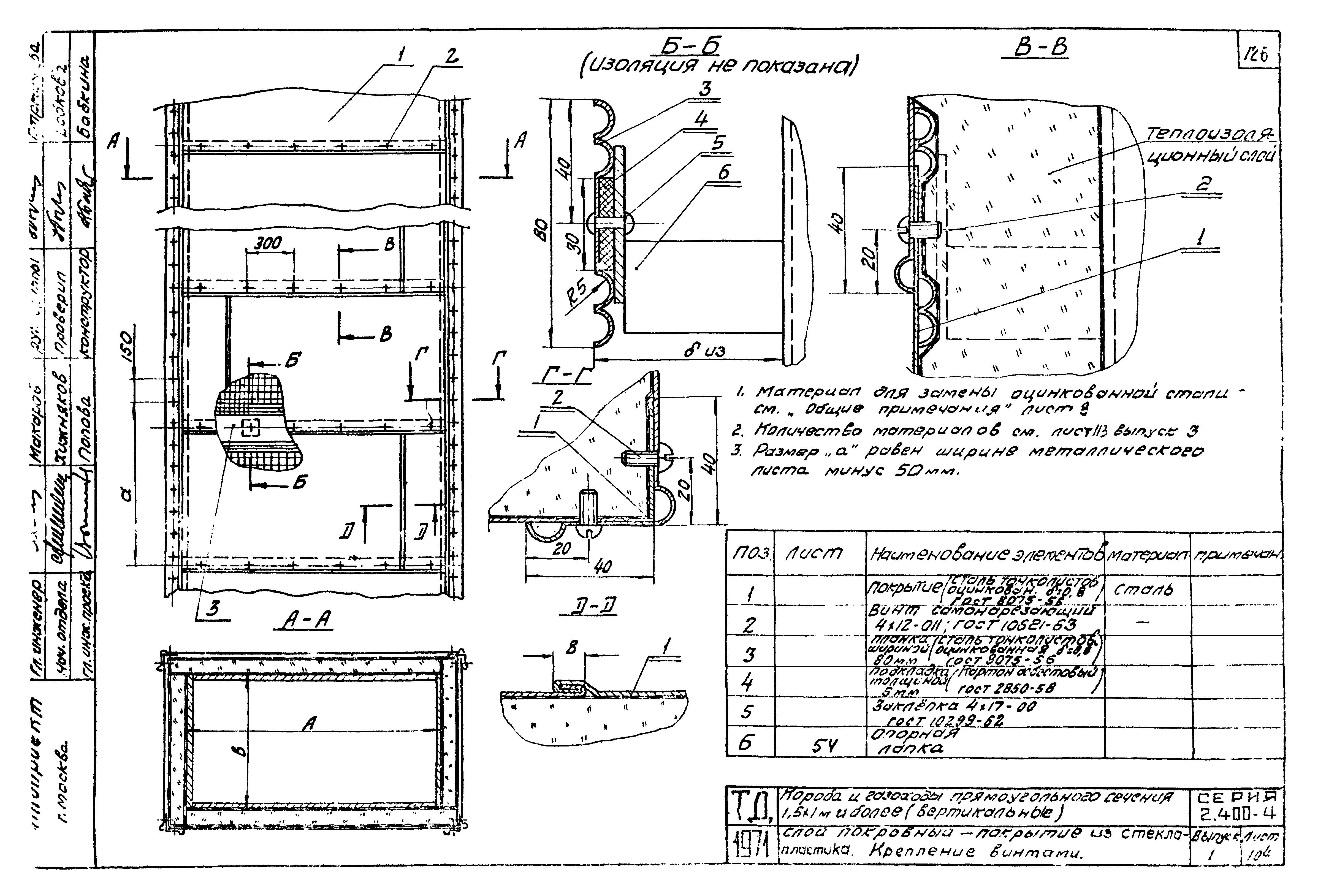

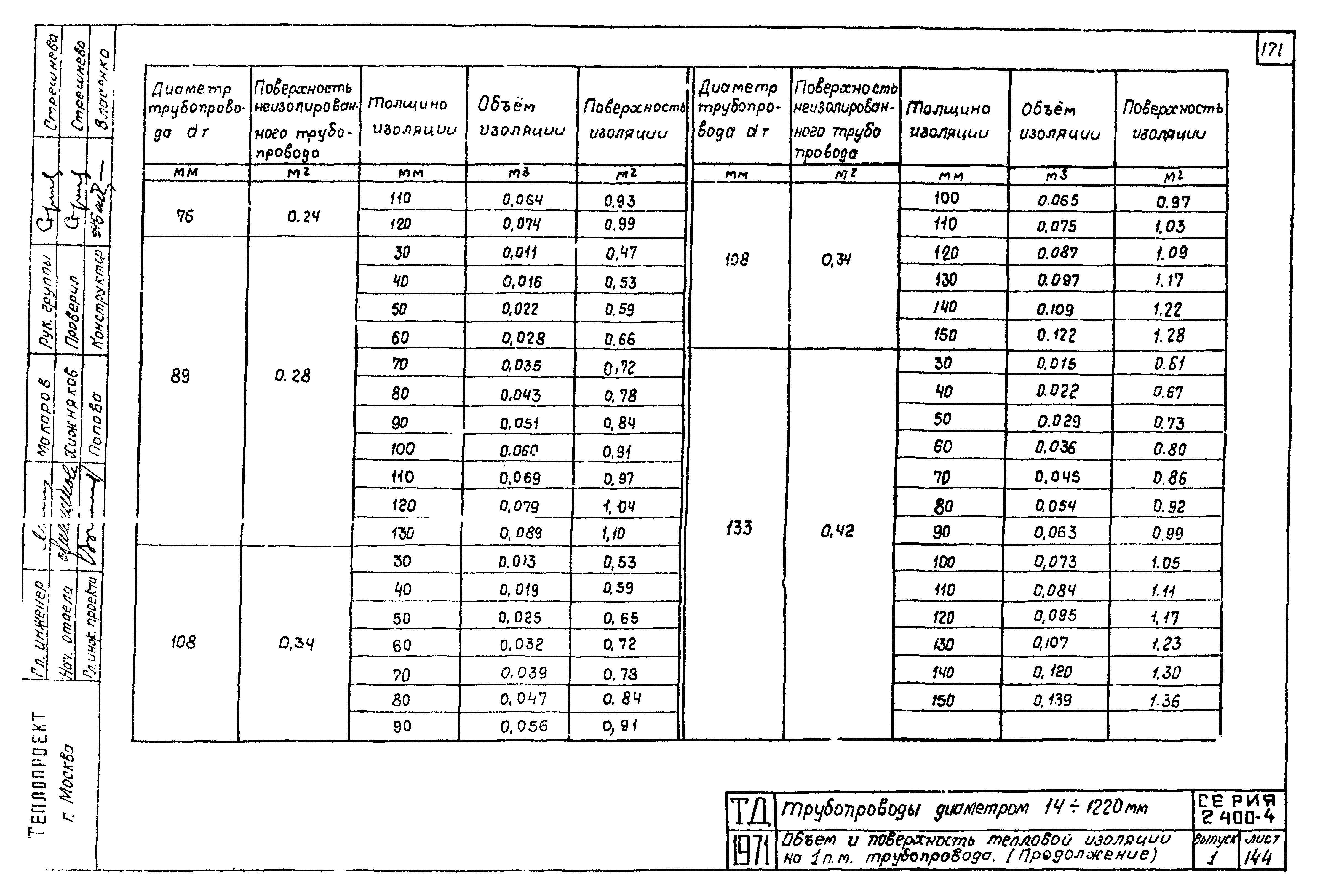

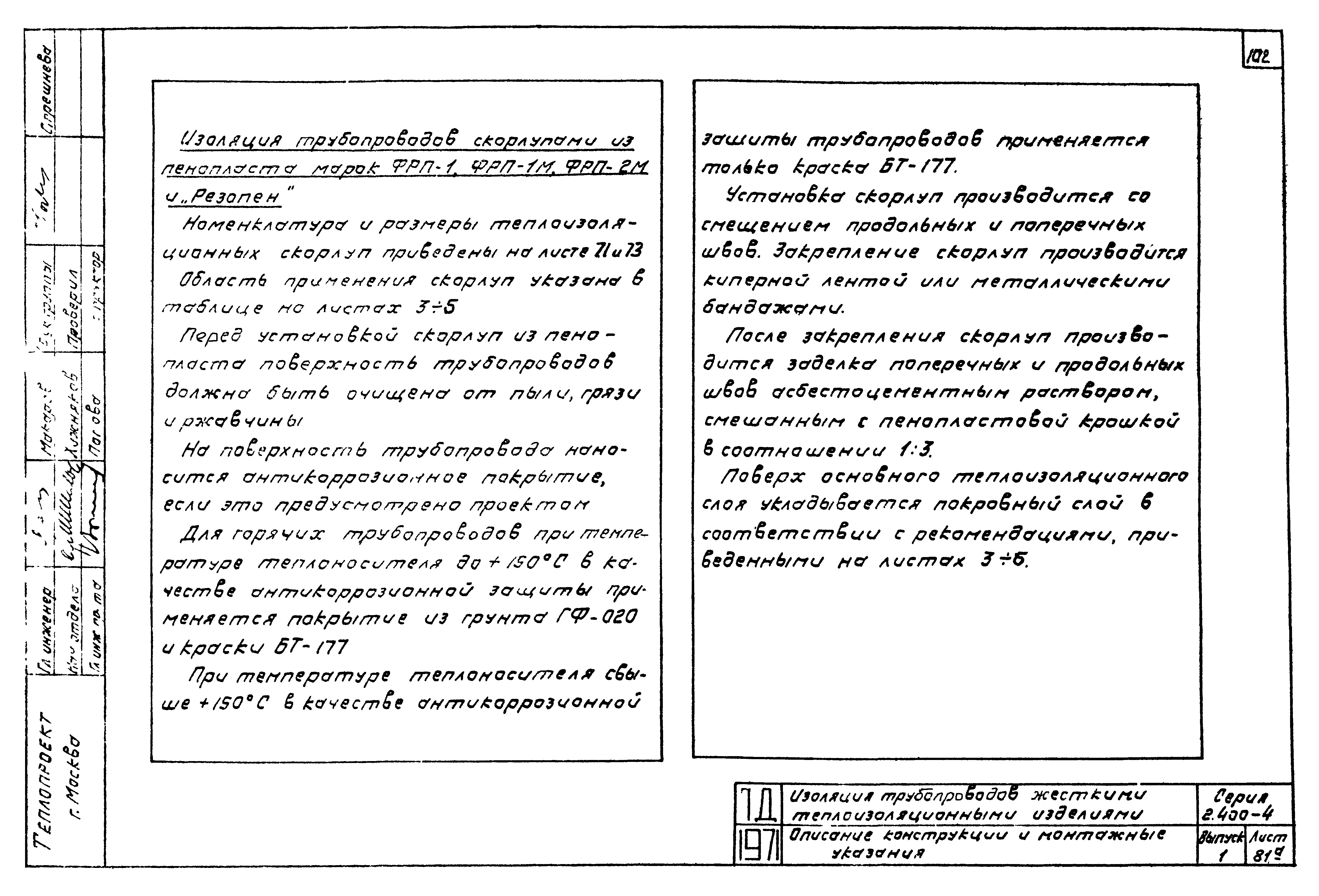

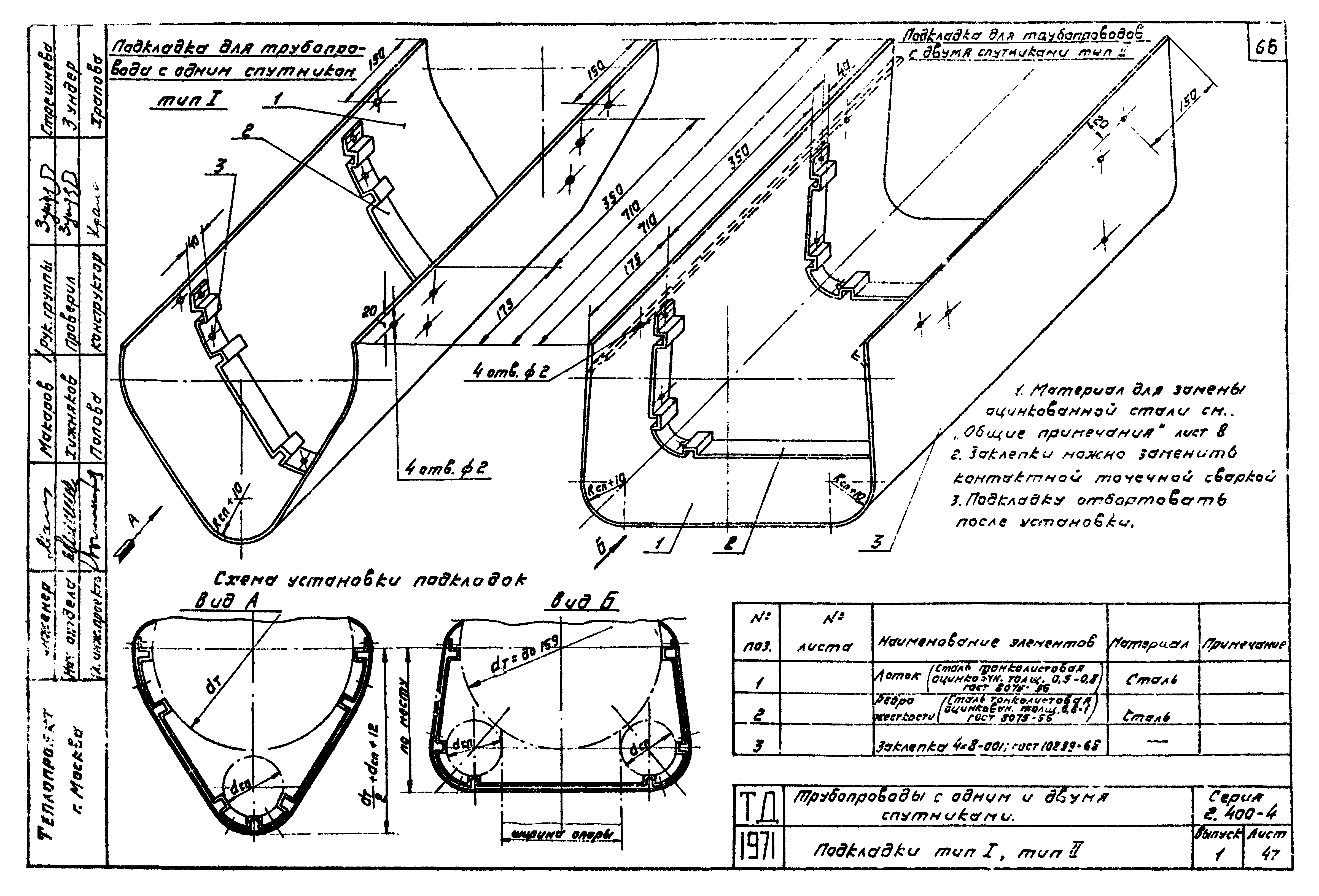

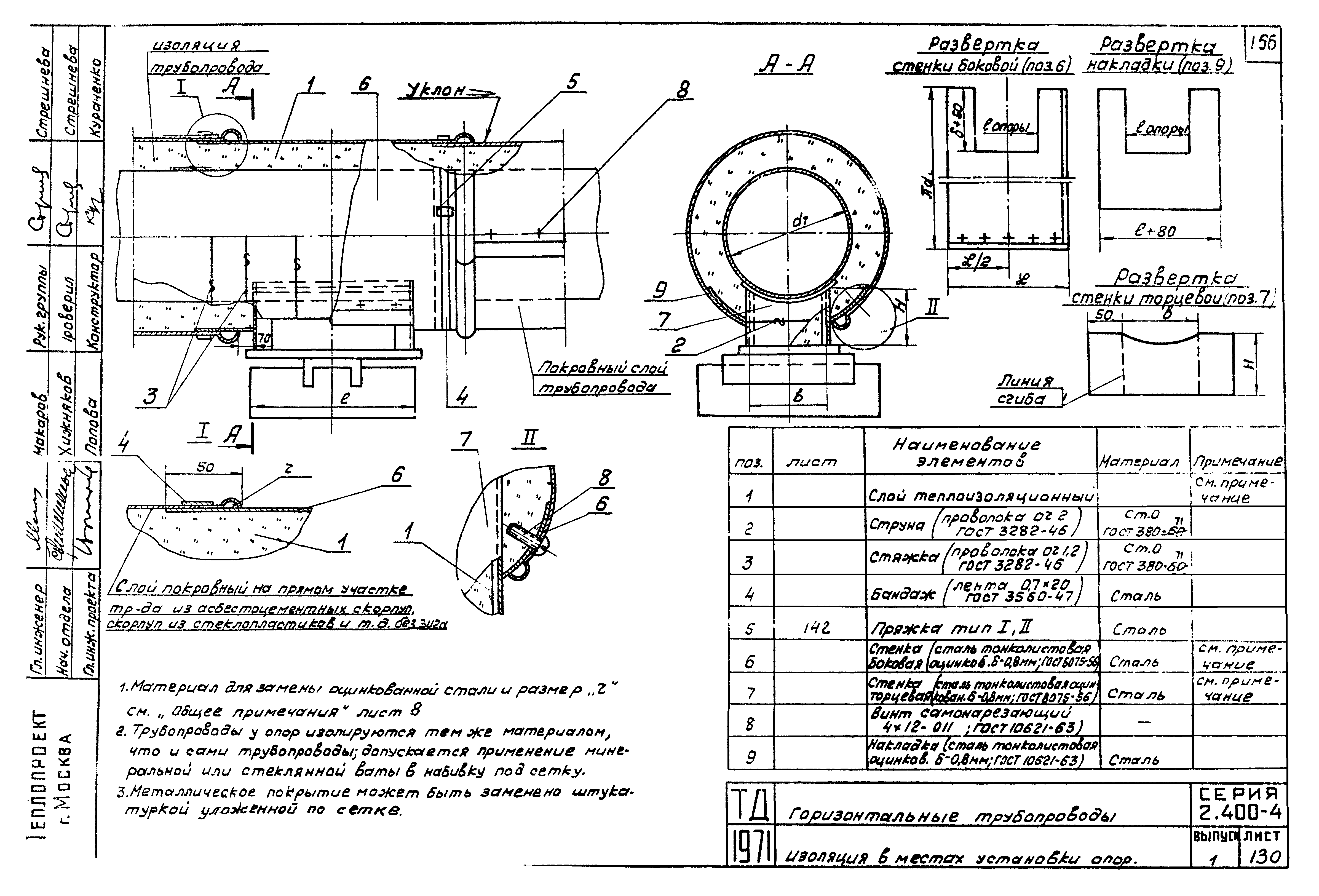

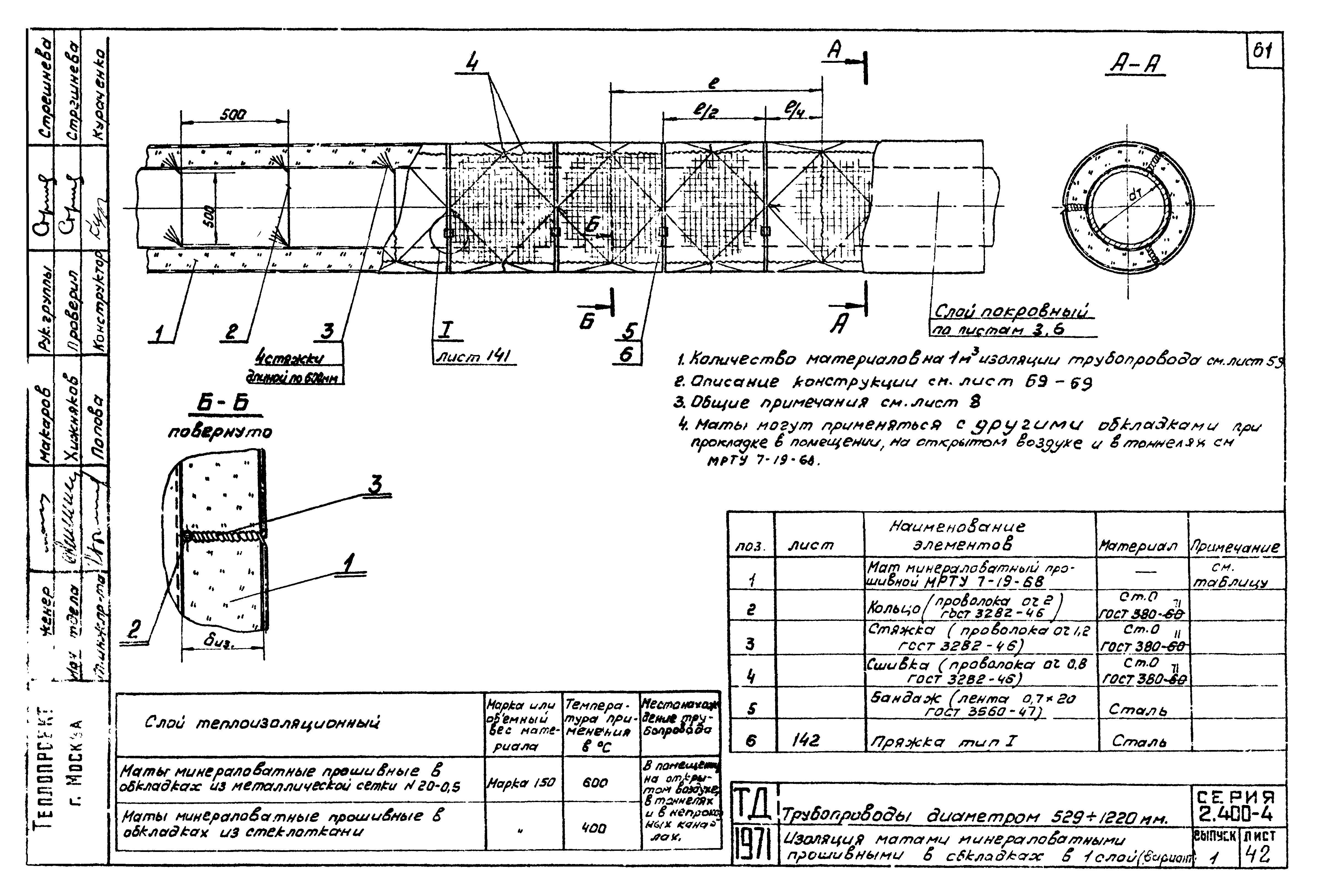

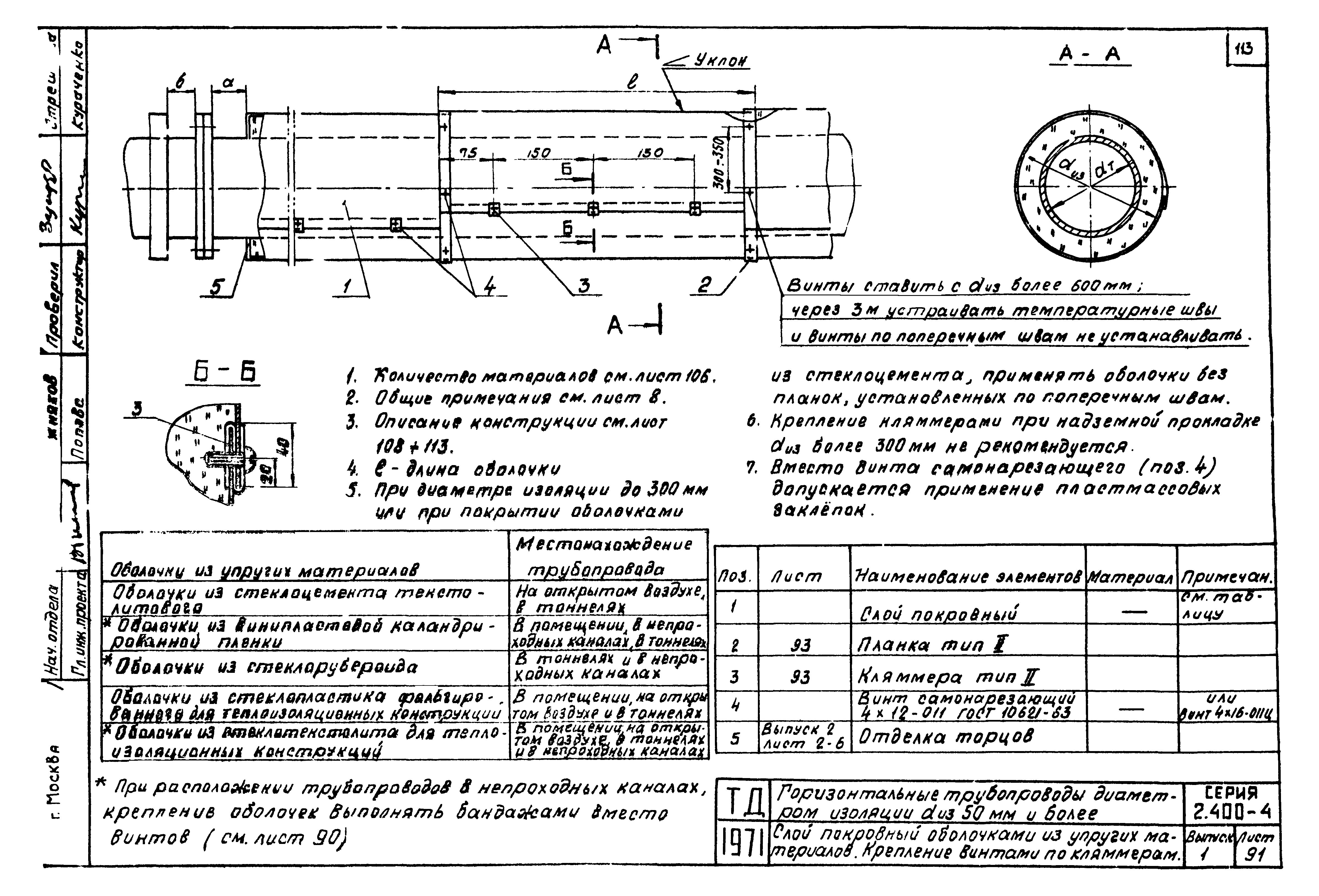

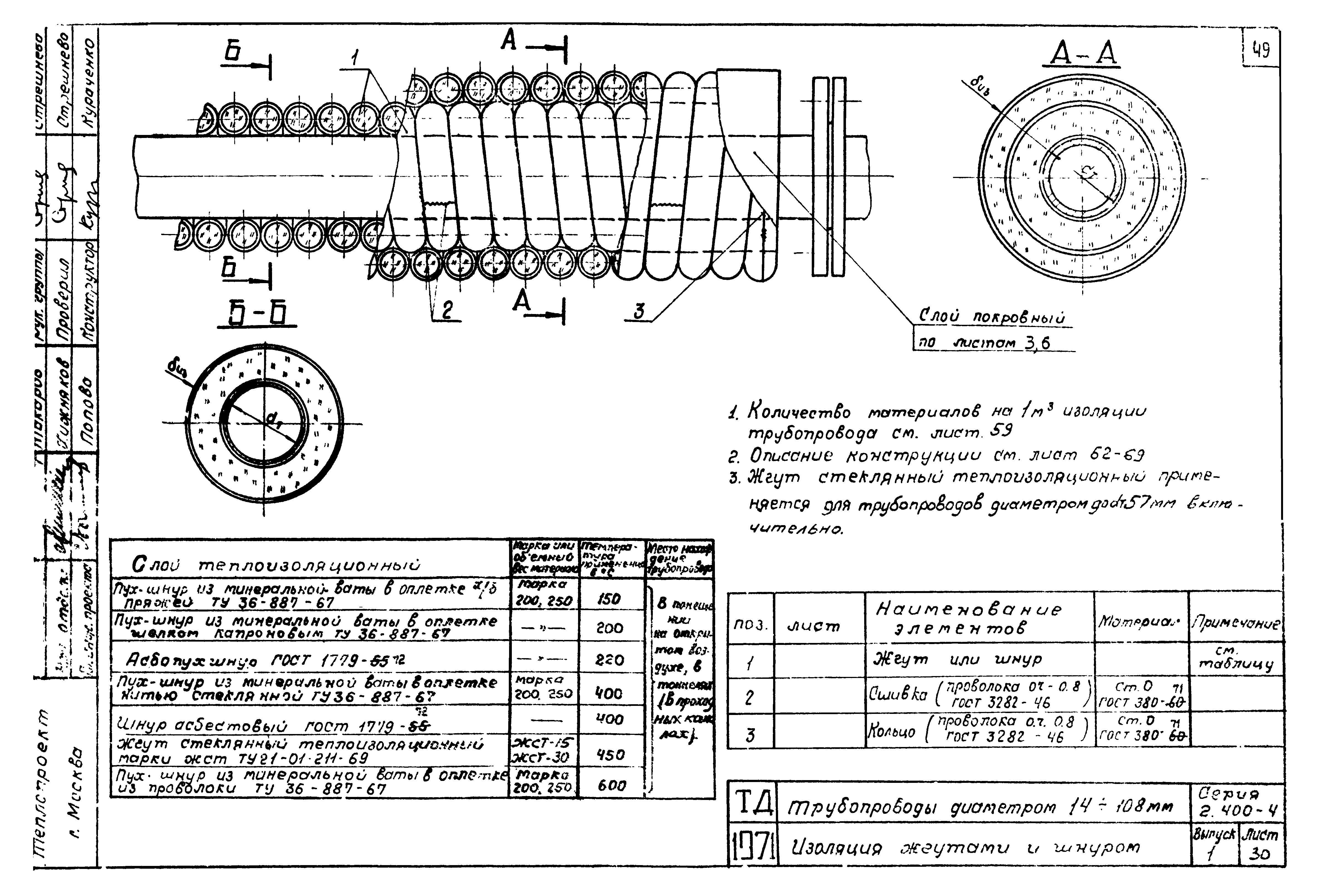

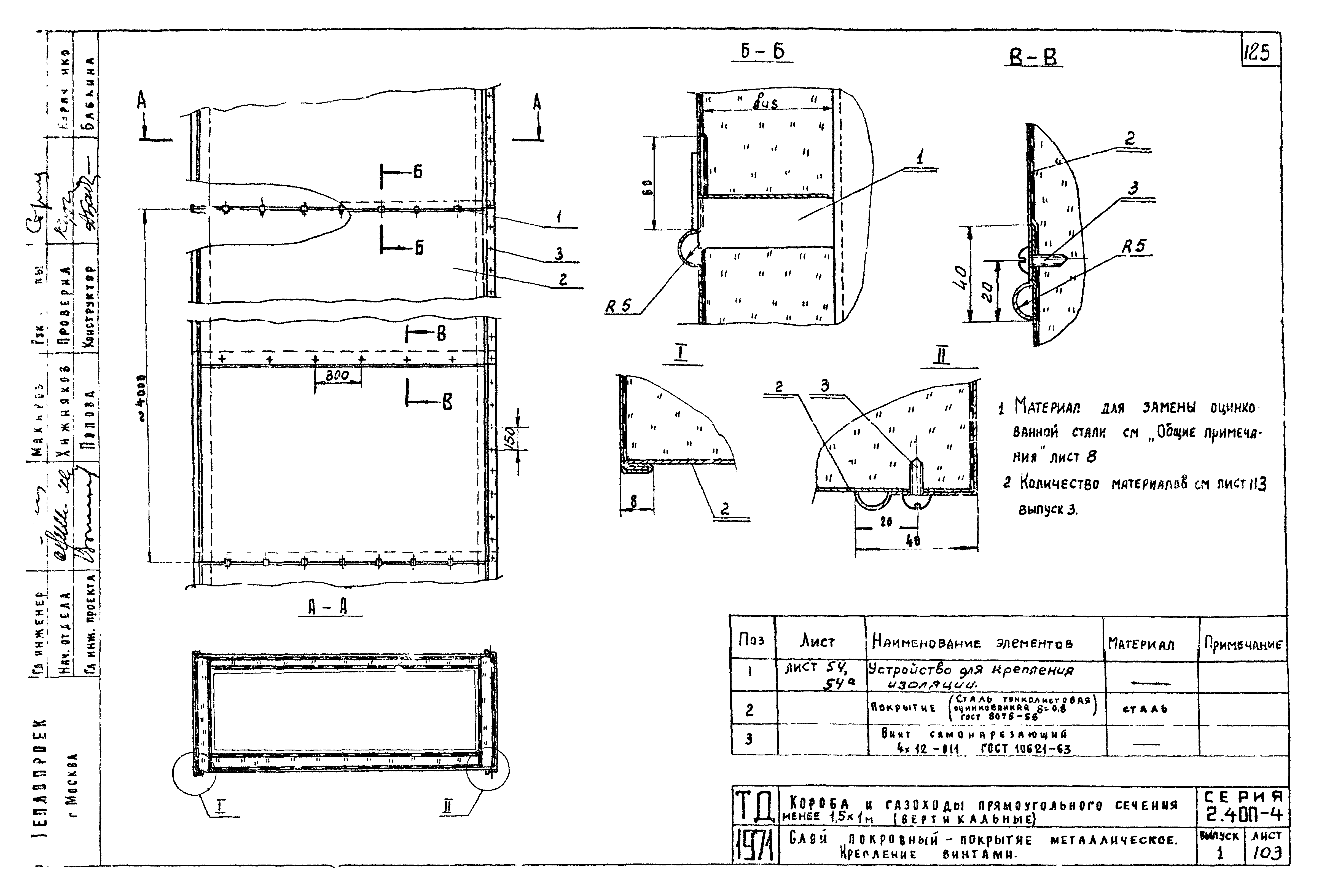

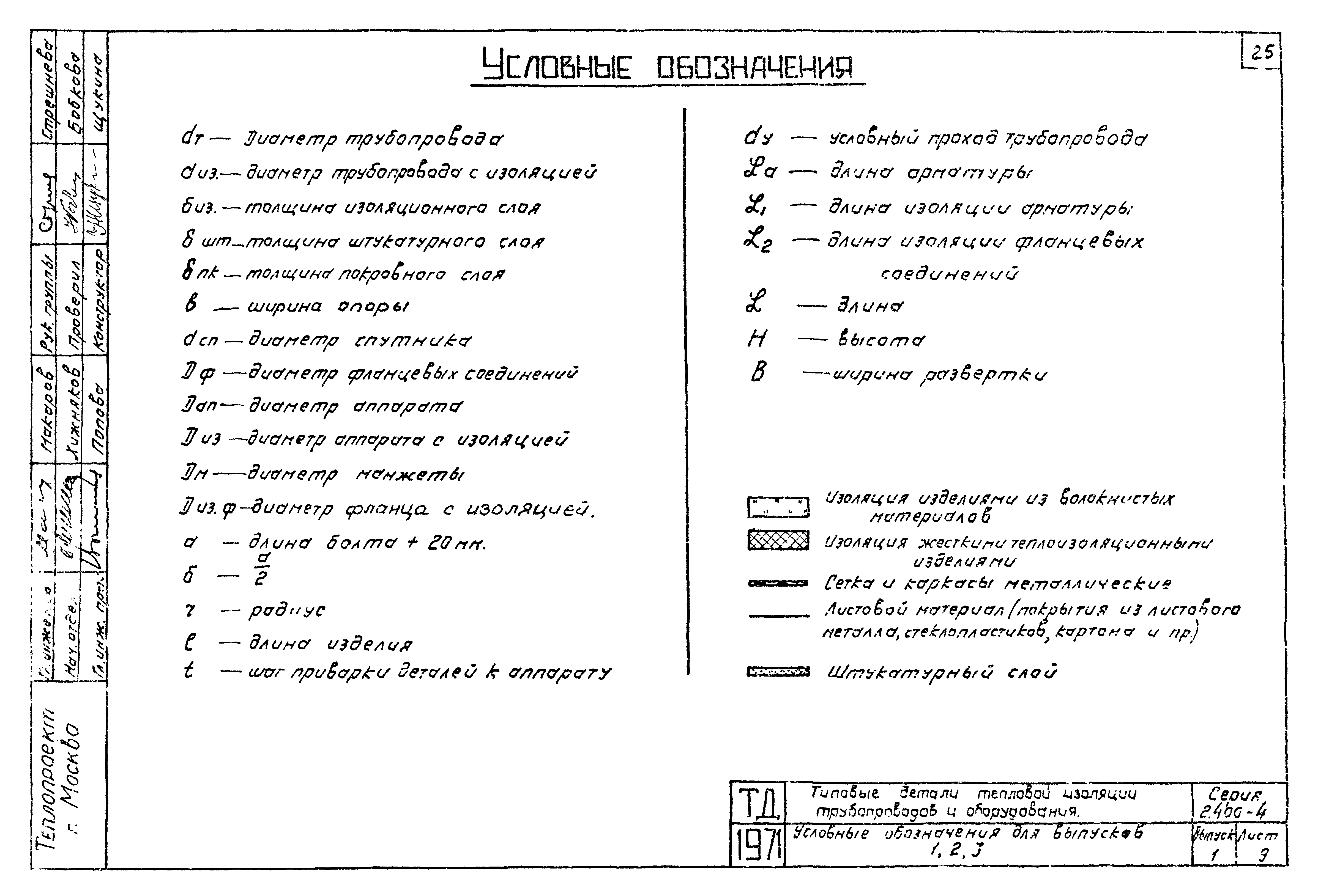

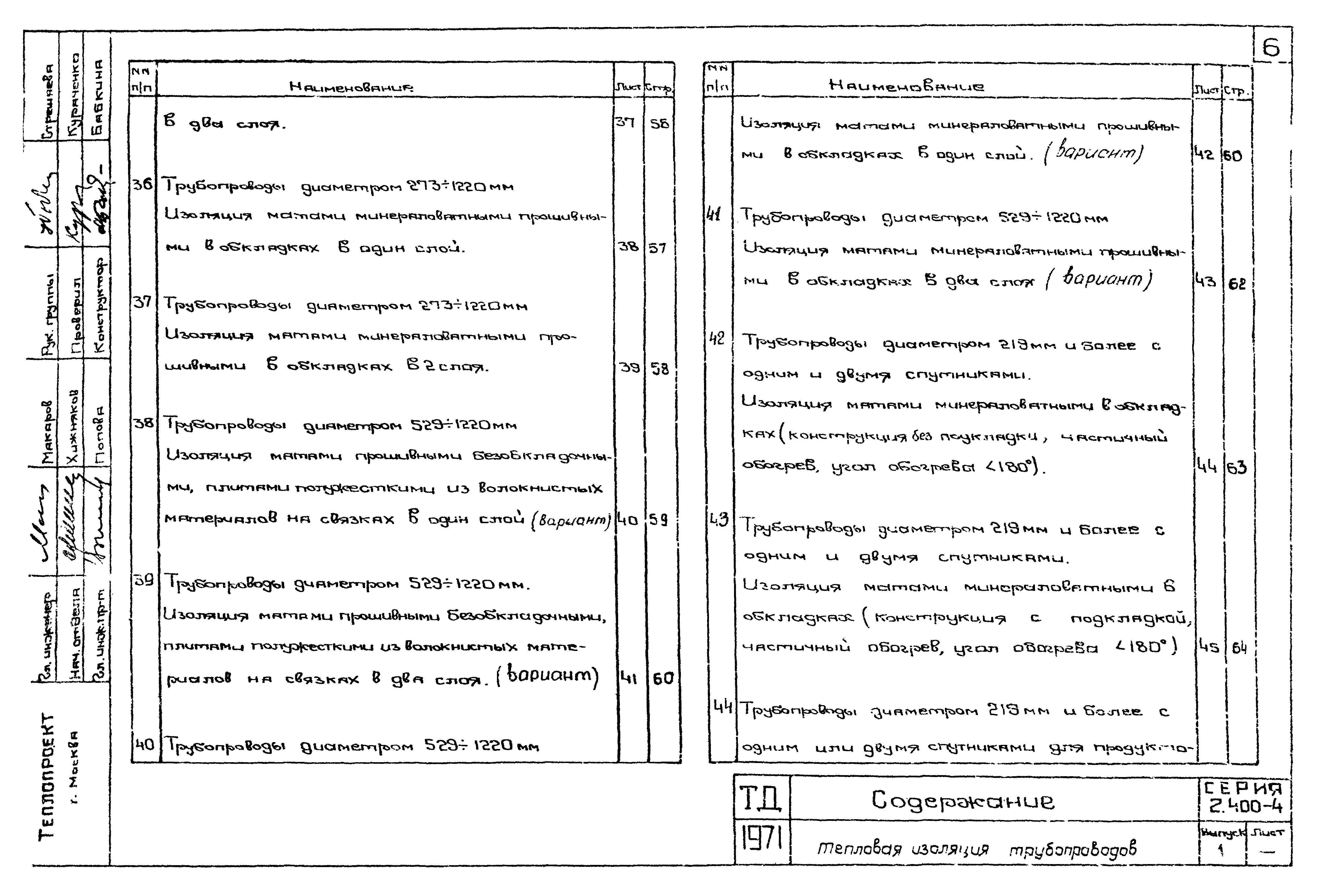

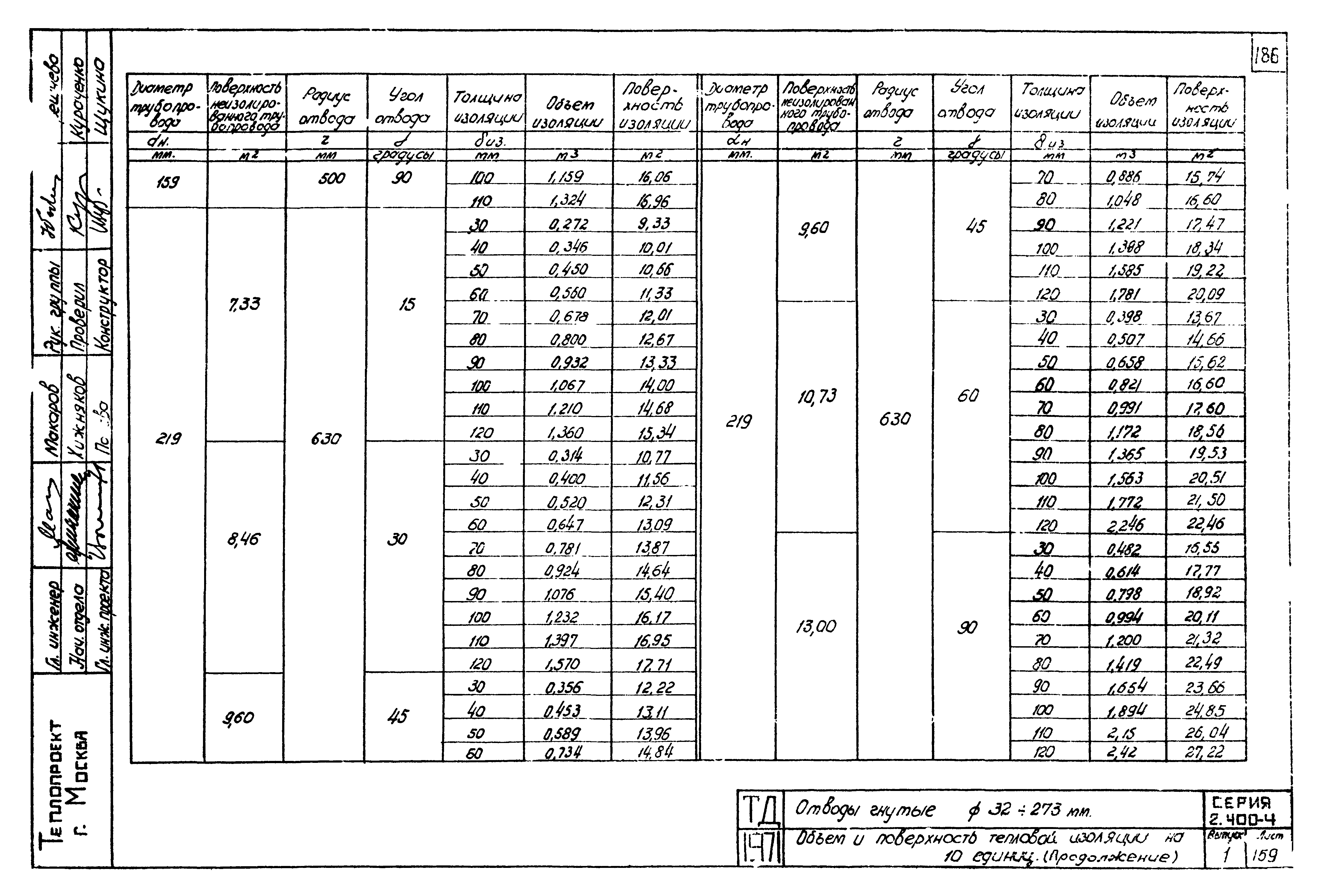

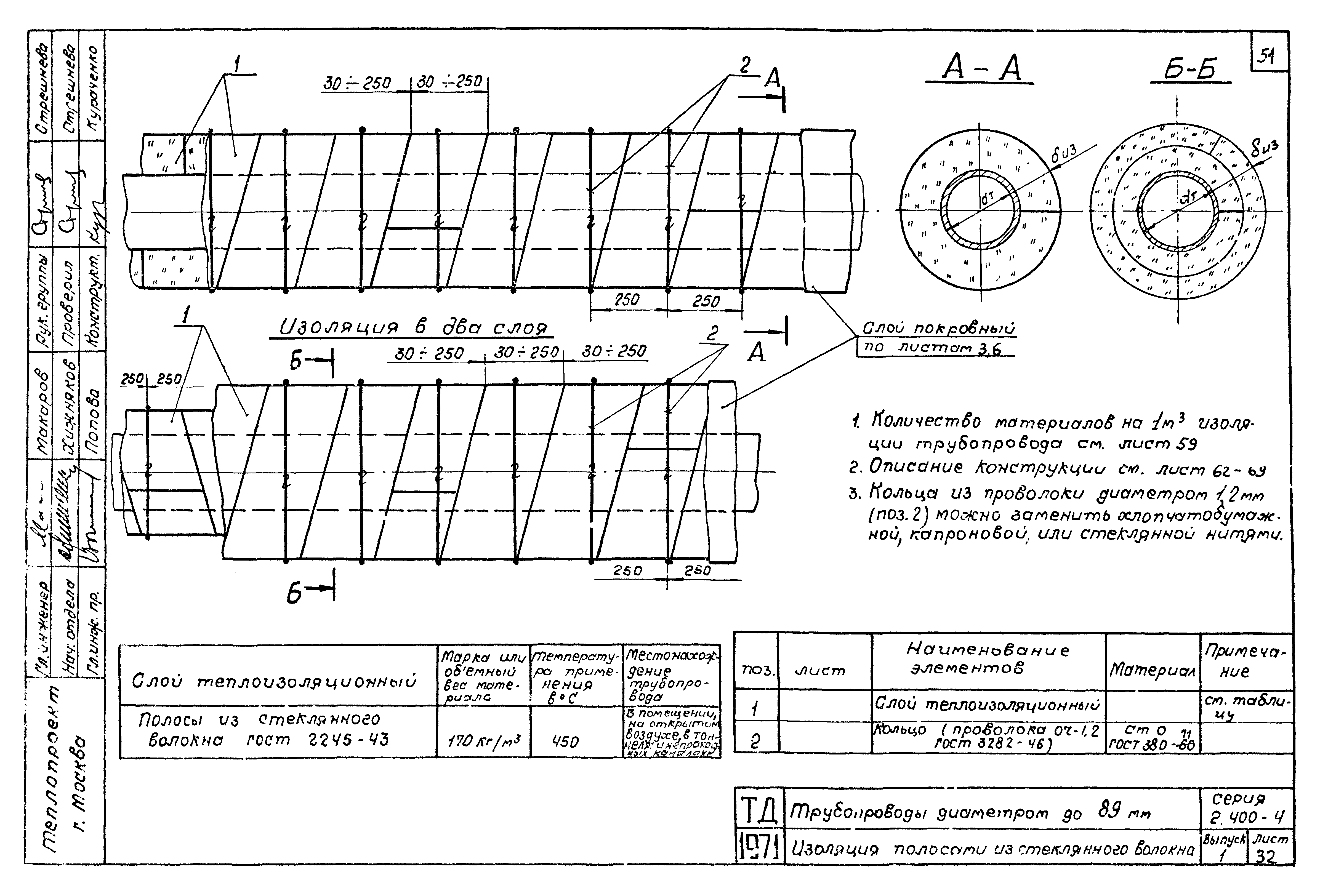

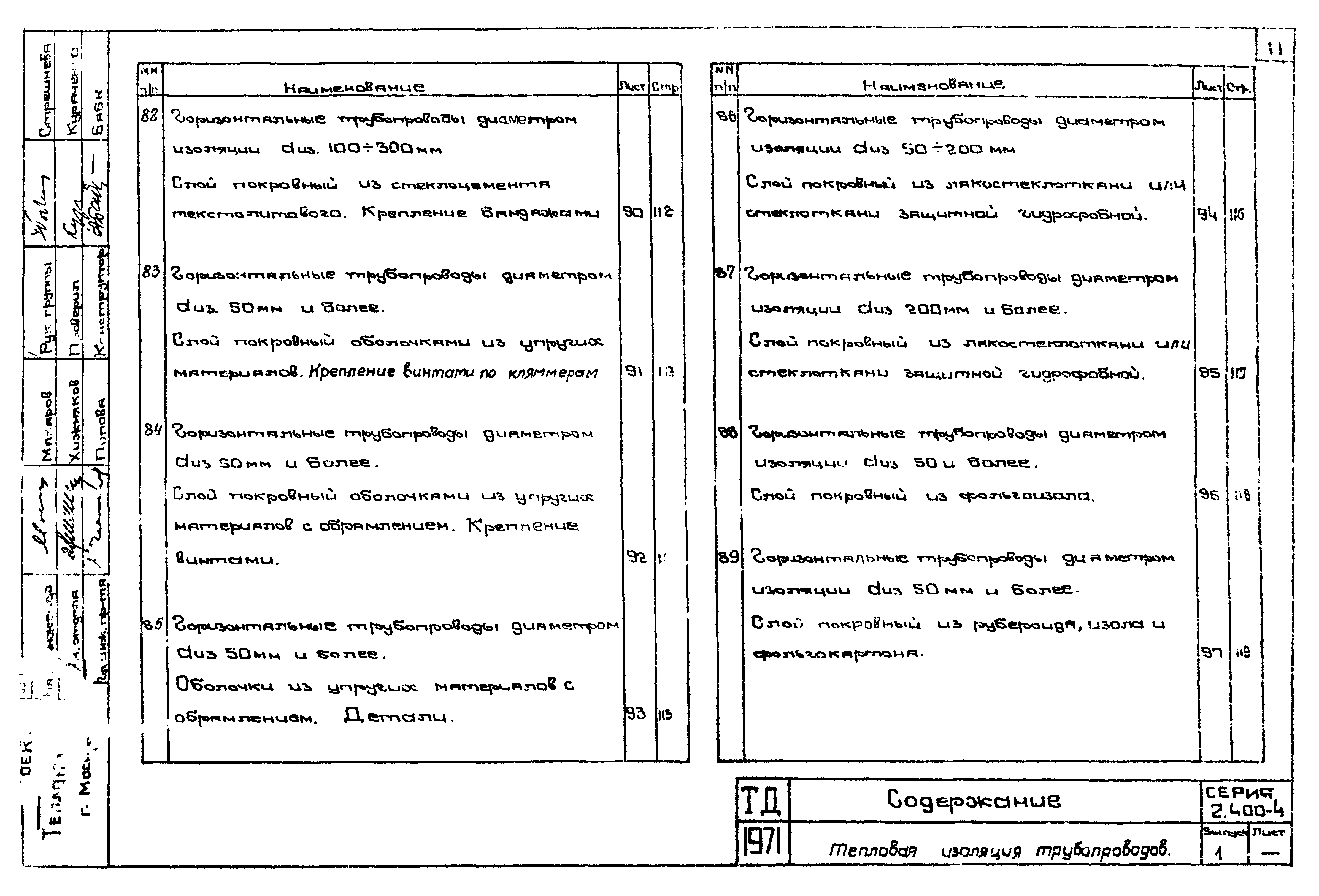

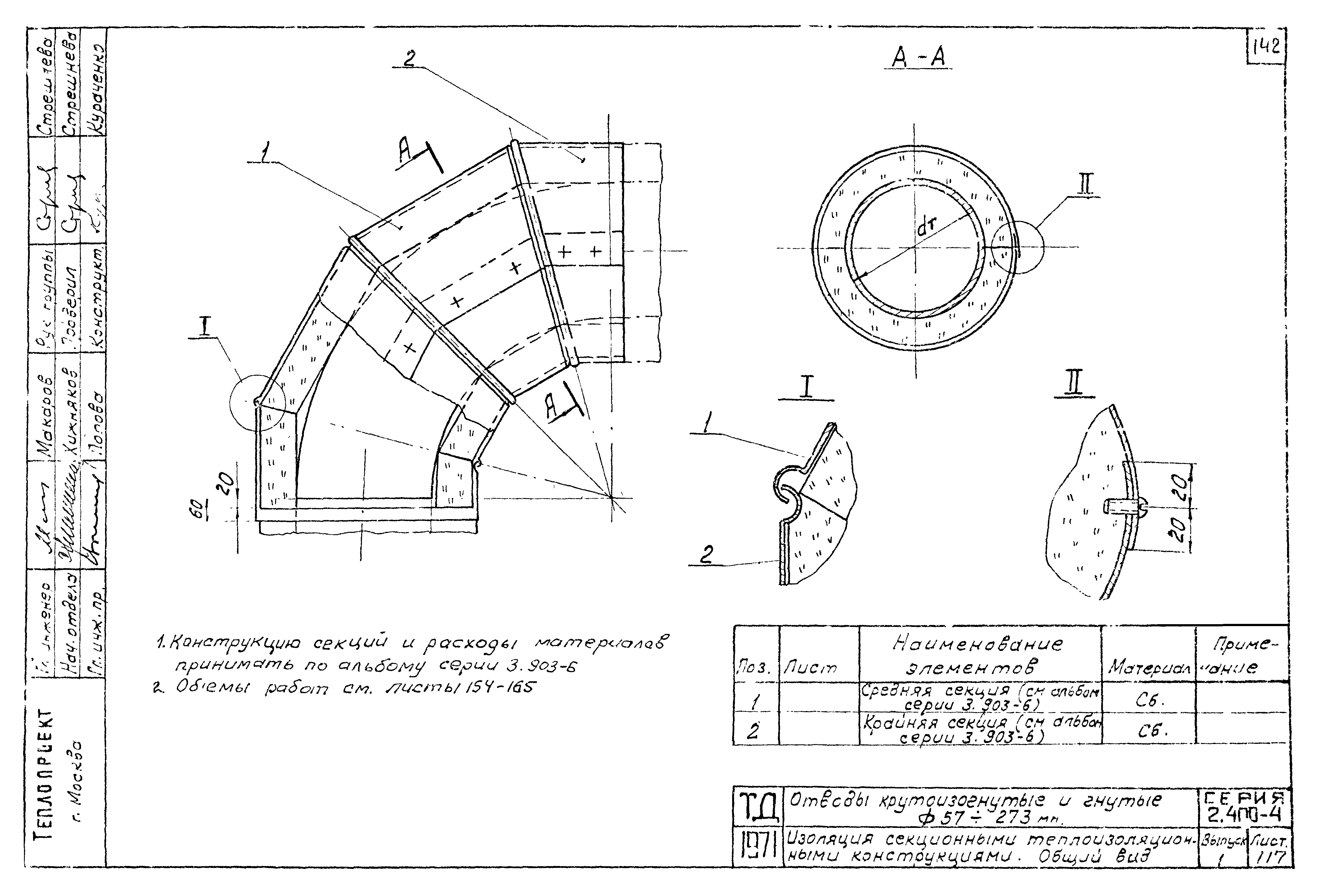

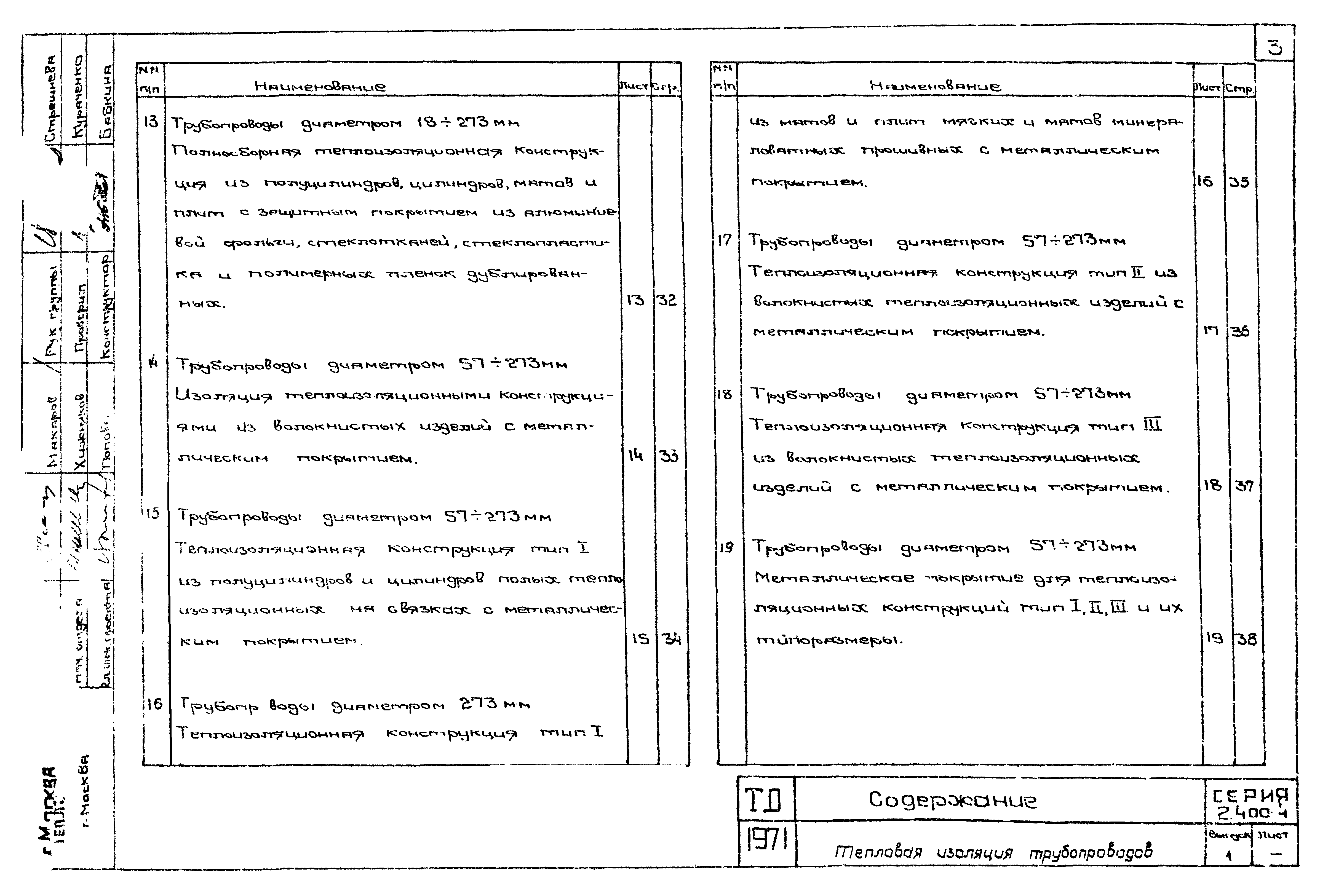

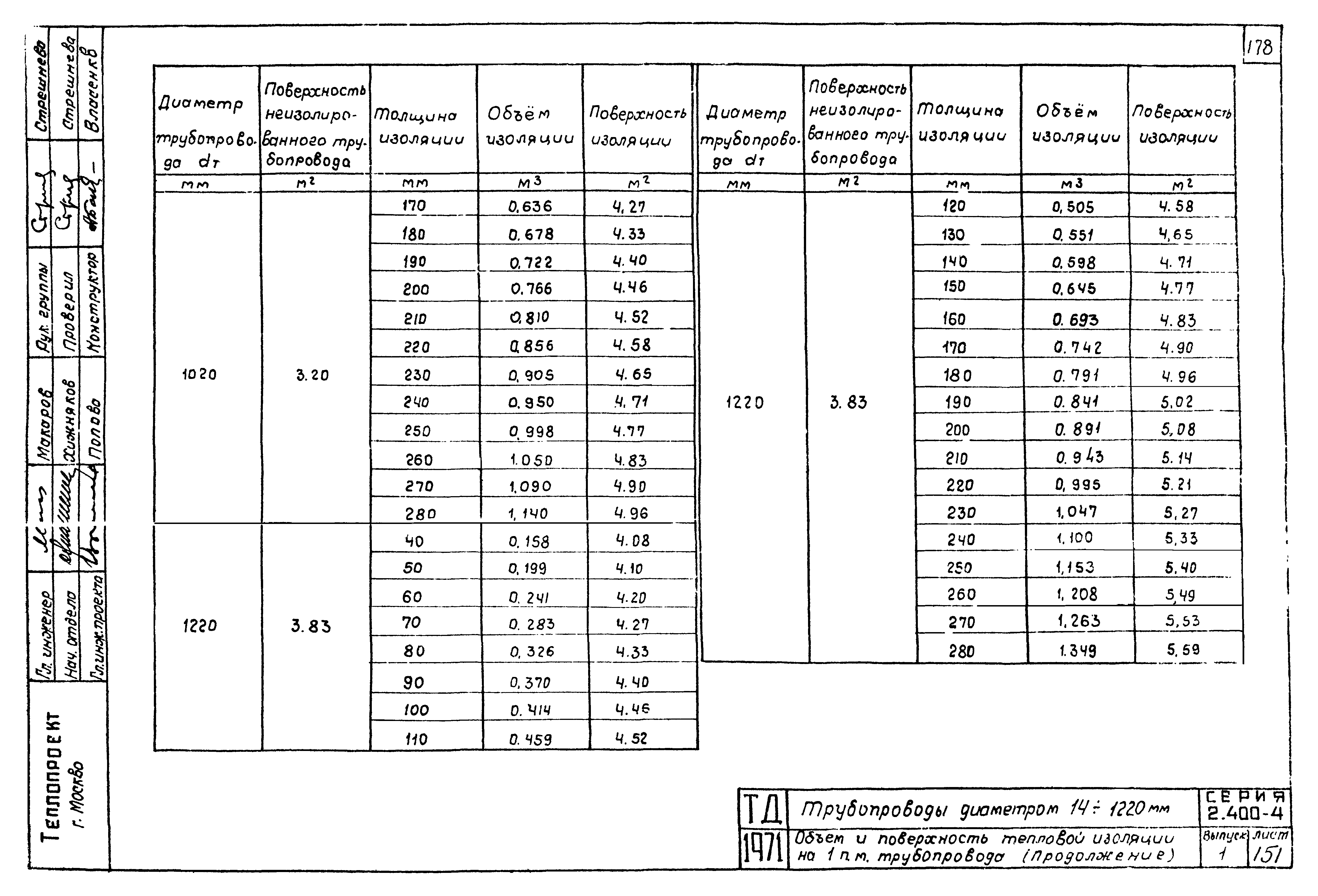

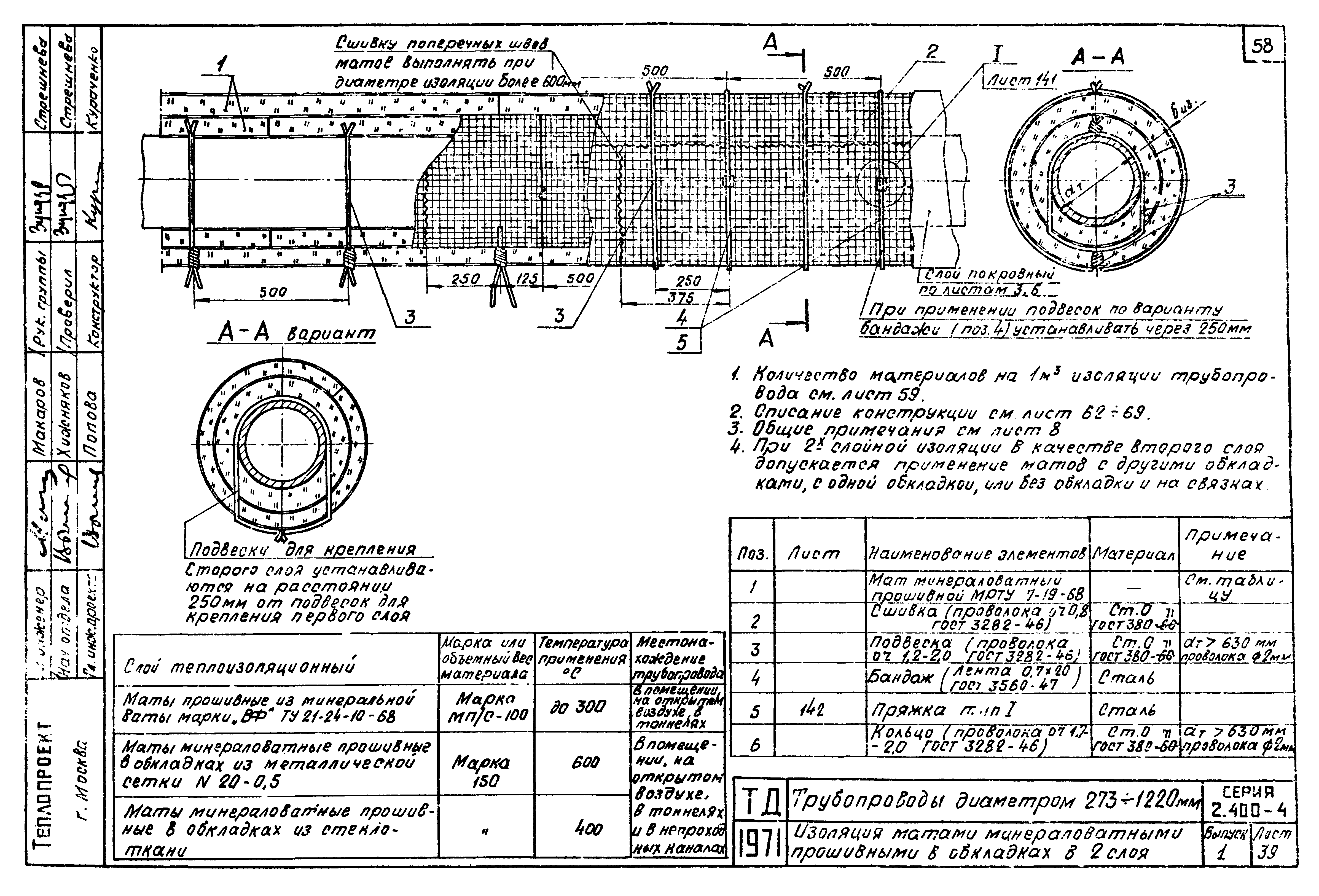

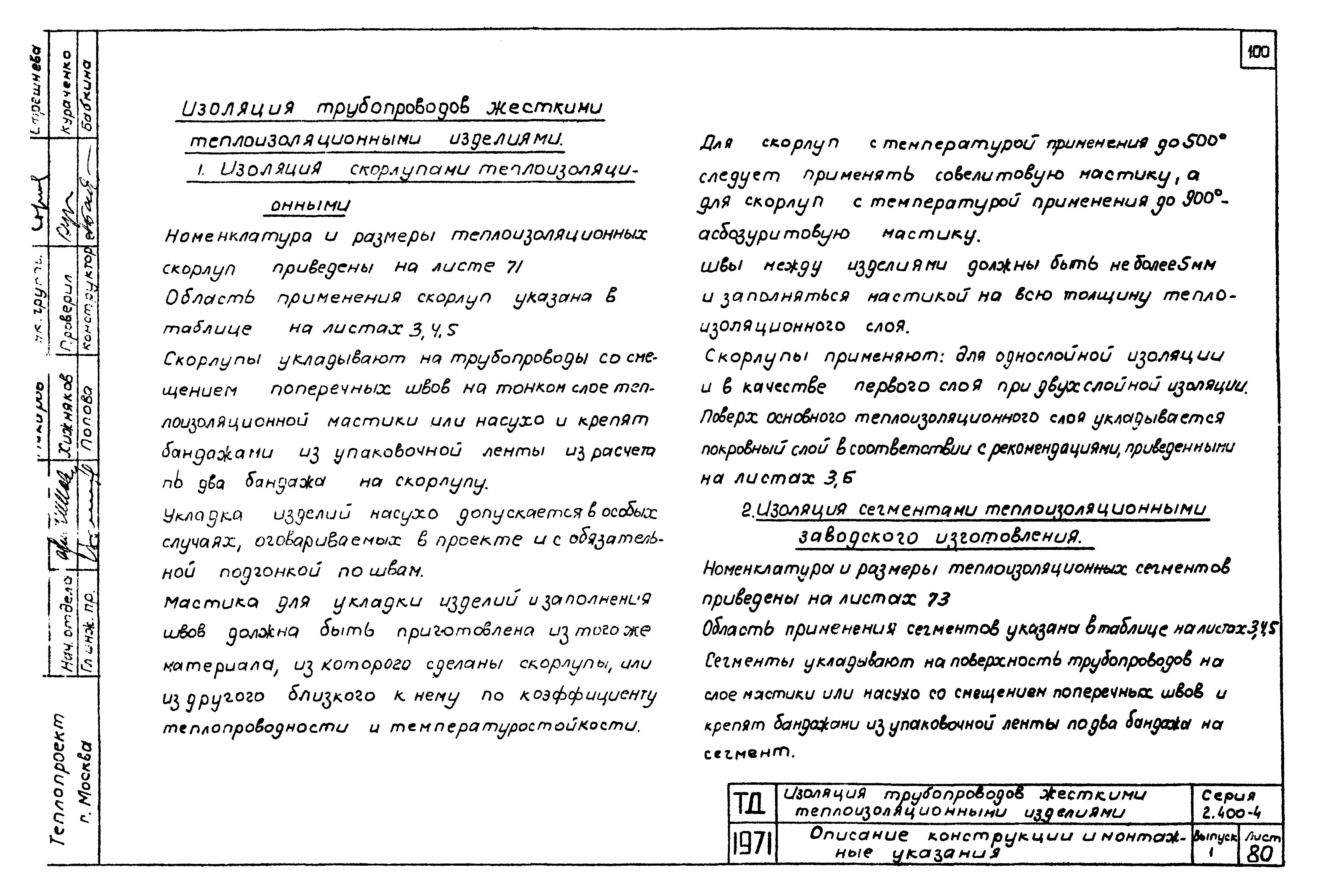

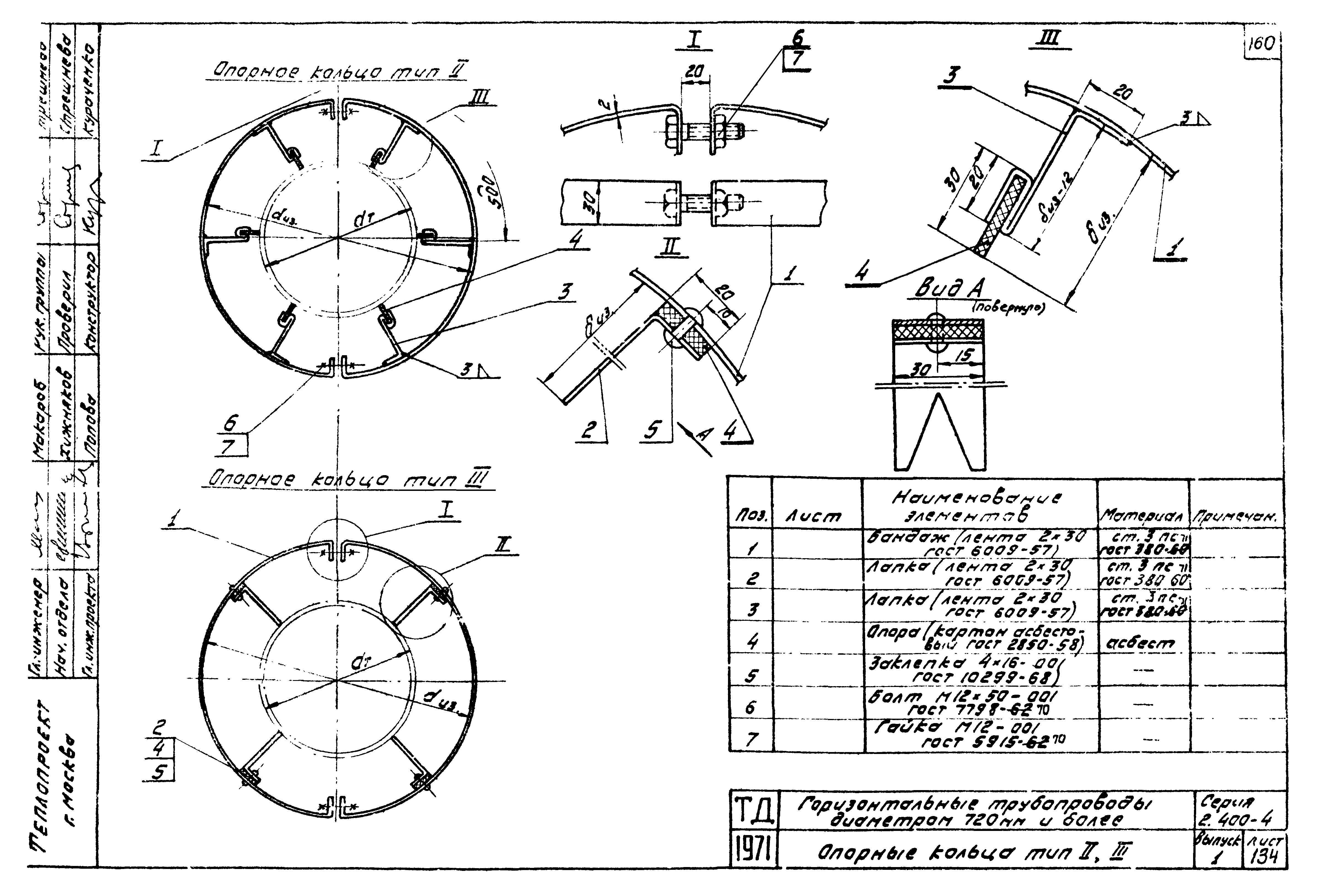

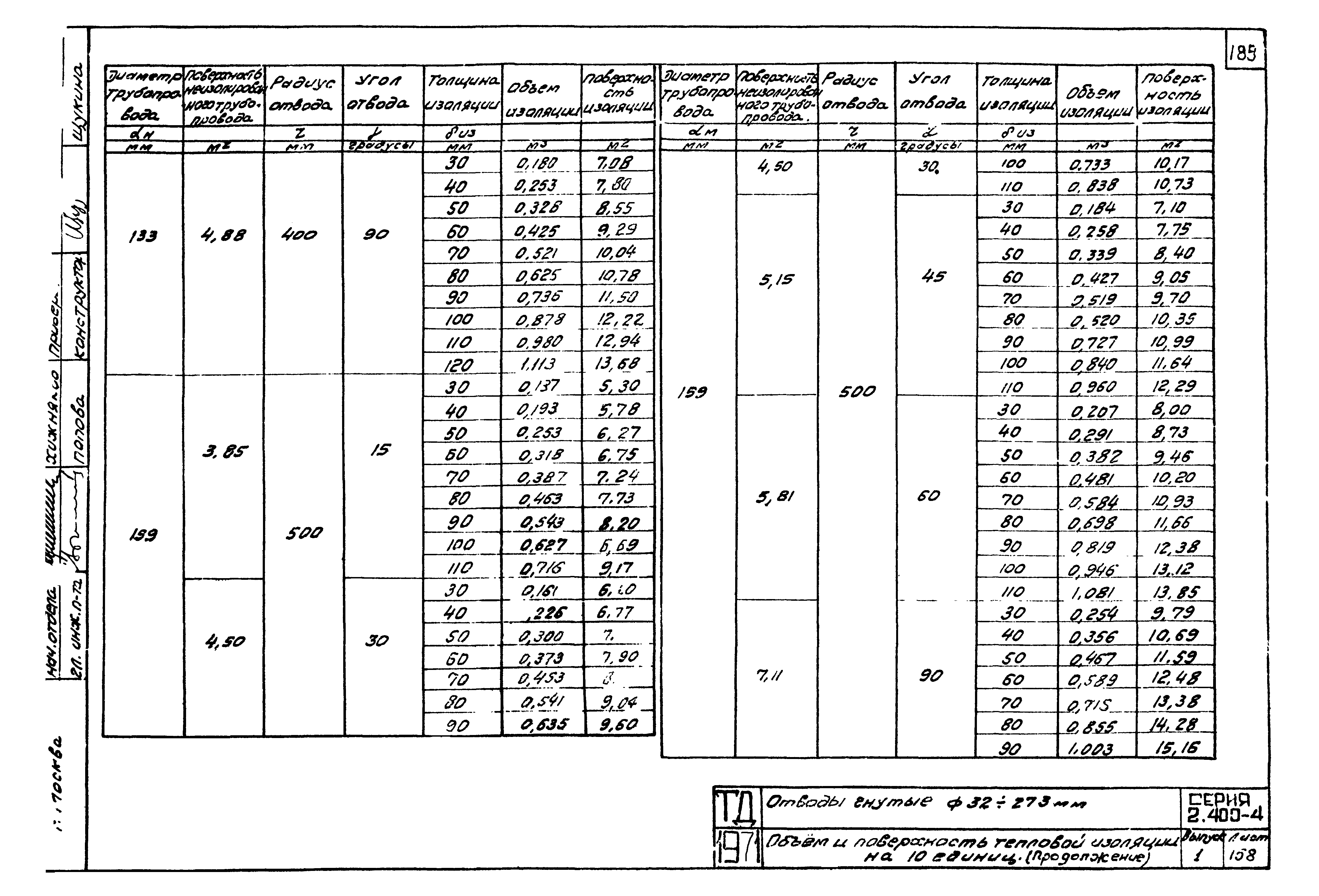

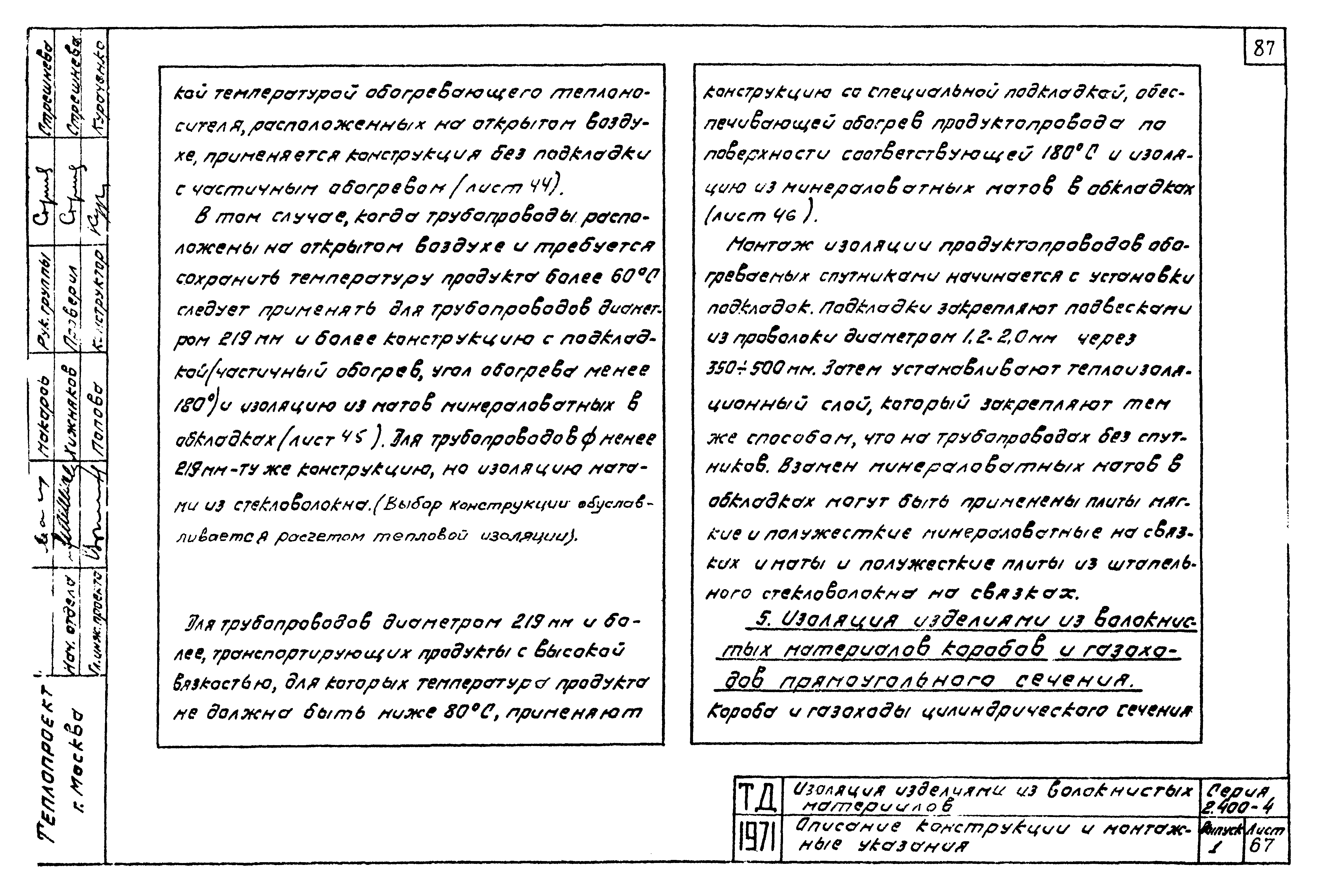

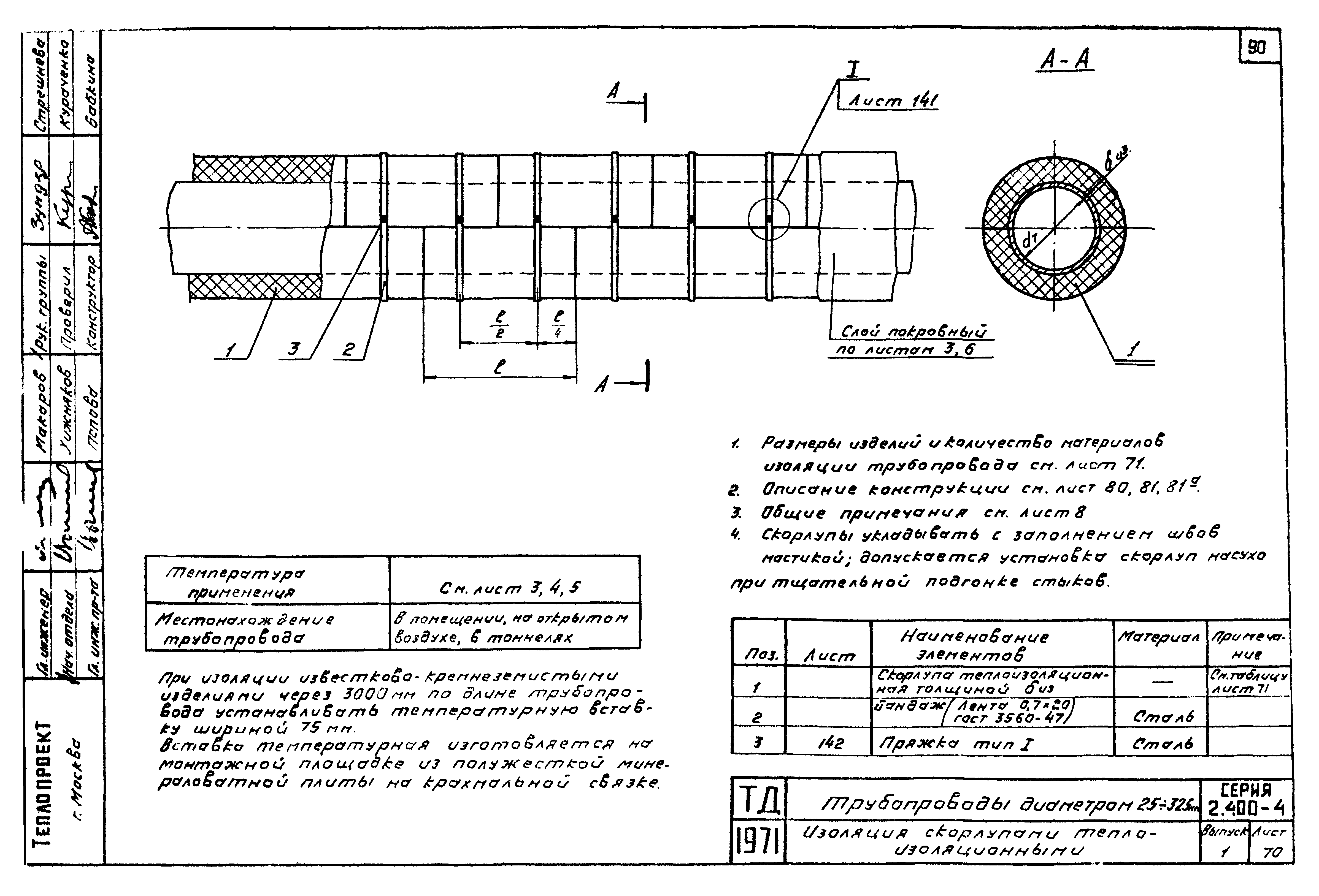

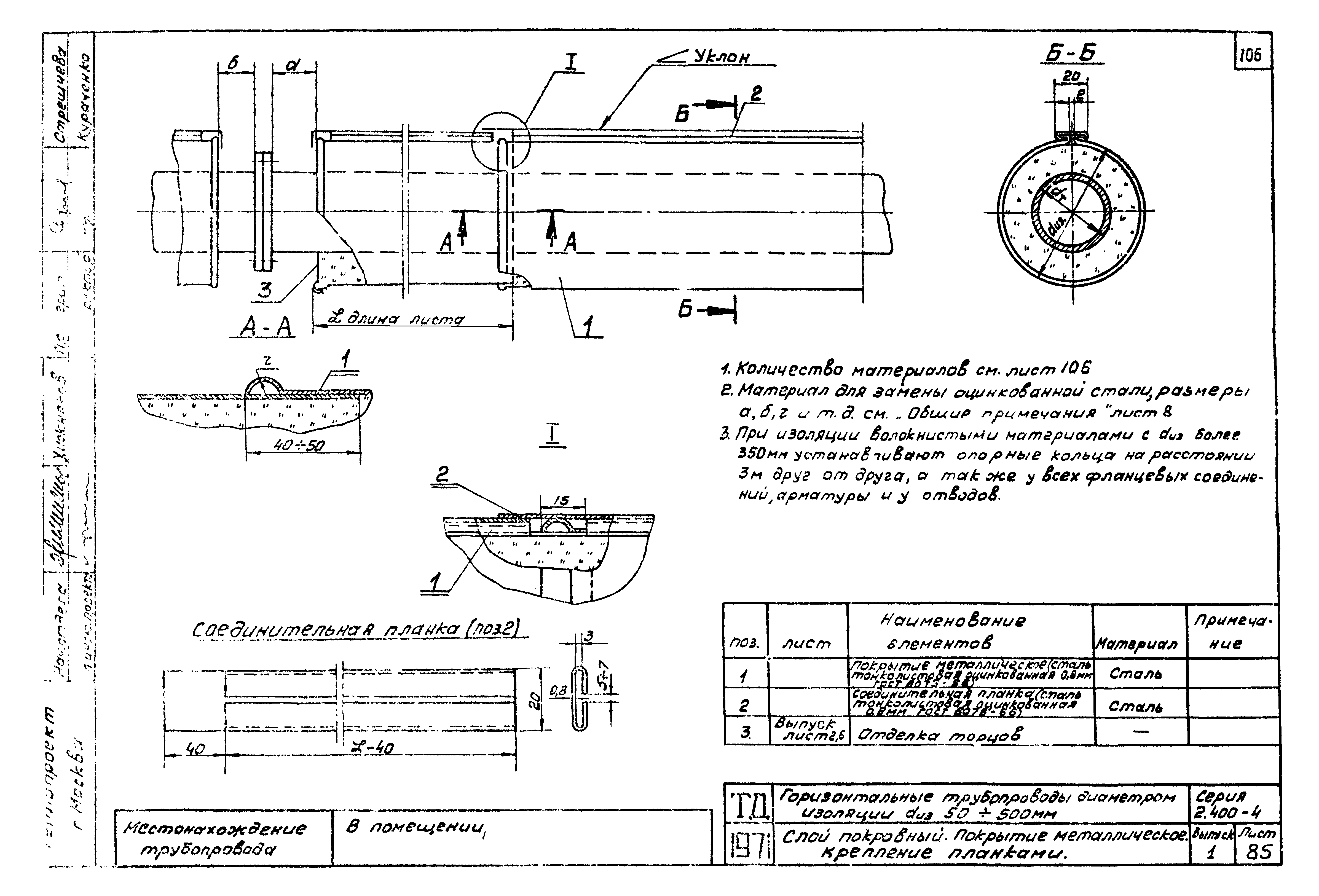

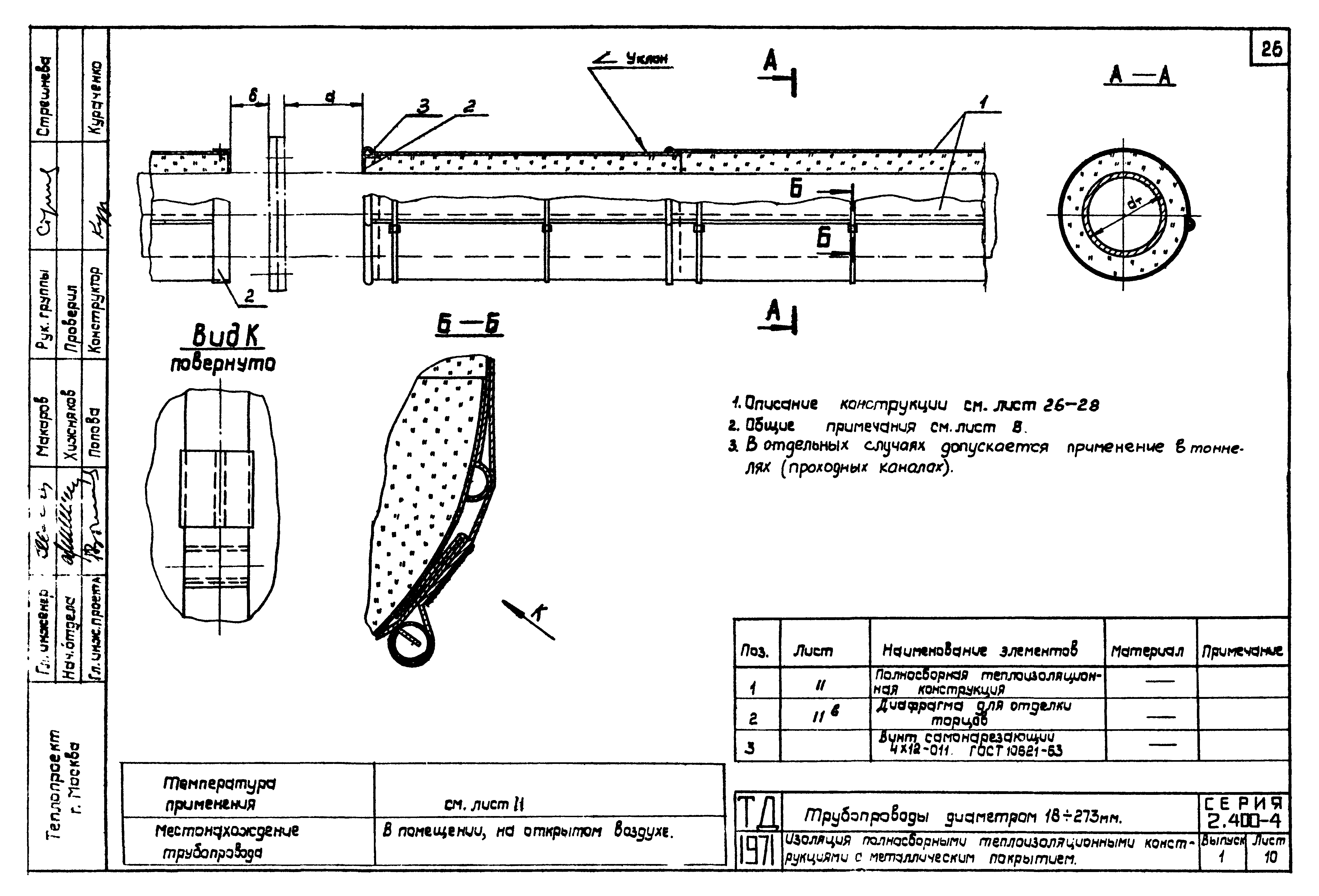

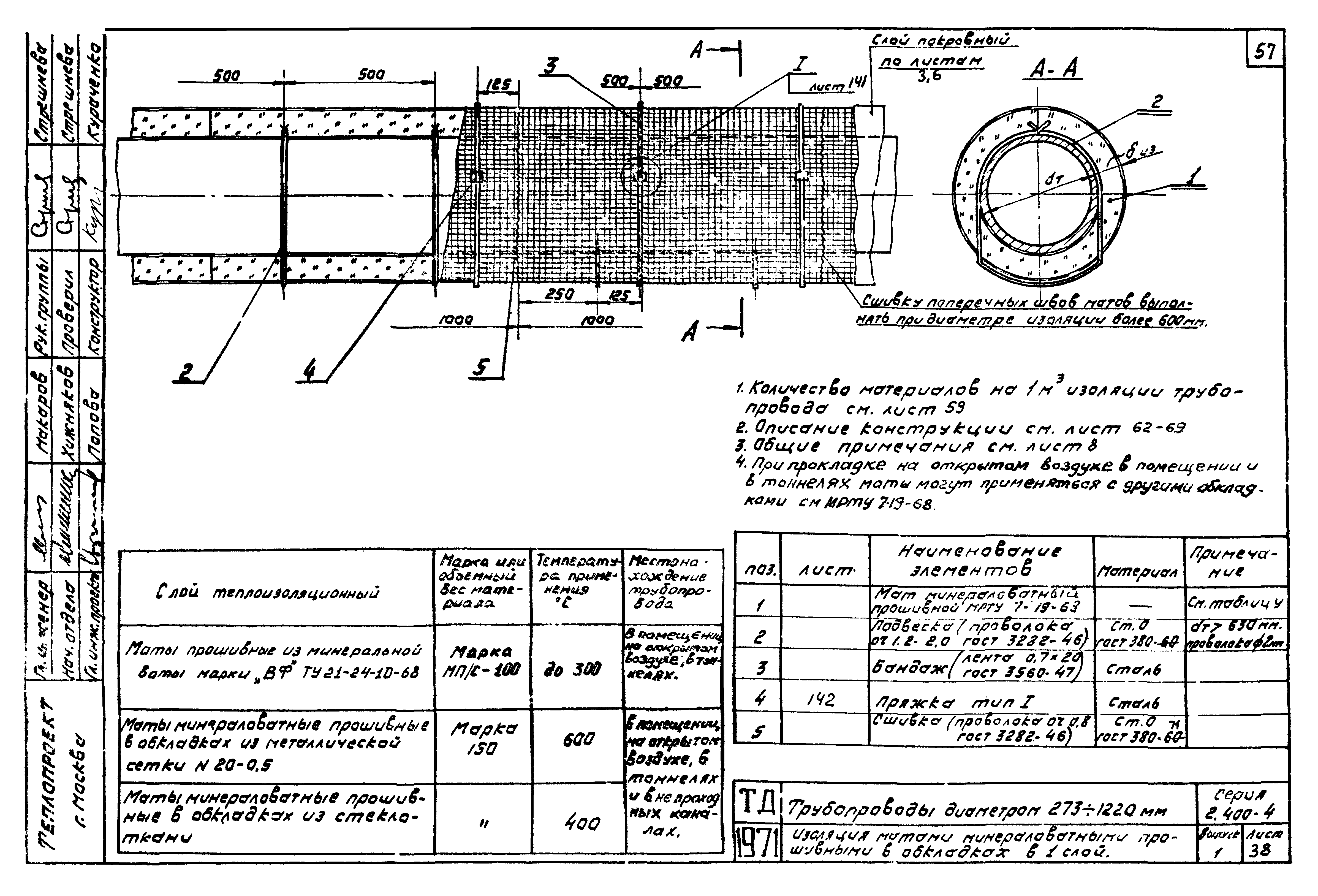

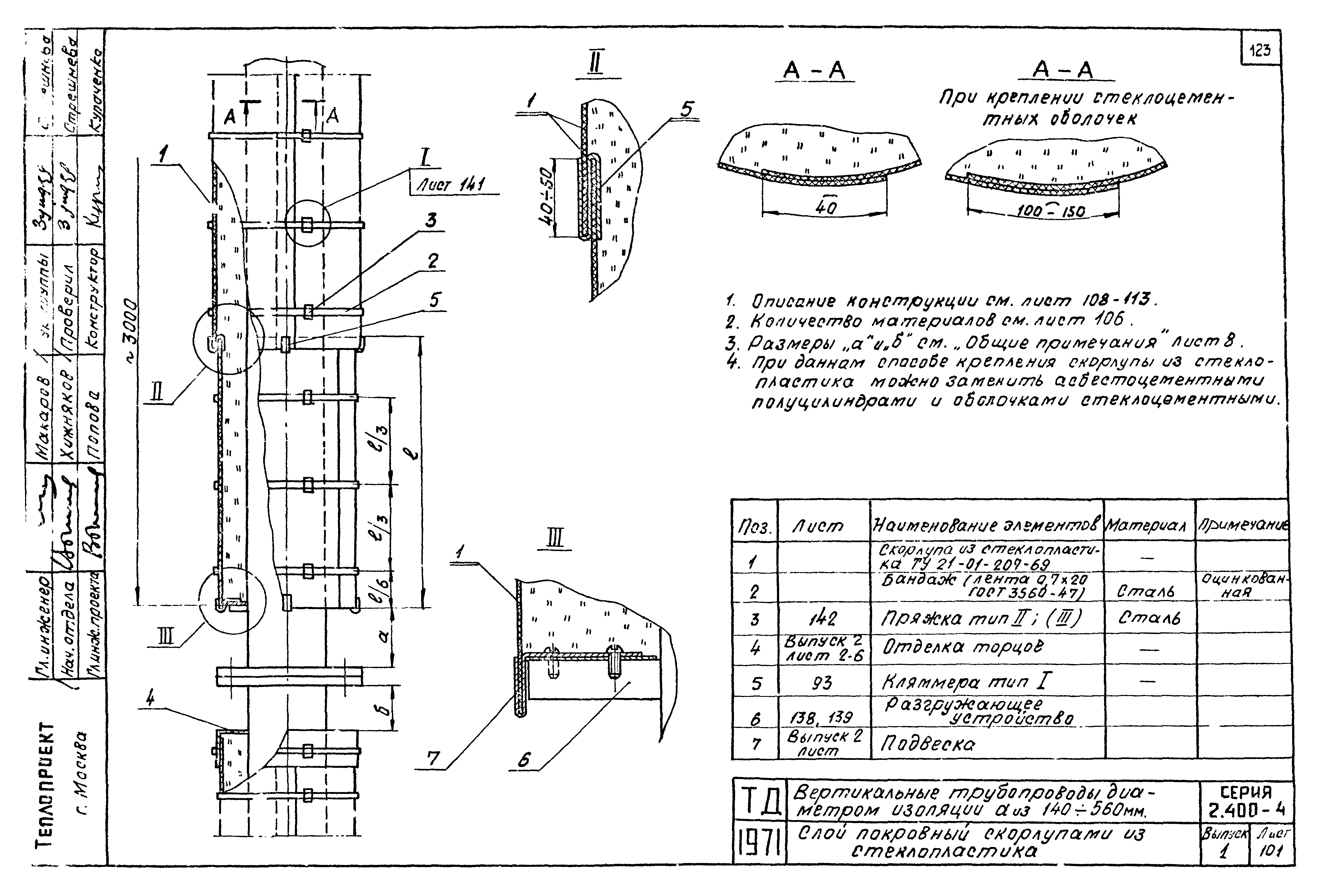

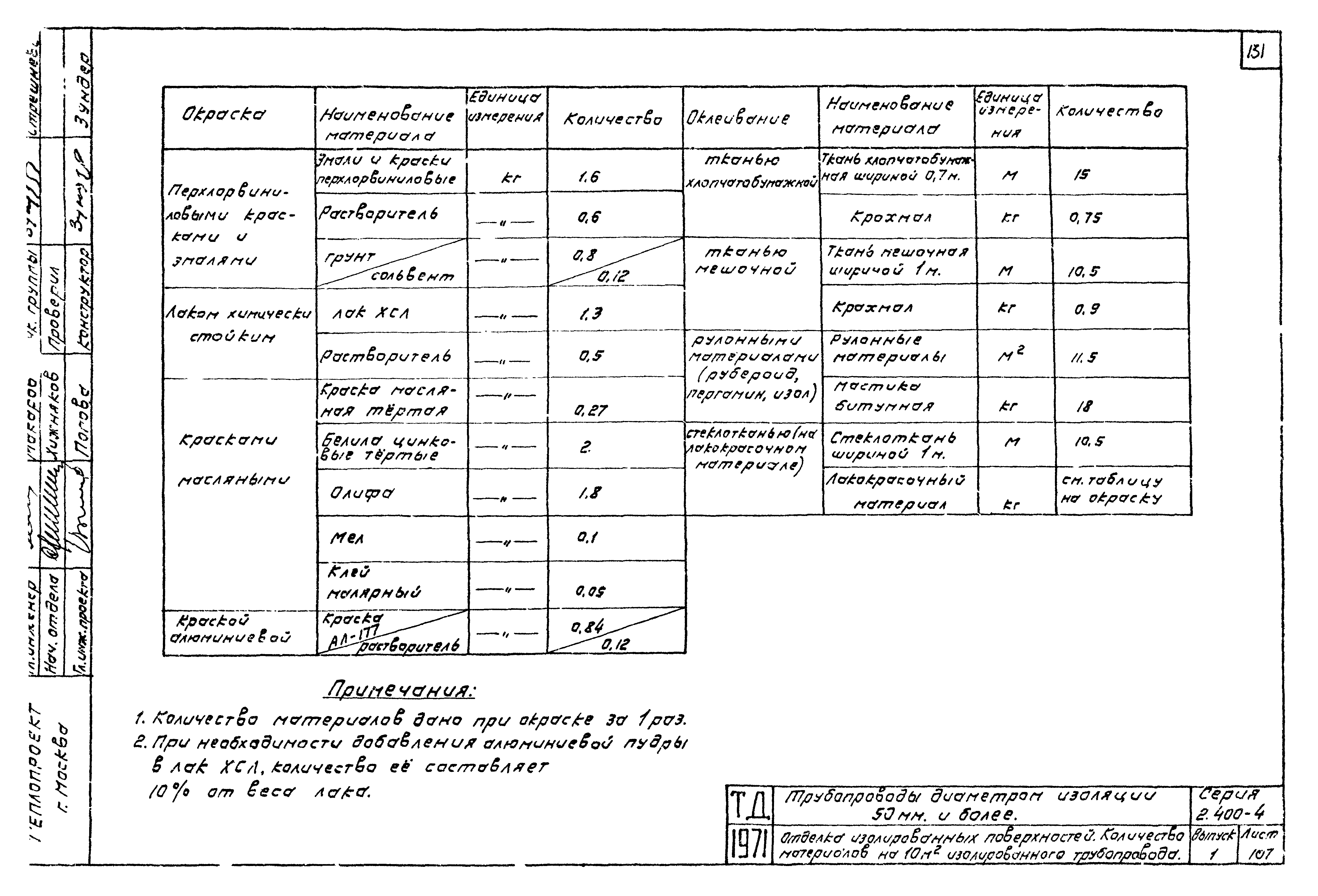

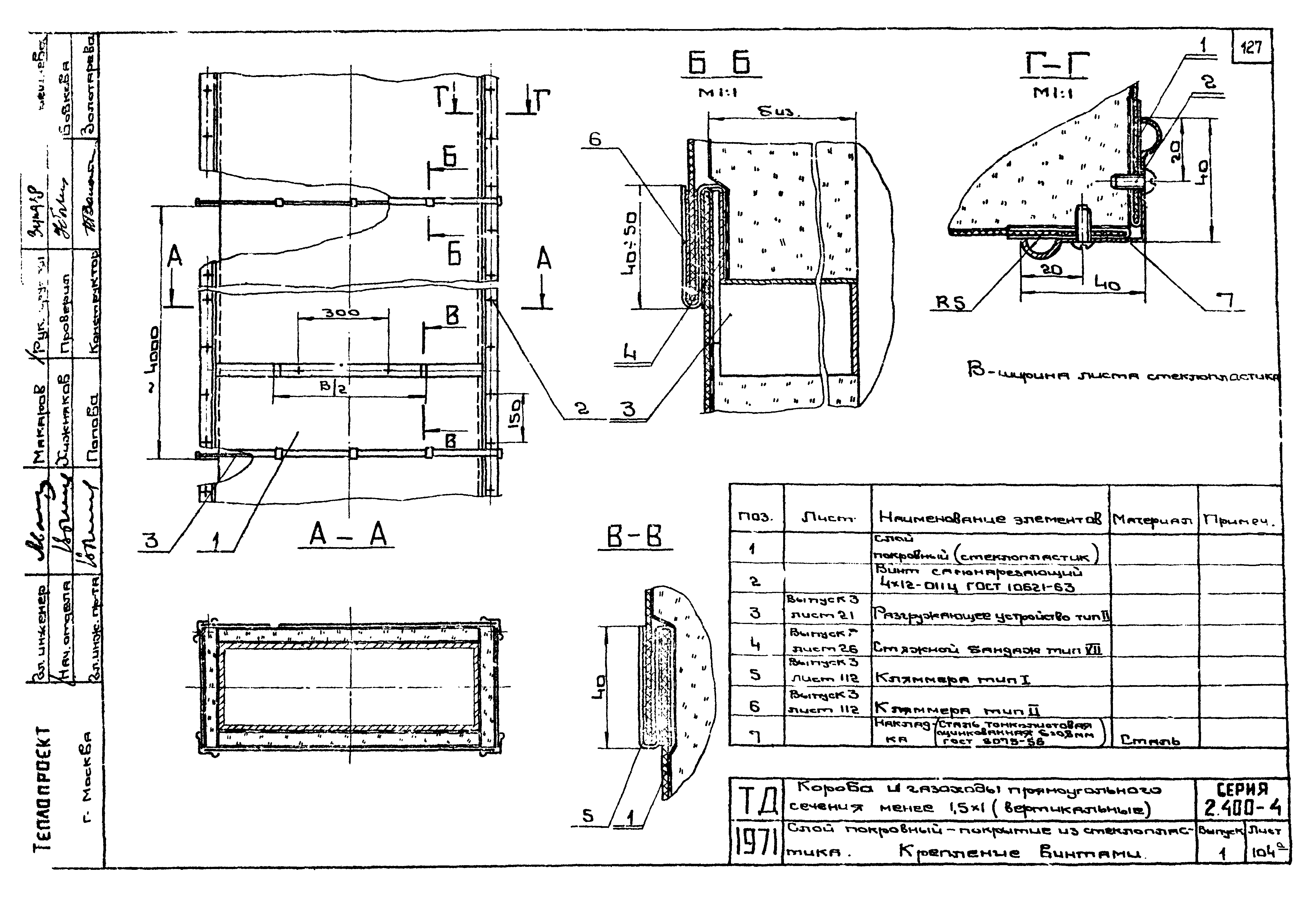

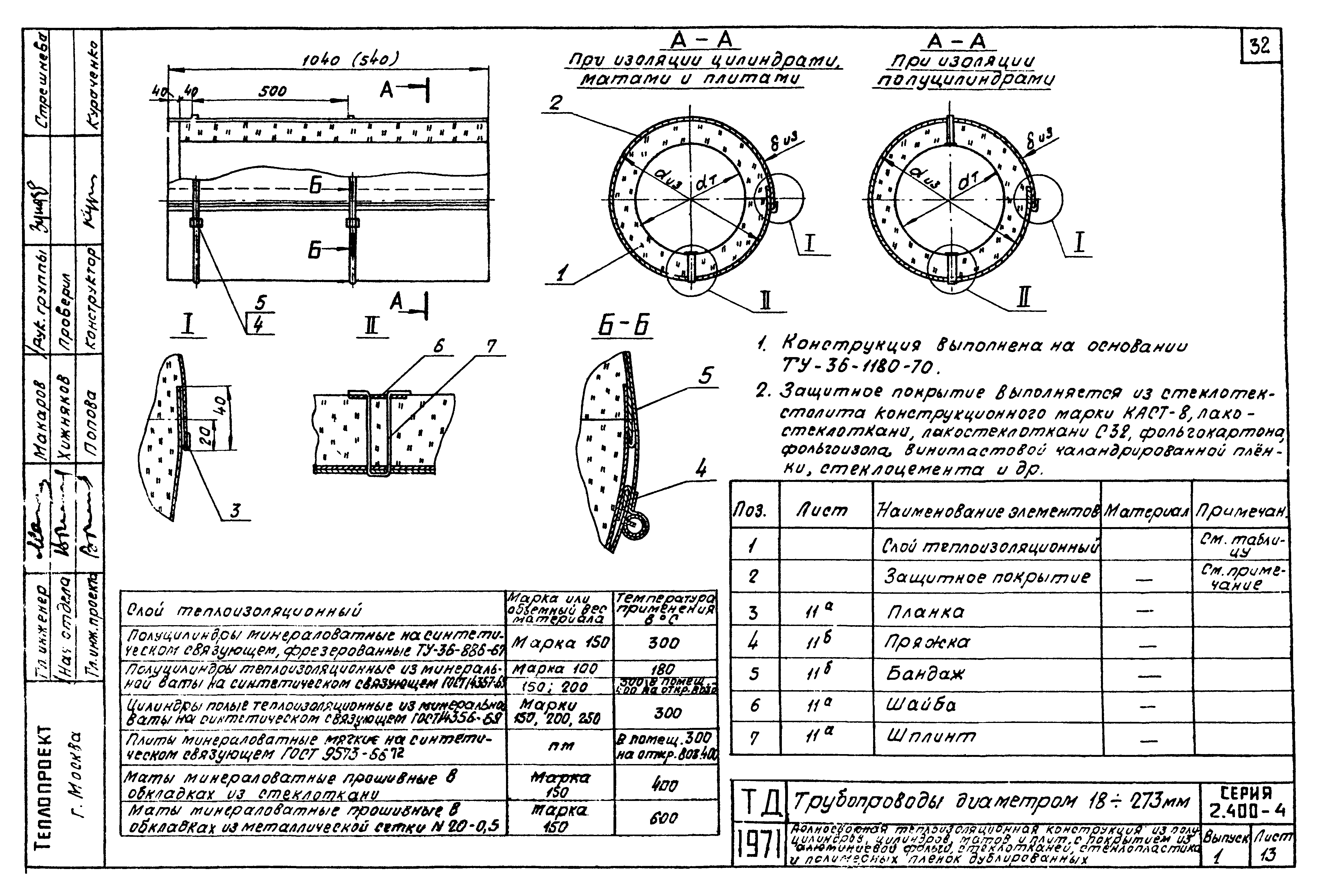

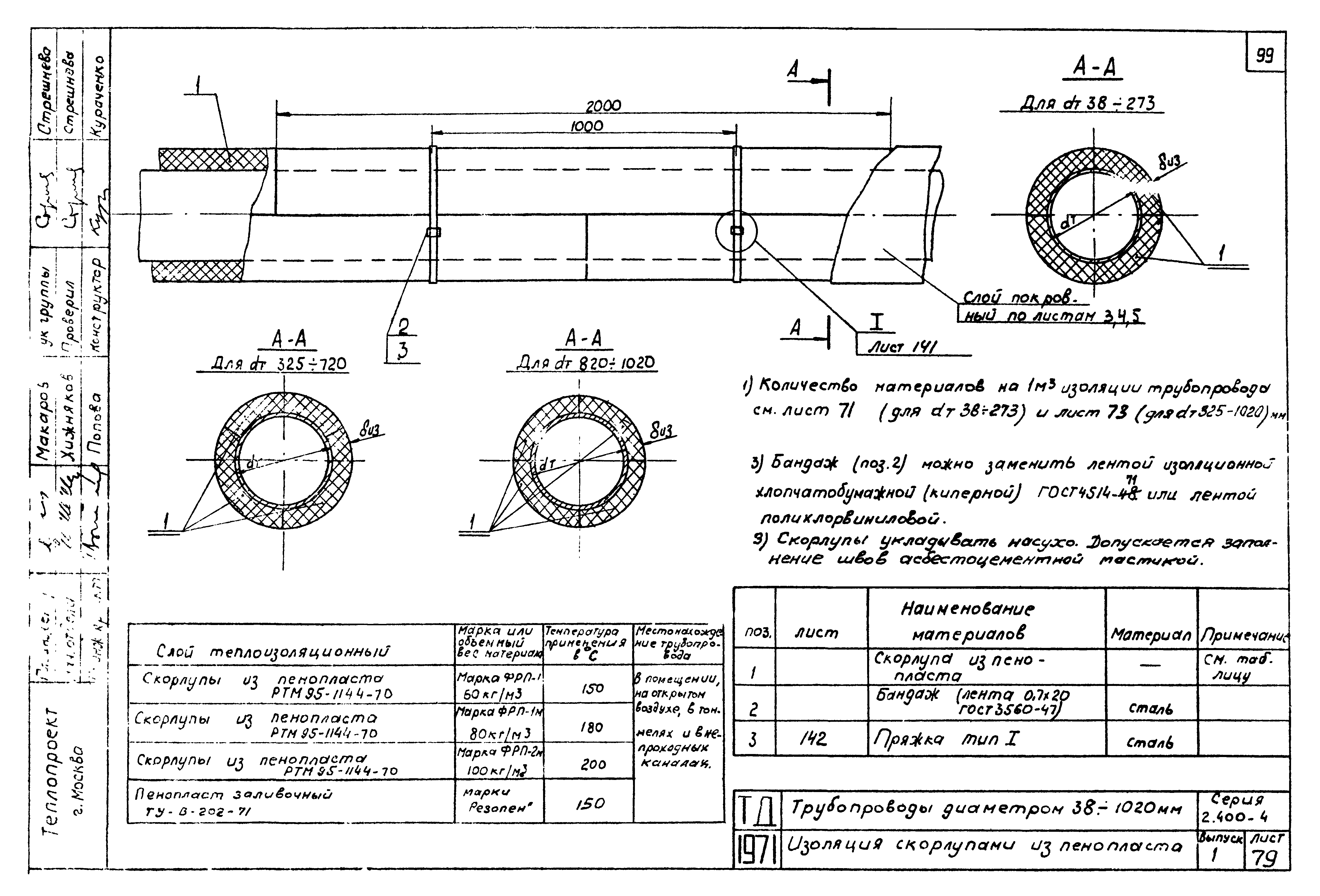

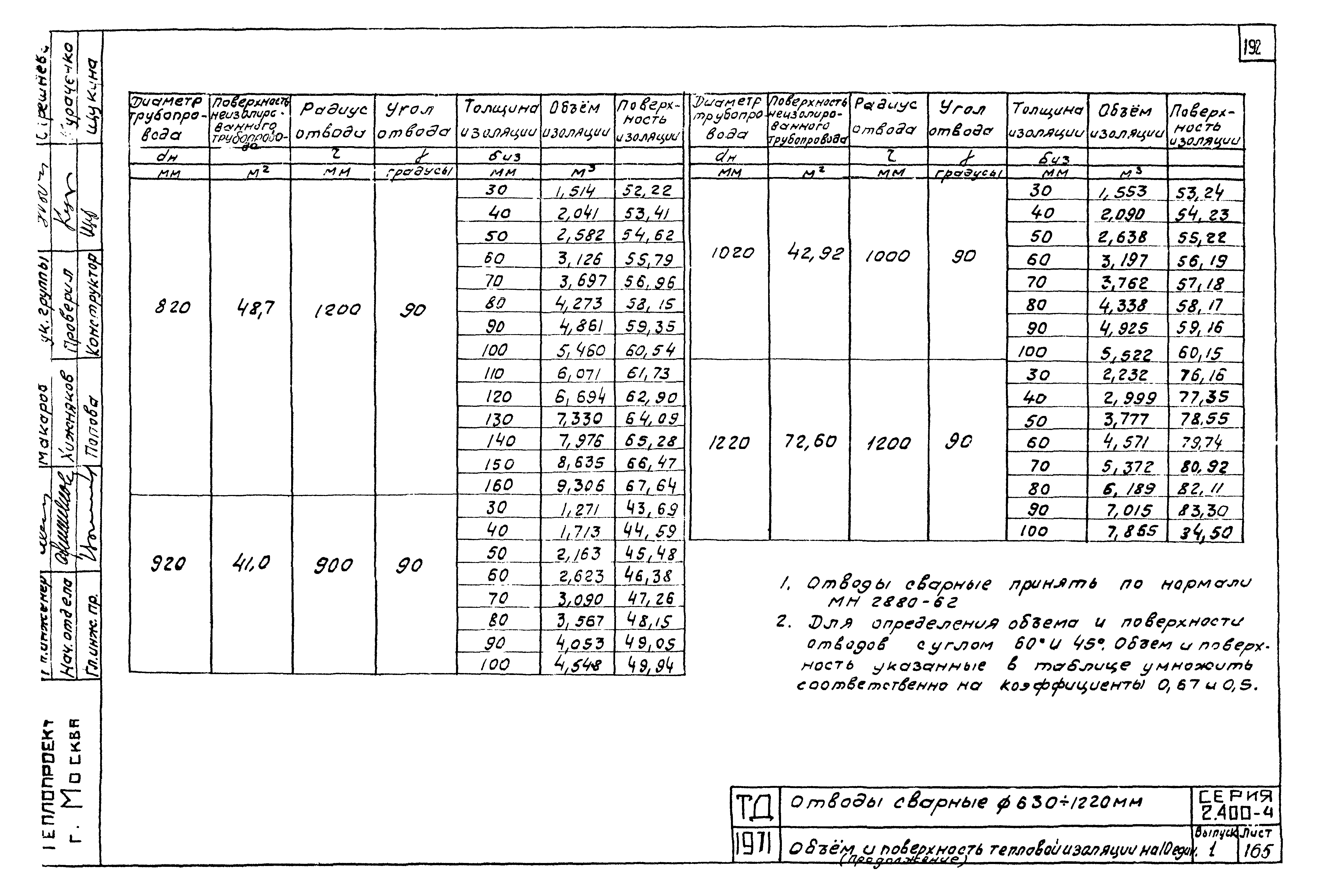

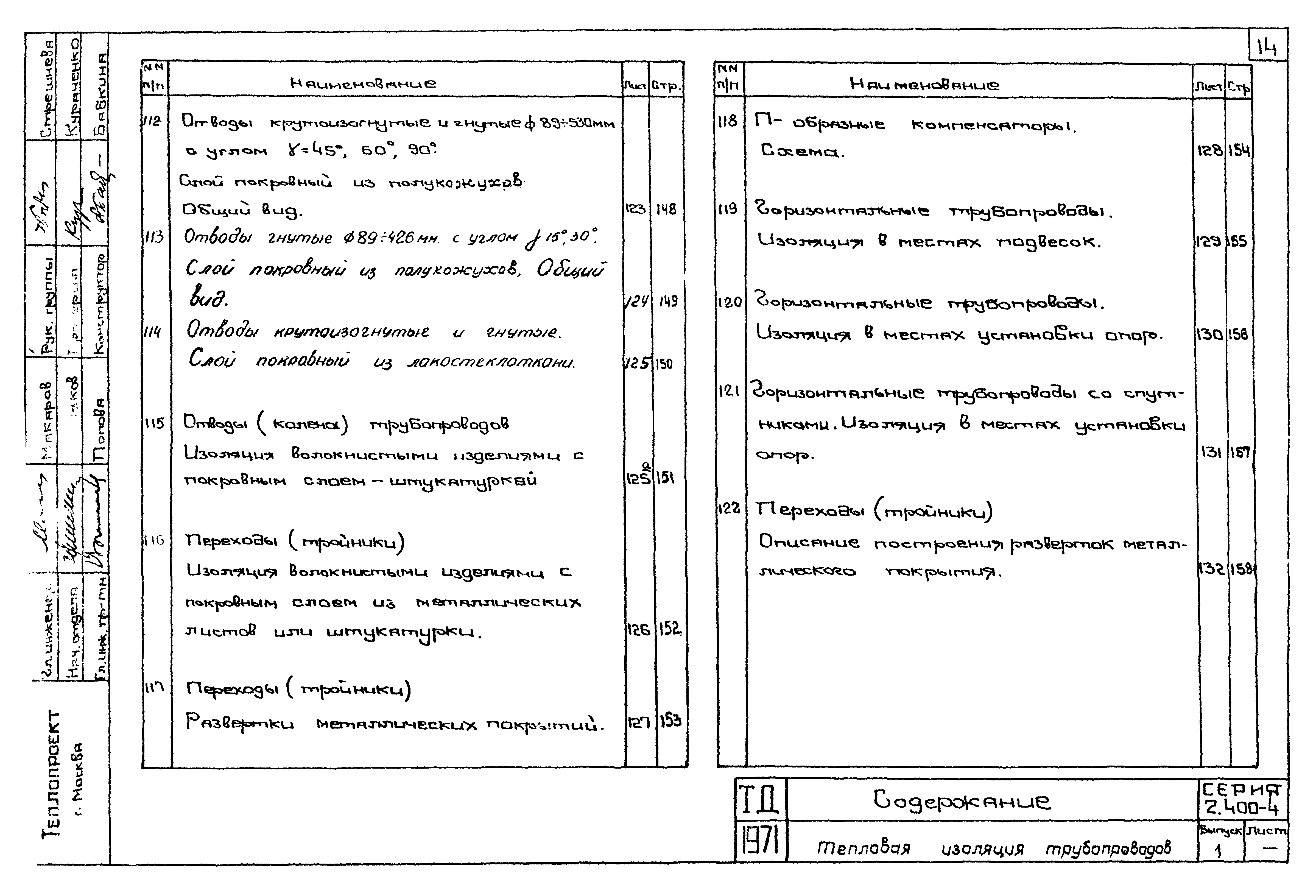

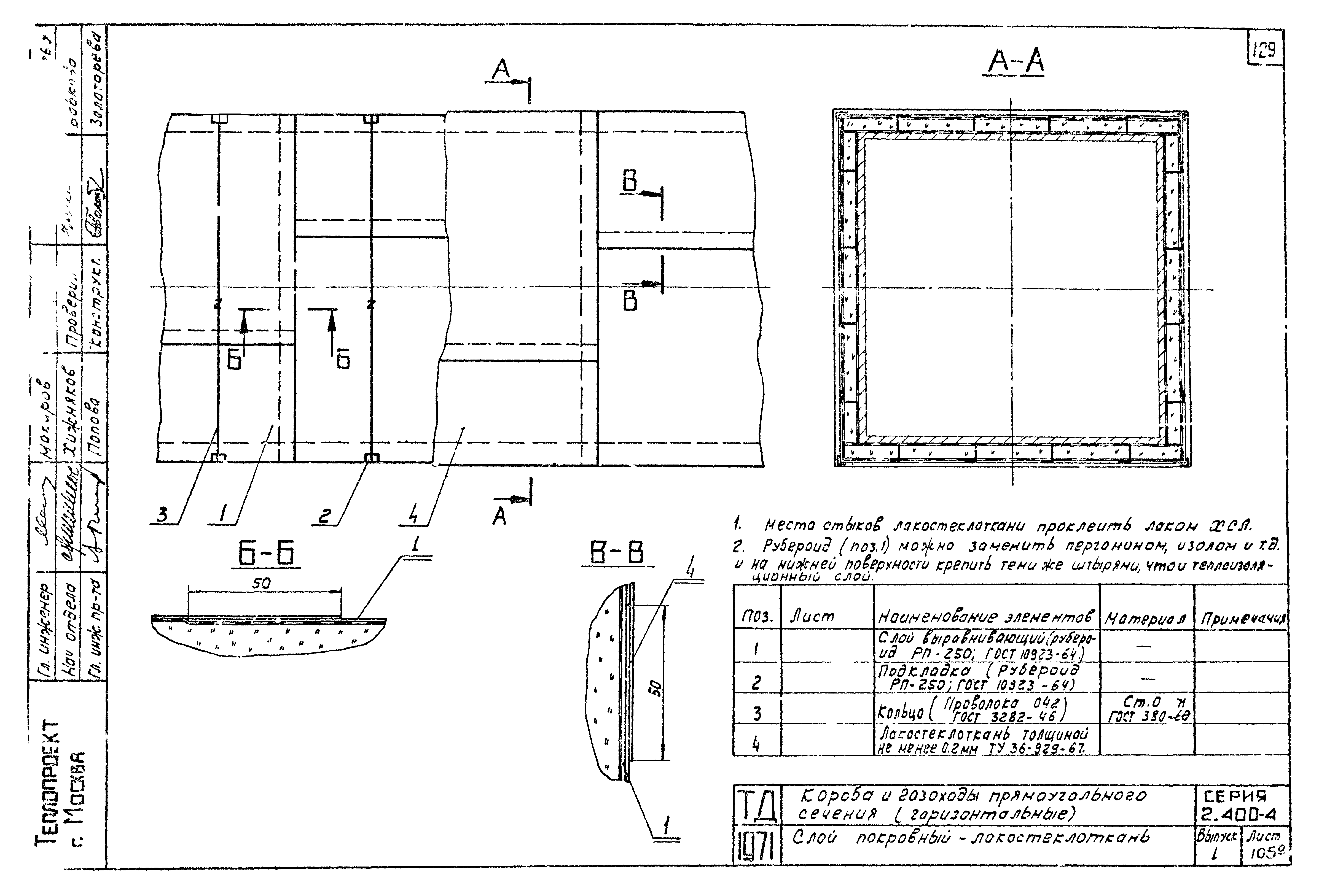

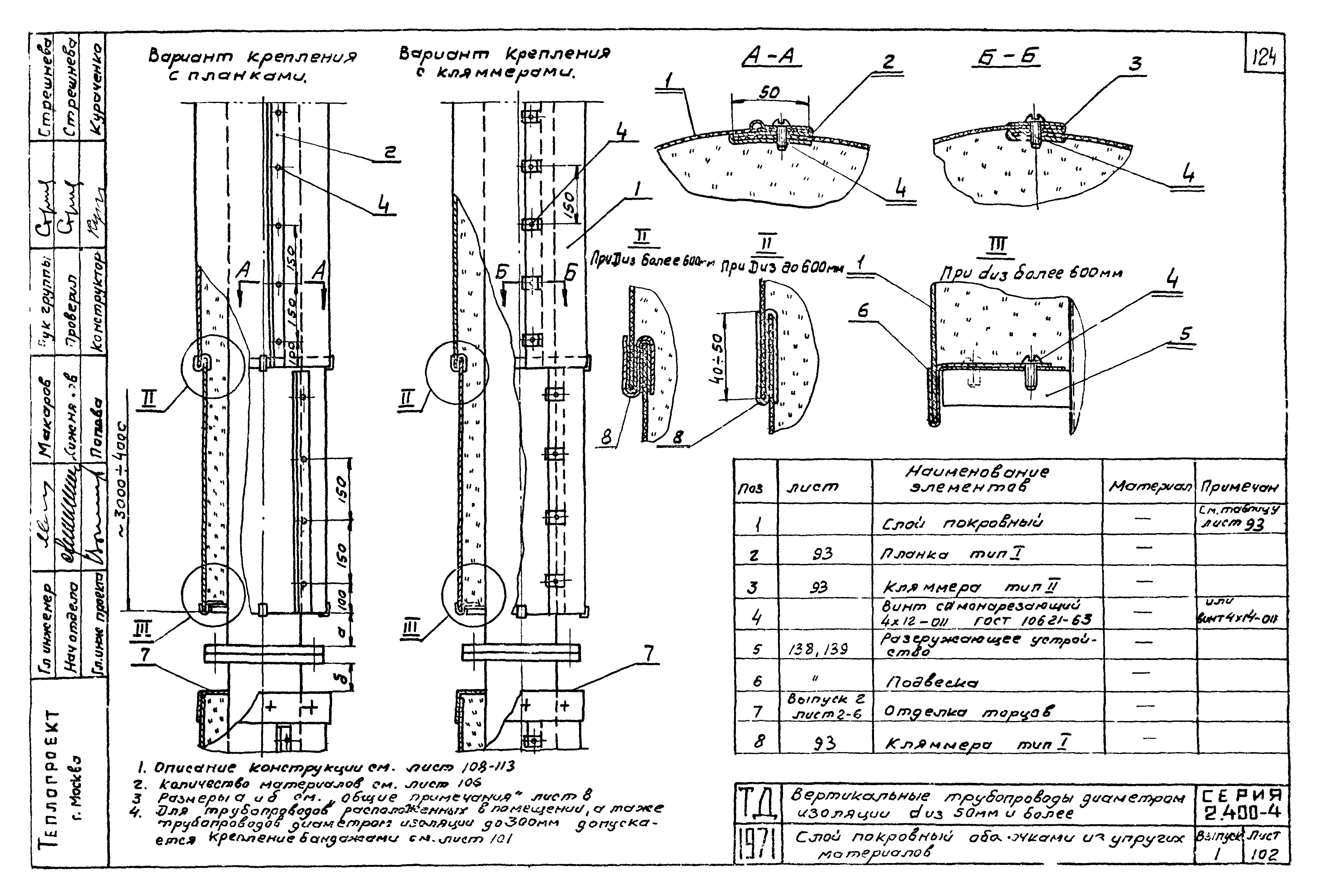

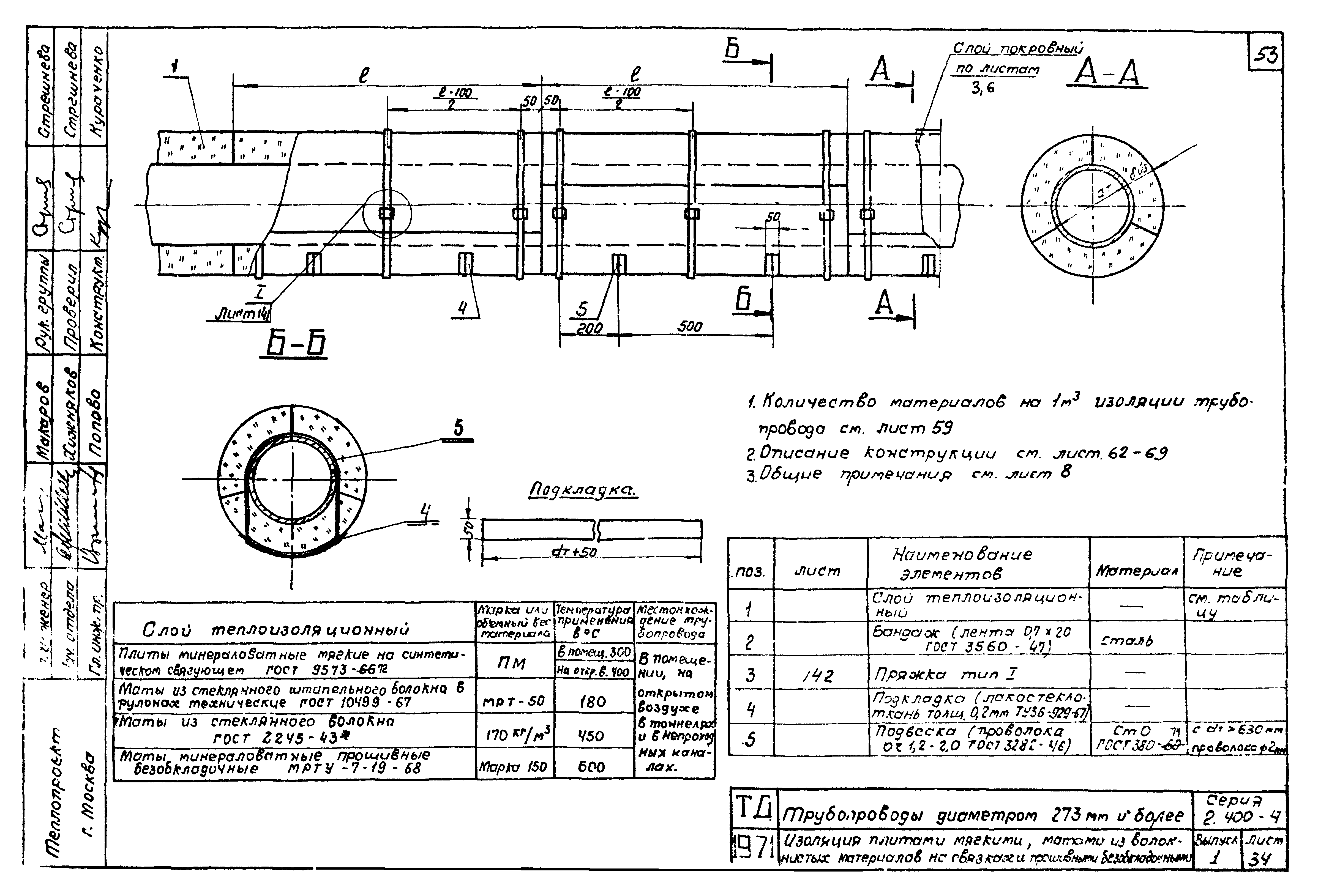

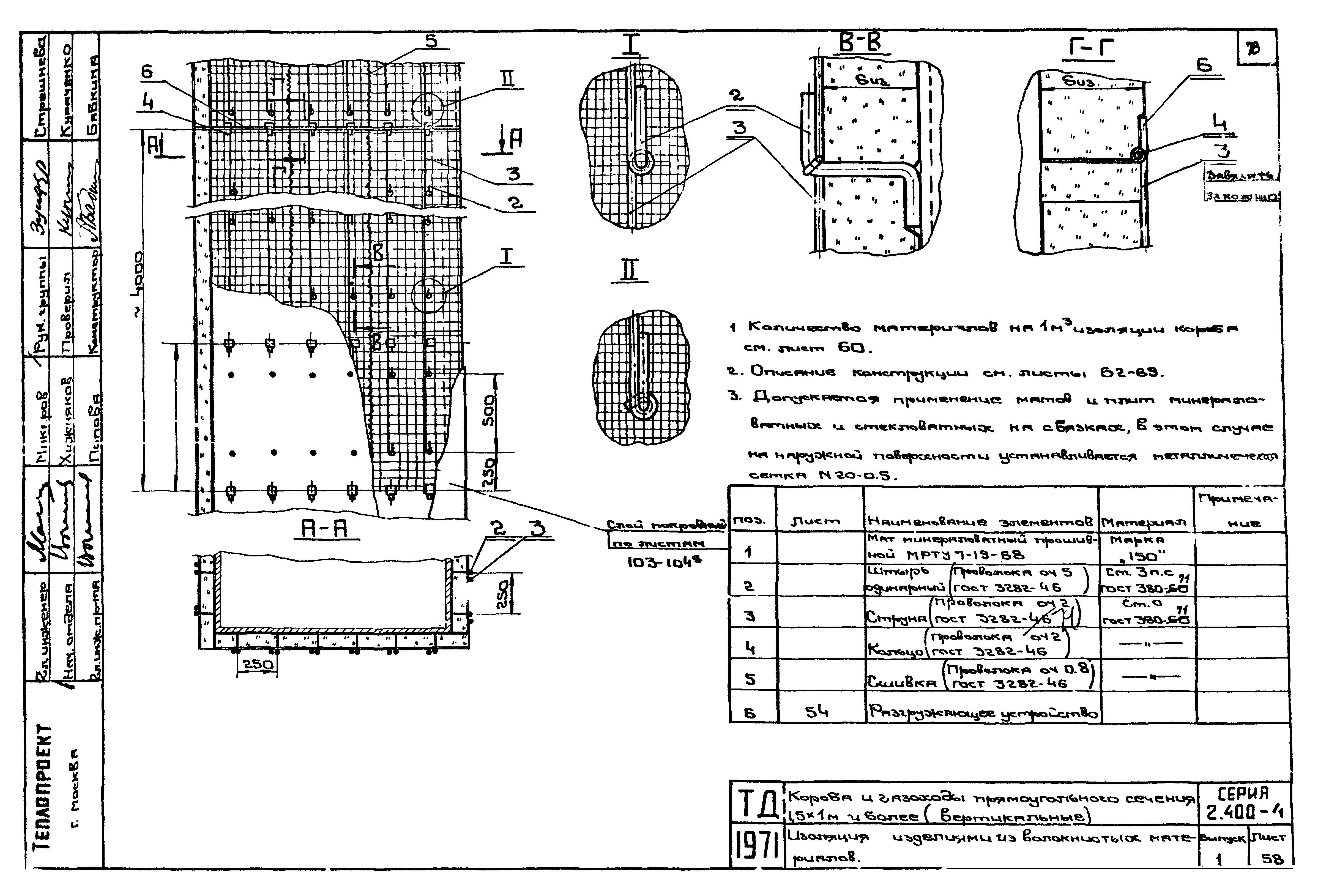

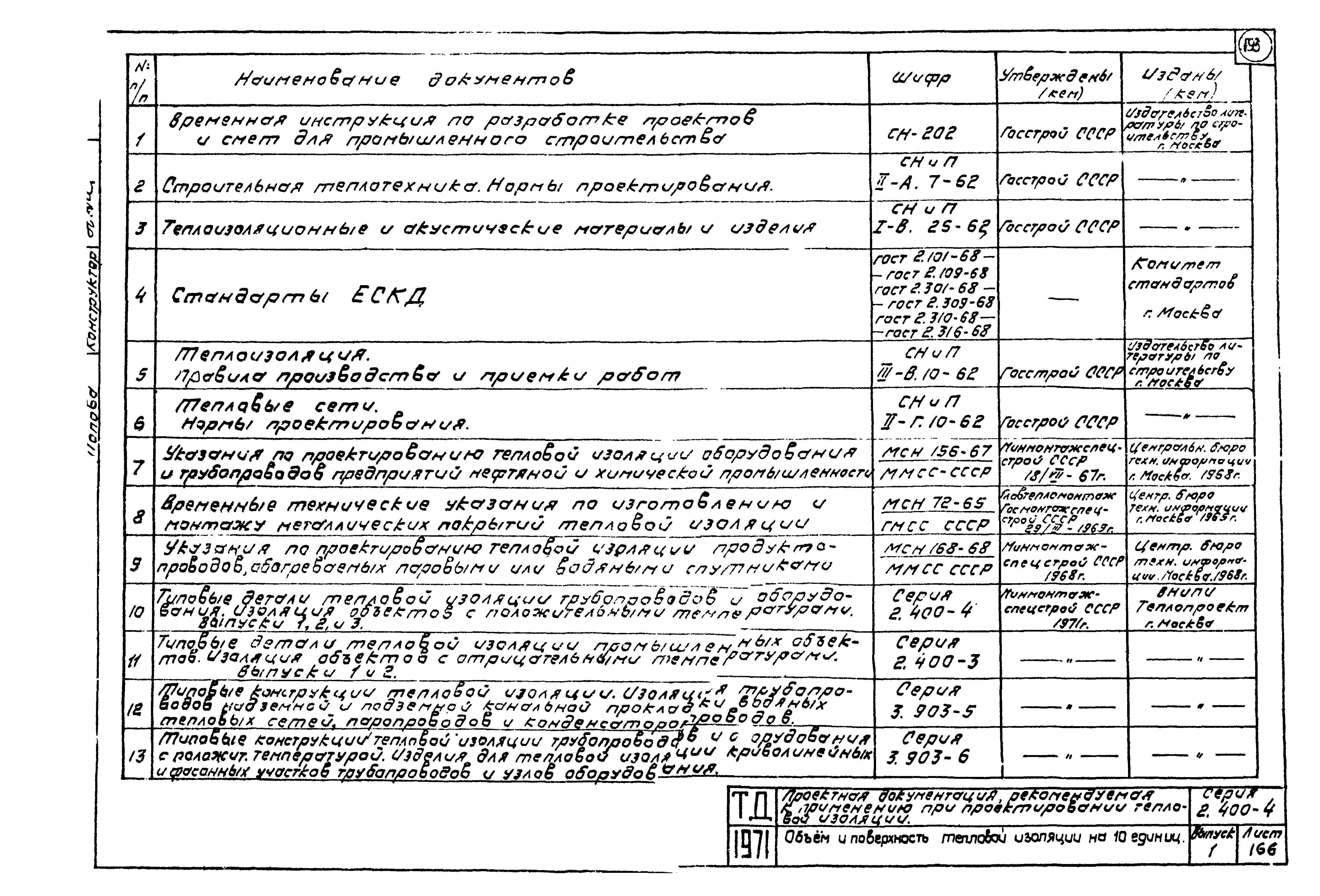

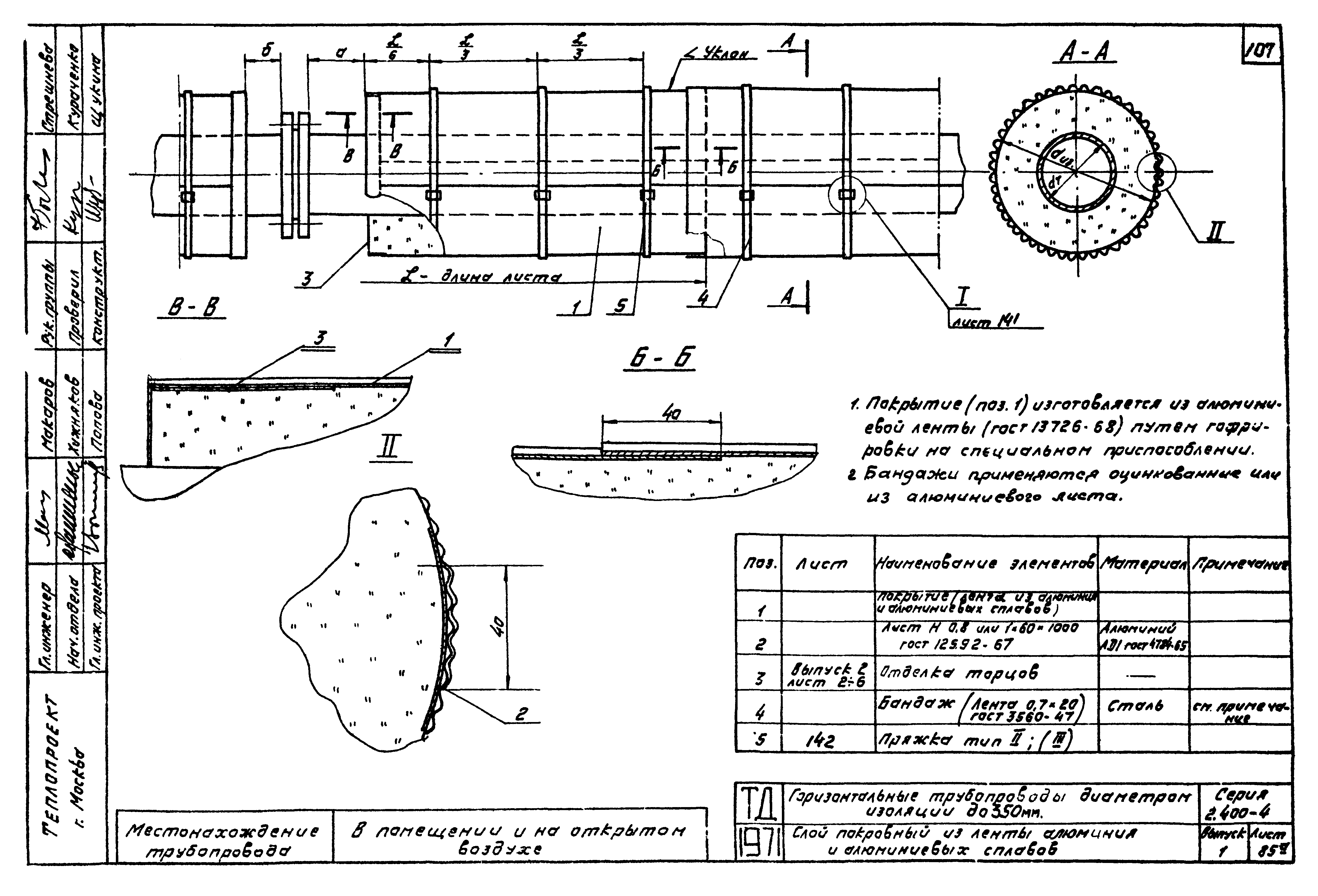

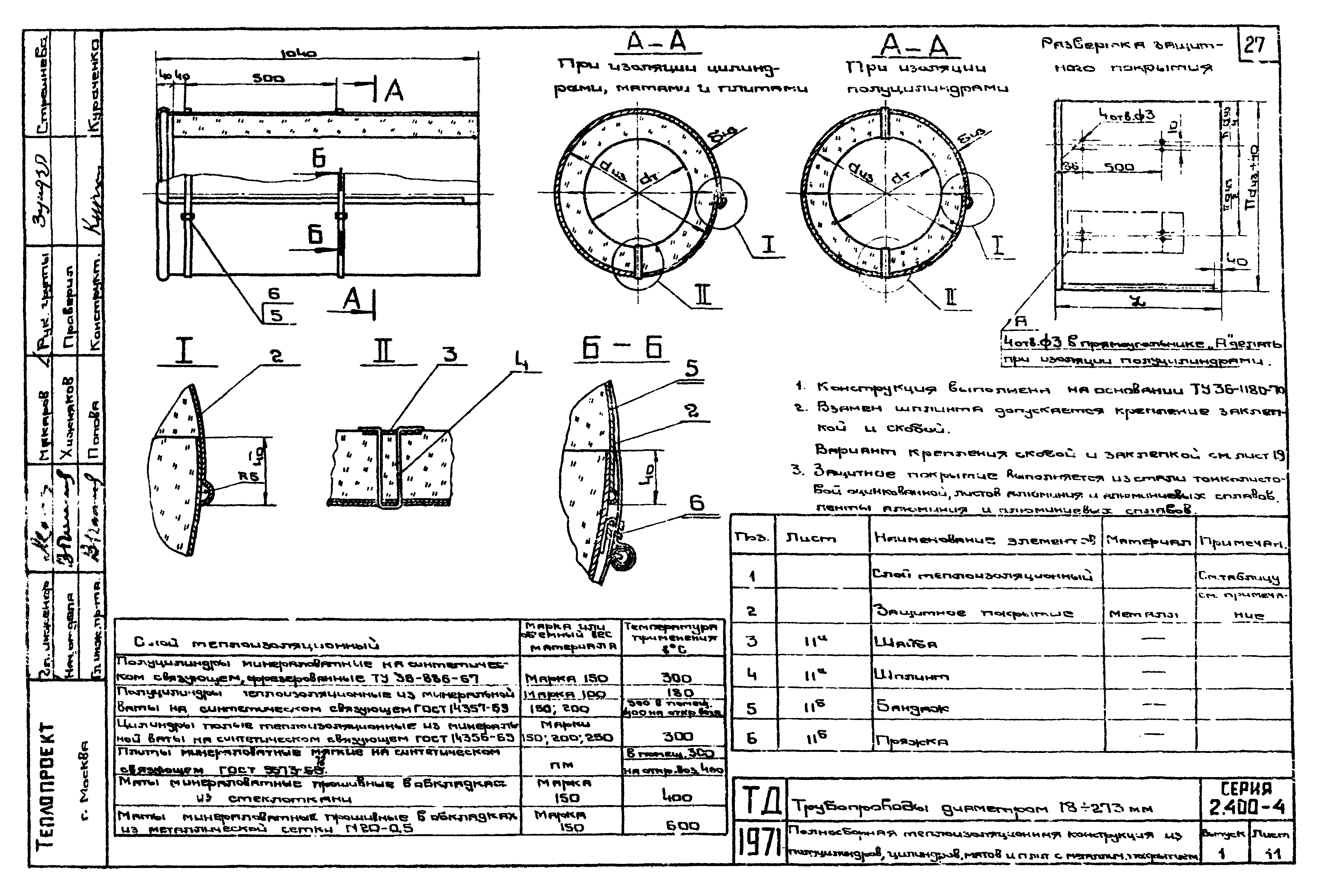

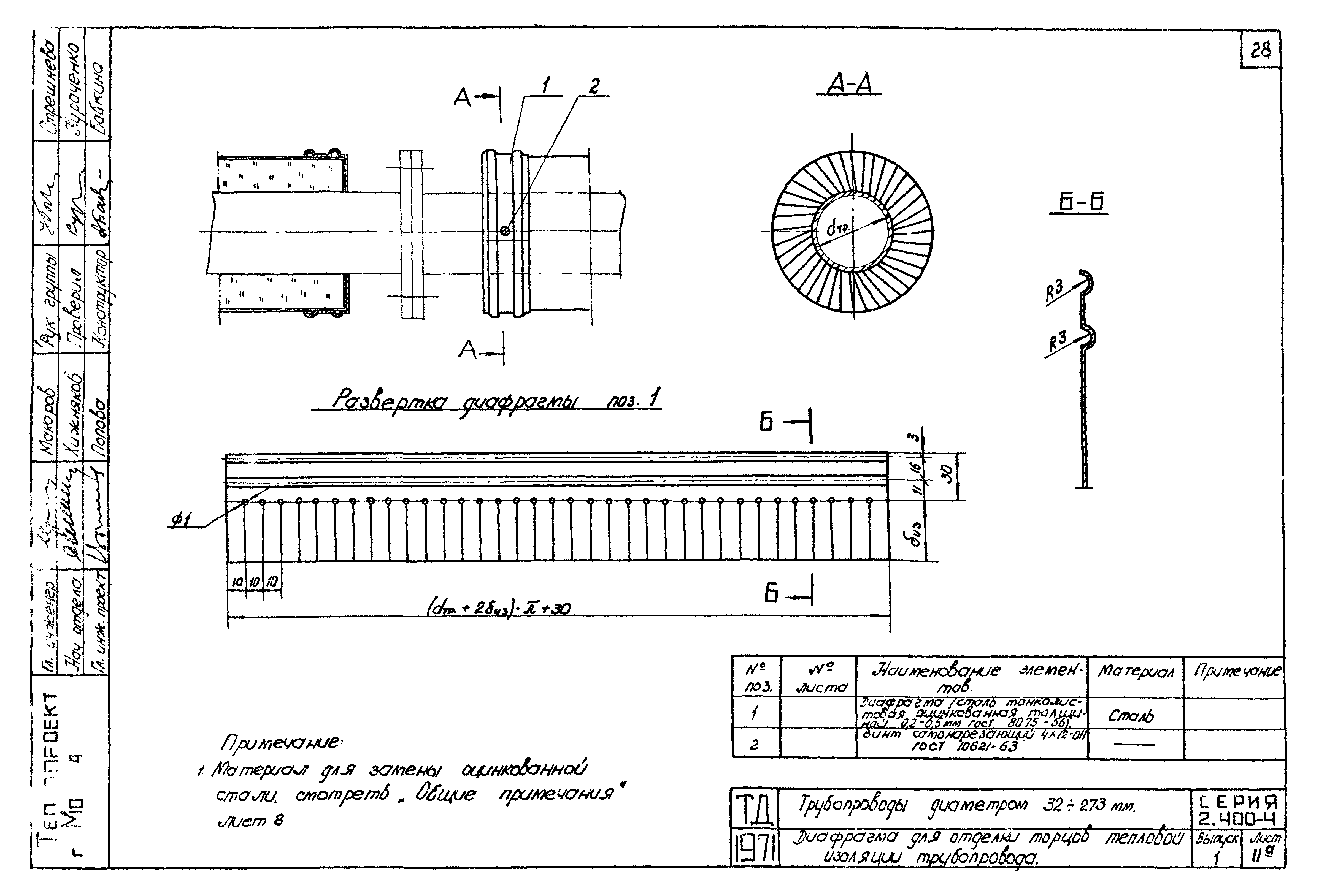

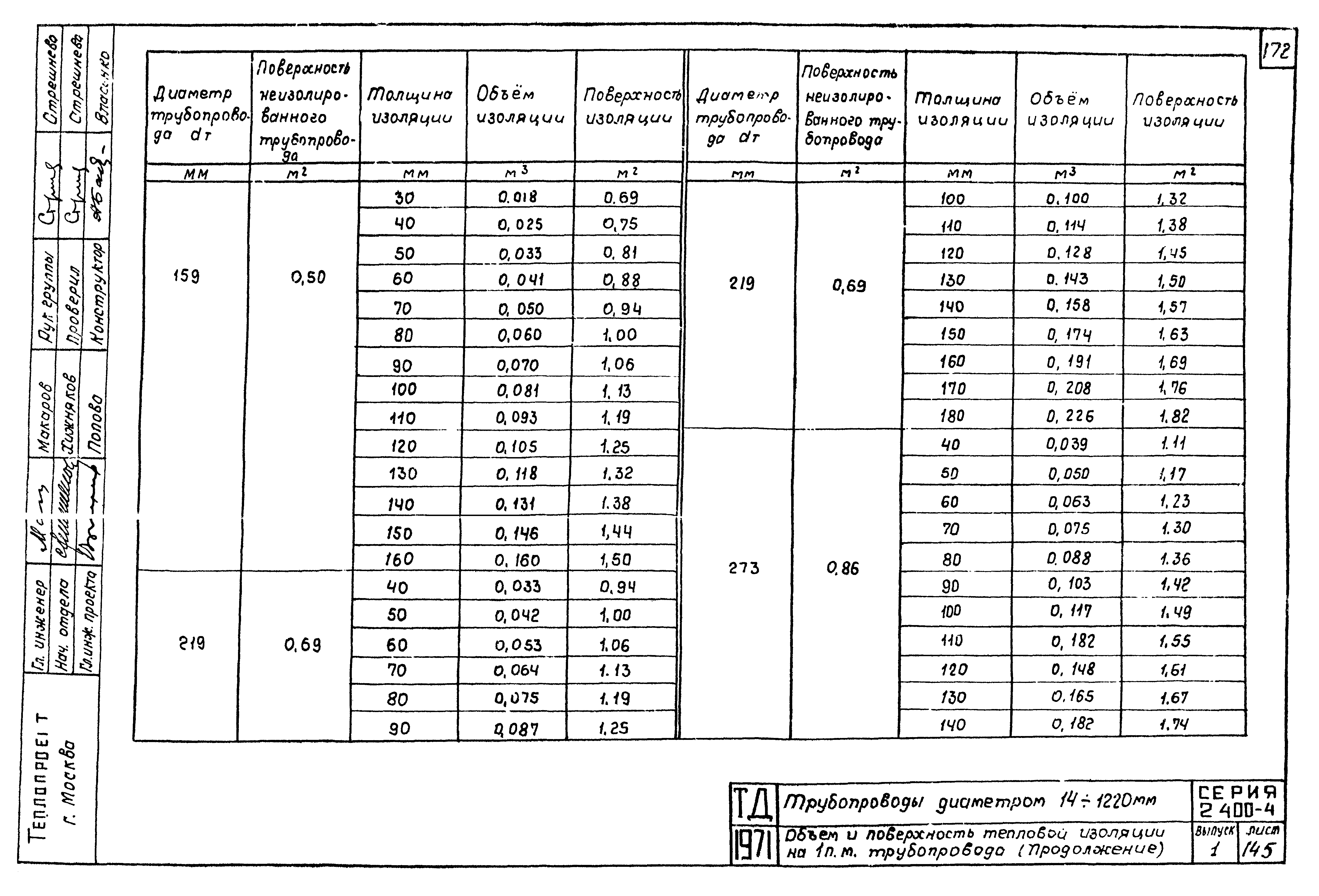

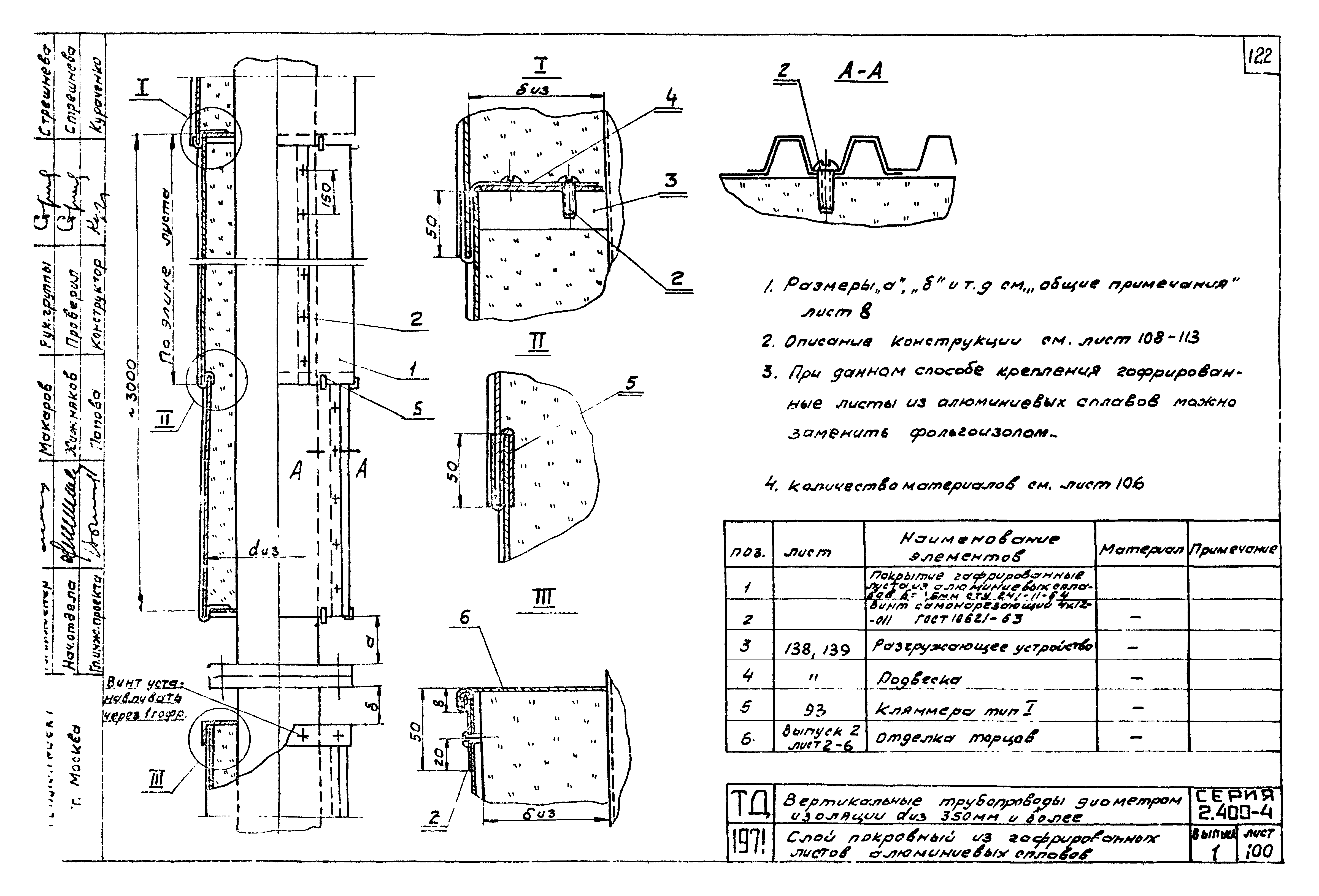

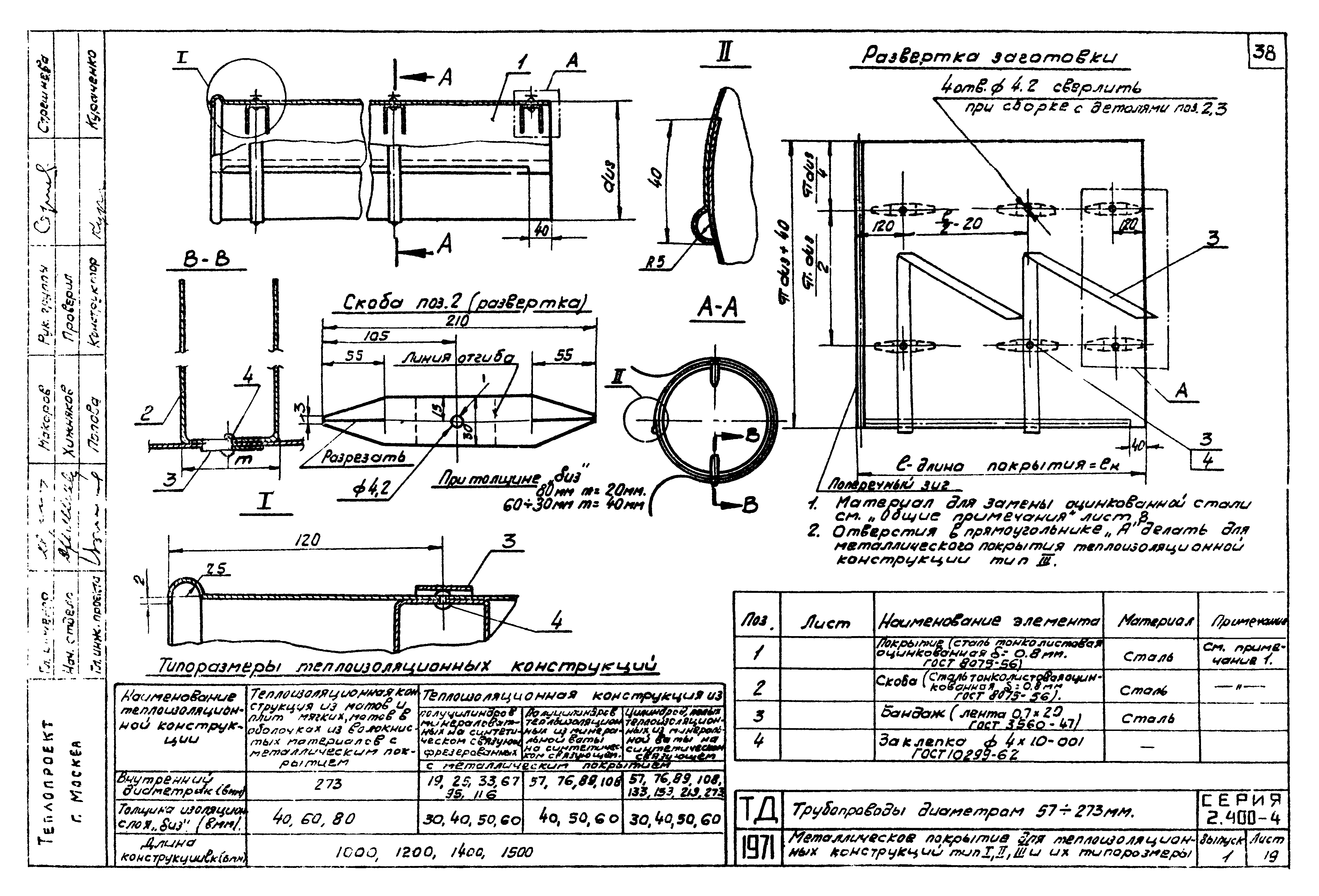

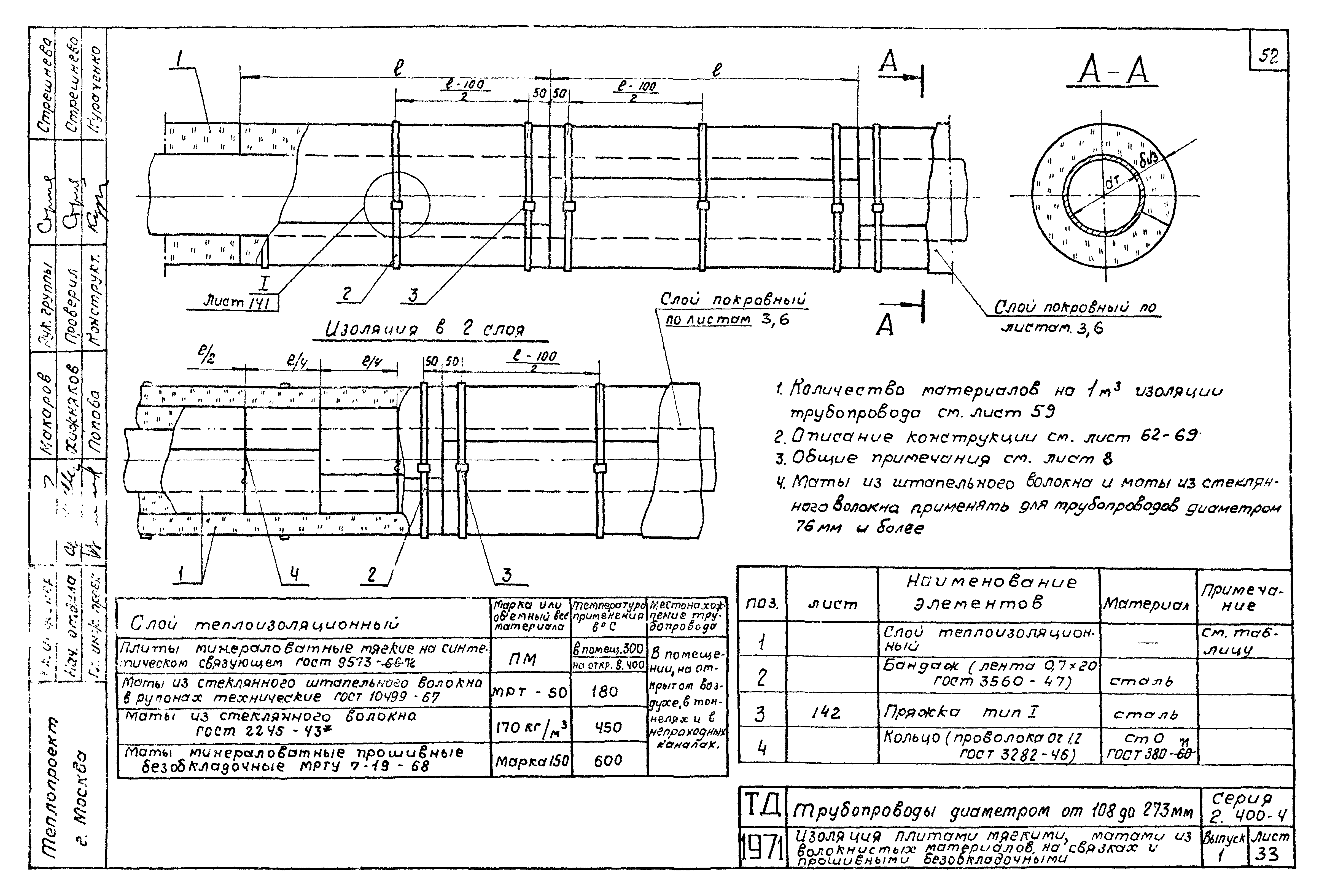

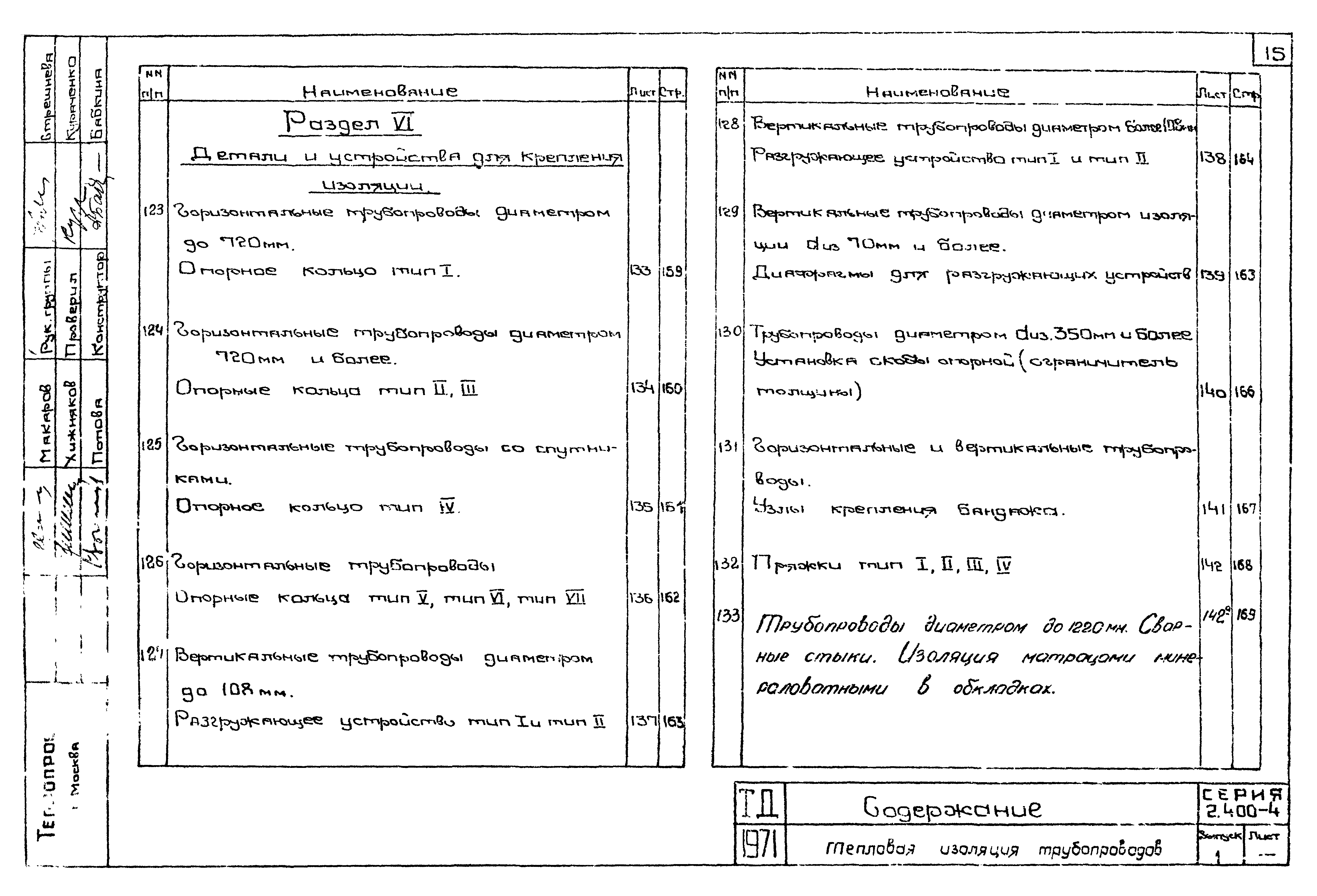

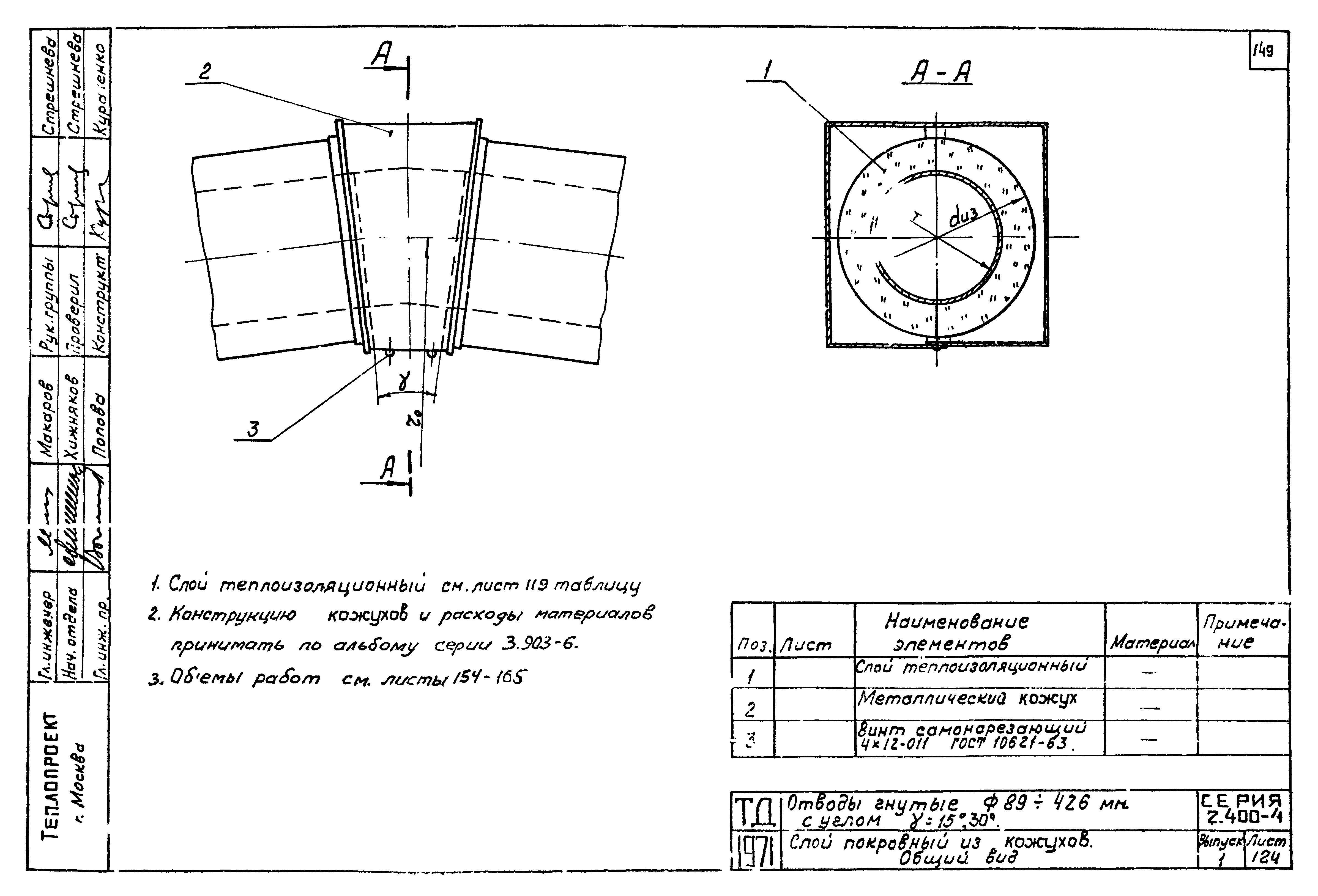

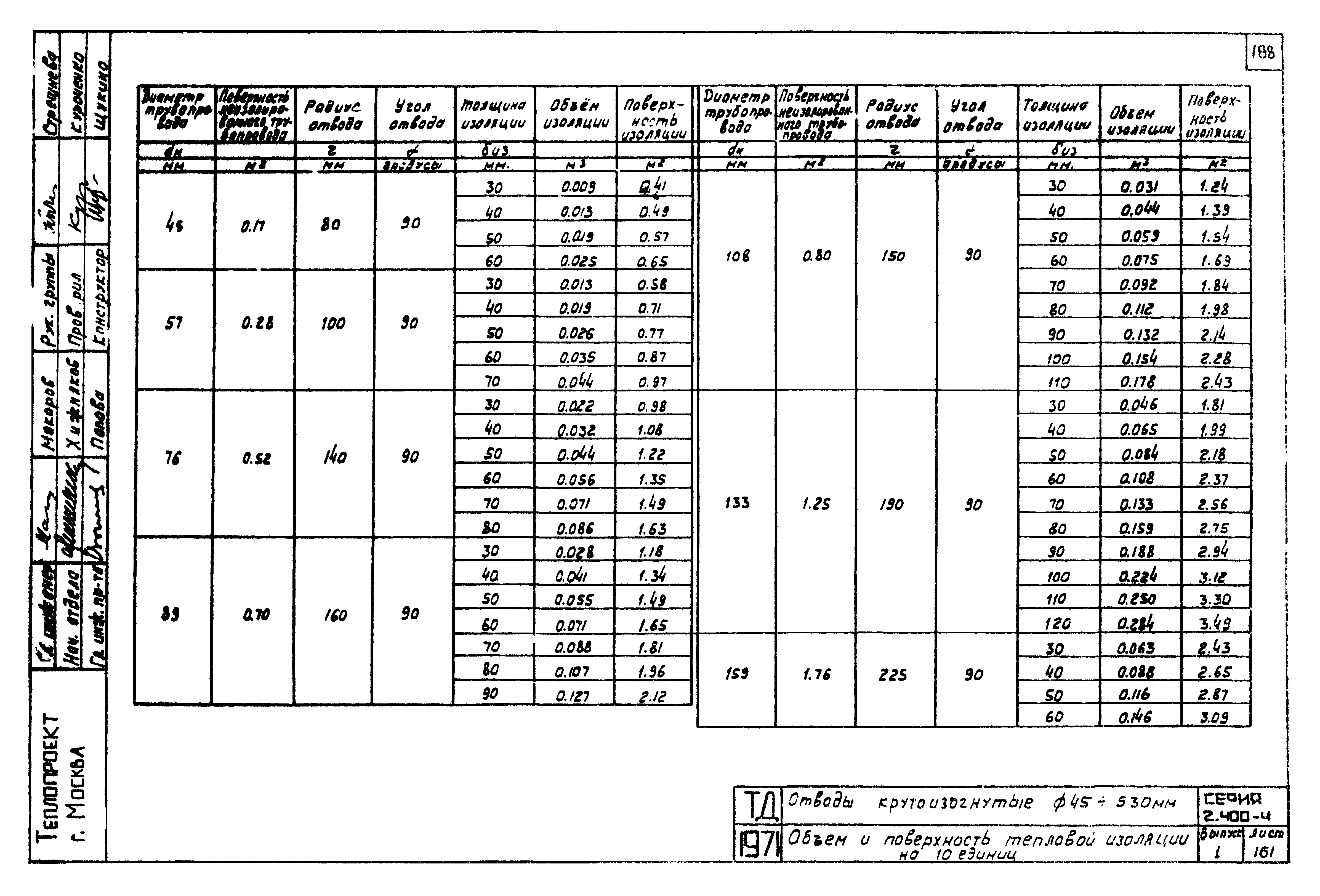

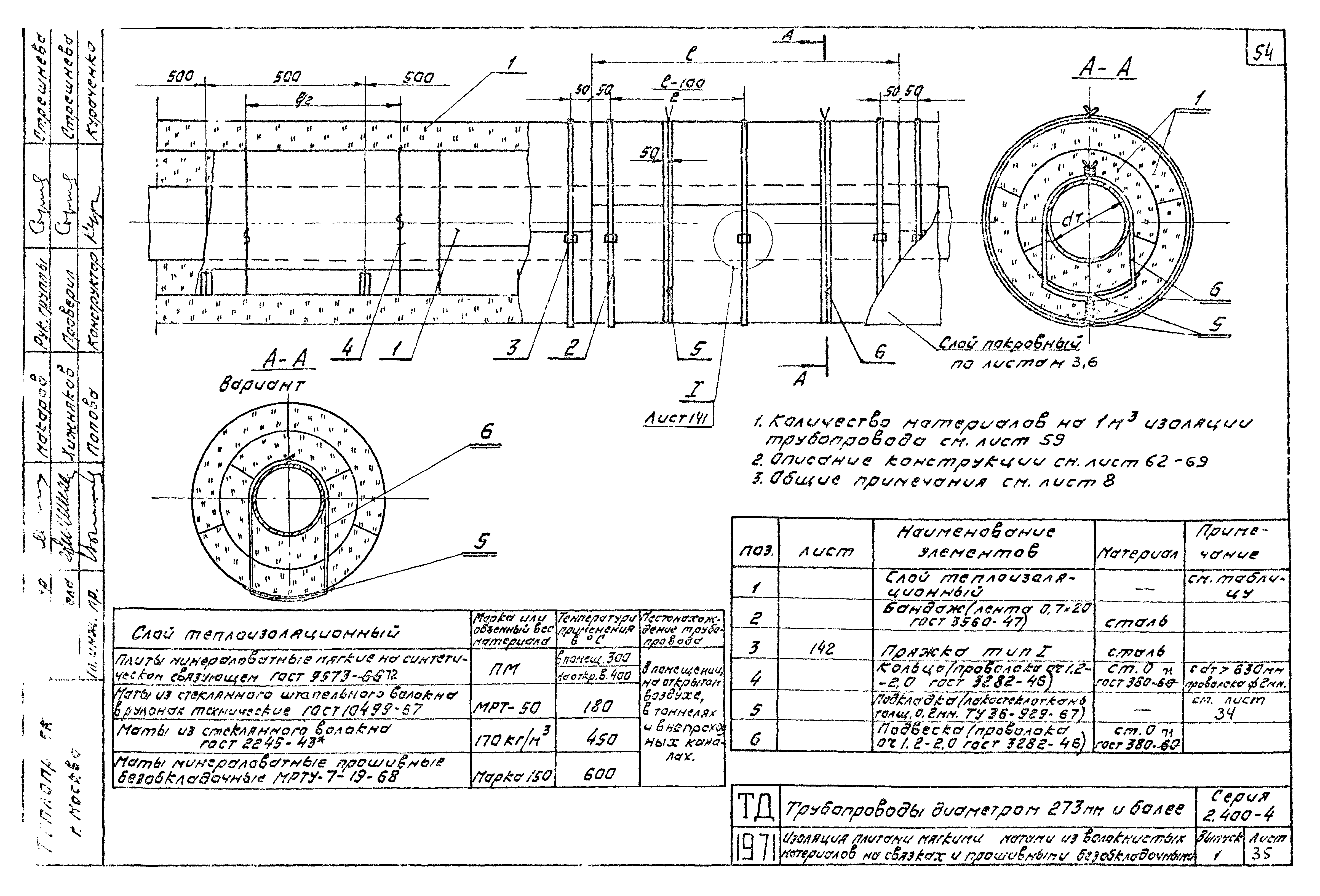

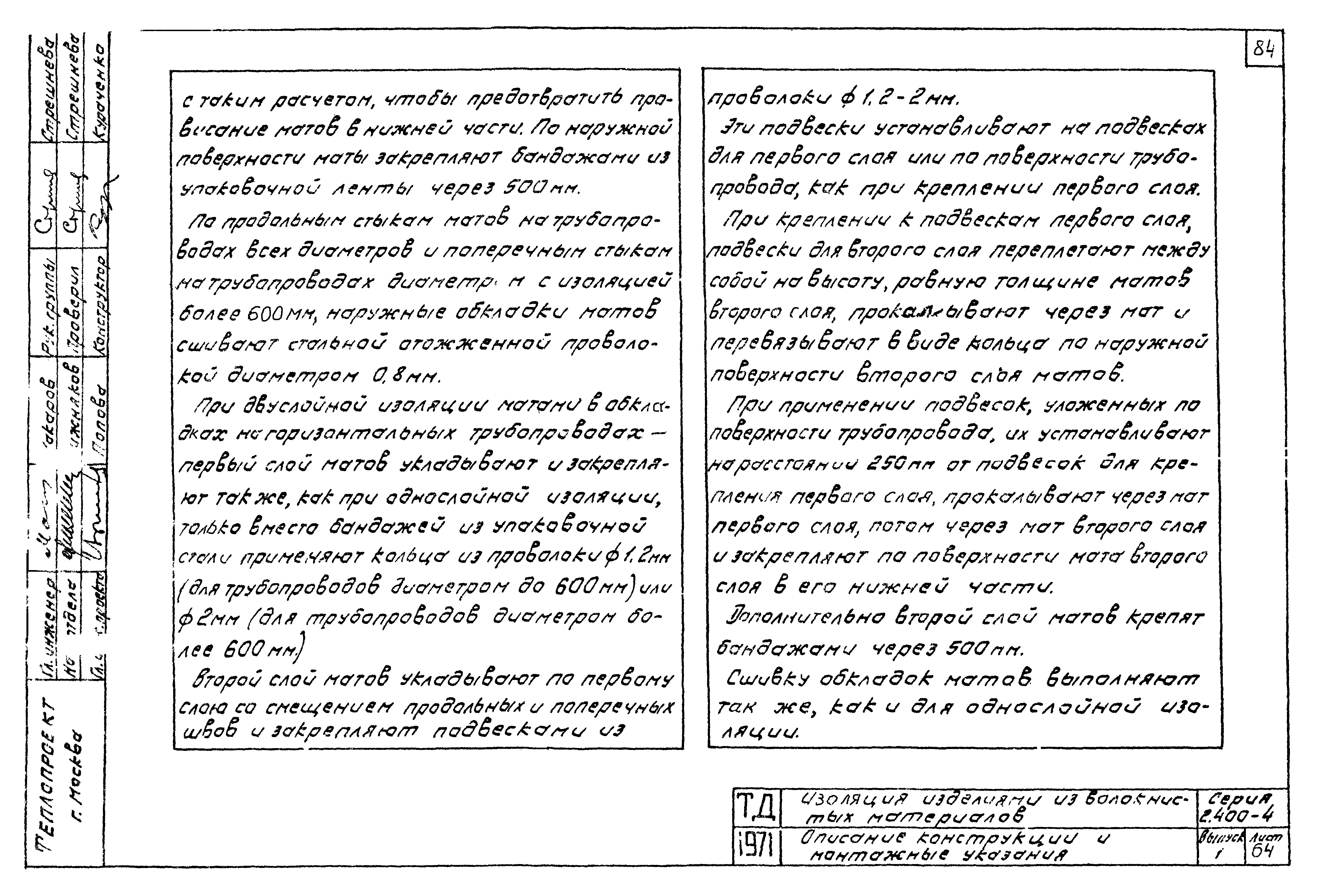

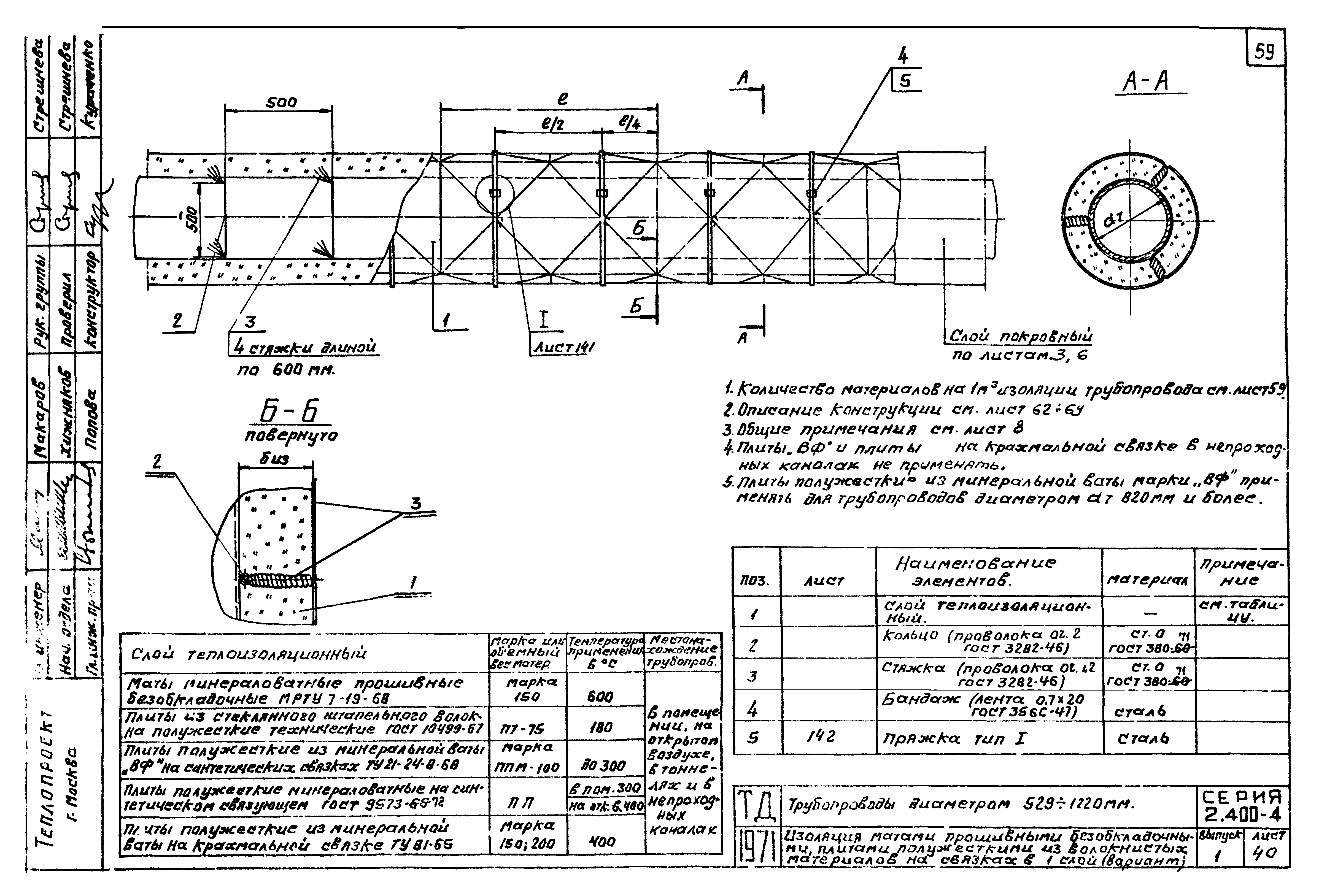

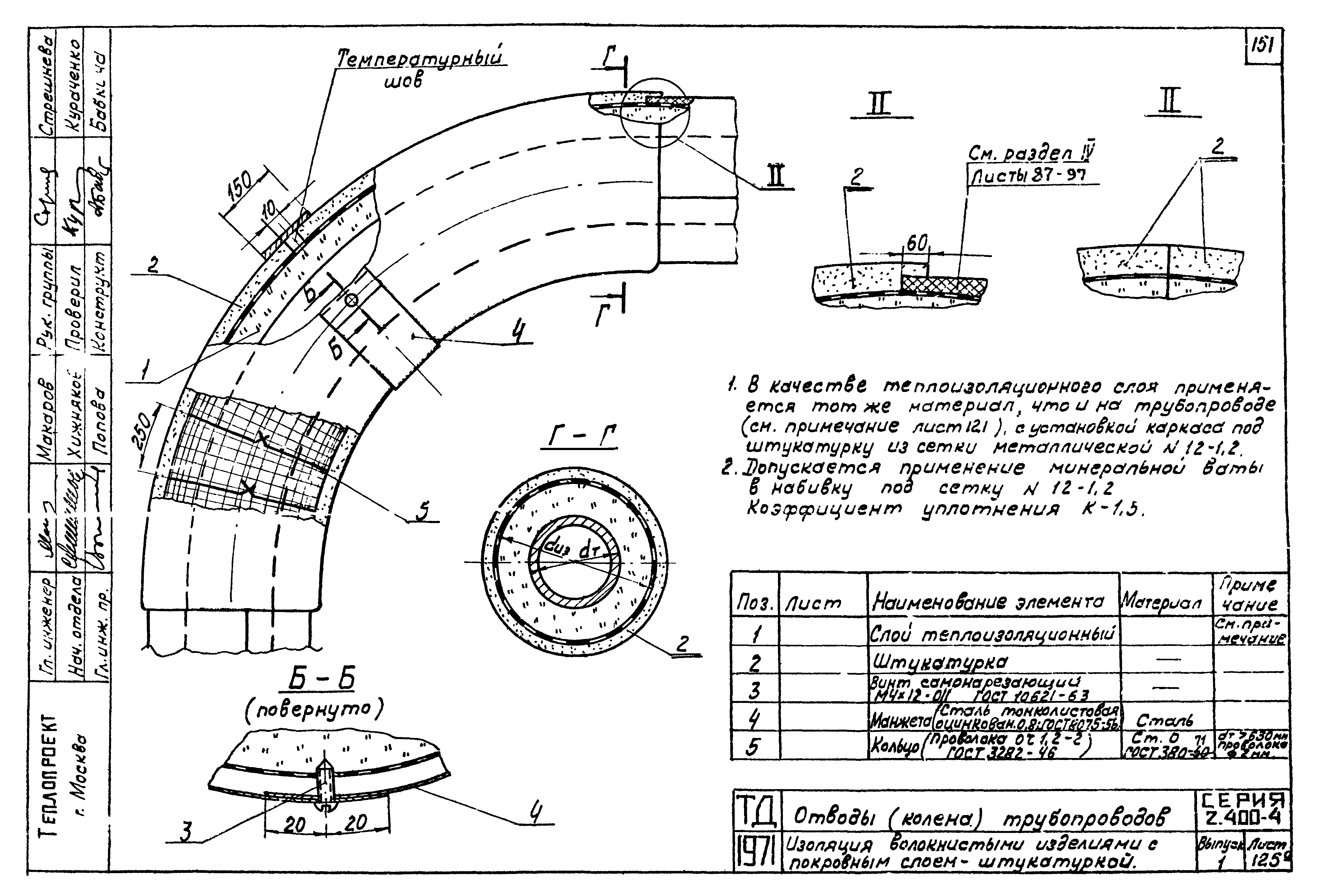

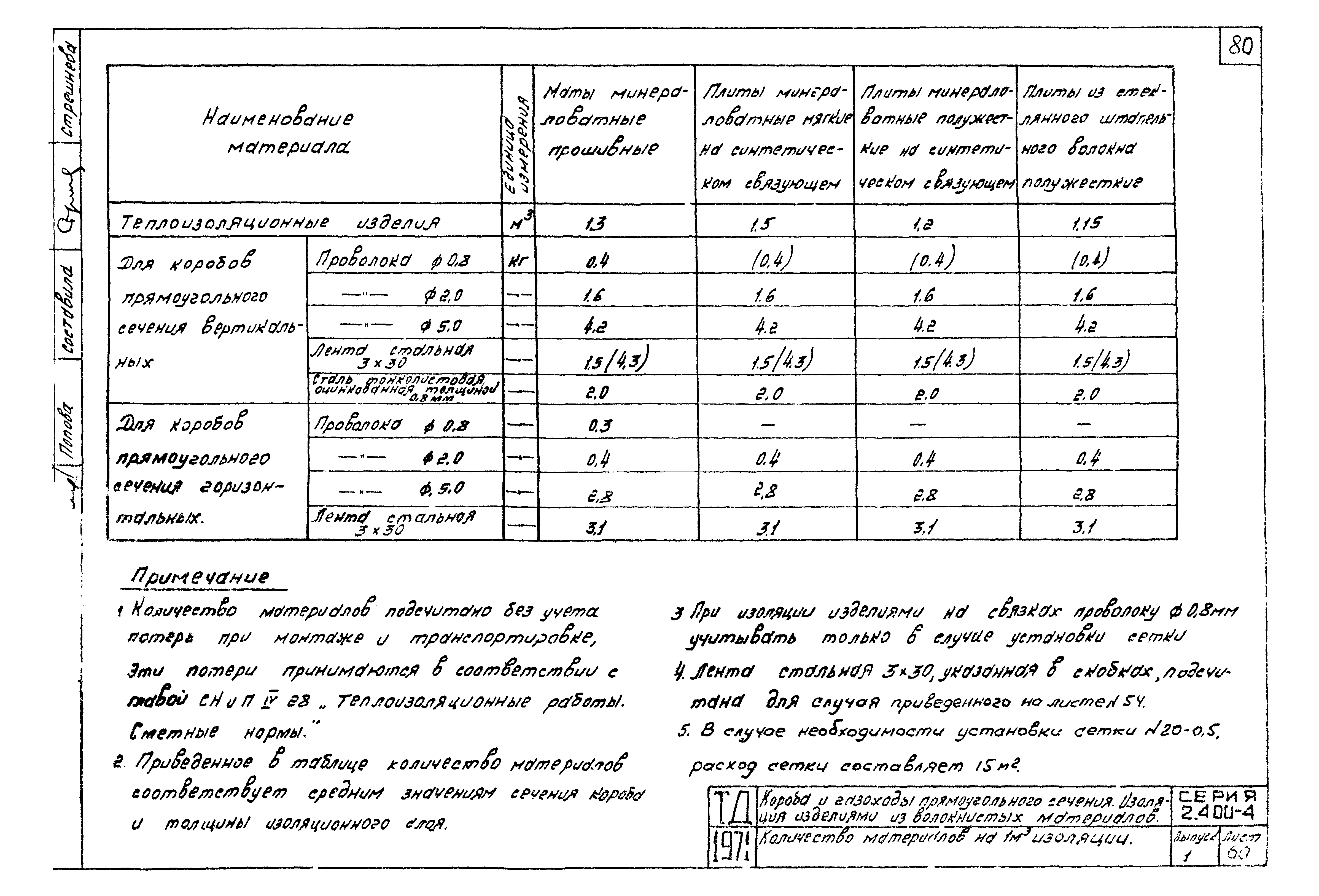

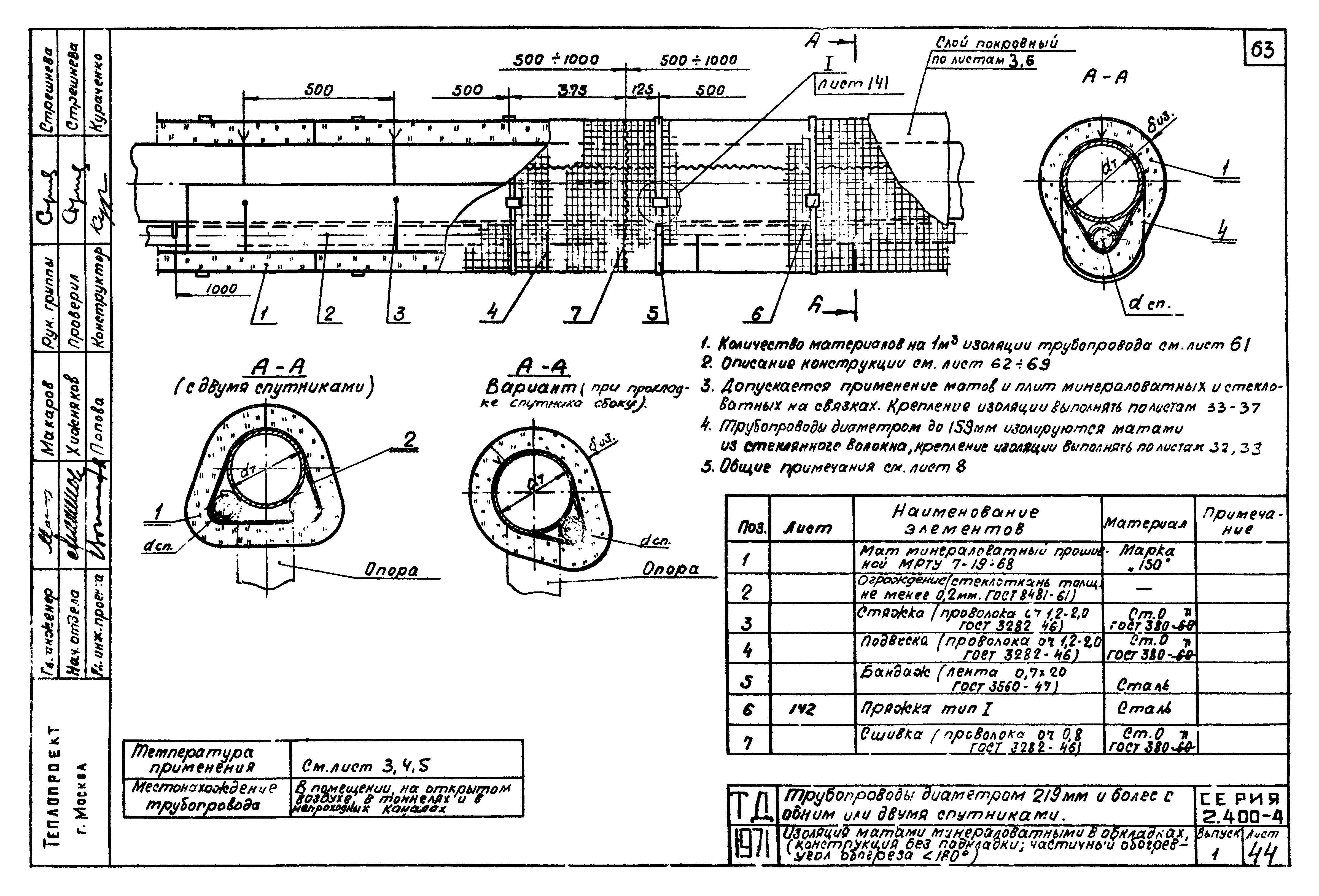

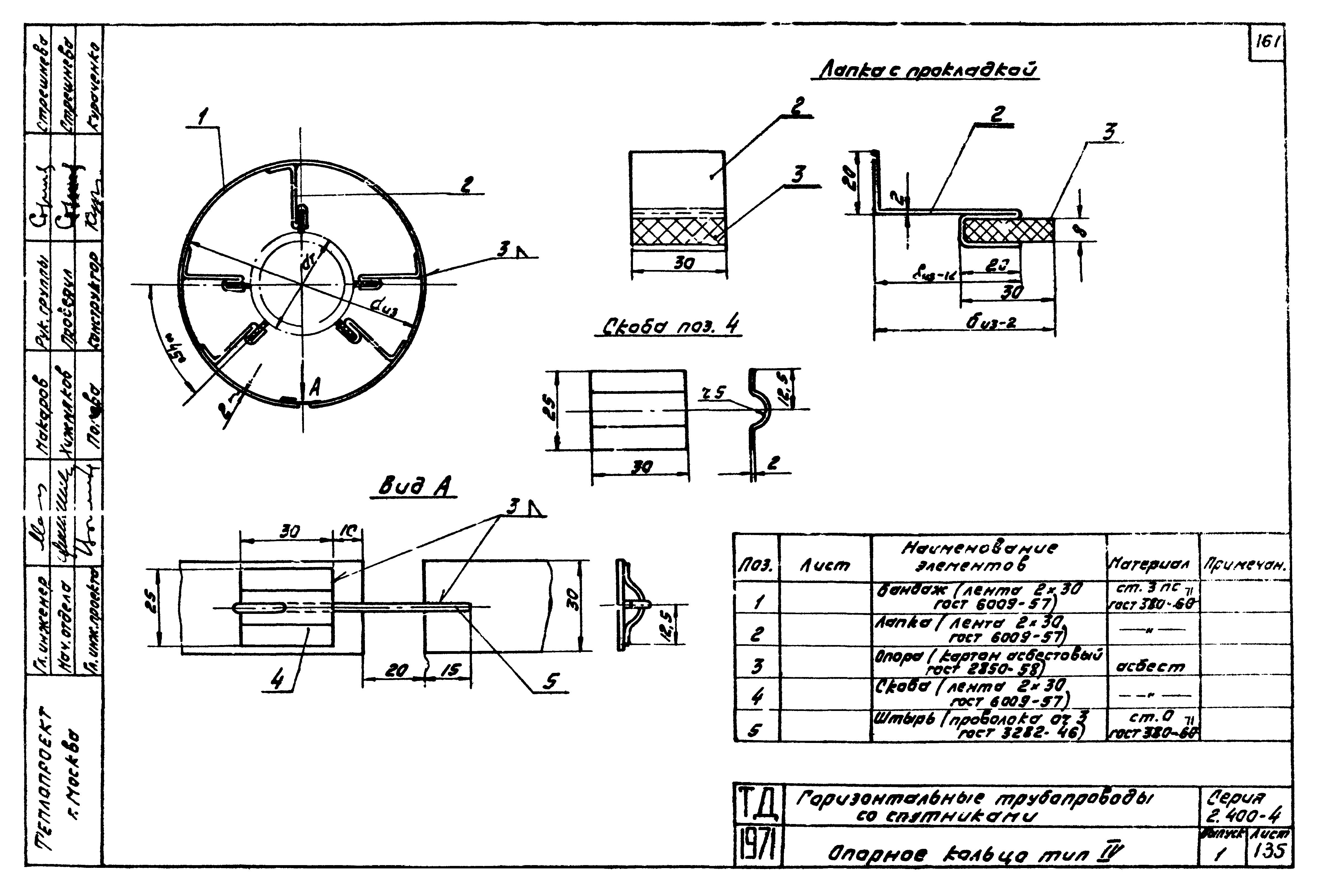

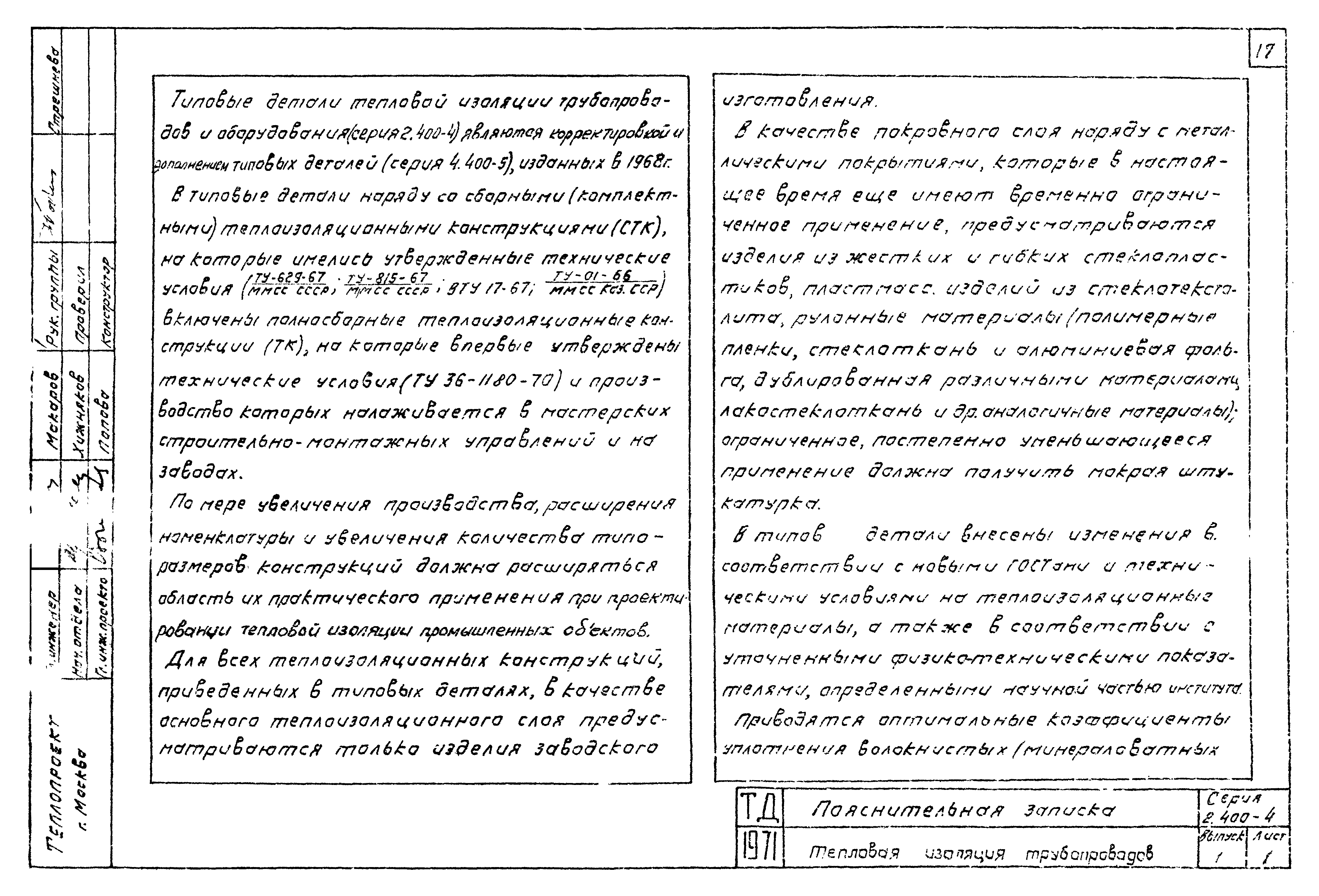

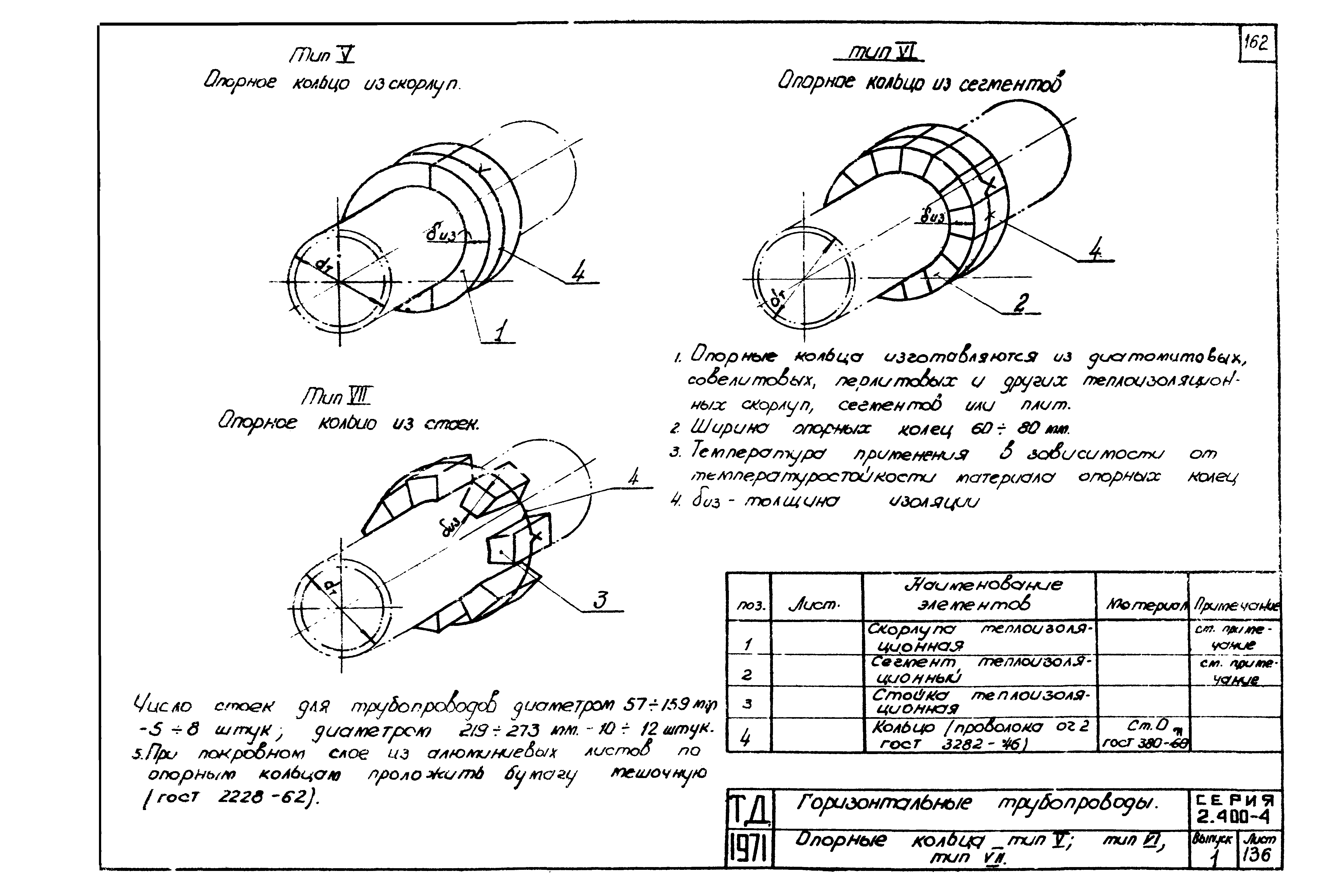

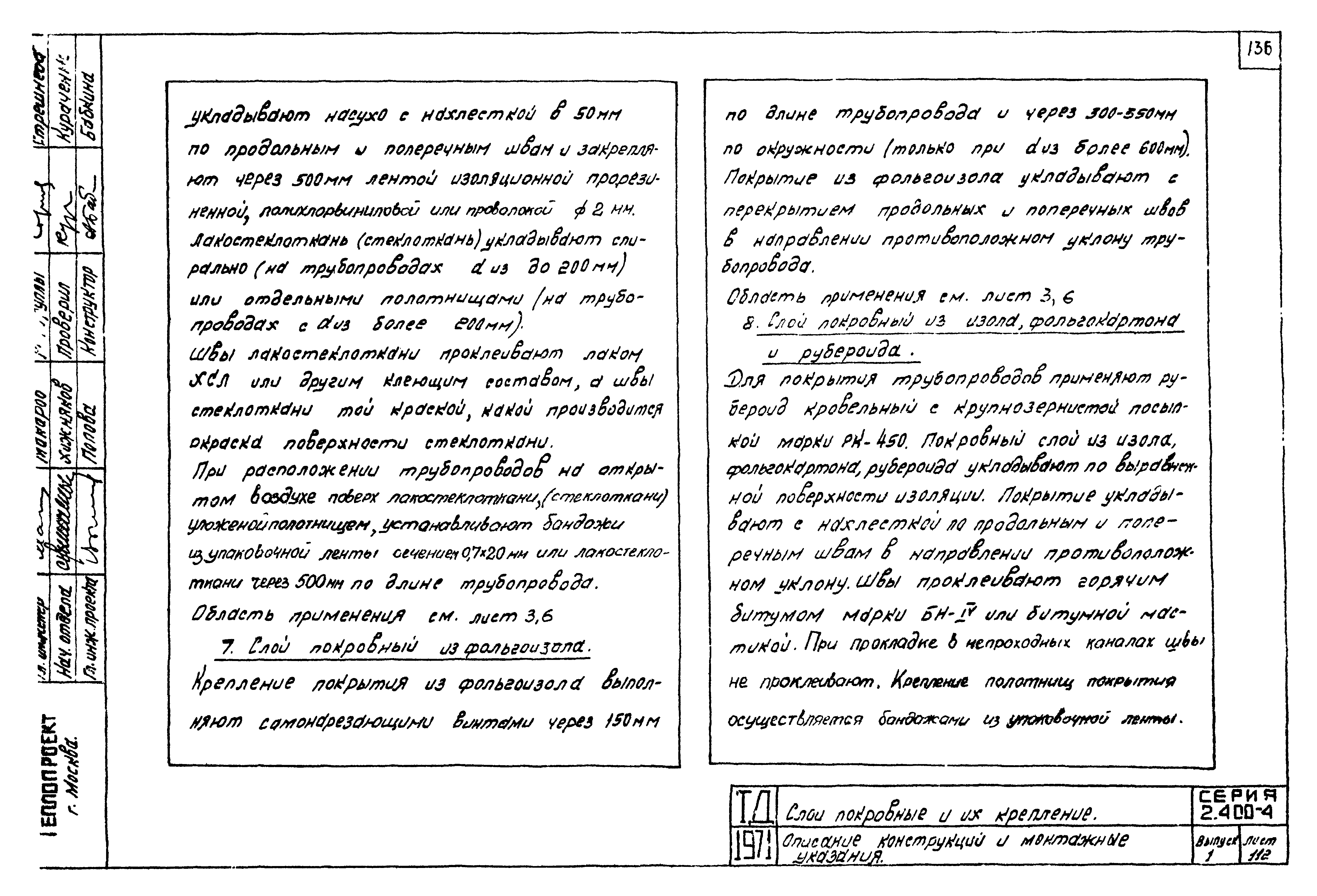

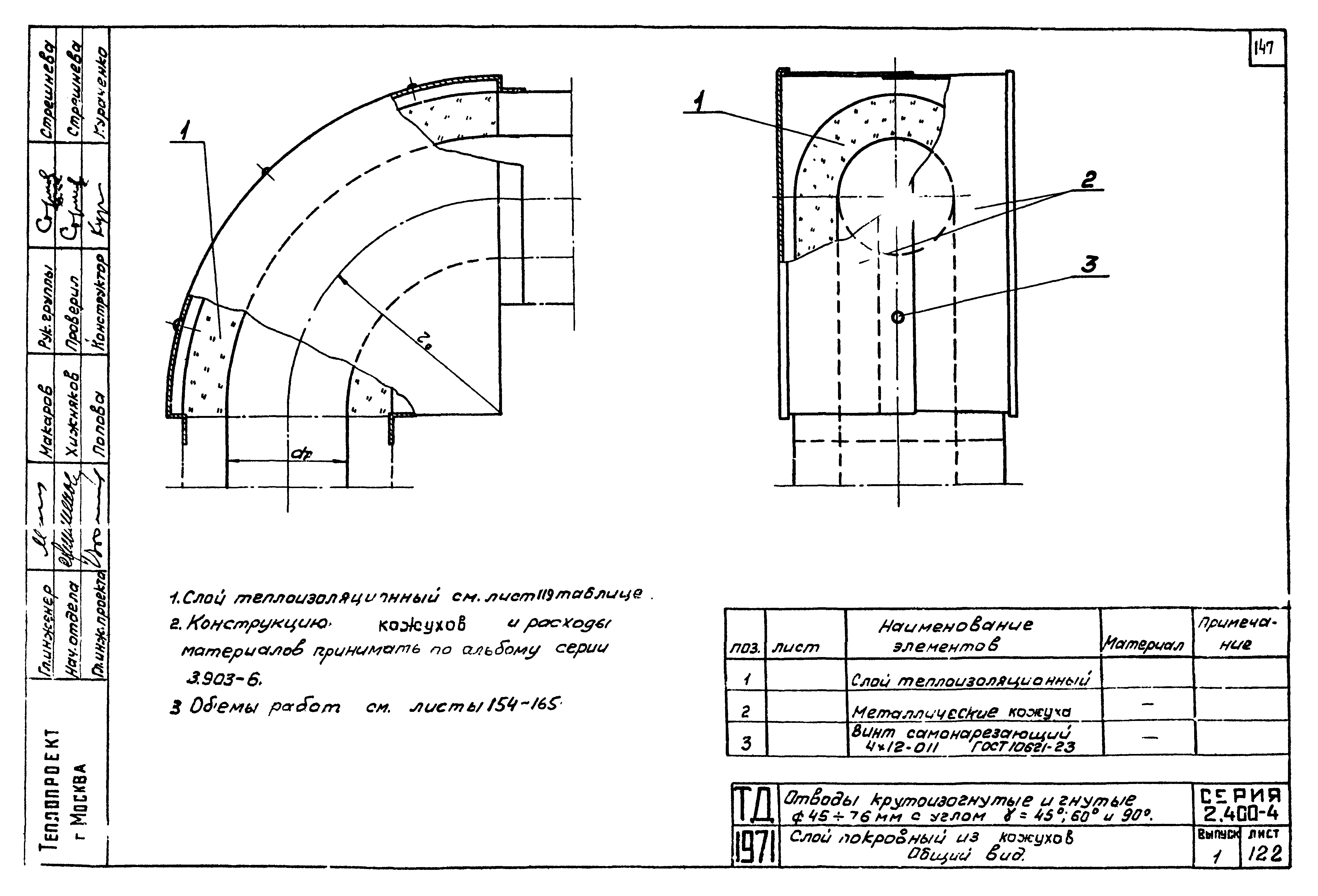

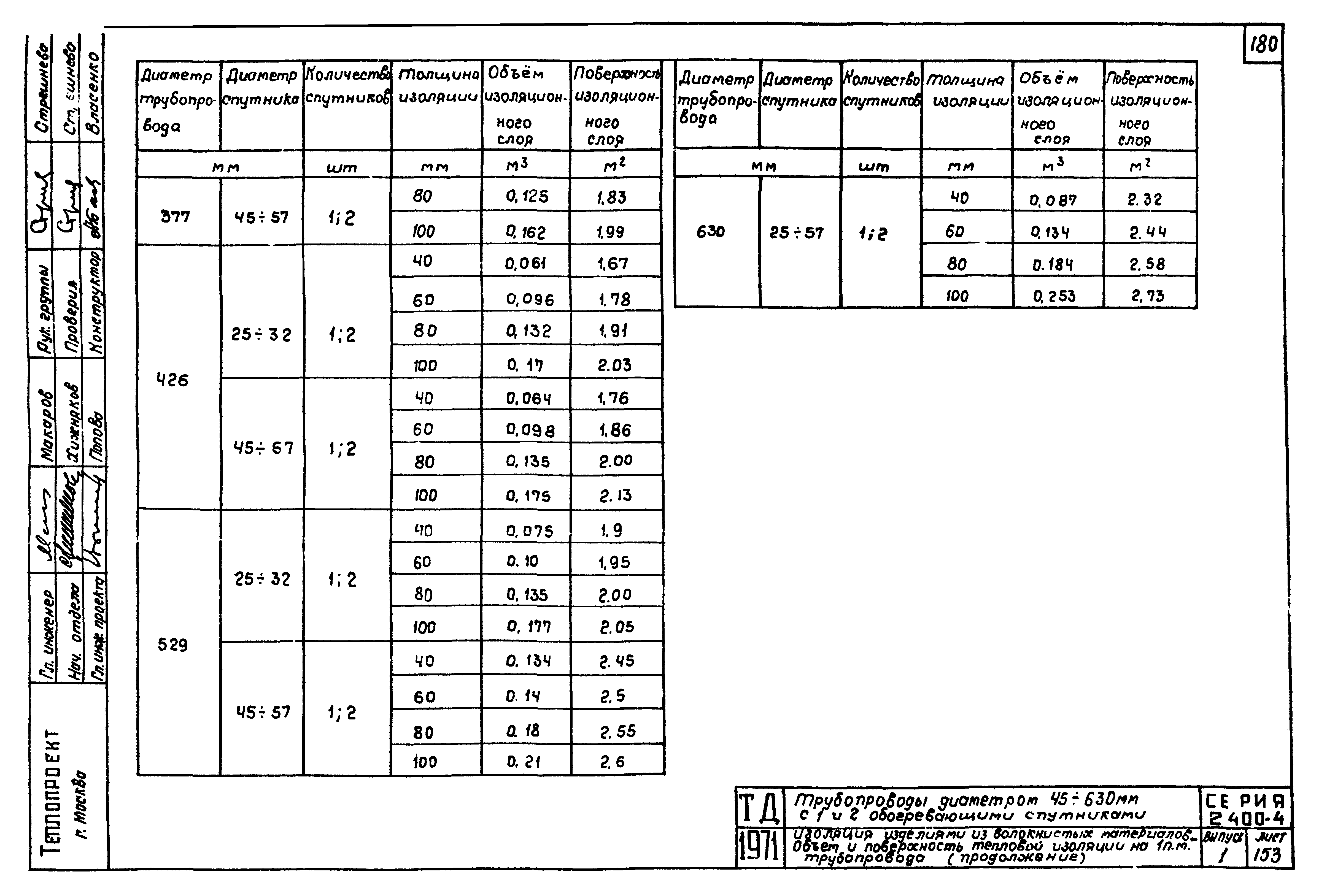

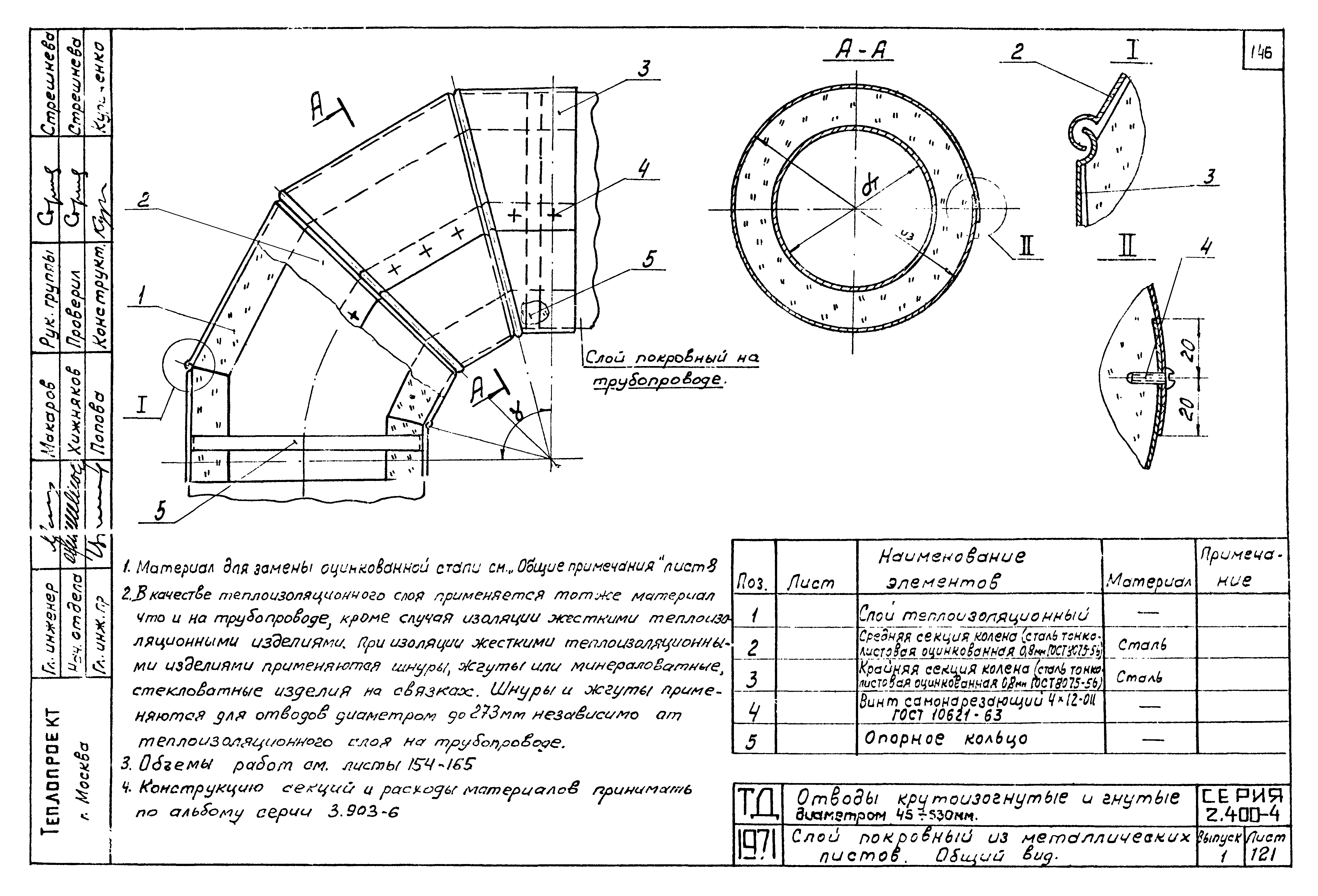

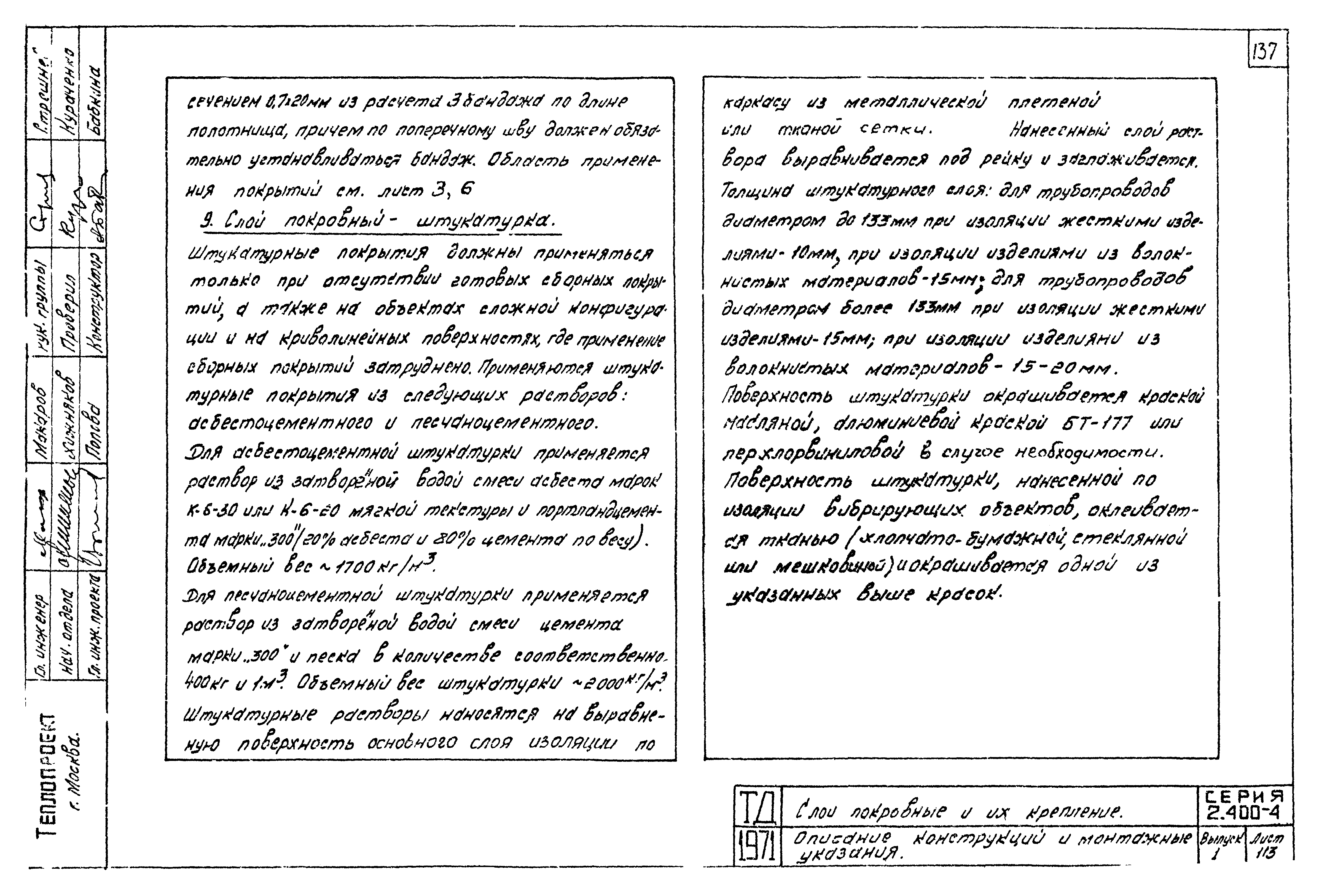

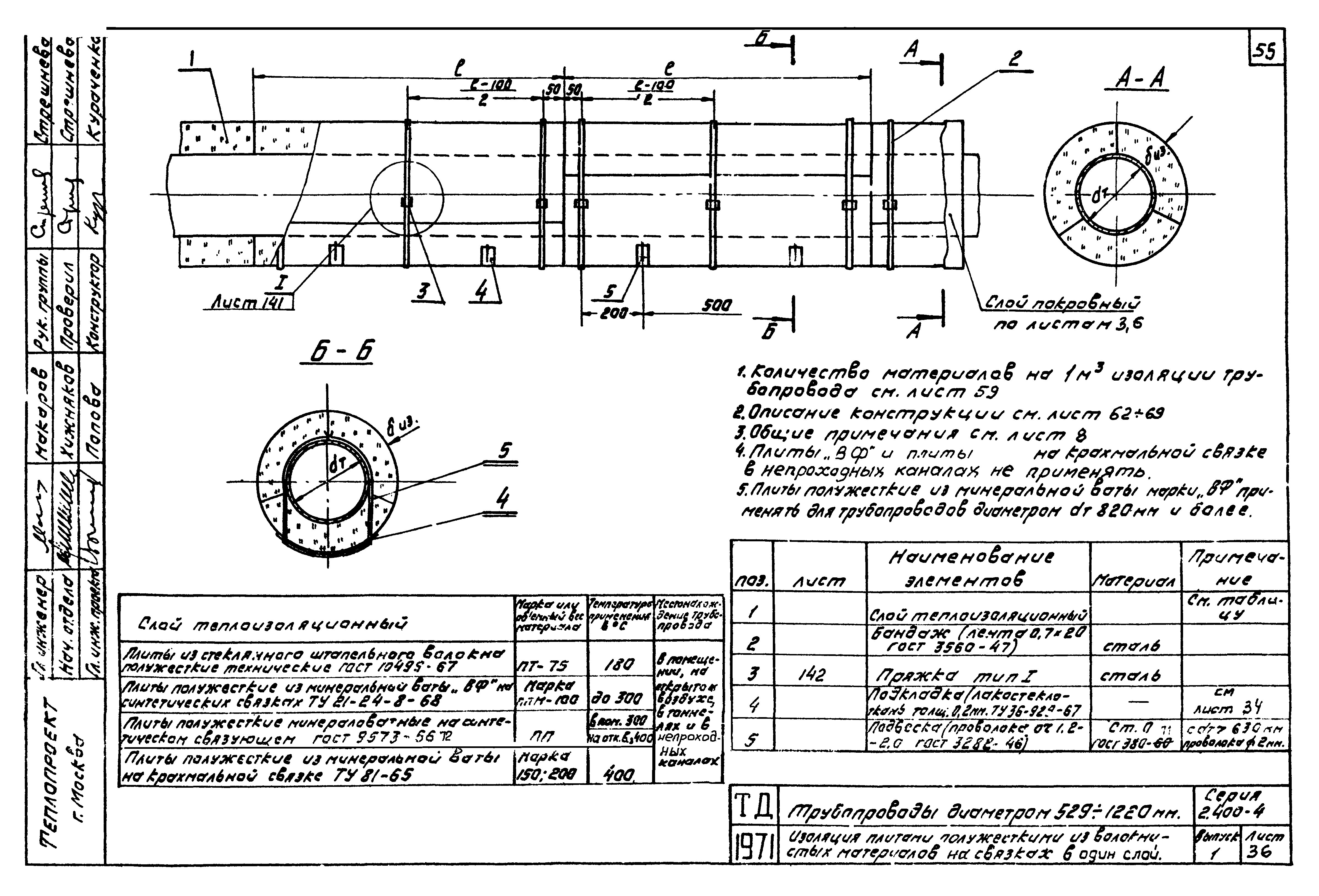

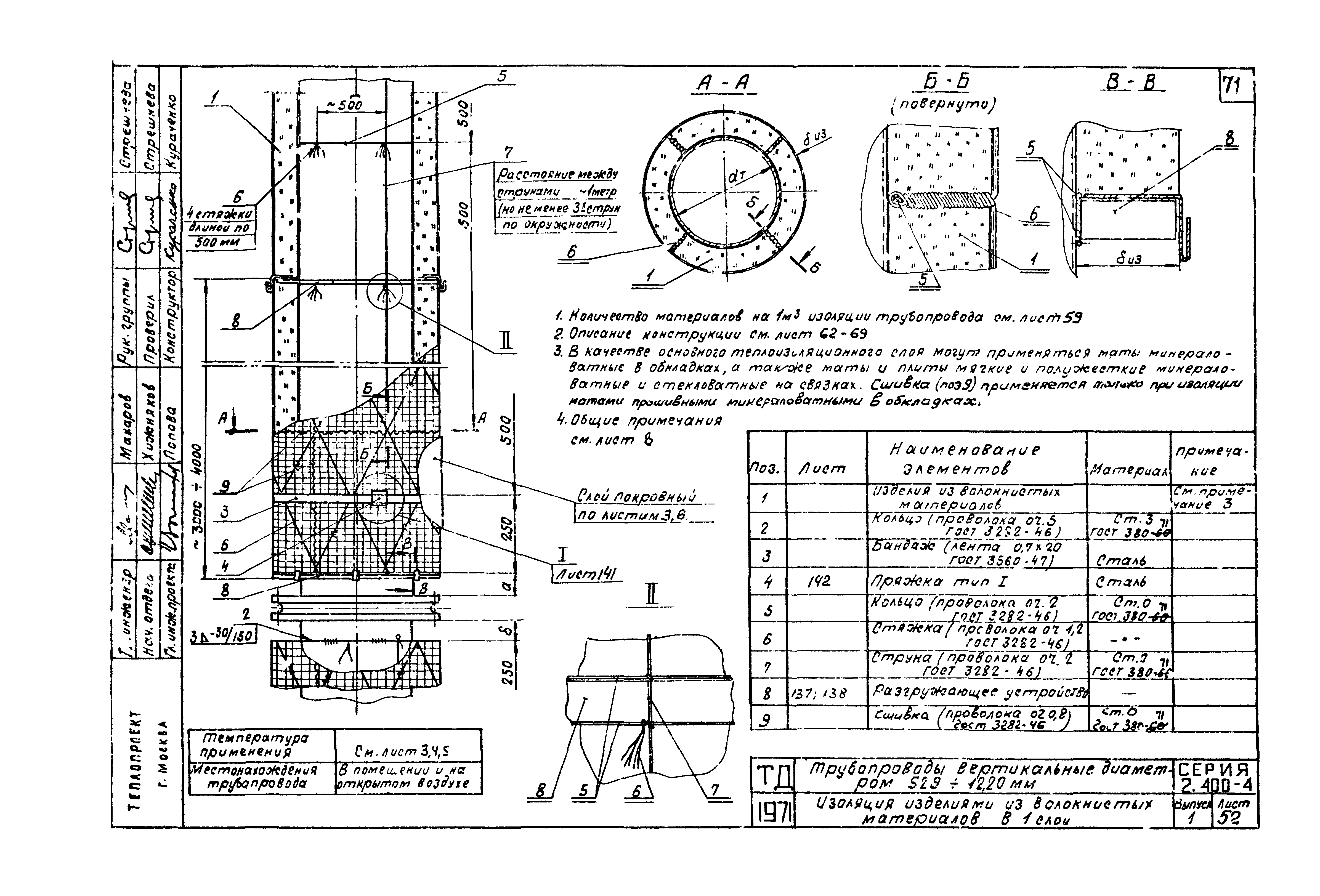

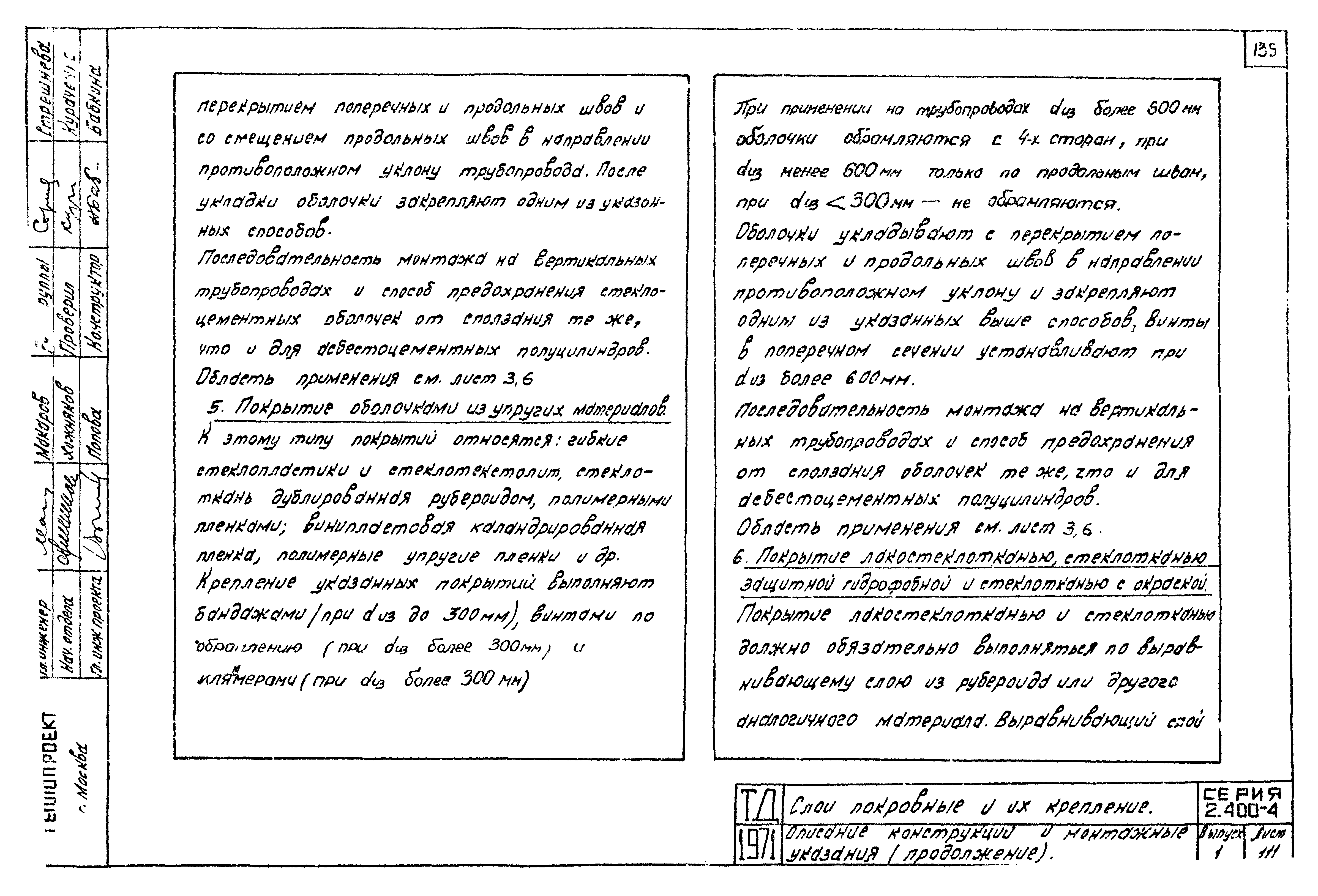

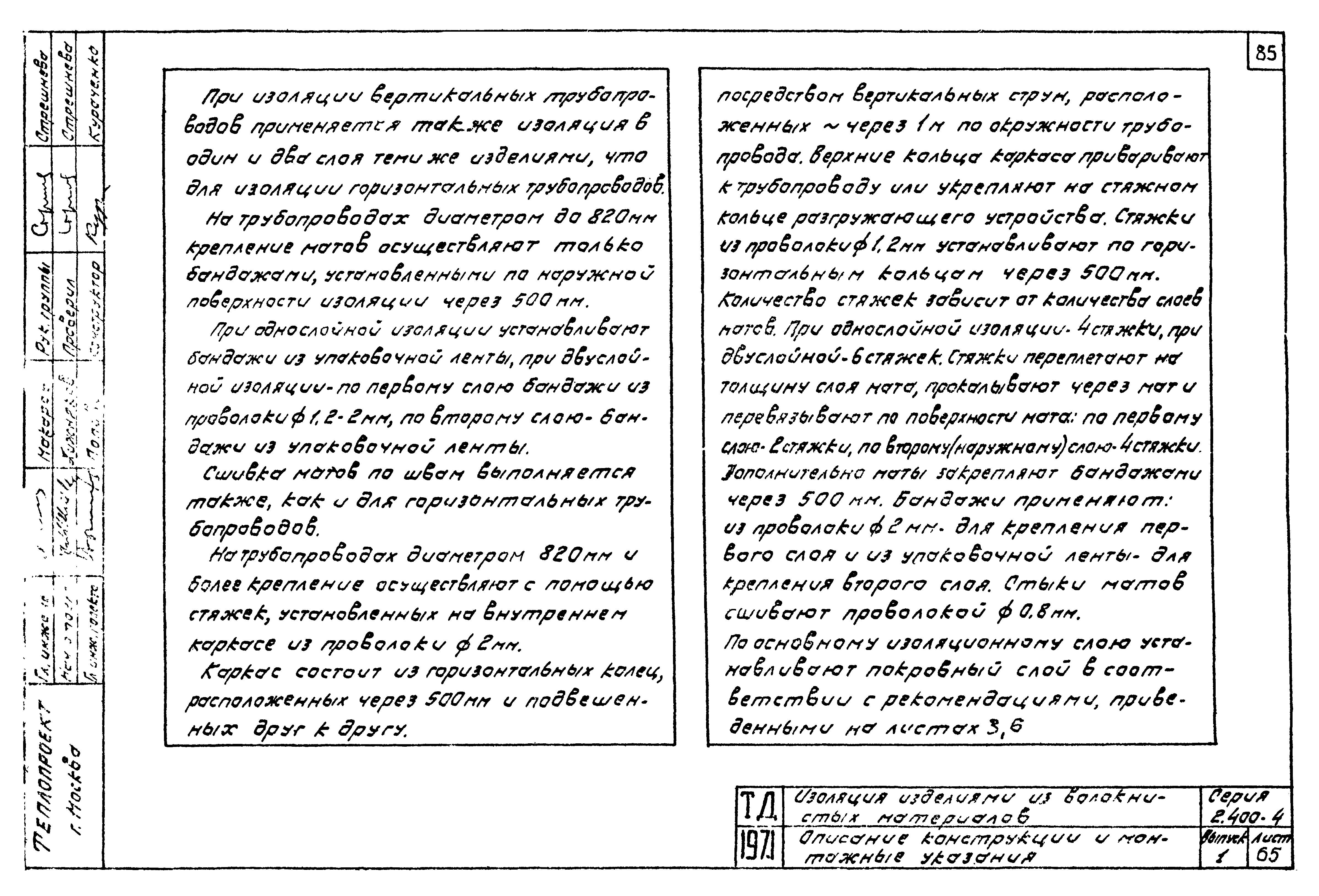

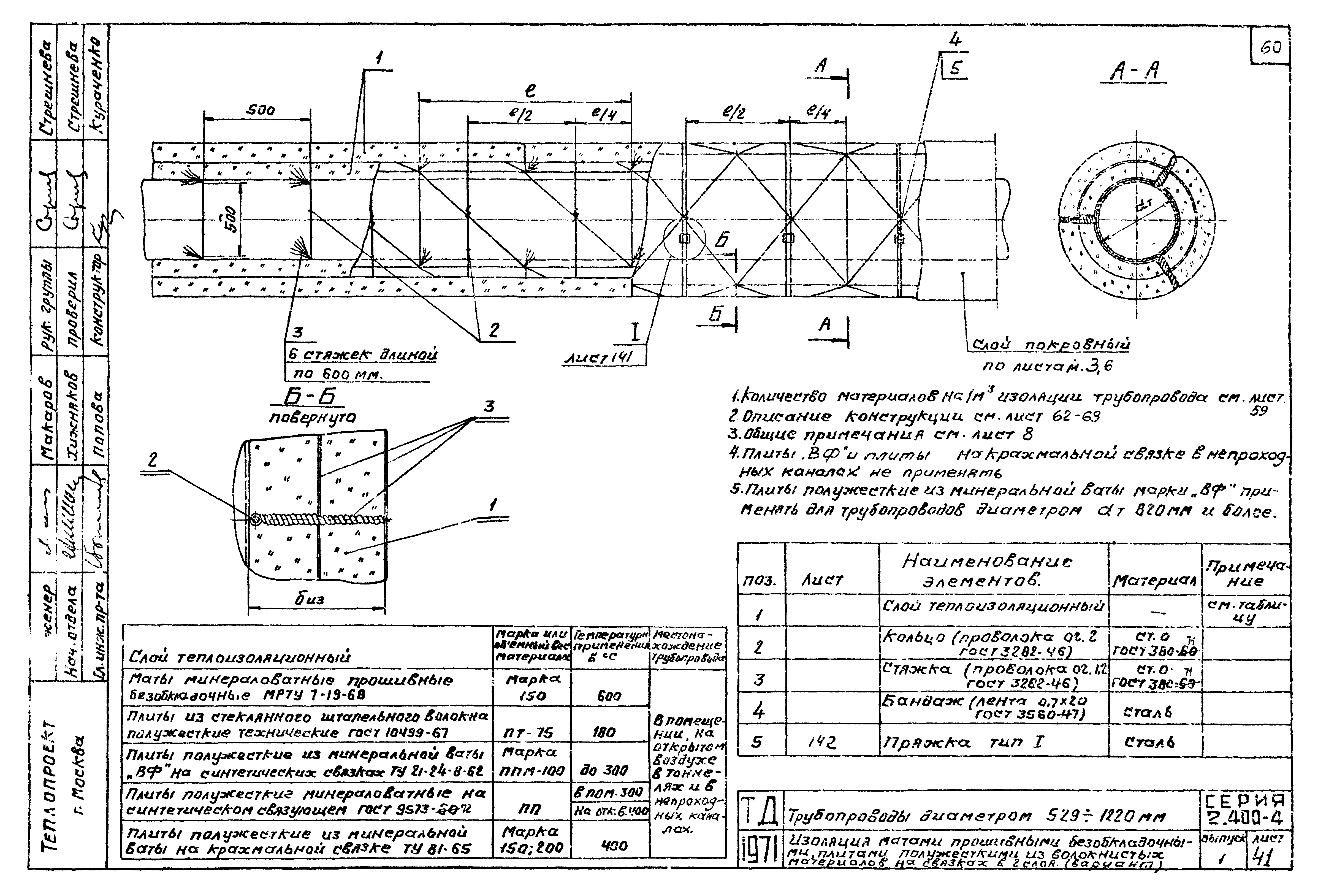

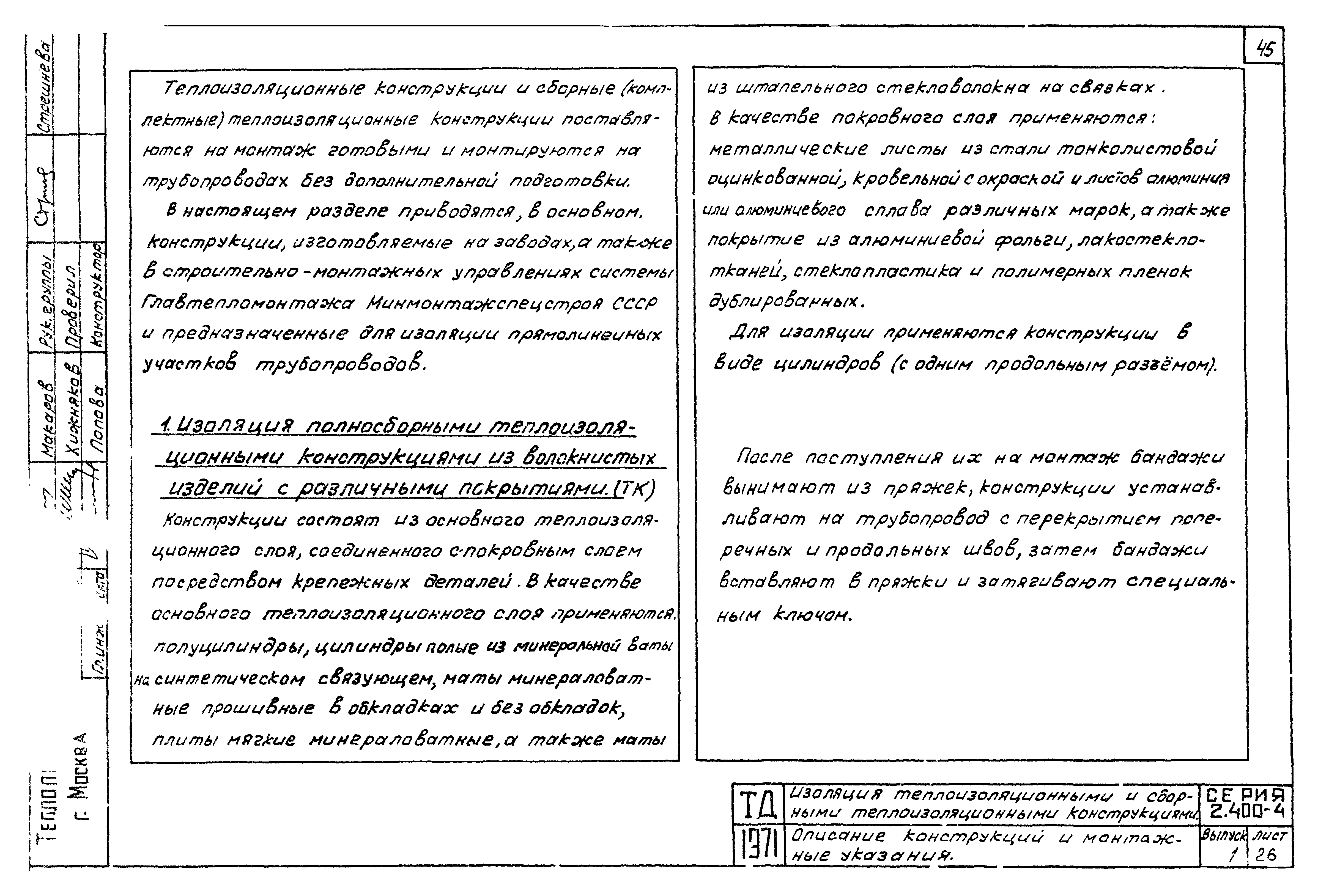

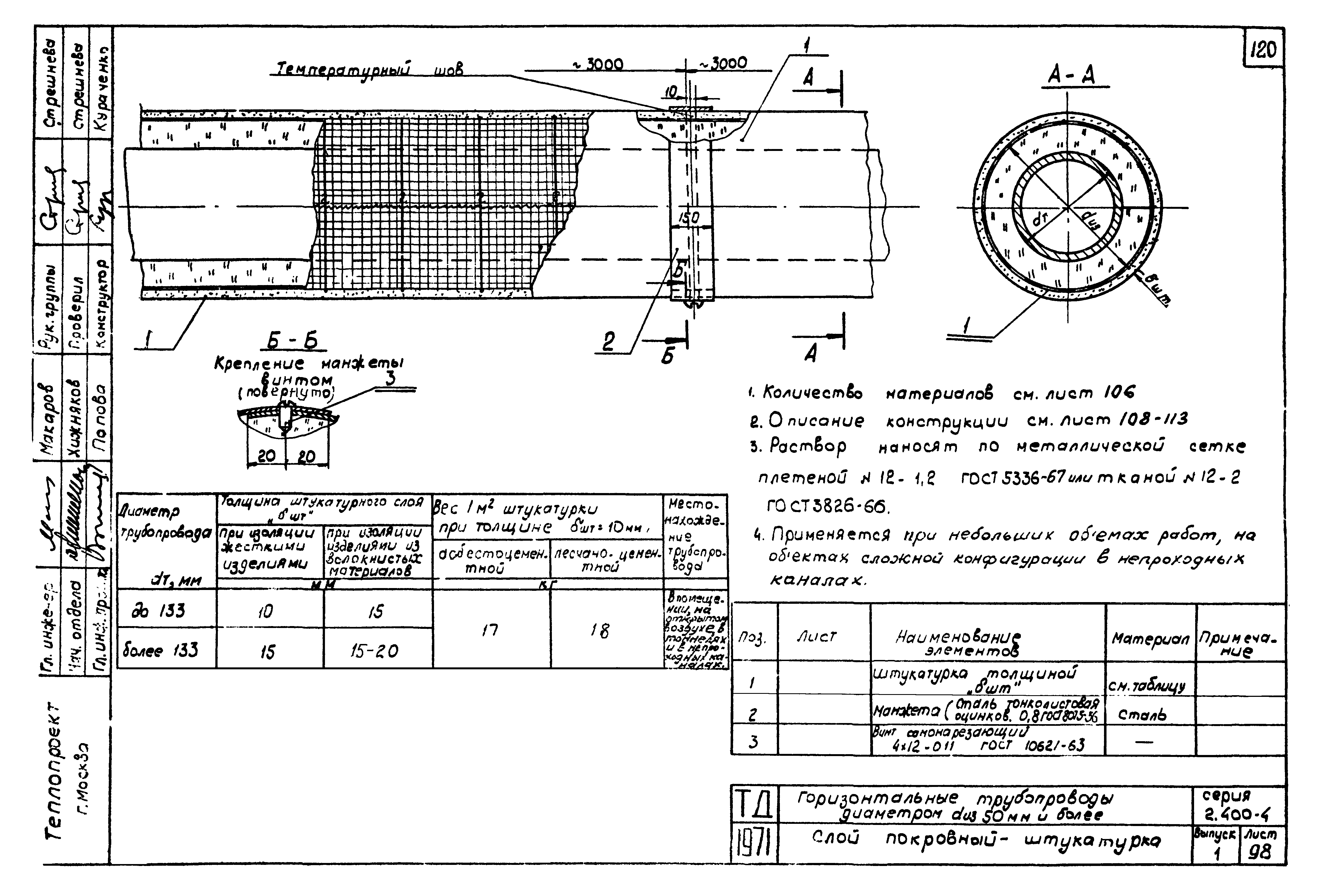

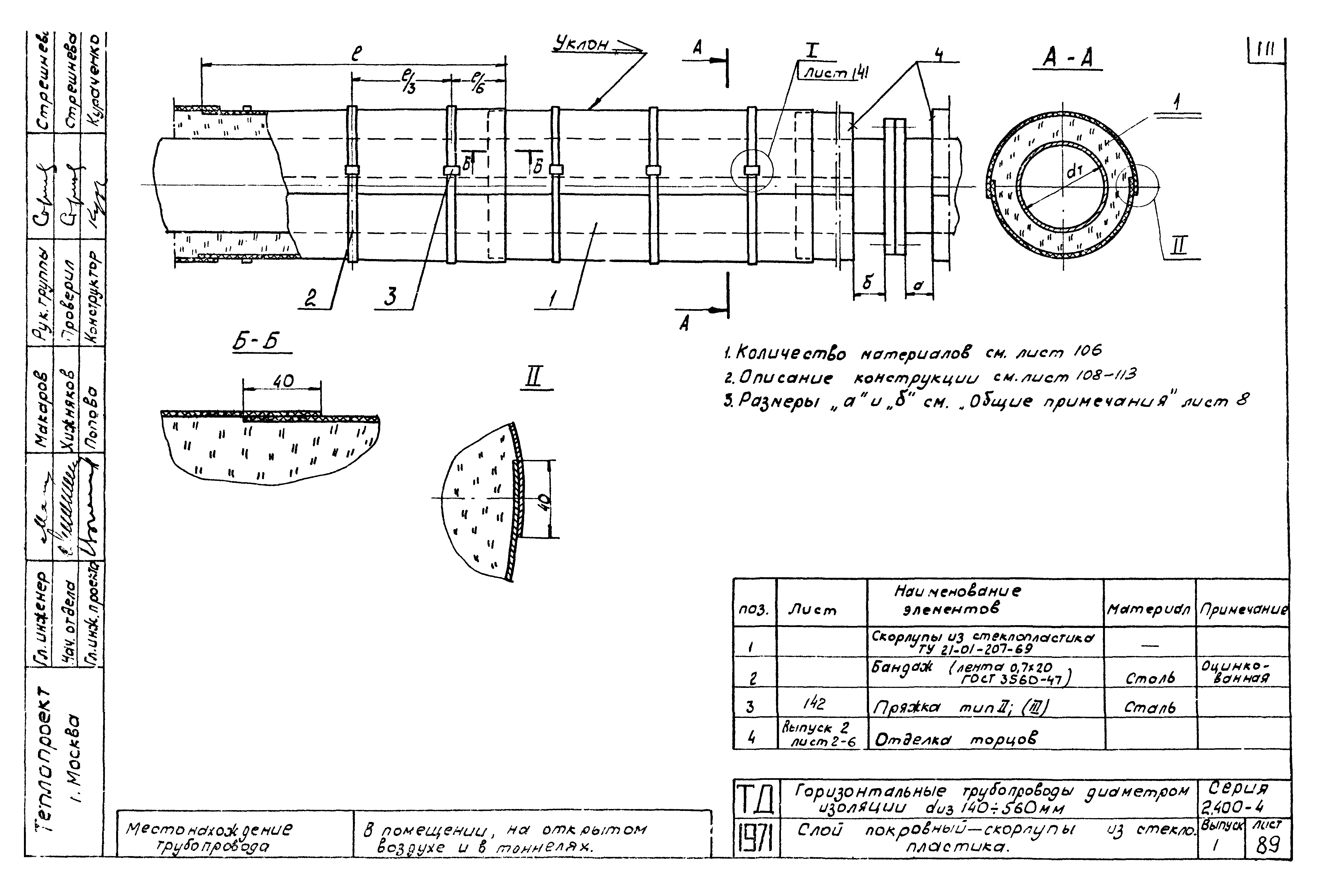

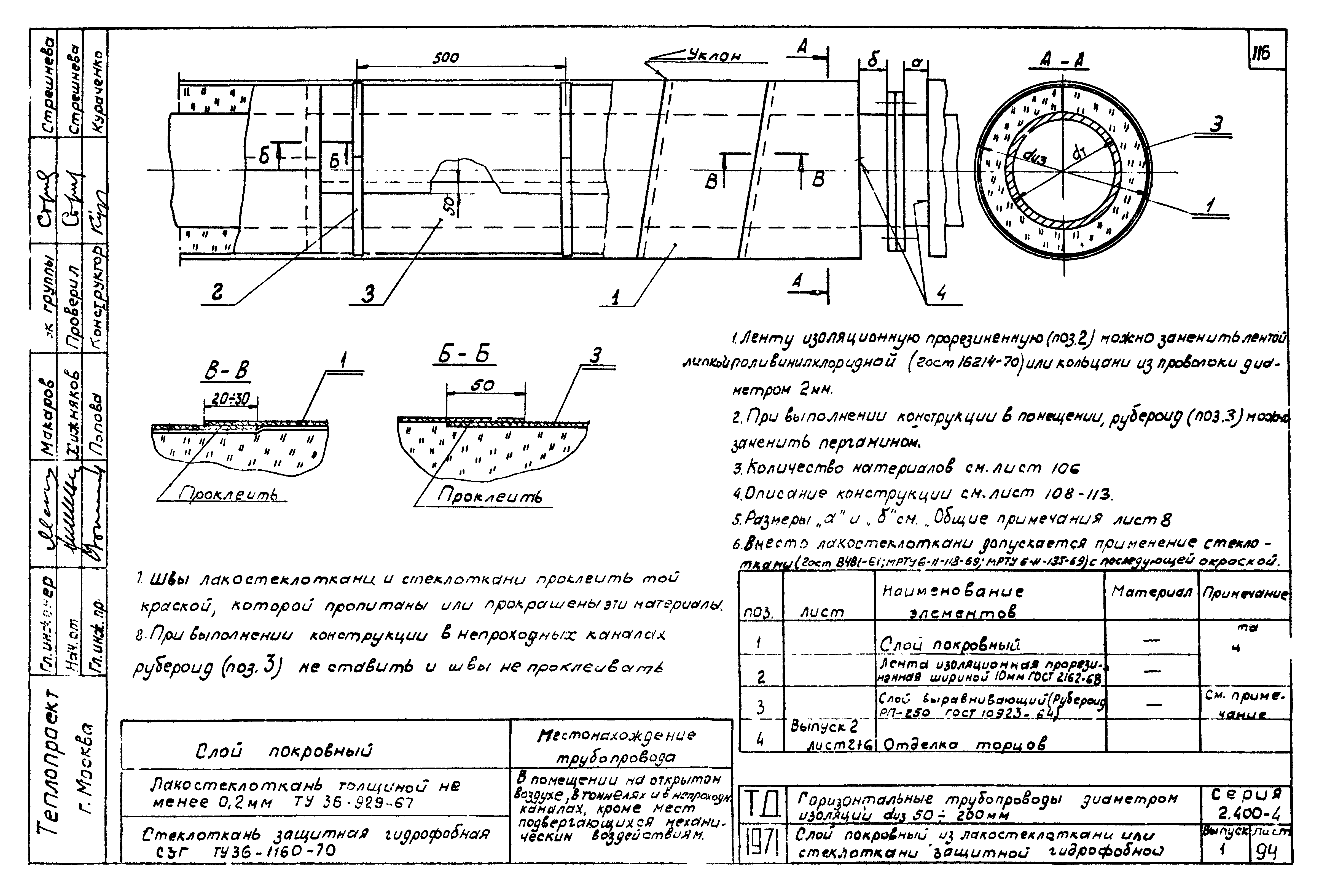

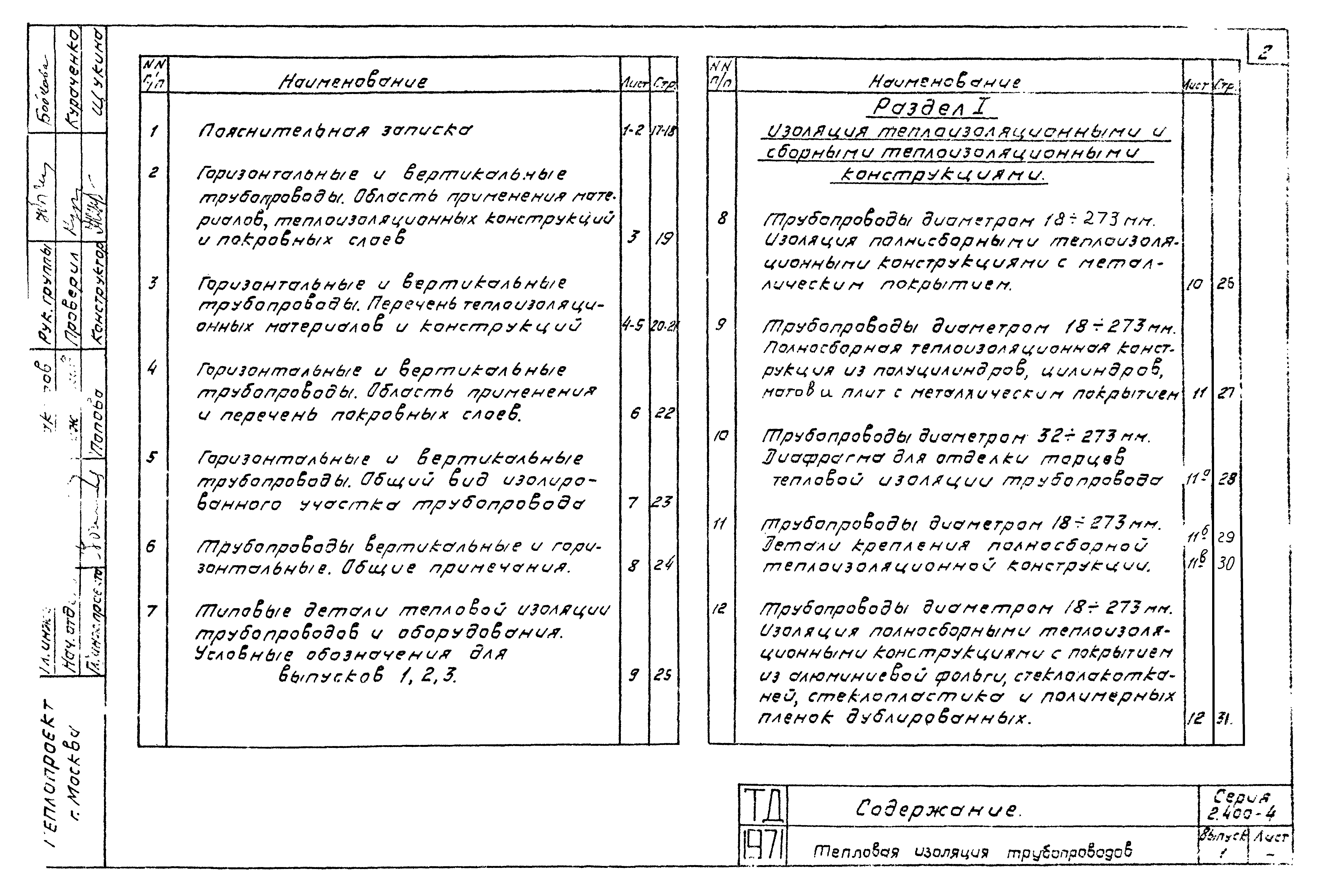

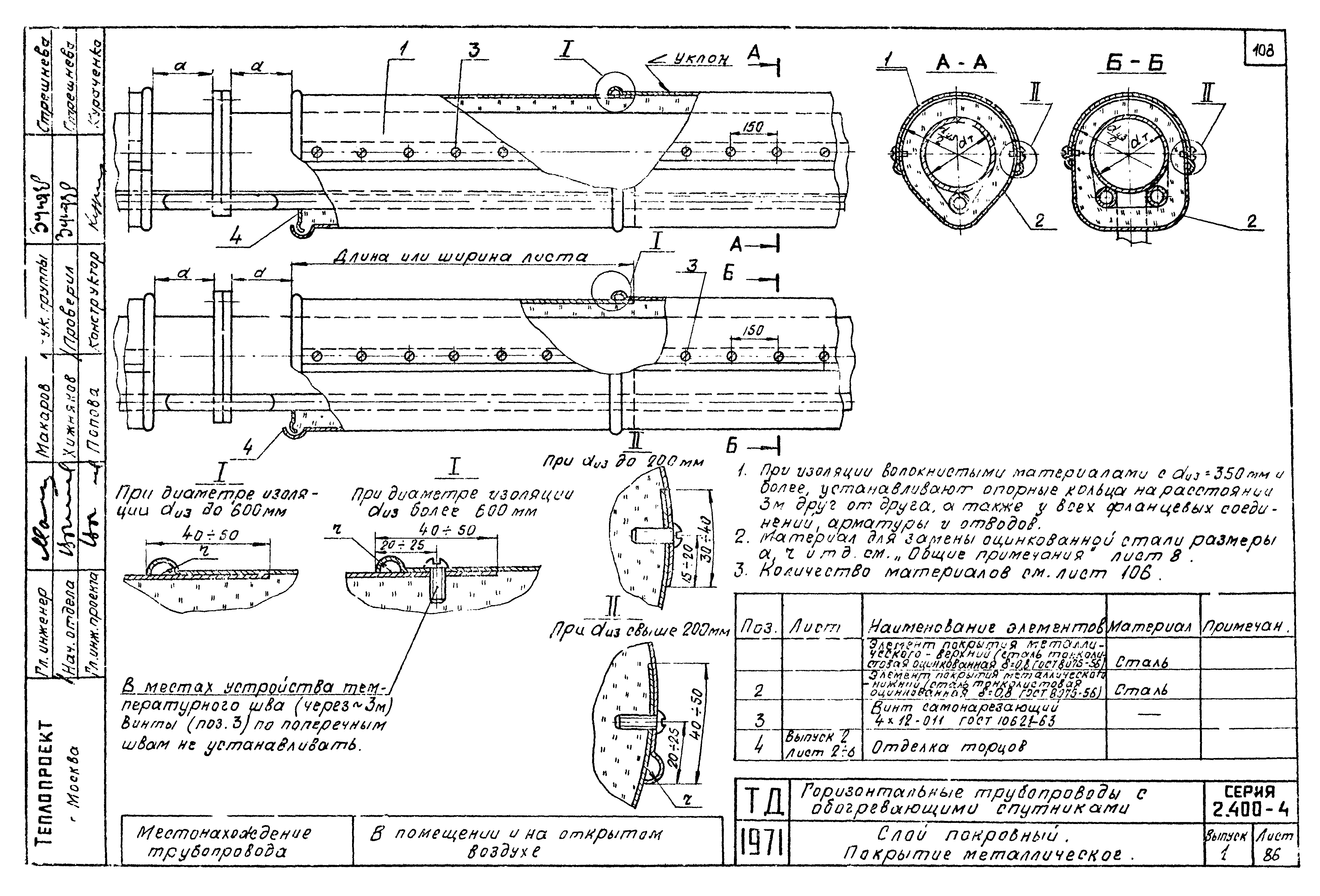

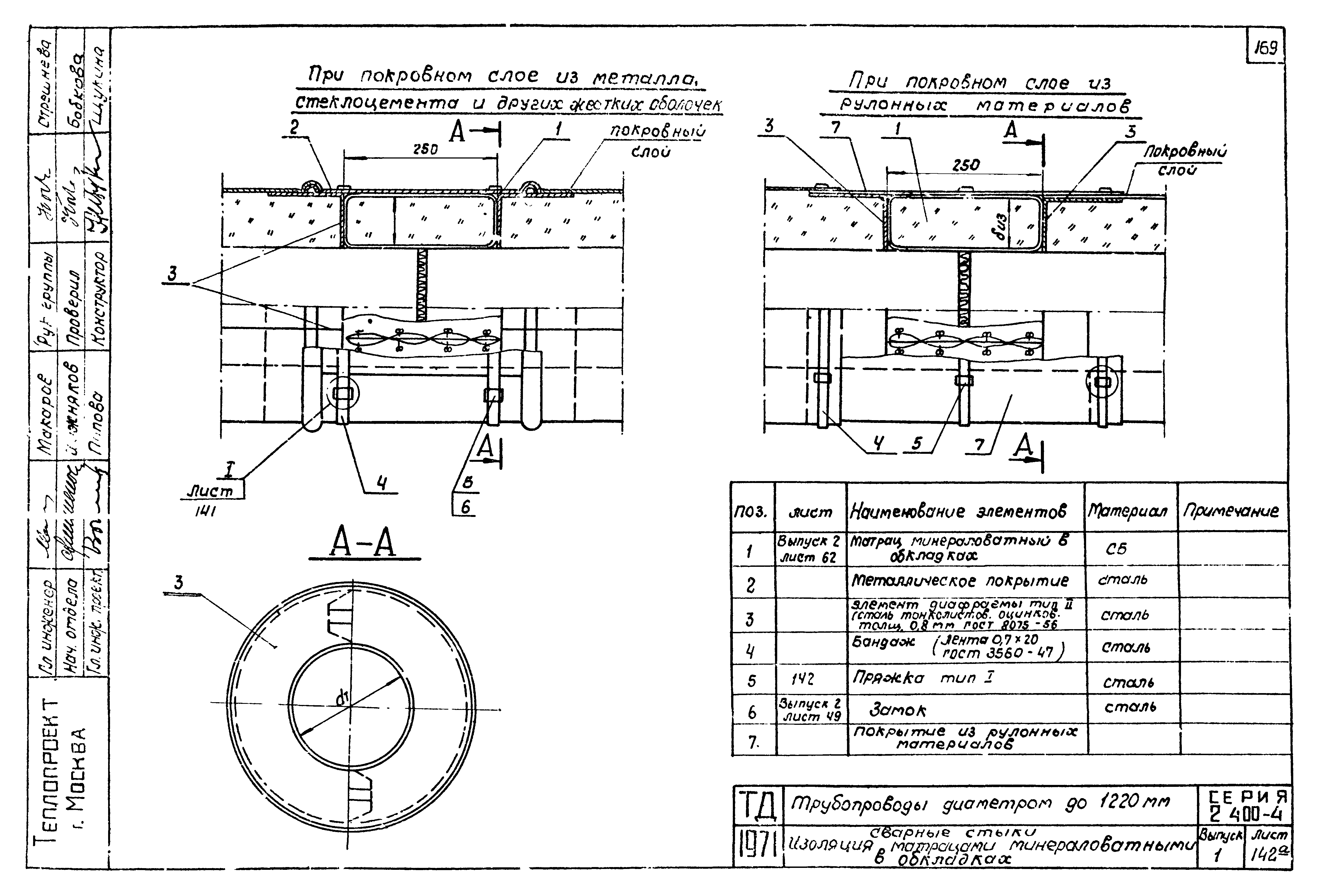

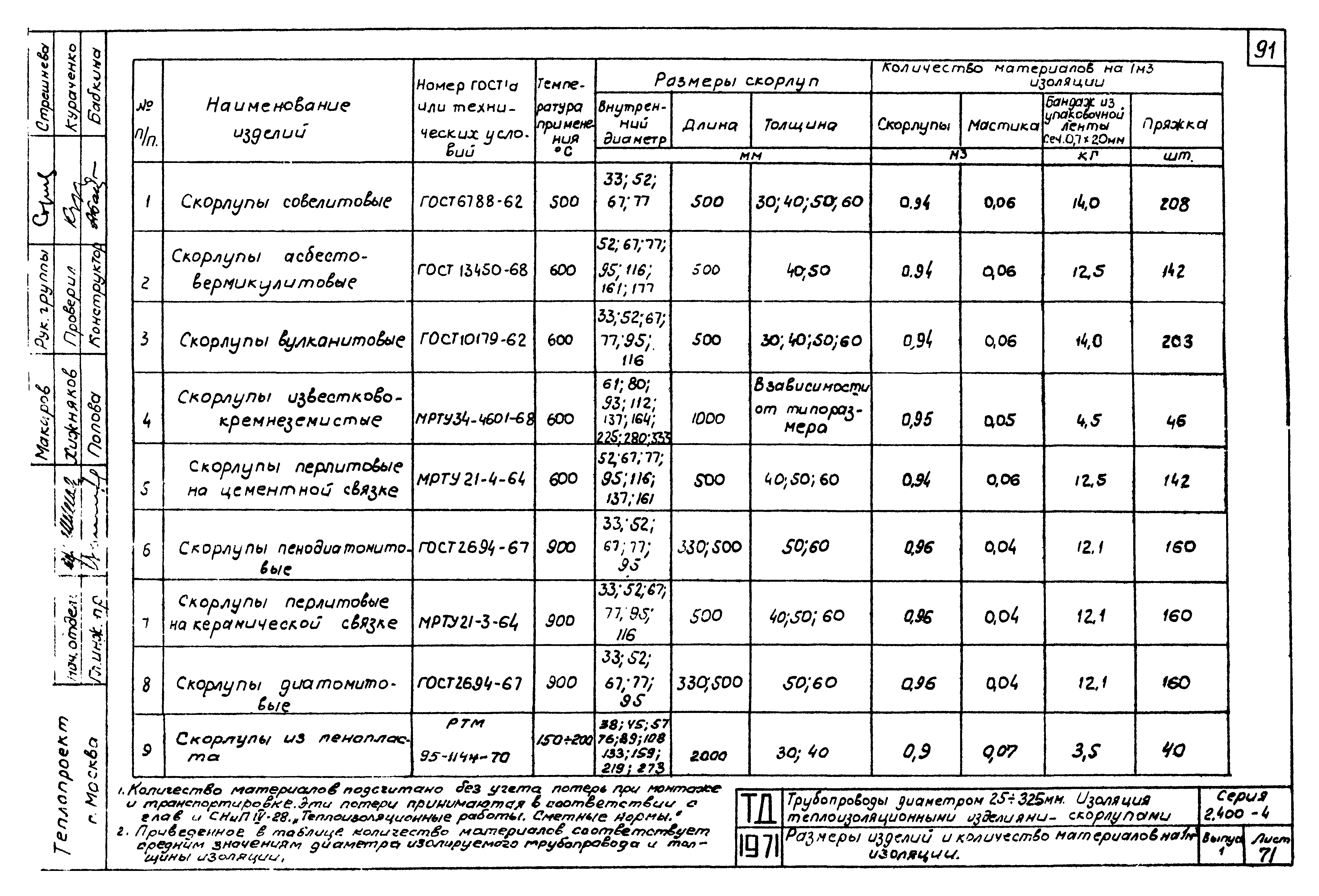

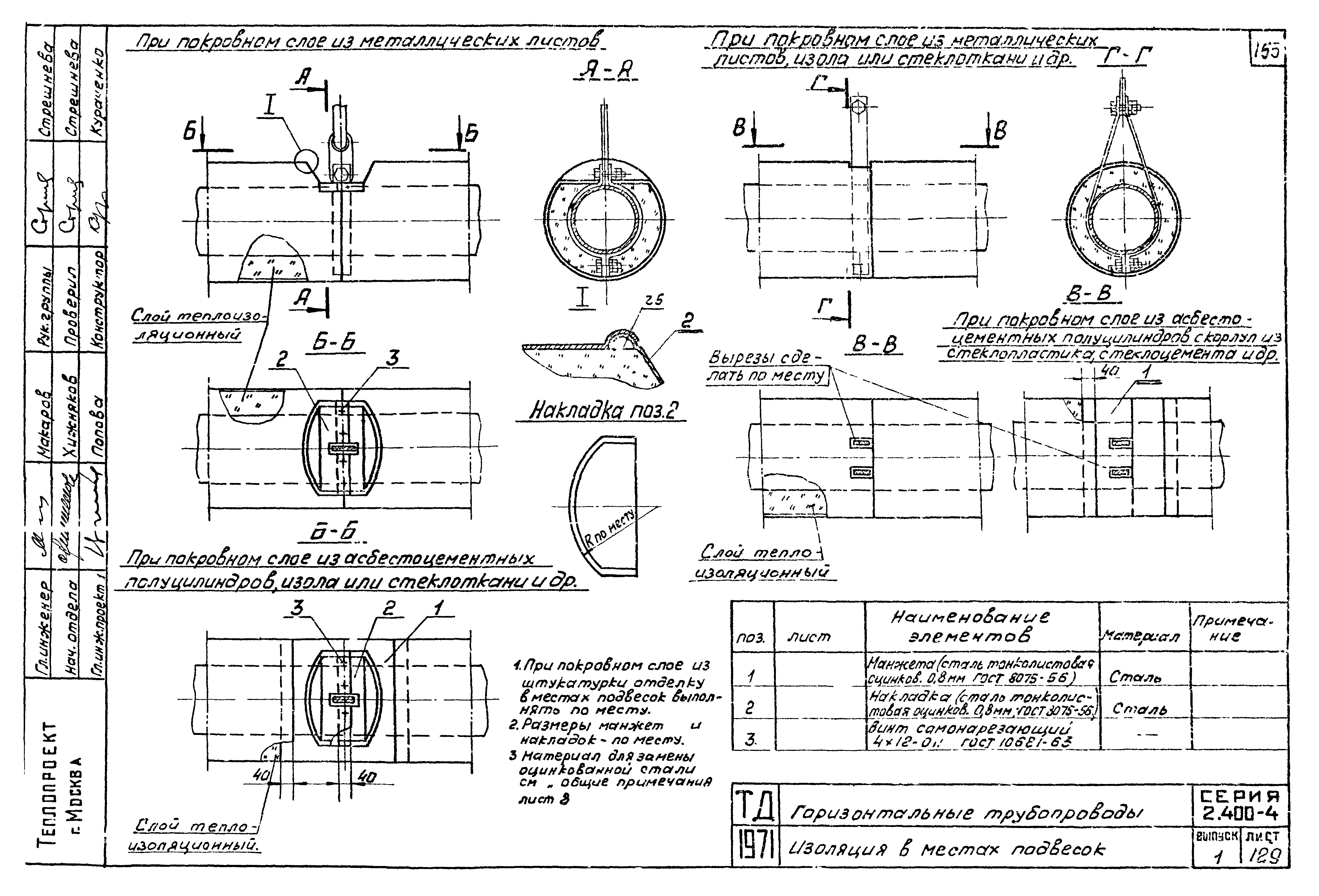

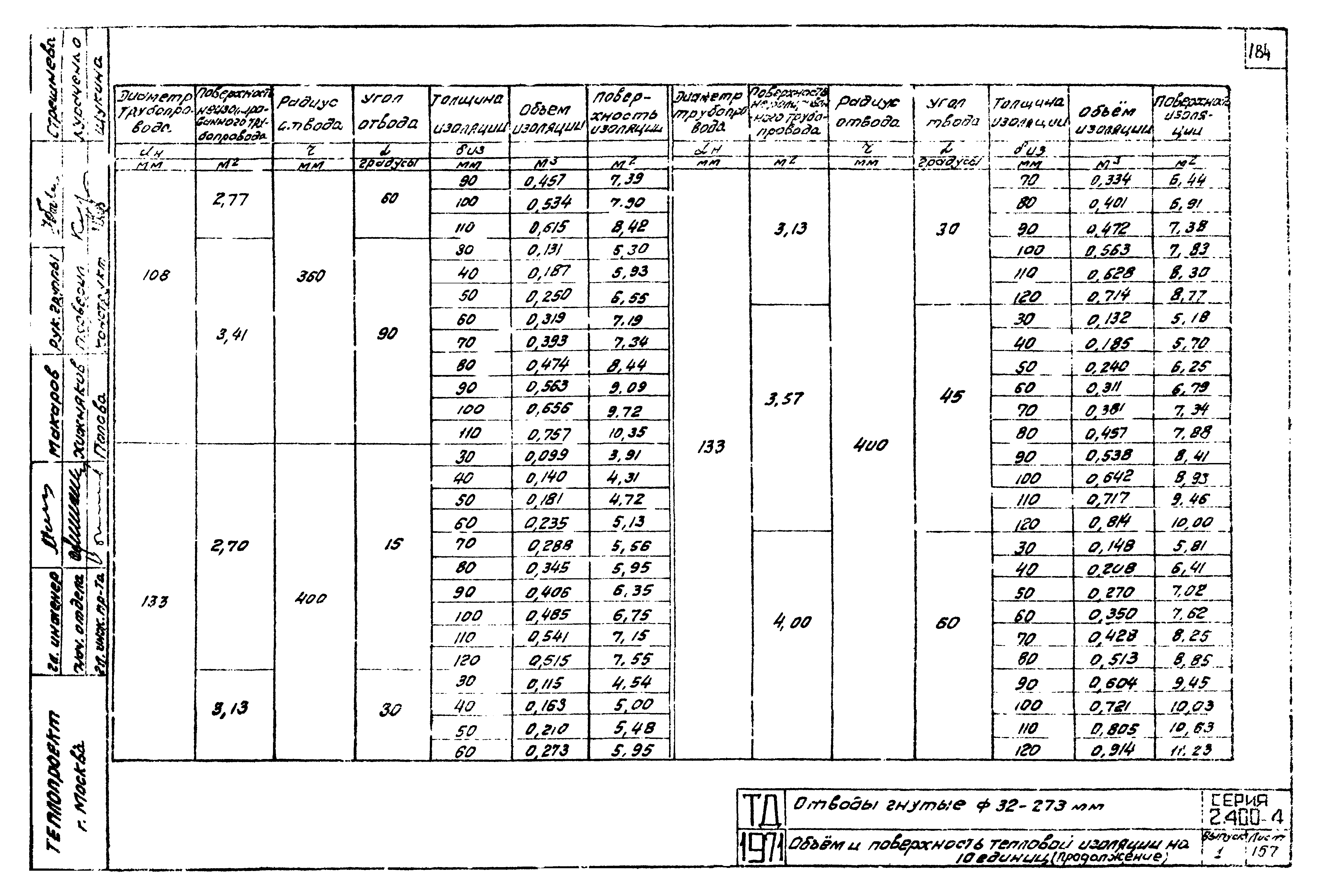

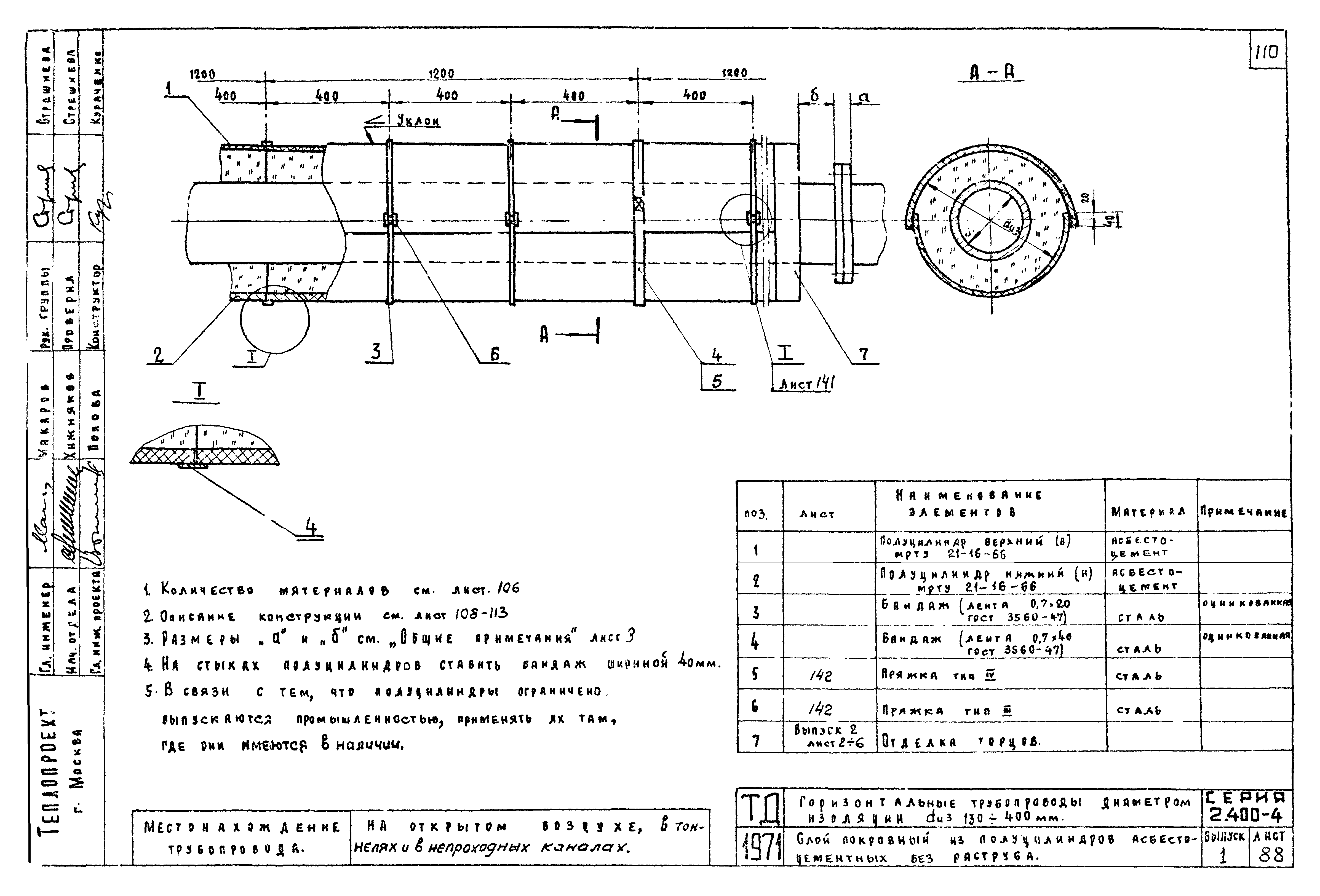

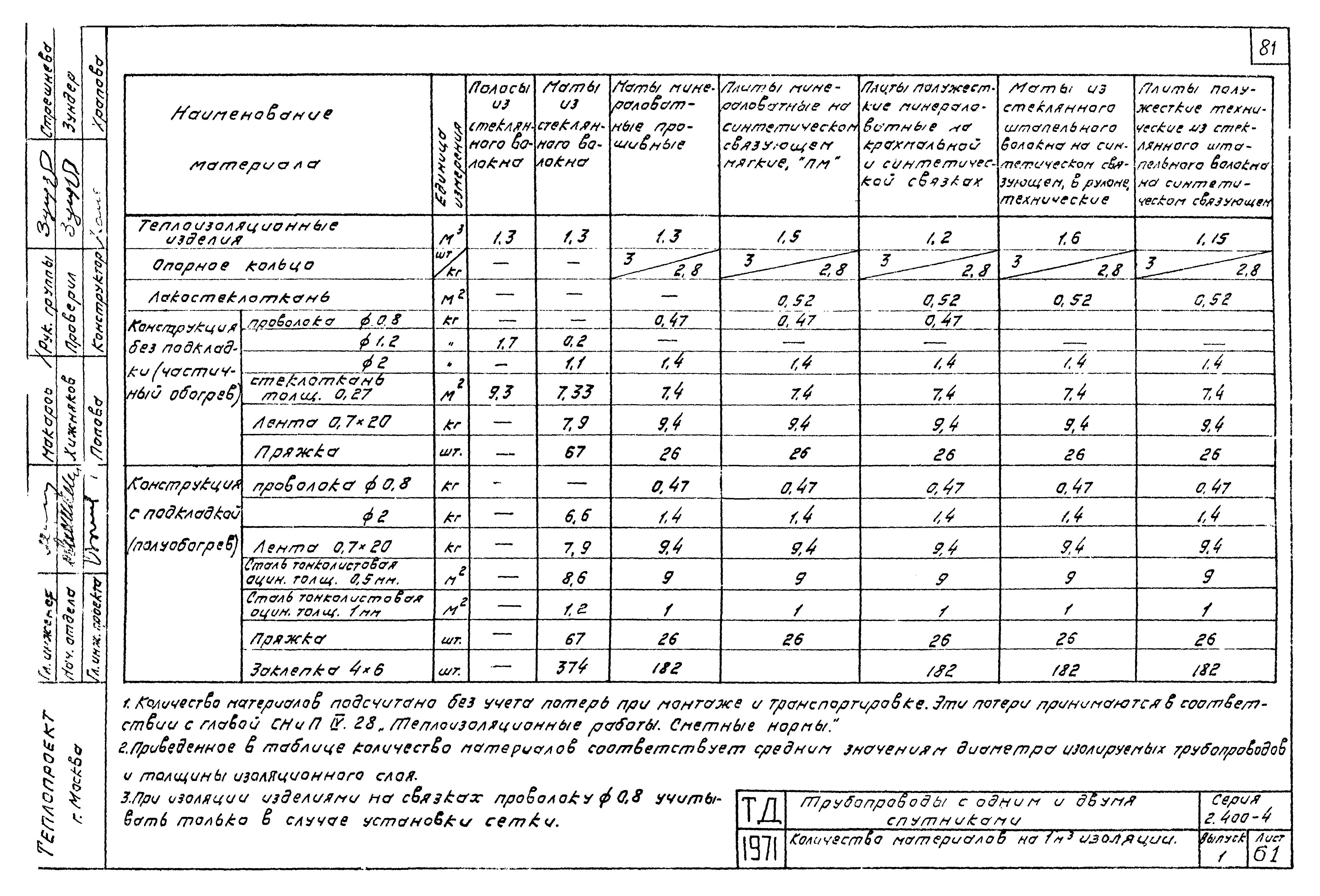

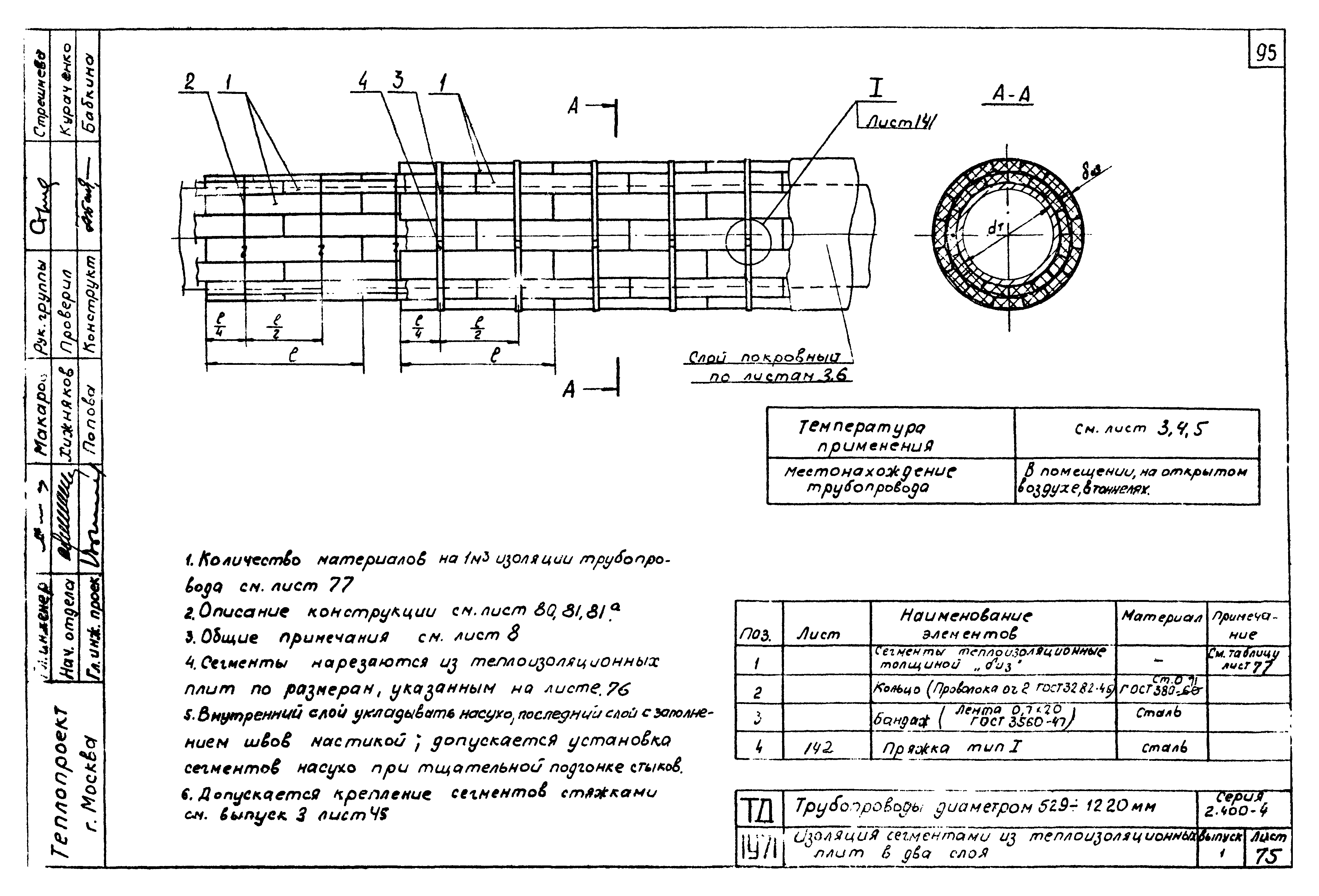

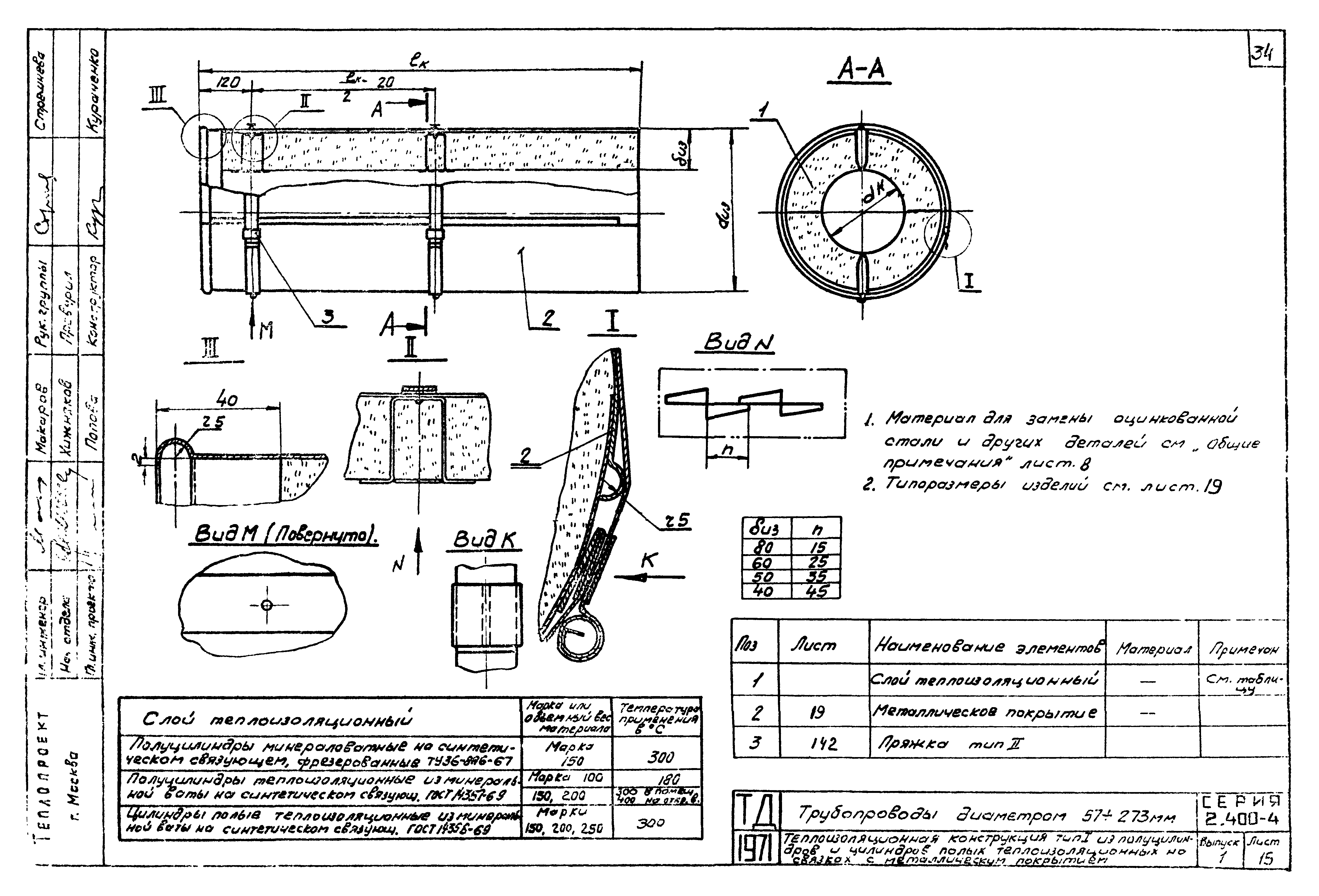

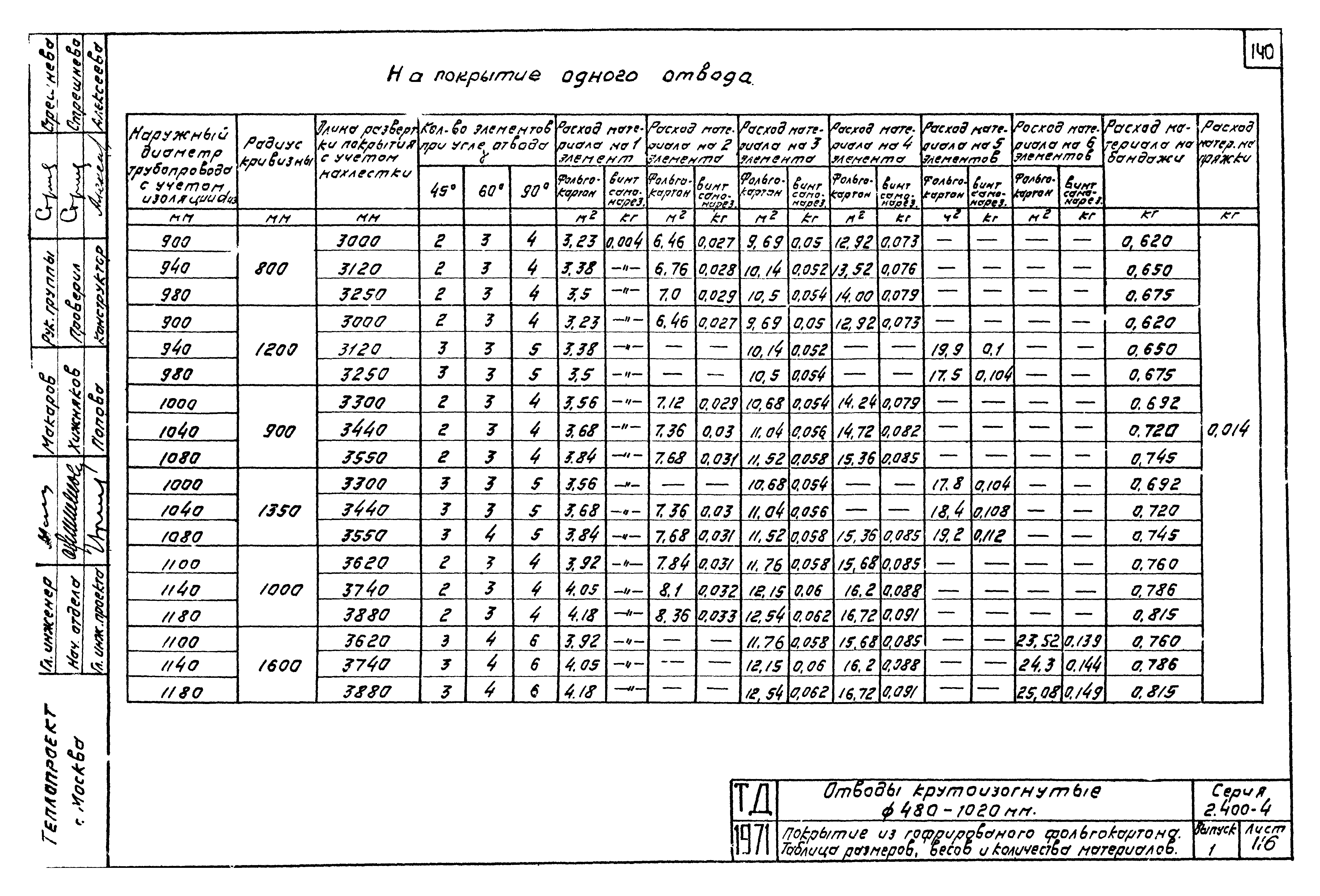

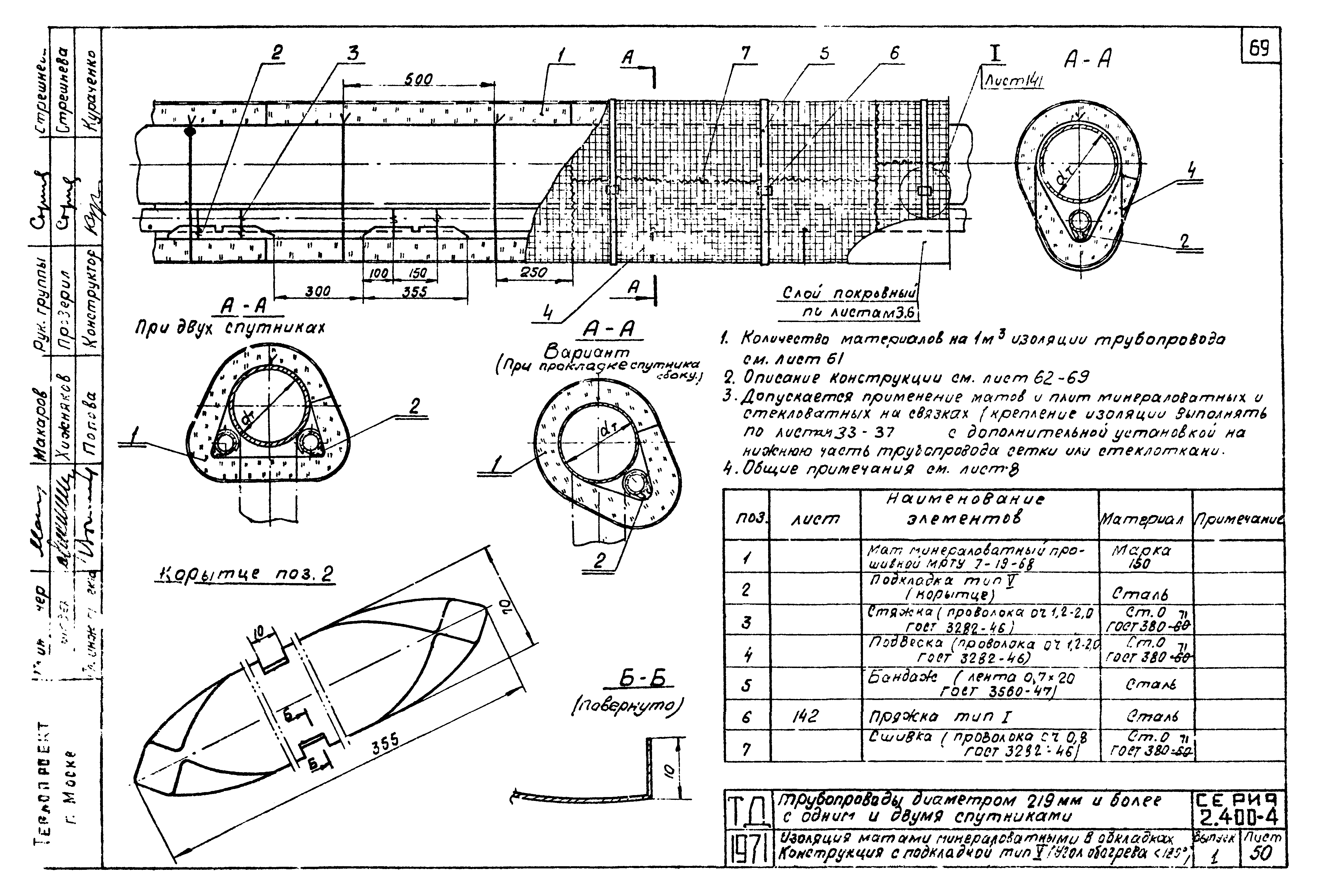

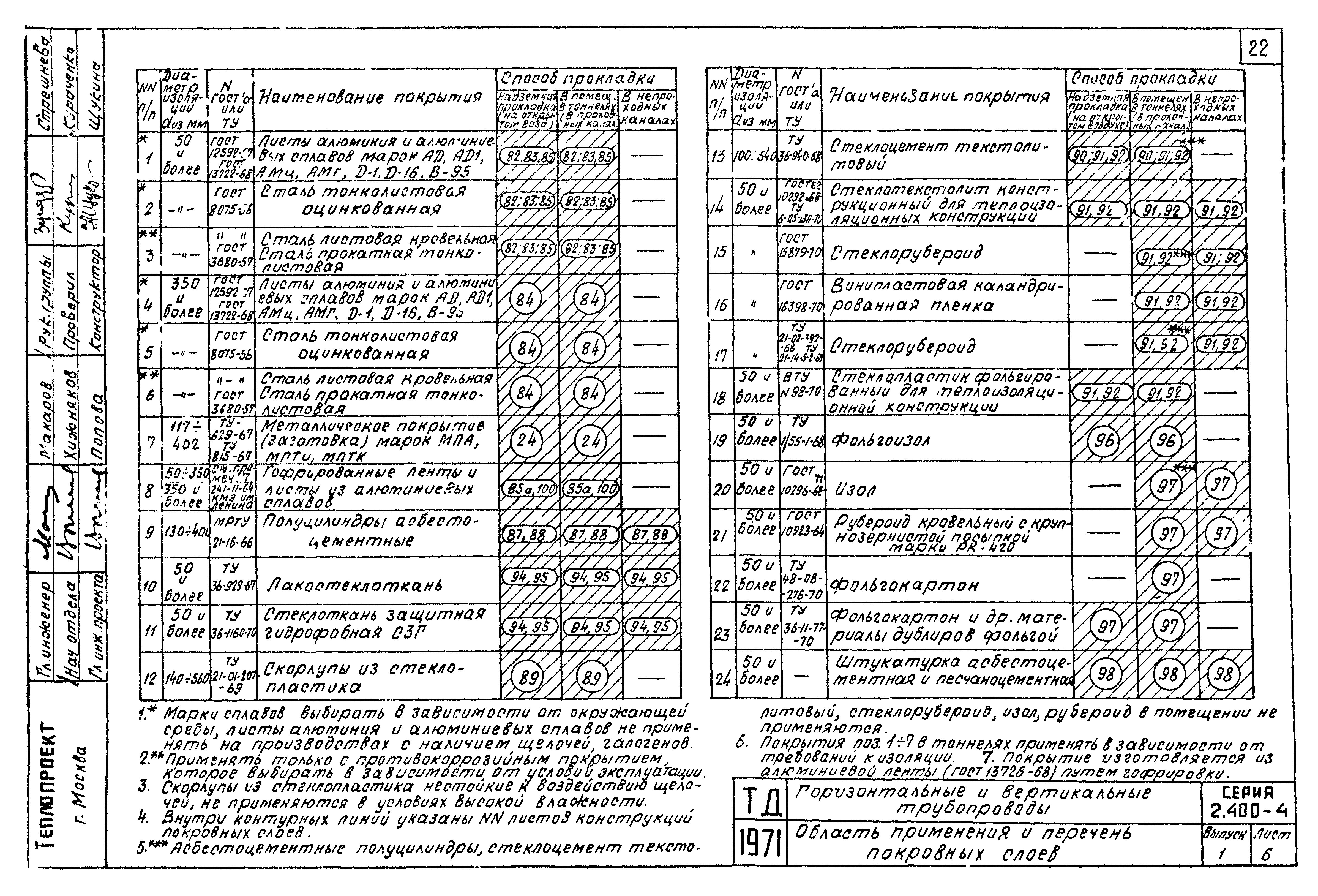

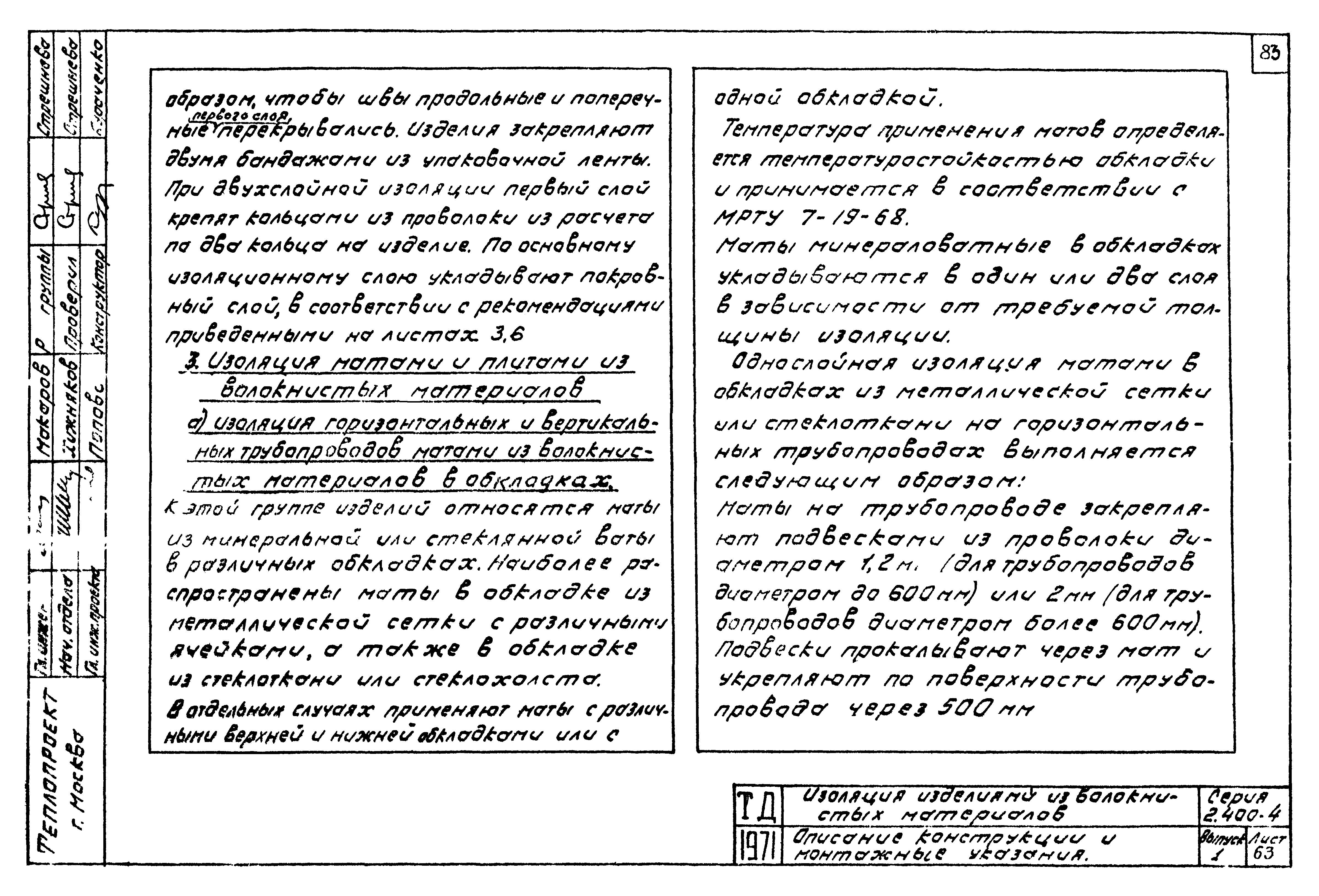

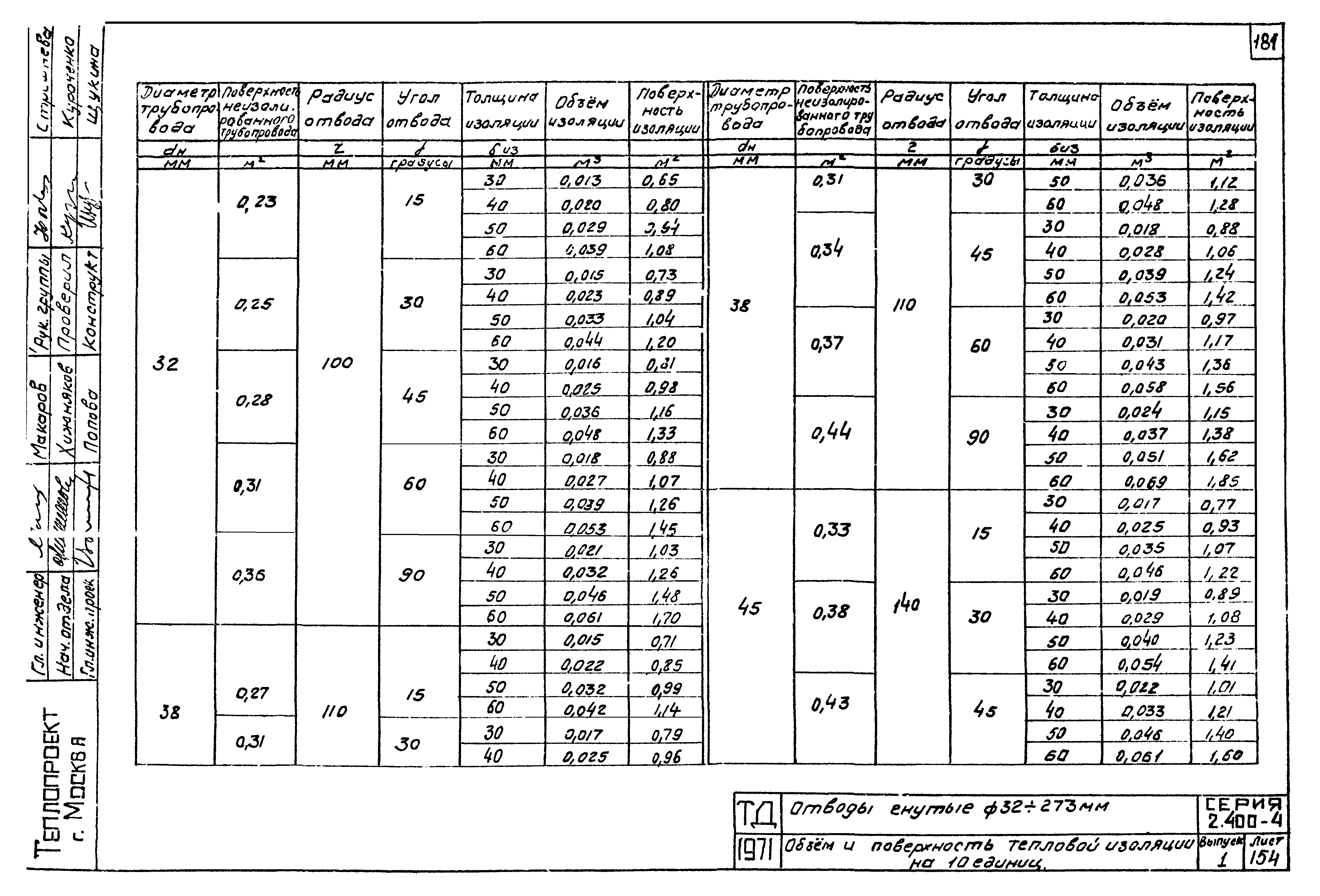

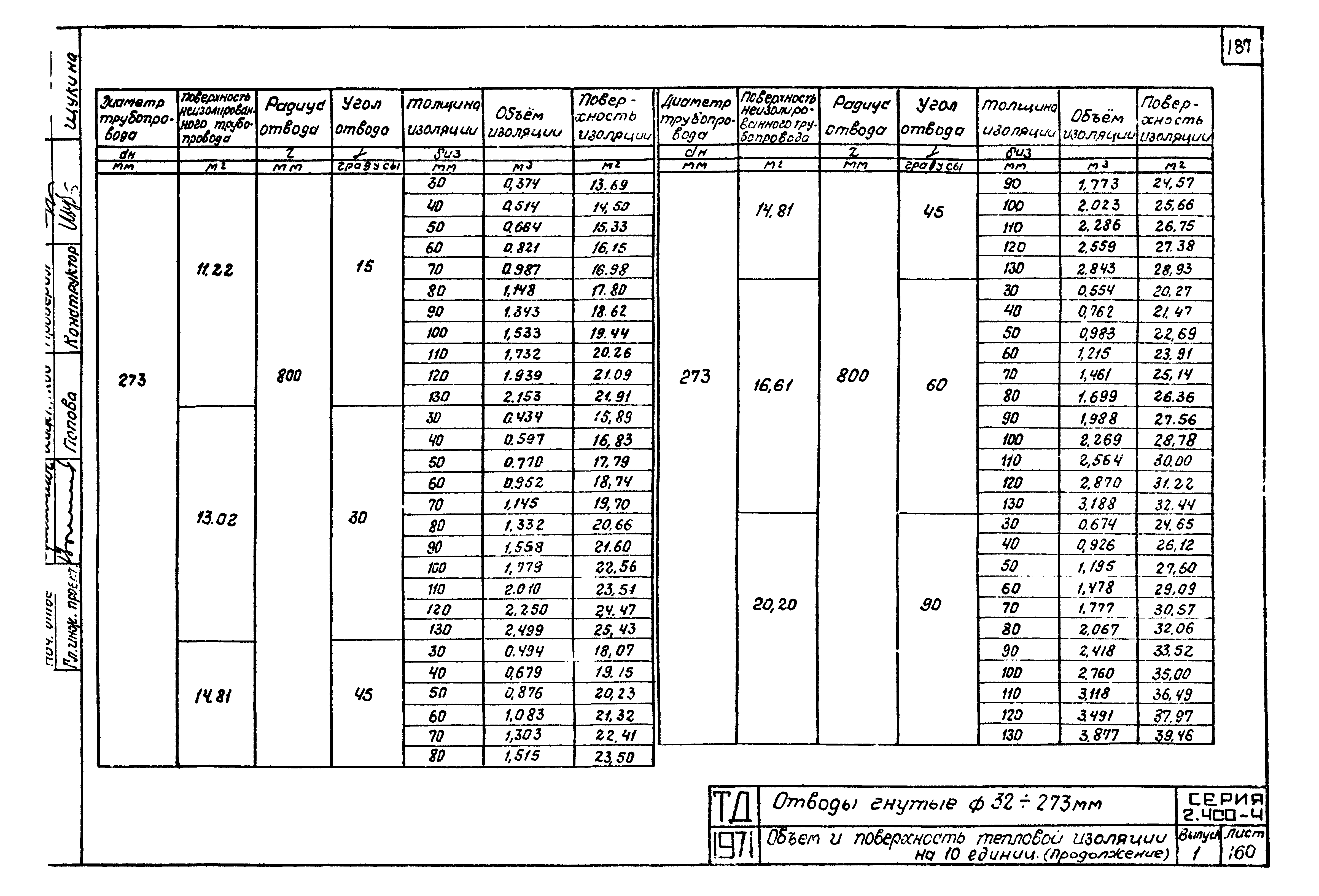

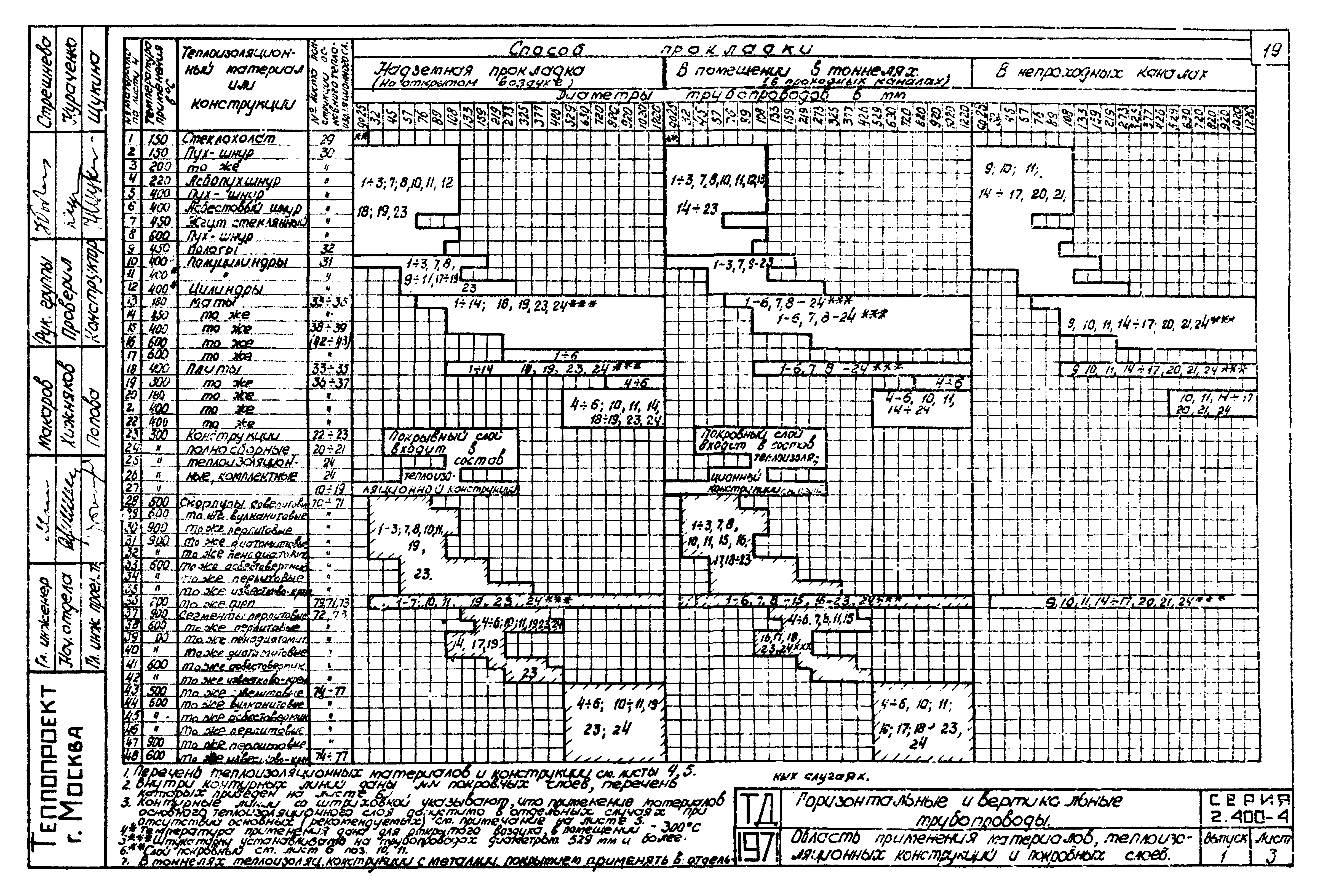

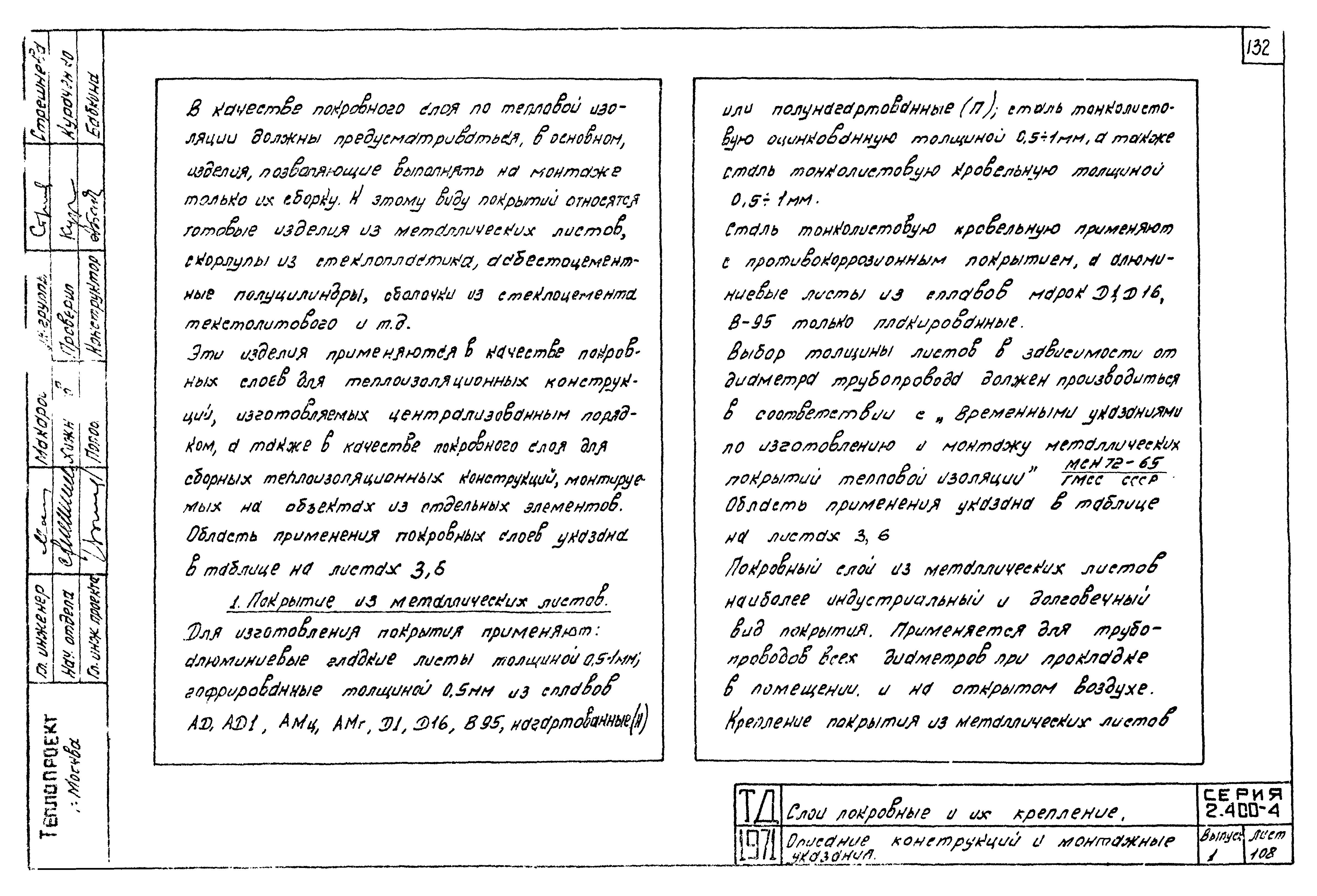

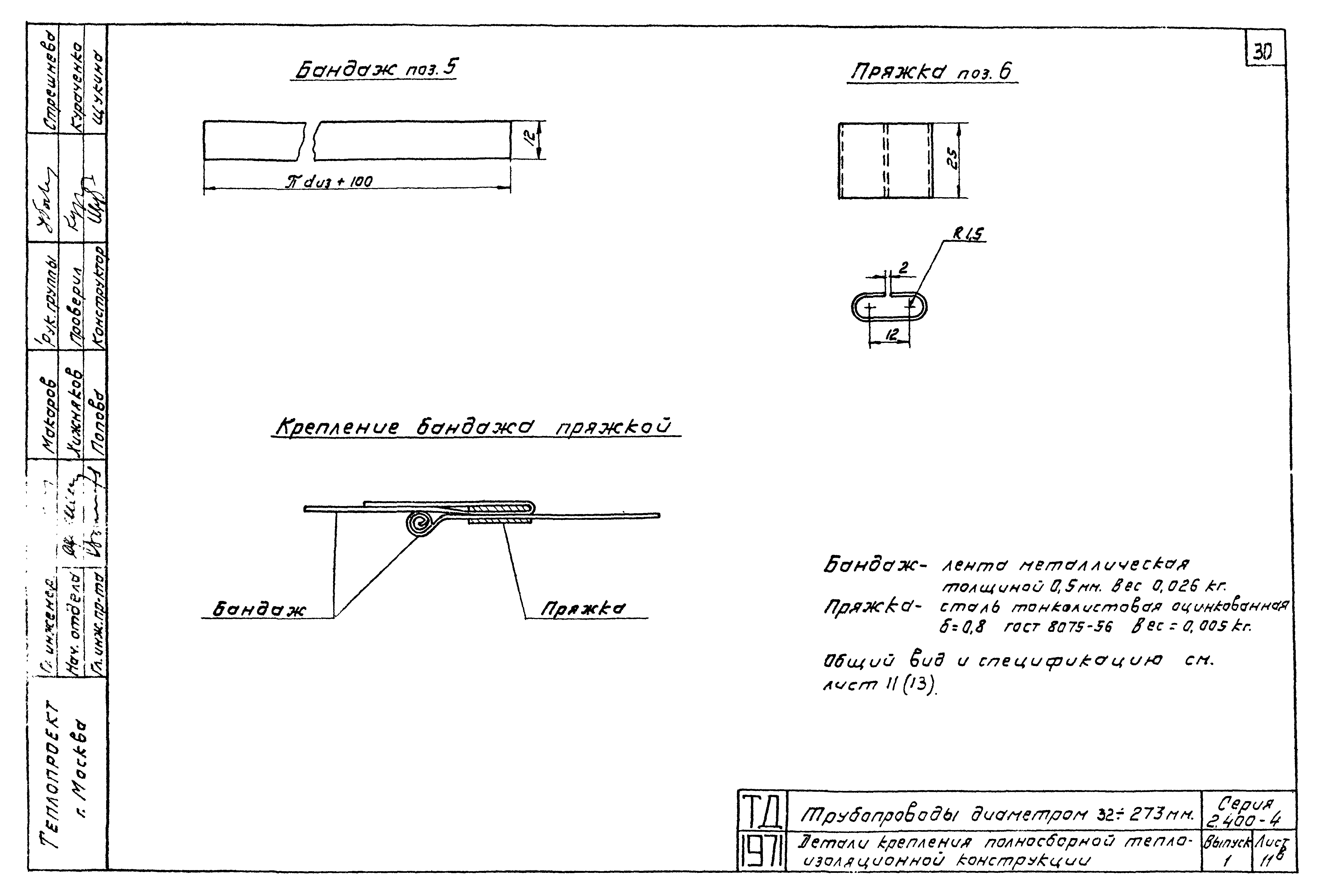

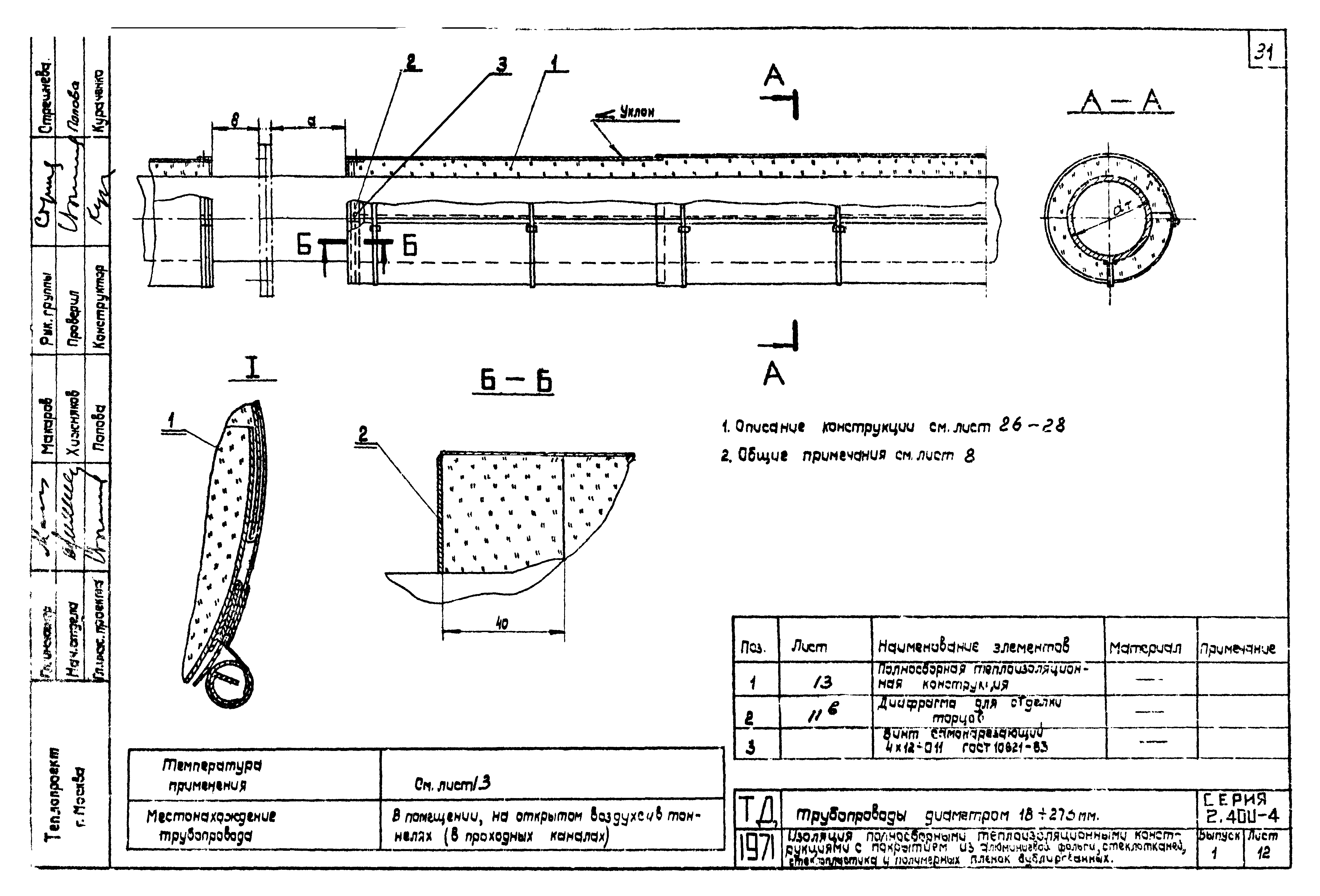

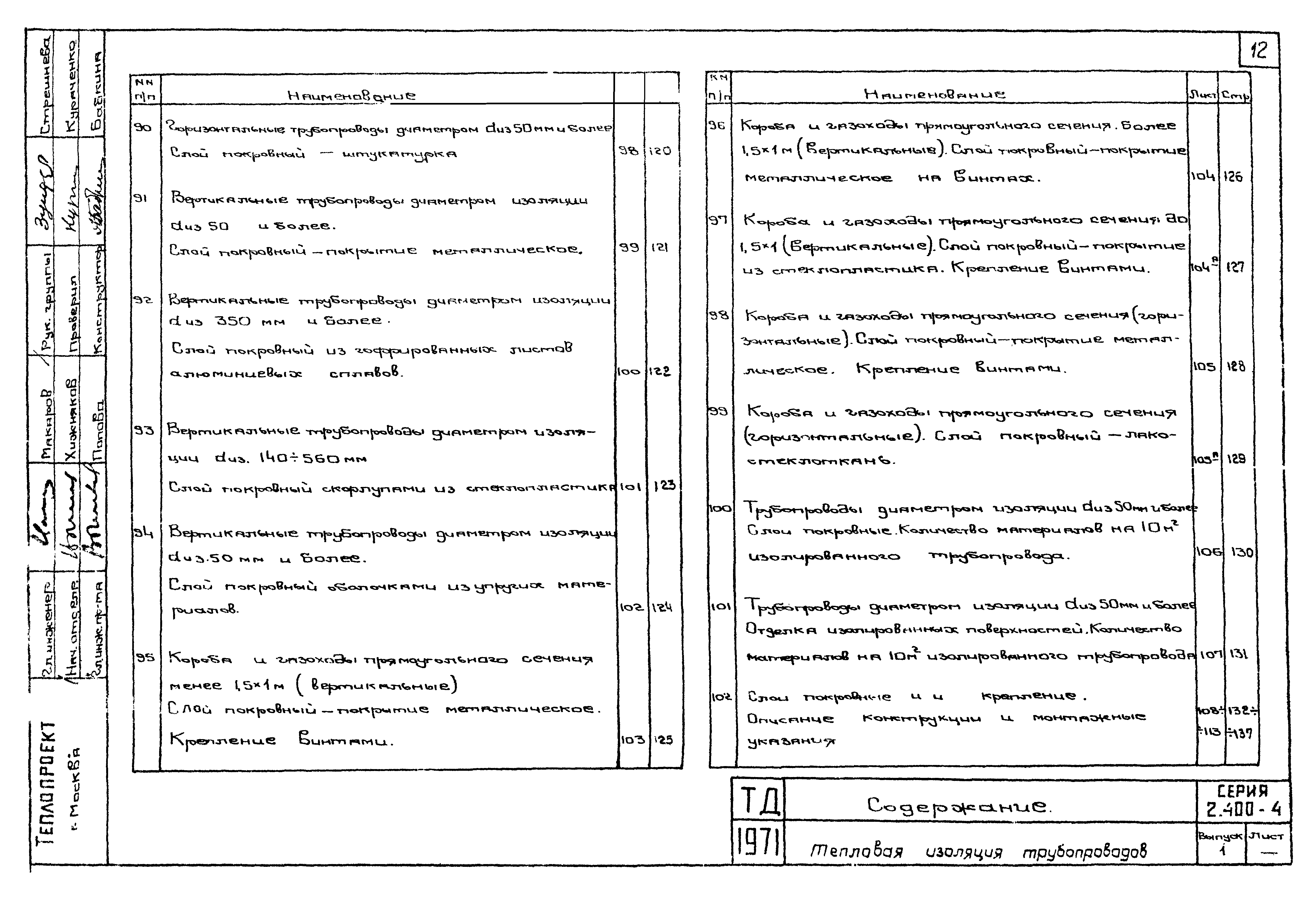

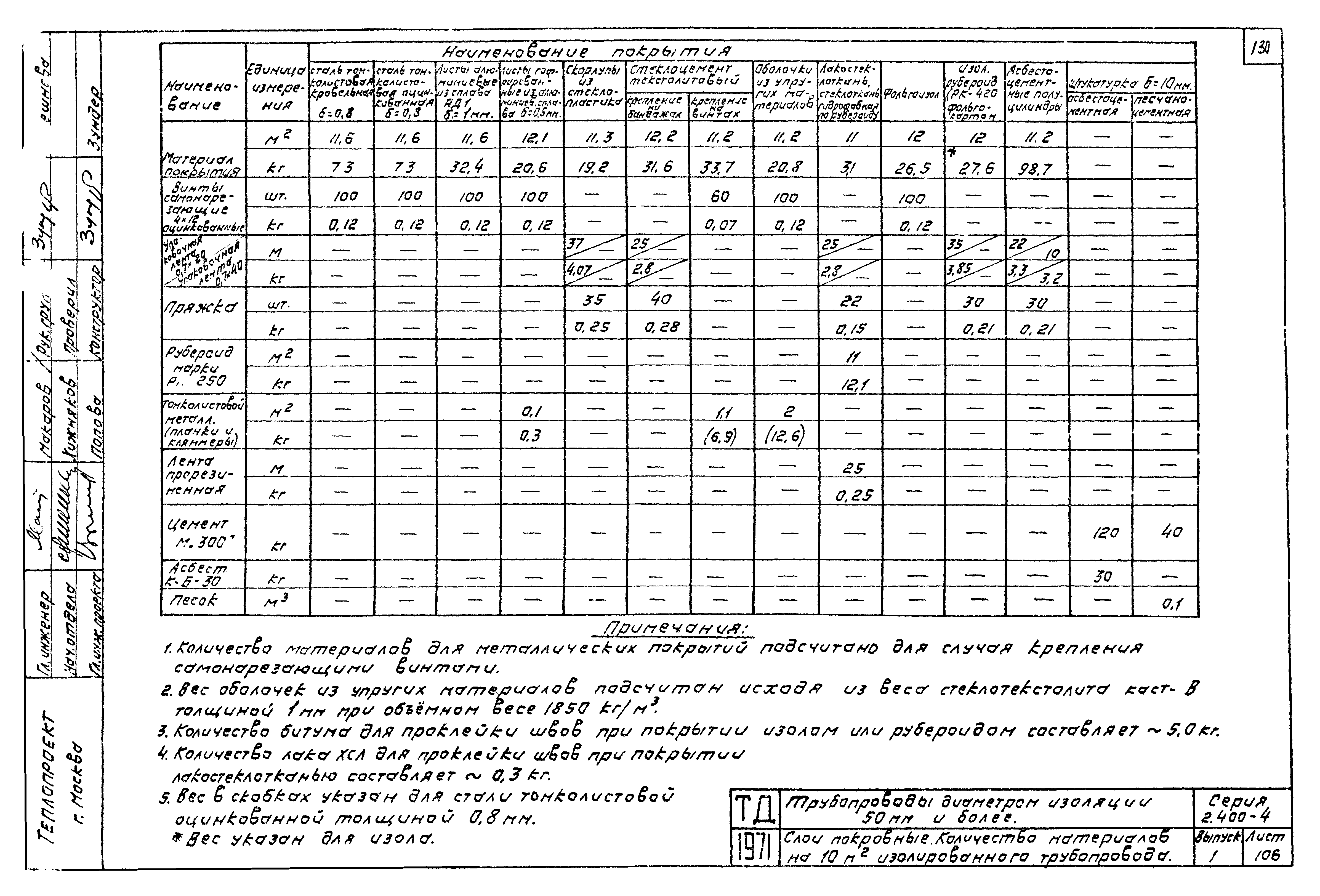

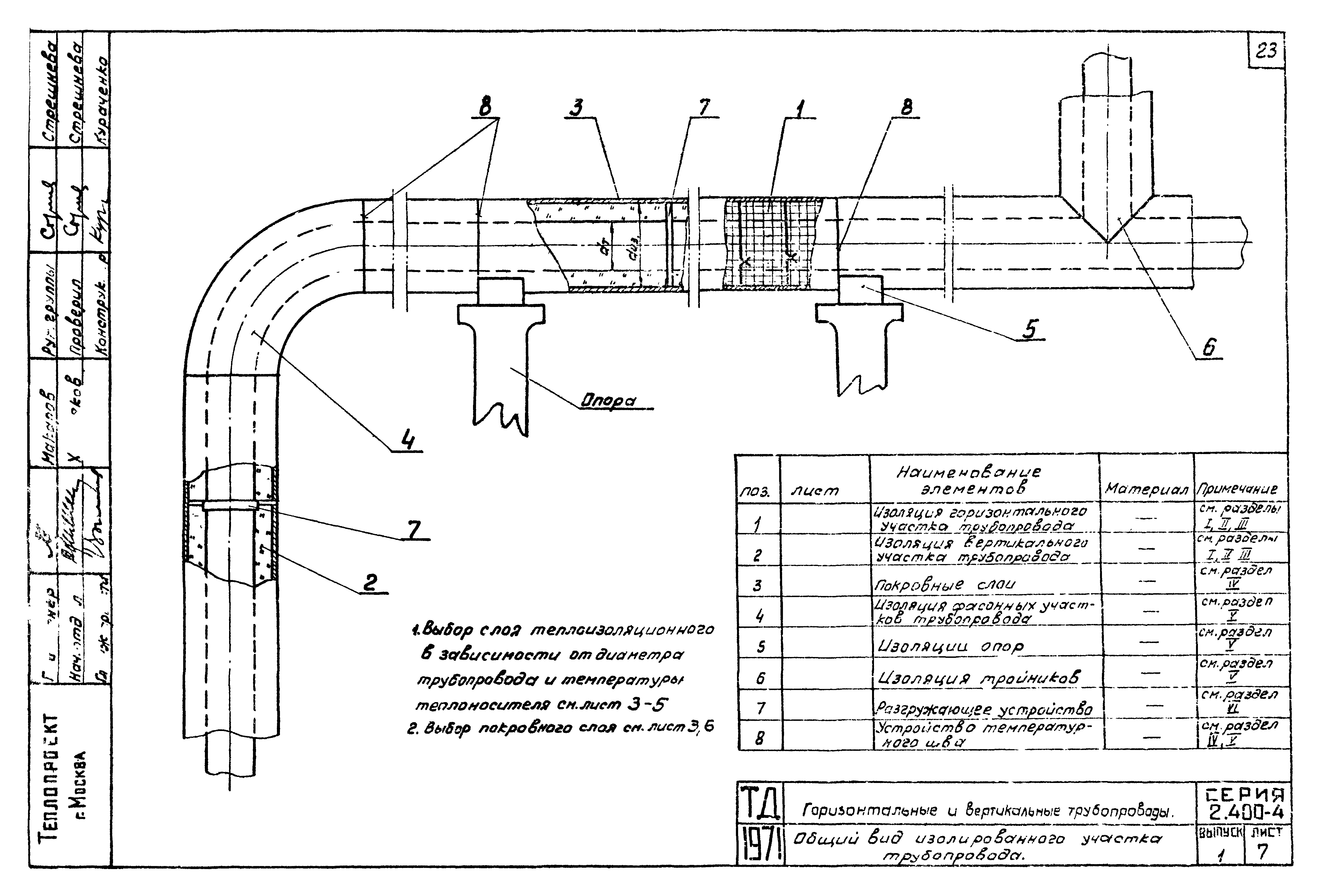

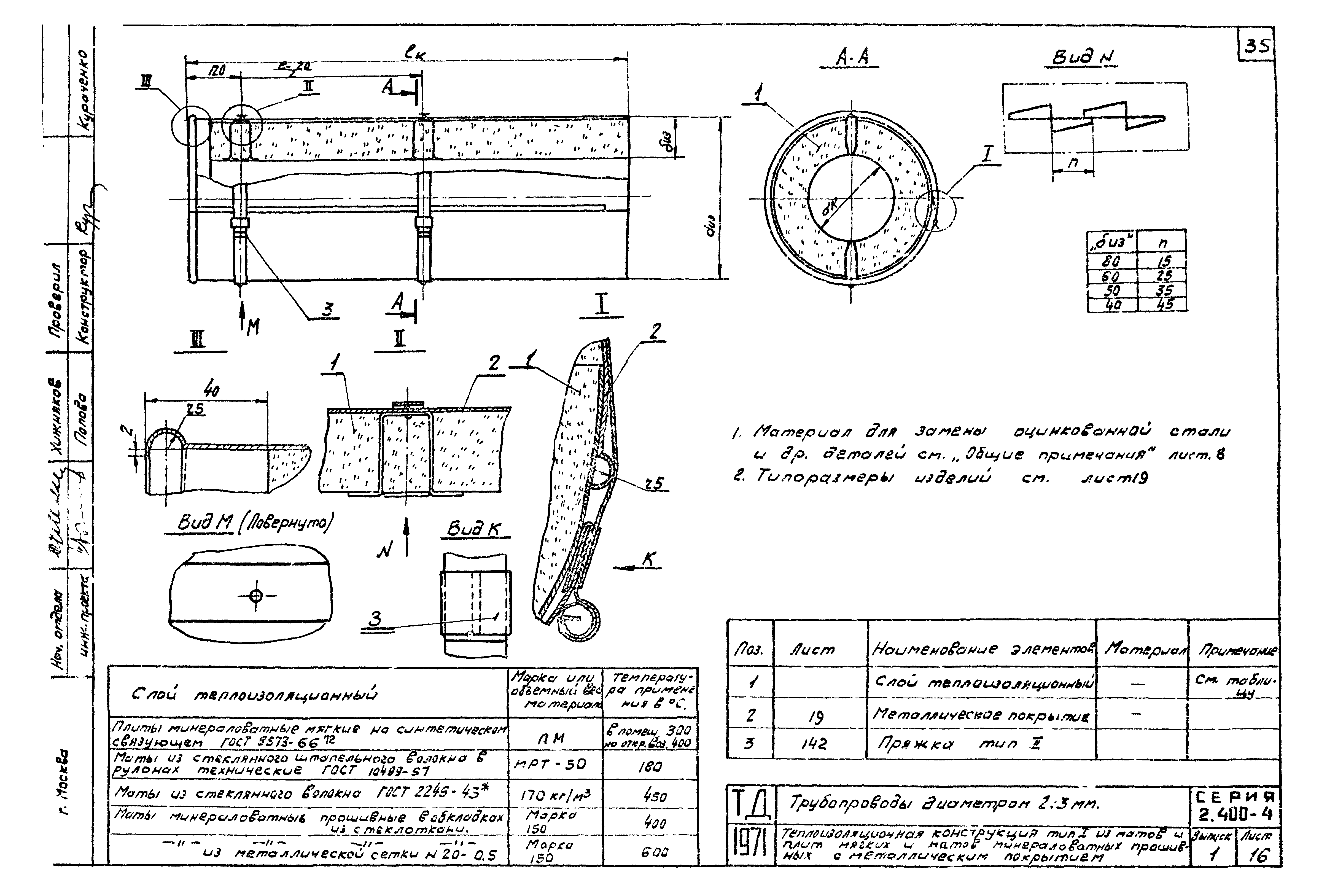

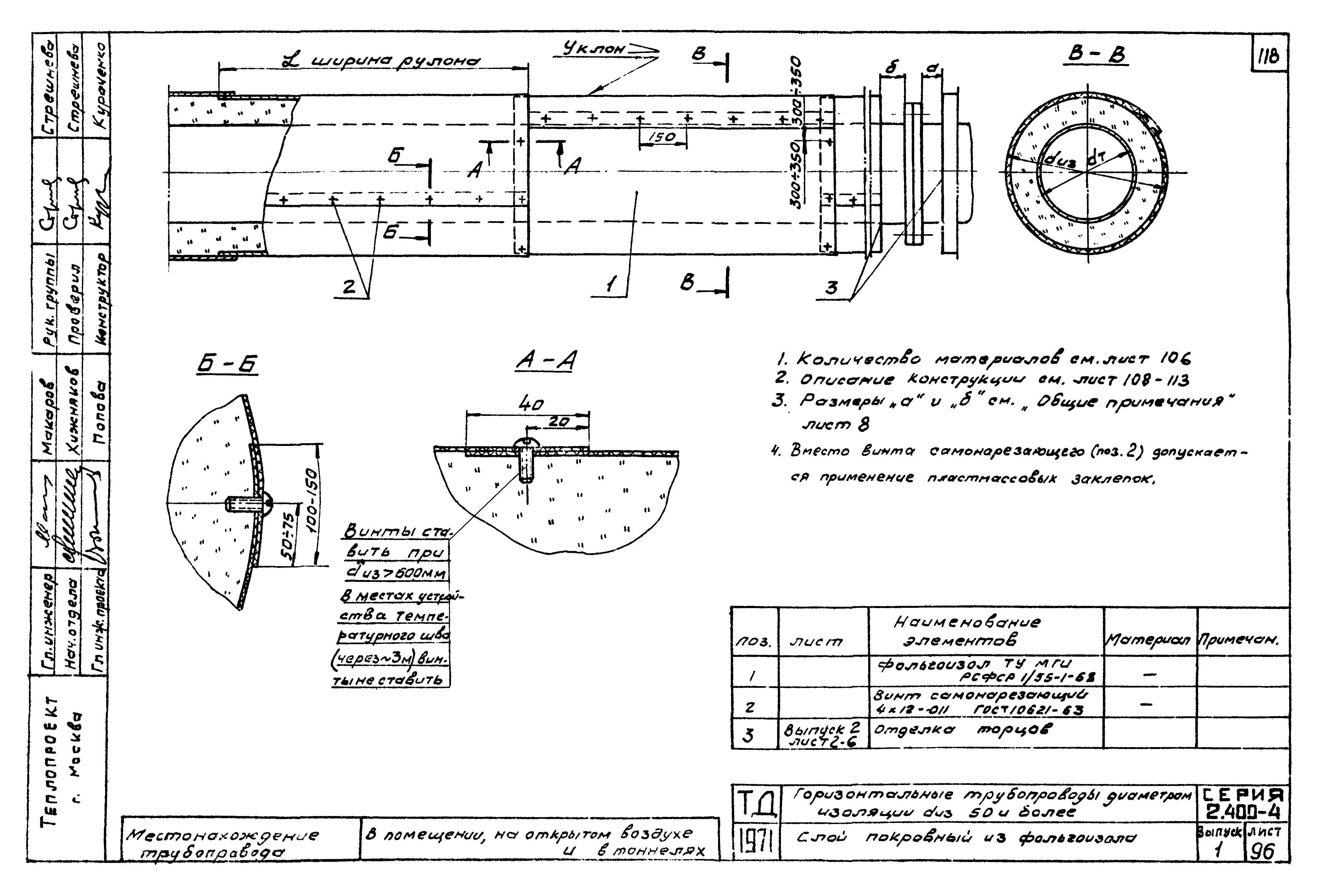

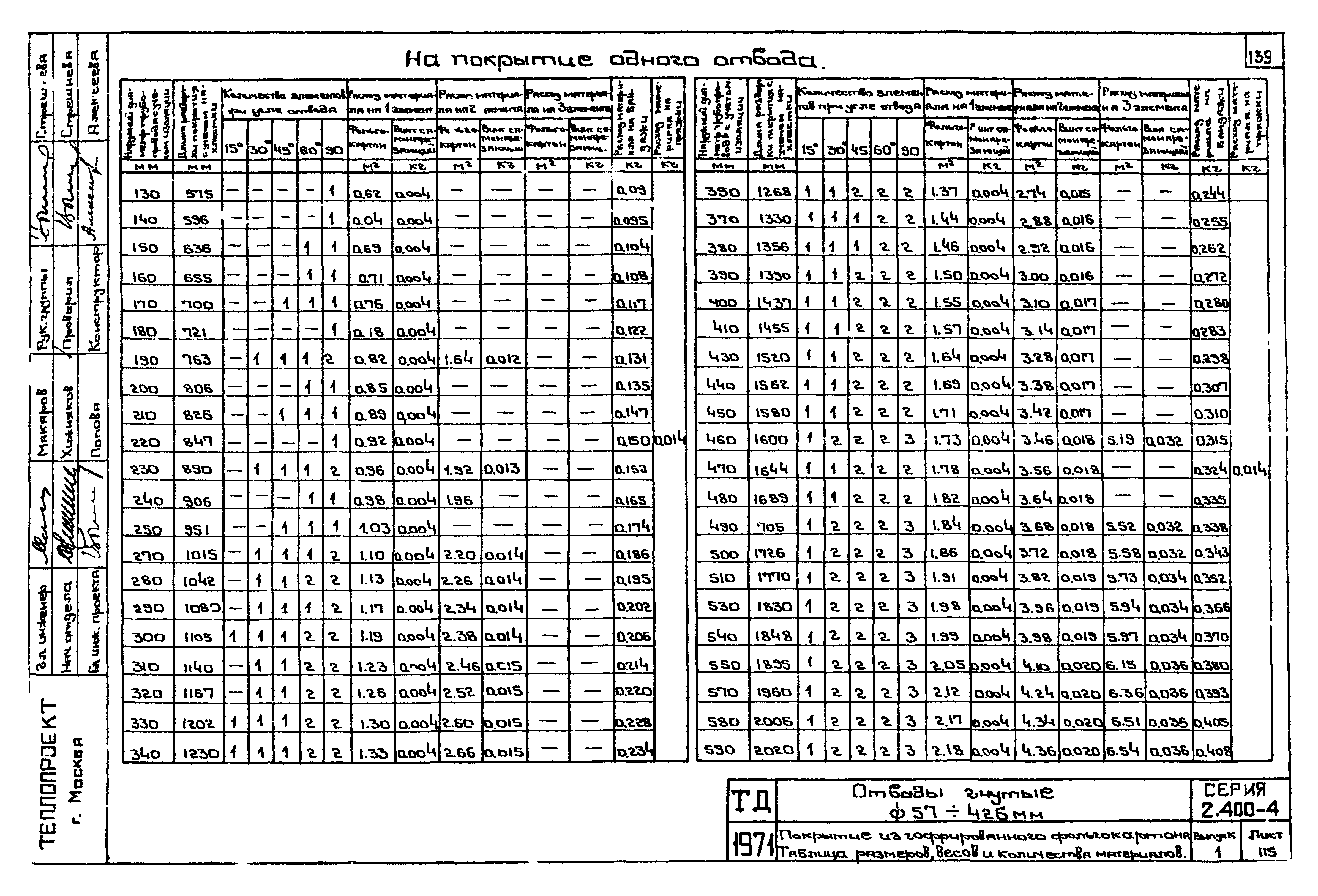

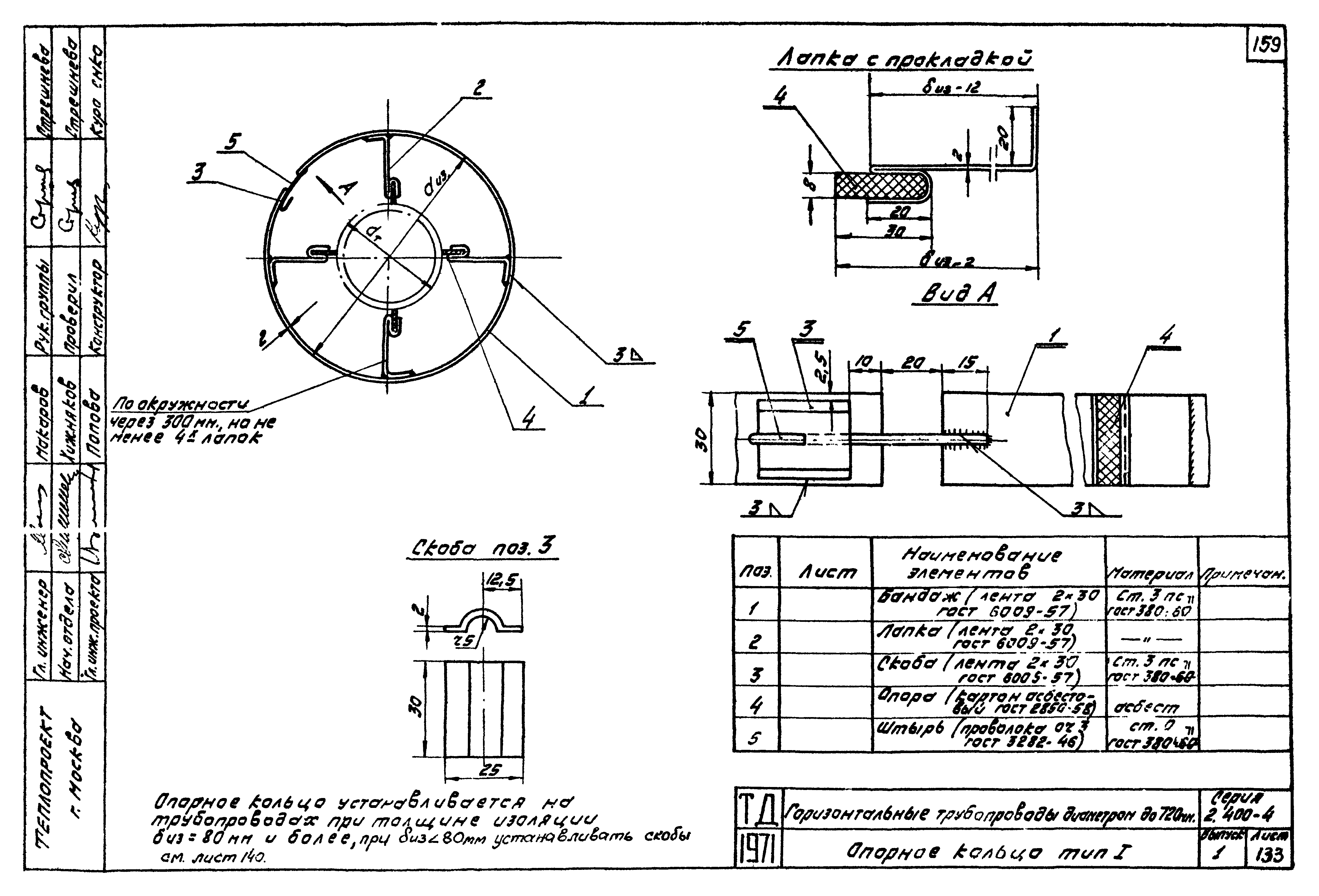

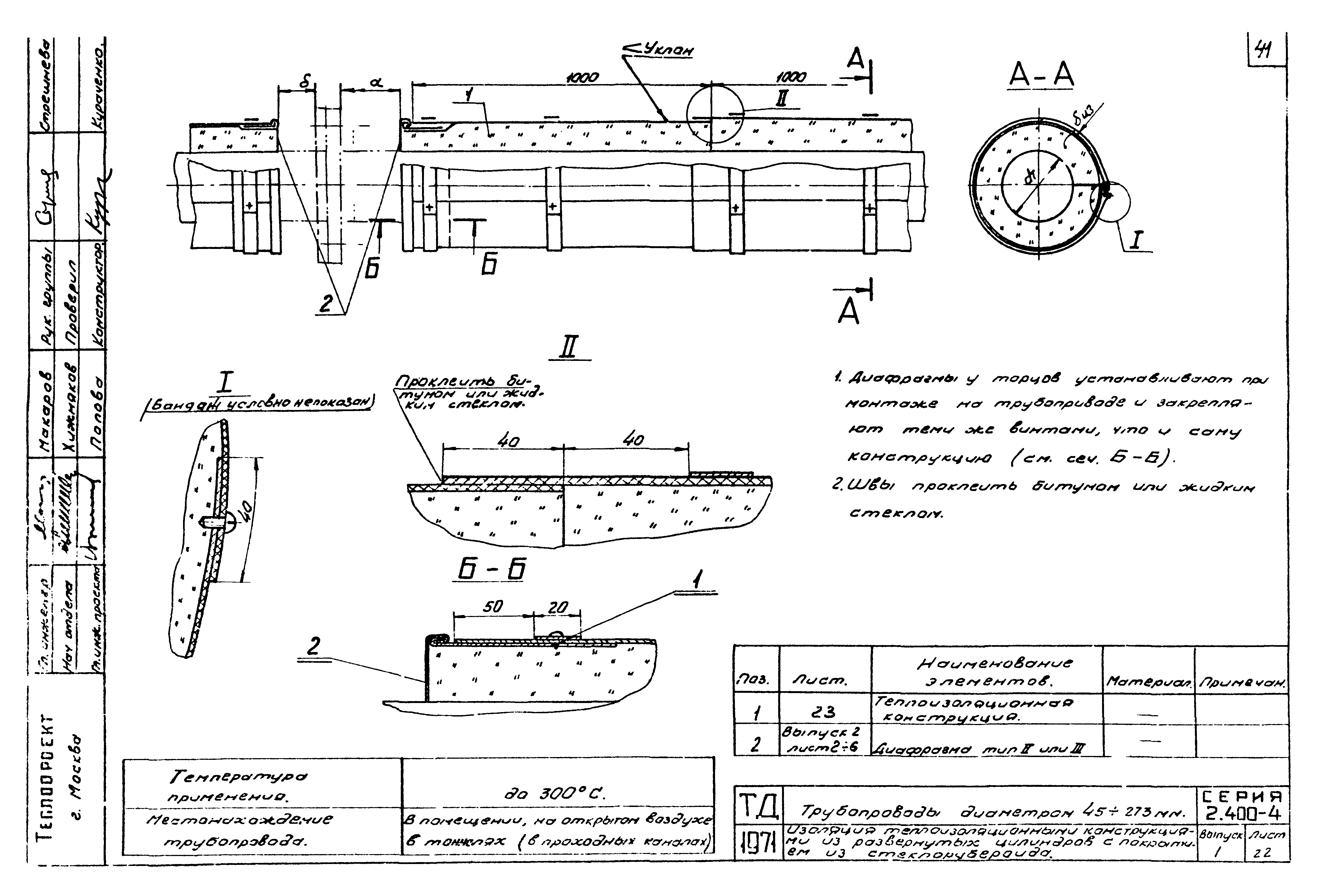

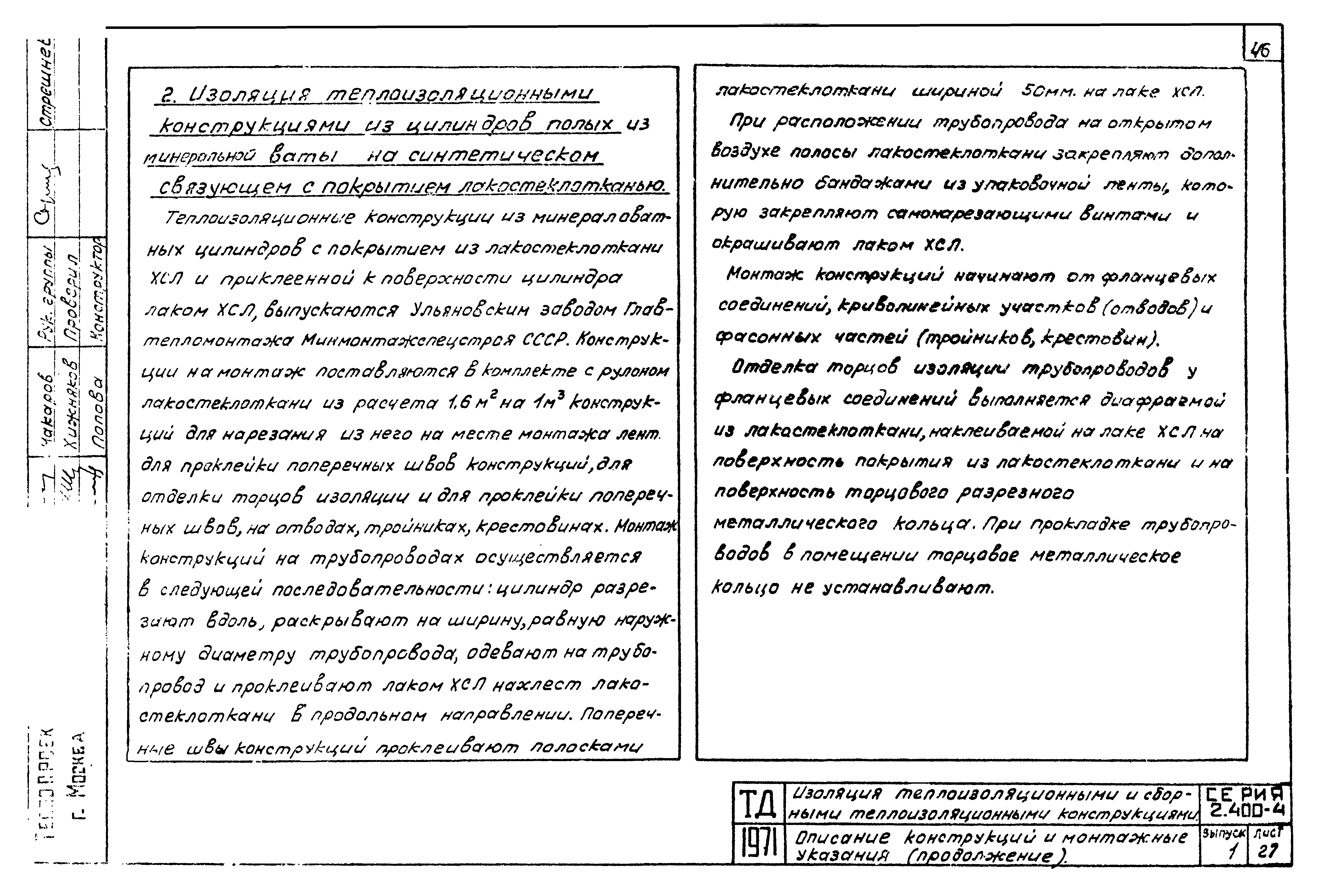

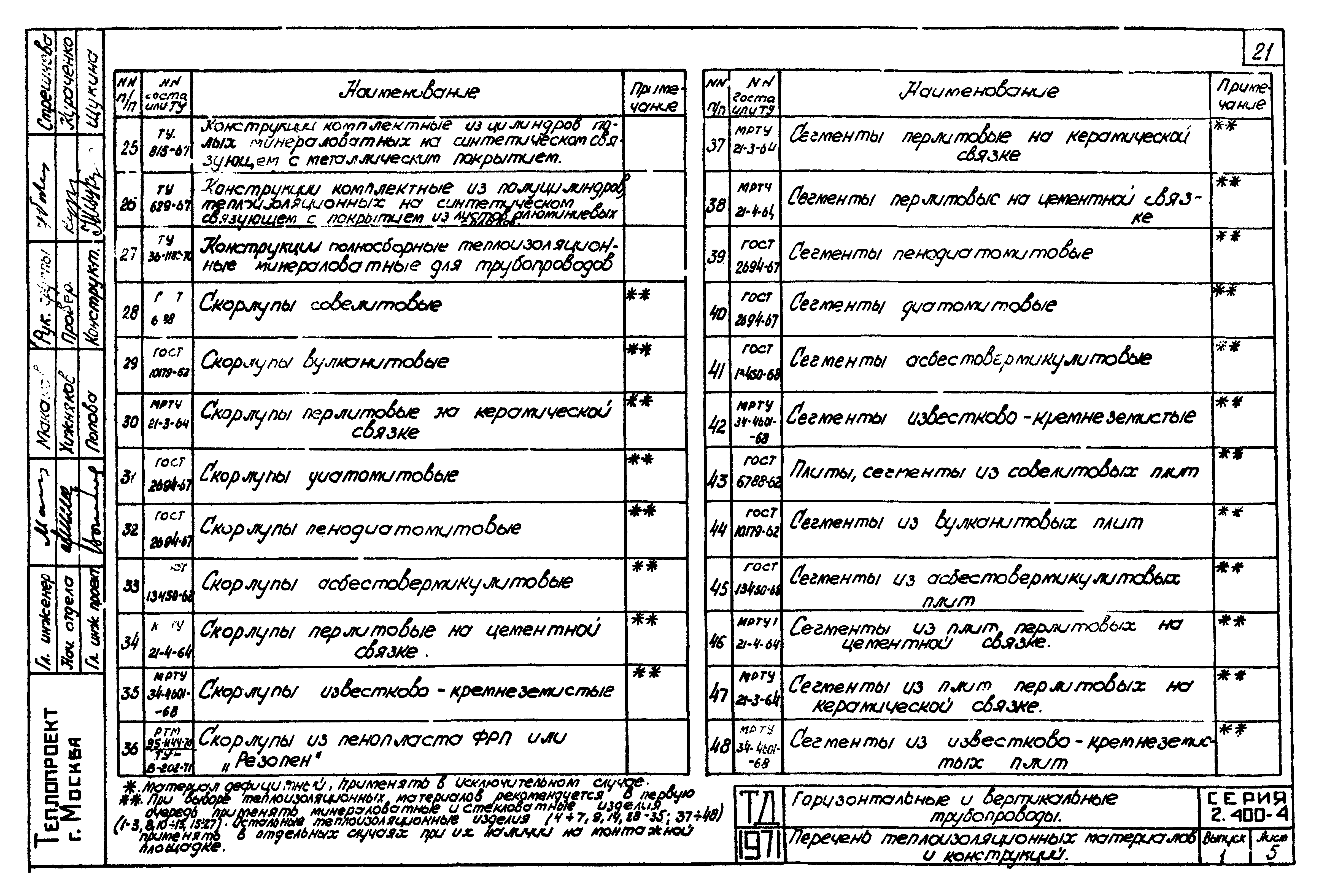

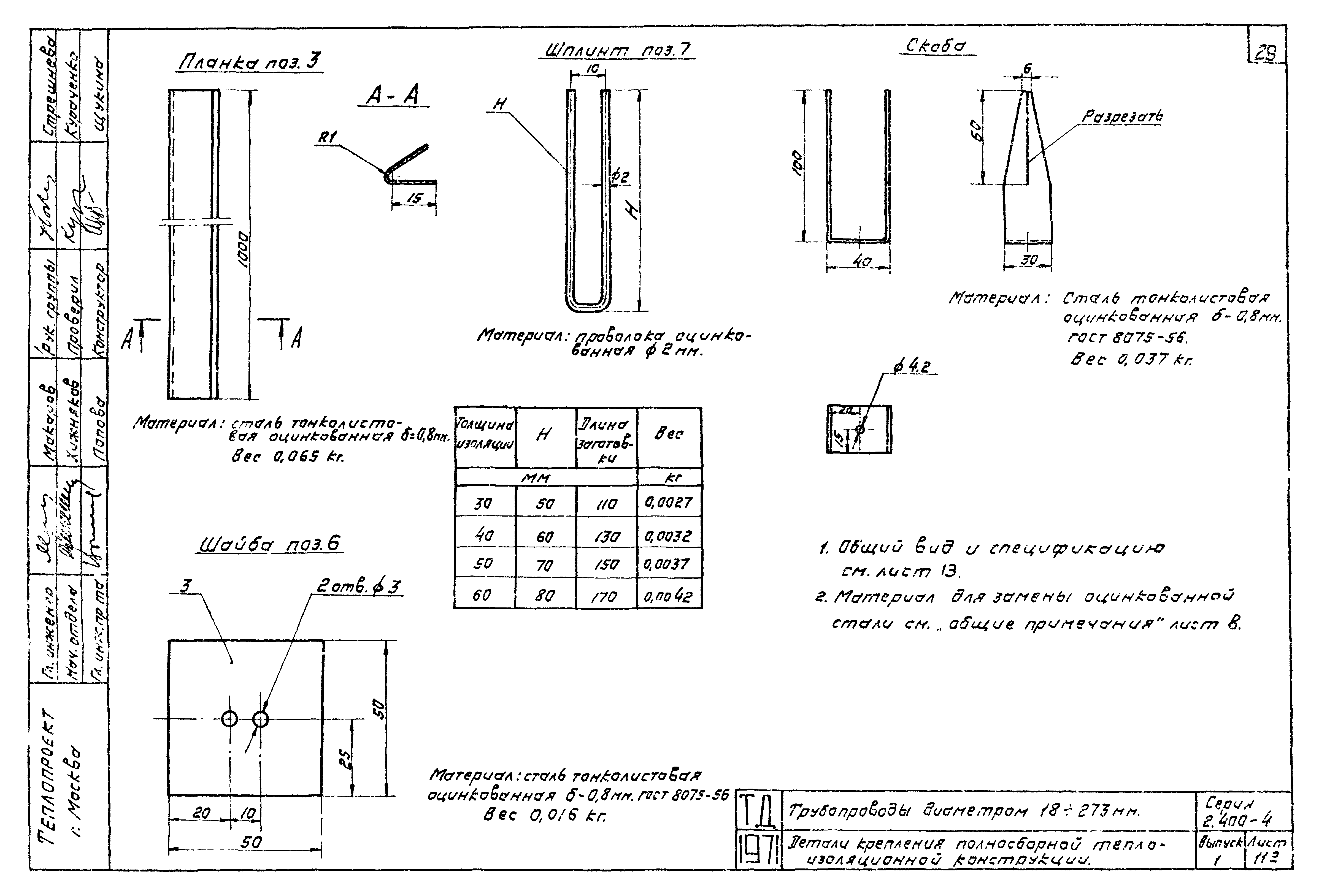

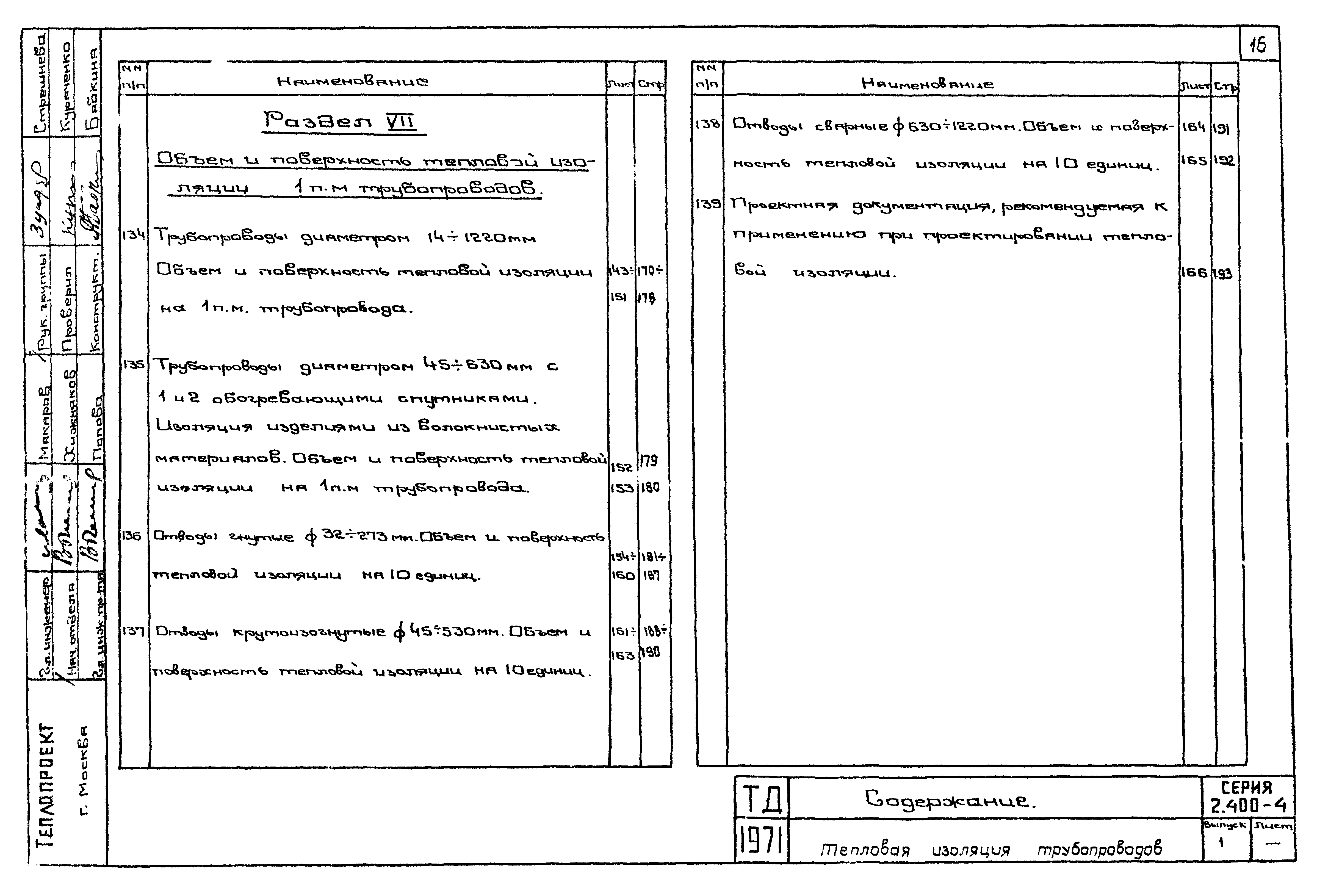

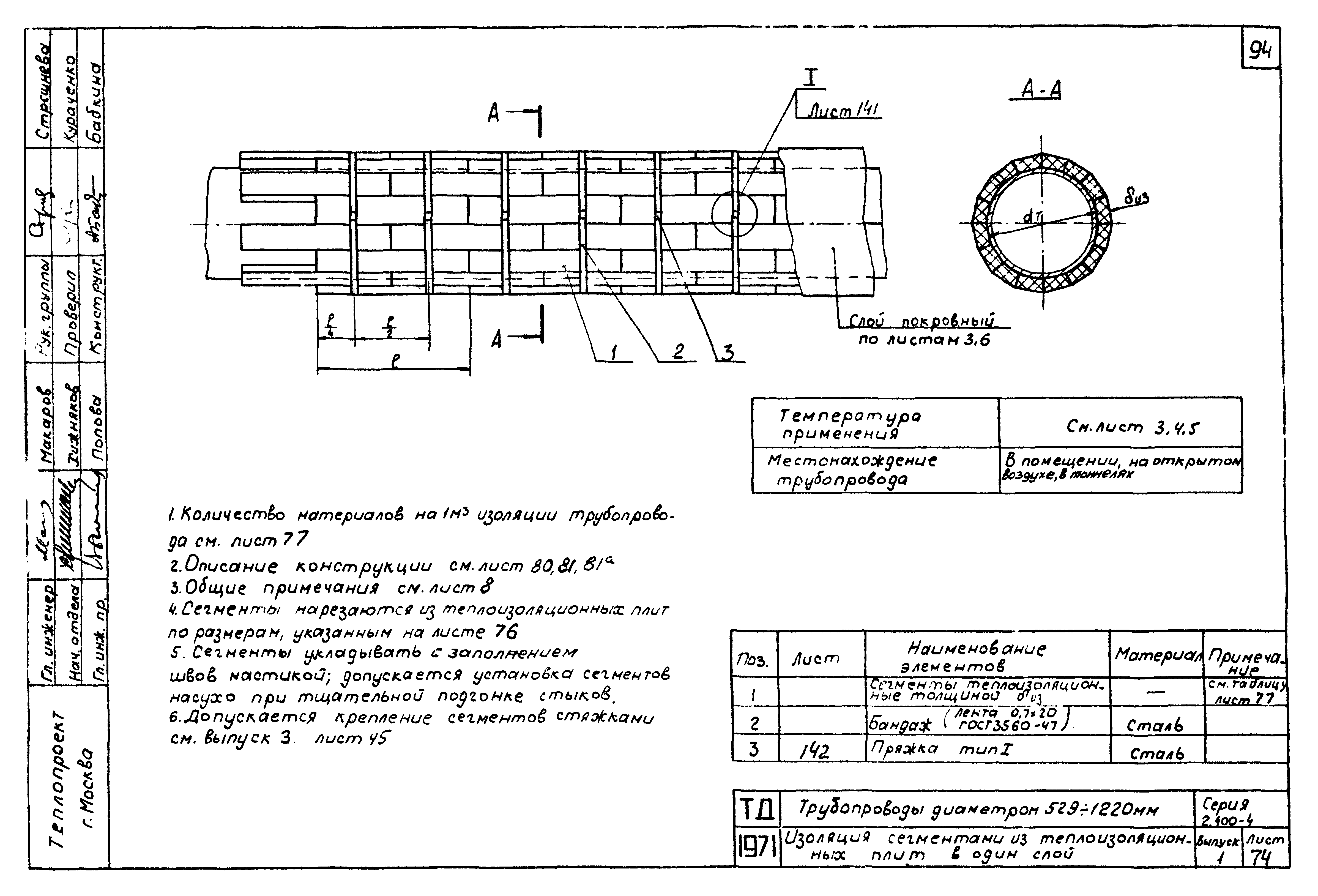

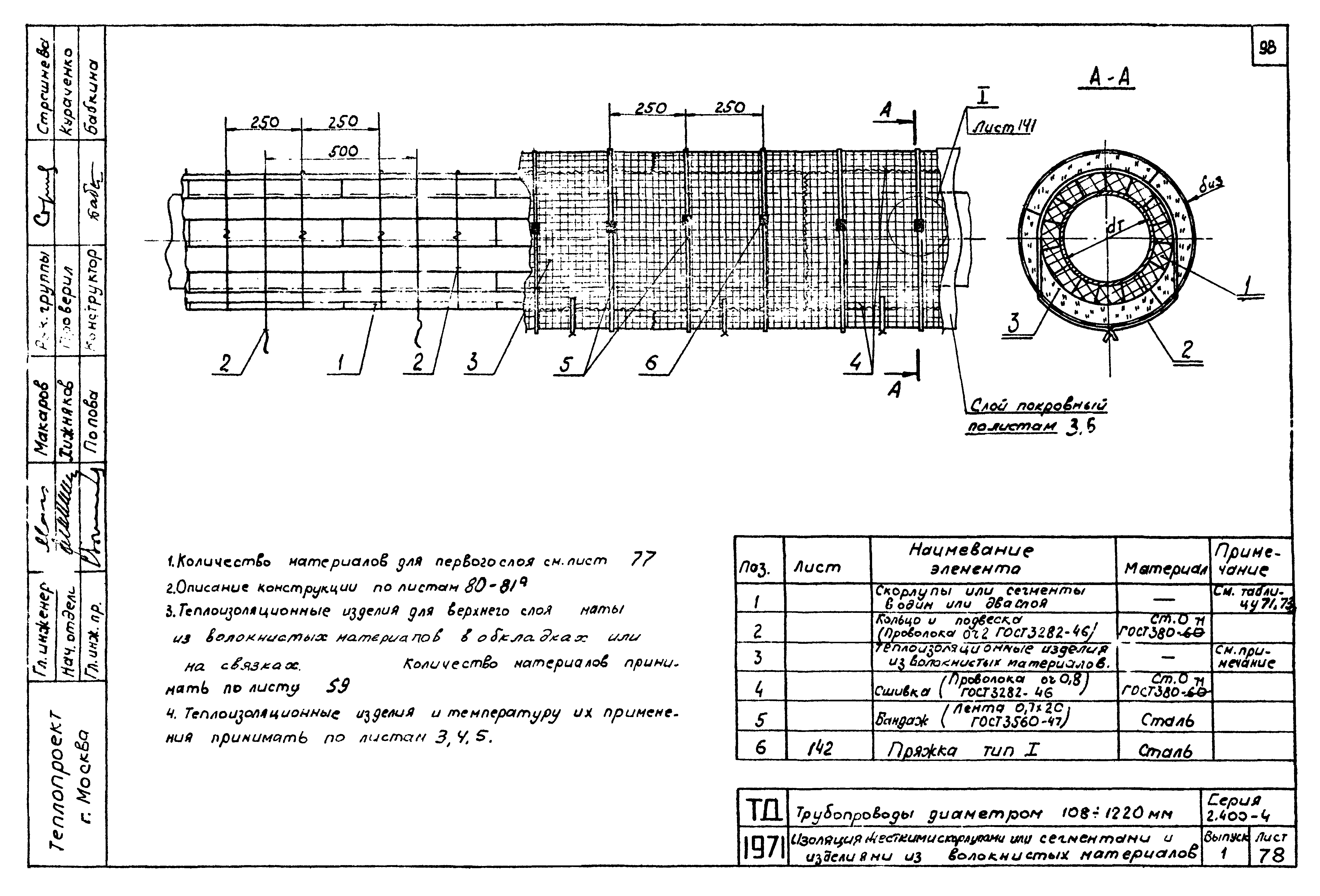

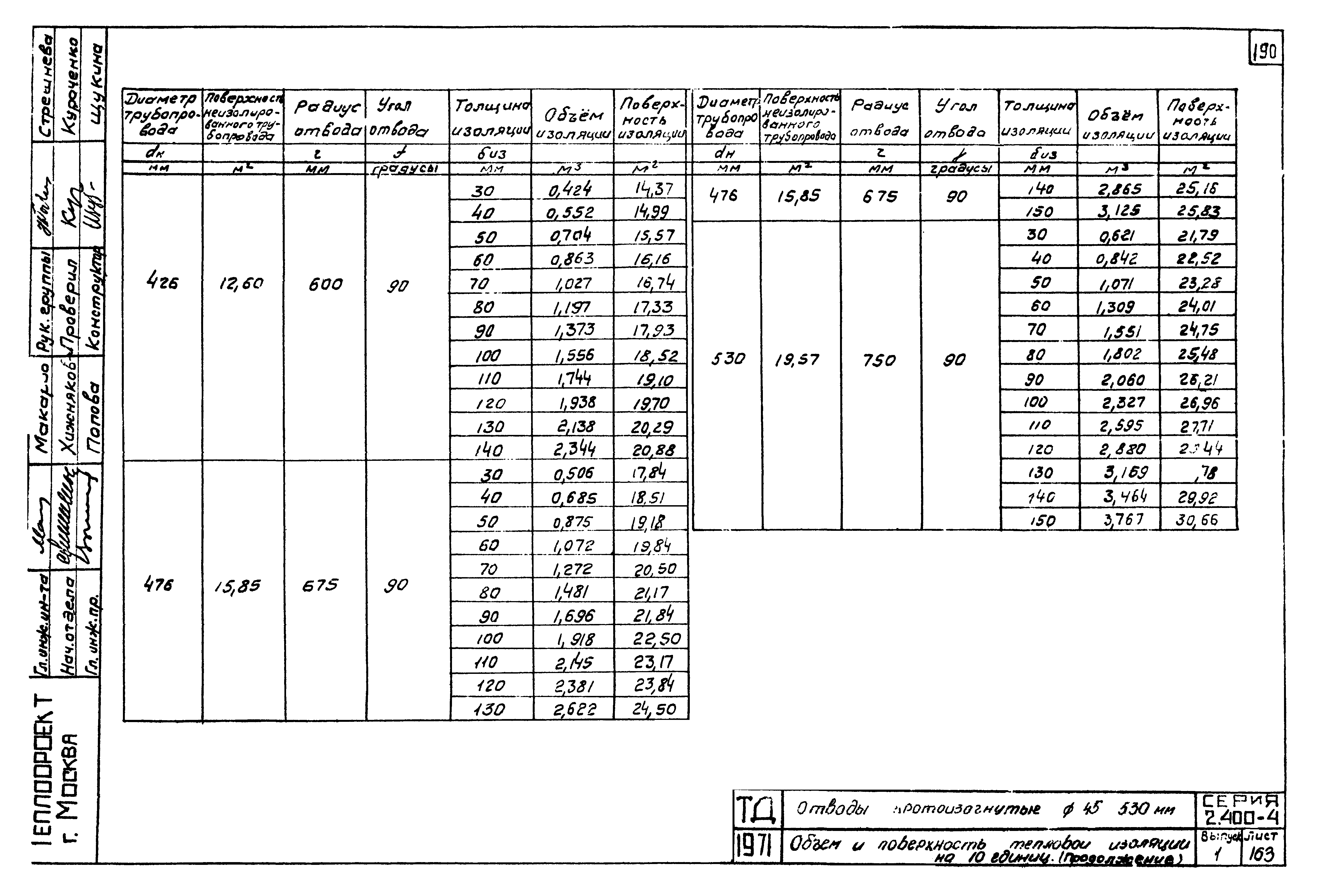

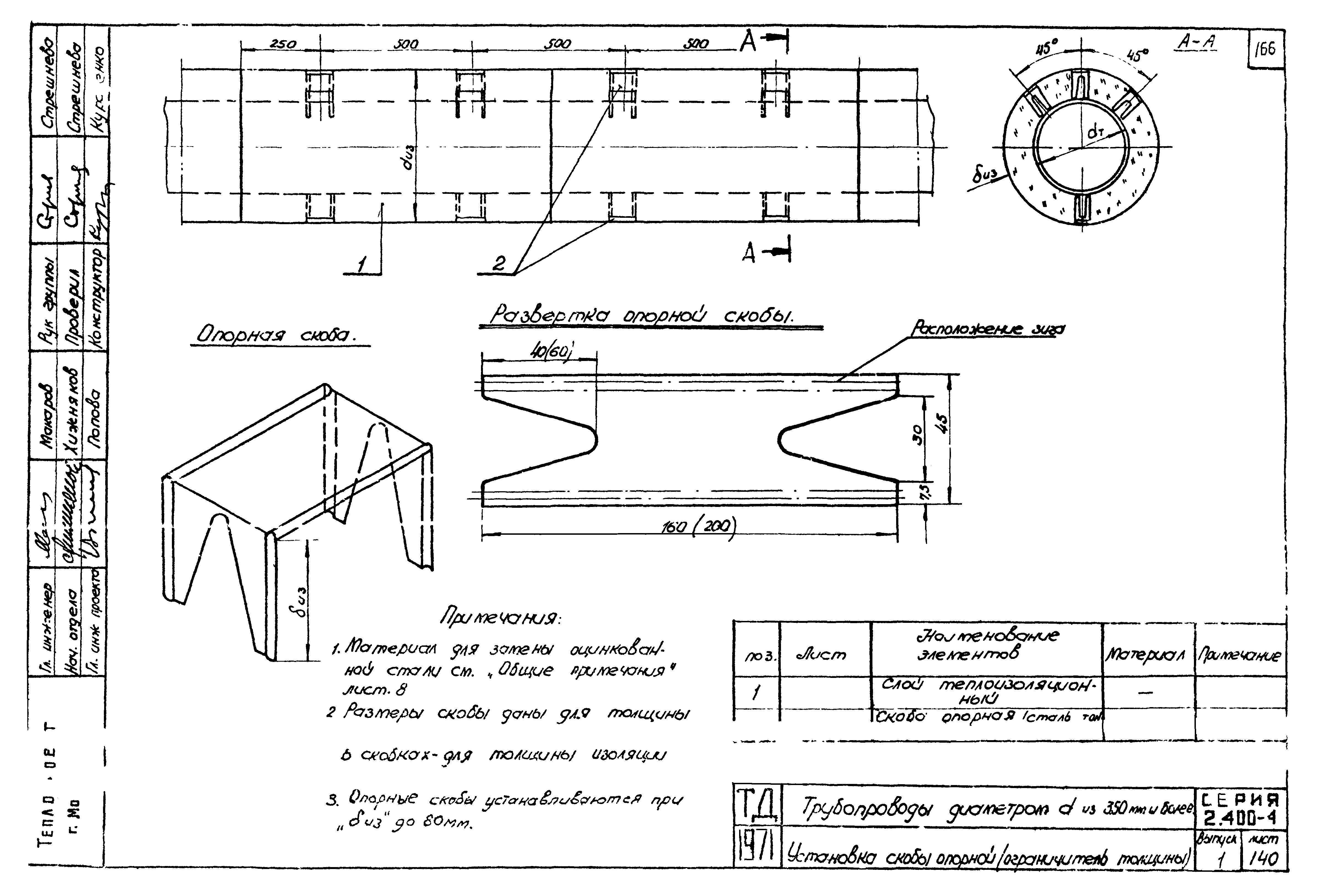

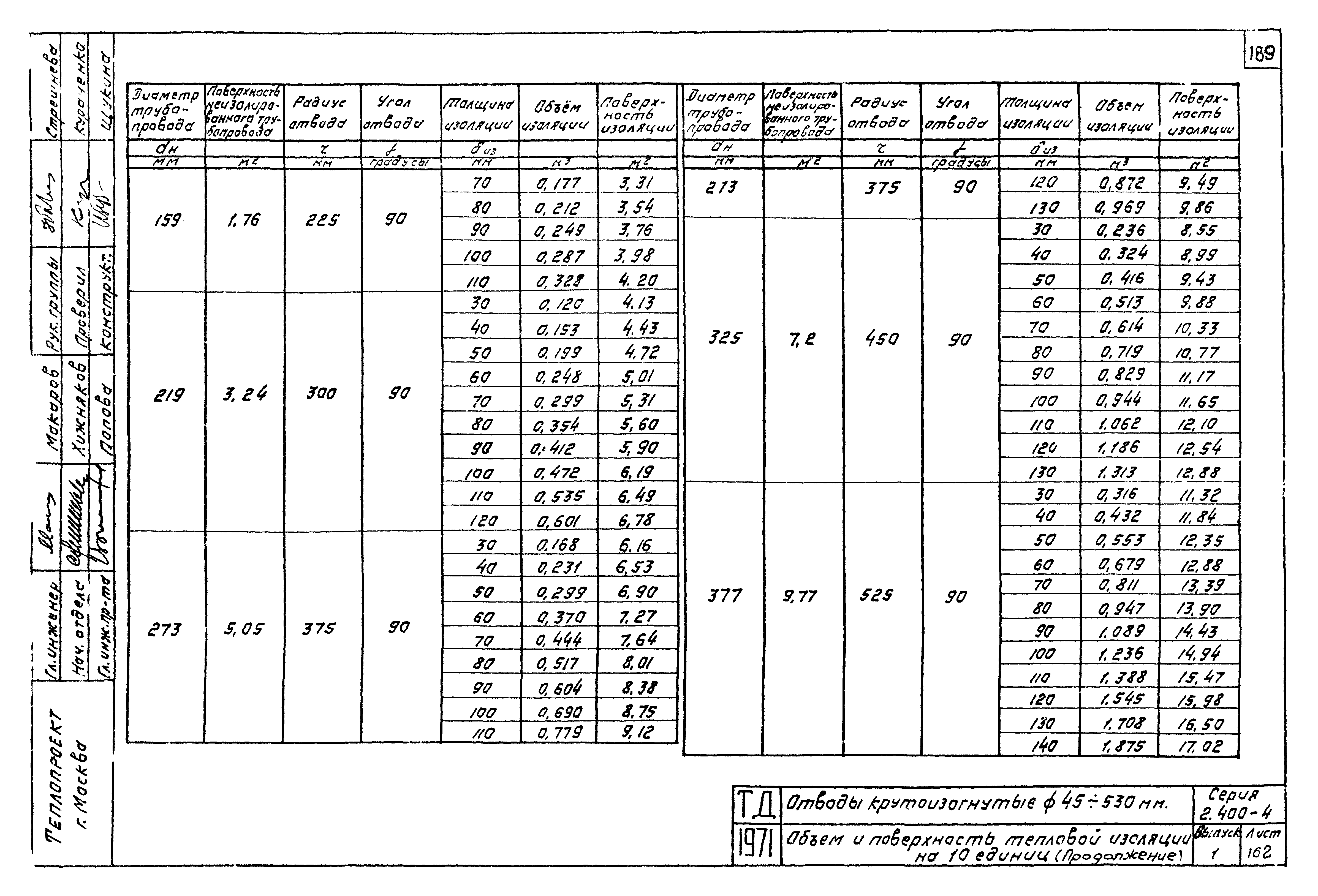

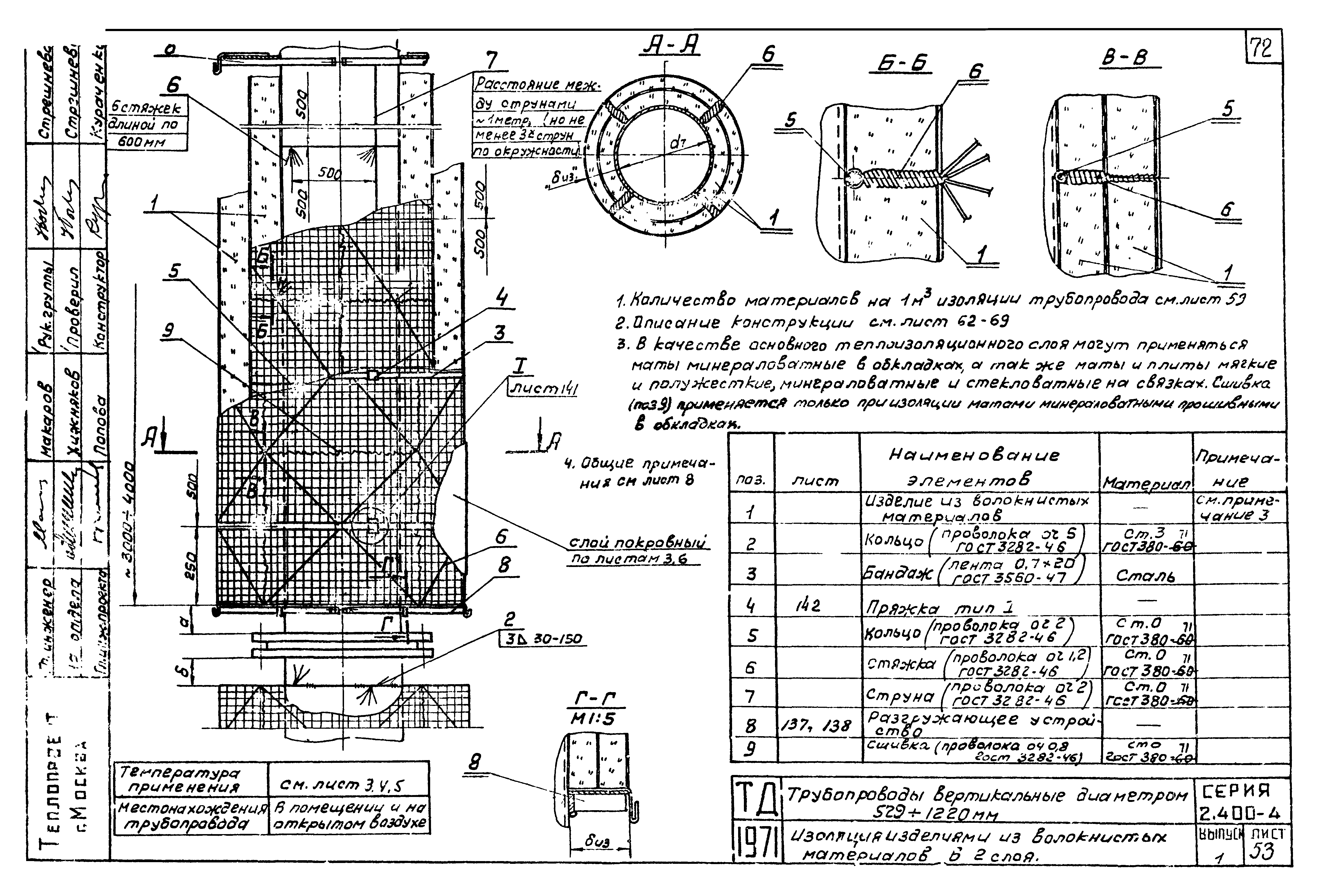

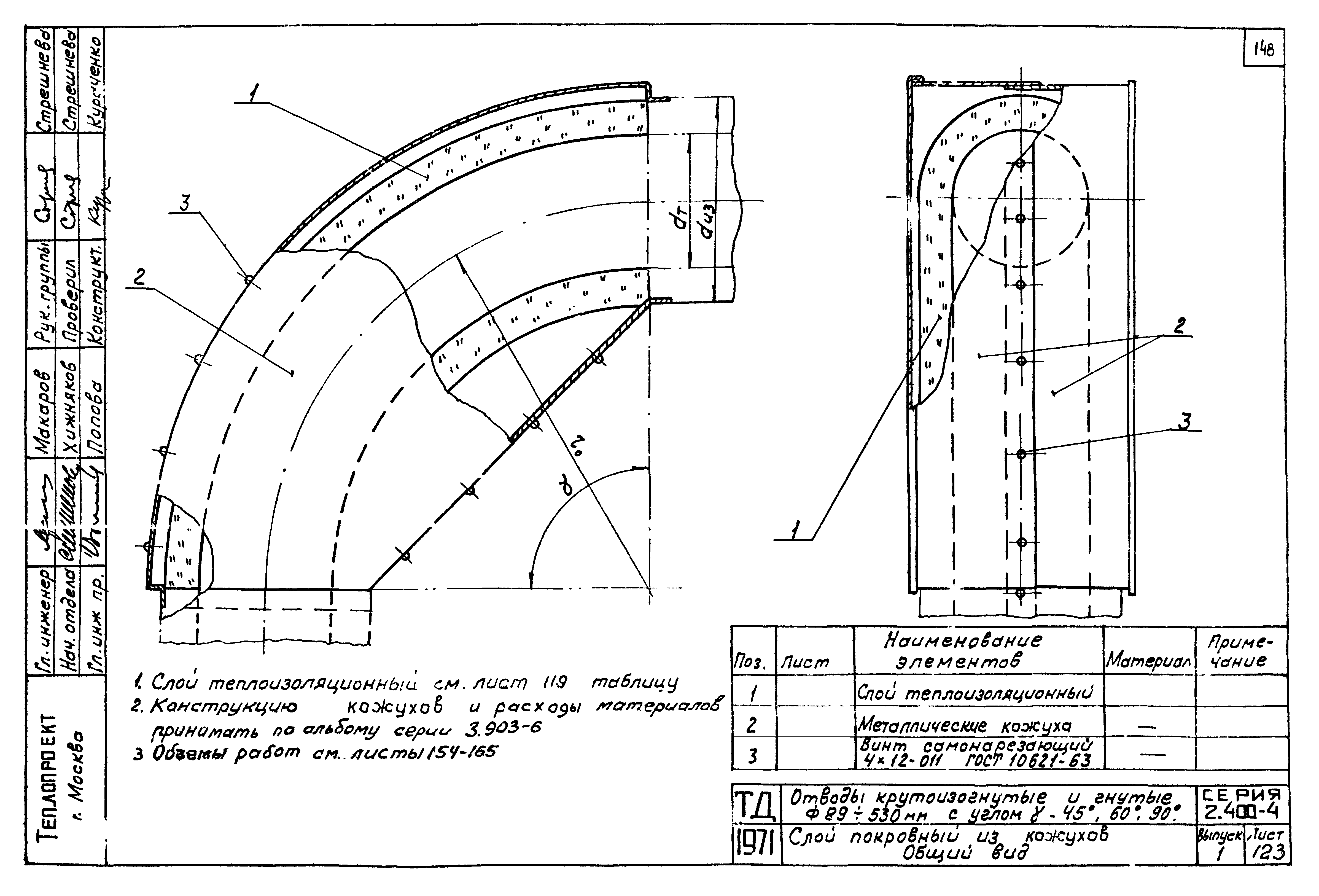

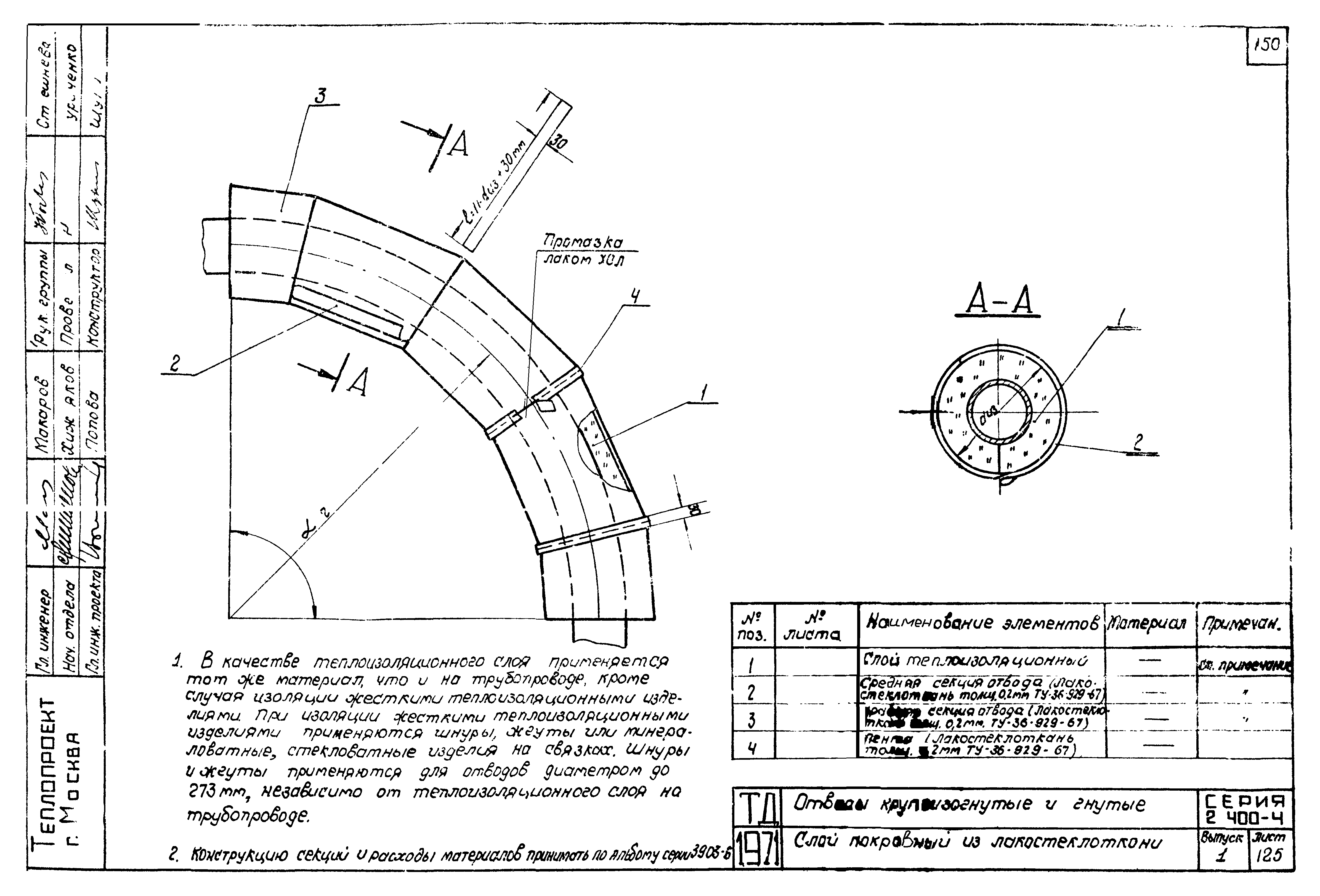

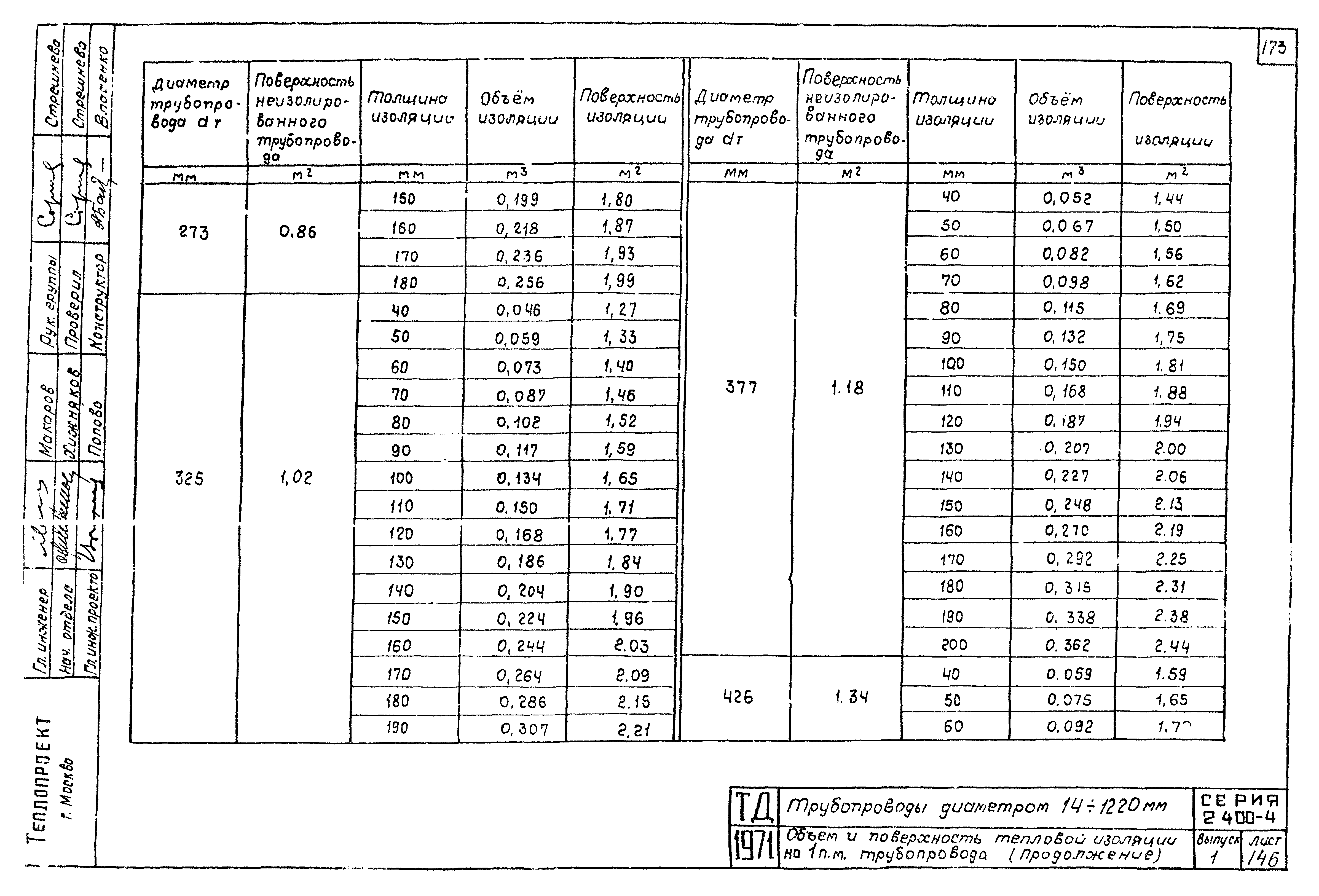

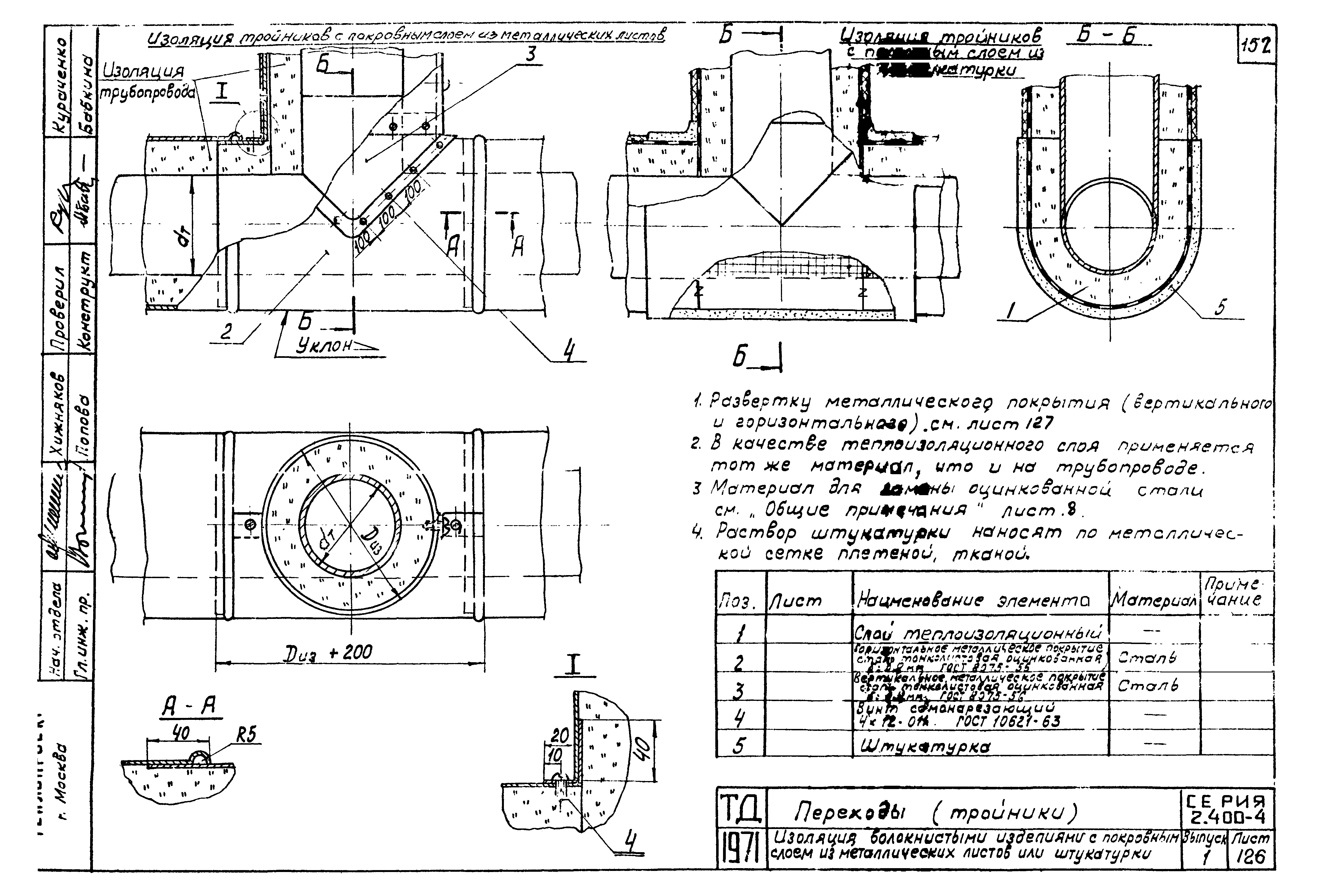

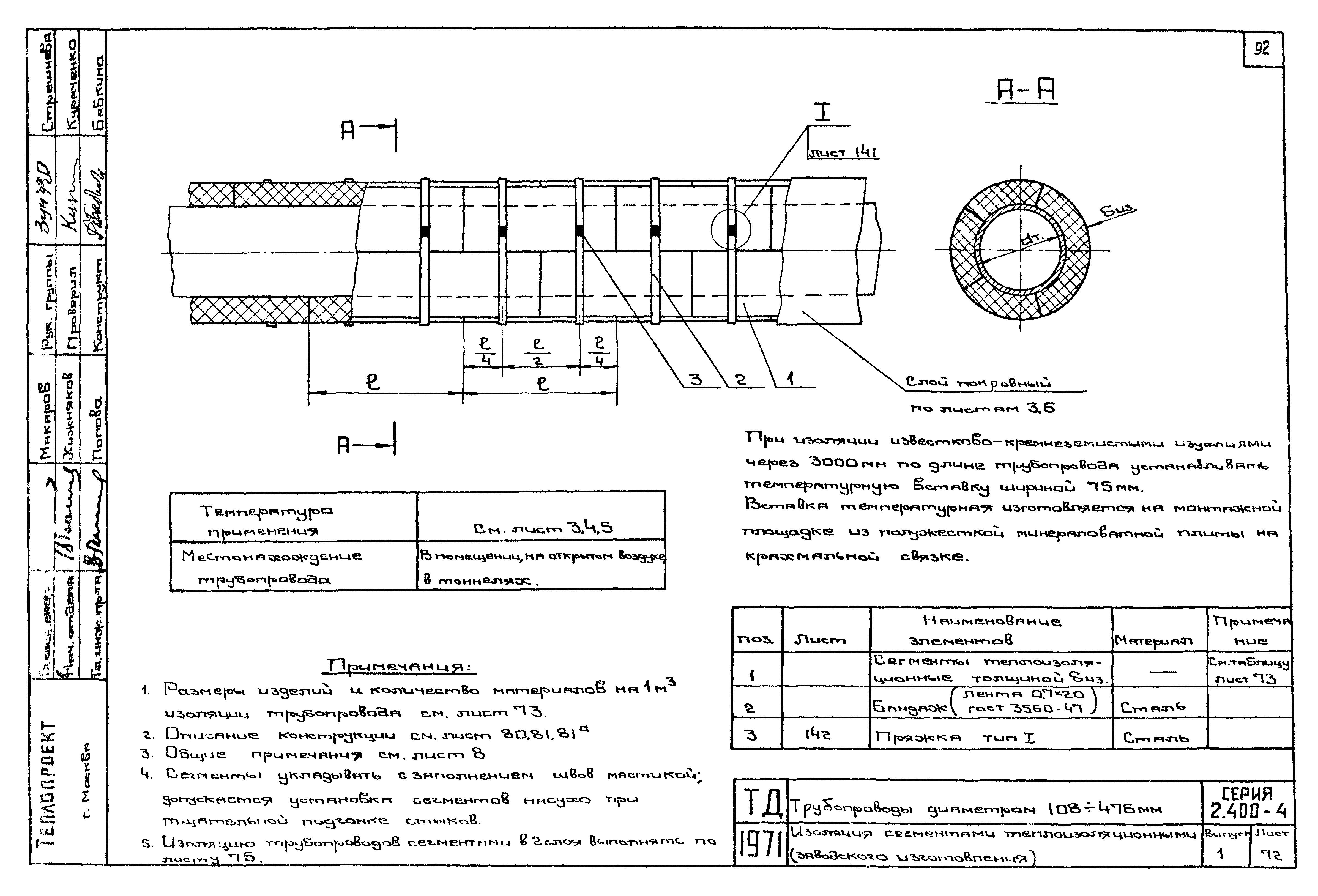

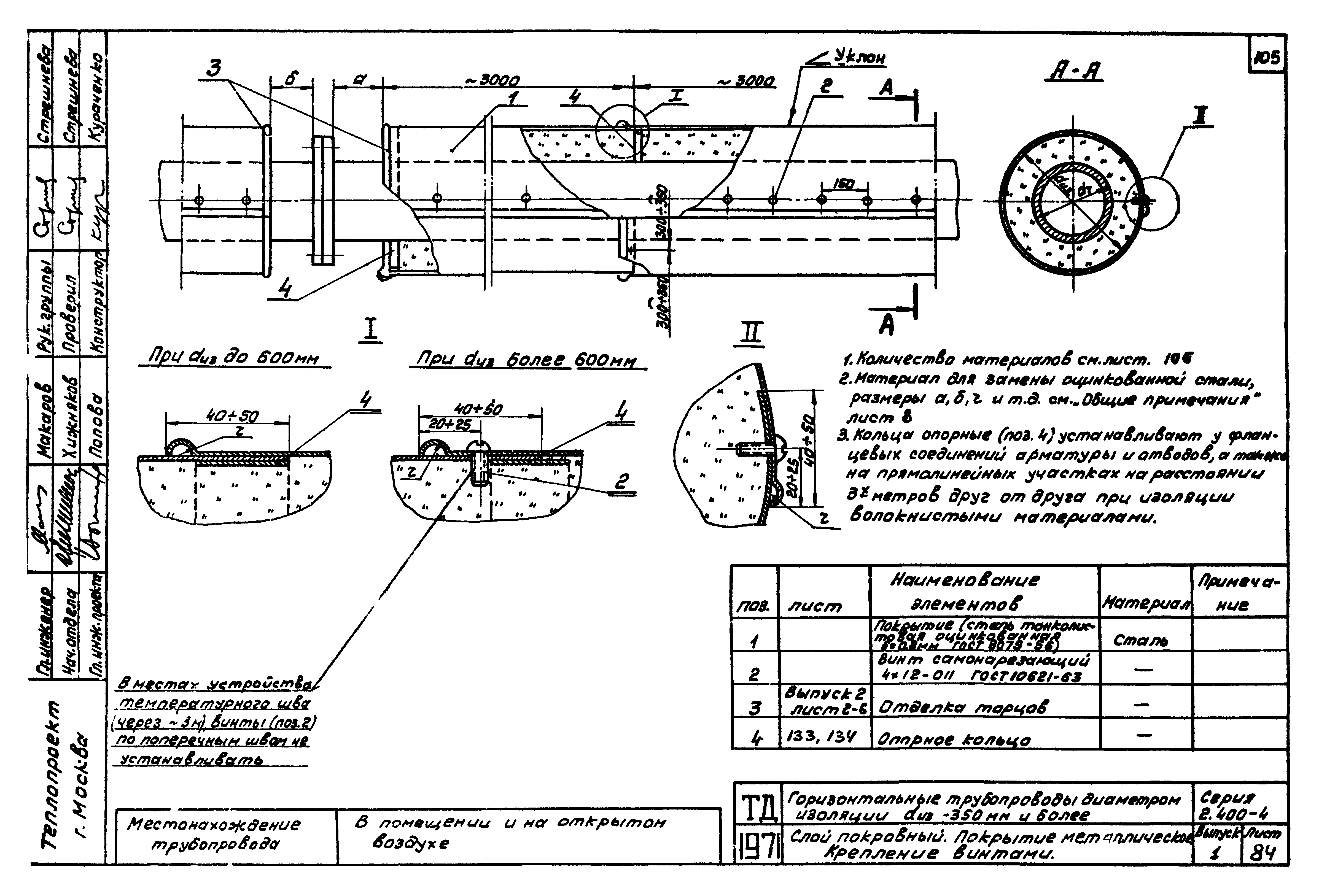

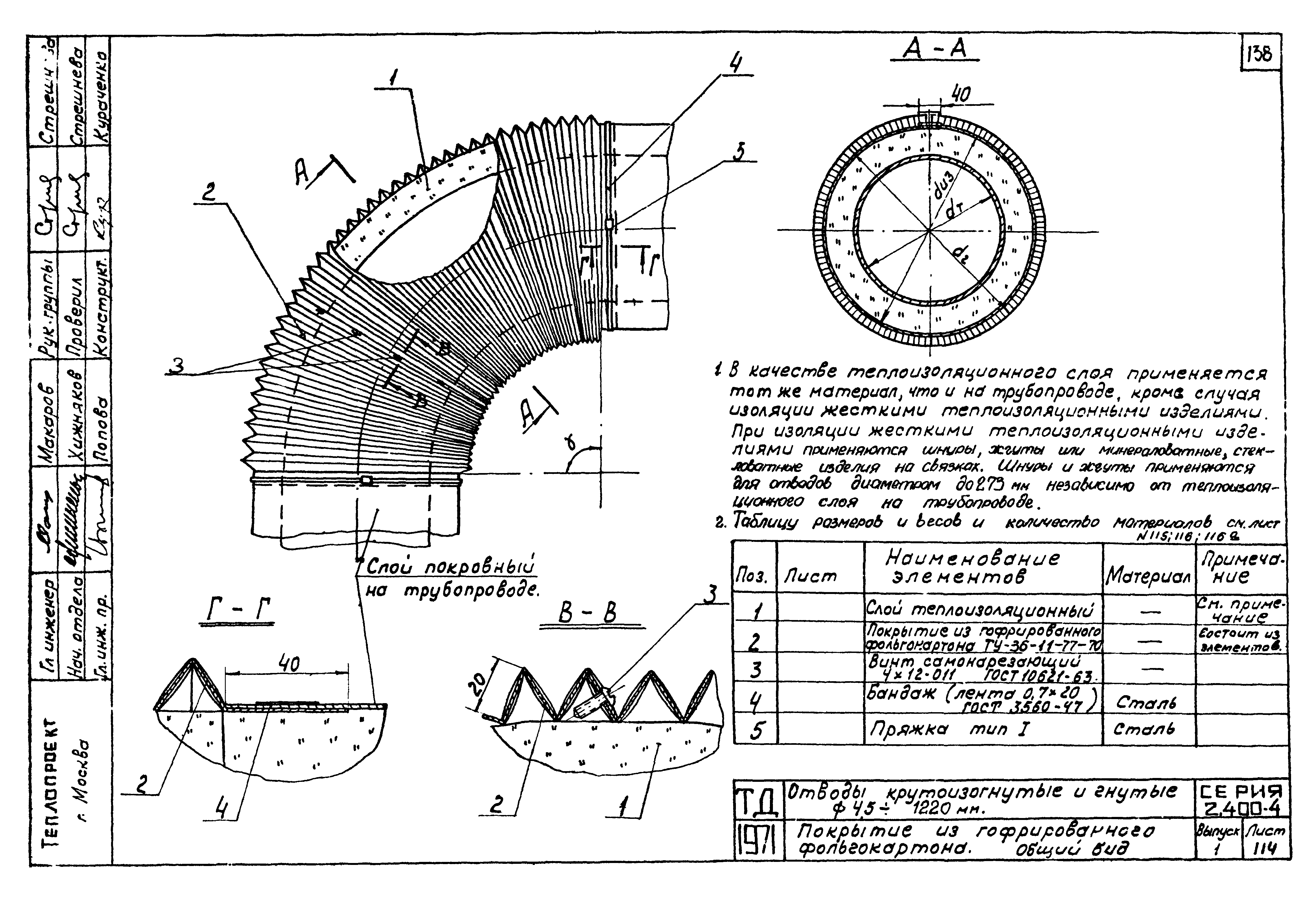

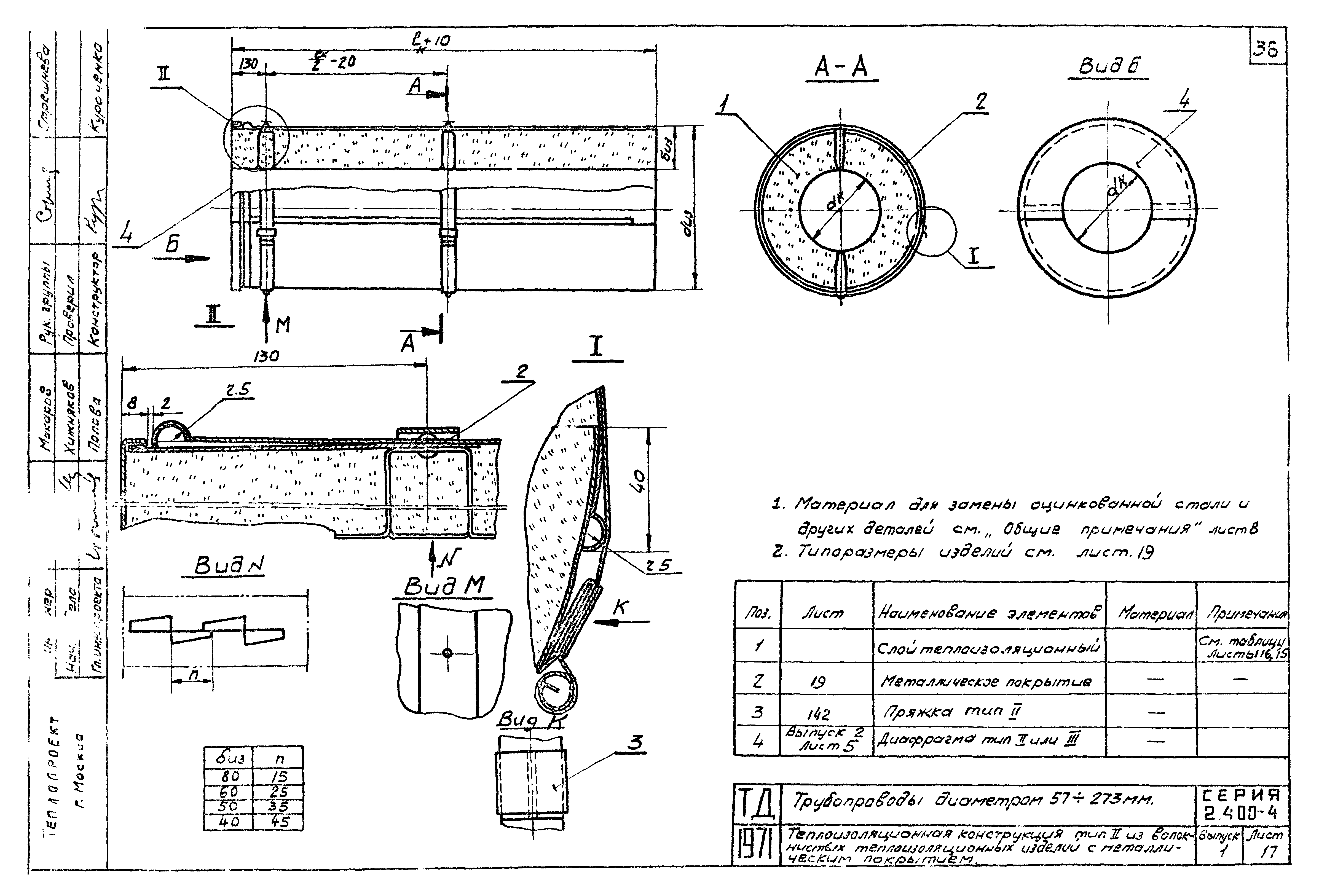

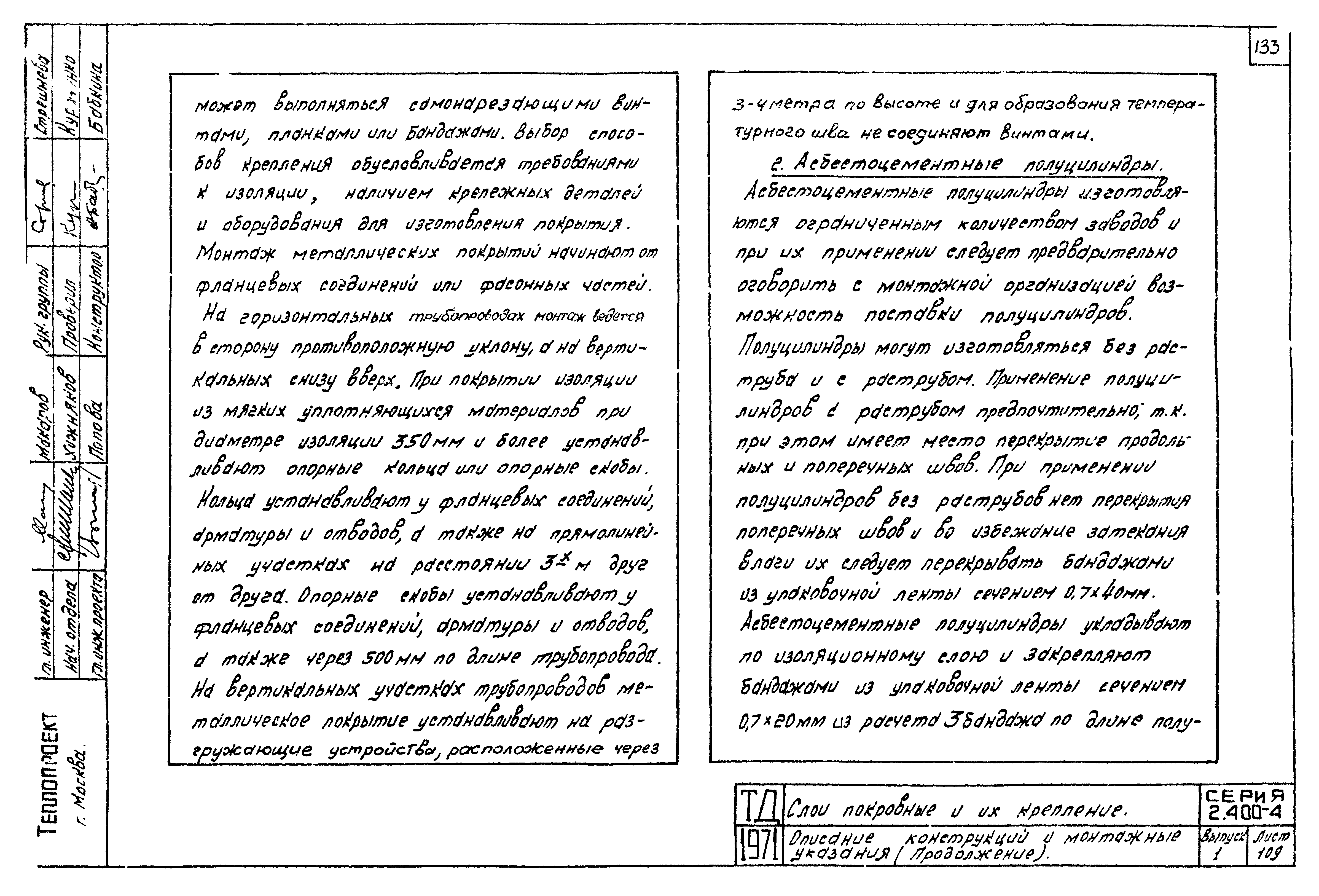

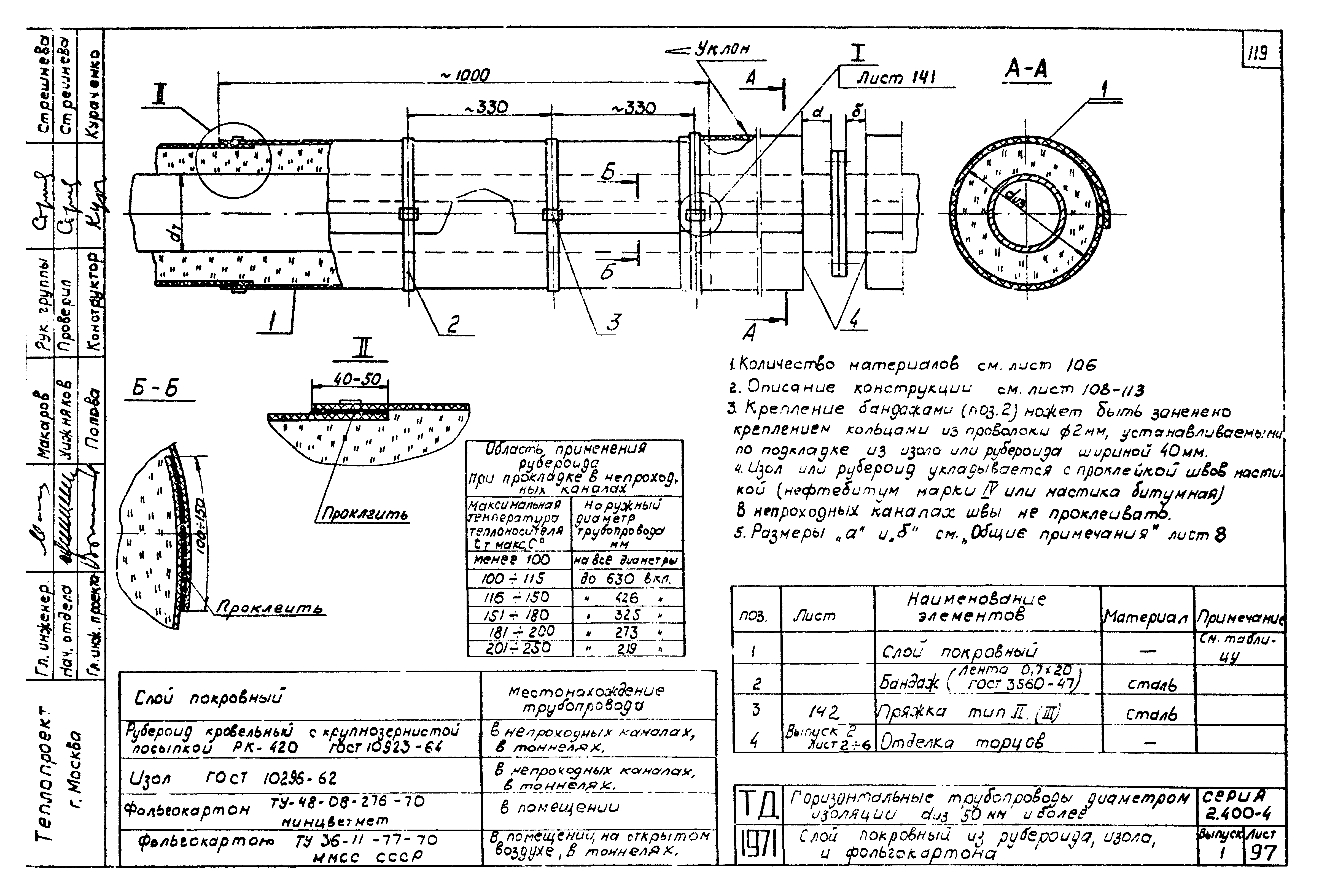

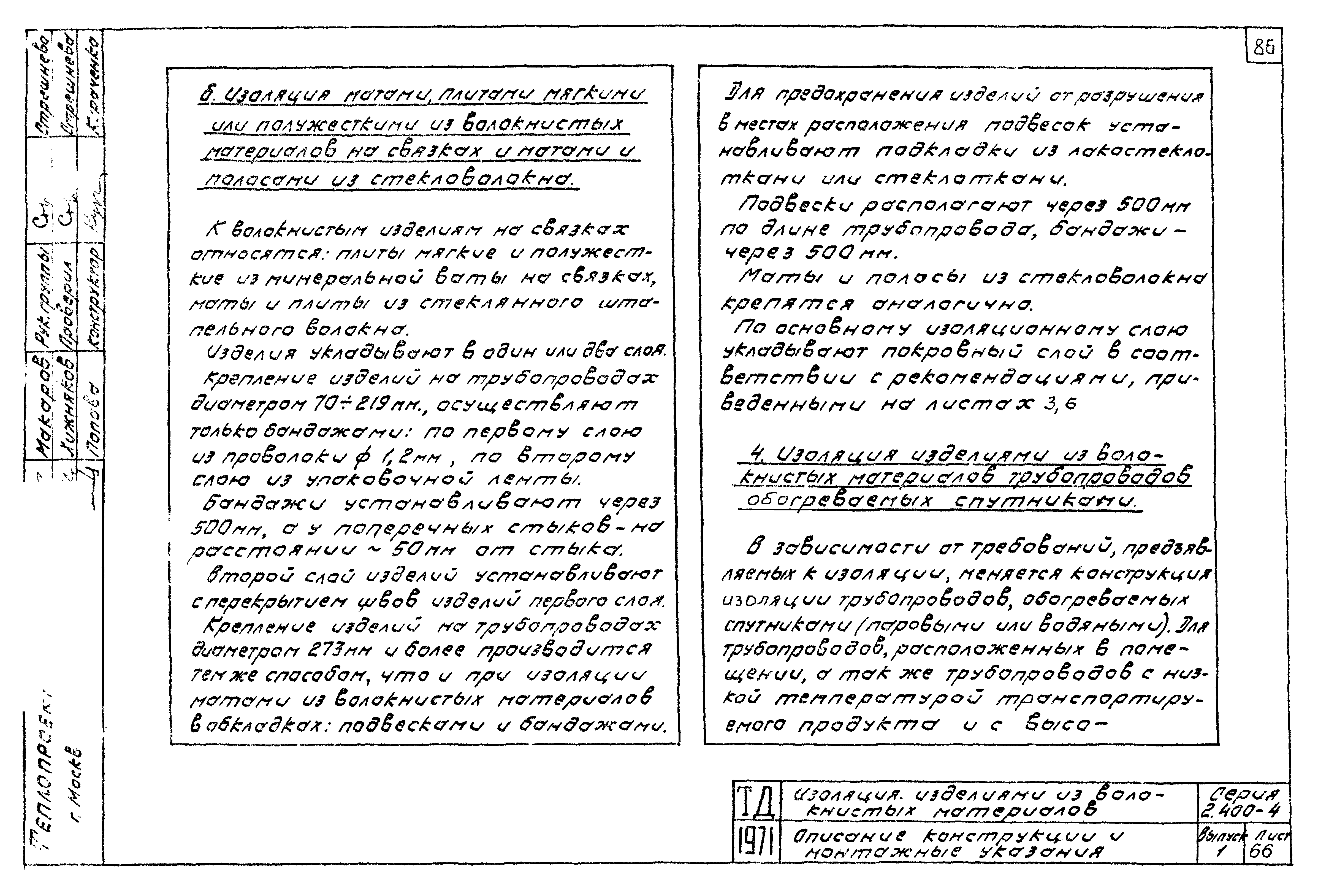

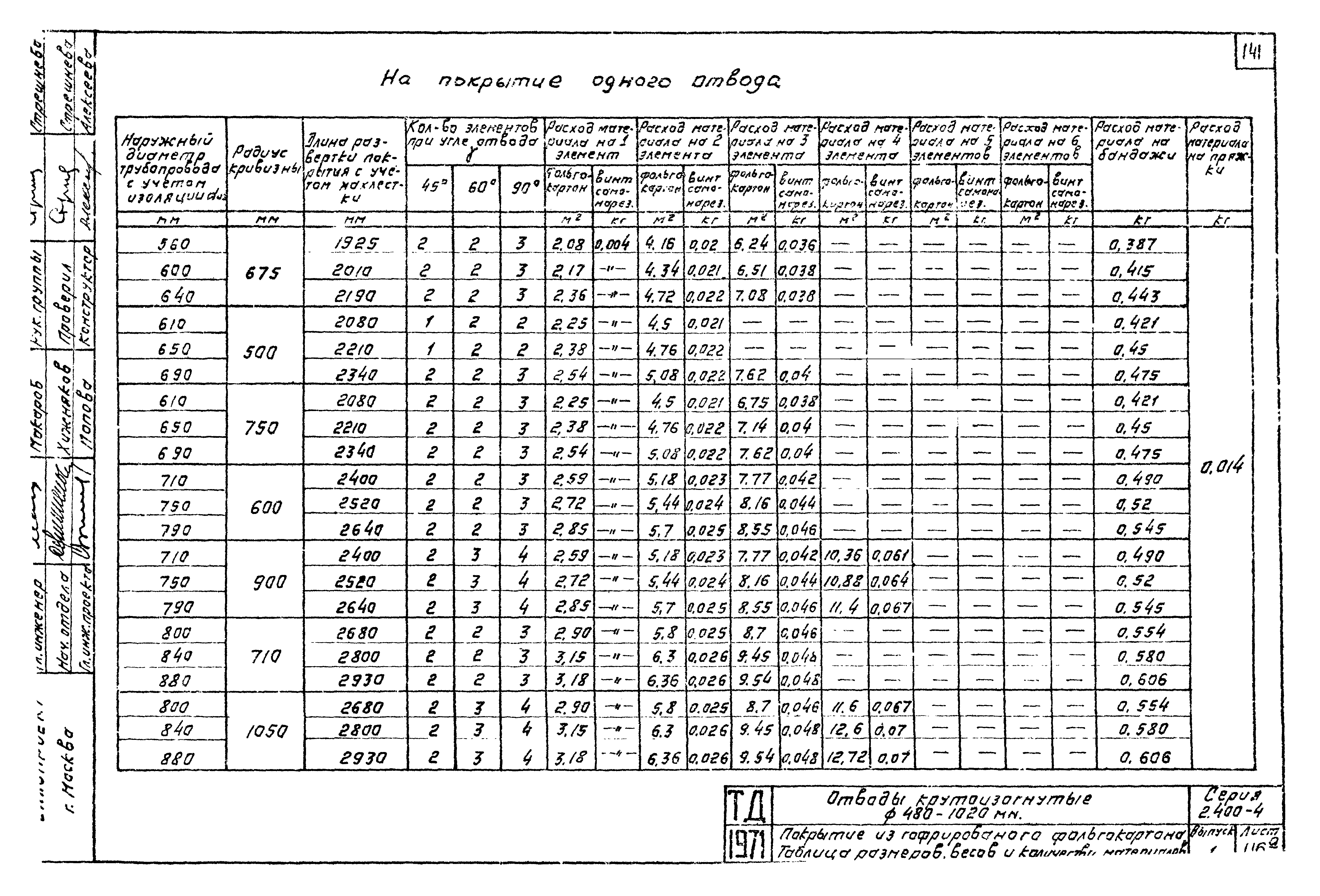

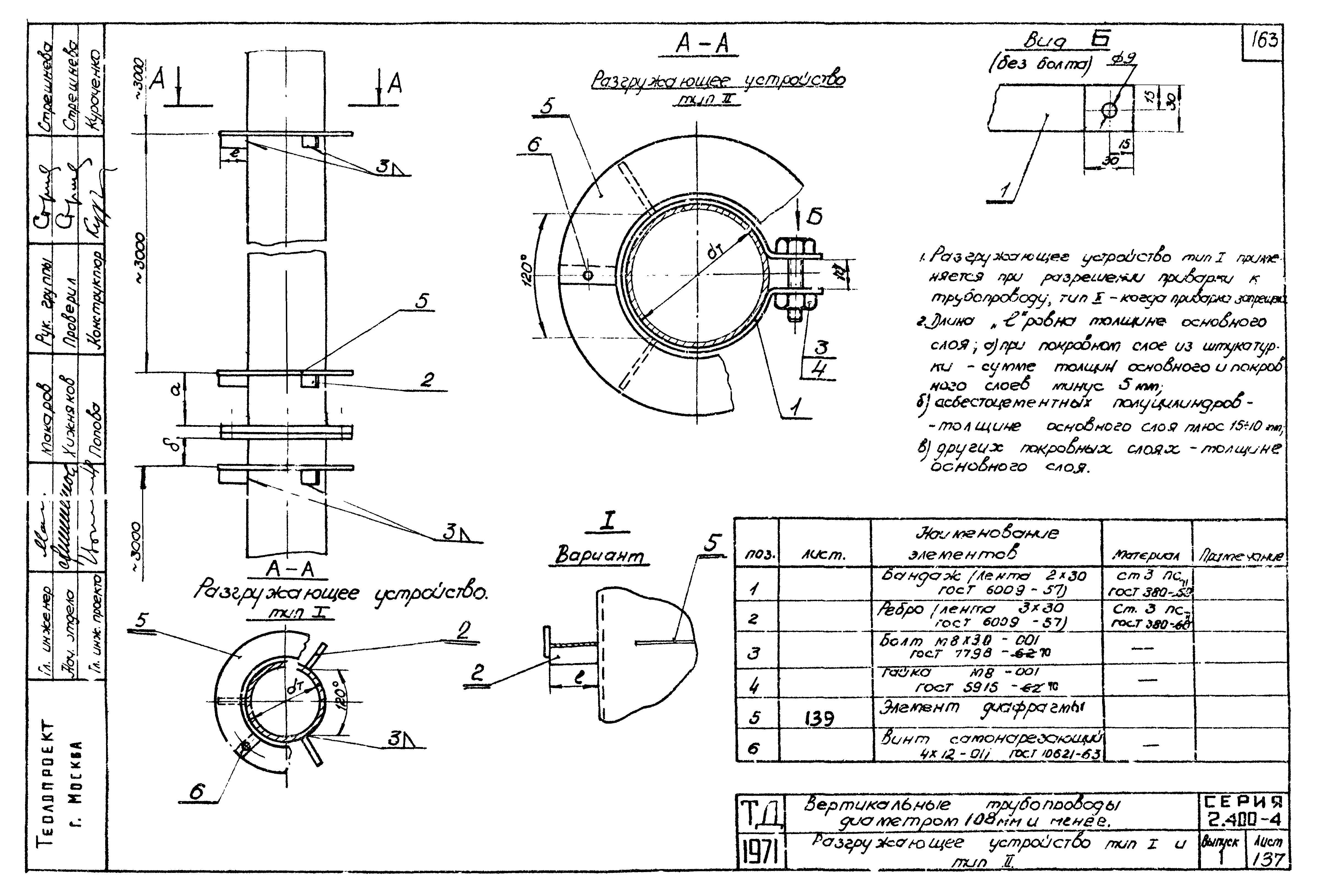

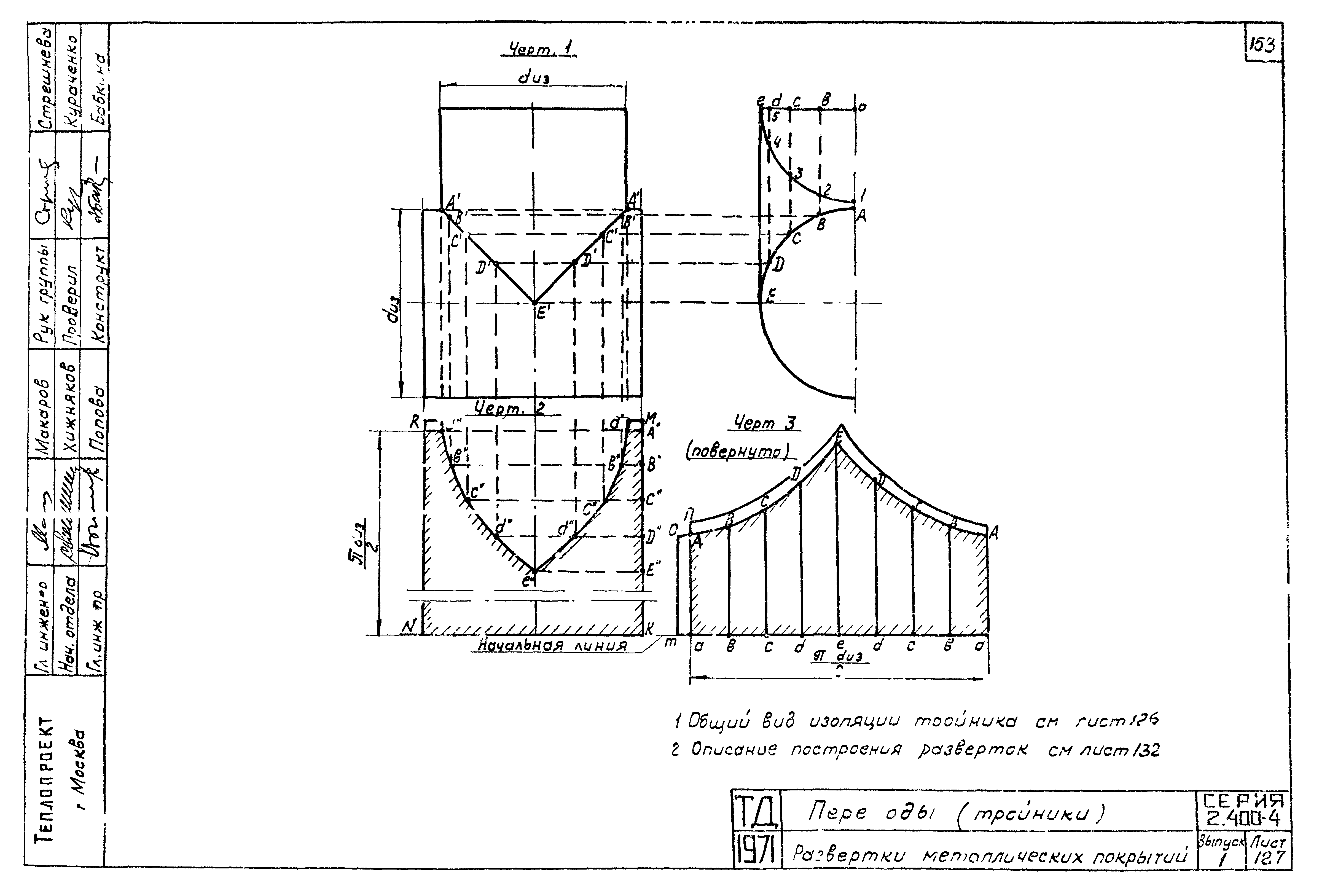

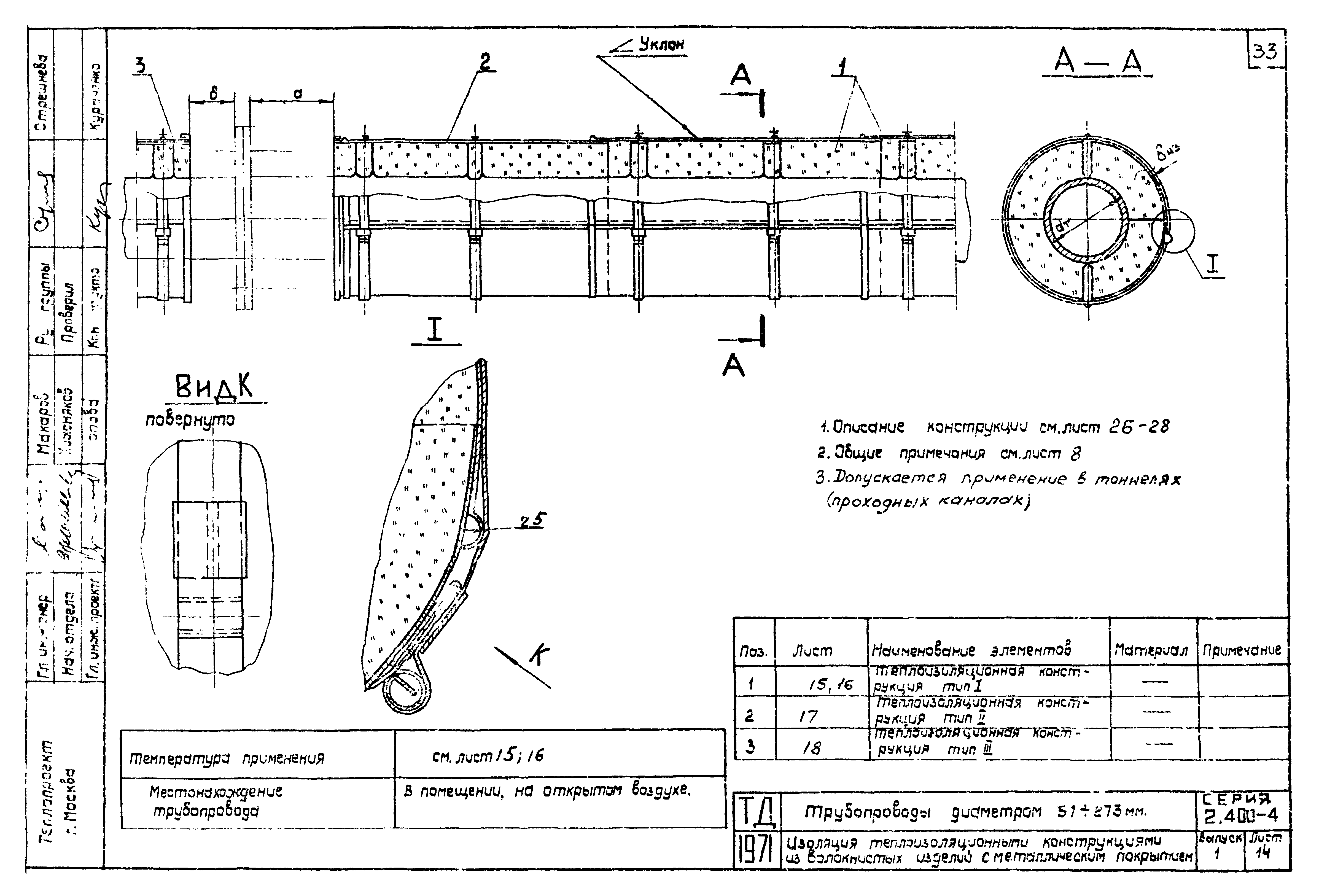

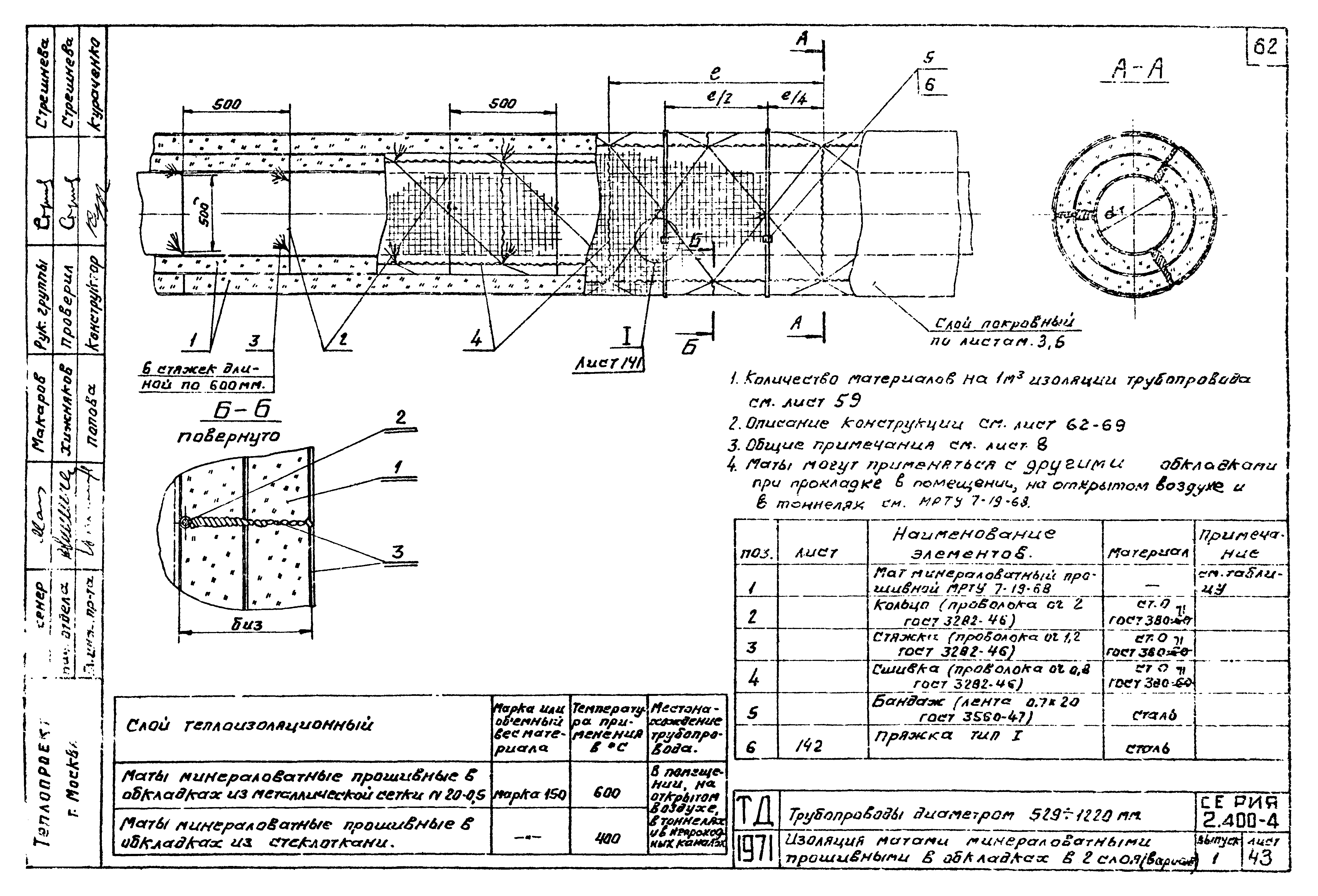

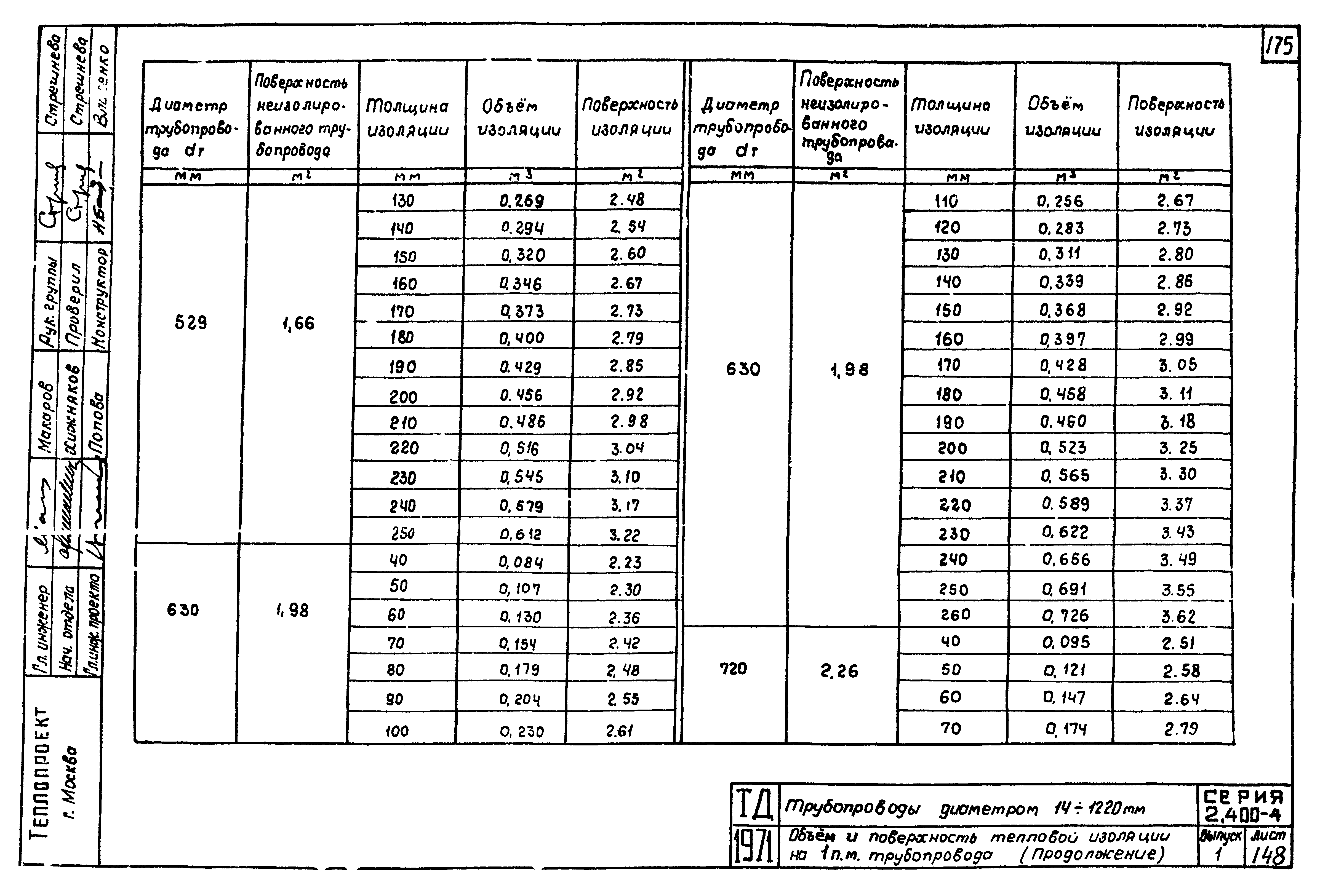

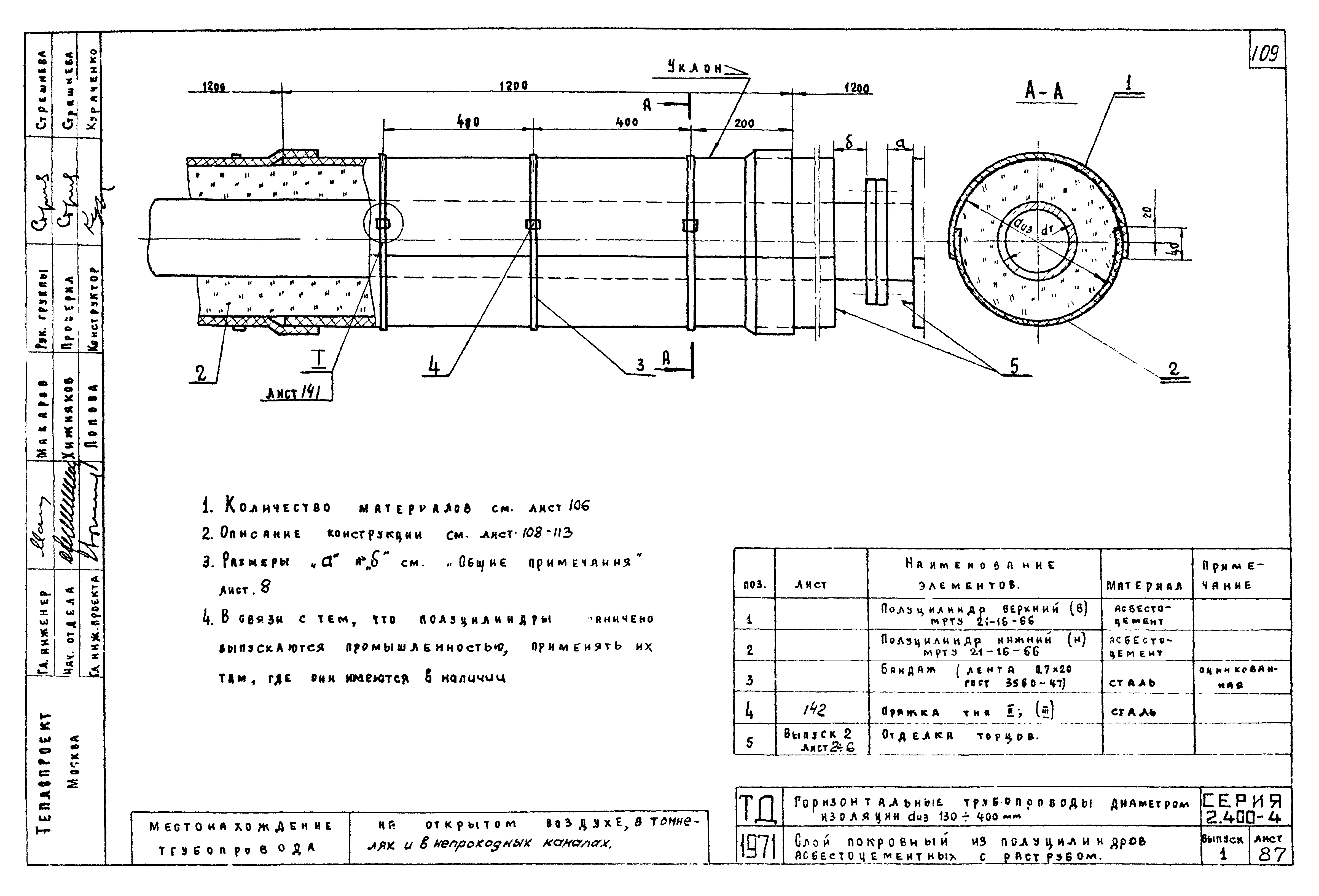

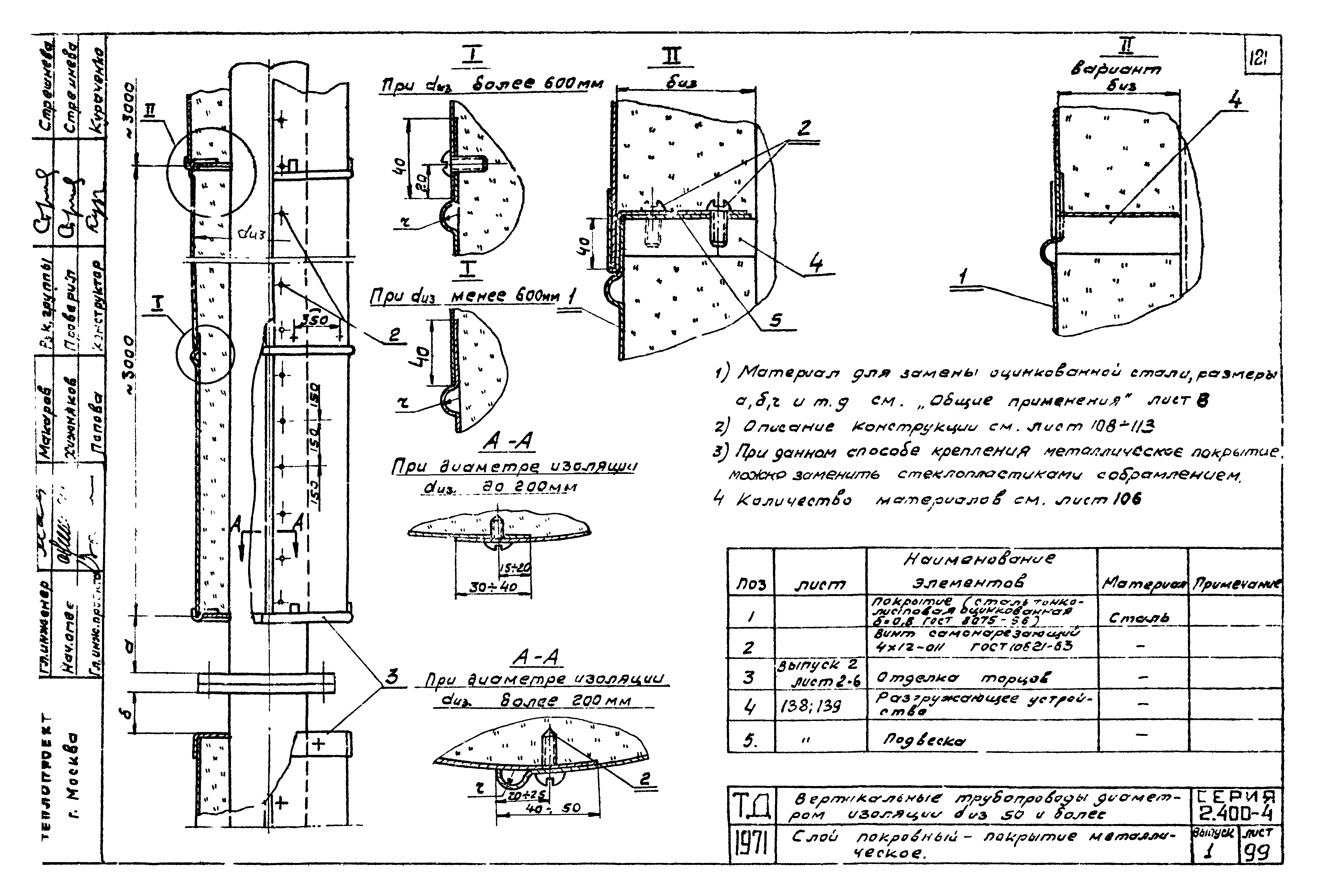

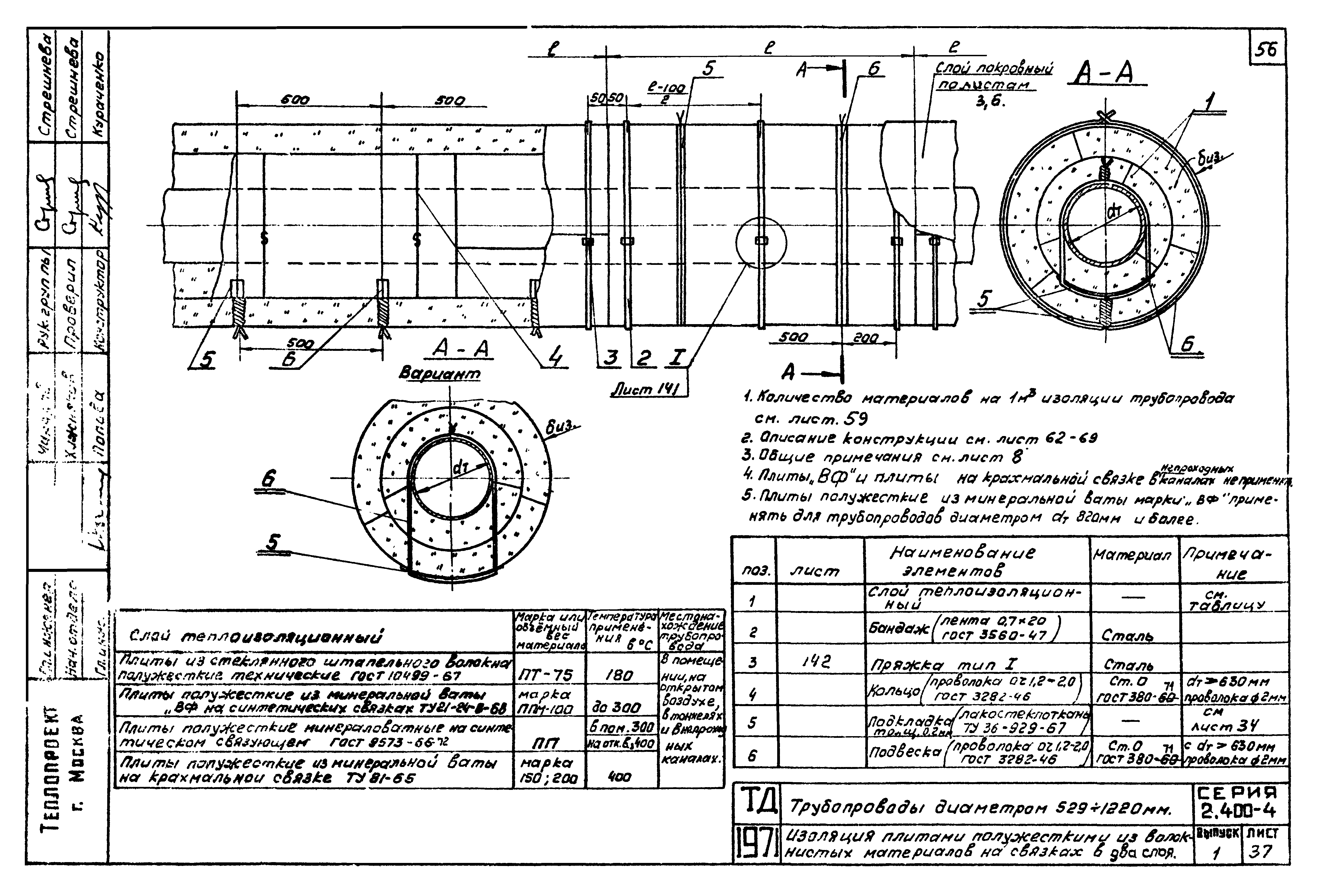

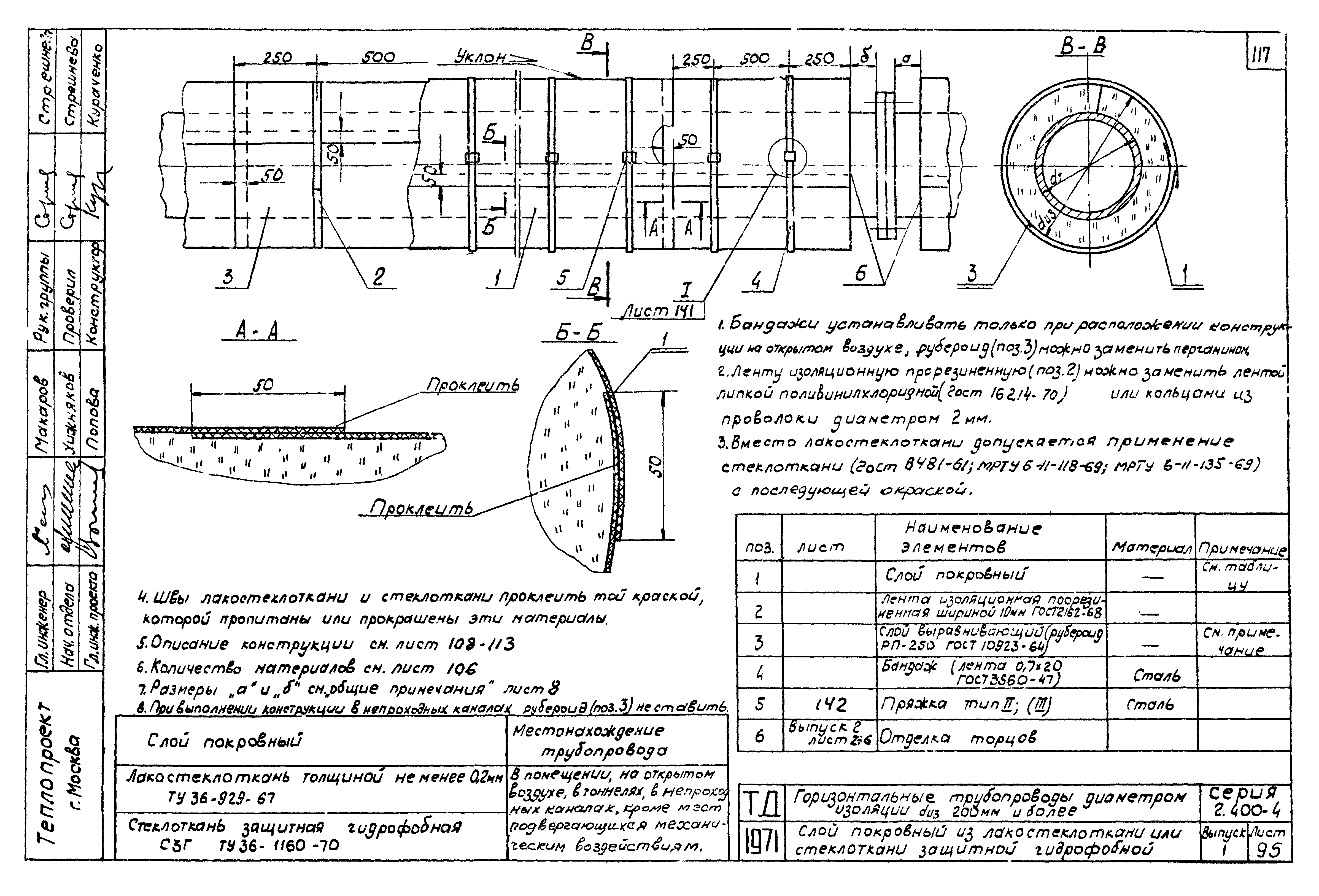

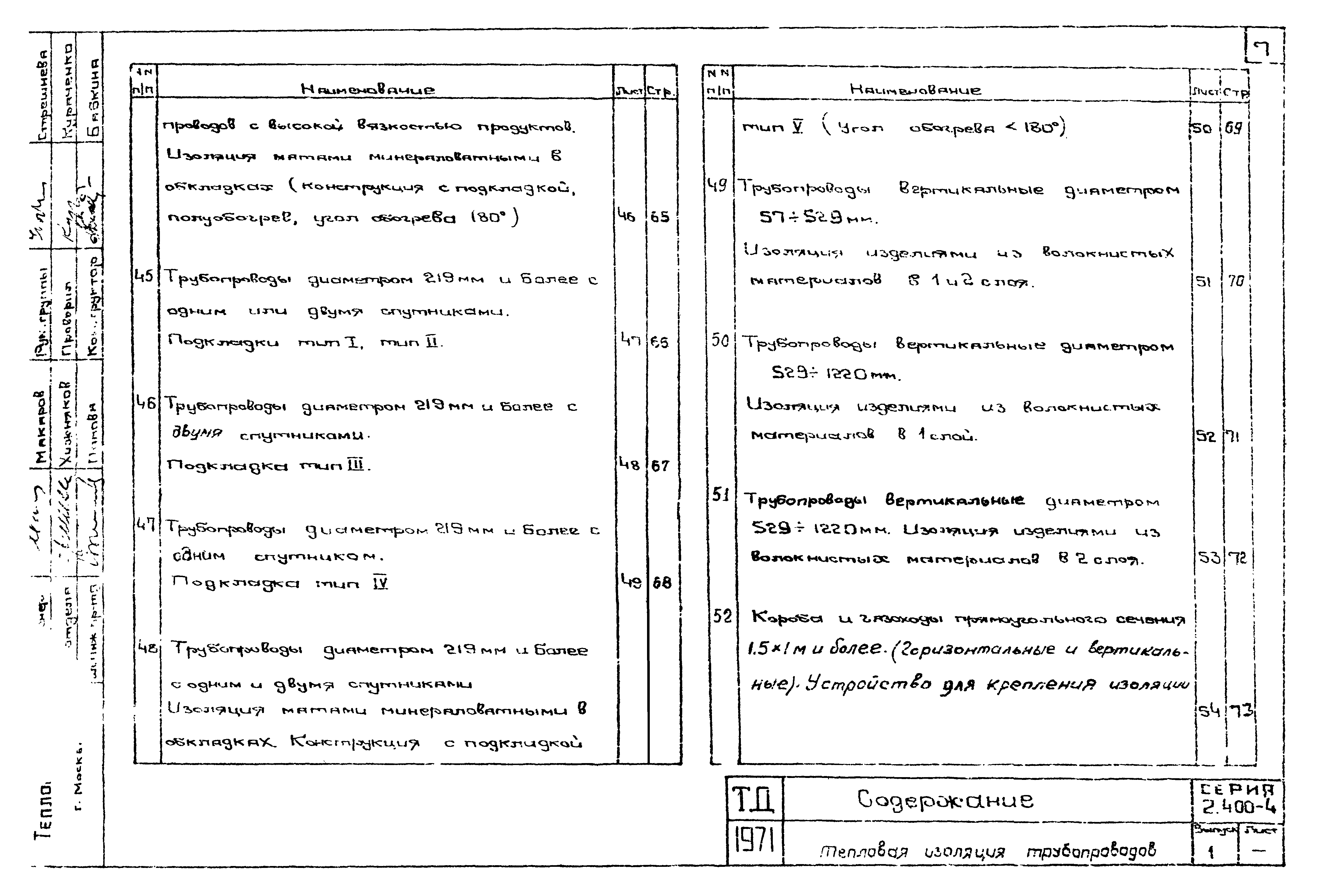

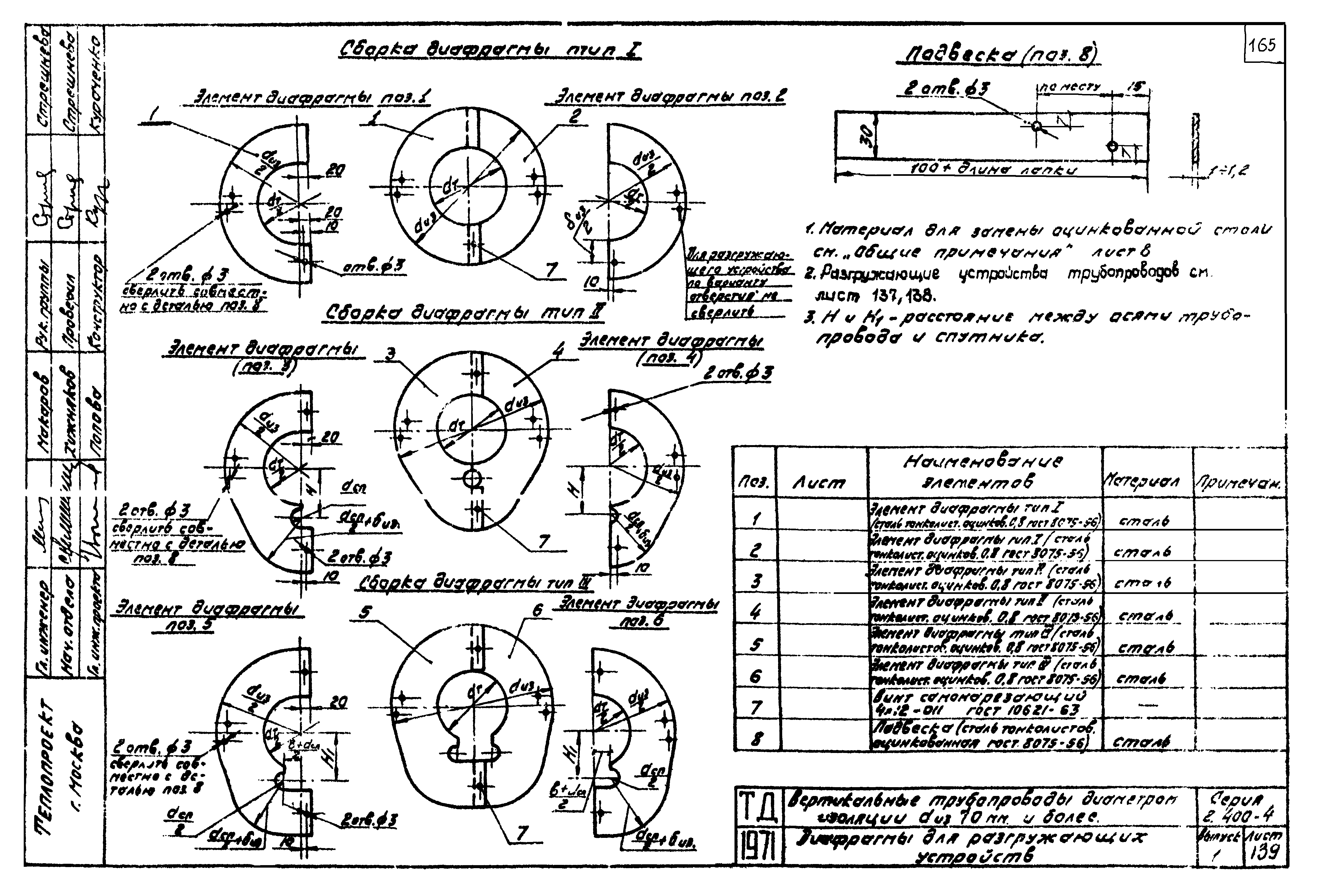

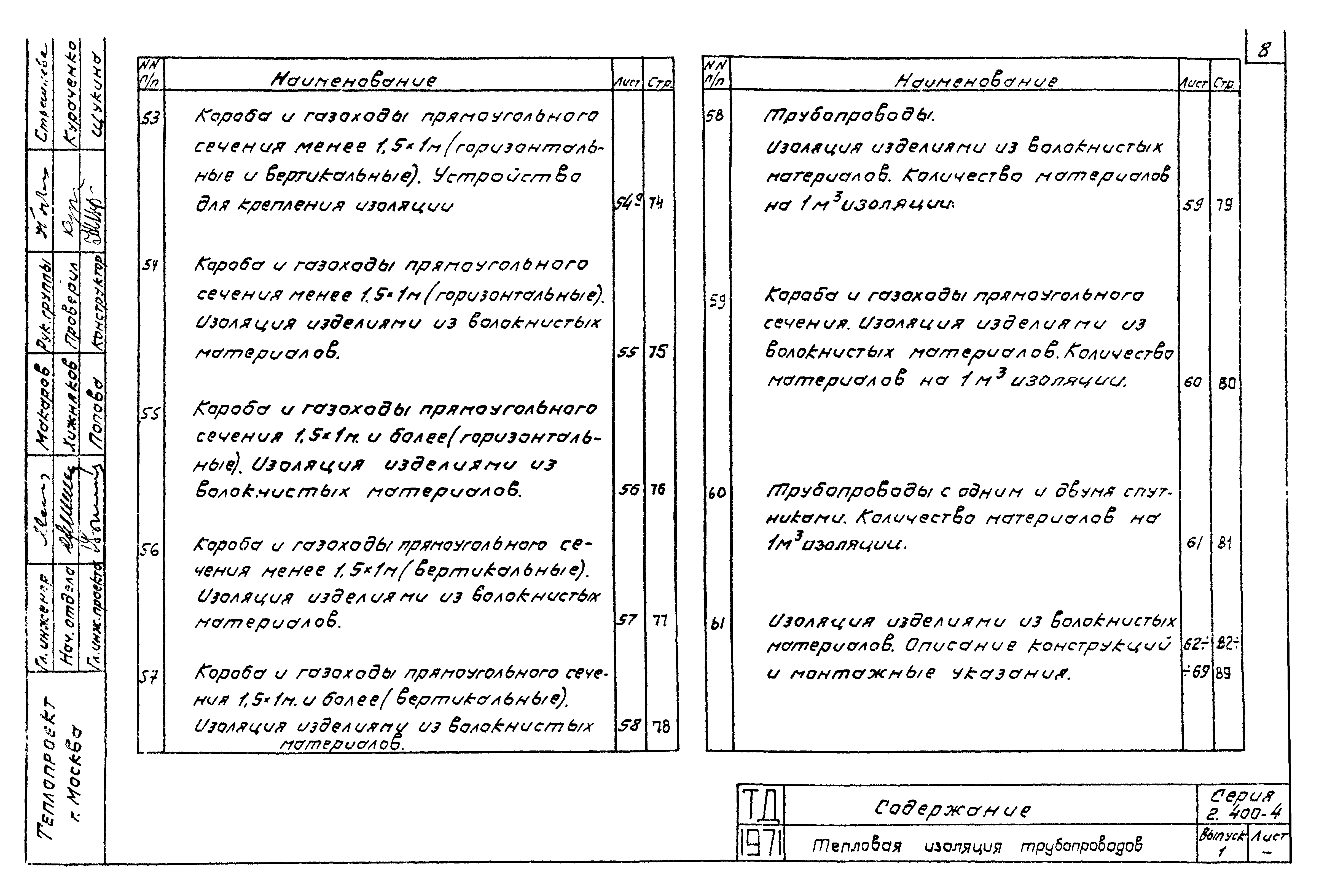

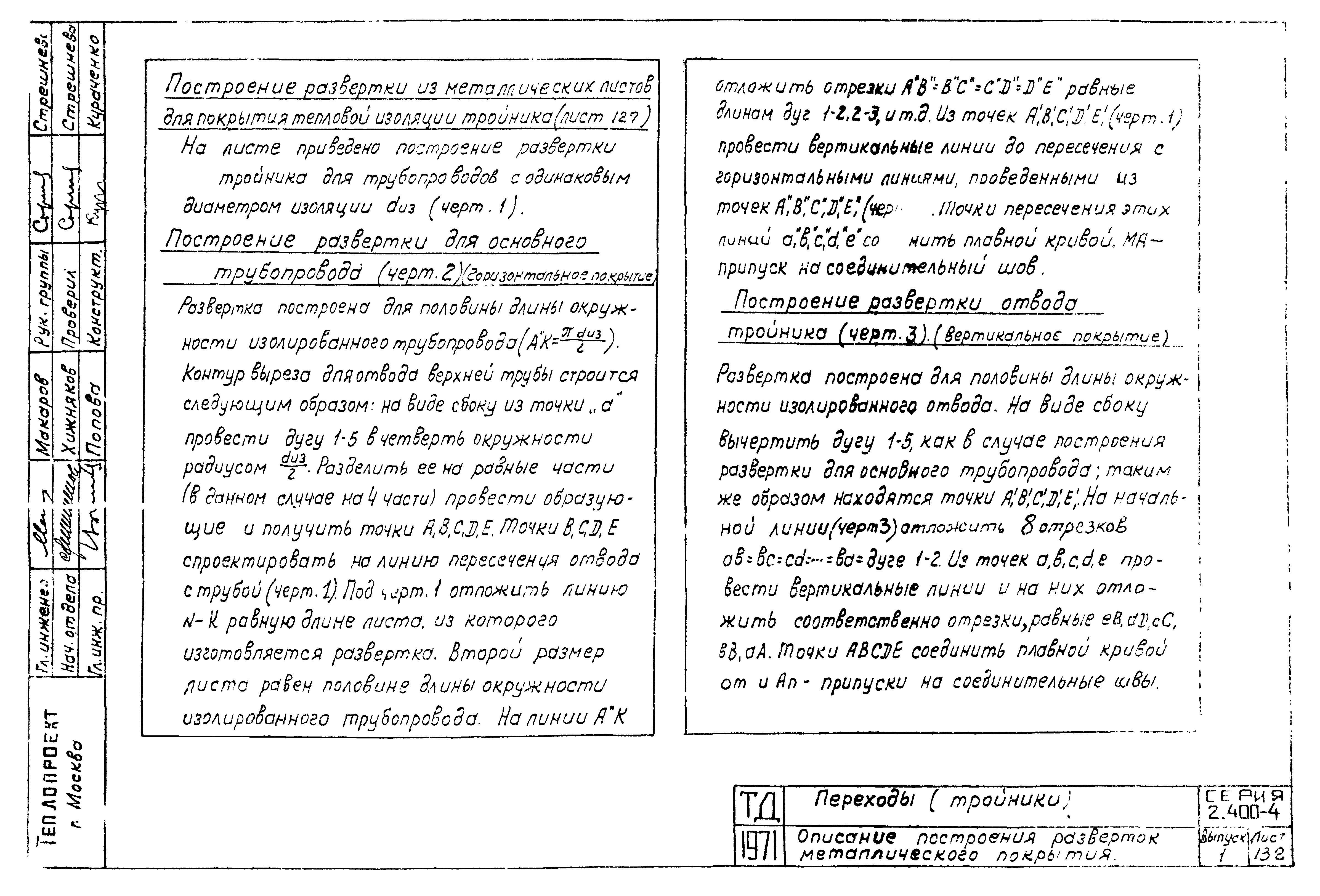

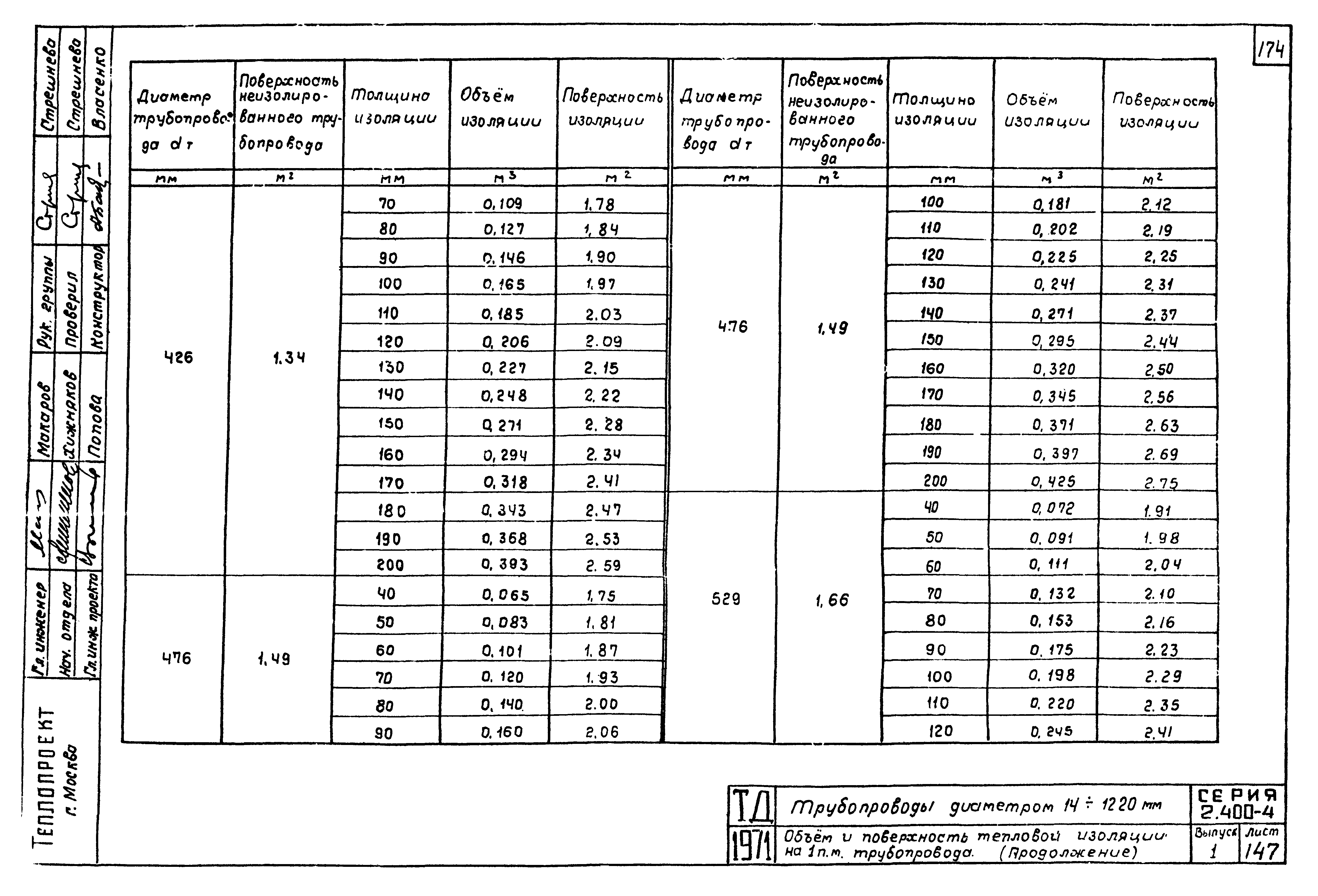

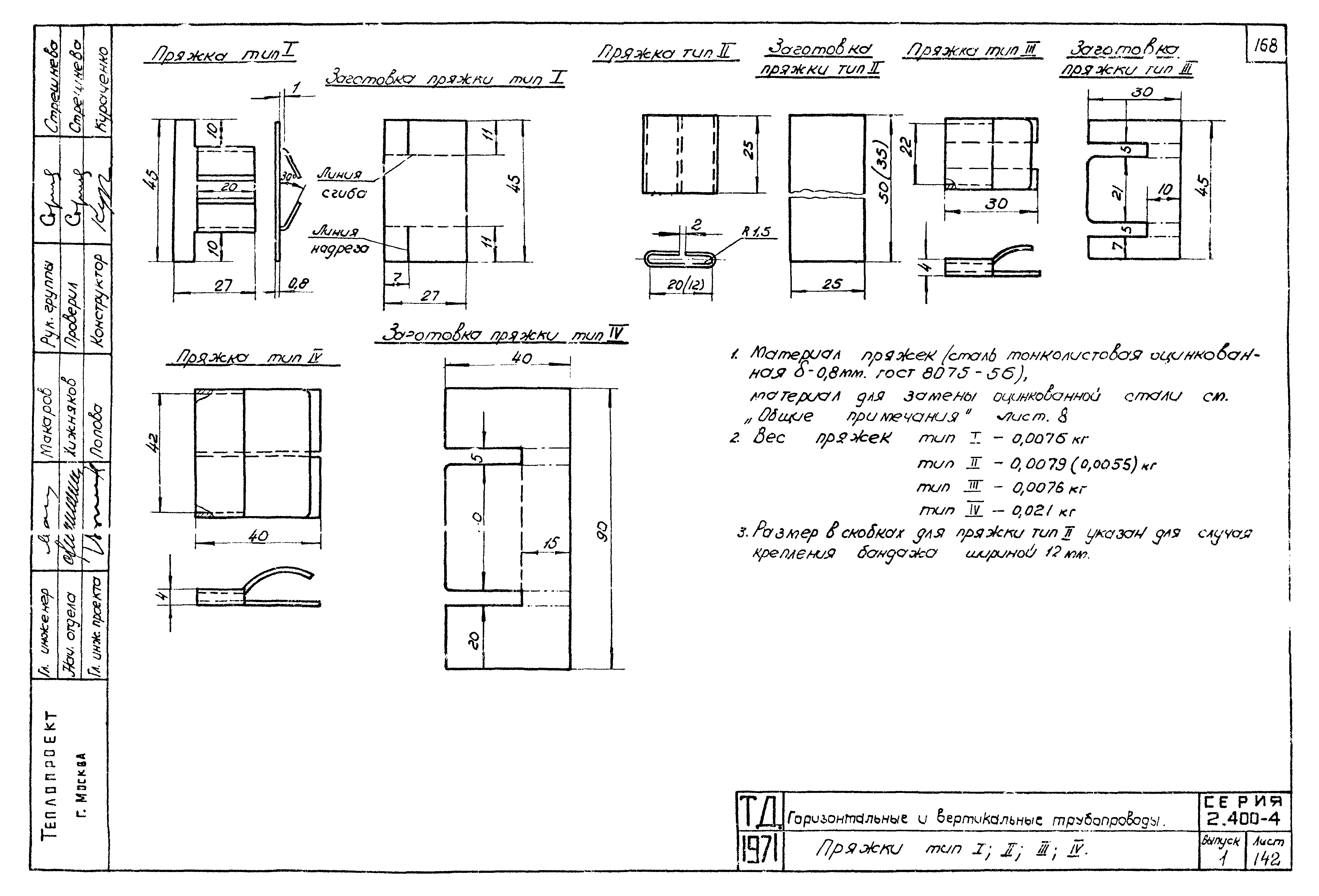

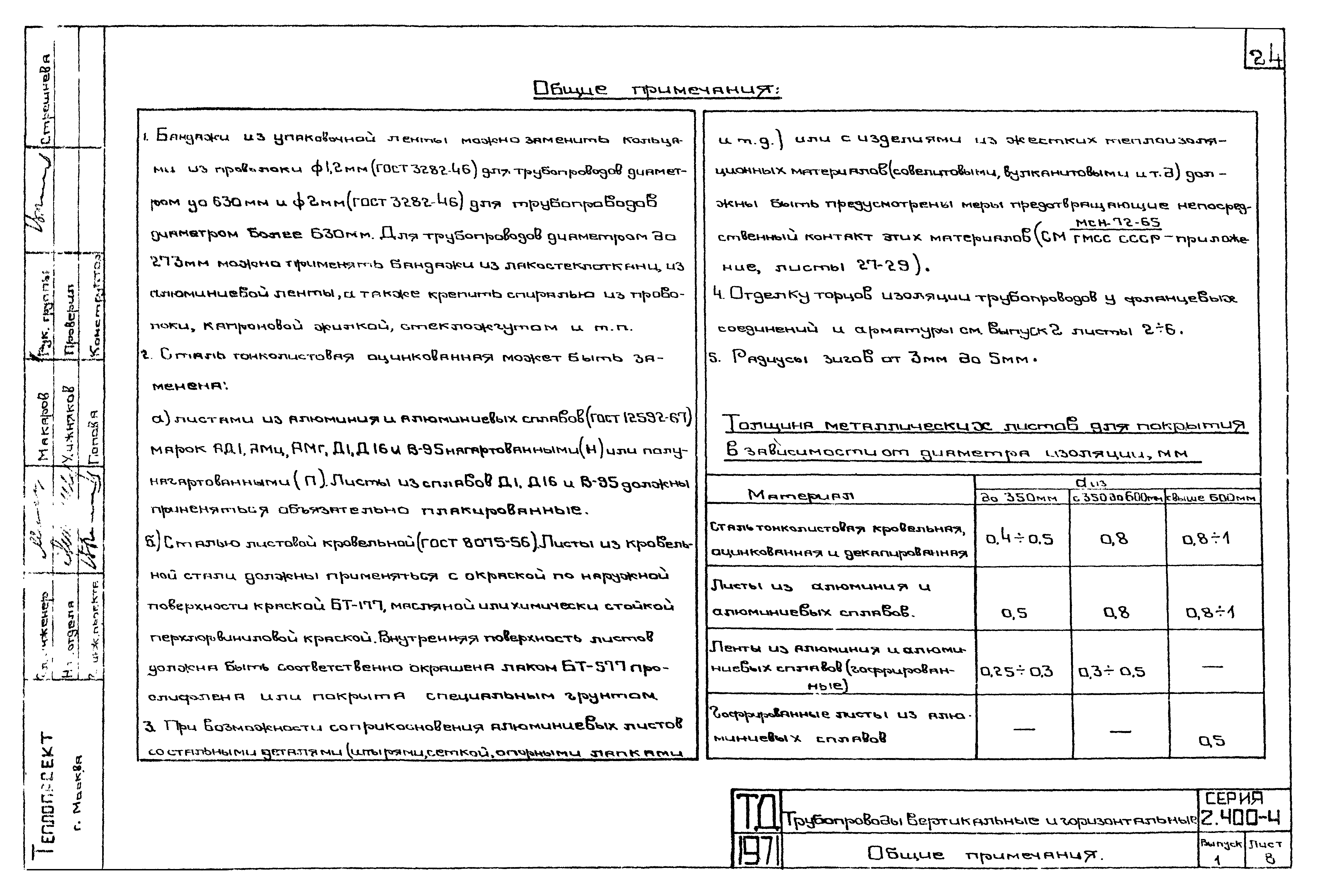

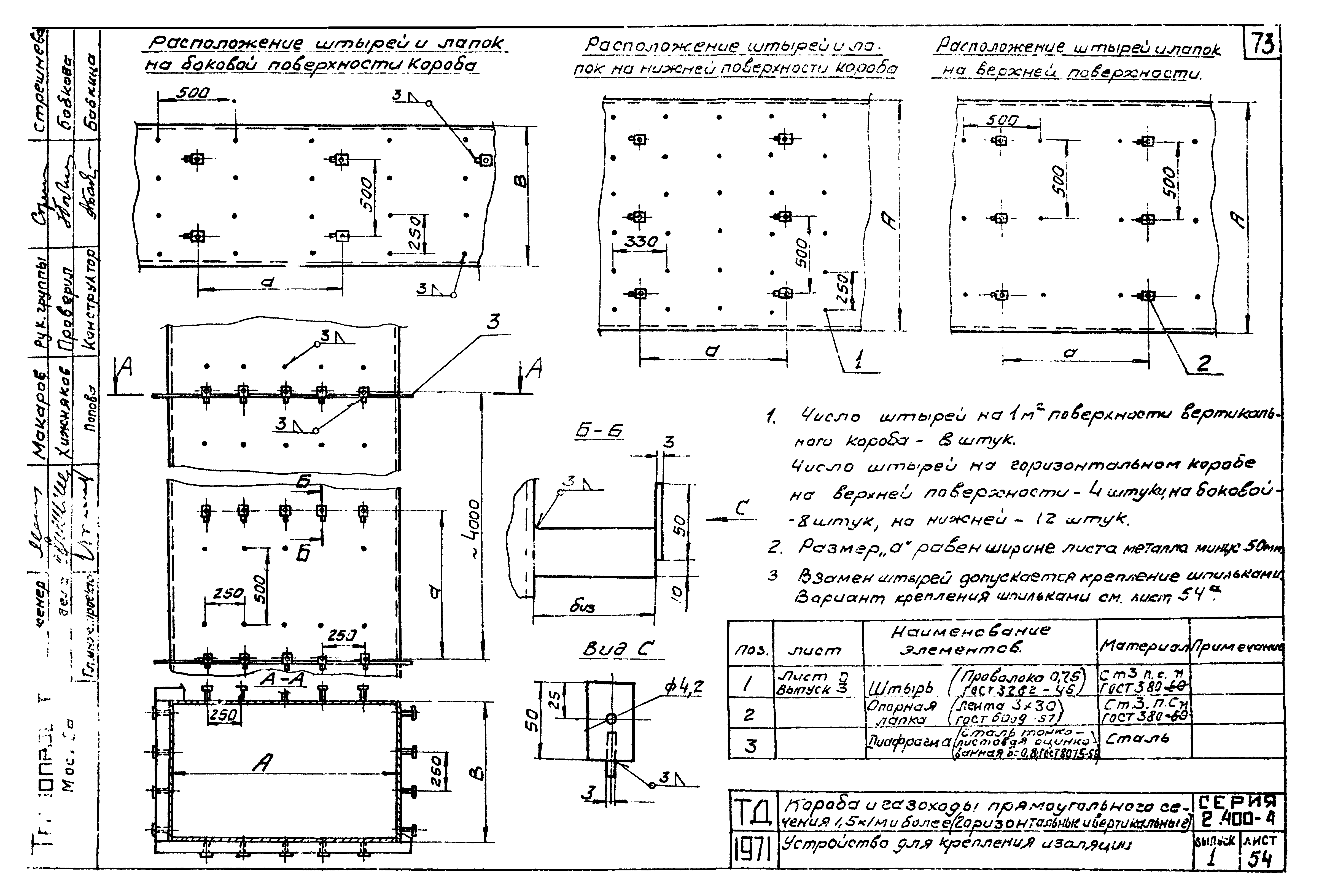

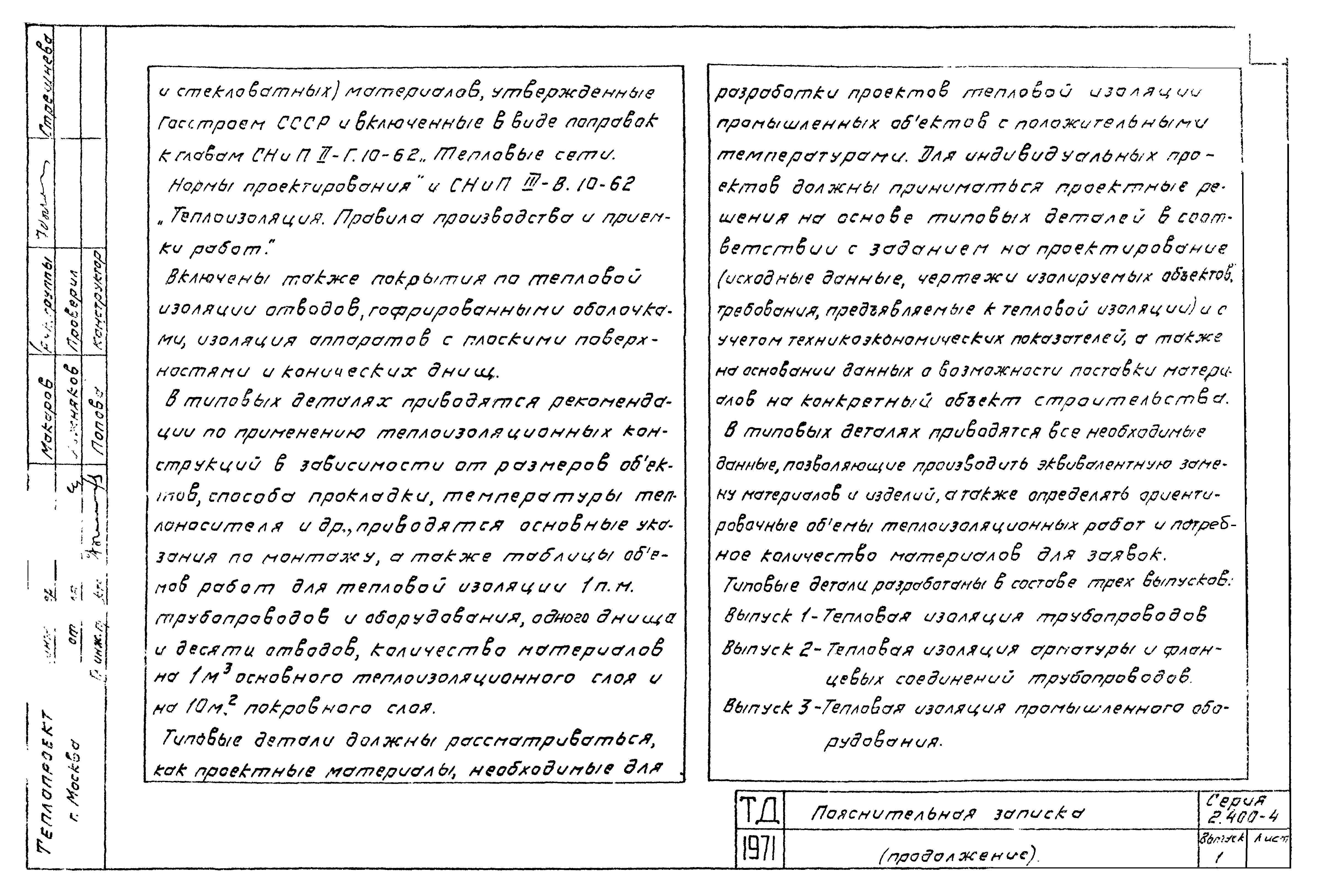

Оглавление:	2.400-4-1 Пояснительная записка 2.400-4-1 Горизонтальные и вертикальные трубопроводы. Область применения материалов, теплоизоляционных конструкций и покровных слоев 2.400-4-1 Горизонтальные и вертикальные трубопроводы. Перечень теплоизоляционных материалов и конструкций 2.400-4-1 Горизонтальные и вертикальные трубопроводы. Область применения и перечень покровных слоев 2.400-4-1 Горизонтальные и вертикальные трубопроводы. Общий вид изолированного участка трубопровода 2.400-4-1 Трубопроводы вертикальные и горизонтальные. Общие примечания 2.400-4-1 Типовые детали тепловой изоляции трубопроводов и оборудования. Условные обозначения для выпусков 1,2,3 2.400-4-1 Раздел 1. Изоляция теплоизоляционными и сборными теплоизоляционными конструкциями 2.400-4-1 Трубопроводы диаметром 18-273 мм. Изоляция полносборными теплоизоляционными конструкциями с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 18-273 мм. Полносборная теплоизоляционная конструкция из полуцилиндров, цилиндров, матов и плит с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 18-273 мм. Диафрагма для отделки торцов тепловой изоляции трубопровода 2.400-4-1 Трубопроводы диаметром 18-273 мм. Детали крепления полносборной теплоизоляционной конструкции 2.400-4-1 Трубопроводы диаметром 18-273 мм. Изоляция полносборными теплоизоляционными конструкциями с покрытием из алюминиевой фольги, стеклолакотканей и полимерных пленок дублированных 2.400-4-1 Трубопроводы диаметром 18-273 мм. Полносборная теплоизоляционная конструкция из полуцилиндров, цилиндров, матов и плит с защитным покрытие покрытием из алюминиевой фольги, стеклотканей, стеклопластика и полимерных пленок дублированных 2.400-4-1 Трубопроводы диаметром 57-273 мм. Изоляция теплоизоляционными конструкциями из волокнистых изделий с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 57-273 мм. Теплоизоляционная конструкция тип 1 из полуцилиндров и цилиндров полых теплоизоляционных на связках с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 273 мм. Теплоизоляционная конструкция тип 1 из матов и плит мягких и матов минераловатных прошивных с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 57-273 мм. Теплоизоляционная конструкция тип 2 из волокнистых теплоизоляционных изделий с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 57-273 мм. Теплоизоляционная конструкция тип 3 из волокнистых теплоизоляционных изделий с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 57-273 мм. Металлическое покрытие для теплоизоляционных конструкций тип 1,2,3 и их типоразмеры 2.400-4-1 Трубопроводы диаметром 45-273 мм. Изоляция теплоизоляционными конструкциями из цилиндров полых минераловатных с покрытием лакостеклотканью 2.400-4-1 Трубопроводы диаметром 45-273 мм. Теплоизоляционная конструкция из цилиндров полых минераловатных с покрытием лакостеклотканью 2.400-4-1 Трубопроводы диаметром 45-273 мм. Изоляция теплоизоляционными конструкциями из развернутых цилиндров с покрытием из стеклорубероида 2.400-4-1 Трубопроводы диаметром 45-273 мм. Теплоизоляционная конструкция из цилиндров развернутых с покрытием из стеклорубероида 2.400-4-1 Трубопроводы диаметром 57-273 мм. Изоляция сборными (комплектными) конструкциями из полицилиндров и цилиндров полых теплоизоляционных на связках с металлическим покрытием 2.400-4-1 Трубопроводы диаметром 57-273 мм. Изоляция теплоизоляционными конструкциями и сборными теплоизоляционными конструкциями. Количество материалов на 1 м³ изоляции 2.400-4-1 Изоляция теплоизоляционными конструкциями и сборными теплоизоляционными конструкциями. Описание конструкции и монтажные указания 2.400-4-1 Раздел 2. Изоляция изделиями из волокнистых материалов 2.400-4-1 Трубопроводы диаметром до 25 мм. Изоляция холстом стекловолокнистым 2.400-4-1 Трубопроводы диаметром 14-108 мм. Изоляция жгутами или шнуром 2.400-4-1 Трубопроводы диаметром 18-273 мм. Изоляция полуцилиндрами и цилиндрами полыми теплоизоляционными на связках 2.400-4-1 Трубопроводы диаметром до 89 мм. Изоляция полосами из стеклянного волокна 2.400-4-1 Трубопроводы диаметром 108-273 мм. Изоляция плитами мягкими и матами из волокнистых материалов на связках и прошивными безобкладочными 2.400-4-1 Трубопроводы диаметром 273 мм и более. Изоляция плитами мягкими и матами из волокнистых материалов на связках и прошивными безобкладочными в один слой 2.400-4-1 Трубопроводы диаметром 273 мм и более. Изоляция плитами мягкими и матами из волокнистых материалов на связках и прошивными безобкладочными в два слоя 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция плитами полужесткими из волокнистых материалов на связках в один слой 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция плитами полужесткими из волокнистых материалов на связках в два слоя 2.400-4-1 Трубопроводы диаметром 273-1220 мм. Изоляция матами минераловатными прошивными в обкладках в один слой 2.400-4-1 Трубопроводы диаметром 273-1220 мм. Изоляция матами минераловатными прошивными в обкладках в два слоя 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция матами прошивными безобкладочными, плитами полужесткими из волокнистых материалов на связках в один слой (вариант) 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция матами прошивными безобкладочными, плитами полужесткими из волокнистых материалов на связках в два слоя (вариант) 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция матами минераловатными прошивными в обкладках в один слой (вариант) 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция матами минераловатными прошивными в обкладках в два слоя (вариант) 2.400-4-1 Трубопроводы диаметром 219 мм и более с одним и двумя спутниками. Изоляция матами минераловатными в обкладках (конструкция без подкладки, частичный обогрев, угол обогрева <180º) 2.400-4-1 Трубопроводы диаметром 219 мм и более с одним и двумя спутниками для продуктопроводов с высокой вязкостью продуктов. Изоляция матами минераловатными в обкладках (конструкция с подкладкой, полуобогрев, угол обогрева 180º) 2.400-4-1 Трубопроводы диаметром 219 мм и более с одним и двумя спутниками. Подкладки тип 1, тип 2 2.400-4-1 Трубопроводы диаметром 219 мм и более с двумя спутниками. Подкладка тип 3 2.400-4-1 Трубопроводы диаметром 219 мм и более с одним спутником. Подкладка тип 4 2.400-4-1 Трубопроводы диаметром 219 мм и более с одним и двумя спутниками. Изоляция матами минераловатными в обкладках. Конструкция с подкладкой, тип 5 (угол обогрева <180º) 2.400-4-1 Трубопроводы вертикальные диаметром 57-529 мм. Изоляция изделиями из волокнистых материалов в 1 и 2 слоя 2.400-4-1 Трубопроводы вертикальные диаметром 529-1220 мм. Изоляция изделиями из волокнистых материалов в 1 слой 2.400-4-1 Трубопроводы вертикальные диаметром 529-1220 мм. Изоляция изделиями из волокнистых материалов в 2 слоя 2.400-4-1 Короба и газоходы прямоугольного сечения 1,5 х1 м и более. (Горизонтальные и вертикальные). Устройство для крепления изоляции 2.400-4-1 Короба и газоходы прямоугольного сечения менее 1,5 х1 мм (горизонтальные и вертикальные). Устройство для крепления изоляции 2.400-4-1 Короба и газоходы прямоугольного сечения менее 1,5 х1 мм (горизонтальные). Изоляция изделиями из волокнистых материалов 2.400-4-1 Короба и газоходы прямоугольного сечения 1,5 х1 мм и более (горизонтальные). Изоляция изделиями из волокнистых материалов 2.400-4-1 Короба и газоходы прямоугольного сечения менее 1,5 х1 мм (вертикальные). Изоляция изделиями из волокнистых материалов 2.400-4-1 Короба и газоходы прямоугольного сечения 1,5 х1 мм и более (вертикальные). Изоляция изделиями из волокнистых материалов 2.400-4-1 Трубопроводы. Изоляция изделиями из волокнистых материалов. Количество материалов на 1 м³ изоляции 2.400-4-1 Короба и газоходы прямоугольного сечения. Изоляция изделиями из волокнистых материалов. Количество материалов на 1 м³ изоляции 2.400-4-1 Трубопроводы с одним и двумя спутниками. Количество материалов на 1 м³ изоляции 2.400-4-1 Изоляция изделиями из волокнистых материалов. Описание конструкций и монтажные указания 2.400-4-1 Раздел 3. Изоляция жесткими теплоизоляционными изделиями 2.400-4-1 Трубопроводы диаметром 25-325 мм. Изоляция скорлупами теплоизоляционными 2.400-4-1 Трубопроводы диаметром 25-325 мм. Изоляция теплоизоляционными изделиями-скорлупами. Размеры изделий и количество материалов на 1 м³ изоляции 2.400-4-1 Трубопроводы диаметром 108-476 мм. Изоляция сегментами теплоизоляционными (заводского изготовления) 2.400-4-1 Трубопроводы диаметром 108-1020 мм. Изоляция сегментами теплоизоляционными (заводского изготовления). Размеры изделий и количество материалов на 1 м³ изоляции 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция сегментами из теплоизоляционных плит в один слой 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция сегментами из теплоизоляционных плит в 2 слоя 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция сегментами из теплоизоляционных плит. Размеры и количество сегментов 2.400-4-1 Трубопроводы диаметром 529-1220 мм. Изоляция сегментами из теплоизоляционных плит. Размеры изделий и количество материалов на 1 м³ изоляции 2.400-4-1 Трубопроводы диаметром 108-1220 мм. Изоляция скорлупами или сегментами и изделиями из волокнистых материалов 2.400-4-1 Трубопроводы диаметром 38-1020 мм. Изоляция скорлупами из пенопласта 2.400-4-1 Изоляция трубопроводов жесткими теплоизоляционными изделиями. Описание конструкций и монтажные указания 2.400-4-1 Раздел 4. Слои покровные и их крепление 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 150 мм и более. Слой покровный. Покрытие металлическое. Крепление бандажами 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 50 мм и более. Слой покровный. Покрытие металлическое. Крепление винтами 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 350 мм и более. Слой покровный. Покрытие металлическое. Крепление винтами 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 50-500 мм и более. Слой покровный. Покрытие металлическое. Крепление планками 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции до 350 мм. Слой покровный из ленты алюминия и алюминиевых сплавов 2.400-4-1 Вертикальные трубопроводы с обогревающими спутниками. Слой покровный. Покрытие металлическое 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 130-400 мм. Слой покровный из полуцилиндров асбестоцементных с раструбом 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 130-400 мм. Слой покровный из полуцилиндров асбестоцементных без раструба 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 140-560 мм. Слой покровный-скорлупы из стеклопластика 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 100-300 мм. Слой покровный из стеклоцемента текстолитового. Крепление бандажами 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 50 мм и более. Слой покровный оболочками из упругих материалов. Крепление винтами по кляммерам 2.400-4-1 Горизонтальные трубопроводы диаметром dиз 50 мм и более. Слой покровный оболочками из упругих материалов с обрамлением. Крепление винтами 2.400-4-1 Горизонтальные трубопроводы диаметром dиз 50 мм и более. Оболочки из упругих материалов с обрамлением. Детали 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 50-200 мм. Слой покровный из лакостеклоткани или стеклоткани защитной гидрофобной 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 200 мм и более. Слой покровный из лакостеклоткани или стеклоткани защитной гидрофобной 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 50 мм и более. Слой покровный из фольгоизола 2.400-4-1 Горизонтальные трубопроводы диаметром изоляции dиз 50 мм и более. Слой покровный из рубероида, изола и фольгокартона 2.400-4-1 Горизонтальные трубопроводы диаметром dиз 50 мм и более. Слой покровный - штукатурка 2.400-4-1 Вертикальные трубопроводы диаметром изоляции dиз 50 мм и более. Слой покровный - покрытие металлическое 2.400-4-1 Вертикальные трубопроводы диаметром изоляции dиз 350 мм и более. Слой покровный из гофрированных листов алюминиевых сплавов 2.400-4-1 Вертикальные трубопроводы диаметром изоляции dиз 140-560 мм. Слой покровный скорлупами из стеклопластика 2.400-4-1 Вертикальные трубопроводы диаметром изоляции dиз 50 мм и более. Слой покровный оболочками из упругих материалов 2.400-4-1 Короба и газоходы прямоугольного сечения менее 1,5х1 м (вертикальные). Слой покровный - покрытие металлическое. Крепление винтами 2.400-4-1 Короба и газоходы прямоугольного сечения более 1,5х1 м (вертикальные). Слой покровный - покрытие металлическое на винтах 2.400-4-1 Короба и газоходы прямоугольного сечения до 1,5х1 м (вертикальные). Слой покровный - покрытие из стеклопластика. Крепление винтами 2.400-4-1 Короба и газоходы прямоугольного сечения (горизонтальные). Слой покровный - покрытие металлическое. Крепление винтами 2.400-4-1 Короба и газоходы прямоугольного сечения (горизонтальные). Слой покровный - лакостеклоткань 2.400-4-1 Трубопроводы диаметром изоляции dиз 50 мм и более. Слои покровные. Количество материалов на 10 м² изолированного трубопровода 2.400-4-1 Трубопроводы диаметром изоляции dиз 50 мм и более. Отделка изолированных поверхностей. Количество материалов на 10 м² изолированного трубопровода 2.400-4-1 Слои покровные и их крепление. Описание конструкций и монтажные указания 2.400-4-1 Раздел 5. Изоляция фасонных участков трубопроводов, компенсаторов и опор 2.400-4-1 Отводы крутоизогнутые и гнутые ø45-1220 мм. Покрытие из гофрированного фольгокартона. Общий вид 2.400-4-1 Отводы гнутые ø480-1020 мм. Покрытие из гофрированного фольгокартона. Таблица размеров, весов и количества материалов 2.400-4-1 Отводы крутоизогнутые ø45-426 мм. Покрытие из гофрированного фольгокартона. Таблица размеров, весов и количества материалов 2.400-4-1 Отводы крутоизогнутые и гнутые ø57-273 мм. Изоляция секционными теплоизоляционными конструкциями. Общий вид 2.400-4-1 Отводы крутоизогнутые и гнутые ø45-76 мм с углом γ=45º,60º и 90º. Изоляция полуфутлярами заполненными теплоизоляционным слоем. Общий вид 2.400-4-1 Отводы крутоизогнутые и гнутые ø89-530 мм с углом γ=45º,60º и 90º. Изоляция полуфутлярами заполненными теплоизоляционным слоем. Общий вид 2.400-4-1 Отводы гнутые ø89-426 мм с углом γ=15º,30º. Изоляция футлярами заполненными теплоизоляционным слоем (т.к.). Общий вид 2.400-4-1 Отводы крутоизогнутые и гнутые диаметром 45-530 мм. Слой покровный из металлических листов. Общий вид 2.400-4-1 Отводы крутоизогнутые и гнутые ø 45-76 мм γ=45º,60º,90º. Слой покровный из полукожухов. Общий вид 2.400-4-1 Отводы крутоизогнутые и гнутые ø 89-530 мм с углом γ=45º,60º,90º. Слой покровный из полукожухов. Общий вид 2.400-4-1 Отводы гнутые ø 89-426 мм с углом γ=15º,30º. Слой покровный из полукожухов. Общий вид 2.400-4-1 Отводы крутоизогнутые и гнутые. Слой покровный из лакостеклоткани 2.400-4-1 Отводы (колена) трубопроводов. Изоляция волокнистыми изделиями с покровным слоем - штукатуркой 2.400-4-1 Переходы (тройники). Изоляция волокнистыми изделиями с покровным слоем из металлических листов или штукатурки 2.400-4-1 Переходы (тройники). Развертки металлических покрытий 2.400-4-1 П-образные компенсаторы. Схема 2.400-4-1 Горизонтальные трубопроводы. Изоляция в местах подвесок 2.400-4-1 Горизонтальные трубопроводы. Изоляция в местах установки опор 2.400-4-1 Горизонтальные трубопроводы со спутниками. Изоляция в местах установки опор 2.400-4-1 Переходы (тройники). Описание построения разверток металлического покрытия 2.400-4-1 Раздел 6. Детали и устройства для крепления изоляции 2.400-4-1 Горизонтальные трубопроводы диаметром до 720 мм. Опорное кольцо тип 1 2.400-4-1 Горизонтальные трубопроводы диаметром 720 мм и более. Опорные кольца тип 2,3 2.400-4-1 Горизонтальные трубопроводы со спутниками. Опорное кольцо тип 4 2.400-4-1 Горизонтальные трубопроводы. Опорные кольца тип 5, тип 6, тип 7 2.400-4-1 Вертикальные трубопроводы диаметром до 108 мм. Разгружающее устройство тип 1 и тип 2 2.400-4-1 Вертикальные трубопроводы диаметром более 108 мм. Разгружающее устройство тип 1 и тип 2 2.400-4-1 Вертикальные трубопроводы диаметром изоляции dиз 70 мм и более. Диафрагмы для разгружающих устройств 2.400-4-1 Трубопроводы диаметром dиз 350 мм и более. Установка скобы опорной (ограничитель толщины) 2.400-4-1 Горизонтальные и вертикальные трубопроводы. Узлы крепления бандажа 2.400-4-1 Пряжки тип 1,2,3,4 2.400-4-1 Трубопроводы диаметром до 1220 мм. Сварные стыки. Изоляция матрацами минераловатными в обкладках 2.400-4-1 Раздел 7. Объем и поверхность тепловой изоляции 1 п.м. трубопроводов 2.400-4-1 Трубопроводы диаметром 14-1220 мм. Объем и поверхность тепловой изоляции на 1 п.м. трубопровода 2.400-4-1 Трубопроводы диаметром 45-630 мм с 1 и 2 обогревающими спутниками. Изоляция изделиями из волокнистых материалов. Объем и поверхность тепловой изоляции на 1 п.м. трубопровода 2.400-4-1 Отводы гнутые ø 32-273 мм. Объем и поверхность тепловой изоляции на 10 единиц 2.400-4-1 Отводы крутоизогнутые ø 45-530 мм. Объем и поверхность тепловой изоляции на 10 единиц 2.400-4-1 Отводы сварные ø 630-1220 мм. Объем и поверхность тепловой изоляции на 10 единиц 2.400-4-1 Проектная документация, рекомендуемая к применению при проектировании тепловой изоляции
Разработан:	ВНИПИтеплопроект Минмонтажспецстроя СССР
Утверждён:	24.12.1971 Минмонтажспецстрой СССР (USSR Minmontazhspetsstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Оборудование жилых и общественных зданий
