Скачать Типовой проект 902-2-439.87 Альбом II. Технология производства. Внутренние водопровод и канализация. Отопление и вентиляция (из ТП 902-2-438.87)

Дата актуализации: 10.08.2017

Типовой проект 902-2-439.87

Альбом II. Технология производства. Внутренние водопровод и канализация. Отопление и вентиляция (из ТП 902-2-438.87)

Обозначение:	Типовой проект 902-2-439.87
Обозначение англ:	902-2-439.87
Статус:	заменен
Название рус.:	Альбом II. Технология производства. Внутренние водопровод и канализация. Отопление и вентиляция (из ТП 902-2-438.87)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1993

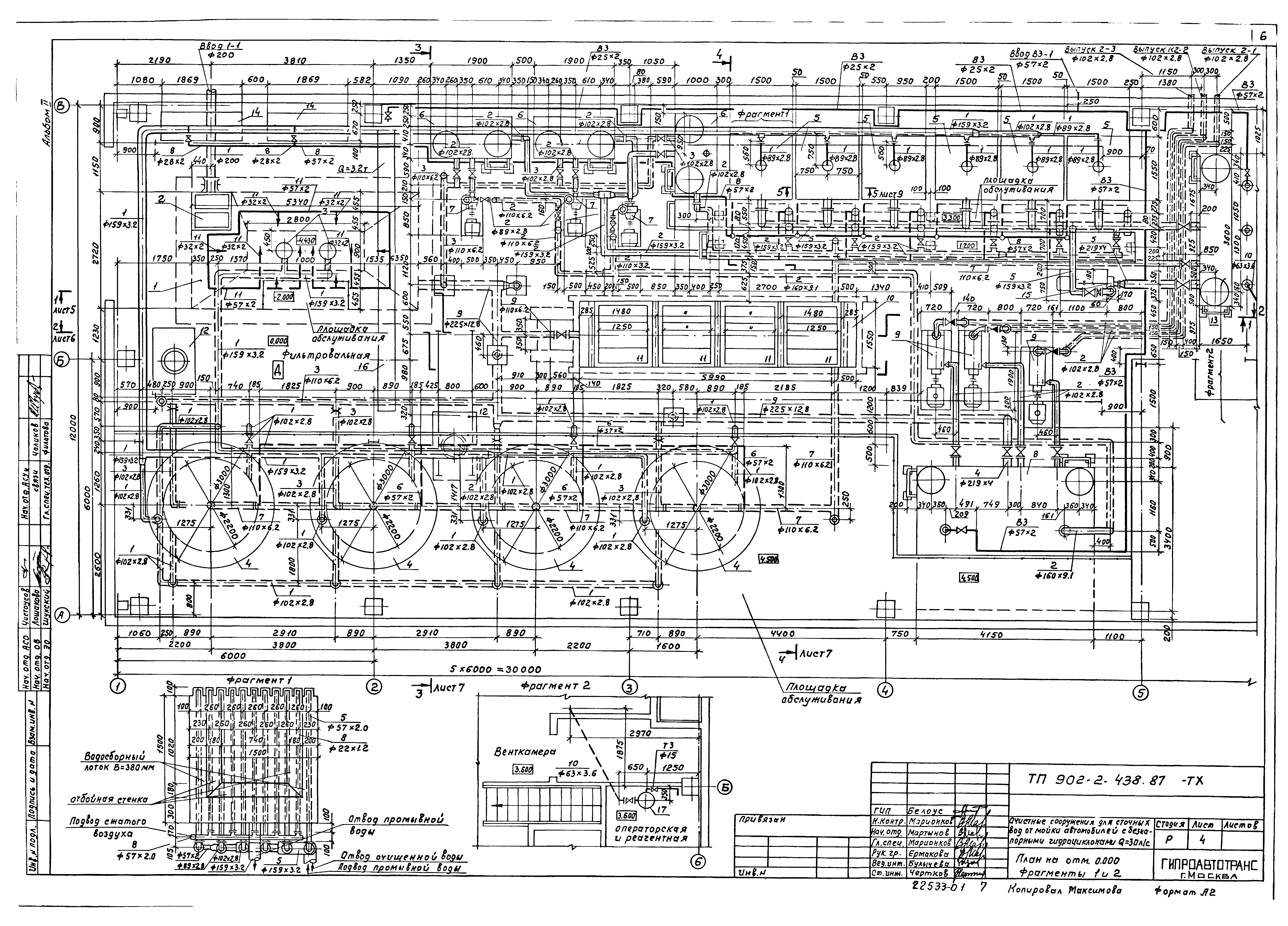

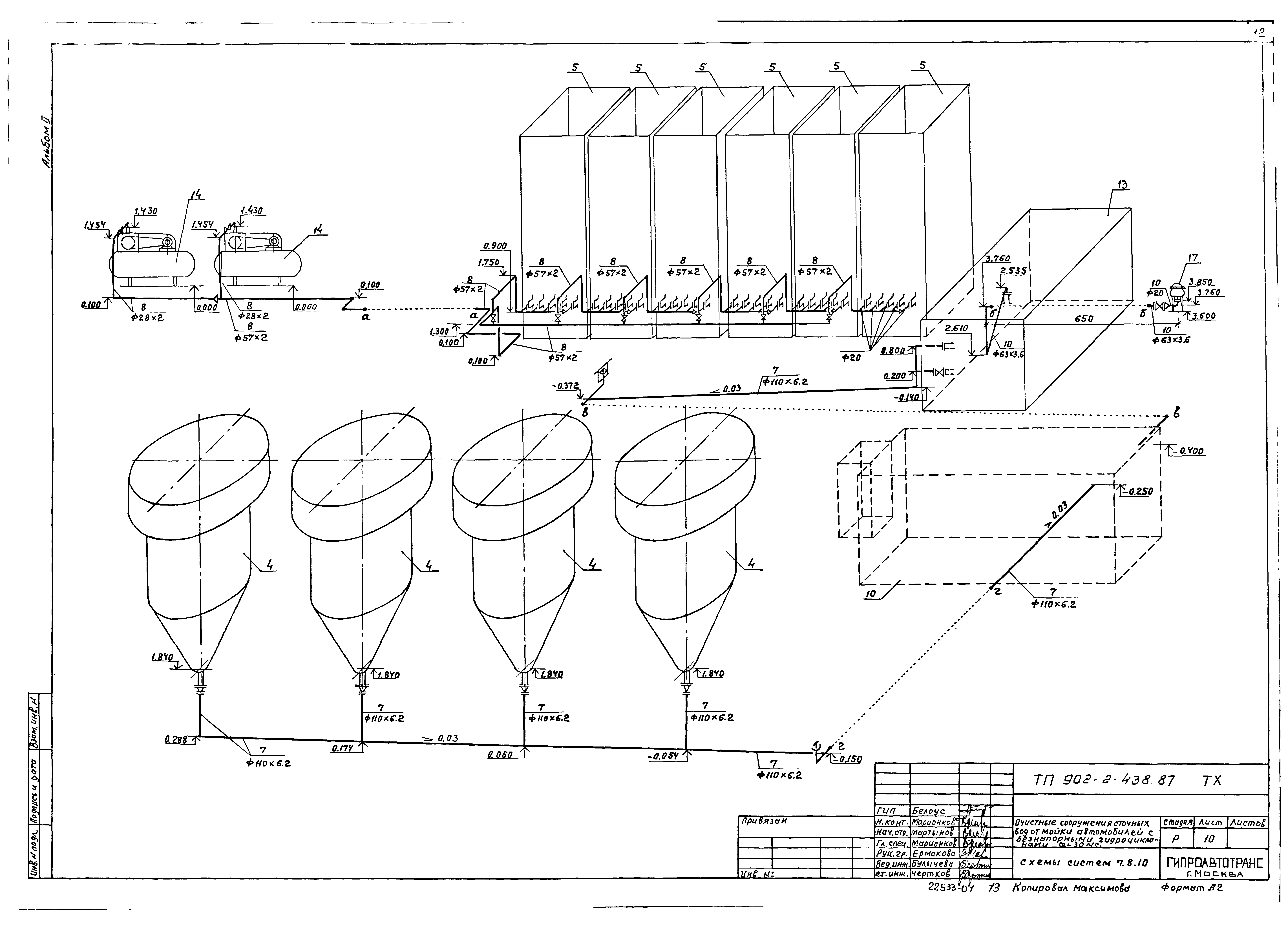

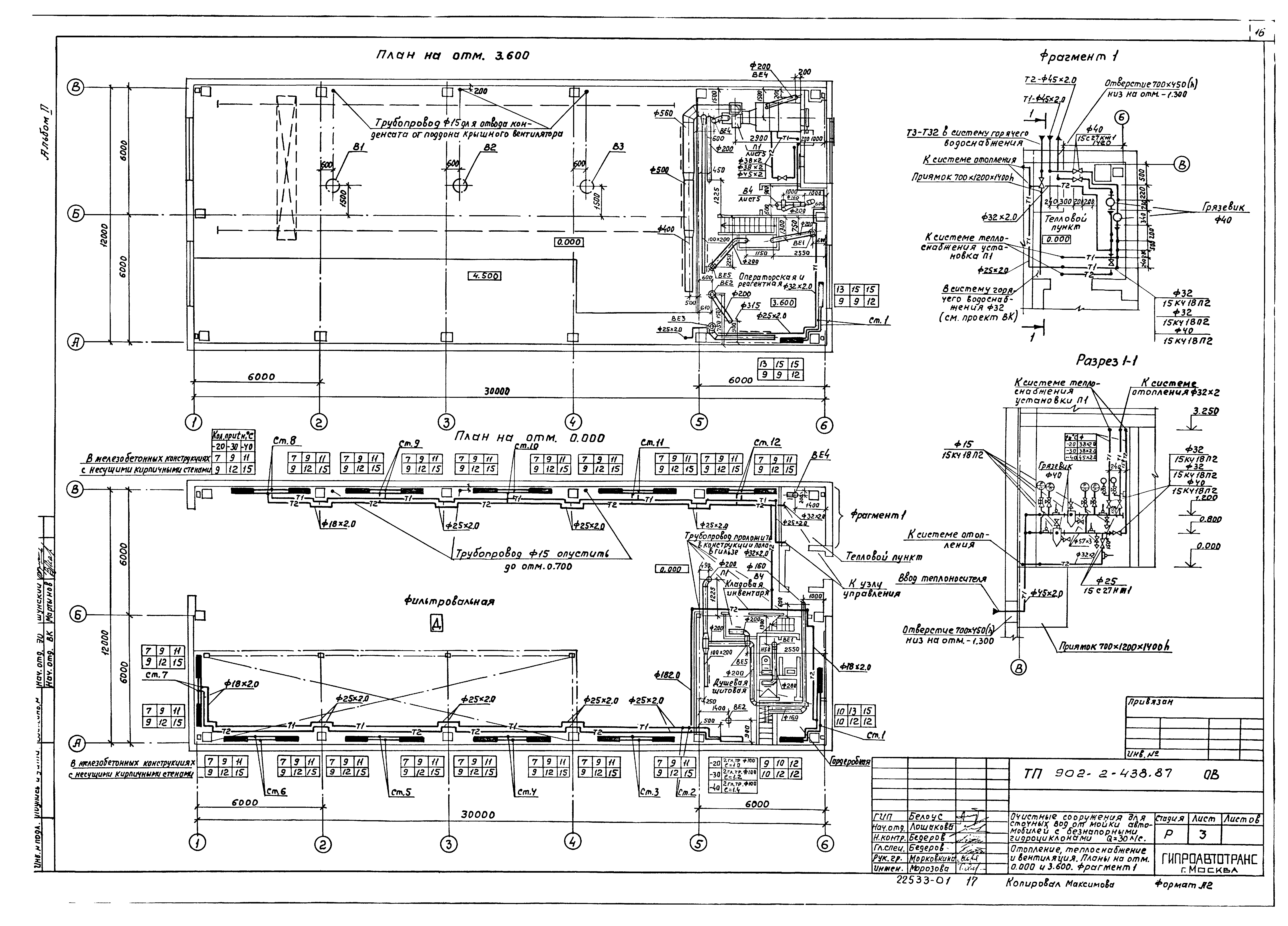

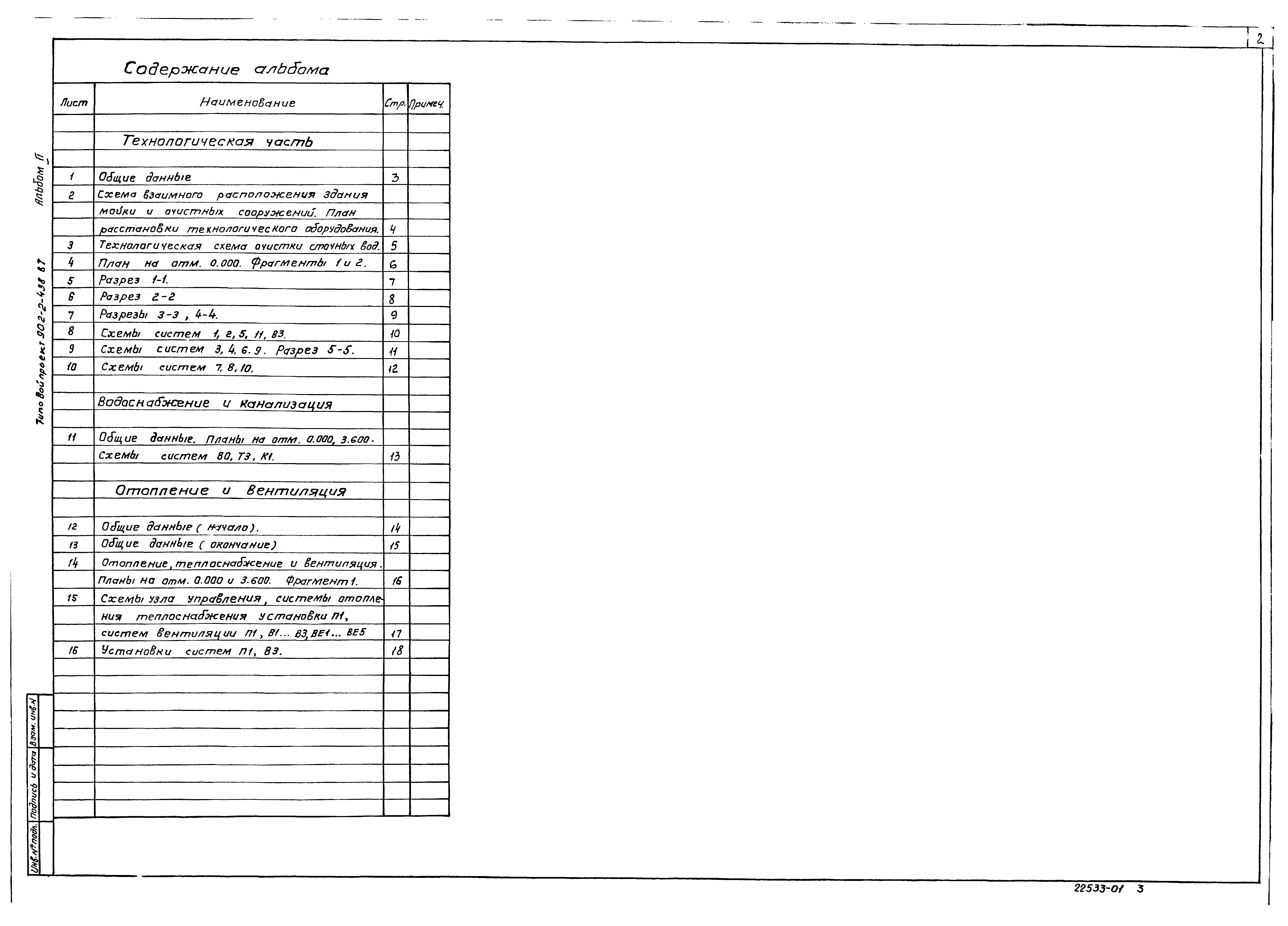

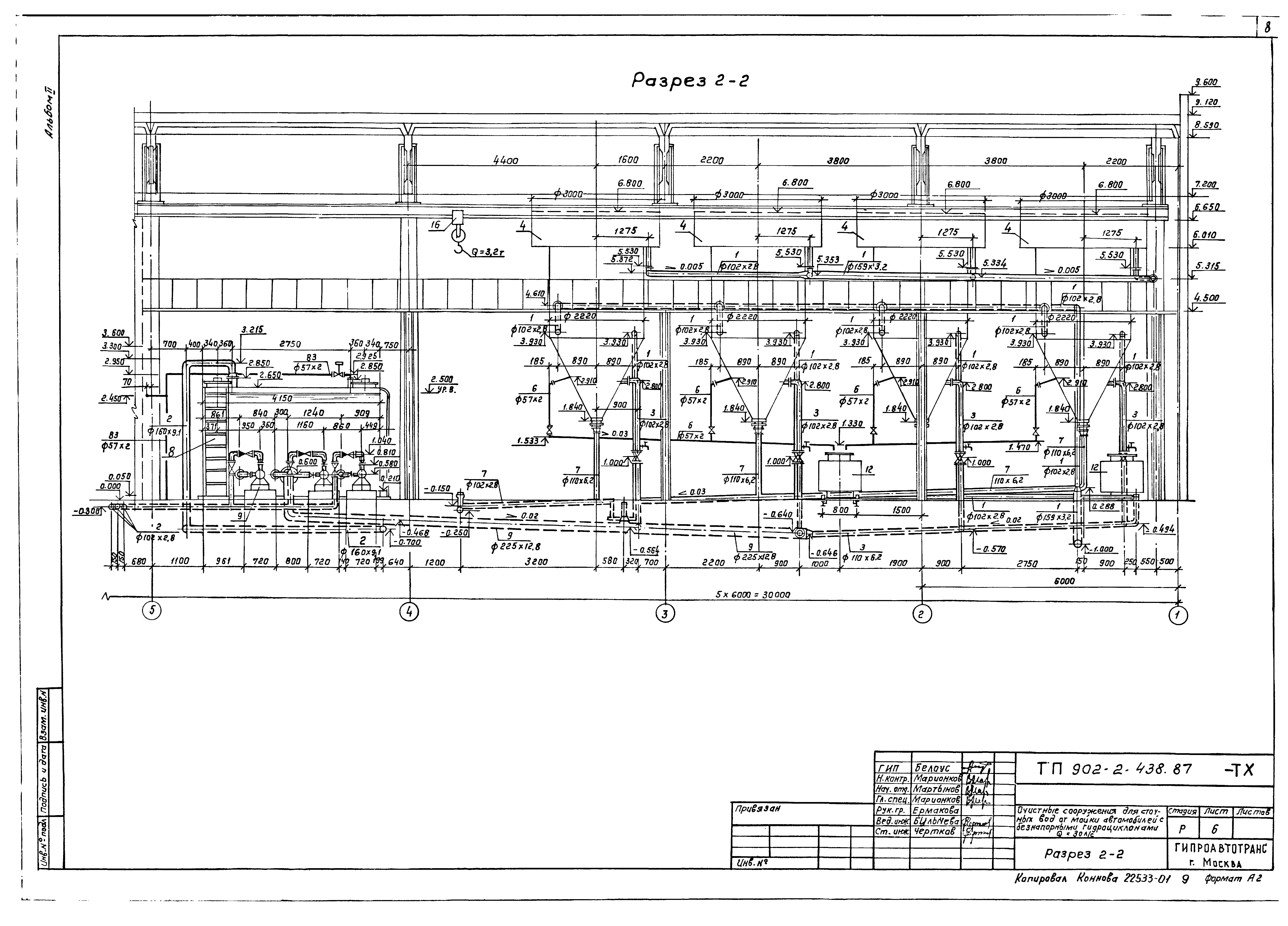

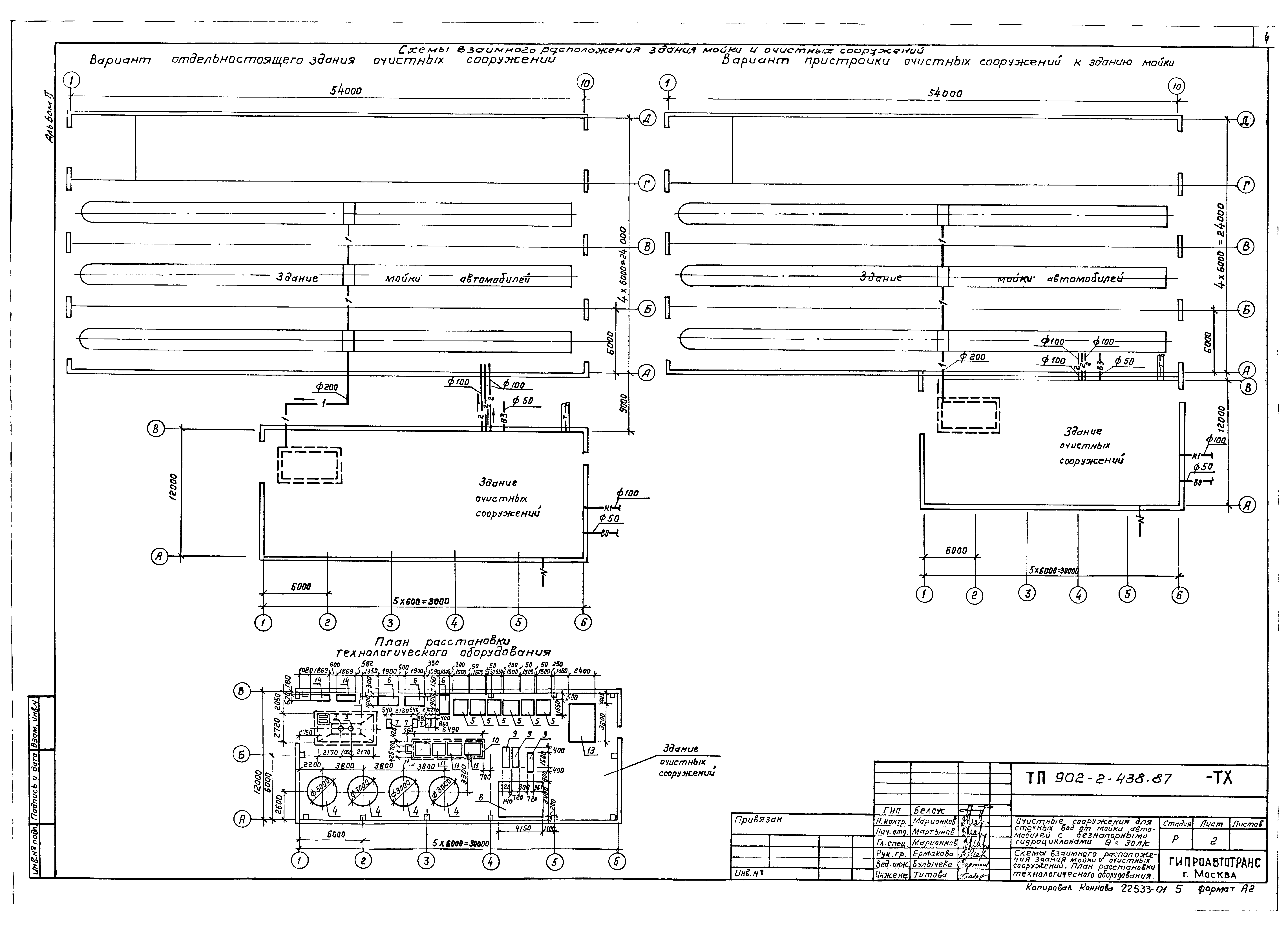

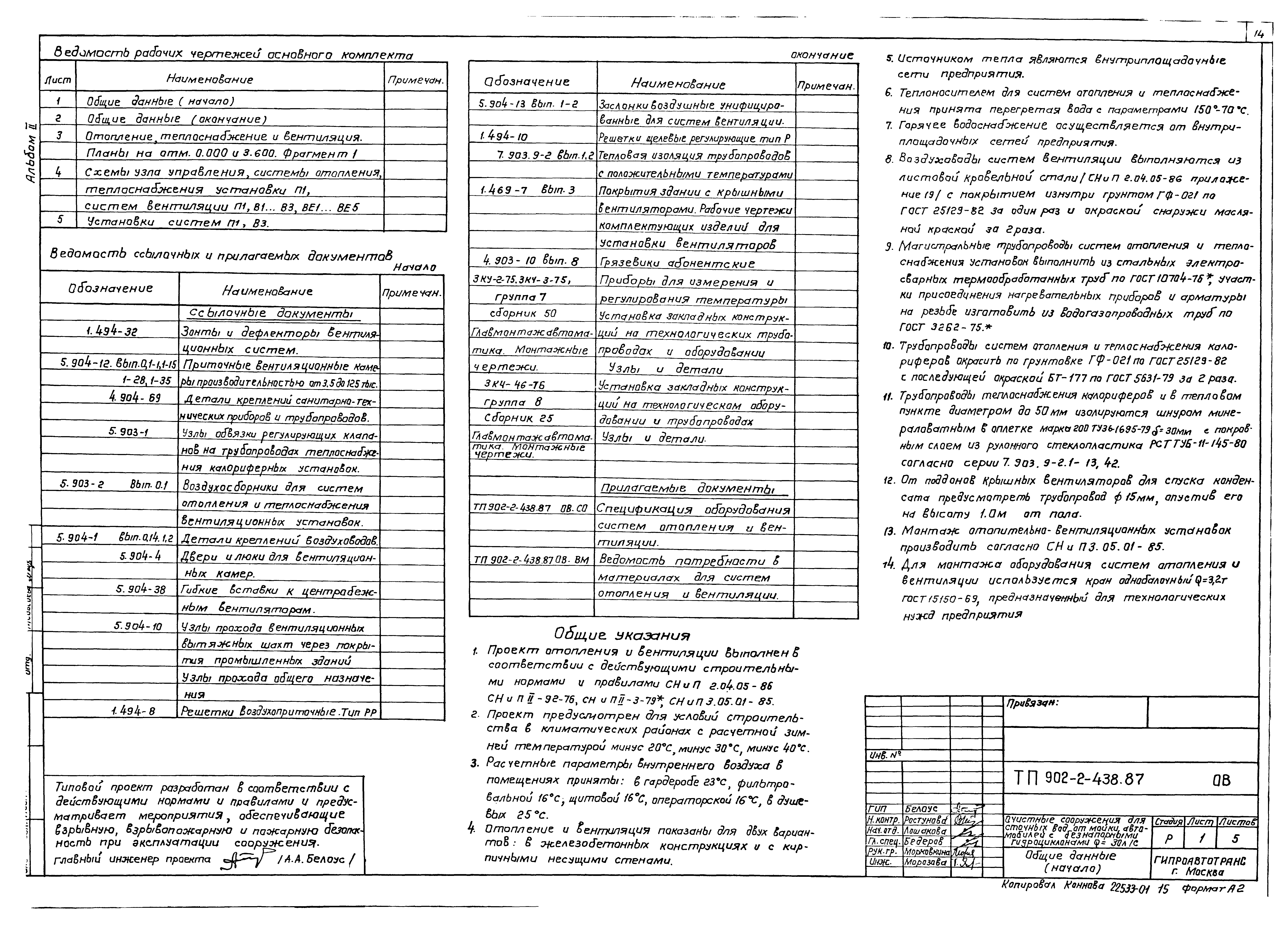

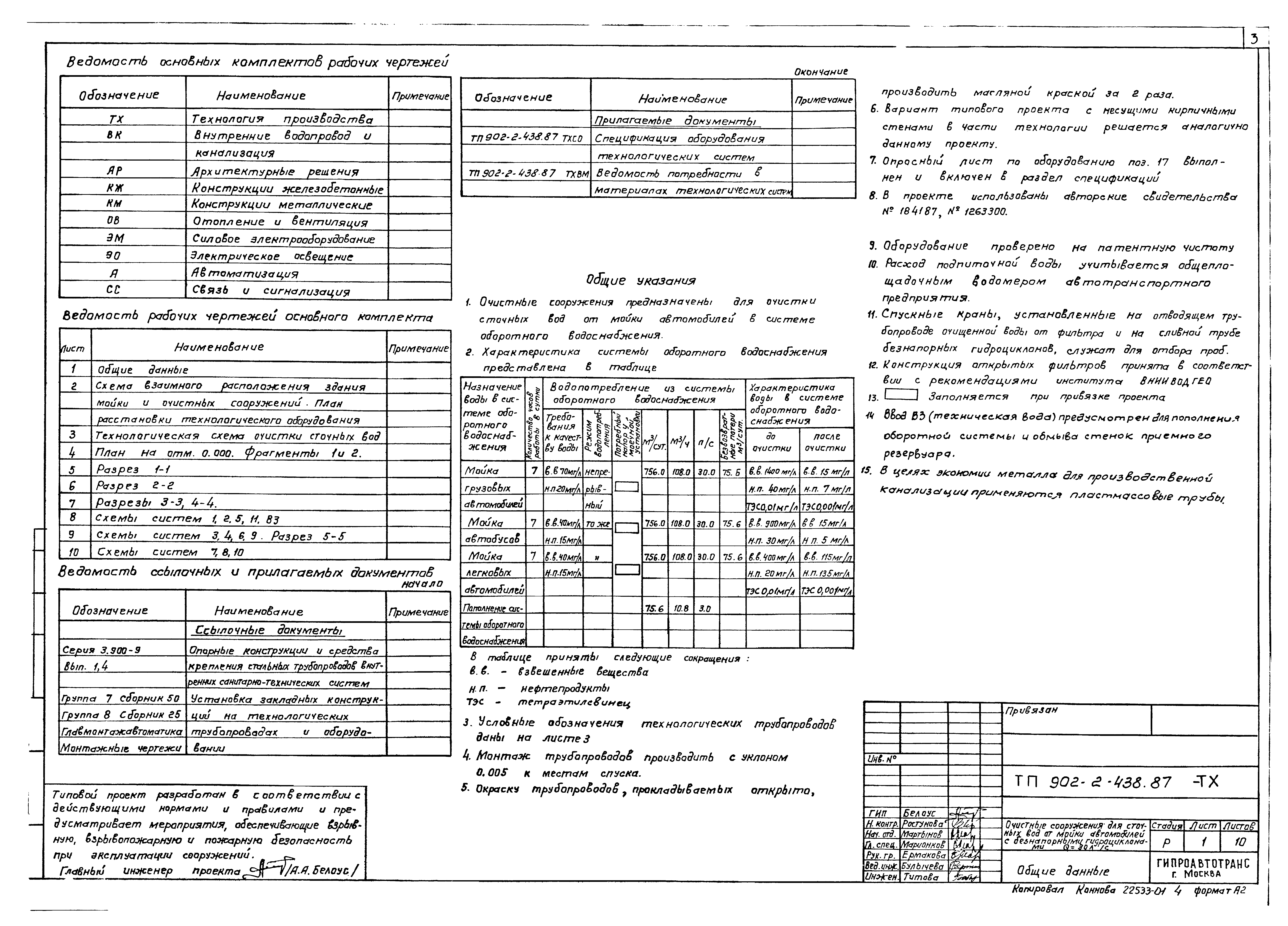

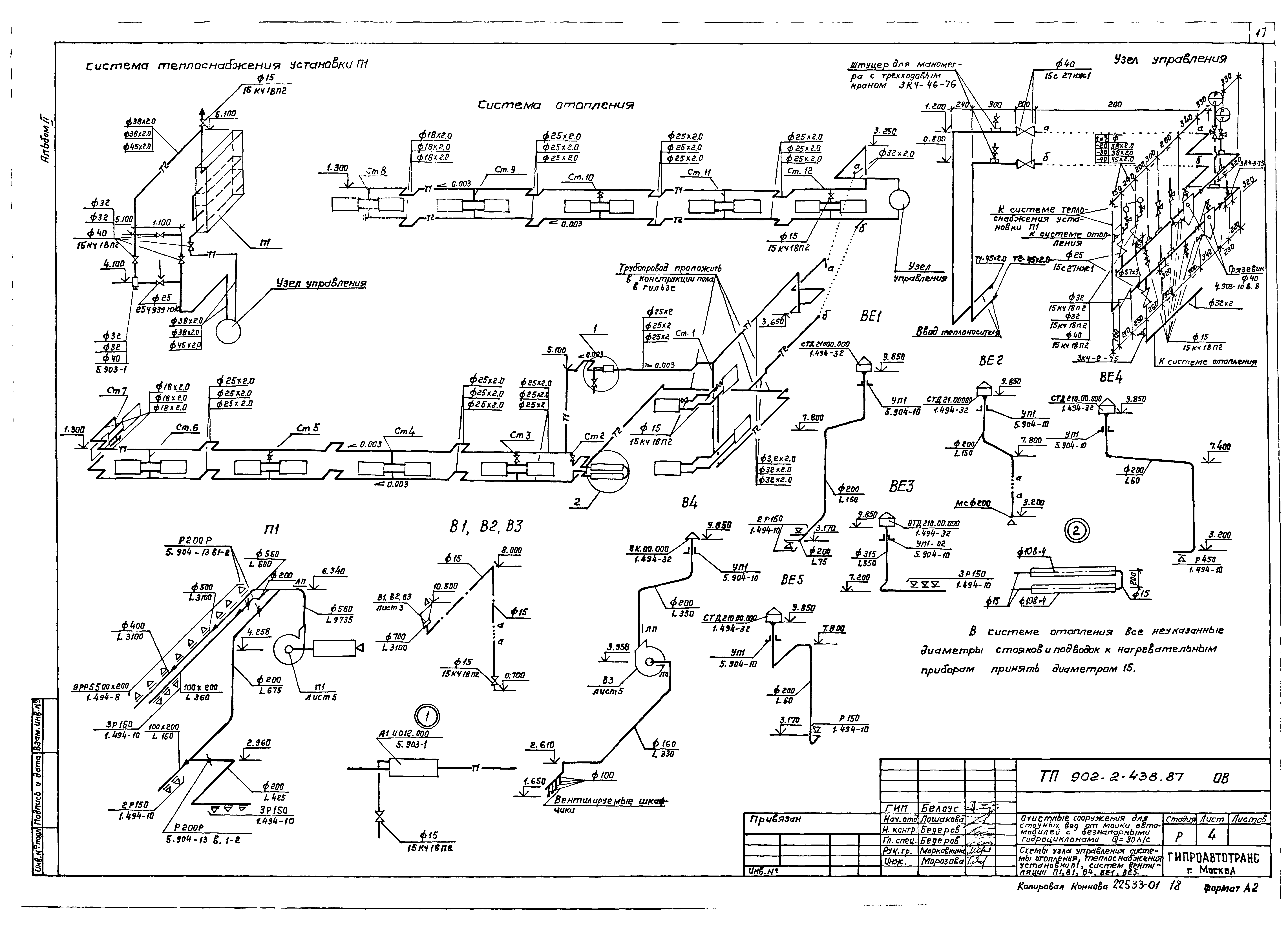

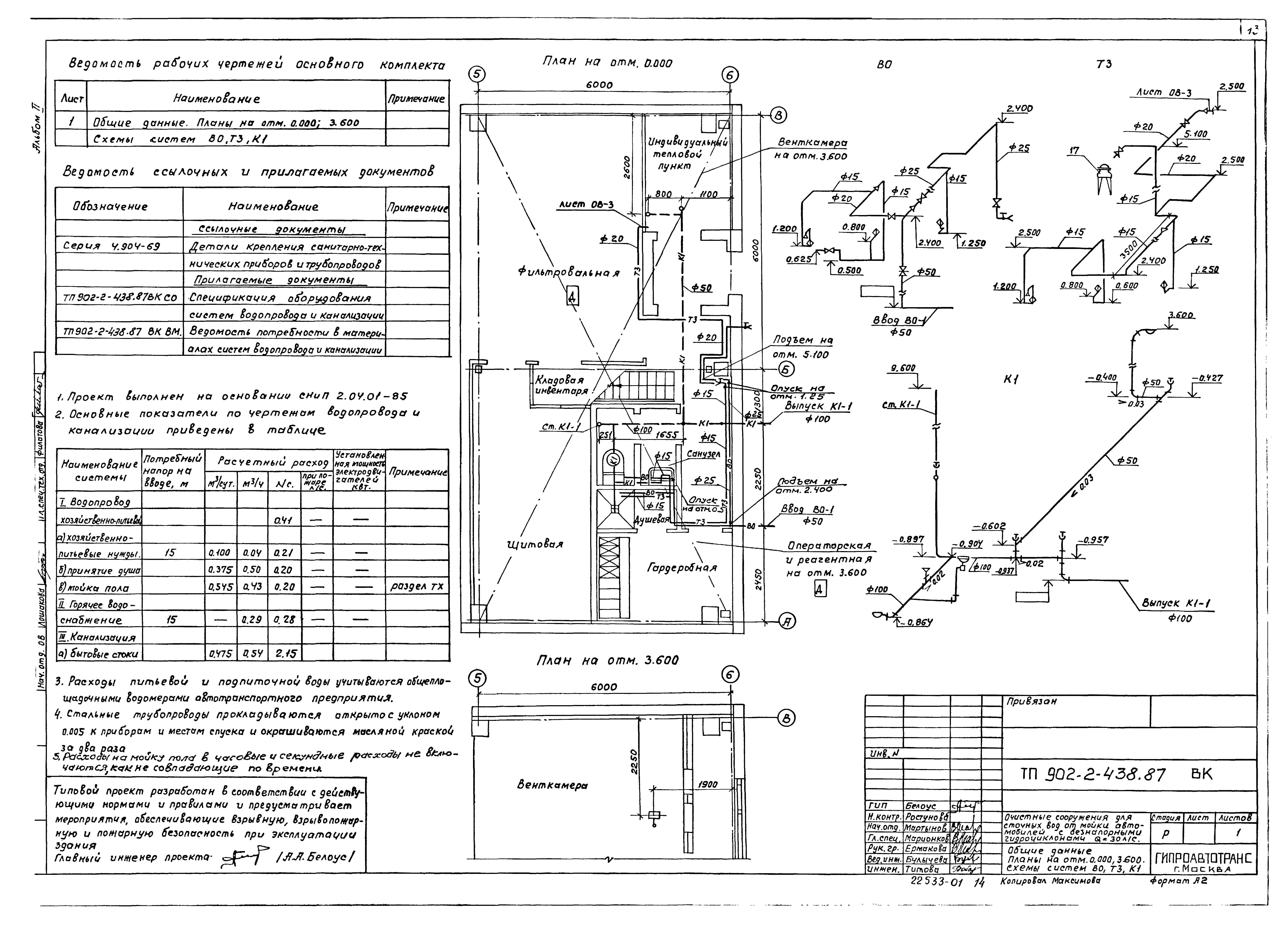

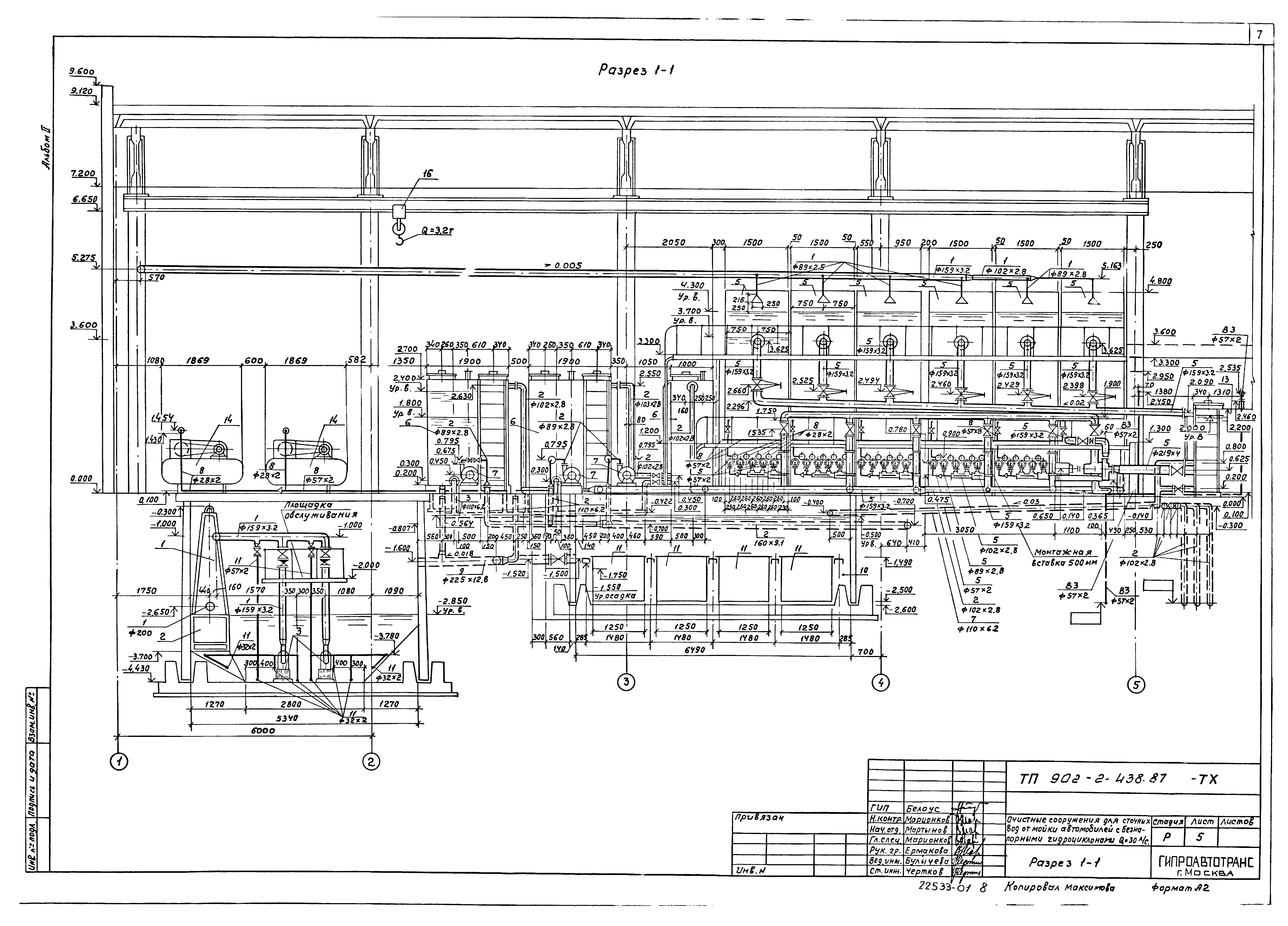

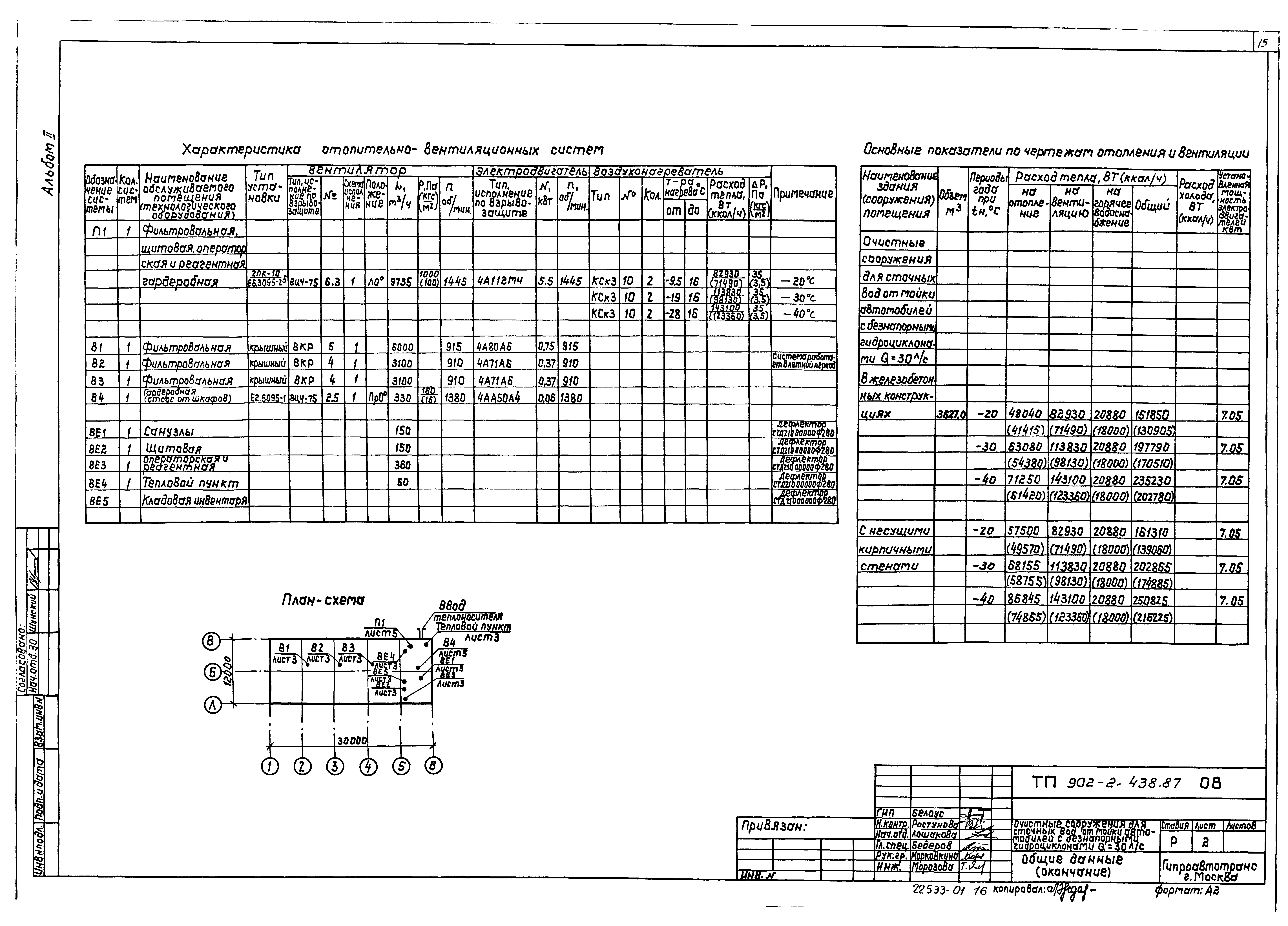

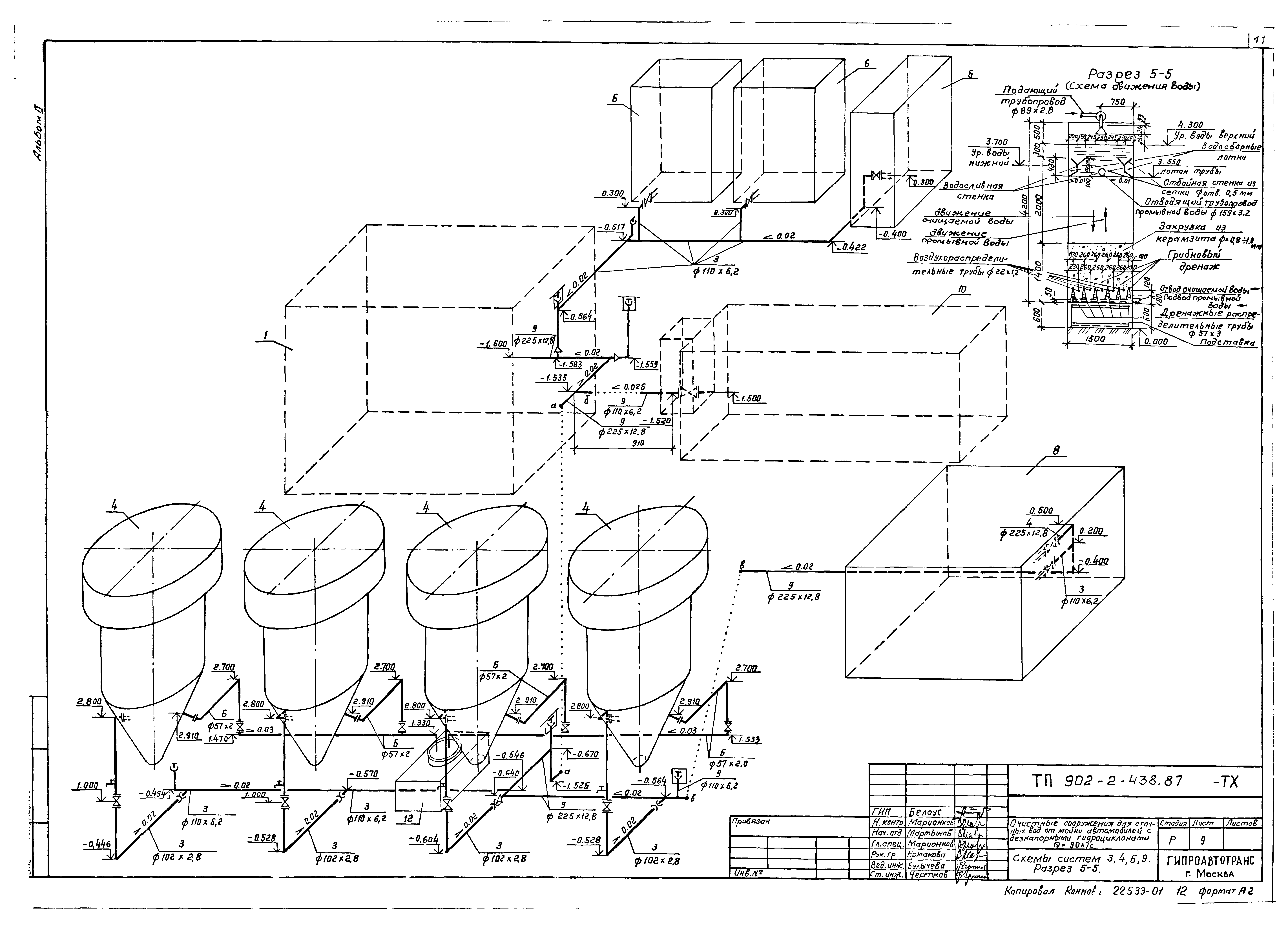

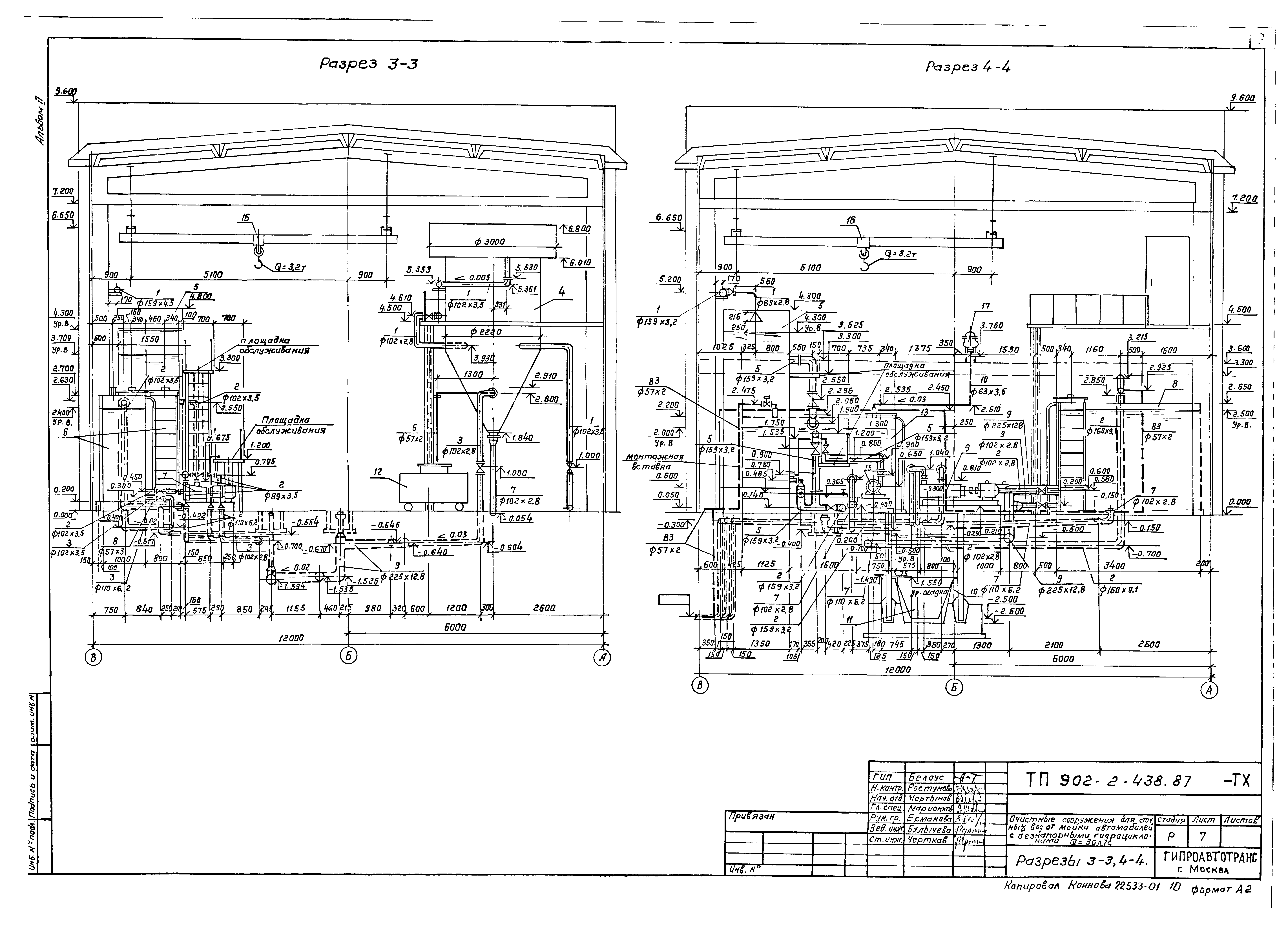

Оглавление:	ТП 902-2-438.87-ТХ Технологическая часть ТП 902-2-438.87-ТХ-1 Общие данные ТП 902-2-438.87-ТХ-2 Схема взаимного расположения здания мойки и очистных сооружений. План расстановки технологического оборудования ТП 902-2-438.87-ТХ-3 Технологическая схема очистки сточных вод ТП 902-2-438.87-ТХ-4 План на отм. 0.000. Фрагменты 1 и 2 ТП 902-2-438.87-ТХ-5 Разрез 1-1 ТП 902-2-438.87-ТХ-6 Разрез 2-2 ТП 902-2-438.87-ТХ-7 Разрез 3-3,4-4 ТП 902-2-438.87-ТХ-8 Схемы систем 1,2,5,11,В3 ТП 902-2-438.87-ТХ-9 Схемы систем 3,4,6,9. Разрез 5-5 ТП 902-2-438.87-ТХ-10 Схемы систем 7,8,10 ТП 902-2-438.87-ВК Водоснабжение и канализация ТП 902-2-438.87-ВК-1 Общие данные. Планы на отм. 0.000, 3.600. Схемы систем ВО,Т3,К1 ТП 902-2-438.87-ОВ Отопление и вентиляция ТП 902-2-438.87-ОВ-1 Общие данные (начало) ТП 902-2-438.87-ОВ-2 Общие данные (окончание) ТП 902-2-438.87-ОВ-3 Отопление, теплоснабжение и вентиляция. Планы на отм. 0.000 и 3.600. Фрагмент 1 ТП 902-2-438.87-ОВ-4 Схемы узла управления, системы отопления теплоснабжения установки П1, систем вентиляции П1,В1...В3,ВЕ1...ВЕ5 ТП 902-2-438.87-ОВ-5 Установки систем П1,В3
Разработан:	Гипроавтотранс
Утверждён:	01.10.1987 Минавтотранс РСФСР (Russian Federation Minavtotrans 11)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения для очистки производственных сточных вод Сооружения для очистки сточных вод от мойки автомобилей
Заменяет собой:	Типовой проект 902-2-406.86 «Очистные сооружения для сточных вод от мойки автомобилей с безнапорными гидроциклонами производительностью 30 л/с (с несущими кирпичными стенами)»
Чем заменён:	Типовой проект 902-2-489.92 «Очистные сооружения для сточных вод от мойки автомобилей производительностью 30 л/с»
