Скачать Типовой проект 705-1-206.86 Альбом III. Конструкции металлические

Дата актуализации: 10.08.2017

Типовой проект 705-1-206.86

Альбом III. Конструкции металлические

Обозначение:	Типовой проект 705-1-206.86
Обозначение англ:	705-1-206.86
Статус:	действует
Название рус.:	Альбом III. Конструкции металлические
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	14.08.1985

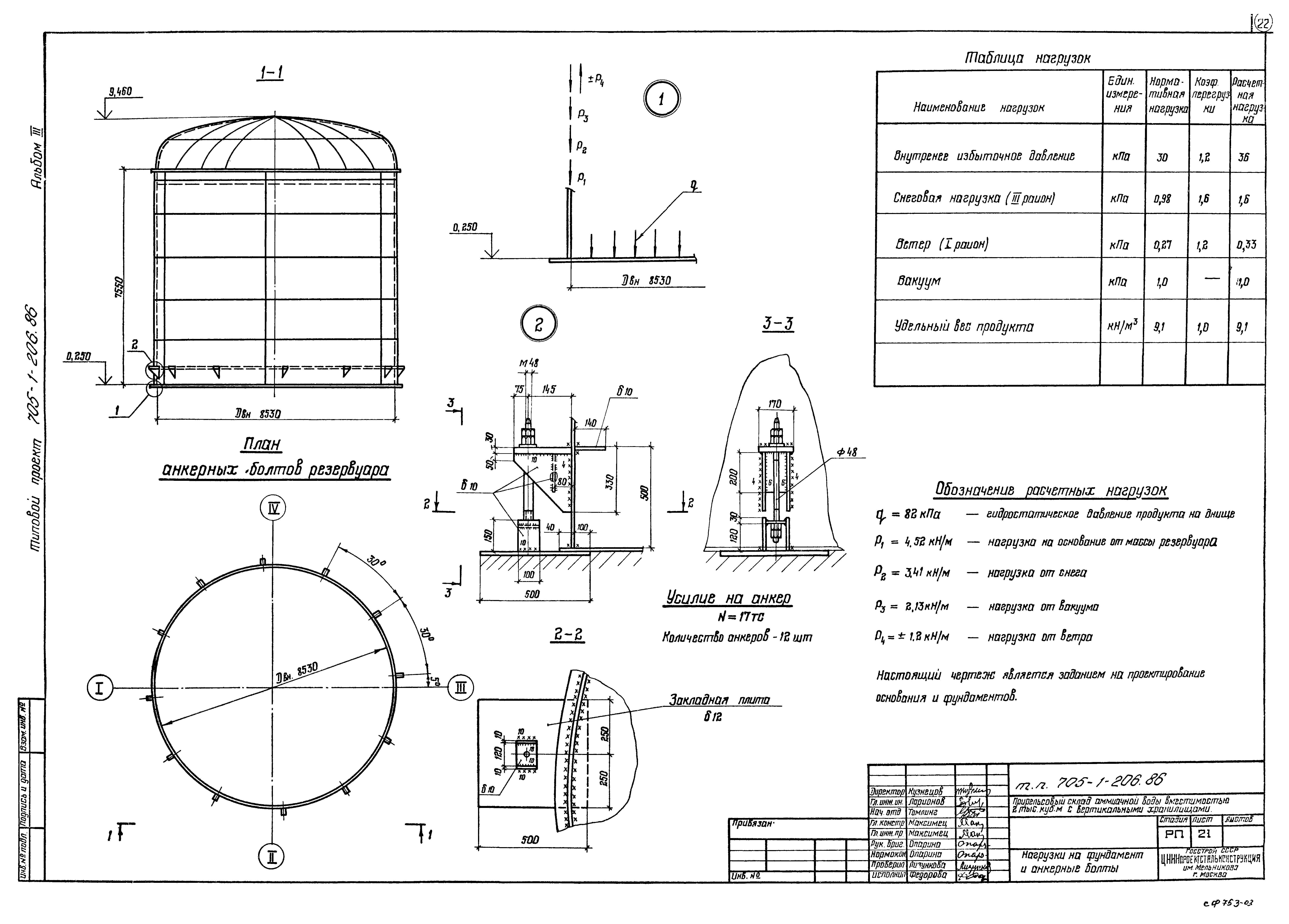

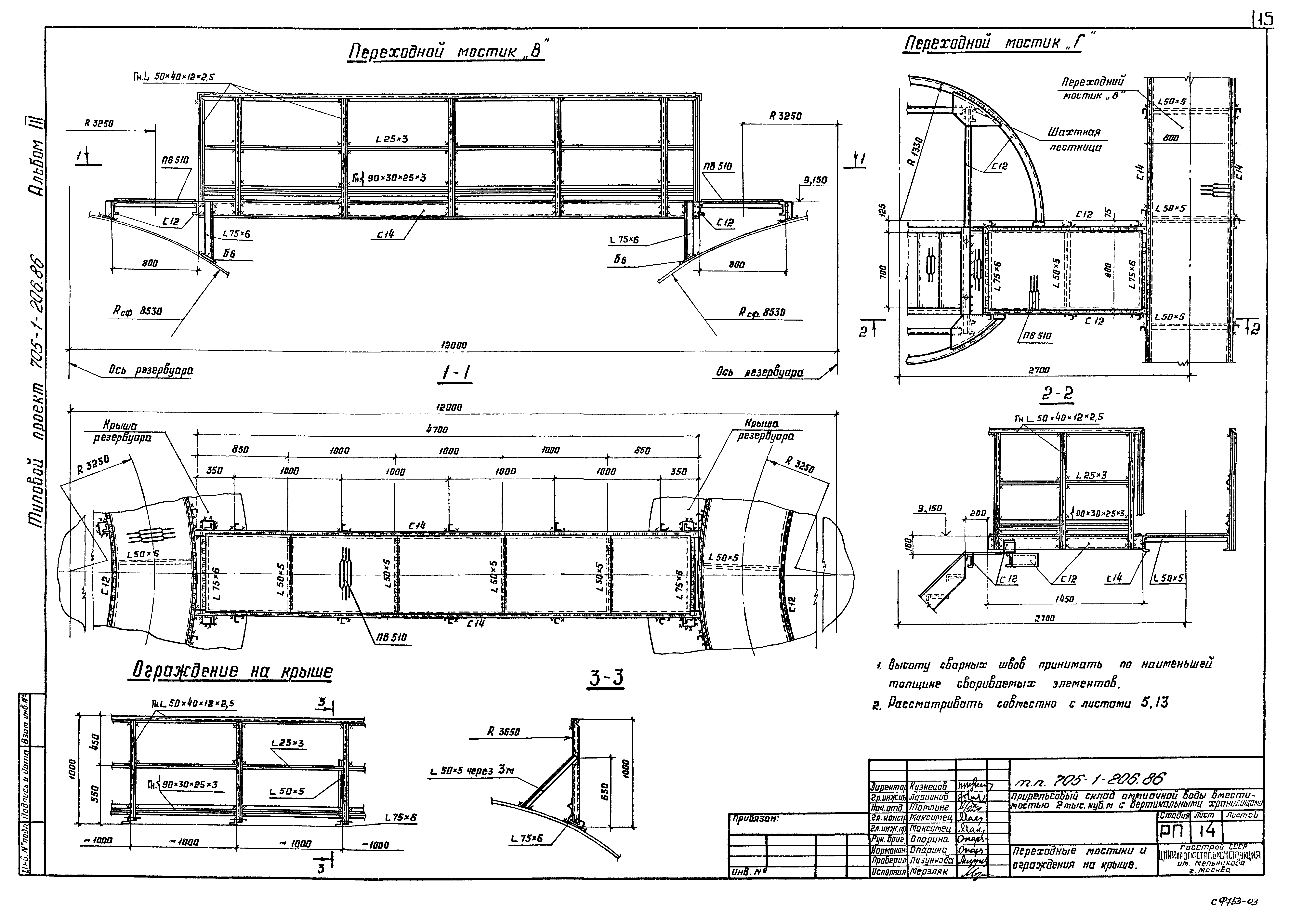

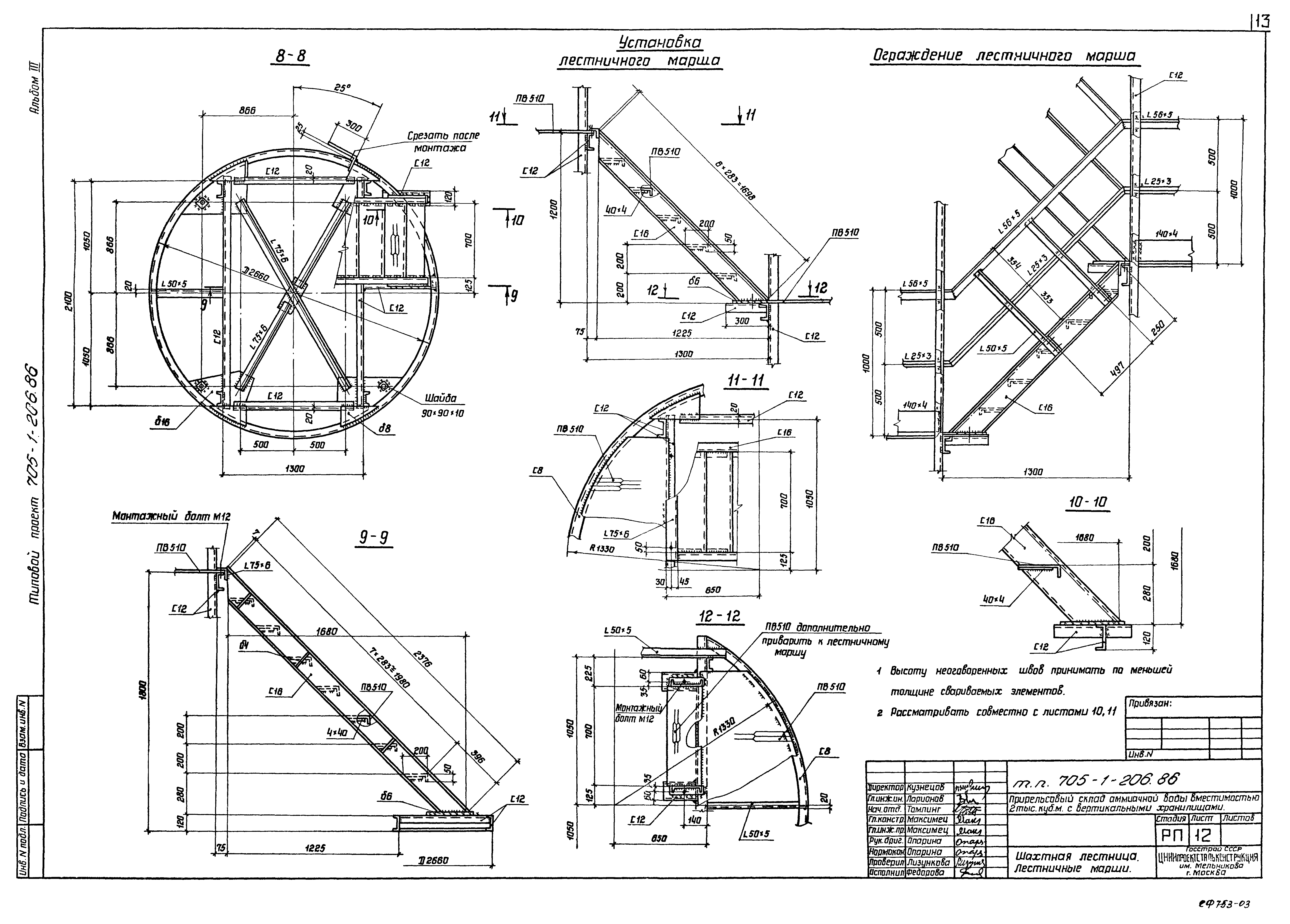

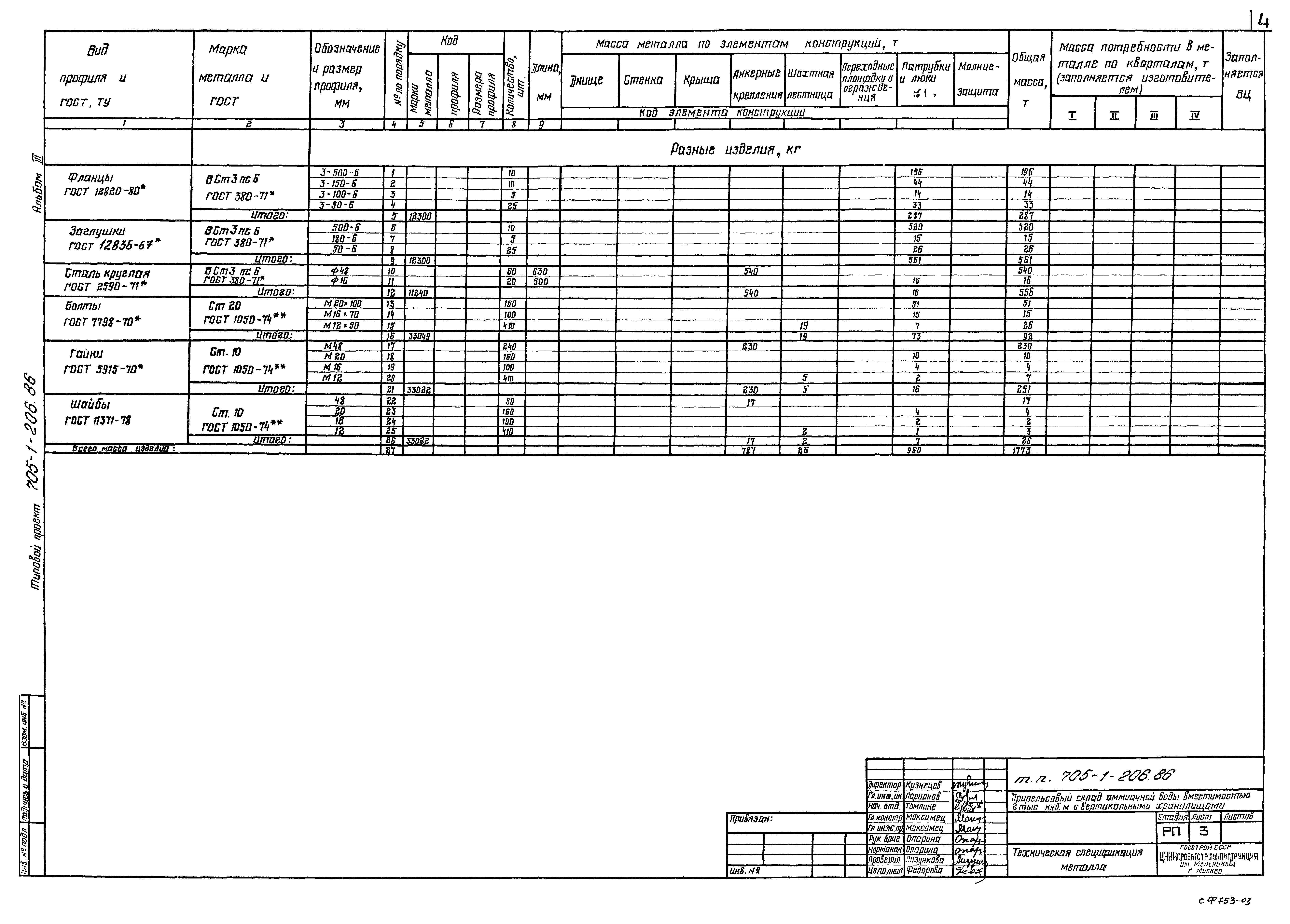

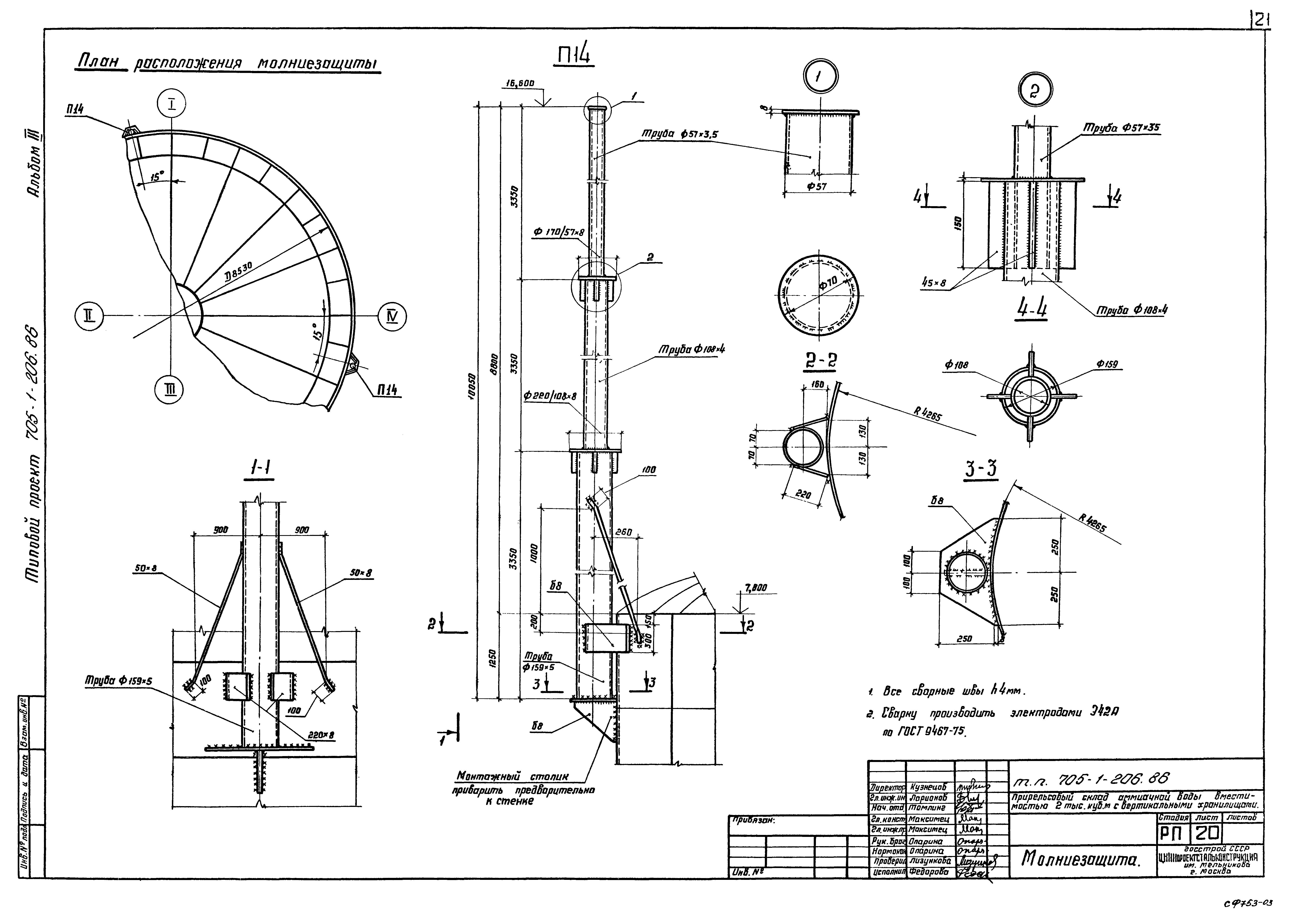

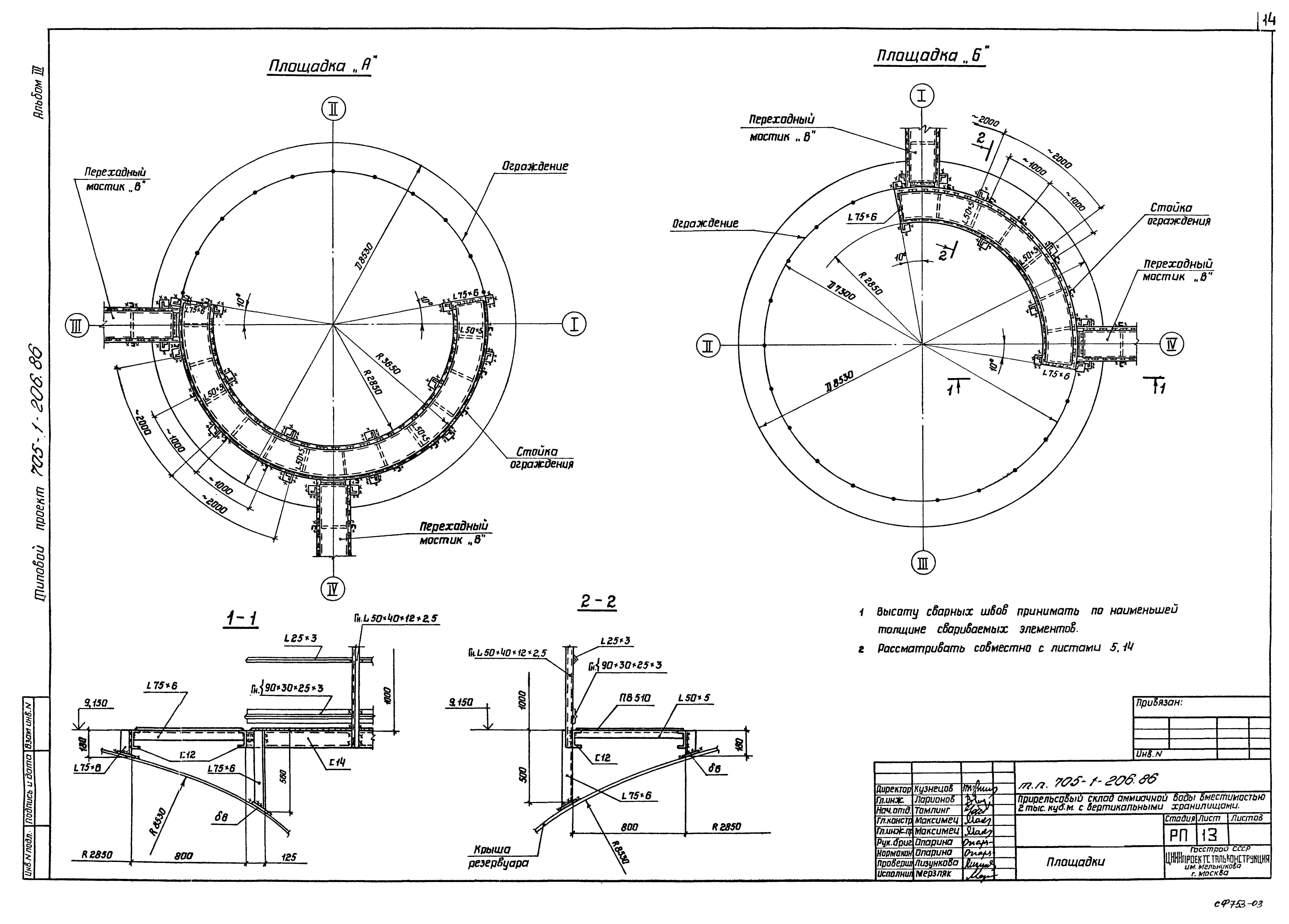

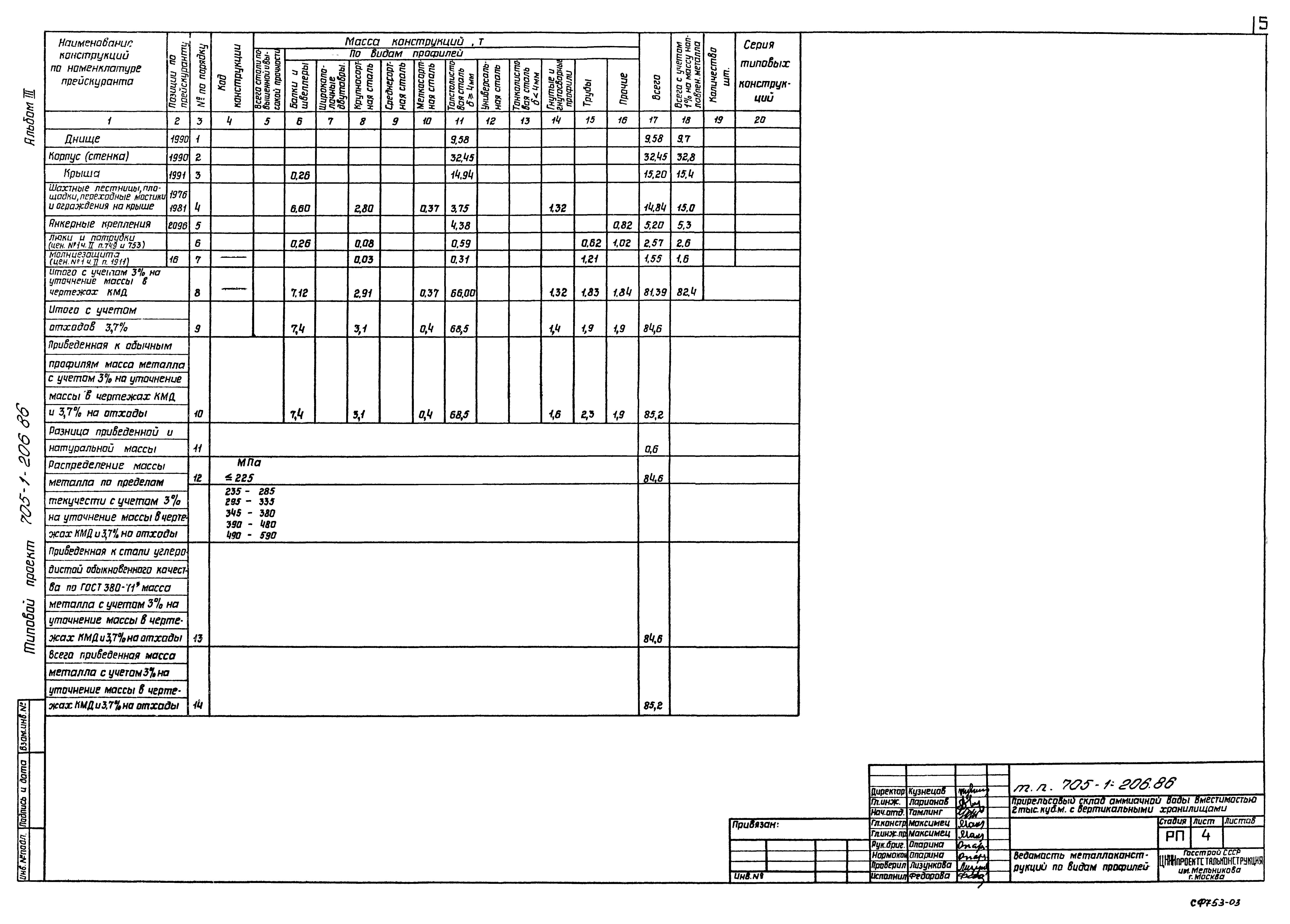

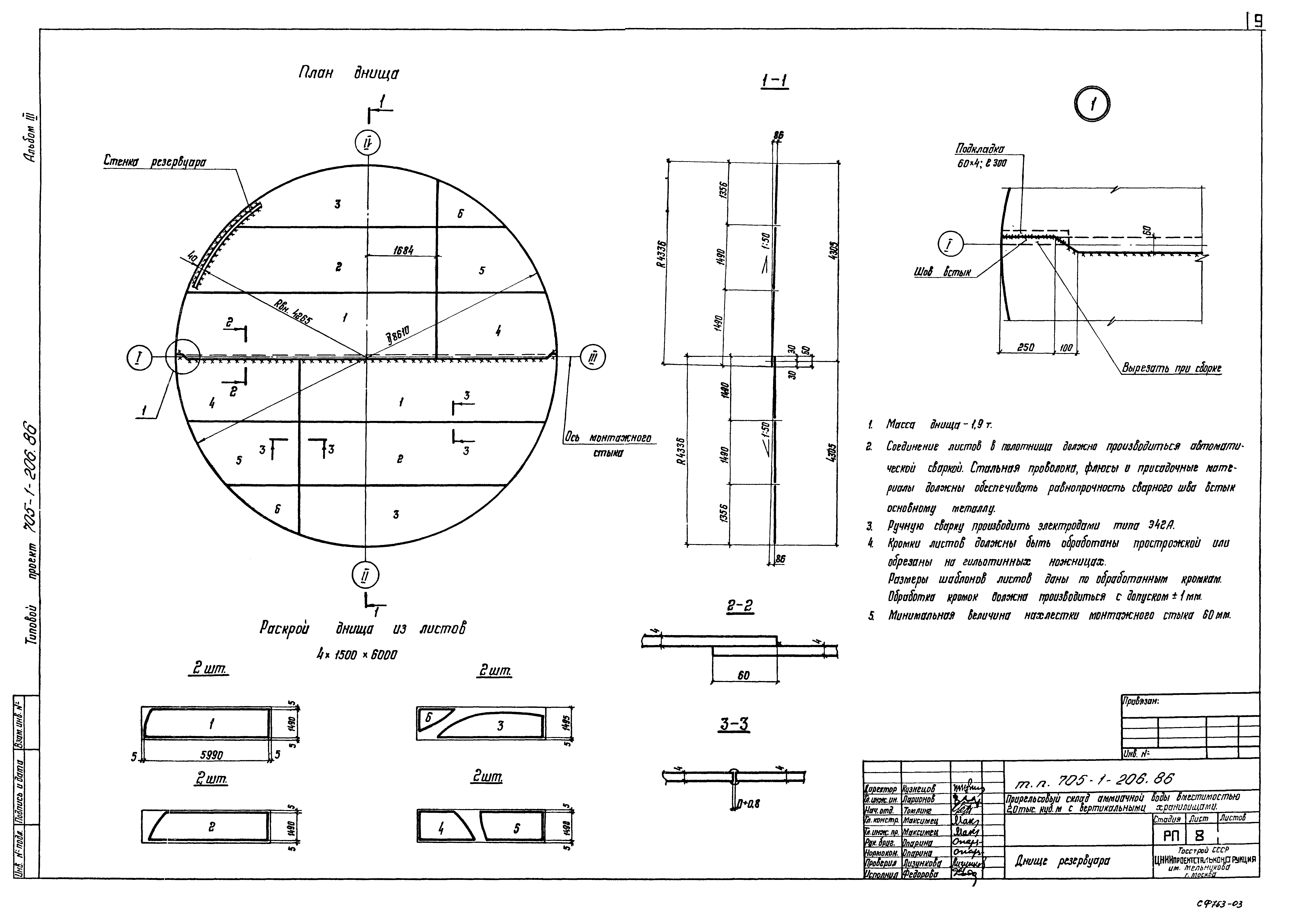

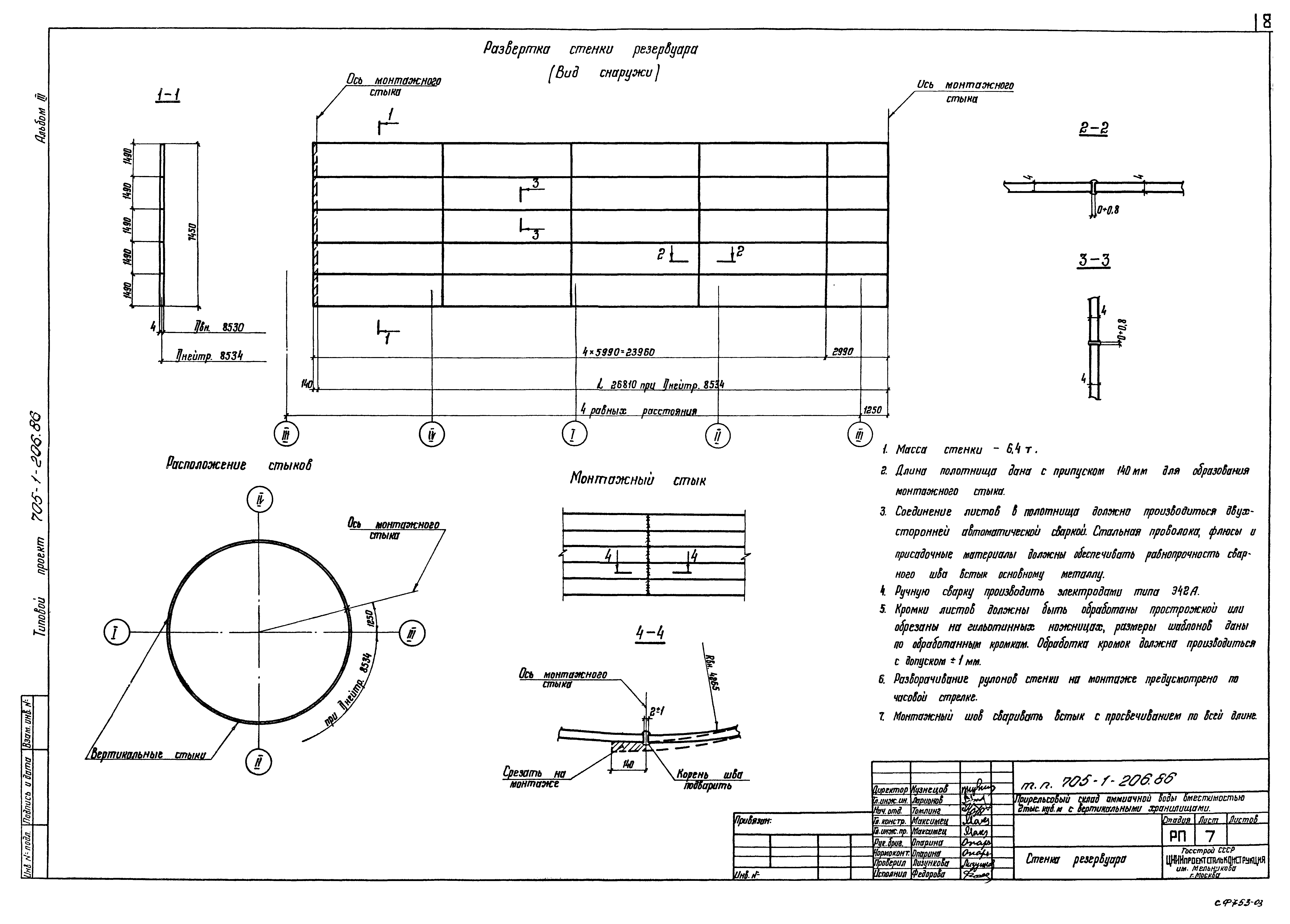

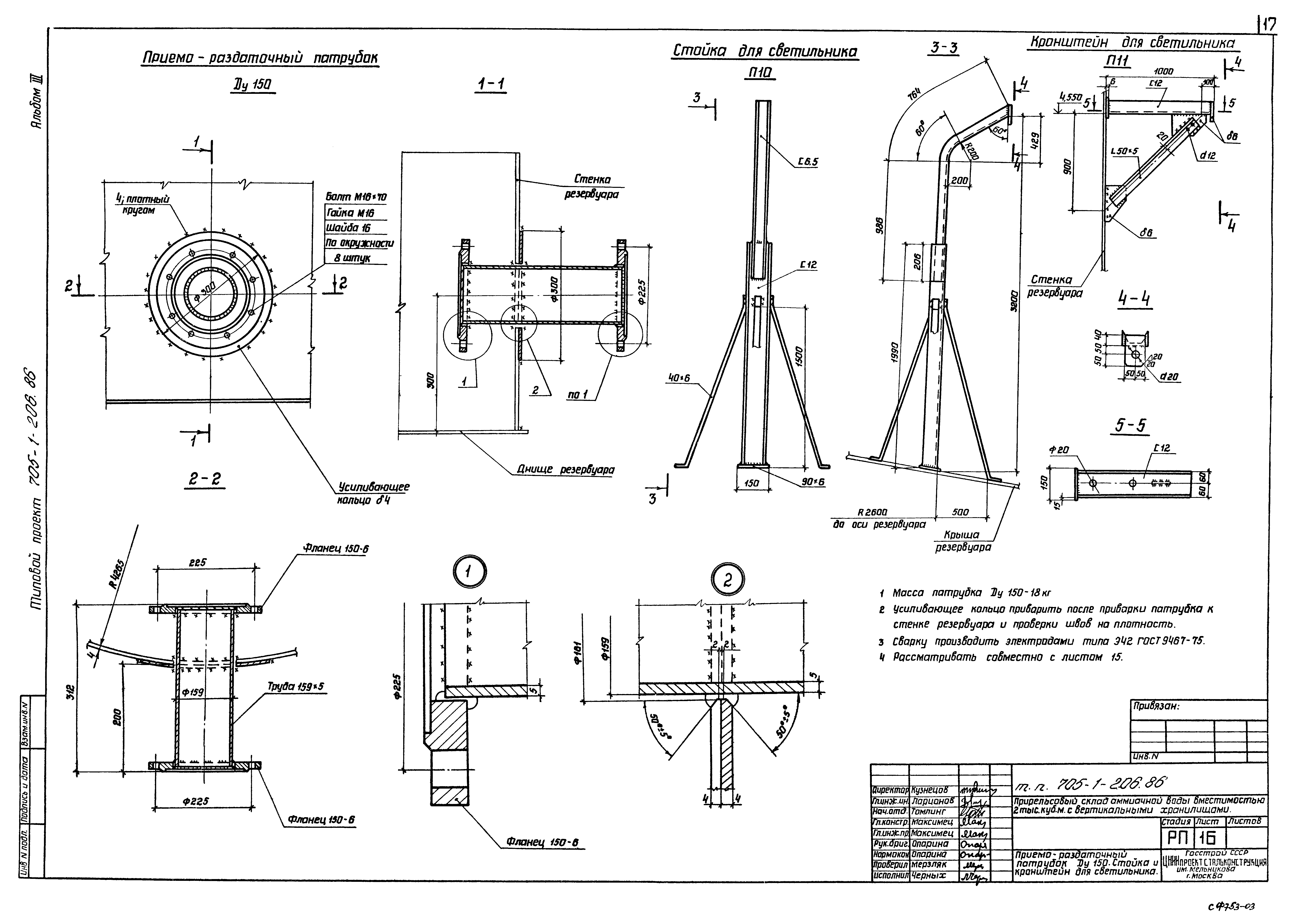

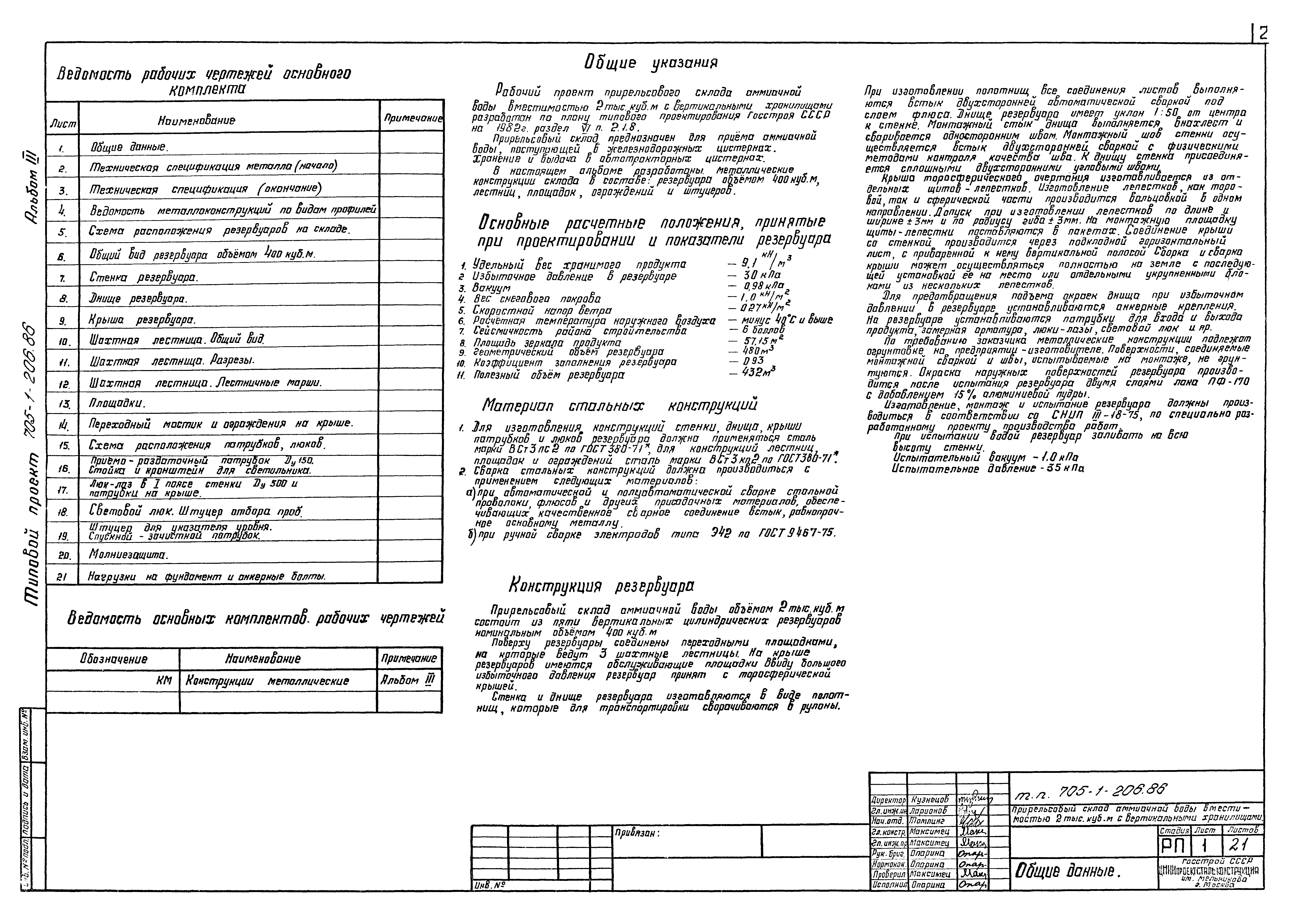

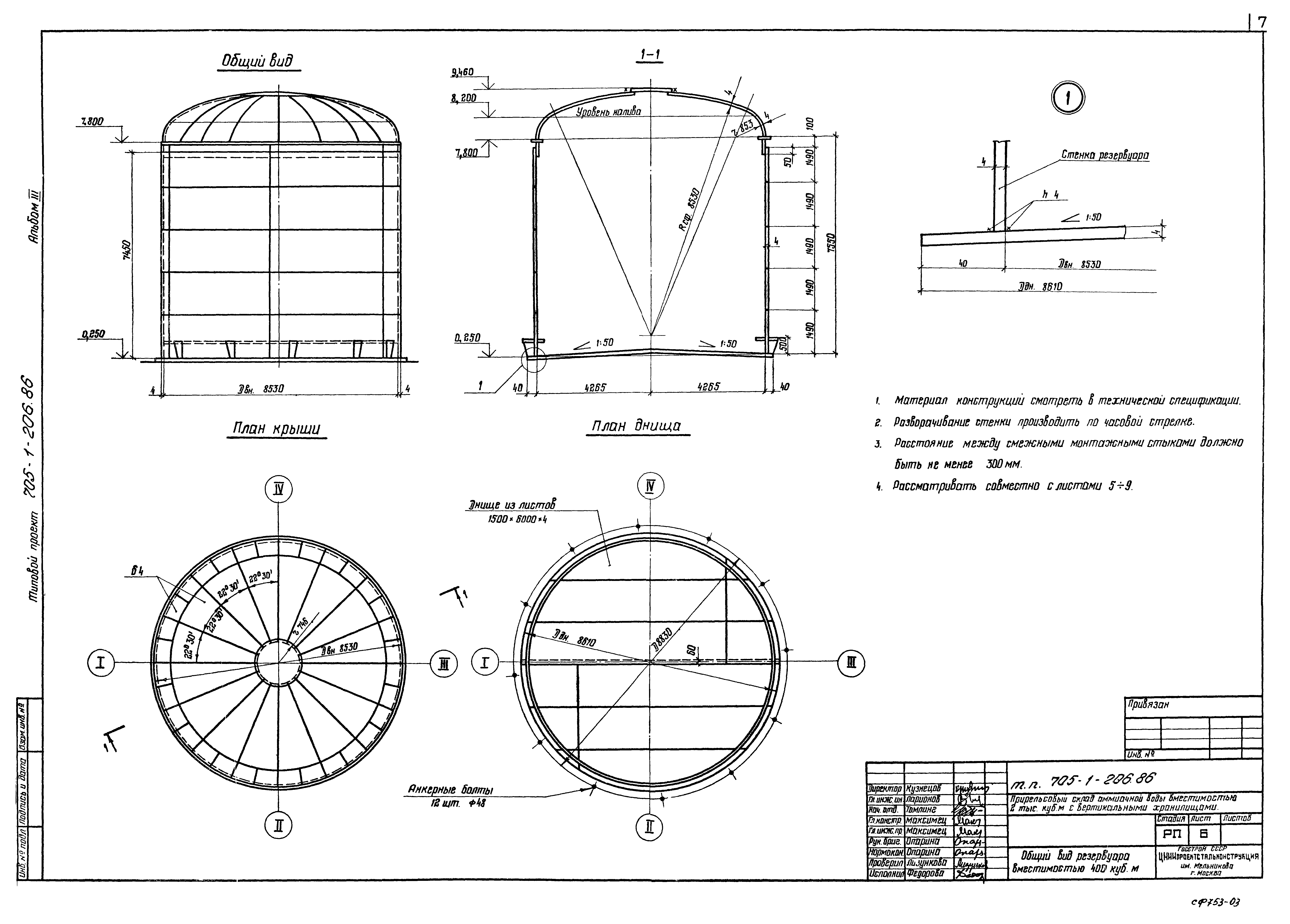

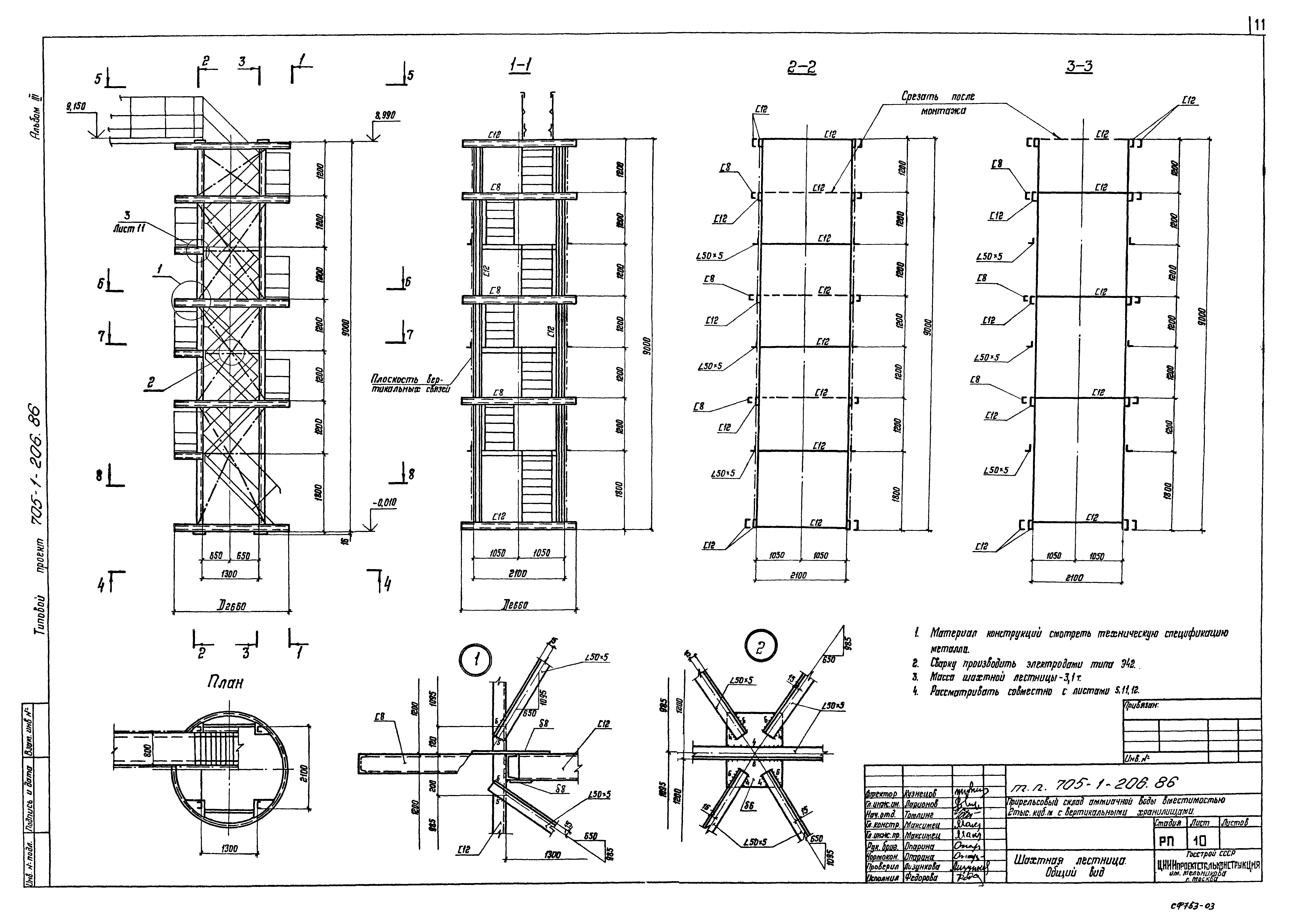

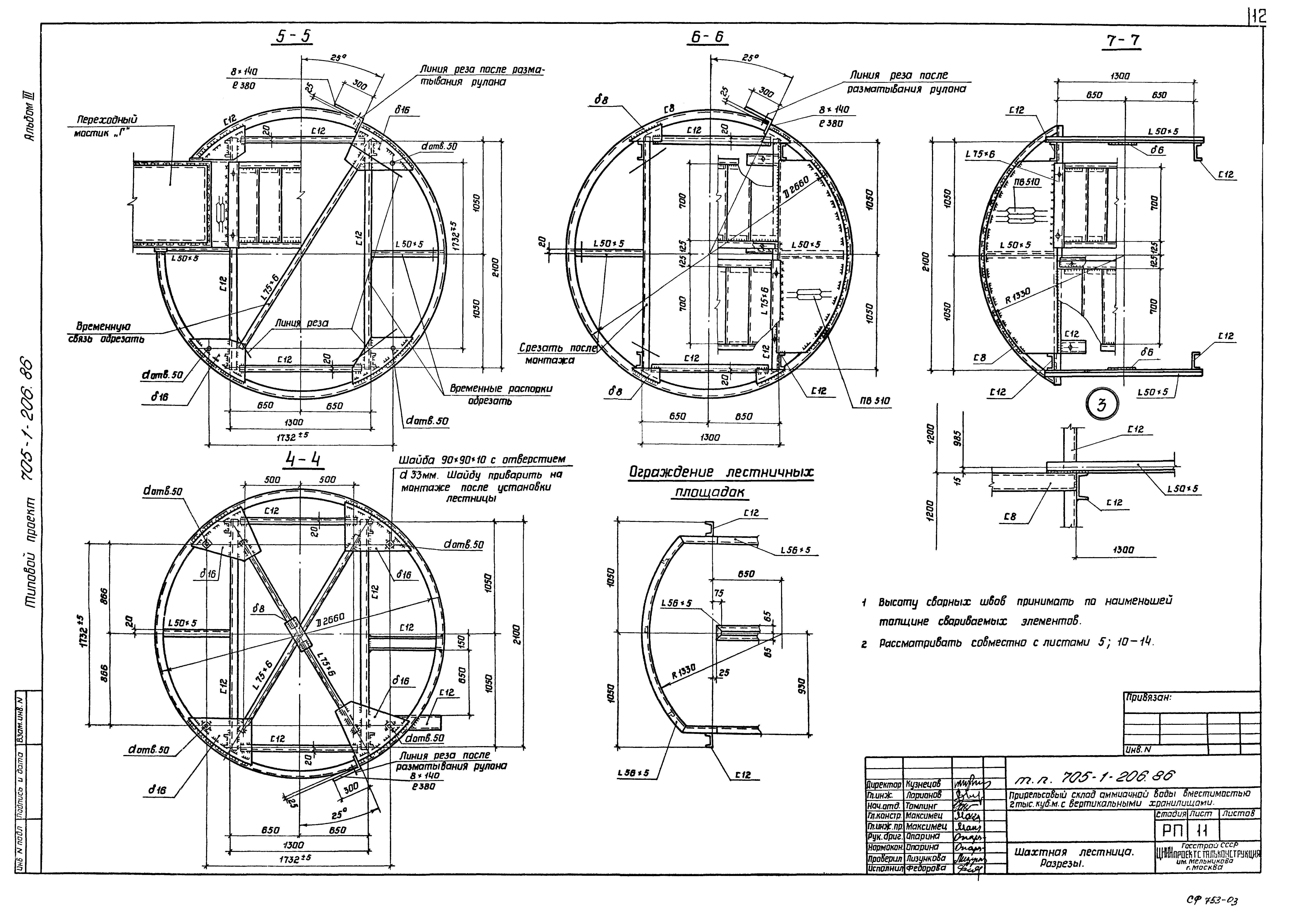

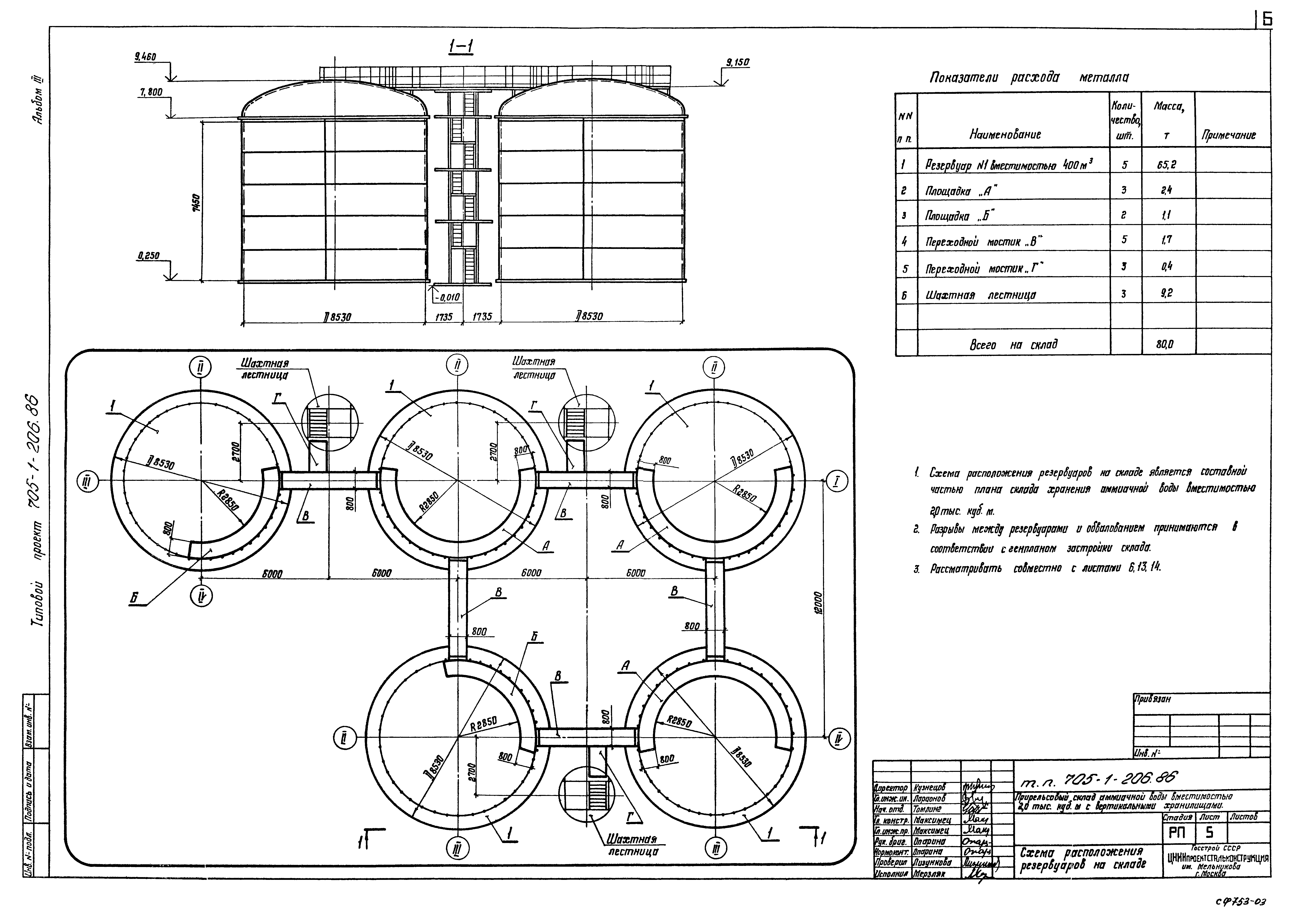

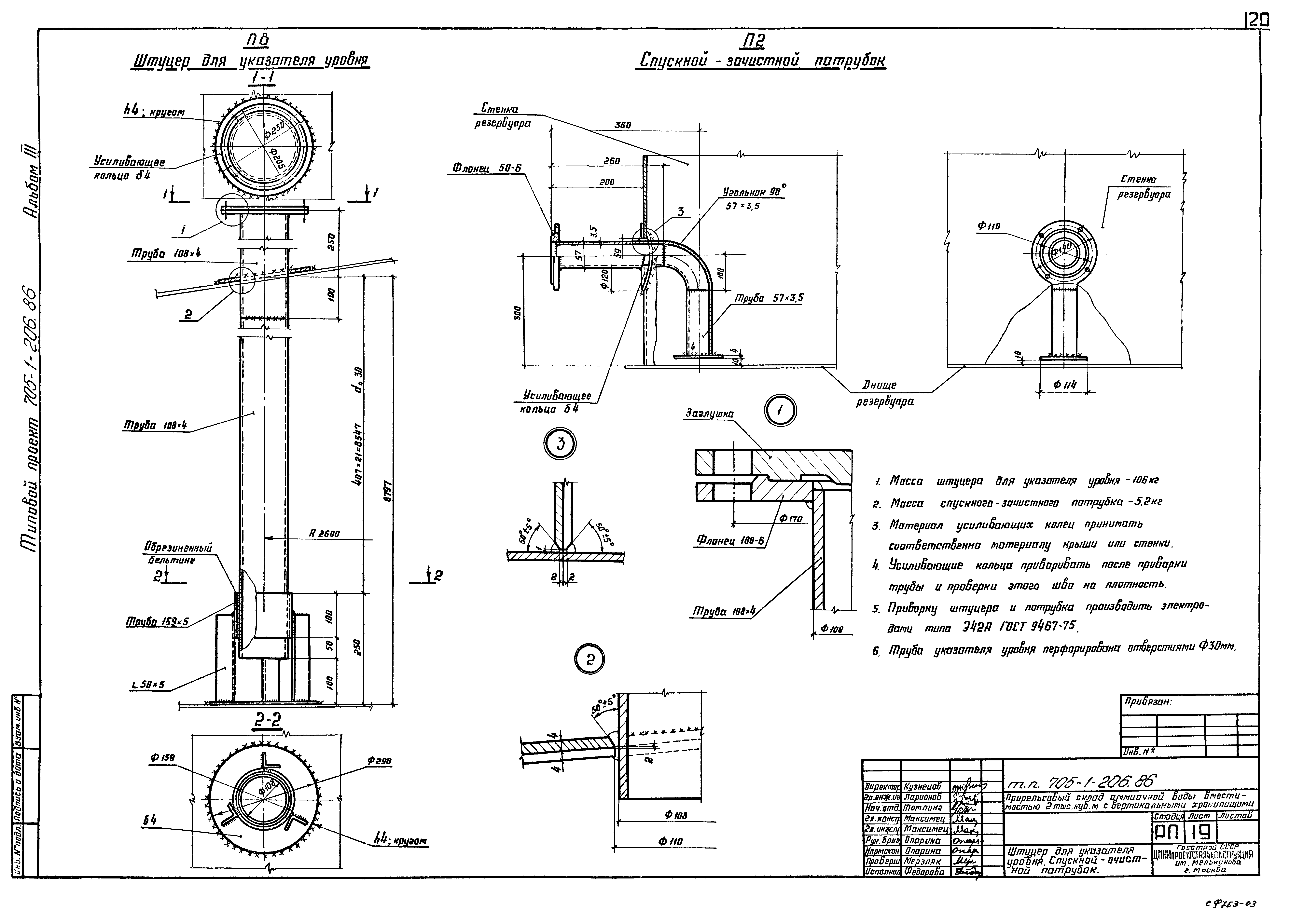

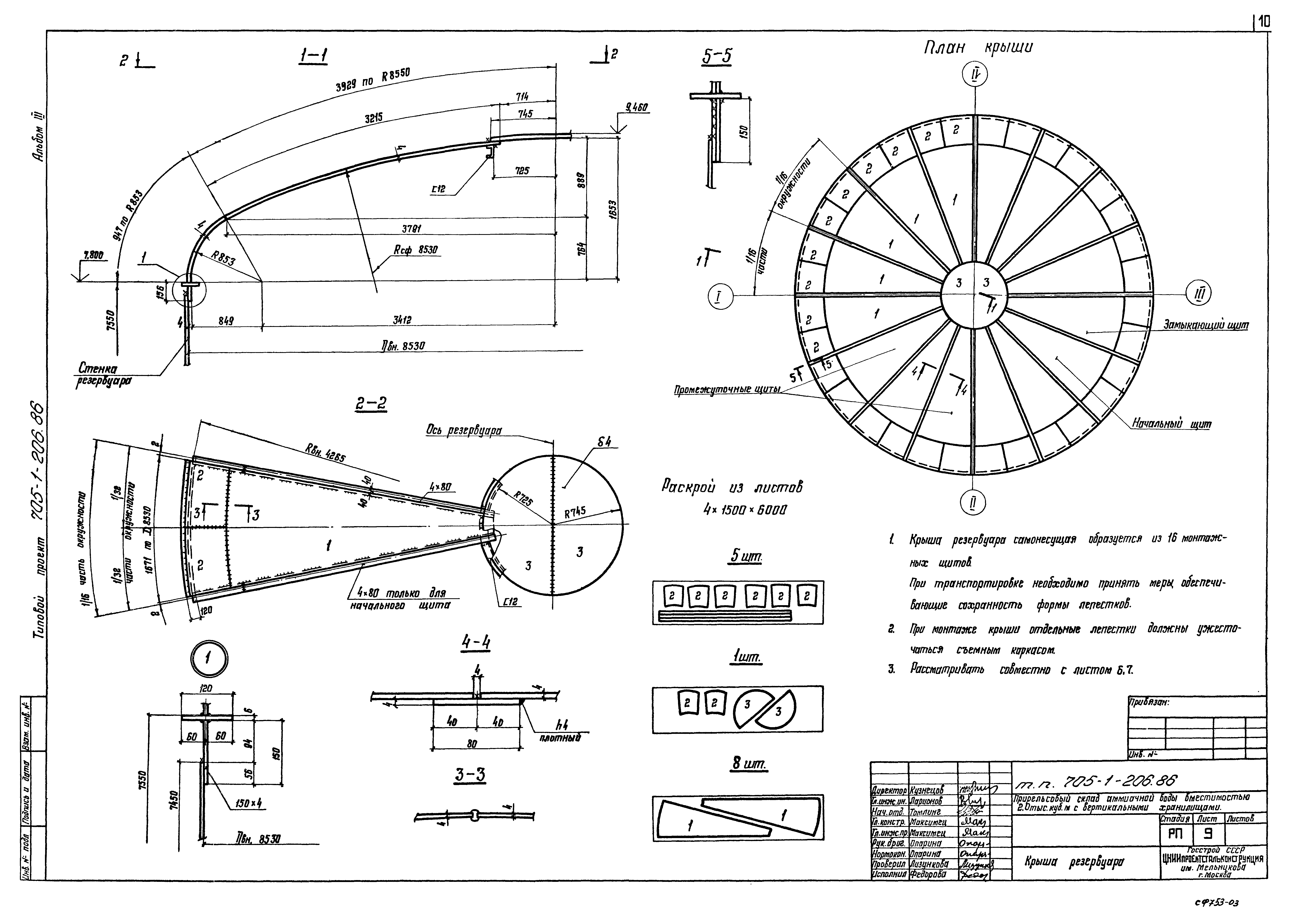

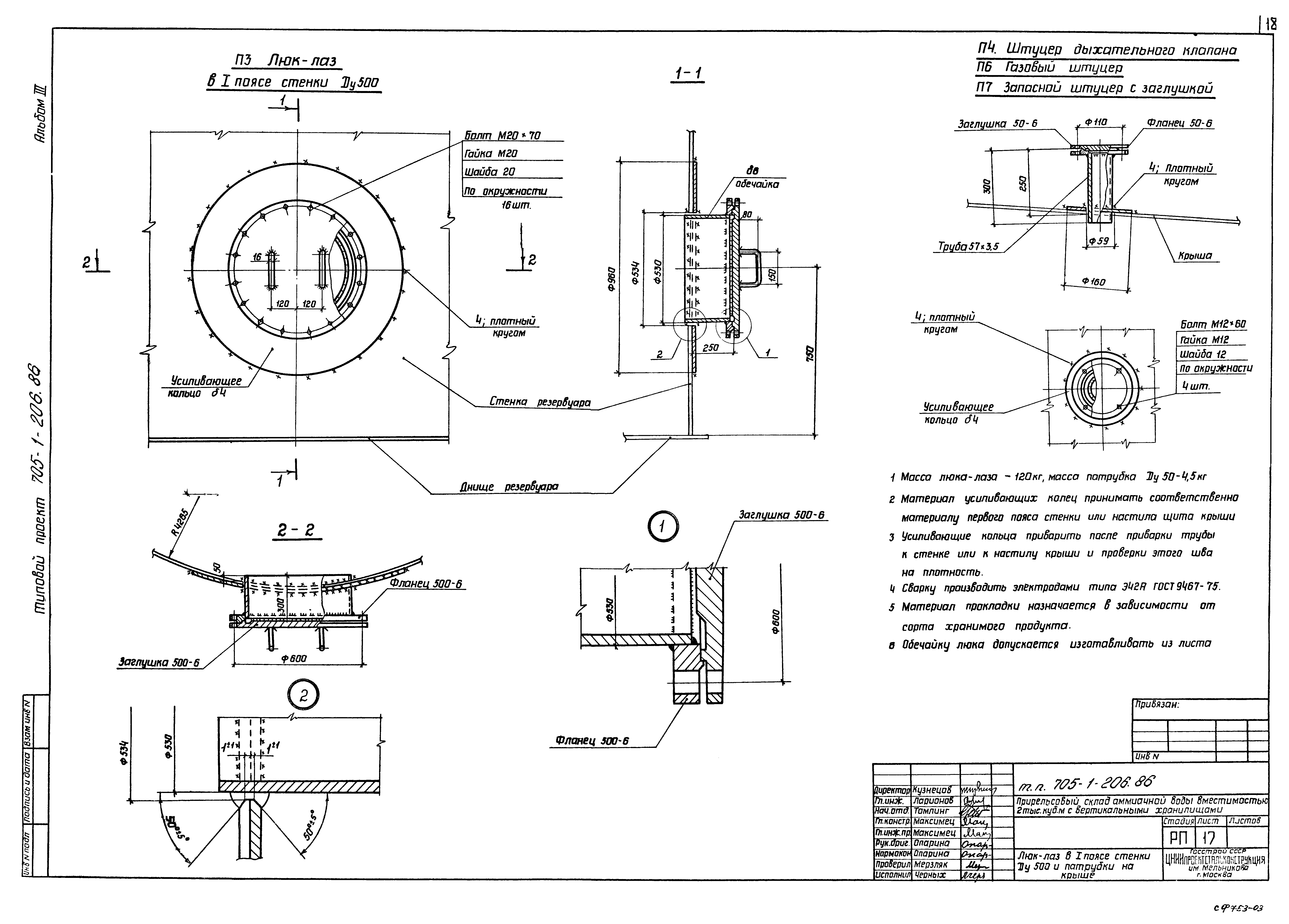

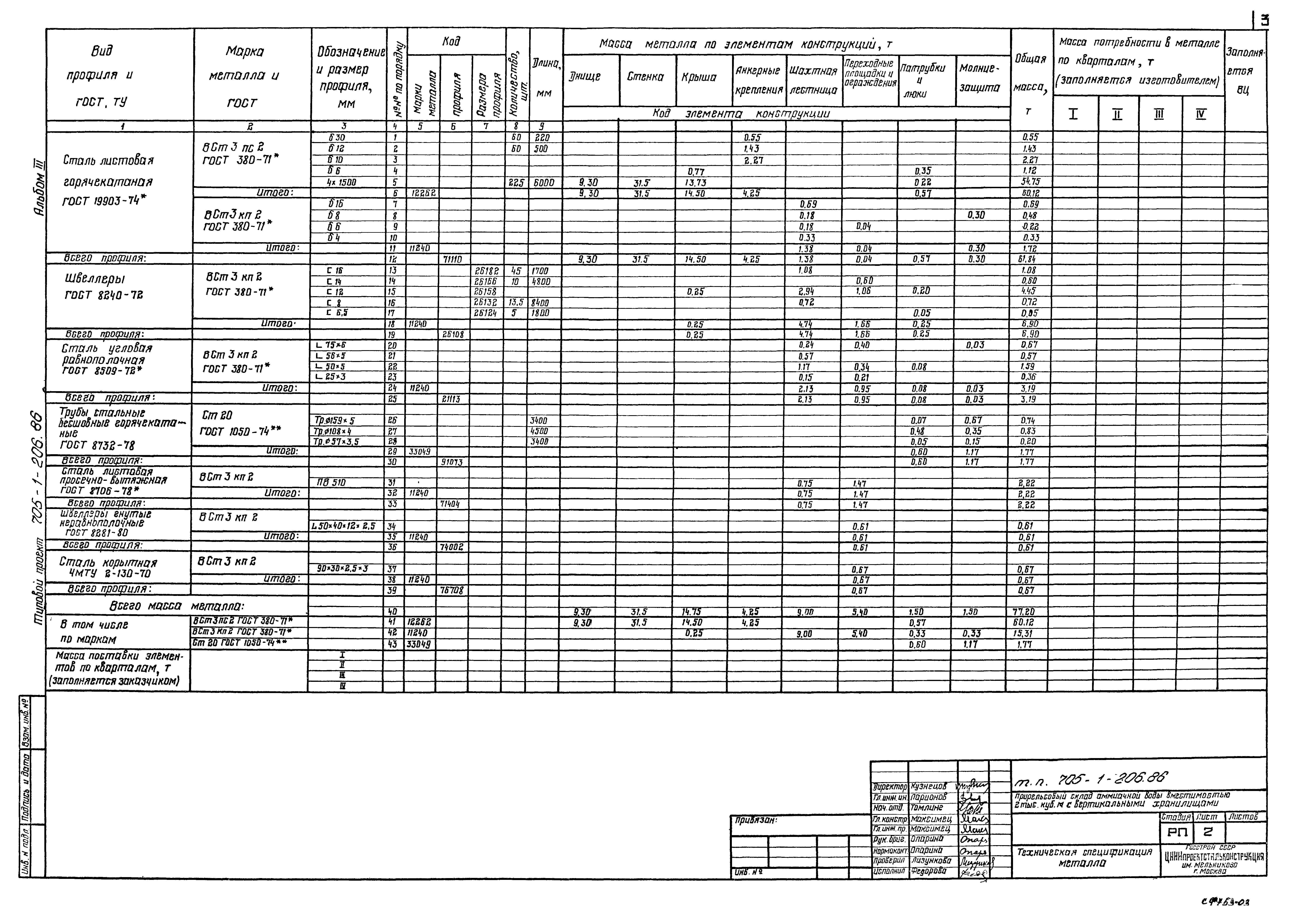

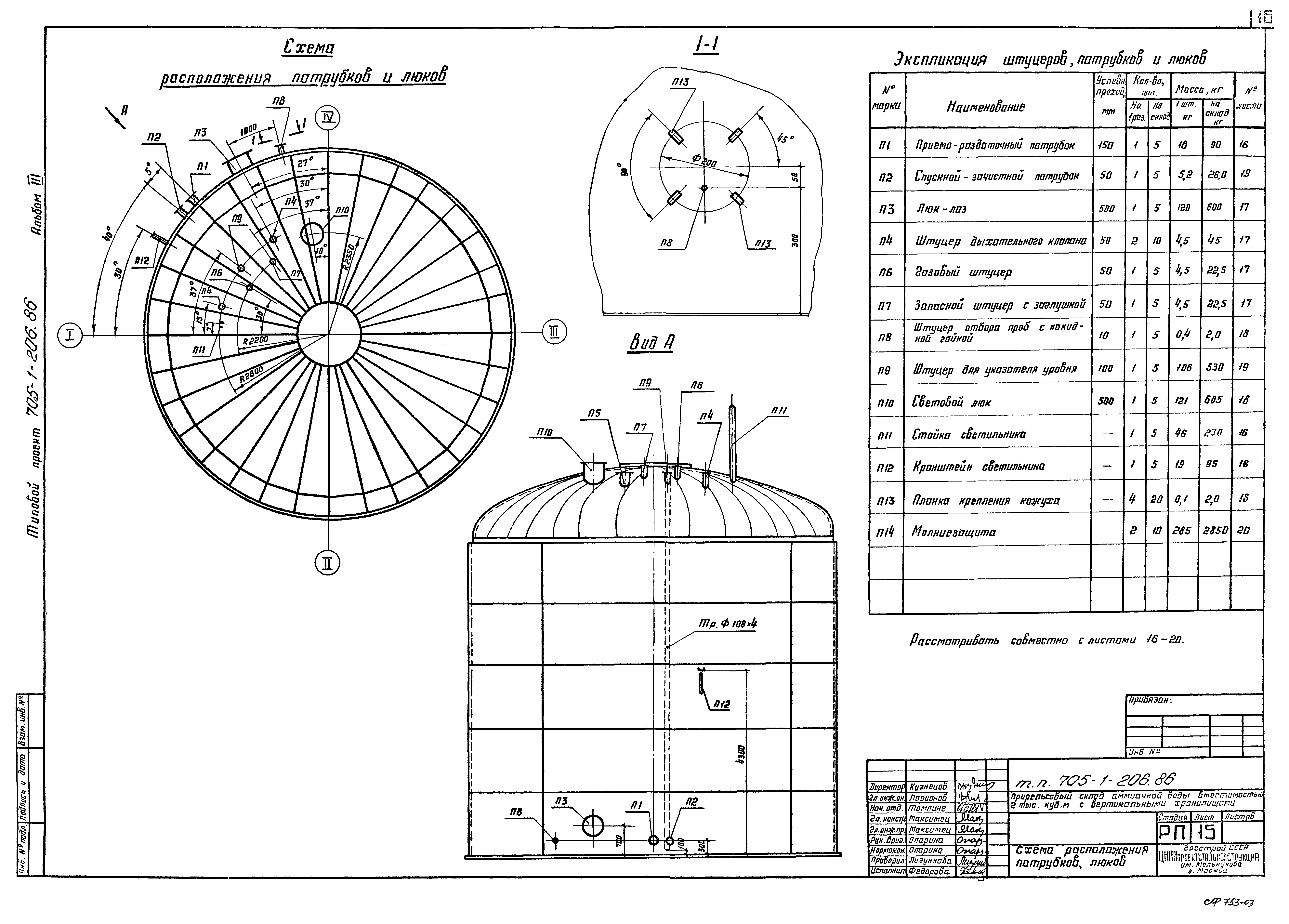

Оглавление:	ТП 705-1-206.86-1 Общие данные ТП 705-1-206.86-2 Техническая спецификация металла (начало) ТП 705-1-206.86-3 Техническая спецификация металла (окончание) ТП 705-1-206.86-4 Ведомость металлоконструкций по видам профилей ТП 705-1-206.86-5 Схема расположения резервуаров на складе ТП 705-1-206.86-6 Общий вид резервуара объемом 400 куб. м ТП 705-1-206.86-7 Стенка резервуара ТП 705-1-206.86-8 Днище резервуара ТП 705-1-206.86-9 Крыша резервуара ТП 705-1-206.86-10 Шахтная лестница. Общий вид ТП 705-1-206.86-11 Шахтная лестница. Разрезы ТП 705-1-206.86-12 Шахтная лестница. Лестничные марши ТП 705-1-206.86-13 Площадки ТП 705-1-206.86-14 Переходный мостик и ограждения на крыше ТП 705-1-206.86-15 Схема расположения патрубков, люков ТП 705-1-206.86-16 Приемо-раздаточный патрубок Ду150. Стойка и кронштейн для светильника ТП 705-1-206.86-17 Люк-лаз в 1 поясе стенки Ду500 и патрубки на крыше ТП 705-1-206.86-18 Световой люк. Штуцер отбора проб ТП 705-1-206.86-19 Штуцер для указателя уровня. Спускной-очистной патрубок ТП 705-1-206.86-20 Молниезащита ТП 705-1-206.86-21 Нагрузки на фундамент и анкерные болты
Разработан:	ЦНИИпроектстальконструкция Гипронефтеспецмонтаж Минмонтажспецстроя СССР (Giproneftespetsmontazh, Minmontazhspetsstroy (USSR) ) Чирчикский филиал ГИАП
Утверждён:	07.02.1984 Минсельхоз СССР (USSR Minselkhoz 6-ЭГ)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения по ремонту, техническому обслуживанию, хранению и обеспечению горюче-смазочными материалами сельхозтехники Склады аммиачной селитры и пестицидов
