Скачать Типовые проектные решения 407-0-135 Альбом V. Строительная часть. Планы строительных конструкций (вариант с металлическими порталами)

Дата актуализации: 10.08.2017

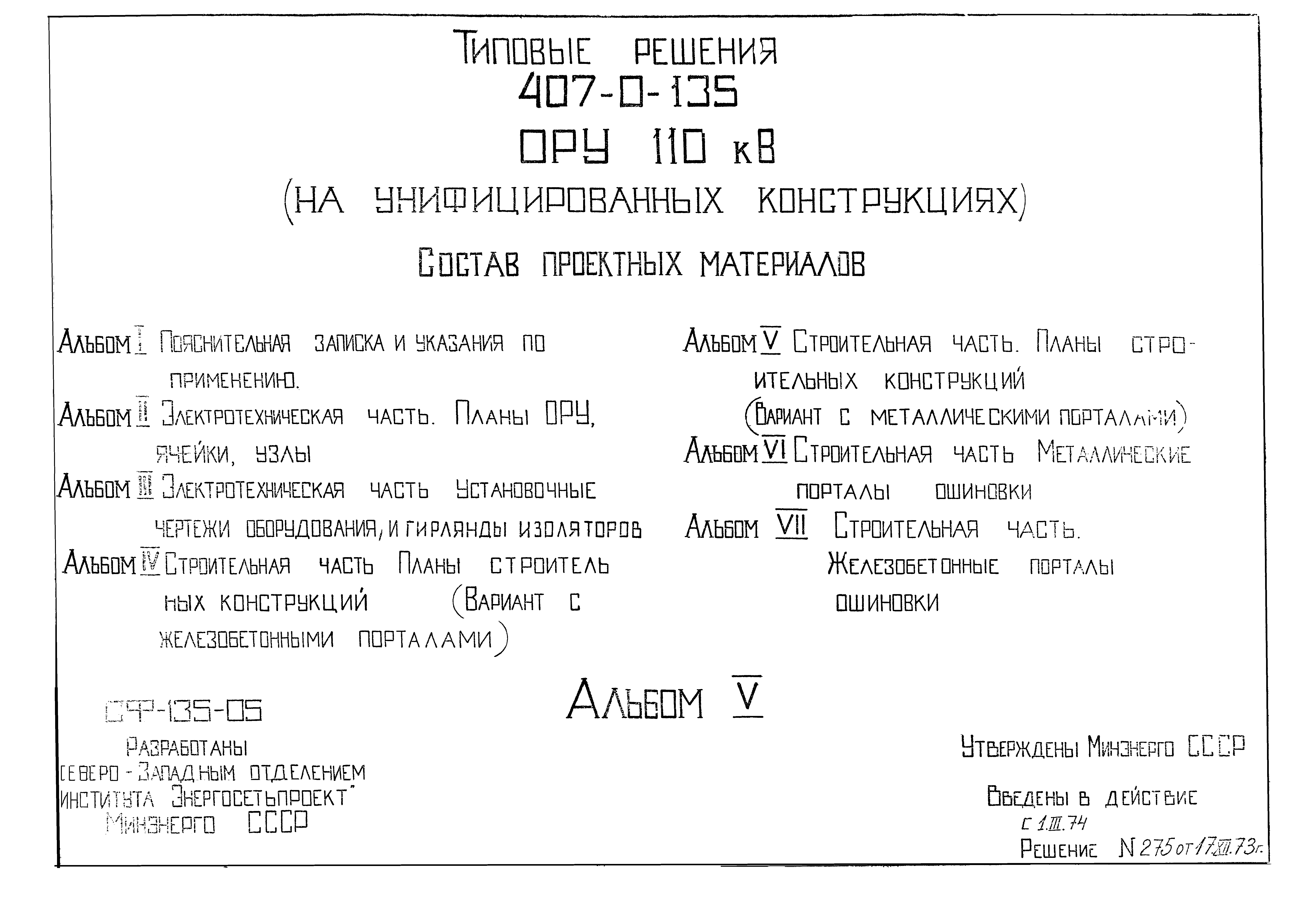

Типовые проектные решения 407-0-135

Альбом V. Строительная часть. Планы строительных конструкций (вариант с металлическими порталами)

Обозначение:	Типовые проектные решения 407-0-135
Обозначение англ:	407-0-135
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом V. Строительная часть. Планы строительных конструкций (вариант с металлическими порталами)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

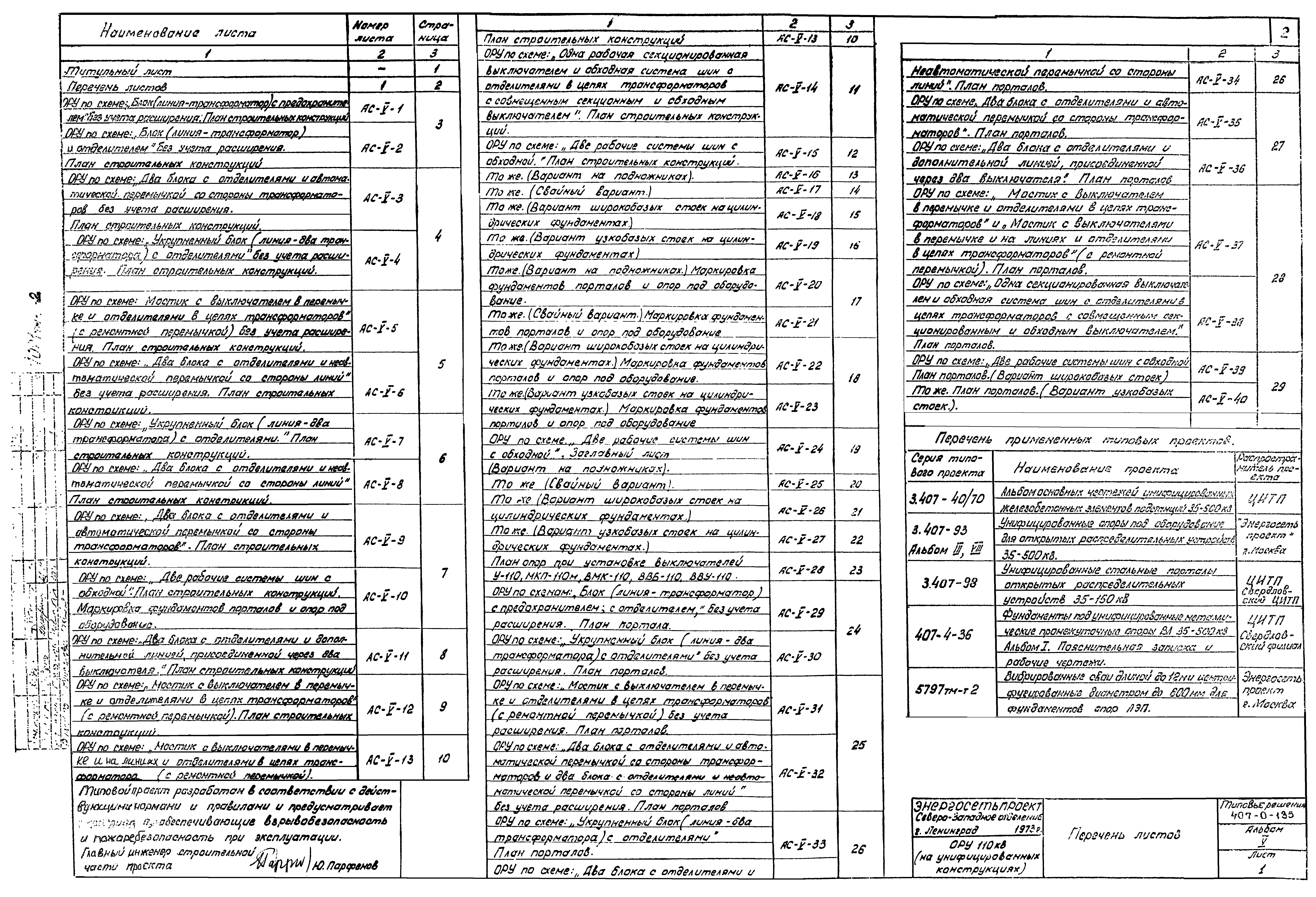

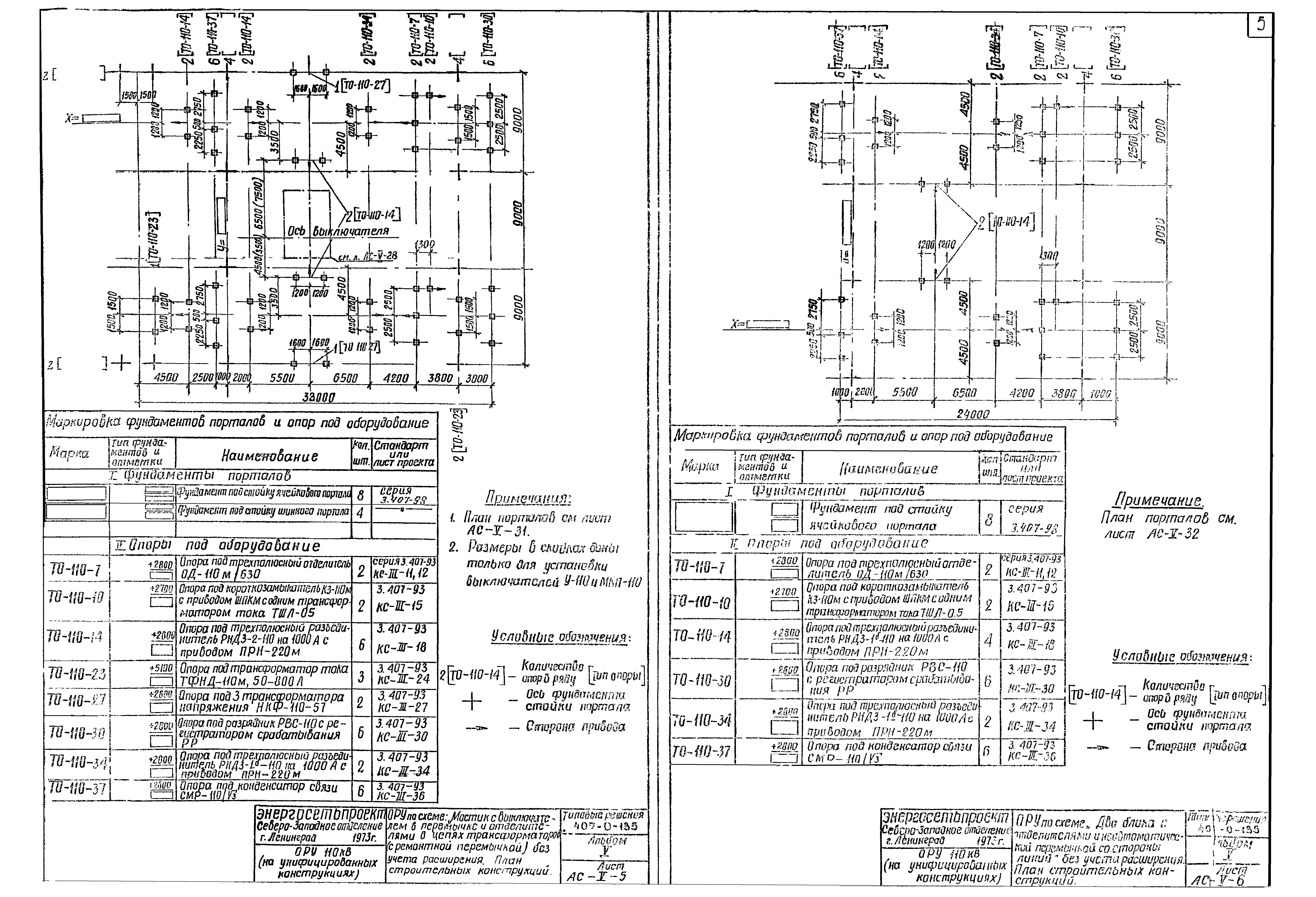

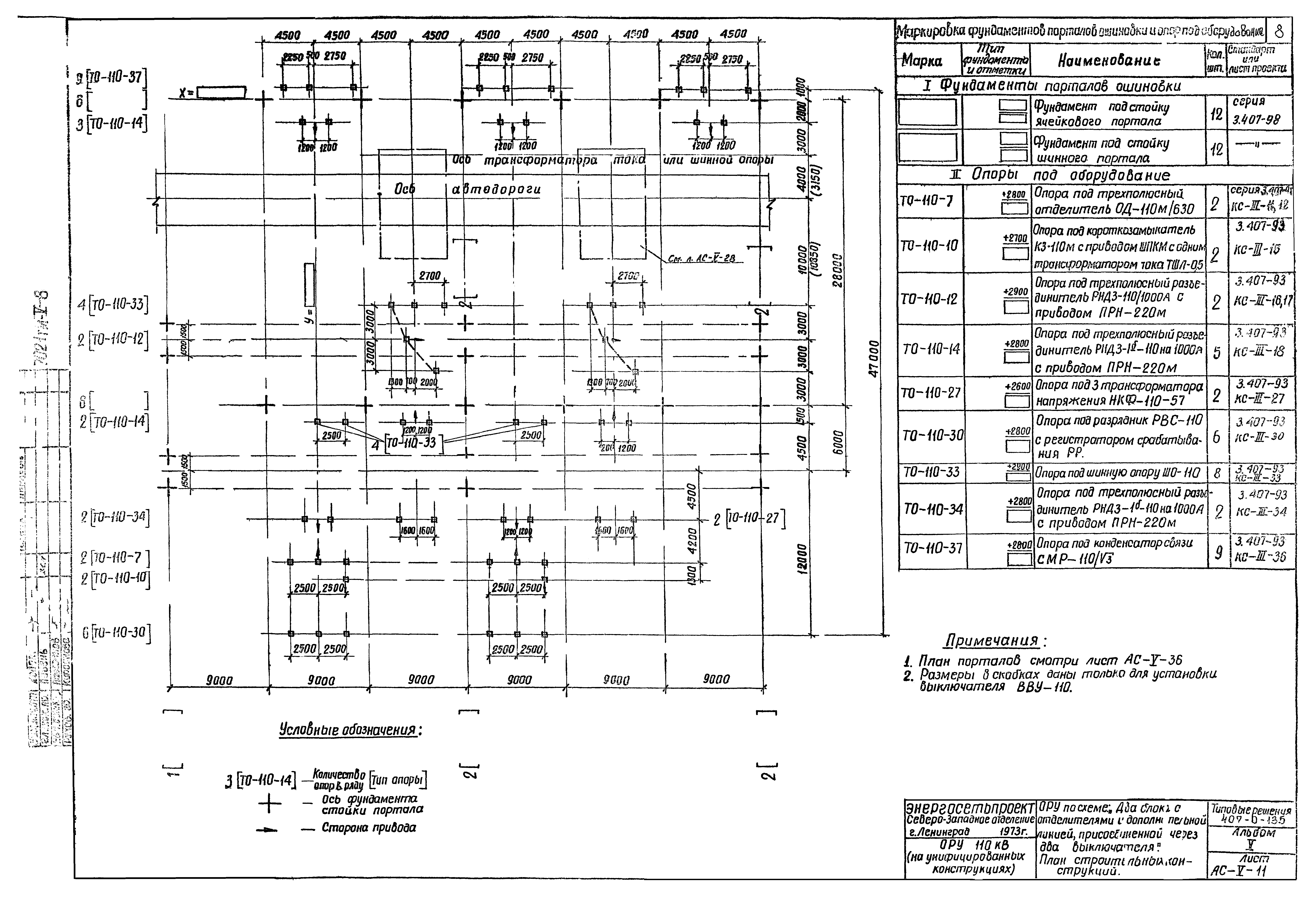

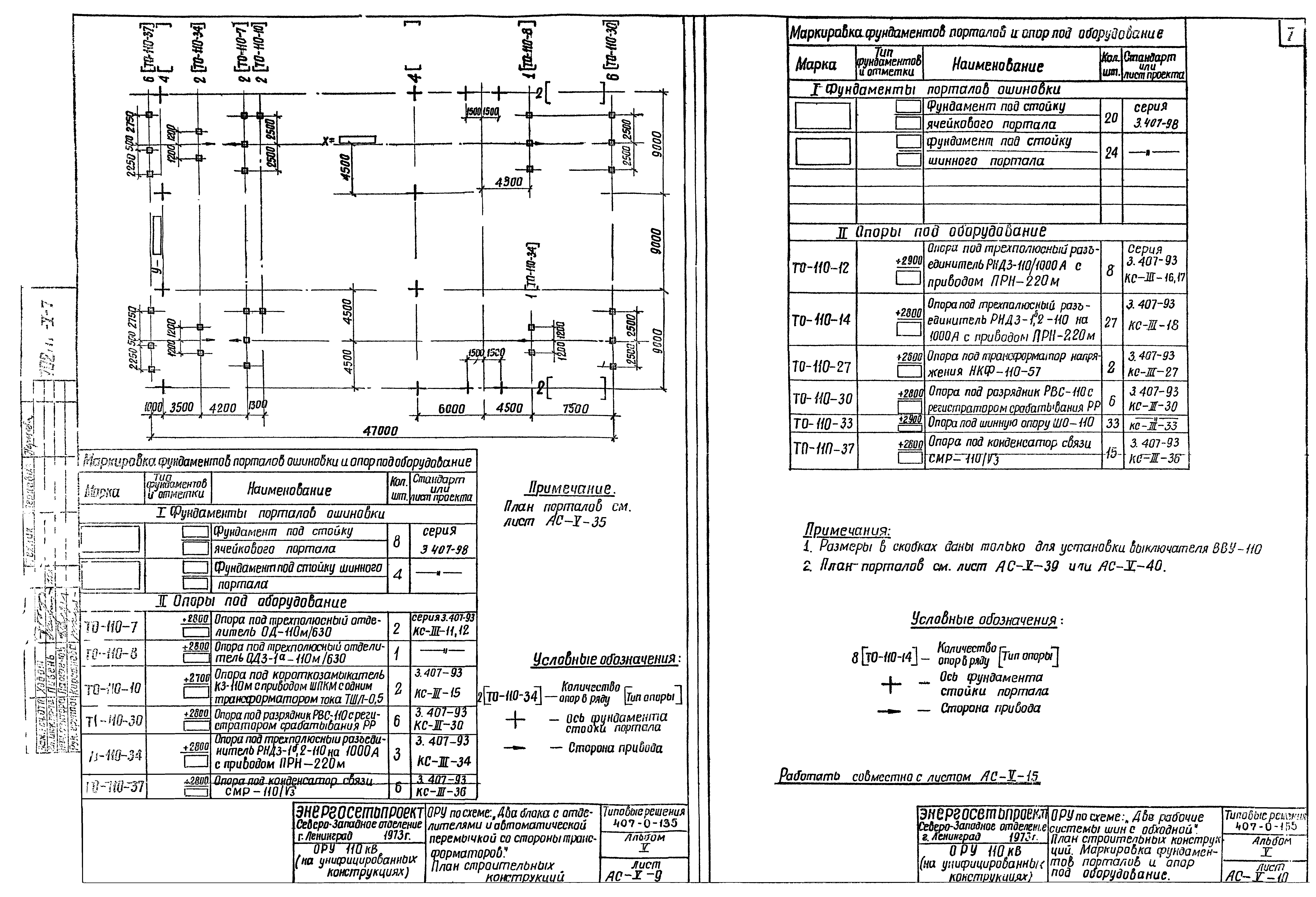

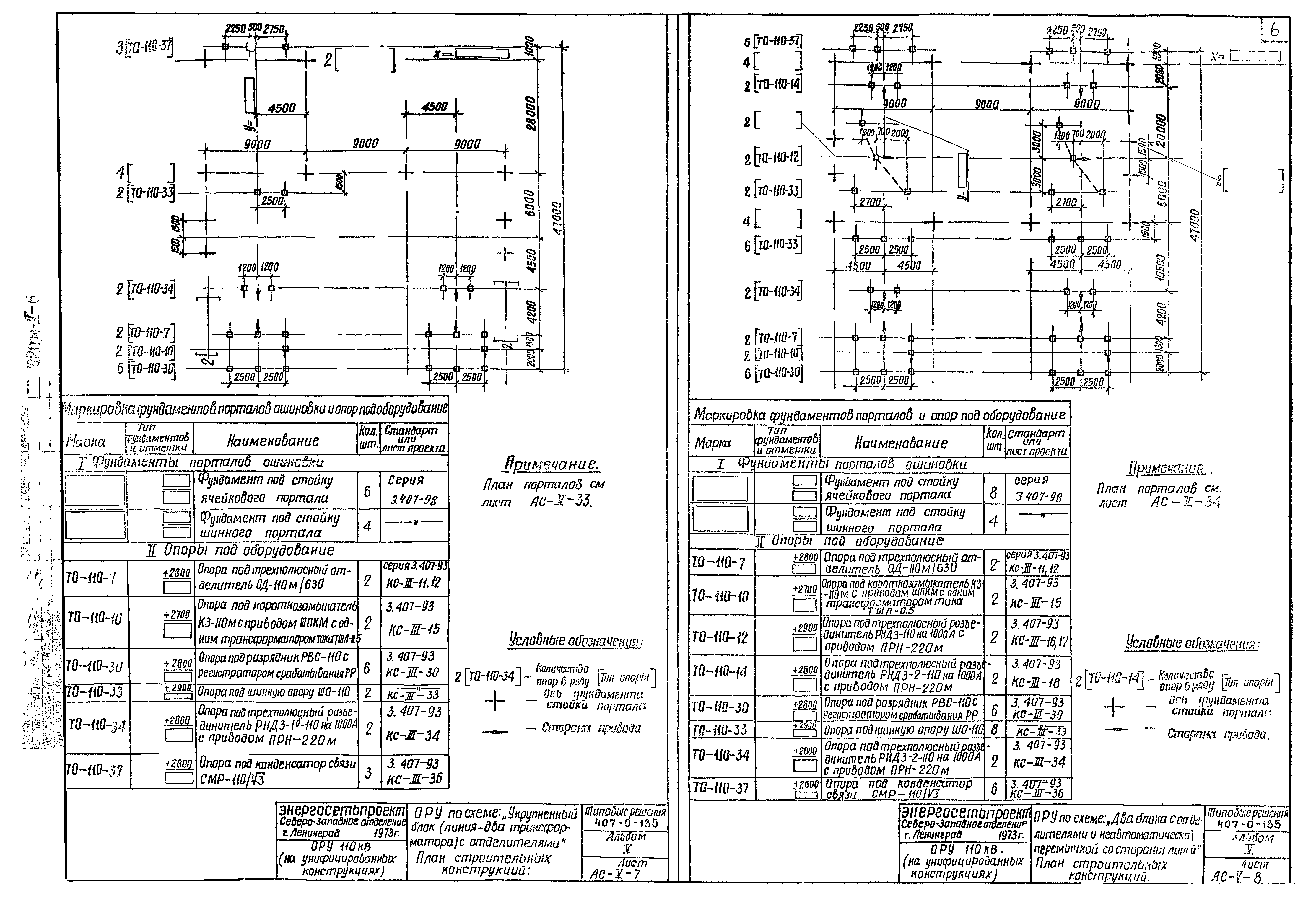

Оглавление:	ТП 407-0-135 Титульный лист ТП 407-0-135 Перечень листов ТП 407-0-135-АС-V-1 ОРУ по схеме: "Блок (линия-трансформатор) с предохранителем" без учета расширения. План строительных конструкций ТП 407-0-135-АС-V-2 ОРУ по схеме: "Блок (линия-трансформатор) и отделителем" без учета расширения. План строительных конструкций ТП 407-0-135-АС-V-3 ОРУ по схеме: "Два блока с отделителями и автоматической перемычкой со стороны трансформаторов" без учета расширения. План строительных конструкций ТП 407-0-135-АС-V-4 ОРУ по схеме: "Укрупненный блок (линия-два трансформатора) с отделителями" без учета расширения. План строительных конструкций ТП 407-0-135-АС-V-5 ОРУ по схеме: "Мостик с выключателем в перемычке и отделителями в цепях трансформаторов" (с ремонтной перемычкой) без учета расширения. План строительных конструкций ТП 407-0-135-АС-V-6 ОРУ по схеме: "Два блока с отделителями и неавтоматической перемычкой со стороны линий" без учета расширения. План строительных конструкций ТП 407-0-135-АС-V-7 ОРУ по схеме: "Укрупненный блок (линия-два трансформатора) с отделителями". План строительных конструкций ТП 407-0-135-АС-V-8 ОРУ по схеме: "Два блока с отделителями и неавтоматической перемычкой со стороны линий". План строительных конструкций ТП 407-0-135-АС-V-9 ОРУ по схеме: "Два блока с отделителями и автоматической перемычкой со стороны трансформаторов". План строительных конструкций ТП 407-0-135-АС-V-10 ОРУ по схеме: "Две рабочие системы шин с обходной". План строительных конструкций. Маркировка фундаментов порталов и опор под оборудование ТП 407-0-135-АС-V-11 ОРУ по схеме: "Два блока с отделителями и дополнительной линией, присоединений через два выключателя". План строительных конструкций ТП 407-0-135-АС-V-12 ОРУ по схеме: "Мостик с выключателем в перемычке и отделителями в цепях трансформаторов" (с ремонтной перемычкой). План строительных конструкций ТП 407-0-135-АС-V-13 ОРУ по схеме: "Мостик с выключателем в перемычке и на линиях и отделителями в цепях трансформатора" (с ремонтной перемычкой). План строительных конструкций ТП 407-0-135-АС-V-14 ОРУ по схеме: "Одна рабочая секционированная выключателем и обходная система шин с отделителями в цепях трансформаторов с совмещенным секционным и обходным выключателем". План строительных конструкций ТП 407-0-135-АС-V-15 ОРУ по схеме: "Две рабочие системы шин с обходной". План строительных конструкций ТП 407-0-135-АС-V-16 ОРУ по схеме: "Две рабочие системы шин с обходной" (вариант на подножках). План строительных конструкций ТП 407-0-135-АС-V-17 ОРУ по схеме: "Две рабочие системы шин с обходной" (свайный вариант). План строительных конструкций ТП 407-0-135-АС-V-18 ОРУ по схеме: "Две рабочие системы шин с обходной" (вариант широкобазых стоек на цилиндрических фундаментах). План строительных конструкций ТП 407-0-135-АС-V-19 ОРУ по схеме: "Две рабочие системы шин с обходной" (вариант узкобазых стоек на цилиндрических фундаментах). План строительных конструкций ТП 407-0-135-АС-V-20 ОРУ по схеме: "Две рабочие системы шин с обходной" (вариант на подножках). Маркировка фундаментов порталов и опор под оборудование. План строительных конструкций ТП 407-0-135-АС-V-21 ОРУ по схеме: "Две рабочие системы шин с обходной" (свайный вариант). Маркировка фундаментов порталов и опор под оборудование. План строительных конструкций ТП 407-0-135-АС-V-22 ОРУ по схеме: "Две рабочие системы шин с обходной" (вариант широкобазых стоек на цилиндрических фундаментах). Маркировка фундаментов порталов и опор под оборудование. План строительных конструкций ТП 407-0-135-АС-V-23 ОРУ по схеме: "Две рабочие системы шин с обходной" (вариант узкобазых стоек на цилиндрических фундаментах). Маркировка фундаментов порталов и опор под оборудование. План строительных конструкций ТП 407-0-135-АС-V-24 ОРУ по схеме: "Две рабочие системы шин с обходной". Заглавный лист (вариант на подножках) ТП 407-0-135-АС-V-25 ОРУ по схеме: "Две рабочие системы шин с обходной". Заглавный лист (свайный вариант) ТП 407-0-135-АС-V-26 ОРУ по схеме: "Две рабочие системы шин с обходной". Заглавный лист (вариант широкобазых стоек на цилиндрических фундаментах) ТП 407-0-135-АС-V-27 ОРУ по схеме: "Две рабочие системы шин с обходной". Заглавный лист (вариант узкобазых стоек на цилиндрических фундаментах) ТП 407-0-135-АС-V-28 План опор при установке выключателей У-110,МКП-110м,ВМК-110,ВВБ-110,ВВУ-110 ТП 407-0-135-АС-V-29 ОРУ по схемам: "Блок (линия-трансформатор) с предохранителем, с отделителем" без учета расширения. План портала ТП 407-0-135-АС-V-30 ОРУ по схеме: "Укрупненный блок (линия-два трансформатора) с отделителями" без учета расширения. План порталов ТП 407-0-135-АС-V-31 ОРУ по схеме: "Мостик с выключателем в перемычке и отделителями в цепях трансформаторов" (с ремонтной перемычкой) без учета расширения. План порталов ТП 407-0-135-АС-V-32 ОРУ по схеме: "Два блока с отделителями и автоматической перемычкой со стороны трансформаторов и два блока с отделителями и неавтоматической перемычкой со стороны линий" без учета расширения. План порталов ТП 407-0-135-АС-V-33 ОРУ по схеме: "Укрупненный блок (линия-два трансформатора) с отделителями". План порталов ТП 407-0-135-АС-V-34 ОРУ по схеме: "Два блока с отделителями и неавтоматической перемычкой со стороны линий". План порталов ТП 407-0-135-АС-V-35 ОРУ по схеме: "Два блока с отделителями и автоматической перемычкой со стороны трансформаторов". План порталов ТП 407-0-135-АС-V-36 ОРУ по схеме: "Два блока с отделителями и дополнительной линией, присоединенной через два выключателя". План порталов ТП 407-0-135-АС-V-37 ОРУ по схеме: "Мостик с выключателем в перемычке и отделителями в цепях трансформаторов" и "Мостик с выключателями в перемычке и на линиях и отделителями в цепях трансформаторов". План порталов ТП 407-0-135-АС-V-38 ОРУ по схеме: "Одна секционированная выключателем и обходная система шин с отделителями в цепях трансформаторов с совмещенным секционированным и обходным выключателем". План порталов ТП 407-0-135-АС-V-39 ОРУ по схеме: "Две рабочие системы шин с обходной". План порталов. (Вариант широкобазых стоек) ТП 407-0-135-АС-V-40 ОРУ по схеме: "Две рабочие системы шин с обходной". План порталов. (Вариант узкобазых стоек)
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	17.12.1973 Минэнерго СССР (USSR Minenergo 275)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
Чем заменён:	Типовые проектные решения 407-0-166.85 «Открытые распределительные устройства 110 кВ на унифицированных конструкциях»
