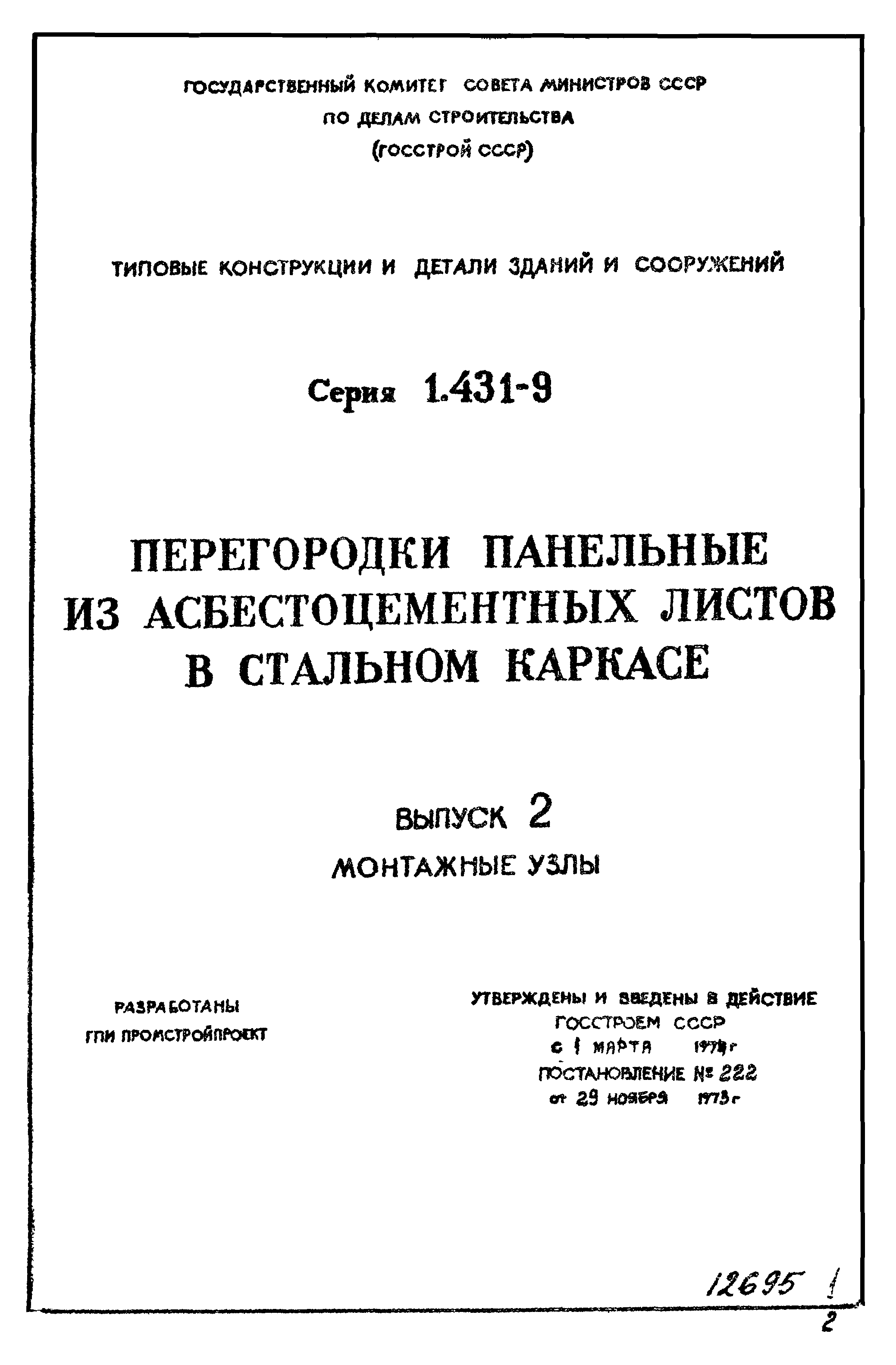

Серия 1.431-9

Выпуск 2. Монтажные узлы

Обозначение:	Серия 1.431-9
Обозначение англ:	Series 1.431-9
Статус:	заменен
Название рус.:	Выпуск 2. Монтажные узлы
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1984
Область применения:	В данном выпуске разработаны узлы крепления панелей перегородок к стойкам фахверка, узлы крепления стальных профилированных листов зашивки к панелям и ригелям, узлы крепления стоек фахверка к полу и к другим конструкциям покрытия

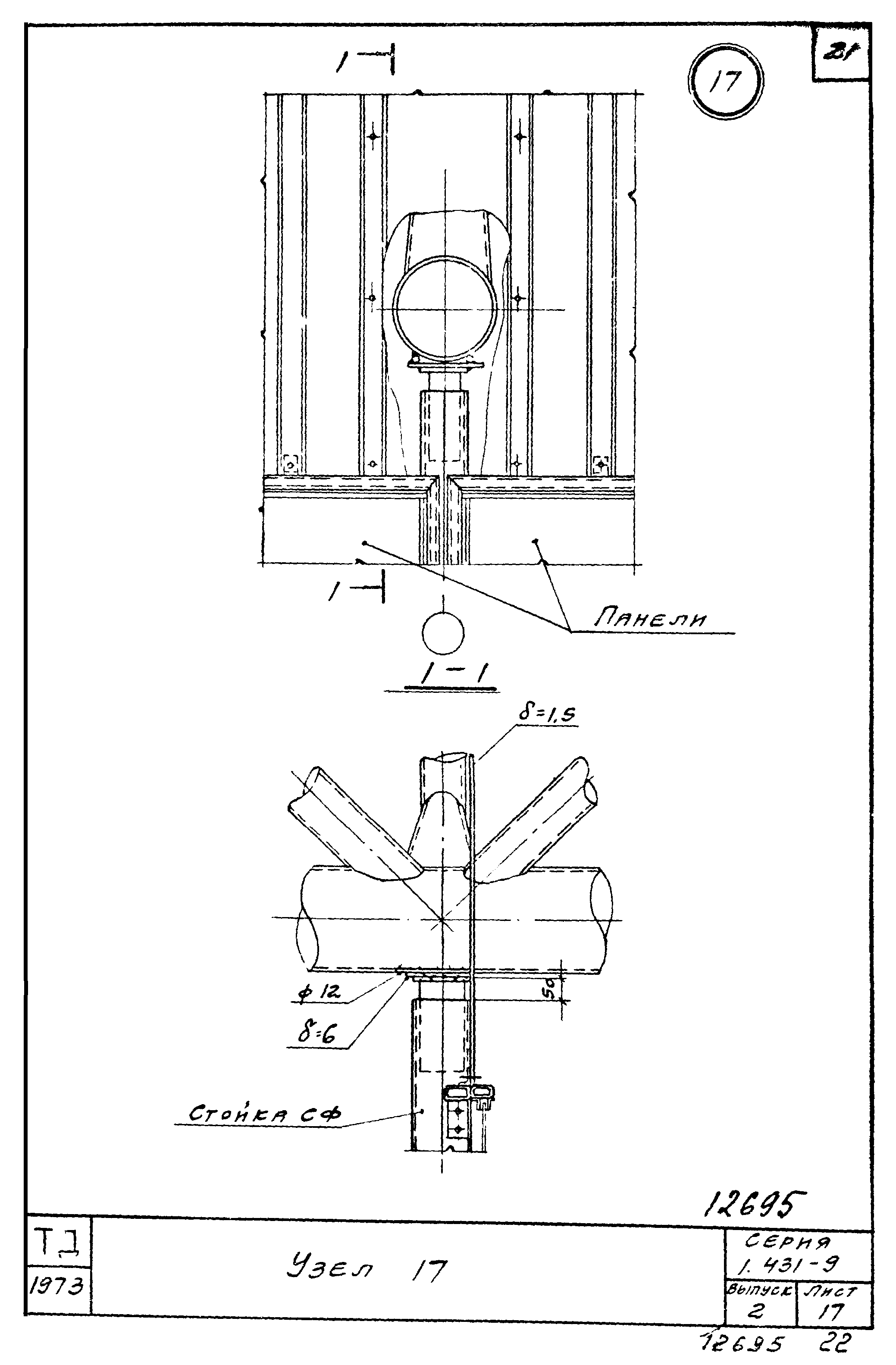

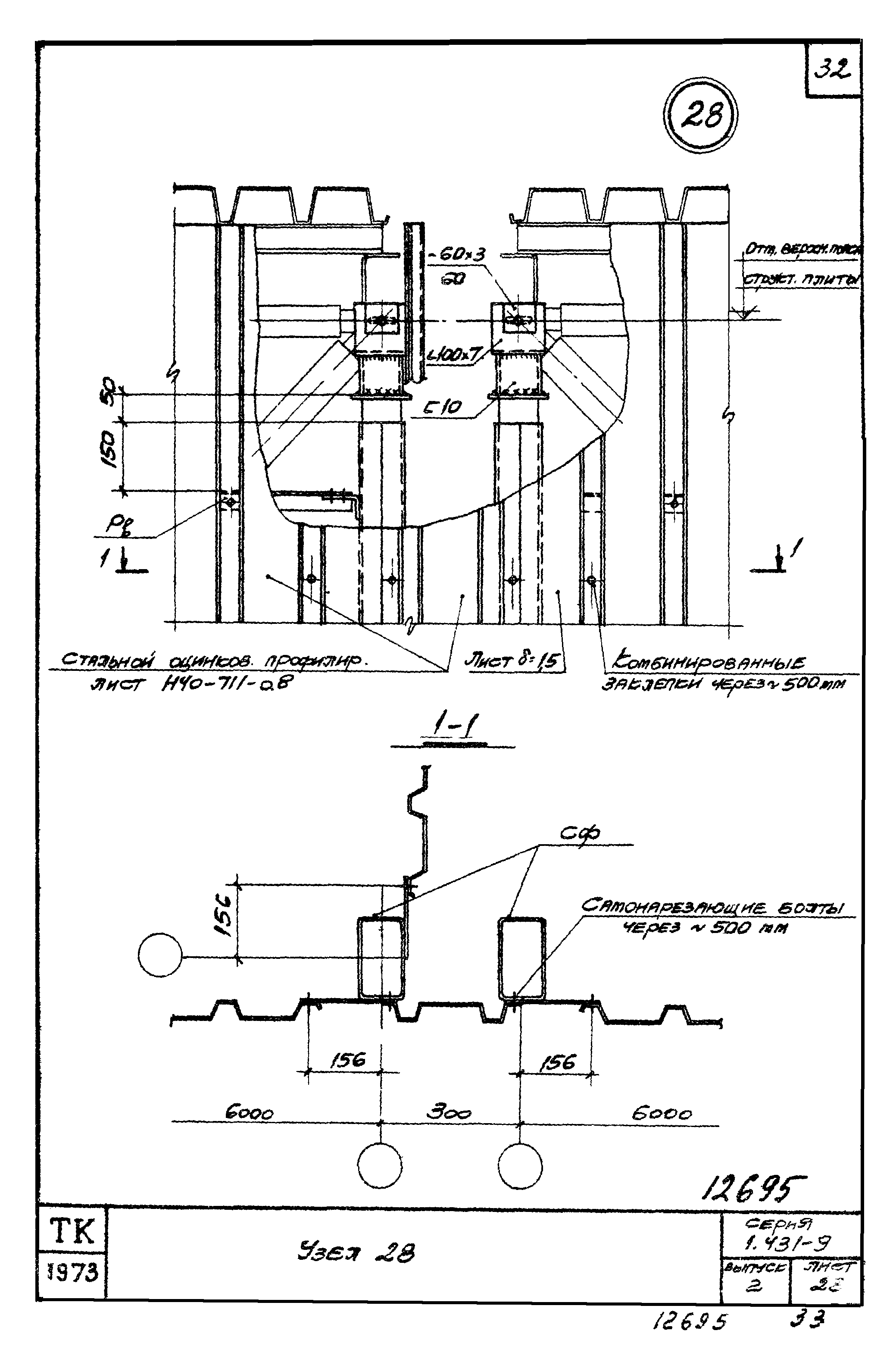

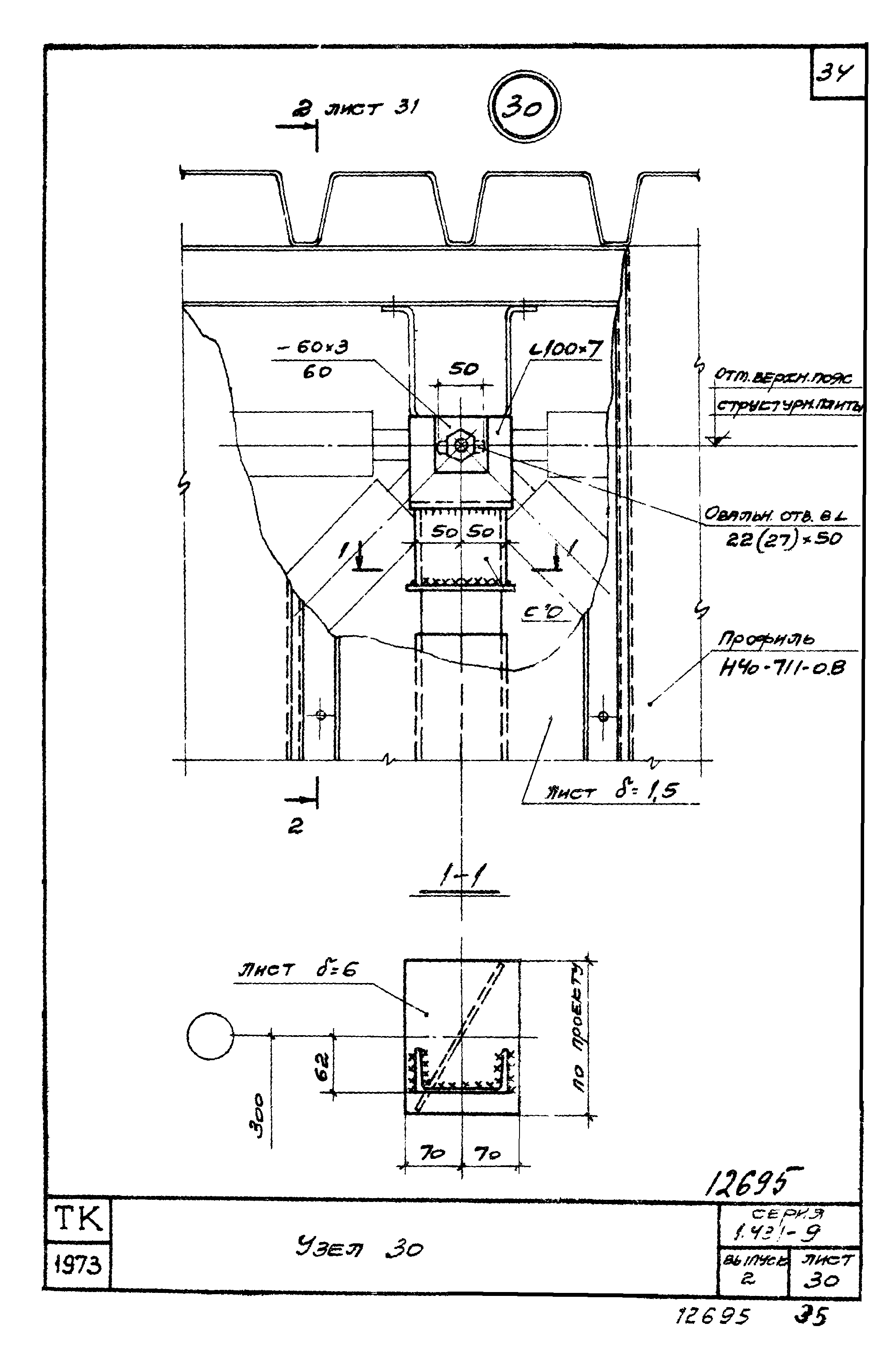

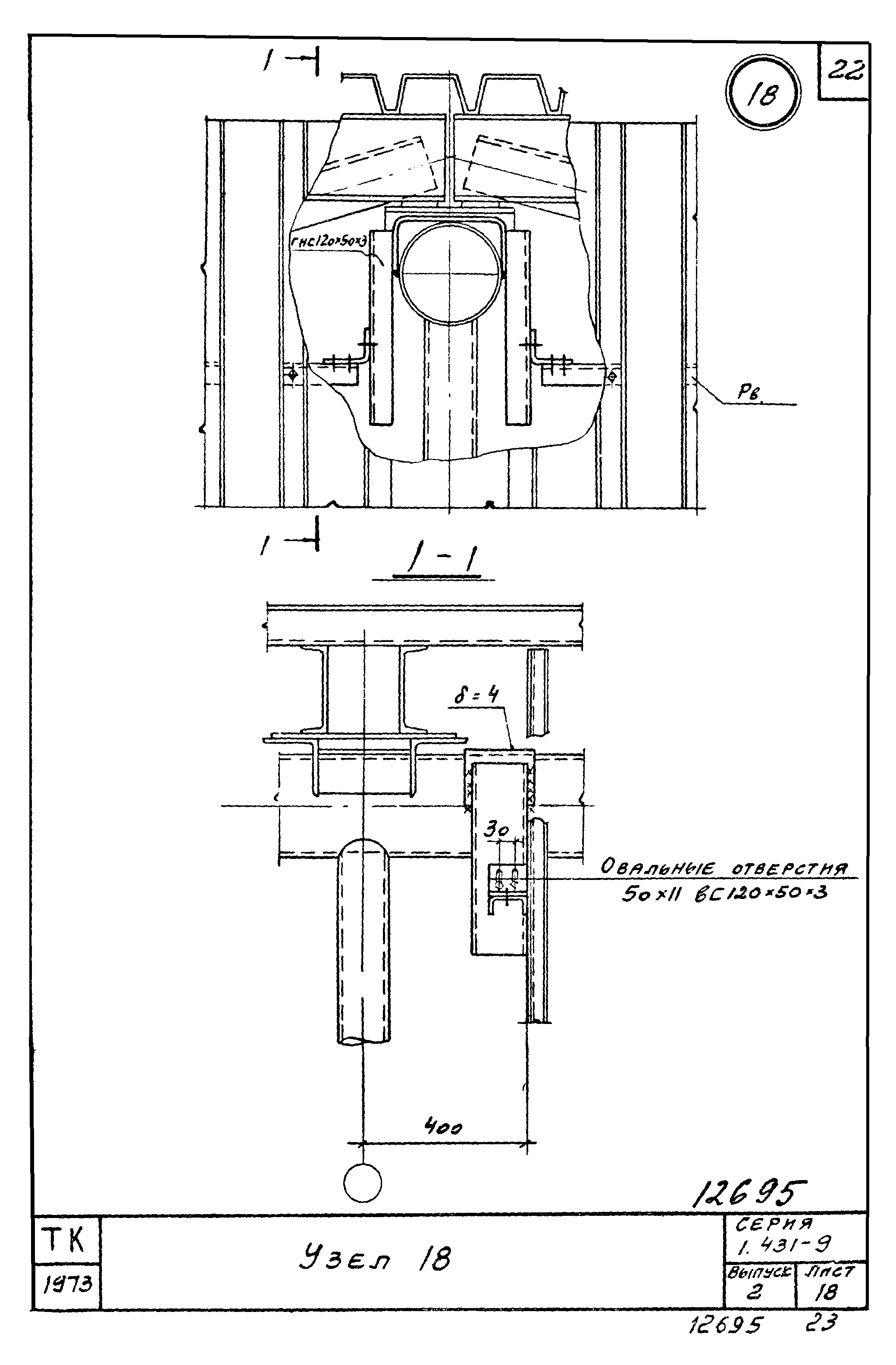

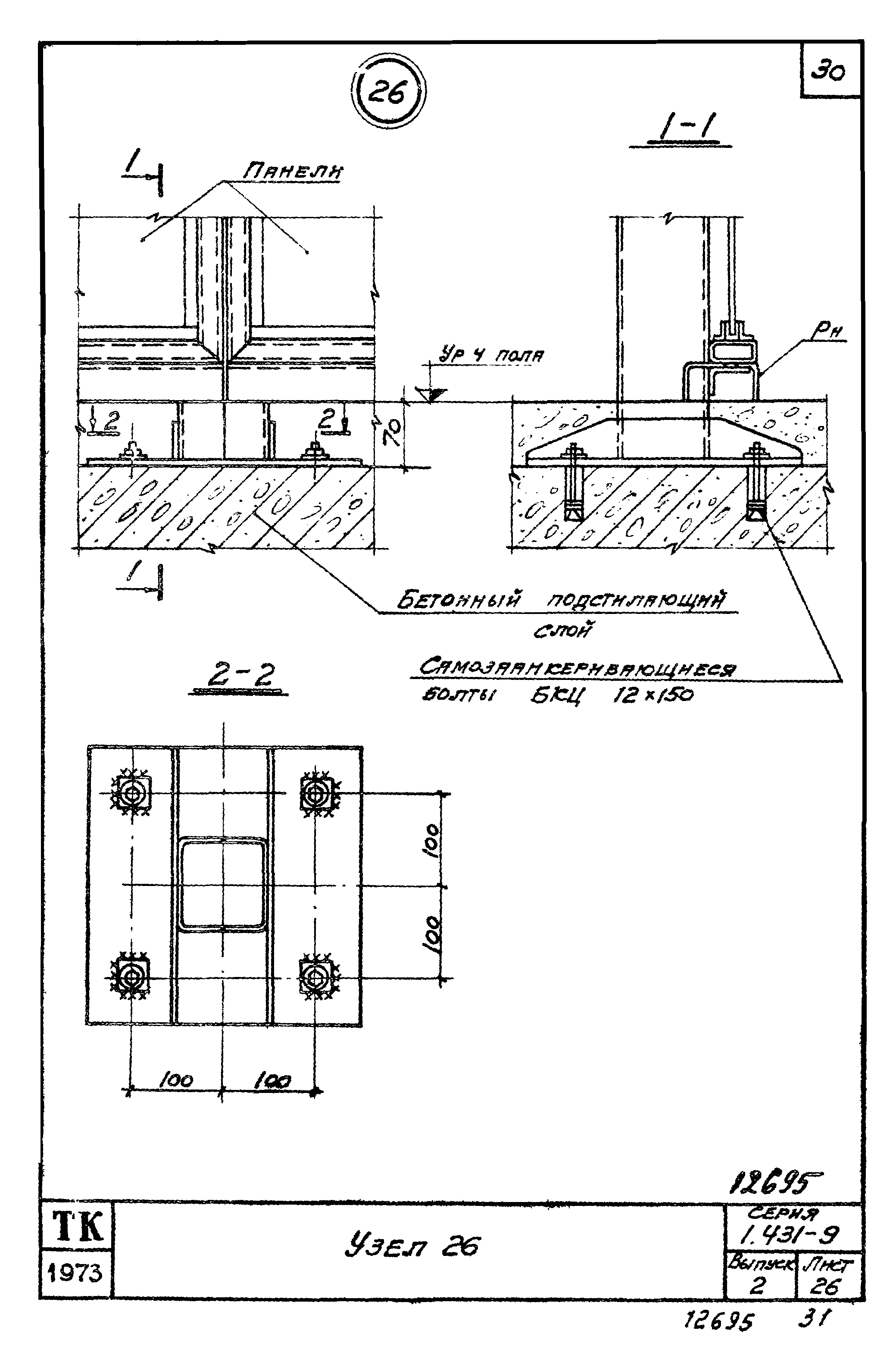

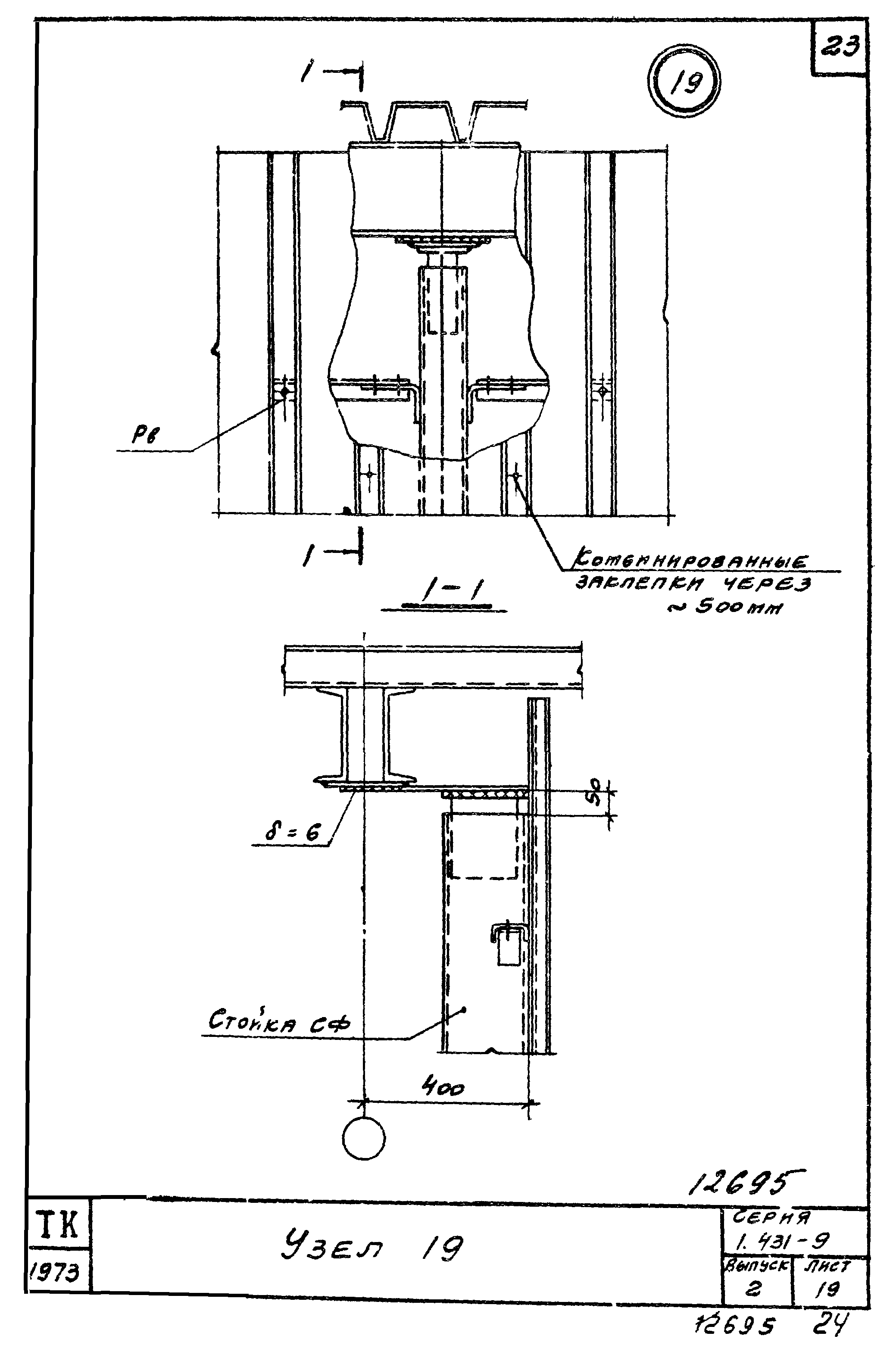

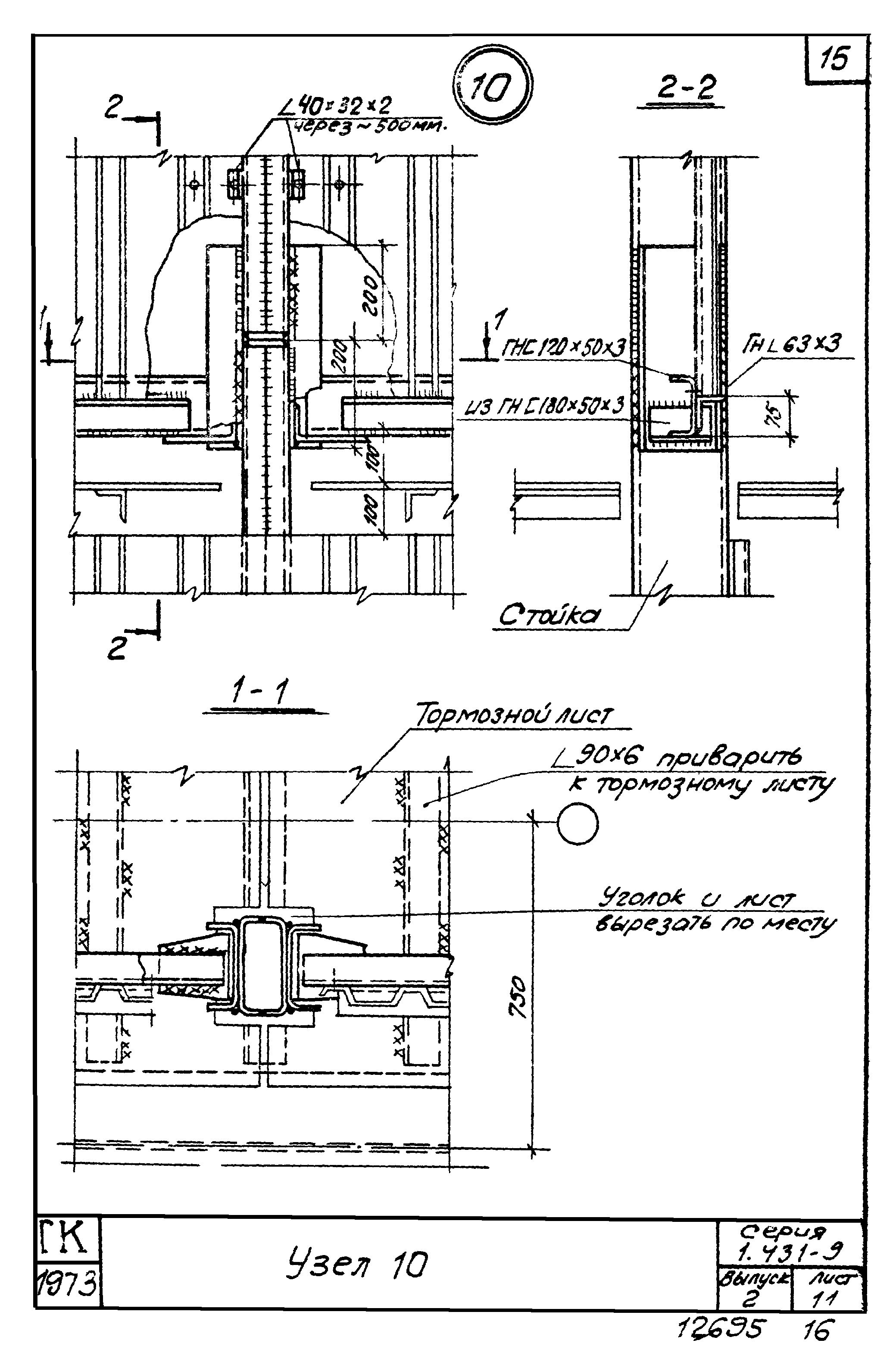

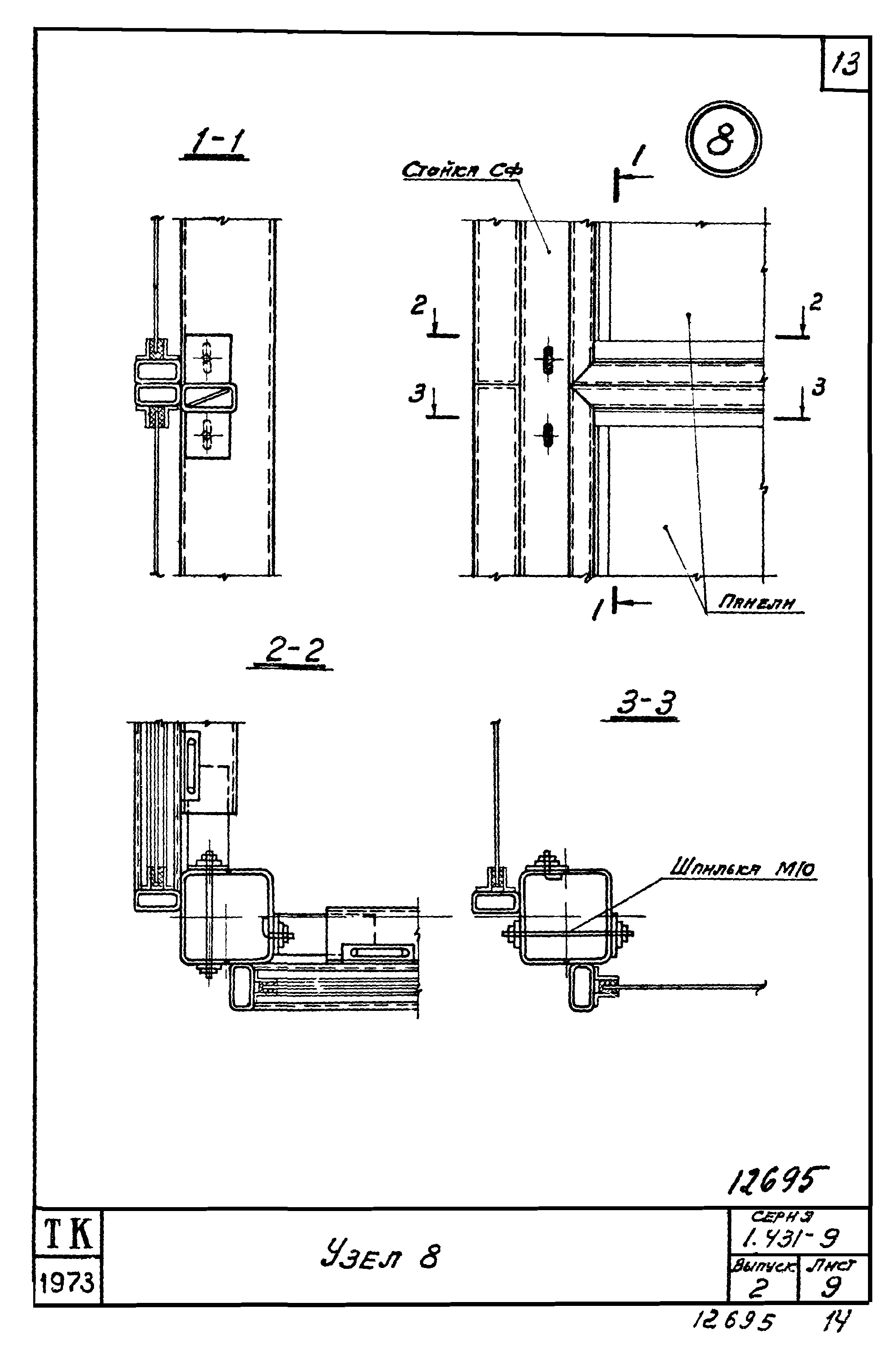

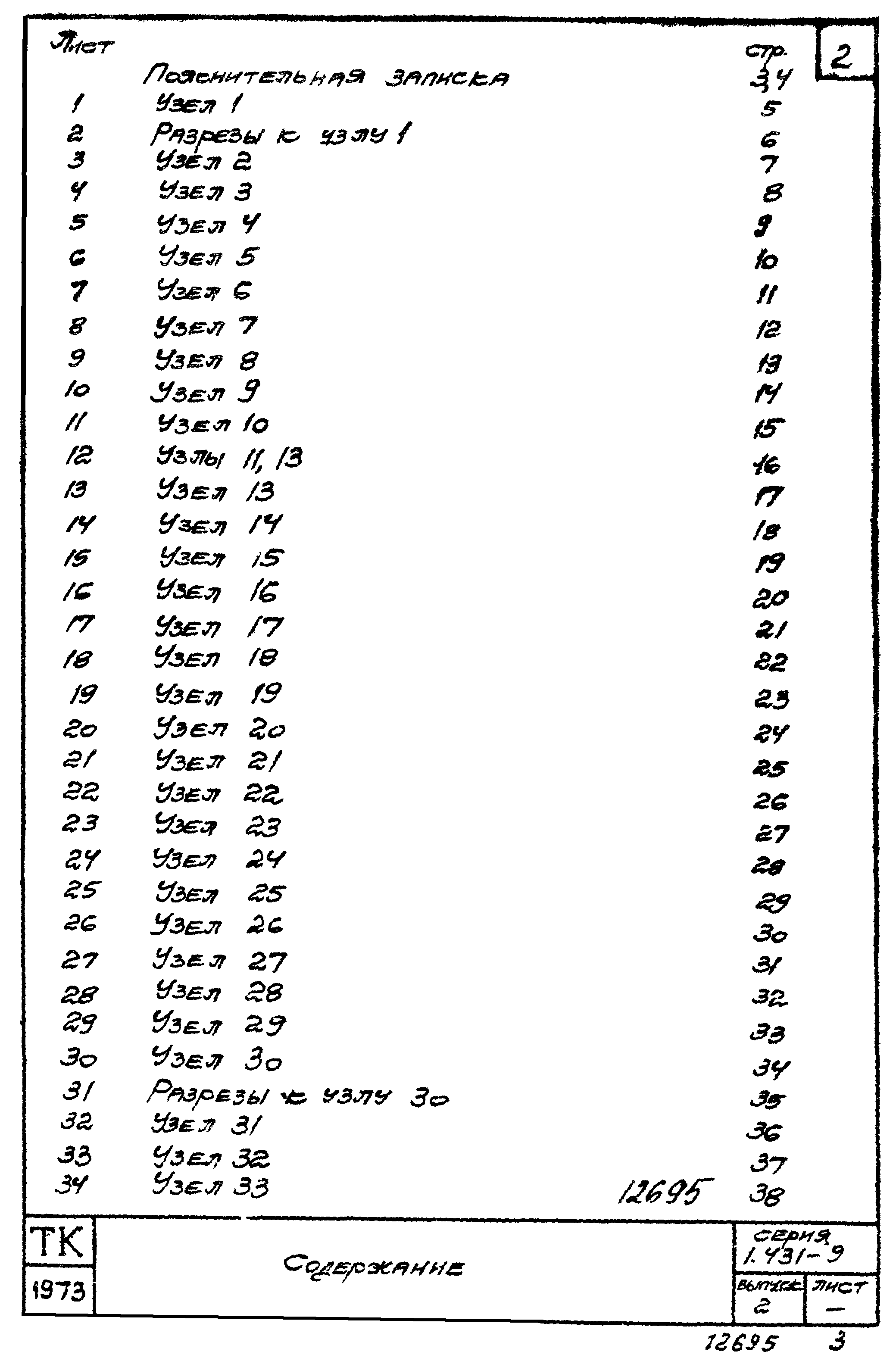

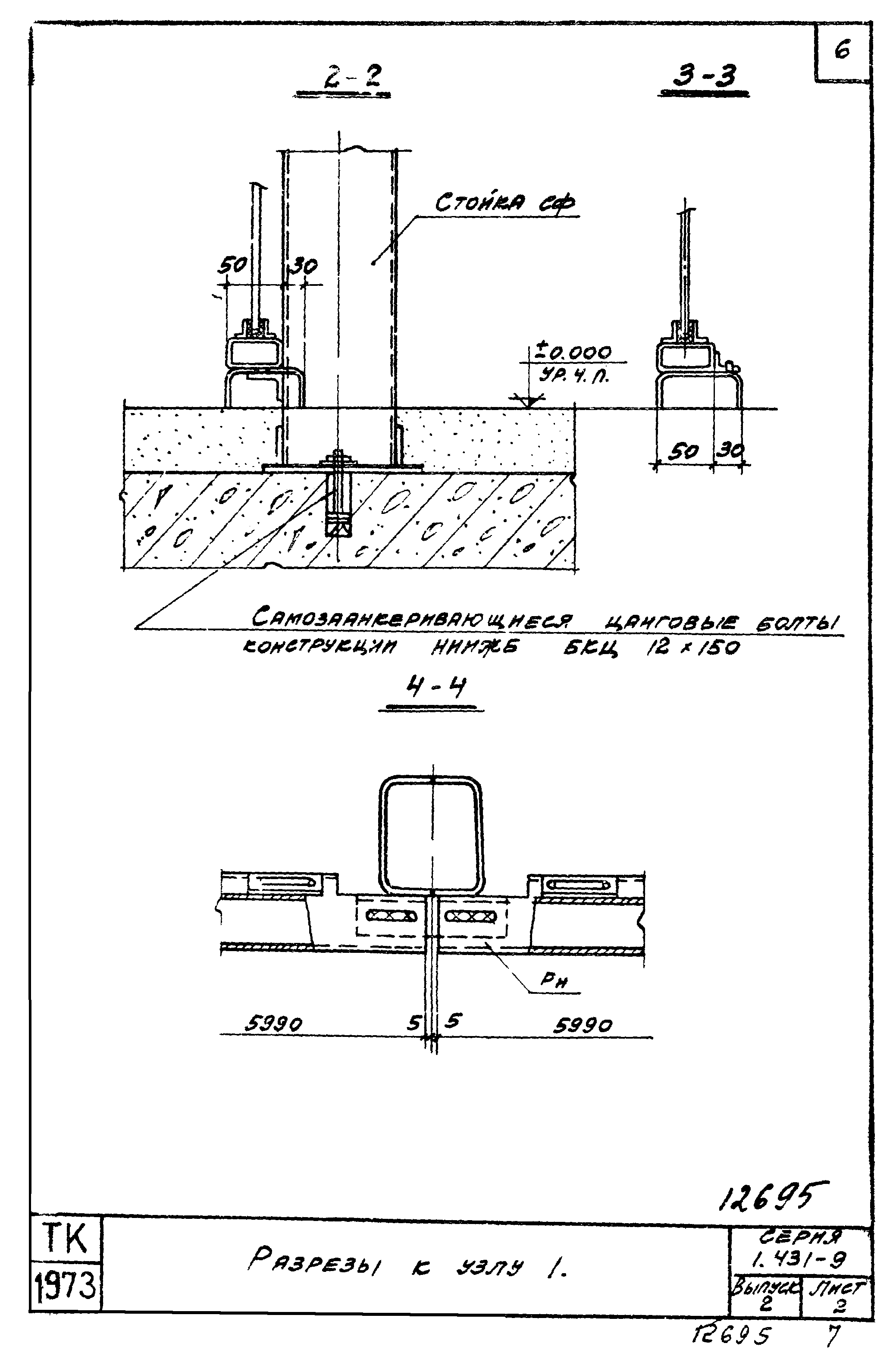

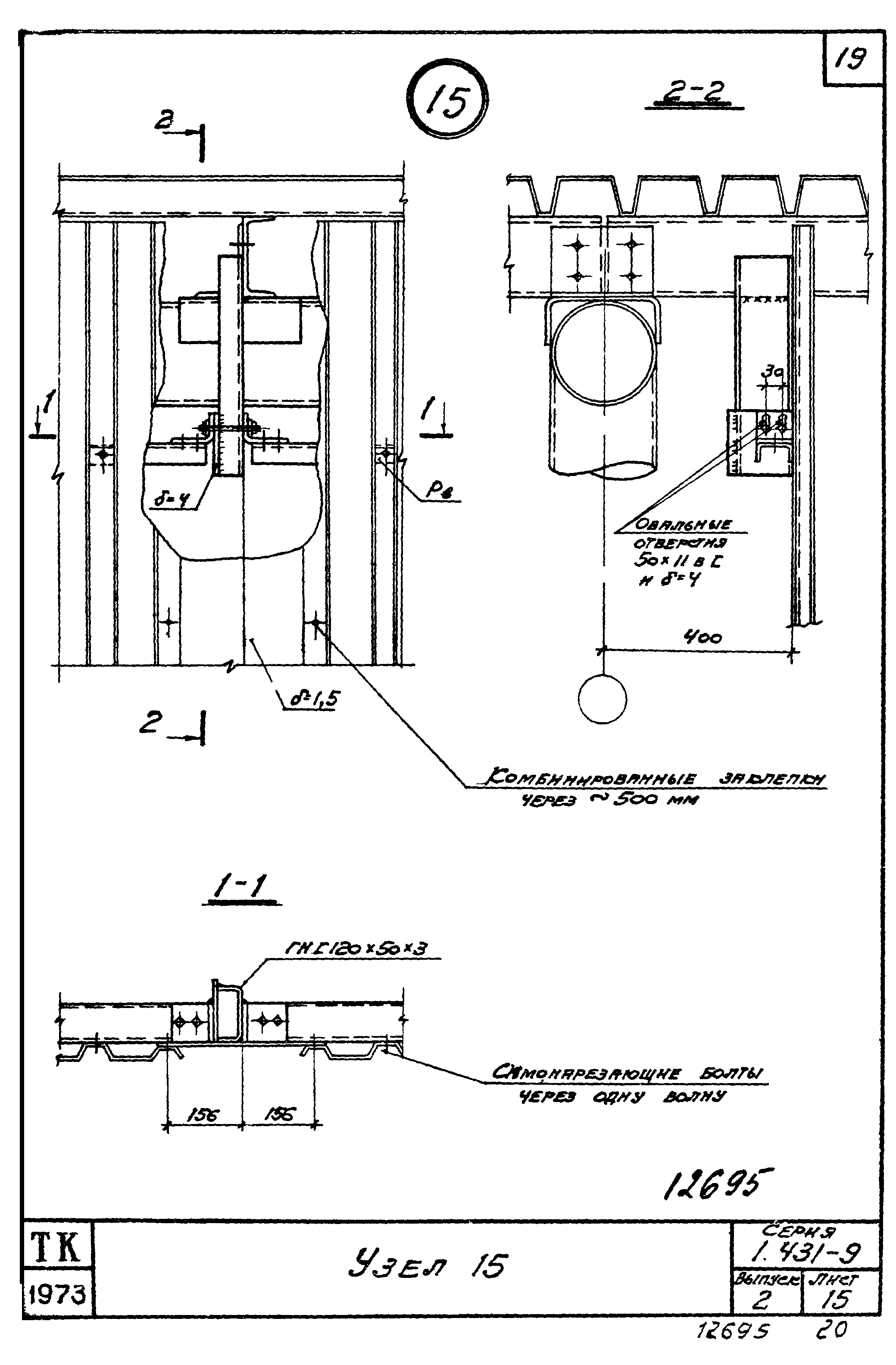

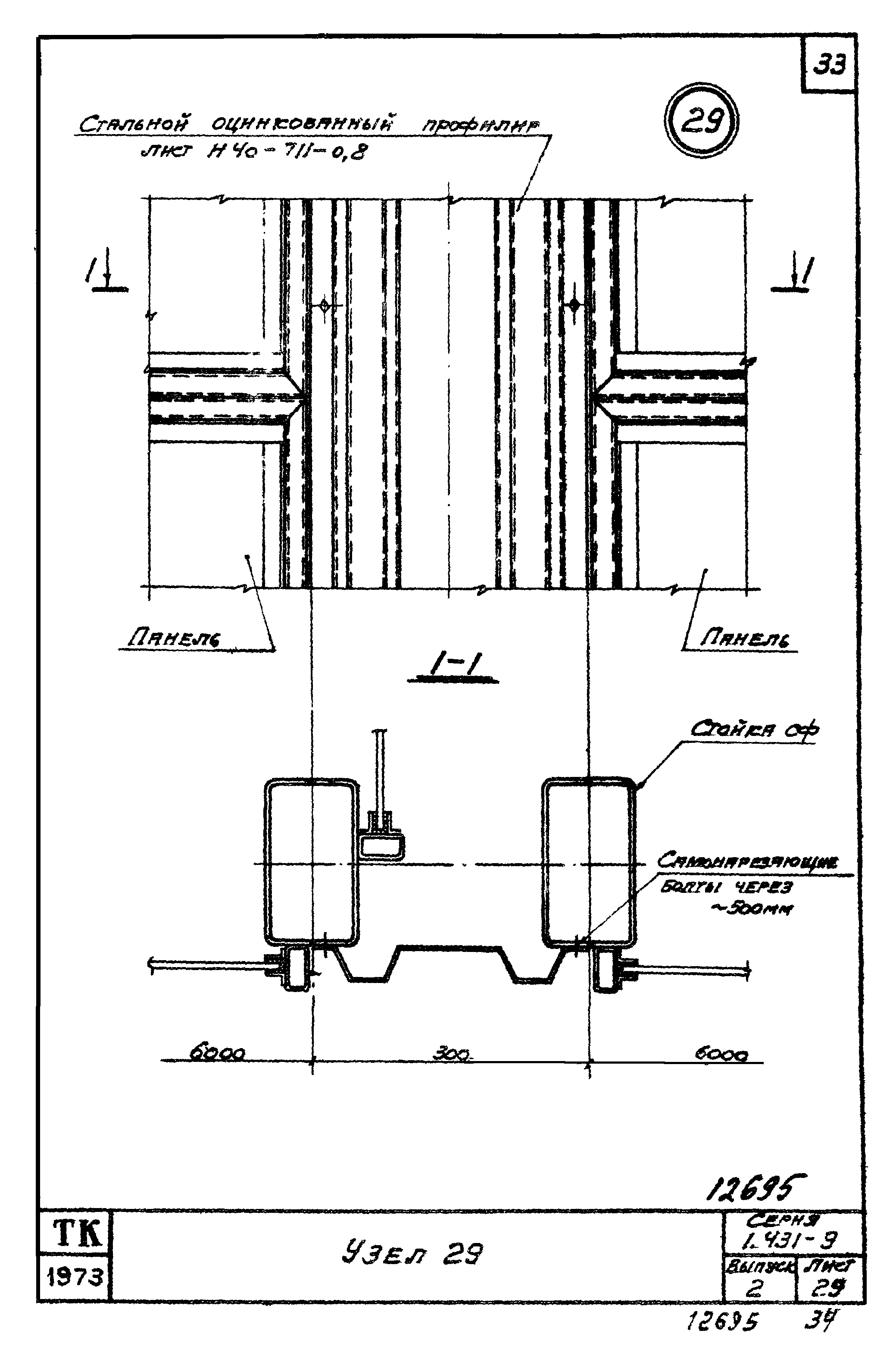

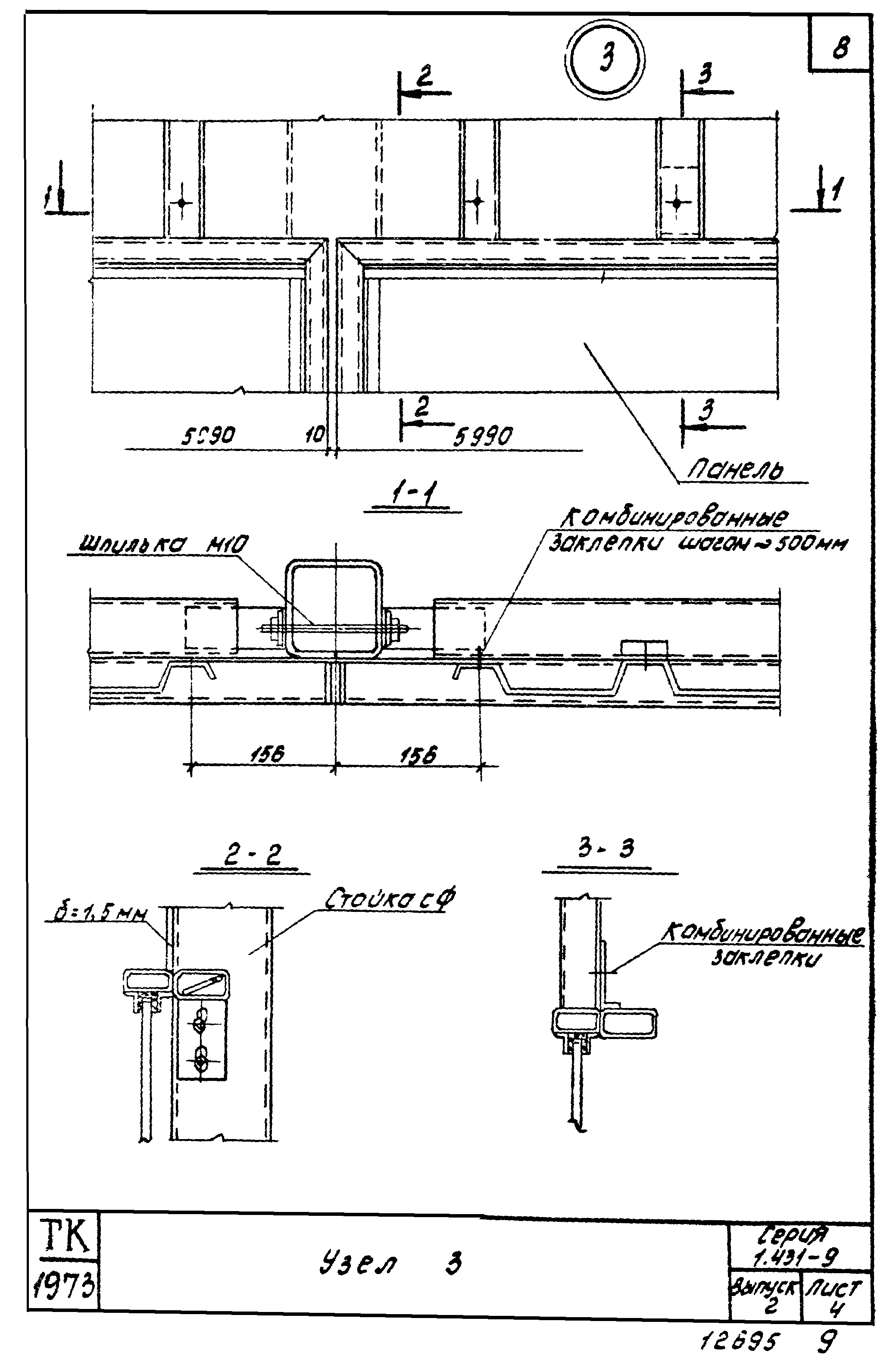

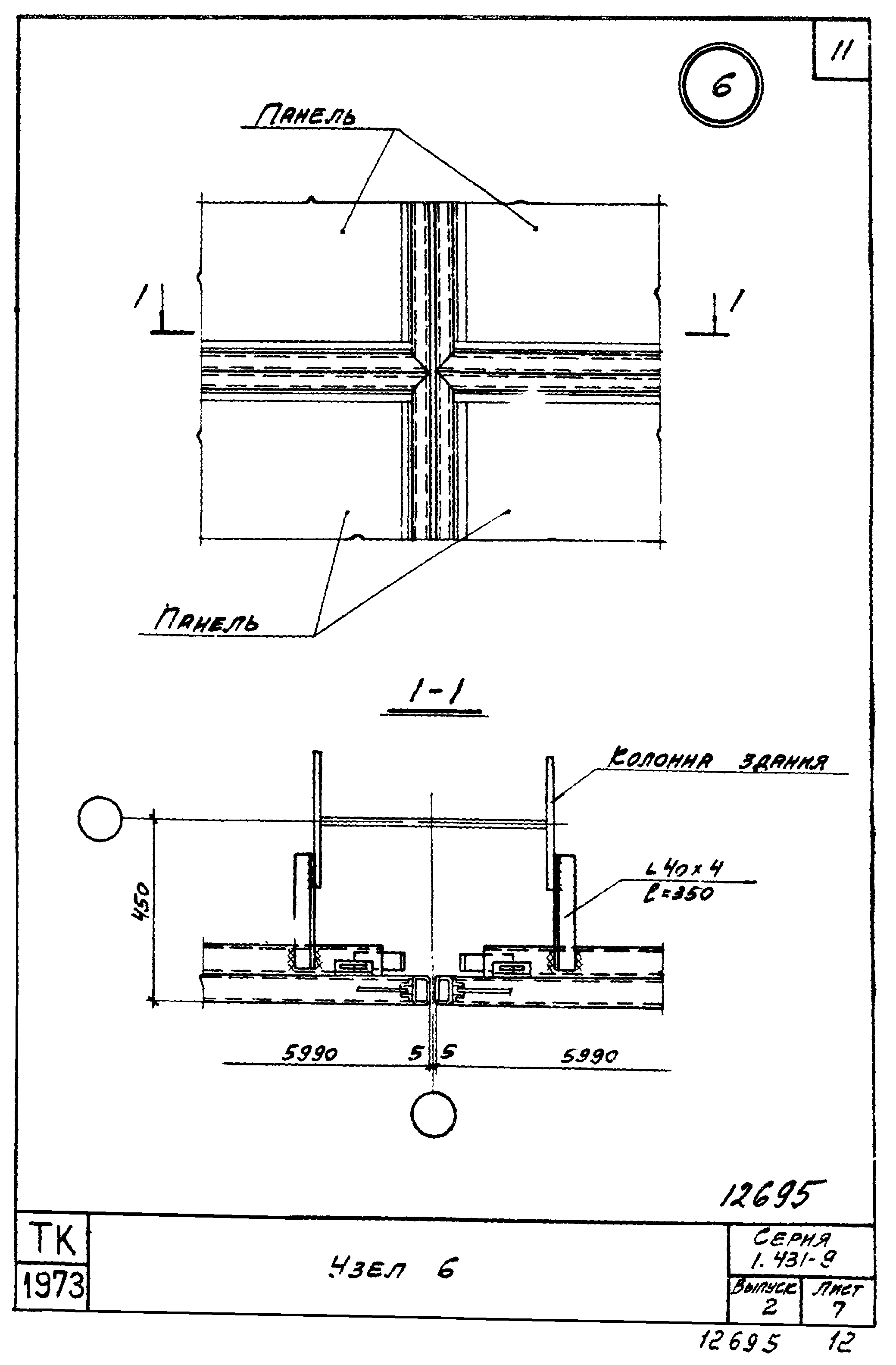

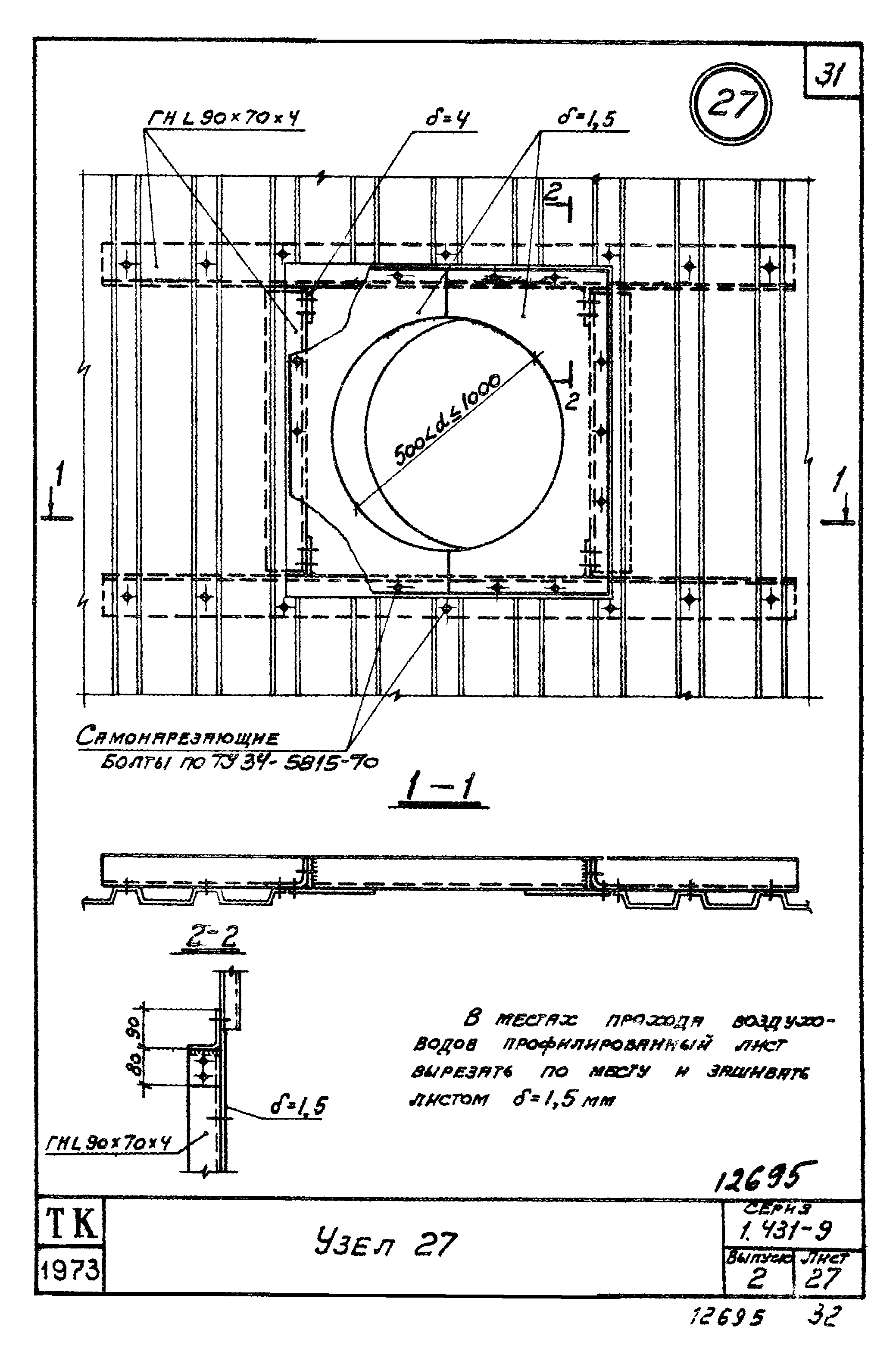

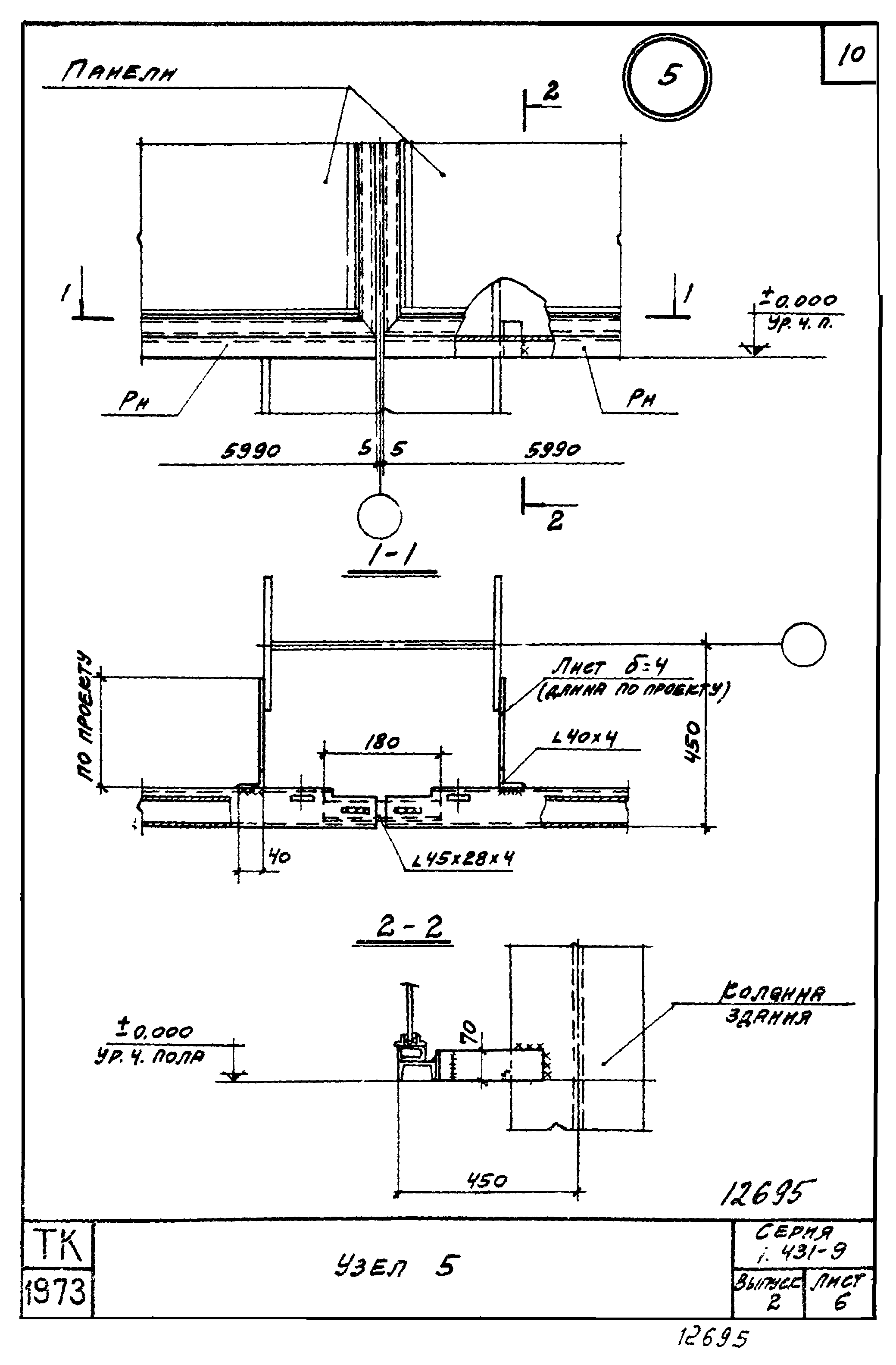

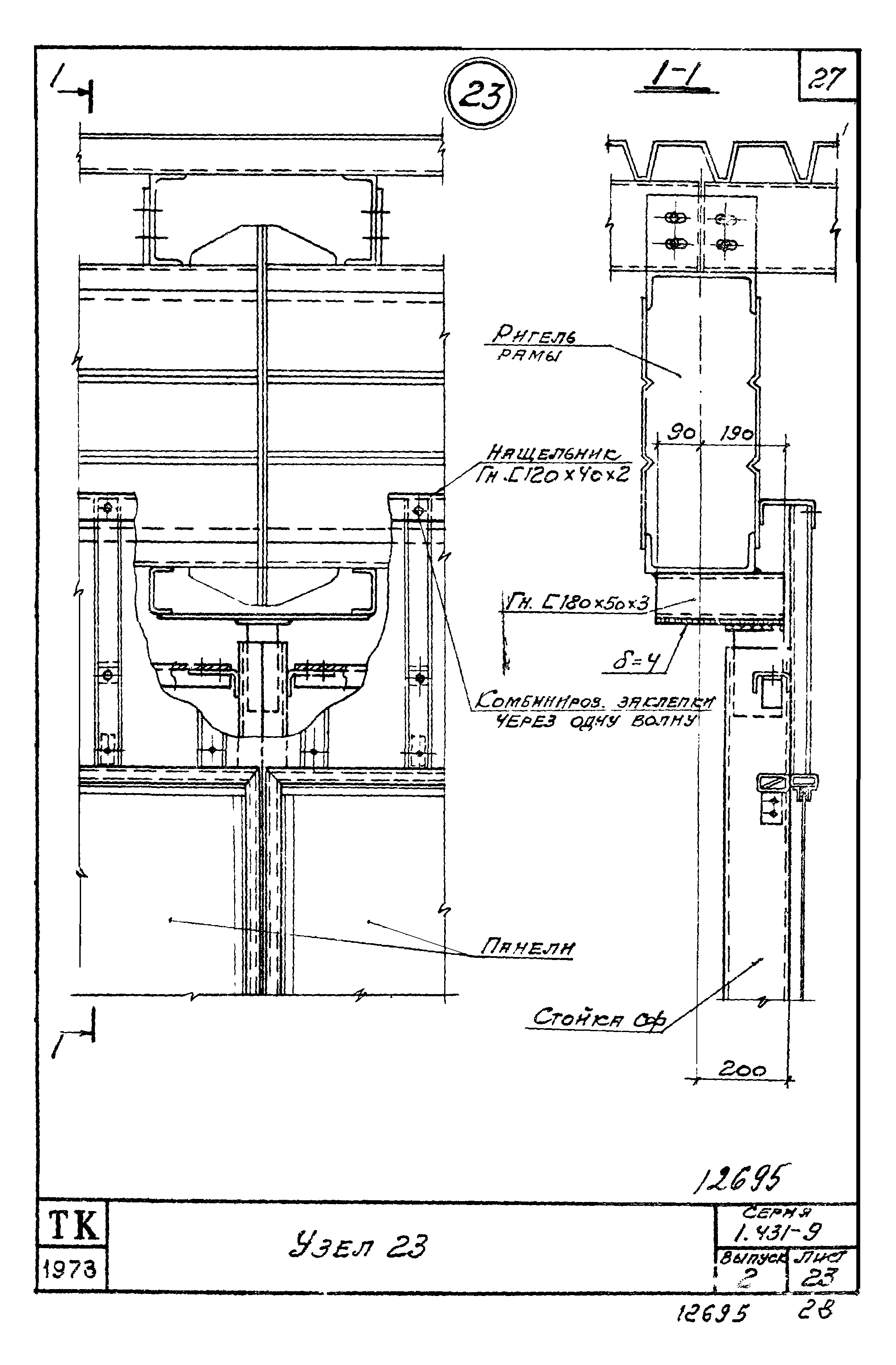

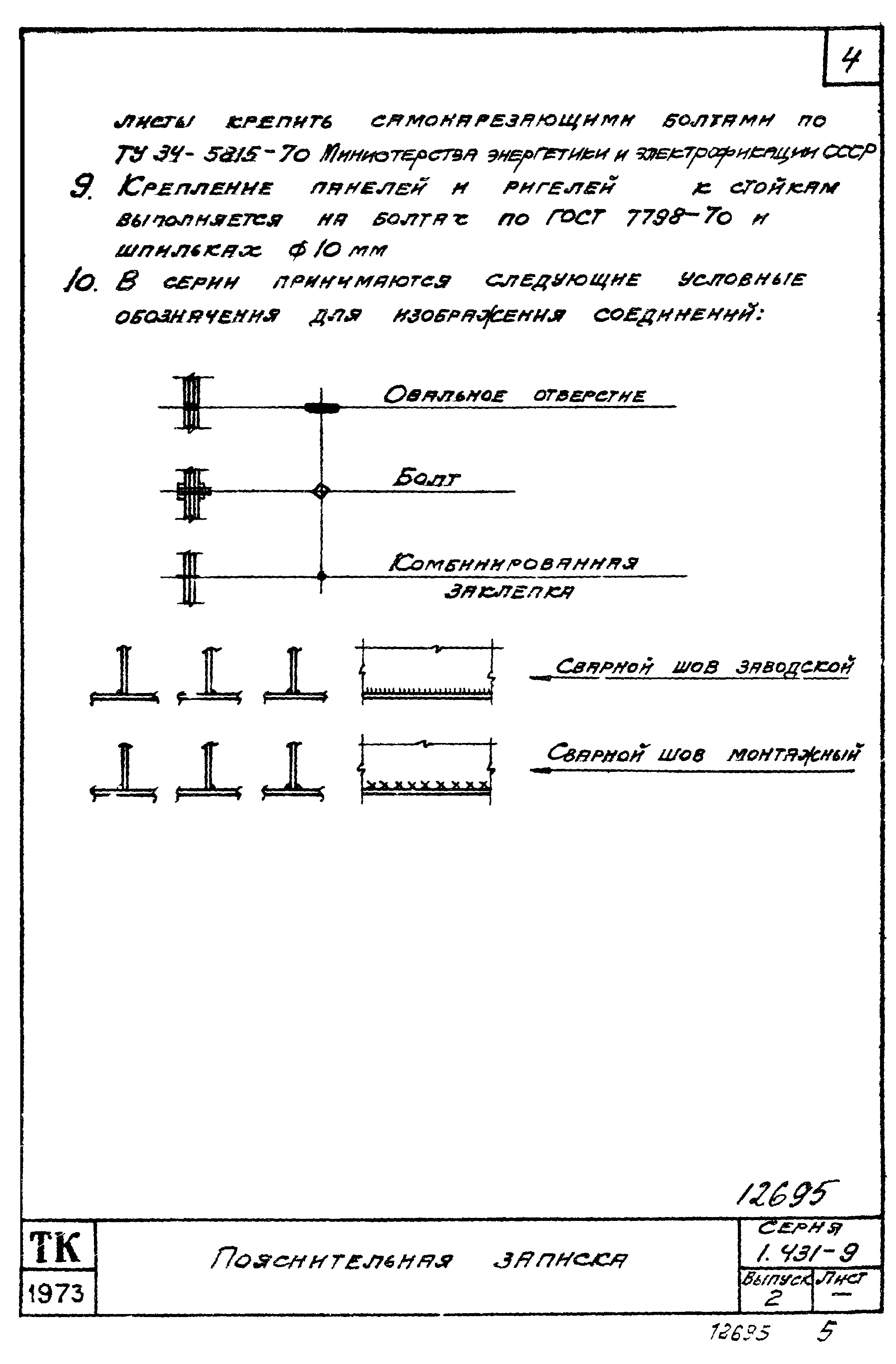

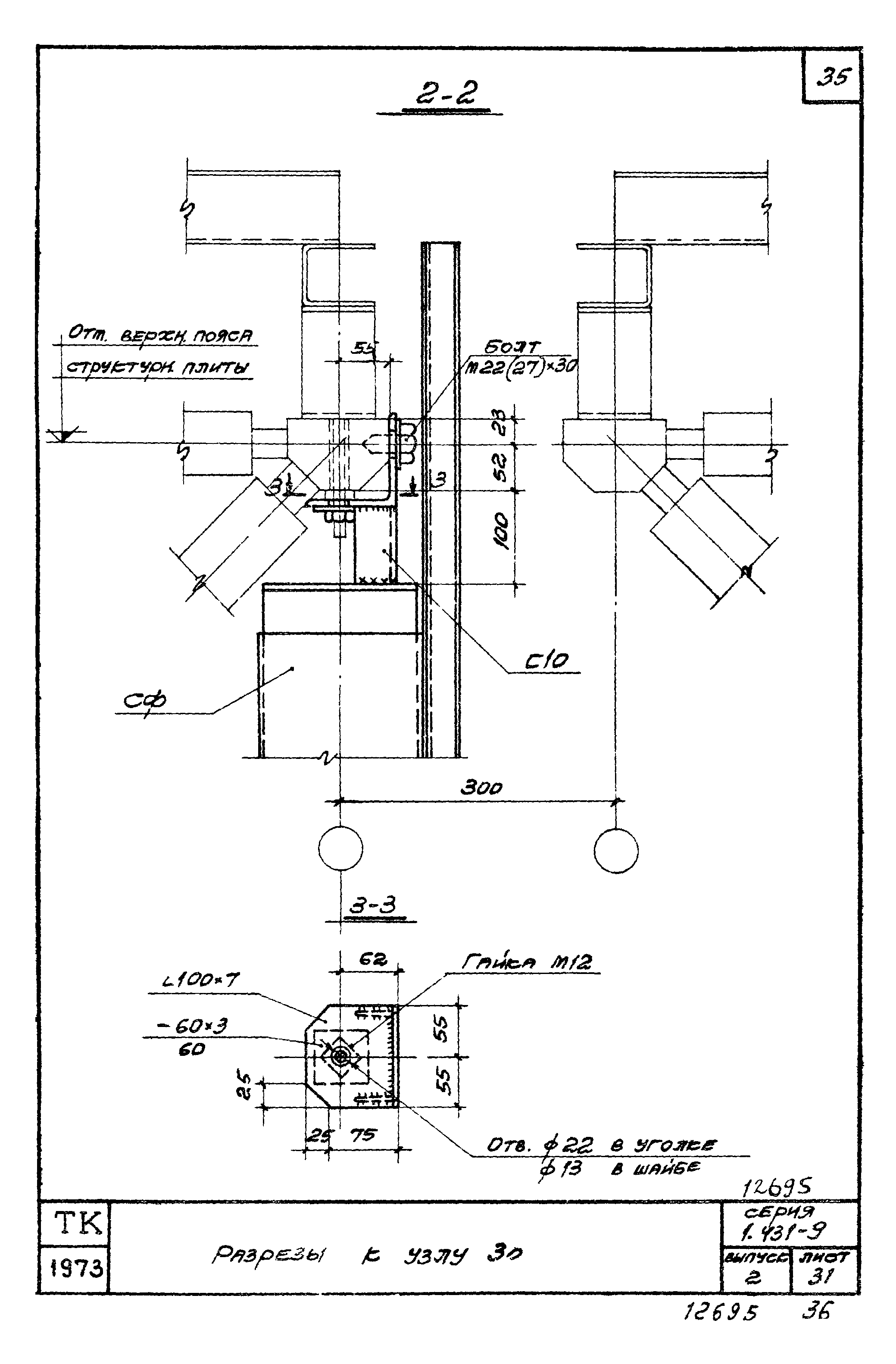

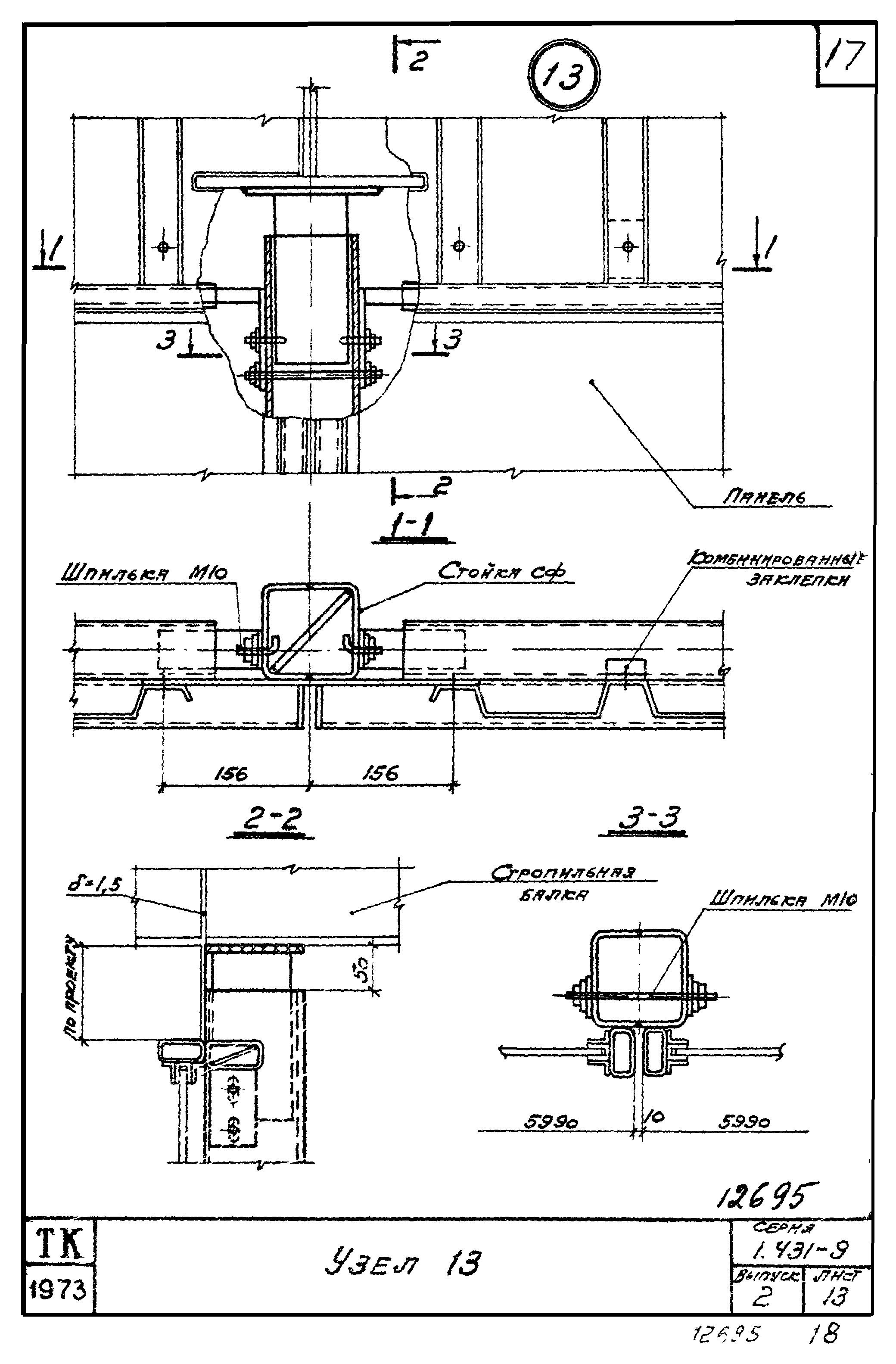

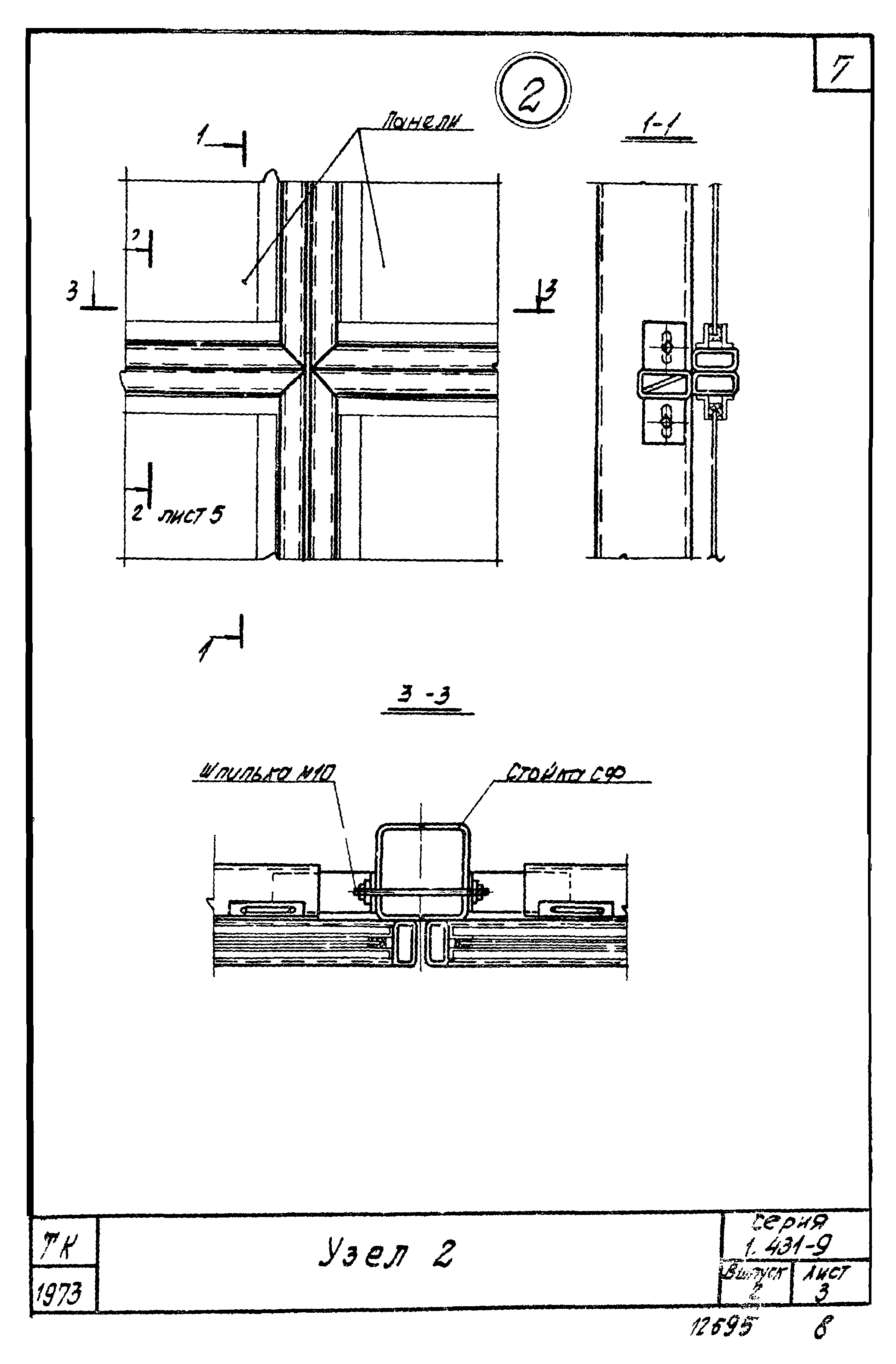

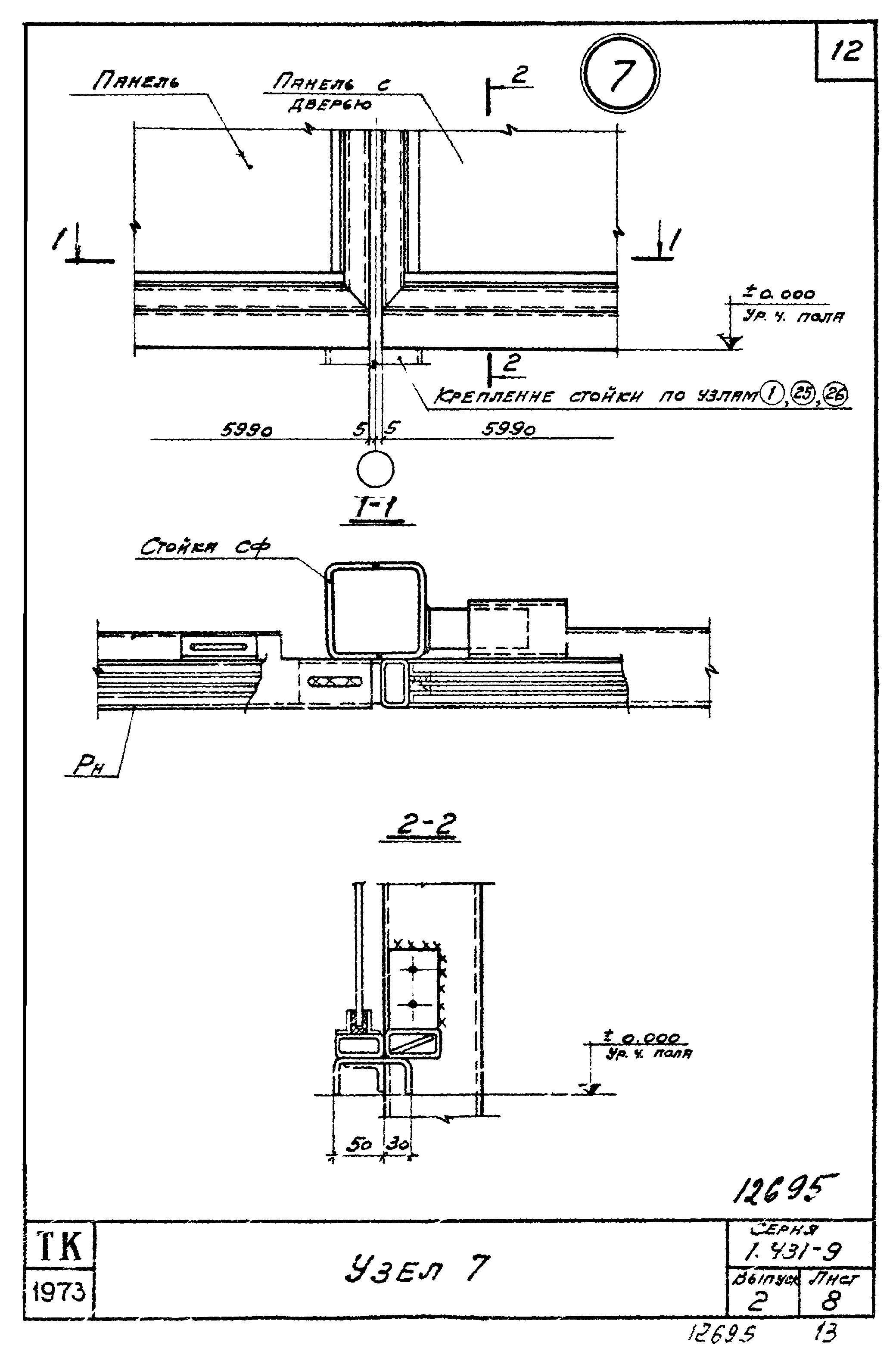

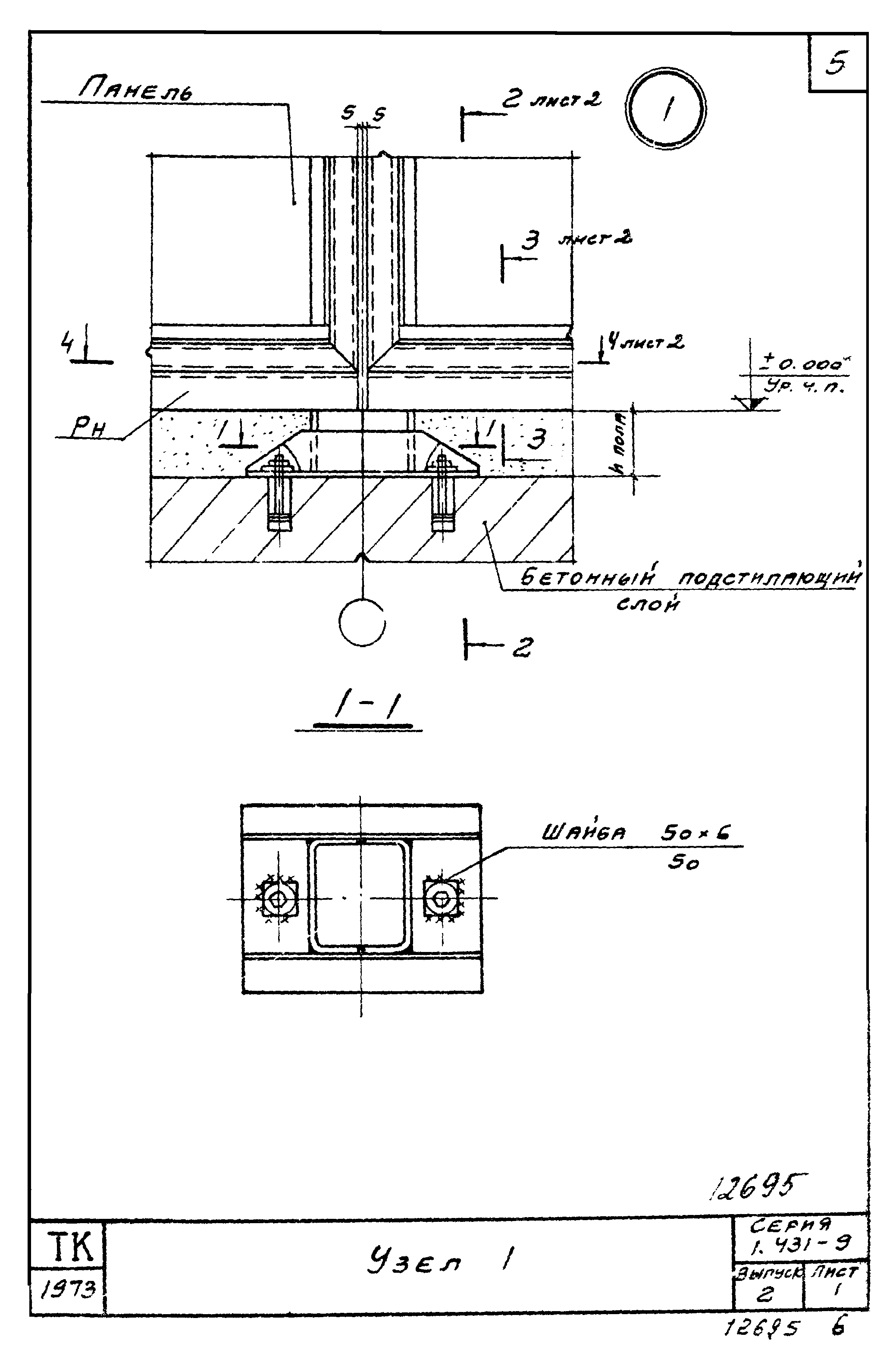

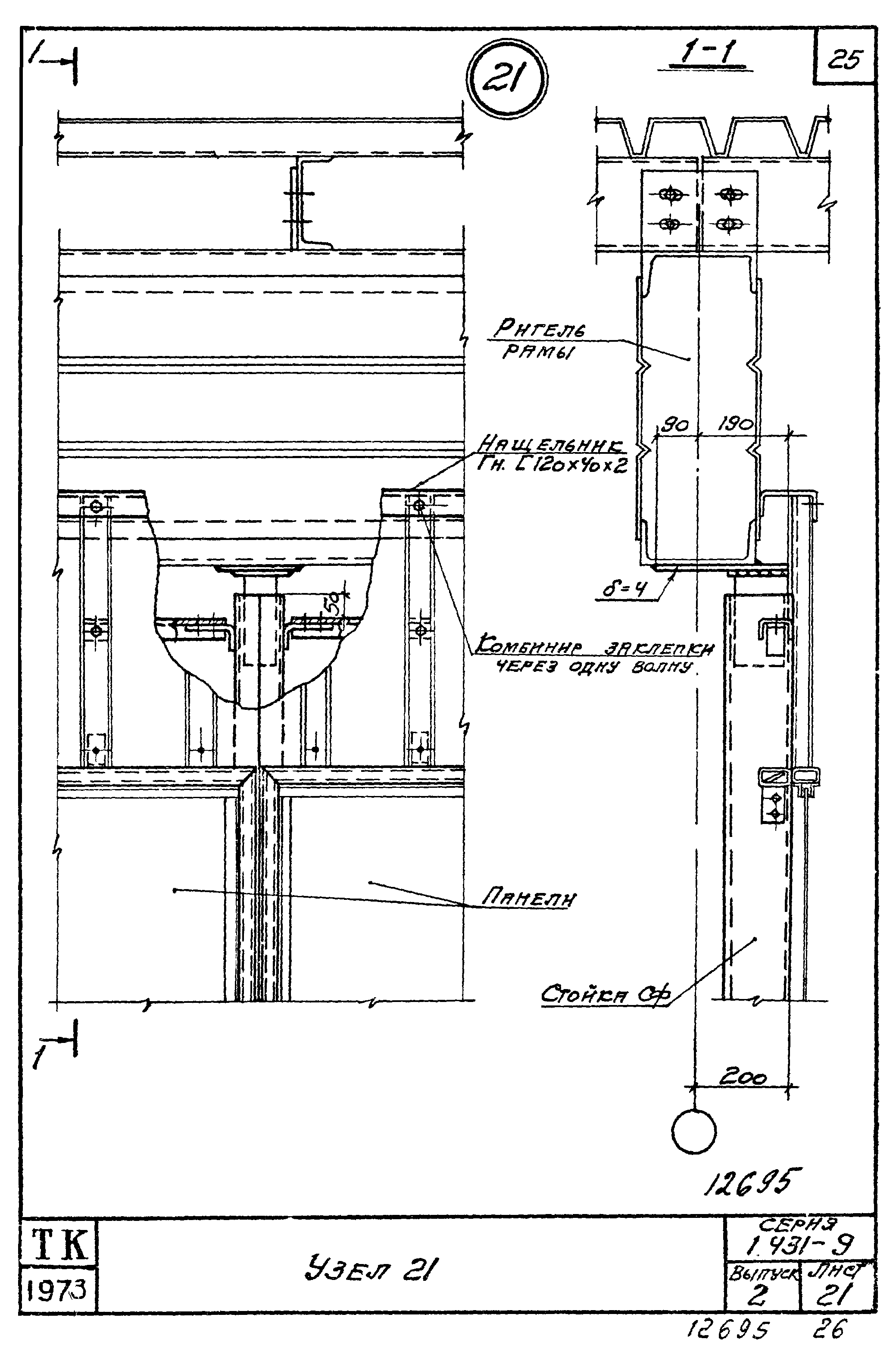

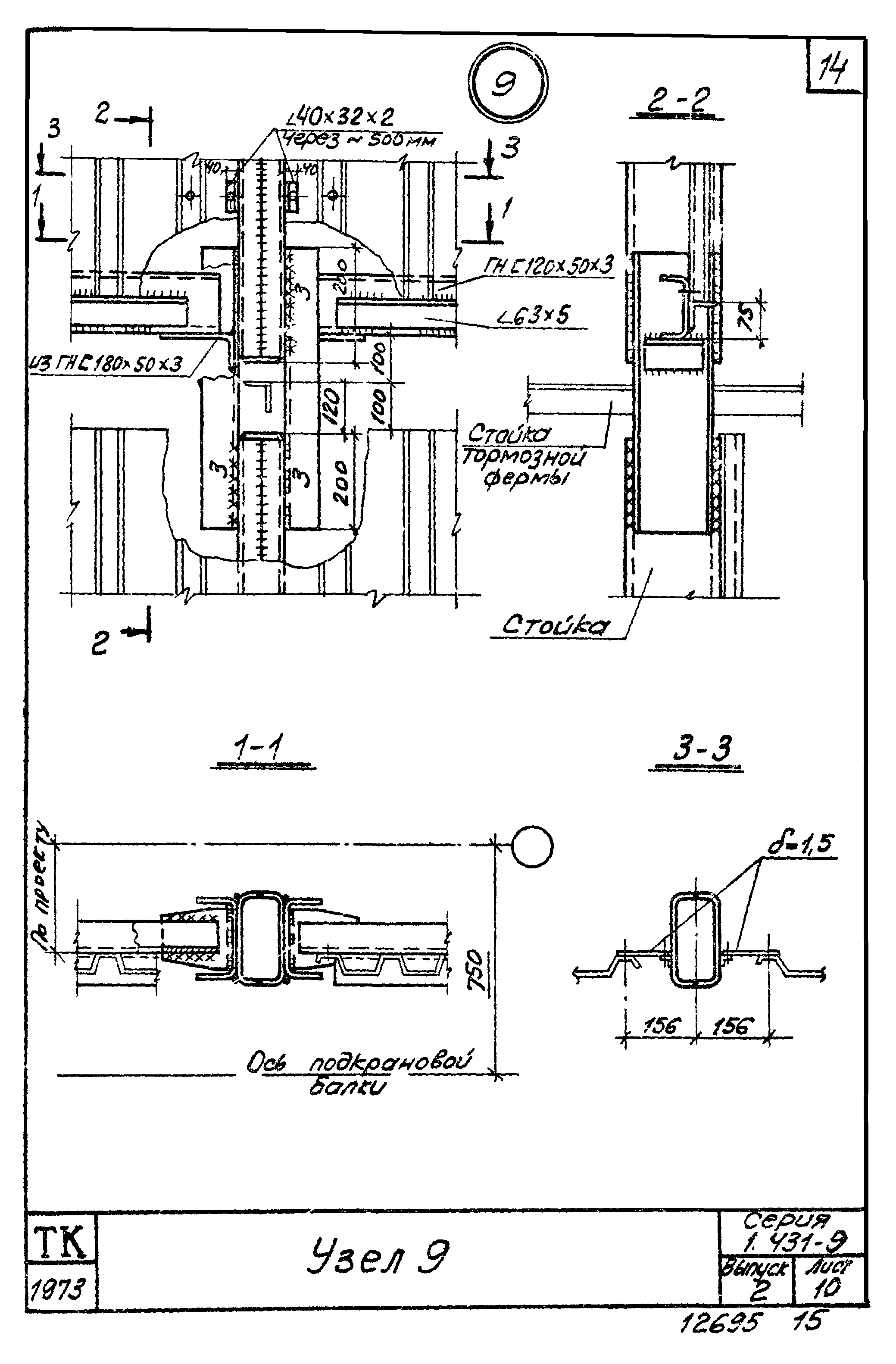

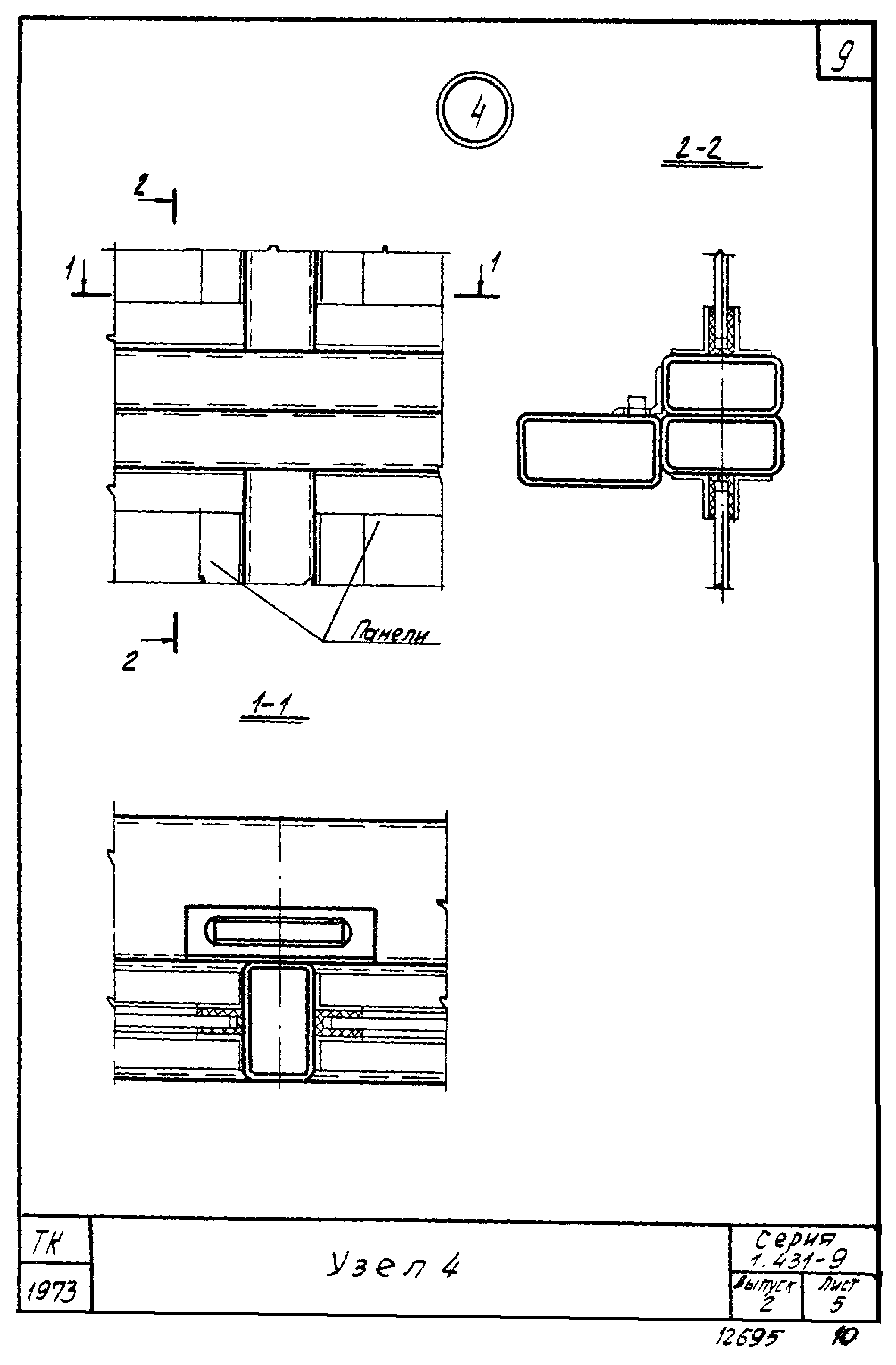

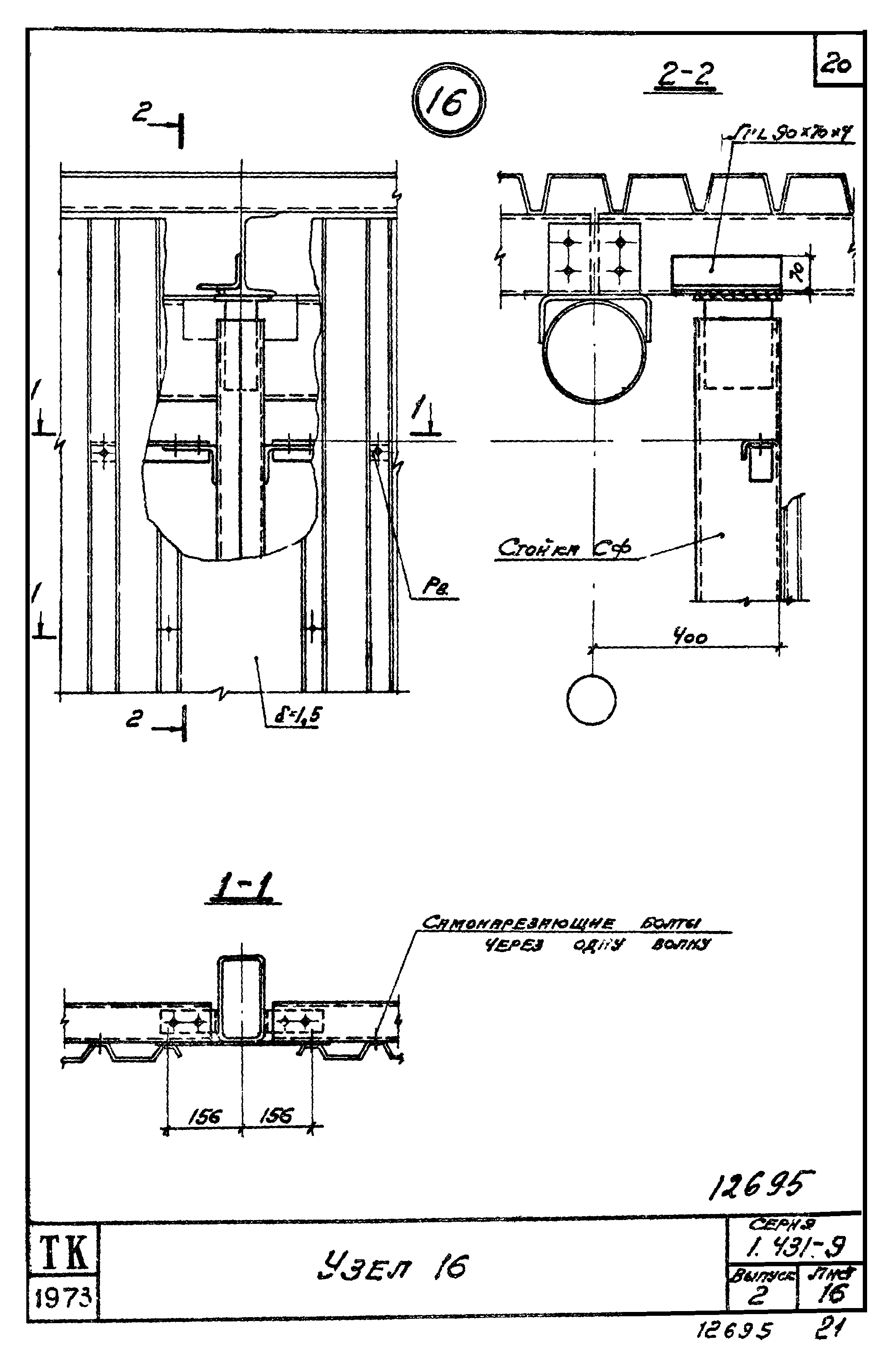

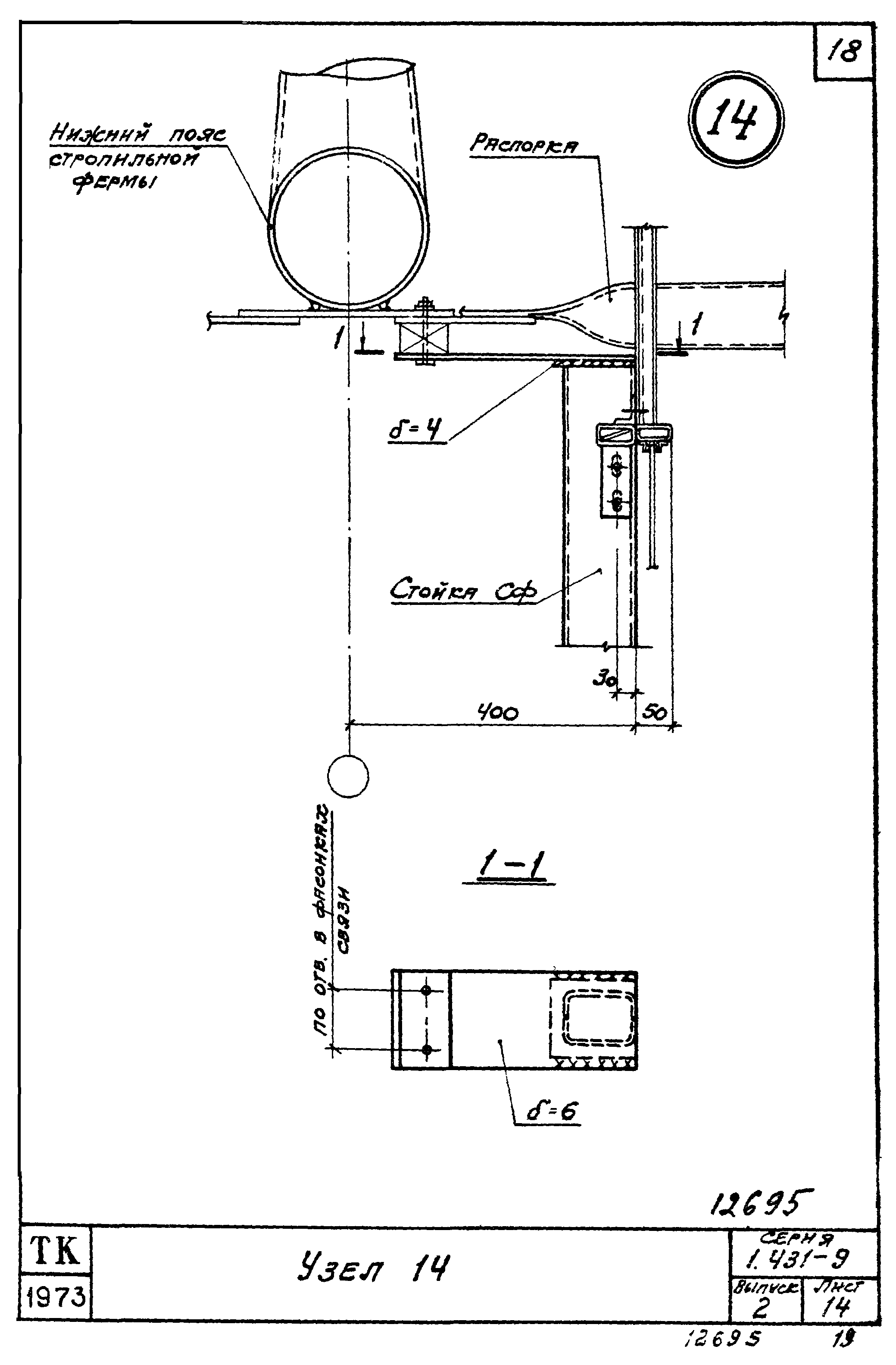

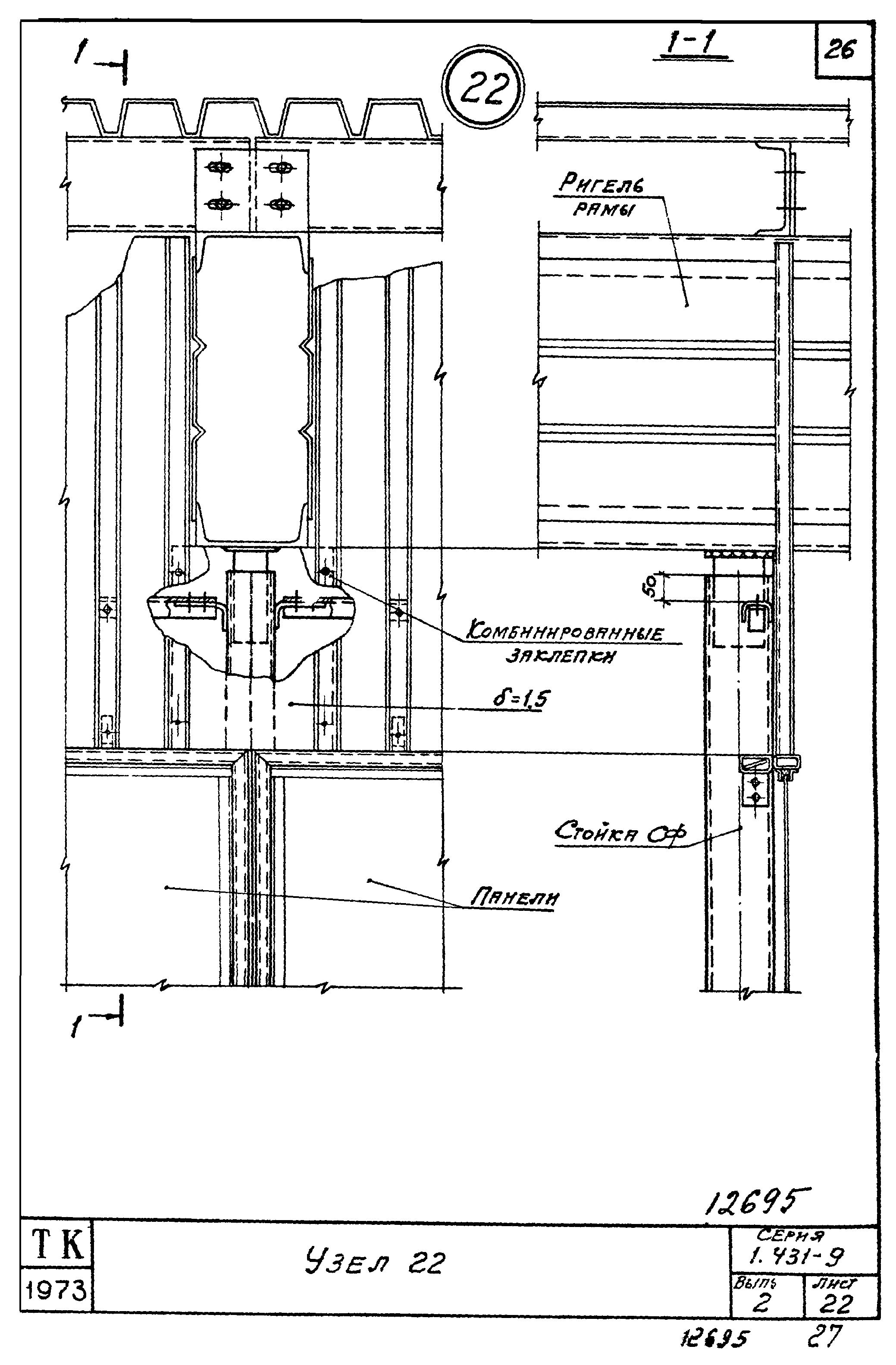

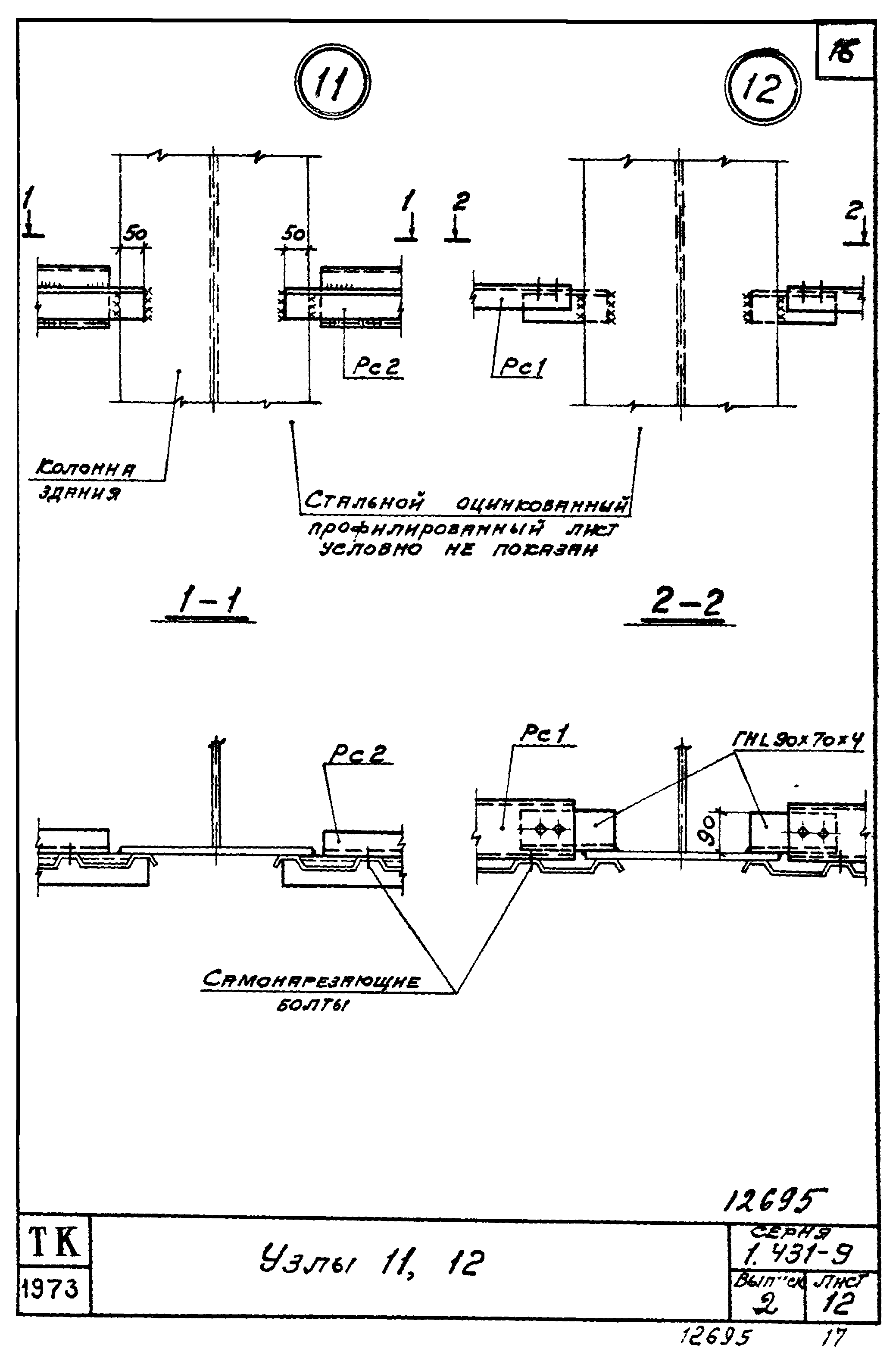

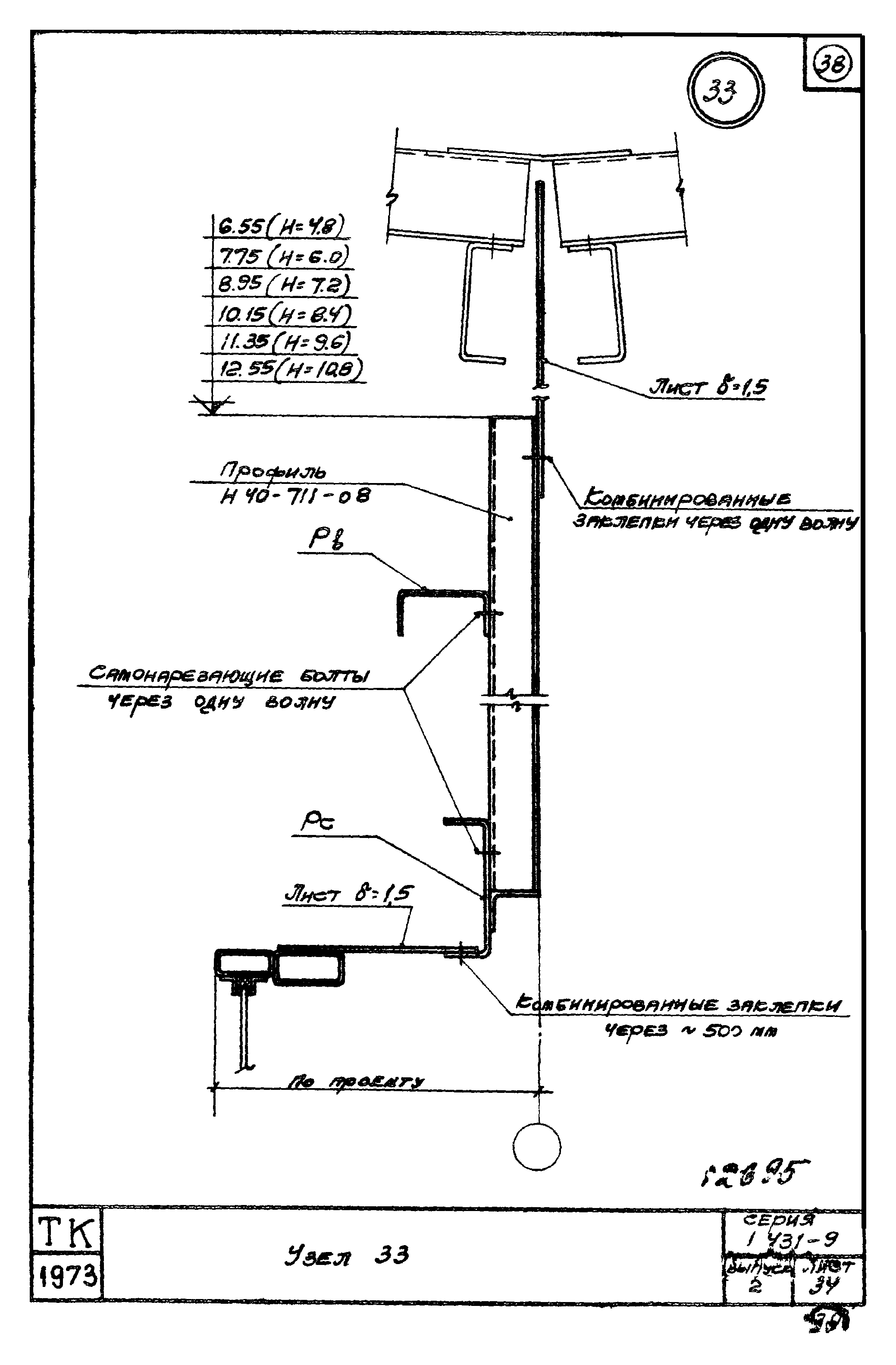

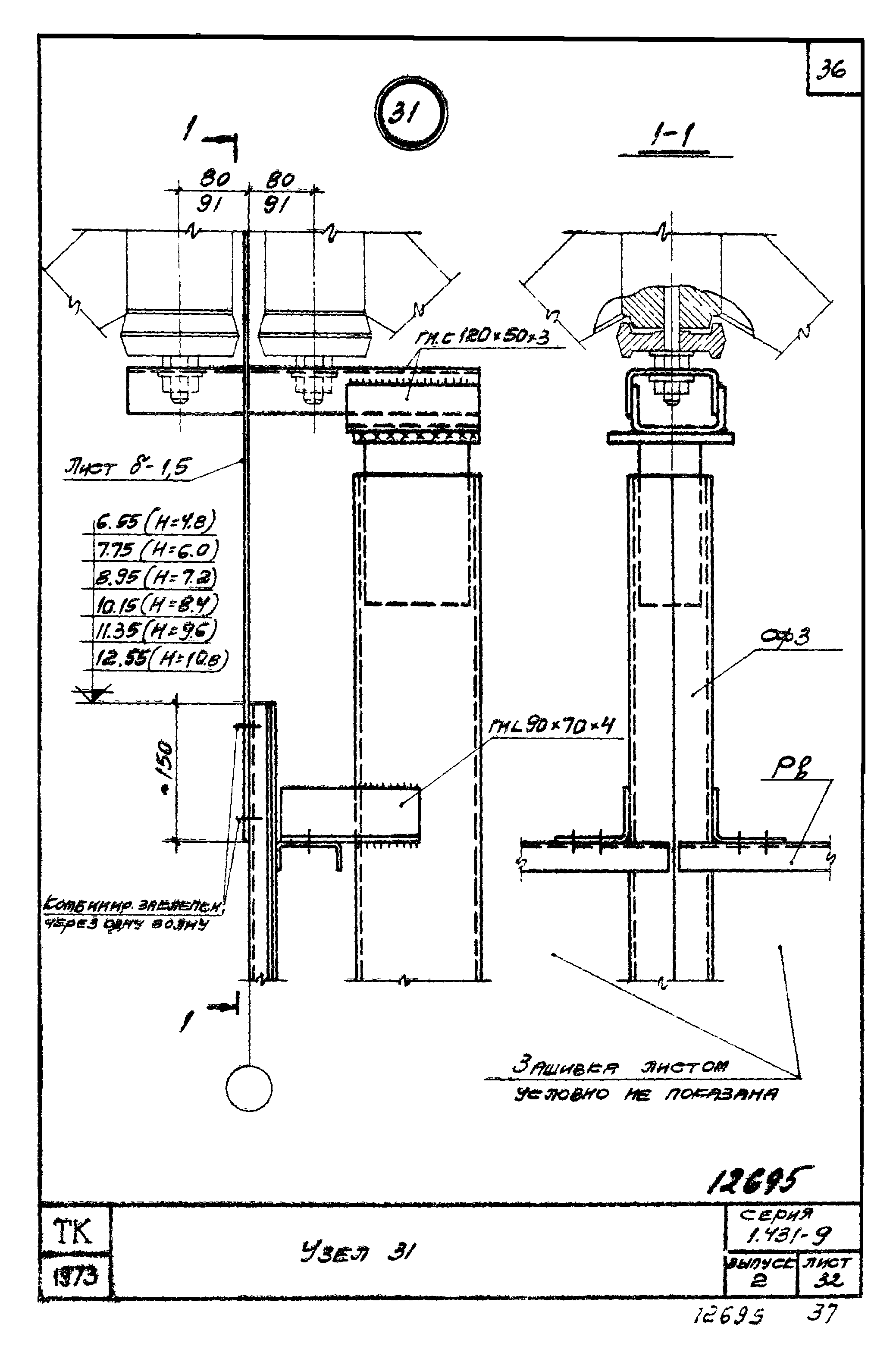

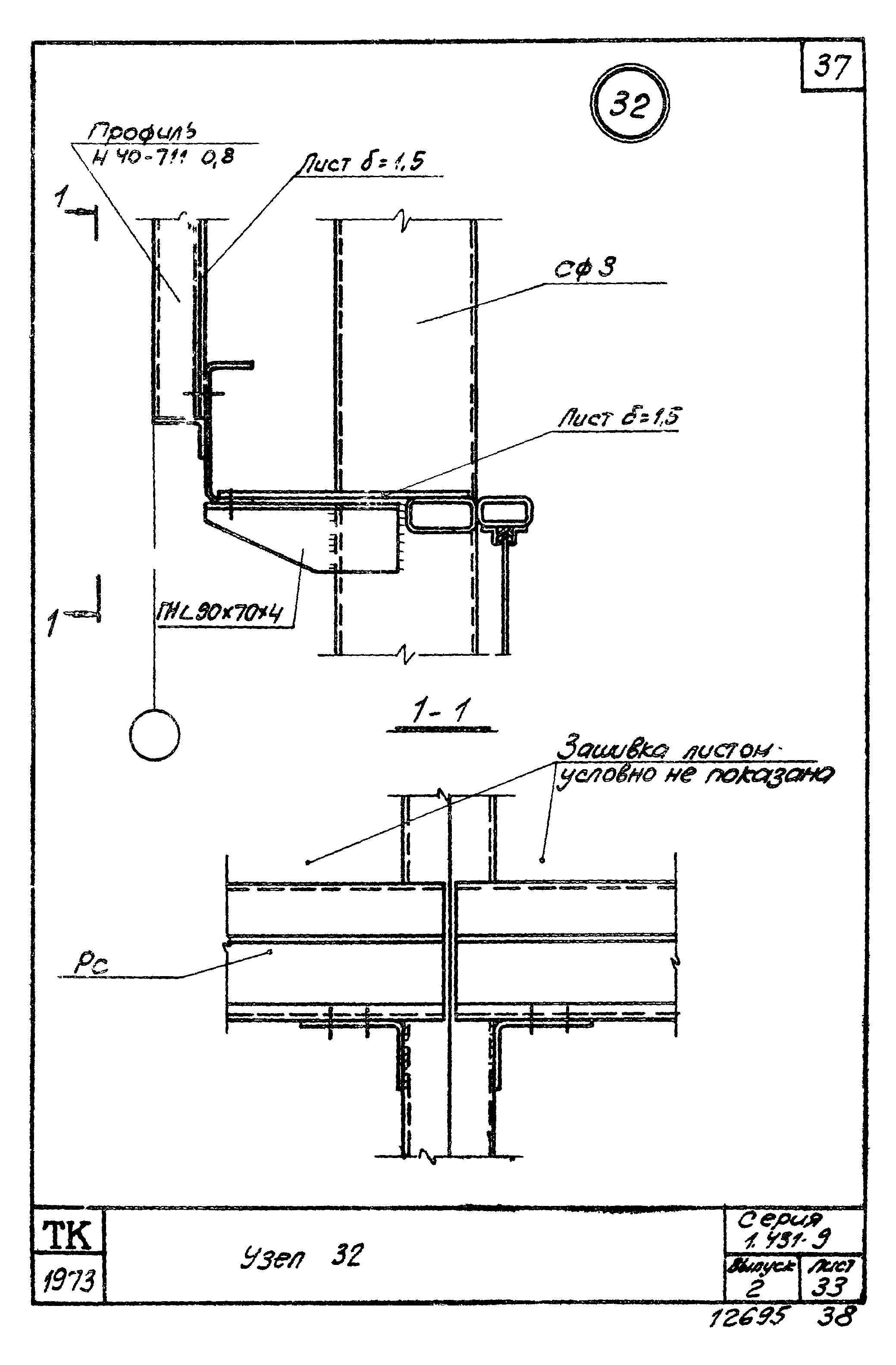

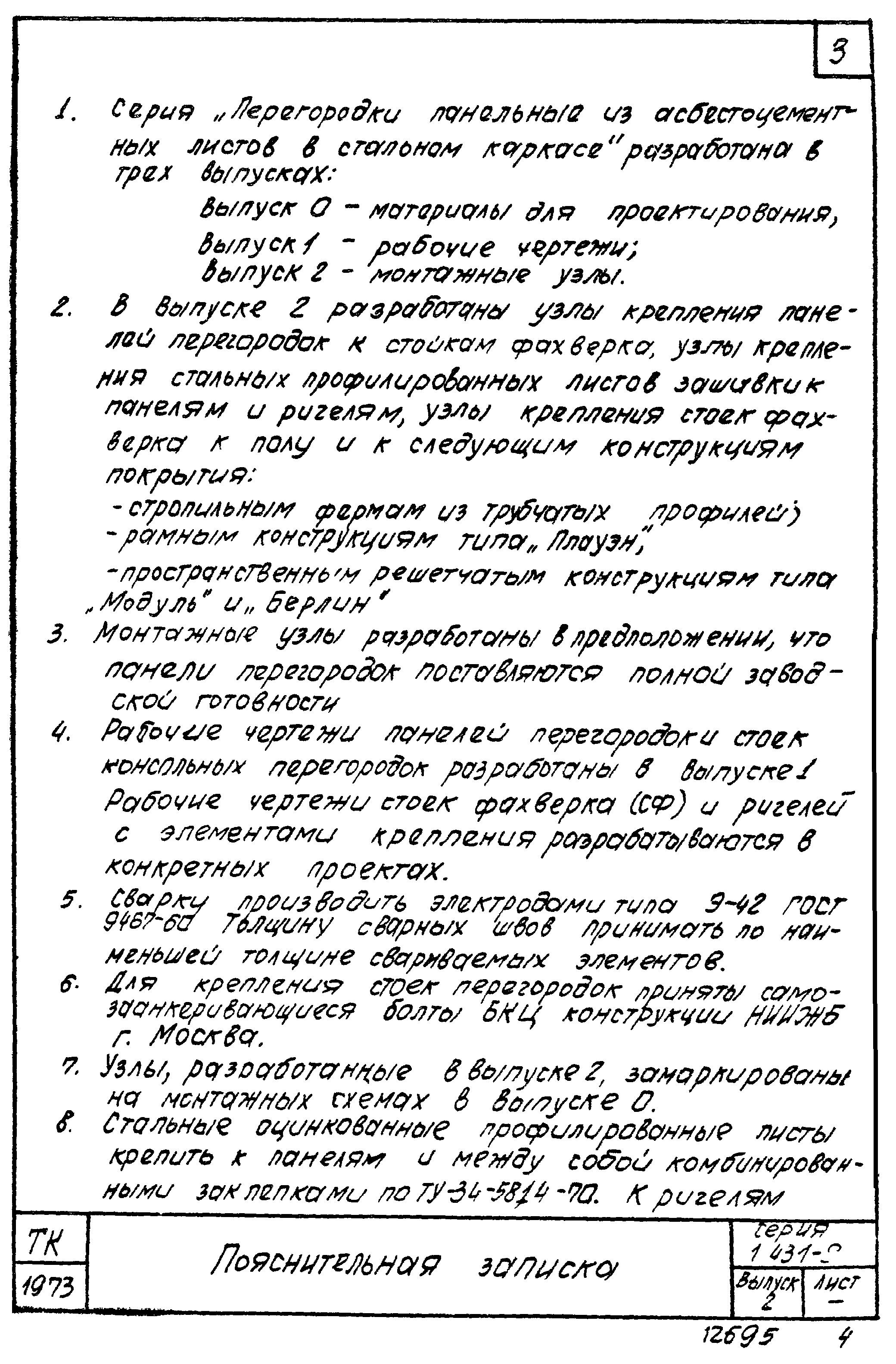

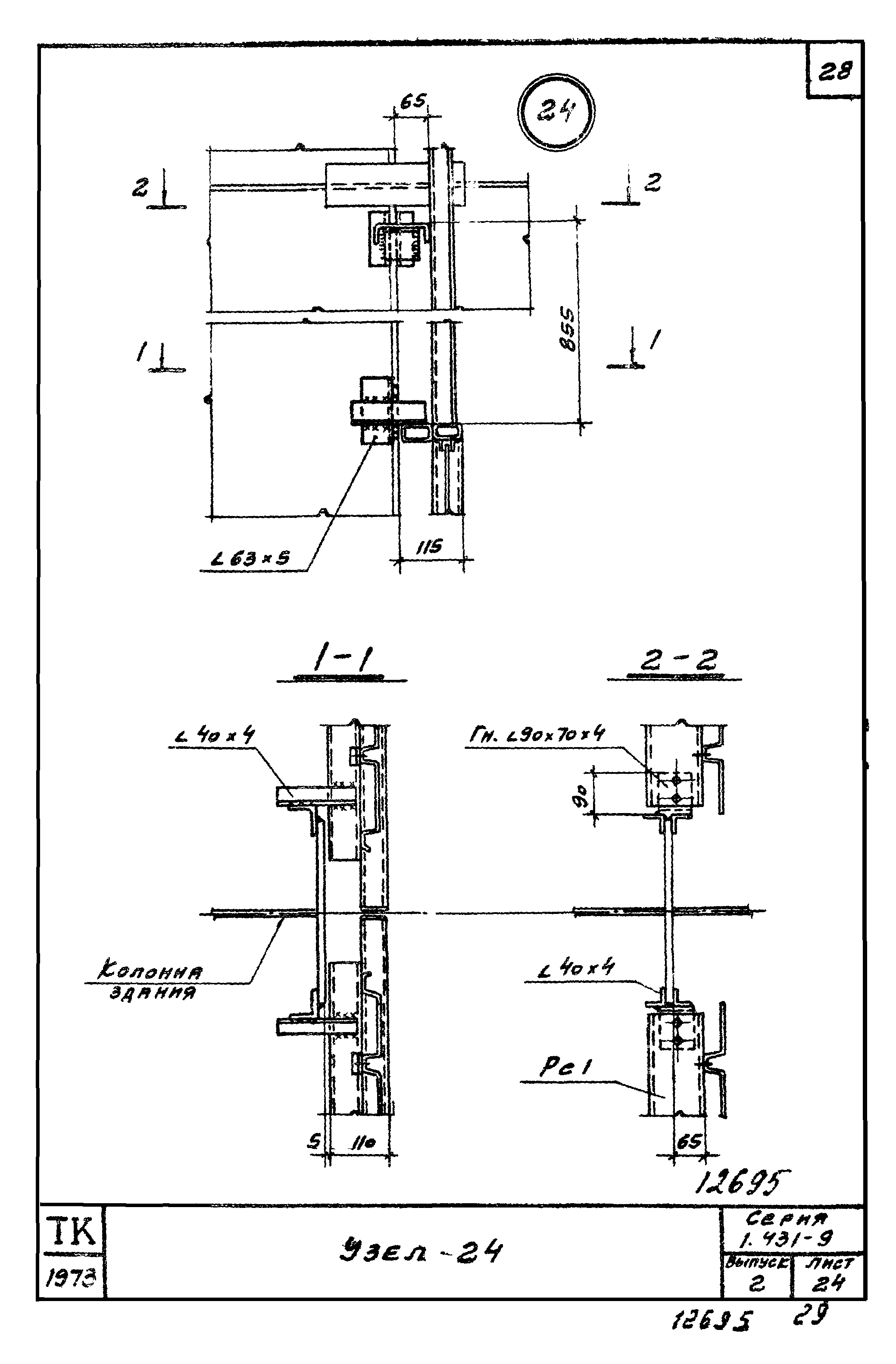

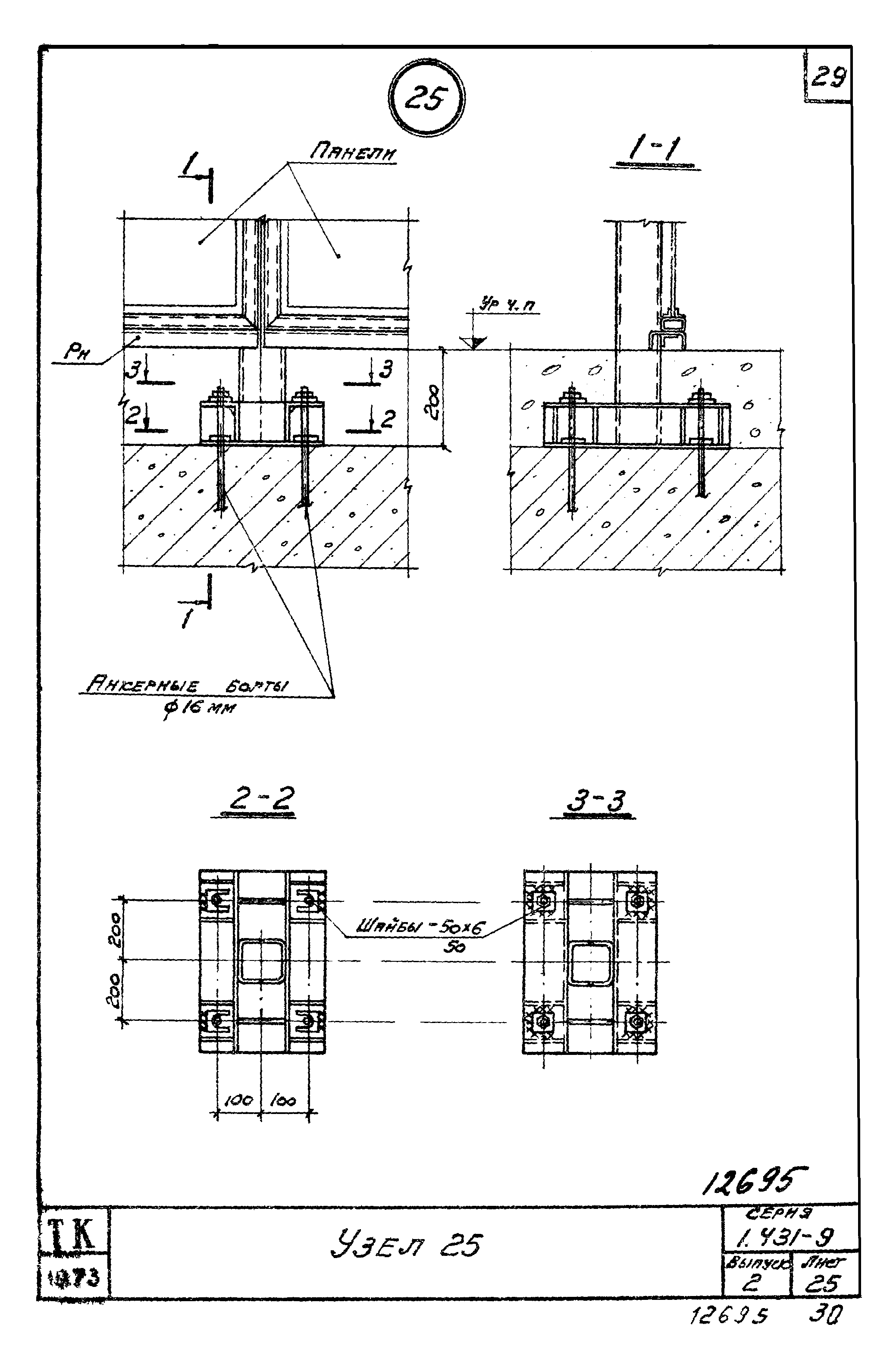

Оглавление:	1.431-9 Пояснительная записка 1.431-9 Узел 1 1.431-9 Разрезы к узлу 1 1.431-9 Узел 2 1.431-9 Узел 3 1.431-9 Узел 4 1.431-9 Узел 5 1.431-9 Узел 6 1.431-9 Узел 7 1.431-9 Узел 8 1.431-9 Узел 9 1.431-9 Узел 10 1.431-9 Узел 11, 12 1.431-9 Узел 13 1.431-9 Узел 14 1.431-9 Узел 15 1.431-9 Узел 16 1.431-9 Узел 17 1.431-9 Узел 18 1.431-9 Узел 19 1.431-9 Узел 20 1.431-9 Узел 21 1.431-9 Узел 22 1.431-9 Узел 23 1.431-9 Узел 24 1.431-9 Узел 25 1.431-9 Узел 26 1.431-9 Узел 27 1.431-9 Узел 28 1.431-9 Узел 29 1.431-9 Разрезы к узлу 30 1.431-9 Узел 30 1.431-9 Узел 31 1.431-9 Узел 32 1.431-9 Узел 33
Разработан:	ГПИ Промстройпроект
Утверждён:	29.11.1973 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 222)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.431.9-25 «Перегородки панельные из асбестоцементных листов в стальной обвязке»
Нормативные ссылки:	ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры»
