Серия 3.501-108

Выпуск 2. Альбом 2. Пролетные строения для применения в районах с расчетной температурой ниже минус 40 градусов Цельсия (Северное исполнение). Рабочие чертежи

Обозначение:	Серия 3.501-108
Обозначение англ:	Series 3.501-108
Статус:	заменен
Название рус.:	Выпуск 2. Альбом 2. Пролетные строения для применения в районах с расчетной температурой ниже минус 40 градусов Цельсия (Северное исполнение). Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1990

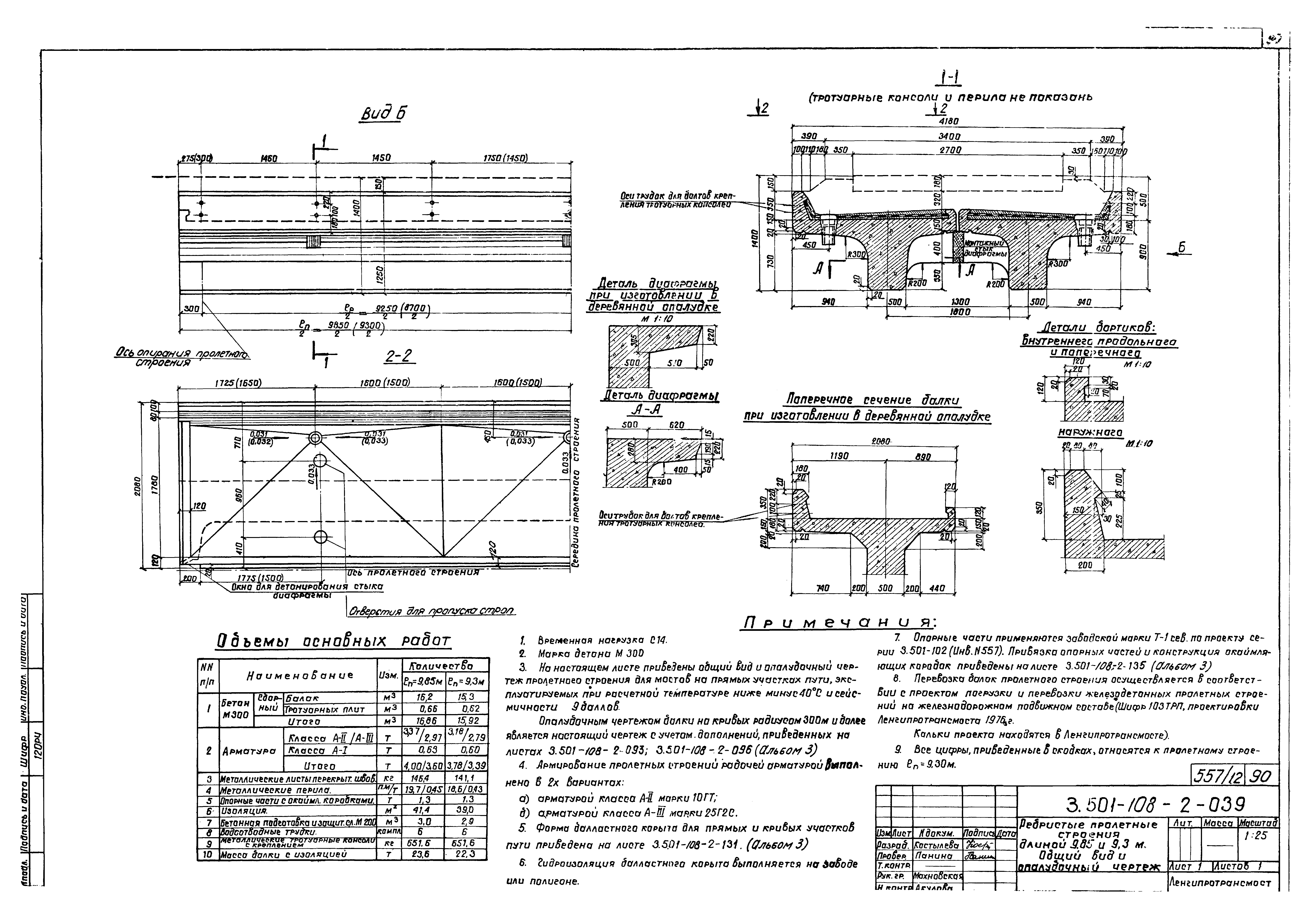

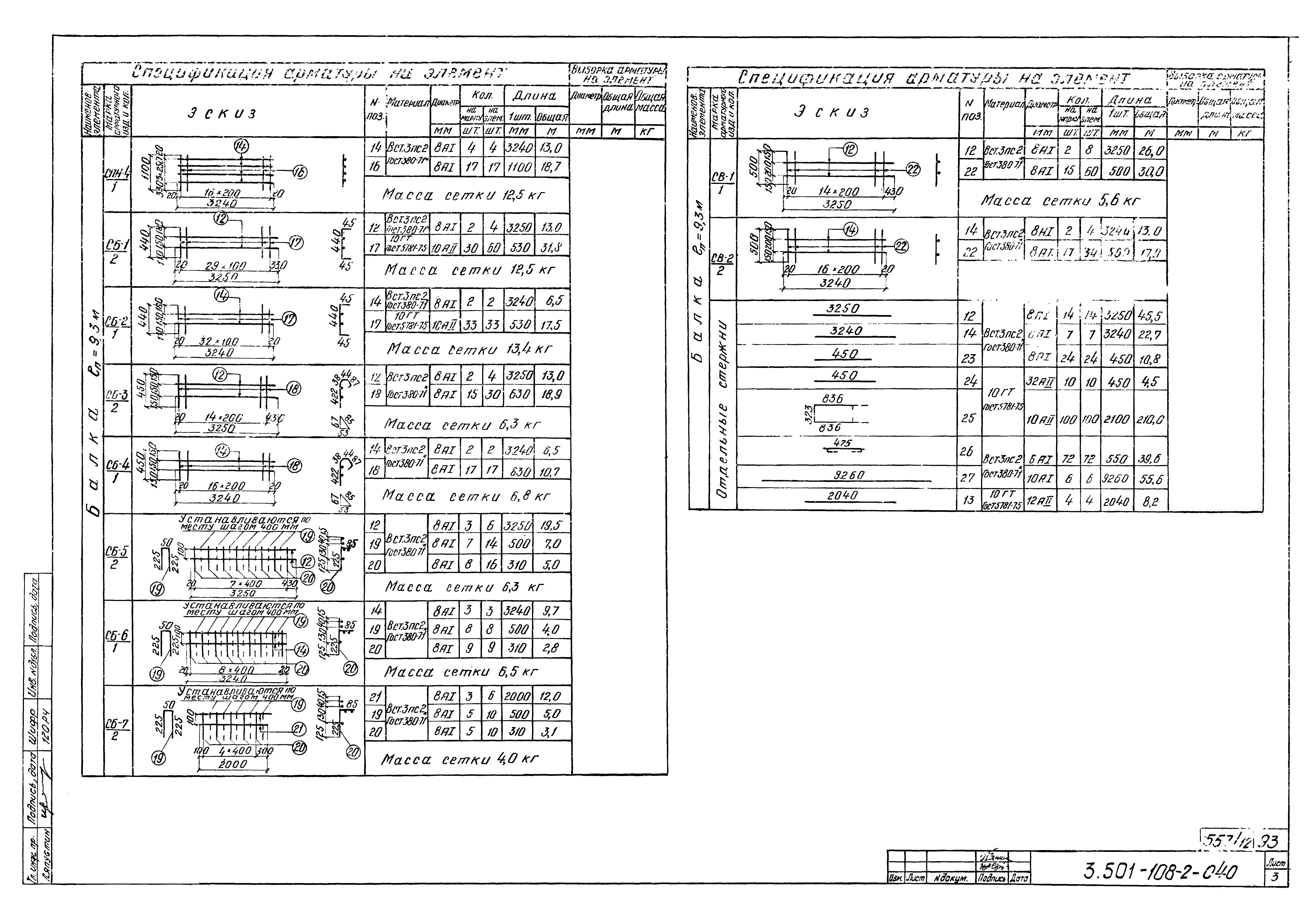

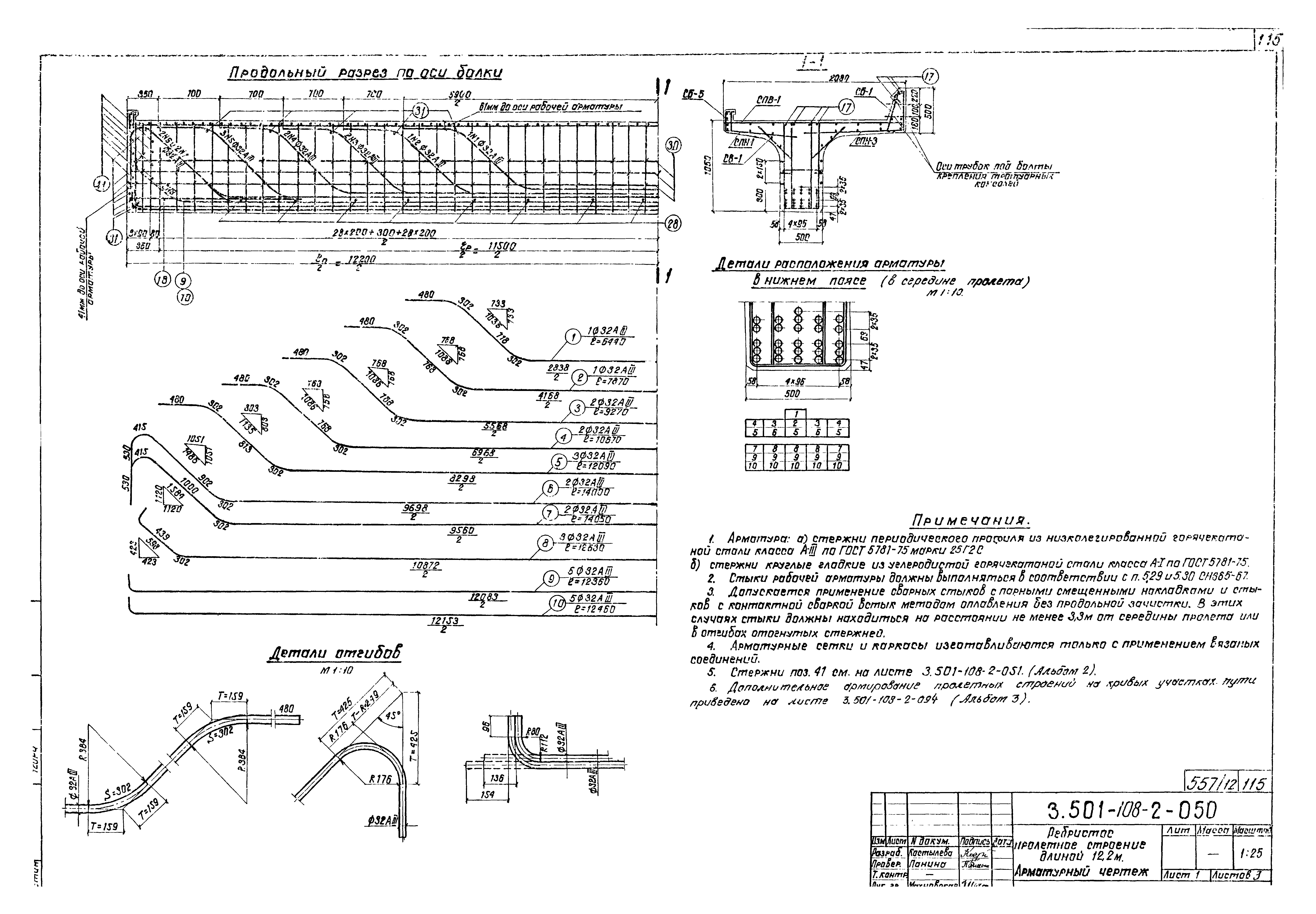

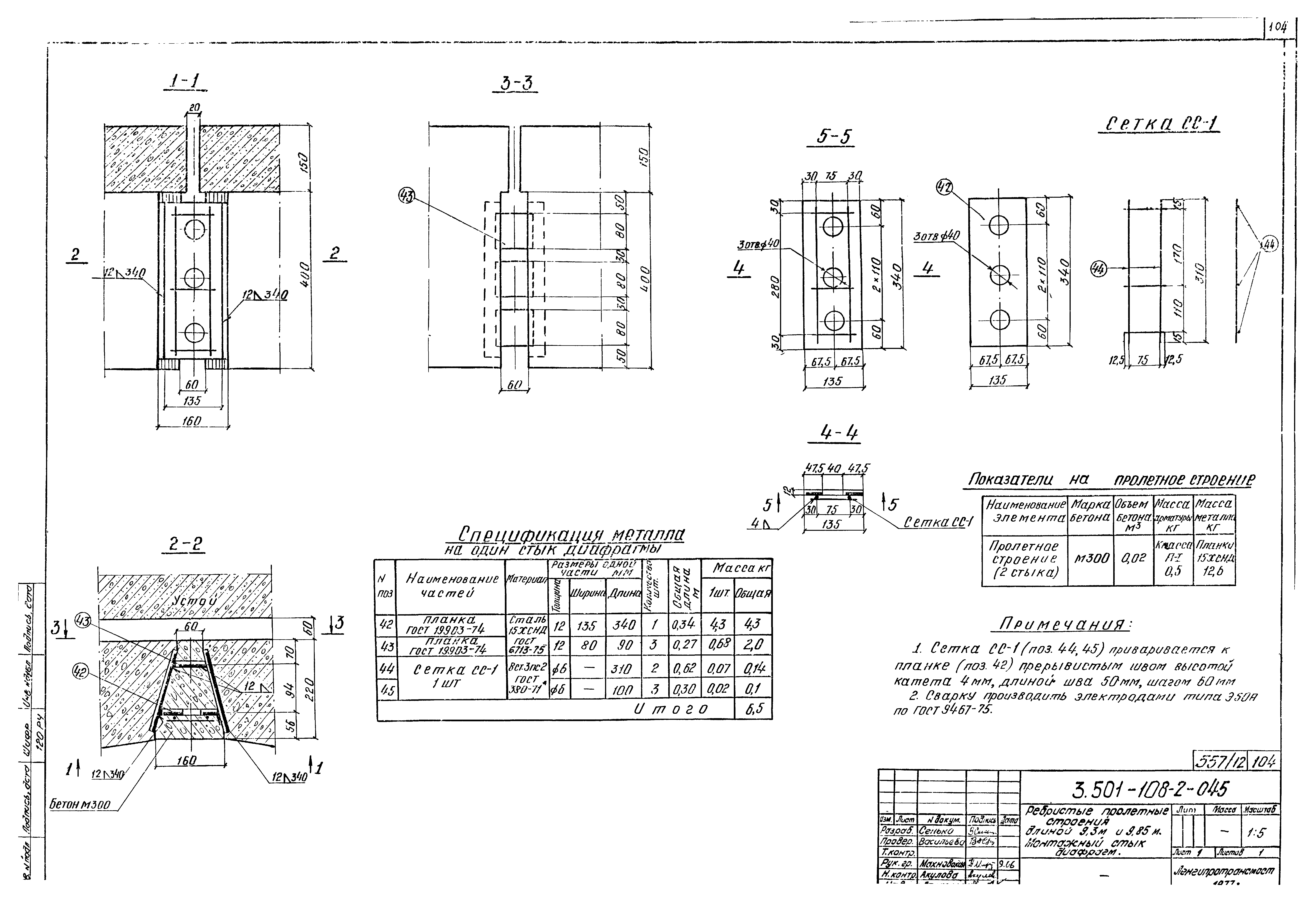

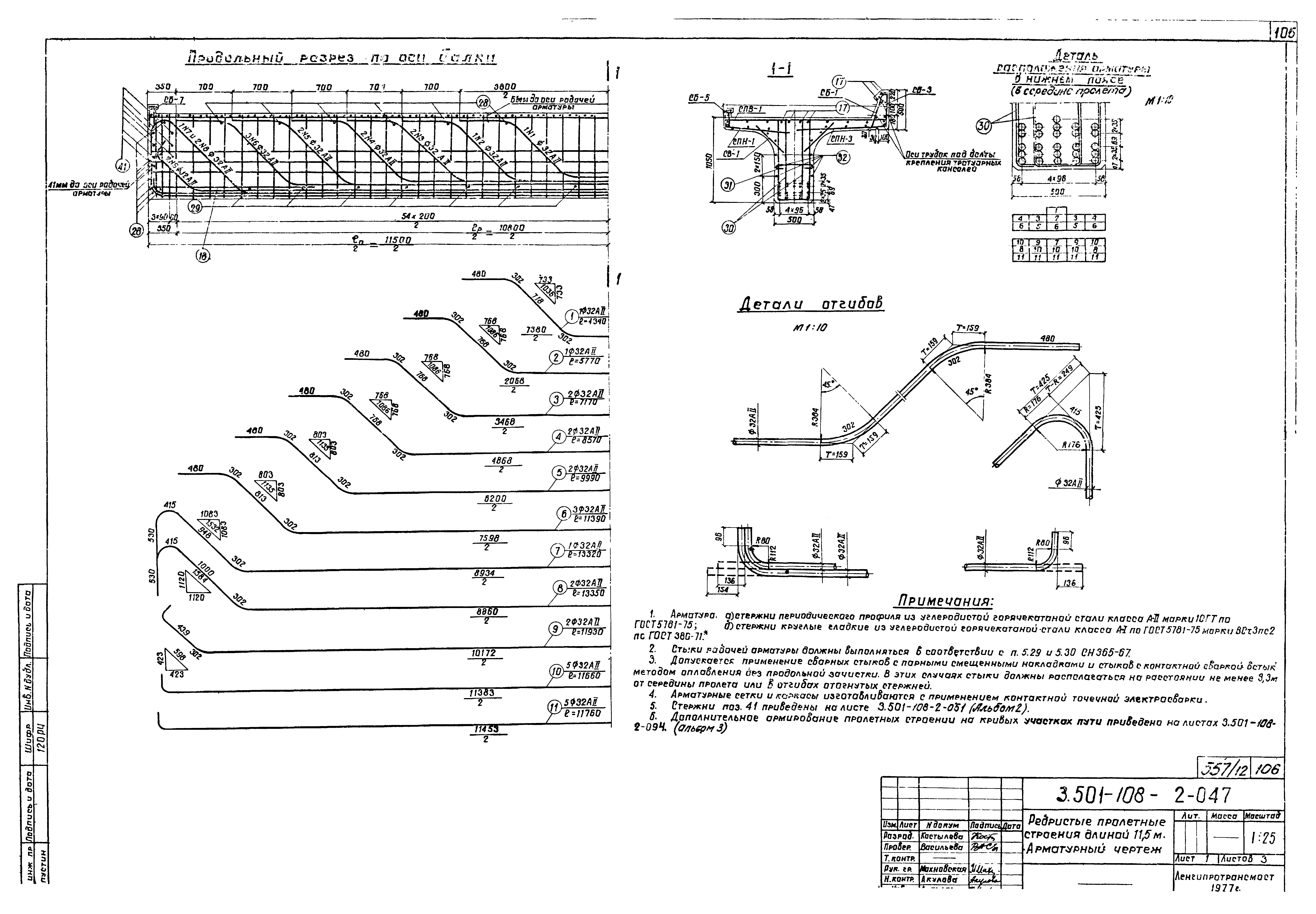

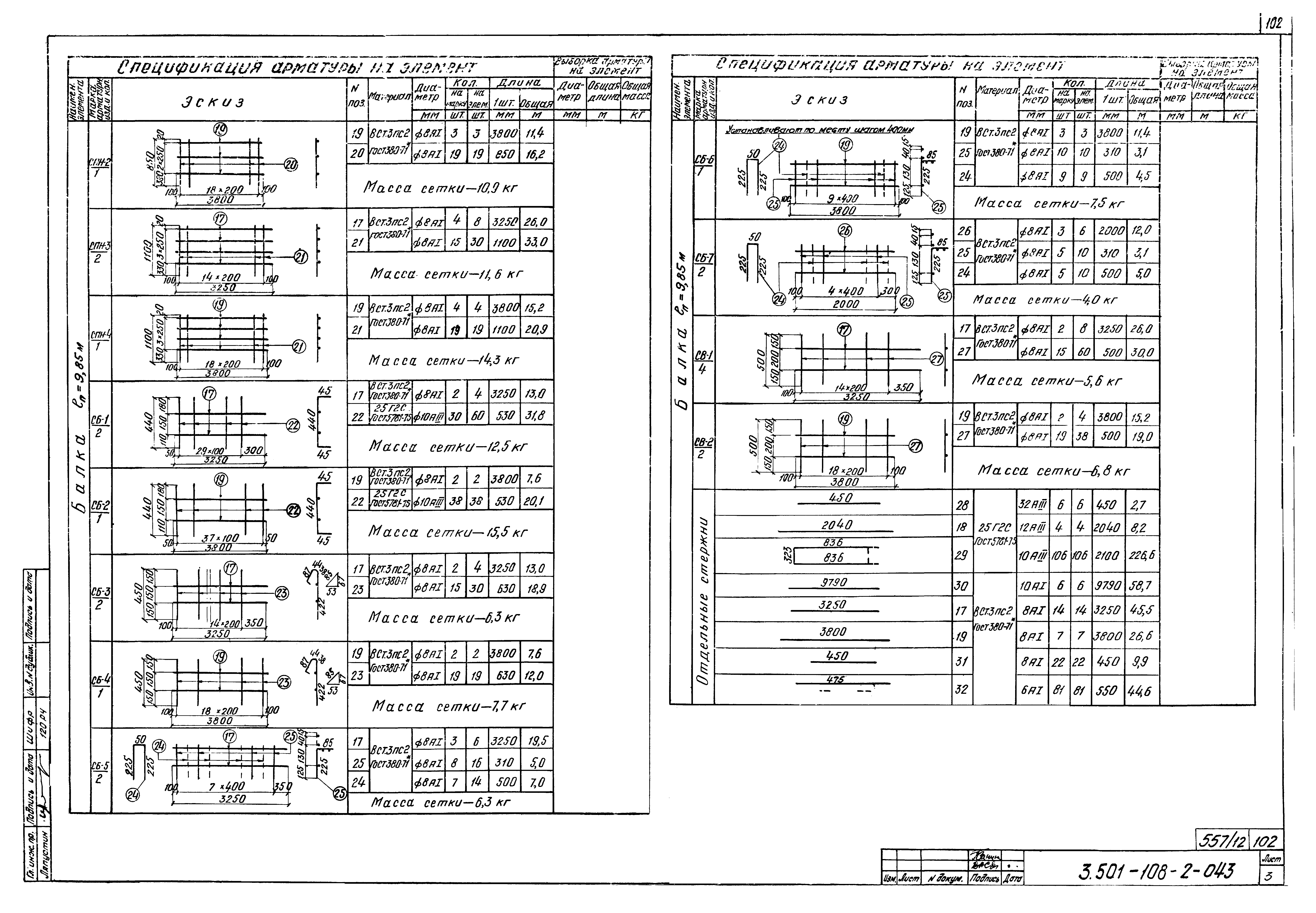

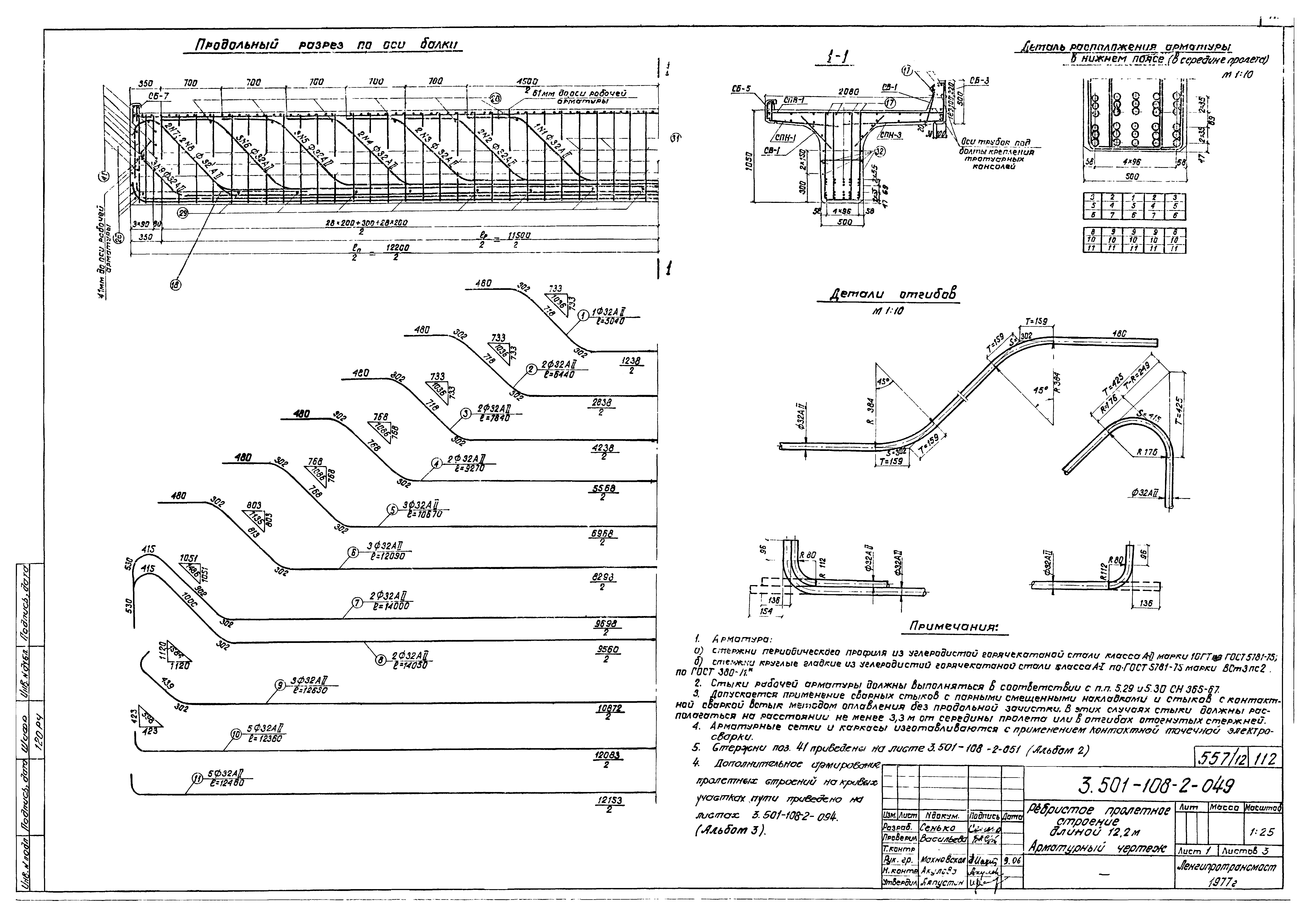

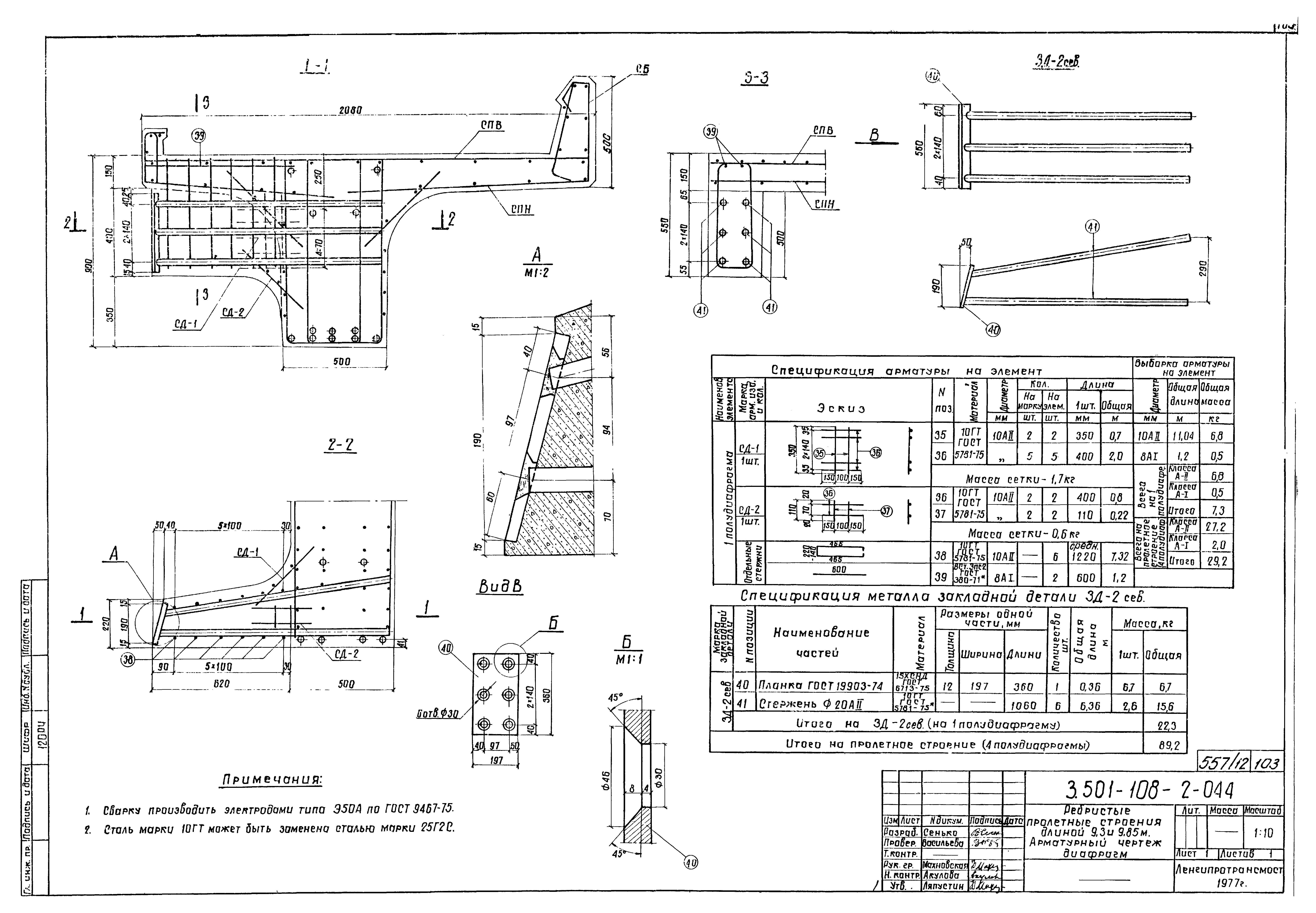

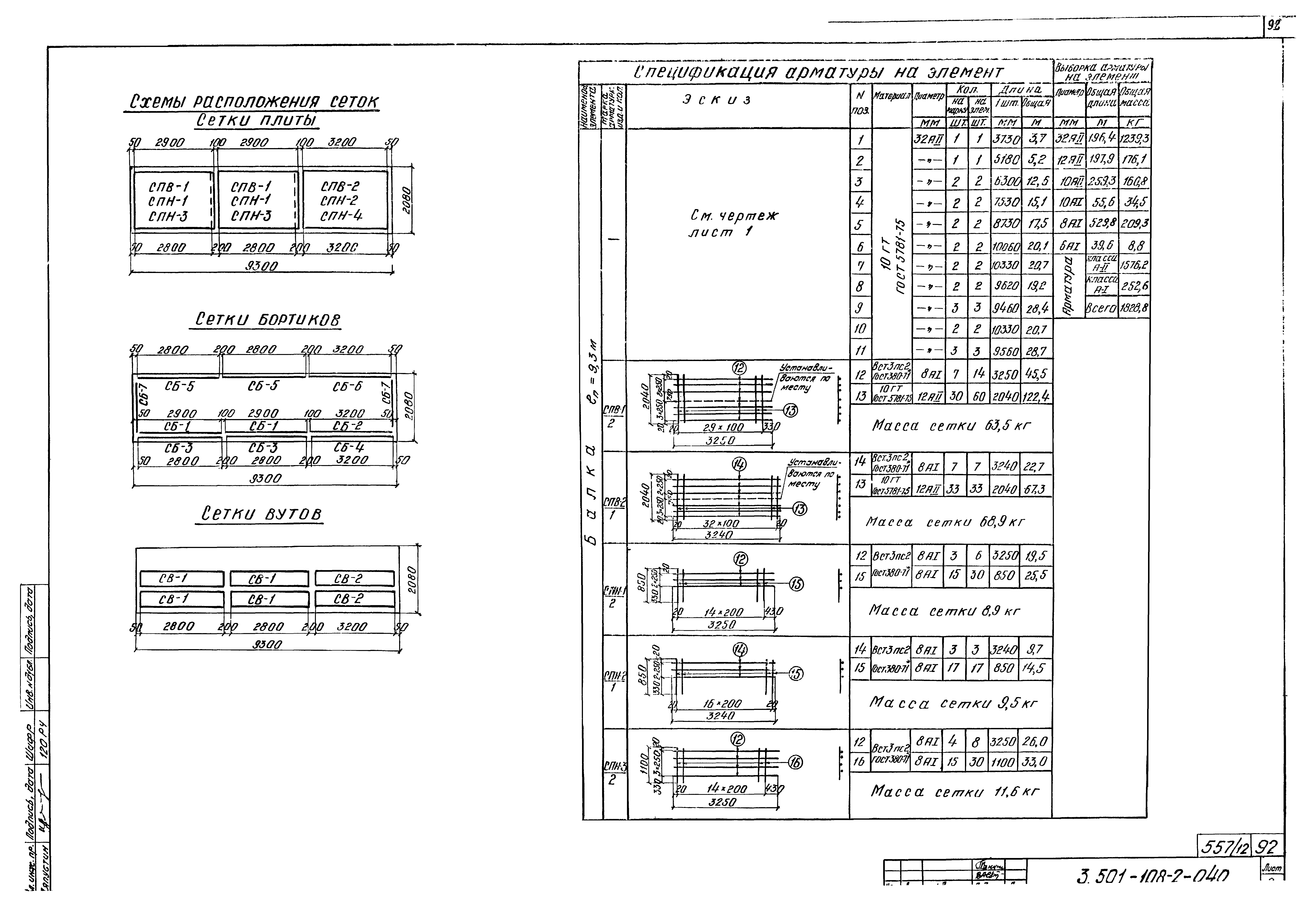

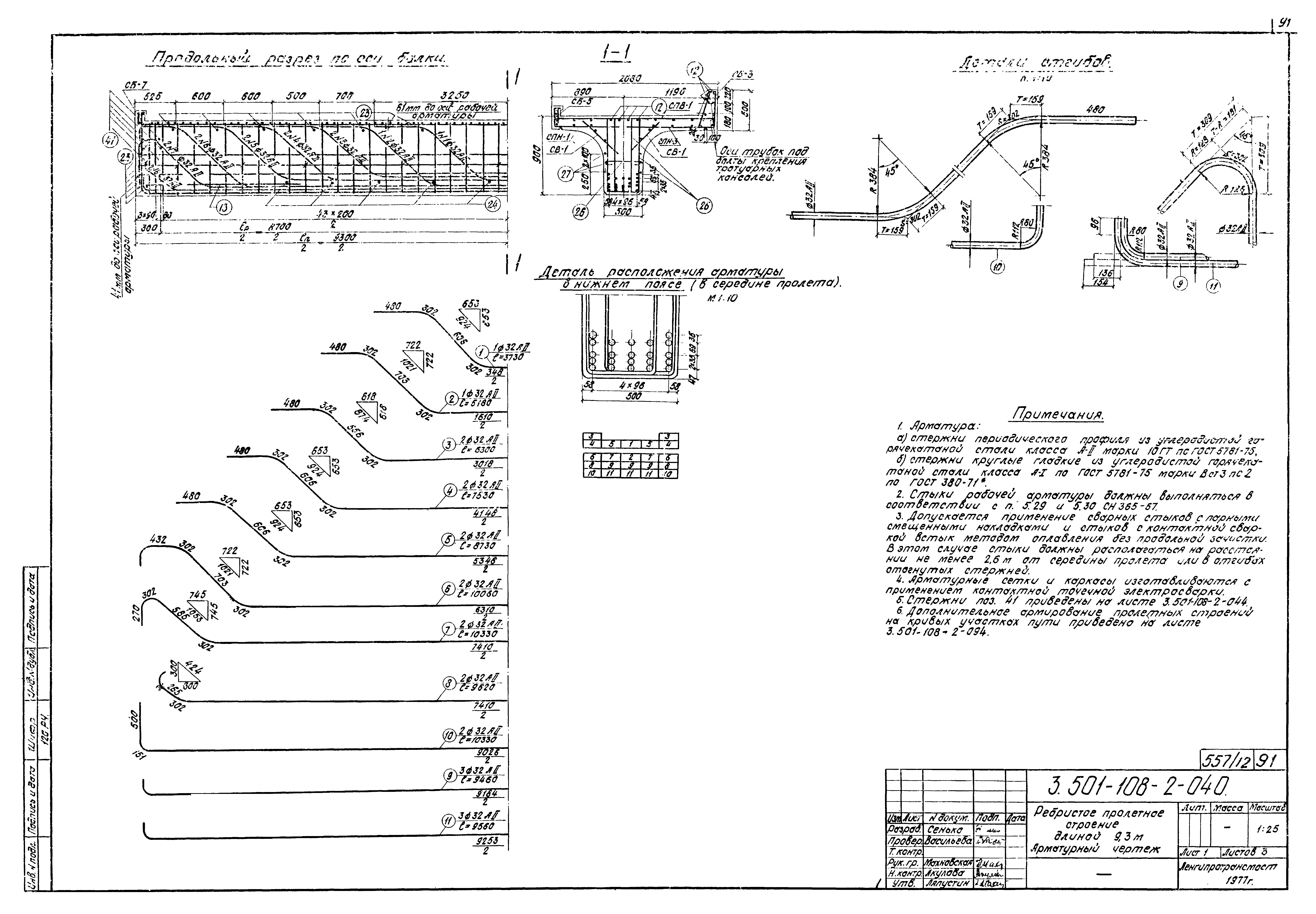

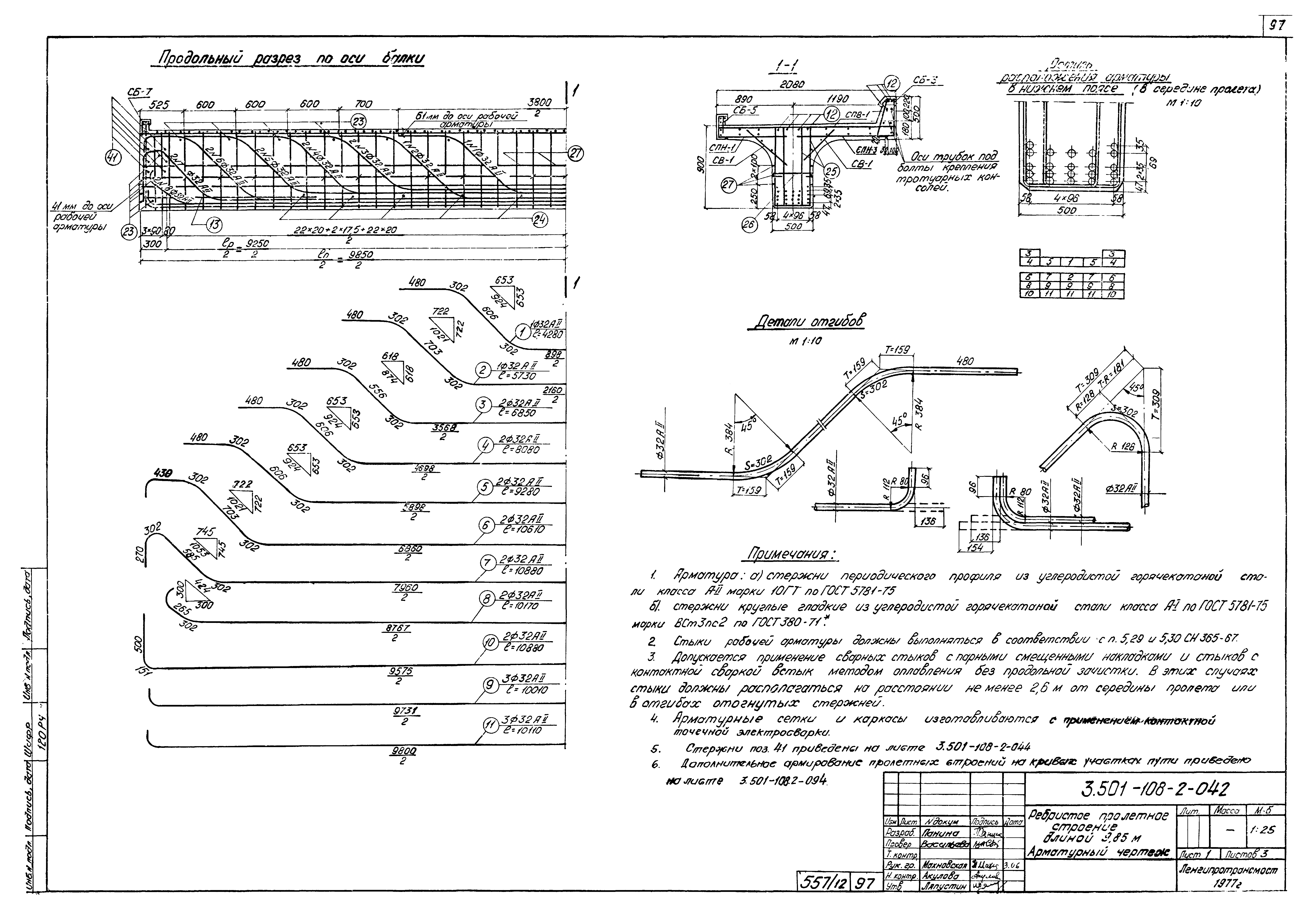

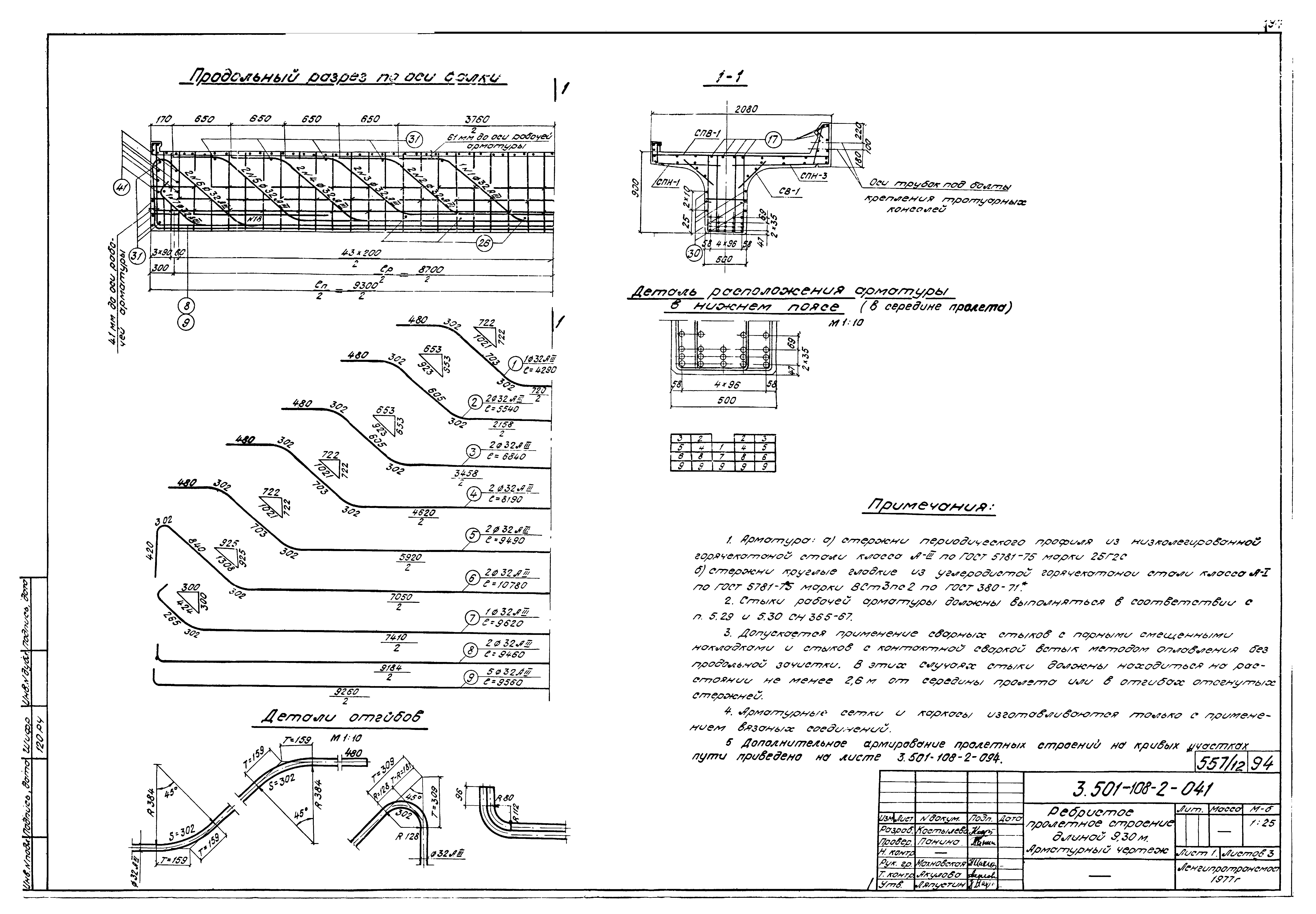

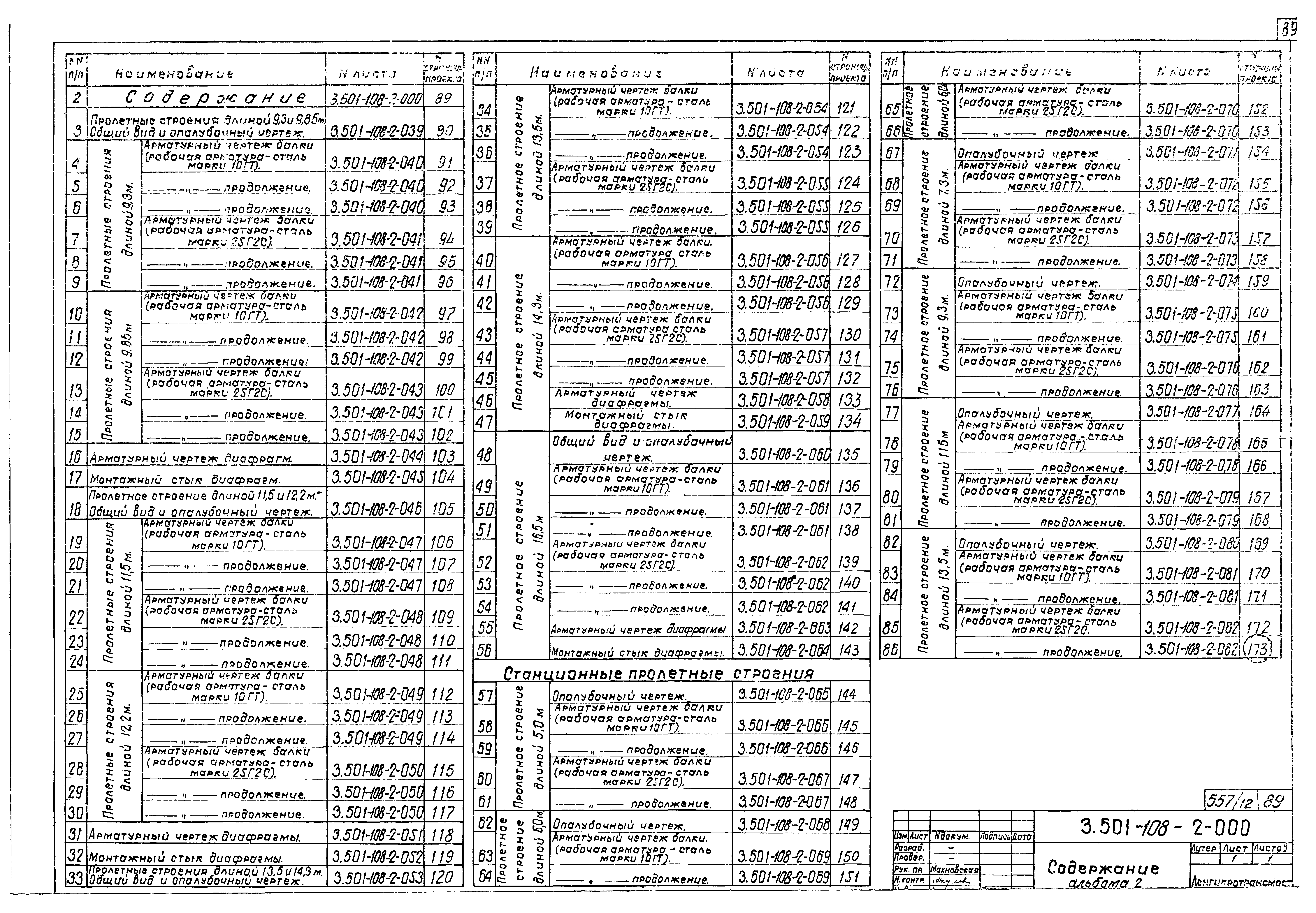

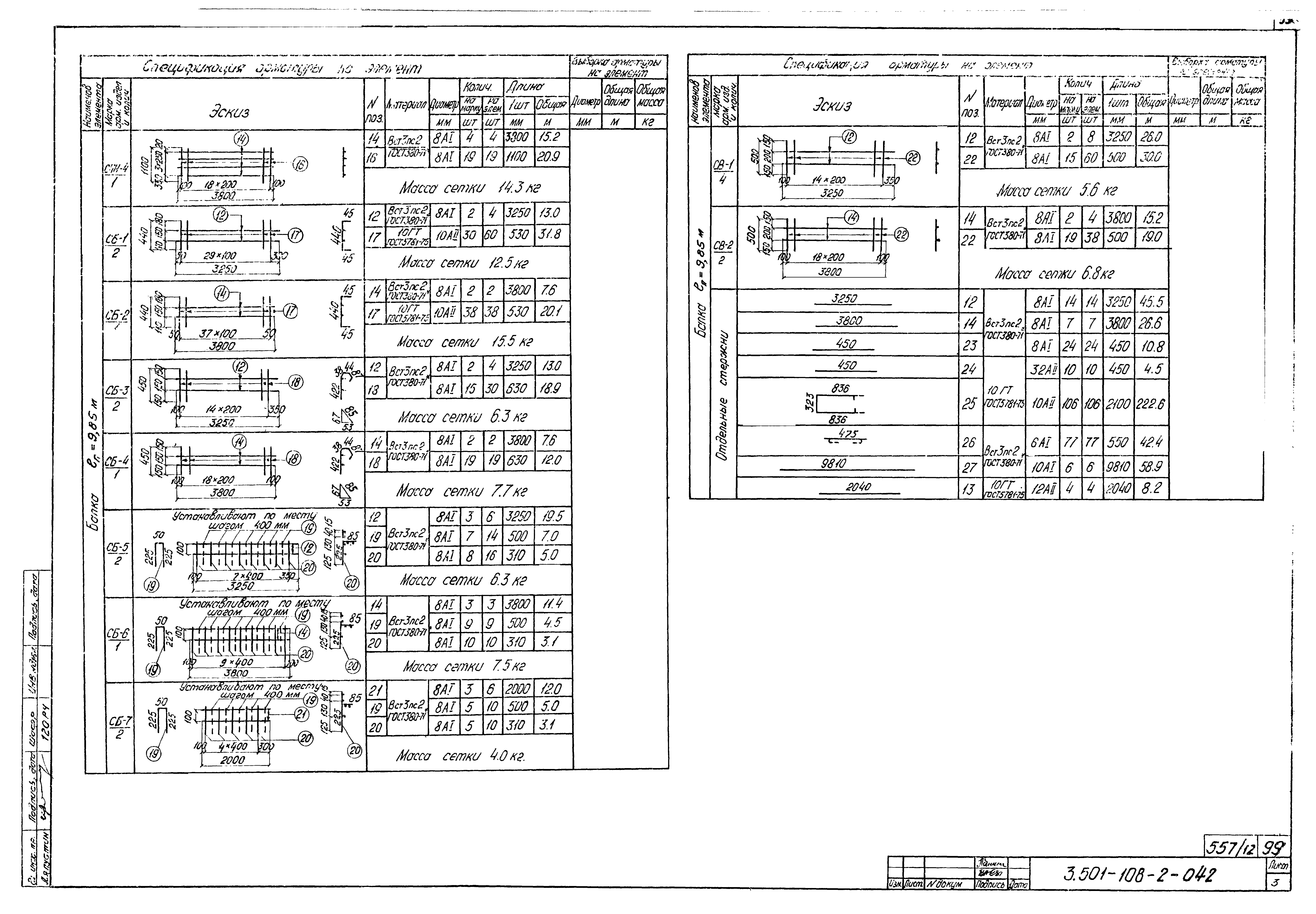

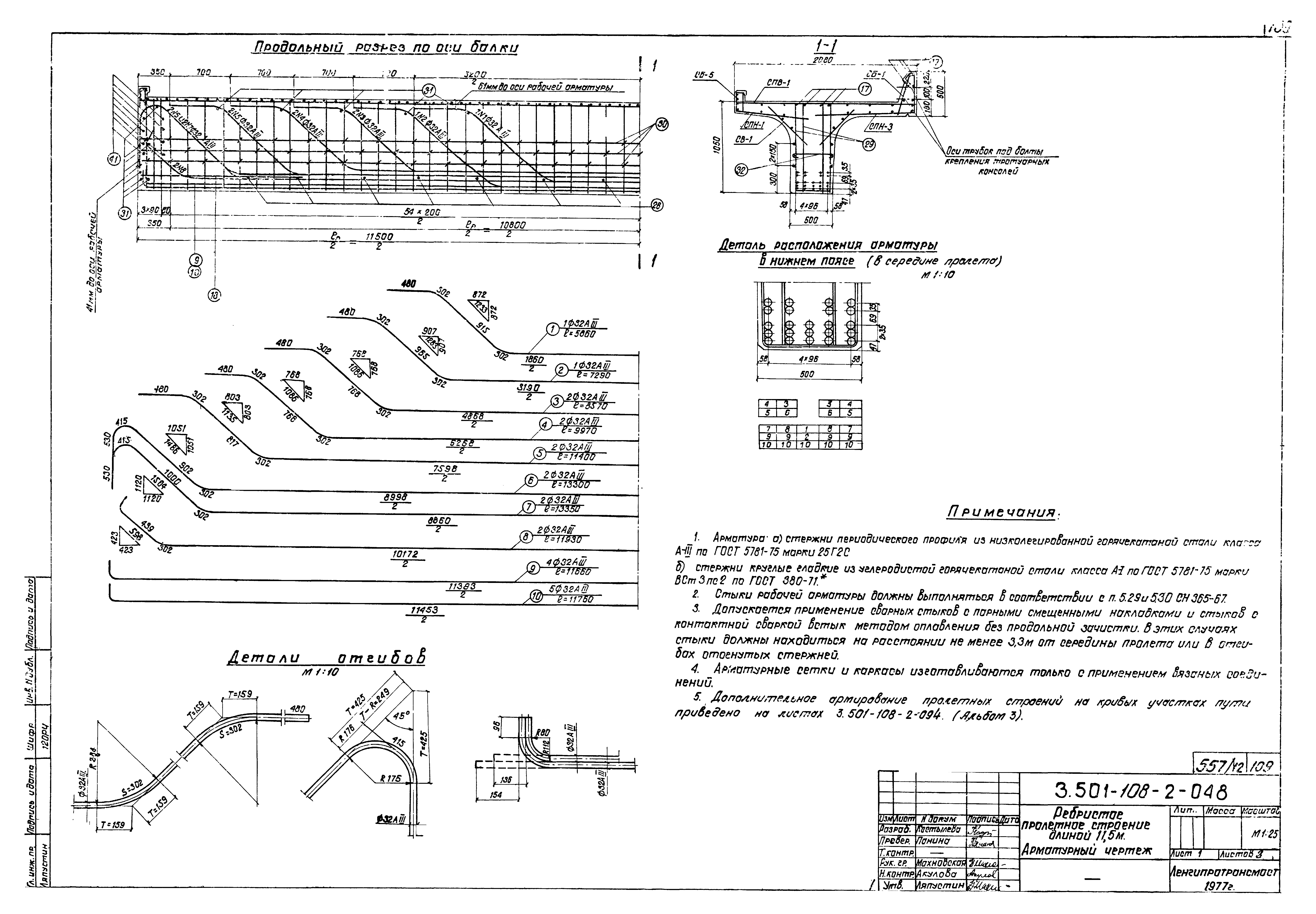

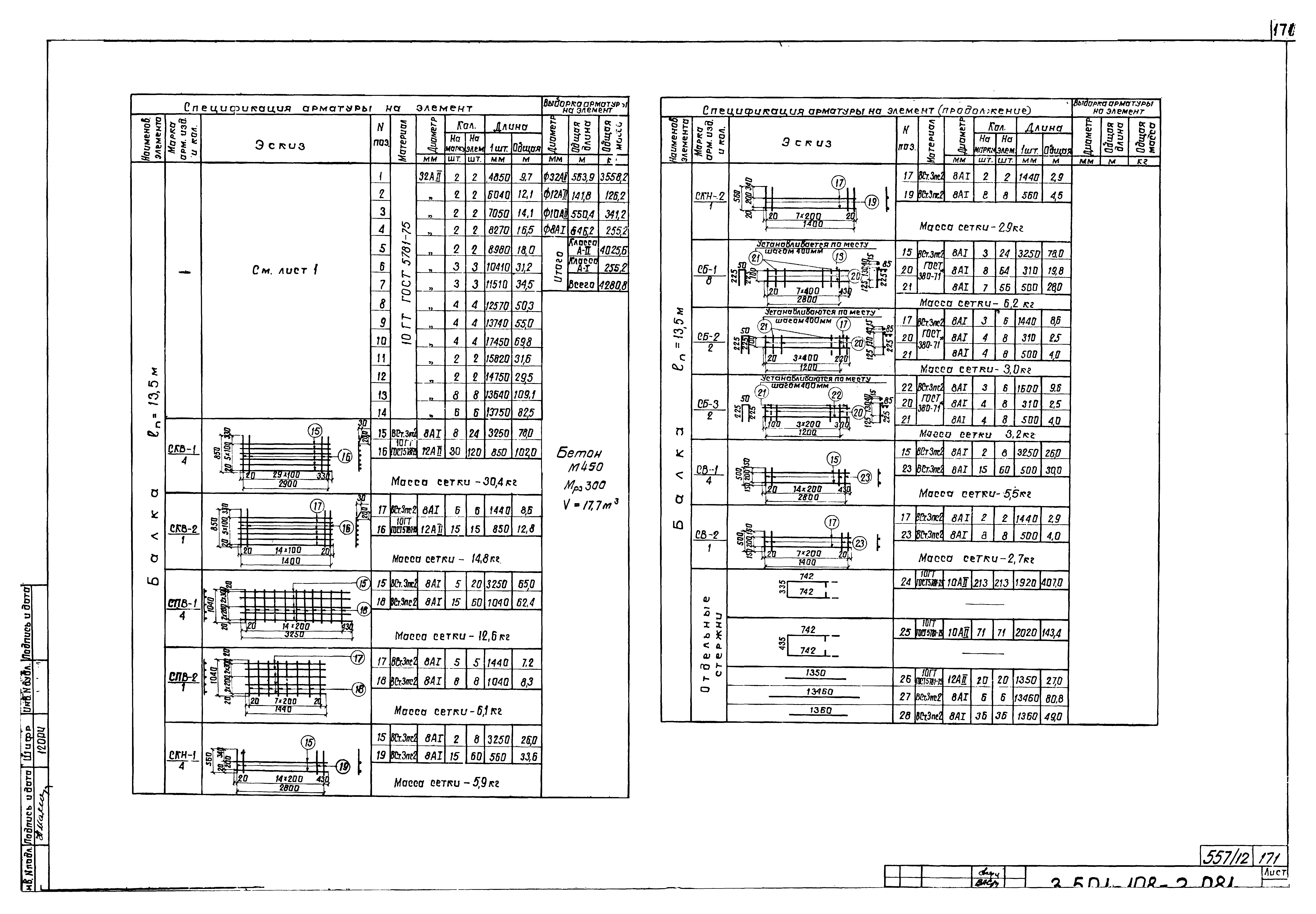

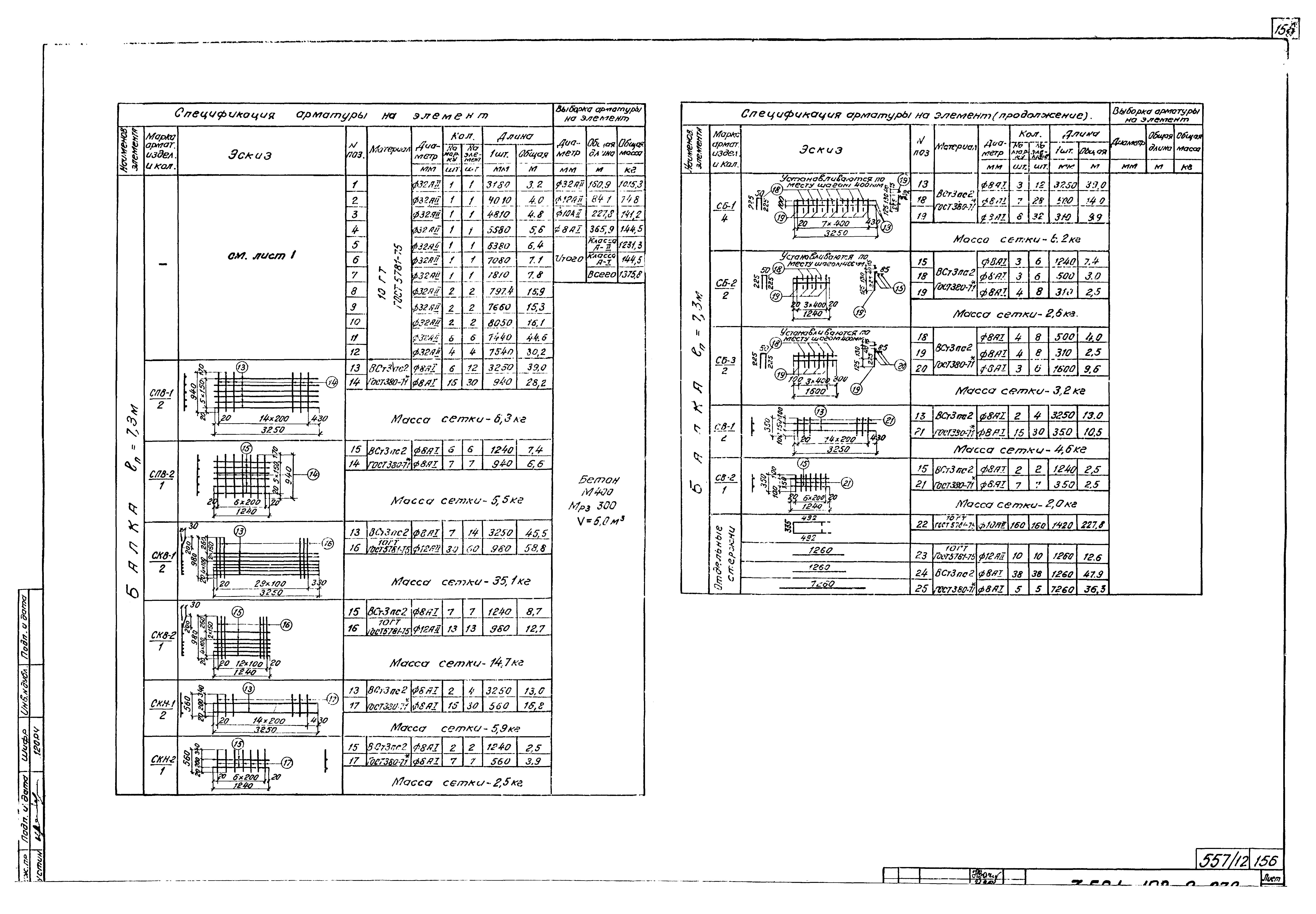

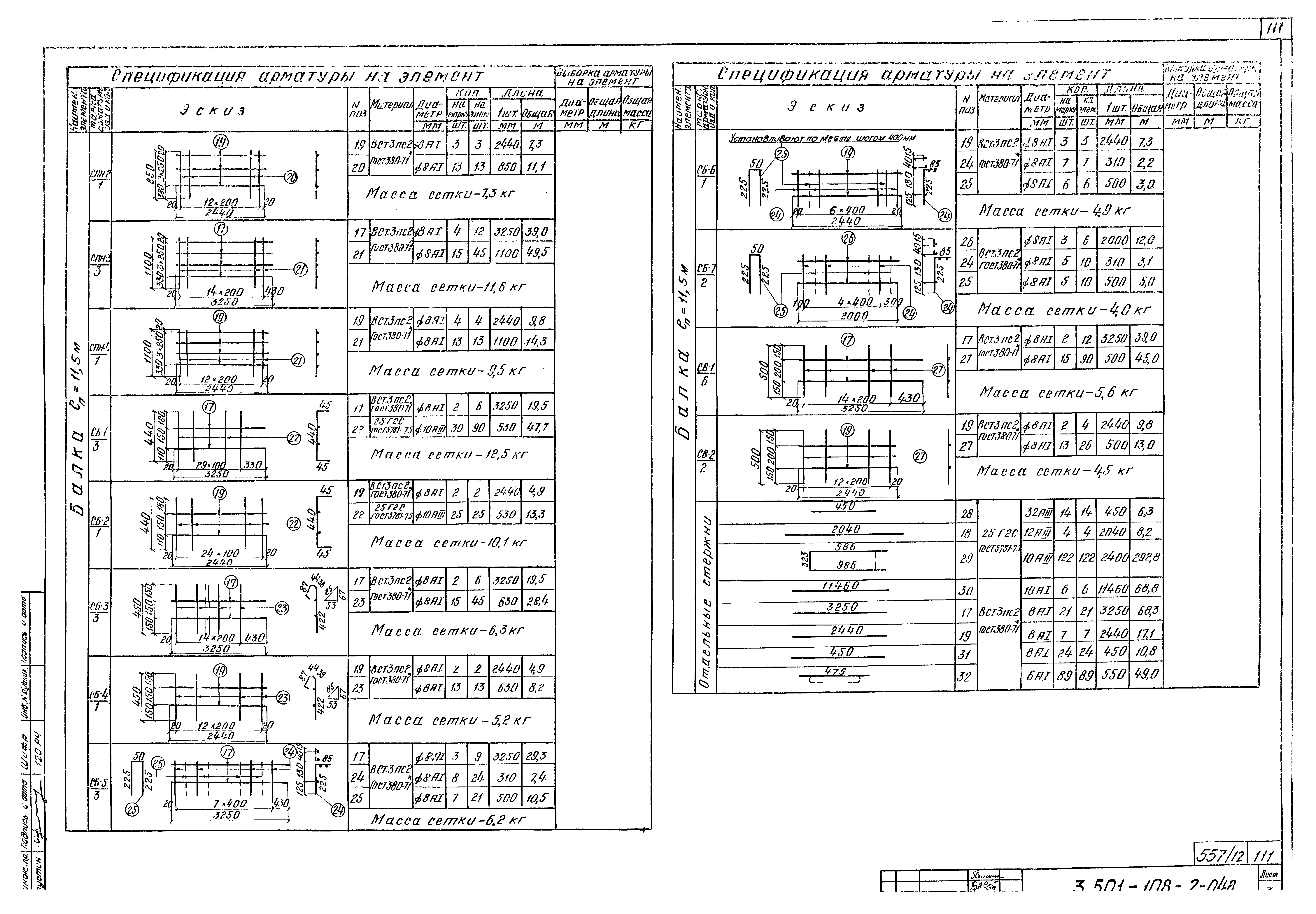

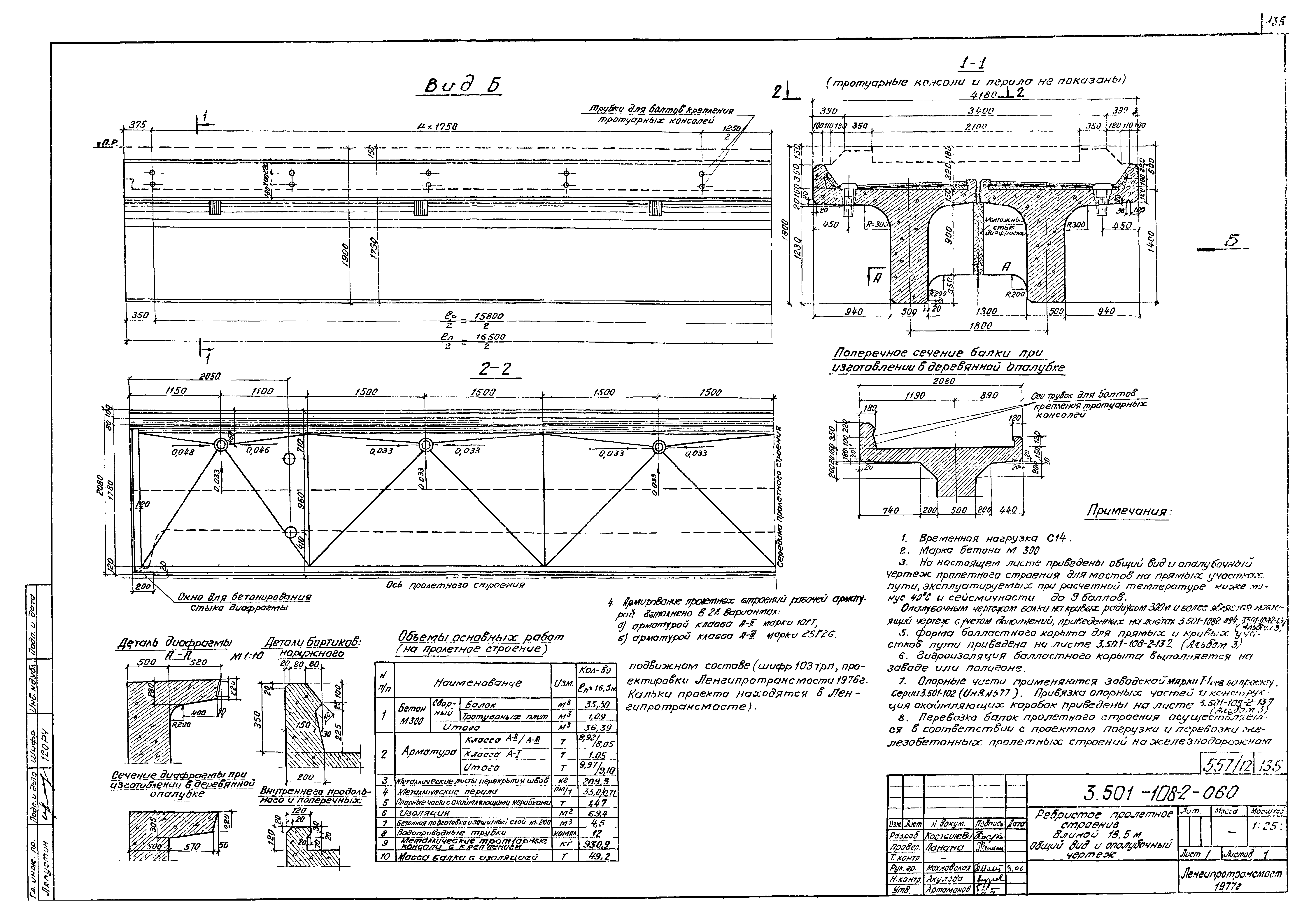

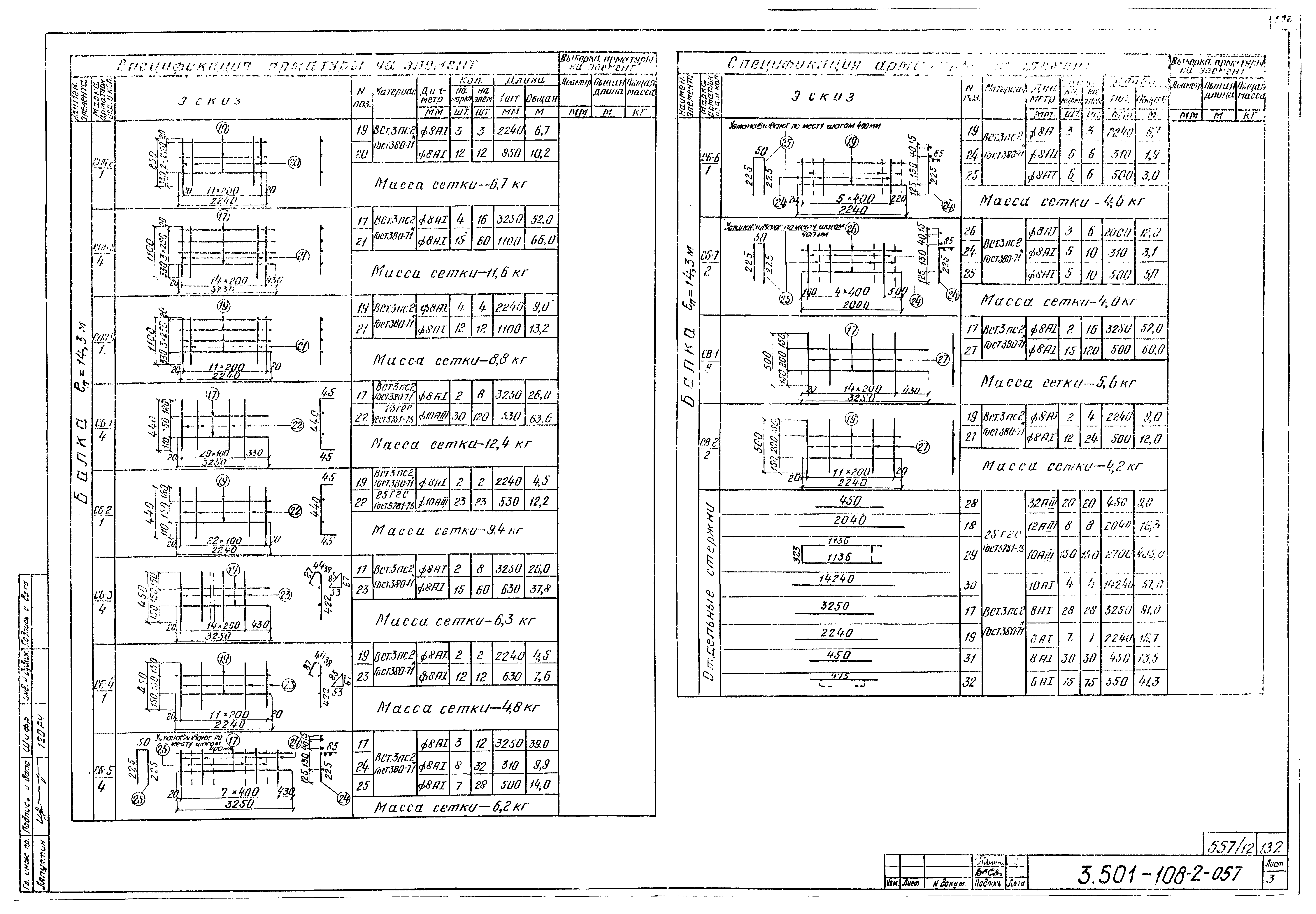

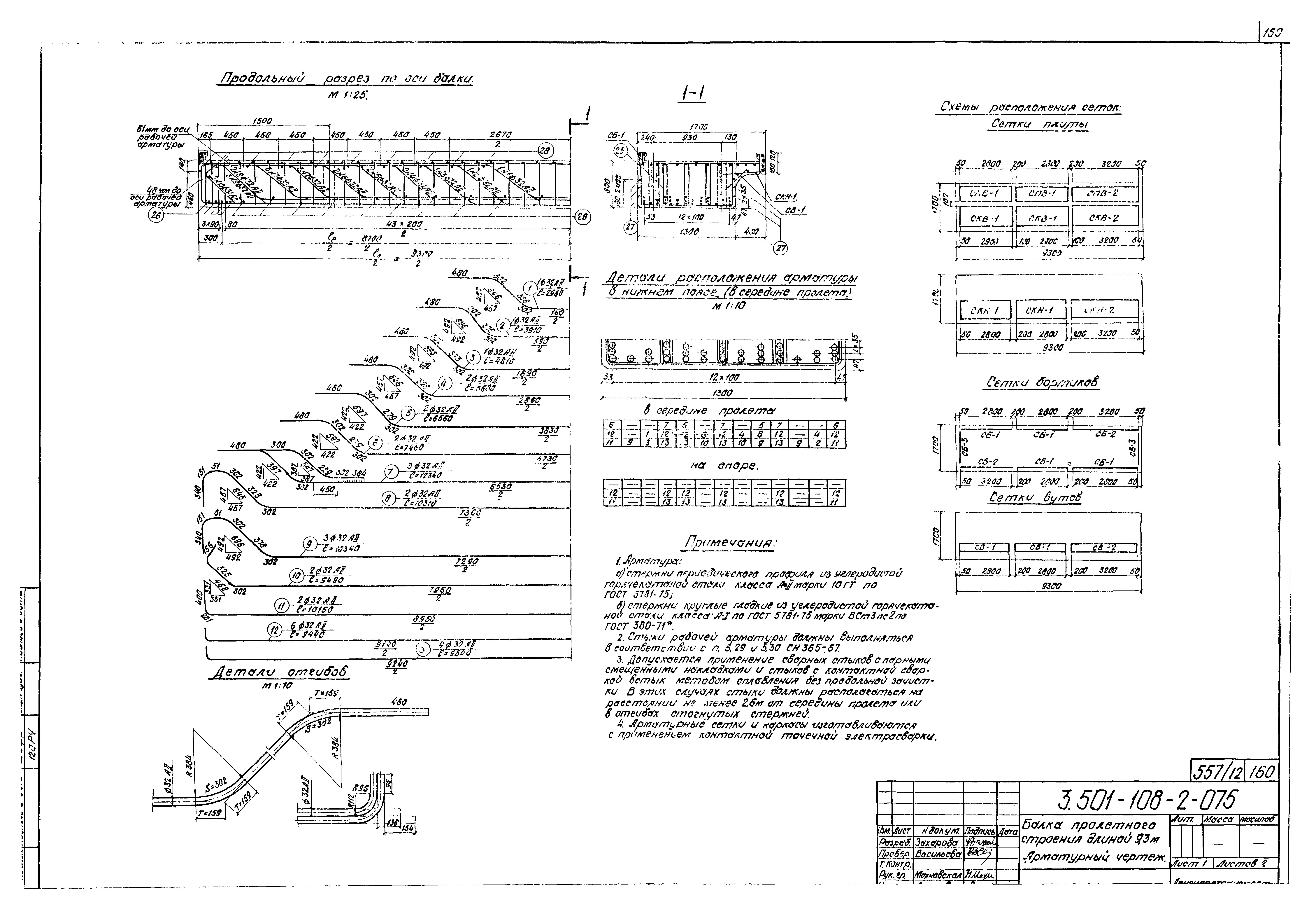

Оглавление:	3.501-108-2-000 Содержание 3.501-10802-039 Пролетные строения длиной 9,3 и 9,85 м. Общий вид и опалубочный чертеж 3.501-108-2-040 Пролетные строения длиной 9,3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-041 Пролетные строения длиной 9,3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-042 Пролетные строения длиной 9,85 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-043 Пролетные строения длиной 9,85 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-044 Пролетные строения длиной 9,3 и 9,85 м. Арматурный чертеж диафрагм 3.501-108-2-045 Пролетные строения длиной 9,3 и 9,85 м. Монтажный стык диафрагм 3.501-108-2-046 Пролетное строение длиной 11,5 и 12,2 м. Общий вид и опалубочный чертеж 3.501-108-2-047 Пролетные строения длиной 11,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-048 Пролетные строения длиной 11,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-049 Пролетные строения длиной 12,2 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-050 Пролетные строения длиной 12,2 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-051 Пролетное строение длиной 11,5 и 12,2 м. Арматурный чертеж диафрагм 3.501-108-2-052 Пролетное строение длиной 11,5 и 12,2 м. Монтажный стык диафрагм 3.501-108-2-053 Пролетное строение длиной 13,5 и 14,3 м. Общий вид и опалубочный чертеж 3.501-108-2-054 Пролетное строение длиной 13,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-055 Пролетное строение длиной 13,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-056 Пролетное строение длиной 14,3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-057 Пролетное строение длиной 14,3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-058 Пролетное строение длиной 13,5 и 14,3 м. Арматурный чертеж диафрагм 3.501-108-2-059 Пролетное строение длиной 13,5 и 14,3 м. Монтажный стык диафрагм 3.501-108-2-060 Пролетное строение длиной 16,5 м. Общий вид и опалубочный чертеж 3.501-108-2-061 Пролетное строение длиной 16,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-062 Пролетное строение длиной 16,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-063 Пролетное строение длиной 16,5 м. Арматурный чертеж диафрагм 3.501-108-2-064 Пролетное строение длиной 16,5 м. Монтажный стык диафрагм 3.501-108-2-065 Станционные пролетные строения длиной 5.0 м. Опалубочный чертеж 3.501-108-2-066 Станционные пролетные строения длиной 5.0 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-067 Станционные пролетные строения длиной 5.0 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-068 Станционные пролетные строения длиной 6.0 м. Опалубочный чертеж 3.501-108-2-069 Станционные пролетные строения длиной 6.0 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-070 Станционные пролетные строения длиной 6.0 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-071 Станционные пролетные строения длиной 7.3 м. Опалубочный чертеж 3.501-108-2-072 Станционные пролетные строения длиной 7.3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-073 Станционные пролетные строения длиной 7.3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-074 Станционные пролетные строения длиной 9.3 м. Опалубочный чертеж 3.501-108-2-075 Станционные пролетные строения длиной 9.3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-076 Станционные пролетные строения длиной 9.3 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-077 Станционные пролетные строения длиной 11,5 м. Опалубочный чертеж 3.501-108-2-078 Станционные пролетные строения длиной 11,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-079 Станционные пролетные строения длиной 11,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С) 3.501-108-2-080 Станционные пролетные строения длиной 13,5 м. Опалубочный чертеж 3.501-108-2-081 Станционные пролетные строения длиной 13,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 10ГТ) 3.501-108-2-082 Станционные пролетные строения длиной 13,5 м. Арматурный чертеж балки (рабочая арматура-сталь марки 25Г2С)
Разработан:	Ленгипротрансмост
Утверждён:	29.03.1978 МПС (Ministry of Railroads П-9899)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
Заменяет собой:	Типовой проект 3.501-54 «Типовой проект железобетонных пролетных строений для железнодорожных мостов пролетами от 2 до 15 м. Рабочие чертежи»
Чем заменён:	Серия 3.501.1-146 «Пролетные строения сборные железобетонные длиной от 2,95 до 16,5 м для железнодорожных мостов»
