Скачать Типовые материалы для проектирования 904-02-31.87 Альбом VIII. Кондиционер прямоточный с двумя секциями воздухонагревателя первого подогрева и четырьмя доводчиками. Электрическая система регулирования

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 904-02-31.87

Альбом VIII. Кондиционер прямоточный с двумя секциями воздухонагревателя первого подогрева и четырьмя доводчиками. Электрическая система регулирования

Обозначение:	Типовые материалы для проектирования 904-02-31.87
Обозначение англ:	904-02-31.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом VIII. Кондиционер прямоточный с двумя секциями воздухонагревателя первого подогрева и четырьмя доводчиками. Электрическая система регулирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	12.06.1986

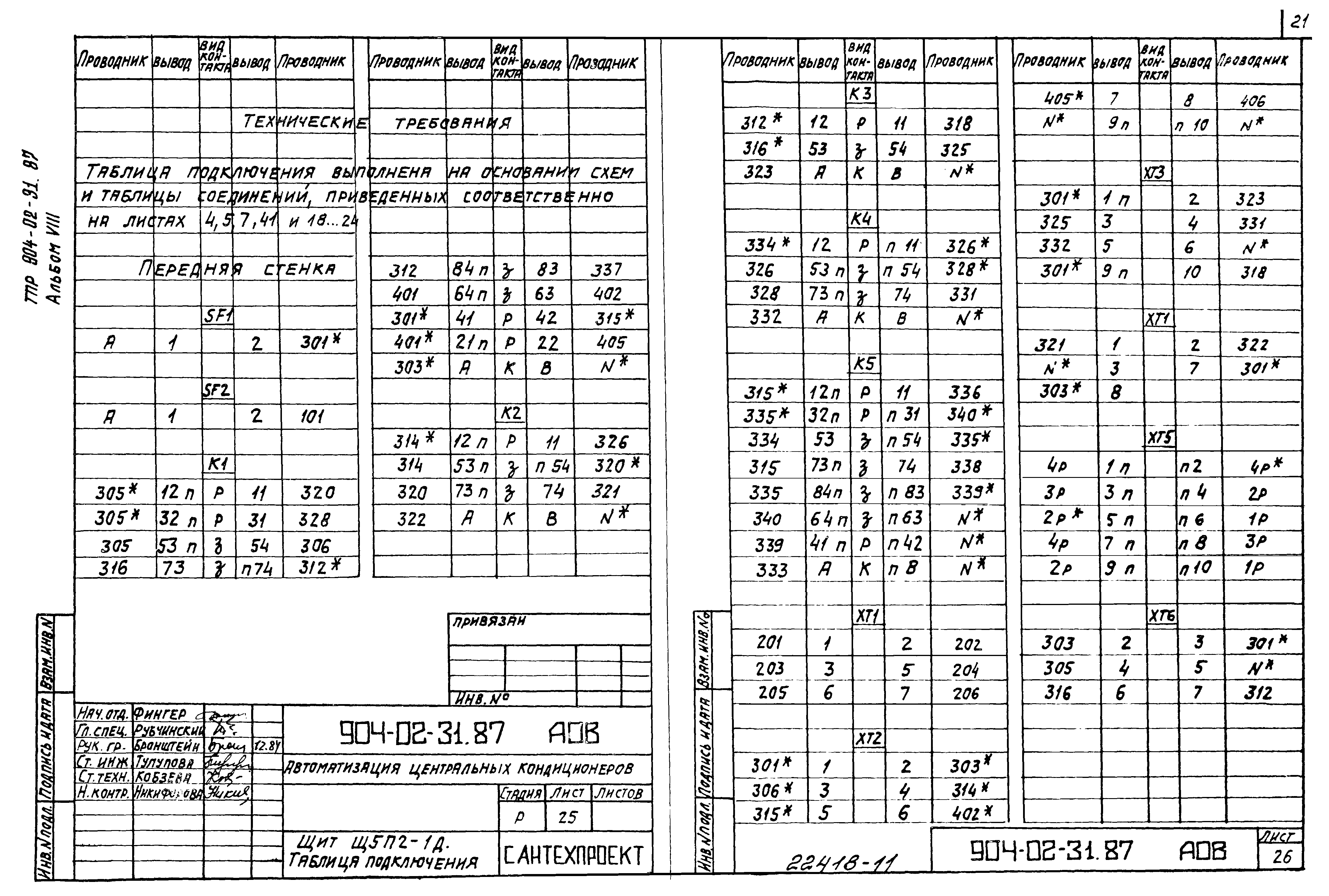

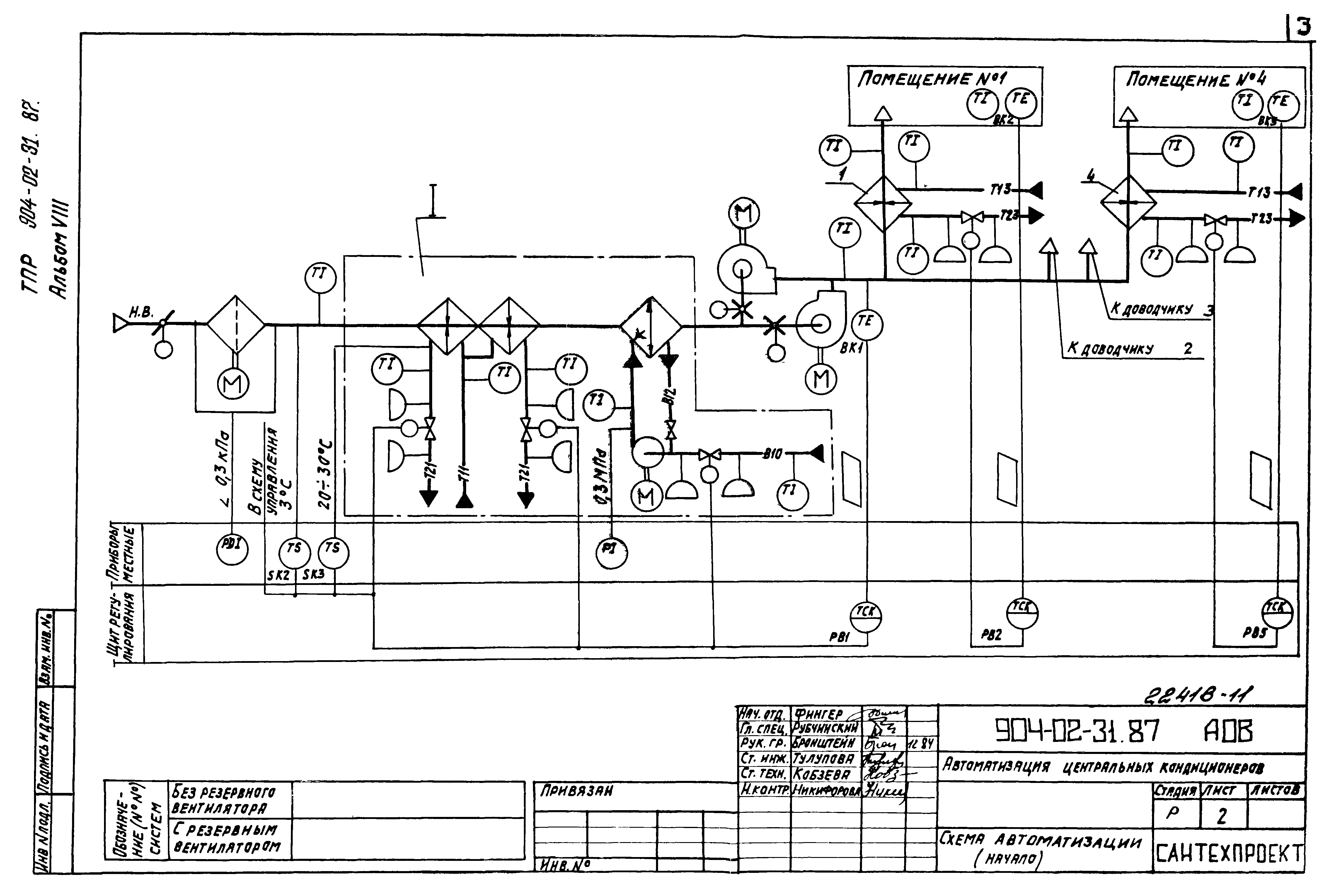

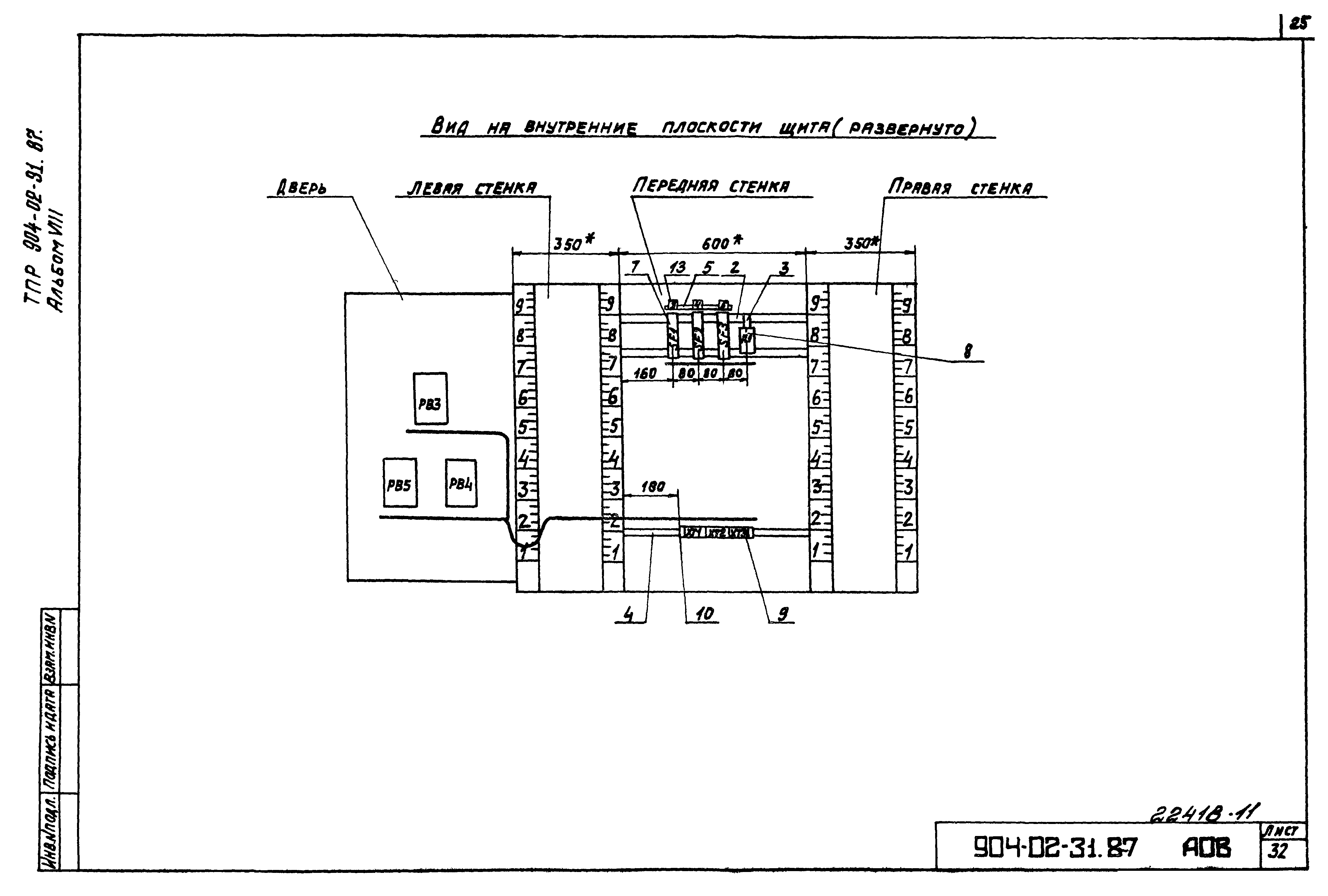

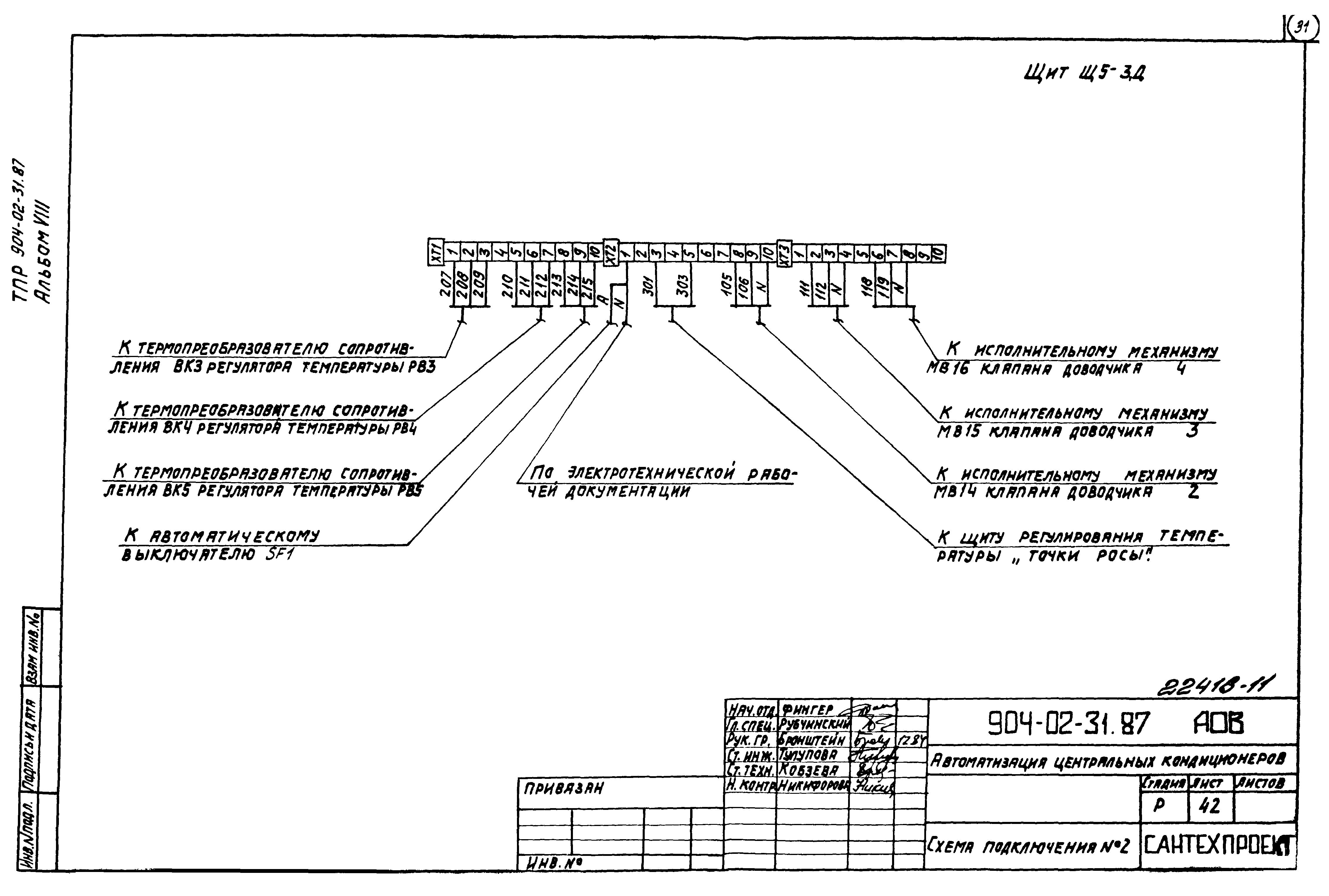

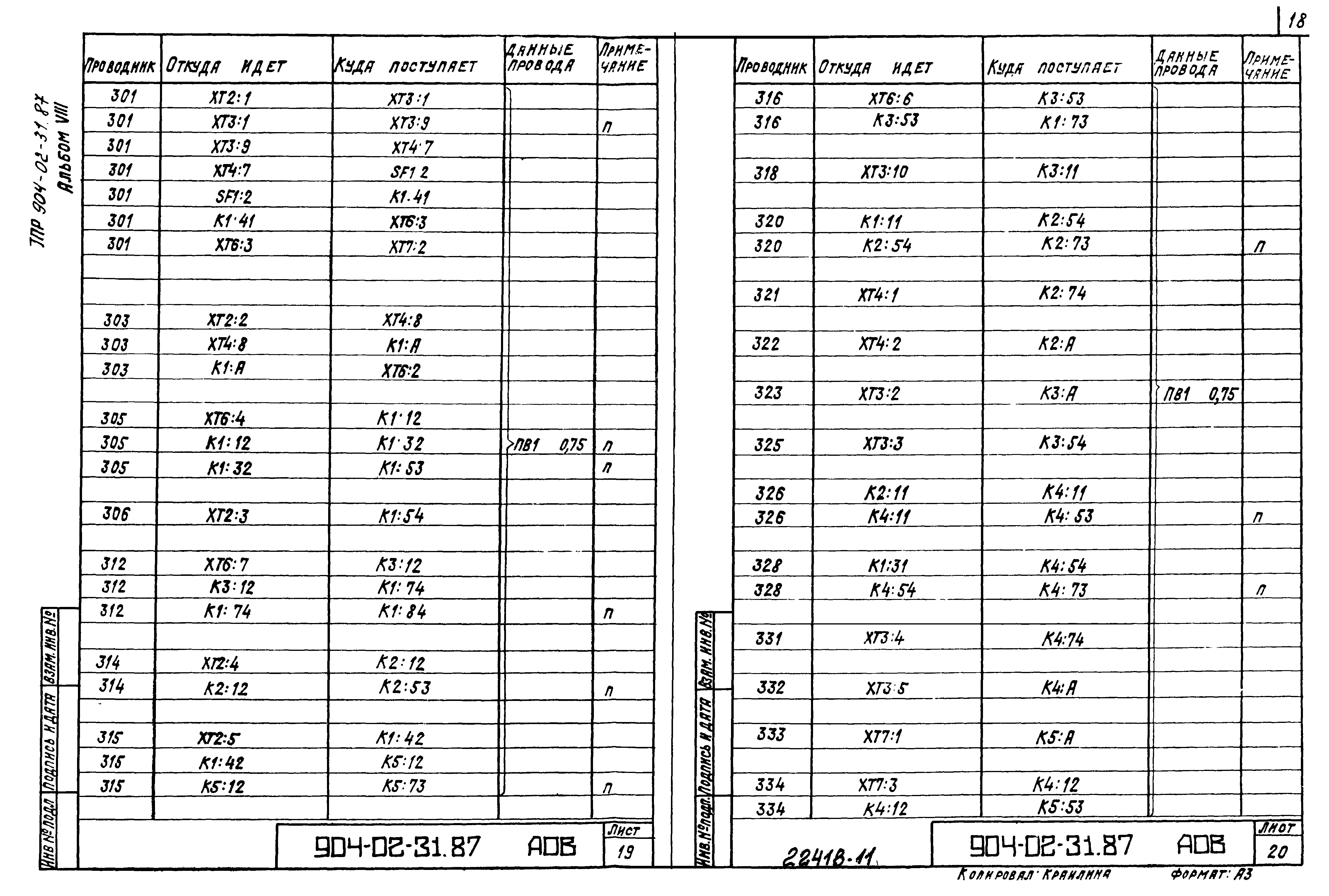

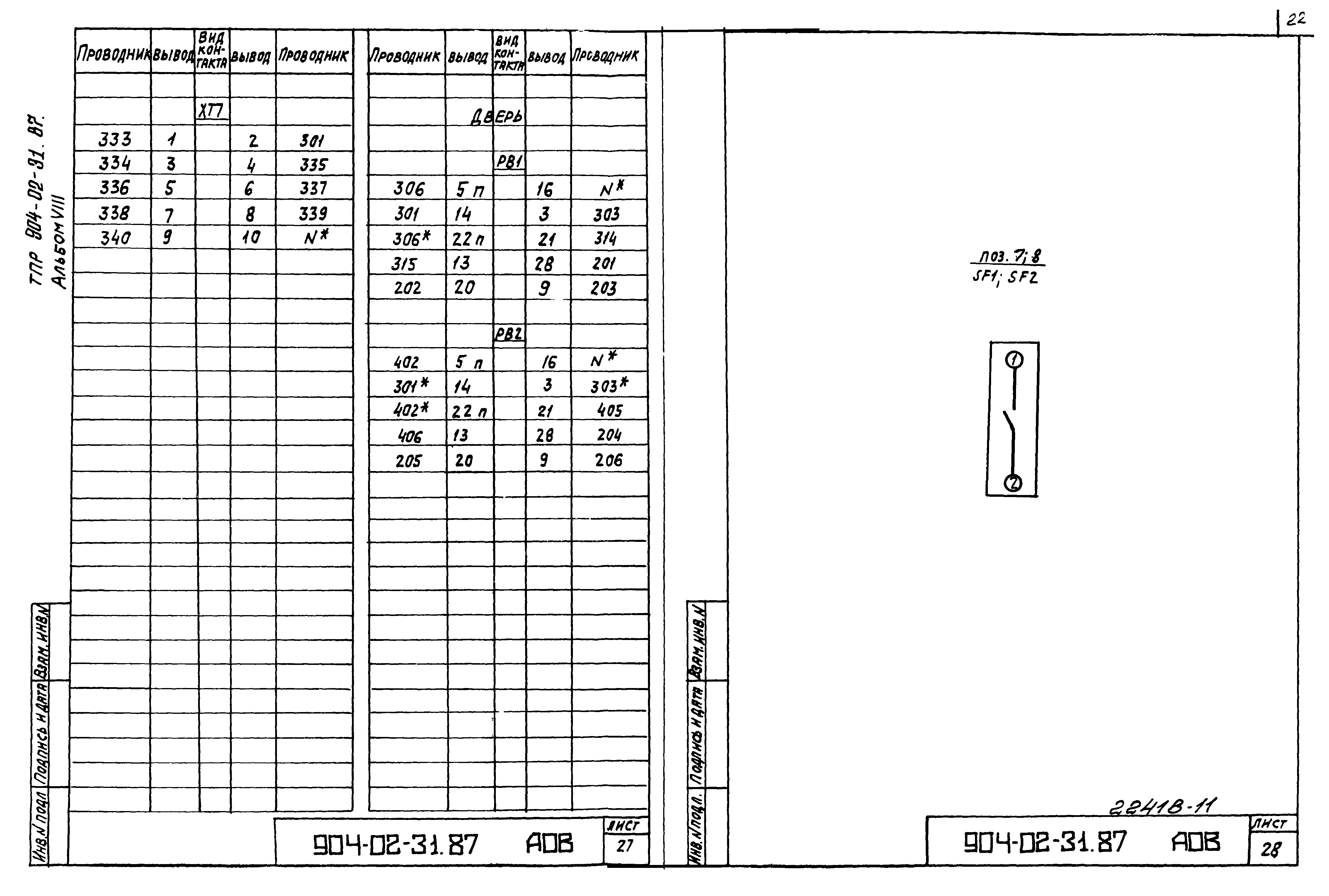

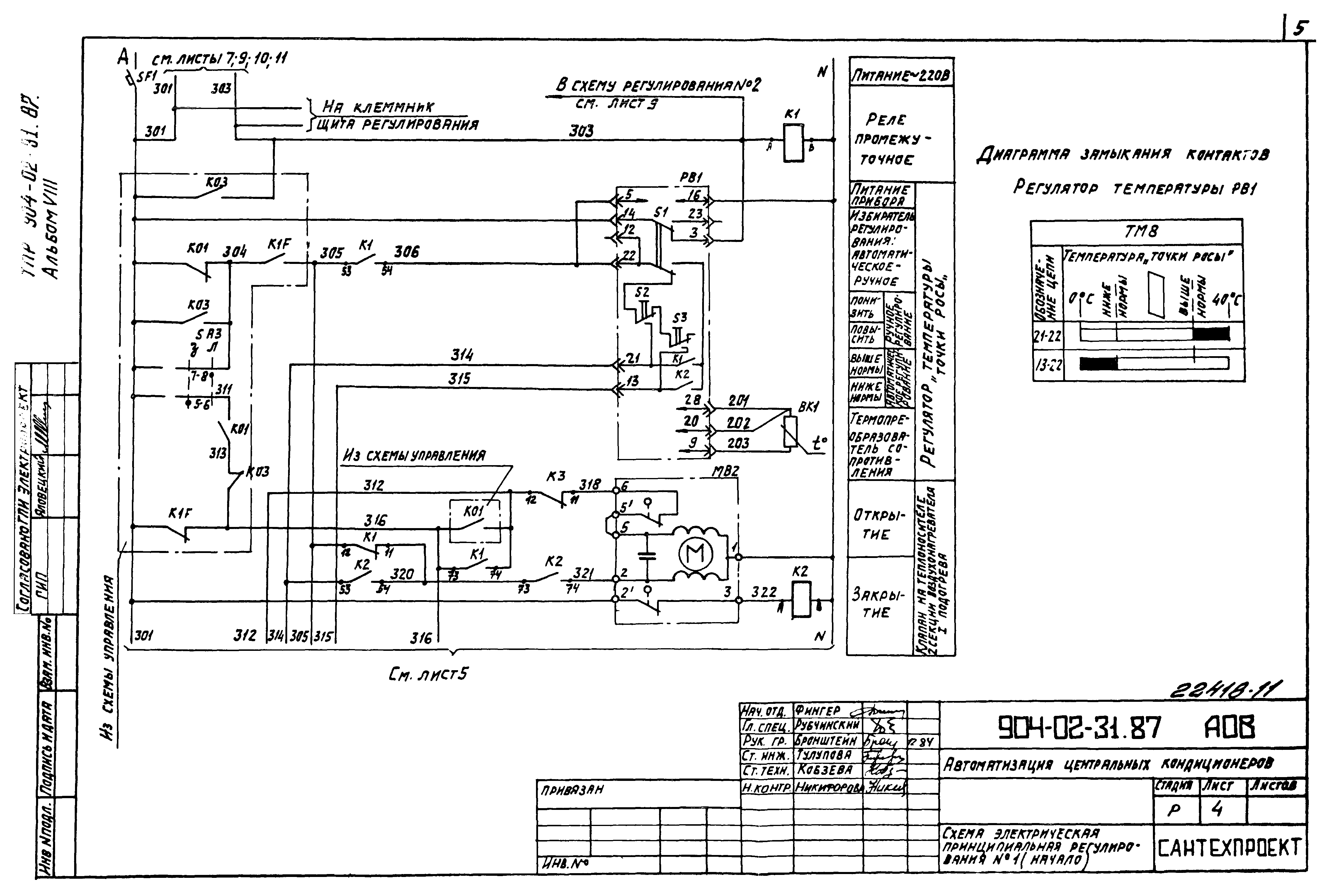

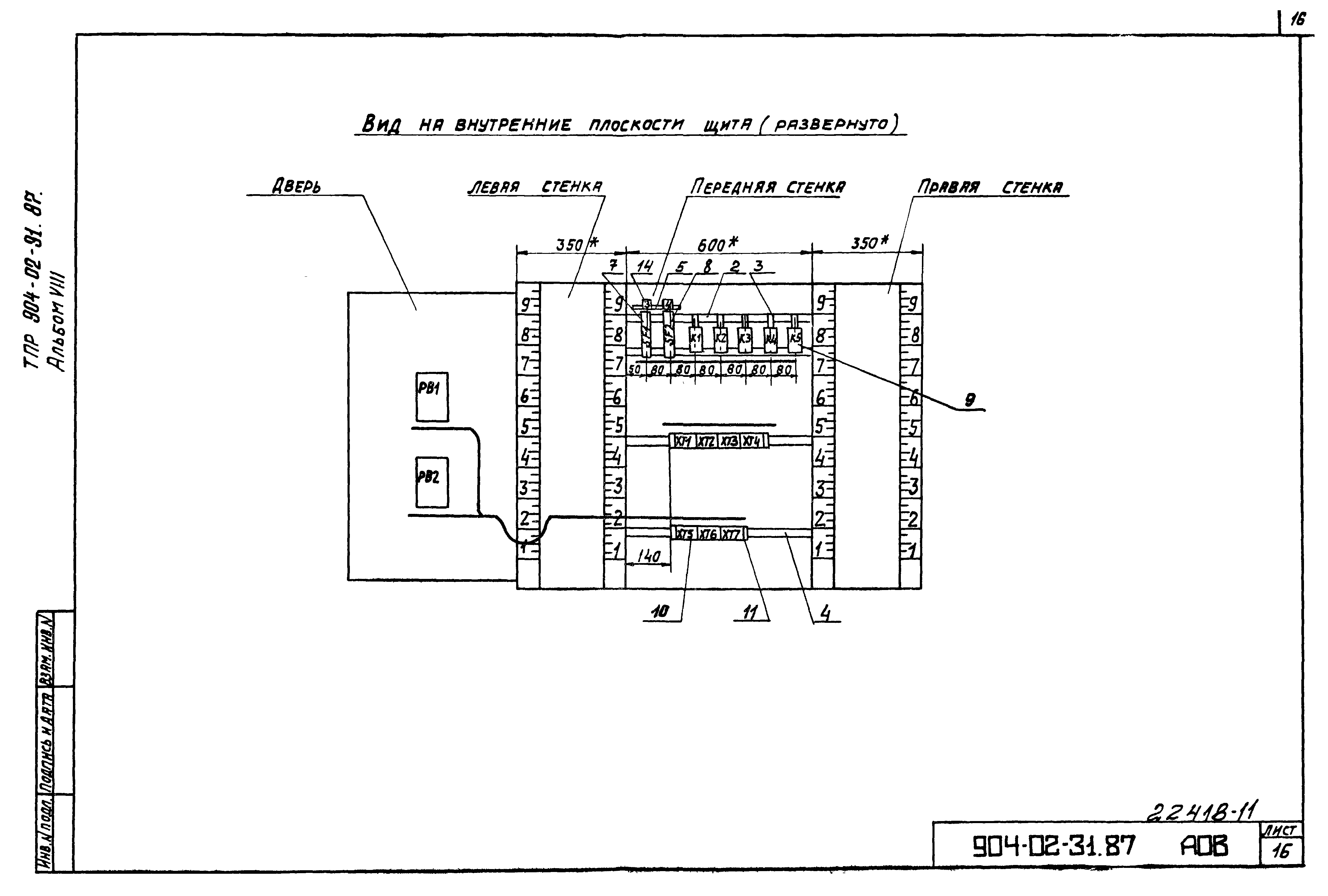

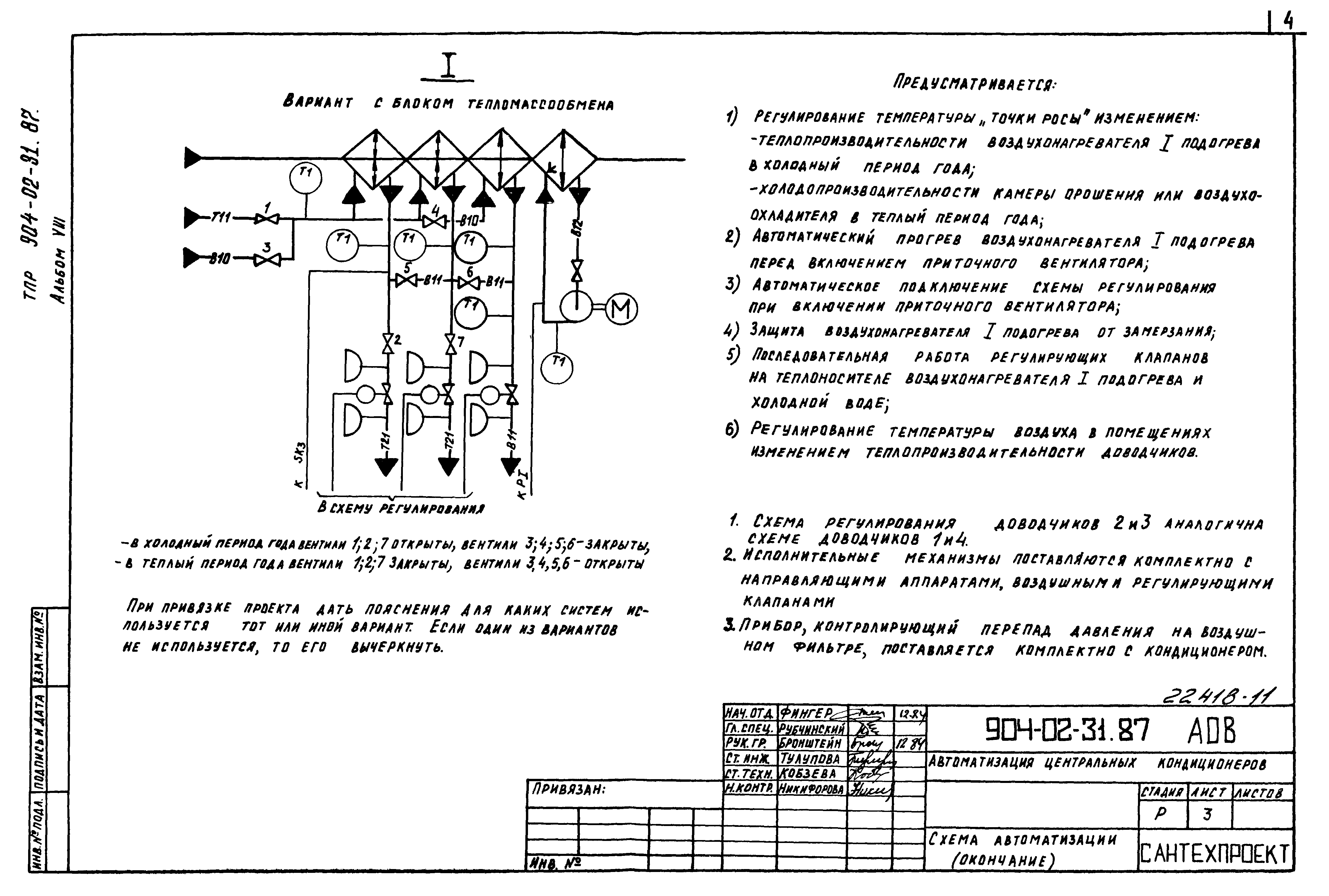

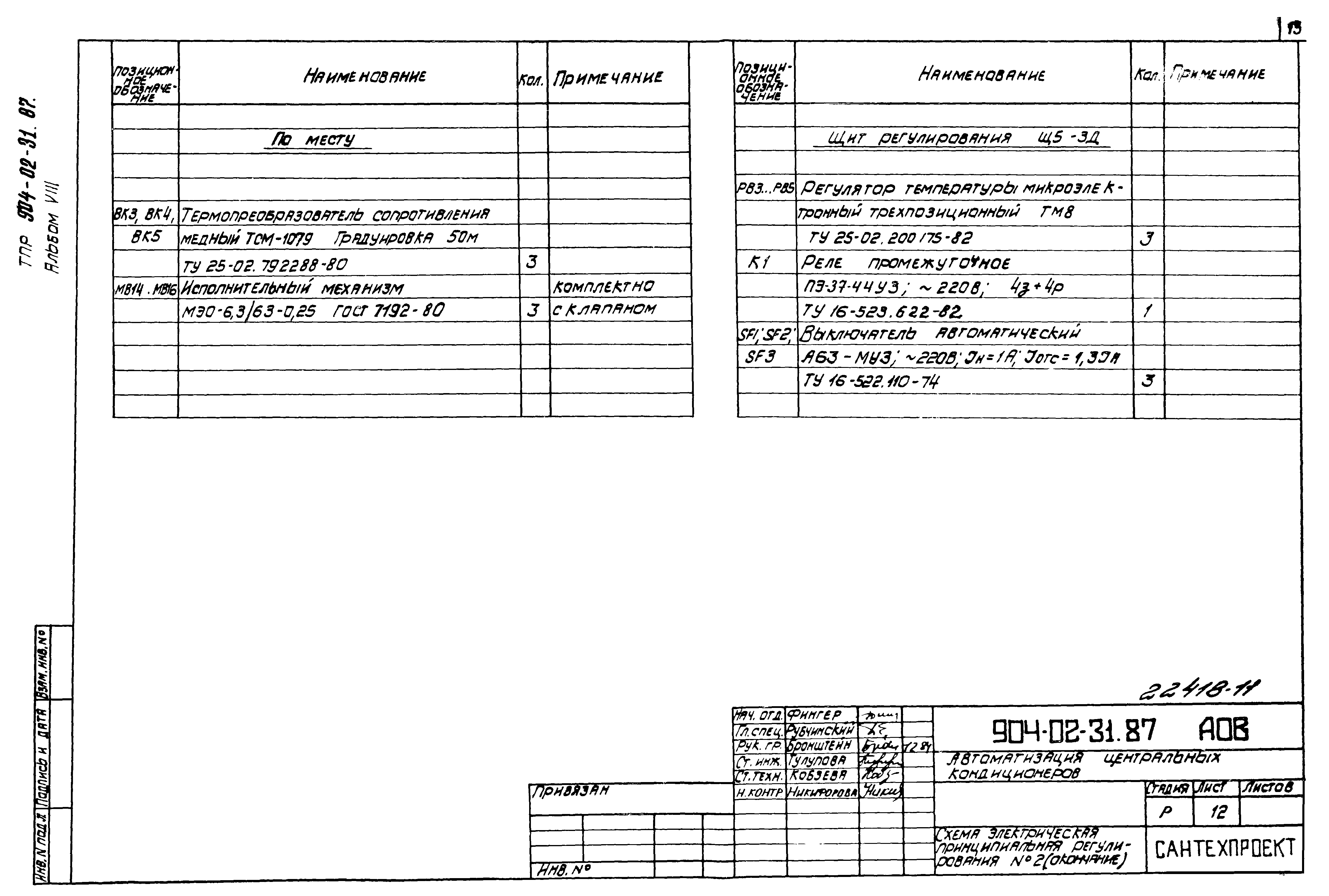

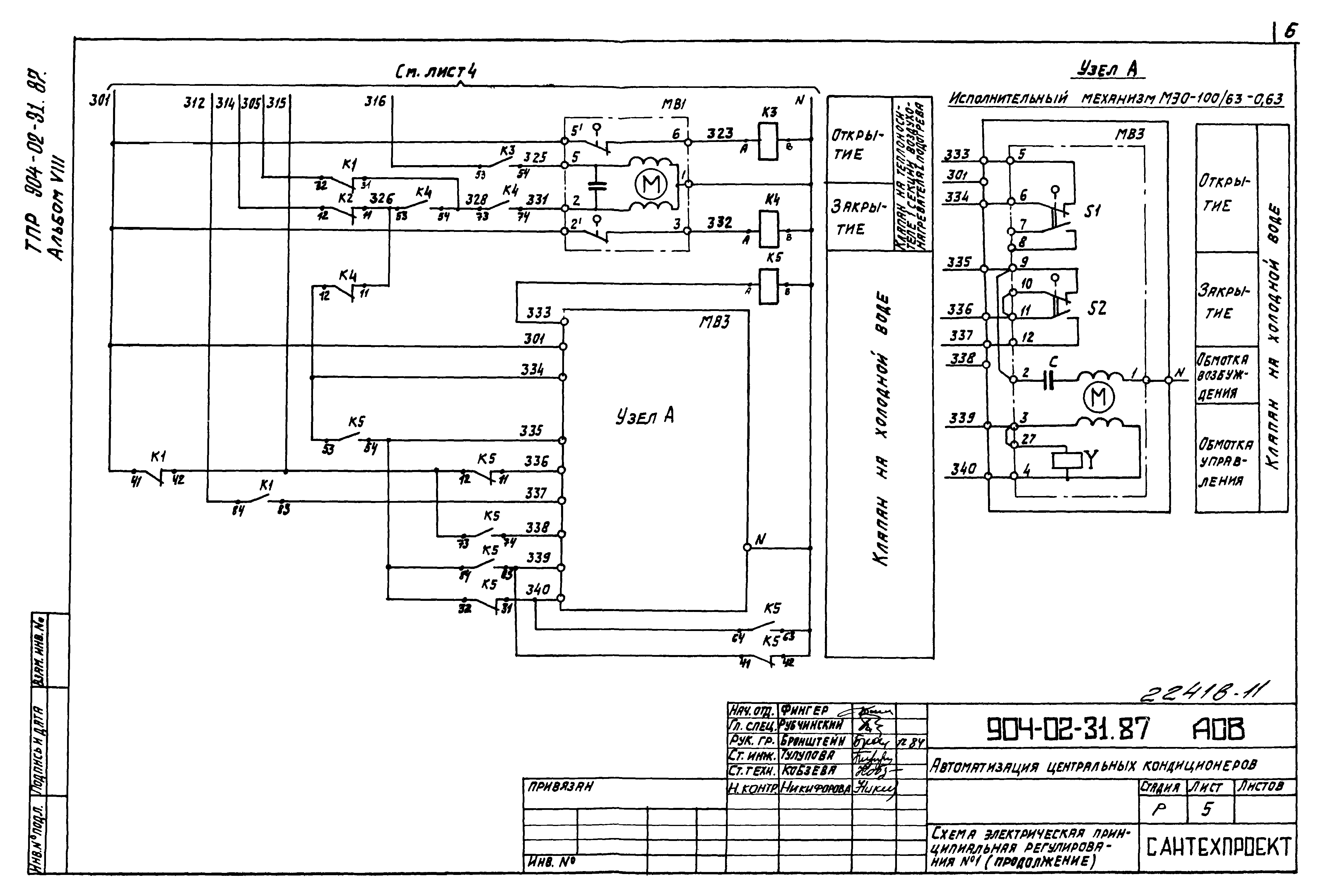

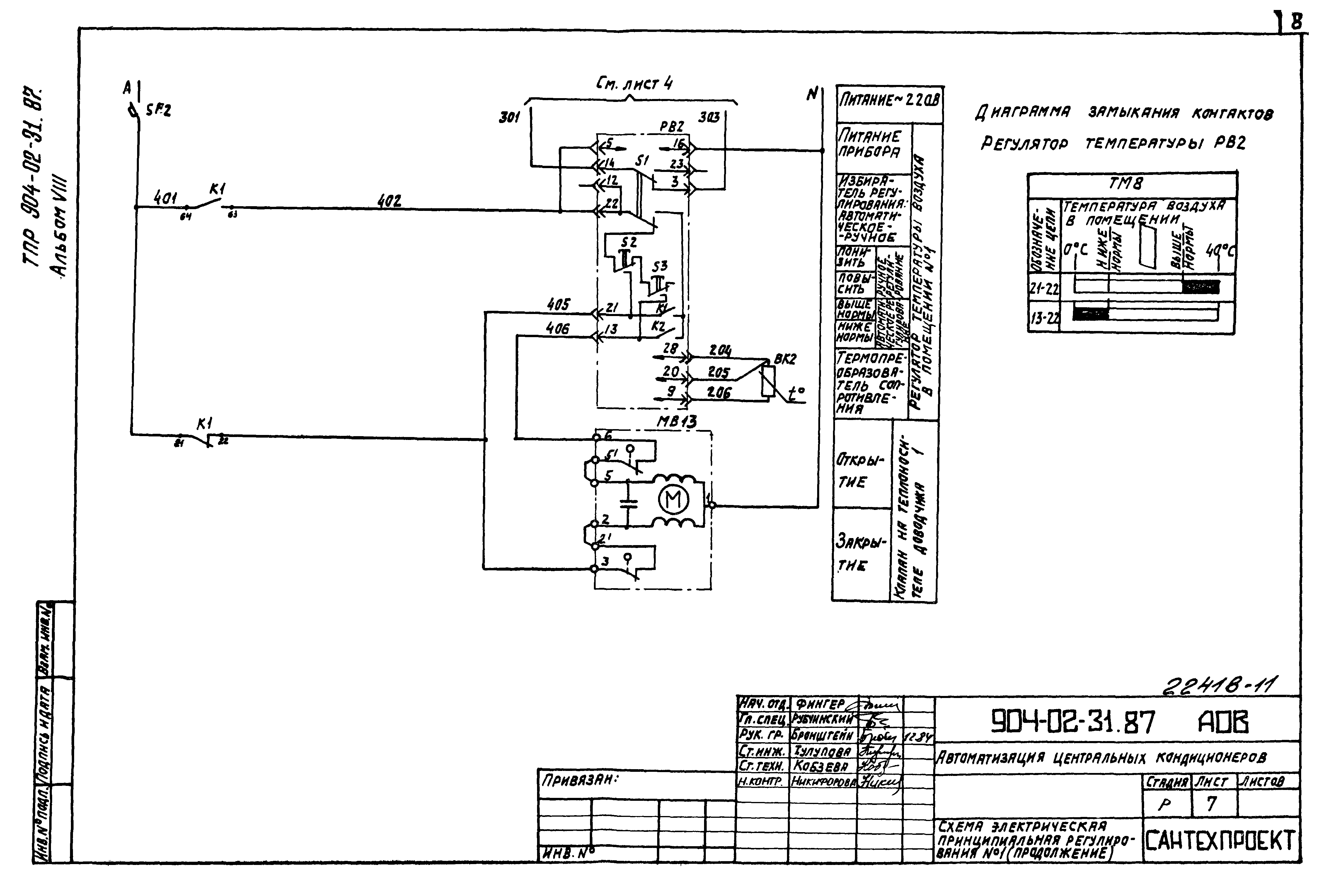

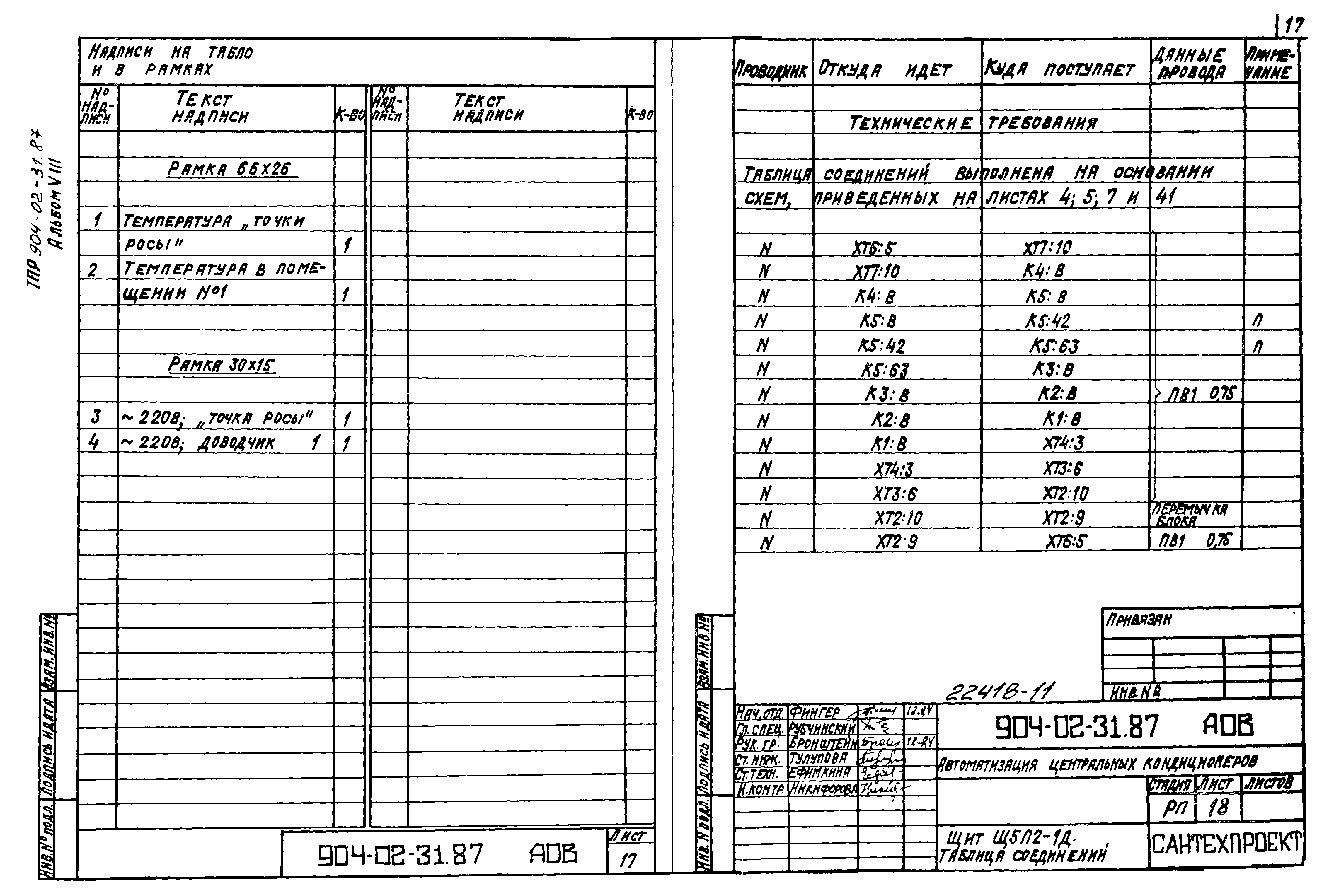

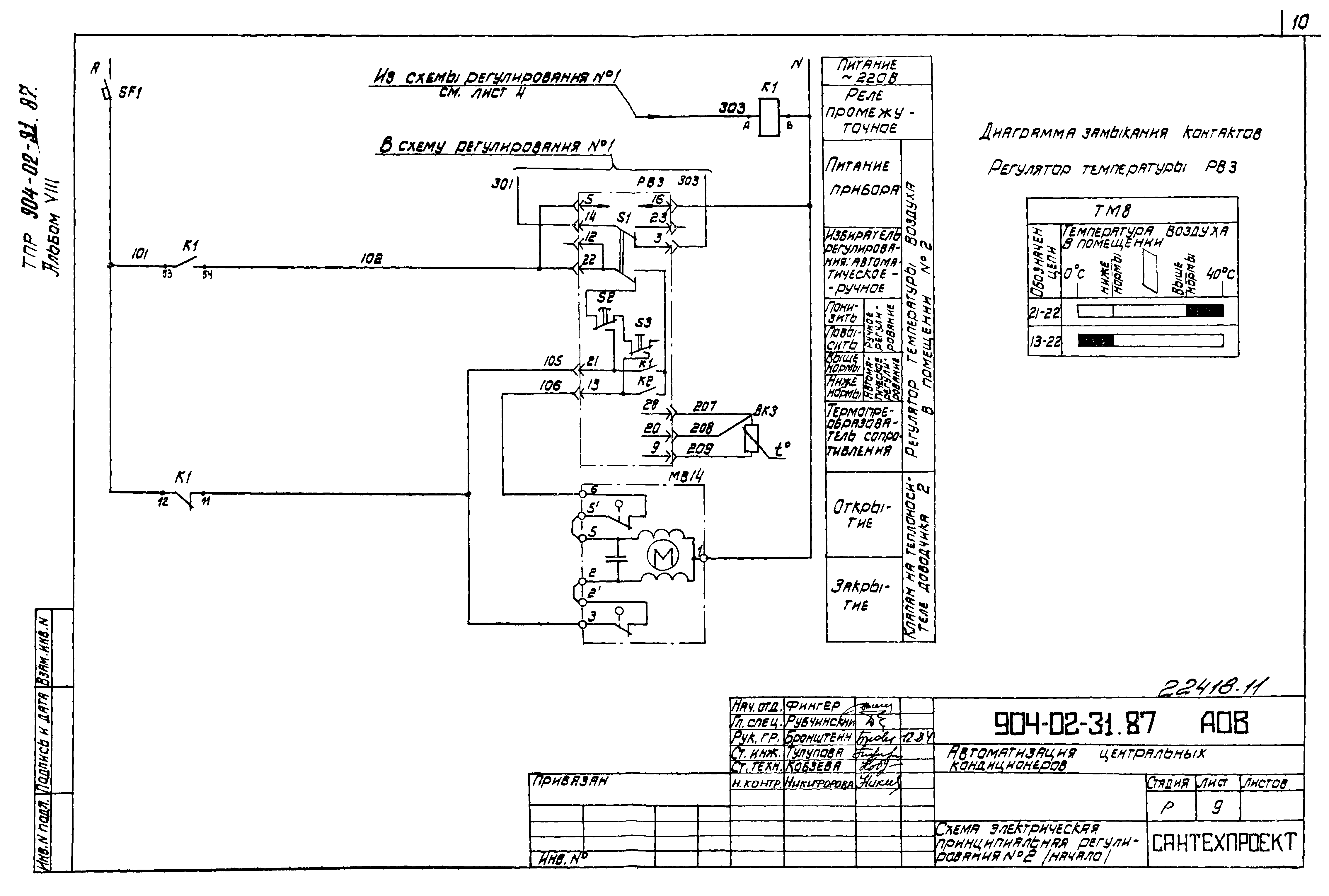

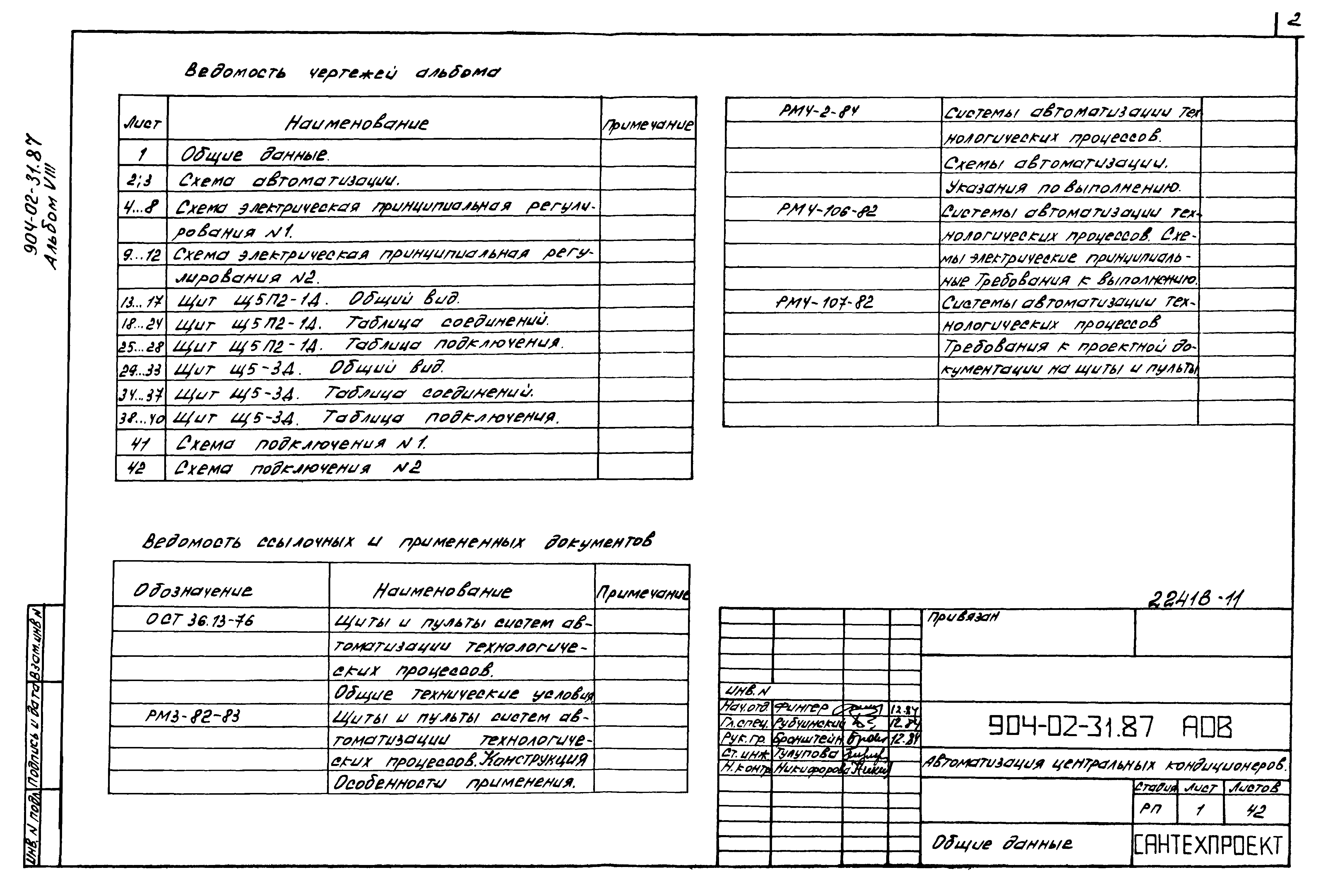

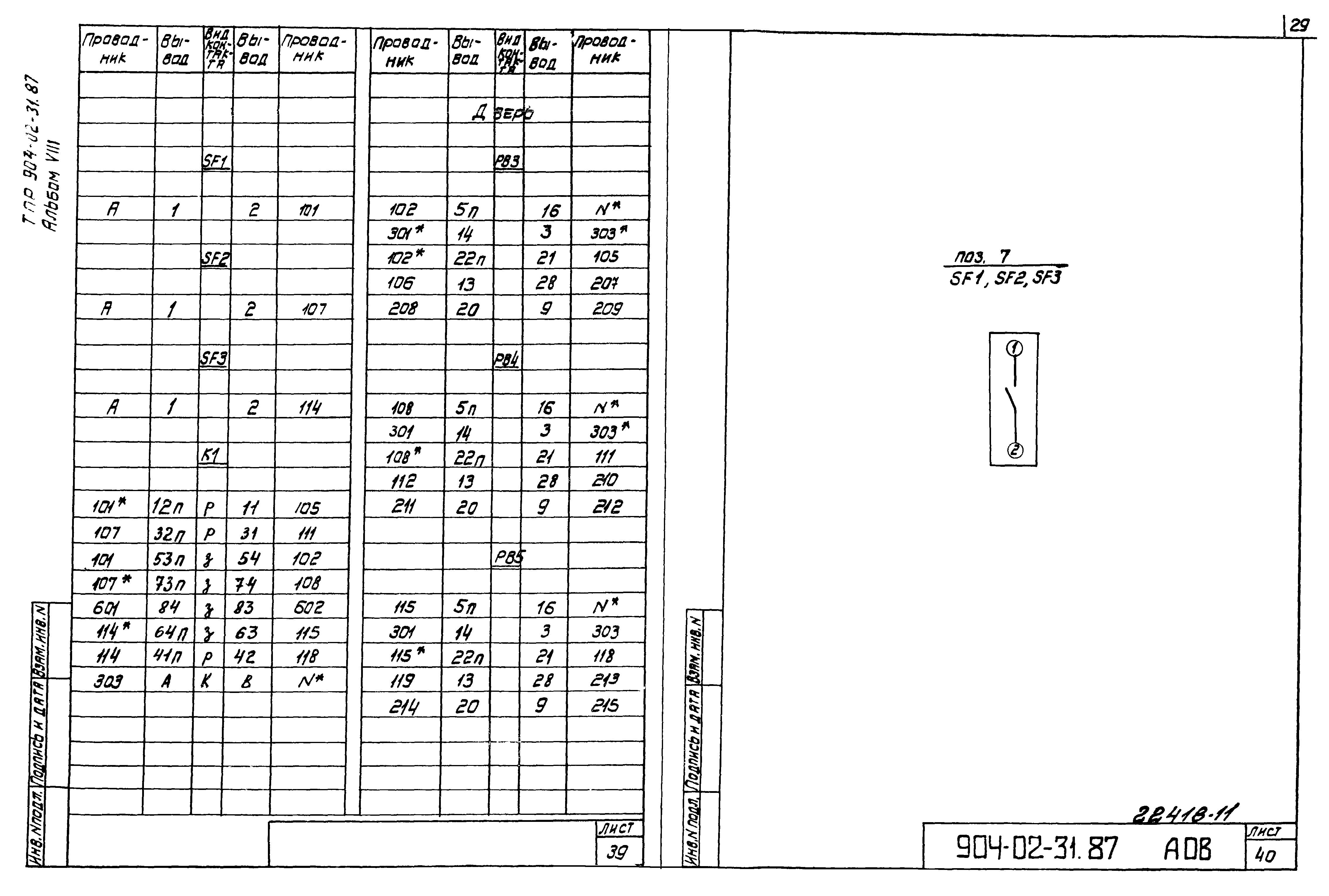

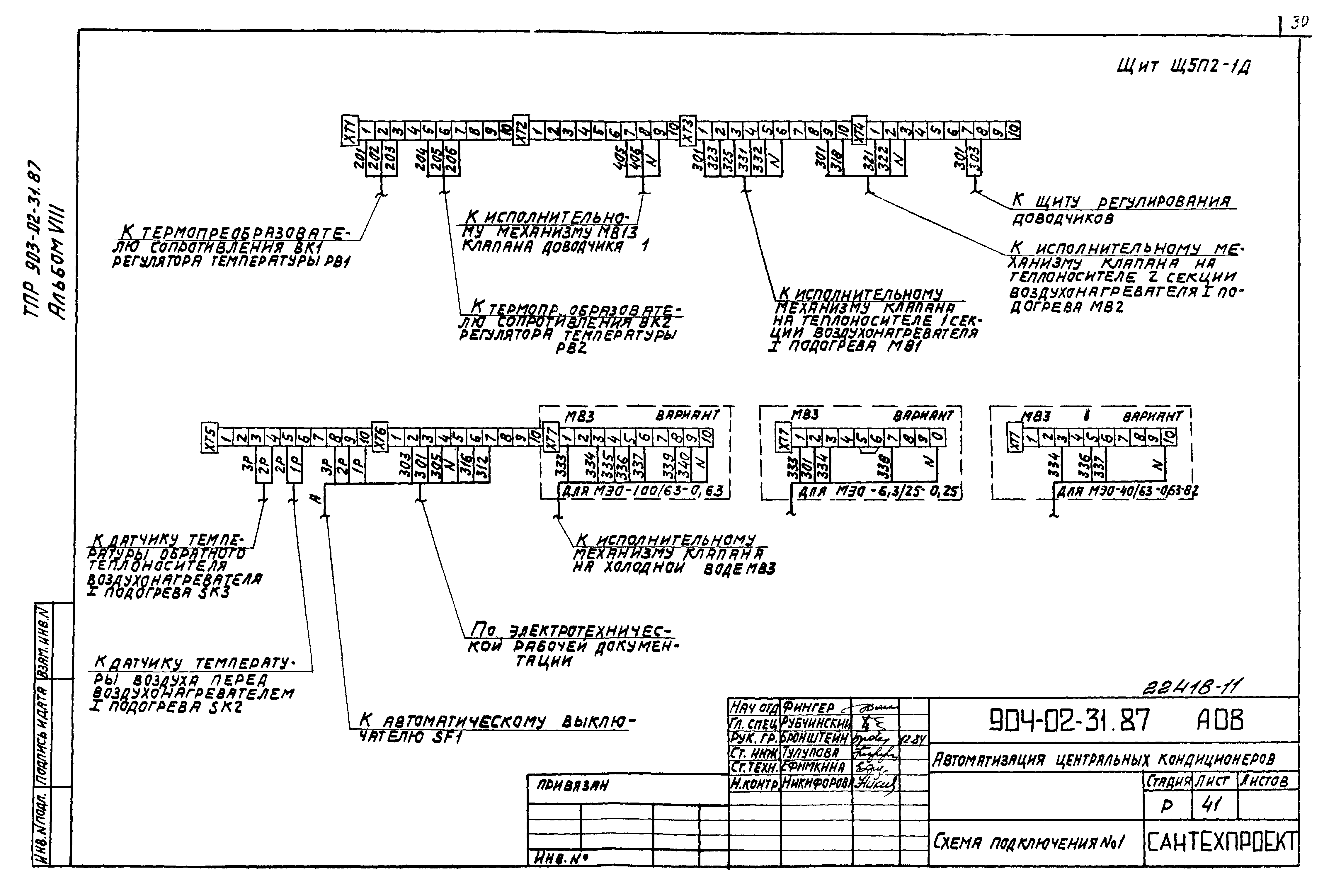

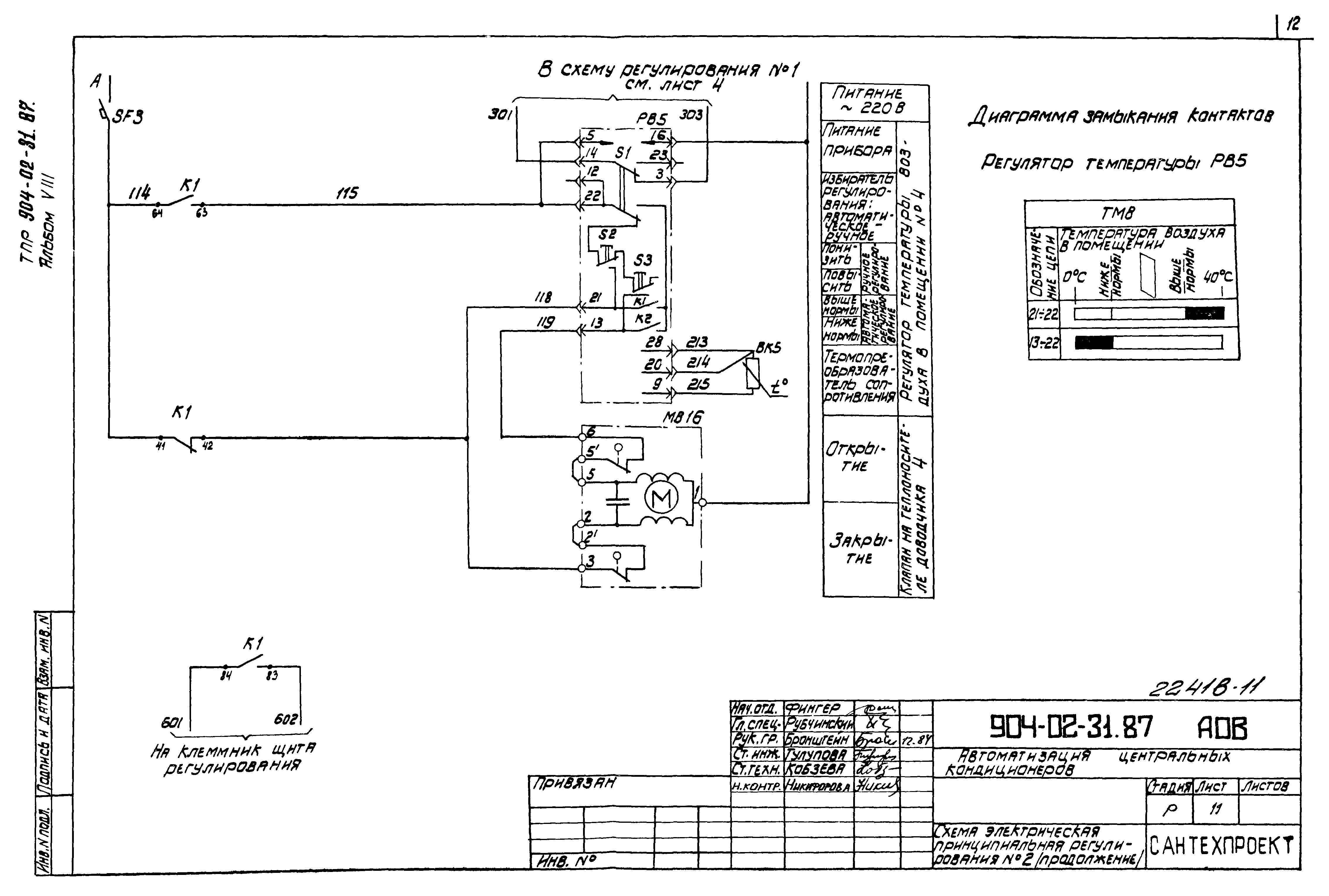

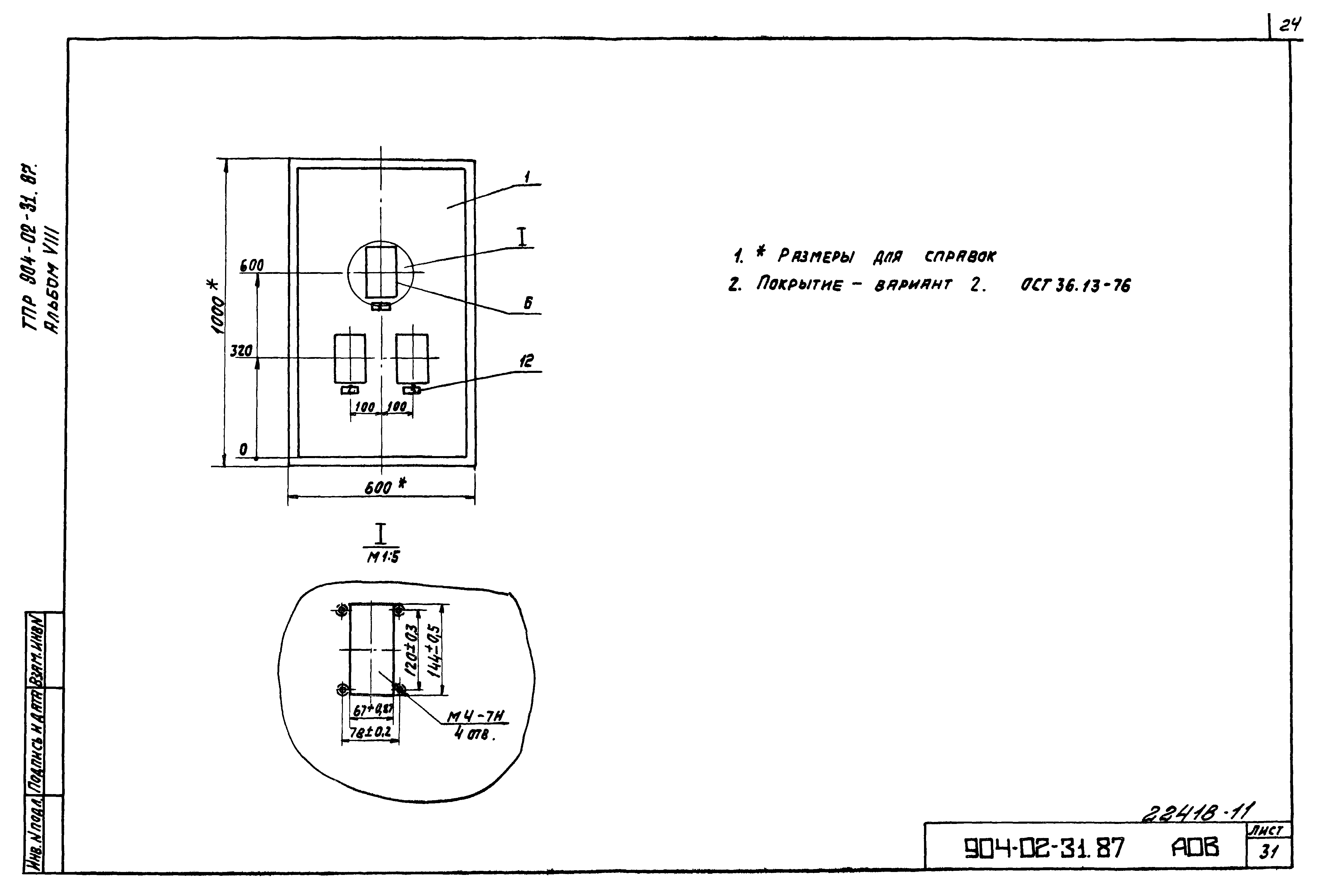

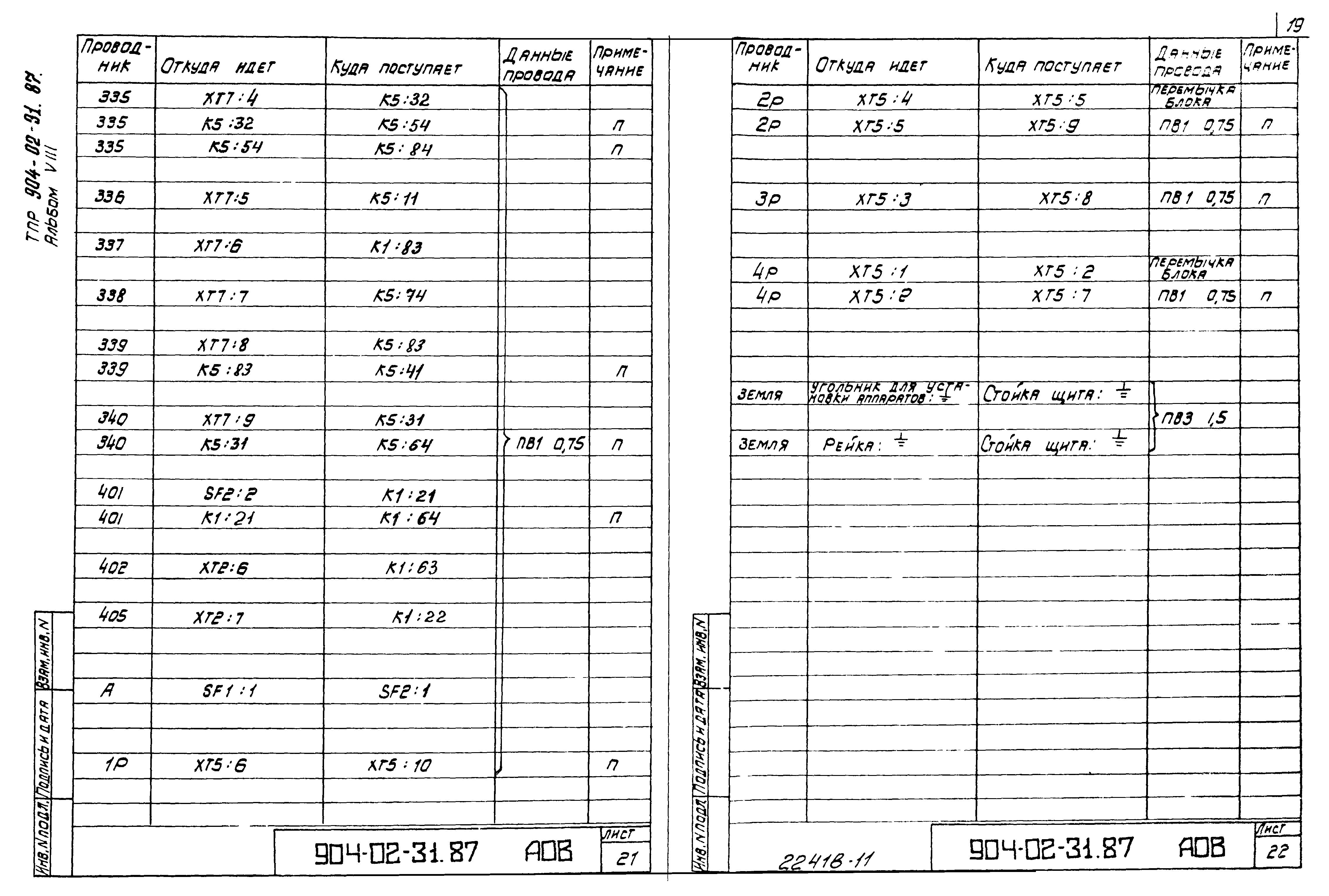

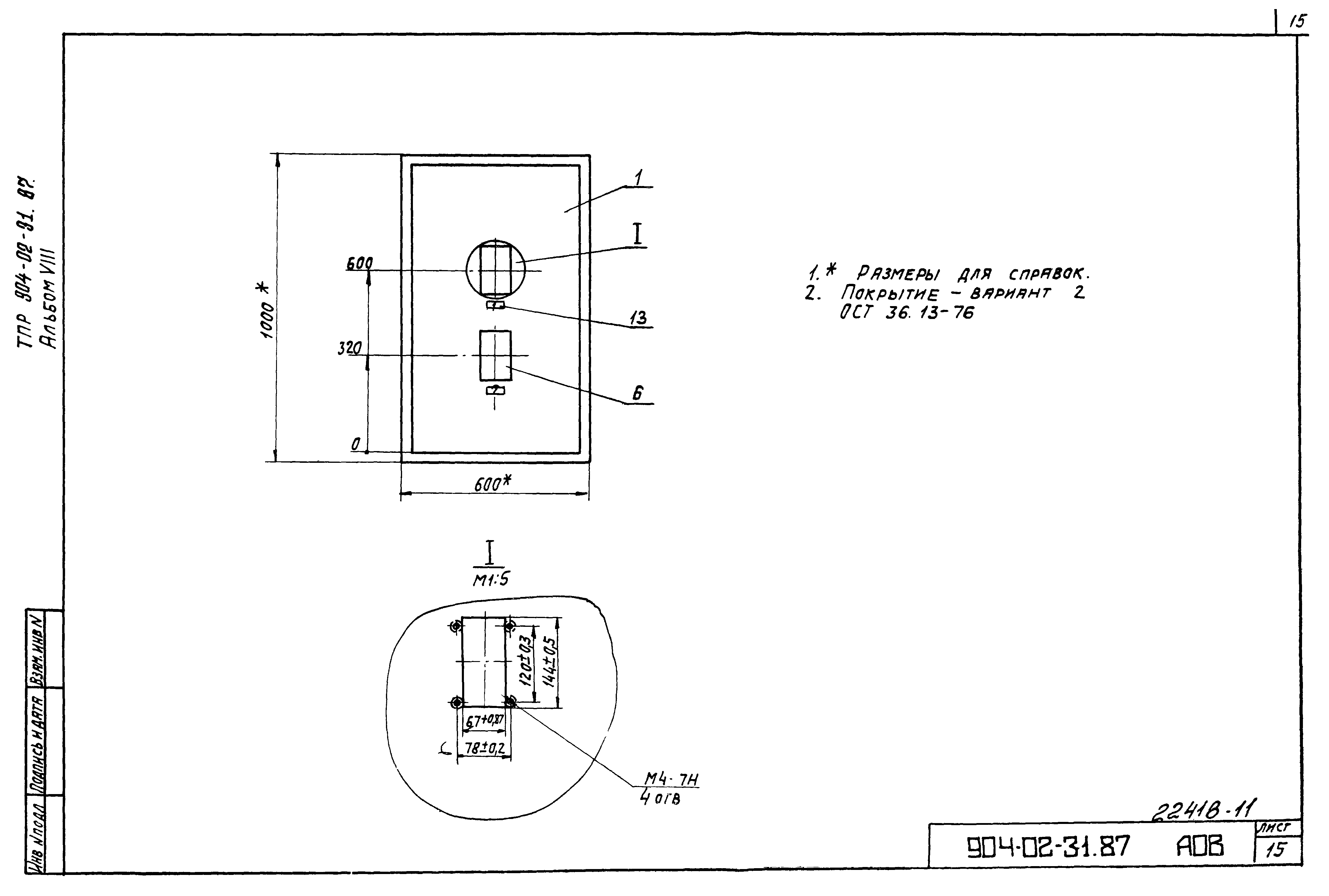

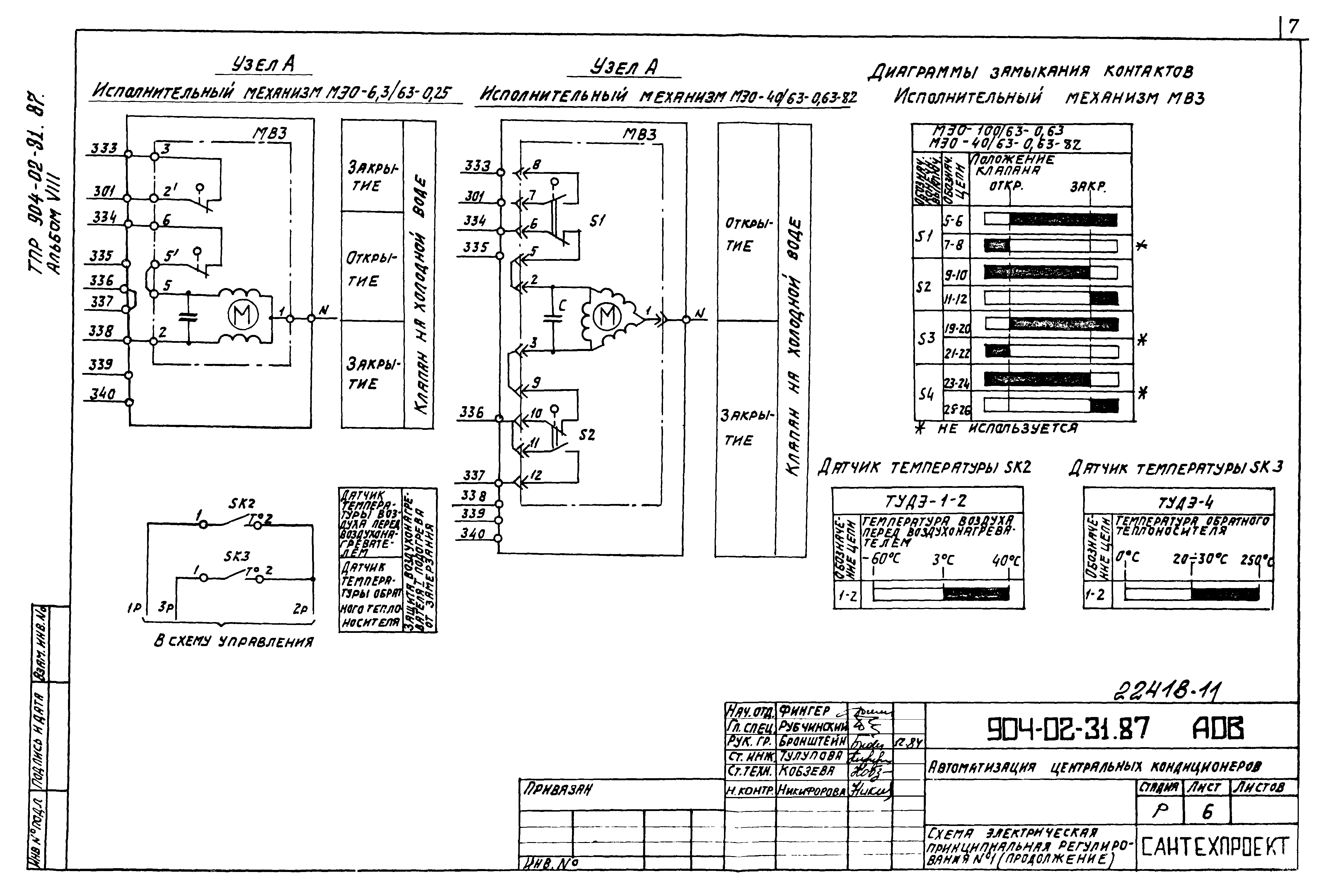

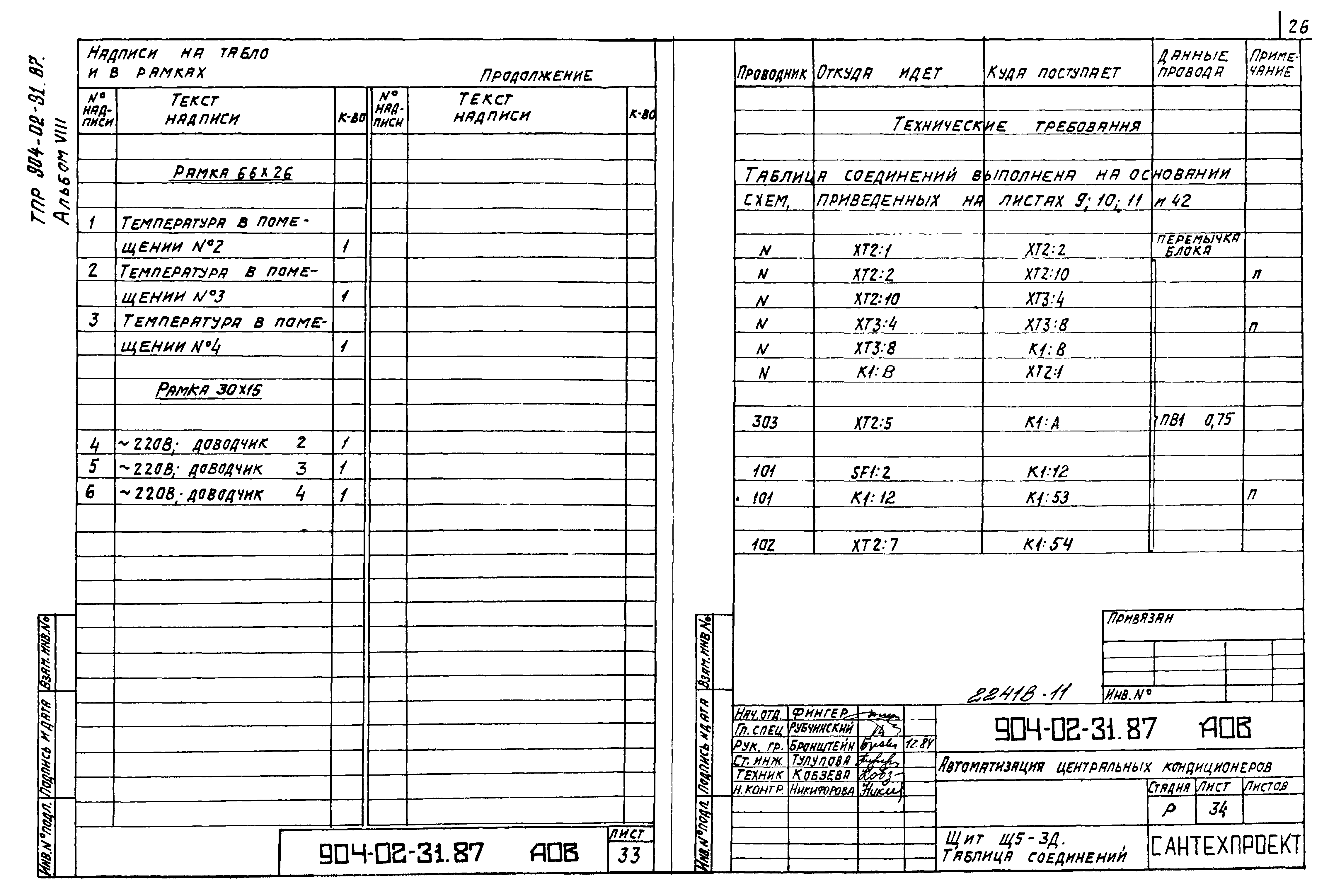

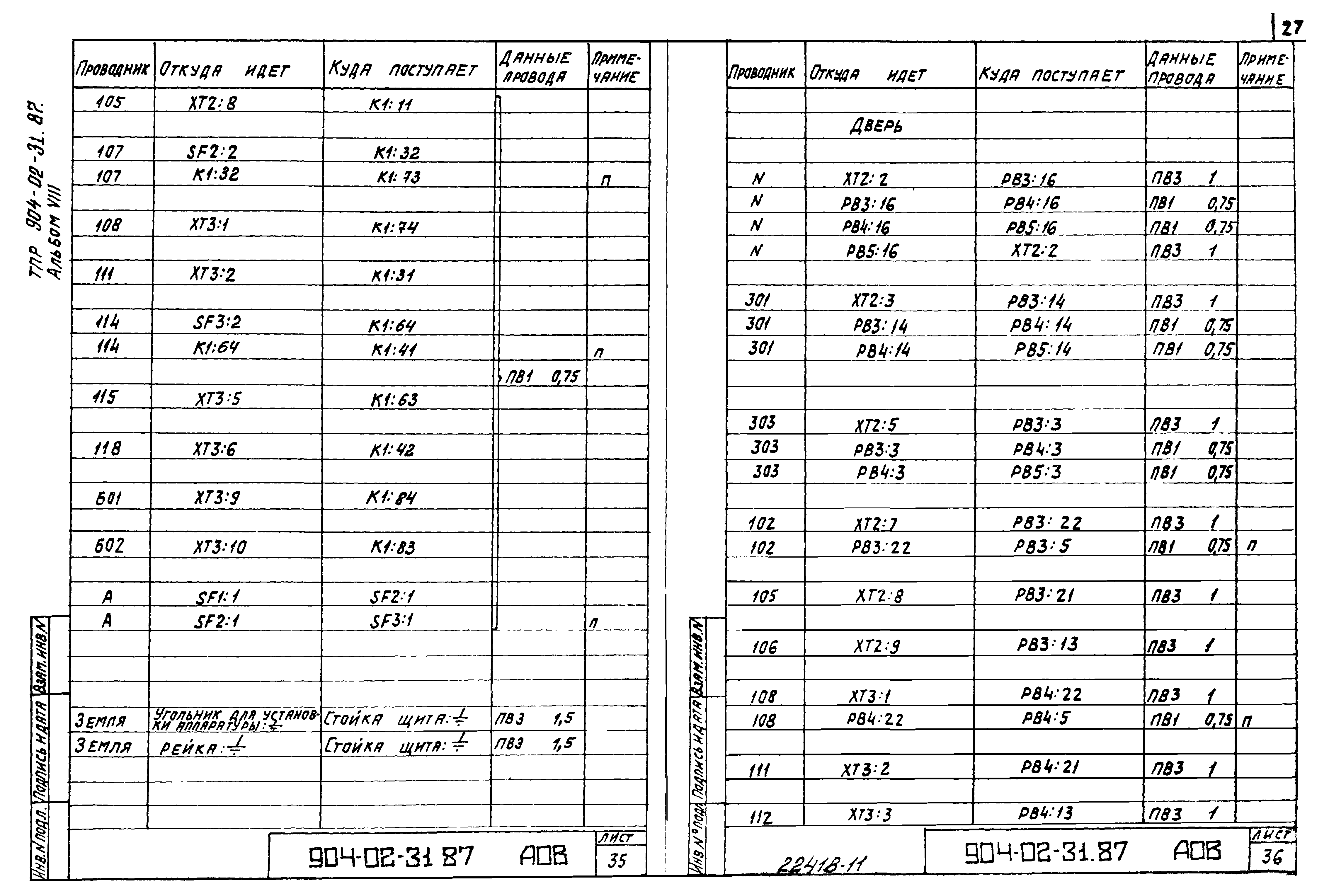

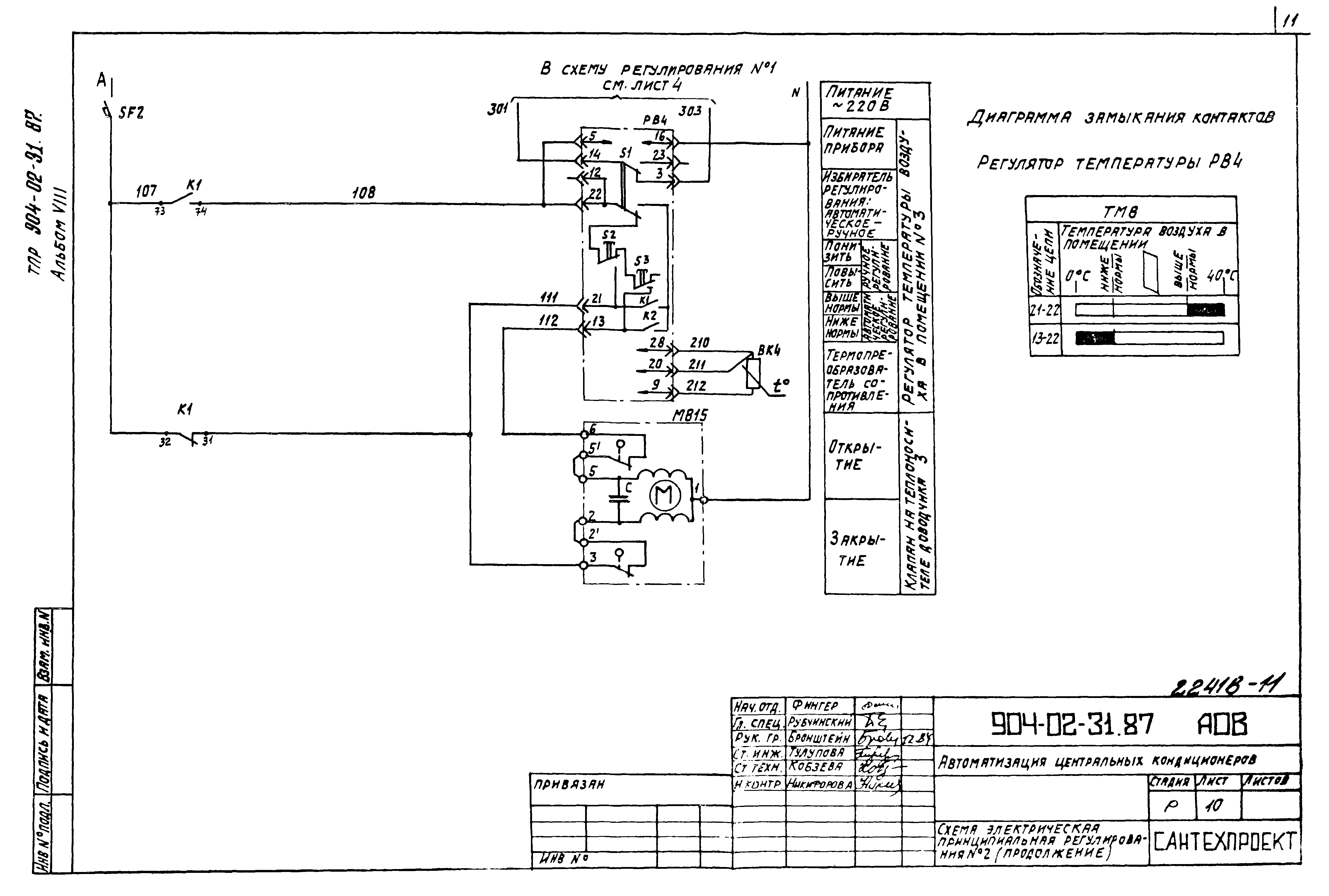

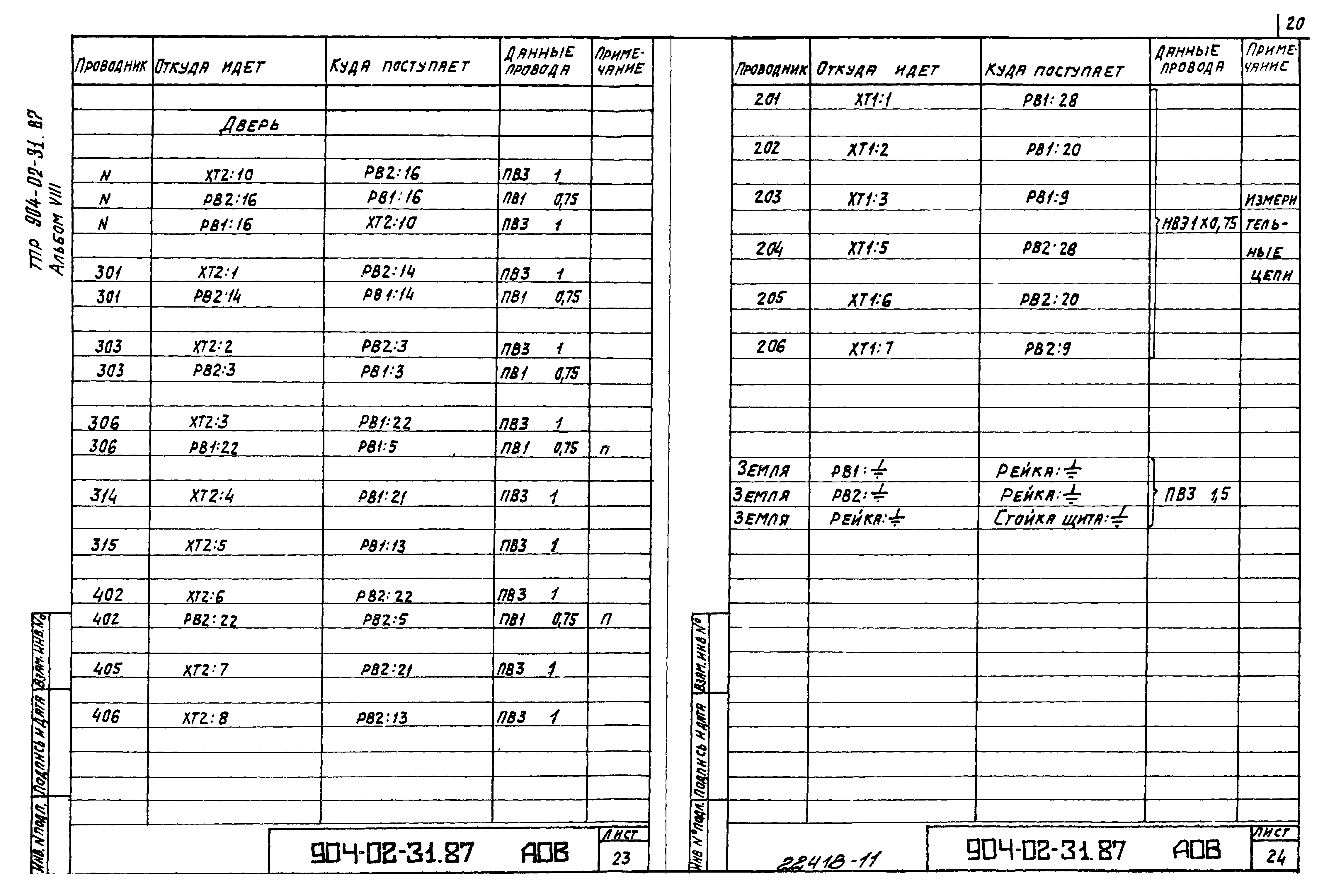

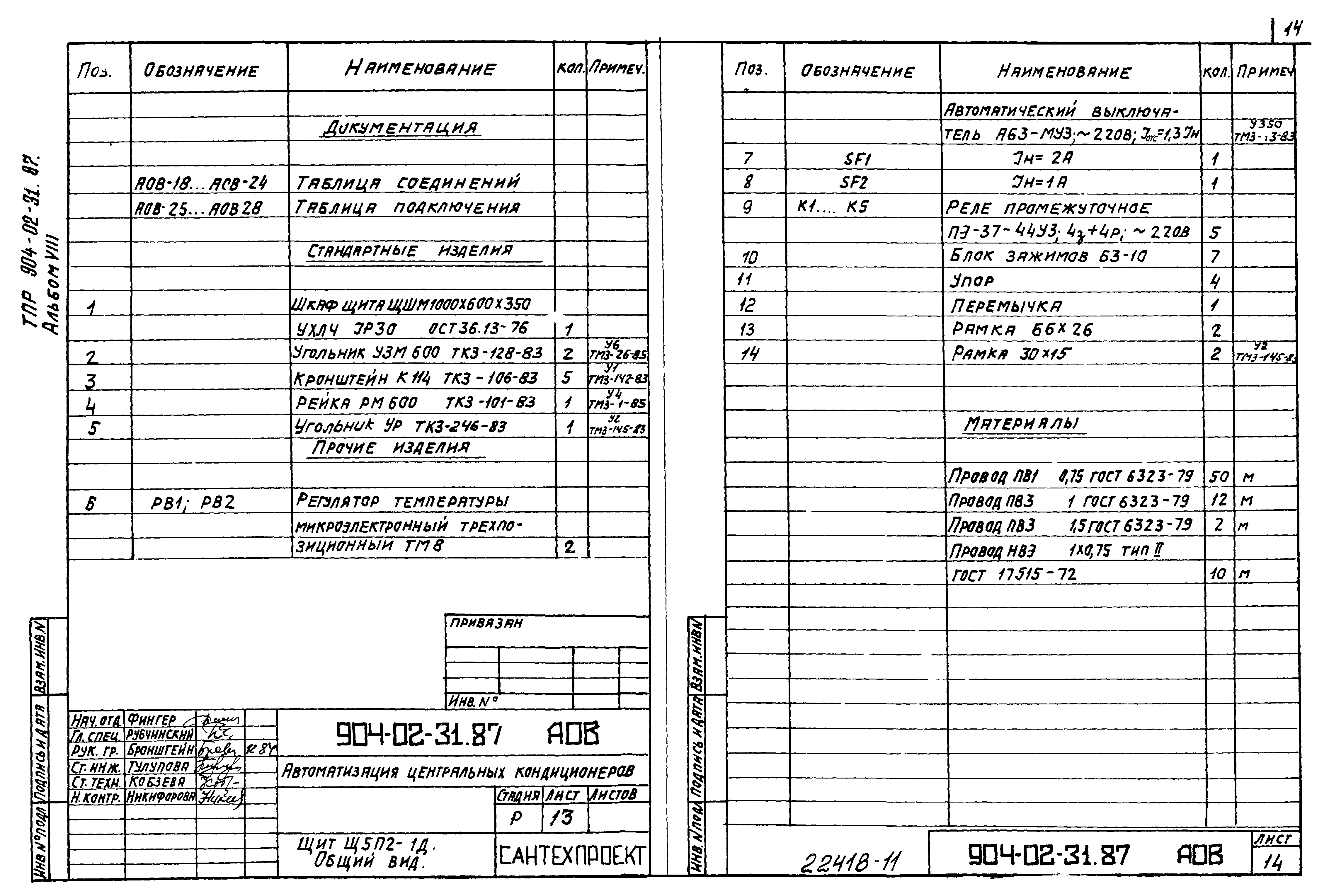

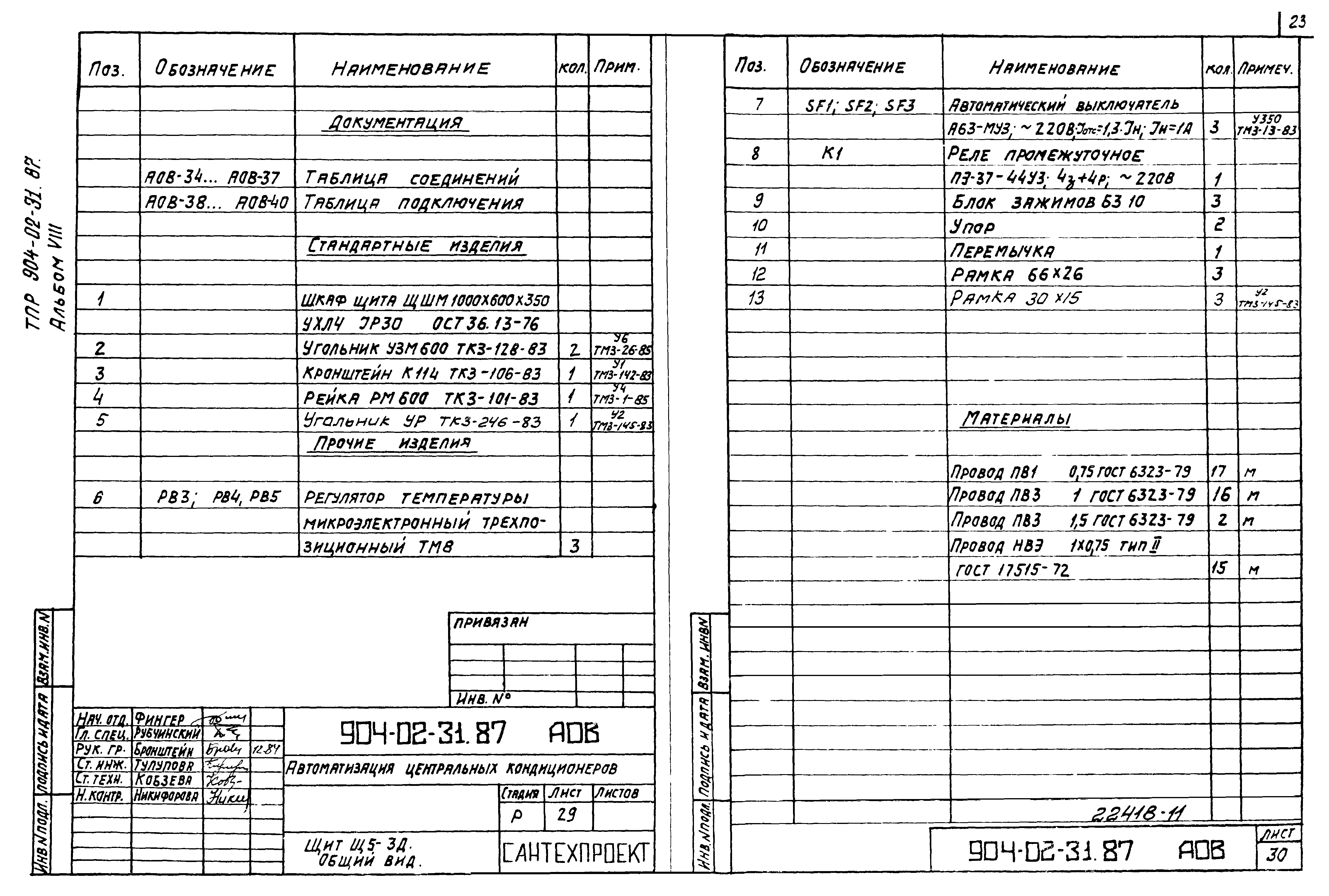

Оглавление:	ТП 904-02-31.87-АОВ-1 Общие данные ТП 904-02-31.87-АОВ-2,3 Схема автоматизации ТП 904-02-31.87-АОВ-4-8 Схема электрическая принципиальная регулирования № 1 ТП 904-02-31.87-АОВ-9-12 Схема электрическая принципиальная регулирования № 2 ТП 904-02-31.87-АОВ-13-17 Щит Щ5П2-1Д. Общий вид ТП 904-02-31.87-АОВ-18-24 Щит Щ5П2-1Д. Таблица соединений ТП 904-02-31.87-АОВ-25-28 Щит Щ5П2-1Д. Таблица подключения ТП 904-02-31.87-АОВ-29-33 Щит Щ5-3Д. Общий вид ТП 904-02-31.87-АОВ-34-37 Щит Щ5-3Д. Таблица соединений ТП 904-02-31.87-АОВ-38-40 Щит Щ5-3Д. Таблица подключения ТП 904-02-31.87-АОВ-41 Схема подключения №1 ТП 904-02-31.87-АОВ-42 Схема подключения №2
Разработан:	Сантехниипроект Госстроя России
Утверждён:	12.06.1986 Главстройпроект Госстроя СССР (32)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Воздухоснабжение, вентиляция и кондиционирование воздуха Вентиляция, кондиционирование воздуха
