Скачать Инструктивные указания по монтажу, регулировке и проектированию воздушных стрелокДата актуализации: 10.08.2017

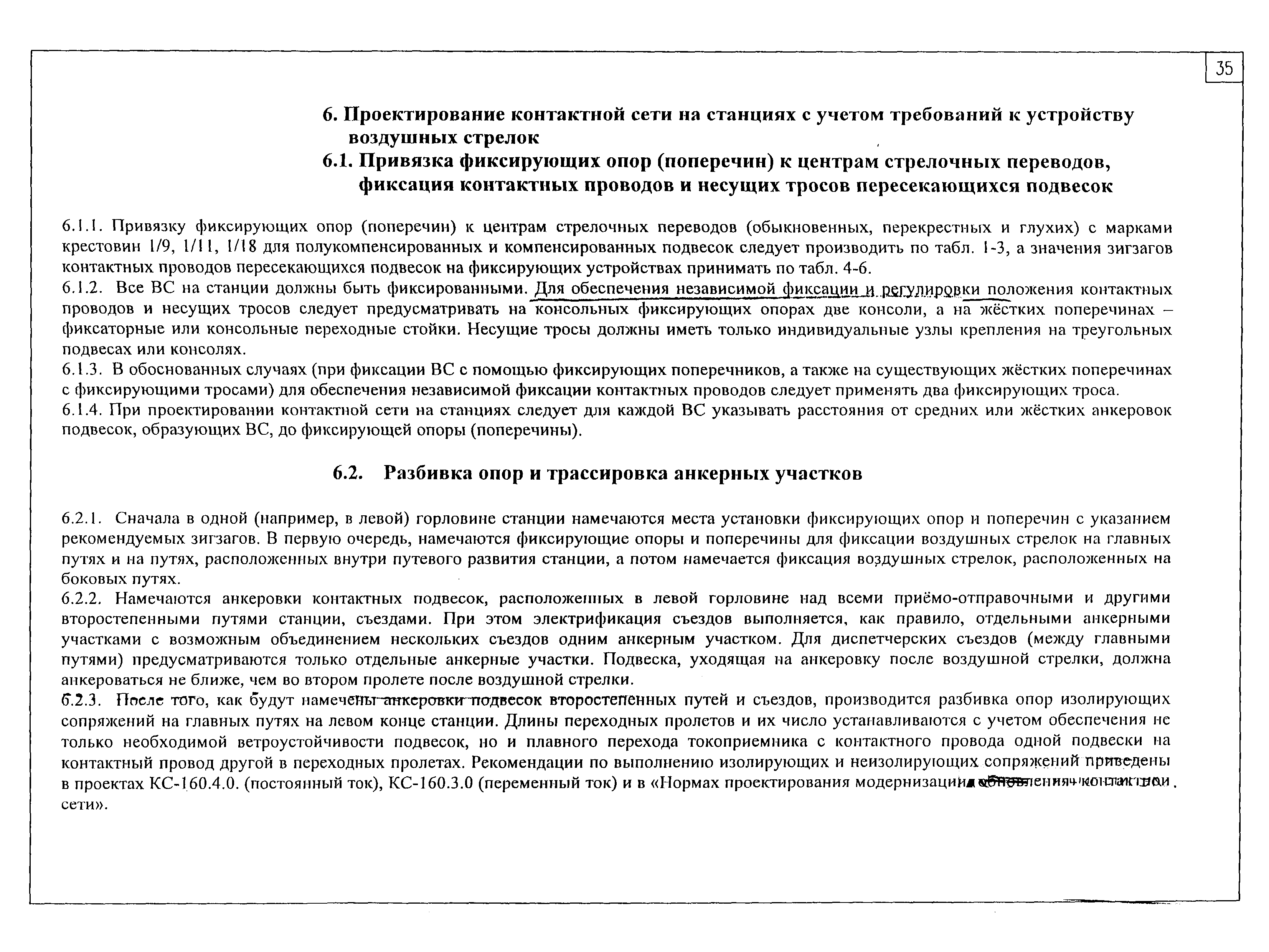

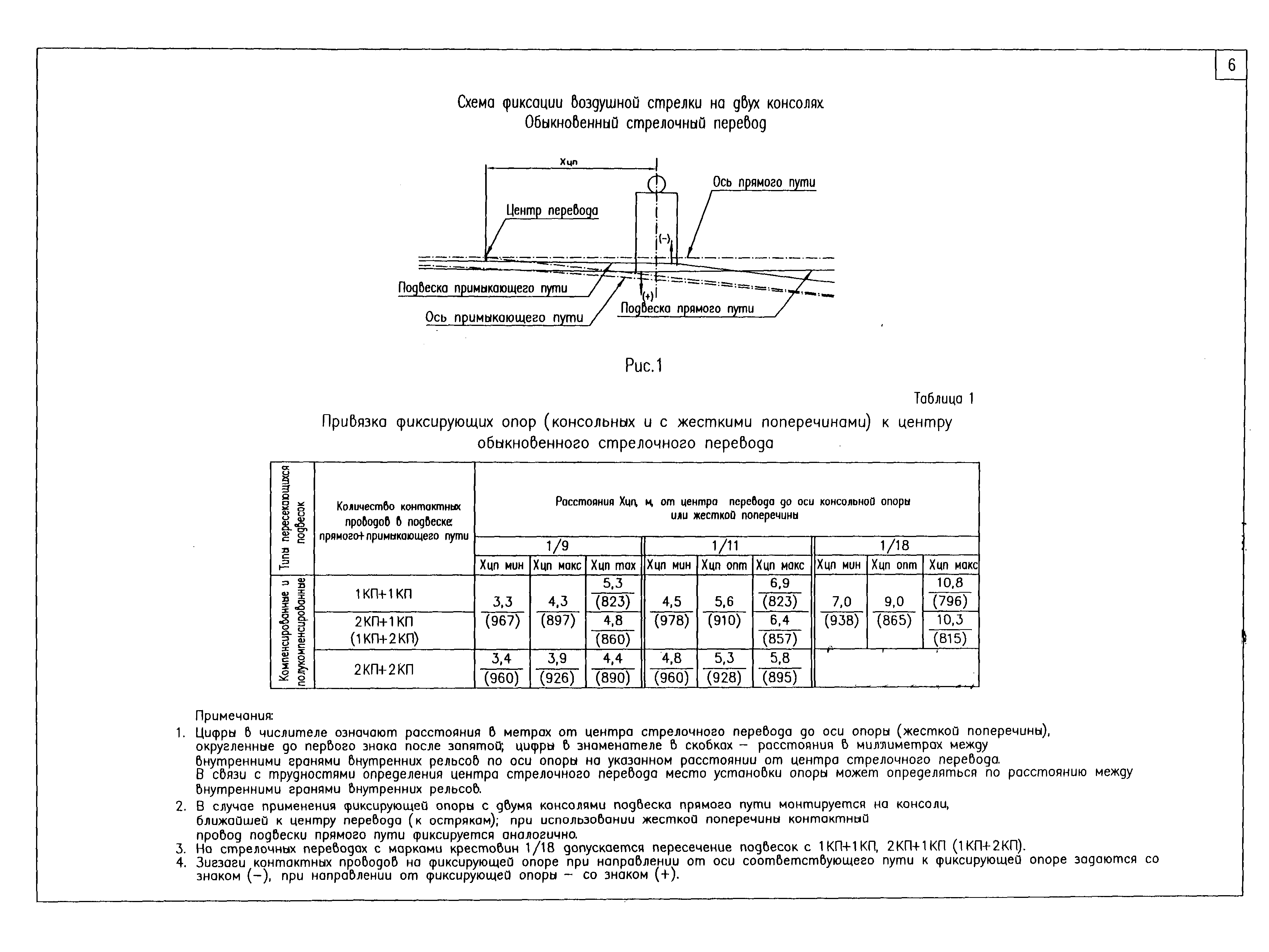

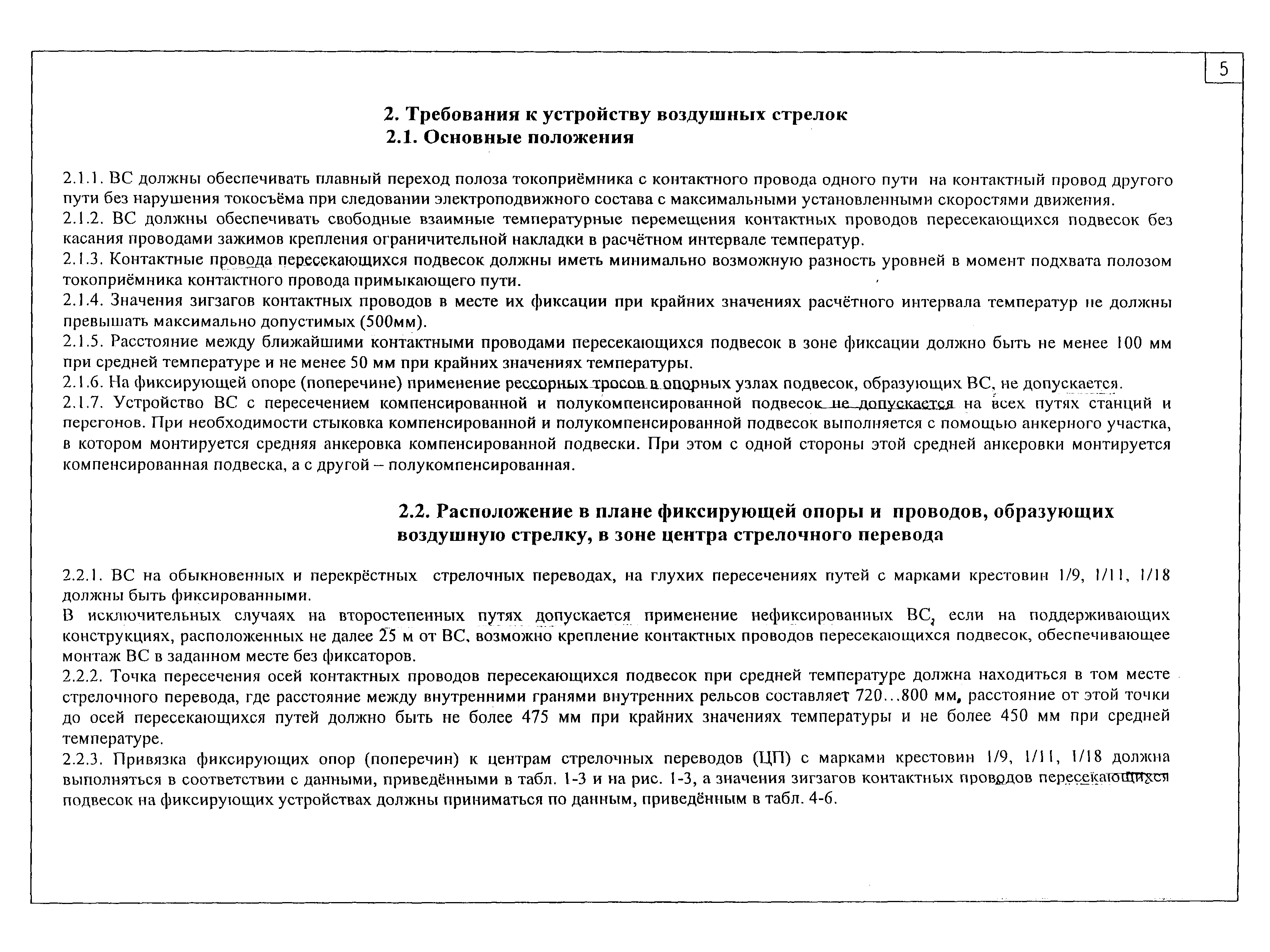

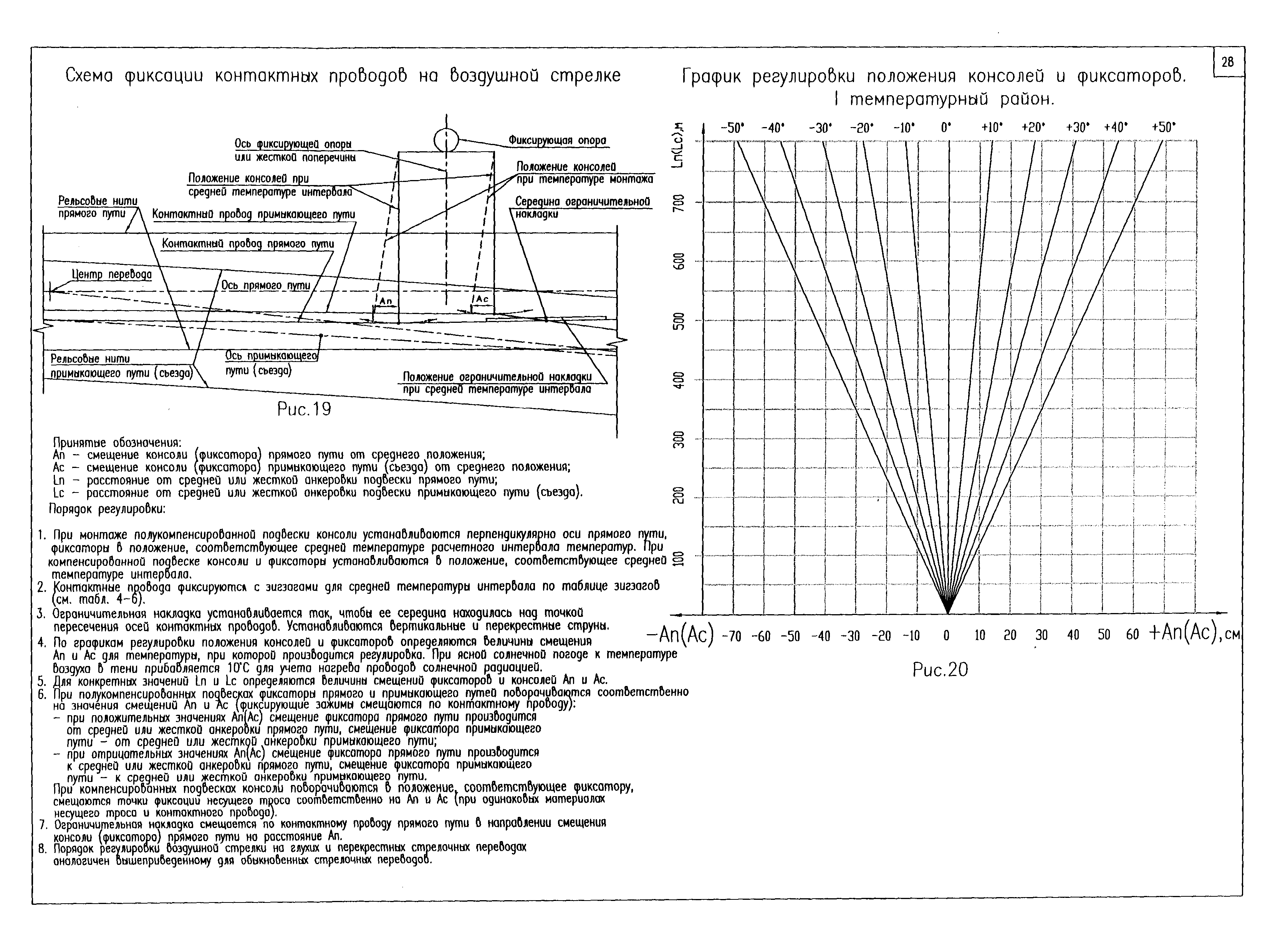

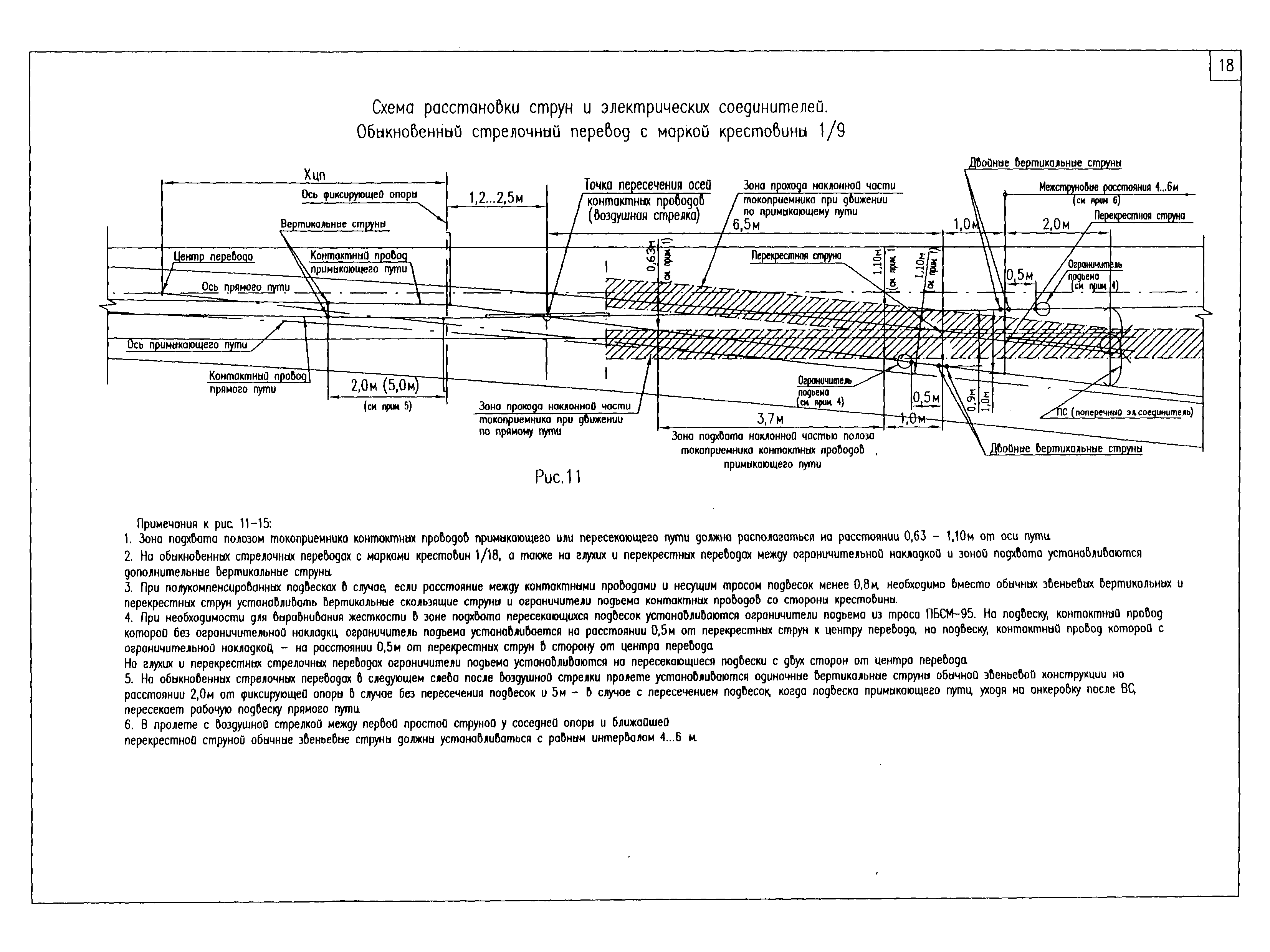

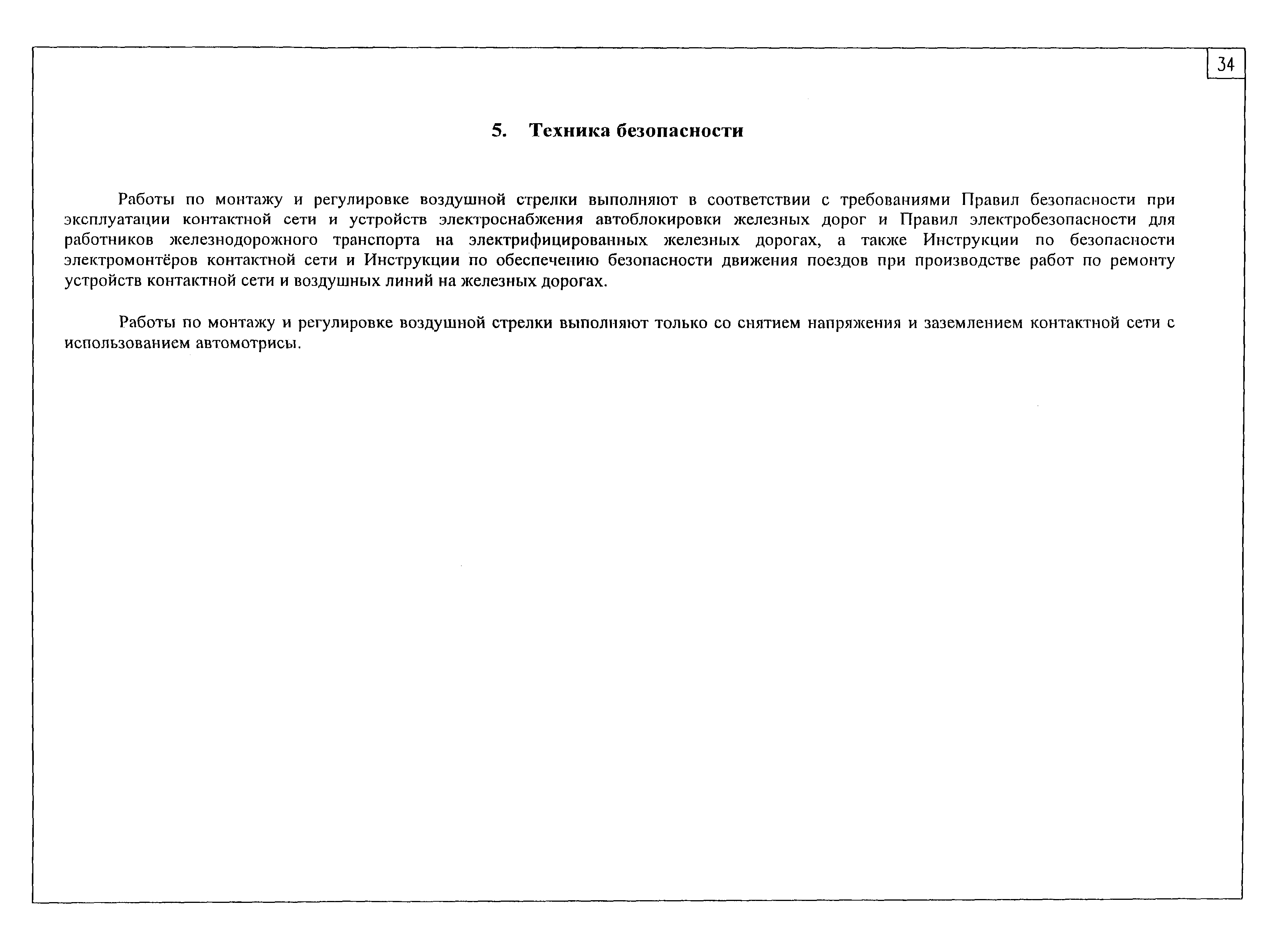

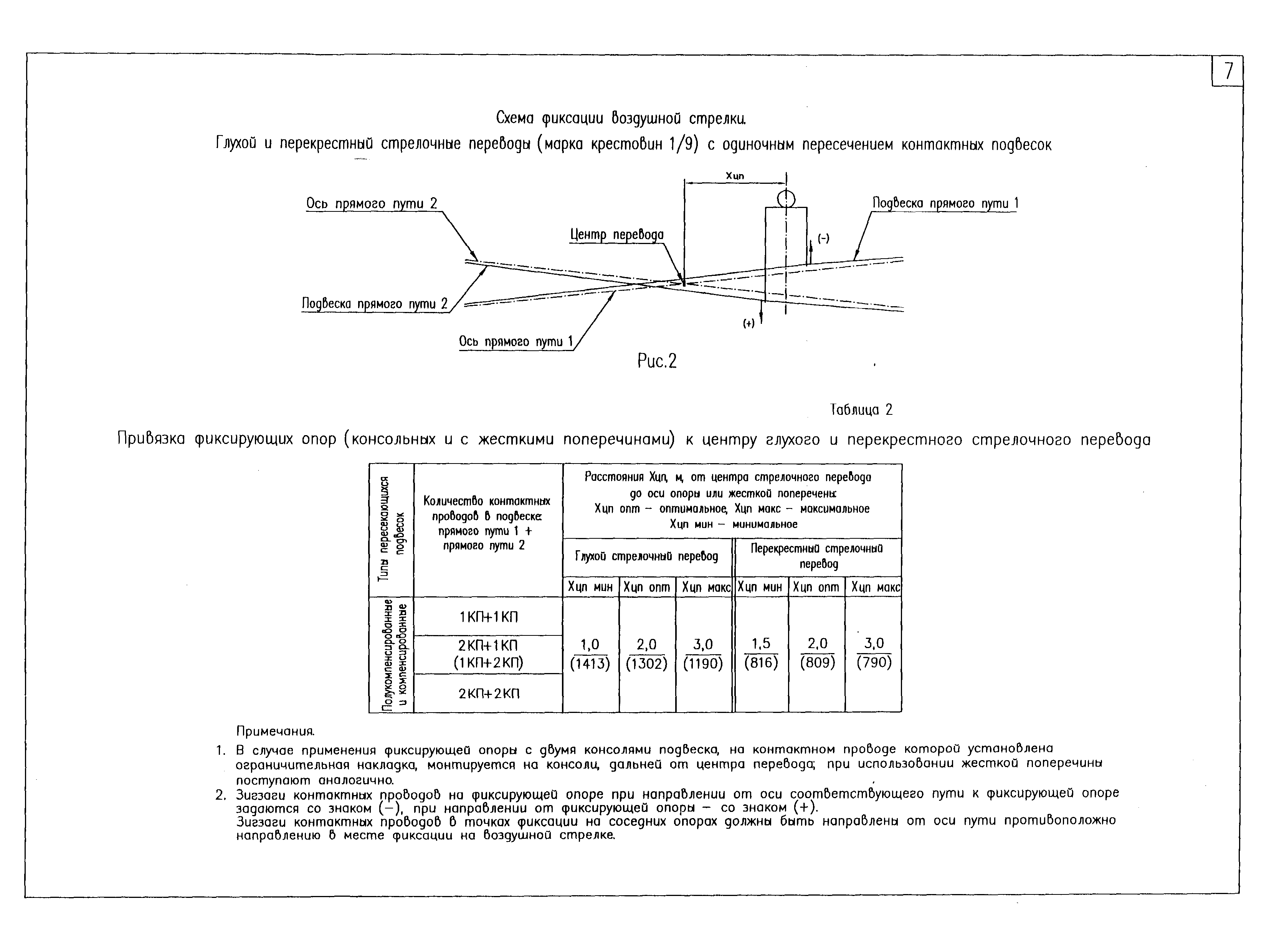

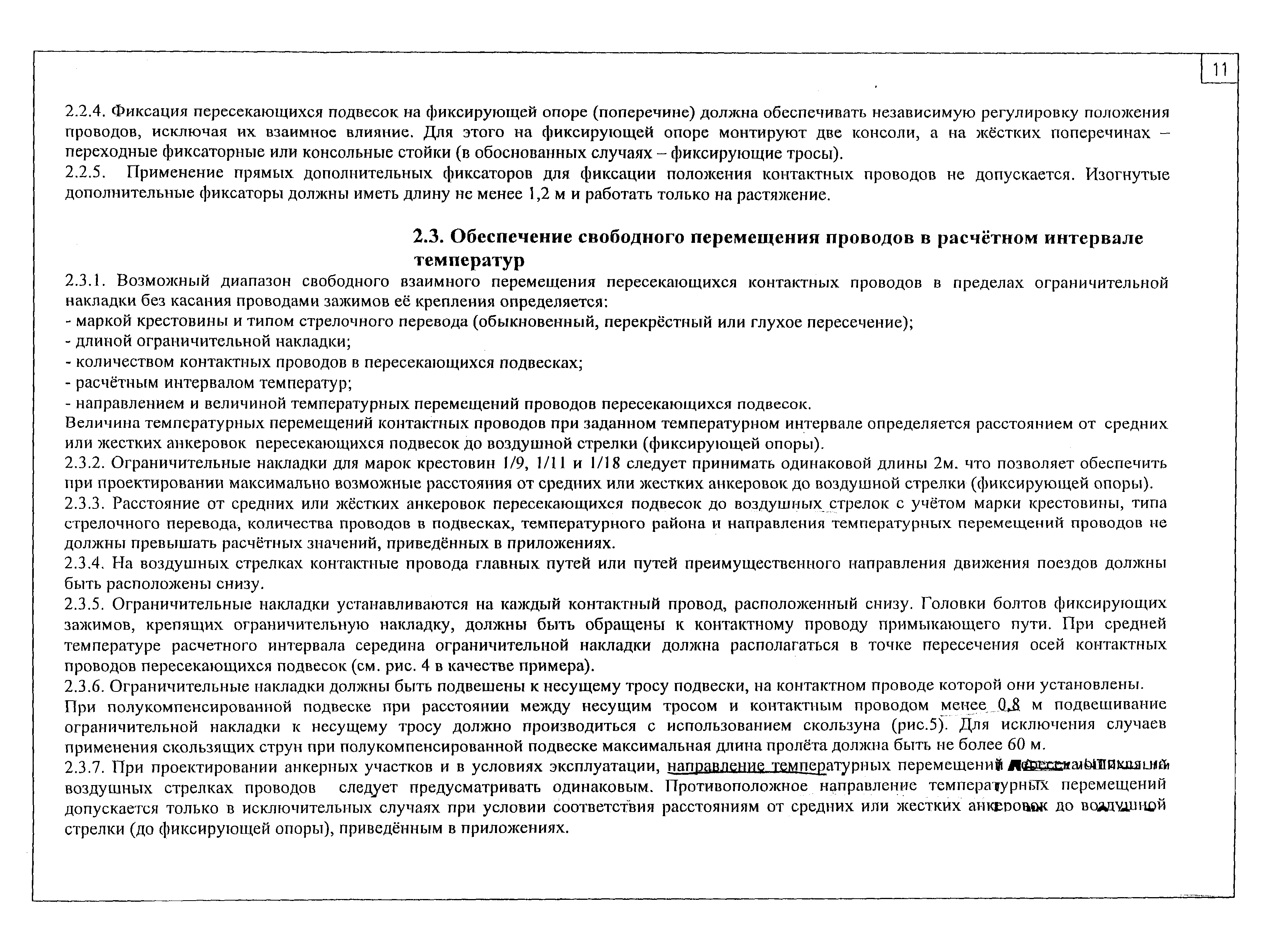

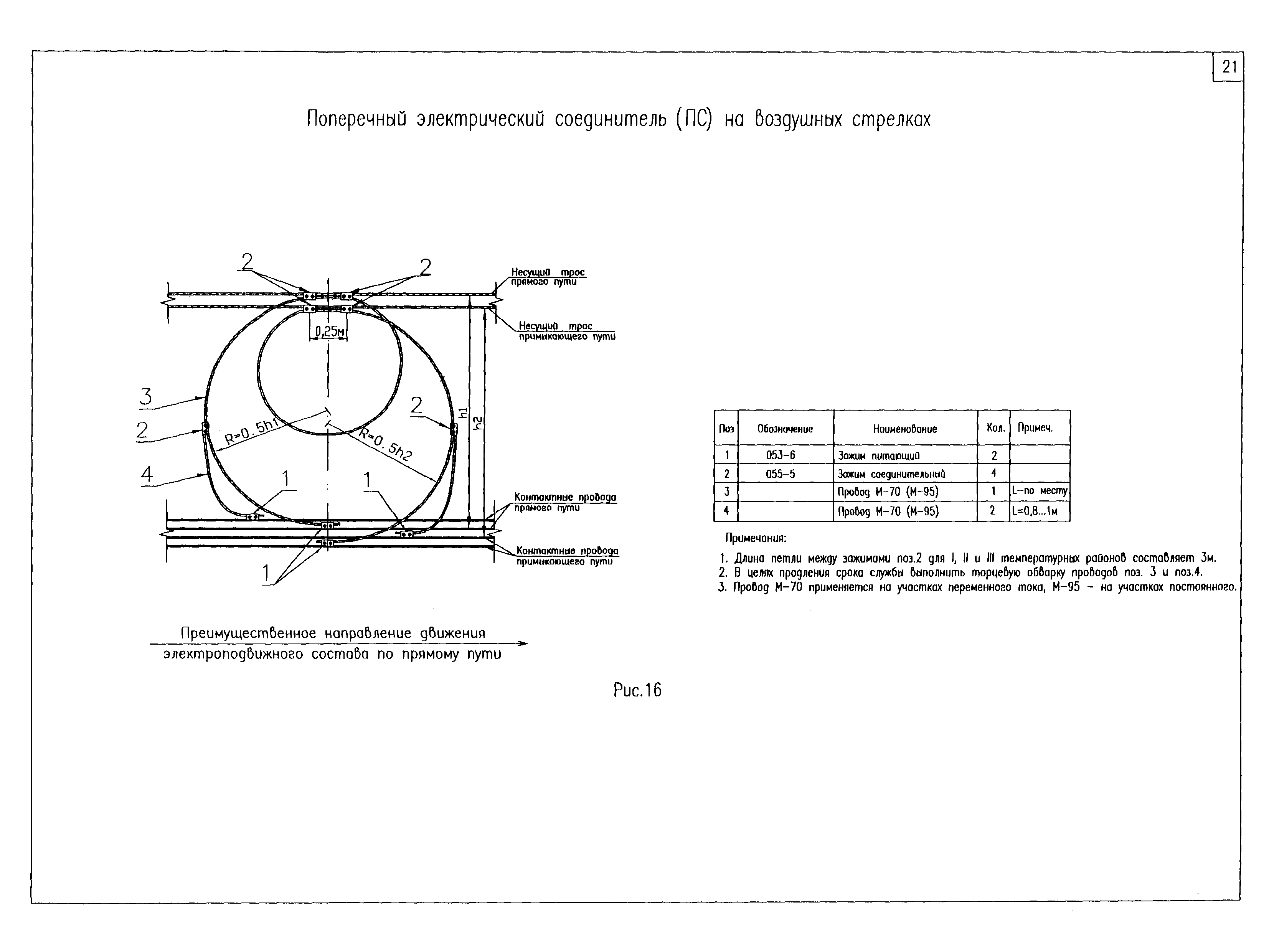

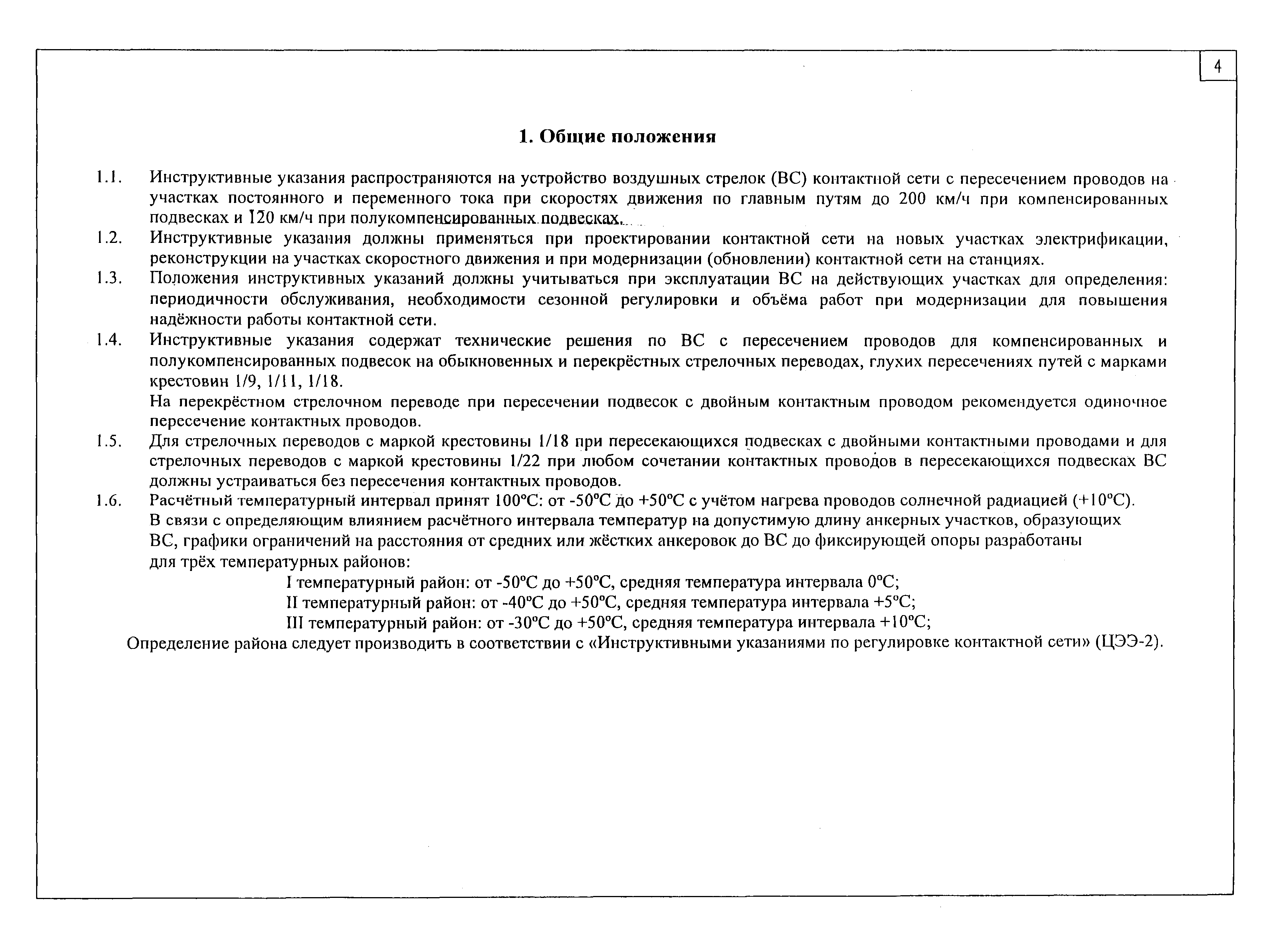

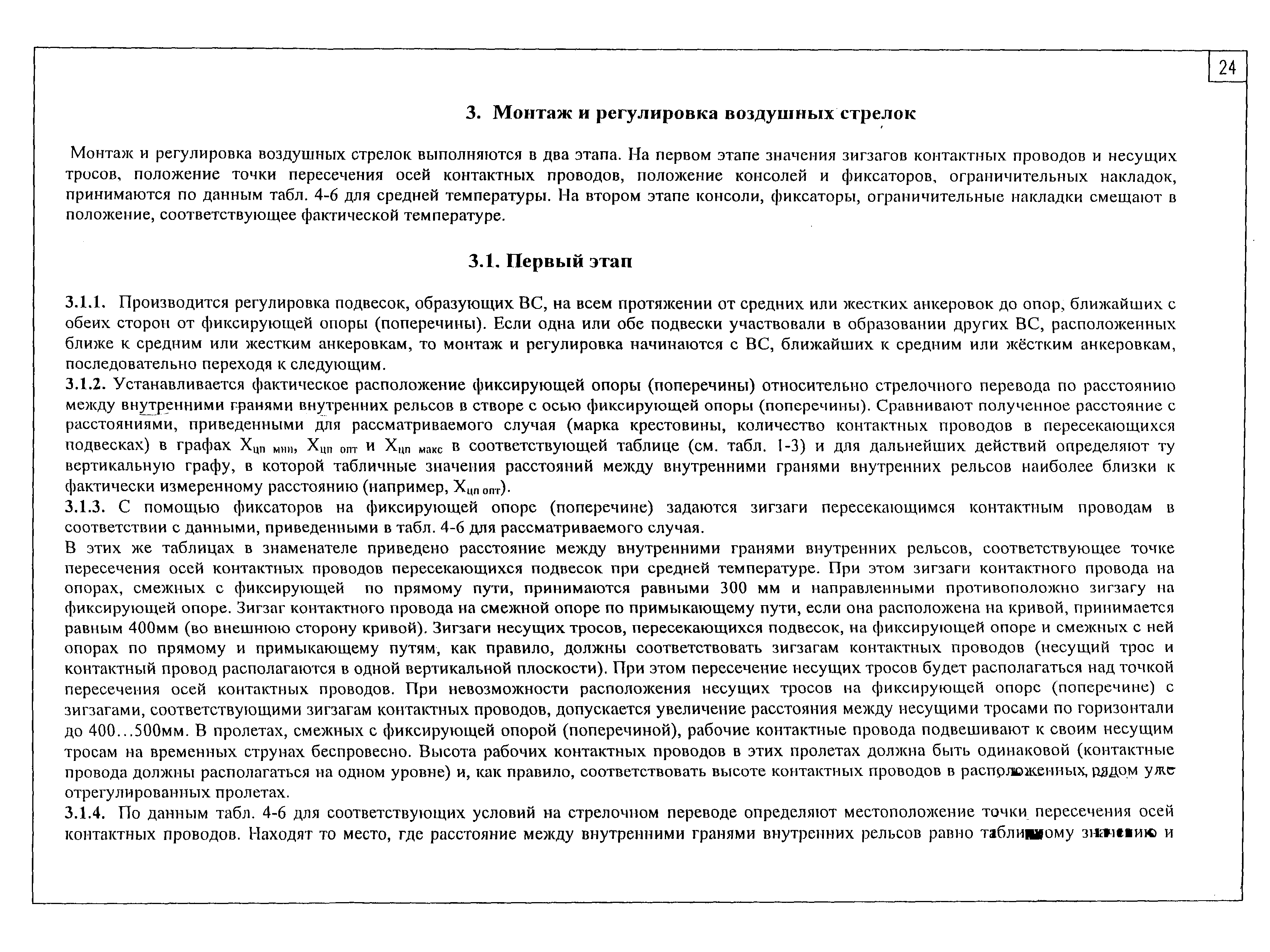

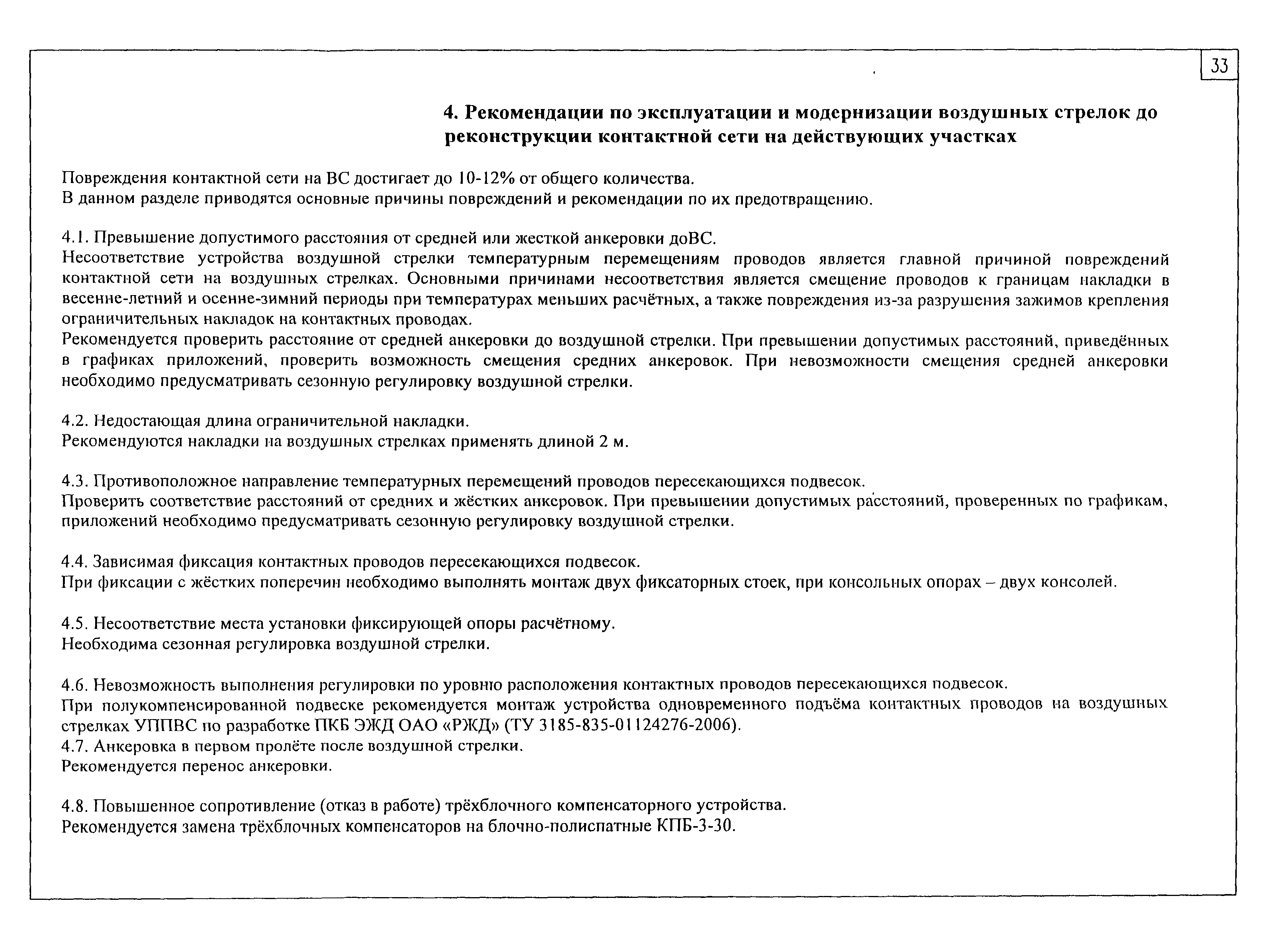

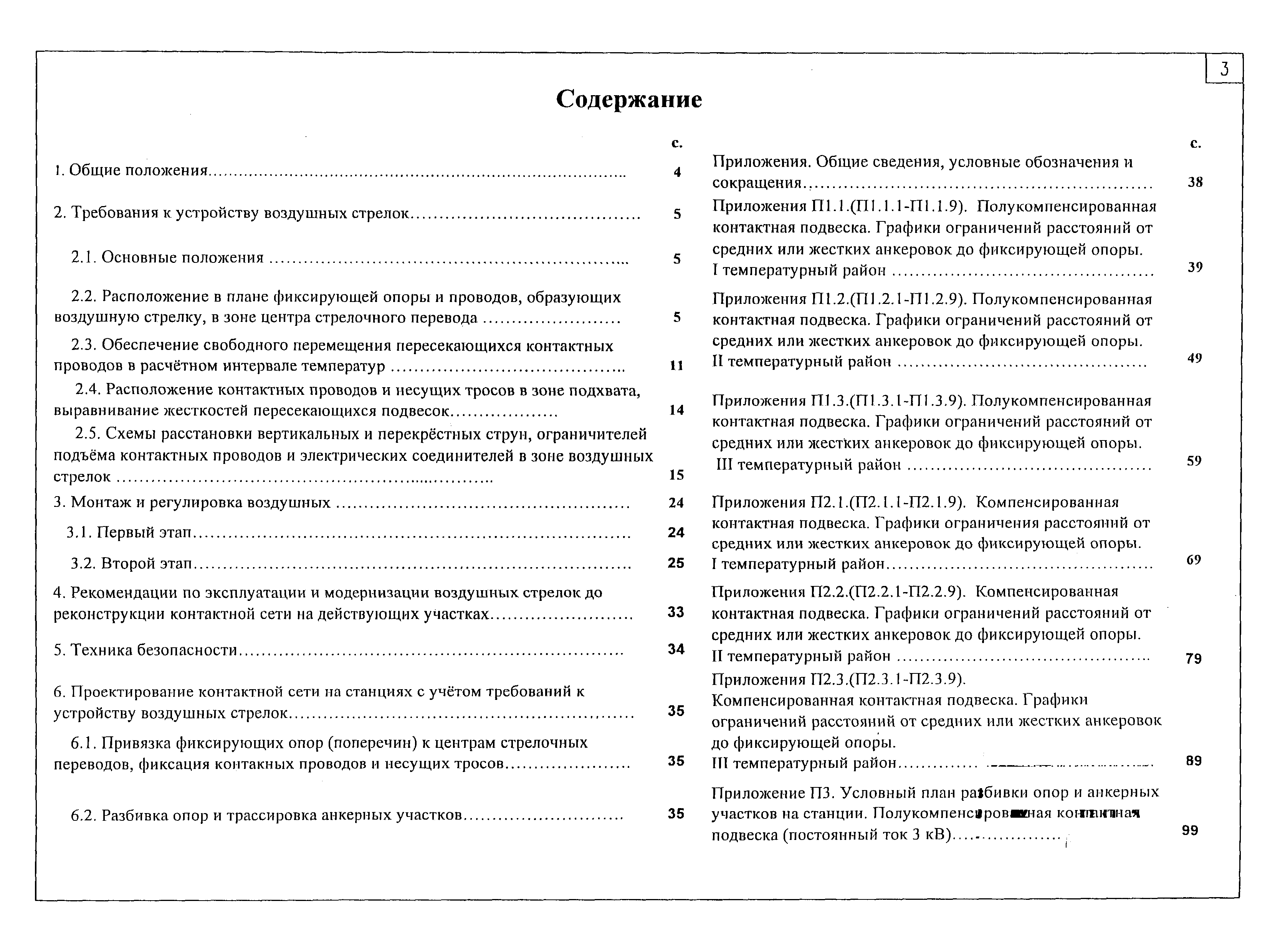

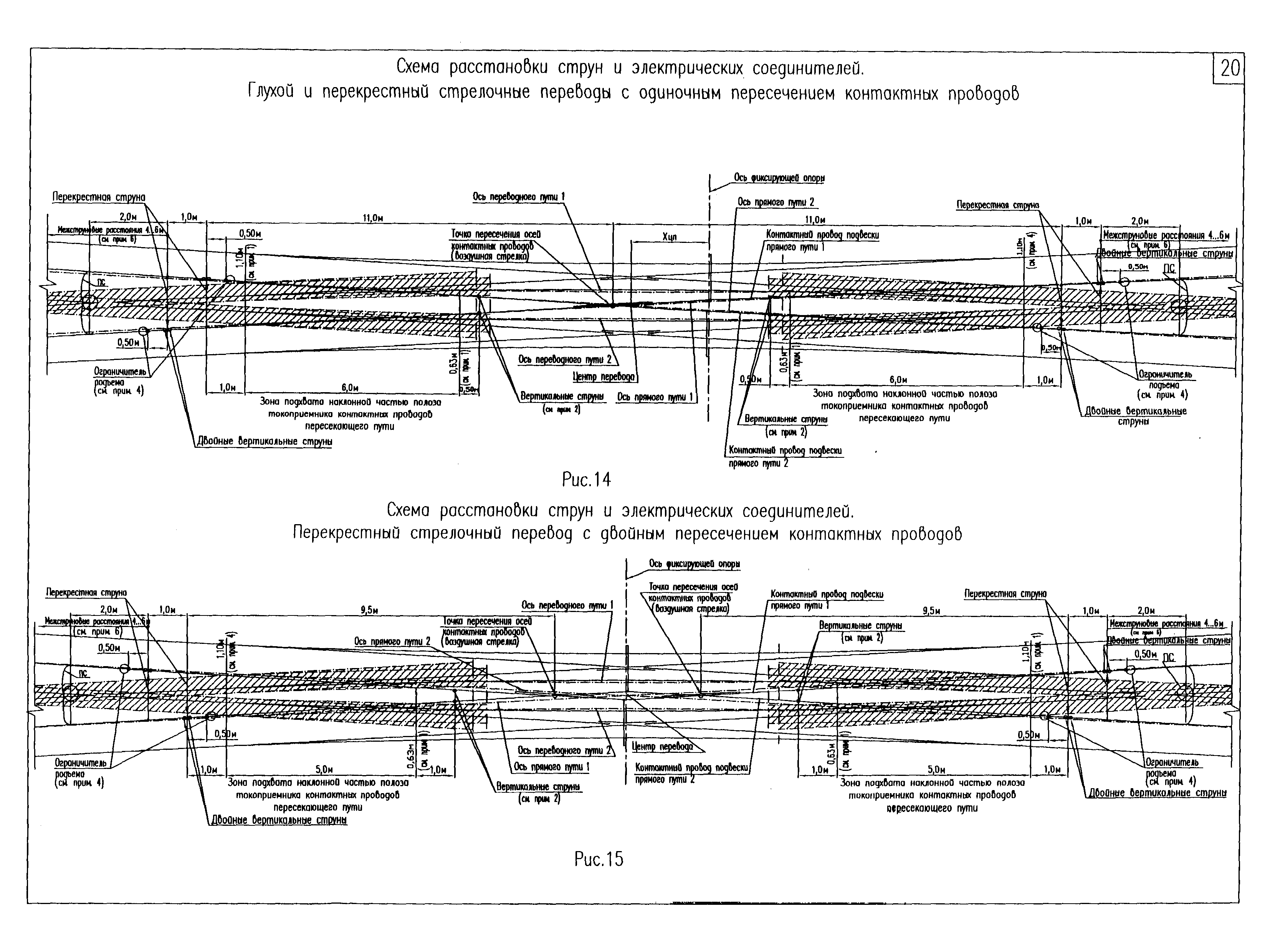

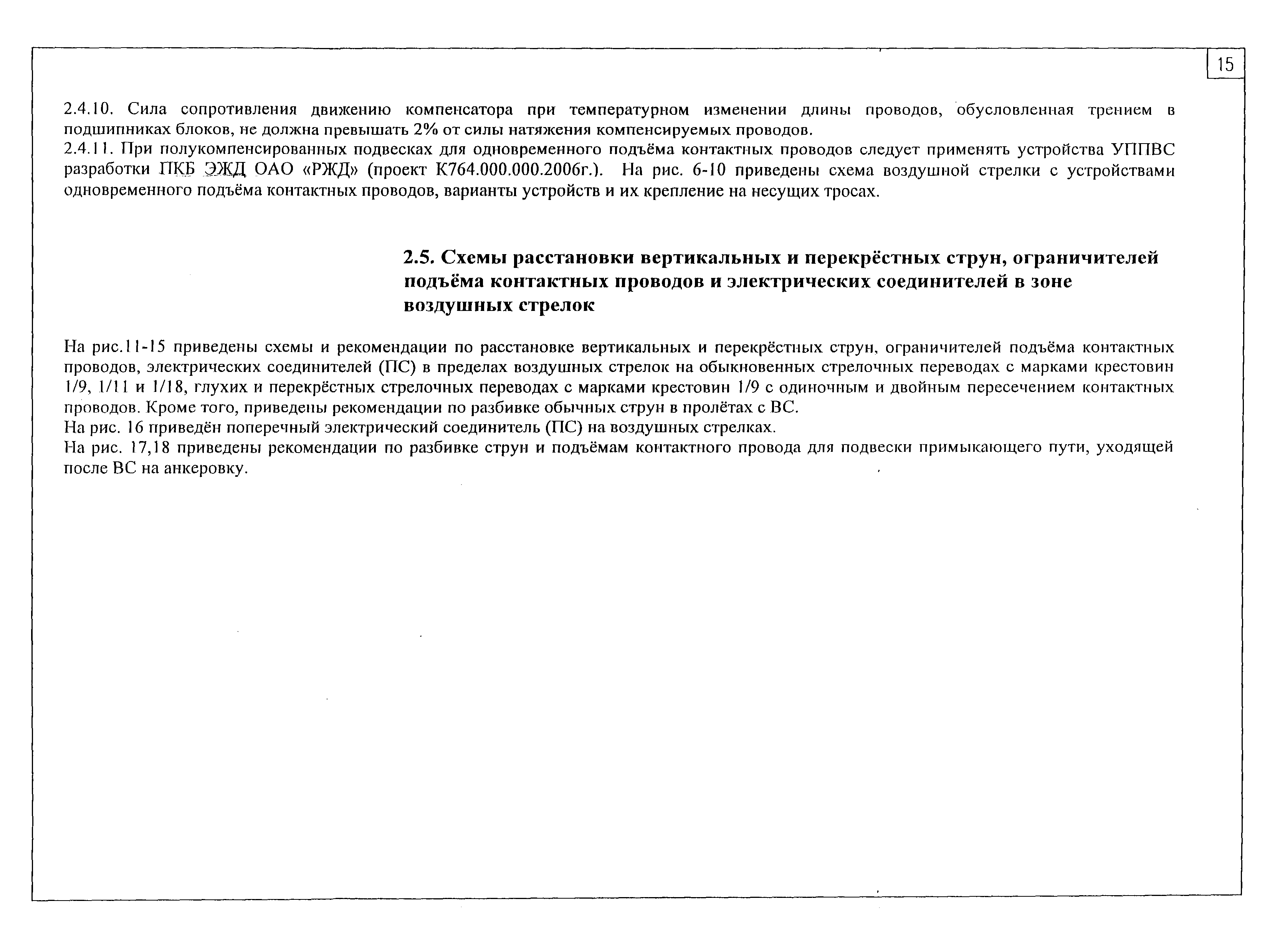

Инструктивные указания по монтажу, регулировке и проектированию воздушных стрелокСтатус: | не определен законодательством | Название рус.: | Инструктивные указания по монтажу, регулировке и проектированию воздушных стрелок | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2007 | Оглавление: | 1. Общие положения 2. Требования к устройству воздушных стрелок 2.1. Основные положения 2.2. Расположение в плане фиксирующей опоры и проводов, образующих воздушную стрелку, в зоне центра стрелочного перевода 2.3. Обеспечение свободного перемещения пересекающихся контактных проводов в расчетном интервале температур 2.4. Расположение контактных проводов и несущих тросов в зоне подхвата, выравнивание жесткостей пересекающихся подвесок 2.5. Схемы расстановки вертикальных и перекрестных струн, ограничителей подъема контактных проводов и электрических соединителей в зоне воздушных стрелок 3. Монтаж и регулировка воздушных 3.1. Первый этап 3.2. Второй этап 4. Рекомендации по эксплуатации и модернизации воздушных стрелок до реконструкции контактной сети на действующих участках 5. Техника безопасности 6. Проектирование контактной сети на станциях с учетом требований к устройству воздушных стрелок 6.1. Привязка фиксирующих опор (поперечин) к центрам стрелочных переводов, фиксация контактных проводов и несущих тросов 6.2. Разбивка опор и трассировка анкерных участков Приложения. Общие сведения, условные обозначения и сокращения Приложения П1.1.(П1.1.1-П1.1.9). Полукомпенсированная контактная подвеска. Графики ограничений расстояний от средних или жестких анкеровок до фиксирующей опоры. I температурный район Приложения П1.2.(П1.2.1-П1.2.9). Полукомпенсированная контактная подвеска. Графики ограничений расстояний от средних или жестких анкеровок до фиксирующей опоры. II температурный район Приложения П1.3.(П1.3.1-П1.3.9). Полукомпенсированная контактная подвеска. Графики ограничений расстояний от средних или жестких анкеровок до фиксирующей опоры. III температурный район Приложения П2.1.(П2.1.1-П2.1.9). Компенсированная контактная подвеска. Графики ограничения расстояний от средних или жестких анкеровок до фиксирующей опоры. I температурный район Приложения П2.2.(П2.2.1-П2.2.9). Компенсированная контактная подвеска. Графики ограничений расстояний от средних или жестких анкеровок до фиксирующей опоры. II температурный район Приложения П2.3.(П2.3.1-П2.3.9). Компенсированная контактная подвеска. Графики ограничений расстояний от средних или жестких анкеровок до фиксирующей опоры. III температурный район Приложение ПЗ. Условный план разбивки опор и анкерных участков на станции. Полукомпенсированная контактная подвеска (постоянный ток 3 кВ) | Разработан: | Универсал-контактные сети
| Утверждён: | 01.01.2007 ОАО РЖД
| Расположен в: |
|
