Скачать Серия 1.494-22 Выпуск 3. Рабочие чертежи (ПВМ 10К.00.00.000)

Дата актуализации: 10.08.2017

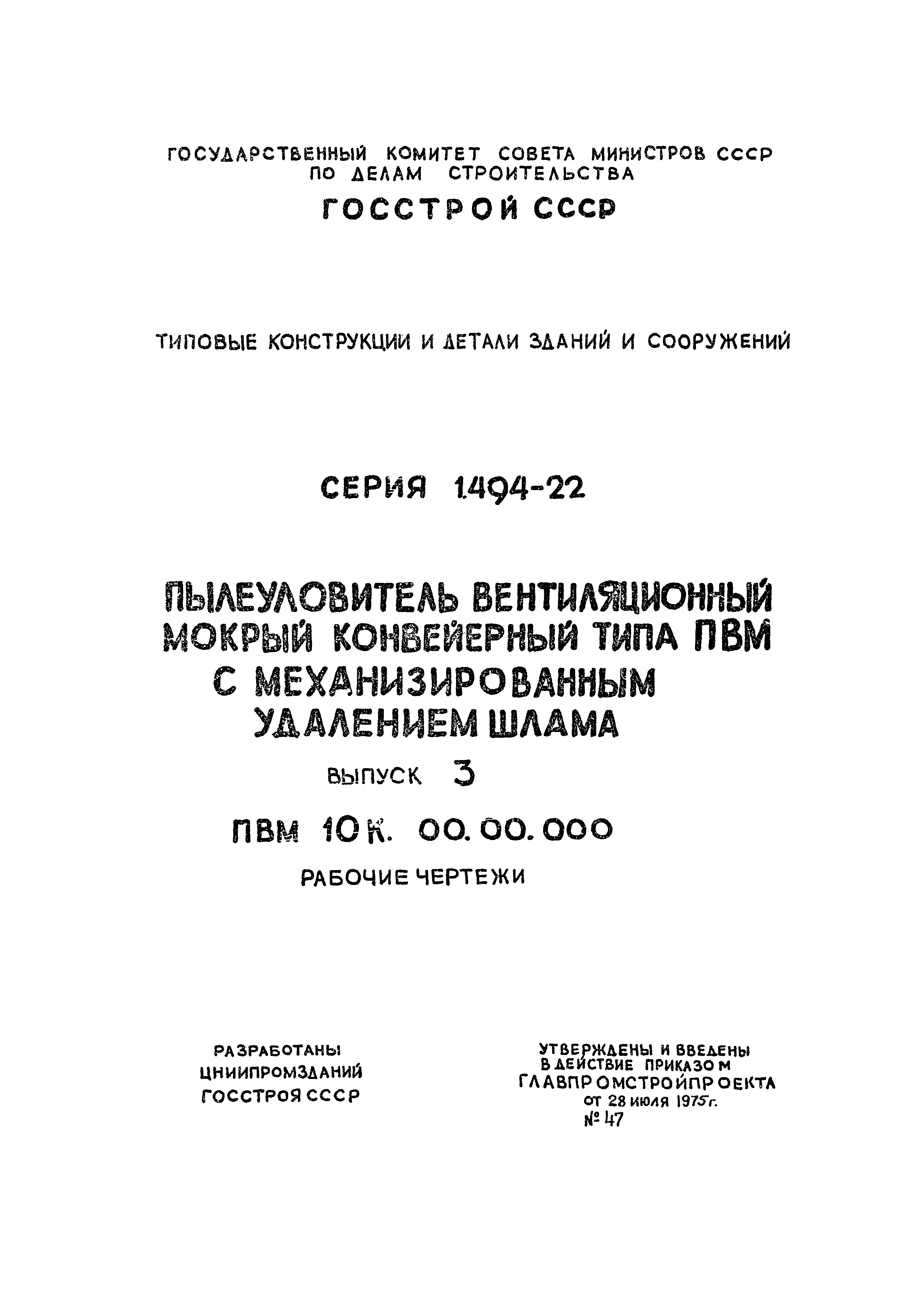

Серия 1.494-22

Выпуск 3. Рабочие чертежи (ПВМ 10К.00.00.000)

Обозначение:	Серия 1.494-22
Обозначение англ:	Series 1.494-22
Статус:	не действует
Название рус.:	Выпуск 3. Рабочие чертежи (ПВМ 10К.00.00.000)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата окончания срока действия:	01.09.1984

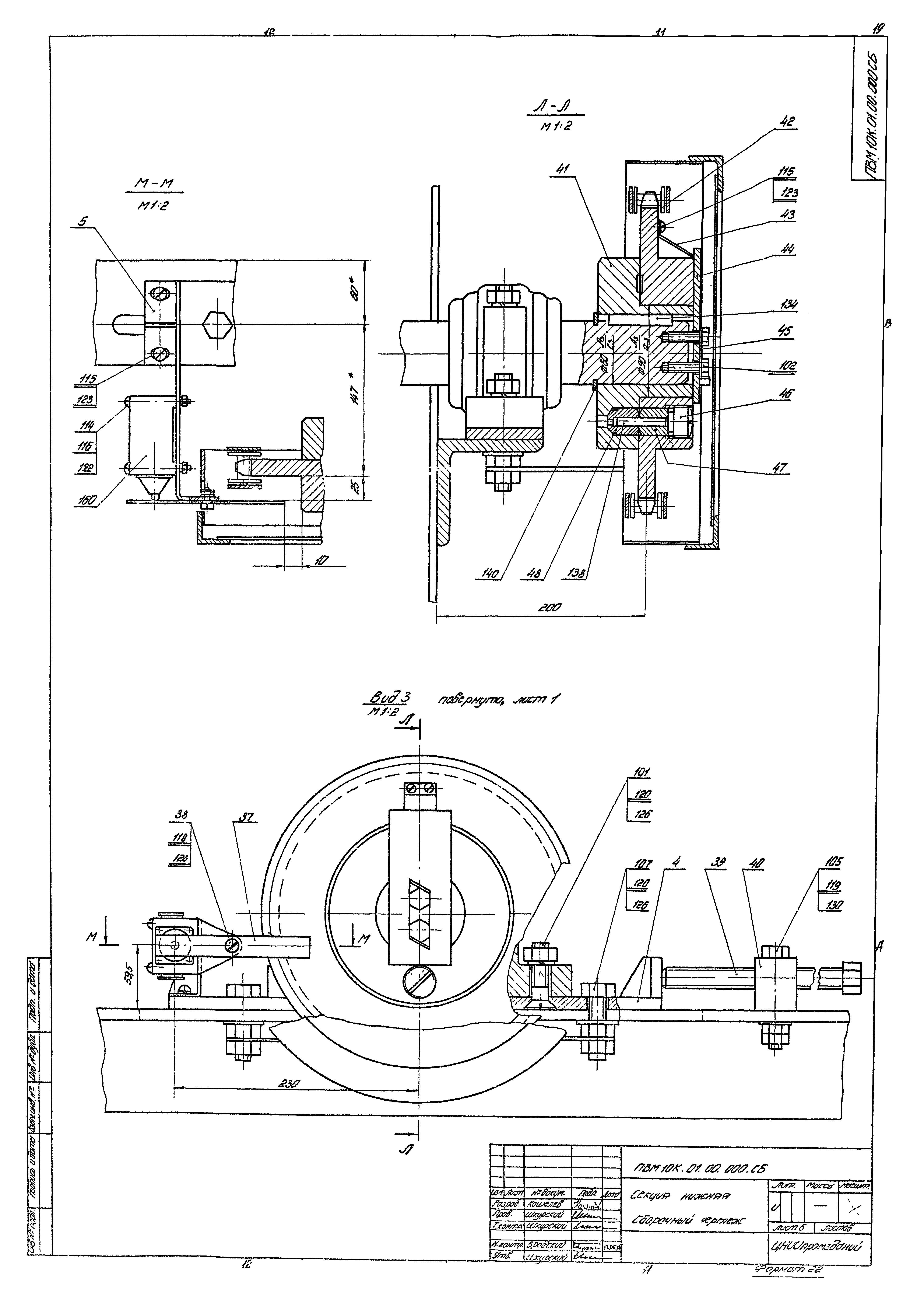

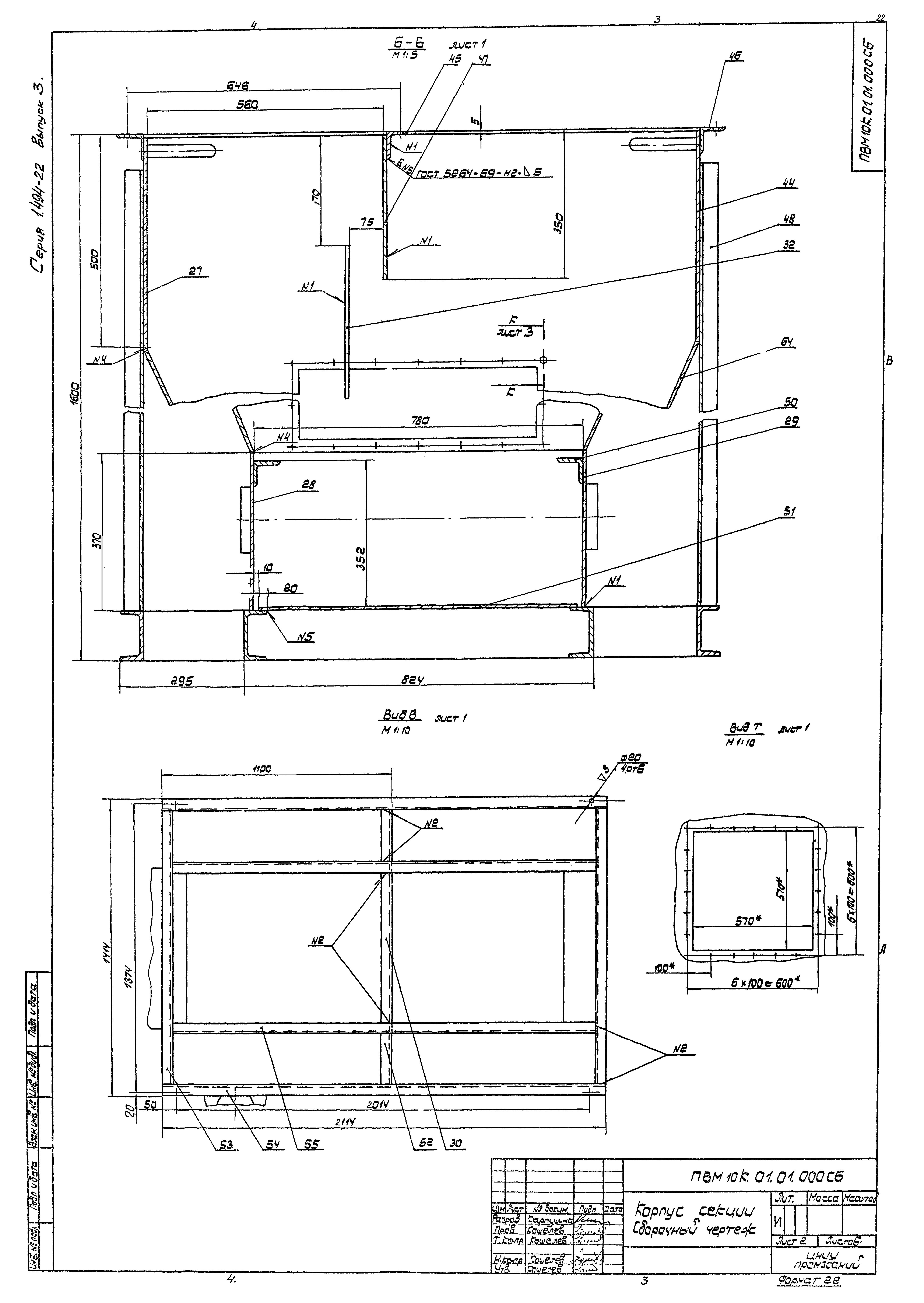

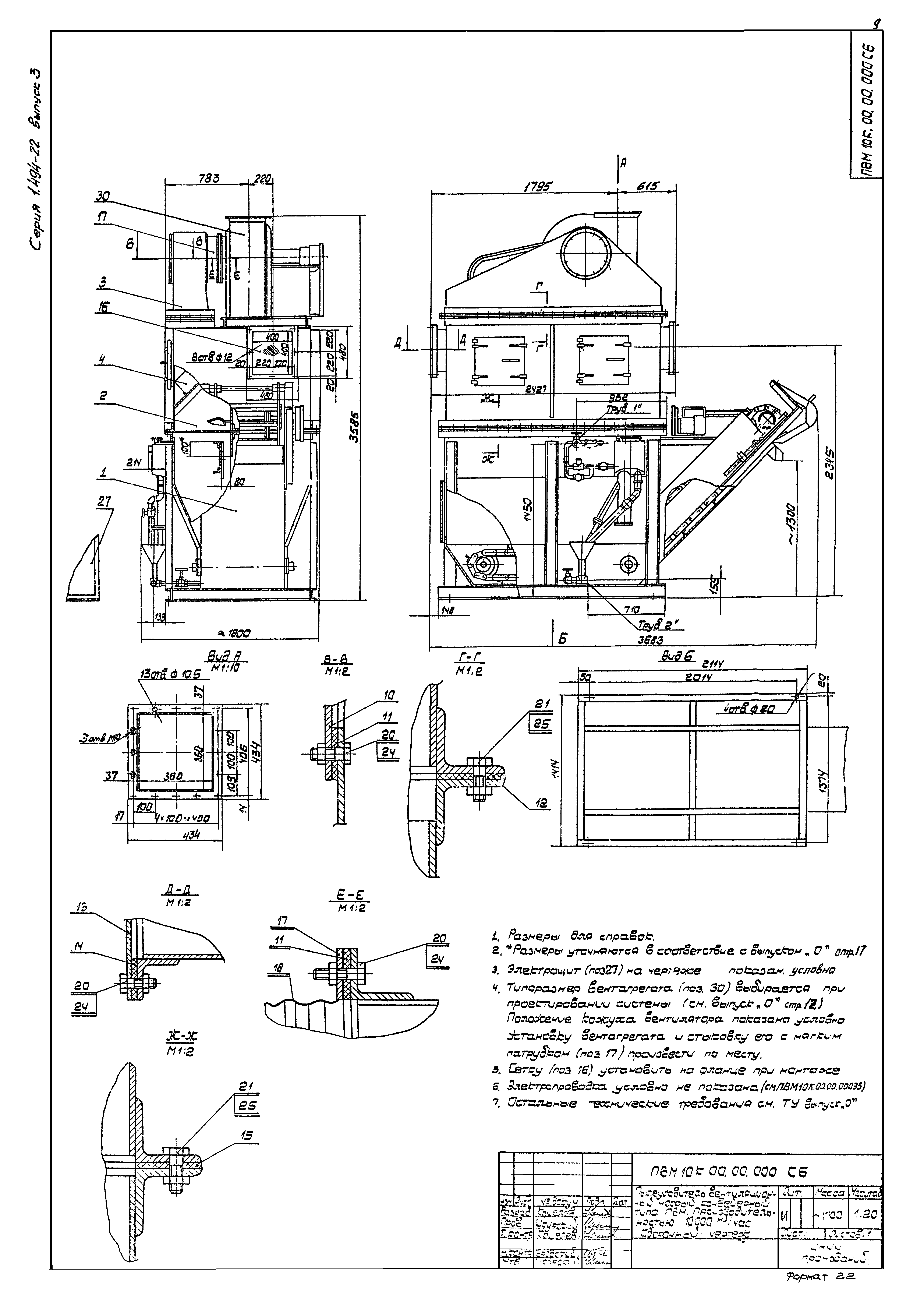

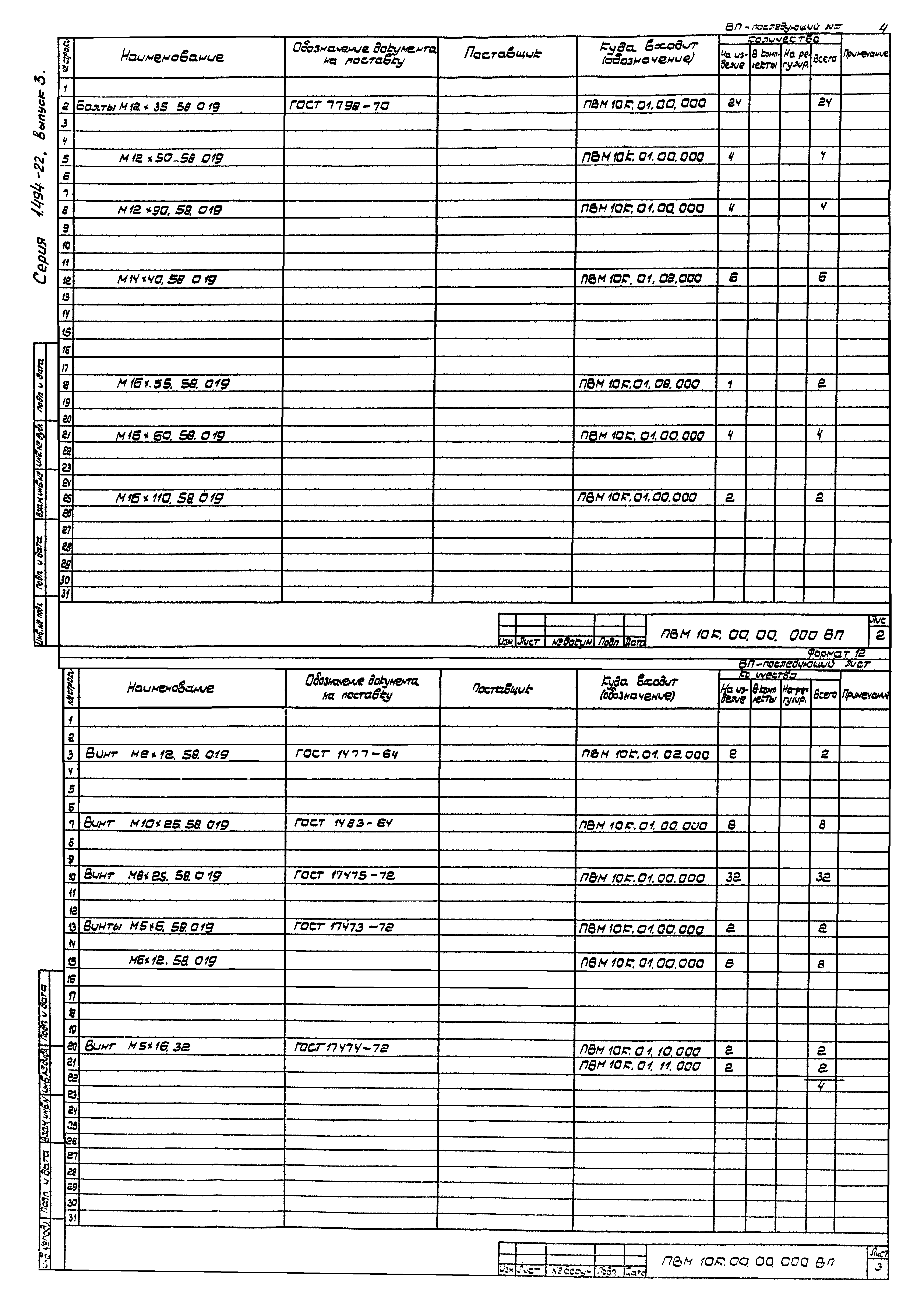

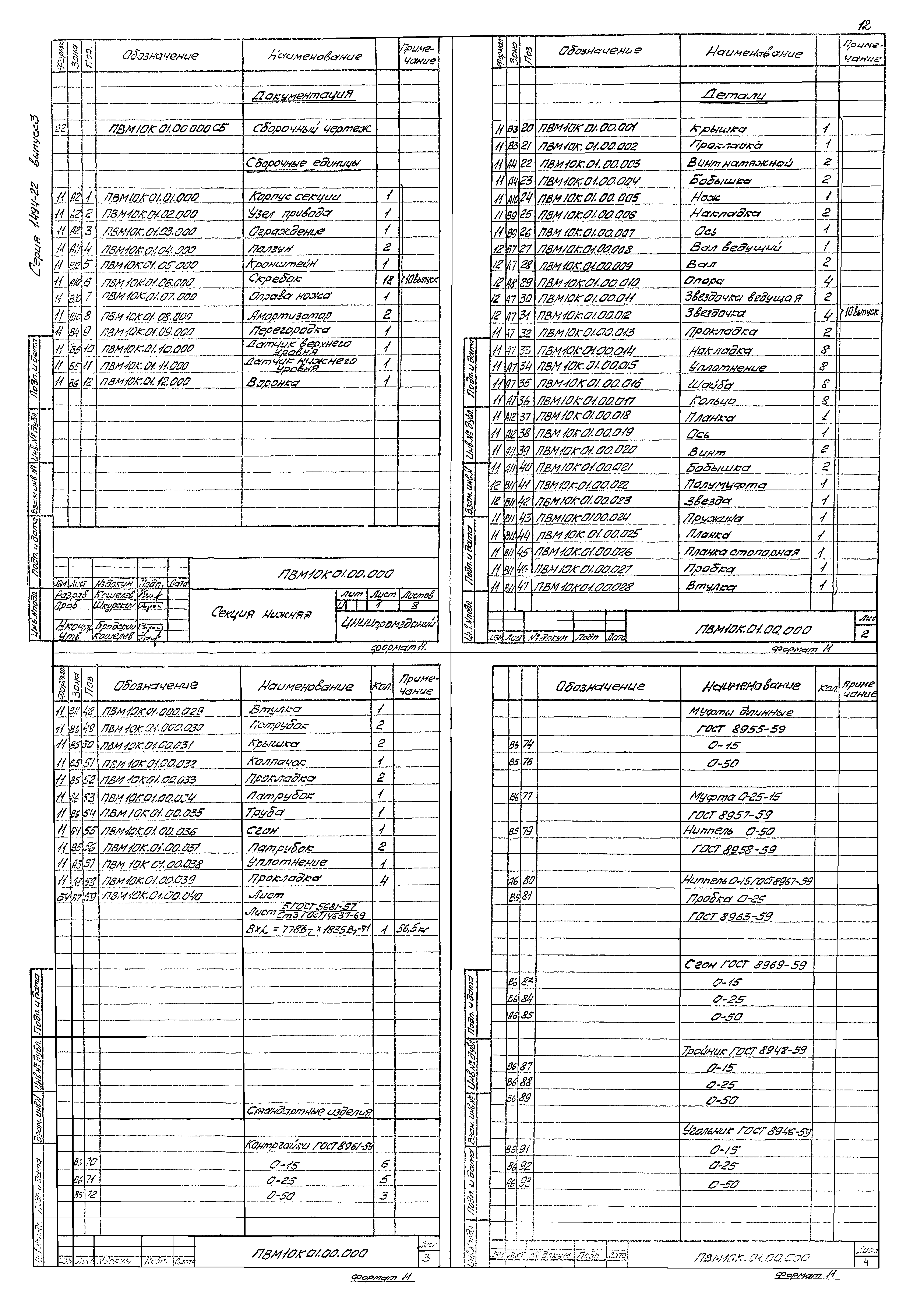

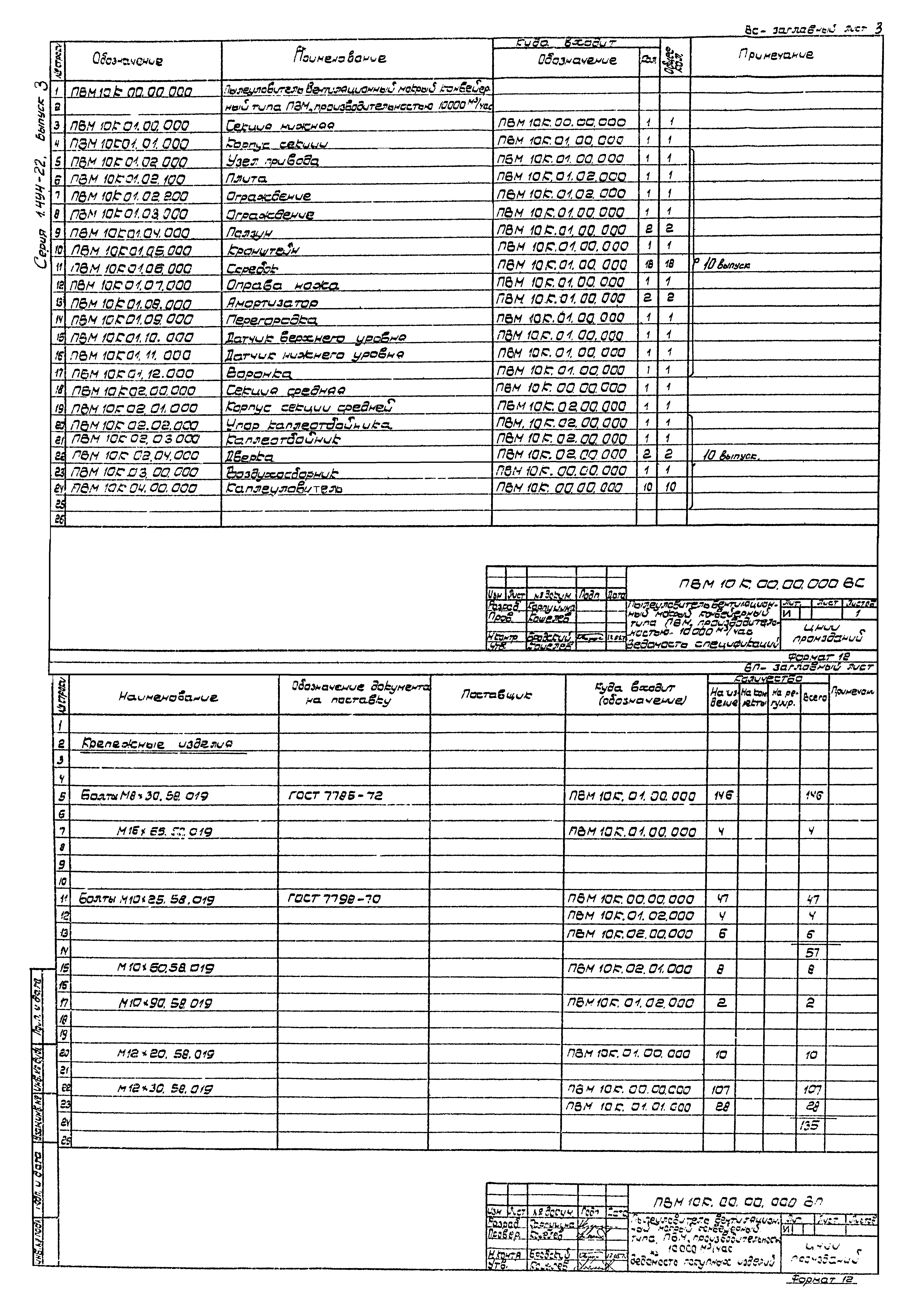

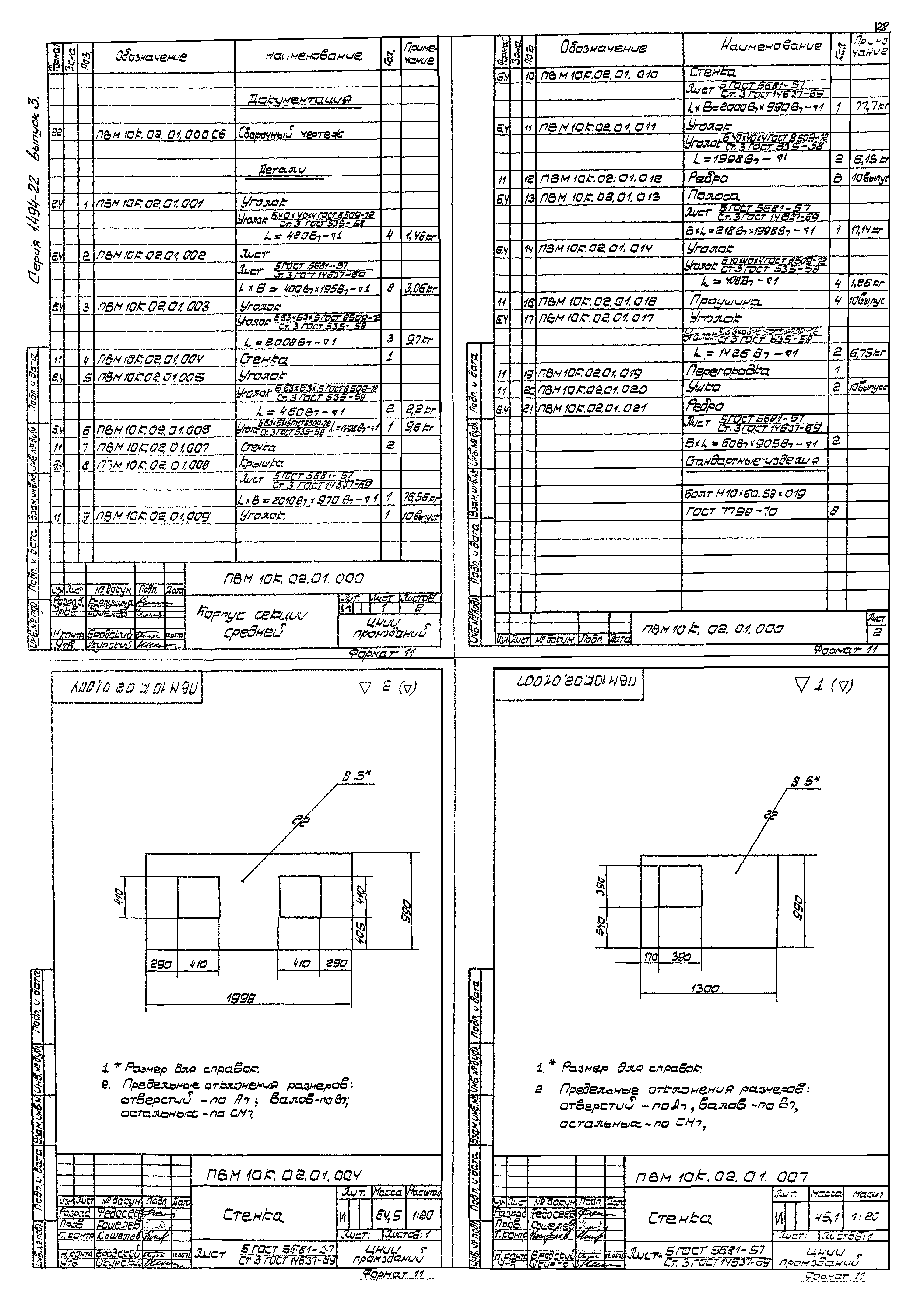

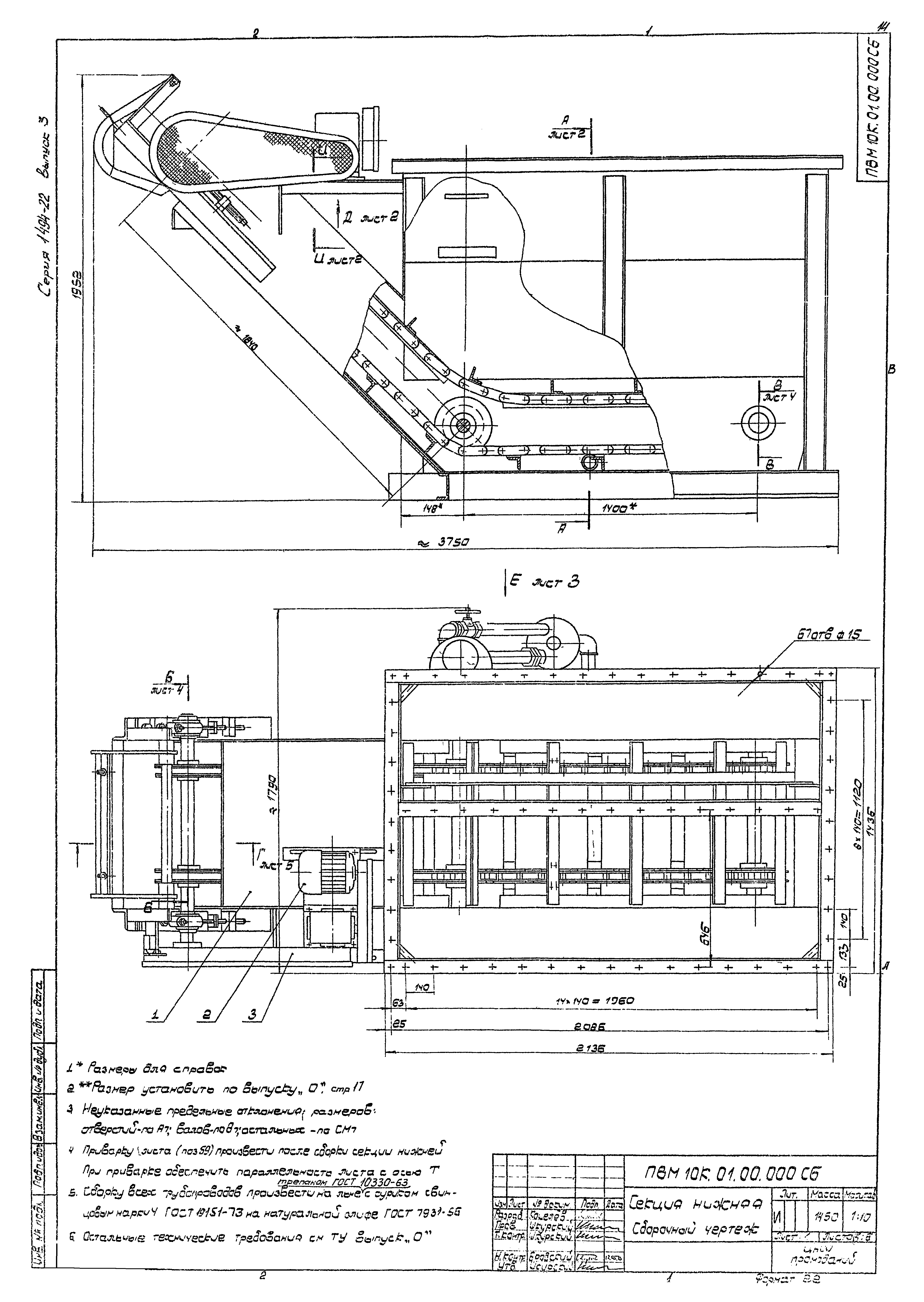

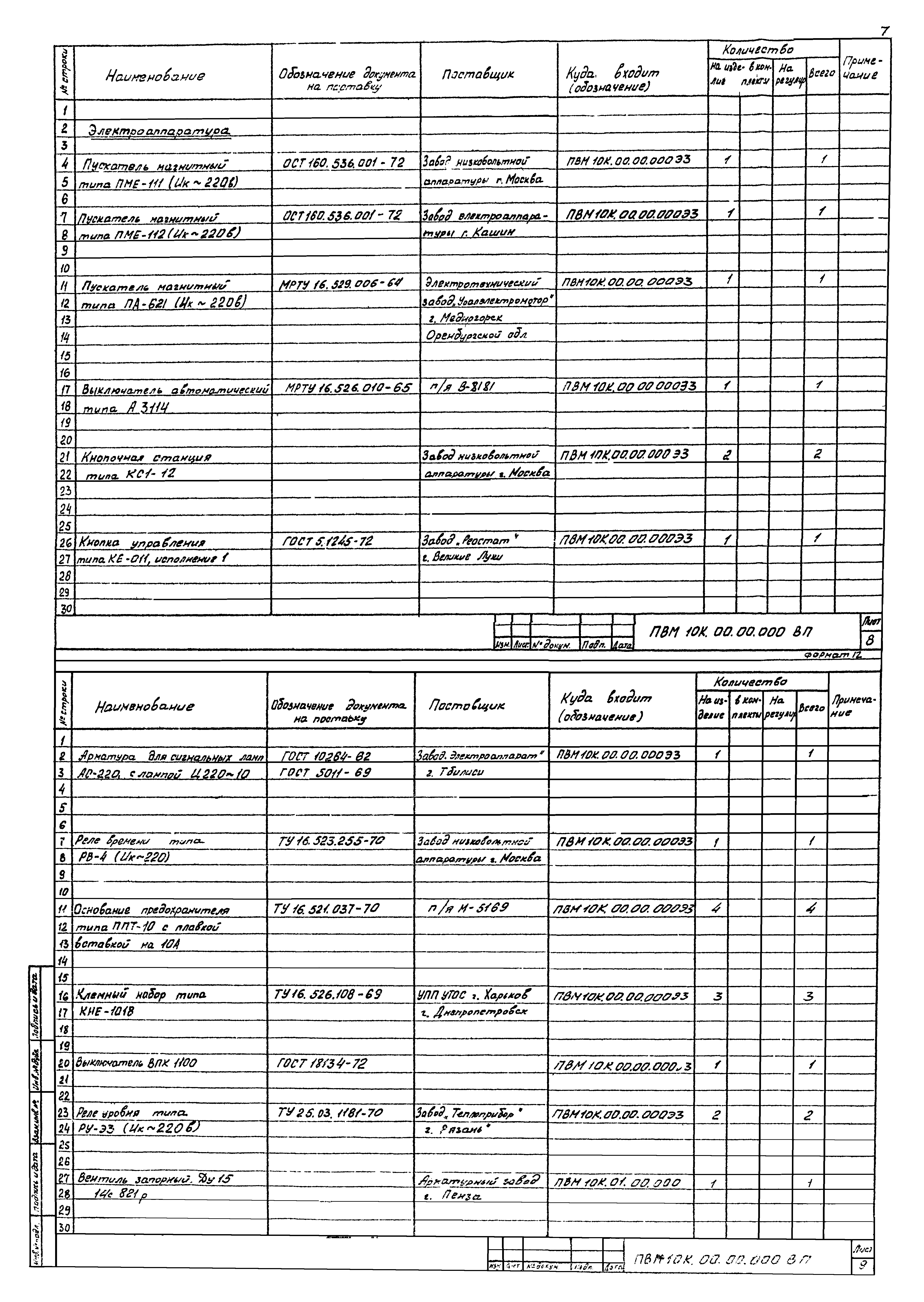

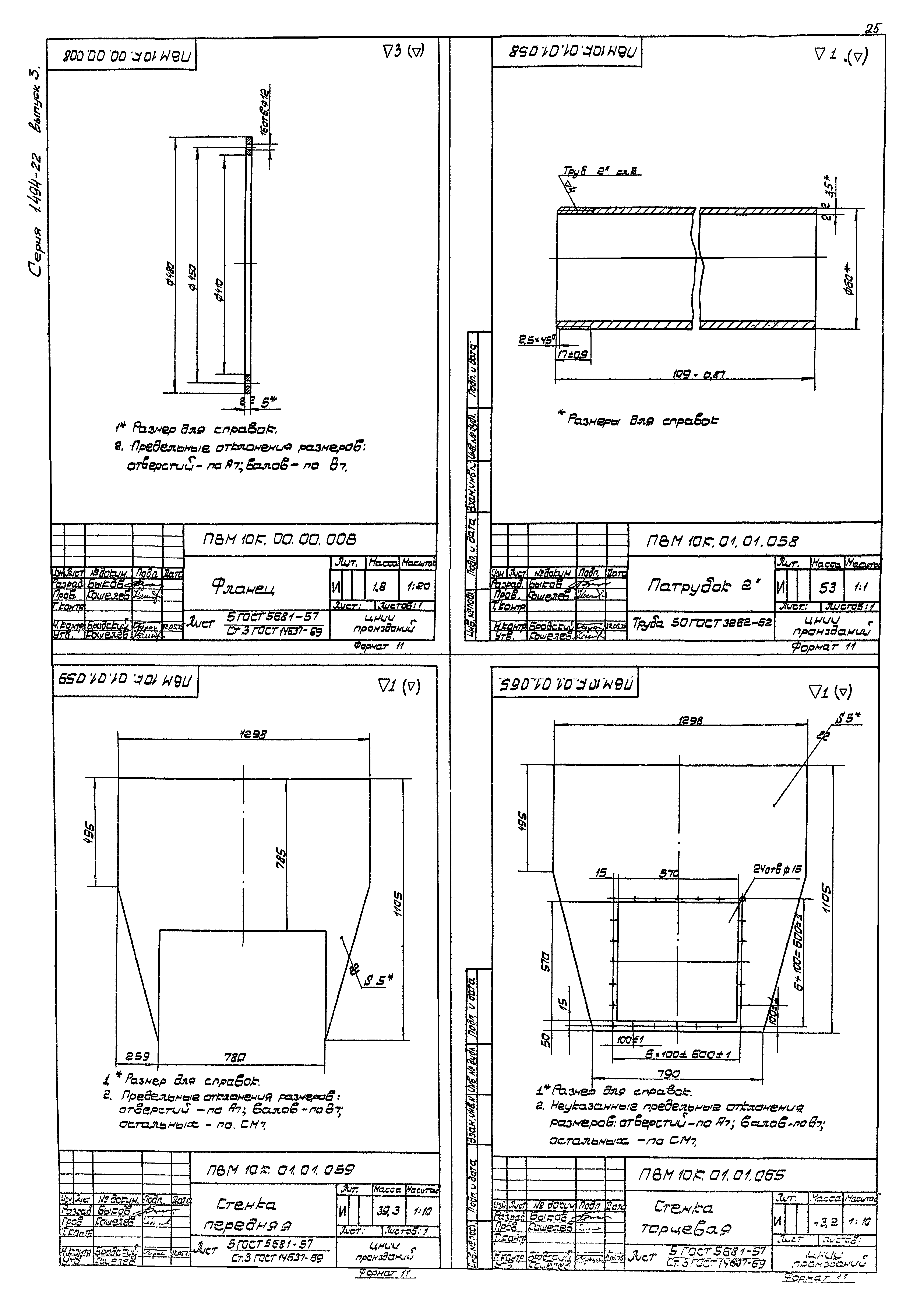

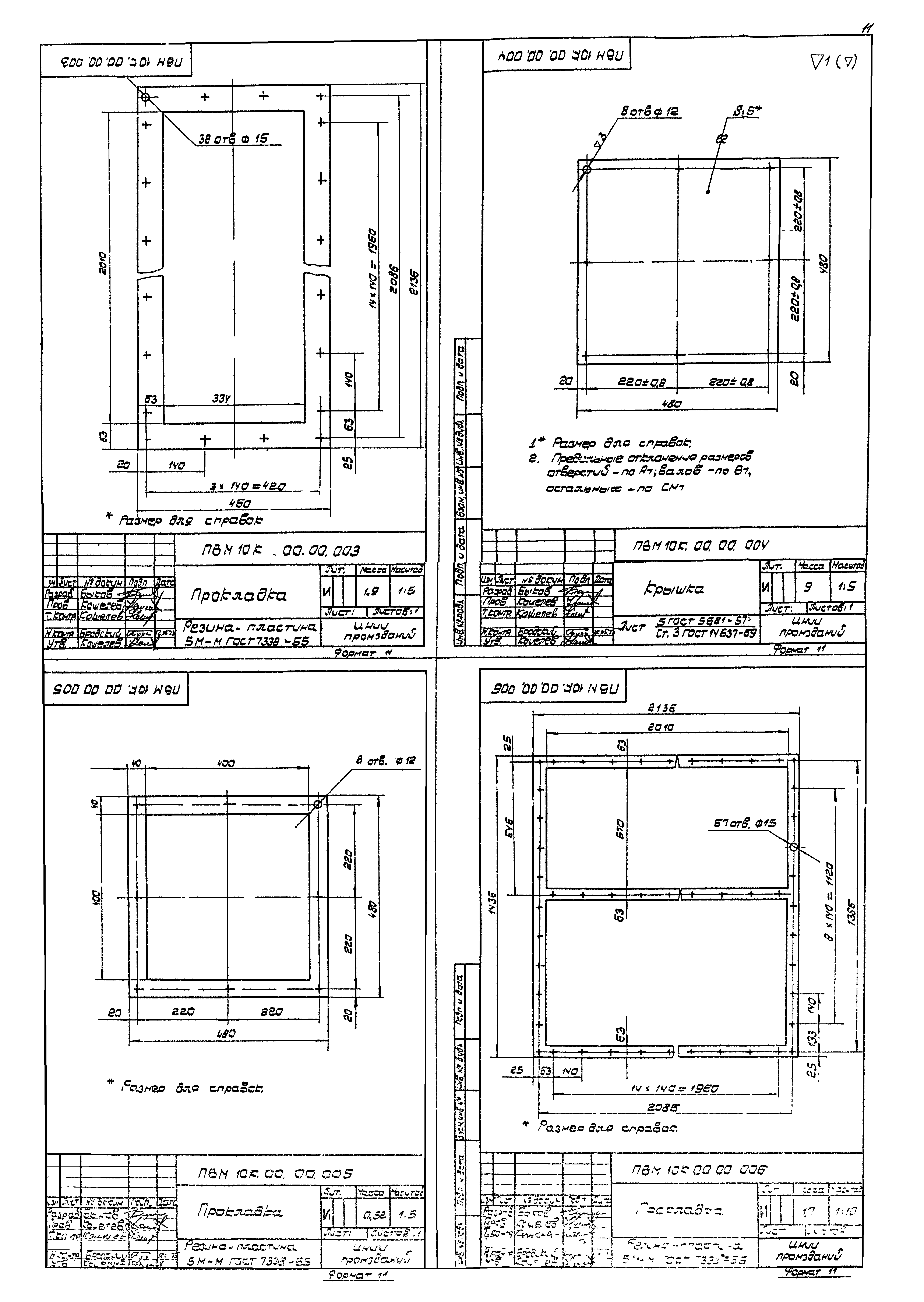

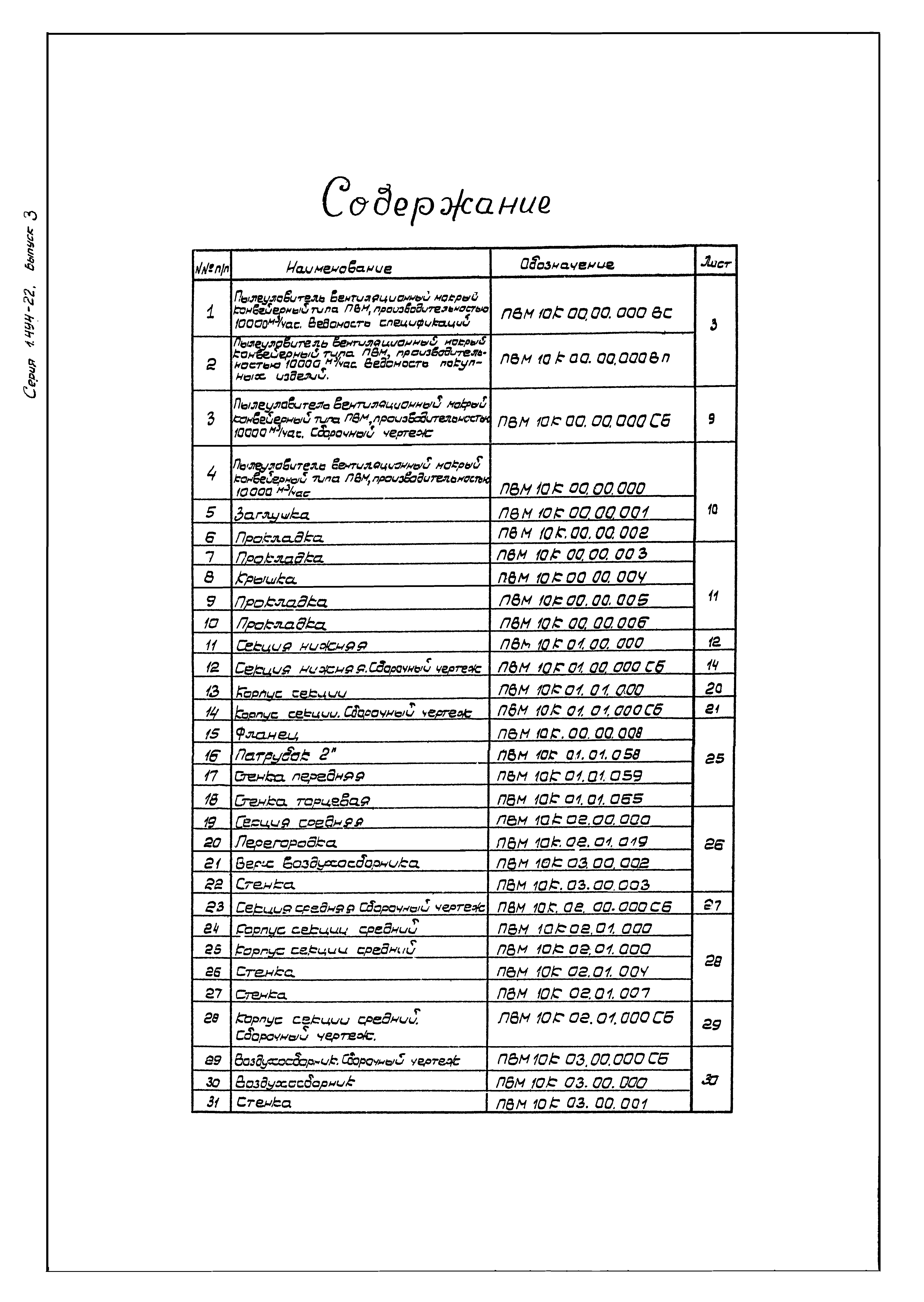

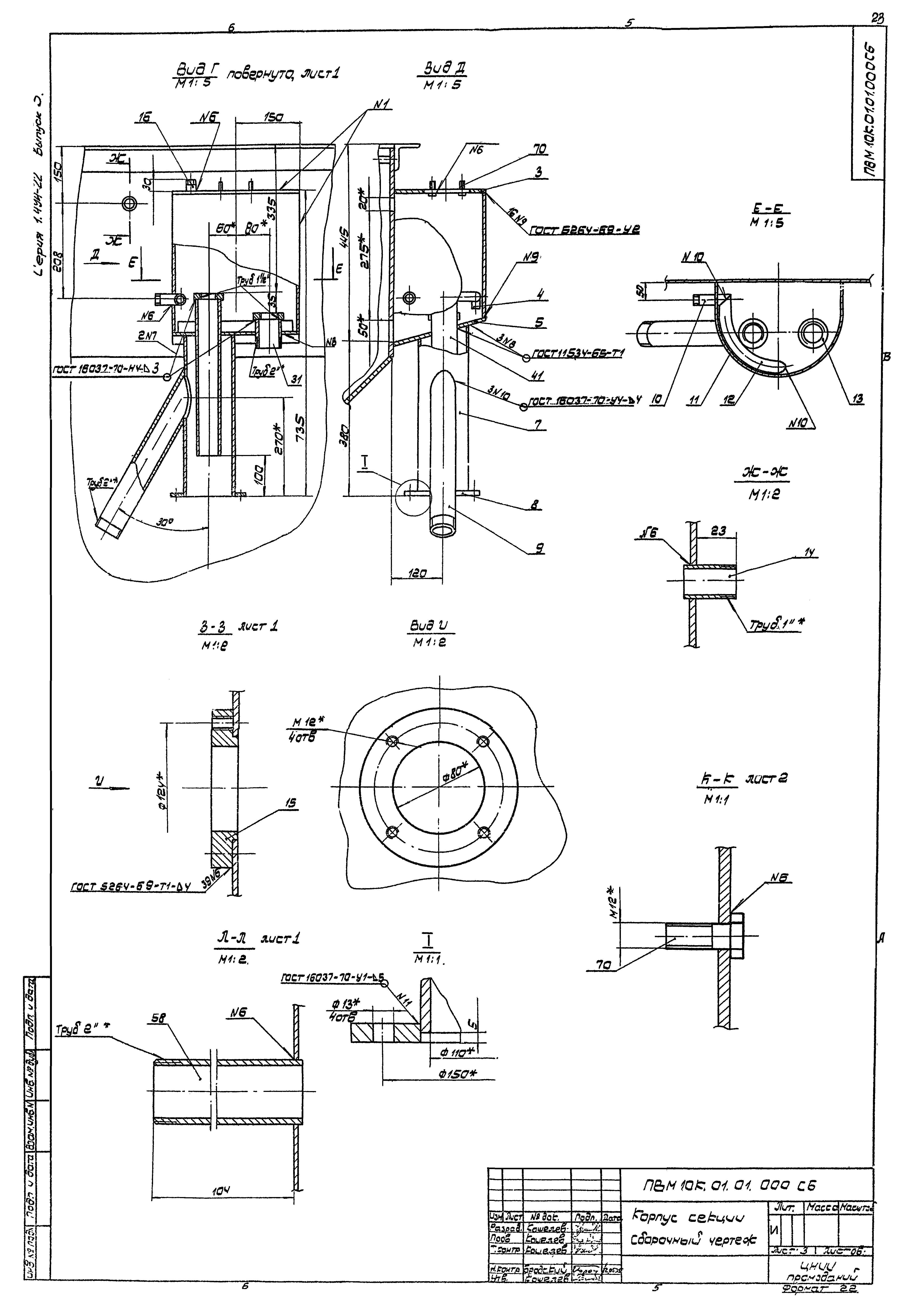

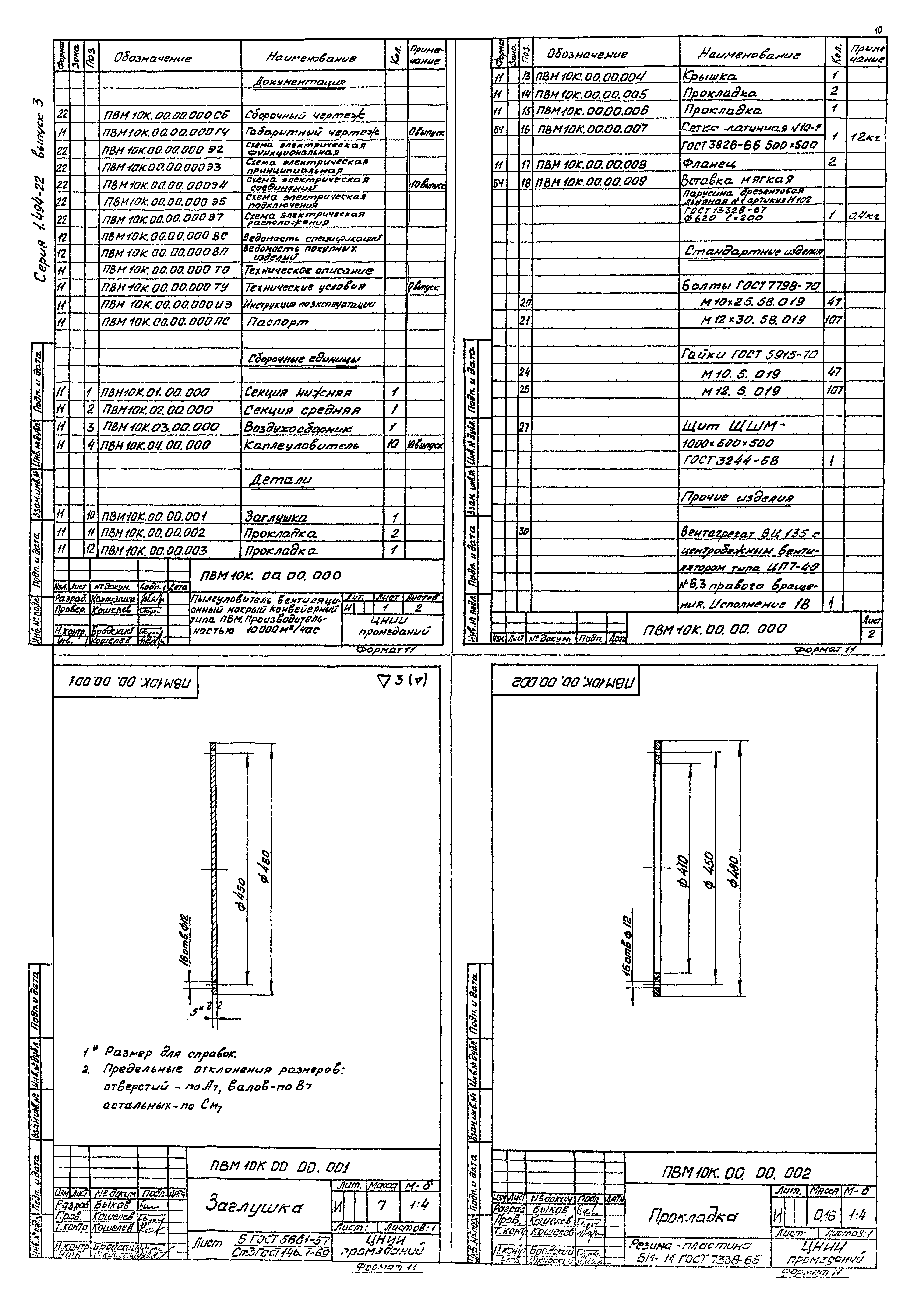

Оглавление:	1.494-22 ПВМ10К00.00.000 ВС Пылеуловитель вентиляционный мокрый конвейерный типа ПВМ, производительностью 1000 м³/час. Ведомость спецификаций 1.494-22 ПВМ10К00.00.000 ВП Пылеуловитель вентиляционный мокрый конвейерный типа ПВМ, производительностью 1000 м³/час. Ведомость покупных изделий 1.494-22 ПВМ10К00.00.000 СБ Пылеуловитель вентиляционный мокрый конвейерный типа ПВМ, производительностью 1000 м³/час. Сборочный чертеж 1.494-22 ПВМ10К00.00.000 Пылеуловитель вентиляционный мокрый конвейерный типа ПВМ, производительностью 1000 м³/час 1.494-22 ПВМ10К00.00.001 Заглушка 1.494-22 ПВМ10К00.00.002 Прокладка 1.494-22 ПВМ10К00.00.003 Прокладка 1.494-22 ПВМ10К00.00.004 Крышка 1.494-22 ПВМ10К00.00.005 Прокладка 1.494-22 ПВМ10К00.00.006 Прокладка 1.494-22 ПВМ10К01.00.000 Секция нижняя 1.494-22 ПВМ10К01.00.000 СБ Секция нижняя. Сборочный чертеж 1.494-22 ПВМ10К01.01.000 Корпус секции 1.494-22 ПВМ10К01.01.000 СБ Корпус секции. Сборочный чертеж 1.494-22 ПВМ10К00.00.008 Фланец 1.494-22 ПВМ10К01.01.058 Патрубок 2" 1.494-22 ПВМ10К01.01.059 Стенка передняя 1.494-22 ПВМ10К01.01.065 Стенка торцевая 1.494-22 ПВМ10К02.00.000 Стенка средняя 1.494-22 ПВМ10К02.01.019 Перегородка 1.494-22 ПВМ10К03.00.002 Верх воздухосборника 1.494-22 ПВМ10К03.00.003 Стенка 1.494-22 ПВМ10К02.00.000 СБ Секция средняя. Сборочный чертеж 1.494-22 ПВМ10К02.01.000 Корпус секции средний 1.494-22 ПВМ10К02.01.004 Стенка 1.494-22 ПВМ10К02.01.007 Стенка 1.494-22 ПВМ10К02.01.000 СБ Корпус секции средний. Сборочный чертеж 1.494-22 ПВМ10К03.00.000 СБ Воздухосборник. Сборочный чертеж 1.494-22 ПВМ10К03.00.000 Воздухосборник 1.494-22 ПВМ10К03.00.001 Стенка
Разработан:	ЦНИИпромзданий
Утверждён:	28.07.1975 Главпромстройпроект Госстроя СССР (47)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Воздухоснабжение, вентиляция и кондиционирование Клапаны, заслонки, пылеуловители, аспираторы
Чем заменён:	Серия 5.904-23 «Пылеуловитель вентиляционный мокрый конвейерный типа ПВМКБ с механизированным удалением шлама»
