Скачать Типовой проект ОТП.Г.03.61.43-97 Комплектная трансформаторная подстанция напряжением 10/0,4 кВ мощностью 250, 400 и 630 кВА типа КТПГ с двумя кабельными вводами линий 10 кВ (Самарский завод Электрощит)

Дата актуализации: 10.08.2017

Типовой проект ОТП.Г.03.61.43-97

Комплектная трансформаторная подстанция напряжением 10/0,4 кВ мощностью 250, 400 и 630 кВА типа КТПГ с двумя кабельными вводами линий 10 кВ (Самарский завод "Электрощит)

Обозначение: Типовой проект ОТП.Г.03.61.43-97
Обозначение англ: ОТП.Г.03.61.43-97
Статус:не определен законодательством
Название рус.:Комплектная трансформаторная подстанция напряжением 10/0,4 кВ мощностью 250, 400 и 630 кВА типа КТПГ с двумя кабельными вводами линий 10 кВ (Самарский завод "Электрощит)
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1997
Область применения:В проекте приведены чертежи установки комплектных трансформаторных подстанций на напряжение 10/0,4 кВ мощностью 250, 400 и 630 кВА, предназначенных для работы в кабельных электрических сетях 0,4 и 10 кВ в городах и поселках городского типа

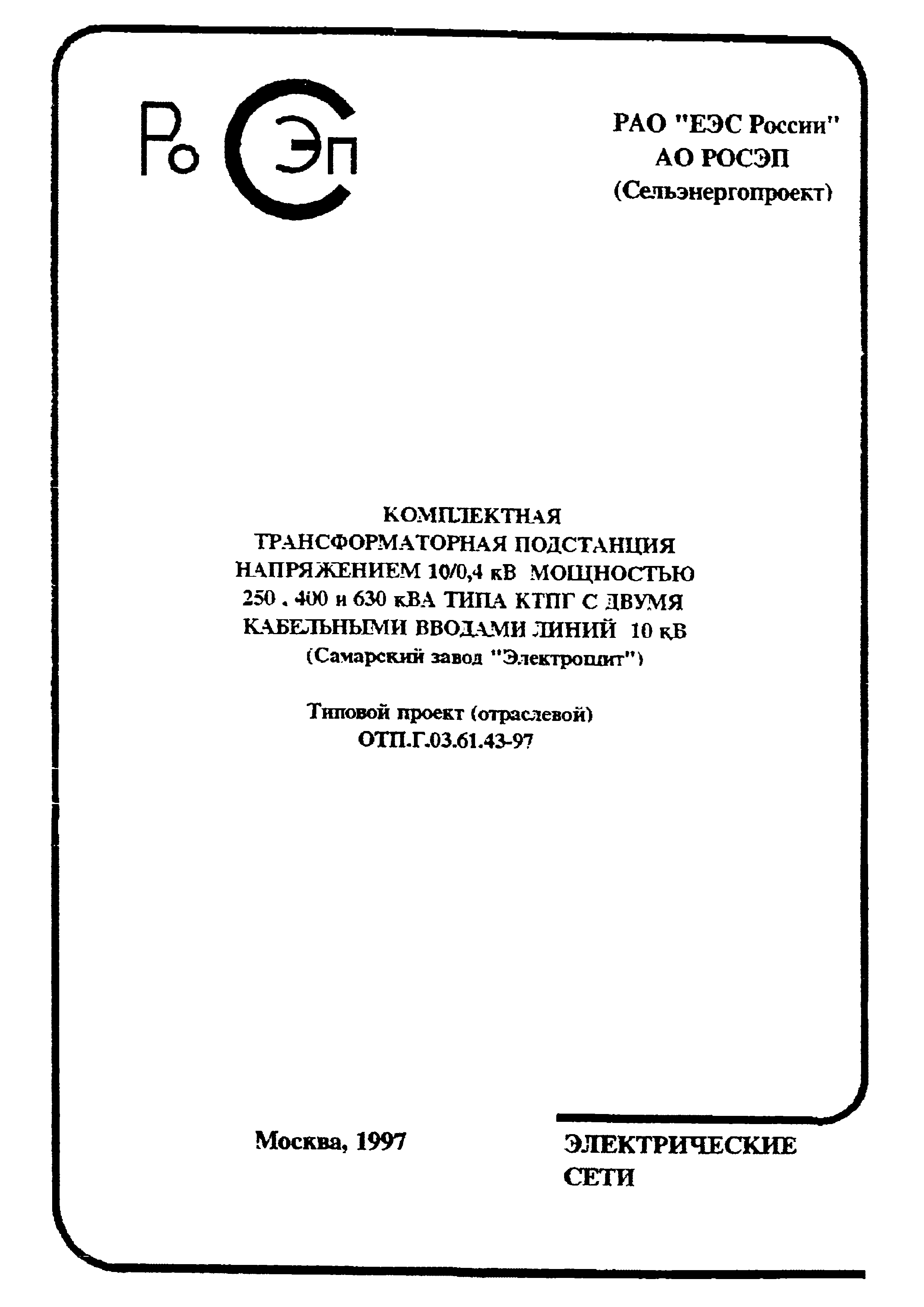

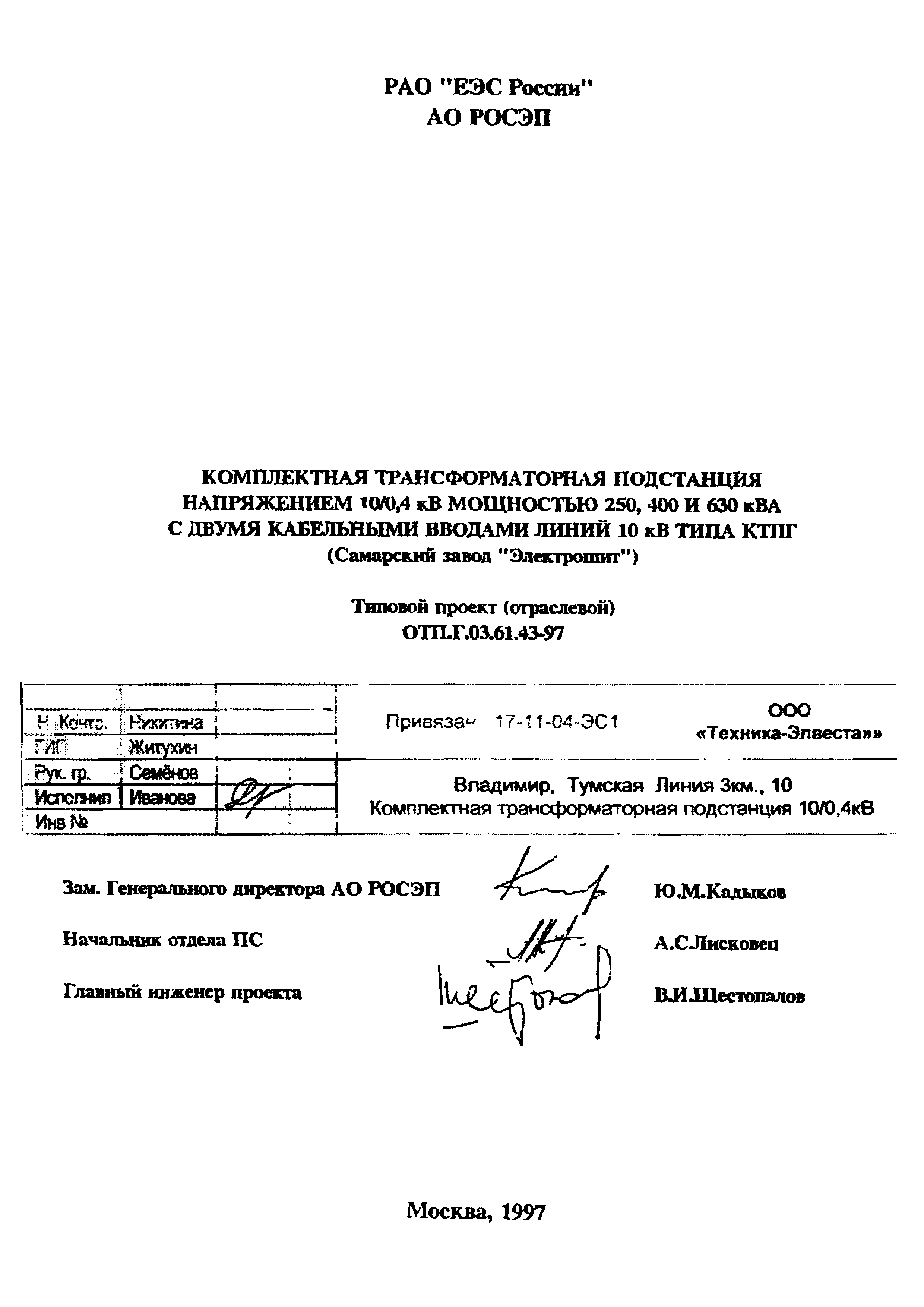

Оглавление:ОТП.Г.03.61.43-97 Титульный лист

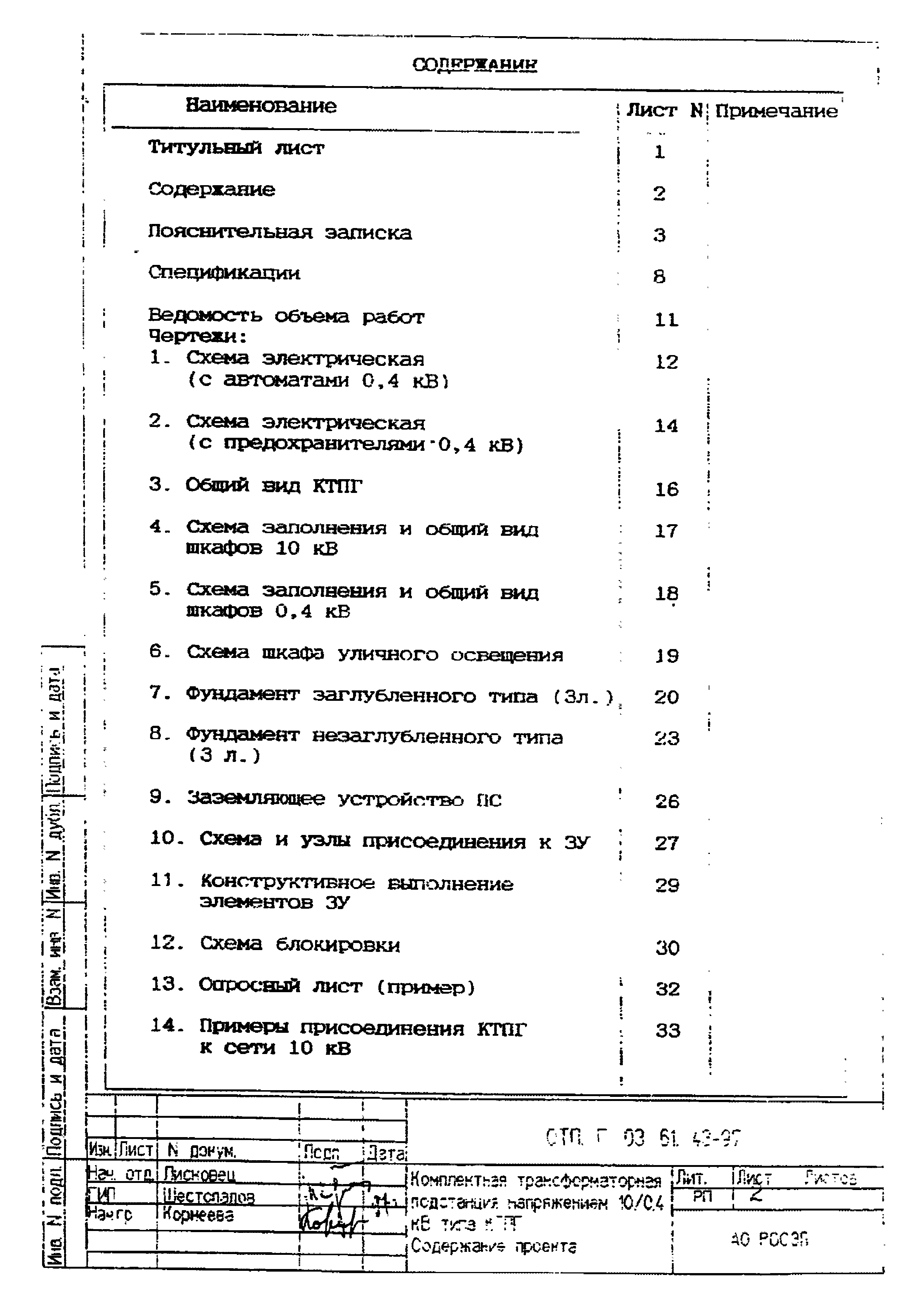

ОТП.Г.03.61.43-97 Содержание

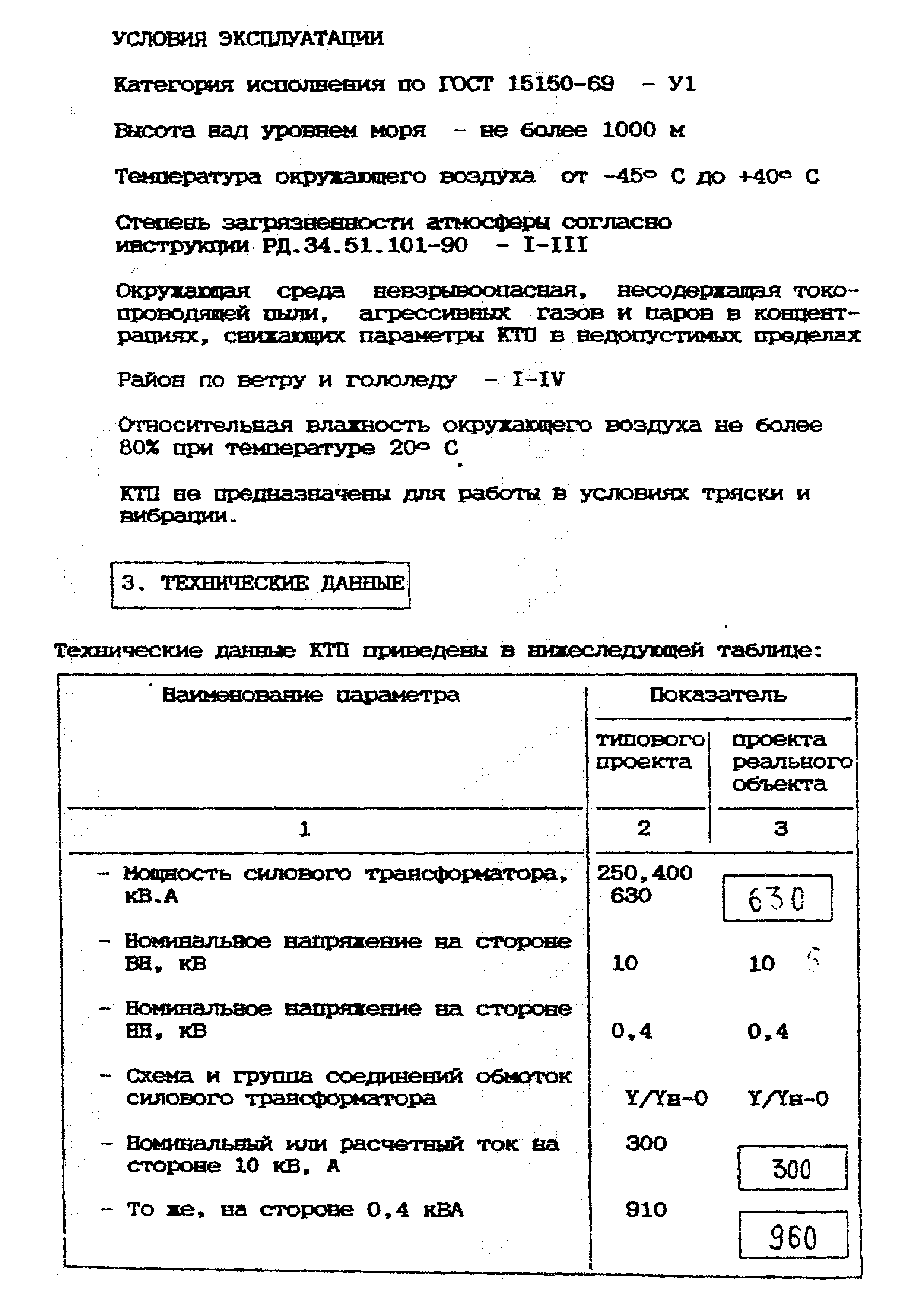

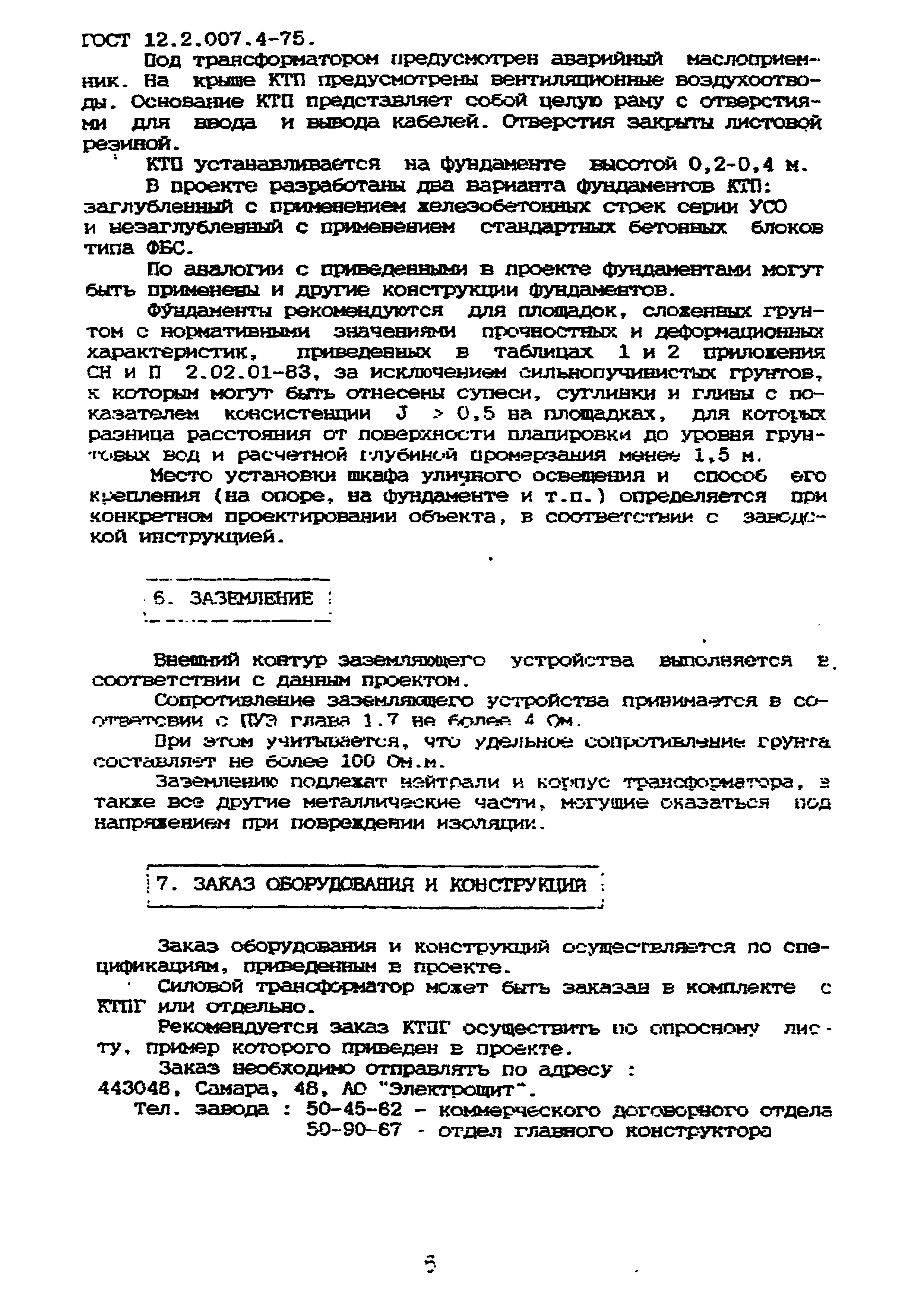

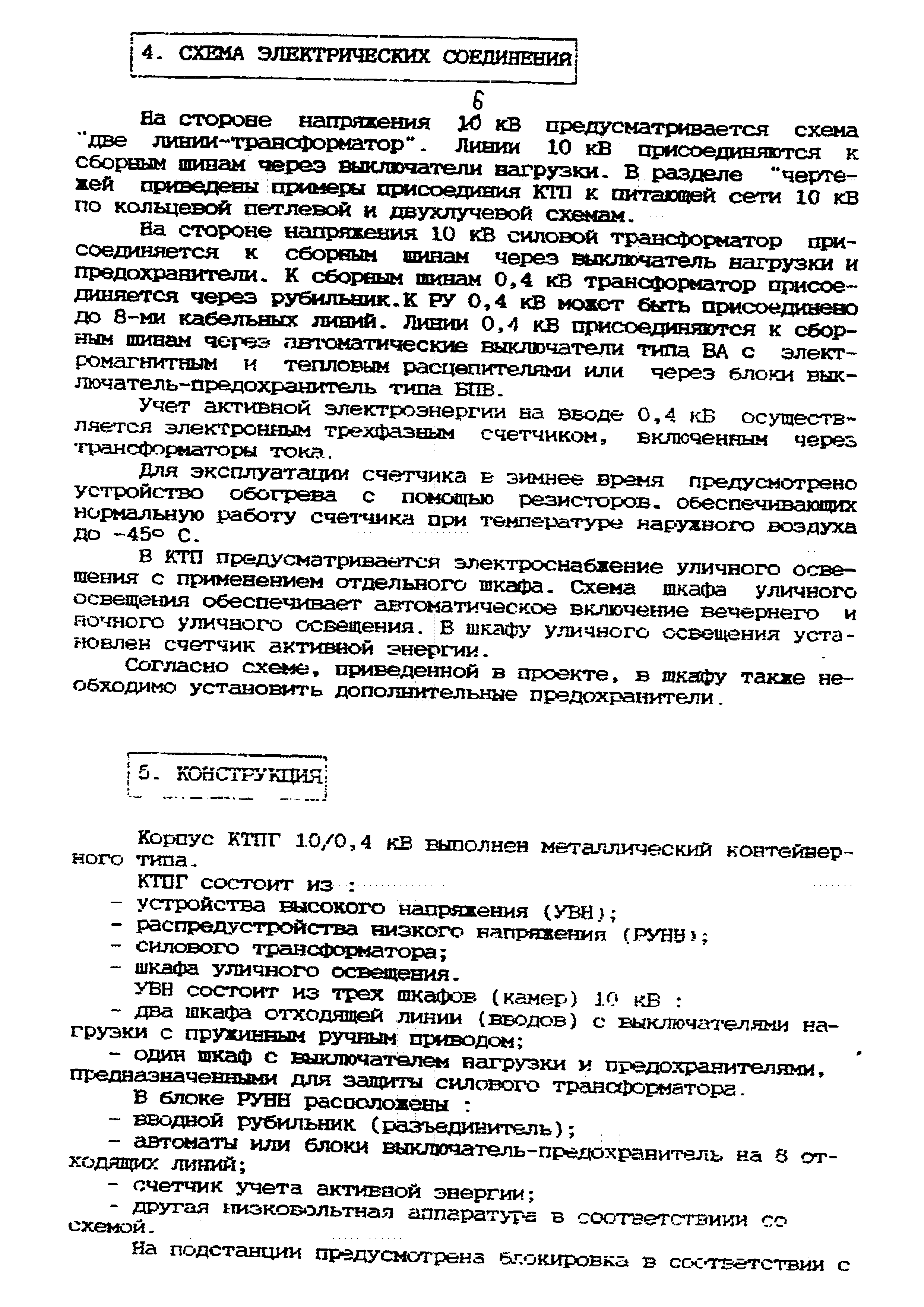

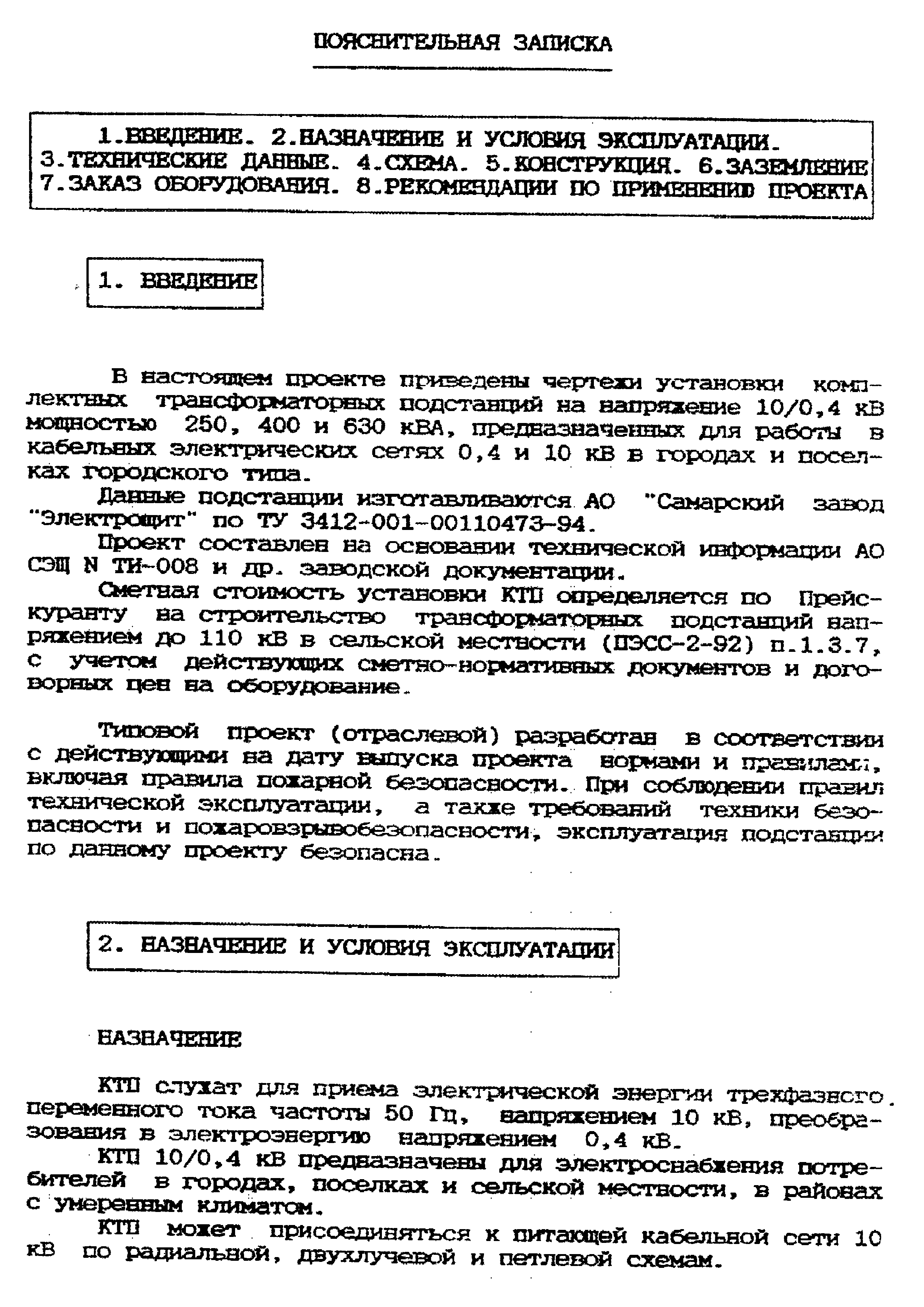

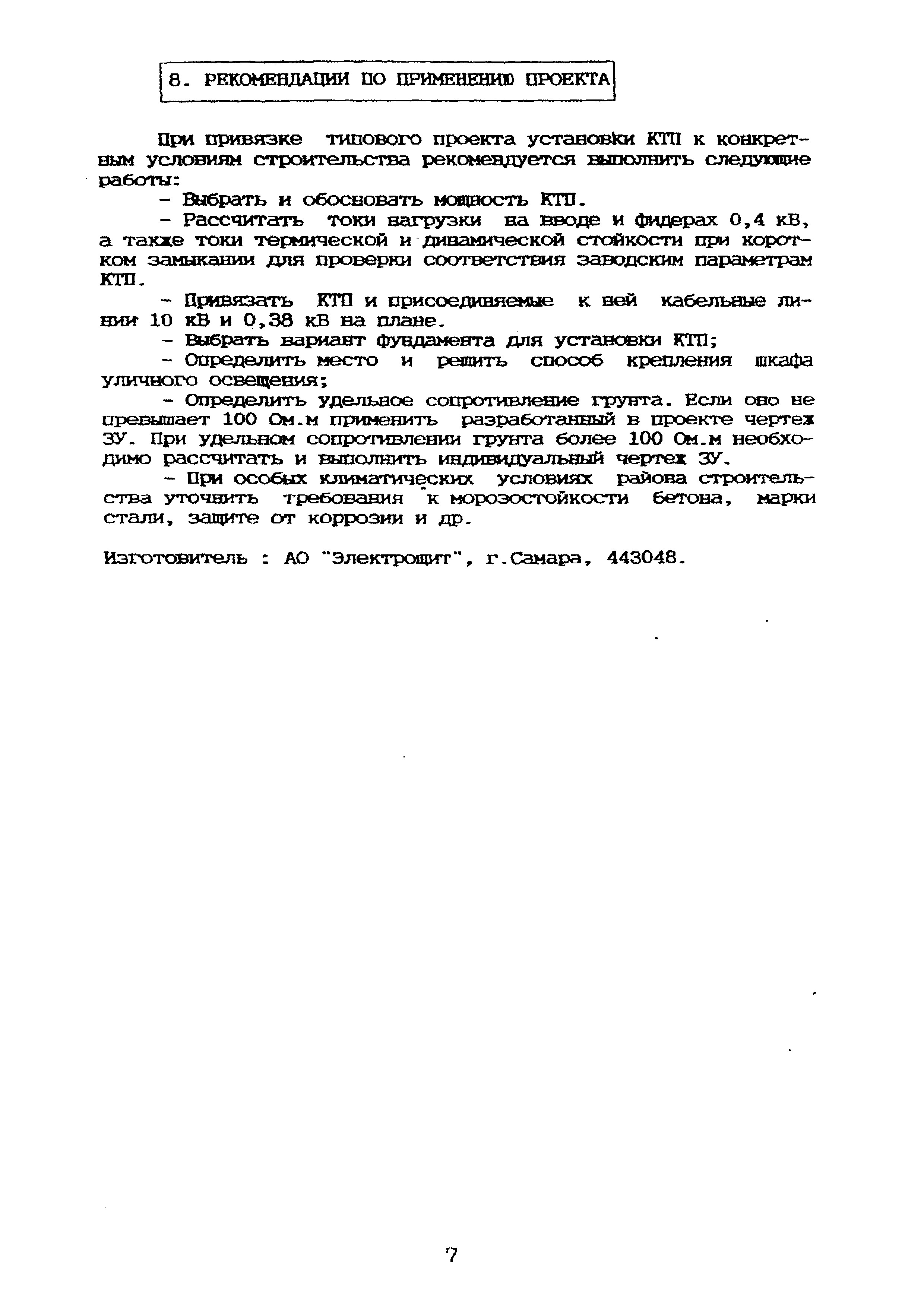

ОТП.Г.03.61.43-97 Пояснительная записка

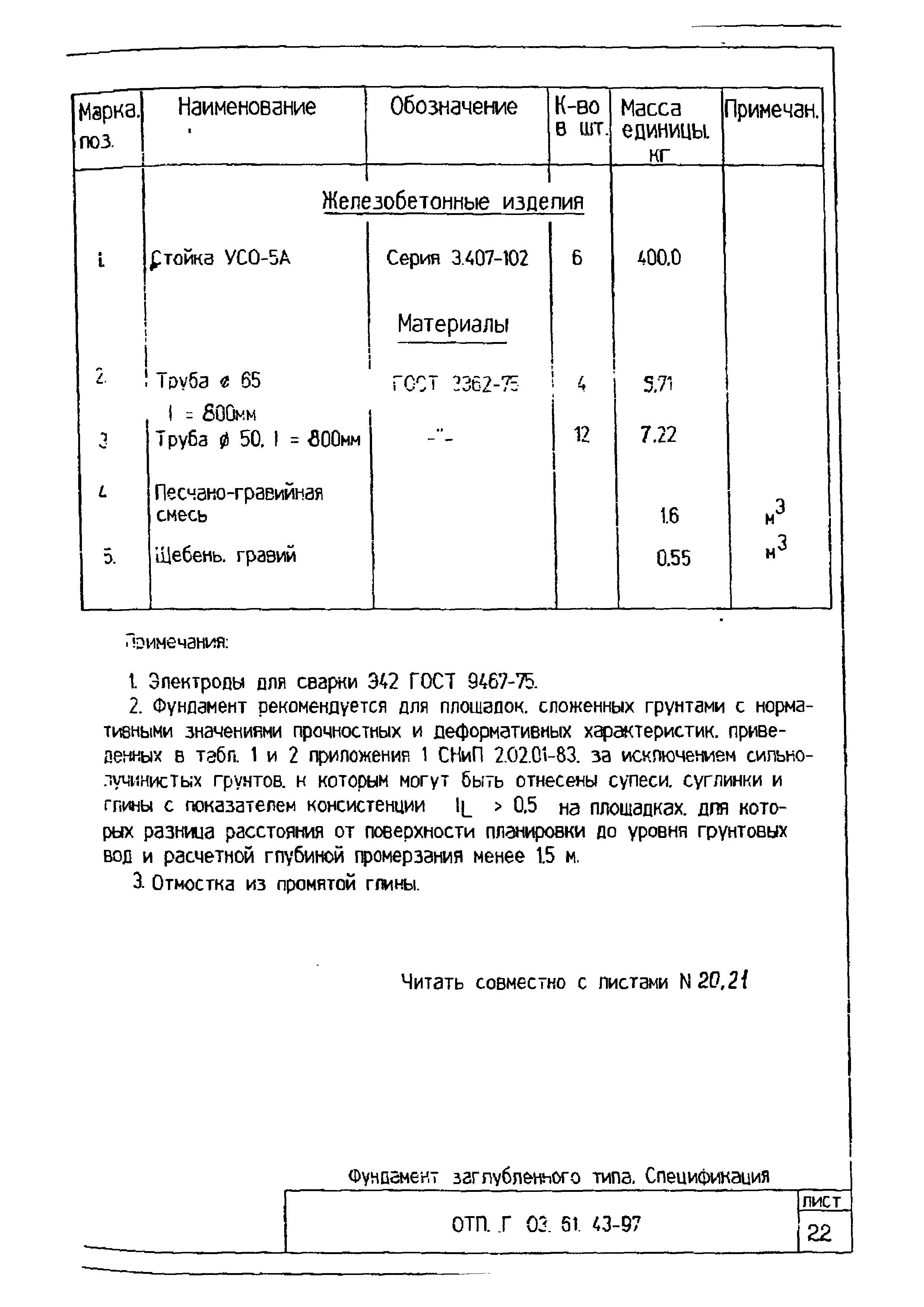

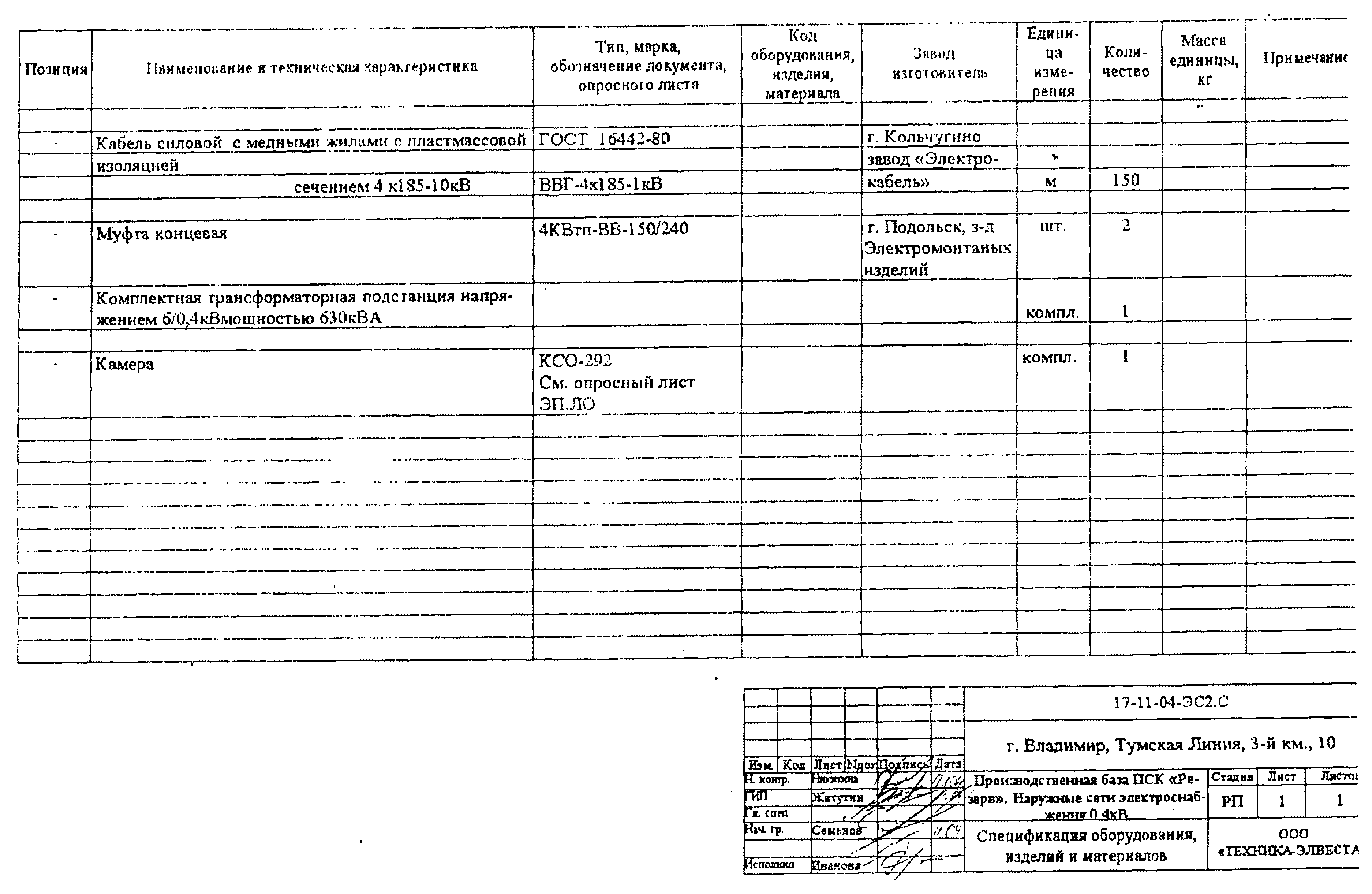

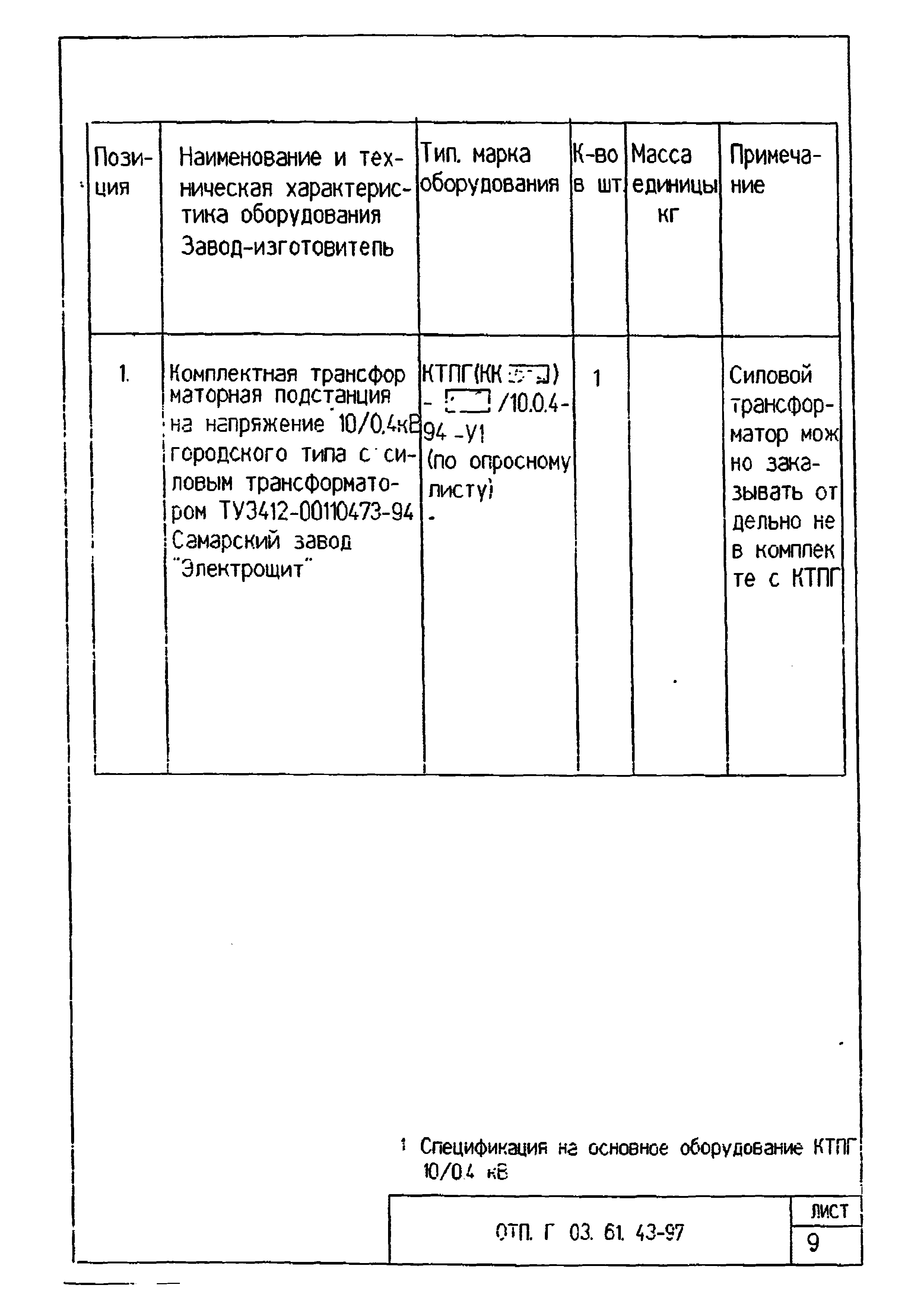

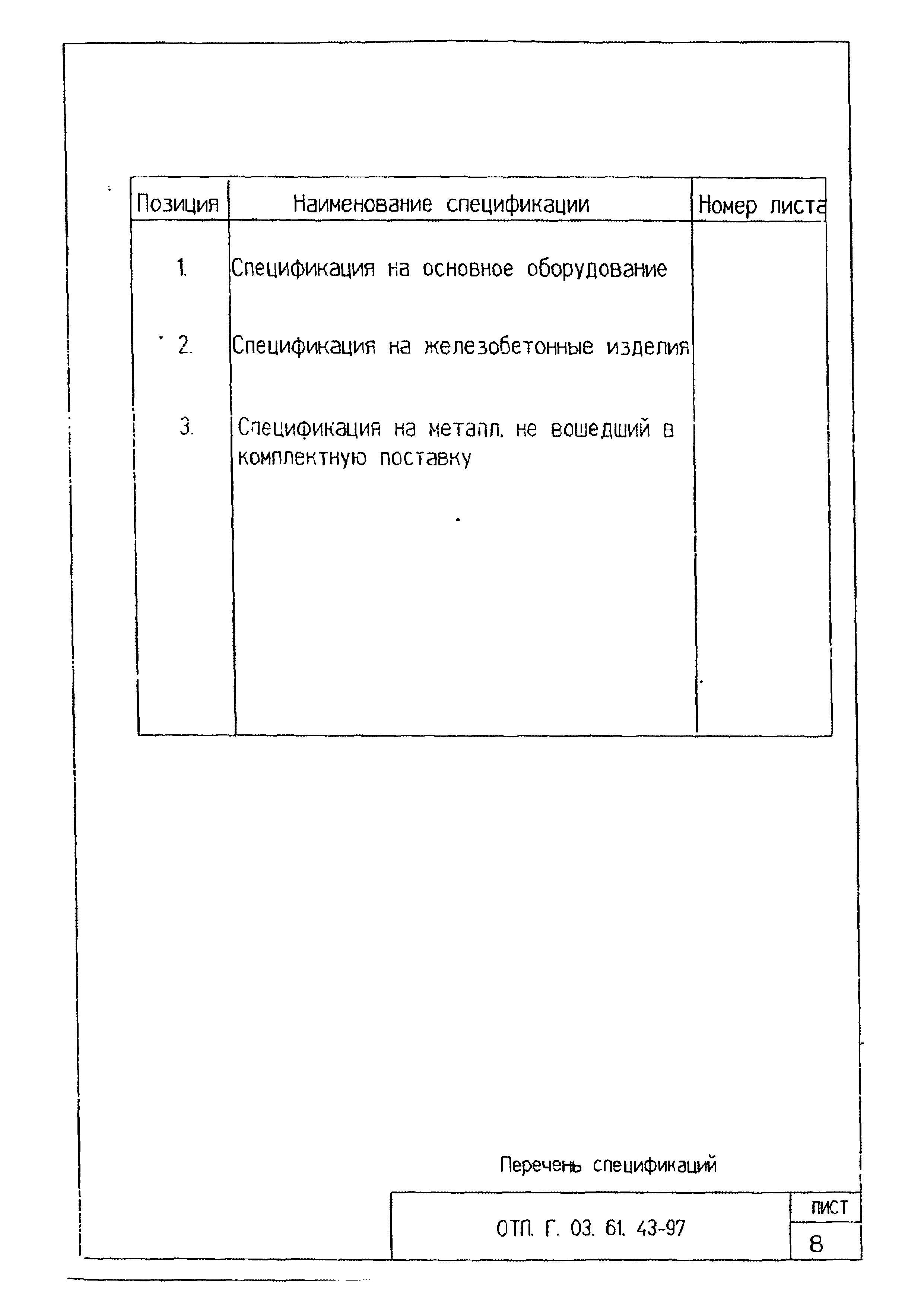

ОТП.Г.03.61.43-97 Спецификации

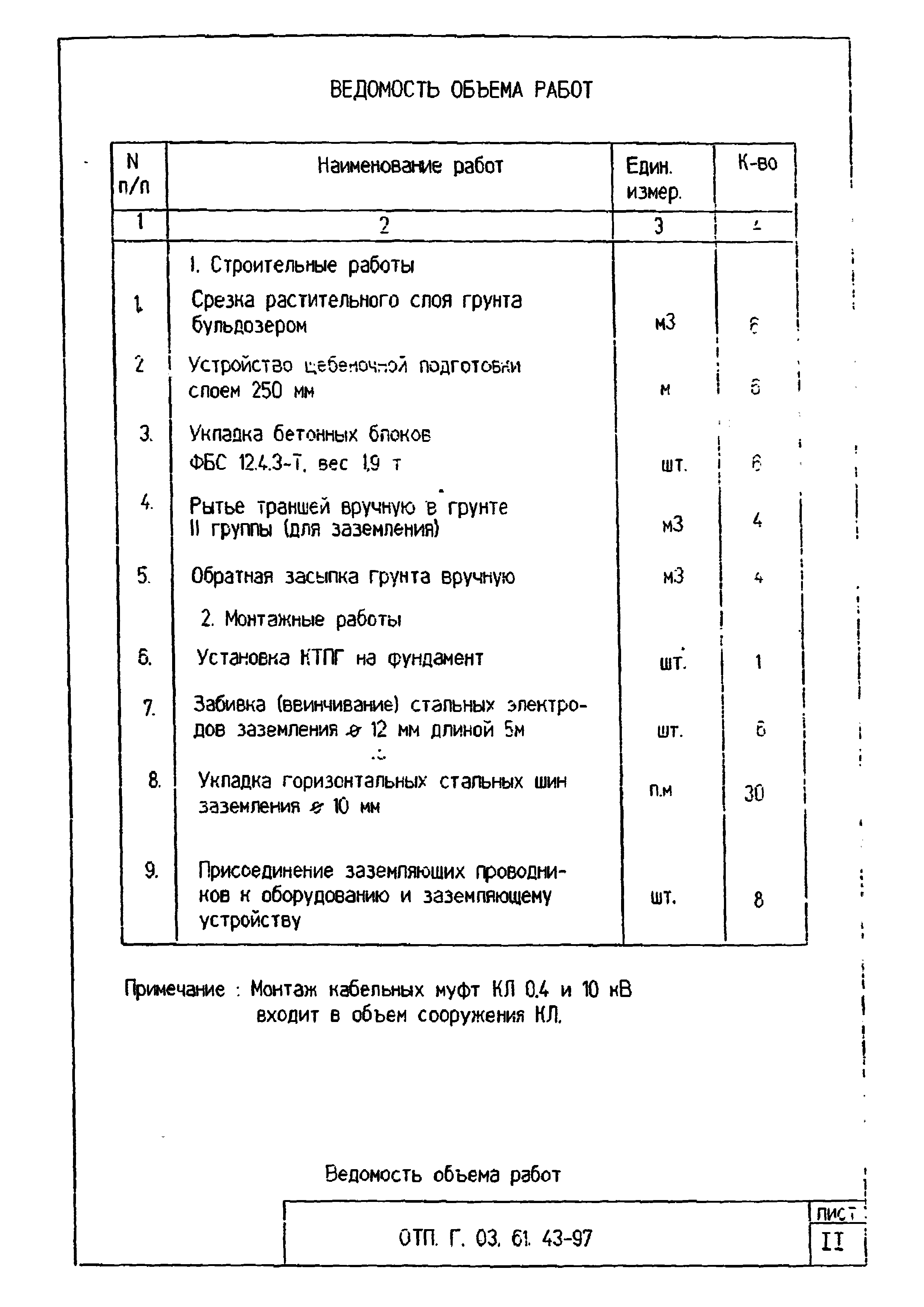

ОТП.Г.03.61.43-97 Ведомость объема работ
ОТП.Г.03.61.43-97 Чертежи:

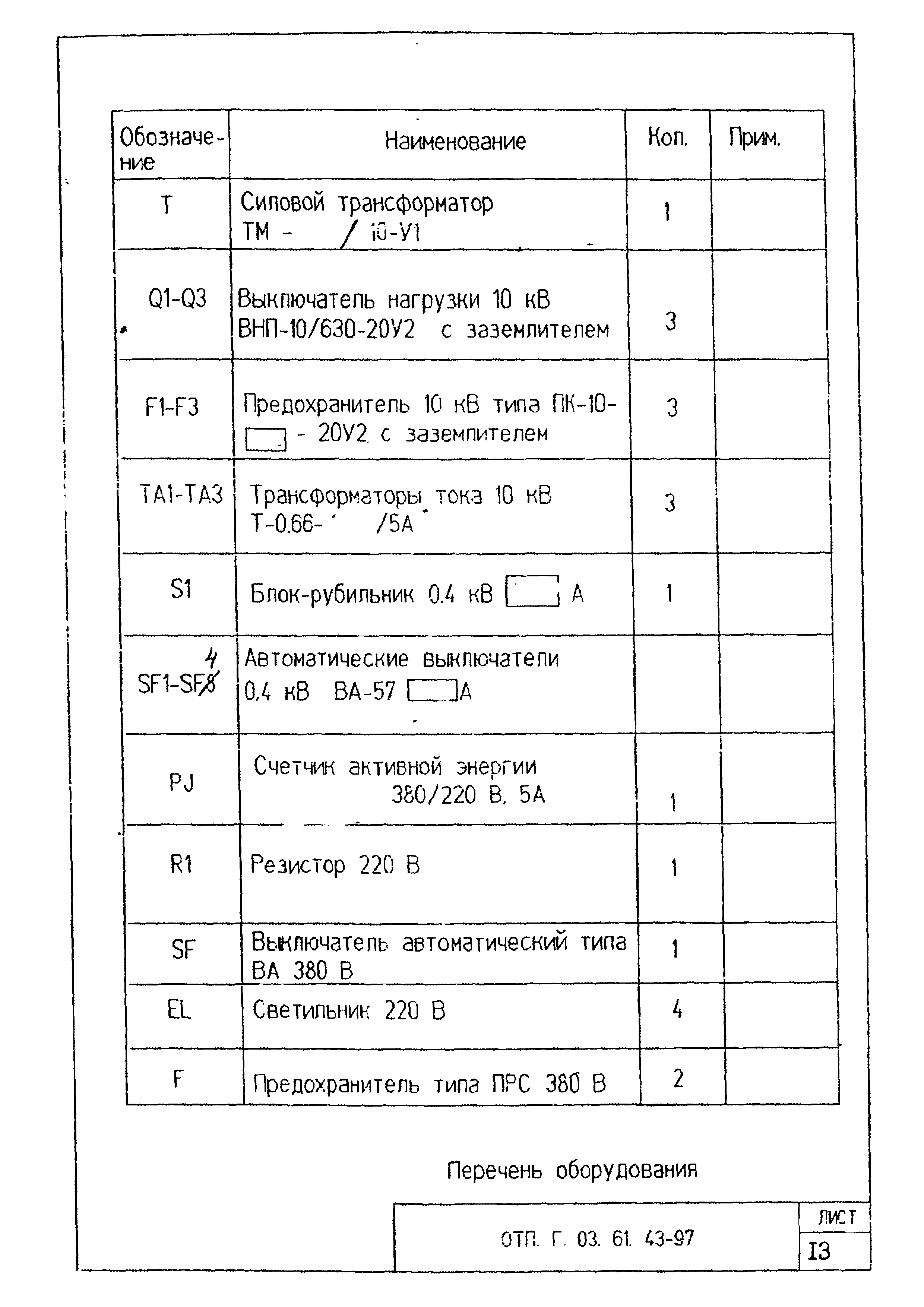

ОТП.Г.03.61.43-97 Схема электрическая (с автоматами 0,4 кВ)

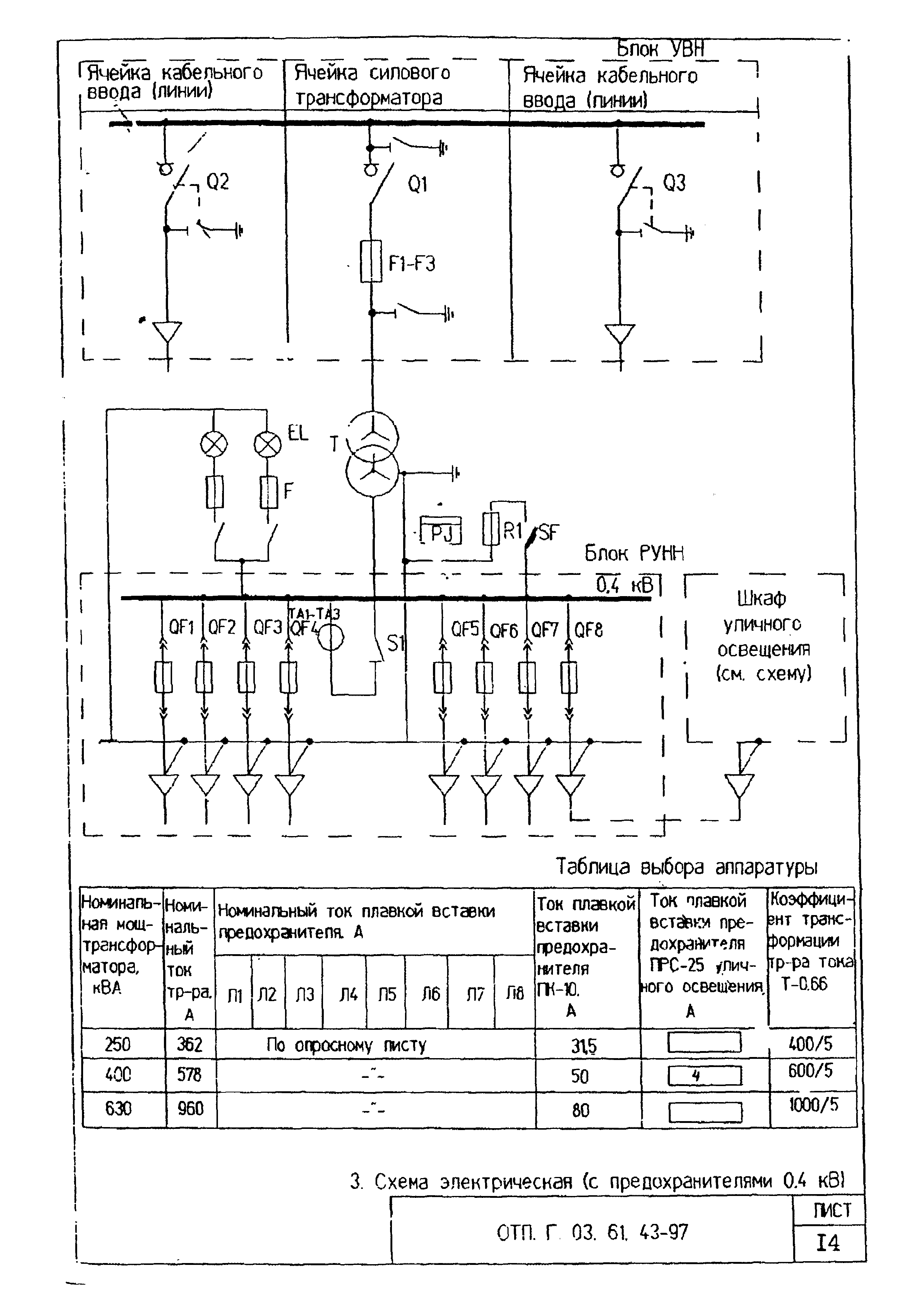

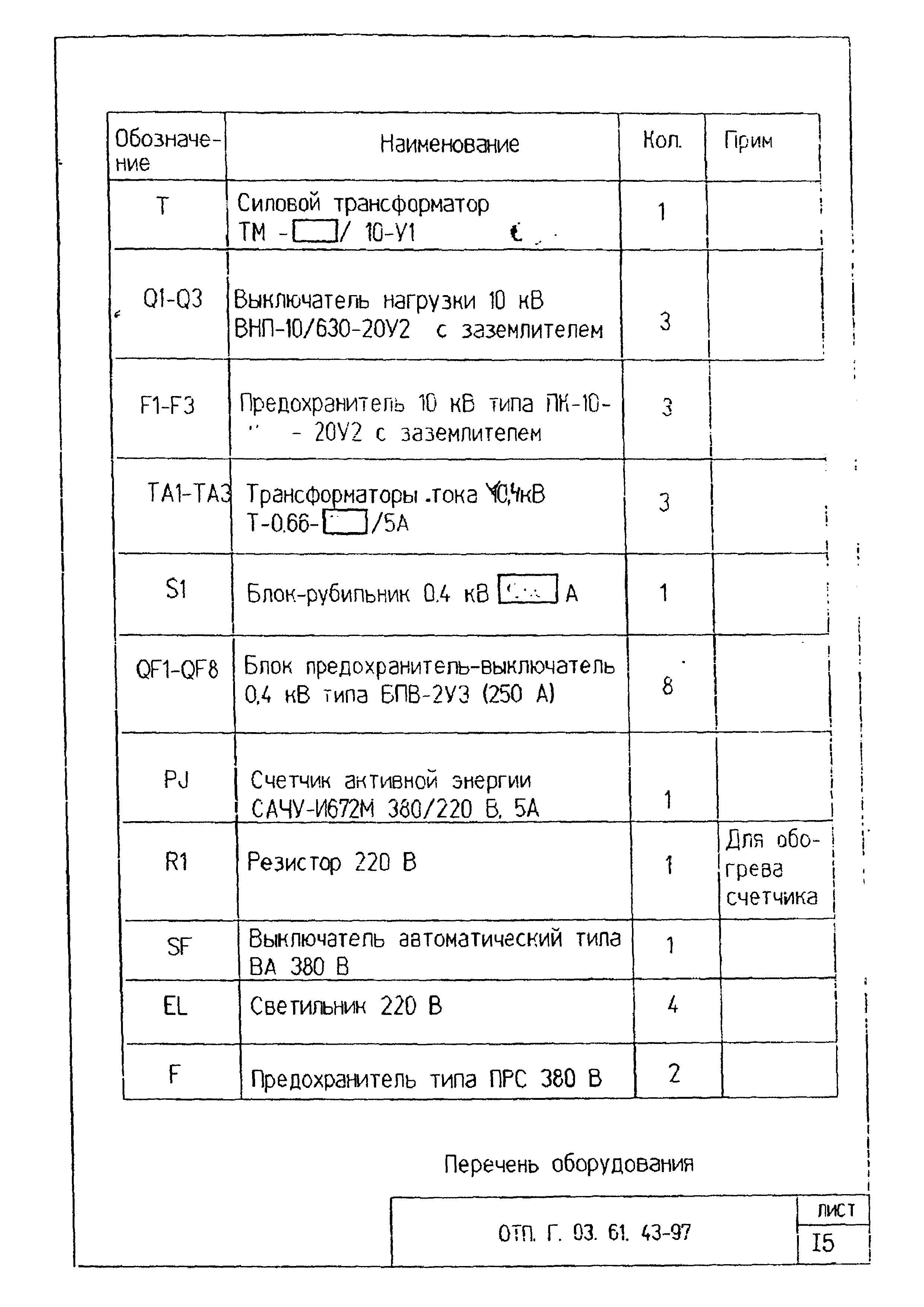

ОТП.Г.03.61.43-97 Схема электрическая (с предохранителями 0,4 кВ)

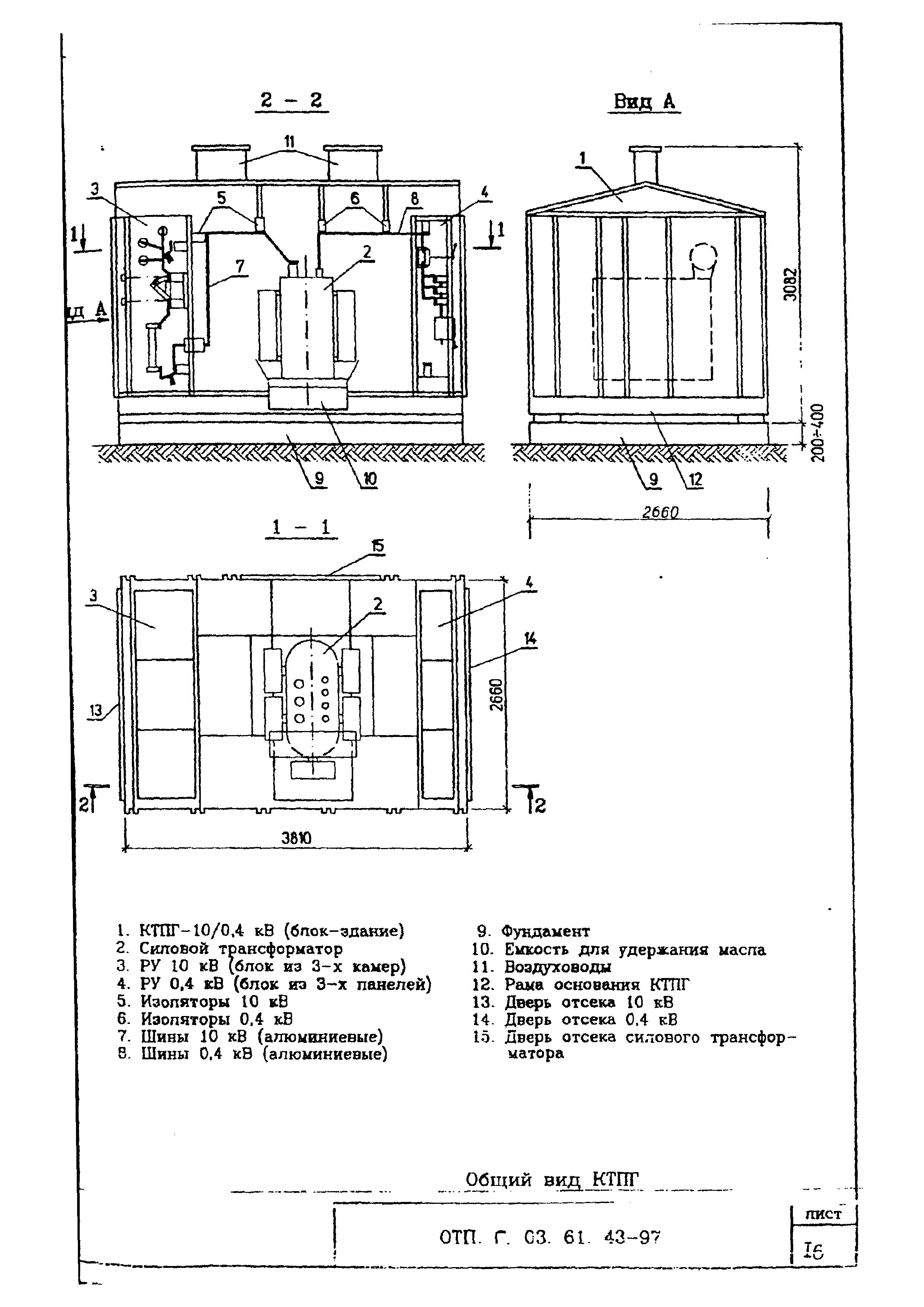

ОТП.Г.03.61.43-97 Общий вид КТПГ

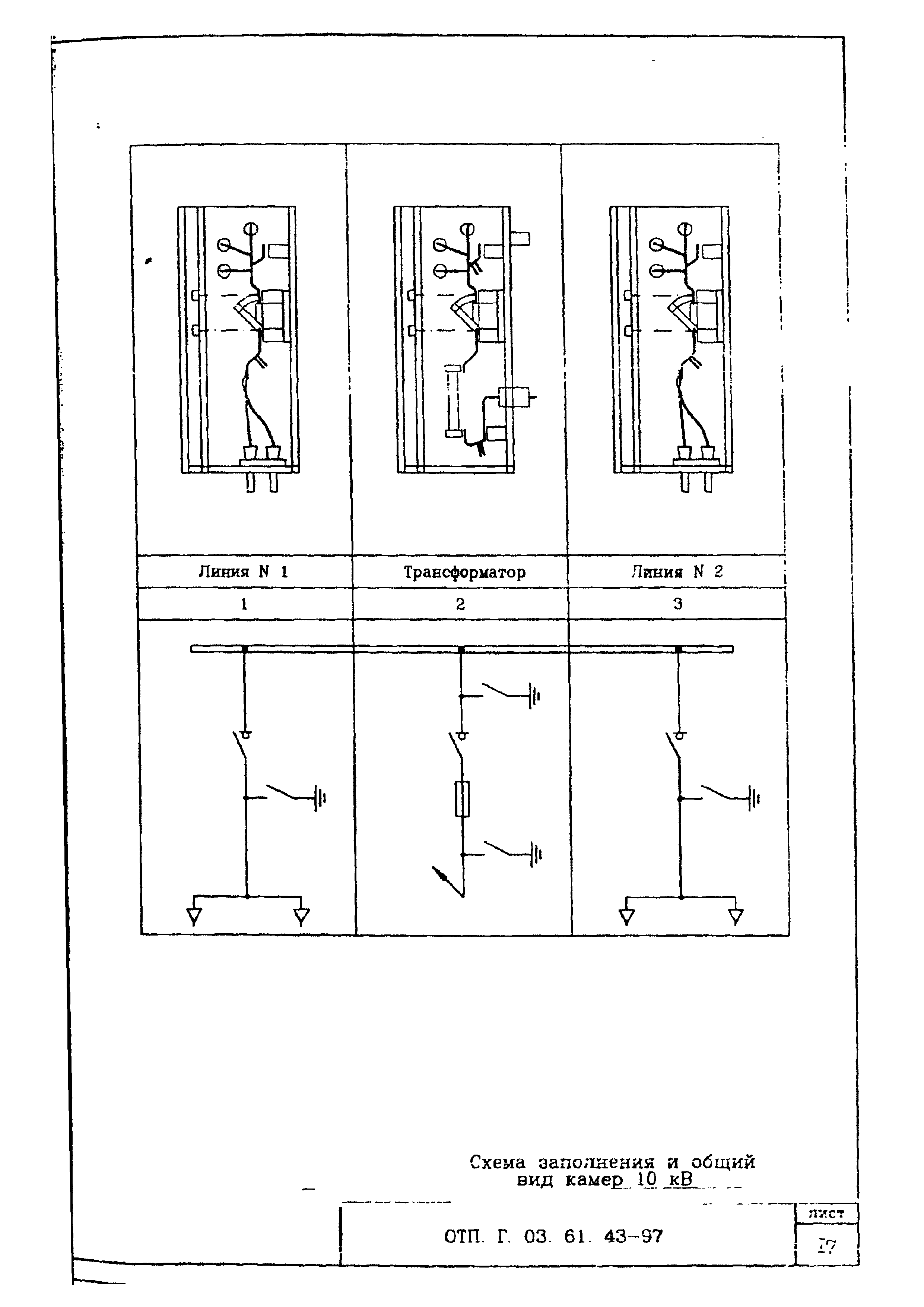

ОТП.Г.03.61.43-97 Схема заполнения и общий вид шкафов 10 кВ

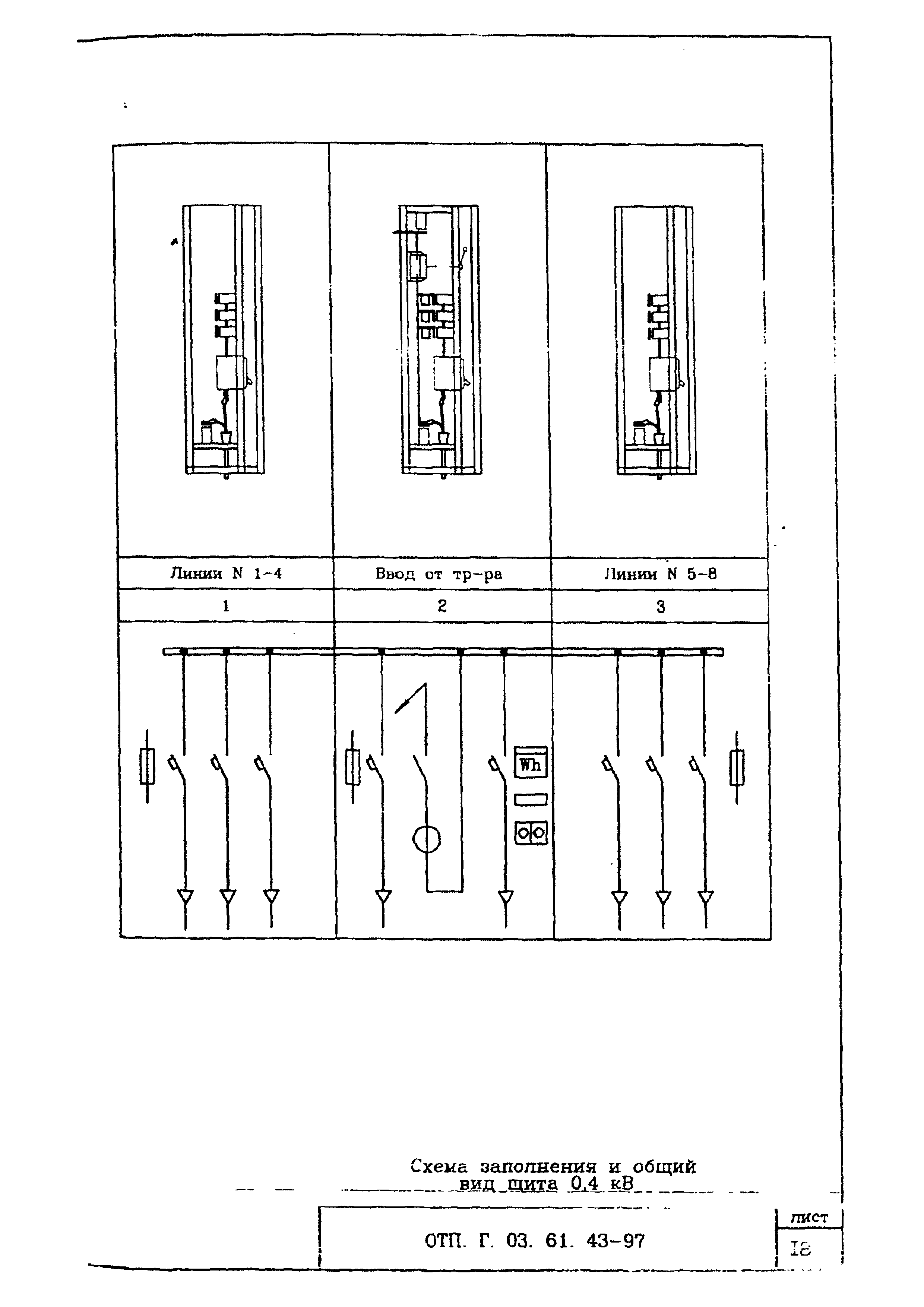

ОТП.Г.03.61.43-97 Схема заполнения и общий вид шкафов 0,4 кВ

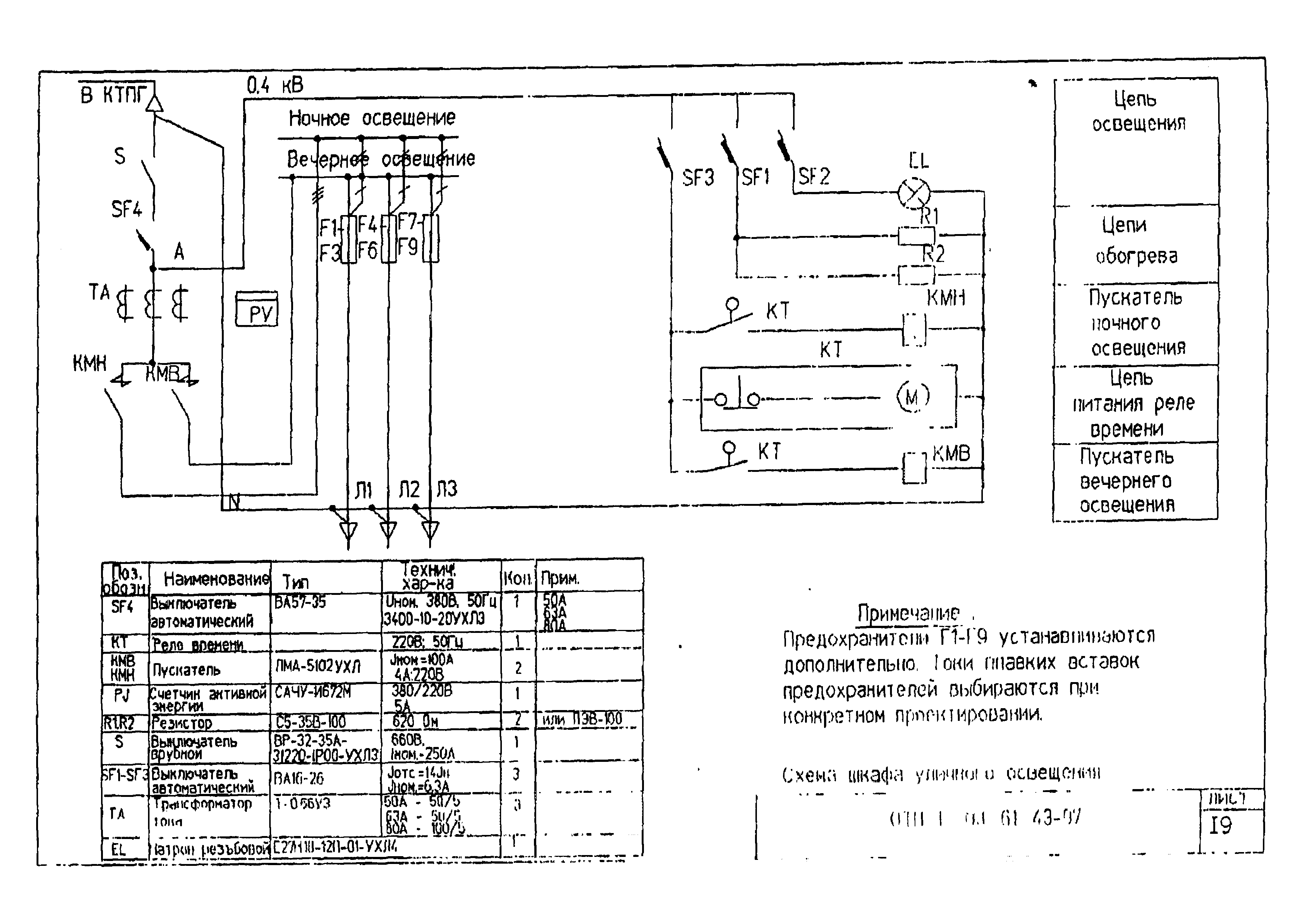

ОТП.Г.03.61.43-97 Схема шкафа уличного освещения

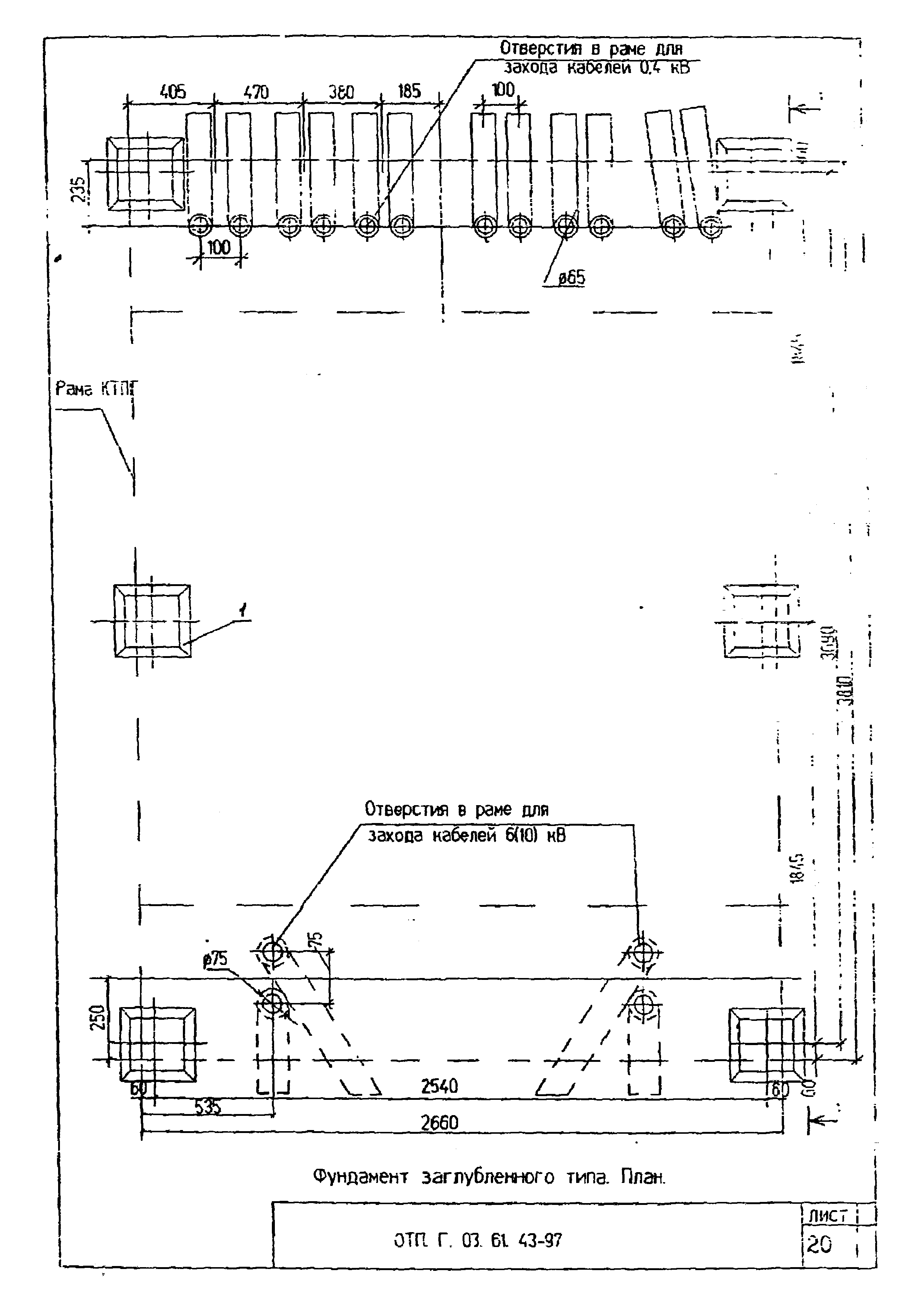

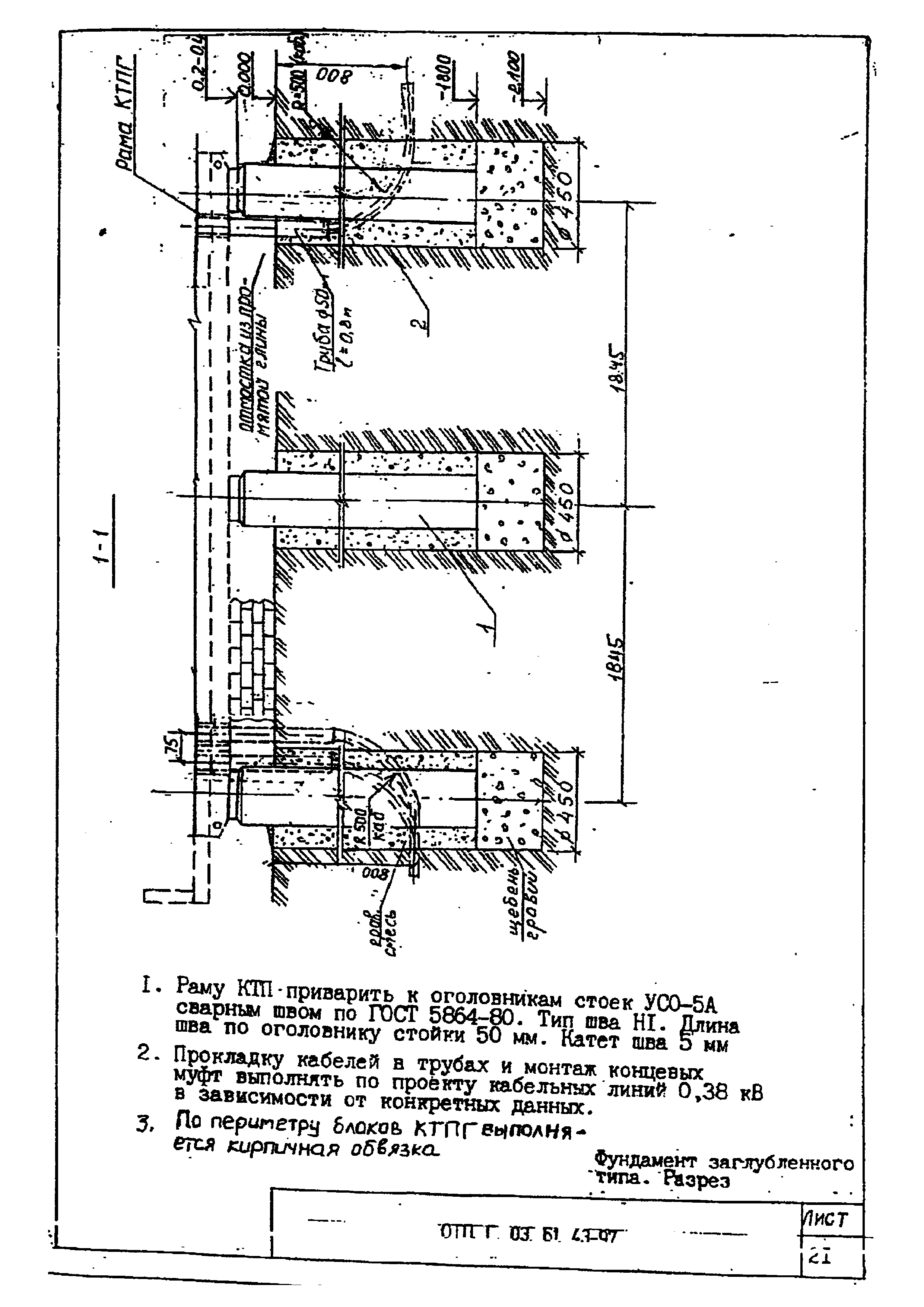

ОТП.Г.03.61.43-97 Фундамент заглубленного типа (3л.)

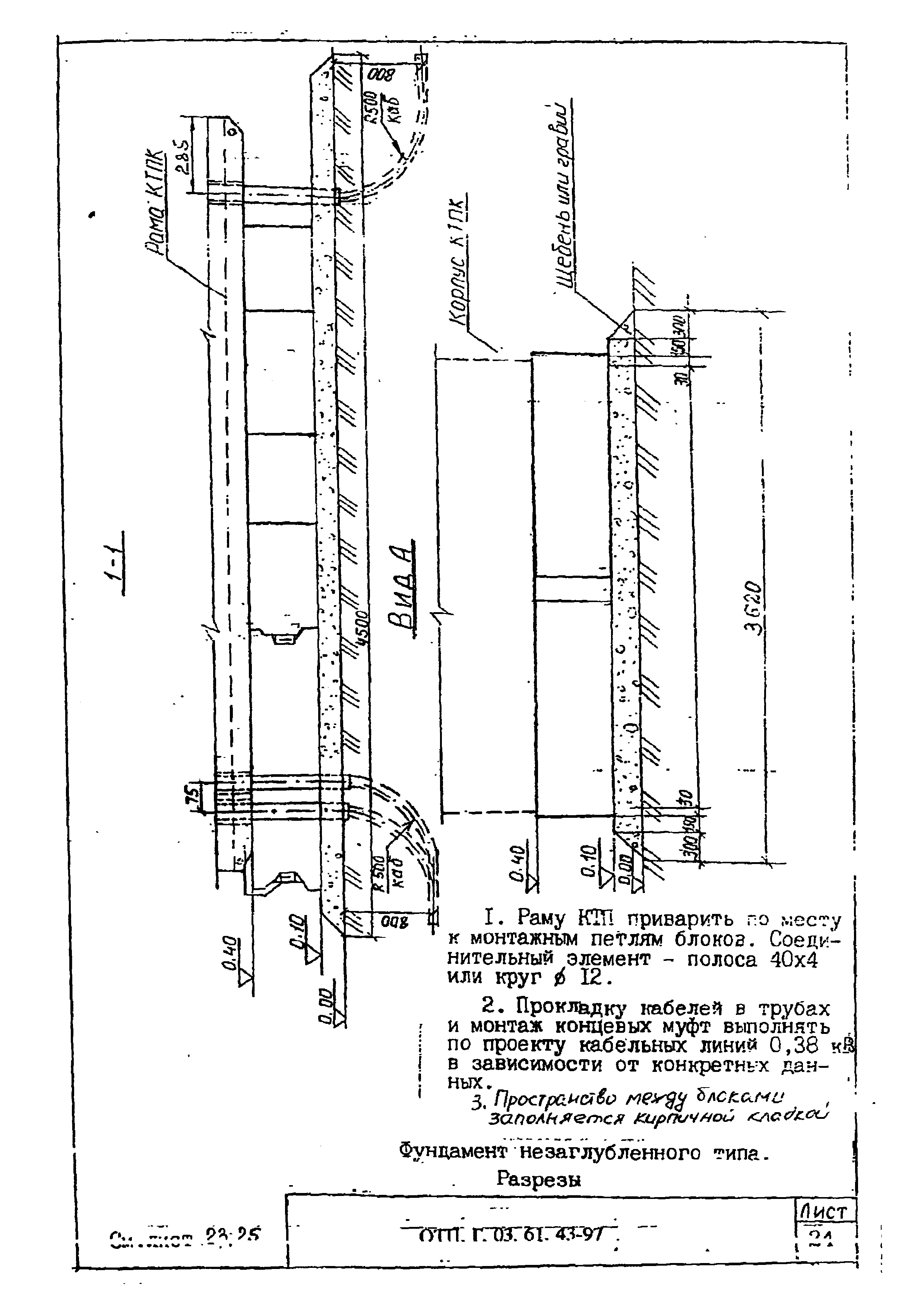

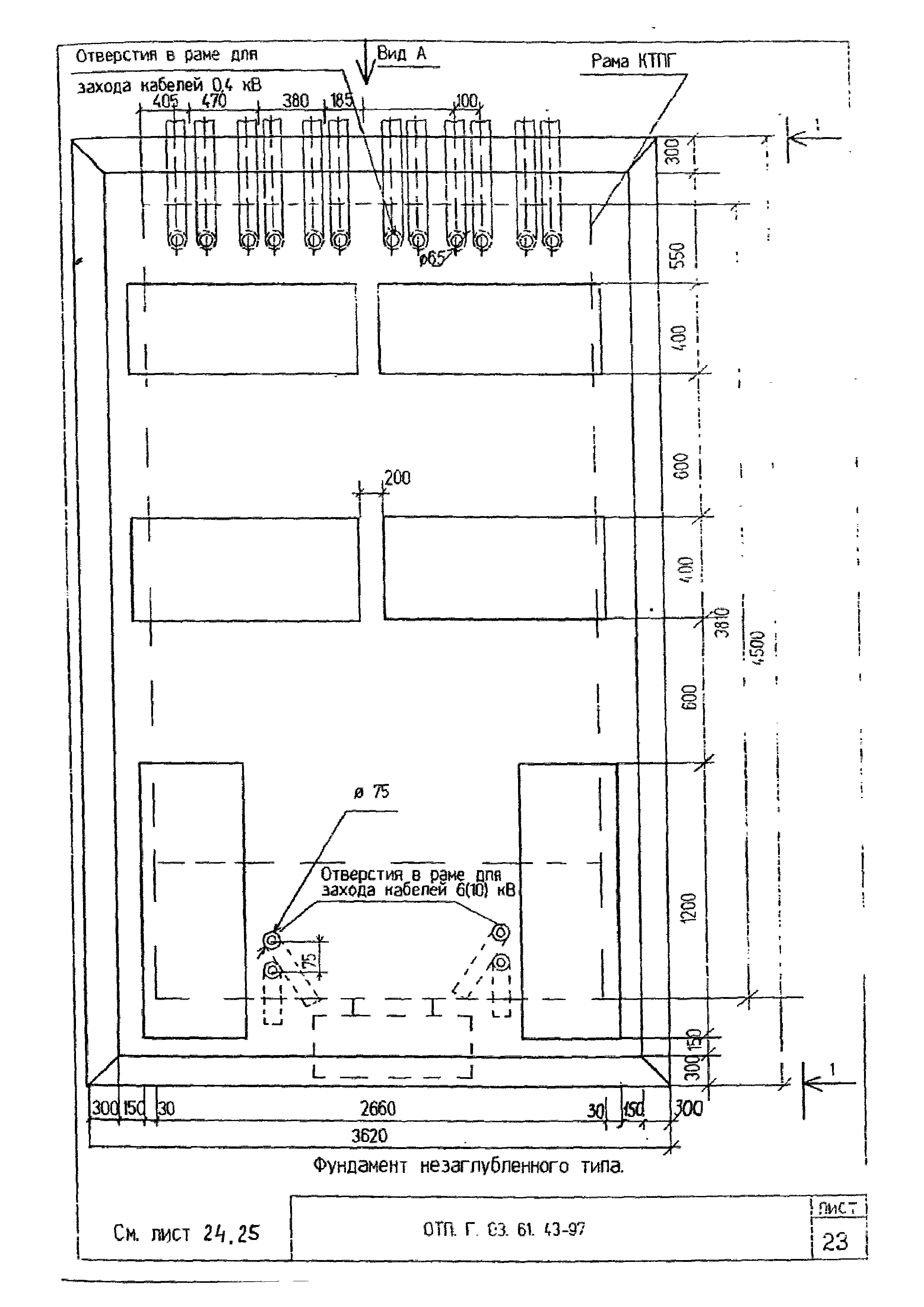

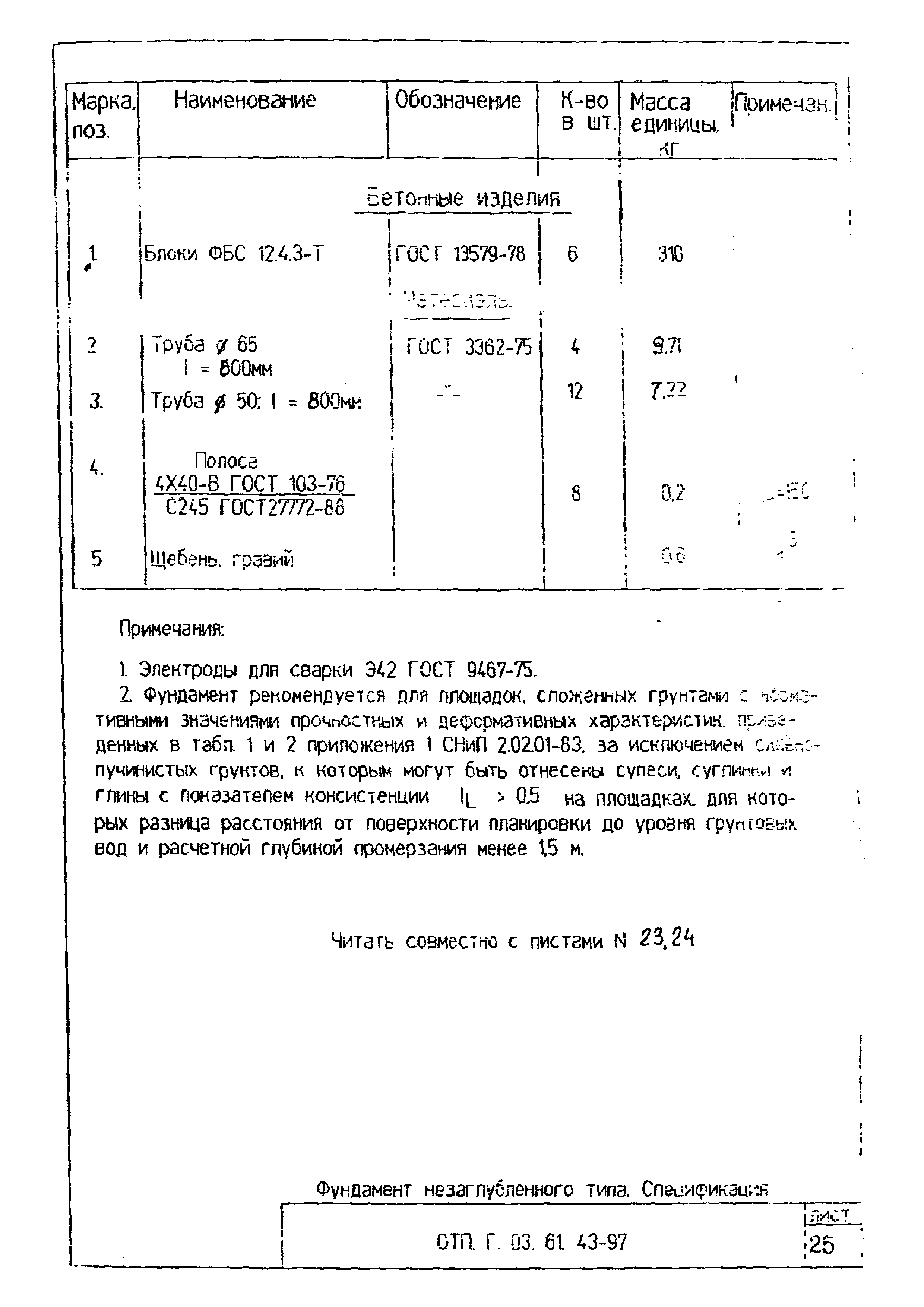

ОТП.Г.03.61.43-97 Фундамент незаглубленного типа (3 л.)

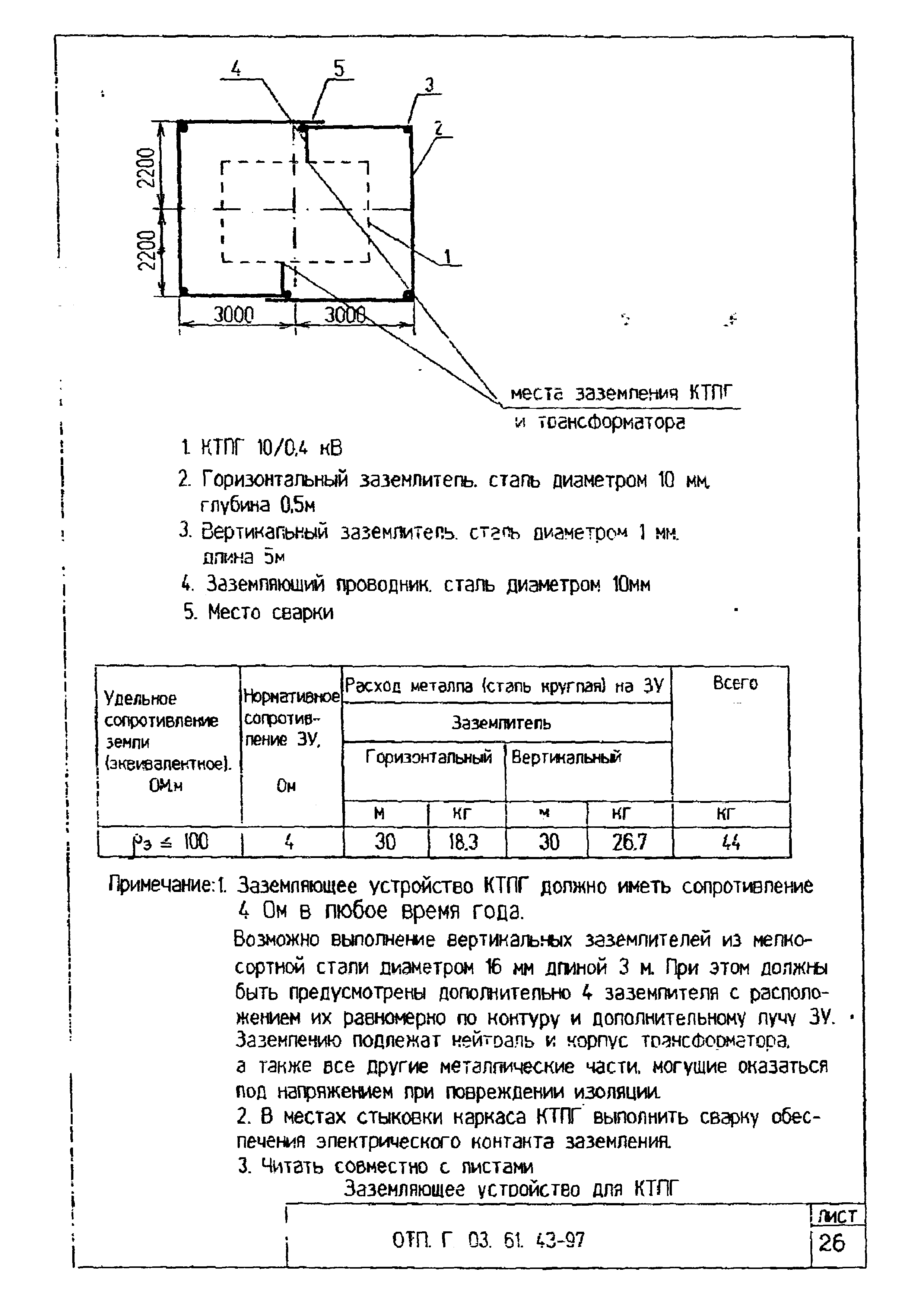

ОТП.Г.03.61.43-97 Заземляющее устройство ПС

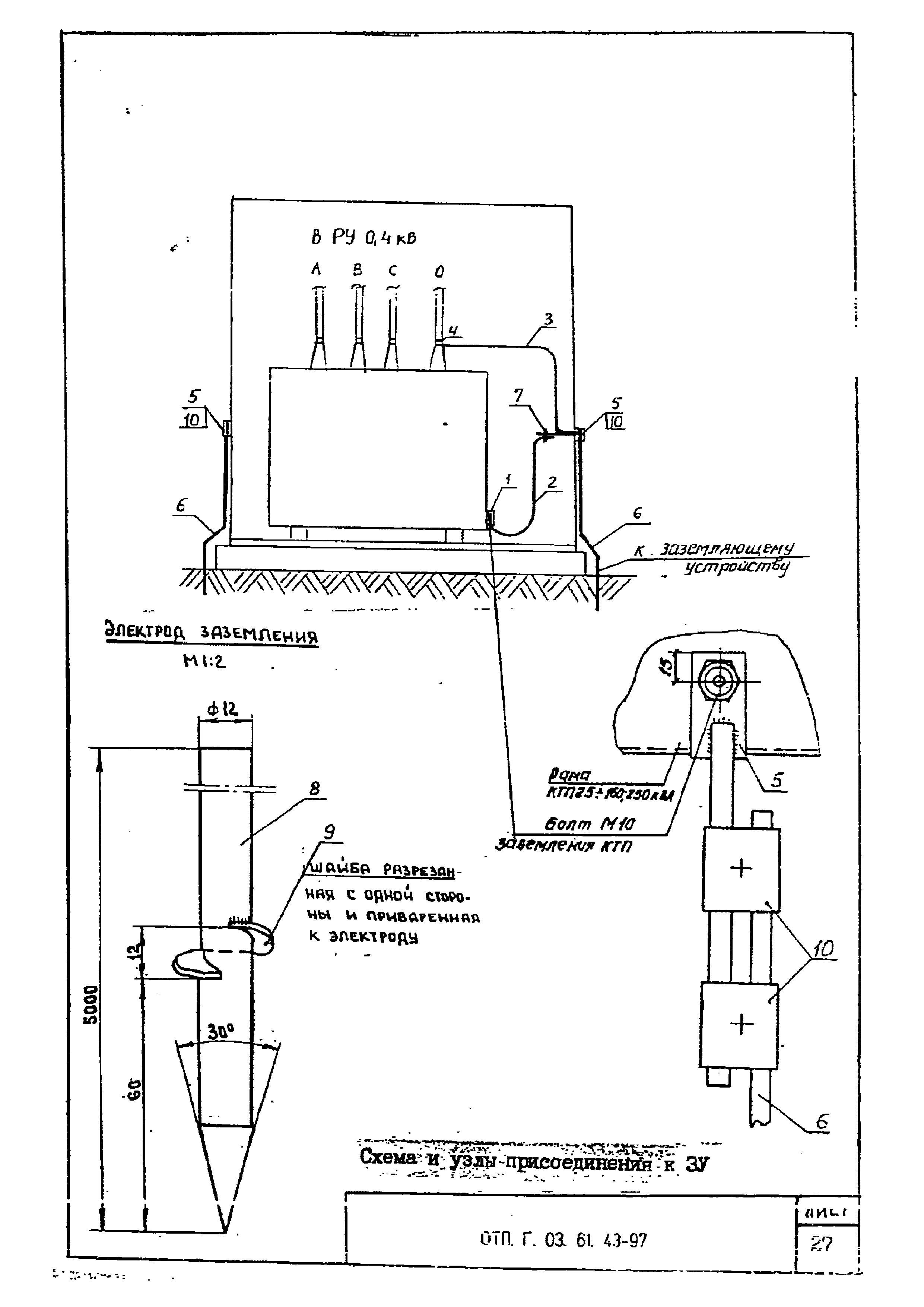

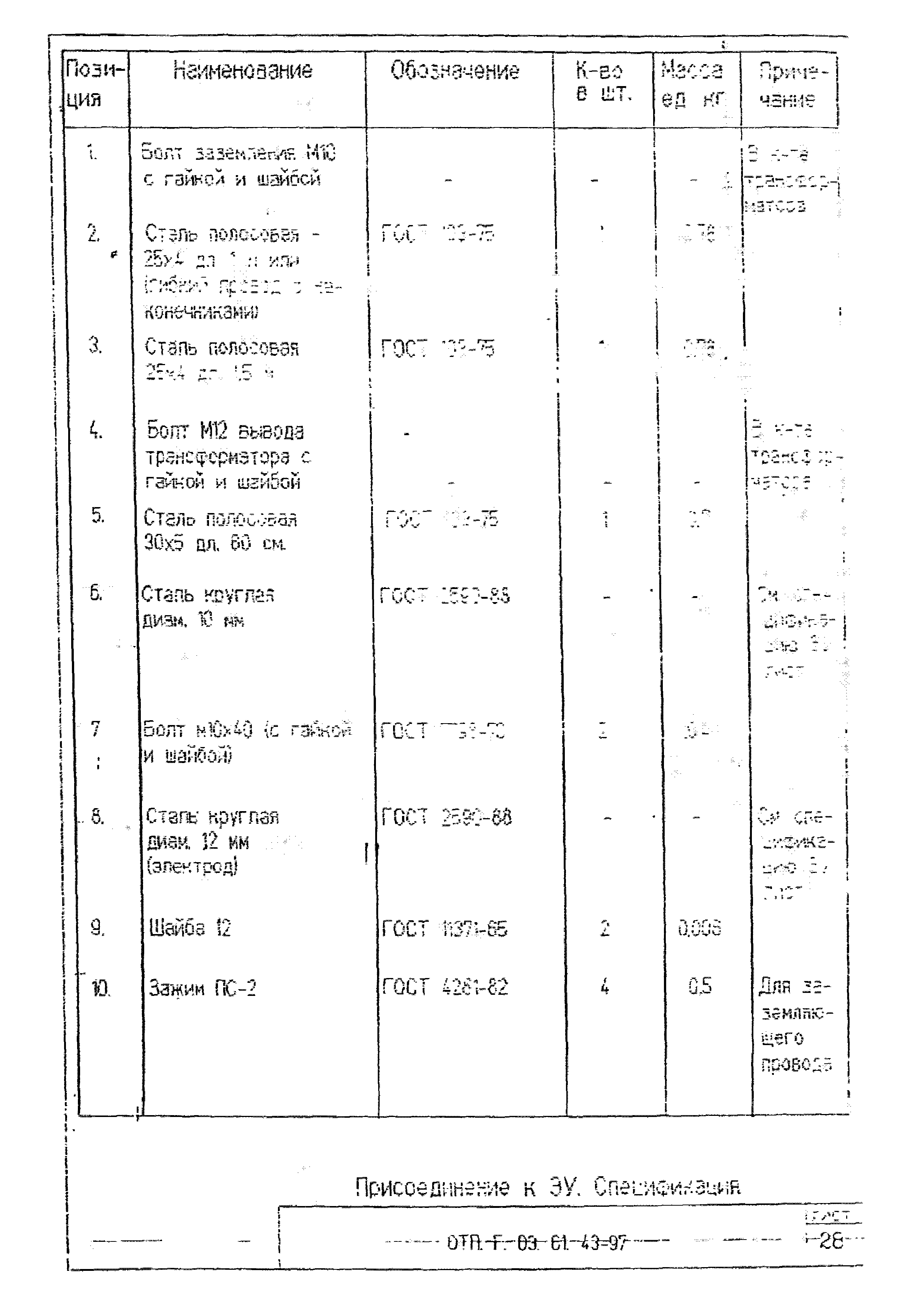

ОТП.Г.03.61.43-97 Схема и узлы присоединения к ЗУ

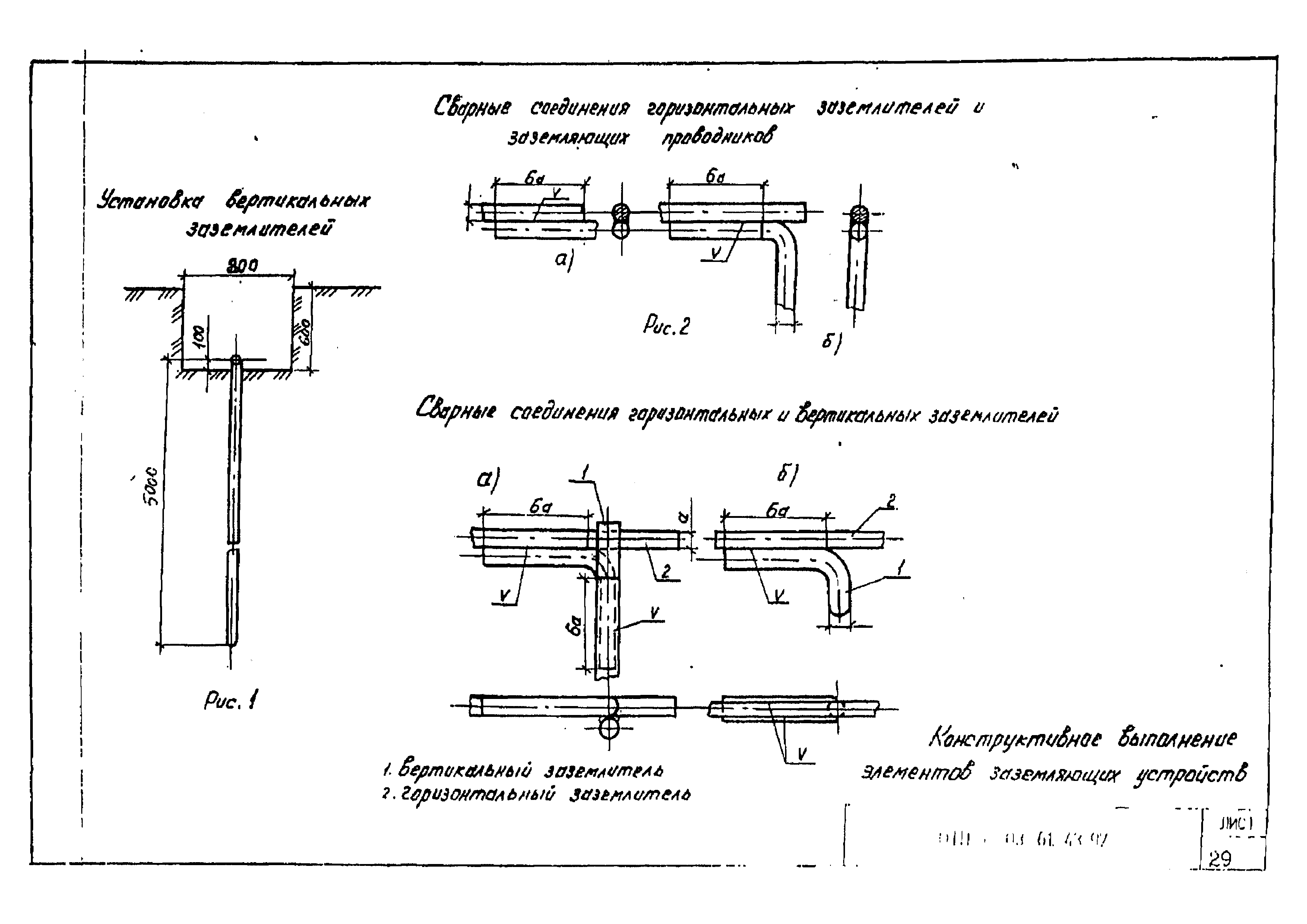

ОТП.Г.03.61.43-97 Конструктивное выполнение элементов ЗУ

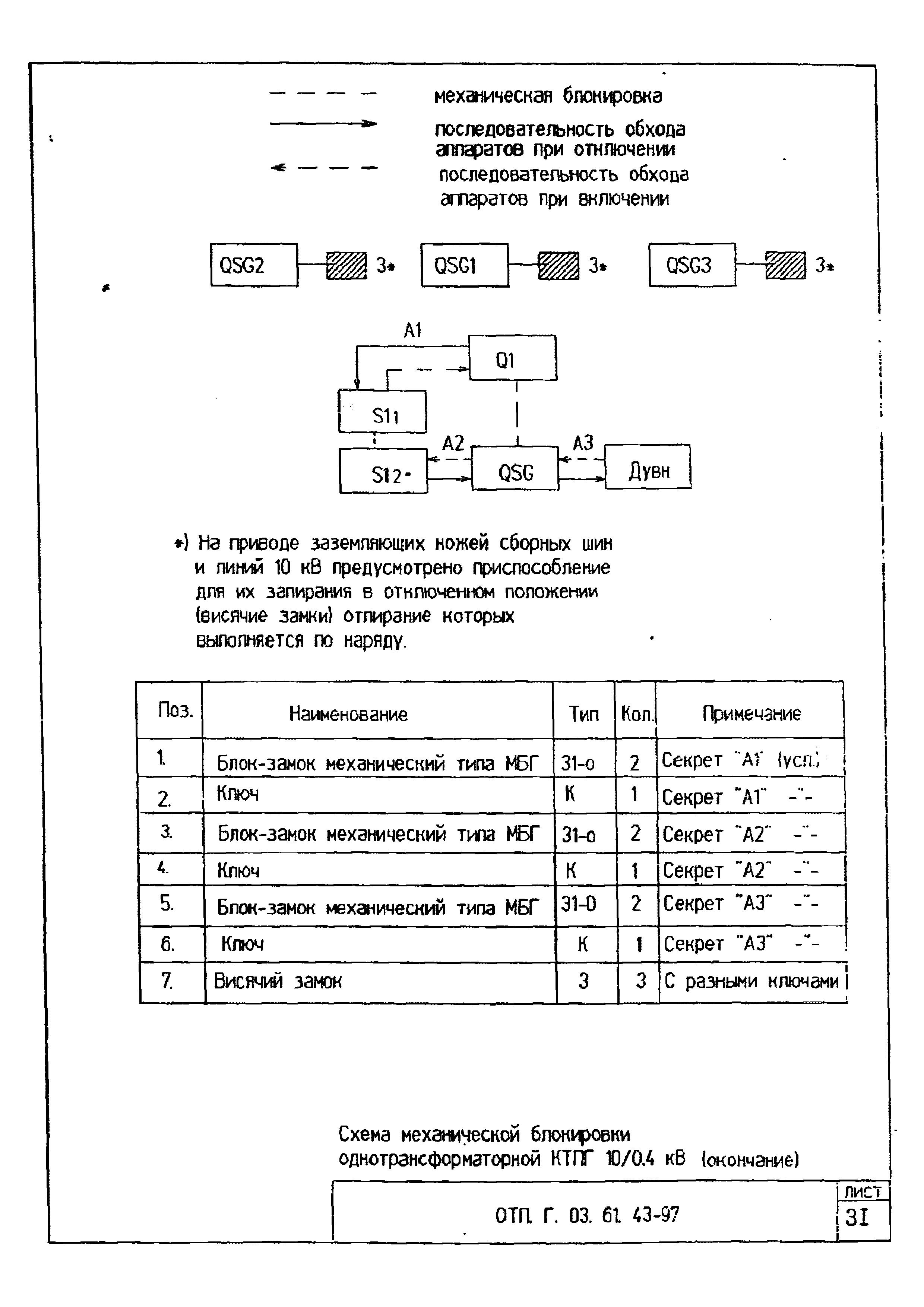

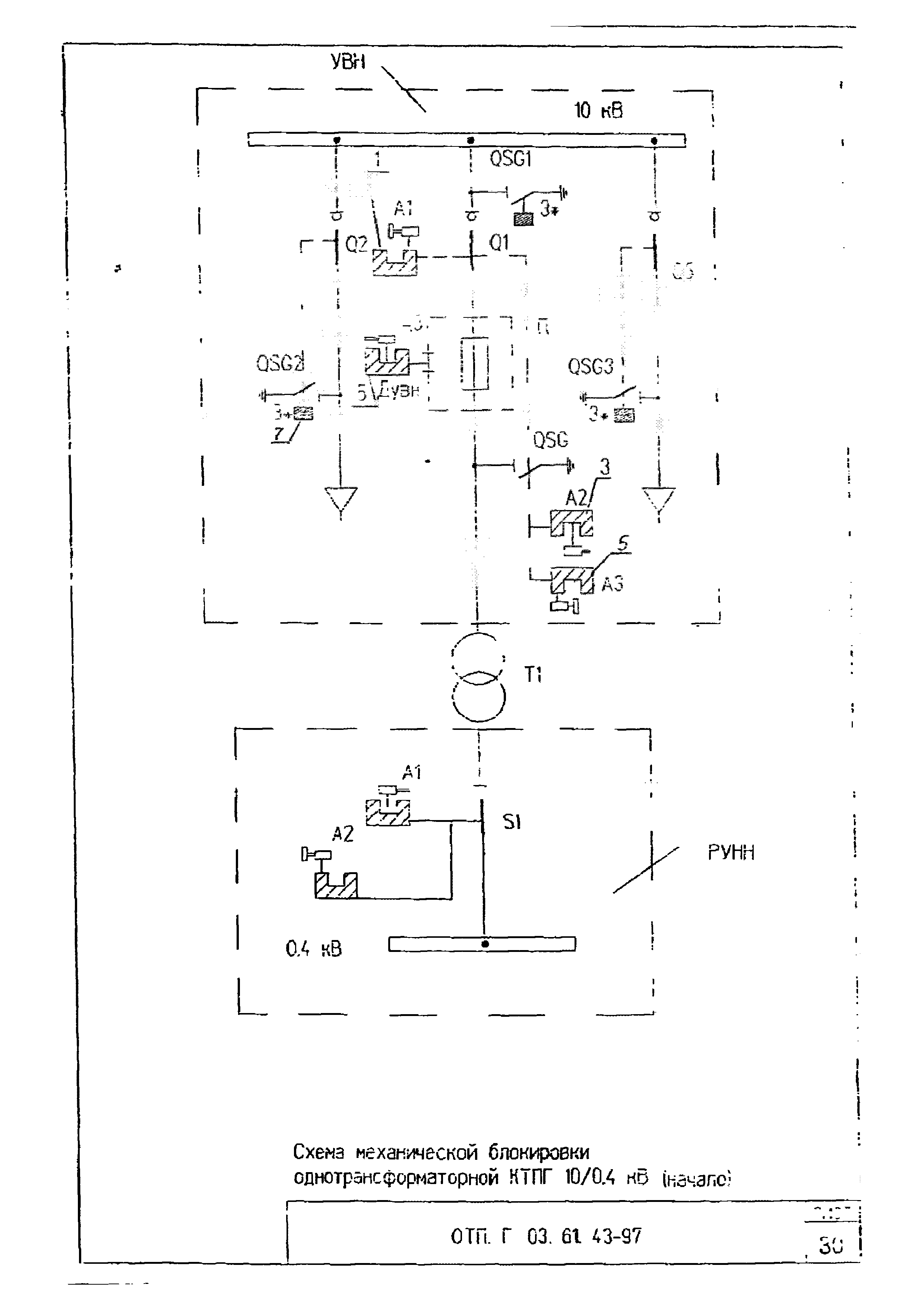

ОТП.Г.03.61.43-97 Схема блокировки

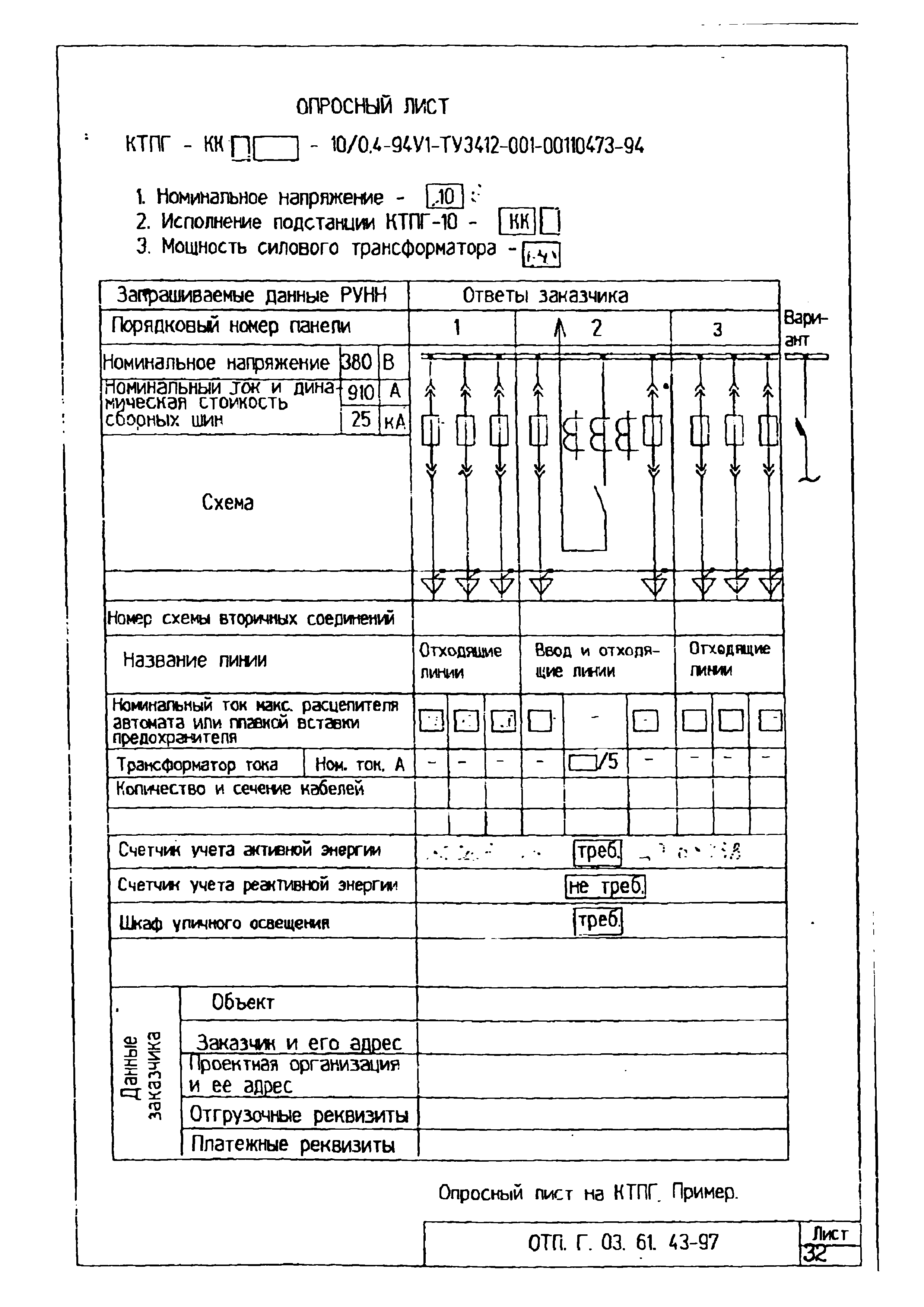

ОТП.Г.03.61.43-97 Опросный лист (пример)

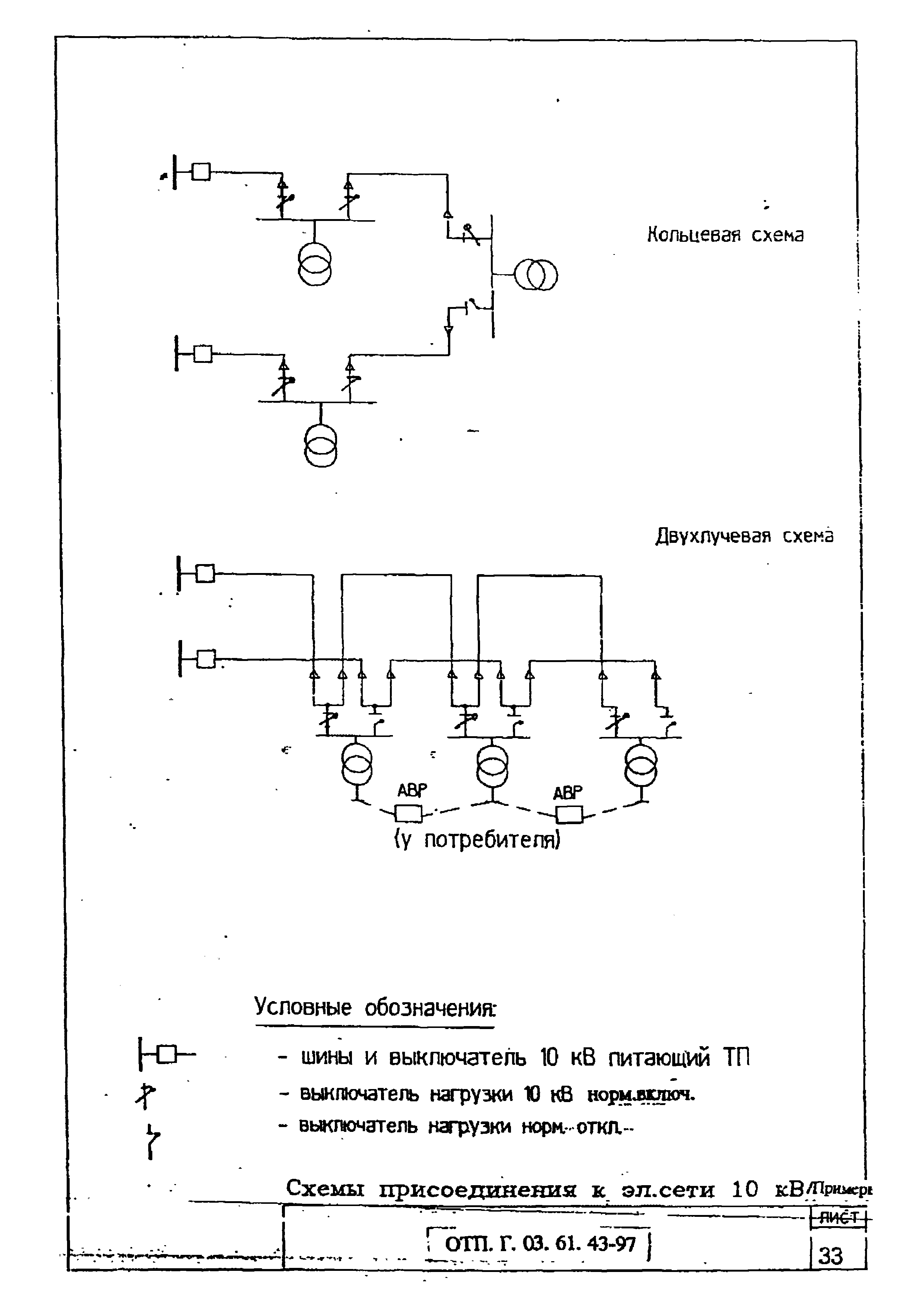

ОТП.Г.03.61.43-97 Примеры присоединения КТПГ к сети 10 кВ
Разработан: АО РОСЭП
Утверждён:01.01.1997 АО РОСЭП
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
