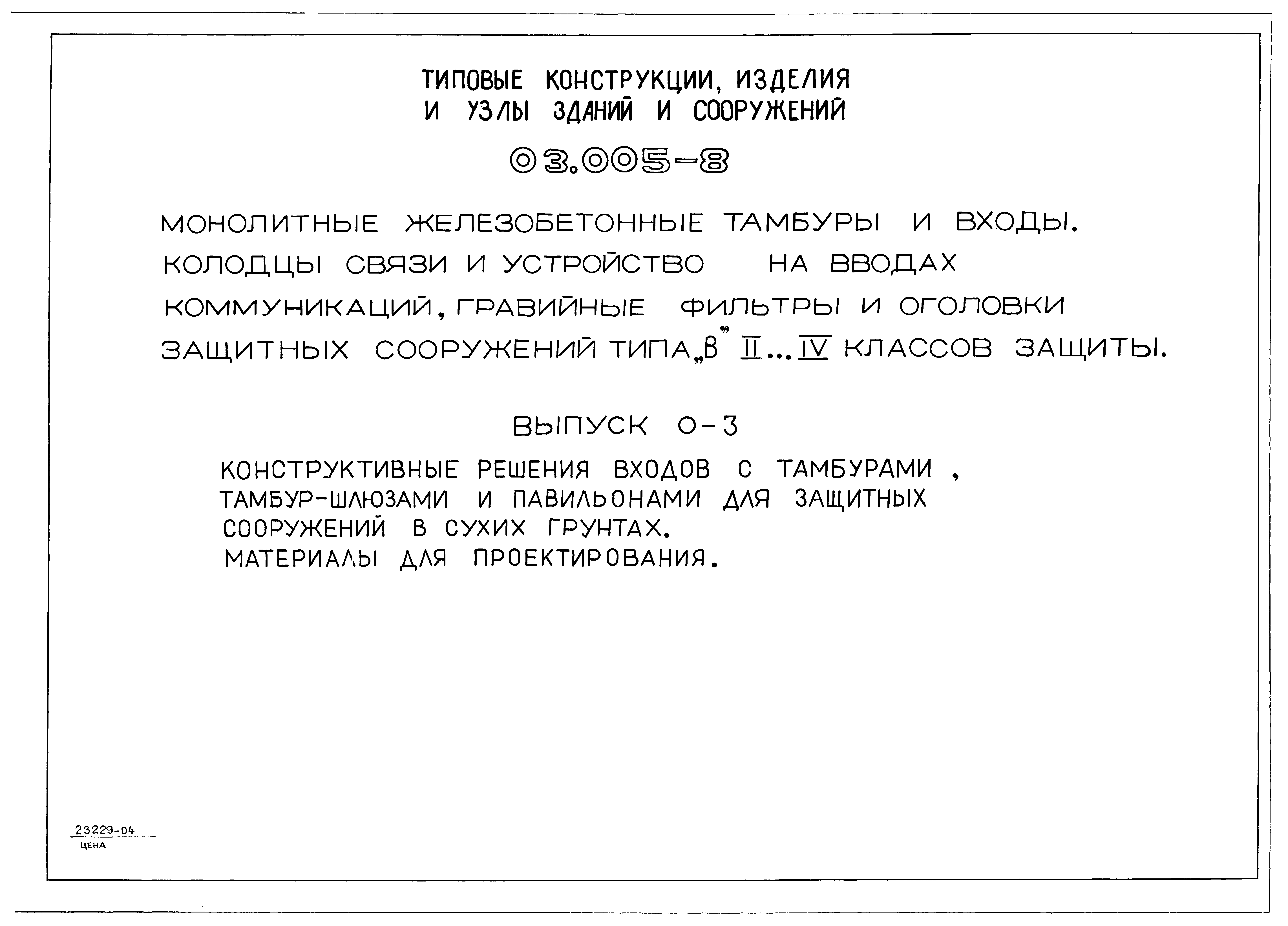

Скачать Серия 03.005-8 Выпуск 0-3. Конструктивные решения входов с тамбурами, тамбур-шлюзами и павильонами для защитных сооружений в сухих грунтах. Материалы для проектированияДата актуализации: 10.08.2017 Серия 03.005-8

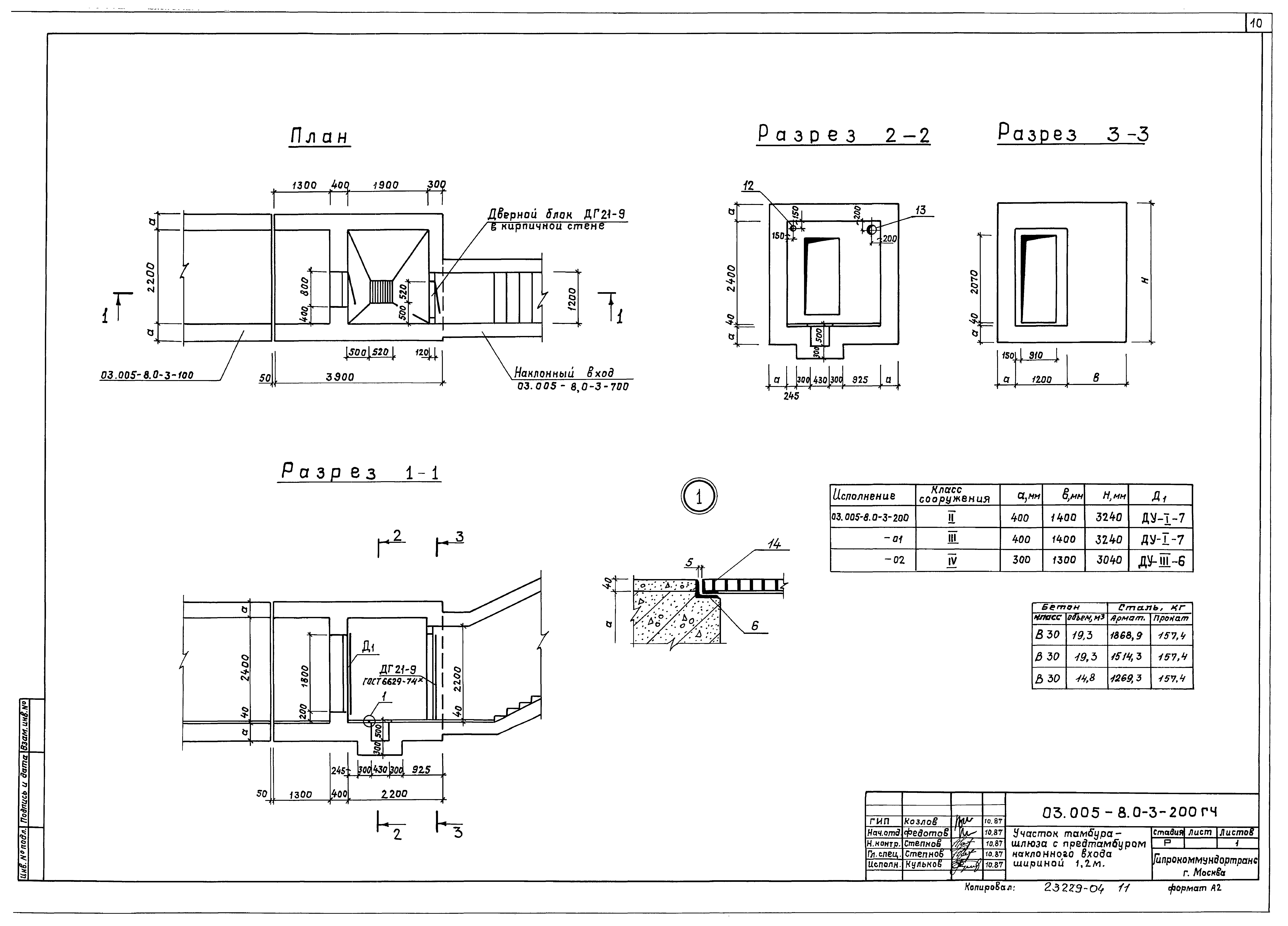

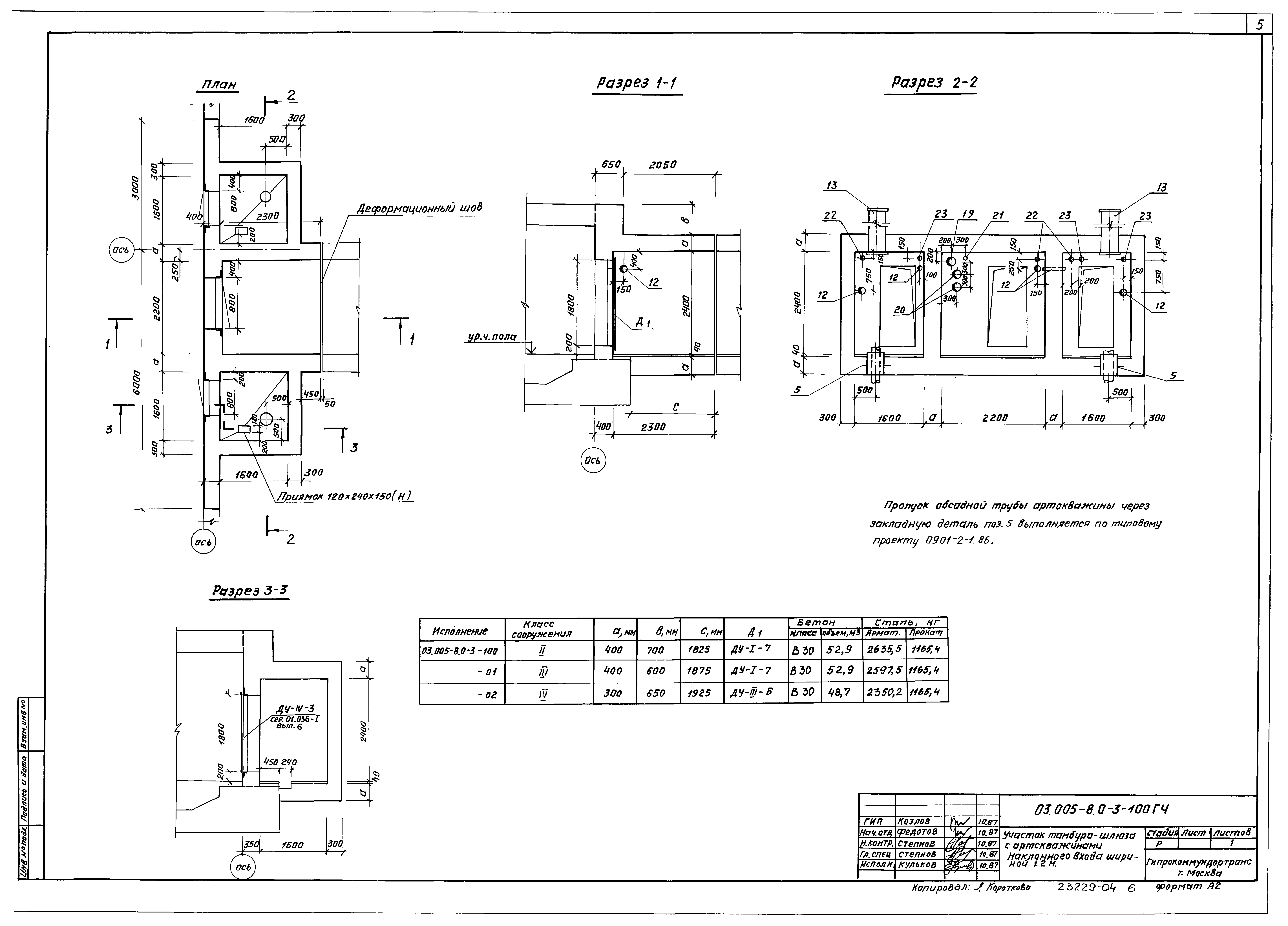

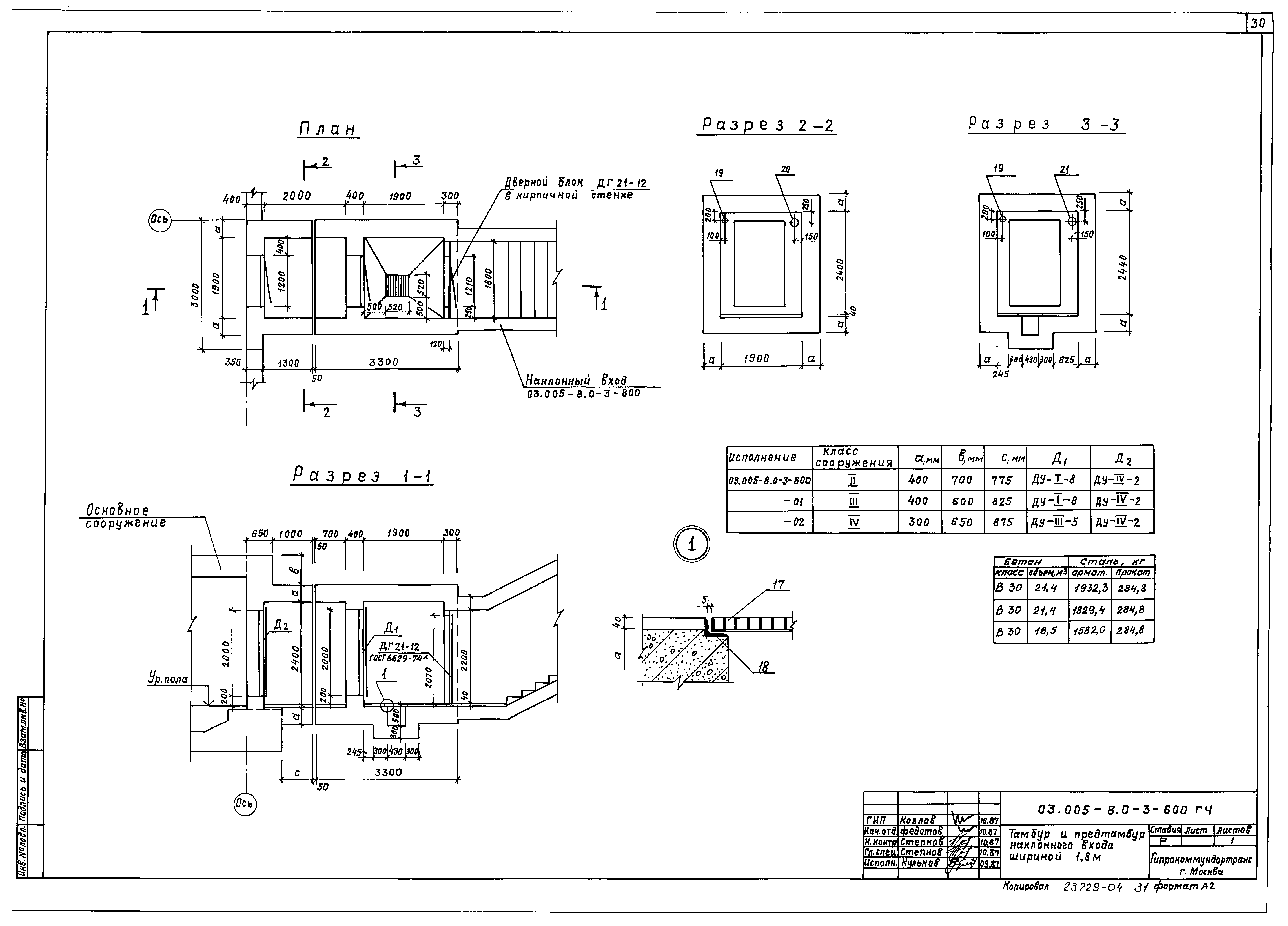

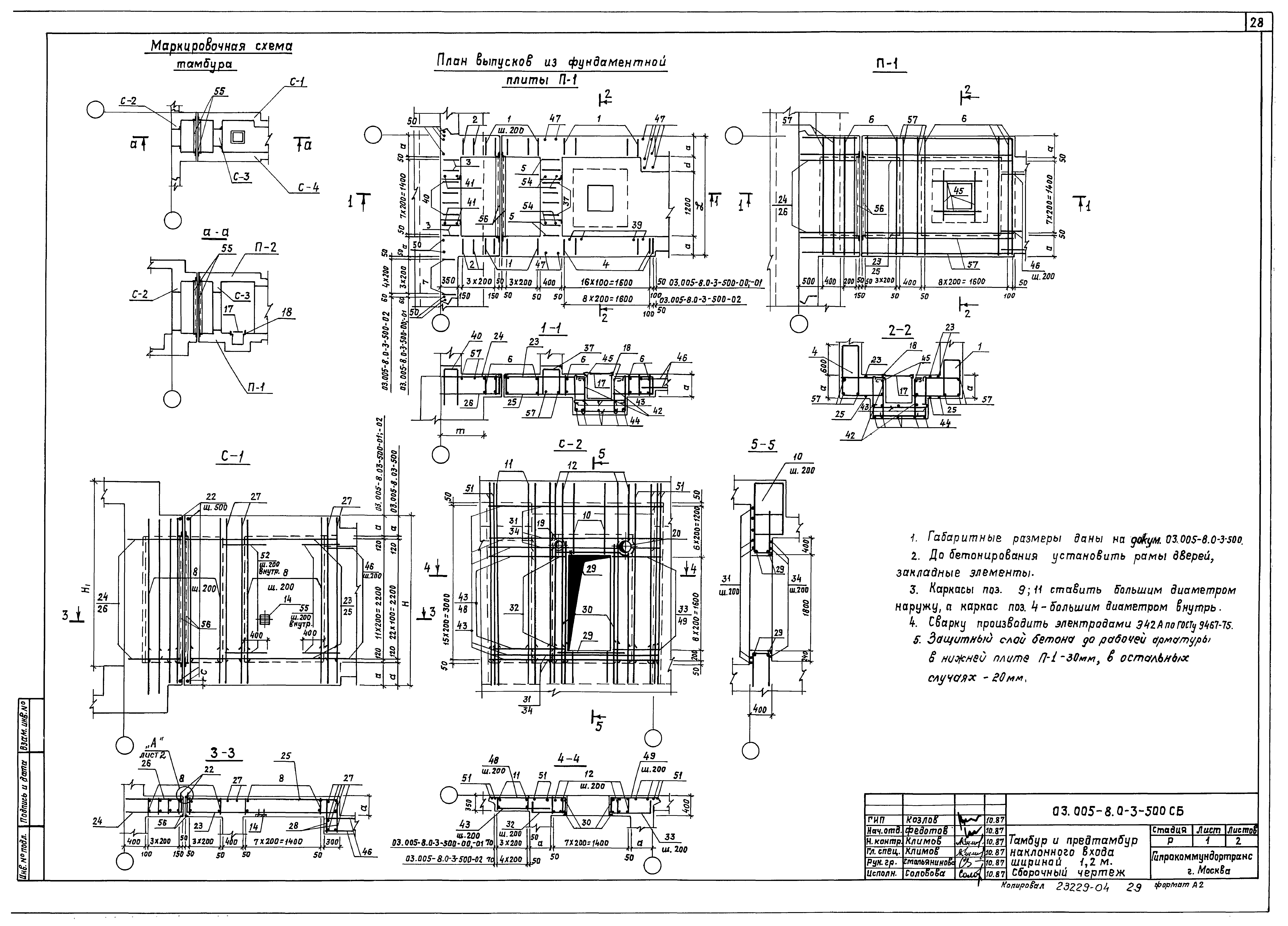

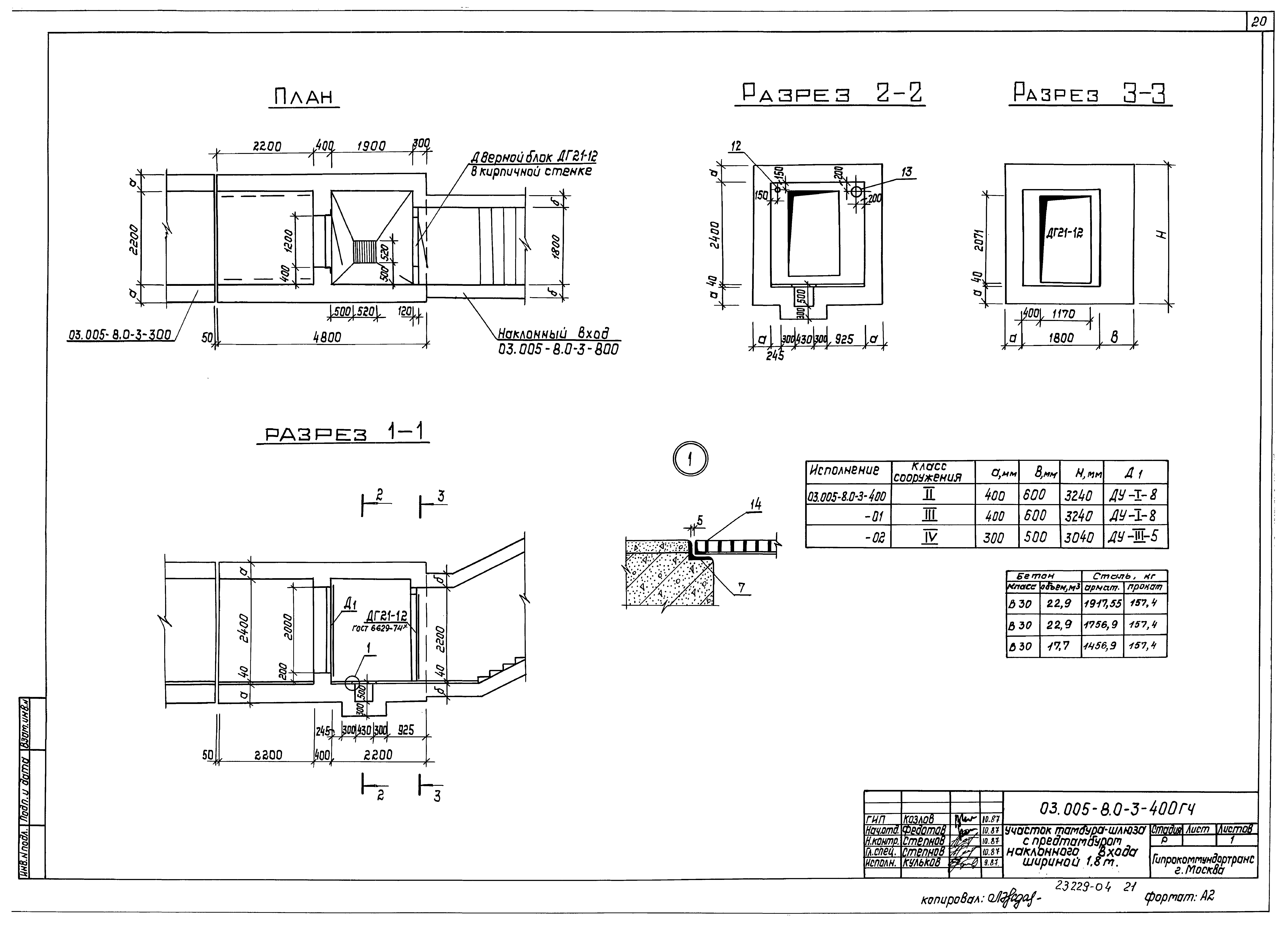

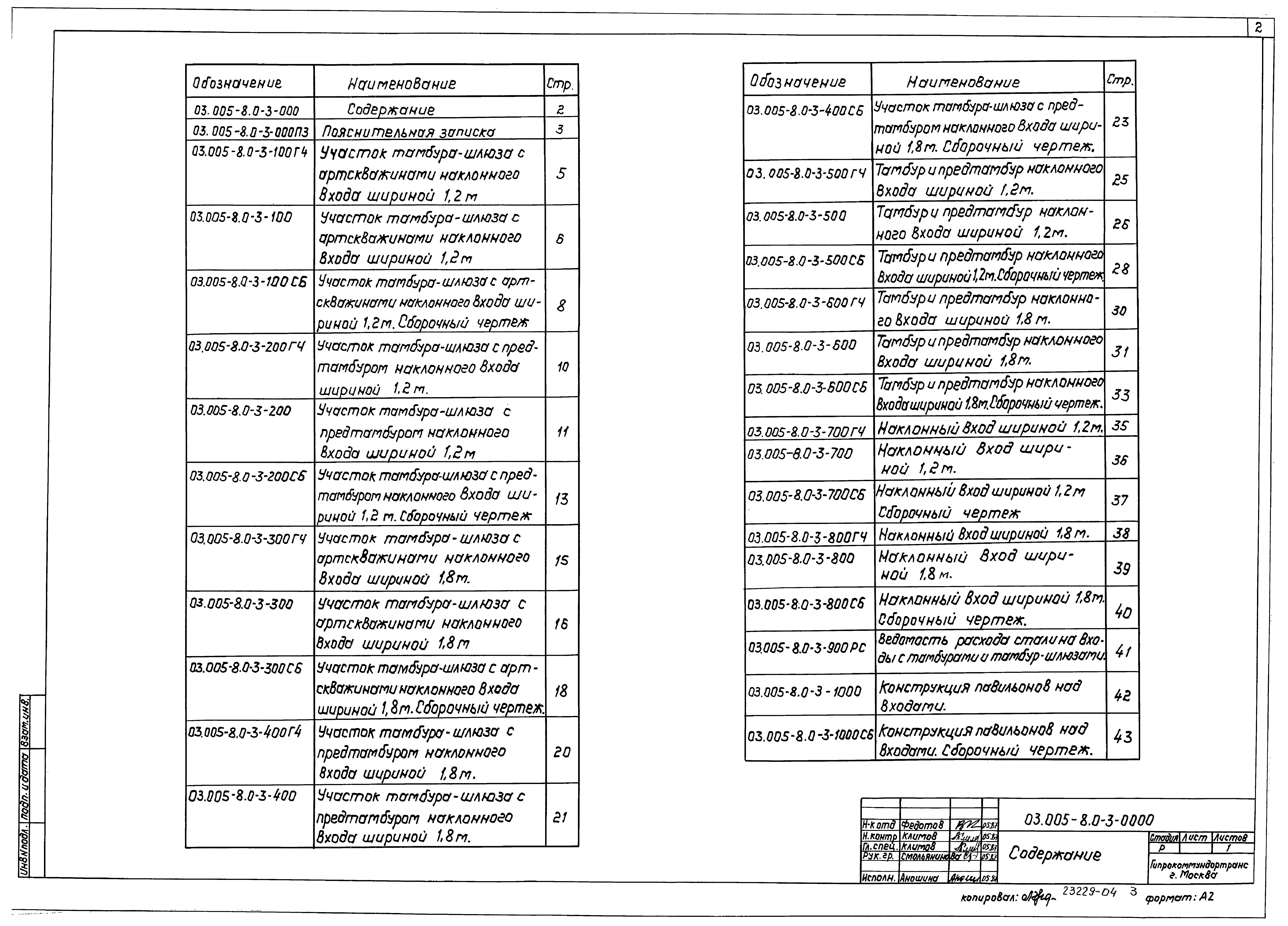

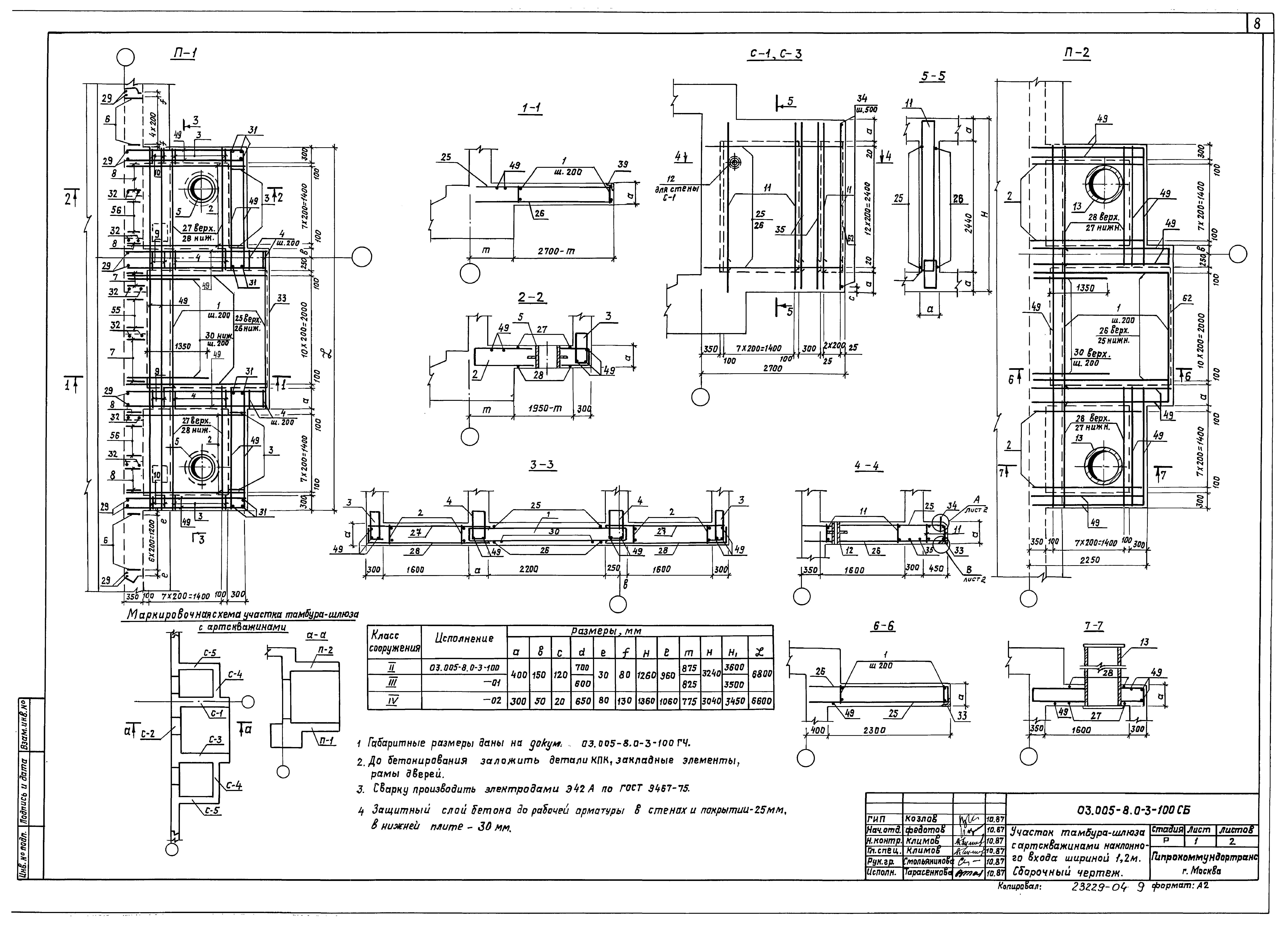

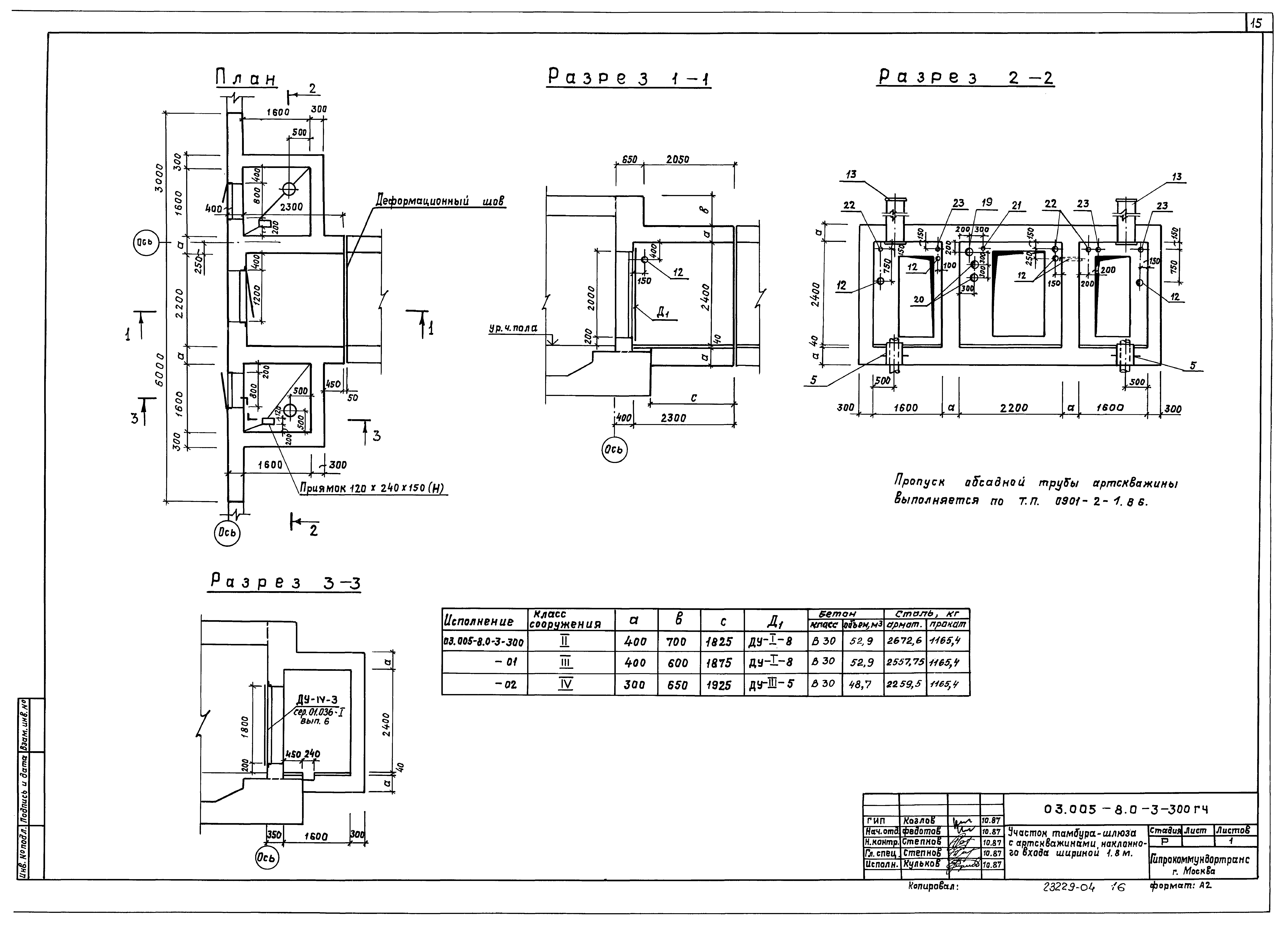

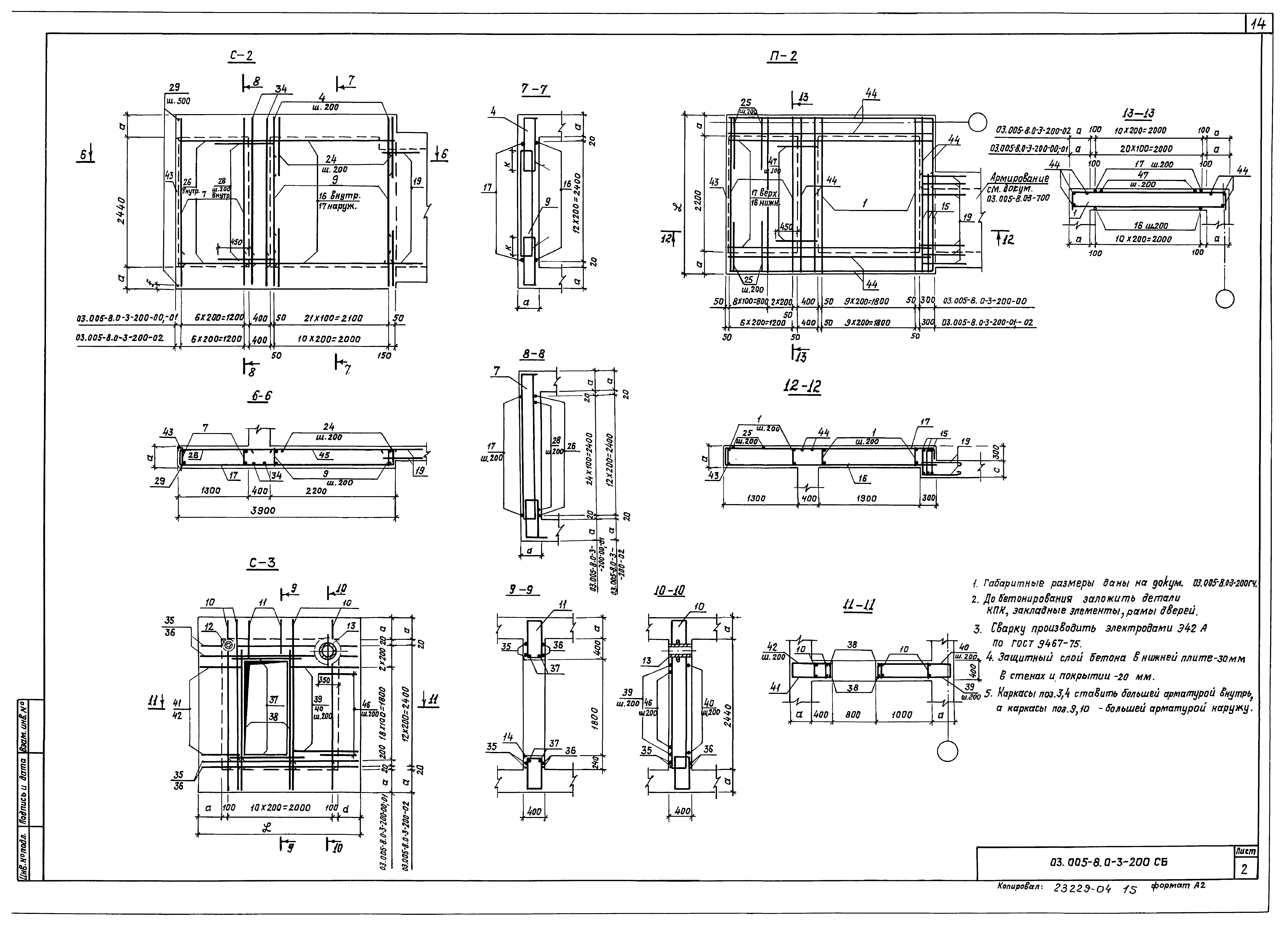

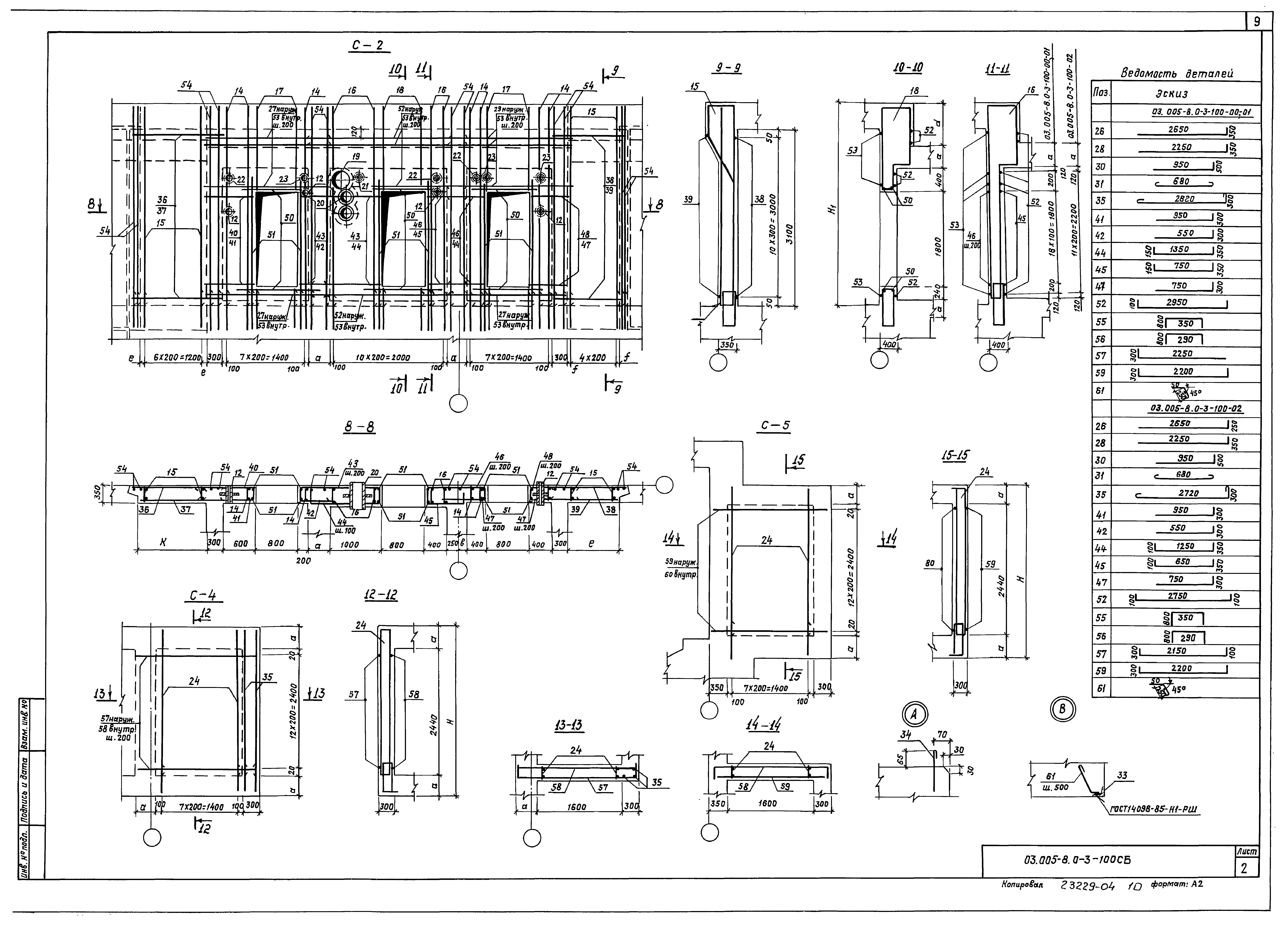

Выпуск 0-3. Конструктивные решения входов с тамбурами, тамбур-шлюзами и павильонами для защитных сооружений в сухих грунтах. Материалы для проектированияОбозначение: | Серия 03.005-8 | Обозначение англ: | Series 03.005-8 | Статус: | не определен законодательством | Название рус.: | Выпуск 0-3. Конструктивные решения входов с тамбурами, тамбур-шлюзами и павильонами для защитных сооружений в сухих грунтах. Материалы для проектирования | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.10.1988 | Оглавление: | 03.005-8.0-3-000 Содержание 03.005-8.0-3-000 ПЗ Пояснительная записка 03.005-8.0-3-100 ГЧ Участок тамбура-шлюза с артскважинами наклонного входа шириной 1,2 м 03.005-8.0-3-100 Участок тамбура-шлюза с артскважинами наклонного входа шириной 1,2 м 03.005-8.0-3-100 СБ Участок тамбура-шлюза с артскважинами наклонного входа шириной 1,2 м. Сборочный чертеж 03.005-8.0-3-200 ГЧ Участок тамбура-шлюза с предтамбуром наклонного входа шириной 1,2 м 03.005-8.0-3-200 Участок тамбура-шлюза с предтамбуром наклонного входа шириной 1,2 м 03.005-8.0-3-200 СБ Участок тамбура-шлюза с предтамбуром наклонного входа шириной 1,2 м. Сборочный чертеж 03.005-8.0-3-300 ГЧ Участок тамбура-шлюза с артскважинами наклонного входа шириной 1,8 м 03.005-8.0-3-300 Участок тамбура-шлюза с артскважинами наклонного входа шириной 1,8 м 03.005-8.0-3-300 СБ Участок тамбура-шлюза с артскважинами наклонного входа шириной 1,8 м. Сборочный чертеж 03.005-8.0-3-400 ГЧ Участок тамбура-шлюза с предтамбуром наклонного входа шириной 1,8 м 03.005-8.0-3-400 Участок тамбура-шлюза с предтамбуром наклонного входа шириной 1,8 м 03.005-8.0-3-400 СБ Участок тамбура-шлюза с предтамбуром наклонного входа шириной 1,8 м. Сборочный чертеж 03.005-8.0-3-500 ГЧ Тамбур и предтамбур наклонного входа шириной 1,2 м 03.005-8.0-3-500 Тамбур и предтамбур наклонного входа шириной 1,2 м 03.005-8.0-3-500 СБ Тамбур и предтамбур наклонного входа шириной 1,2 м. Сборочный чертеж 03.005-8.0-3-600 ГЧ Тамбур и предтамбур наклонного входа шириной 1,8 м 03.005-8.0-3-600 Тамбур и предтамбур наклонного входа шириной 1,8 м 03.005-8.0-3-600 СБ Тамбур и предтамбур наклонного входа шириной 1,8 м. Сборочный чертеж 03.005-8.0-3-700 ГЧ Наклонный вход шириной 1,2 м 03.005-8.0-3-700 Наклонный вход шириной 1,2 м 03.005-8.0-3-700 СБ Наклонный вход шириной 1,2 м. Сборочный чертеж 03.005-8.0-3-800 ГЧ Наклонный вход шириной 1,8 м 03.005-8.0-3-800 Наклонный вход шириной 1,8 м 03.005-8.0-3-800 СБ Наклонный вход шириной 1,8 м. Сборочный чертеж 03.005-8.0-3-900 РС Ведомость расхода стали на входы с тамбурами и тамбур-шлюзами 03.005-8.0-3-1000 Конструкция павильонов над входами 03.005-8.0-3-1000 СБ Конструкция павильонов над входами. Сборочный чертеж | Разработан: | Гипрокоммундортранс
| Утверждён: | 06.05.1988 Управление НГО СССР (31)
| Расположен в: |
|
![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/0.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/1.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/2.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/3.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/4.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/5.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/6.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/7.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/8.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/9.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/10.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/11.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/12.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/13.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/14.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/15.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/16.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/17.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/18.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/19.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/20.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/21.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/22.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/23.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/24.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/25.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/26.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/27.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/28.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/29.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/30.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/31.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/32.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/33.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/34.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/35.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/36.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/37.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/38.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/39.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/40.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/41.gif) ![Серия 03.005-8](../../../Data2/1/4293817/4293817589.files/42.gif)
|
