Скачать Типовой проект 902-1-59 Альбом XII. Электрооборудование, автоматизация и технологический контроль. Чертежи монтажной зоны

Дата актуализации: 10.08.2017

Типовой проект 902-1-59

Альбом XII. Электрооборудование, автоматизация и технологический контроль. Чертежи монтажной зоны

Обозначение: Типовой проект 902-1-59
Обозначение англ: 902-1-59
Статус:действует
Название рус.:Альбом XII. Электрооборудование, автоматизация и технологический контроль. Чертежи монтажной зоны
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.02.1981

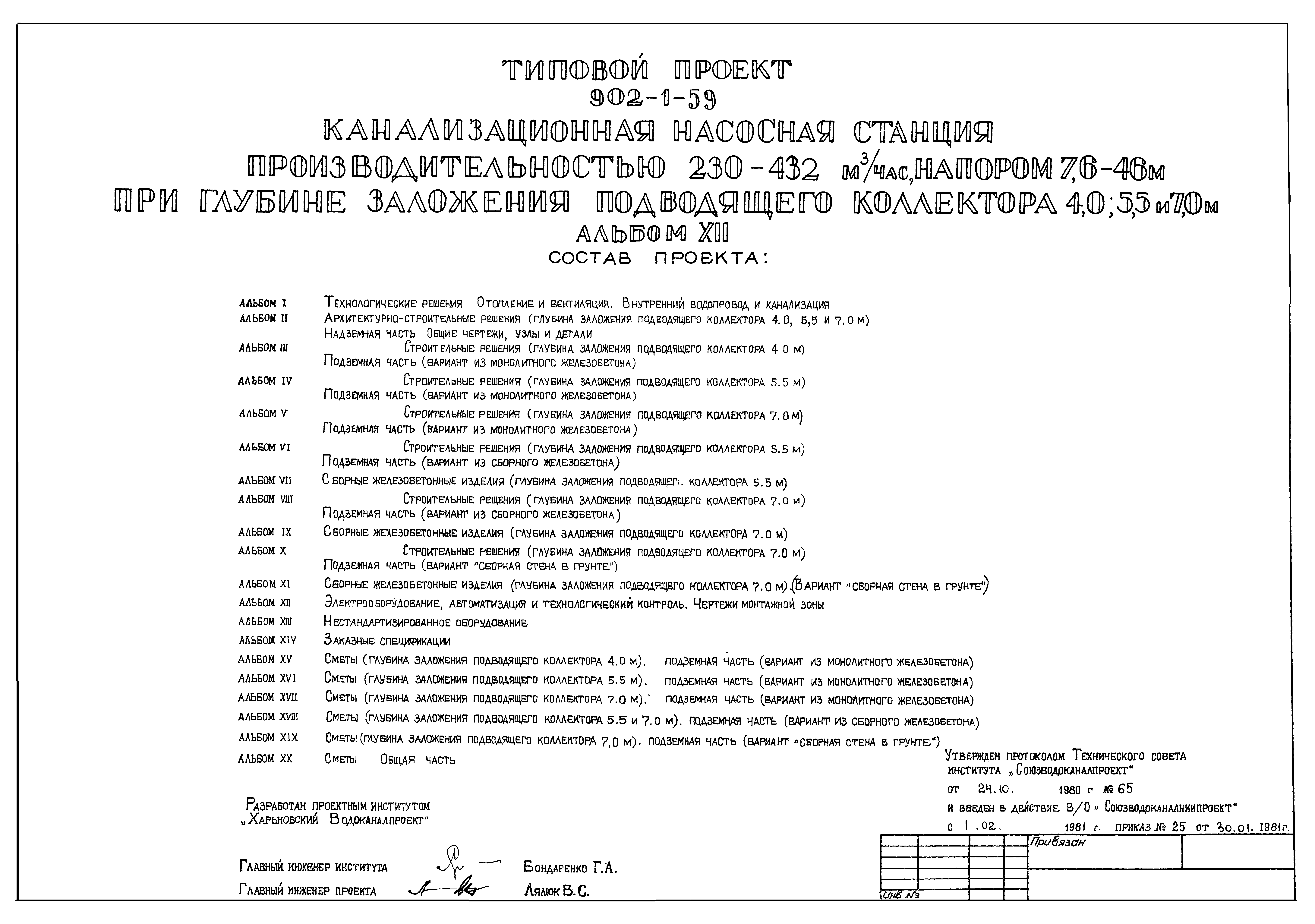

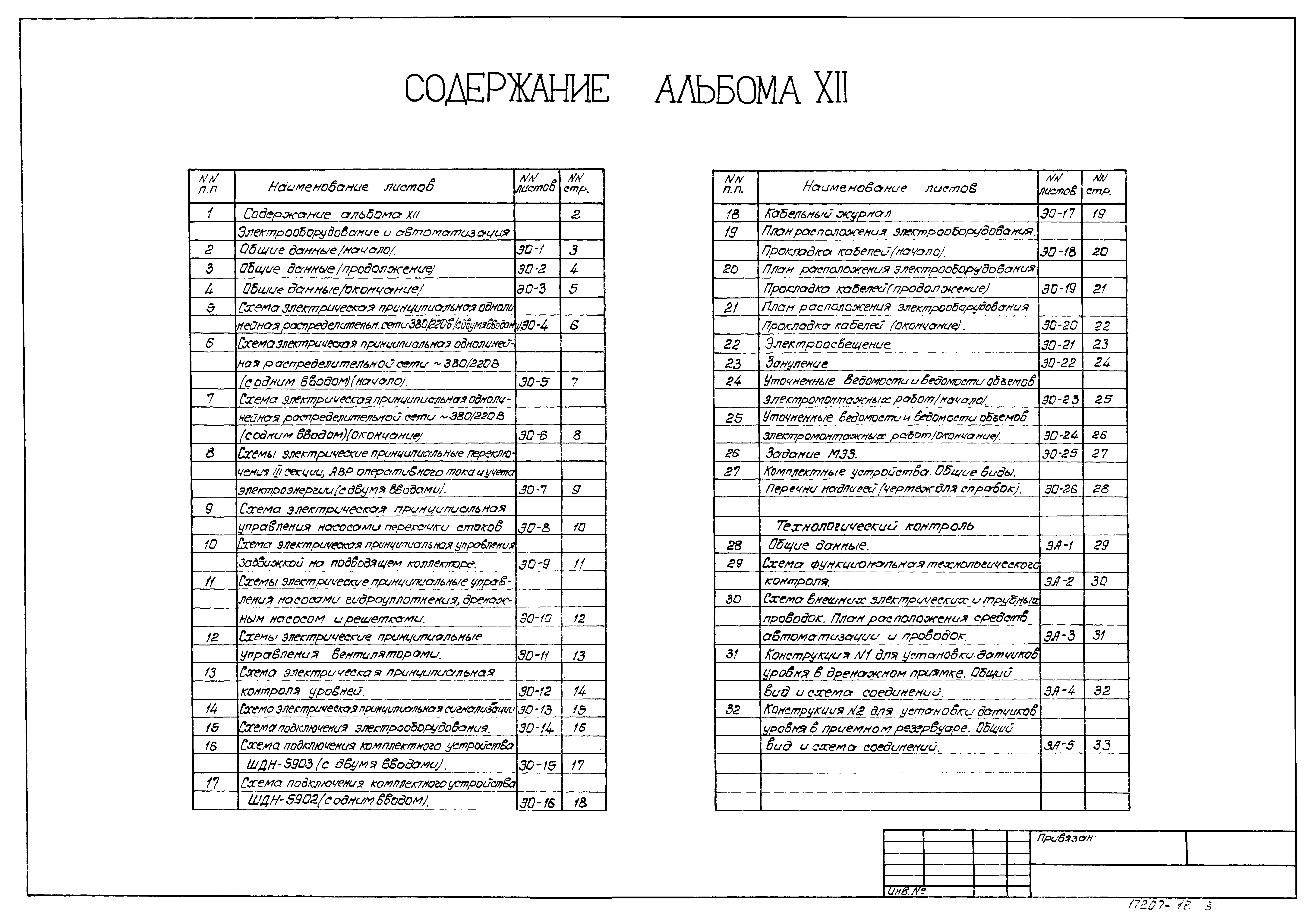

Оглавление:ТП 902-1-59 Содержание альбома ХII
ТП 902-1-59-ЭО Электрооборудование и автоматизация

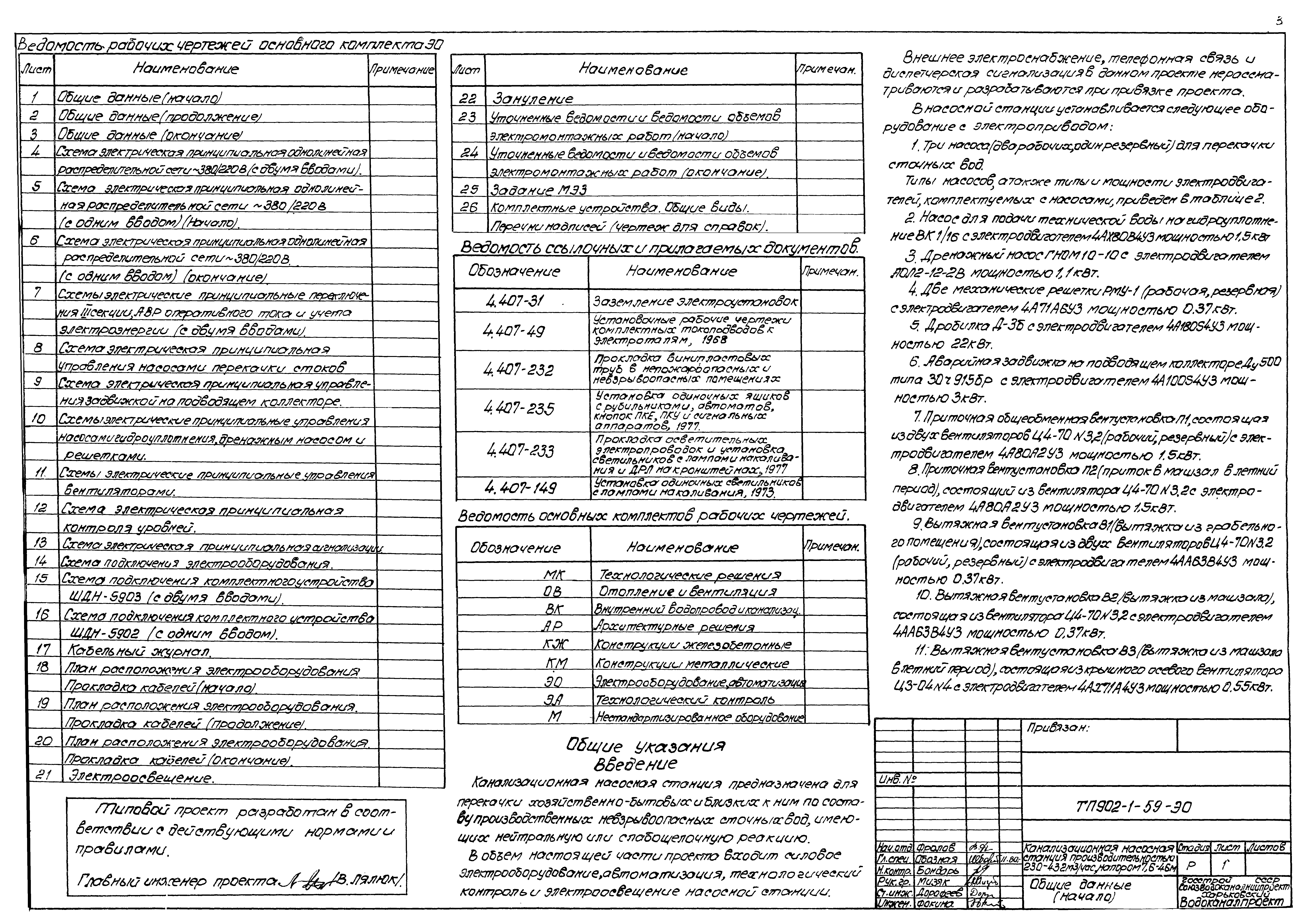

ТП 902-1-59-ЭО-1 Общие данные (начало)

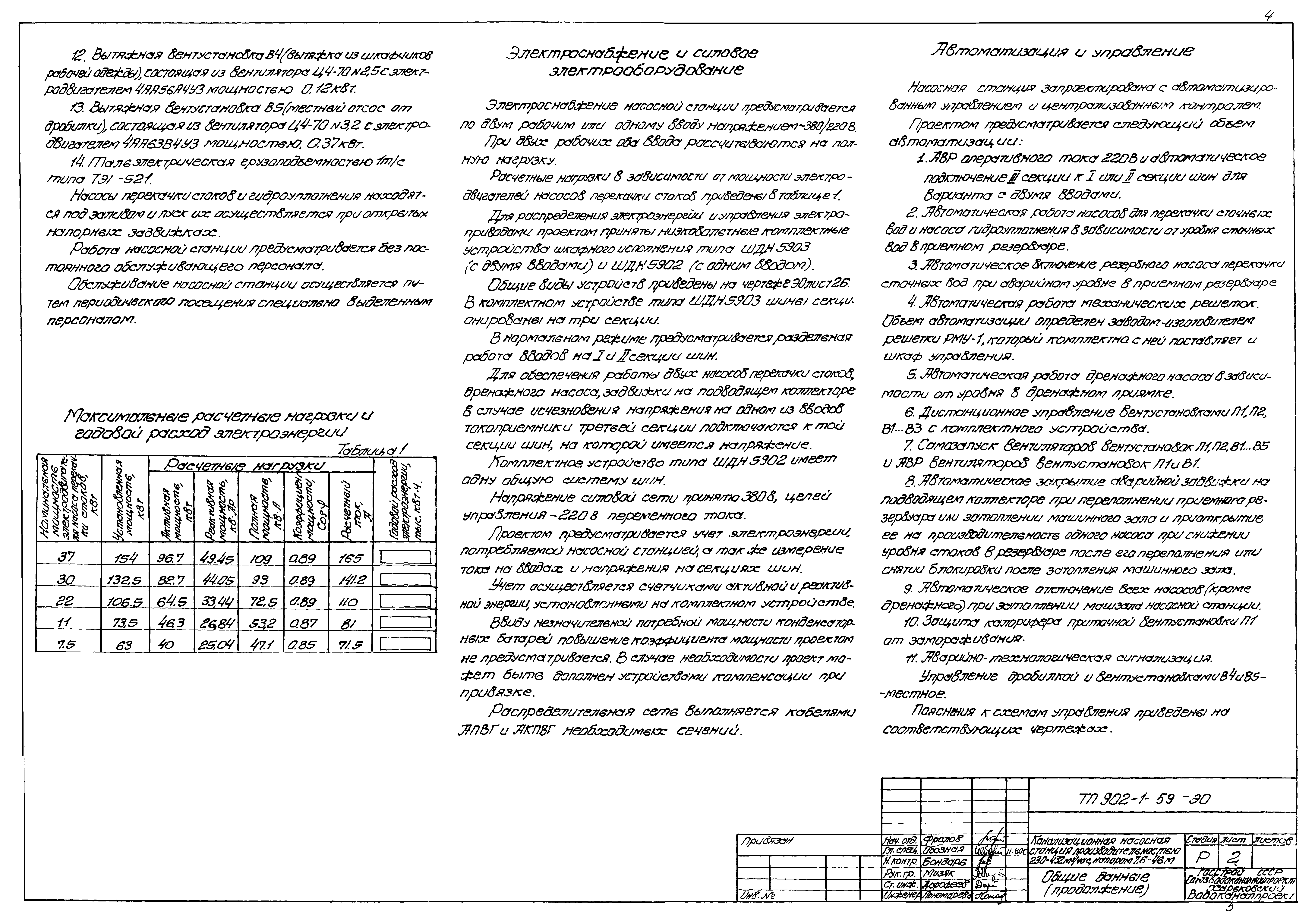

ТП 902-1-59-ЭО-2 Общие данные (продолжение)
ТП 902-1-59-ЭО-3 Общие данные (окончание)

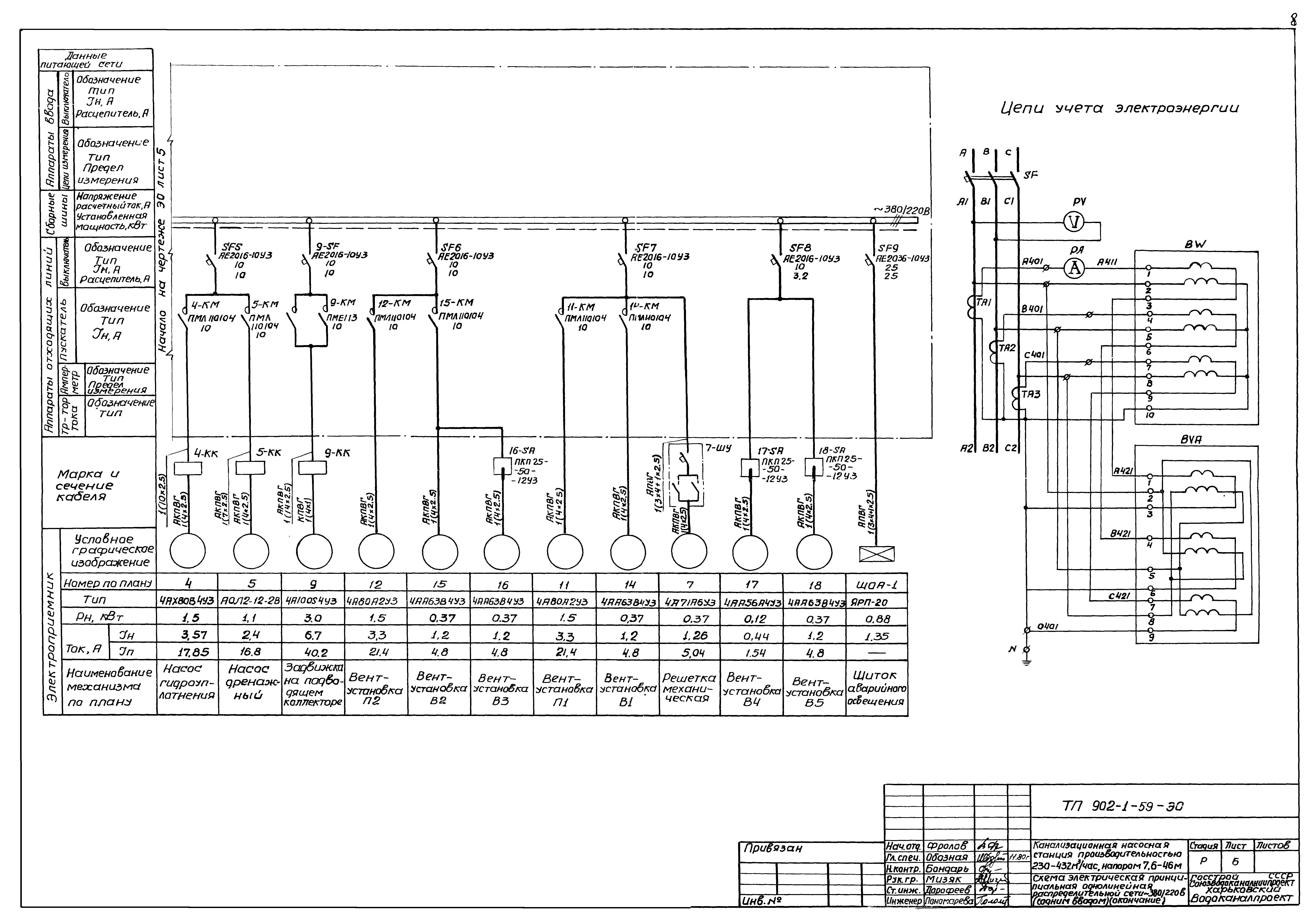

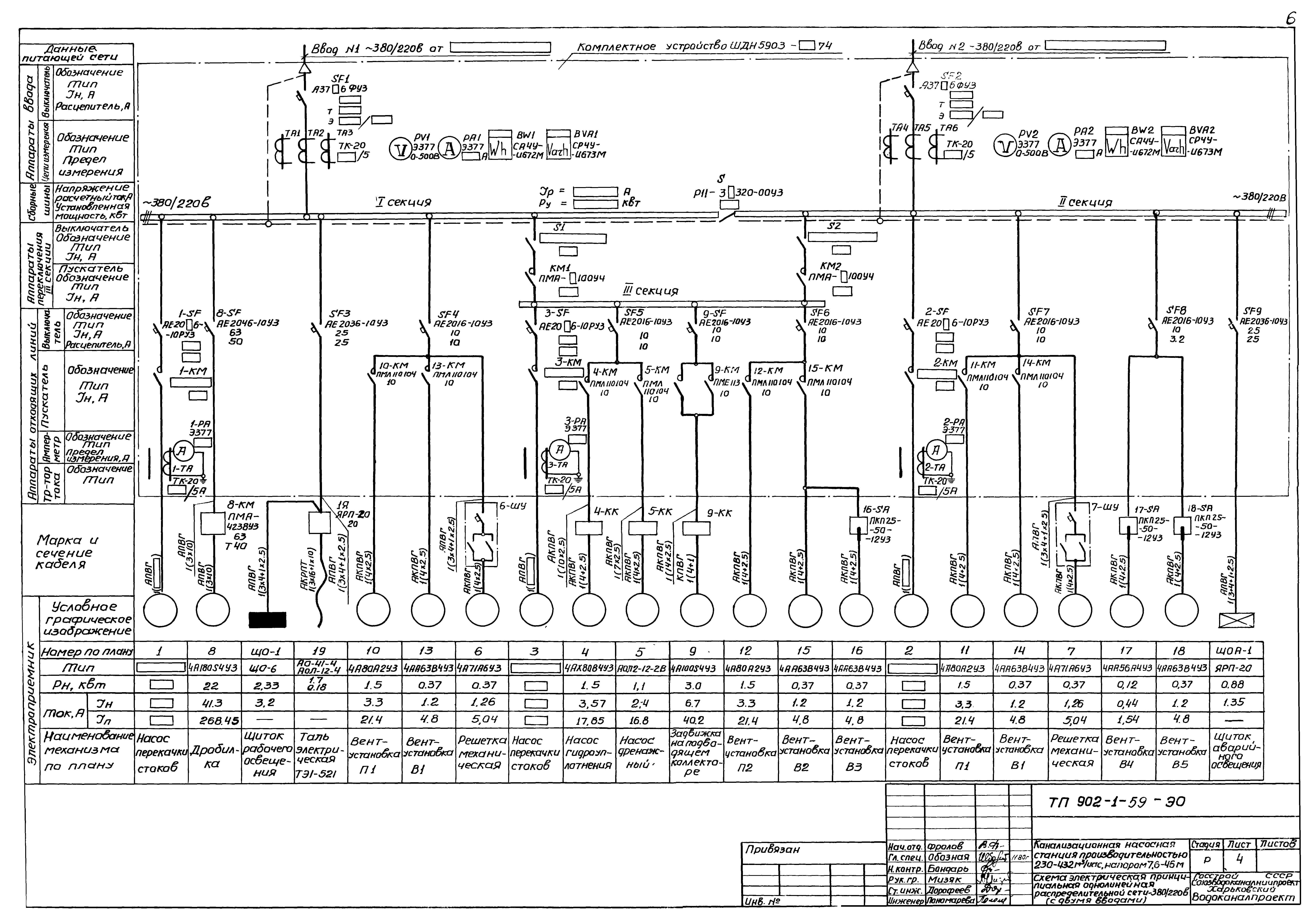

ТП 902-1-59-ЭО-4 Схема электрическая принципиальная однолинейная распределительной сети 380/220 В (с двумя вводами)

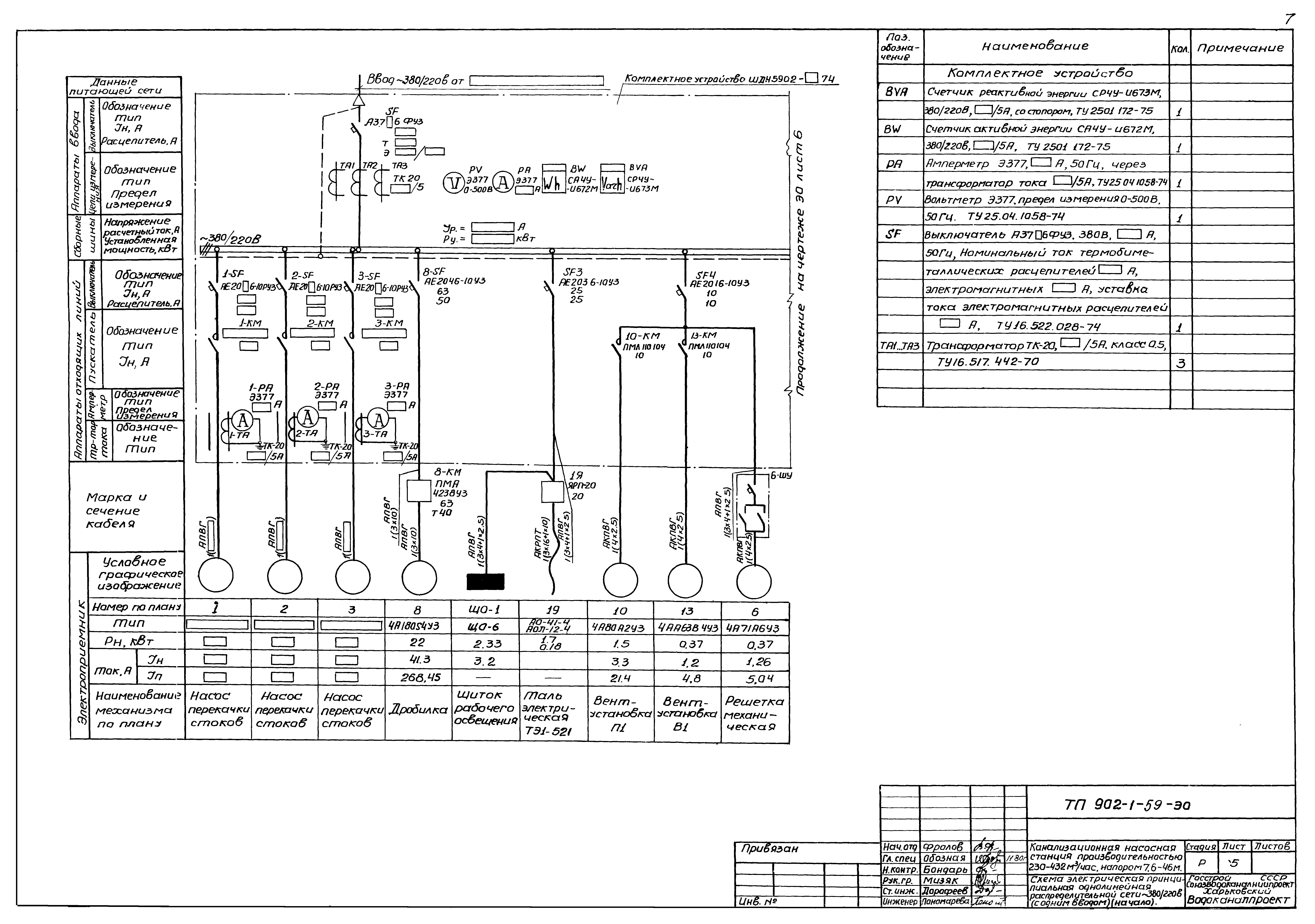

ТП 902-1-59-ЭО-5 Схема электрическая принципиальная однолинейная распределительной сети 380/220 В (с одним вводом) (начало)
ТП 902-1-59-ЭО-6 Схема электрическая принципиальная однолинейная распределительной сети 380/220 В (с одним вводом) (окончание)

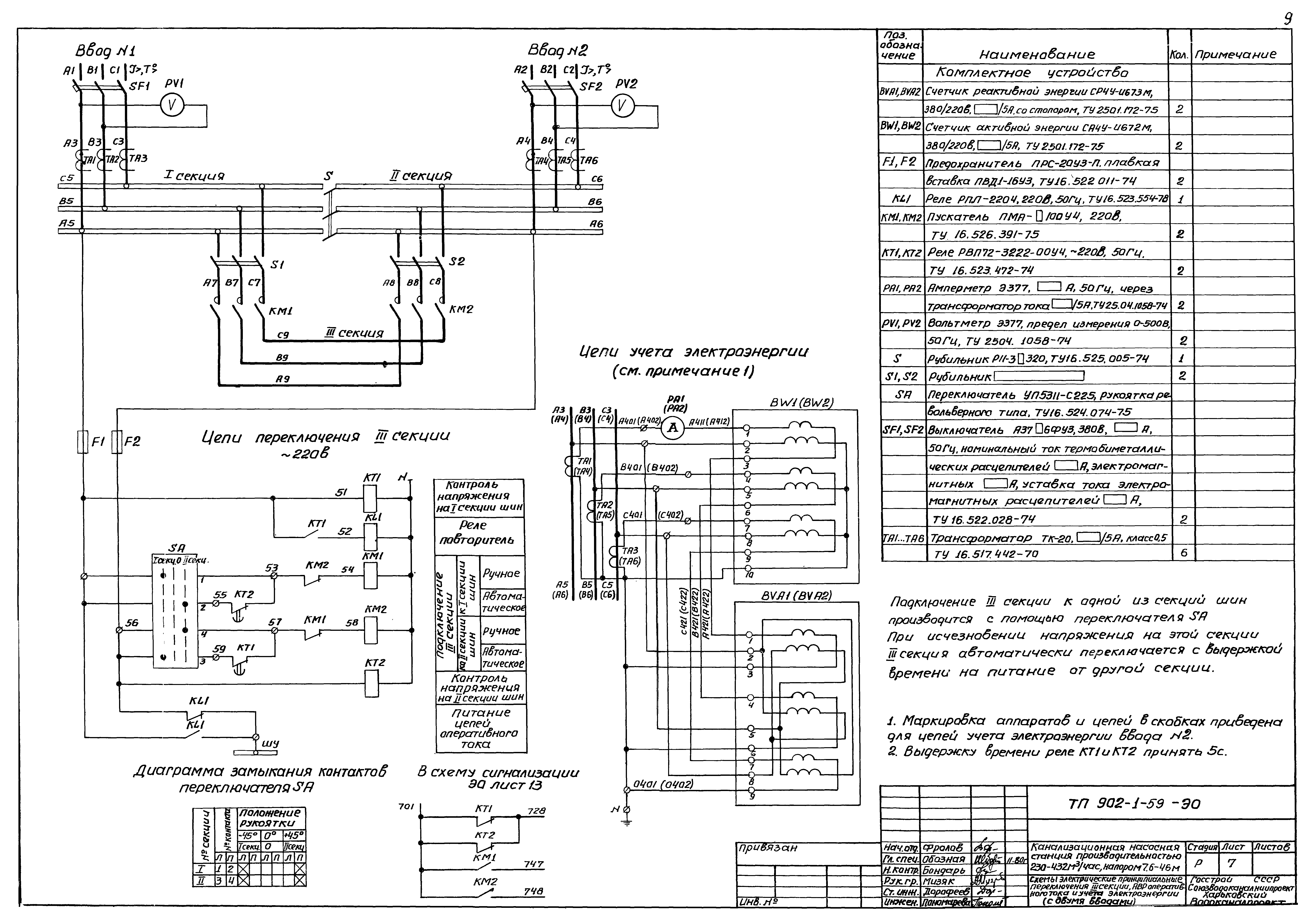

ТП 902-1-59-ЭО-7 Схемы электрические принципиальные переключения 3 секции, АВР оперативного тока и учета электроэнергии (с двумя вводами)

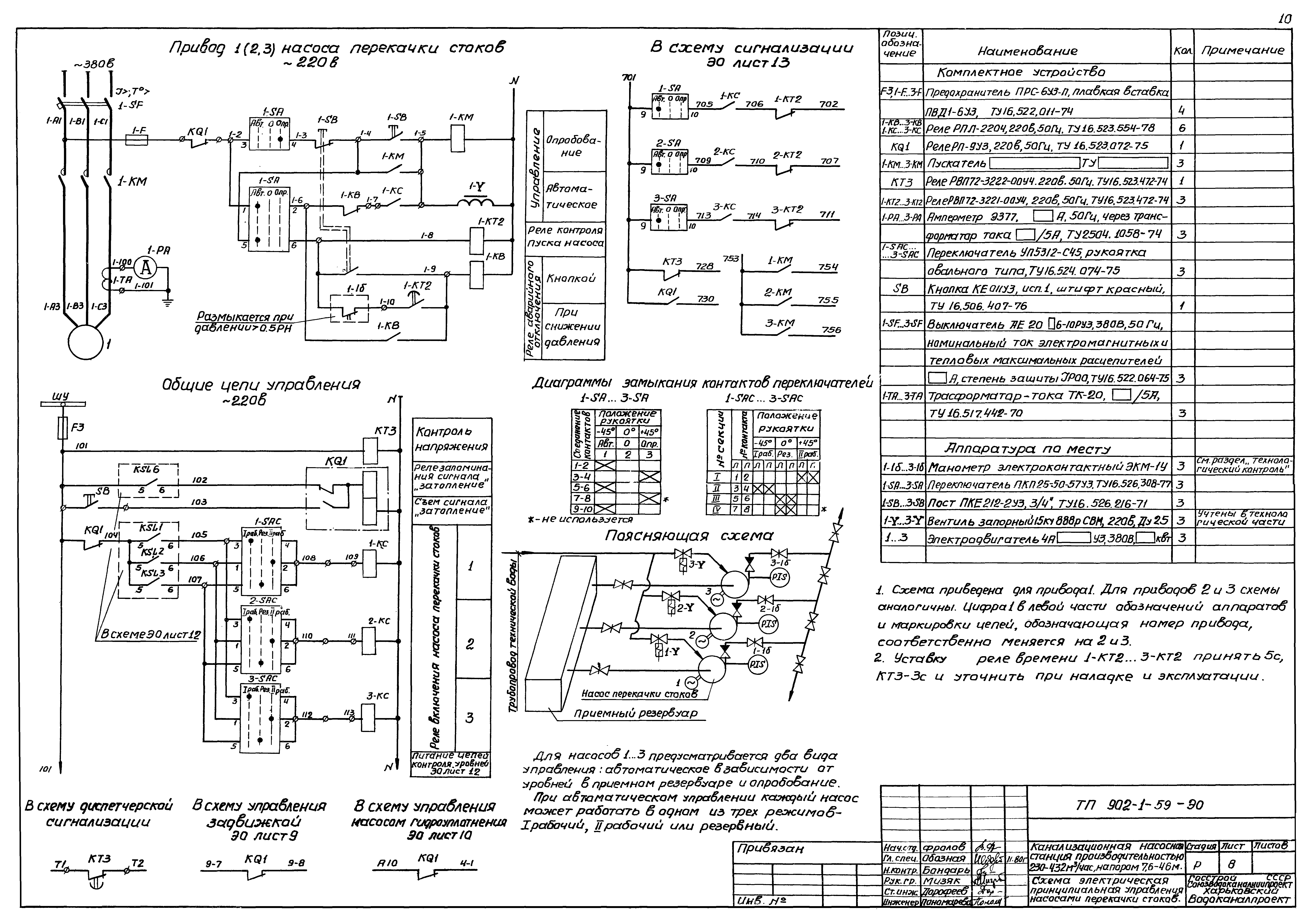

ТП 902-1-59-ЭО-8 Схема электрическая принципиальная управления насосами перекачки стоков

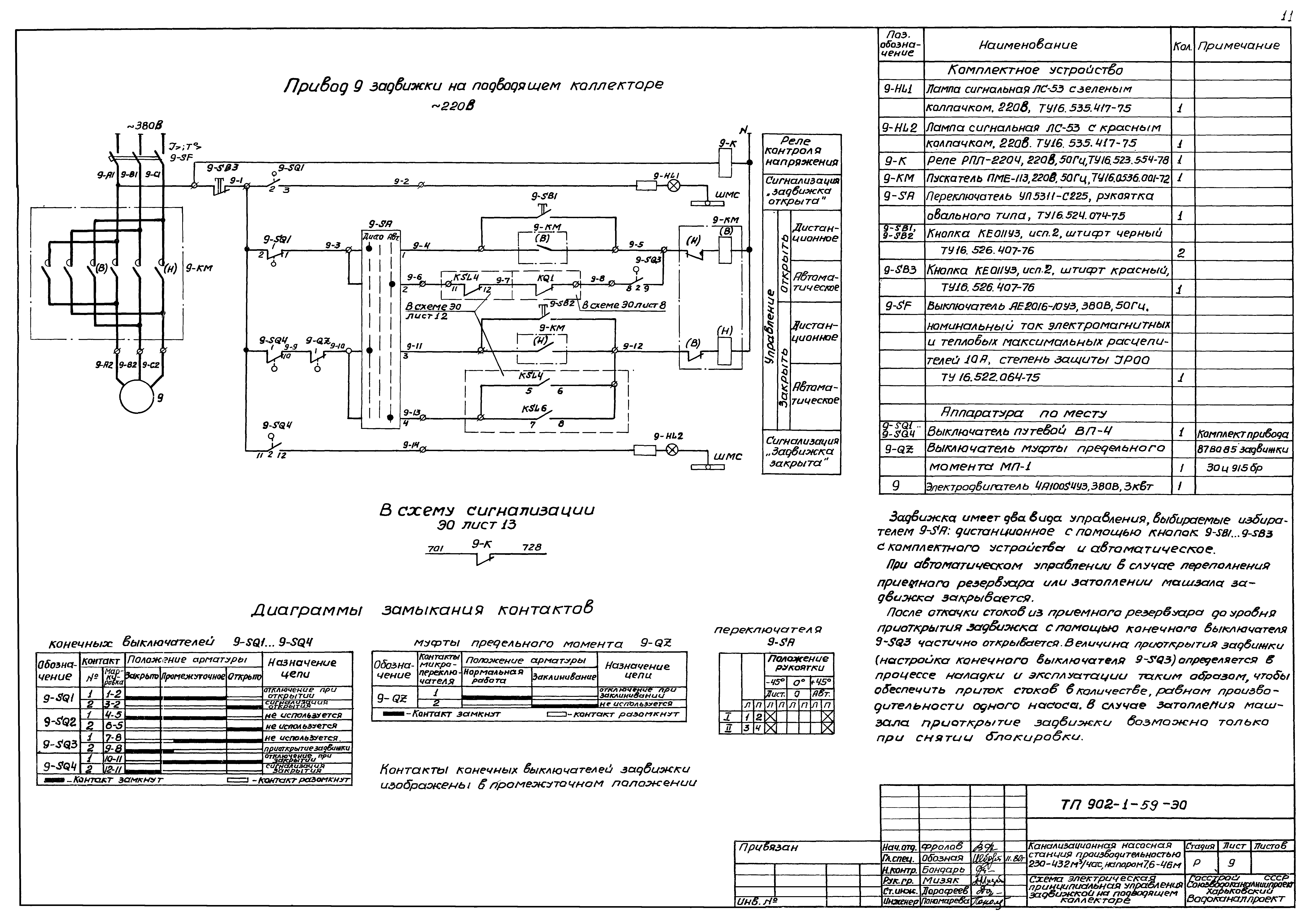

ТП 902-1-59-ЭО-9 Схема электрическая принципиальная управления задвижкой на подводящем коллекторе

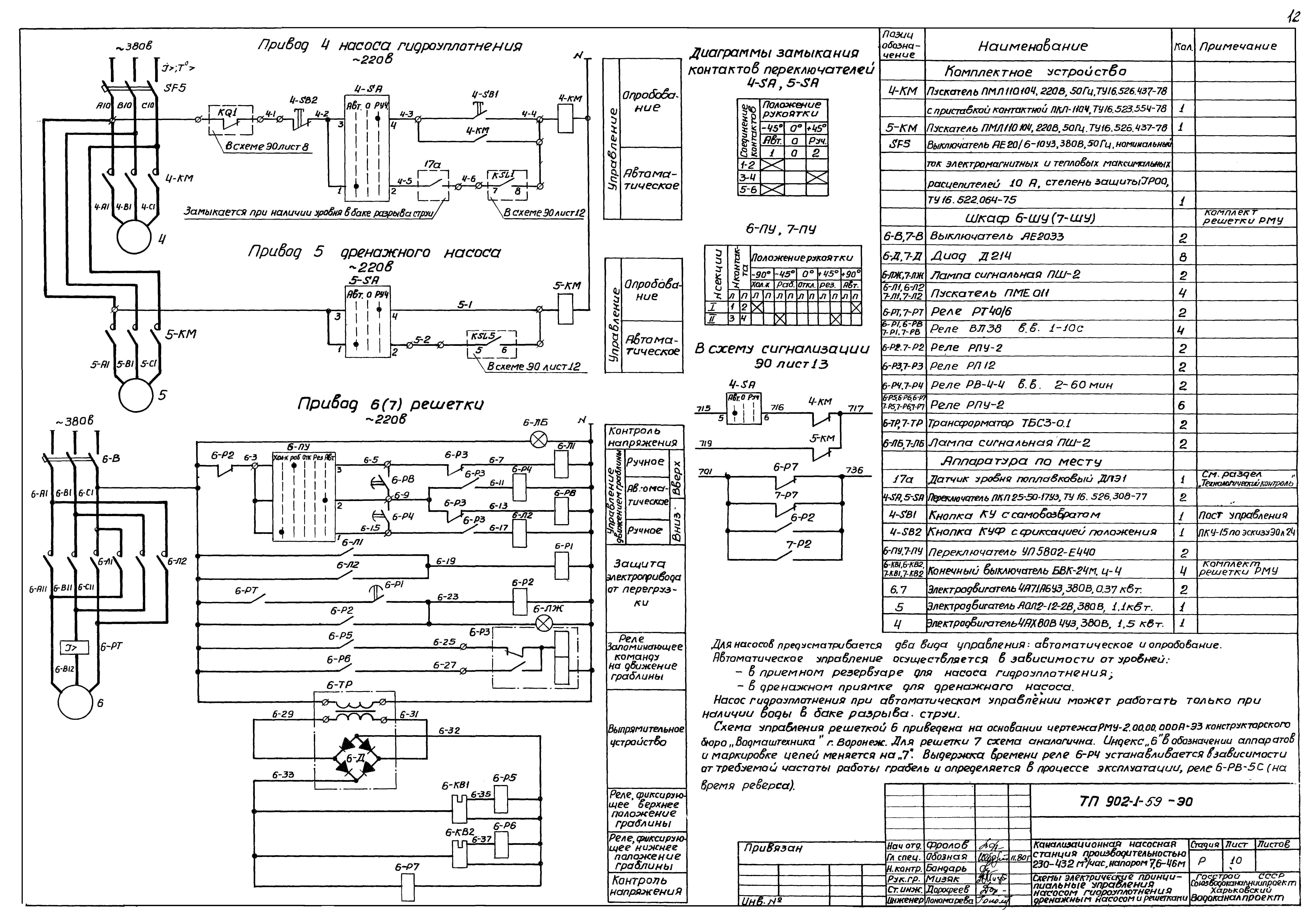

ТП 902-1-59-ЭО-10 Схемы электрические принципиальные управления насосами гидроуплотнения, дренажным насосом и решетками

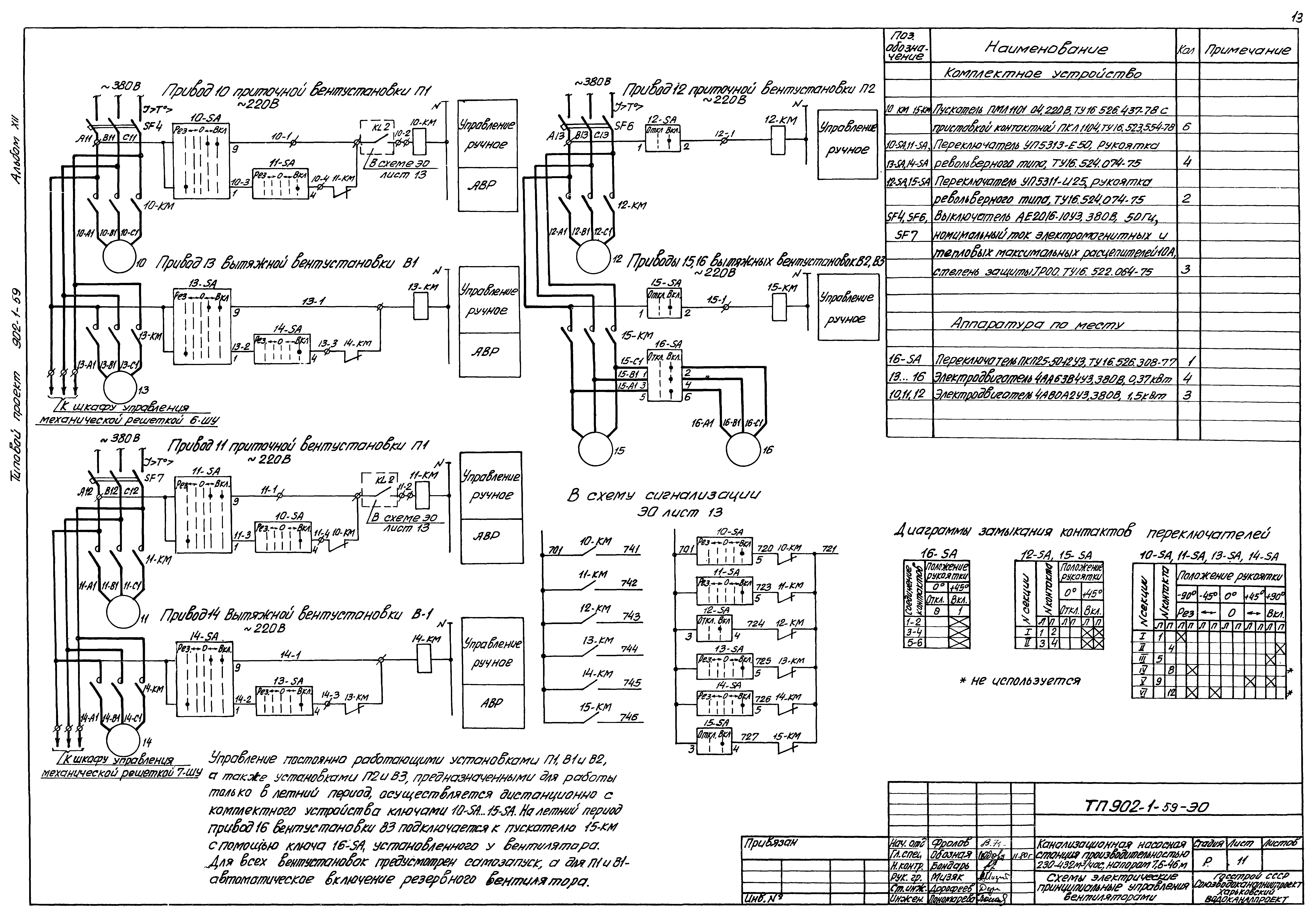

ТП 902-1-59-ЭО-11 Схемы электрические принципиальные управления вентиляторами

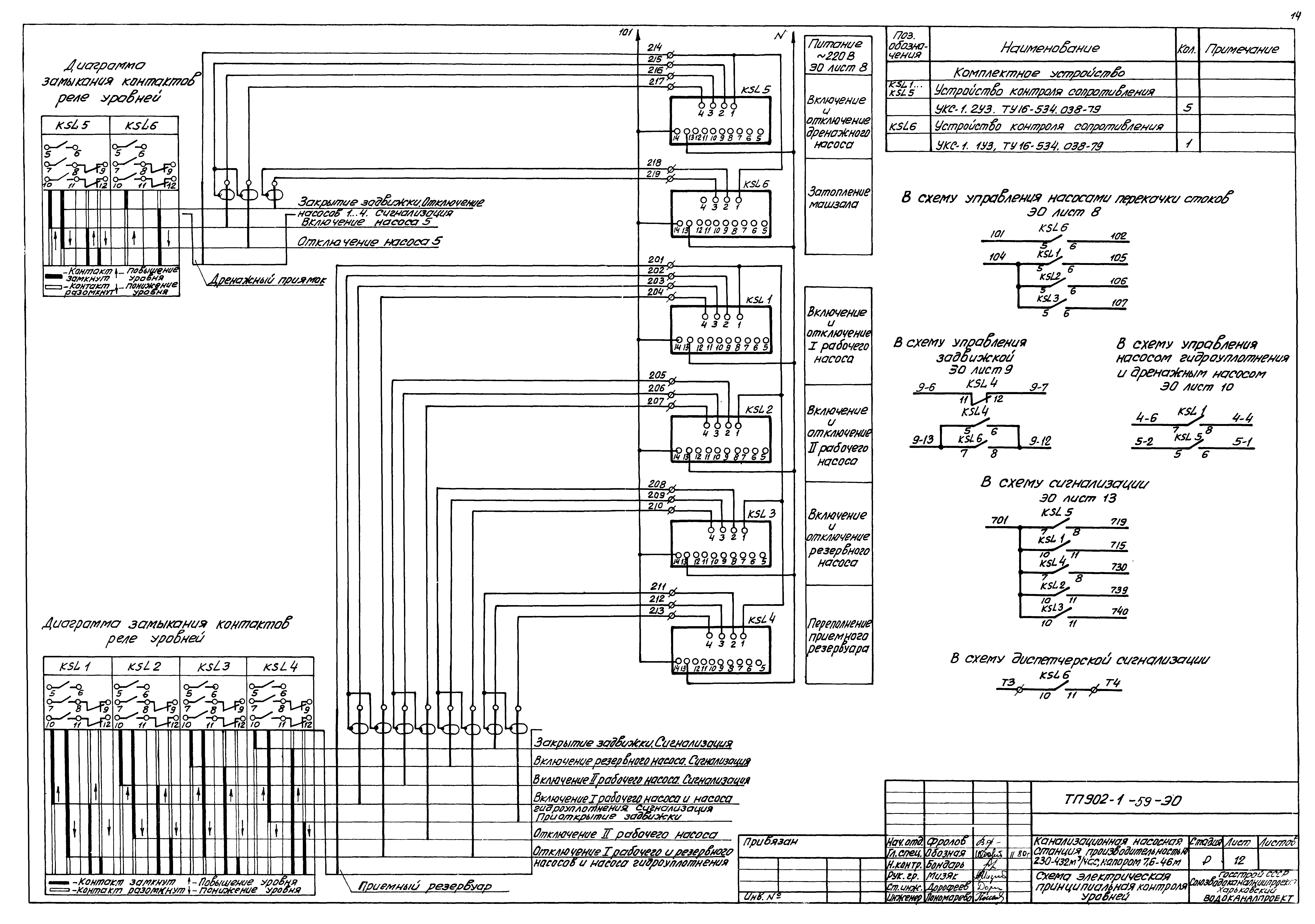

ТП 902-1-59-ЭО-12 Схемы электрические принципиальные контроля уровней

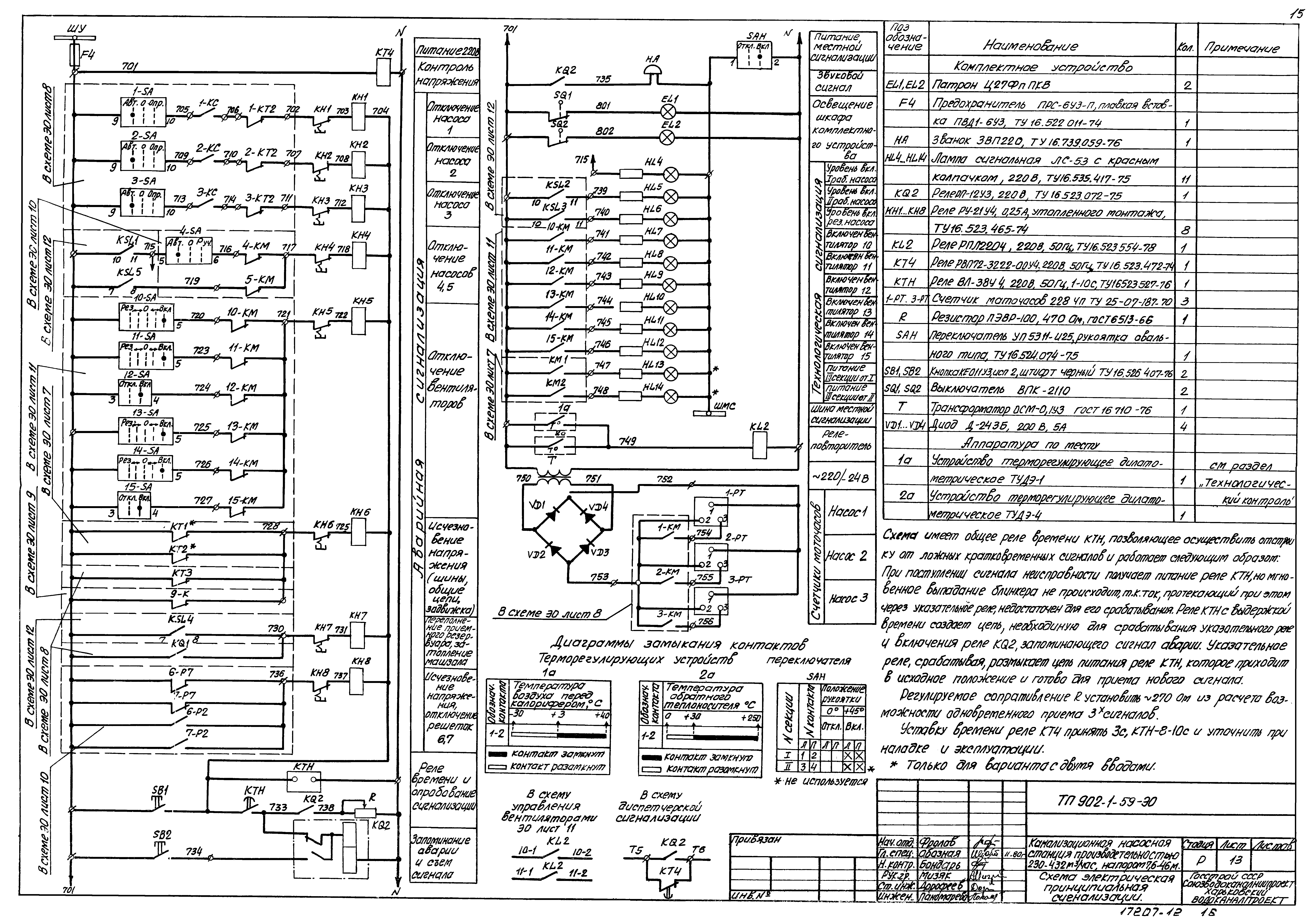

ТП 902-1-59-ЭО-13 Схемы электрические принципиальные сигнализации

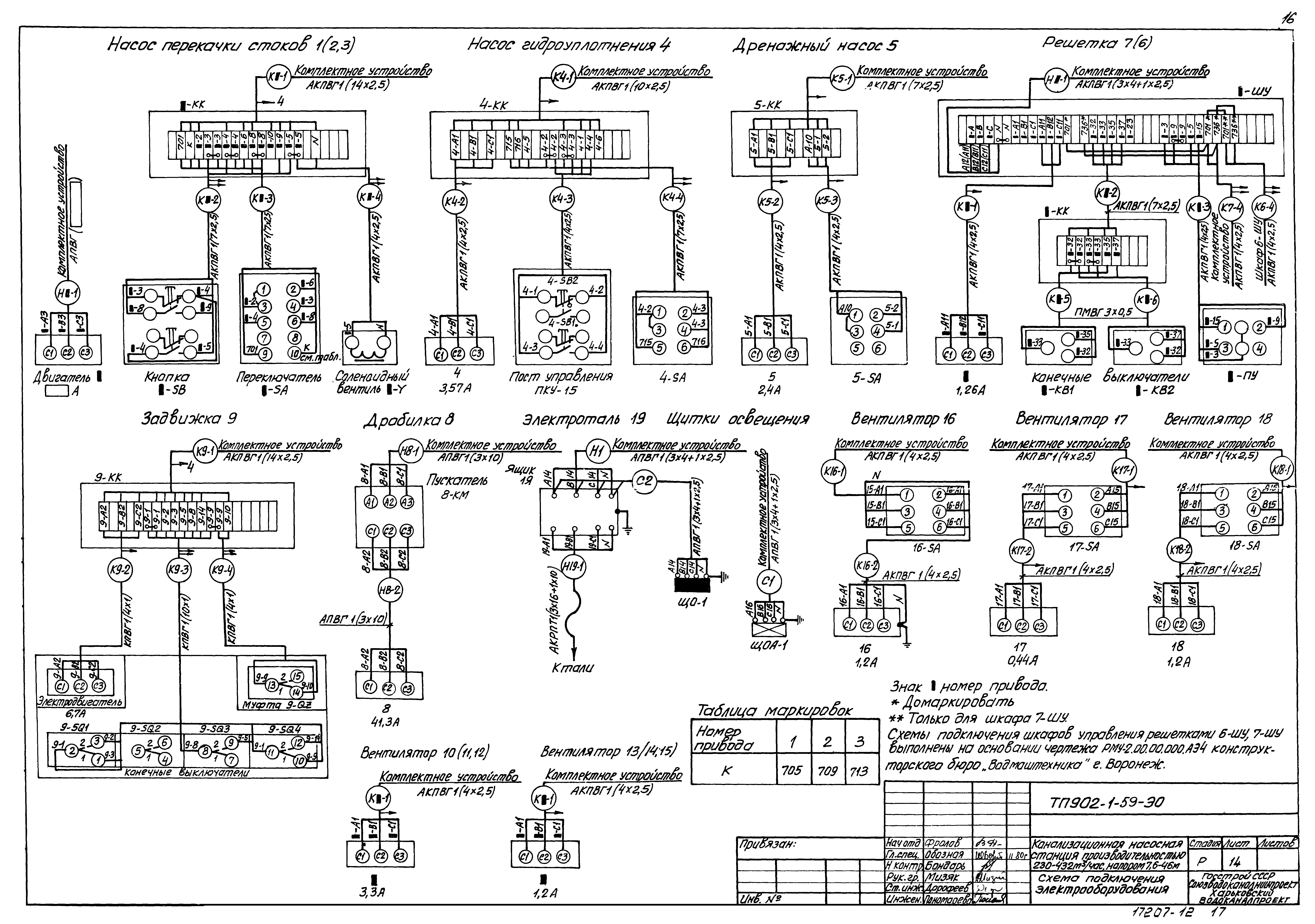

ТП 902-1-59-ЭО-14 Схема подключения электрооборудования

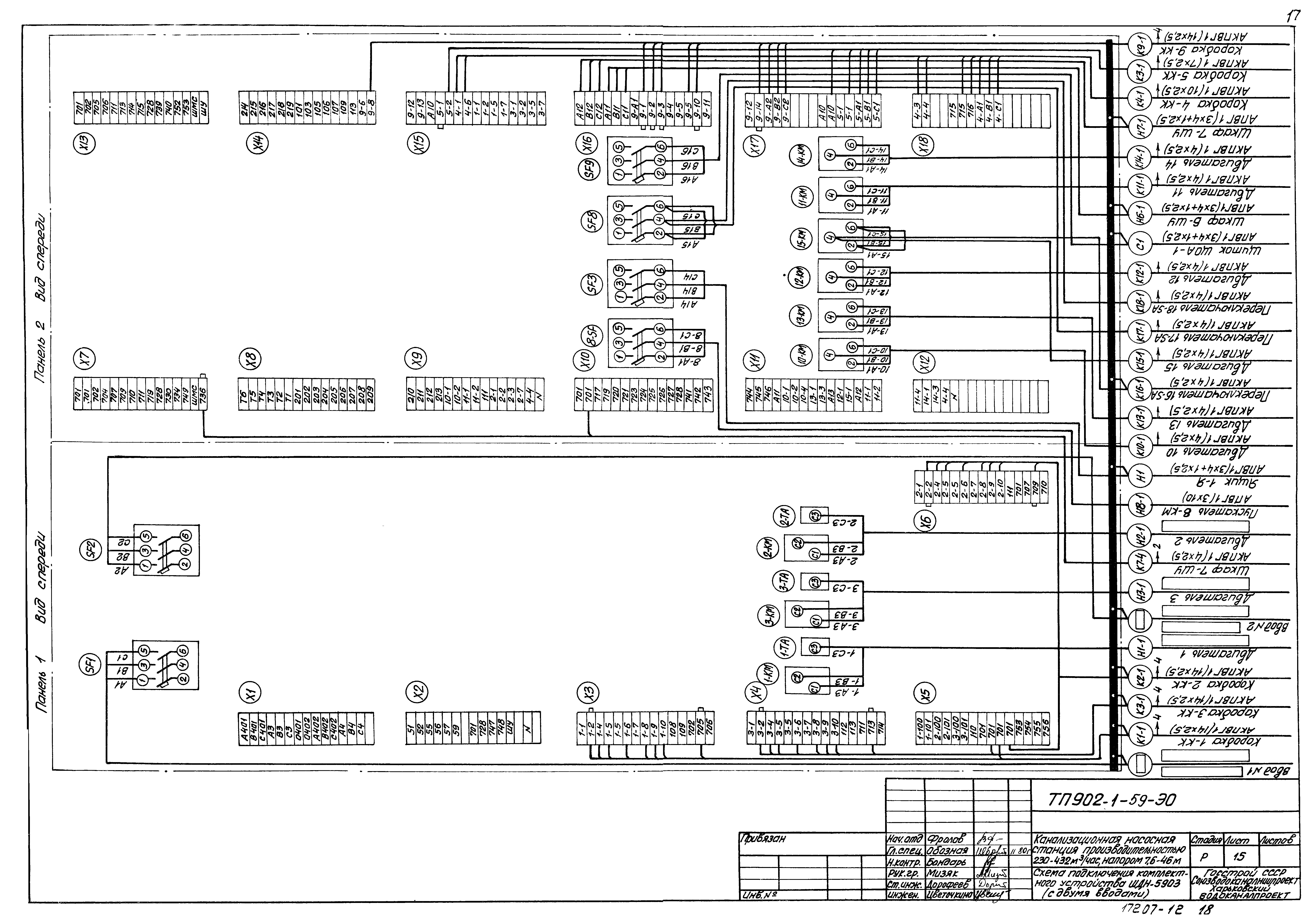

ТП 902-1-59-ЭО-15 Схема подключения комплектного устройства ШДН-5903 (с двумя вводами)

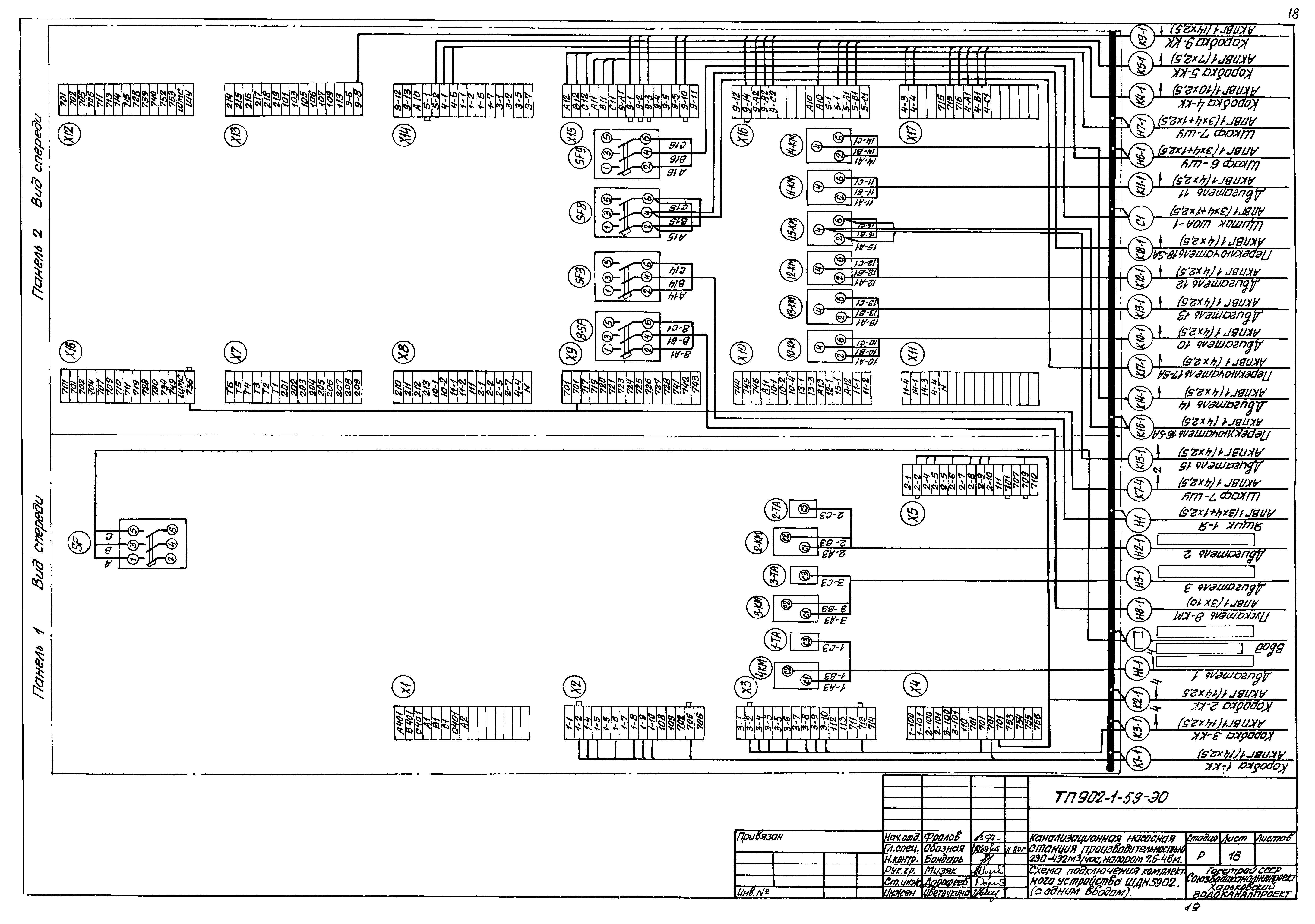

ТП 902-1-59-ЭО-16 Схема подключения комплектного устройства ШДН-5902 (с одним вводом)

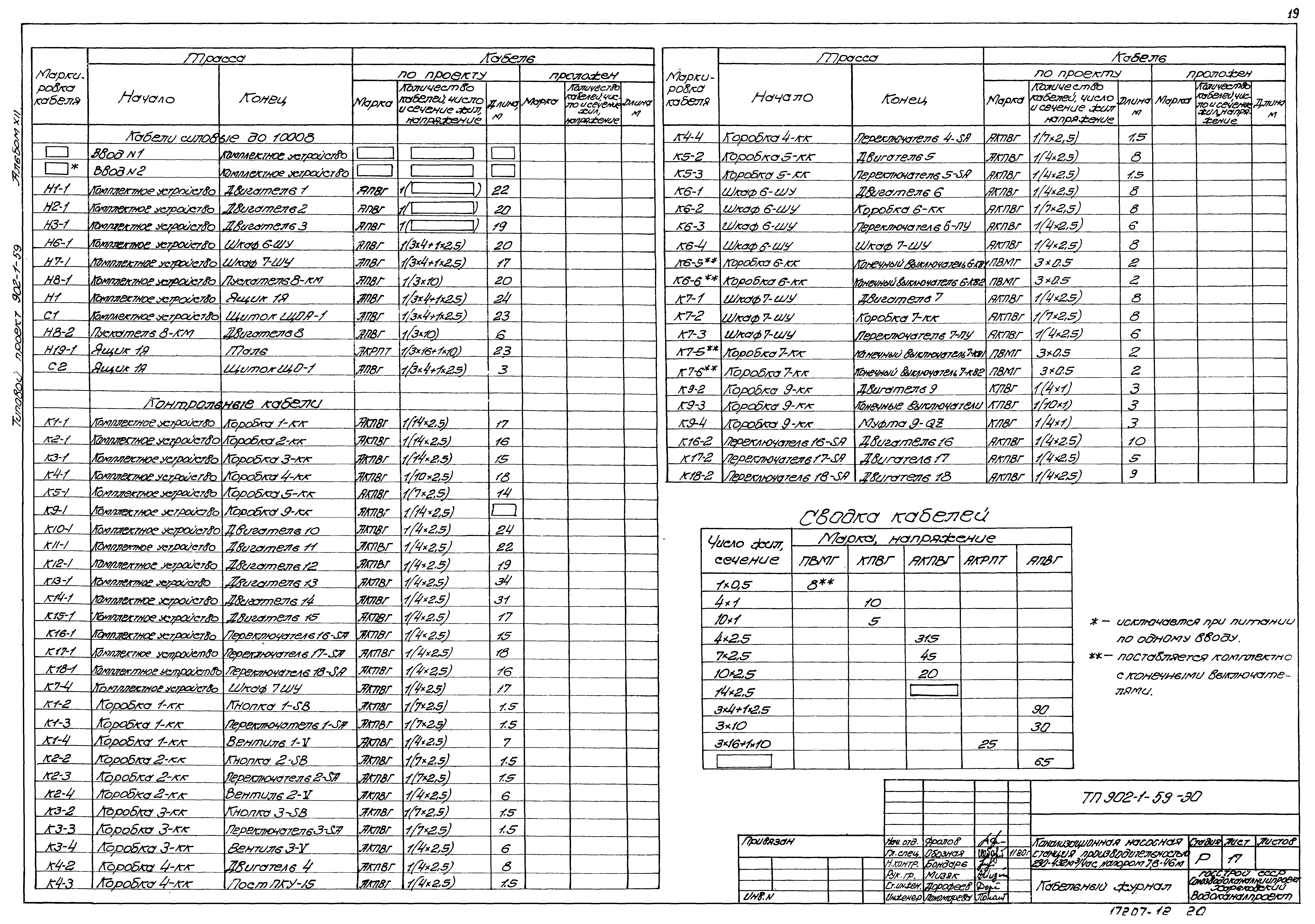

ТП 902-1-59-ЭО-17 Кабельный журнал

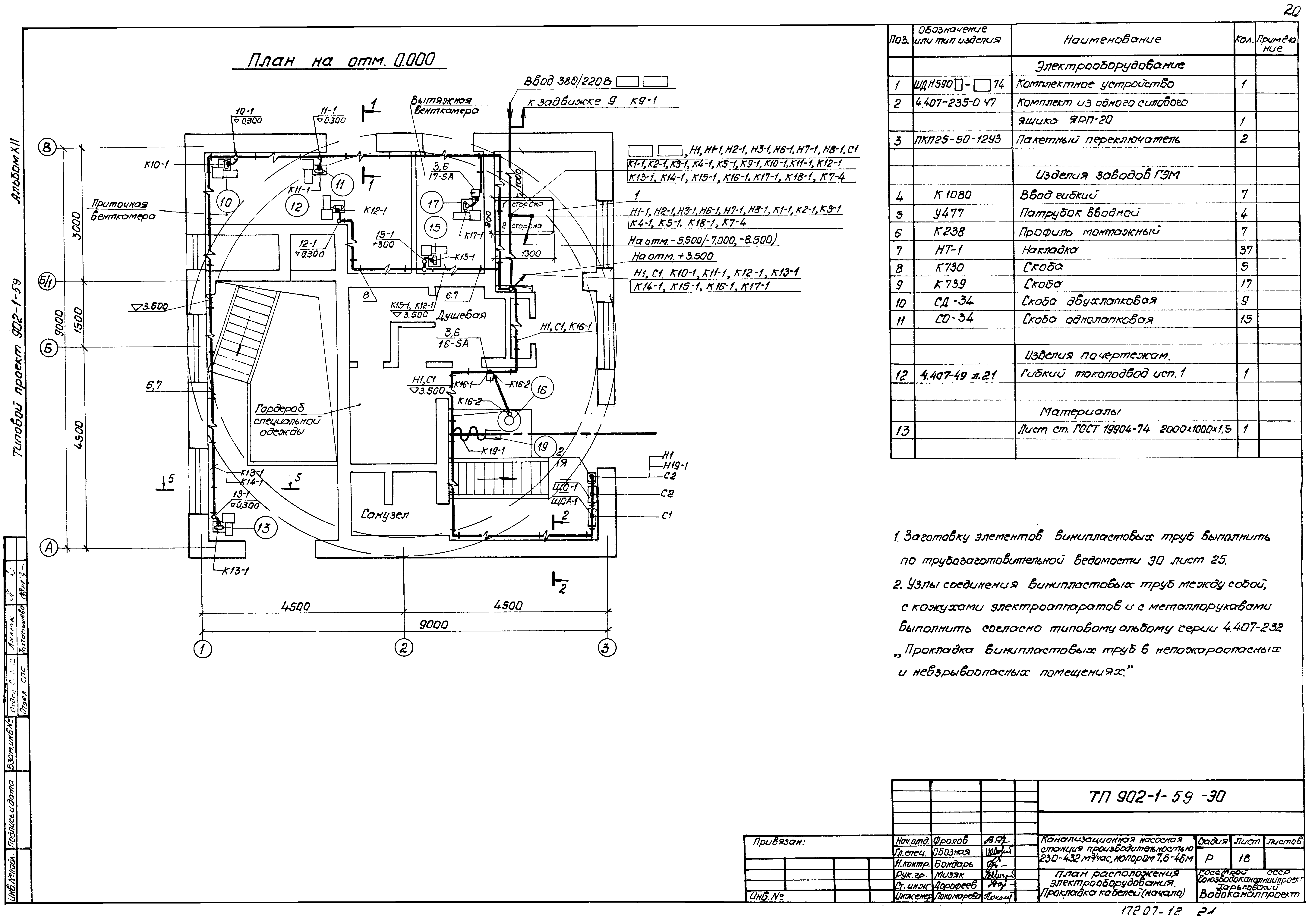

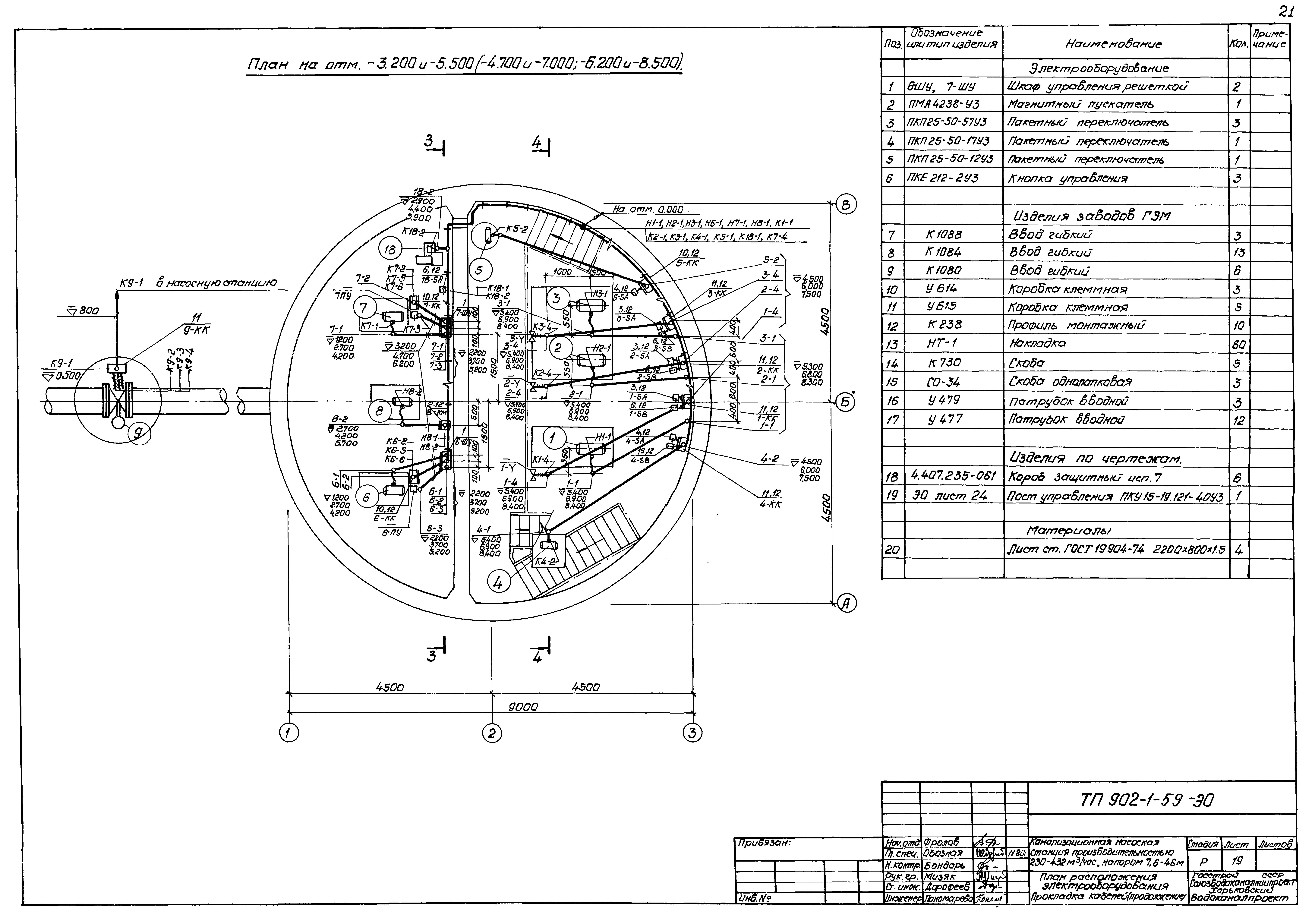

ТП 902-1-59-ЭО-18 План расположения электрооборудования. Прокладка кабелей (начало)
ТП 902-1-59-ЭО-19 План расположения электрооборудования. Прокладка кабелей (продолжение)

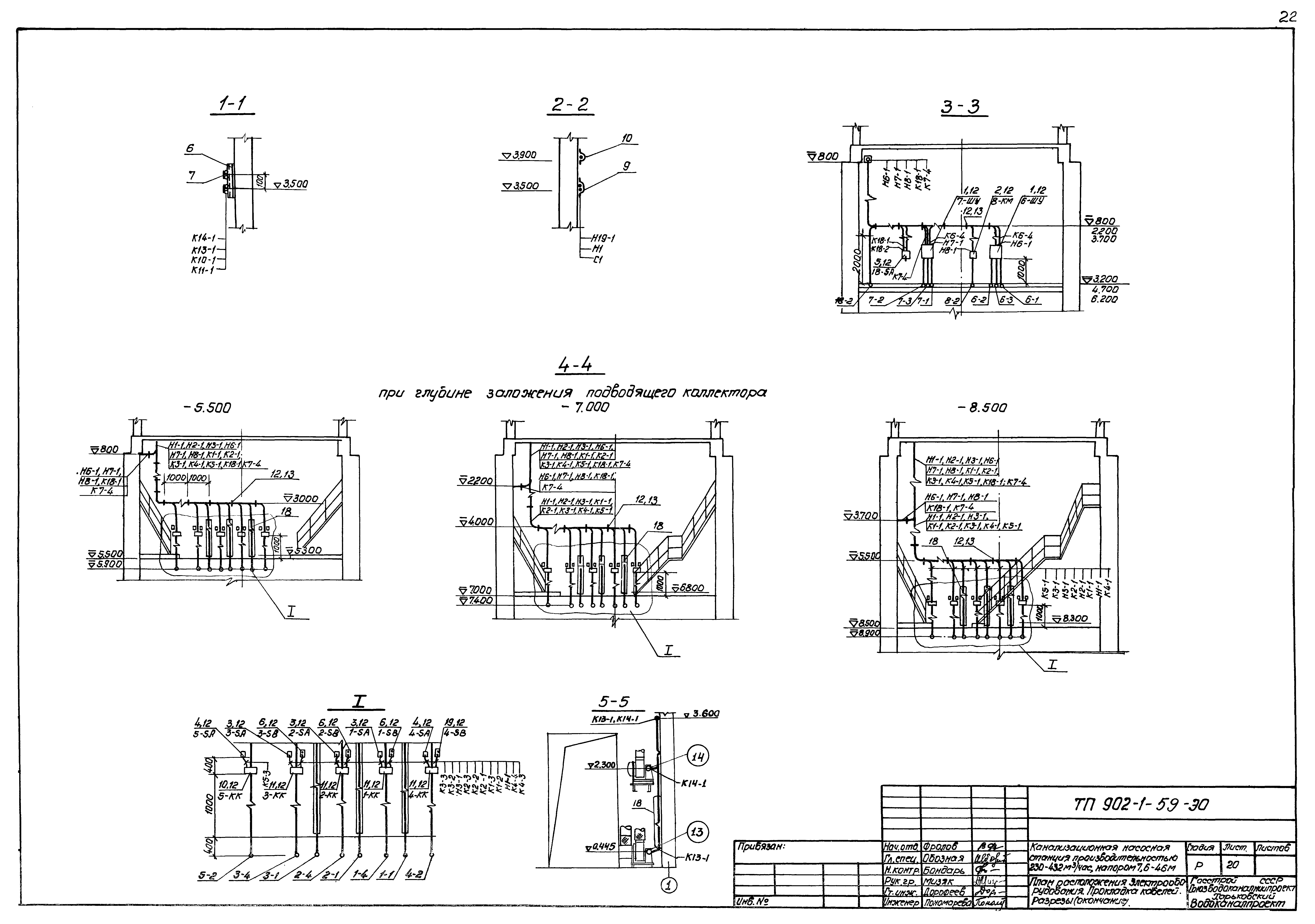

ТП 902-1-59-ЭО-20 План расположения электрооборудования. Прокладка кабелей (окончание)

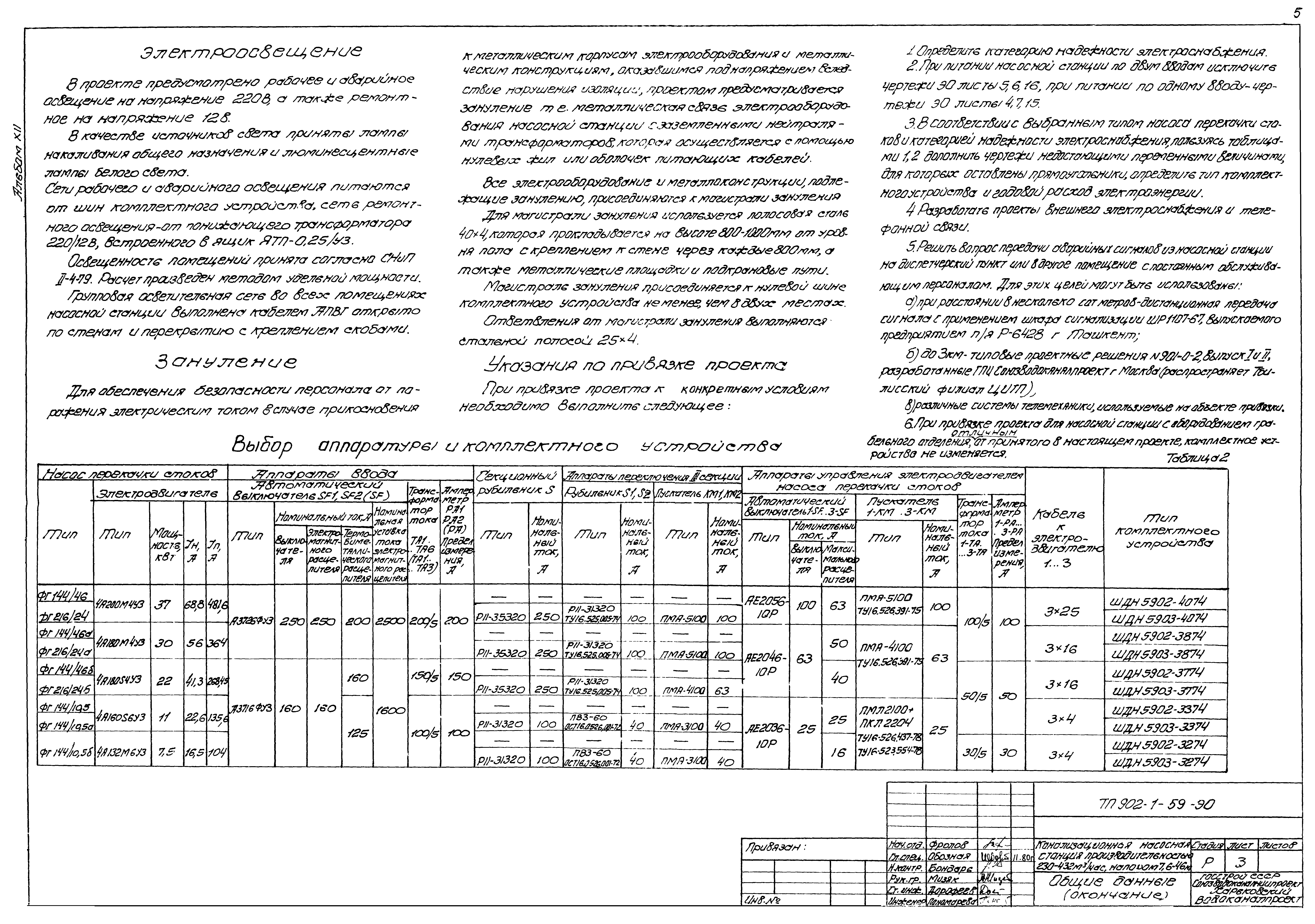

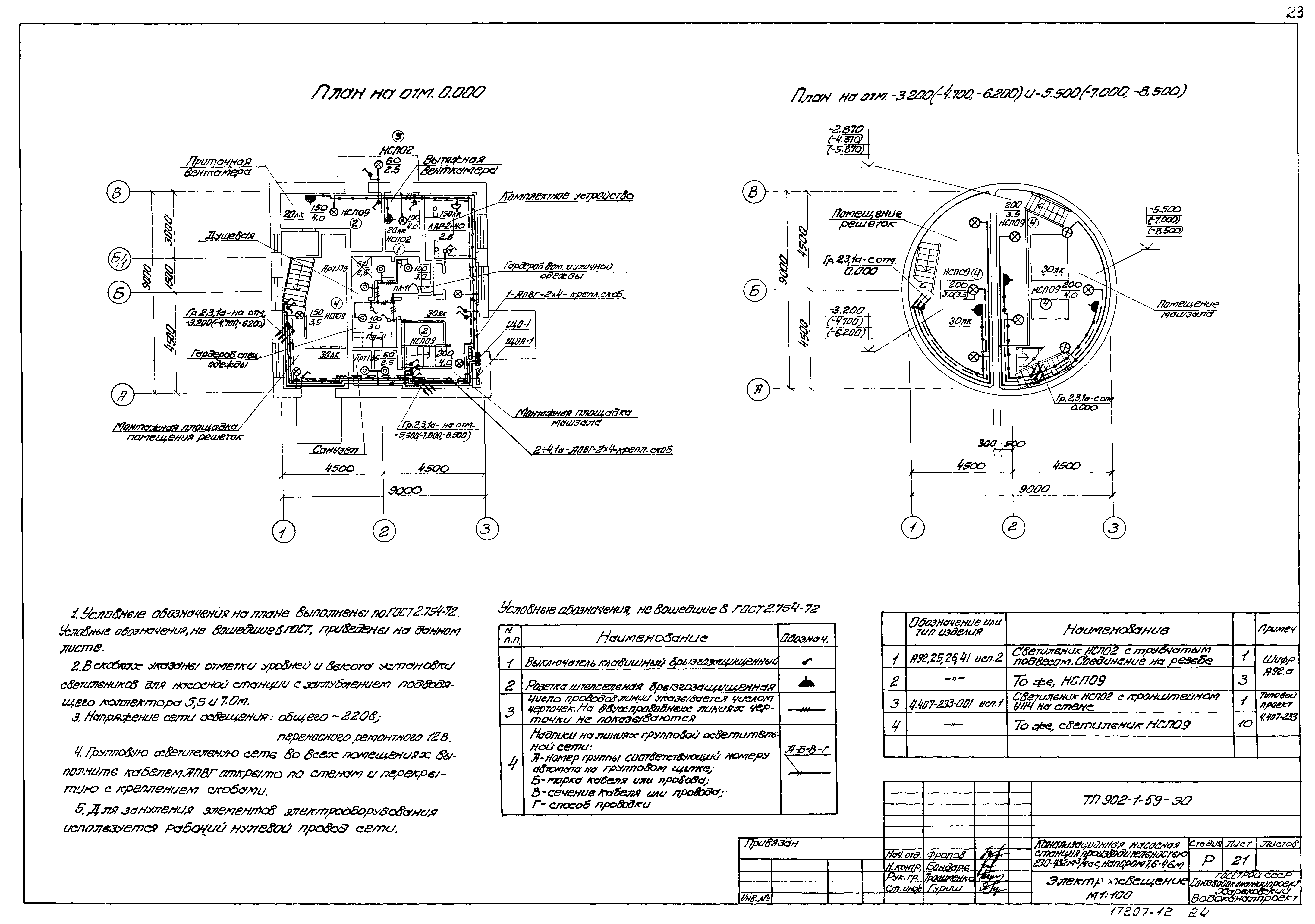

ТП 902-1-59-ЭО-21 Электроосвещение

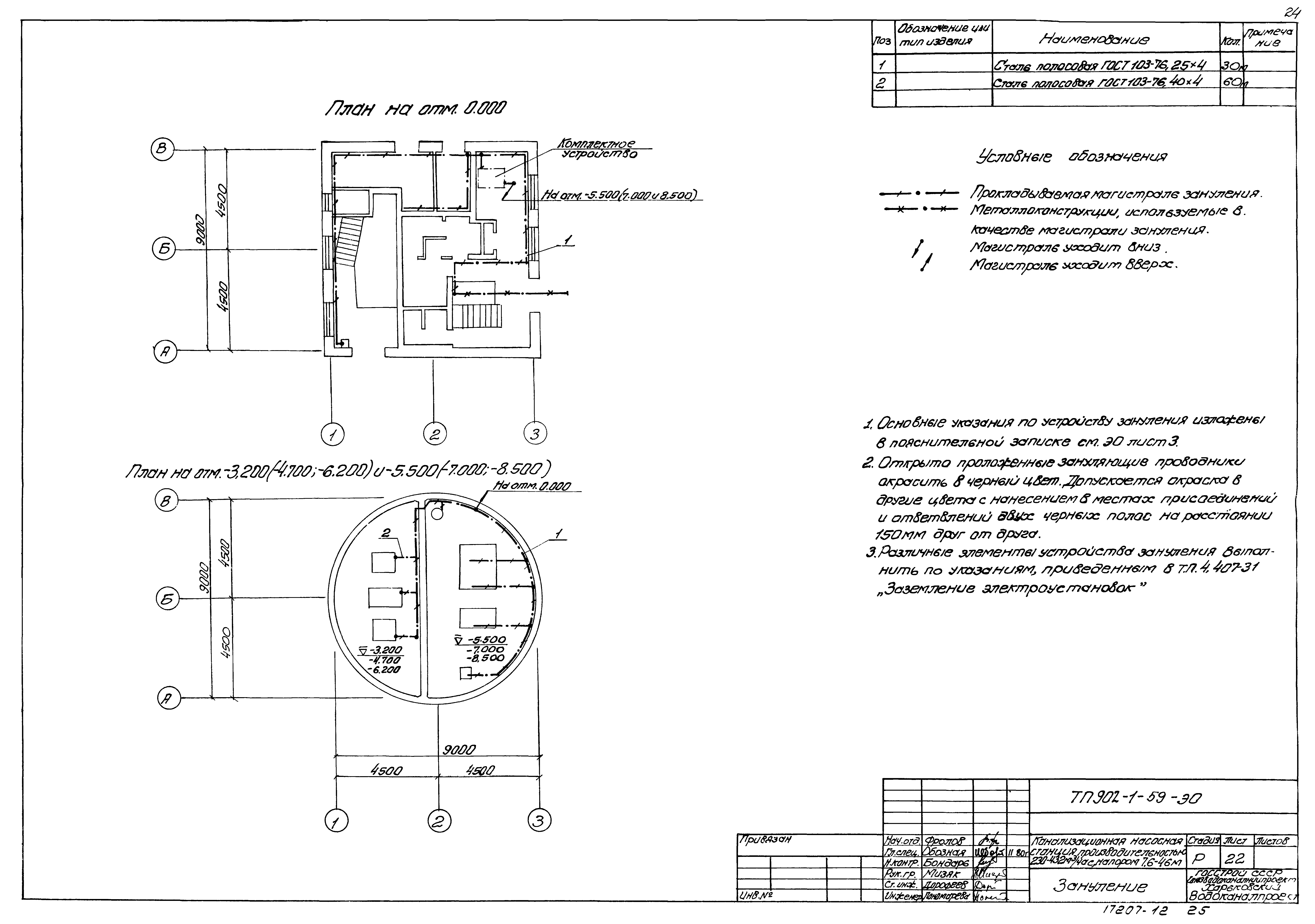

ТП 902-1-59-ЭО-22 Зануление

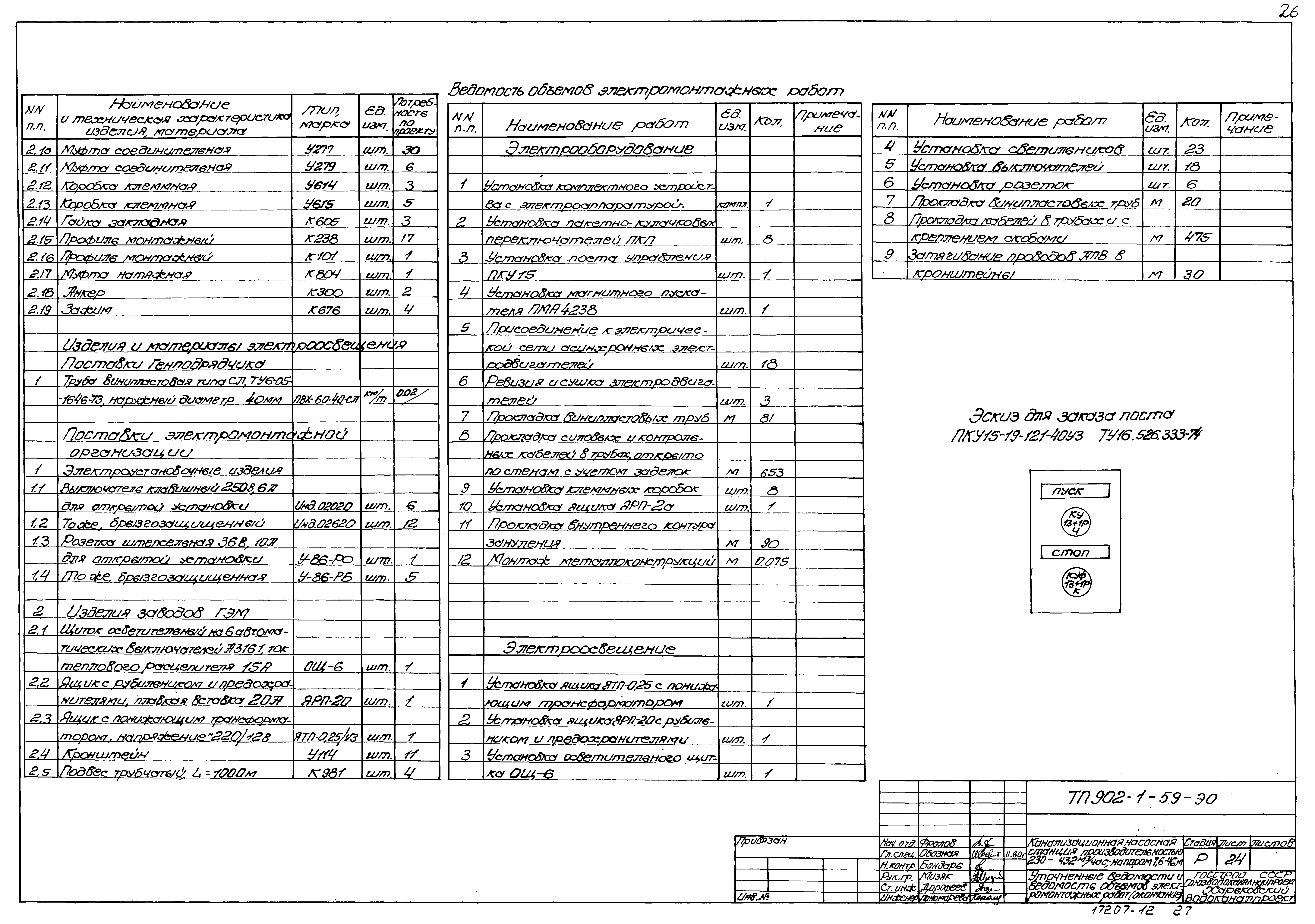

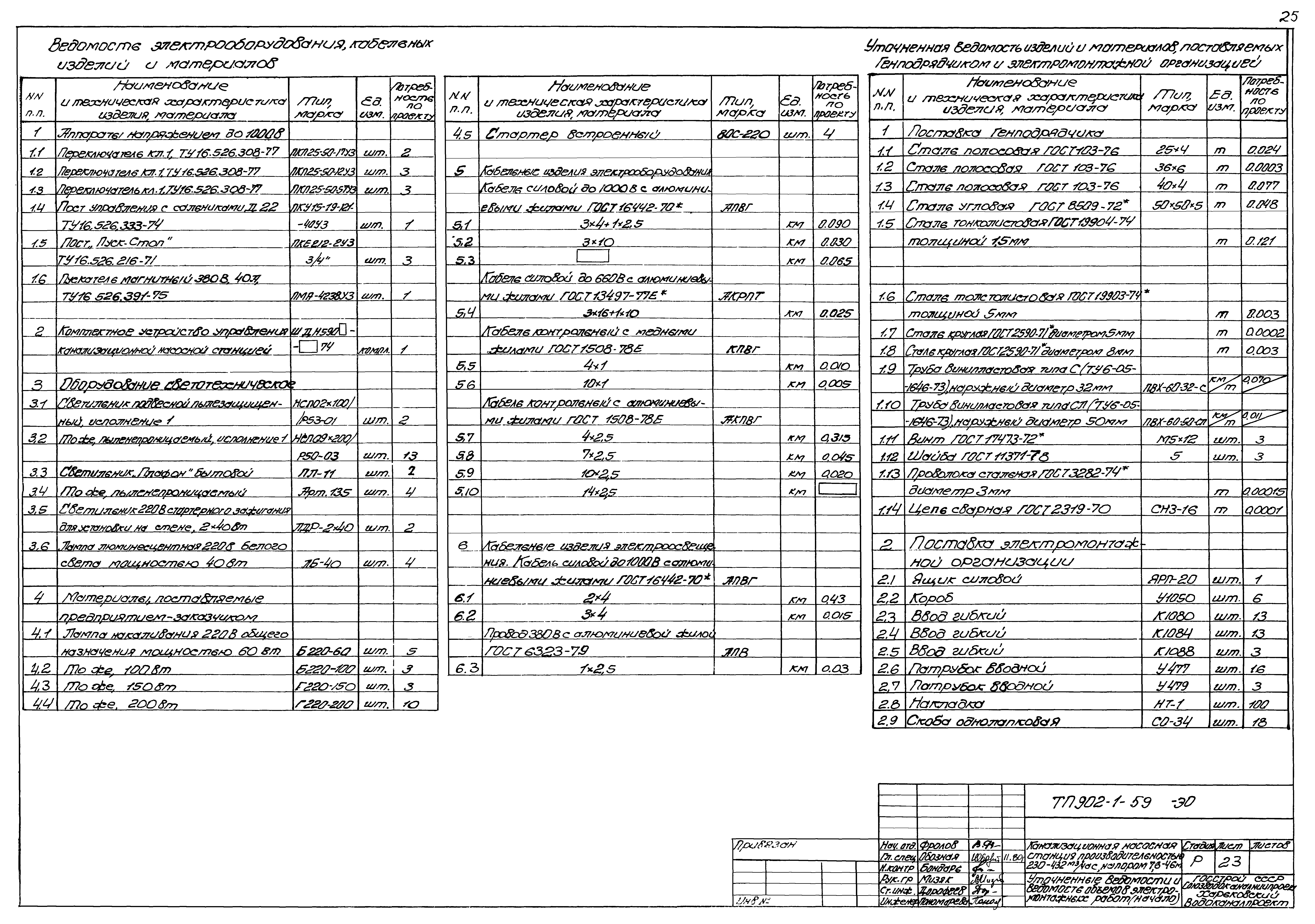

ТП 902-1-59-ЭО-23 Уточненные ведомости и ведомости объемов электромонтажных работ (начало)
ТП 902-1-59-ЭО-24 Уточненные ведомости и ведомости объемов электромонтажных работ (окончание)

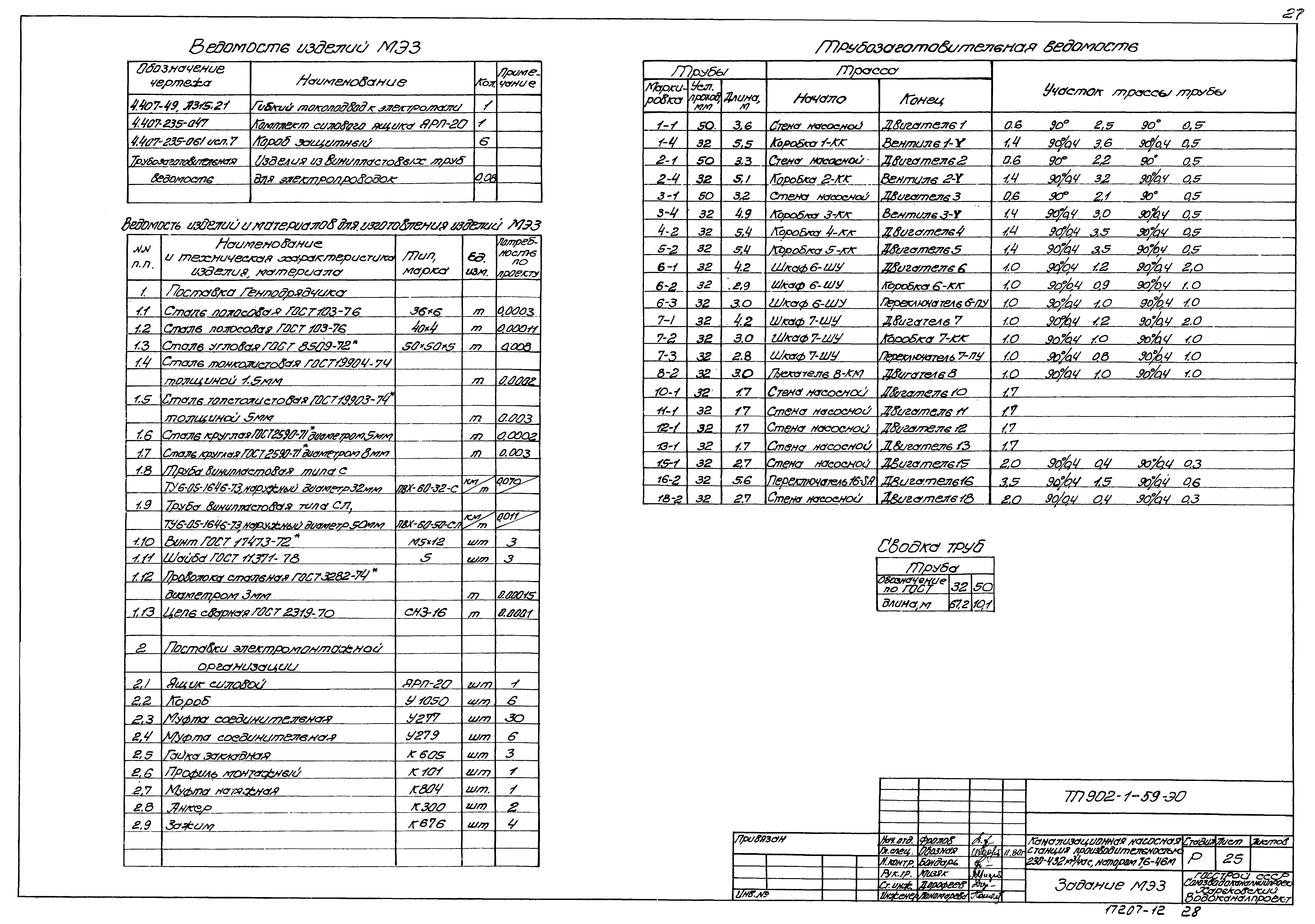

ТП 902-1-59-ЭО-25 Задание МЭЗ

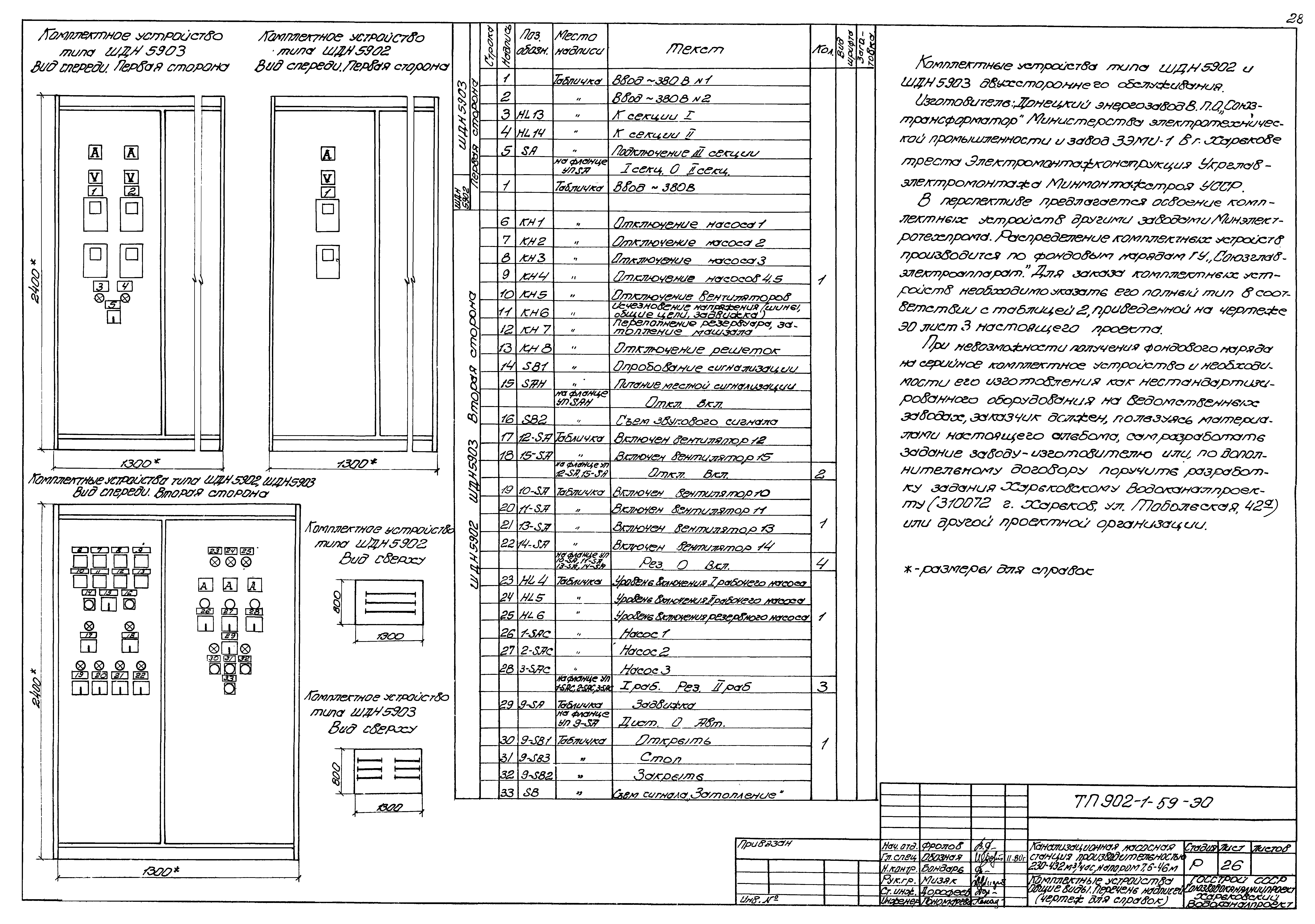

ТП 902-1-59-ЭО-26 Комплектные устройства. Общие виды. Перечни надписей (чертеж для справок)
ТП 902-1-59-ЭА Технологический контроль

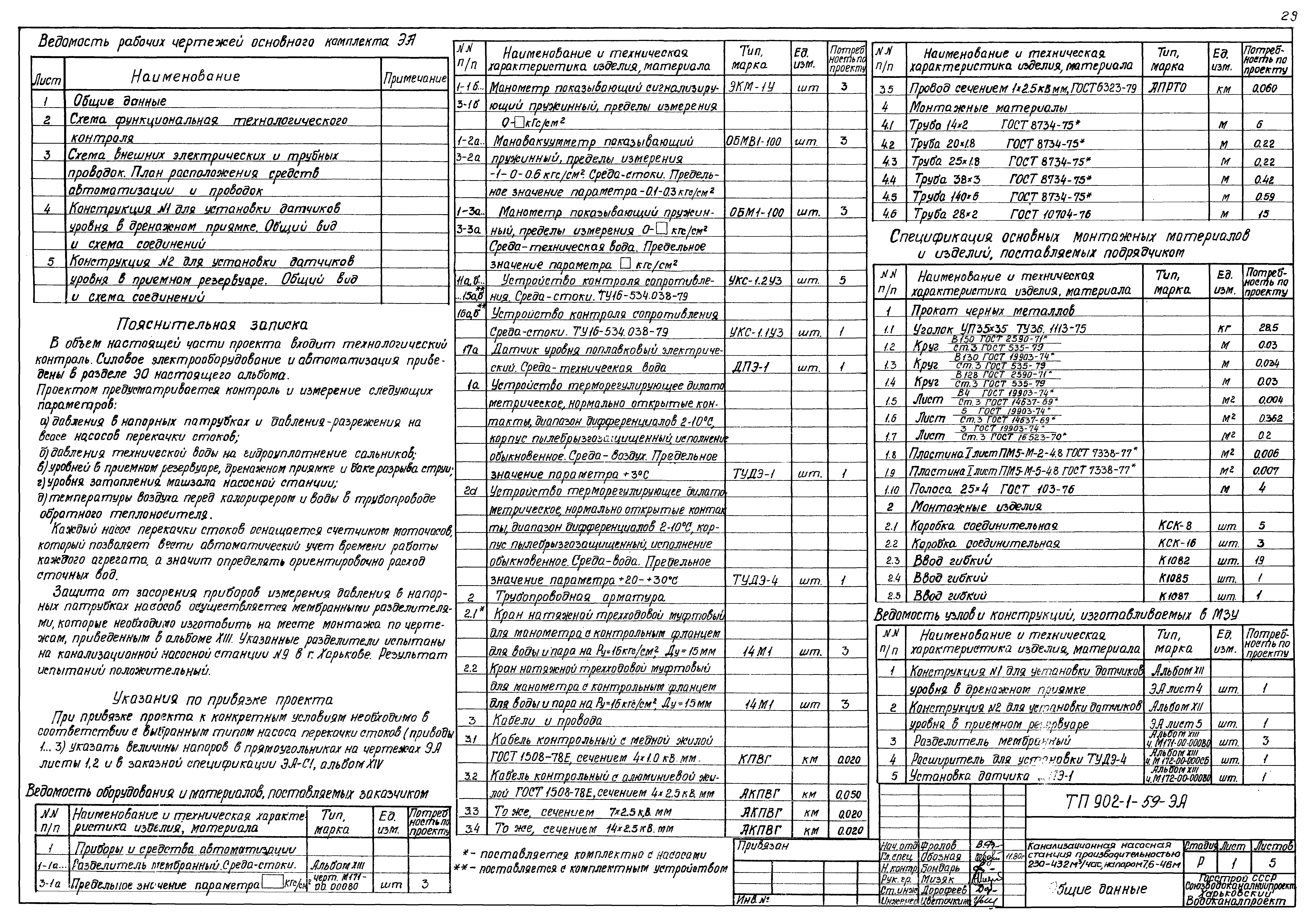

ТП 902-1-59-ЭА-1 Общие данные

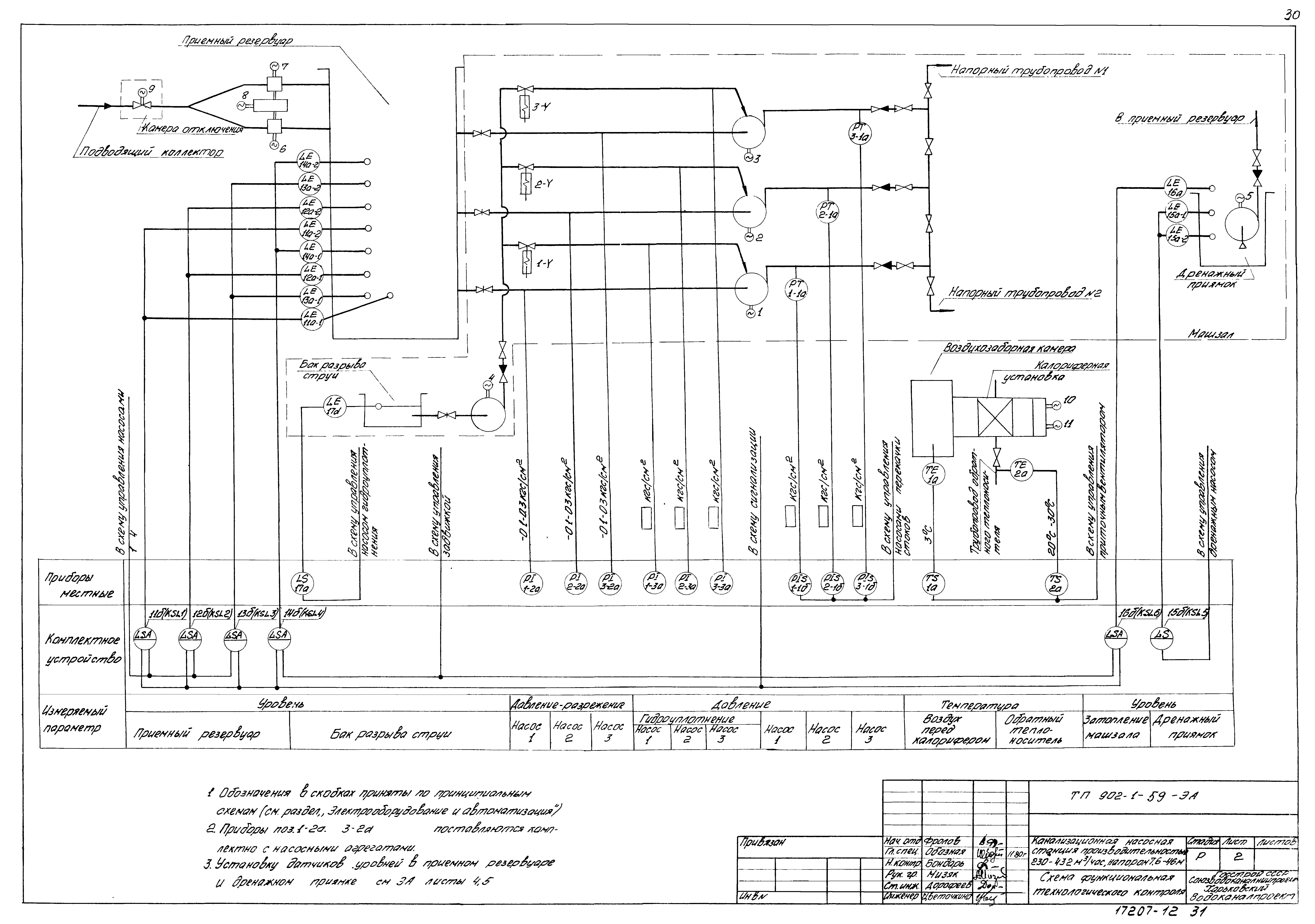

ТП 902-1-59-ЭА-2 Схема функциональная технологического контроля

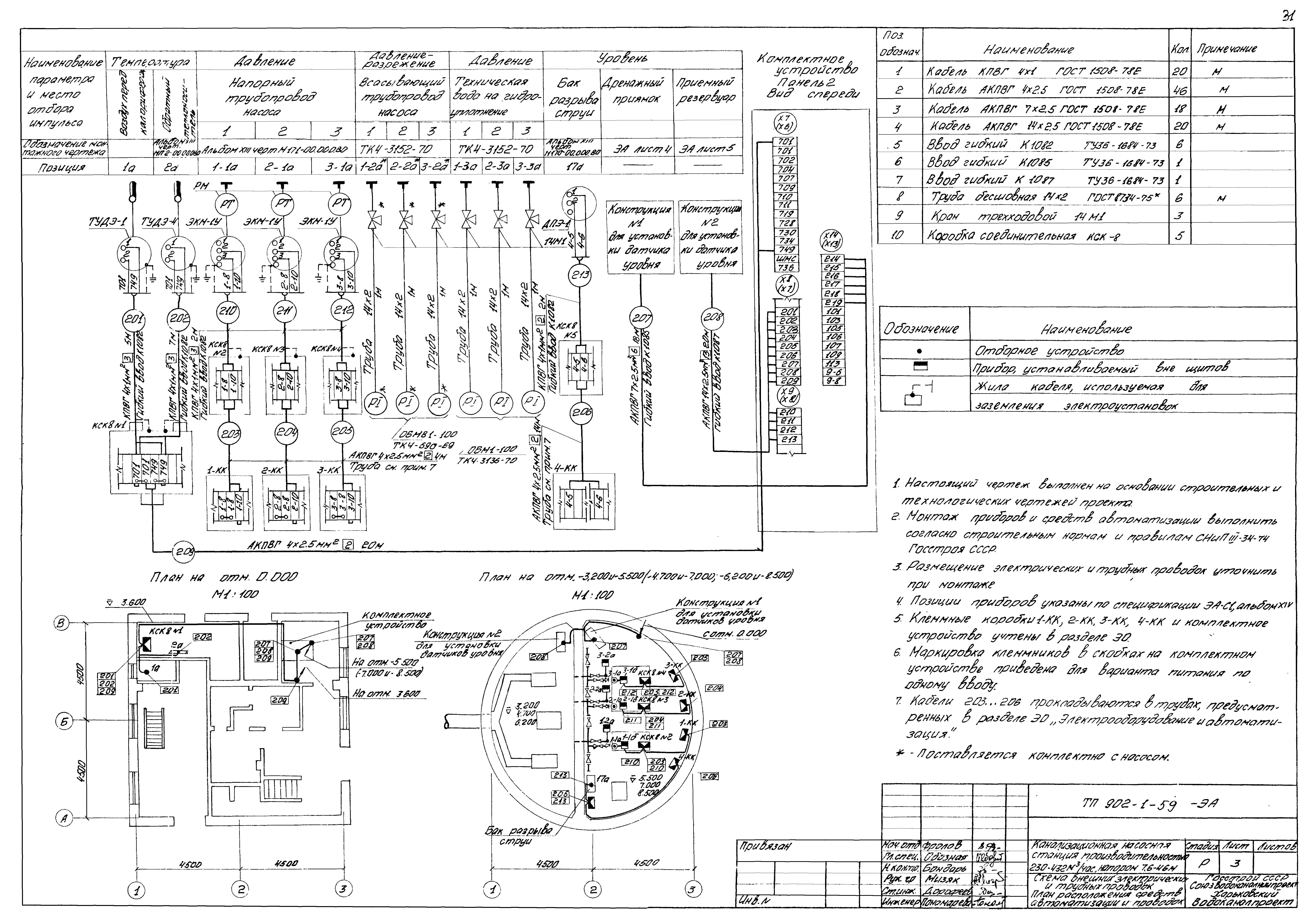

ТП 902-1-59-ЭА-3 Схема внешних электрических и трубных проводок. План расположения средств автоматизации и проводок

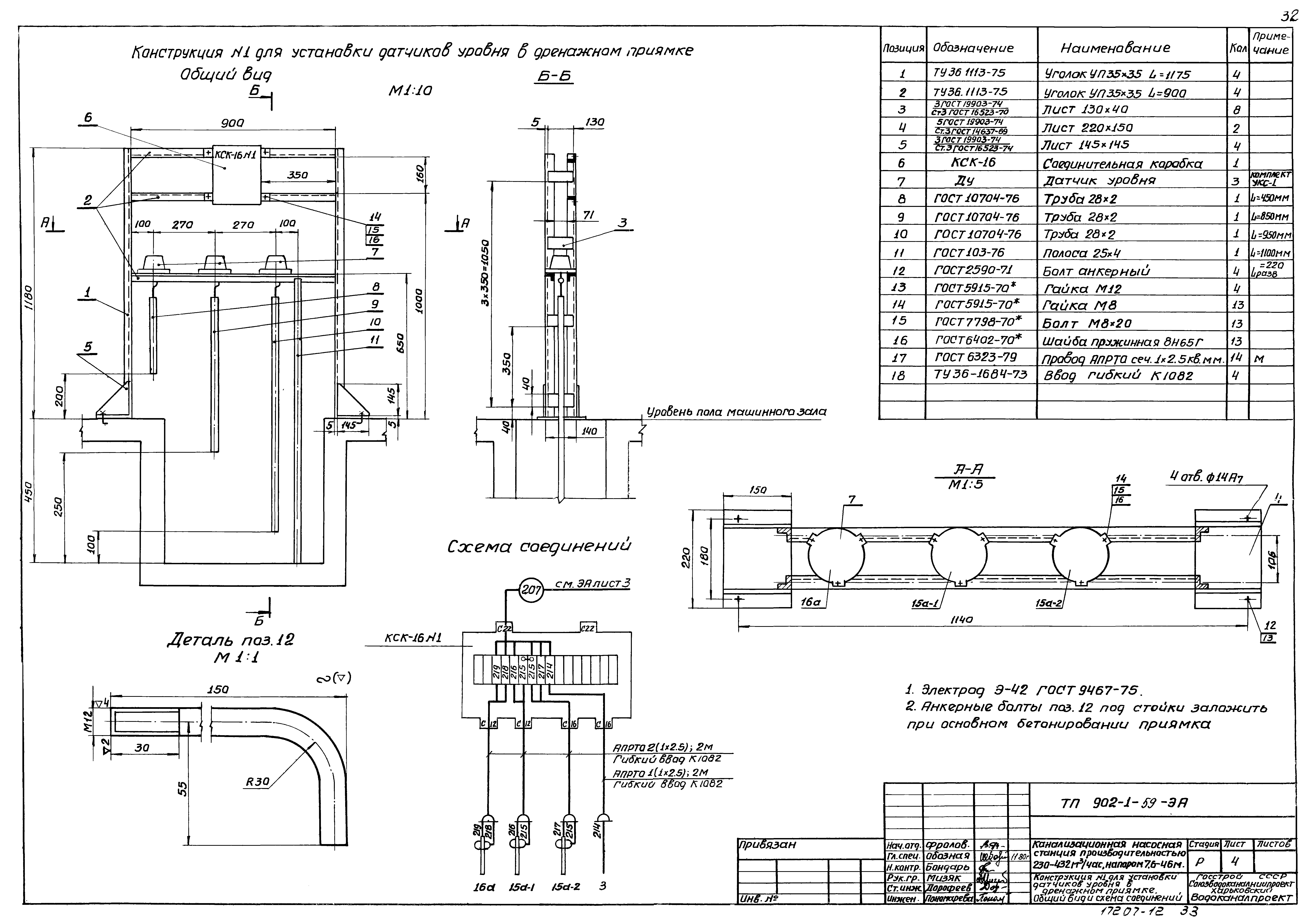

ТП 902-1-59-ЭА-4 Конструкция № 1 для установки датчиков уровня в дренажном приямке. Общий вид и схема соединений

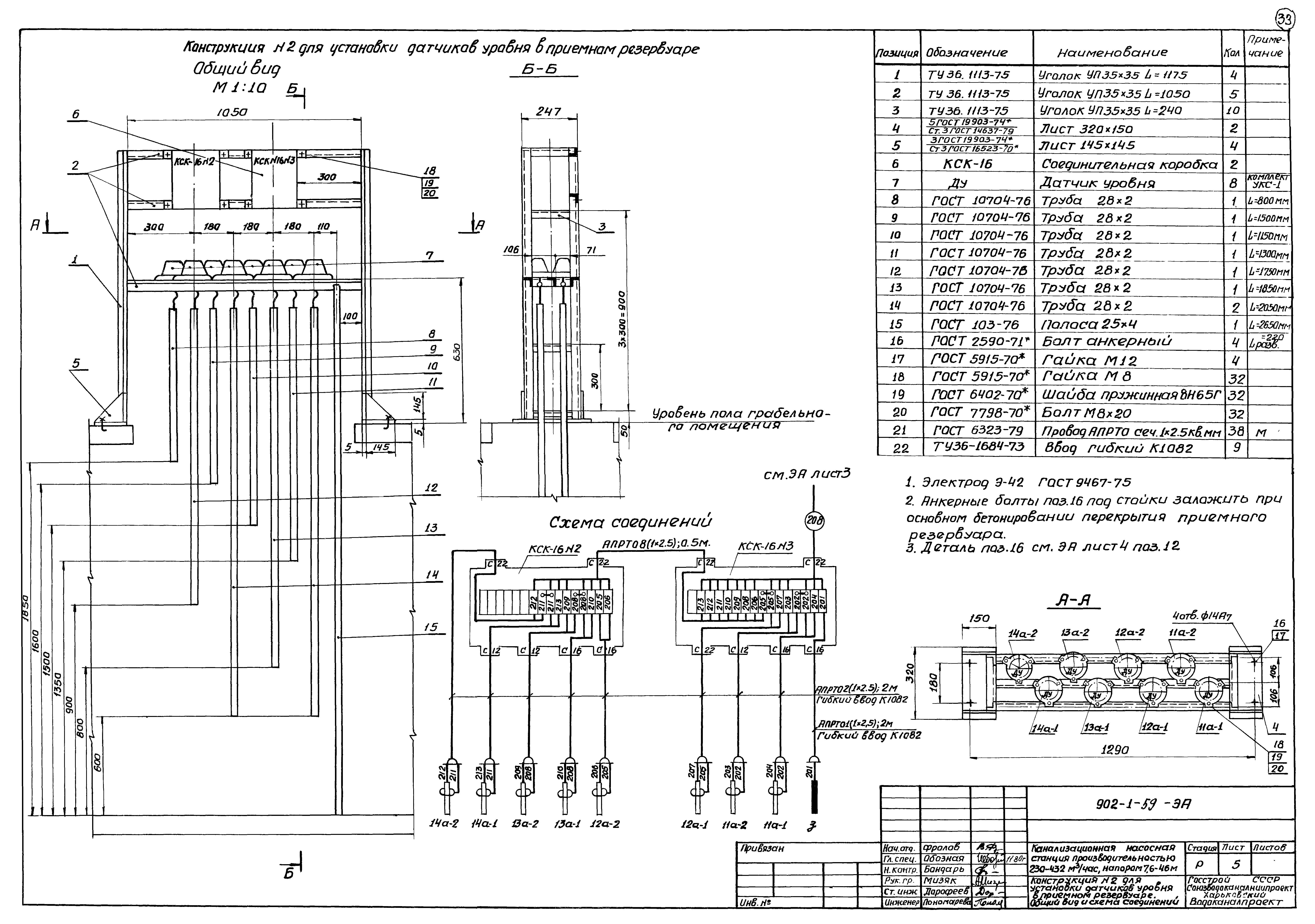

ТП 902-1-59-ЭА-5 Конструкция № 2 для установки датчиков уровня в приемном резервуаре. Общий вид и схема соединений
Разработан: Харьковский Водоканалпроект
Утверждён:24.10.1980 Союзводоканалпроект (Soyuzvodokanalproject 65)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Станции насосные Станции насосные для перекачки бытовых сточных вод
