Скачать Типовой проект 902-1-59 Альбом VIII. Строительные решения (глубина заложения подводящего коллектора 7,0 м). Подземная часть (вариант из сборного железобетона)

Дата актуализации: 10.08.2017

Типовой проект 902-1-59

Альбом VIII. Строительные решения (глубина заложения подводящего коллектора 7,0 м). Подземная часть (вариант из сборного железобетона)

Обозначение:	Типовой проект 902-1-59
Обозначение англ:	902-1-59
Статус:	действует
Название рус.:	Альбом VIII. Строительные решения (глубина заложения подводящего коллектора 7,0 м). Подземная часть (вариант из сборного железобетона)
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1981

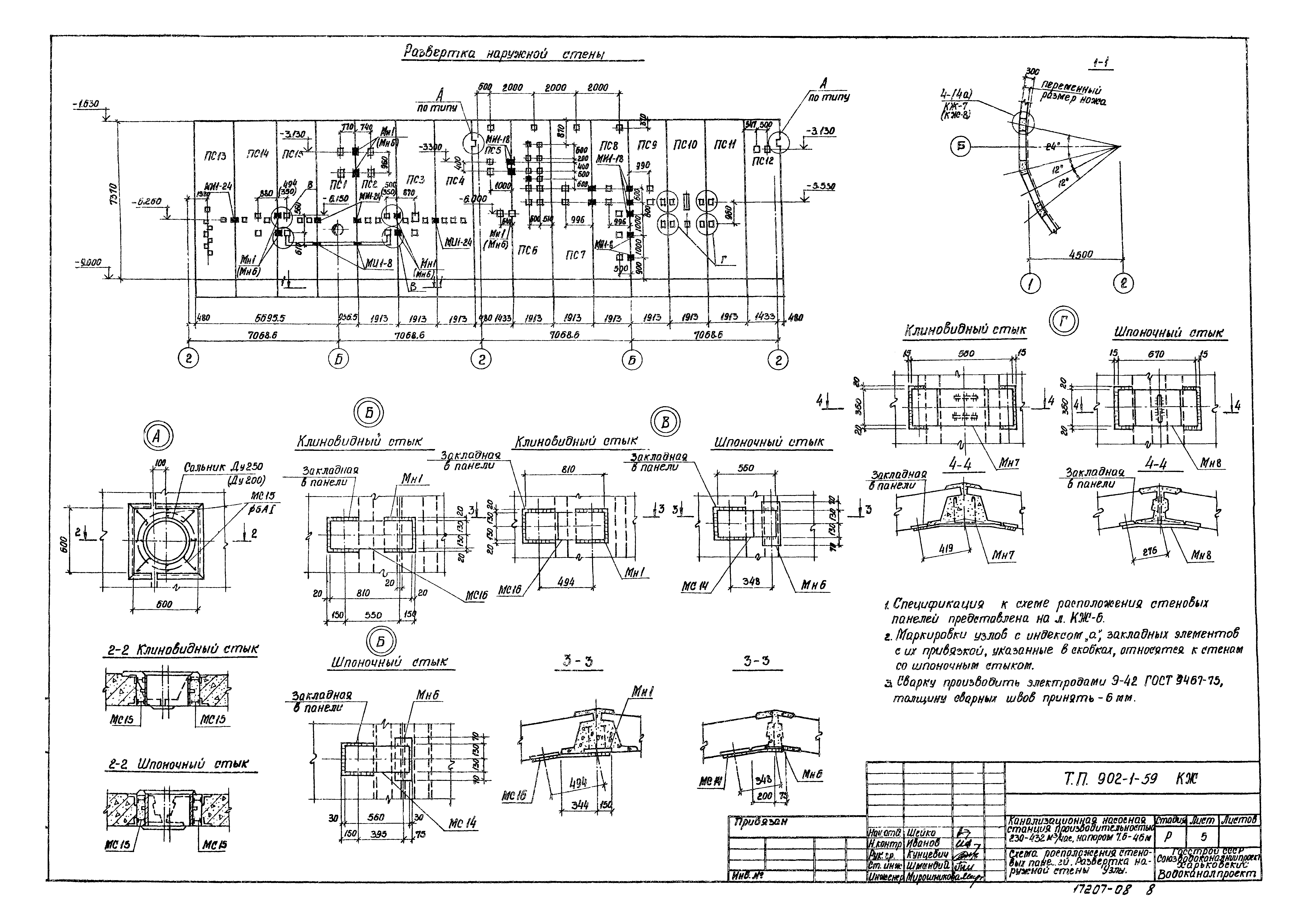

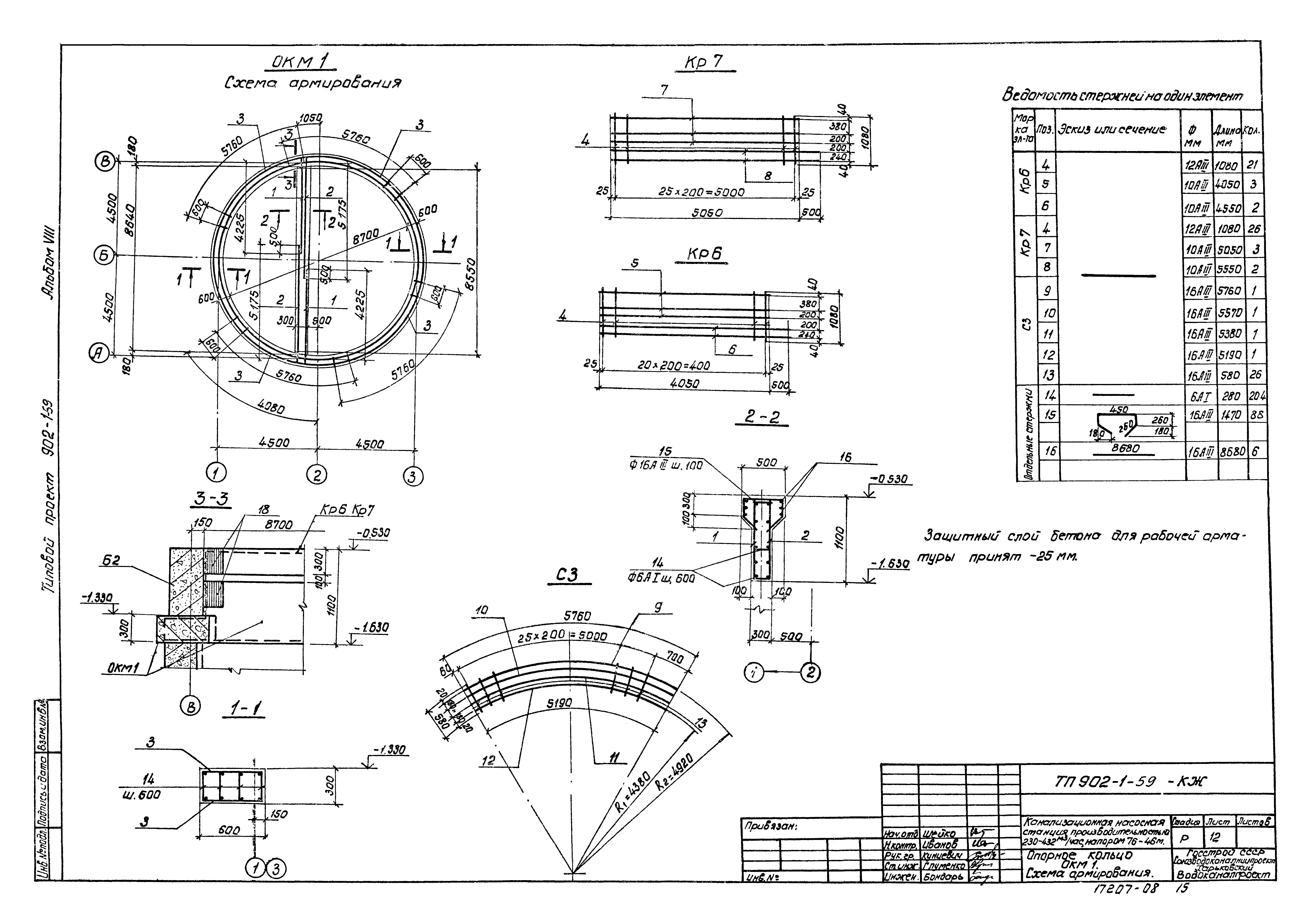

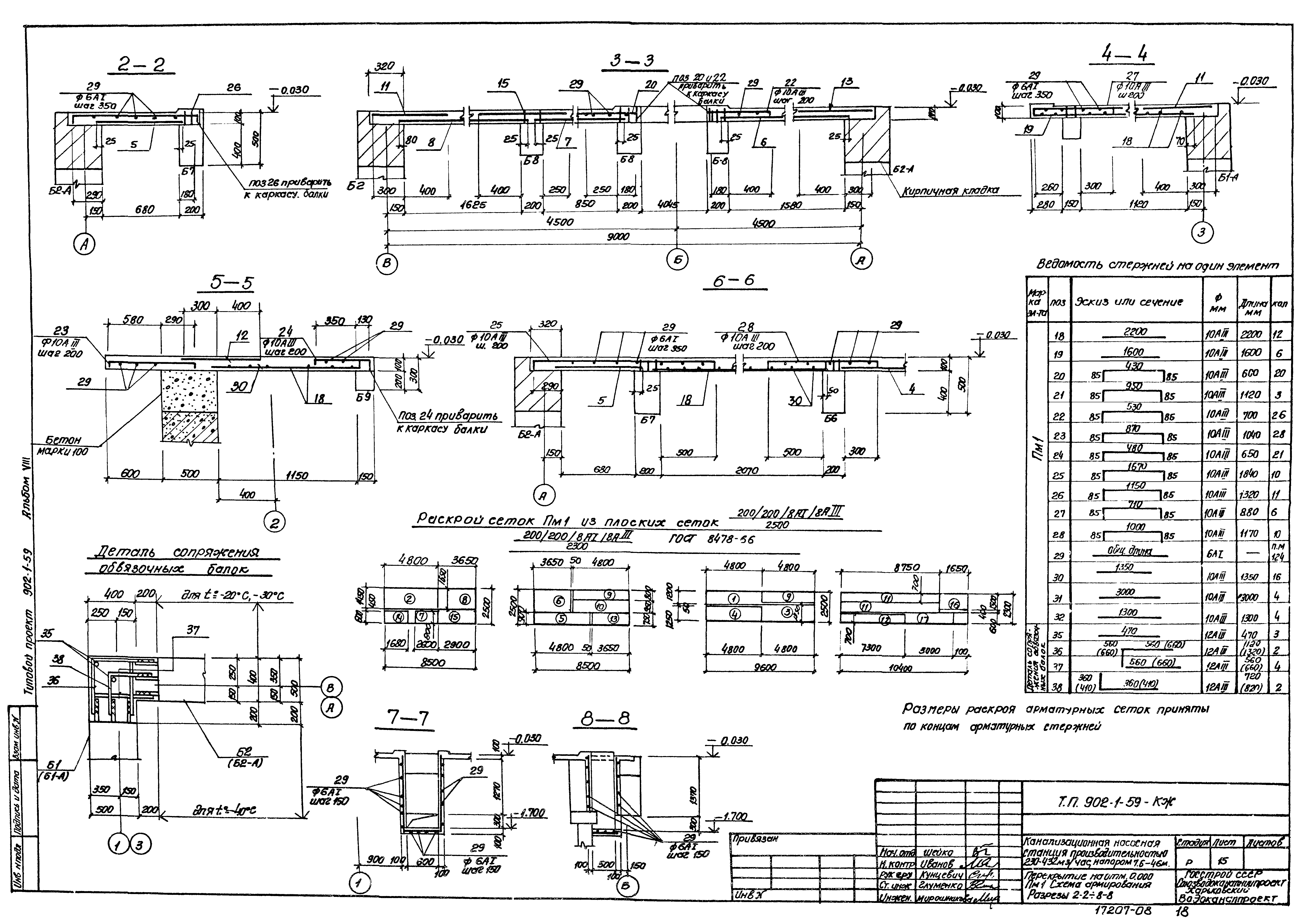

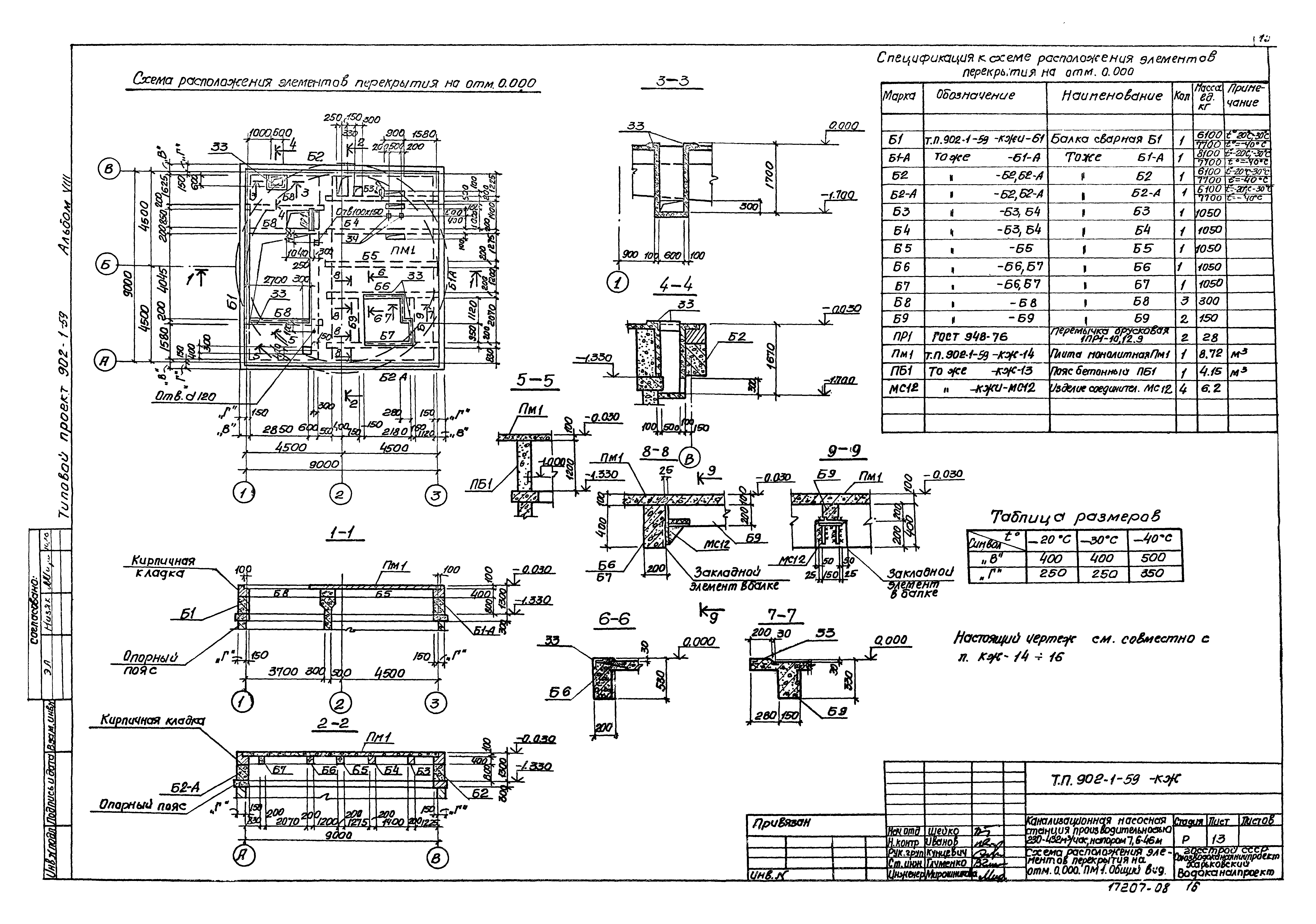

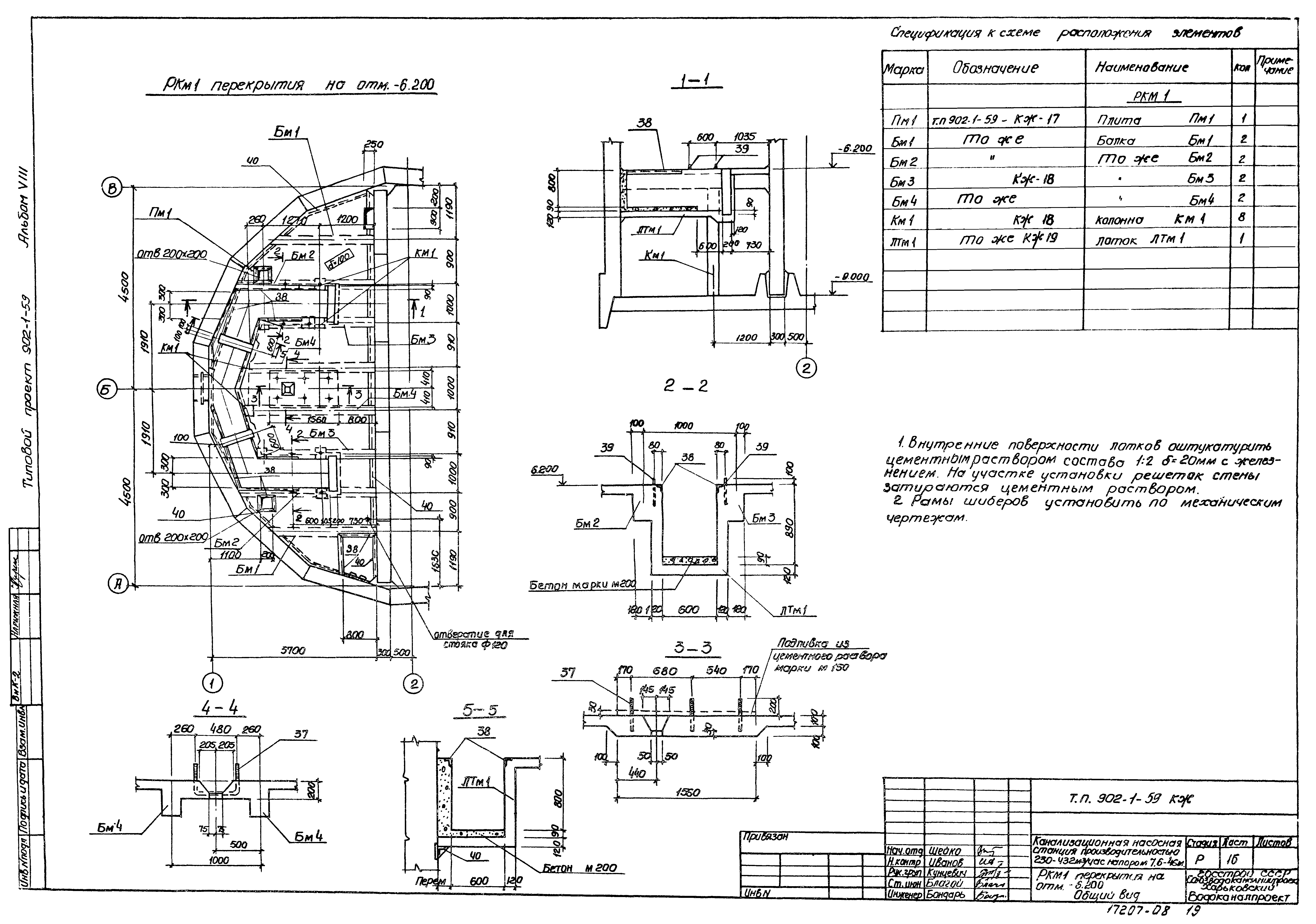

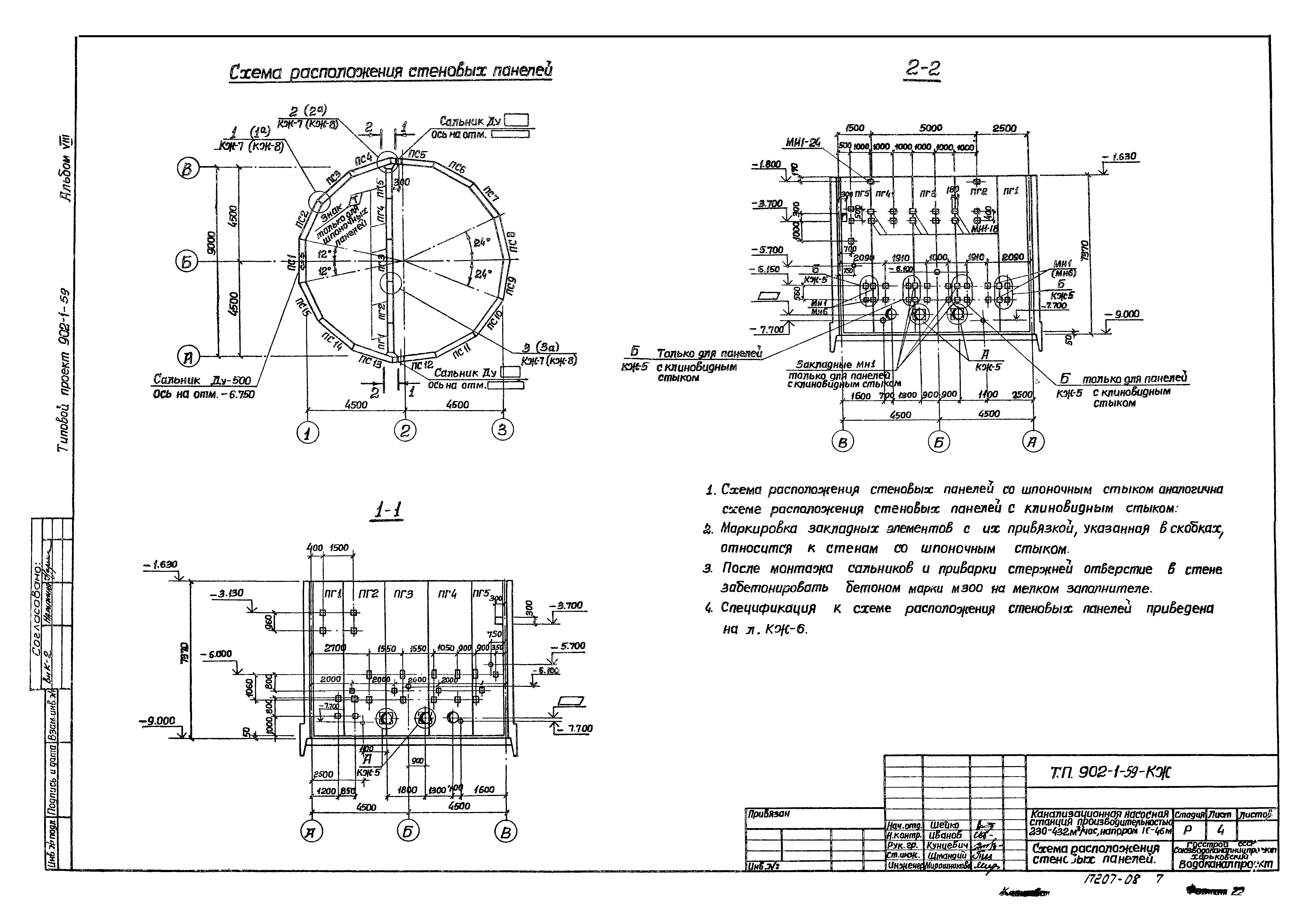

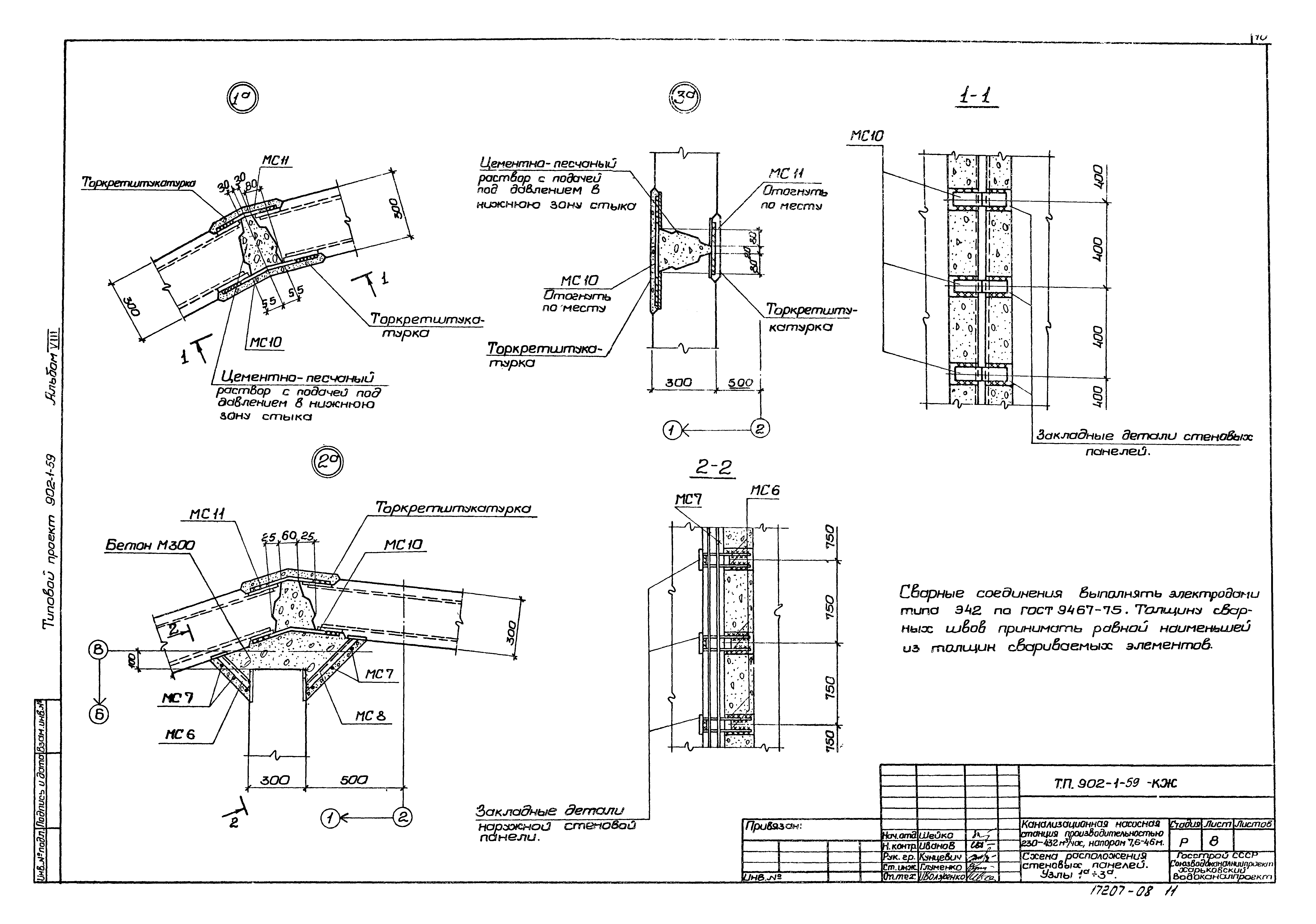

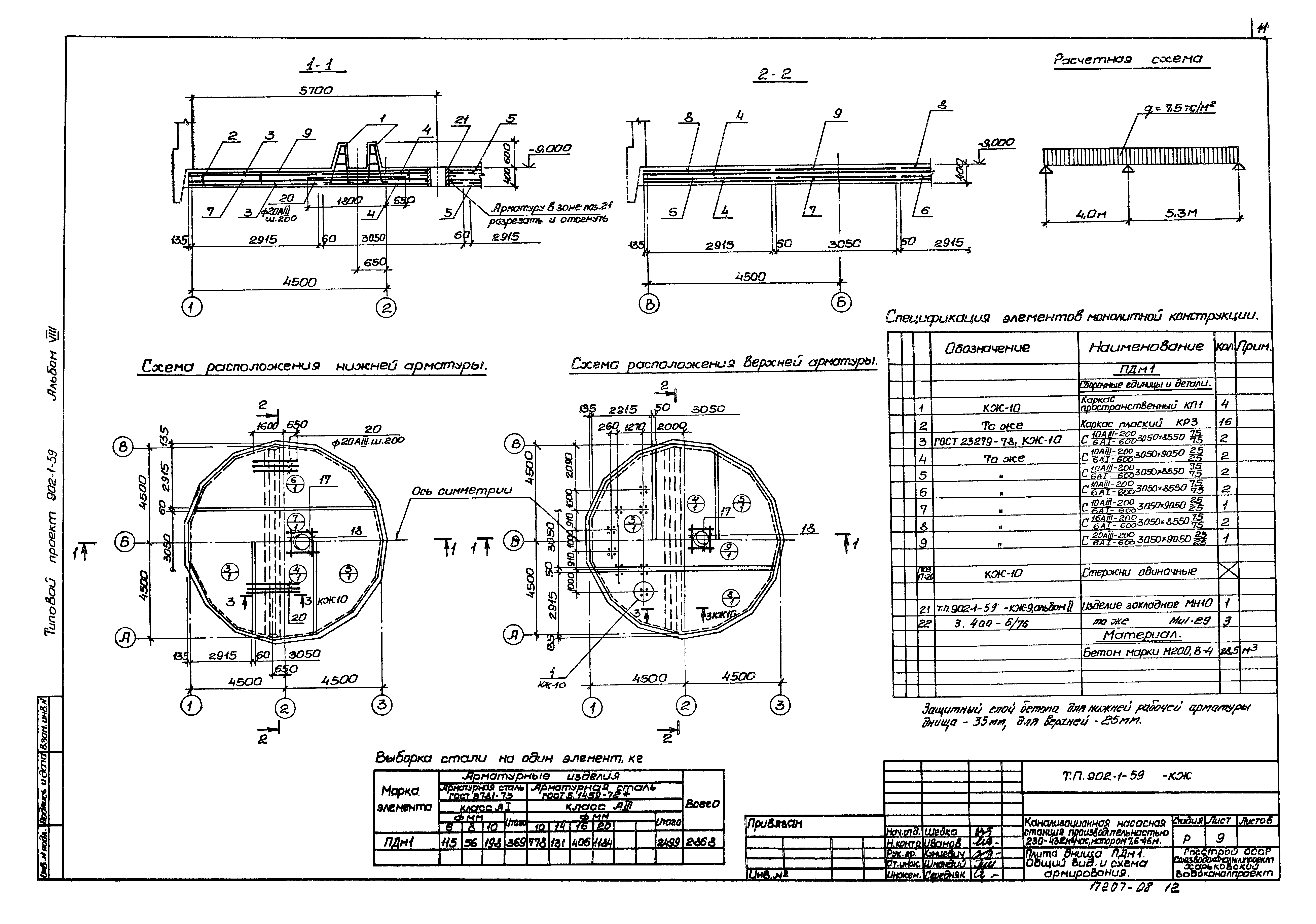

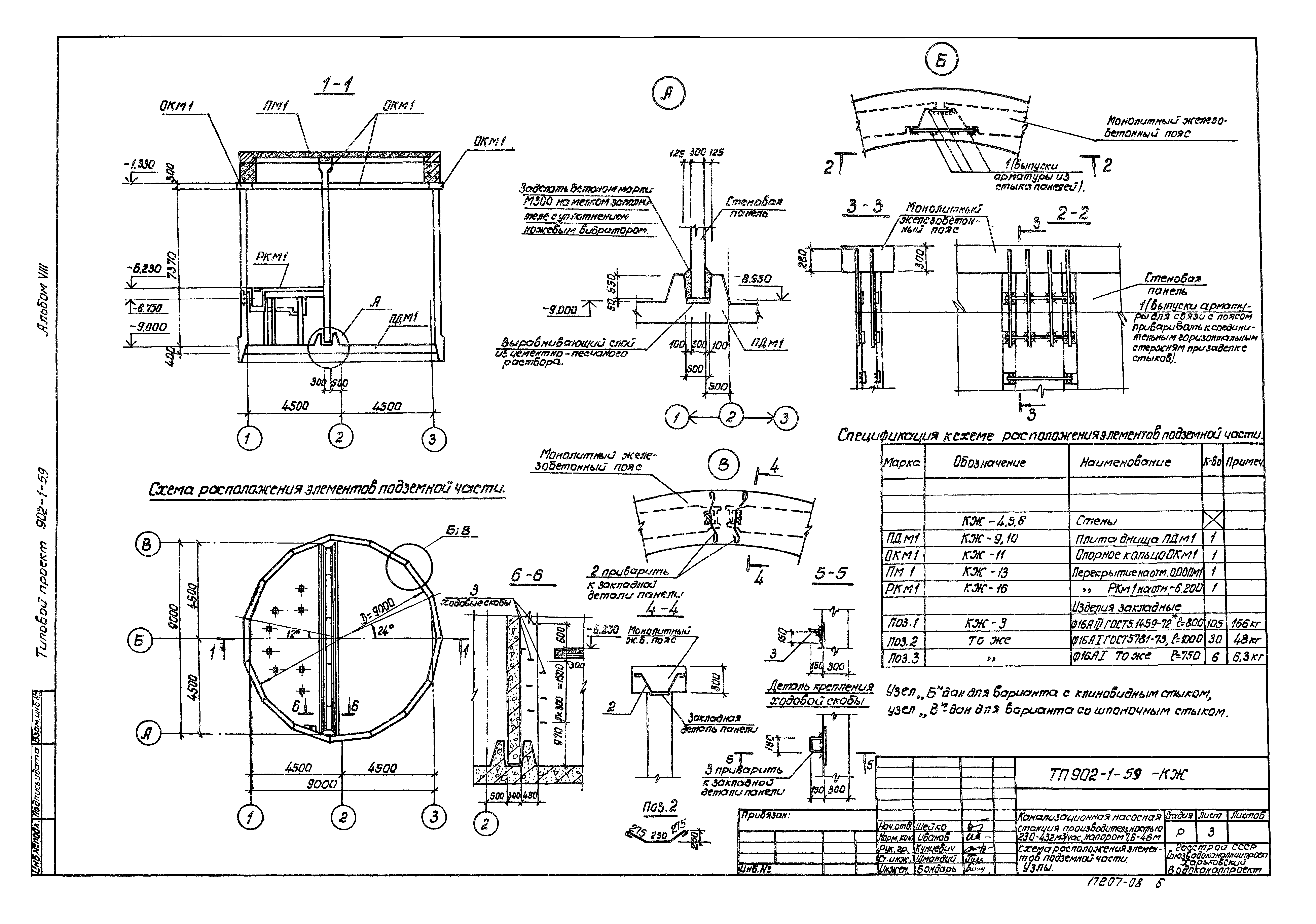

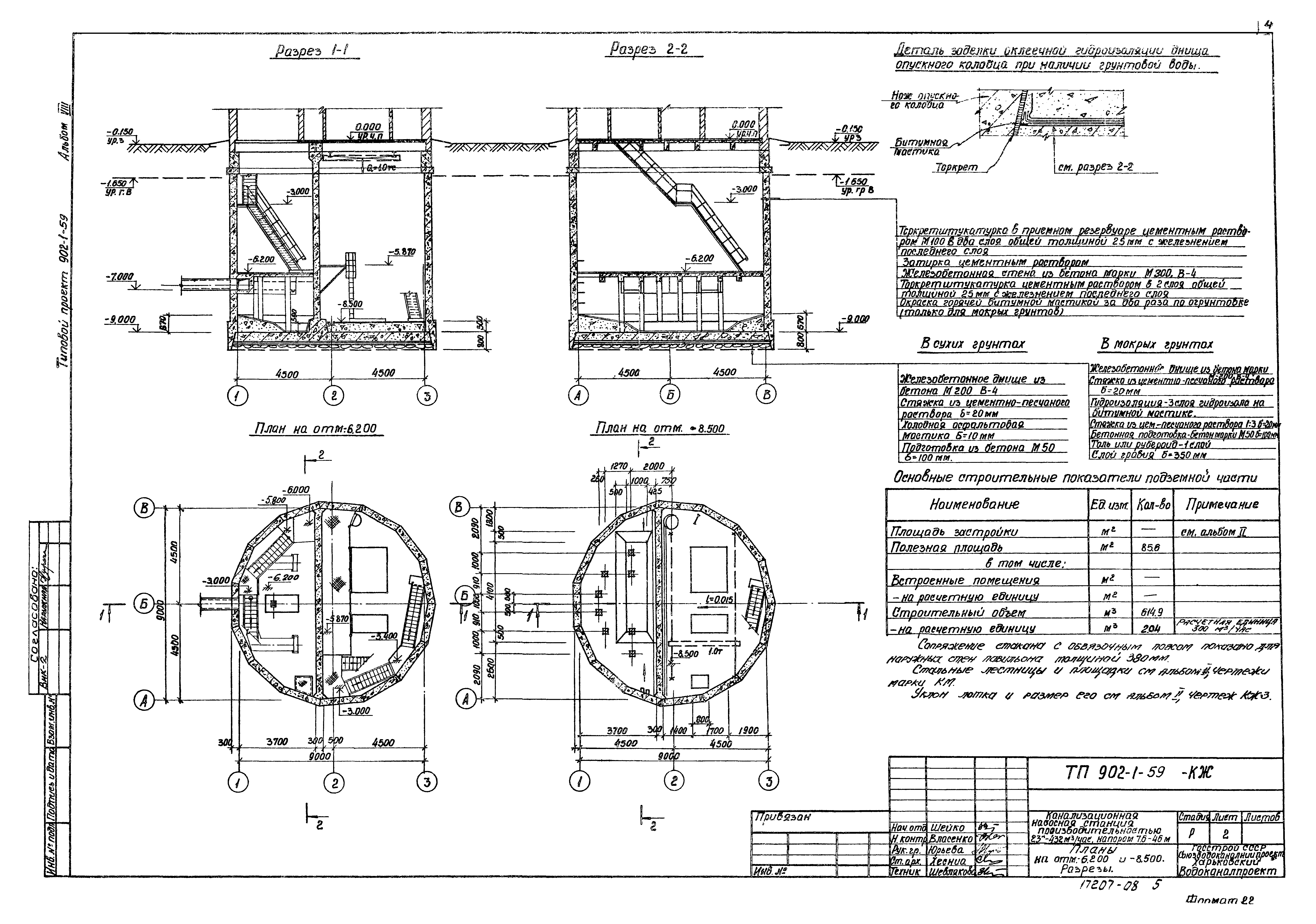

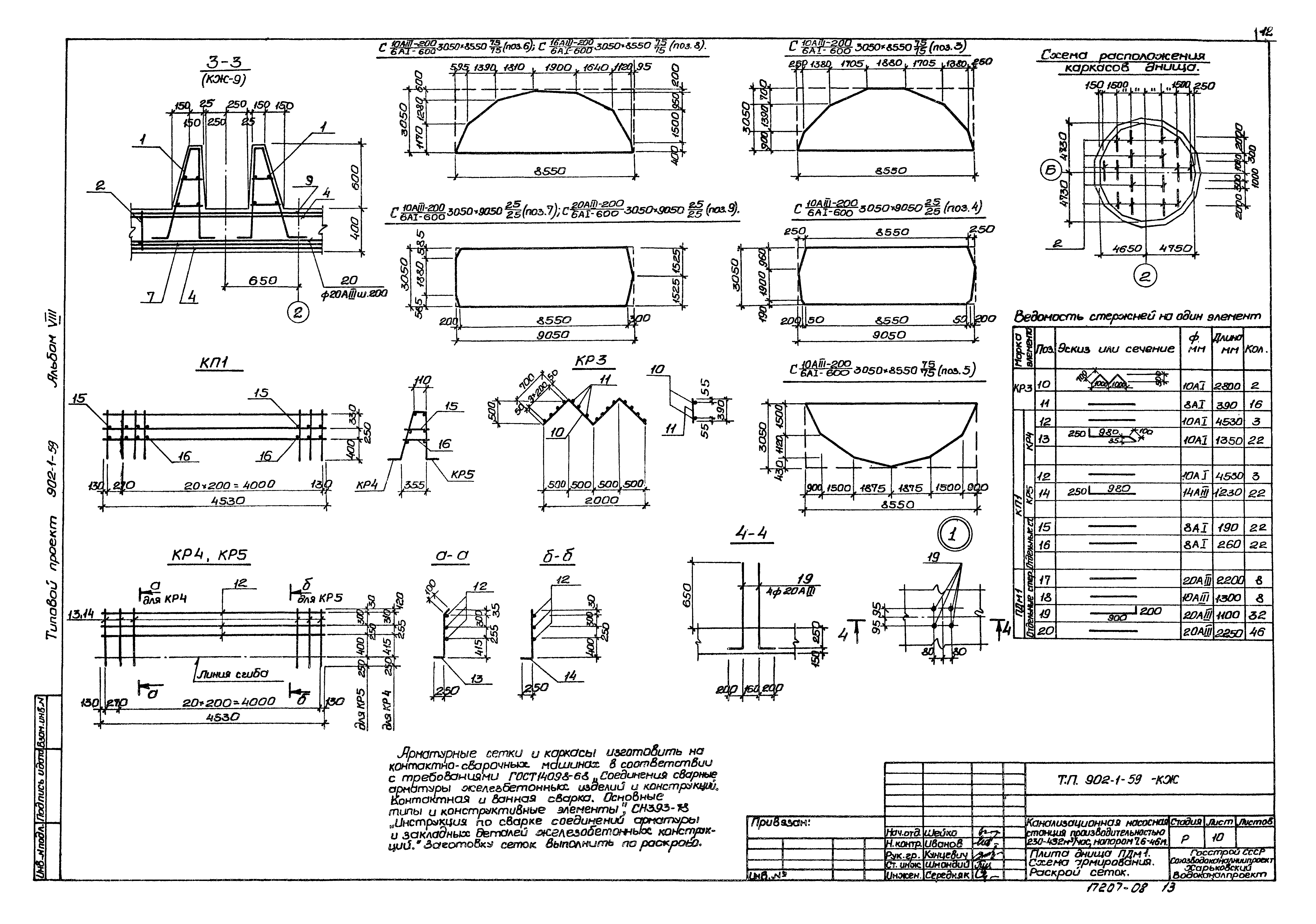

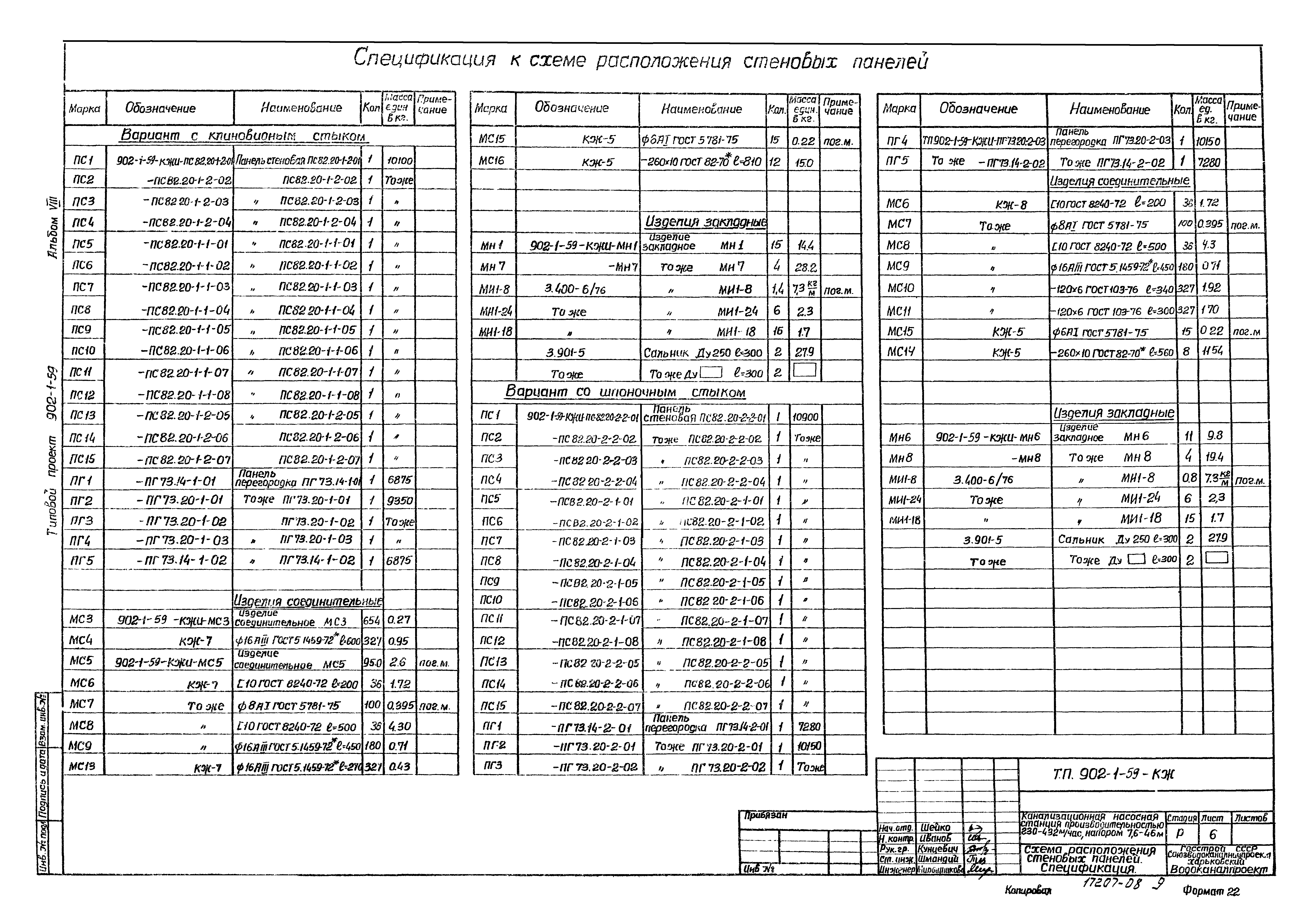

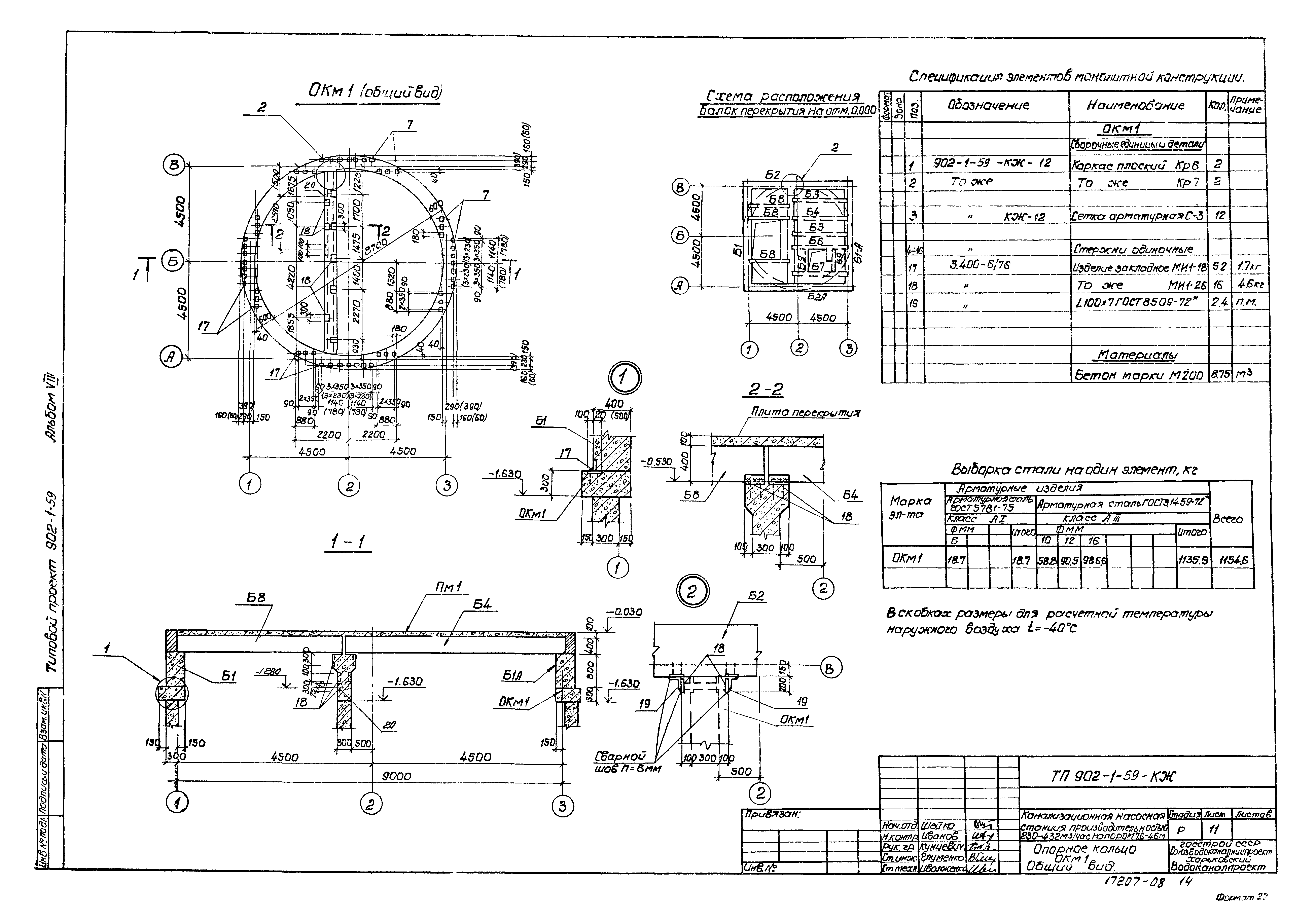

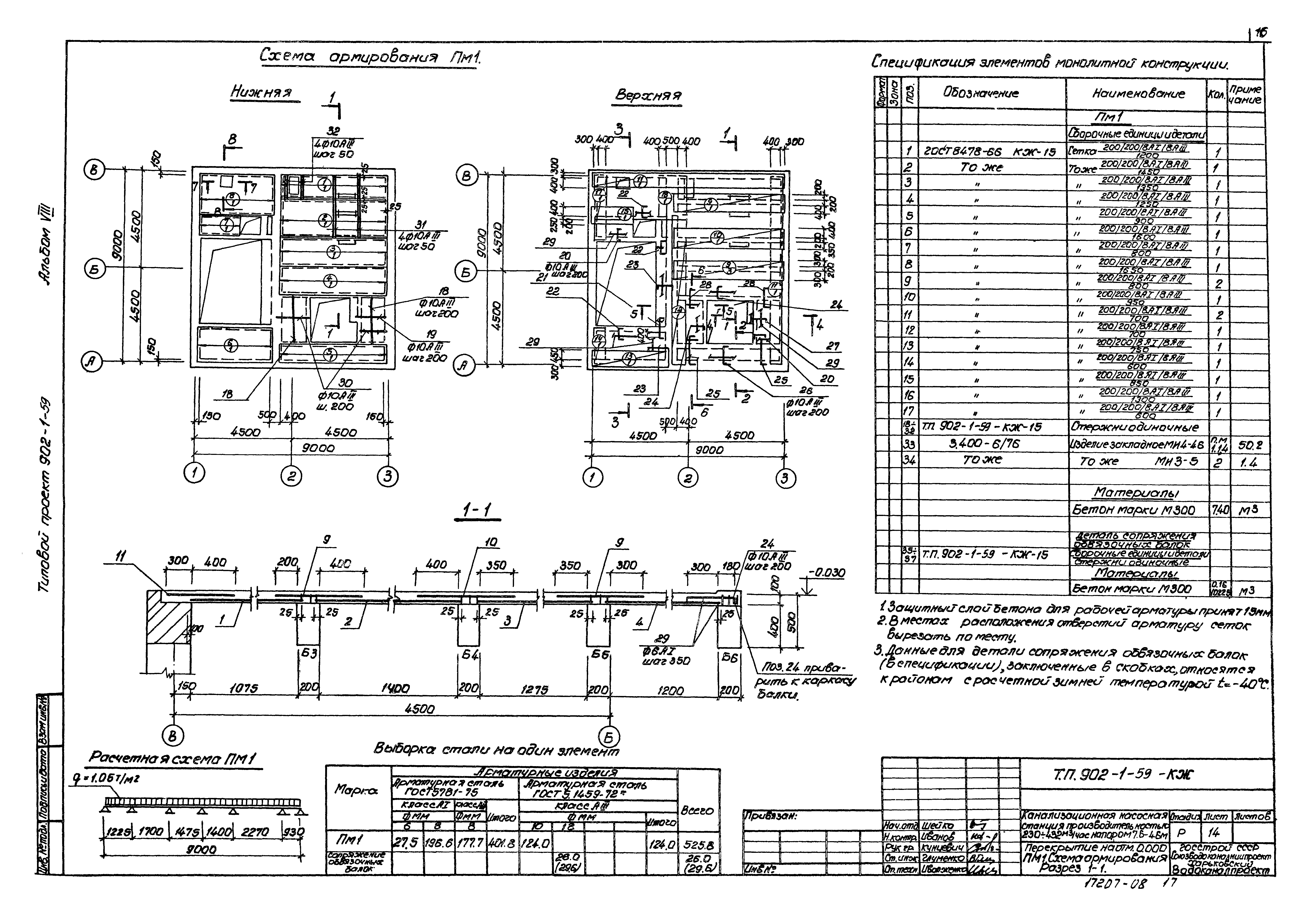

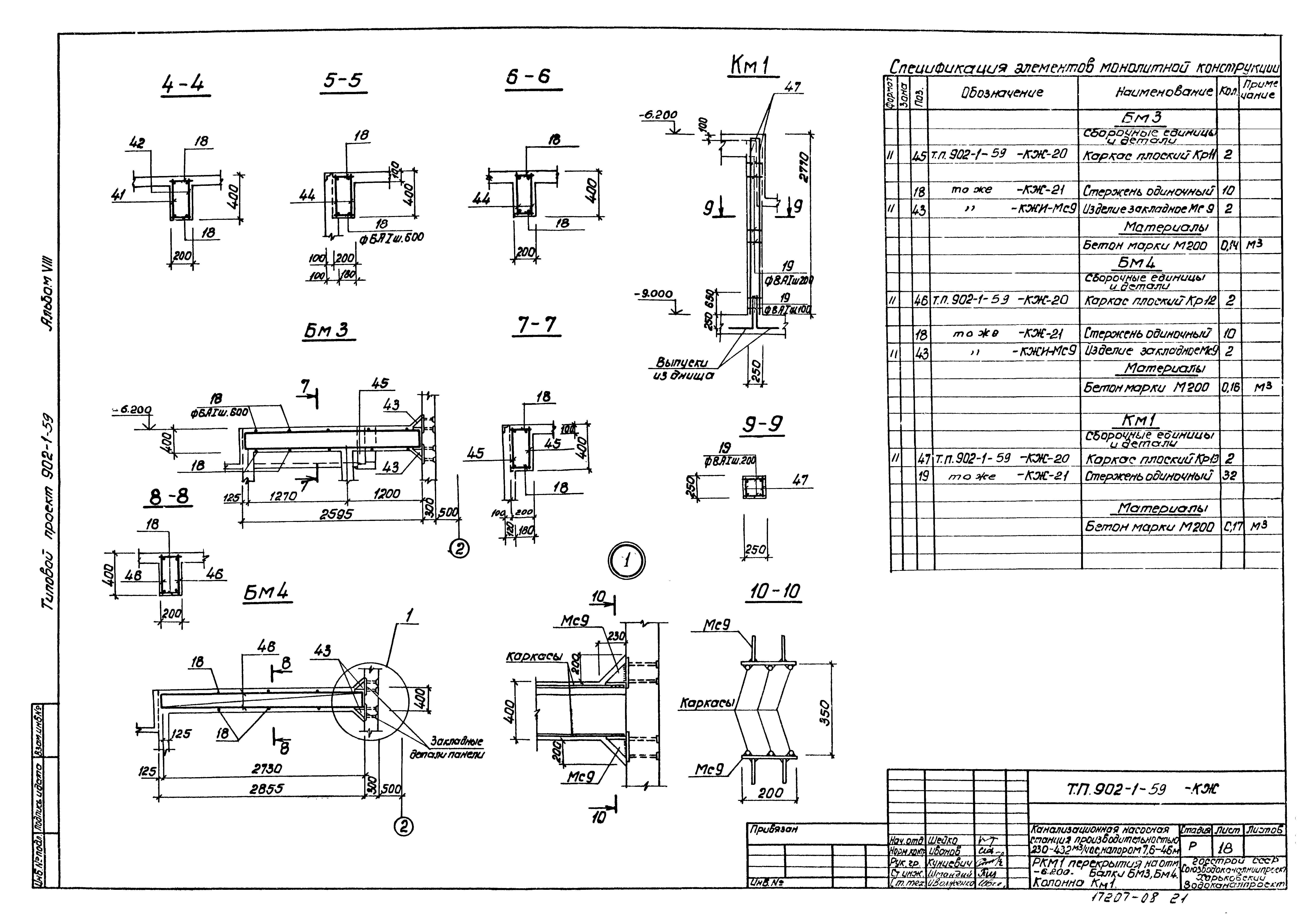

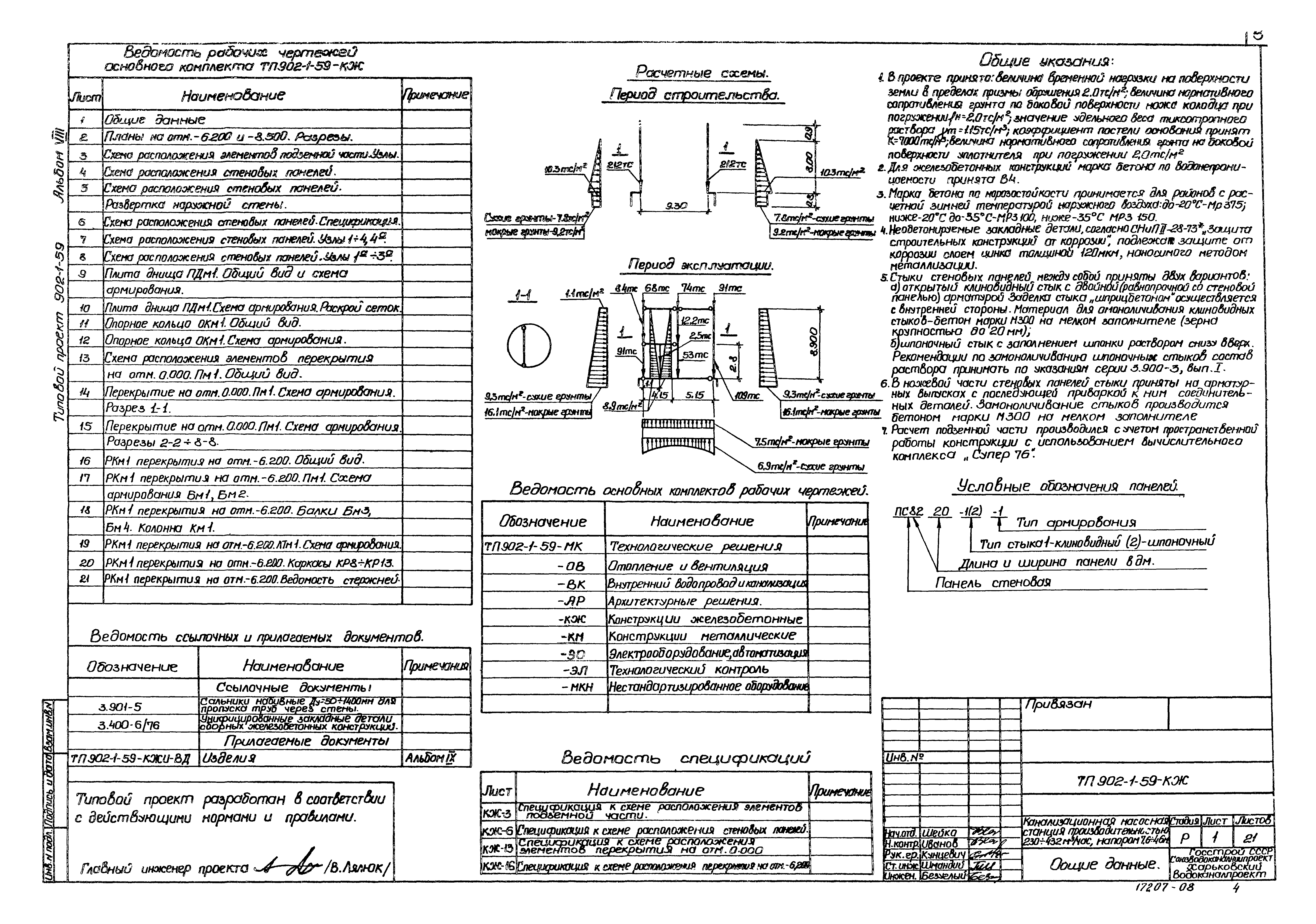

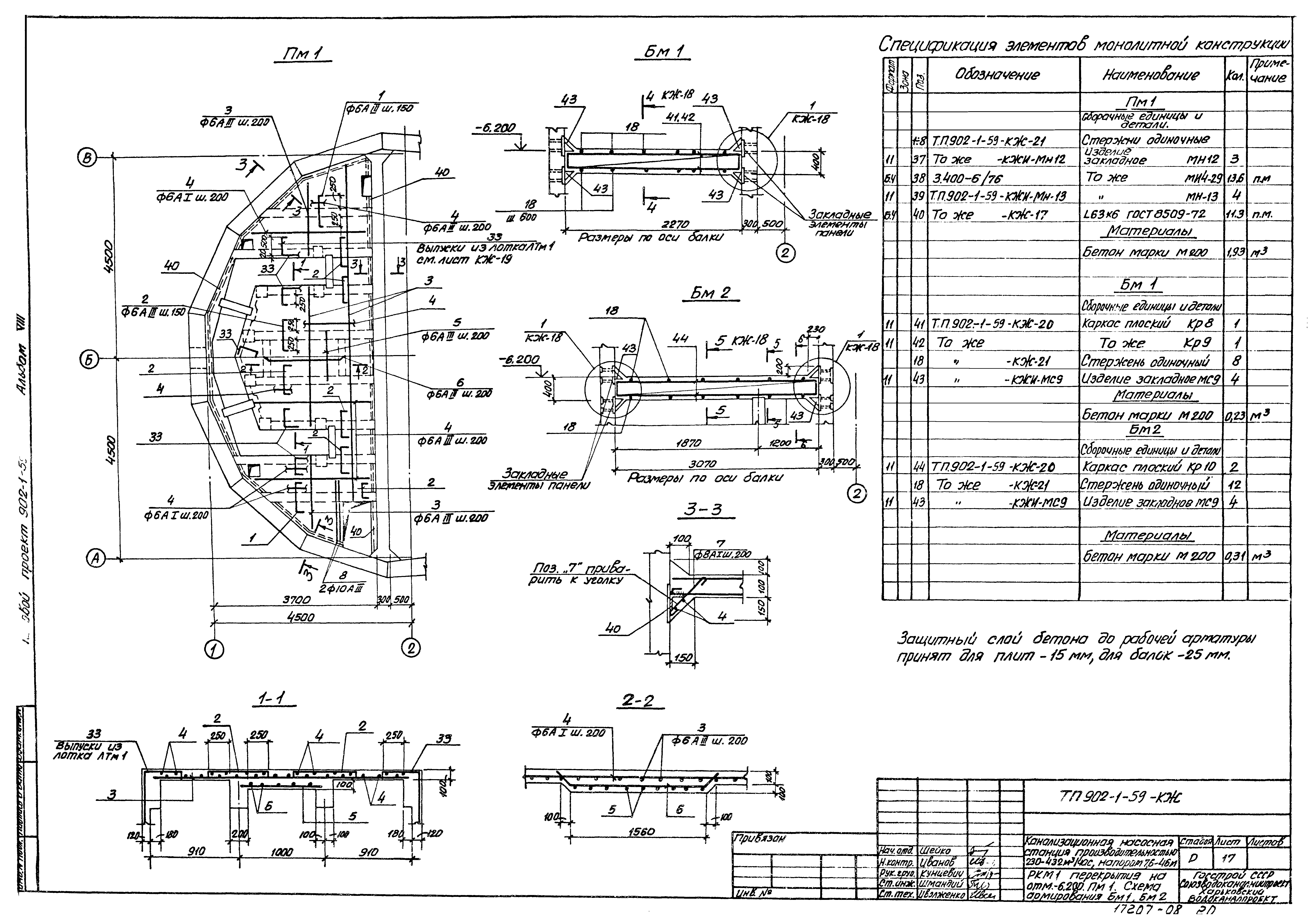

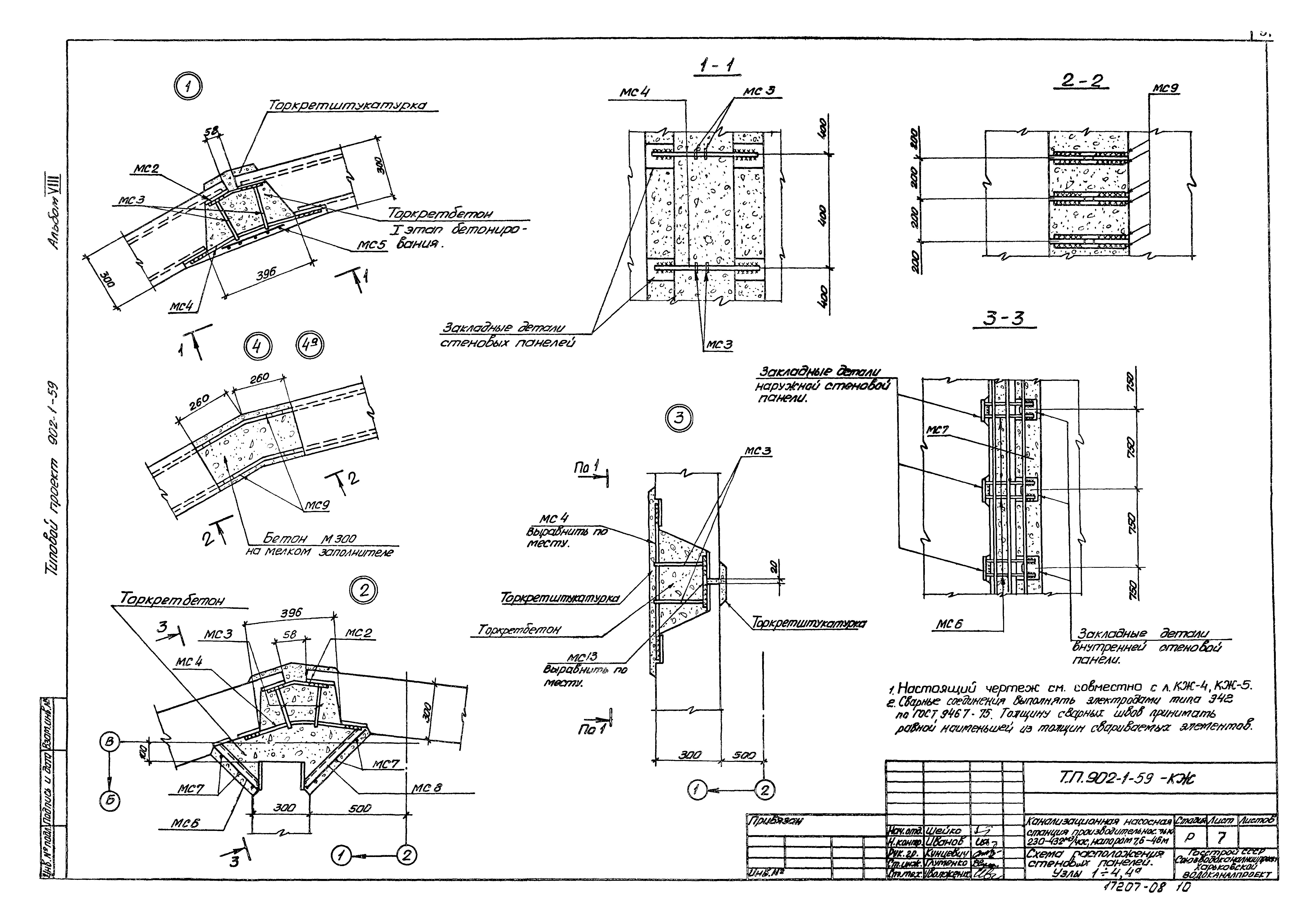

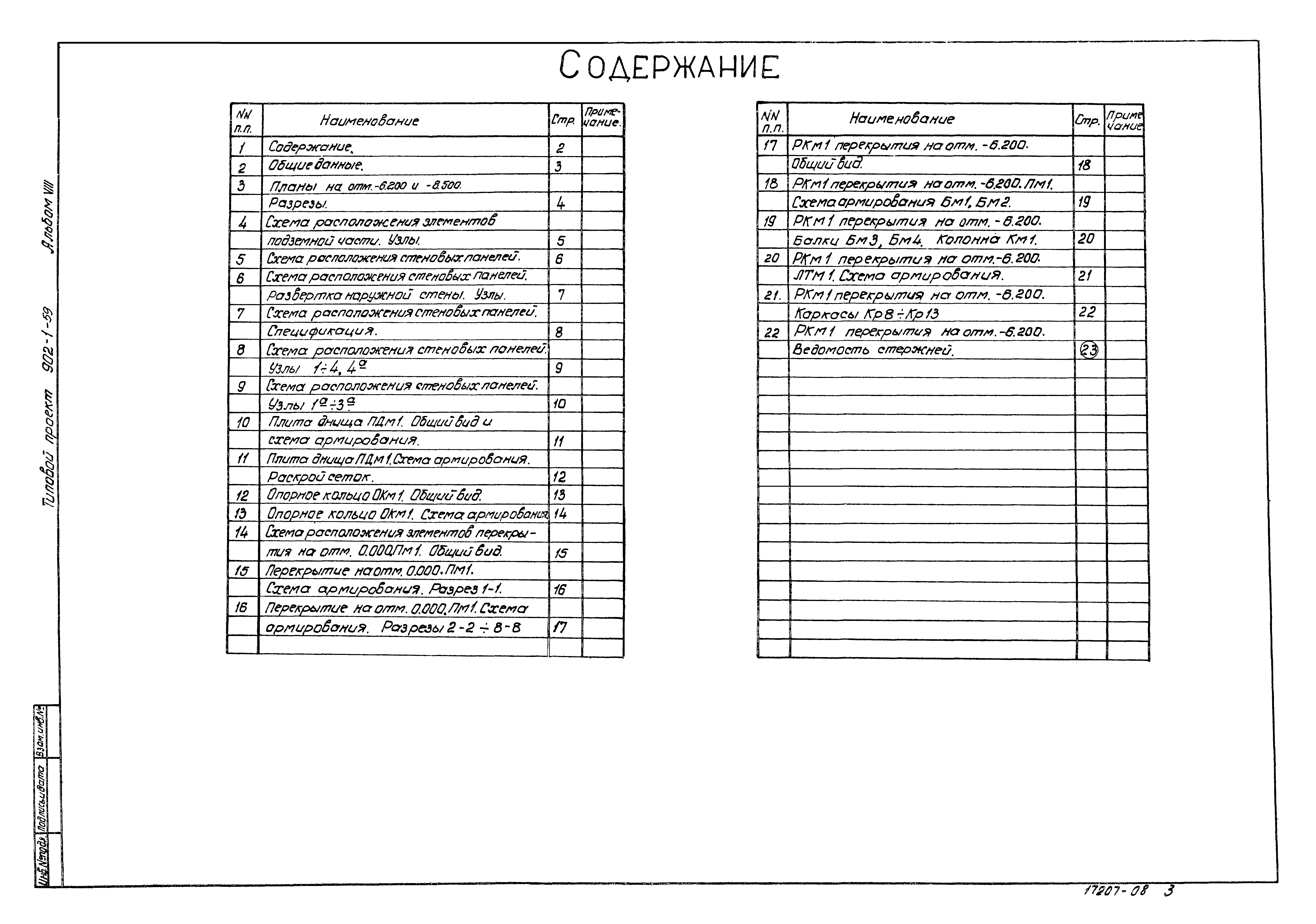

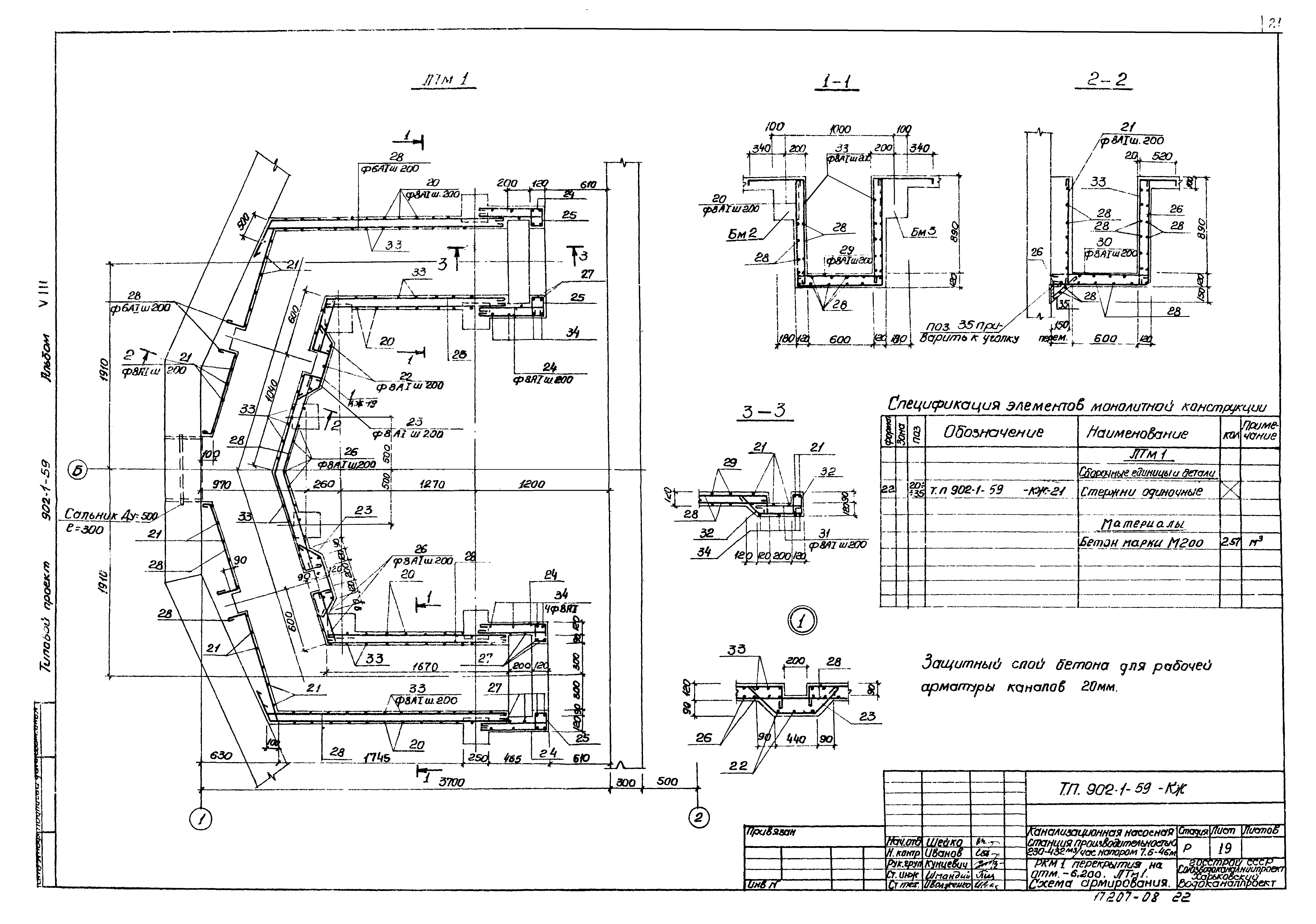

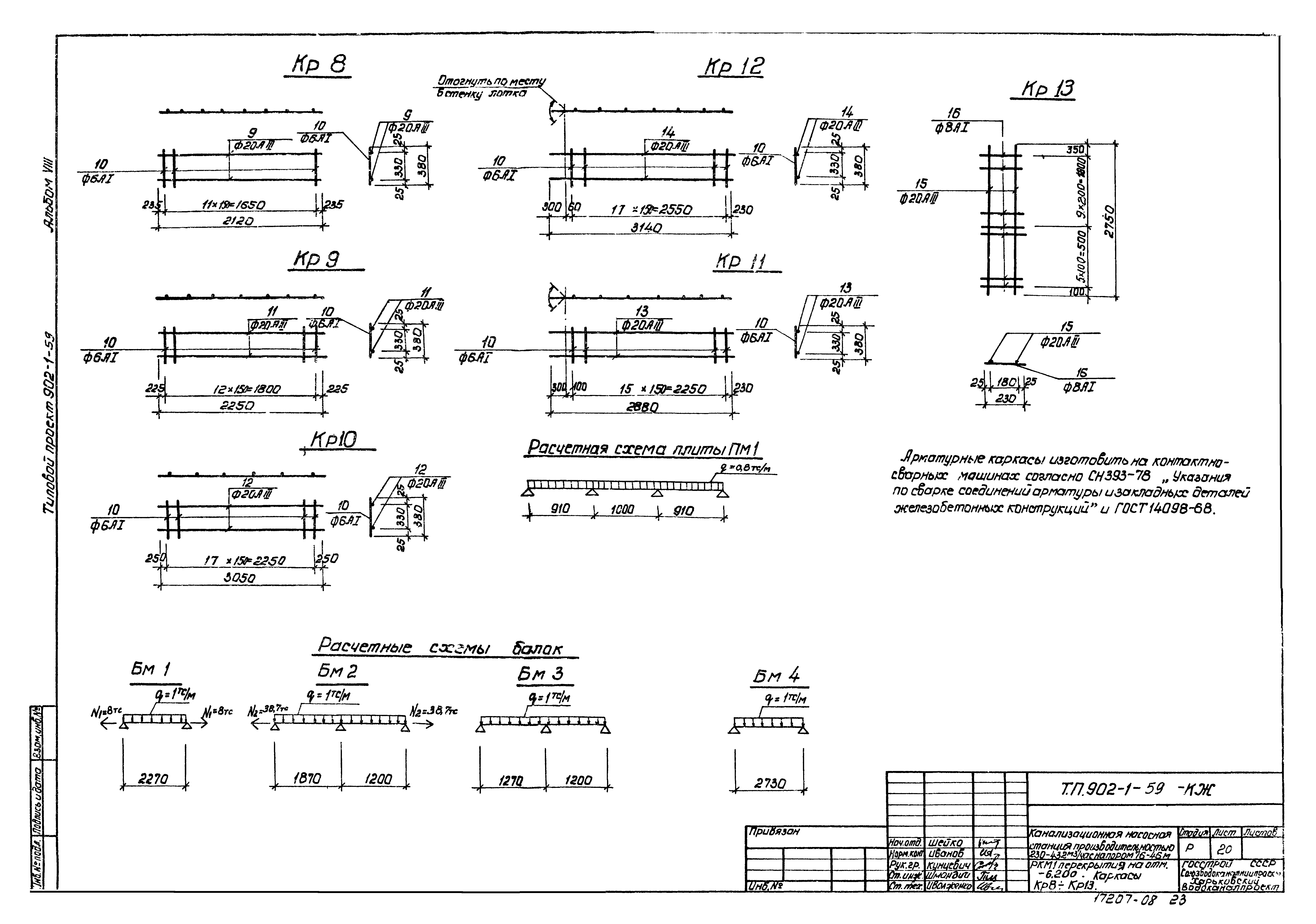

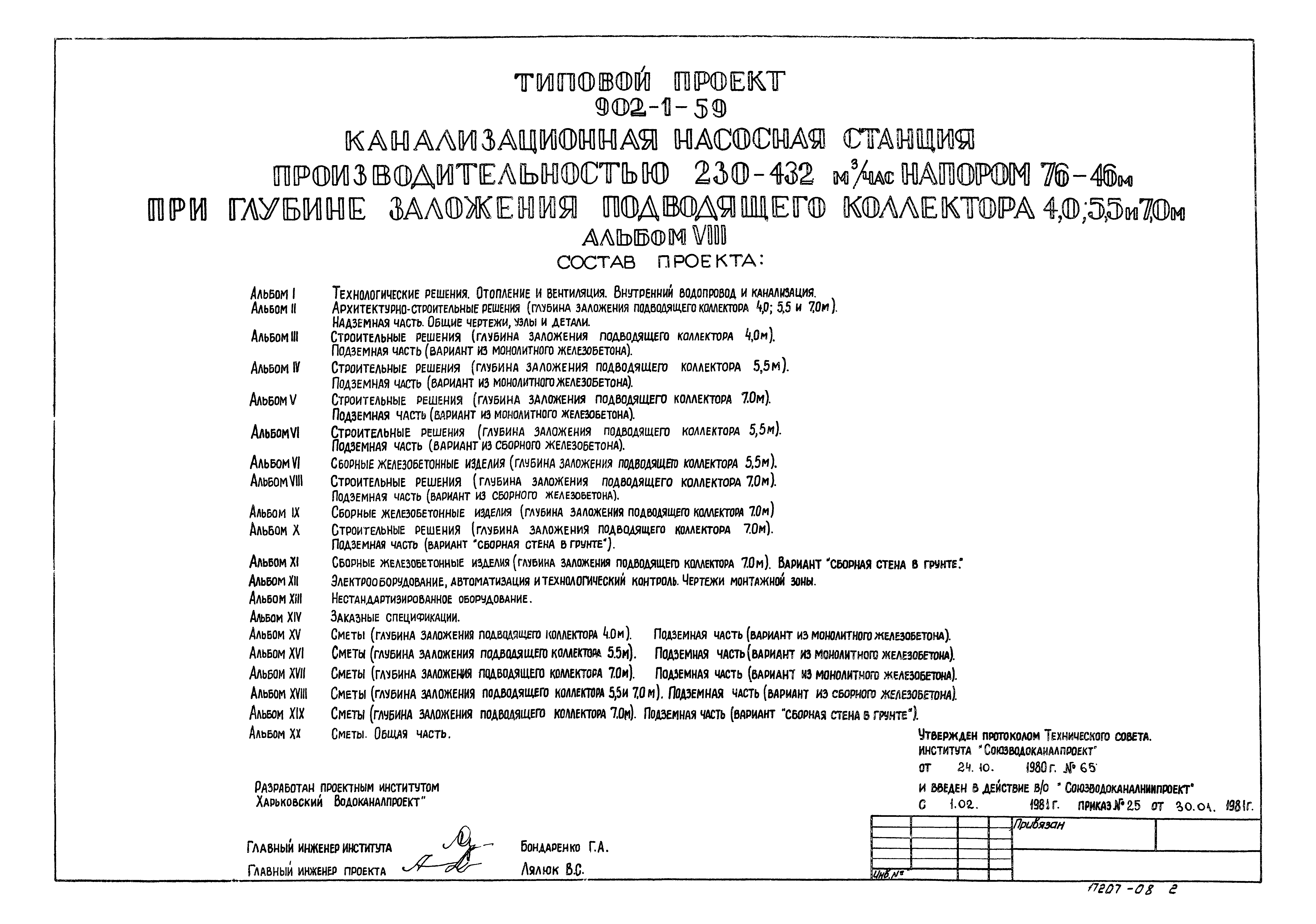

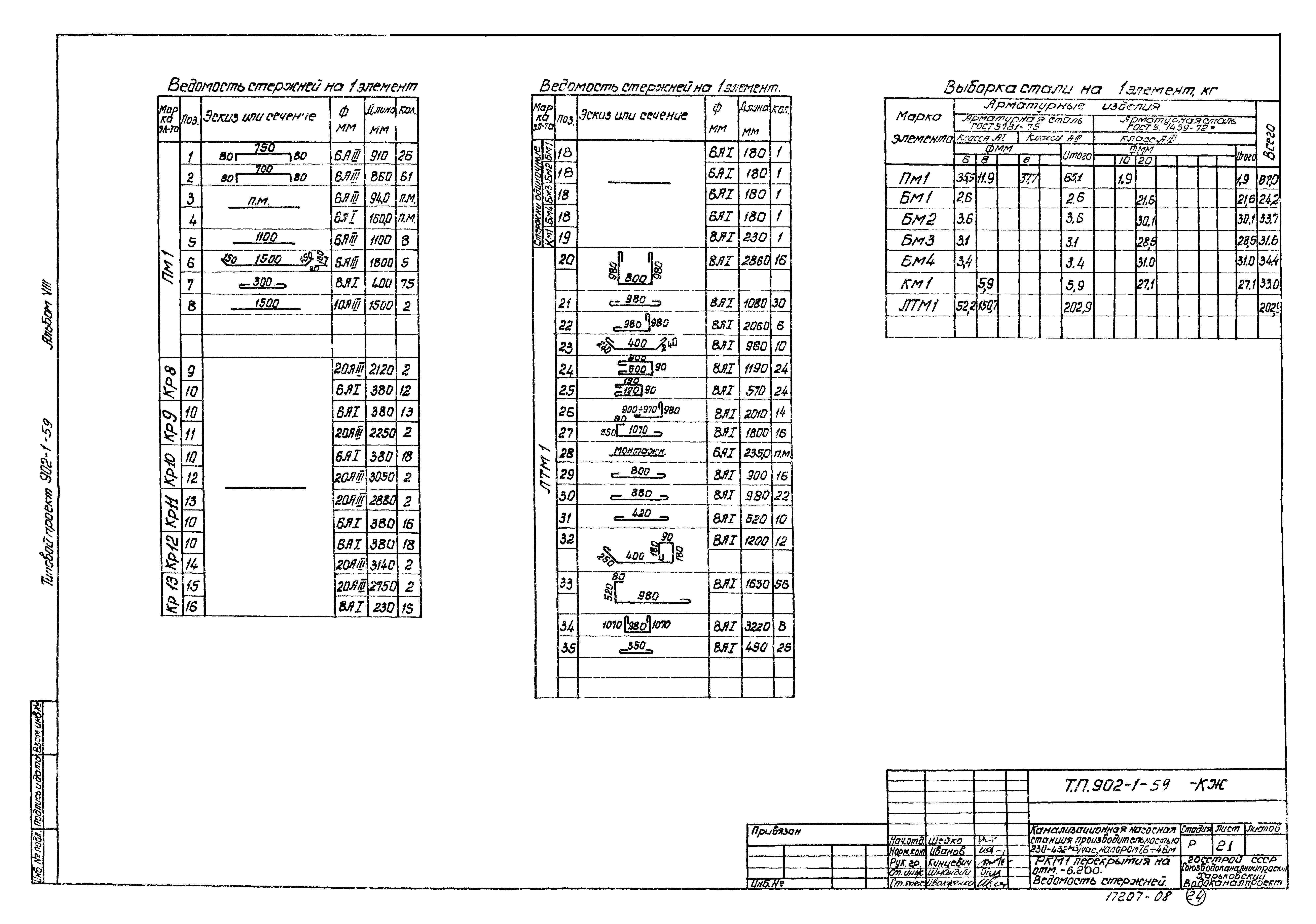

Оглавление:	ТП 902-1-59 Содержание ТП 902-1-59-КЖ-1 Общие данные ТП 902-1-59-КЖ-2 Планы на отм. -6.200 и -8.500. Разрезы ТП 902-1-59-КЖ-3 Схема расположения элементов подземной части. Узлы ТП 902-1-59-КЖ-4 Схема расположения стеновых панелей ТП 902-1-59-КЖ-5 Схема расположения стеновых панелей. Развертка наружной стены. Узлы ТП 902-1-59-КЖ-6 Схема расположения стеновых панелей. Спецификация ТП 902-1-59-КЖ-7 Схема расположения стеновых панелей. Узлы 1-4,4а ТП 902-1-59-КЖ-8 Схема расположения стеновых панелей. Узлы 1а-3а ТП 902-1-59-КЖ-9 Плита днища ПДМ1. Общий вид и схема армирования ТП 902-1-59-КЖ-10 Плита днища ПДМ1. Схема армирования. Раскрой сеток ТП 902-1-59-КЖ-11 Опорное кольцо ОКМ1. Общий вид ТП 902-1-59-КЖ-12 Опорное кольцо ОКМ1. Схема армирования ТП 902-1-59-КЖ-13 Схема расположения элементов перекрытия на отм. 0.000. ПМ1. Общий вид ТП 902-1-59-КЖ-14 Схема расположения элементов перекрытия на отм. 0.000. ПМ1. Схема армирования. Разрез 1-1 ТП 902-1-59-КЖ-15 Схема расположения элементов перекрытия на отм. 0.000. ПМ1. Схема армирования. Разрезы 2-2÷8-8 ТП 902-1-59-КЖ-16 РКМ1 перекрытия на отм. -6.200. Общий вид ТП 902-1-59-КЖ-17 РКМ1 перекрытия на отм. -6.200. ПМ1. Схема армирования БМ1,БМ2 ТП 902-1-59-КЖ-18 РКМ1 перекрытия на отм. -6.200. Балки БМ3,БМ4. Колонна КМ1 ТП 902-1-59-КЖ-19 РКМ1 перекрытия на отм. -6.200. ЛТМ1. Схема армирования ТП 902-1-59-КЖ-20 РКМ1 перекрытия на отм. -6.200. Каркасы КР8-КР13 ТП 902-1-59-КЖ-21 РКМ1 перекрытия на отм. -6.200. Ведомость стержней
Разработан:	Харьковский Водоканалпроект
Утверждён:	24.10.1980 Союзводоканалпроект (Soyuzvodokanalproject 65)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Станции насосные Станции насосные для перекачки бытовых сточных вод
