Скачать Типовые проектные решения 901-09-9 Альбом III. Схемы по производству работ

Дата актуализации: 10.08.2017

Типовые проектные решения 901-09-9

Альбом III. Схемы по производству работ

Обозначение:	Типовые проектные решения 901-09-9
Обозначение англ:	901-09-9
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом III. Схемы по производству работ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

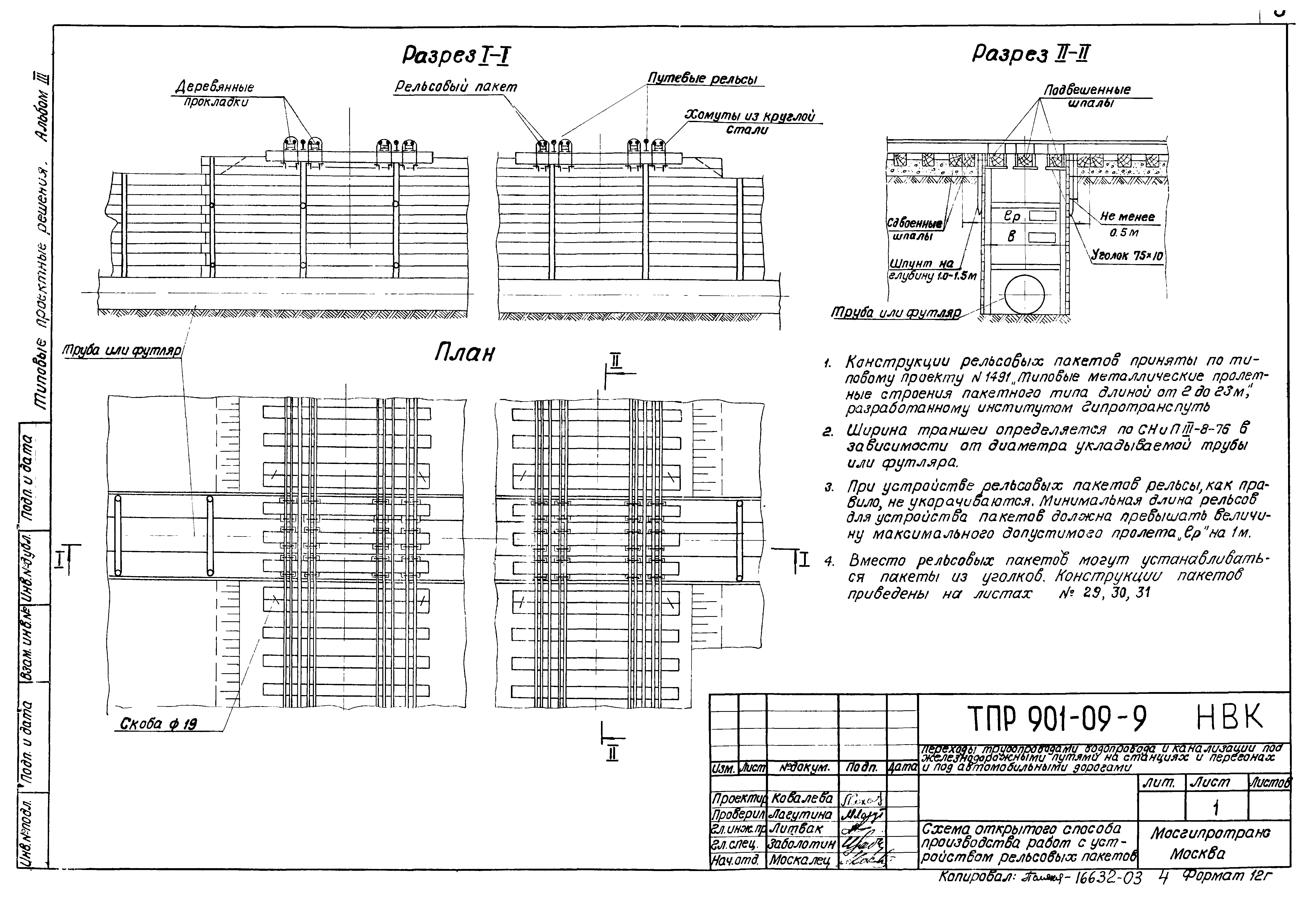

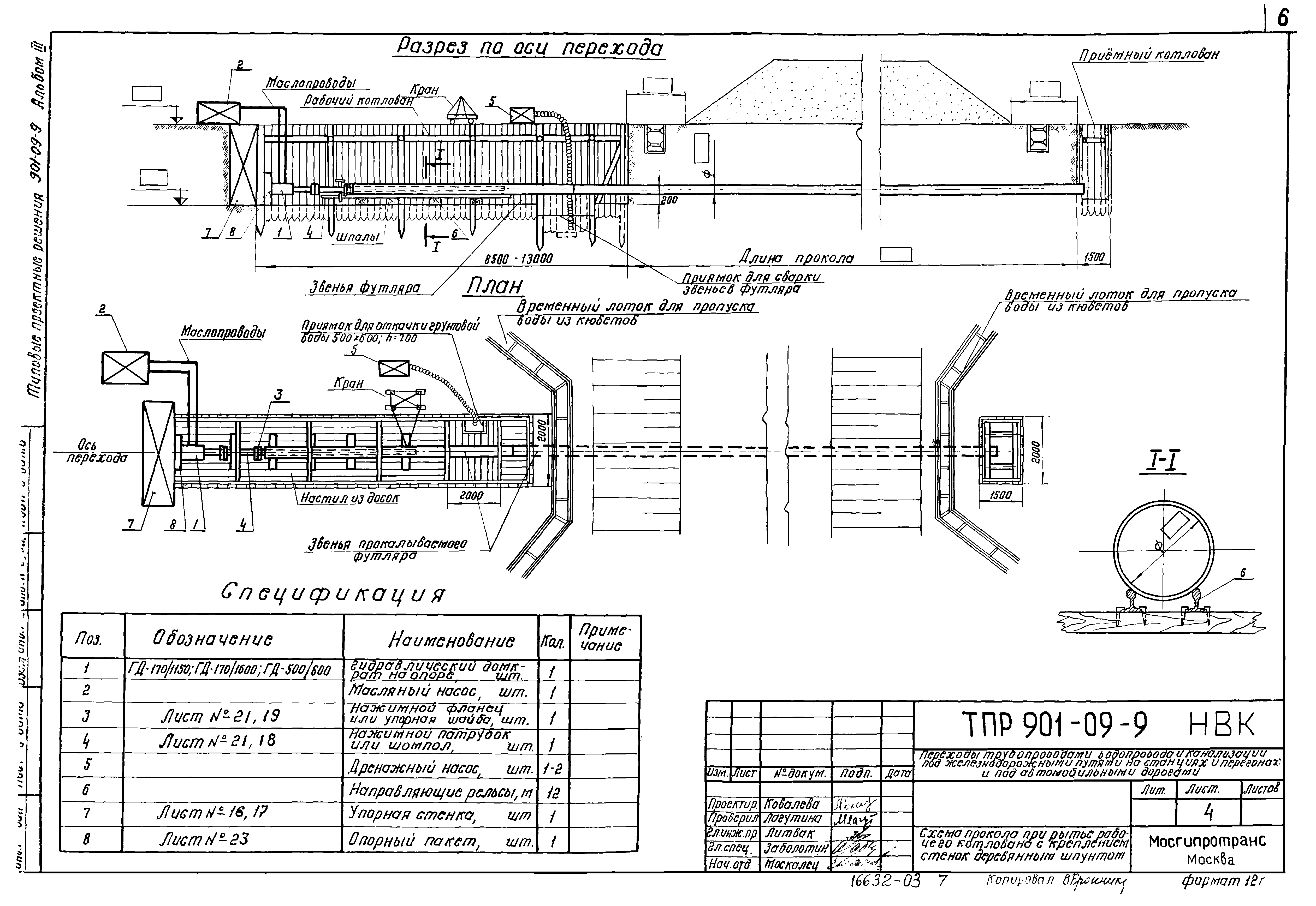

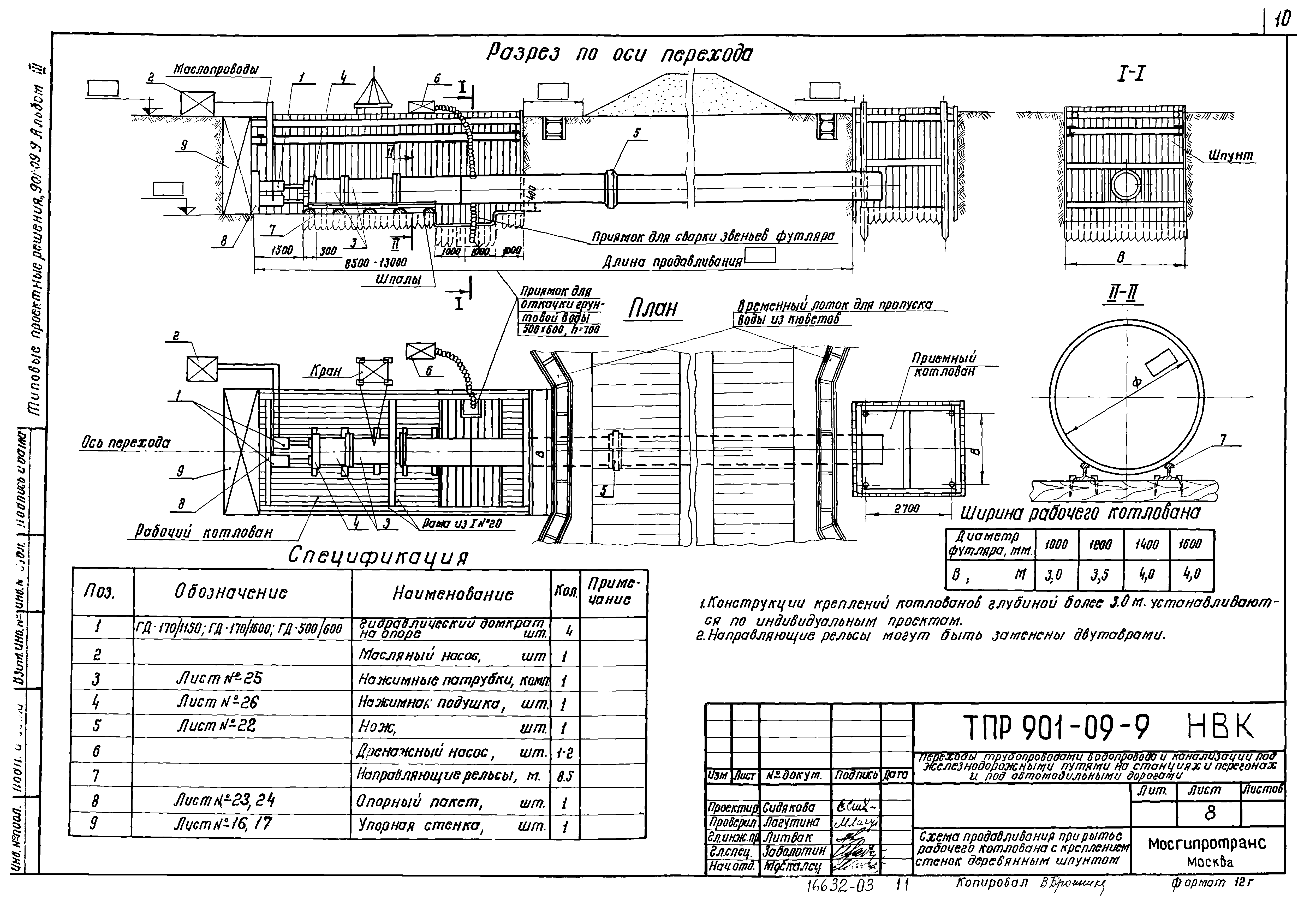

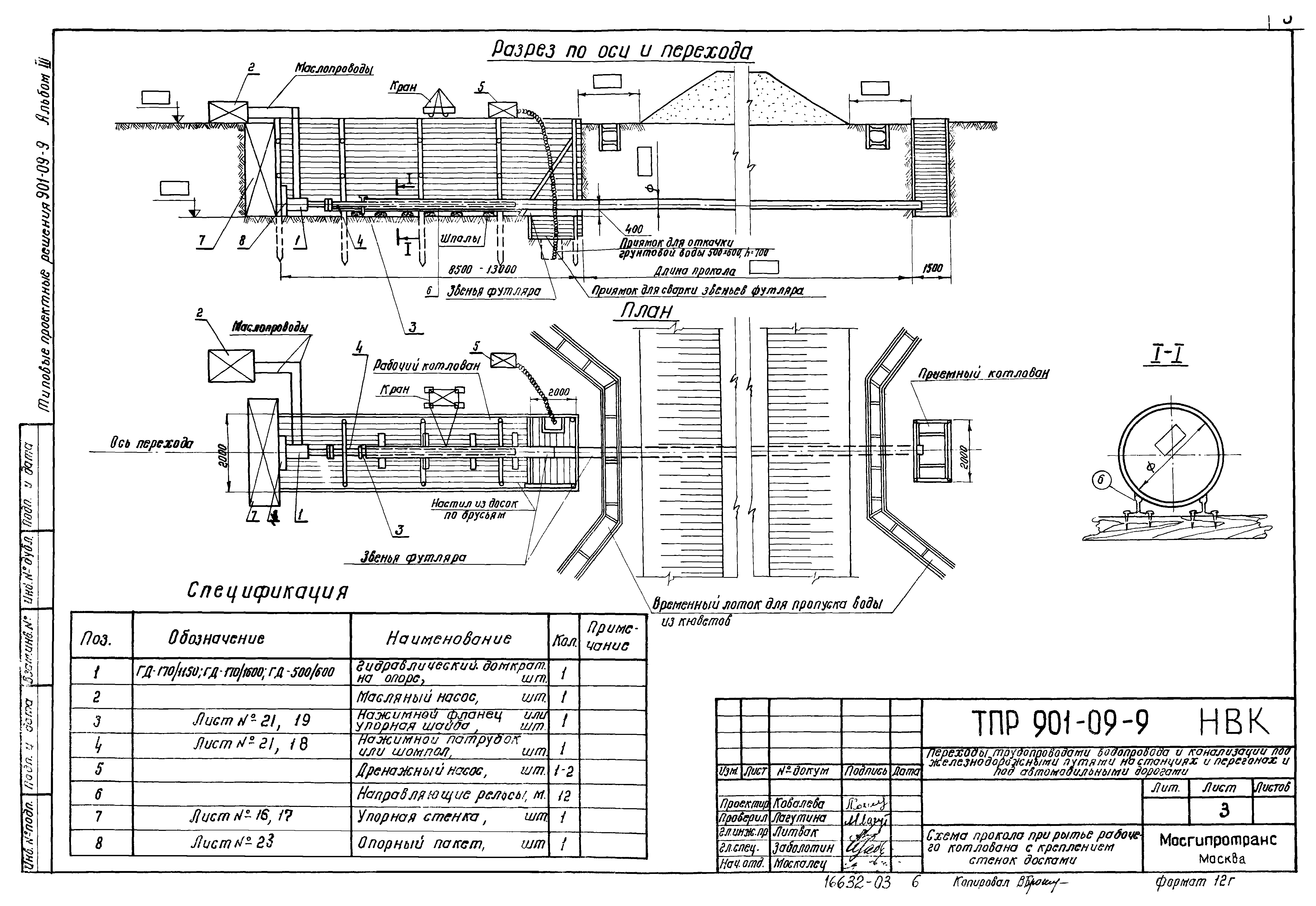

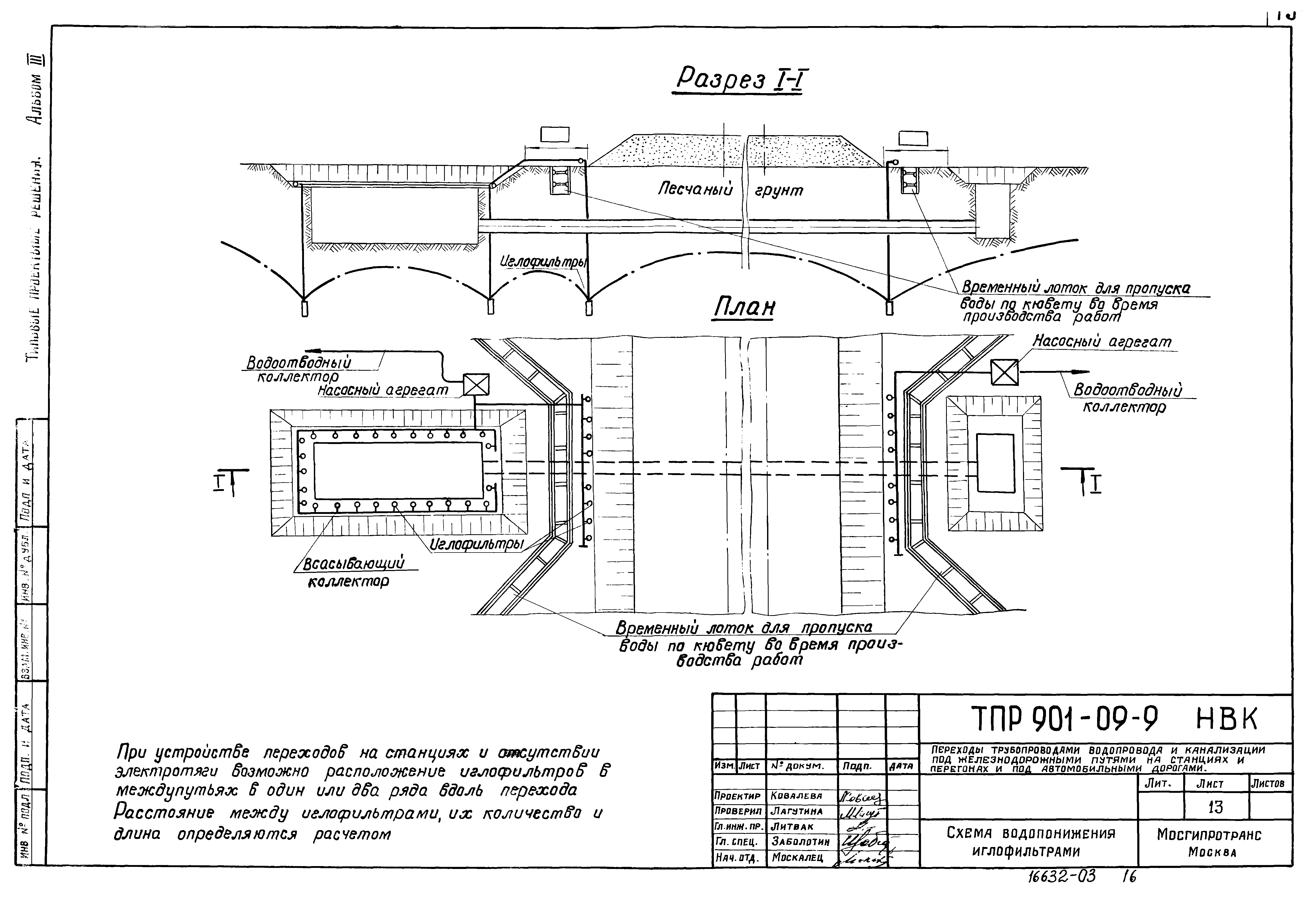

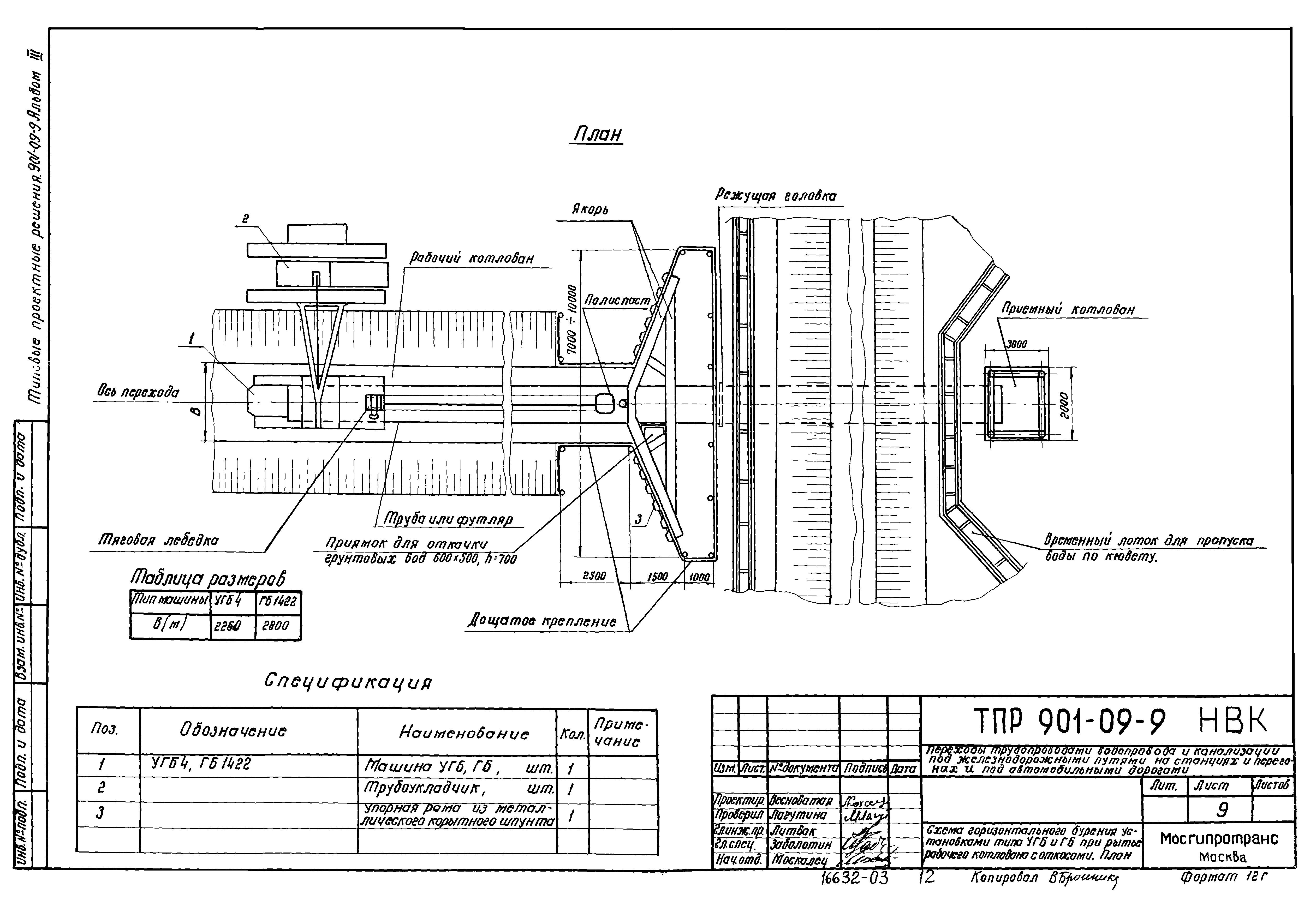

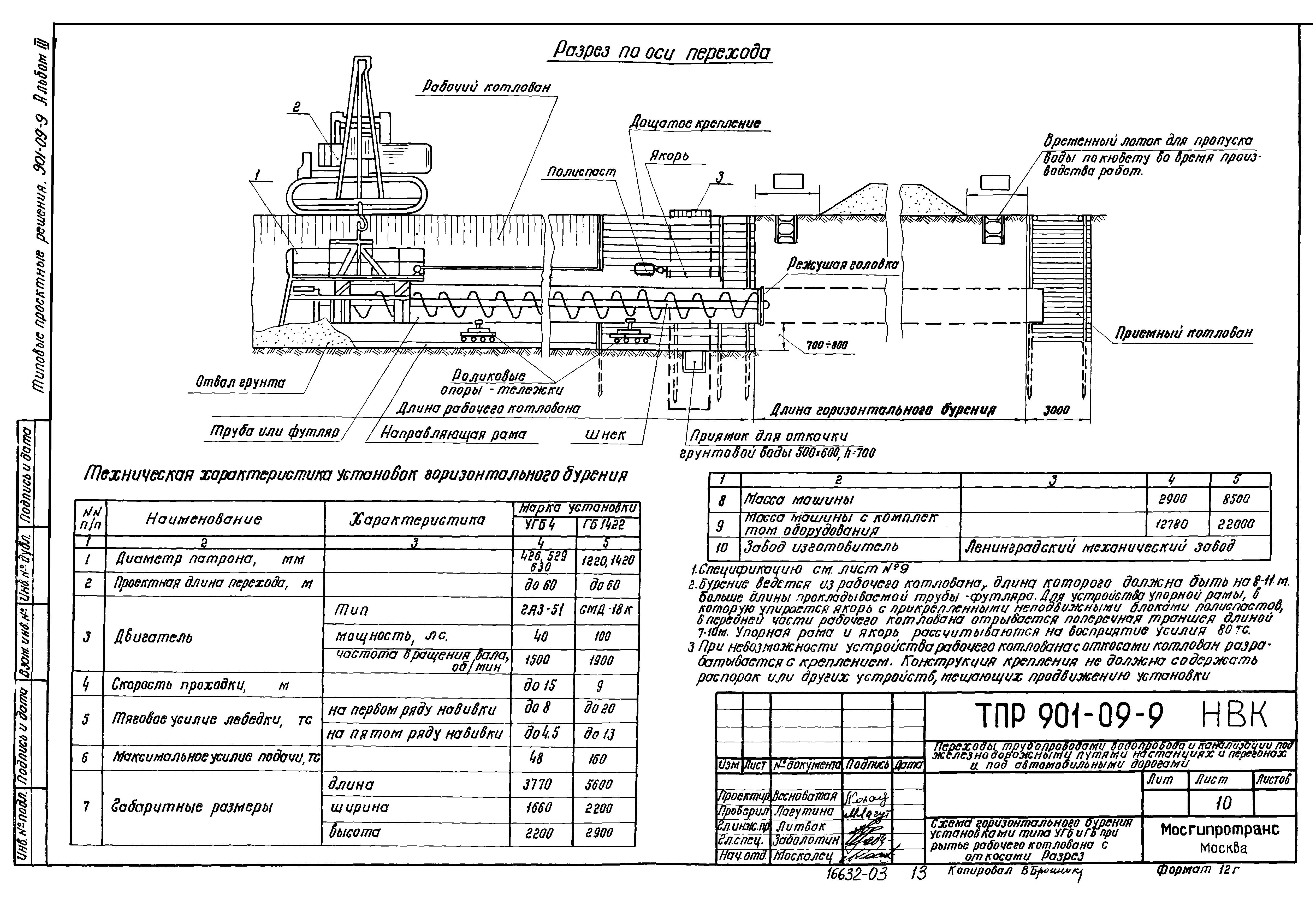

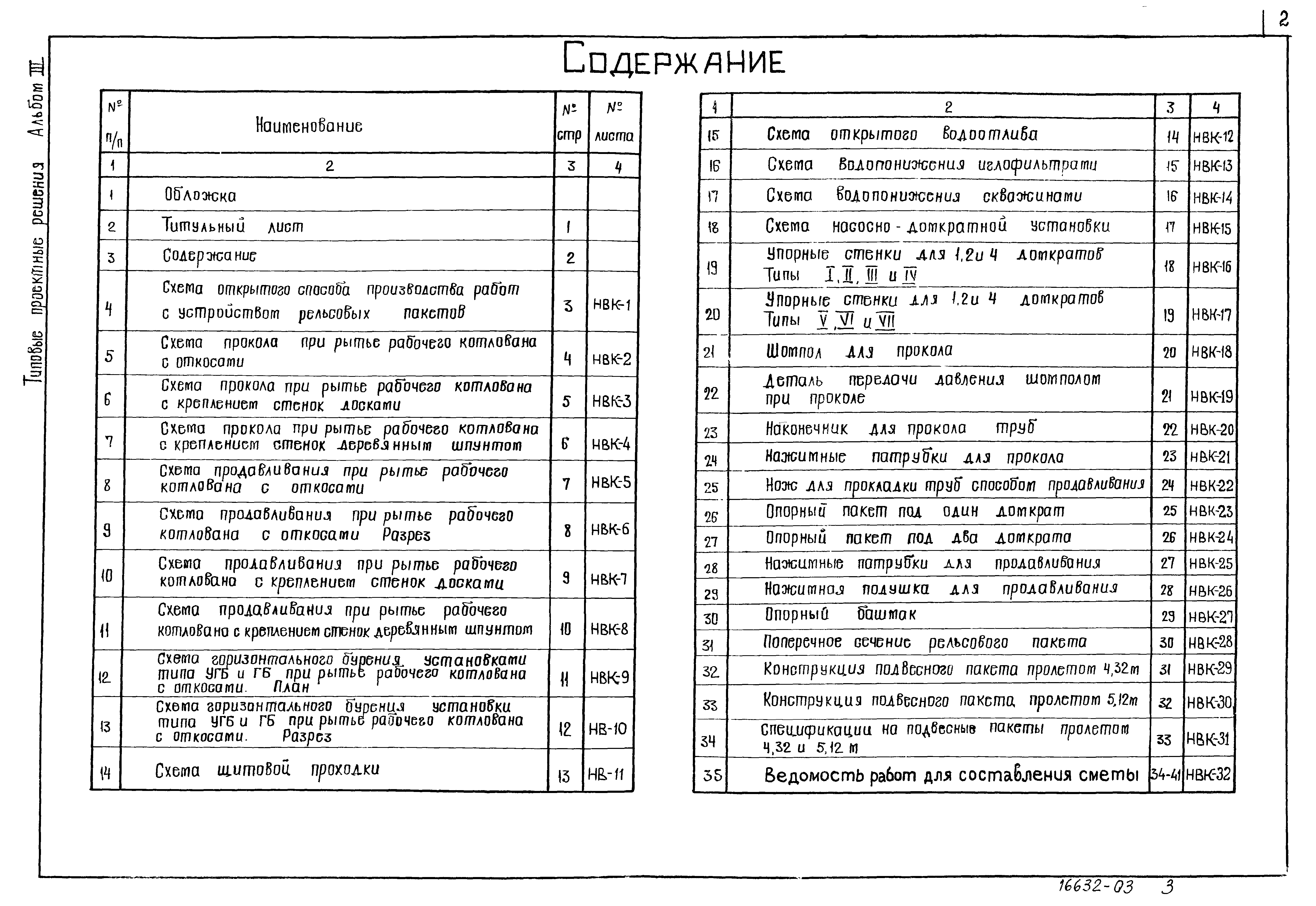

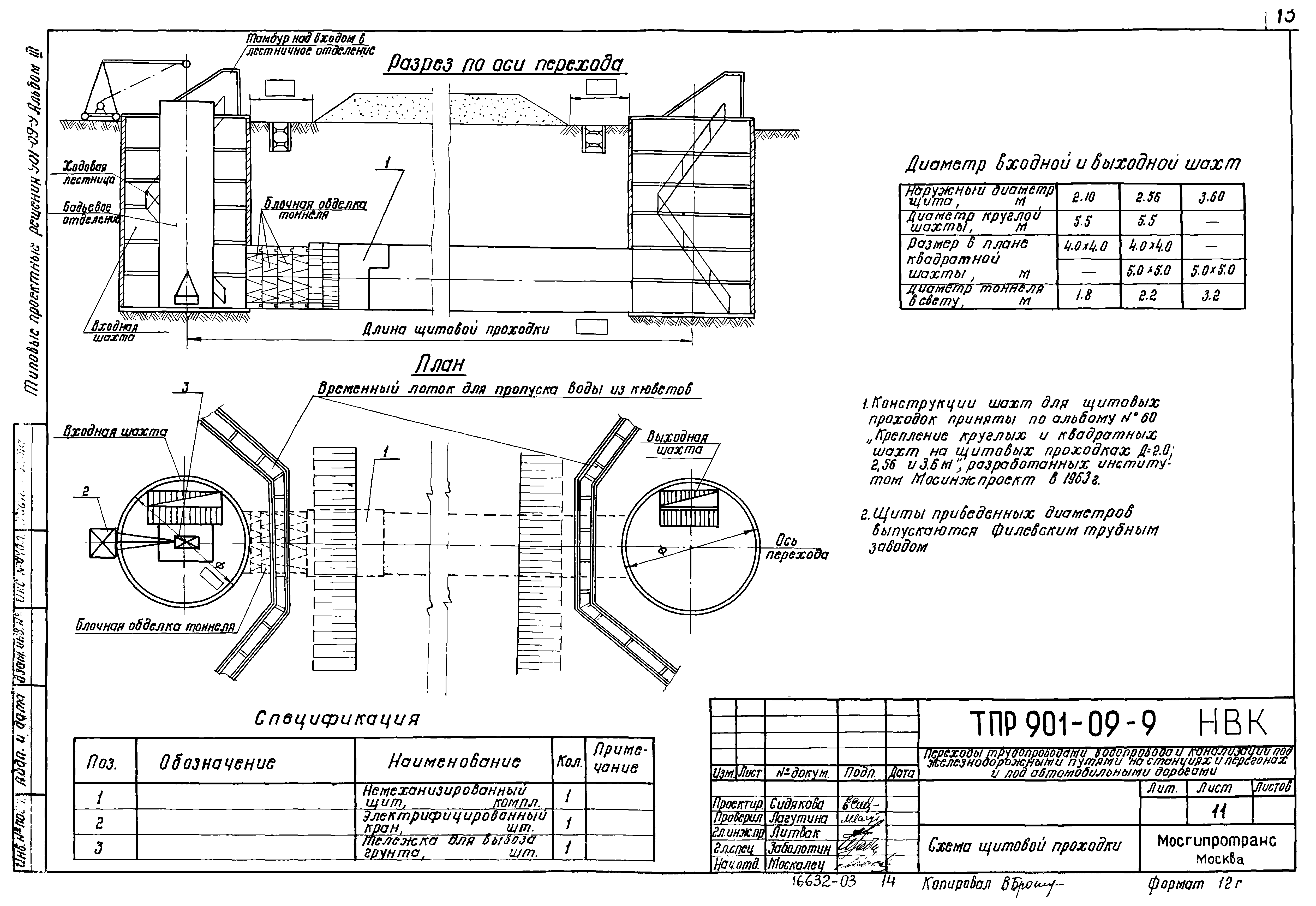

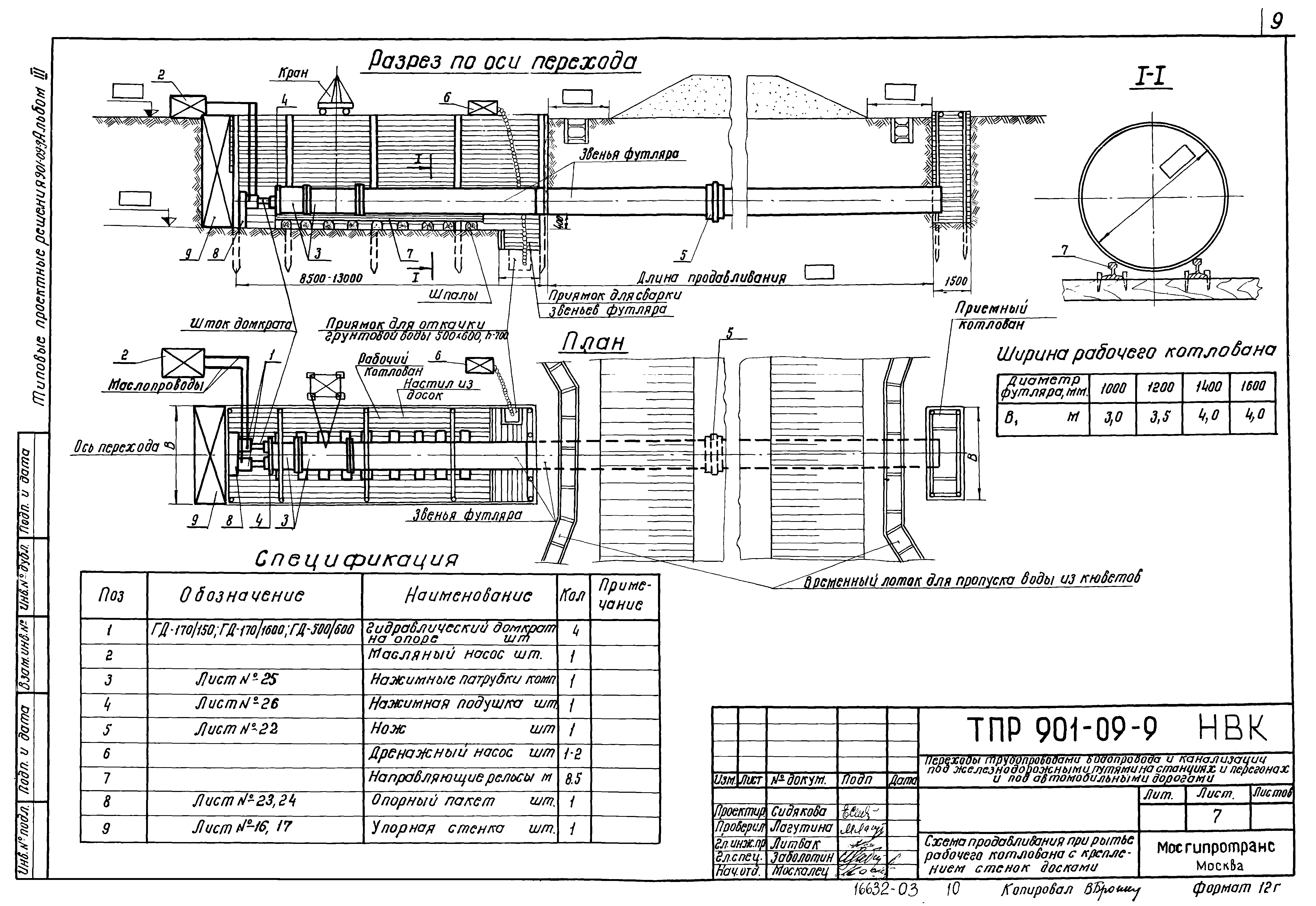

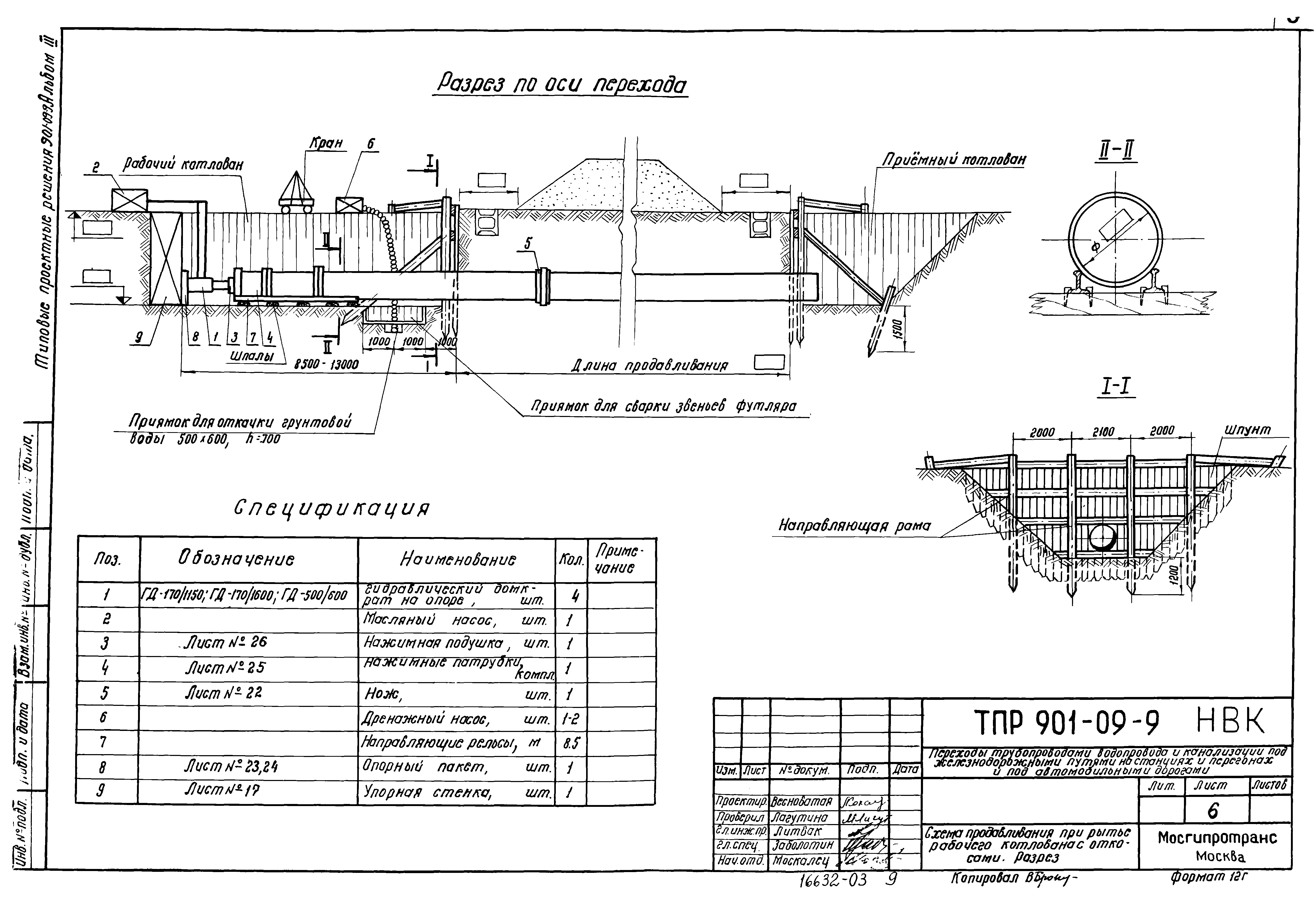

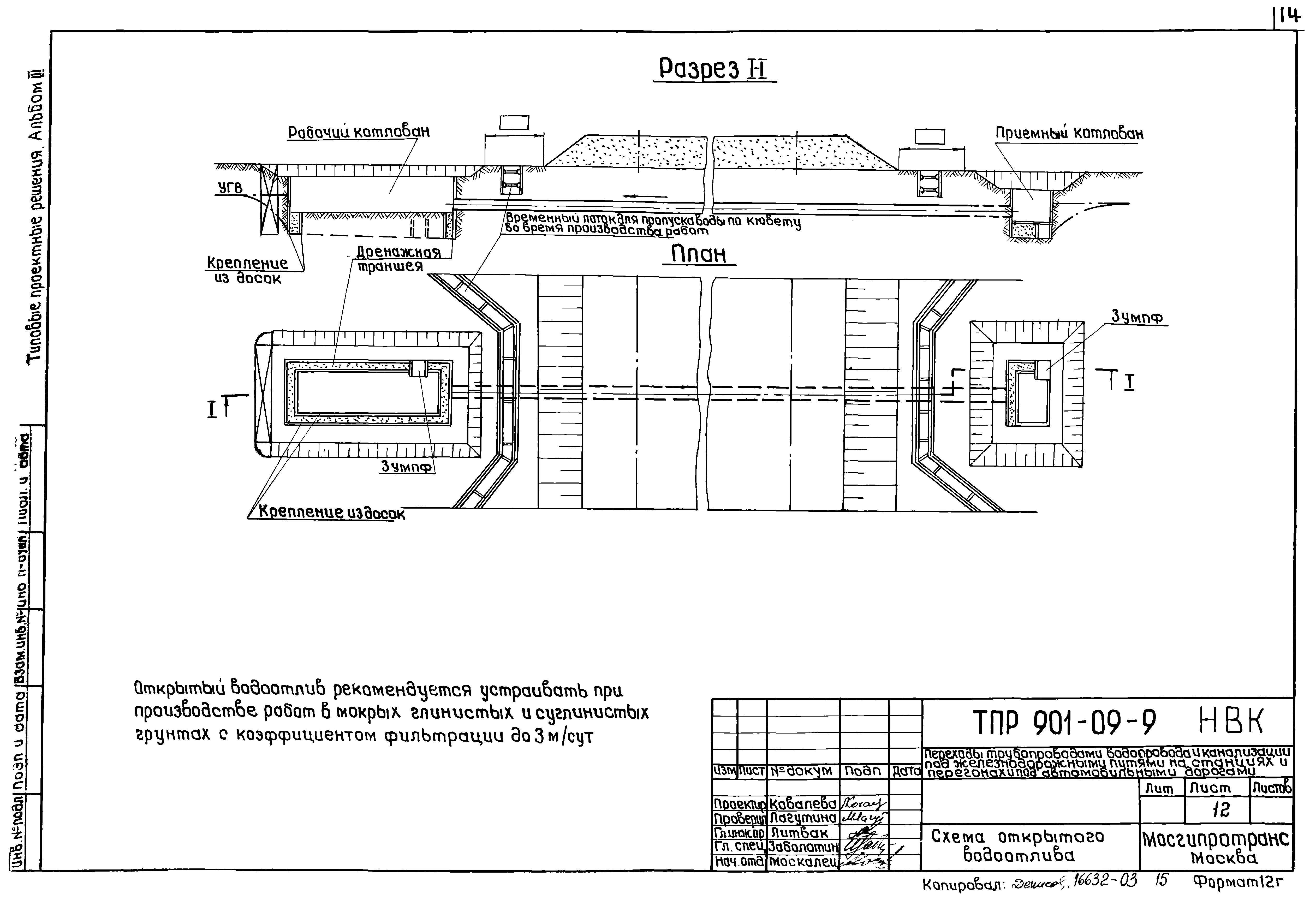

Оглавление:	ТПР 901-09-9 Обложка ТПР 901-09-9 Титульный лист ТПР 901-09-9 Содержание ТПР 901-09-9-НВК-1 Схема открытого способа производства работ с устройством рельсовых пакетов ТПР 901-09-9-НВК-2 Схема прокола при рытье рабочего котлована с откосом ТПР 901-09-9-НВК-3 Схема прокола при рытье рабочего котлована с креплением стенок досками ТПР 901-09-9-НВК-4 Схема прокола при рытье рабочего котлована с креплением стенок деревянным шпунтом ТПР 901-09-9-НВК-5 Схема продавливания при рытье рабочего котлована с откосами ТПР 901-09-9-НВК-6 Схема продавливания при рытье рабочего котлована с откосами. Разрез ТПР 901-09-9-НВК-7 Схема продавливания при рытье рабочего котлована с крепление стенок досками ТПР 901-09-9-НВК-8 Схема продавливания при рытье рабочего котлована с крепление деревянным шпунтом ТПР 901-09-9-НВК-9 Схема горизонтального бурения установками типа УГБ и ГБ при рытье рабочего котлована с откосами. План ТПР 901-09-9-НВК-10 Схема горизонтального бурения установками типа УГБ и ГБ при рытье рабочего котлована с откосами. Разрез ТПР 901-09-9-НВК-11 Схема щитовой проходки ТПР 901-09-9-НВК-12 Схема открытого водоотлива ТПР 901-09-9-НВК-13 Схема водопонижения иглофильтрами ТПР 901-09-9-НВК-14 Схема водопонижения скважинами ТПР 901-09-9-НВК-15 Схема насосно-домкратной установки ТПР 901-09-9-НВК-16 Упорные стенки для 1,2 и 4 домкратов. Типы 1,2,3 и 4 ТПР 901-09-9-НВК-17 Упорные стенки для 1,2 и 4 домкратов. Типы 5,6 и 7 ТПР 901-09-9-НВК-18 Шомпол для прокола ТПР 901-09-9-НВК-19 Деталь передачи давления шомполом при проколе ТПР 901-09-9-НВК-20 Наконечник для прокола труб ТПР 901-09-9-НВК-21 Нажимные патрубки для прокола ТПР 901-09-9-НВК-22 Нож для прокладки труб способом продавливания ТПР 901-09-9-НВК-23 Опорный пакет под один домкрат ТПР 901-09-9-НВК-24 Опорный пакет под два домкрата ТПР 901-09-9-НВК-25 Нажимные патрубки для продавливания ТПР 901-09-9-НВК-26 Нажимная подушка для продавливания ТПР 901-09-9-НВК-27 Опорный башмак ТПР 901-09-9-НВК-28 Поперечное сечение рельсового пакета ТПР 901-09-9-НВК-29 Конструкция подвесного пакета пролетом 4,32 м ТПР 901-09-9-НВК-30 Конструкция подвесного пакета пролетом 5,12 м ТПР 901-09-9-НВК-31 Спецификации на подвесные пакеты пролетом 4,32 и 5,12 м ТПР 901-09-9-НВК-32 Ведомость работ для составления сметы
Разработан:	Мосгипротранс
Утверждён:	28.11.1979 Министерство путей сообщения СССР (USSR Ministry of Railroads М-44998)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Здания и сооружения разные
Чем заменён:	Типовые материалы для проектирования 901-09-9.87 «Переходы трубопроводами водопровода и канализации под железнодорожными путями на станциях и перегонах и под автомобильными дорогами»
