Серия 2.436-18

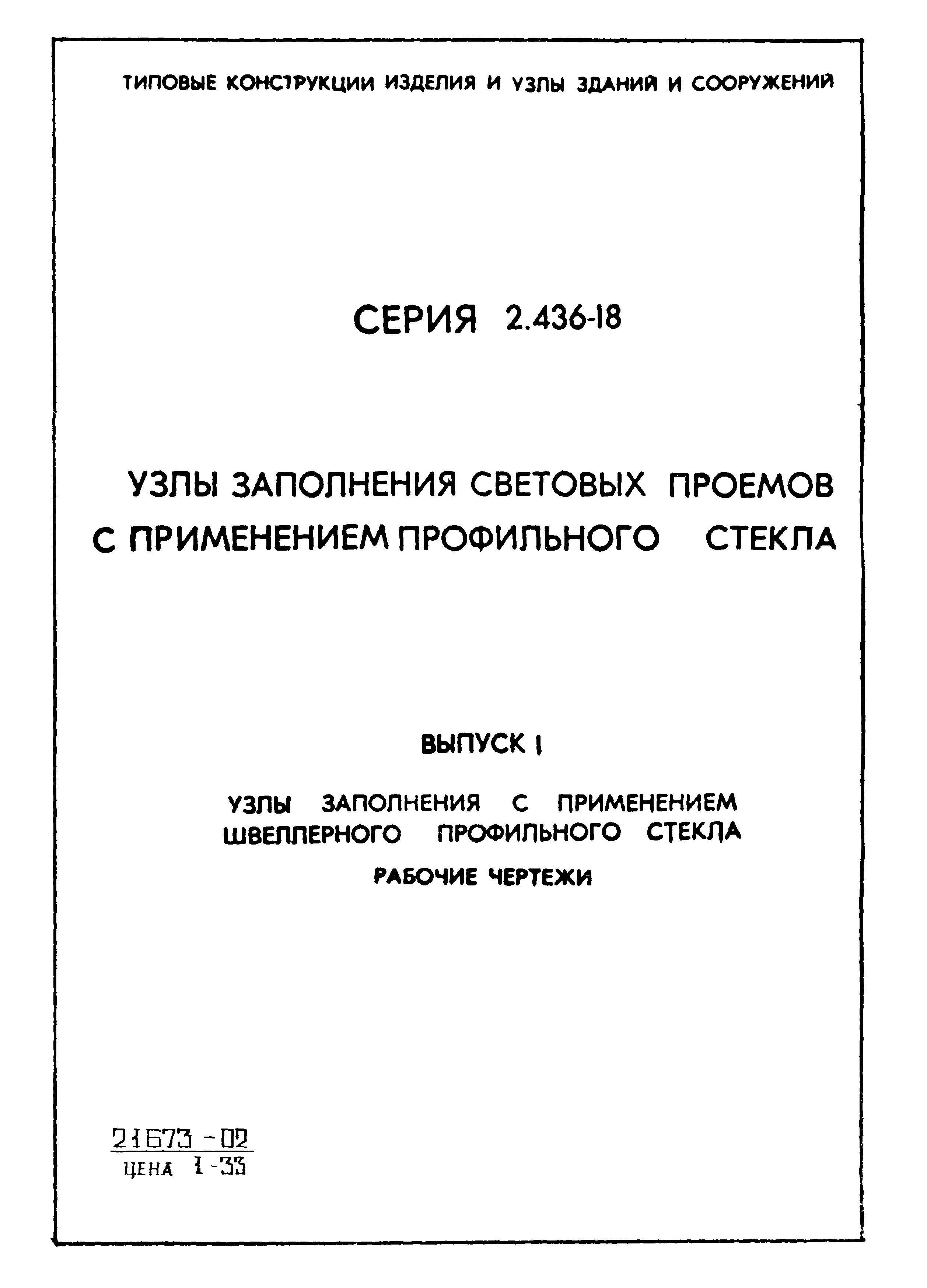

Выпуск 1. Узлы заполнения с применением швеллерного профильного стекла. Рабочие чертежи

Обозначение:	Серия 2.436-18
Обозначение англ:	Series 2.436-18
Статус:	не действует
Название рус.:	Выпуск 1. Узлы заполнения с применением швеллерного профильного стекла. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999

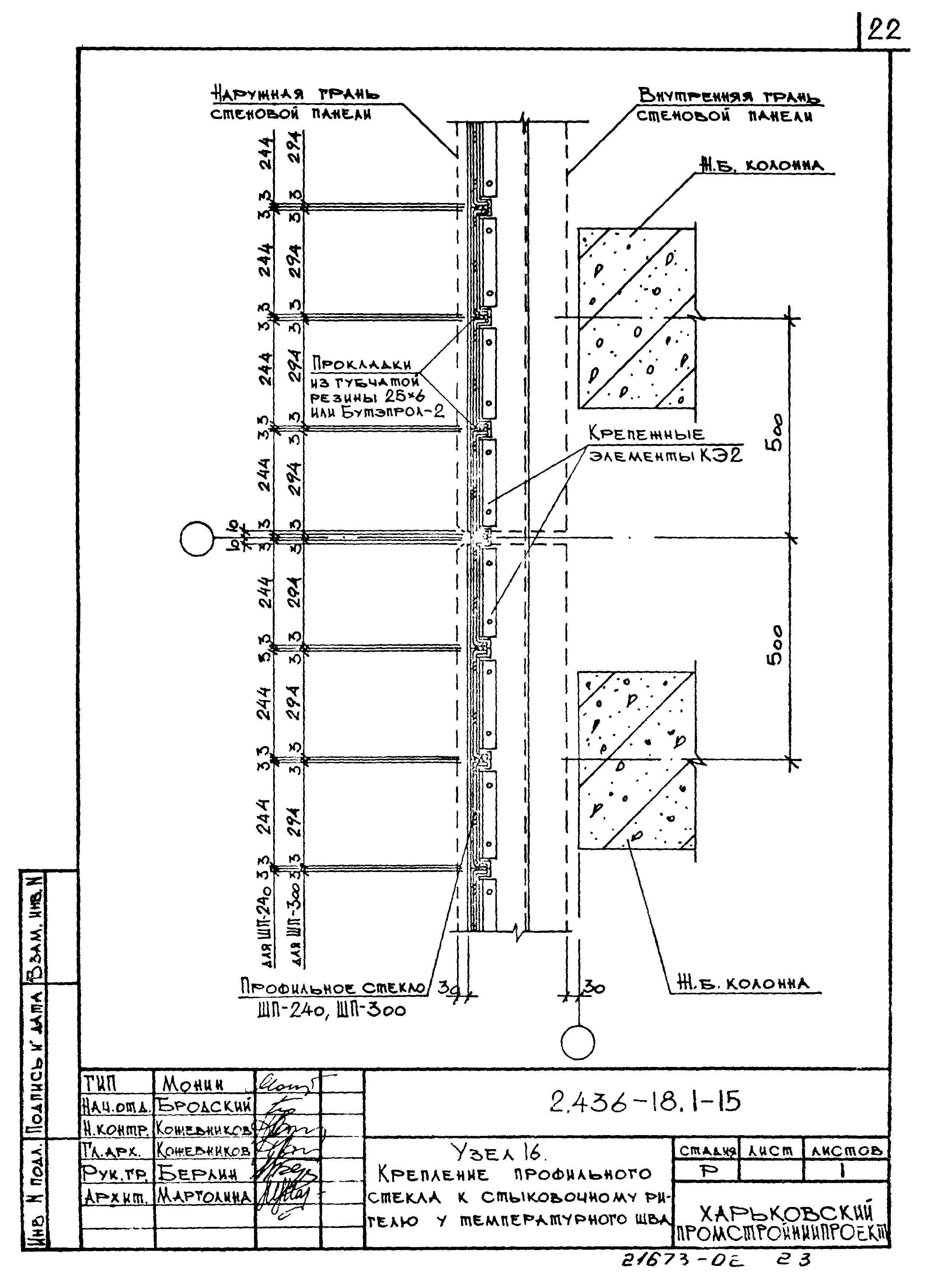

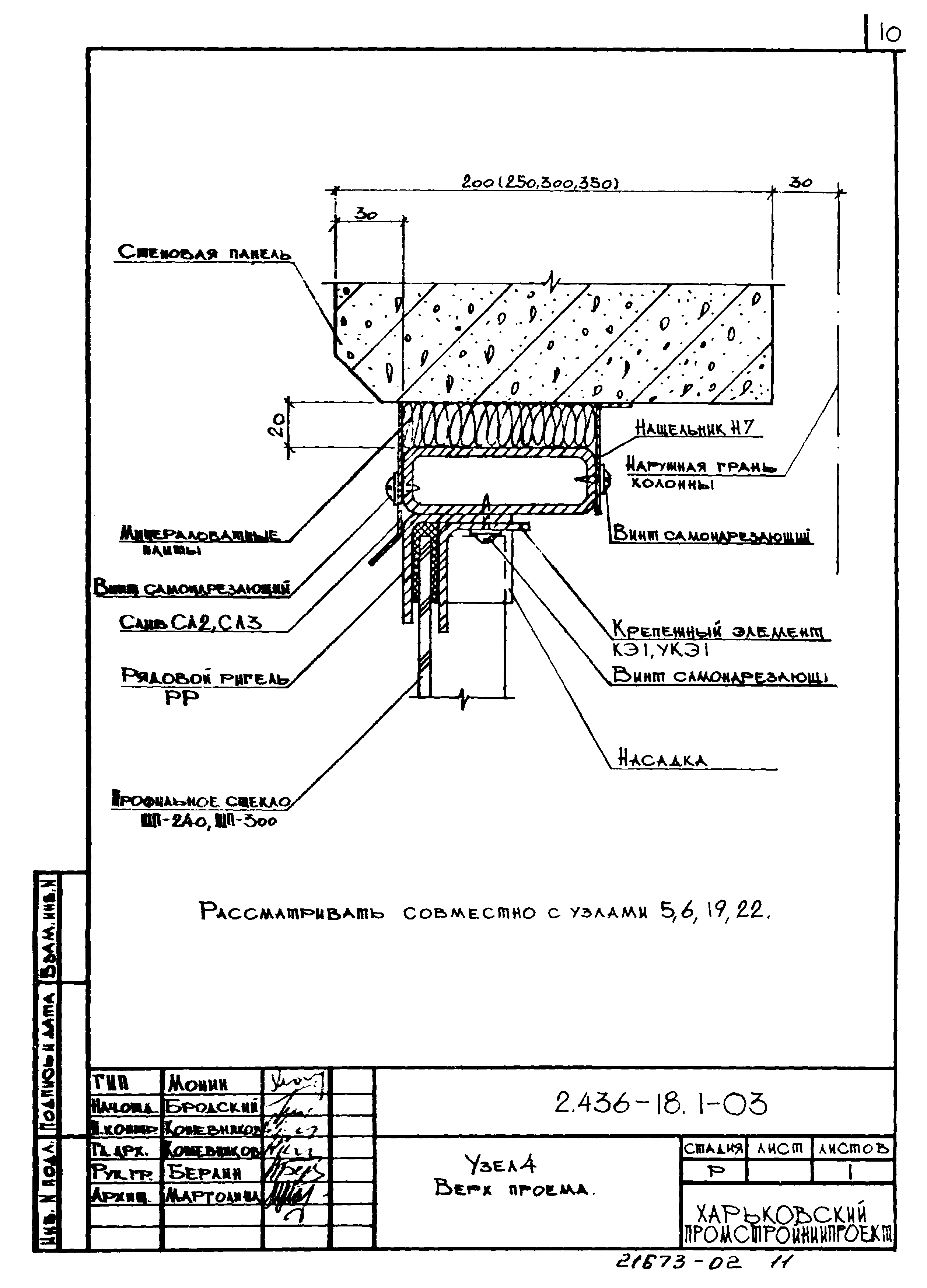

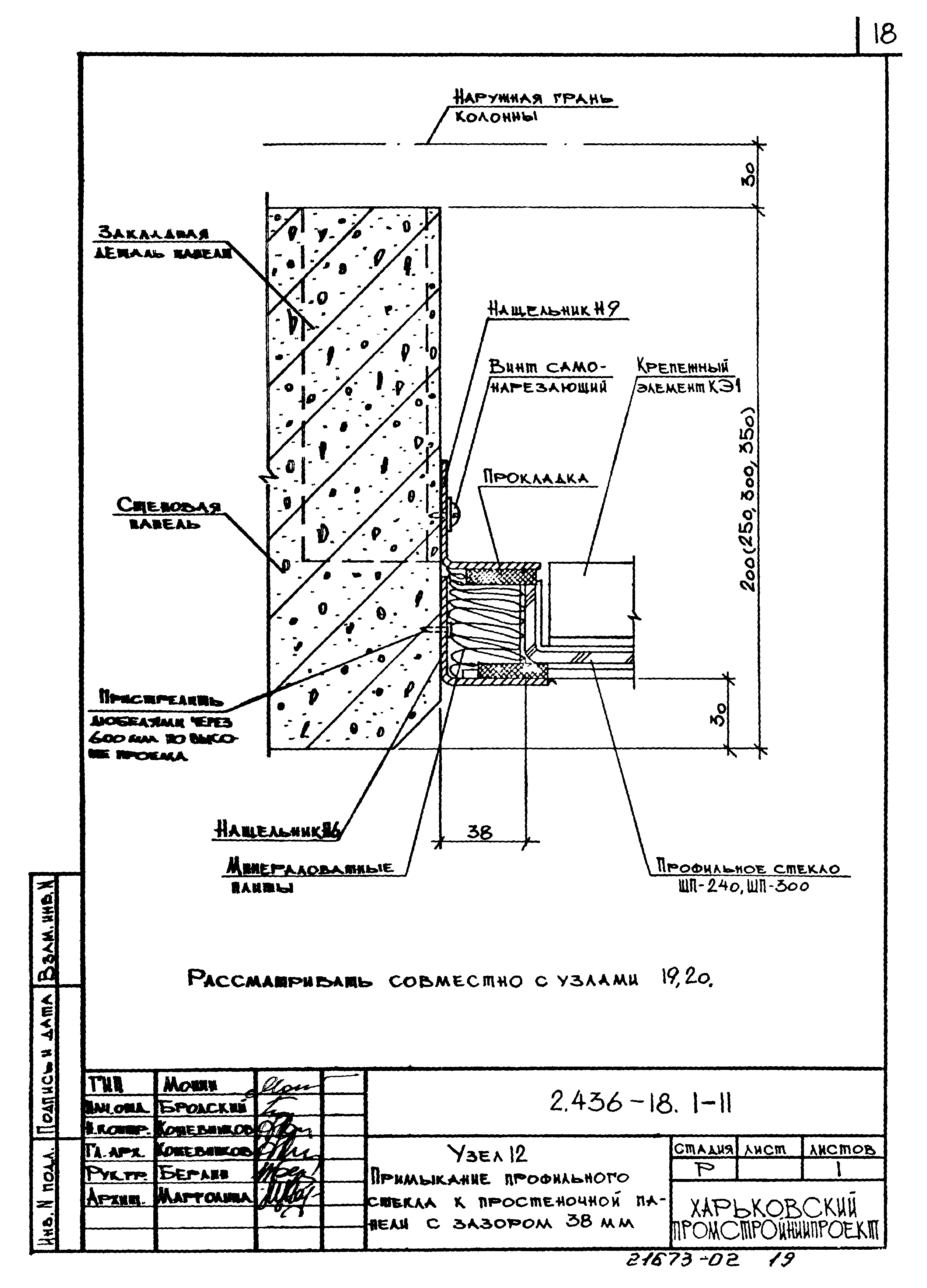

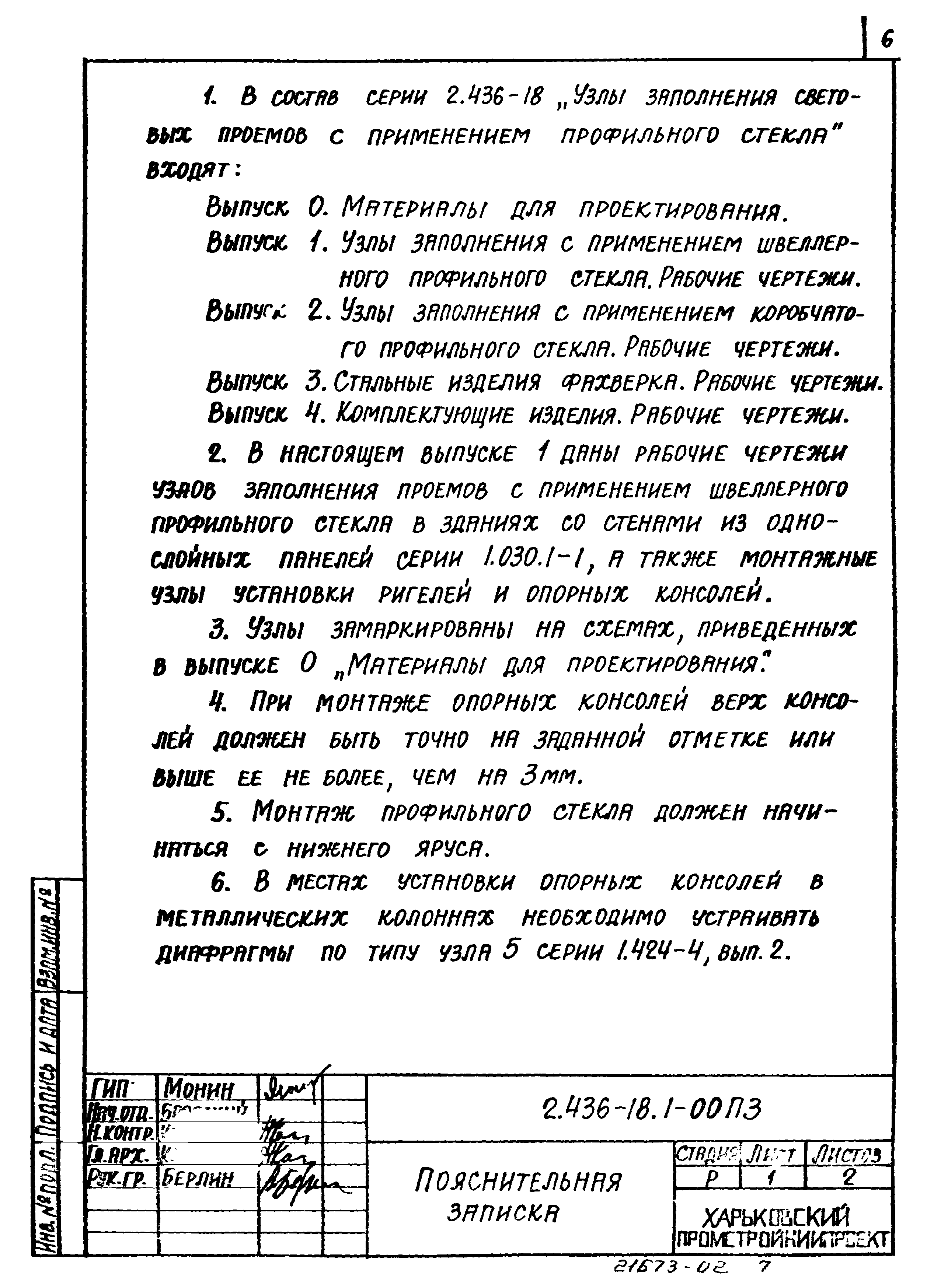

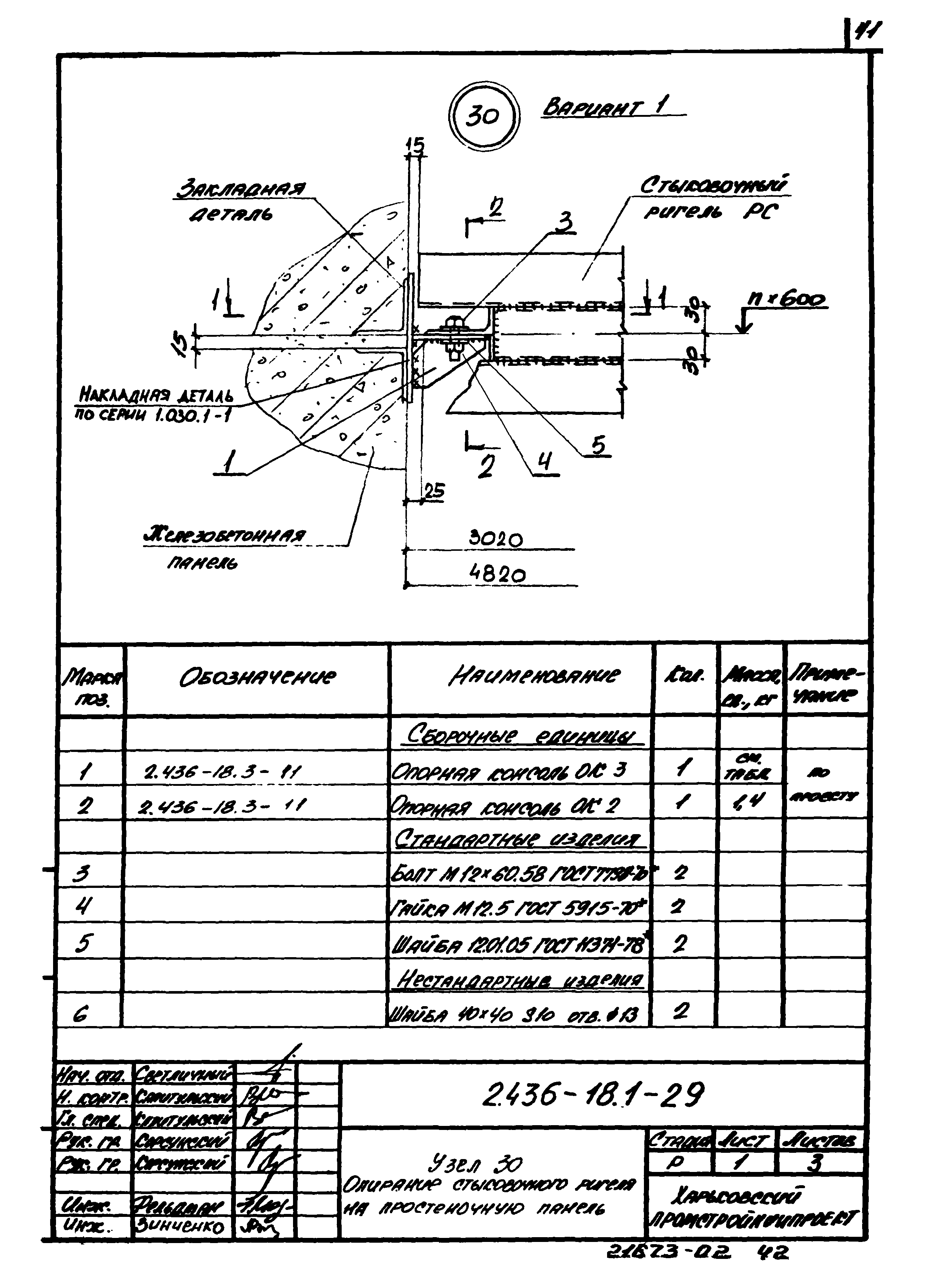

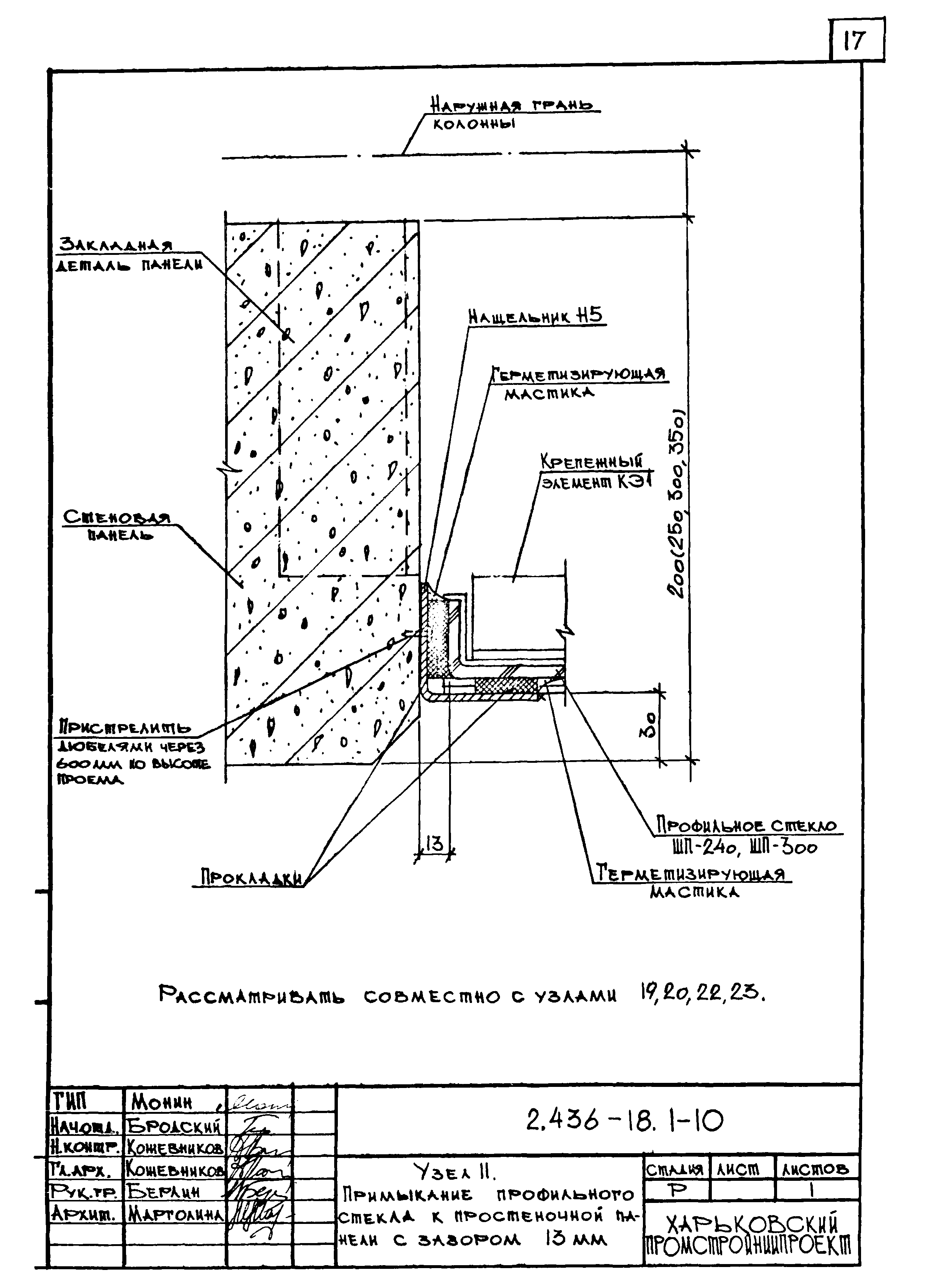

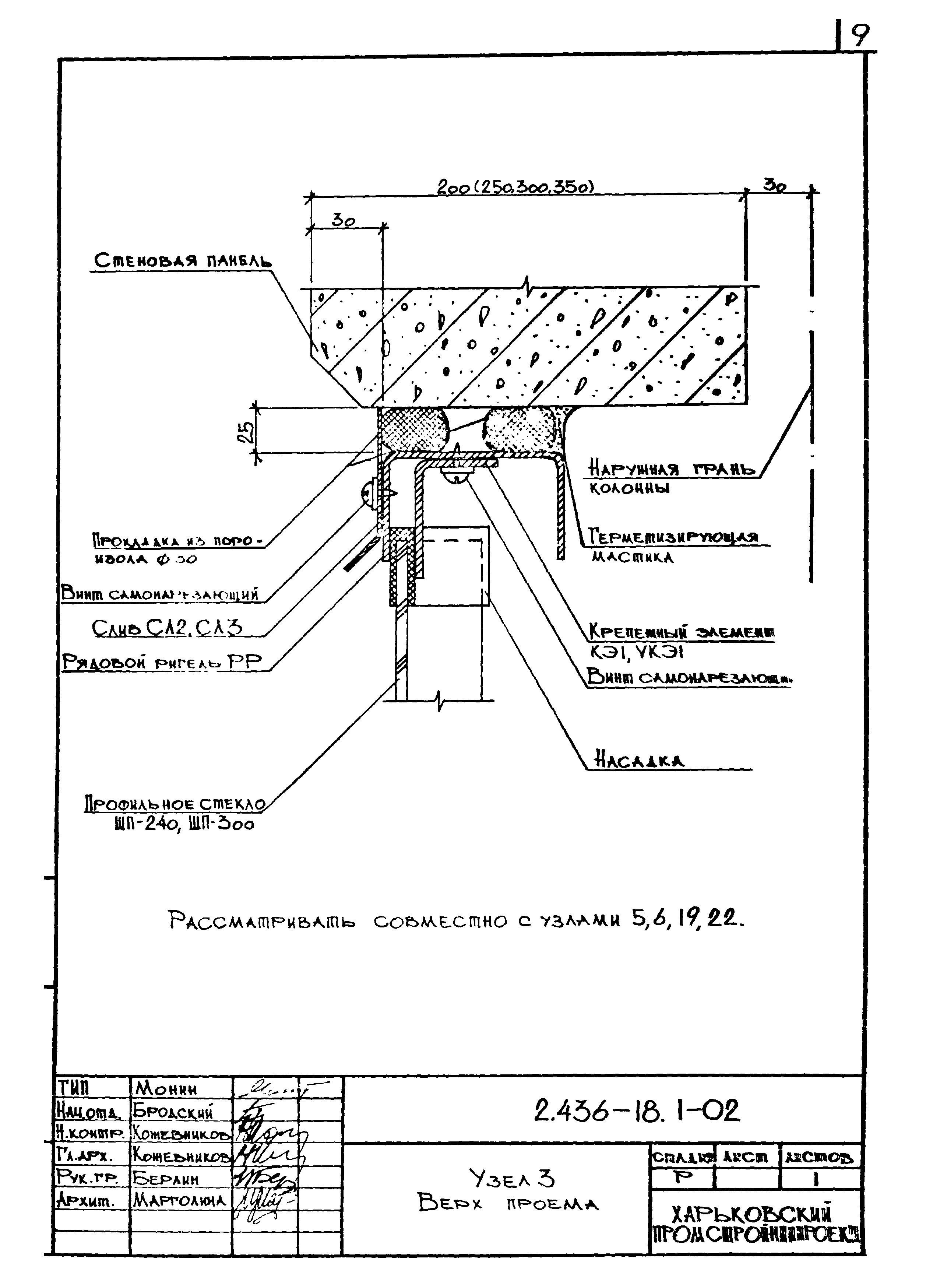

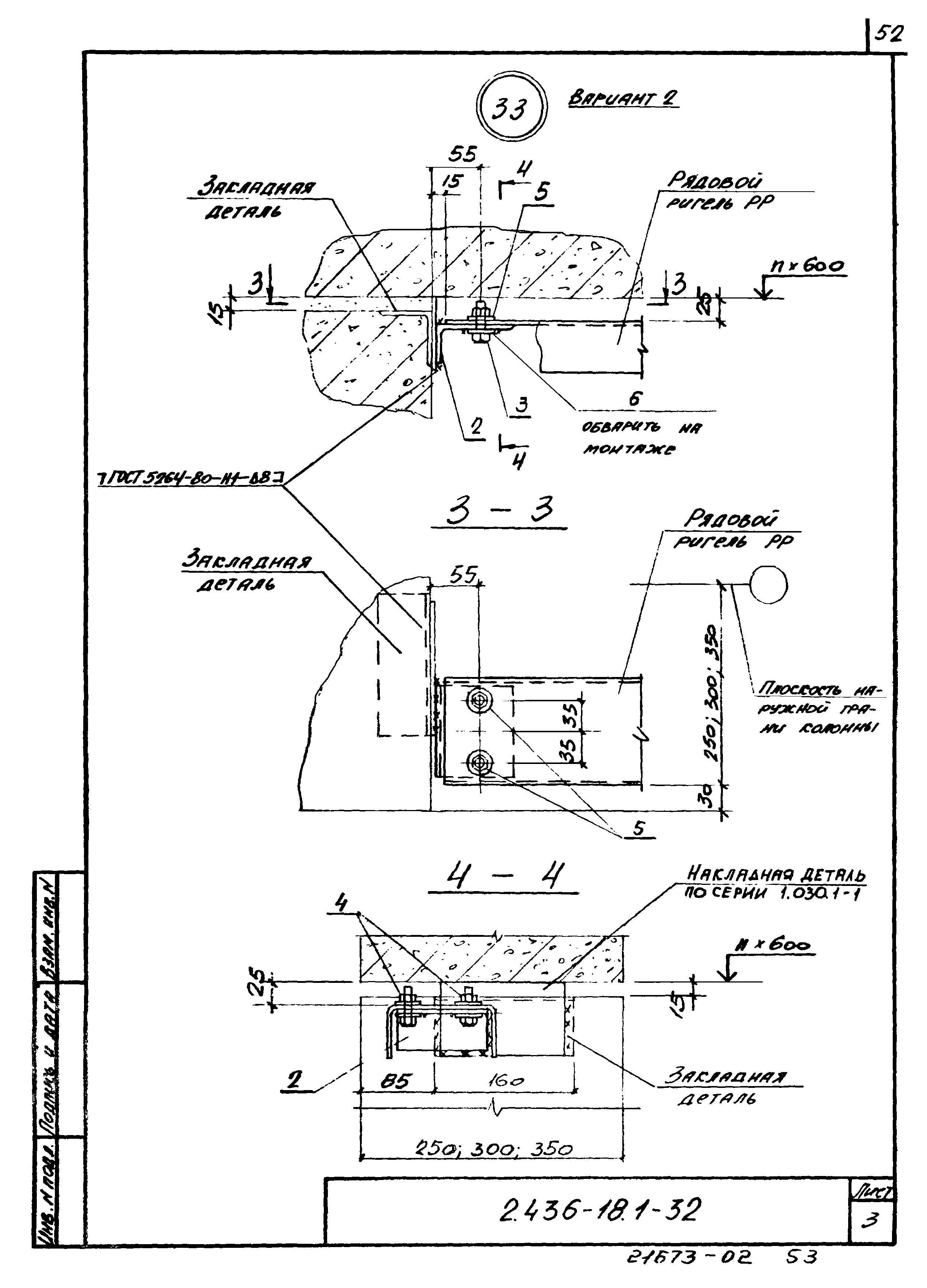

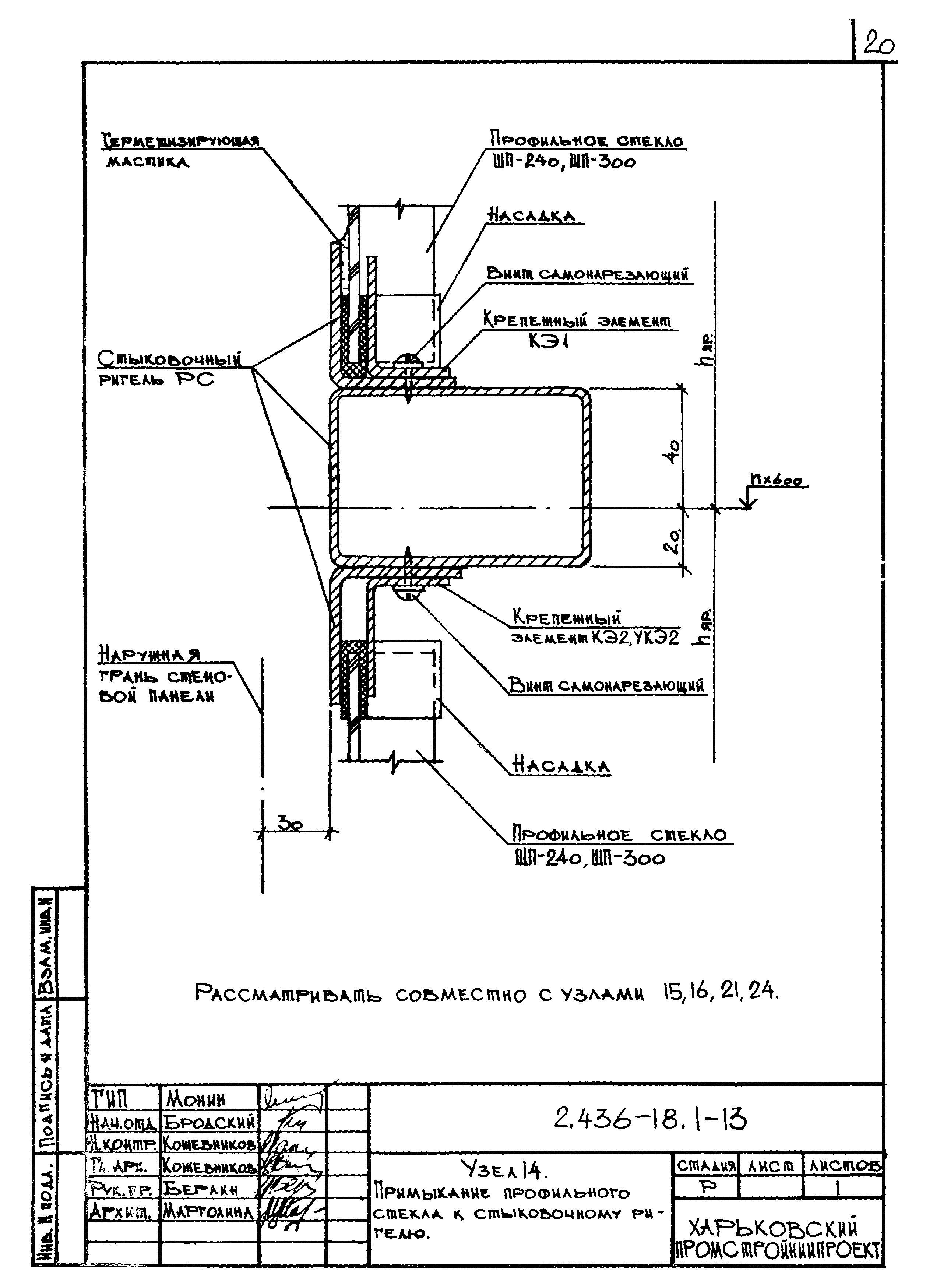

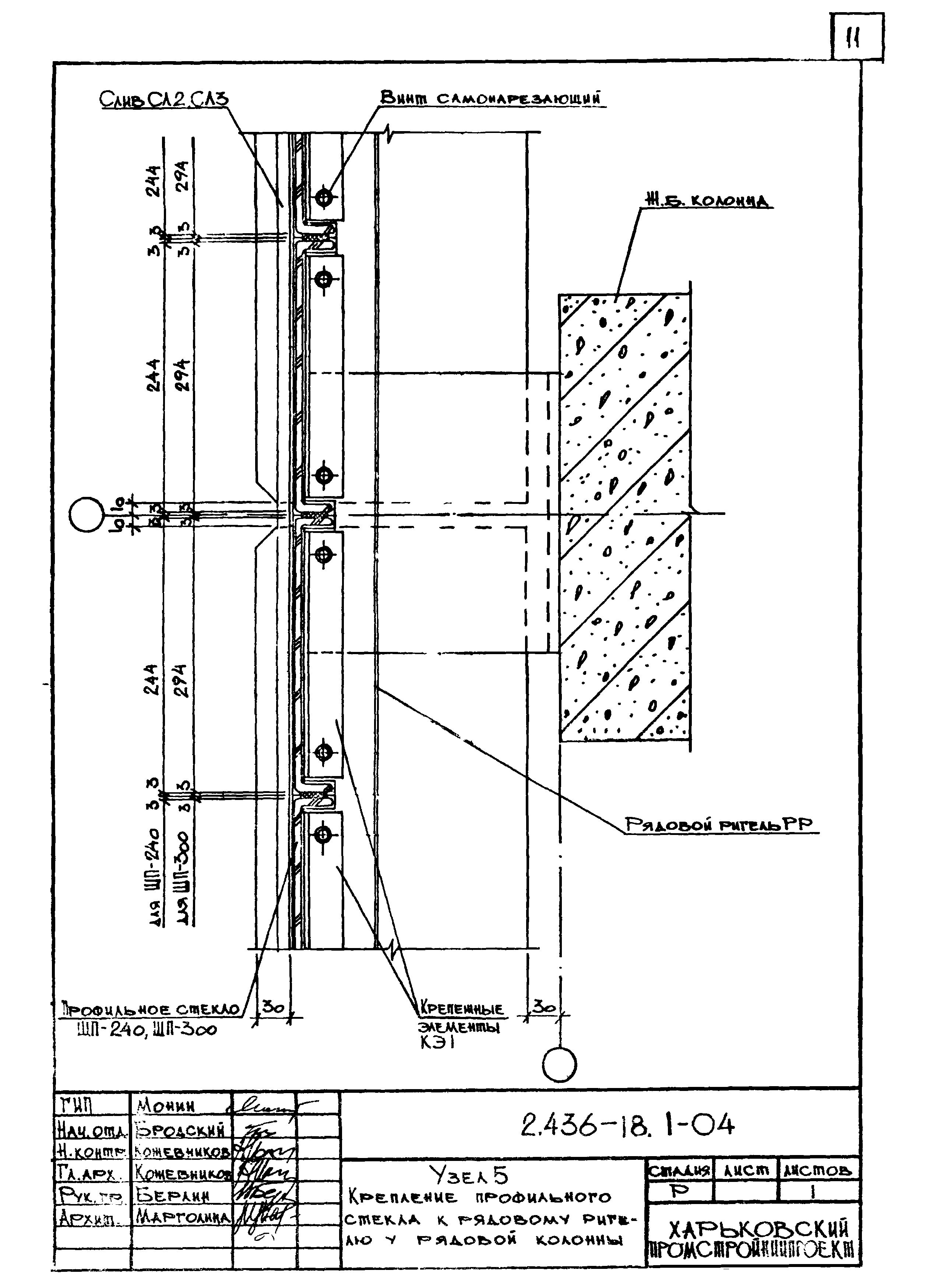

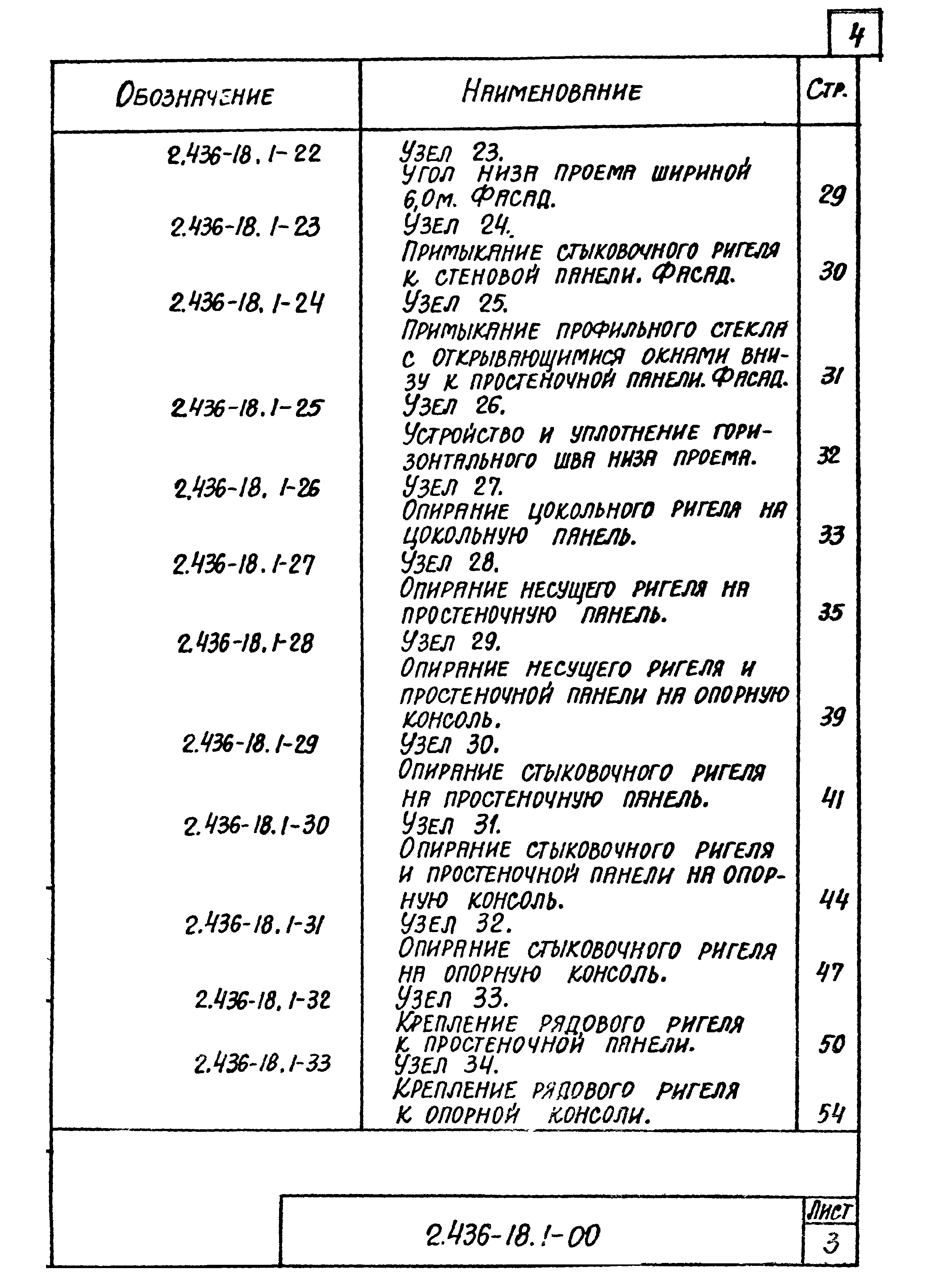

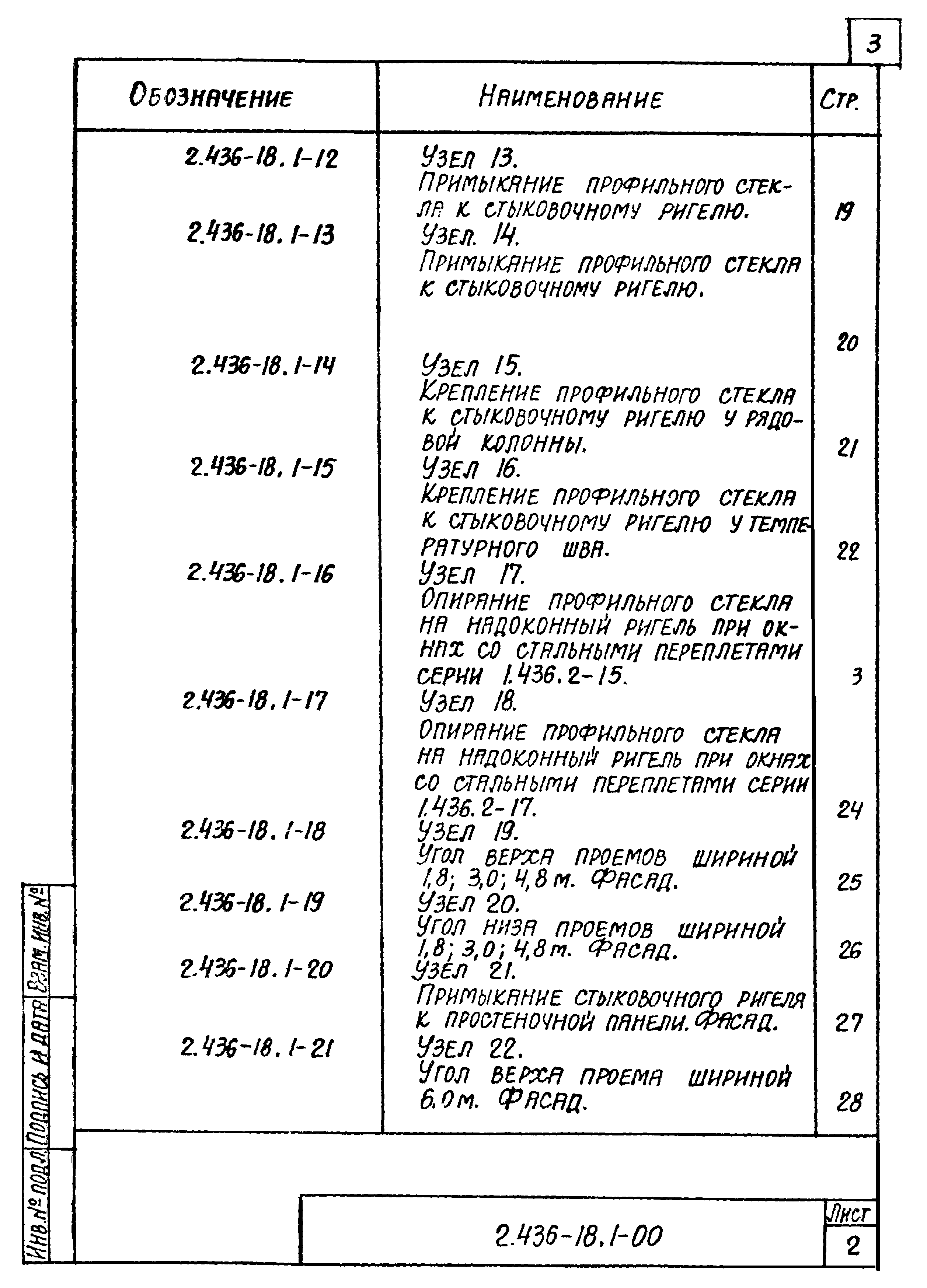

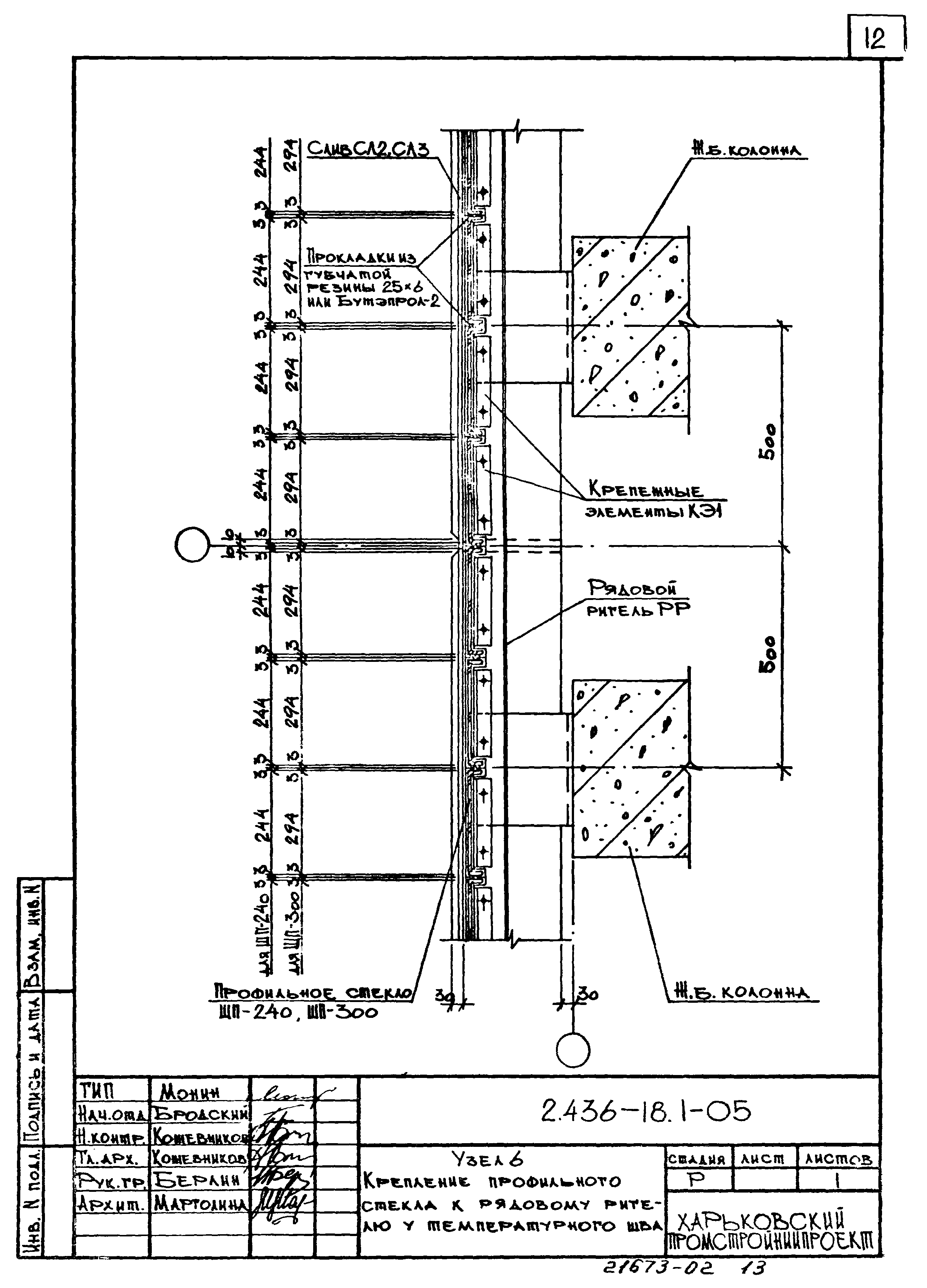

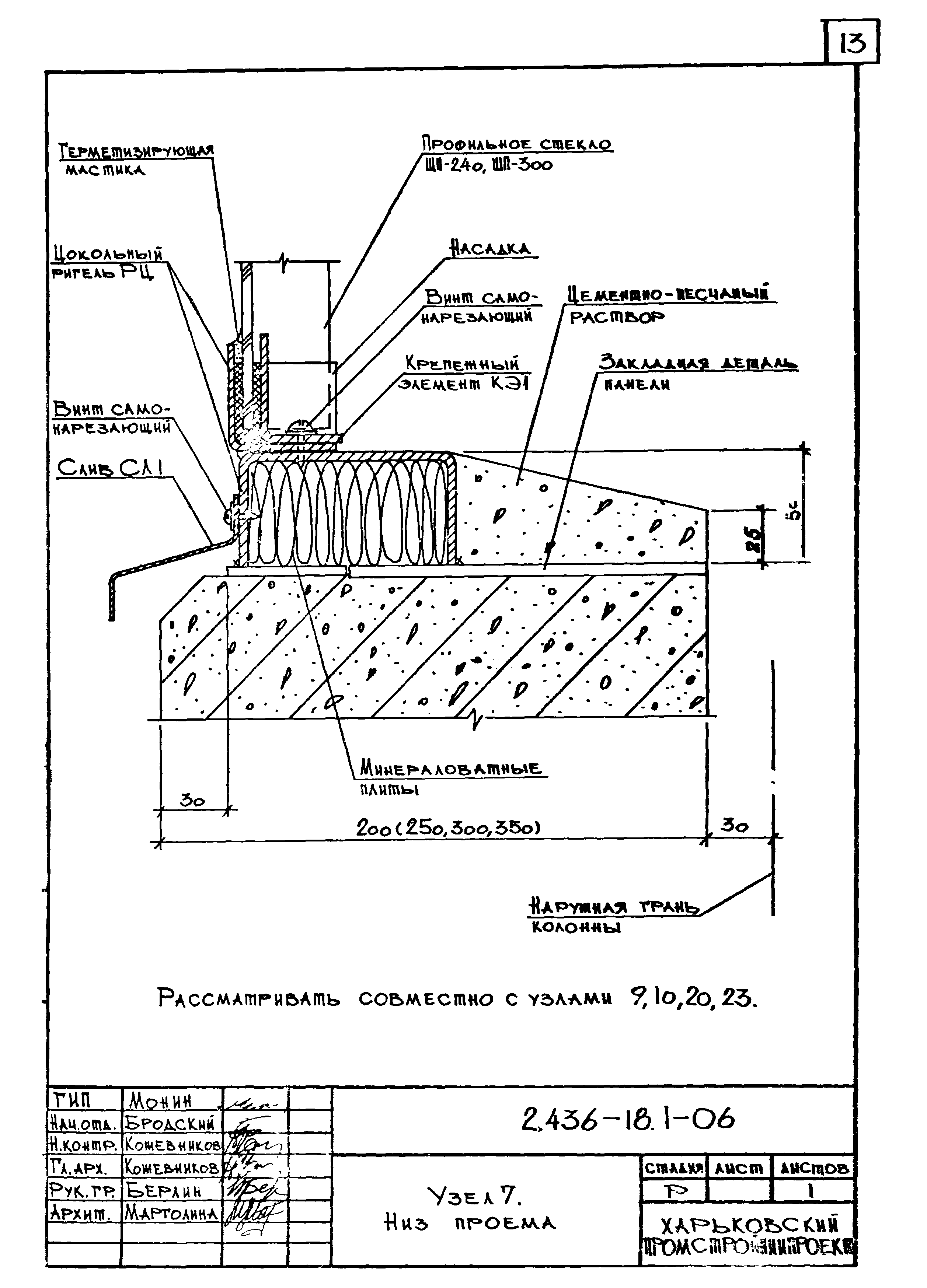

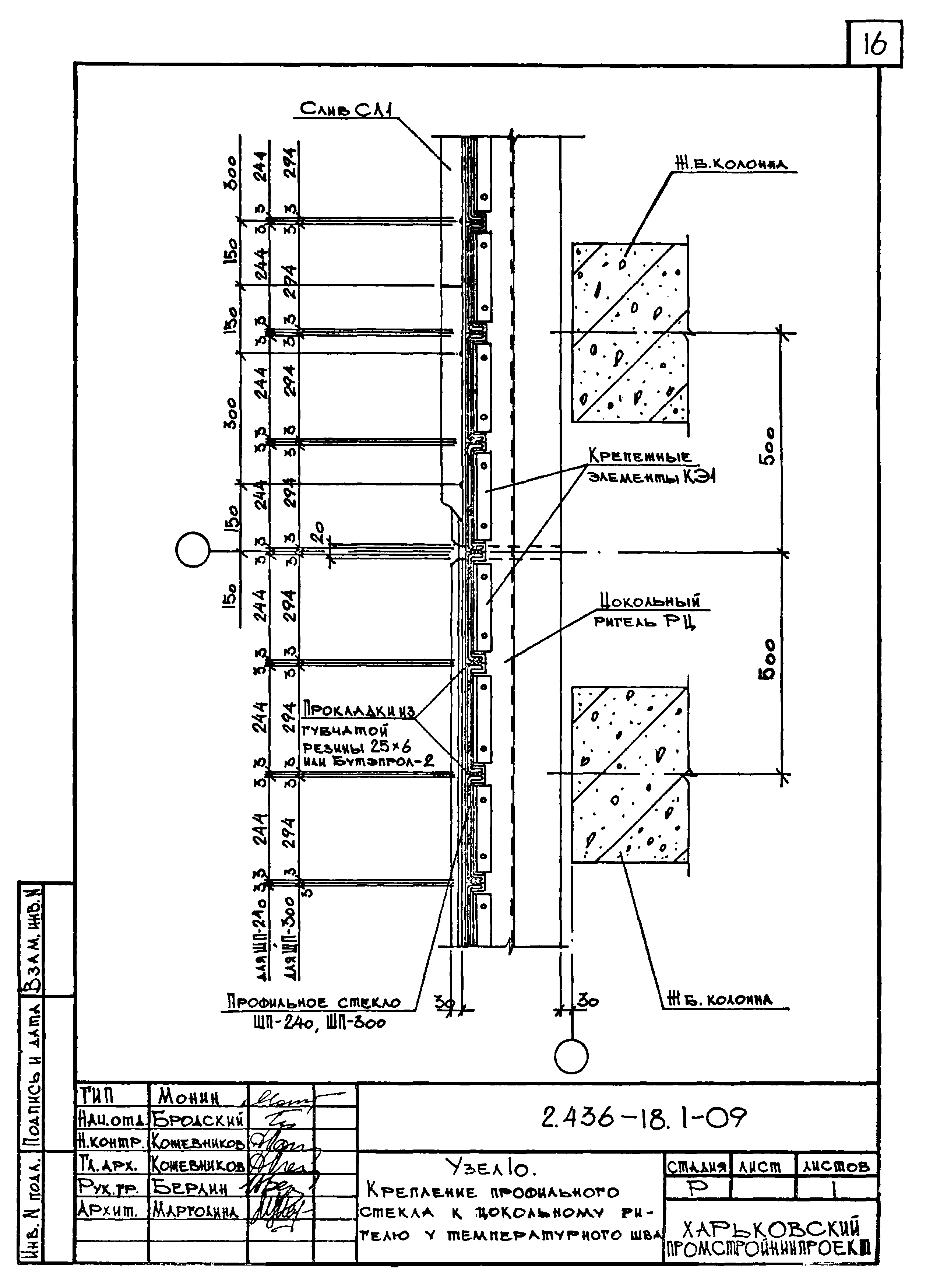

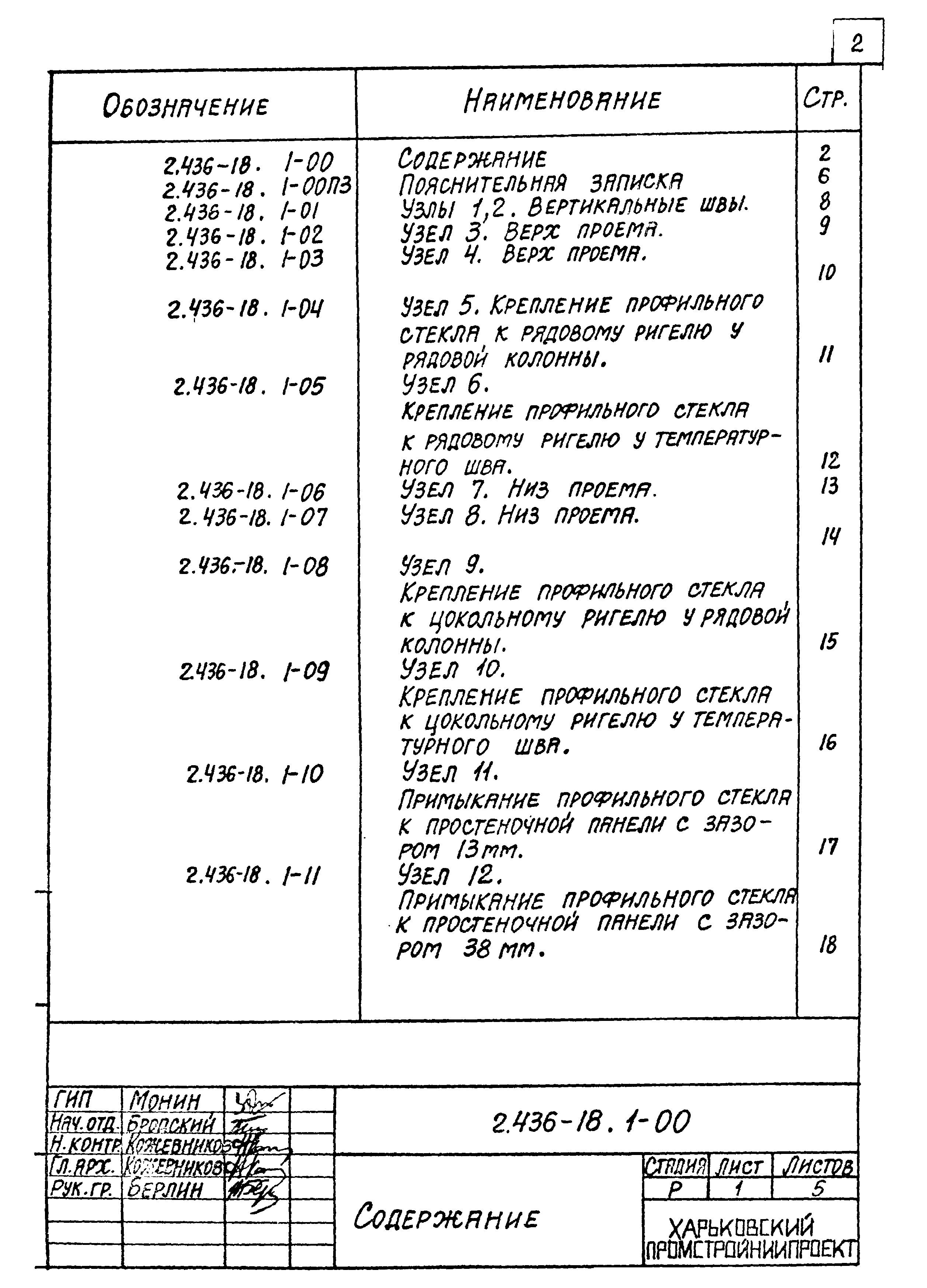

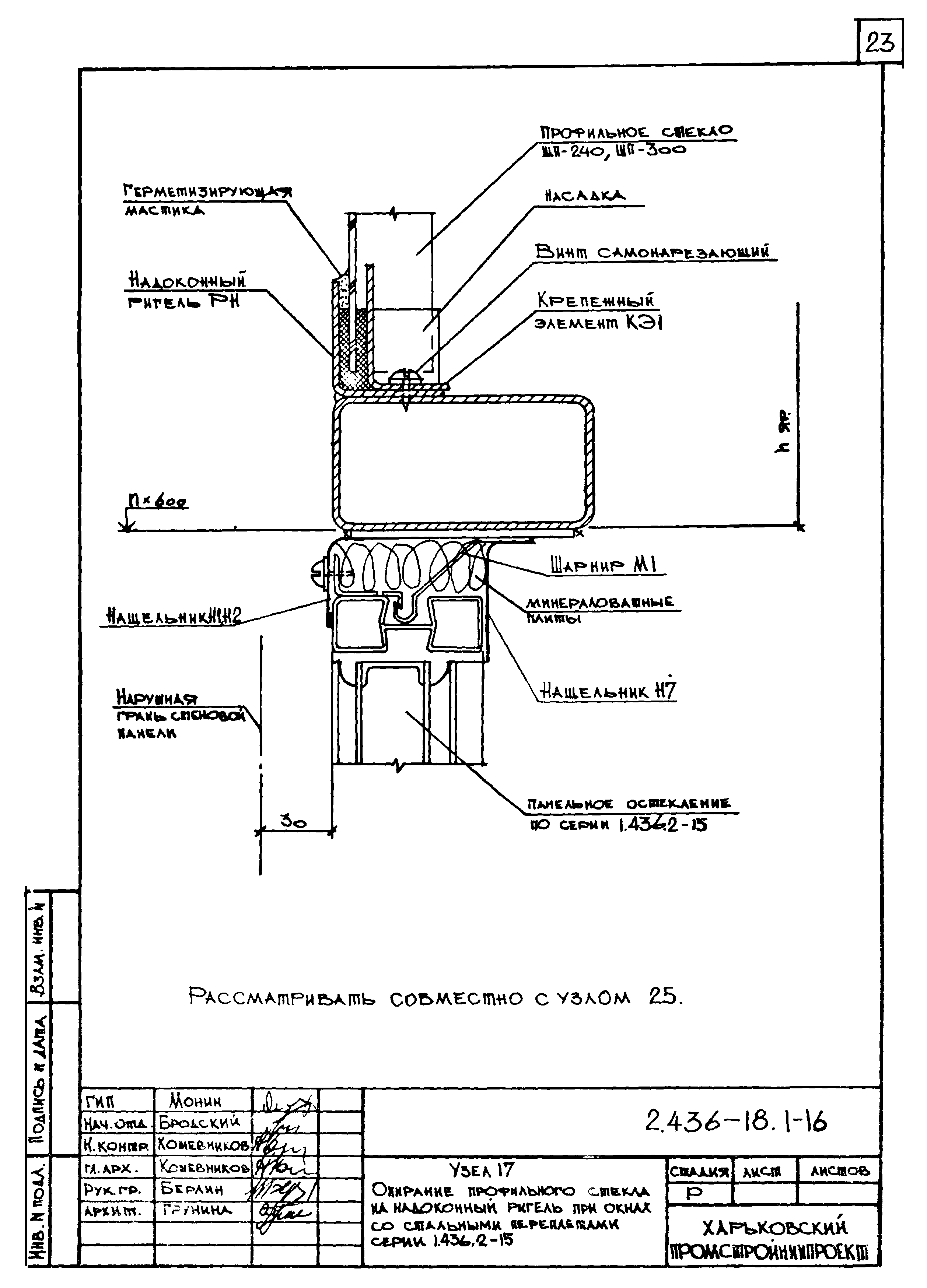

Оглавление:	2.436-18.1-00 Содержание 2.436-18.1-00 ПЗ Пояснительная записка 2.436-18.1-01 Узлы 1,2. Вертикальные швы 2.436-18.1-02 Узел 3. Верх проема 2.436-18.1-03 Узел 4. Верх проема 2.436-18.1-04 Узел 5. Крепление профильного стекла к рядовому ригелю у рядовой колонны 2.436-18.1-05 Узел 6. Крепление профильного стекла к рядовому ригелю у температурного шва 2.436-18.1-06 Узел 7. Низ проема 2.436-18.1-07 Узел 8. Низ проема 2.436-18.1-08 Узел 9. Крепление профильного стекла к цокольному ригелю у рядовой колонны 2.436-18.1-09 Узел 10. Крепление профильного стекла к цокольному ригелю у температурного шва 2.436-18.1-10 Узел 11. Примыкание профильного стекла к простеночной панели с зазором 13 мм 2.436-18.1-11 Узел 12. Примыкание профильного стекла к простеночной панели с зазором 38 мм 2.436-18.1-12 Узел 13. Примыкание профильного стекла к стыковочному ригелю 2.436-18.1-13 Узел 14. Примыкание профильного стекла к стыковочному ригелю 2.436-18.1-14 Узел 15. Крепление профильного стекла к стыковочному ригелю у рядовой колонны 2.436-18.1-15 Узел 16. Крепление профильного стекла к стыковочному ригелю у температурного шва 2.436-18.1-16 Узел 17. Опирание профильного стекла на надоконный ригель при окнах со стальными переплетами серии 1.436.2-15 2.436-18.1-17 Узел 18. Опирание профильного стекла на надоконный ригель при окнах со стальными переплетами серии 1.436.2-17 2.436-18.1-18 Узел 19. Угол верха проемов шириной 1,8;3,0;4,8 м. Фасад 2.436-18.1-19 Узел 20. Угол низа проемов шириной 1,8;3,0;4,8 м. Фасад 2.436-18.1-20 Узел 21. Примыкание стыковочного ригеля к простеночной панели. Фасад 2.436-18.1-21 Узел 22. Угол верха проема шириной 6,0 м. Фасад 2.436-18.1-22 Узел 23. Угол низа проема шириной 6,0 м. Фасад 2.436-18.1-23 Узел 24. Примыкание стыковочного ригеля к стеновой панели. Фасад 2.436-18.1-24 Узел 25. Примыкание профильного стекла с открывающимися окнами внизу к простеночной панели. Фасад 2.436-18.1-25 Узел 26. Устройство и уплотнение горизонтального шва низа проема 2.436-18.1-26 Узел 27. Опирание цокольного ригеля на цокольную панель 2.436-18.1-27 Узел 28. Опирание несущего ригеля на простеночную панель 2.436-18.1-28 Узел 29. Опирание несущего ригеля и простеночной панели на опорную консоль 2.436-18.1-29 Узел 30. Опирание стыковочного ригеля на простеночную панель 2.436-18.1-30 Узел 31. Опирание стыковочного ригеля и простеночной панели на опорную консоль 2.436-18.1-31 Узел 32. Опирание стыковочного ригеля на опорную консоль 2.436-18.1-32 Узел 33. Крепление рядового ригеля к простеночной панели 2.436-18.1-33 Узел 34. Крепление рядового ригеля к опорной консоли 2.436-18.1-34 Узел 35. Опирание несущих ригелей на опорную консоль 2.436-18.1-35 Узел 36. Крепление простеночной панели и рядового ригеля к опорной консоли 2.436-18.1-36 Узел 37. Крепление фахверковой стойки к цокольной панели 2.436-18.1-37 Узел 38. Крепление фахверковой стойки к перемычечной панели 2.436-18.1-38 Узел 39. Крепление стыковочного ригеля к фахверковой стойке
Разработан:	Харьковский Промстройниипроект
Утверждён:	21.05.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 64)
Принят:	ЦНИИ промзданий (TsNII promzdaniy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Узлы сопряжения окон и дверей со стенами
