Типовой проект 704-1-51

Альбом V. Оборудование резервуара для светлых нефтепродуктов

Обозначение:	Типовой проект 704-1-51
Обозначение англ:	704-1-51
Статус:	не действует
Название рус.:	Альбом V. Оборудование резервуара для светлых нефтепродуктов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

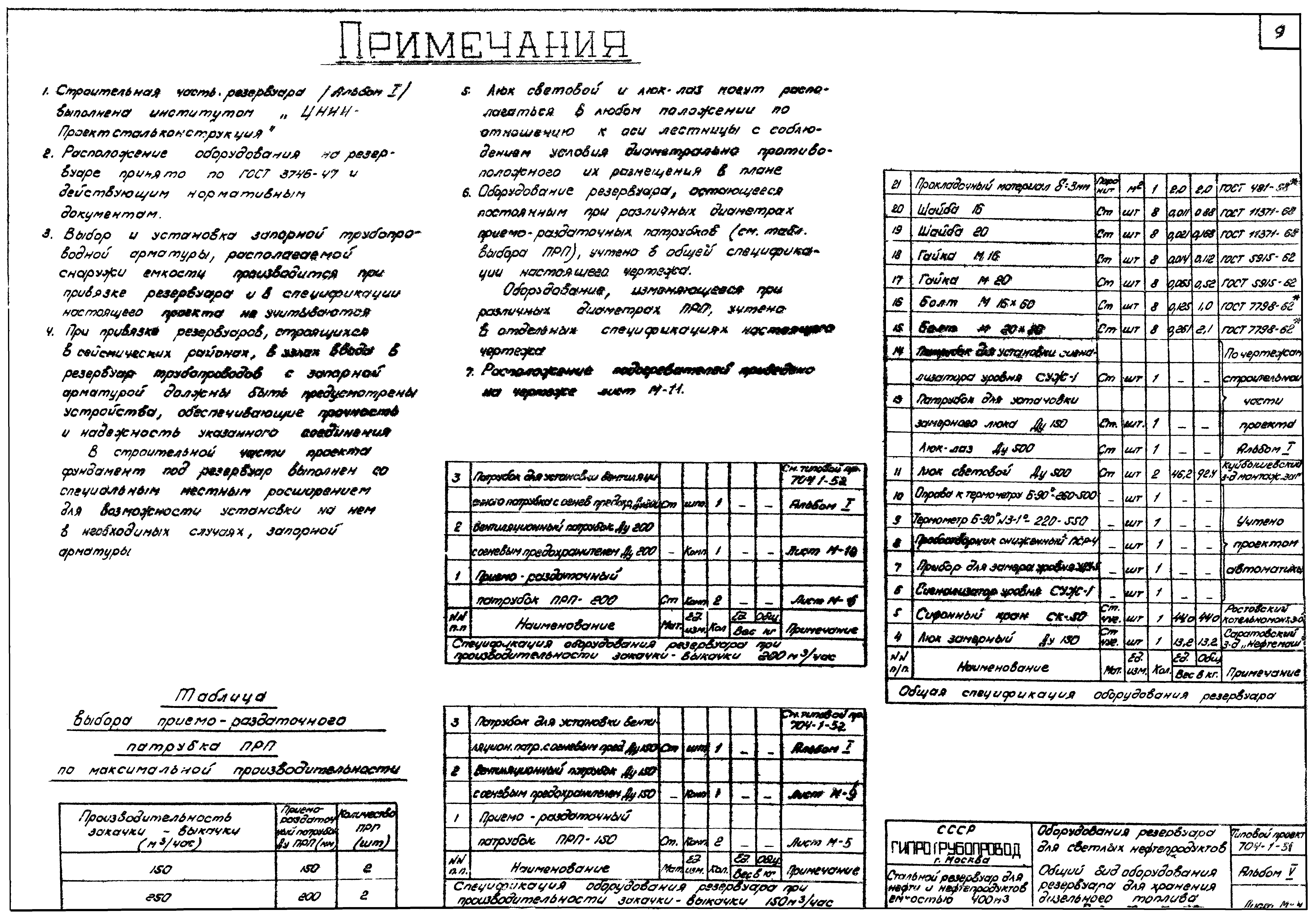

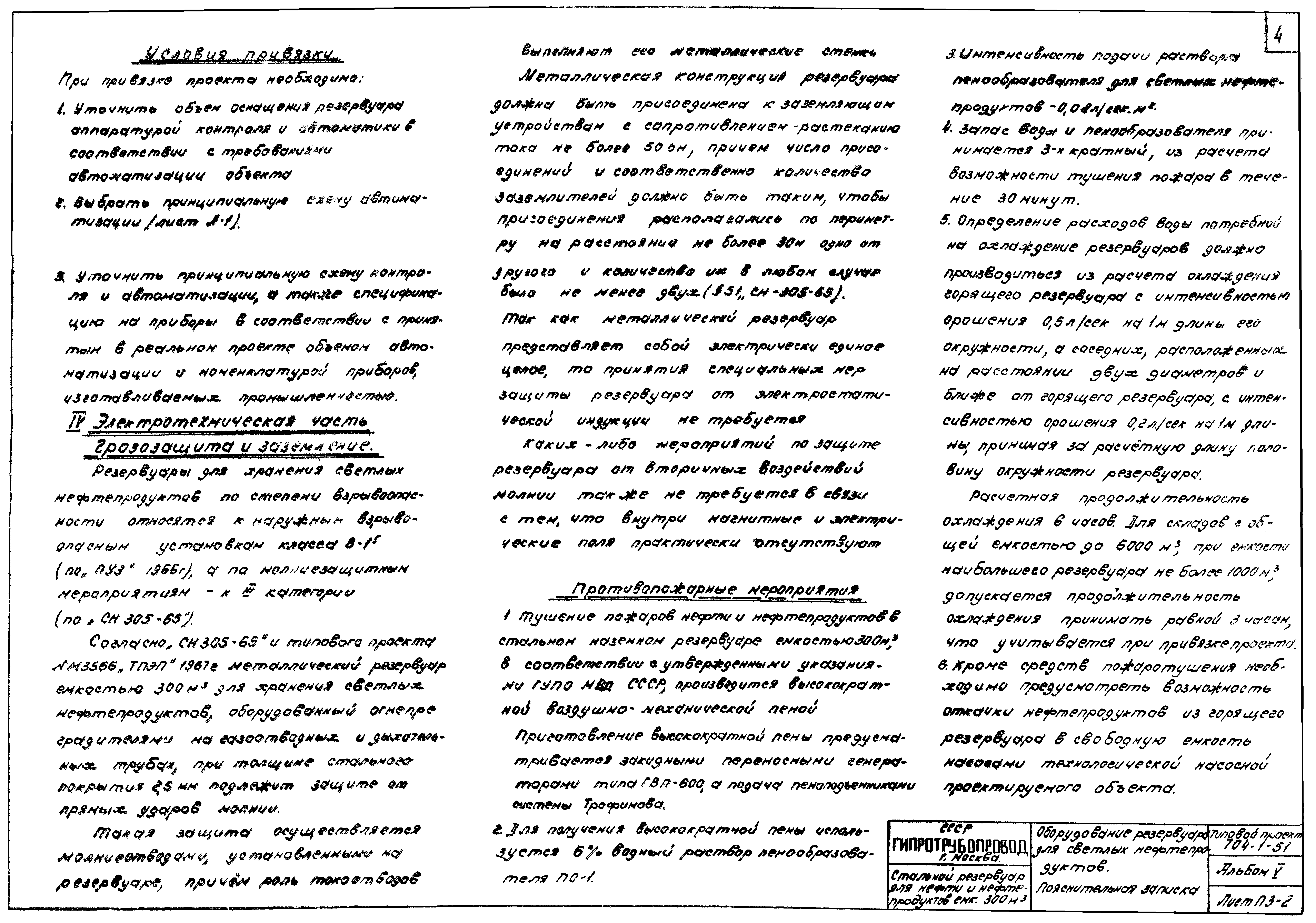

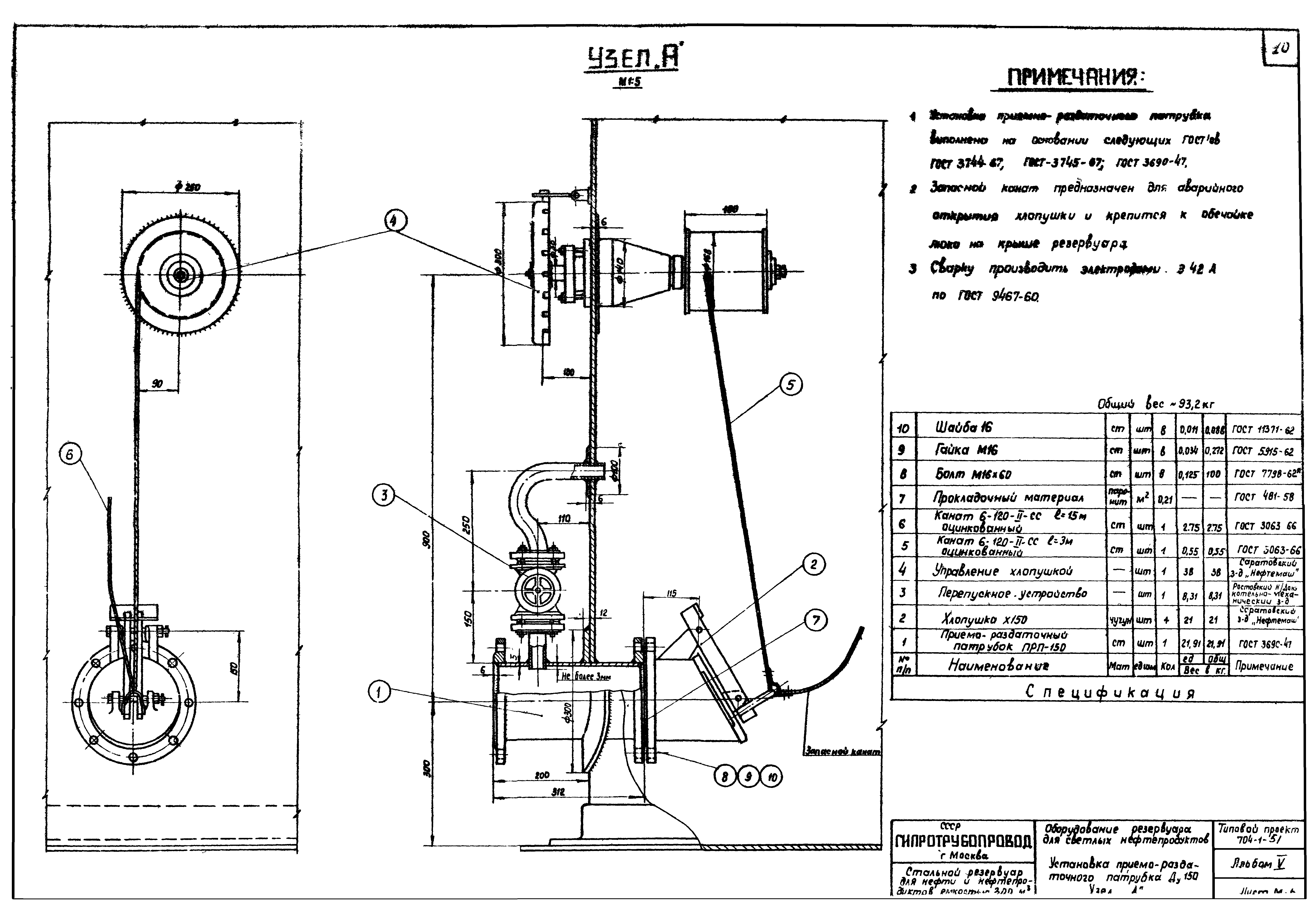

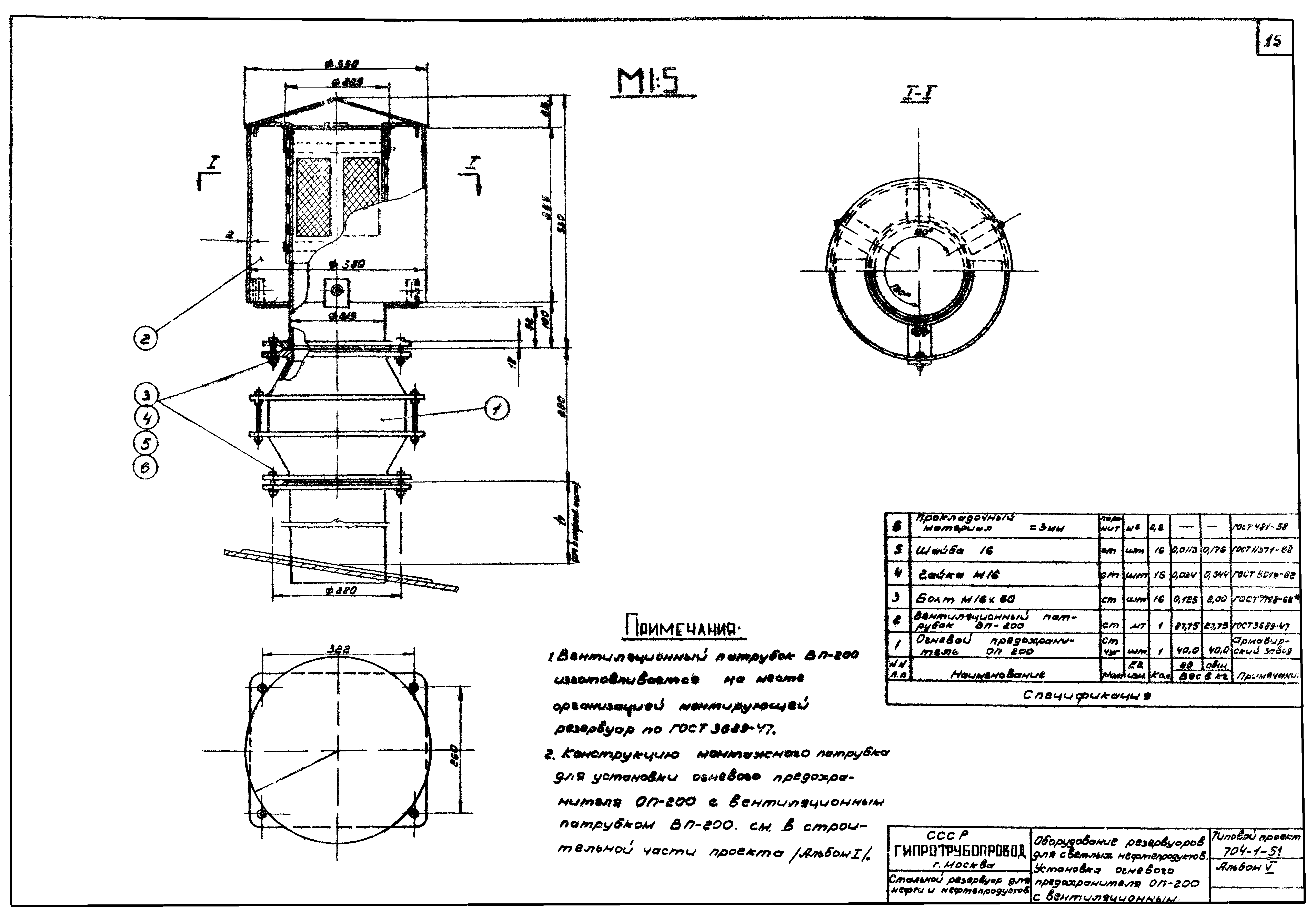

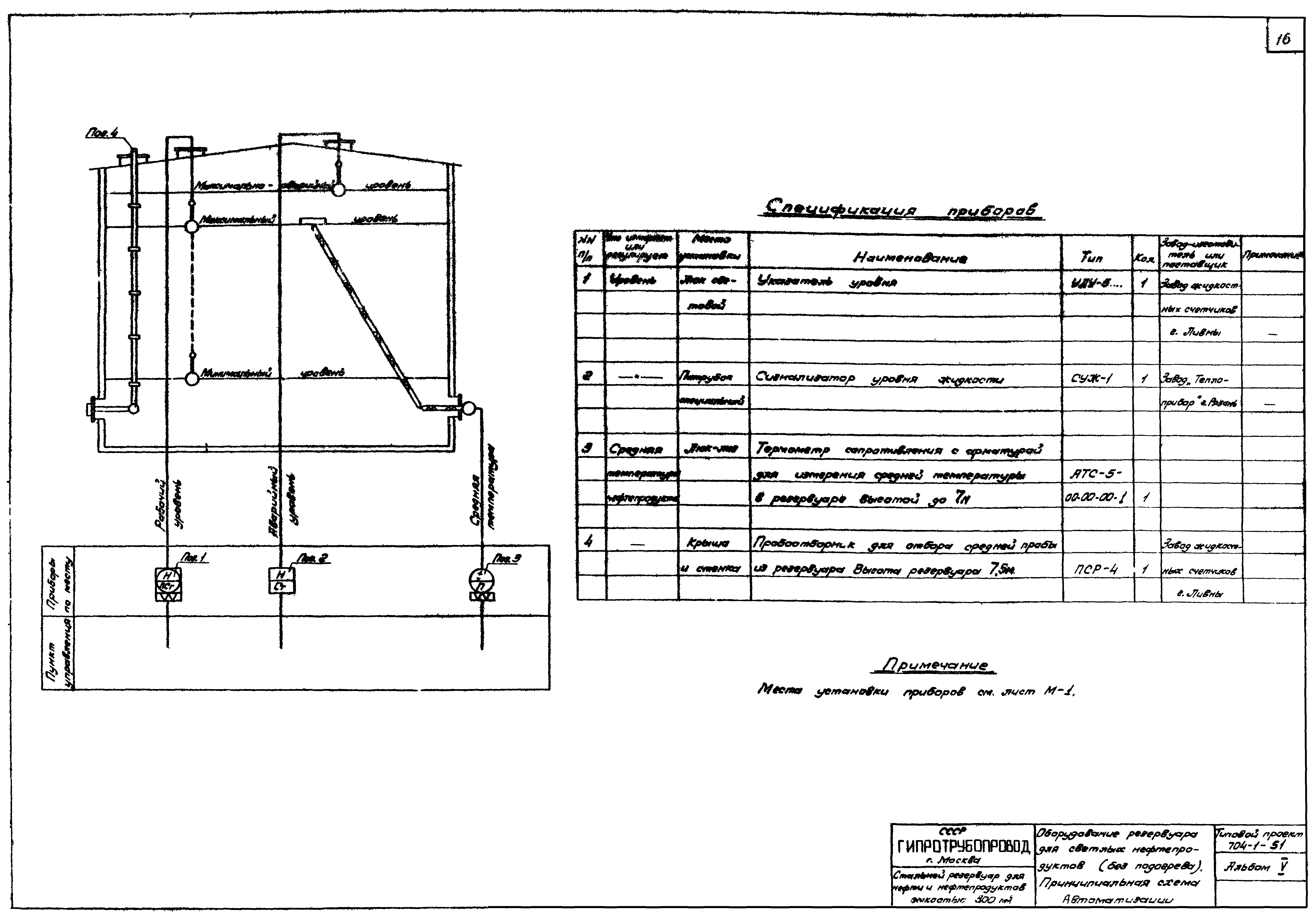

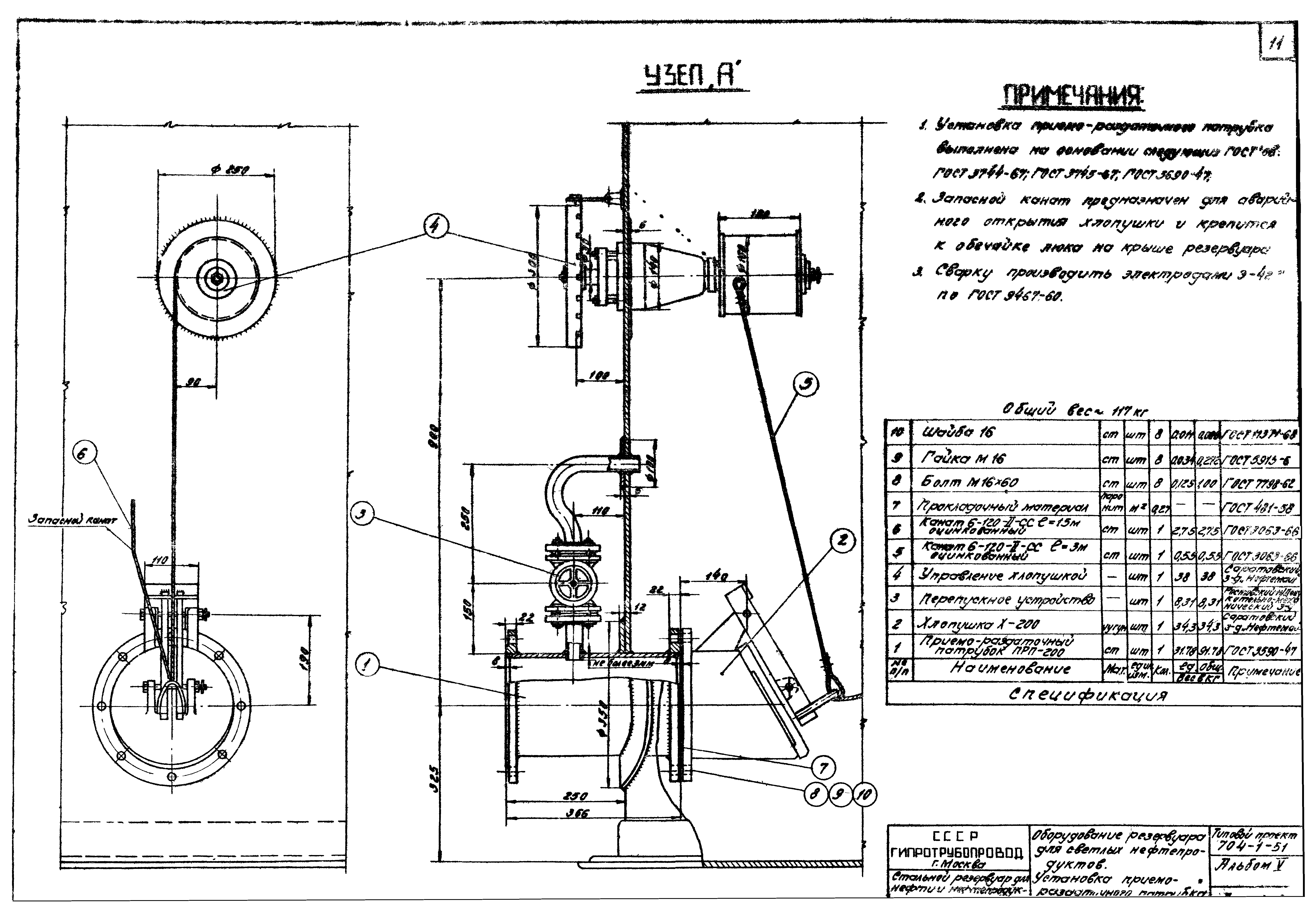

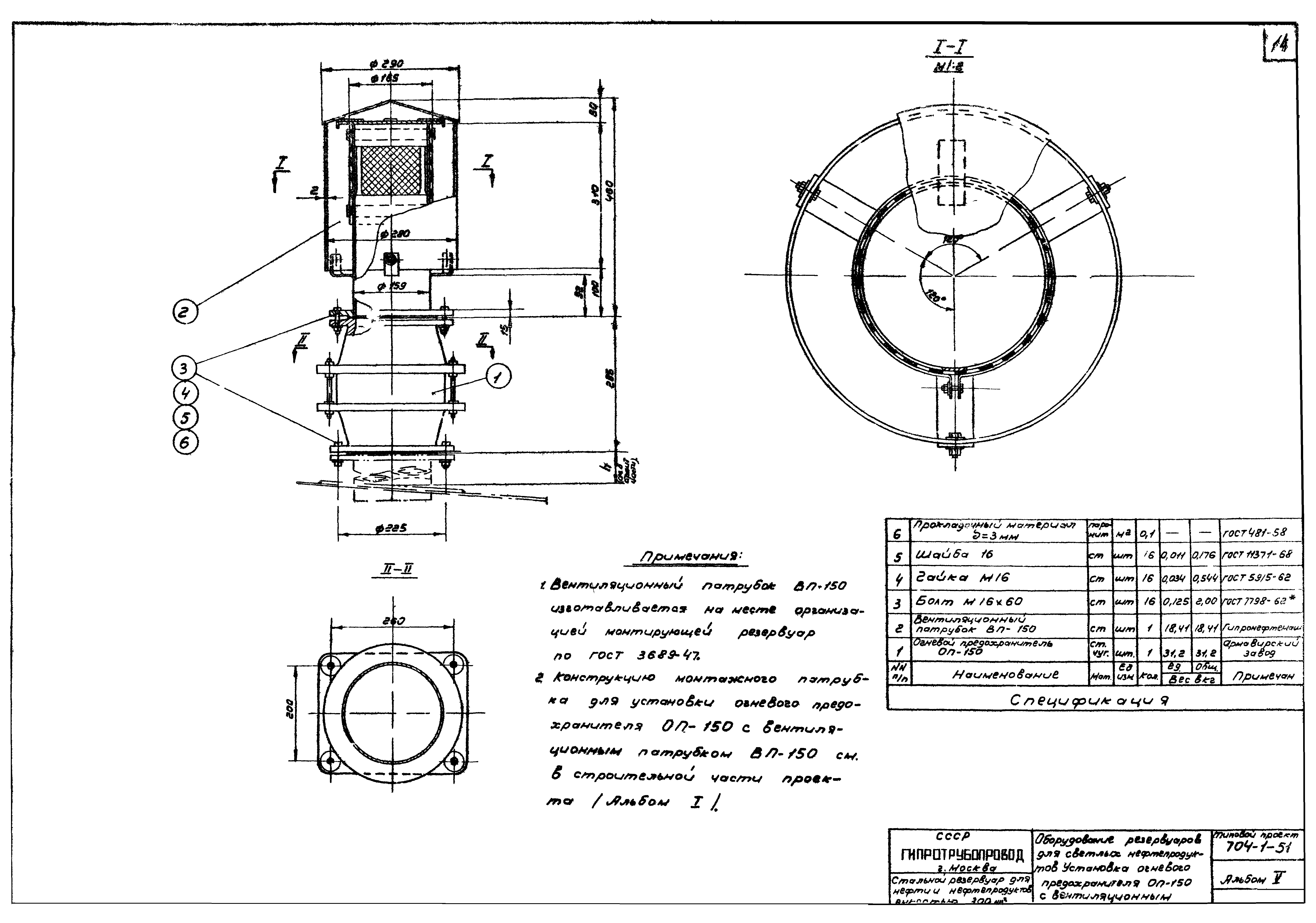

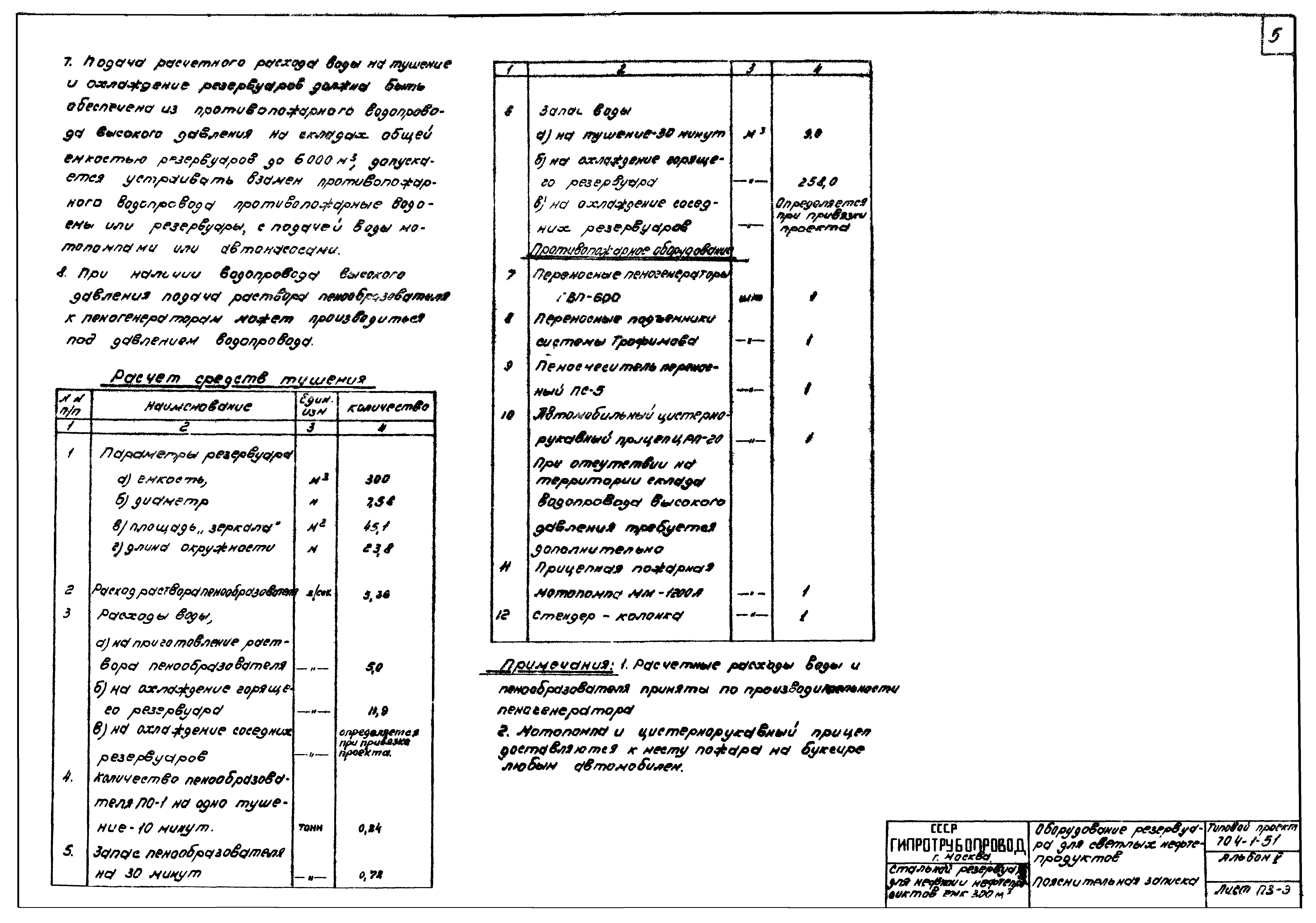

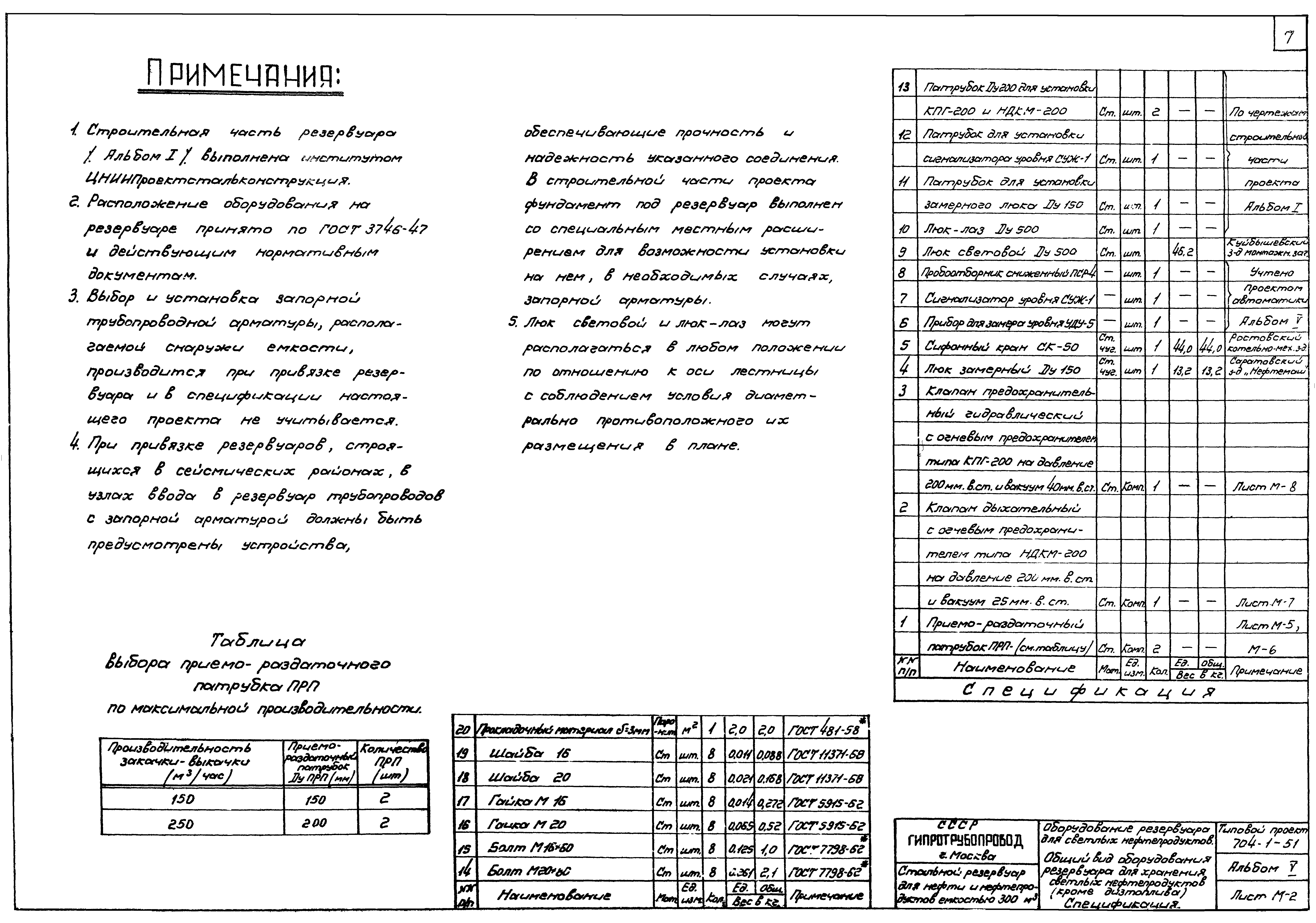

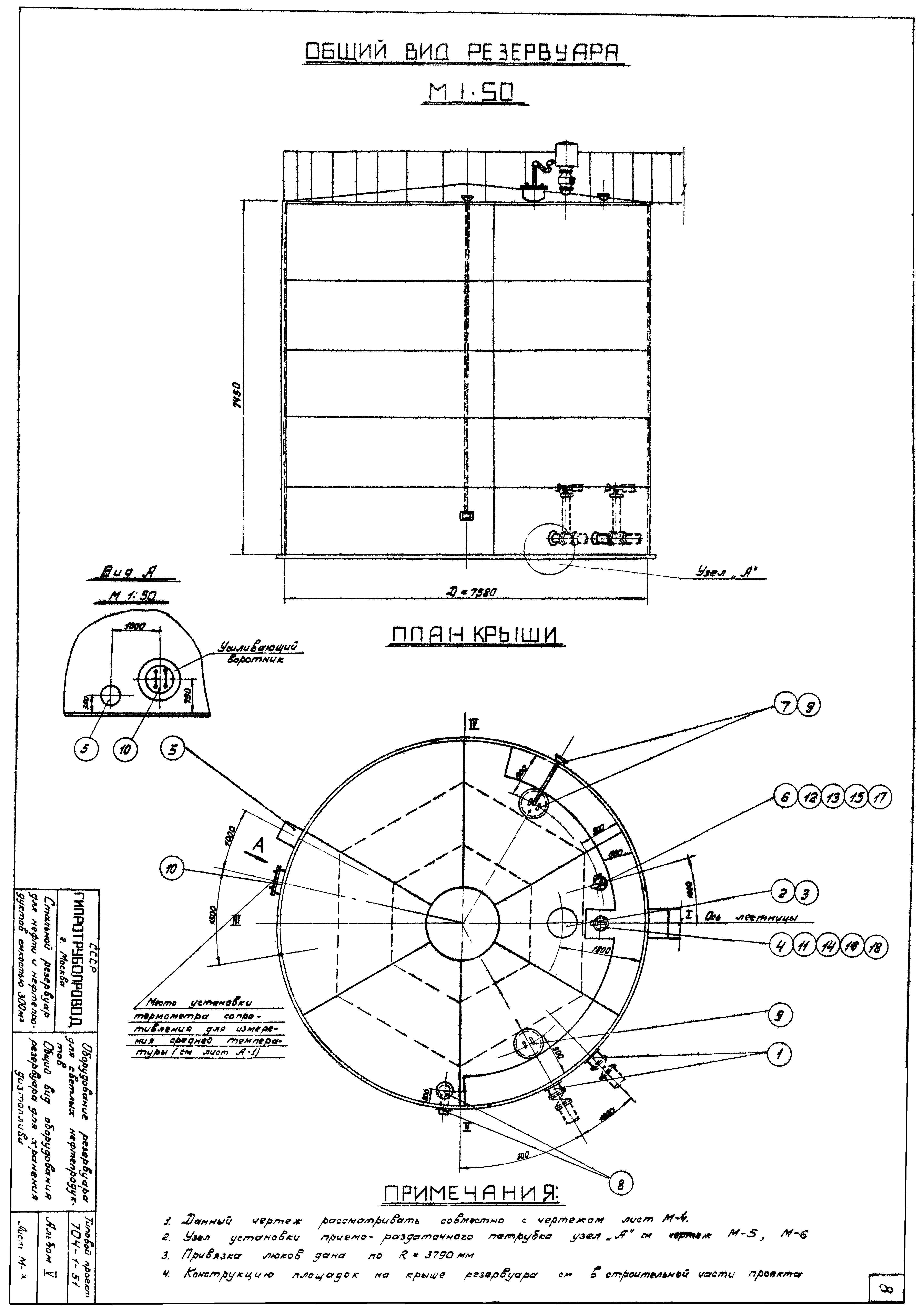

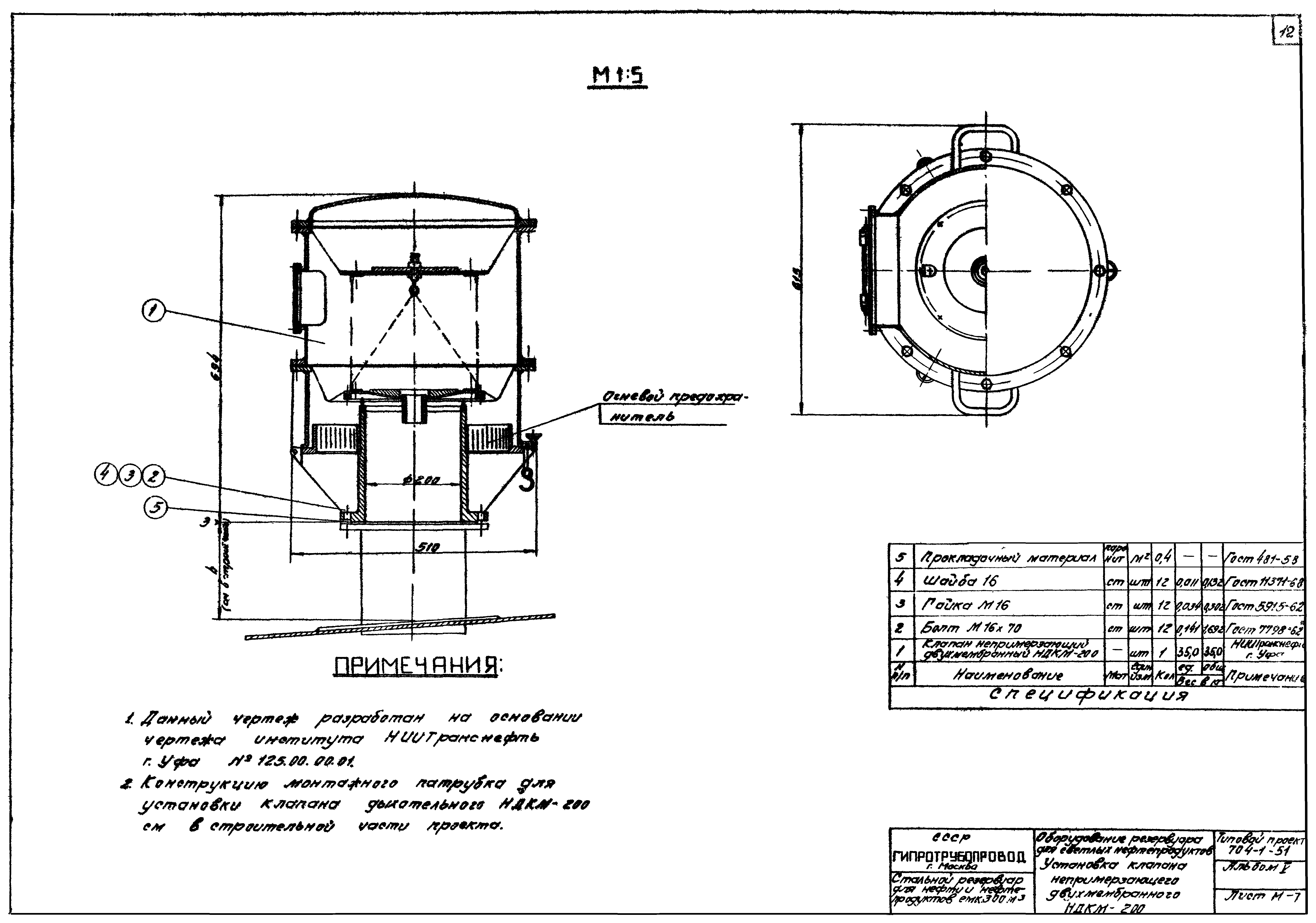

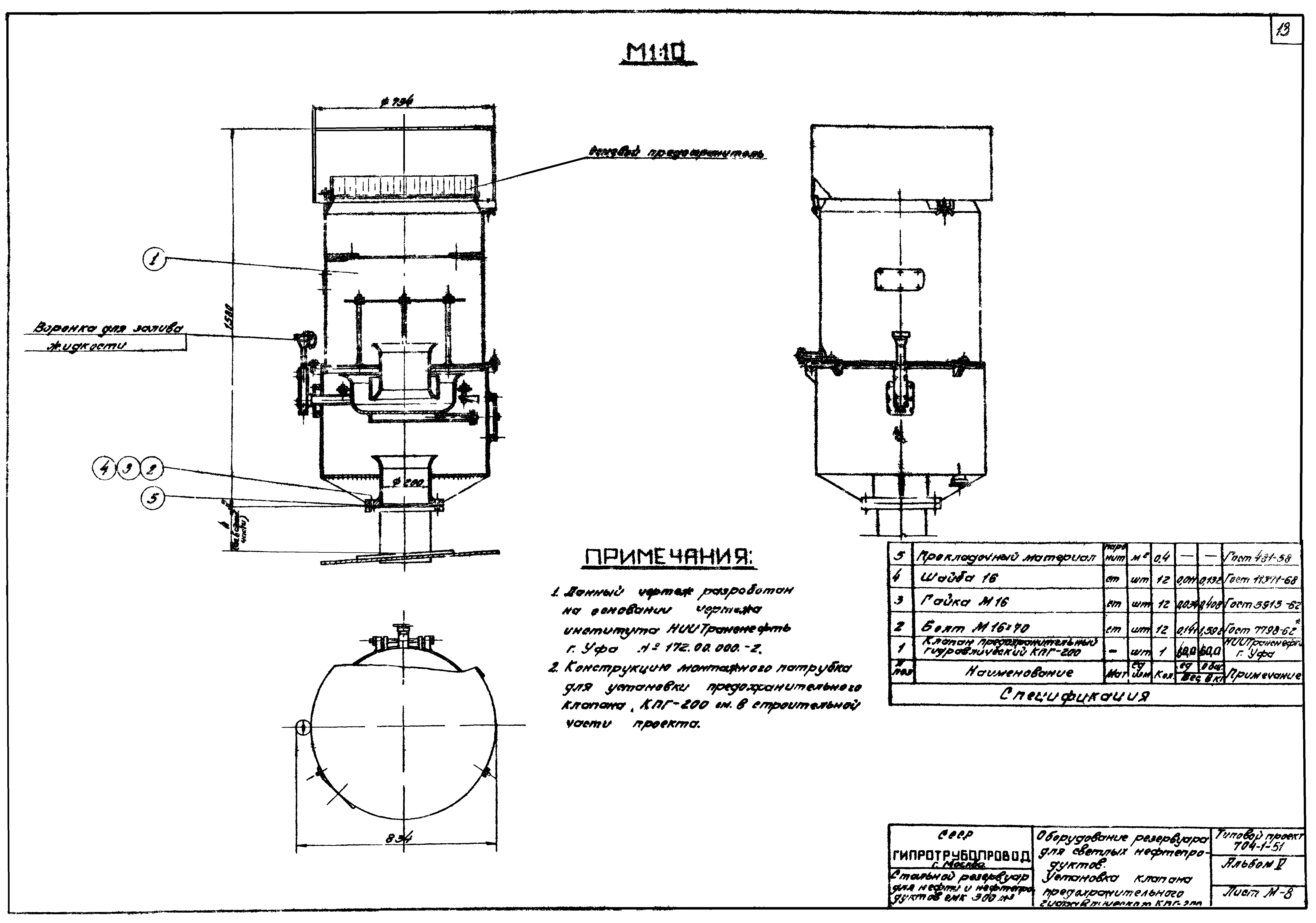

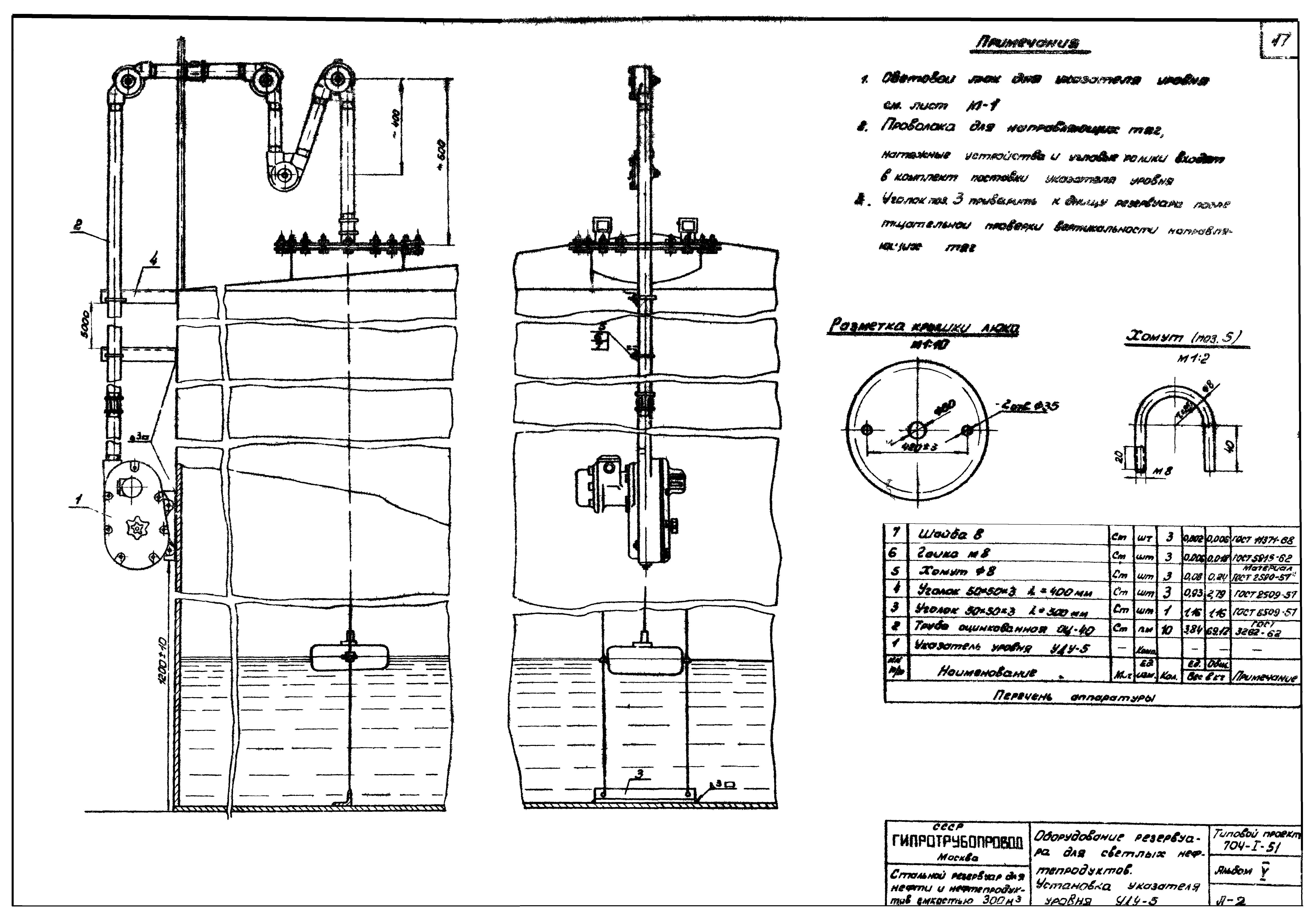

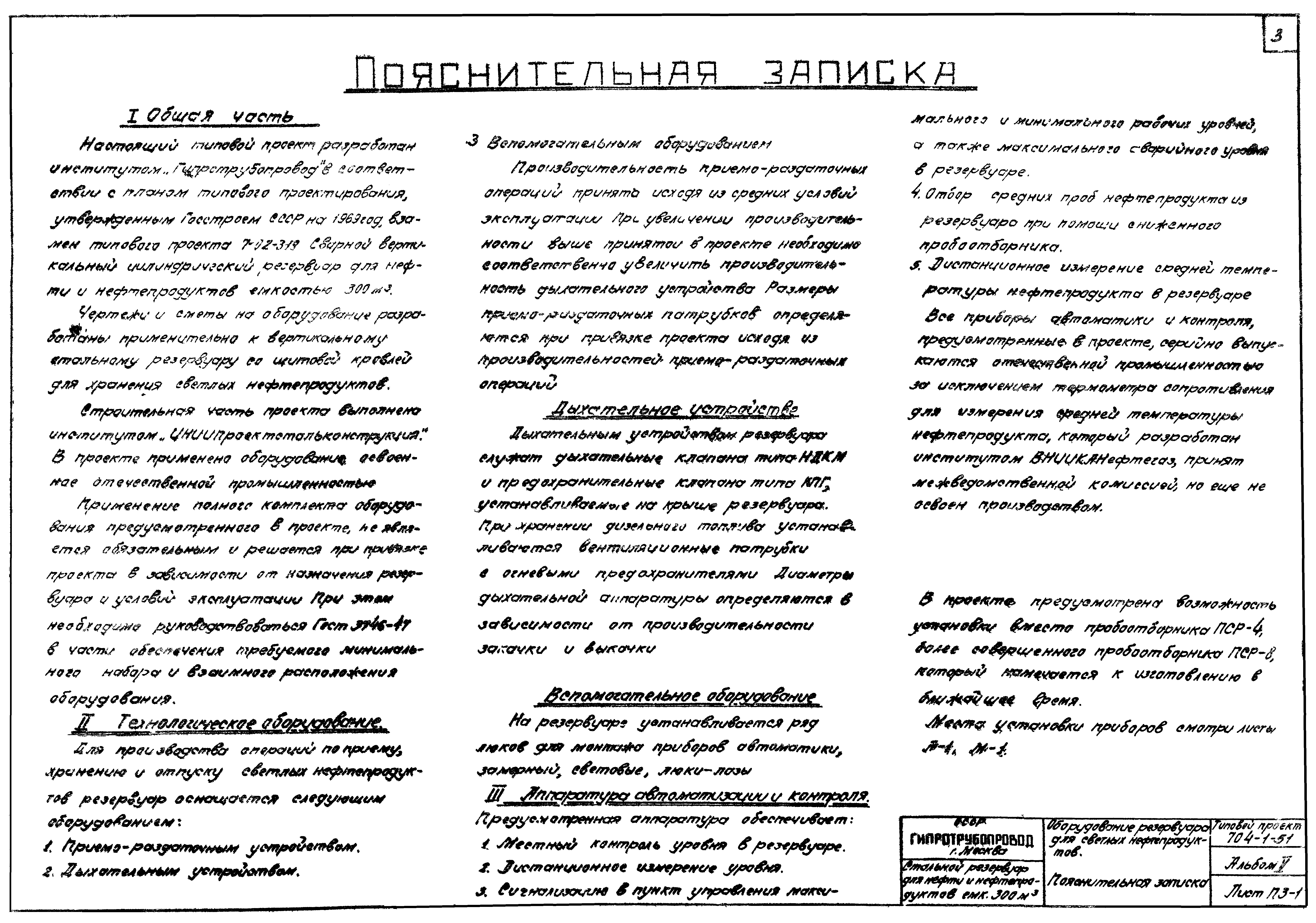

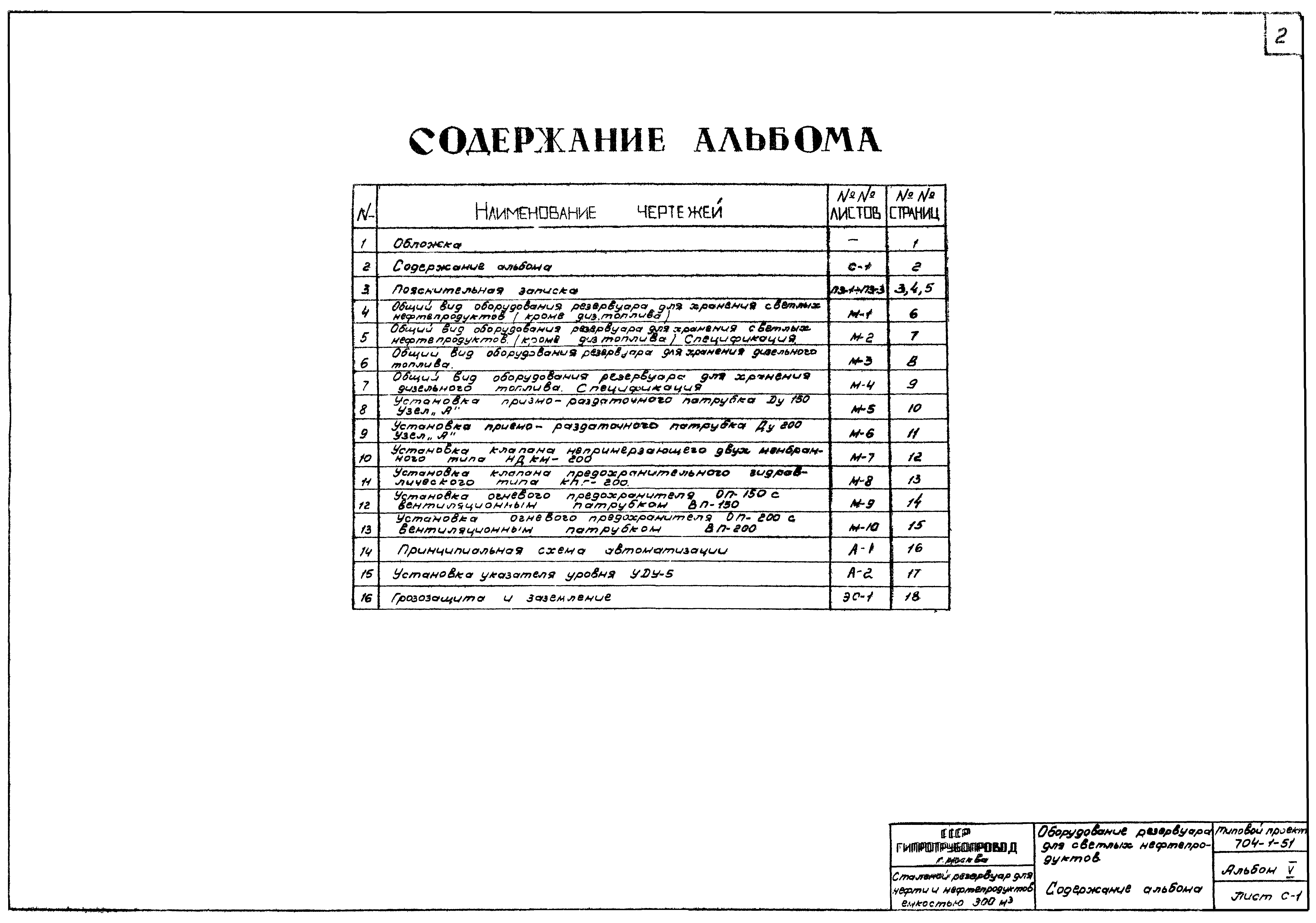

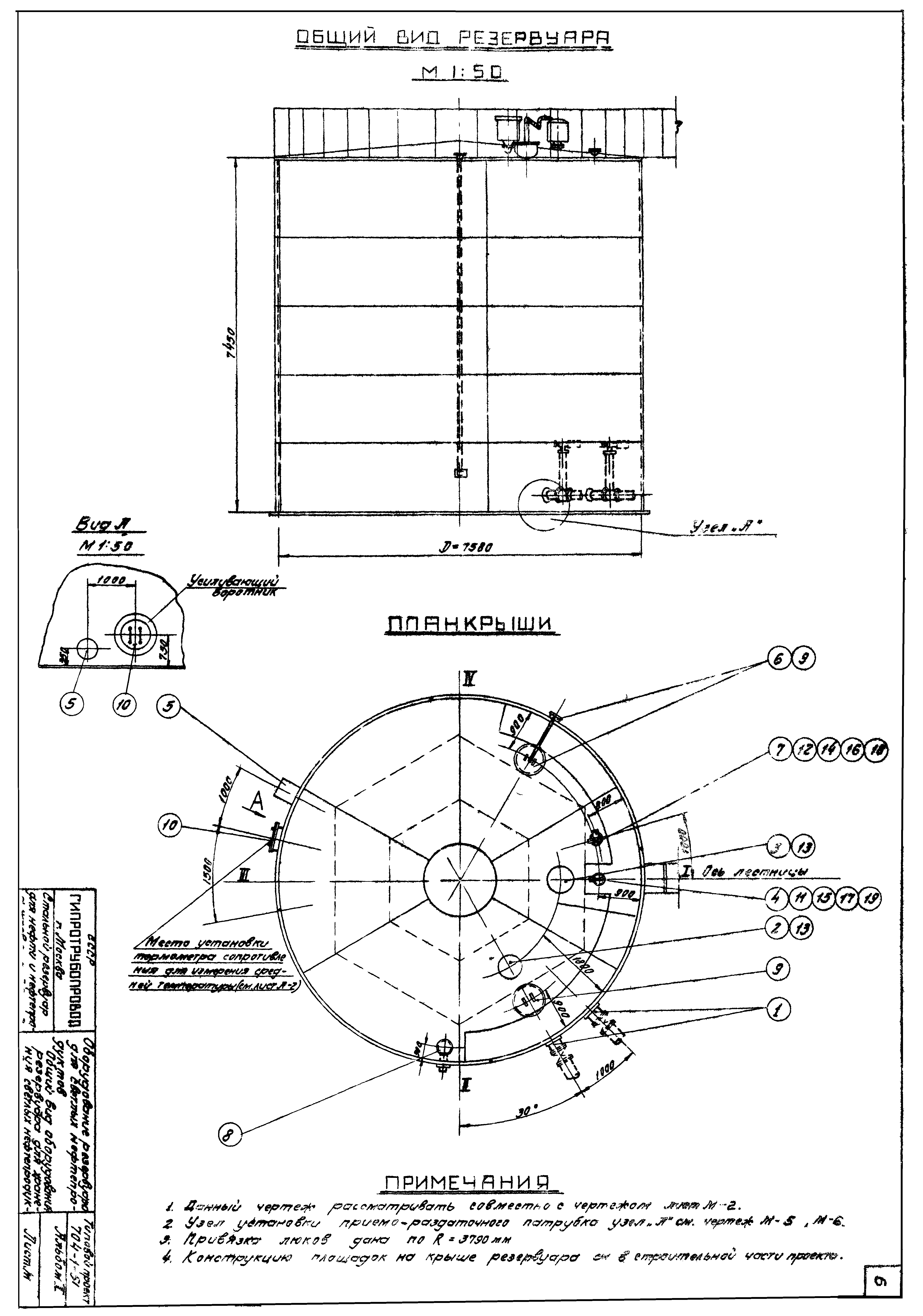

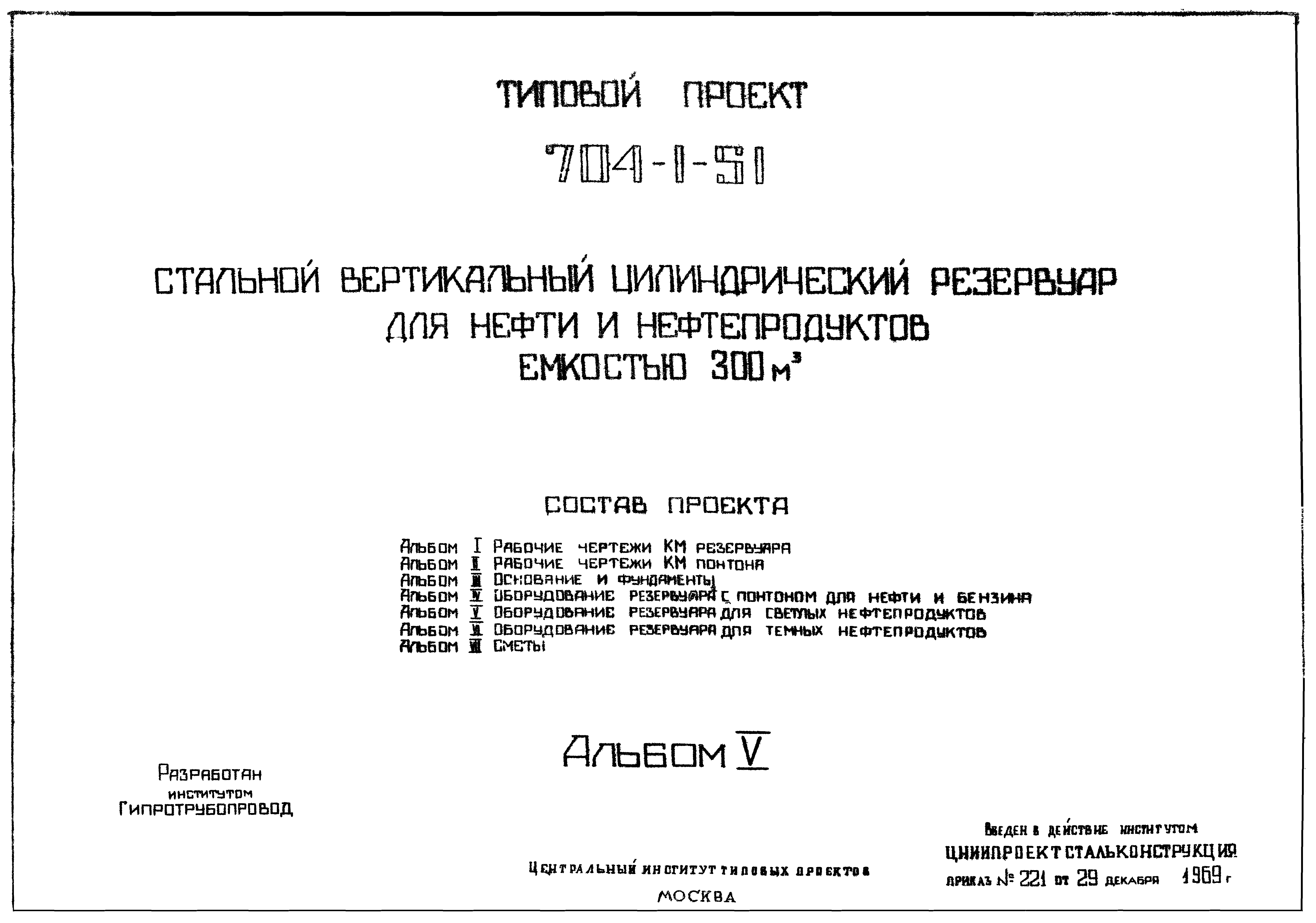

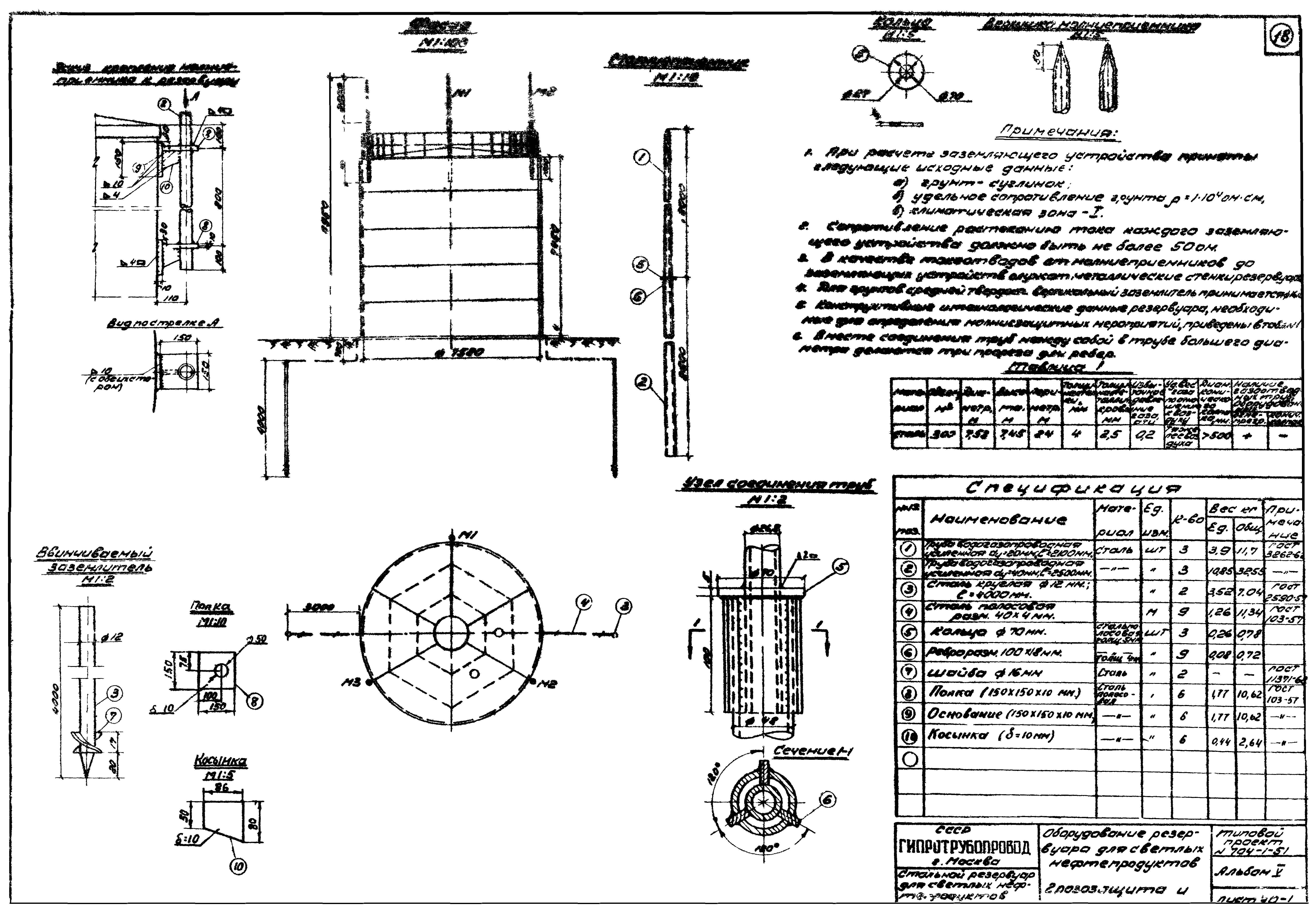

Оглавление:	ТП 704-1-51 Обложка ТП 704-1-51-С-1 Содержание альбома ТП 704-1-51 ПЗ-1÷ПЗ-3 Пояснительная записка ТП 704-1-51-М-1 Общий вид оборудования резервуара для хранения светлых нефтепродуктов (кроме диз. топлива) ТП 704-1-51-М-2 Общий вид оборудования резервуара для хранения светлых нефтепродуктов (кроме диз. топлива). Спецификация ТП 704-1-51-М-3 Общий вид оборудования резервуара для хранения дизельного топлива ТП 704-1-51-М-4 Общий вид оборудования резервуара для хранения дизельного топлива. Спецификация ТП 704-1-51-М-5 Установка приемо-раздаточного патрубка Ду150. Узел "А" ТП 704-1-51-М-6 Установка приемо-раздаточного патрубка Ду200. Узел "А" ТП 704-1-51-М-7 Установка клапана непримерзающего двух мембранного типа НДКМ-200 ТП 704-1-51-М-8 Установка клапана предохранительного гидравлического типа КПГ-200 ТП 704-1-51-М-9 Установка огневого предохранителя ОП-150 с вентиляционным патрубком ВП-150 ТП 704-1-51-М-10 Установка огневого предохранителя ОП-200 с вентиляционным патрубком ВП-200 ТП 704-1-51-А-1 Принципиальная схема автоматизации ТП 704-1-51-А-2 Установка указателя уровня УДУ-5 ТП 704-1-51-ЭО-1 Грозозащита и заземление
Разработан:	Гипротрубопровод Миннефтепрома (Giprotruboprovod, Minnefteprom )
Утверждён:	29.12.1969 ЦНИИпроектстальконструкция (TsNIIprojectstalkonstruktsiya 221)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
