Скачать Типовые материалы для проектирования 407-03-536.89 Альбом II. Принципиальные схемы

Дата актуализации: 10.08.2017

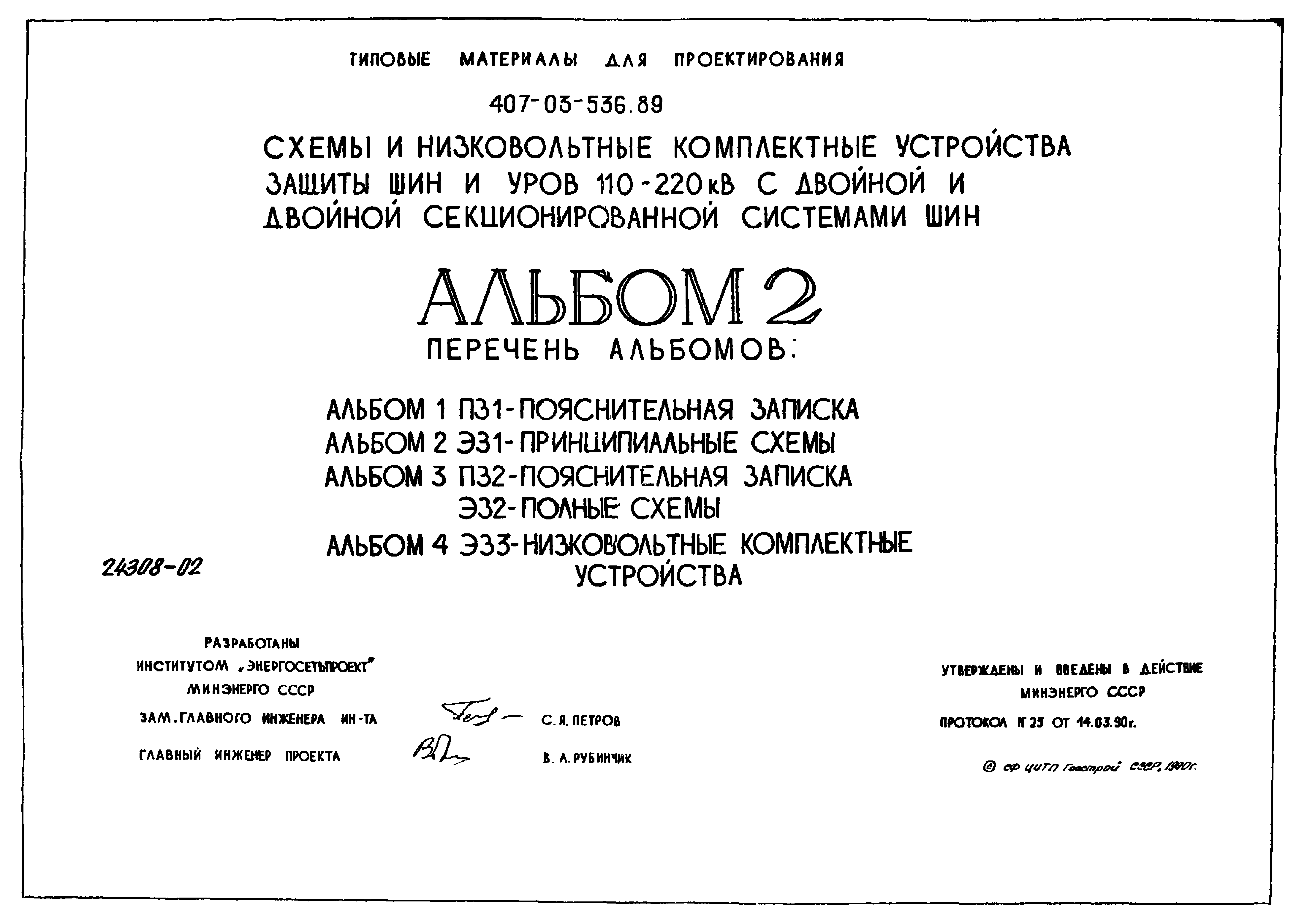

Типовые материалы для проектирования 407-03-536.89

Альбом II. Принципиальные схемы

Обозначение: Типовые материалы для проектирования 407-03-536.89
Обозначение англ: 407-03-536.89
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом II. Принципиальные схемы
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:14.03.1990

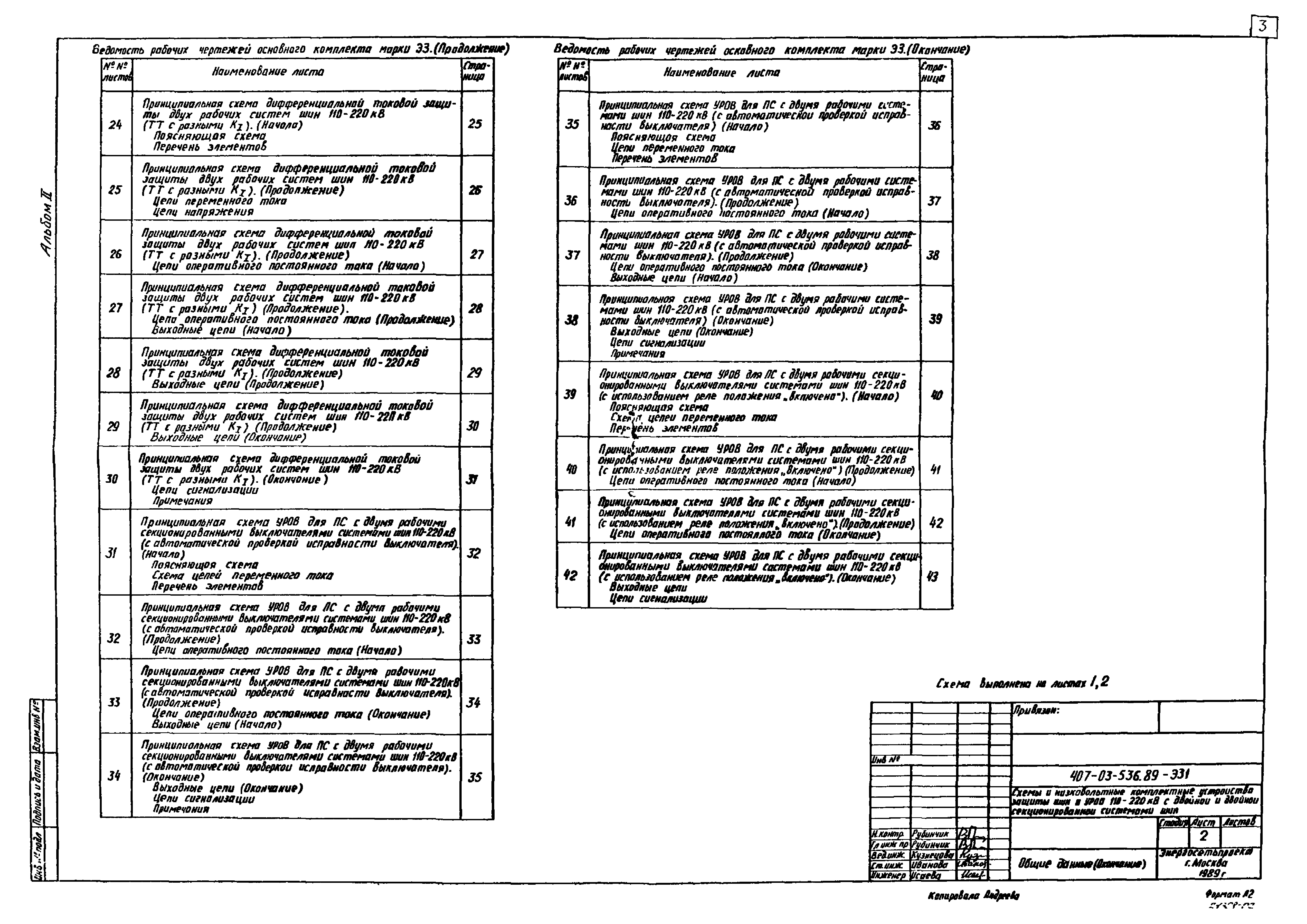

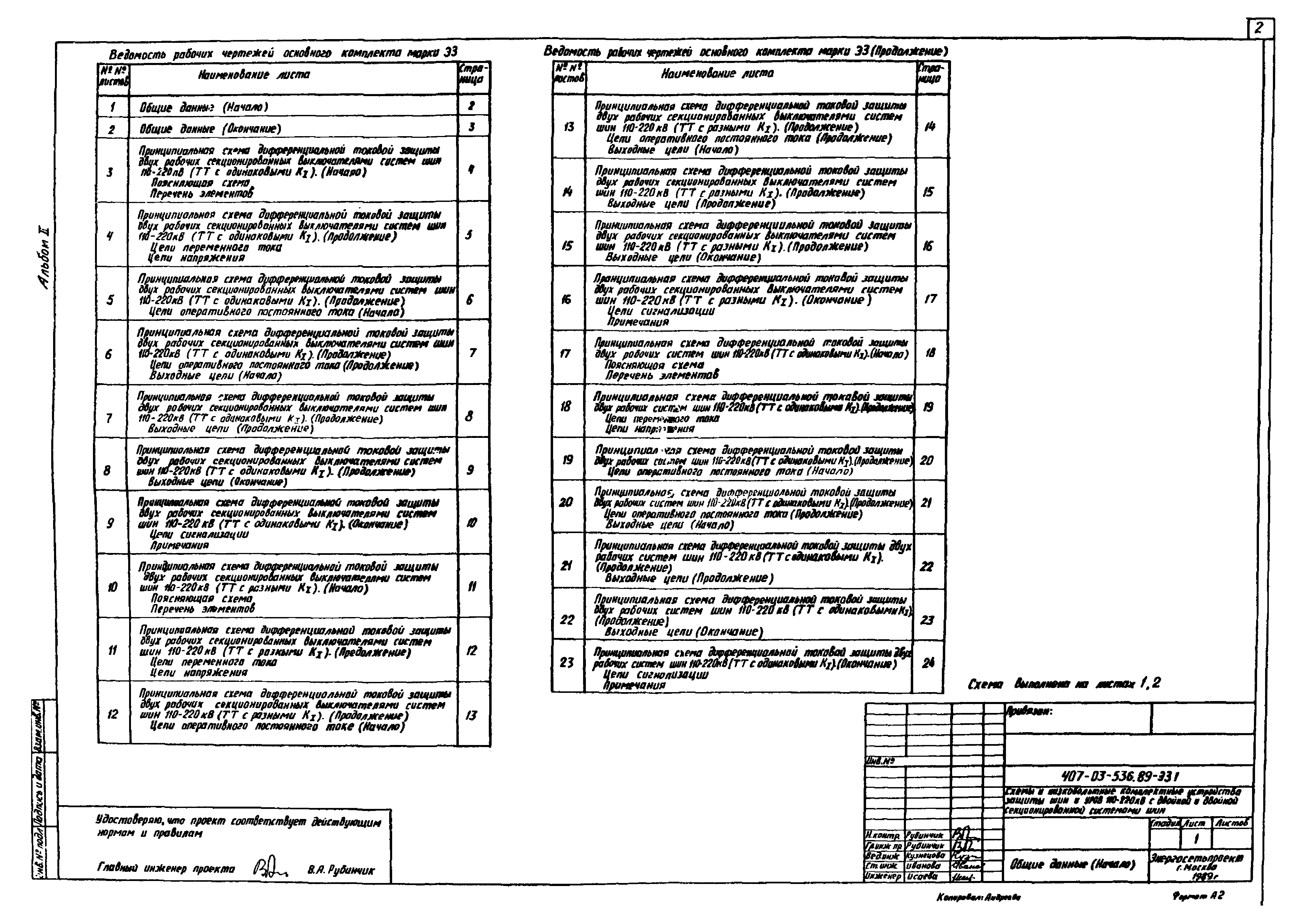

Оглавление:ТП 407-03-536.89-ЭЗ1-1 Общие данные (начало)
ТП 407-03-536.89-ЭЗ1-2 Общие данные (окончание)

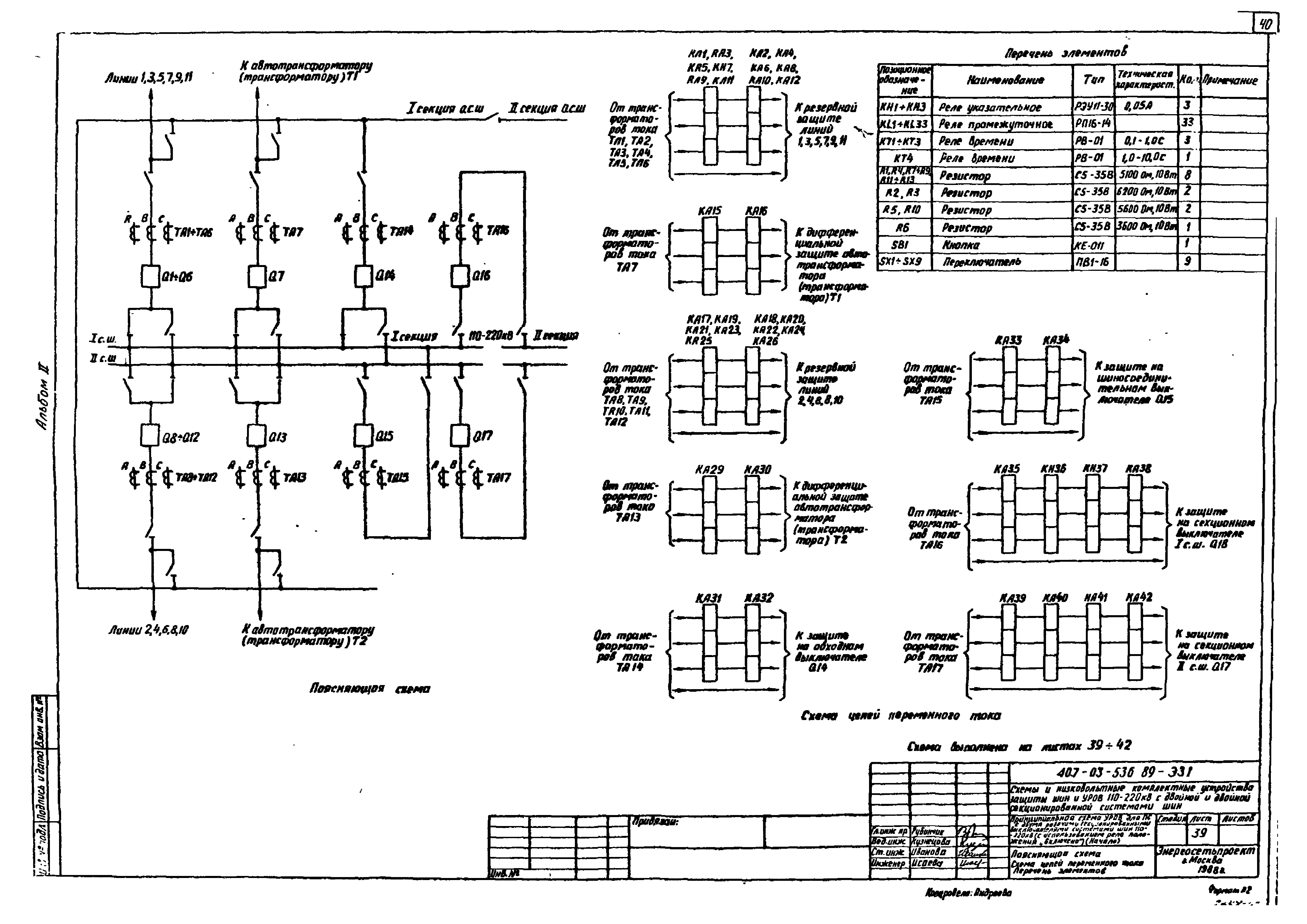

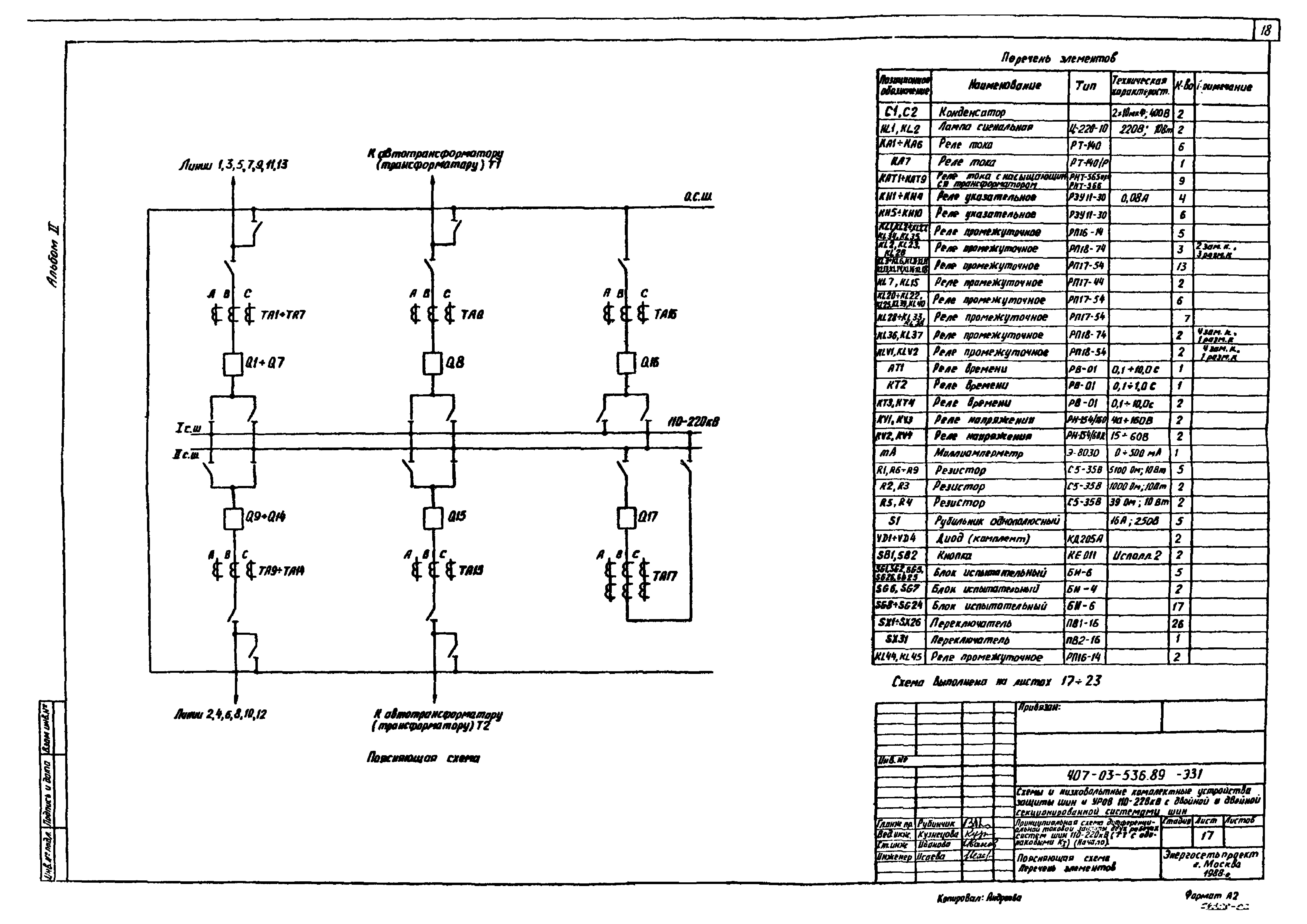

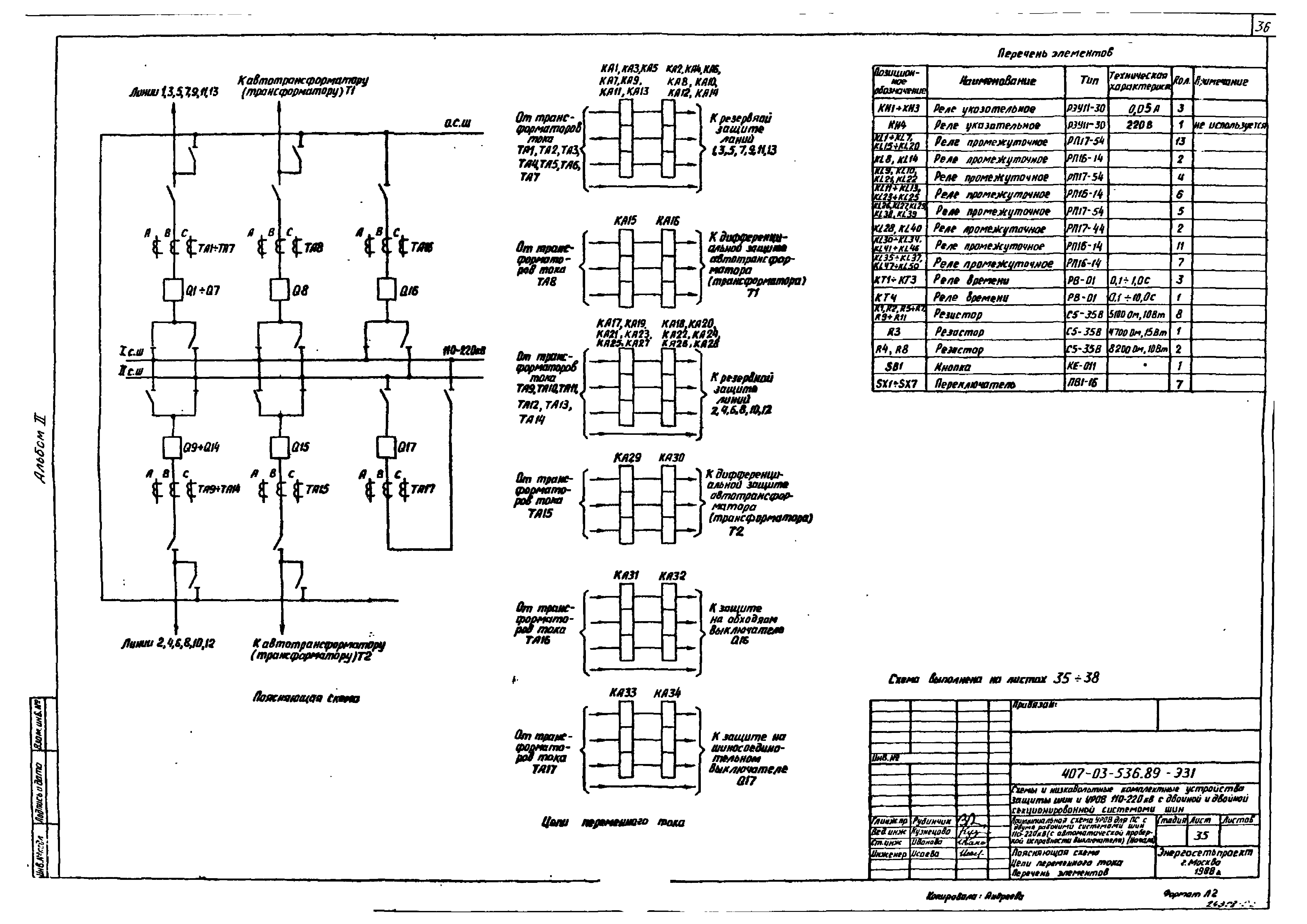

ТП 407-03-536.89-ЭЗ1-3 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Начало). Поясняющая схема. Перечень элементов

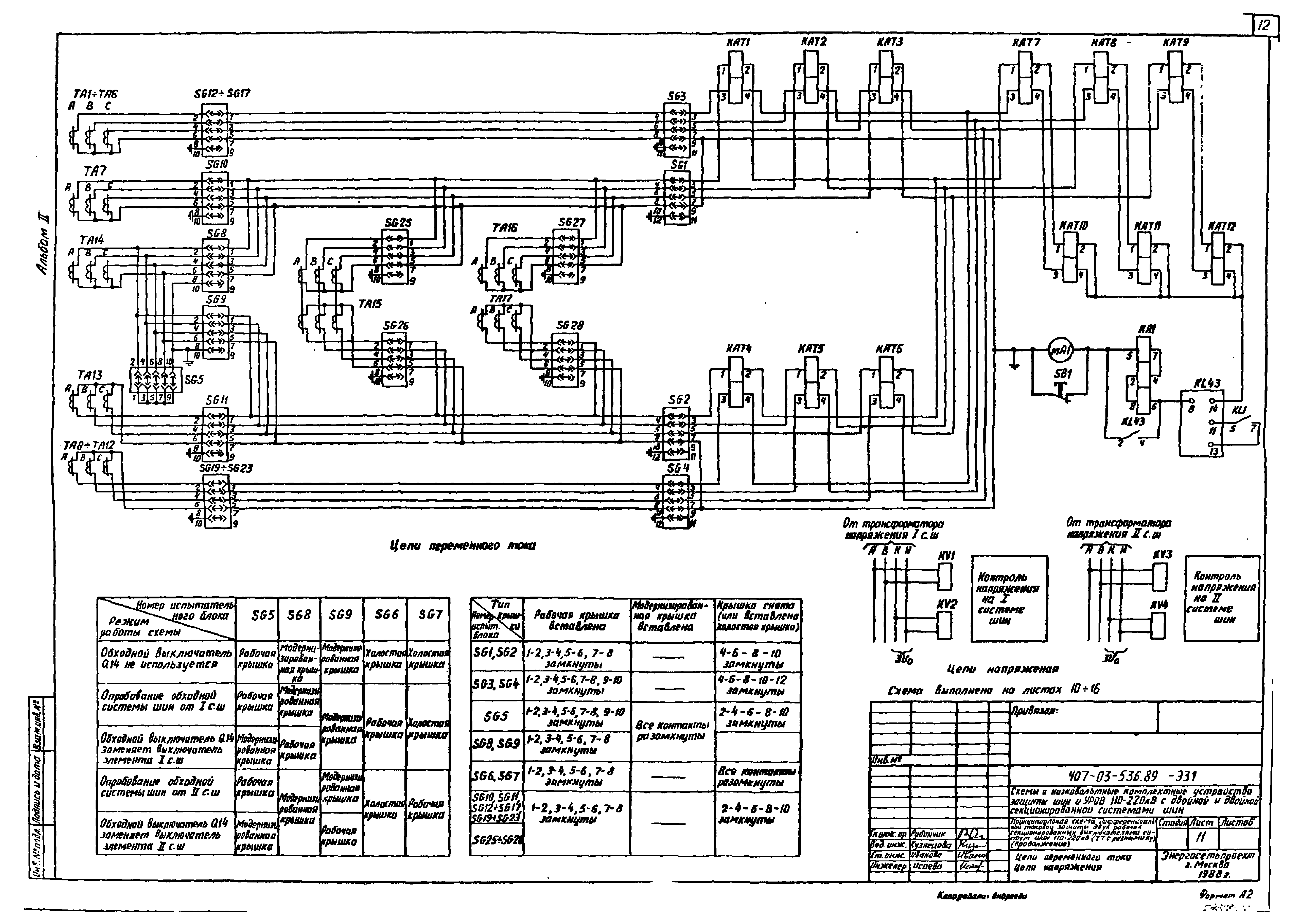

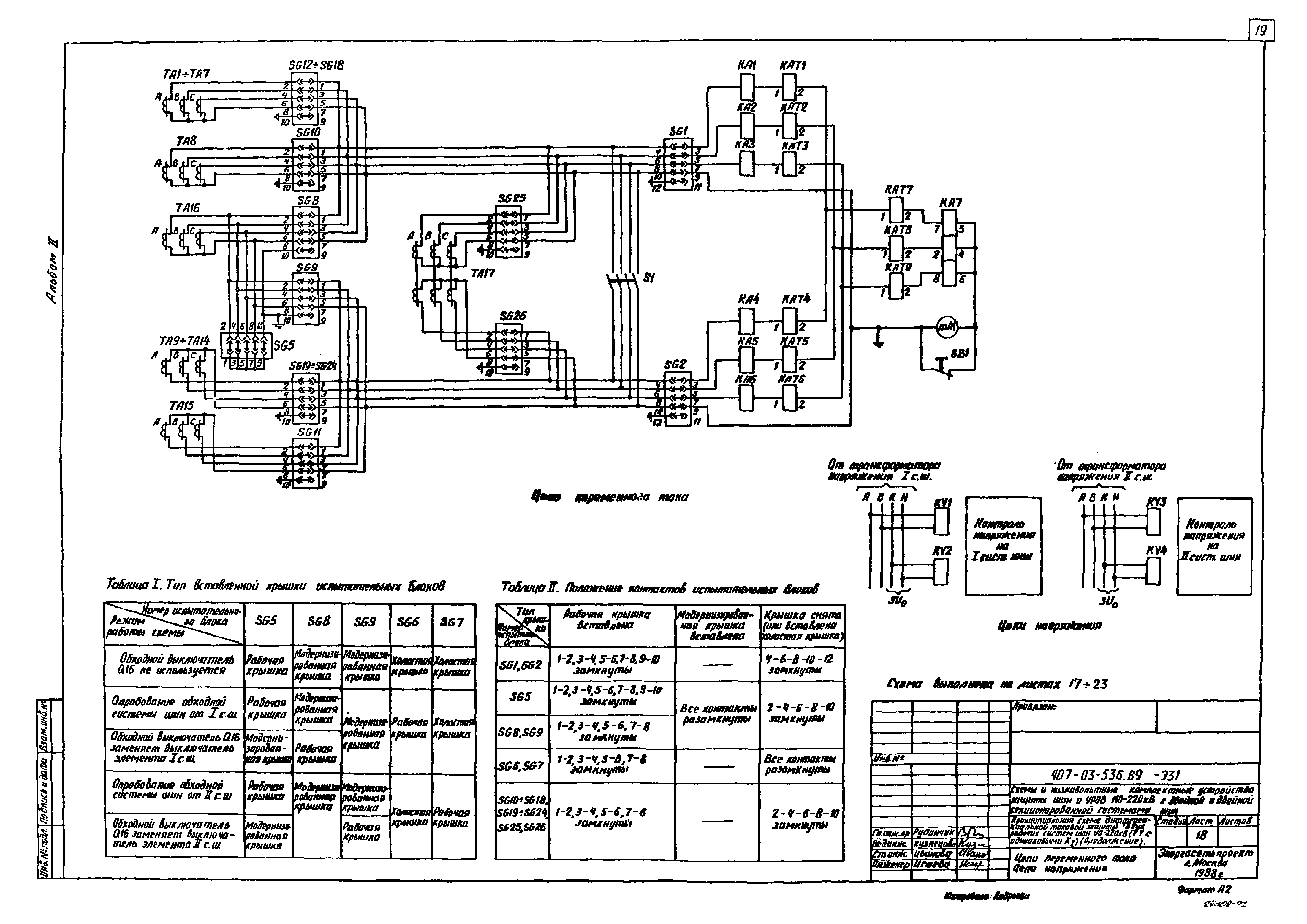

ТП 407-03-536.89-ЭЗ1-4 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Цепи переменного тока. Цепи напряжения

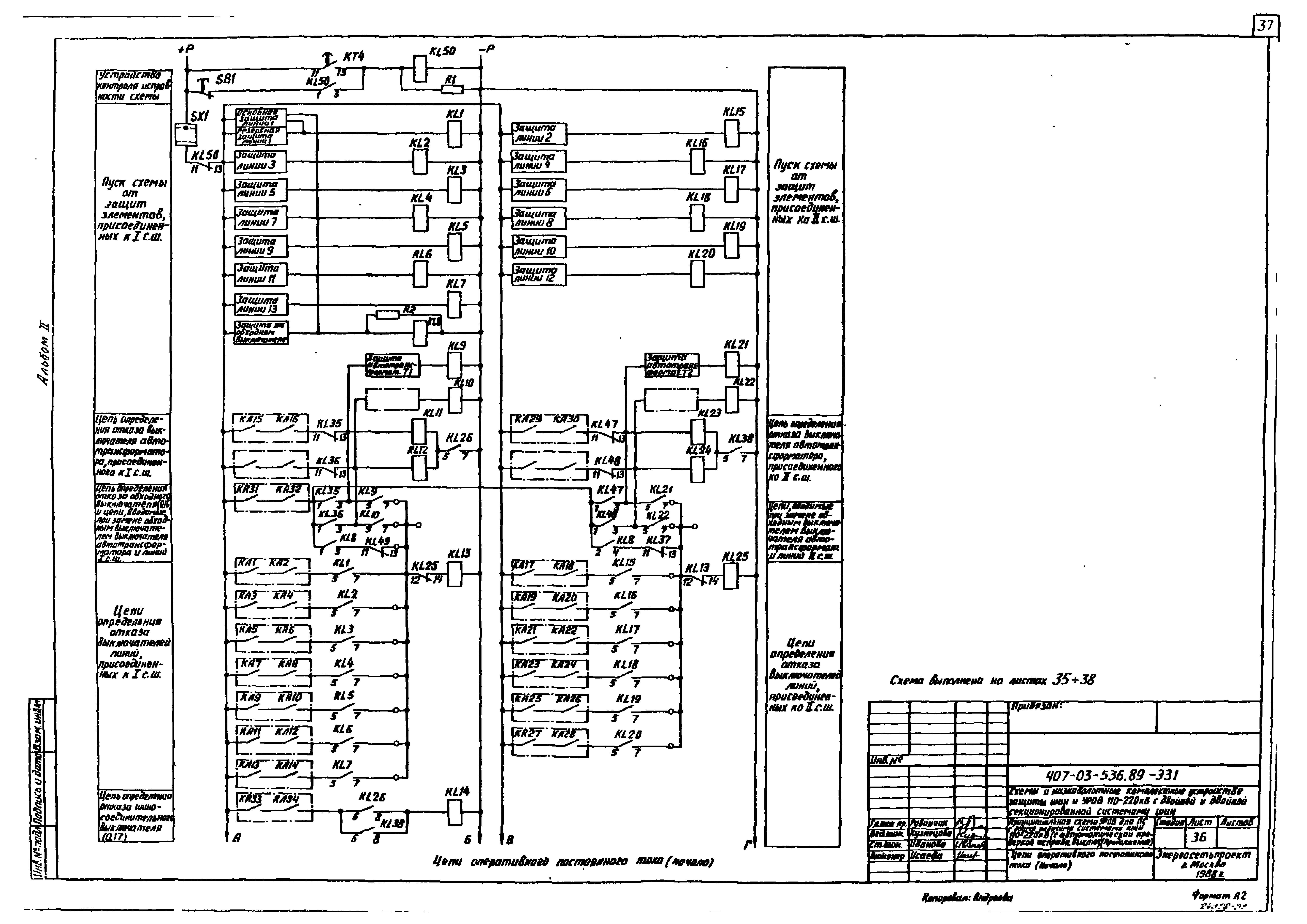

ТП 407-03-536.89-ЭЗ1-5 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Цепи оперативного постоянного тока (Начало)

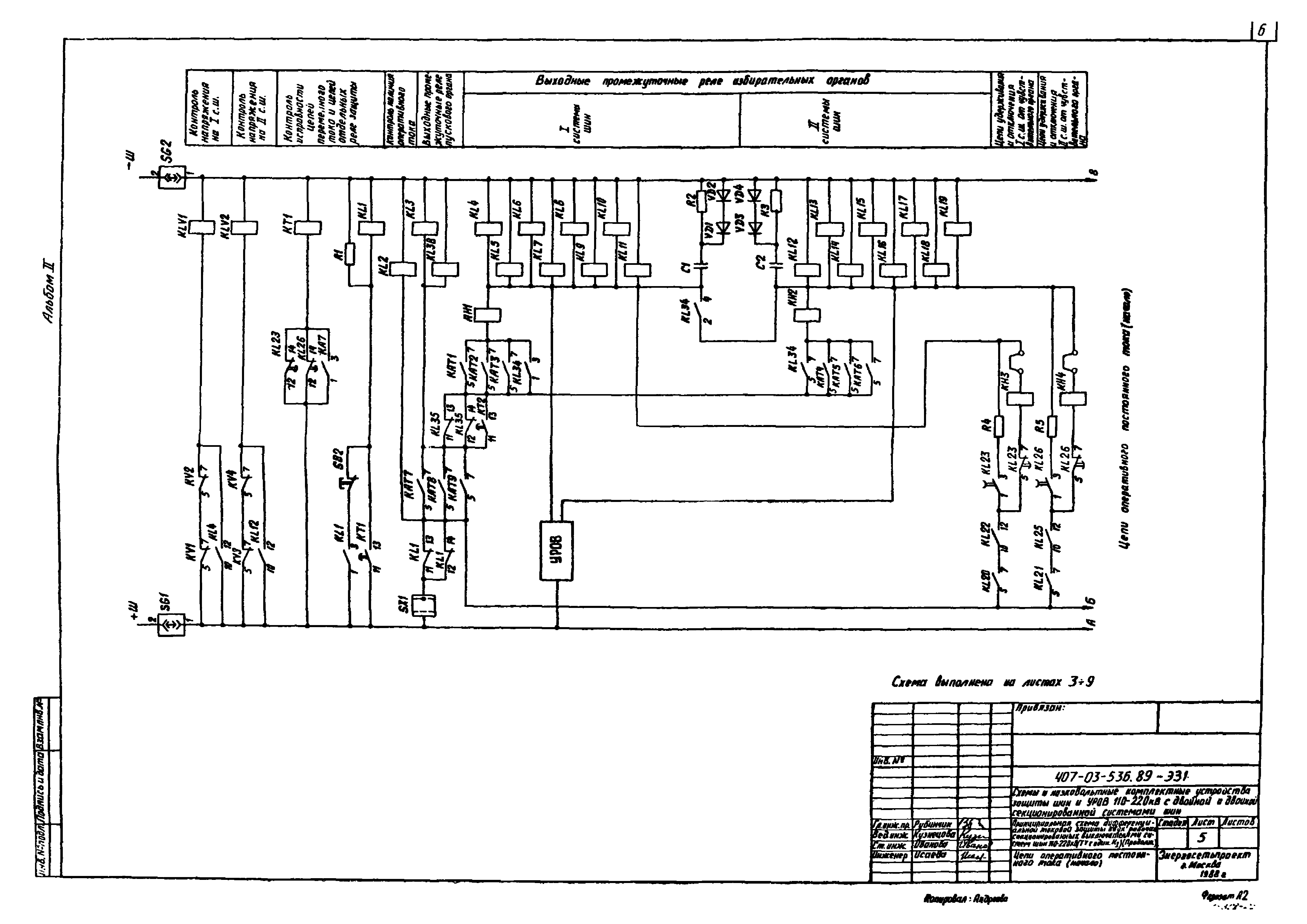

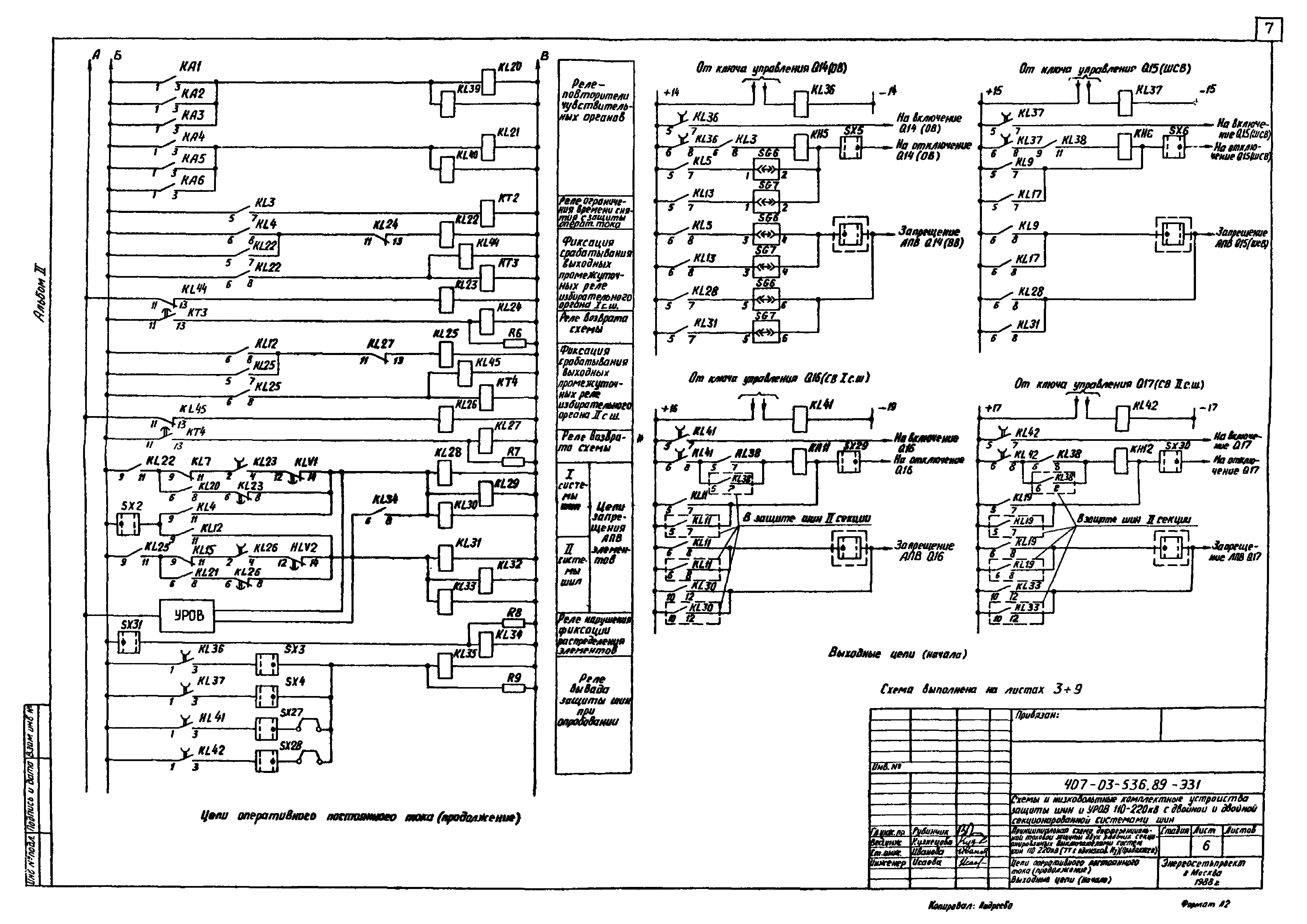

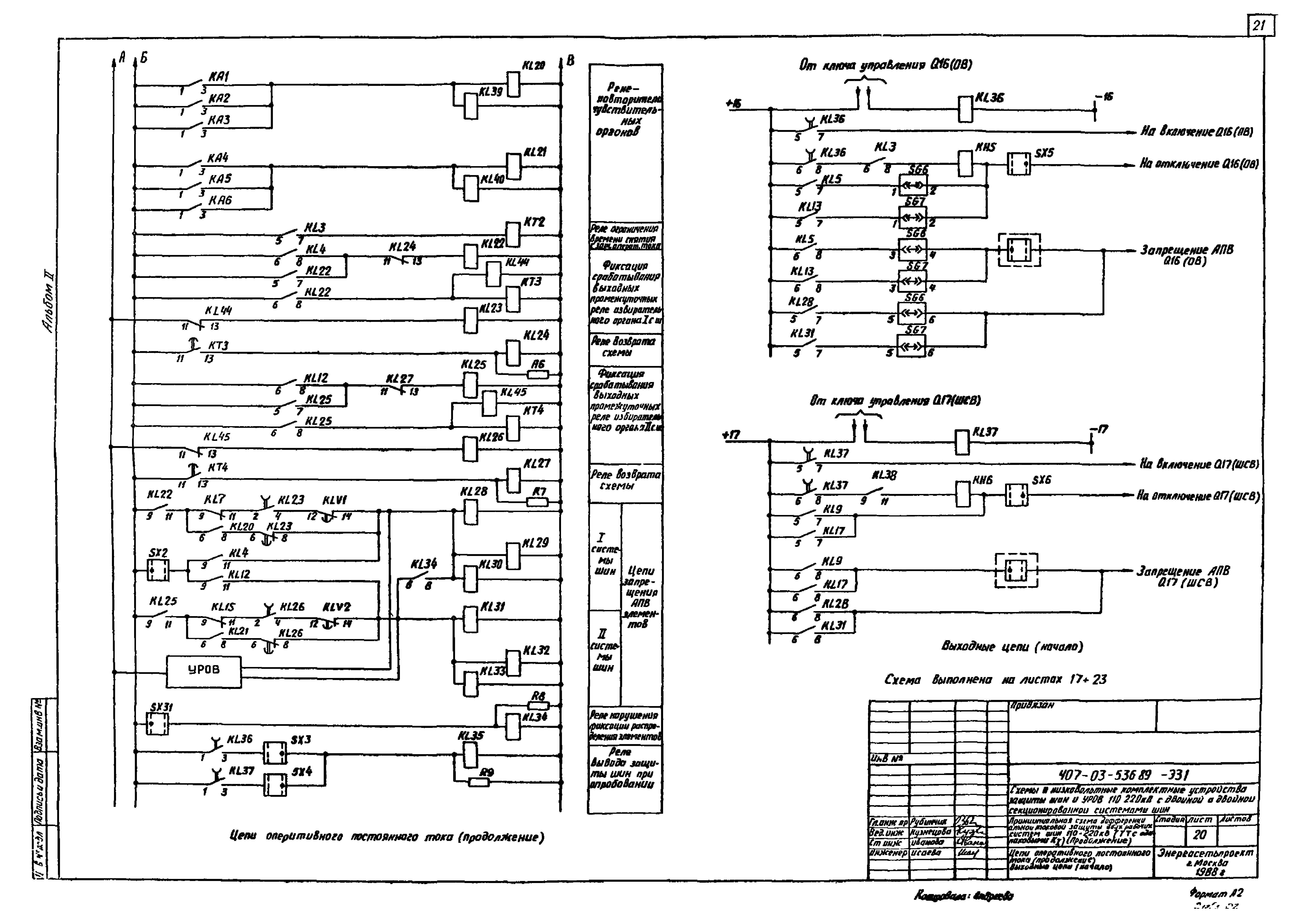

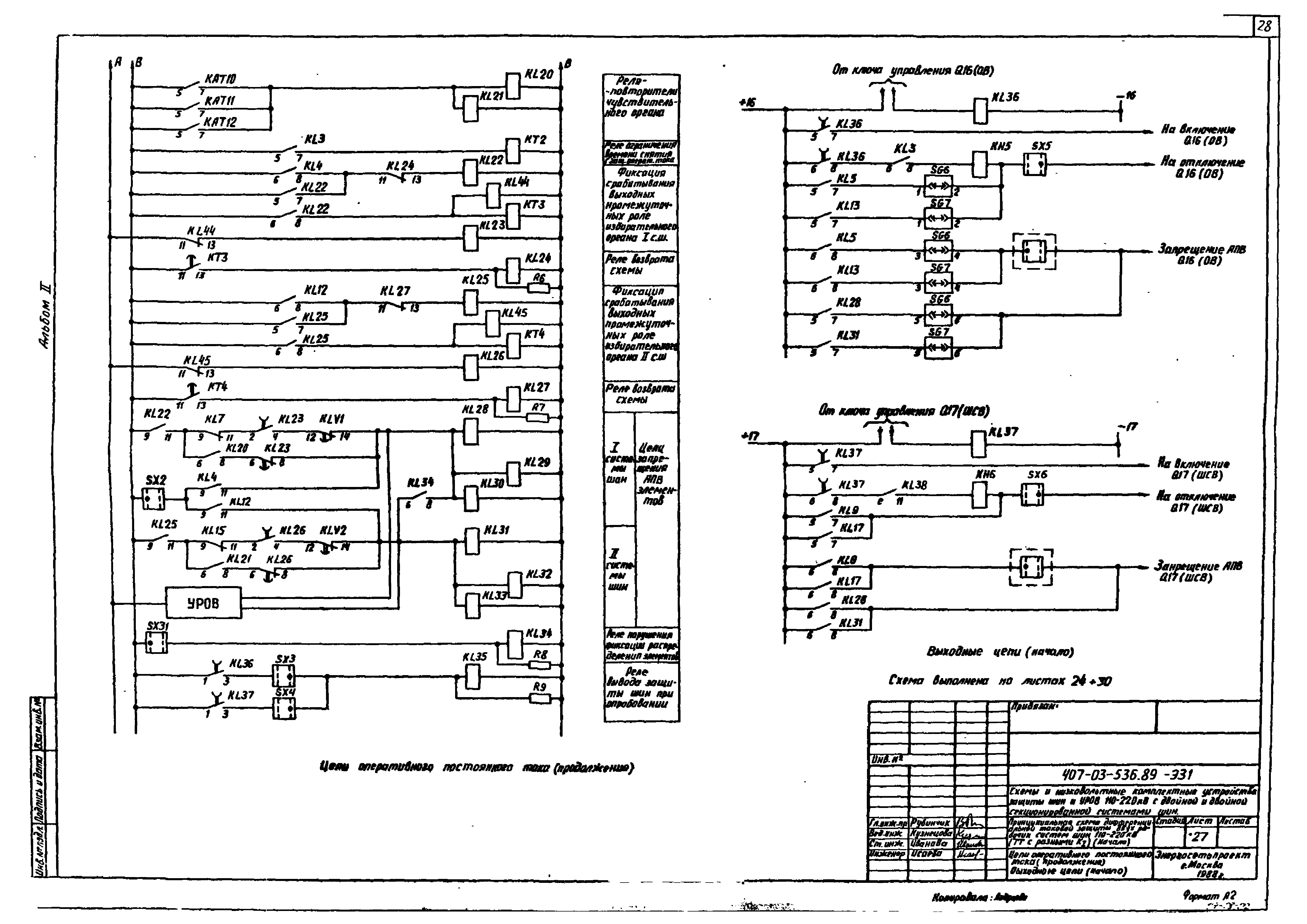

ТП 407-03-536.89-ЭЗ1-6 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Цепи оперативного постоянного тока (Продолжение). Выходные цепи (Начало)

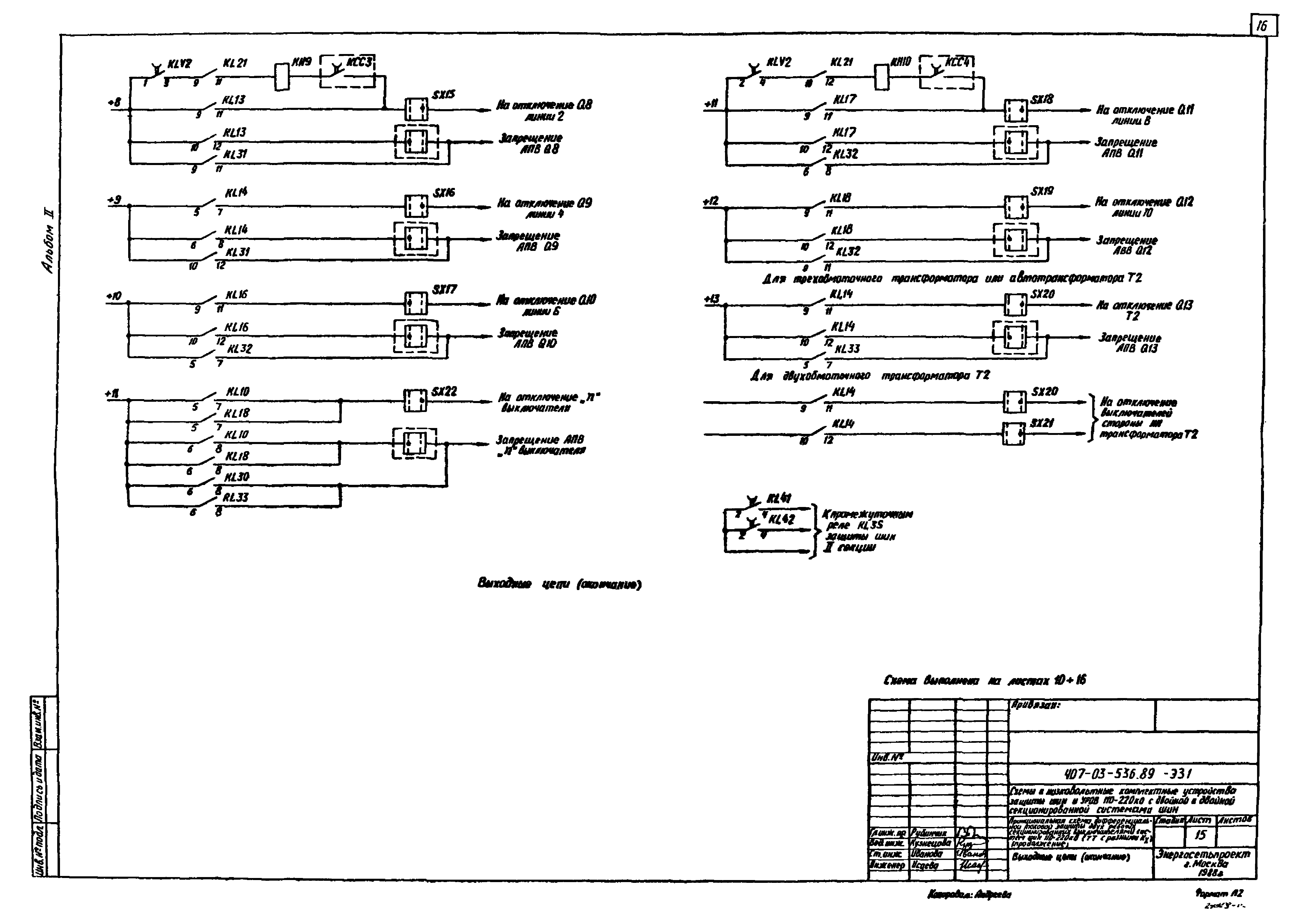

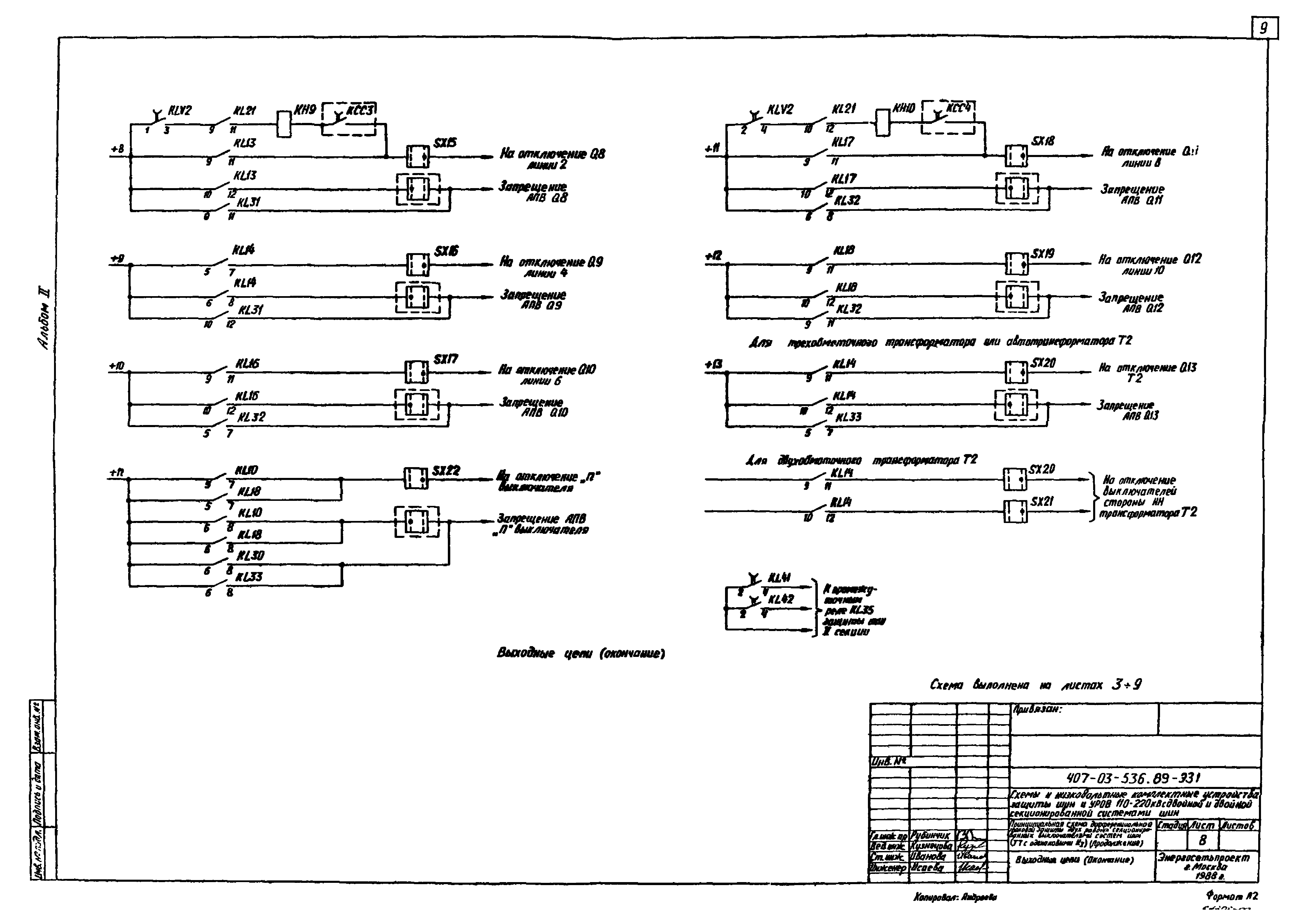

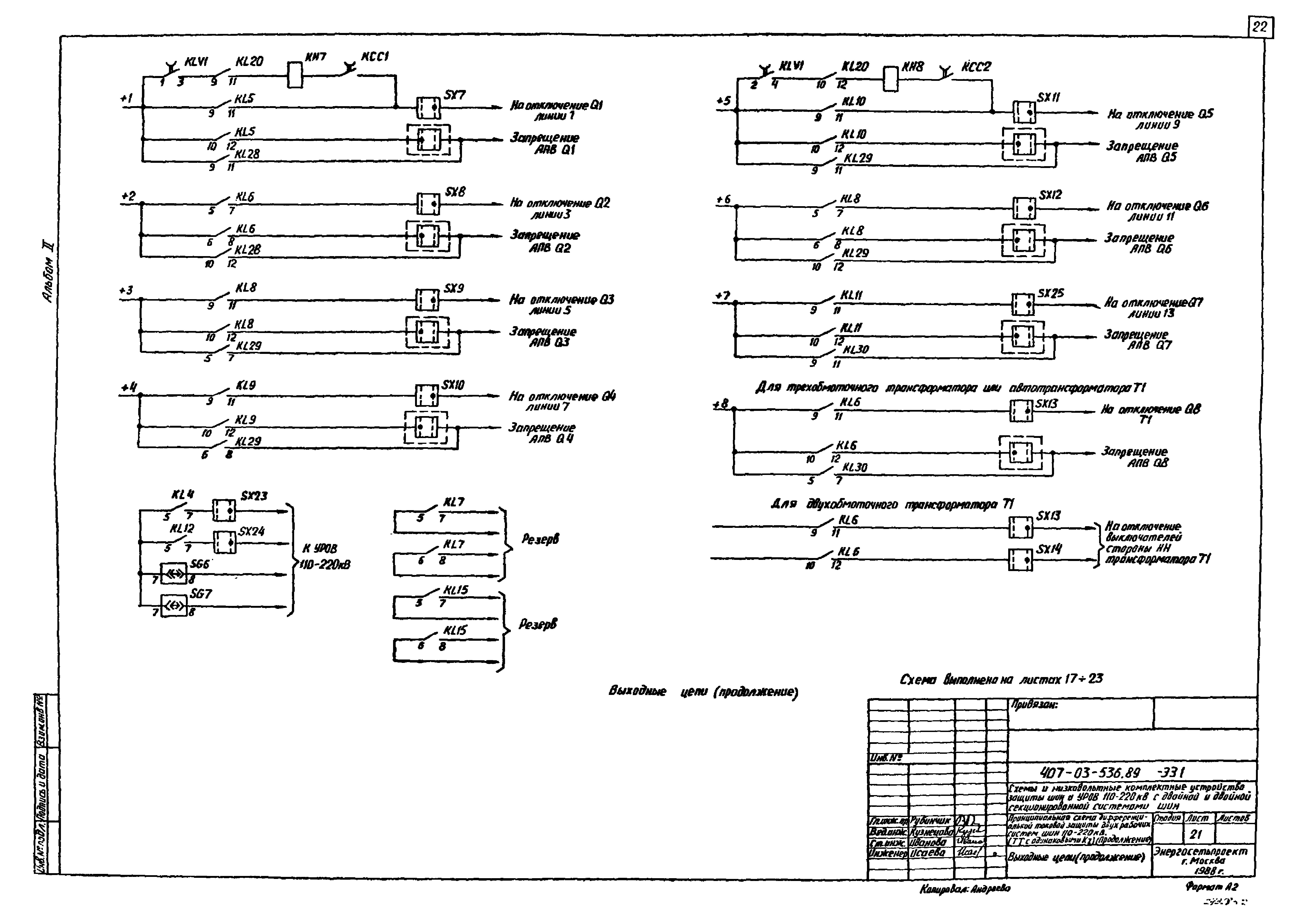

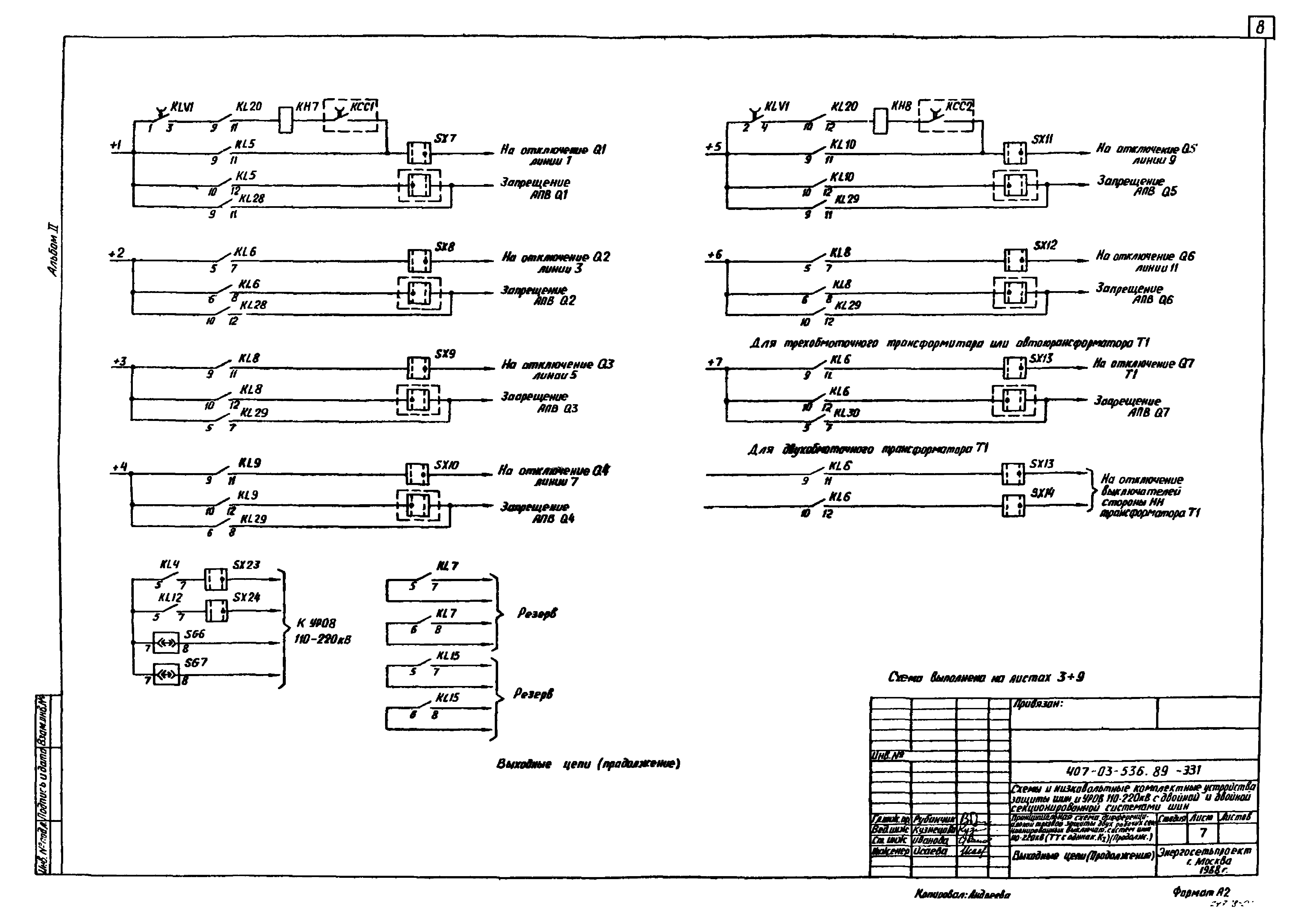

ТП 407-03-536.89-ЭЗ1-7 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Выходные цепи (Продолжение)
ТП 407-03-536.89-ЭЗ1-8 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Выходные цепи (Окончание)

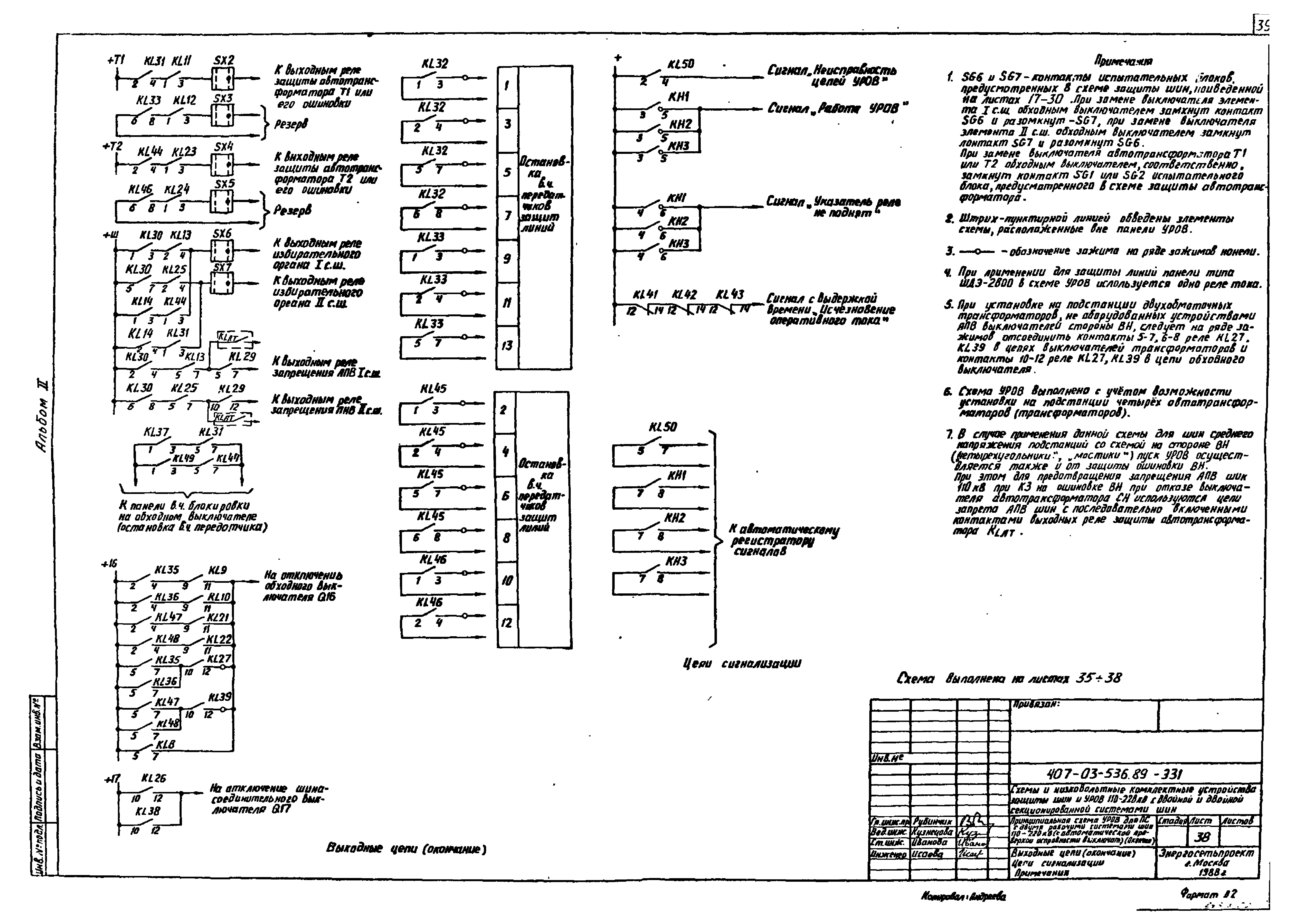

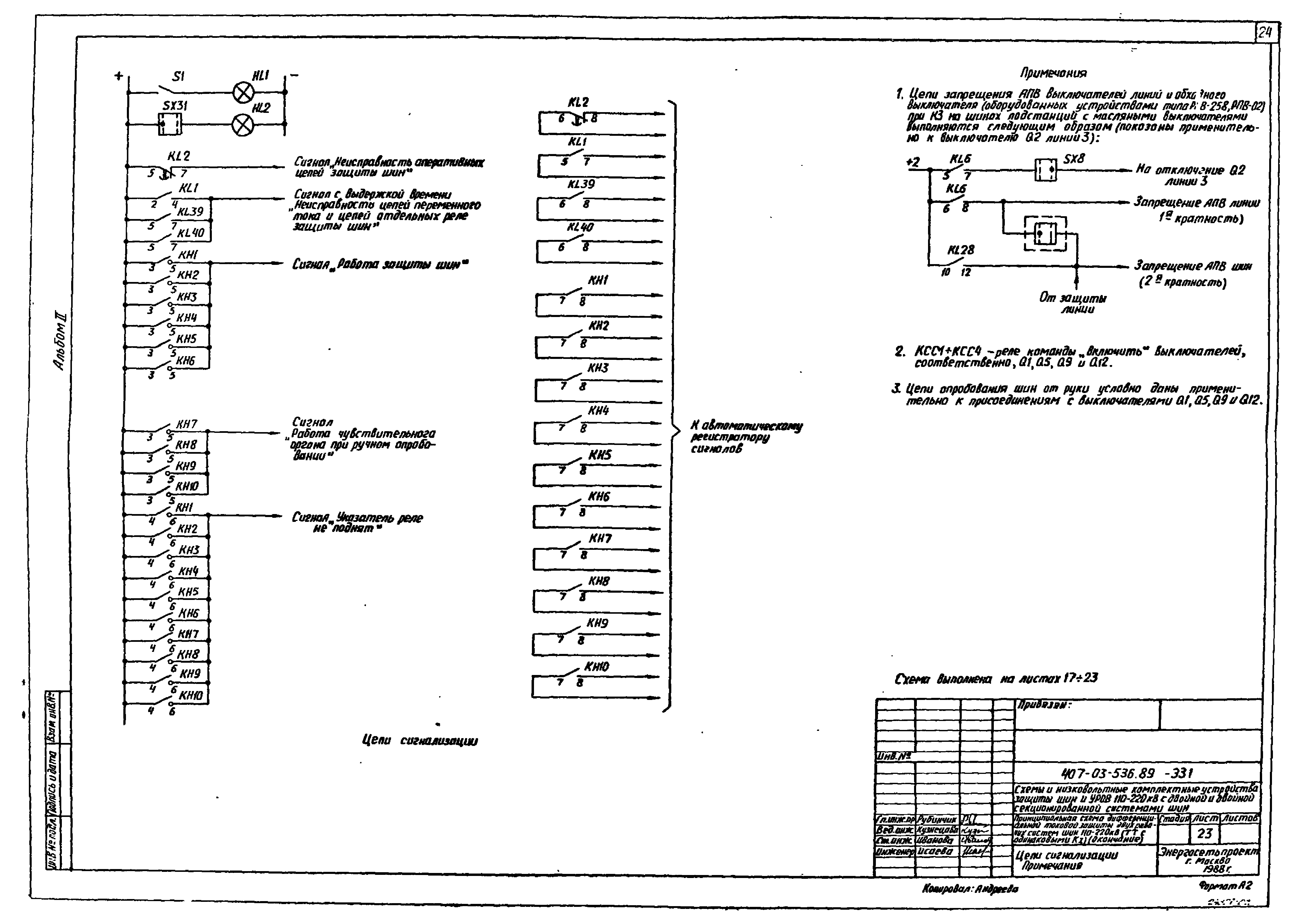

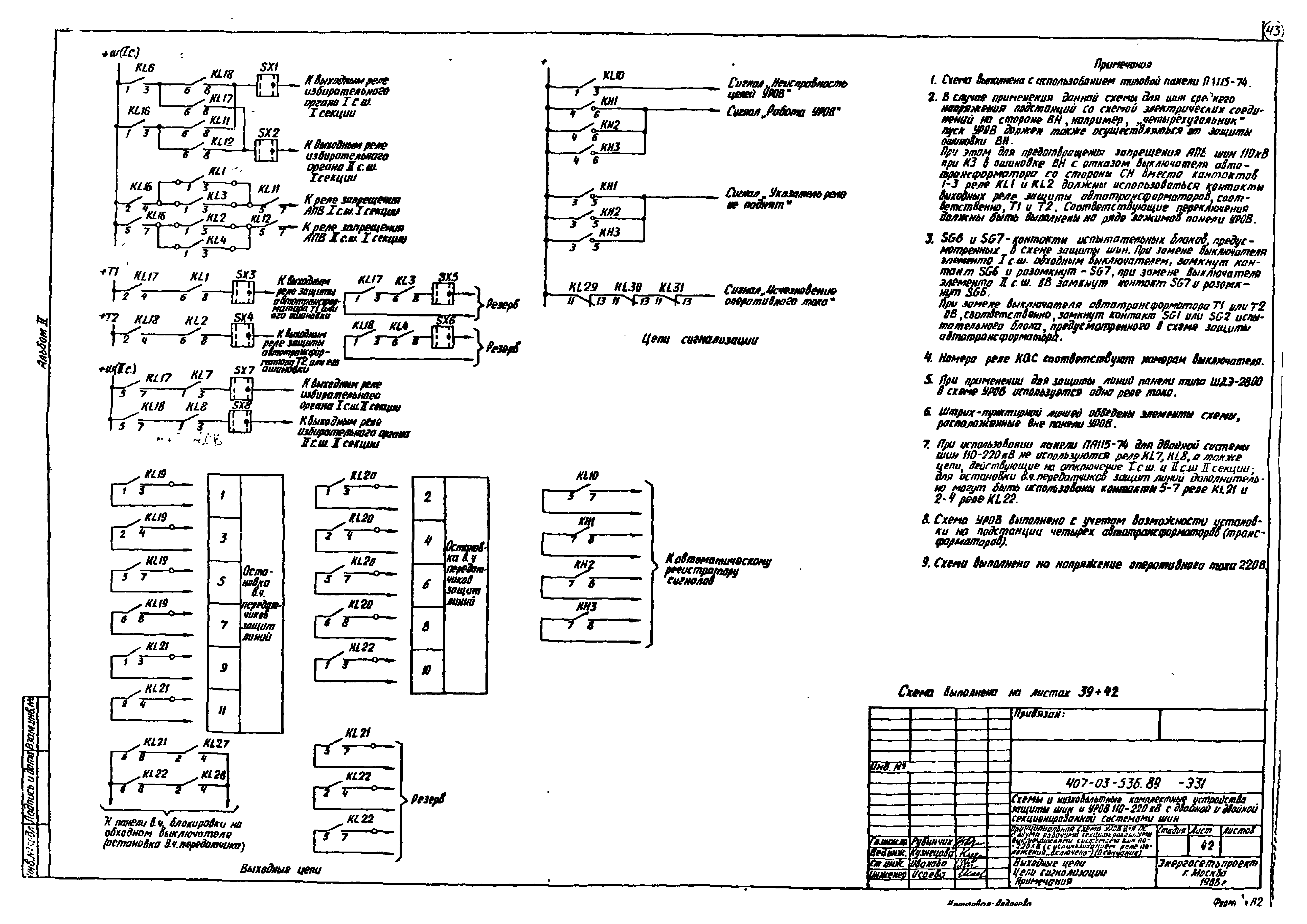

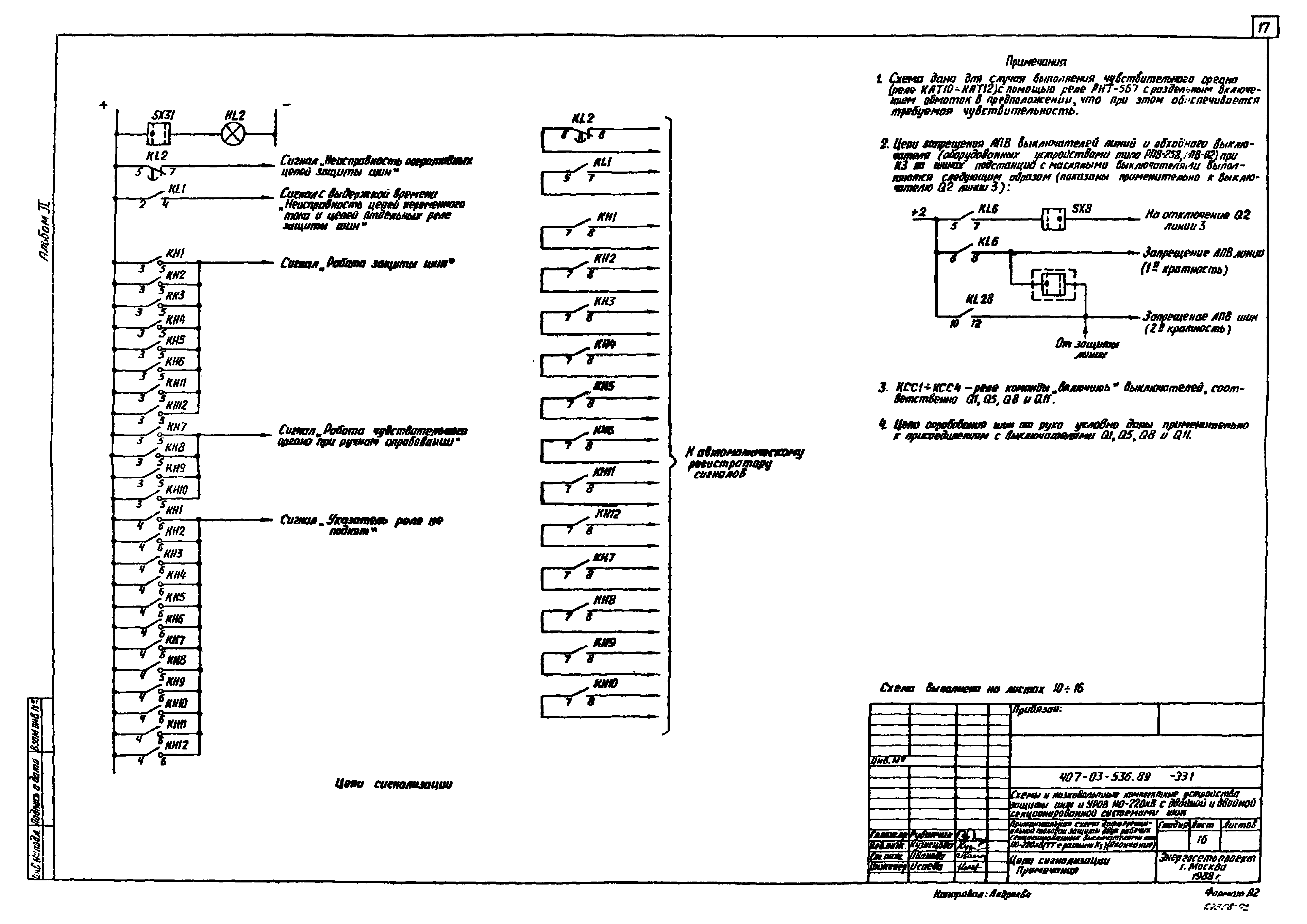

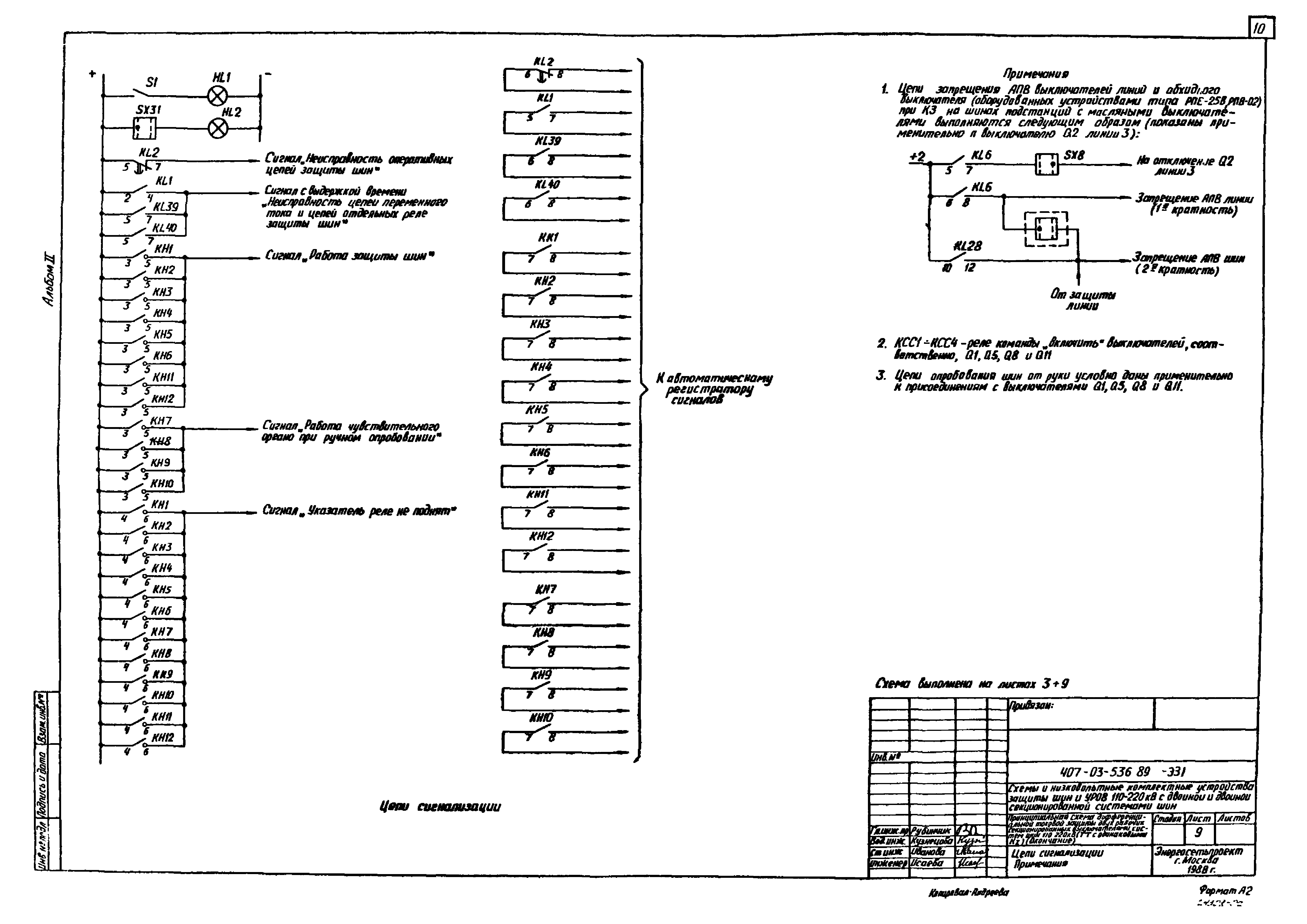

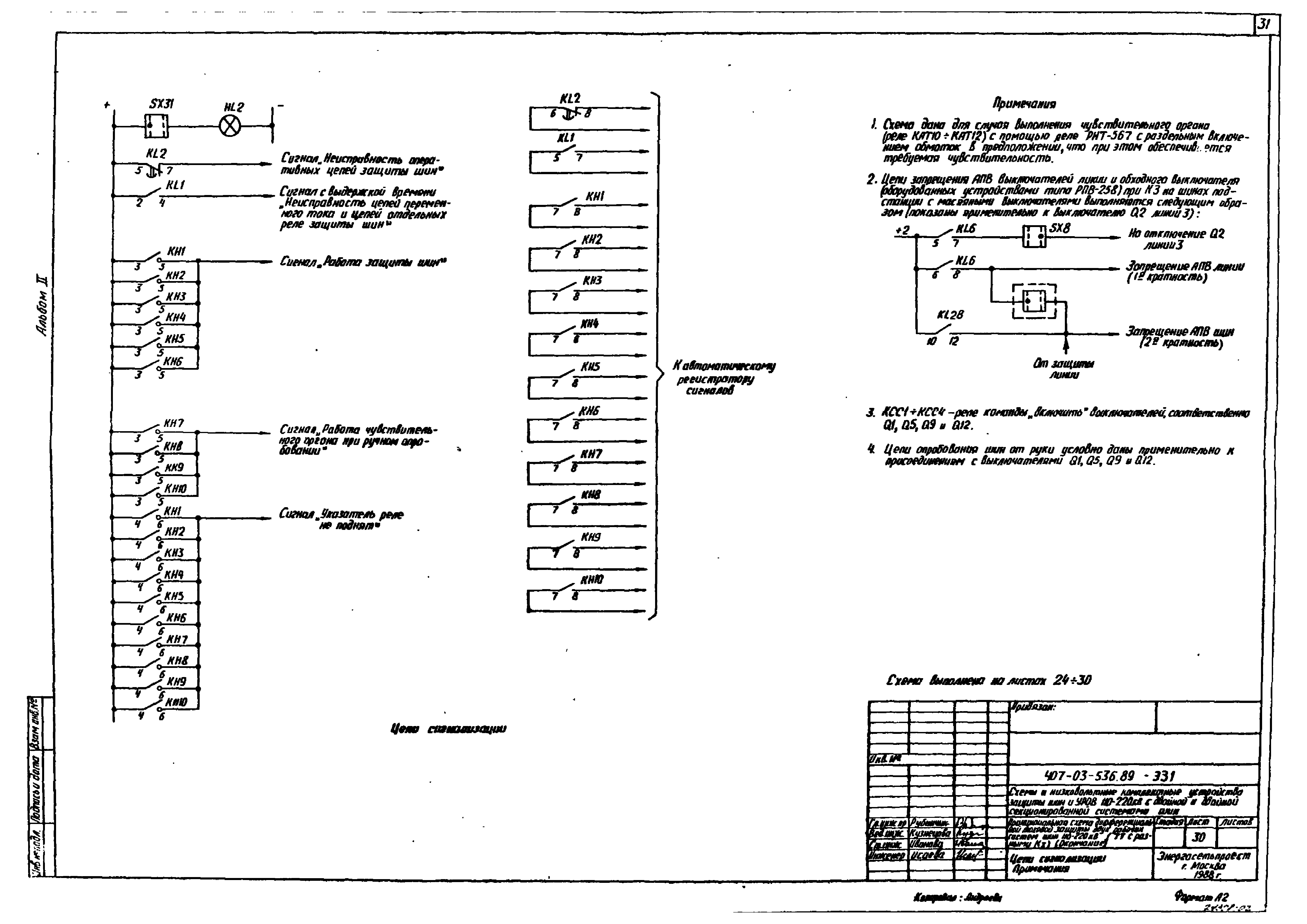

ТП 407-03-536.89-ЭЗ1-9 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с одинаковыми К1). (Окончание), Цепи сигнализации. Примечания

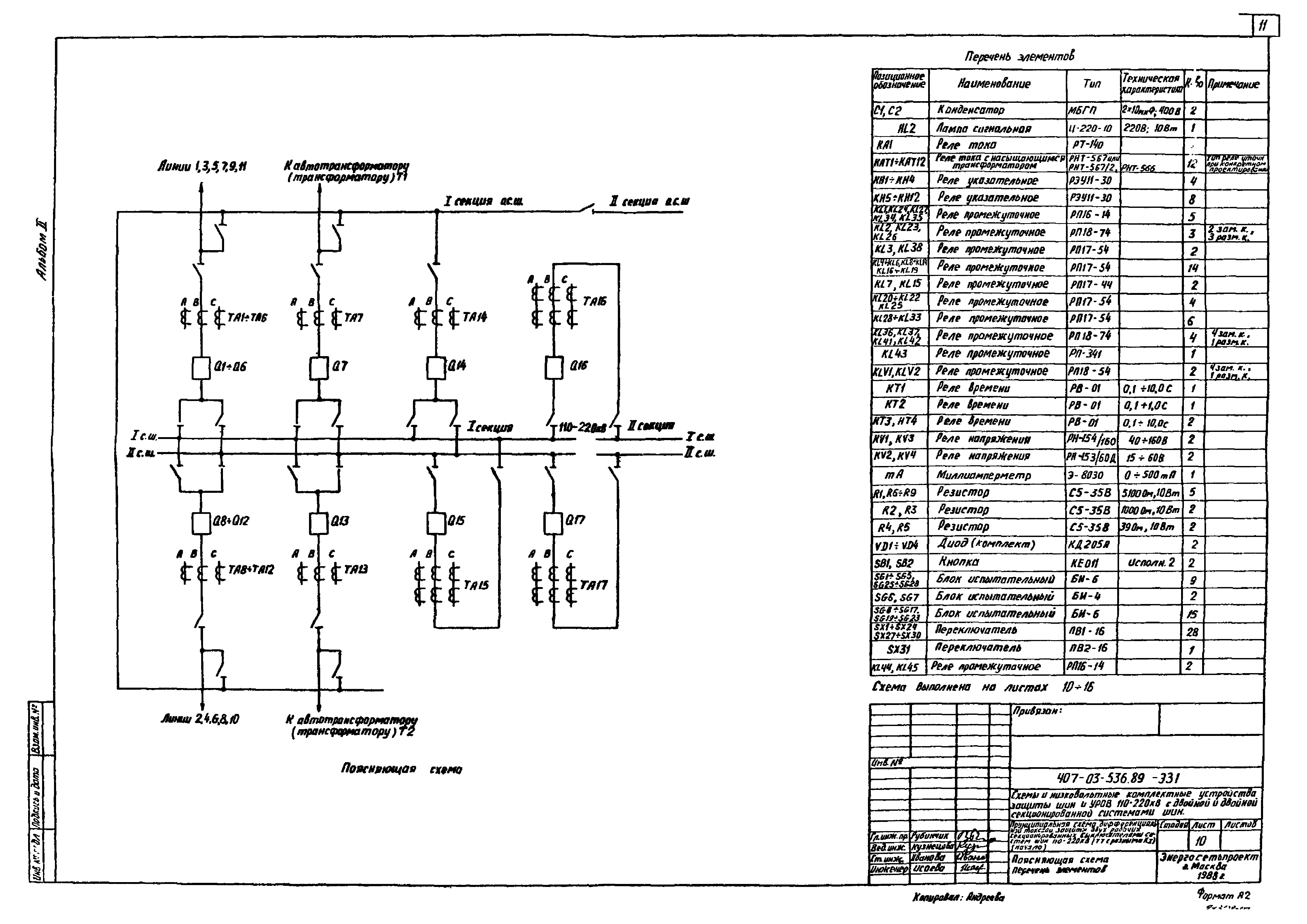

ТП 407-03-536.89-ЭЗ1-10 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Начало). Поясняющая схема. Перечень элементов

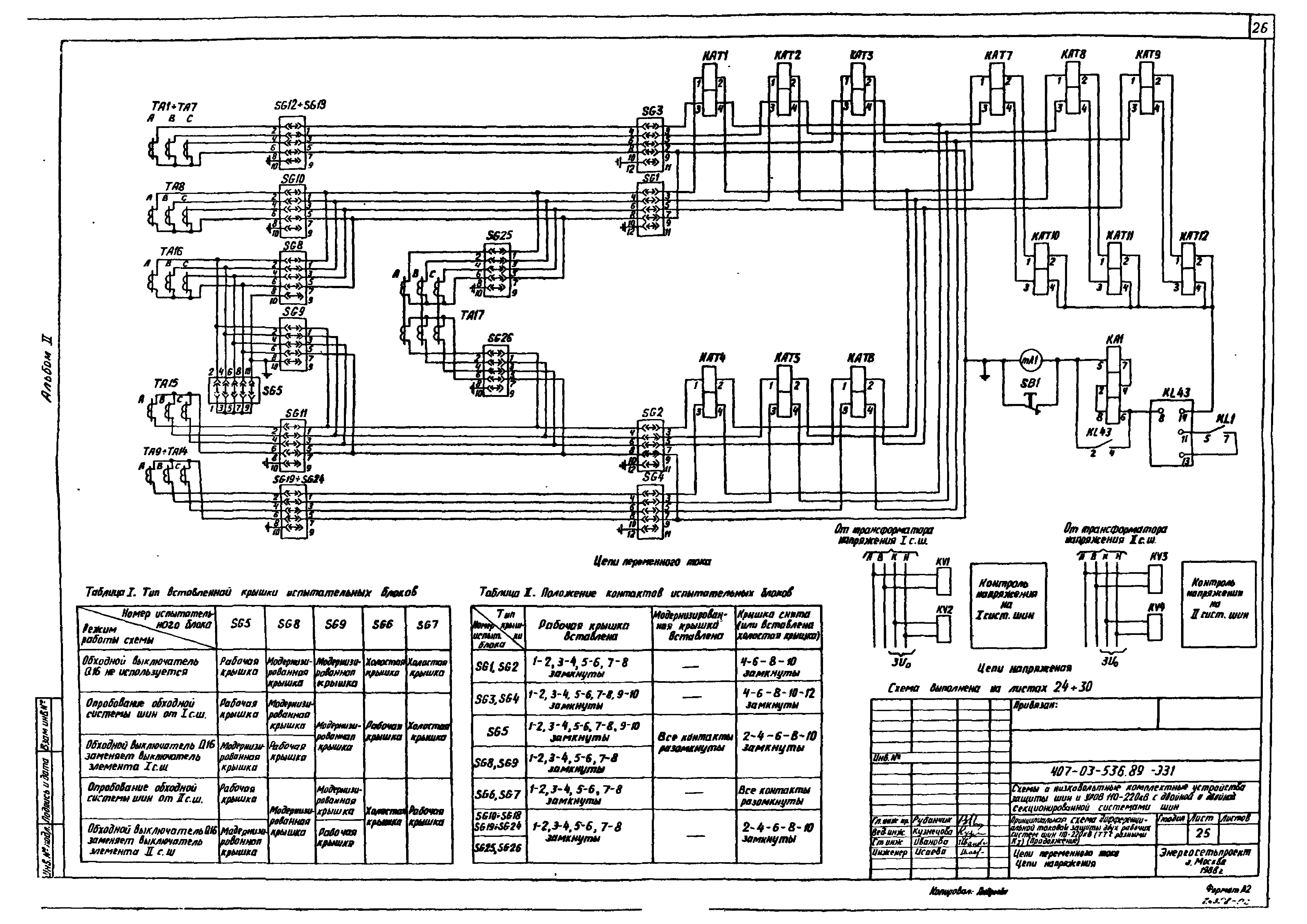

ТП 407-03-536.89-ЭЗ1-11 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Цепи переменного тока. Цепи напряжения

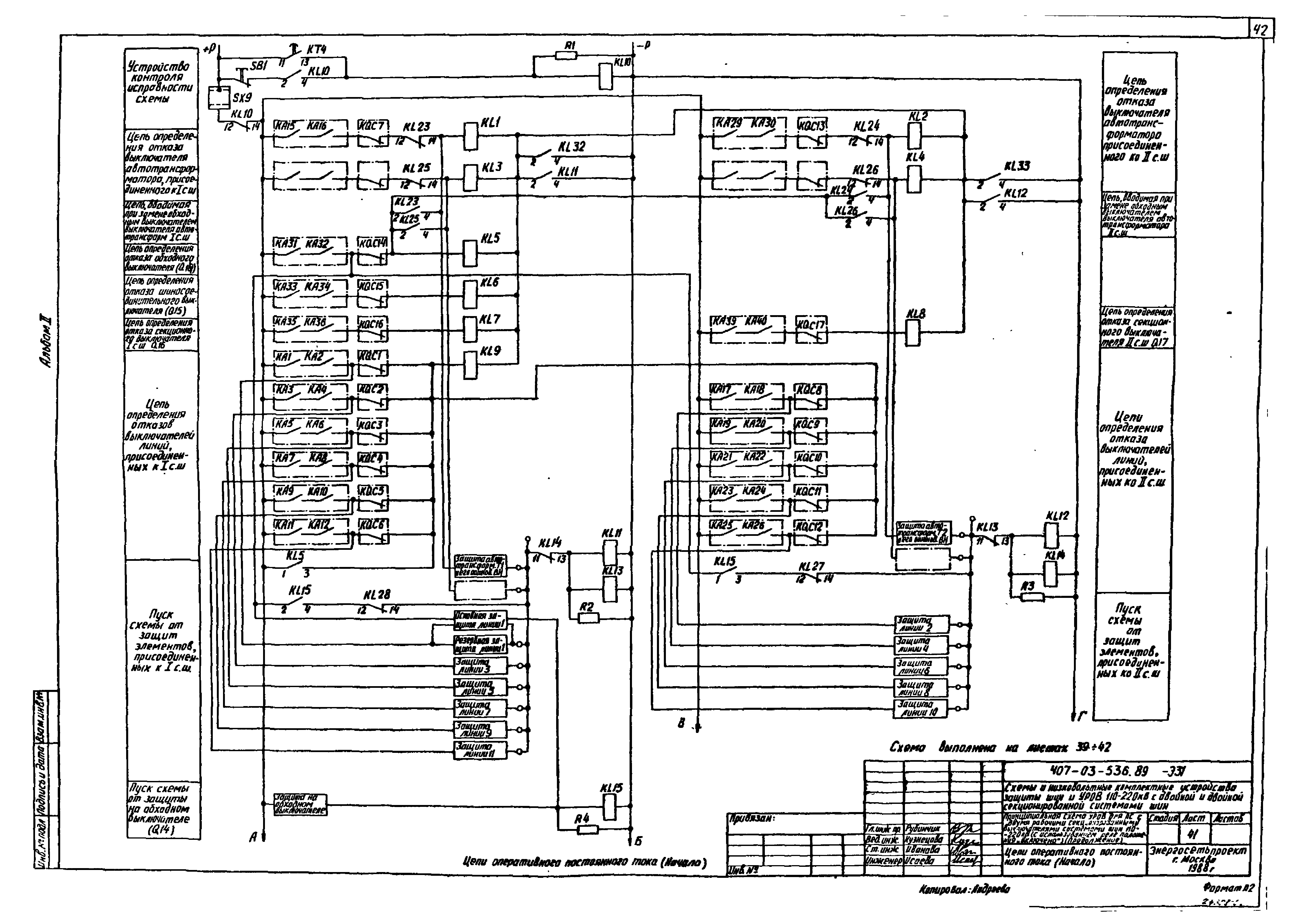

ТП 407-03-536.89-ЭЗ1-12 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Цепи оперативного постоянного тока (Начало)

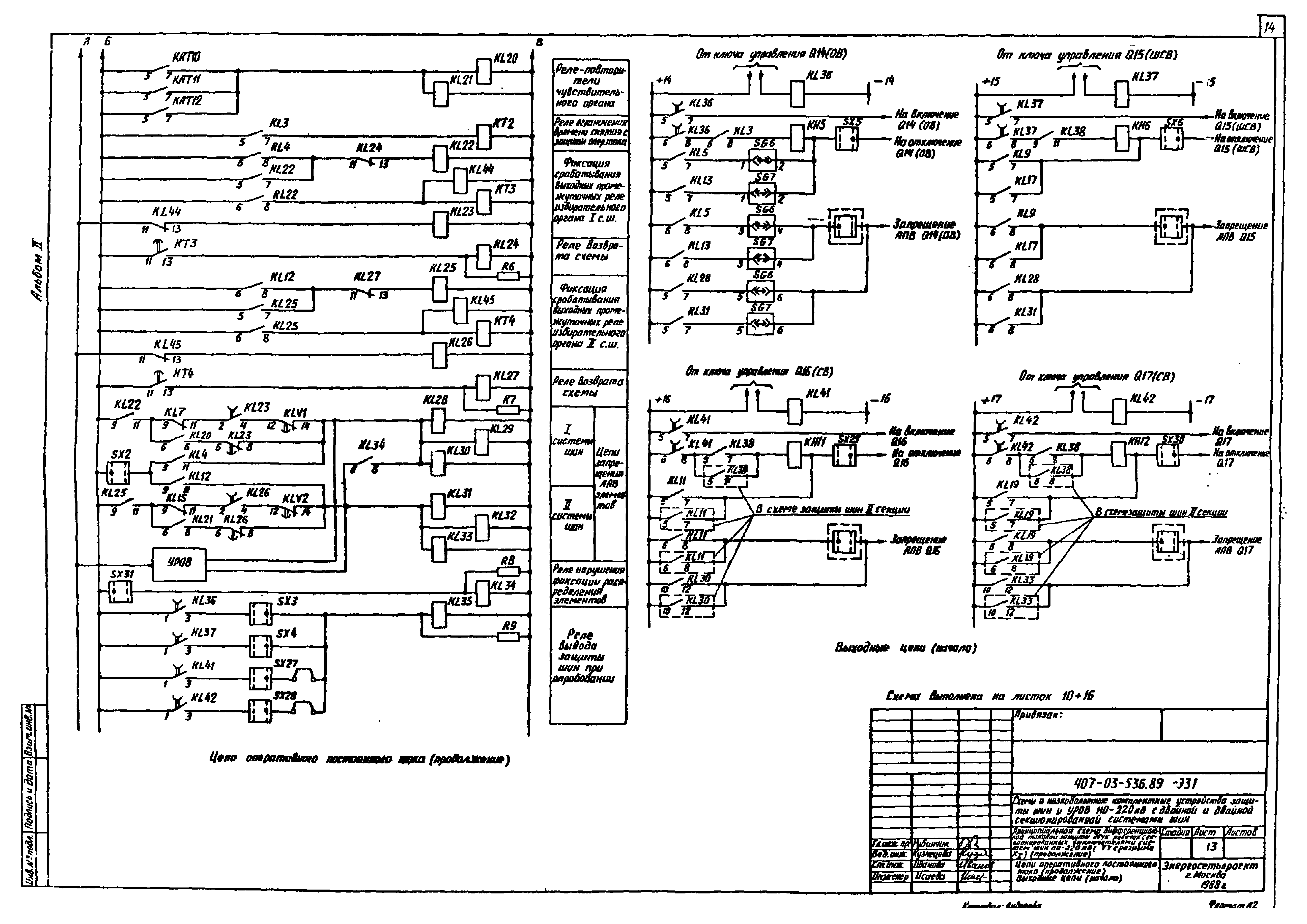

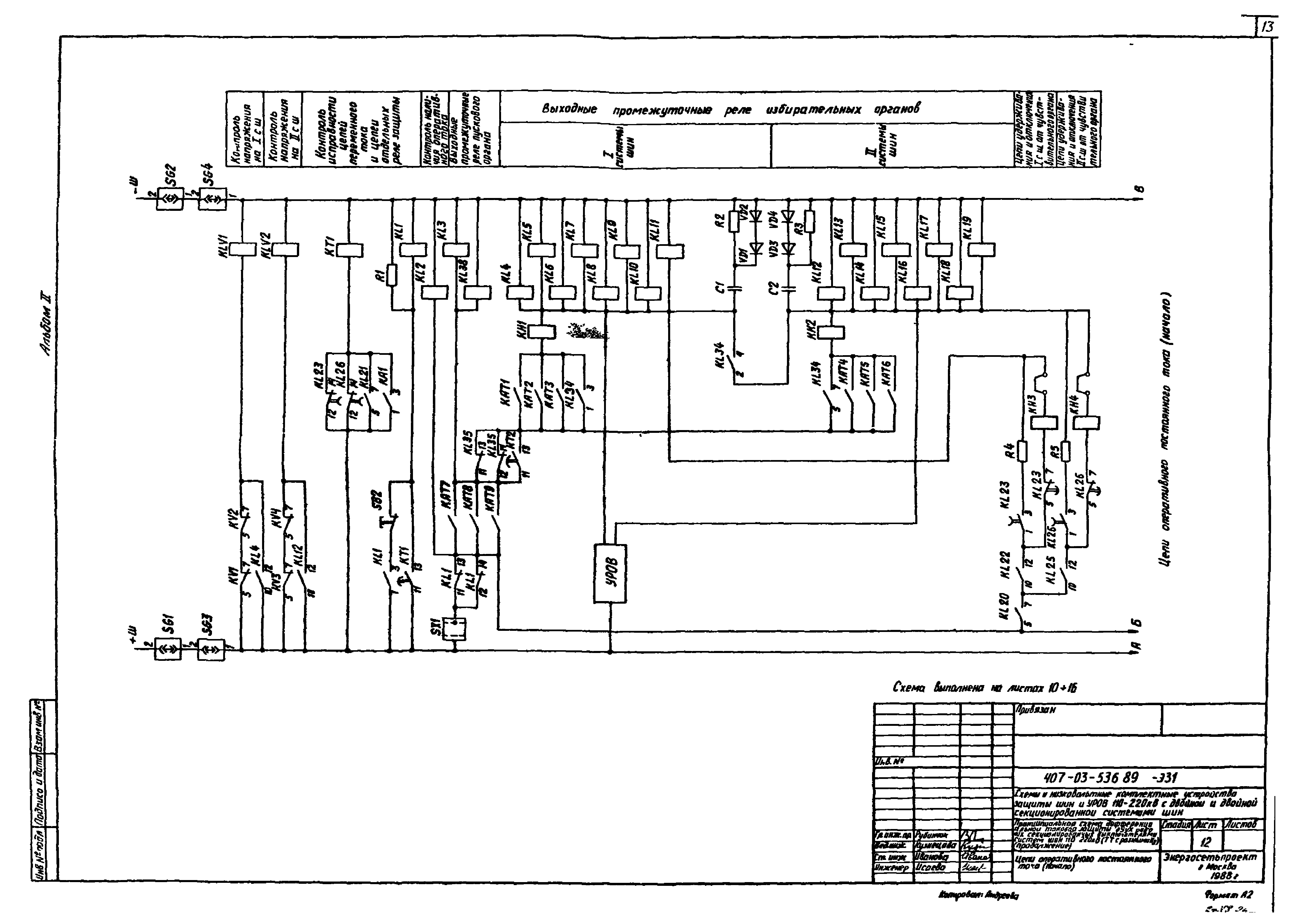

ТП 407-03-536.89-ЭЗ1-13 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Цепи оперативного постоянного тока (Продолжение). Выходные цепи (Начало)

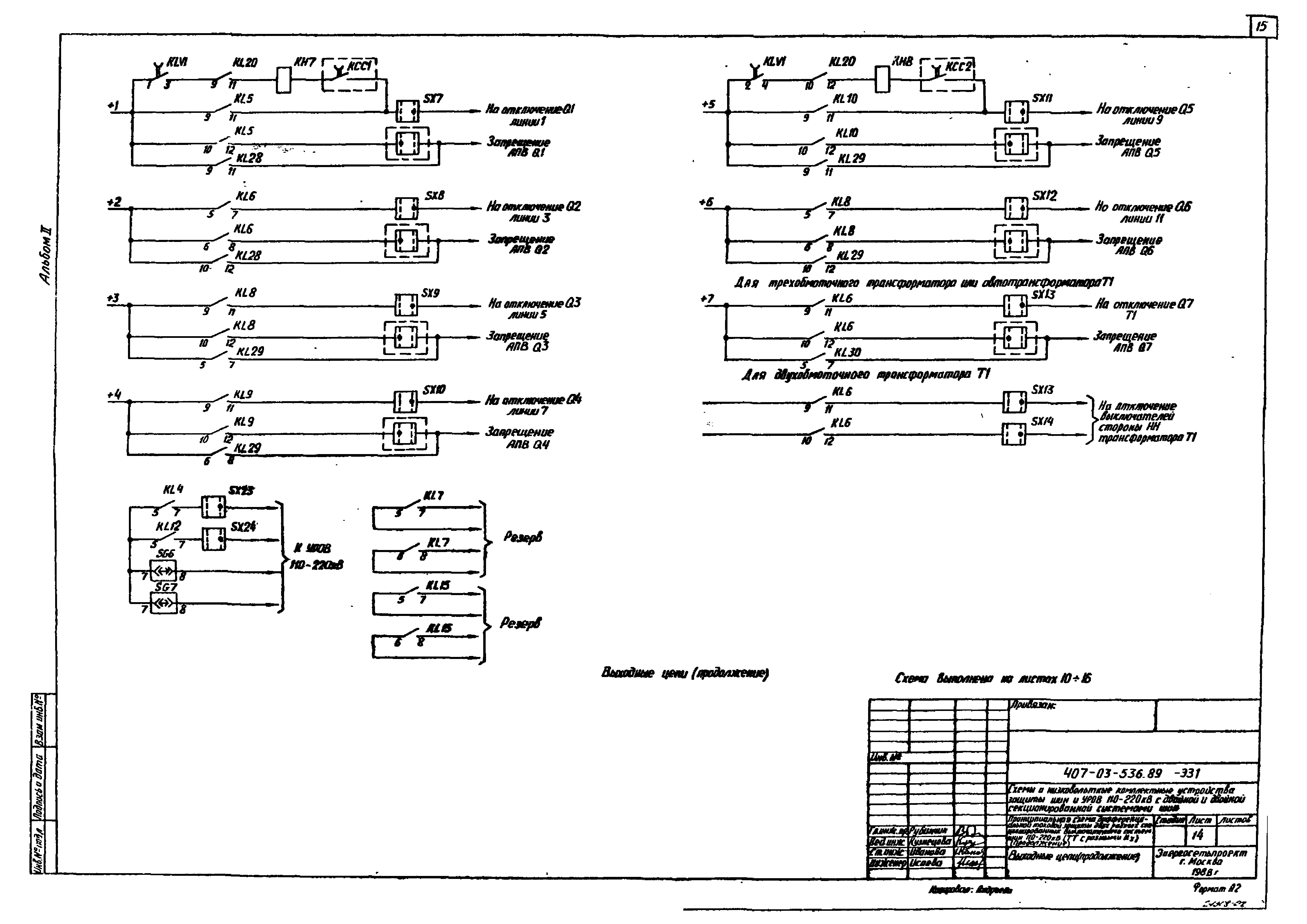

ТП 407-03-536.89-ЭЗ1-14 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Выходные цепи (Продолжение)

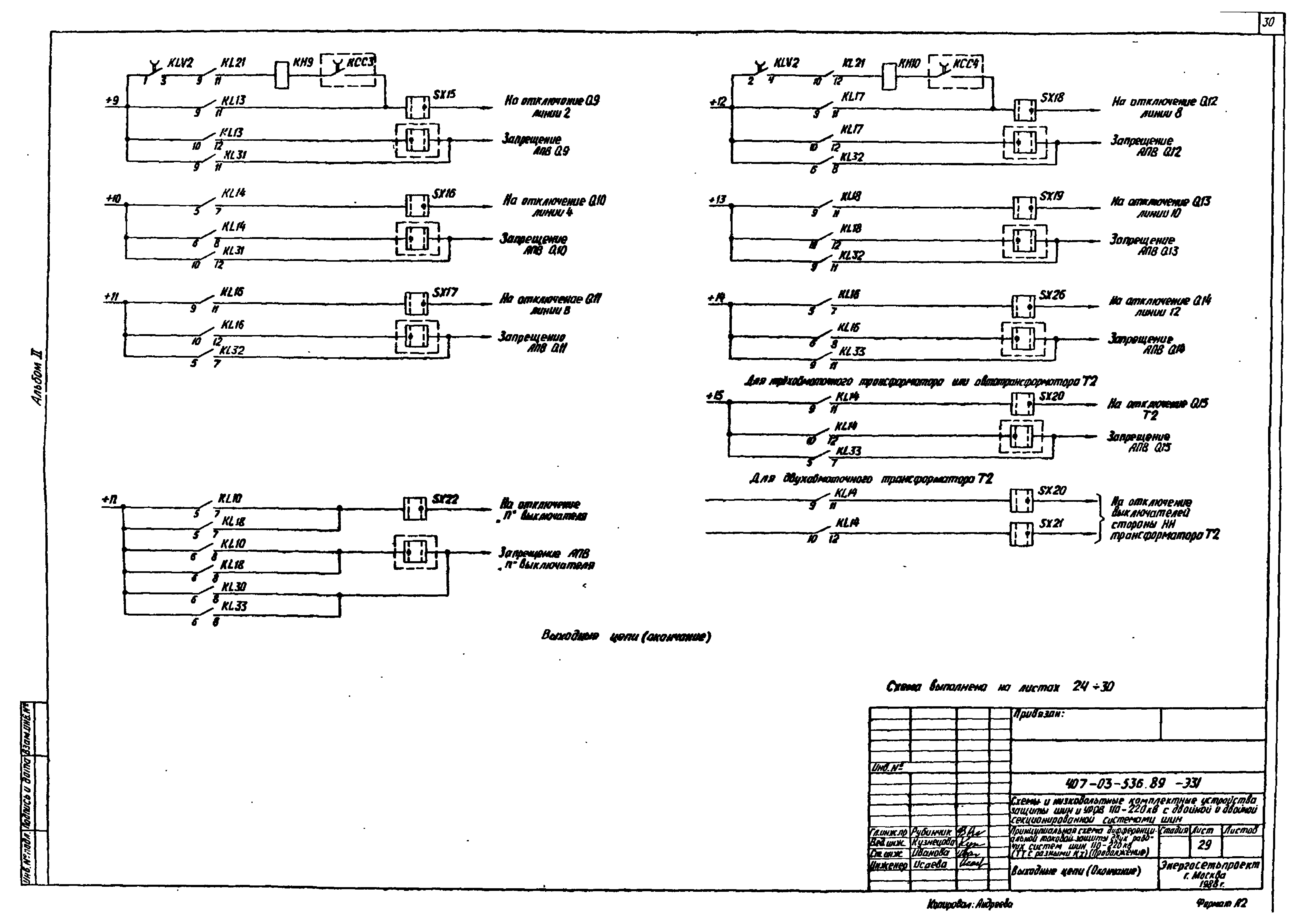

ТП 407-03-536.89-ЭЗ1-15 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Выходные цепи (Окончание)

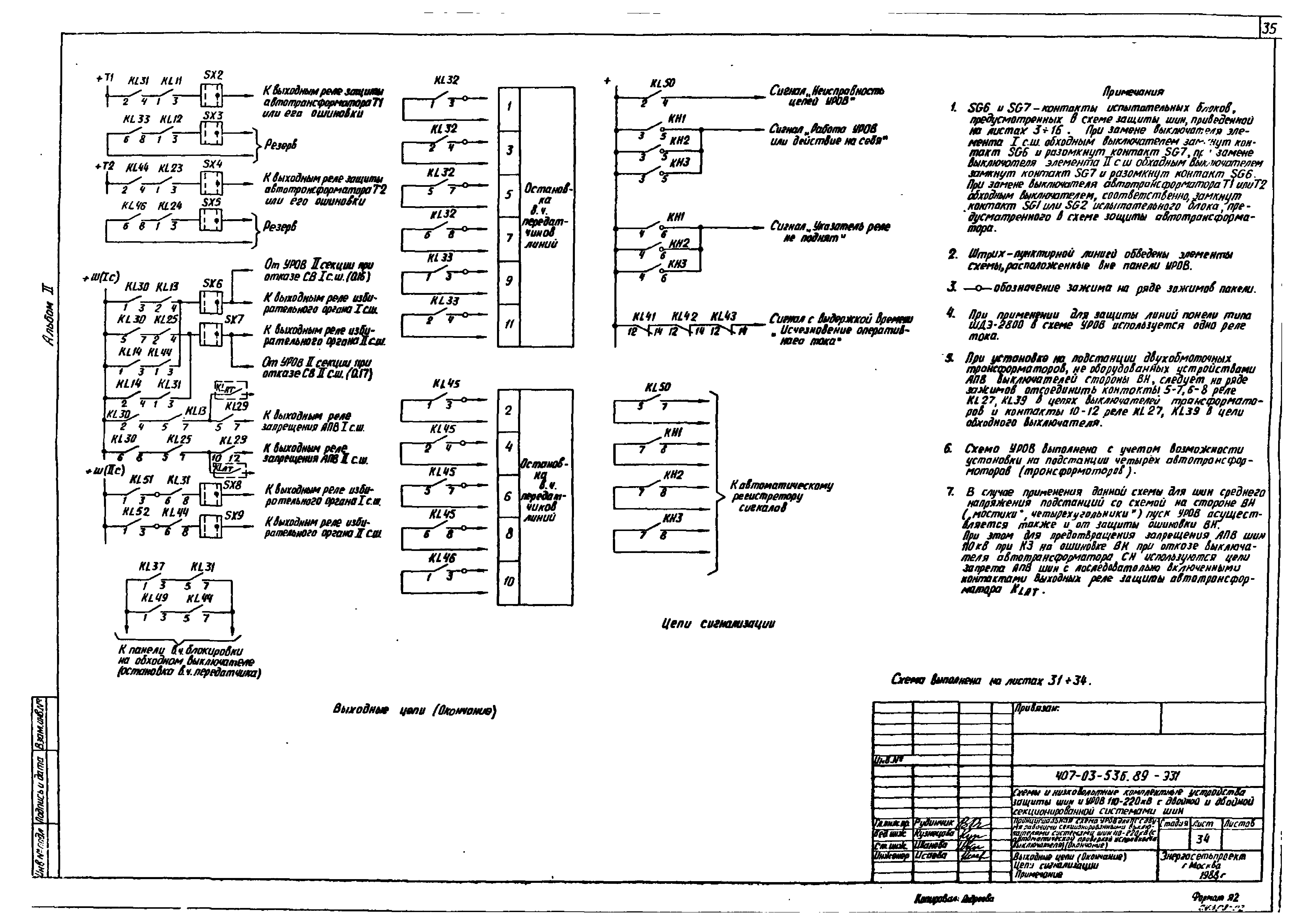

ТП 407-03-536.89-ЭЗ1-16 Принципиальная схема дифференциальной токовой защиты двух рабочих секционированных выключателями систем шин 110-220 кВ (ТТ с разными К1). (Окончание). Цепи сигнализации. Примечания
ТП 407-03-536.89-ЭЗ1-17 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Начало). Поясняющая схема. Перечень элементов
ТП 407-03-536.89-ЭЗ1-18 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Цепи переменного тока. Цепи напряжения
ТП 407-03-536.89-ЭЗ1-19 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Цепи оперативного постоянного тока (Начало)

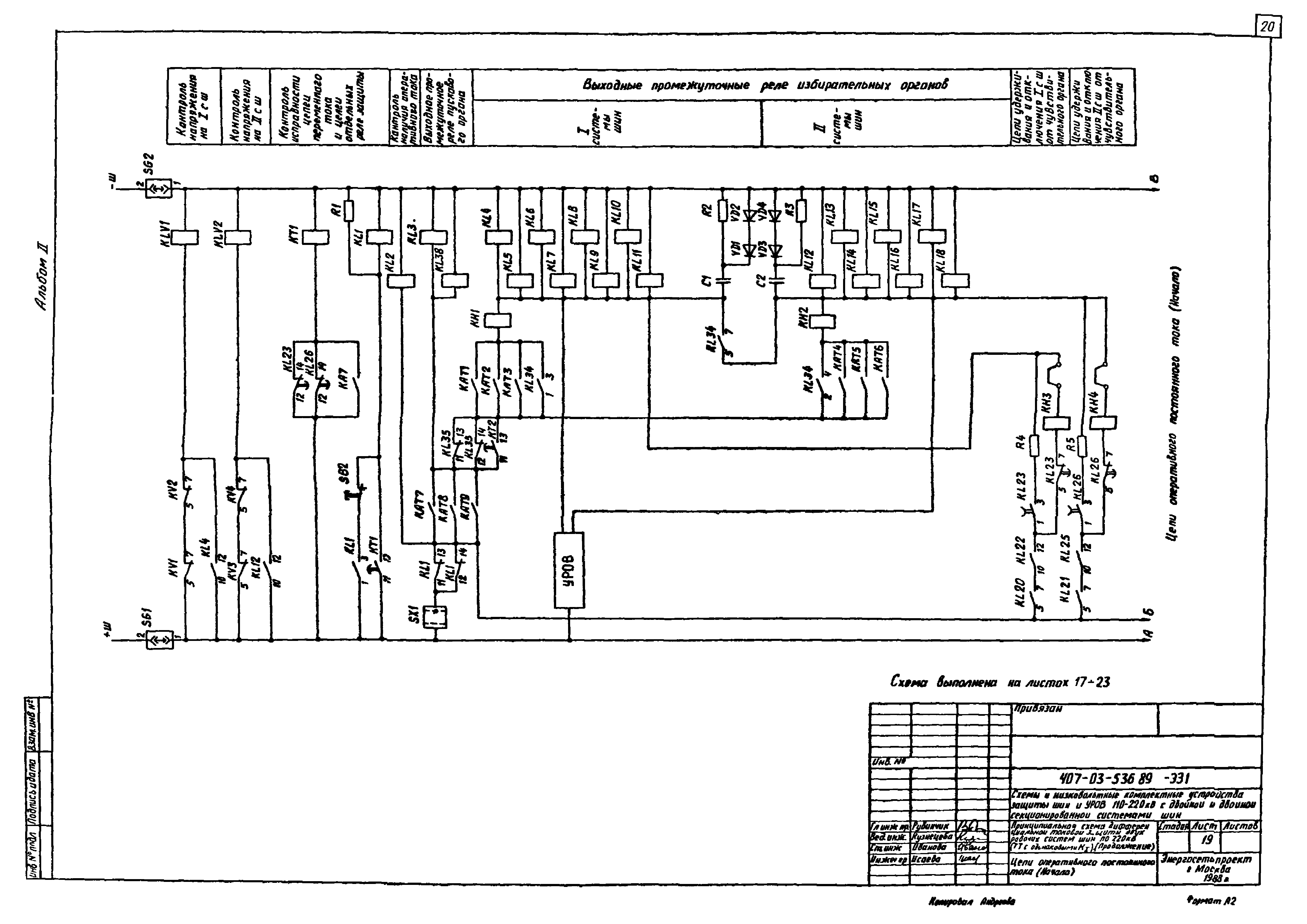

ТП 407-03-536.89-ЭЗ1-20 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Цепи оперативного постоянного тока (Продолжение). Выходные цепи (Начало)
ТП 407-03-536.89-ЭЗ1-21 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Выходные цепи (Продолжение)

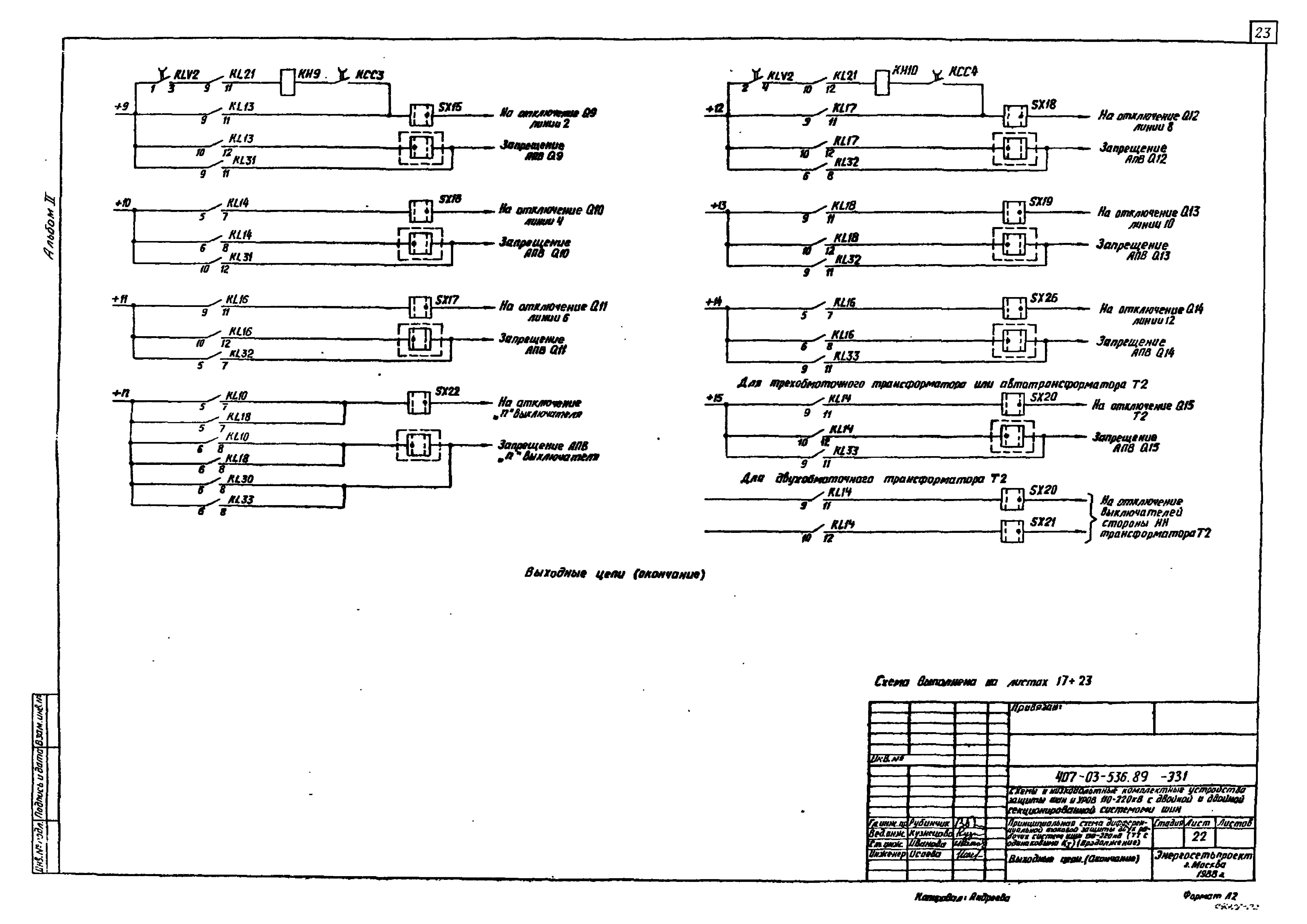

ТП 407-03-536.89-ЭЗ1-22 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Продолжение). Выходные цепи (Окончание)
ТП 407-03-536.89-ЭЗ1-23 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с одинаковыми К1). (Окончание). Цепи сигнализации. Примечания

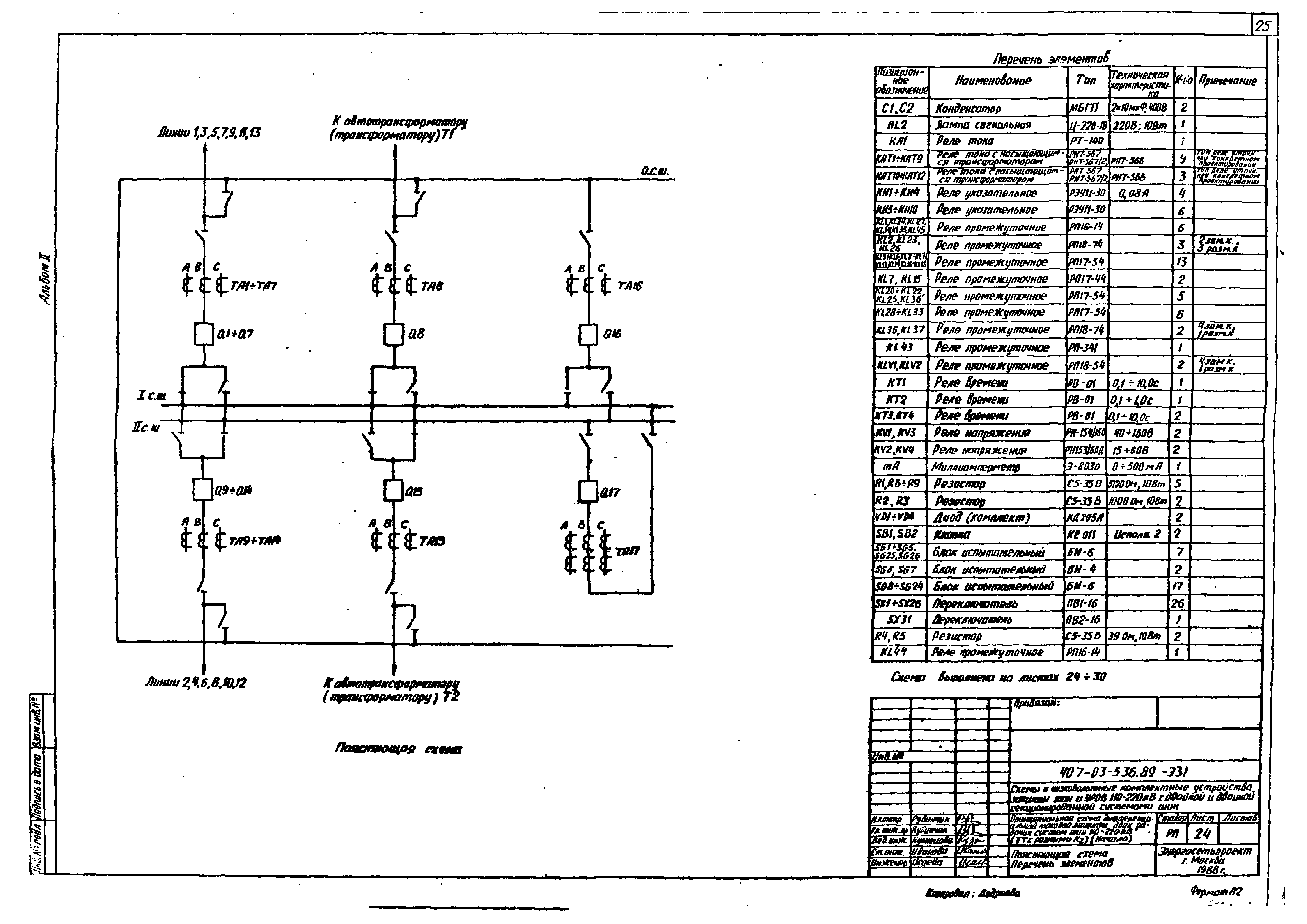

ТП 407-03-536.89-ЭЗ1-24 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Начало). Поясняющая схема. Перечень элементов
ТП 407-03-536.89-ЭЗ1-25 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Цепи переменного тока. Цепи напряжения
ТП 407-03-536.89-ЭЗ1-26 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Цепи оперативного постоянного тока (Начало)
ТП 407-03-536.89-ЭЗ1-27 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Цепи оперативного постоянного тока (Продолжение). Выходные цепи (Начало)

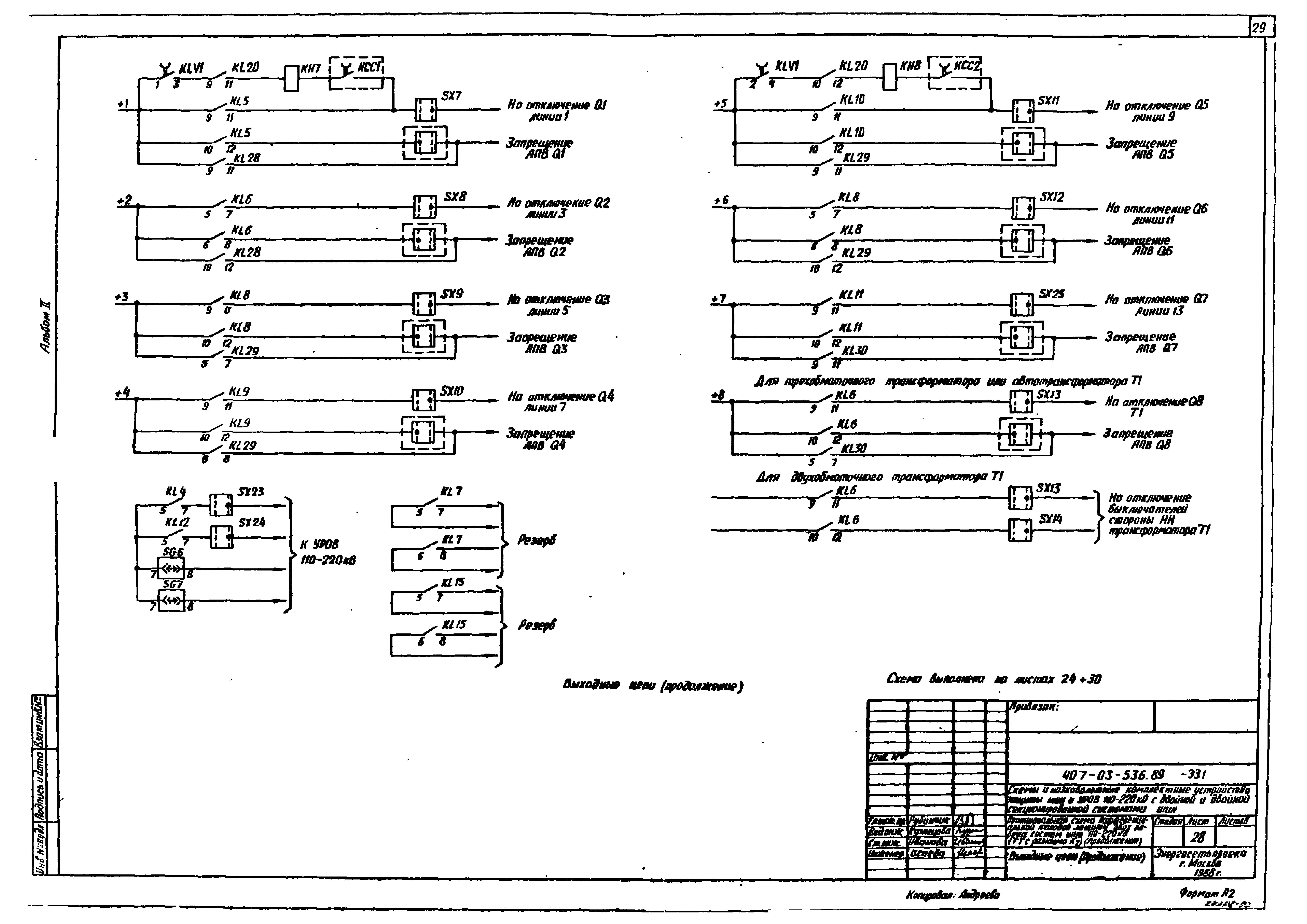

ТП 407-03-536.89-ЭЗ1-28 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Выходные цепи (Продолжение)
ТП 407-03-536.89-ЭЗ1-29 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Продолжение). Выходные цепи (Окончание)
ТП 407-03-536.89-ЭЗ1-30 Принципиальная схема дифференциальной токовой защиты двух рабочих систем шин 110-220 кВ (ТТ с разными К1). (Окончание). Цепи сигнализации. Примечания

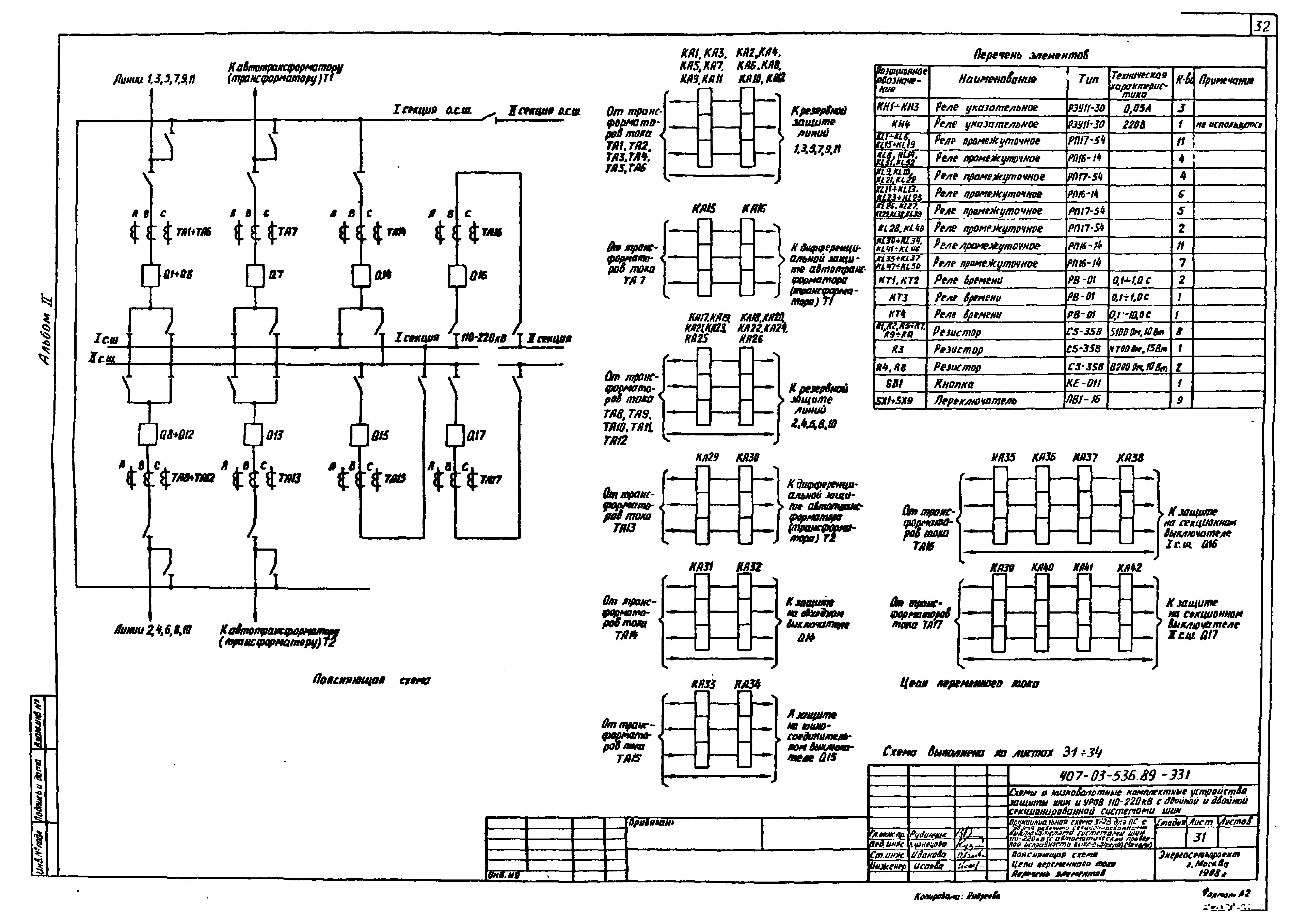

ТП 407-03-536.89-ЭЗ1-31 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Начало). Поясняющая схема. Схема цепей переменного тока. Перечень элементов

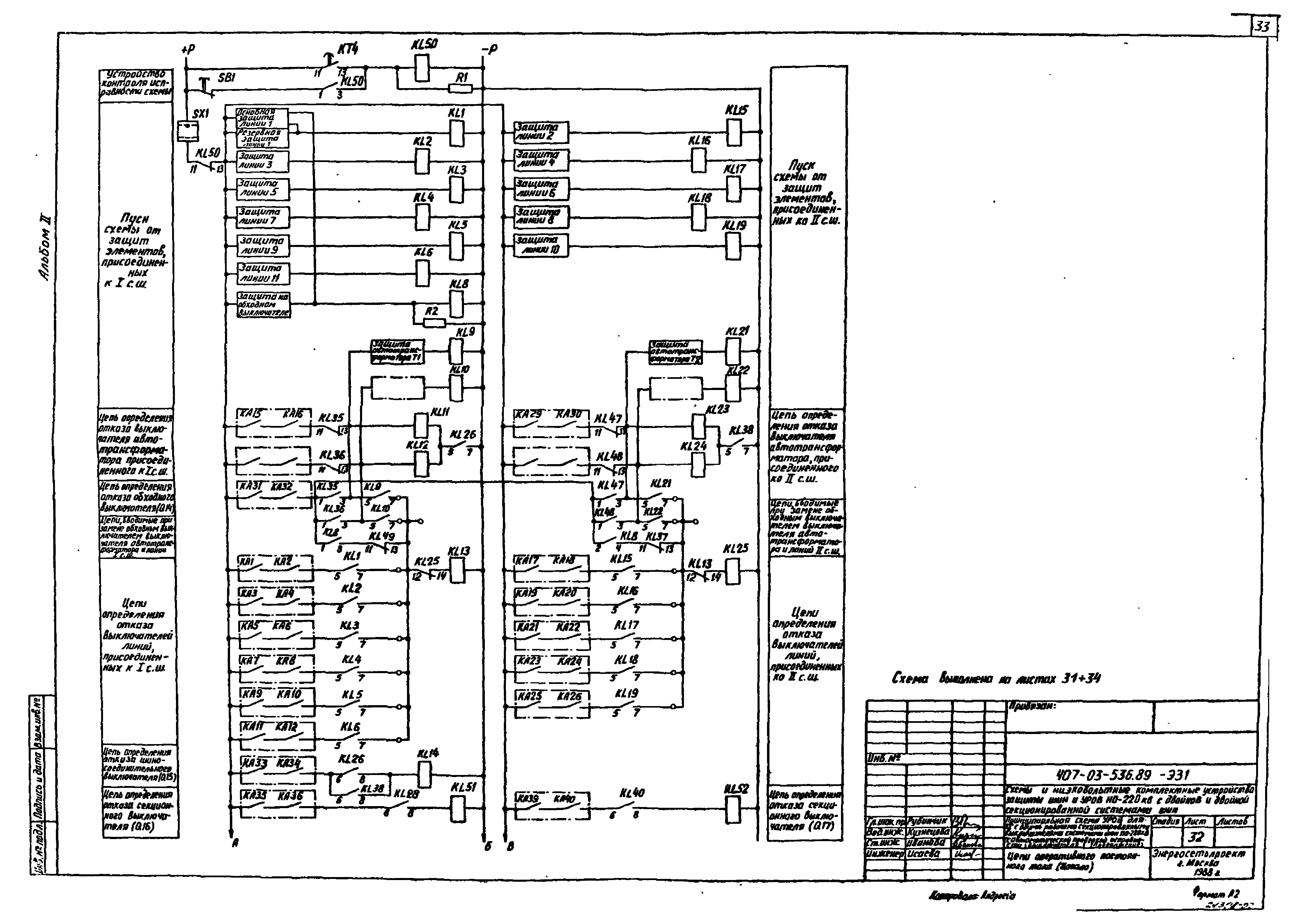

ТП 407-03-536.89-ЭЗ1-32 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Продолжение). Цепи оперативного постоянного тока (Начало)

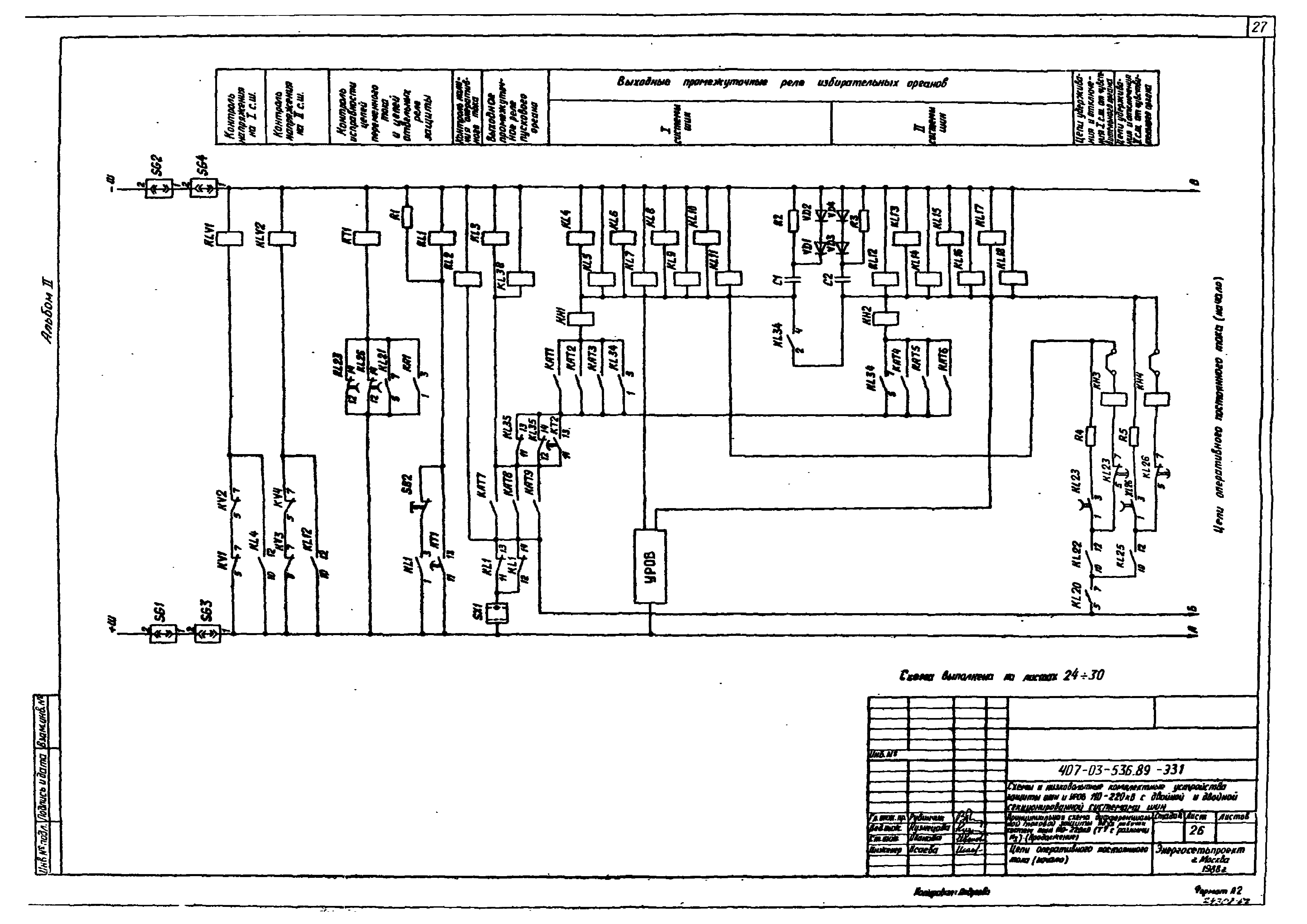

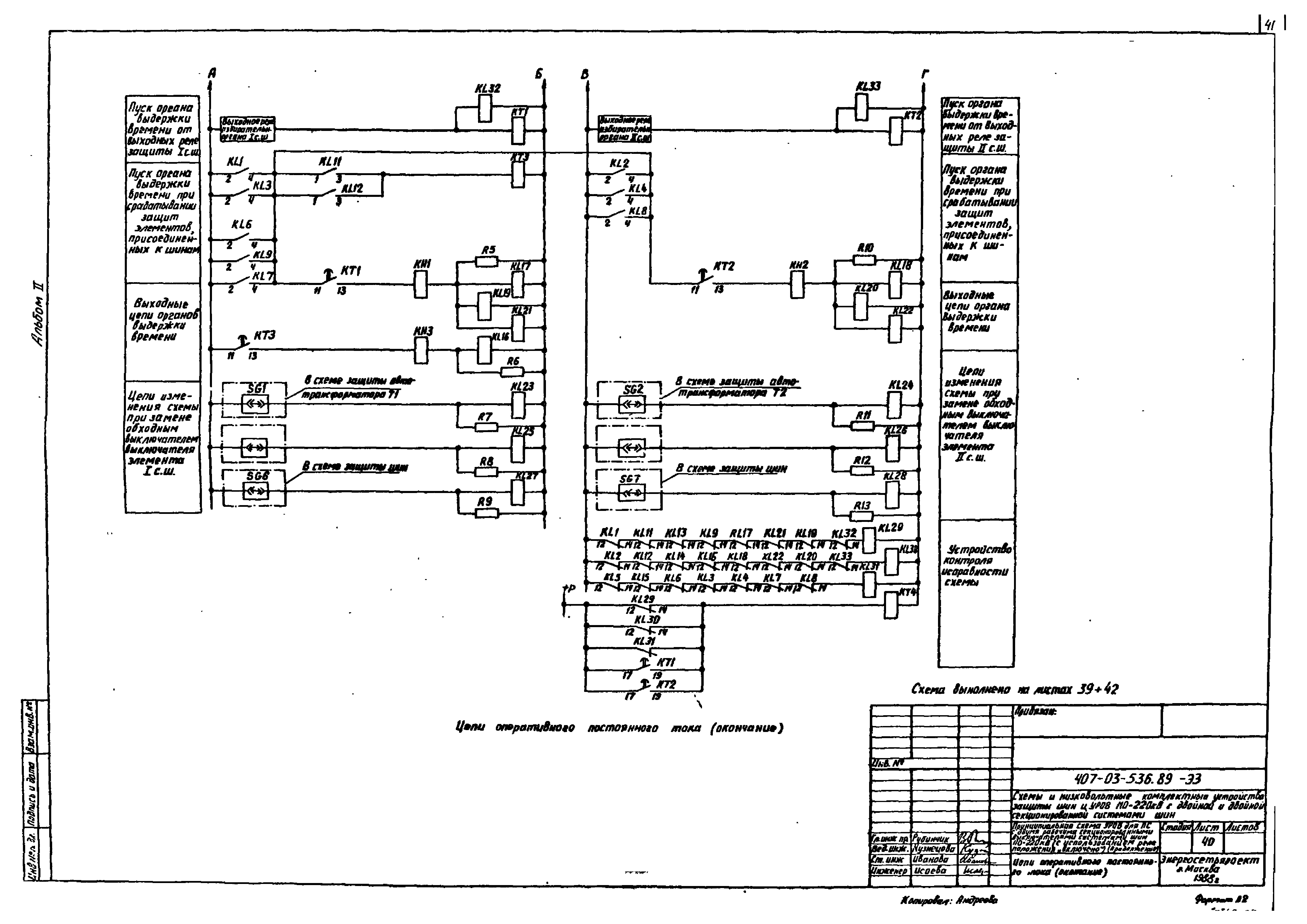

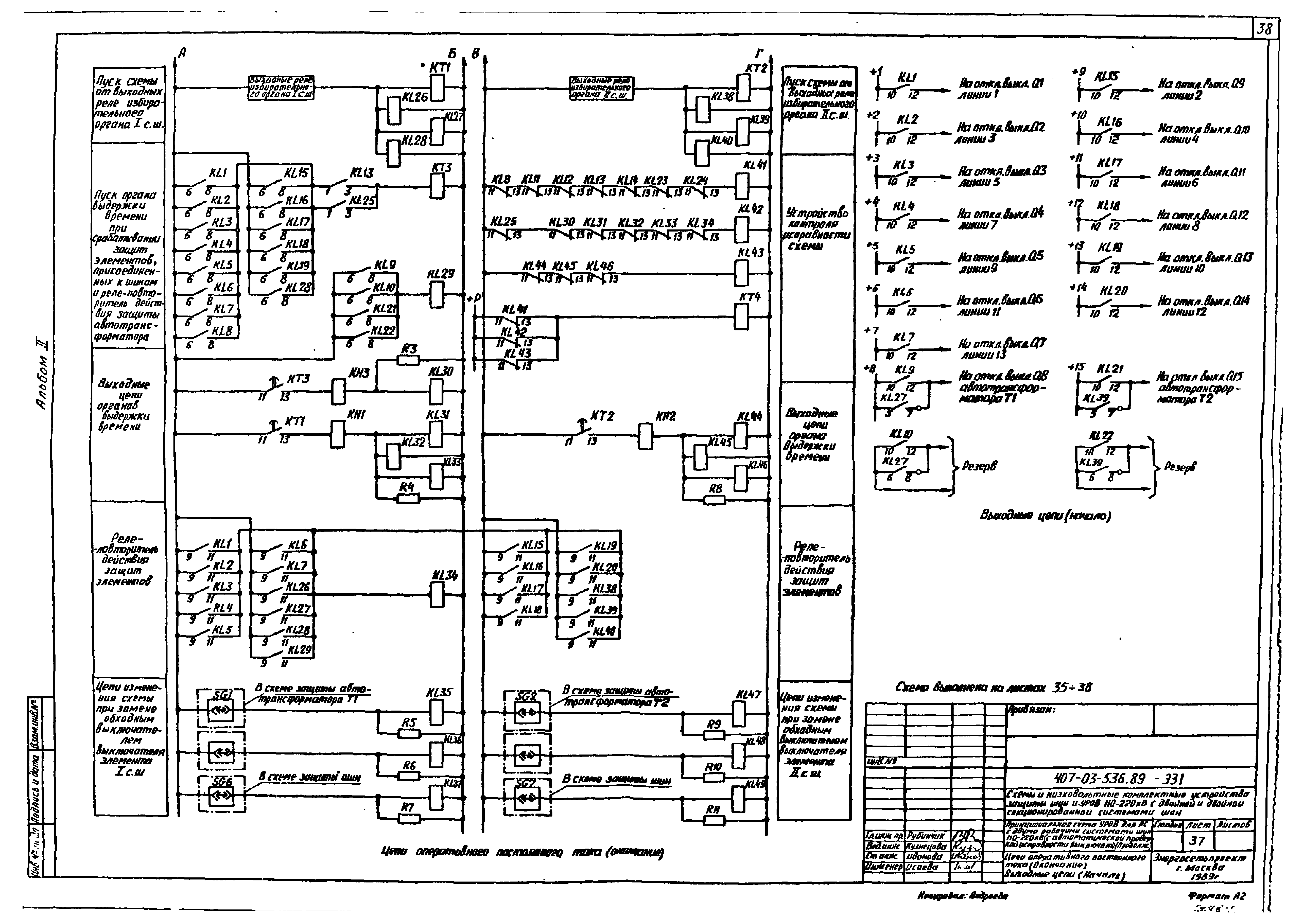

ТП 407-03-536.89-ЭЗ1-33 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Продолжение). Цепи оперативного постоянного тока (Окончание). Выходные цепи (Начало)

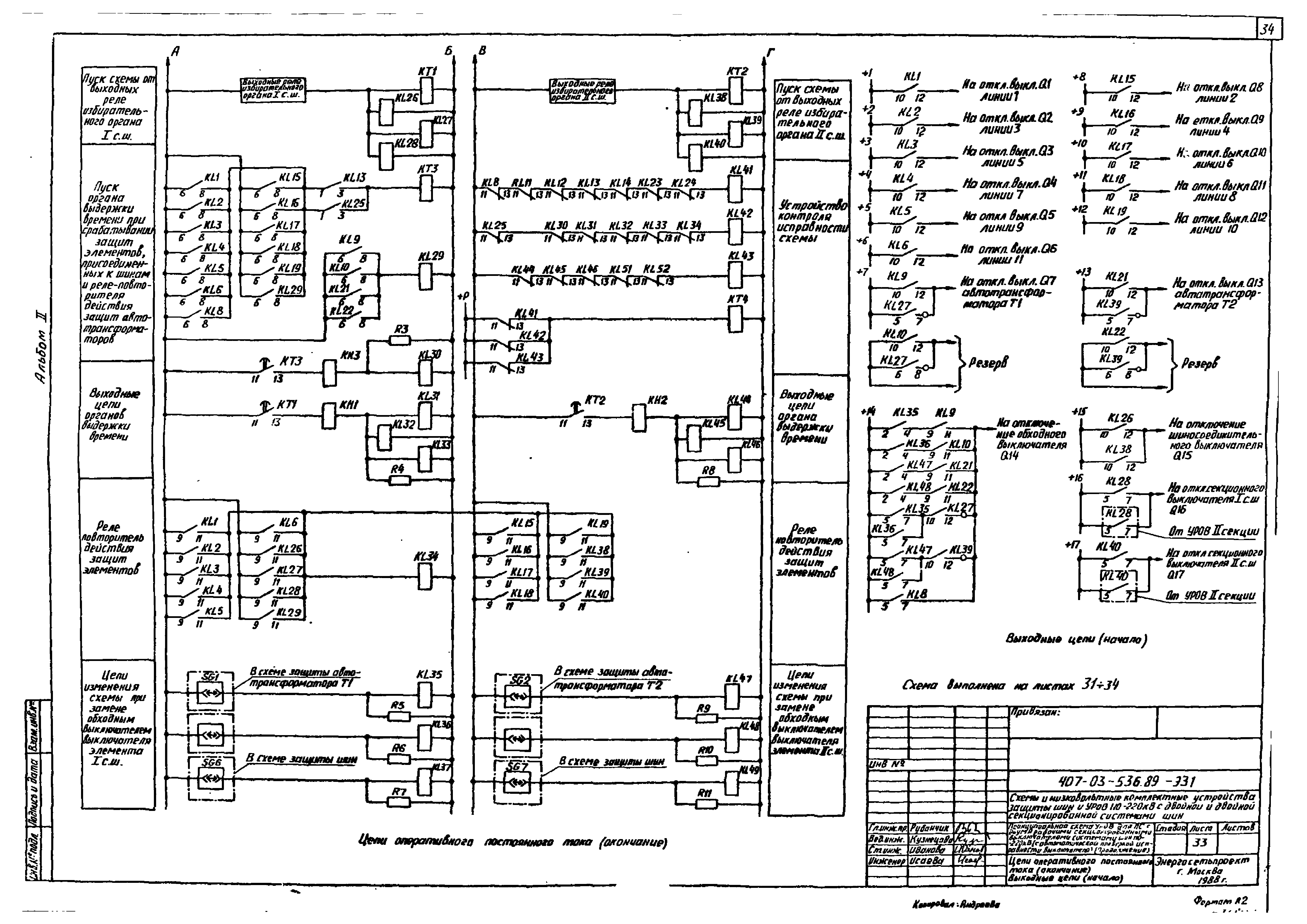

ТП 407-03-536.89-ЭЗ1-34 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Окончание). Выходные цепи (Окончание). Цепи сигнализации. Примечания
ТП 407-03-536.89-ЭЗ1-35 Принципиальная схема УРОВ для ПС с двумя рабочими системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Начало). Поясняющая схема. Схема цепей переменного тока. Перечень элементов
ТП 407-03-536.89-ЭЗ1-36 Принципиальная схема УРОВ для ПС с двумя рабочими системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Продолжение). Цепи оперативного постоянного тока (Начало)
ТП 407-03-536.89-ЭЗ1-37 Принципиальная схема УРОВ для ПС с двумя рабочими системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Продолжение). Цепи оперативного постоянного тока (Окончание). Выходные цепи (Начало)
ТП 407-03-536.89-ЭЗ1-38 Принципиальная схема УРОВ для ПС с двумя рабочими системами шин 110-220 кВ (с автоматической проверкой исправности выключателя). (Окончание). Выходные цепи (Окончание). Цепи сигнализации. Примечания
ТП 407-03-536.89-ЭЗ1-39 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с использованием реле положения "включено"). (Начало). Поясняющая схема. Схема цепей переменного тока. Перечень элементов
ТП 407-03-536.89-ЭЗ1-40 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с использованием реле положения "включено"). (Продолжение). Цепи оперативного постоянного тока (Начало)
ТП 407-03-536.89-ЭЗ1-41 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с использованием реле положения "включено"). (Продолжение). Цепи оперативного постоянного тока (Окончание)
ТП 407-03-536.89-ЭЗ1-42 Принципиальная схема УРОВ для ПС с двумя рабочими секционированными выключателями системами шин 110-220 кВ (с использованием реле положения "включено"). (Окончание). Выходные цепи. Цепи сигнализации
Разработан: Энергосетьпроект
Утверждён:14.03.1990 Минэнерго СССР (USSR Minenergo 25)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Схемы электрические для подстанций и линий электропередачи
