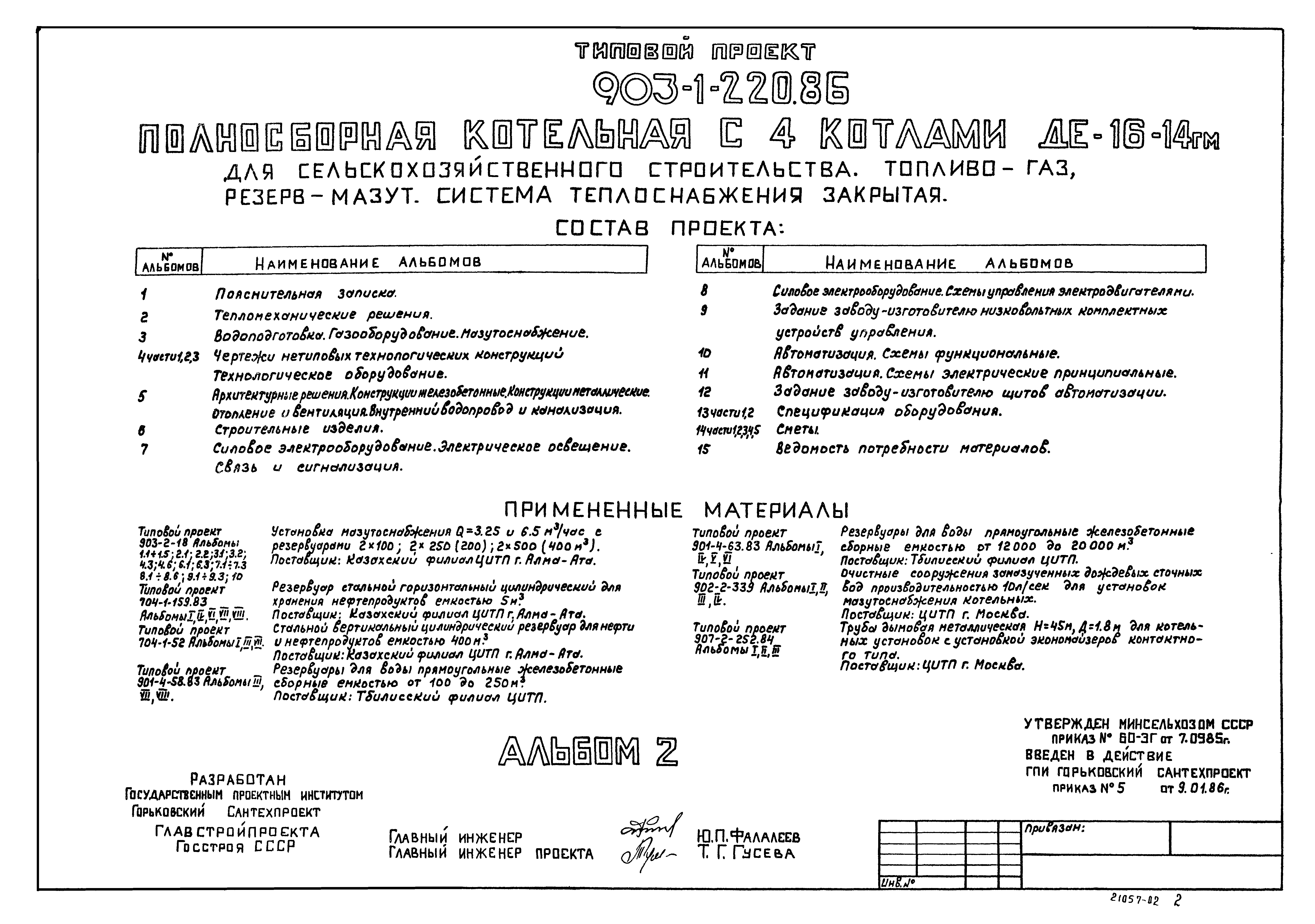

Типовой проект 903-1-220.86

Альбом 2. Тепломеханические решения

Обозначение:	Типовой проект 903-1-220.86
Обозначение англ:	903-1-220.86
Статус:	действует
Название рус.:	Альбом 2. Тепломеханические решения
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	09.01.1986

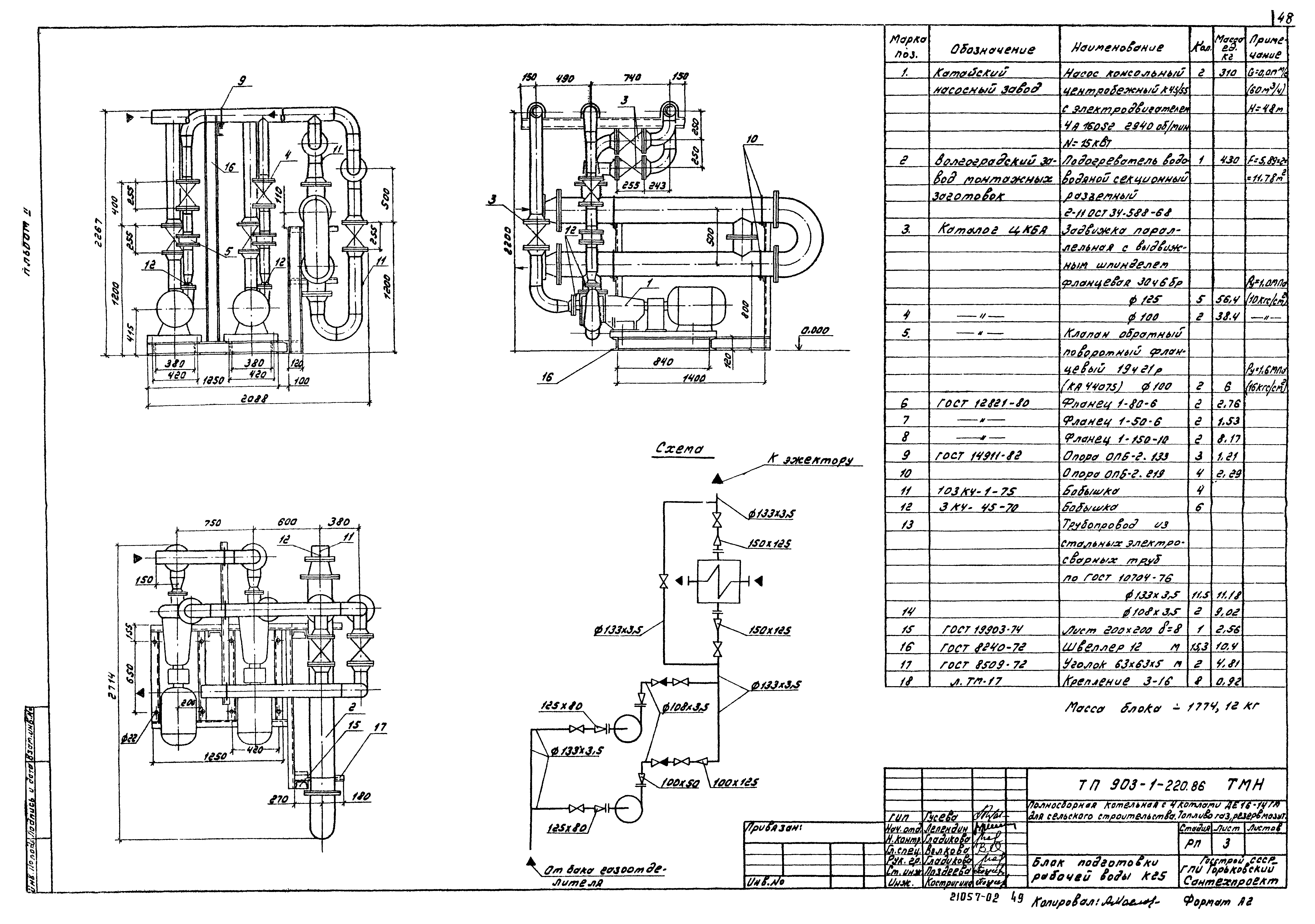

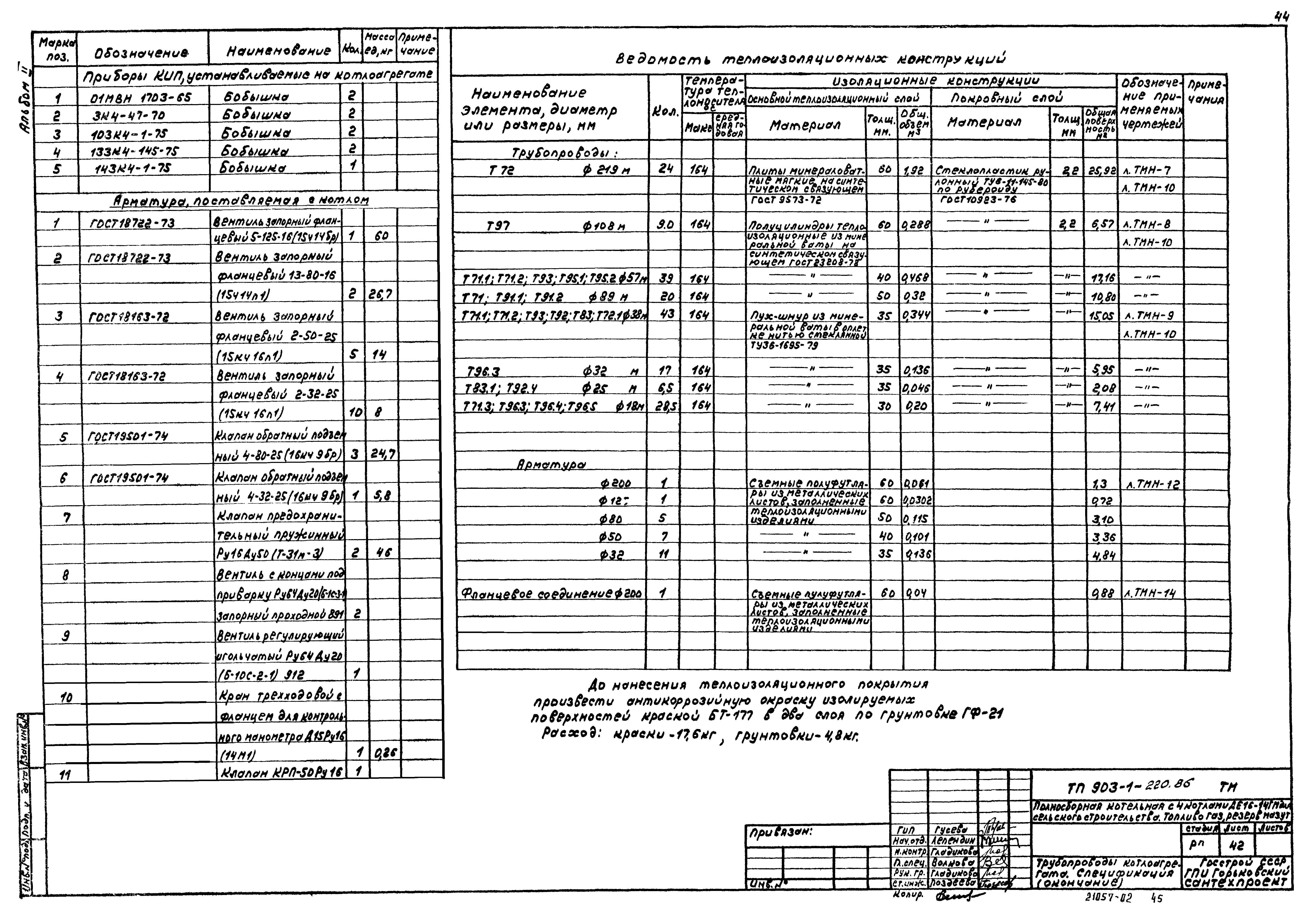

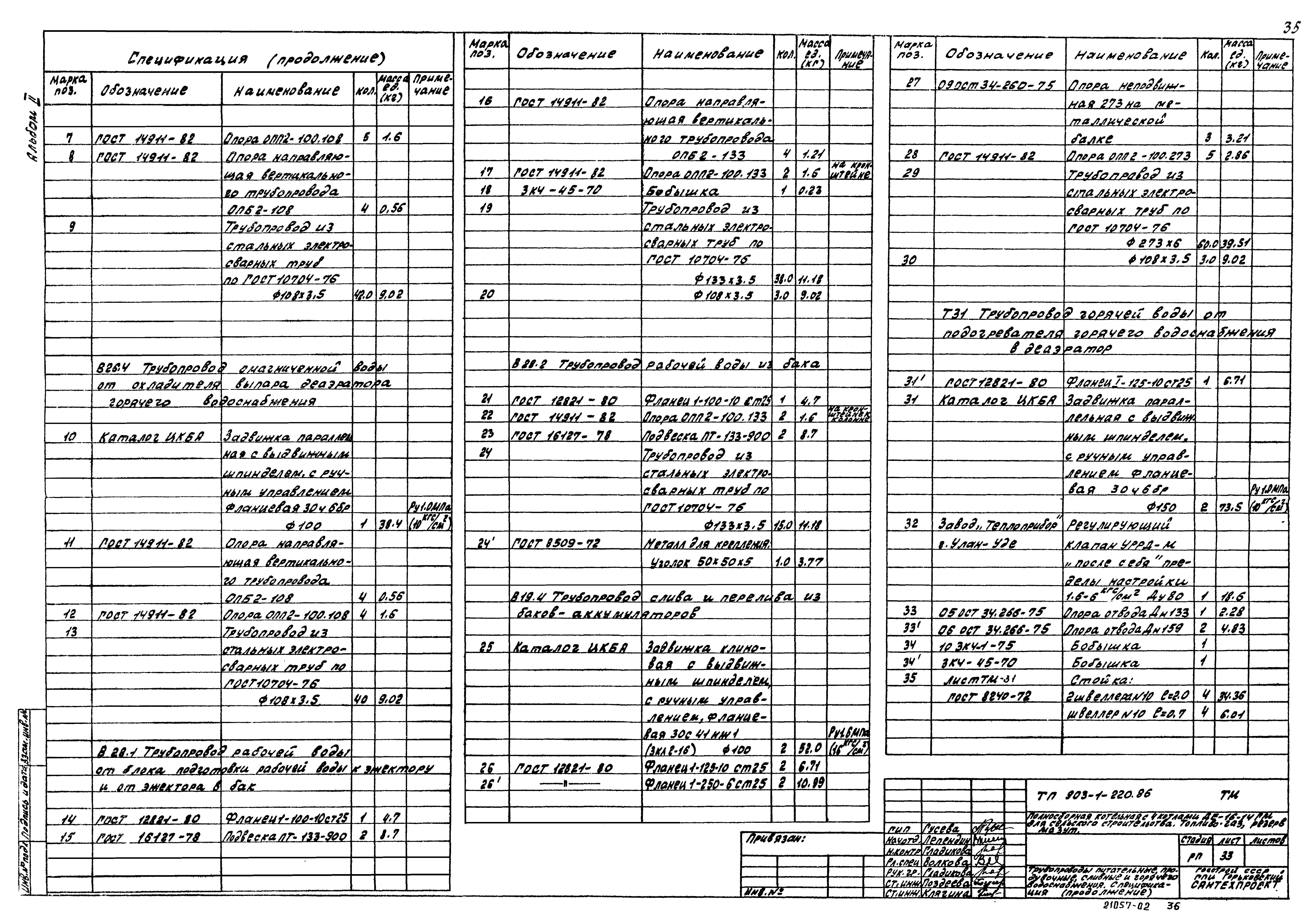

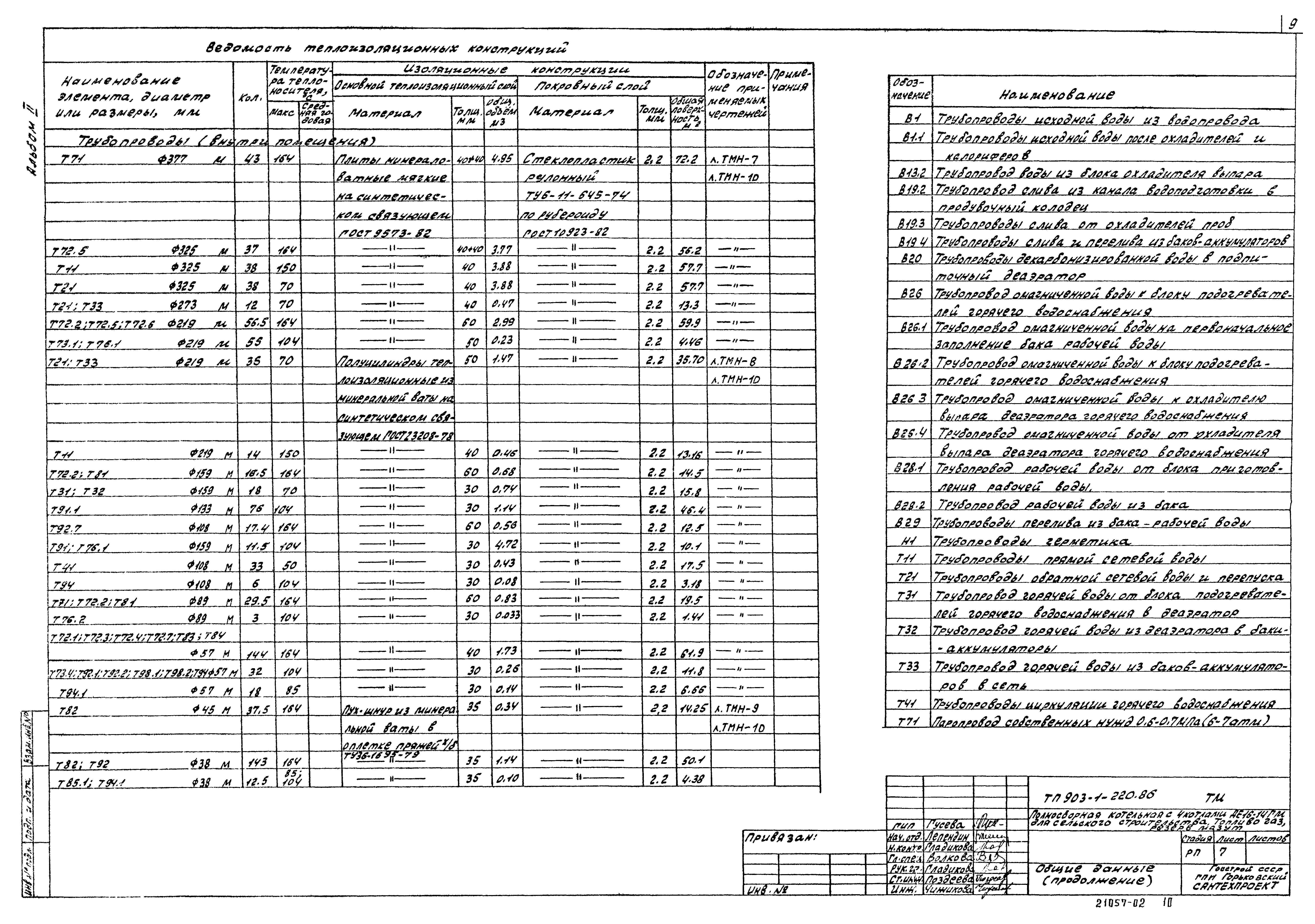

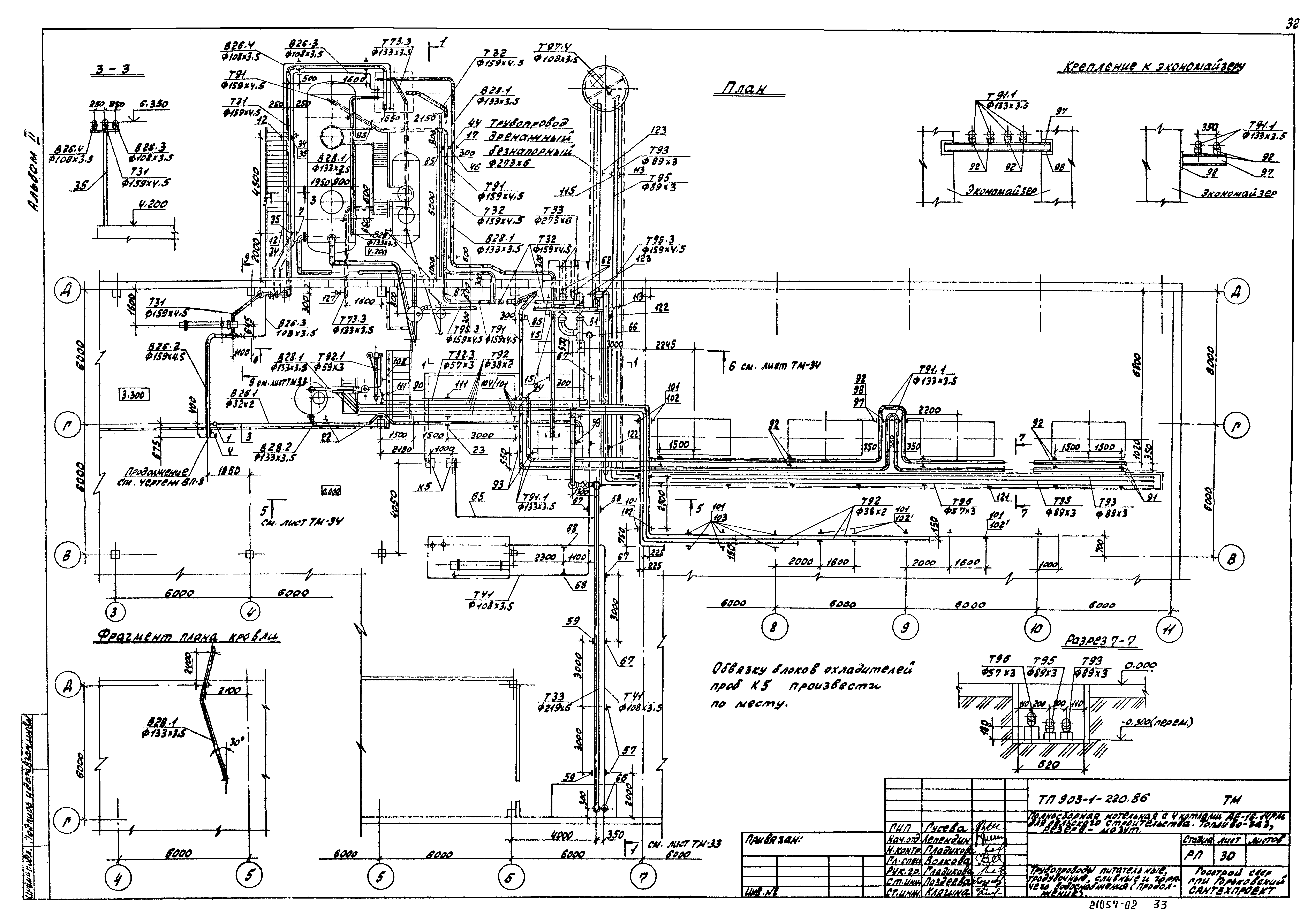

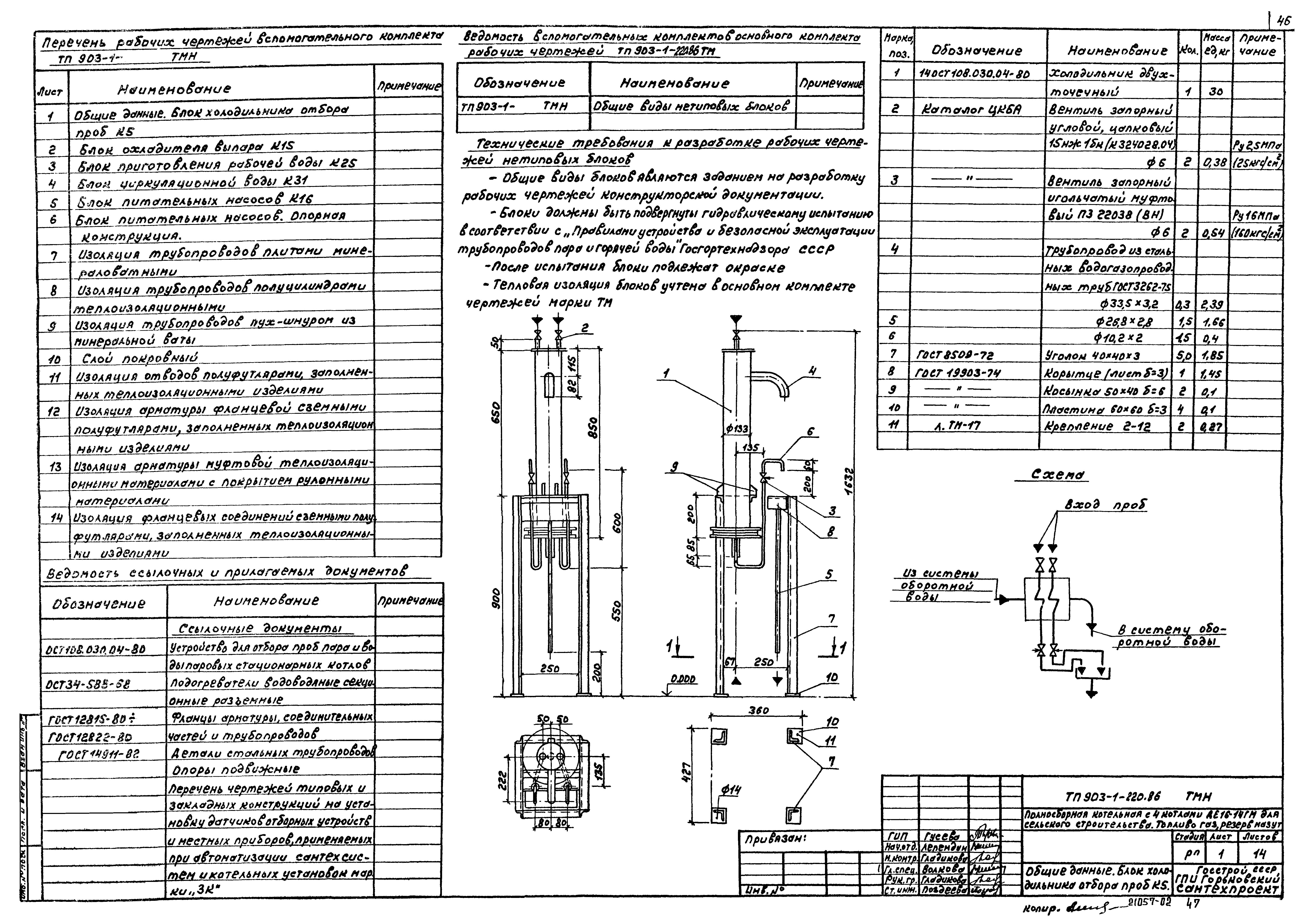

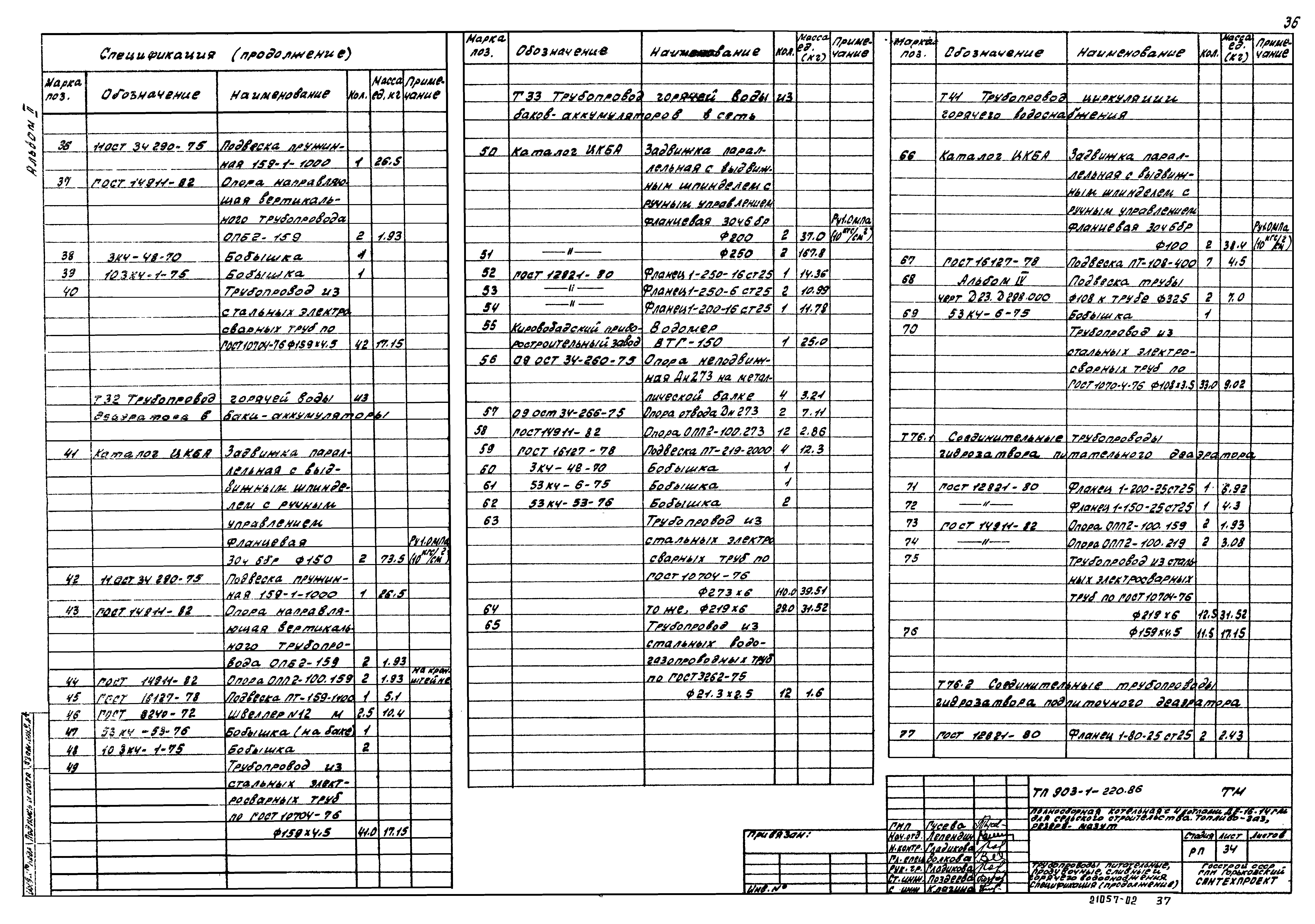

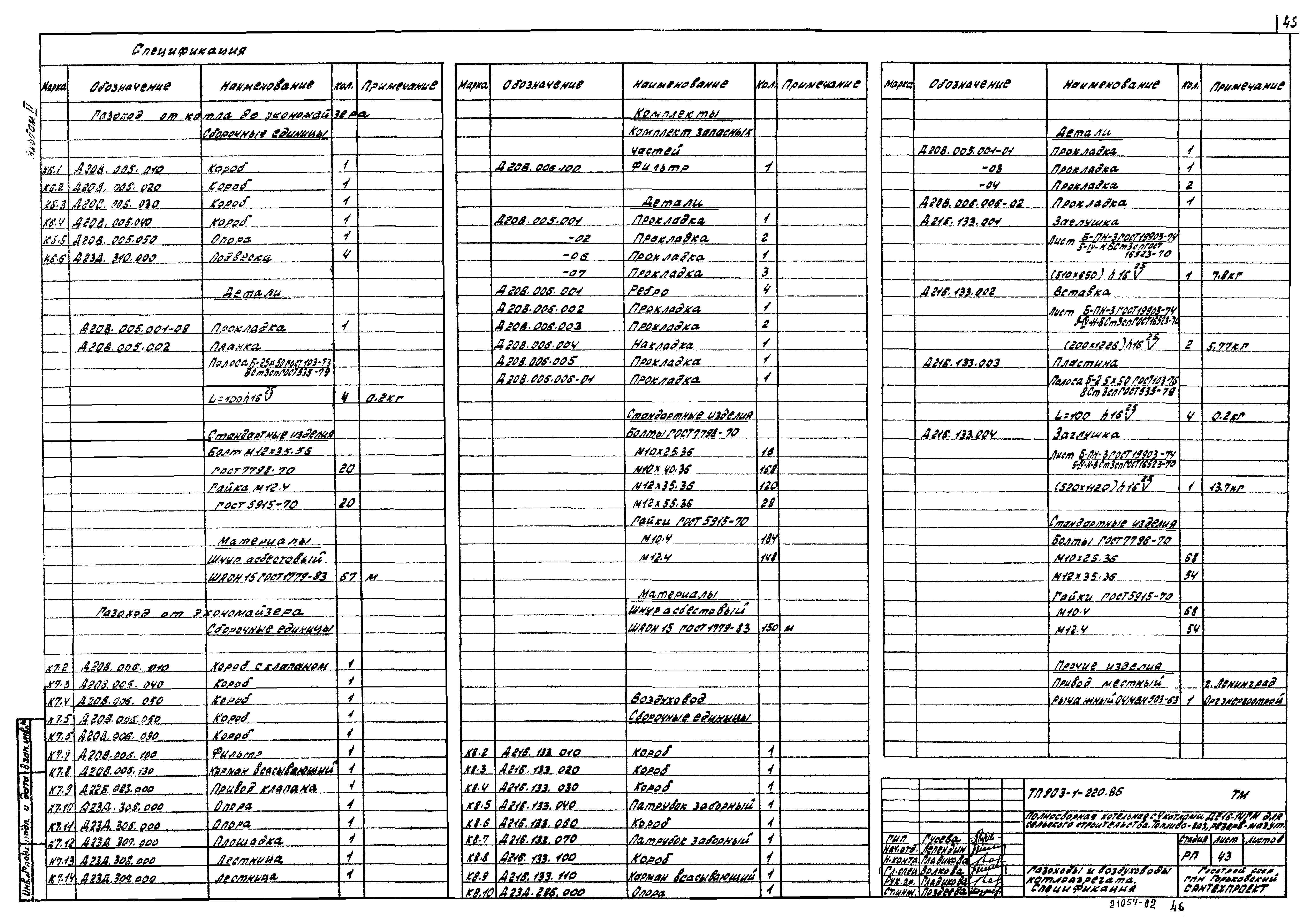

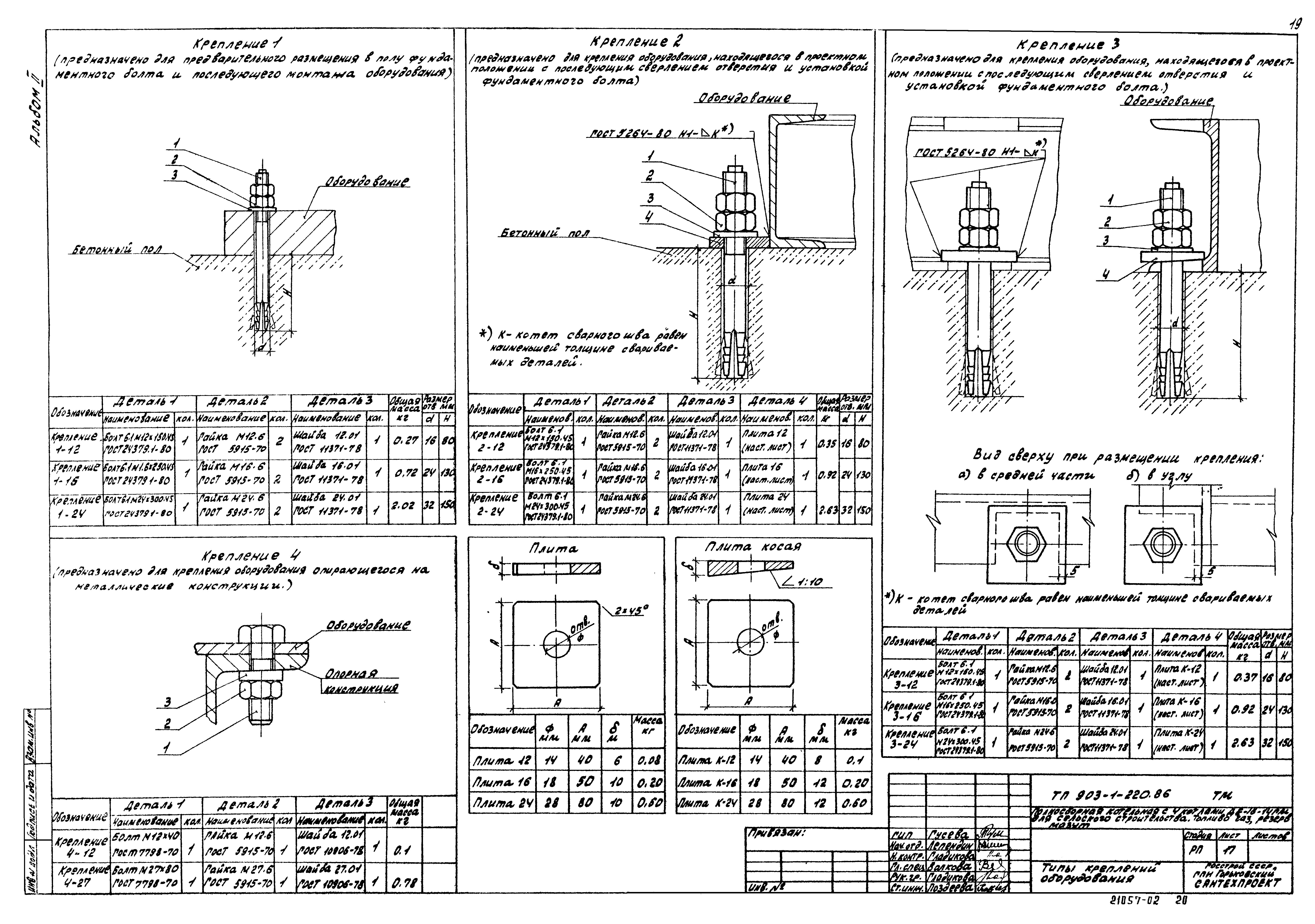

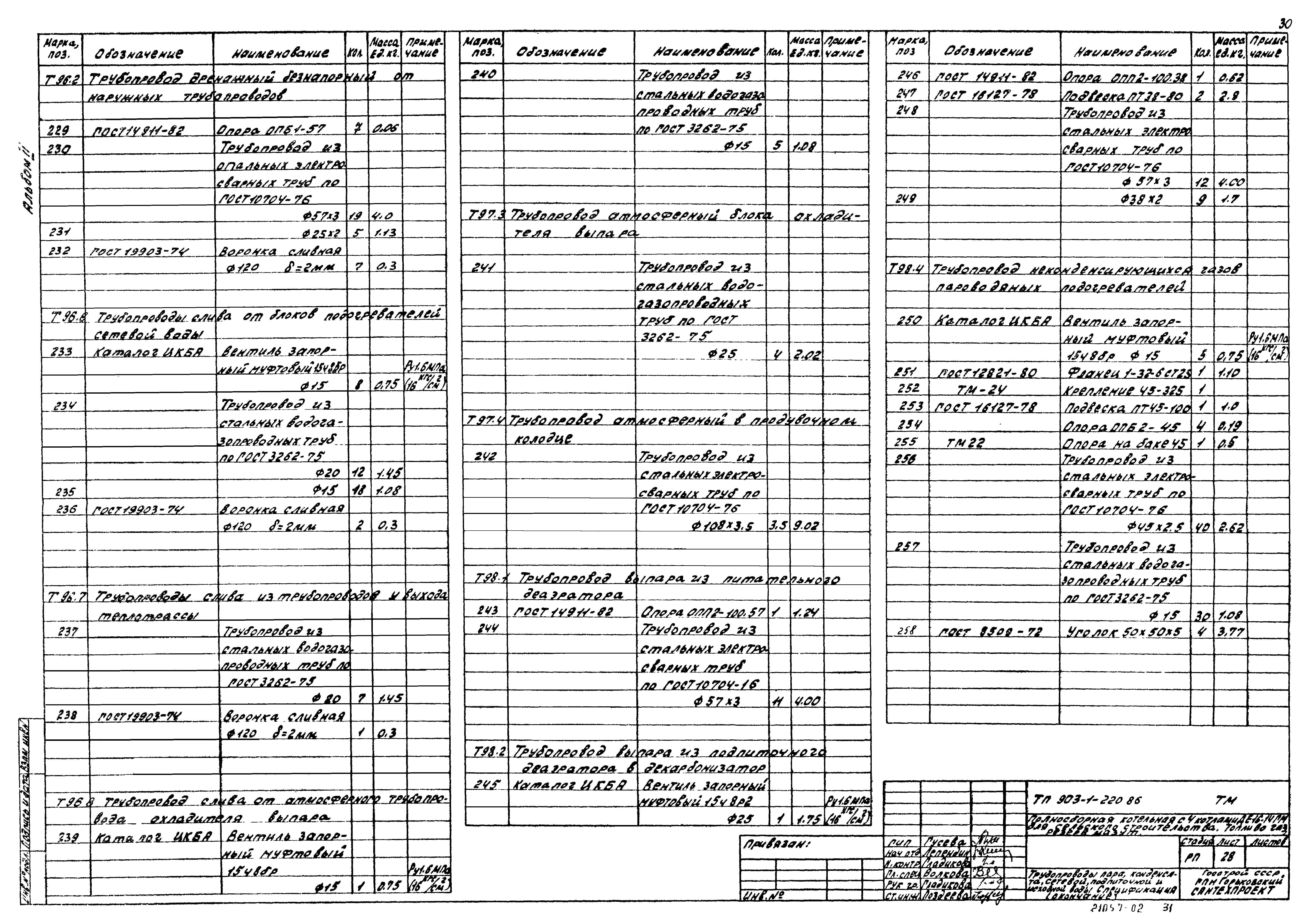

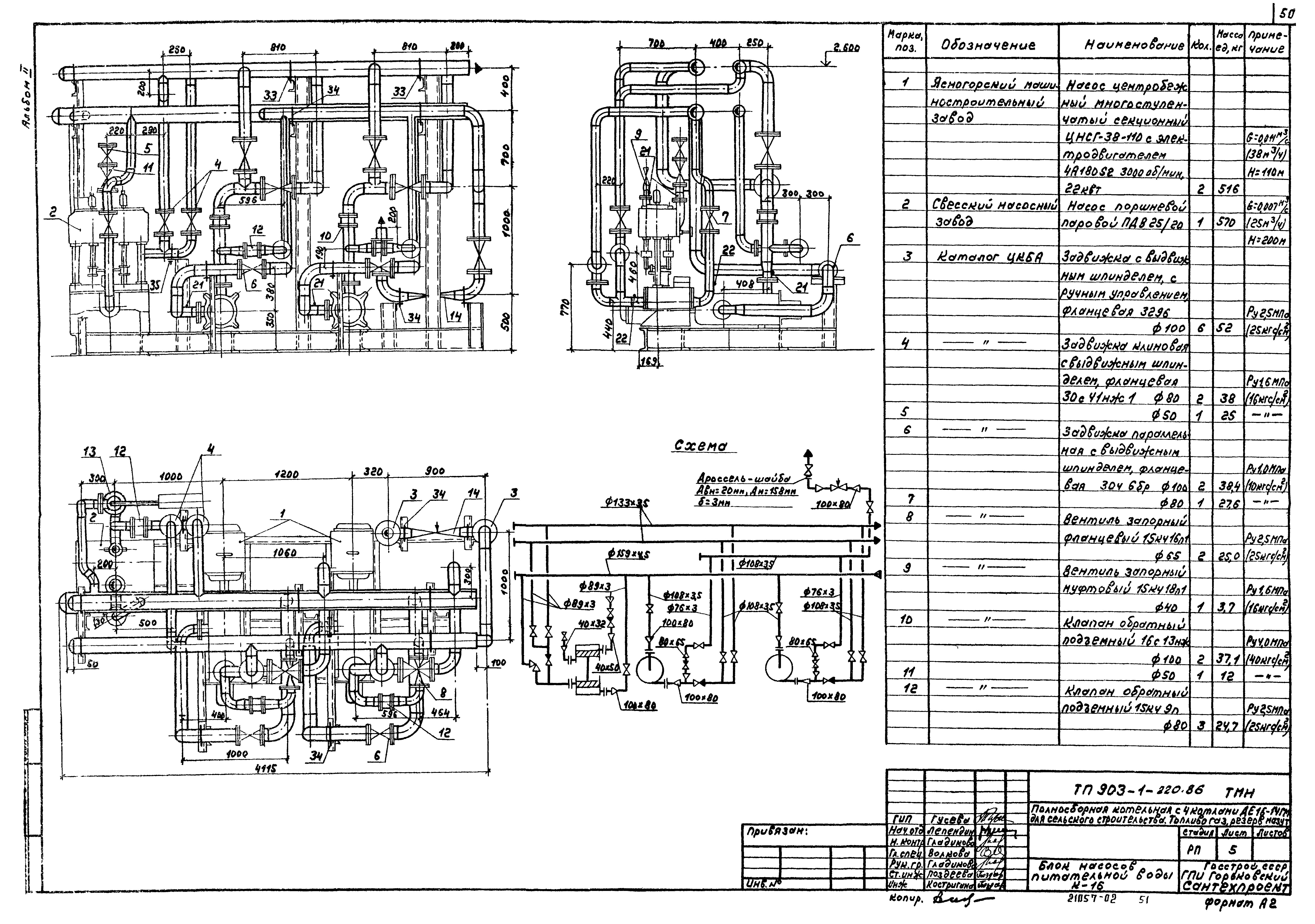

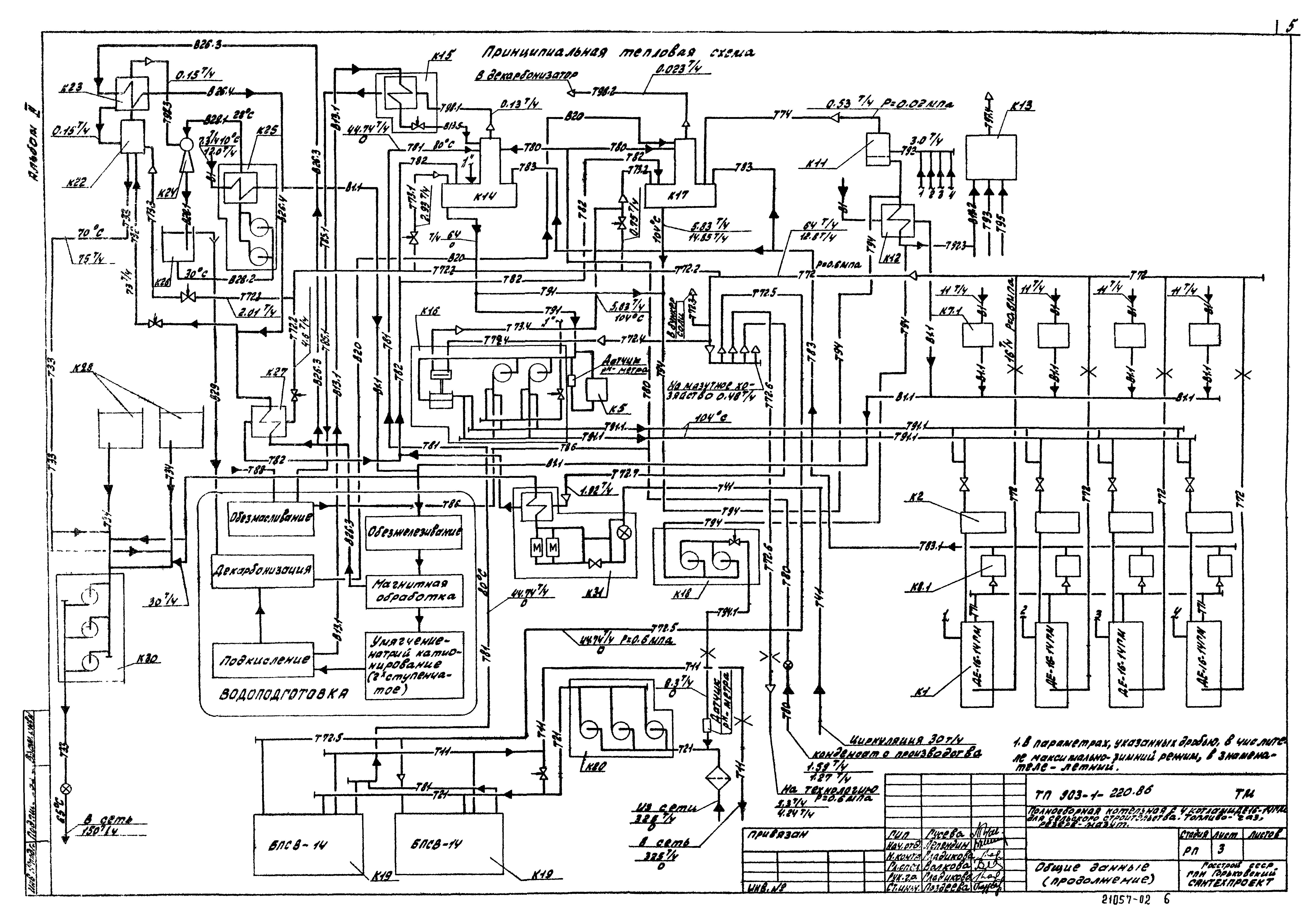

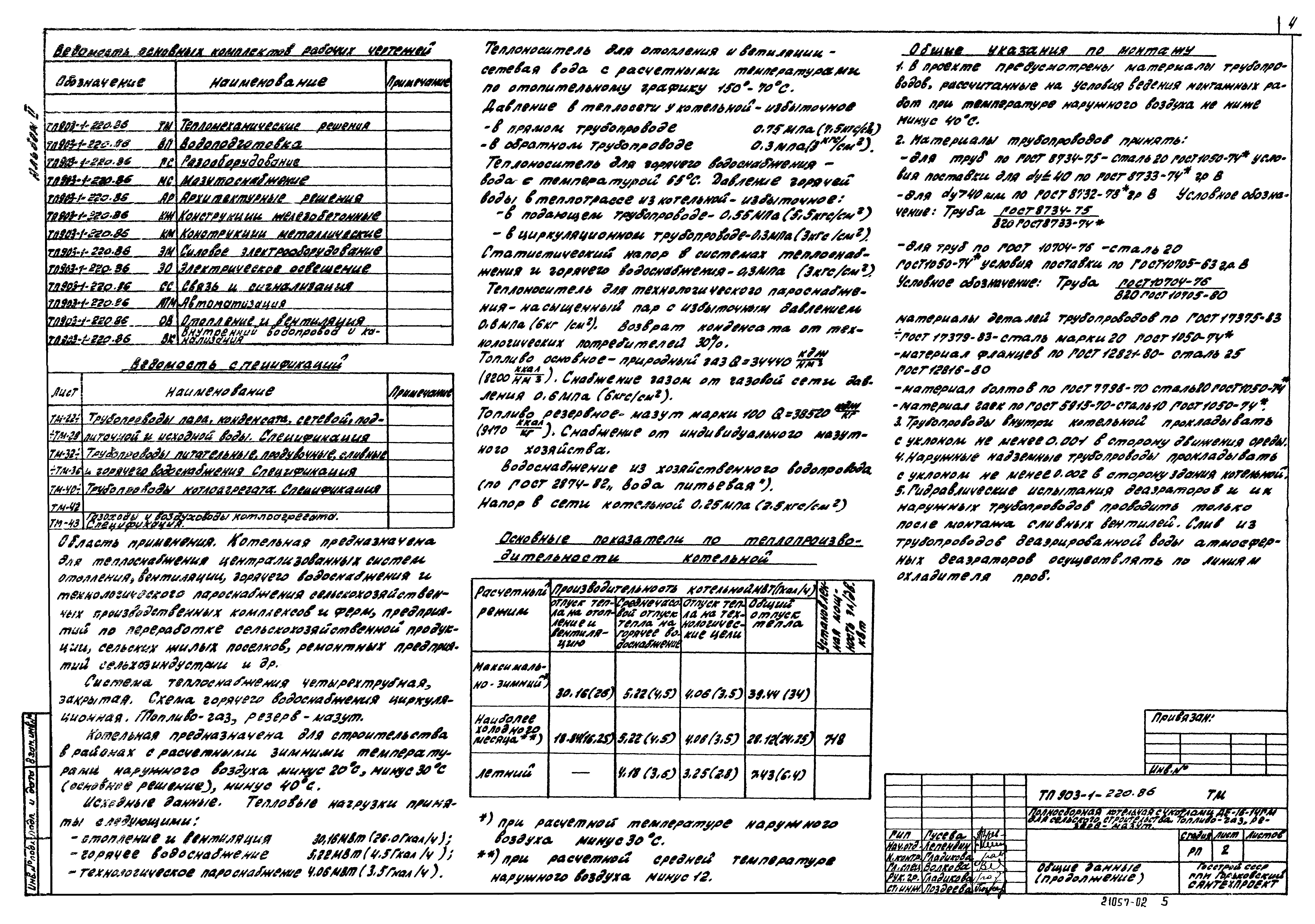

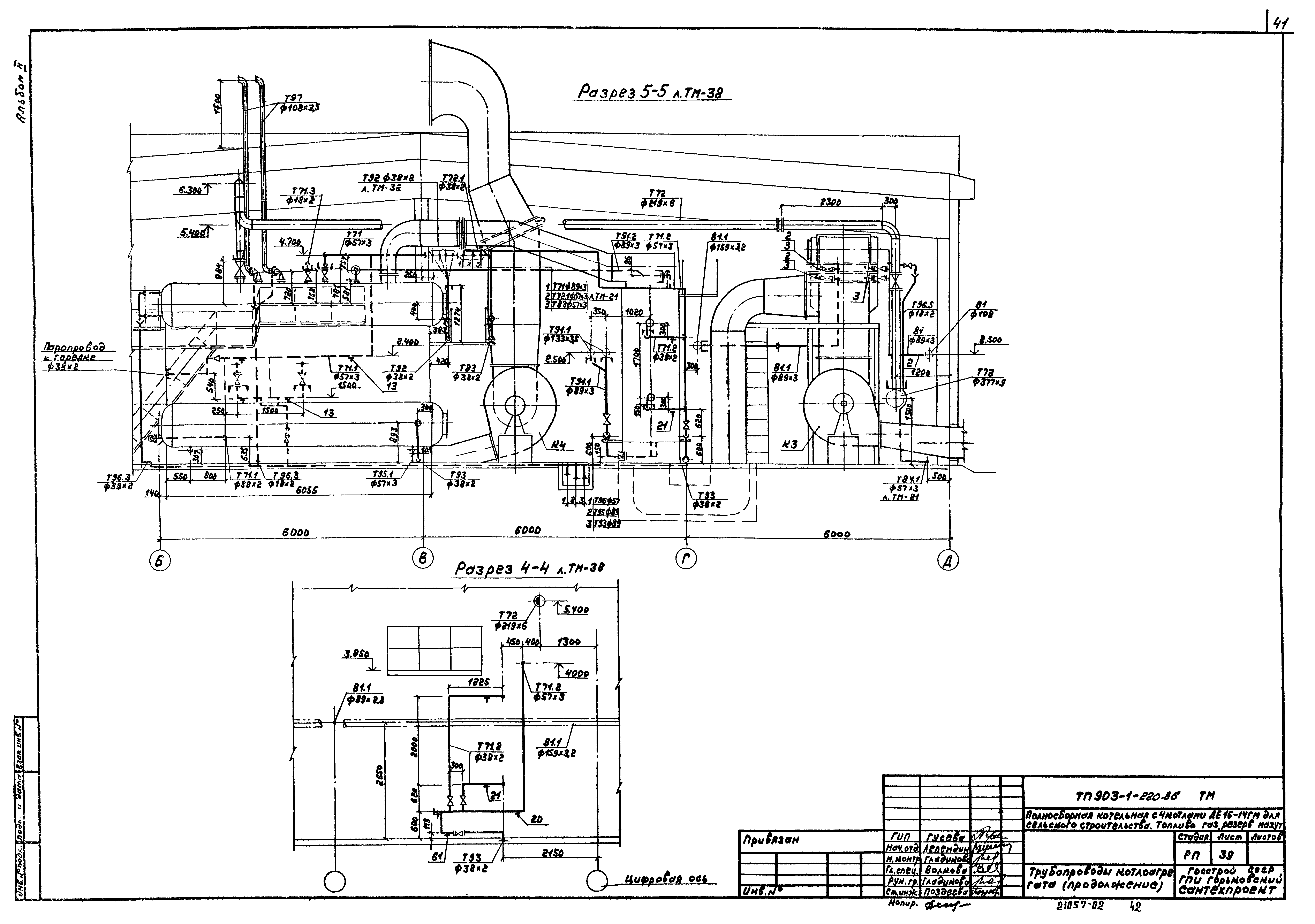

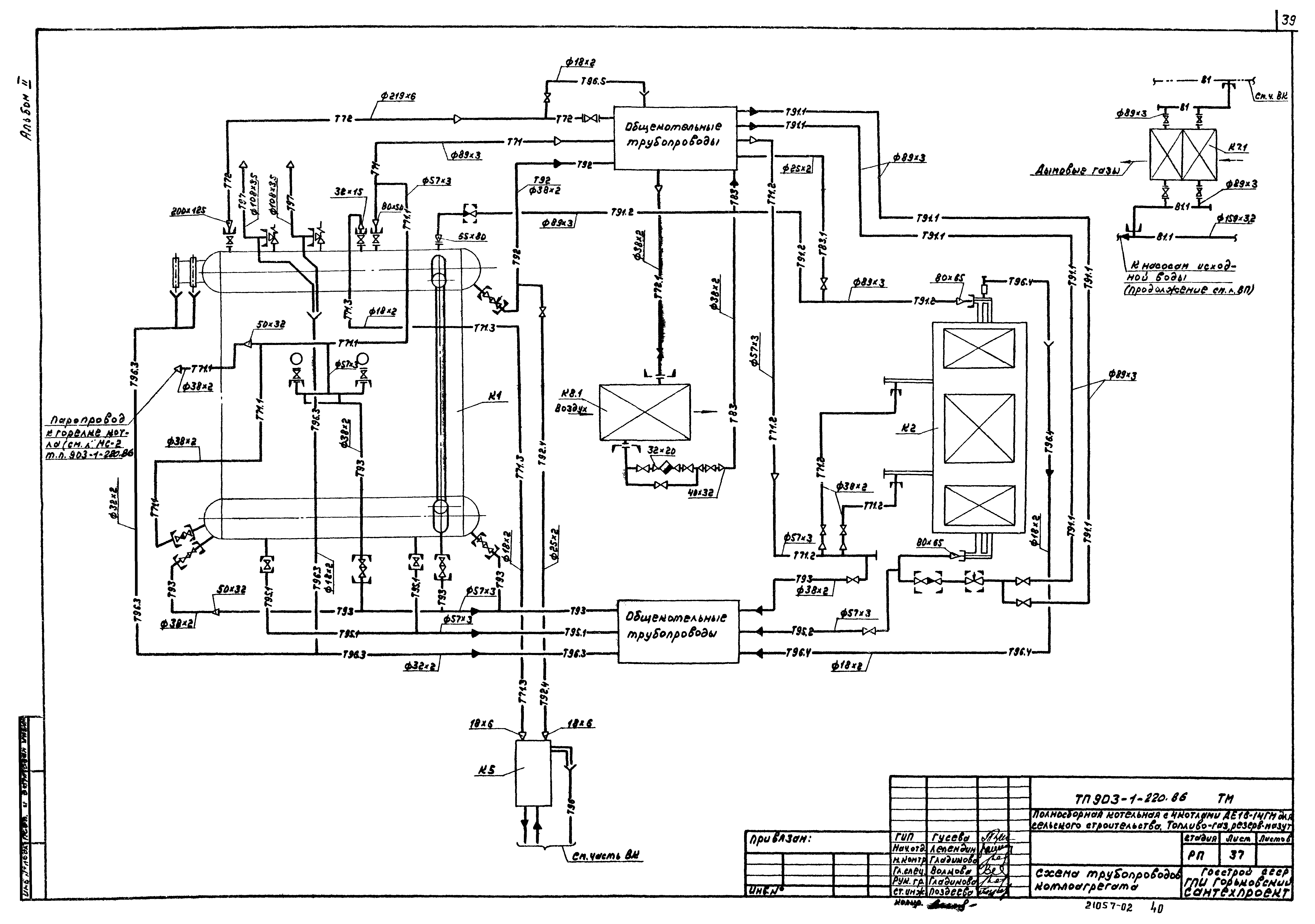

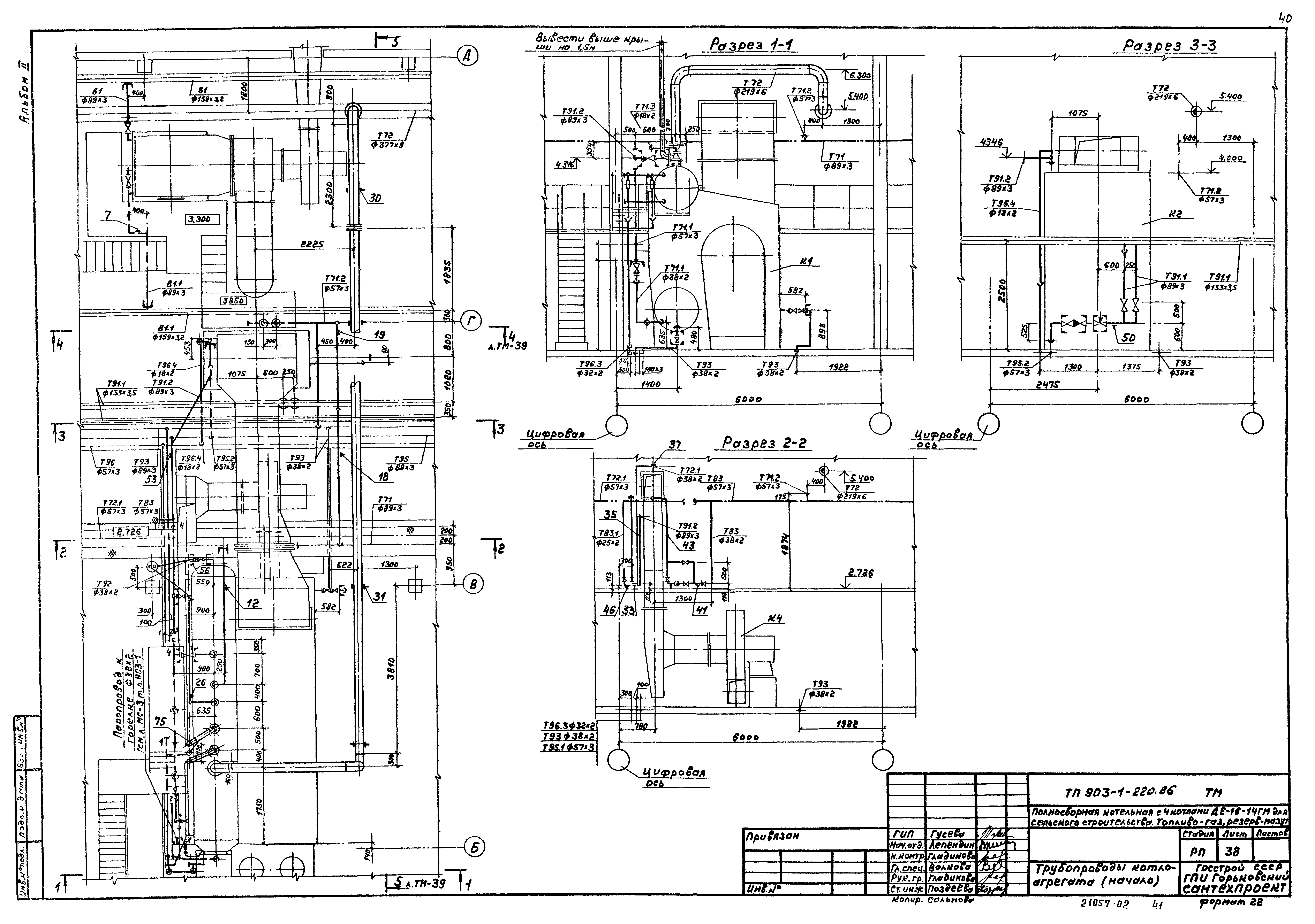

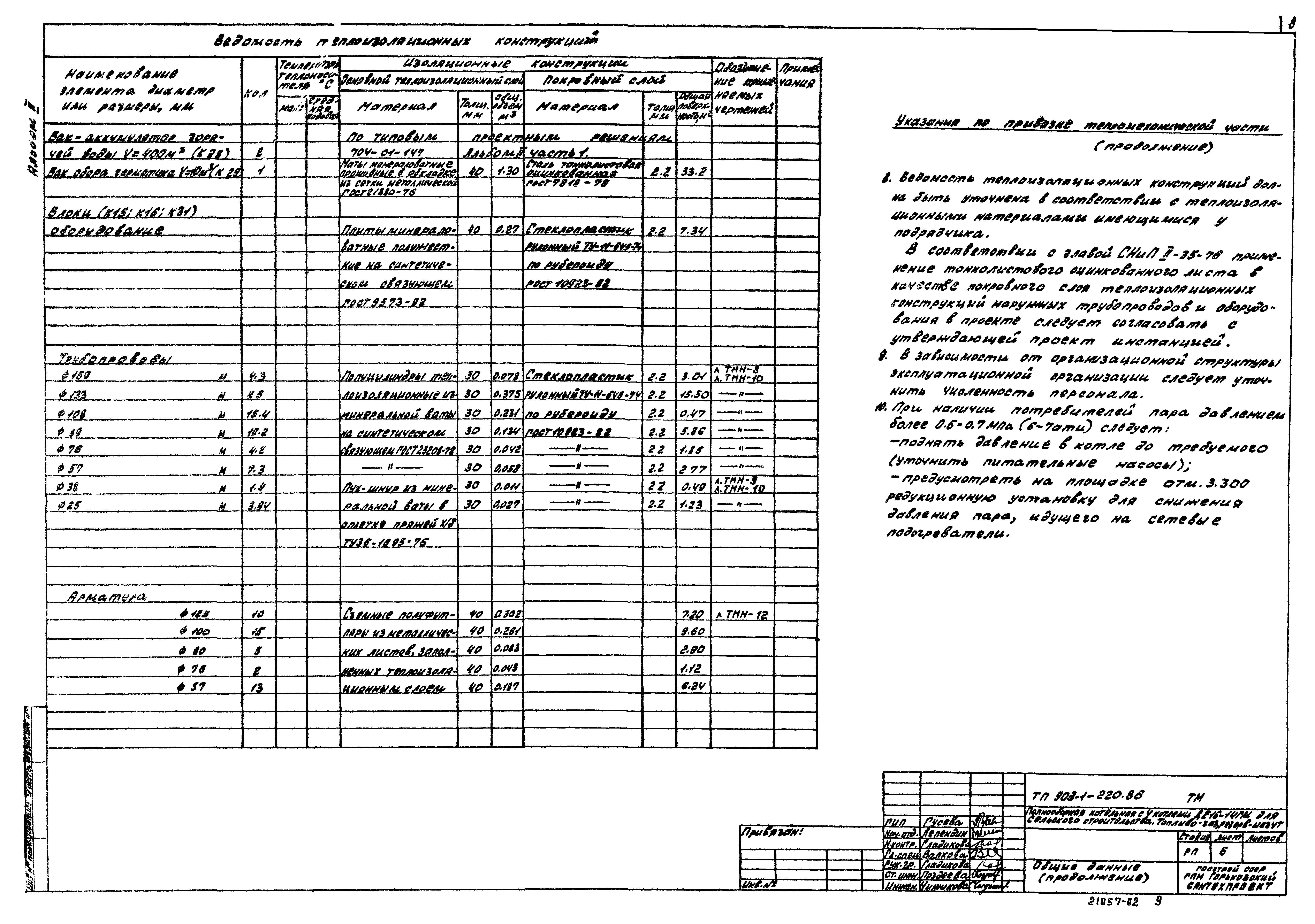

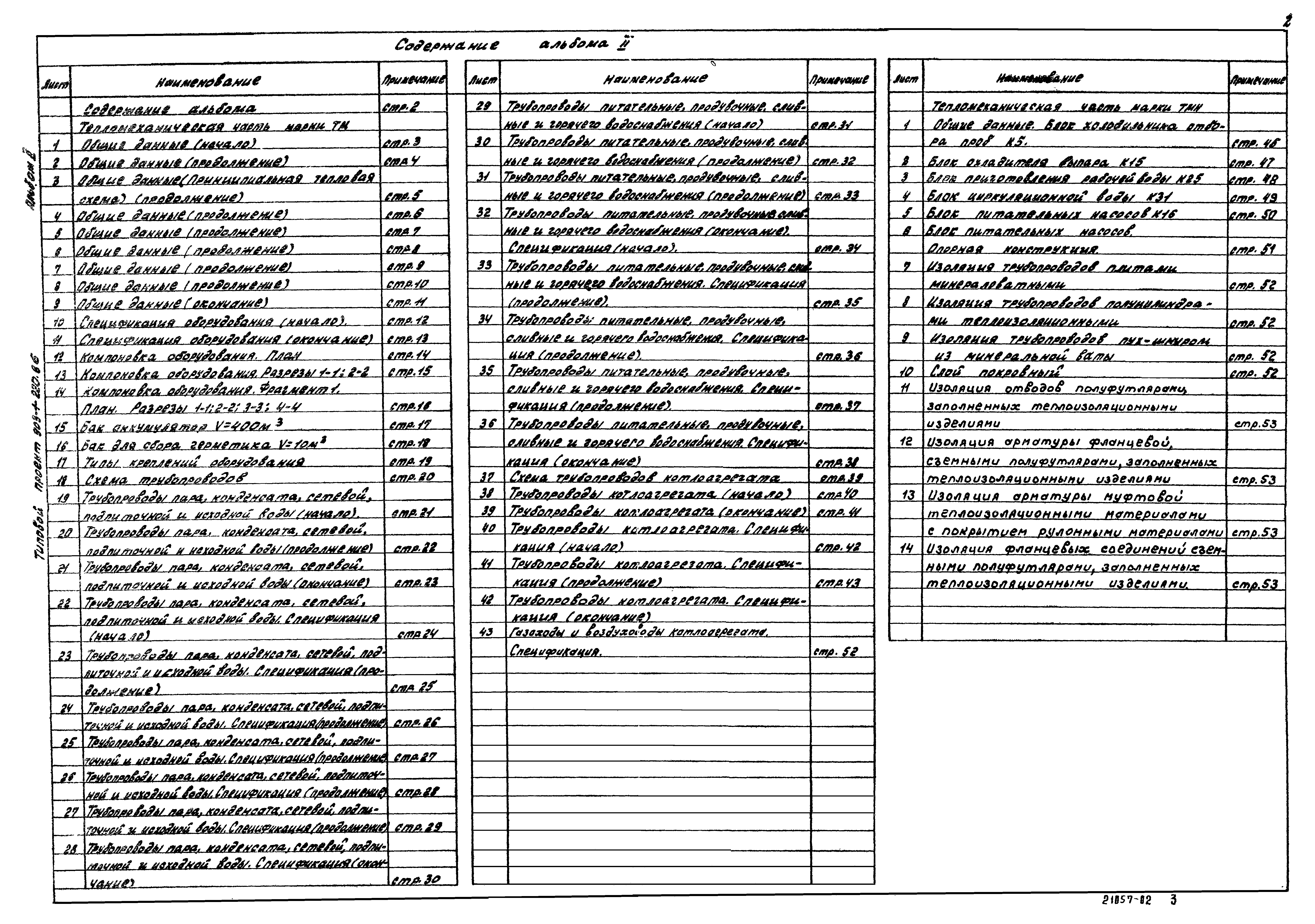

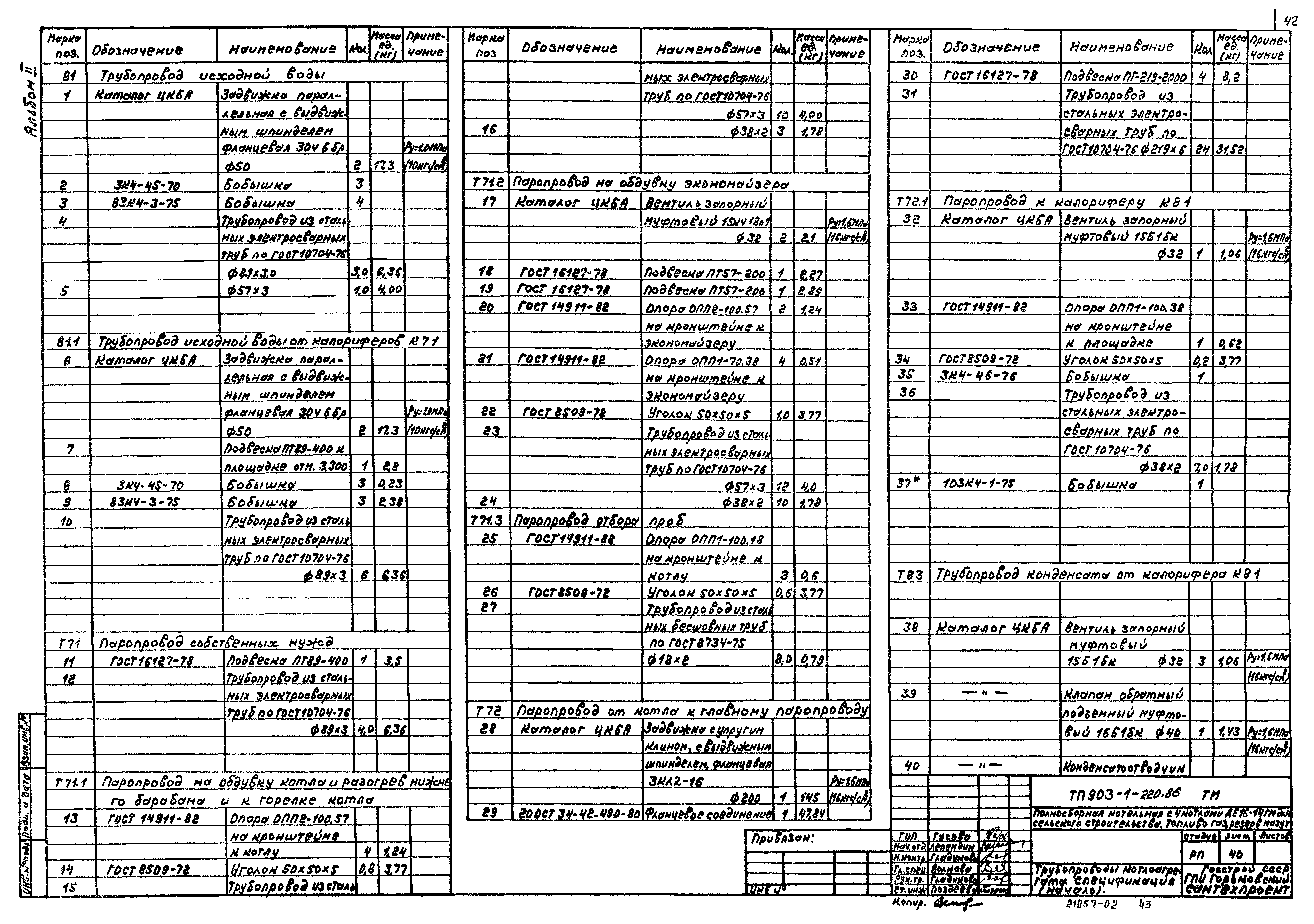

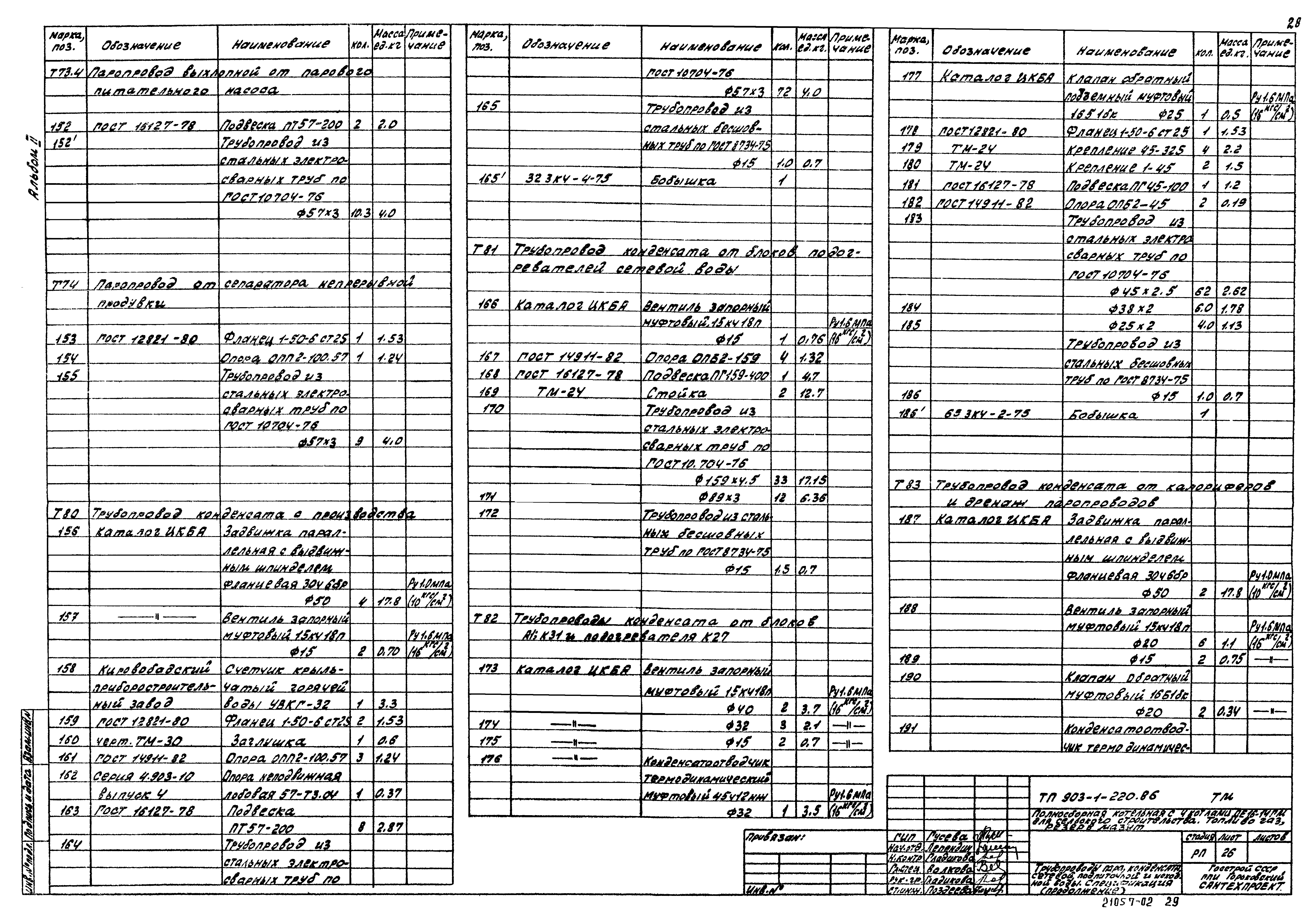

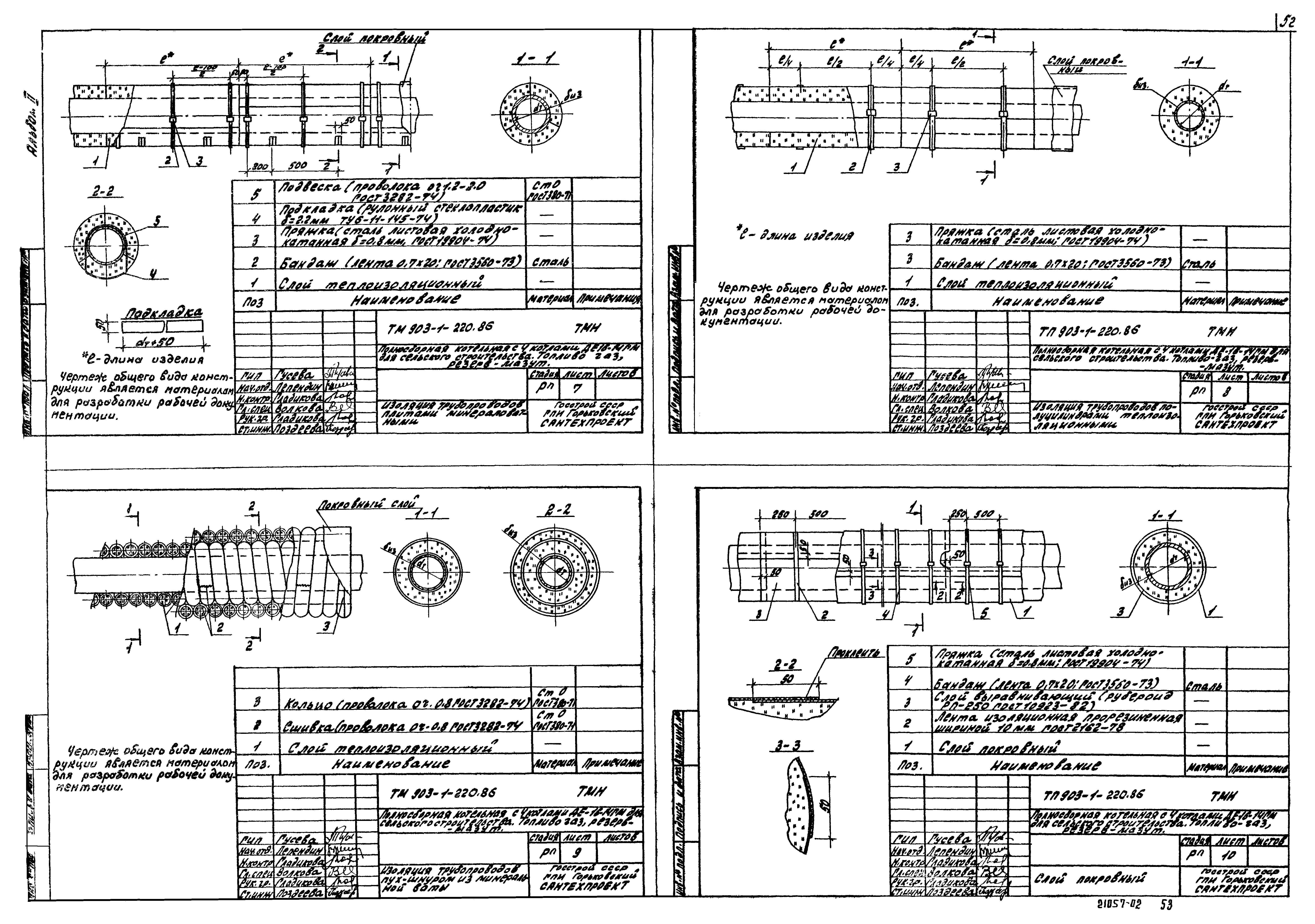

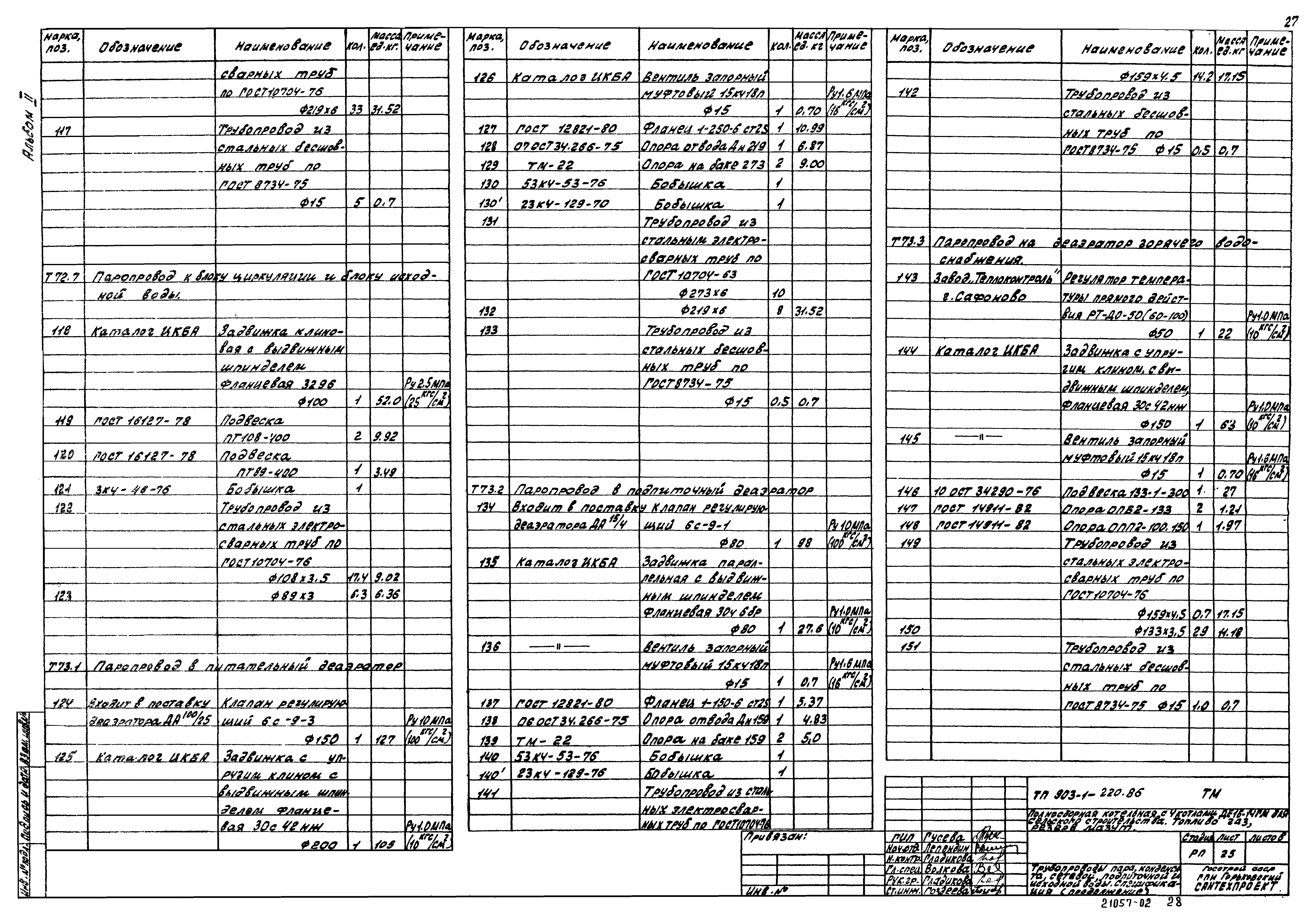

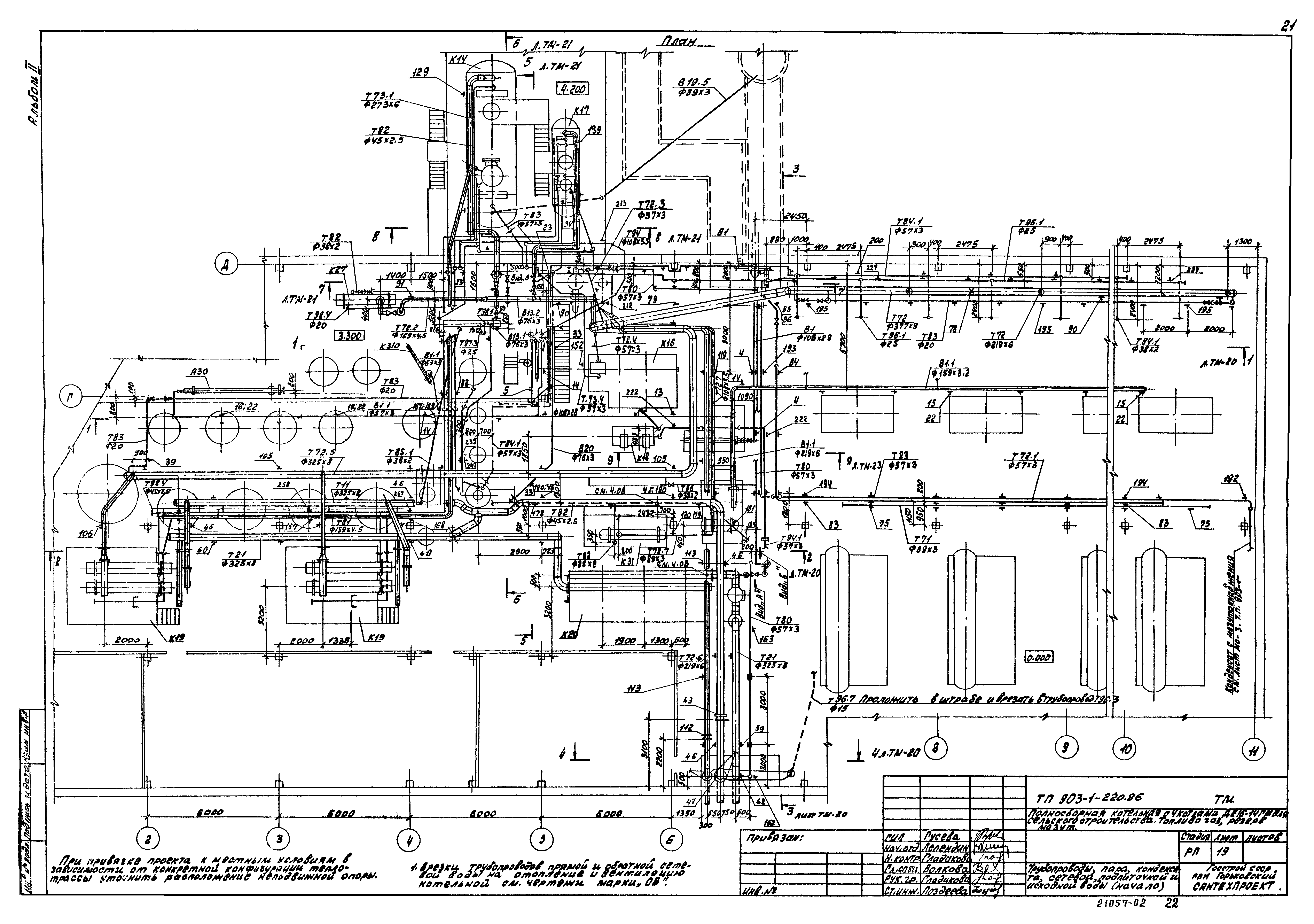

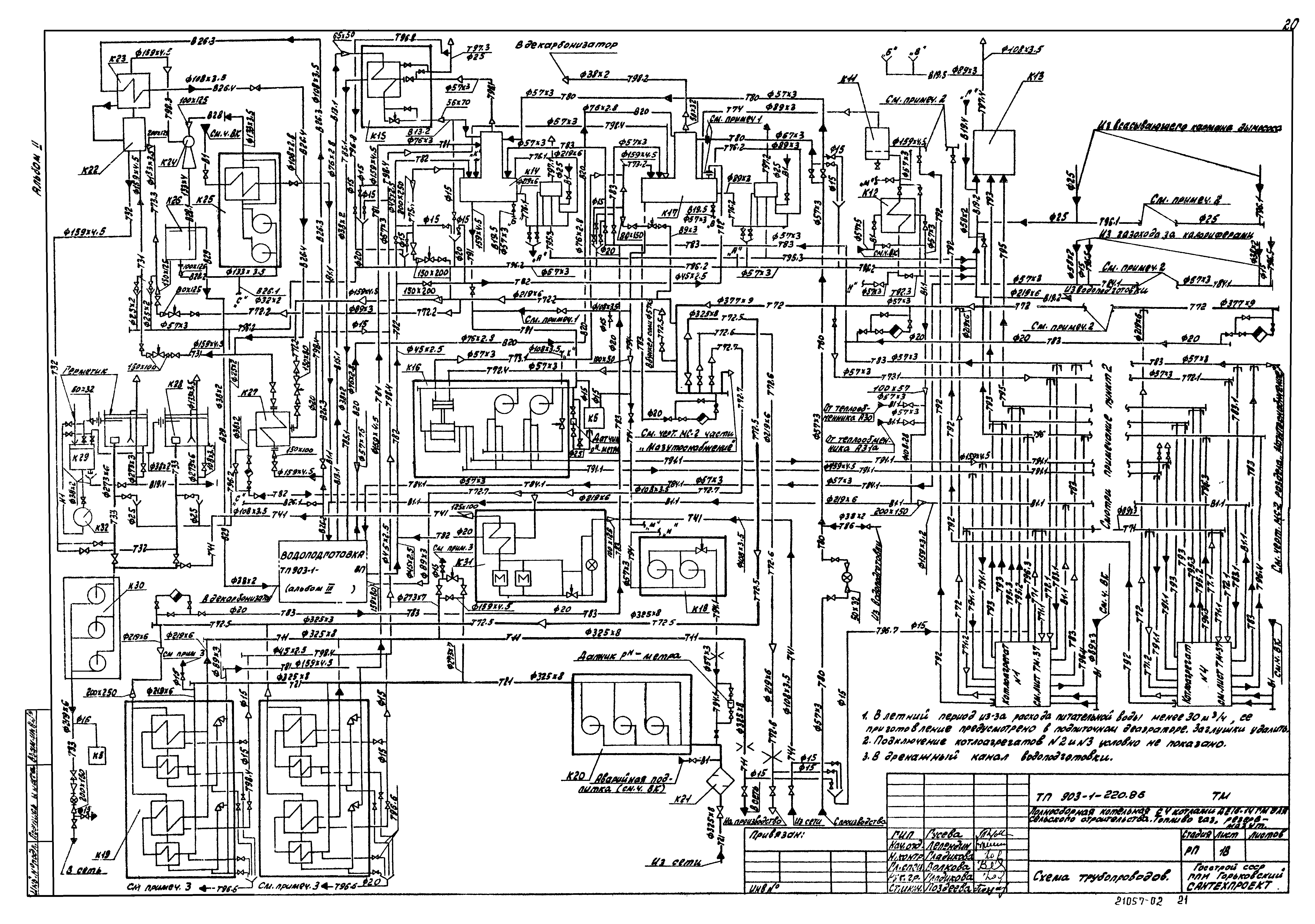

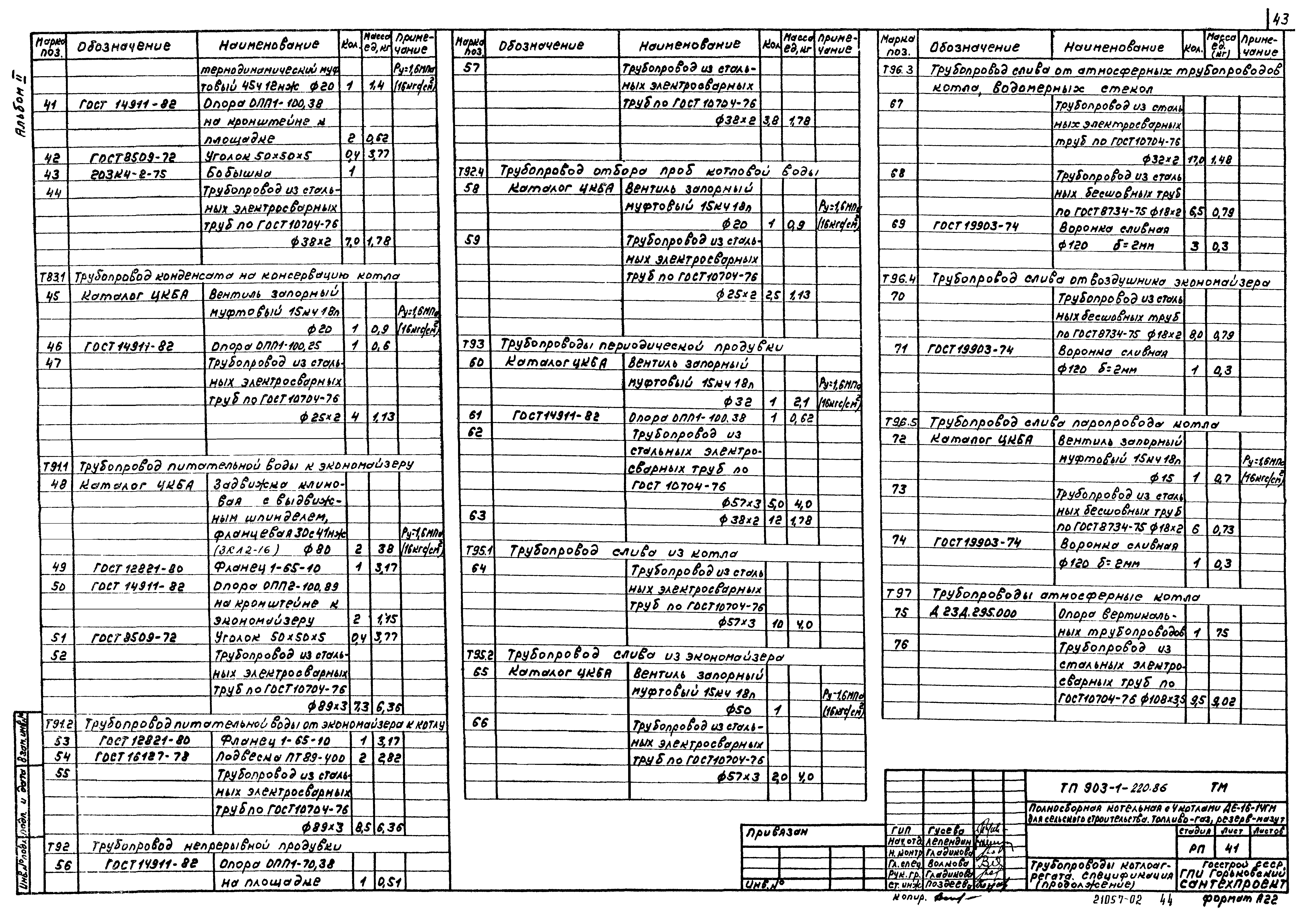

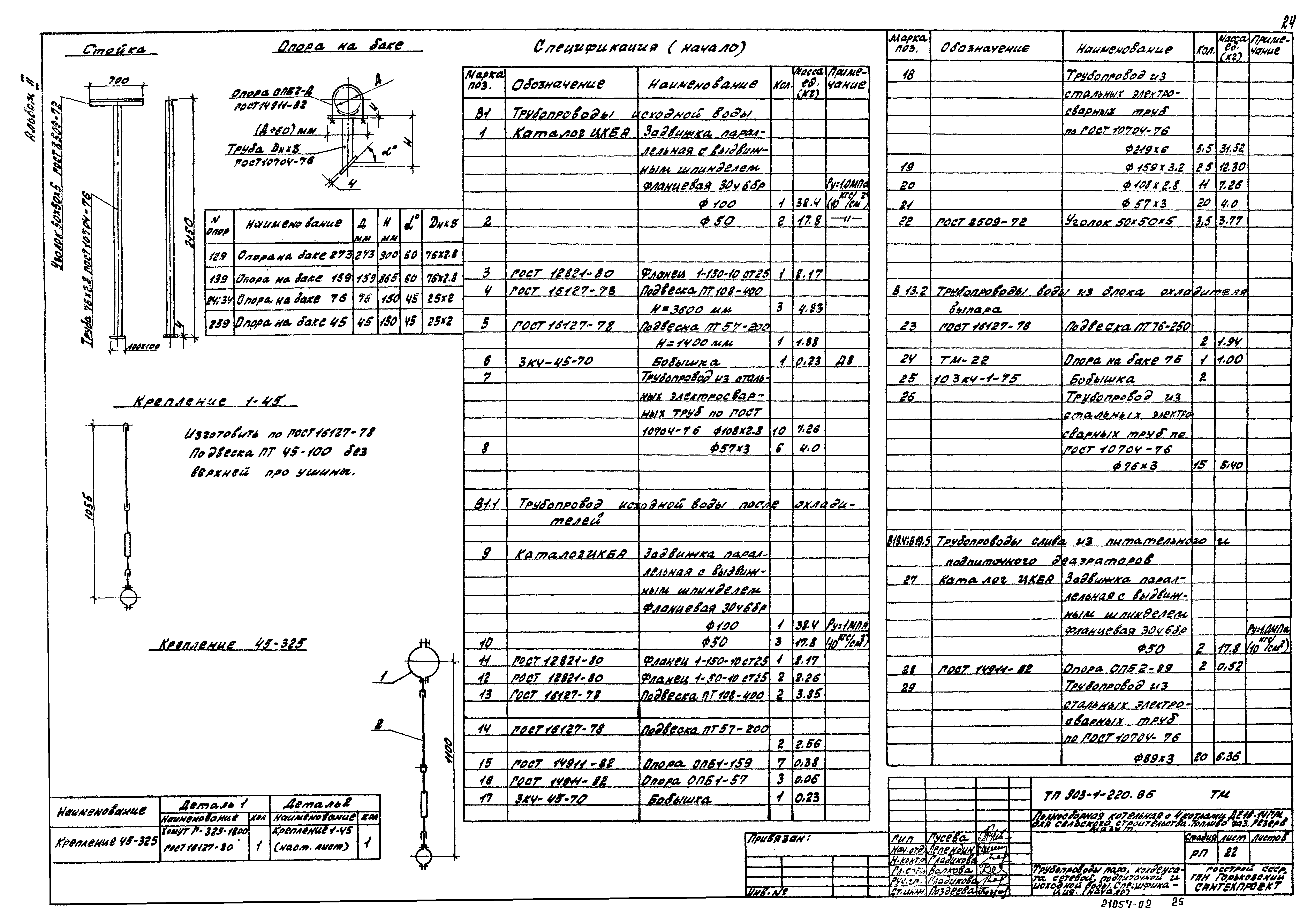

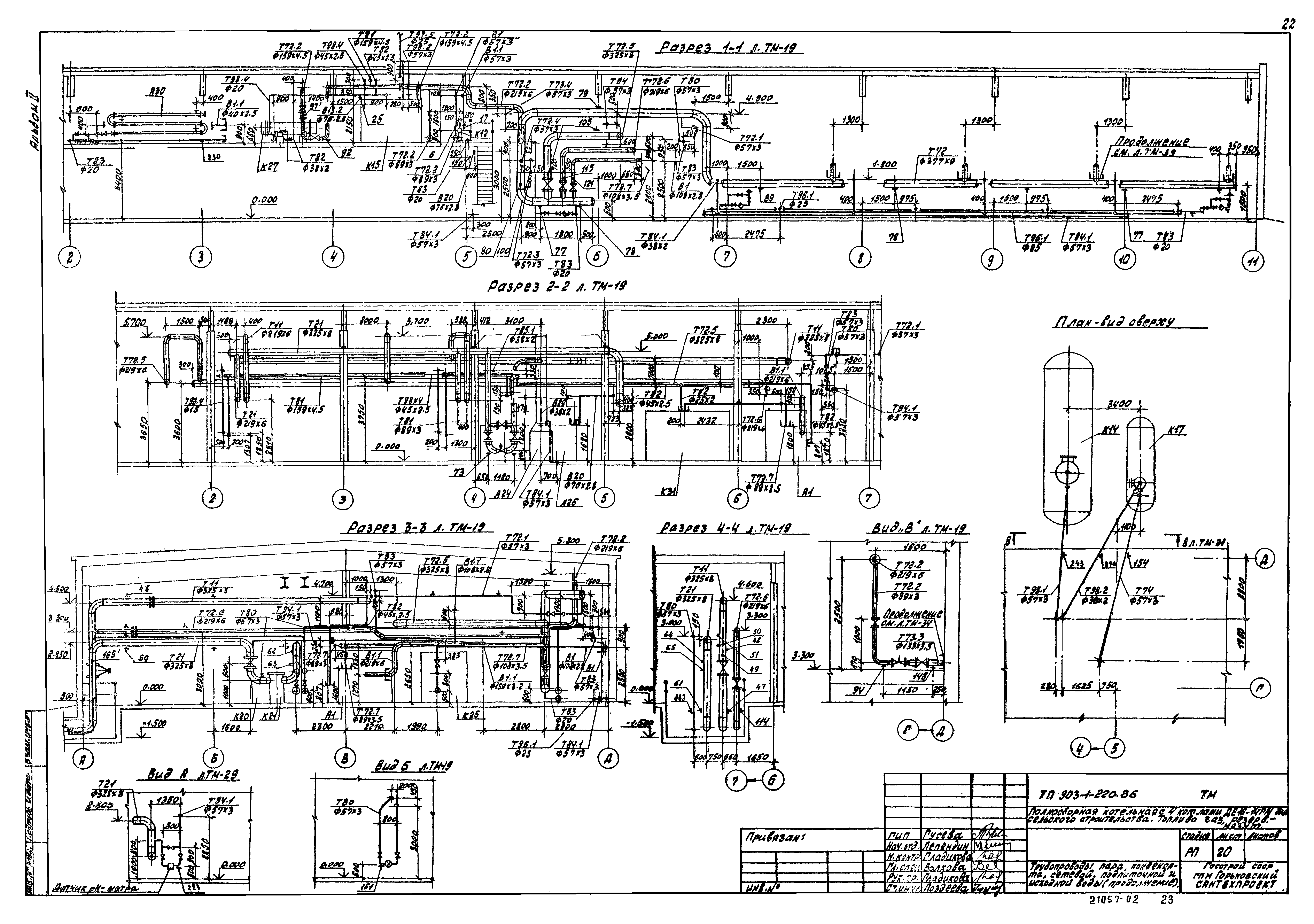

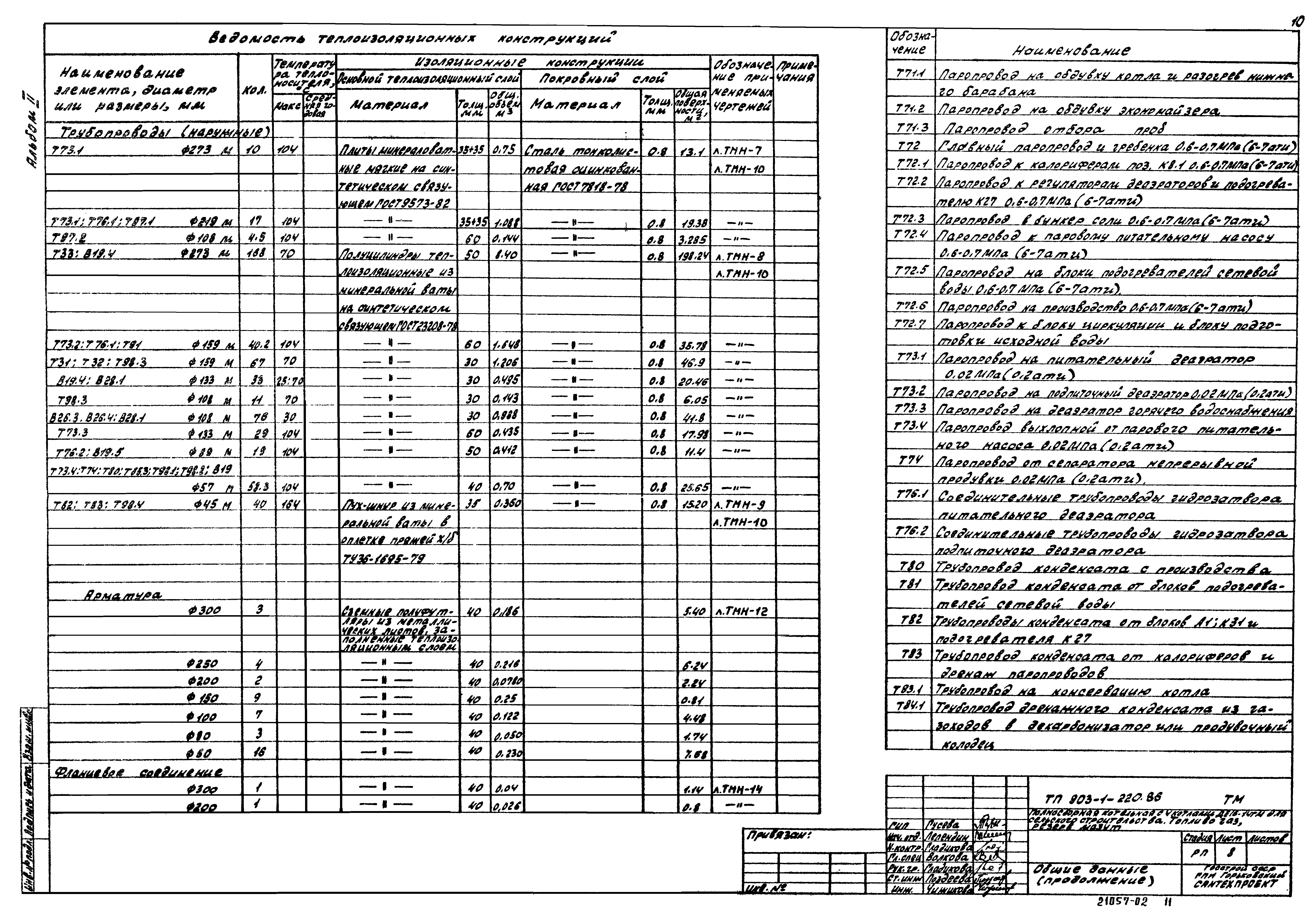

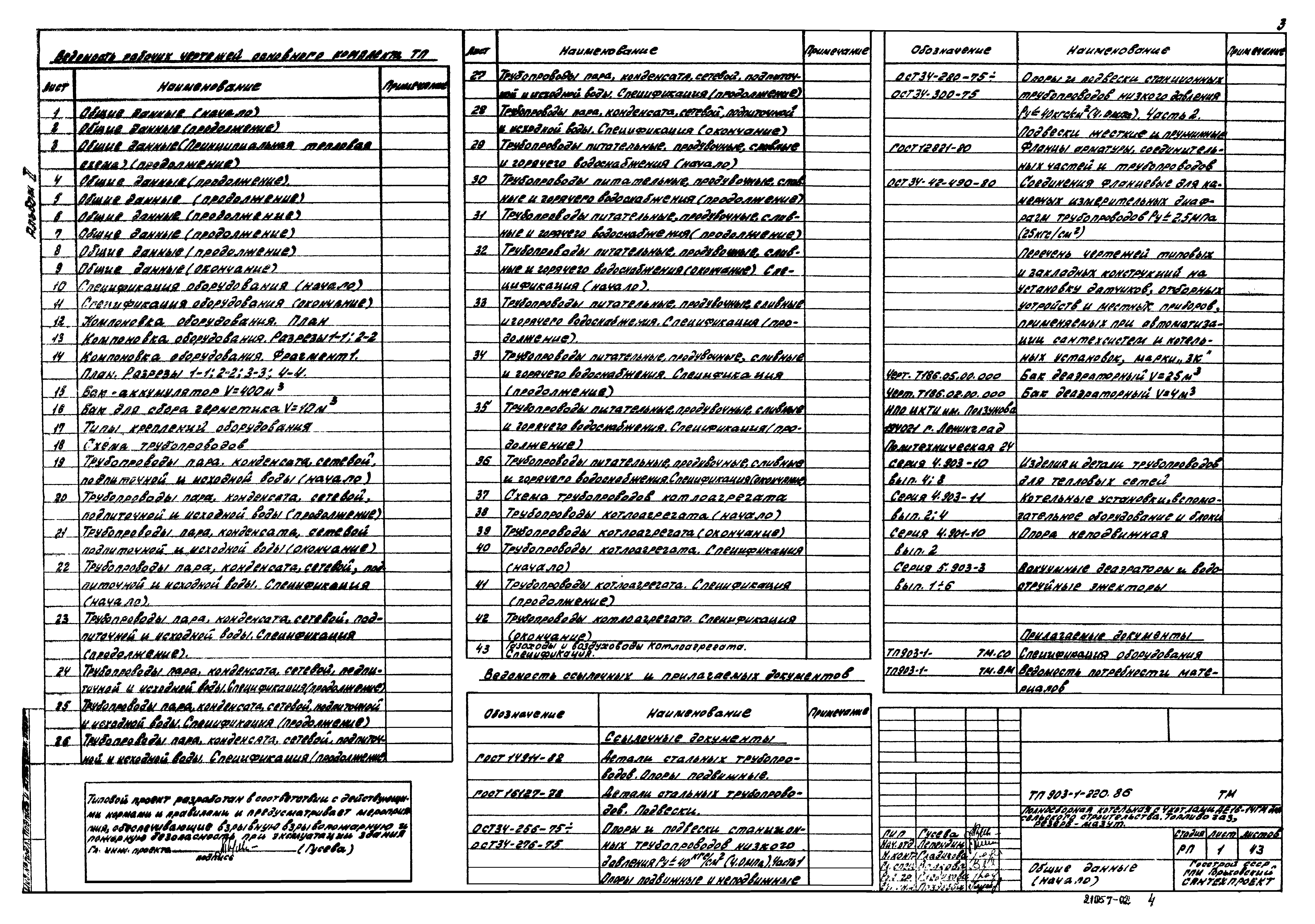

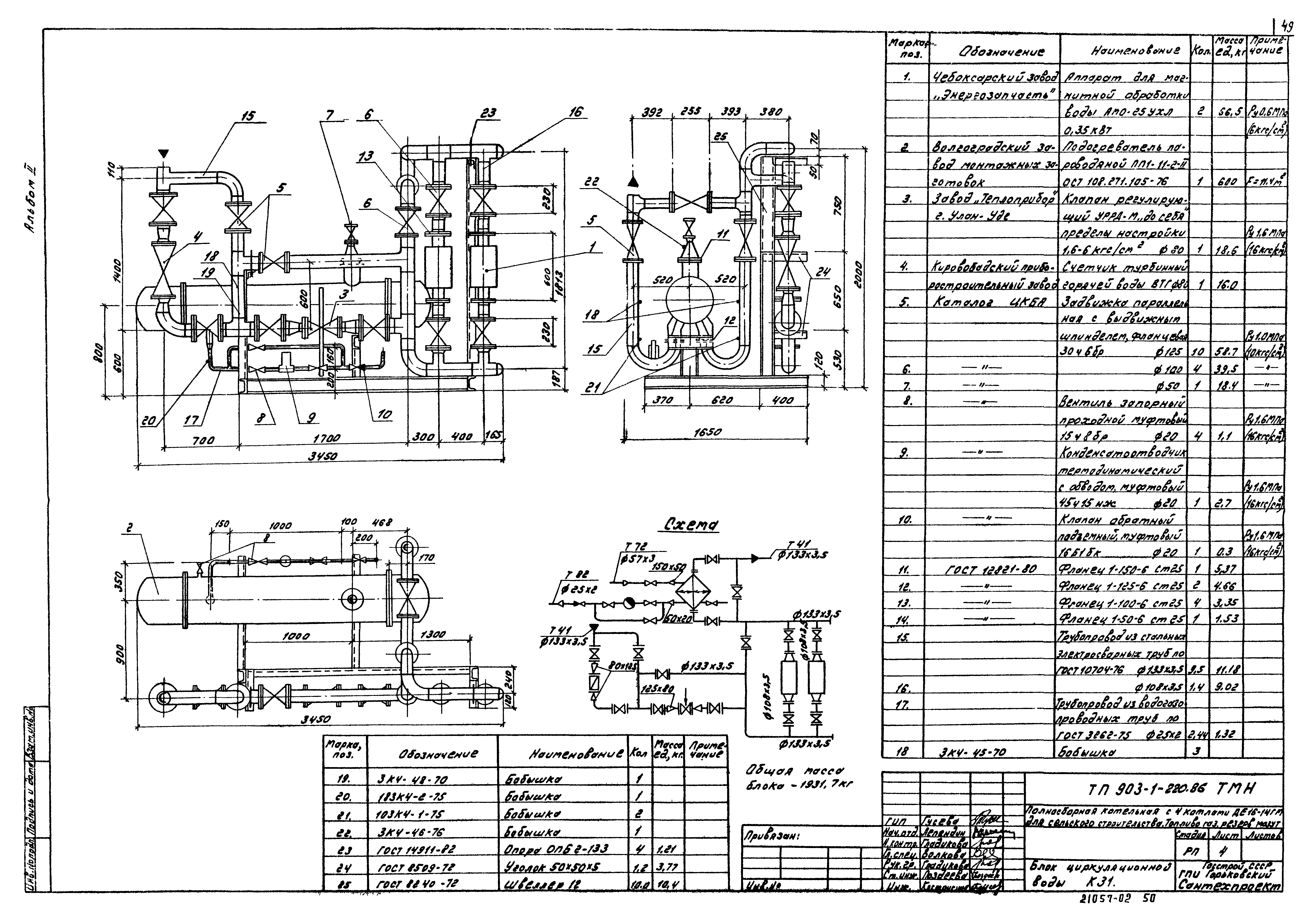

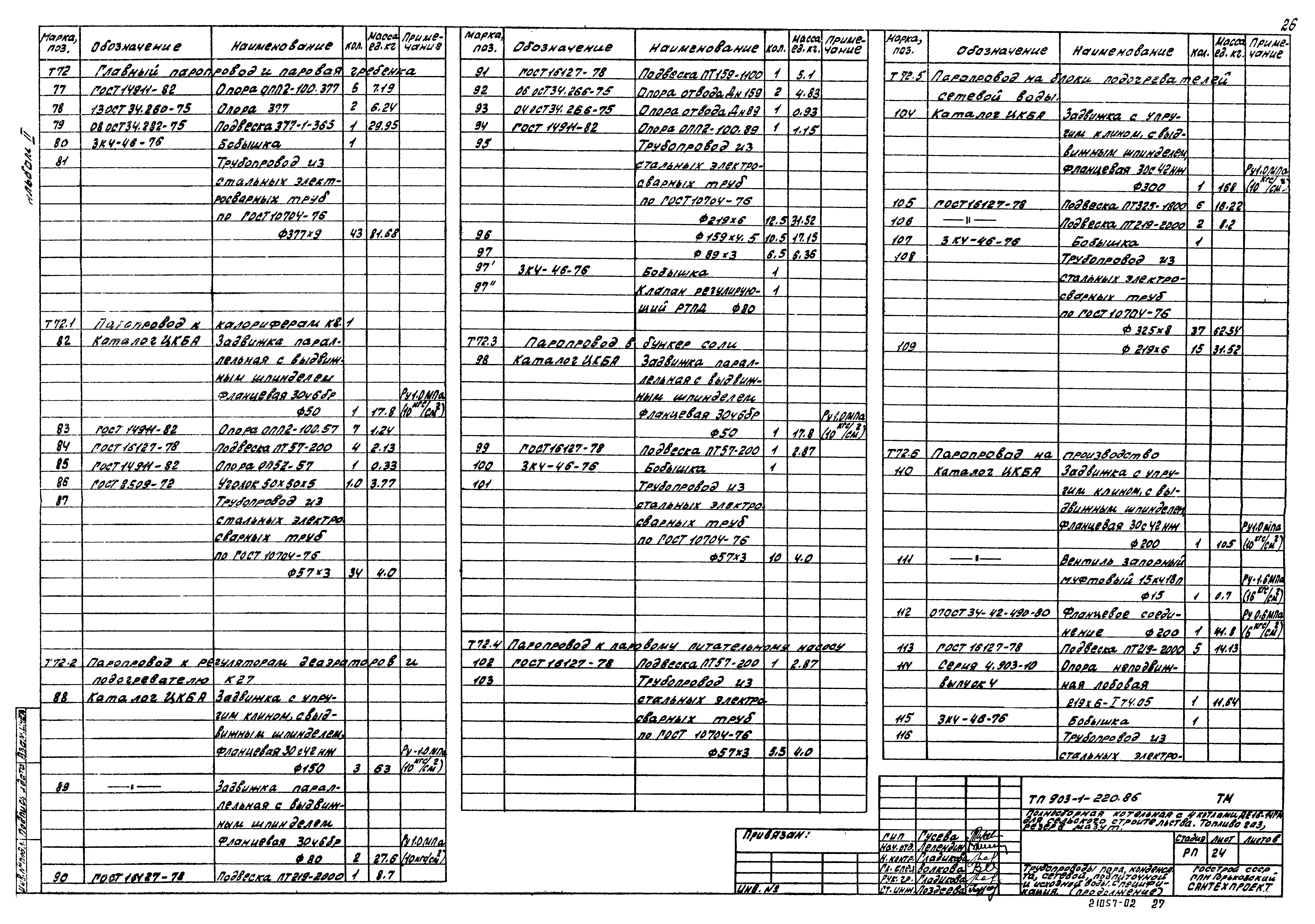

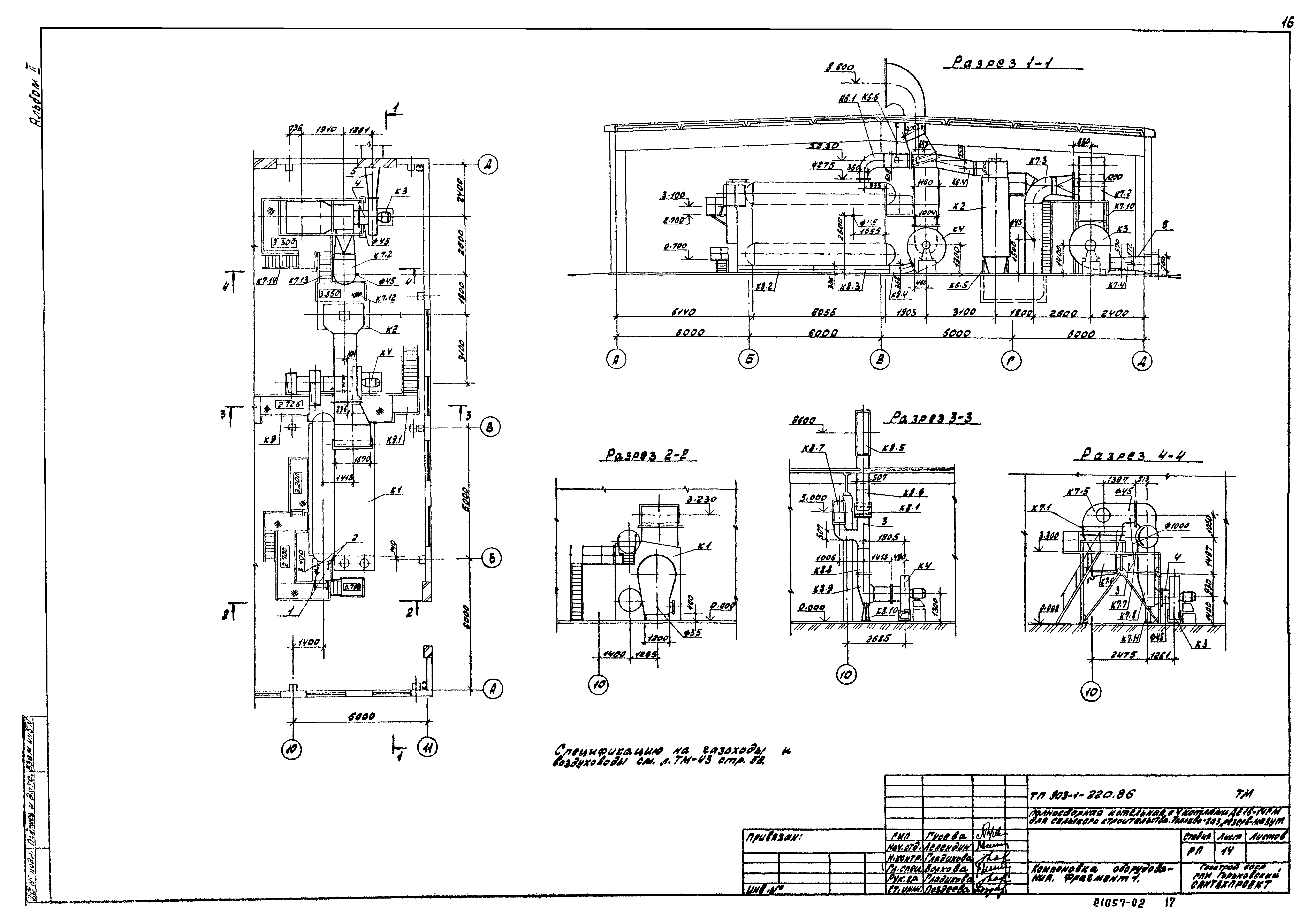

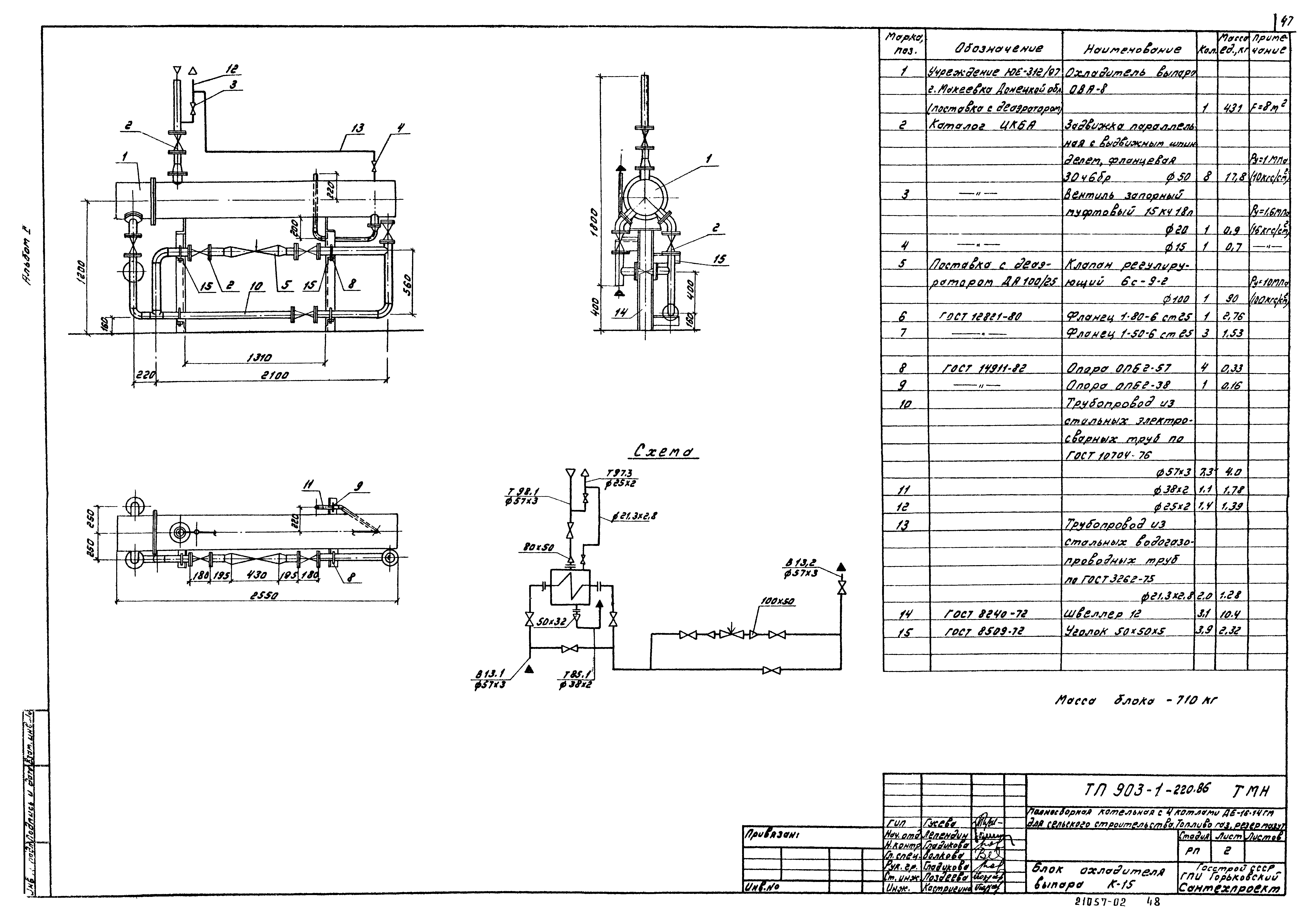

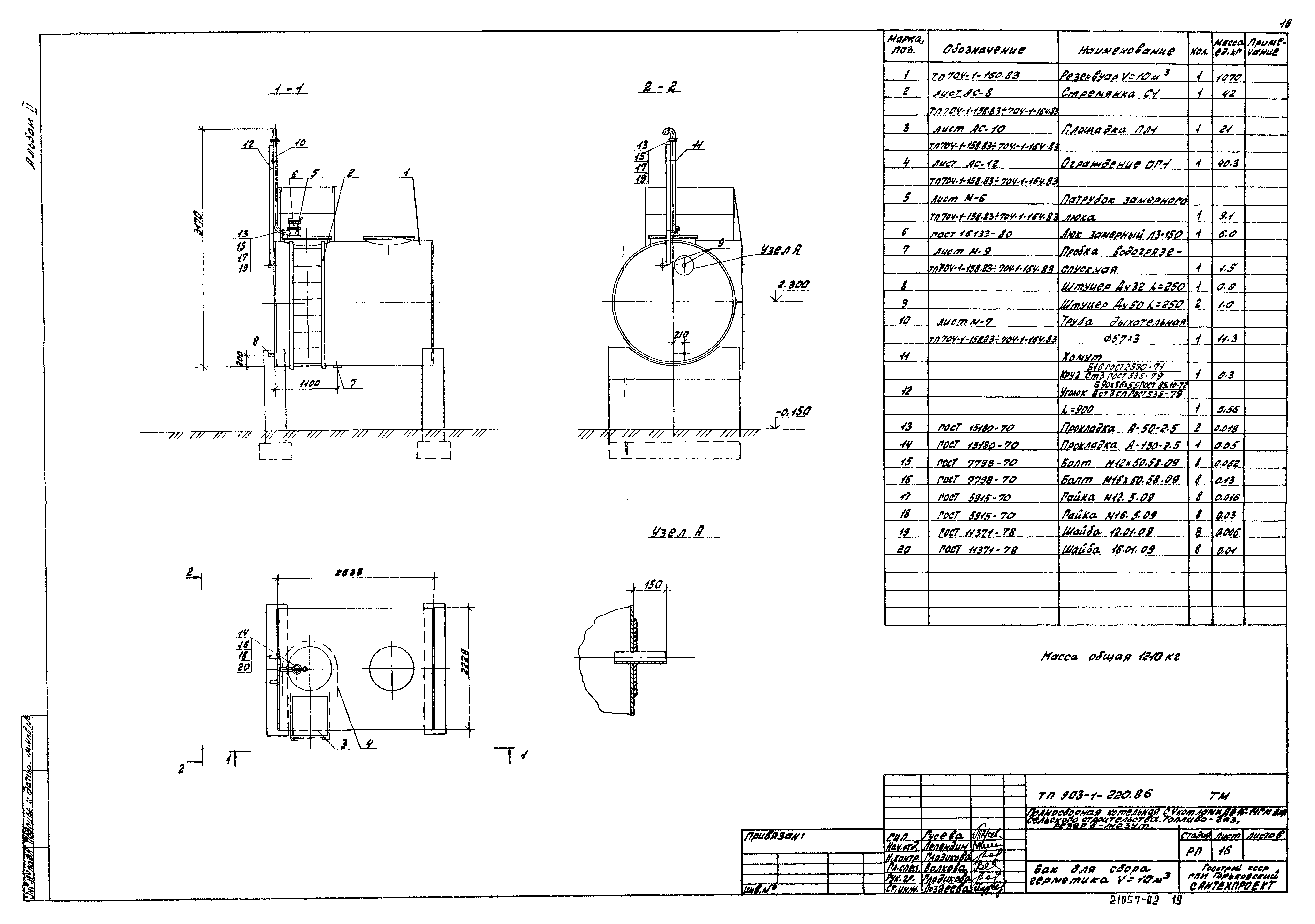

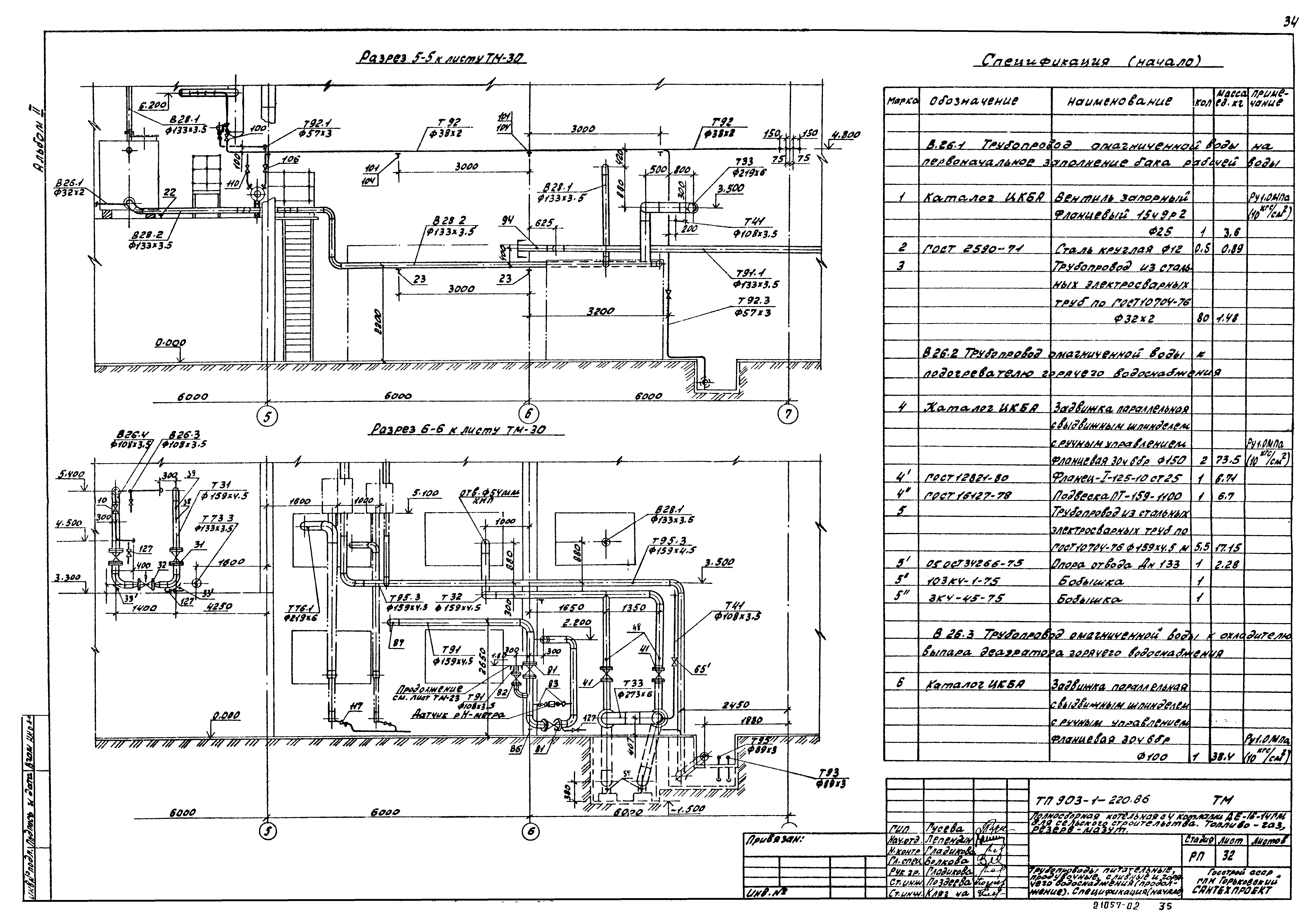

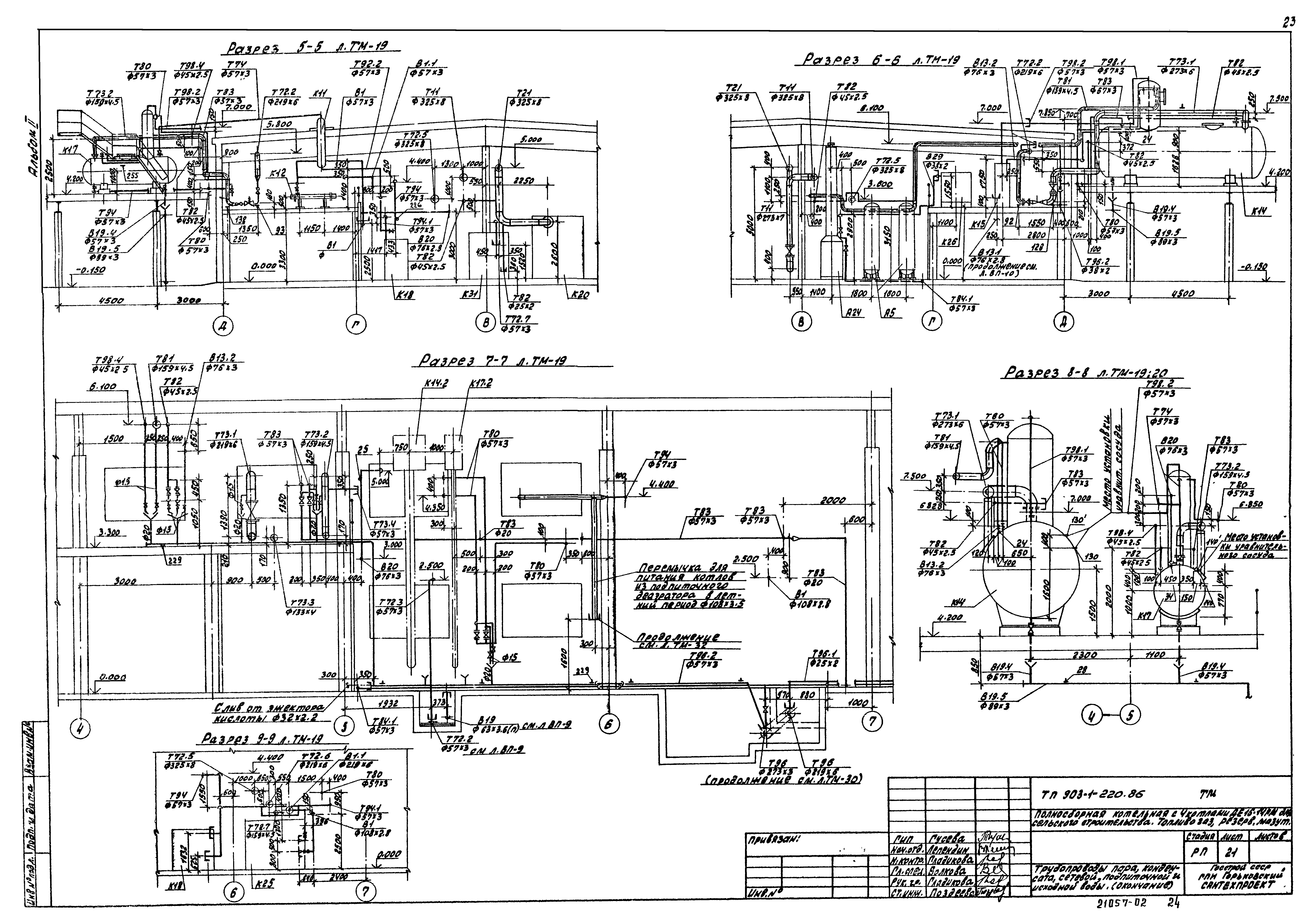

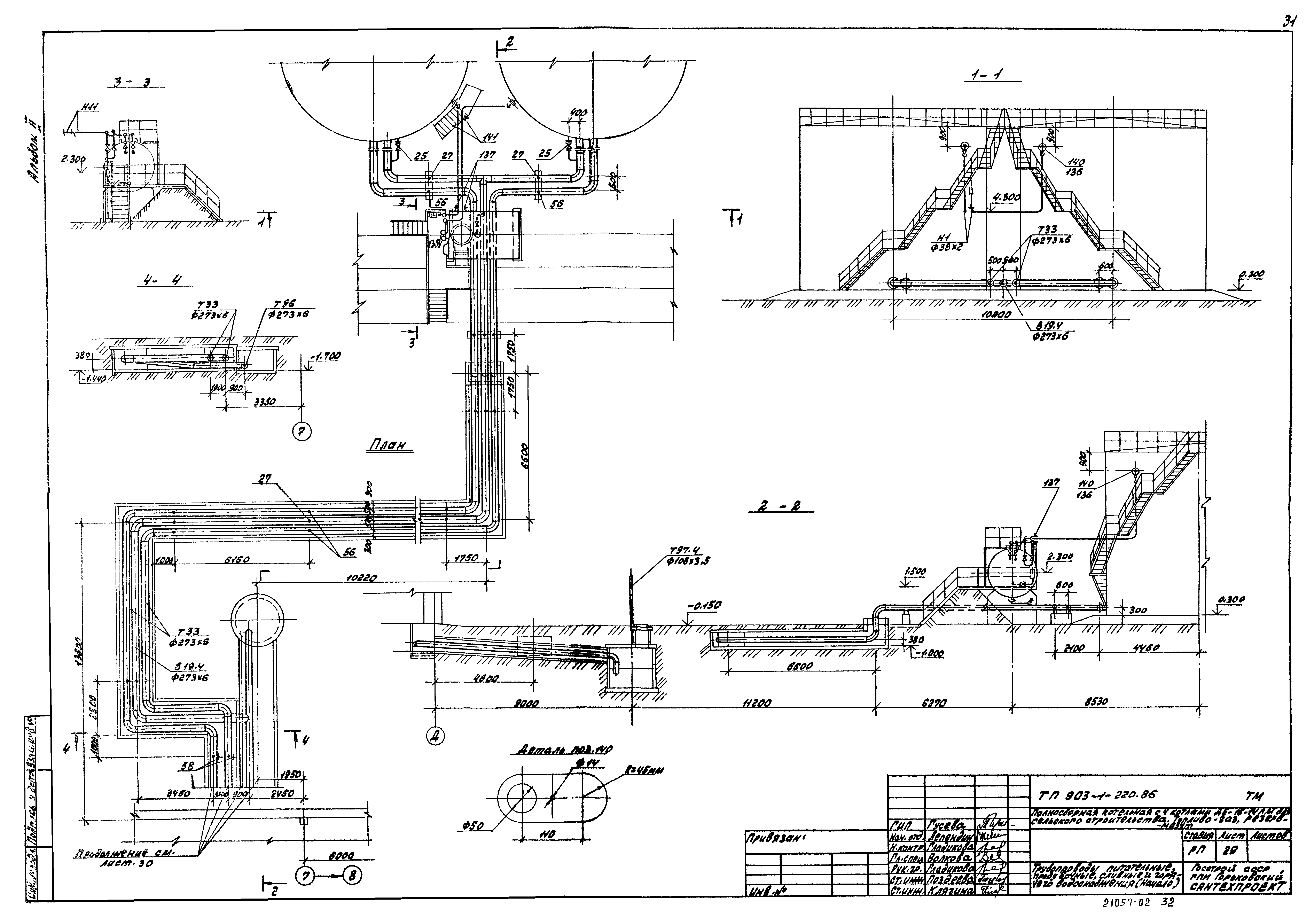

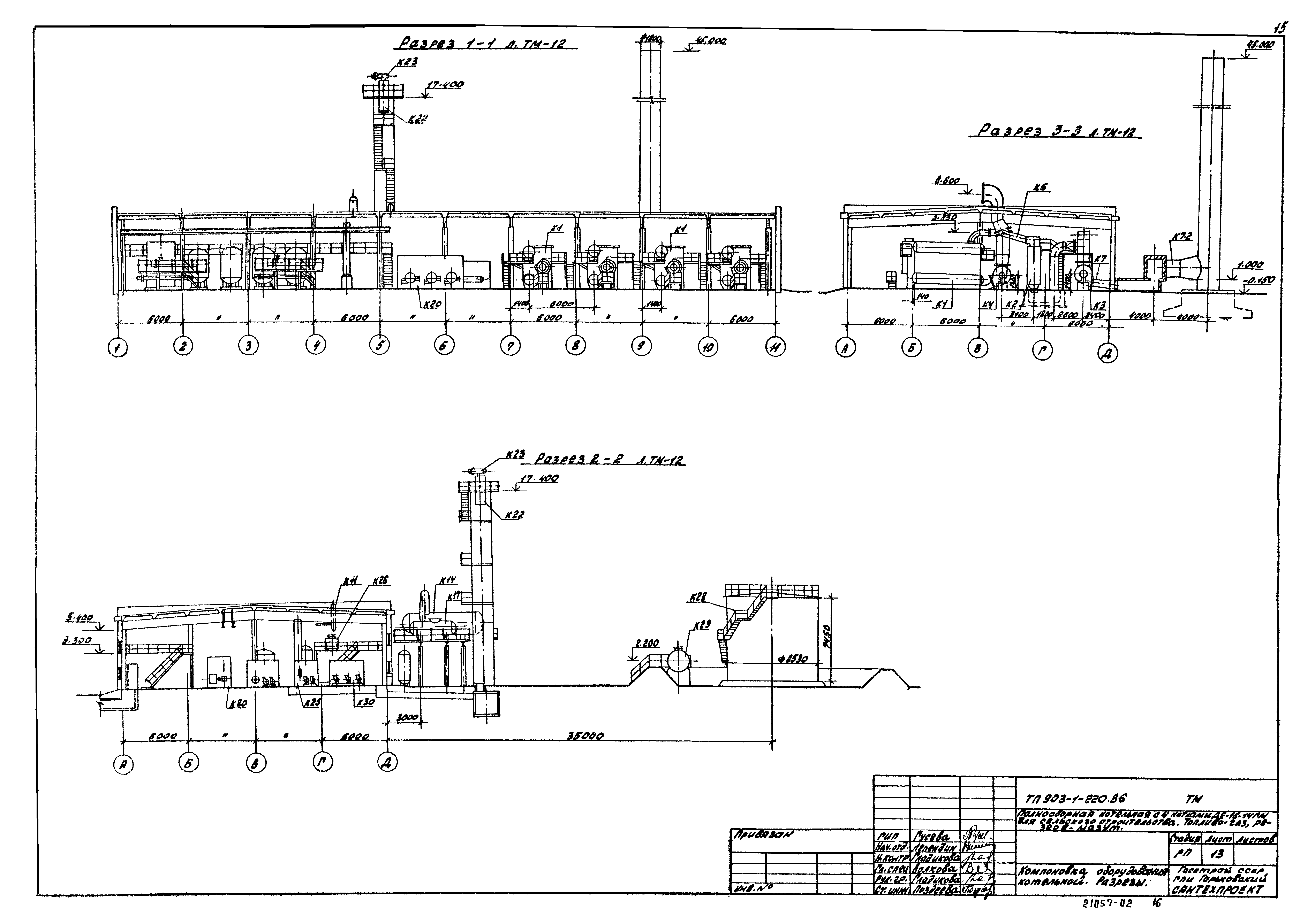

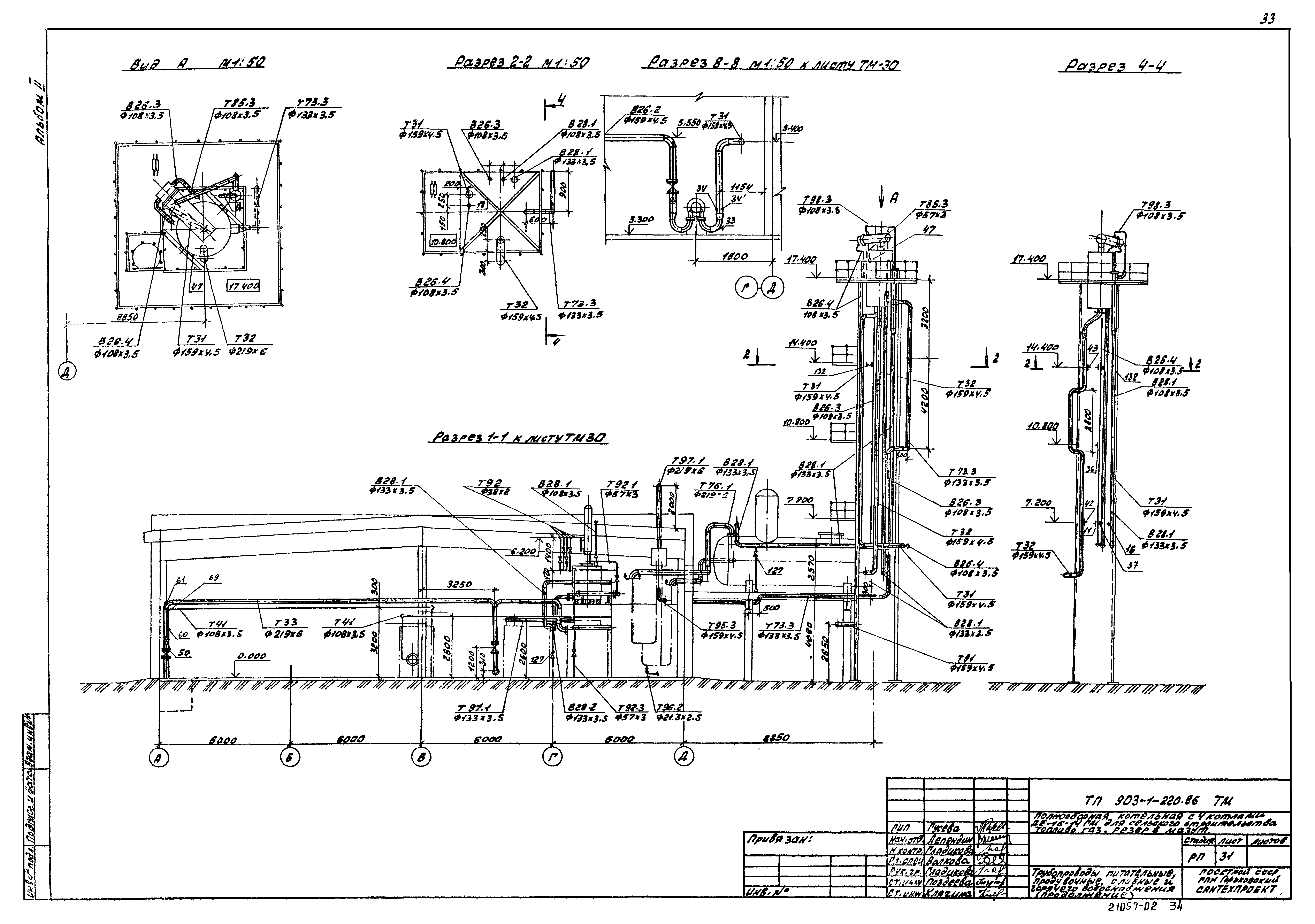

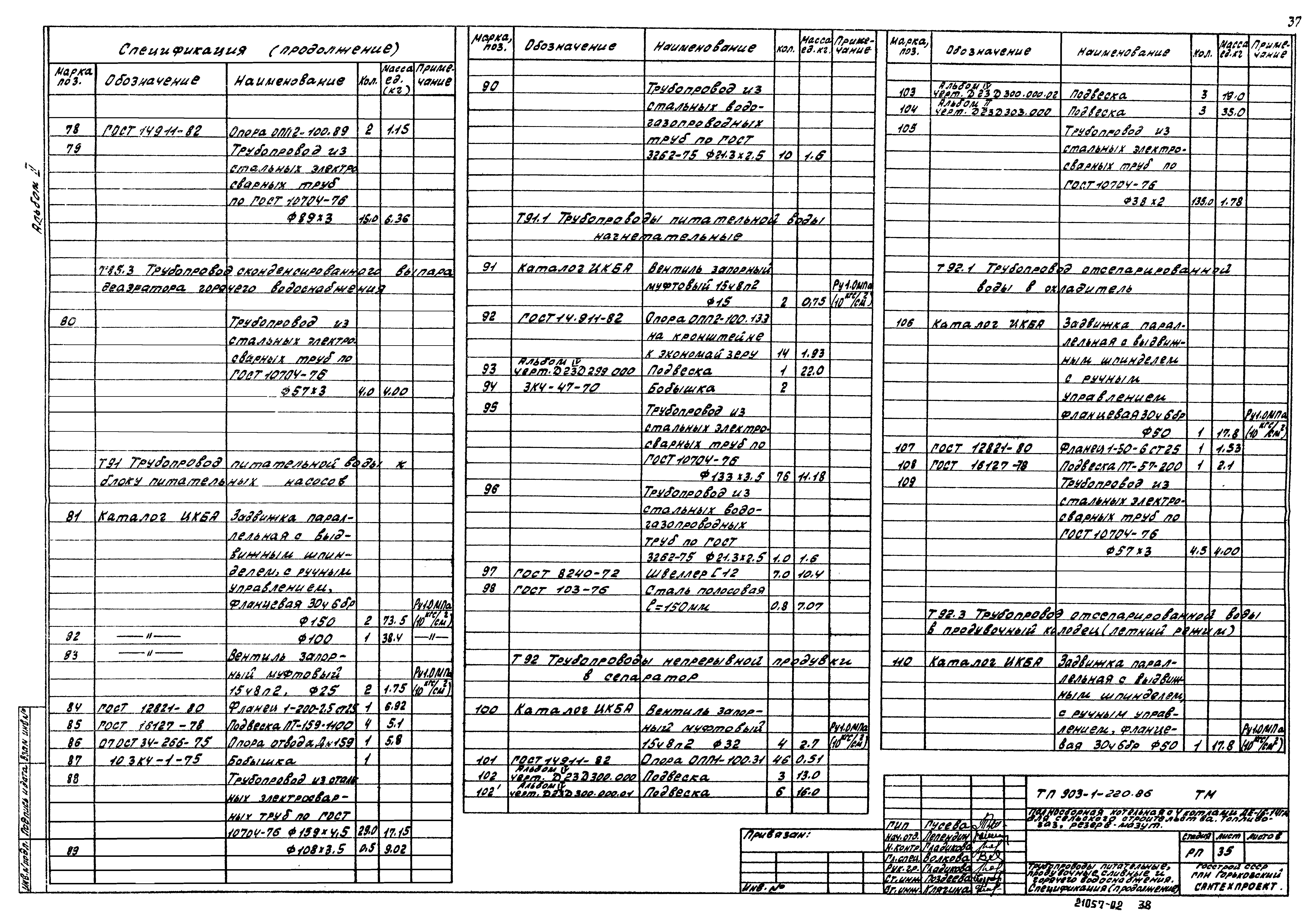

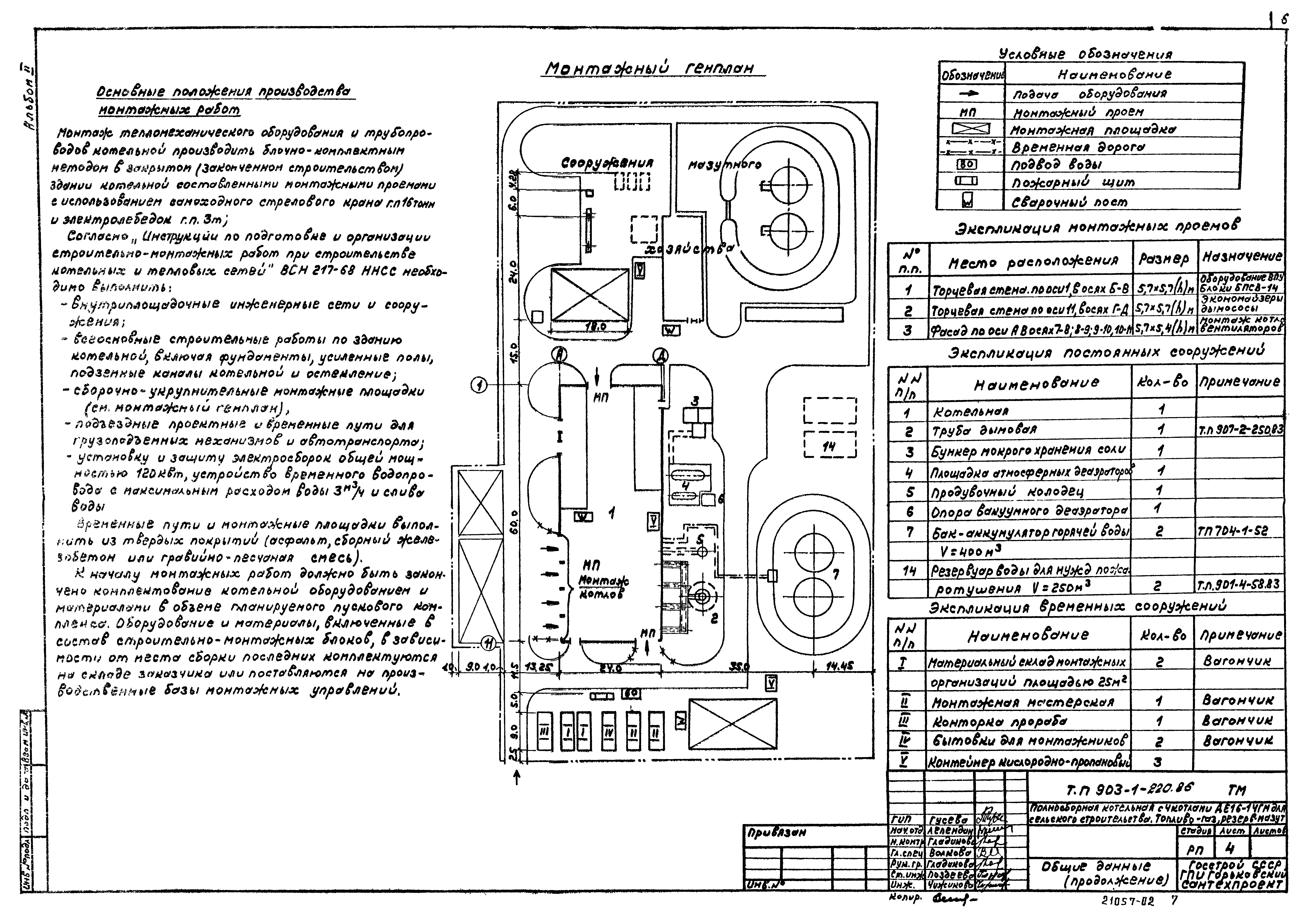

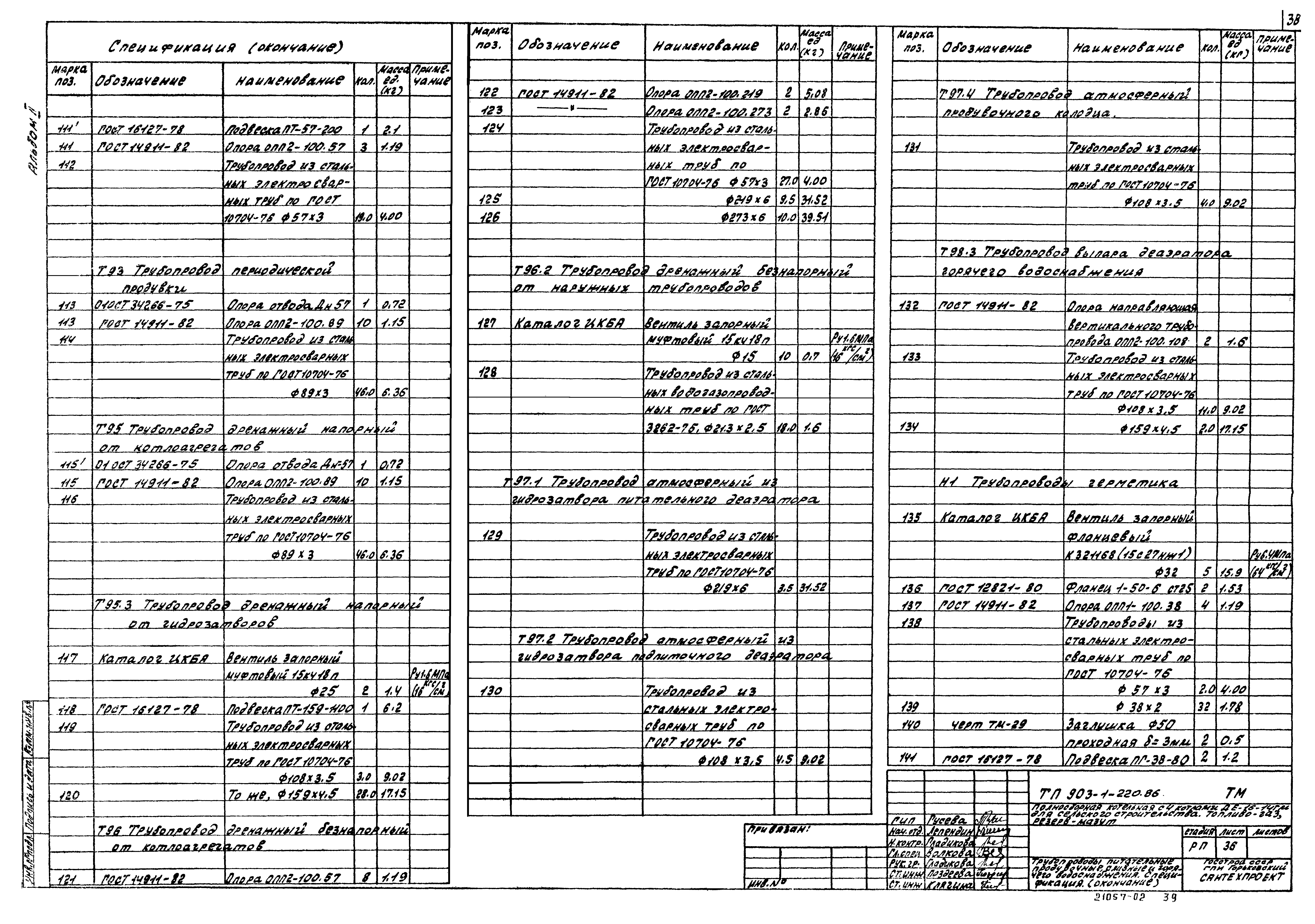

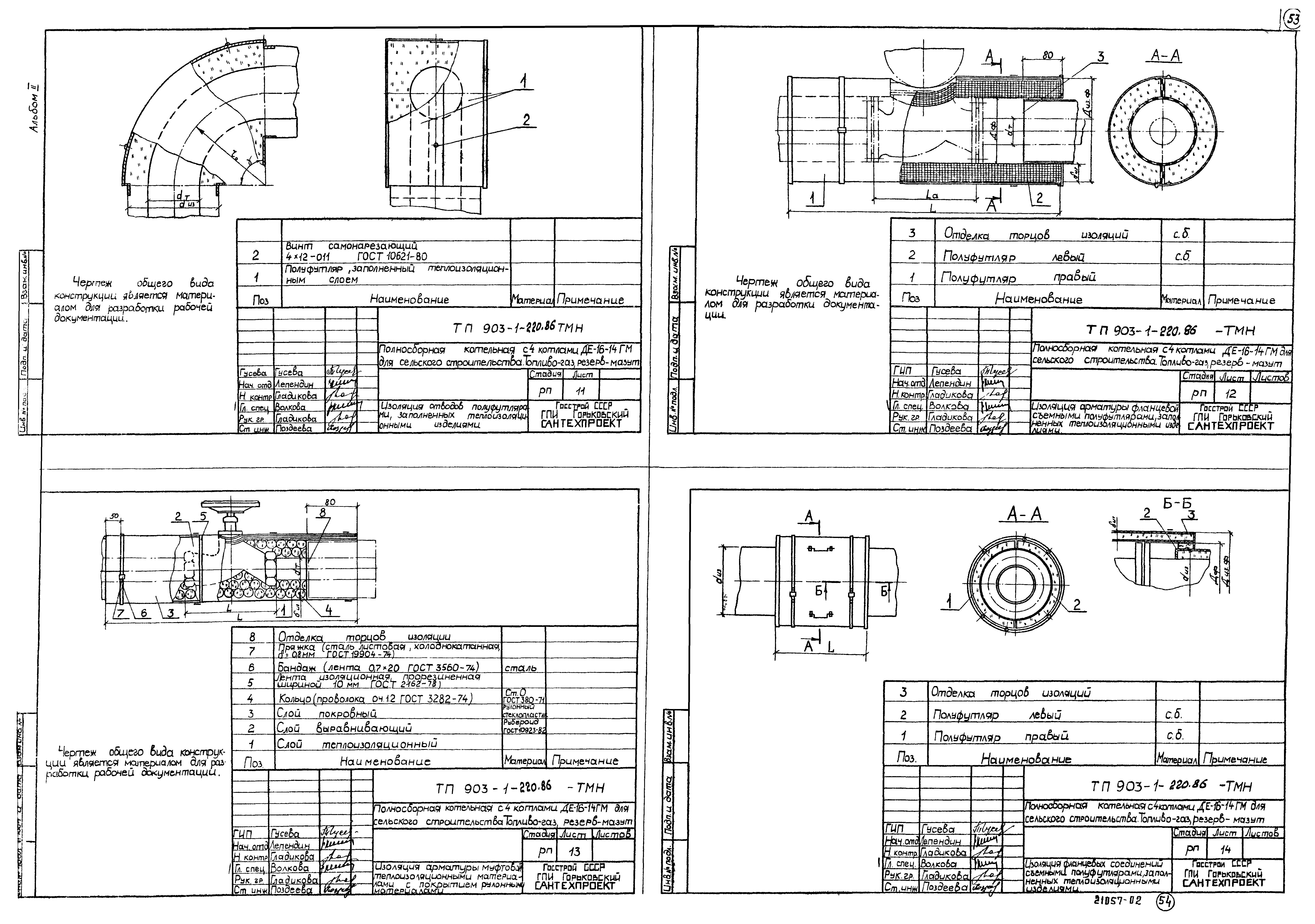

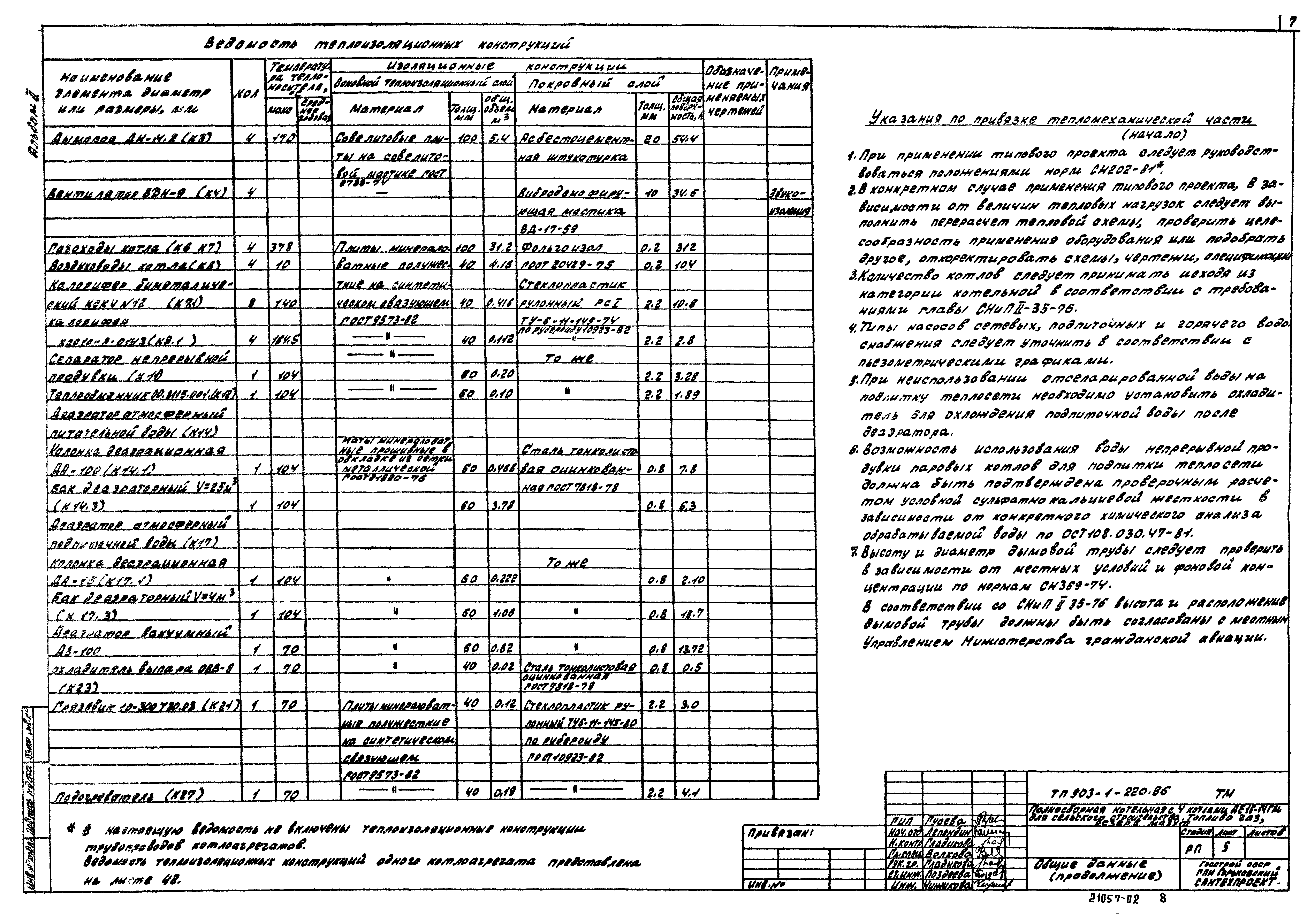

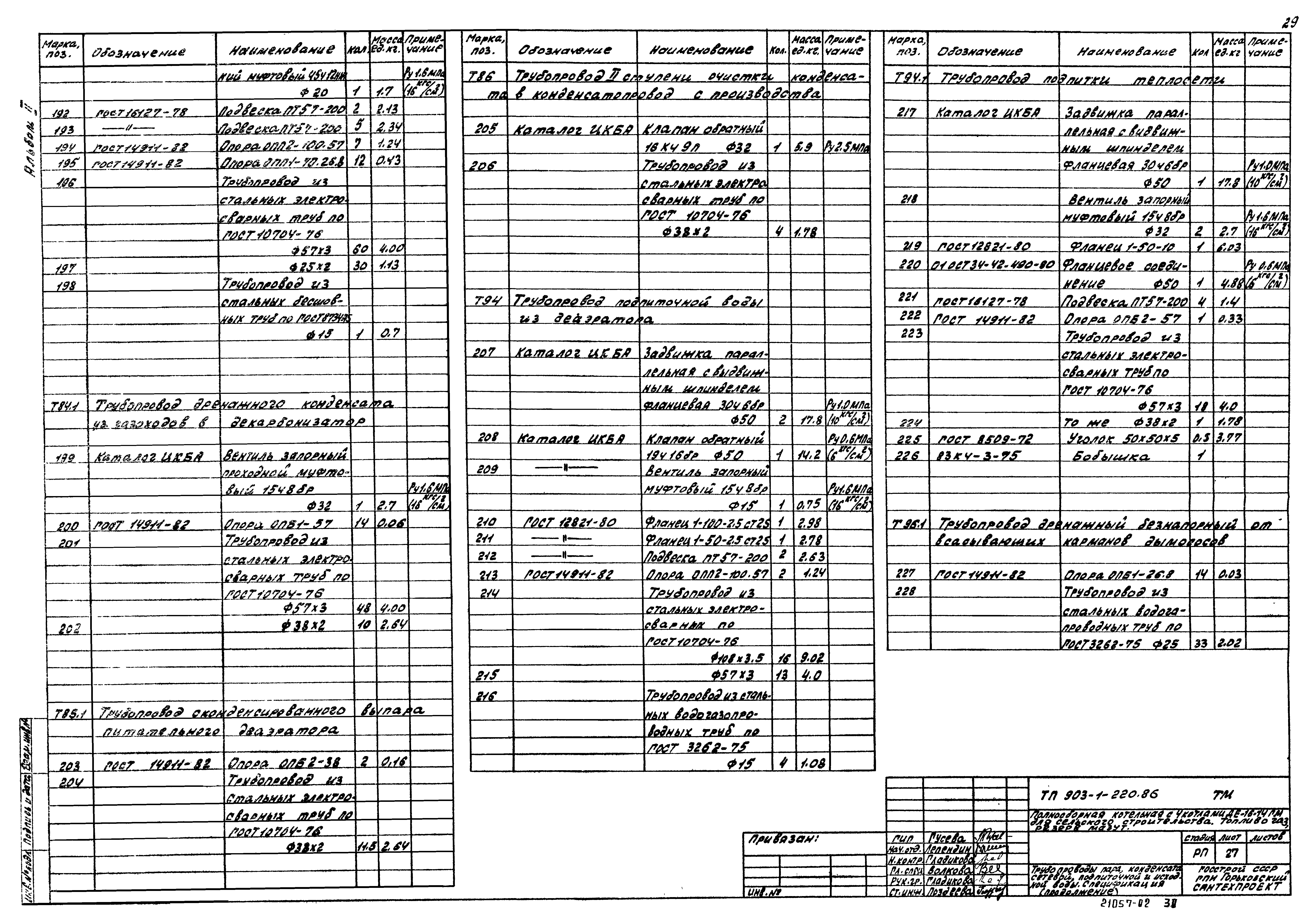

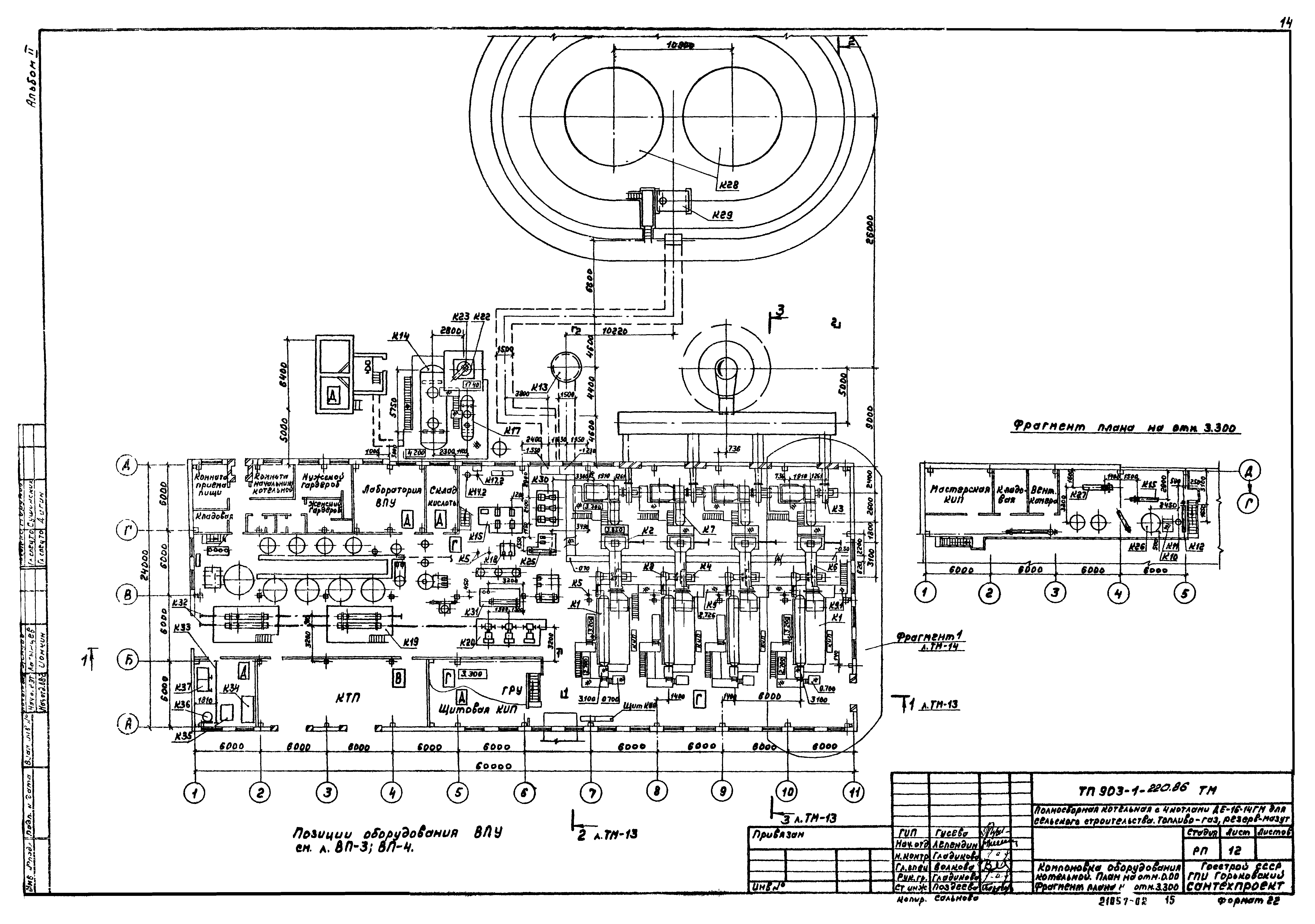

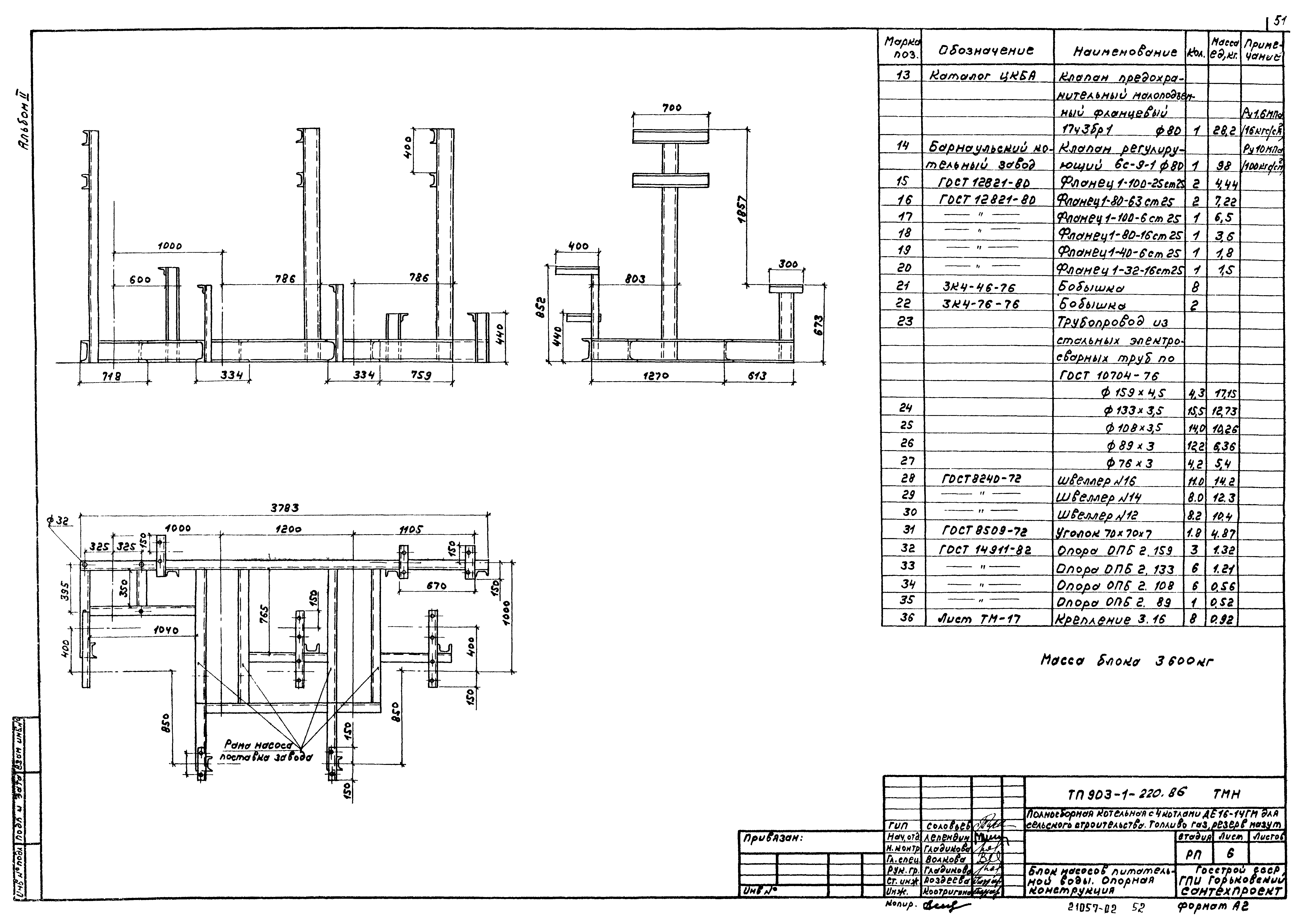

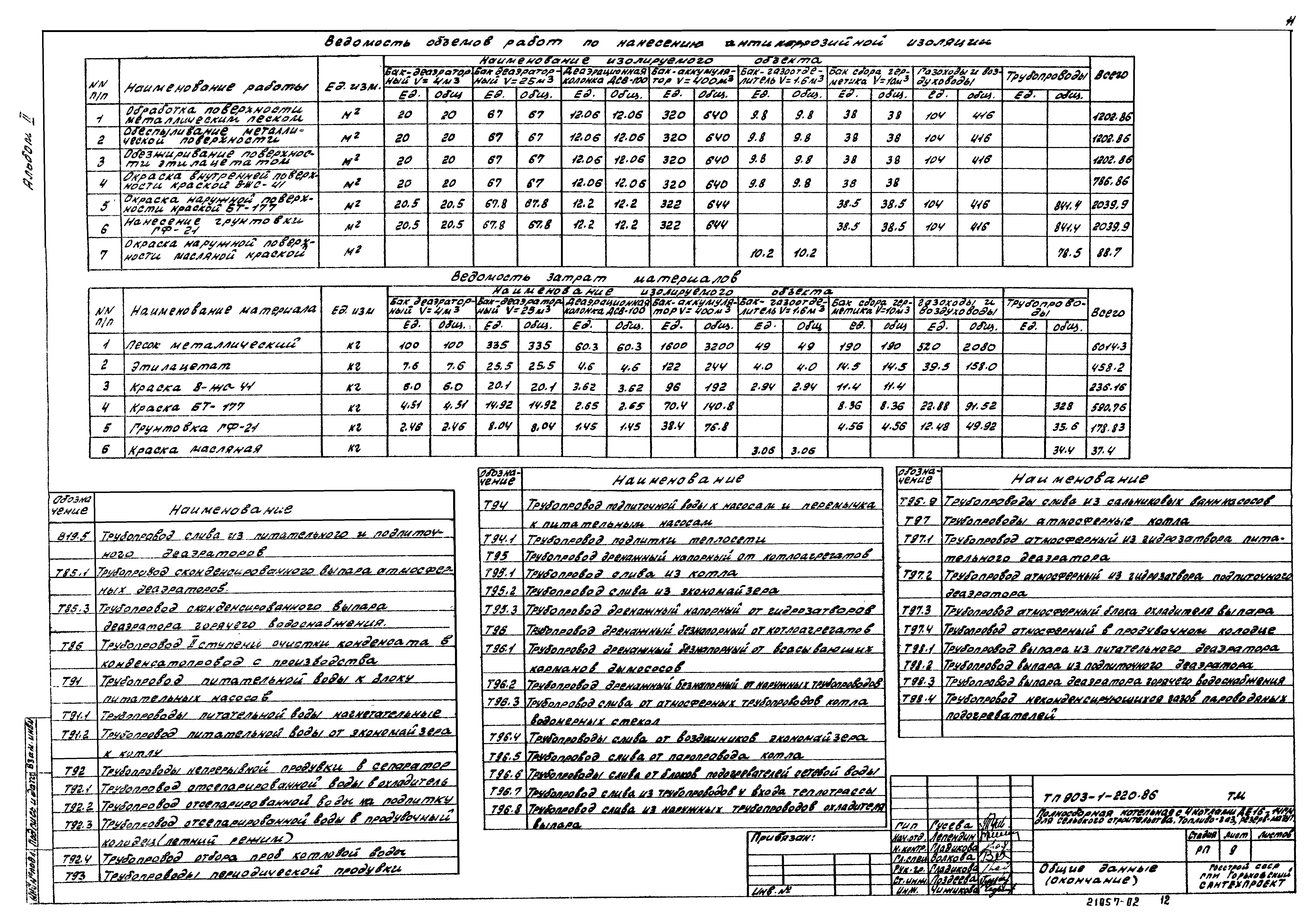

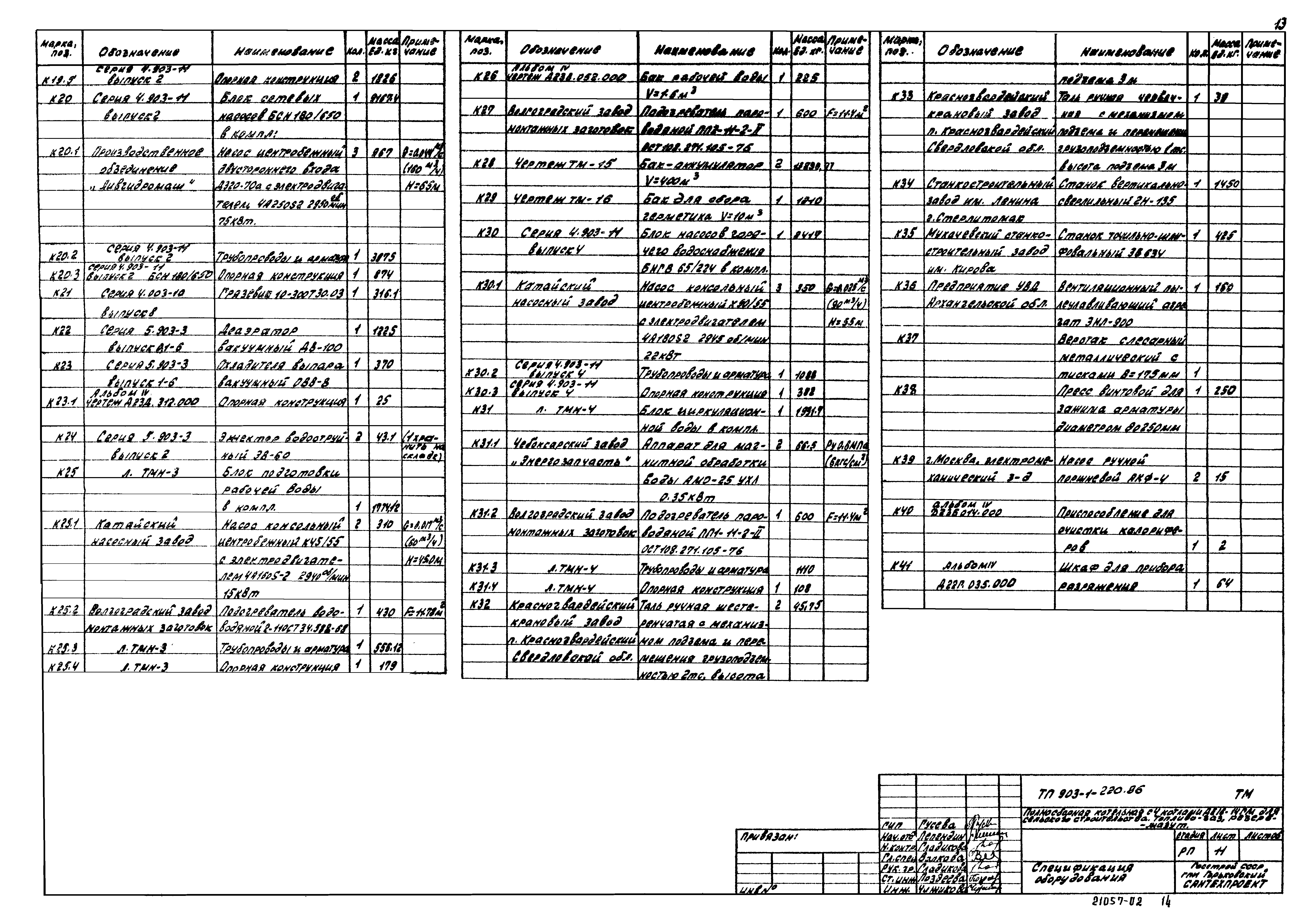

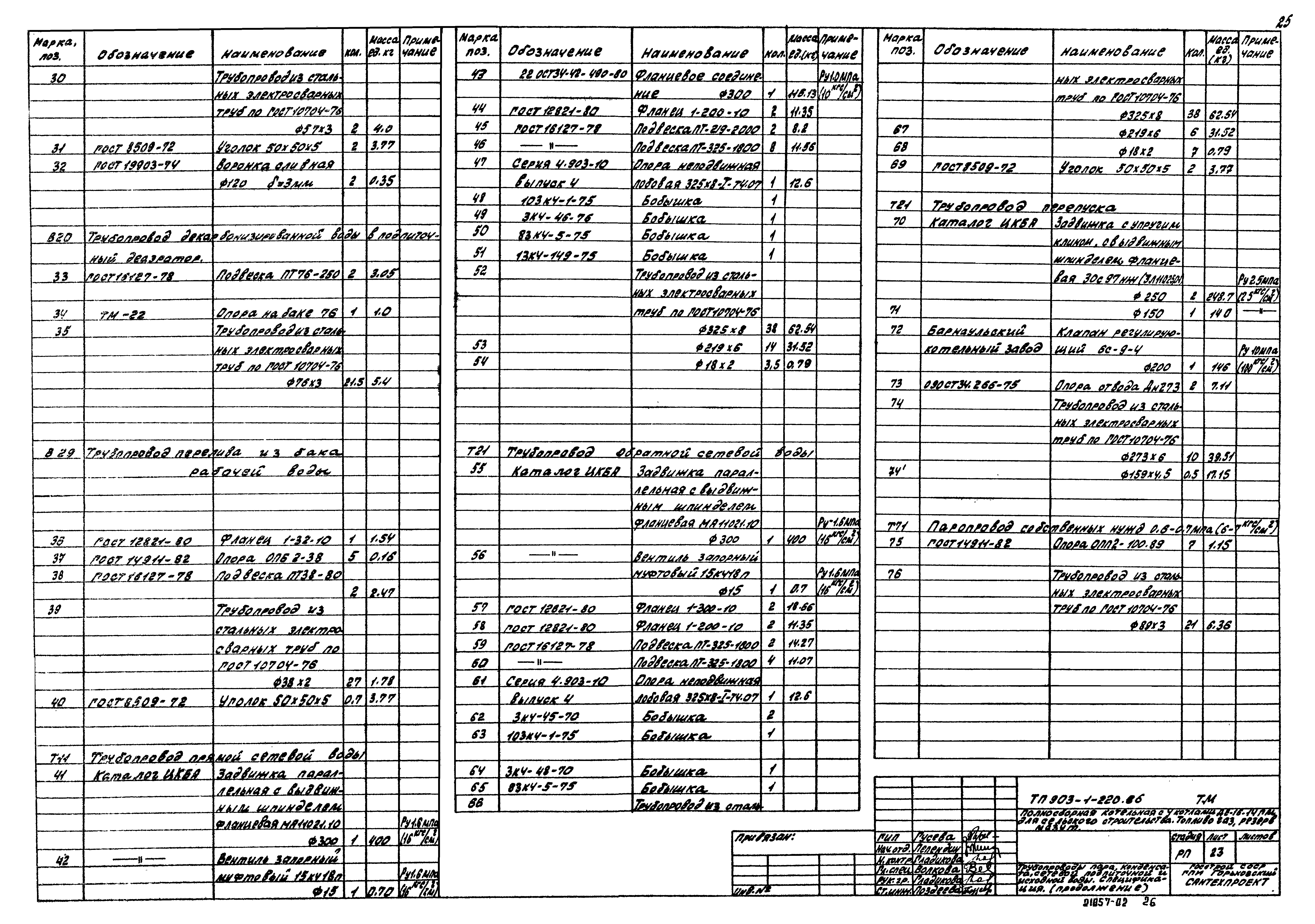

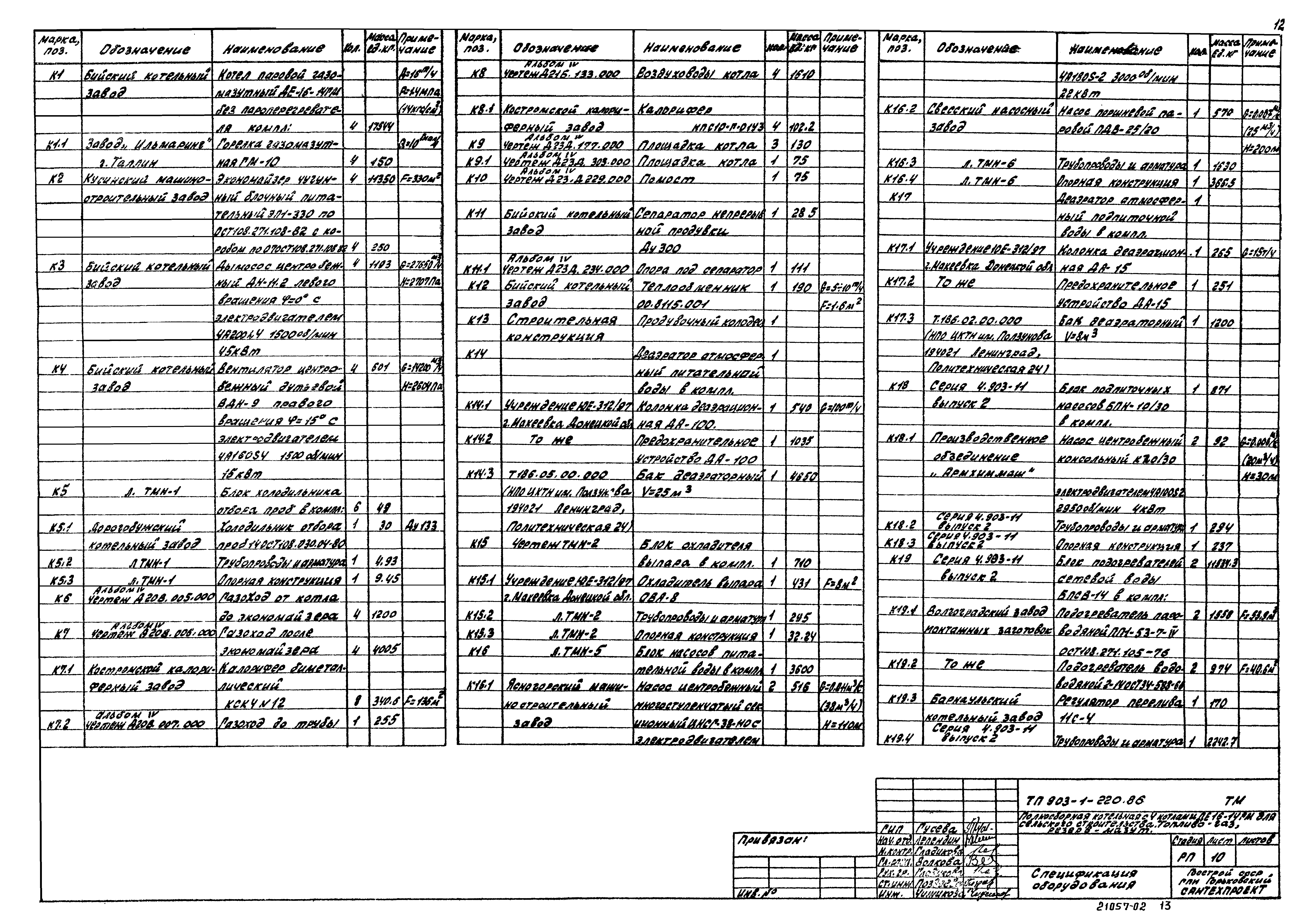

Оглавление:	ТП 903-1-220.86 Содержание альбома ТП 903-1-220.86-ТМ Тепломеханическая часть марки ТМ ТП 903-1-220.86-ТМ-1 Общие данные (начало) ТП 903-1-220.86-ТМ-2 Общие данные (продолжение) ТП 903-1-220.86-ТМ-3 Общие данные (Принципиальная тепловая схема) (продолжение) ТП 903-1-220.86-ТМ-4 Общие данные (продолжение) ТП 903-1-220.86-ТМ-5 Общие данные (продолжение) ТП 903-1-220.86-ТМ-6 Общие данные (продолжение) ТП 903-1-220.86-ТМ-7 Общие данные (продолжение) ТП 903-1-220.86-ТМ-8 Общие данные (продолжение) ТП 903-1-220.86-ТМ-9 Общие данные (окончание) ТП 903-1-220.86-ТМ-10 Спецификация оборудования (начало) ТП 903-1-220.86-ТМ-11 Спецификация оборудования (окончание) ТП 903-1-220.86-ТМ-12 Компоновка оборудования. План ТП 903-1-220.86-ТМ-13 Компоновка оборудования. Разрезы 1-1;2-2 ТП 903-1-220.86-ТМ-14 Компоновка оборудования. Фрагмент 1. План. Разрезы 1-1;2-2;3-3;4-4 ТП 903-1-220.86-ТМ-15 Бак аккумулятора V=400м³ ТП 903-1-220.86-ТМ-16 Бак для сбора герметика V=10м³ ТП 903-1-220.86-ТМ-17 Типы креплений оборудования ТП 903-1-220.86-ТМ-18 Схема трубопроводов ТП 903-1-220.86-ТМ-19 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды (начало) ТП 903-1-220.86-ТМ-20 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды (продолжение) ТП 903-1-220.86-ТМ-21 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды (окончание) ТП 903-1-220.86-ТМ-22 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (начало) ТП 903-1-220.86-ТМ-23 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (продолжение) ТП 903-1-220.86-ТМ-24 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (продолжение) ТП 903-1-220.86-ТМ-25 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (продолжение) ТП 903-1-220.86-ТМ-26 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (продолжение) ТП 903-1-220.86-ТМ-27 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (продолжение) ТП 903-1-220.86-ТМ-28 Трубопроводы пара, конденсата, сетевой, подпиточной и исходной воды. Спецификация (окончание) ТП 903-1-220.86-ТМ-29 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения (начало) ТП 903-1-220.86-ТМ-30 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения (продолжение) ТП 903-1-220.86-ТМ-31 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения (продолжение) ТП 903-1-220.86-ТМ-32 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения (окончание). Спецификация (начало) ТП 903-1-220.86-ТМ-33 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения. Спецификация (продолжение) ТП 903-1-220.86-ТМ-34 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения. Спецификация (продолжение) ТП 903-1-220.86-ТМ-35 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения. Спецификация (продолжение) ТП 903-1-220.86-ТМ-36 Трубопроводы питательные, продувочные, сливные и горячего водоснабжения. Спецификация (окончание) ТП 903-1-220.86-ТМ-37 Схема трубопроводов котлоагрегата ТП 903-1-220.86-ТМ-38 Трубопроводы котлоагрегата (начало) ТП 903-1-220.86-ТМ-39 Трубопроводы котлоагрегата (окончание) ТП 903-1-220.86-ТМ-40 Трубопроводы котлоагрегата. Спецификация (начало) ТП 903-1-220.86-ТМ-41 Трубопроводы котлоагрегата. Спецификация (продолжение) ТП 903-1-220.86-ТМ-42 Трубопроводы котлоагрегата. Спецификация (окончание) ТП 903-1-220.86-ТМ-43 Газоходы и воздуховоды котлоагрегата. Спецификация ТП 903-1-220.86-ТМИ Тепломеханическая часть марки ТМИ ТП 903-1-220.86-ТМИ-1 Общие данные. Блок холодильника отбора проб К5 ТП 903-1-220.86-ТМИ-2 Блок охладителя выпара К15 ТП 903-1-220.86-ТМИ-3 Блок приготовления рабочей воды К25 ТП 903-1-220.86-ТМИ-4 Блок циркуляционной воды К31 ТП 903-1-220.86-ТМИ-5 Блок питательных насосов К16 ТП 903-1-220.86-ТМИ-6 Блок питательных насосов. Опорная конструкция ТП 903-1-220.86-ТМИ-7 Изоляция трубопроводов плитами минераловатными ТП 903-1-220.86-ТМИ-8 Изоляция трубопроводов полуцилиндрами теплоизоляционными ТП 903-1-220.86-ТМИ-9 Изоляция трубопроводов пух-шнуром из минеральной ваты ТП 903-1-220.86-ТМИ-10 Слой покровной ТП 903-1-220.86-ТМИ-11 Изоляция отводов полуфутлярами, заполненных теплоизоляционными изделиями ТП 903-1-220.86-ТМИ-12 Изоляция арматуры фланцевой, съемными полуфутлярами, заполненных теплоизоляционными изделиями ТП 903-1-220.86-ТМИ-13 Изоляция арматуры муфтовой теплоизоляционными материалами с покрытием рулонными материалами ТП 903-1-220.86-ТМИ-14 Изоляция фланцевых соединений съемными полуфутлярами, заполненных теплоизоляционными изделиями
Разработан:	Горьковский Сантехпроект
Утверждён:	07.09.1985 Минсельхоз СССР (USSR Minselkhoz 60-ЭГ)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Закрытые системы теплоснабжения Топливо - газ, резерв - мазут
