Типовые материалы для проектирования 407-03-485.87

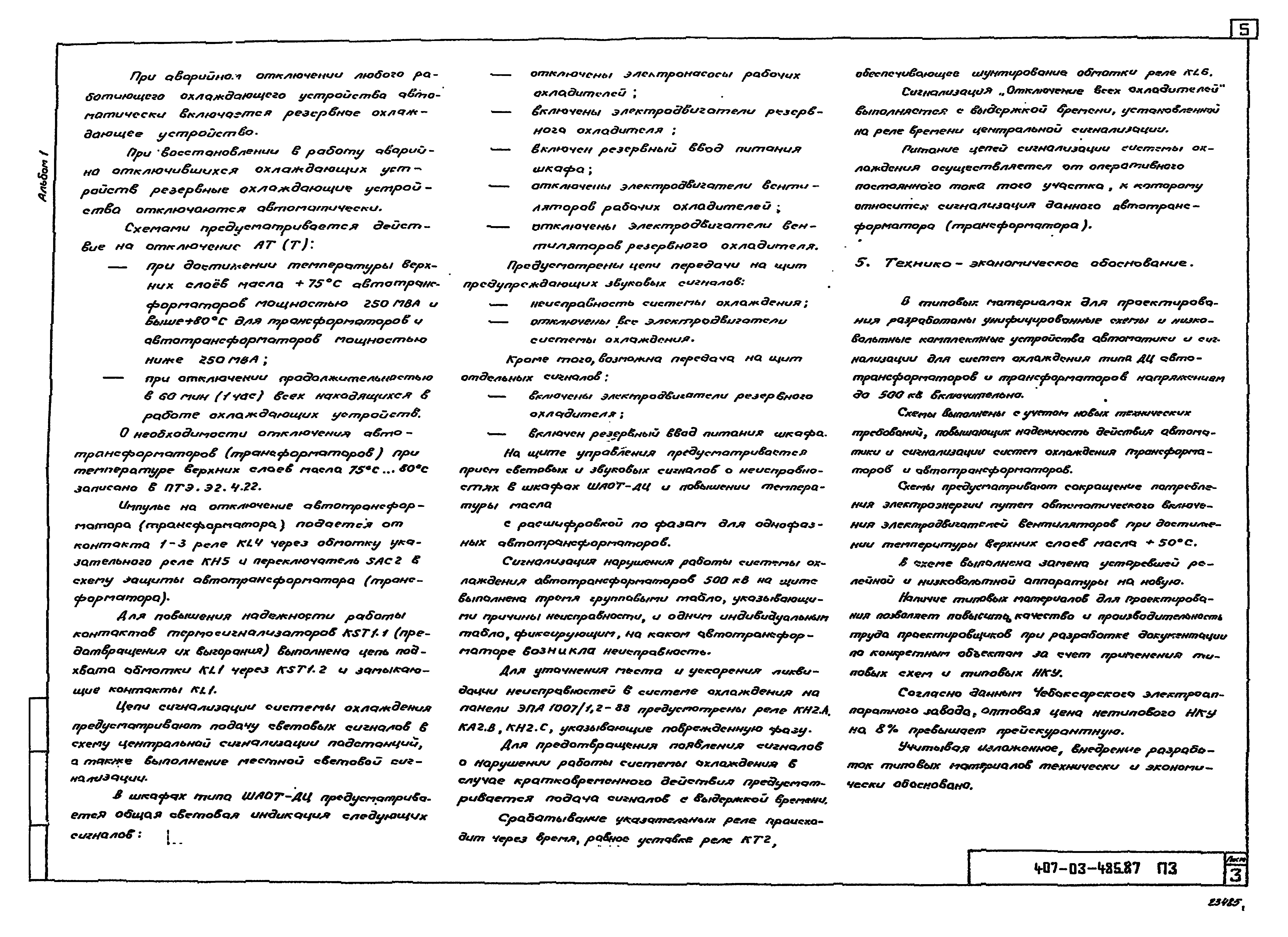

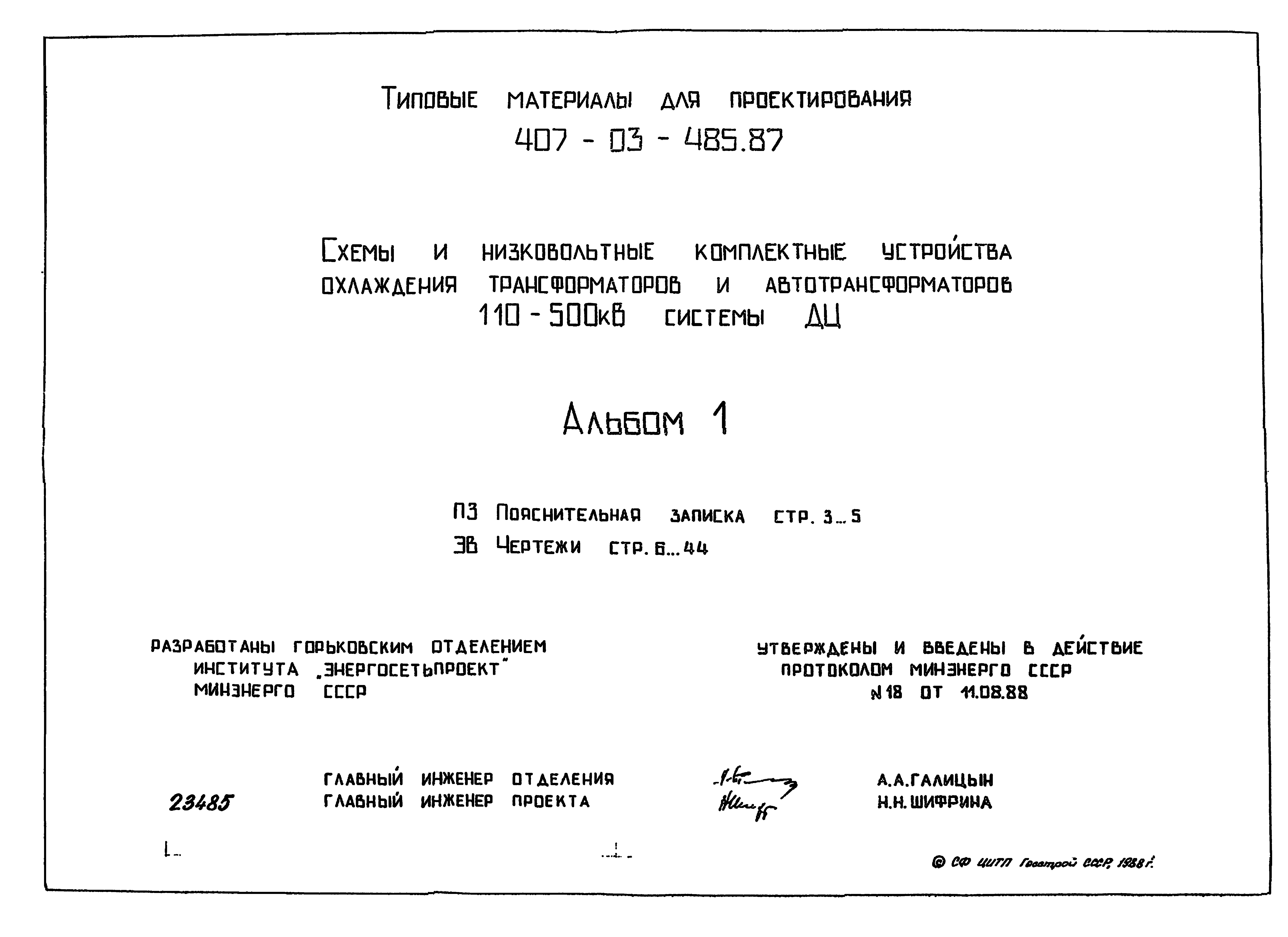

Альбом 1. Пояснительная записка. Чертежи

Обозначение:	Типовые материалы для проектирования 407-03-485.87
Обозначение англ:	407-03-485.87
Статус:	не определен законодательством
Название рус.:	Альбом 1. Пояснительная записка. Чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	11.08.1988

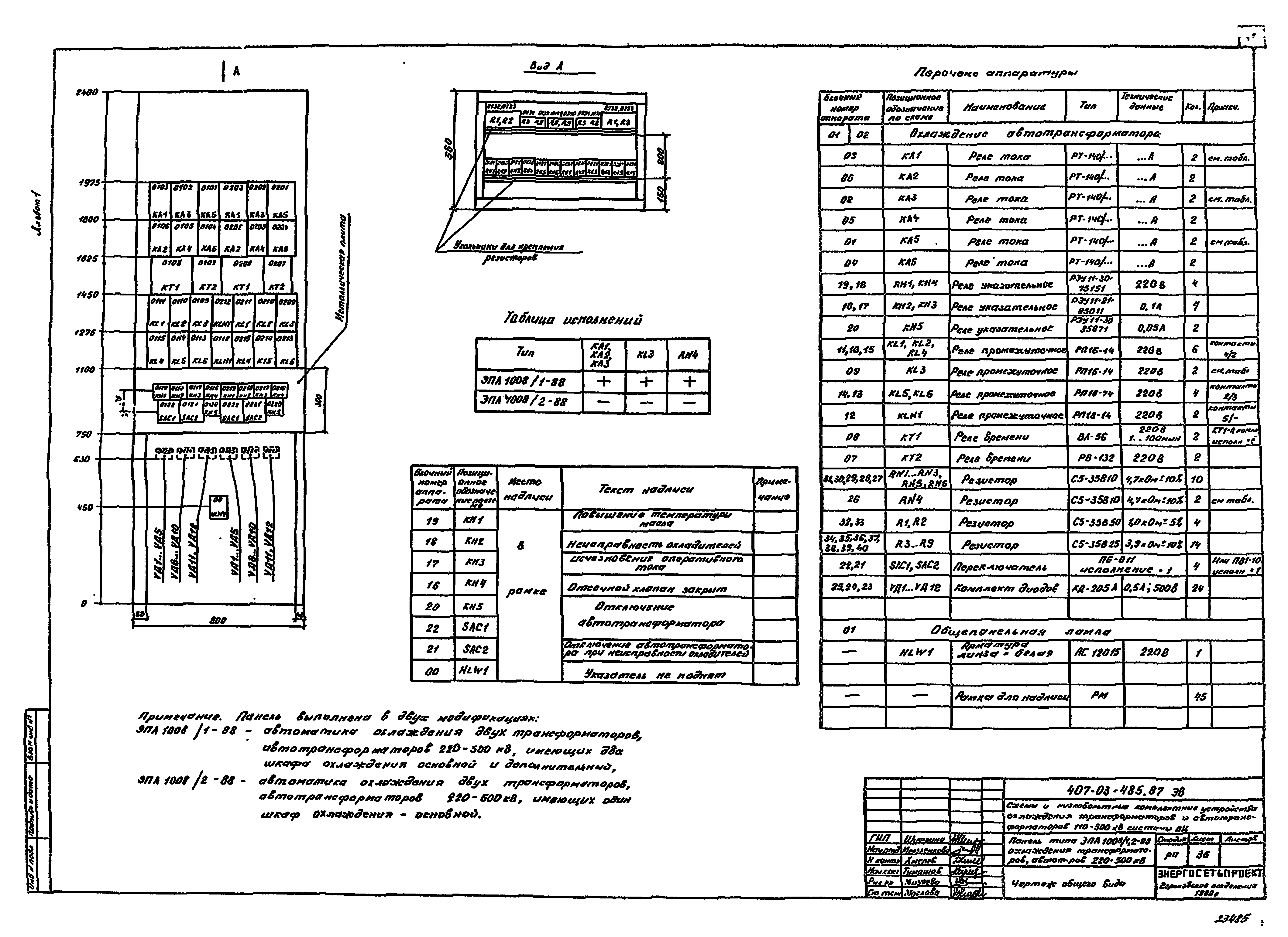

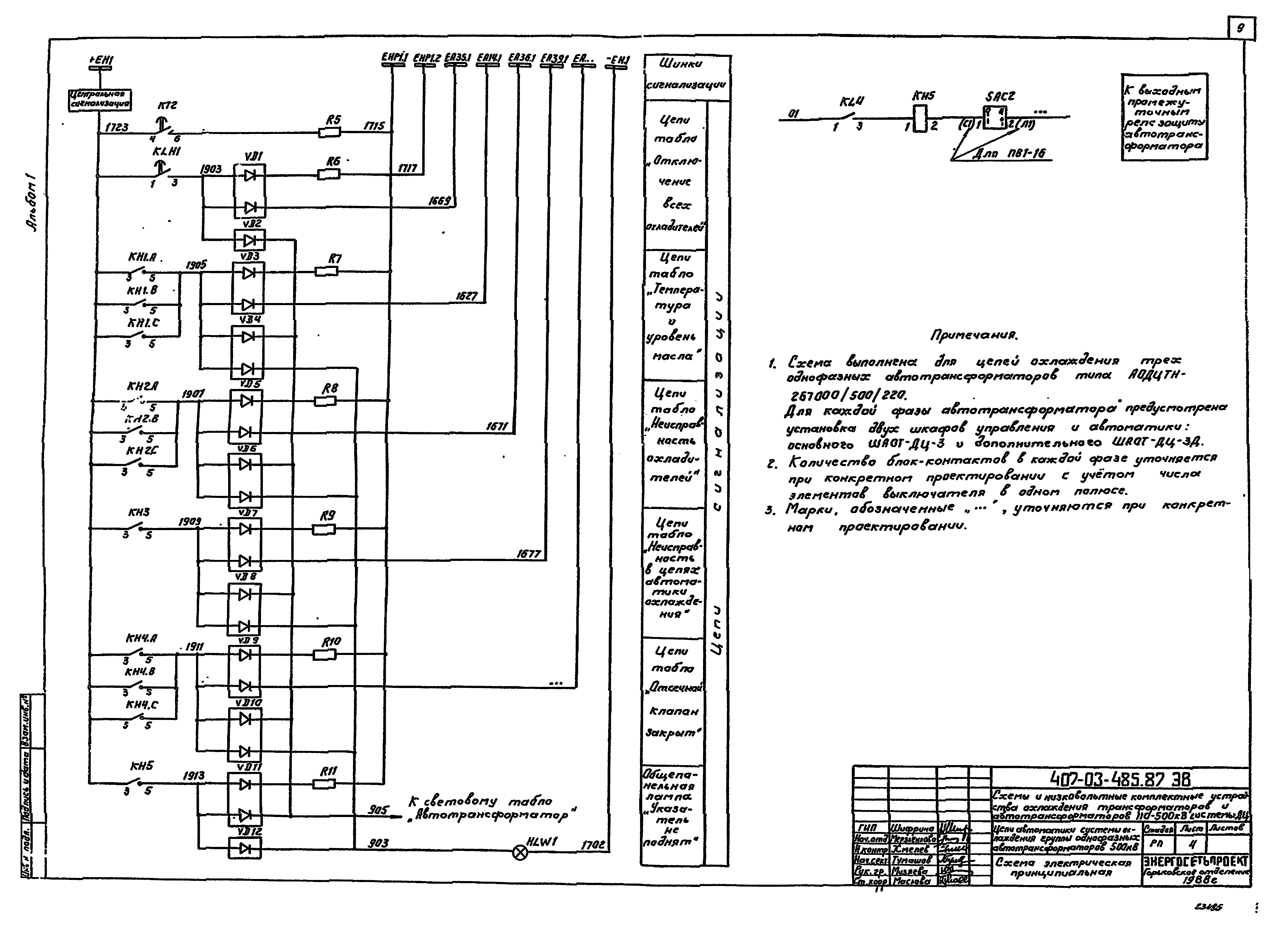

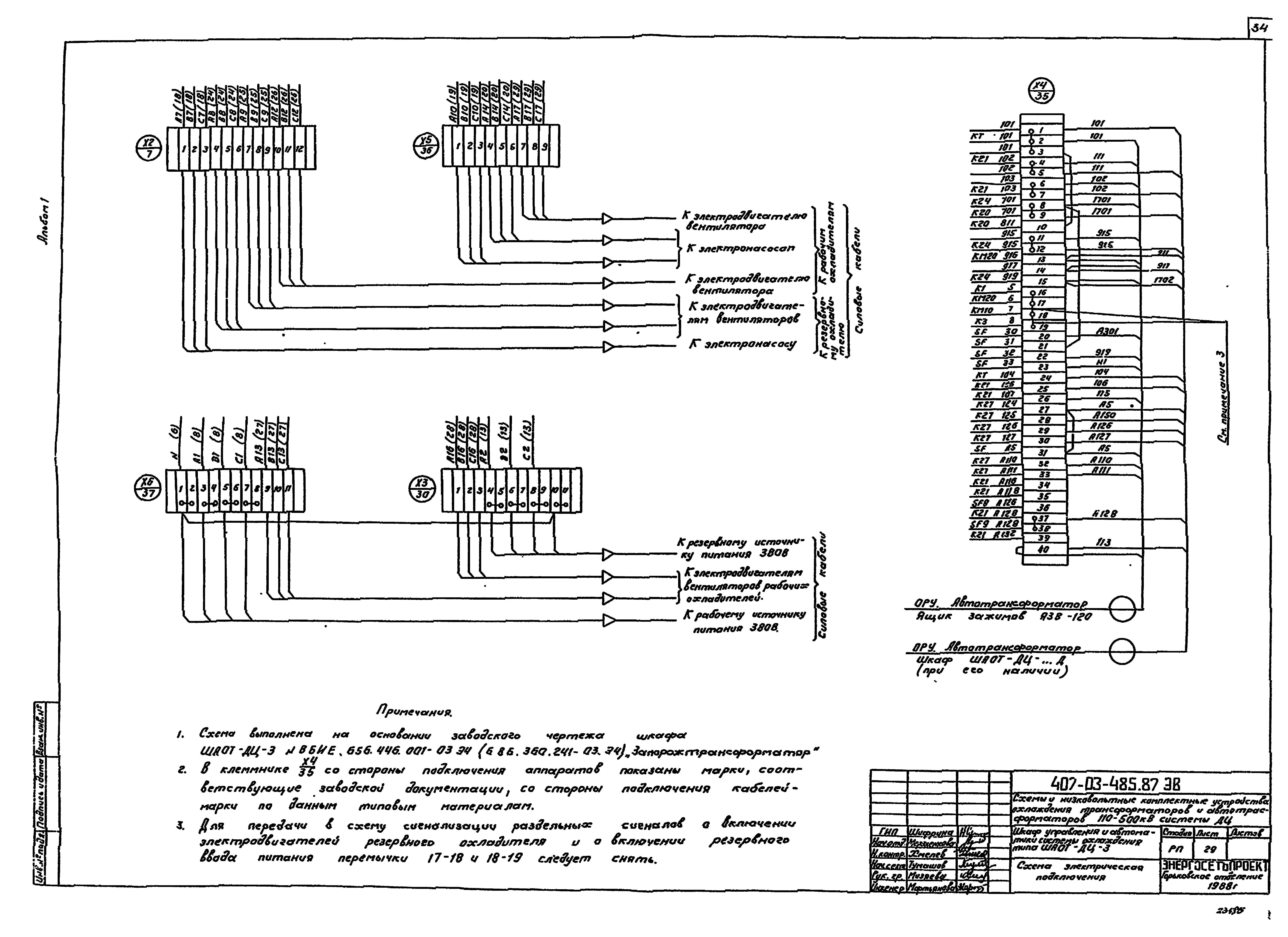

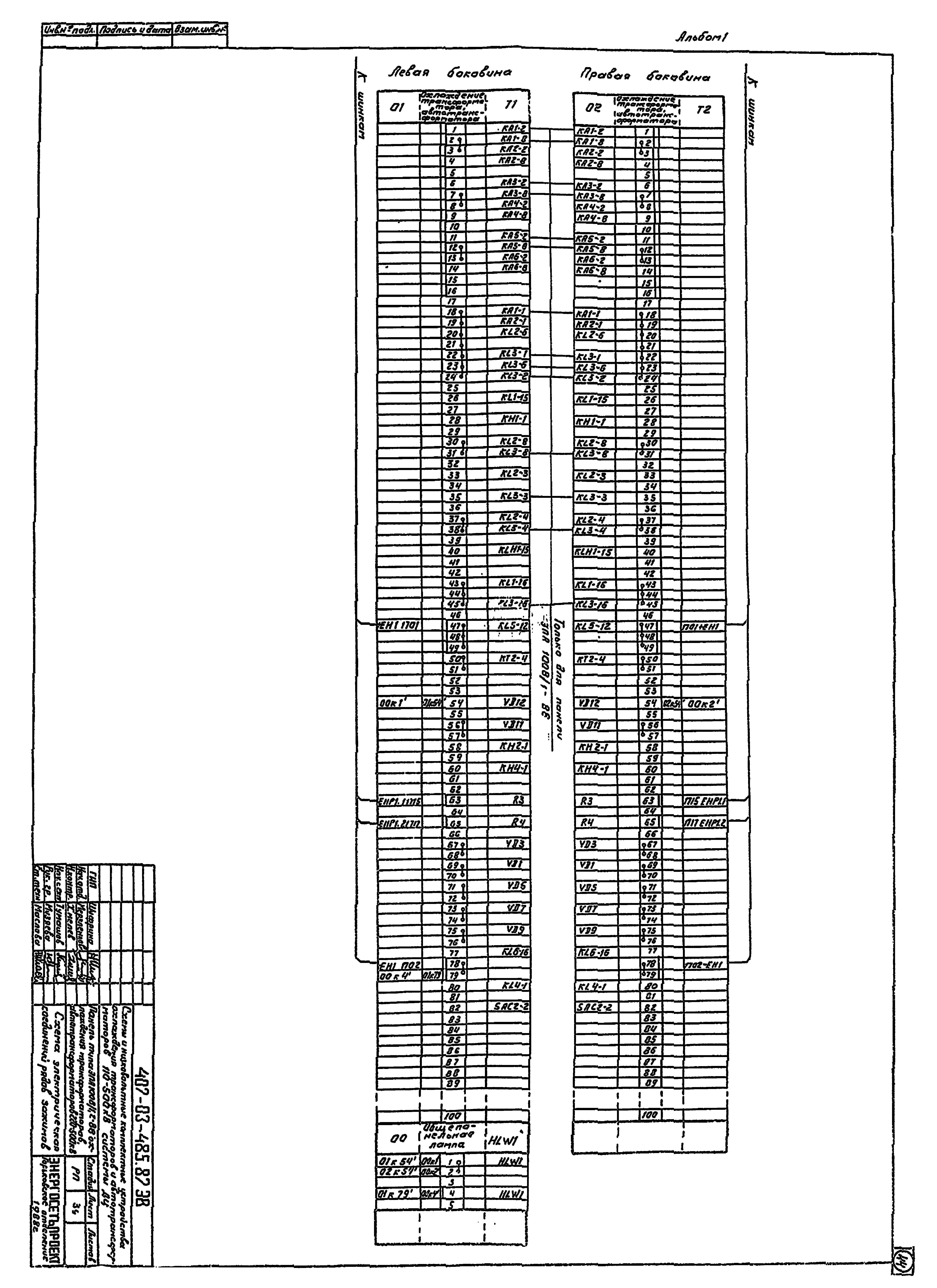

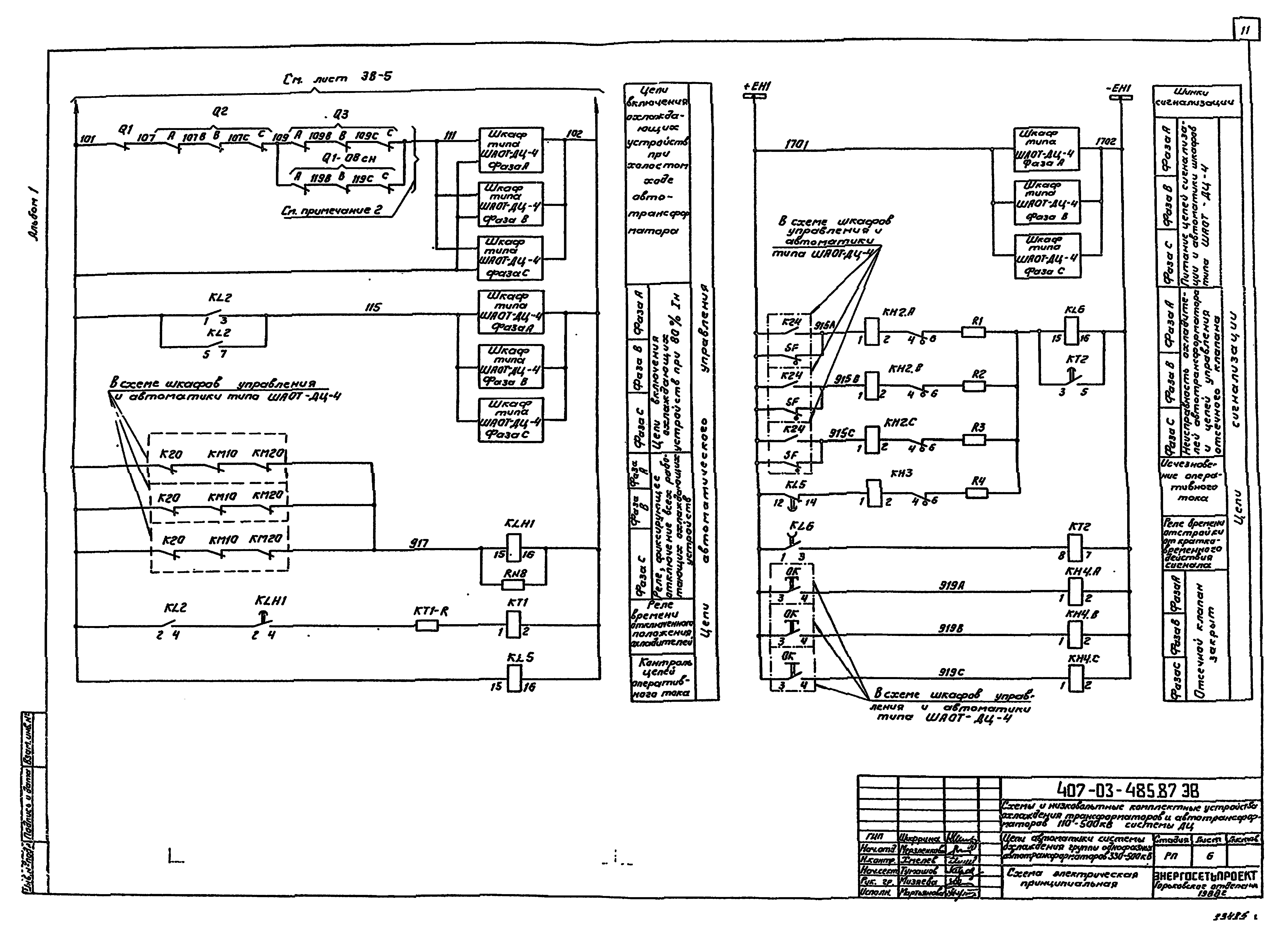

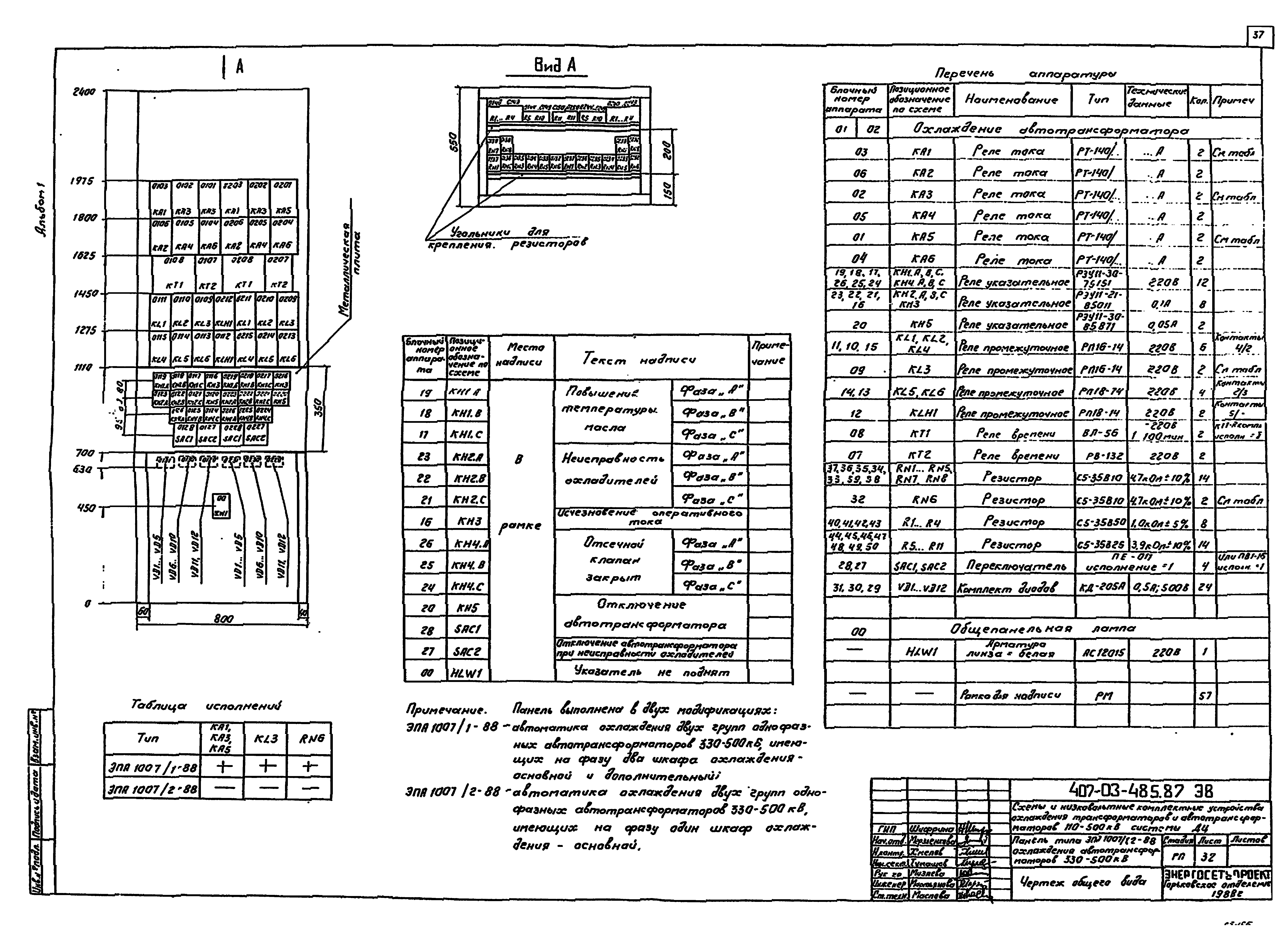

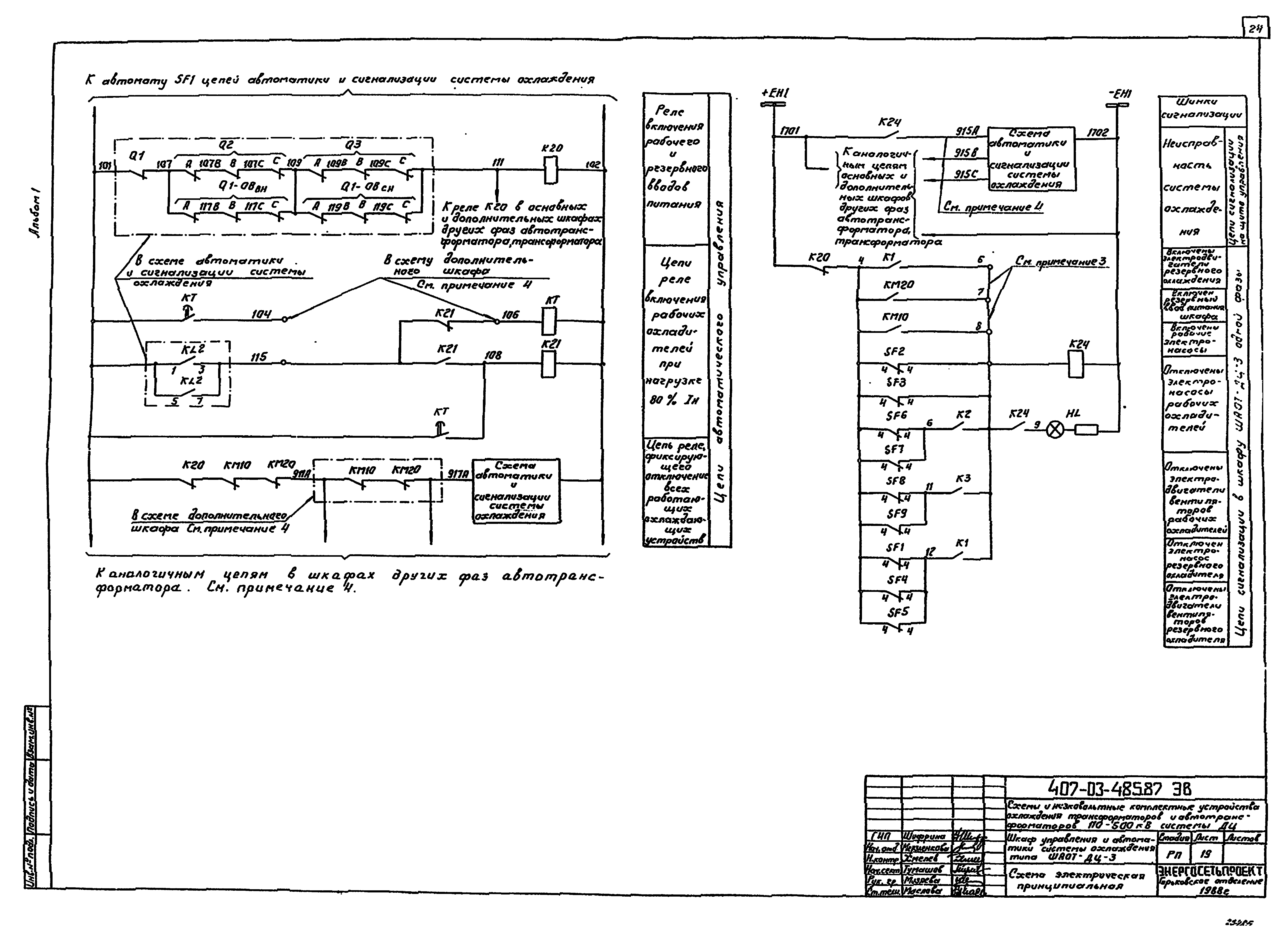

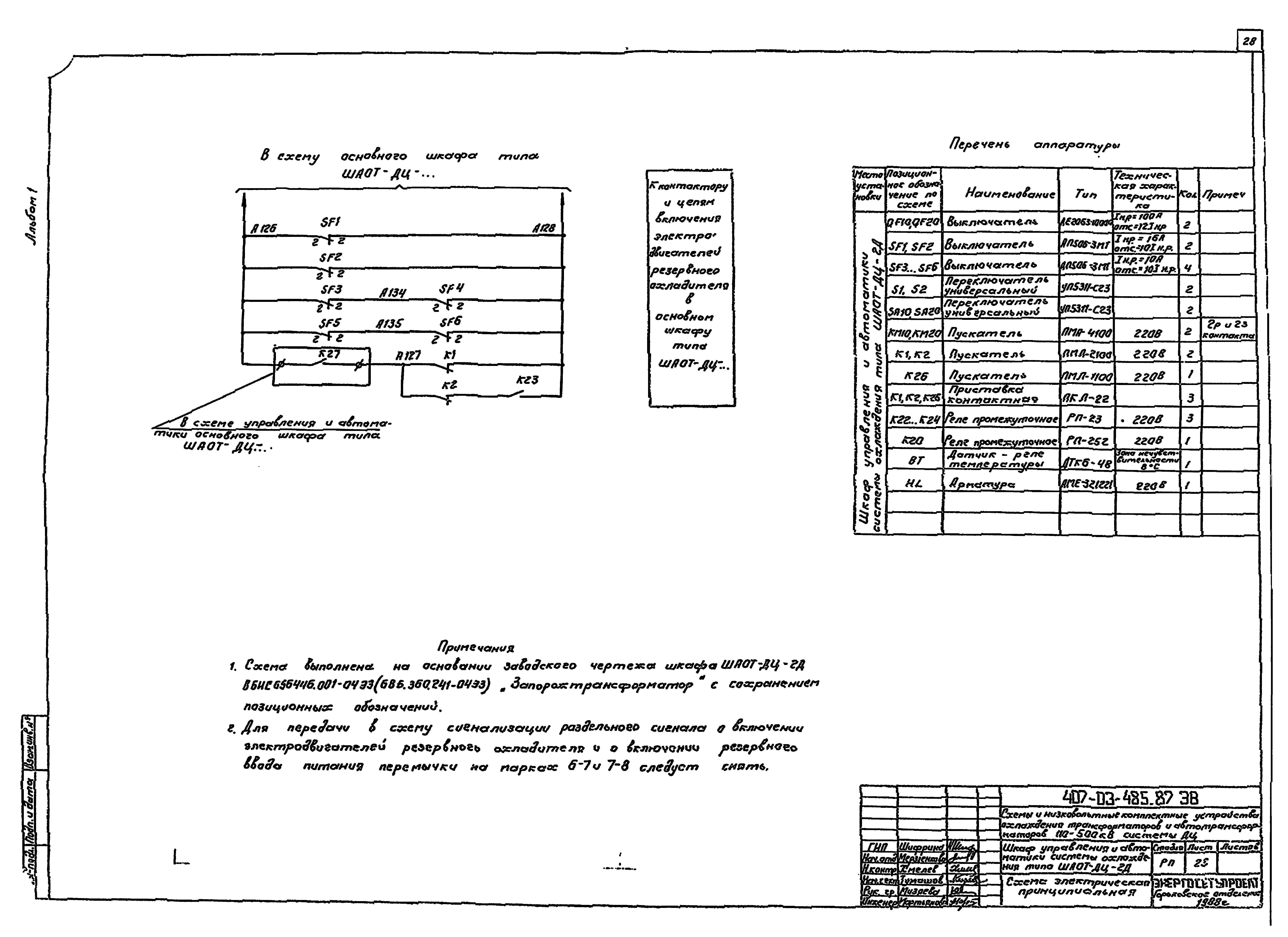

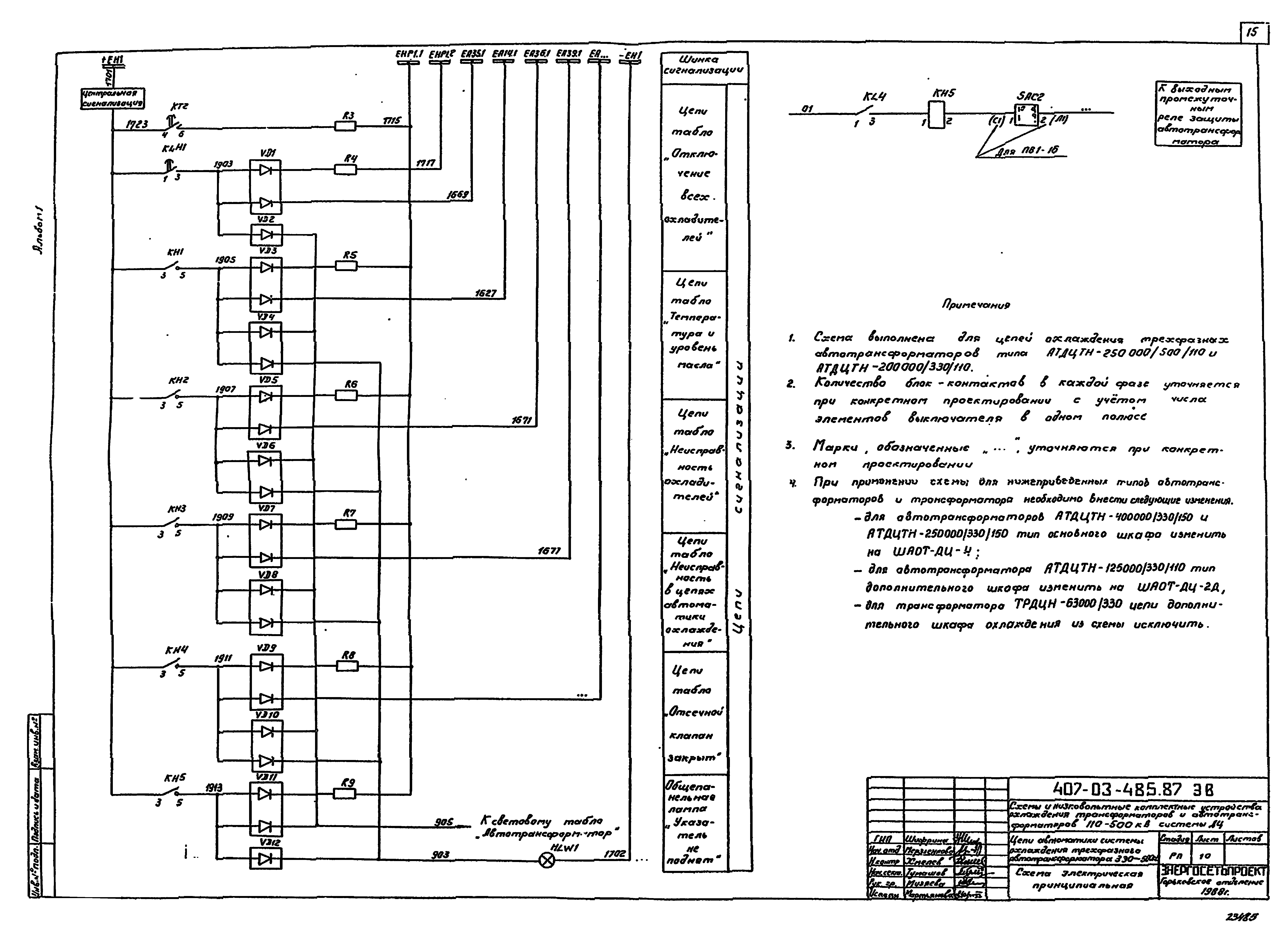

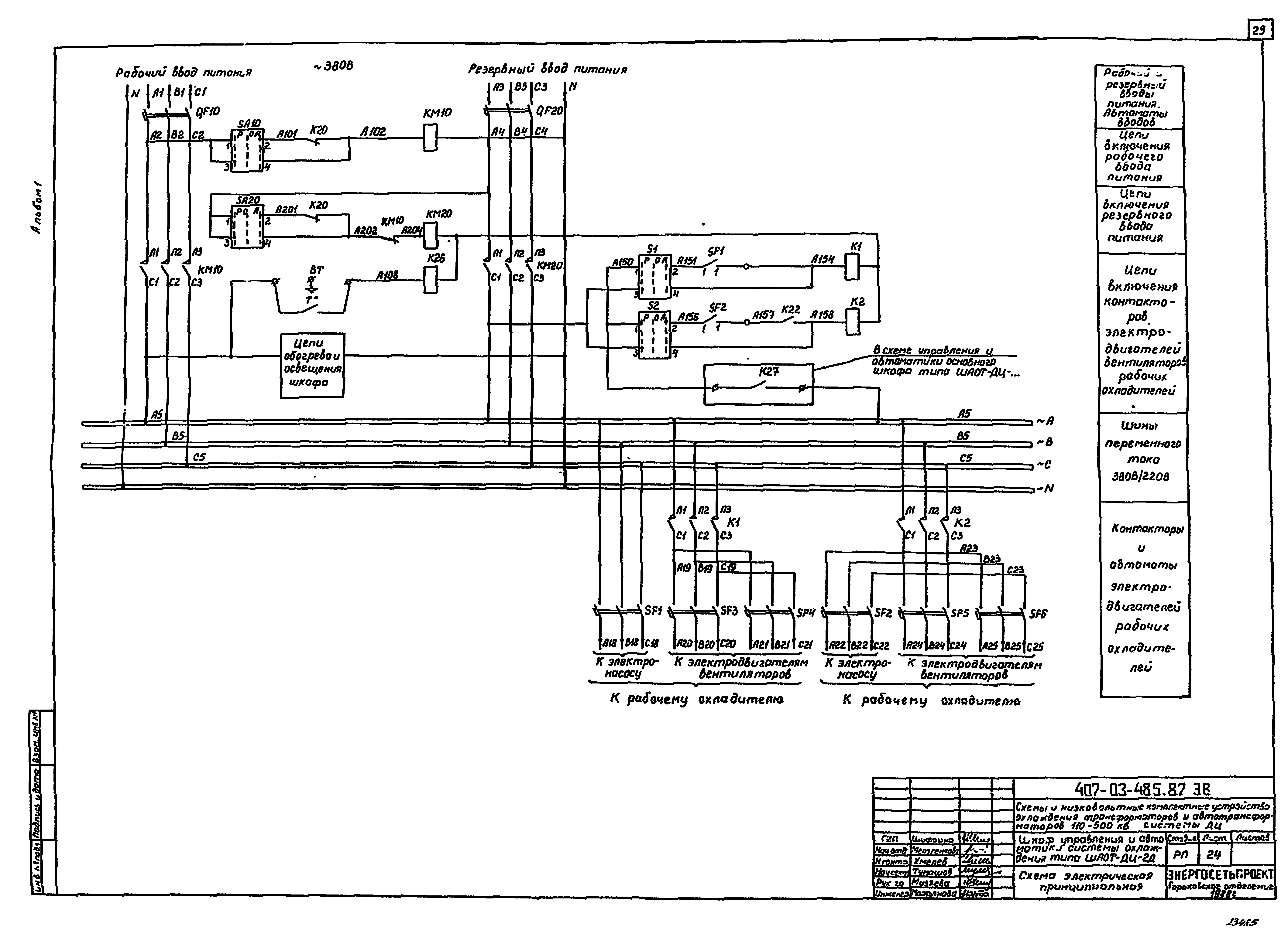

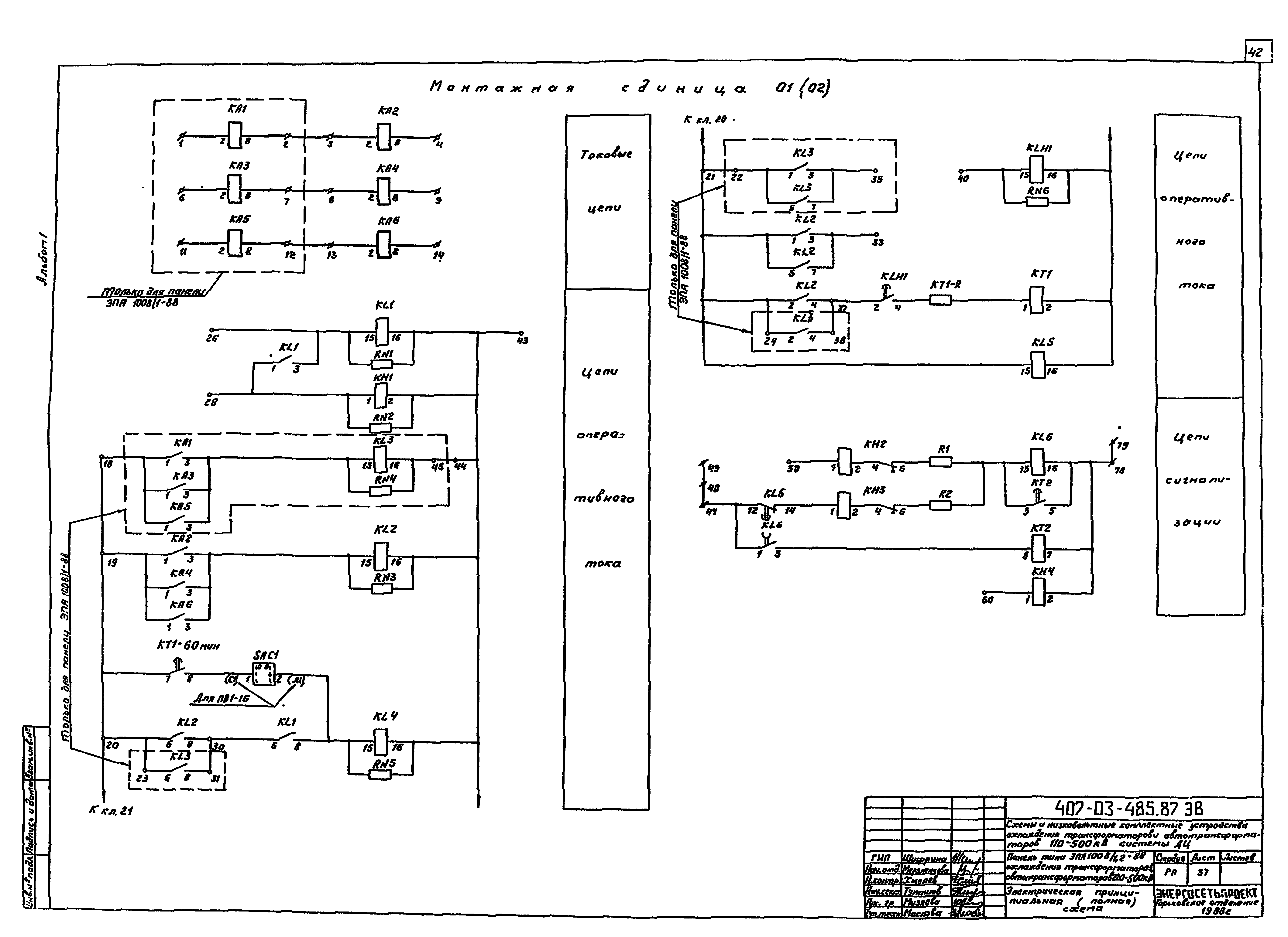

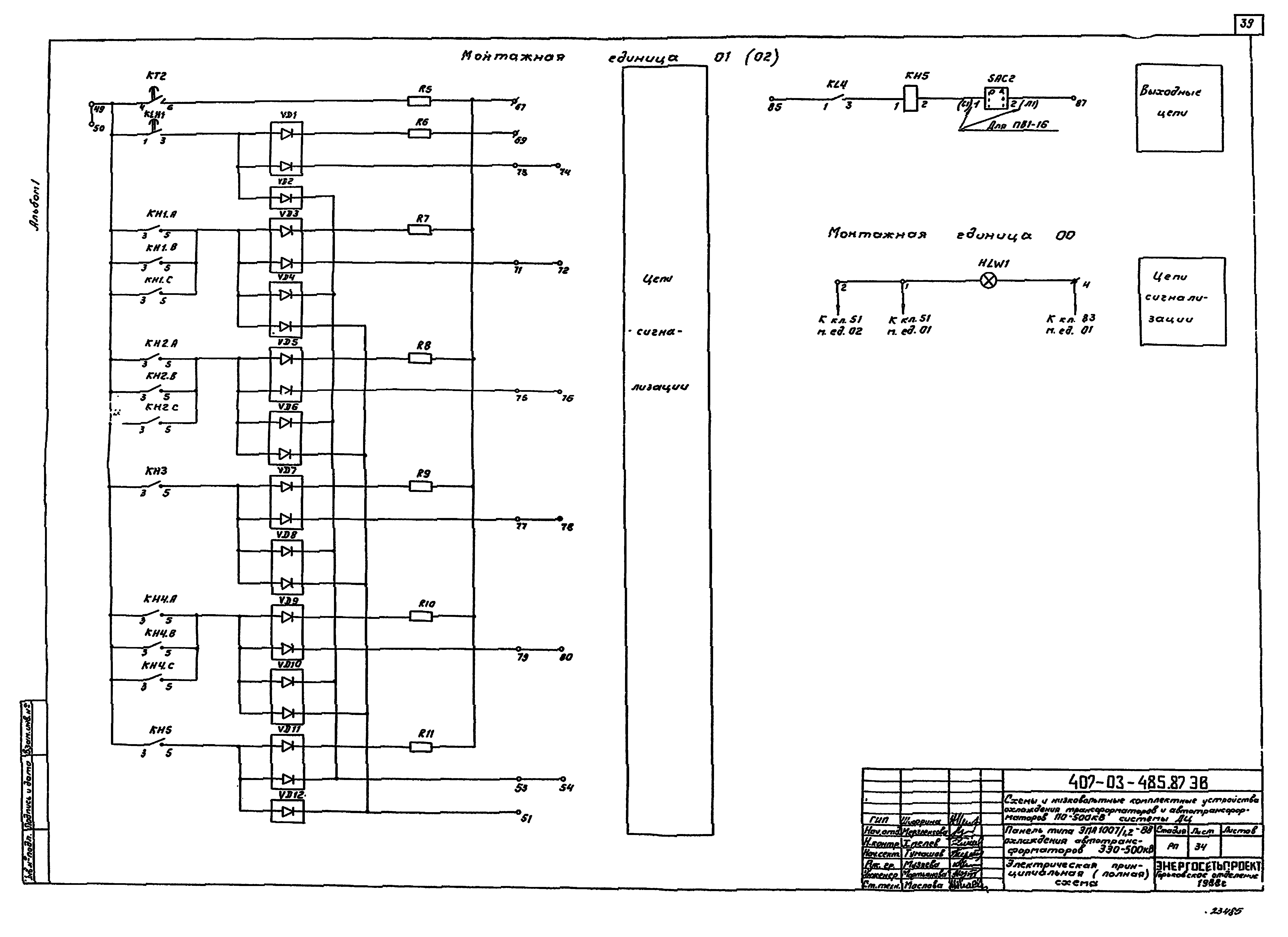

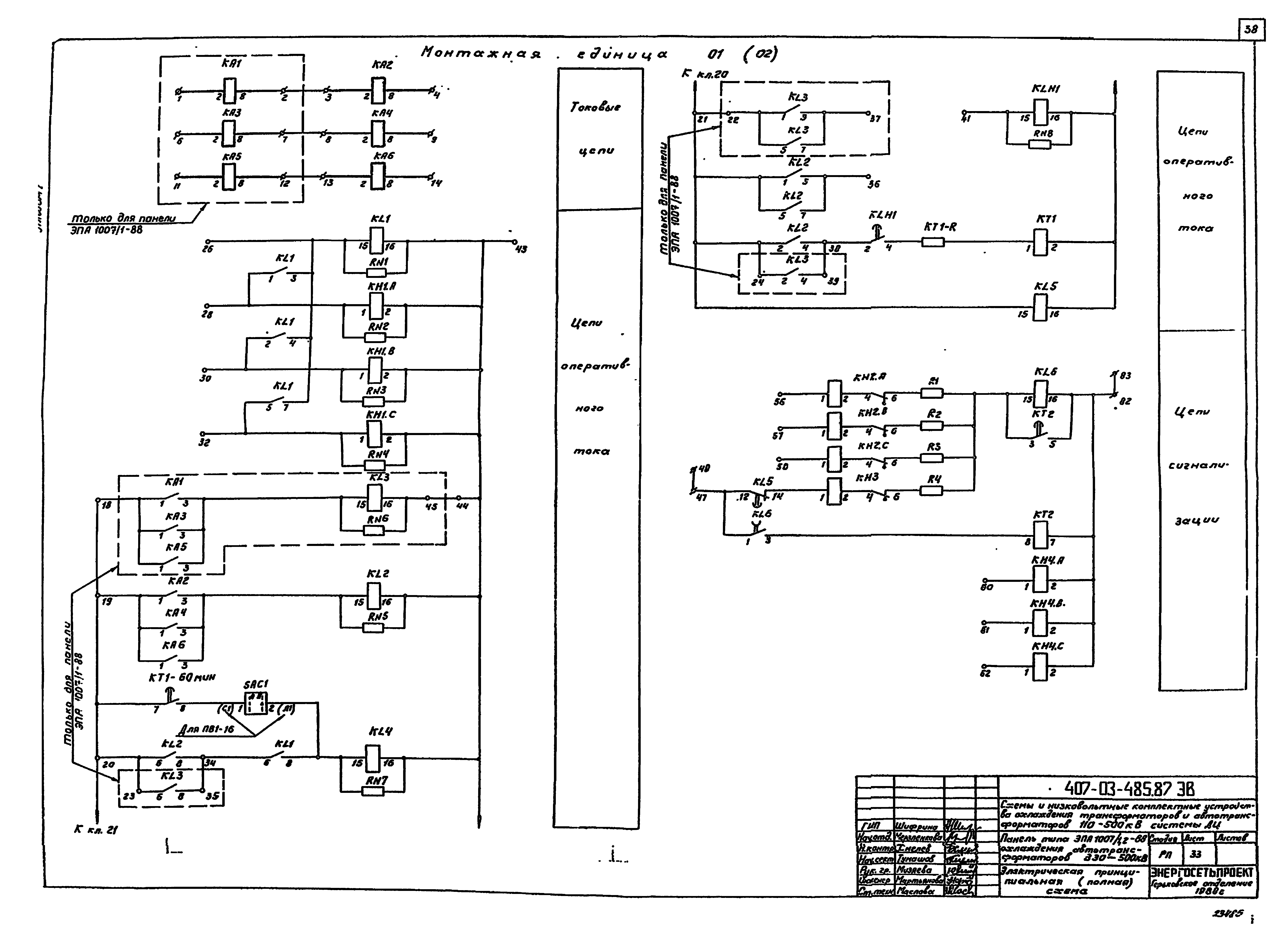

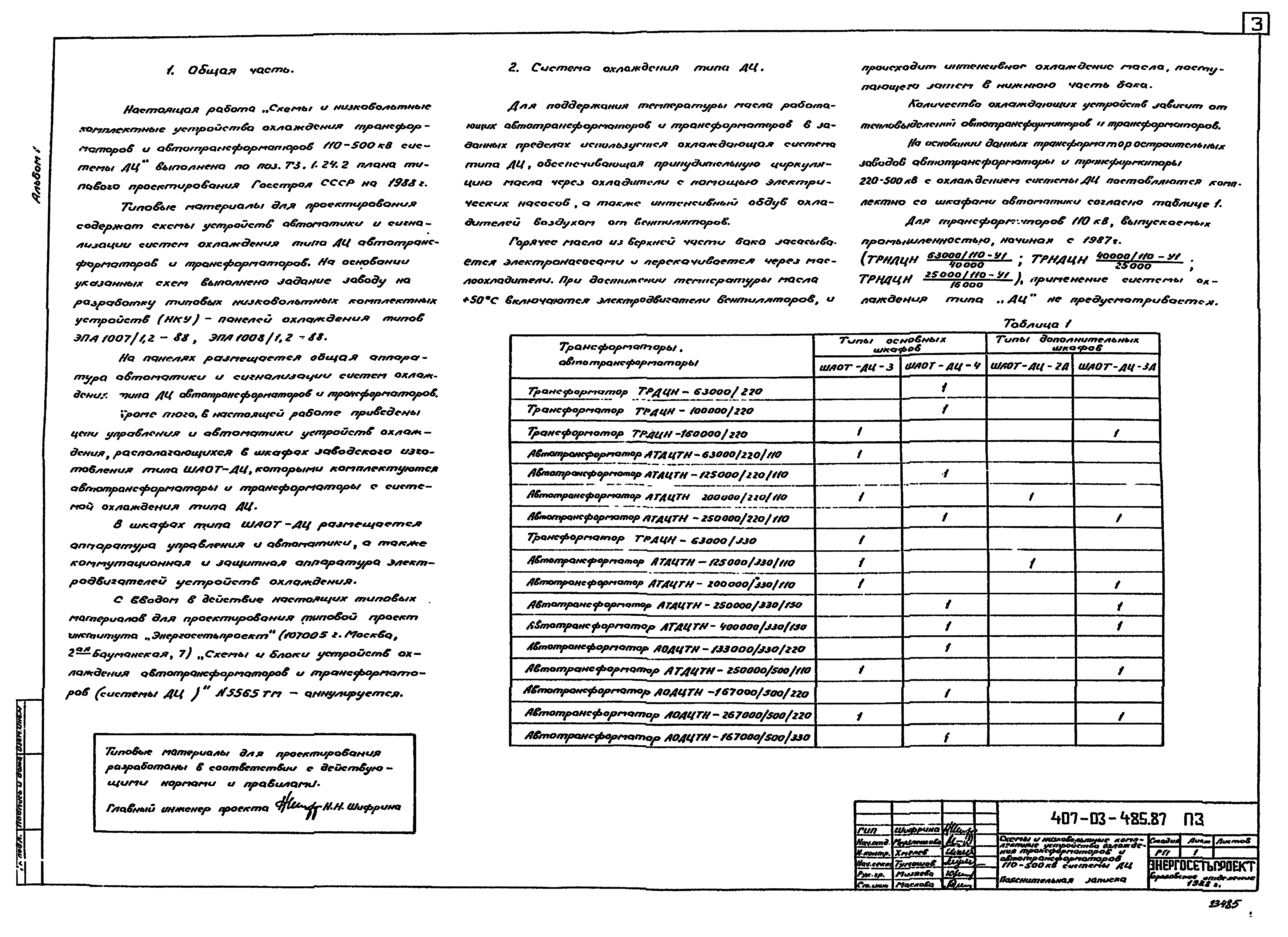

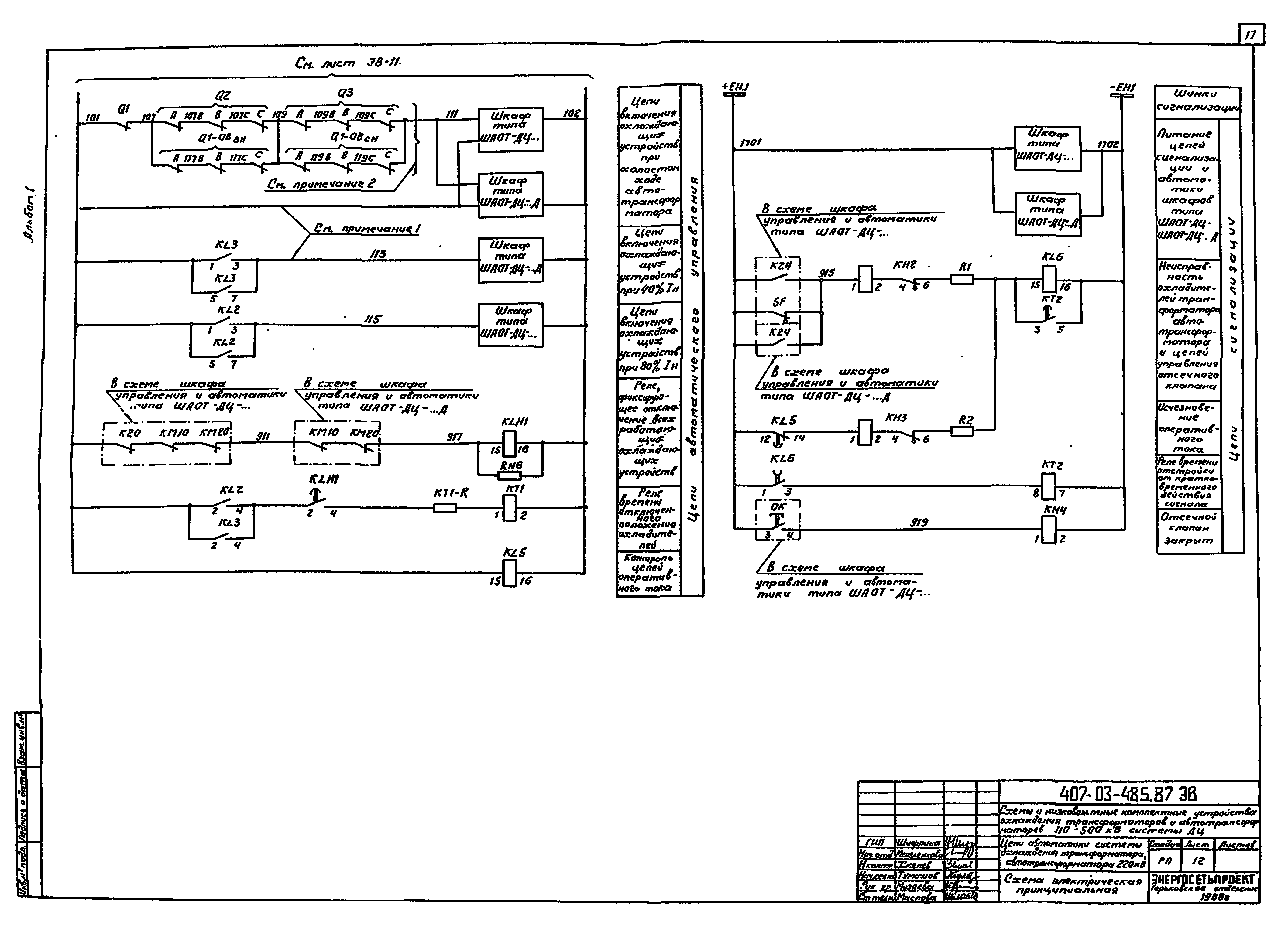

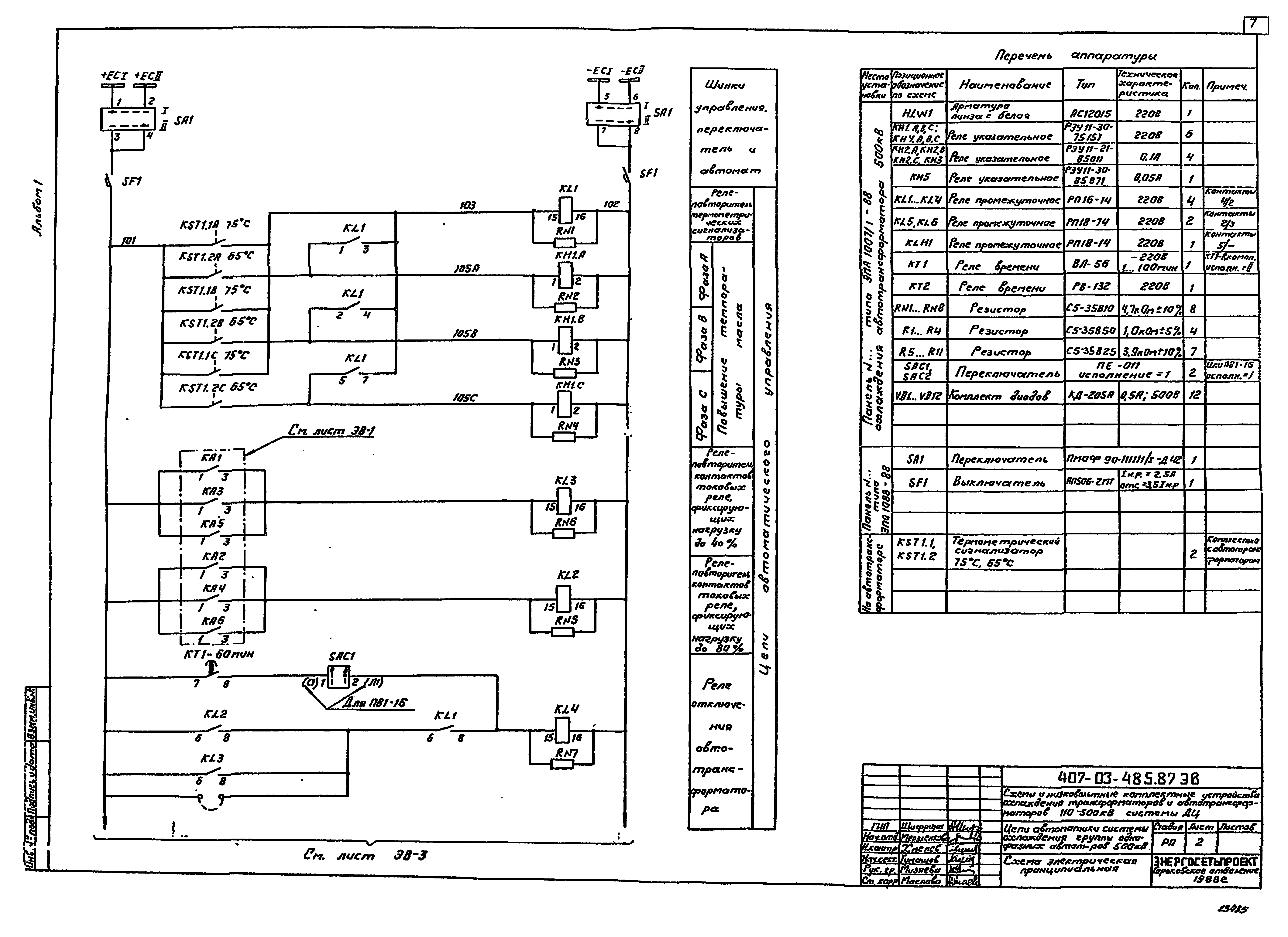

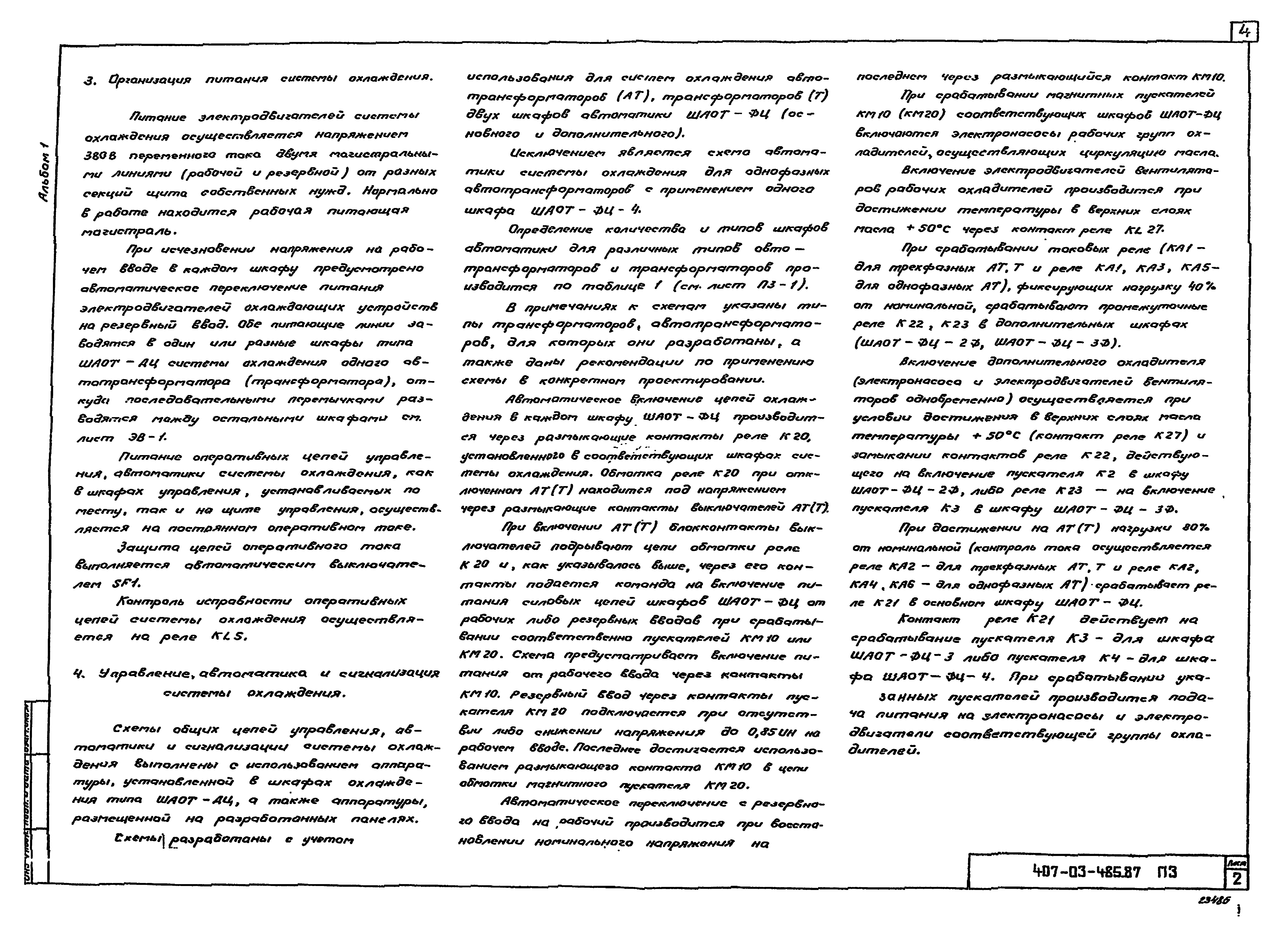

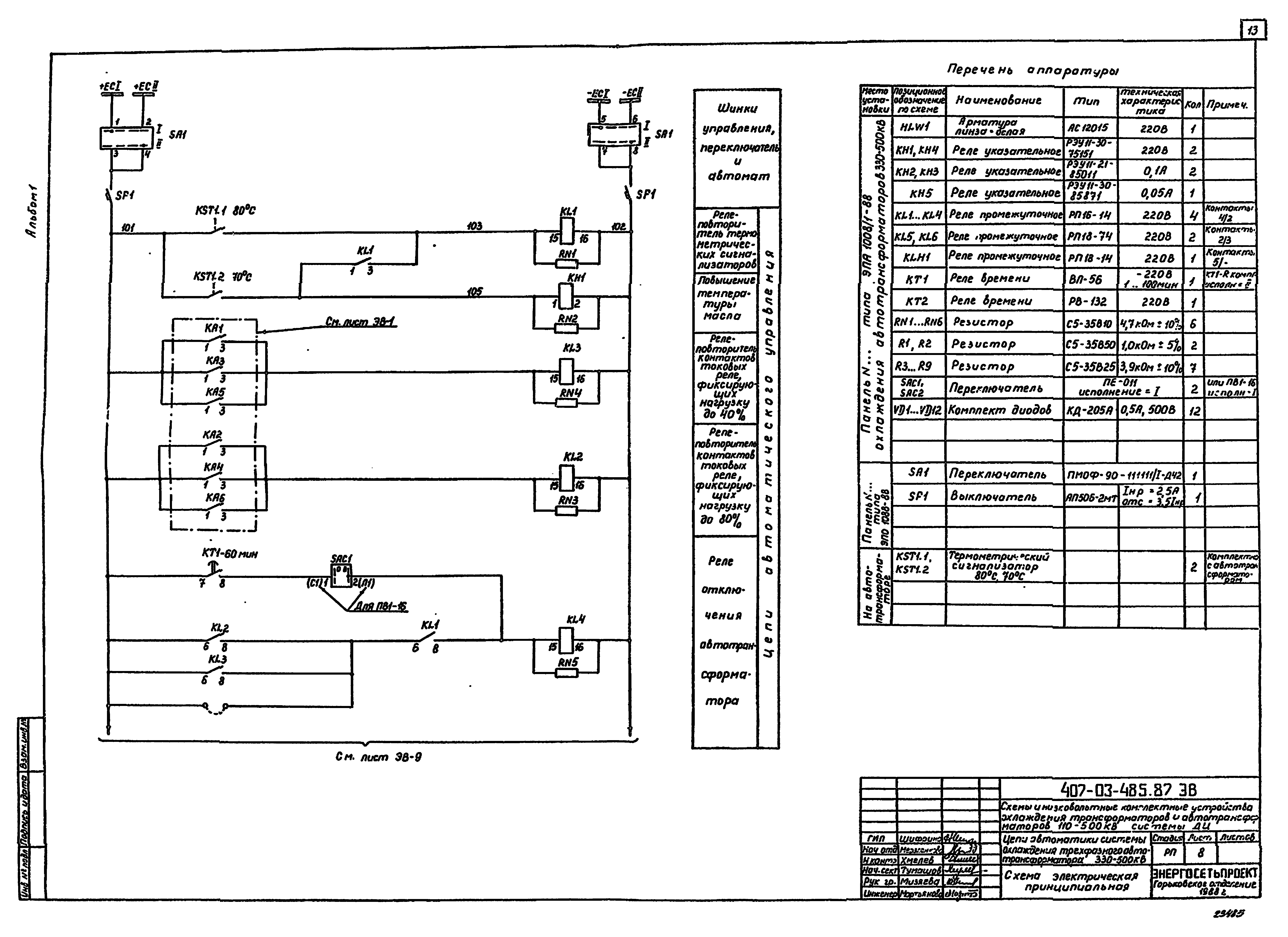

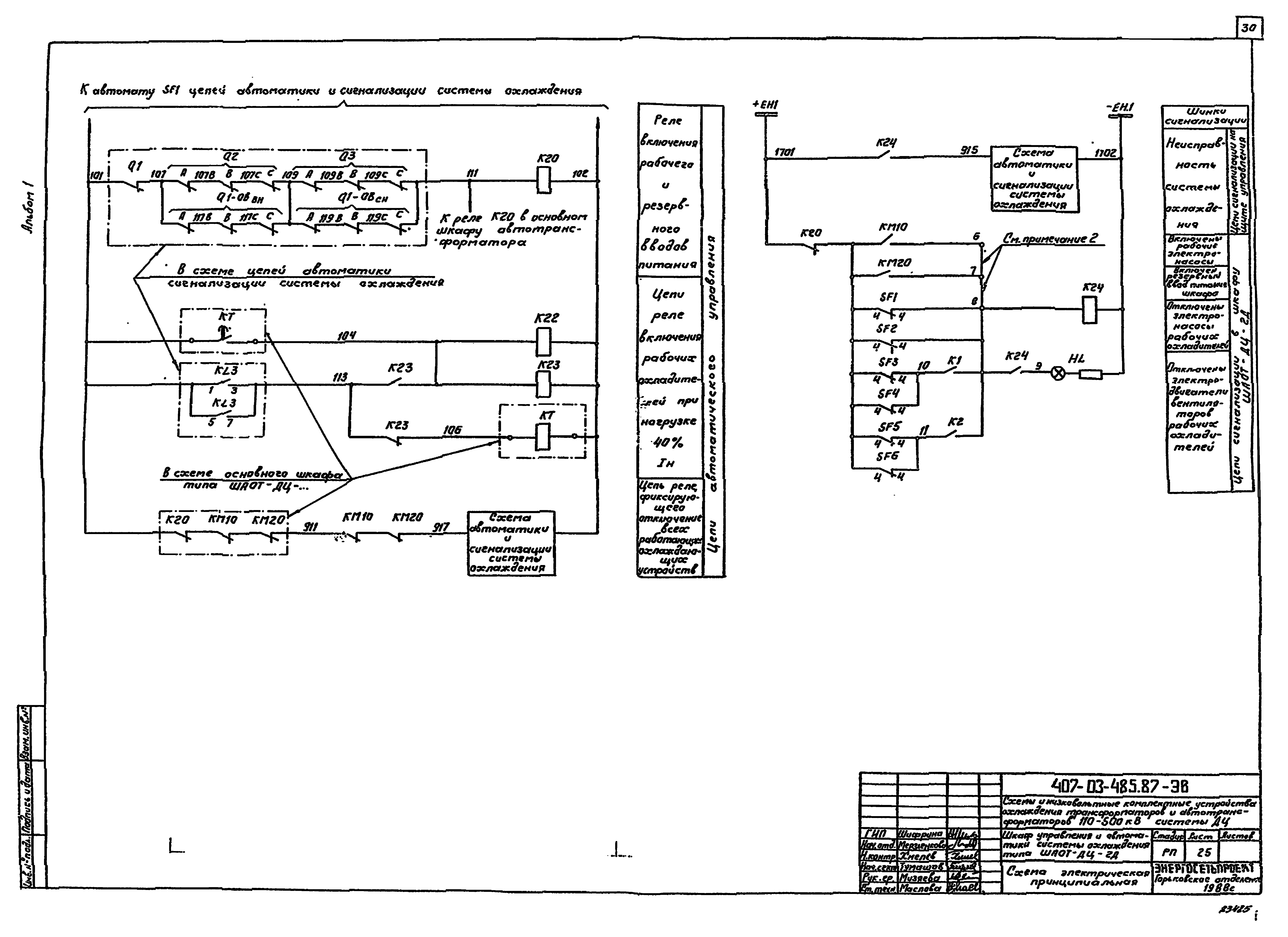

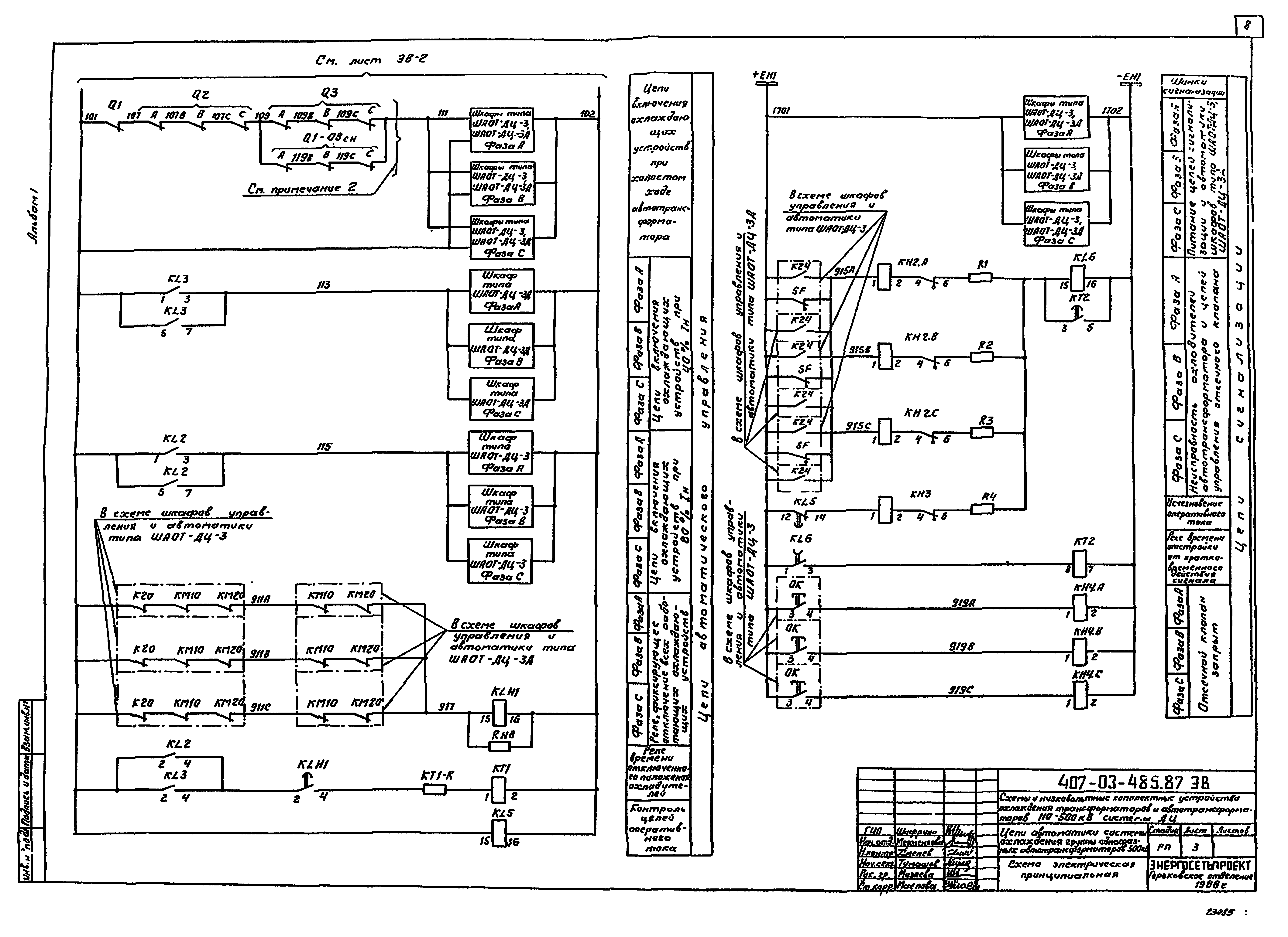

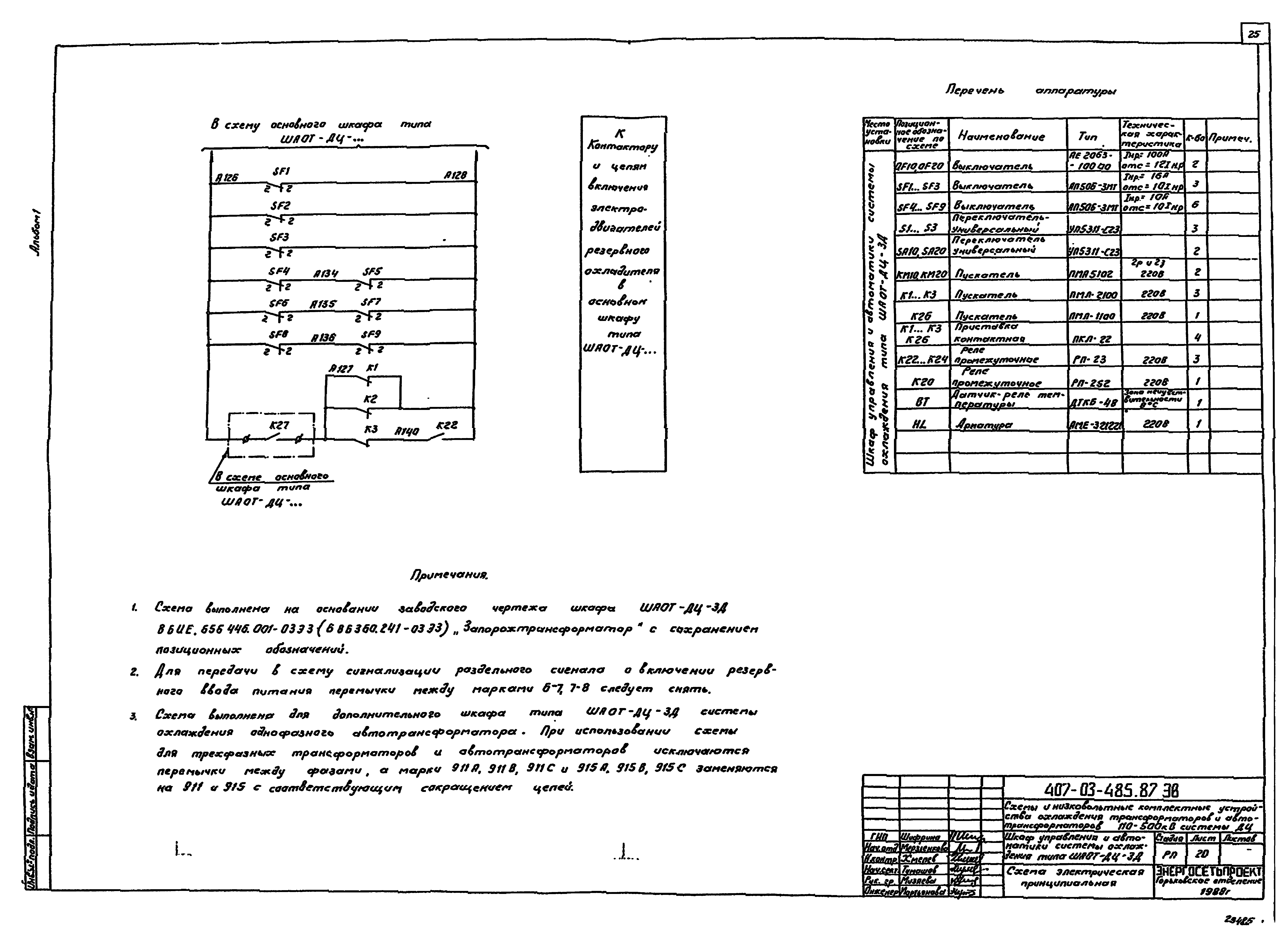

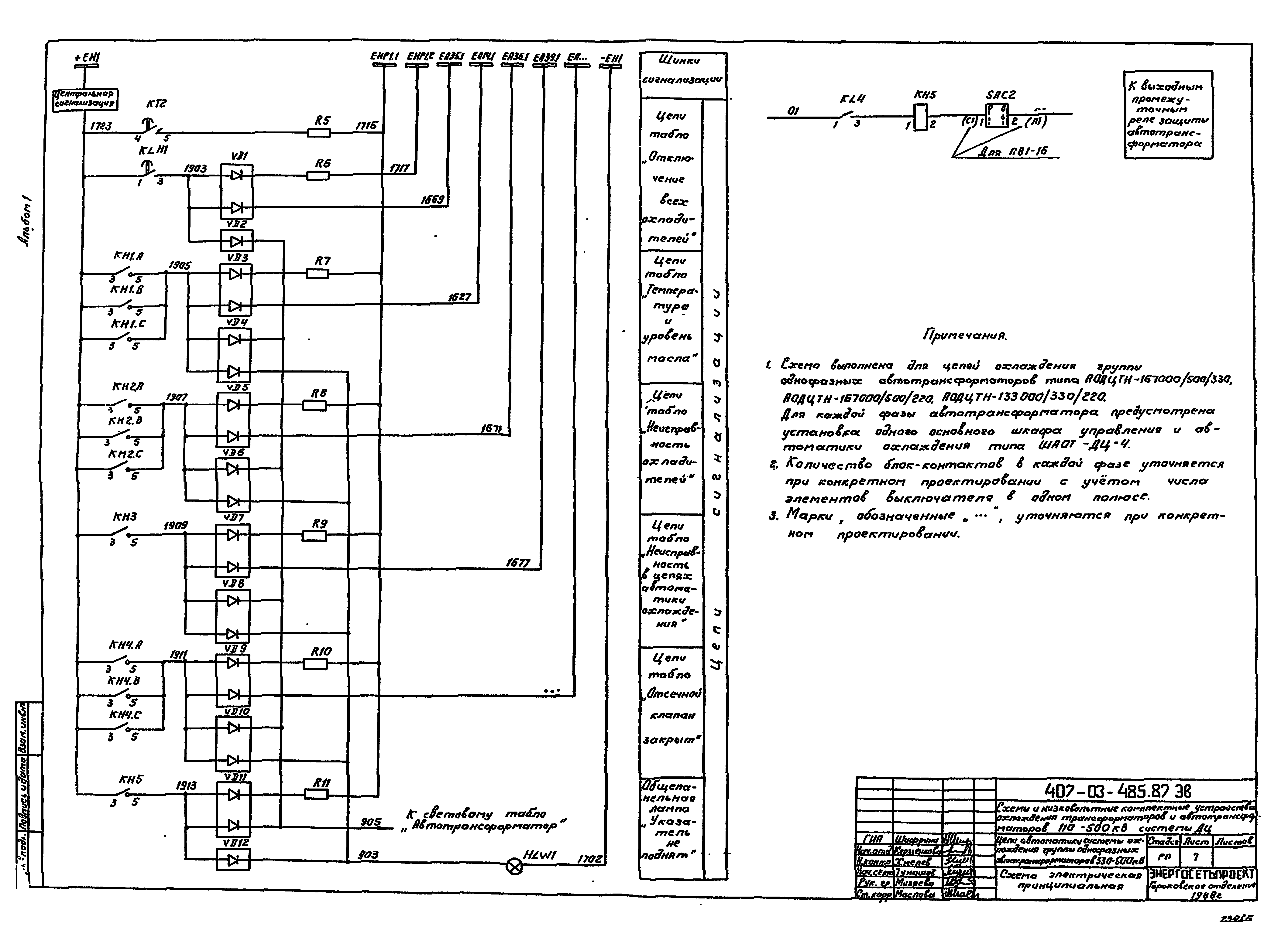

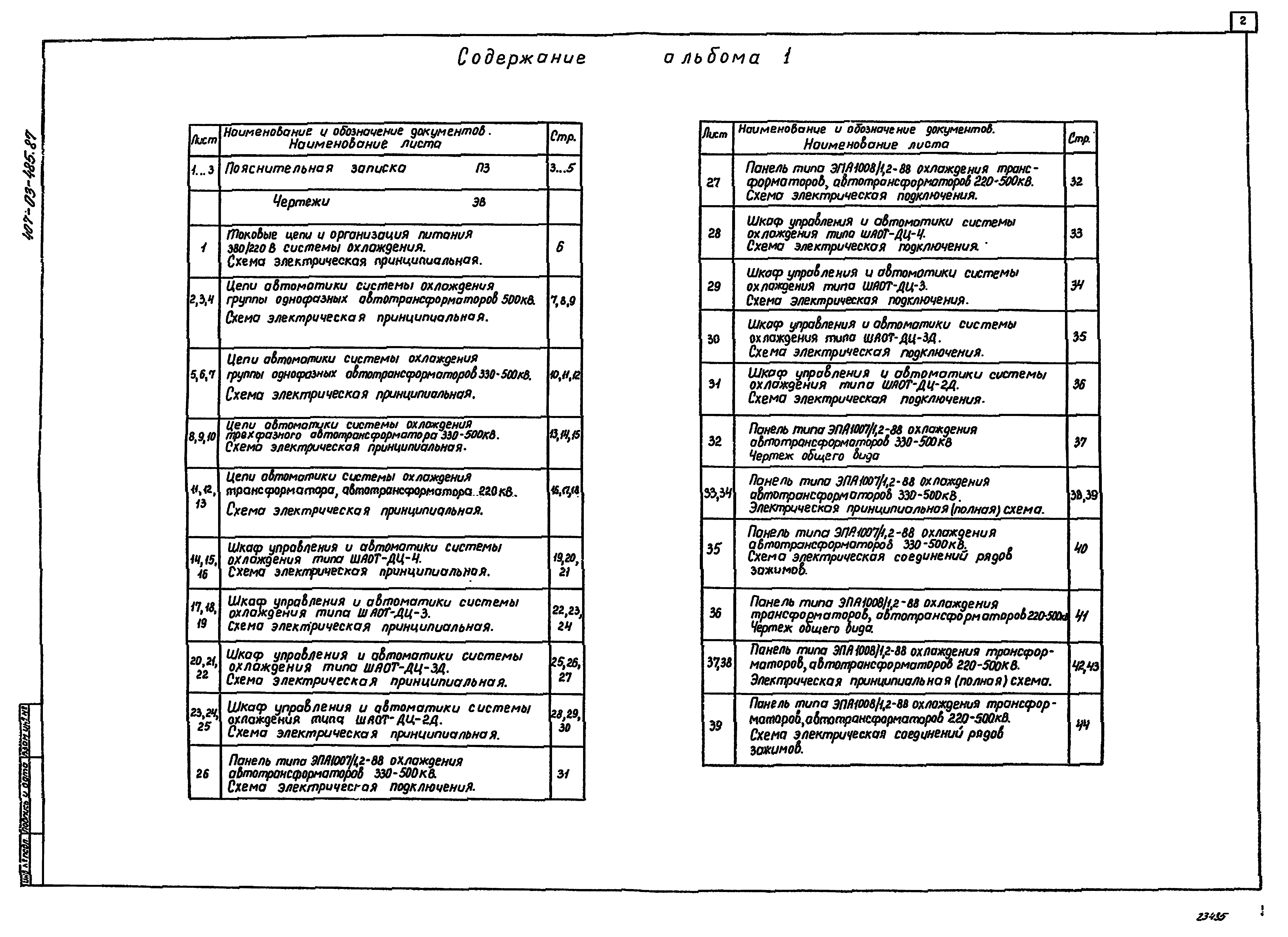

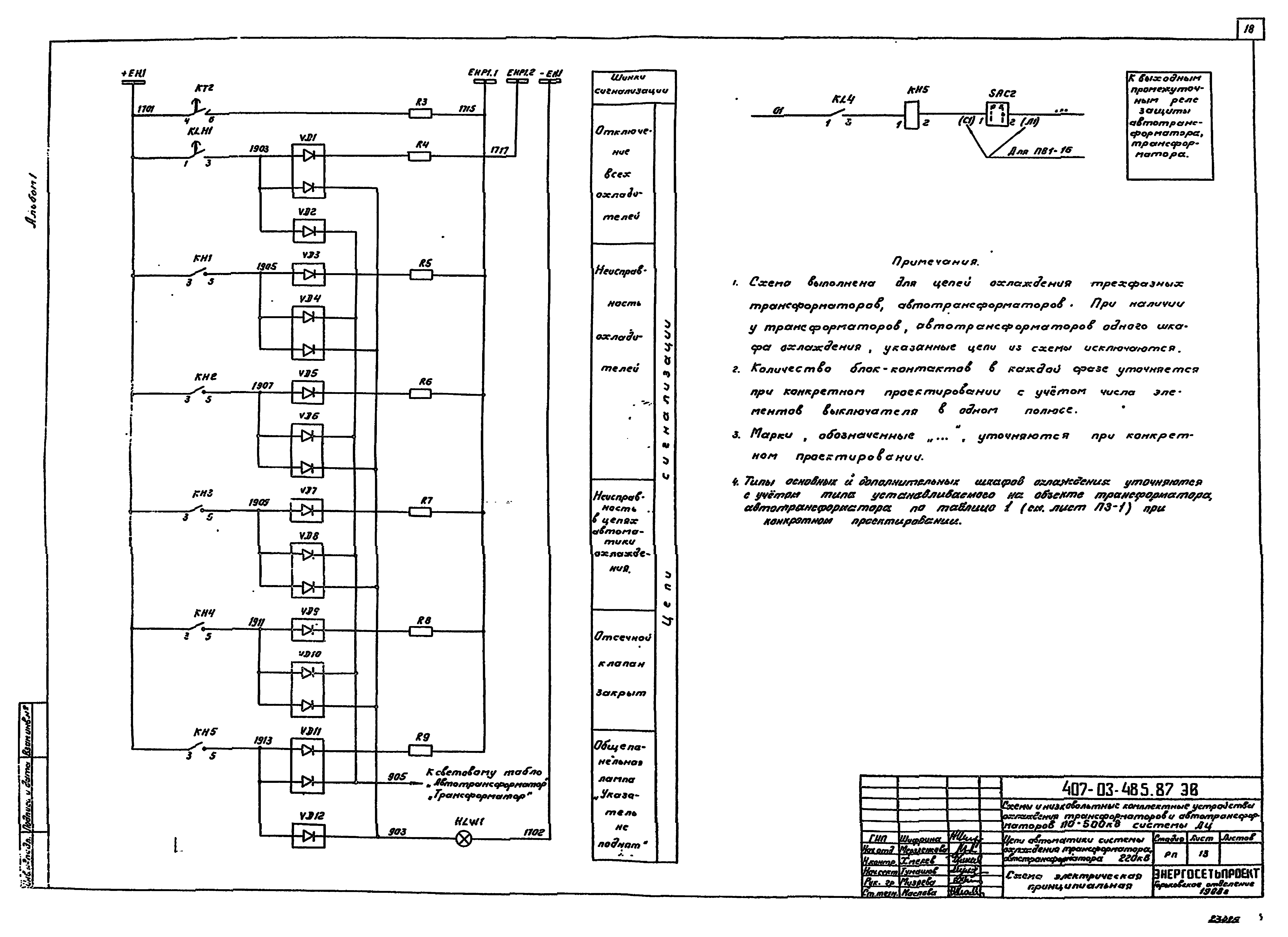

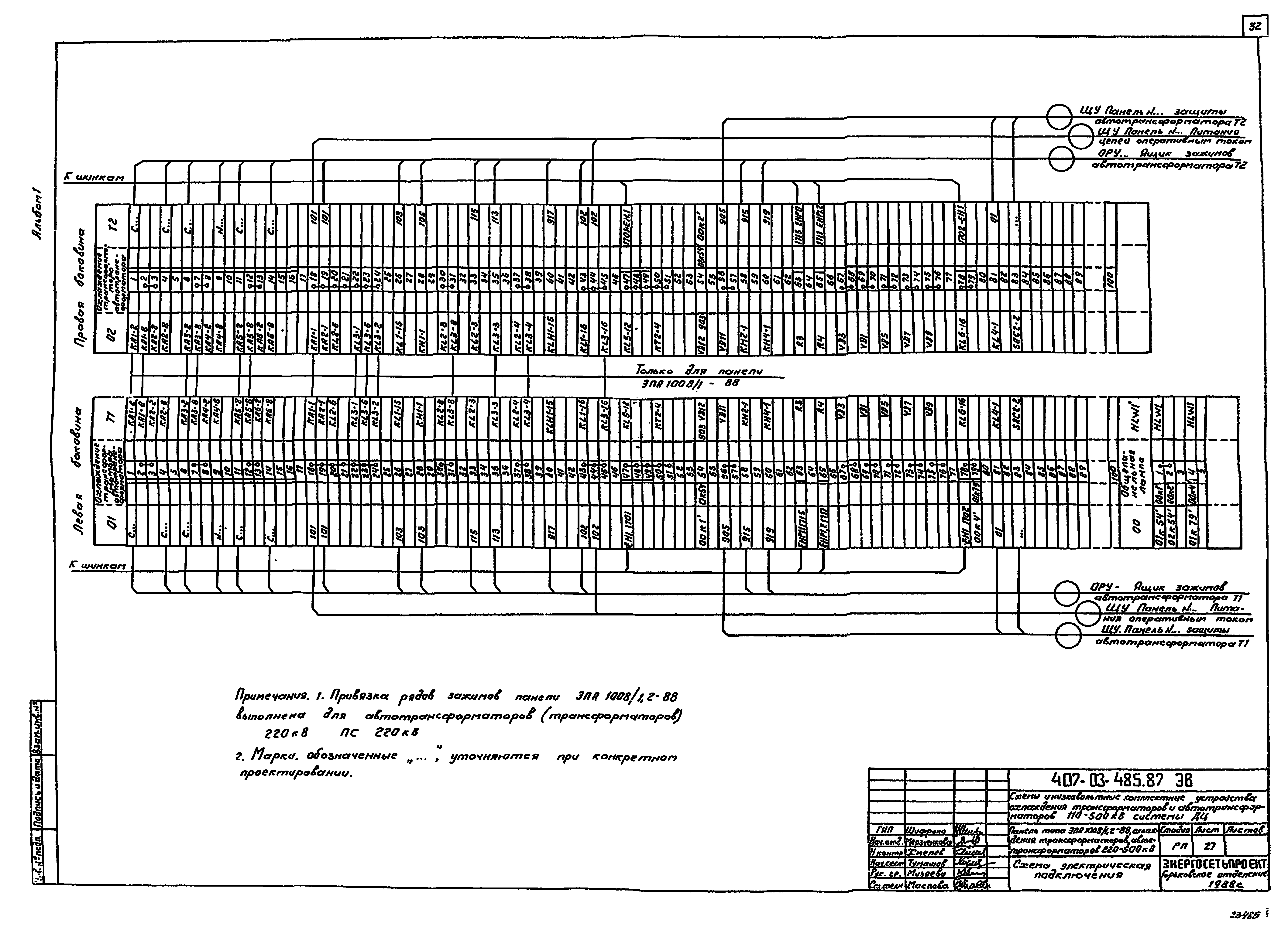

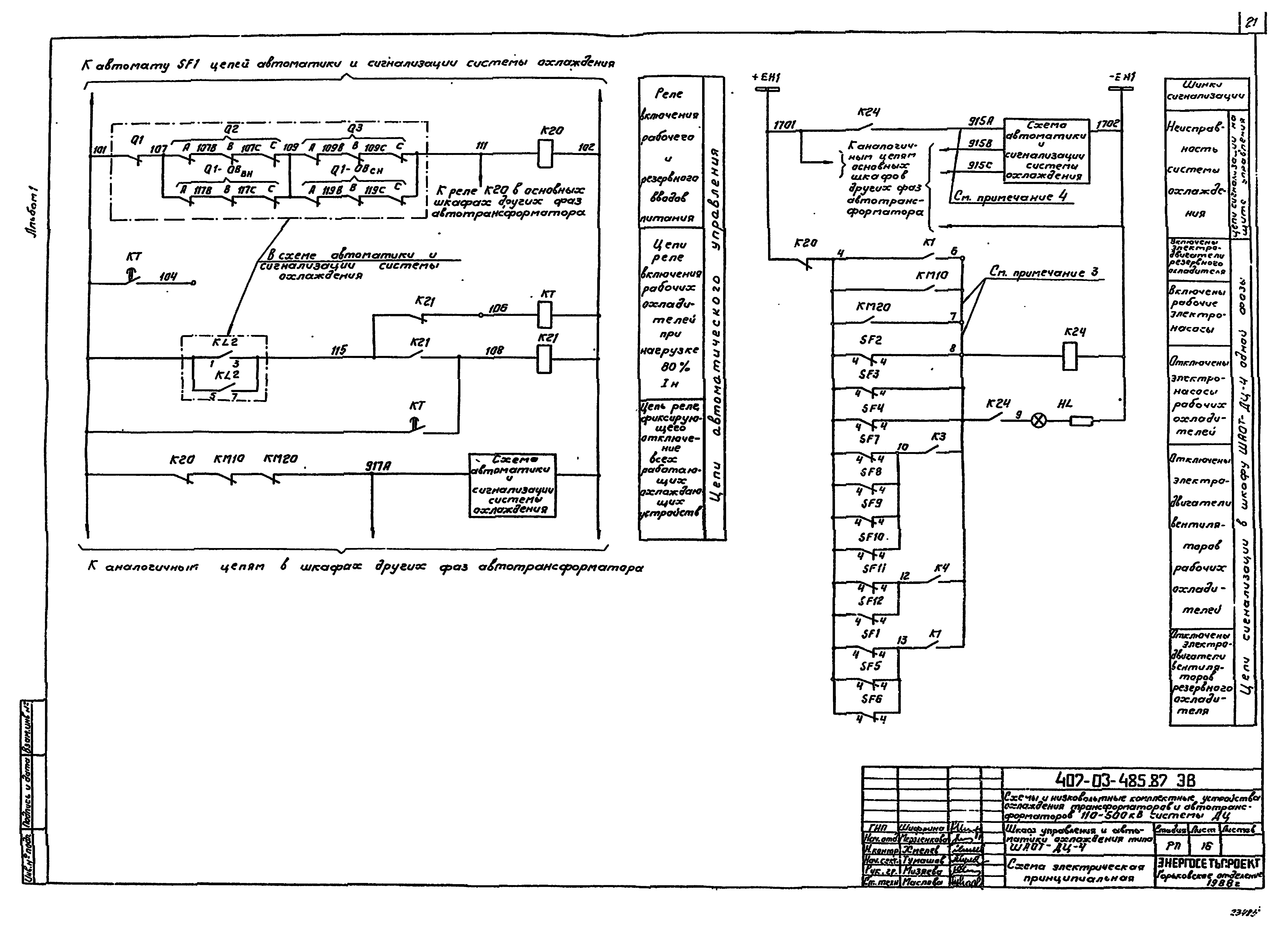

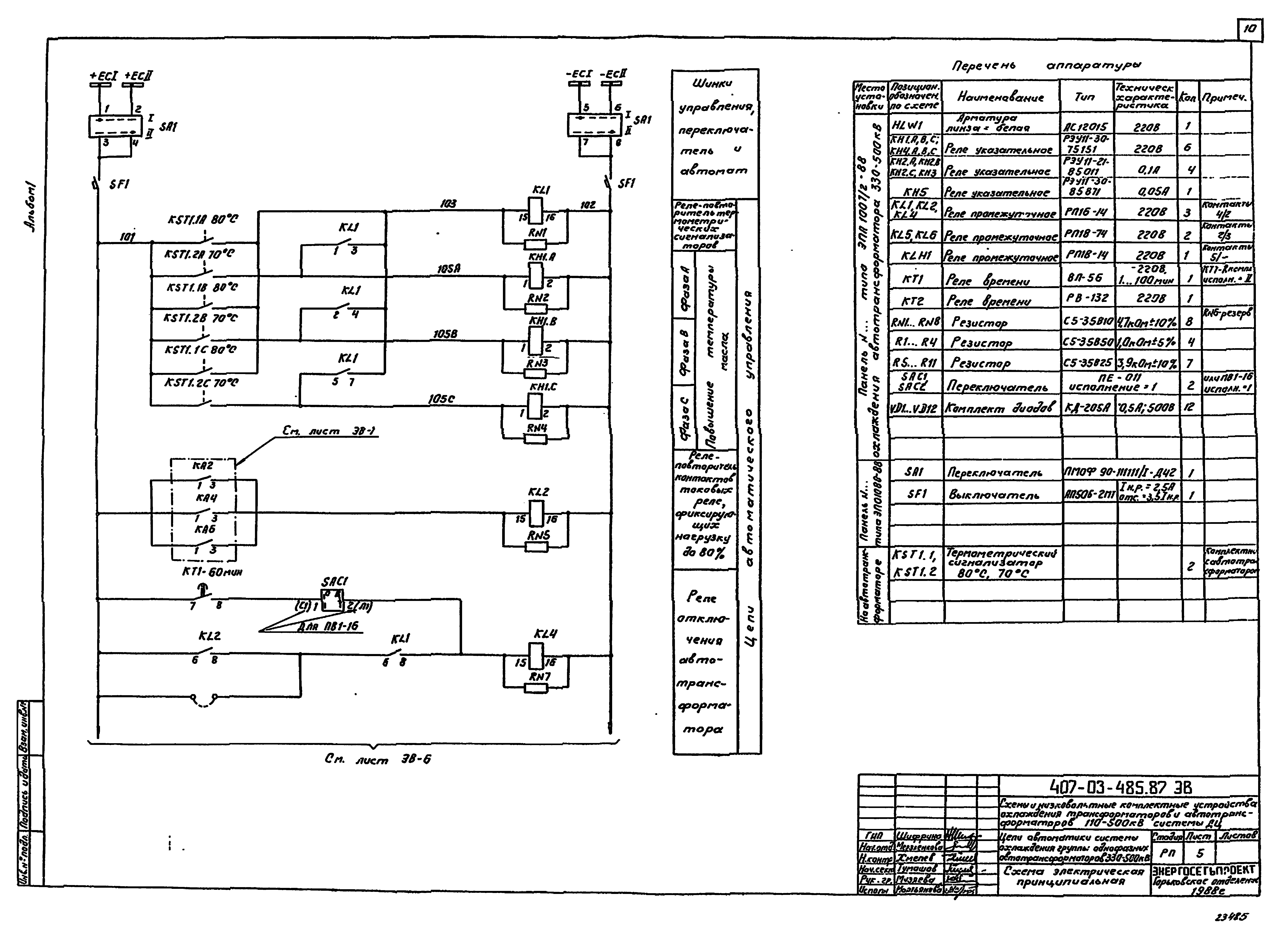

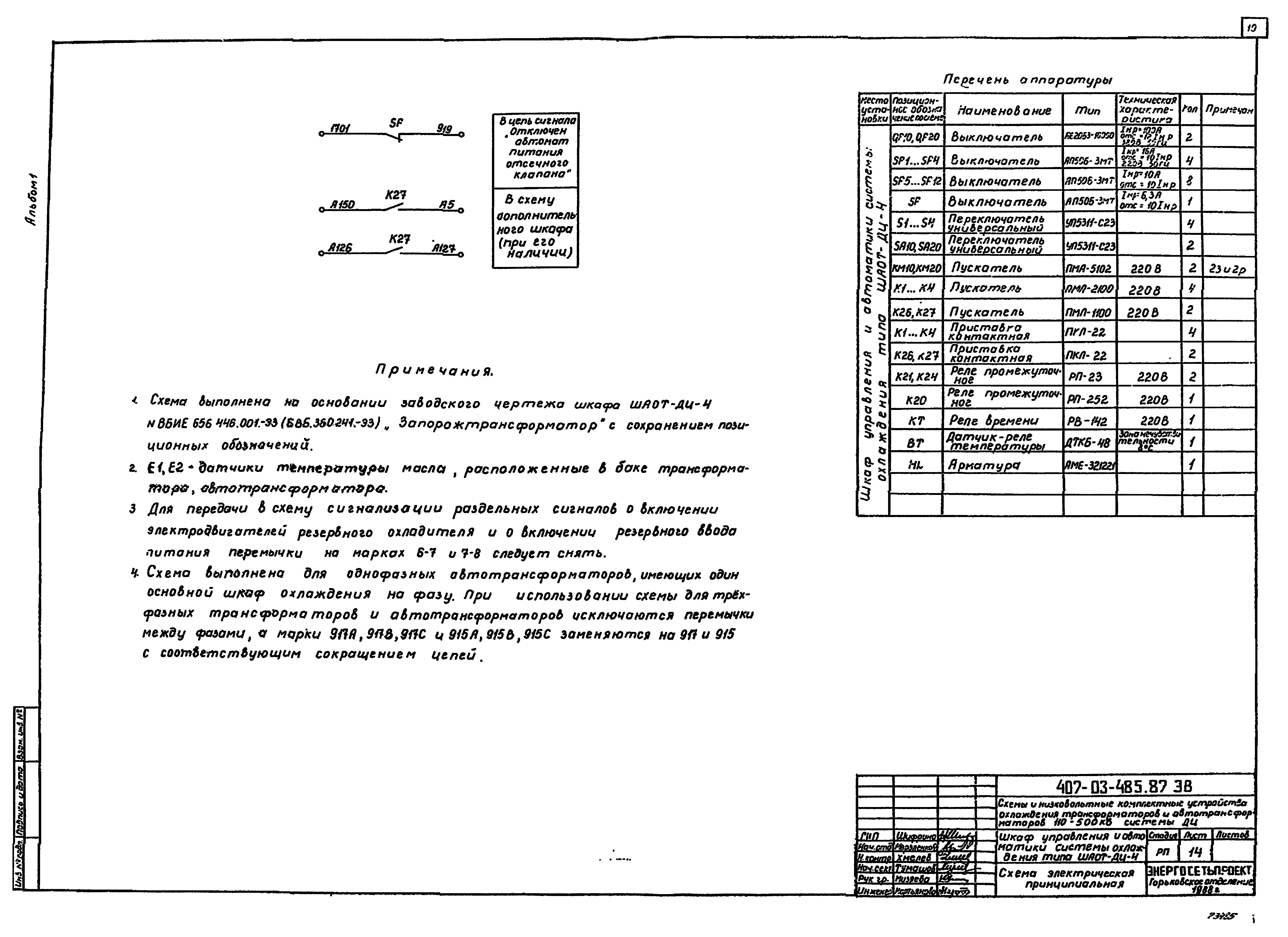

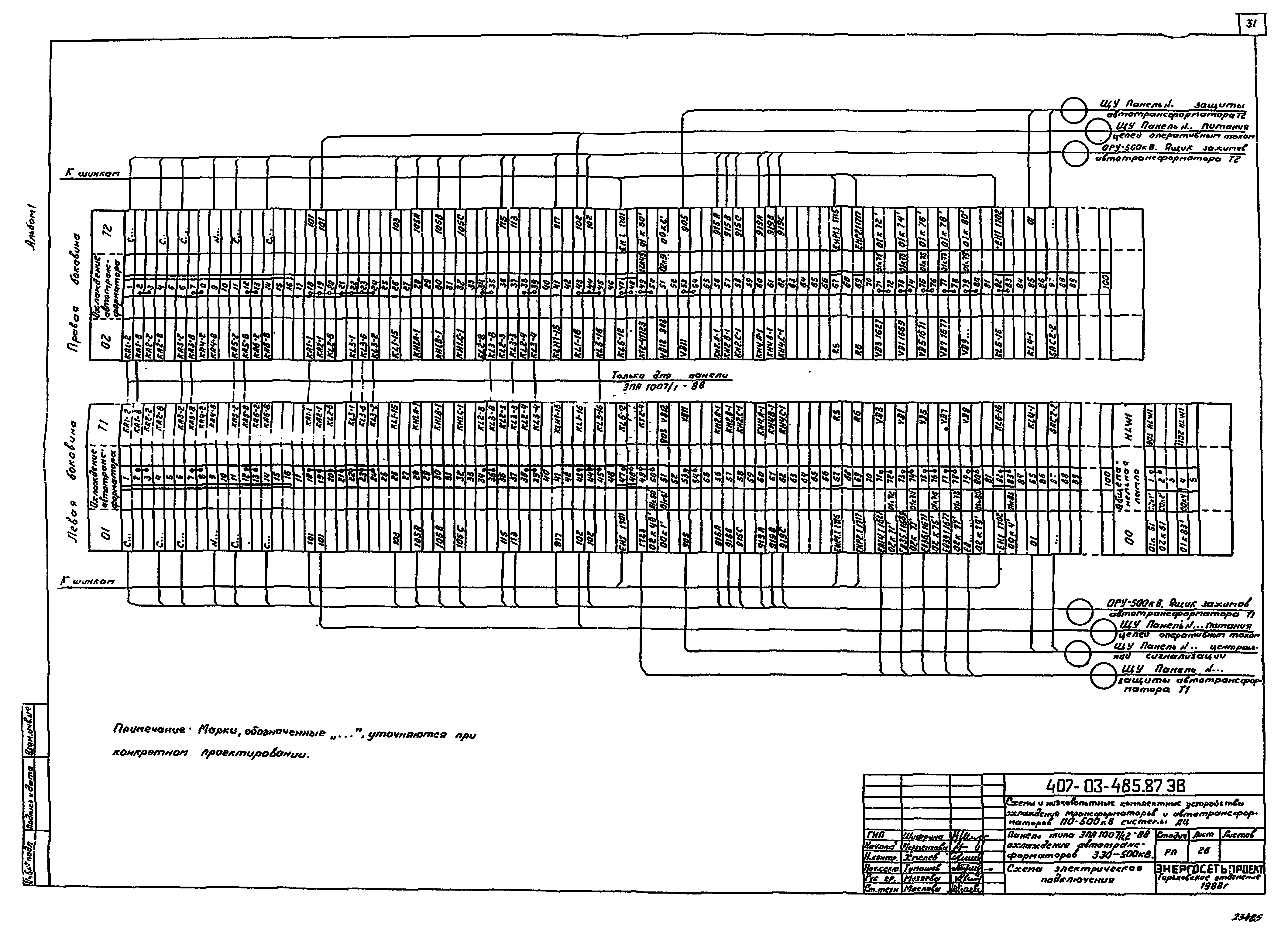

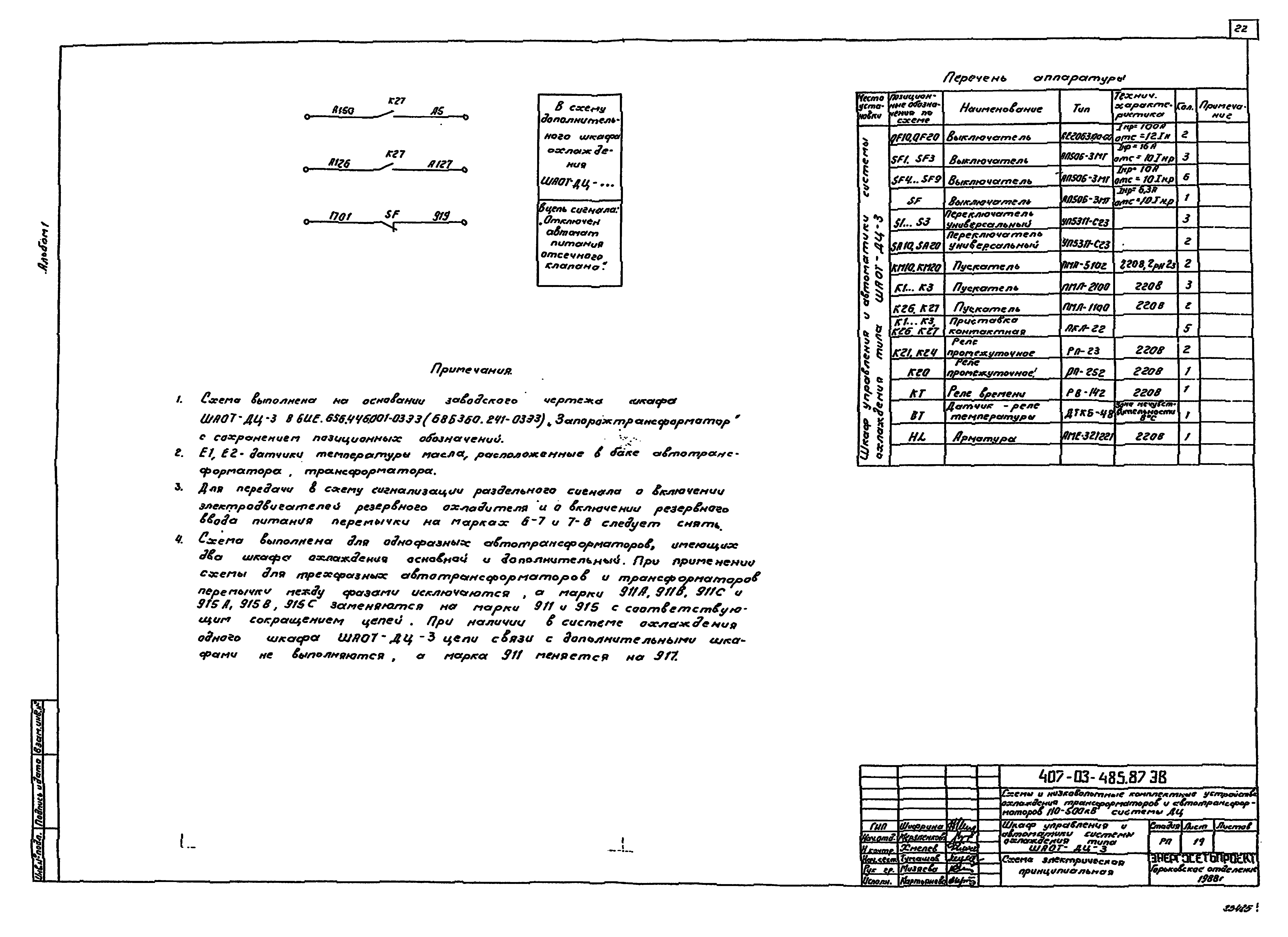

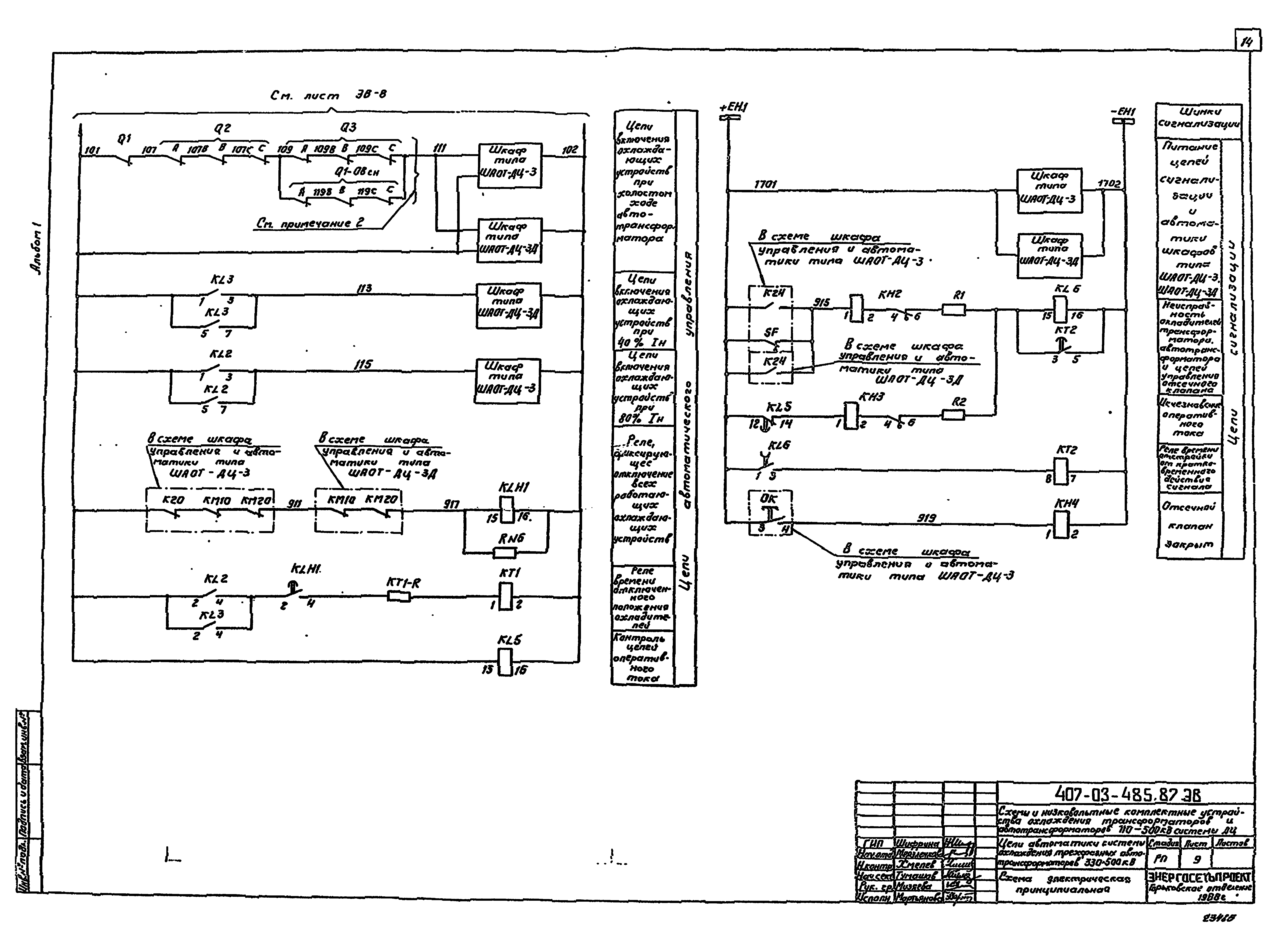

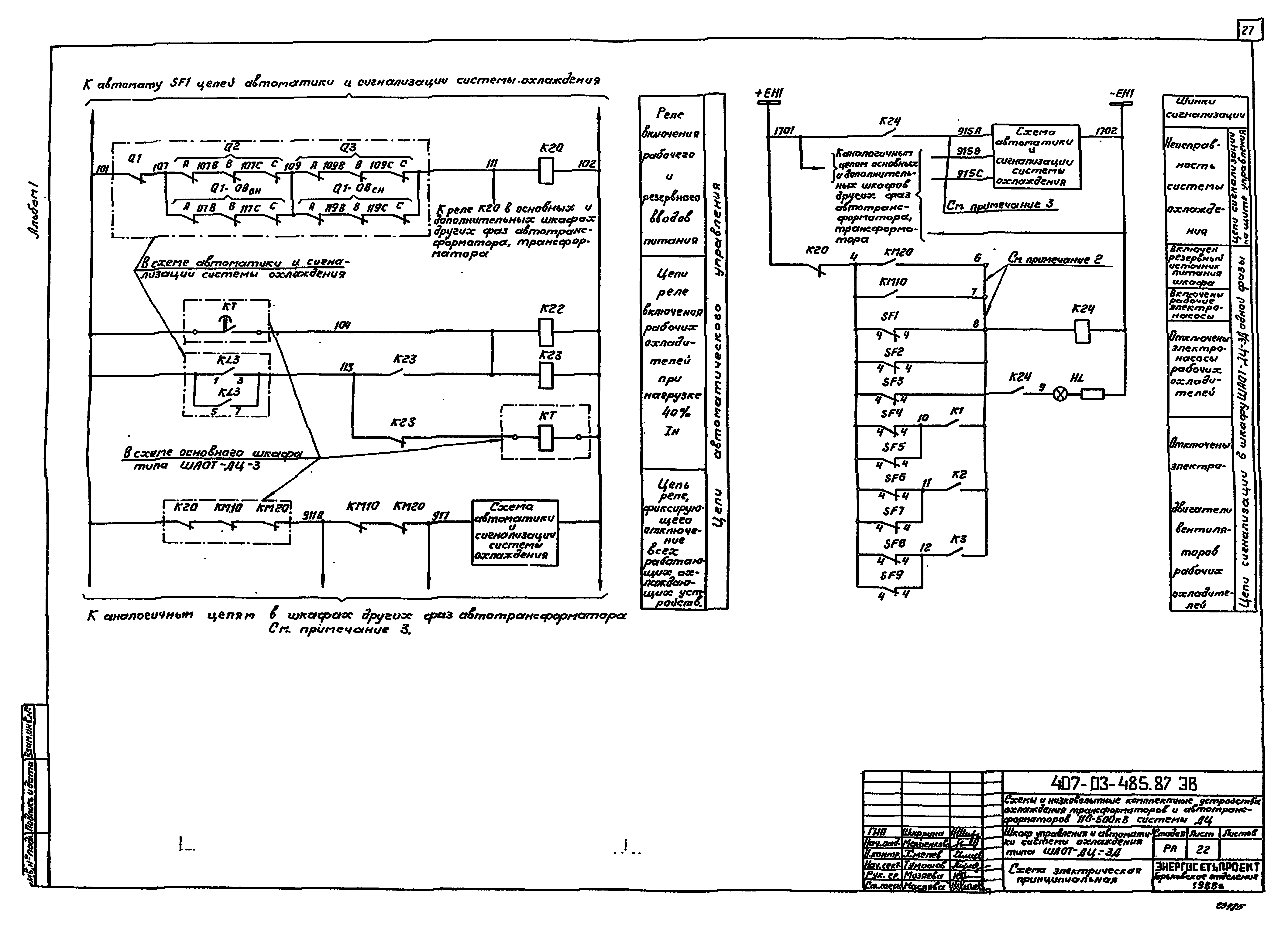

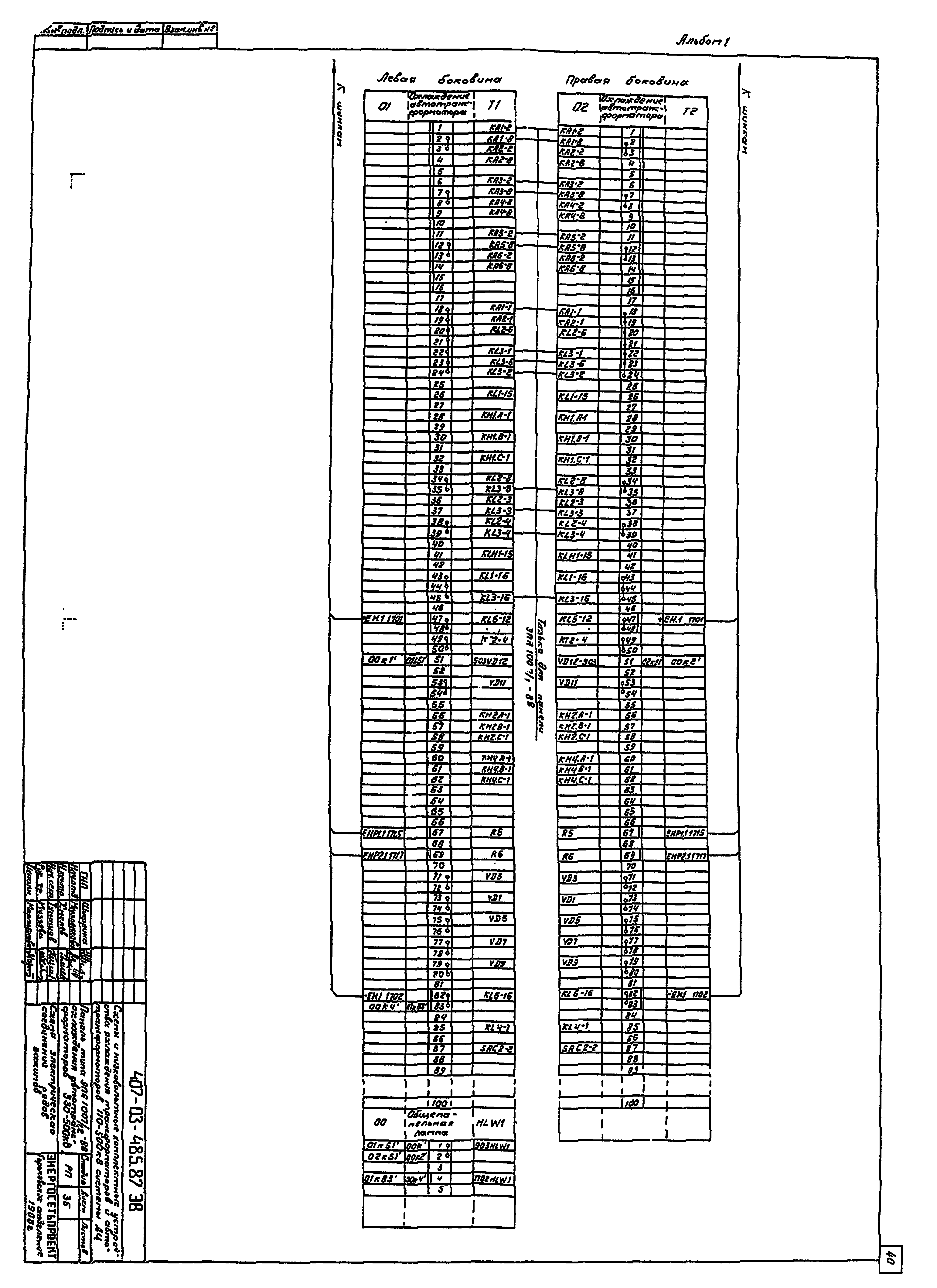

Оглавление:	ТП 407-03-485.87-ПЗ Пояснительная записка ТП 407-03-485.87-ЭВ Чертежи ТП 407-03-485.87-ЭВ-1 Токовые цепи и организация питания 380/220 В системы охлаждения. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-2-4 Цепи автоматики системы охлаждения группы однофазных автотрансформаторов 500 кВ. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-5-7 Цепи автоматики системы охлаждения группы однофазных автотрансформаторов 330-500 кВ. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-8-10 Цепи автоматики системы охлаждения трехфазного автотрансформатора 330-500 кВ. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-11-13 Цепи автоматики системы охлаждения Трансформатора, автотрансформатора 220 кВ. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-14-16 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-4. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-17-19 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-3. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-20-22 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-3Д. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-23-25 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-2Д. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-26 Панель типа ЭПА1007/1,2-88 охлаждения автотрансформаторов 330-500 кВ. Схема электрическая подключения ТП 407-03-485.87-ЭВ-27 Панель типа ЭПА1008/1,2-88 охлаждения трансформаторов, автотрансформаторов 220-500 кВ. Схема электрическая подключения ТП 407-03-485.87-ЭВ-28 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-4. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-29 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-3. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-30 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-3Д. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-31 Шкаф управления и автоматики системы охлаждения типа ШАОТ-ДЦ-2Д. Схема электрическая принципиальная ТП 407-03-485.87-ЭВ-32 Панель типа ЭПА1007/1,2-88 охлаждения автотрансформаторов 330-500 кВ. Чертеж общего вида ТП 407-03-485.87-ЭВ-33-34 Панель типа ЭПА1007/1,2-88 охлаждения автотрансформаторов 330-500 кВ. Электрическая принципиальная (полная) схема ТП 407-03-485.87-ЭВ-35 Панель типа ЭПА1007/1,2-88 охлаждения автотрансформаторов 330-500 кВ. Схема электрическая соединений рядов зажимов ТП 407-03-485.87-ЭВ-36 Панель типа ЭПА1008/1,2-88 охлаждения трансформаторов, автотрансформаторов 220-500 кВ. Чертеж общего вида ТП 407-03-485.87-ЭВ-37-38 Панель типа ЭПА1008/1,2-88 охлаждения трансформаторов, автотрансформаторов 220-500 кВ. Электрическая принципиальная (полная) схема ТП 407-03-485.87-ЭВ-39 Панель типа ЭПА1008/1,2-88 охлаждения трансформаторов, автотрансформаторов 220-500 кВ. Схема электрическая соединений рядов зажимов
