Скачать Типовой проект 904-1-51 Альбом 4. Автоматизация и КИП. Задание заводу-изготовителю

Дата актуализации: 10.08.2017

Типовой проект 904-1-51

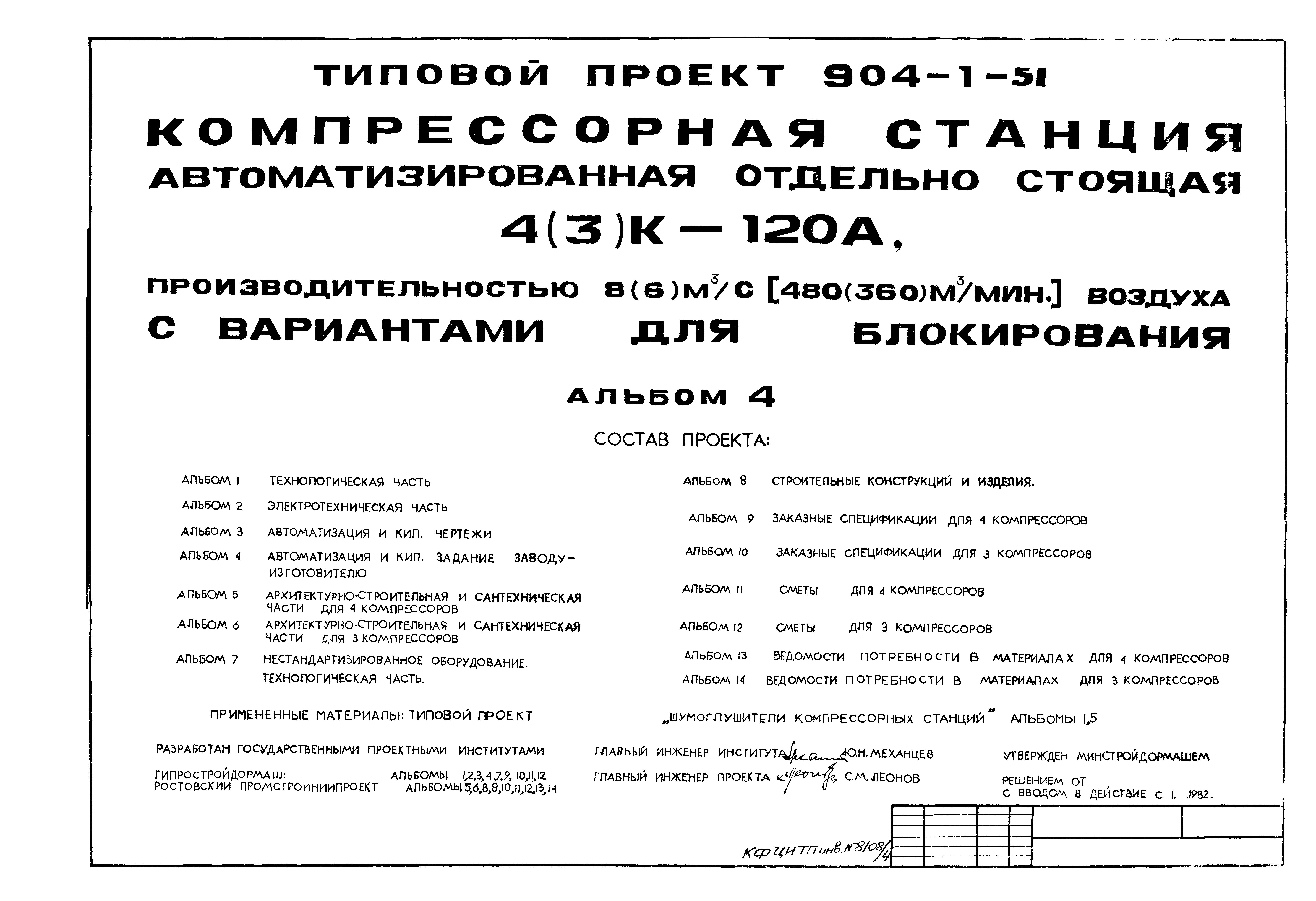

Альбом 4. Автоматизация и КИП. Задание заводу-изготовителю

Обозначение: Типовой проект 904-1-51
Обозначение англ: 904-1-51
Статус:действует
Название рус.:Альбом 4. Автоматизация и КИП. Задание заводу-изготовителю
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.05.1982

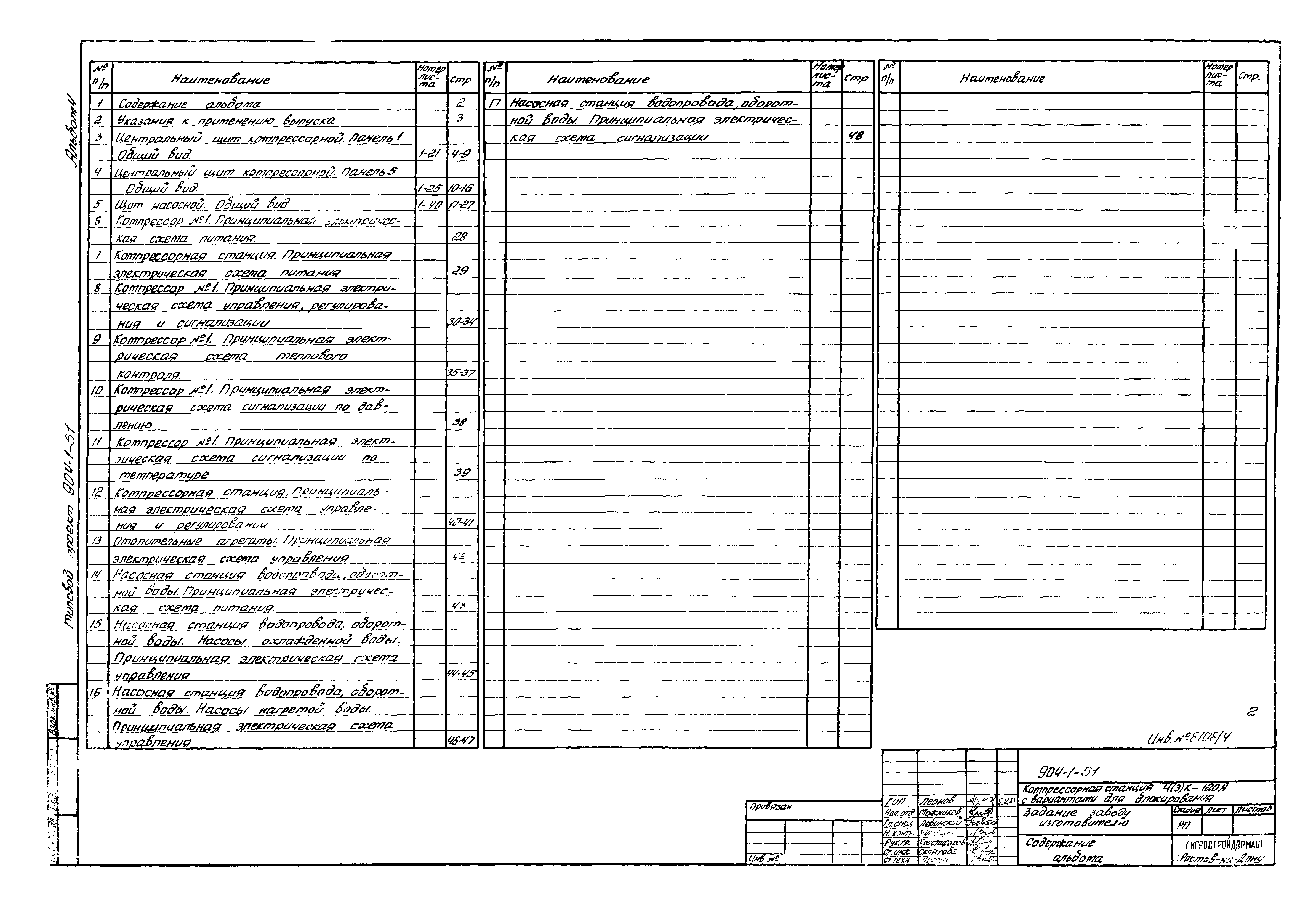

Оглавление:ТП 904-1-51 Содержание альбома

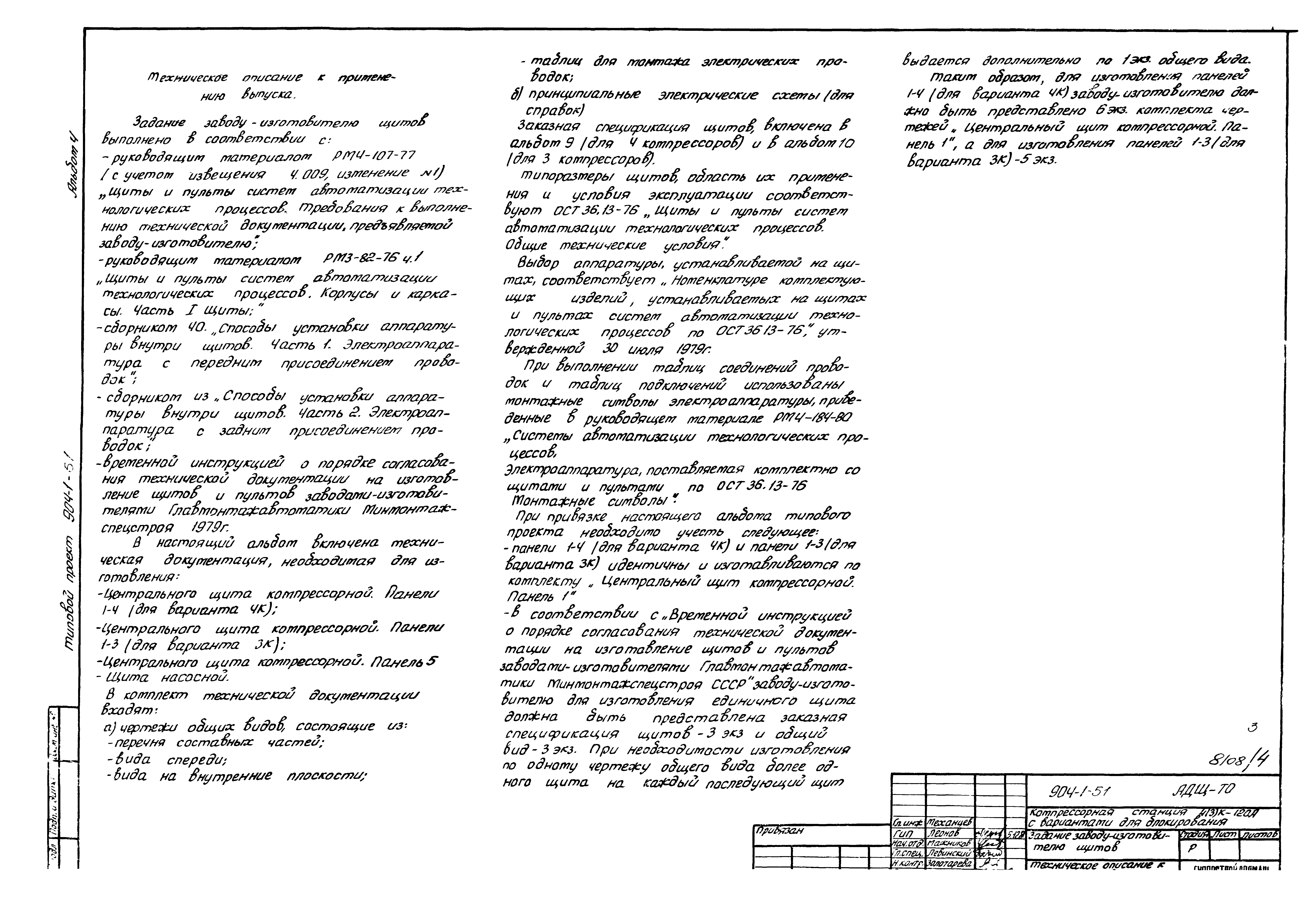

ТП 904-1-51-АДЩ-ТО Указания к применению выпуска

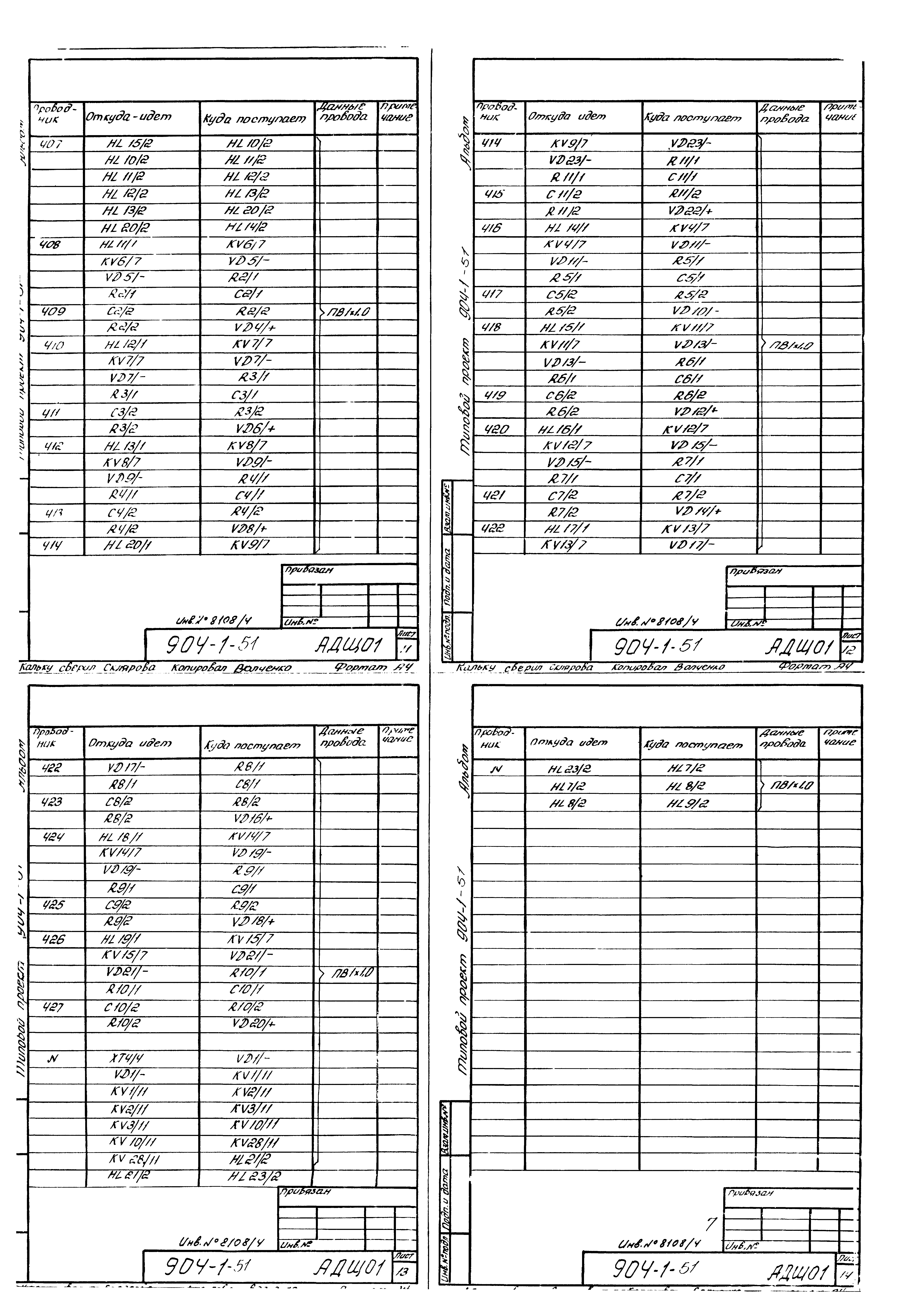

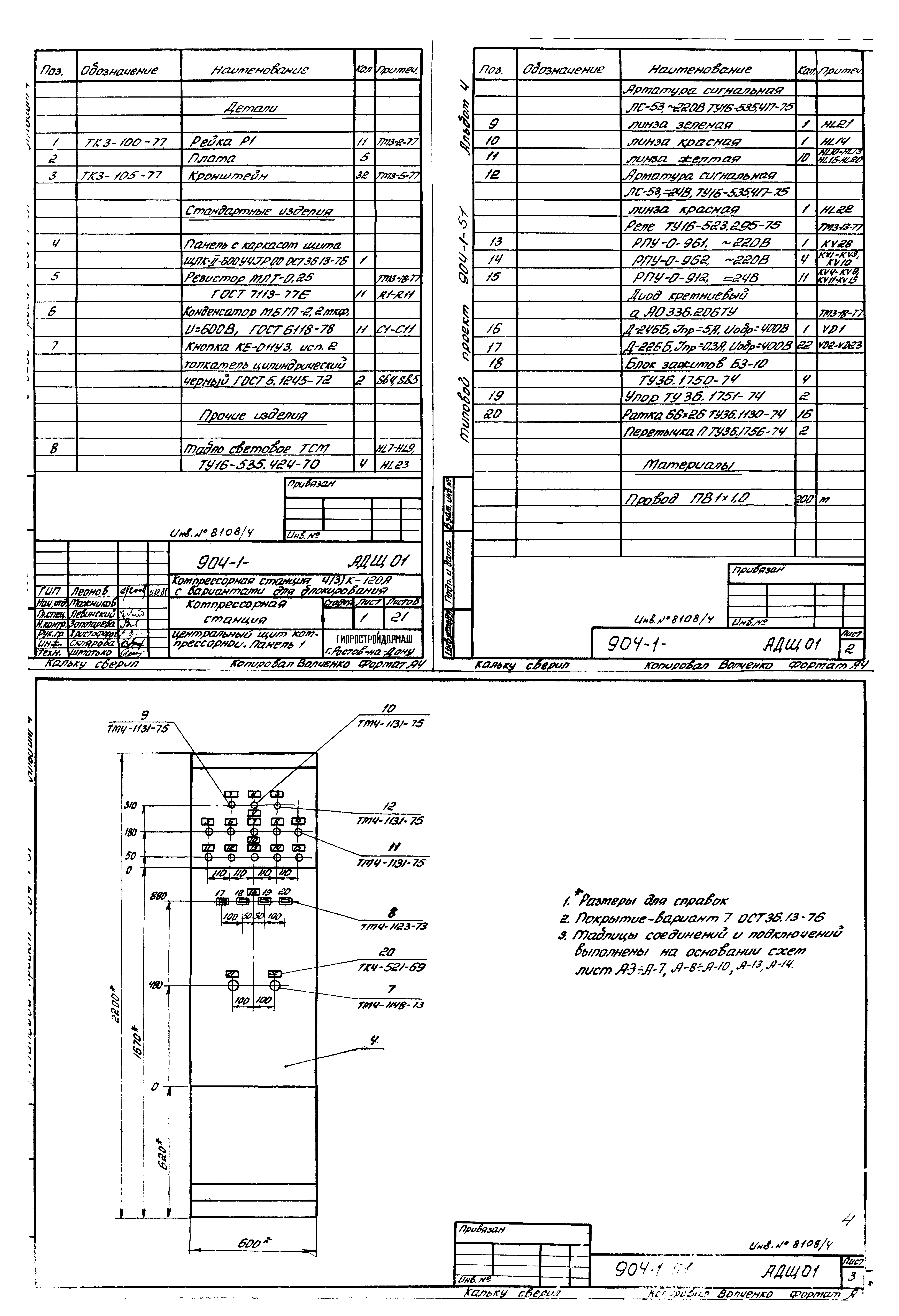

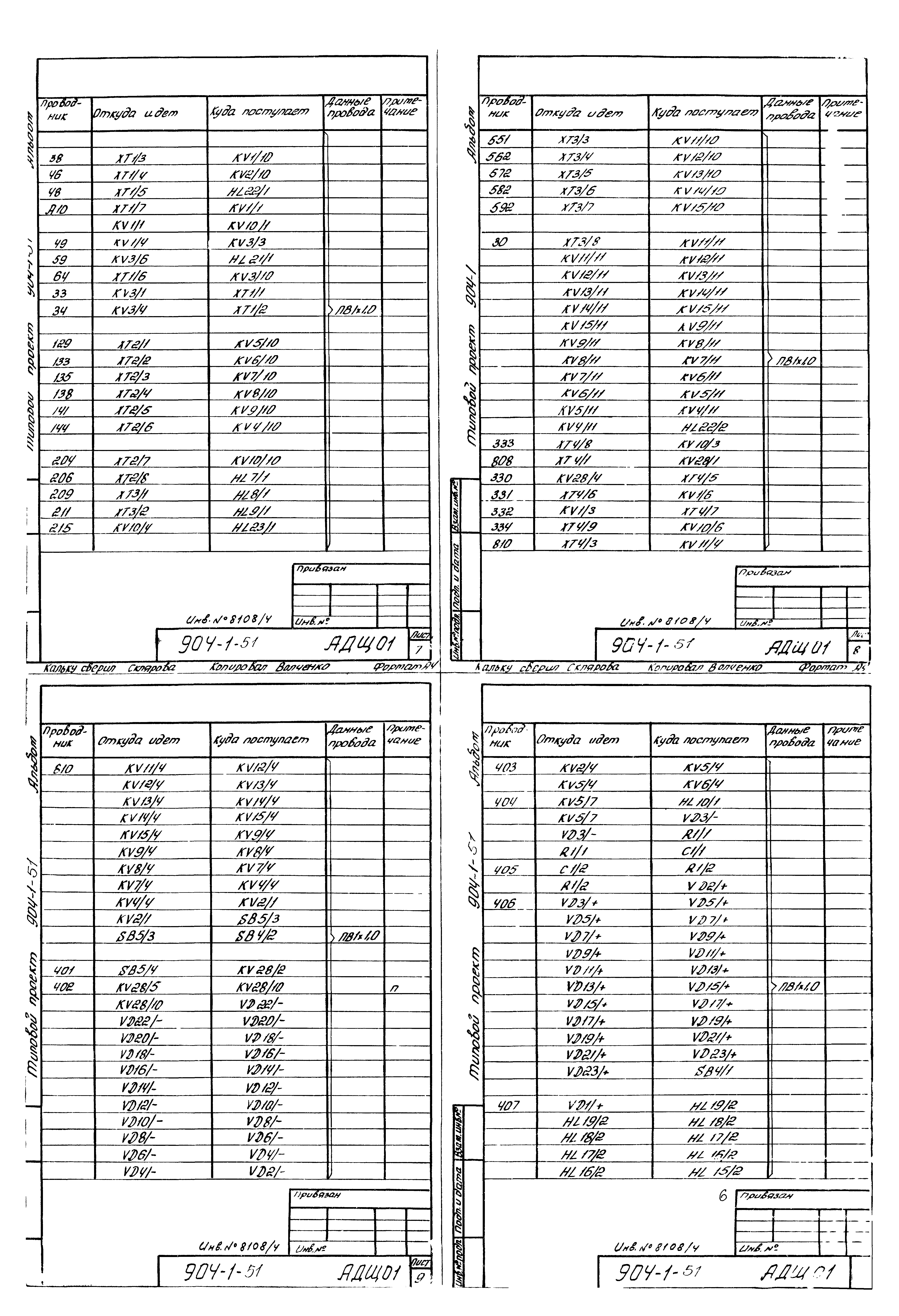

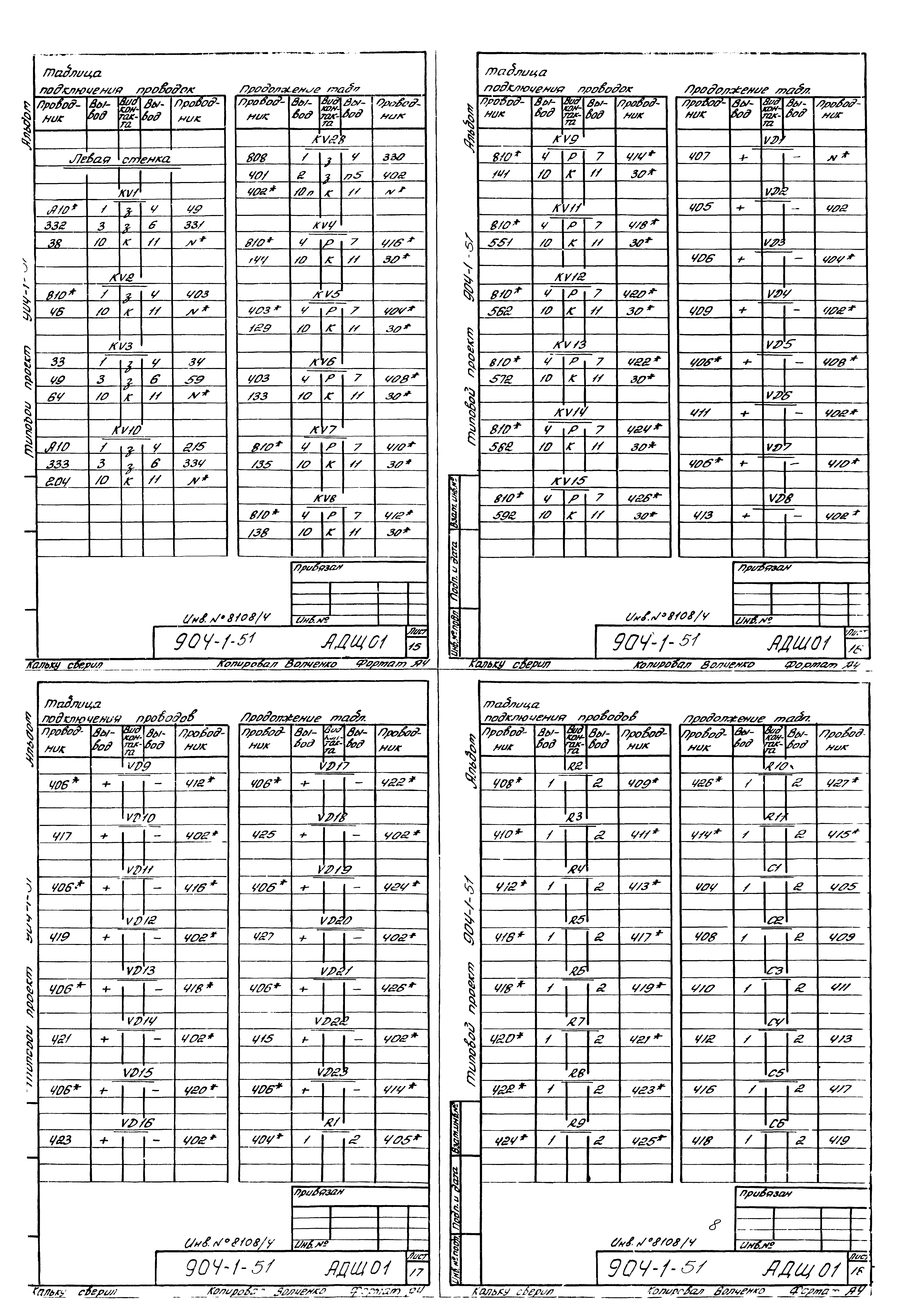

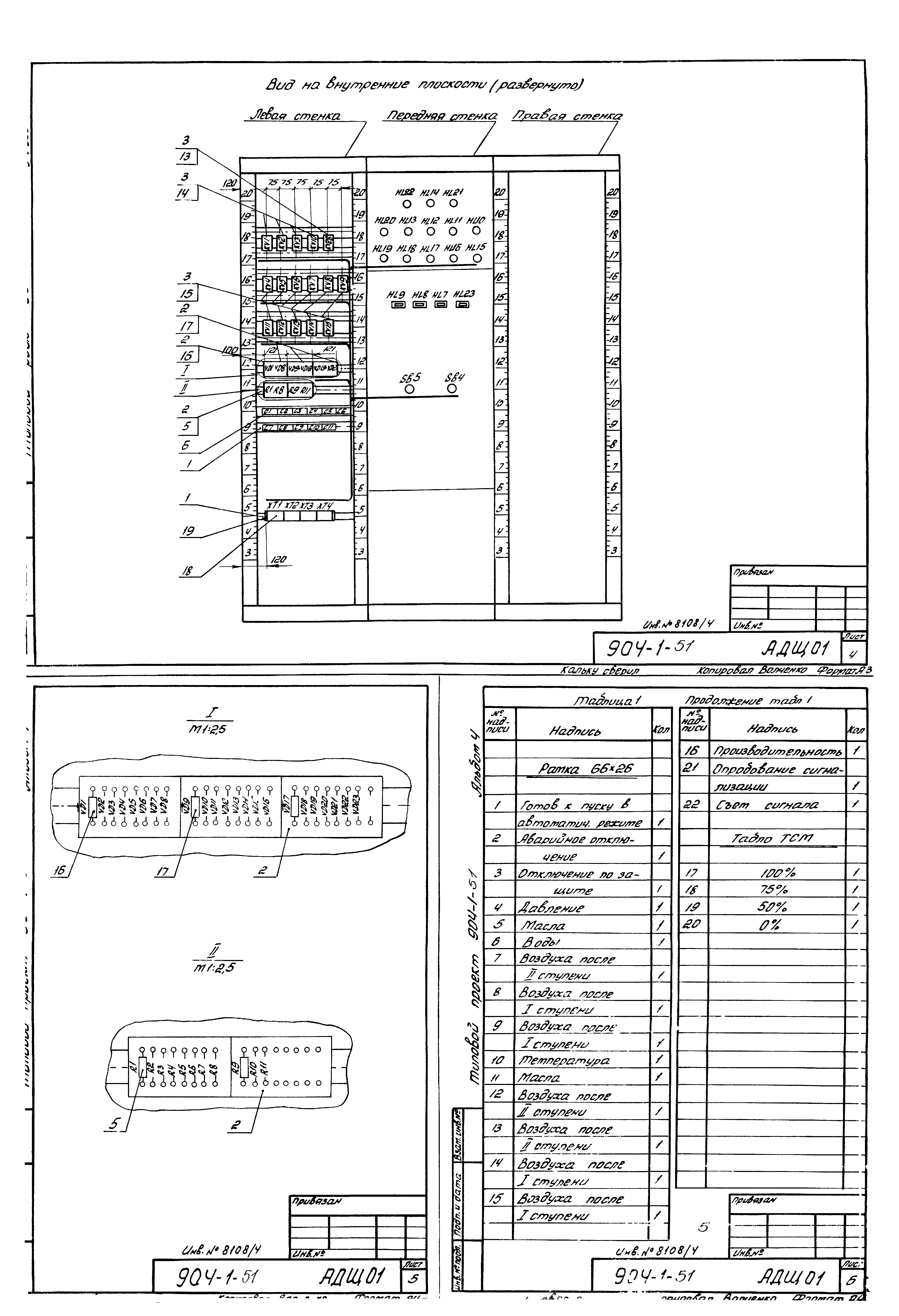

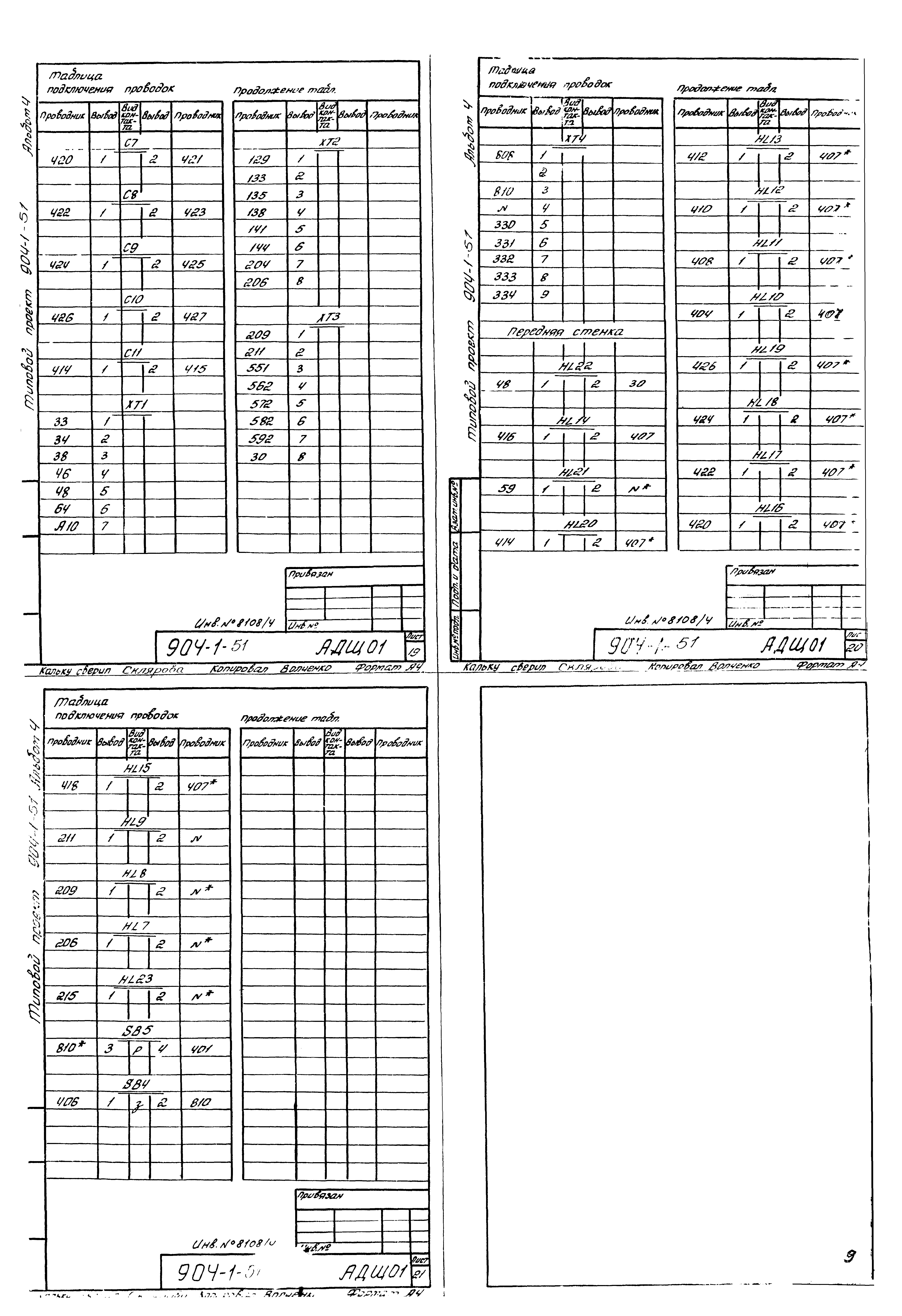

ТП 904-1-51-АДЩ01 Центральный щит компрессорной. Панель 1. Общий вид

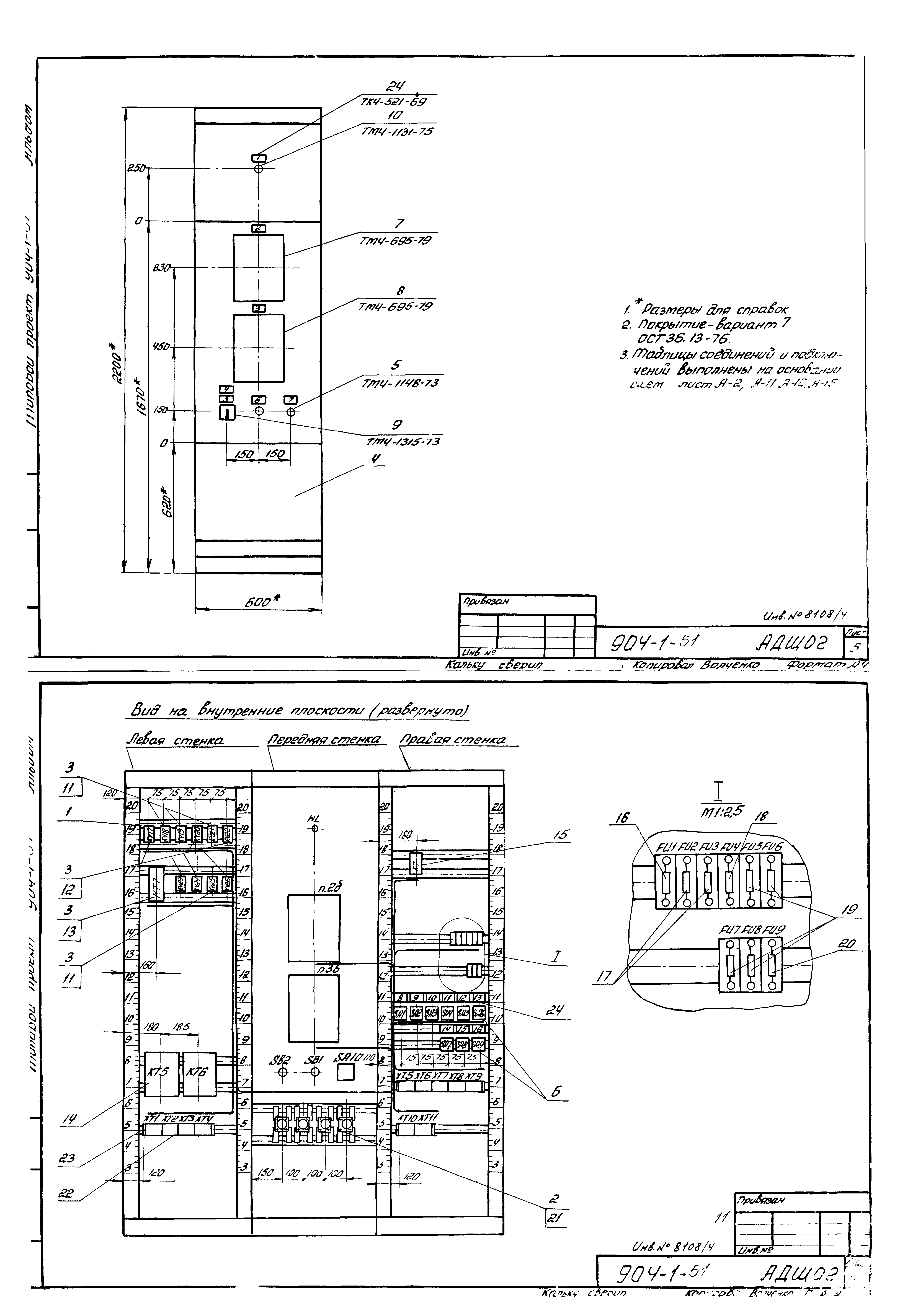

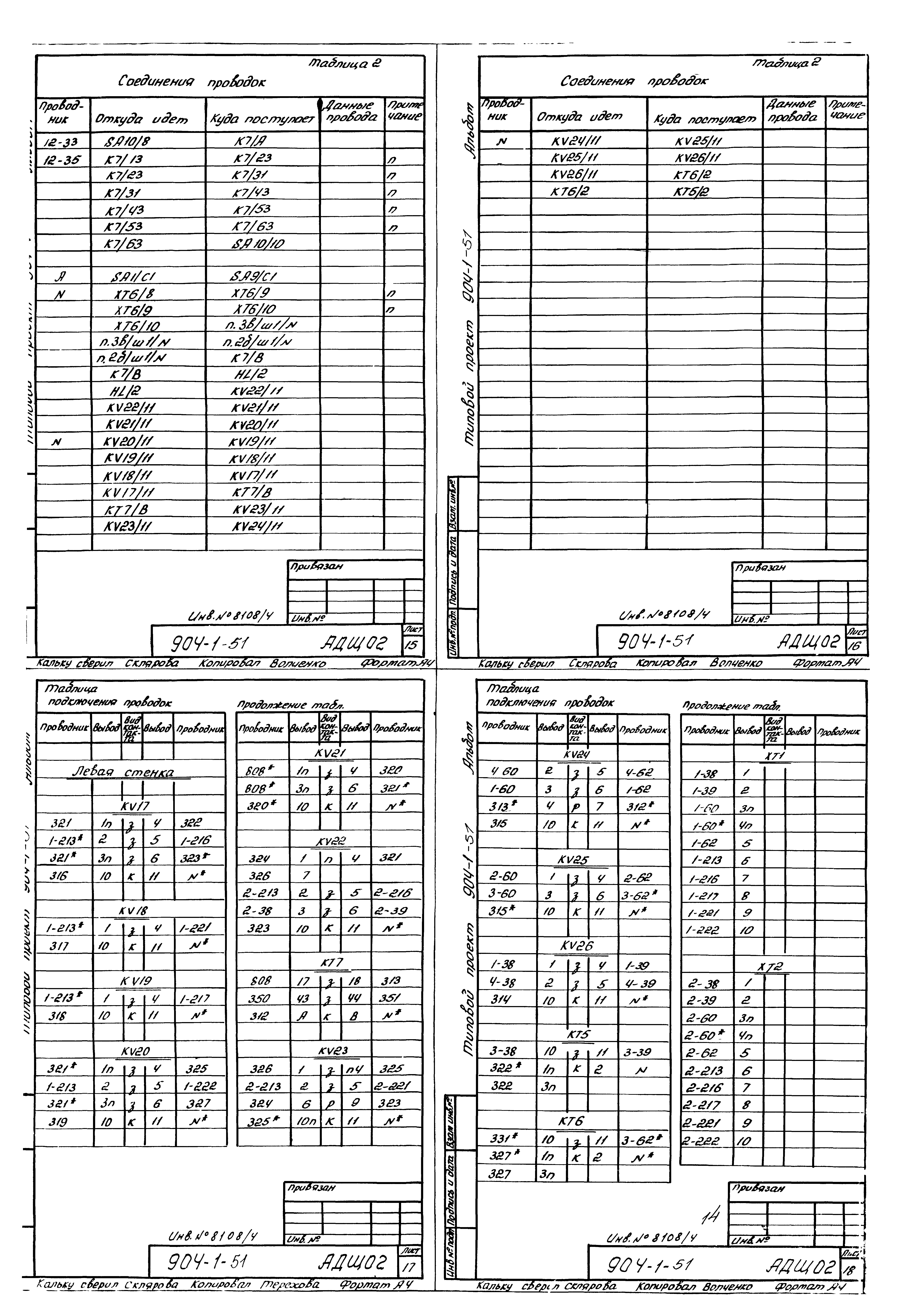

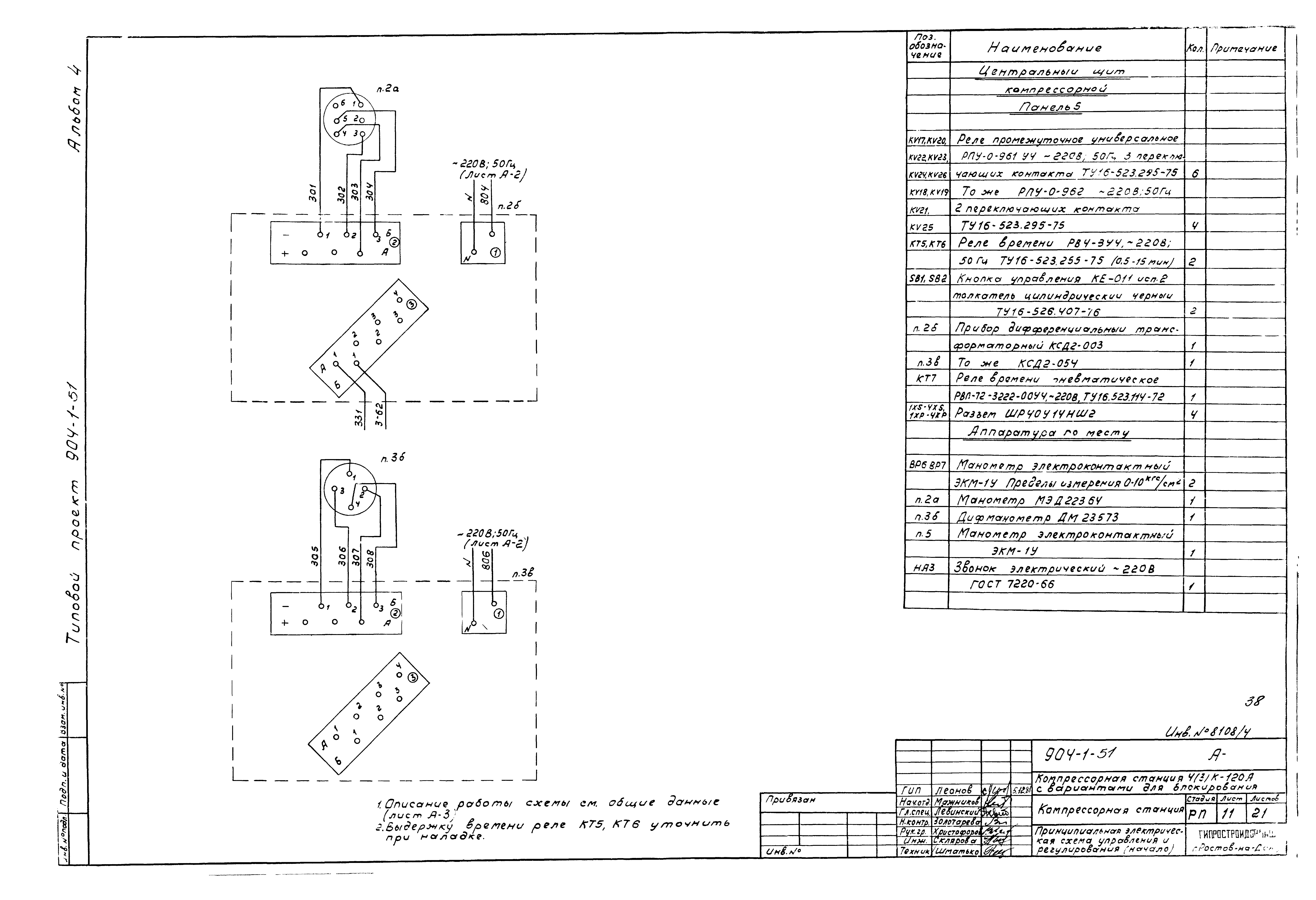

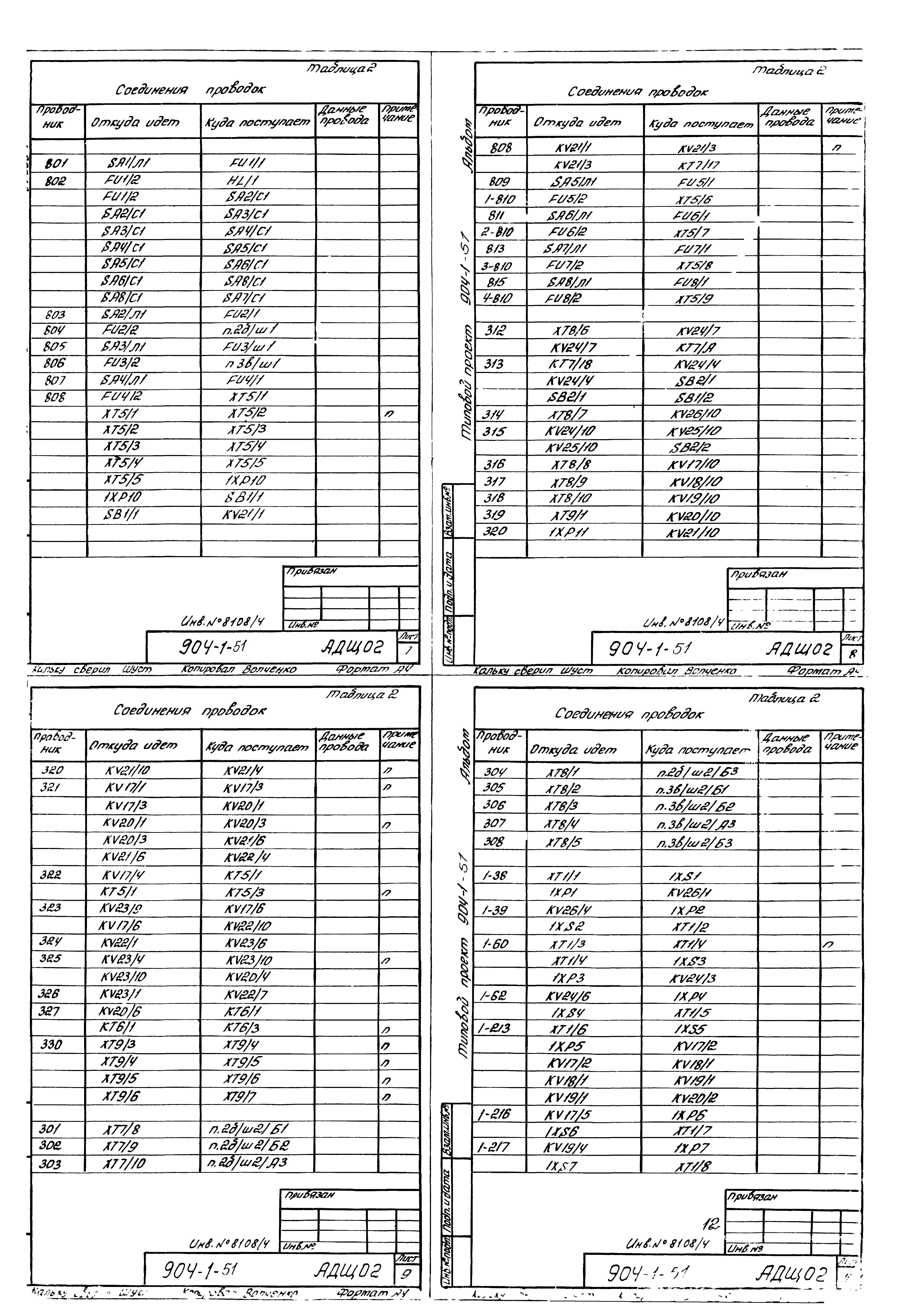

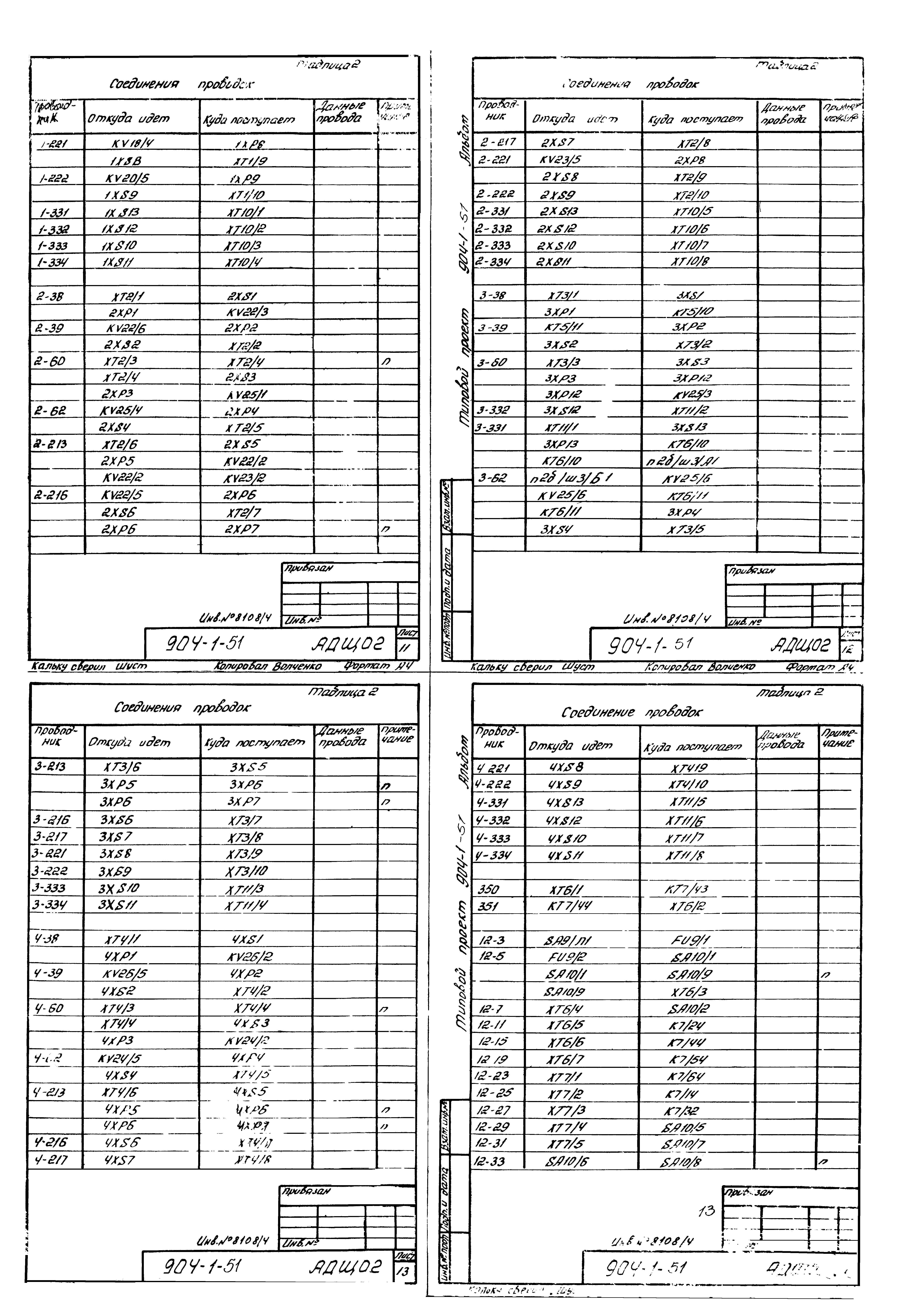

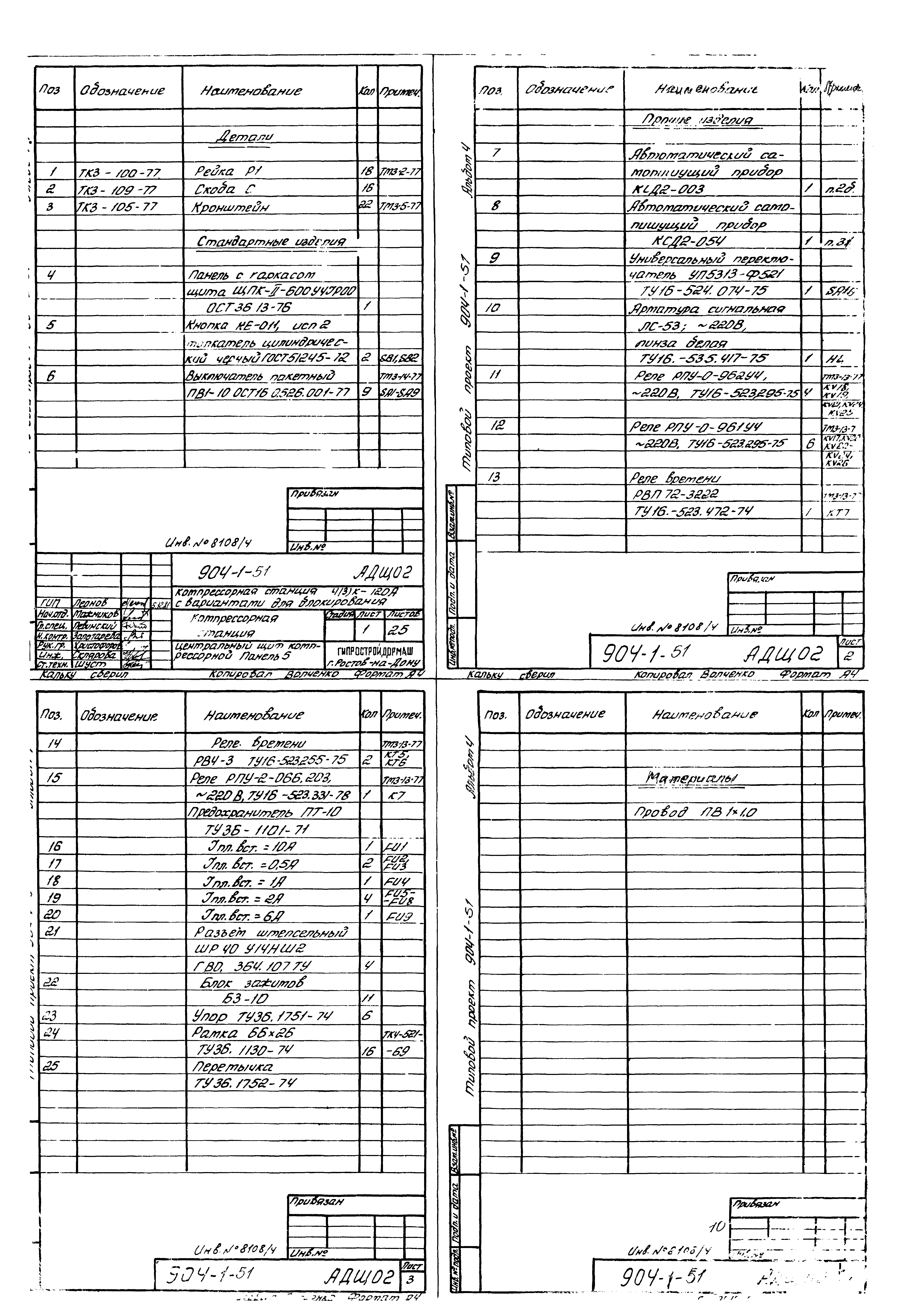

ТП 904-1-51-АДЩ02 Центральный щит компрессорной. Панель 5. Общий вид

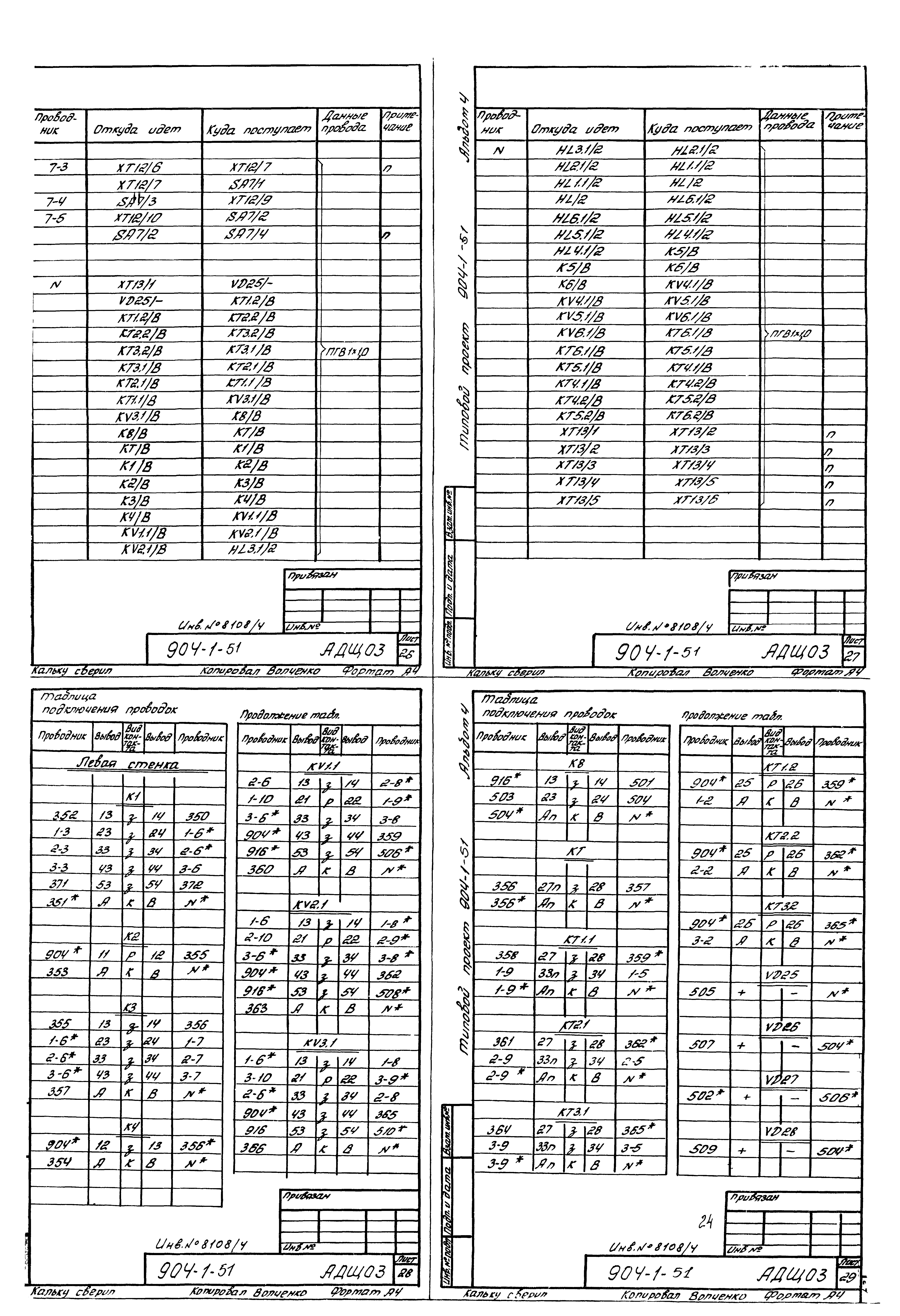

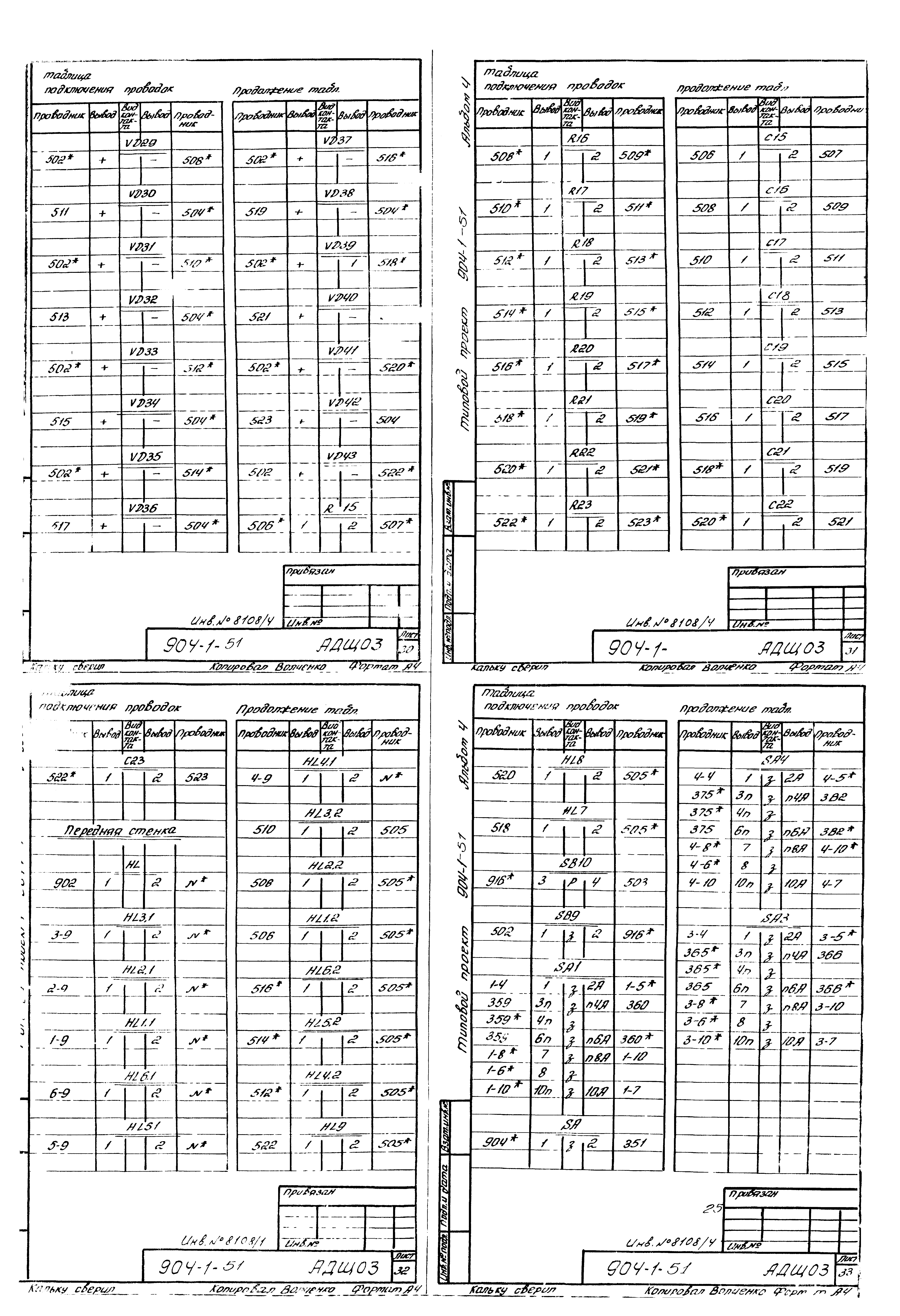

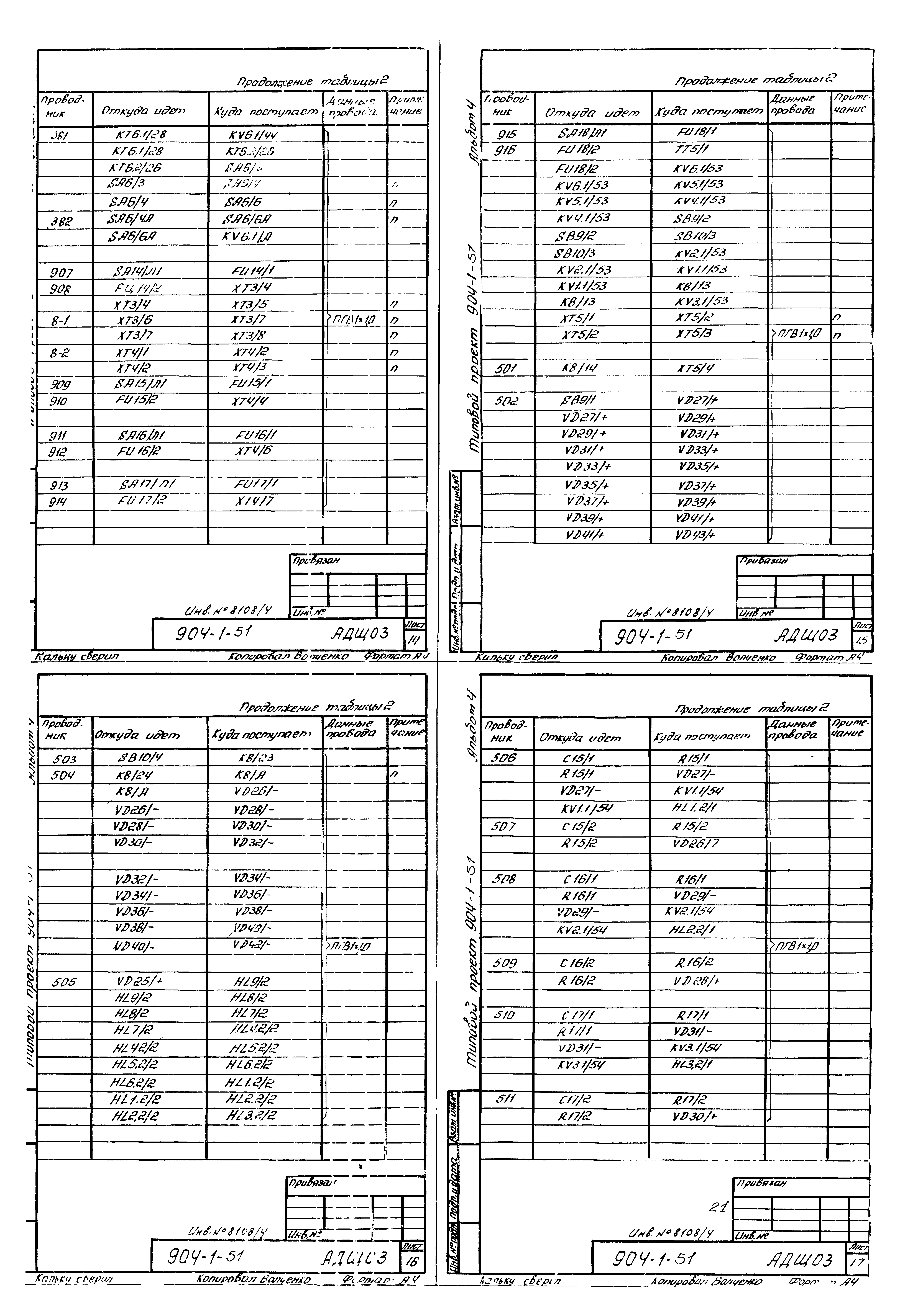

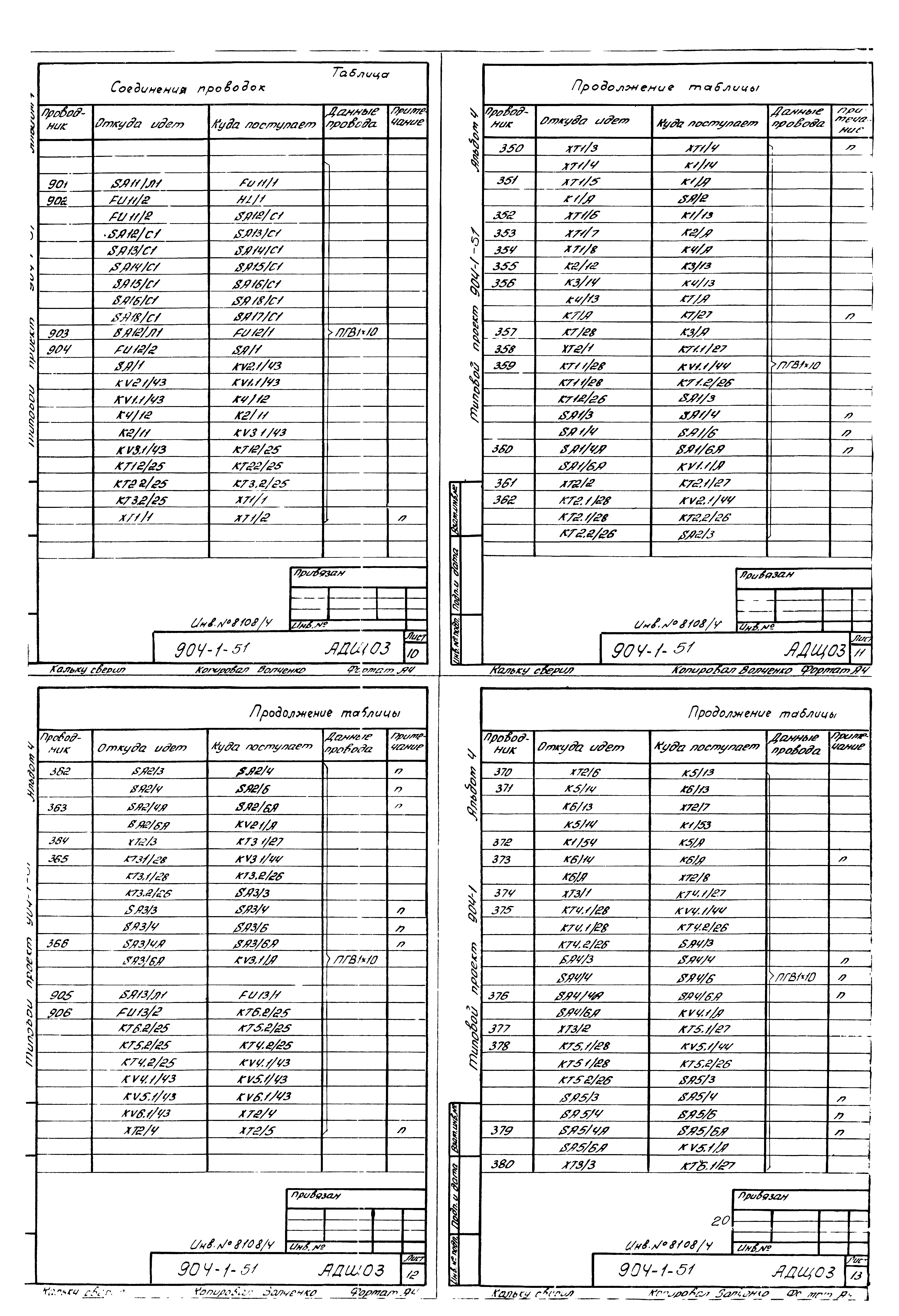

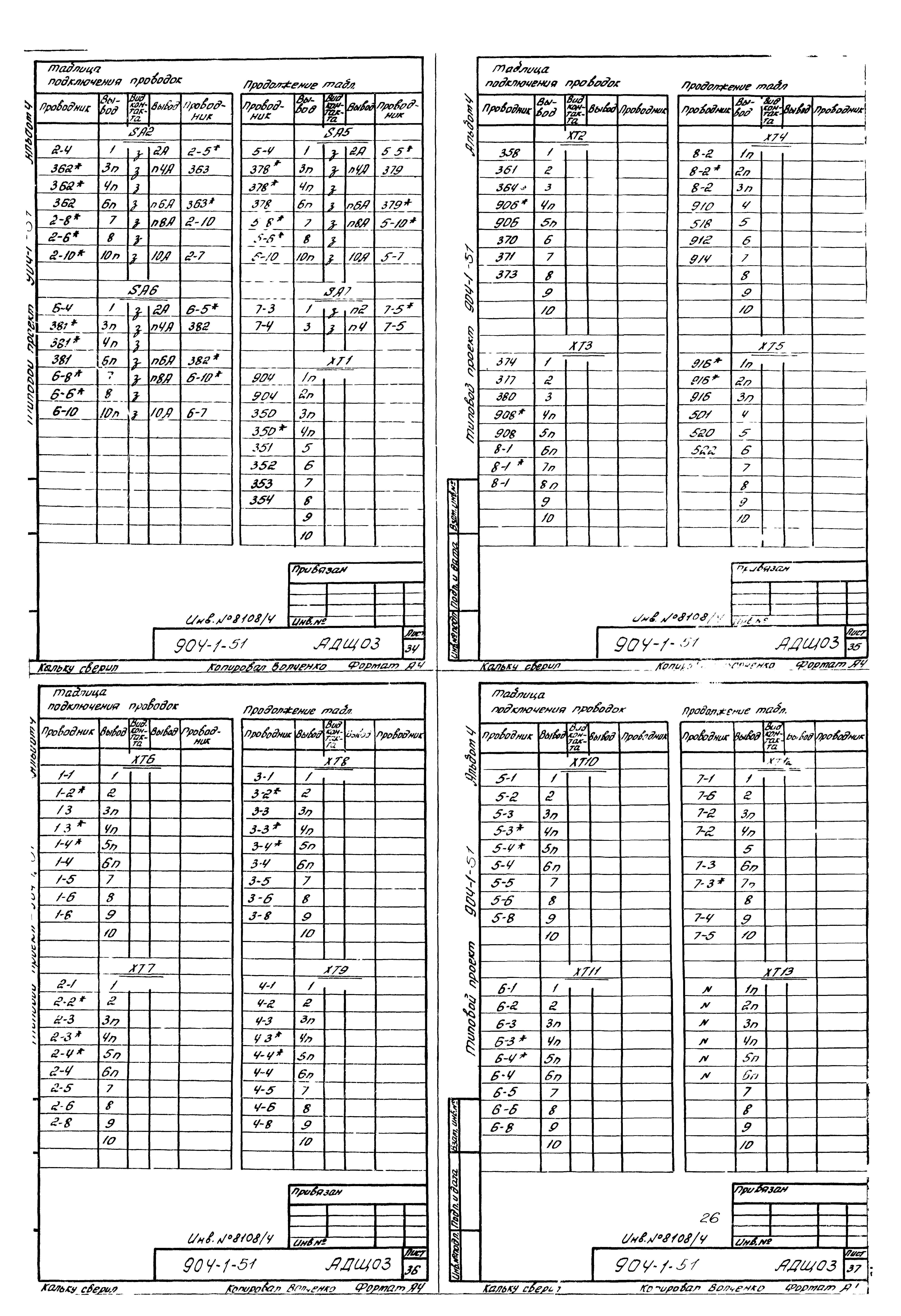

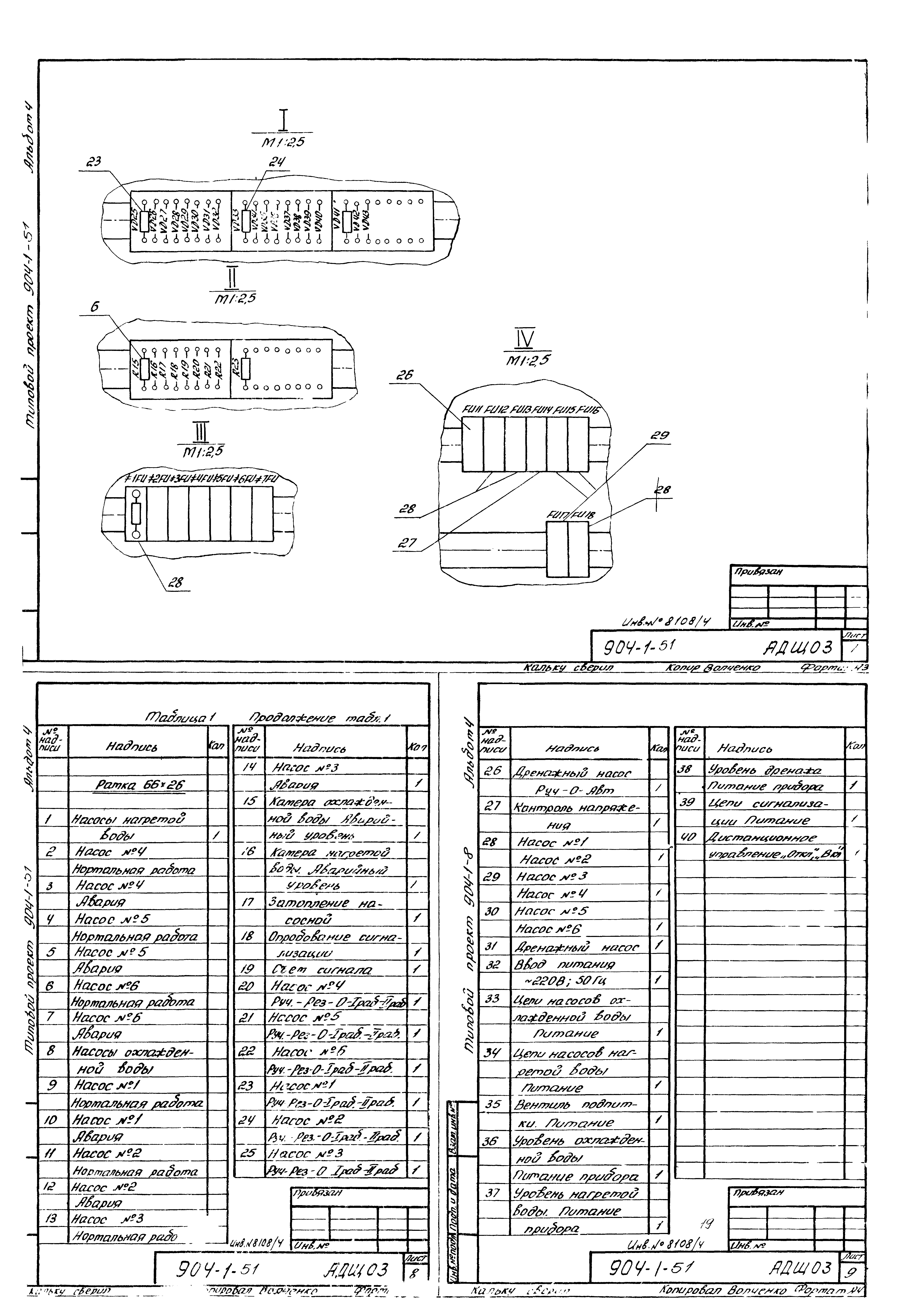

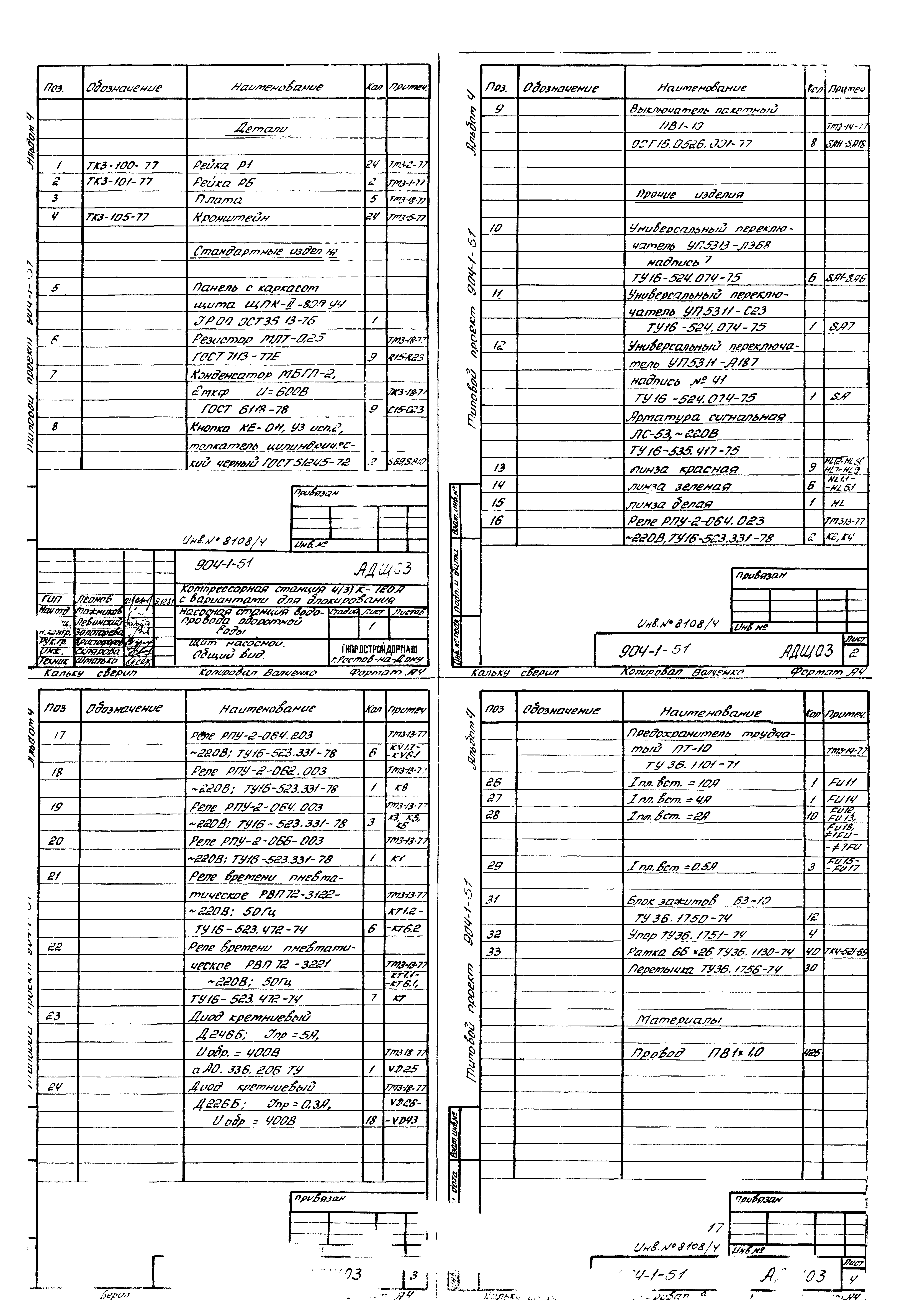

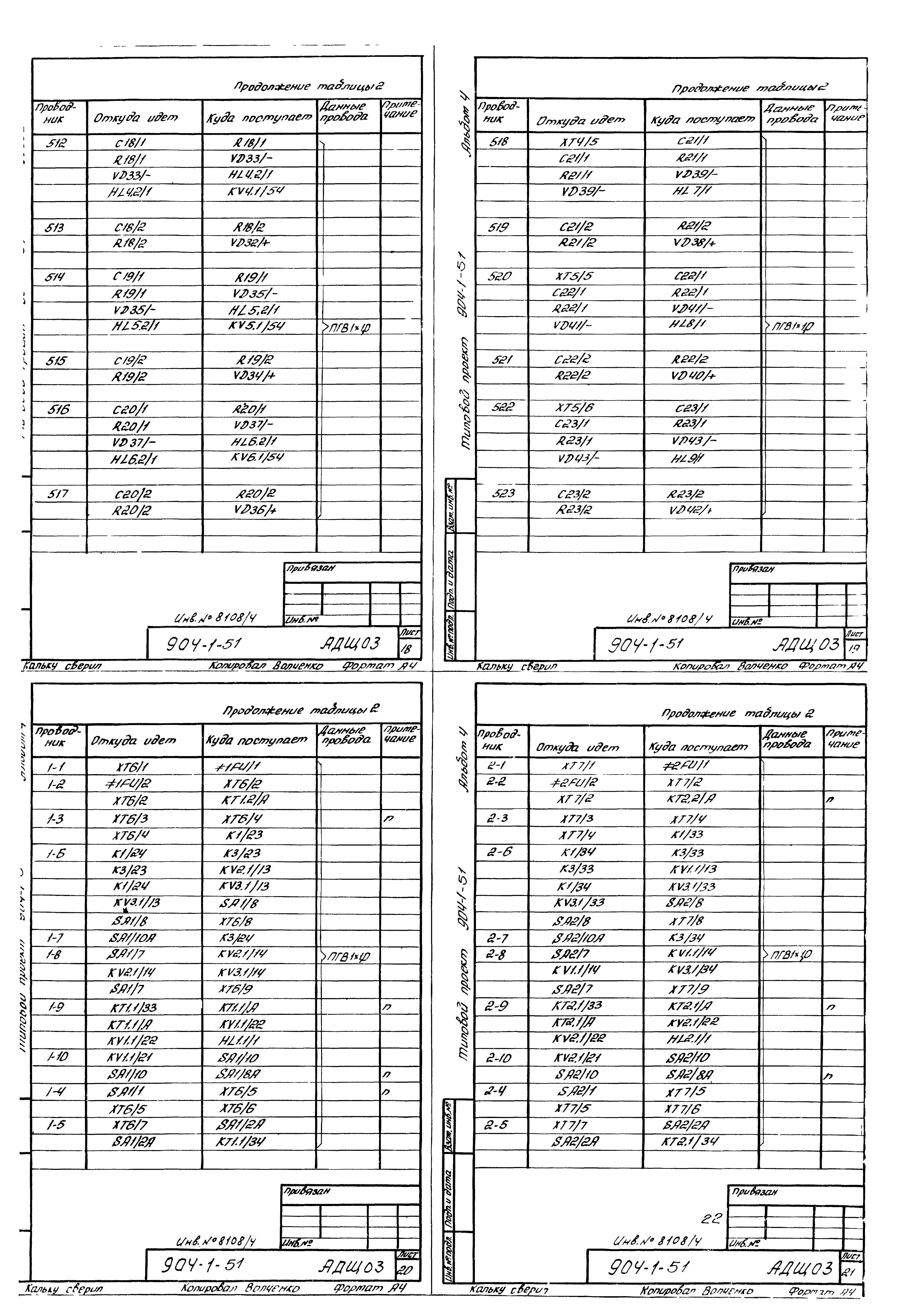

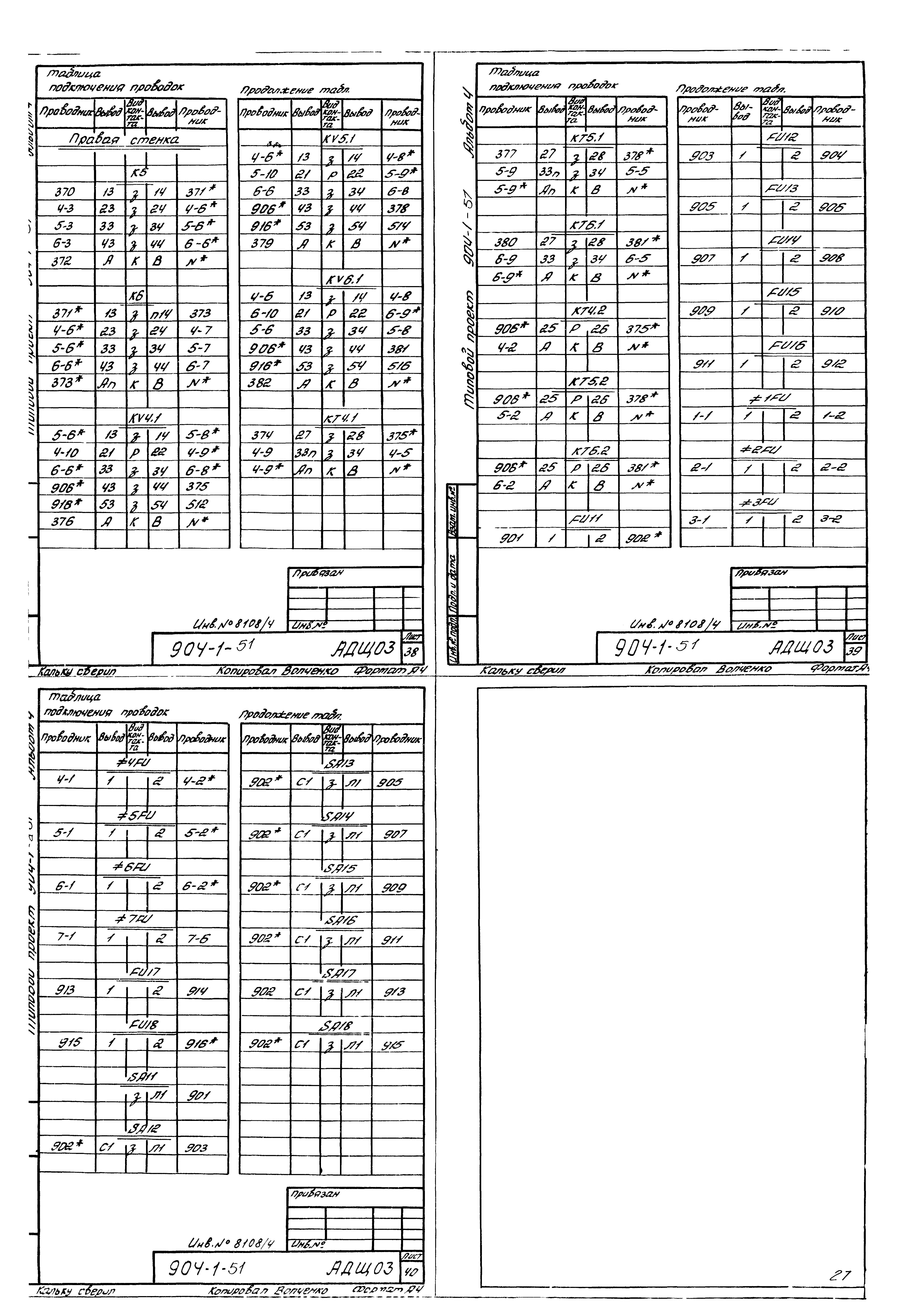

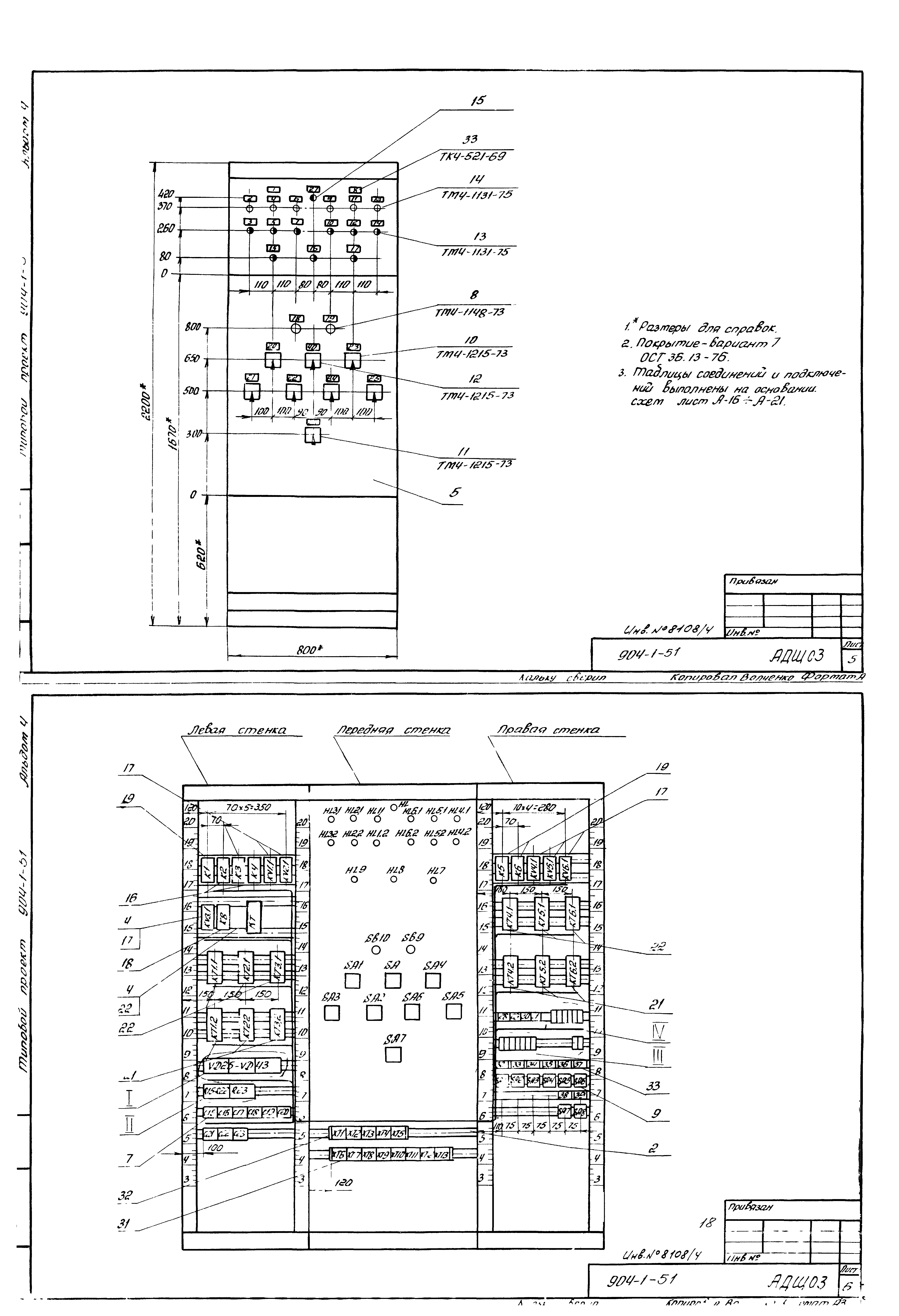

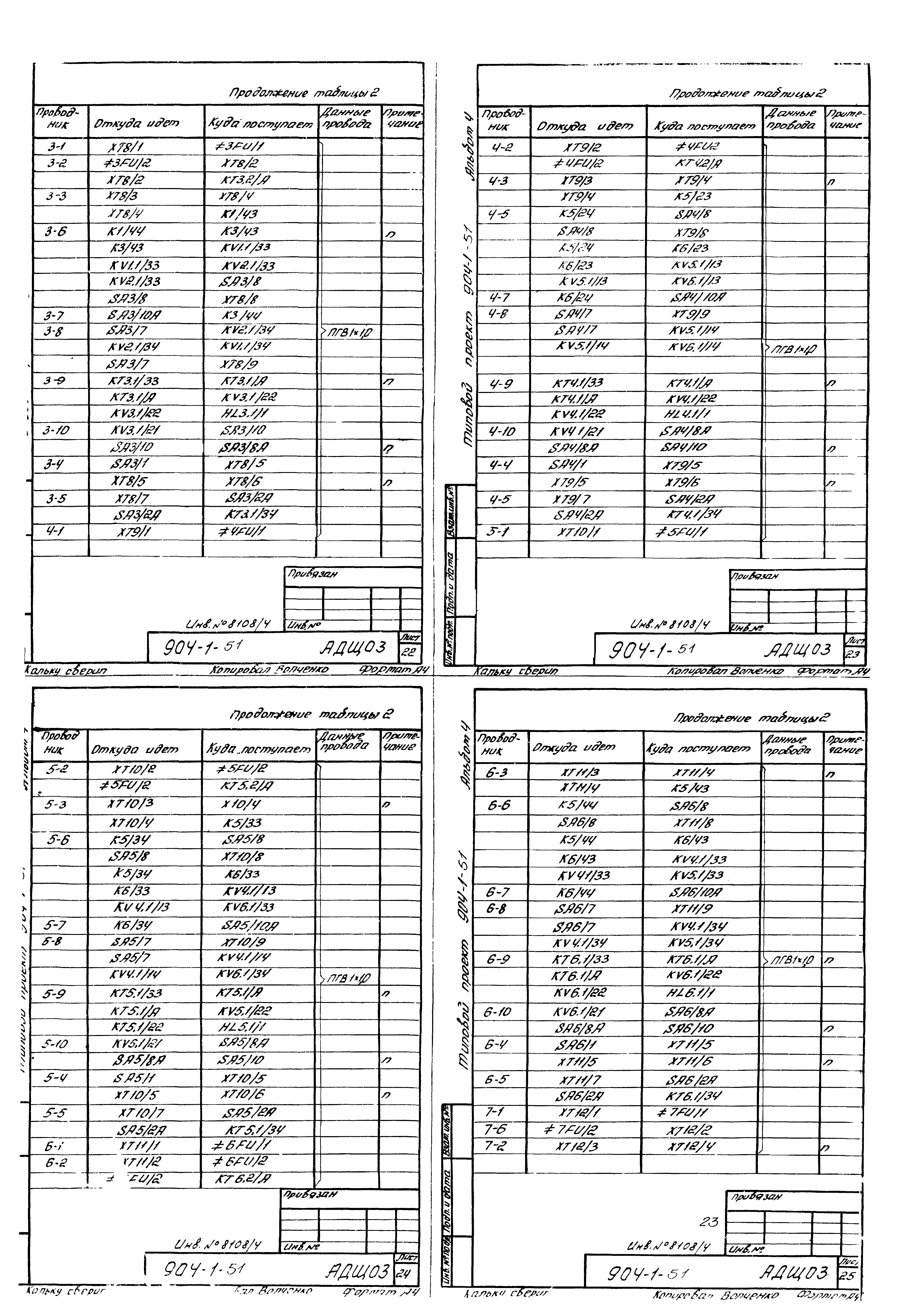

ТП 904-1-51-АДЩ03 Щит насосной. Общий вид

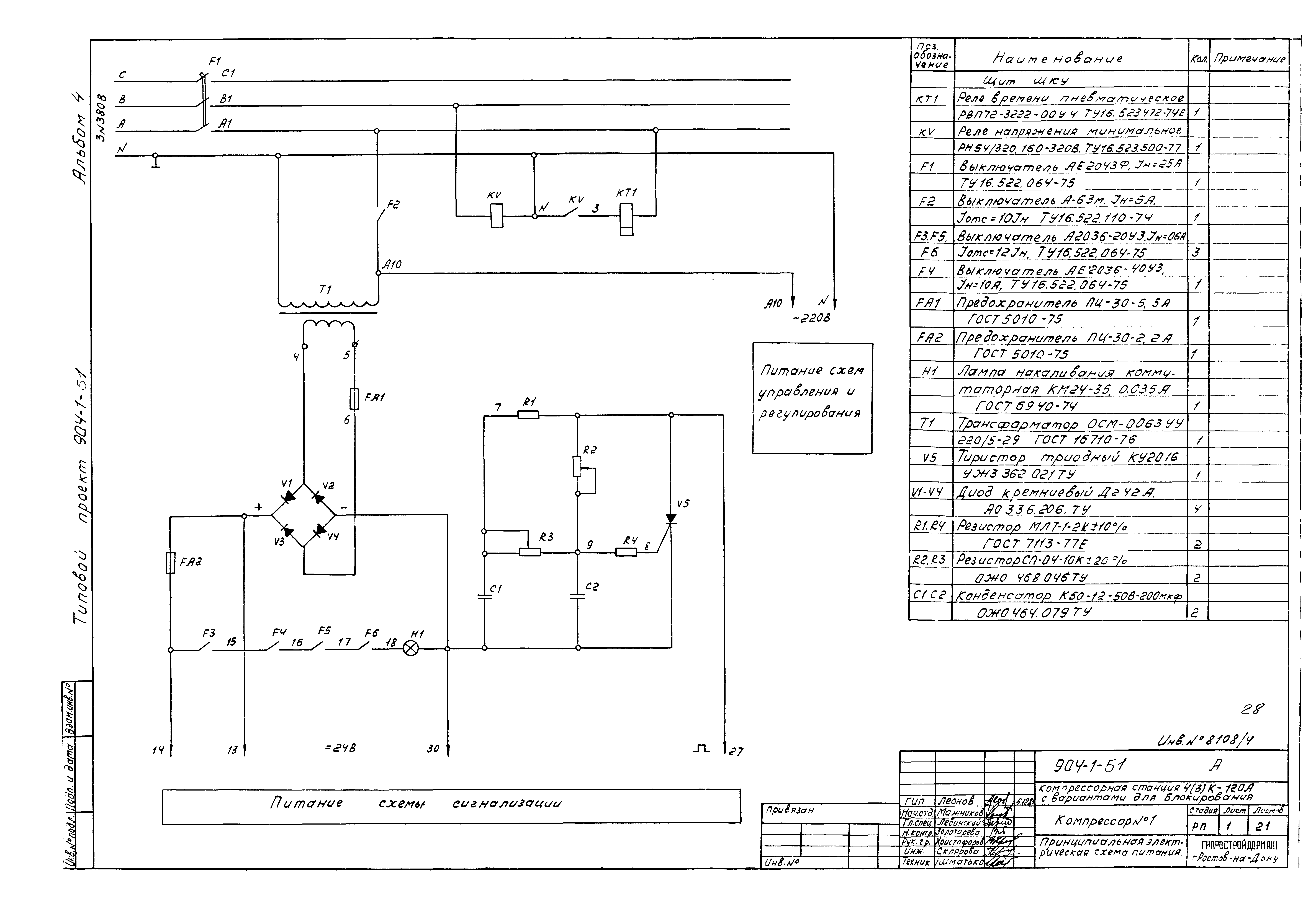

ТП 904-1-51-А-1 Компрессор № 1. Принципиальная электрическая схема питания

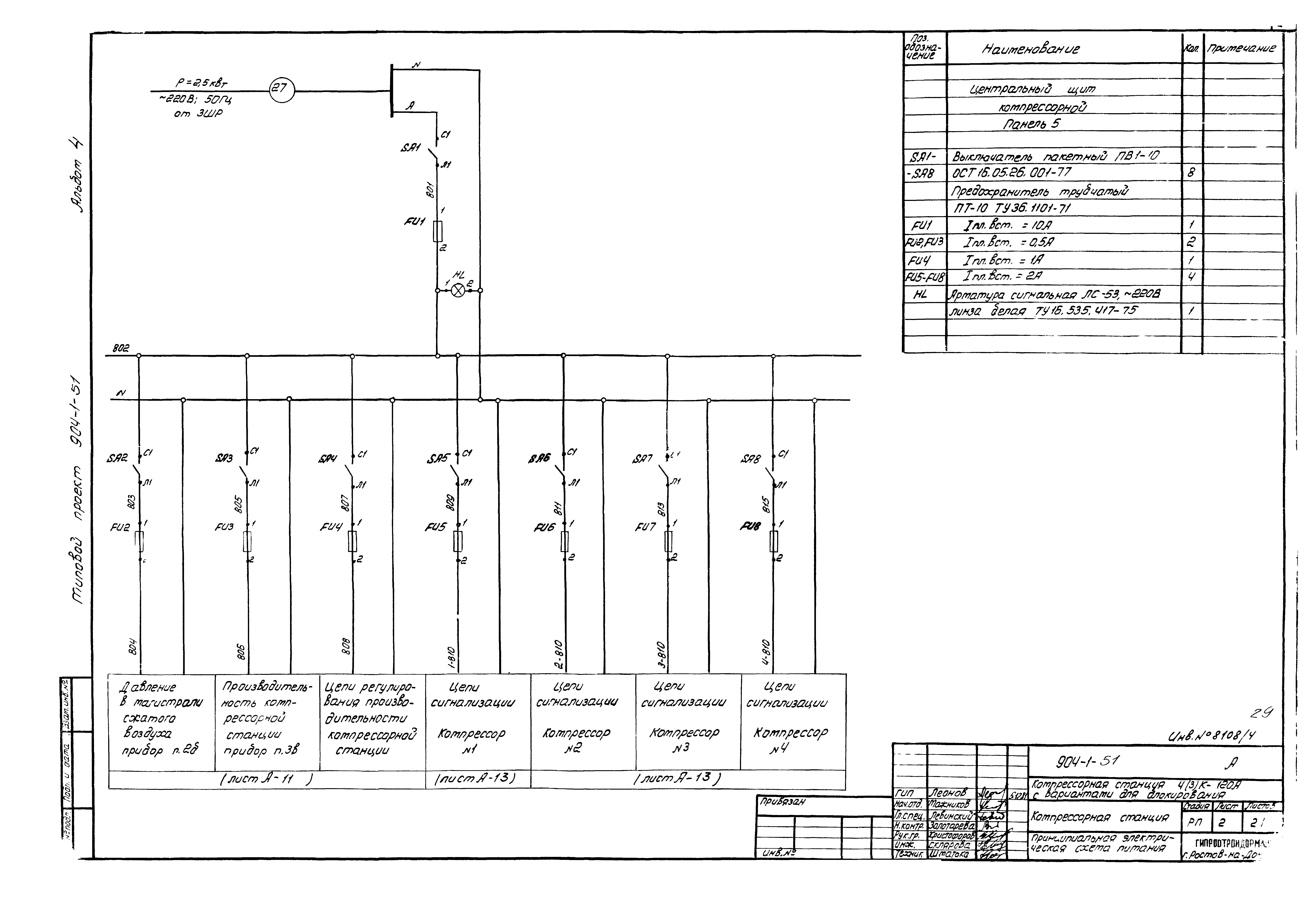

ТП 904-1-51-А-2 Компрессорная станция. Принципиальная электрическая схема питания

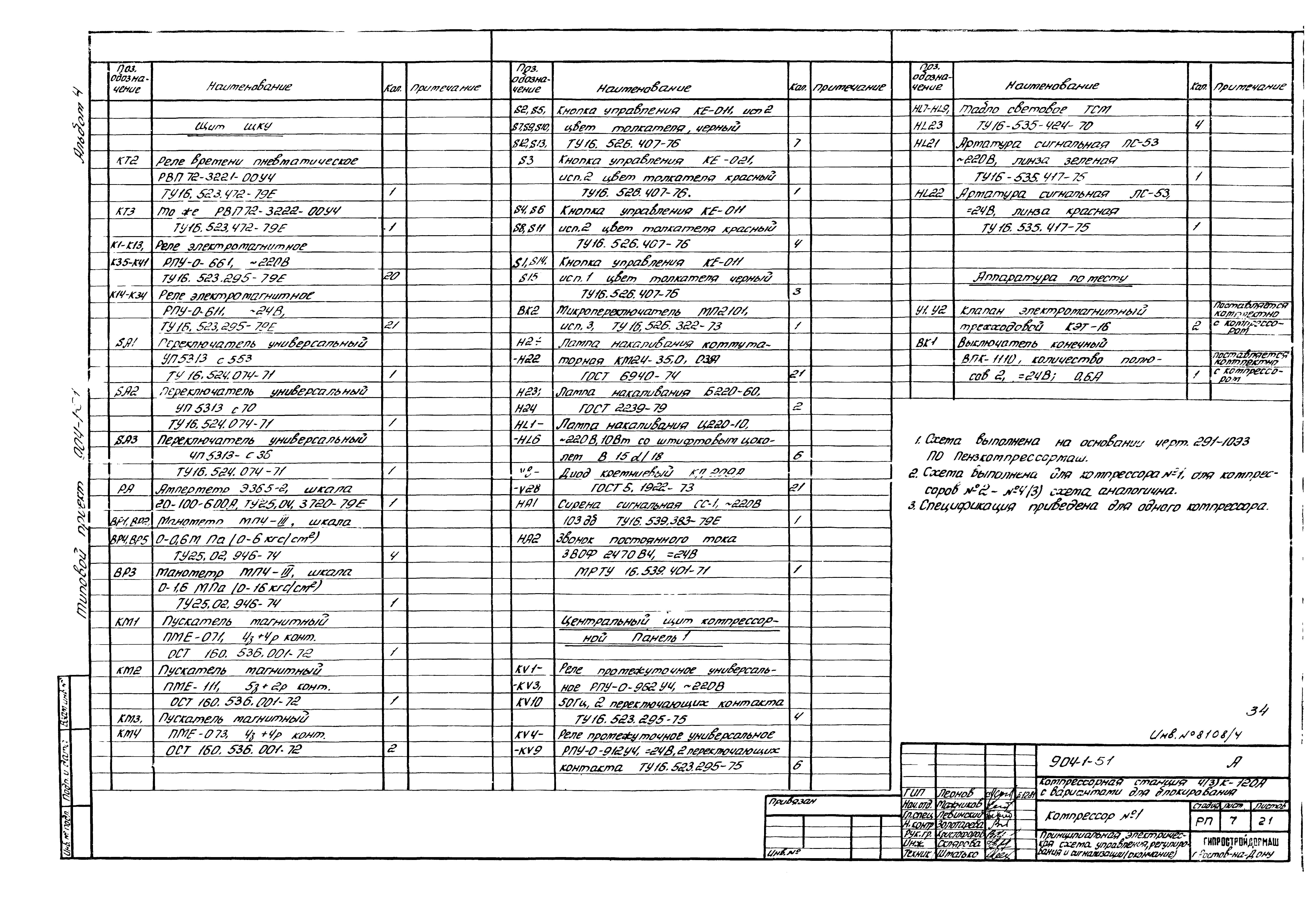

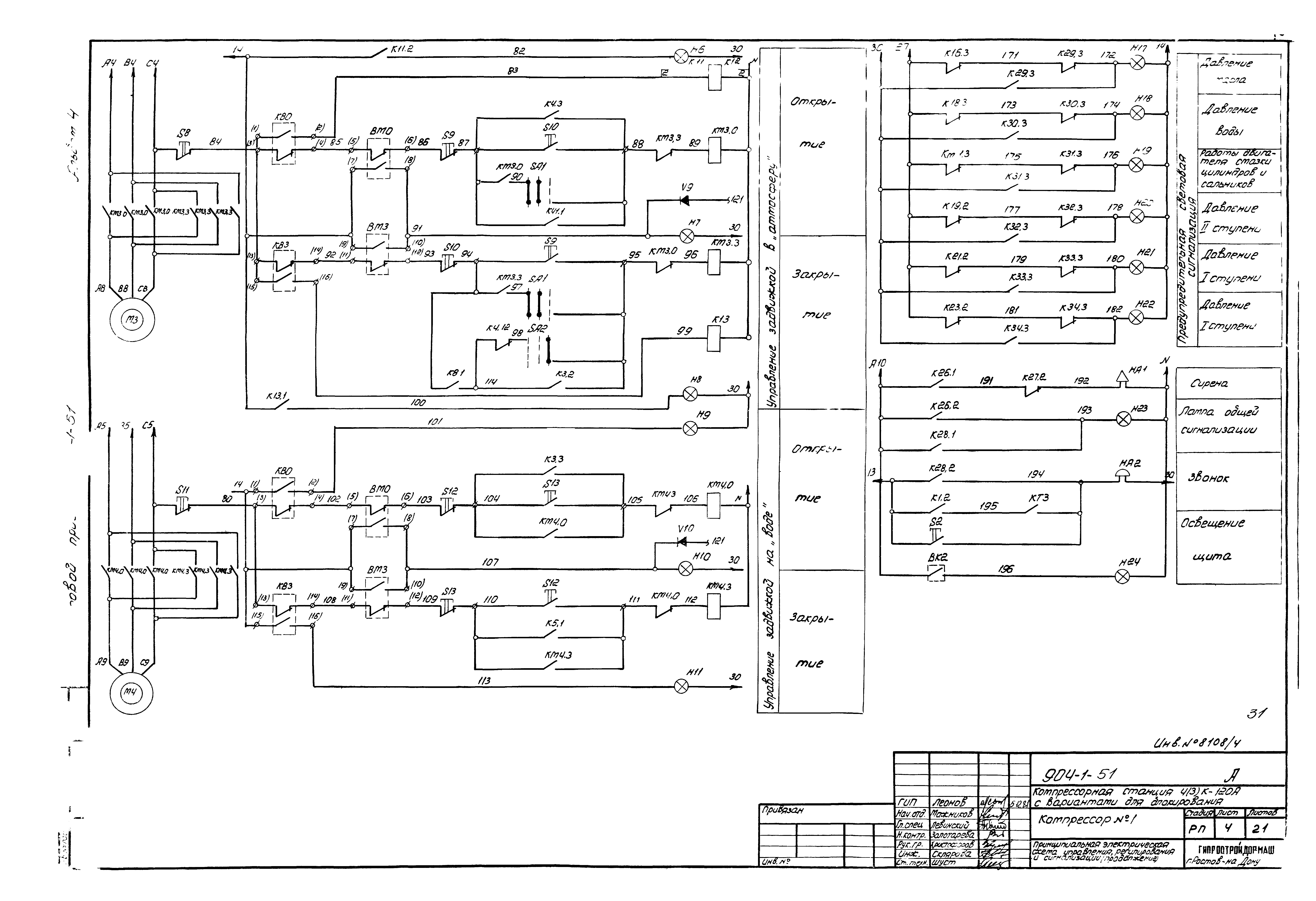

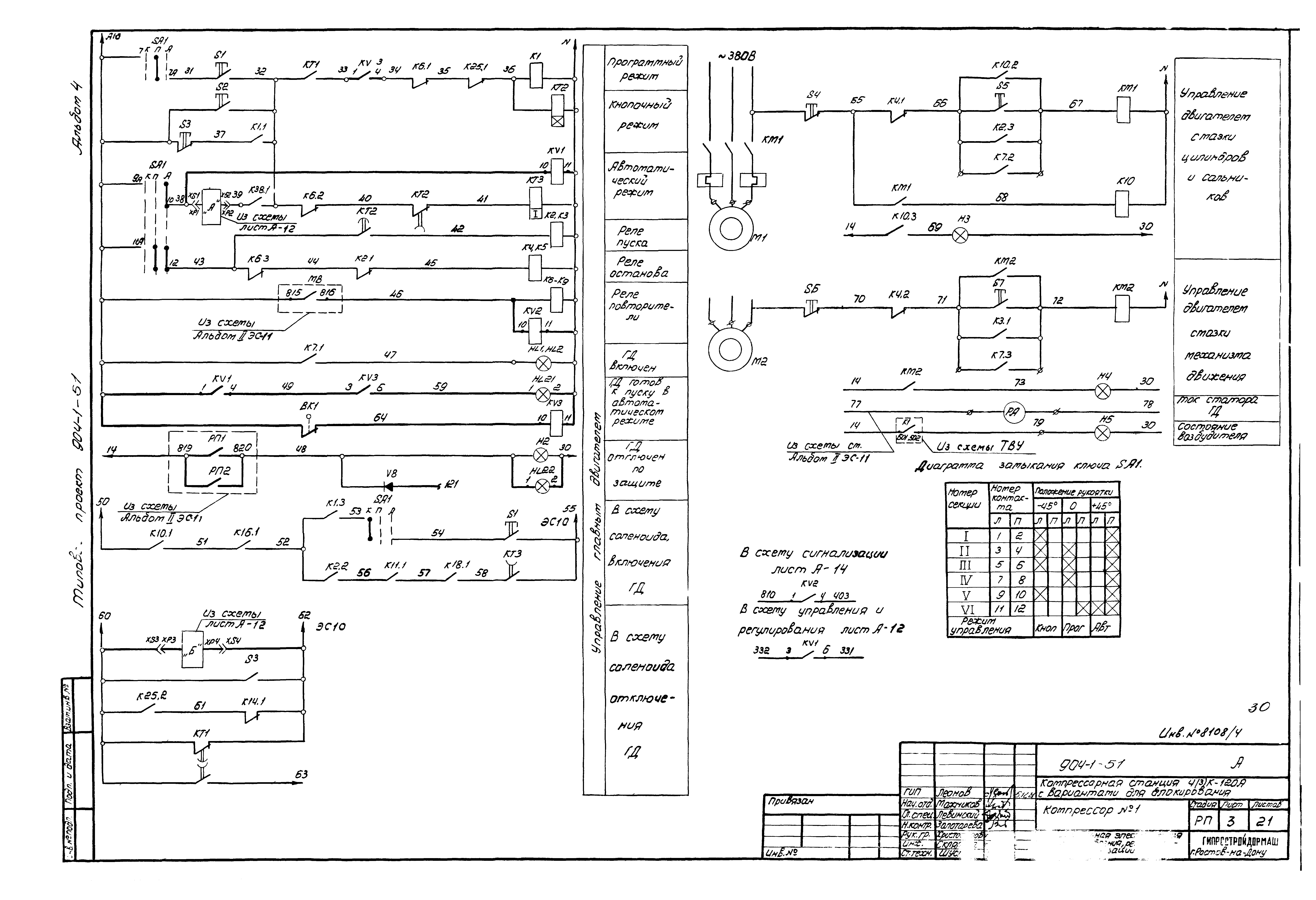

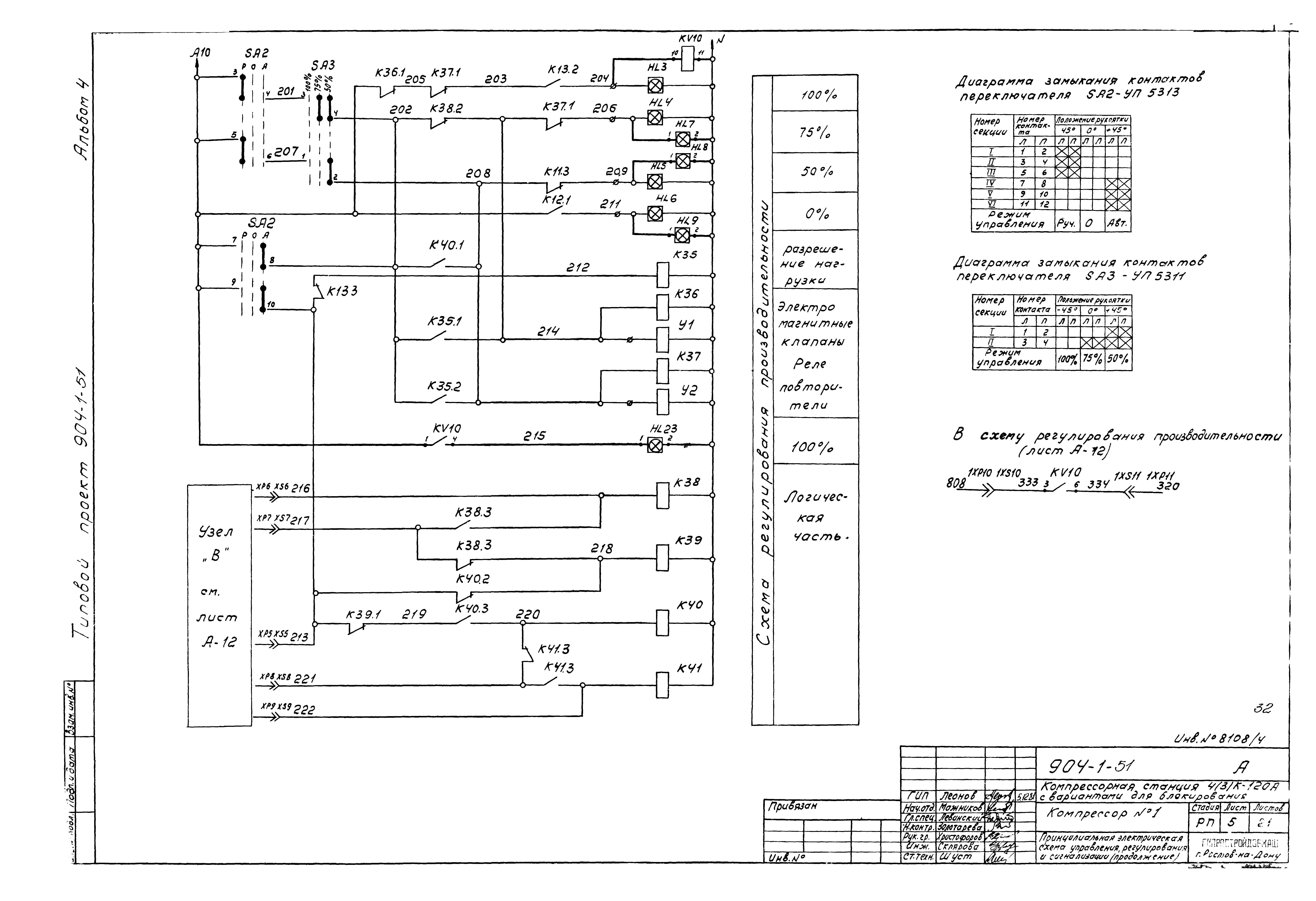

ТП 904-1-51-А-3 Компрессор № 1. Принципиальная электрическая схема управления, регулирования и сигнализации
ТП 904-1-51-А-4 Компрессор № 1. Принципиальная электрическая схема управления, регулирования и сигнализации
ТП 904-1-51-А-5 Компрессор № 1. Принципиальная электрическая схема управления, регулирования и сигнализации
ТП 904-1-51-А-6 Компрессор № 1. Принципиальная электрическая схема управления, регулирования и сигнализации
ТП 904-1-51-А-7 Компрессор № 1. Принципиальная электрическая схема управления, регулирования и сигнализации

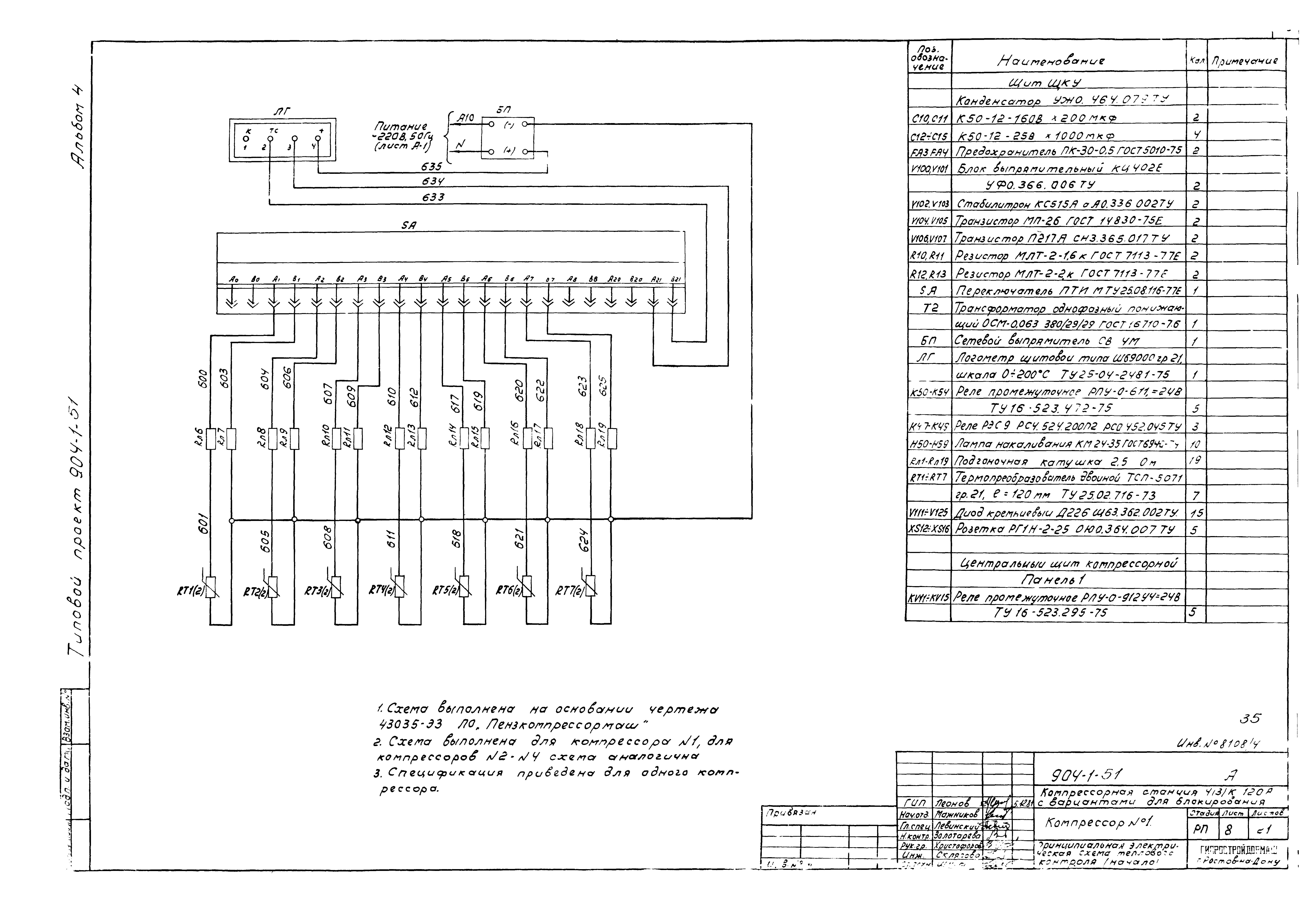

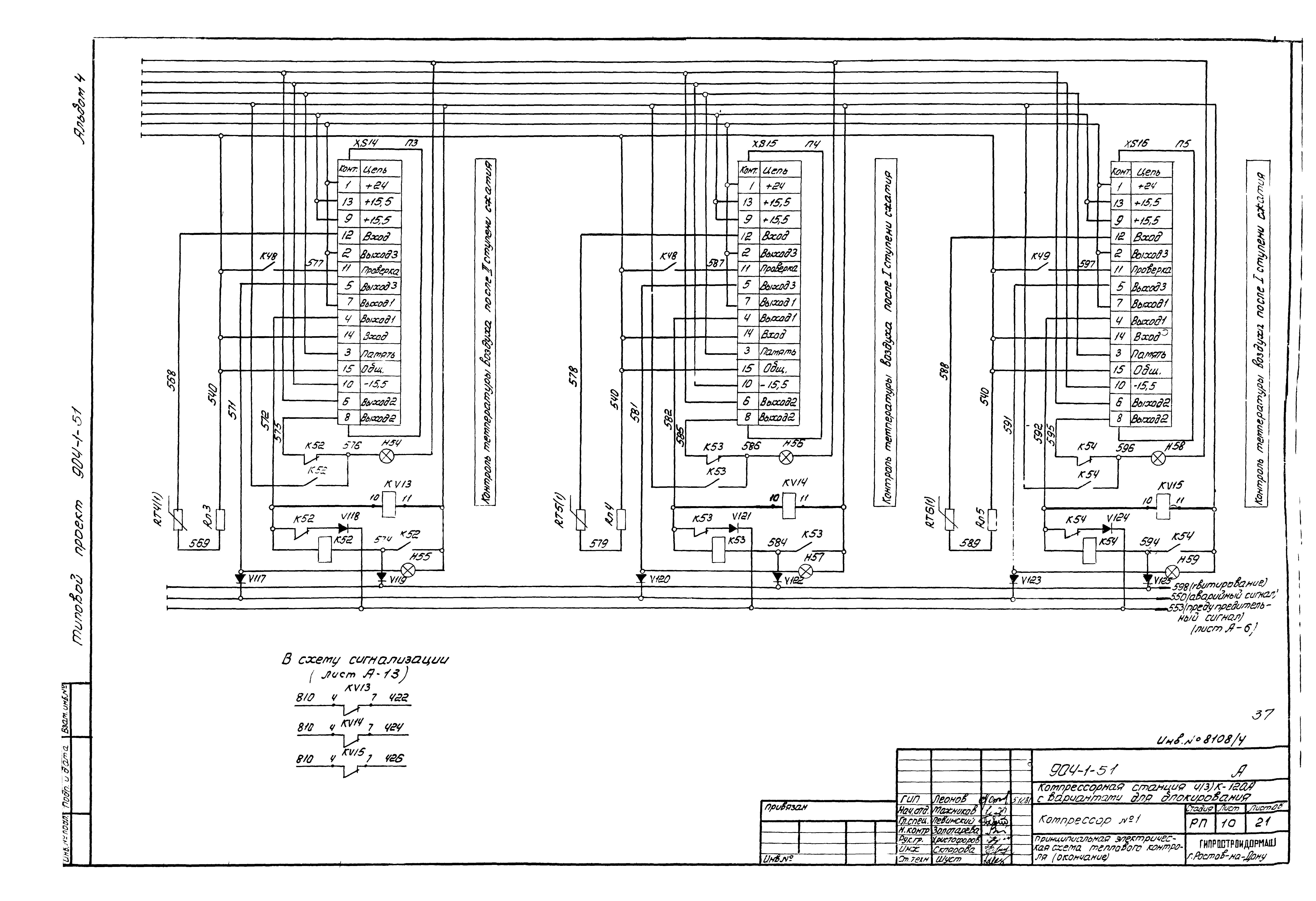

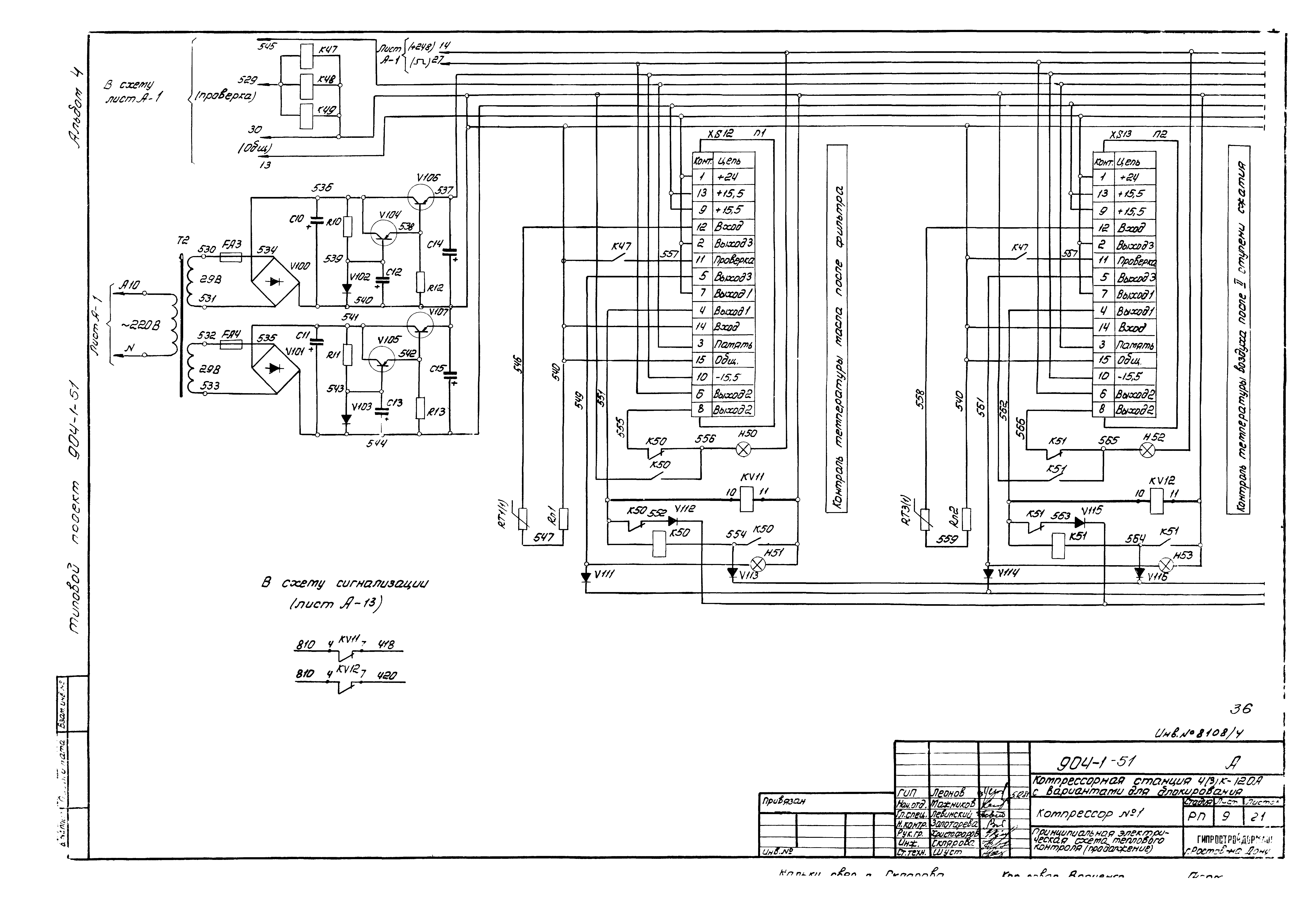

ТП 904-1-51-А-8 Компрессор № 1. Принципиальная электрическая схема теплового контроля
ТП 904-1-51-А-9 Компрессор № 1. Принципиальная электрическая схема теплового контроля
ТП 904-1-51-А-10 Компрессор № 1. Принципиальная электрическая схема теплового контроля

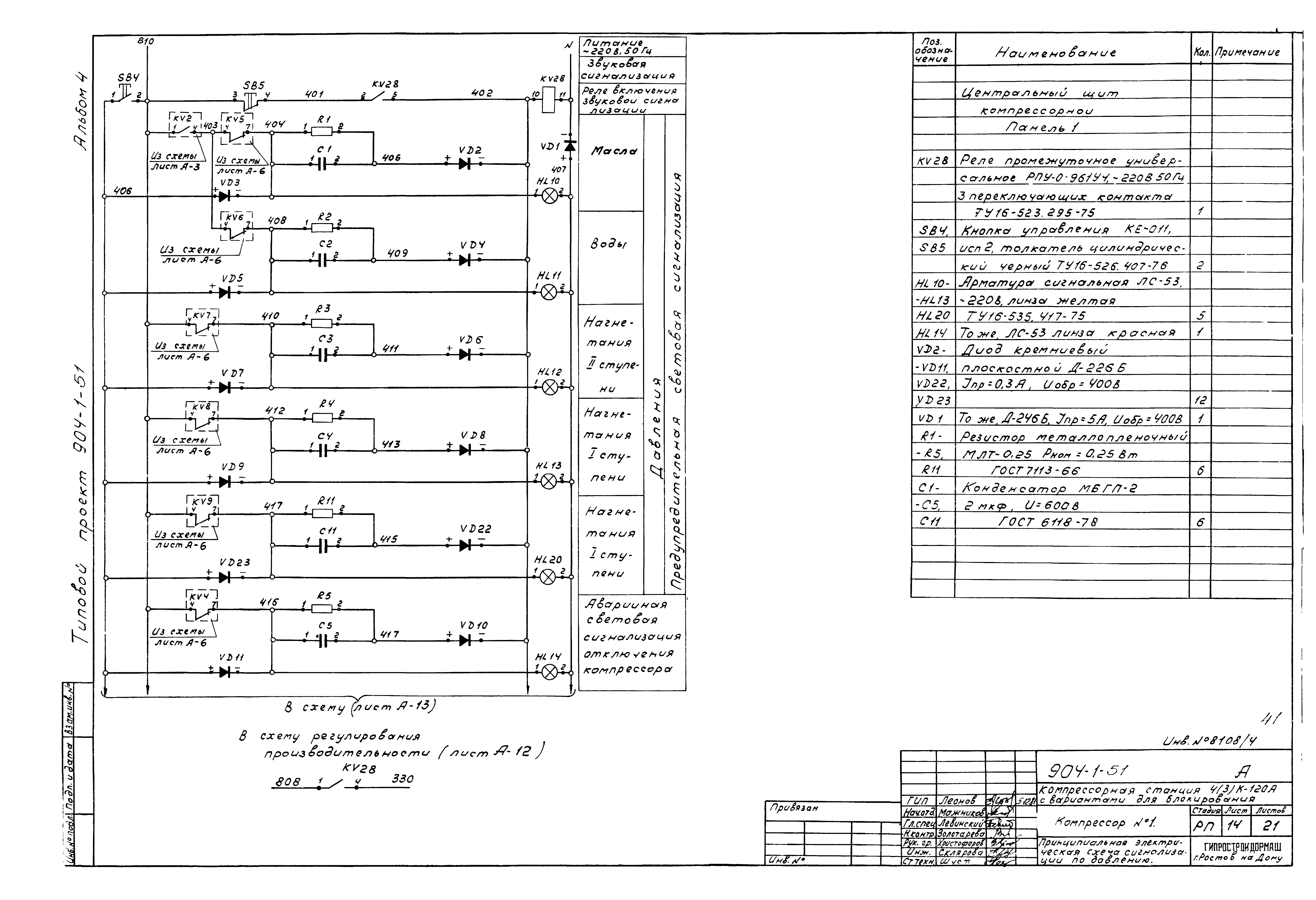

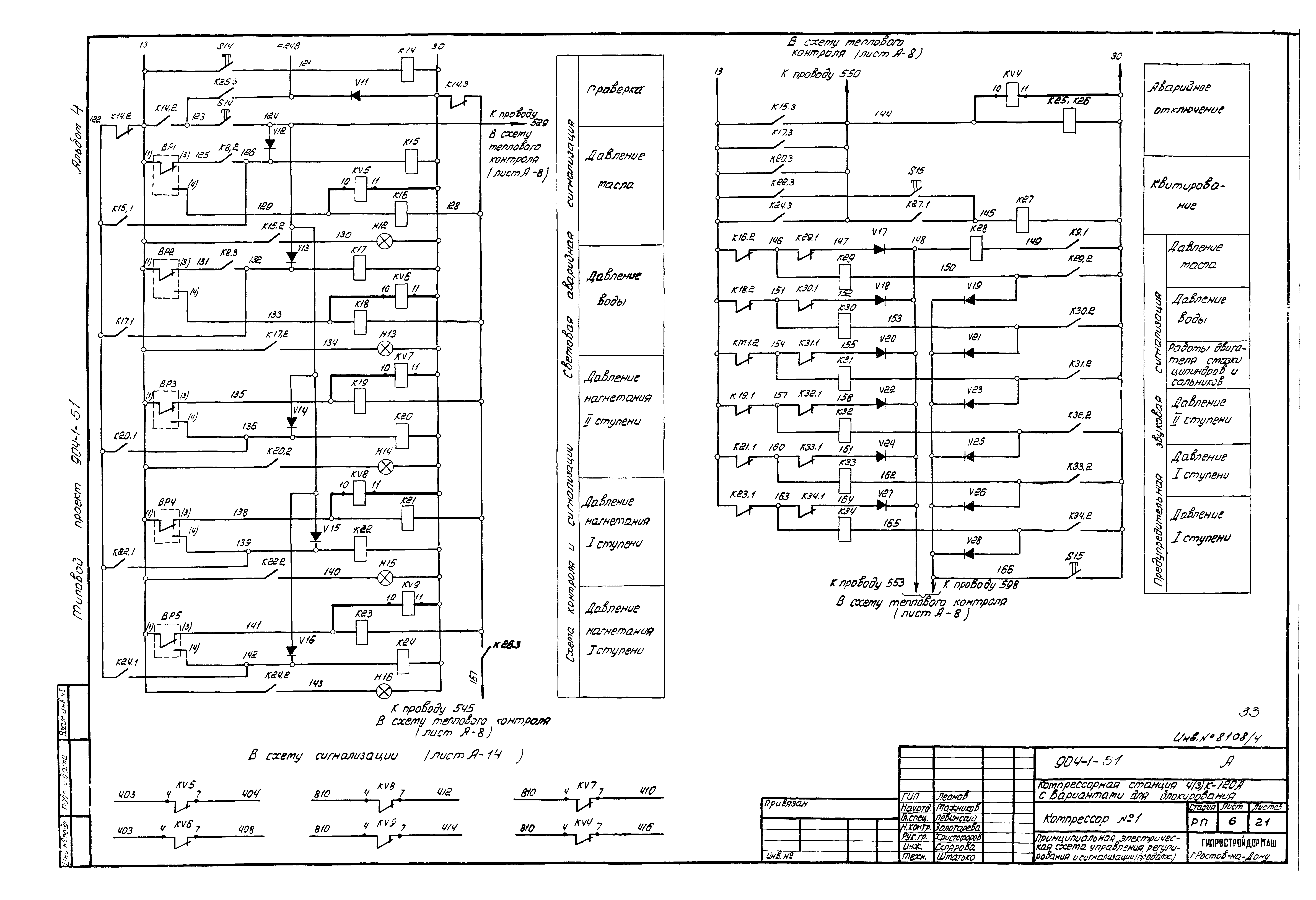

ТП 904-1-51-А-11 Компрессор № 1. Принципиальная электрическая схема сигнализации по давлению

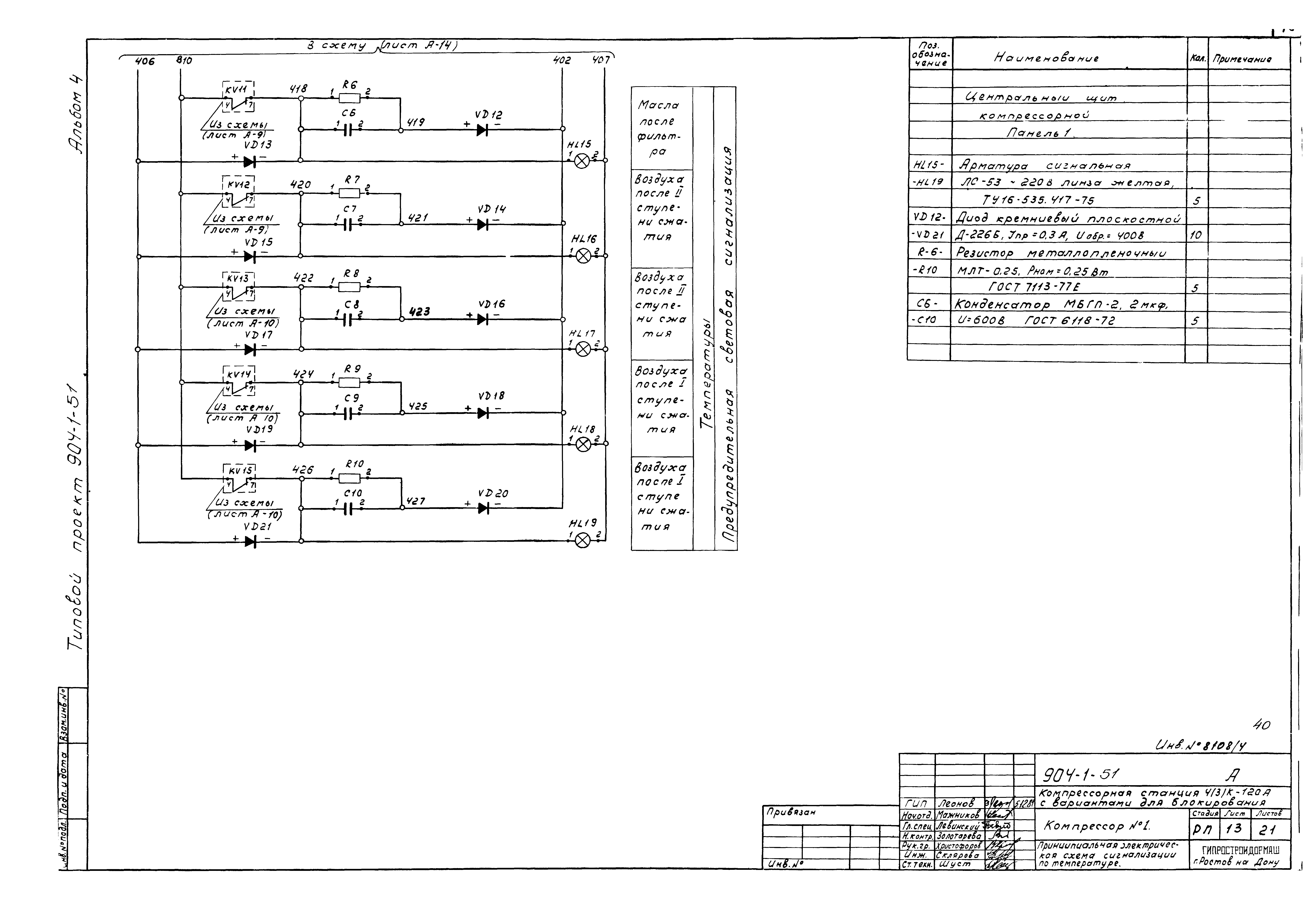

ТП 904-1-51-А-12 Компрессор № 1. Принципиальная электрическая схема сигнализации по температуре

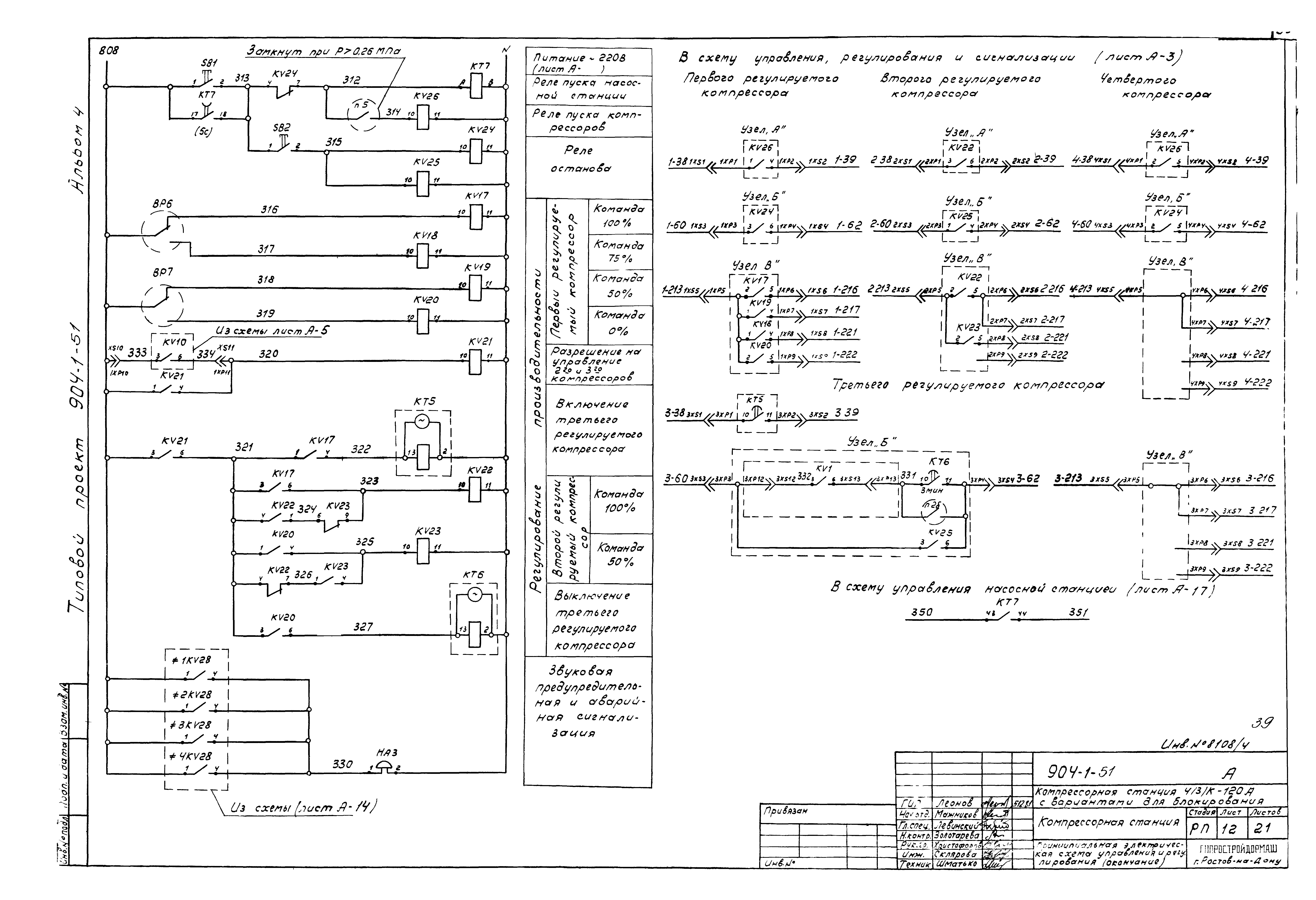

ТП 904-1-51-А-13 Компрессорная станция. Принципиальная электрическая схема управления и регулирования
ТП 904-1-51-А-14 Компрессорная станция. Принципиальная электрическая схема управления и регулирования

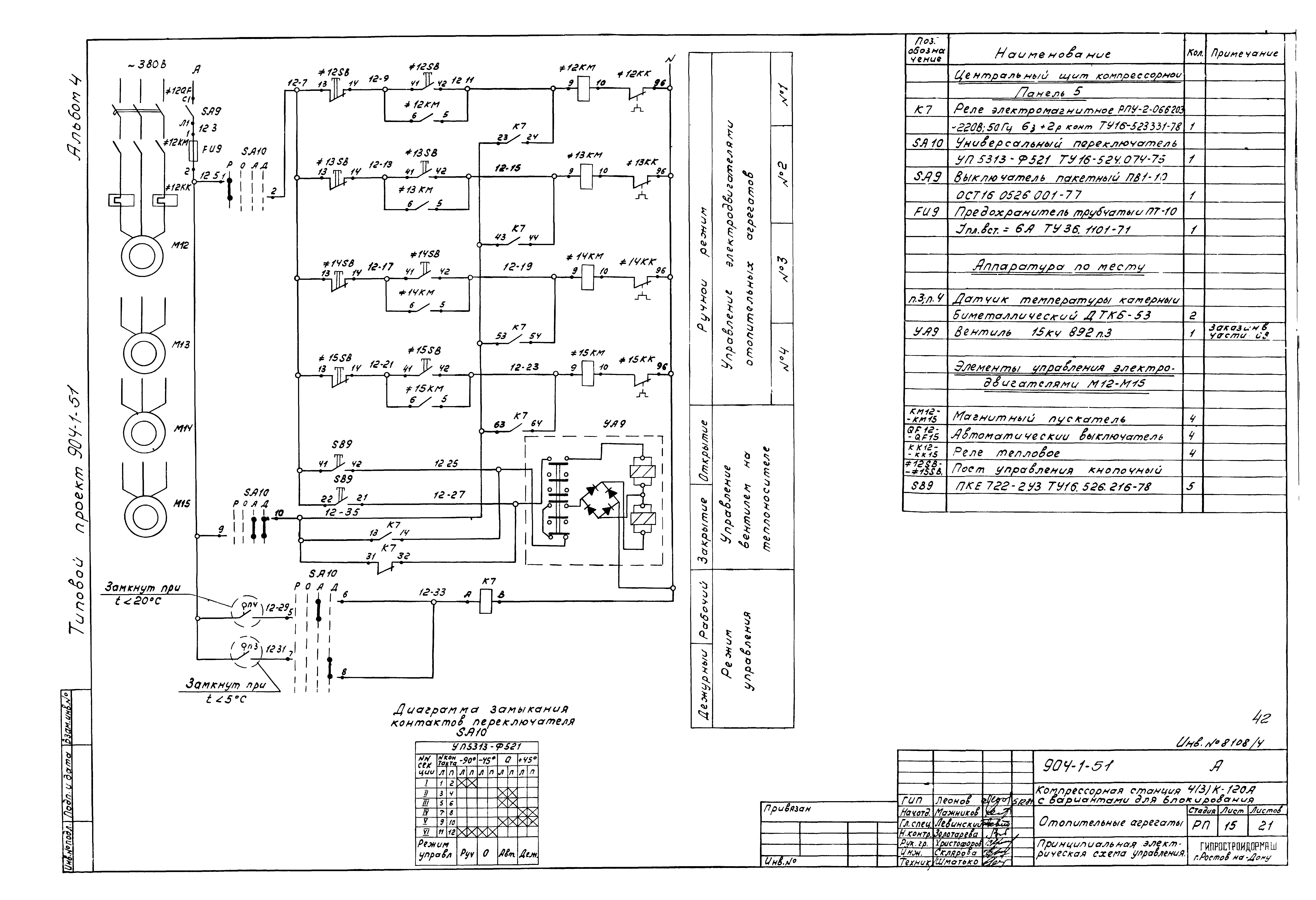

ТП 904-1-51-А-15 Отопительные агрегаты. Принципиальная электрическая схема управления

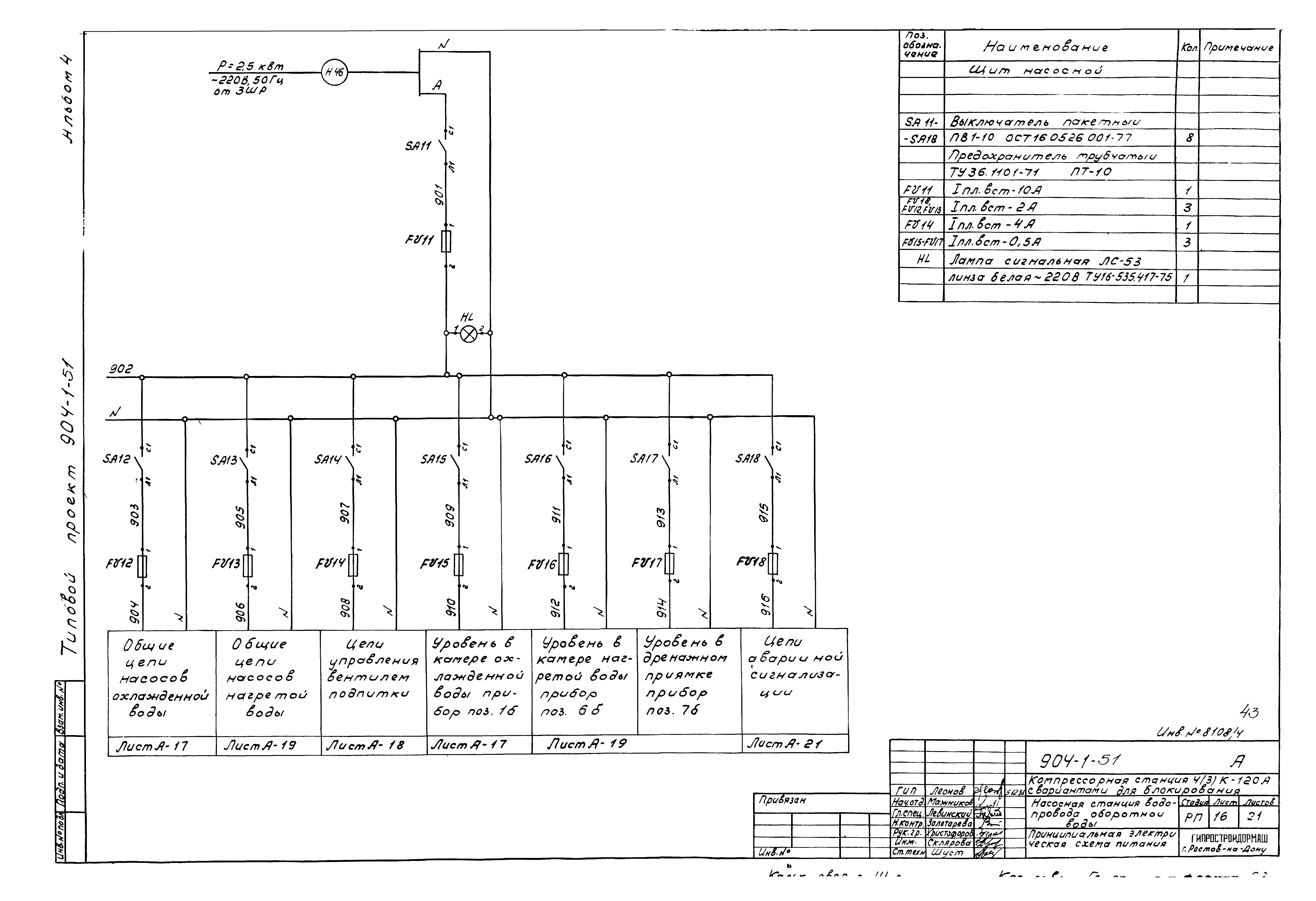

ТП 904-1-51-А-16 Насосная станция водопровода, оборотной воды. Принципиальная электрическая схема питания

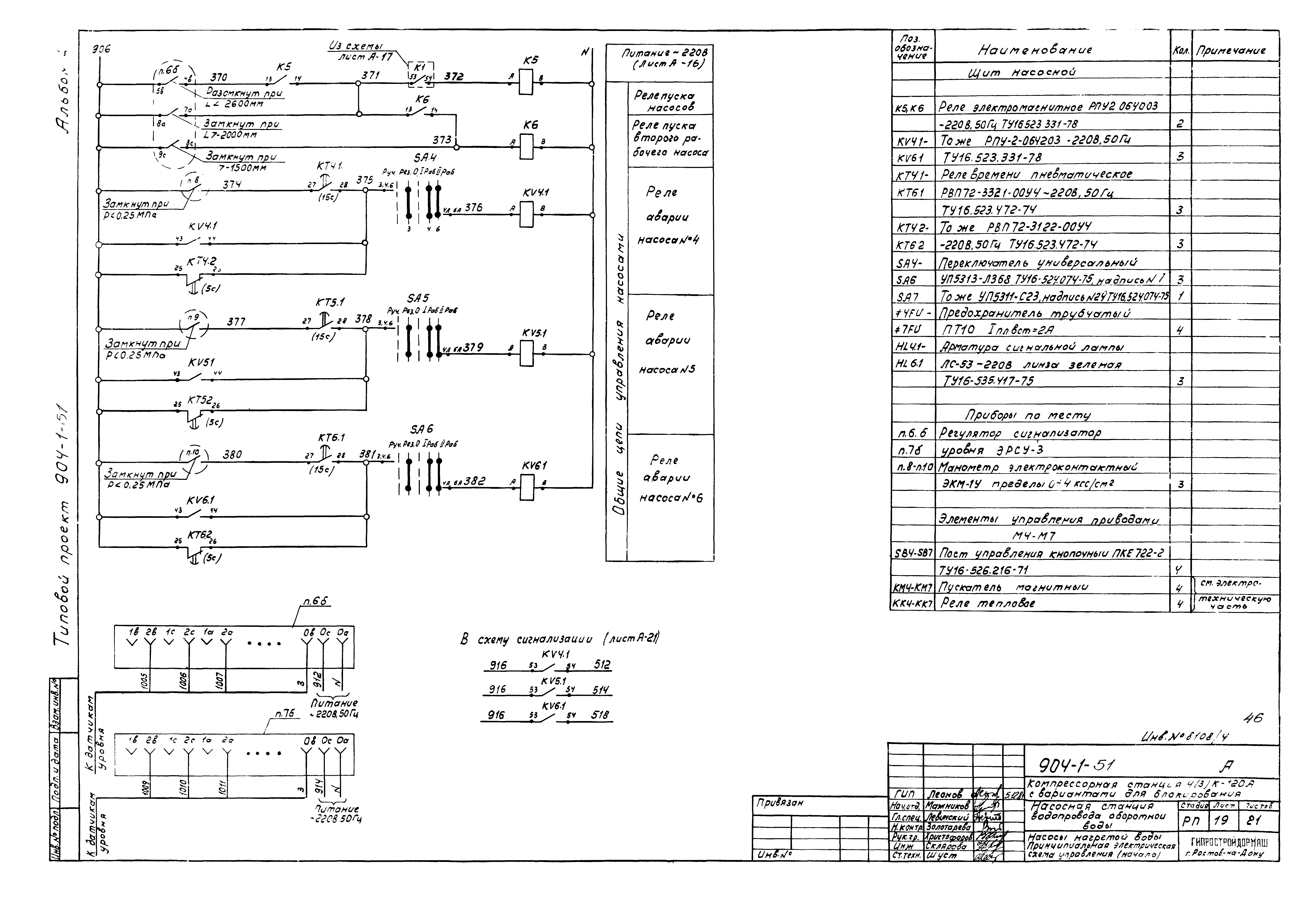

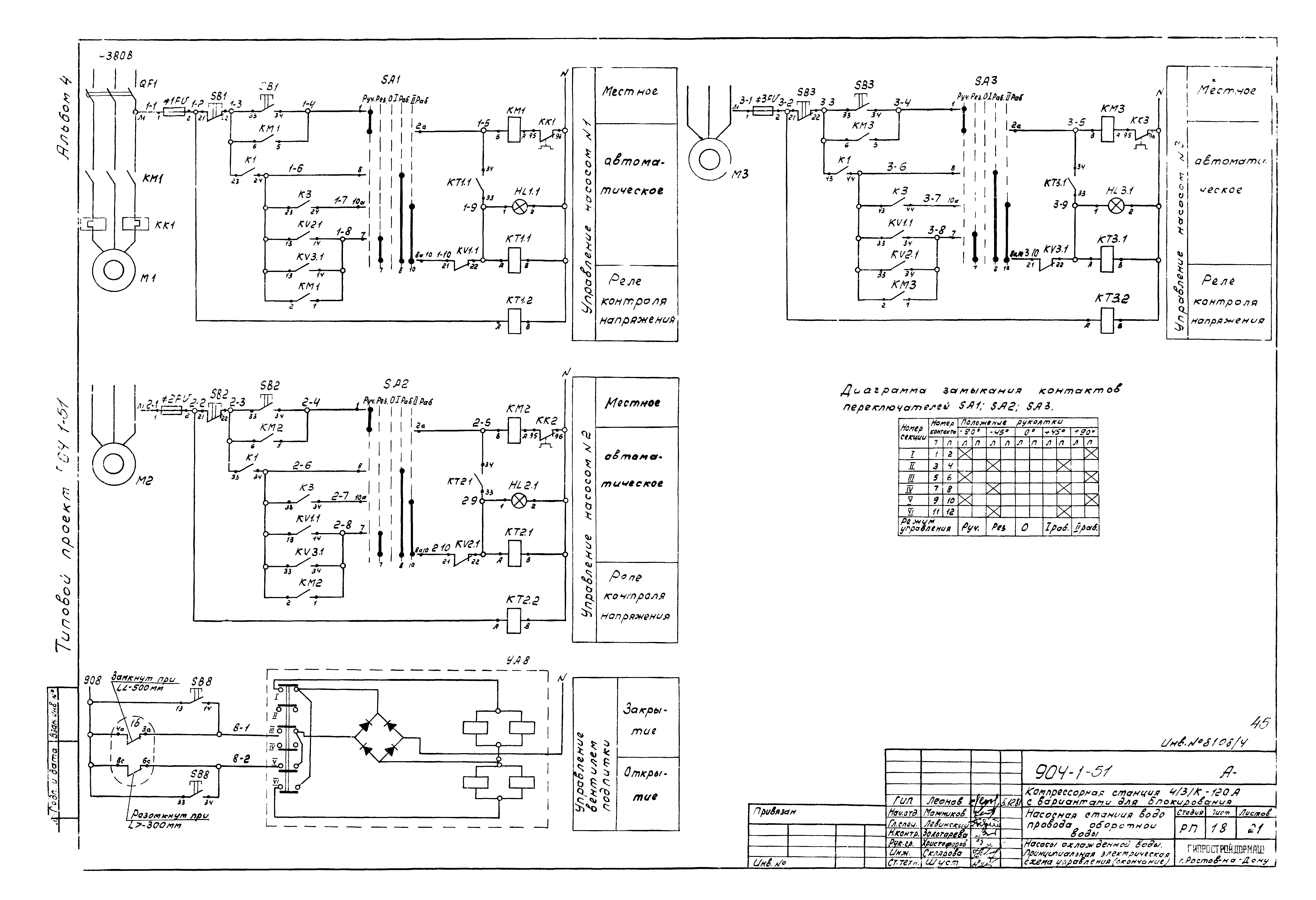

ТП 904-1-51-А-17 Насосная станция водопровода, оборотной воды. Насосы охлажденной воды. Принципиальная электрическая схема управления
ТП 904-1-51-А-18 Насосная станция водопровода, оборотной воды. Насосы охлажденной воды. Принципиальная электрическая схема управления

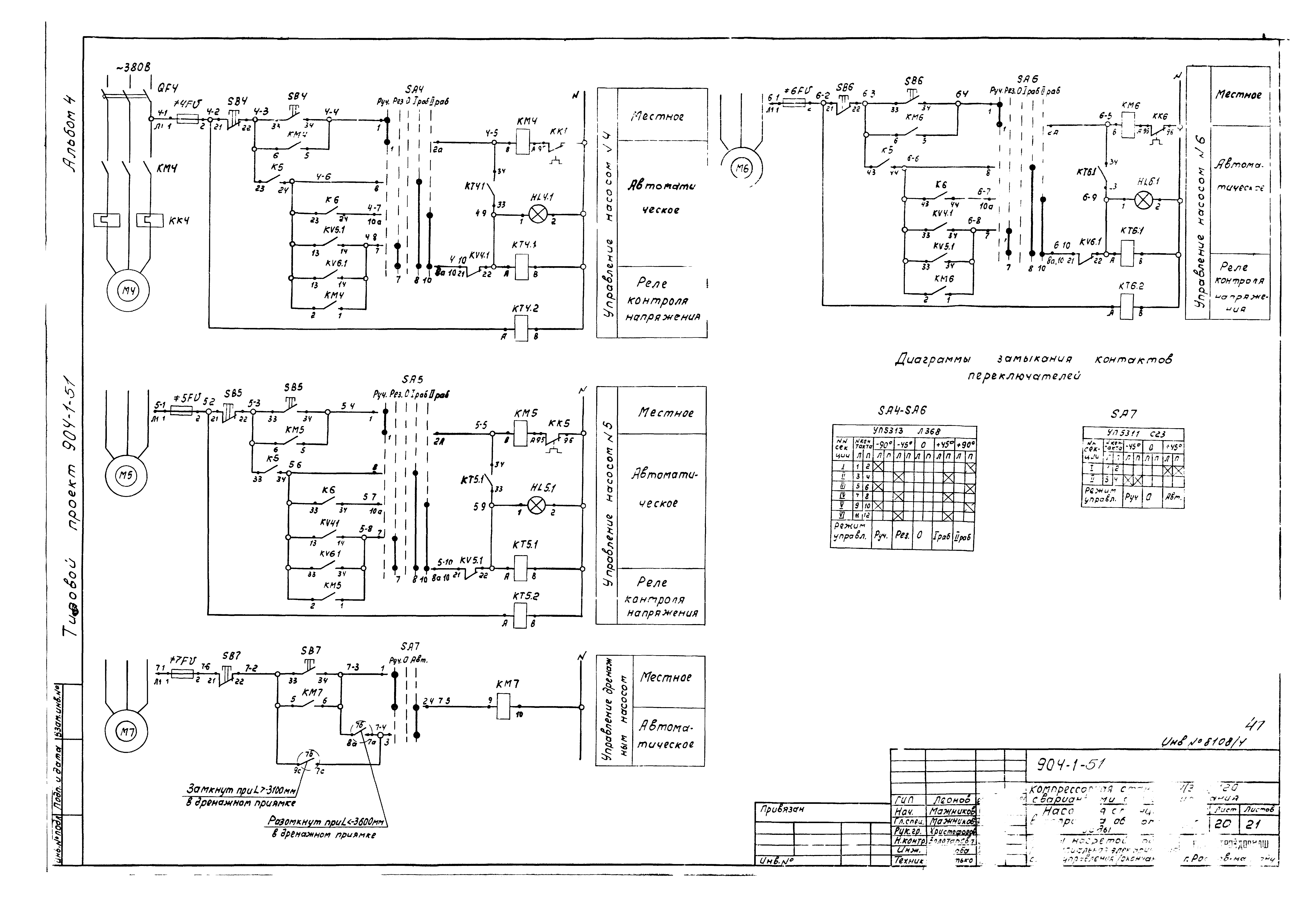

ТП 904-1-51-А-19 Насосная станция водопровода, оборотной воды. Насосы нагретой воды. Принципиальная электрическая схема управления
ТП 904-1-51-А-20 Насосная станция водопровода, оборотной воды. Насосы нагретой воды. Принципиальная электрическая схема управления

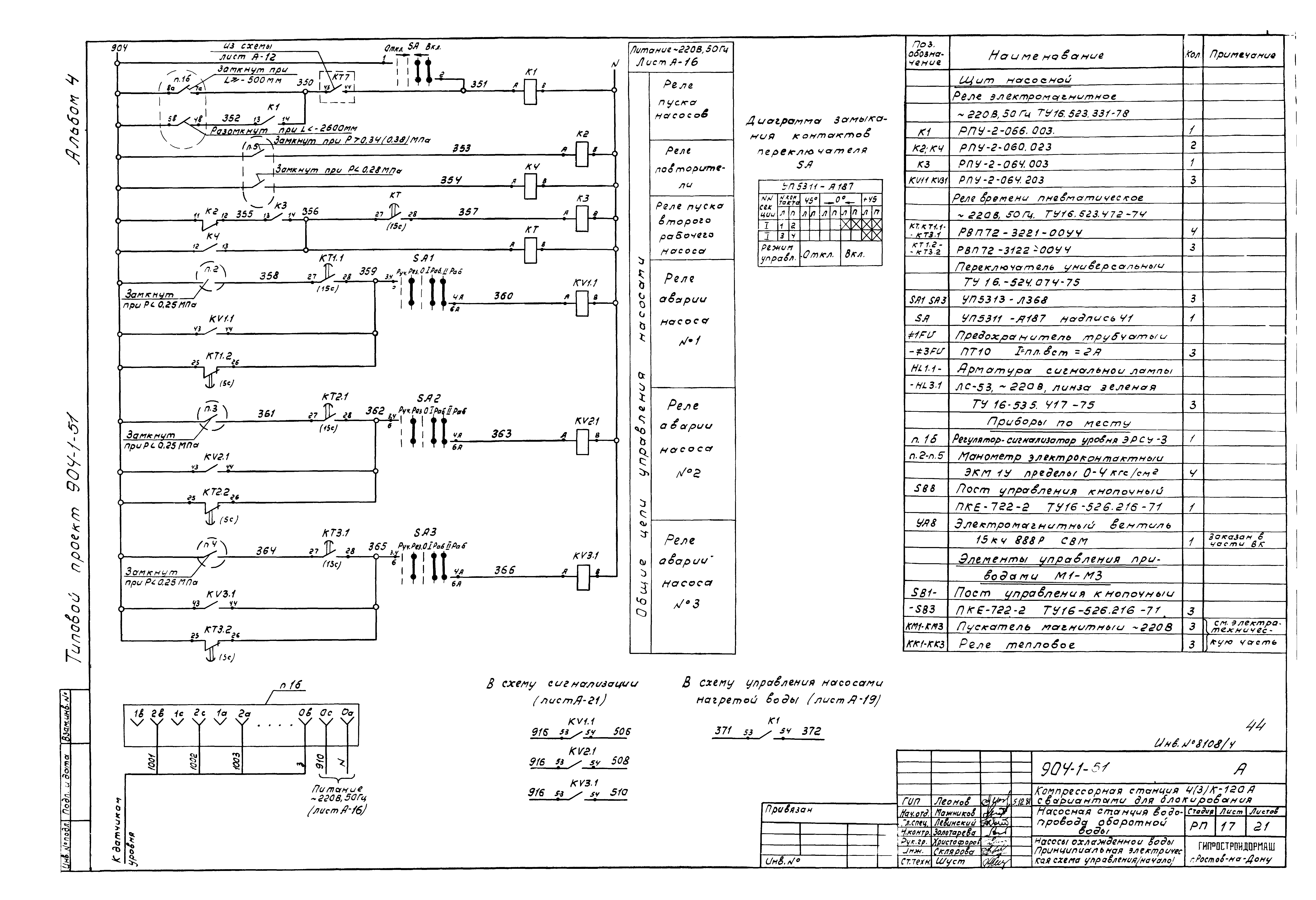

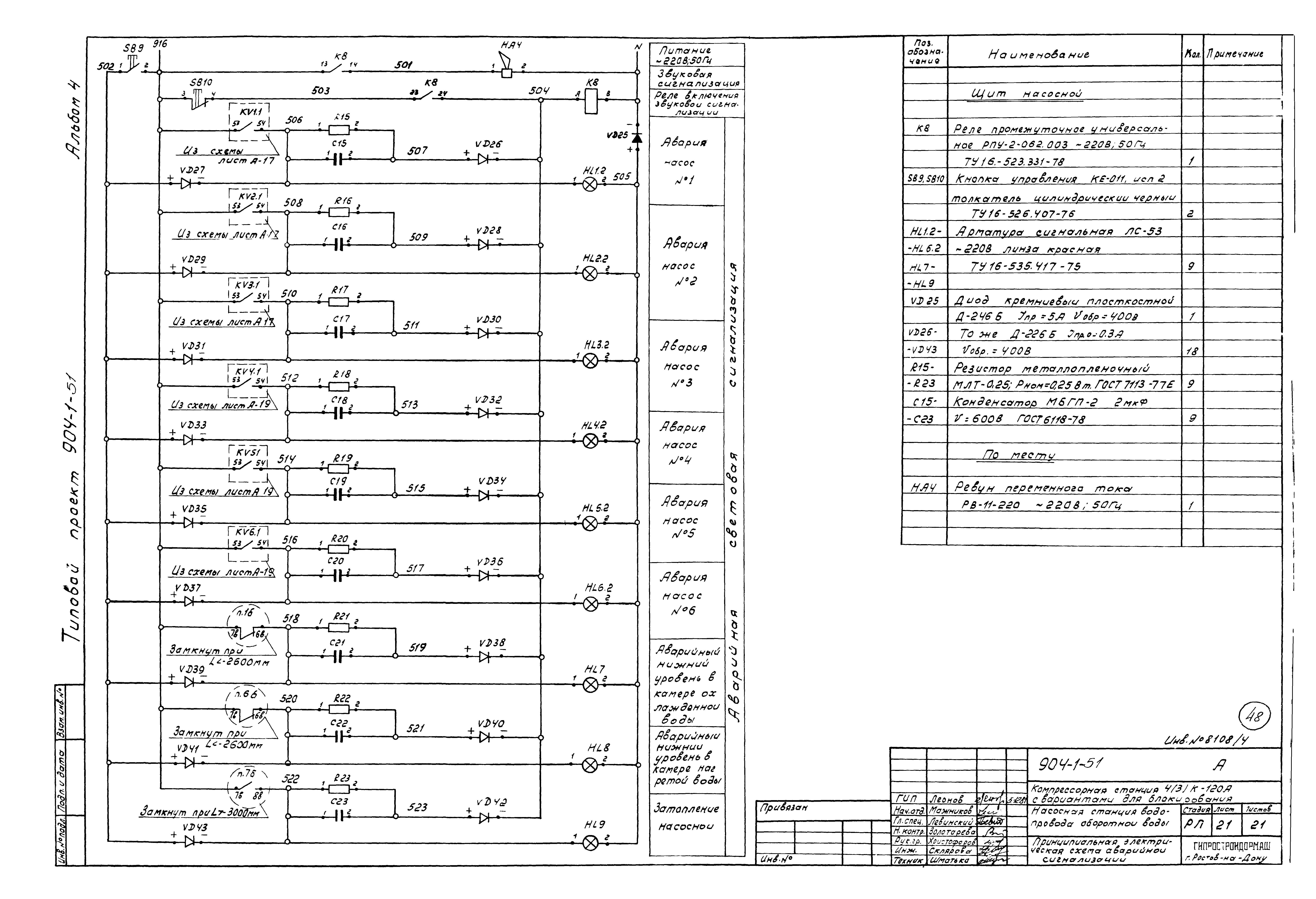

ТП 904-1-51-А-21 Насосная станция водопровода, оборотной воды. Принципиальная электрическая схема сигнализации
Разработан: Гипростройдормаш
Утверждён:30.03.1982 Минстройдормаш (Minstroydormash 1/82)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Воздухоснабжение, вентиляция и кондиционирование воздуха Воздухоснабжение
