Скачать Типовые материалы для проектирования 904-02-10 Временные рекомендации по проектированию систем утилизации тепла удаляемого воздуха (системы с промежуточным теплоносителем)Дата актуализации: 10.08.2017 Типовые материалы для проектирования 904-02-10

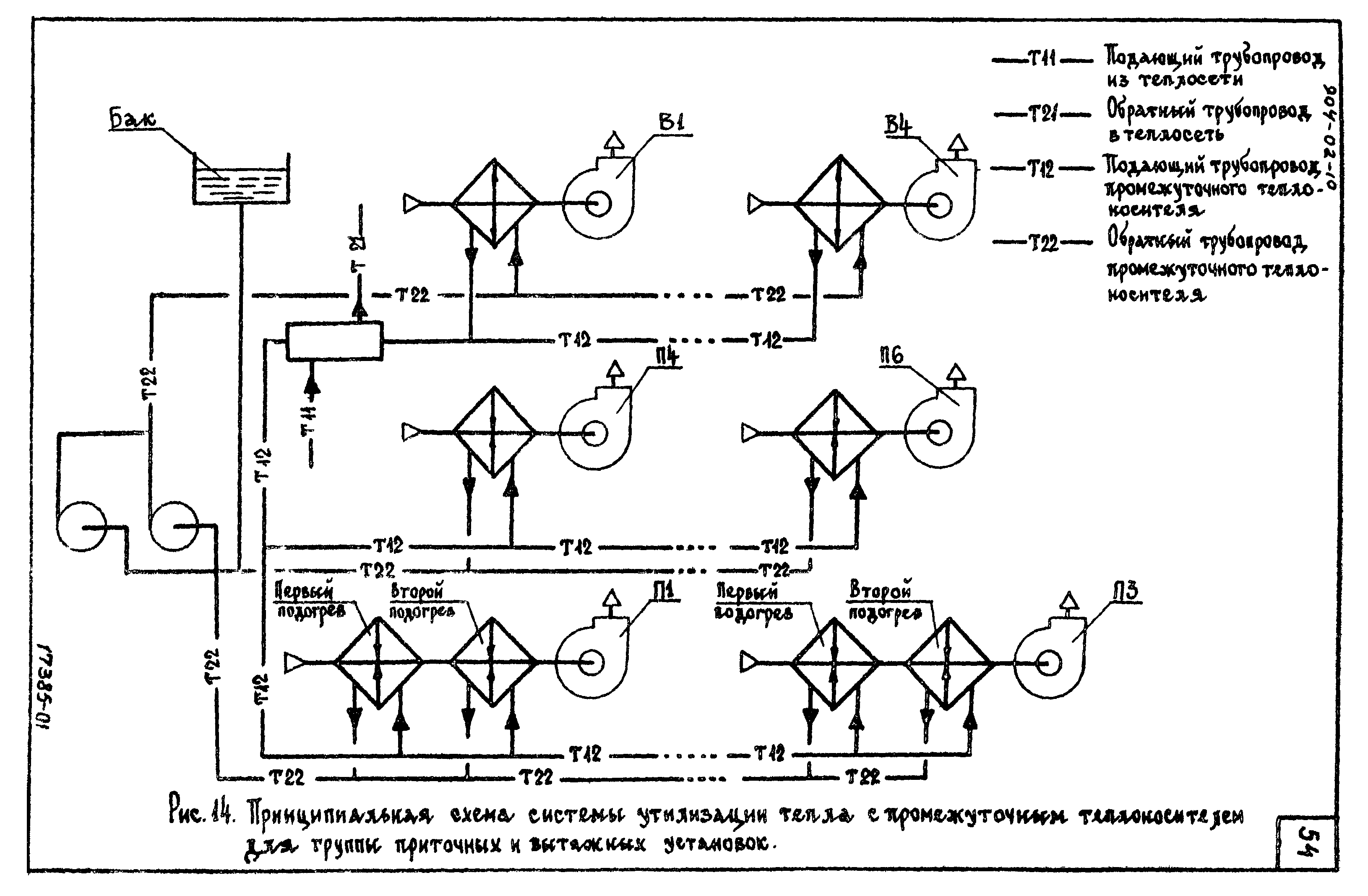

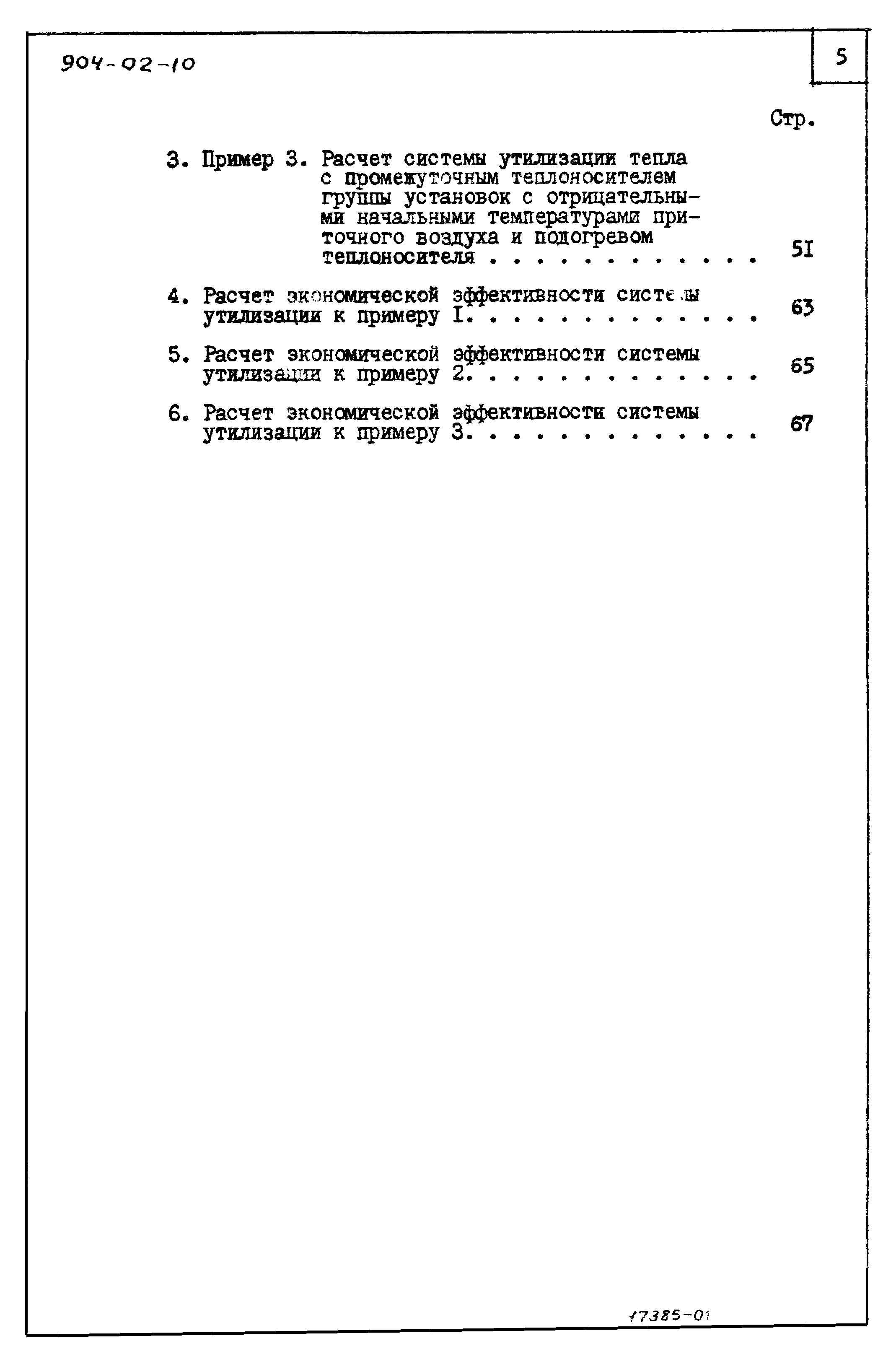

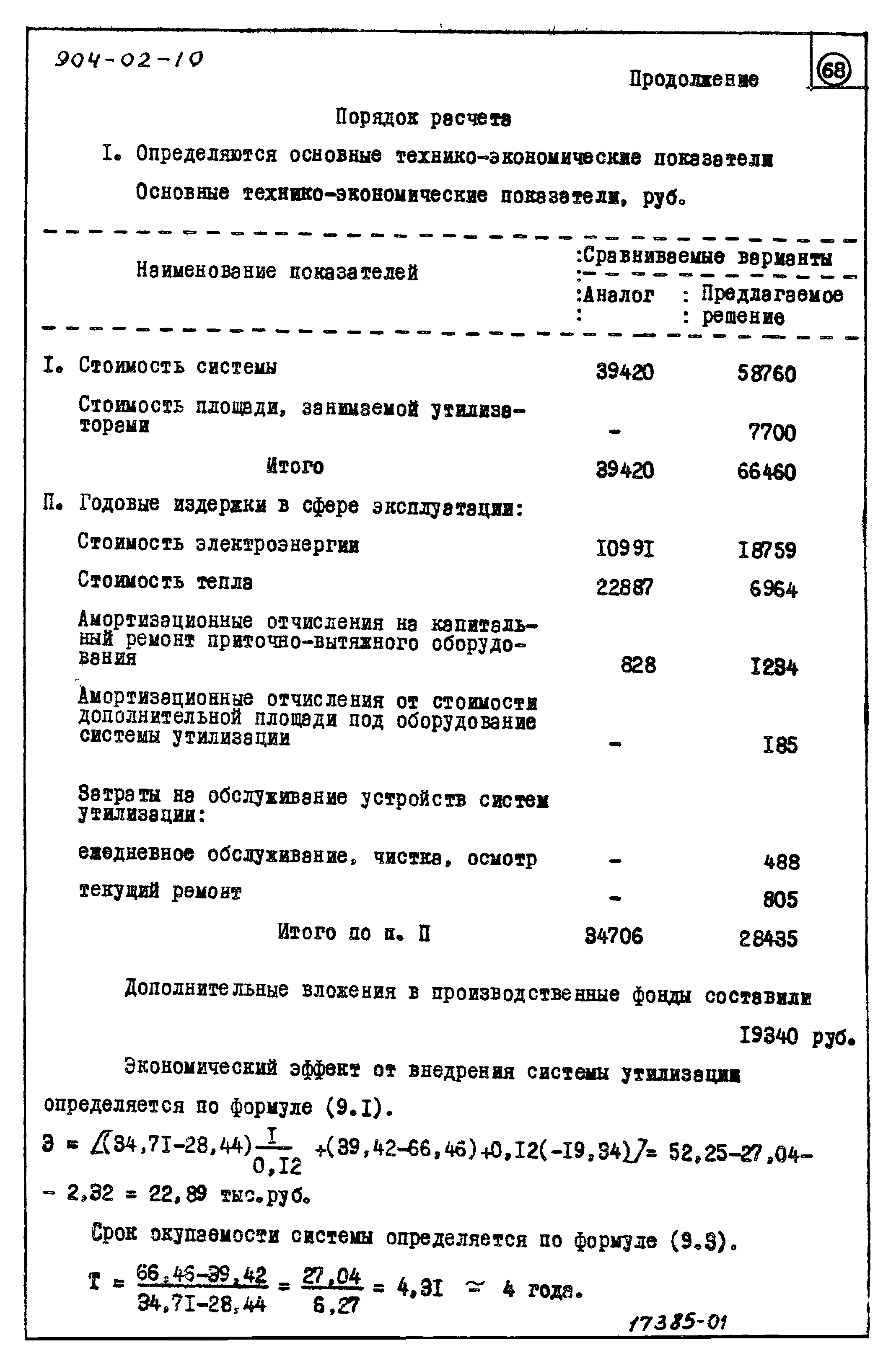

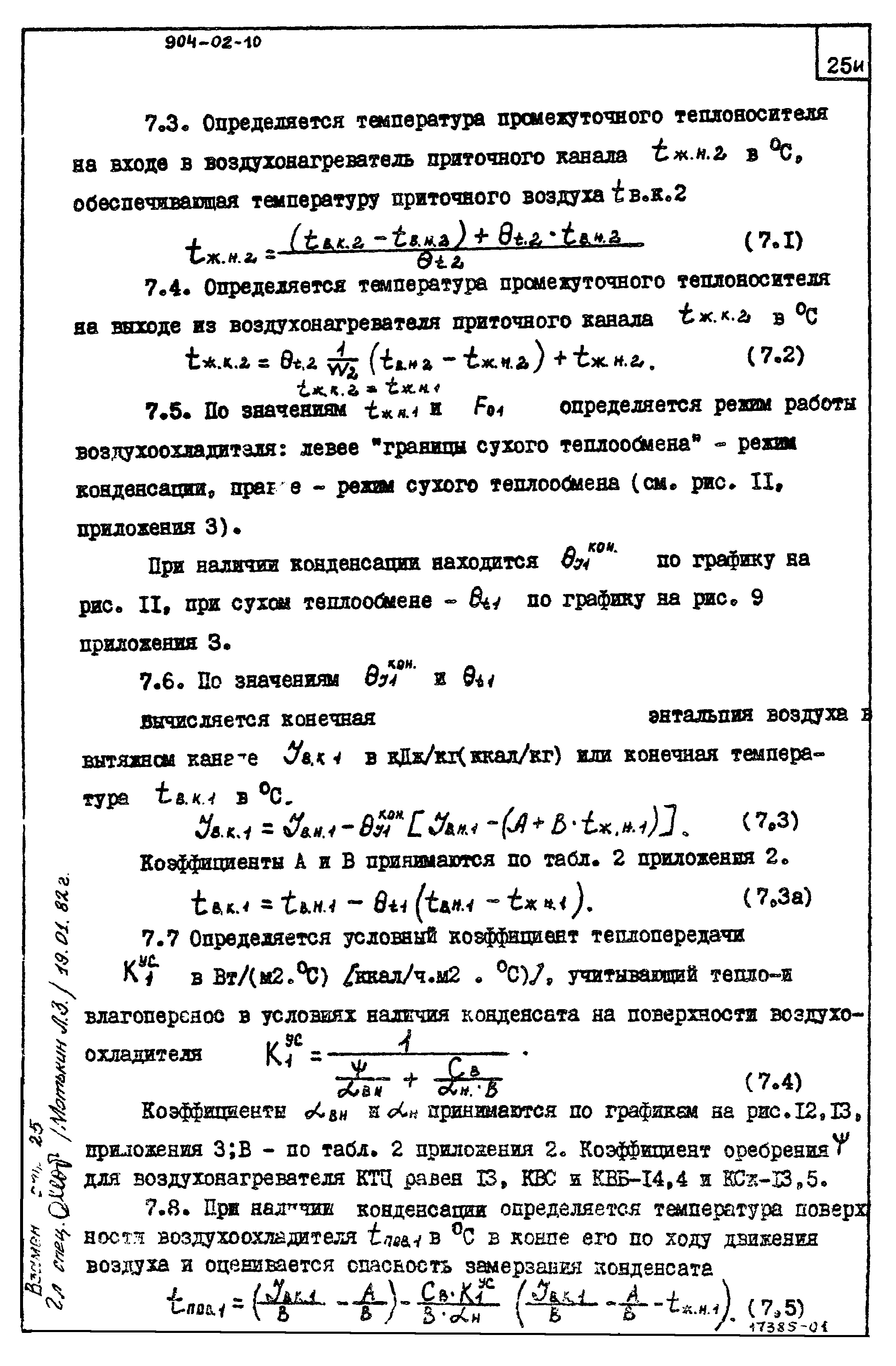

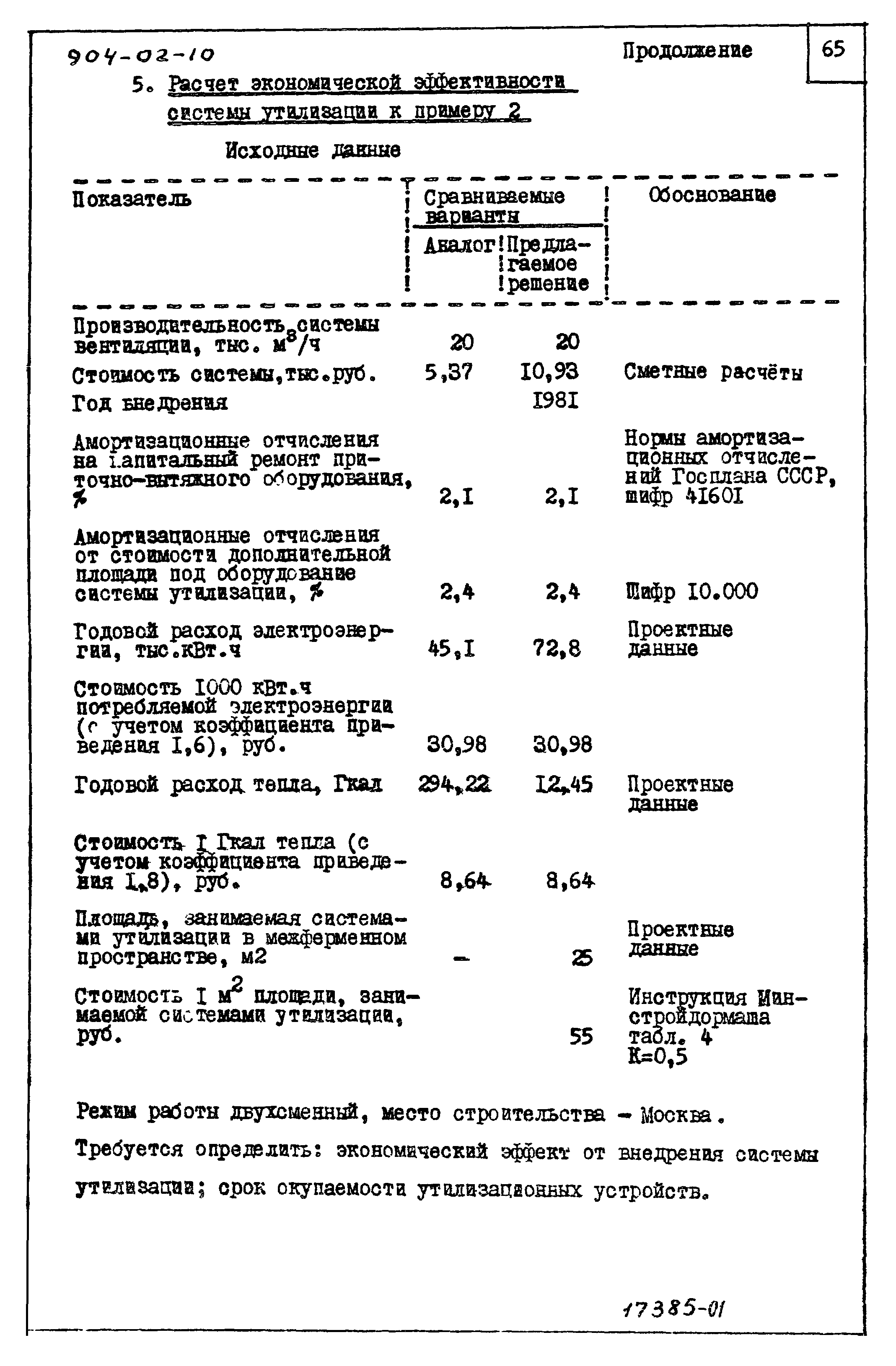

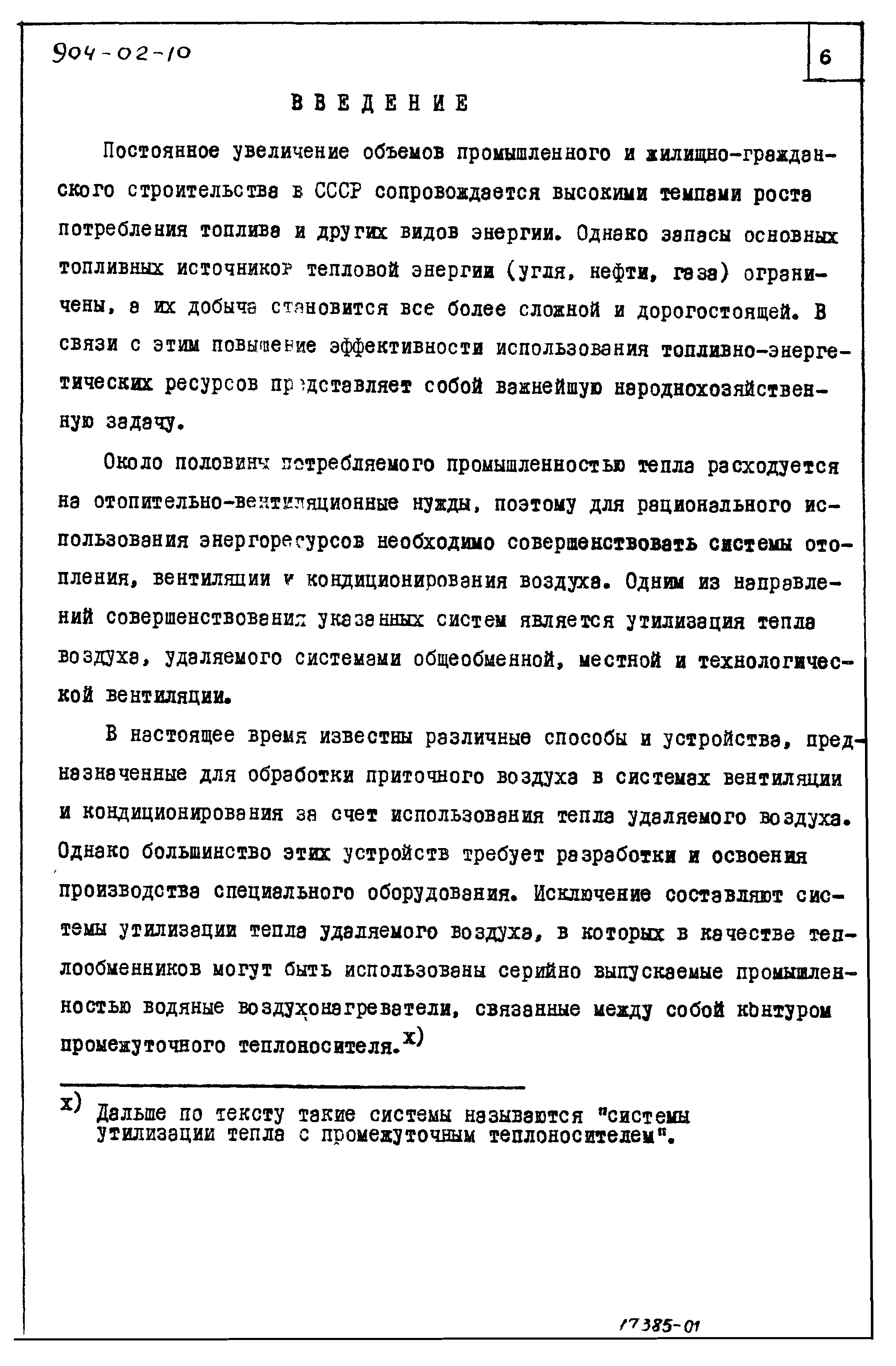

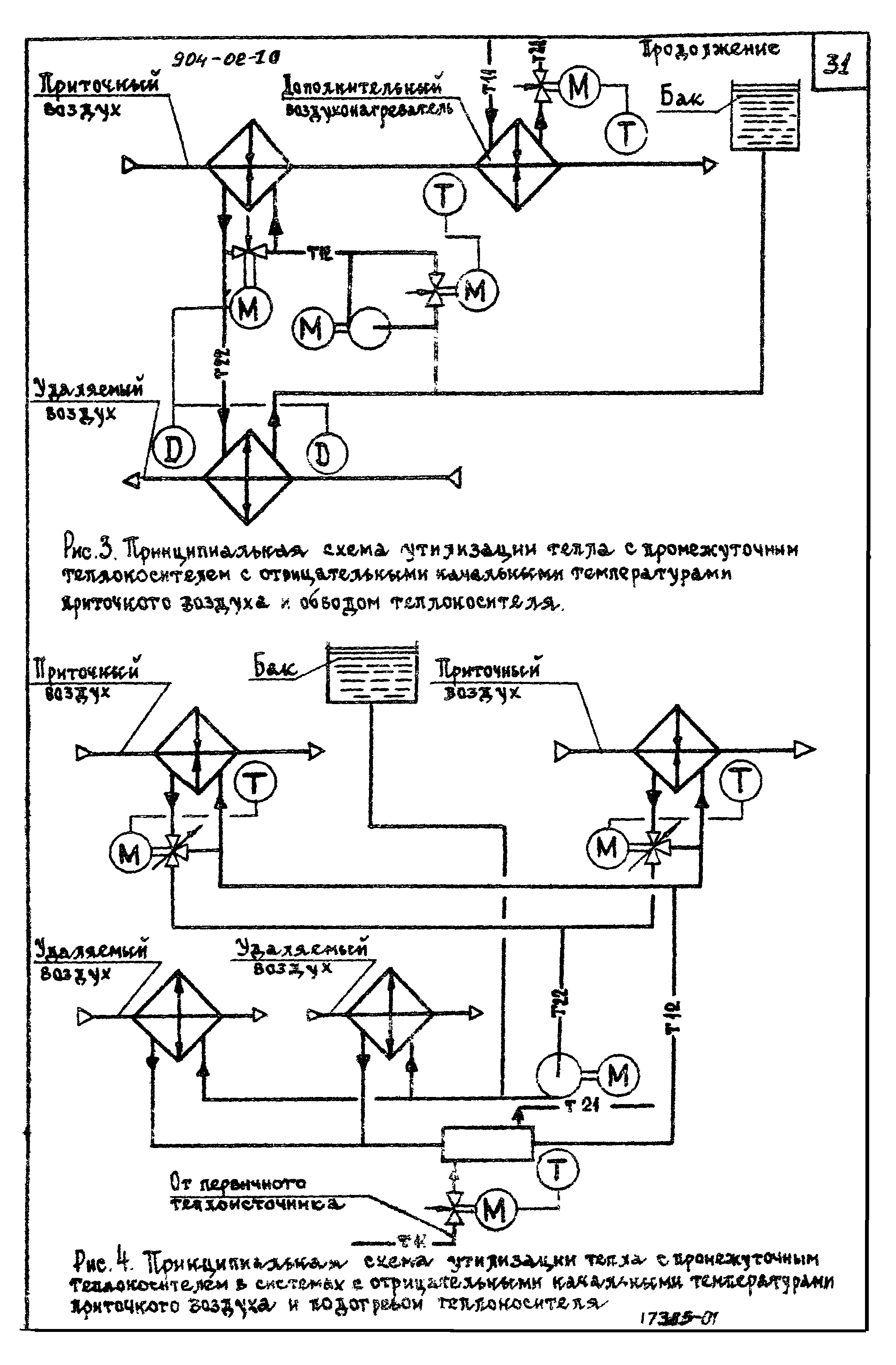

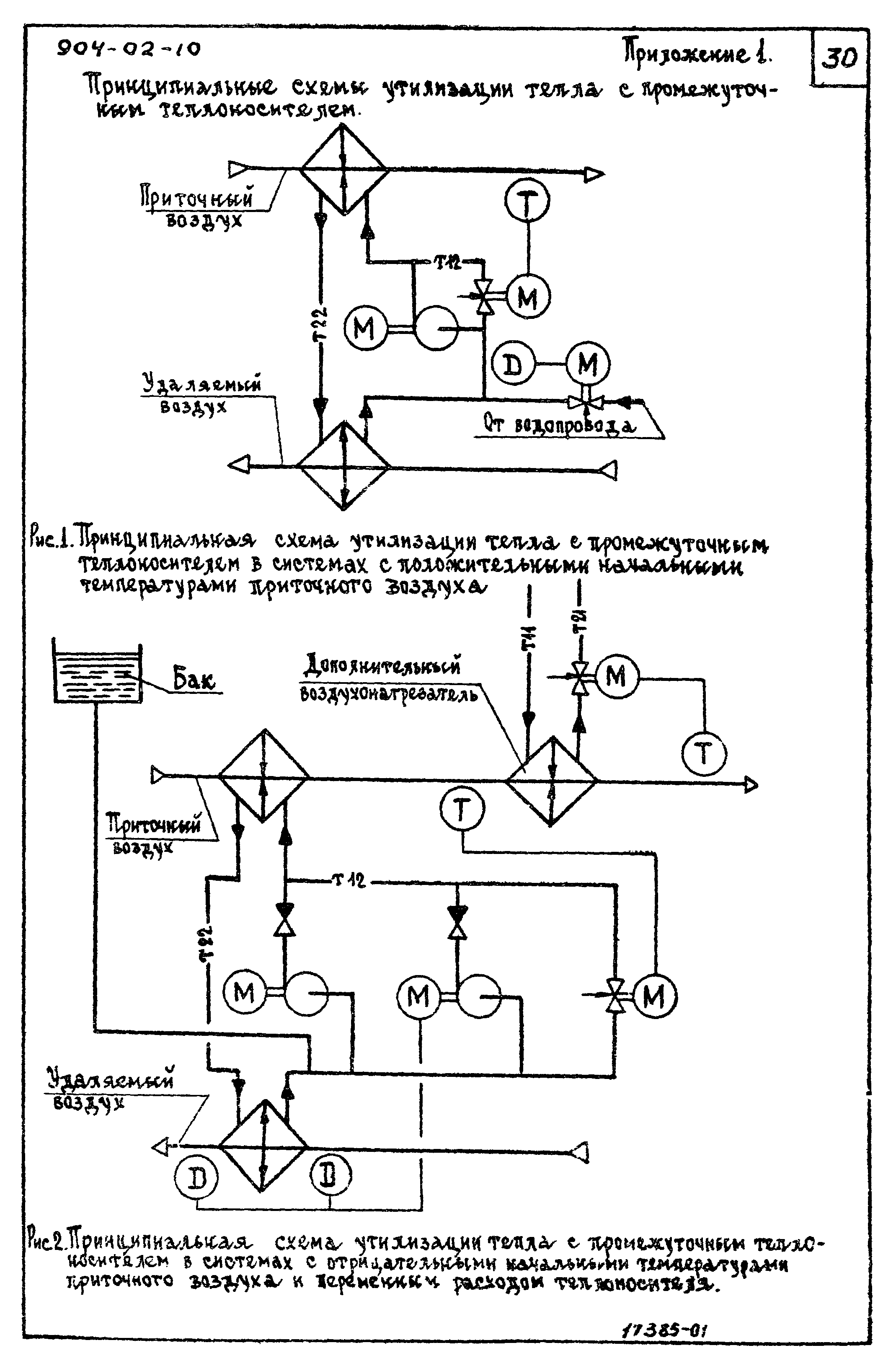

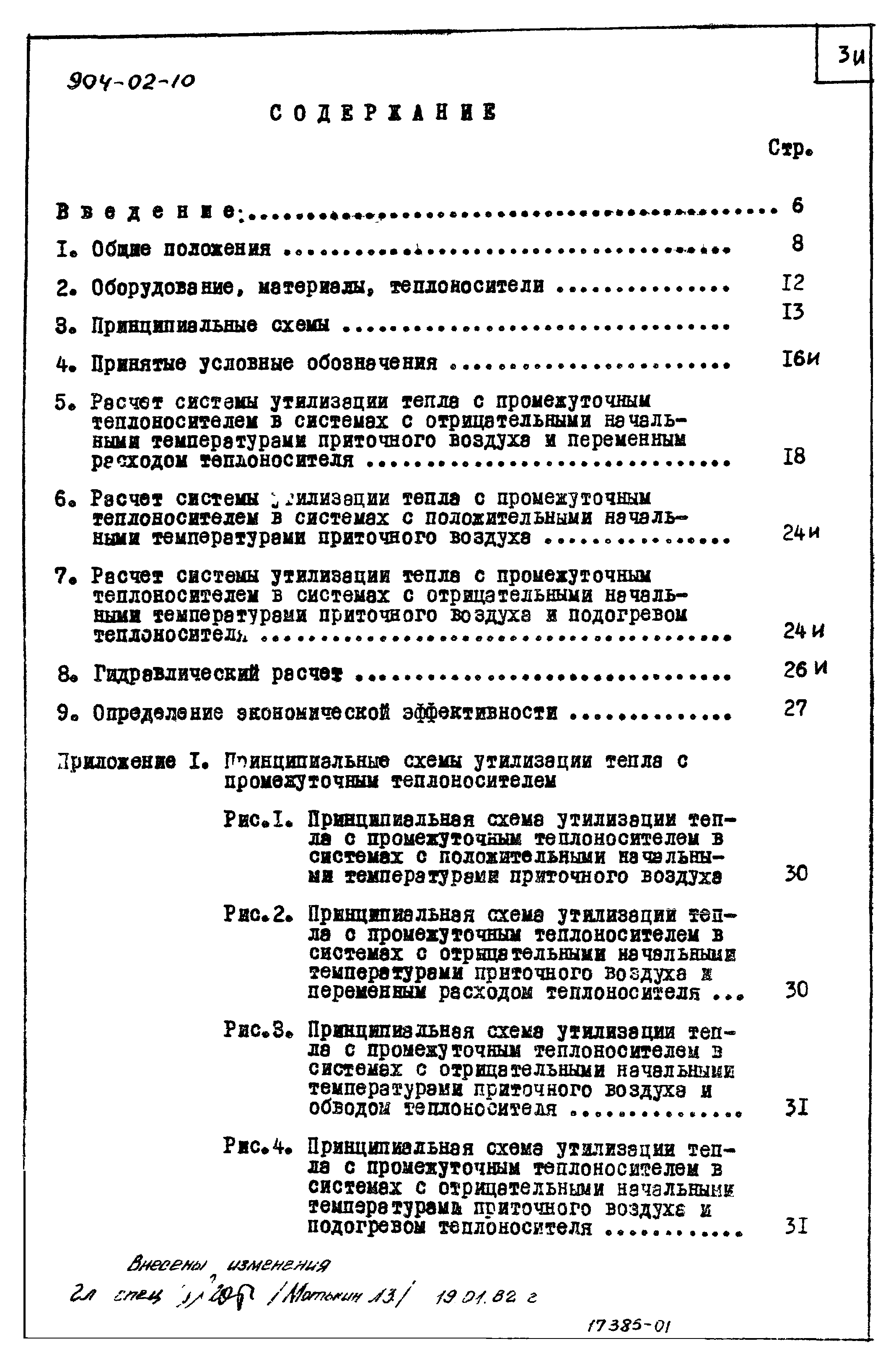

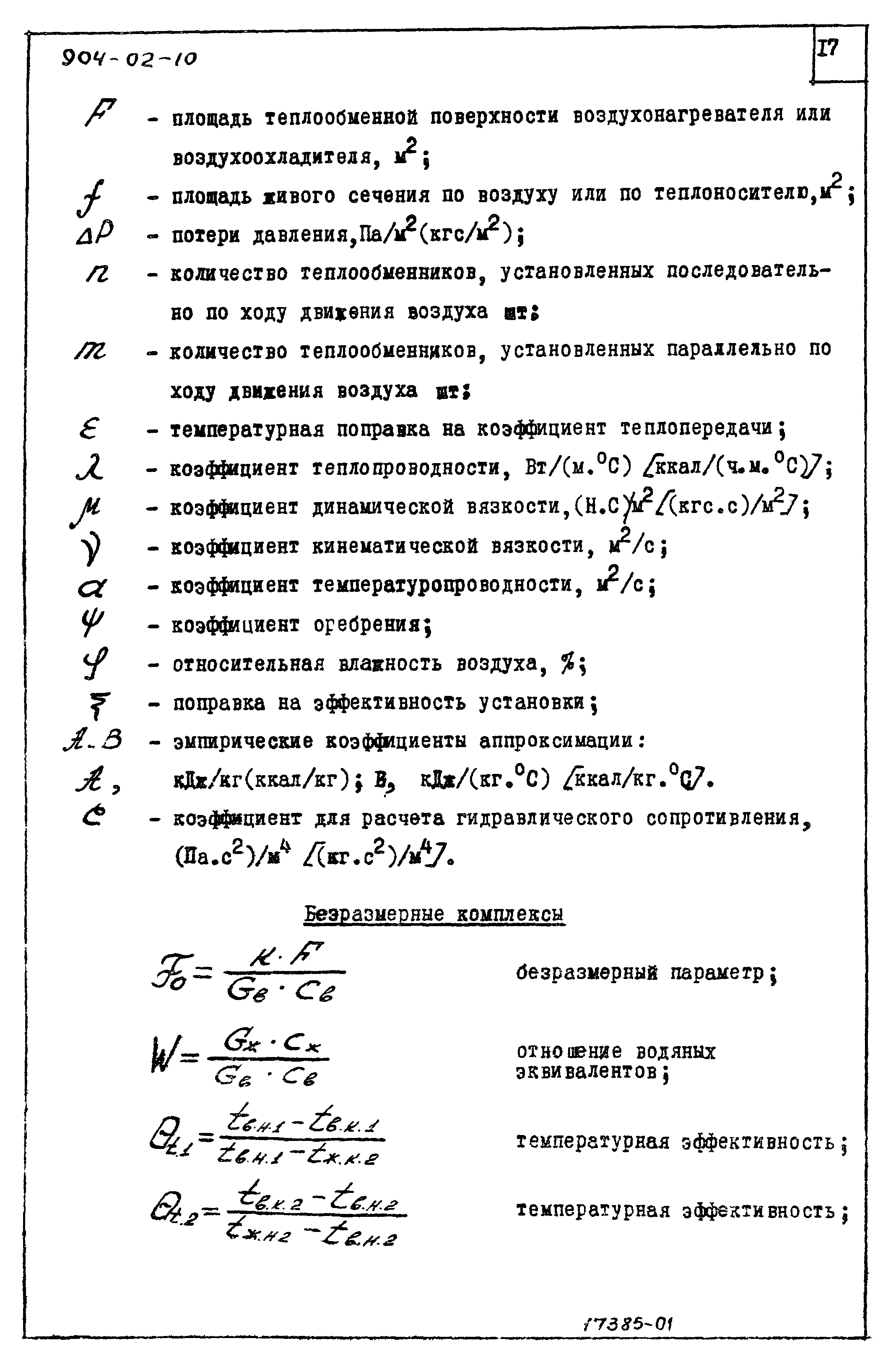

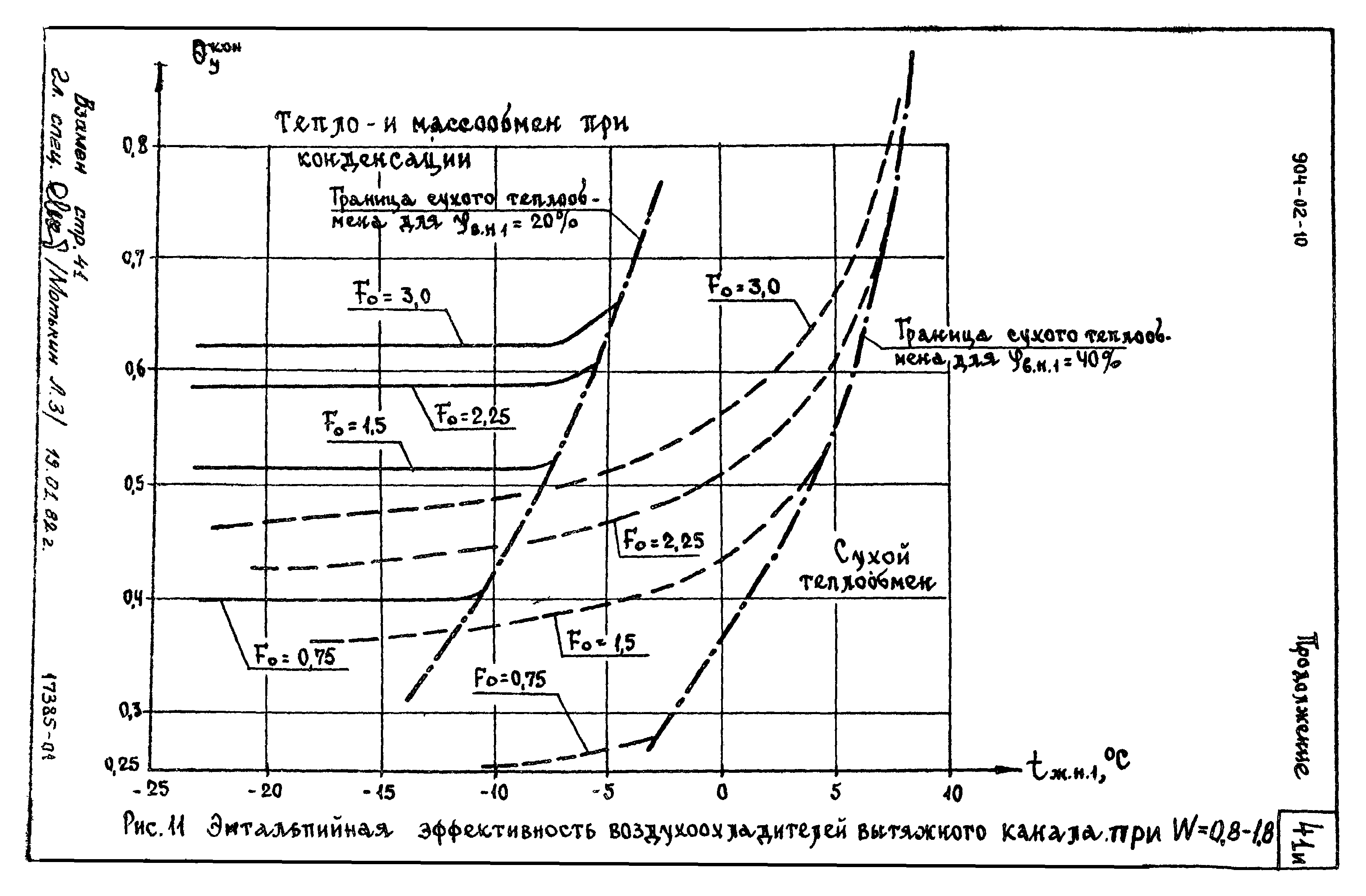

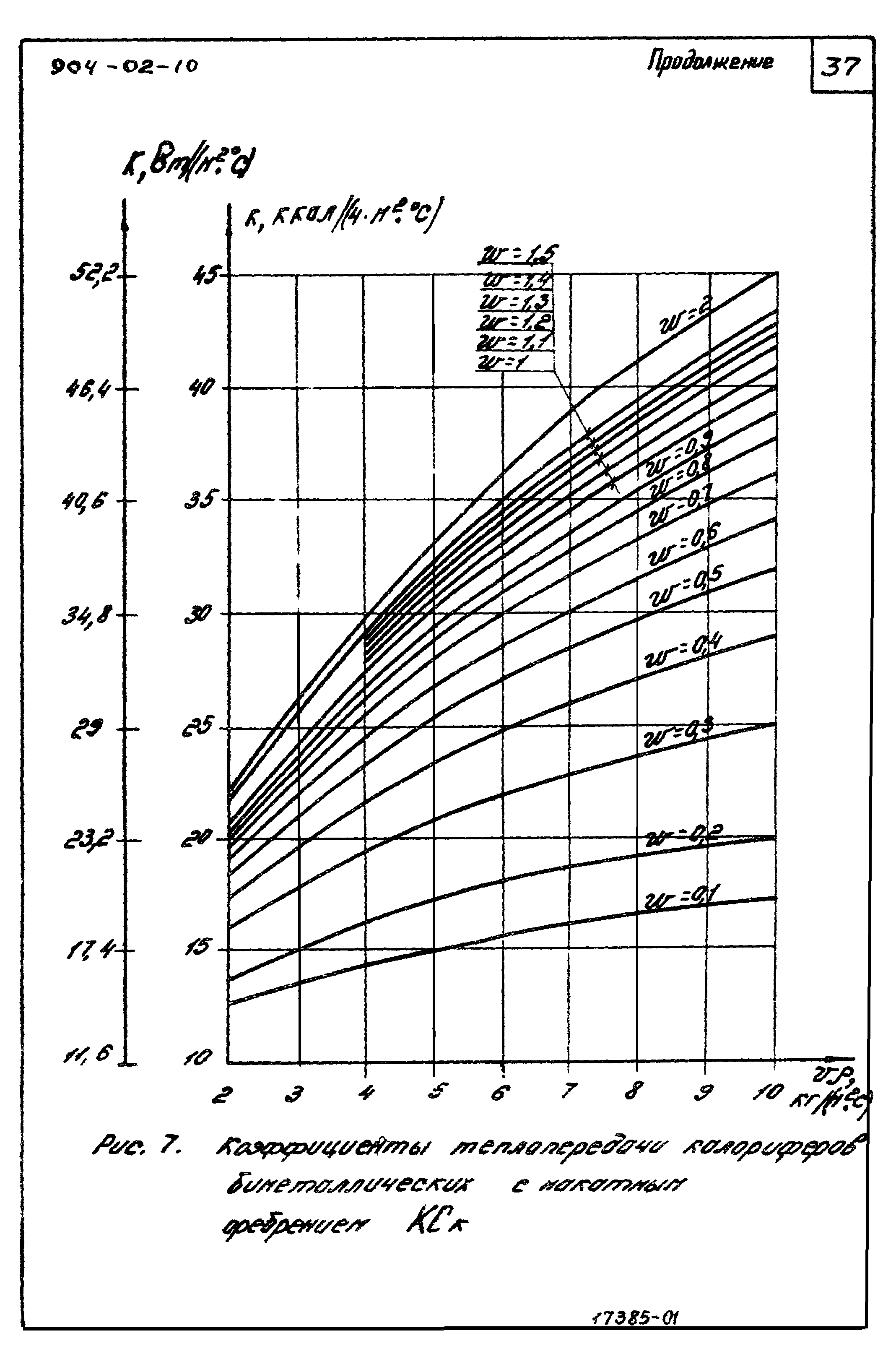

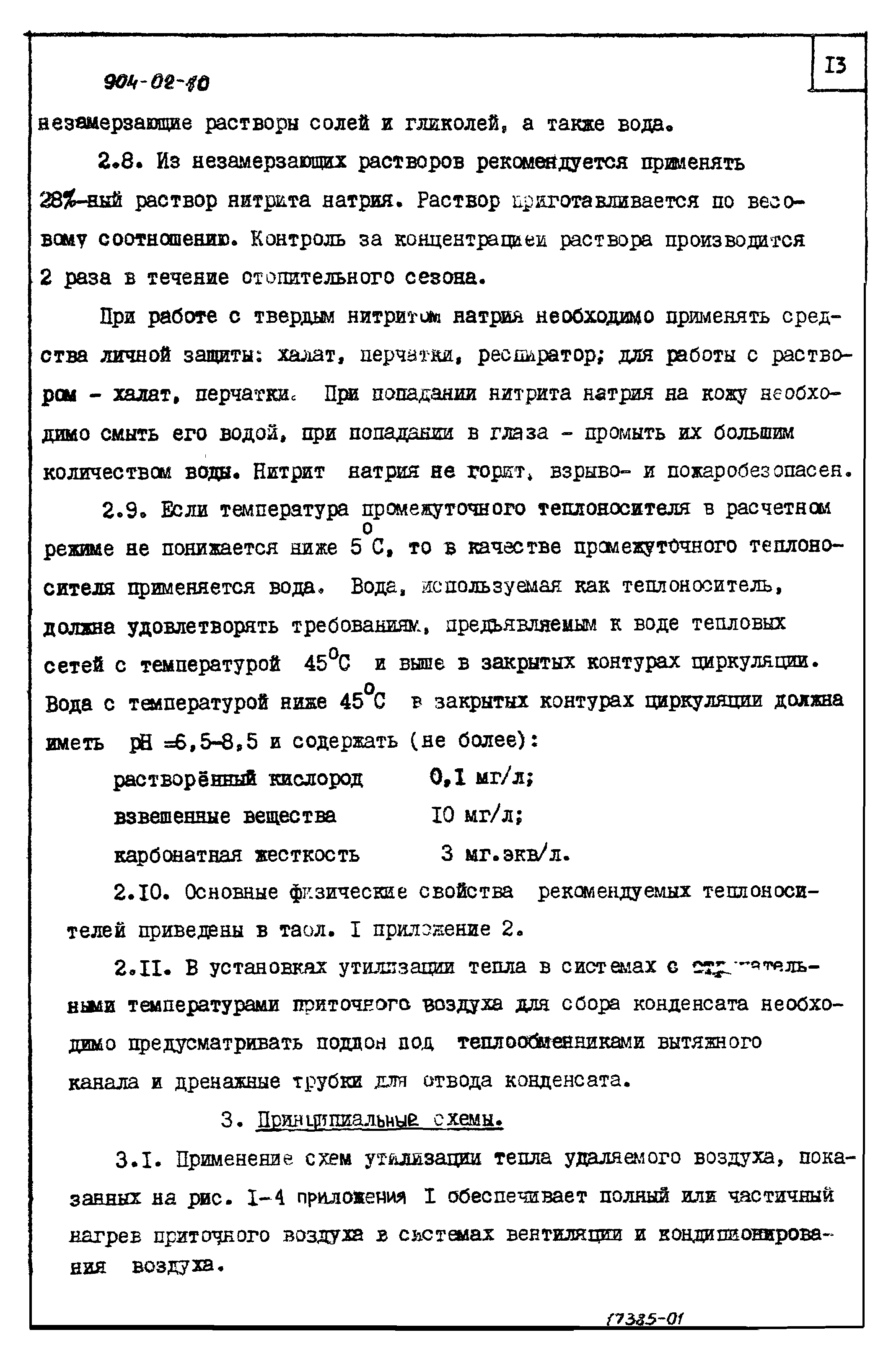

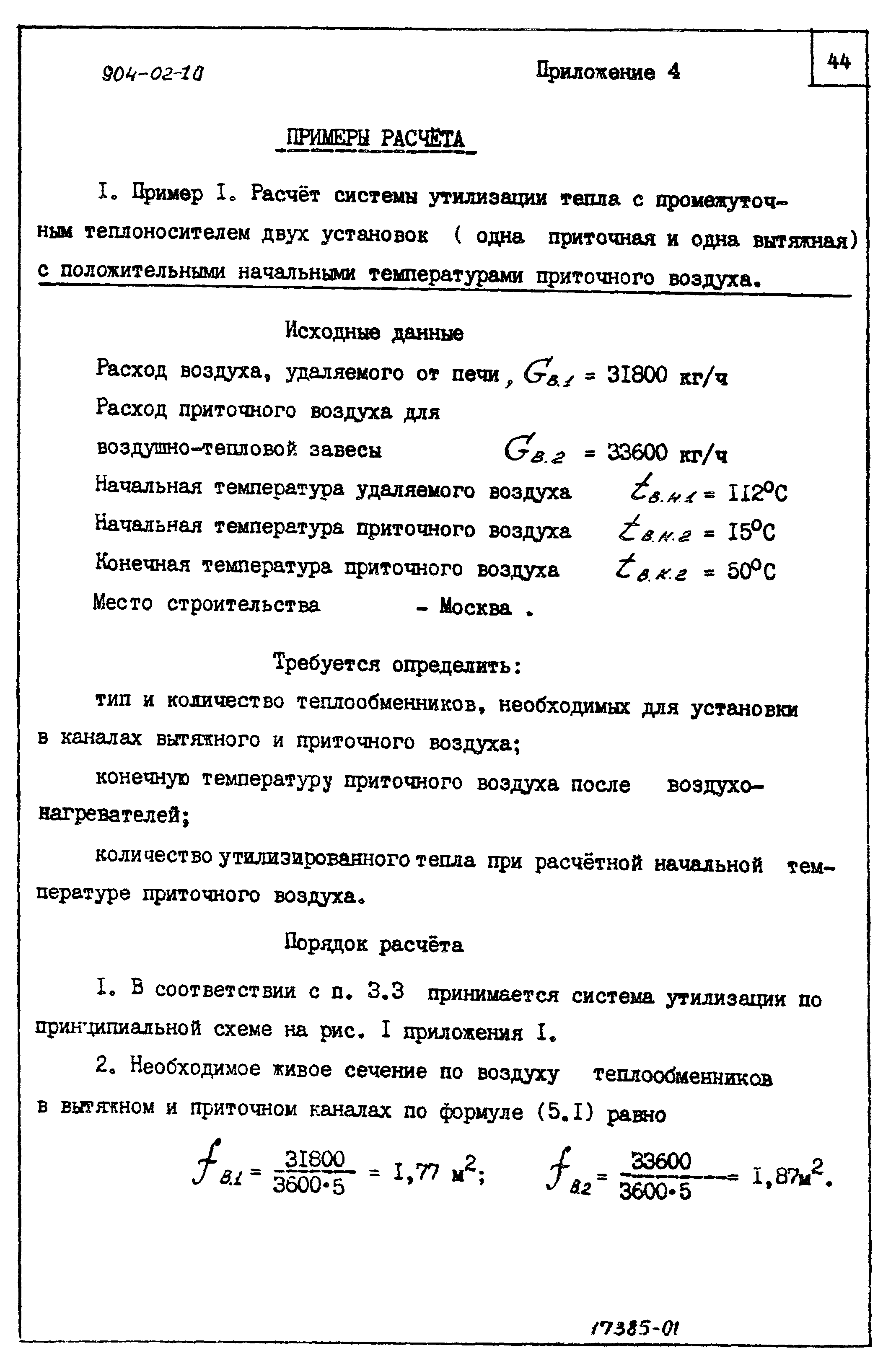

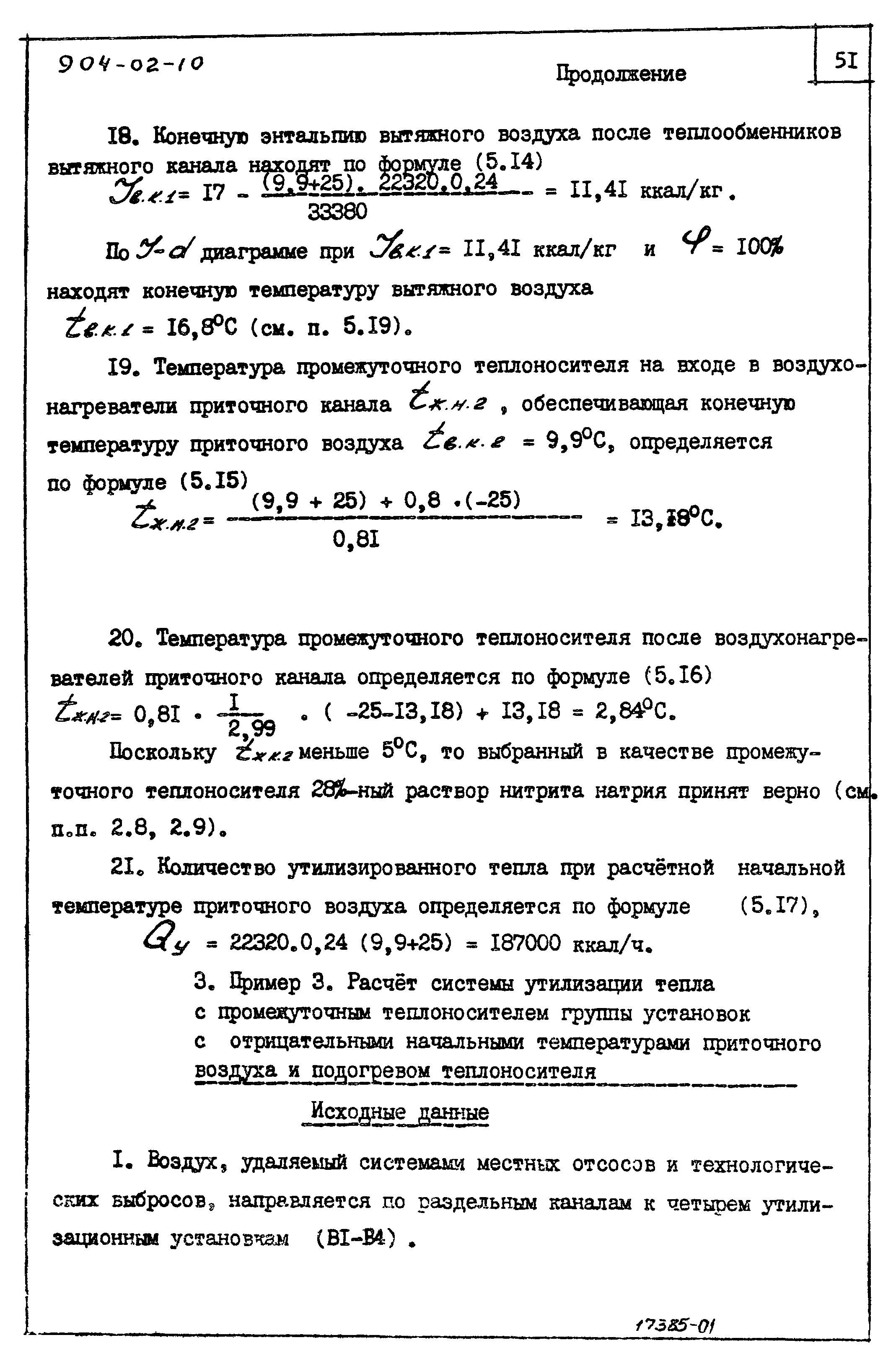

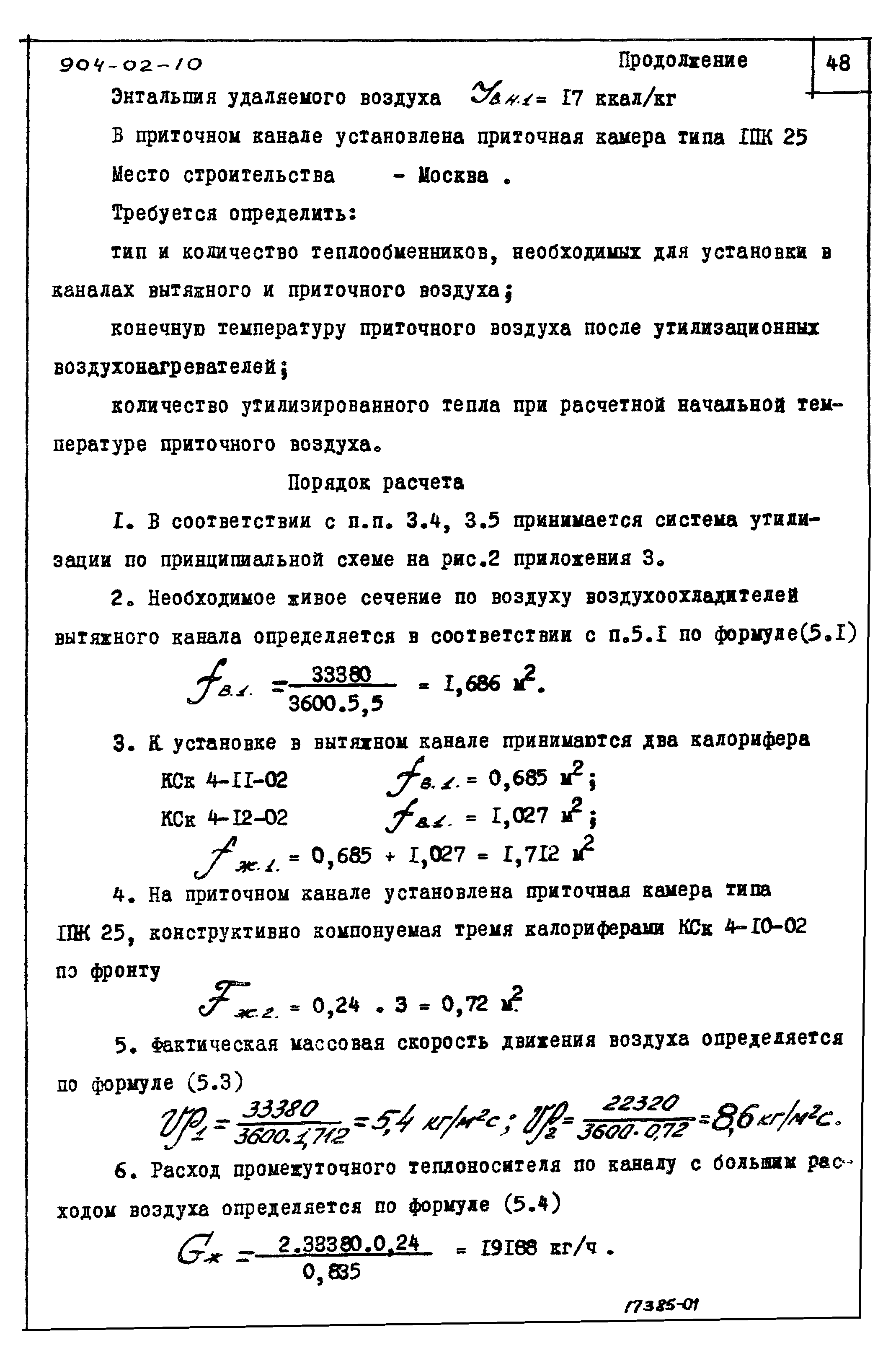

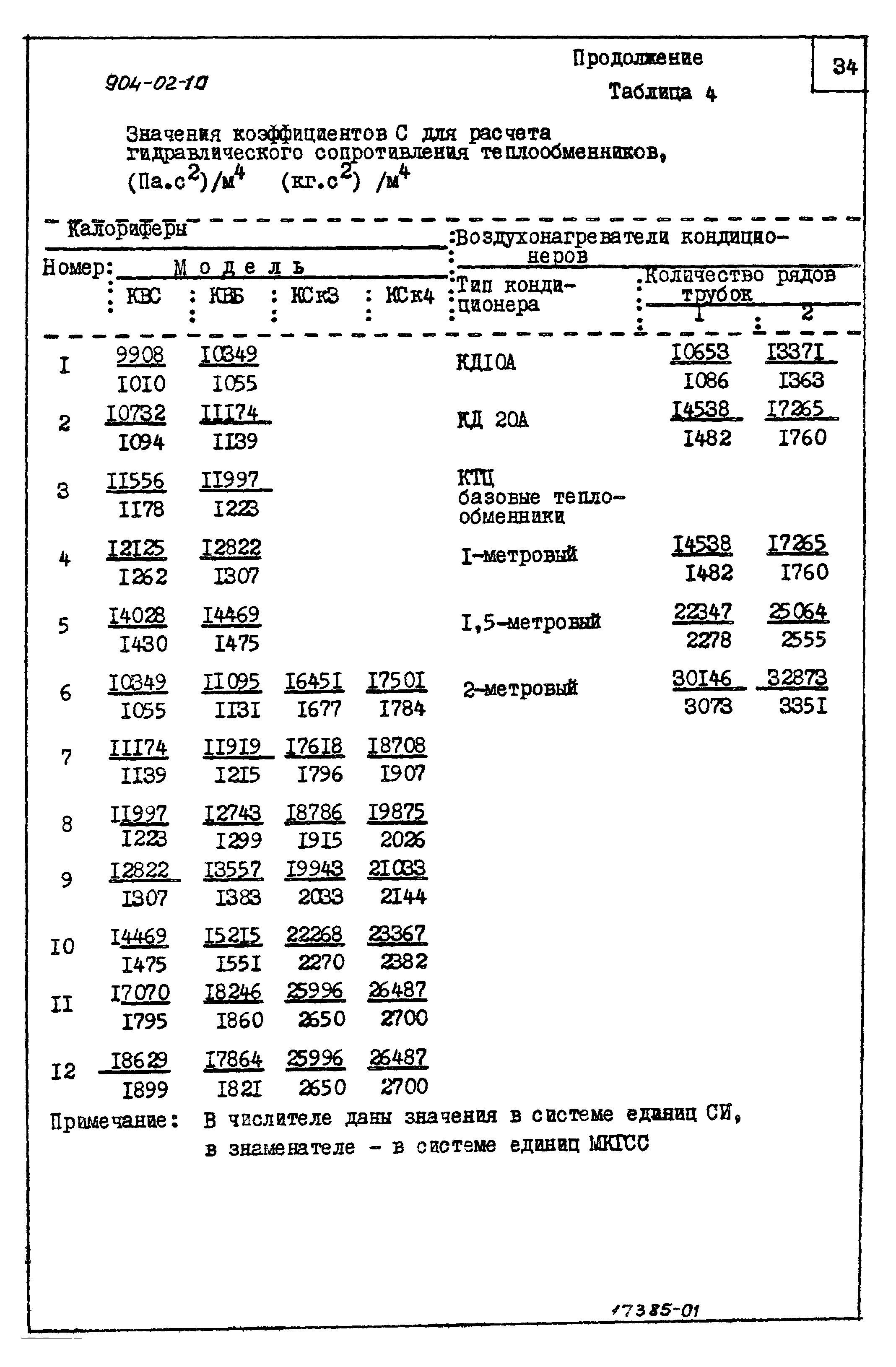

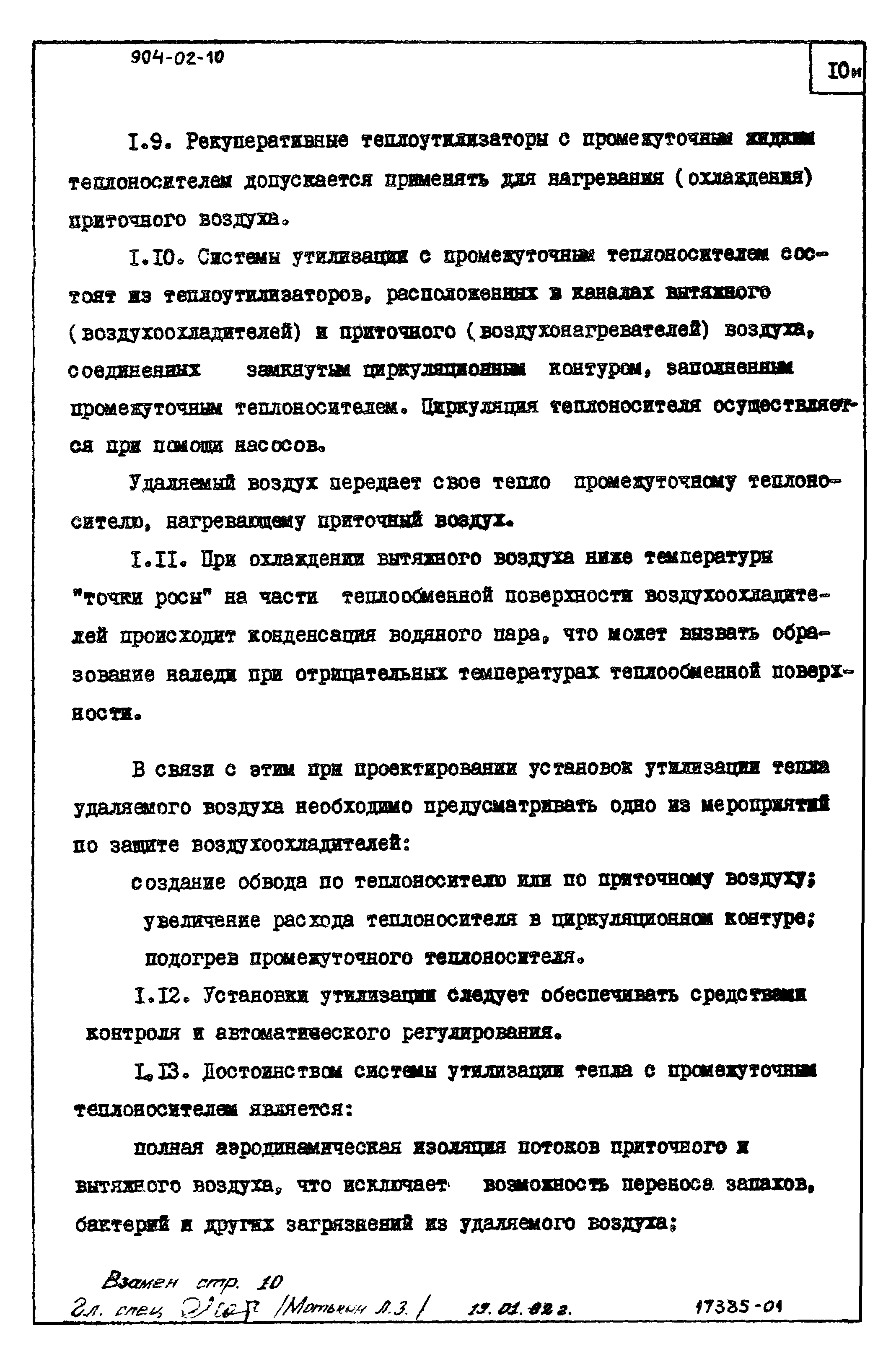

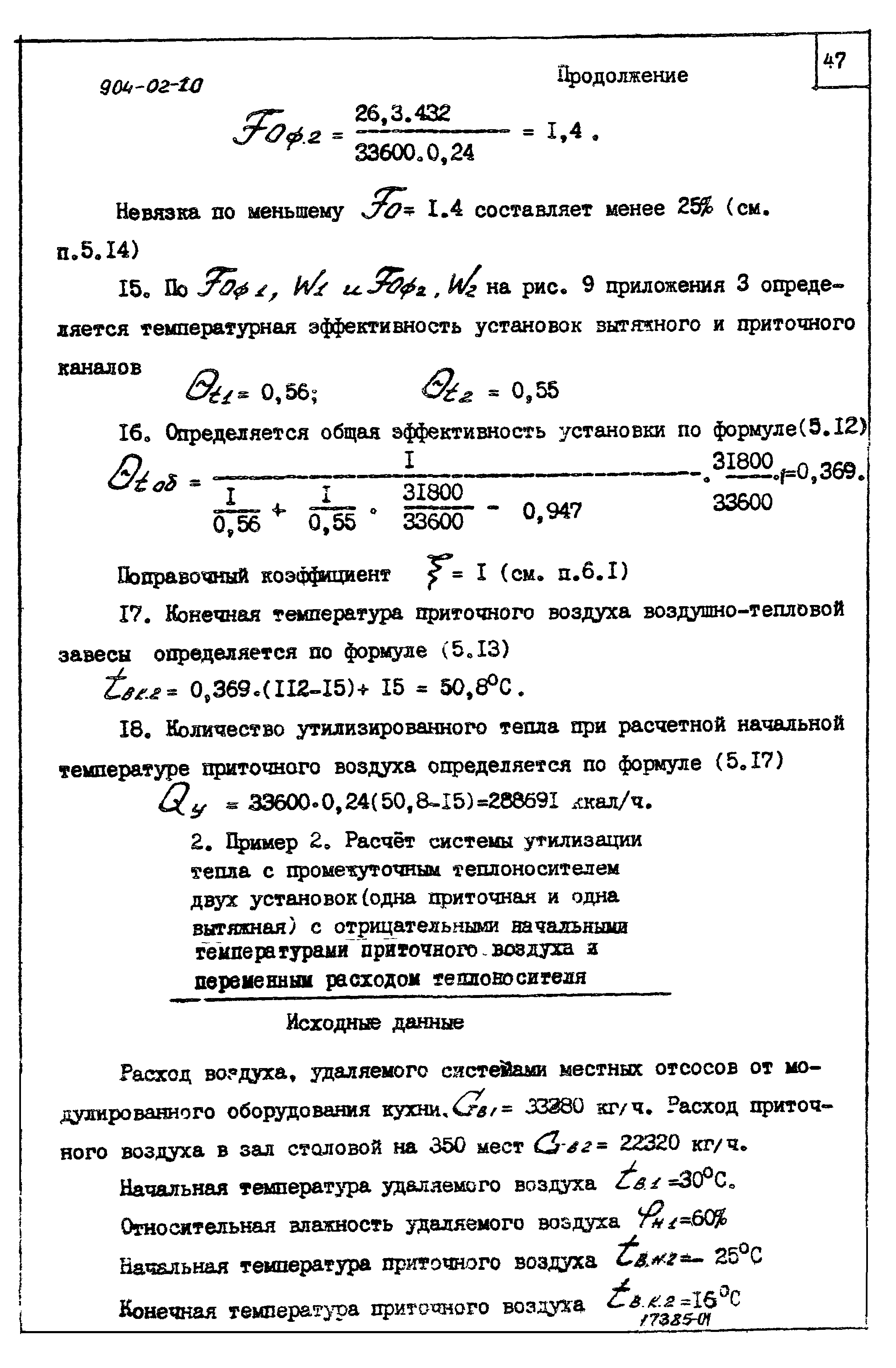

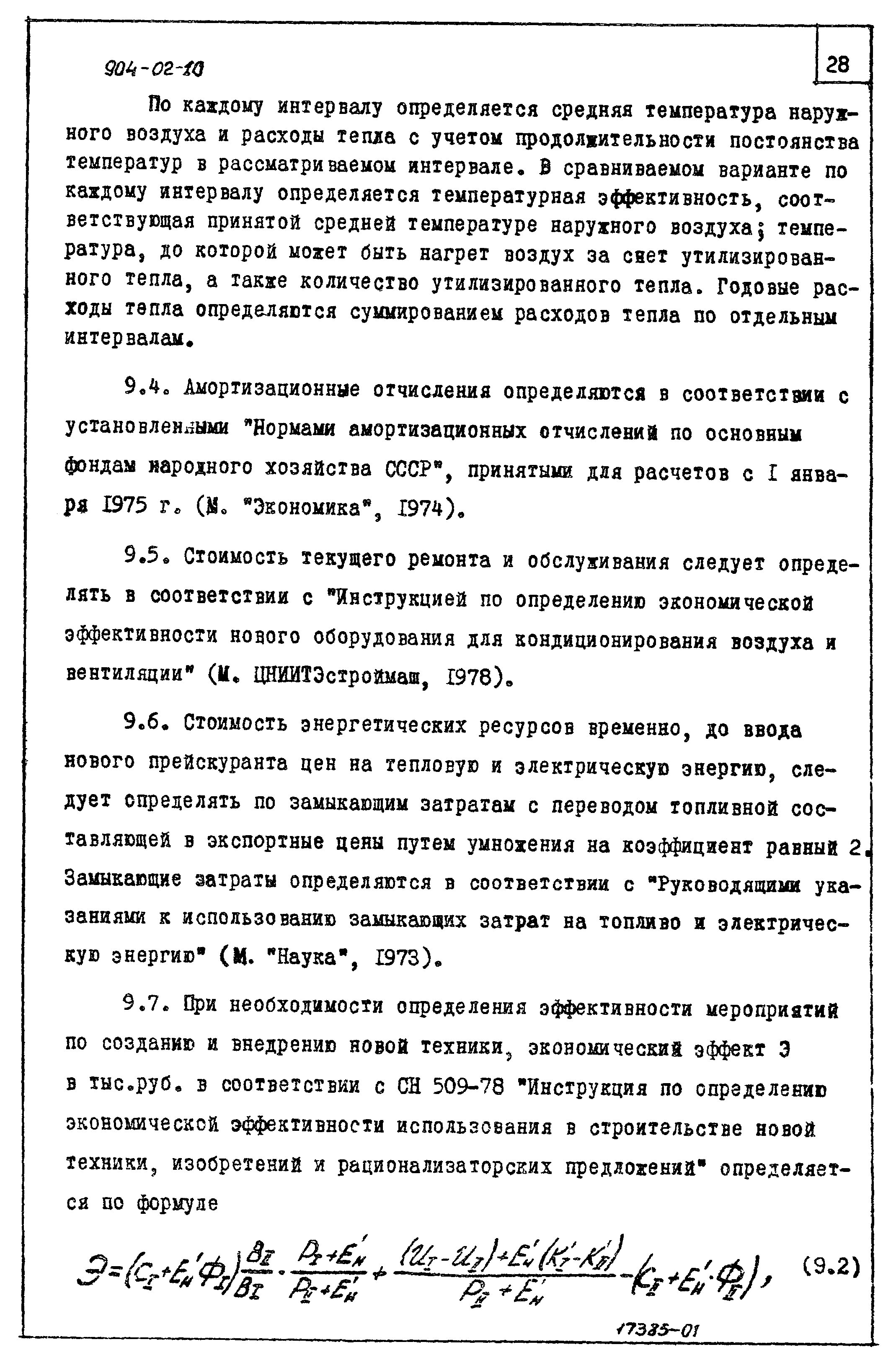

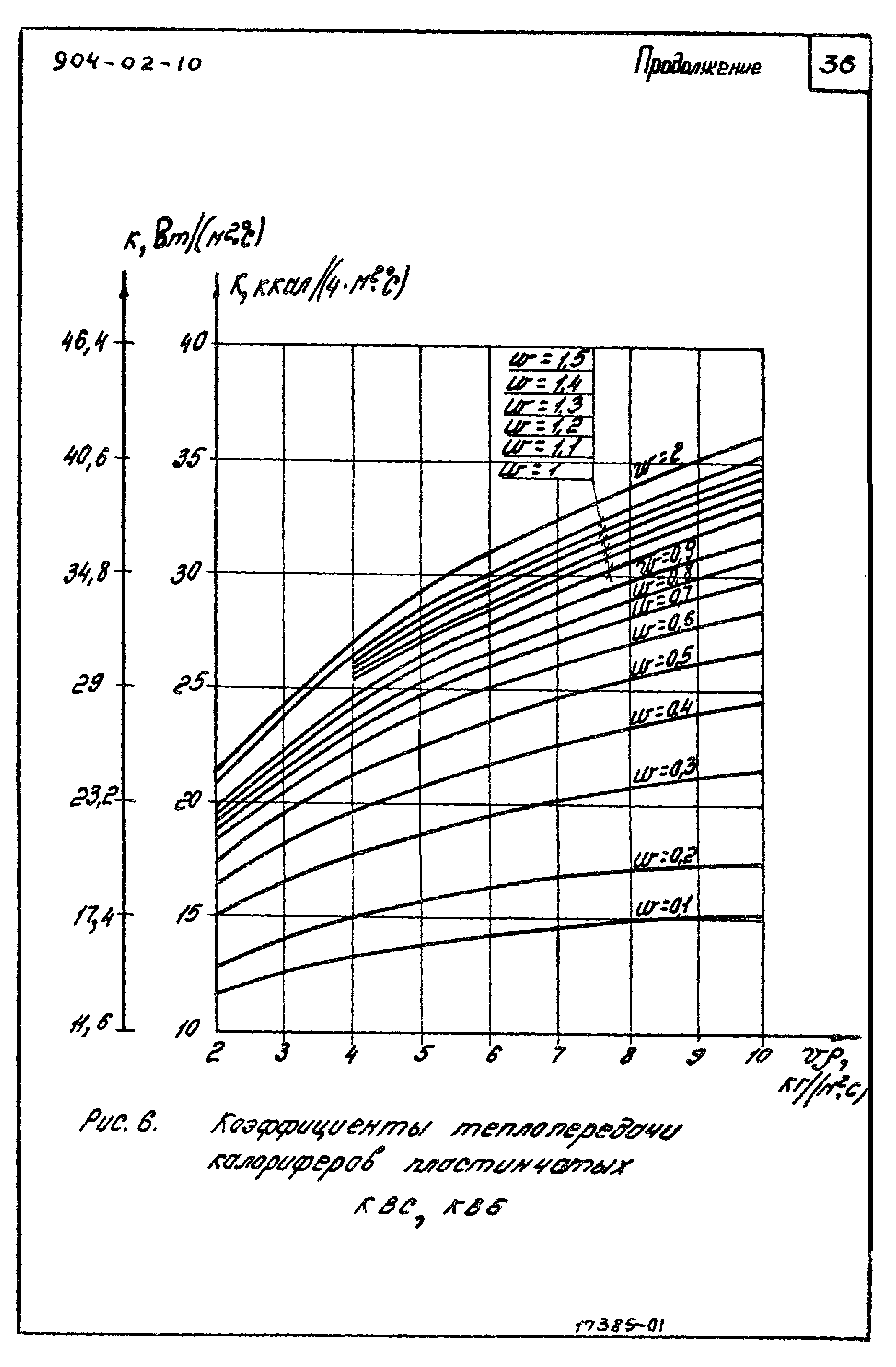

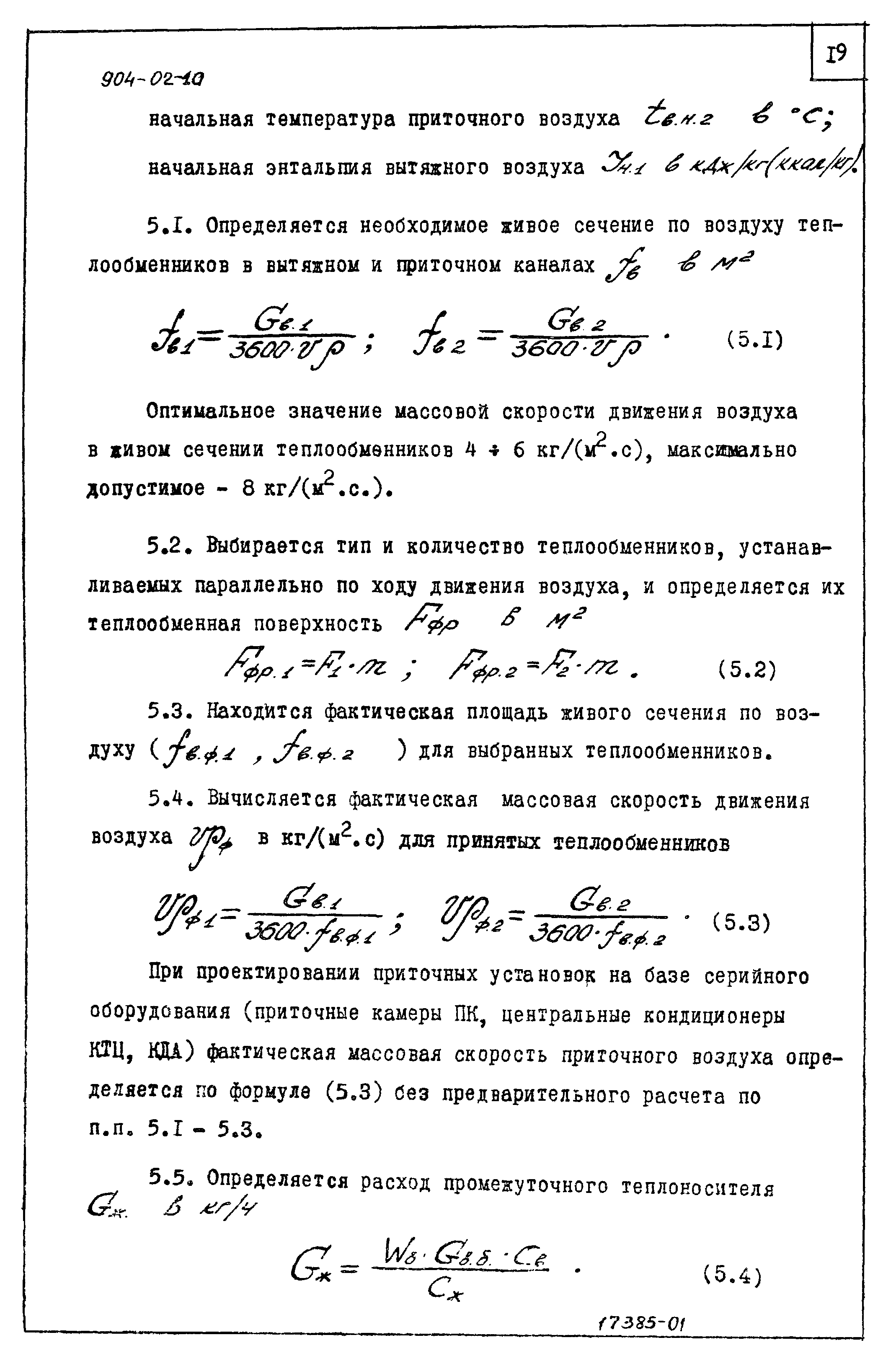

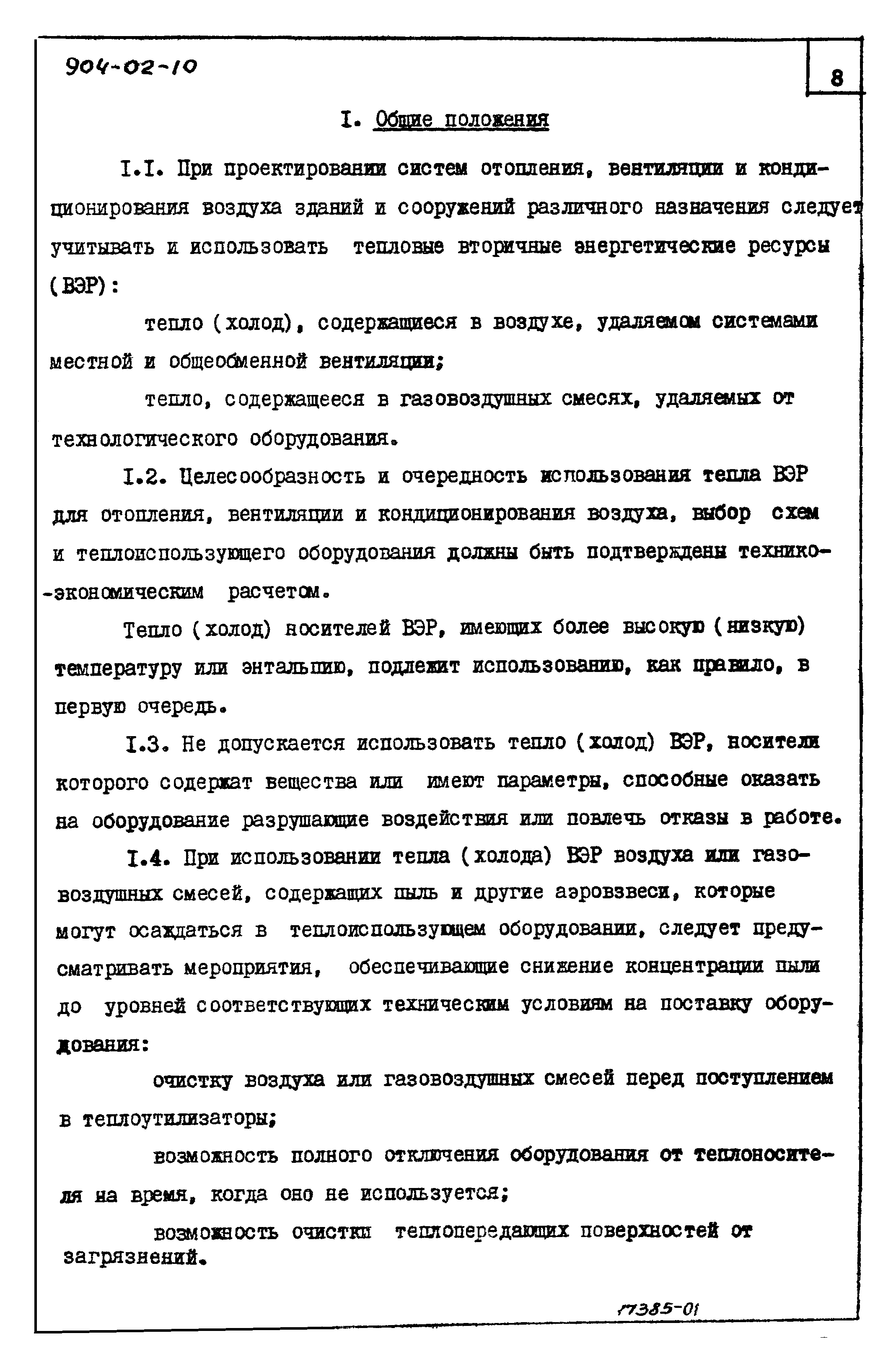

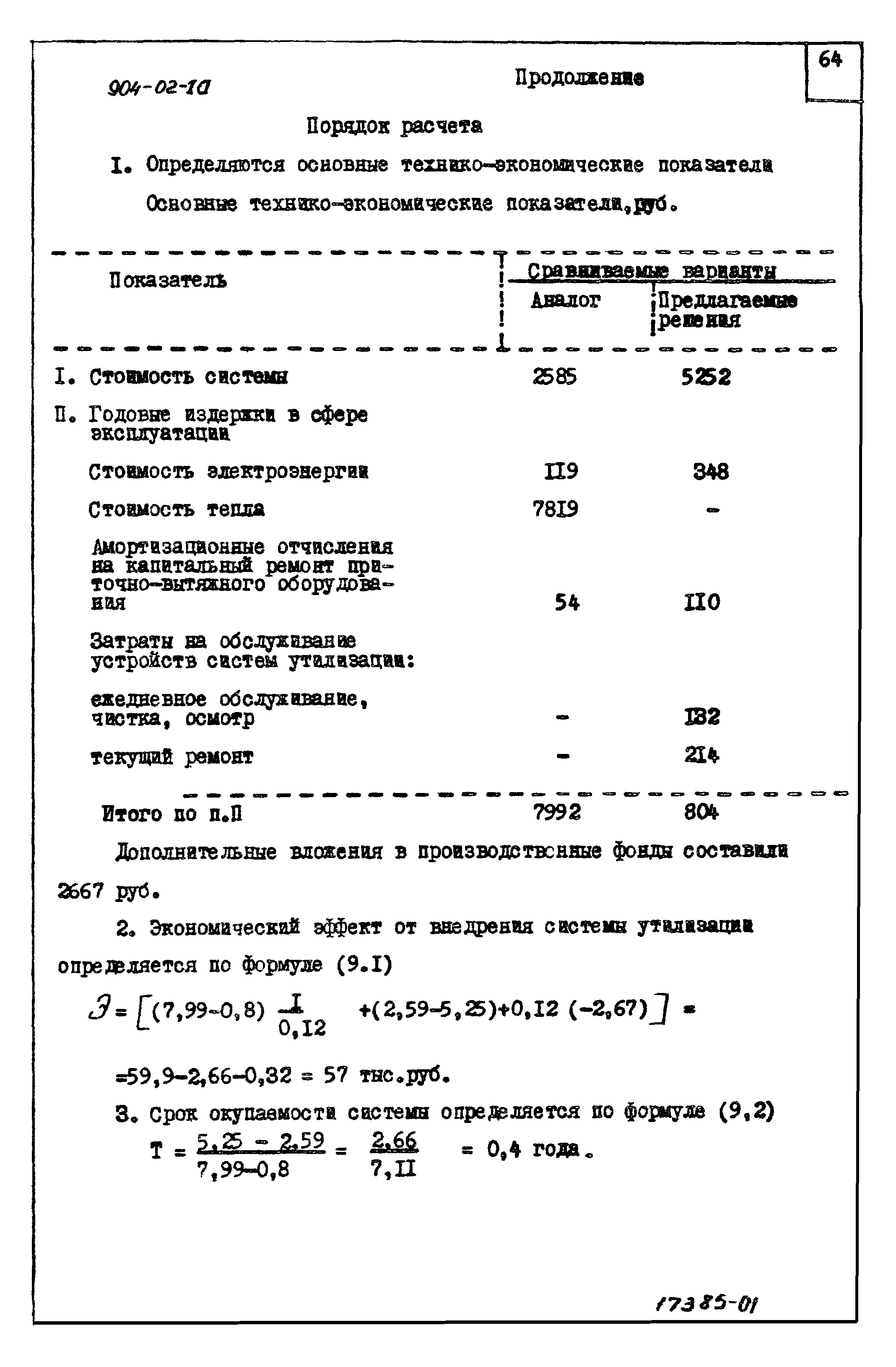

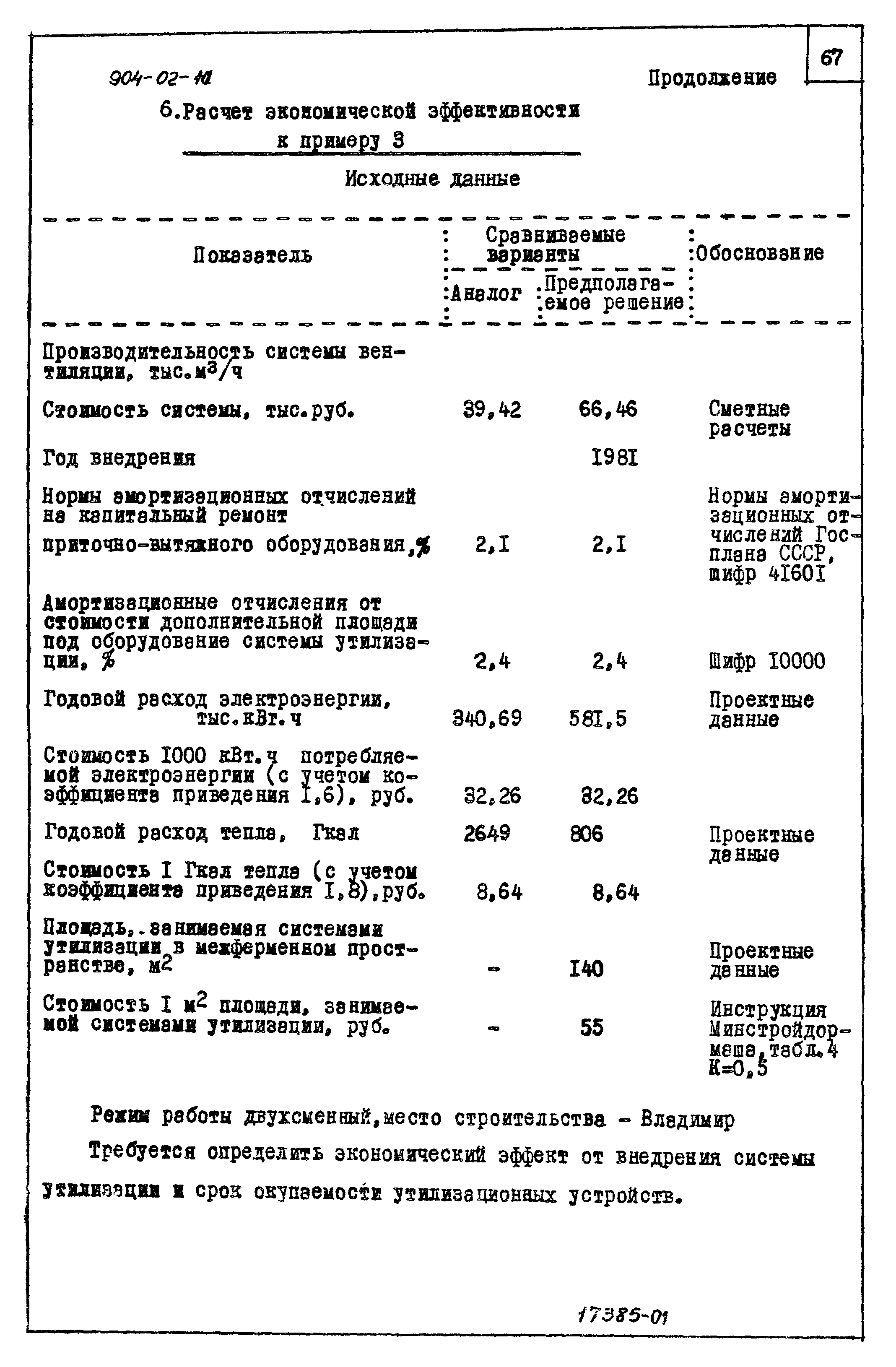

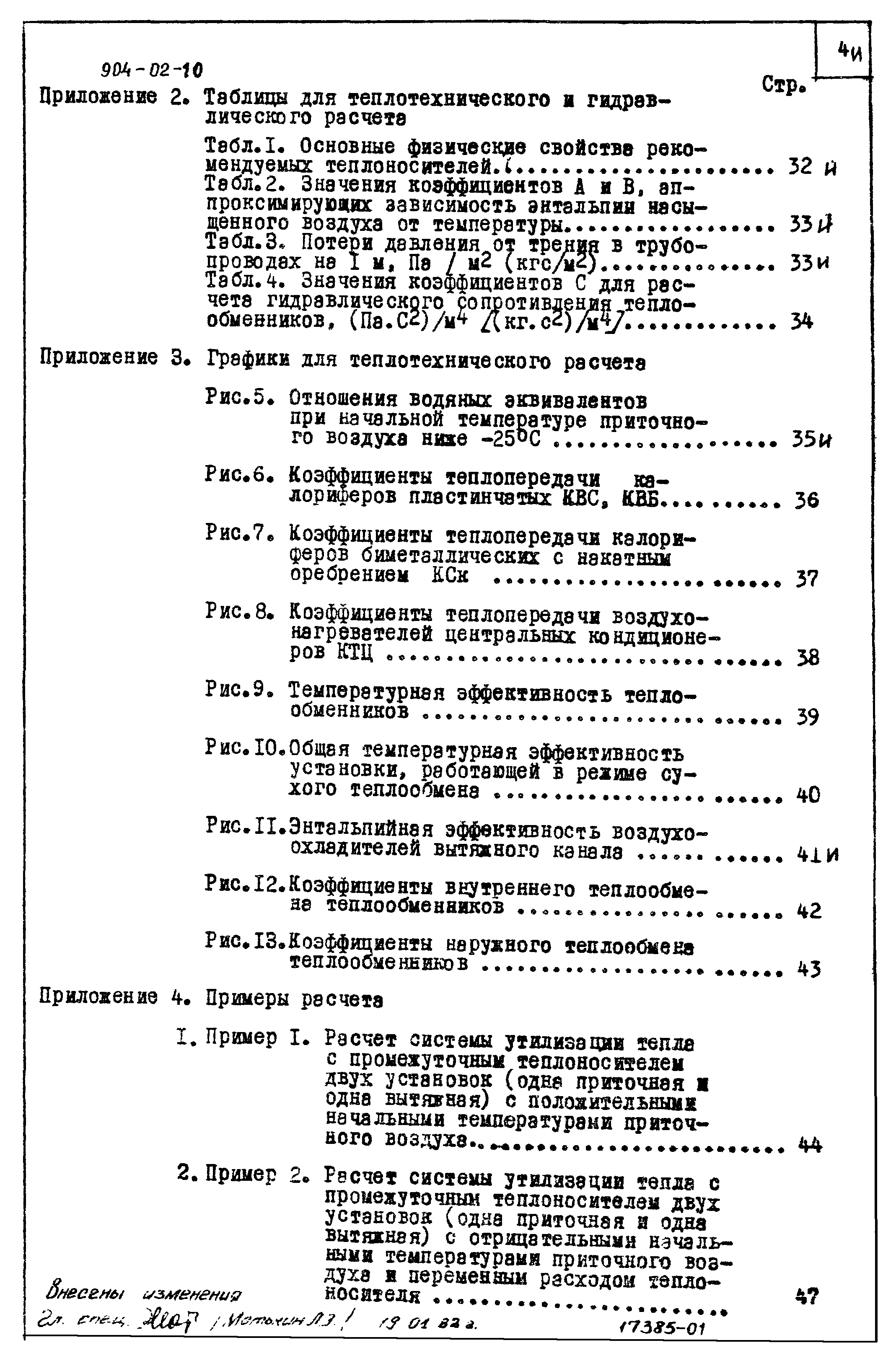

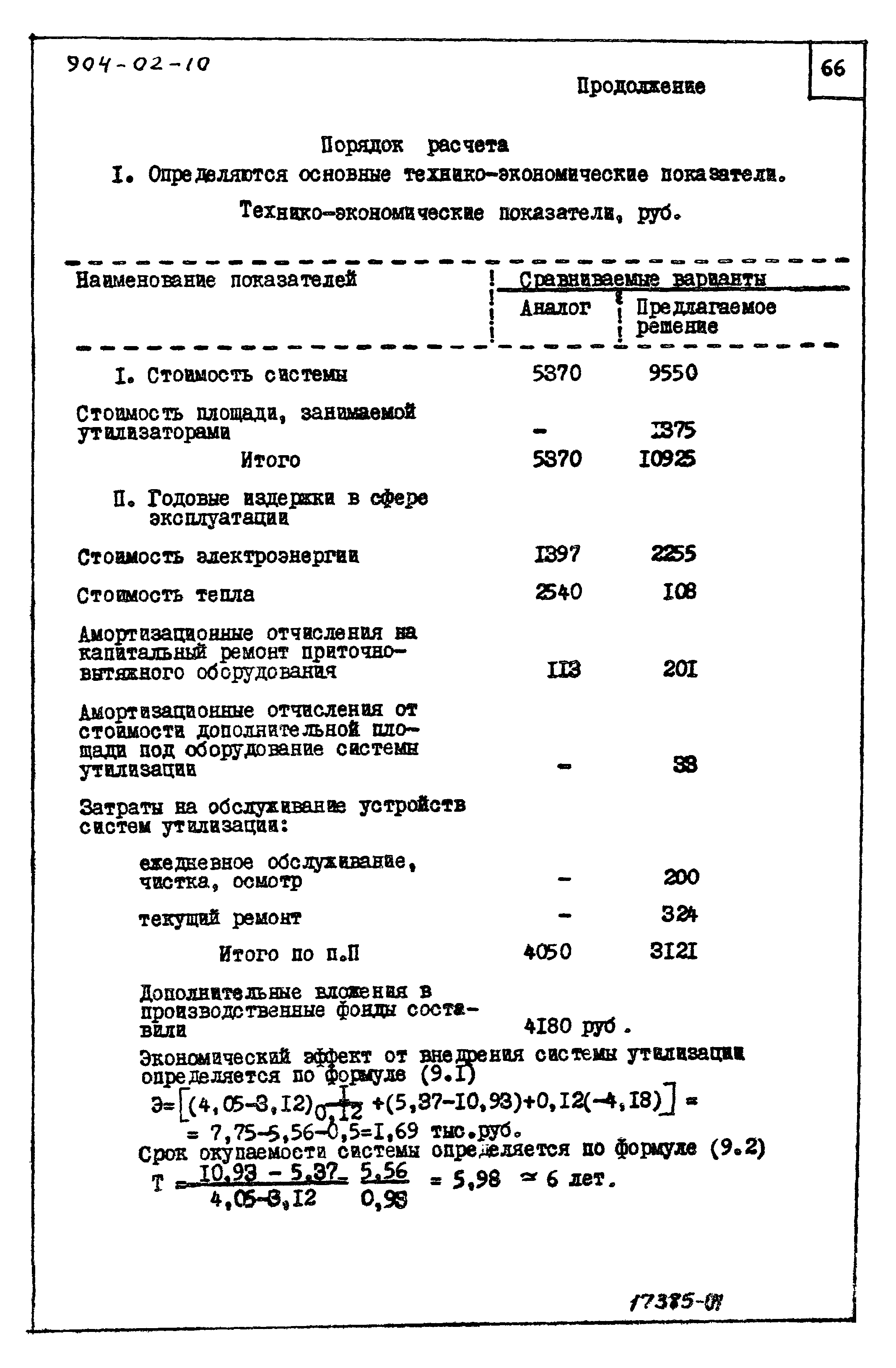

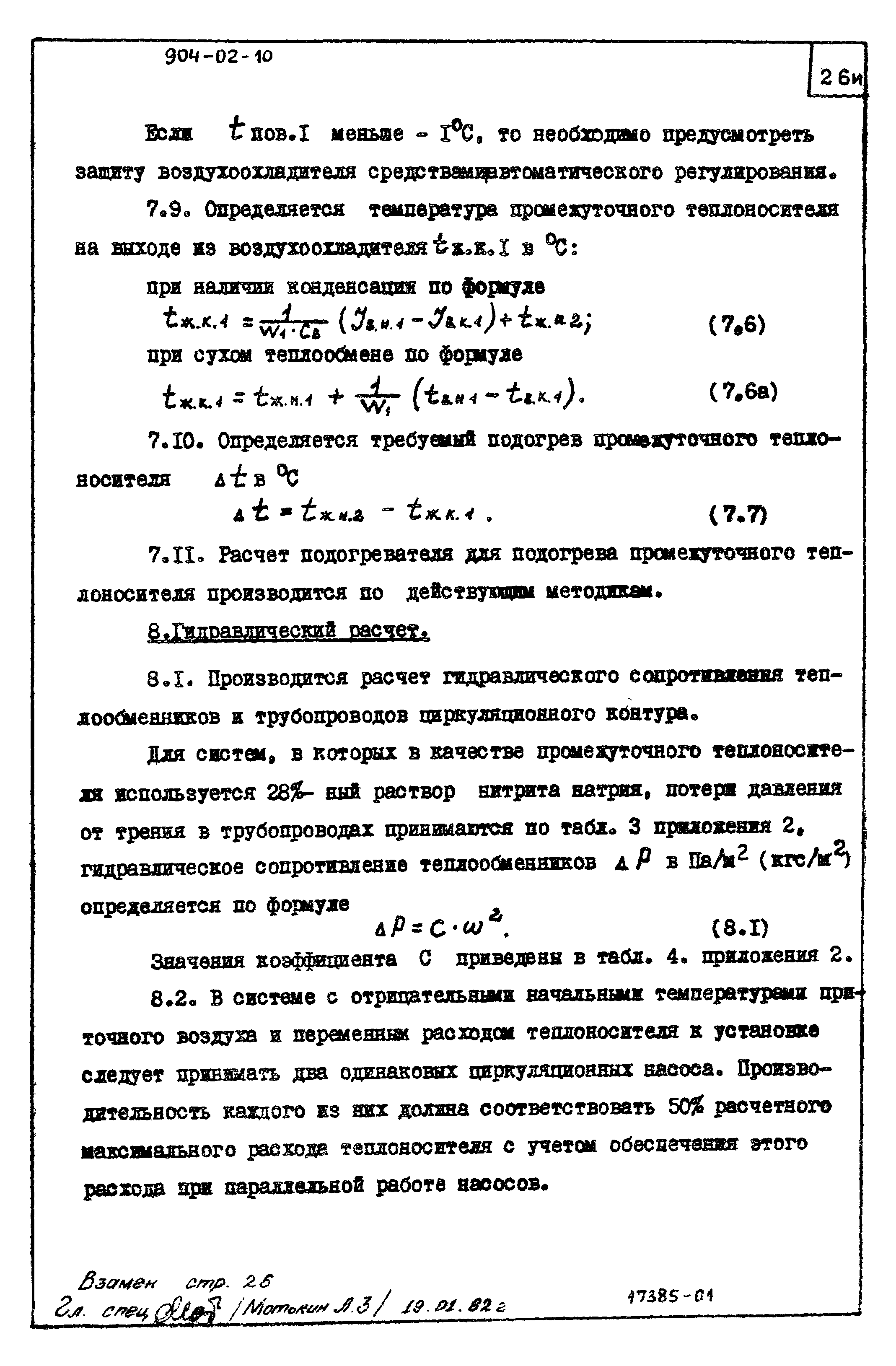

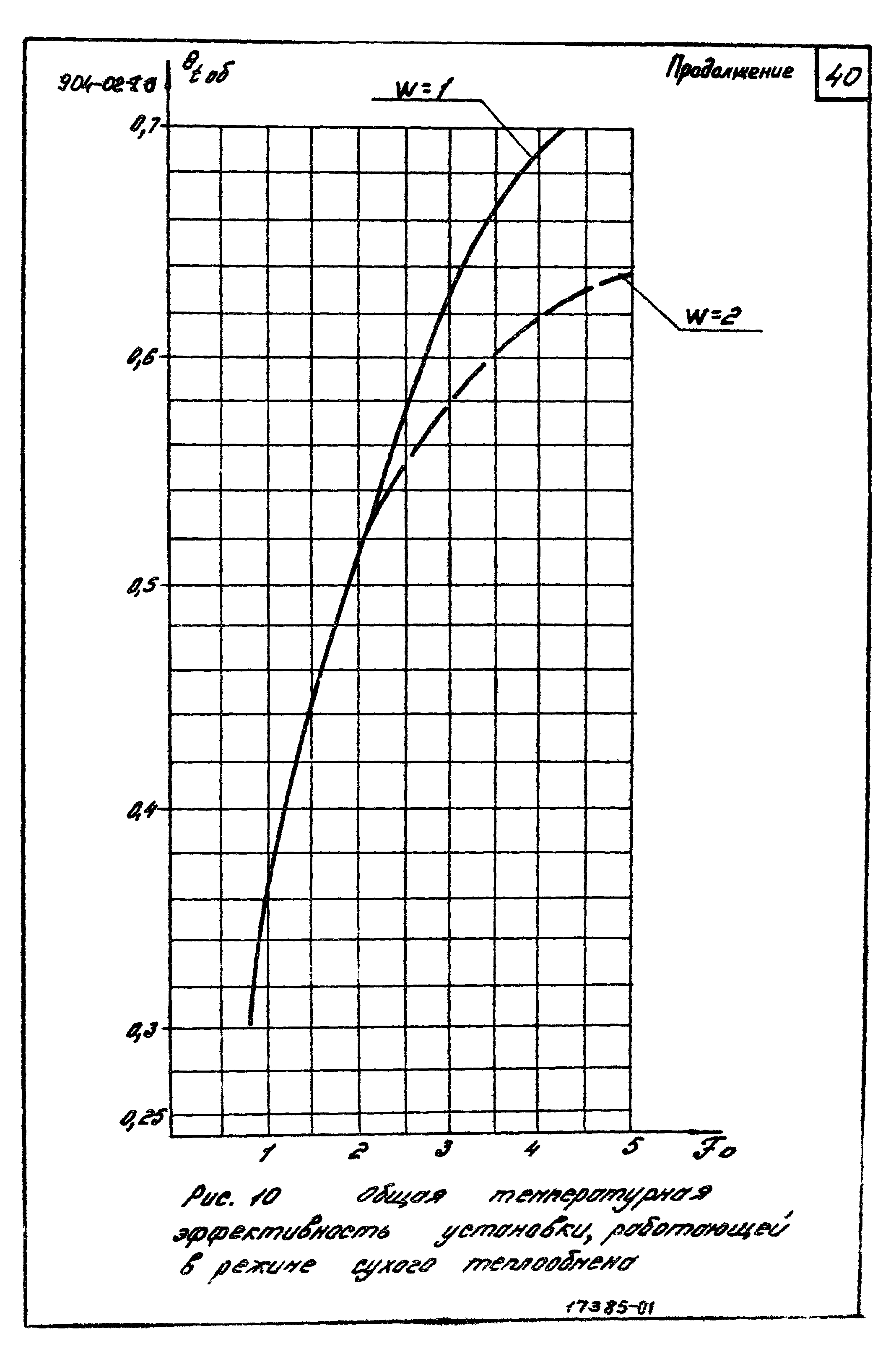

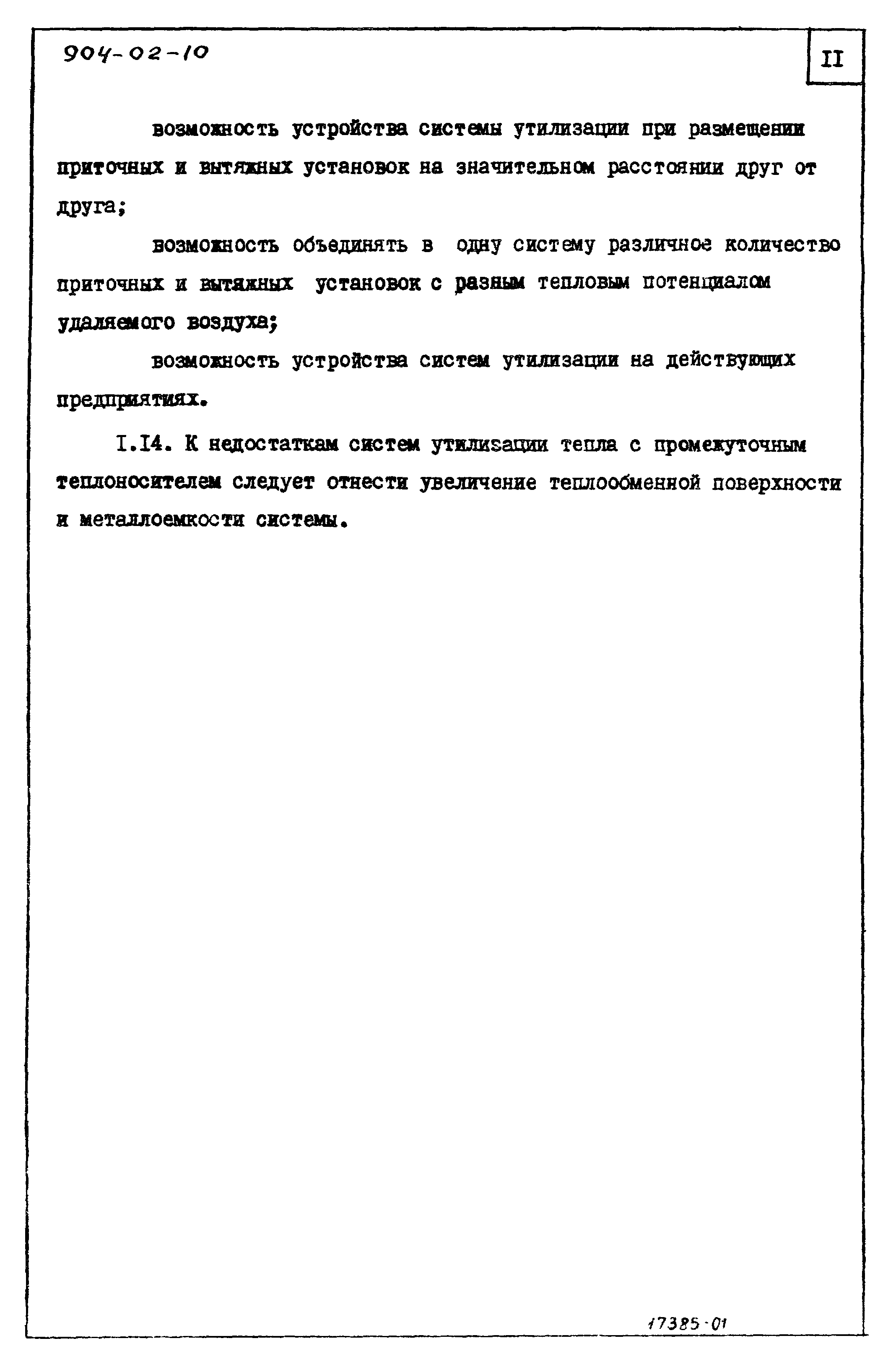

Временные рекомендации по проектированию систем утилизации тепла удаляемого воздуха (системы с промежуточным теплоносителем)Обозначение: | Типовые материалы для проектирования 904-02-10 | Обозначение англ: | 904-02-10 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Временные рекомендации по проектированию систем утилизации тепла удаляемого воздуха (системы с промежуточным теплоносителем) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | Введение 1. Общие положения 2. Оборудование, материалы, теплоносители 3. Принципиальные схемы 4. Принятые условные обозначения 5. Расчет системы утилизации тепла с промежуточным теплоносителем в системах с отрицательными начальными температурами приточного воздуха и переменным расходом теплоносителя 6. Расчет системы утилизации тепла с промежуточным теплоносителем в системах с положительными начальными температурами приточного воздухе 7. Расчет системы утилизации тепла с промежуточным теплоносителем в системах с отрицательными начальными температурами приточного воздуха и подогревом теплоноситель 8. Гидравлический расчет 9. Определение экономической эффективности Приложение 1. Принципиальные схемы утилизации тепла с промежуточным теплоносителем Рис.1. Принципиальная схема утилизации тепла с промежуточным теплоносителем в системах с положительными начальными температурами приточного воздуха Рис.2. Принципиальная схема утилизации тепла о промежуточным теплоносителем в системах с отрицательными начальными температурами приточного воздуха ж переменным расходом теплоносителя Рис.3. Принципиальная схема утилизации тепла с промежуточным теплоносителем в системах с отрицательными начальными температурами приточного воздуха и обводом теплоносителя Рис.4. Принципиальная схема утилизации тепла с промежуточным теплоносителем в системах с отрицательными начальными температурами плиточного воздухе и подогревом теплоносителя Приложение 2. Таблицы для теплотехнического и гидравлического расчета Табл.1. Основные физические свойстве рекомендуемых теплоносителей Табл.2. Значения коэффициентов А и В, аппроксимирующих зависимость энтальпии насыщенного воздуха от температуры Табл.3. Потери давления от трения в трубопроводах не 1 м, Па/м² (кгс/м²) Табл.4. Значения коэффициентов С для расчета гидравлического сопротивления теплообменников, (Па.С²)/м4/(кг.с²)/м4/ Приложение 3. Графики для теплотехнического расчета Рис.5. Отношения водяных эквивалентов при начальной температуре приточного воздуха ниже -25ºС Рис.6. Коэффициенты теплопередачи калориферов пластинчатых КВС, КВБ Рис.7. Коэффициенты теплопередачи калориферов биметаллических с накатным оребрением КСк Рис.8. Коэффициенты теплопередачи воздухонагревателей центральных кондиционеров КТЦ Рис.9. Температурная эффективность теплообменников Рис.10. Общая температурная эффективность установки, работающей в режиме сухого теплообмена Рис.11. Энтальпийная эффективность воздухоохладителей вытяжного канала Рис.12. Коэффициенты внутреннего теплообмена теплообменников Рис.13. Коэффициенты наружного теплообмена теплообменников Приложение 4. Примеры расчета 1. Пример 1. Расчет системы утилизации тепле с промежуточным теплоносителем двух установок (одна приточная и одна вытяжная) с положительным! начальными температурами приточного воздуха 2. Пример 2. Расчет системы утилизации тепла с промежуточным теплоносителем двух установок (одна приточная и одна вытяжная) с отрицательными начальными температурами приточного воздуха и переменным расходом теплоносителя 3. Пример 3. Расчет системы утилизации тепла с промежуточным теплоносителем группы установок с отрицательными начальными температурами приточного воздуха и подогревом теплоносителя 4. Расчет экономической эффективности системы утилизации к примеру 1 5. Расчет экономической эффективности системы утилизации к примеру 2 6. Расчет экономической эффективности системы утилизации к примеру 3 | Разработан: | МНИИТЭП ЦНИИпромзданий Сантехпроект Госстроя СССР Госстрой СССР Главпромстройпроект
| Утверждён: | 02.04.1981 Главпромстройпроект Госстроя СССР (17)
| Расположен в: |
|

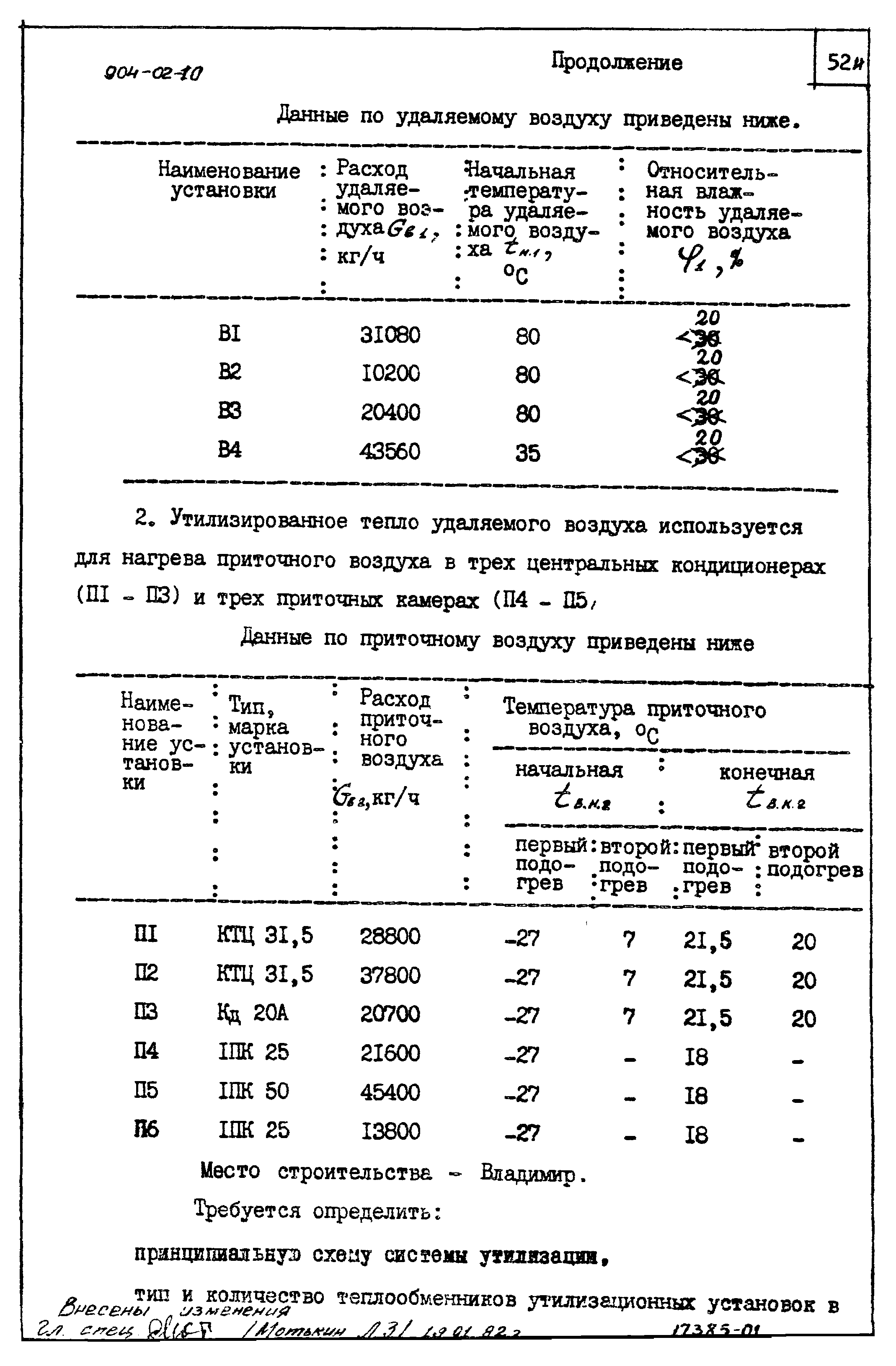

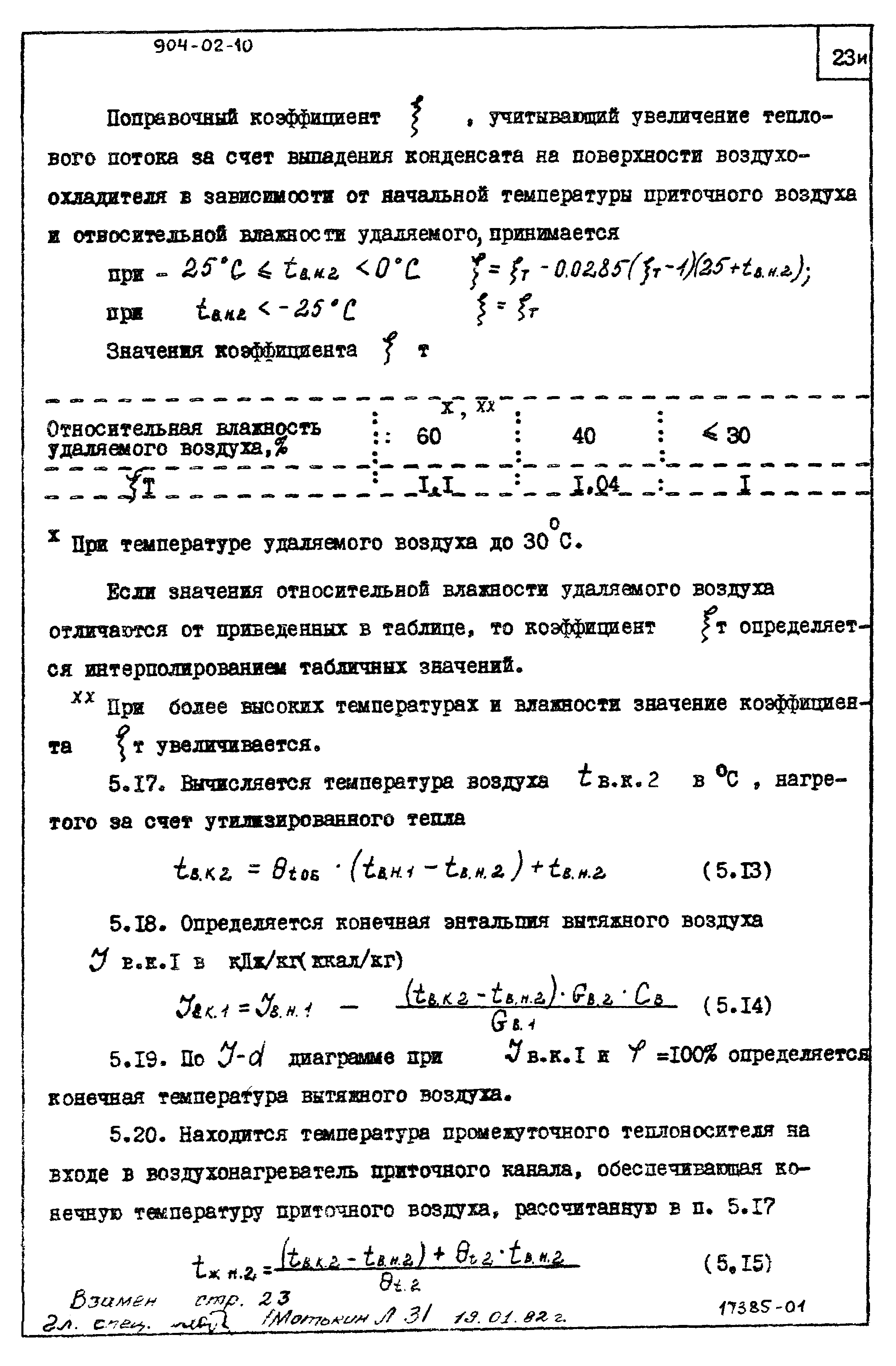

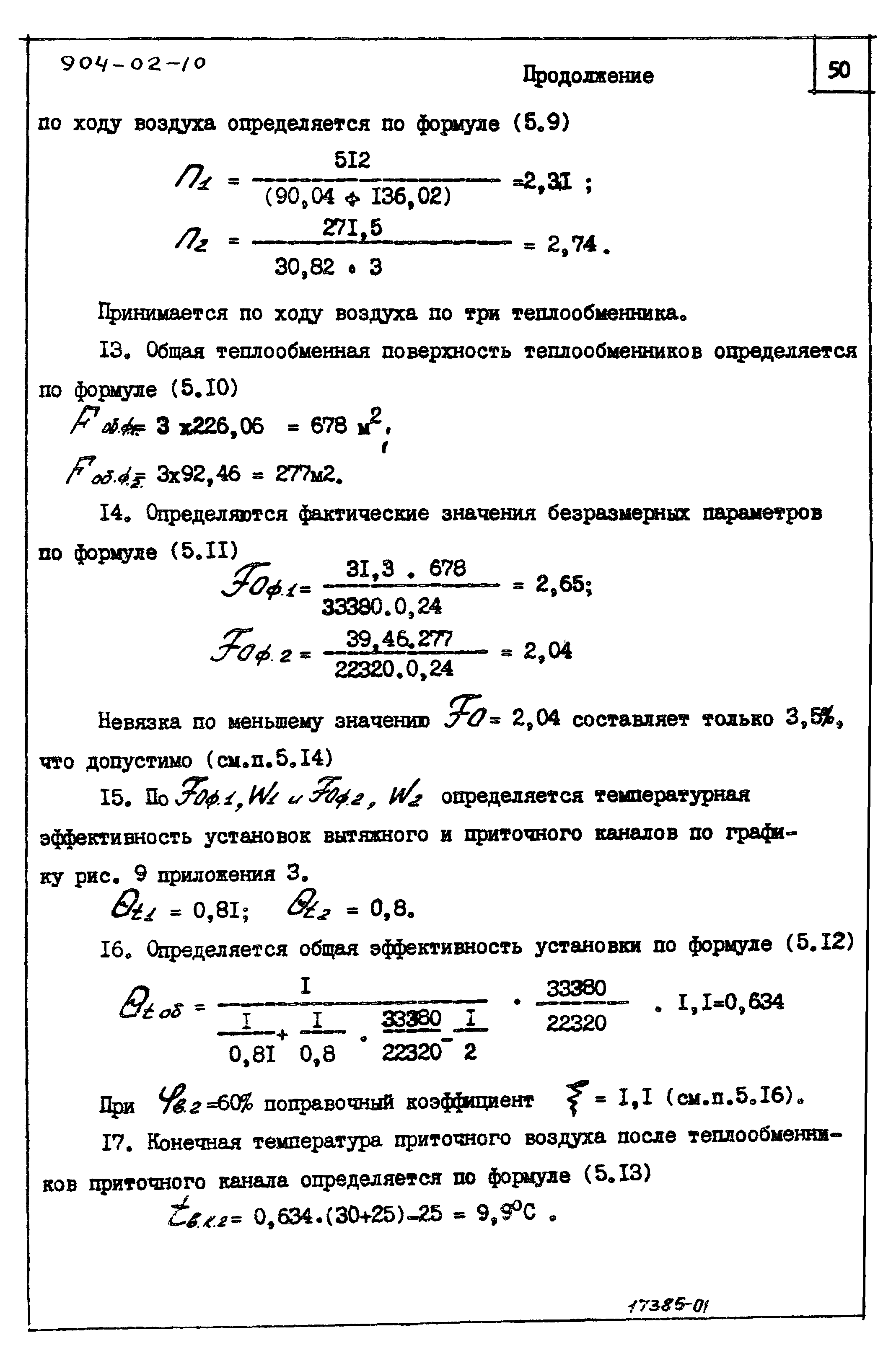

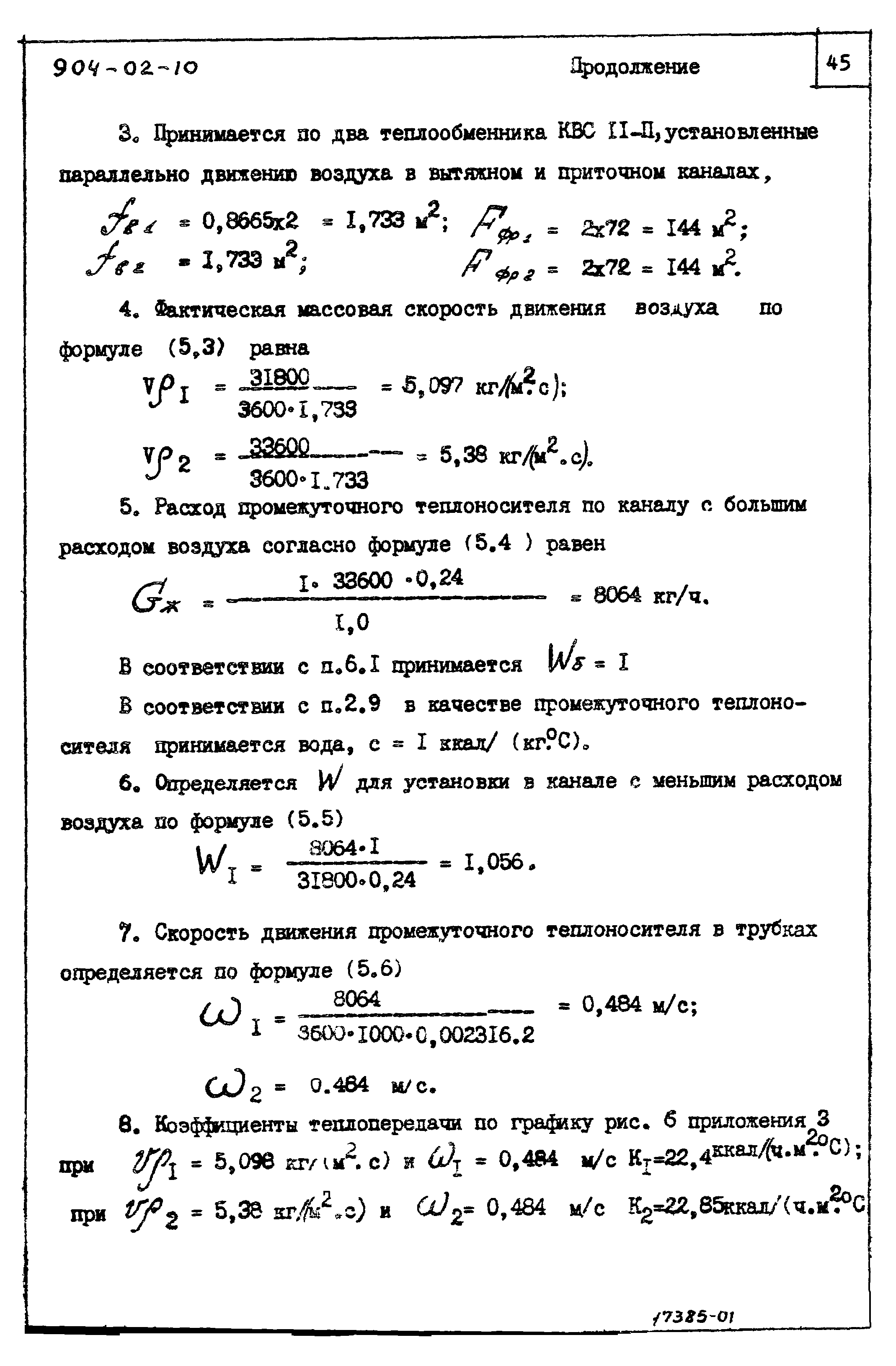

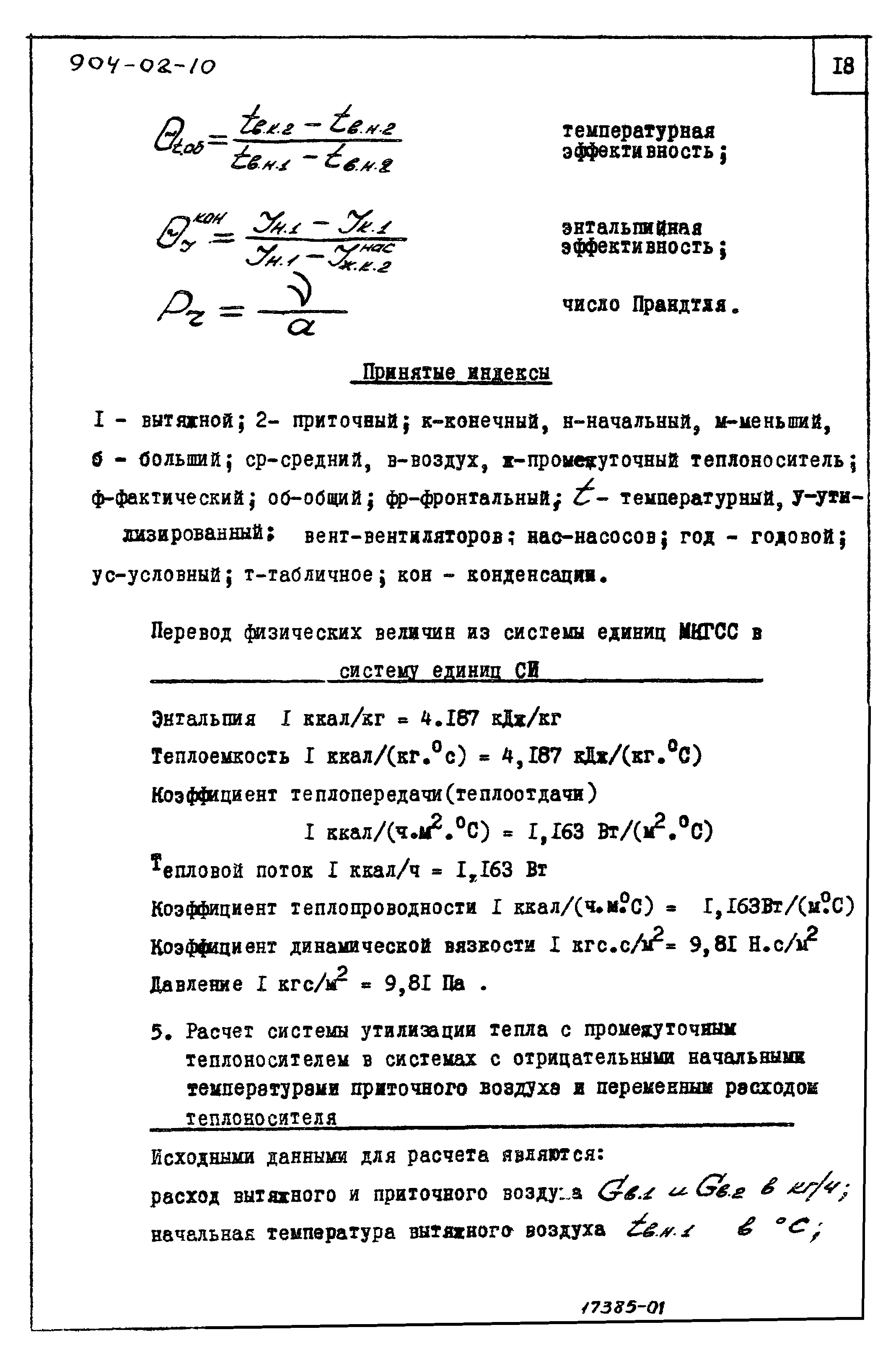

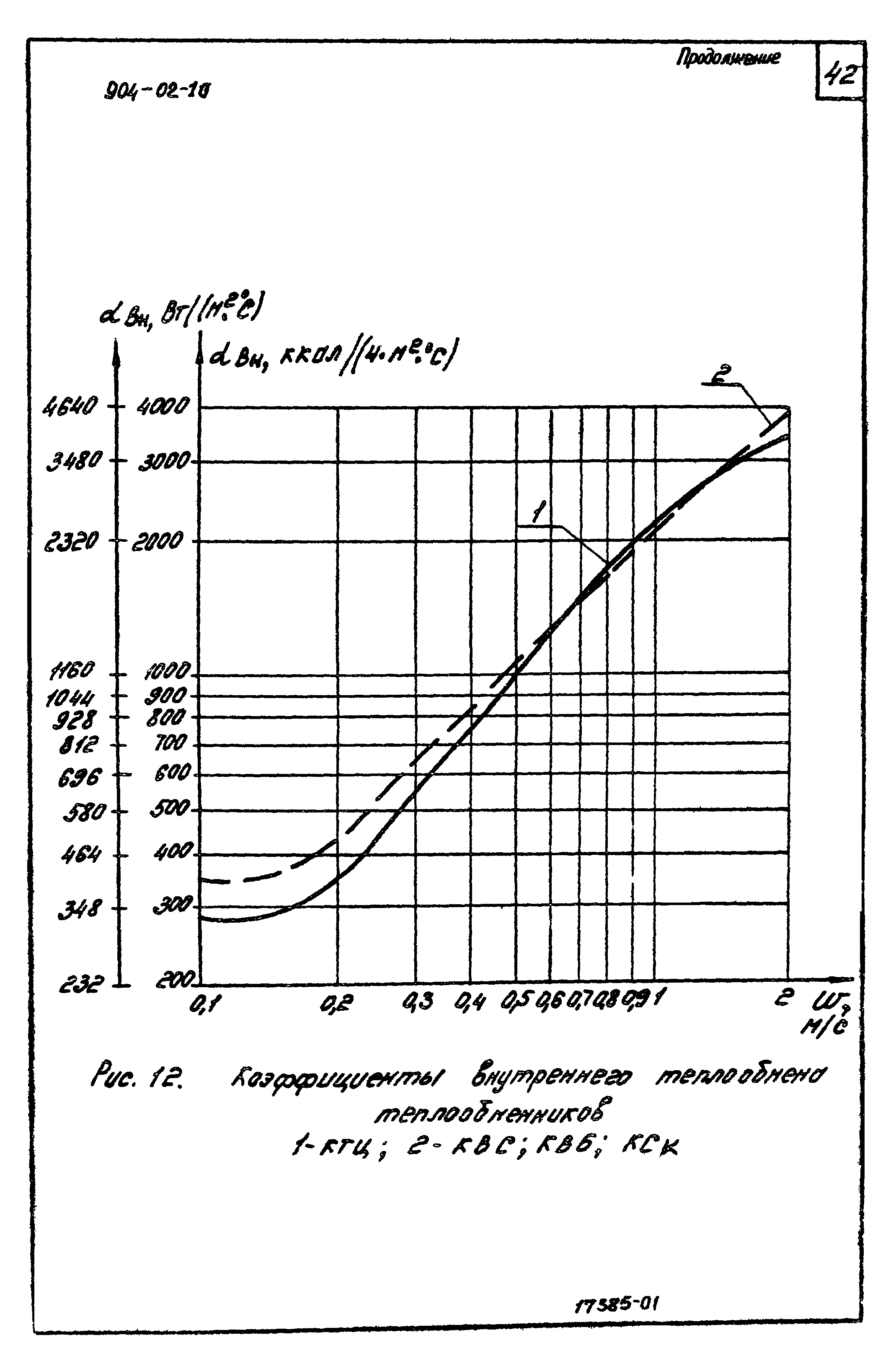

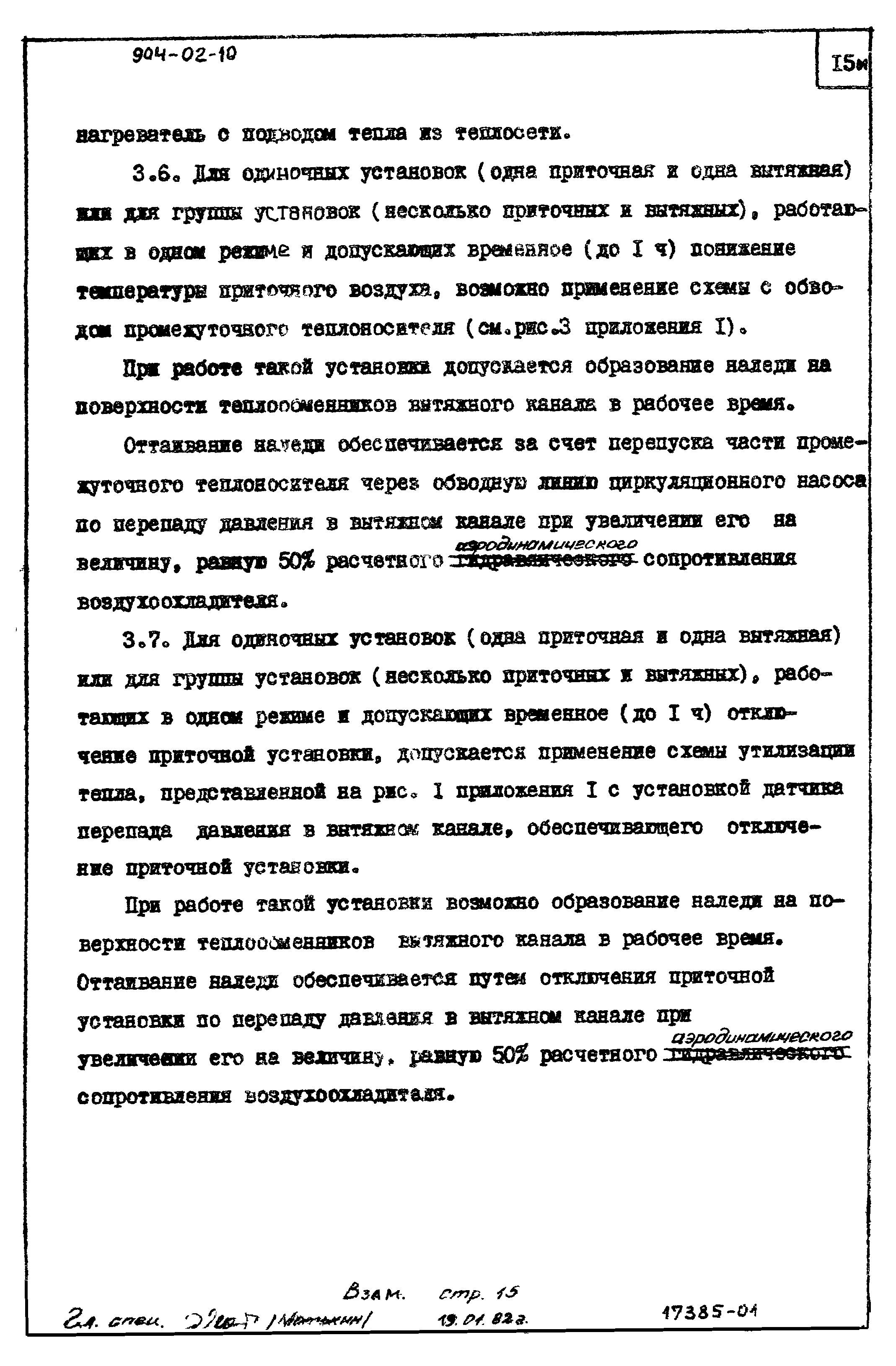

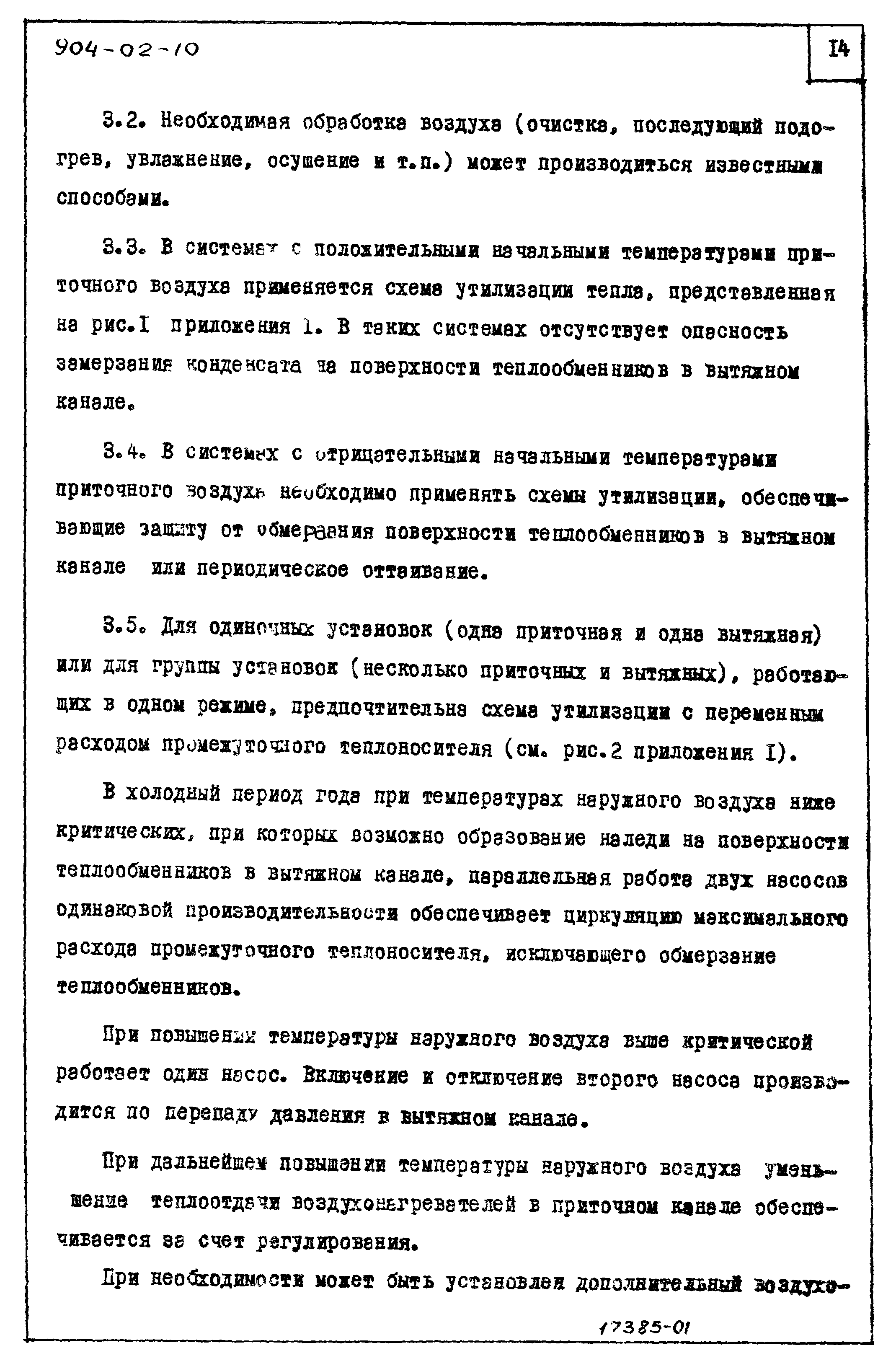

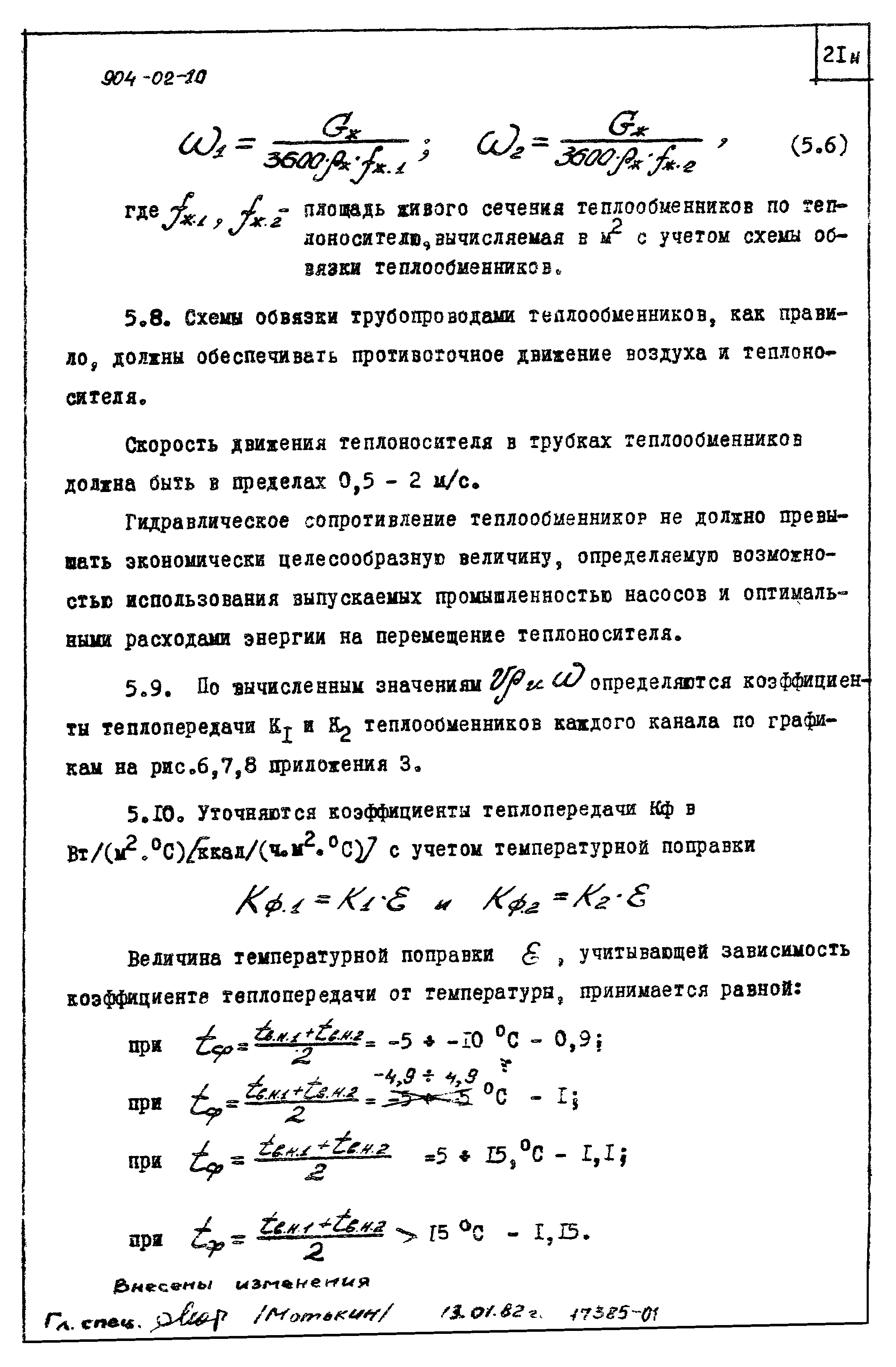

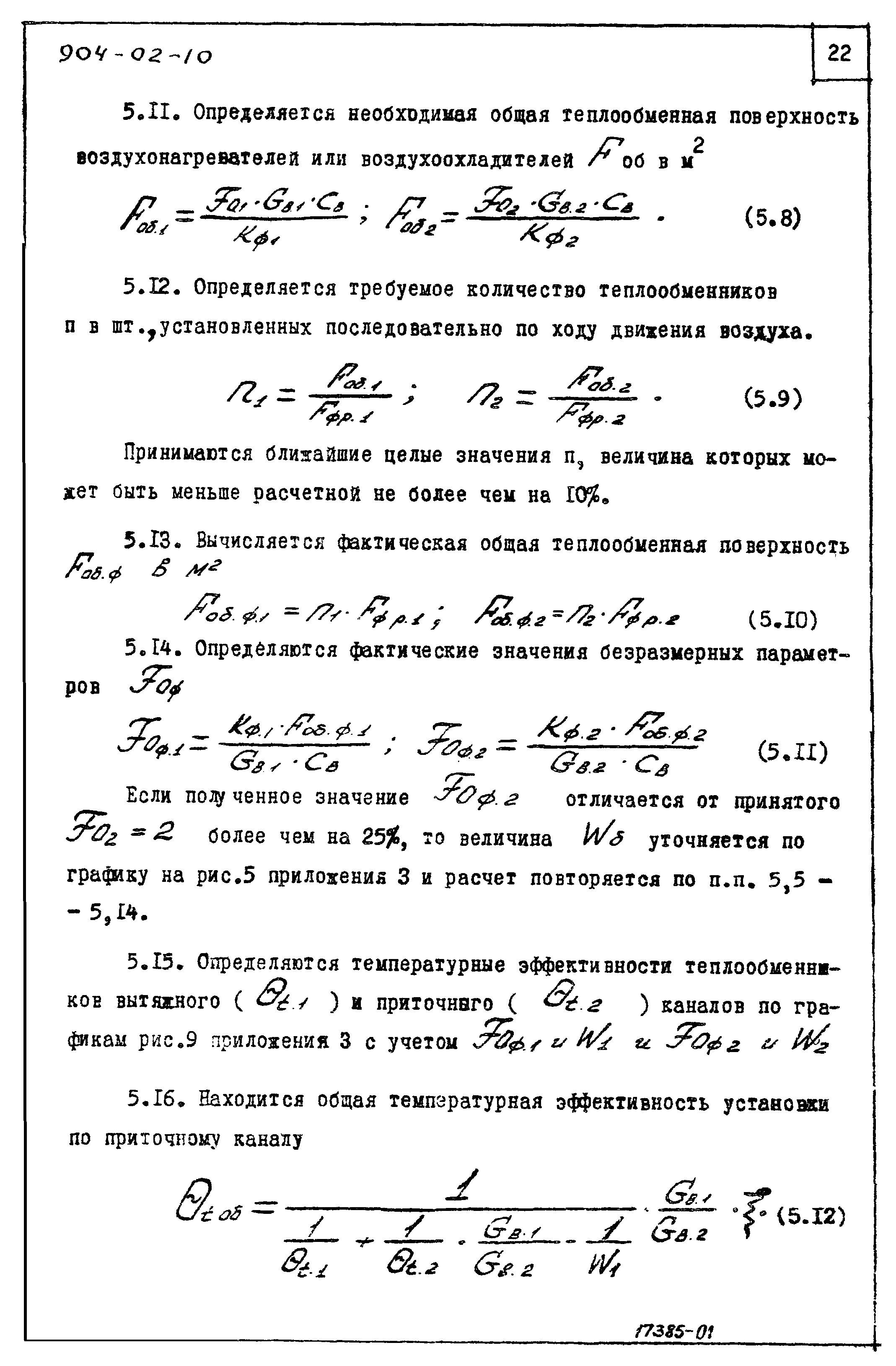

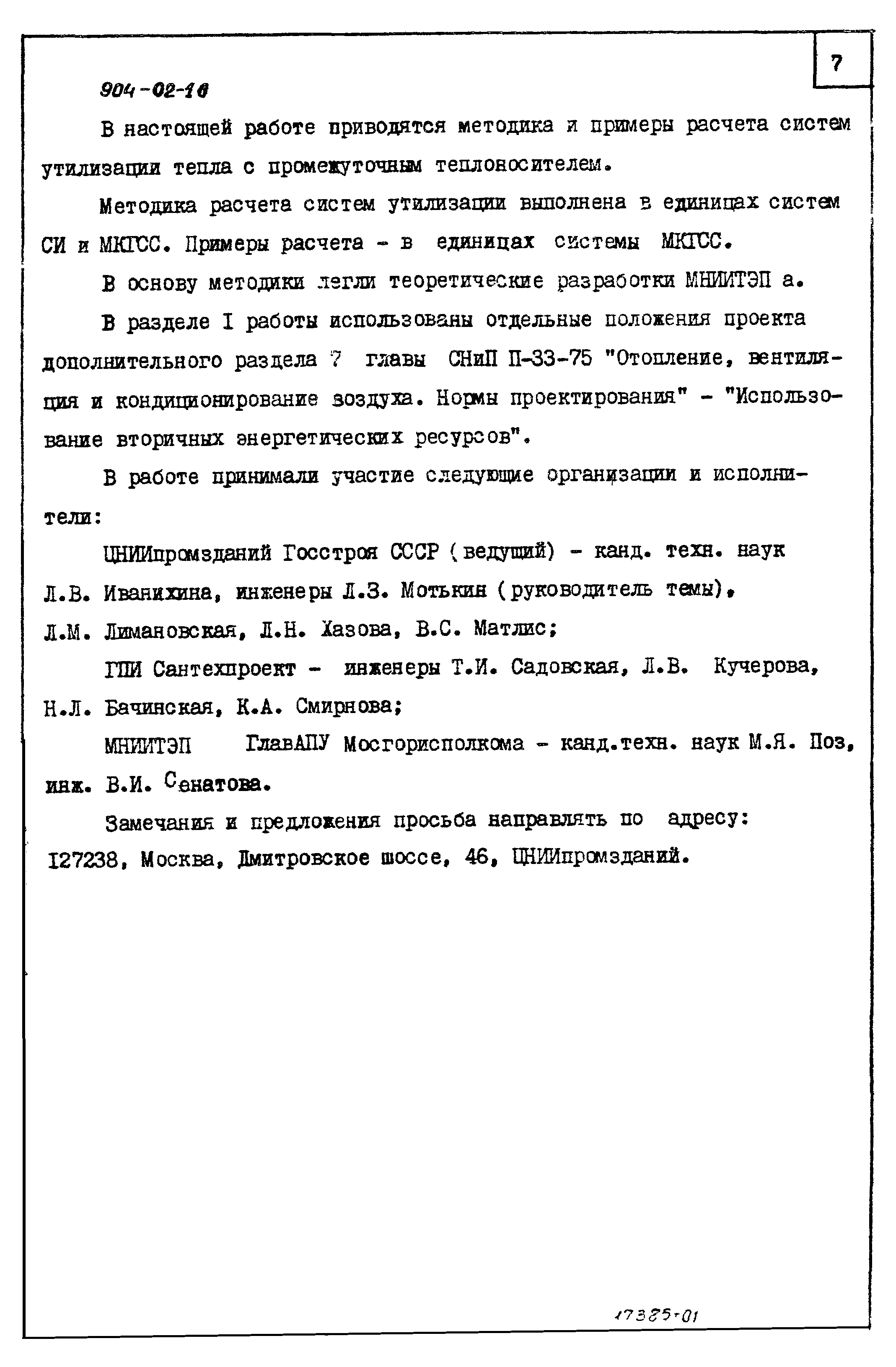

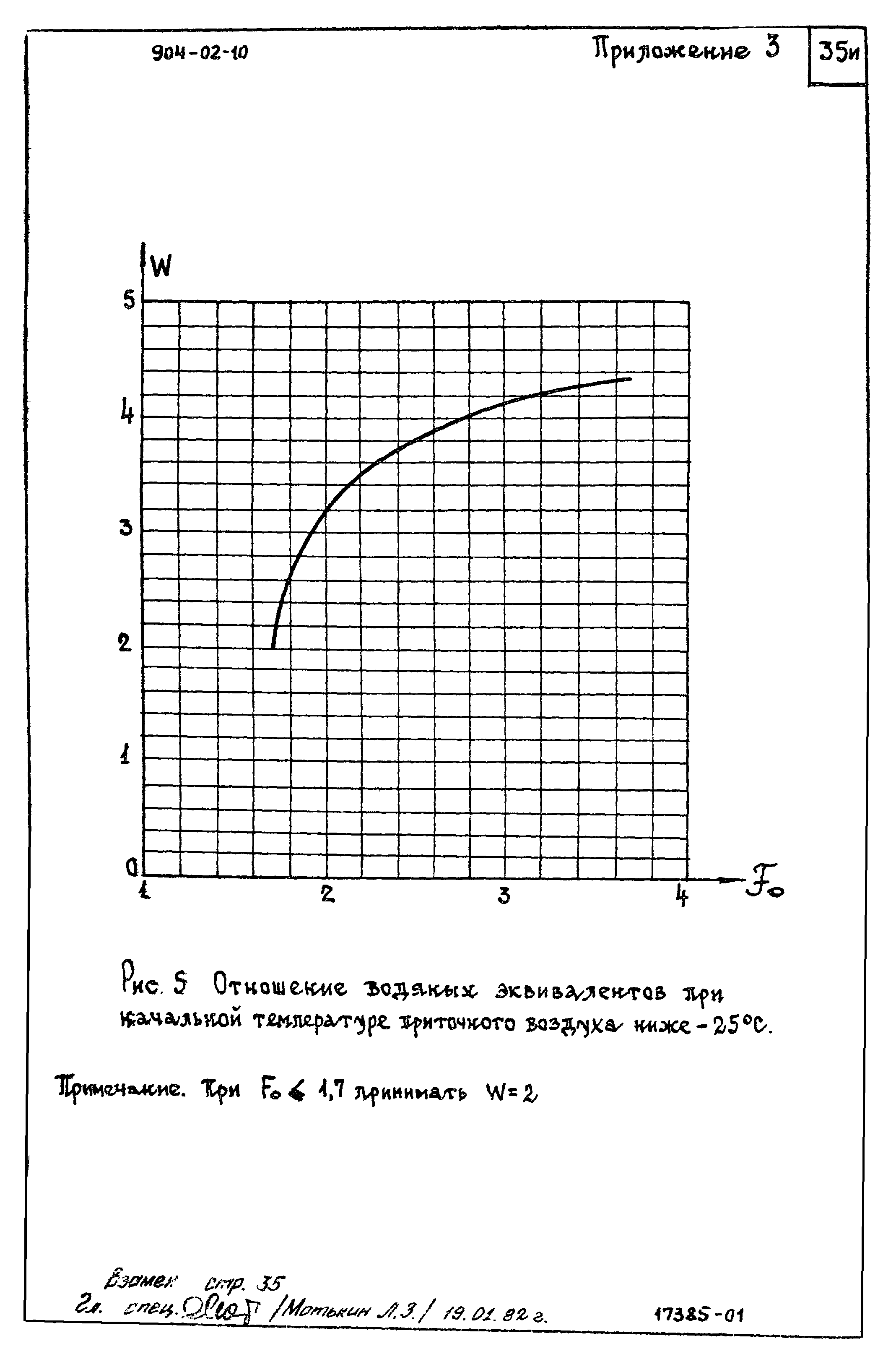

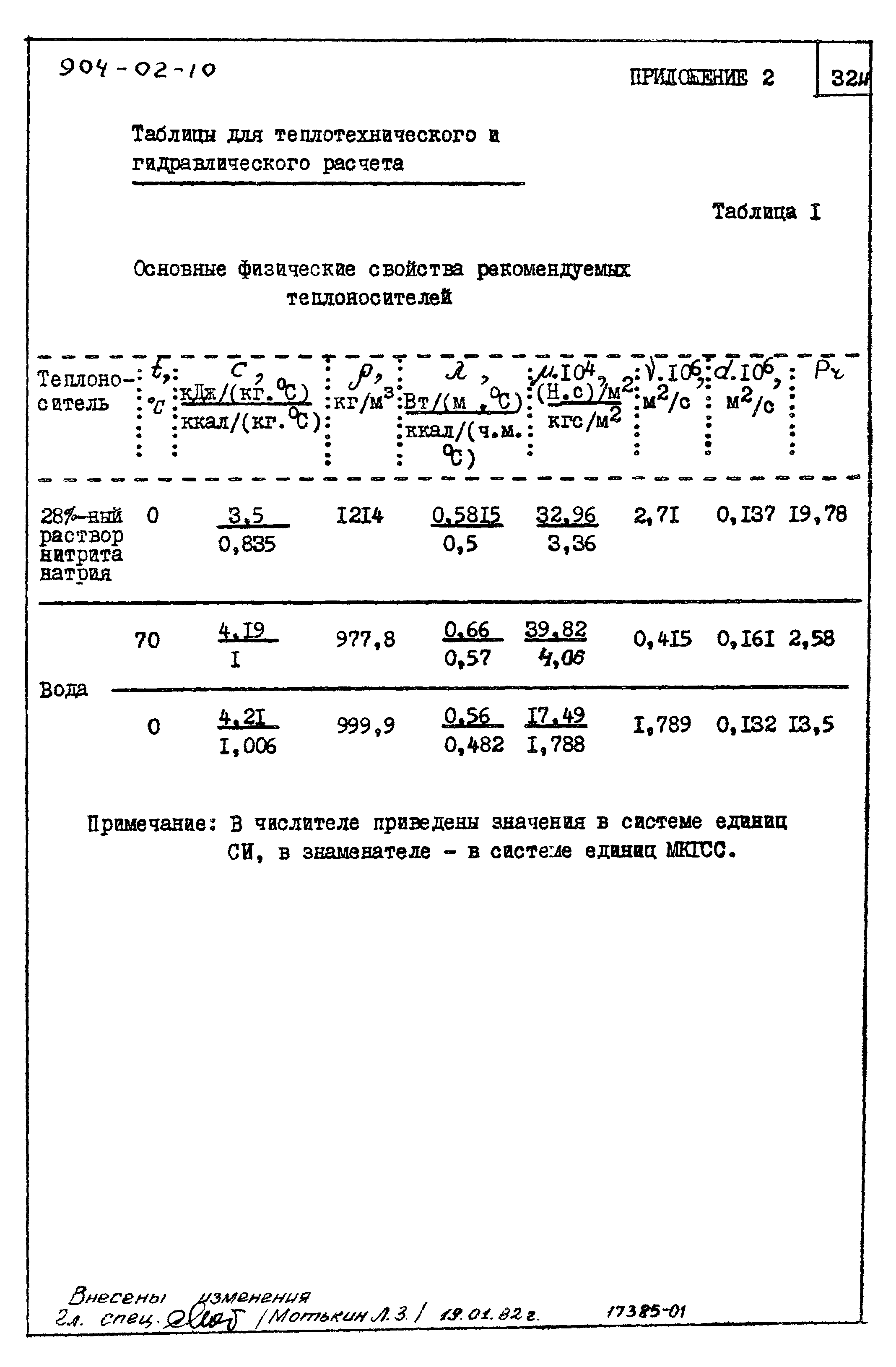

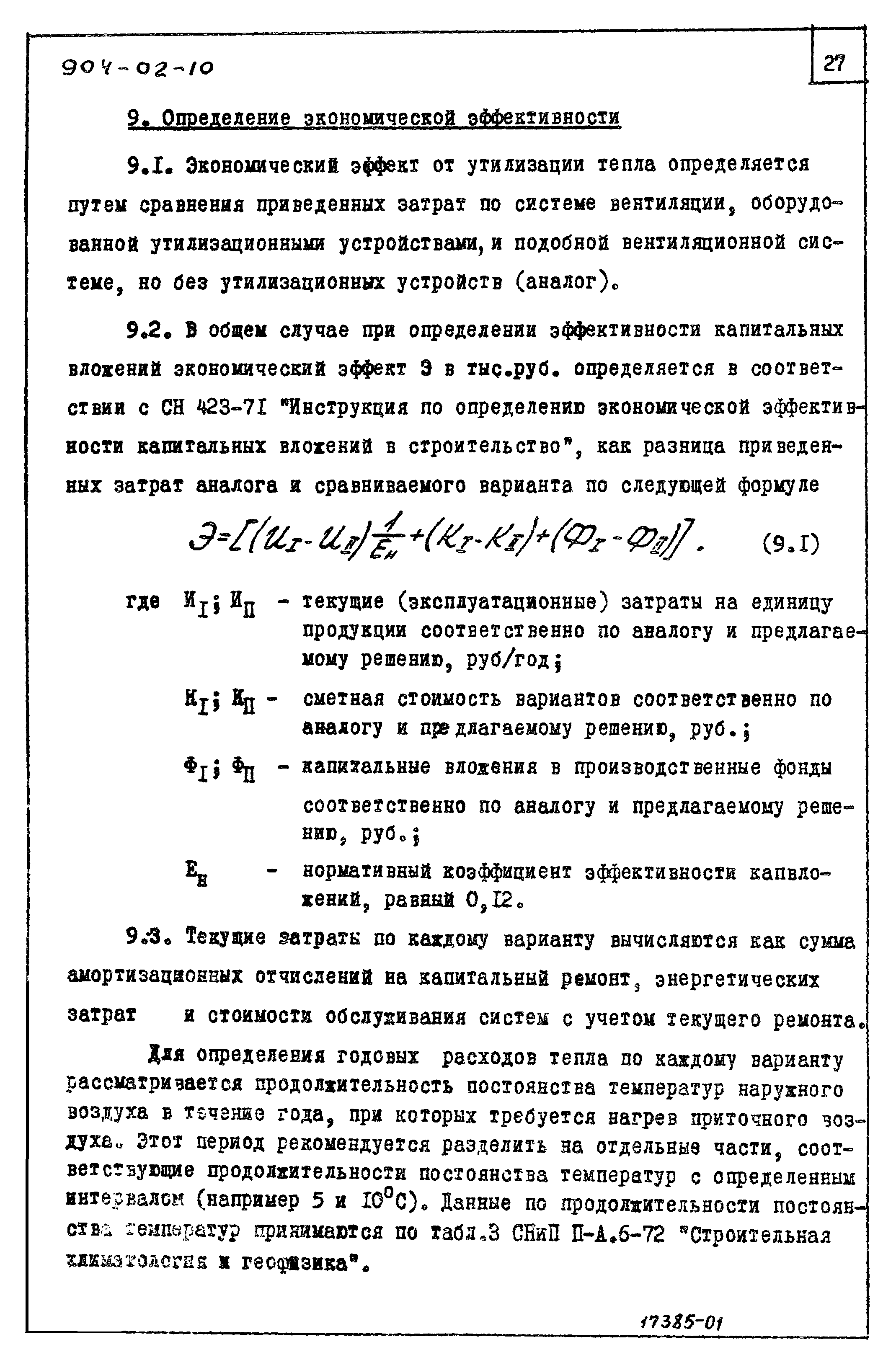

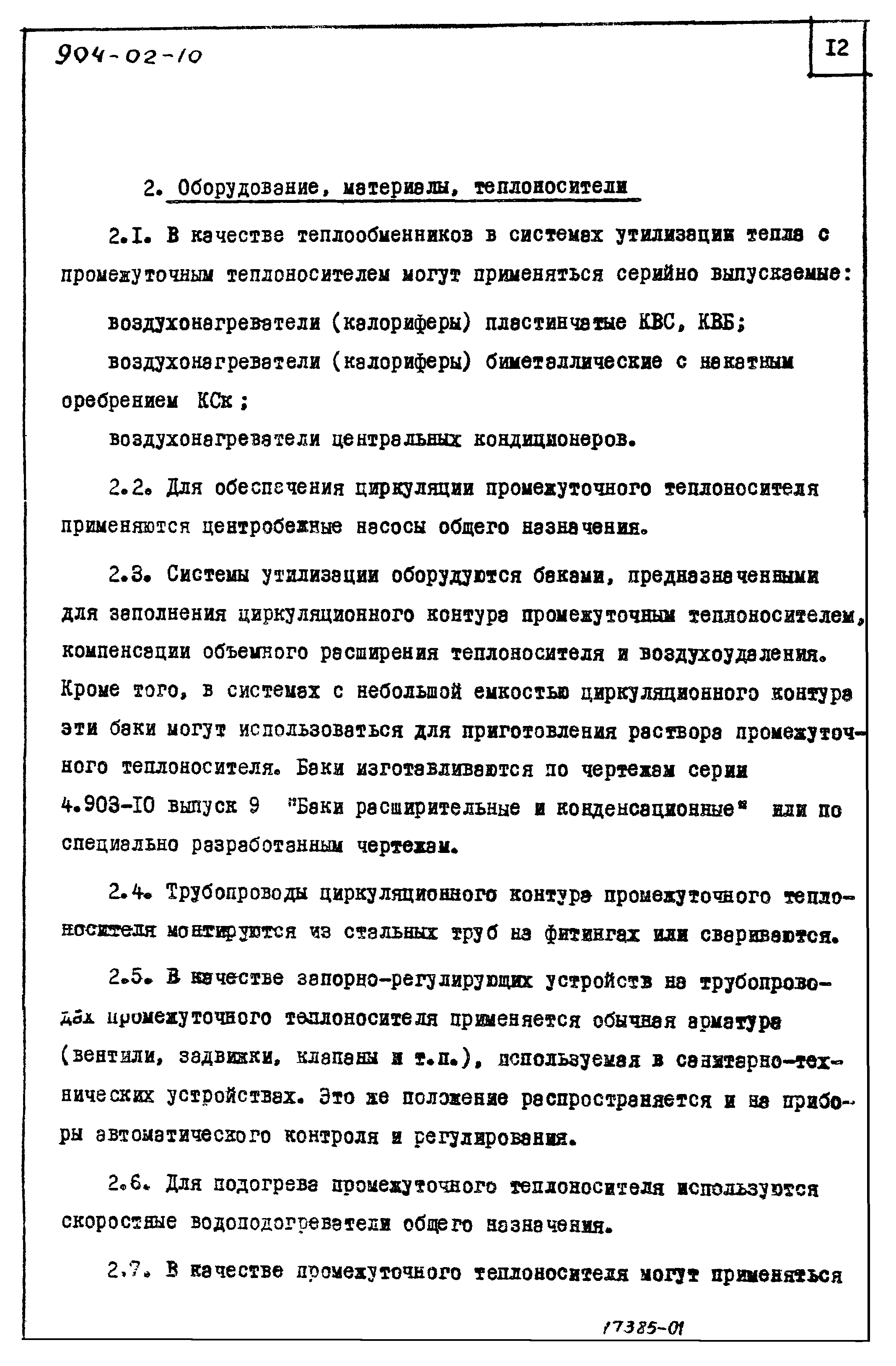

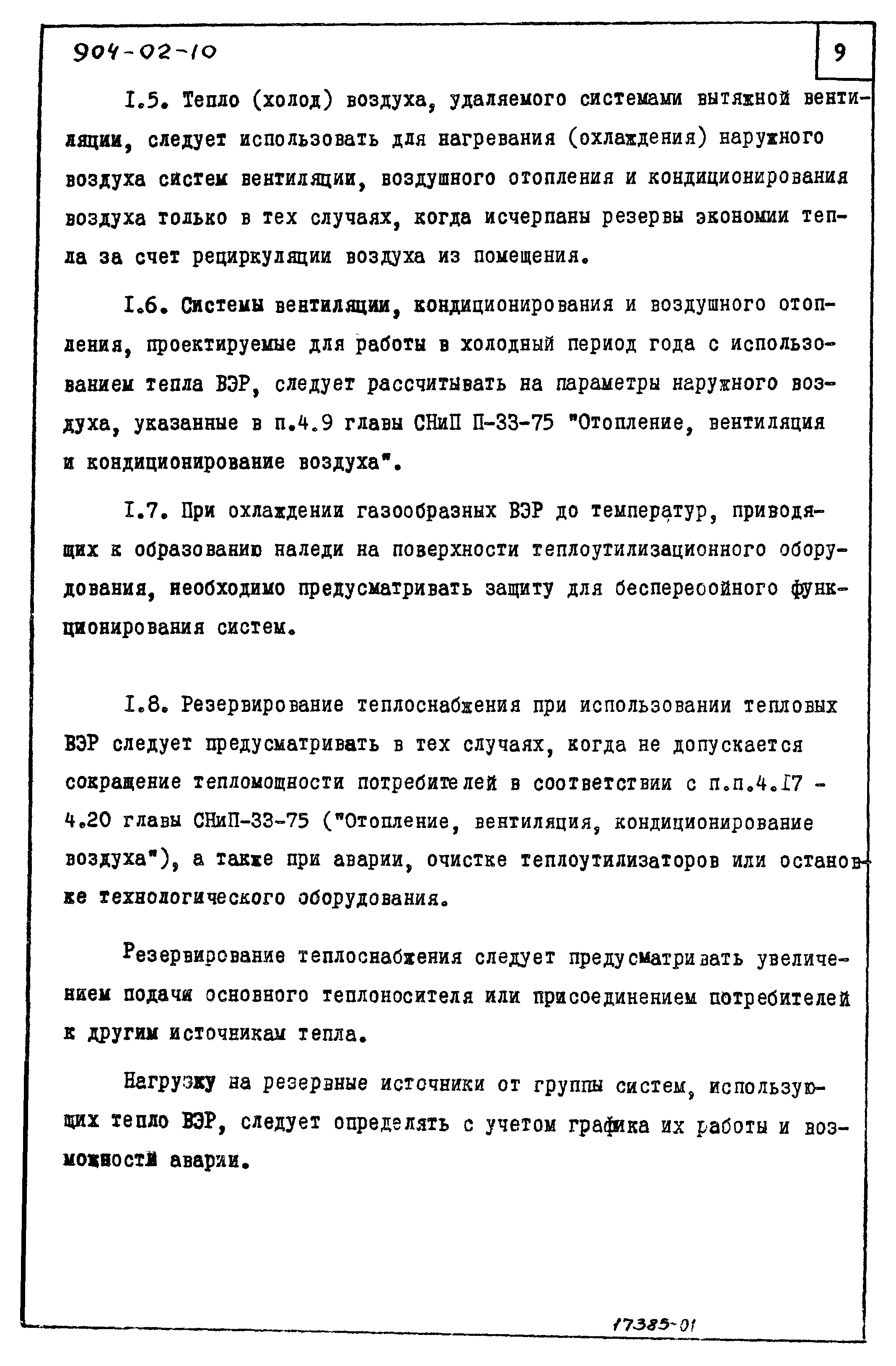

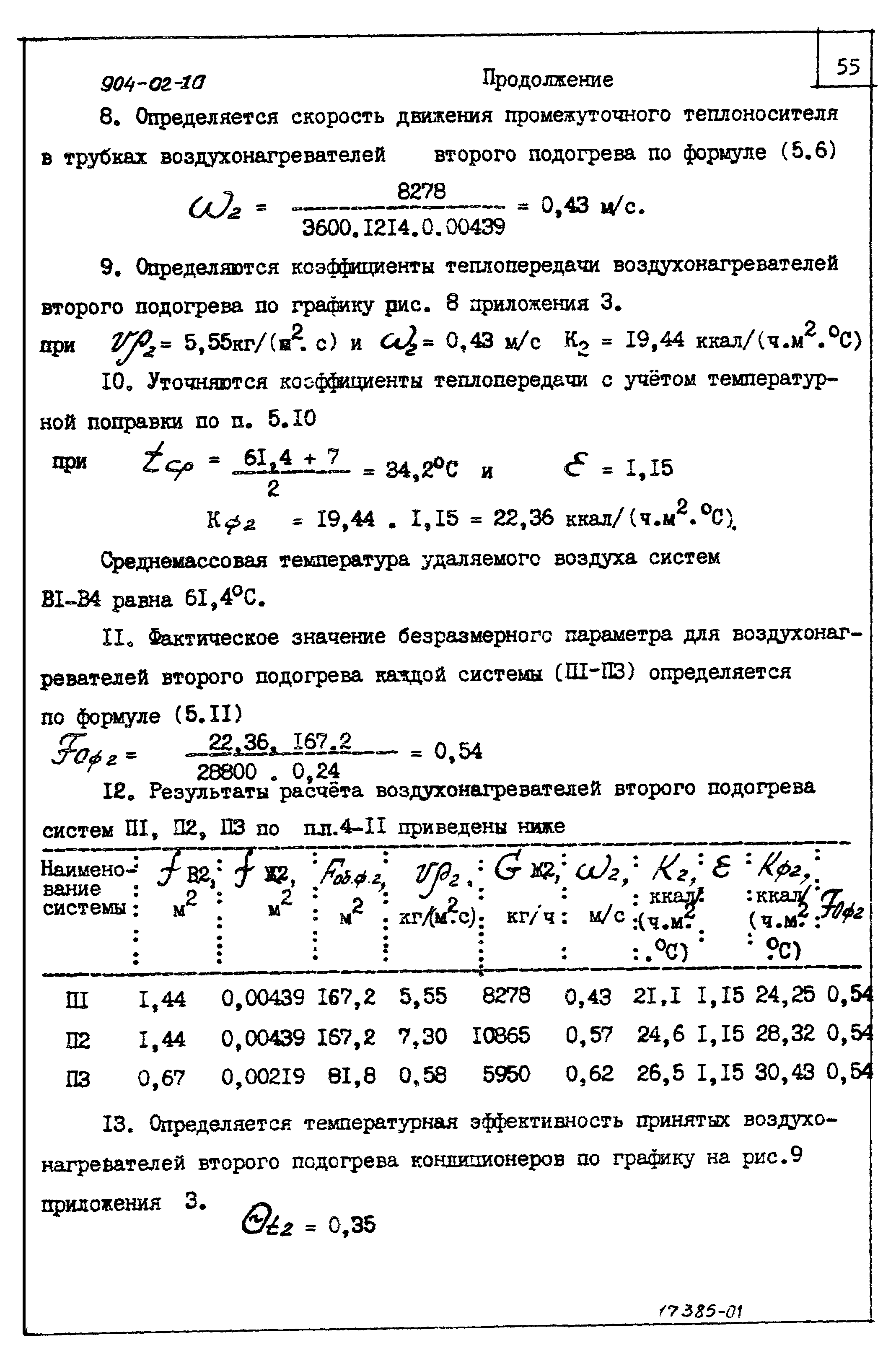

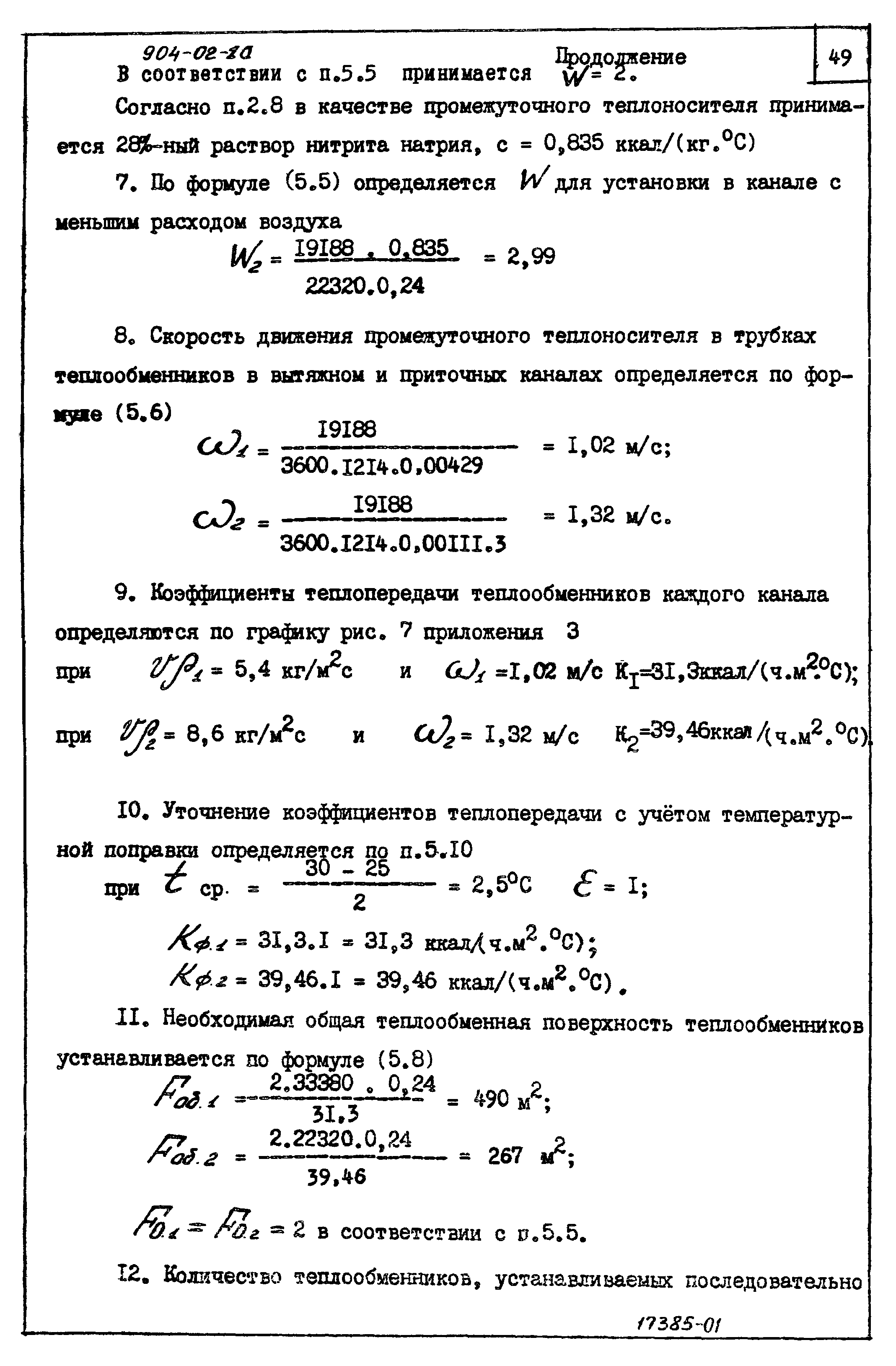

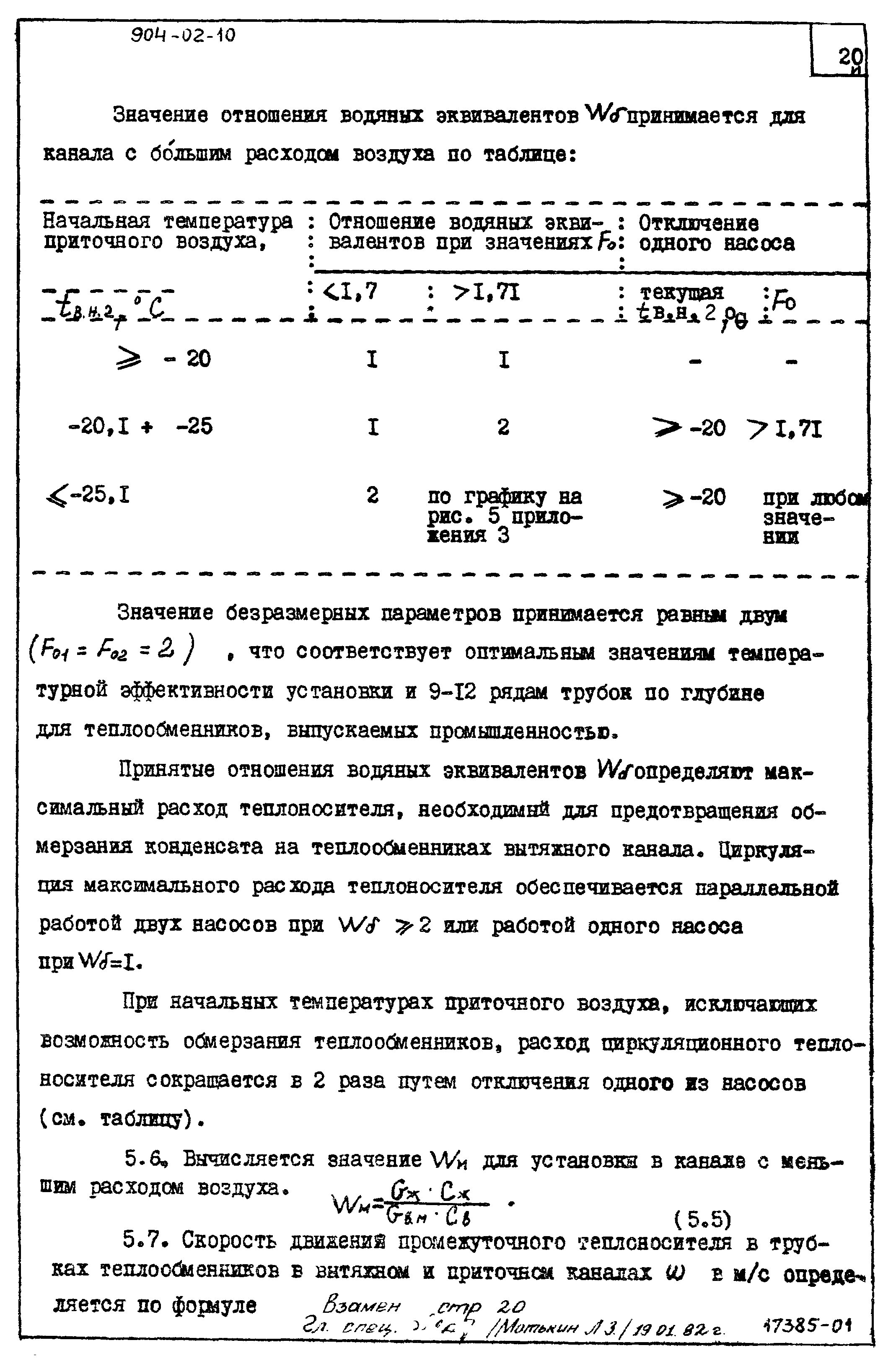

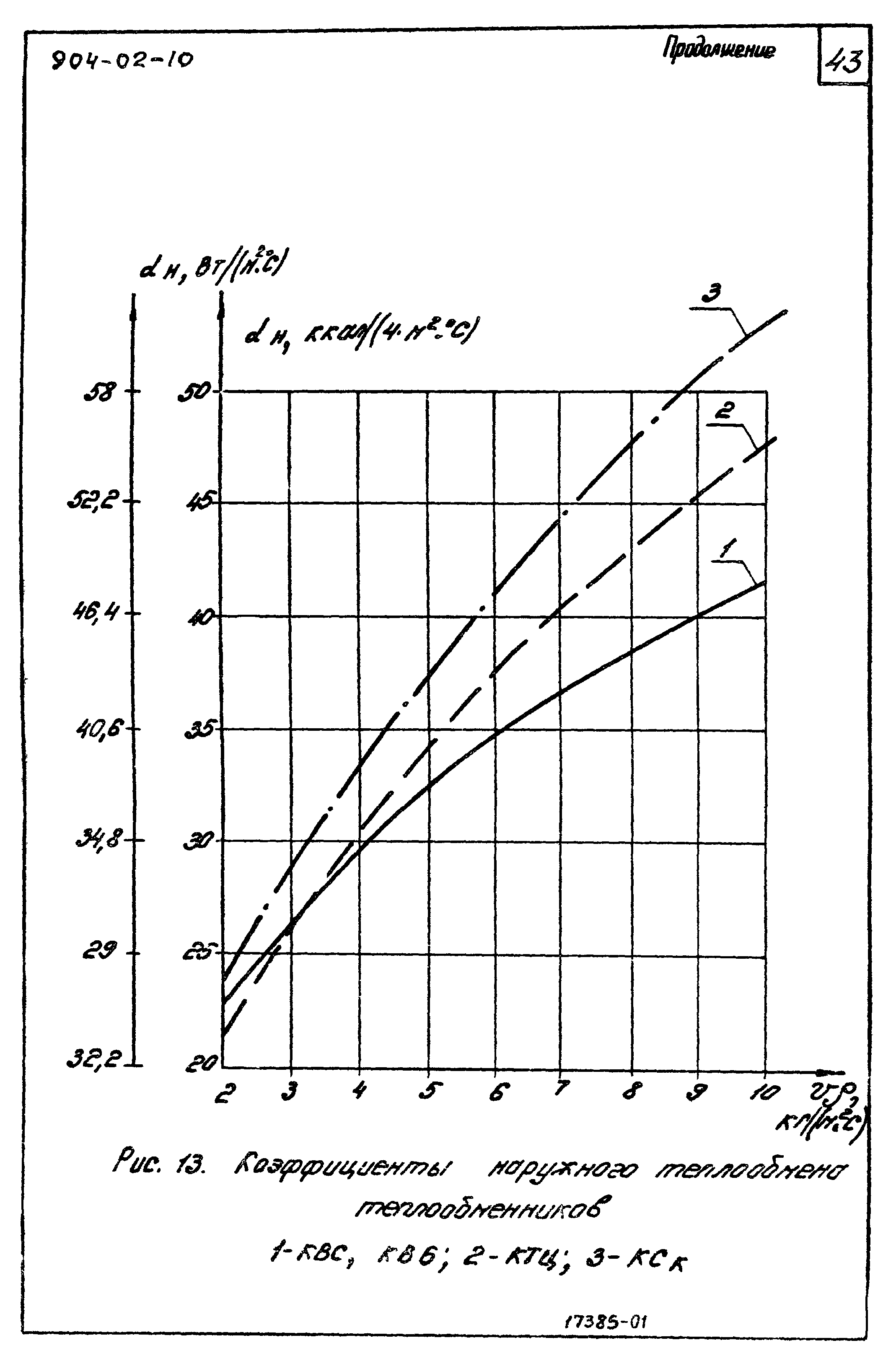

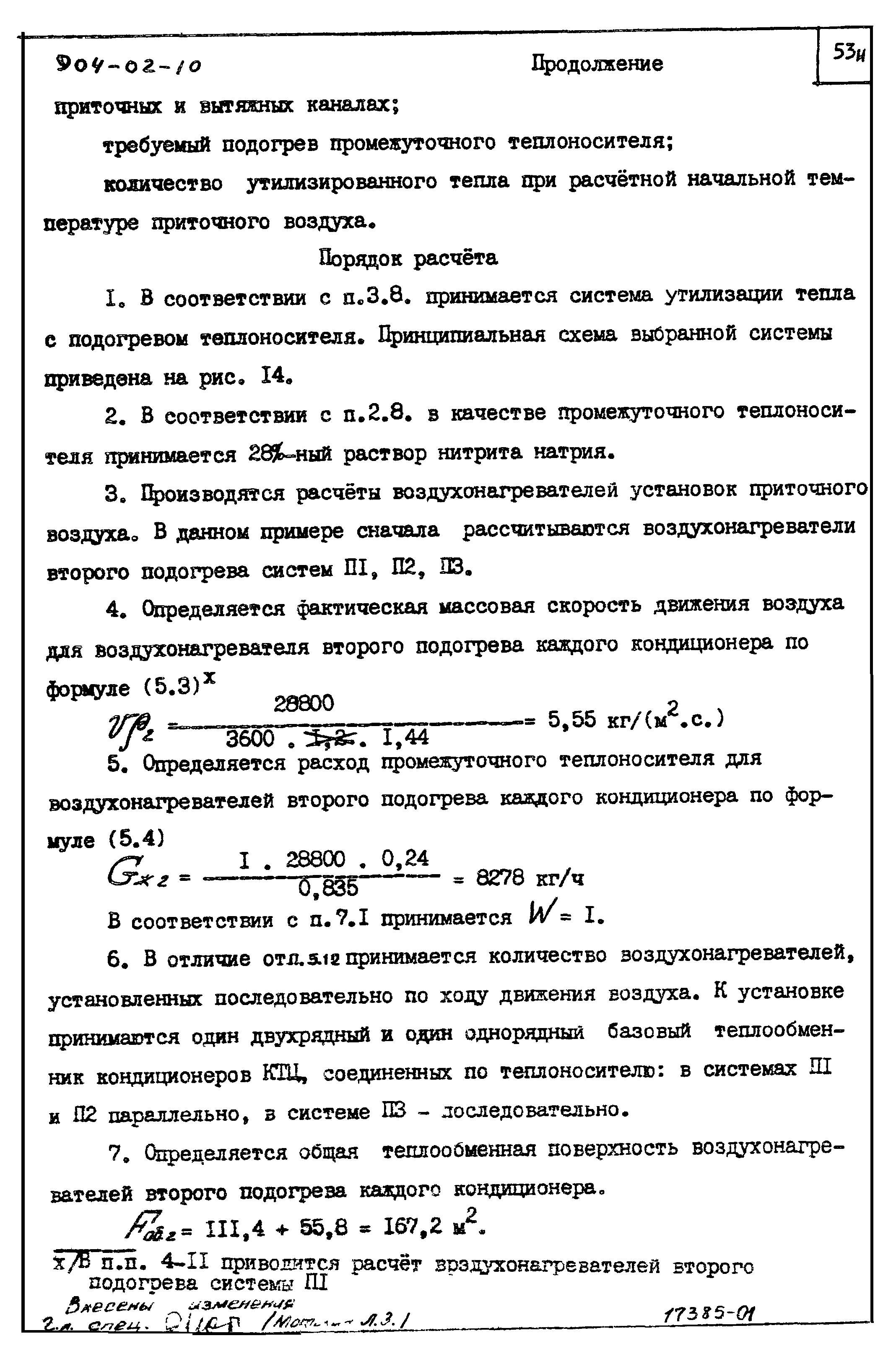

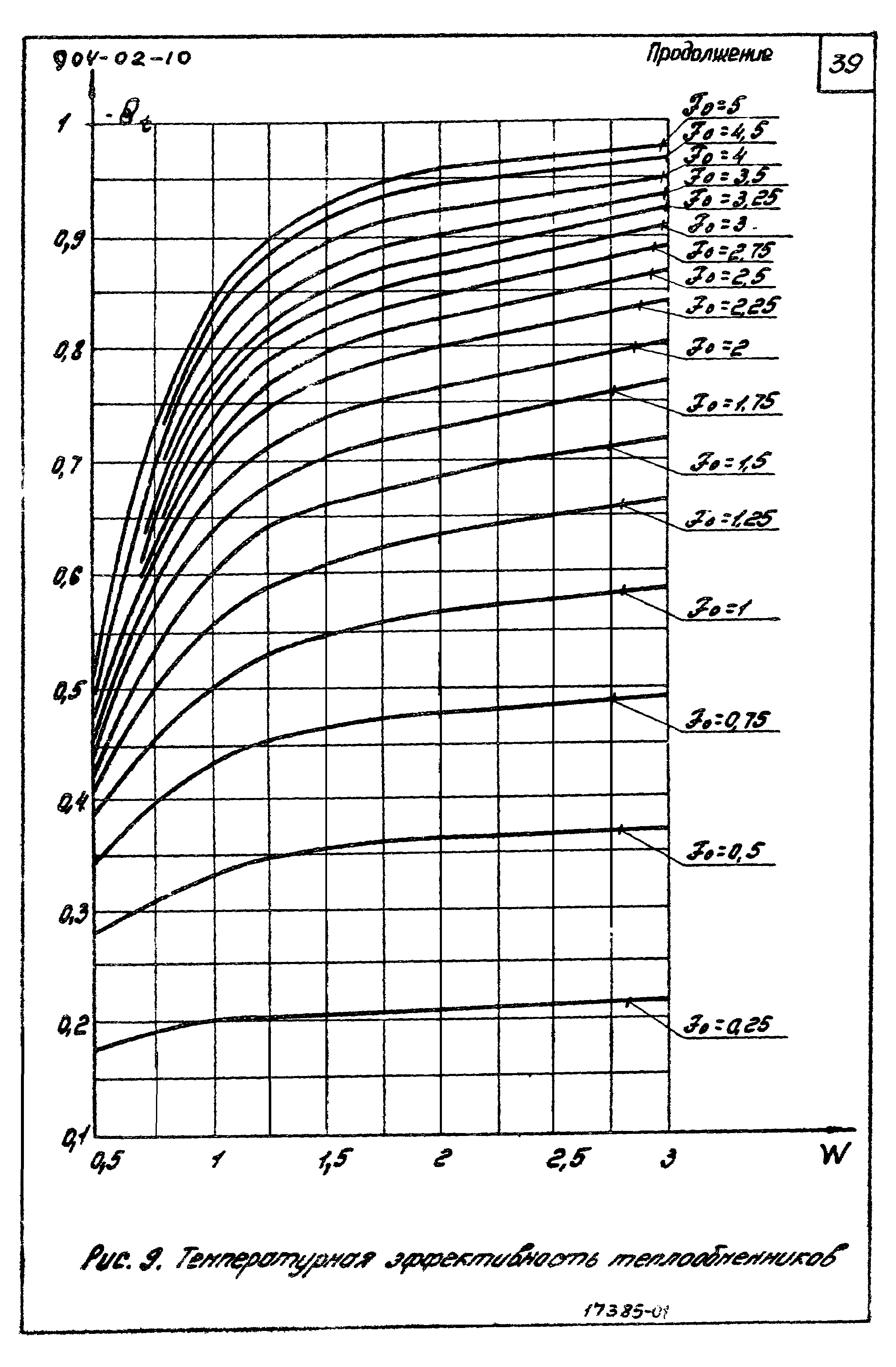

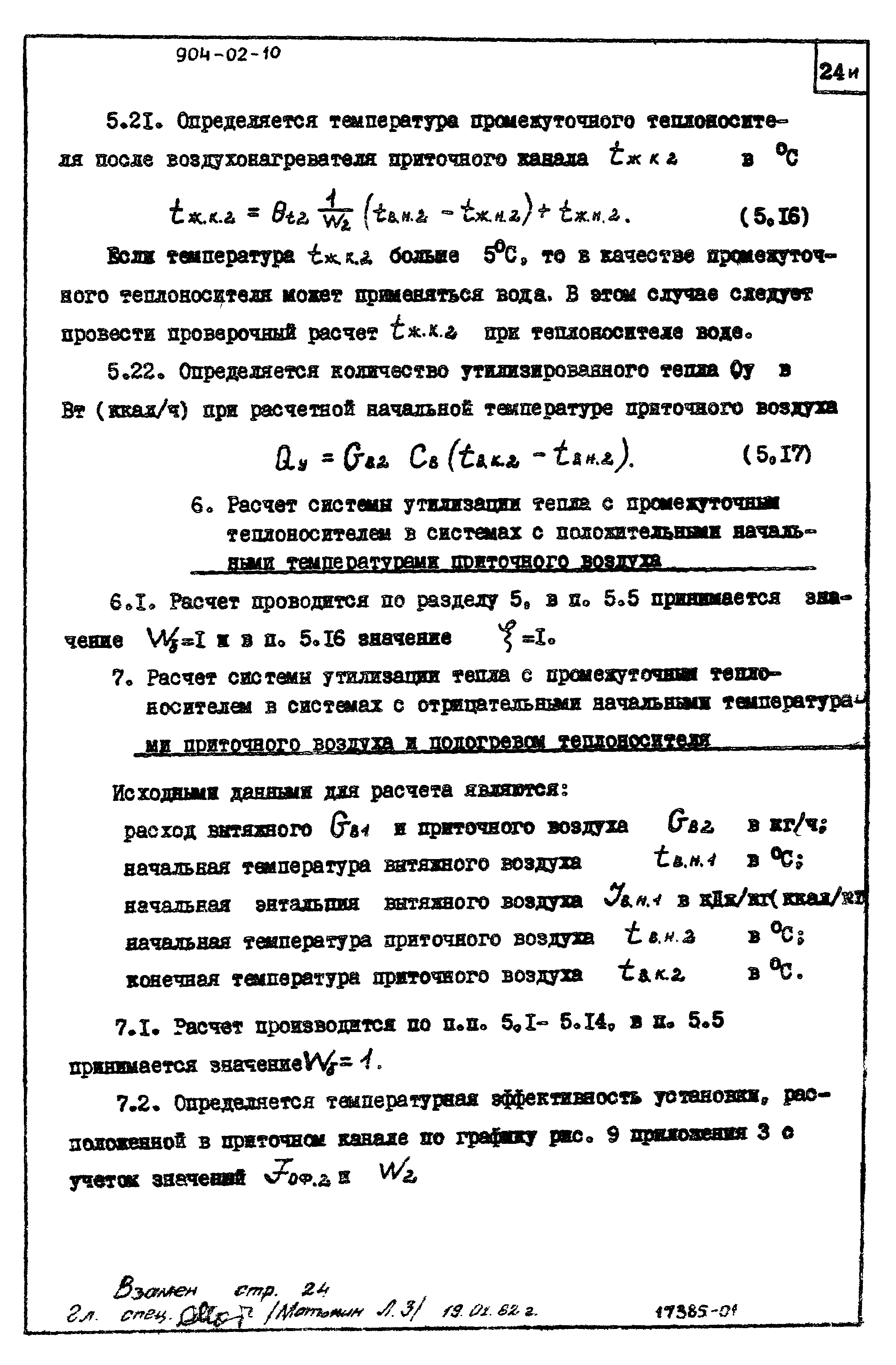

![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/0.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/1.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/2.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/3.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/4.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/5.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/6.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/7.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/8.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/9.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/10.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/11.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/12.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/13.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/14.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/15.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/16.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/17.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/18.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/19.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/20.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/21.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/22.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/23.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/24.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/25.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/26.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/27.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/28.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/29.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/30.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/31.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/32.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/33.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/34.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/35.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/36.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/37.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/38.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/39.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/40.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/41.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/42.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/43.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/44.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/45.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/46.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/47.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/48.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/49.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/50.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/51.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/52.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/53.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/54.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/55.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/56.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/57.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/58.gif) ![Типовые материалы для проектирования 904-02-10](../../../Data2/1/4293820/4293820101.files/59.gif)
|
