Скачать Типовые проектные решения 904-02-9 Альбом I. Один и два агрегата в группе

Дата актуализации: 10.08.2017

Типовые проектные решения 904-02-9

Альбом I. Один и два агрегата в группе

Обозначение:	Типовые проектные решения 904-02-9
Обозначение англ:	904-02-9
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом I. Один и два агрегата в группе
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

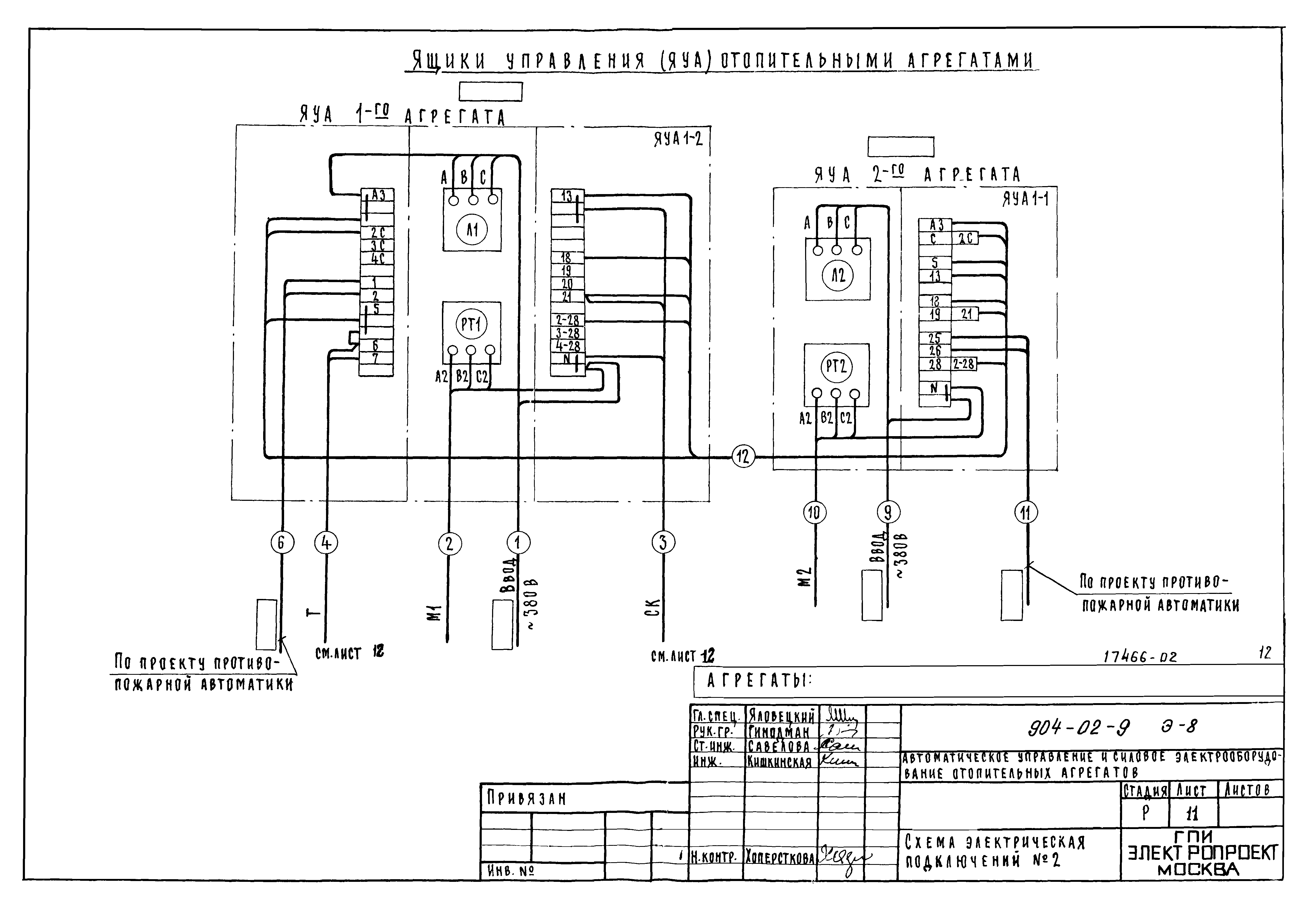

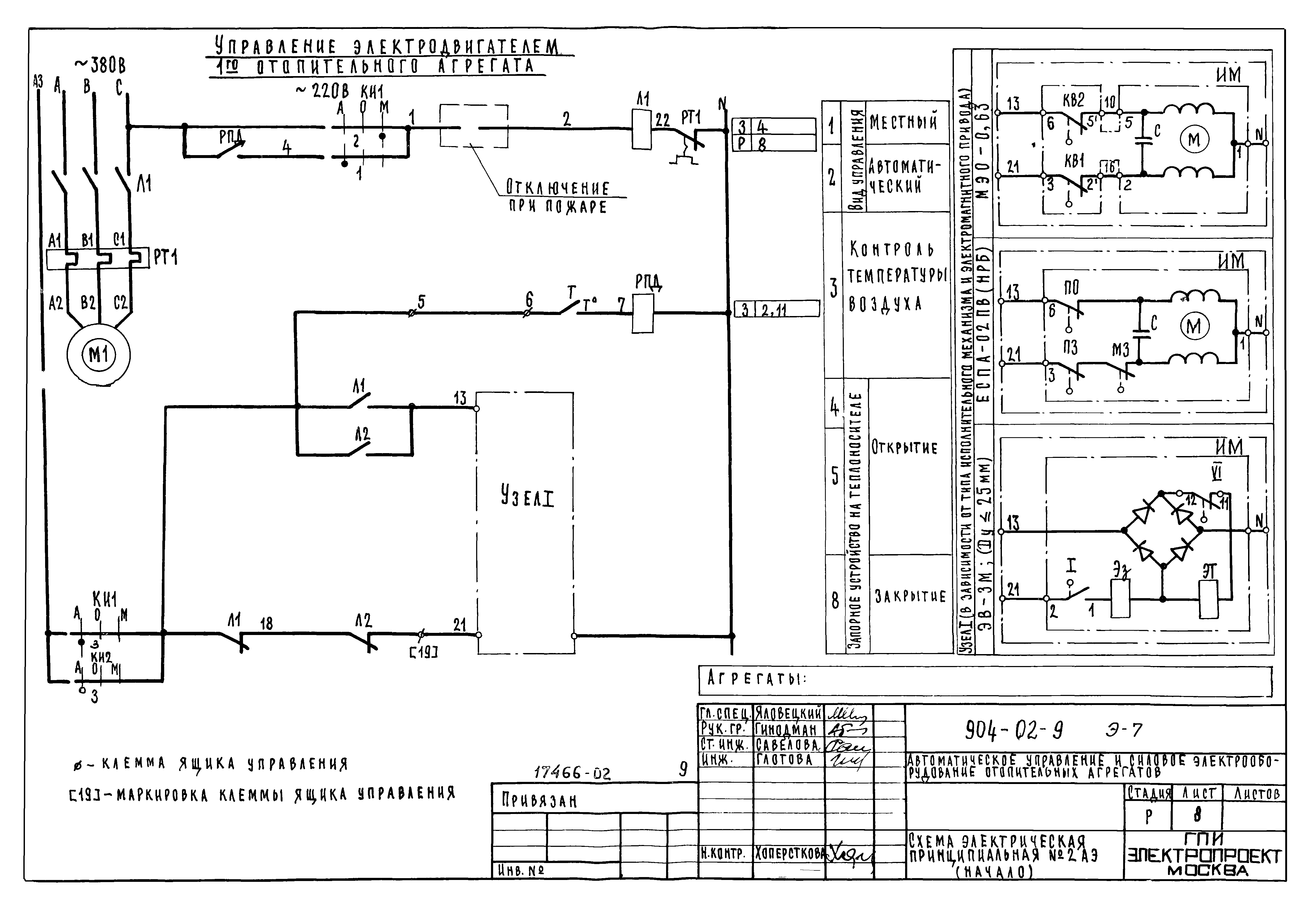

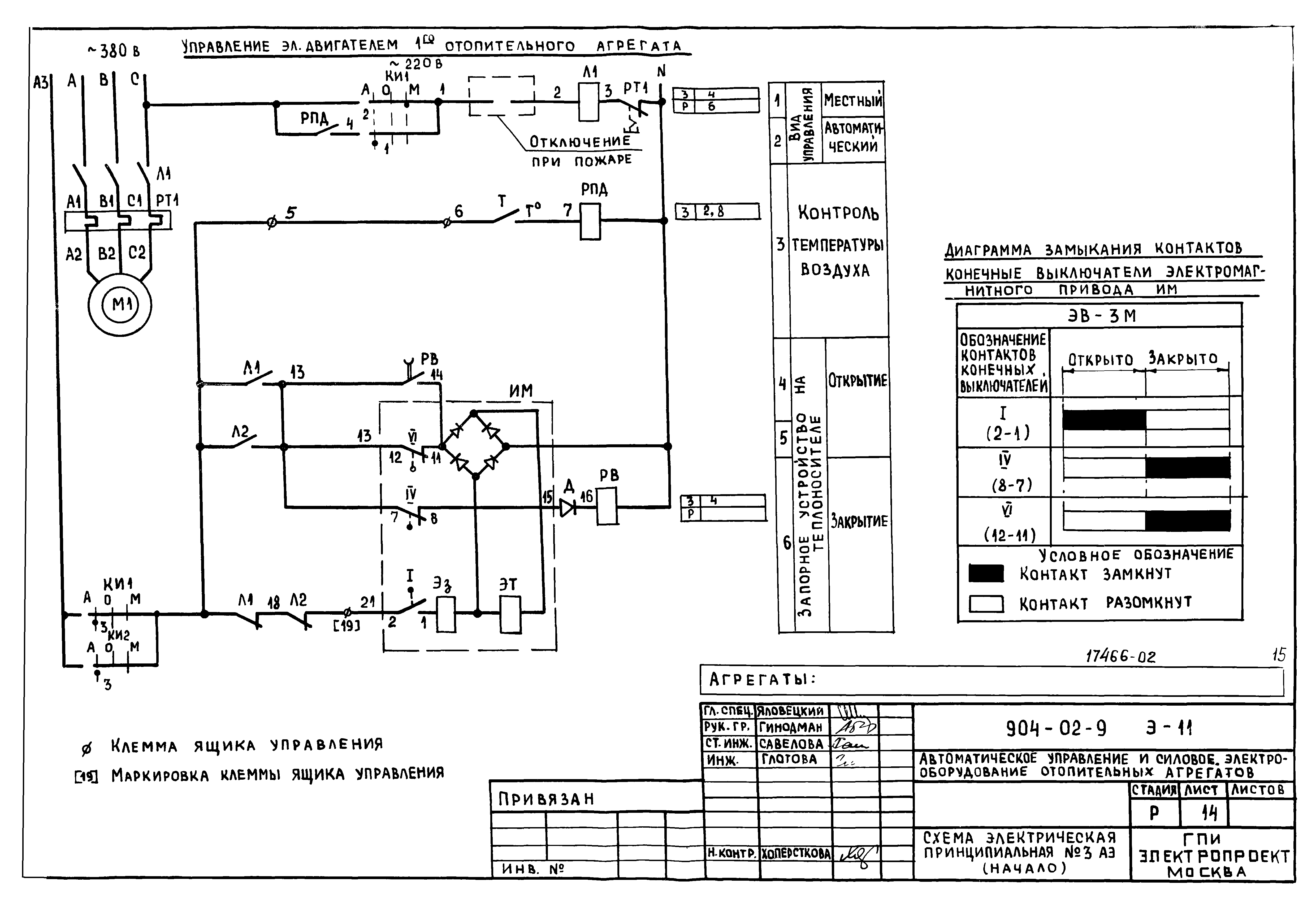

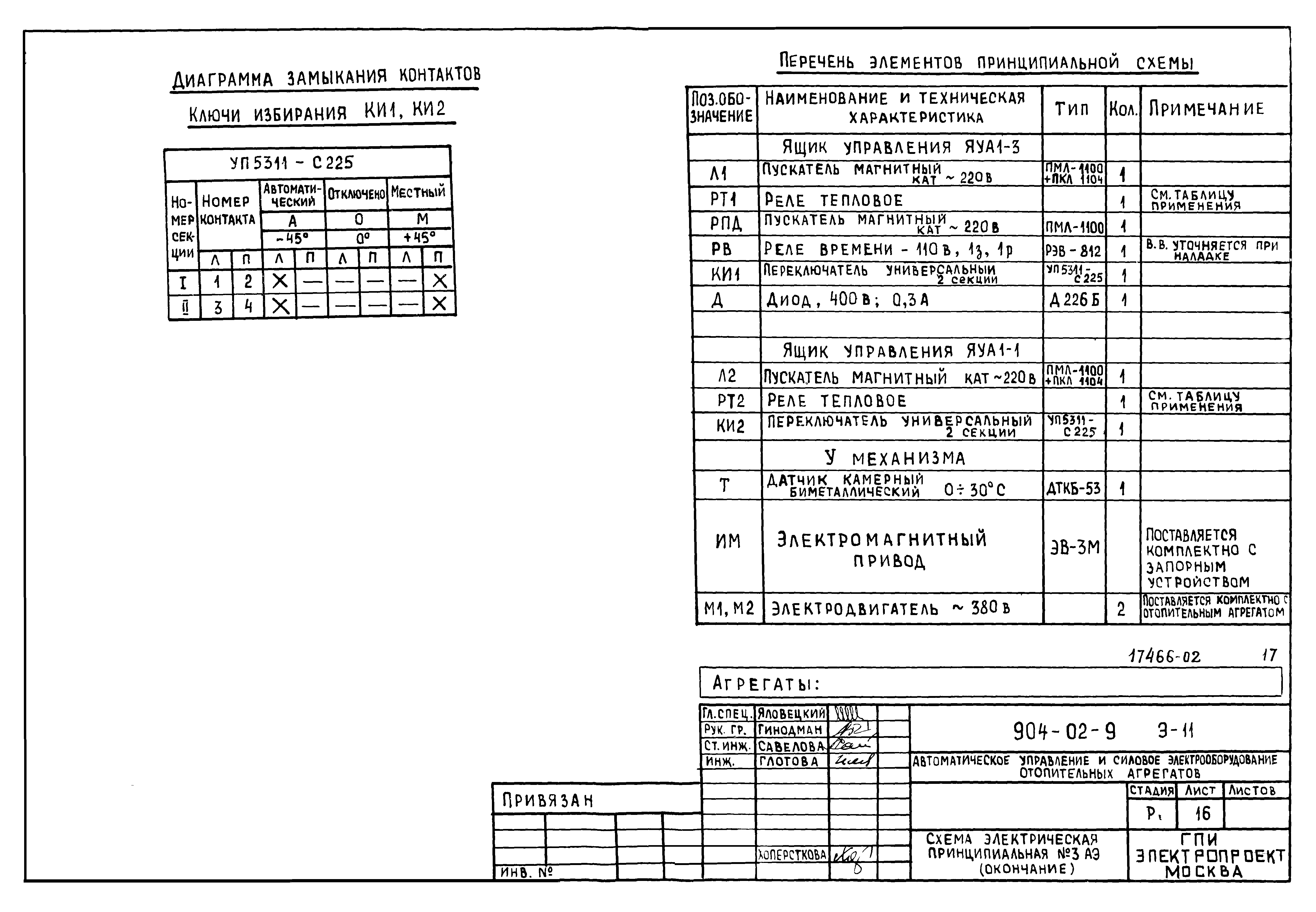

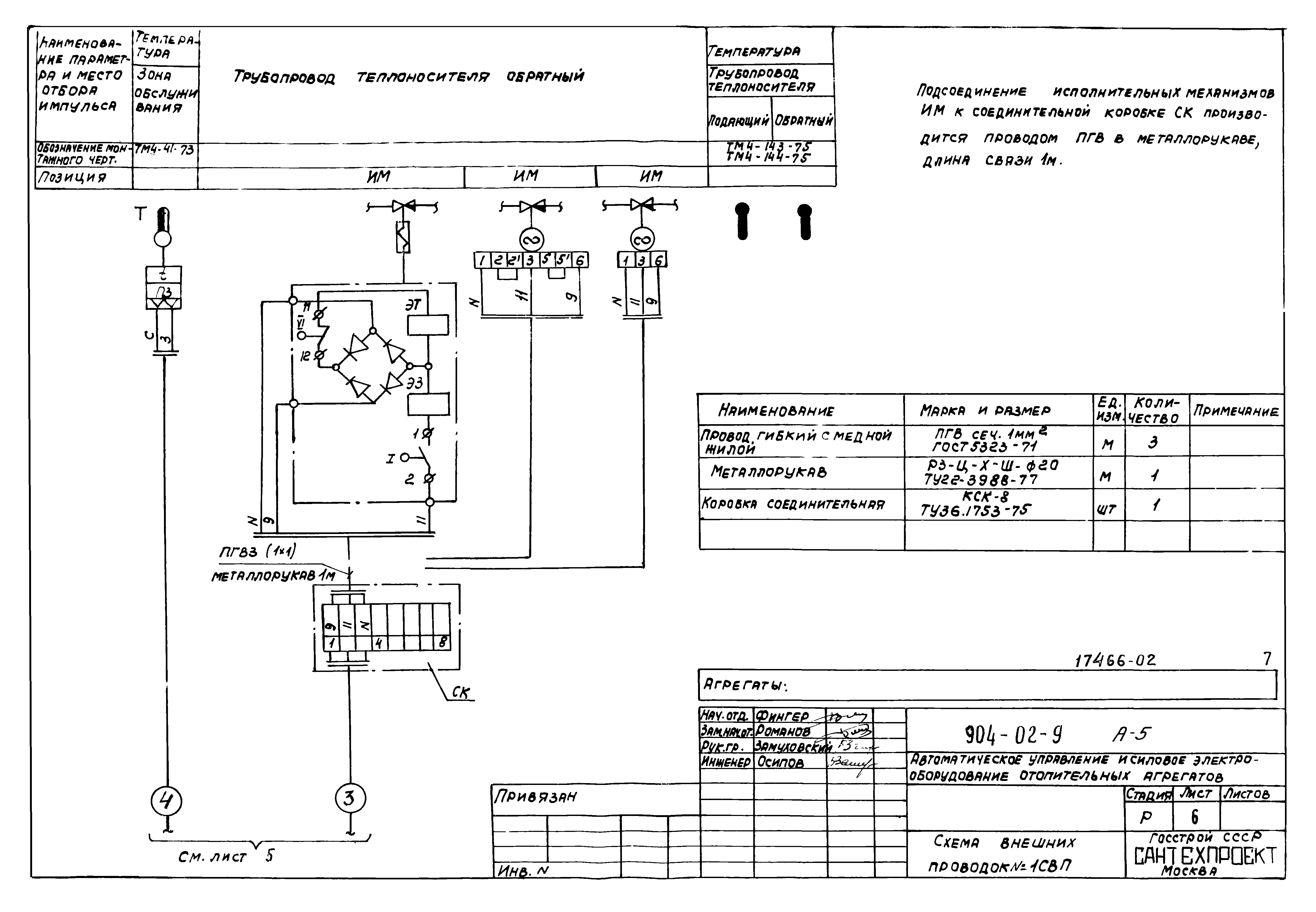

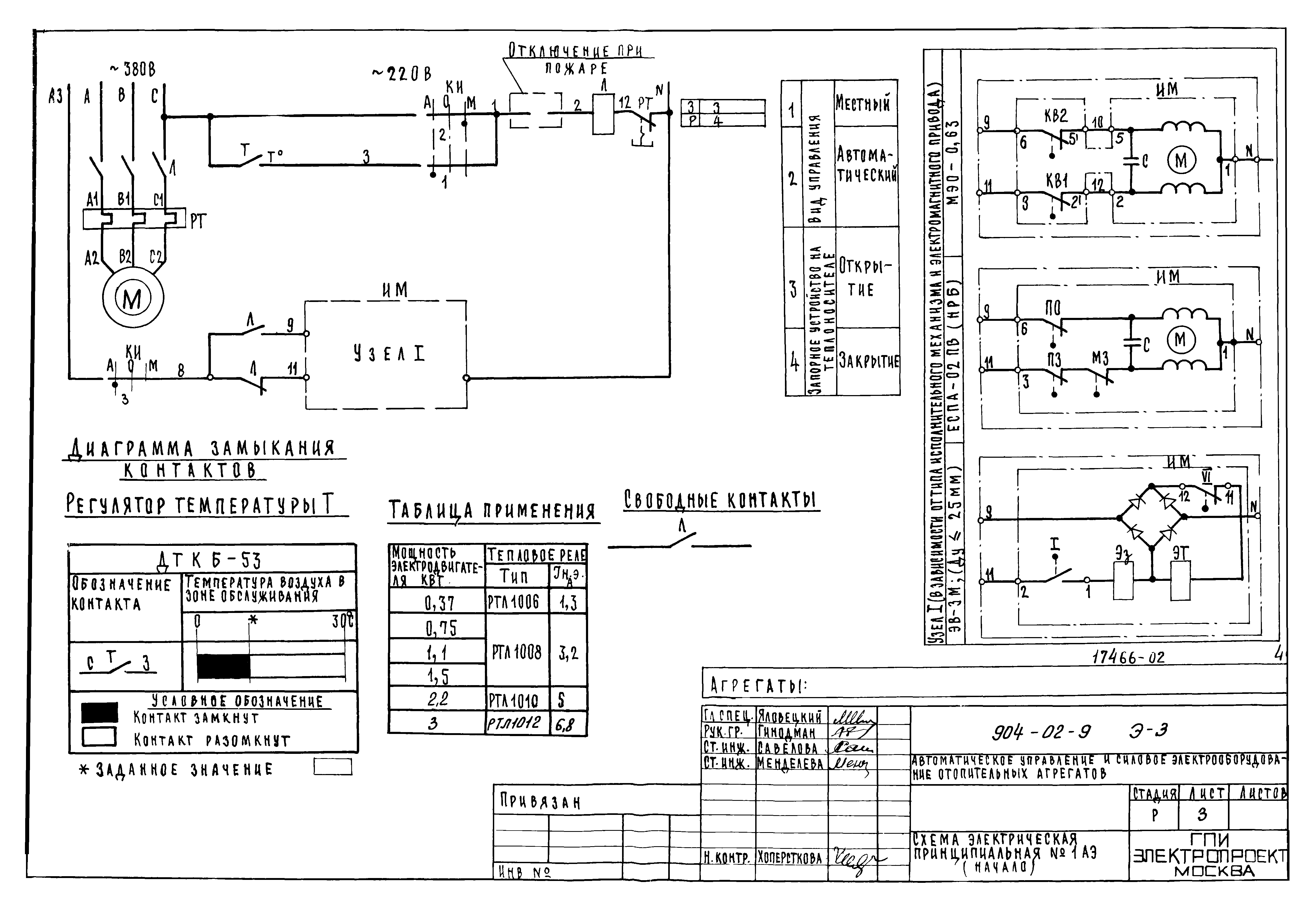

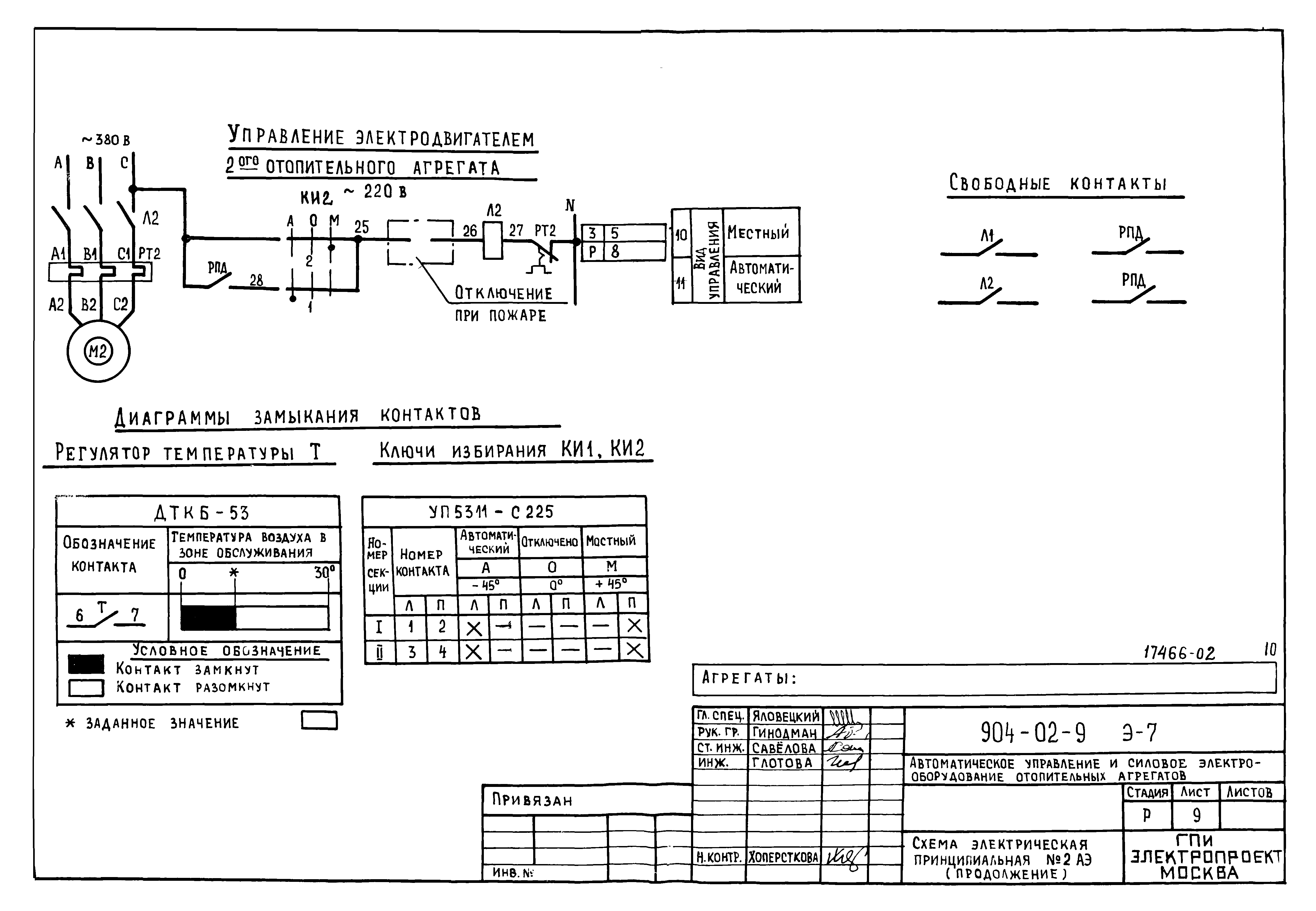

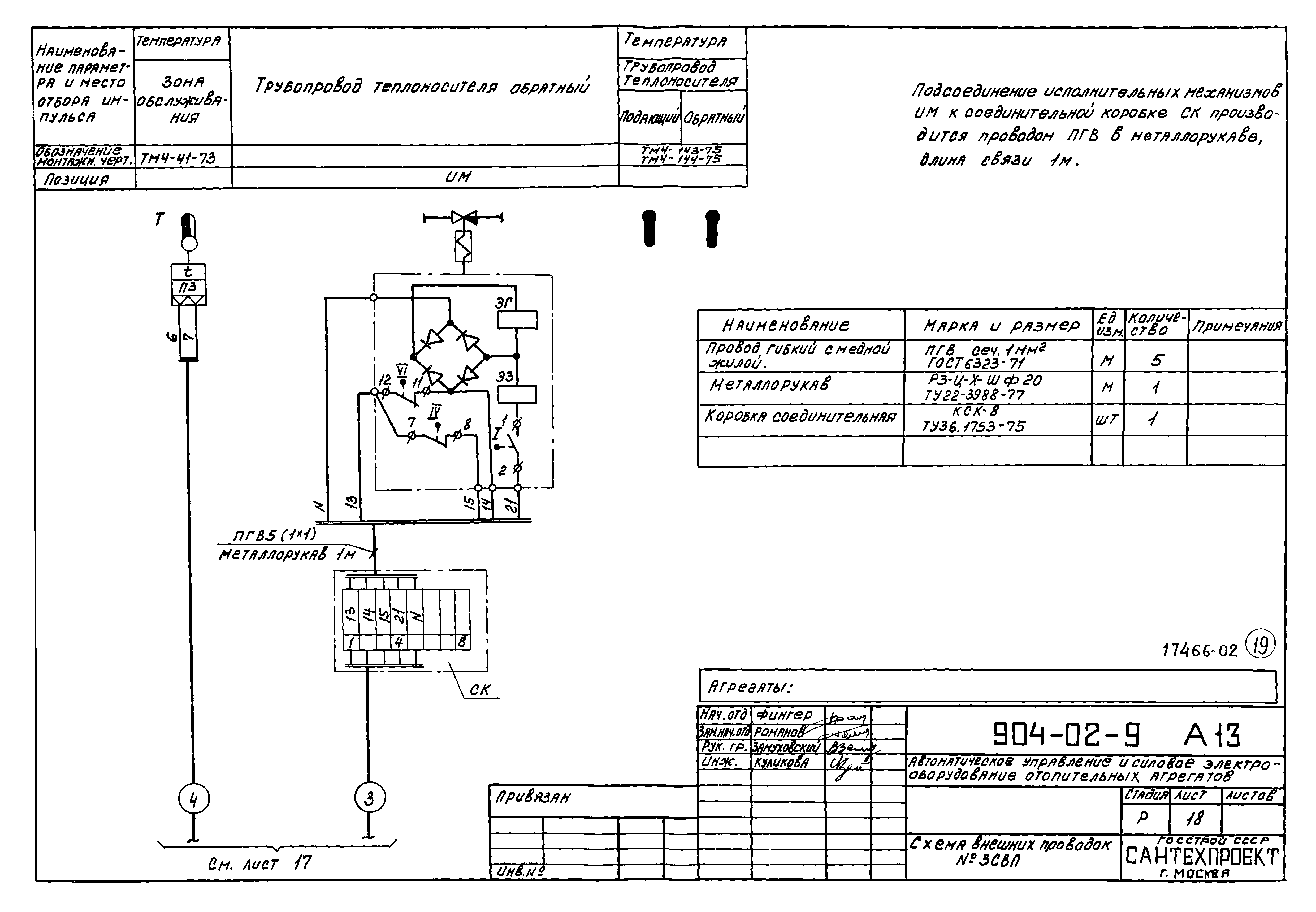

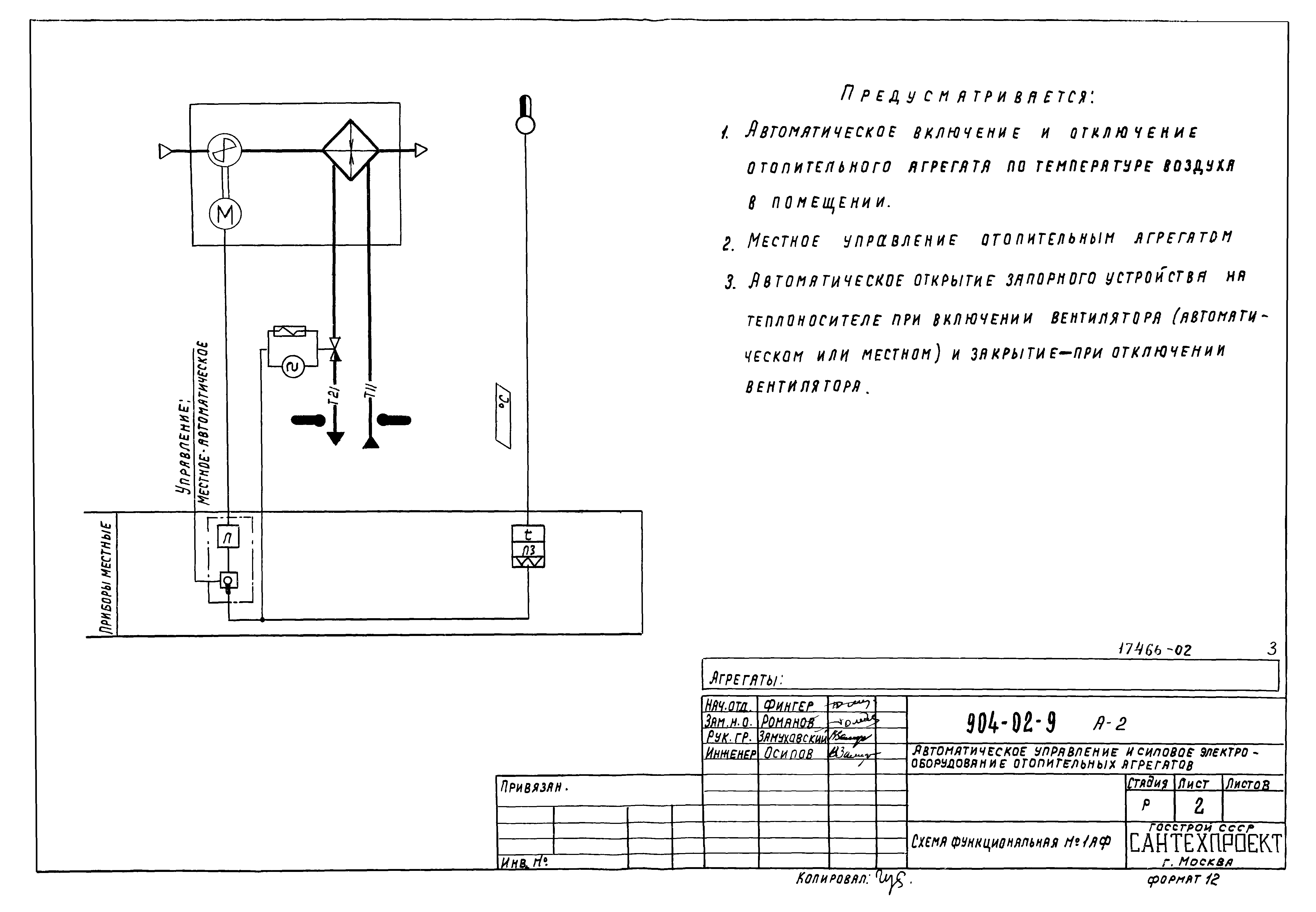

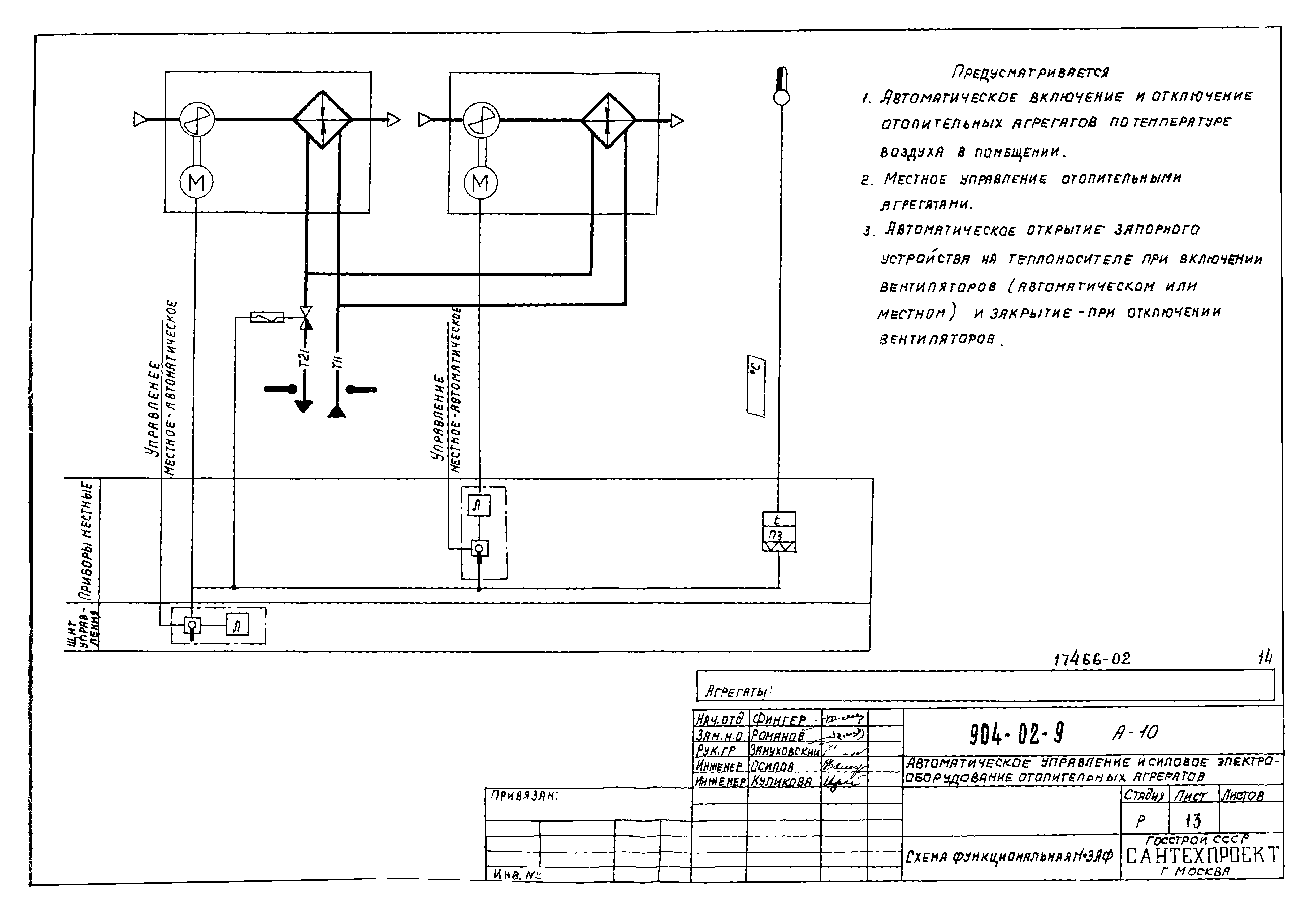

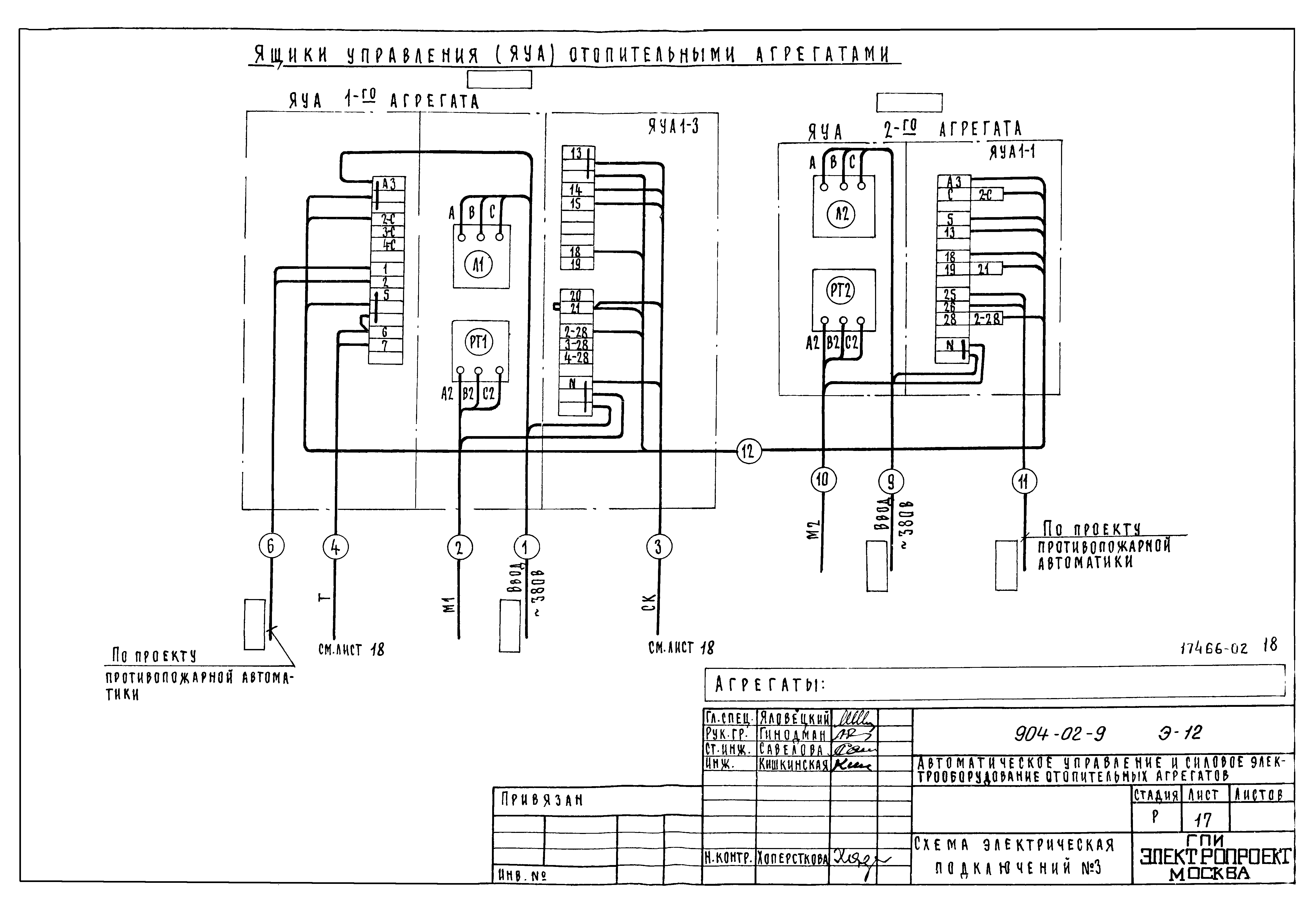

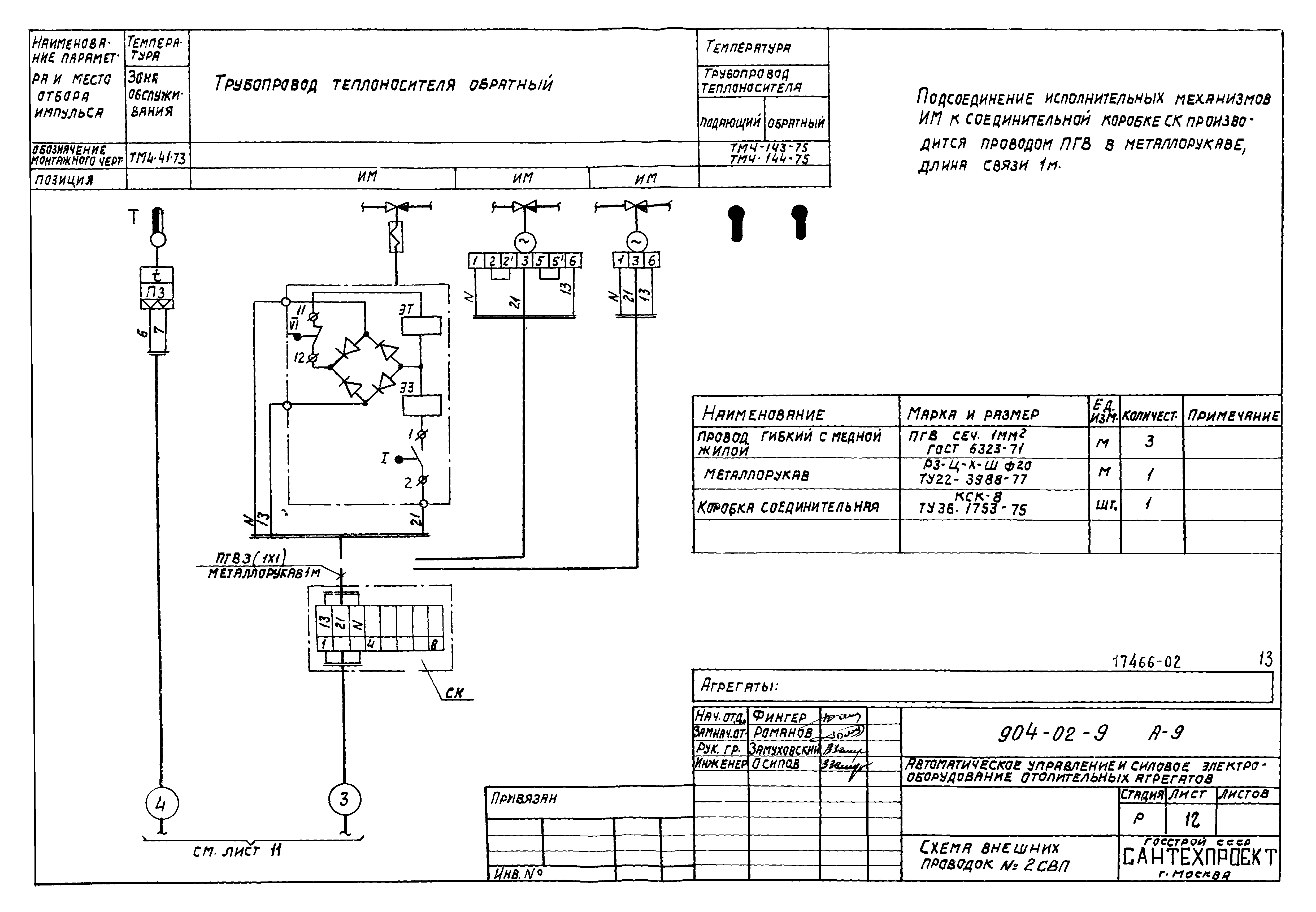

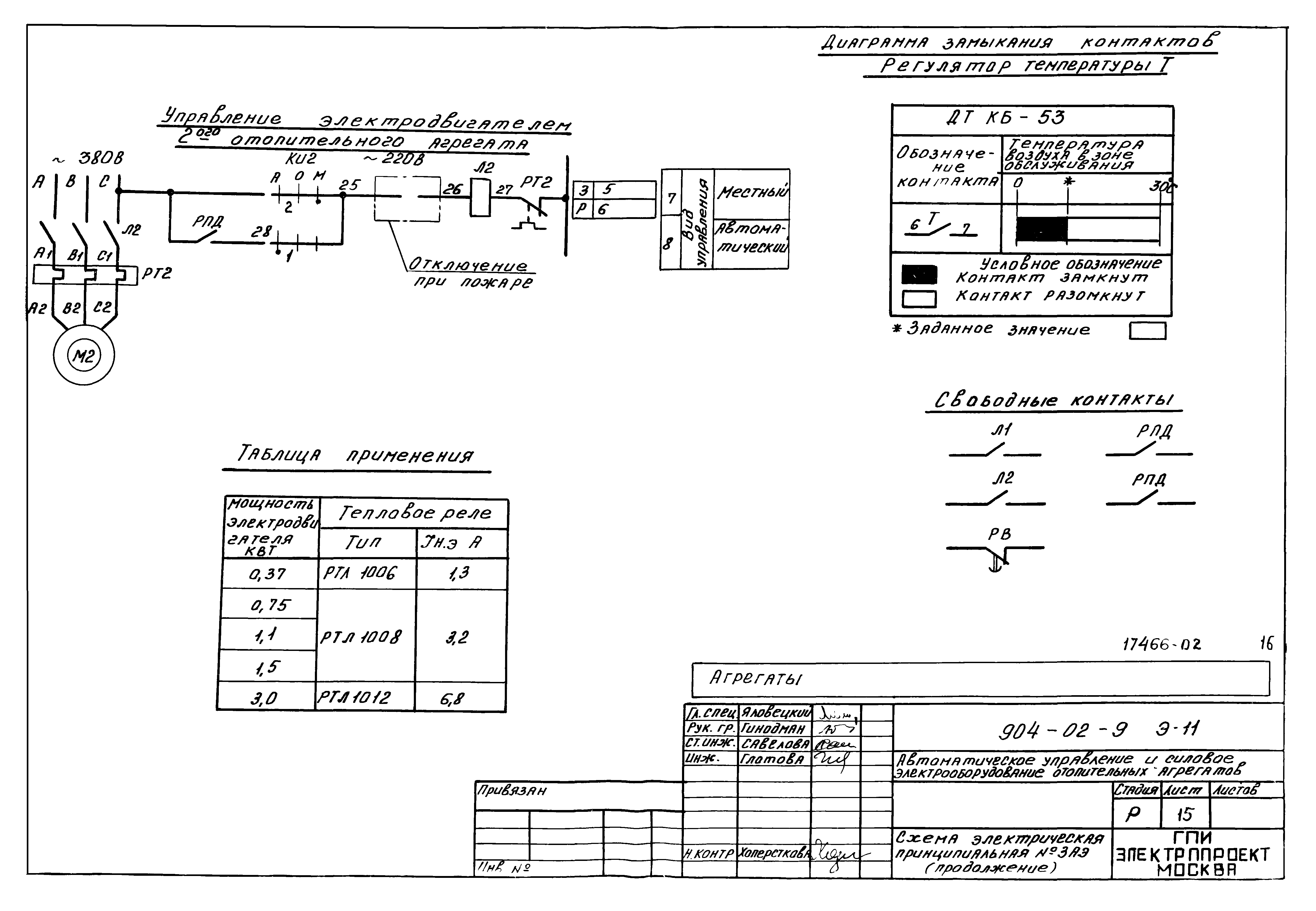

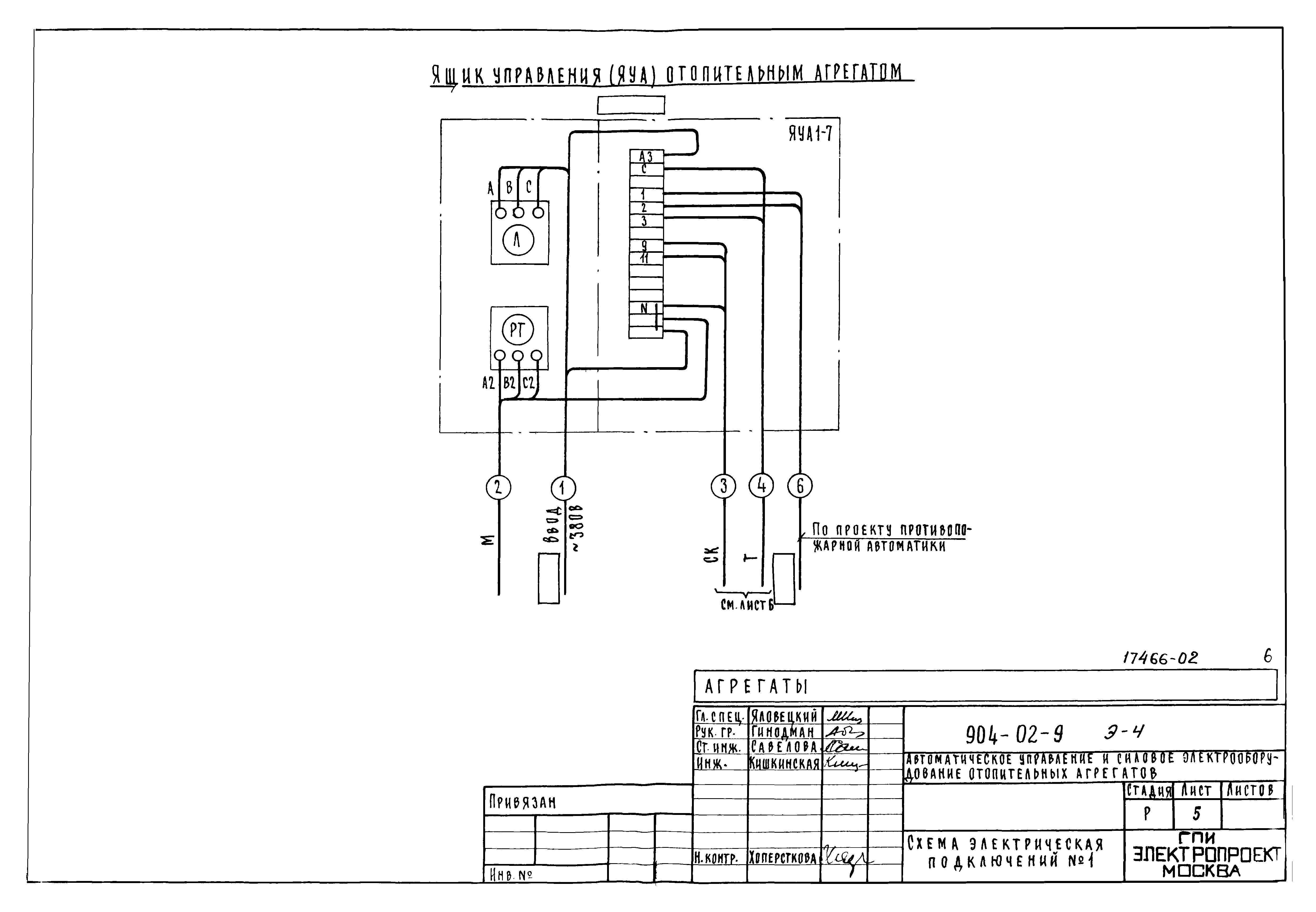

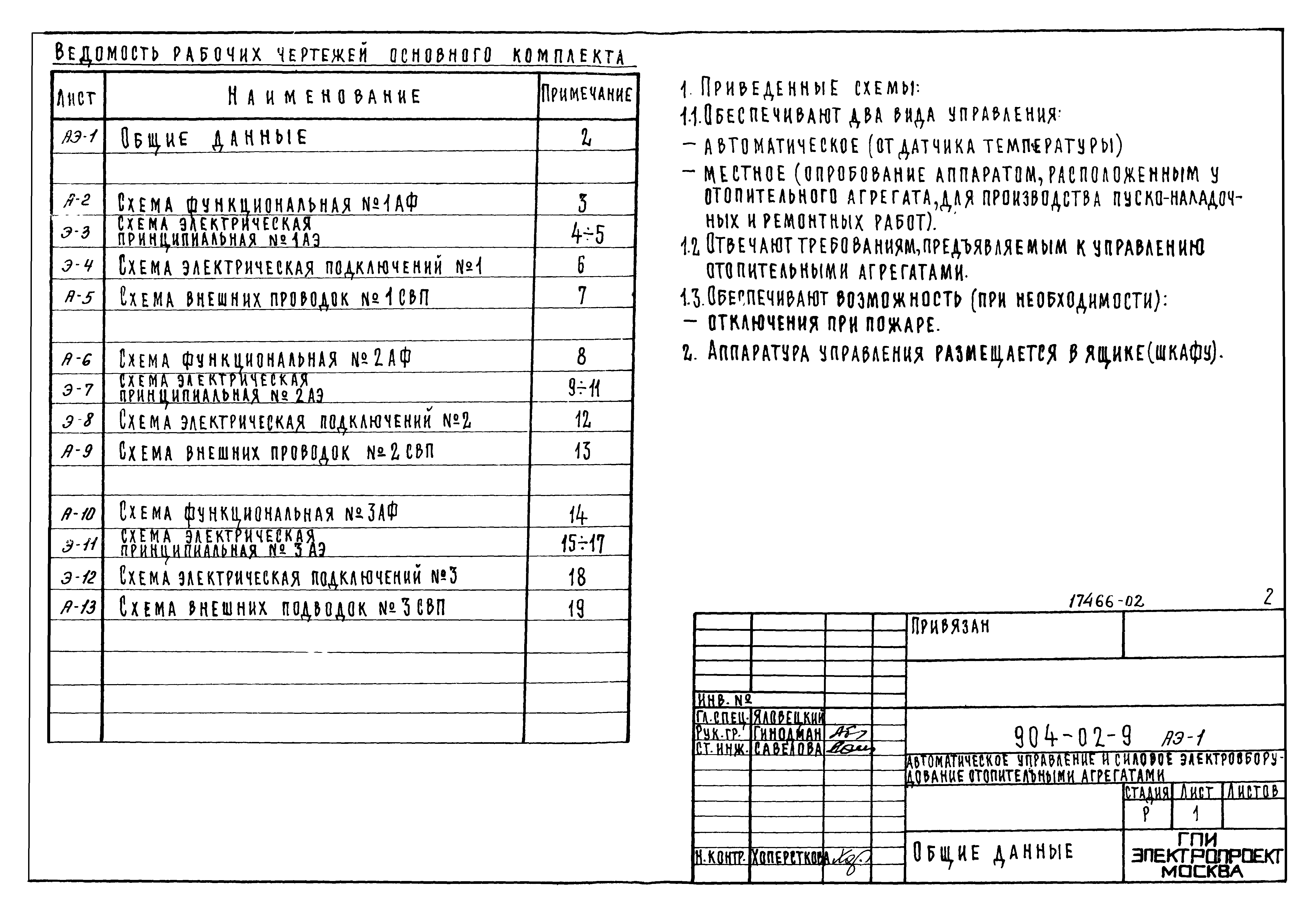

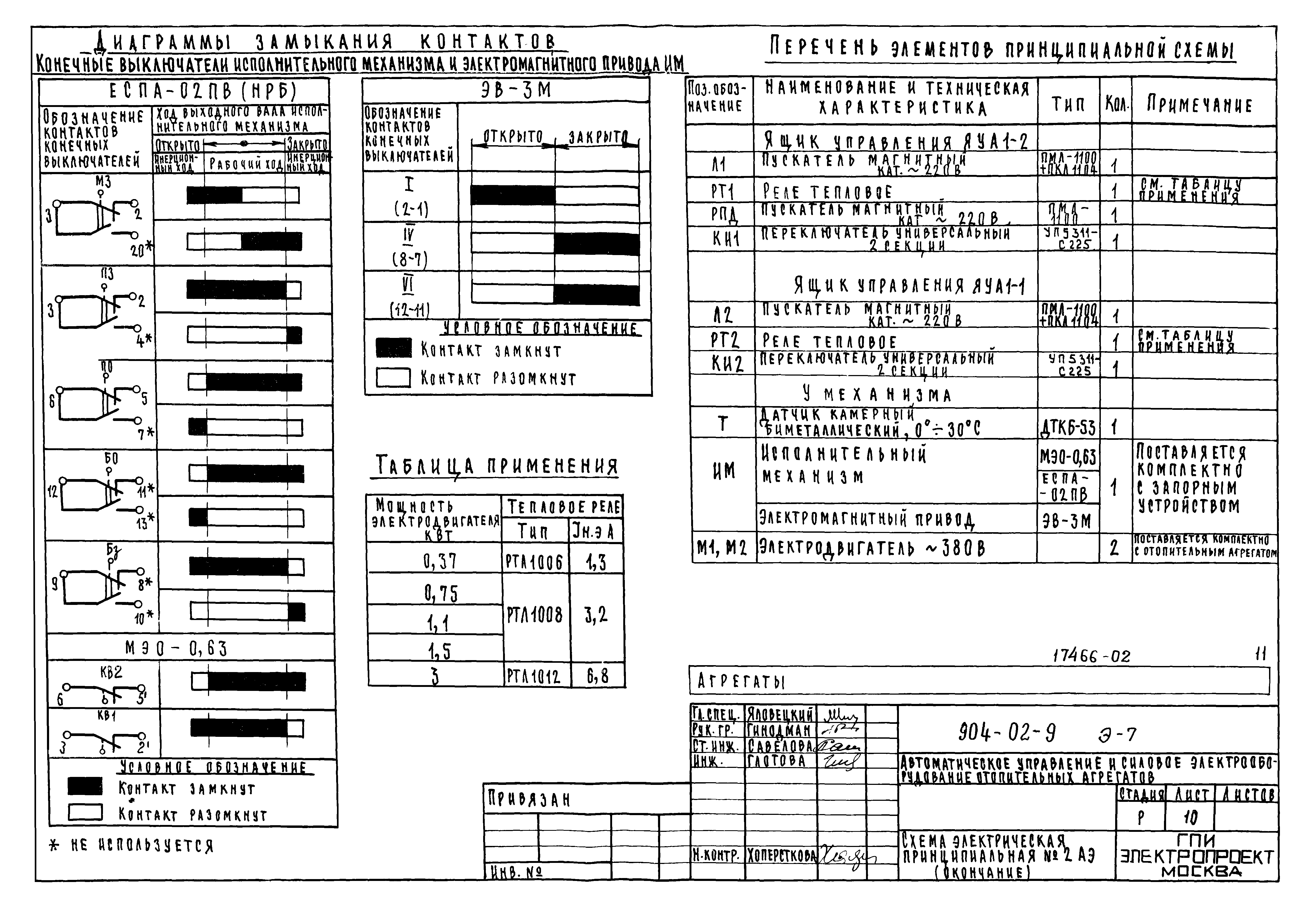

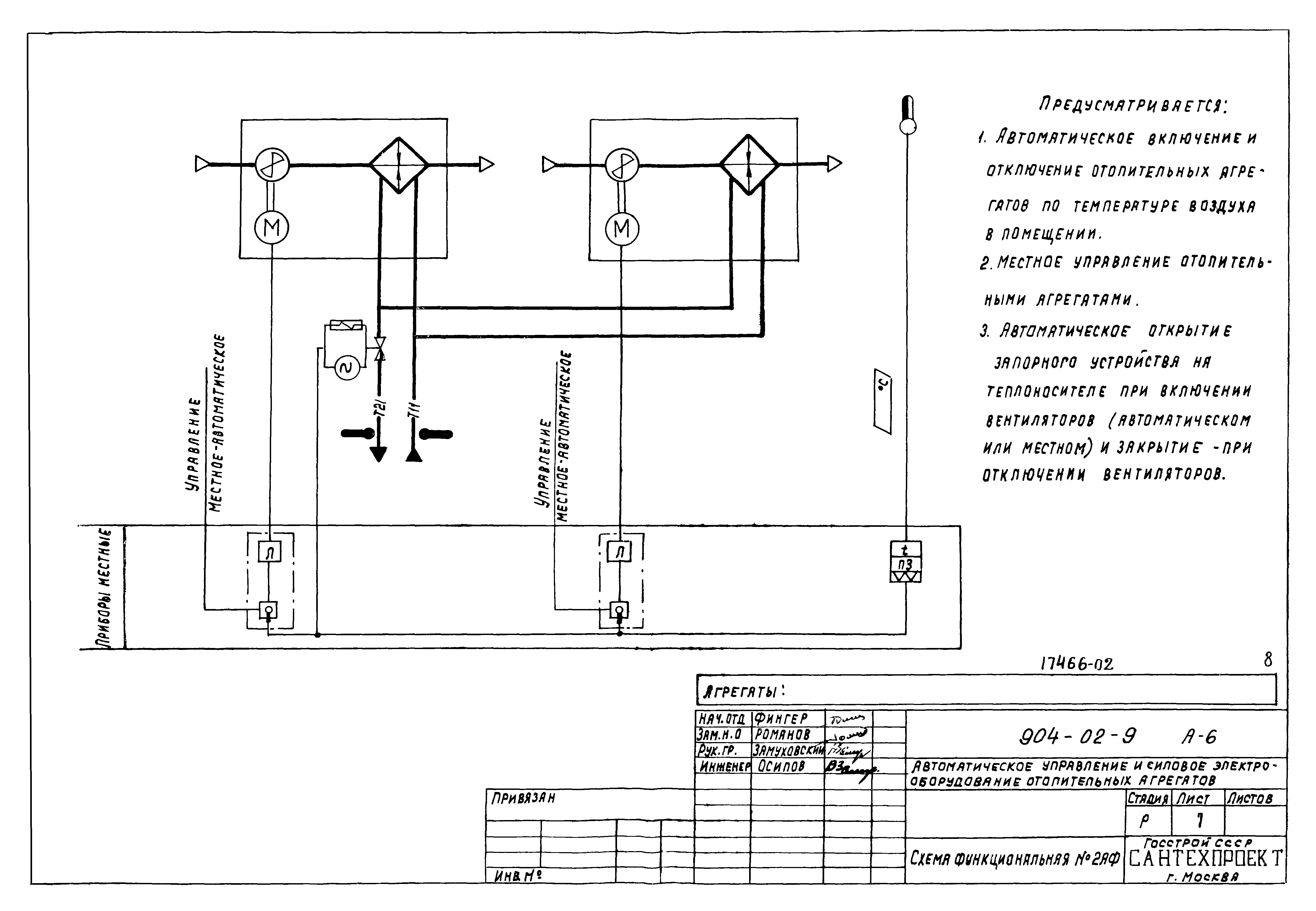

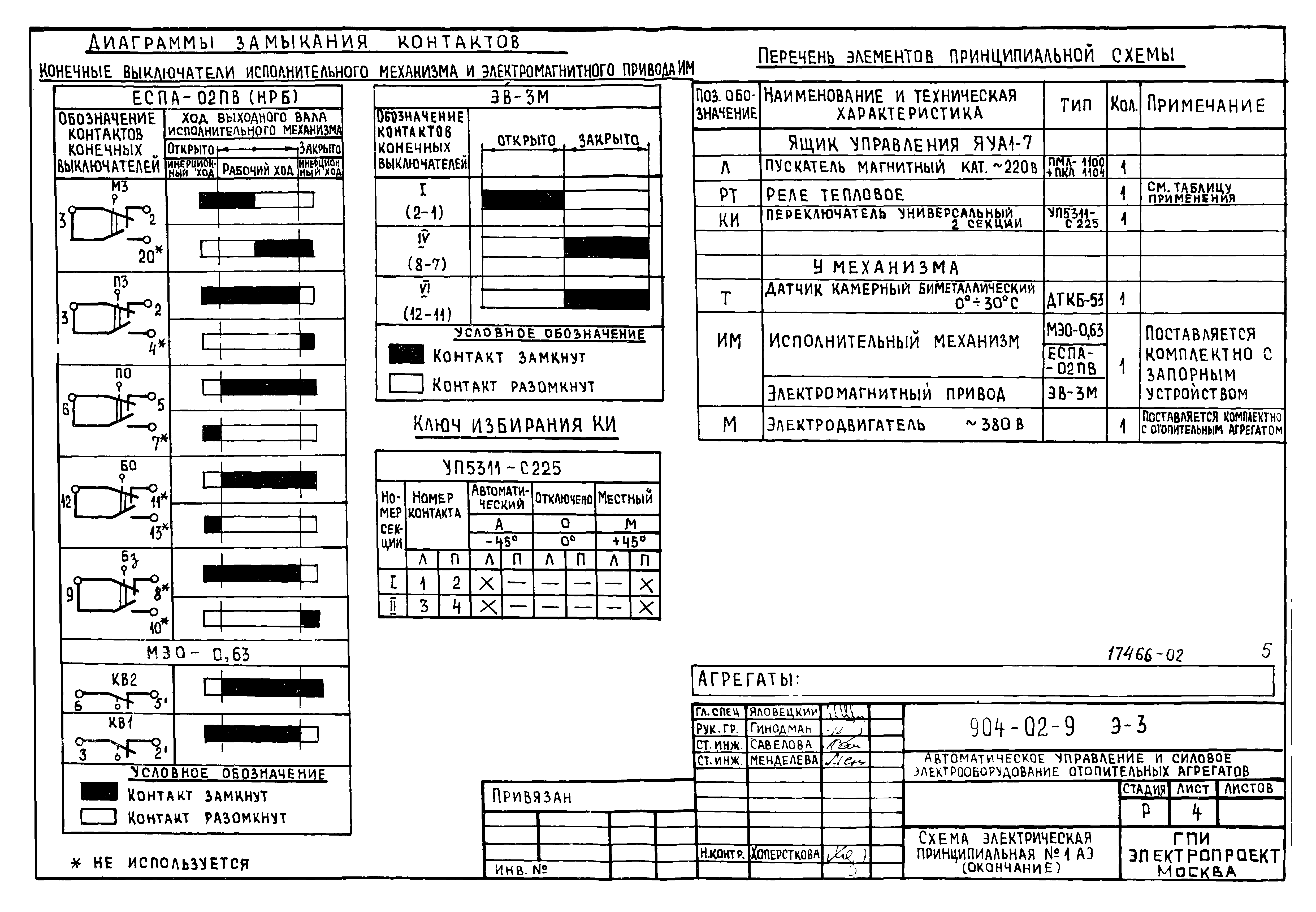

Оглавление:	ТП 904-02-8-АЭ-1 Общие данные ТП 904-02-8-А-2 Схема функциональная №1АФ ТП 904-02-8-Э-3 Схема электрическая принципиальная №1АЭ ТП 904-02-8-Э-4 Схема электрическая подключений №1 ТП 904-02-8-А-5 Схема внешних проводок №1СВП ТП 904-02-8-А-6 Схема функциональная №2АФ ТП 904-02-8-Э-7 Схема электрическая принципиальная №2АЭ ТП 904-02-8-Э-8 Схема электрическая подключений №2 ТП 904-02-8-А-9 Схема внешних проводок №2СВП ТП 904-02-8-А-10 Схема функциональная №3АФ ТП 904-02-8-Э-11 Схема электрическая принципиальная №3АЭ ТП 904-02-8-Э-12 Схема электрическая подключений №3 ТП 904-02-8-А-13 Схема внешних проводок №3СВП
Разработан:	Сантехпроект Госстроя СССР Электропроект Минмонтажспецстроя СССР
Утверждён:	23.10.1981 Главпромстройпроект Госстроя СССР (82)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Воздухоснабжение, вентиляция и кондиционирование воздуха Вентиляция, кондиционирование воздуха
