Скачать ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и СДата актуализации: 10.08.2017 ГОСТ Р ИСО 4759-1-2009
Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и СОбозначение: | ГОСТ Р ИСО 4759-1-2009 | Обозначение англ: | GOST R ISO 4759-1-2009 | Статус: | введен впервые | Название рус.: | Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С | Название англ.: | Tolerances for fasteners – Part 1: bolts, screws, studs and nuts – product grades A, B and C | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2011 | Дата окончания срока действия: | 01.01.2018 | Область применения: | Стандарт устанавливает допуски для болтов, винтов, шпилек и гаек с метрической резьбой ИСО классов точности А, В и С , а также для самонарезающих винтов класса точности А. Примечание - Класс точности изделия определяется величиной допусков, при этом класс А является наиболее точным, а класс С – наименее точным. Допуски, за исключением допусков на резьбу, выбираются из допусков и посадок по системе ИСО, установленной в ИСО 286-1 и ИСО 286-2. Допуски на метрическую резьбу выбираются из серии полей допусков, установленных в ИСО 965-3. Допуски на резьбу самонарезающих винтов приведены в ИСО 1478. Допуски формы и расположения поверхностей устанавливаются и указываются в соответствии с ИСО 1101, ИСО 8015 и ИСО 2692. Допуски, установленные в стандарте, применяются к крепежным изделиям до нанесения на них покрытия, если не оговорено иное. См. также ИСО 4042. Отступления от допусков, установленных в стандарте, допускается в стандартах на изделия, только в обоснованных случаях. Если имеет место расхождение между требованиями к допускам стандарта и стандарта на изделие, предпочтение отдается стандарту на изделие. Рекомендуется использовать эти допуски также для нестандартных крепежных изделий. Размеры и допуски, установленные в стандарте, указаны в миллиметрах. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Допуски метрических болтов, винтов и шпилек 4 Допуски метрических гаек 5 Допуски самонарезающих винтов Приложение А (справочное) Допуски Приложение В (справочное) Примеры крепежных изделий с размерами и допусками Приложение С (справочное) Примеры калибров и других измерительных устройств Приложение ДА (обязательное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам | Разработан: | ВНИИНМАШ
| Утверждён: | 10.12.2009 Федеральное агентство по техническому регулированию и метрологии (692-ст)
| Издан: | Стандартинформ (2010 г. )
| Расположен в: |
| Нормативные ссылки: | |

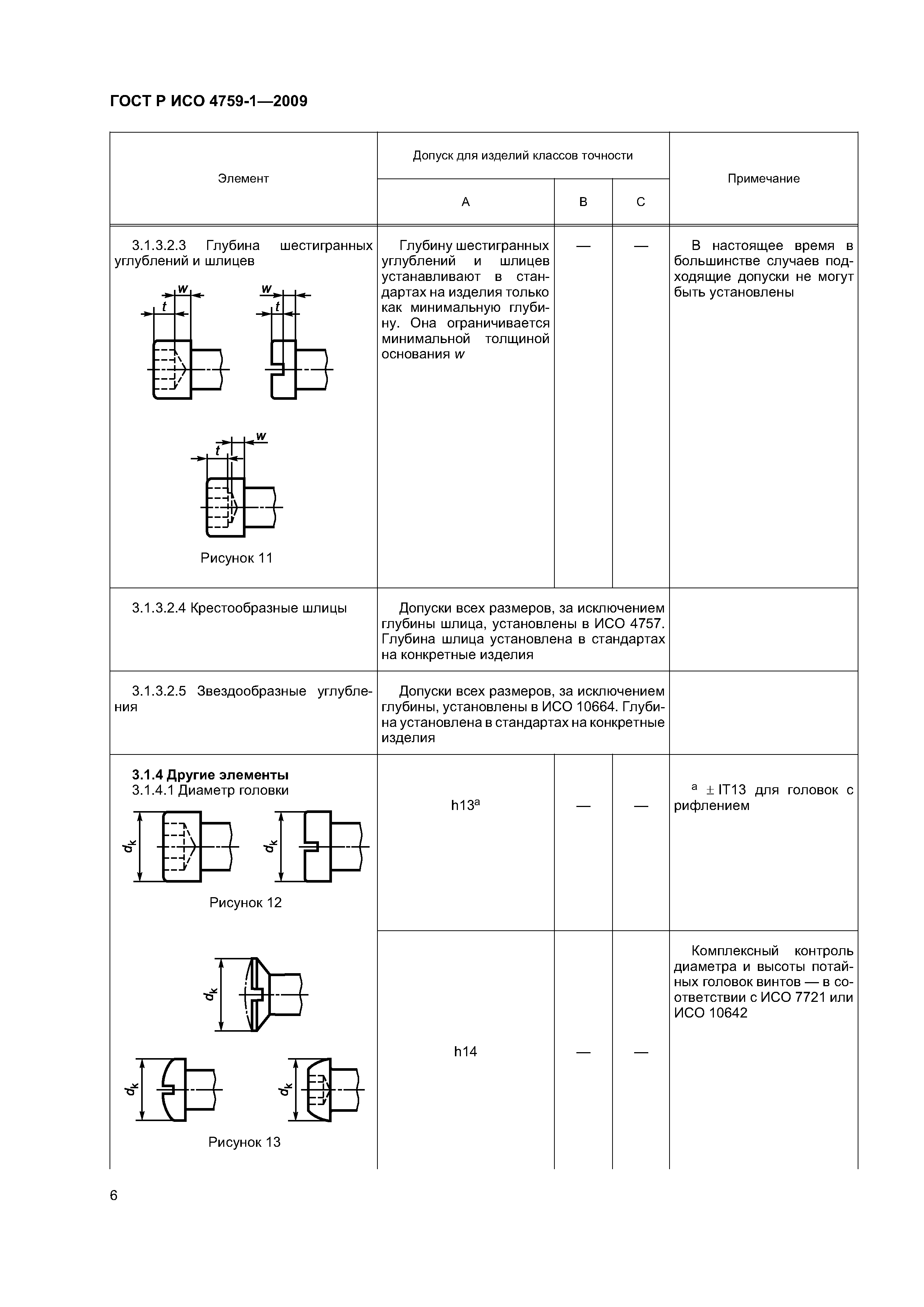

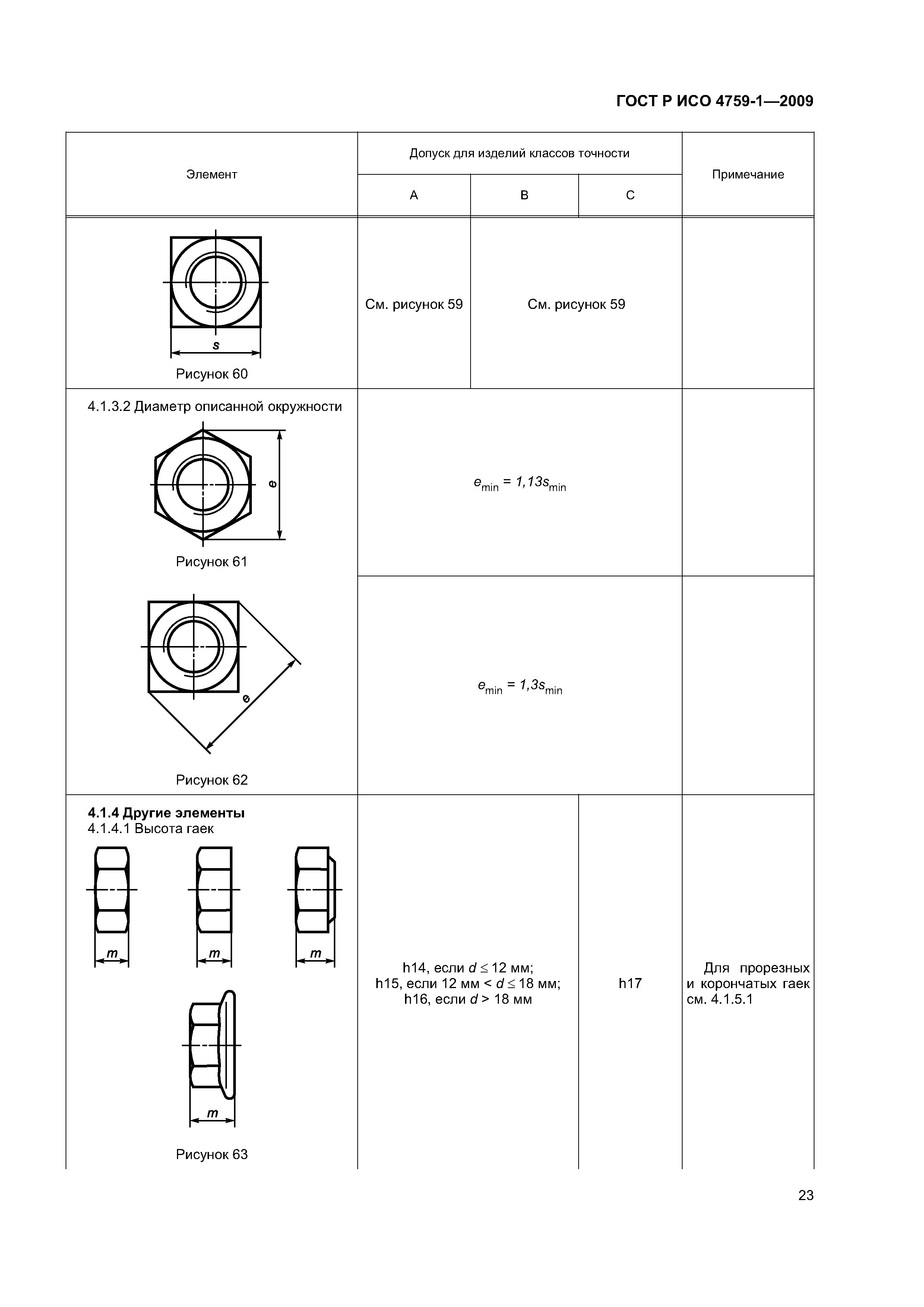

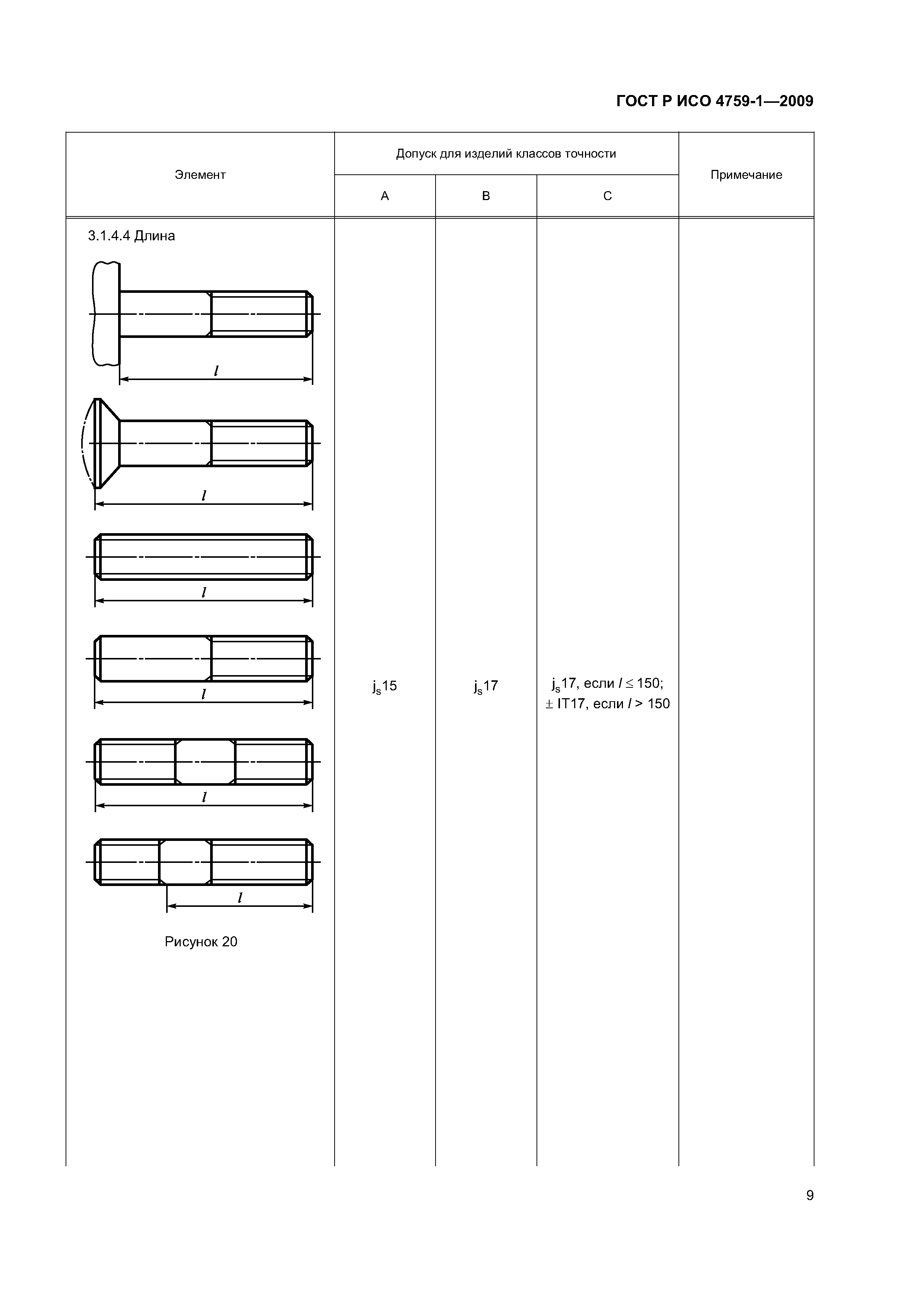

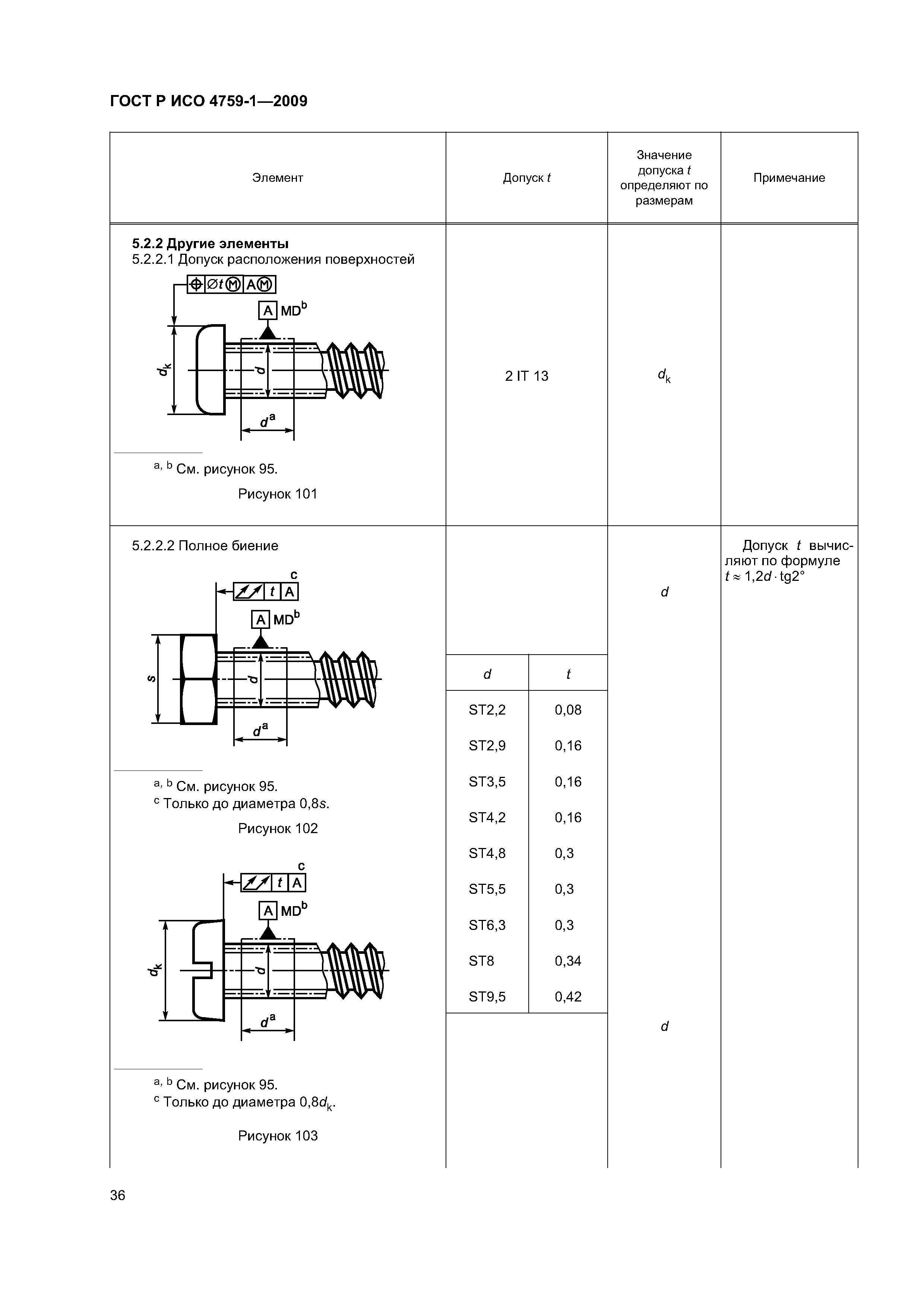

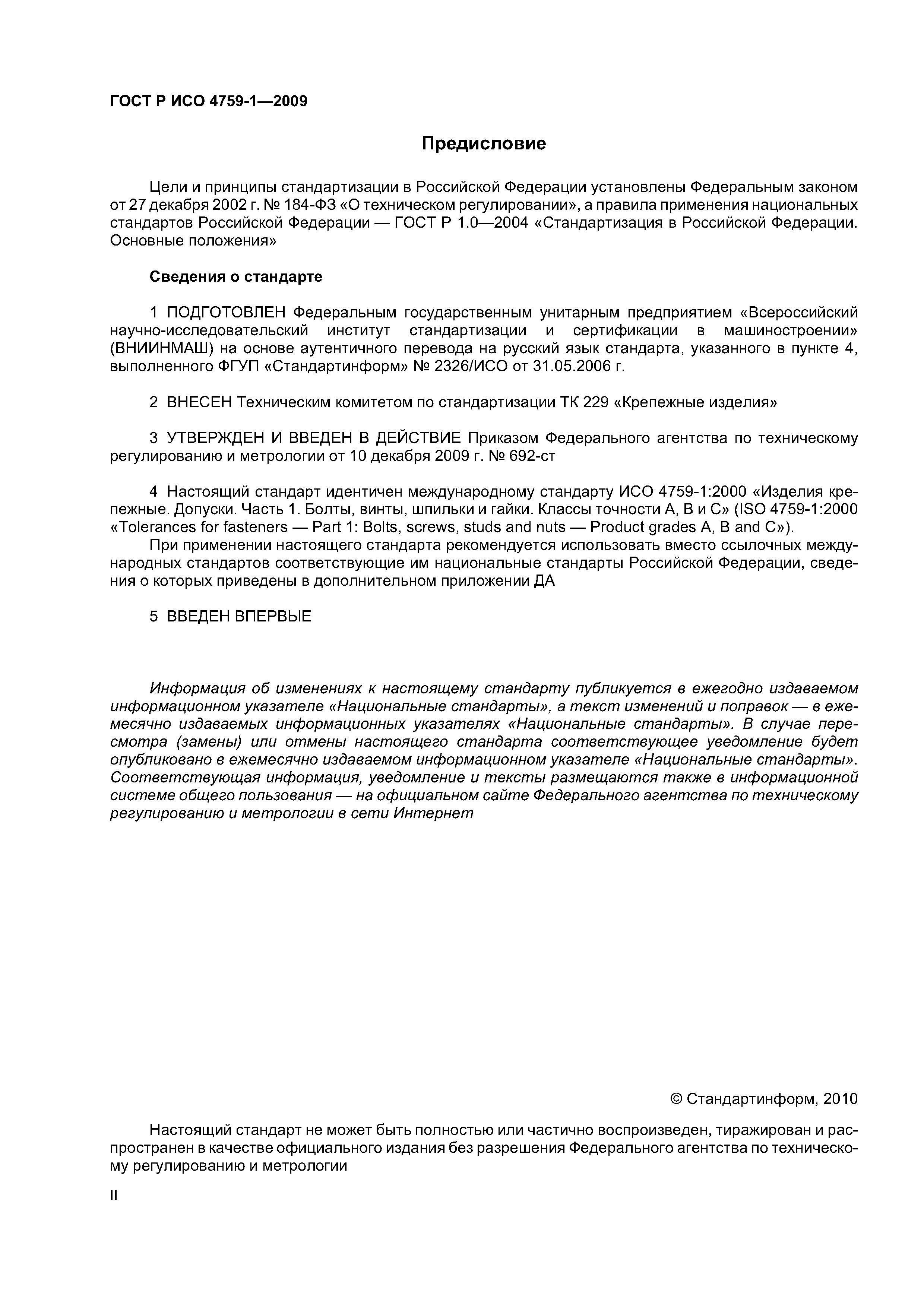

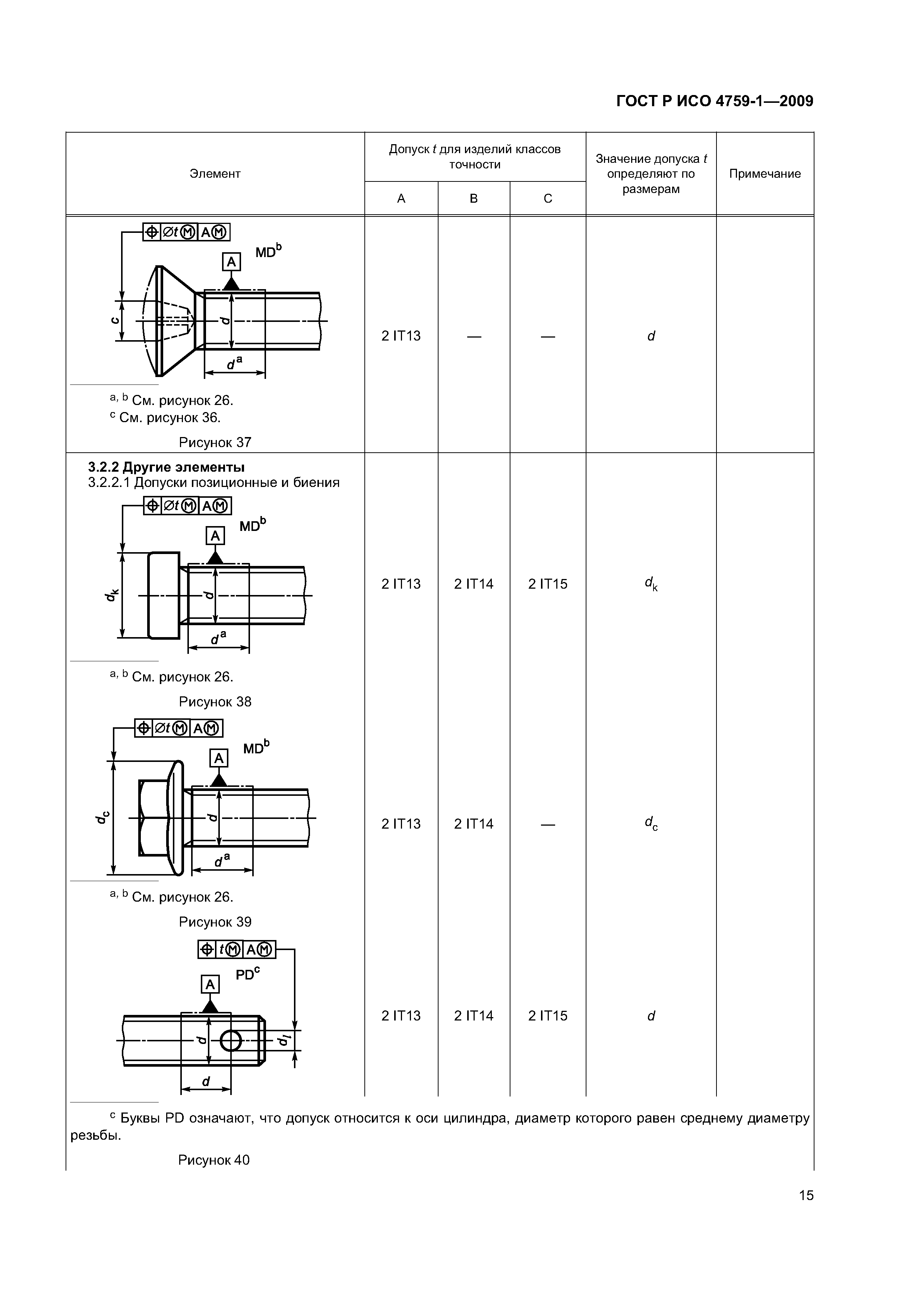

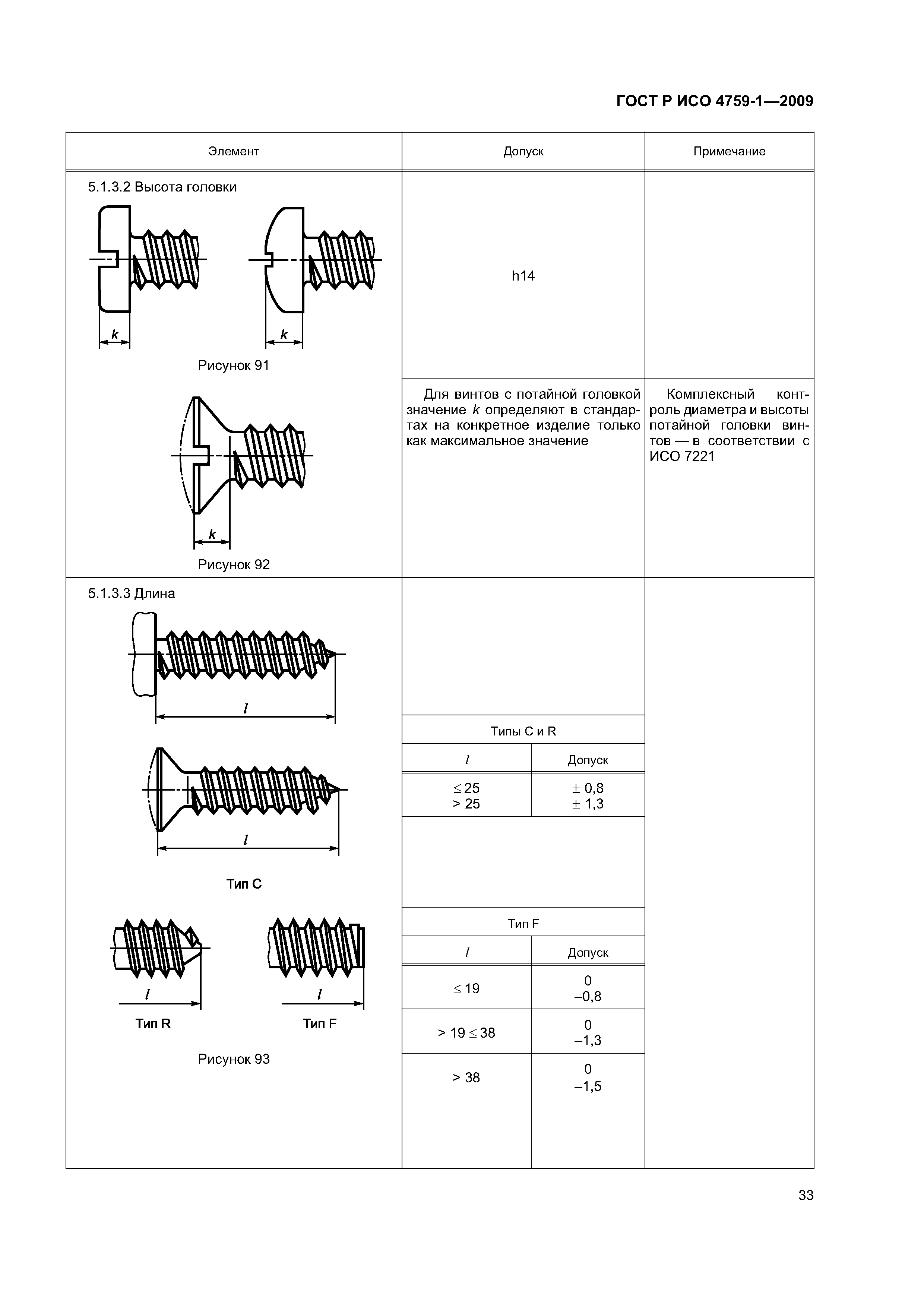

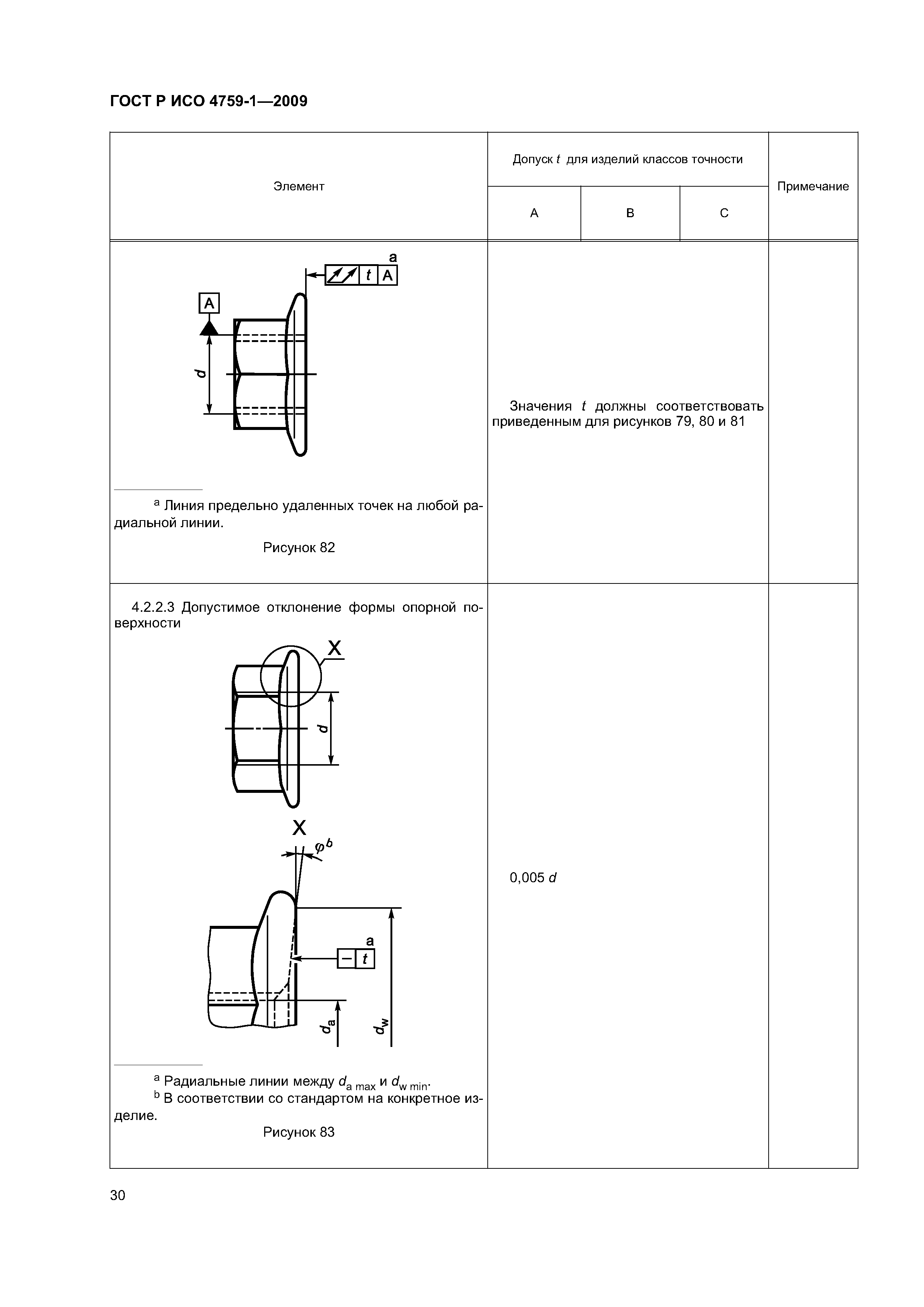

![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/0.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/1.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/2.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/3.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/4.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/5.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/6.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/7.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/8.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/9.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/10.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/11.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/12.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/13.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/14.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/15.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/16.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/17.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/18.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/19.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/20.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/21.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/22.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/23.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/24.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/25.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/26.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/27.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/28.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/29.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/30.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/31.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/32.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/33.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/34.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/35.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/36.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/37.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/38.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/39.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/40.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/41.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/42.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/43.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/44.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/45.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/46.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/47.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/48.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/49.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/50.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/51.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/52.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/53.gif) ![ГОСТ Р ИСО 4759-1-2009](../../../Data2/1/4293820/4293820184.files/54.gif)
|
