Скачать СТ ЦКБА 083-2010 Арматура трубопроводная. Сильфоны многослойные из сплава ВТ1-0. Общие технические условия

Дата актуализации: 10.08.2017

СТ ЦКБА 083-2010

Арматура трубопроводная. Сильфоны многослойные из сплава ВТ1-0. Общие технические условия

Обозначение:	СТ ЦКБА 083-2010
Обозначение англ:	083-2010
Статус:	действует
Название рус.:	Арматура трубопроводная. Сильфоны многослойные из сплава ВТ1-0. Общие технические условия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

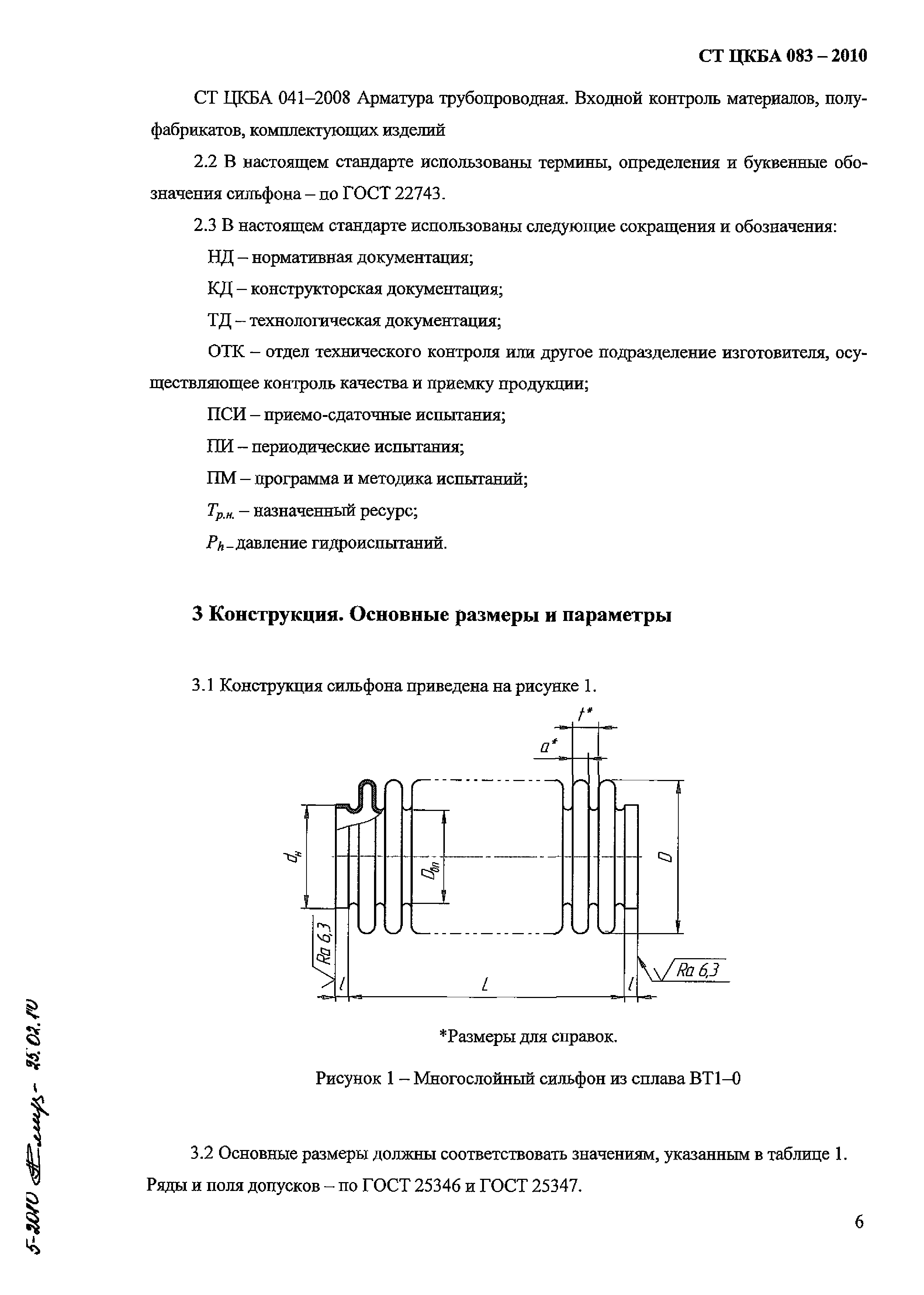

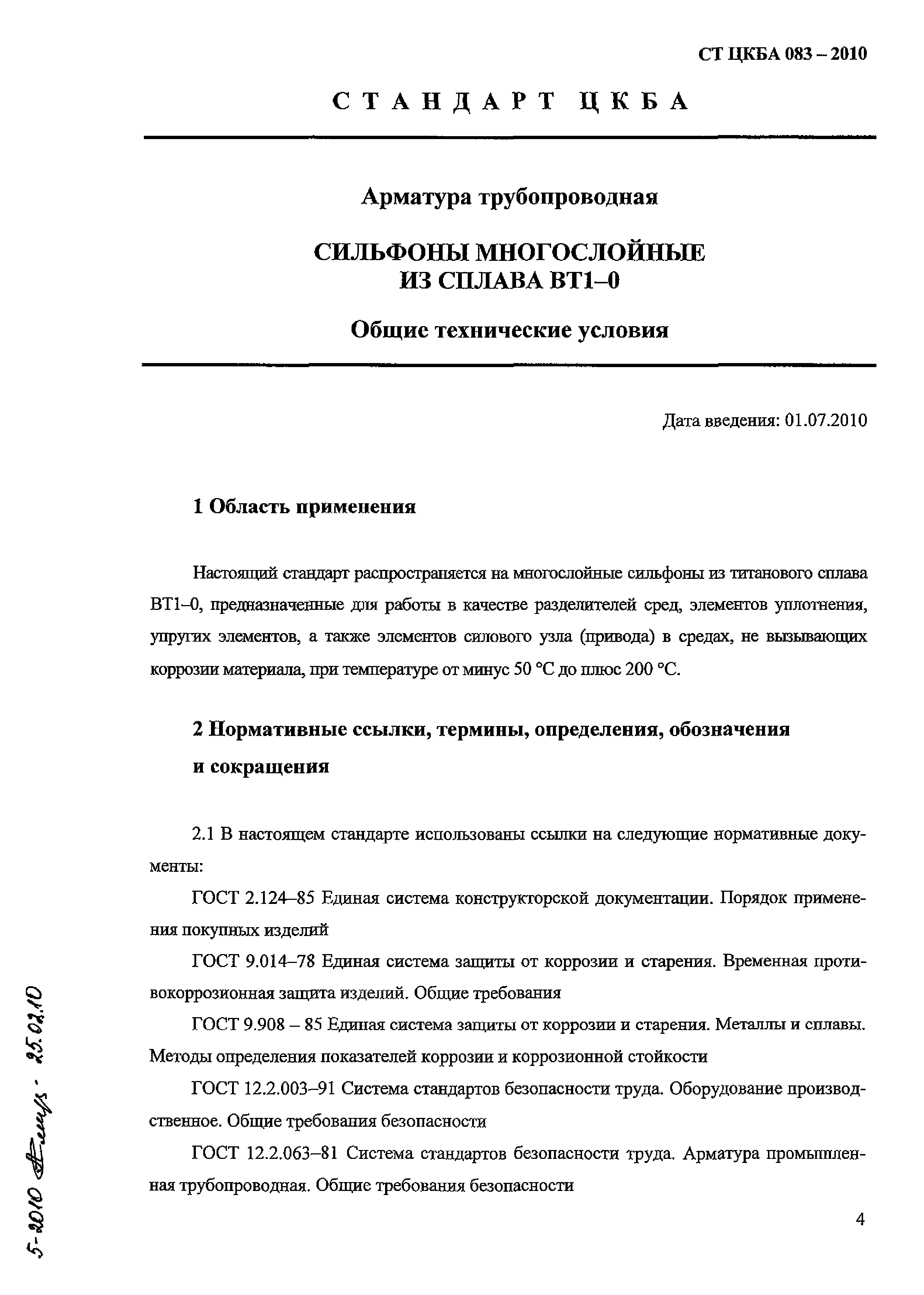

Область применения:	Стандарт распространяется на многослойные сильфоны из титанового сплава ВТ1-0, предназначенные для работы в качестве разделителей сред, элементов уплотнения, упругих элементов, а также элементов силового узла (привода) в средах, не вызывающих коррозии материала, при температуре от минус 50 градусов Цельсия до плюс 200 градусов Цельсия.

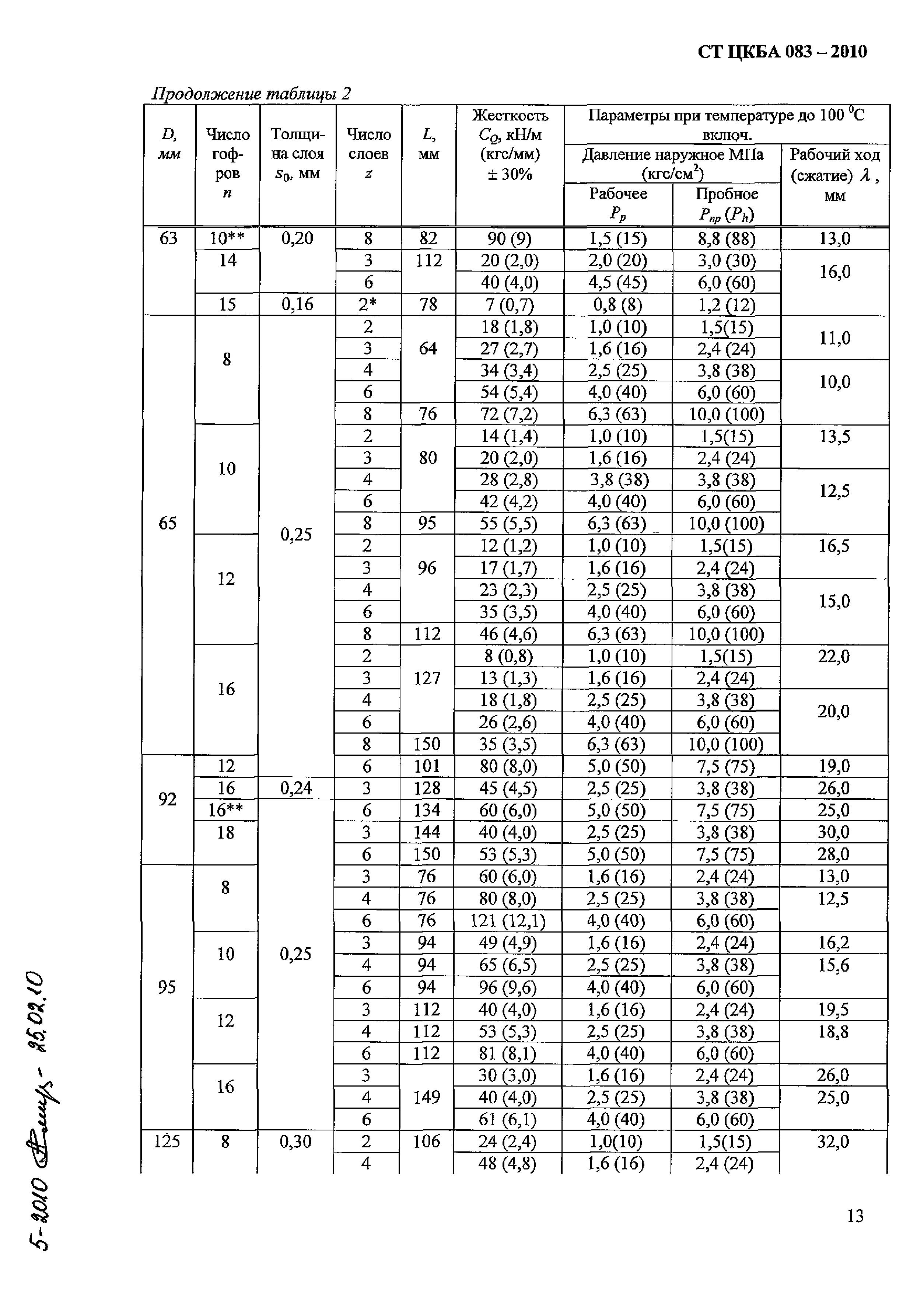

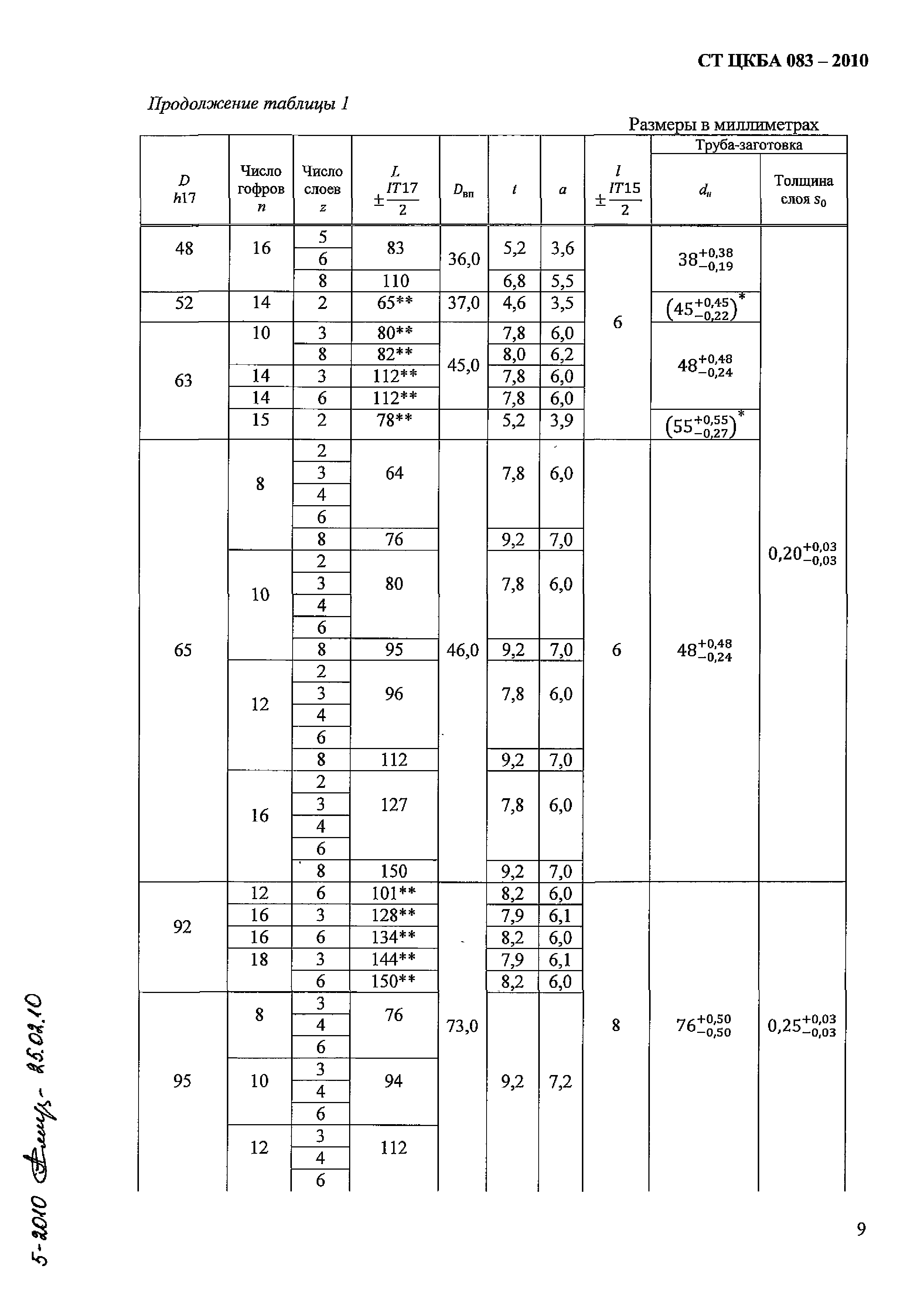

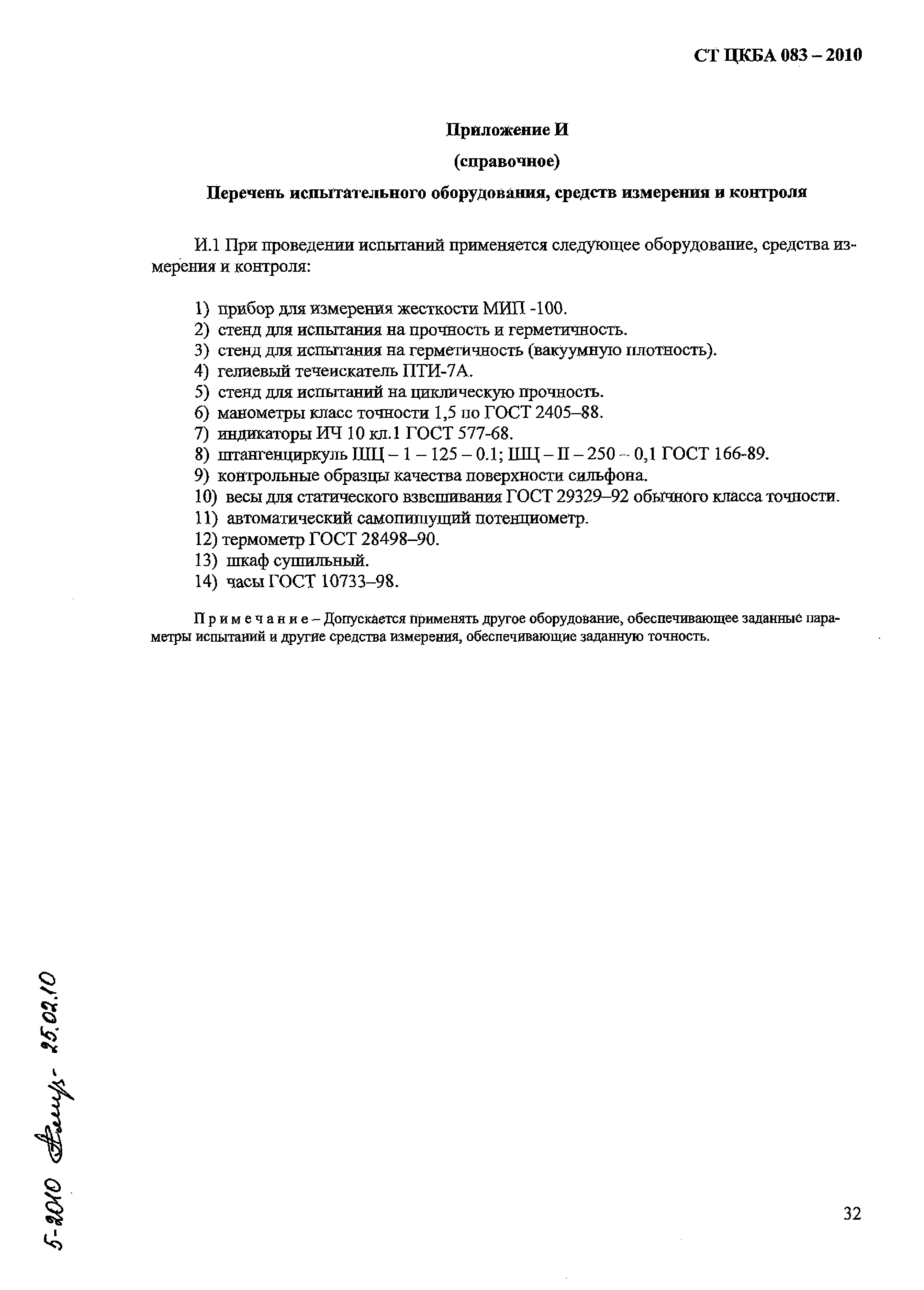

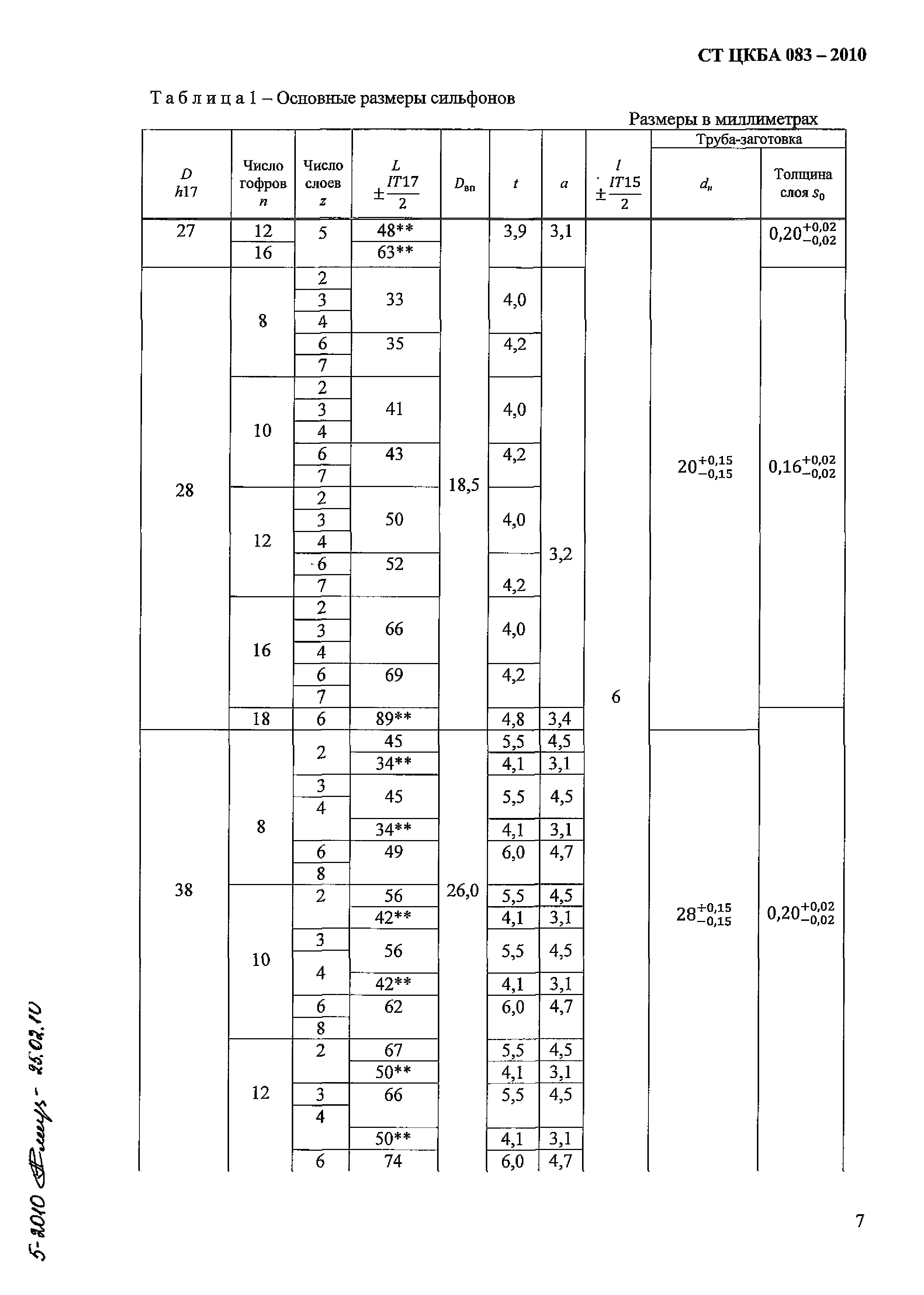

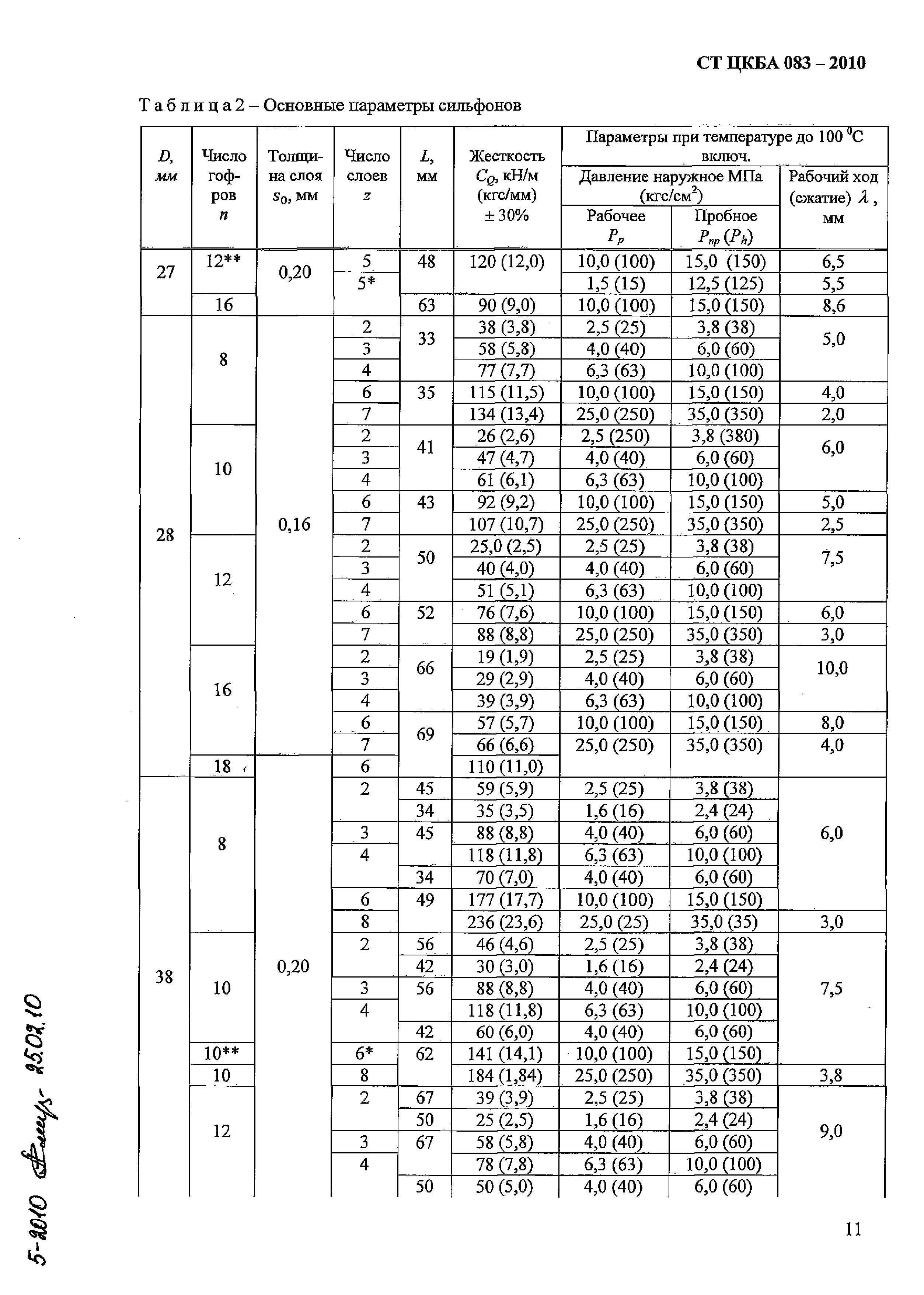

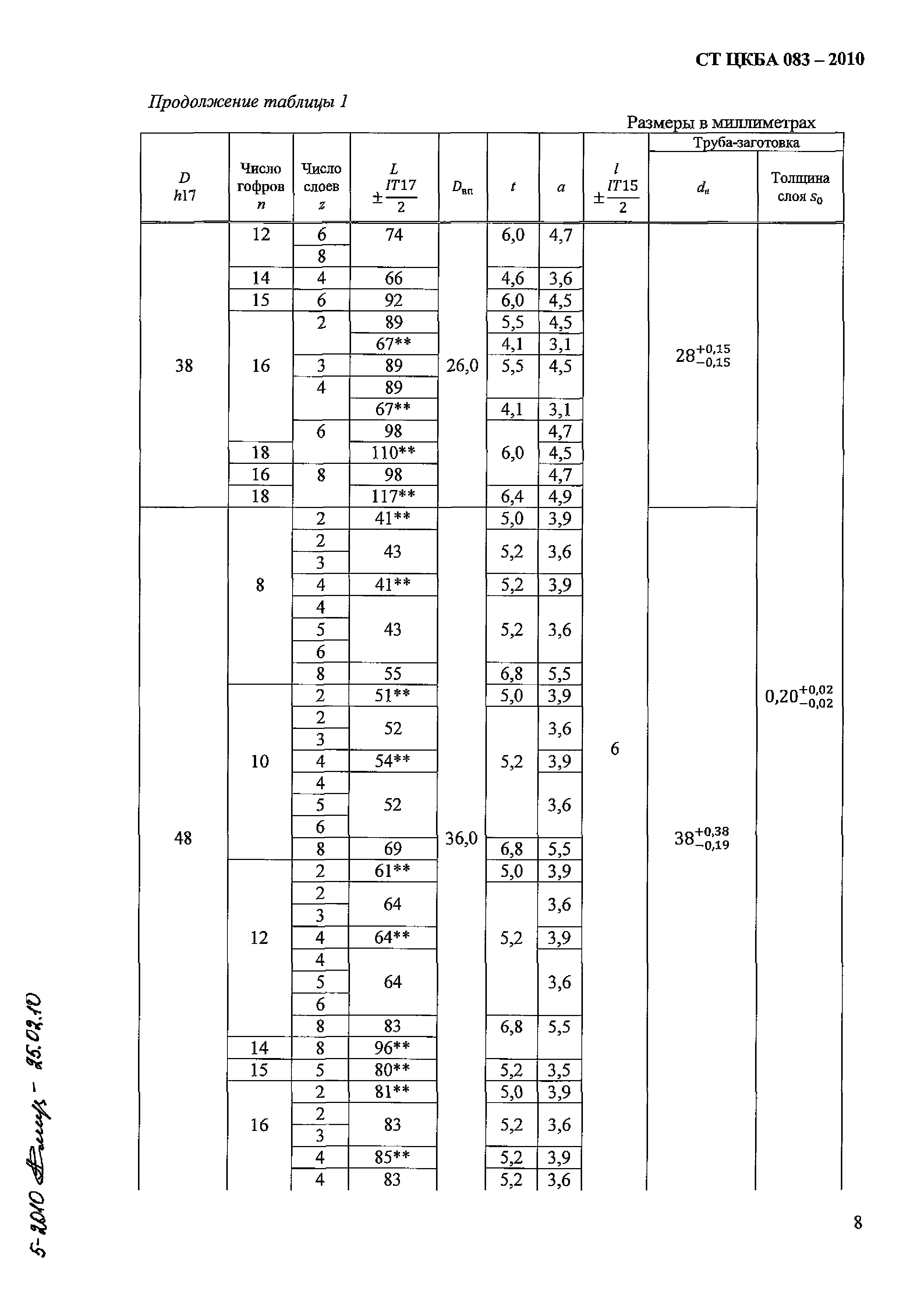

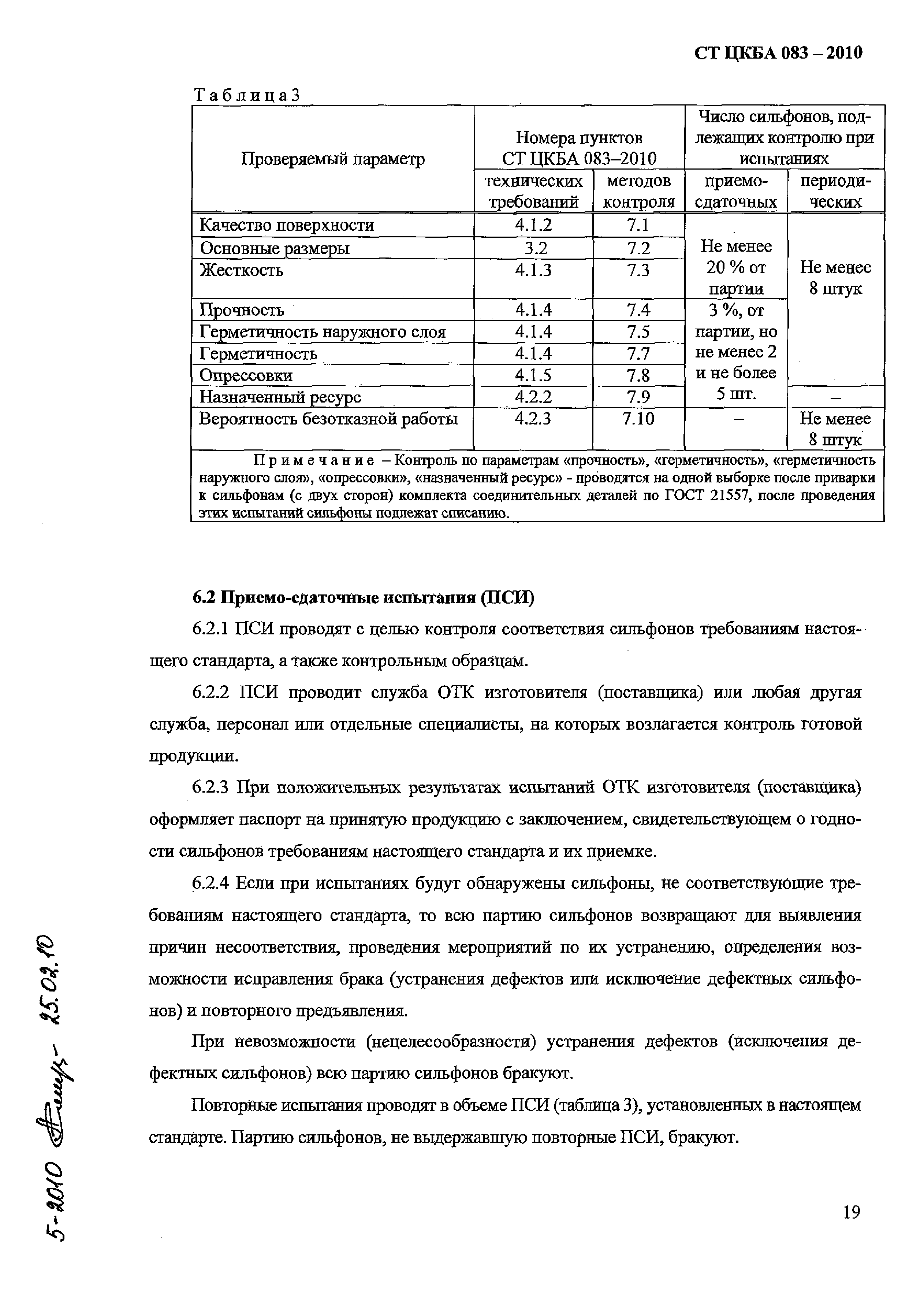

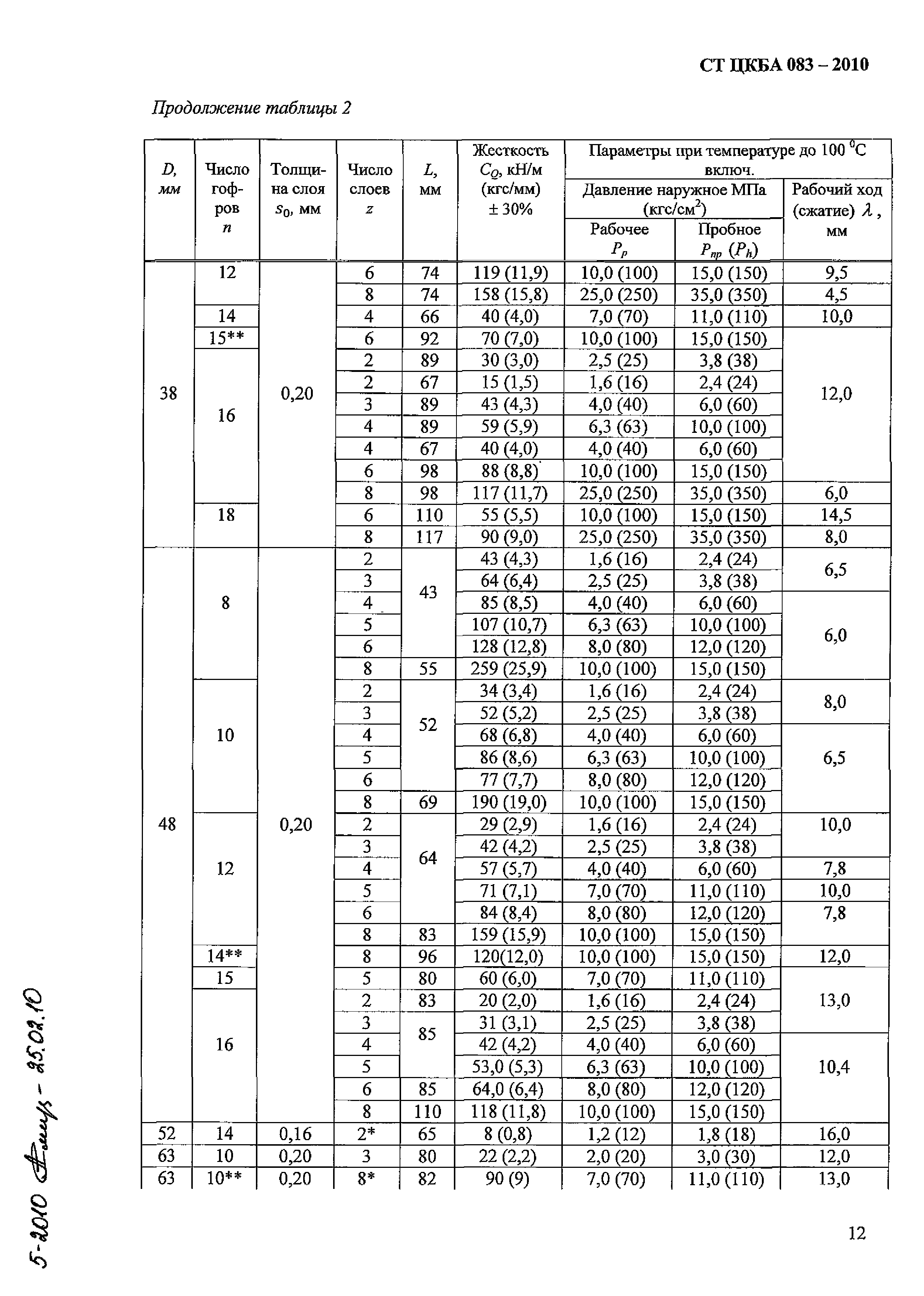

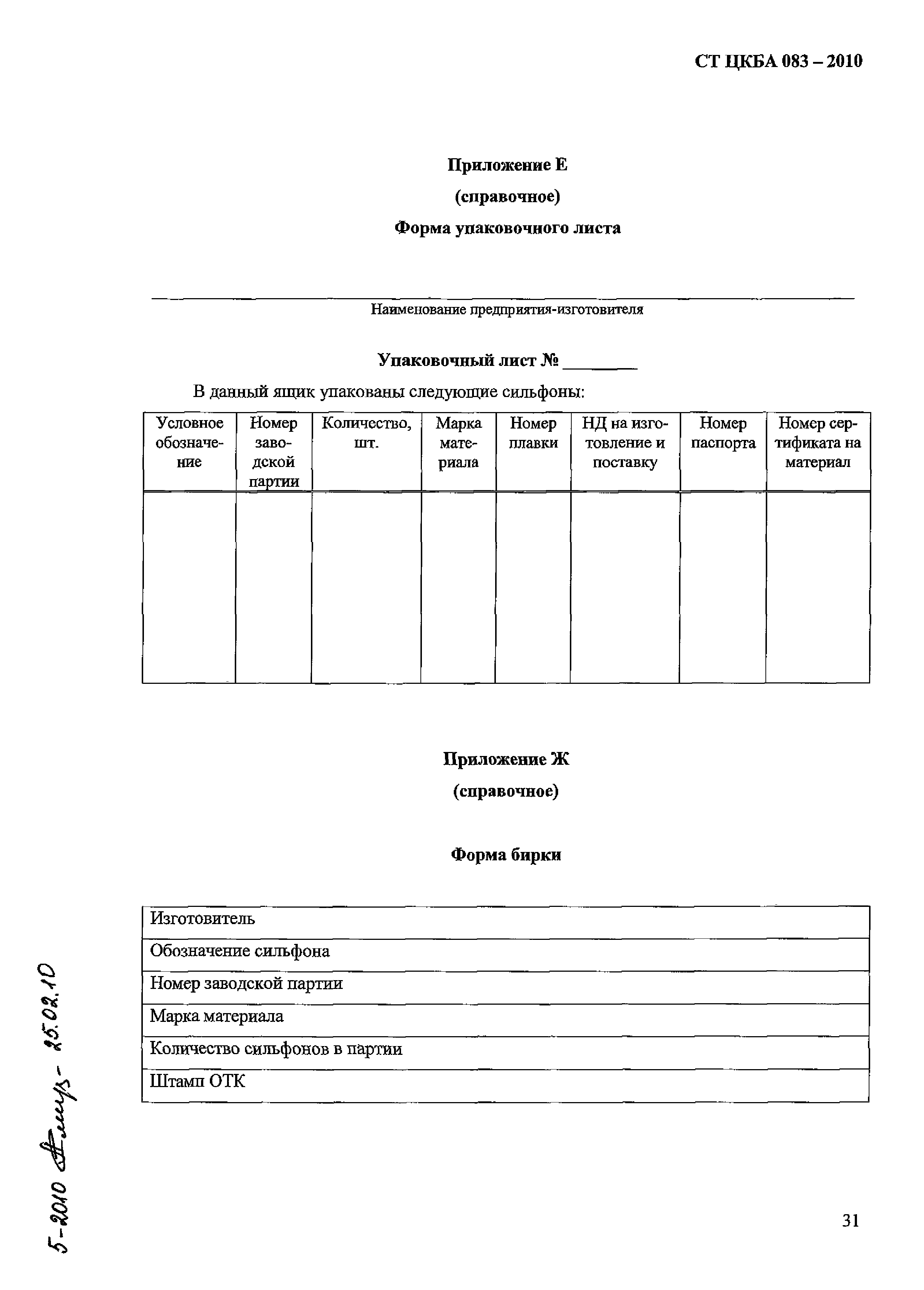

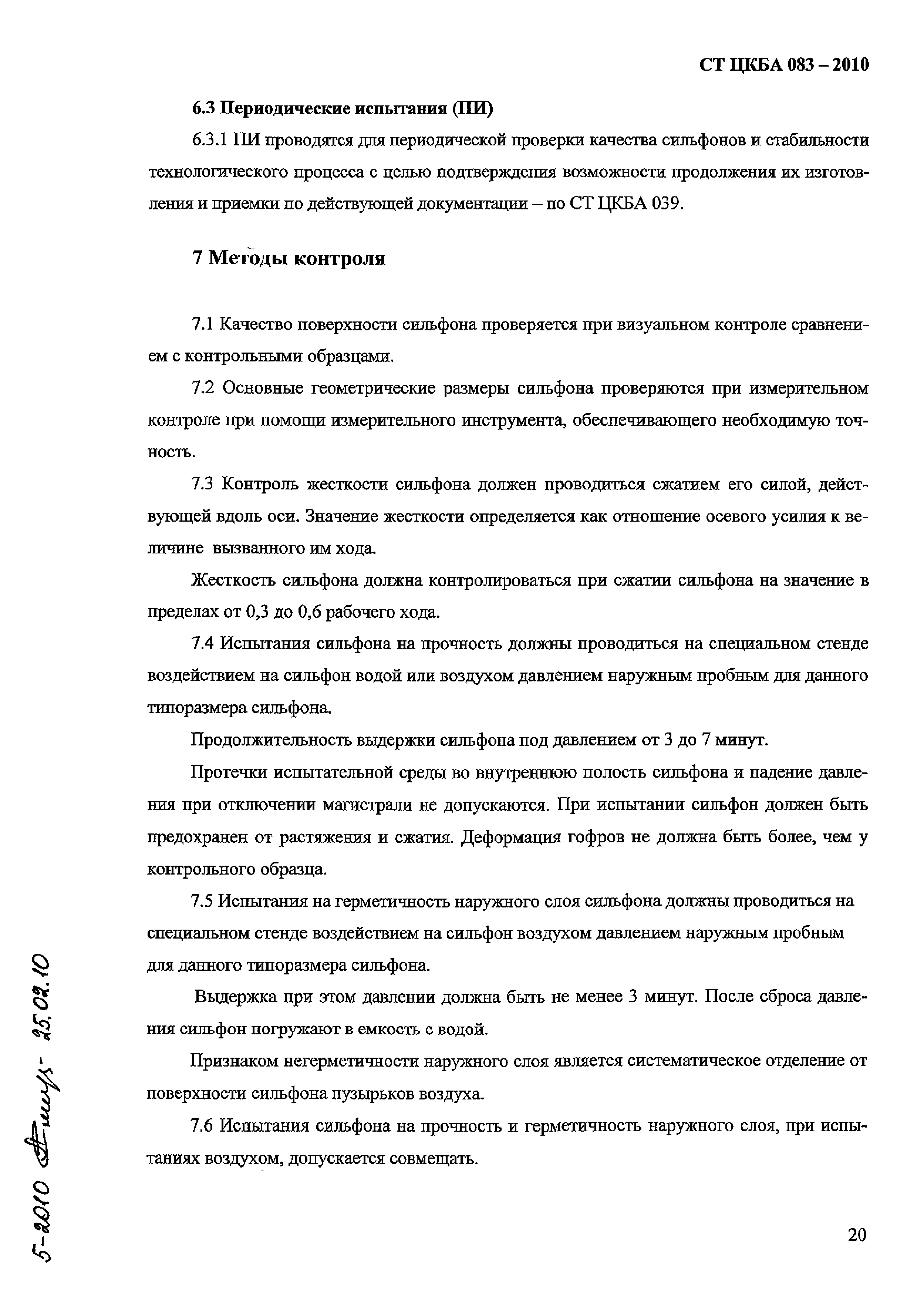

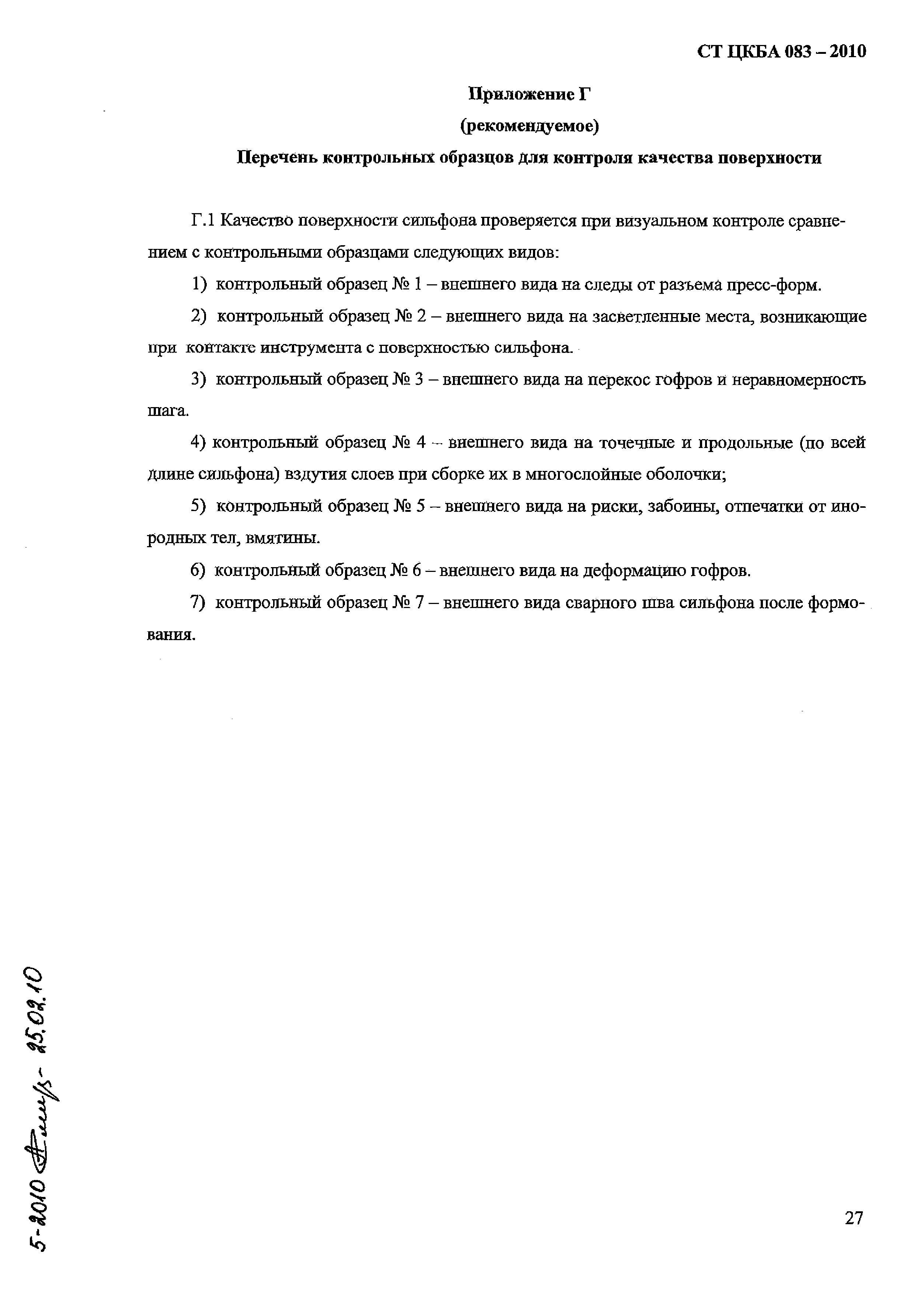

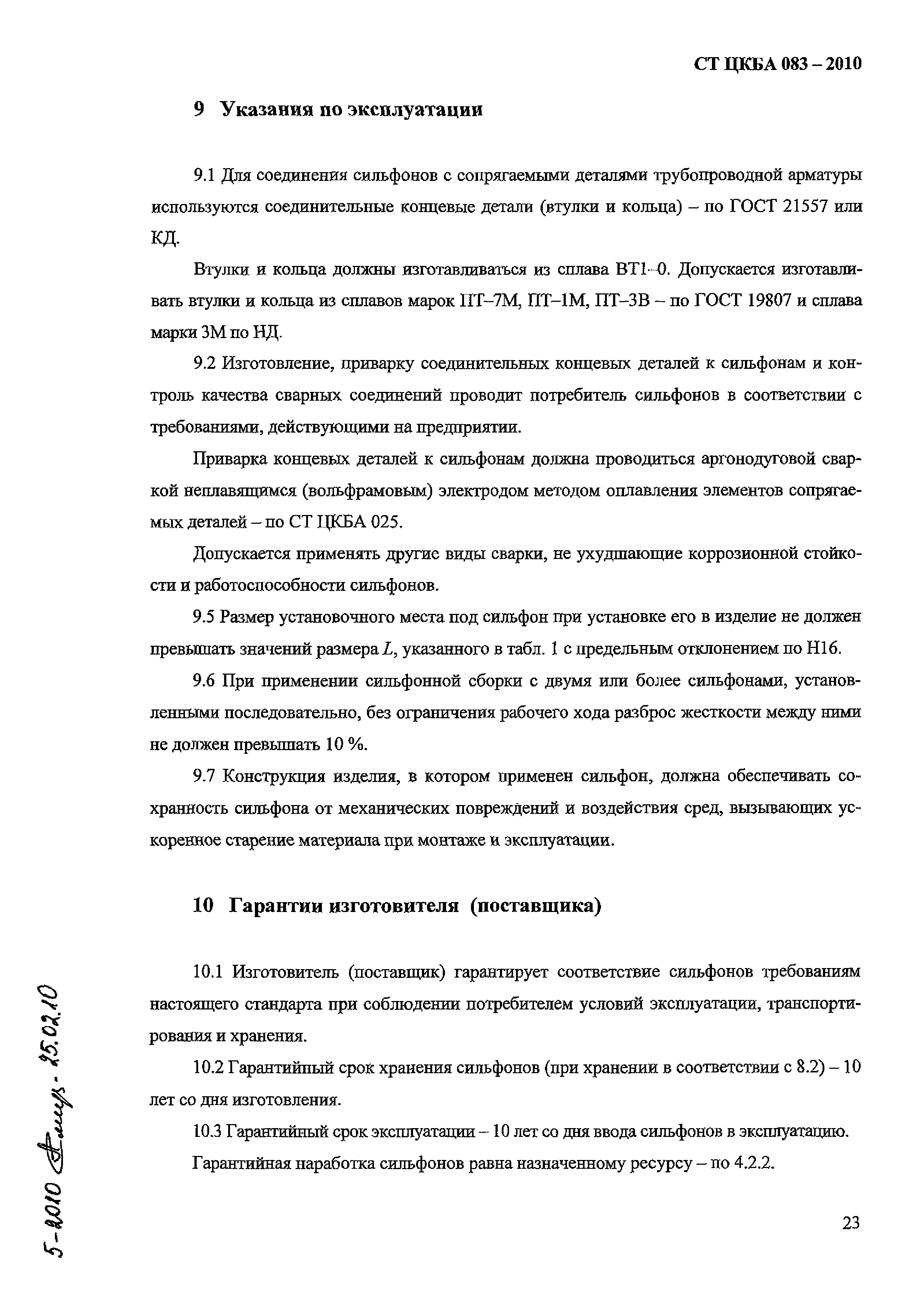

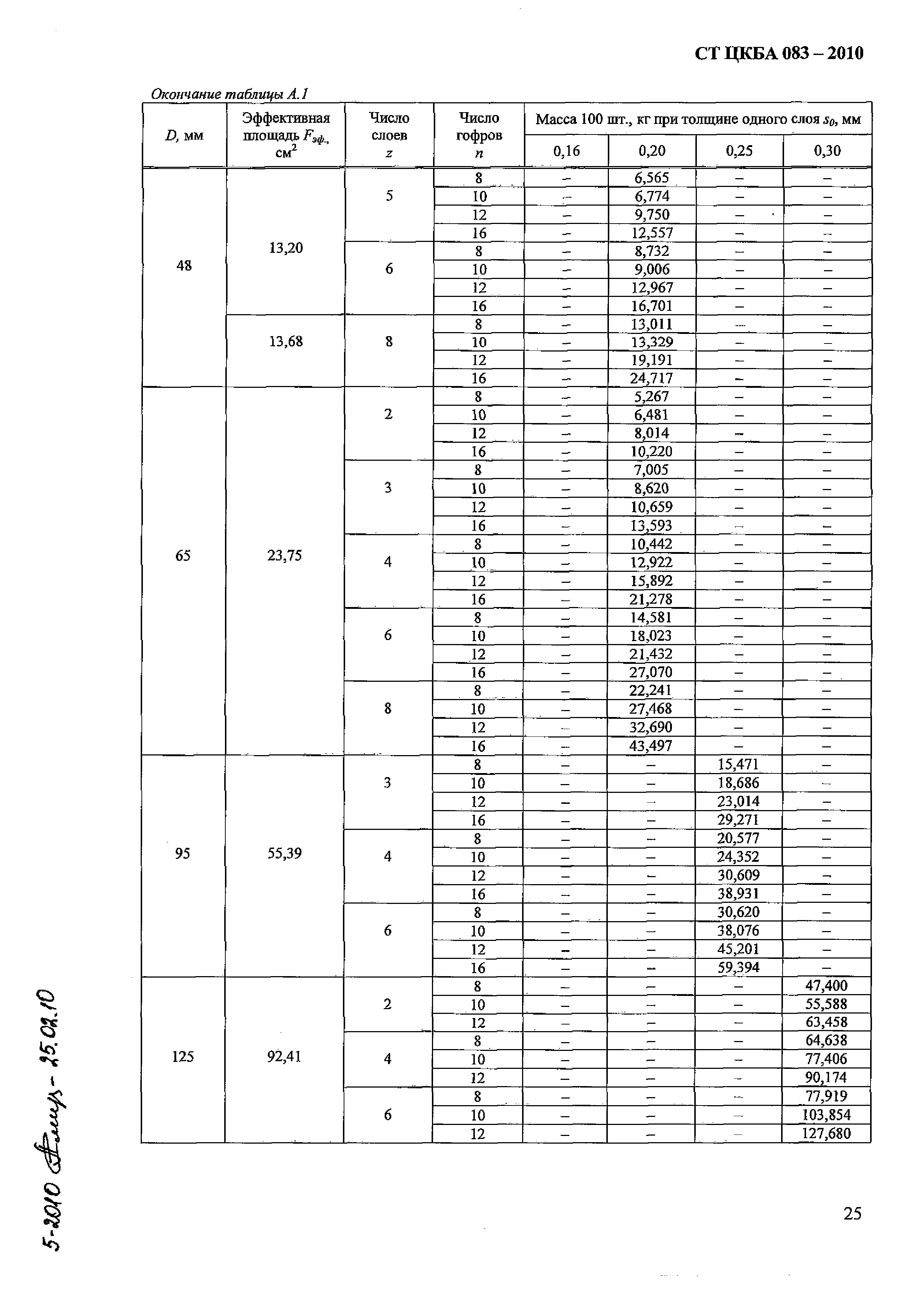

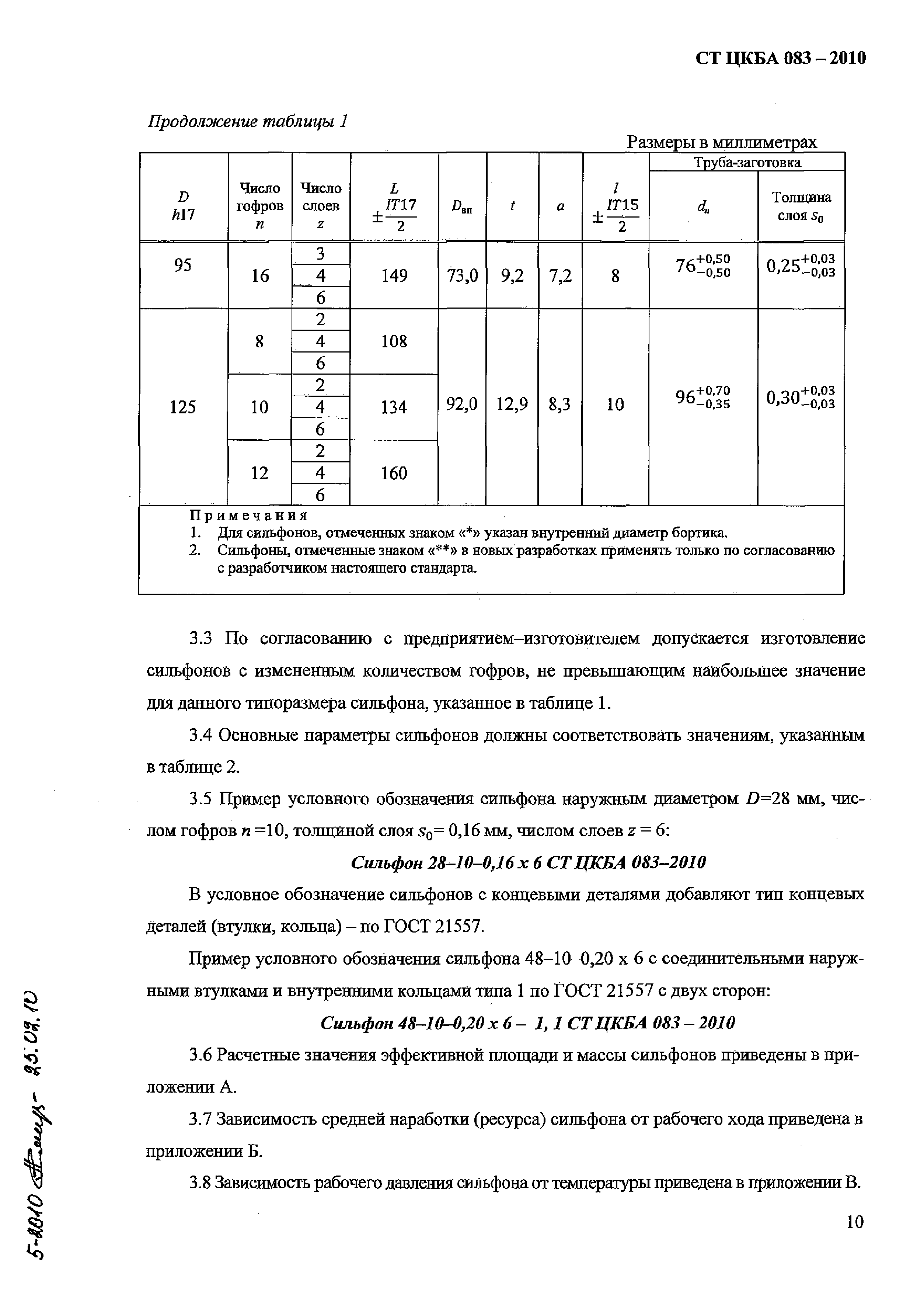

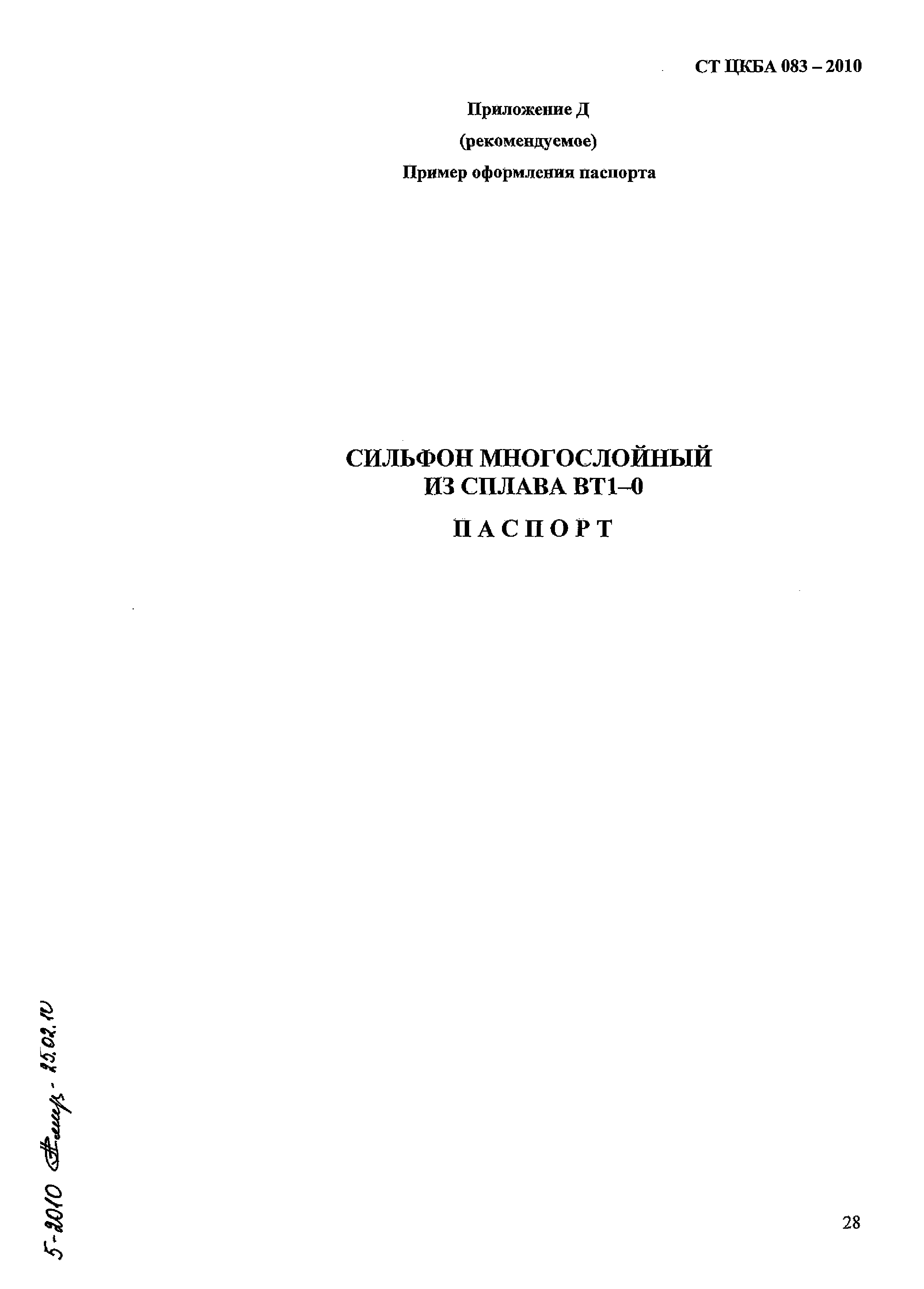

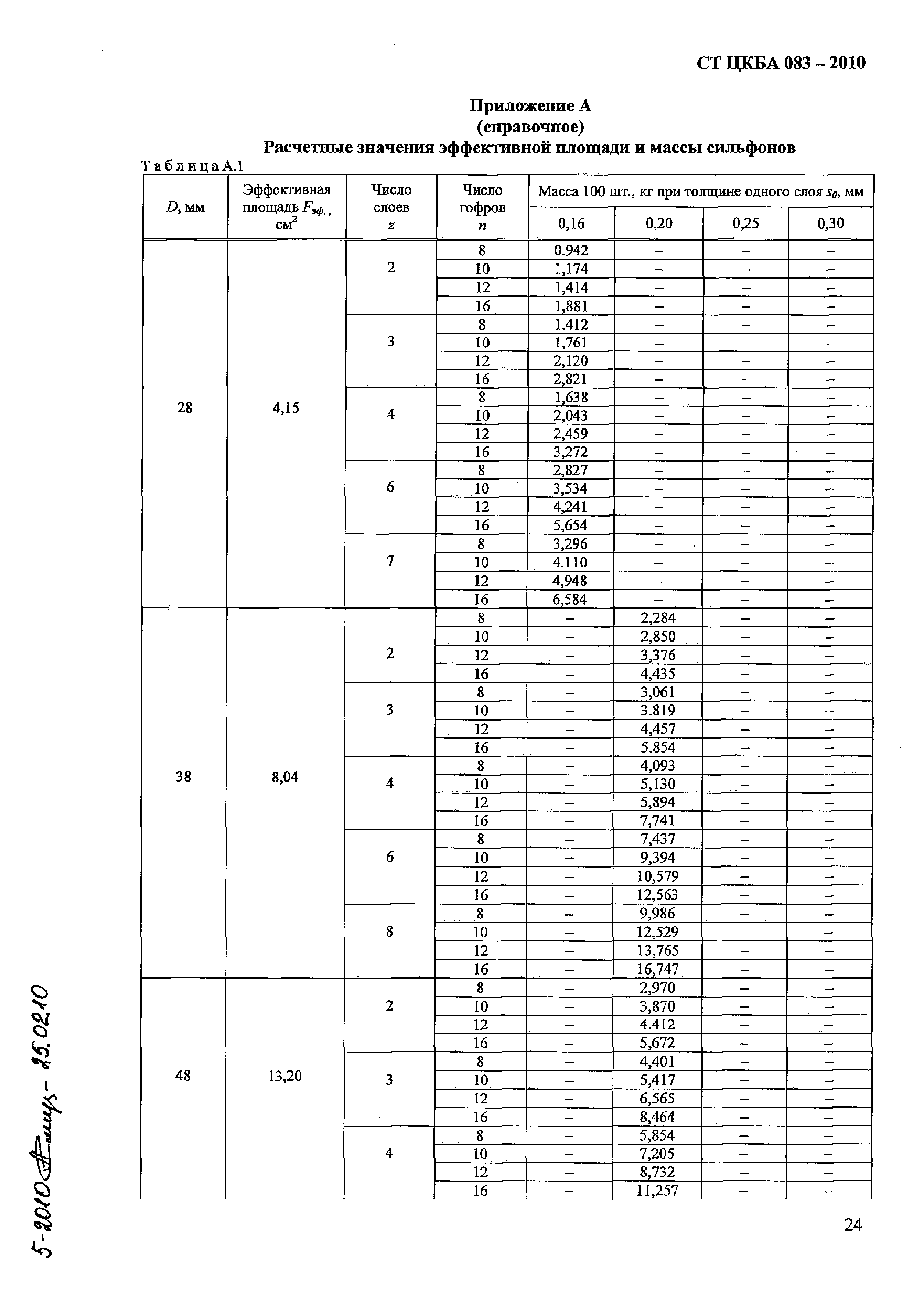

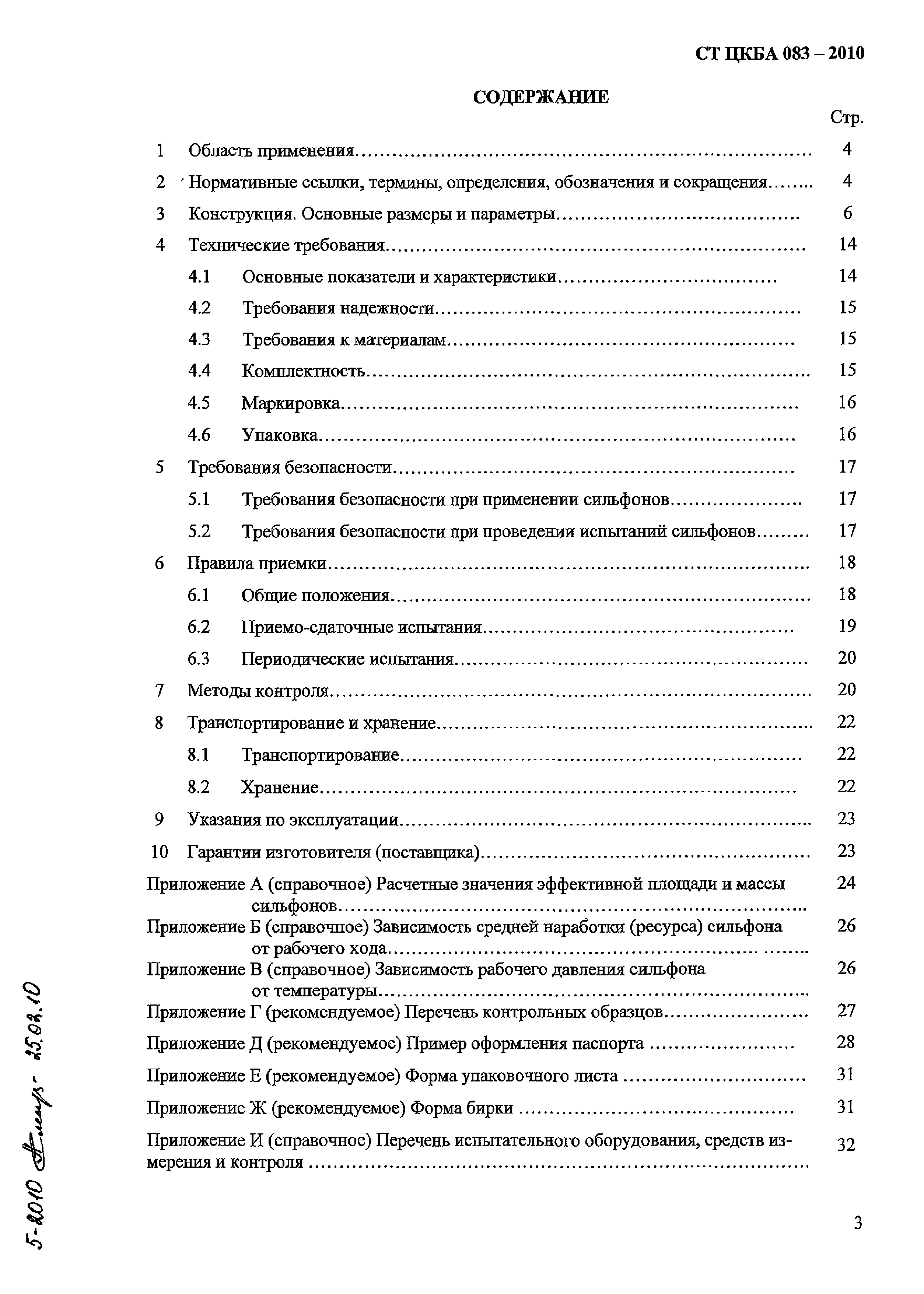

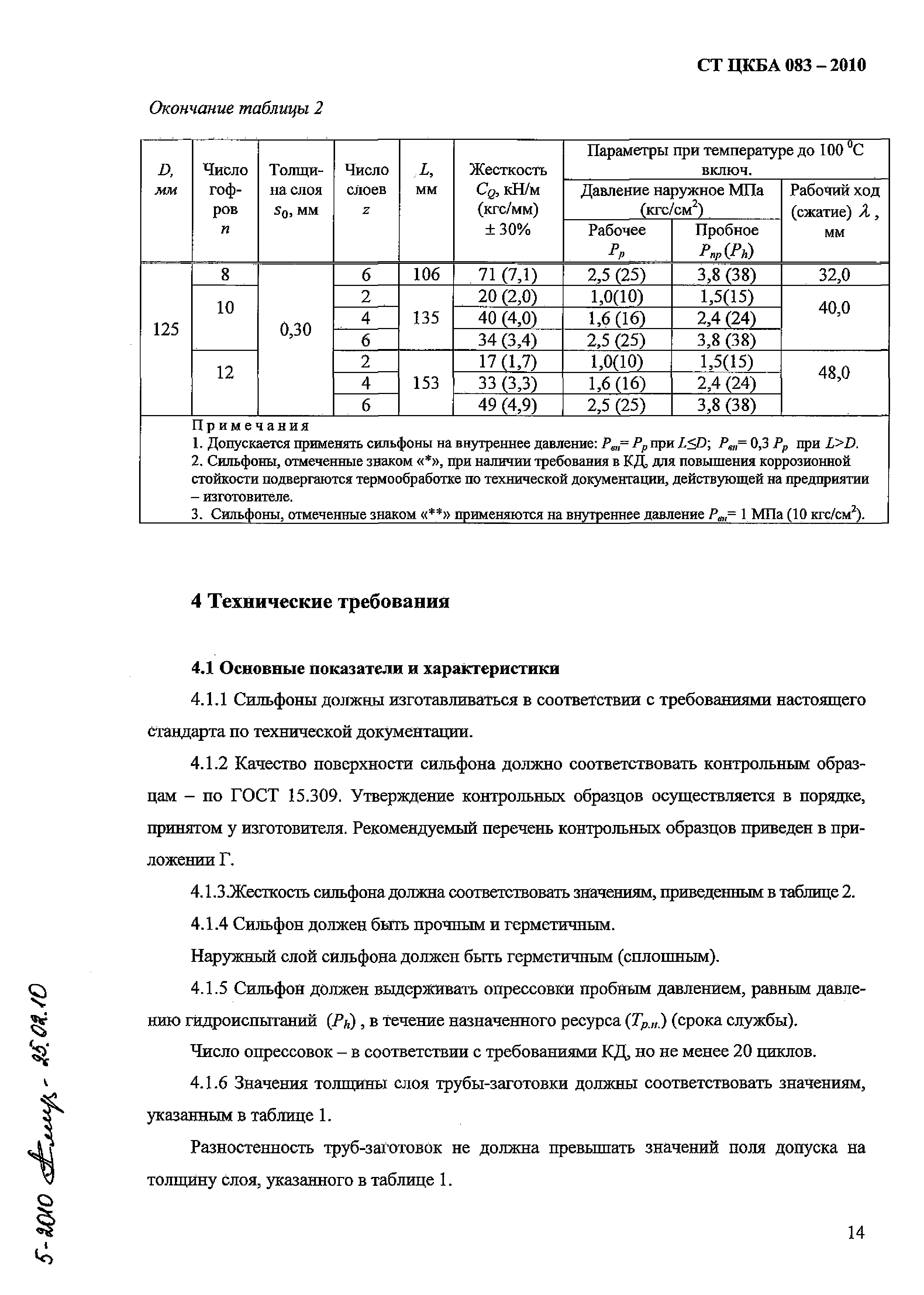

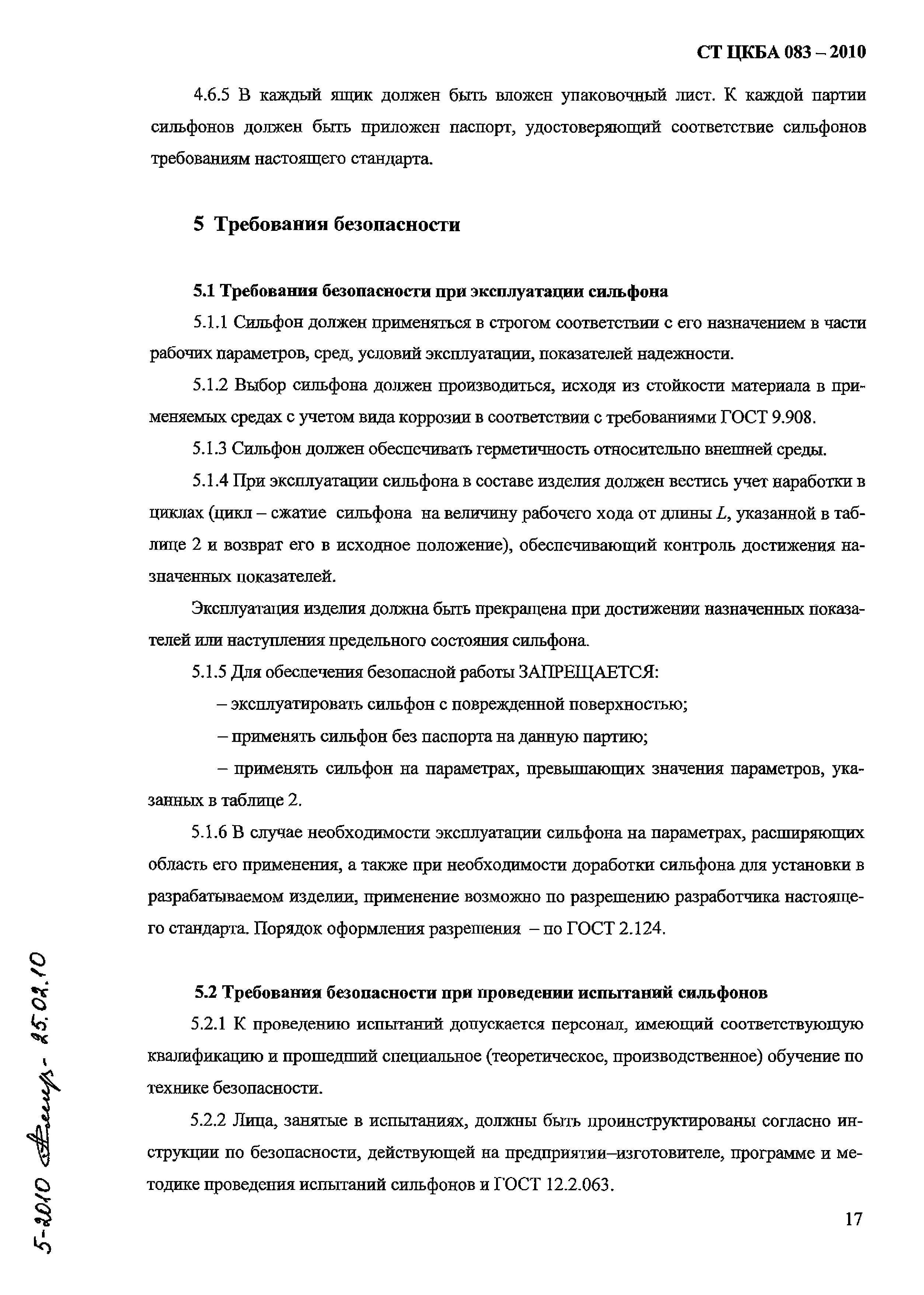

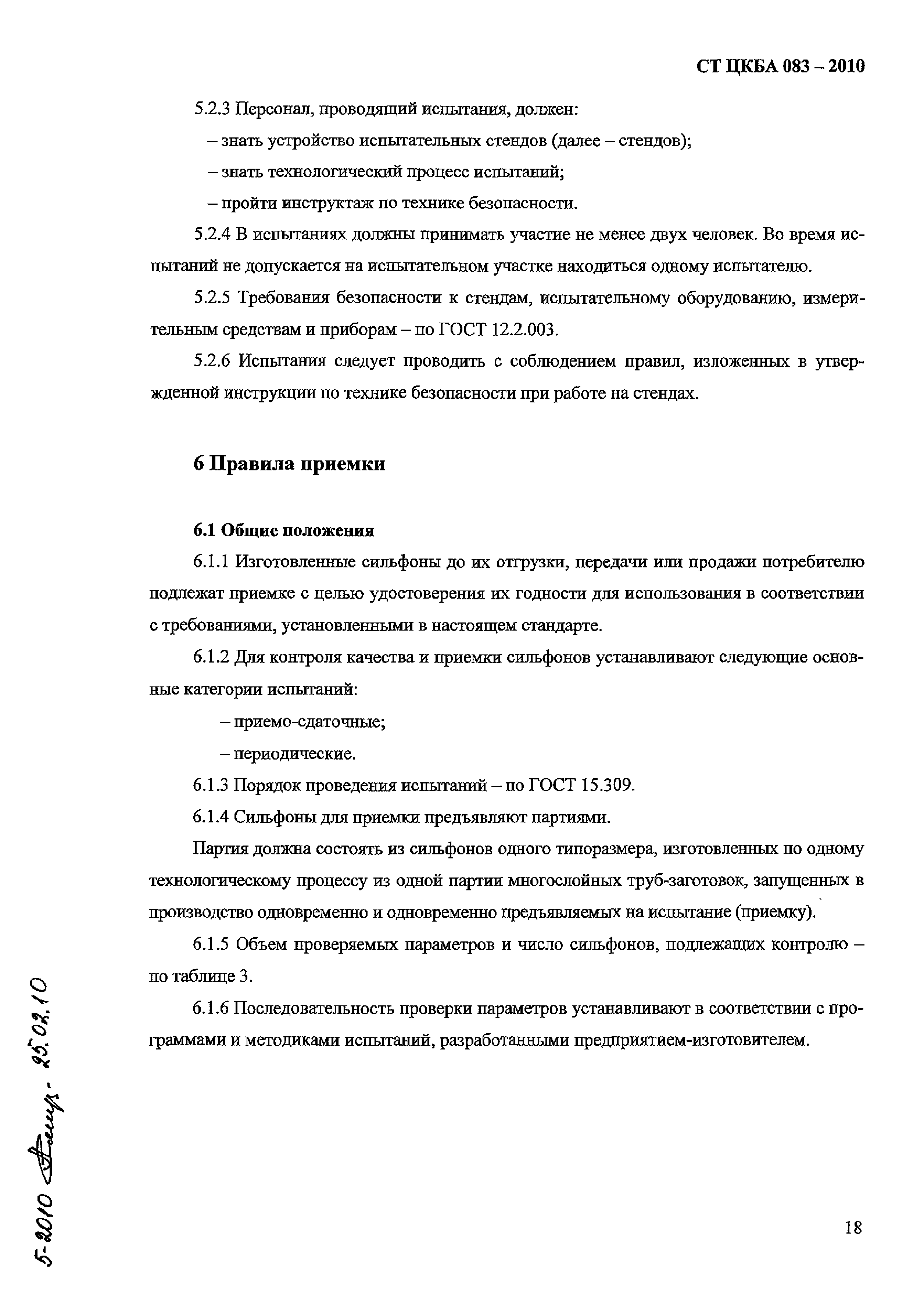

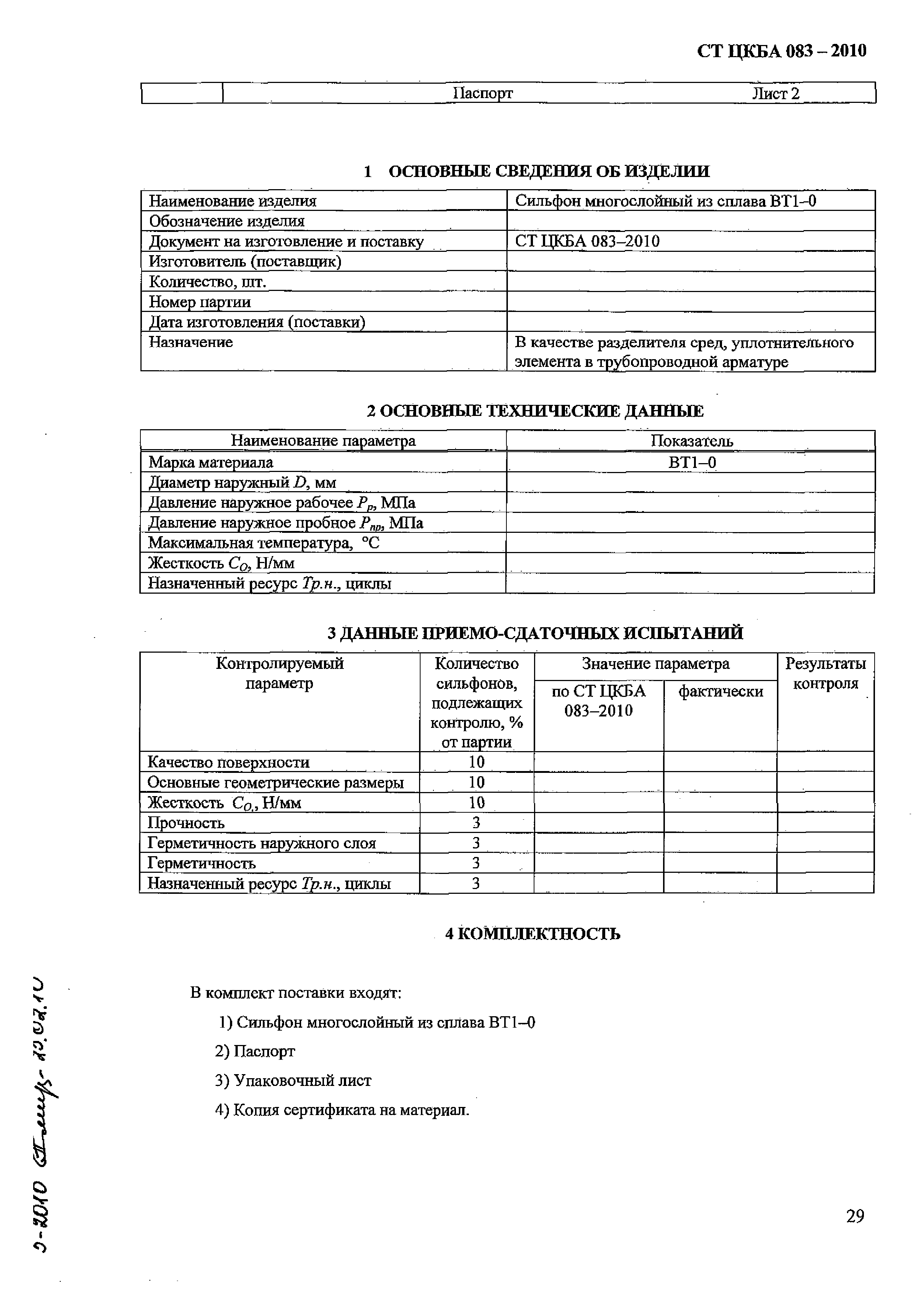

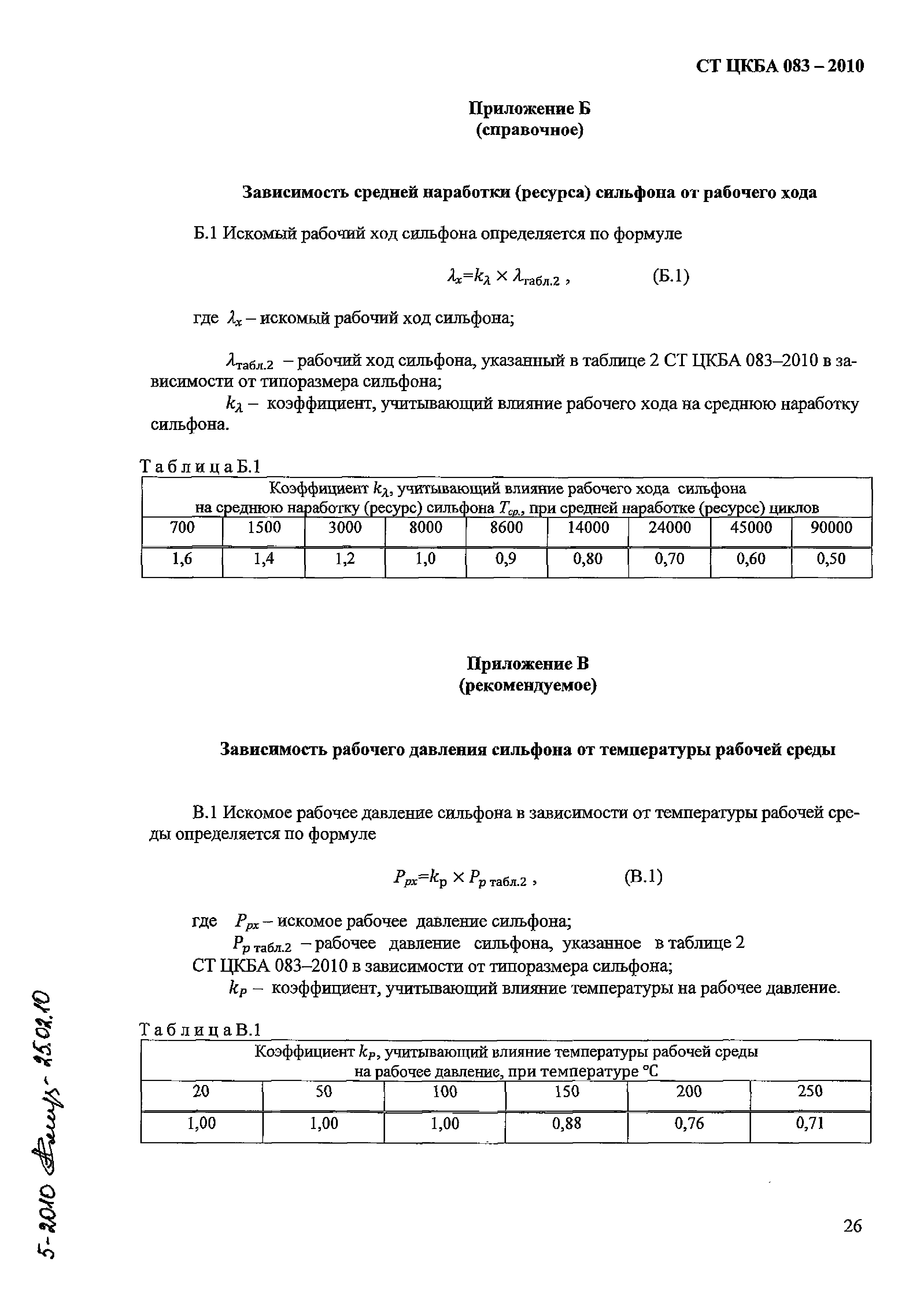

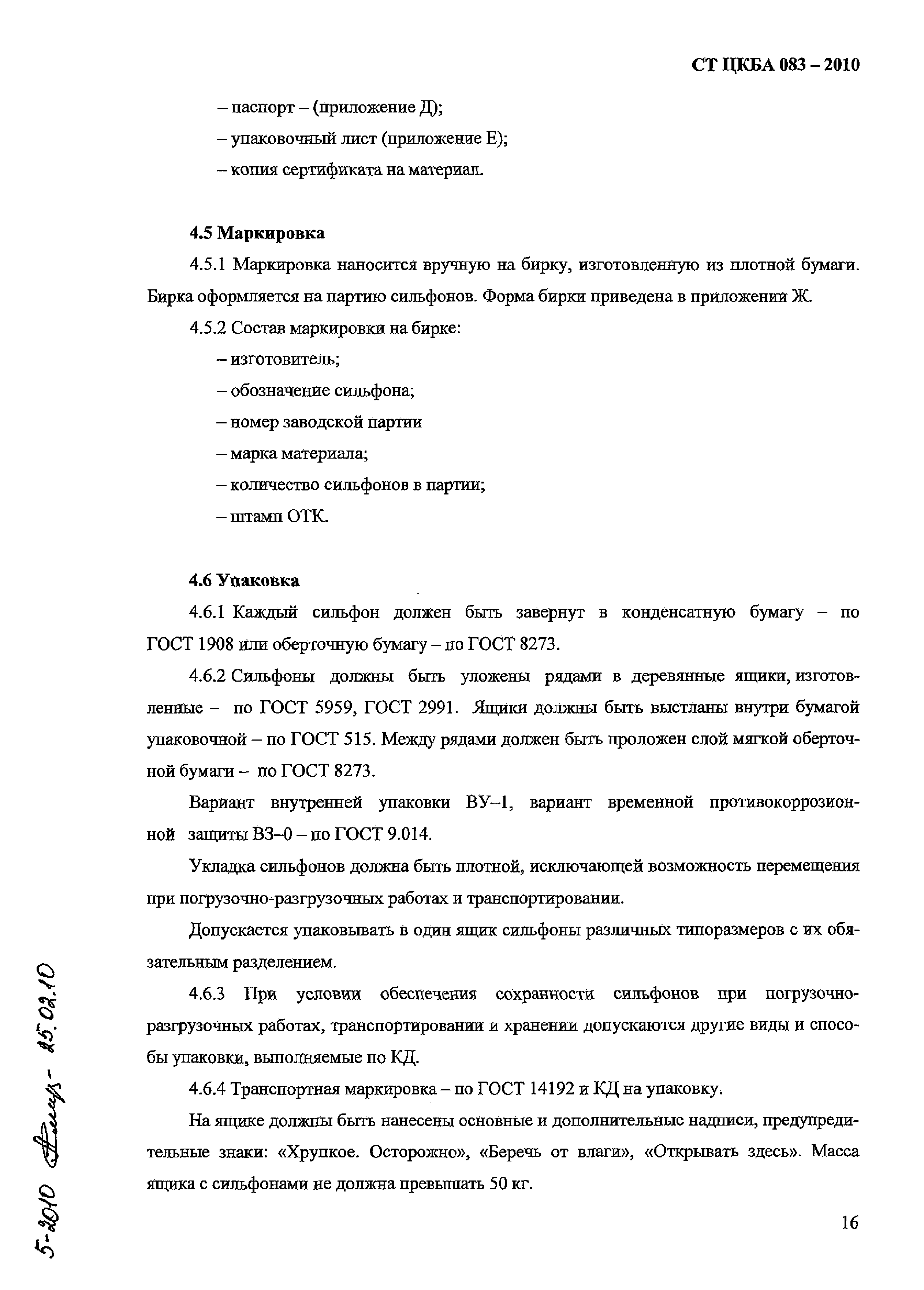

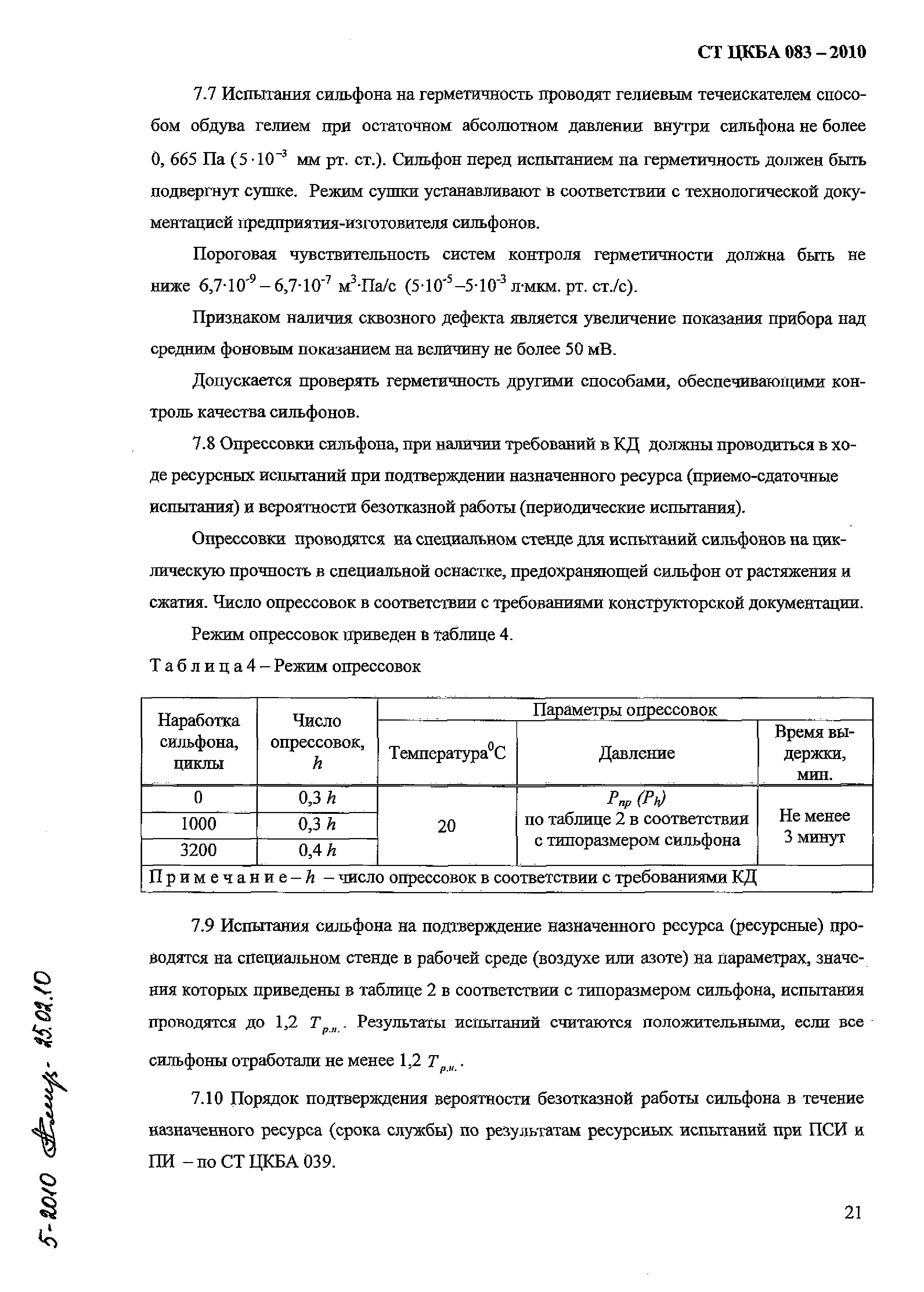

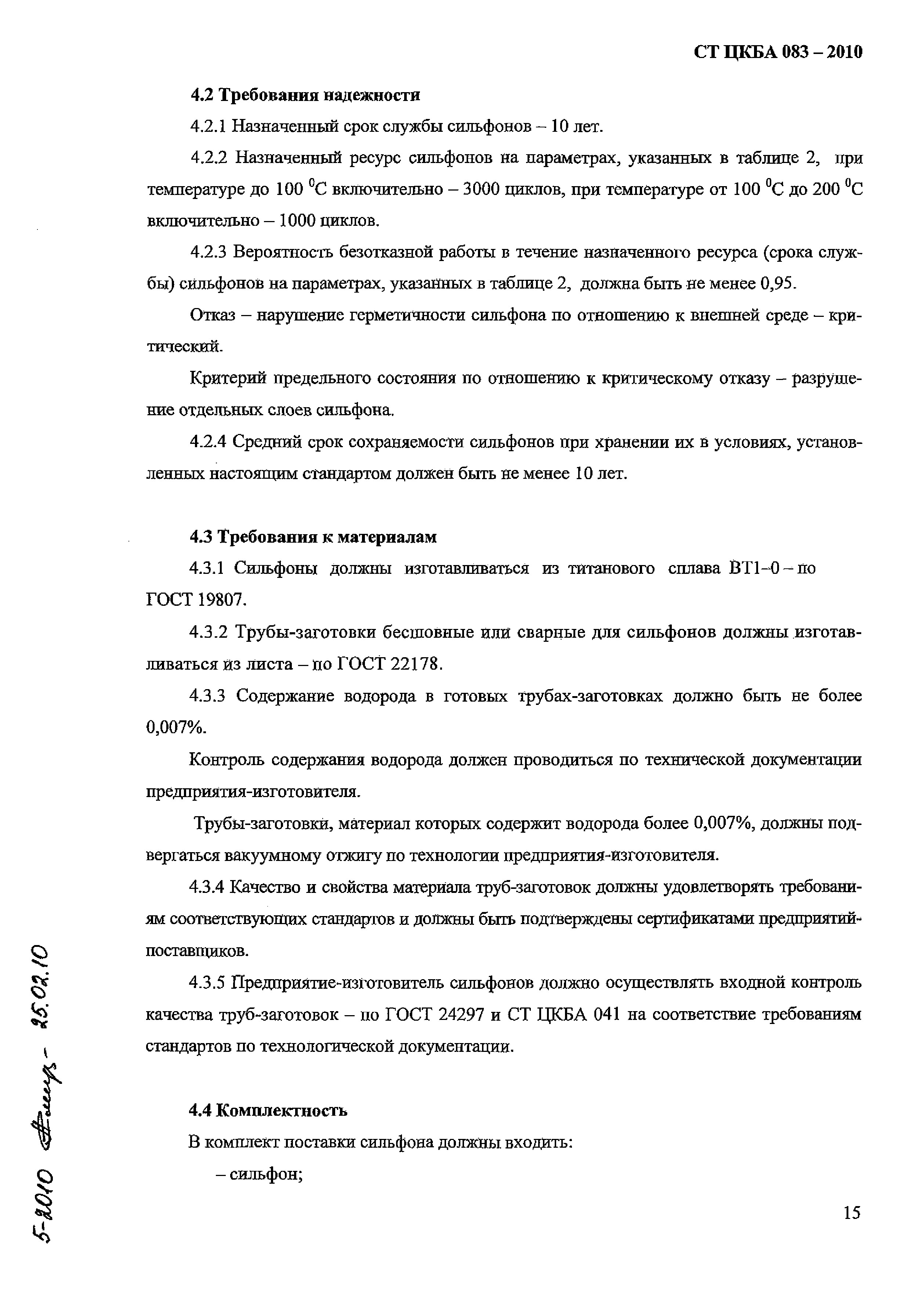

Оглавление:	1. Область применения 2. Нормативные ссылки, термины, определения, обозначения и сокращения 3. Конструкция. Основные размеры и параметры 4. Технические требования    4.1 Основные показатели и характеристики    4.2 Требования надежности    4.3 Требования и материалы    4.4 Комплектность    4.5 Маркировка    4.6 Упаковка 5. Требования безопасности    5.1 Требования безопасности при применении сильфонов    5.2 Требования безопасности при проведении испытаний сильфонов 6. Правила приемки    6.1 Общие положения    6.2 Приемо-сдаточные испытания    6.3 Периодические испытания 7. Методы контроля 8. Транспортирование и хранение    8.1 Транспортирование    8.2 Хранение 9. Указания по эксплуатации 10. Гарантии изготовителя Приложение А (справочное). Расчетные значения эффективной площади и массы сильфонов Приложение Б (справочное), Зависимость средней наработки (ресурса) сильфона от рабочего хода Приложение В (справочное). Зависимость рабочего давления сильфона от температуры Приложение Г (рекомендуемое). Перечень контрольных образцов Приложение Д (рекомендуемое). Пример оформления паспорта Приложение Е (рекомендуемое). Форма упаковочного листа Приложение Ж (рекомендуемое). Форма бирки Приложение И (справочное). Перечень испытательного оборудования, средств измерения и контроля
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	17.02.2010 ЗАО НПФ ЦКБА (13)
Принят:	ТК 259
Расположен в:	Техническая документация
Заменяет собой:	ОСТ 26-07-2019-81 «Сильфоны из сплава ВТI-0. Технические условия. ОКП 36 9572» ОСТ ВД 26-07-2019-81 ОСТ ВД 26-2019-81
Чем заменён:	СТ ЦКБА 083-2016 «Арматура трубопроводная. Сильфоны многослойные из сплава ВТ1-0. Общие технические условия»

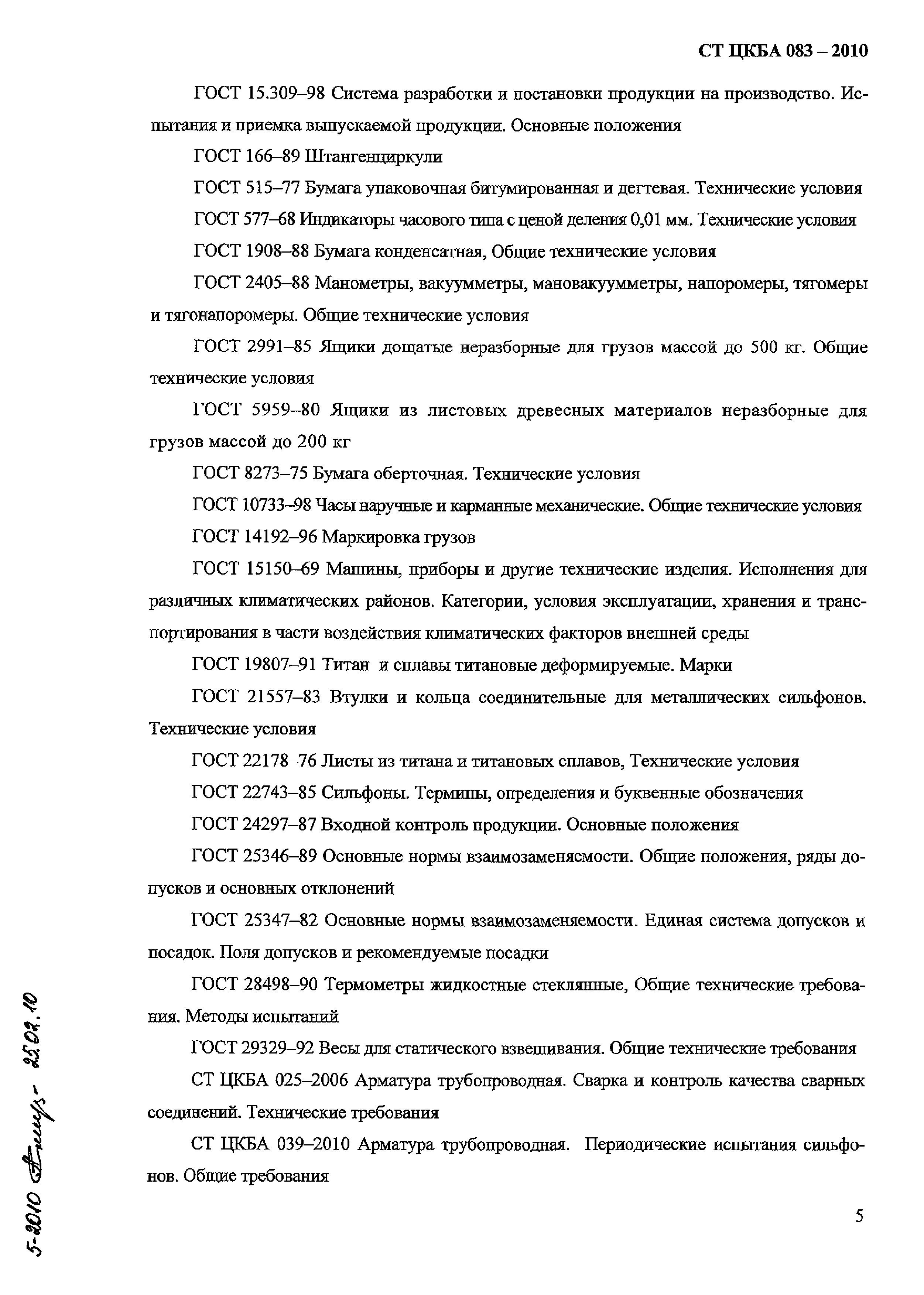

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 2.124-85 «Единая система конструкторской документации. Порядок применения покупных изделий» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 515-77 «Бумага упаковочная битумированная и дегтевая. Технические условия» ГОСТ 8273-75 «Бумага оберточная. Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 10733-98 «Часы наручные и карманные механические. Общие технические условия» ГОСТ 1908-88 «Бумага конденсаторная. Общие технические условия» ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки» ГОСТ 21557-83 «Втулки и кольца соединительные для металлических сильфонов. Общие технические условия» ГОСТ 22178-76 «Листы из титана и титановых сплавов. Технические условия» ГОСТ 22743-85 «Сильфоны. Термины, определения и буквенные обозначения» ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия» ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы.Методы определения показателей коррозии и коррозионной стойкости» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» СТ ЦКБА 041-2008 «Арматура трубопроводная. Входной контроль материалов, полуфабрикатов и комплектующих изделий» ОСТ 26-07-2019-81 «Сильфоны из сплава ВТI-0. Технические условия. ОКП 36 9572» СТ ЦКБА 039-2010 «Арматура трубопроводная. Периодические испытания сильфонов. Общие требования»
