Скачать ГОСТ Р ИСО 5832-7-2009 Имплантаты для хирургии. Металлические материалы. Часть 7. Сплав кобальт-хром-никель-молибденовый, содержащий железо, ковкий и холоднодеформируемый

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 5832-7-2009

Имплантаты для хирургии. Металлические материалы. Часть 7. Сплав кобальт-хром-никель-молибденовый, содержащий железо, ковкий и холоднодеформируемый

Обозначение:	ГОСТ Р ИСО 5832-7-2009
Обозначение англ:	GOST R ISO 5832-7-2009
Статус:	действует
Название рус.:	Имплантаты для хирургии. Металлические материалы. Часть 7. Сплав кобальт-хром-никель-молибденовый, содержащий железо, ковкий и холоднодеформируемый
Название англ.:	Implants for surgery. Metallic materials. Part 7. Forgeable and cold-formed-cobalt-chromium-nickel-molybdenum-iron alloy
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2010

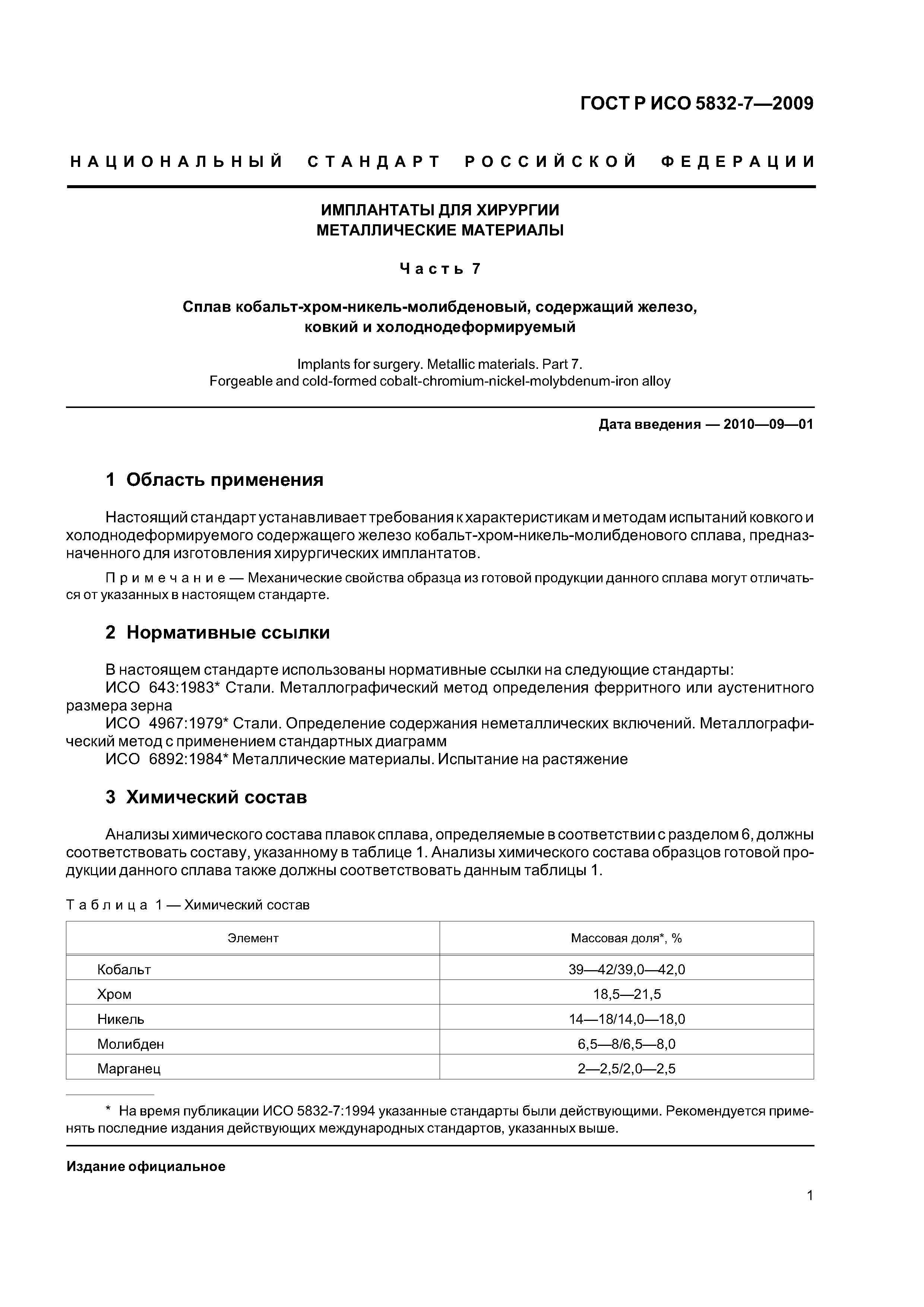

Область применения:	Стандарт устанавливает требования к характеристикам и методам испытаний ковкого и холоднодеформируемого содержащего железо кобальт-хром-никель-молибденового сплава, предназначенного для изготовления хирургических имплантатов.

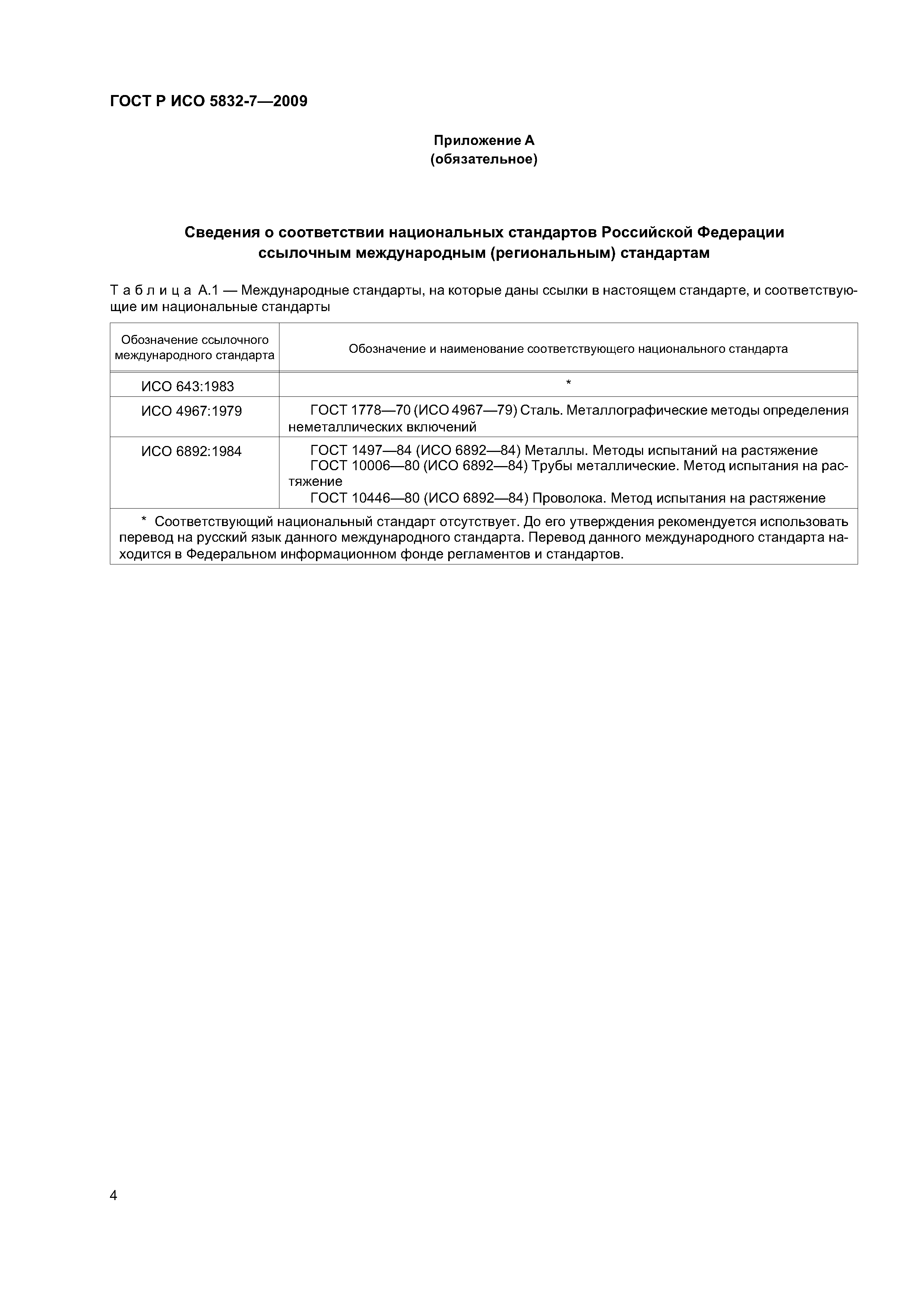

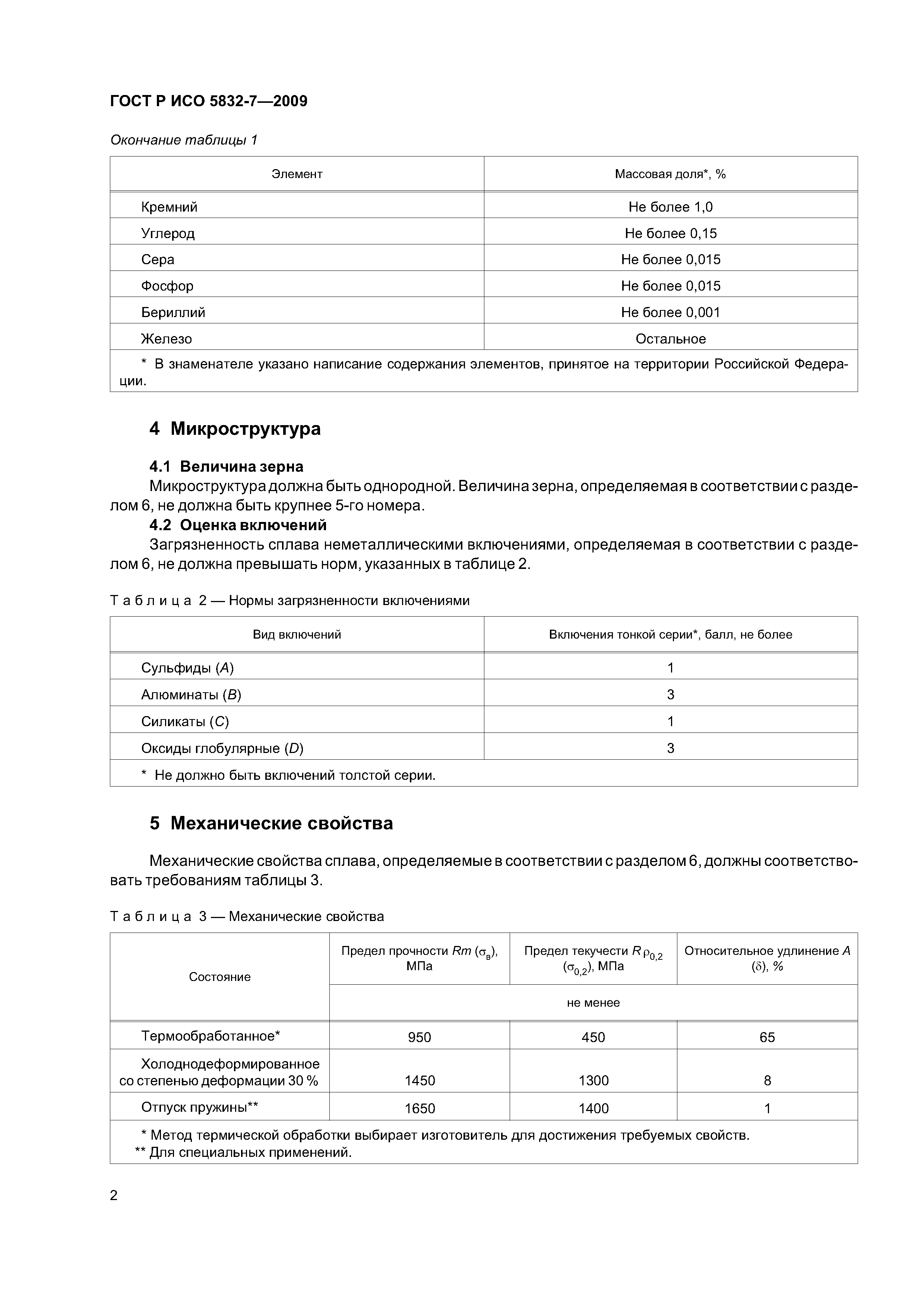

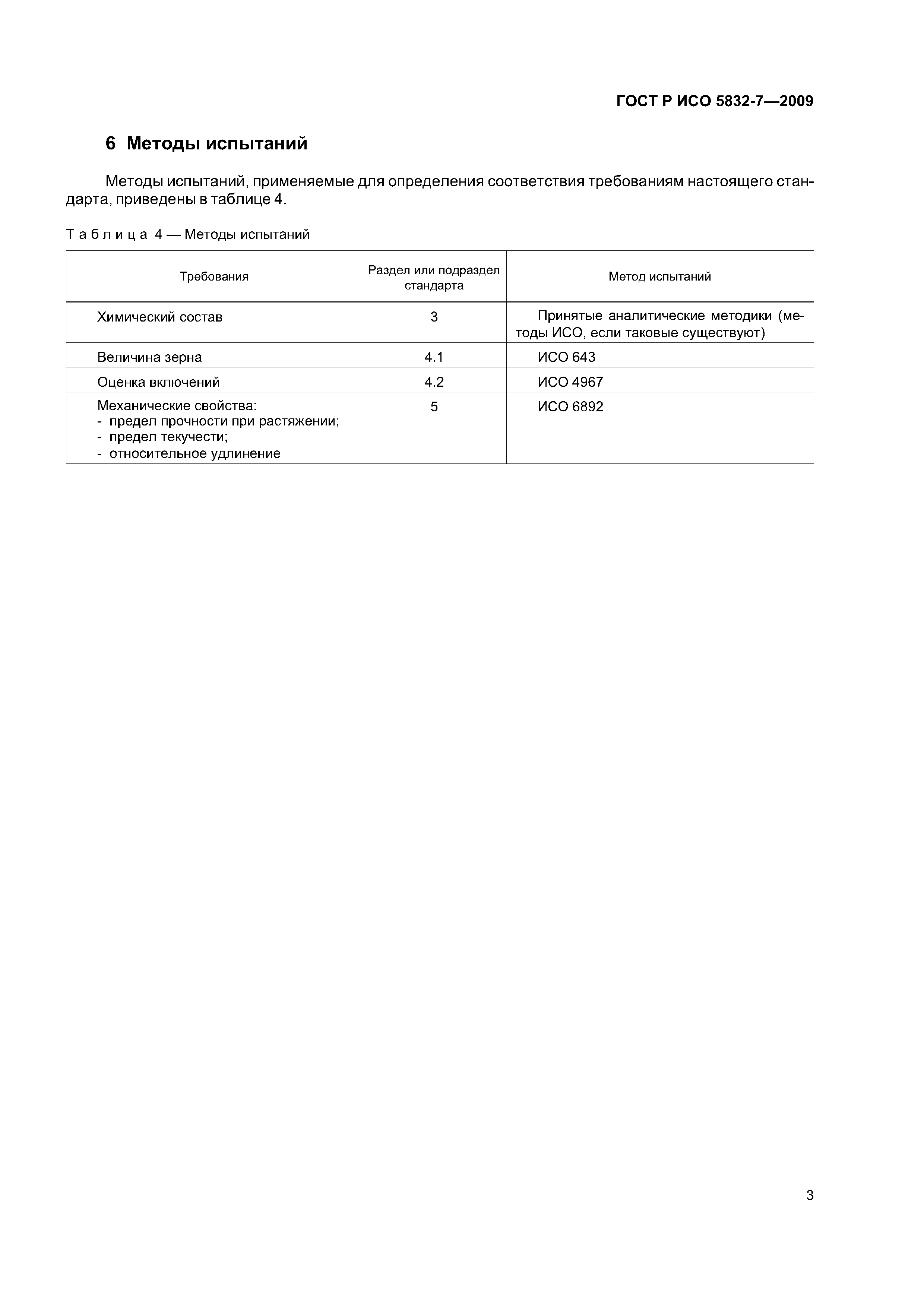

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Химический состав 4 Микроструктура 5 Механические свойства 6 Методы испытаний Приложение А (обязательное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным (региональным) стандартам

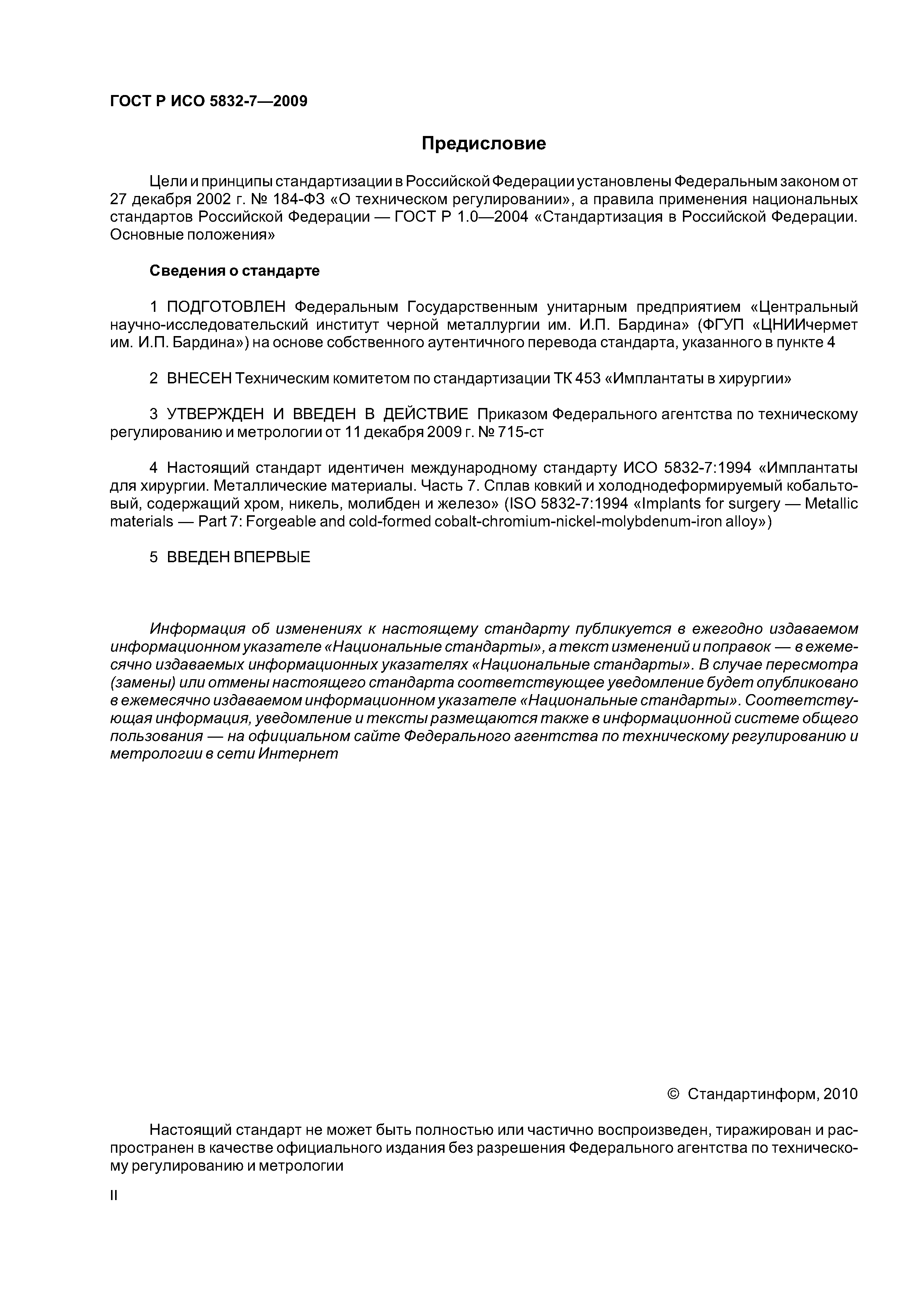

Разработан:	ФГУП ЦНИИчермет им. И.П. Бардина
Утверждён:	11.12.2009 Федеральное агентство по техническому регулированию и метрологии (715-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ЗДРАВООХРАНЕНИЕ Медицинское оборудование Имплантаты для хирургии, протезирования и ортоптики Экология ЗДРАВООХРАНЕНИЕ Медицинское оборудование Имплантаты для хирургии, протезирования и ортоптики
Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 10446-80 «Проволока. Метод испытания на растяжение» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений»
