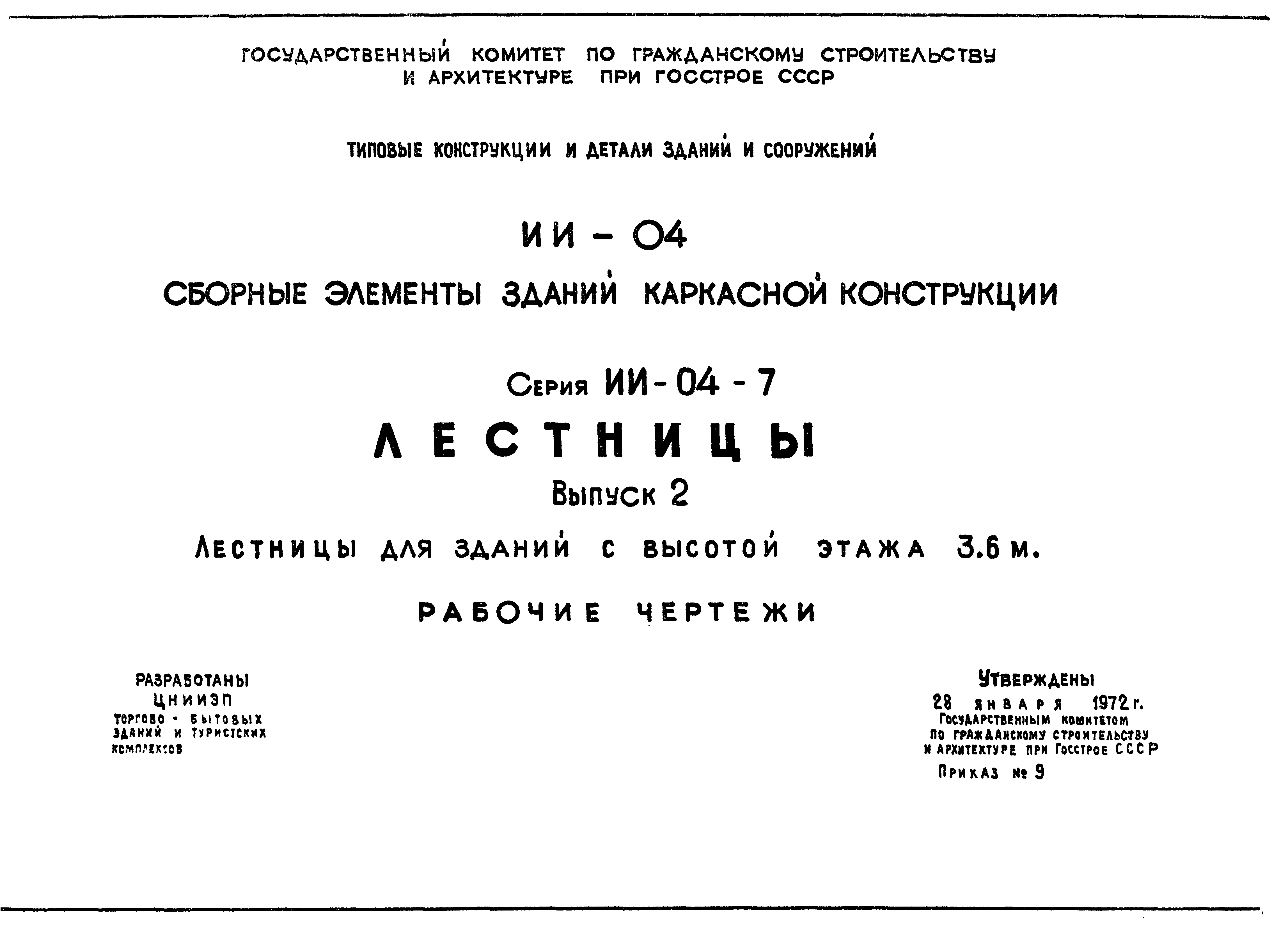

Скачать Серия ИИ-04-7 Выпуск 2. Лестницы для зданий с высотой этажа 3,6 м. Рабочие чертежиДата актуализации: 10.08.2017 Серия ИИ-04-7

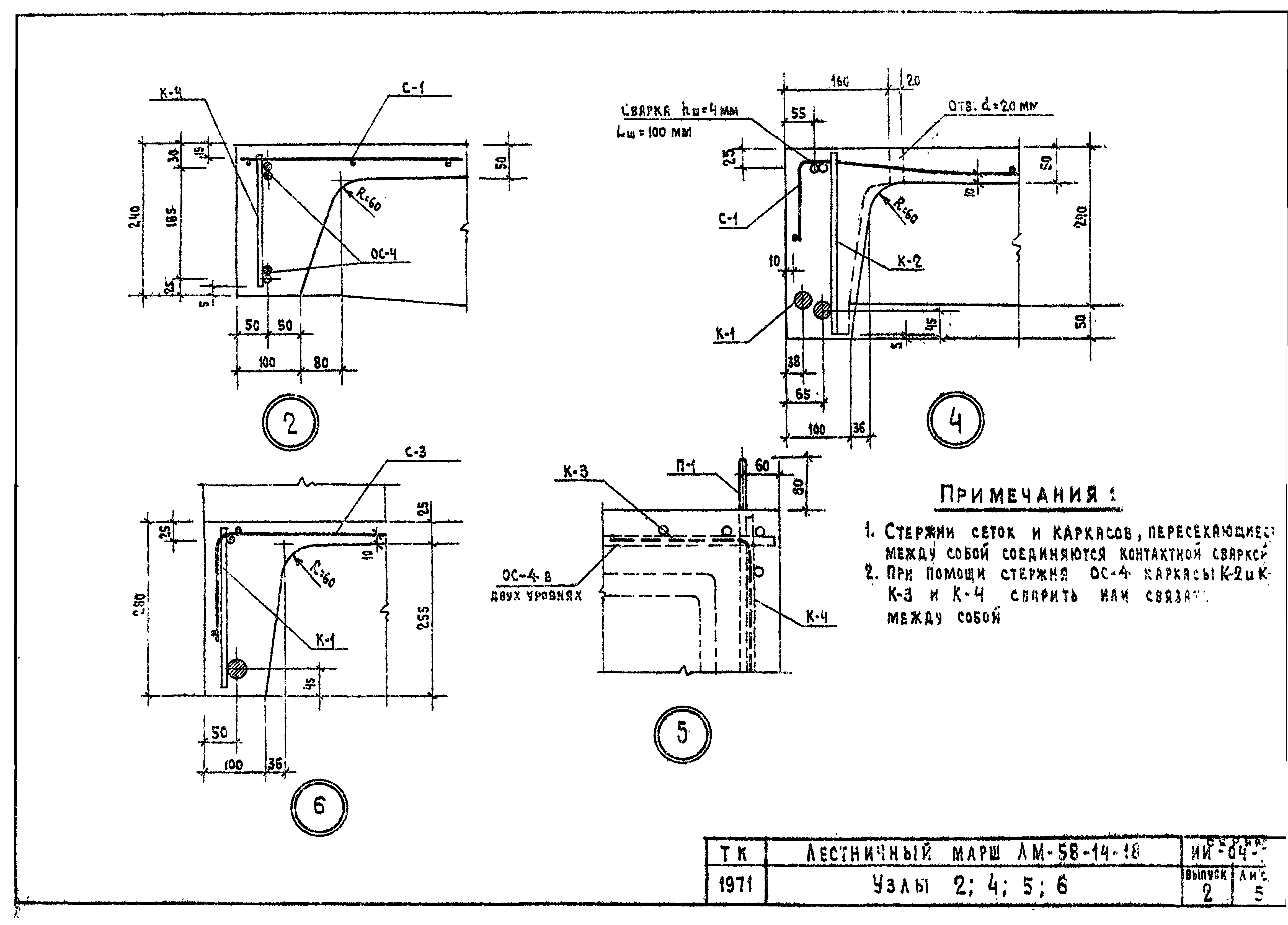

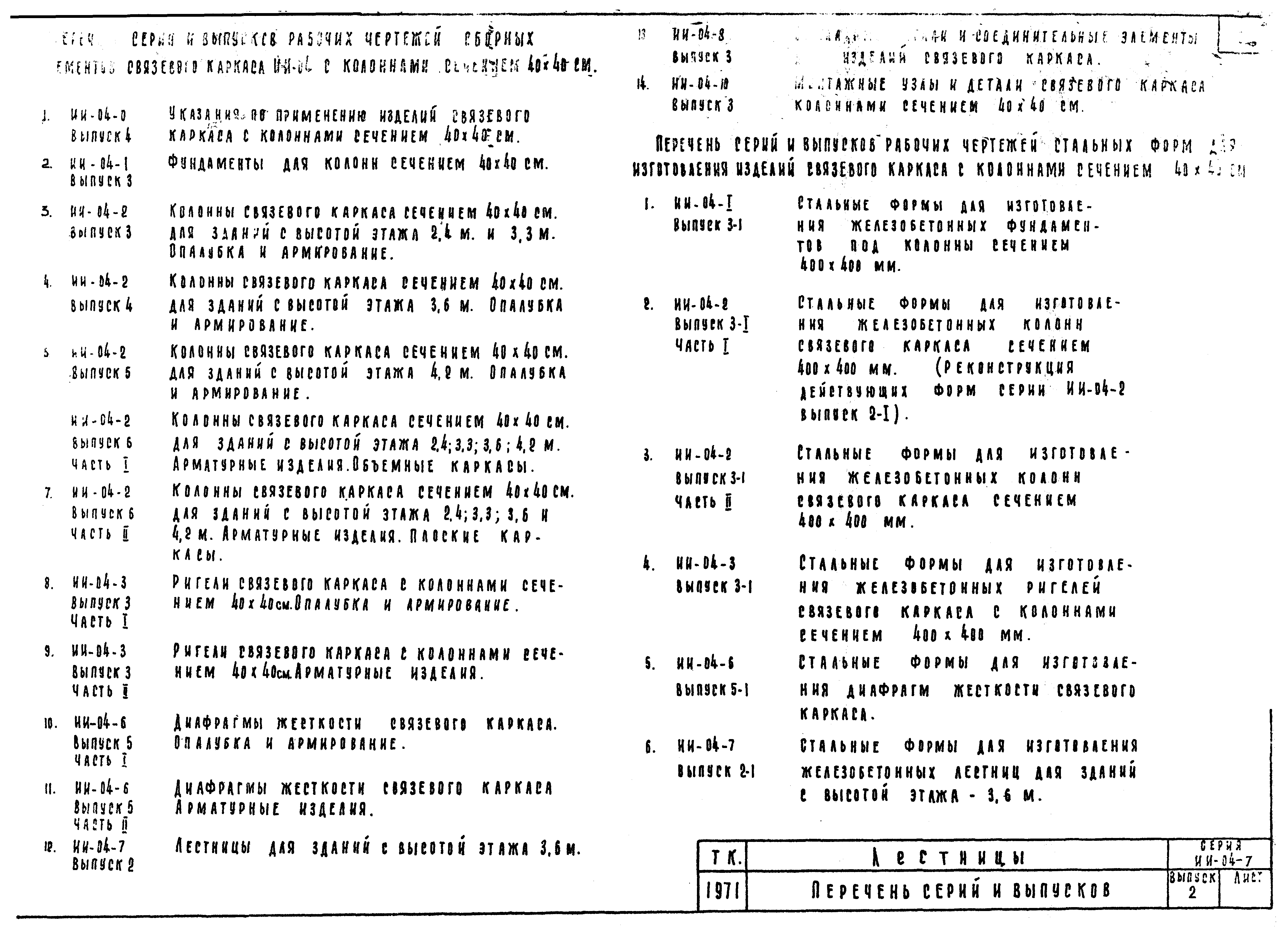

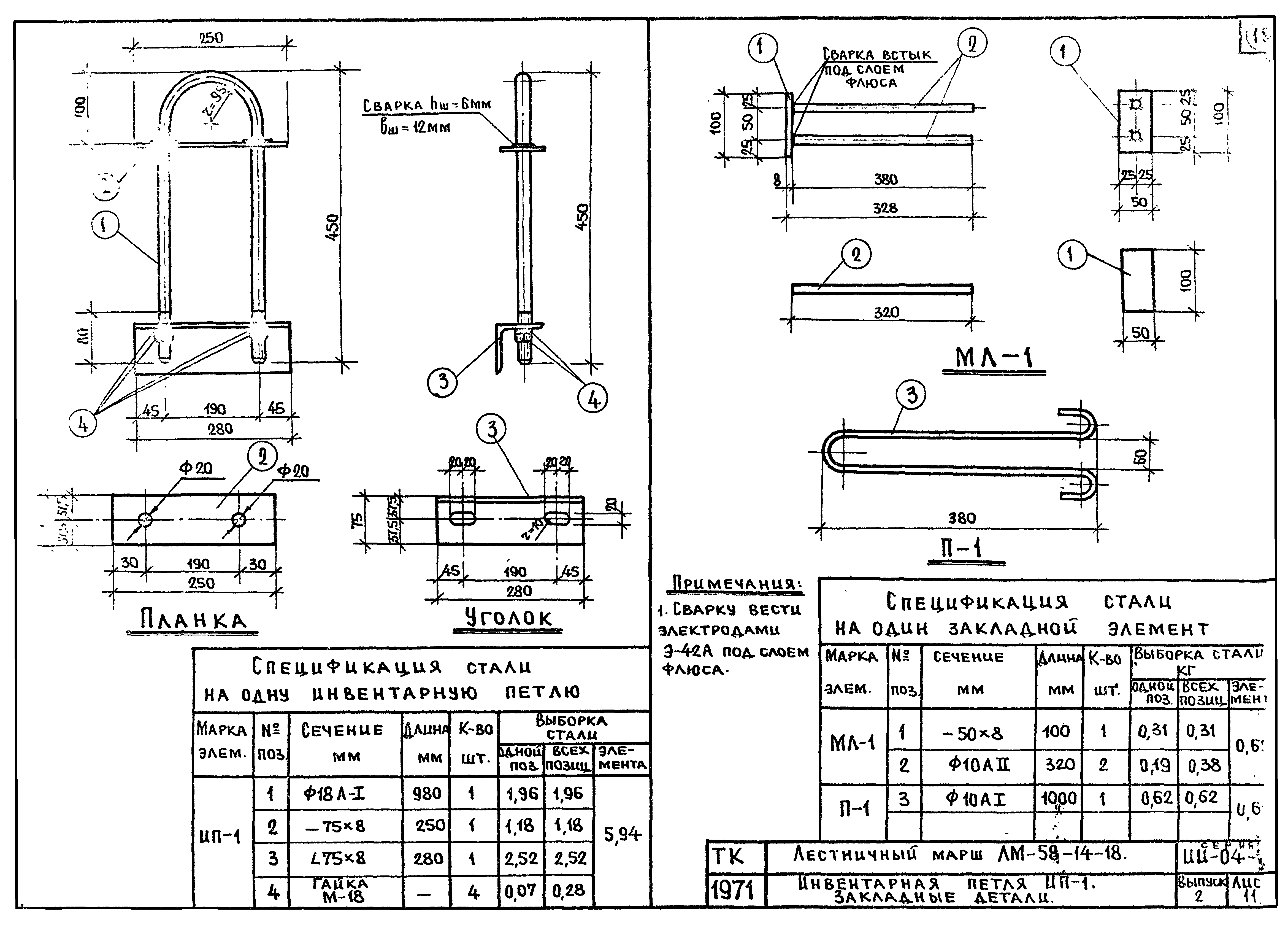

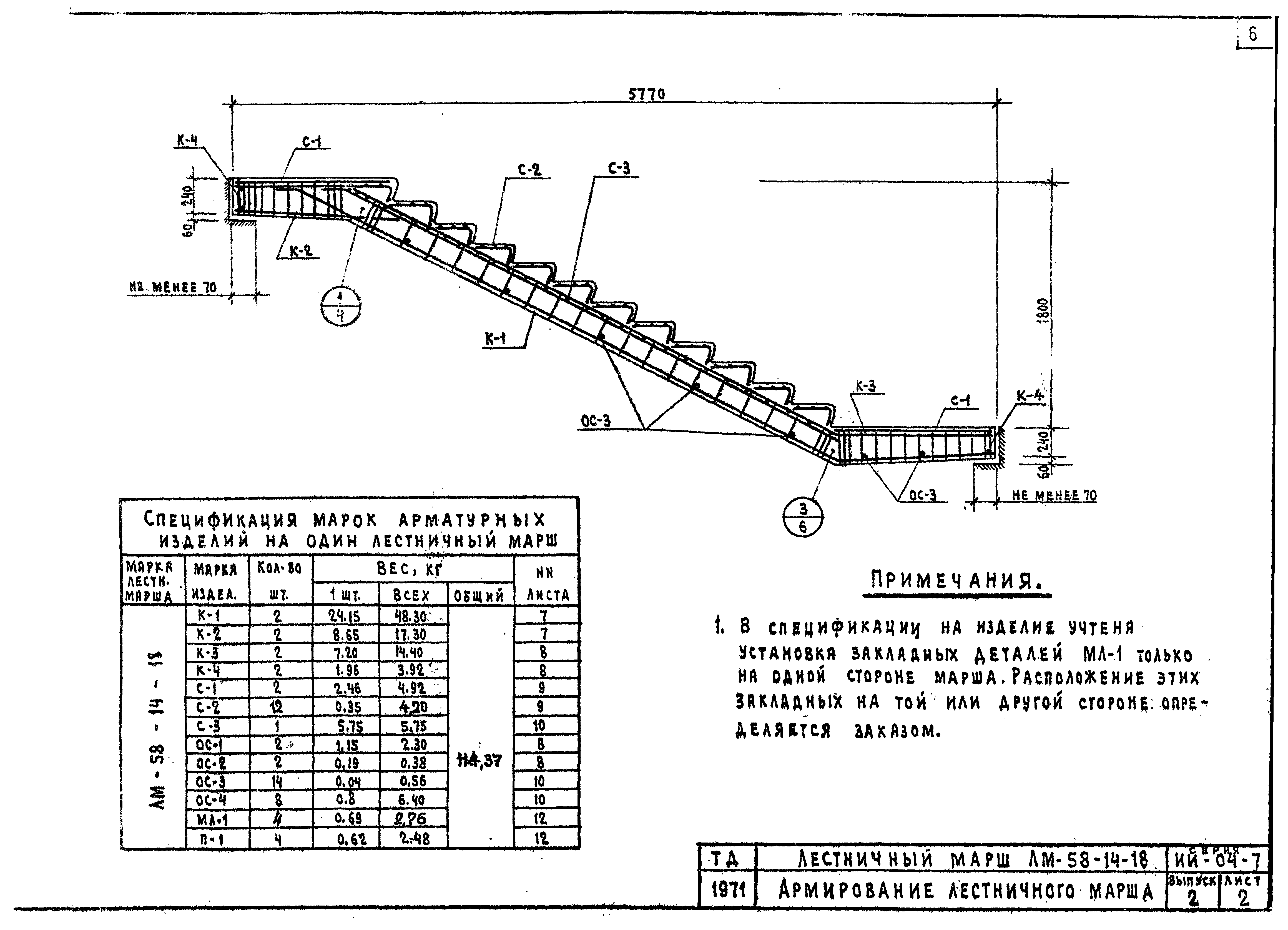

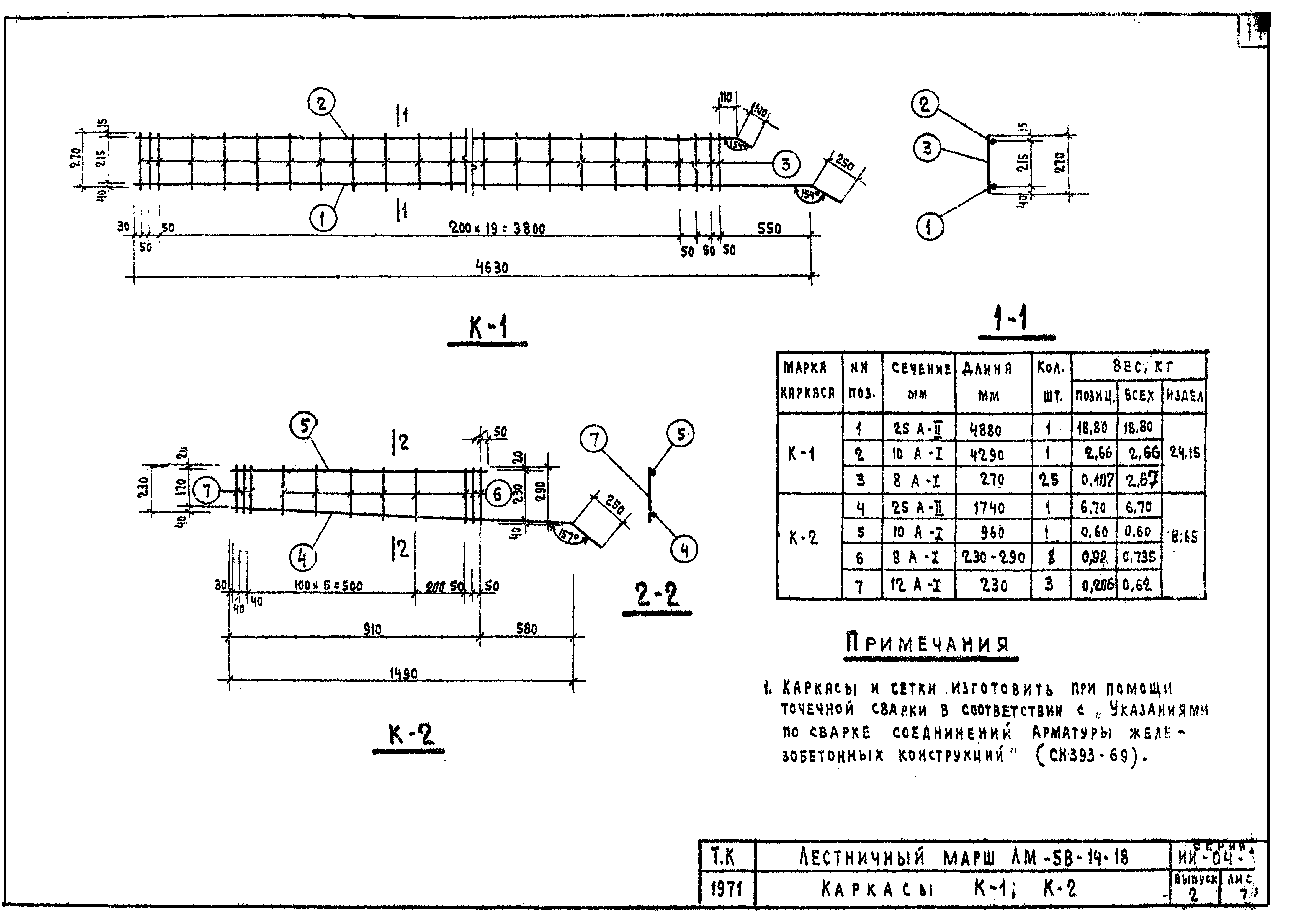

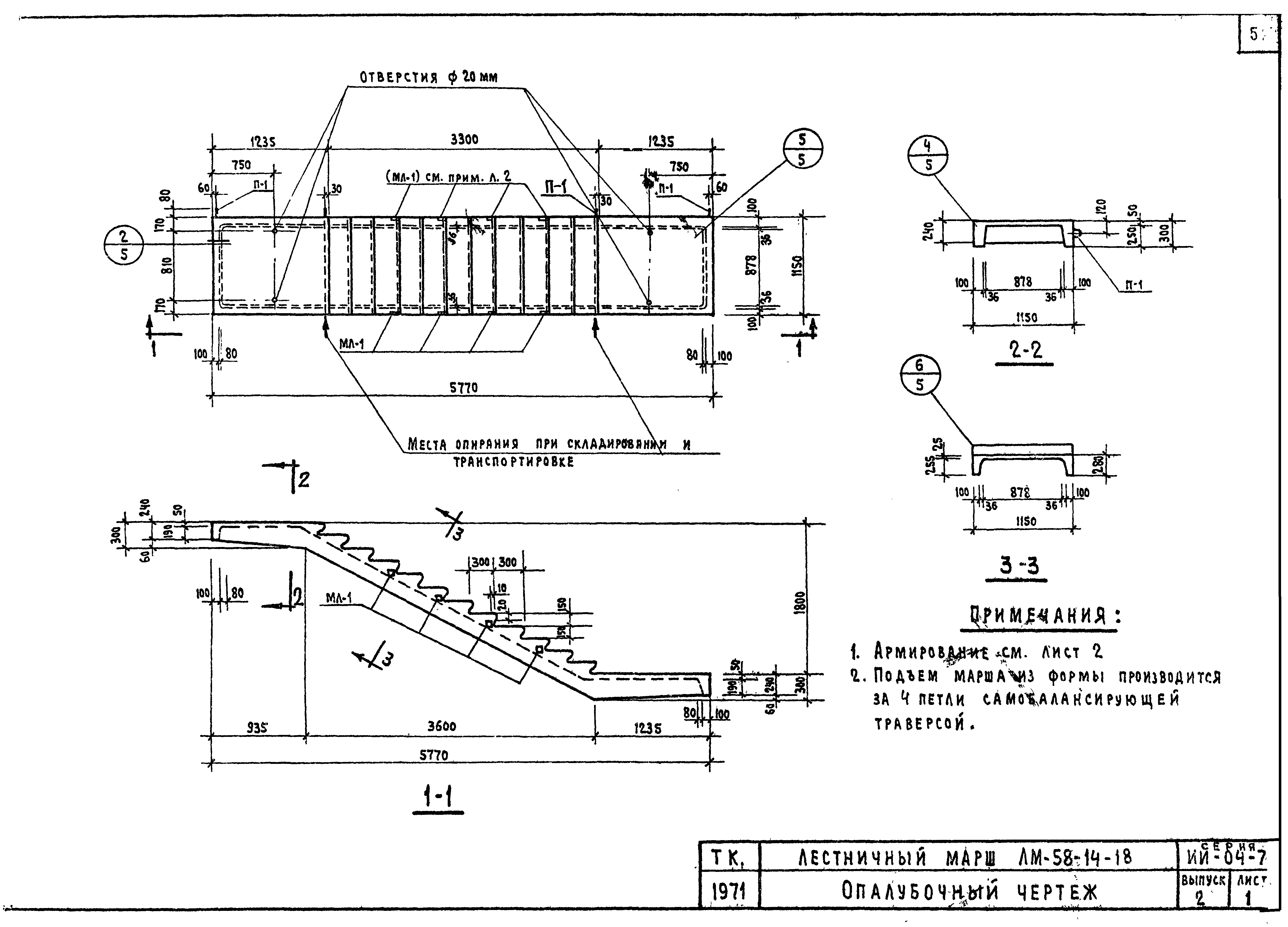

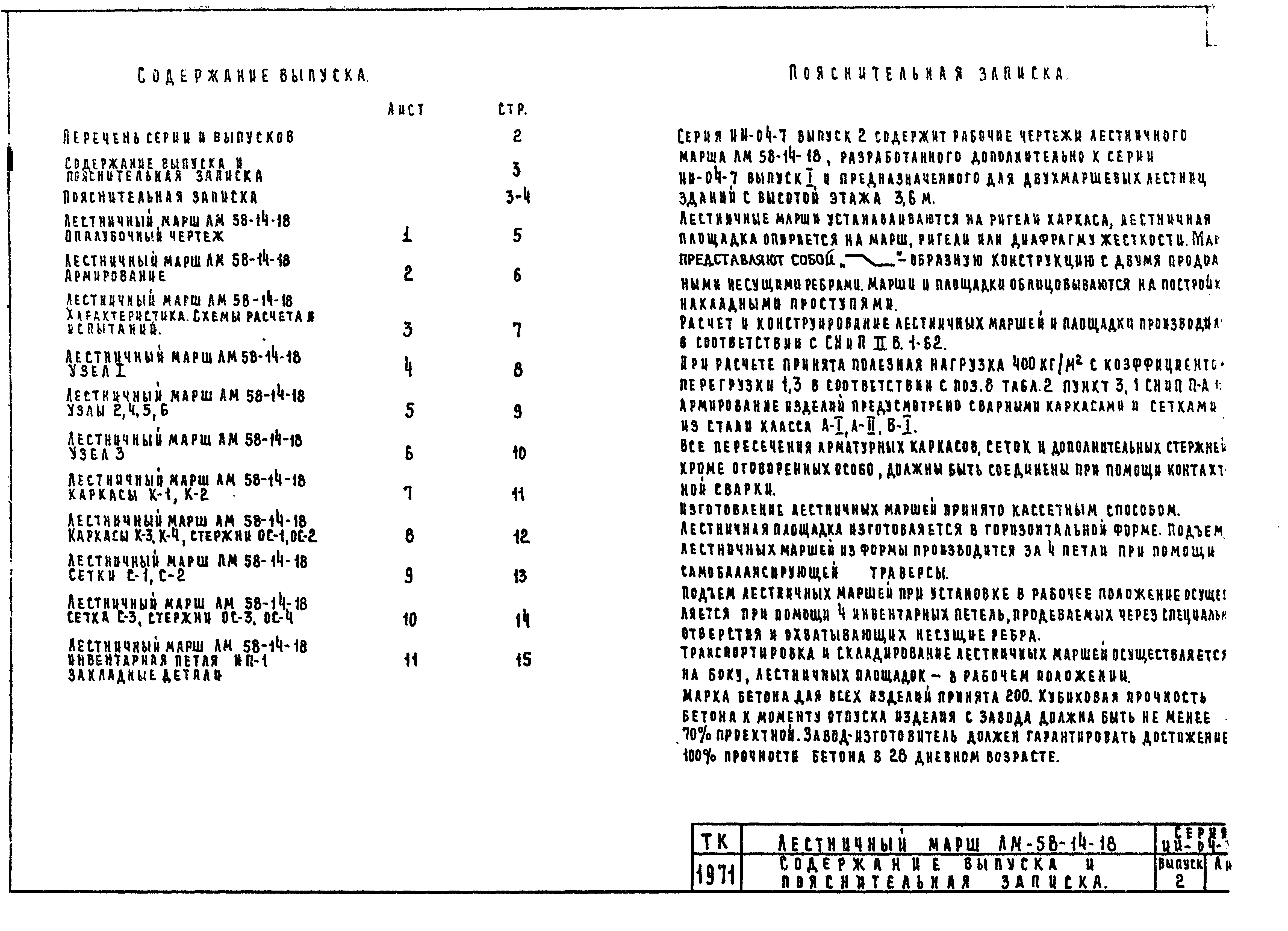

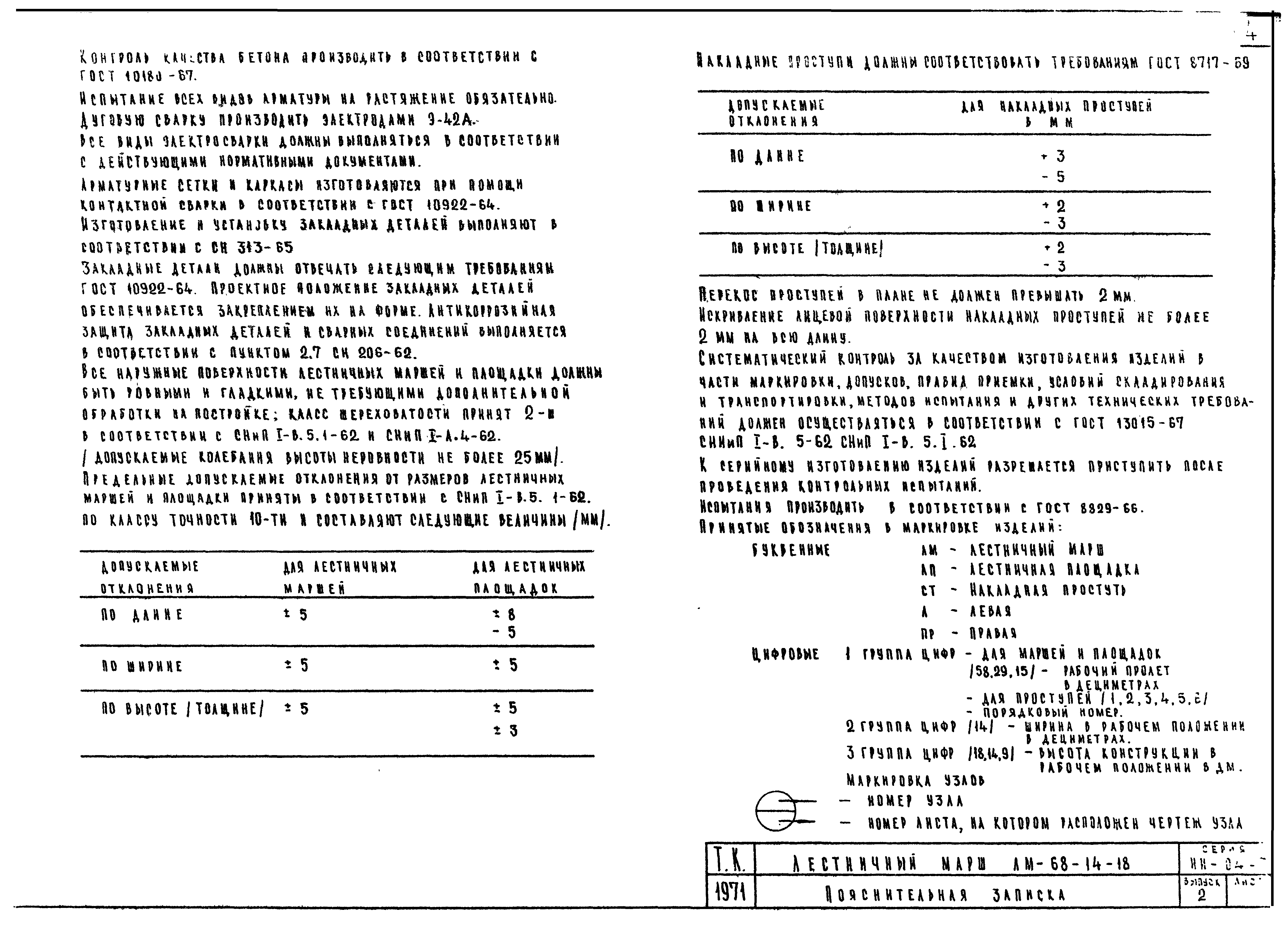

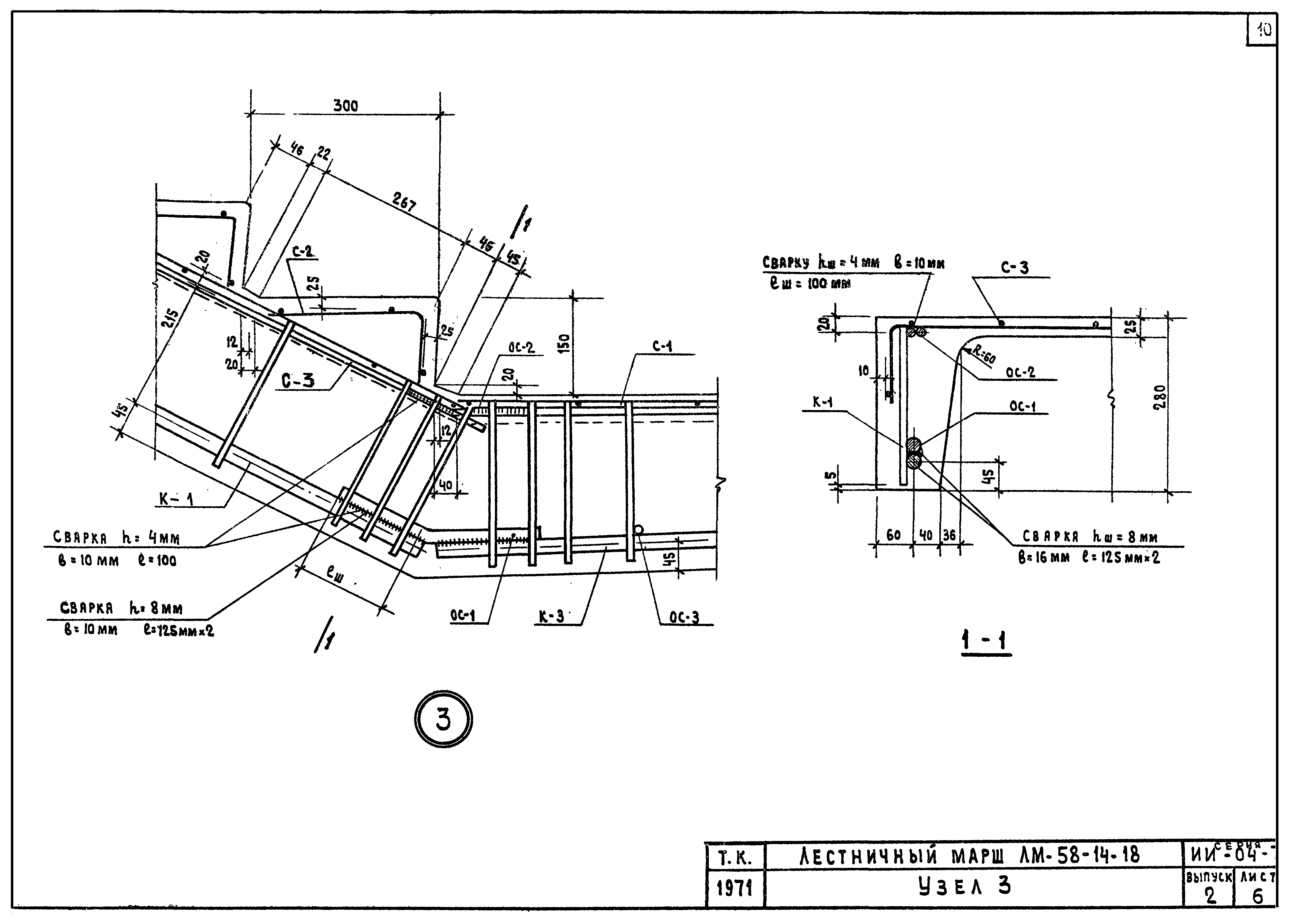

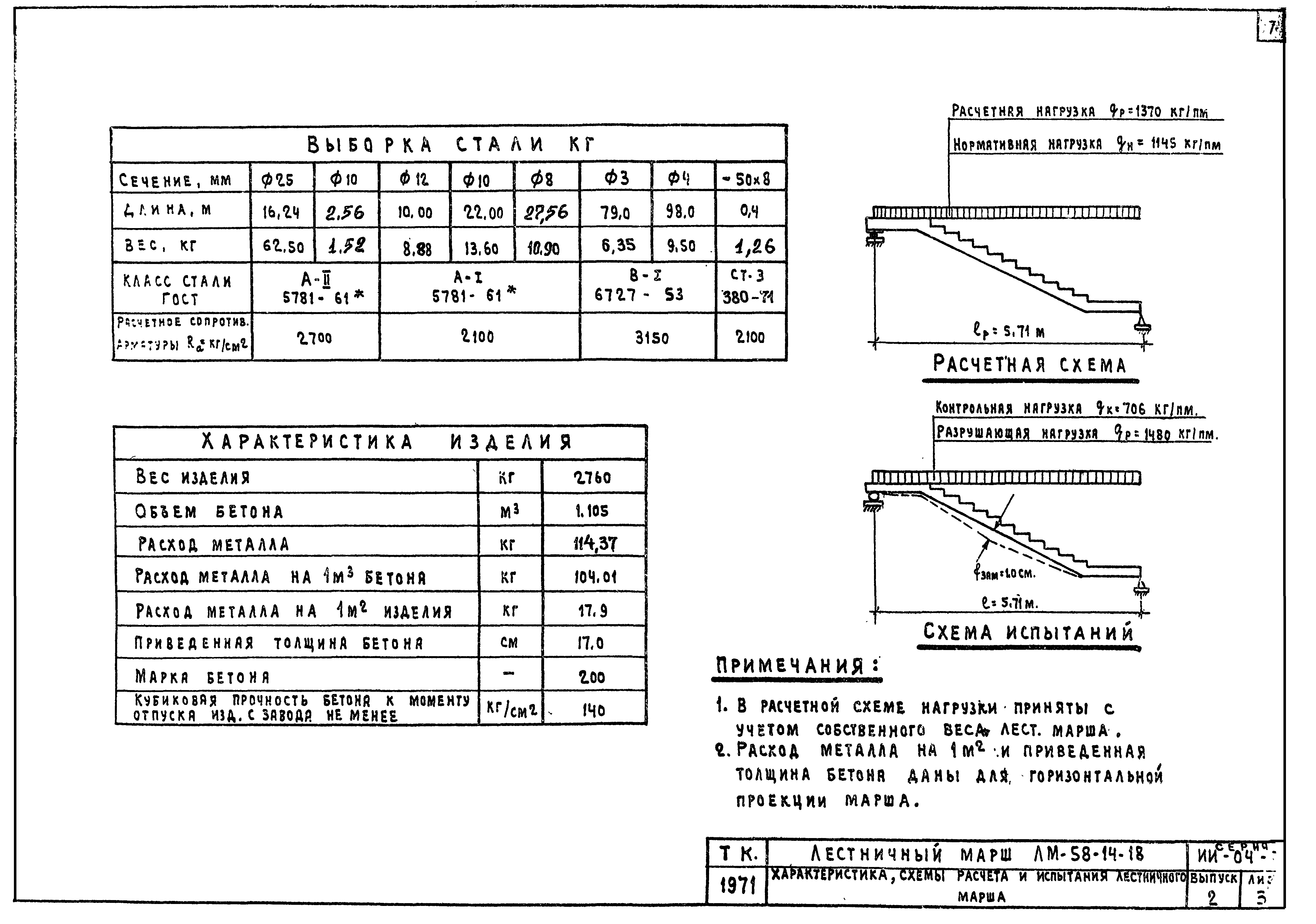

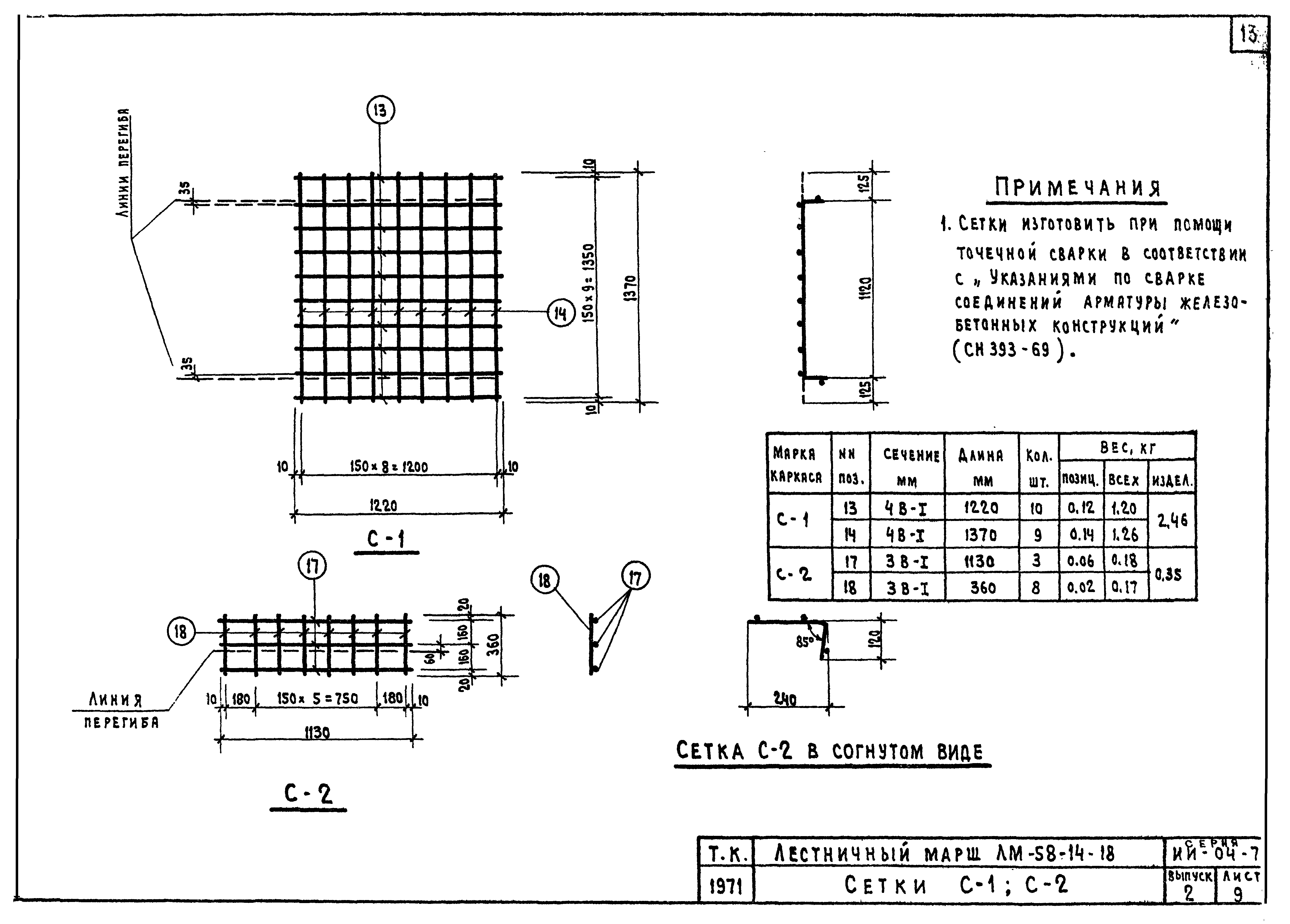

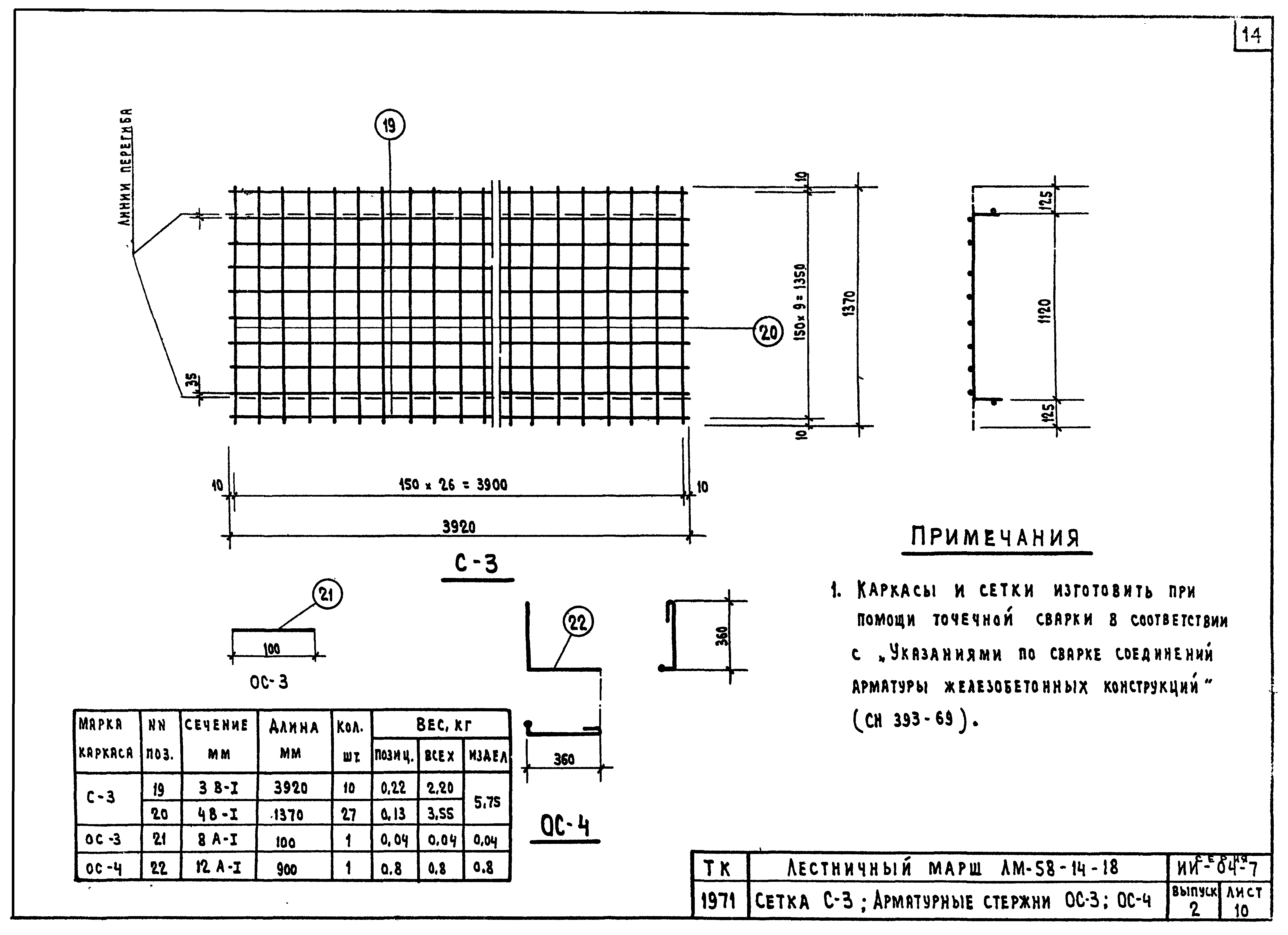

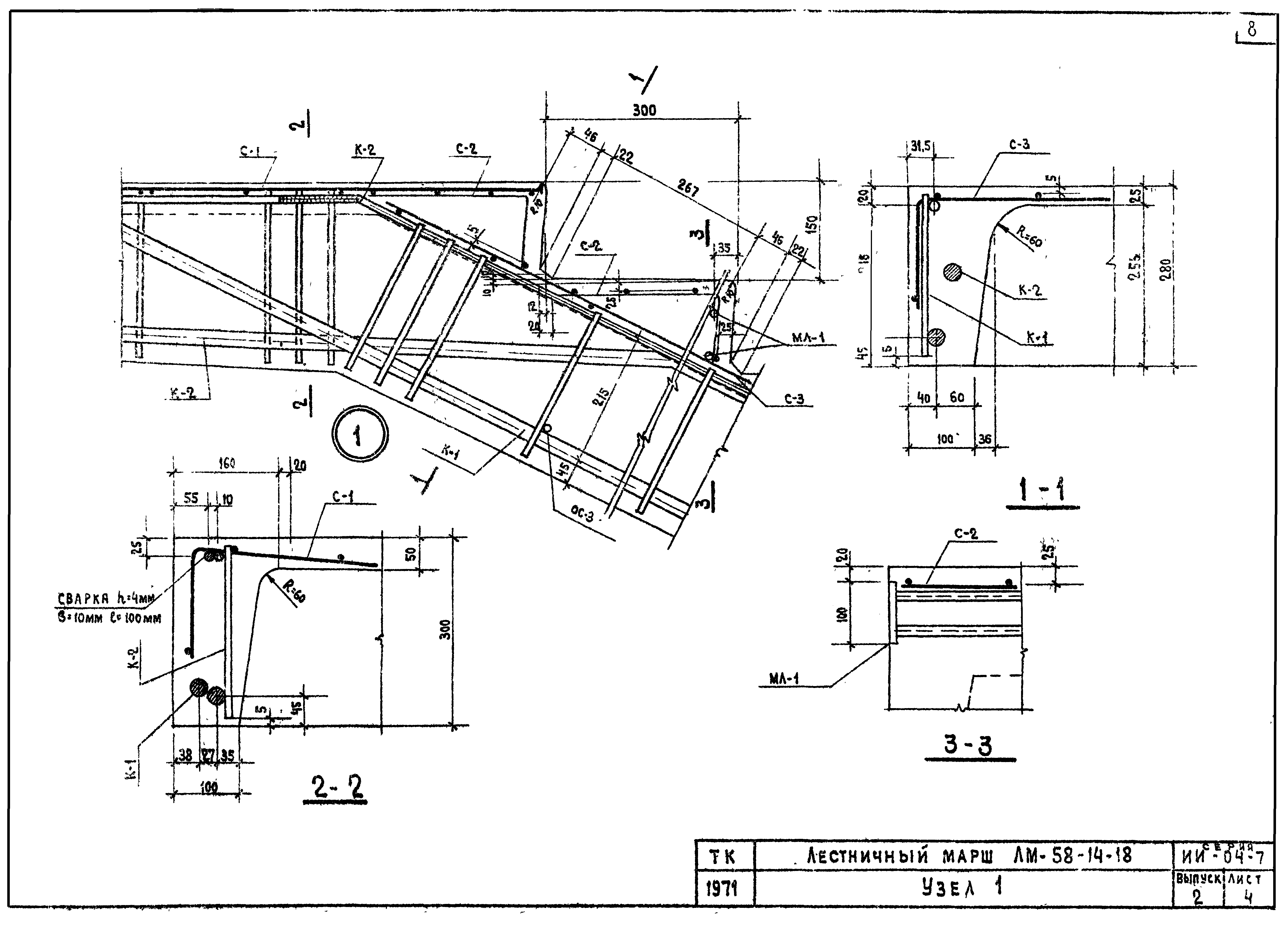

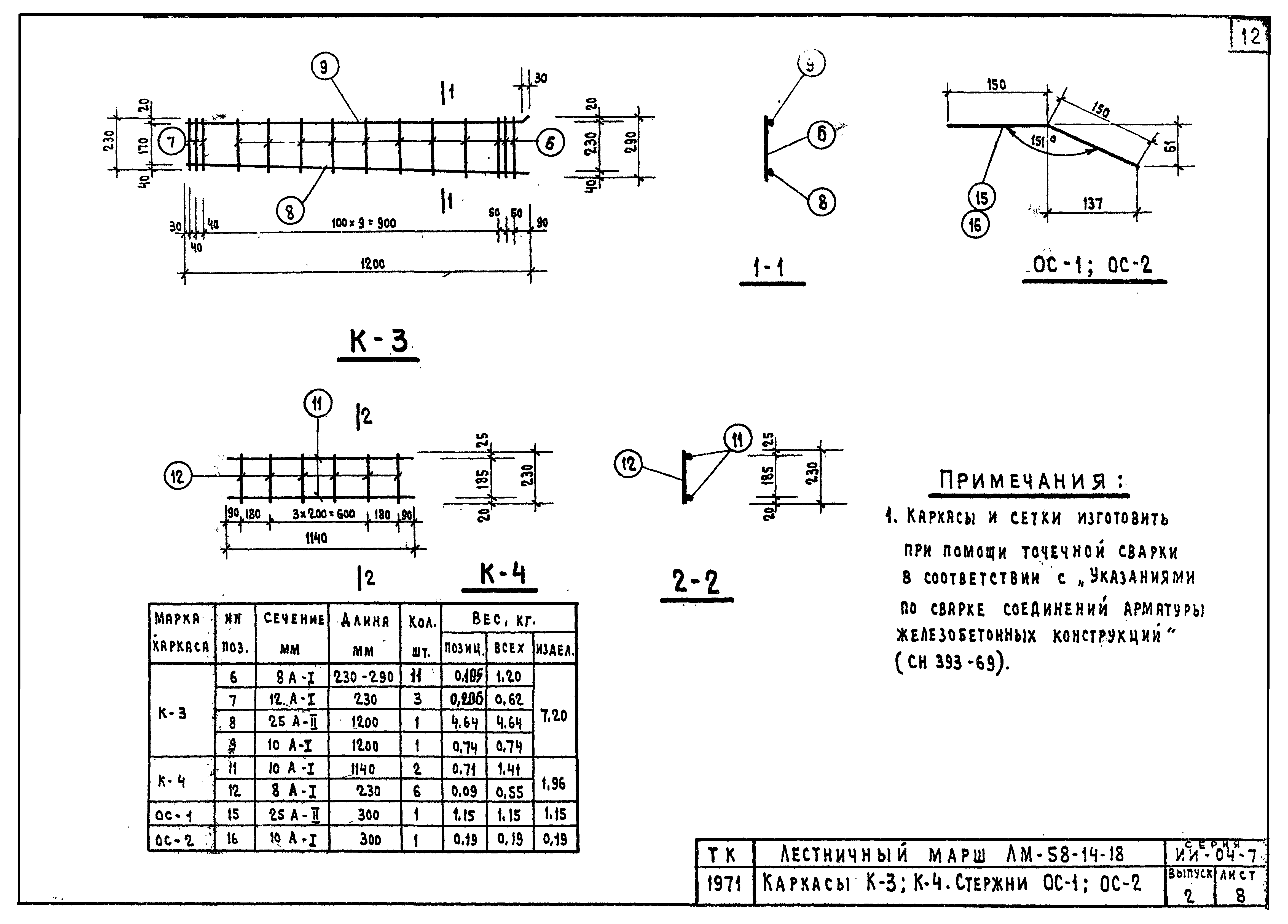

Выпуск 2. Лестницы для зданий с высотой этажа 3,6 м. Рабочие чертежиОбозначение: | Серия ИИ-04-7 | Обозначение англ: | Series ИИ-04-7 | Статус: | не действует | Название рус.: | Выпуск 2. Лестницы для зданий с высотой этажа 3,6 м. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата окончания срока действия: | 01.04.1982 | Оглавление: | ИИ-04-7 Перечень серии и выпусков ИИ-04-7 Содержание выпуска и пояснительная записка ИИ-04-7 Пояснительная записка ИИ-04-7 Лист 1. Лестничный марш ЛМ58-14-18. Опалубочный чертеж ИИ-04-7 Лист 2. Лестничный марш ЛМ58-14-18. Армирование ИИ-04-7 Лист 3. Лестничный марш ЛМ58-14-18. Характеристика. Схемы расчета и испытаний ИИ-04-7 Лист 4. Лестничный марш ЛМ58-14-18. Узел 1 ИИ-04-7 Лист 5. Лестничный марш ЛМ58-14-18. Узлы 2,4,5,6 ИИ-04-7 Лист 6. Лестничный марш ЛМ58-14-18. Узел 3 ИИ-04-7 Лист 7. Лестничный марш ЛМ58-14-18. Каркасы К-1,К-2 ИИ-04-7 Лист 8. Лестничный марш ЛМ58-14-18. Каркасы К-3,К-4, стержни ОС-1,ОС-2 ИИ-04-7 Лист 9. Лестничный марш ЛМ58-14-18. Сетки С-1,С-2 ИИ-04-7 Лист 10. Лестничный марш ЛМ58-14-18. Сетка С-3, стержни ОС-3,ОС-4 ИИ-04-7 Лист 11. Лестничный марш ЛМ58-14-18. Инвентарная петля ИП-1. Закладные детали | Разработан: | ЦНИИЭП торгово-бытовых зданий и туристских комплексов
| Утверждён: | 28.01.1972 Государственный комитет по гражданскому строительству (9)
| Расположен в: |
| Чем заменён: | |
![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/0.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/1.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/2.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/3.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/4.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/5.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/6.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/7.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/8.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/9.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/10.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/11.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/12.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/13.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/14.gif) ![Серия ИИ-04-7](../../../Data2/1/4293820/4293820695.files/15.gif)
|
