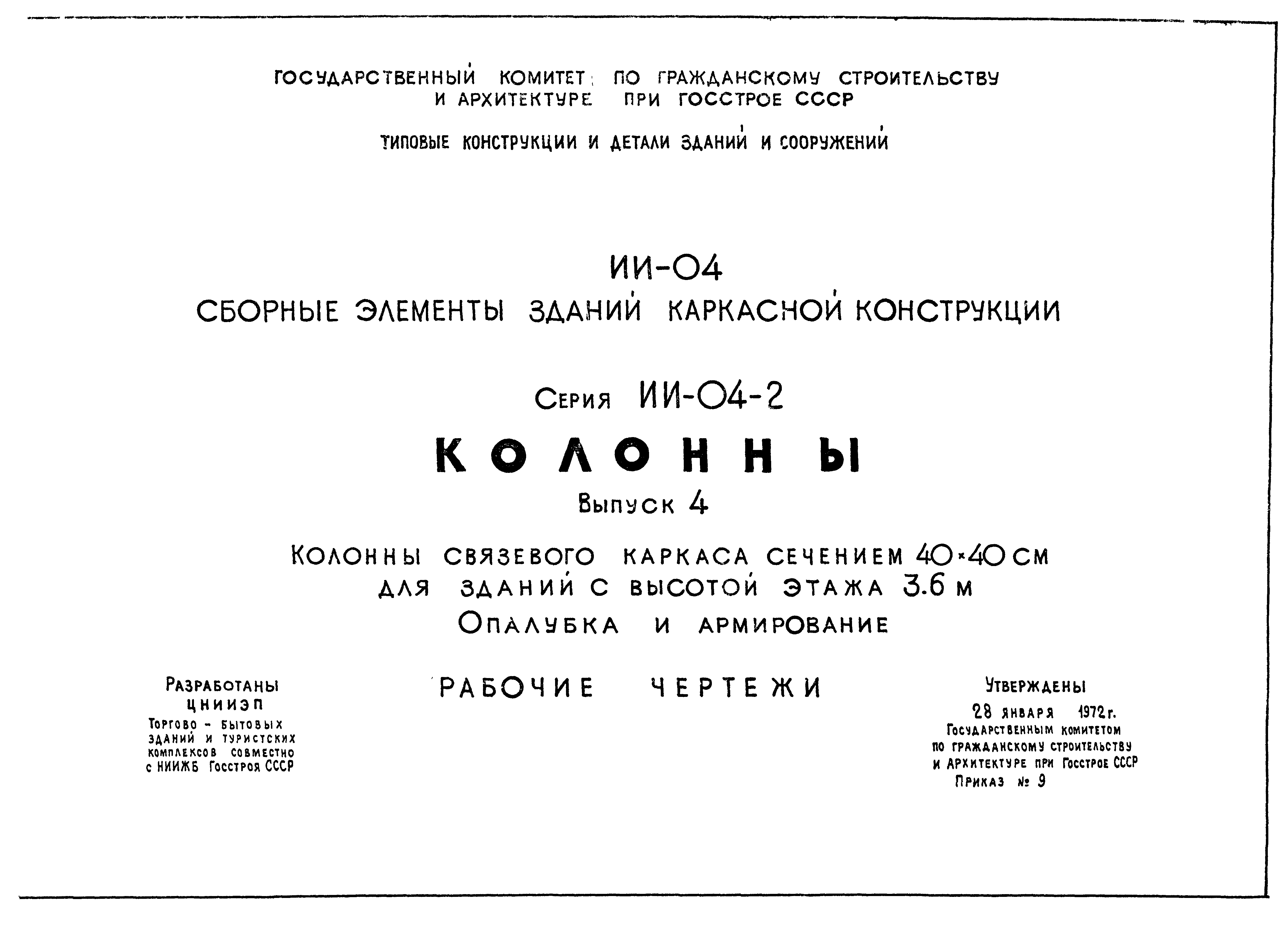

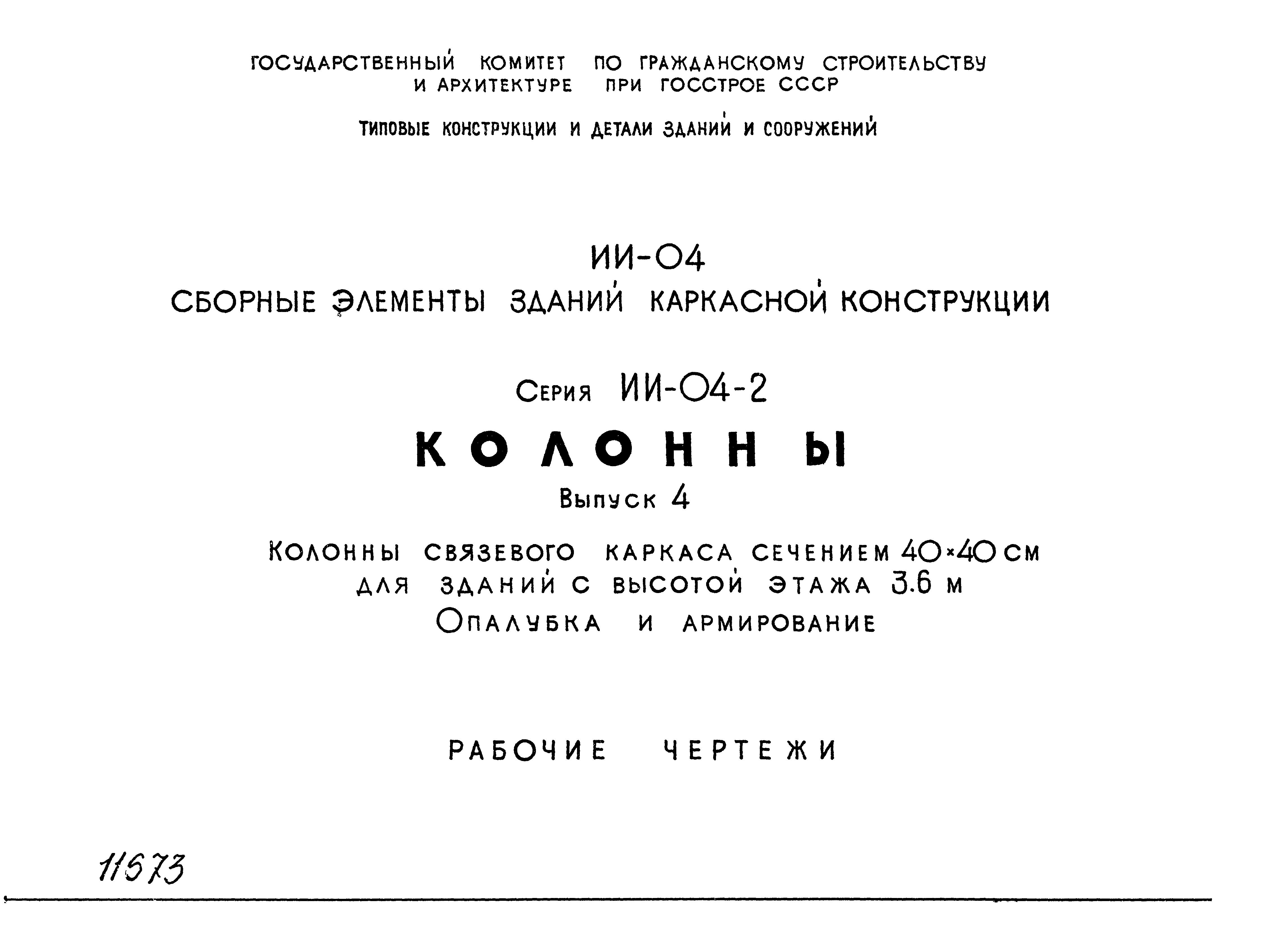

Скачать Серия ИИ-04-2 Выпуск 4. Колонны связевого каркаса сечением 40х40 см для зданий с высотой этажа 3,6 м. Опалубка и армирование. Рабочие чертежиДата актуализации: 10.08.2017 Серия ИИ-04-2

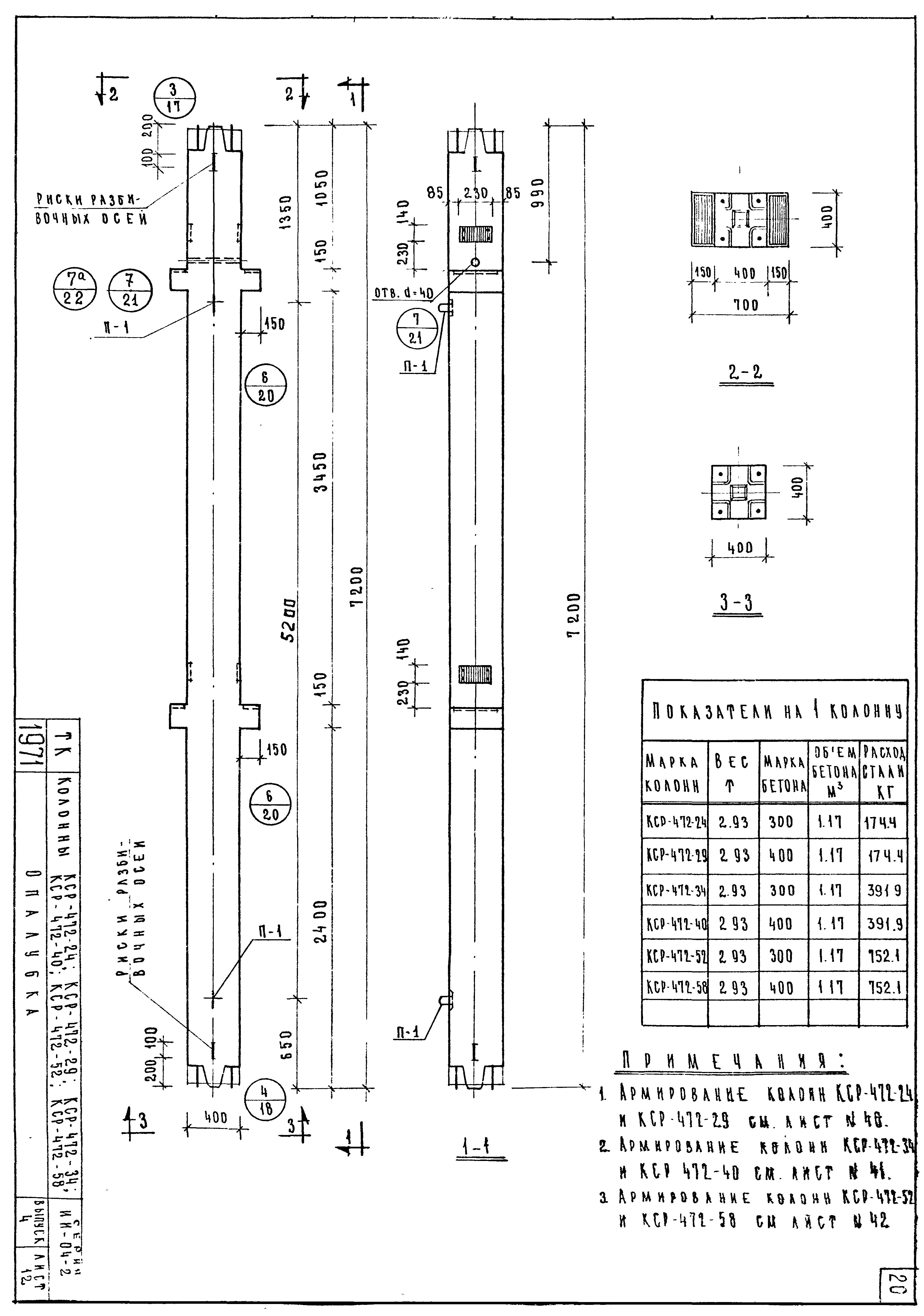

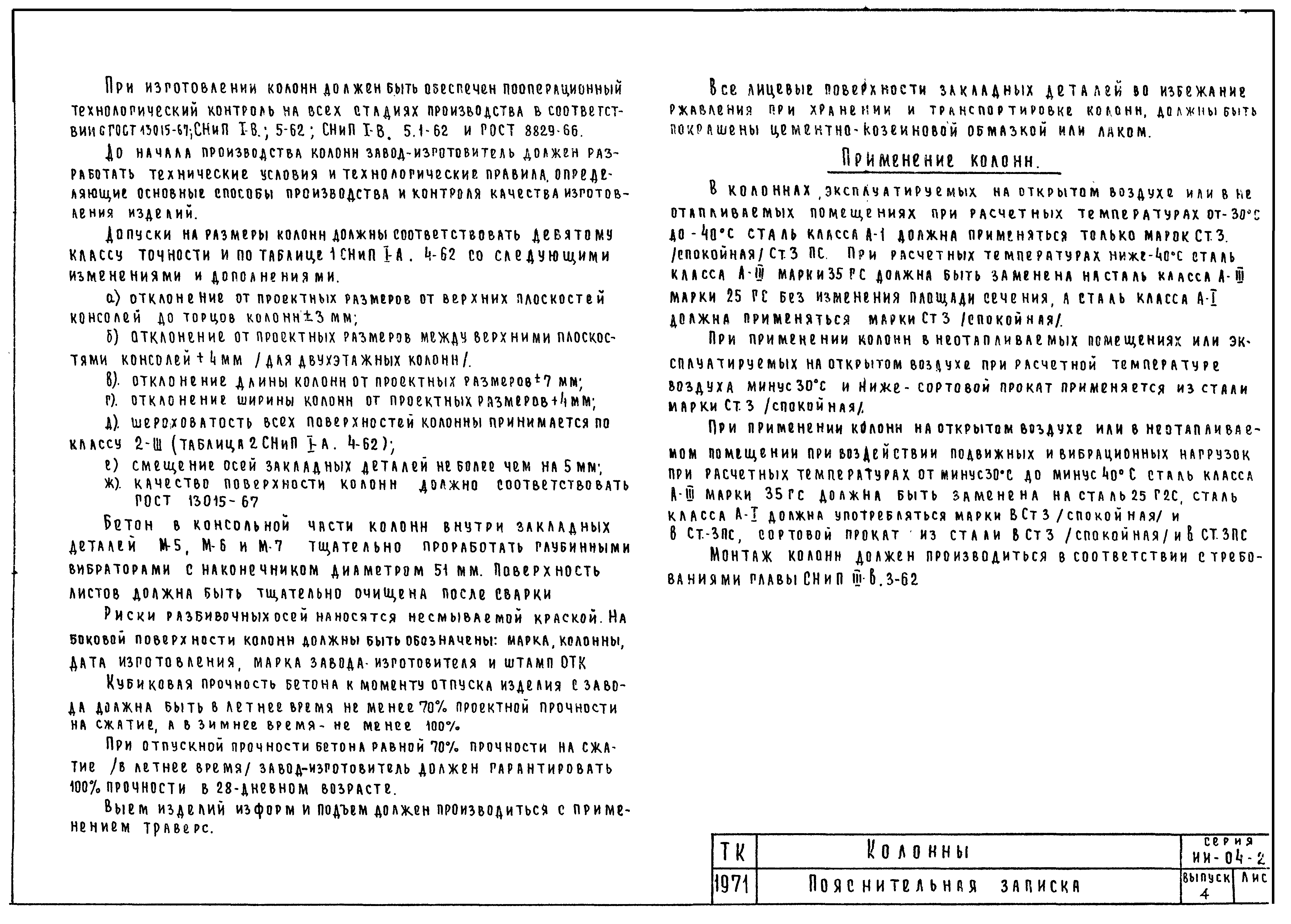

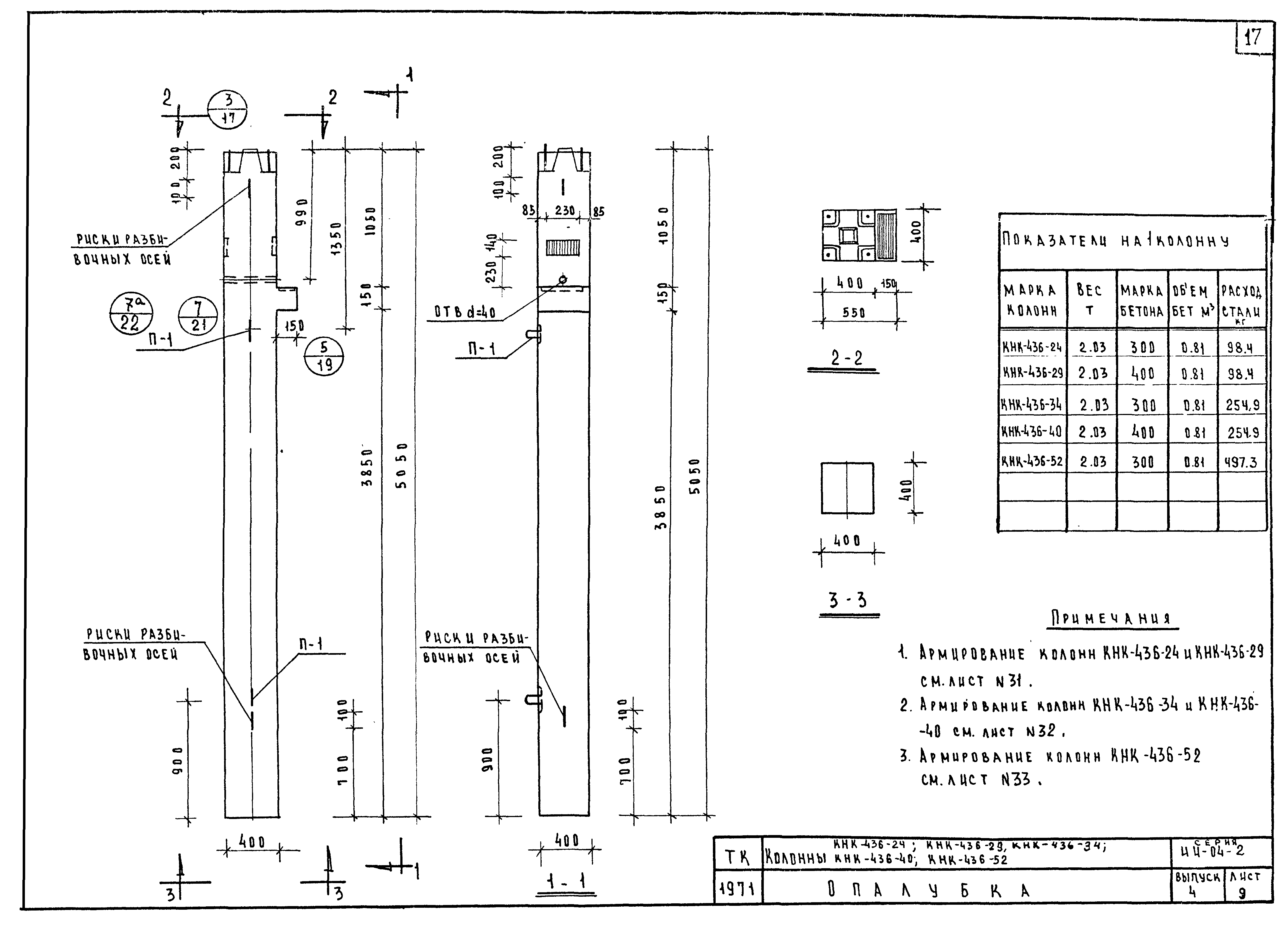

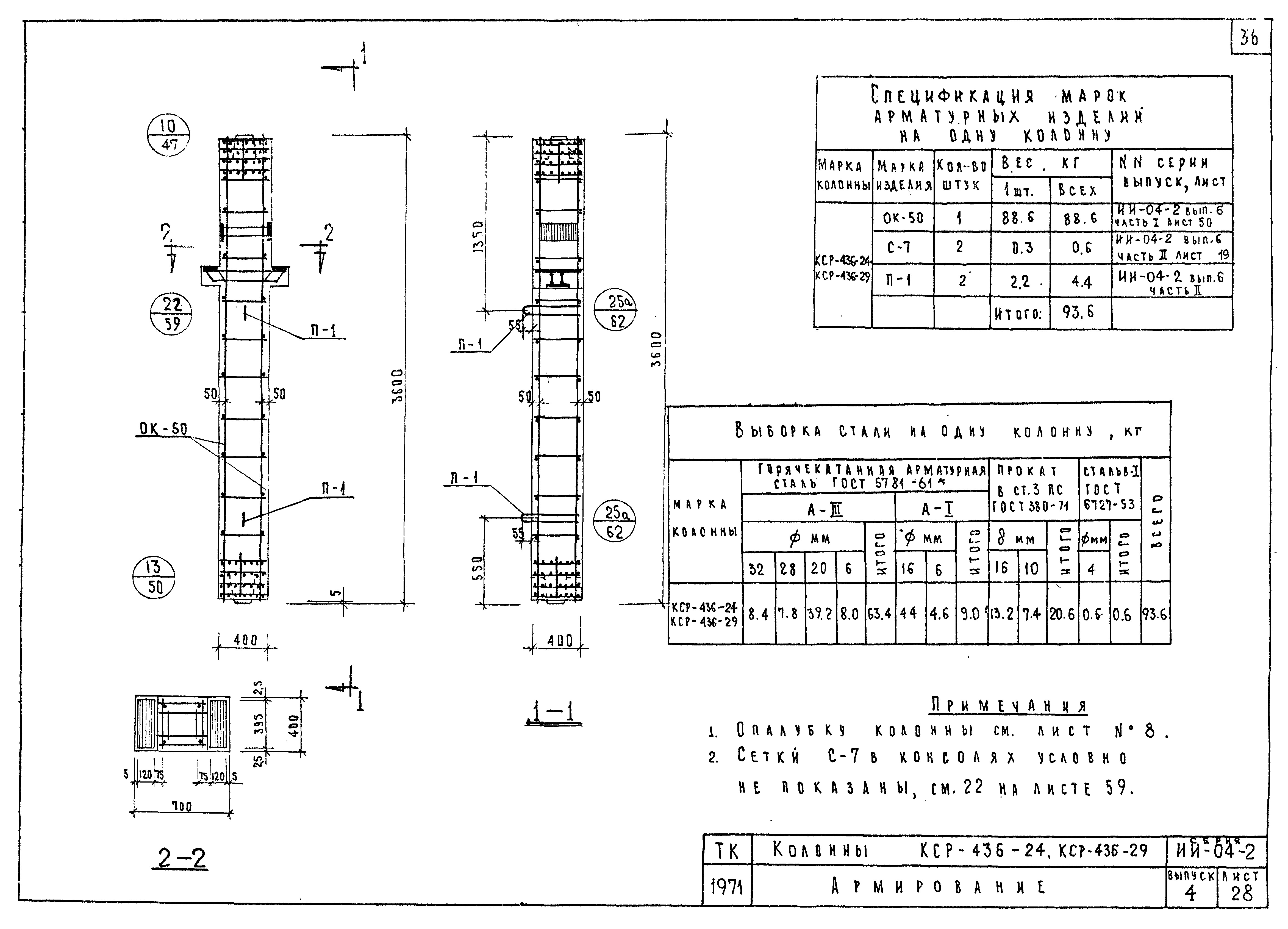

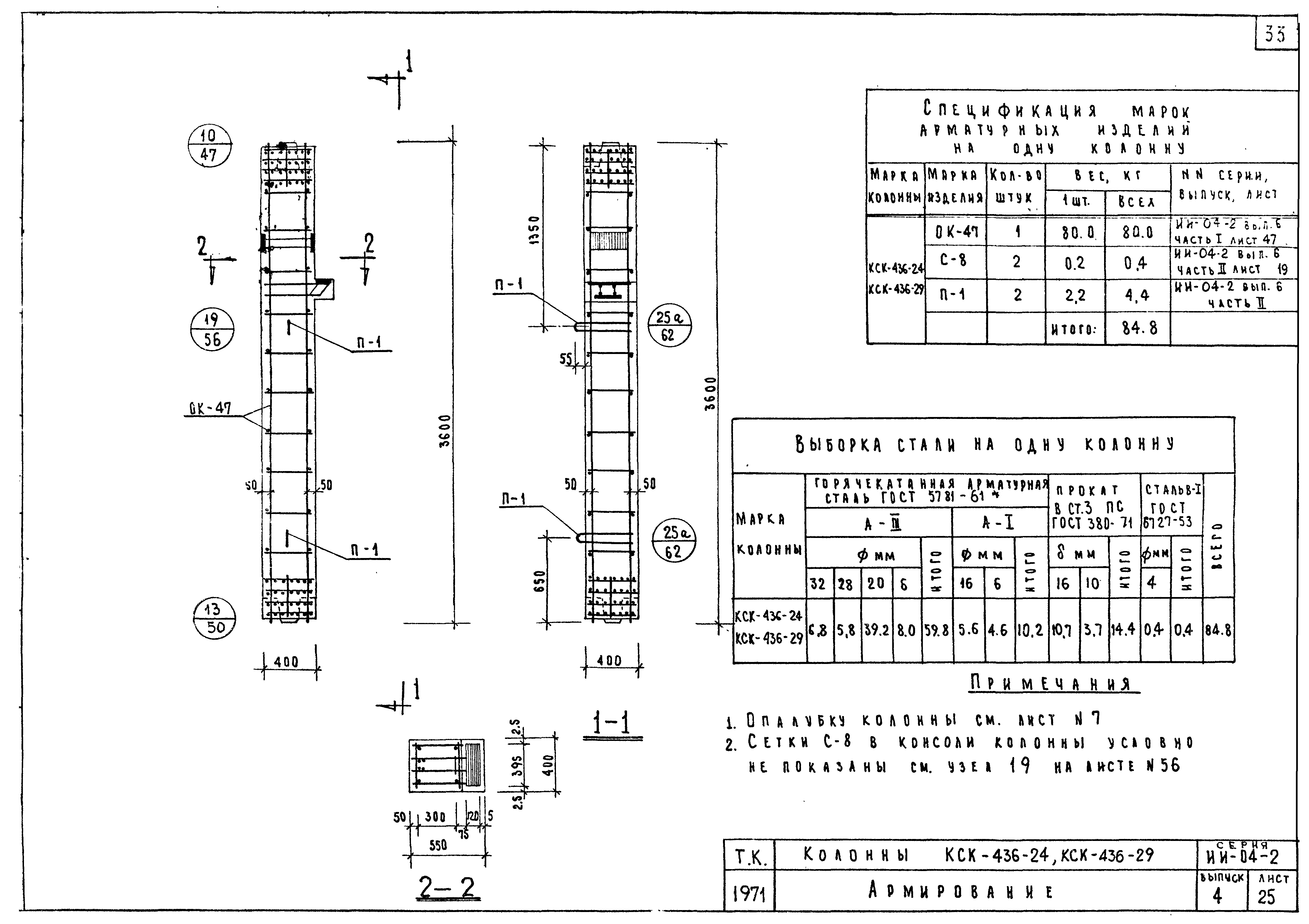

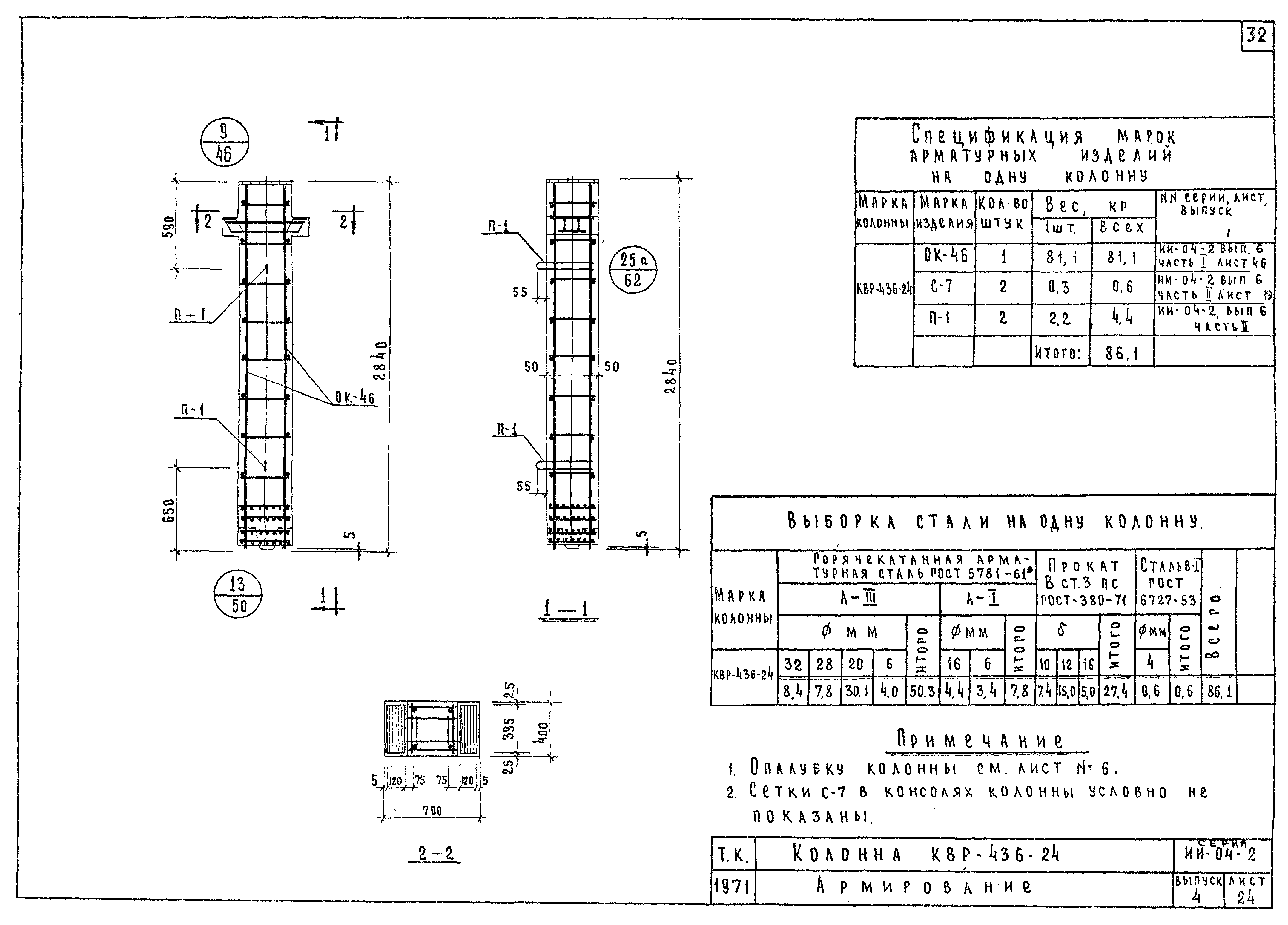

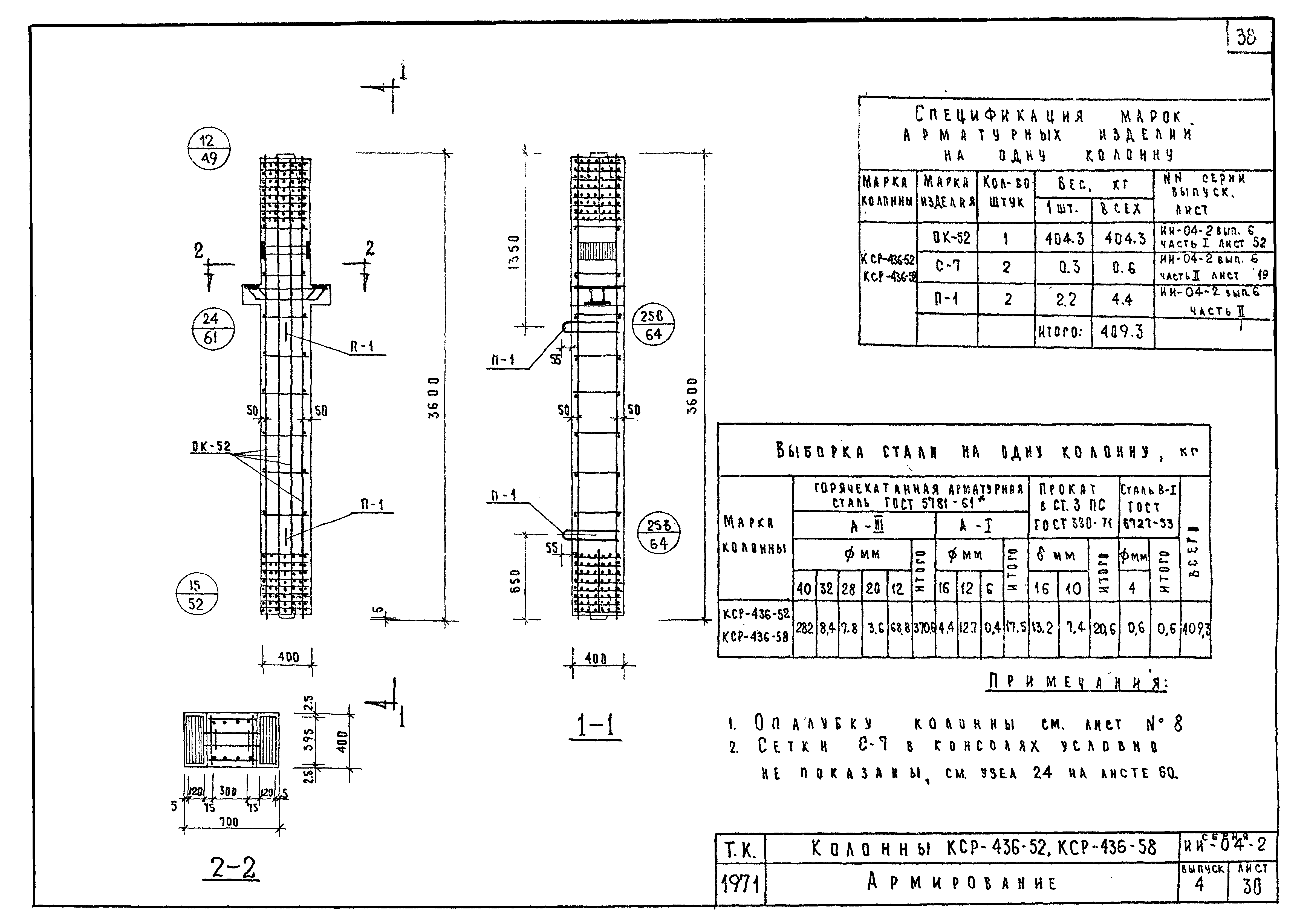

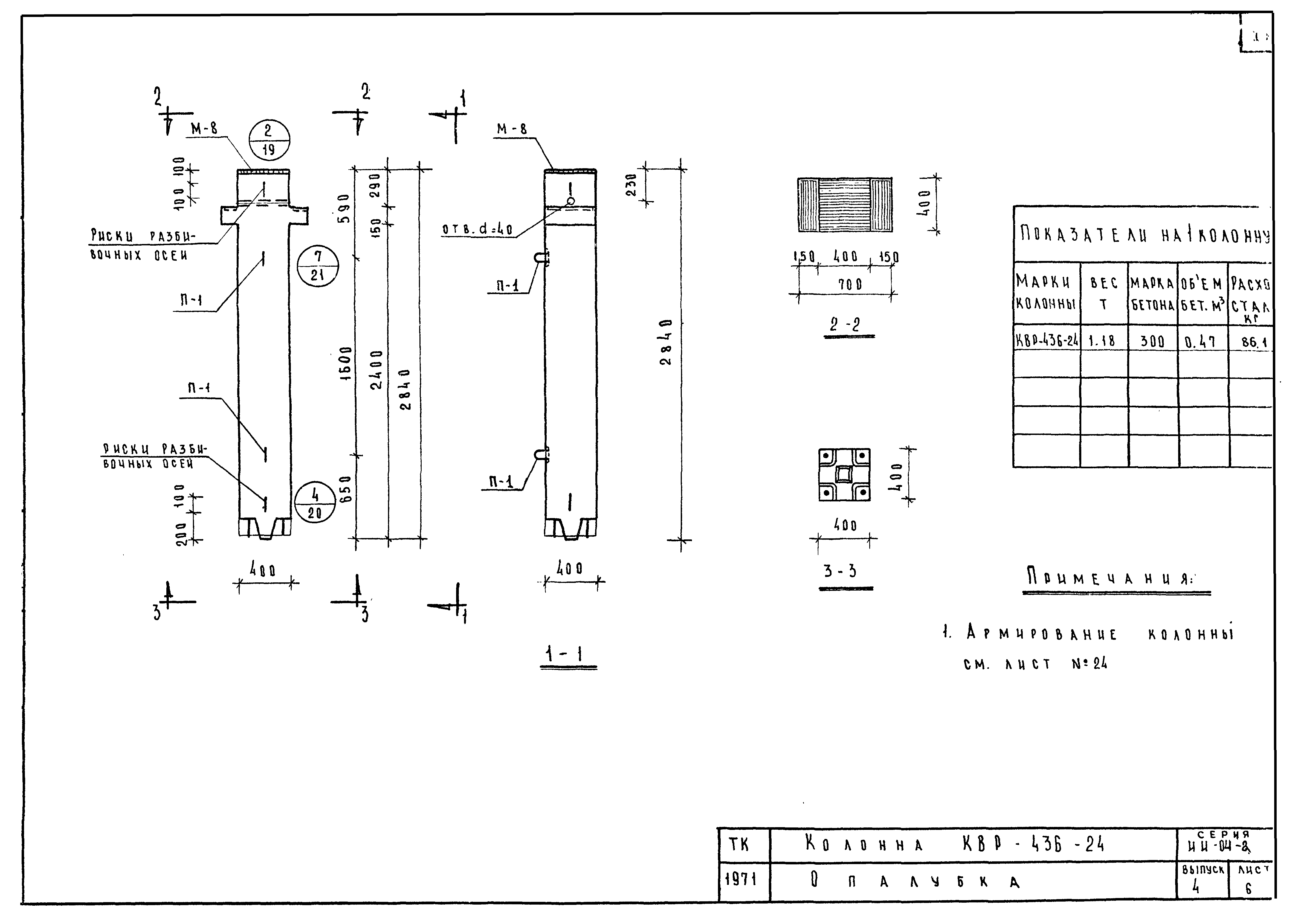

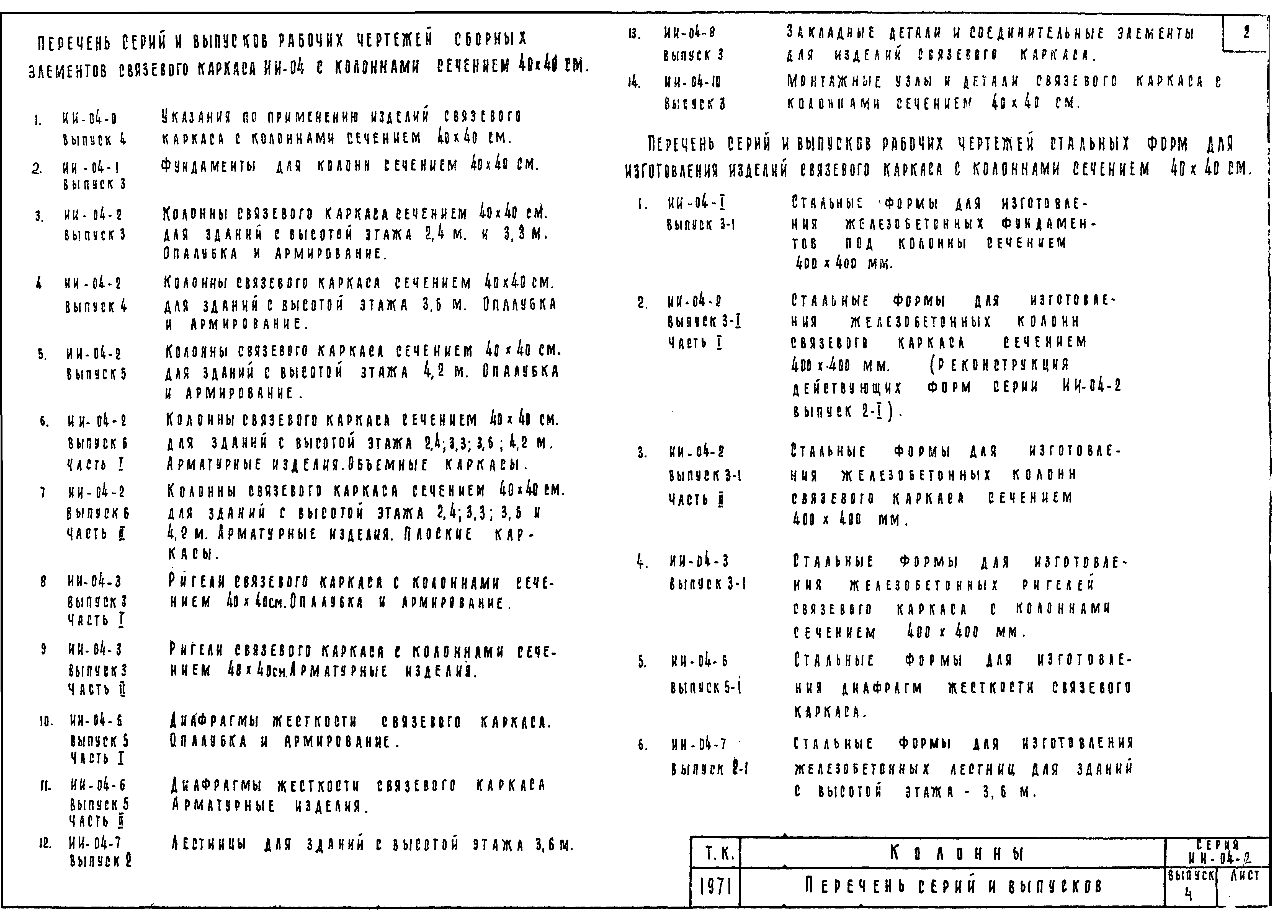

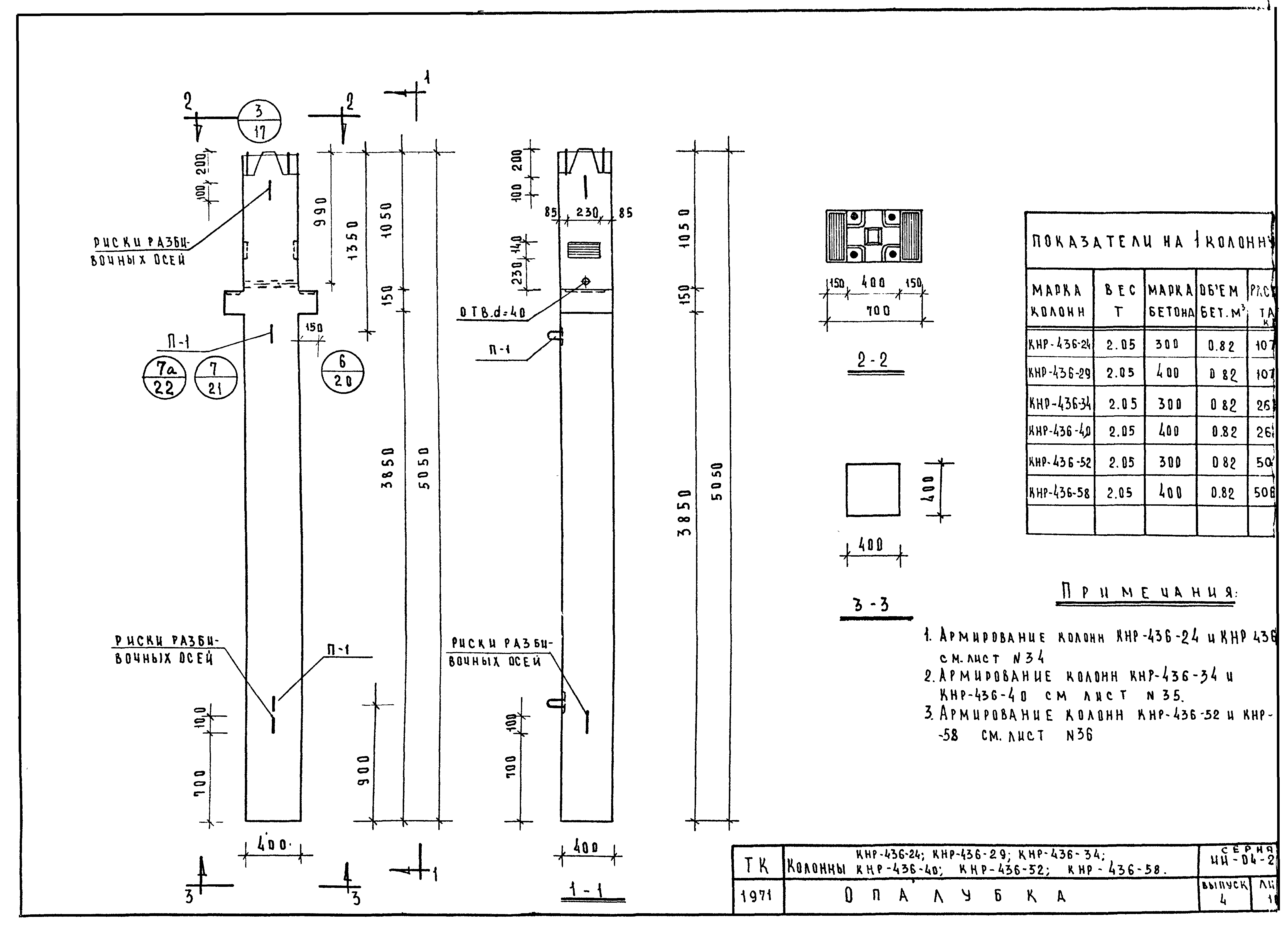

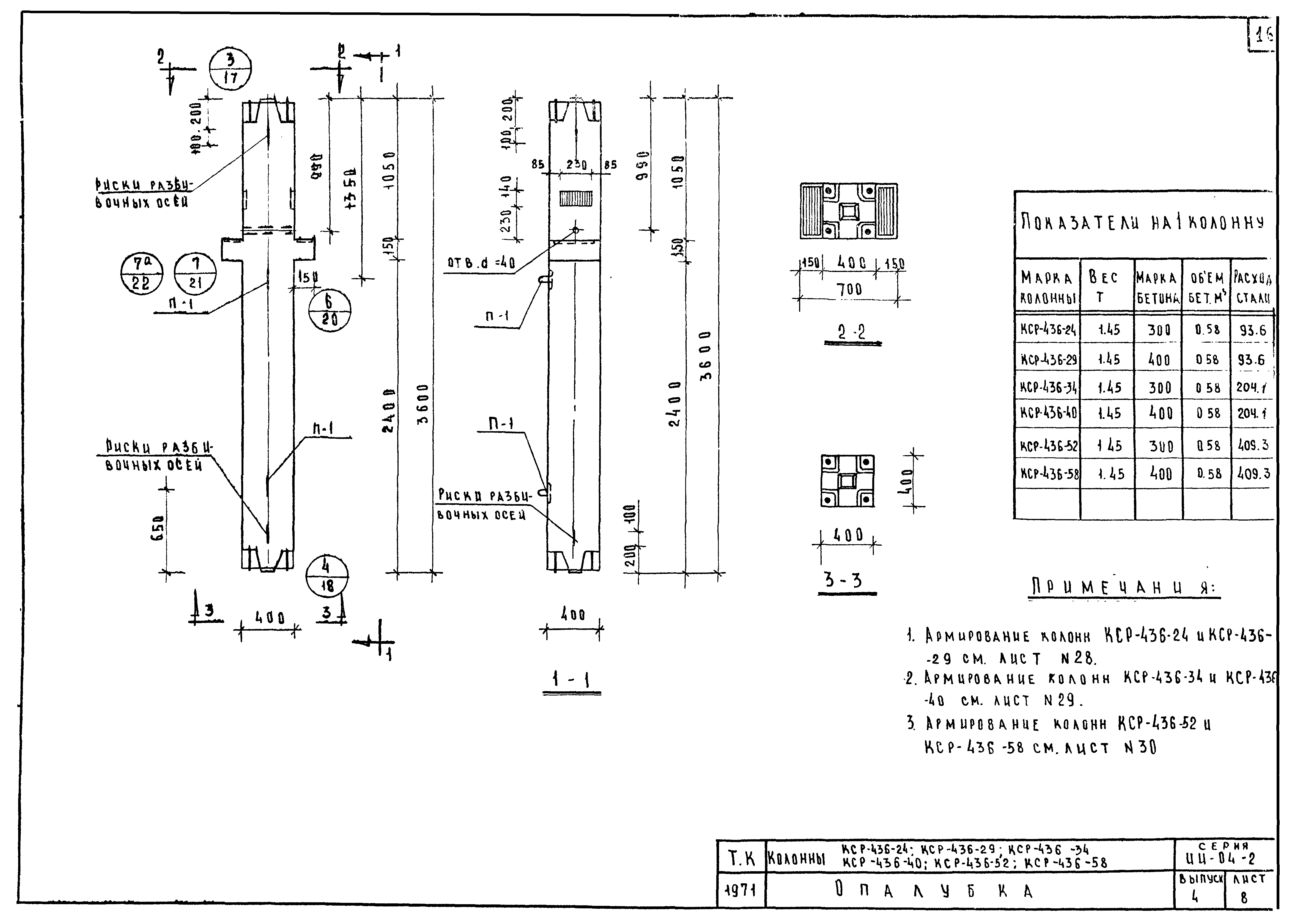

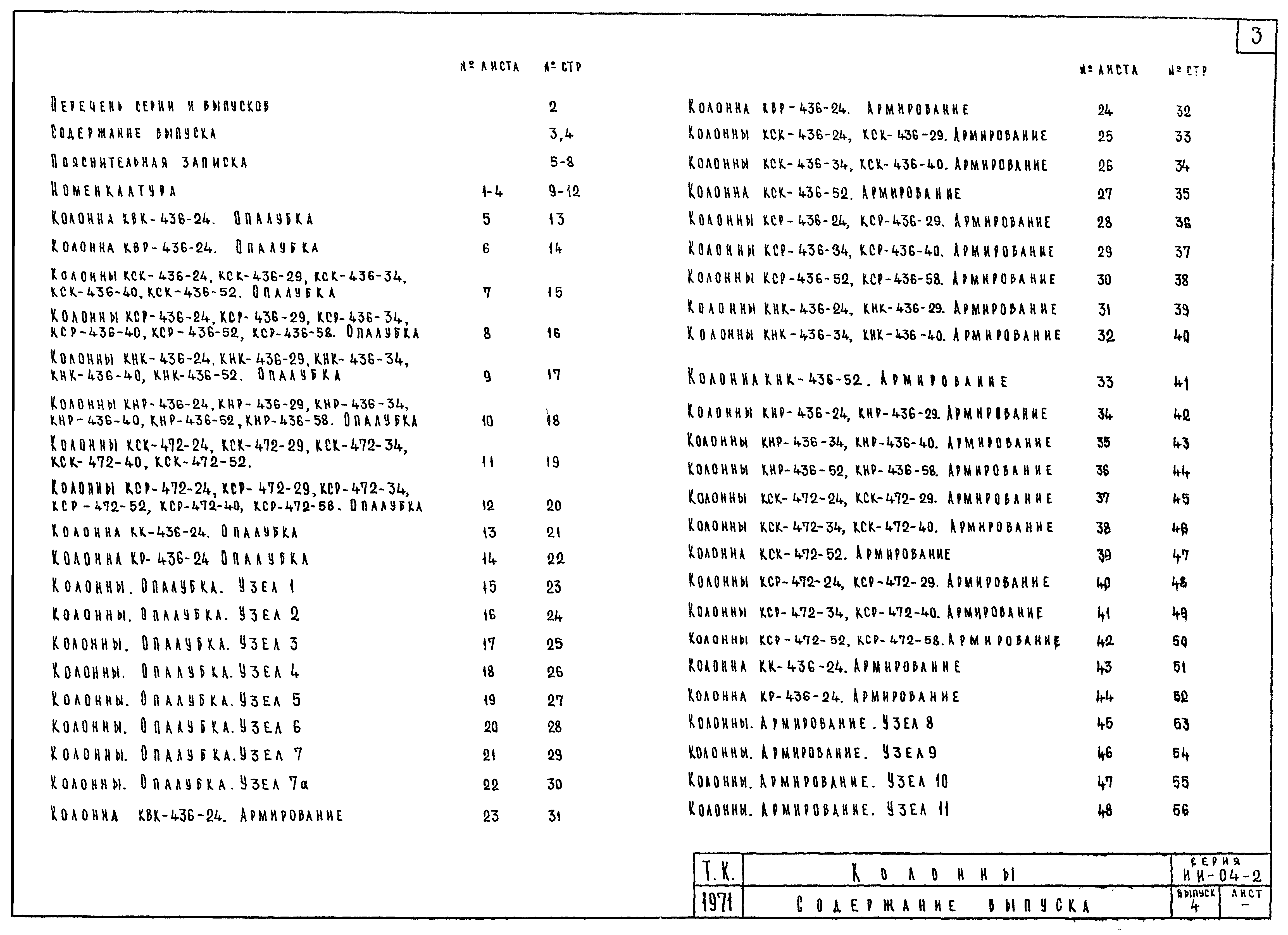

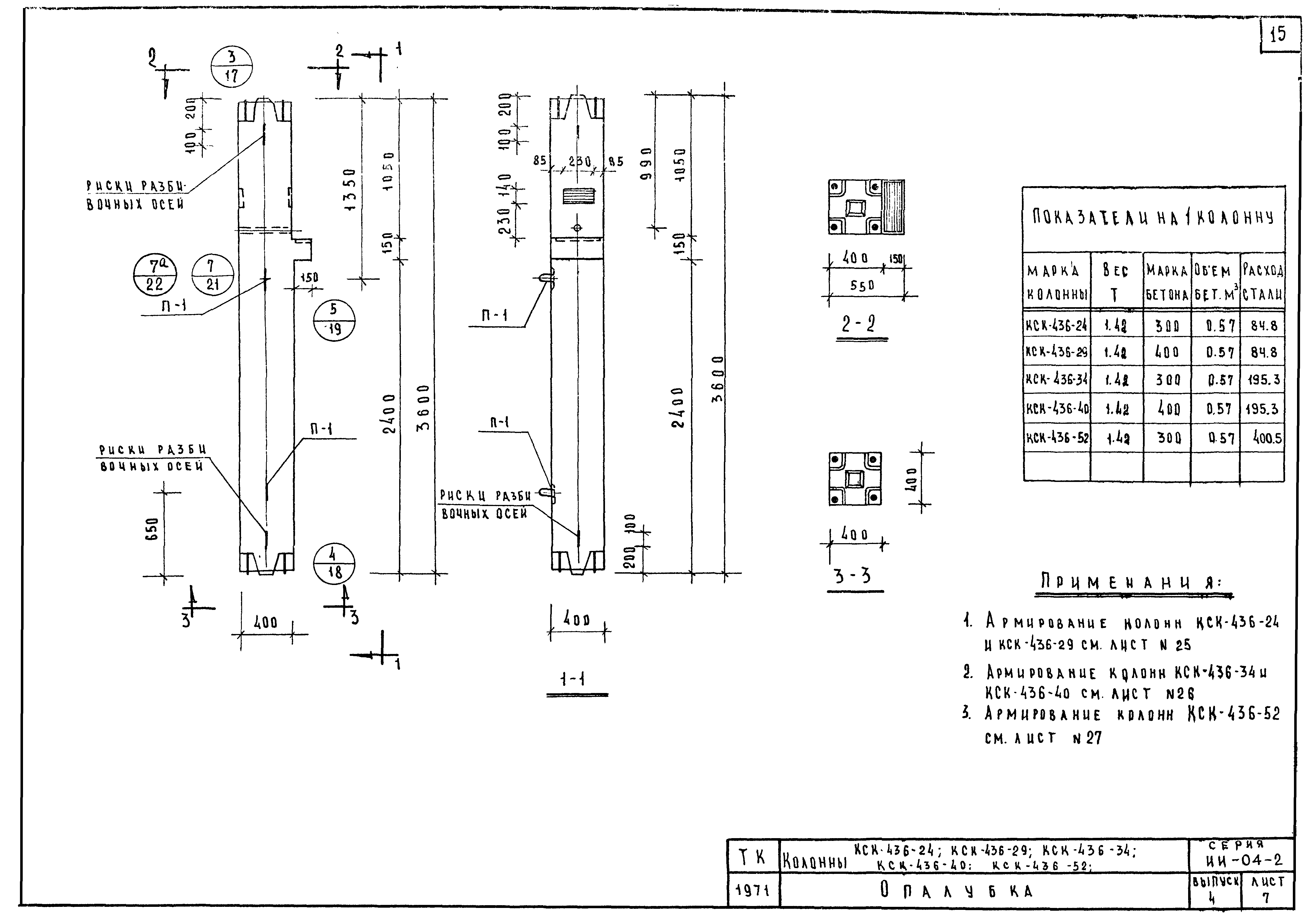

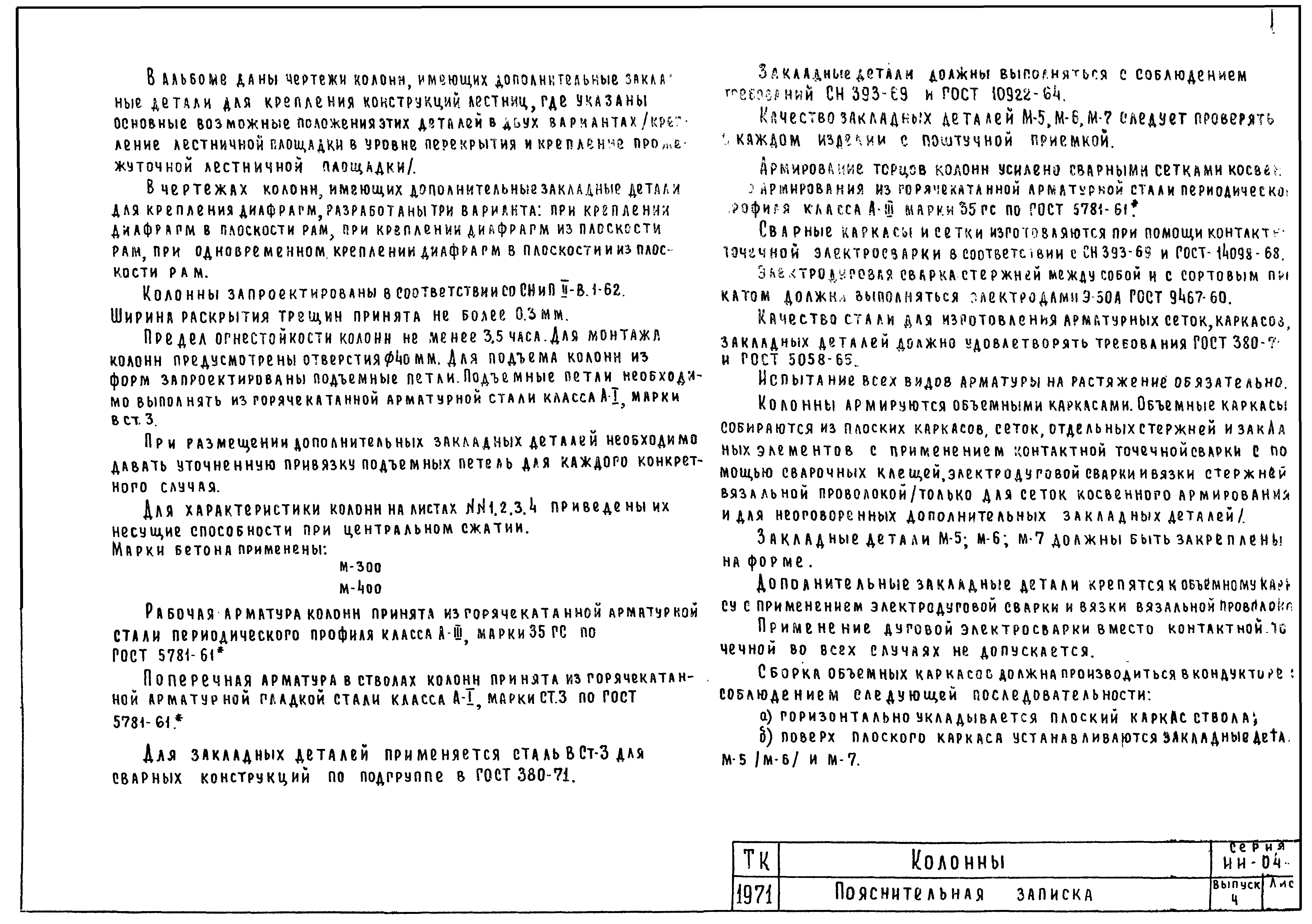

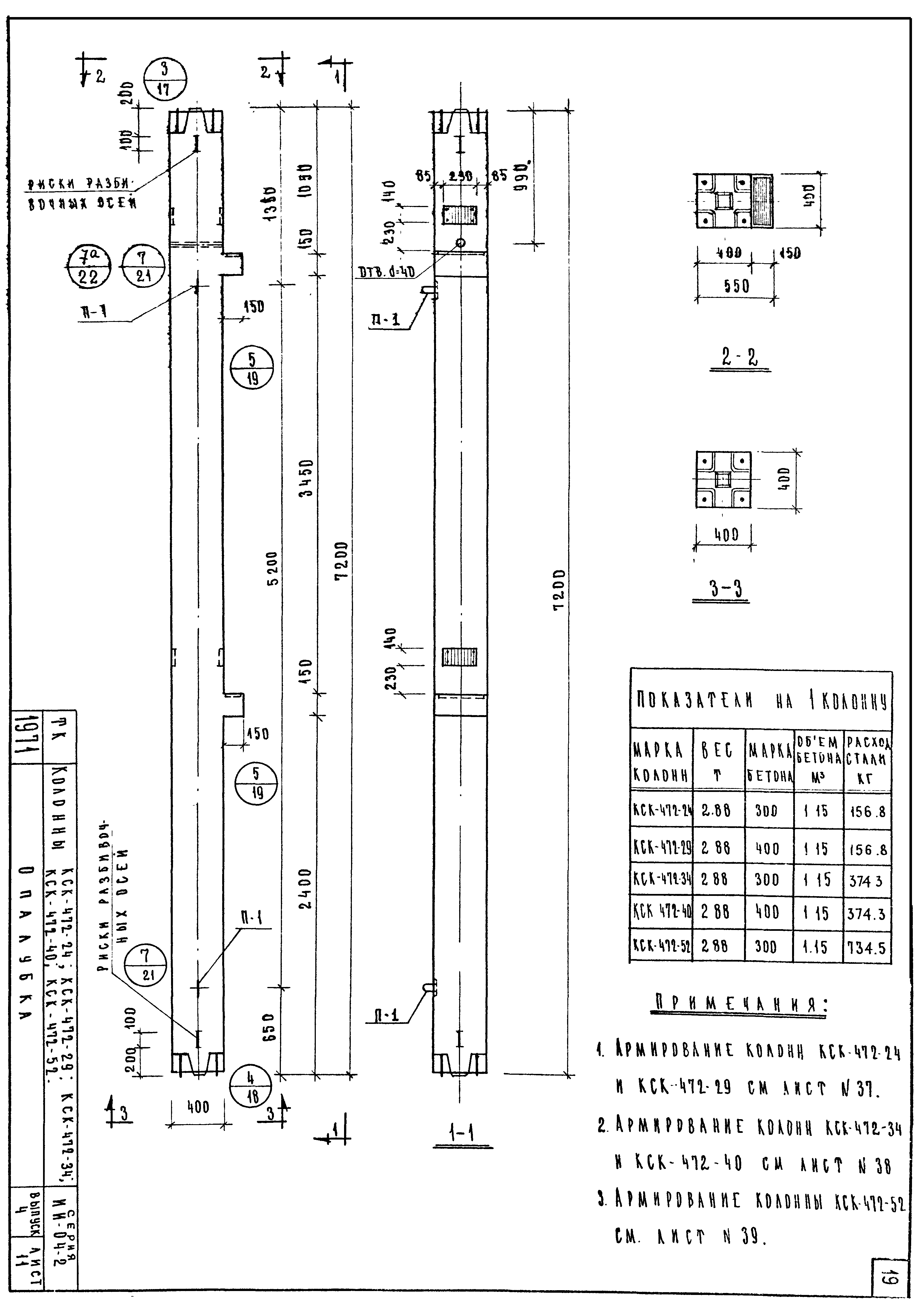

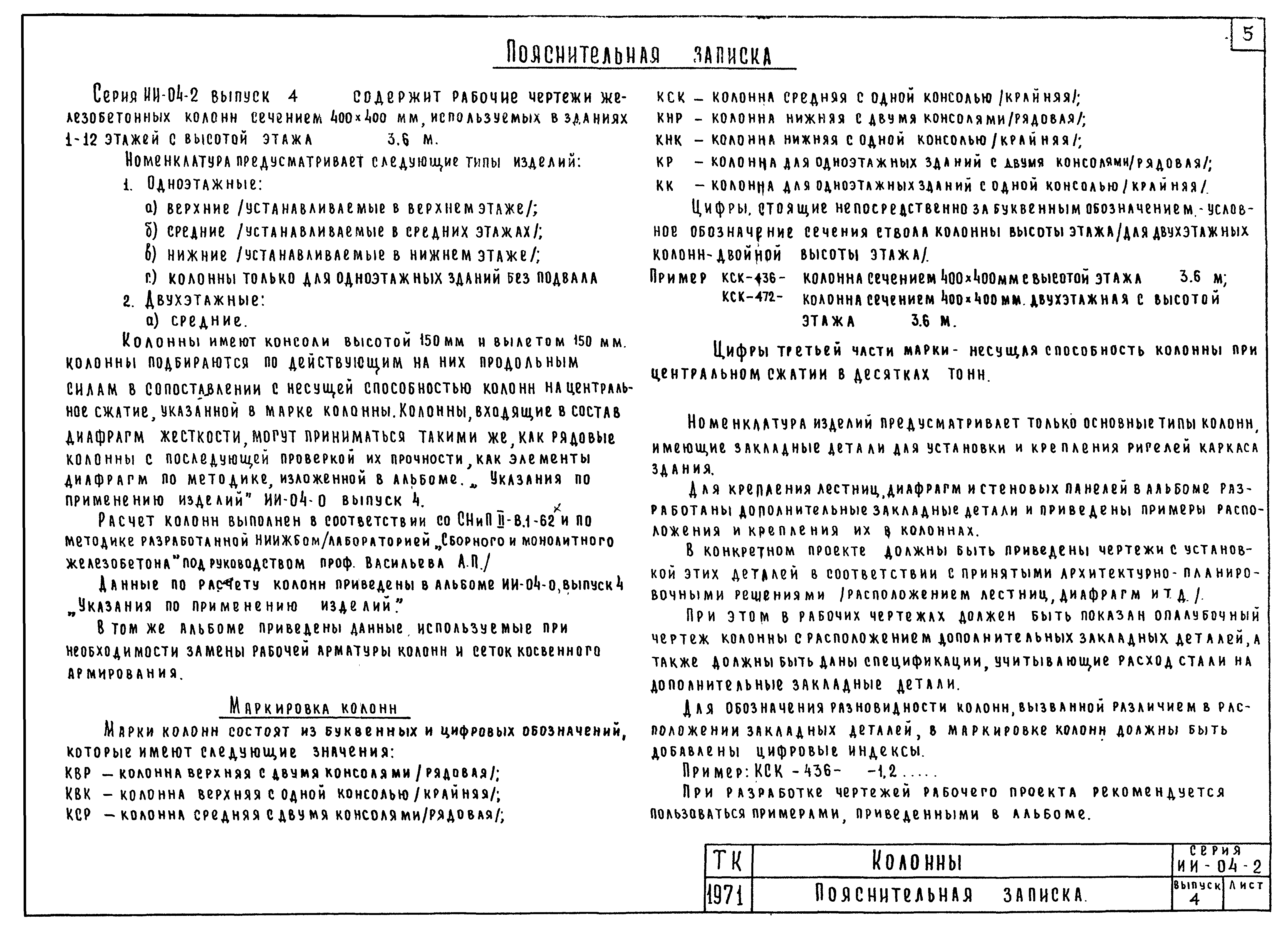

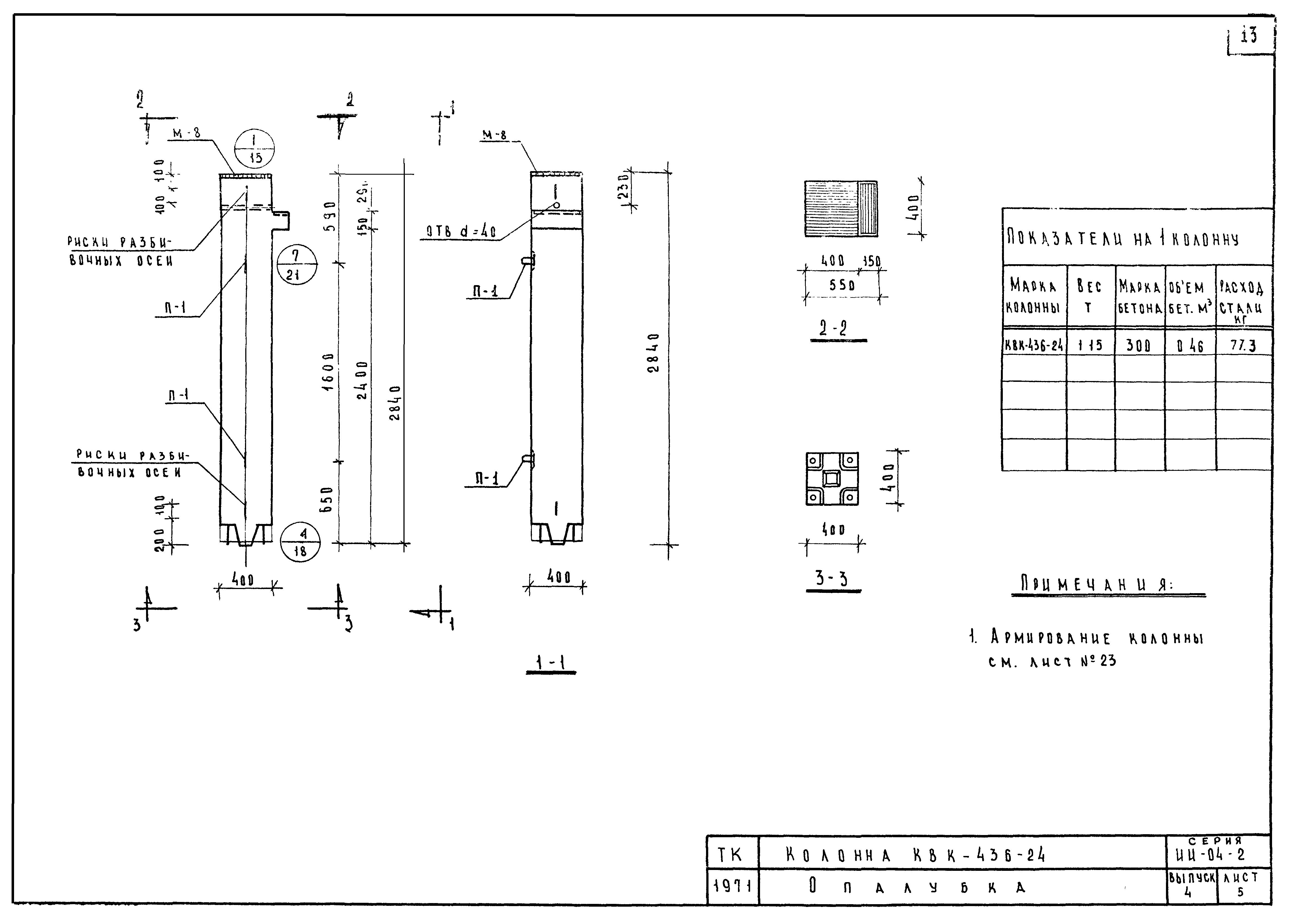

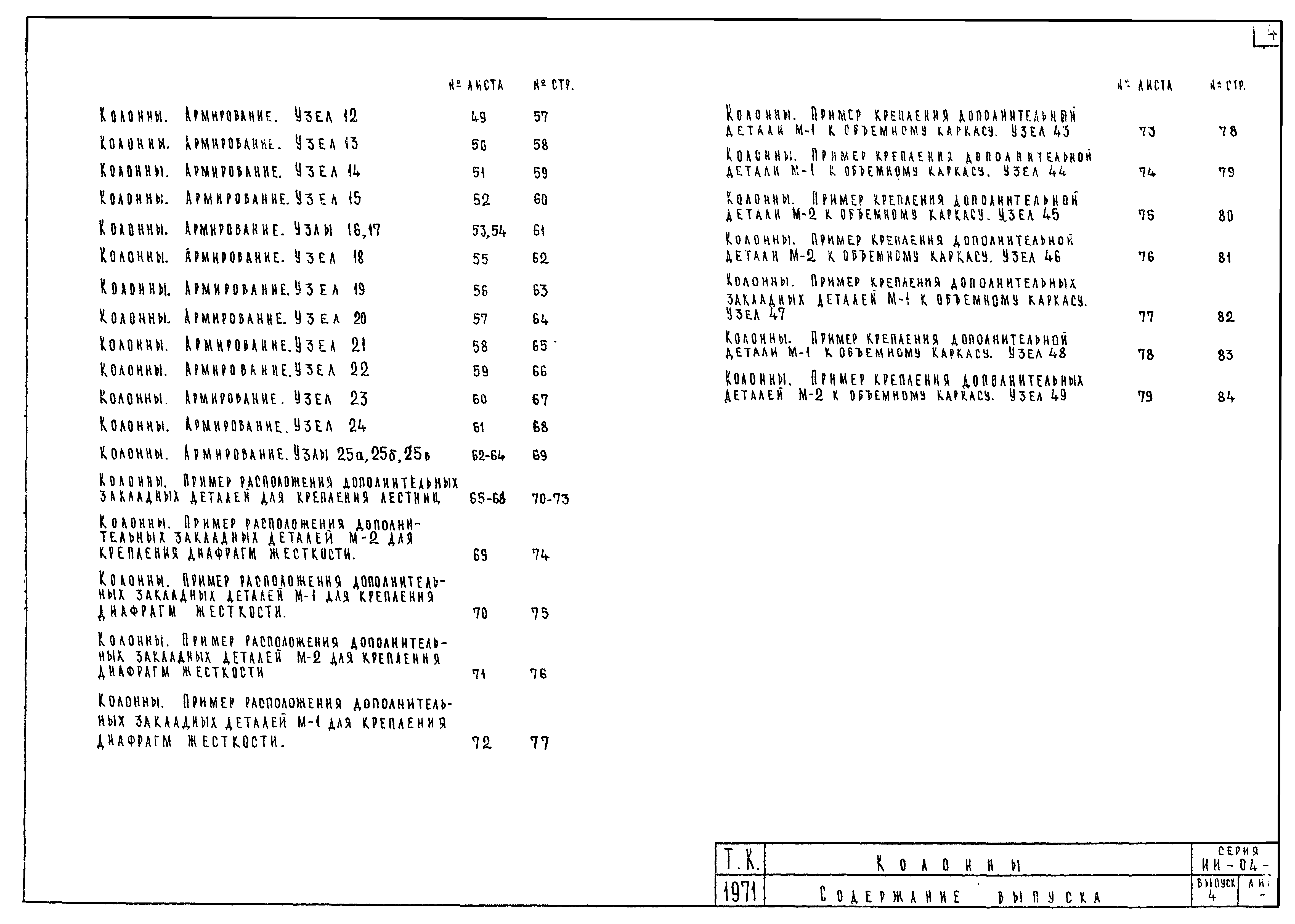

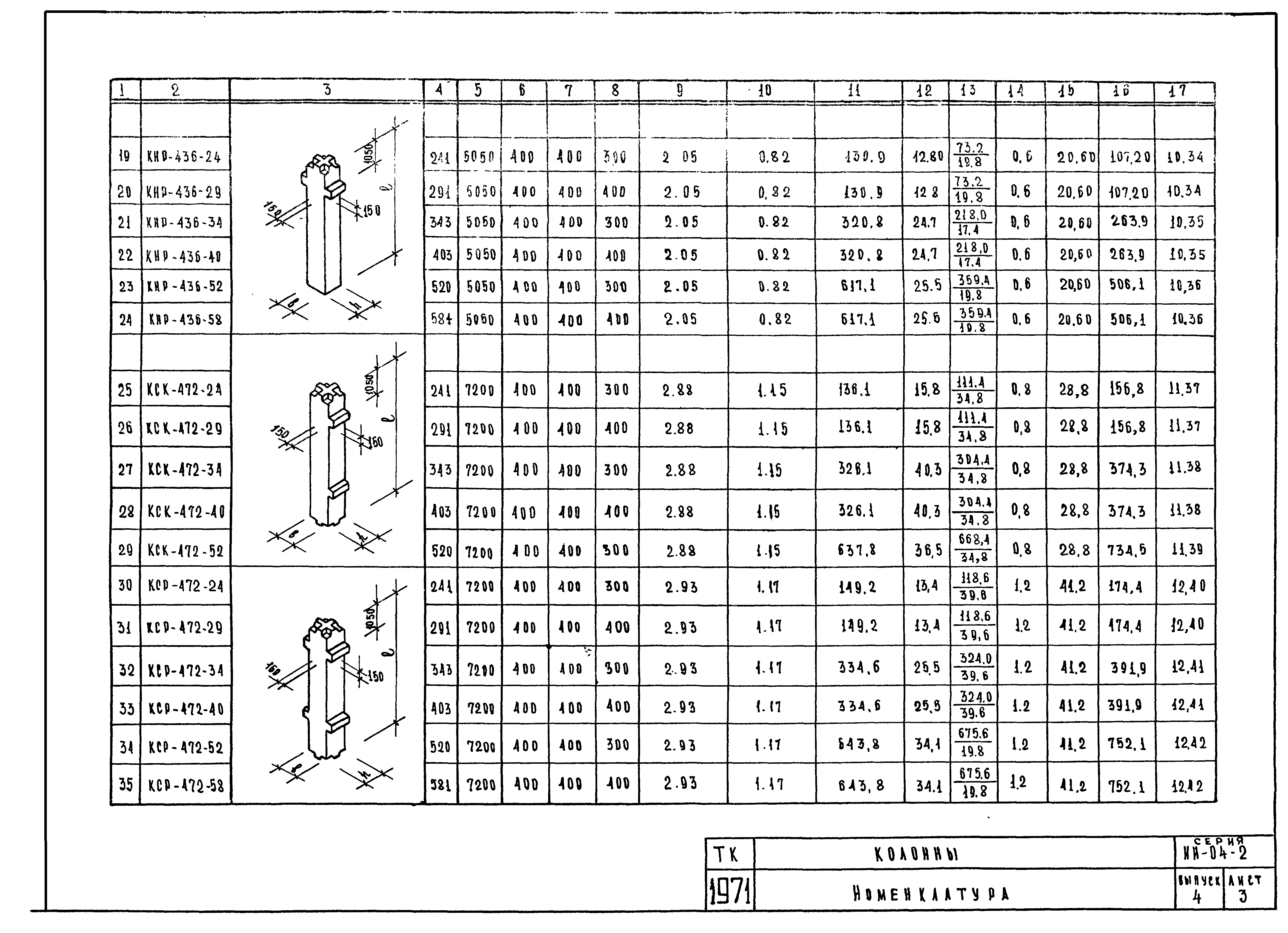

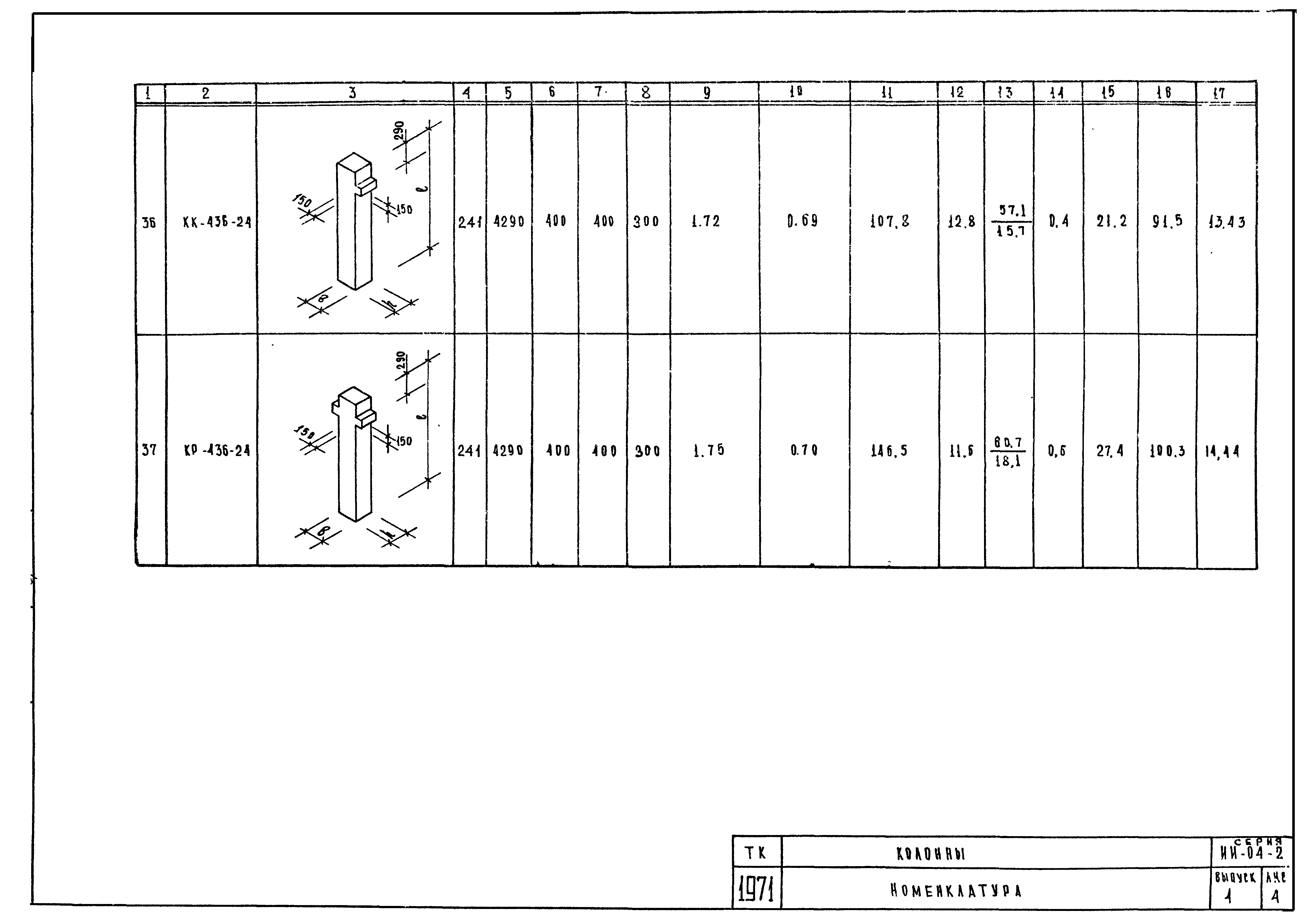

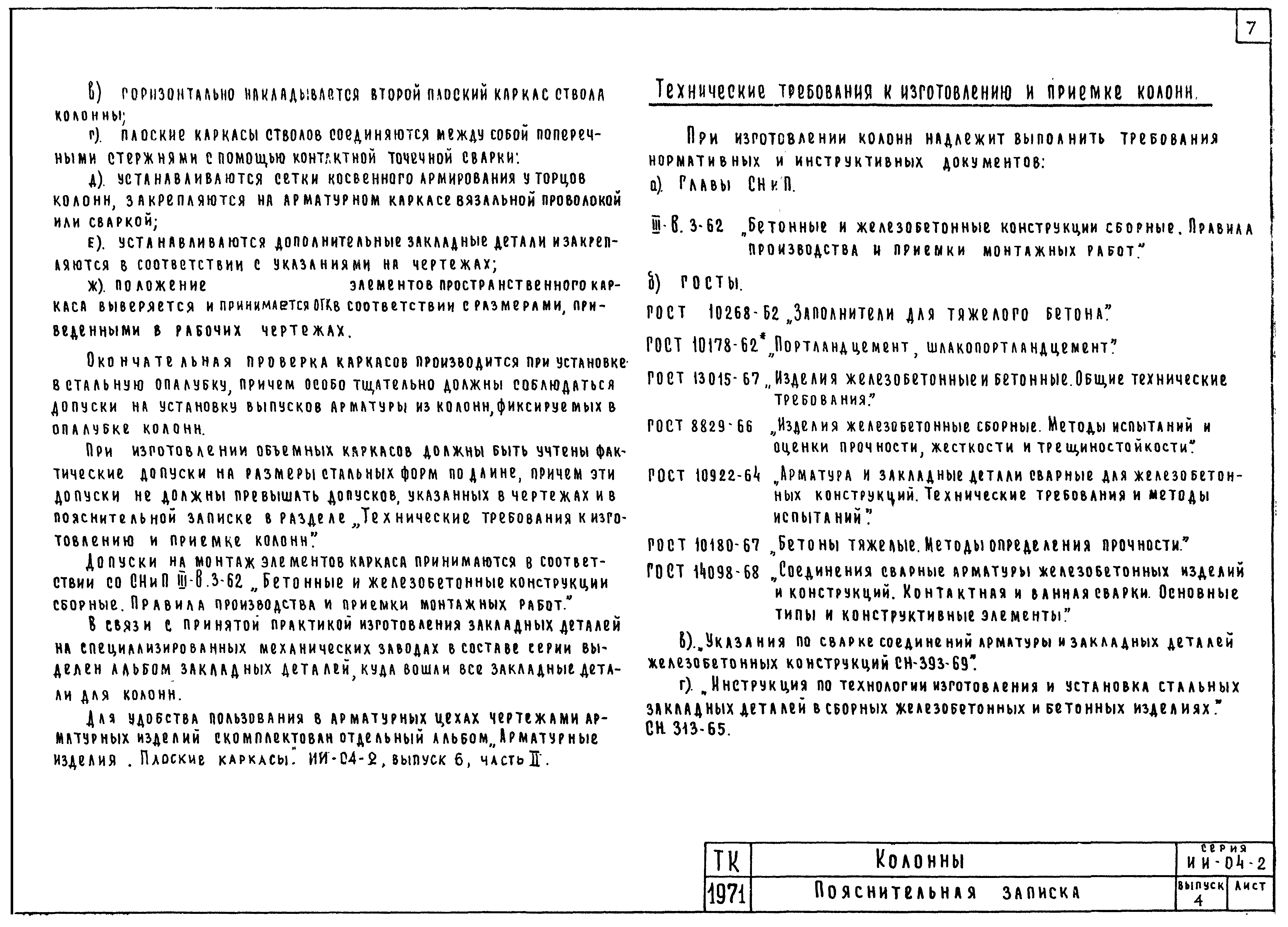

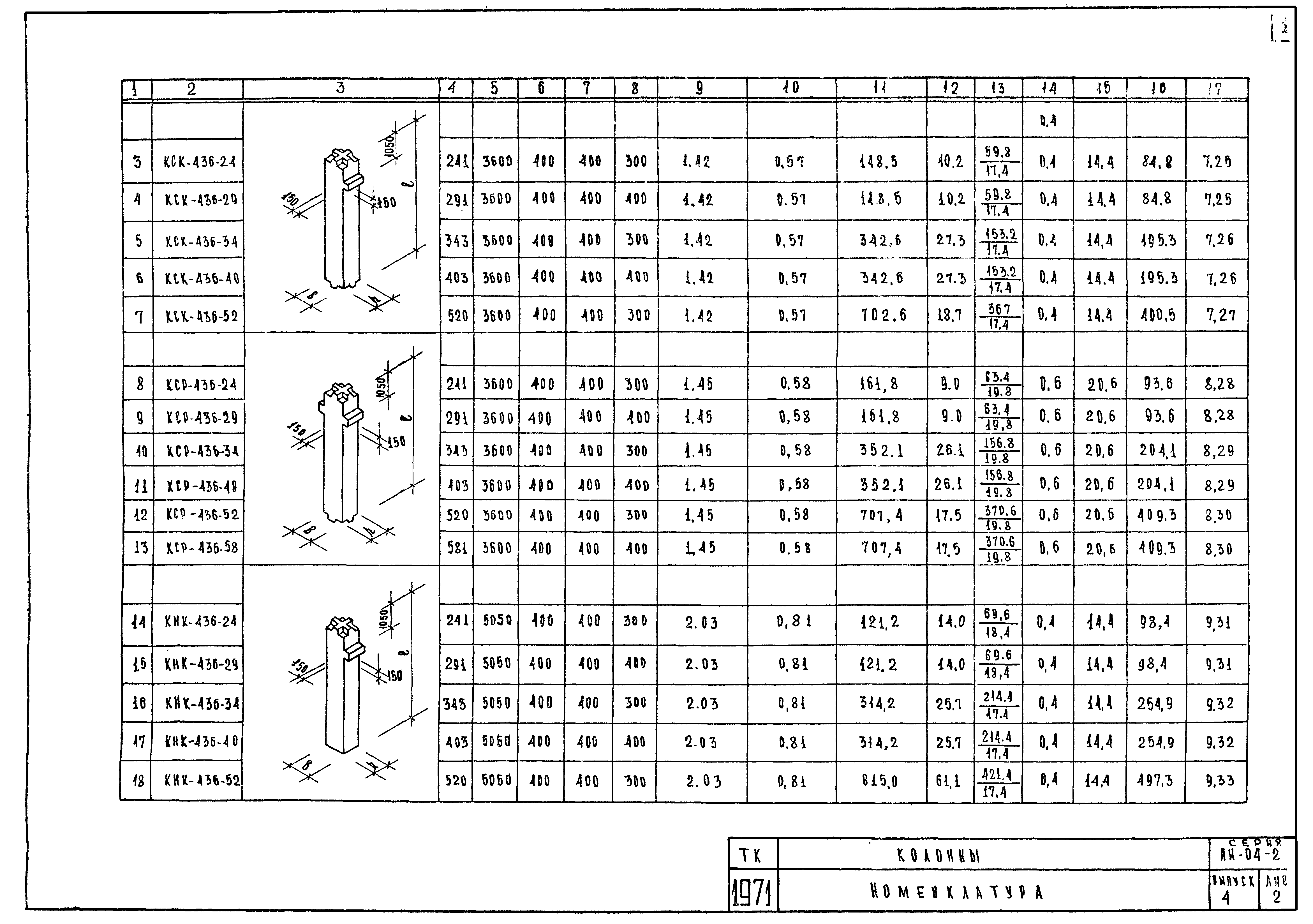

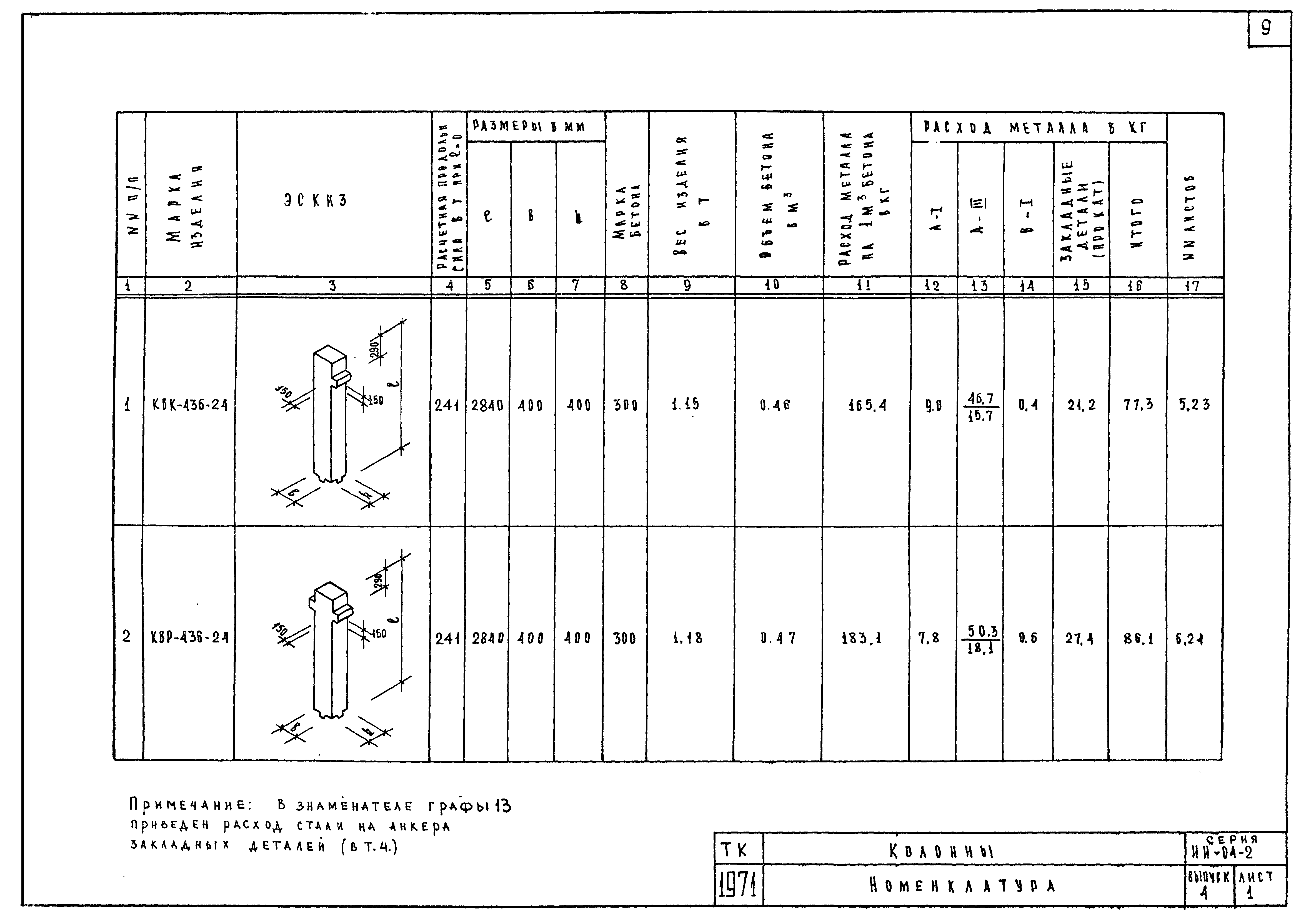

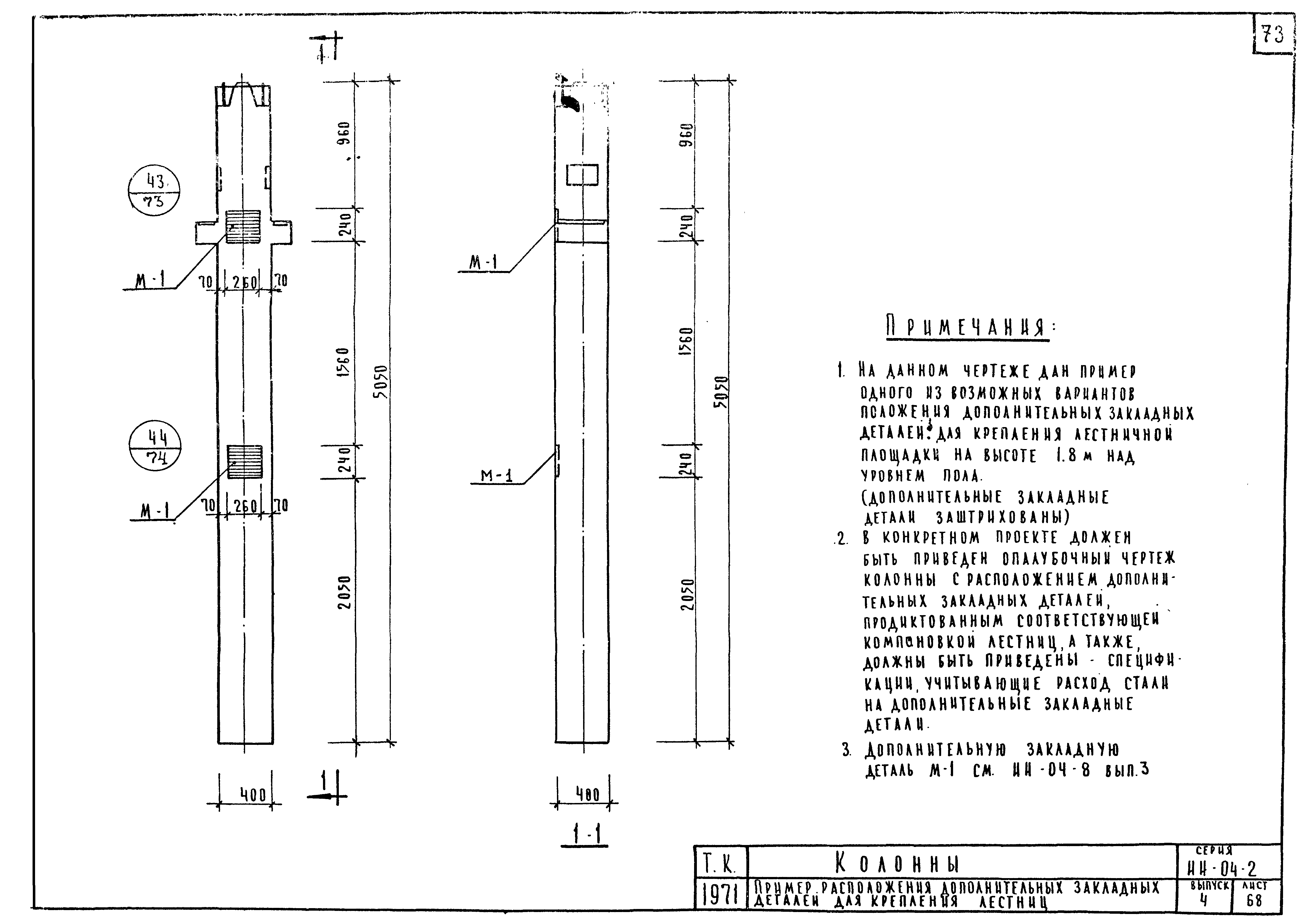

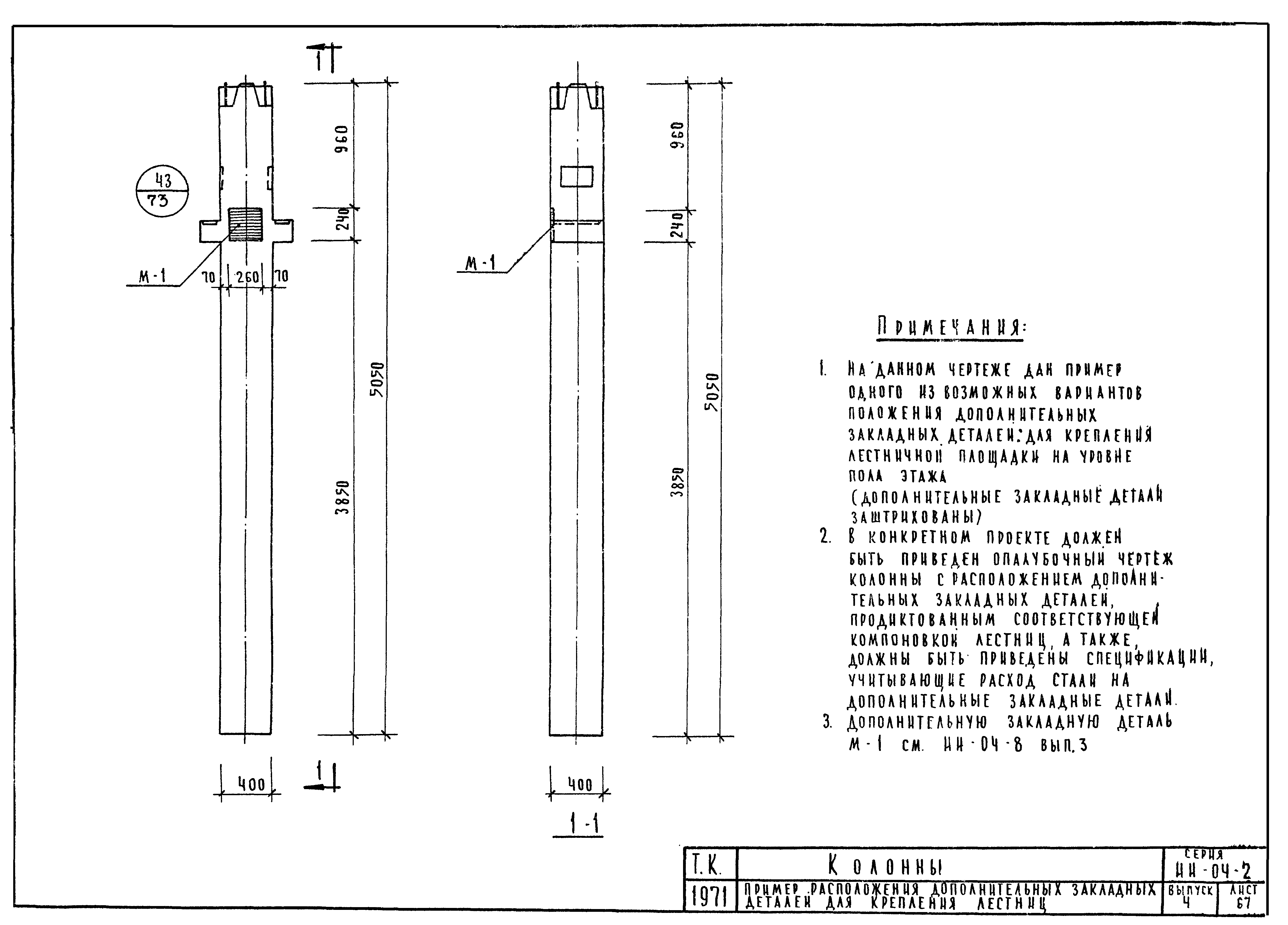

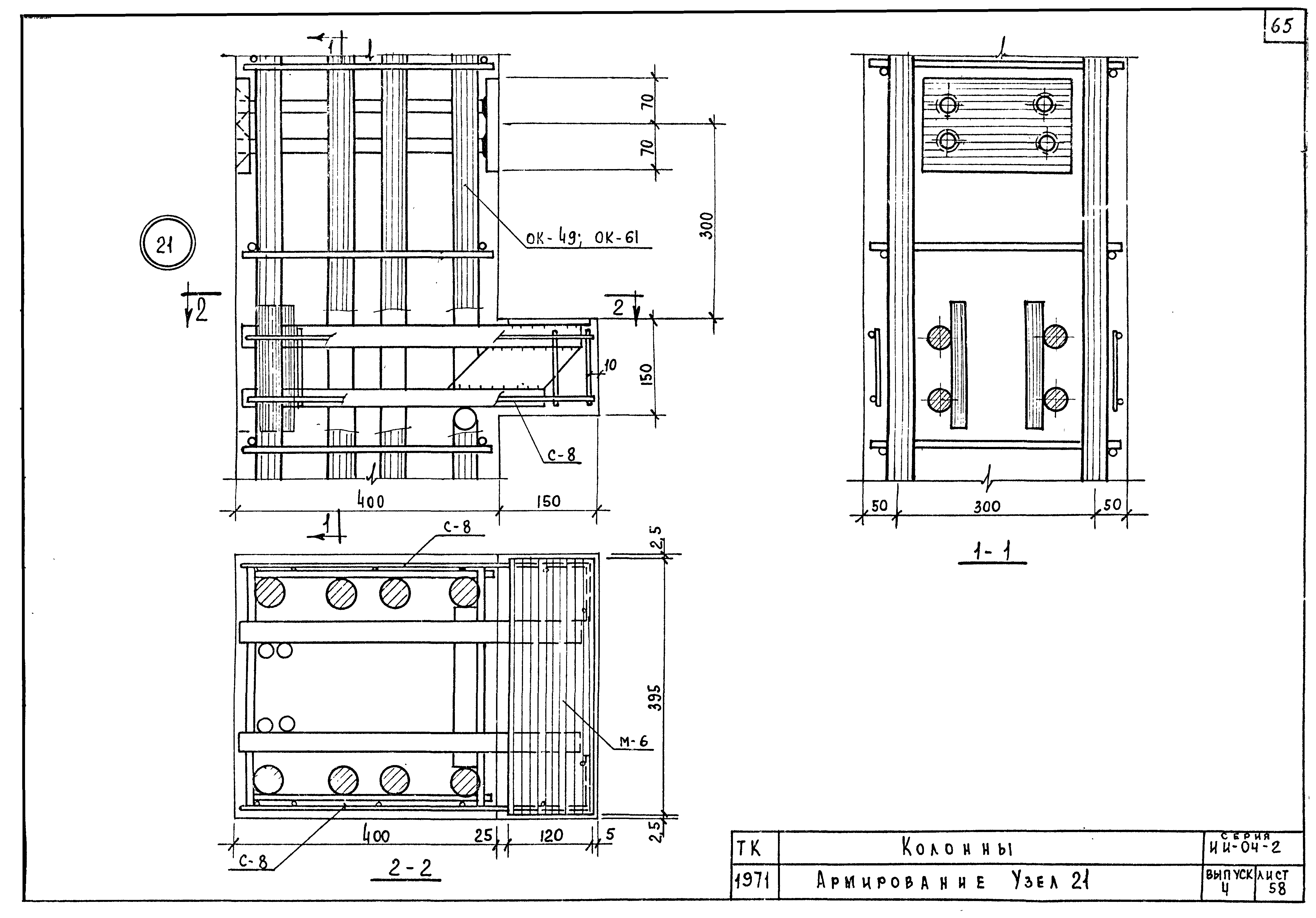

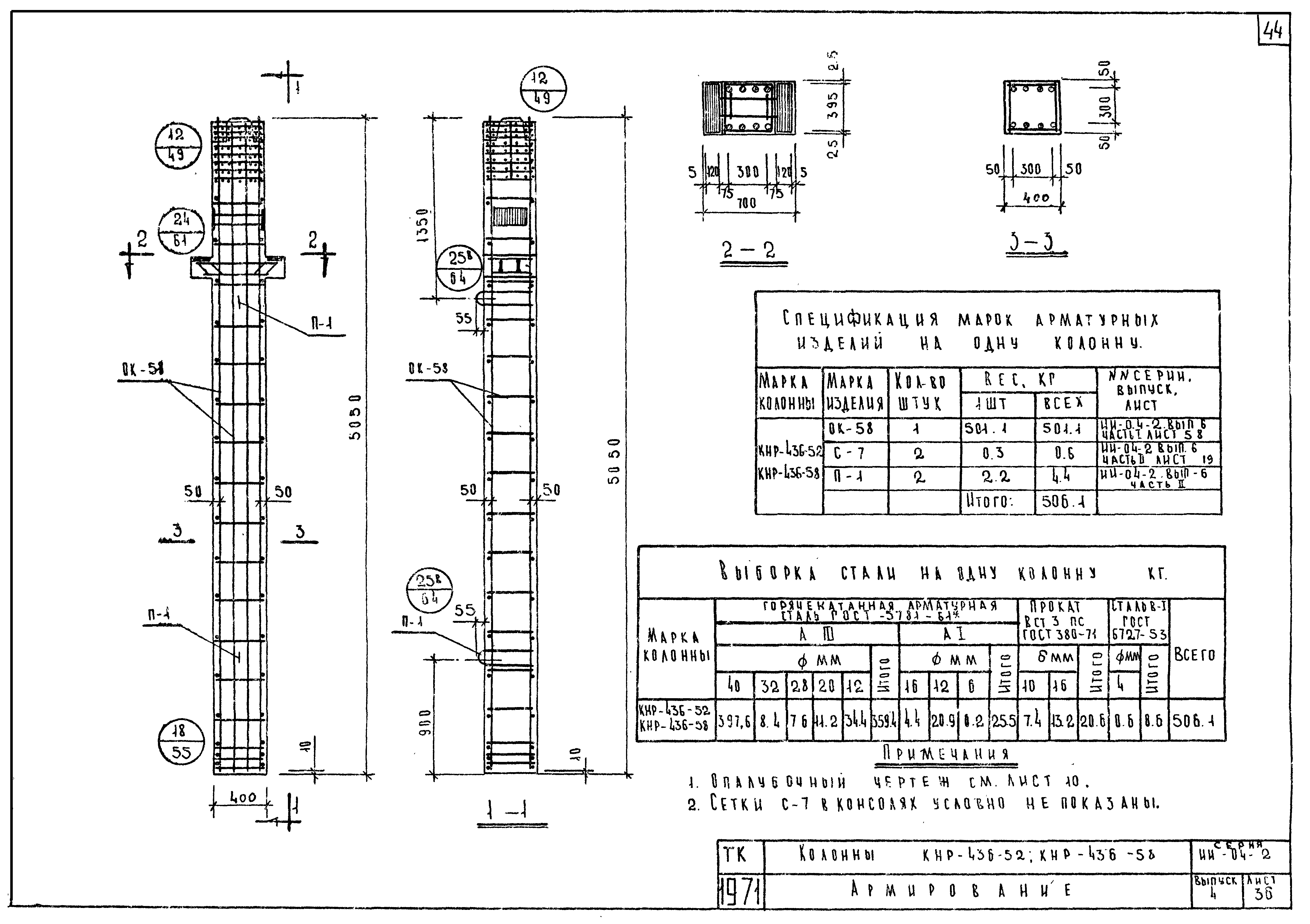

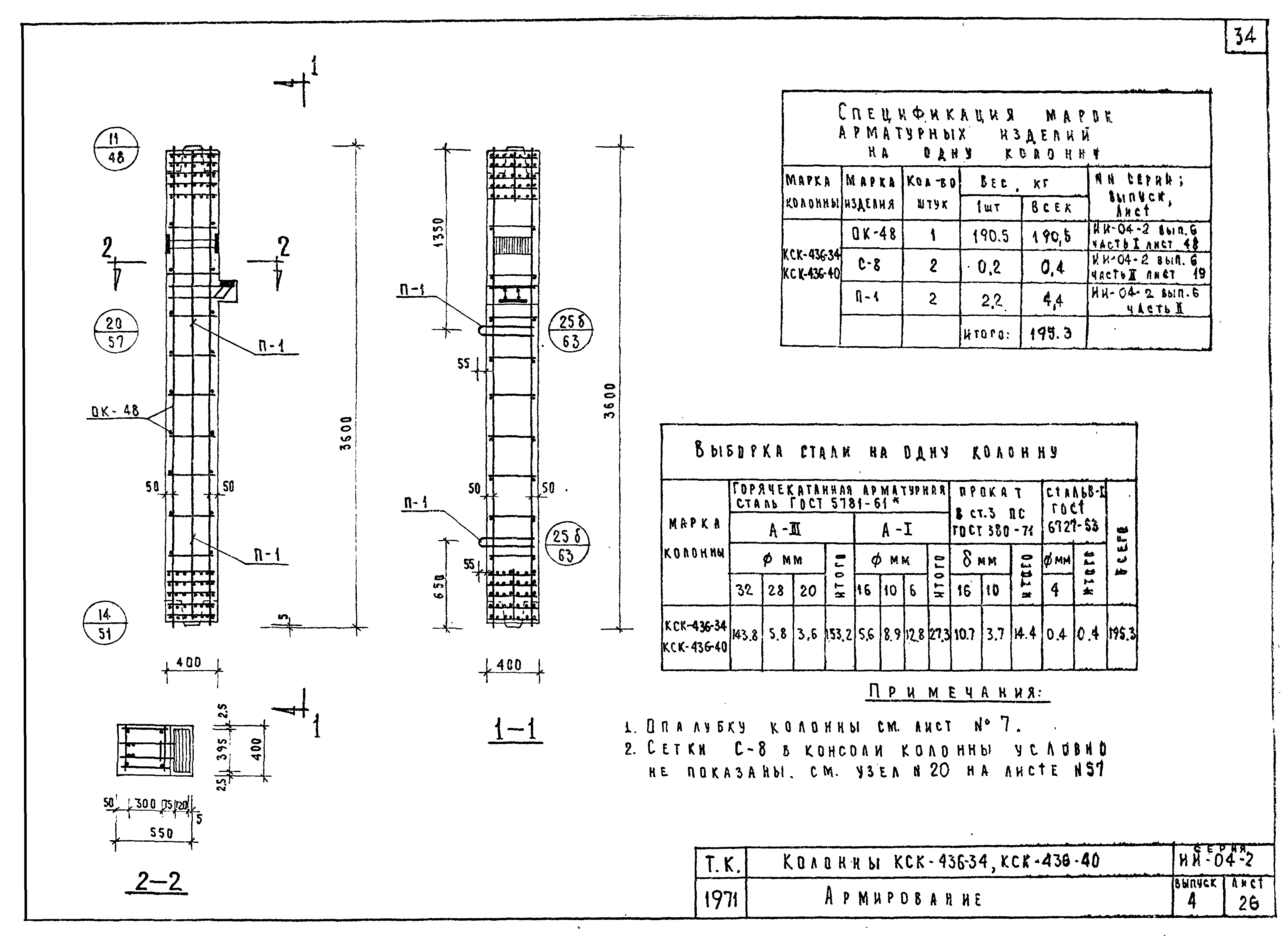

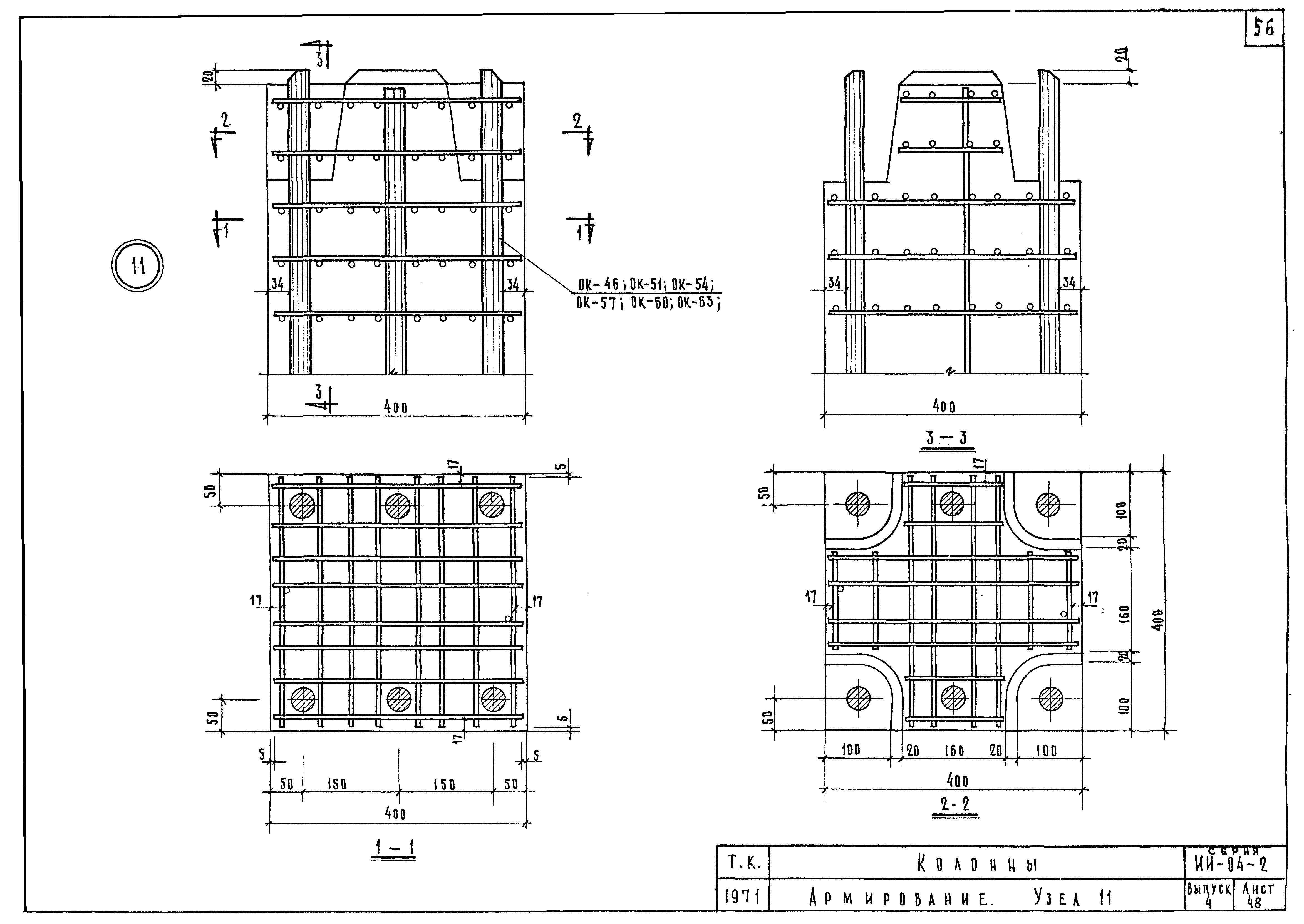

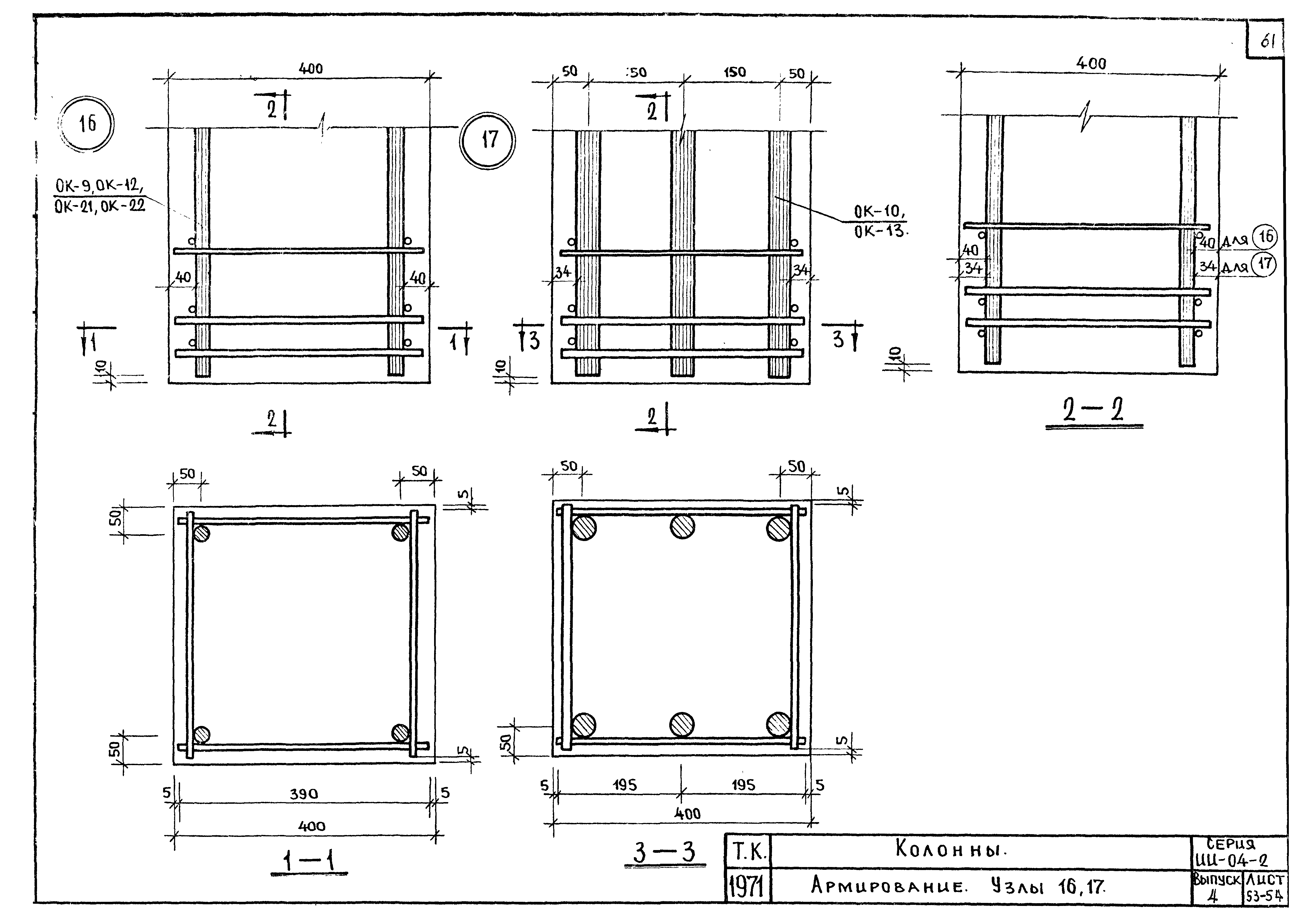

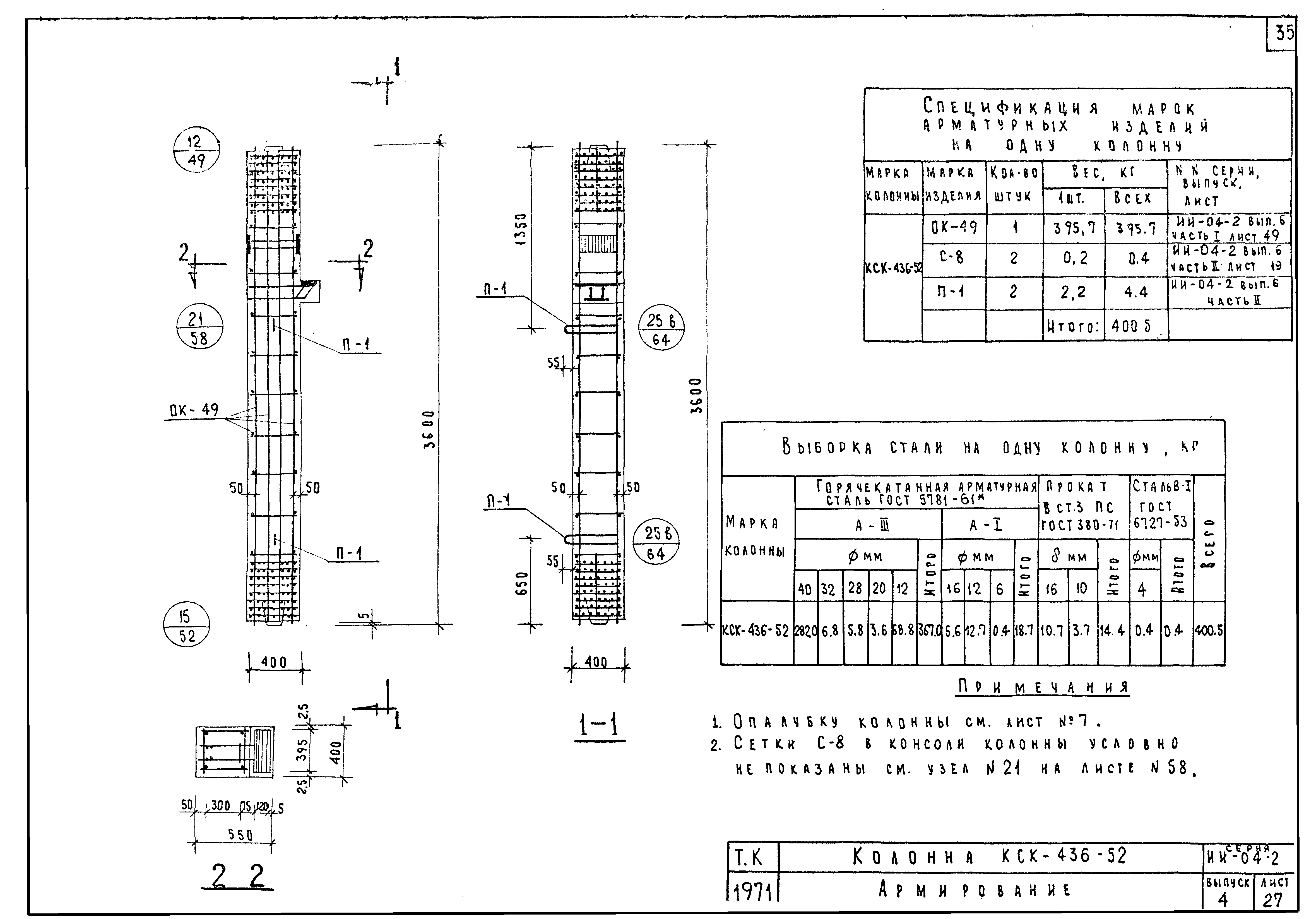

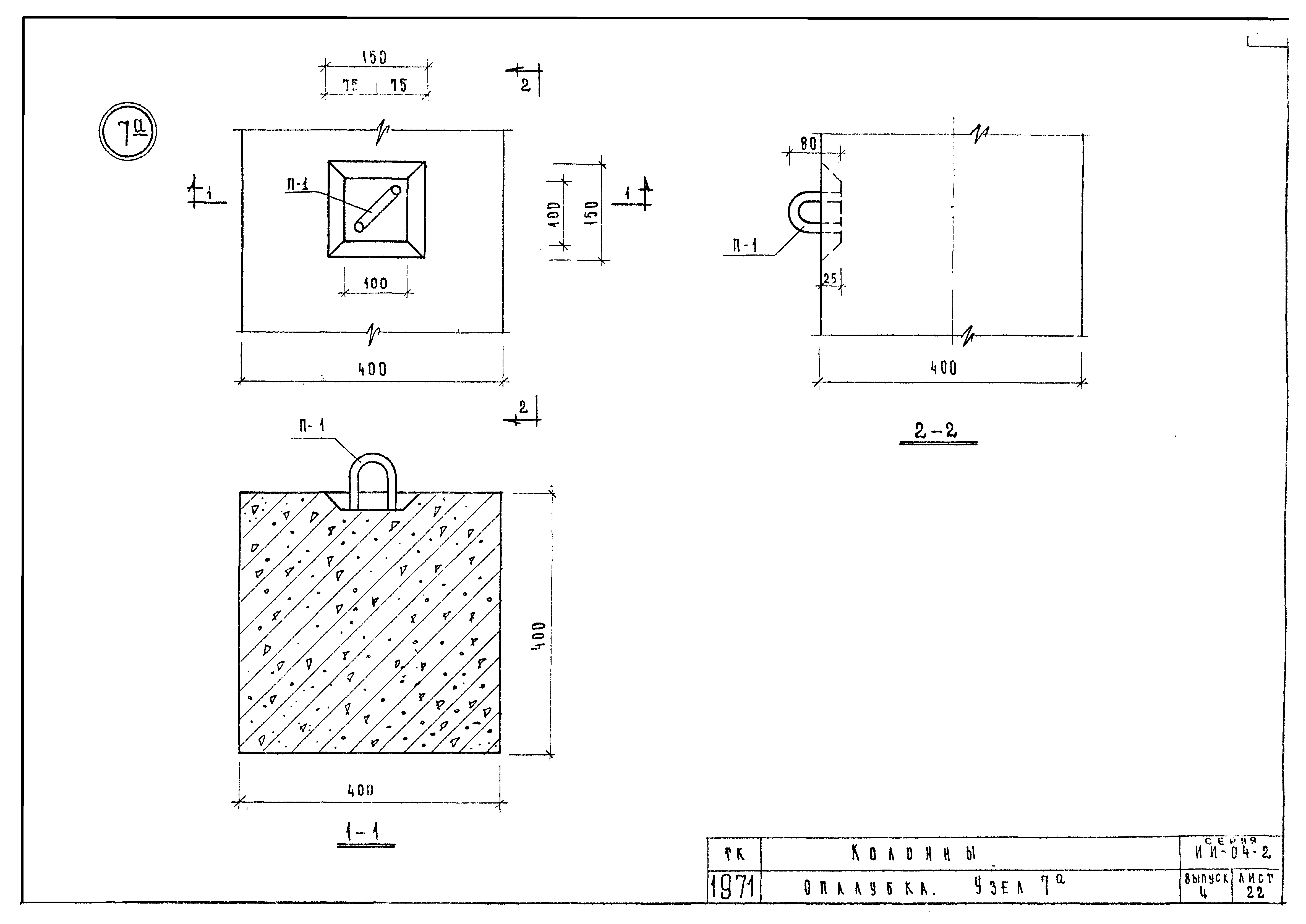

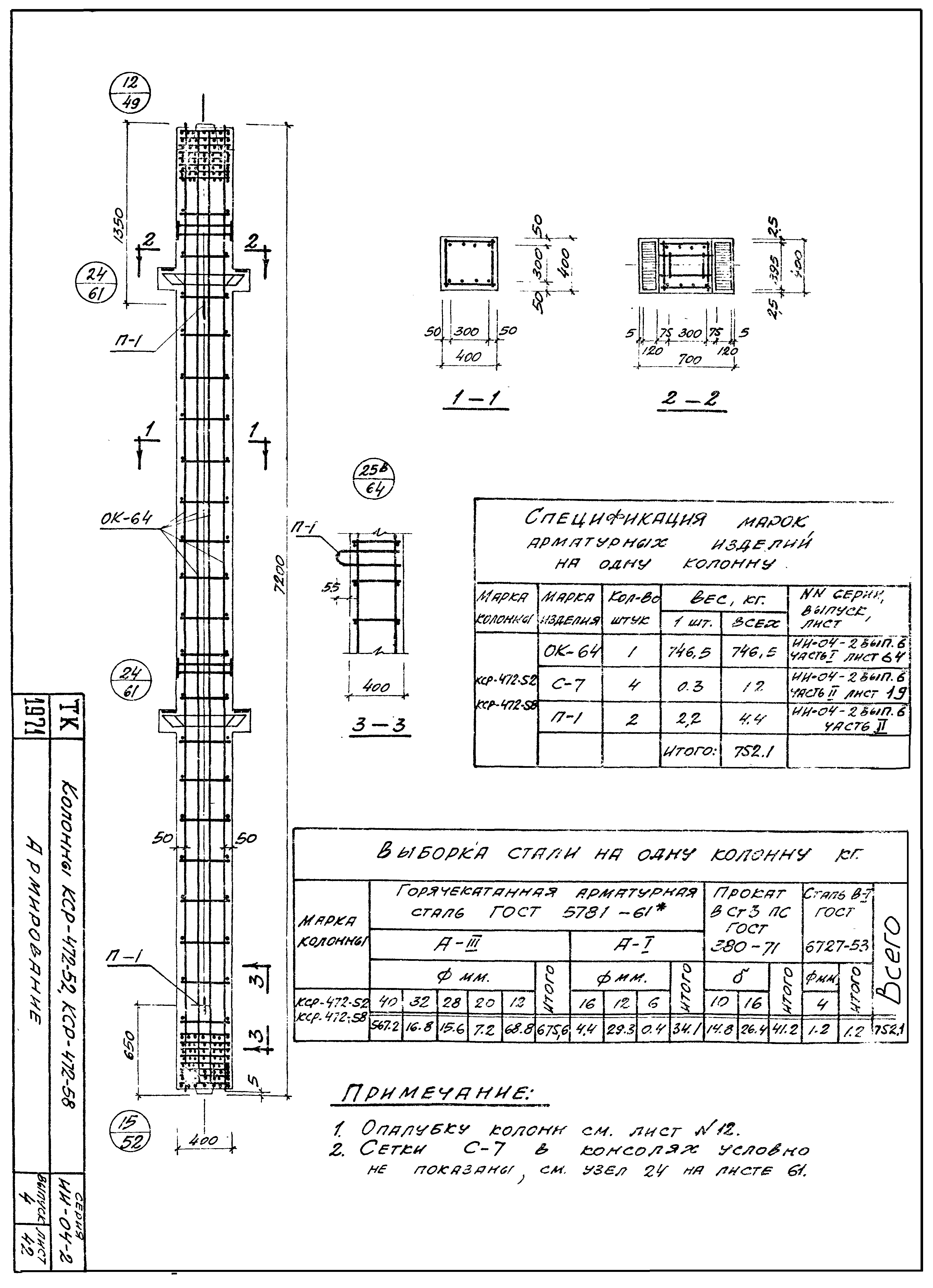

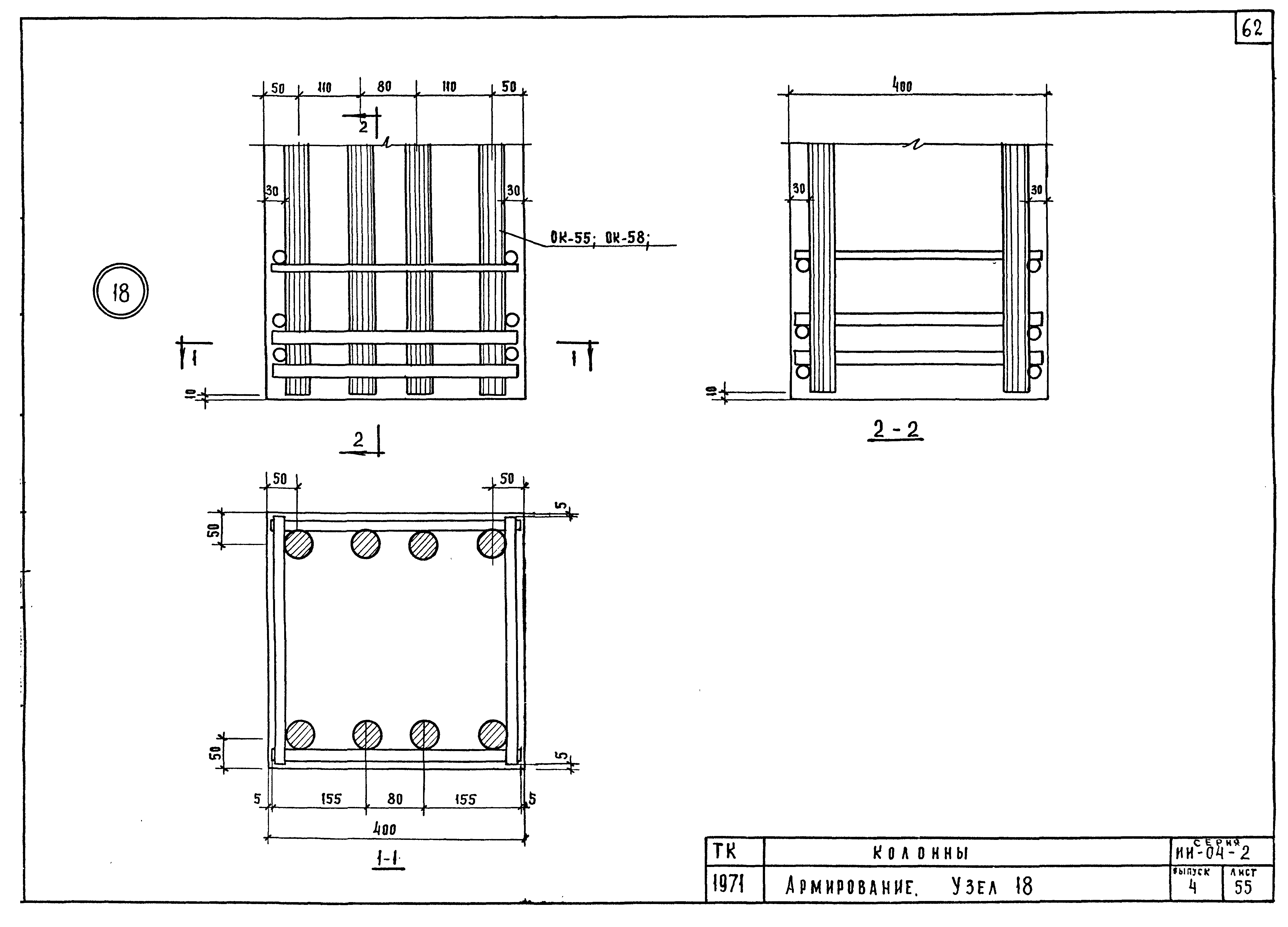

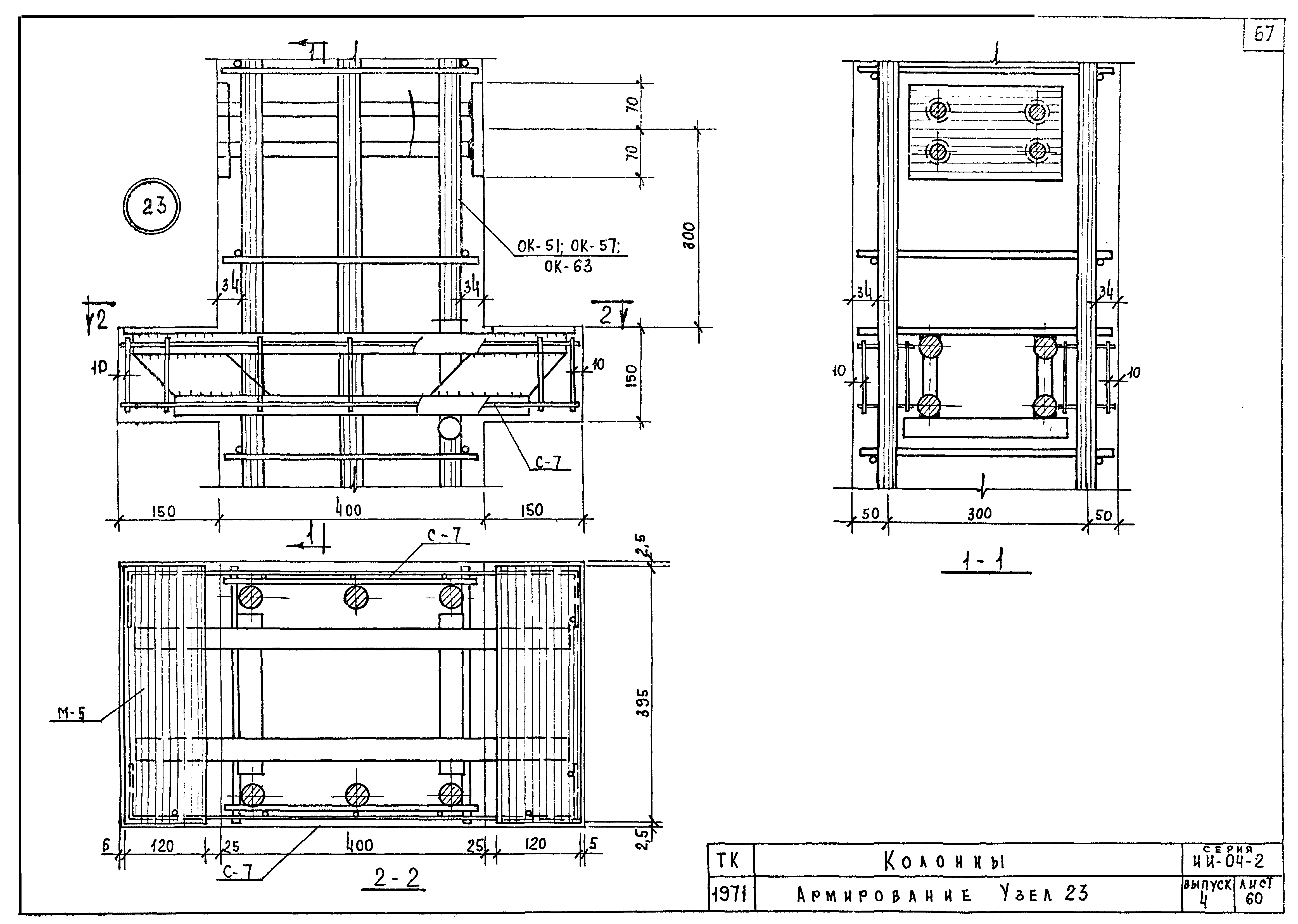

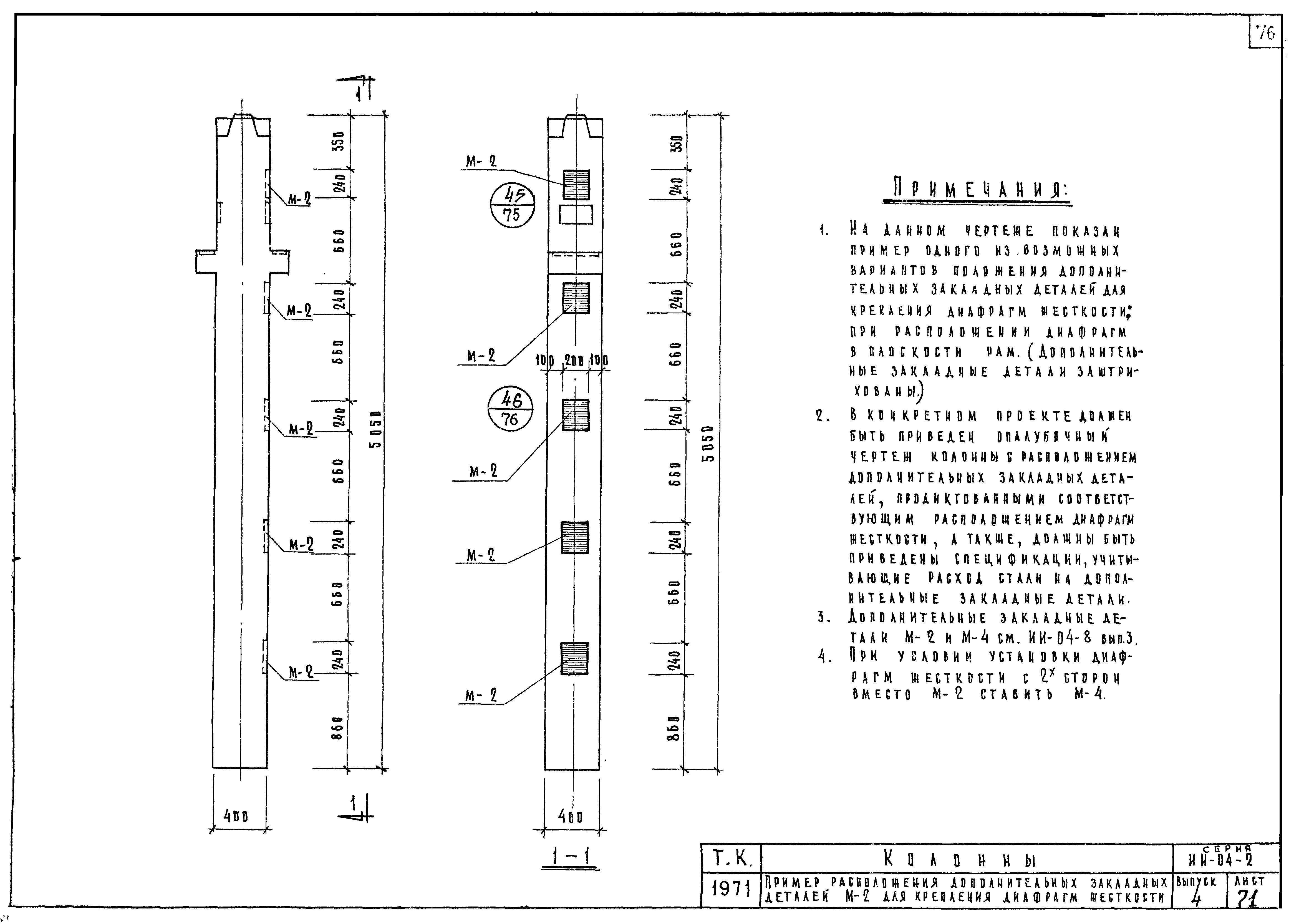

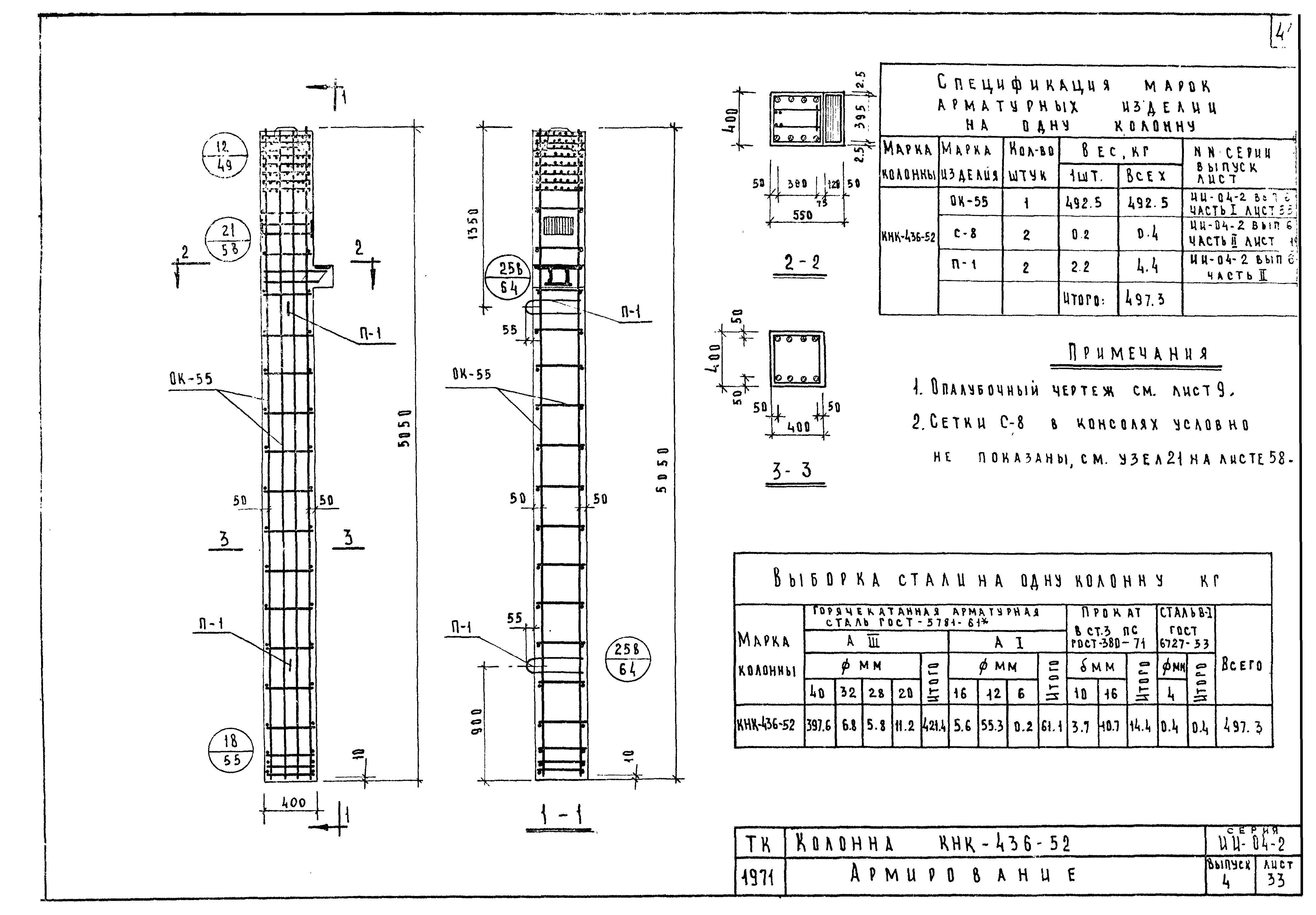

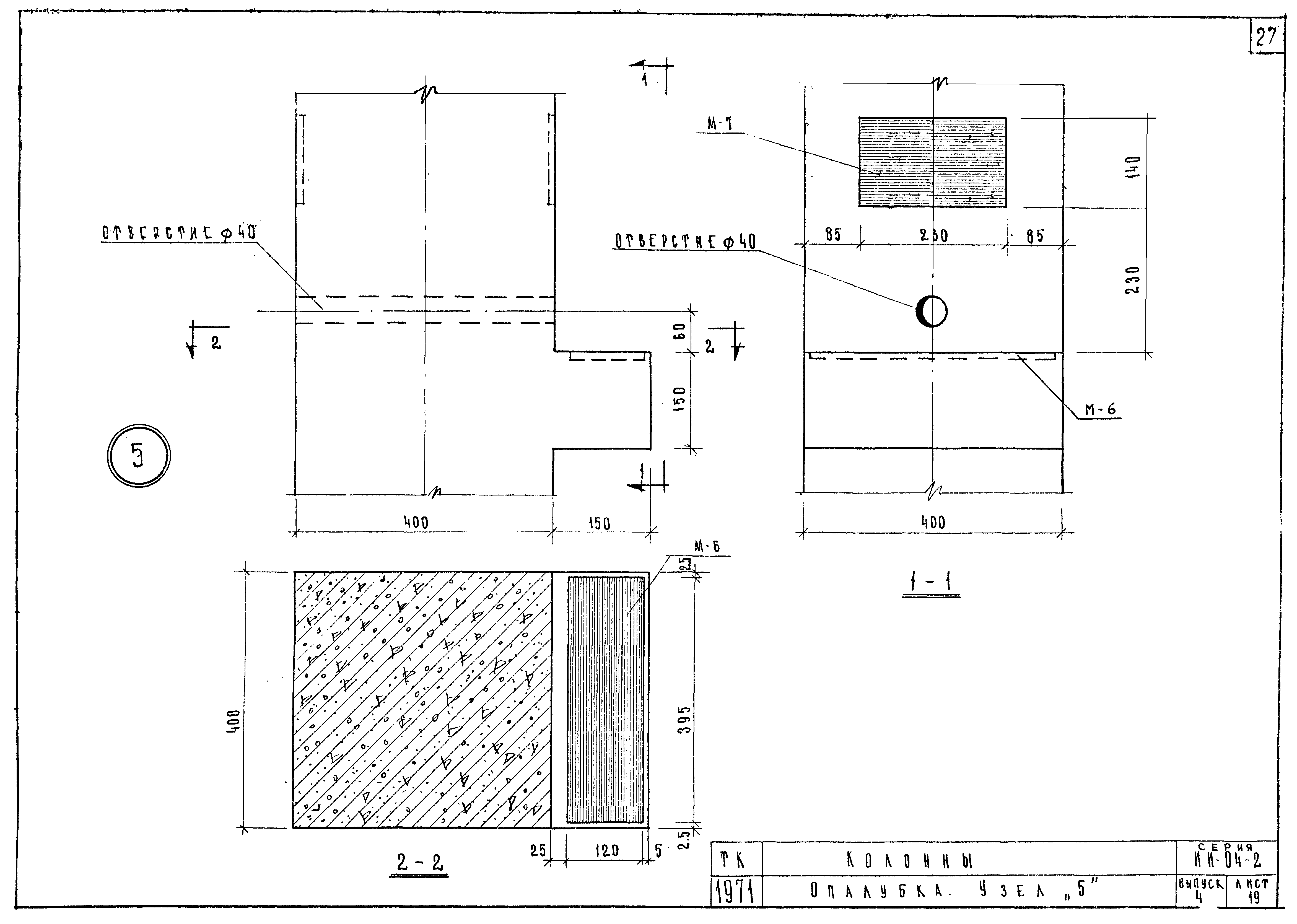

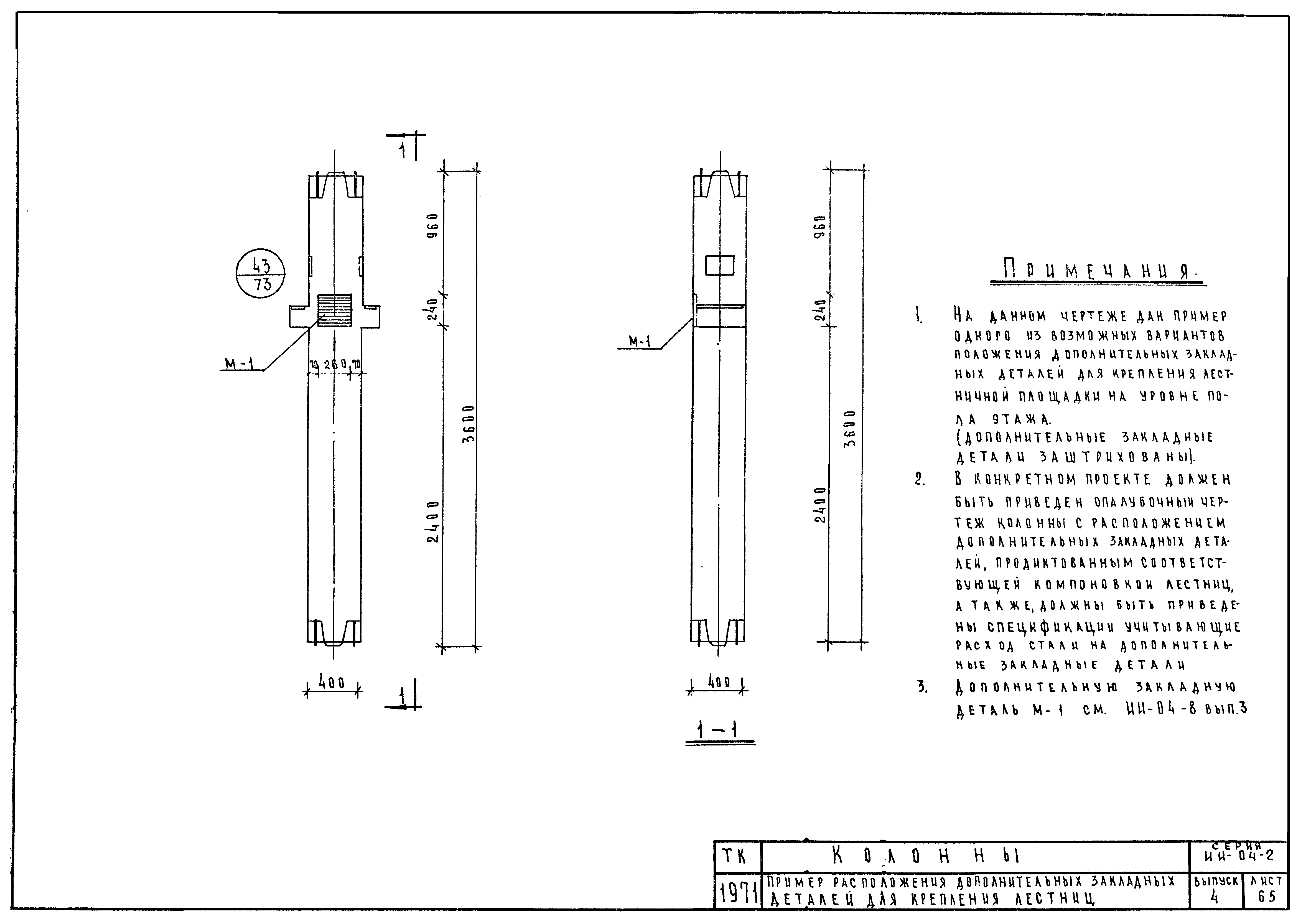

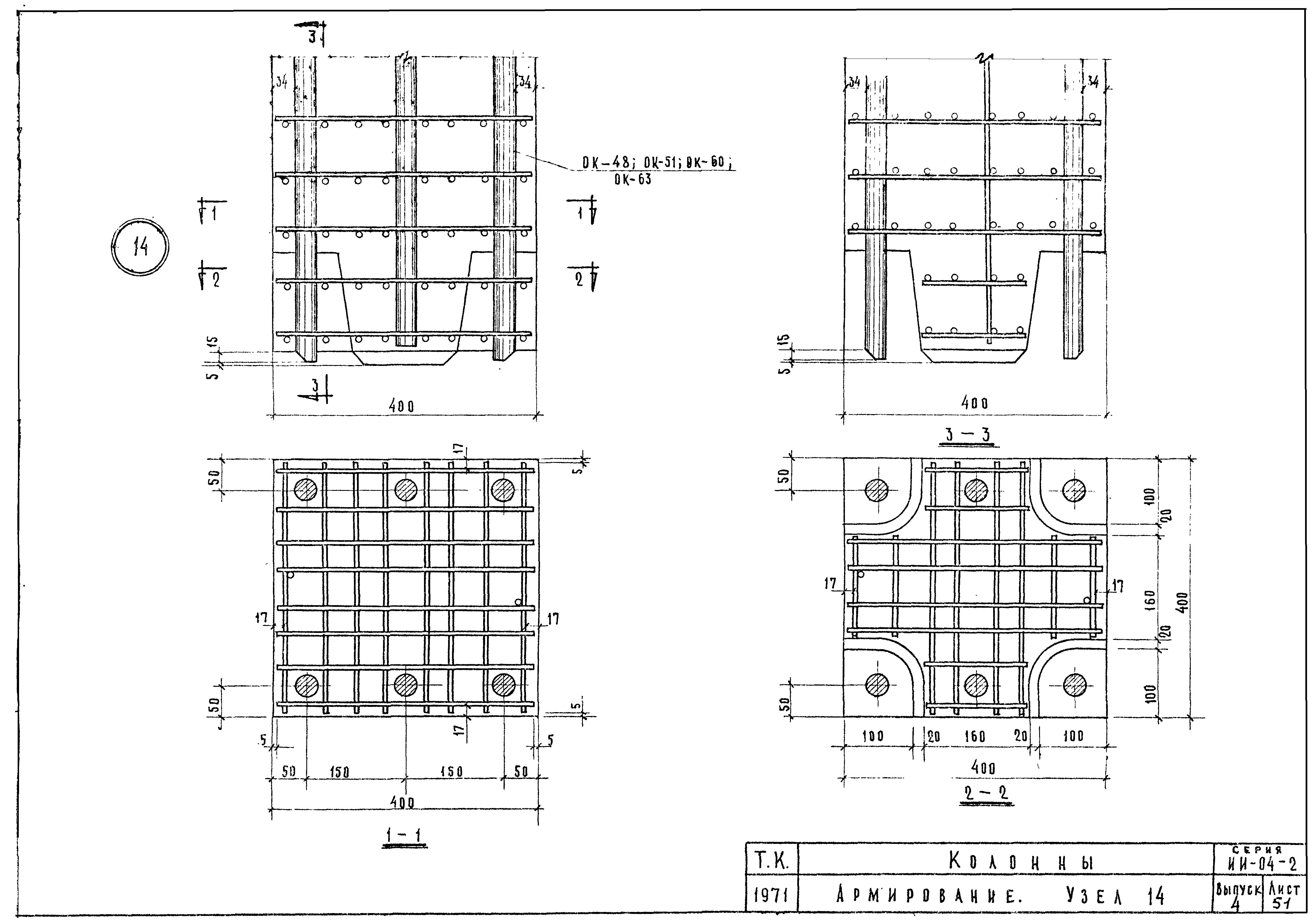

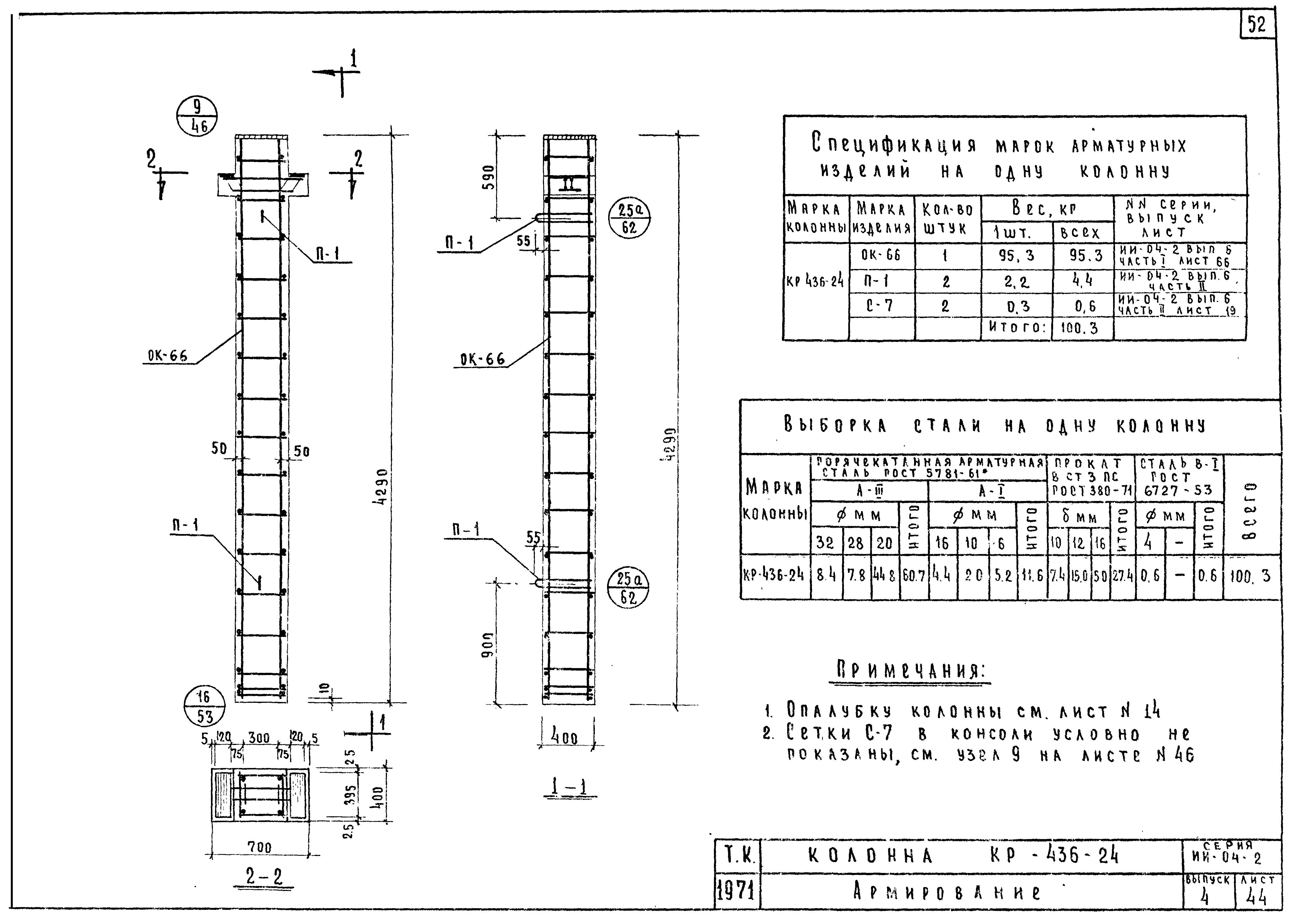

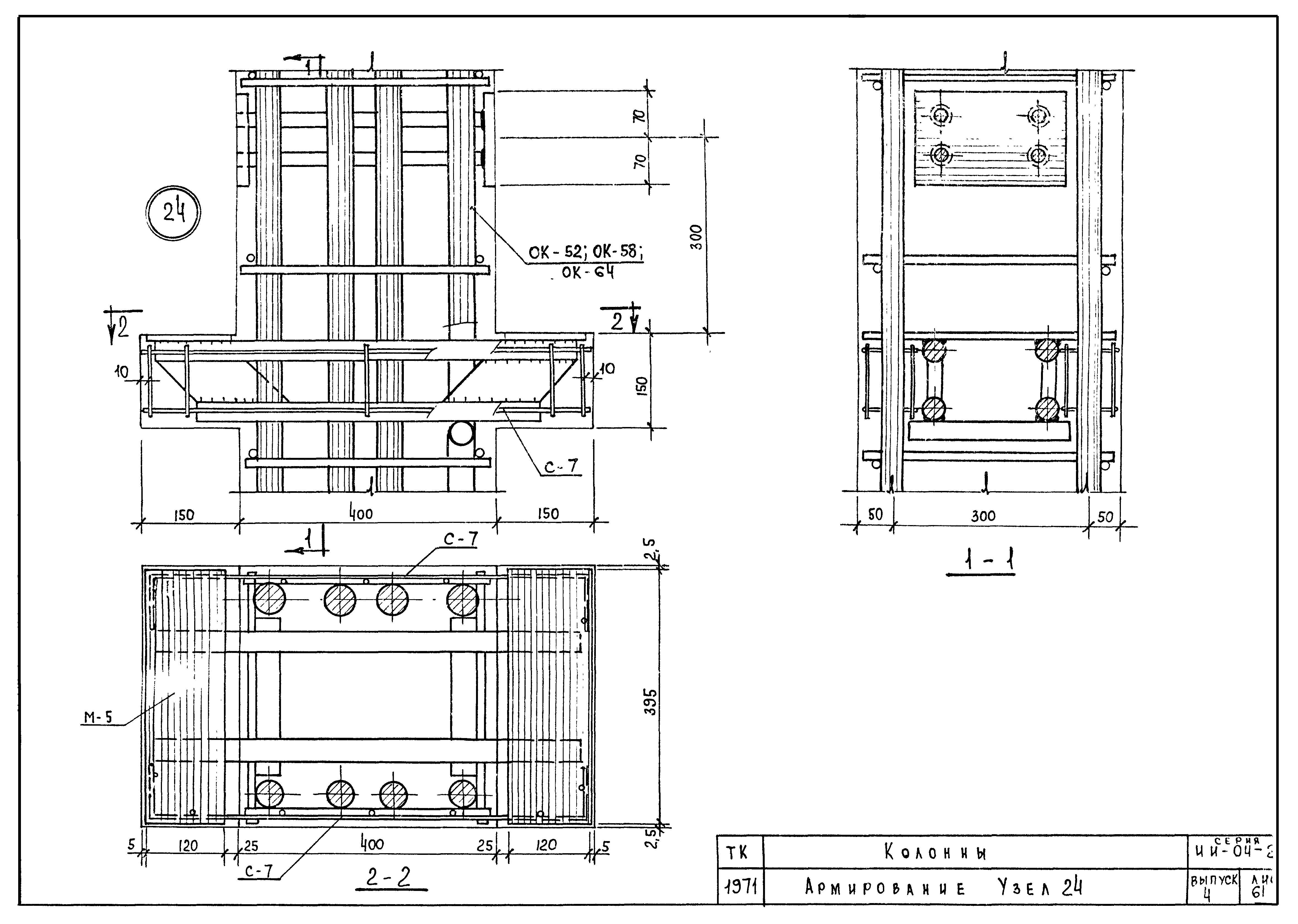

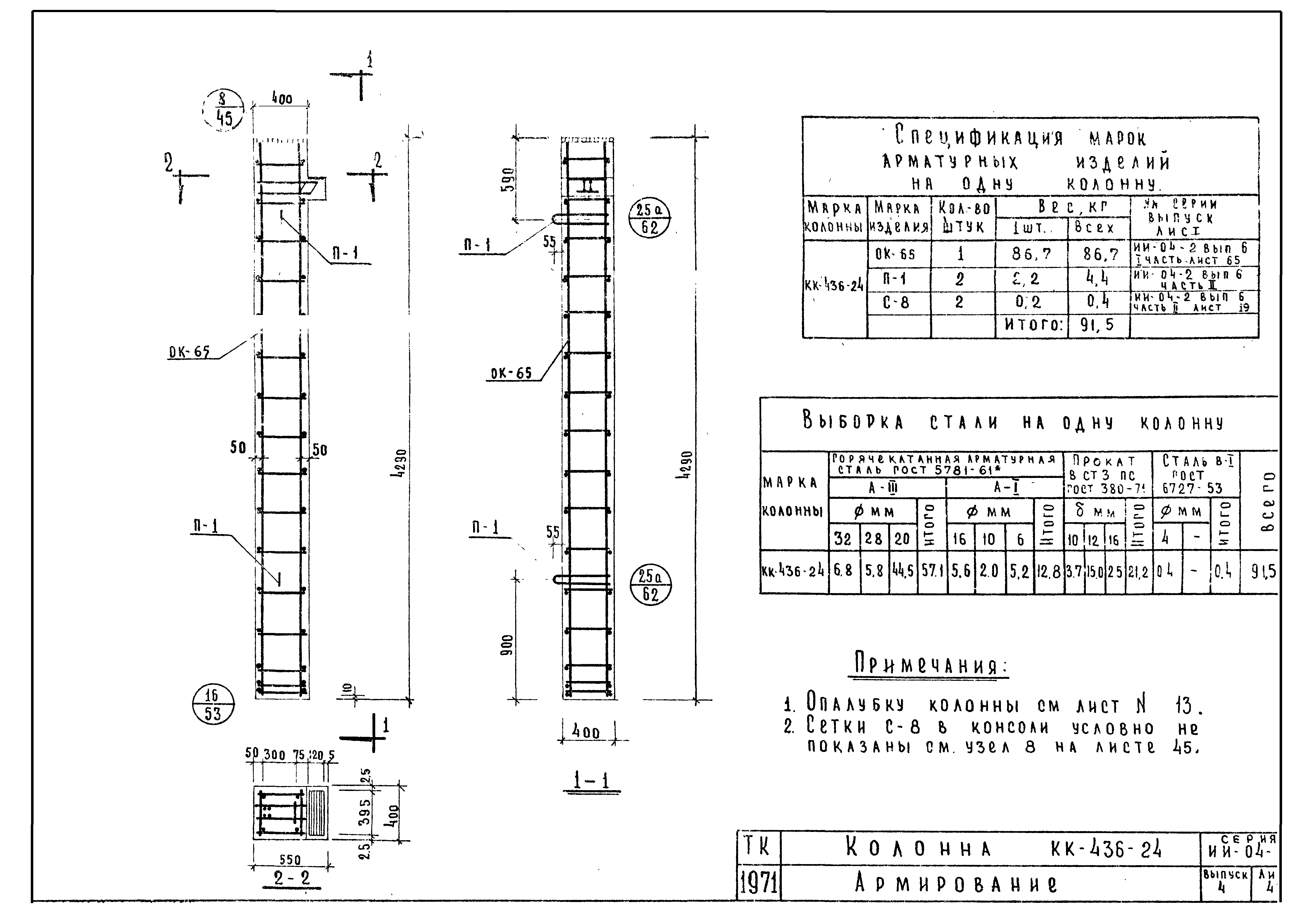

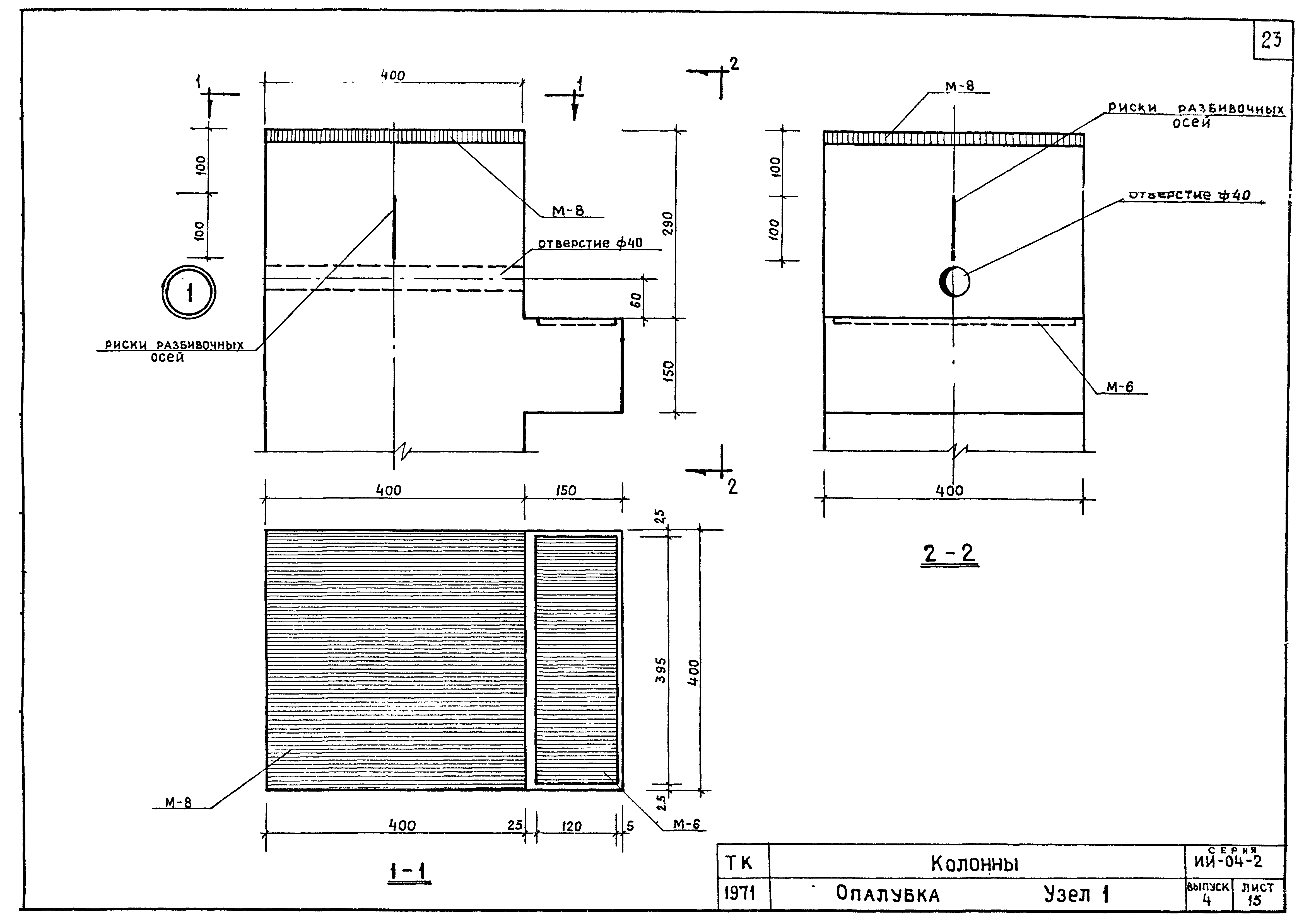

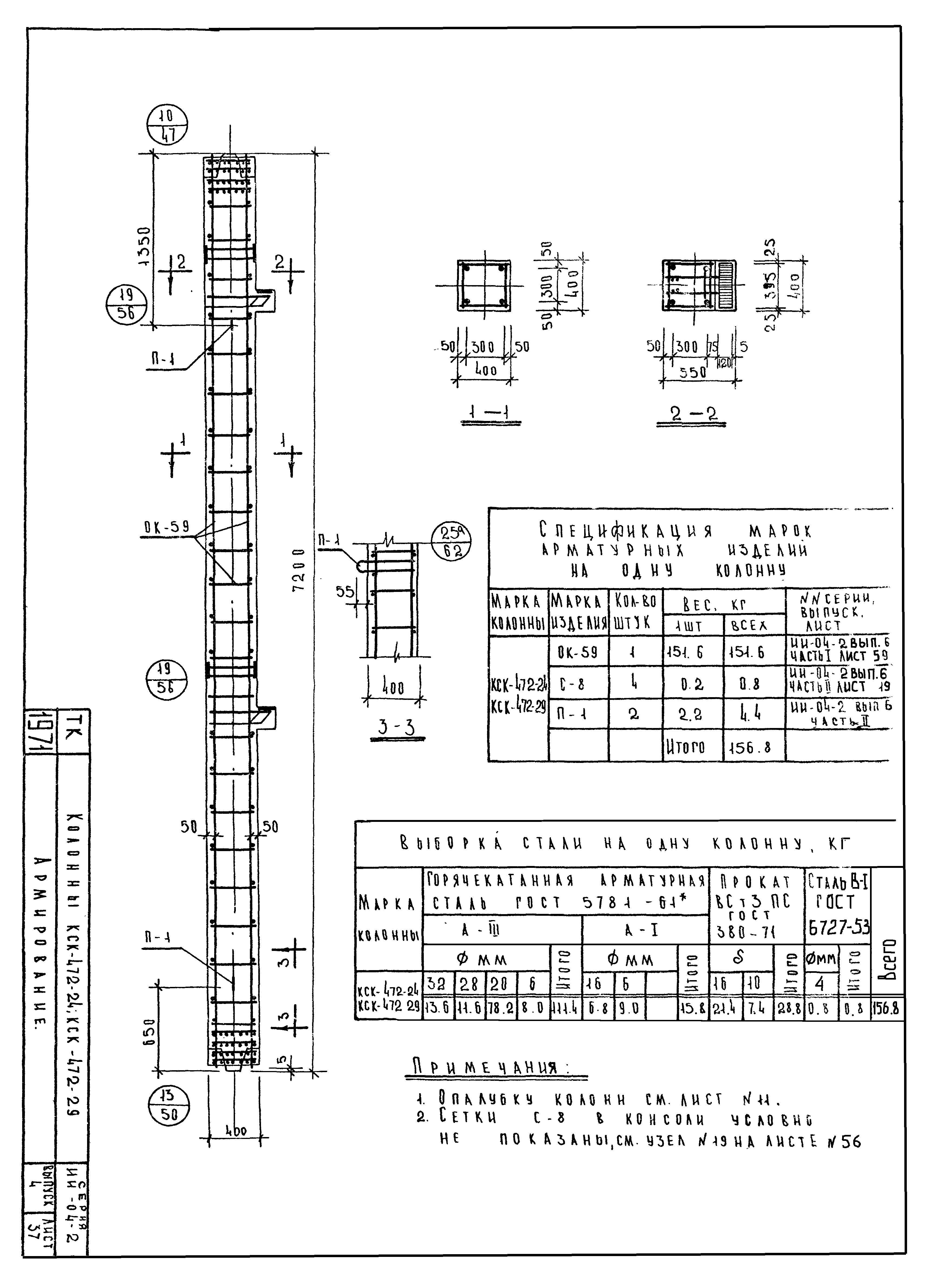

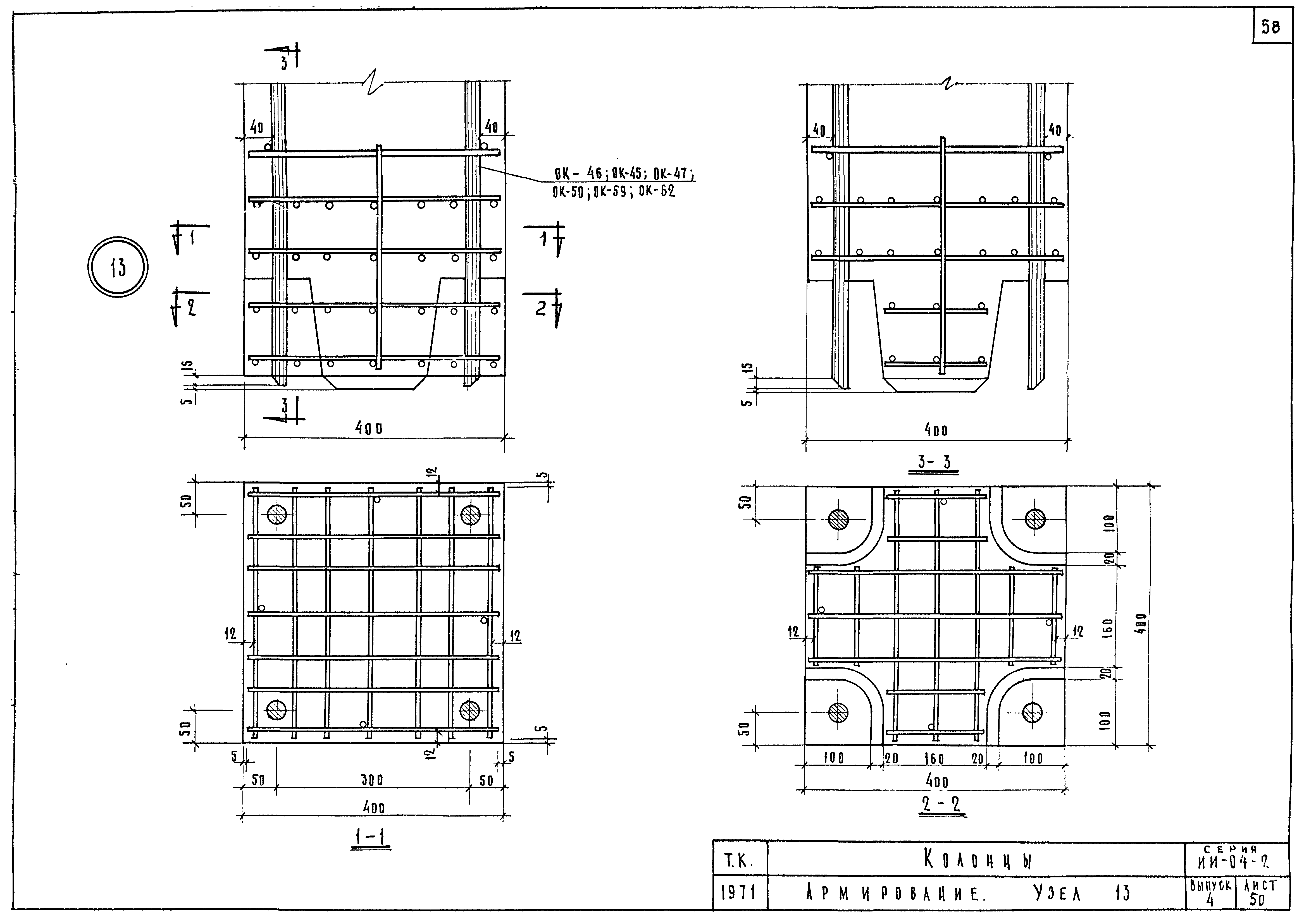

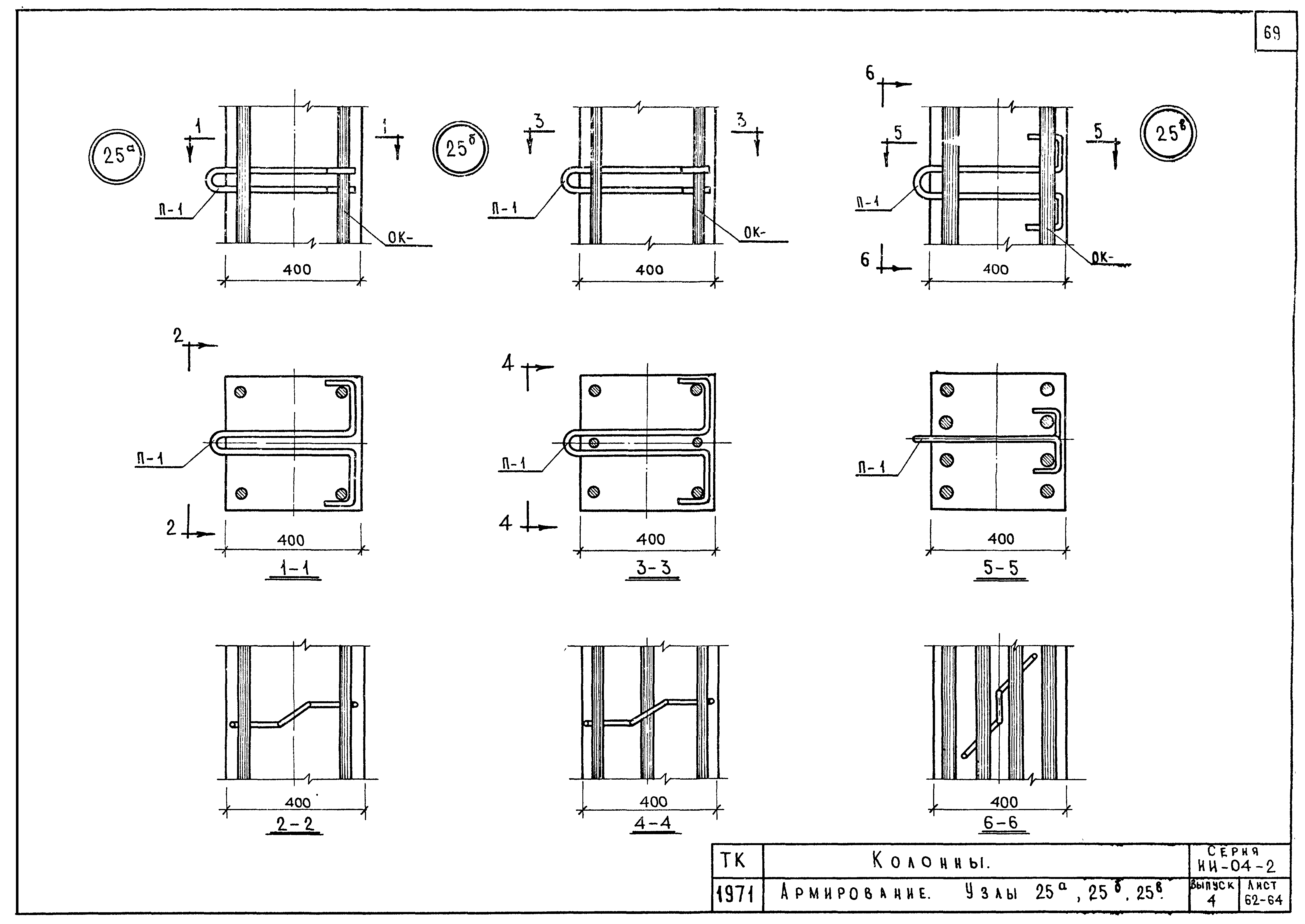

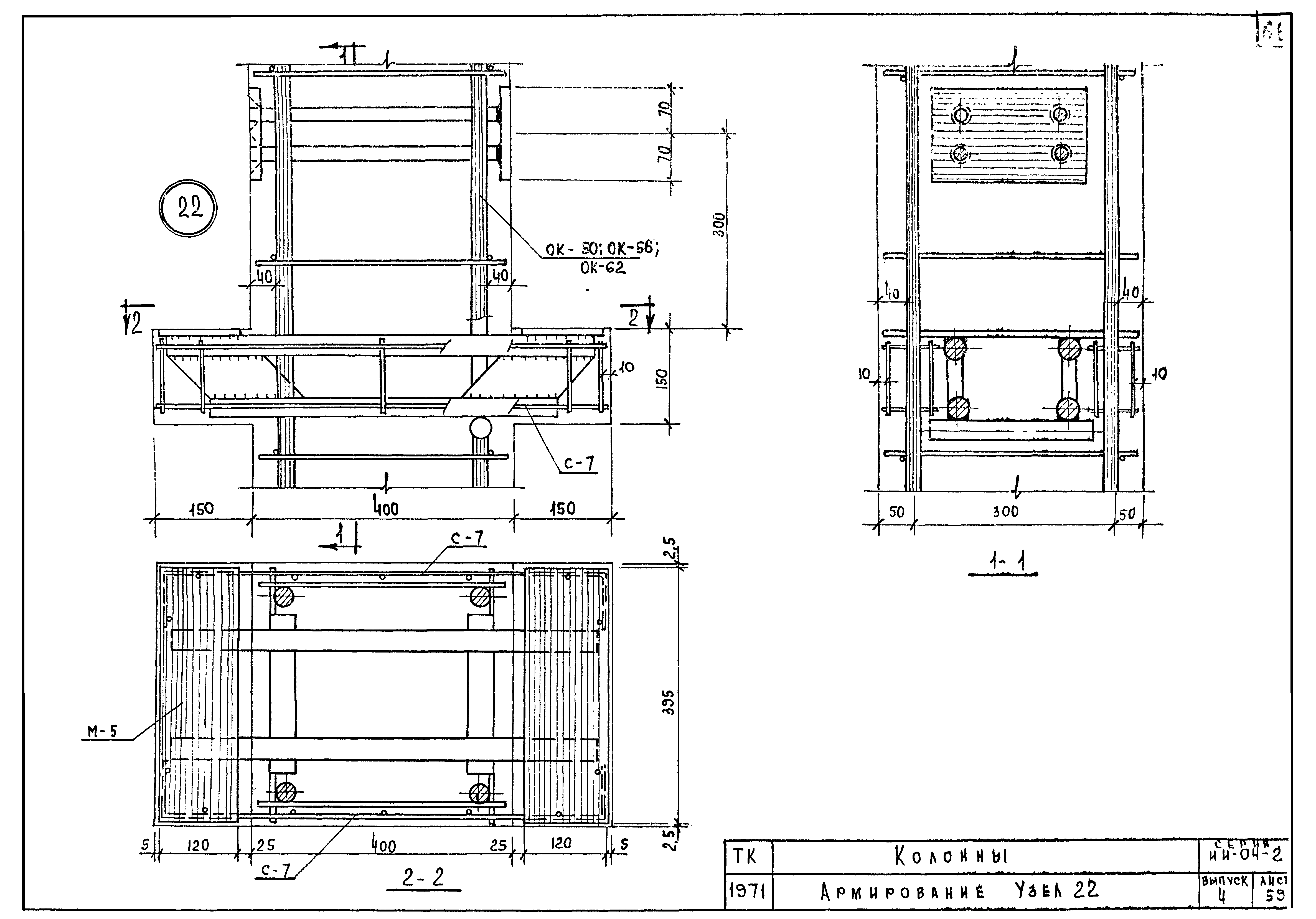

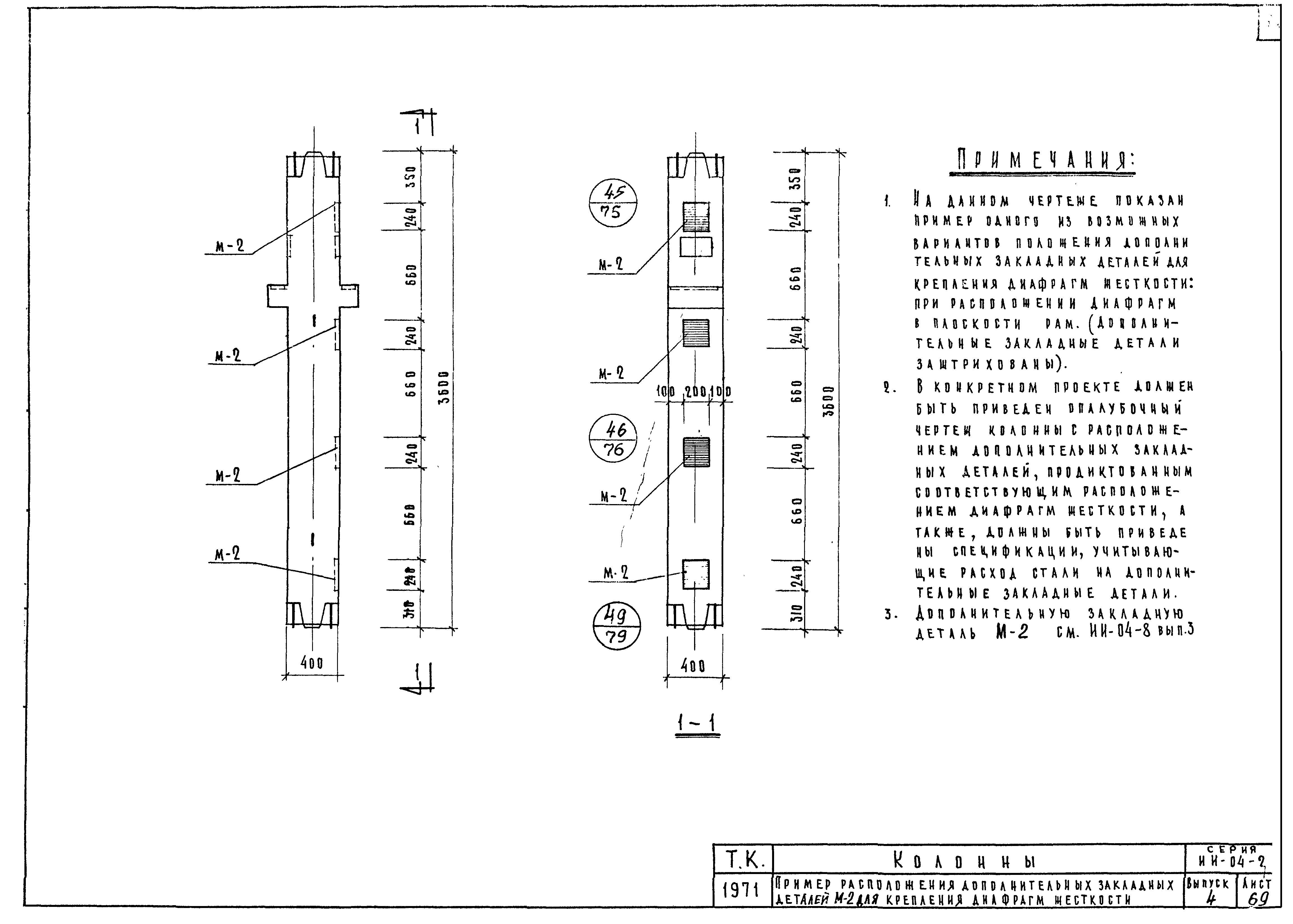

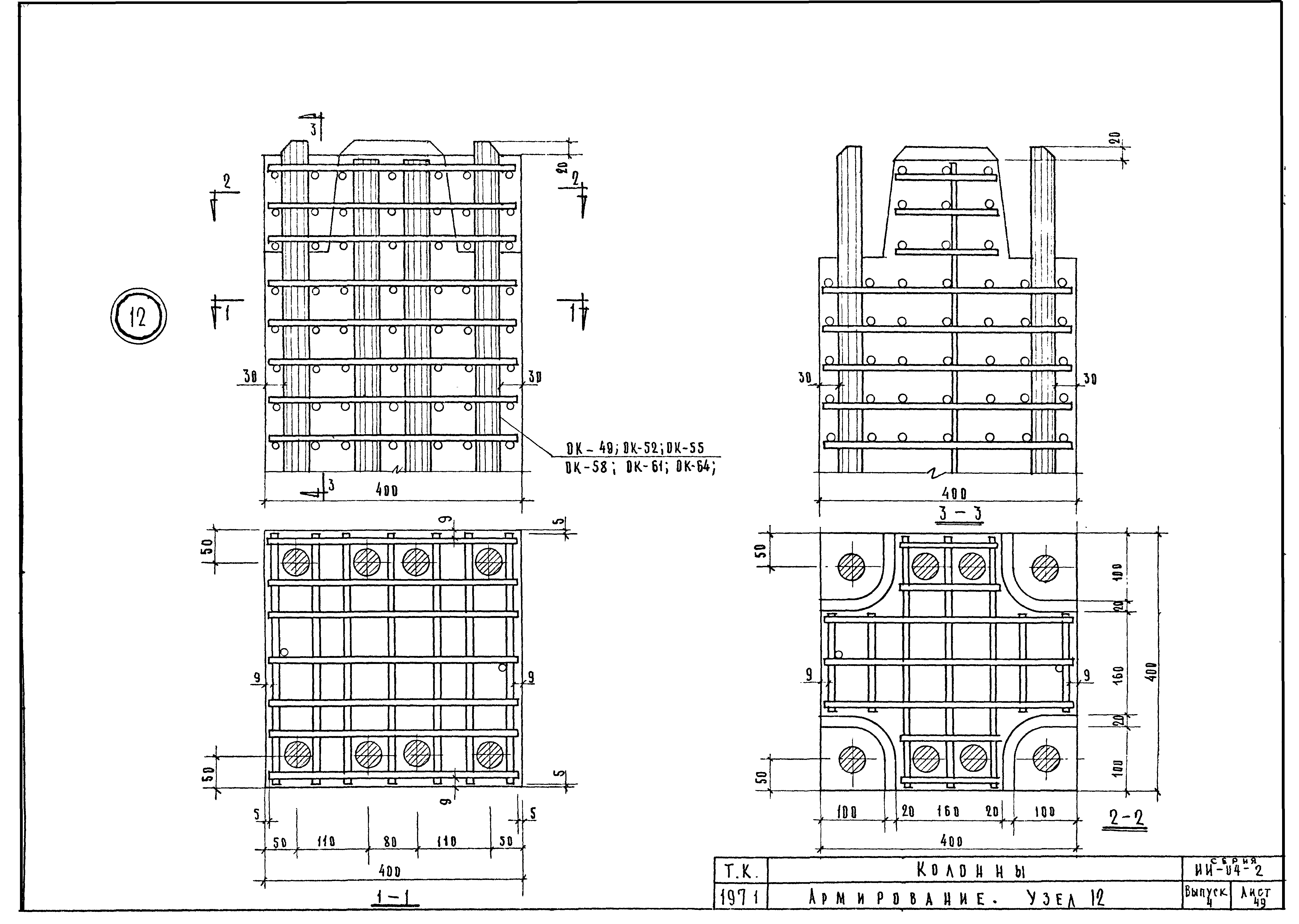

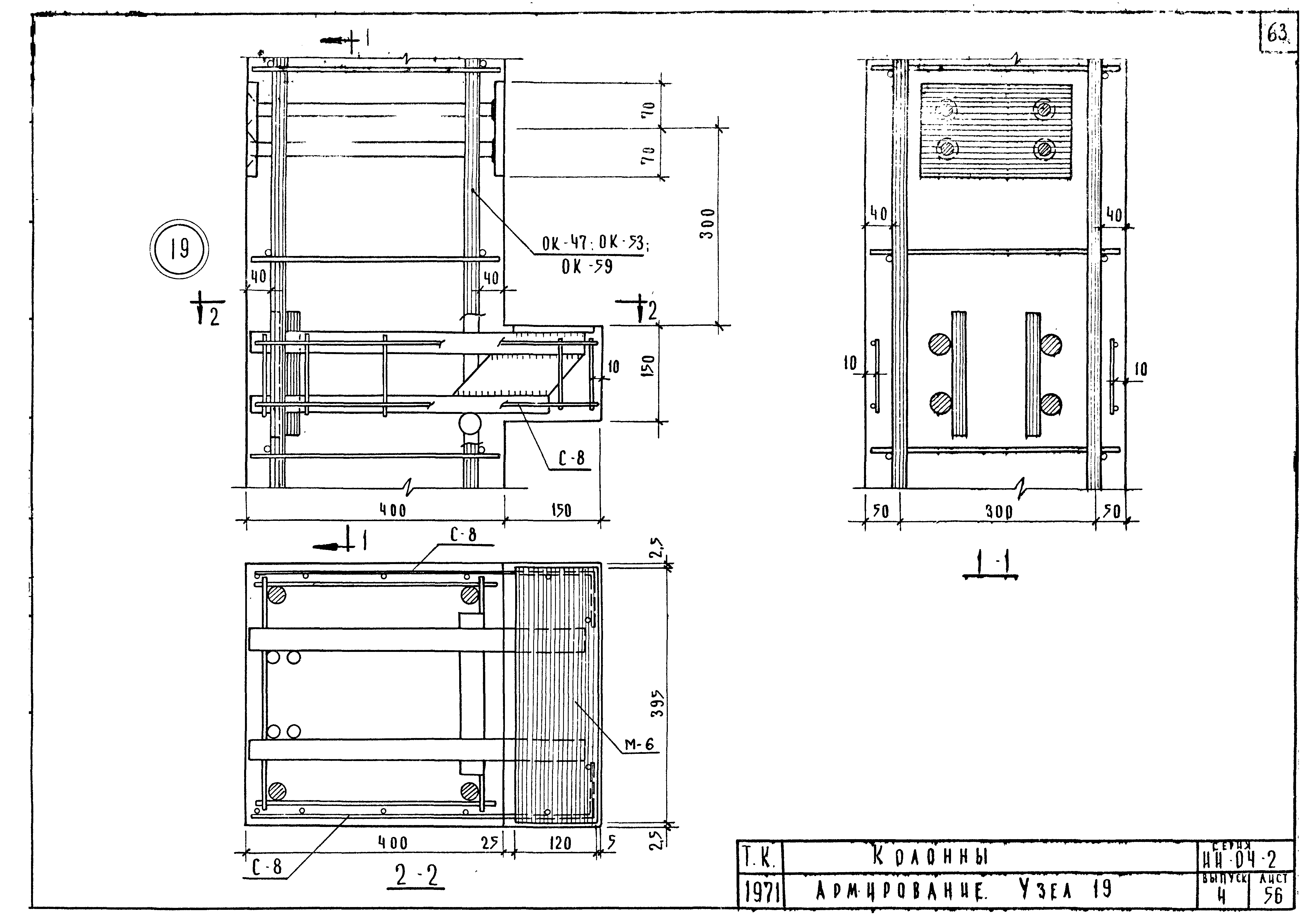

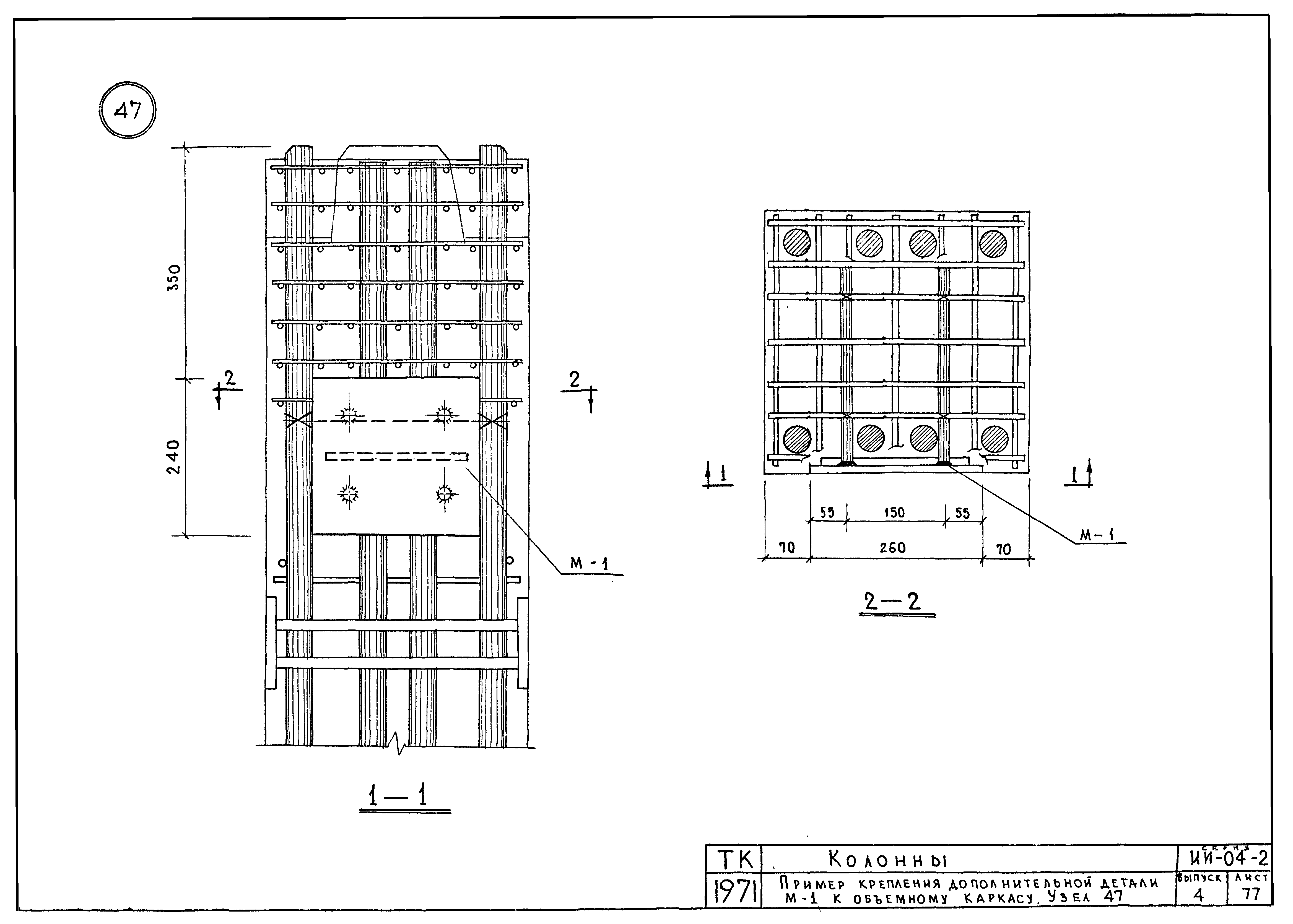

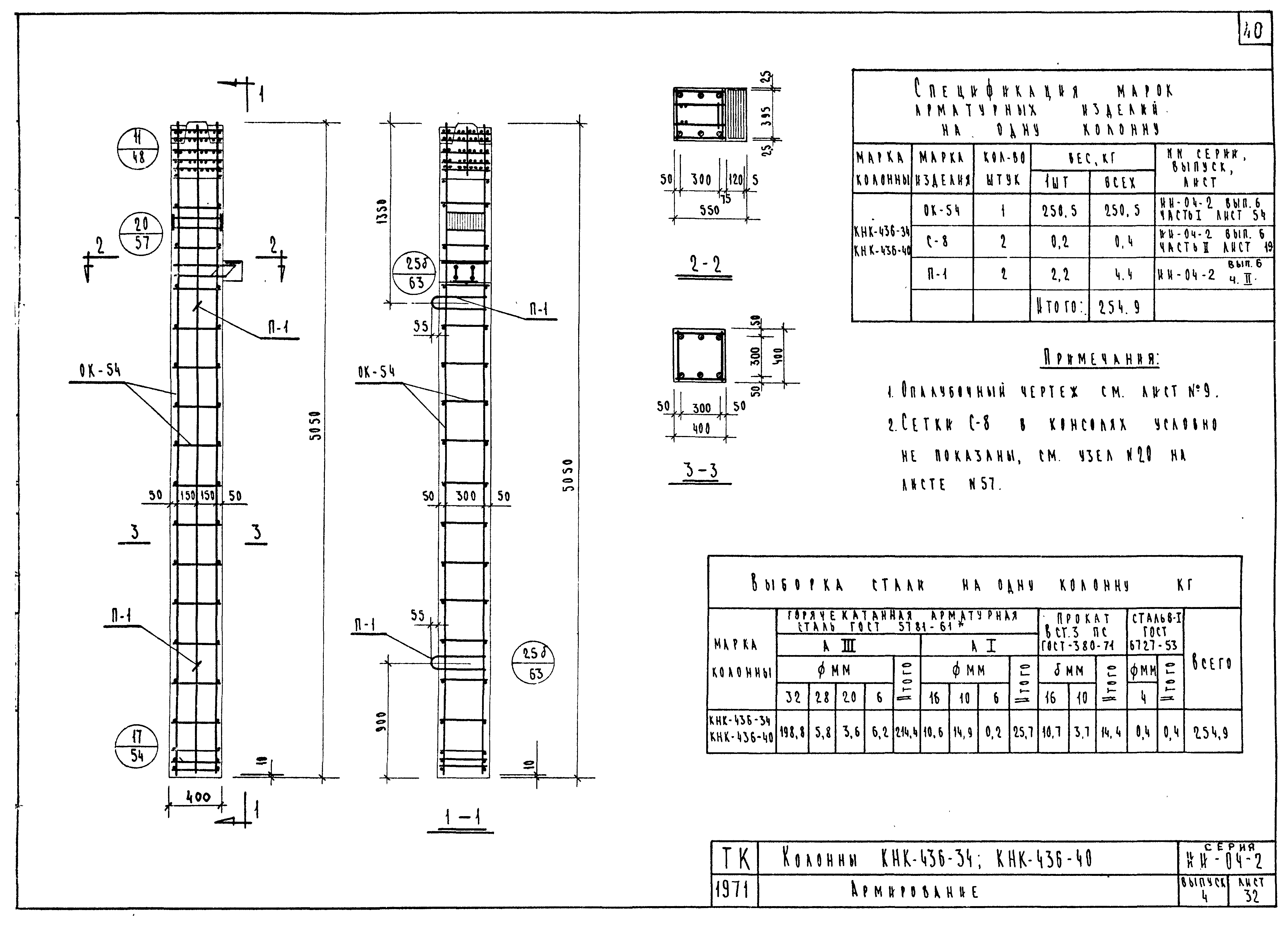

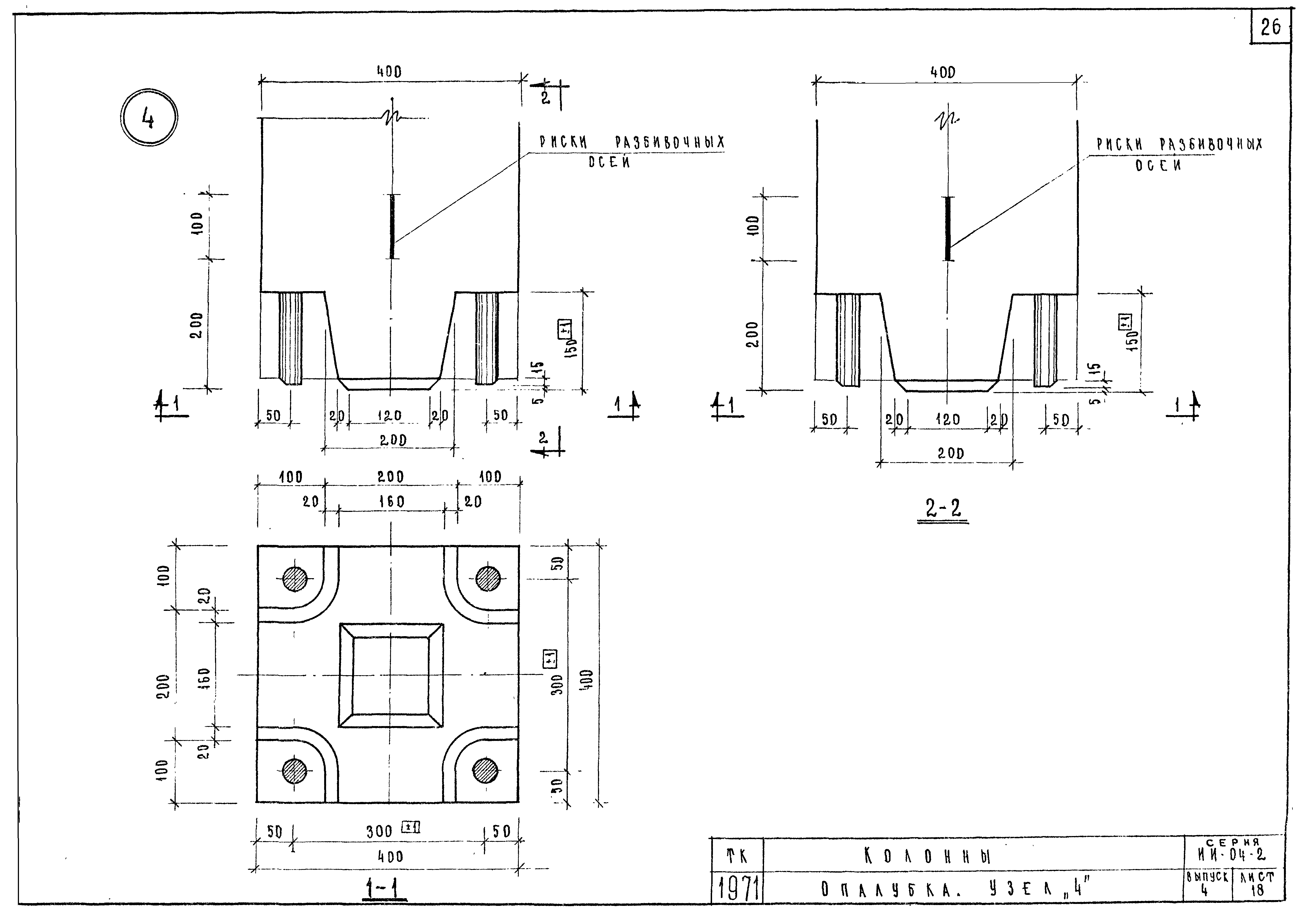

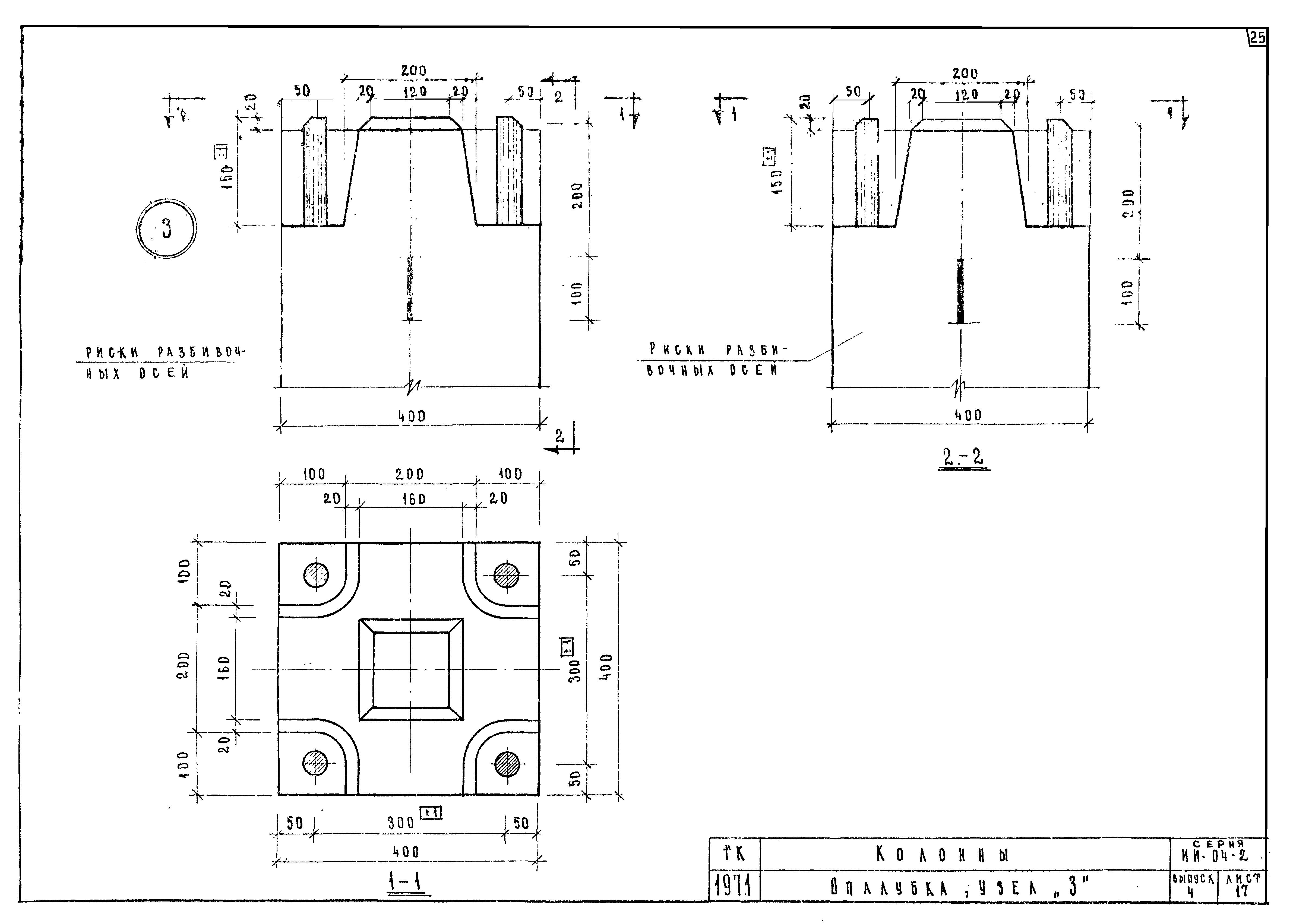

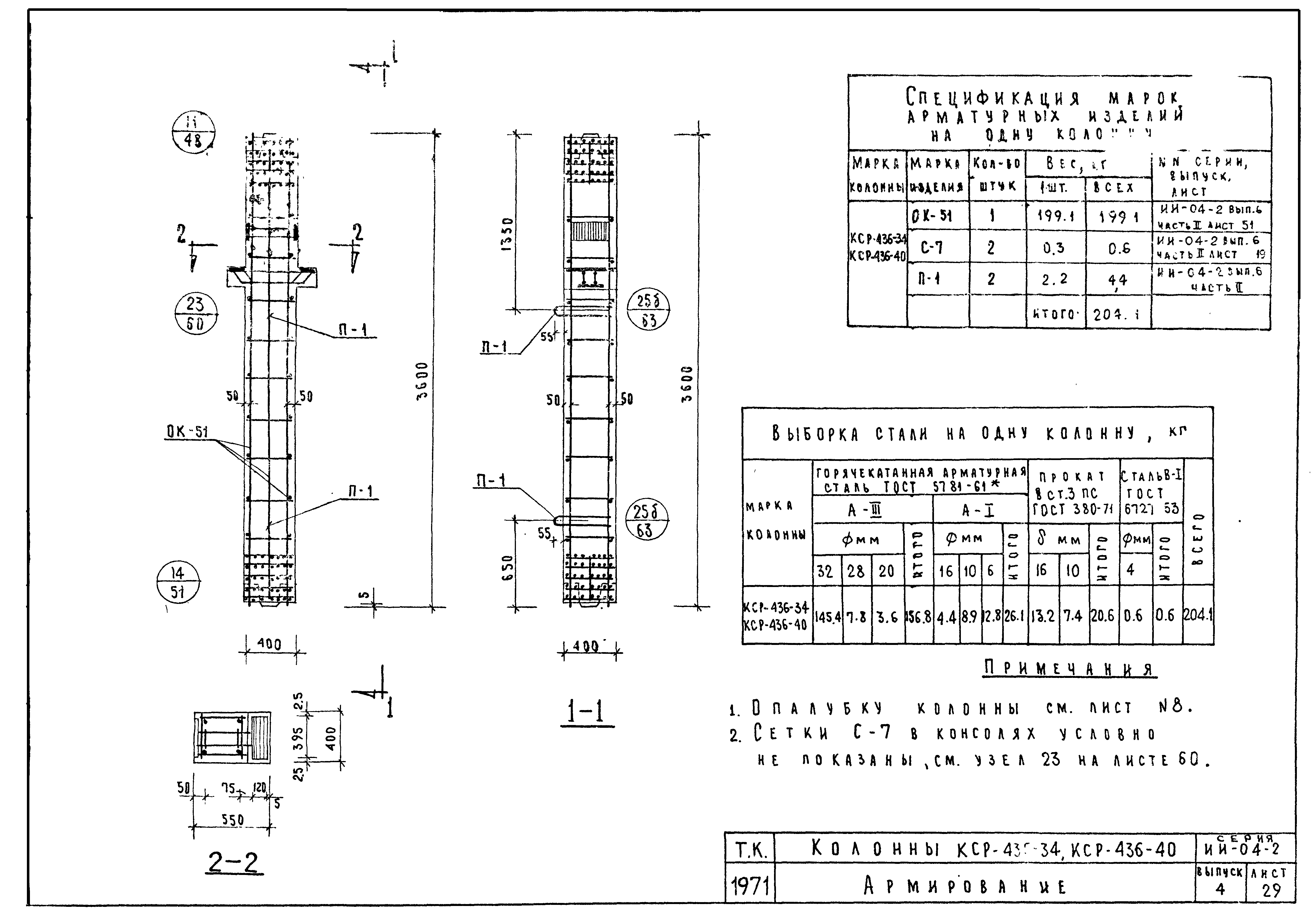

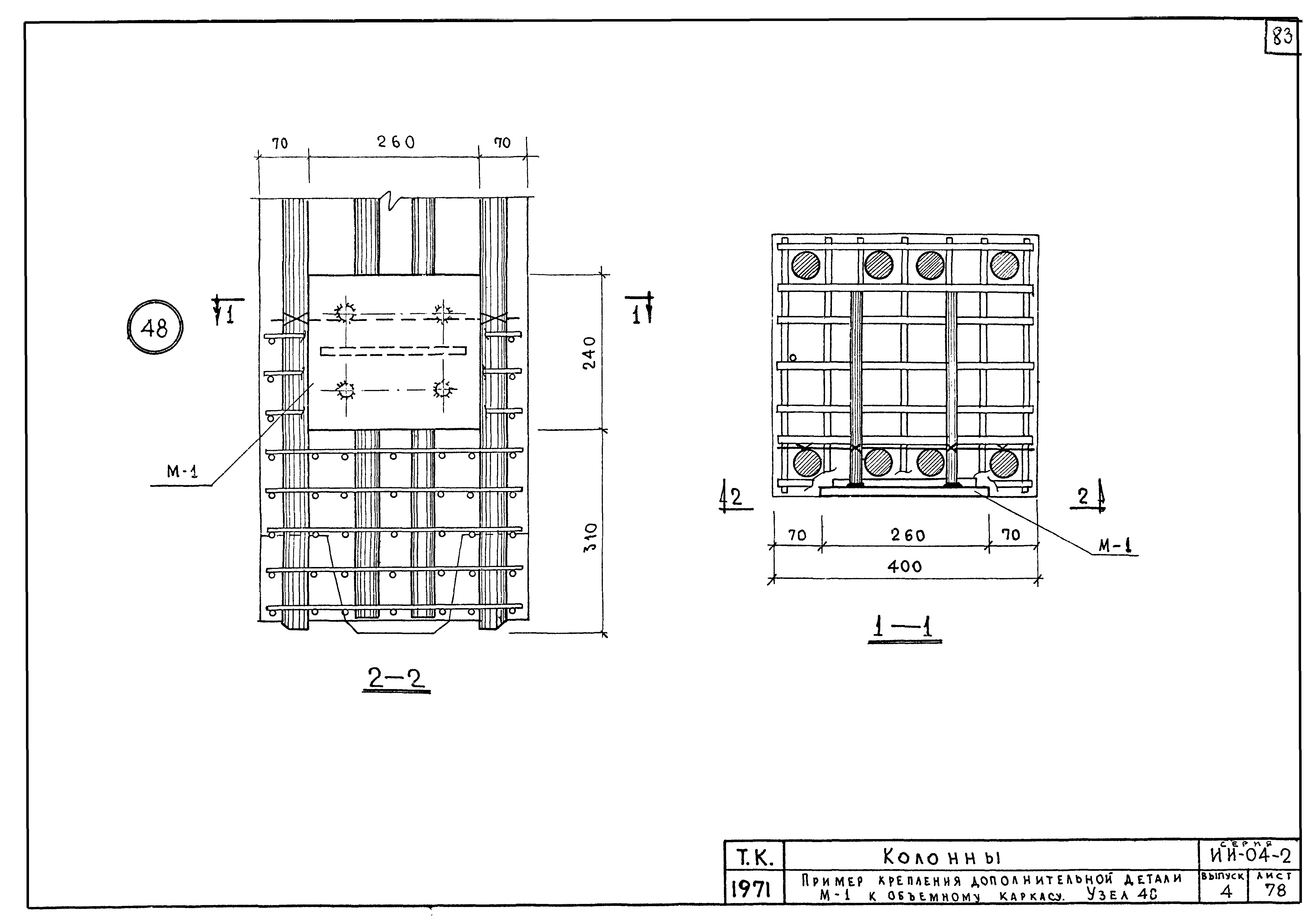

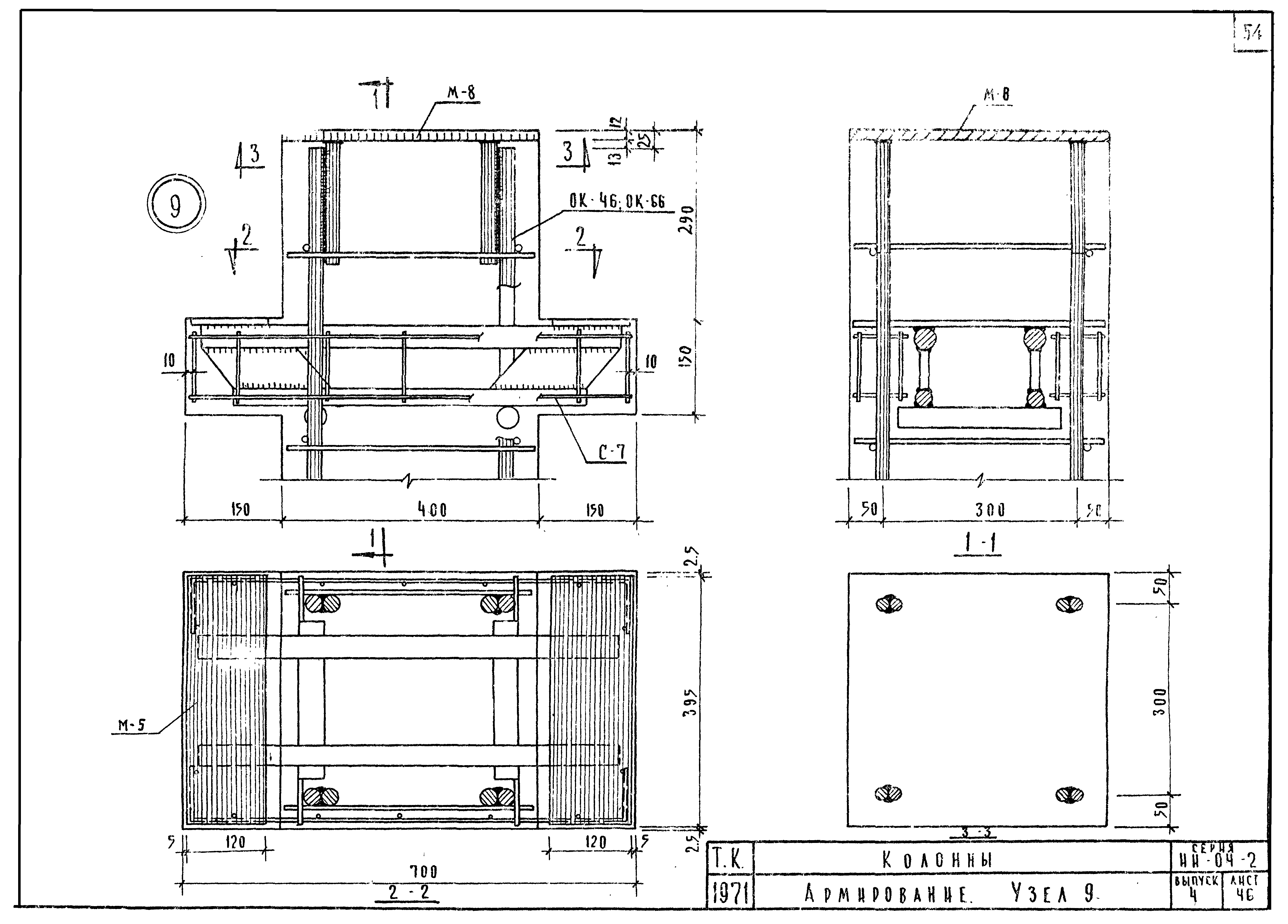

Выпуск 4. Колонны связевого каркаса сечением 40х40 см для зданий с высотой этажа 3,6 м. Опалубка и армирование. Рабочие чертежиОбозначение: | Серия ИИ-04-2 | Обозначение англ: | Series ИИ-04-2 | Статус: | не действует | Название рус.: | Выпуск 4. Колонны связевого каркаса сечением 40х40 см для зданий с высотой этажа 3,6 м. Опалубка и армирование. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата окончания срока действия: | 01.04.1982 | Оглавление: | ИИ-04-2 Перечень серии и выпусков ИИ-04-2 Содержание выпуска ИИ-04-2 Пояснительная записка ИИ-04-2 Лист 1. Номенклатура ИИ-04-2 Лист 2. Номенклатура ИИ-04-2 Лист 3. Номенклатура ИИ-04-2 Лист 4. Номенклатура ИИ-04-2 Лист 5. Колонна КВК-436-24. Опалубка ИИ-04-2 Лист 6. Колонна КВР-436-24. Опалубка ИИ-04-2 Лист 7. Колонны КСК-436-24,КСК-436-29,КСК-436-34,КСК-436-40,КСК-436-52. Опалубка ИИ-04-2 Лист 8. Колонны КСР-436-24,КСР-436-29,КСР-436-34,КСР-436-40,КСР-436-52,КСР-436-58. Опалубка ИИ-04-2 Лист 9. Колонны КНК-436-24,КНК-436-29,КНК-436-34,КНК-436-40,КНК-436-52. Опалубка ИИ-04-2 Лист 10. Колонны КНР-436-24,КНР-436-29,КНР-436-34,КНР-436-40,КНР-436-52,КНР-436-58. Опалубка ИИ-04-2 Лист 11. Колонны КСК-472-24,КСК-472-29,КСК-472-34,КСК-472-40,КСК-472-52. Опалубка ИИ-04-2 Лист 12. Колонны КСР-472-24,КСР-472-29,КСР-472-34,КСР-472-40,КСР-472-52,КСР-472-58. Опалубка ИИ-04-2 Лист 13. Колонна КК-436-24. Опалубка ИИ-04-2 Лист 14. Колонна КР-436-24. Опалубка ИИ-04-2 Лист 15. Колонны. Опалубка. Узел 1 ИИ-04-2 Лист 16. Колонны. Опалубка. Узел 2 ИИ-04-2 Лист 17. Колонны. Опалубка. Узел 3 ИИ-04-2 Лист 18. Колонны. Опалубка. Узел 4 ИИ-04-2 Лист 19. Колонны. Опалубка. Узел 5 ИИ-04-2 Лист 20. Колонны. Опалубка. Узел 6 ИИ-04-2 Лист 21. Колонны. Опалубка. Узел 7 ИИ-04-2 Лист 22. Колонны. Опалубка. Узел 7а ИИ-04-2 Лист 23. Колонна КВК-436-24. Армирование ИИ-04-2 Лист 24. Колонна КВР-436-24. Армирование ИИ-04-2 Лист 25. Колонны КСК-436-24,КСК-436-29. Армирование ИИ-04-2 Лист 26. Колонны КСК-436-34,КСК-436-40. Армирование ИИ-04-2 Лист 27. Колонна КСК-436-52. Армирование ИИ-04-2 Лист 28. Колонны КСР-436-24,КСР-436-29. Армирование ИИ-04-2 Лист 29. Колонны КСР-436-34,КСР-436-40. Армирование ИИ-04-2 Лист 30. Колонны КСР-436-52,КСР-436-58. Армирование ИИ-04-2 Лист 31. Колонны КНК-436-24,КНК-436-29. Армирование ИИ-04-2 Лист 32. Колонны КНК-436-34,КНК-436-40. Армирование ИИ-04-2 Лист 33. Колонка КНК-436-52. Армирование ИИ-04-2 Лист 34. Колонны КНР-436-24,КНР-436-29. Армирование ИИ-04-2 Лист 35. Колонны КНР-436-34,КНР-436-40. Армирование ИИ-04-2 Лист 36. Колонны КНР-436-52,КНР-436-58. Армирование ИИ-04-2 Лист 37. Колонны КСК-472-24,КСК-472-29. Армирование ИИ-04-2 Лист 38. Колонны КСК-472-34,КСК-472-40. Армирование ИИ-04-2 Лист 39. Колонна КСК-472-52. Армирование ИИ-04-2 Лист 40. Колонны КСР-472-24,КСР-472-29. Армирование ИИ-04-2 Лист 41. Колонны КСР-472-34,КСР-472-40. Армирование ИИ-04-2 Лист 42. Колонны КСР-472-52,КСР-472-58. Армирование ИИ-04-2 Лист 43. Колонна КК-436-24. Армирование ИИ-04-2 Лист 44. Колонна КР-436-24. Армирование ИИ-04-2 Лист 45. Колонны. Армирование. Узел 8 ИИ-04-2 Лист 46. Колонны. Армирование. Узел 9 ИИ-04-2 Лист 47. Колонны. Армирование. Узел 10 ИИ-04-2 Лист 48. Колонны. Армирование. Узел 11 ИИ-04-2 Лист 49. Колонны. Армирование. Узел 12 ИИ-04-2 Лист 50. Колонны. Армирование. Узел 13 ИИ-04-2 Лист 51. Колонны. Армирование. Узел 14 ИИ-04-2 Лист 52. Колонны. Армирование. Узел 15 ИИ-04-2 Лист 53,54. Колонны. Армирование. Узел 16,17 ИИ-04-2 Лист 55. Колонны. Армирование. Узел 18 ИИ-04-2 Лист 56. Колонны. Армирование. Узел 19 ИИ-04-2 Лист 57. Колонны. Армирование. Узел 20 ИИ-04-2 Лист 58. Колонны. Армирование. Узел 21 ИИ-04-2 Лист 59. Колонны. Армирование. Узел 22 ИИ-04-2 Лист 60. Колонны. Армирование. Узел 23 ИИ-04-2 Лист 61. Колонны. Армирование. Узел 24 ИИ-04-2 Лист 62-64. Колонны. Армирование. Узел 25а,25б,25в ИИ-04-2 Лист 65. Колонны. Пример расположения дополнительных закладных деталей для крепления лестниц ИИ-04-2 Лист 66. Колонны. Пример расположения дополнительных закладных деталей для крепления лестниц ИИ-04-2 Лист 67. Колонны. Пример расположения дополнительных закладных деталей для крепления лестниц ИИ-04-2 Лист 68. Колонны. Пример расположения дополнительных закладных деталей для крепления лестниц ИИ-04-2 Лист 69. Колонны. Пример расположения дополнительных закладных деталей М-2 для крепления диафрагм жесткости ИИ-04-2 Лист 70. Колонны. Пример расположения дополнительных закладных деталей М-1 для крепления диафрагм жесткости ИИ-04-2 Лист 71. Колонны. Пример расположения дополнительных закладных деталей М-2 для крепления диафрагм жесткости ИИ-04-2 Лист 72. Колонны. Пример расположения дополнительных закладных деталей М-1 для крепления диафрагм жесткости ИИ-04-2 Лист 73. Колонны. Пример крепления дополнительной детали М-1 к объемному каркасу. Узел 43 ИИ-04-2 Лист 74. Колонны. Пример крепления дополнительной детали М-1 к объемному каркасу. Узел 44 ИИ-04-2 Лист 75. Колонны. Пример крепления дополнительной детали М-2 к объемному каркасу. Узел 45 ИИ-04-2 Лист 76. Колонны. Пример крепления дополнительной детали М-2 к объемному каркасу. Узел 46 ИИ-04-2 Лист 77. Колонны. Пример крепления дополнительной детали М-1 к объемному каркасу. Узел 47 ИИ-04-2 Лист 78. Колонны. Пример крепления дополнительной детали М-1 к объемному каркасу. Узел 48 ИИ-04-2 Лист 79. Колонны. Пример крепления дополнительной детали М-2 к объемному каркасу. Узел 49 | Разработан: | ЦНИИЭП торгово-бытовых зданий и туристских комплексов НИИЖБ
| Утверждён: | 28.01.1972 Государственный комитет по гражданскому строительству (9)
| Расположен в: |
| Чем заменён: | |

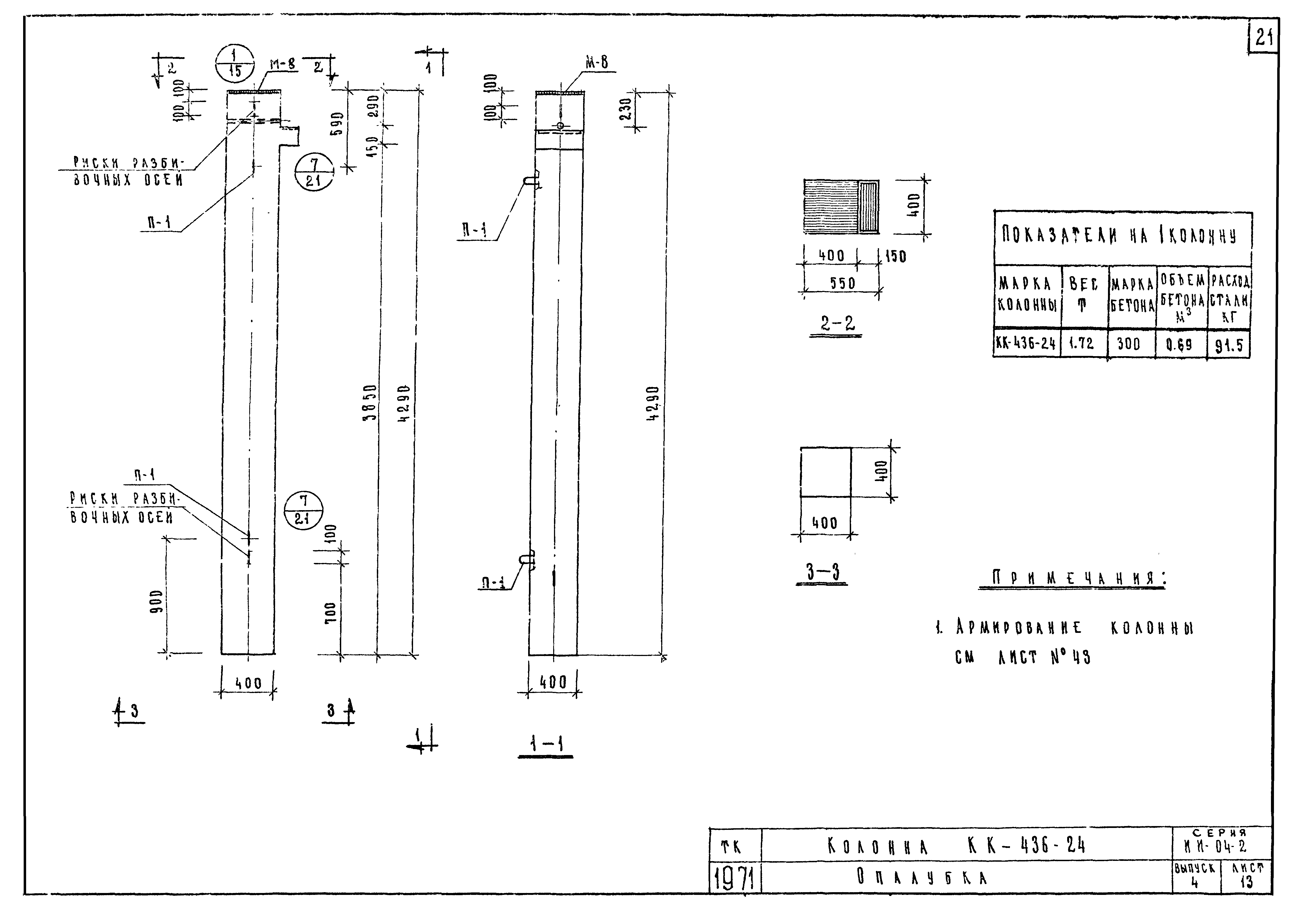

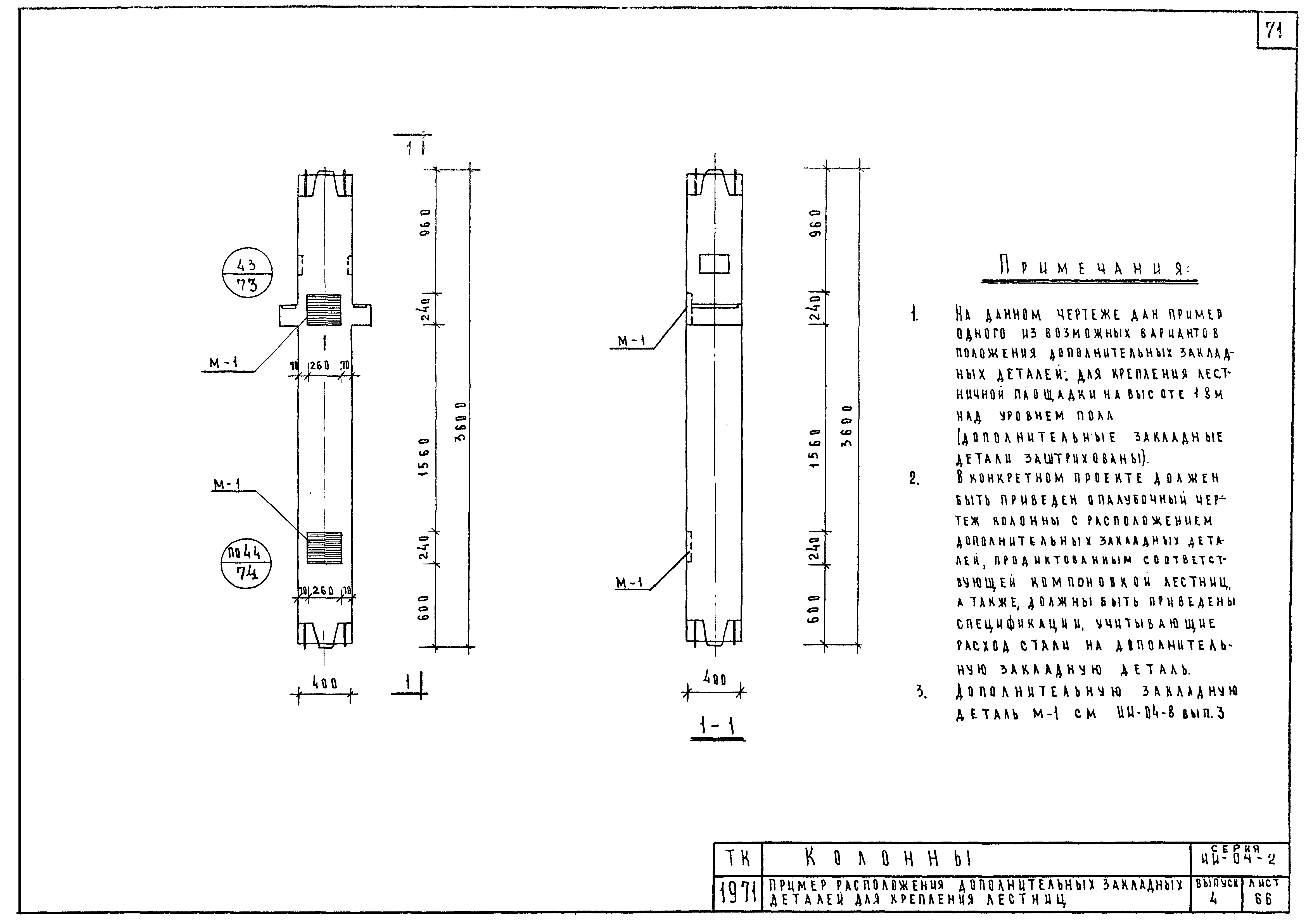

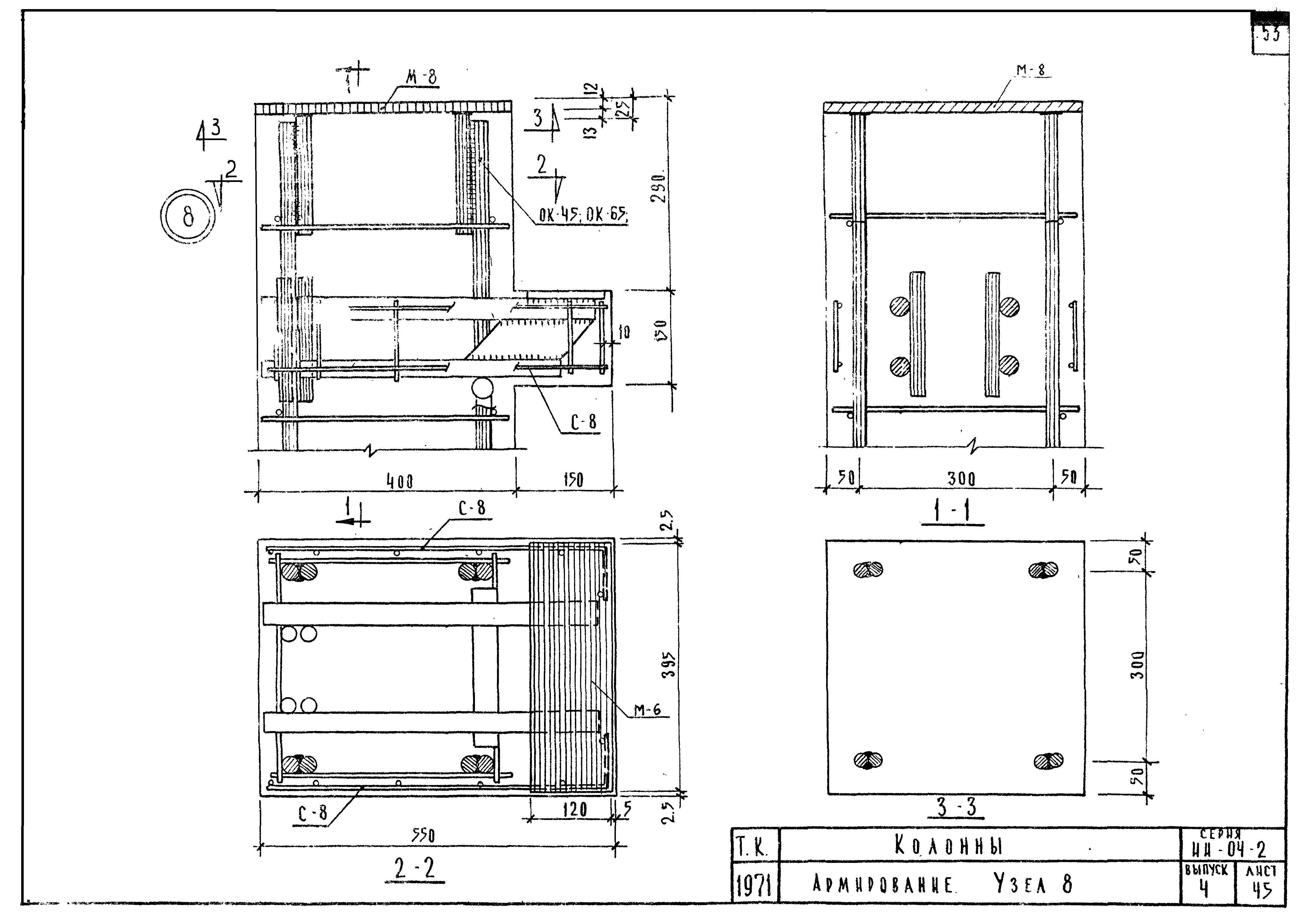

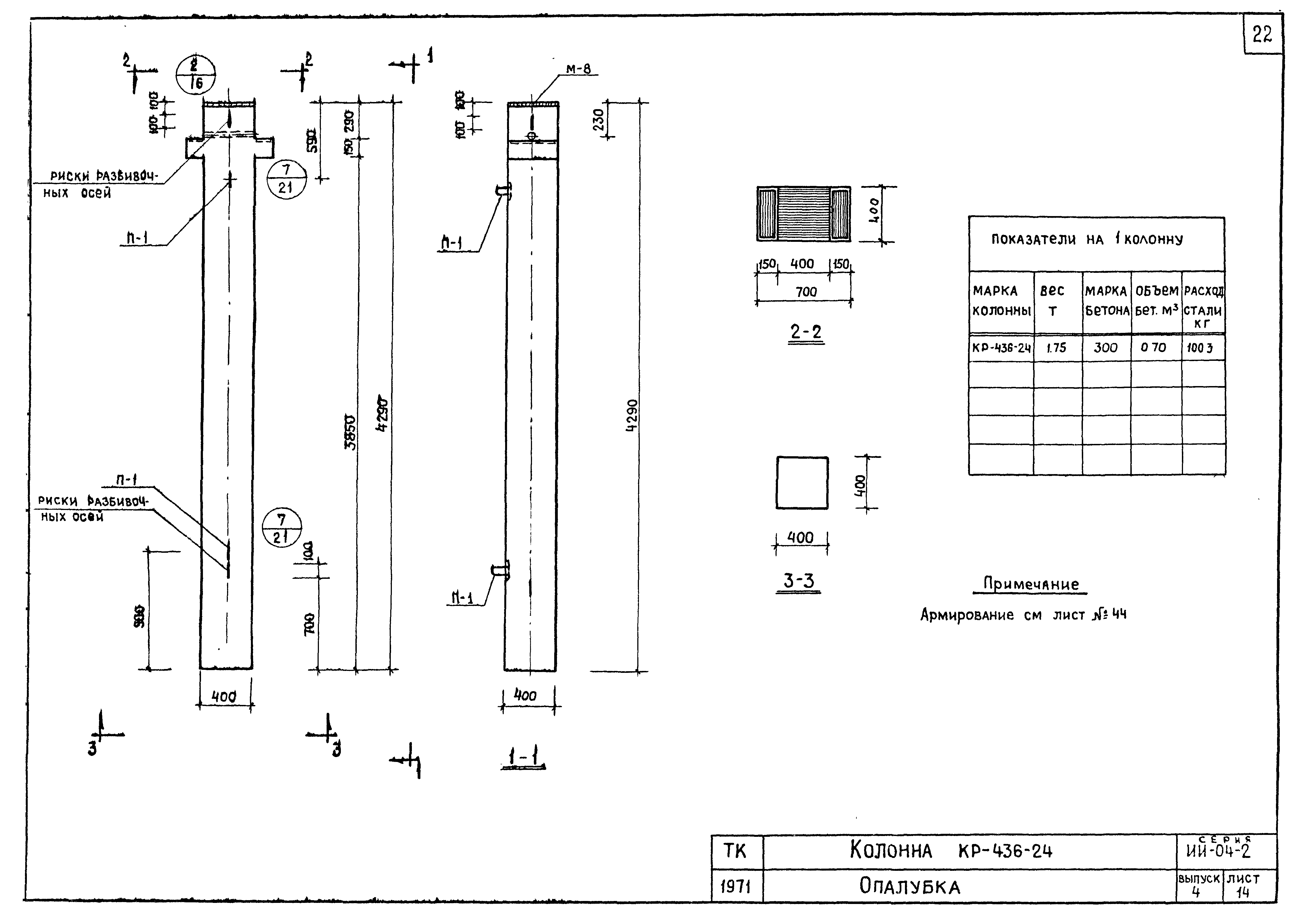

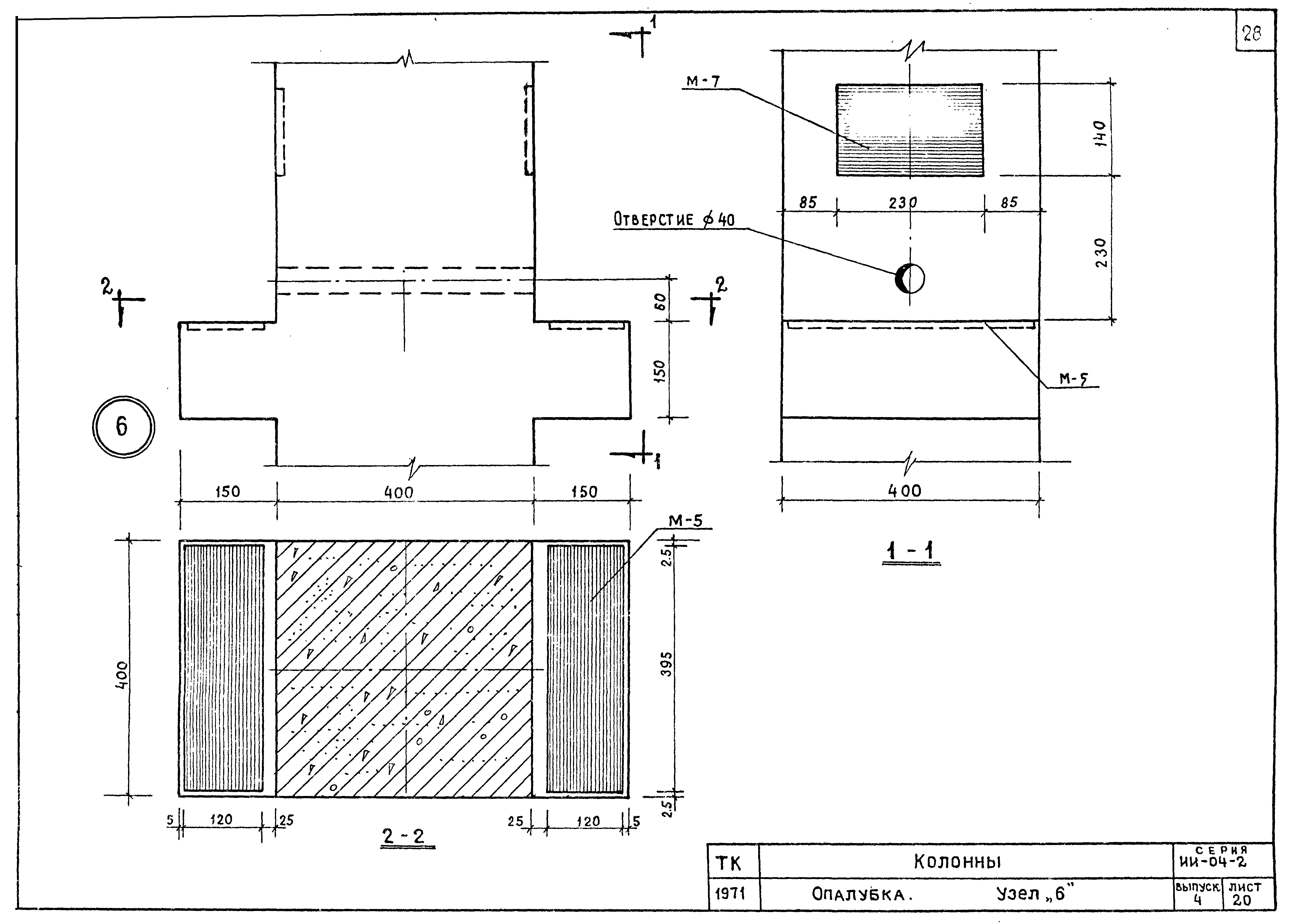

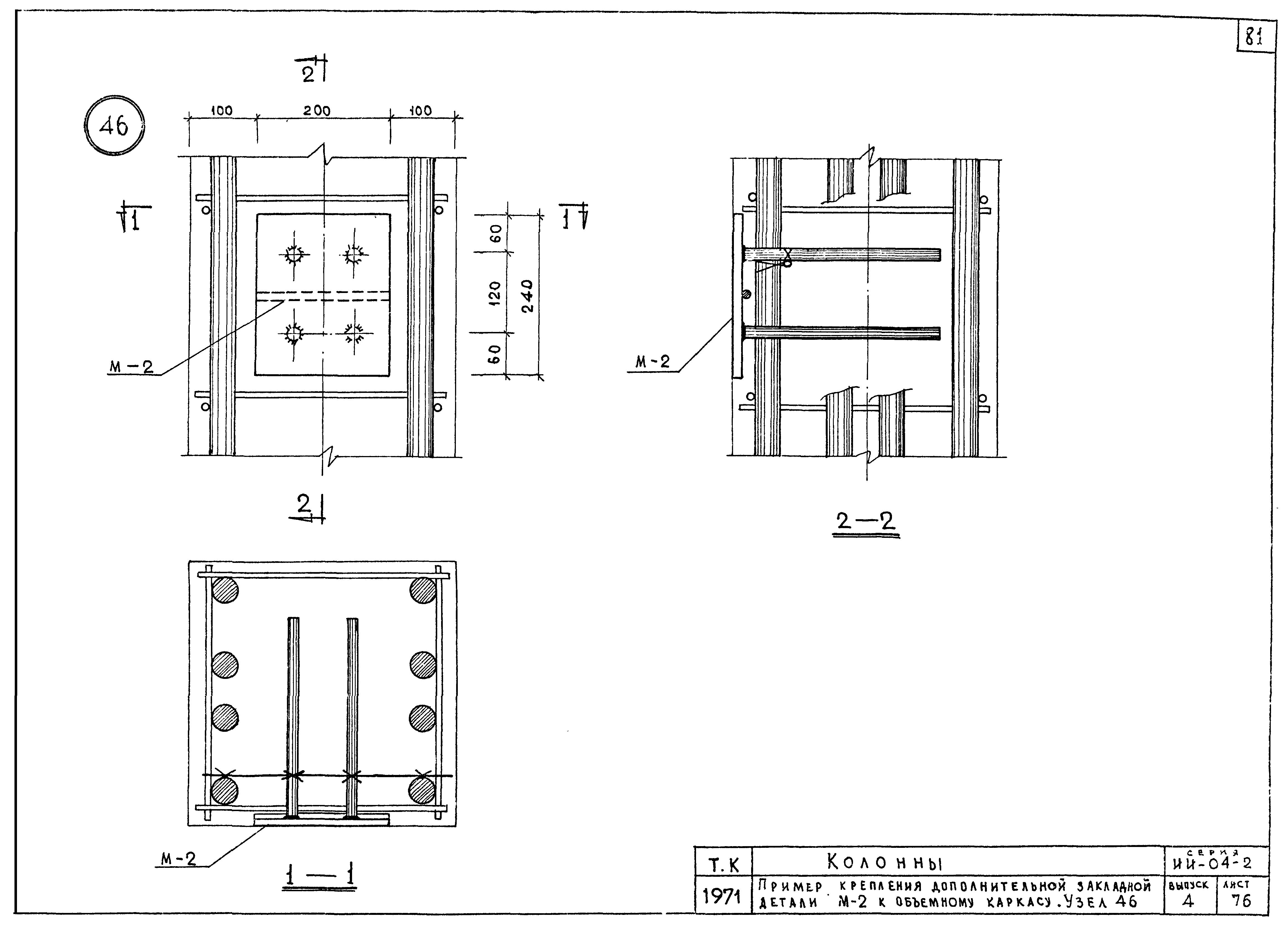

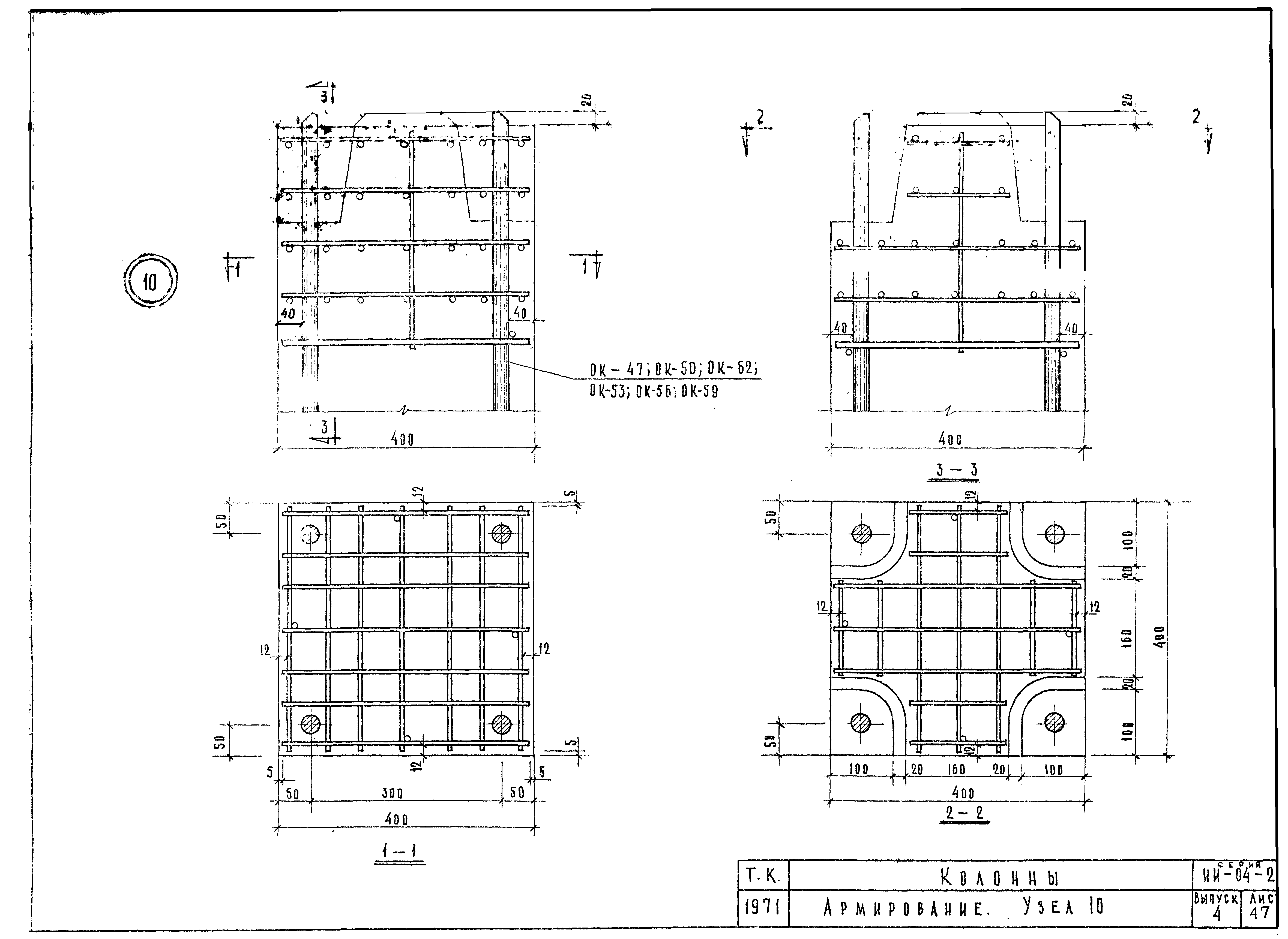

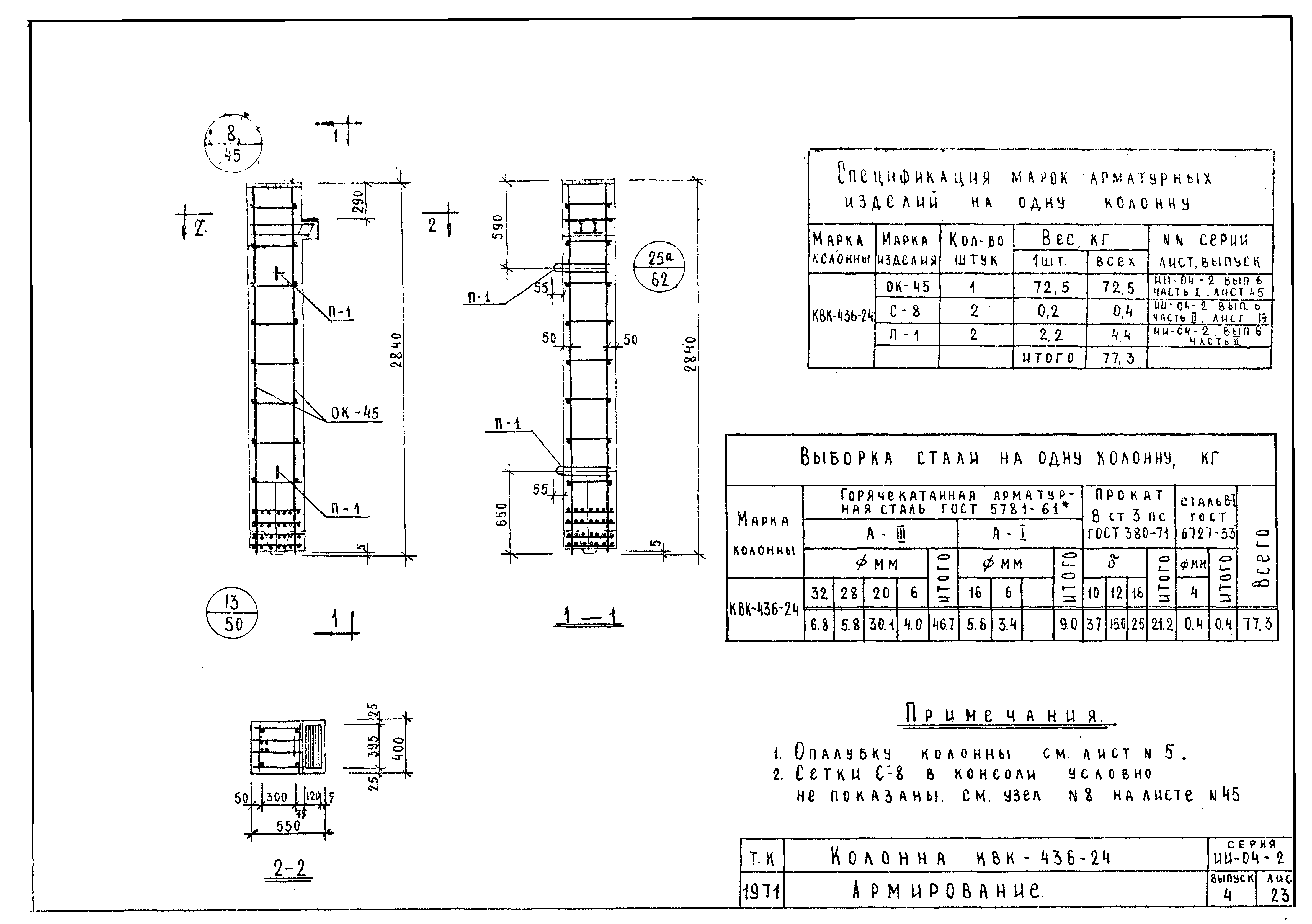

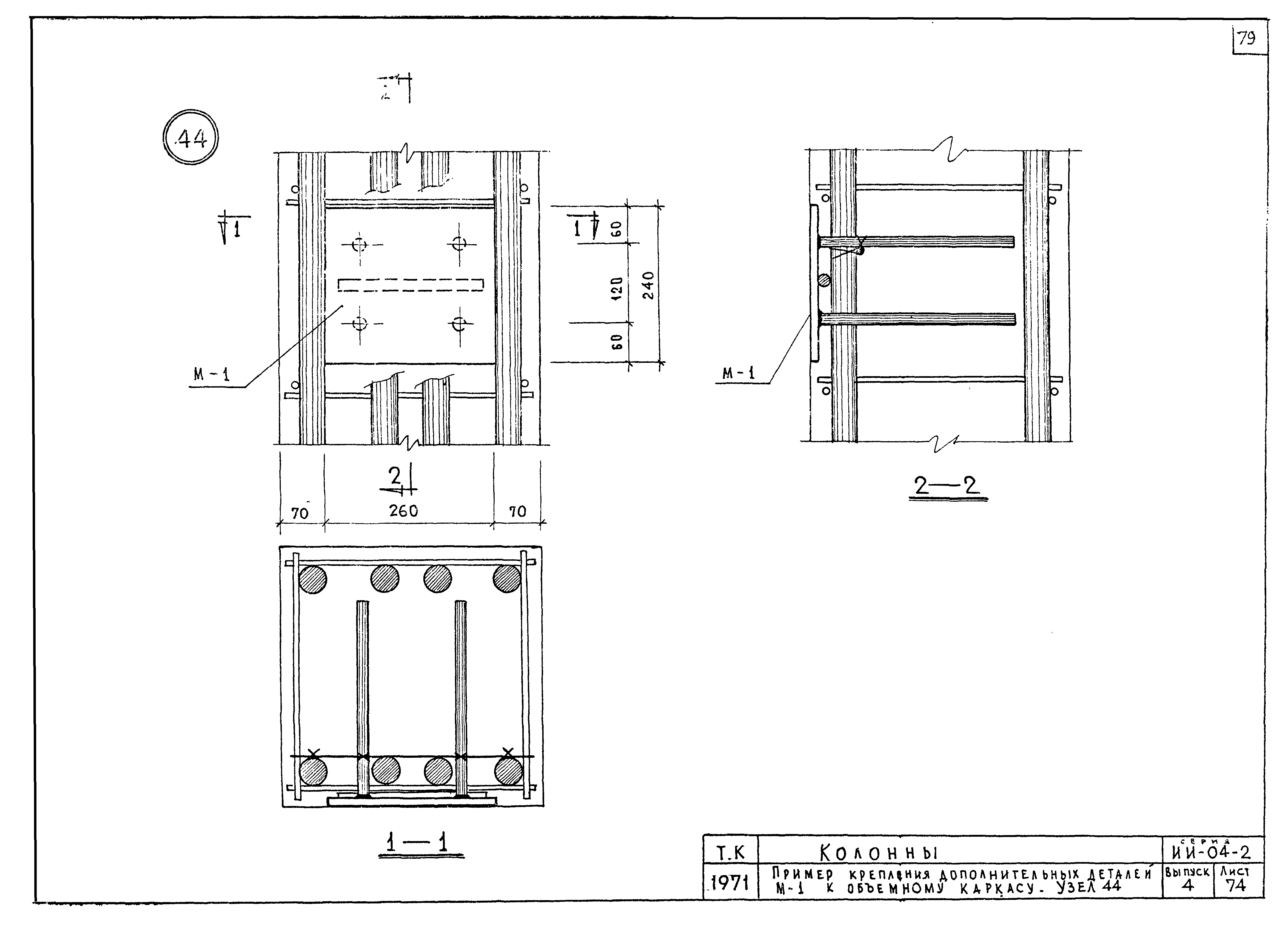

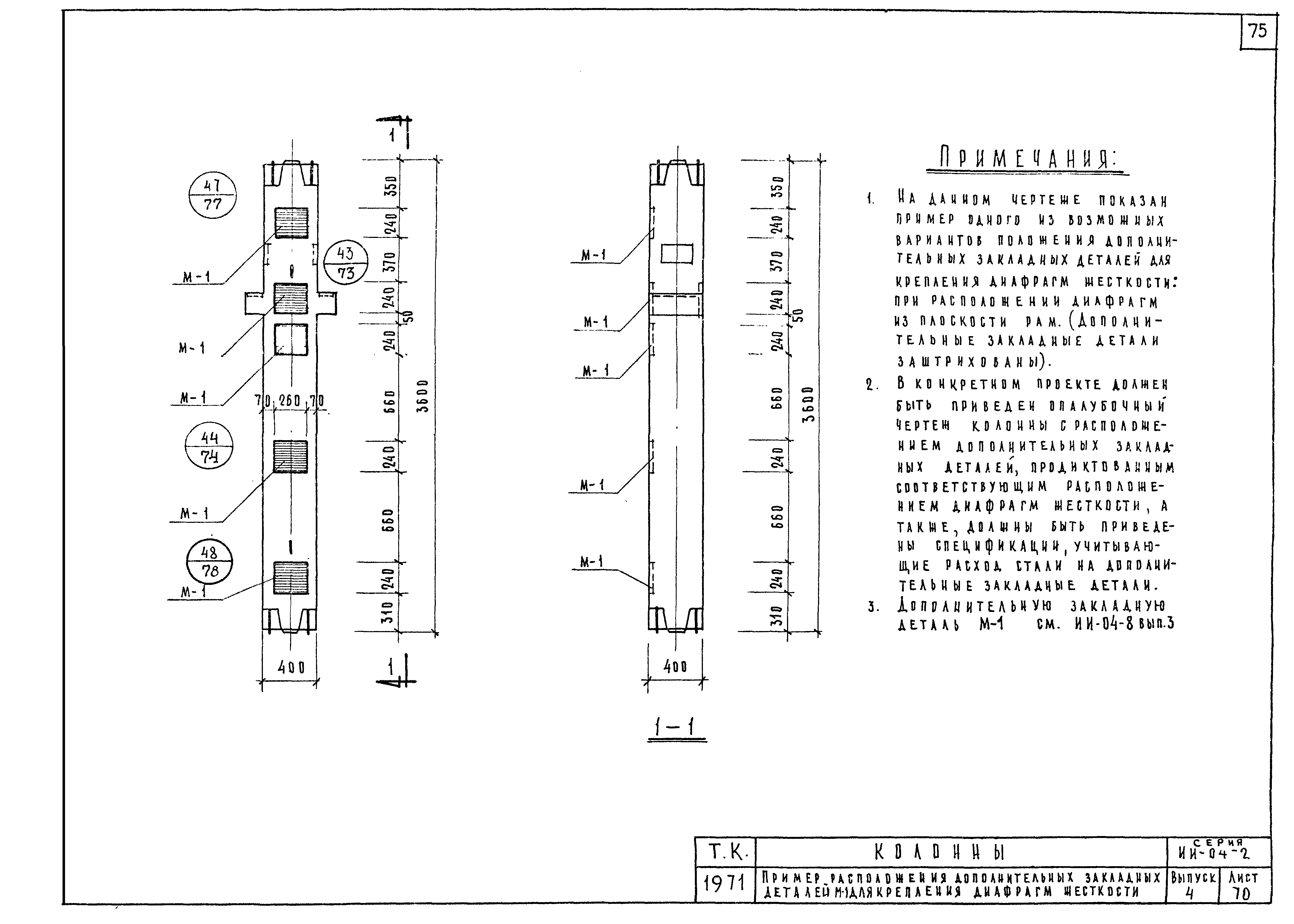

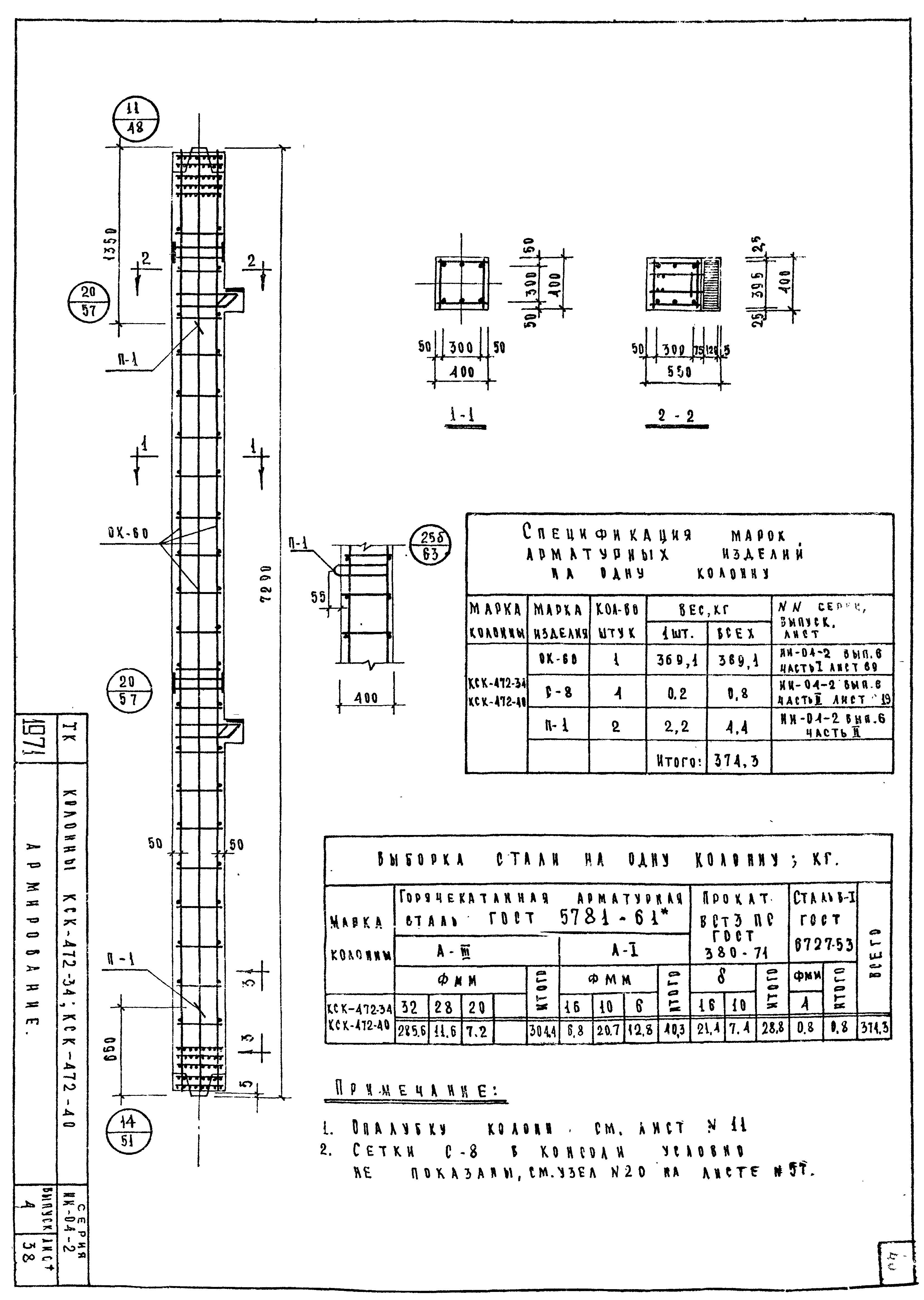

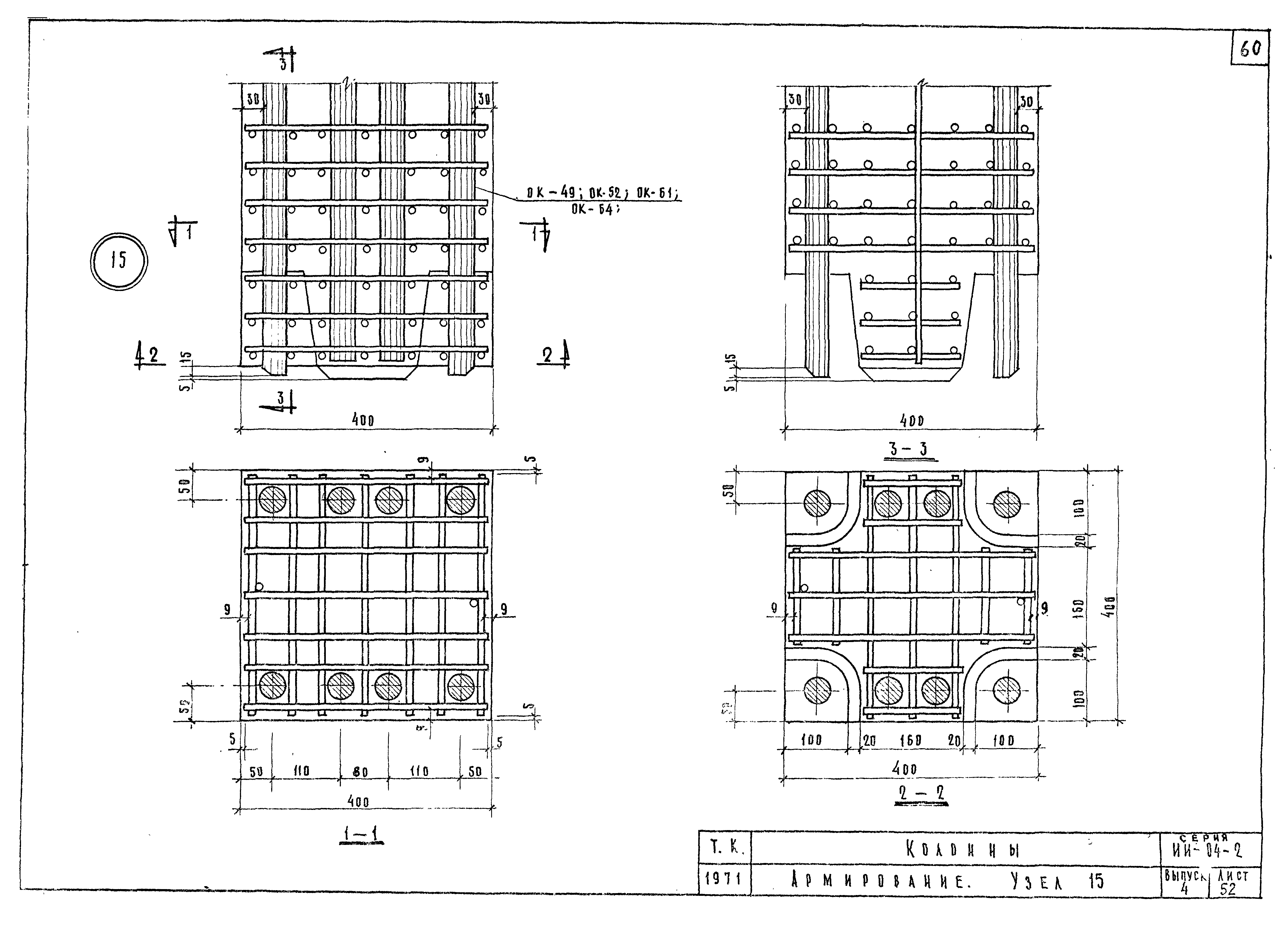

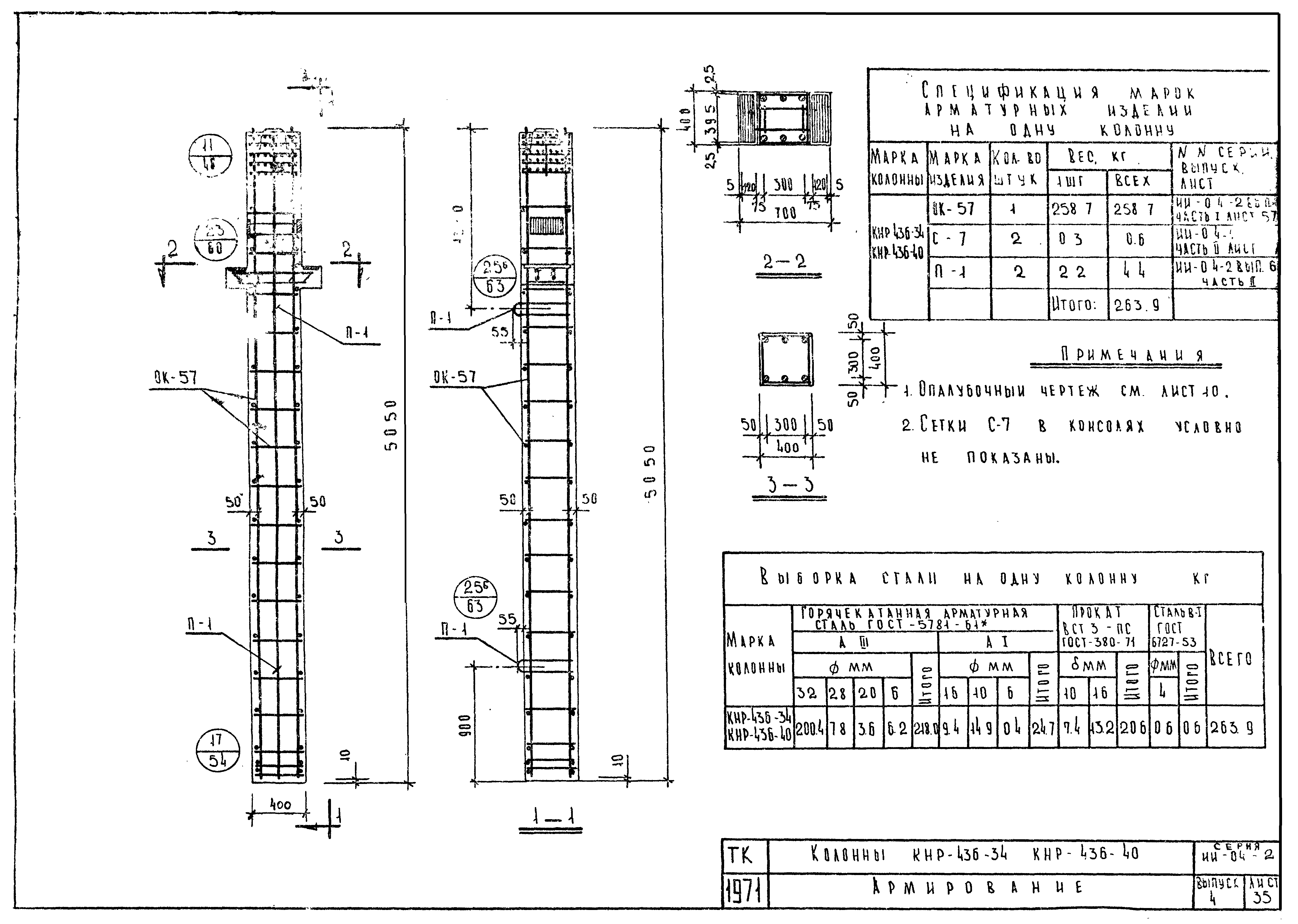

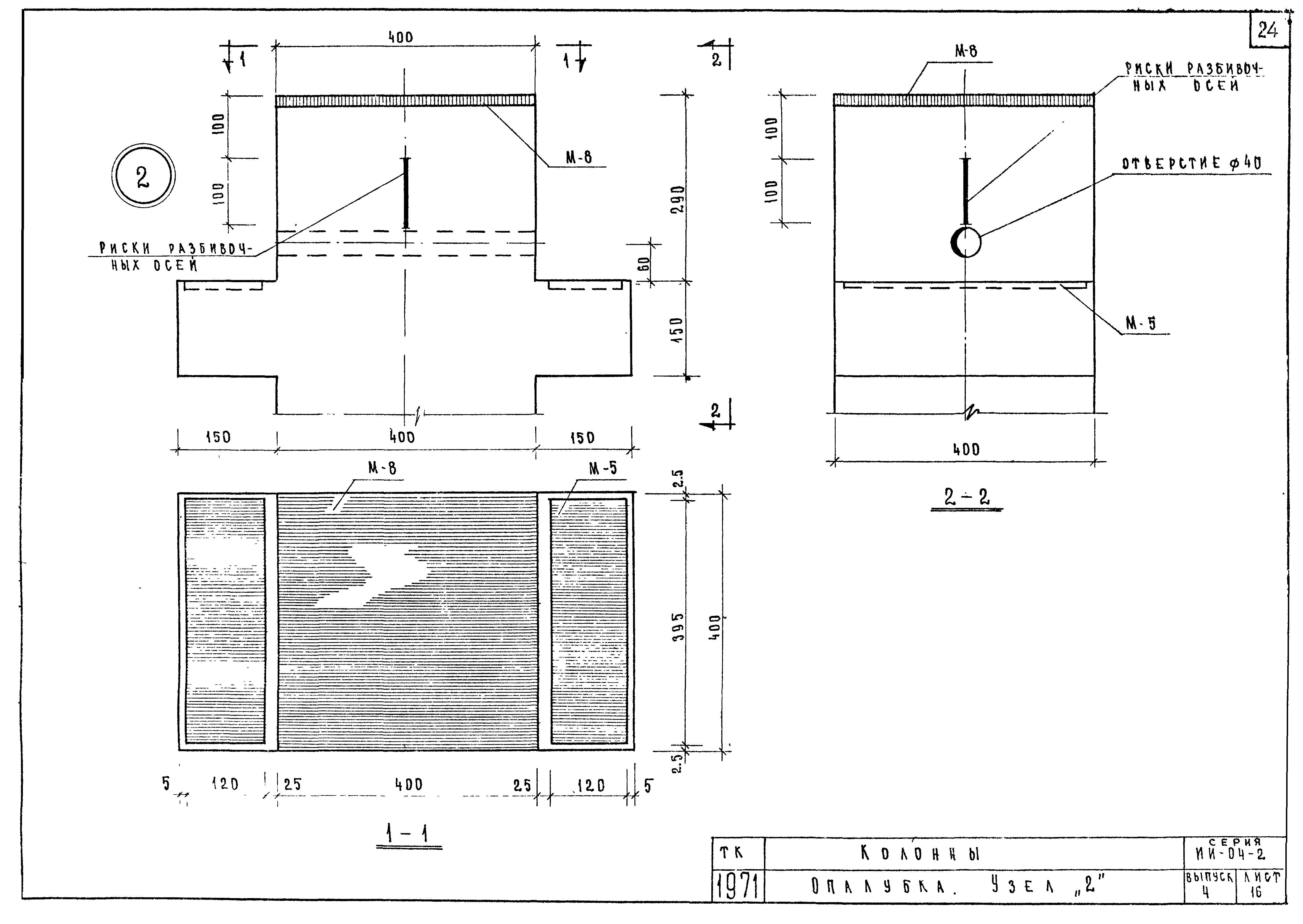

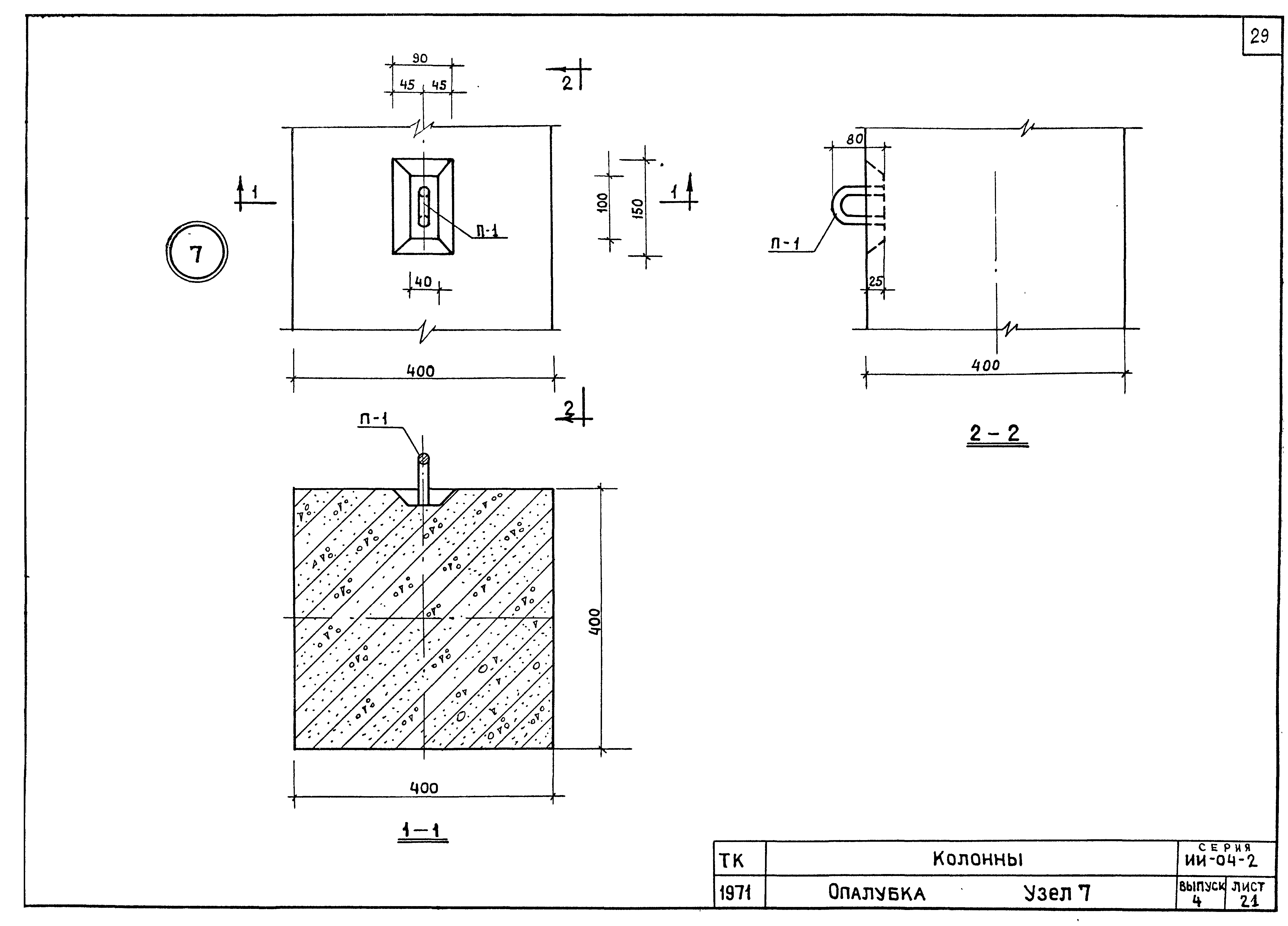

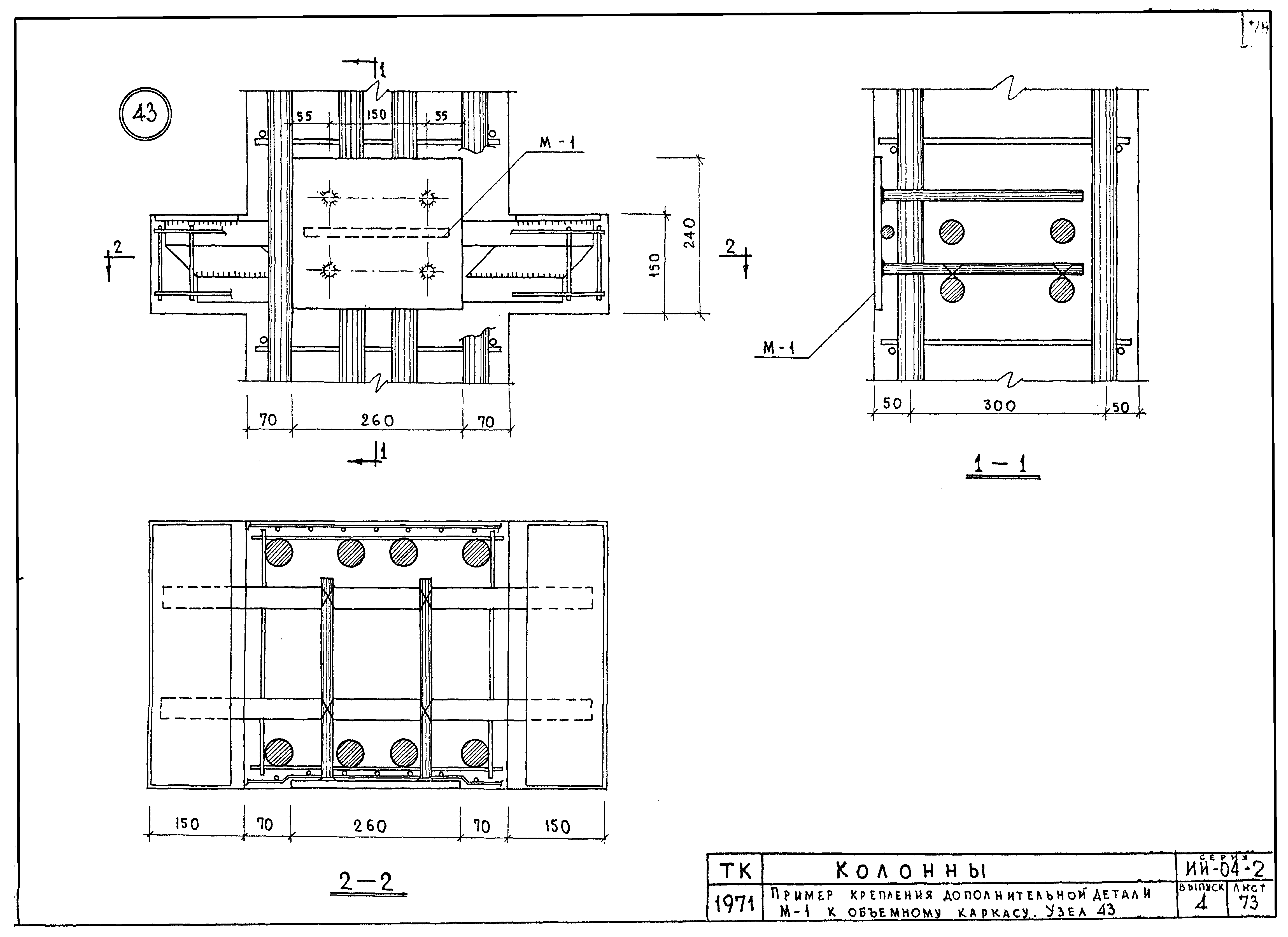

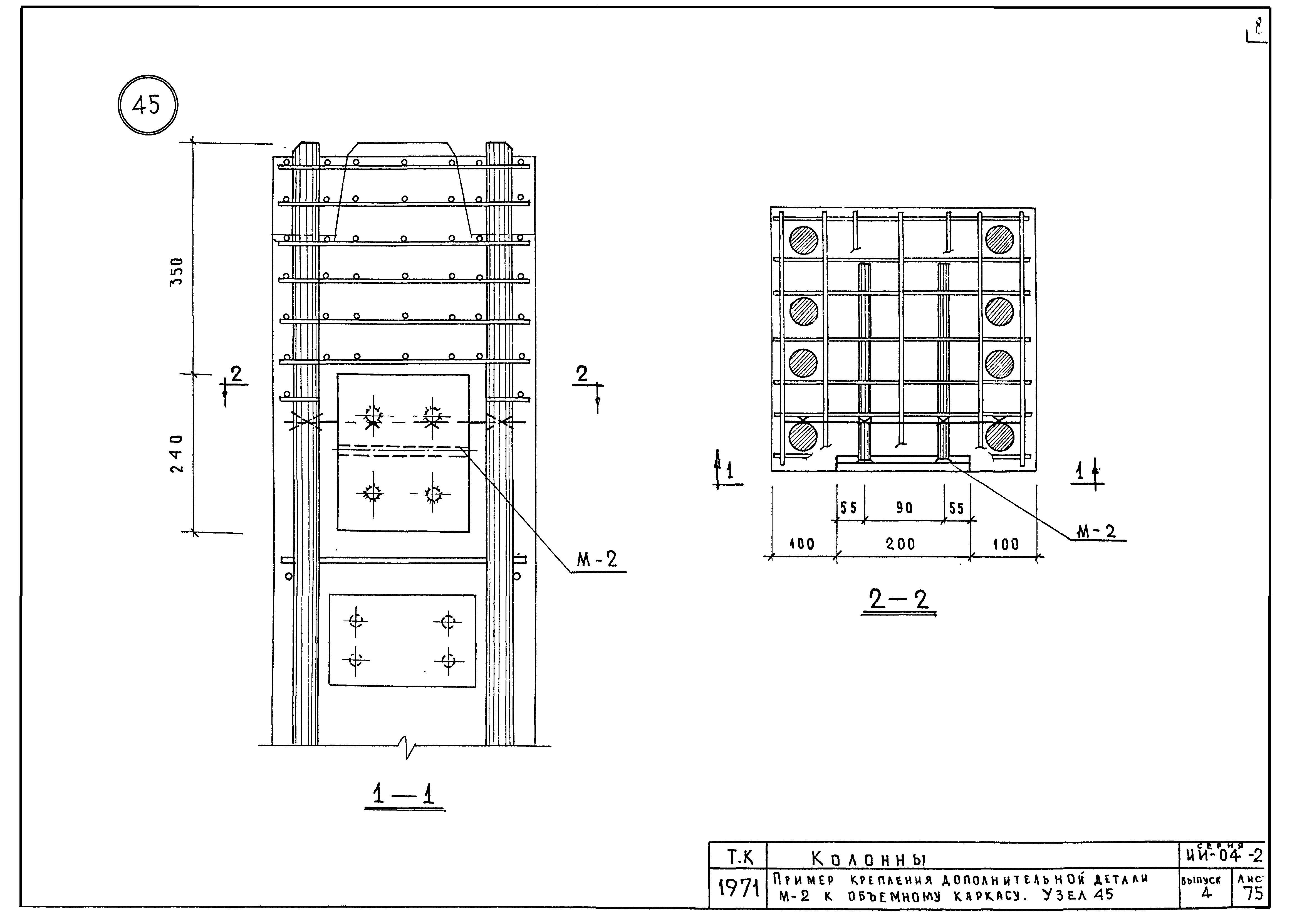

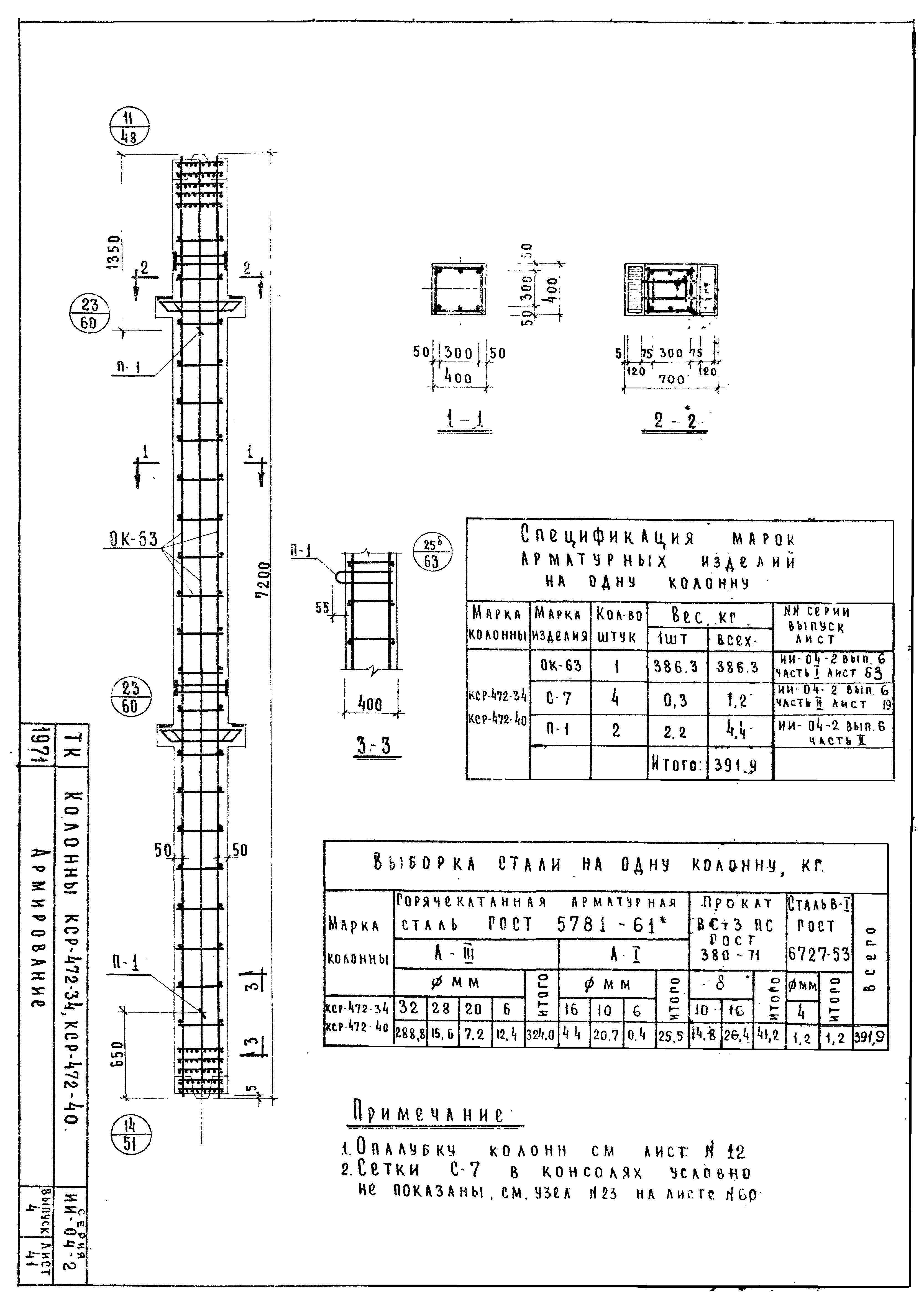

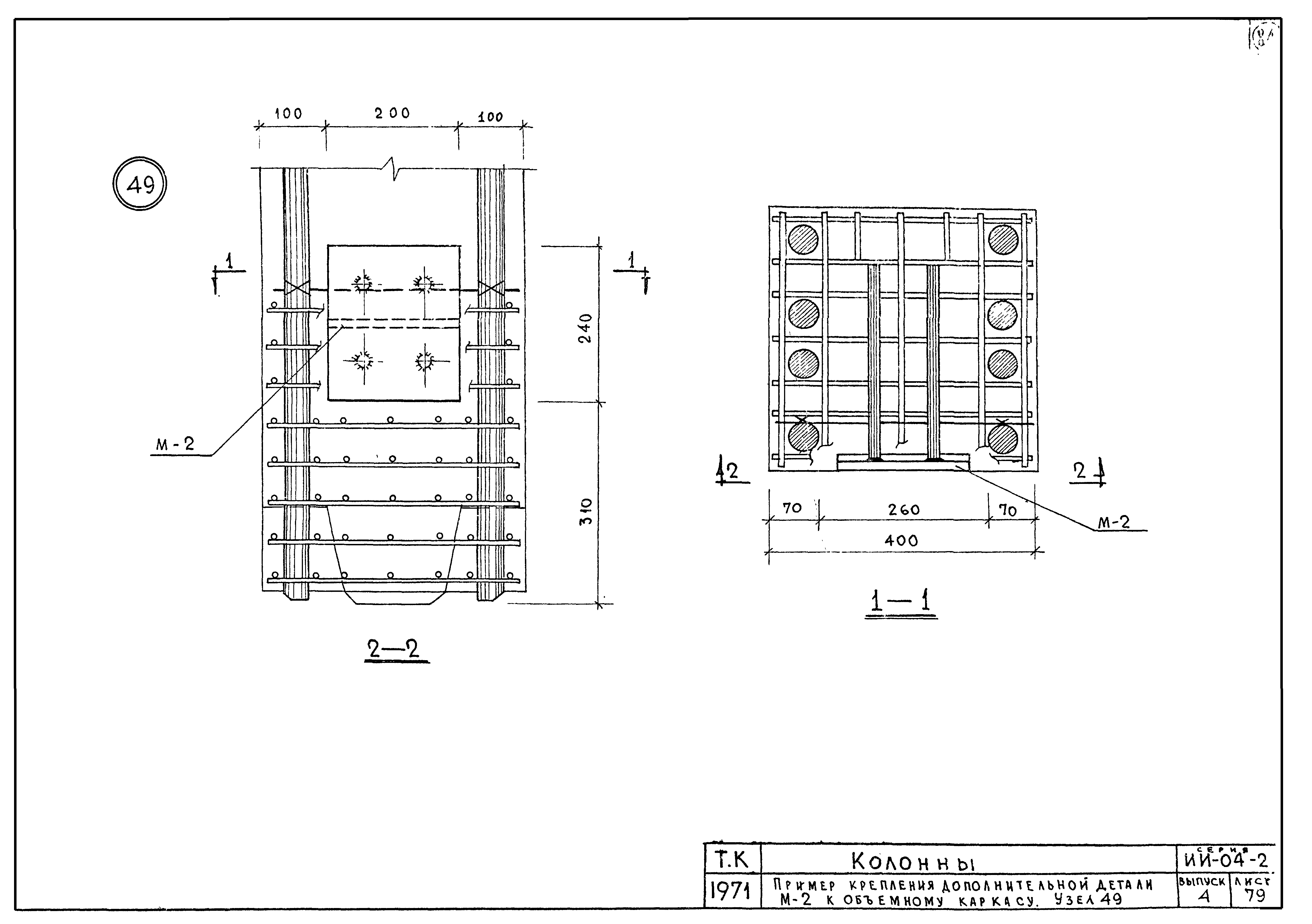

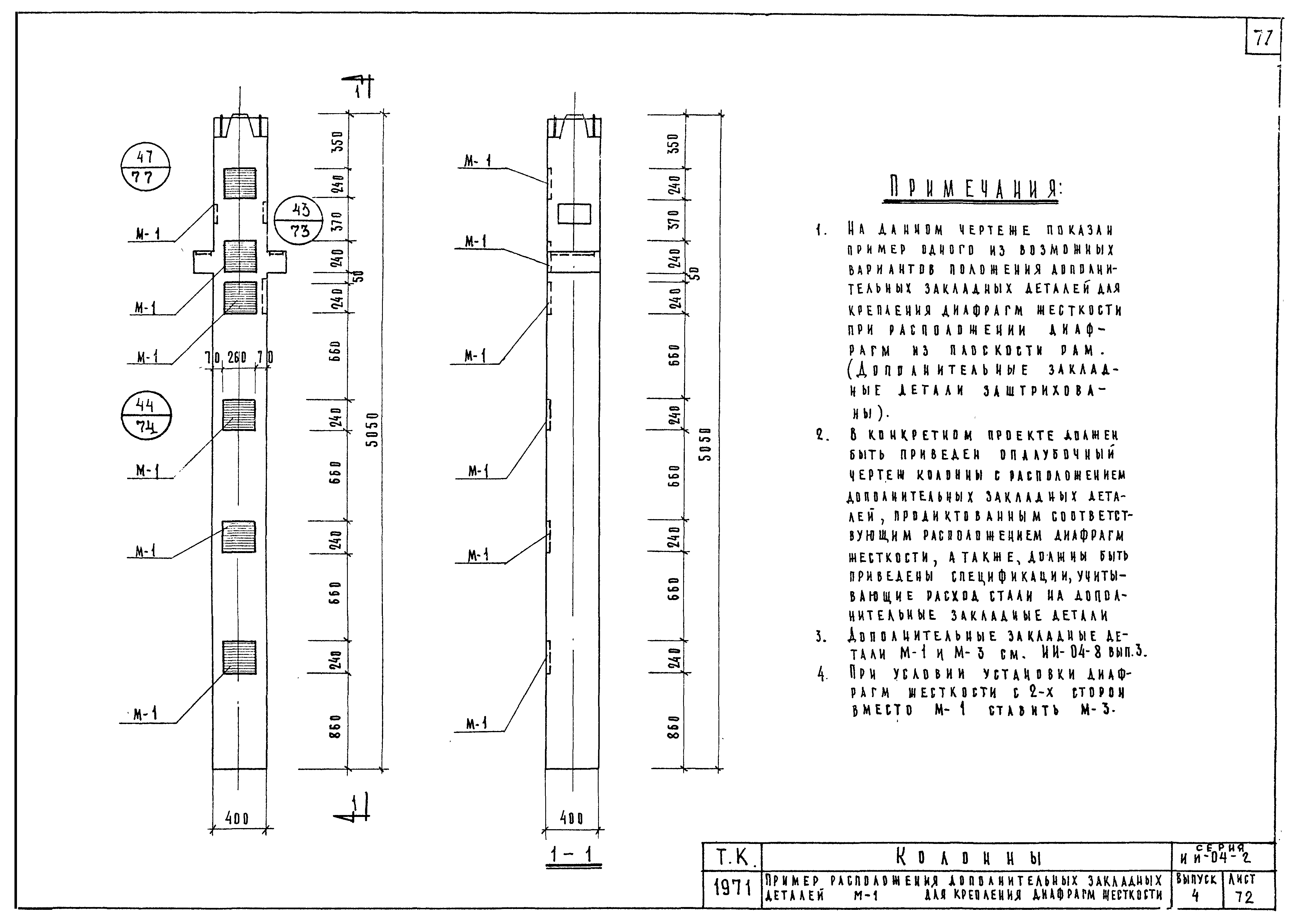

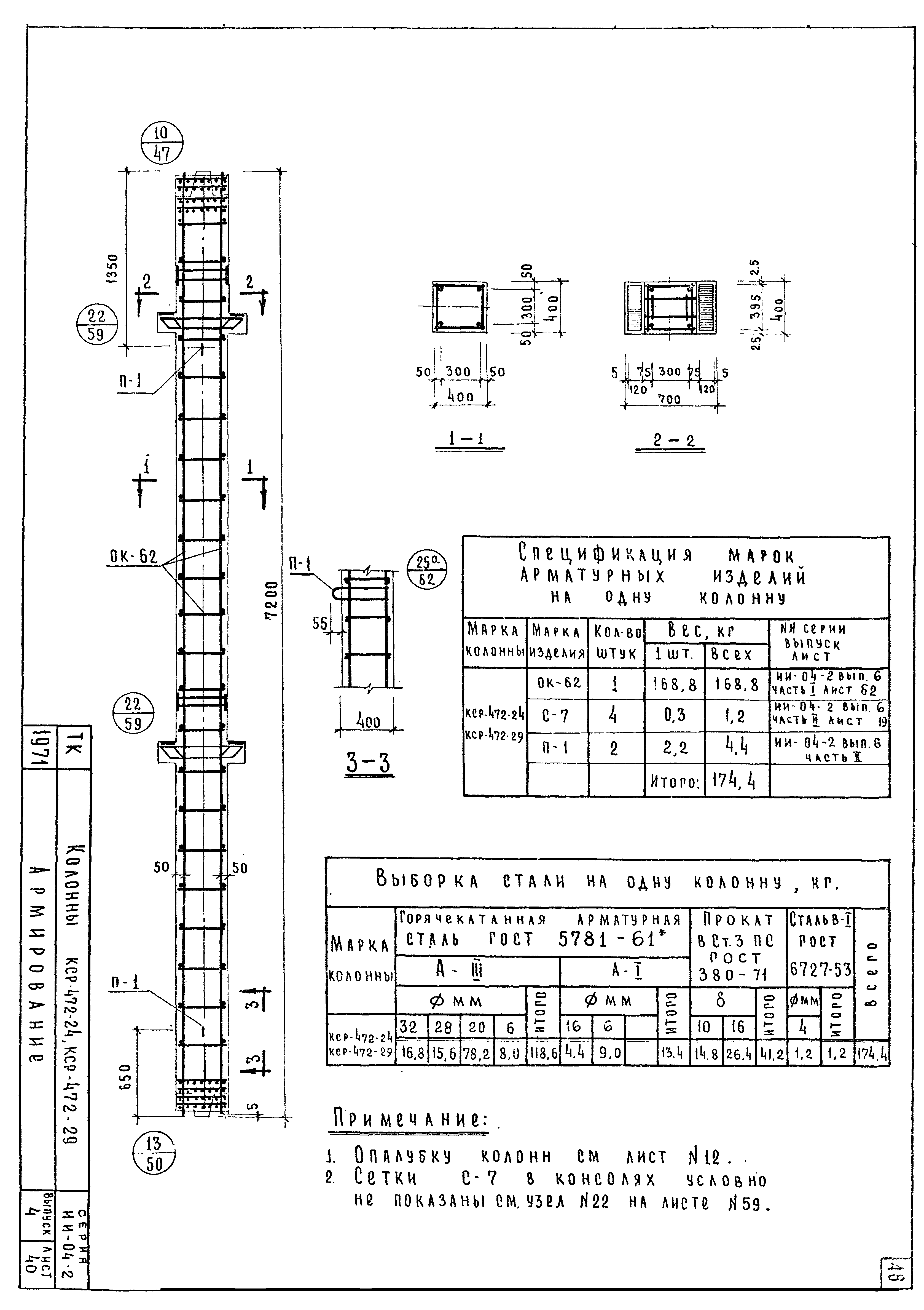

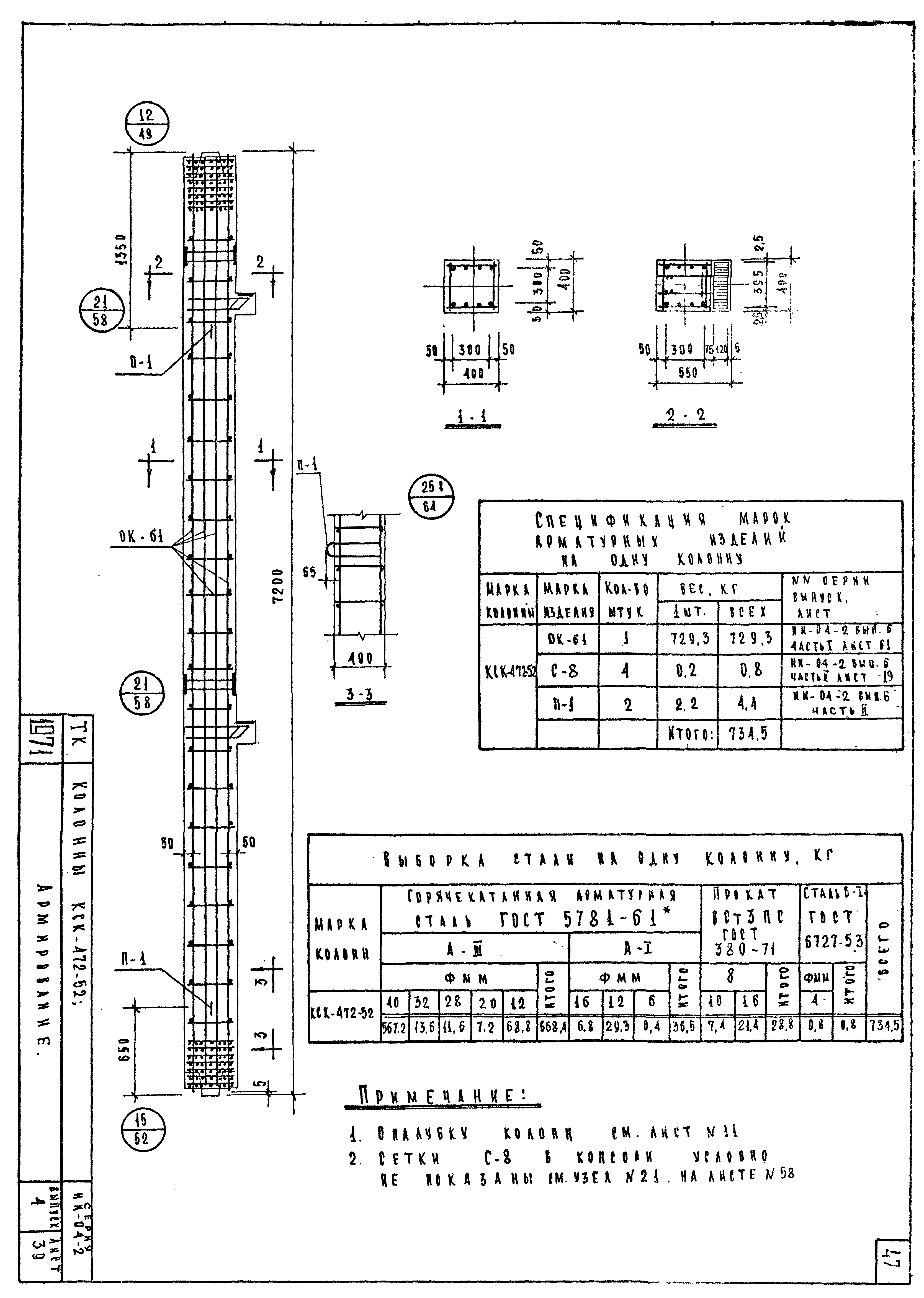

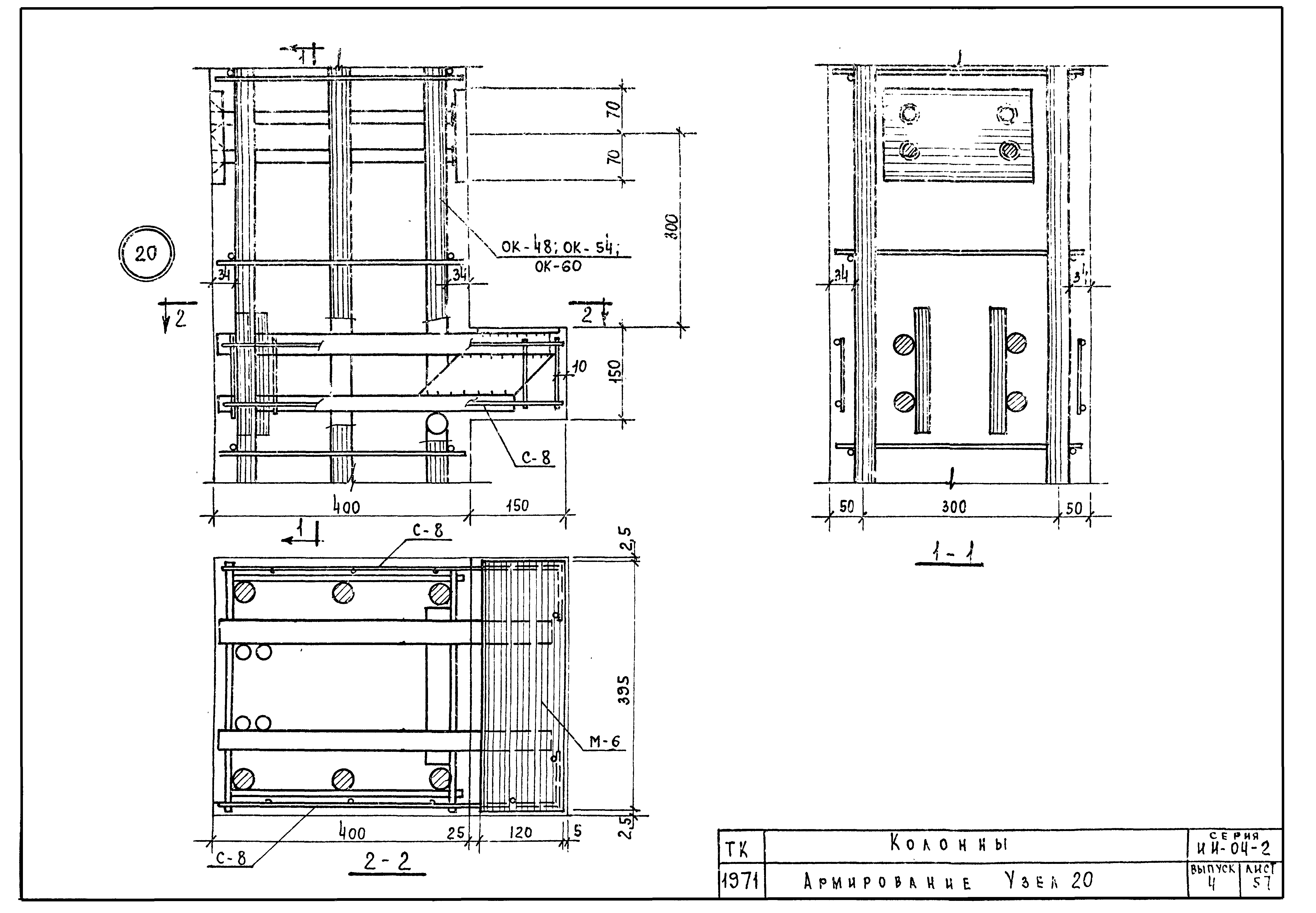

![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/0.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/1.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/2.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/3.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/4.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/5.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/6.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/7.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/8.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/9.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/10.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/11.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/12.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/13.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/14.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/15.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/16.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/17.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/18.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/19.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/20.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/21.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/22.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/23.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/24.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/25.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/26.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/27.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/28.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/29.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/30.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/31.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/32.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/33.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/34.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/35.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/36.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/37.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/38.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/39.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/40.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/41.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/42.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/43.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/44.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/45.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/46.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/47.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/48.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/49.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/50.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/51.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/52.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/53.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/54.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/55.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/56.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/57.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/58.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/59.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/60.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/61.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/62.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/63.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/64.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/65.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/66.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/67.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/68.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/69.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/70.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/71.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/72.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/73.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/74.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/75.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/76.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/77.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/78.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/79.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/80.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/81.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/82.gif) ![Серия ИИ-04-2](../../../Data2/1/4293820/4293820716.files/83.gif)
|
