Скачать Серия ПК-01-74/62 Крупнопанельные железобетонные предварительно напряженные плиты размером 3х6 м для покрытий промышленных зданий. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ПК-01-74/62

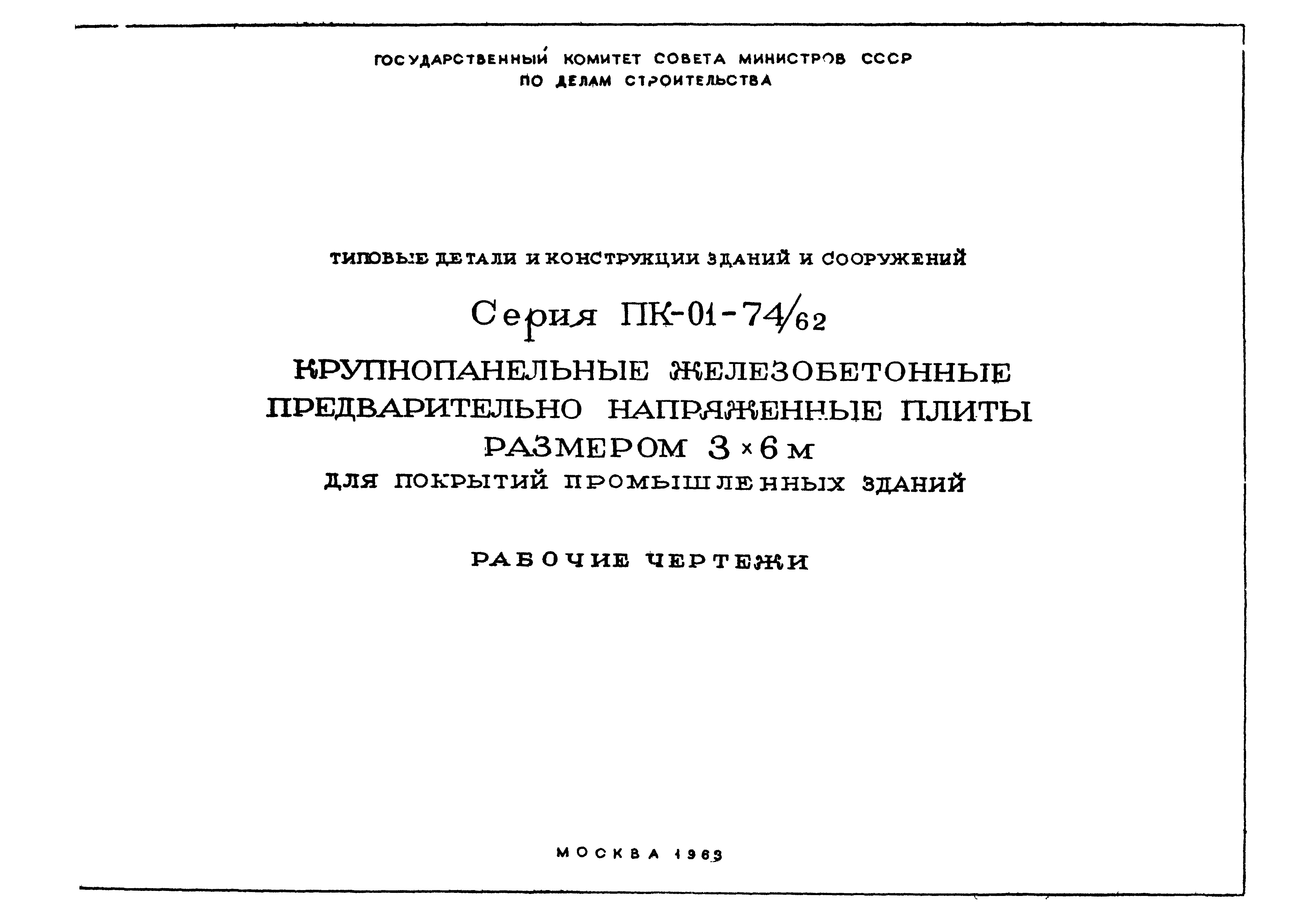

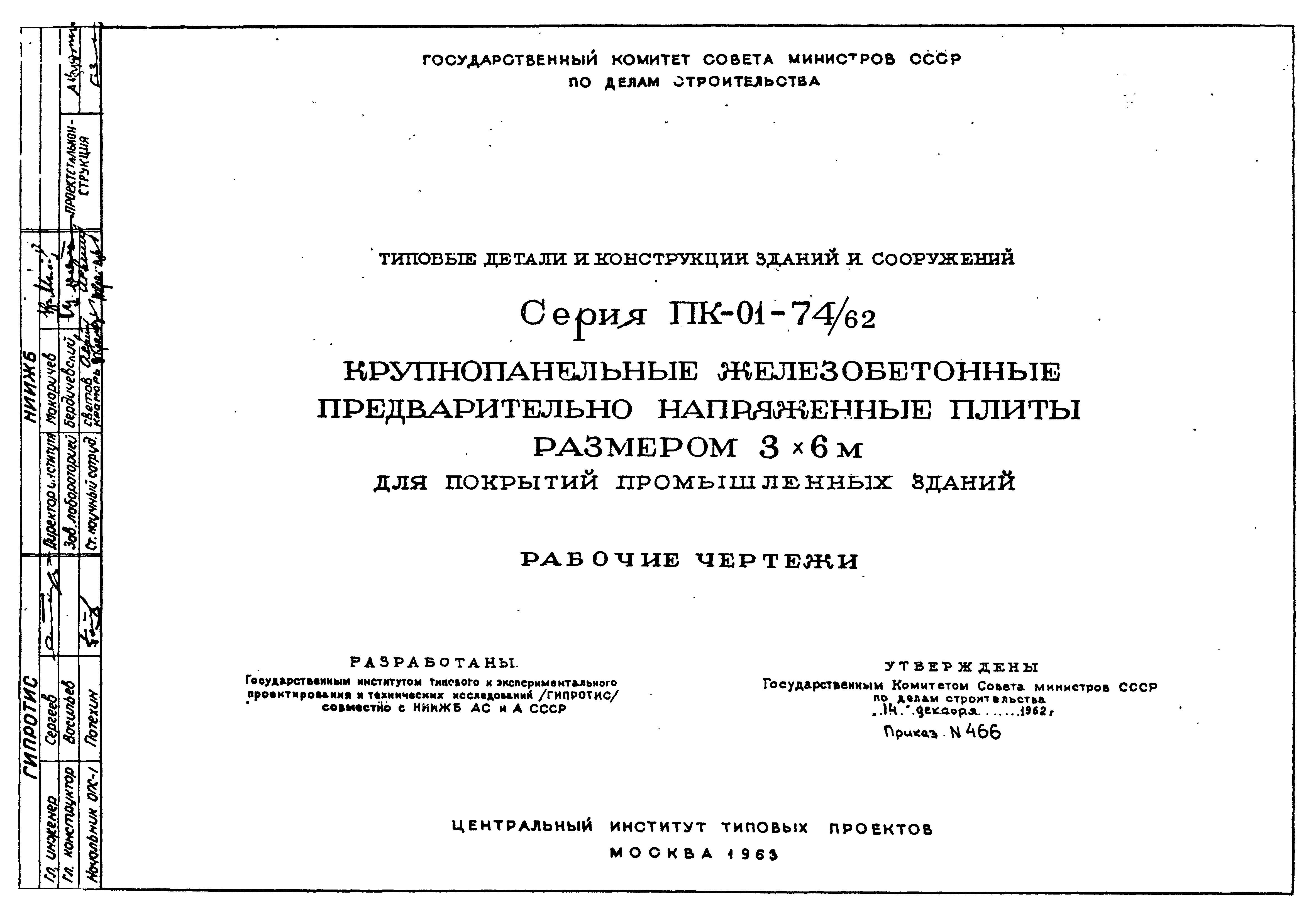

Крупнопанельные железобетонные предварительно напряженные плиты размером 3х6 м для покрытий промышленных зданий. Рабочие чертежи

Обозначение: Серия ПК-01-74/62
Обозначение англ: Series ПК-01-74/62
Статус:не действует
Название рус.:Крупнопанельные железобетонные предварительно напряженные плиты размером 3х6 м для покрытий промышленных зданий. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

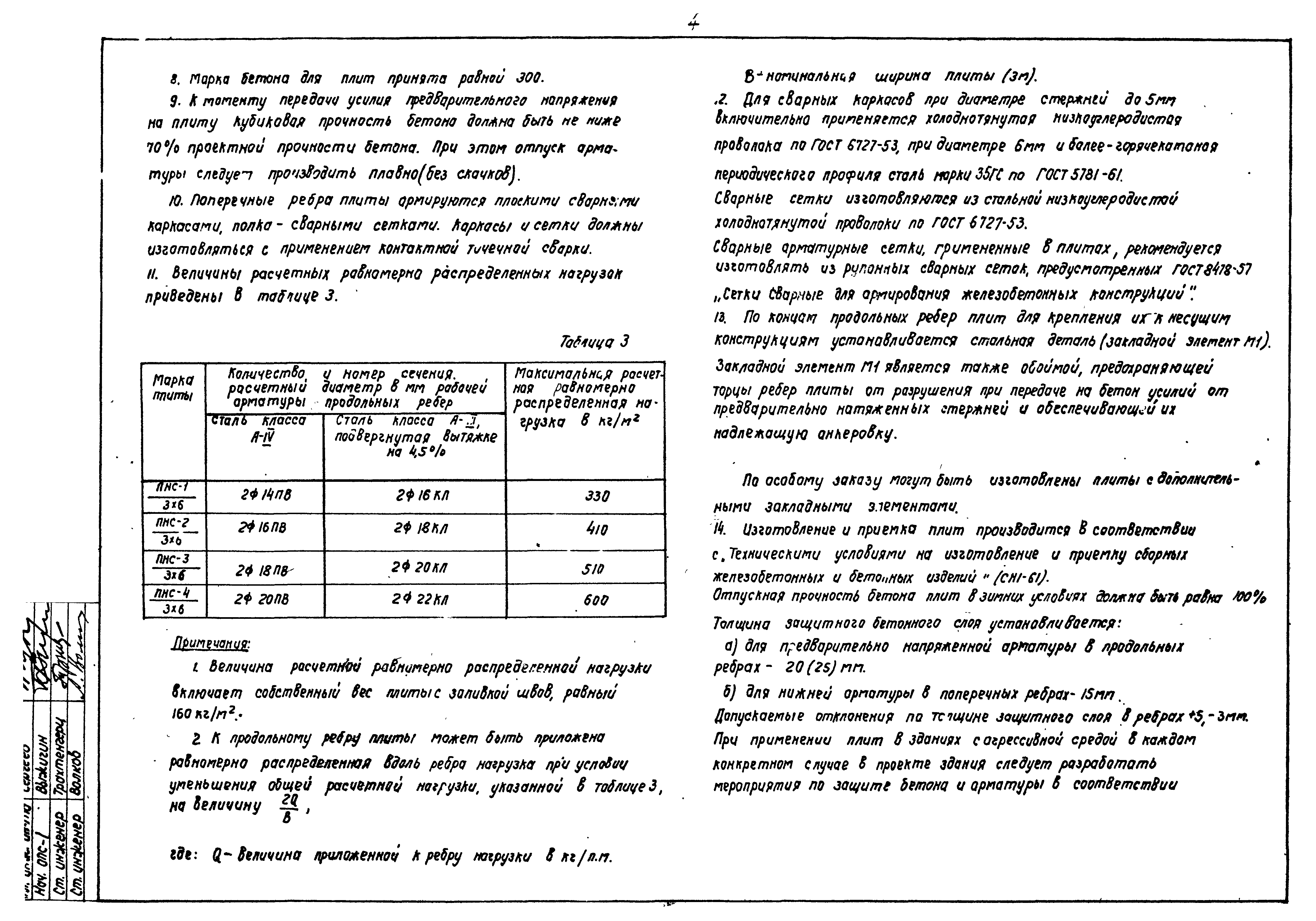

Оглавление:ПК-01-74/62 Пояснительная записка
ПК-01-74/62 Рабочие чертежи

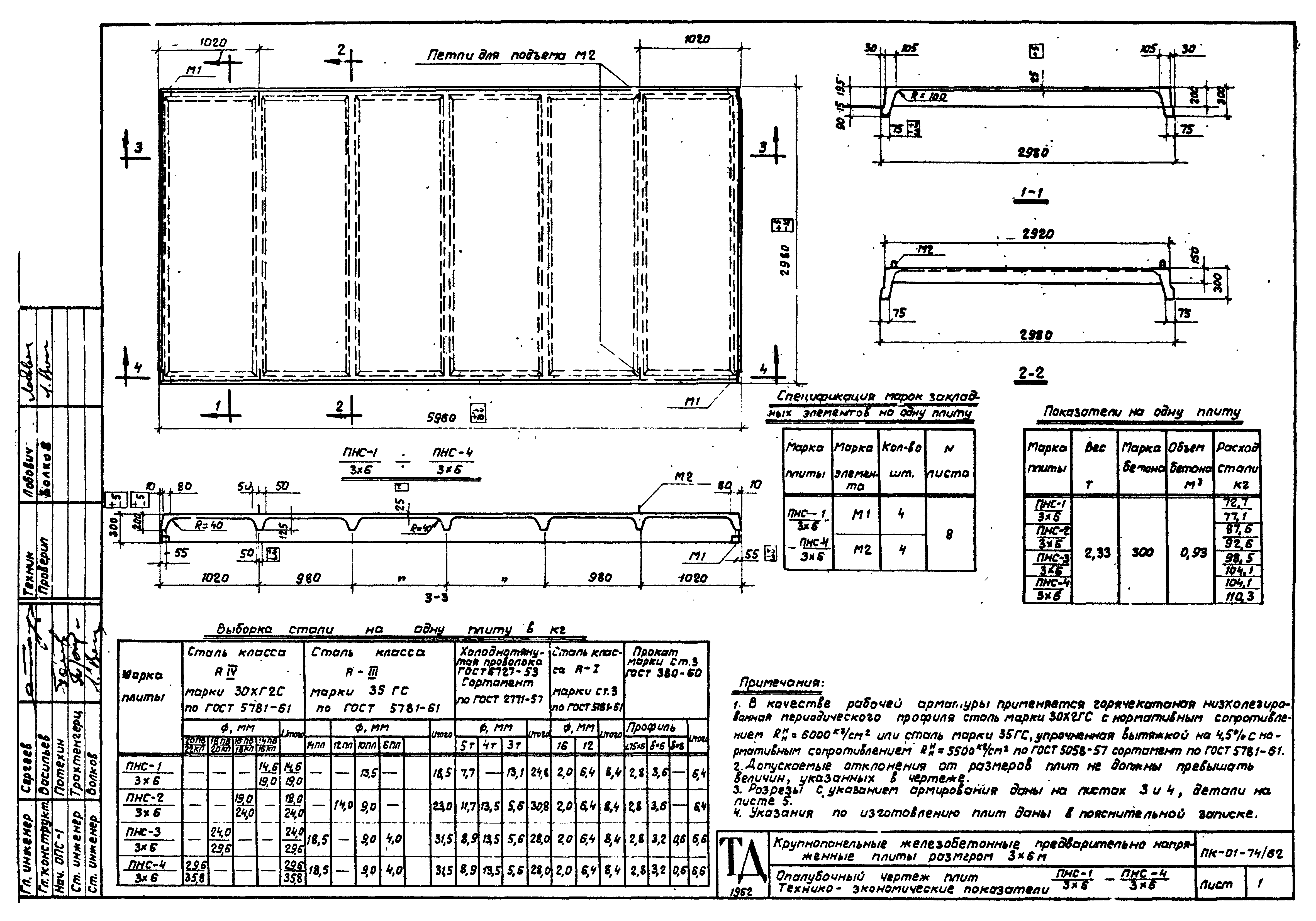

ПК-01-74/62 Лист 1. Опалубочный чертеж плит ПНС-1/3х6÷ПНС-4/3х6. Технико-экономические показатели

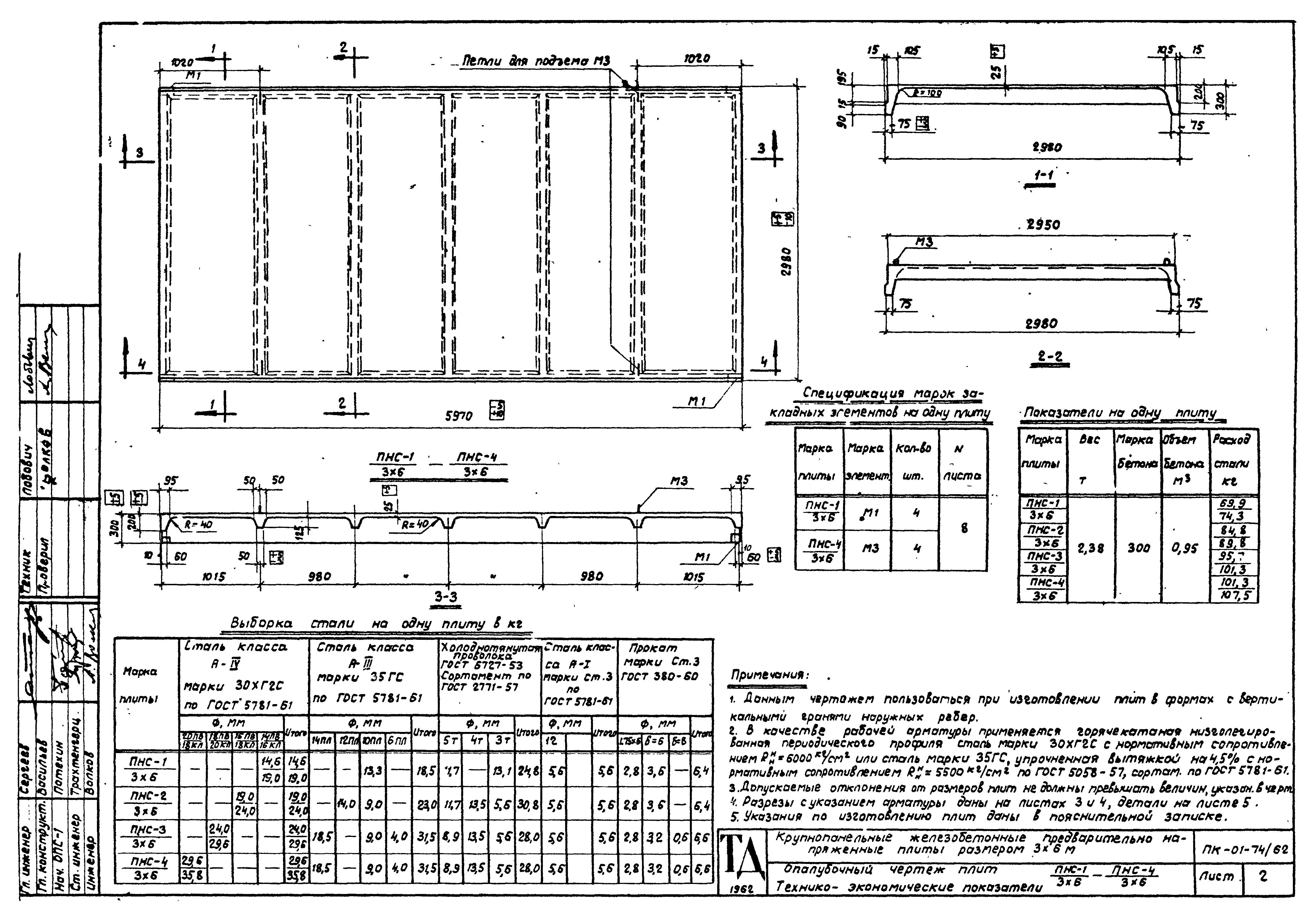

ПК-01-74/62 Лист 2. Опалубочный чертеж плит ПНС-1/3х6÷ПНС-4/3х6. Технико-экономические показатели

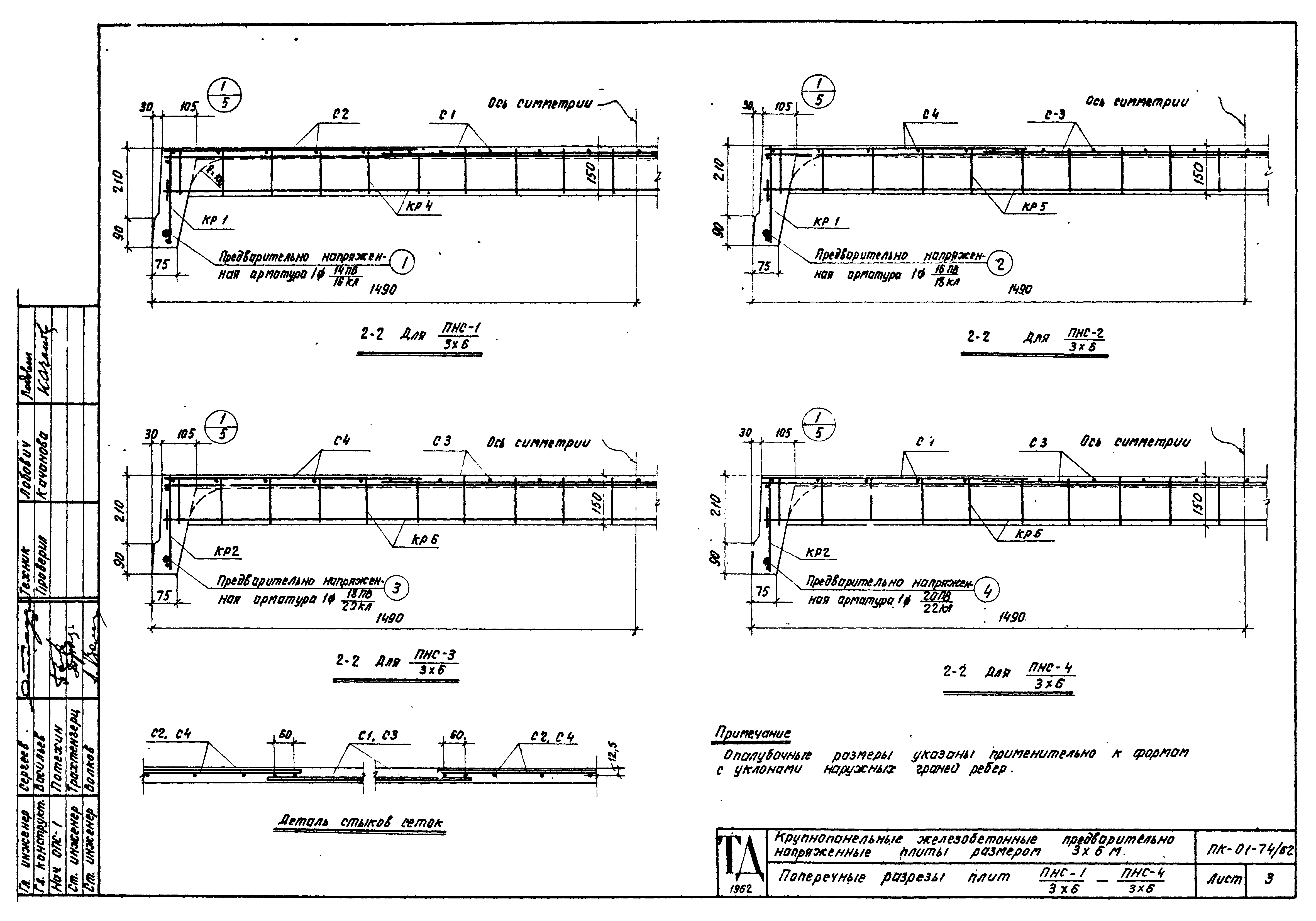

ПК-01-74/62 Лист 3. Поперечные разрезы плит ПКС-1/3х6÷ПКС-4/3х6
ПК-01-74/62 Лист 4. Продольные разрезы плит ПНС-1/3х6÷ПНС-4/3х6. Расположение предварительно напряженной арматуры в продольном ребре
ПК-01-74/62 Лист 5. Армирование плит ПНС-1/3х6÷ПНС-4/3х6. Детали

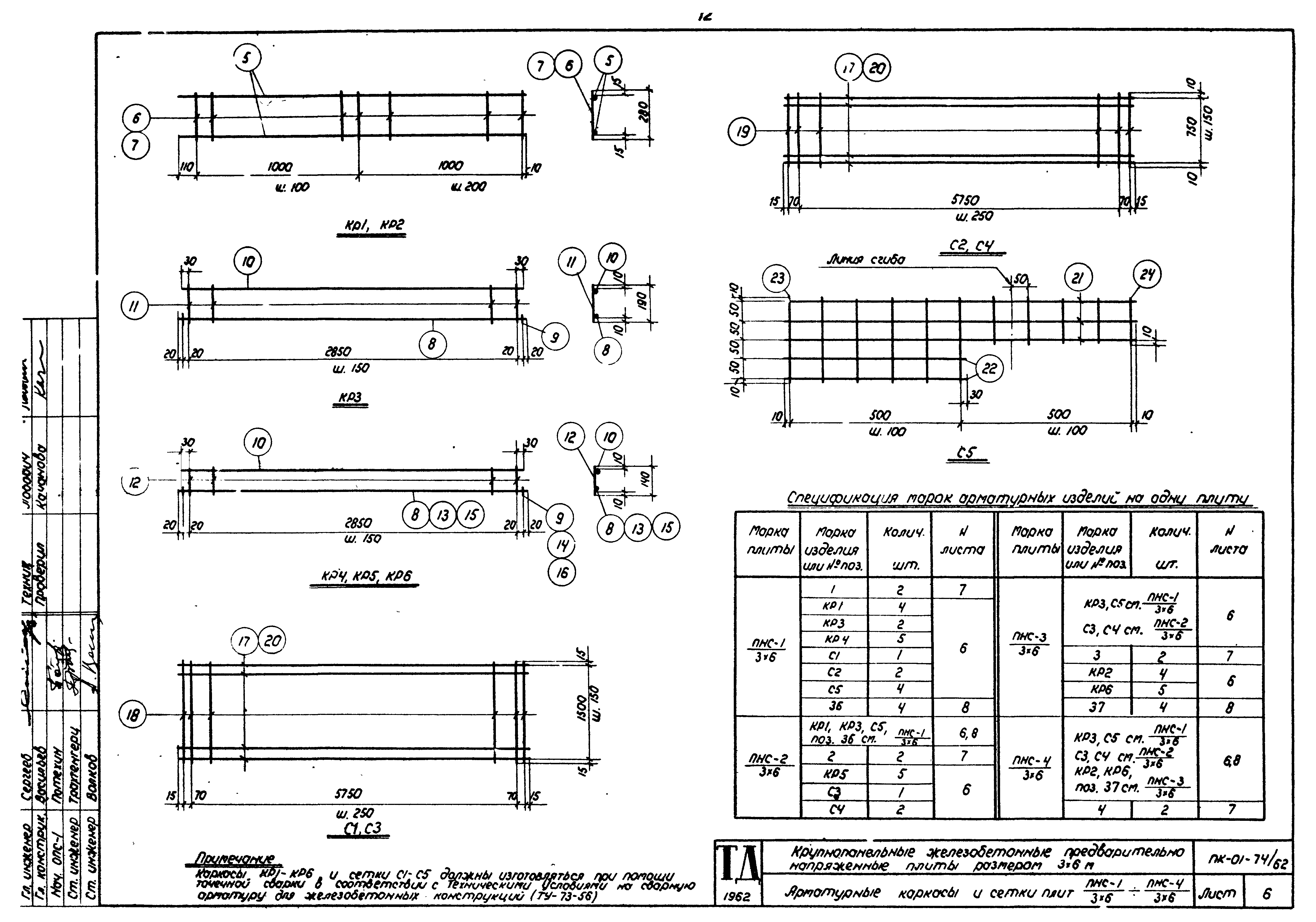

ПК-01-74/62 Лист 6. Арматурные каркасы и сетки плит ПНС-1/3х6÷ПНС-4/3х6

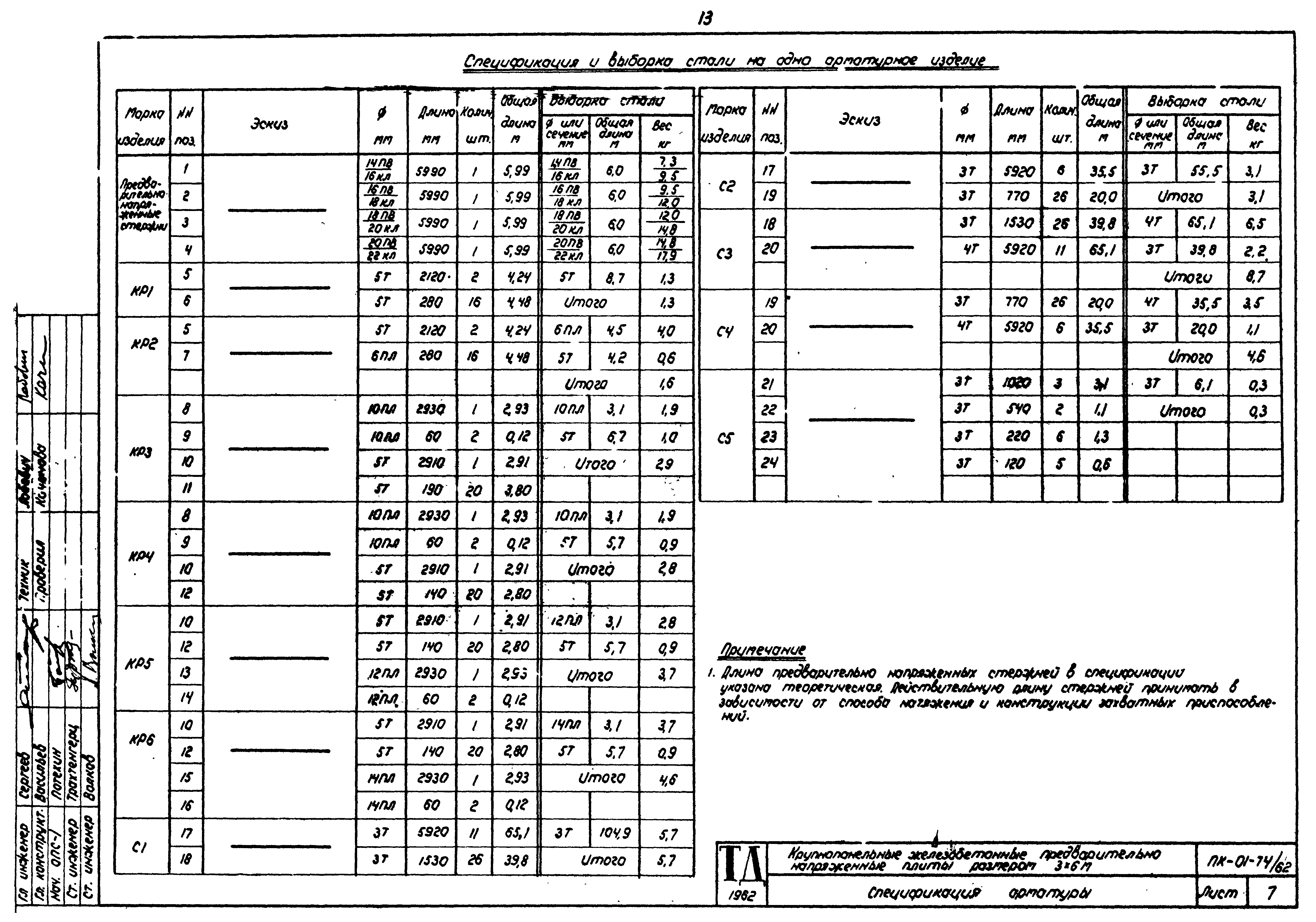

ПК-01-74/62 Лист 7. Спецификация арматуры
ПК-01-74/62 Лист 8. Закладные элементы М1,М2 и М3
Разработан: НИИЖБ
Гипротис
Утверждён:14.12.1962 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 466)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Покрытия Сборные железобетонные плиты и панели
