Скачать Серия ПК-01-110/68 Выпуск 1. Рабочие чертежи подстропильных ферм с проволочной, стержневой и прядевой арматурой

Дата актуализации: 10.08.2017

Серия ПК-01-110/68

Выпуск 1. Рабочие чертежи подстропильных ферм с проволочной, стержневой и прядевой арматурой

Обозначение: Серия ПК-01-110/68
Обозначение англ: Series ПК-01-110/68
Статус:заменен
Название рус.:Выпуск 1. Рабочие чертежи подстропильных ферм с проволочной, стержневой и прядевой арматурой
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.05.1983

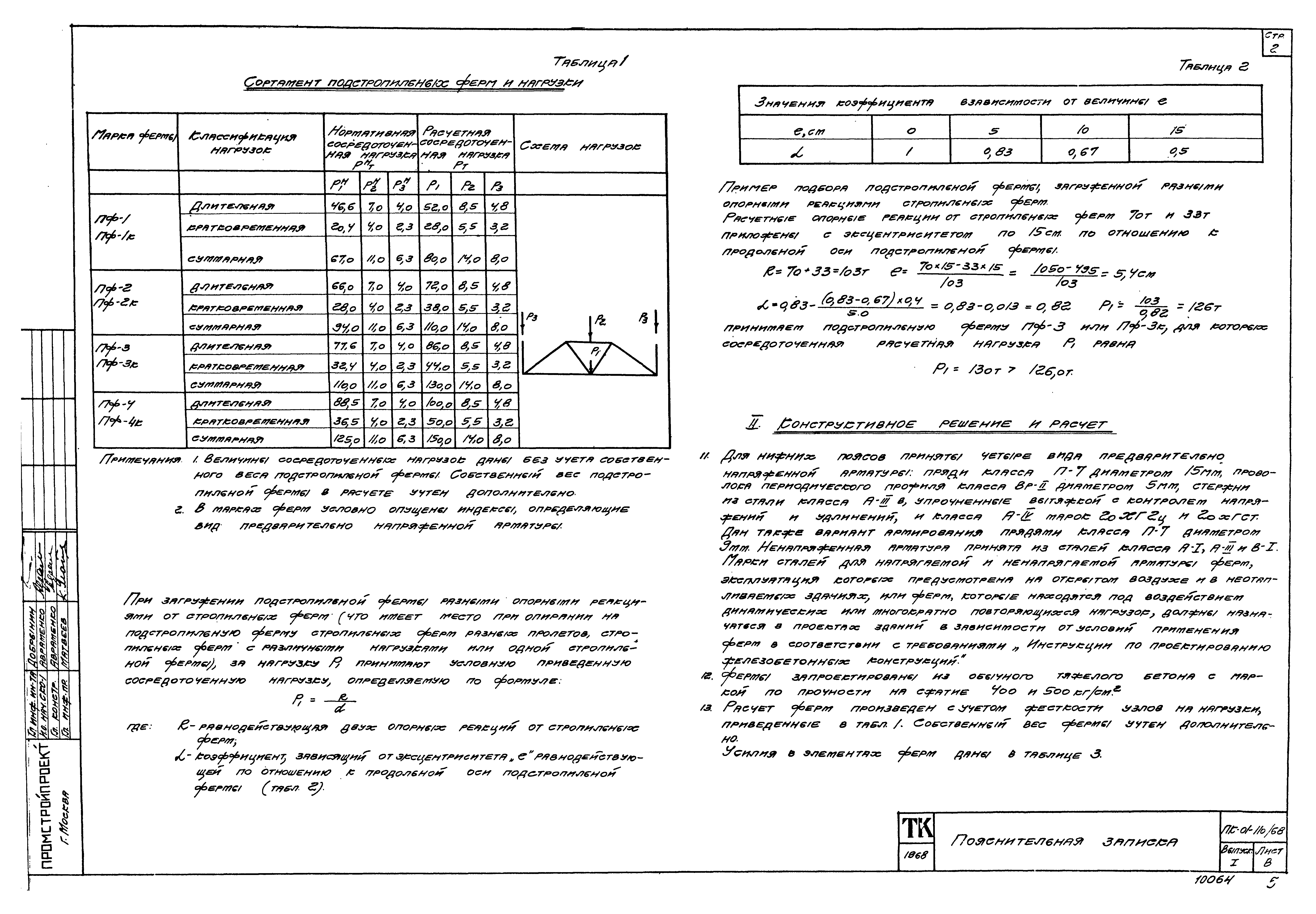

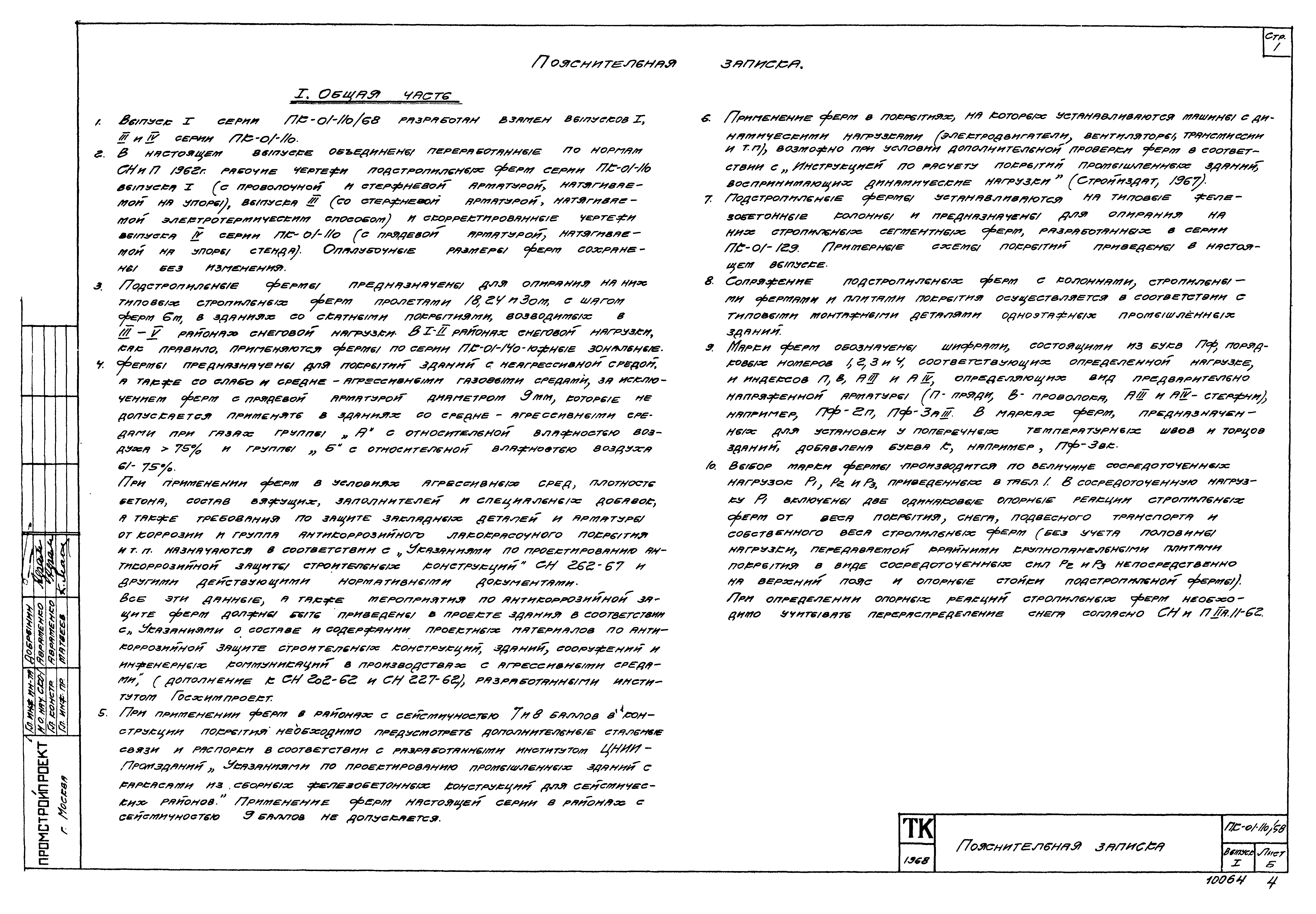

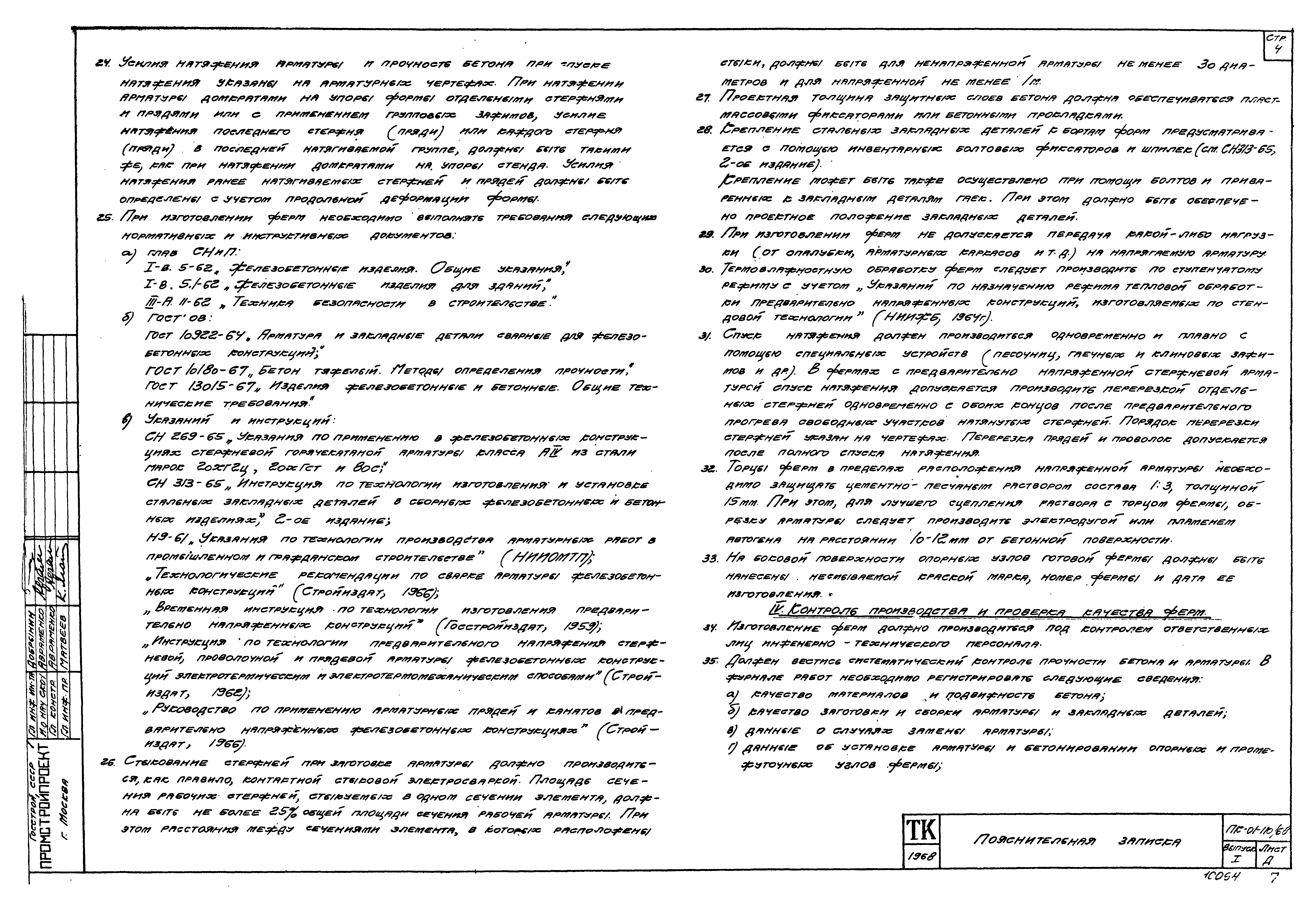

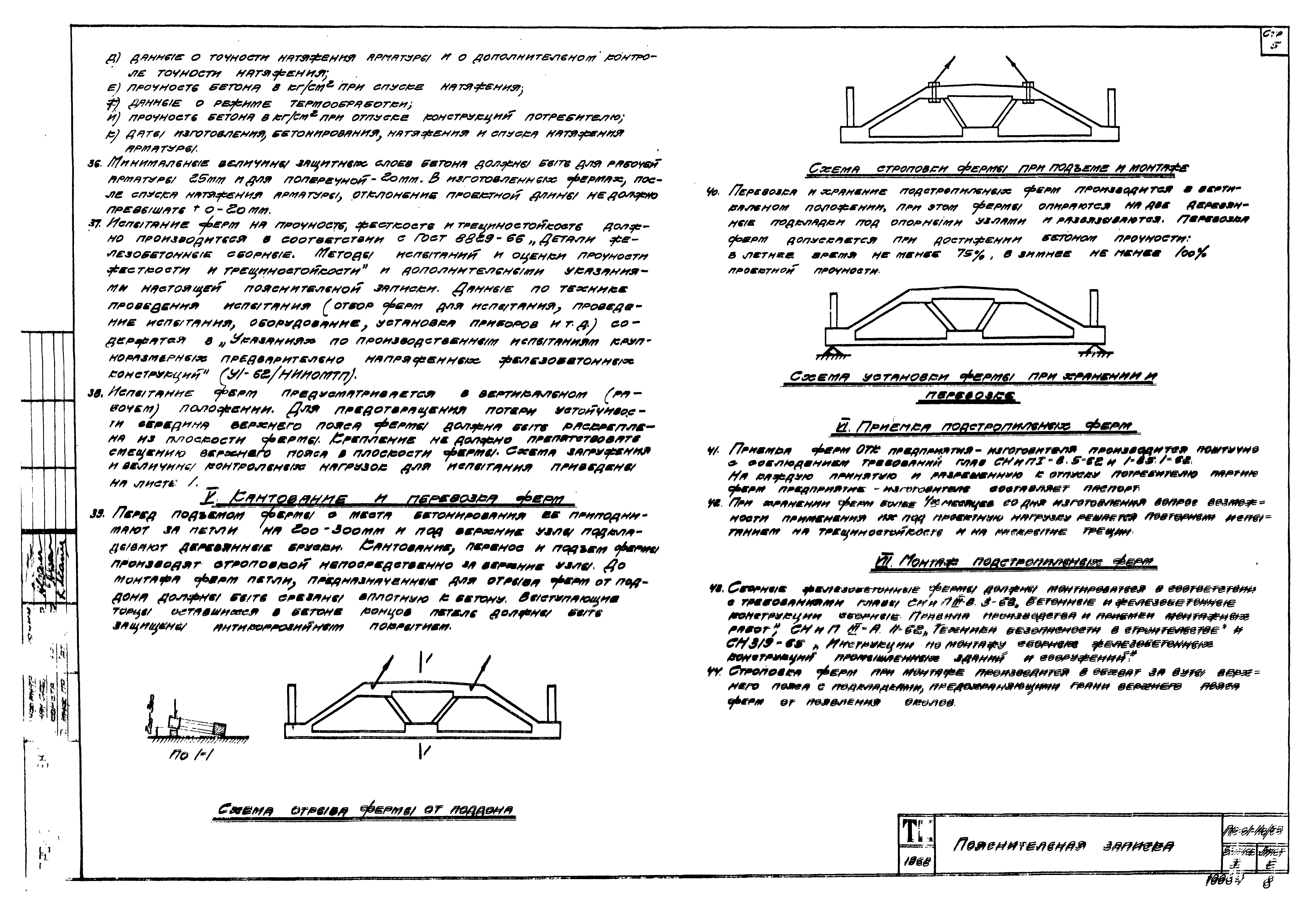

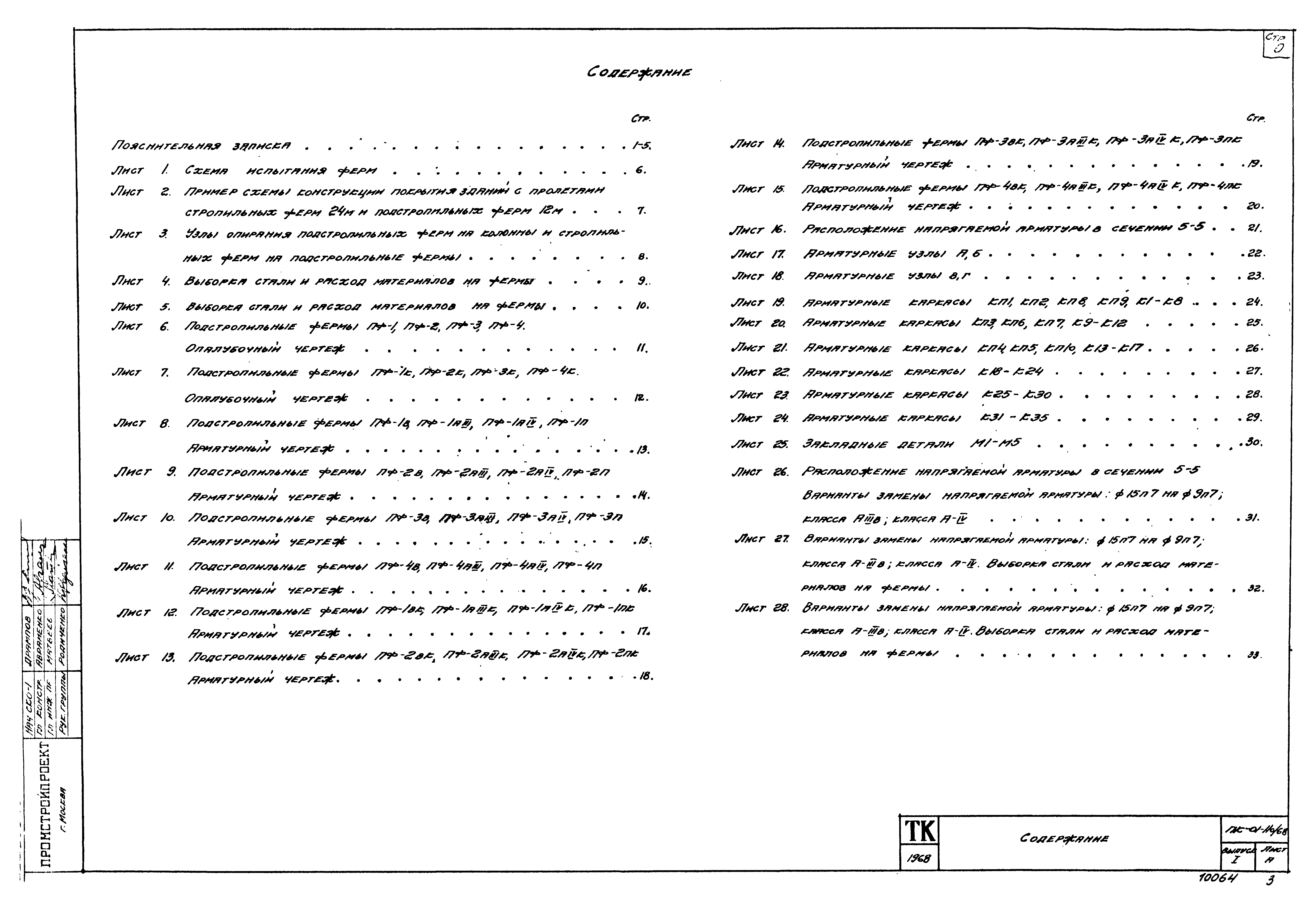

Оглавление:ПК-01-110/68 Пояснительная записка

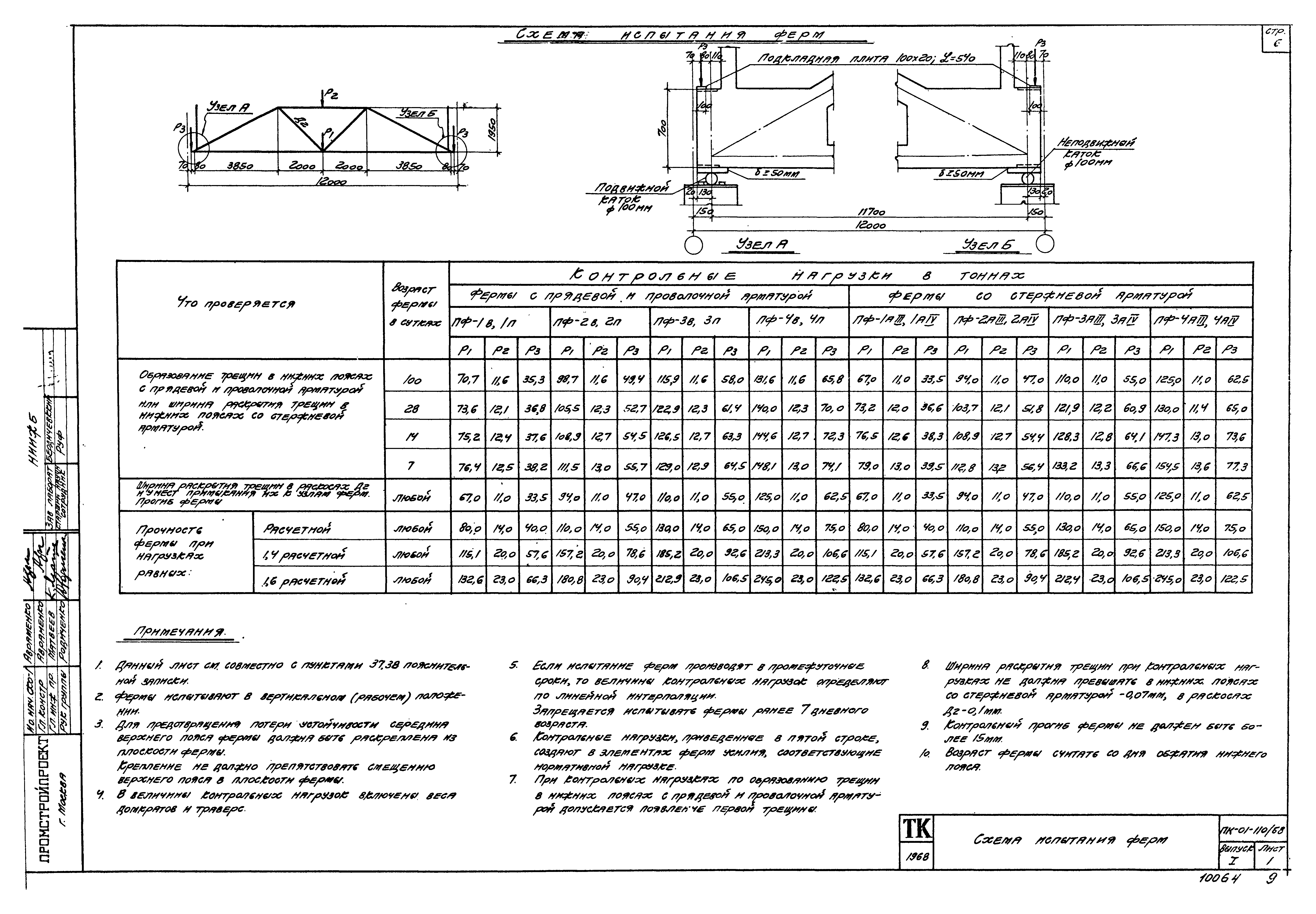

ПК-01-110/68 Лист 1. Схема испытания ферм

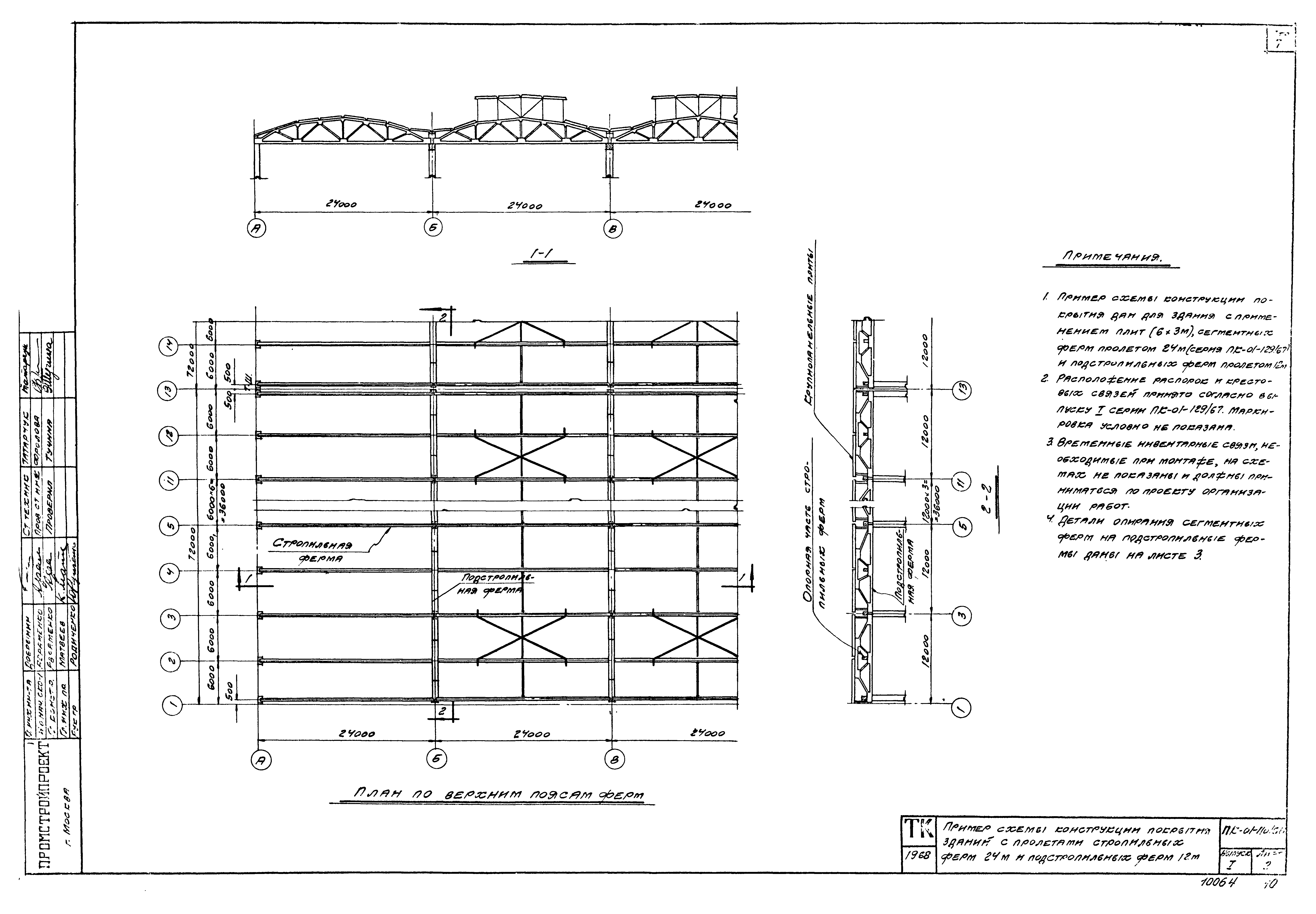

ПК-01-110/68 Лист 2. Пример схемы конструкции покрытия зданий с пролетами стропильных ферм 24м и подстропильных ферм 12м
ПК-01-110/68 Лист 3. Узлы опирания подстропильных ферм на колонны и стропильных ферм на подстропильные фермы

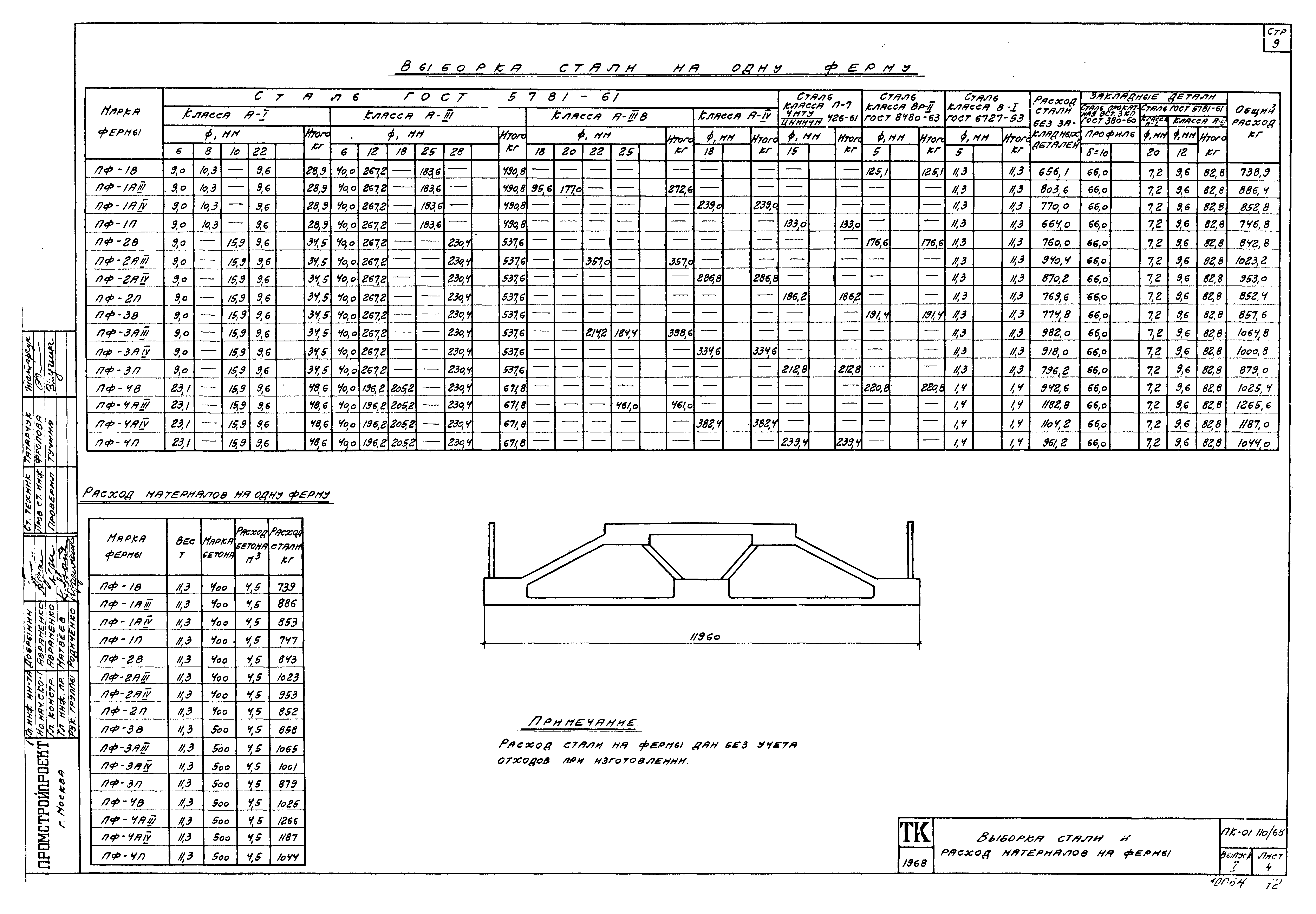

ПК-01-110/68 Лист 4. Выборка стали и расход материалов на фермы

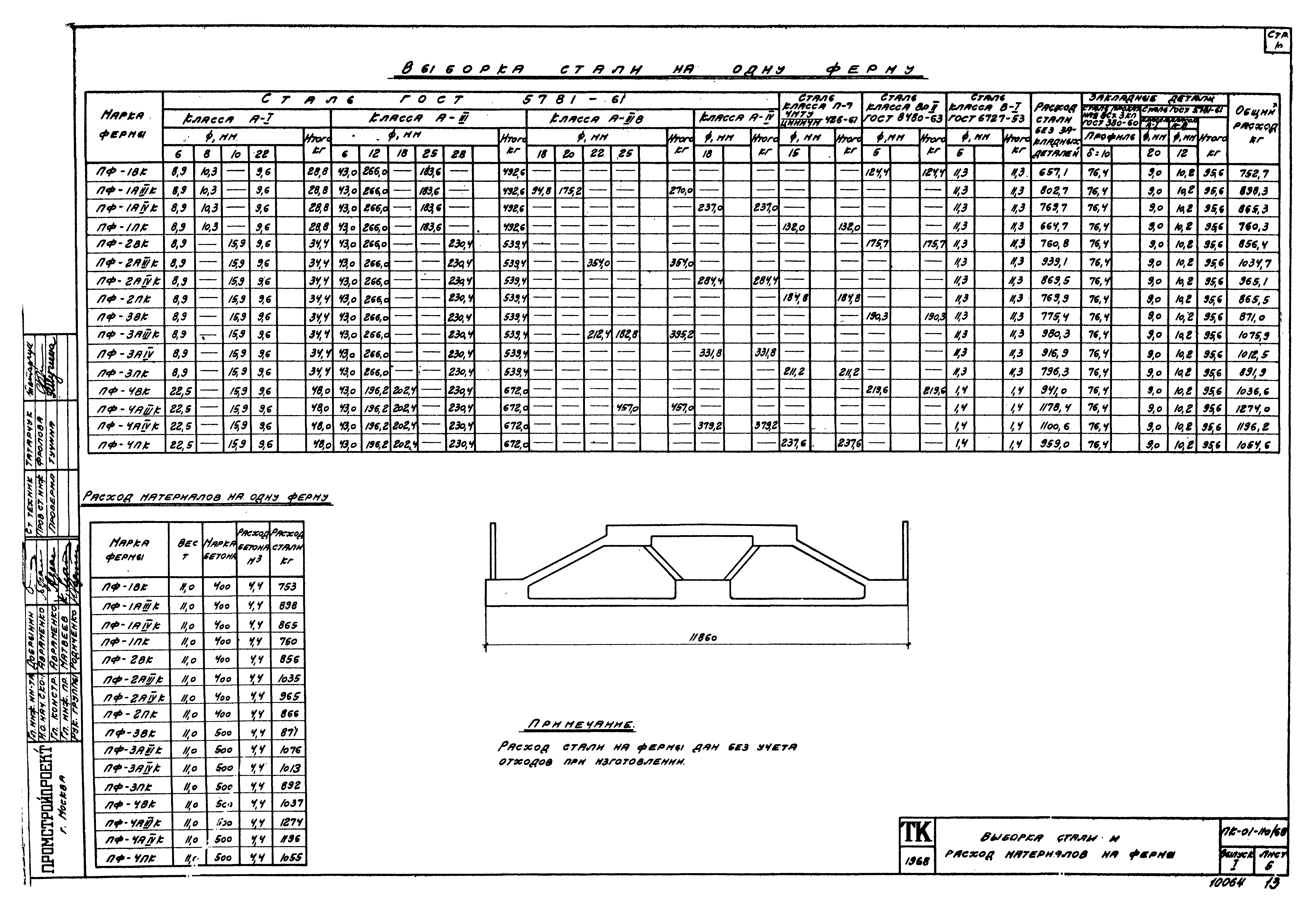

ПК-01-110/68 Лист 5. Выборка стали и расход материалов на фермы

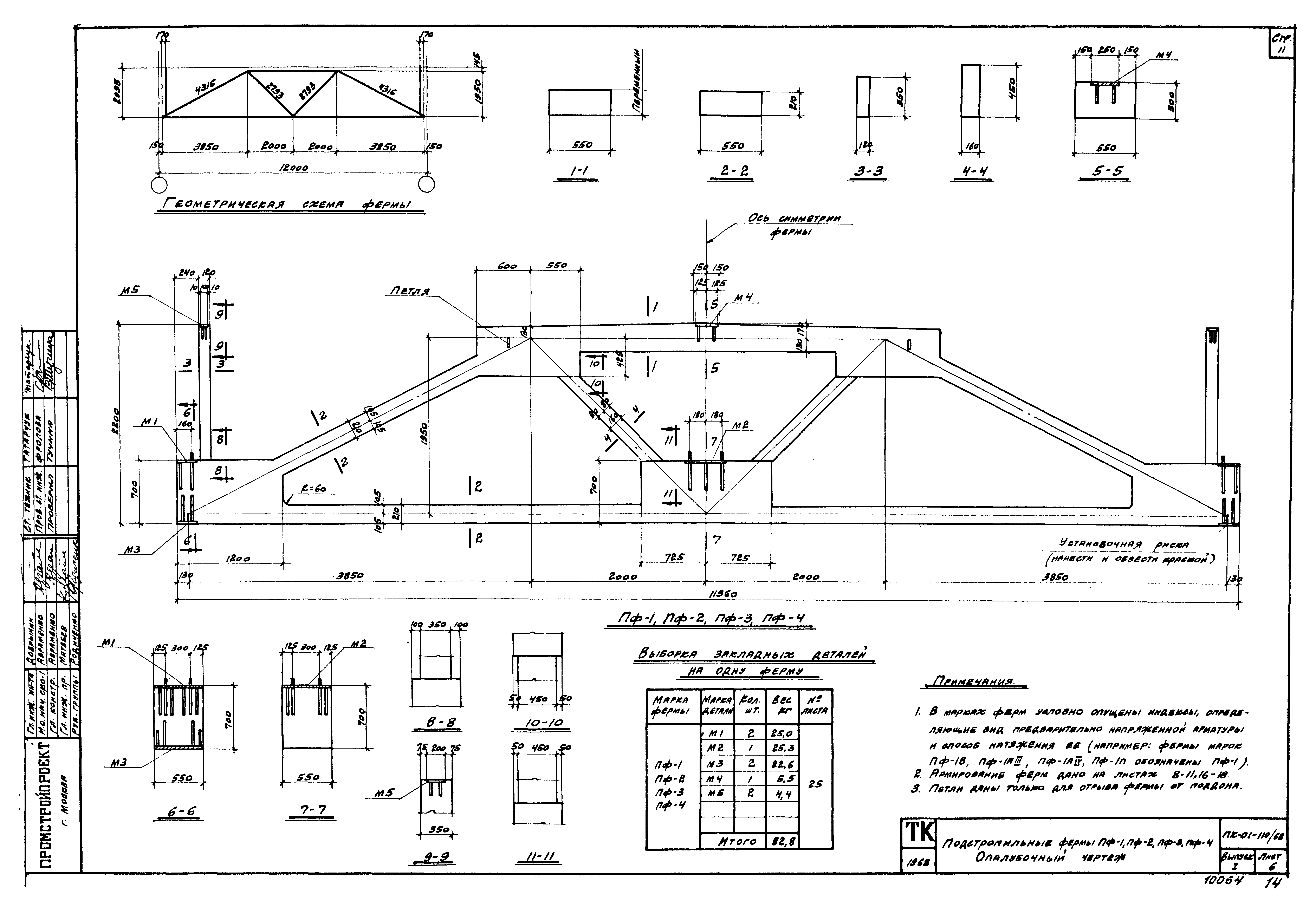

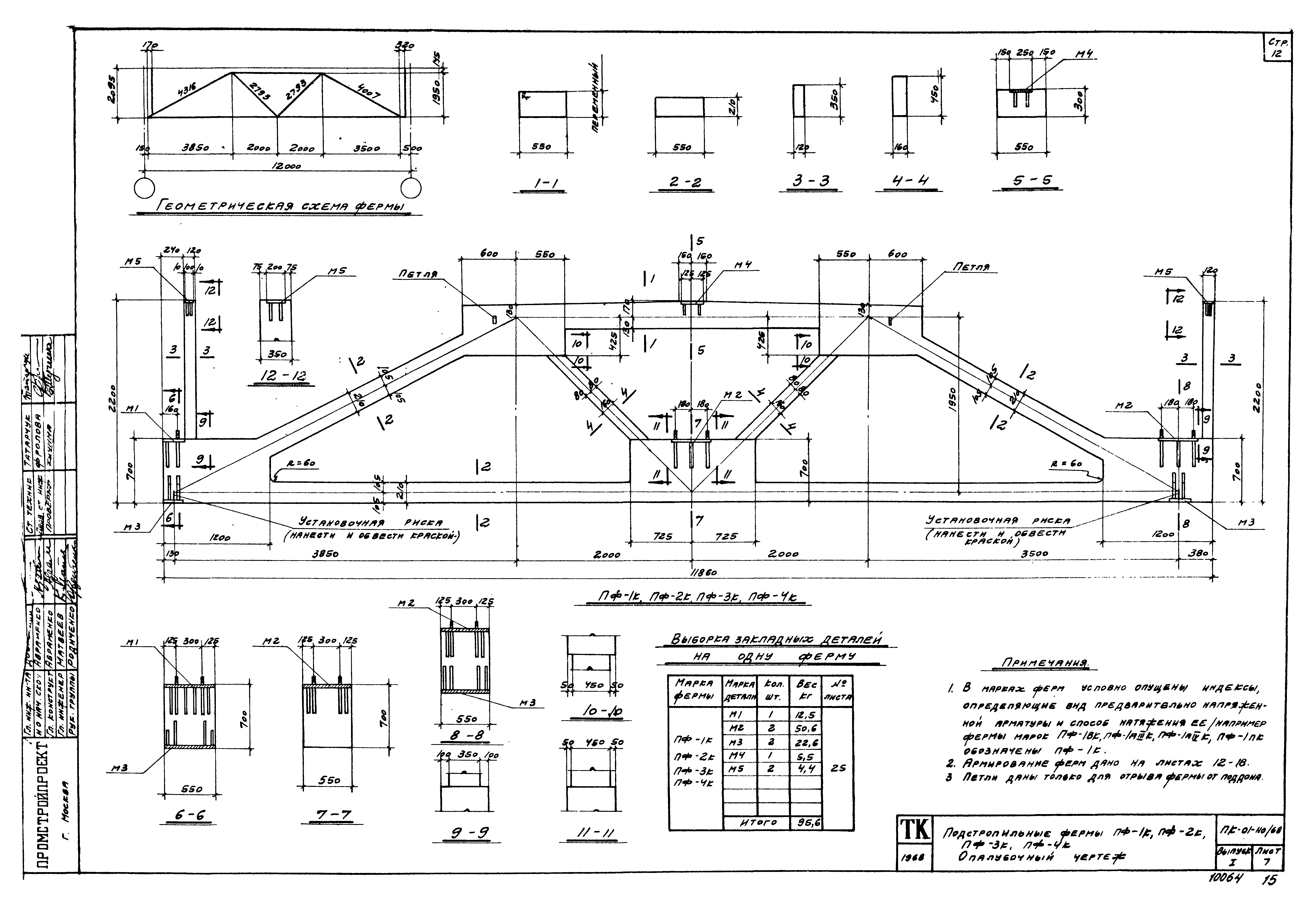

ПК-01-110/68 Лист 6. Подстропильные фермы ПФ-1,ПФ-2,ПФ-3,ПФ-4. Опалубочный чертеж
ПК-01-110/68 Лист 7. Подстропильные фермы ПФ-1К,ПФ-2К,ПФ-3К,ПФ-4К. Опалубочный чертеж

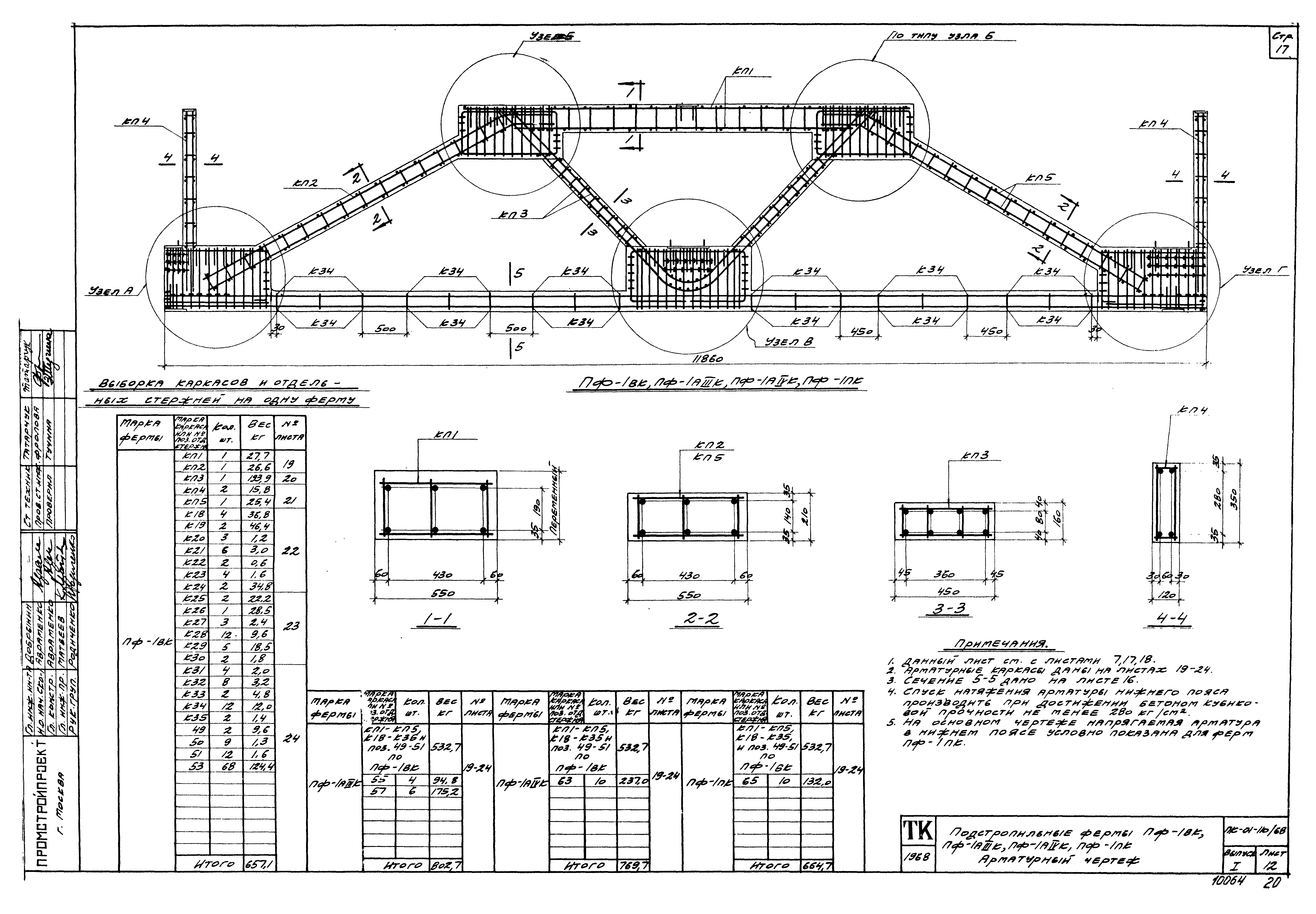

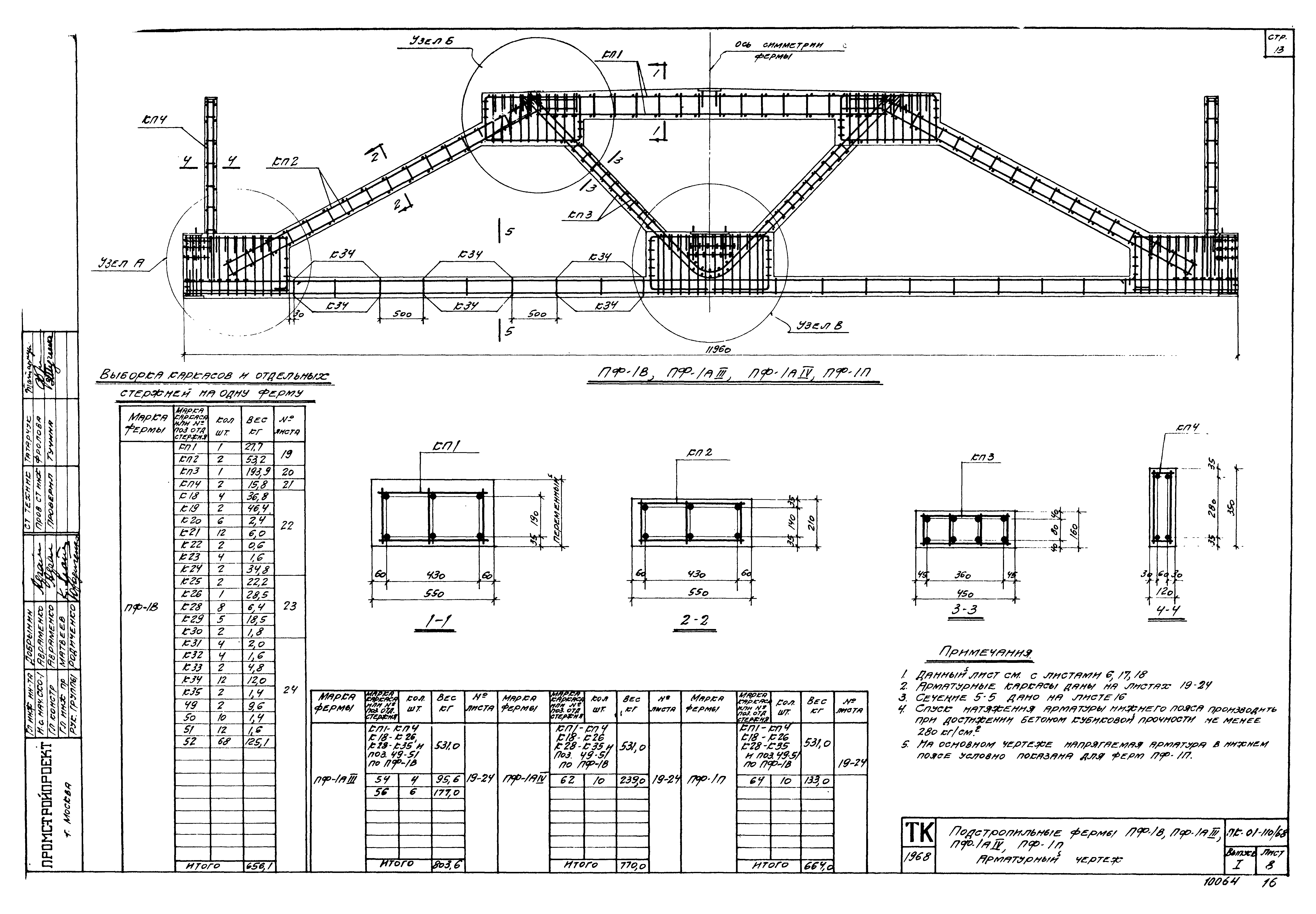

ПК-01-110/68 Лист 8. Подстропильные фермы ПФ-1В,ПФ-1АIII,ПФ-1АIV,ПФ-1П. Арматурный чертеж

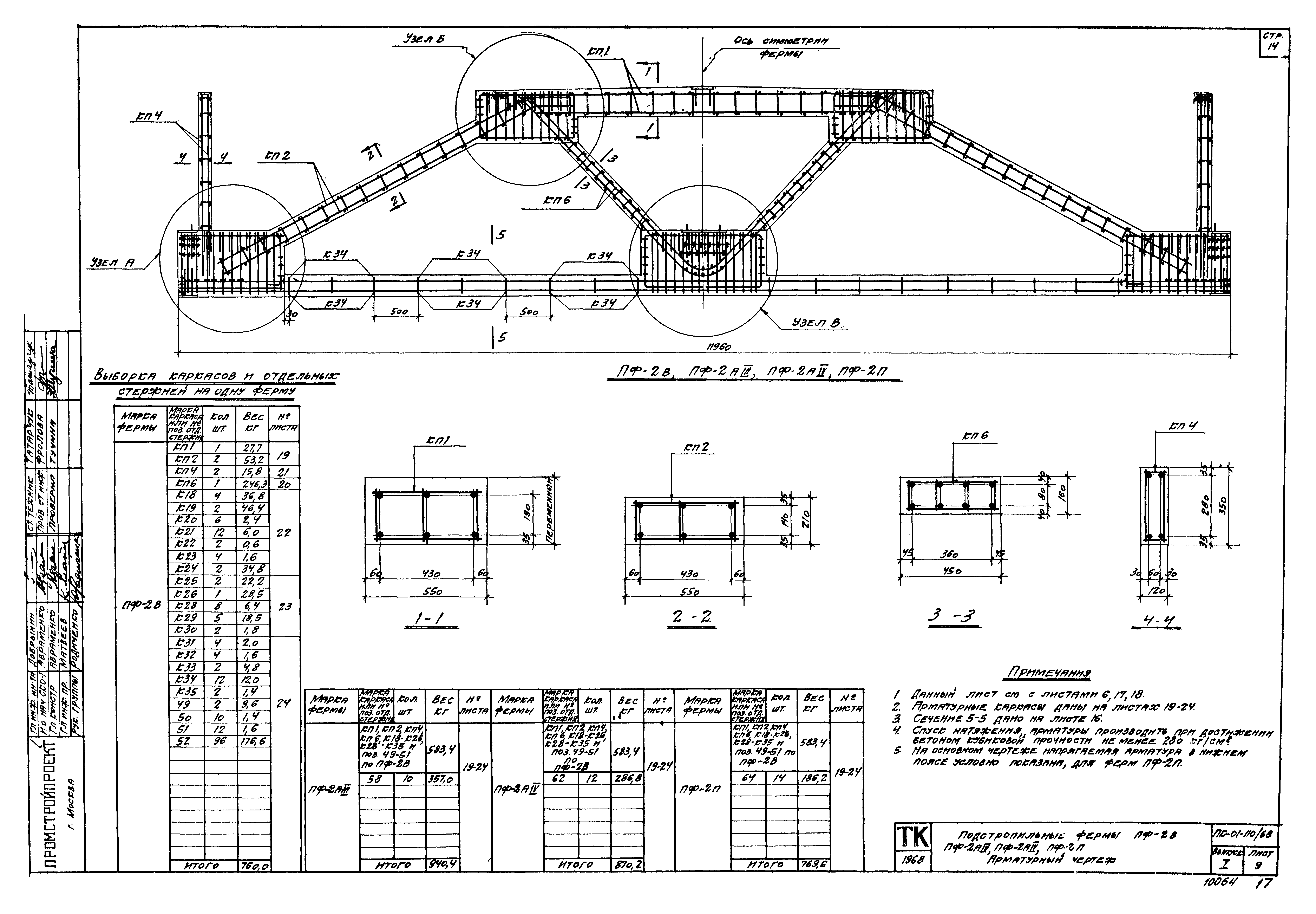

ПК-01-110/68 Лист 9. Подстропильные фермы ПФ-2В,ПФ-2АIII,ПФ-2АIV,ПФ-2П. Арматурный чертеж
ПК-01-110/68 Лист 10. Подстропильные фермы ПФ-3В,ПФ-3АIII,ПФ-3АIV,ПФ-3П. Арматурный чертеж

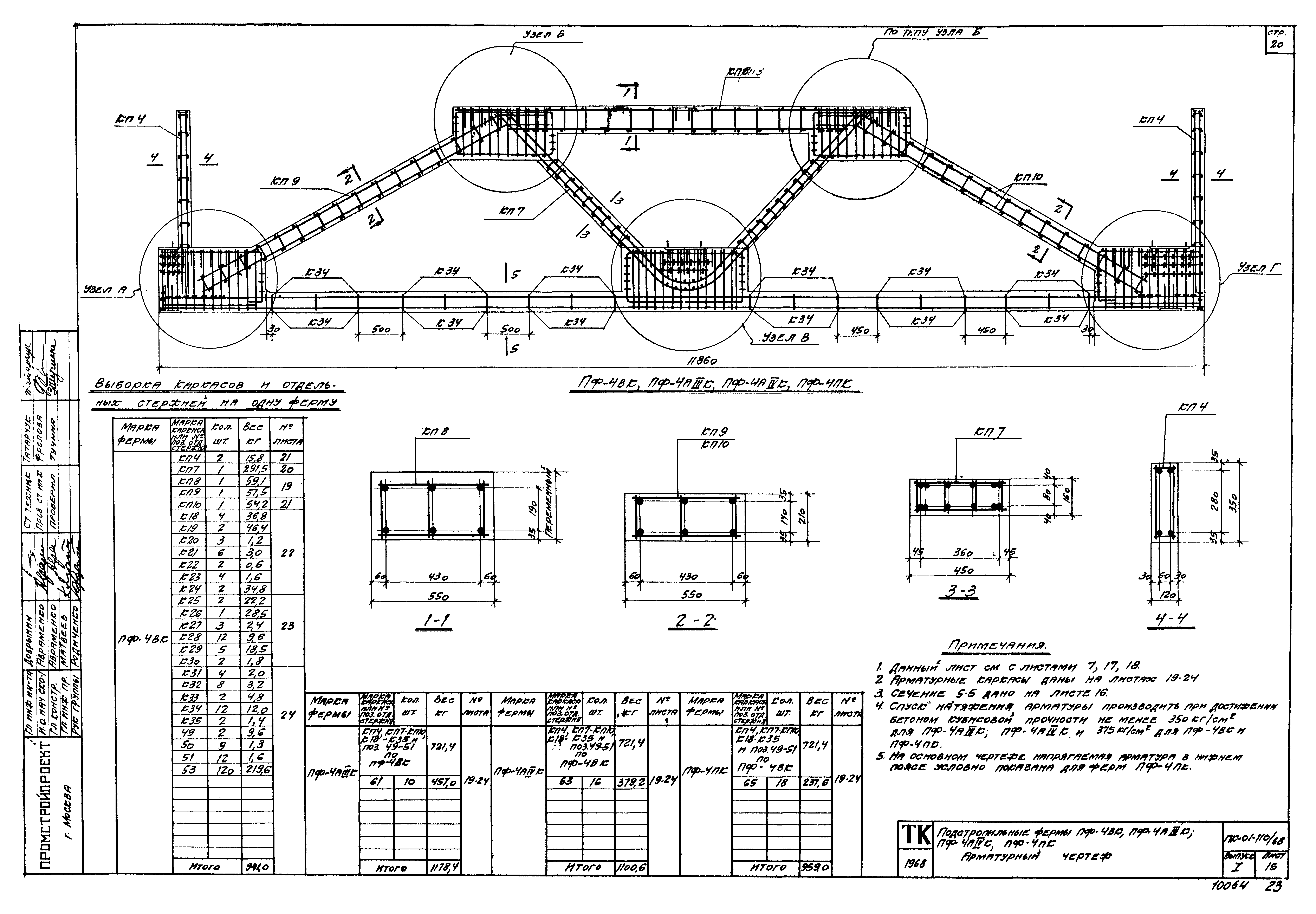

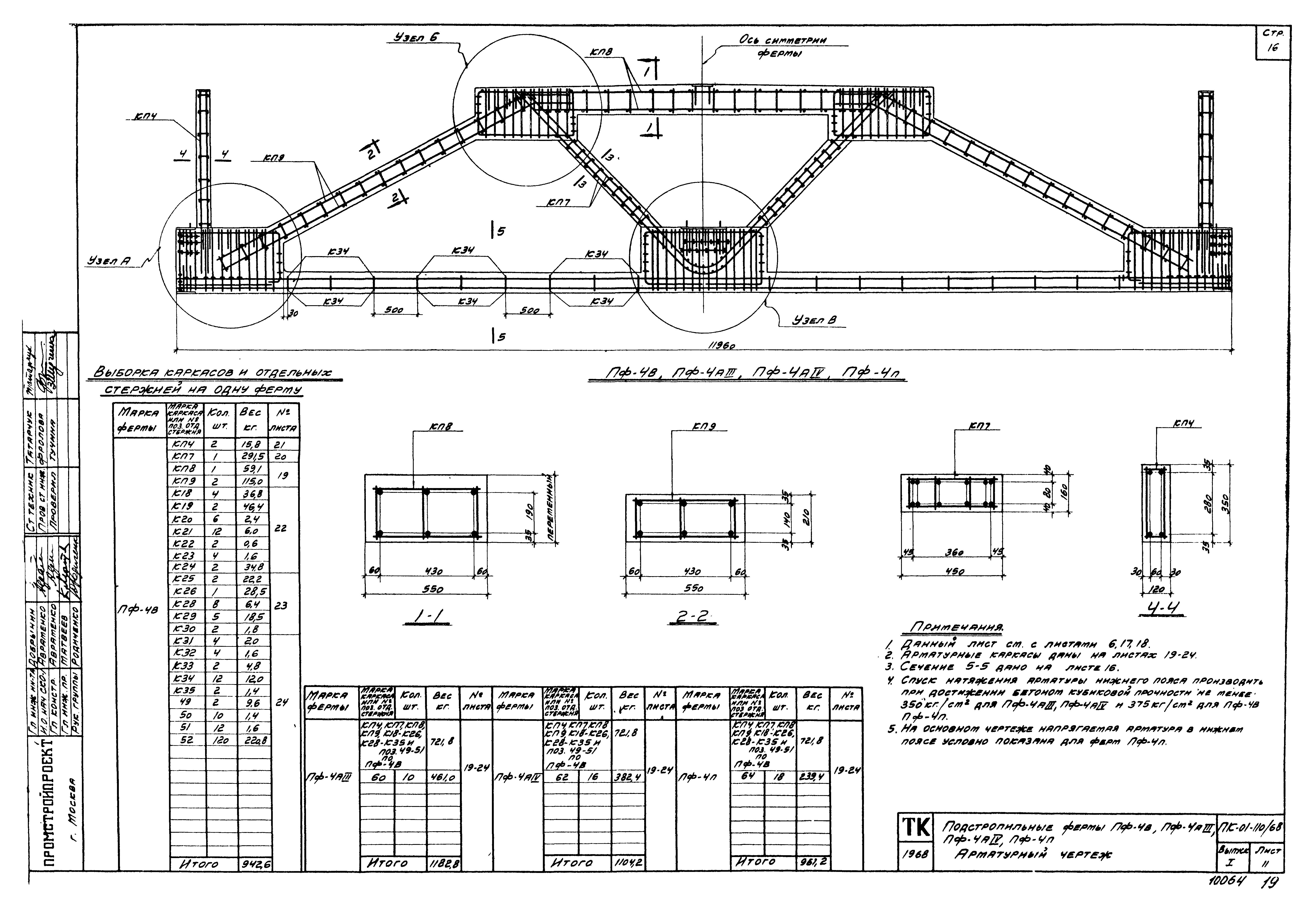

ПК-01-110/68 Лист 11. Подстропильные фермы ПФ-4В,ПФ-4АIII,ПФ-4АIV,ПФ-4П. Арматурный чертеж
ПК-01-110/68 Лист 12. Подстропильные фермы ПФ-1ВК,ПФ-1АIIКI,ПФ-1АIVК,ПФ-1ПК. Арматурный чертеж

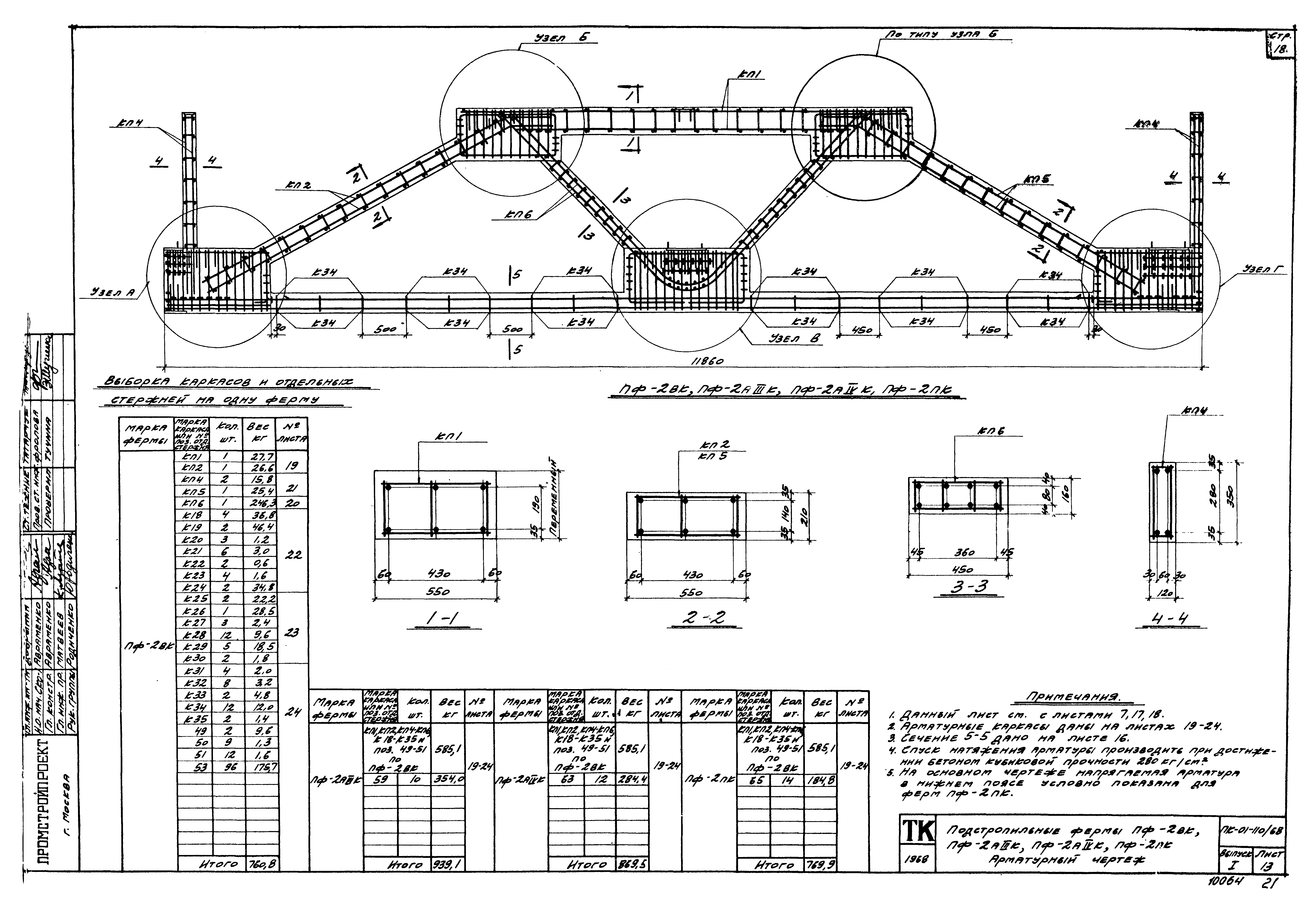

ПК-01-110/68 Лист 13. Подстропильные фермы ПФ-2ВК,ПФ-2АIIКI,ПФ-2АIVК,ПФ-2ПК. Арматурный чертеж
ПК-01-110/68 Лист 14. Подстропильные фермы ПФ-3ВК,ПФ-3АIIКI,ПФ-3АIVК,ПФ-3ПК. Арматурный чертеж
ПК-01-110/68 Лист 15. Подстропильные фермы ПФ-4ВК,ПФ-4АIIКI,ПФ-4АIVК,ПФ-4ПК. Арматурный чертеж

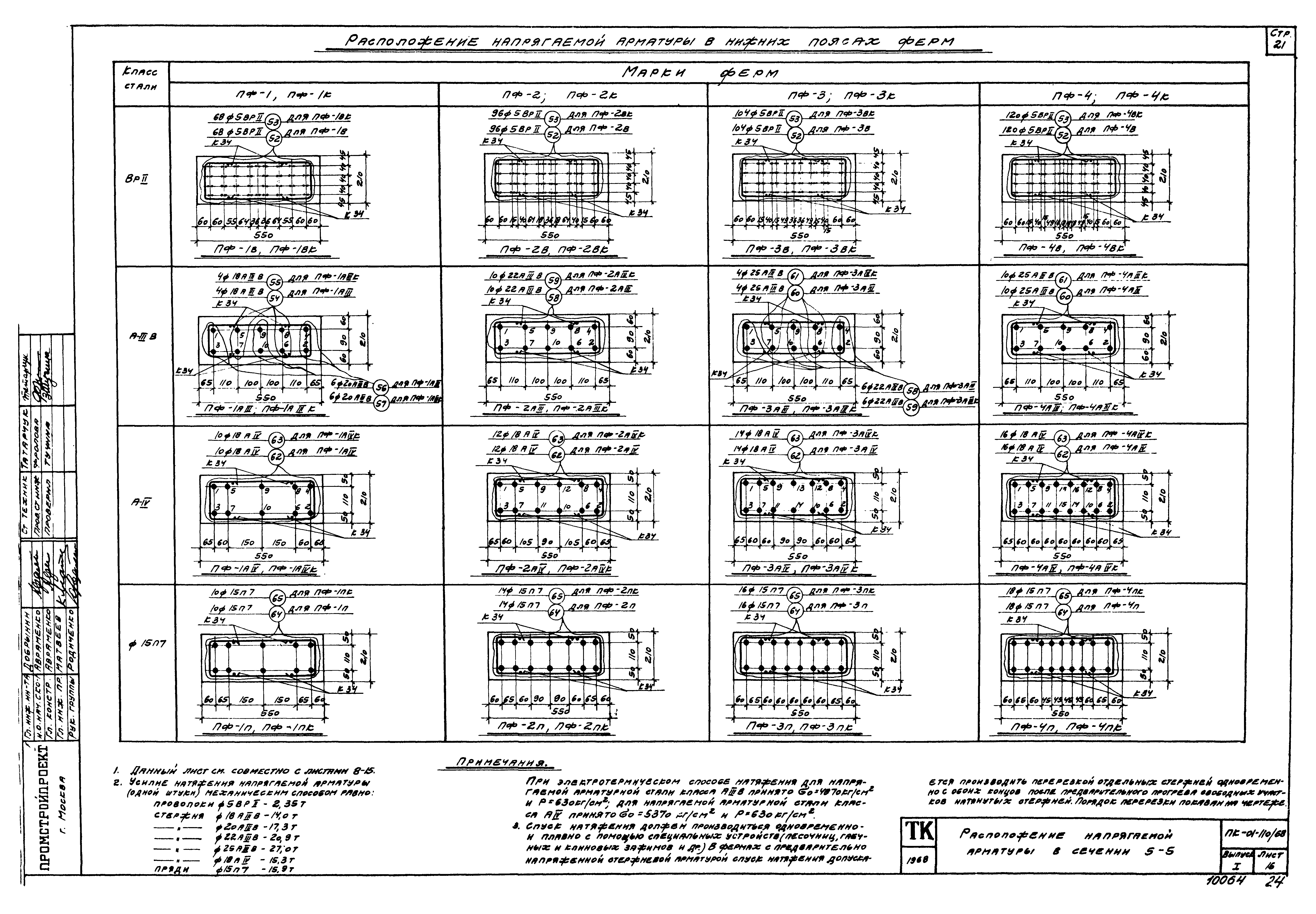

ПК-01-110/68 Лист 16. Расположение напрягаемой арматуры в сечении 5-5

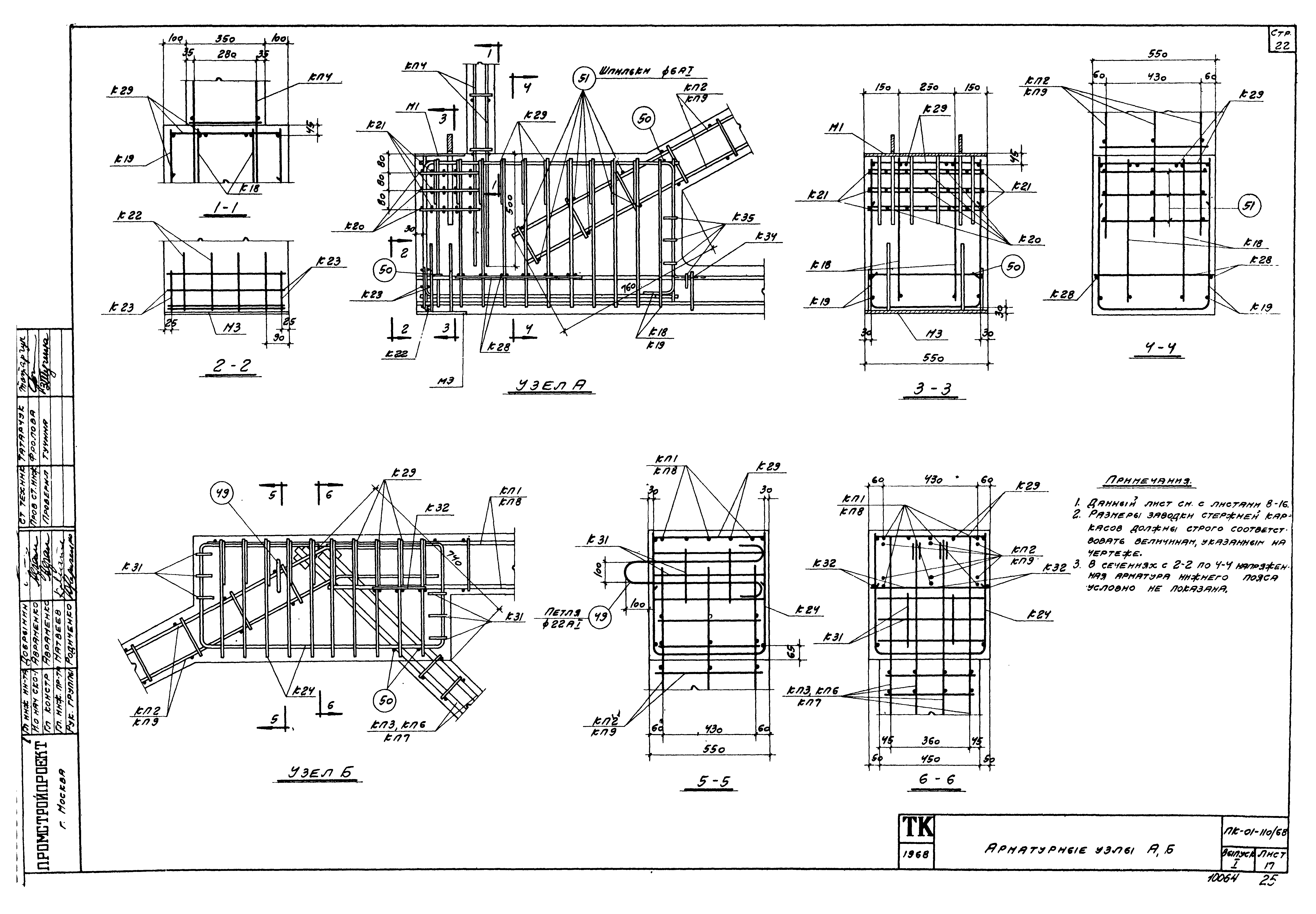

ПК-01-110/68 Лист 17. Арматурные узлы А,Б

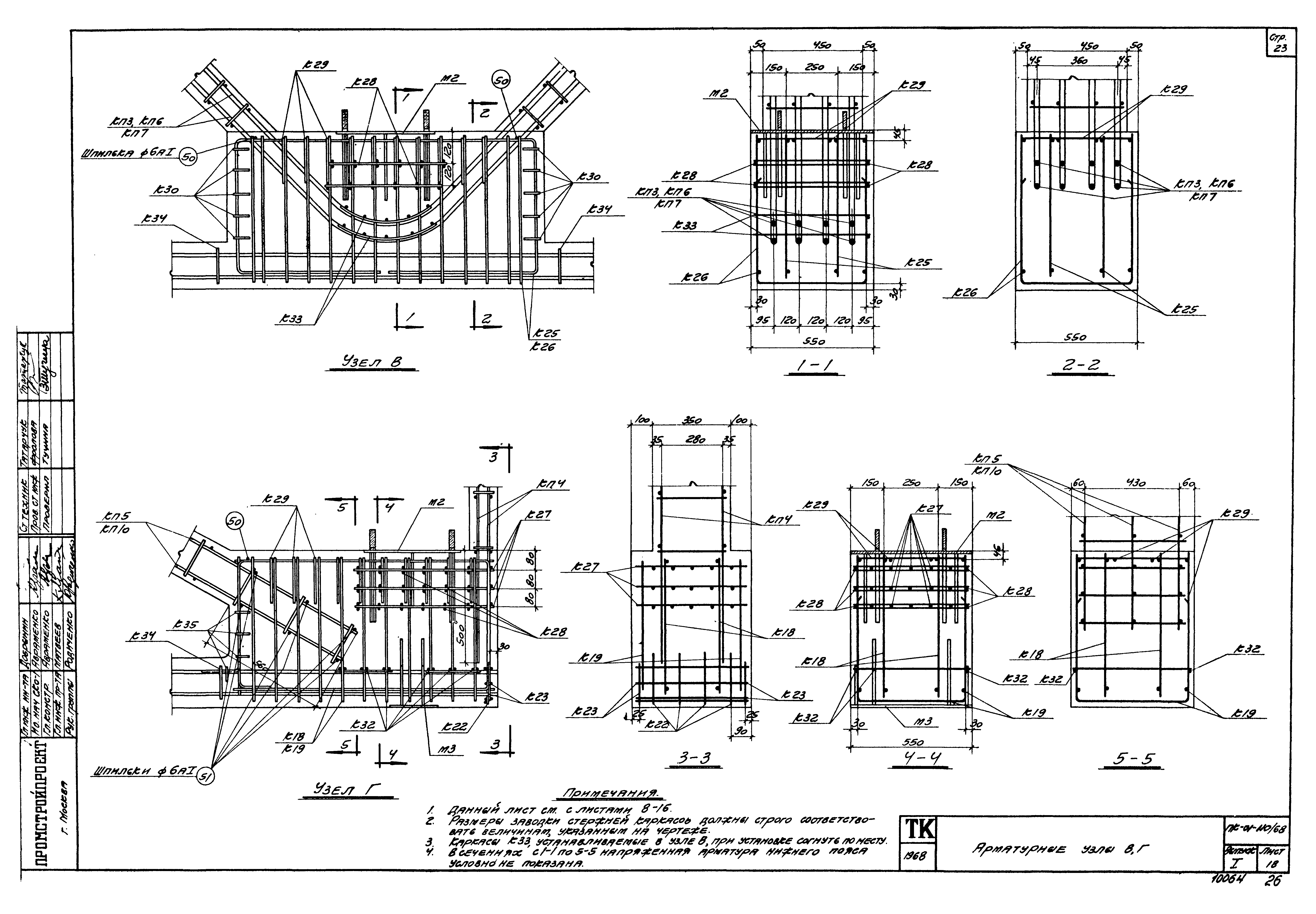

ПК-01-110/68 Лист 18. Арматурные узлы В,Г

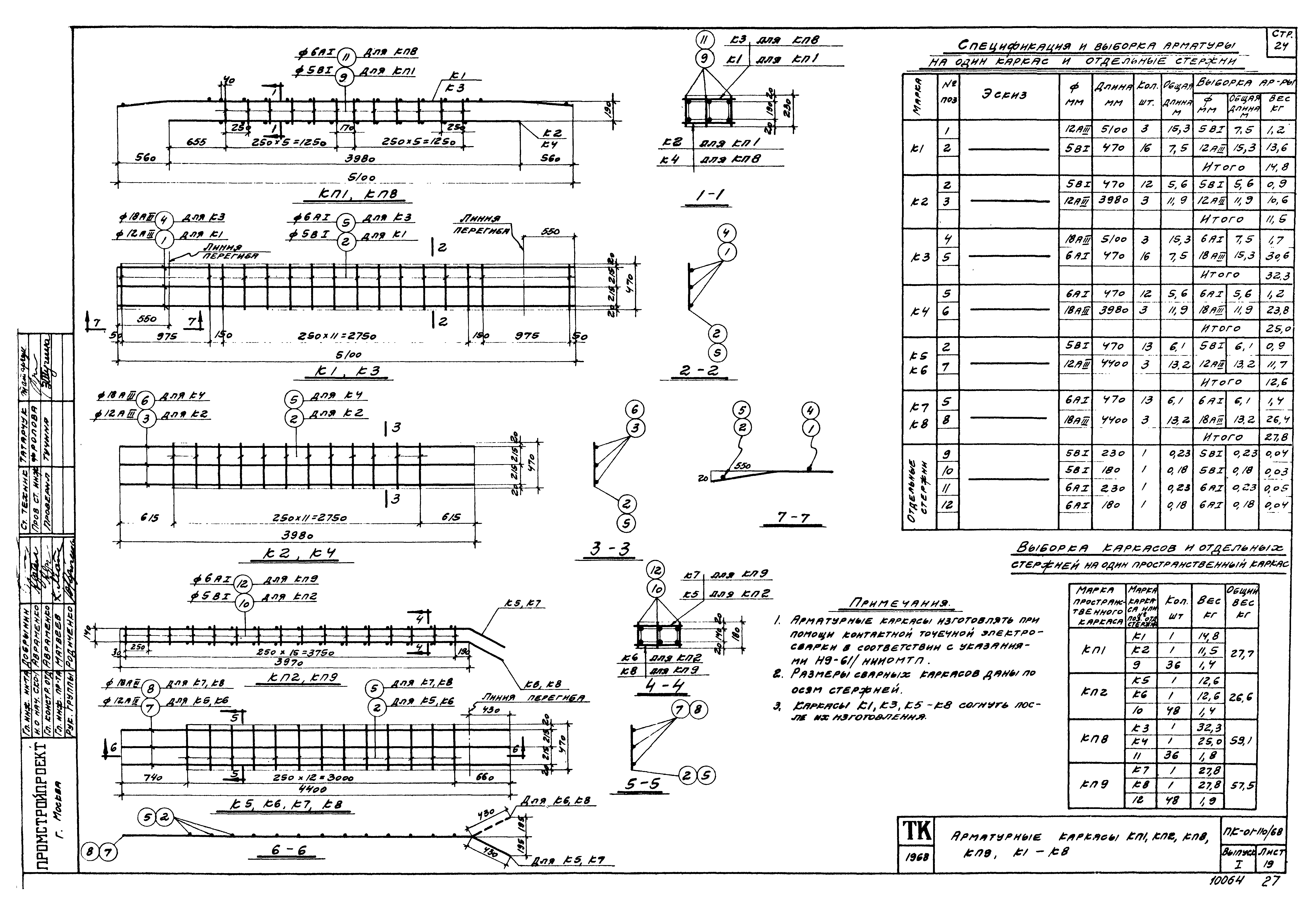

ПК-01-110/68 Лист 19. Арматурные каркасы КП1,КП2,КП8,КП9,К1-К8

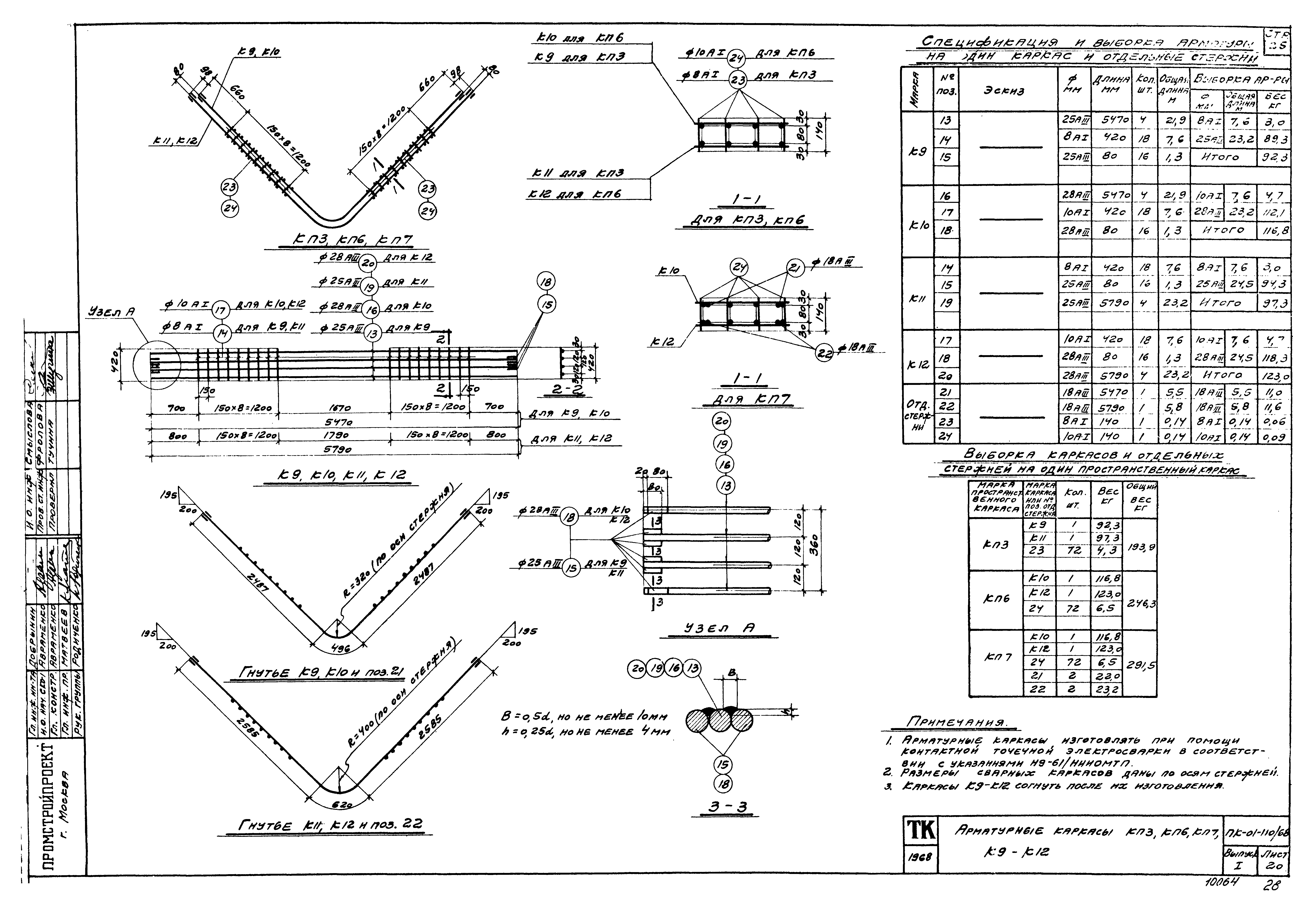

ПК-01-110/68 Лист 20. Арматурные каркасы КП3,КП6,КП7,КП9-К12

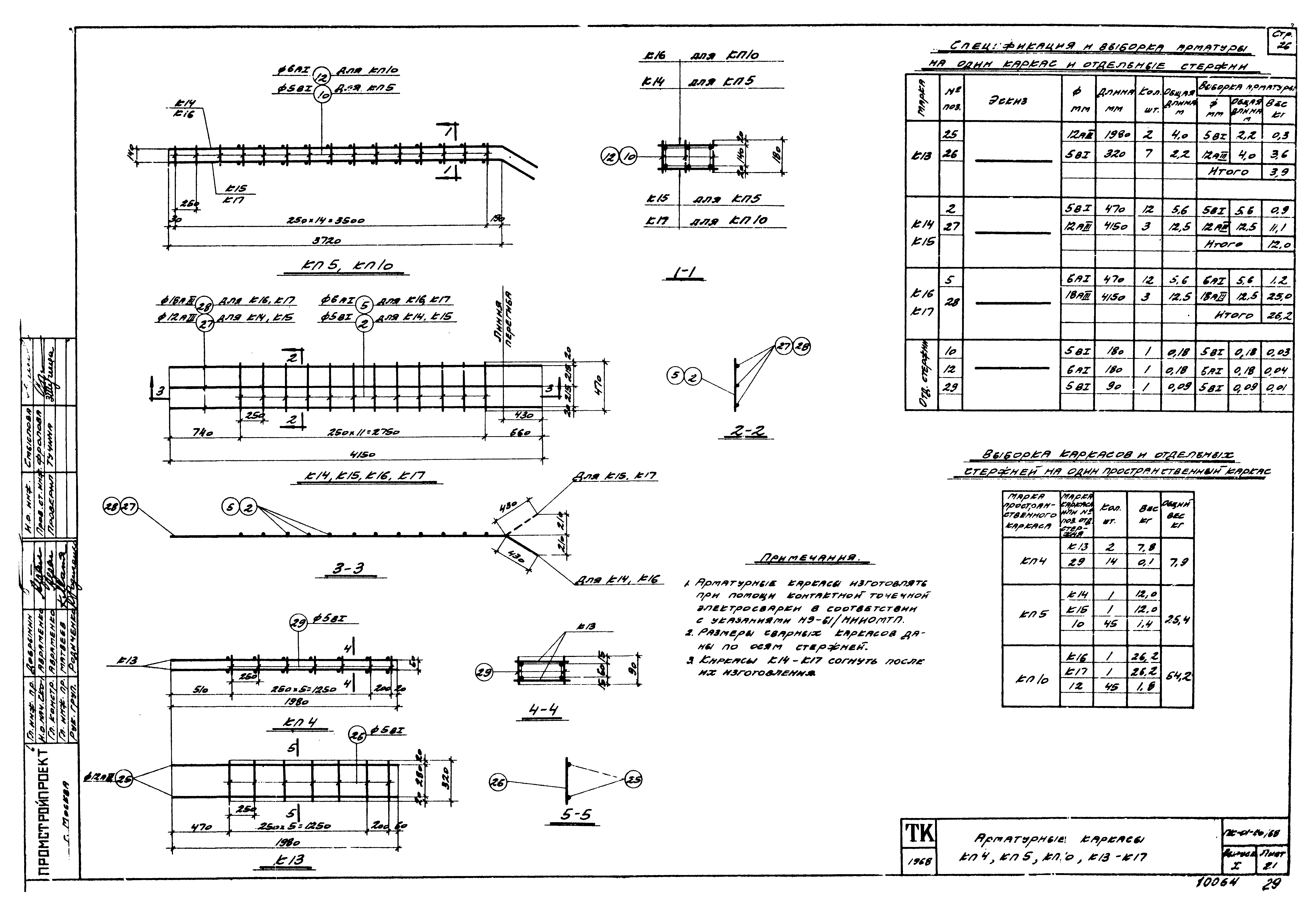

ПК-01-110/68 Лист 21. Арматурные каркасы КП4,КП5,КП10,КП13-К17

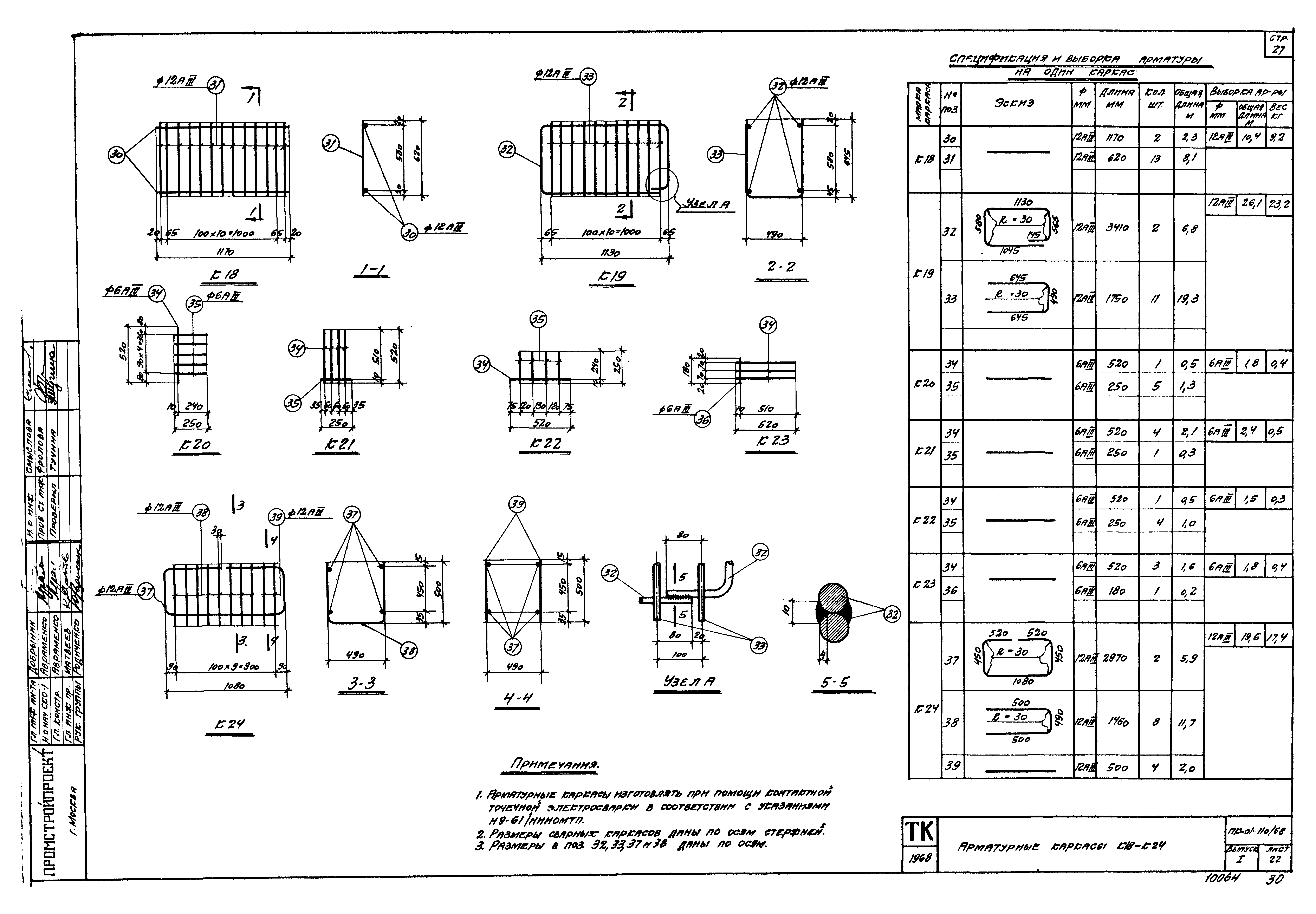

ПК-01-110/68 Лист 22. Арматурные каркасы КП18-К24

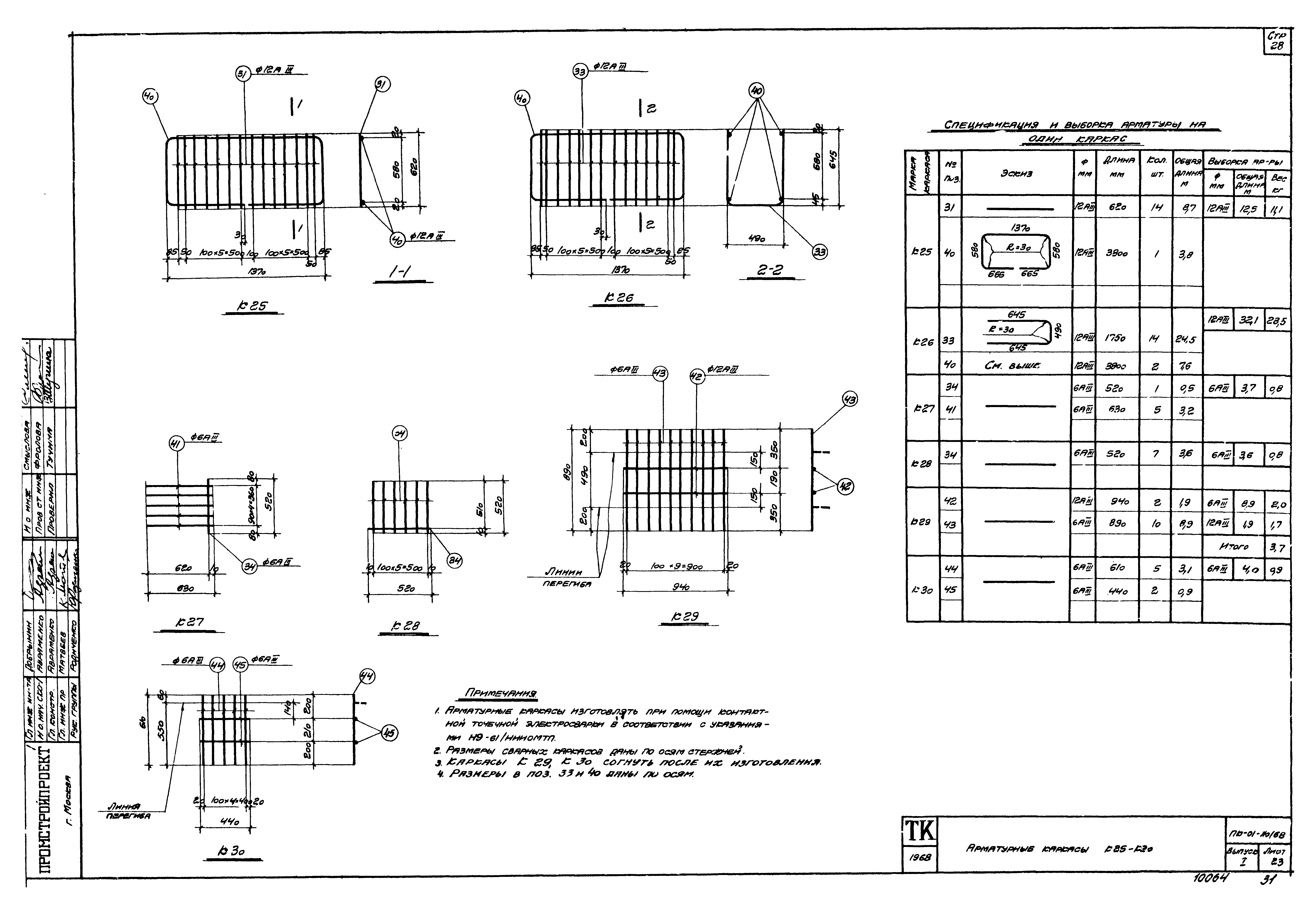

ПК-01-110/68 Лист 23. Арматурные каркасы КП25-К30

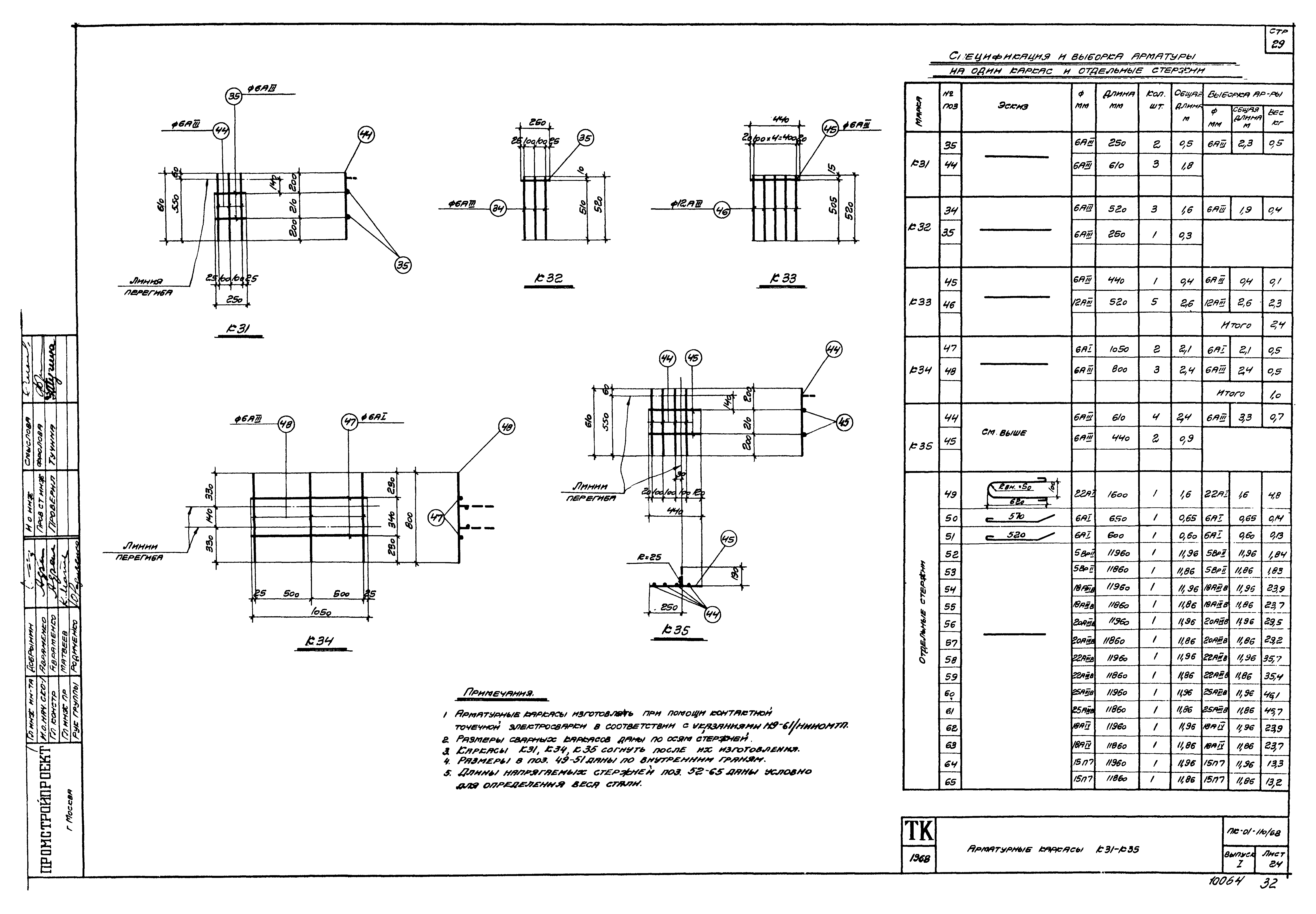

ПК-01-110/68 Лист 24. Арматурные каркасы КП31-К35

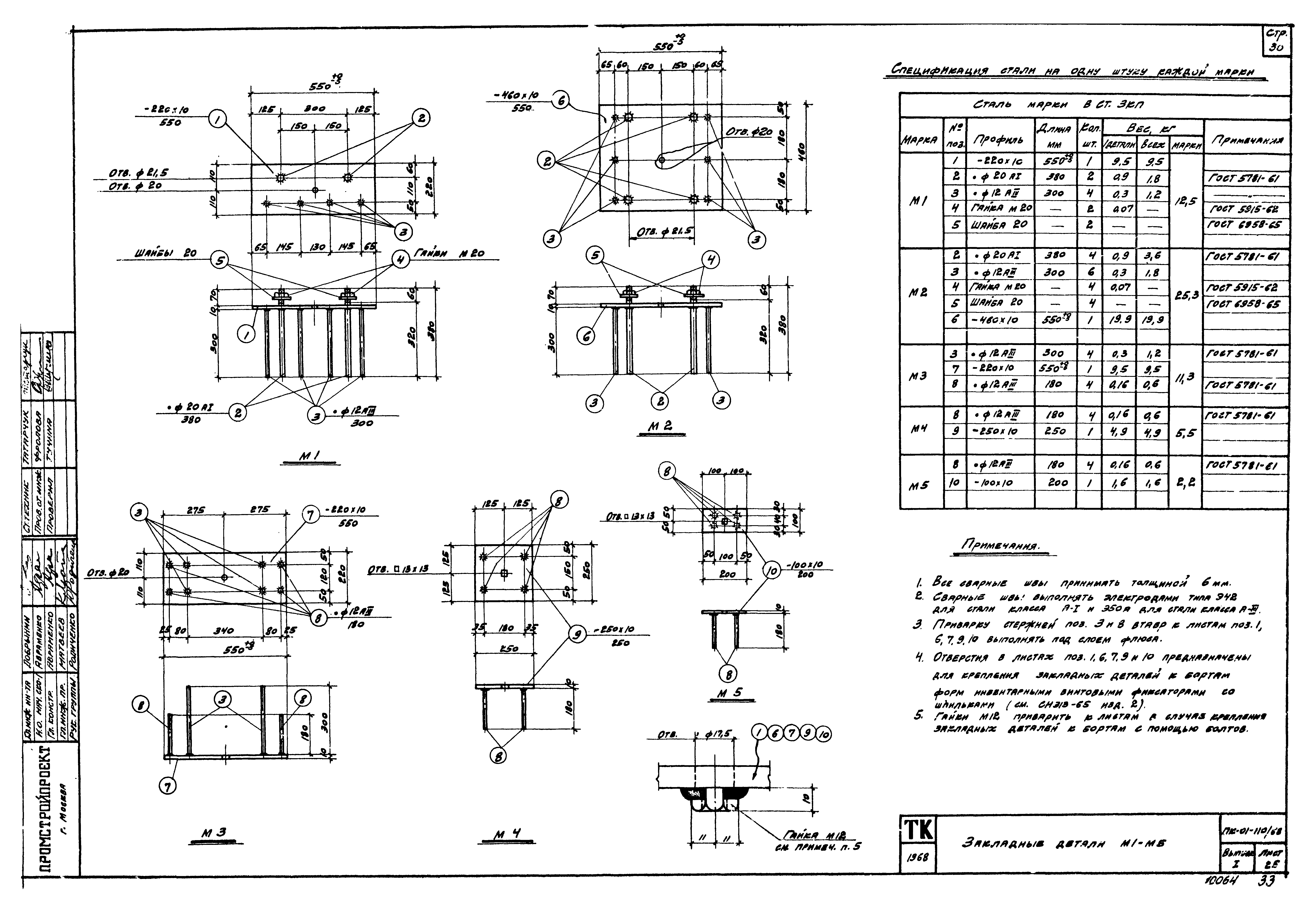

ПК-01-110/68 Лист 25. Закладные детали М1-М5
ПК-01-110/68 Лист 26. Расположение напрягаемой арматуры в сечении 5-5. Варианты замены напрягаемой арматуры: ø15п7 на ø9п7; класса АIIIВ; класса А-IV

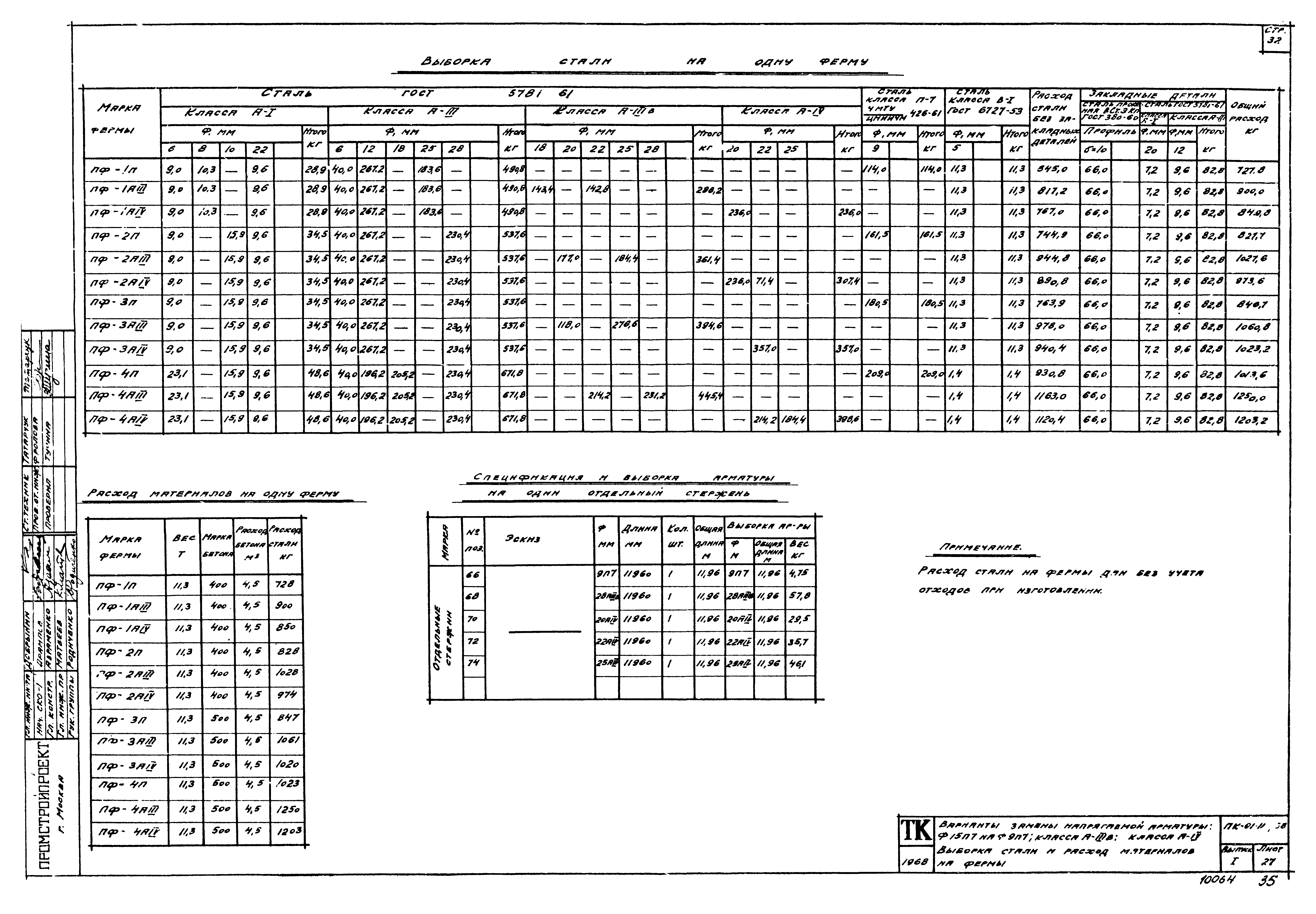

ПК-01-110/68 Лист 27. Варианты замены напрягаемой арматуры: ø15п7 на ø9п7; класса АIIIВ; класса А-IV. Выборка стали и расход материалов на фермы

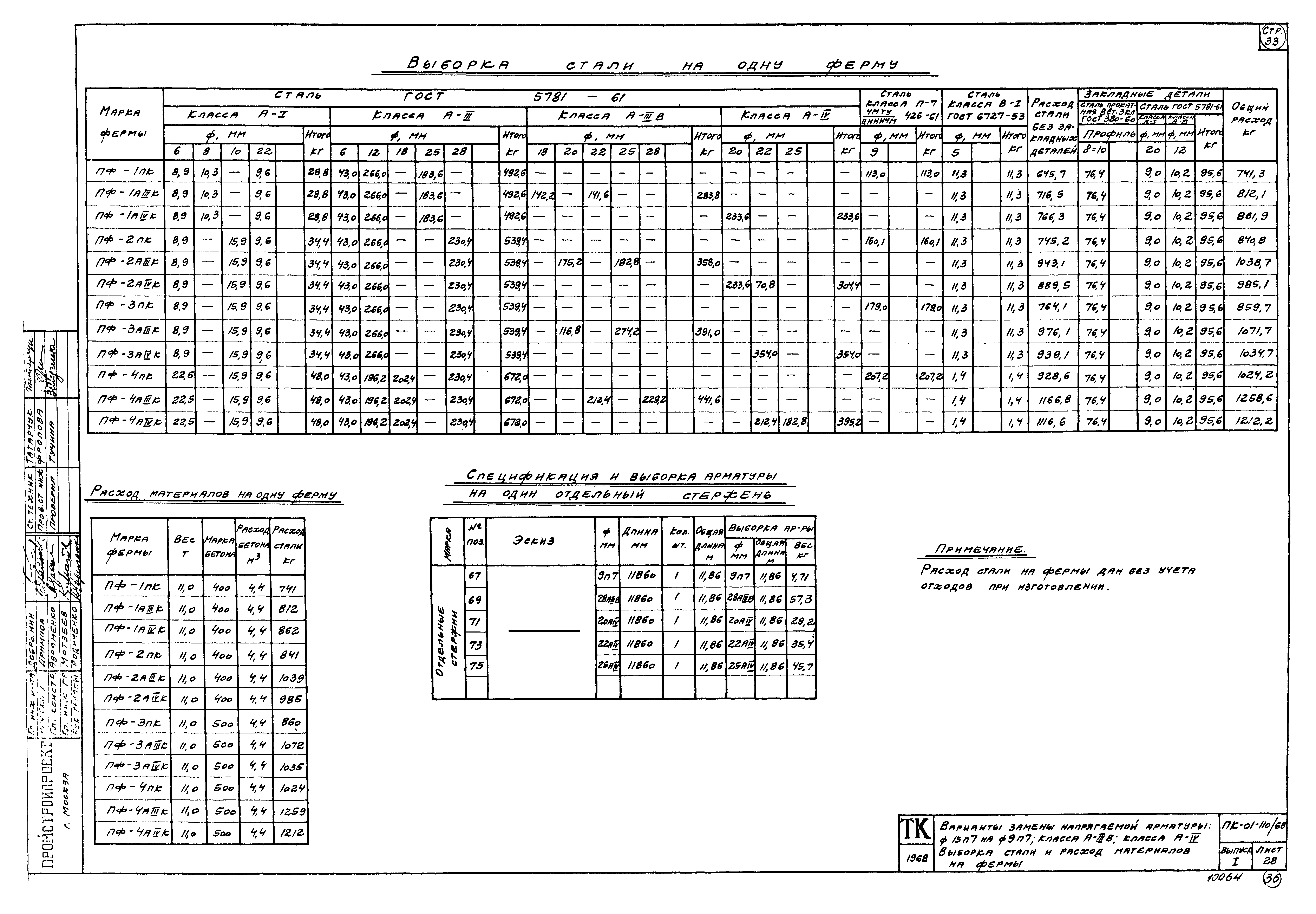

ПК-01-110/68 Лист 28. Варианты замены напрягаемой арматуры: ø15п7 на ø9п7; класса АIIIВ; класса А-IV. Выборка стали и расход материалов на фермы
Разработан: НИИЖБ Госстроя СССР
Промстройпроект
Утверждён:09.12.1968 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 106)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
Чем заменён:
