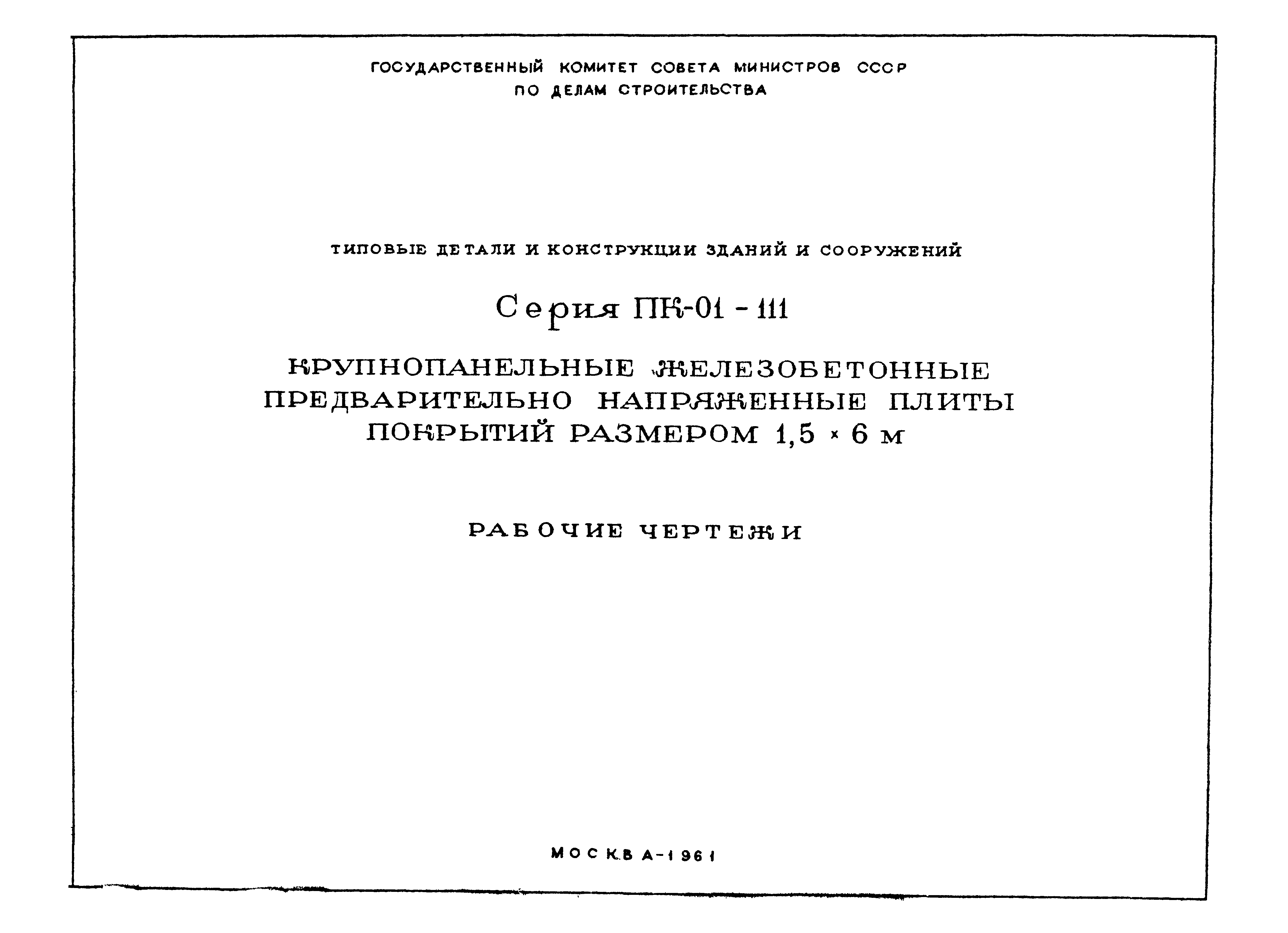

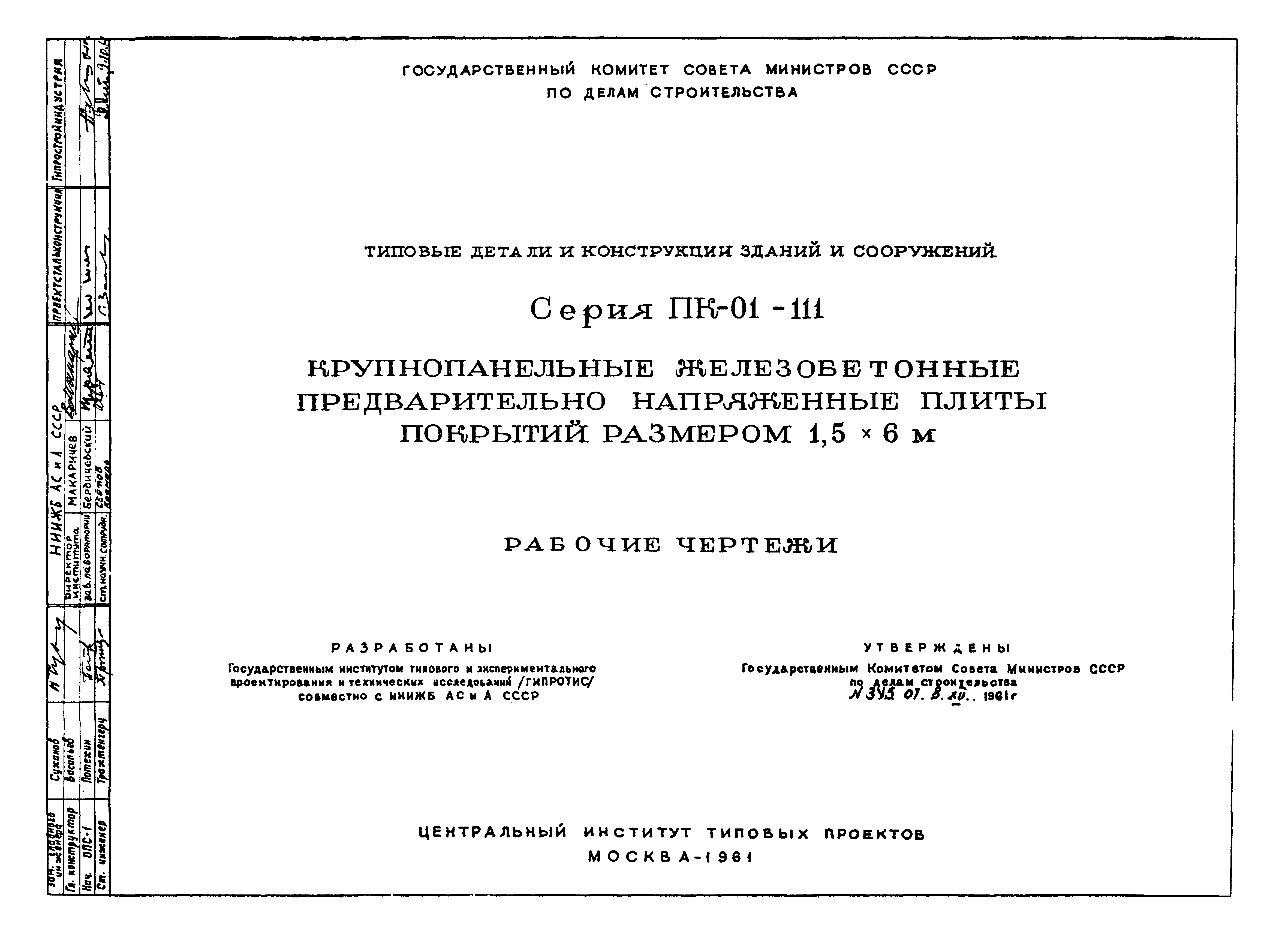

Скачать Серия ПК-01-111 Крупнопанельные железобетонные предварительно напряженные плиты покрытий размером 1,5х6 м. Рабочие чертежиДата актуализации: 10.08.2017 Серия ПК-01-111

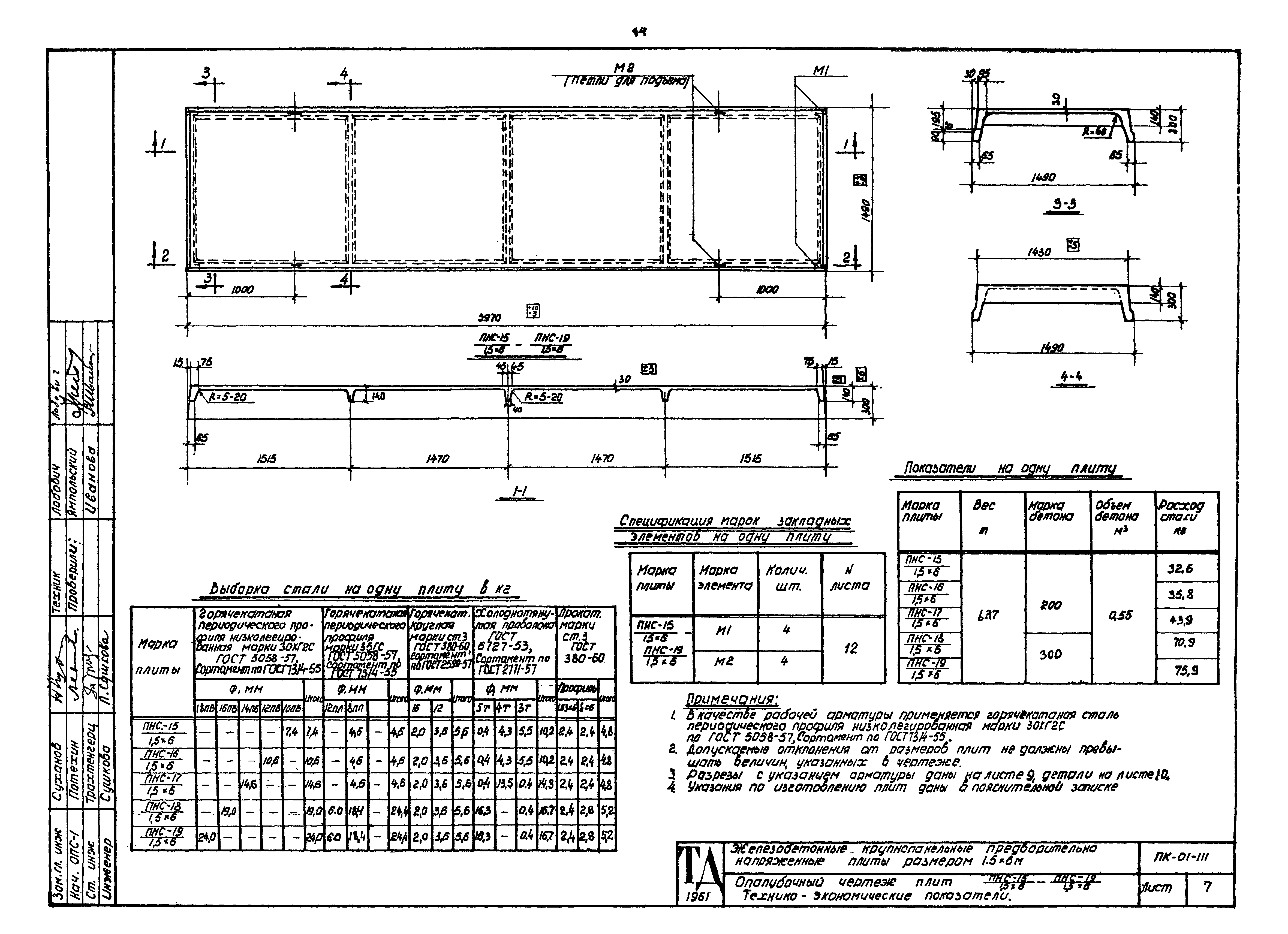

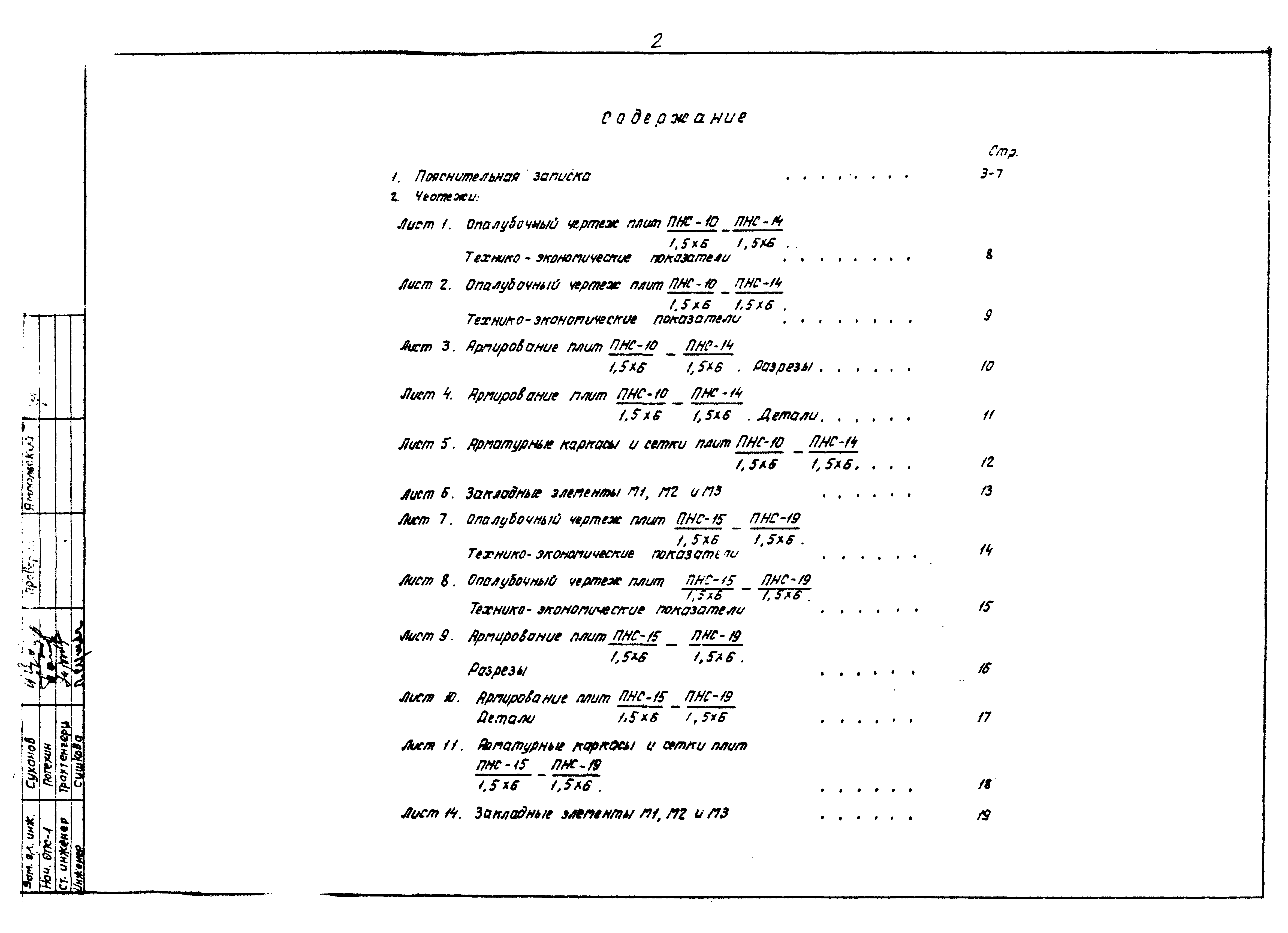

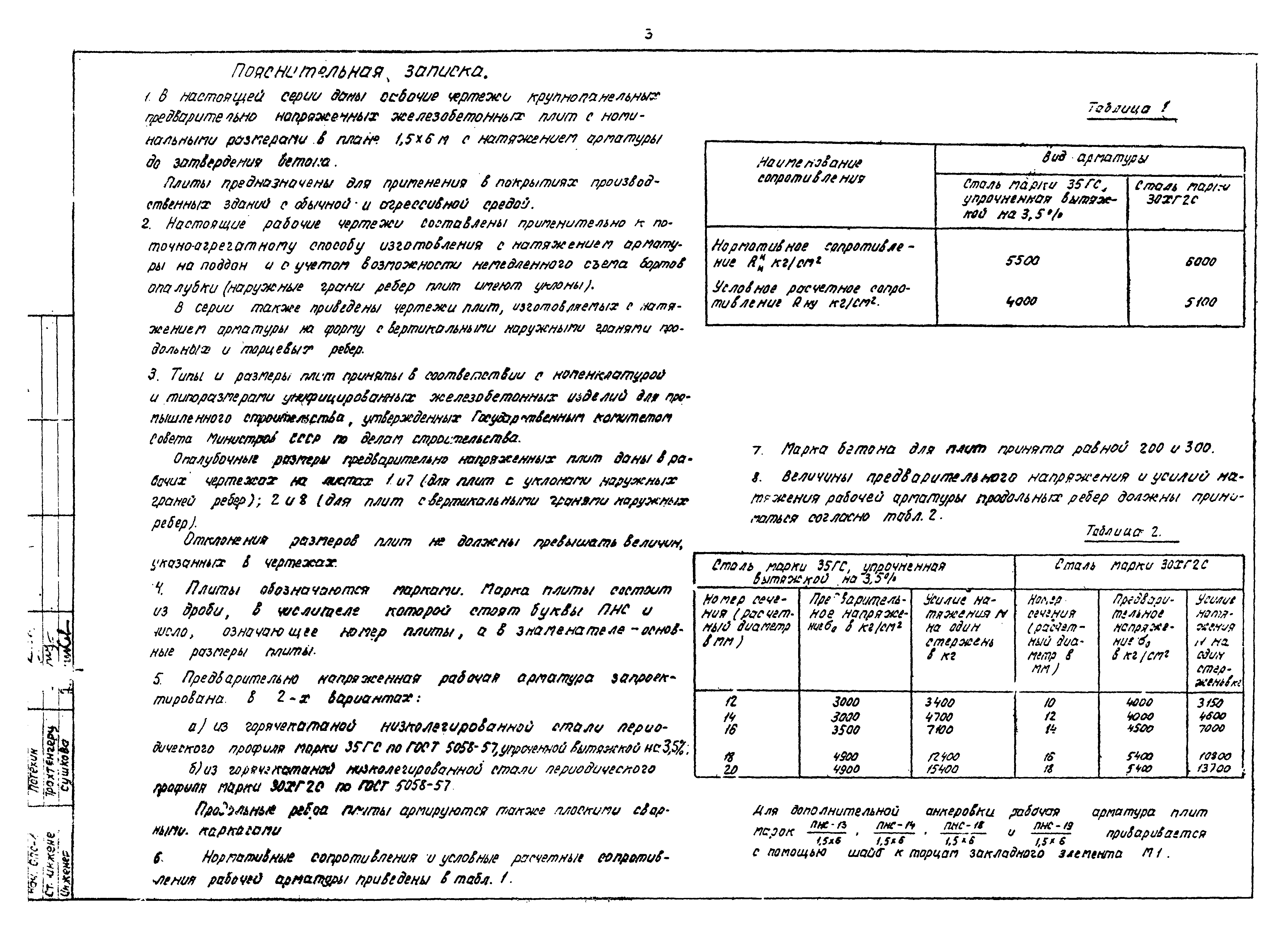

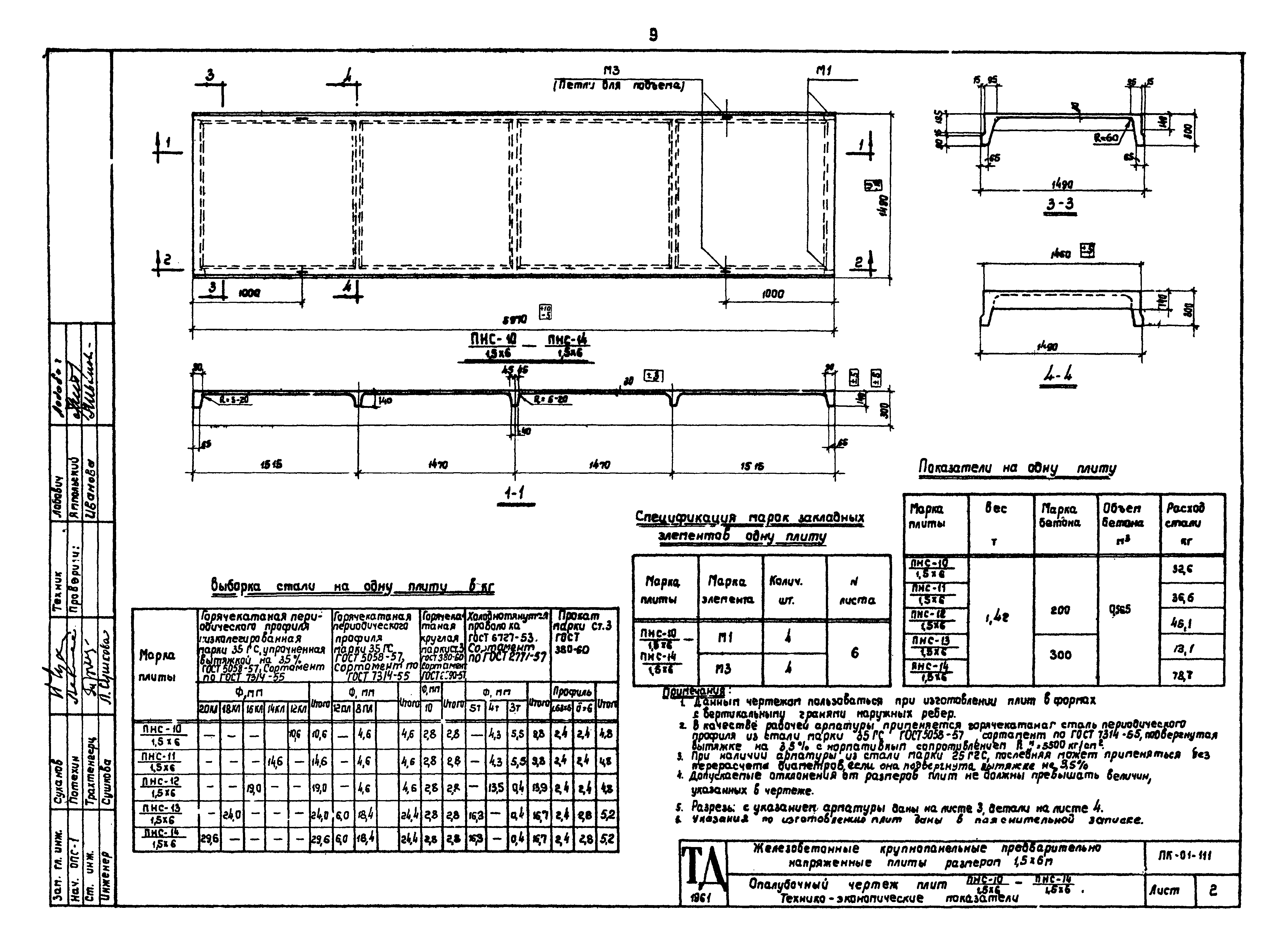

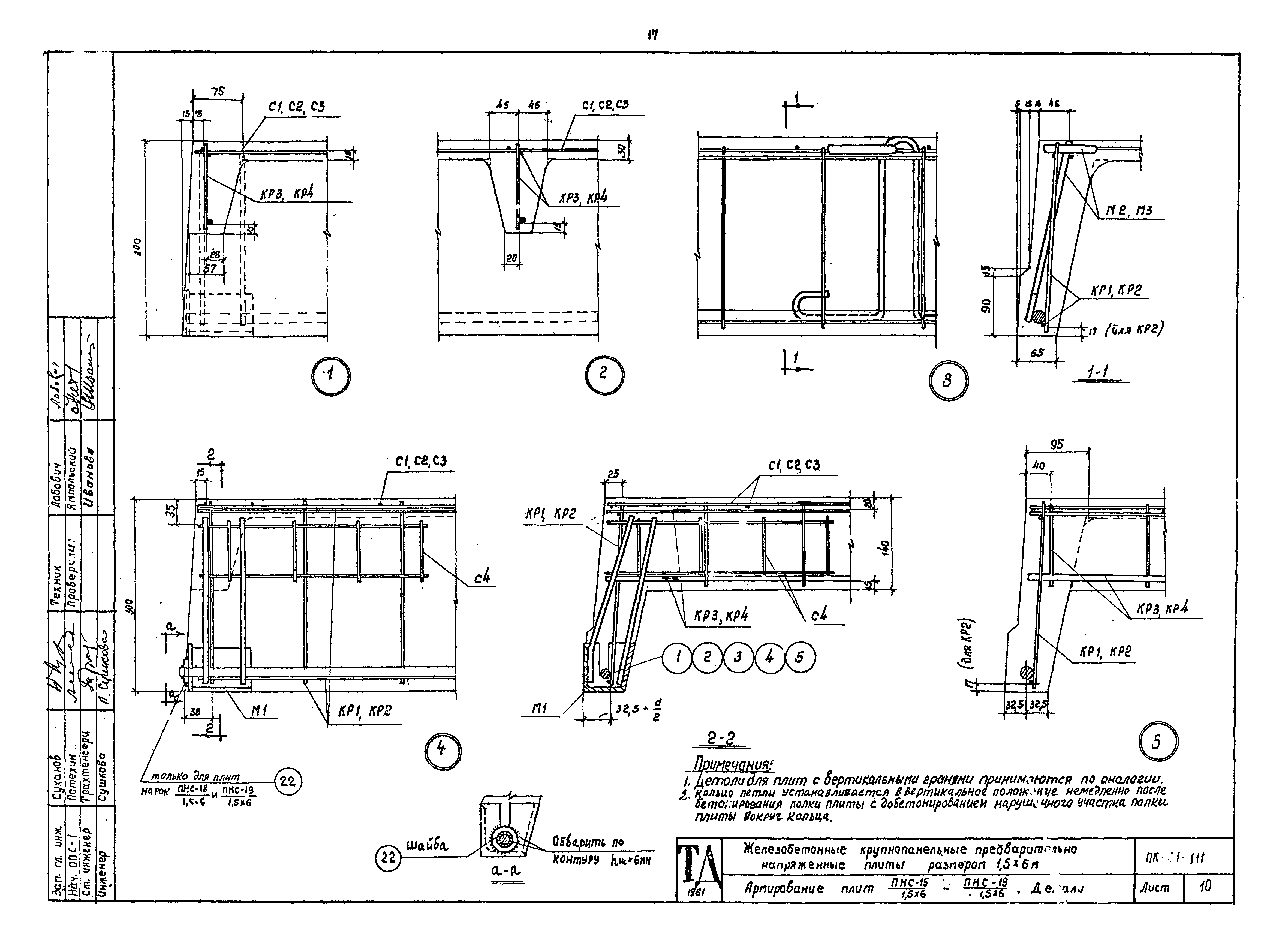

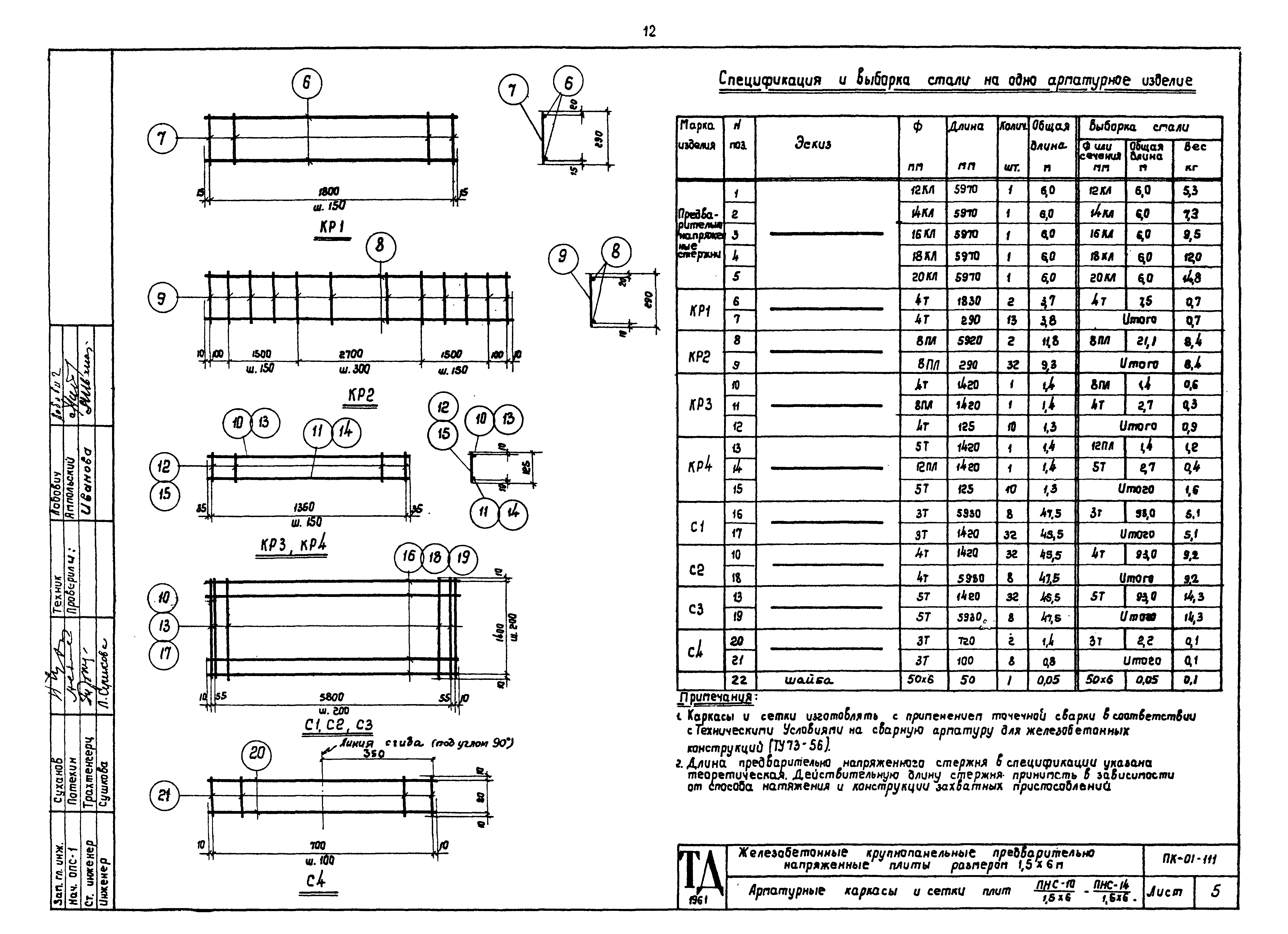

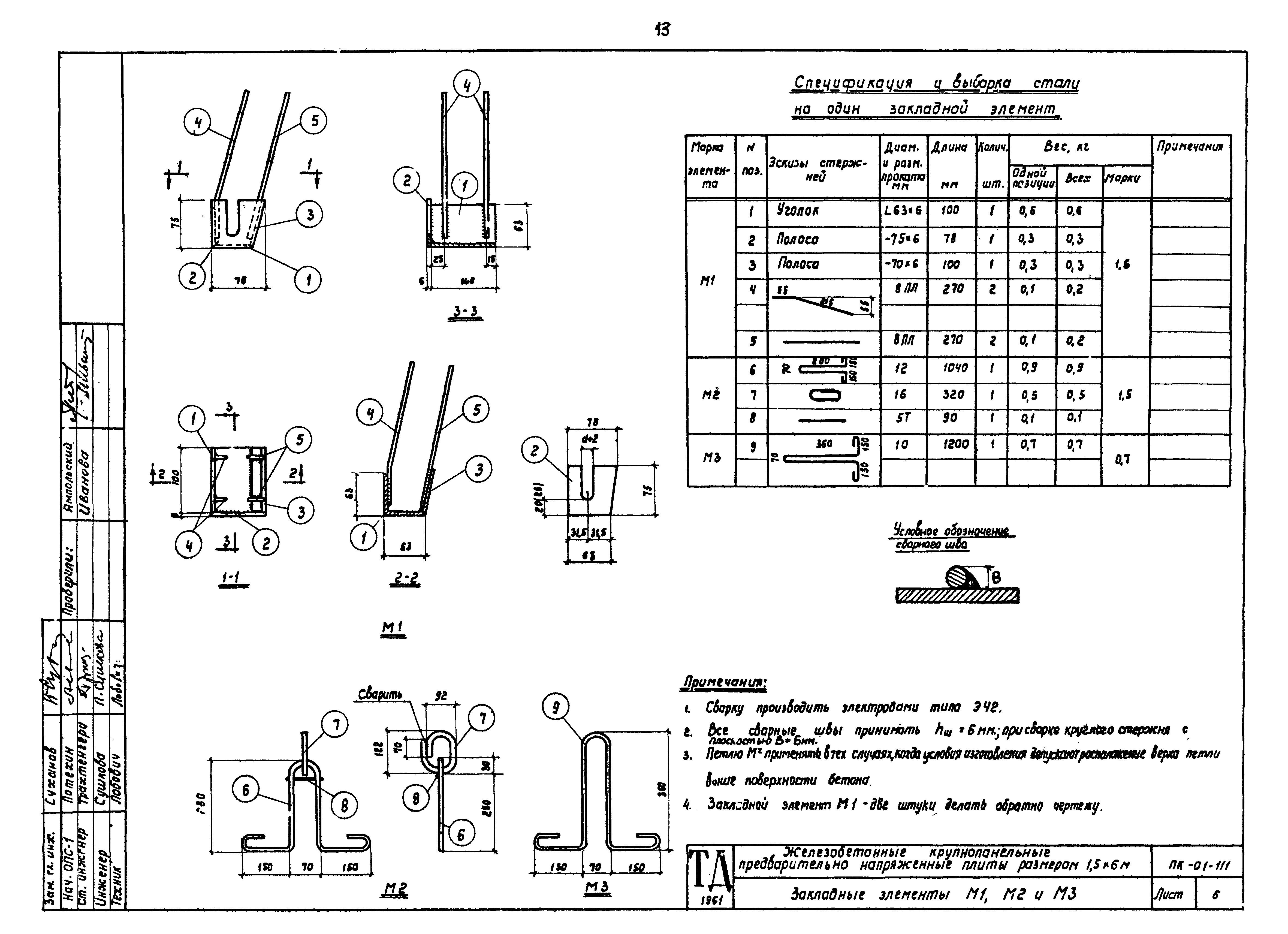

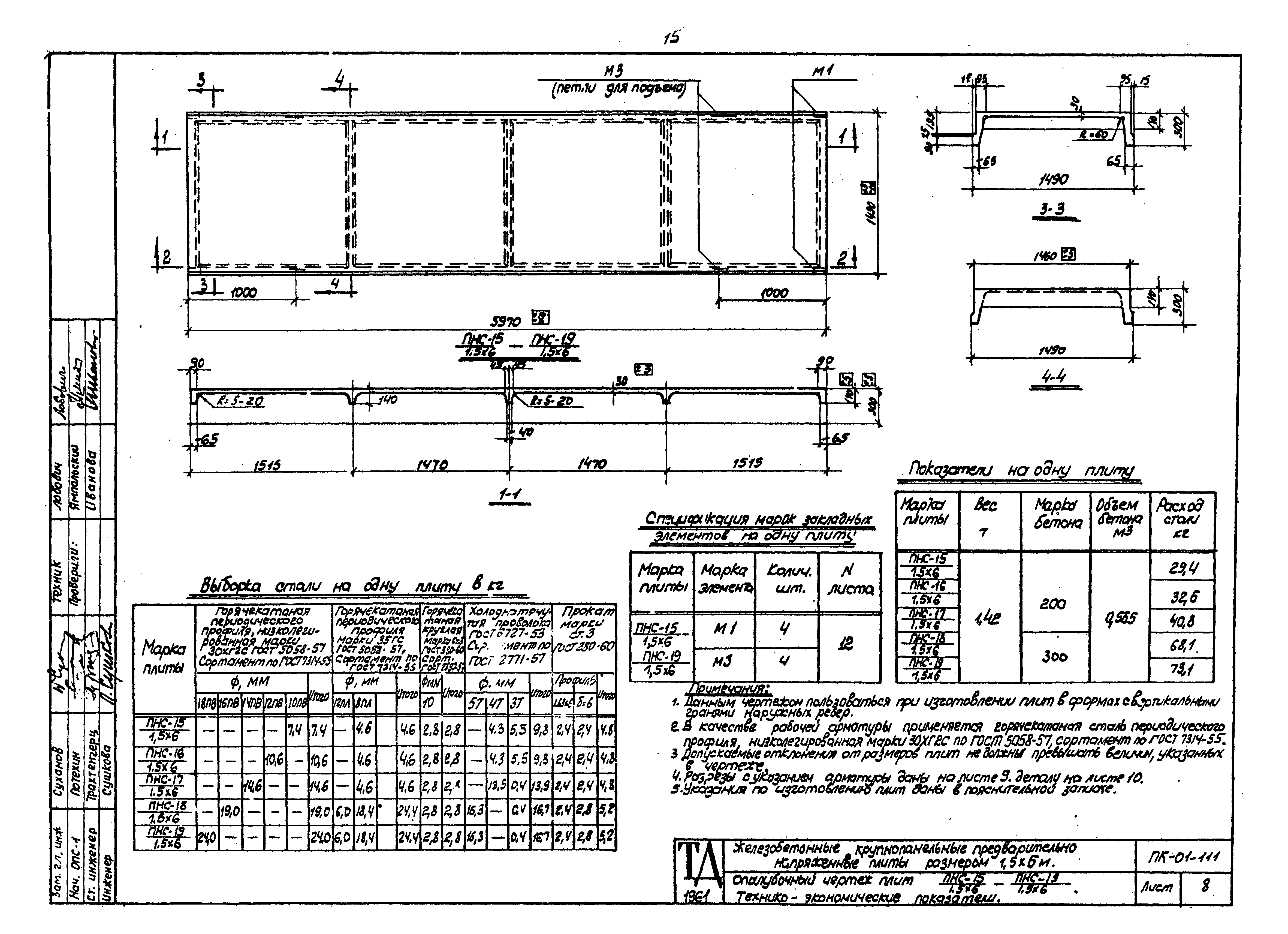

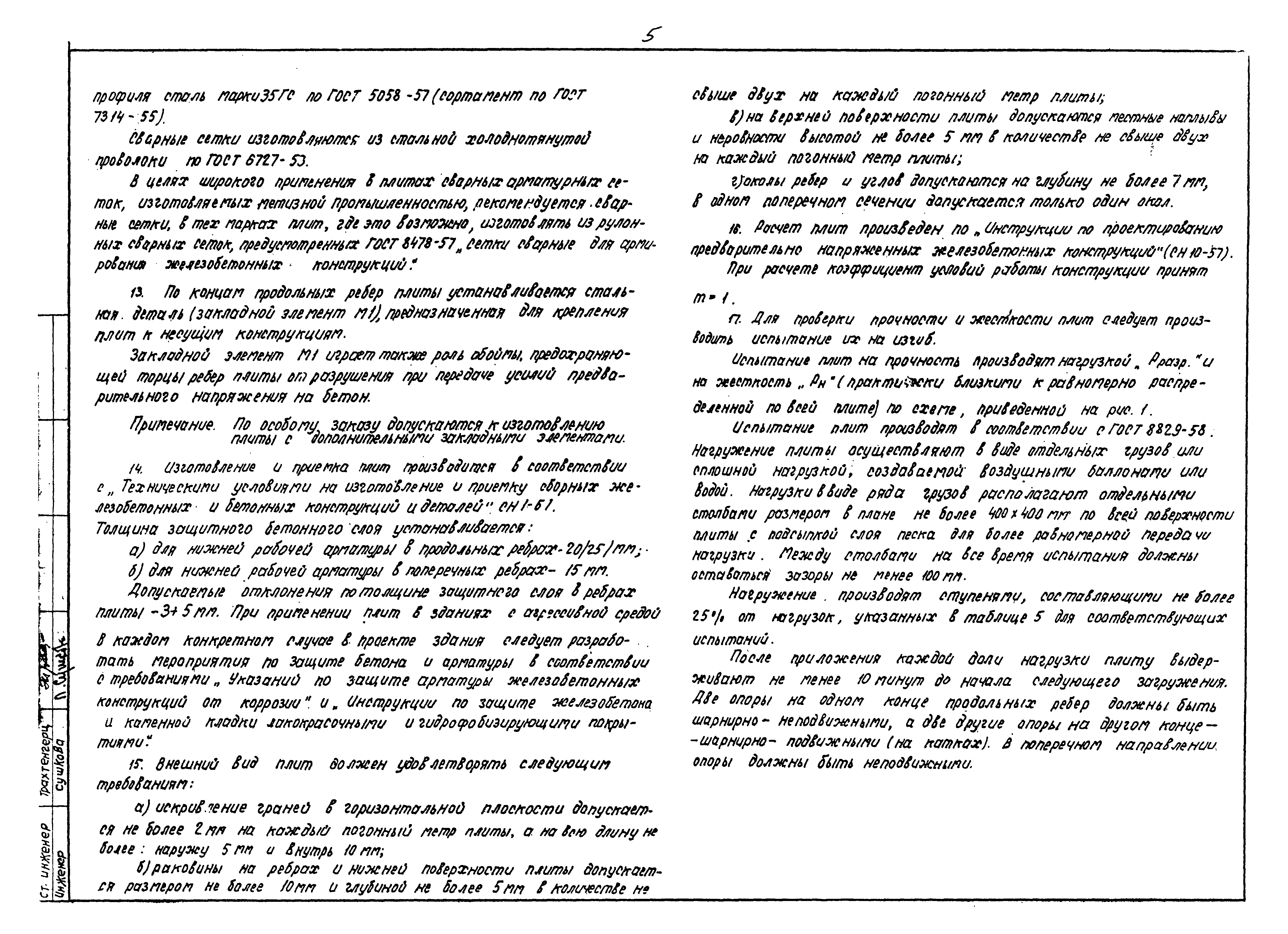

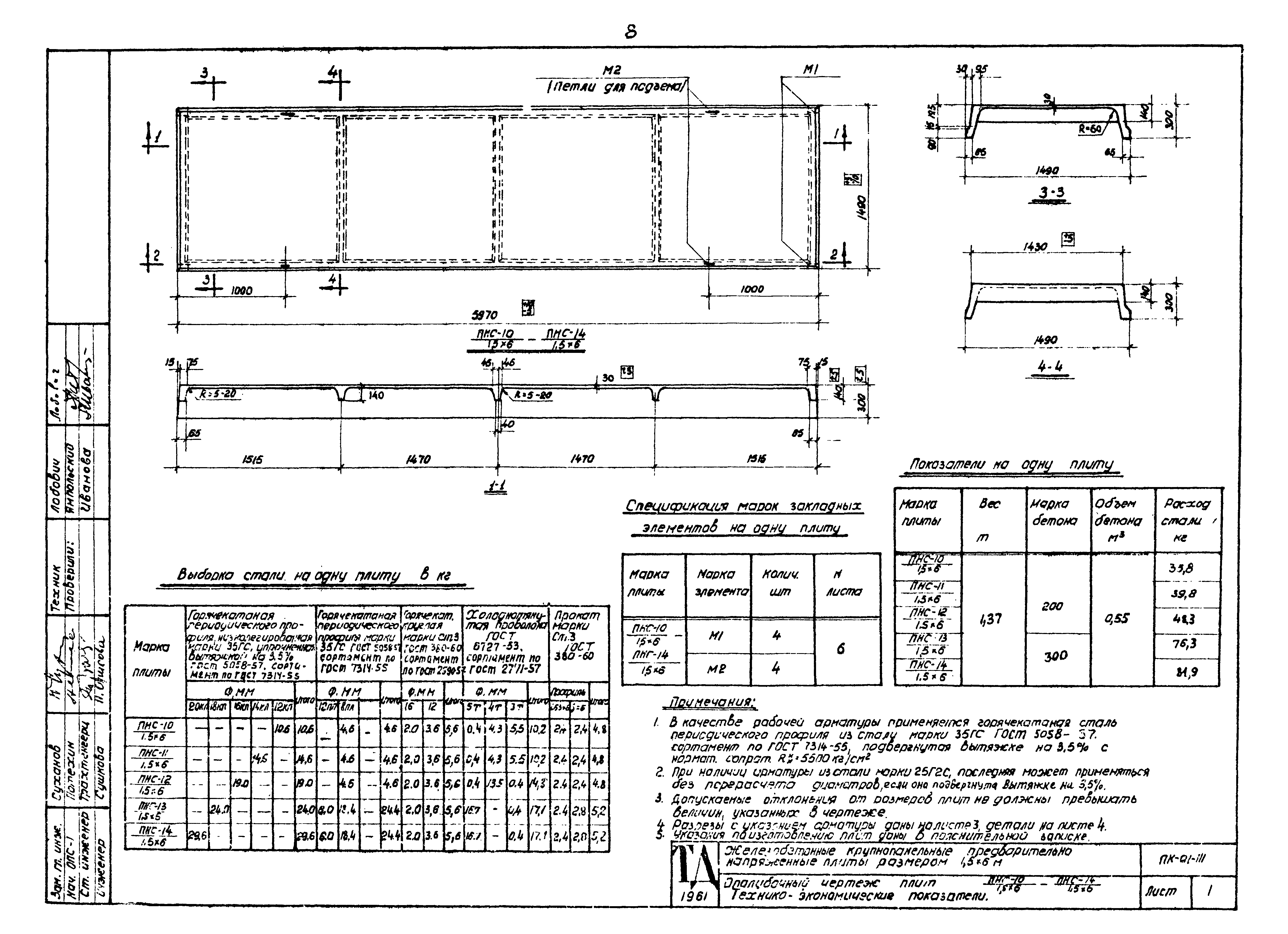

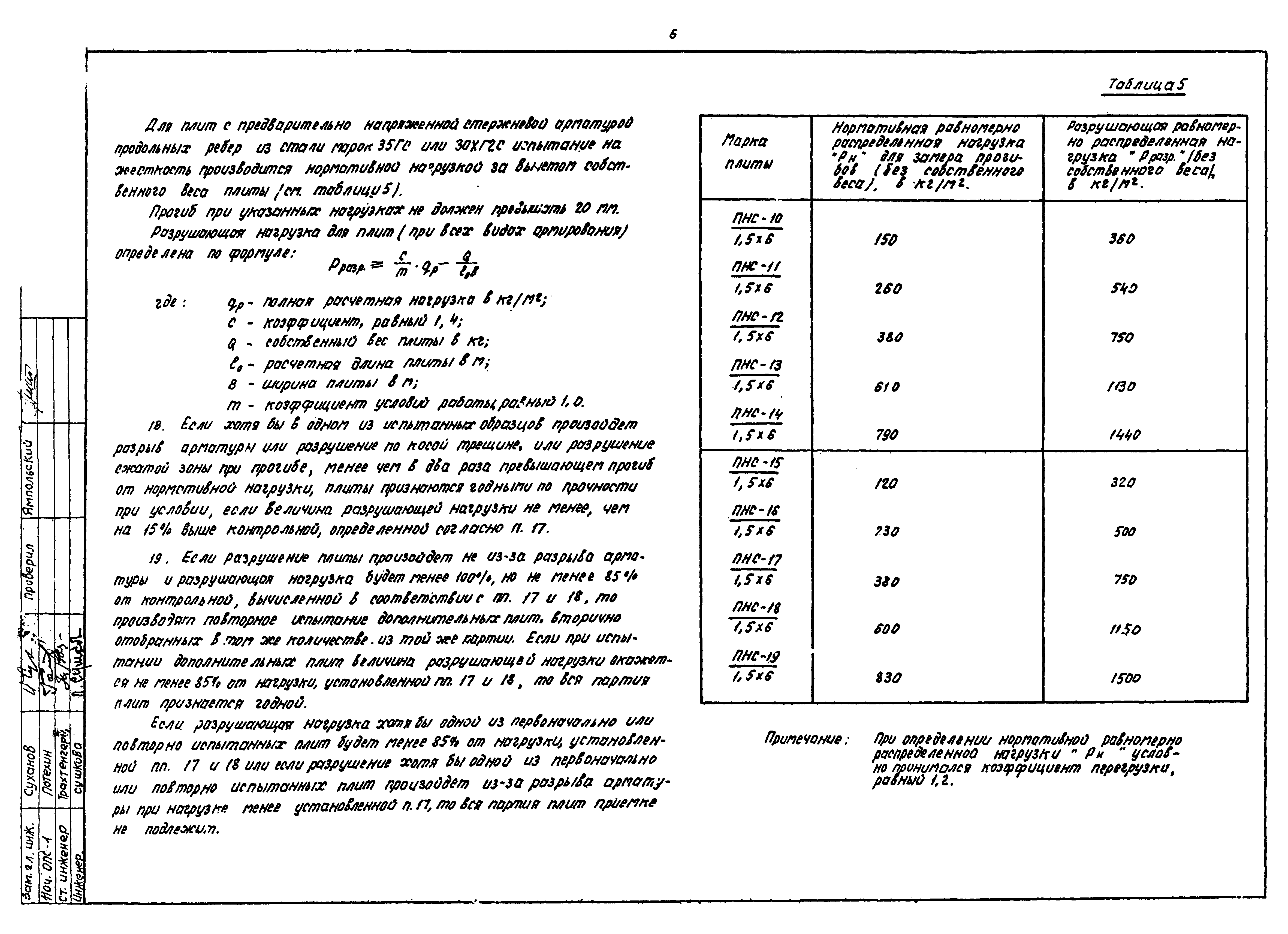

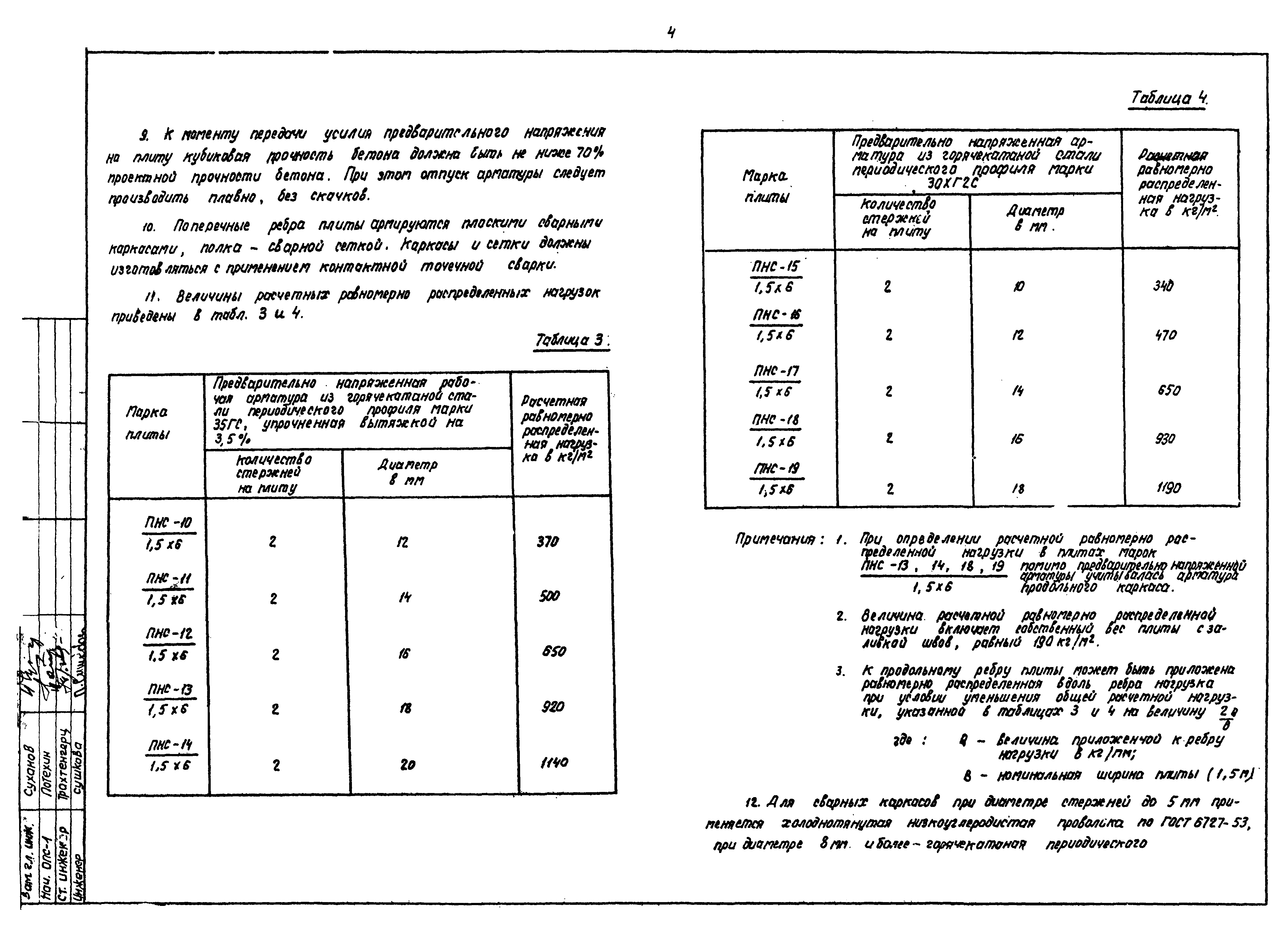

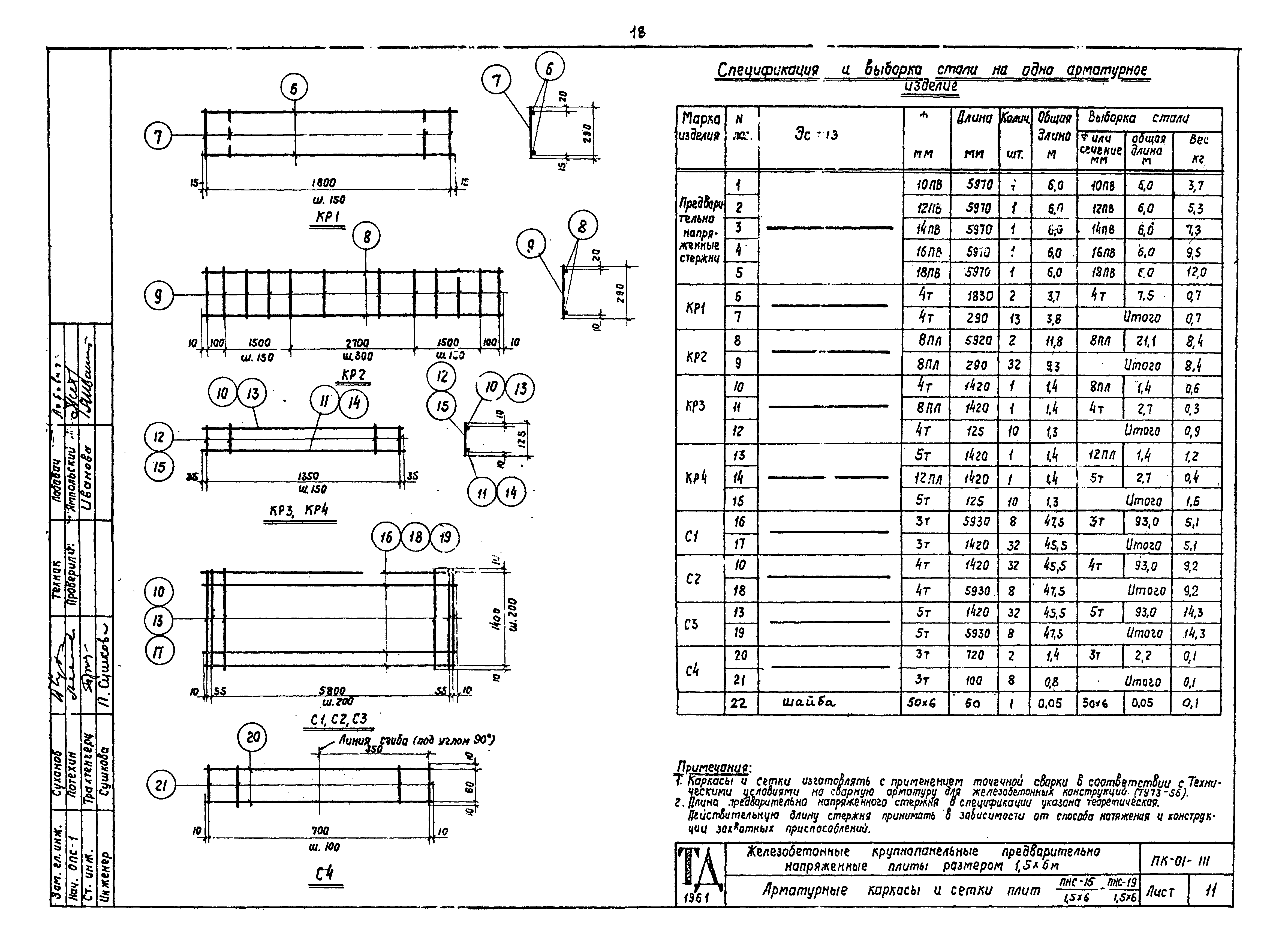

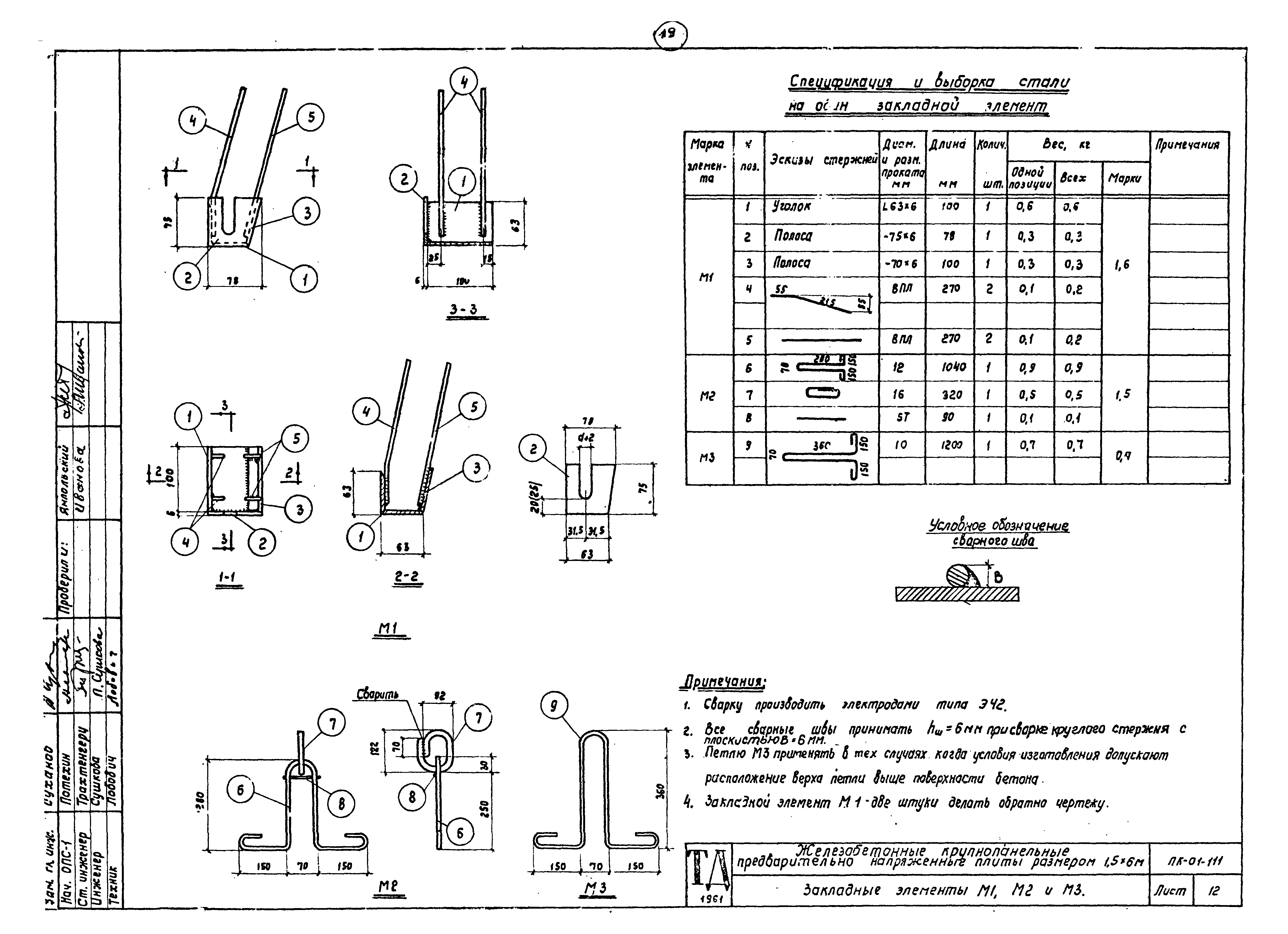

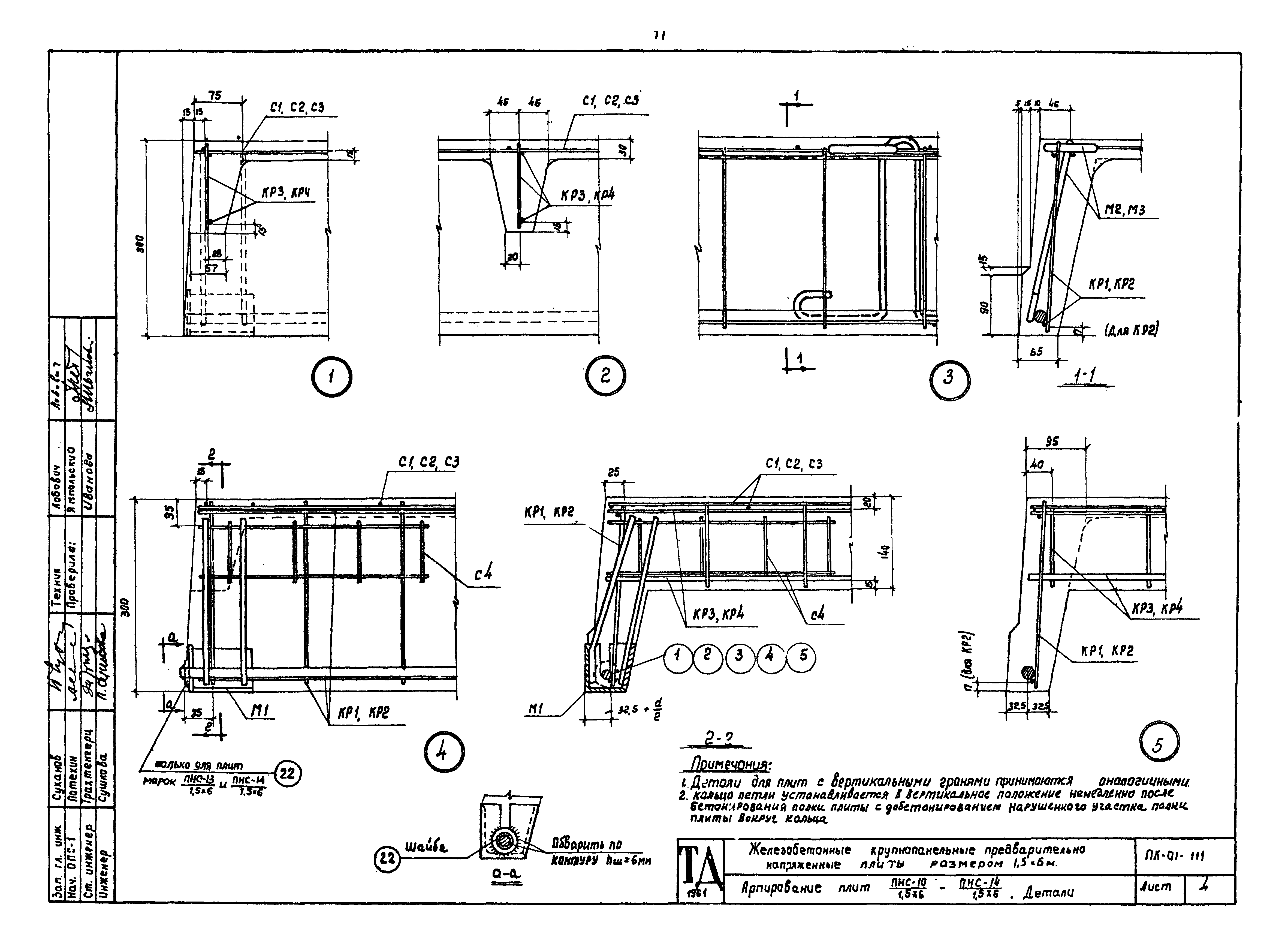

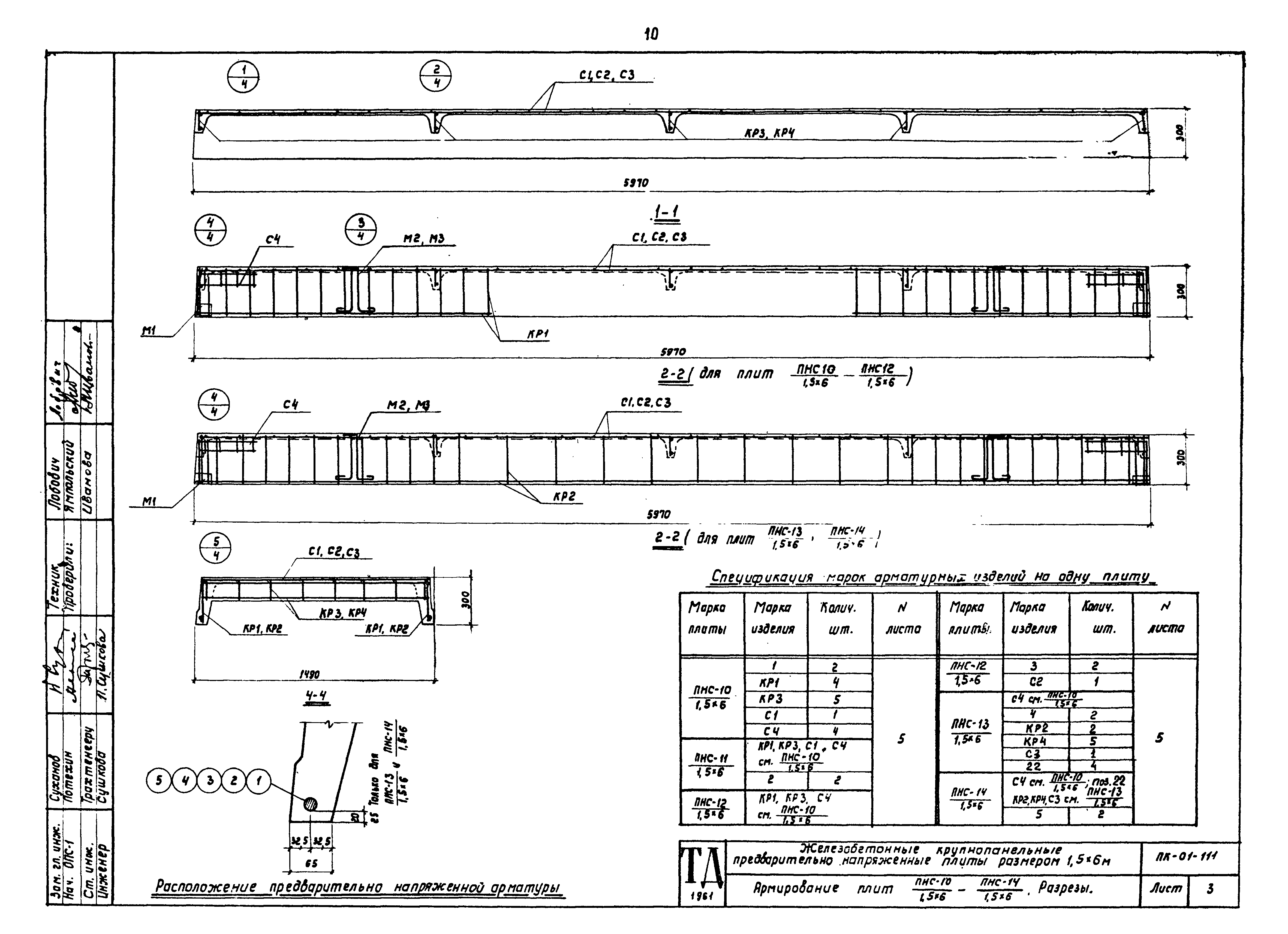

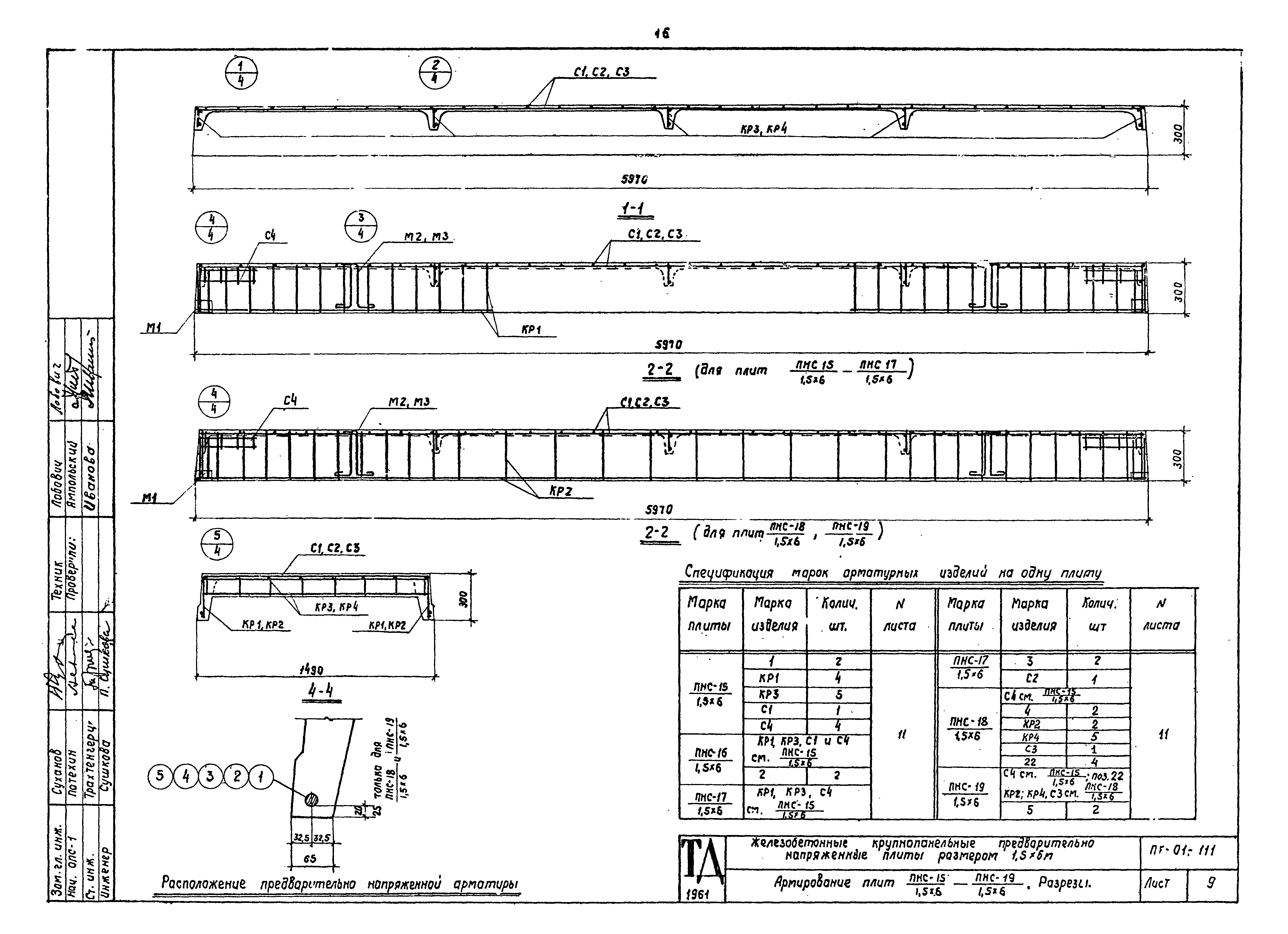

Крупнопанельные железобетонные предварительно напряженные плиты покрытий размером 1,5х6 м. Рабочие чертежиОбозначение: | Серия ПК-01-111 | Обозначение англ: | Series ПК-01-111 | Статус: | не действует | Название рус.: | Крупнопанельные железобетонные предварительно напряженные плиты покрытий размером 1,5х6 м. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | ПК-01-111 Пояснительная записка ПК-01-111 Чертежи ПК-01-111 Лист 1. Опалубочный чертеж плит (ПНС-10/1.5х6)-(ПНС-14/1.5х6). Технико-экономические показатели ПК-01-111 Лист 2. Опалубочный чертеж плит (ПНС-10/1.5х6)-(ПНС-14/1.5х6). Технико-экономические показатели ПК-01-111 Лист 3. Армирование плит (ПНС-10/1.5х6)-(ПНС-14/1.5х6). Разрезы ПК-01-111 Лист 4. Армирование плит (ПНС-10/1.5х6)-(ПНС-14/1.5х6). Детали ПК-01-111 Лист 5. Арматурные каркасы и сетки плит (ПНС-10/1.5х6)-(ПНС-14/1.5х6) ПК-01-111 Лист 6. Закладные элементы М1,М2 и М3 ПК-01-111 Лист 7. Опалубочный чертеж плит (ПНС-15/1.5х6)-(ПНС-19/1.5х6). Технико-экономические показатели ПК-01-111 Лист 8. Опалубочный чертеж плит (ПНС-15/1.5х6)-(ПНС-19/1.5х6). Технико-экономические показатели ПК-01-111 Лист 9. Армирование плит (ПНС-15/1.5х6)-(ПНС-19/1.5х6). Разрезы ПК-01-111 Лист 10. Армирование плит (ПНС-15/1.5х6)-(ПНС-19/1.5х6). Детали ПК-01-111 Лист 11. Арматурные каркасы и сетки плит (ПНС-15/1.5х6)-(ПНС-19/1.5х6) ПК-01-111 Лист 14. Закладные элементы М1,М2 и М3 | Разработан: | НИИЖБ Гипротис
| Утверждён: | 08.12.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 343)
| Расположен в: |
|
![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/0.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/1.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/2.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/3.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/4.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/5.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/6.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/7.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/8.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/9.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/10.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/11.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/12.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/13.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/14.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/15.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/16.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/17.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/18.gif) ![Серия ПК-01-111](../../../Data2/1/4293821/4293821002.files/19.gif)
|
