Типовые проектные решения 704-05-18

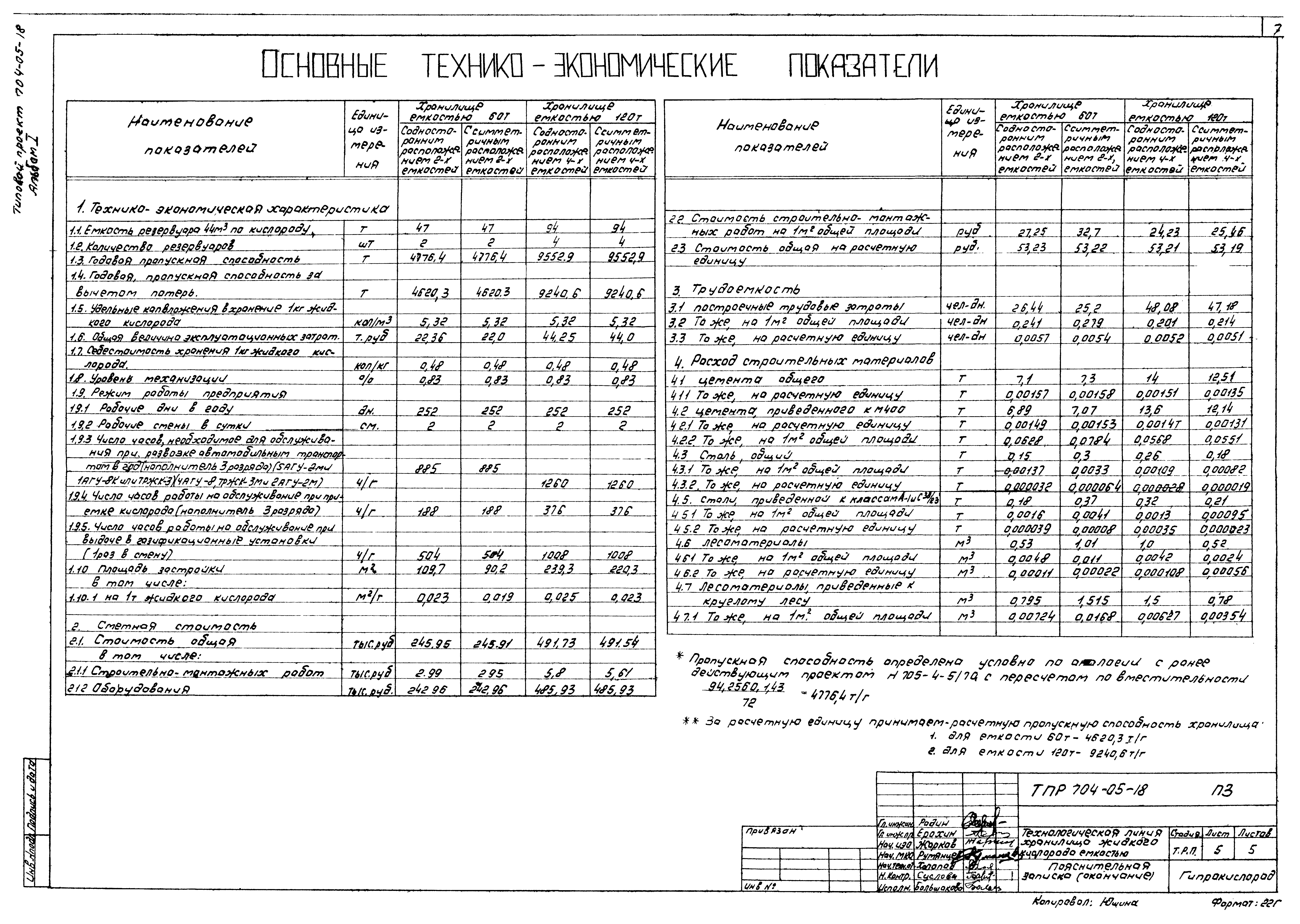

Альбом I. Пояснительная записка. Чертежи технологические, электротехнические, строительные, КИП и автоматики

Обозначение:	Типовые проектные решения 704-05-18
Обозначение англ:	704-05-18
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом I. Пояснительная записка. Чертежи технологические, электротехнические, строительные, КИП и автоматики
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

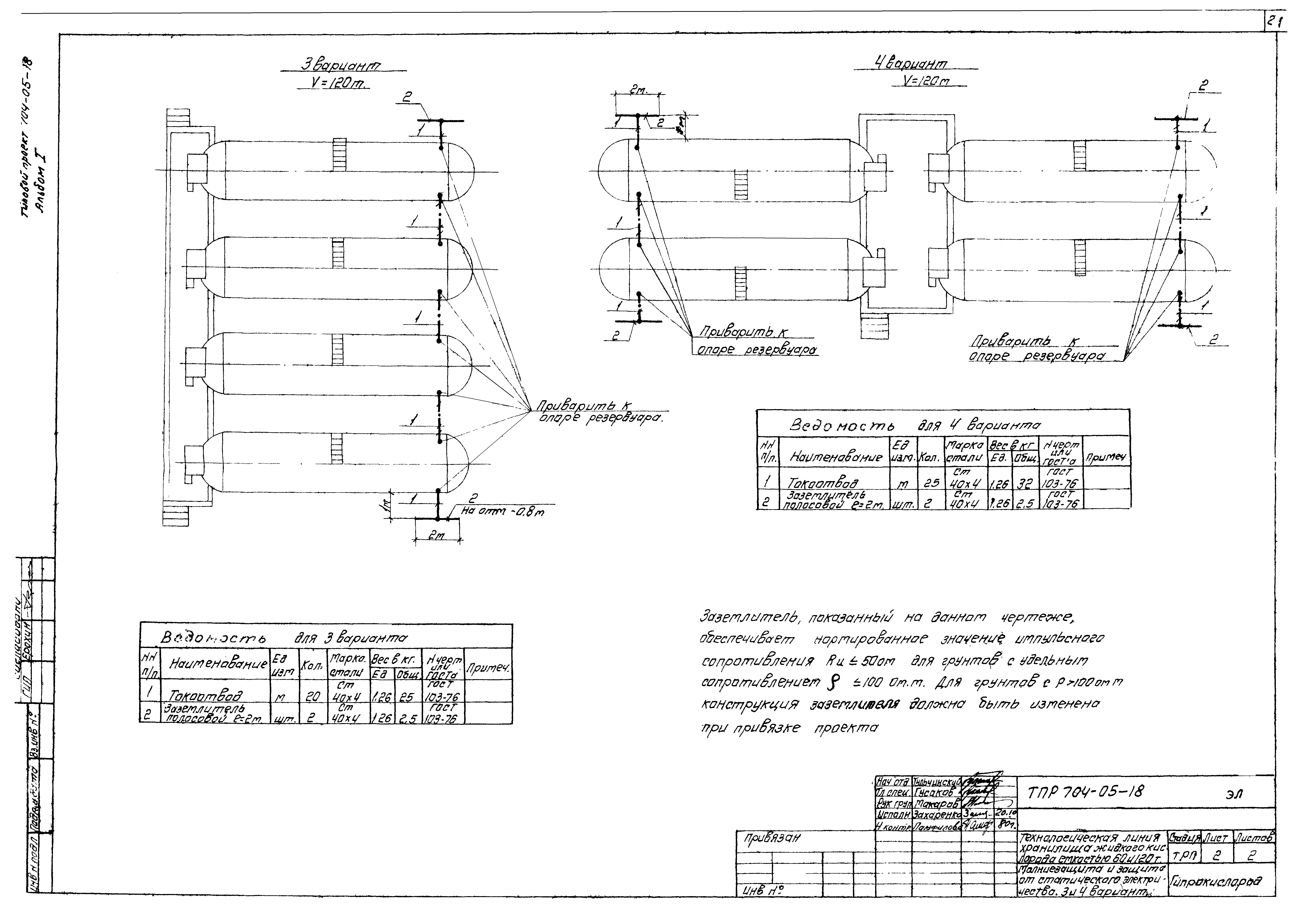

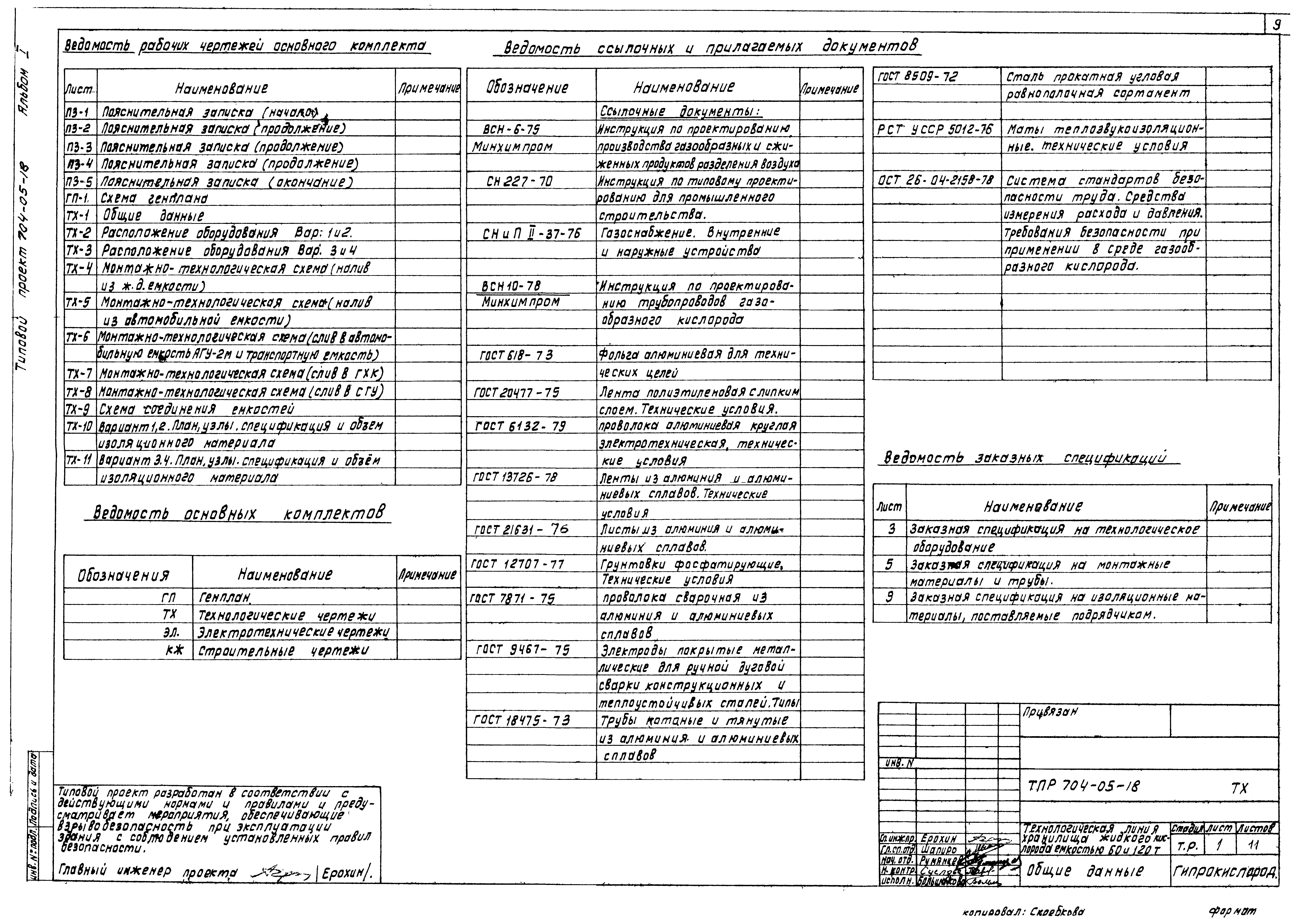

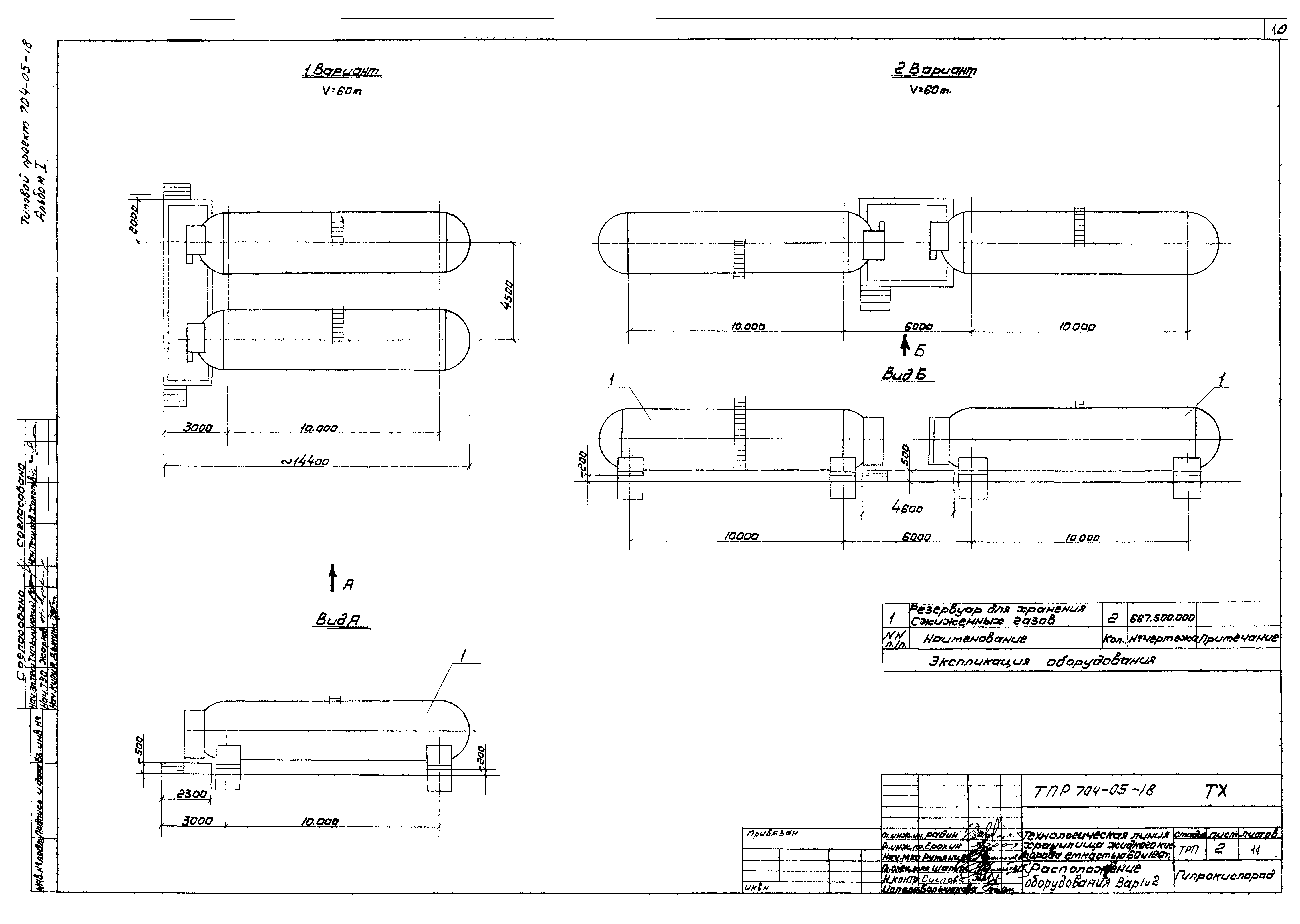

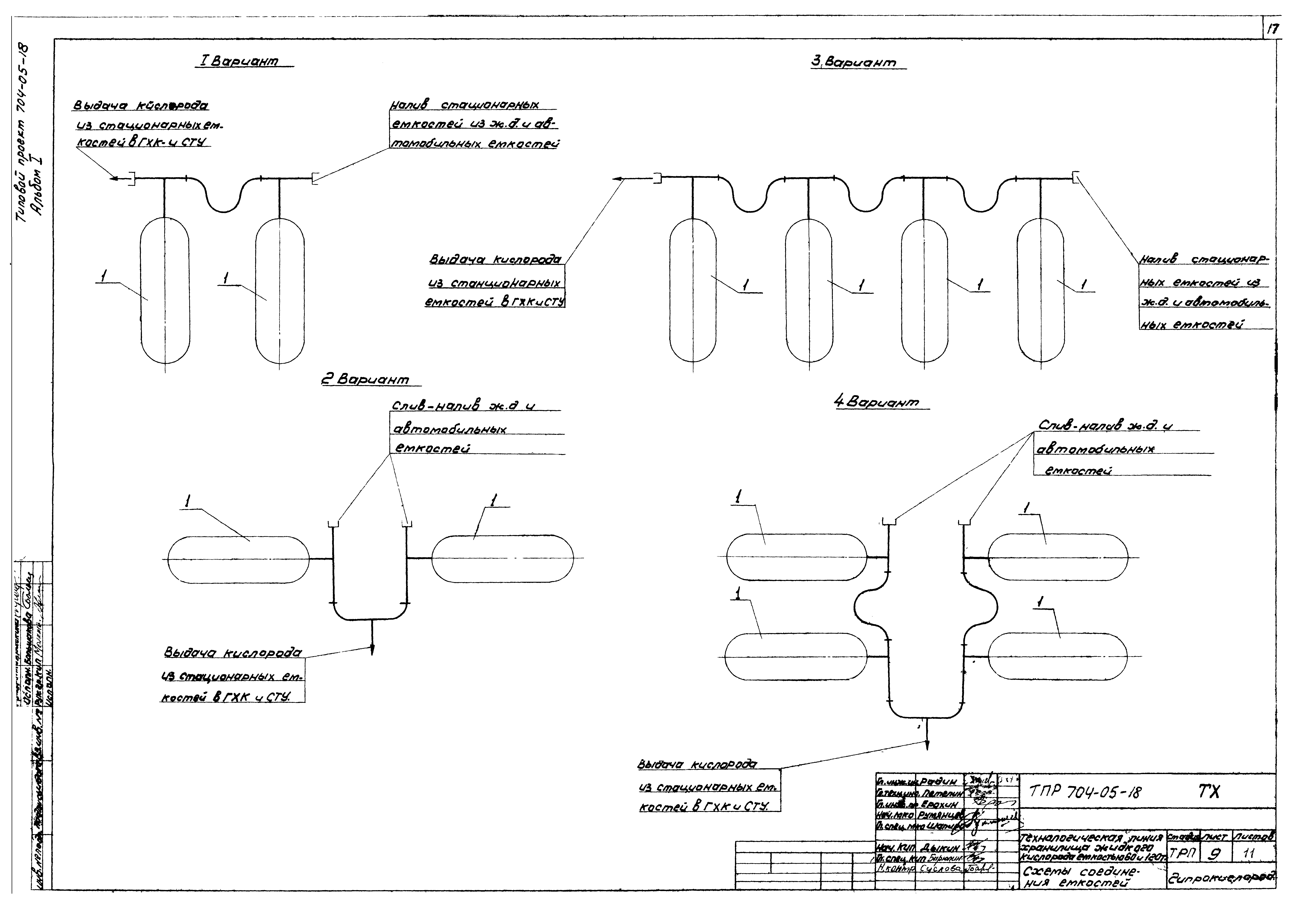

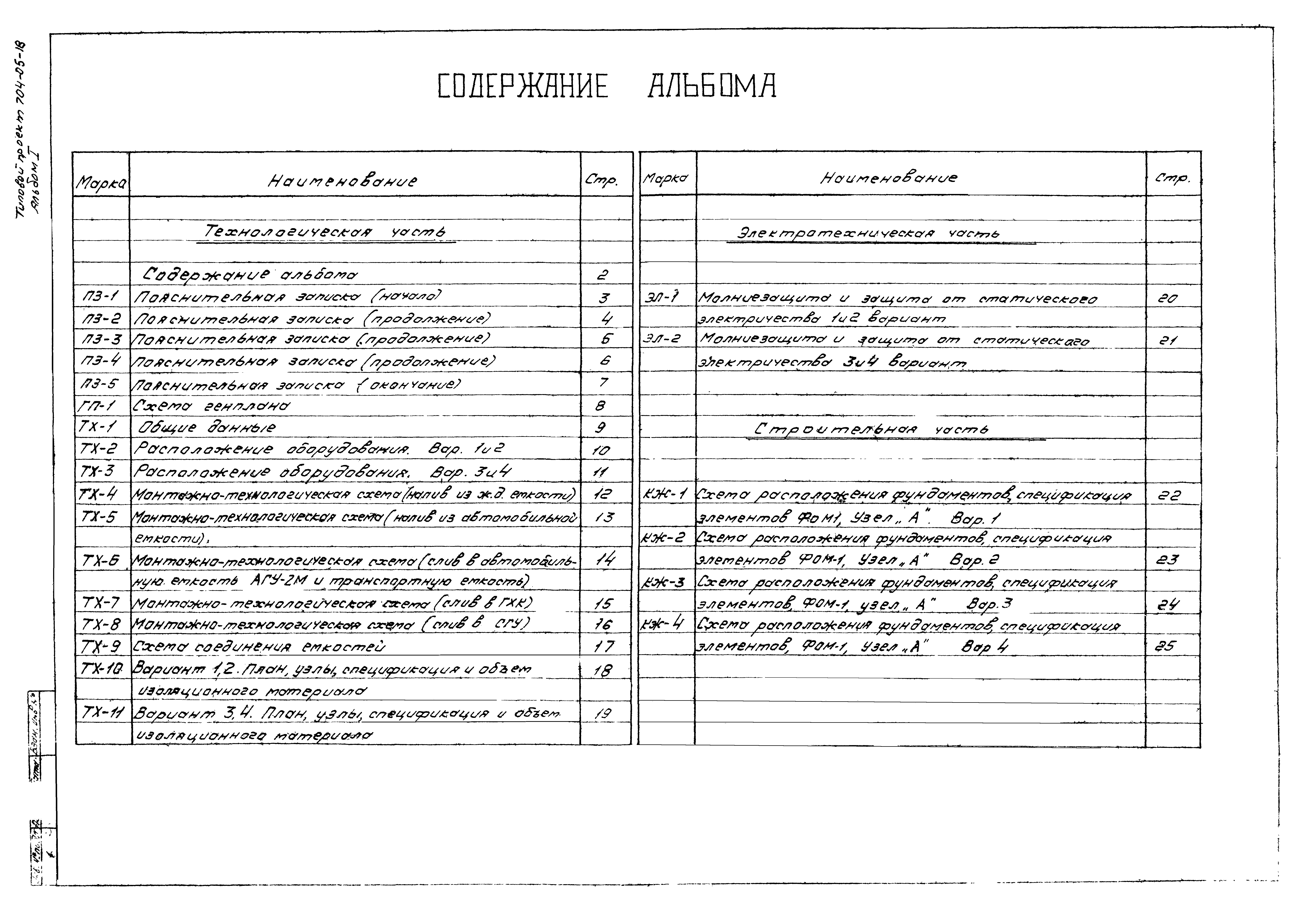

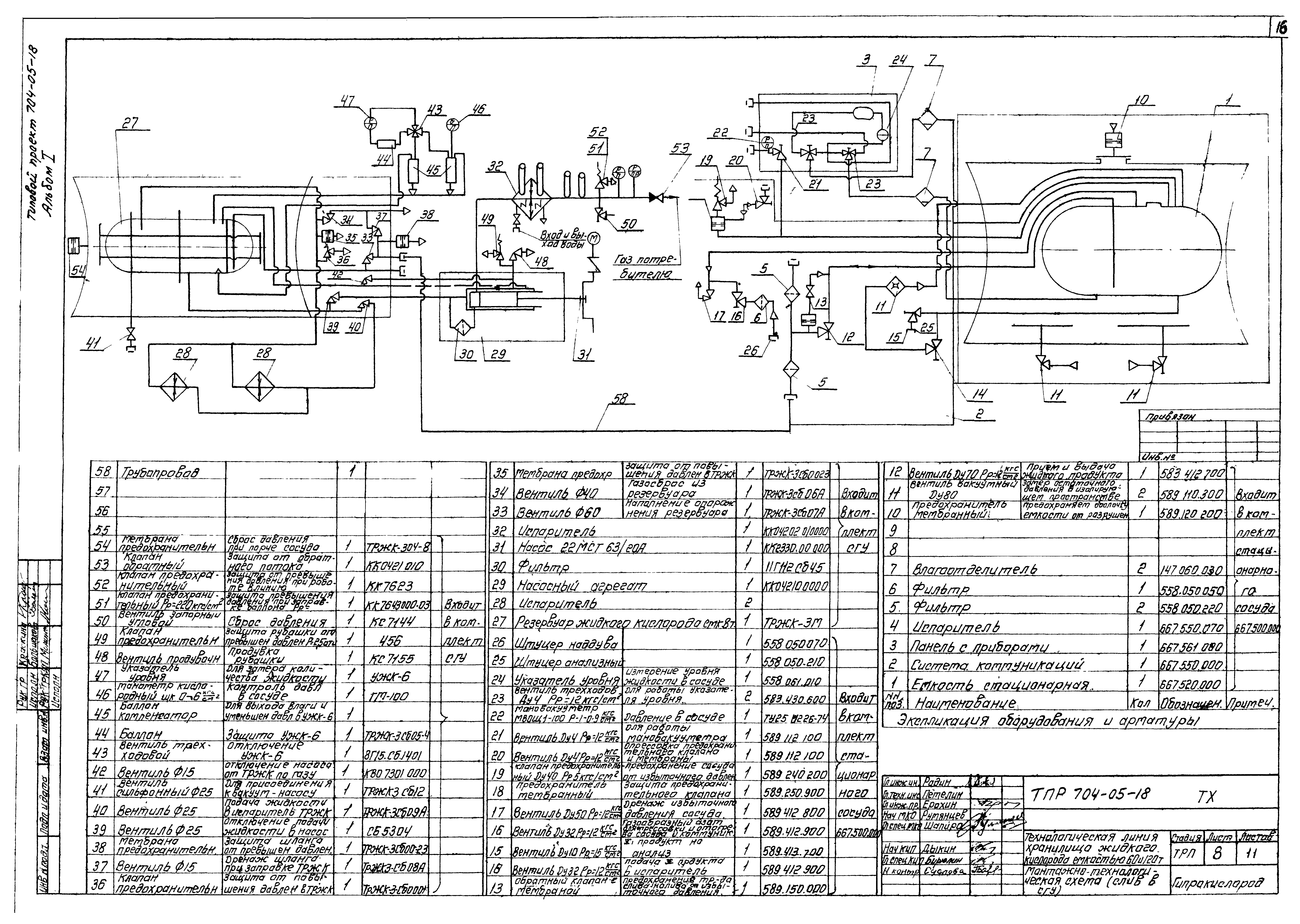

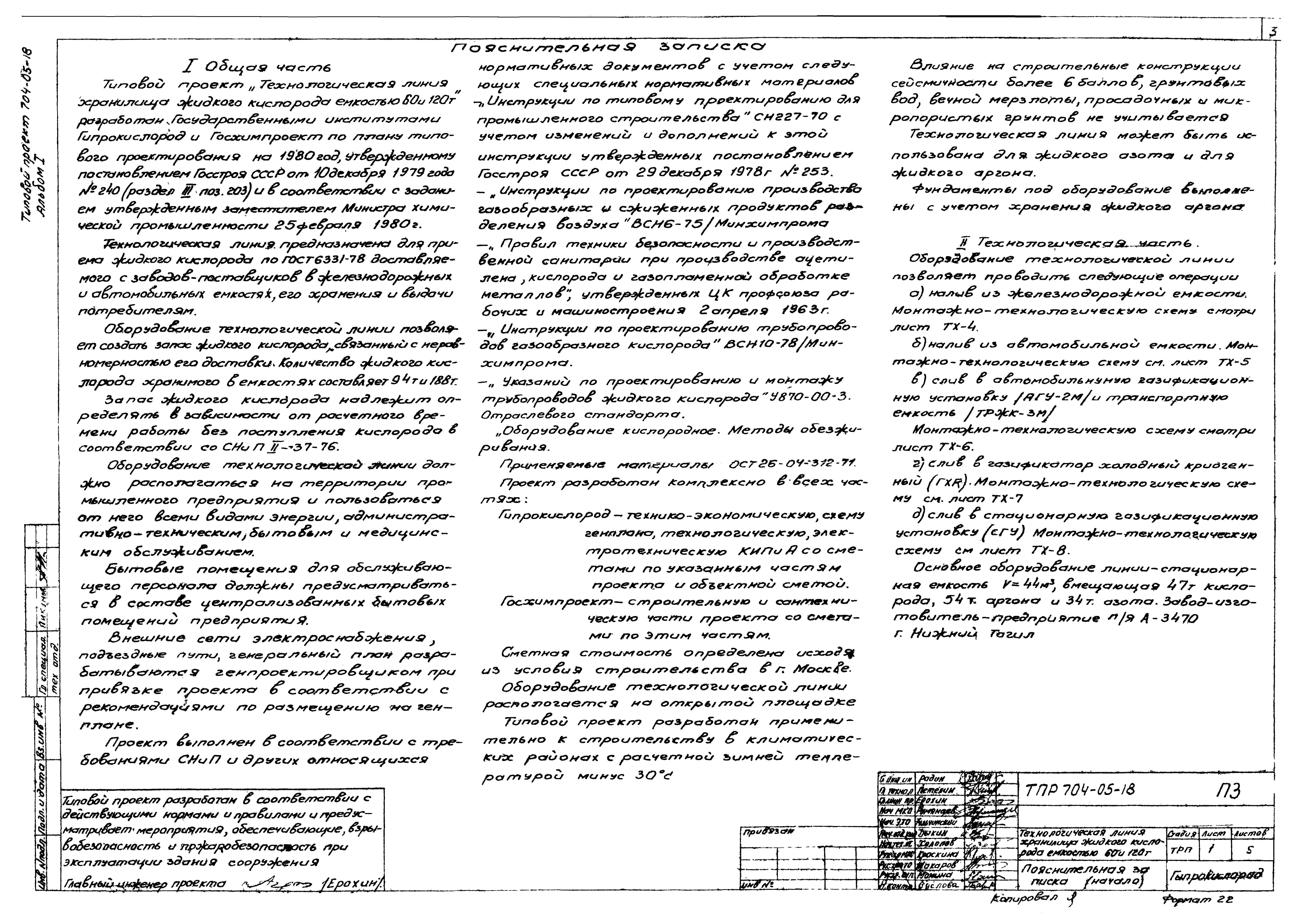

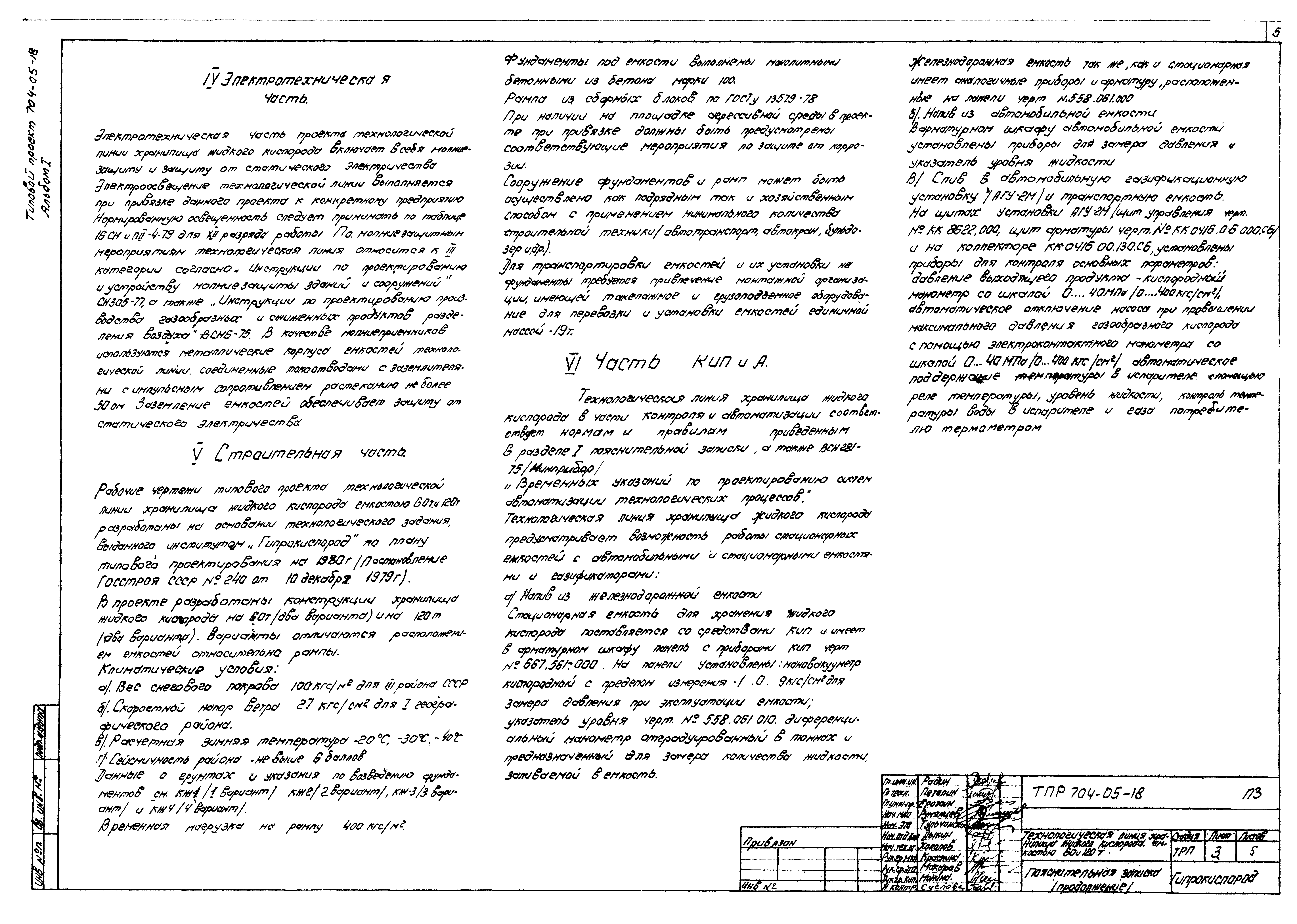

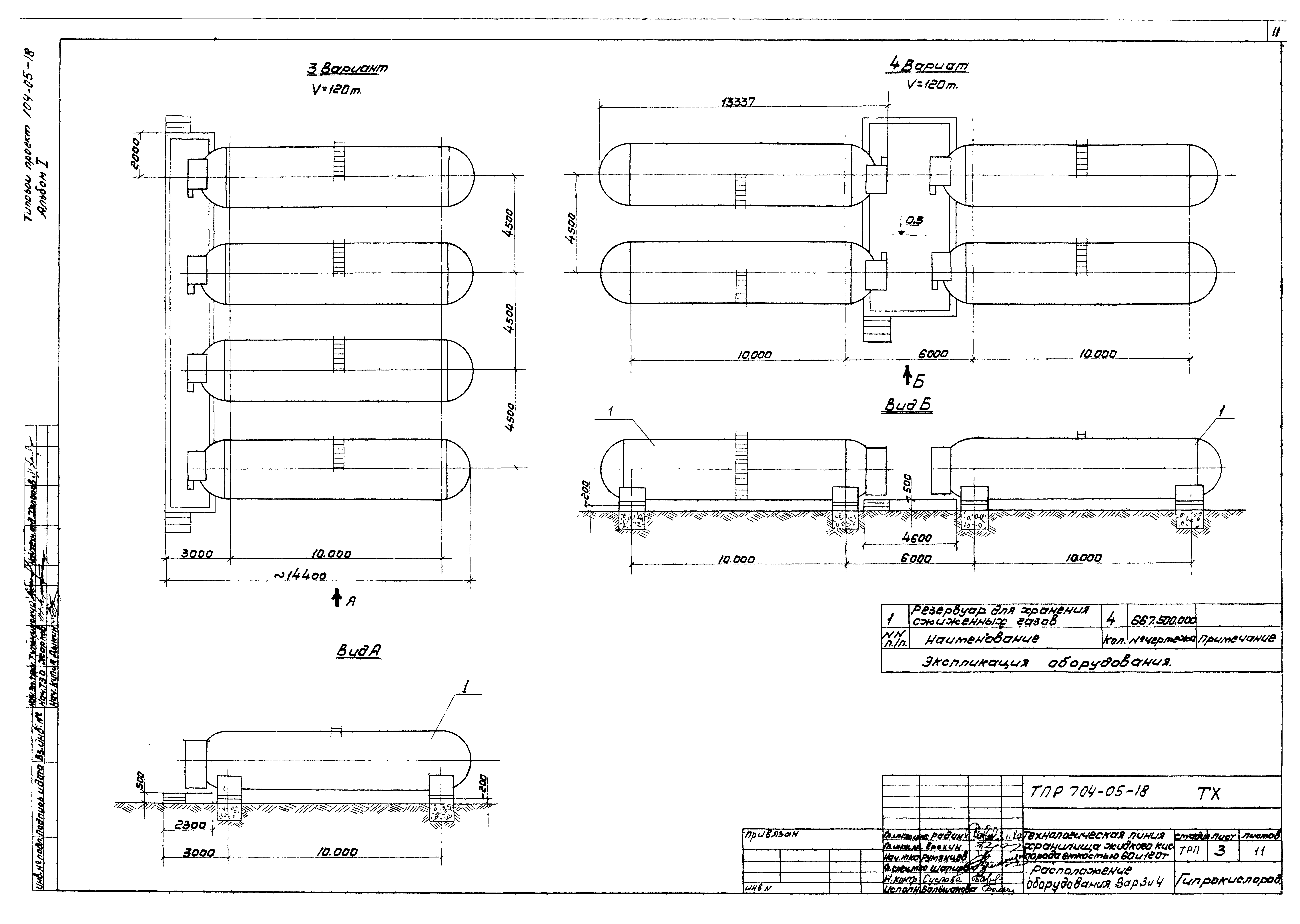

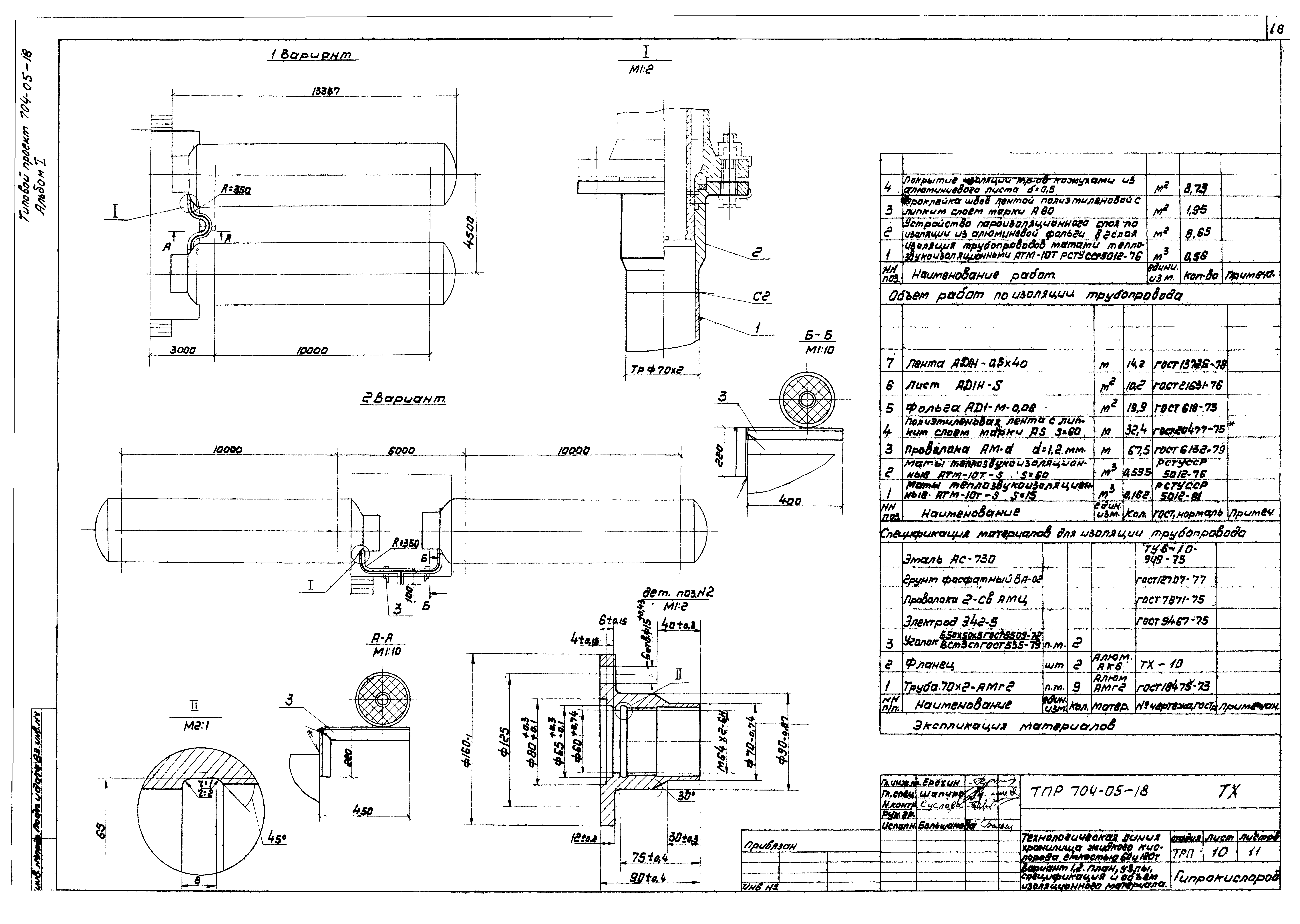

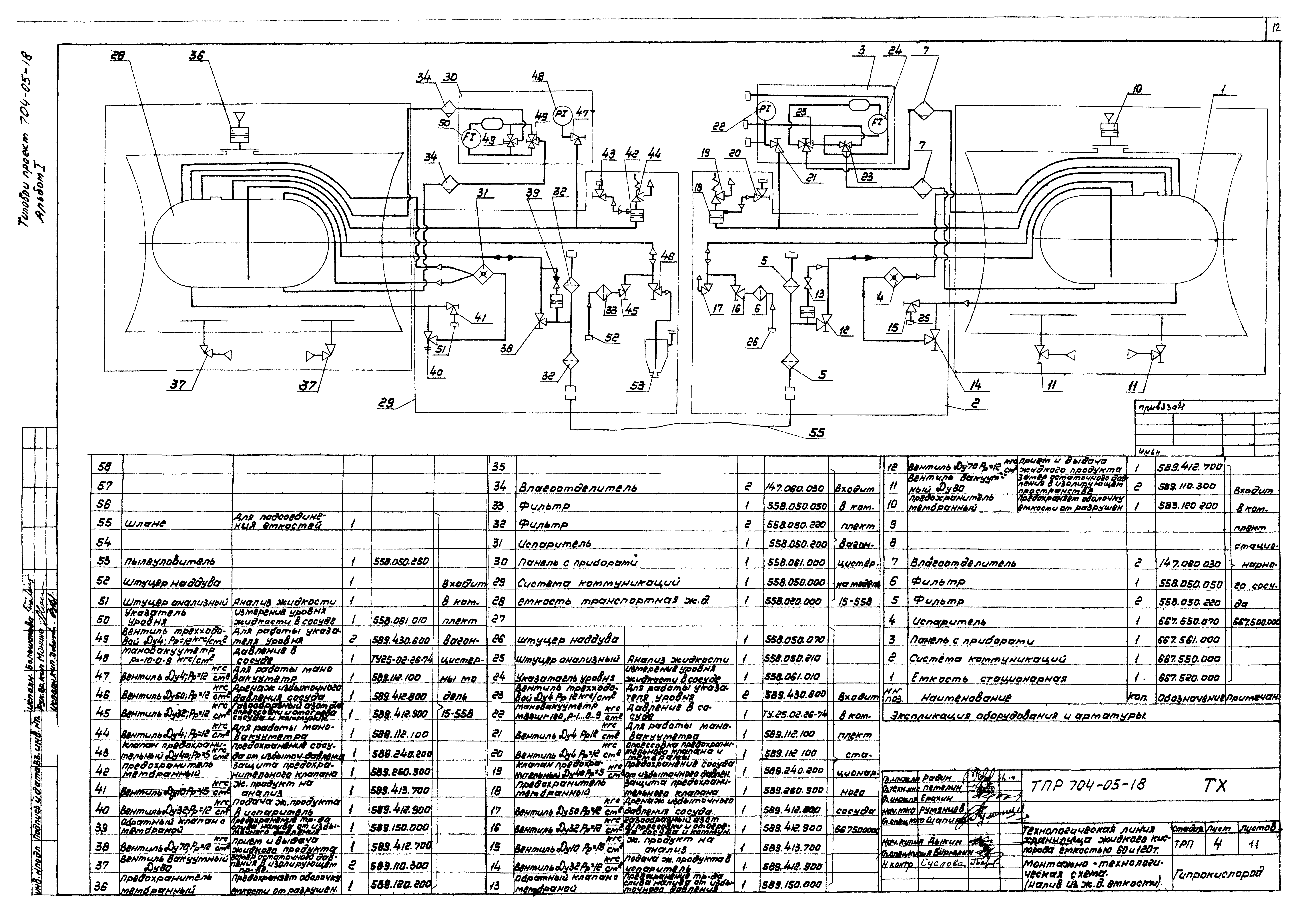

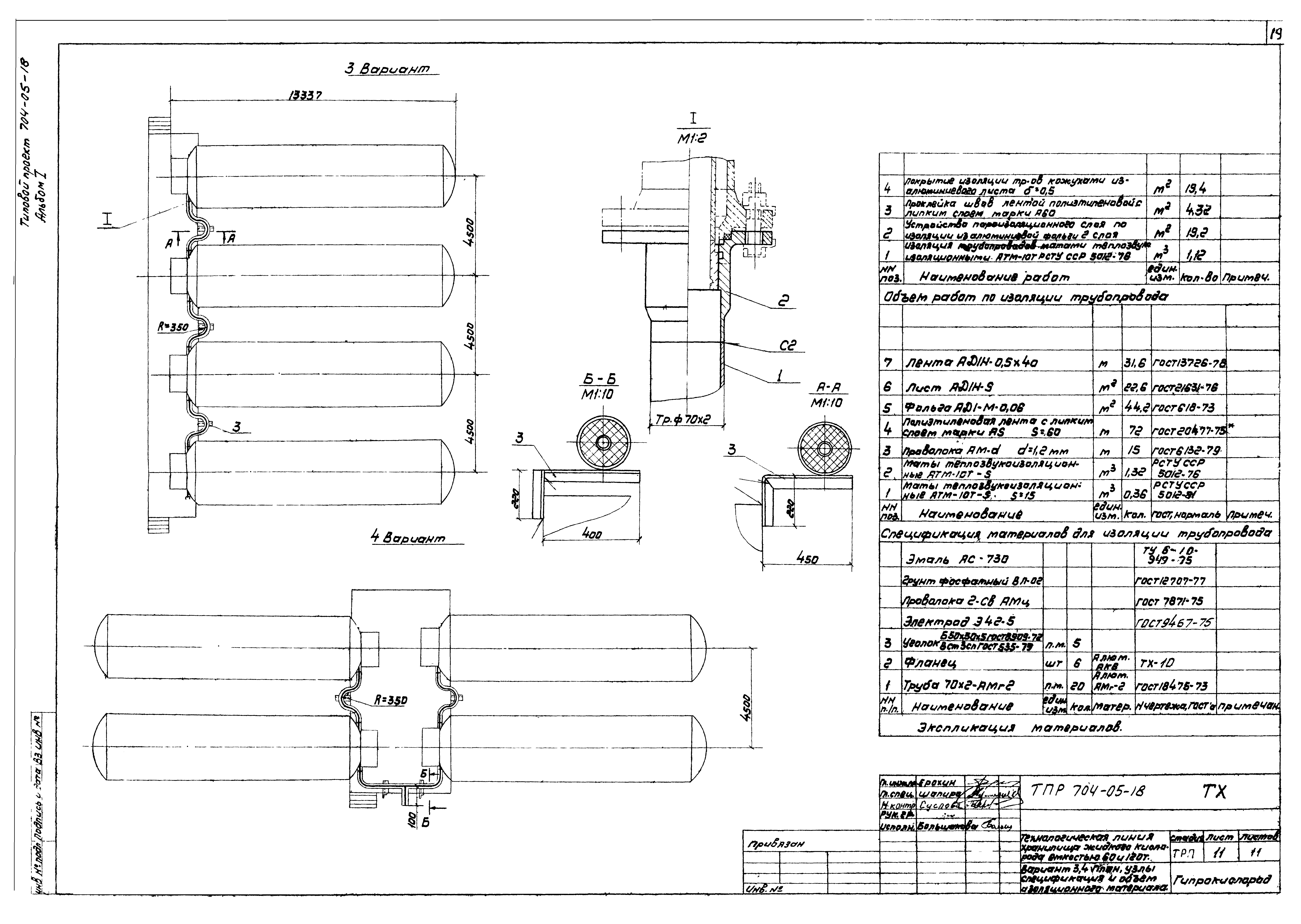

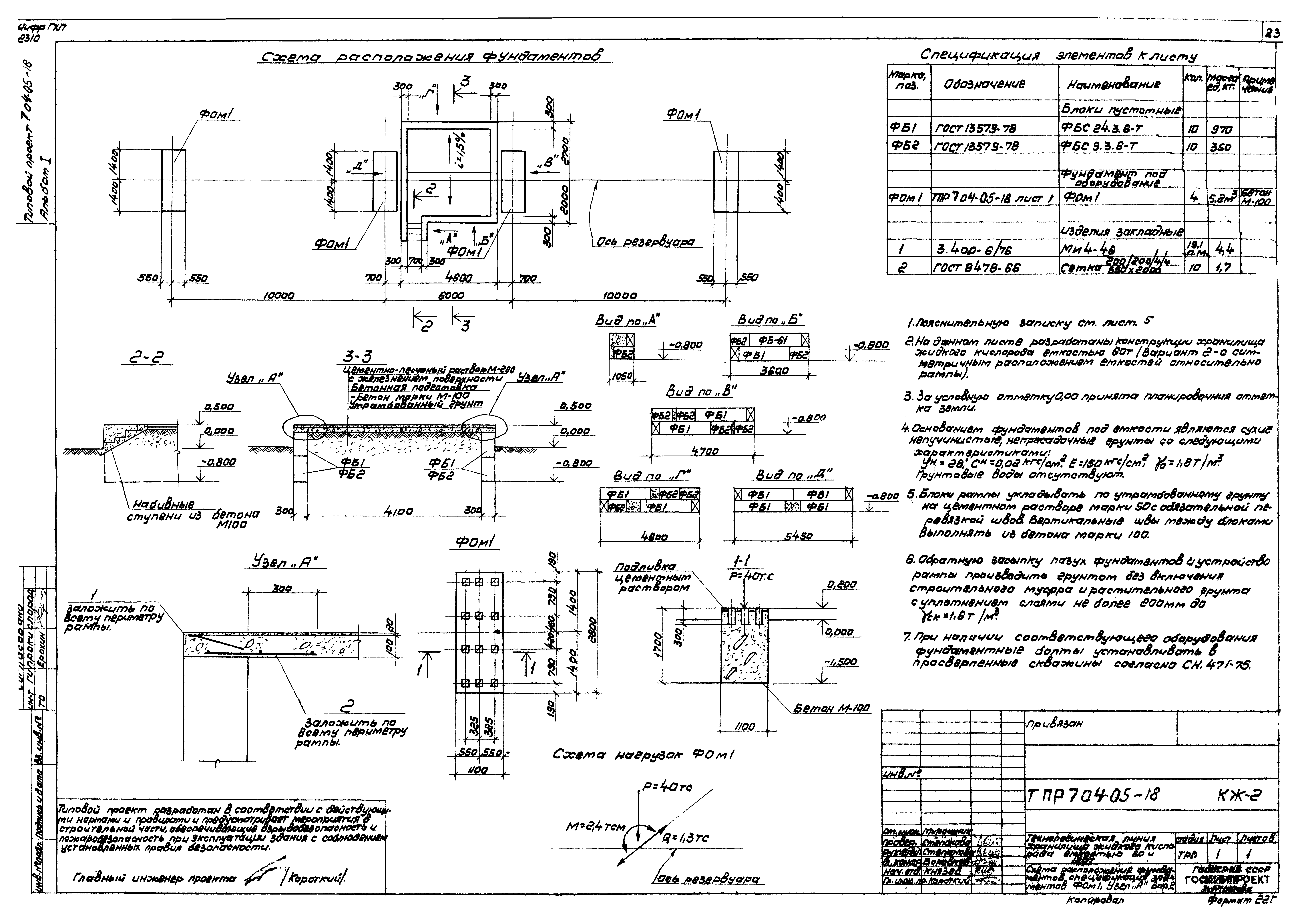

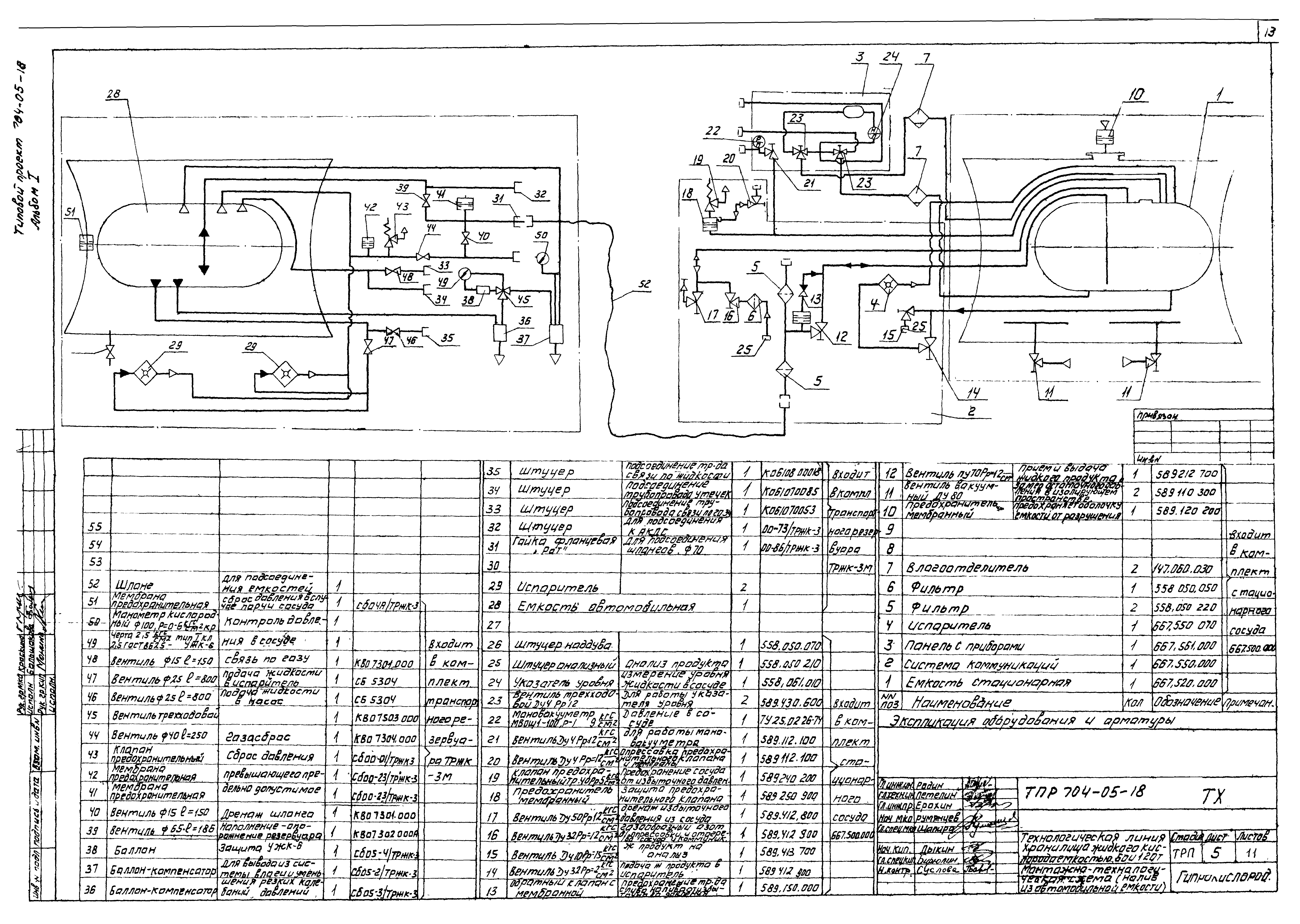

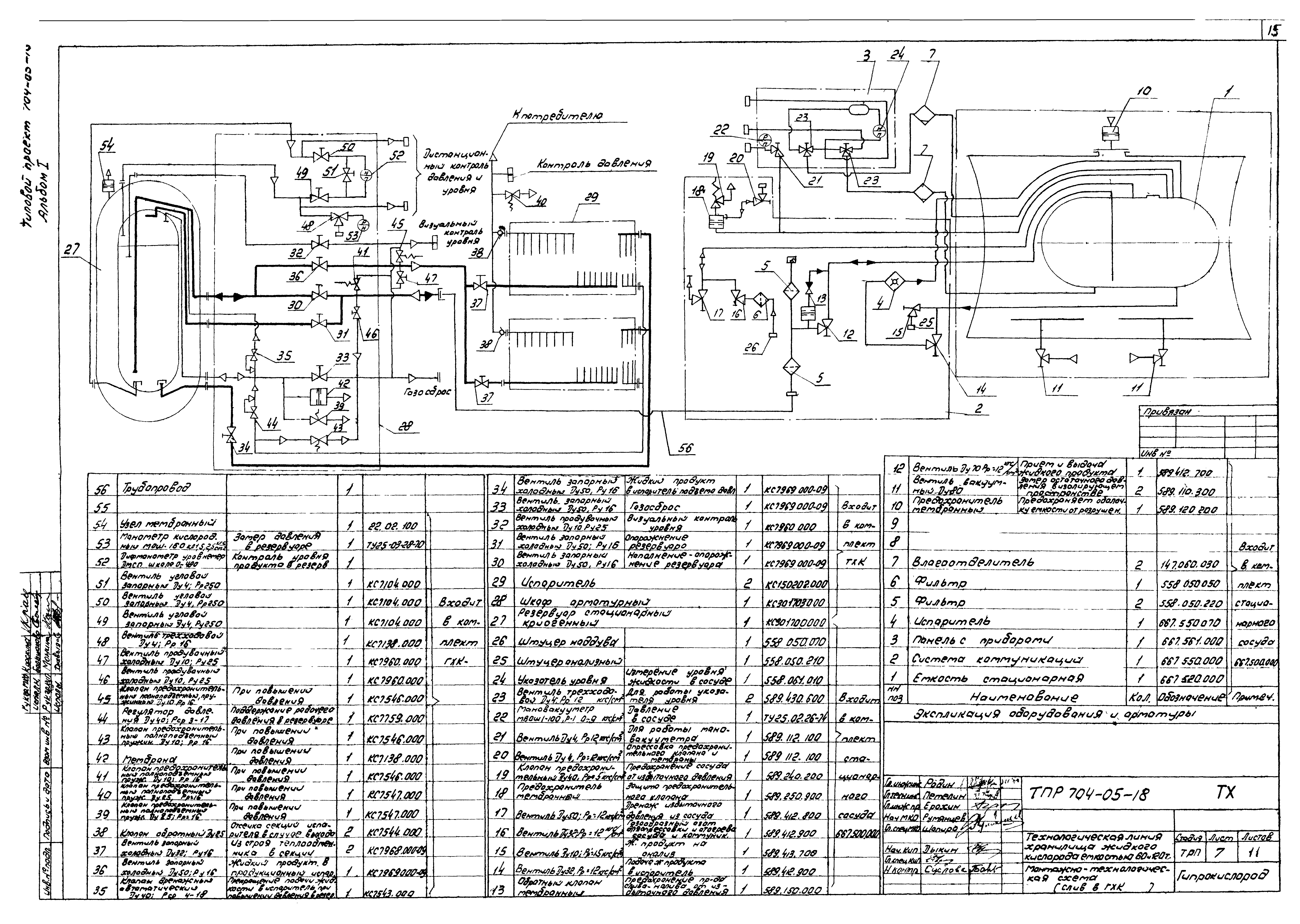

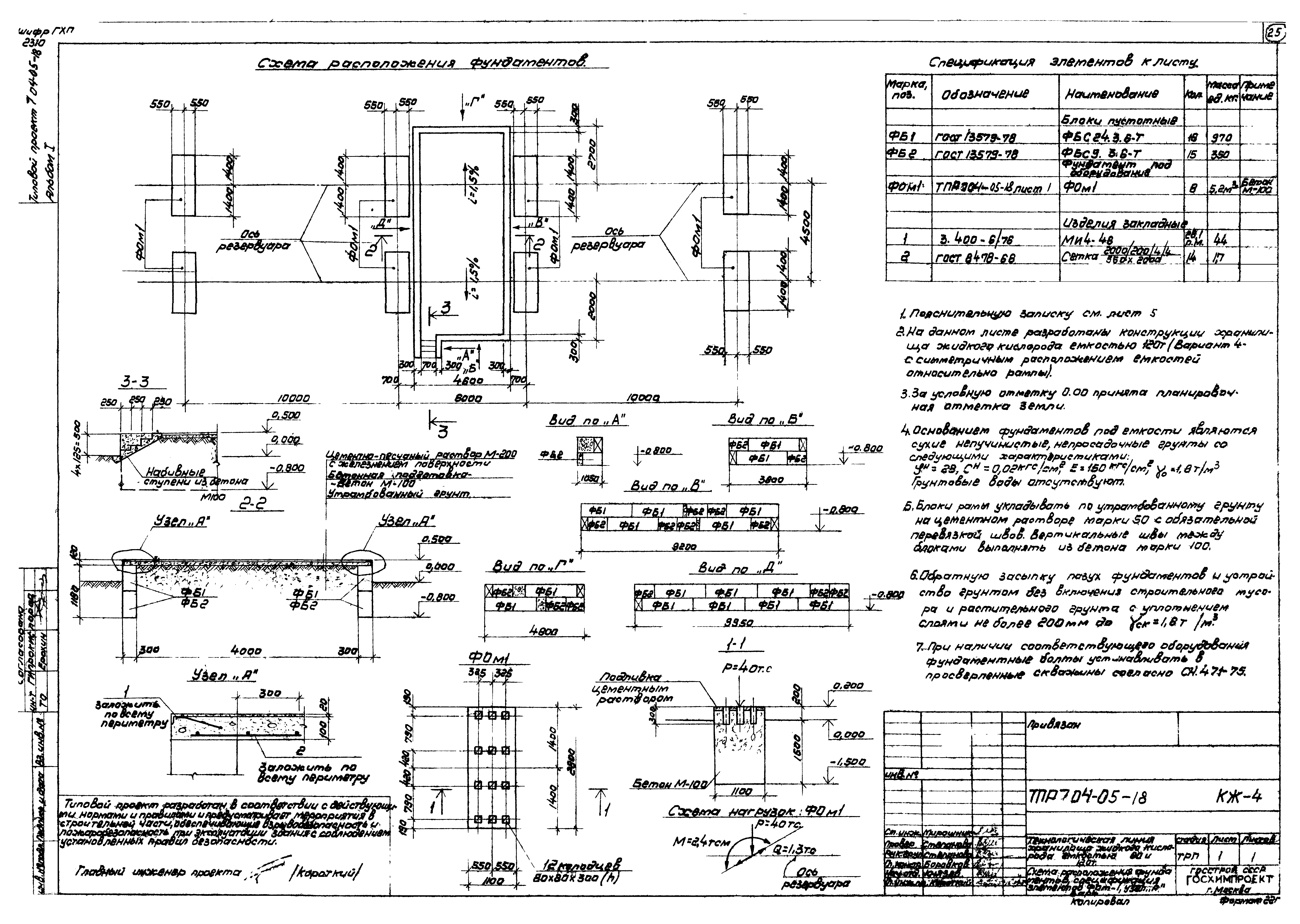

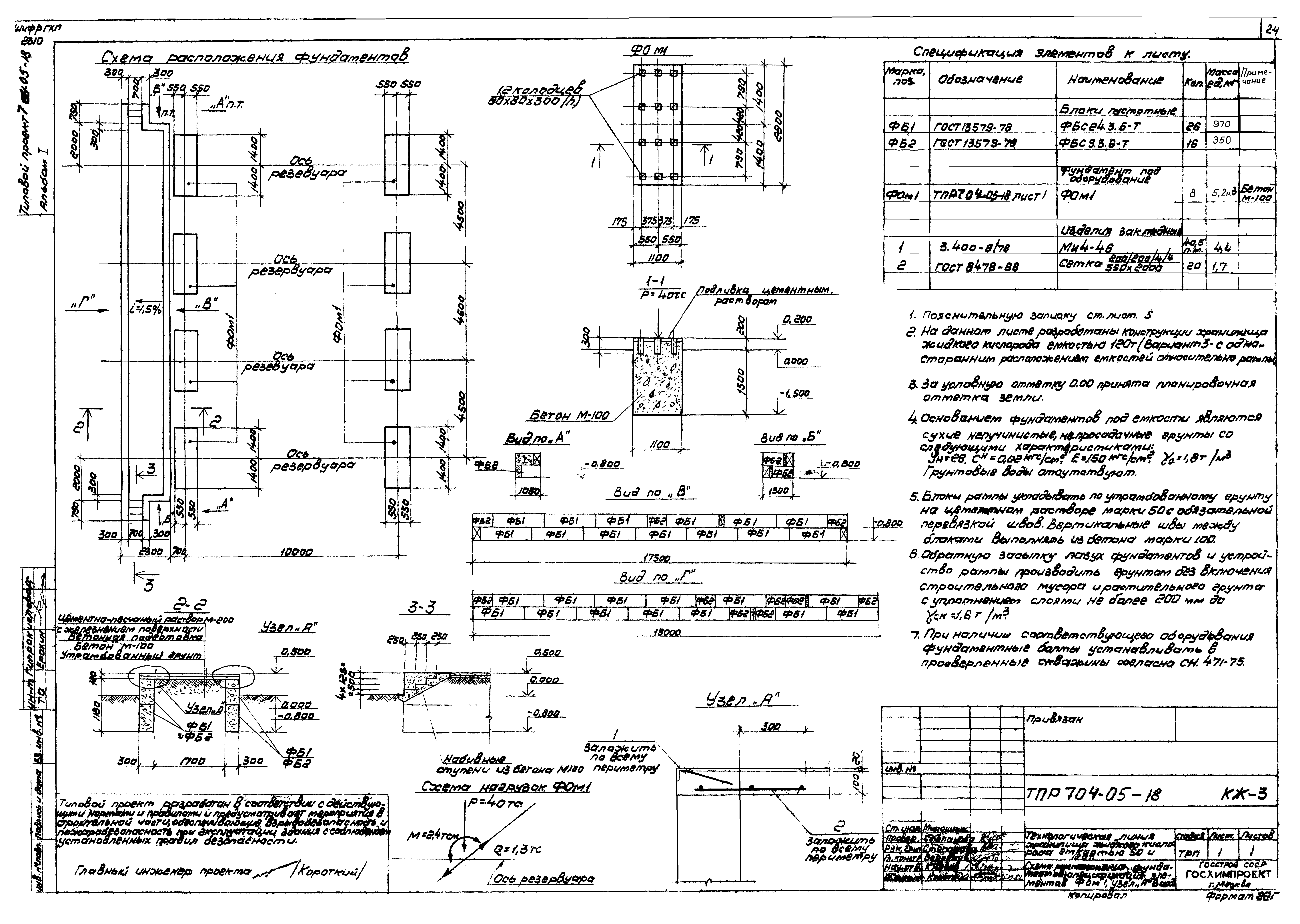

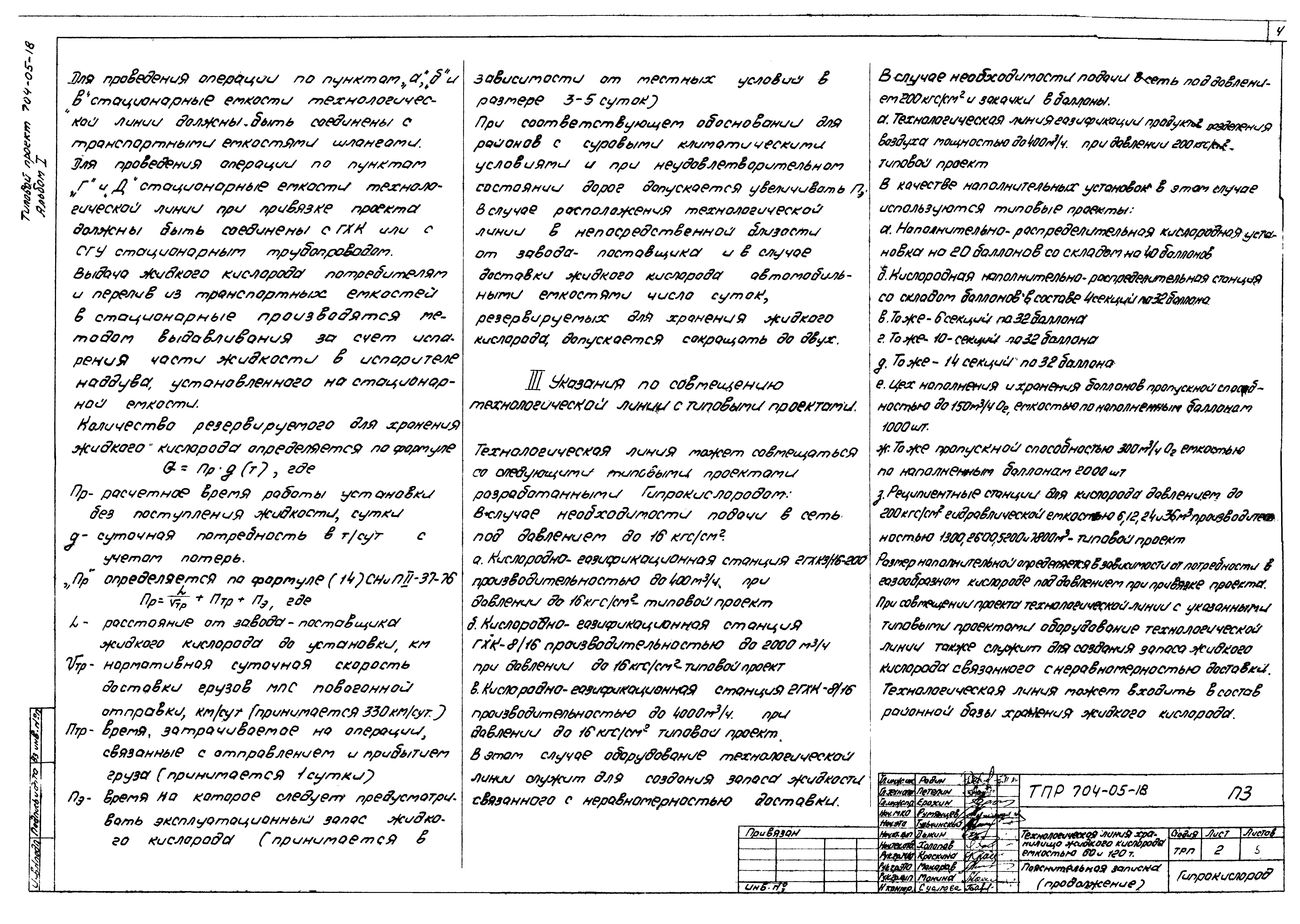

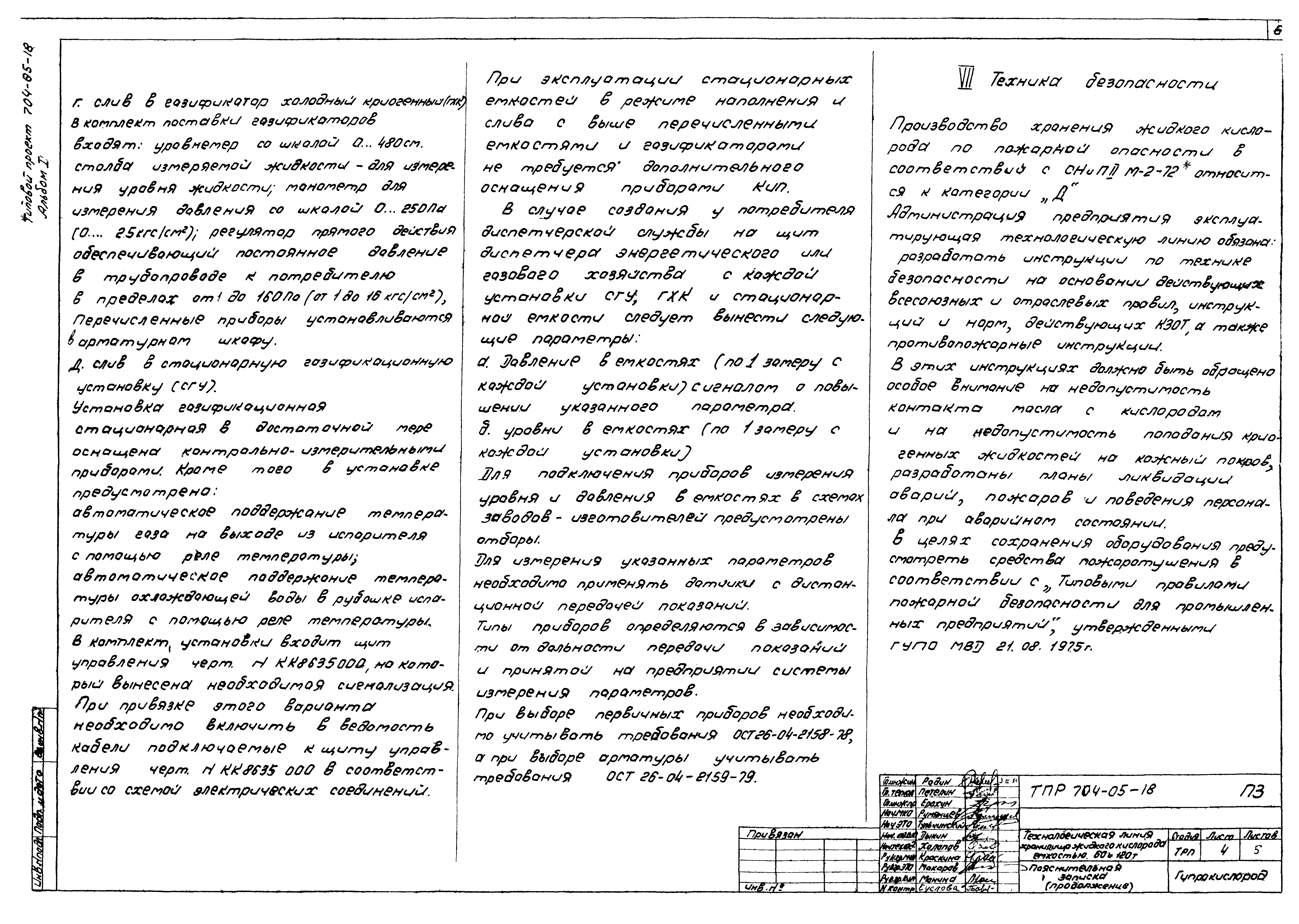

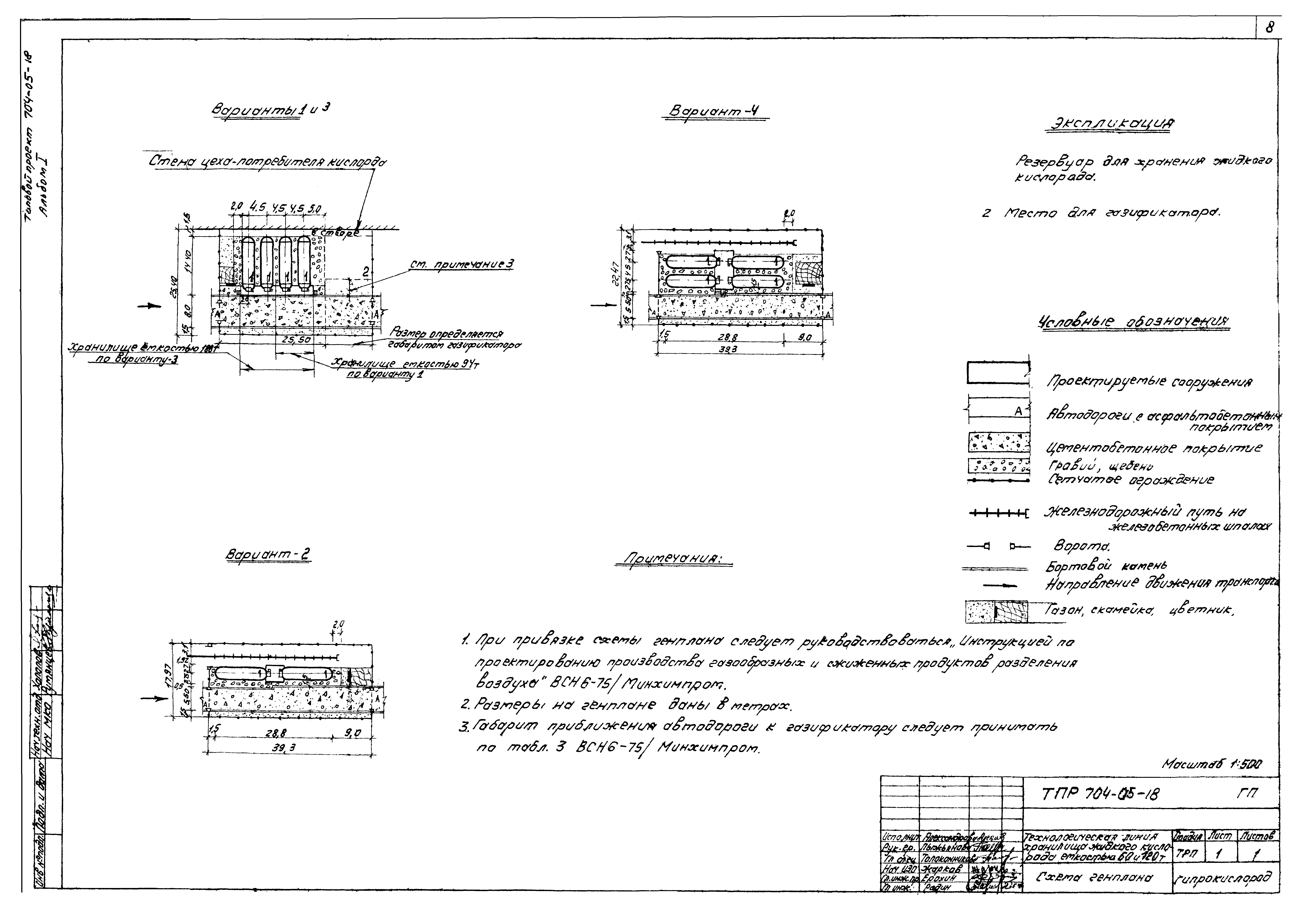

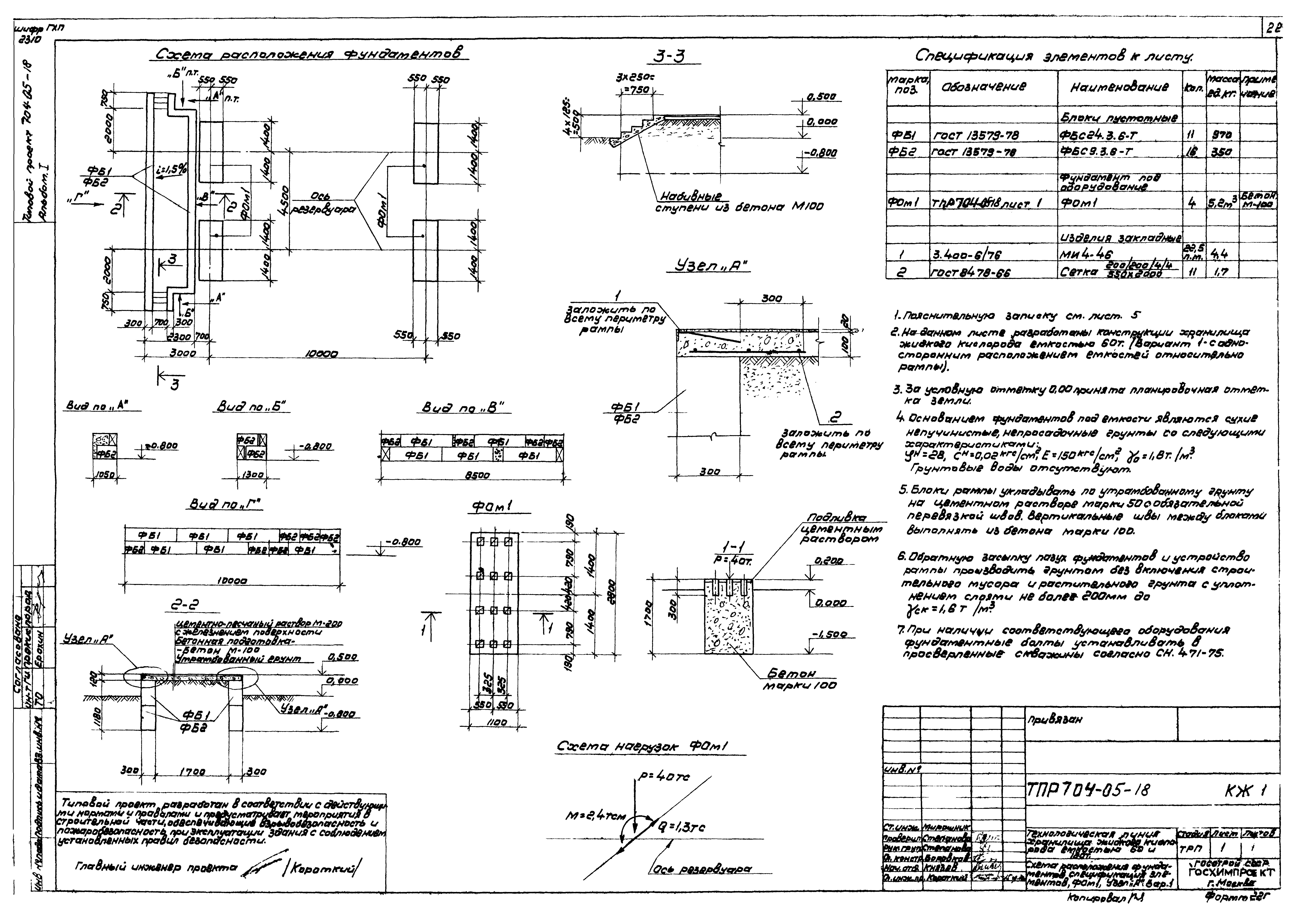

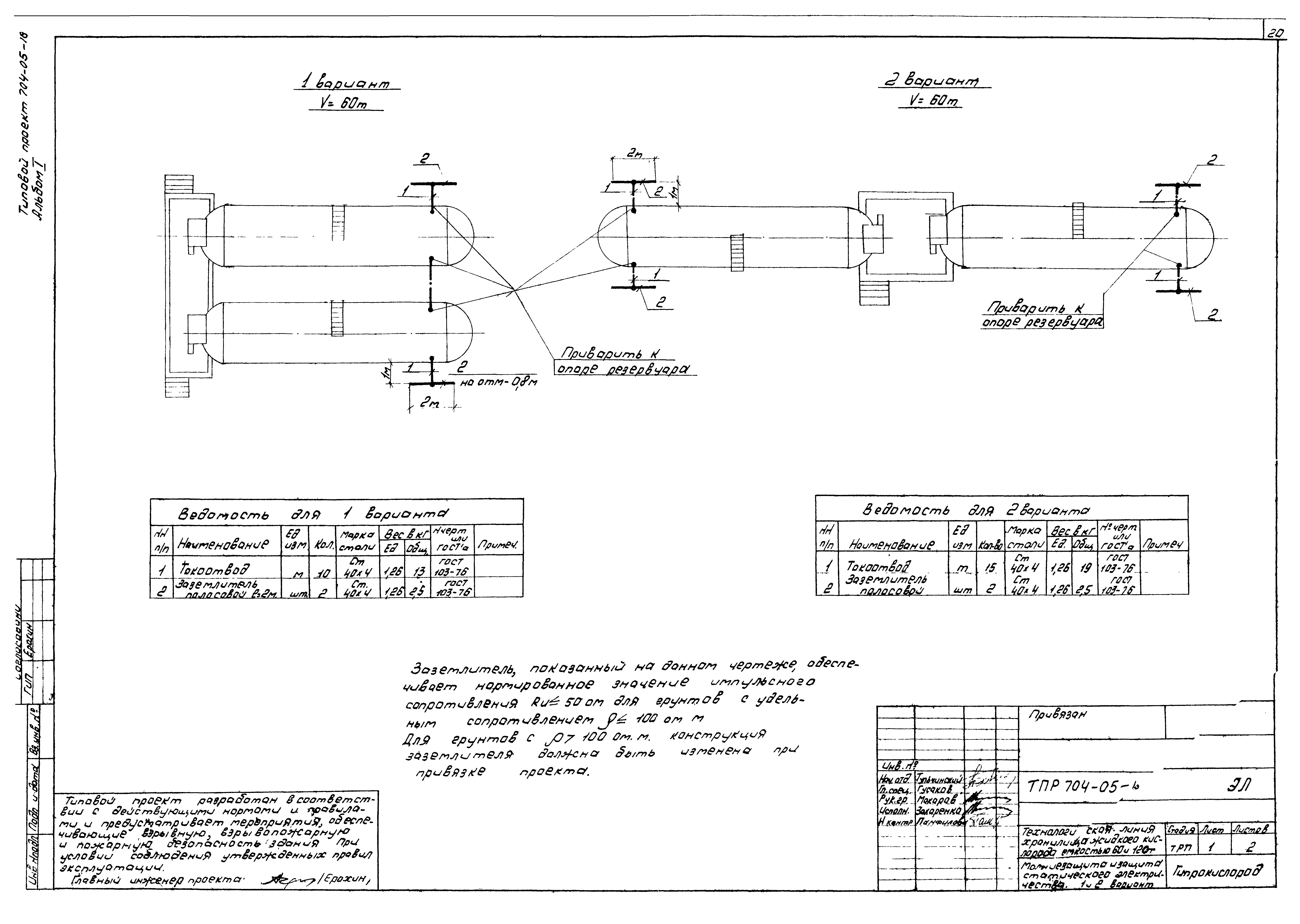

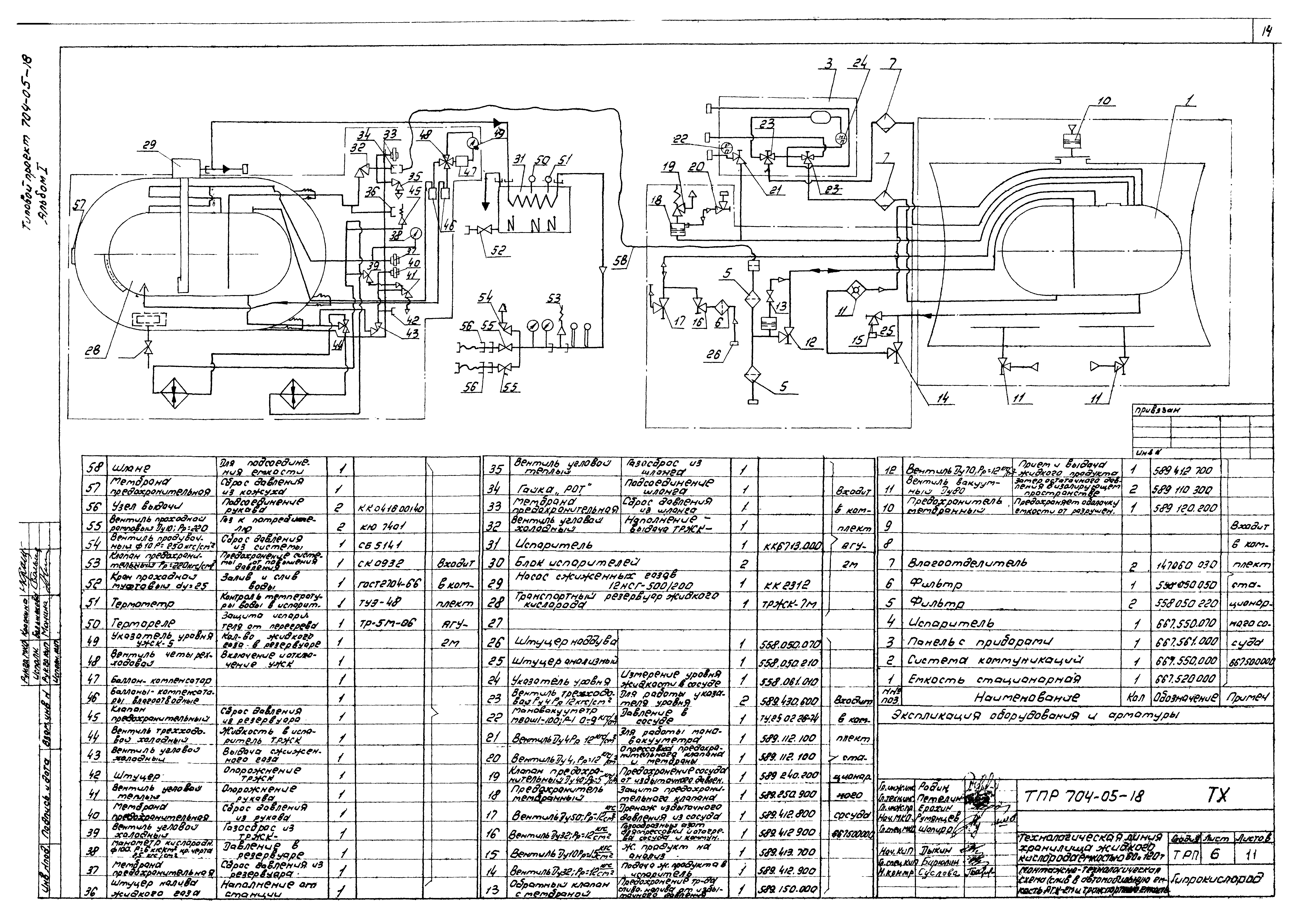

Оглавление:	ТП 704-05-18 Технологическая часть ТП 704-05-18-ПЗ-1 Содержание альбома ТП 704-05-18-ПЗ-2 Пояснительная записка (начало) ТП 704-05-18-ПЗ-3 Пояснительная записка (продолжение) ТП 704-05-18-ПЗ-4 Пояснительная записка (продолжение) ТП 704-05-18-ПЗ-5 Пояснительная записка (продолжение) ТП 704-05-18-ПЗ-6 Пояснительная записка (окончание) ТП 704-05-18-ГП-1 Схема генплана ТП 704-05-18-ТХ-1 Общие данные ТП 704-05-18-ТХ-2 Расположение оборудования. Вар. 1 и 2 ТП 704-05-18-ТХ-3 Расположение оборудования. Вар. 3 и 4 ТП 704-05-18-ТХ-4 Монтажно-технологическая схема (налив из ж.д. емкости) ТП 704-05-18-ТХ-5 Монтажно-технологическая схема (налив из автомобильной емкости) ТП 704-05-18-ТХ-6 Монтажно-технологическая схема (слив в автомобильную емкость АГУ-2М и транспортную емкость) ТП 704-05-18-ТХ-7 Монтажно-технологическая схема (слив в ГХК) ТП 704-05-18-ТХ-8 Монтажно-технологическая схема (слив в СГУ) ТП 704-05-18-ТХ-9 Схема соединения емкостей ТП 704-05-18-ТХ-10 Вариант 1,2. План, узлы, спецификация и объем изоляционного материала ТП 704-05-18-ТХ-11 Вариант 3,4. План, узлы, спецификация и объем изоляционного материала ТП 704-05-18-ЭЛ Электротехническая часть ТП 704-05-18-ЭЛ-1 Молниезащита и защита от статического электричеств 1 и 2 вариант ТП 704-05-18-ЭЛ-2 Молниезащита и защита от статического электричеств 3 и 4 вариант ТП 704-05-18-КЖ Строительная часть ТП 704-05-18-КЖ-1 Схема расположения фундаментов, спецификация элементов ФОМ1. Узел "А". Вар.1 ТП 704-05-18-КЖ-2 Схема расположения фундаментов, спецификация элементов ФОМ1. Узел "А". Вар.2 ТП 704-05-18-КЖ-3 Схема расположения фундаментов, спецификация элементов ФОМ1. Узел "А". Вар.3 ТП 704-05-18-КЖ-4 Схема расположения фундаментов, спецификация элементов ФОМ1. Узел "А". Вар.4
Разработан:	Госхимпроект Гипрокислород Минхимнефтепрома СССР
Утверждён:	15.02.1982 Минхимпром (47/4-532)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Склады и резервуары для химических продуктов Склады химических продуктов
