Скачать Типовые проектные решения 704-1-0247.90 Альбом 5. Основания и фундаменты резервуара объемом 10 тыс. куб. м

Дата актуализации: 10.08.2017

Типовые проектные решения 704-1-0247.90

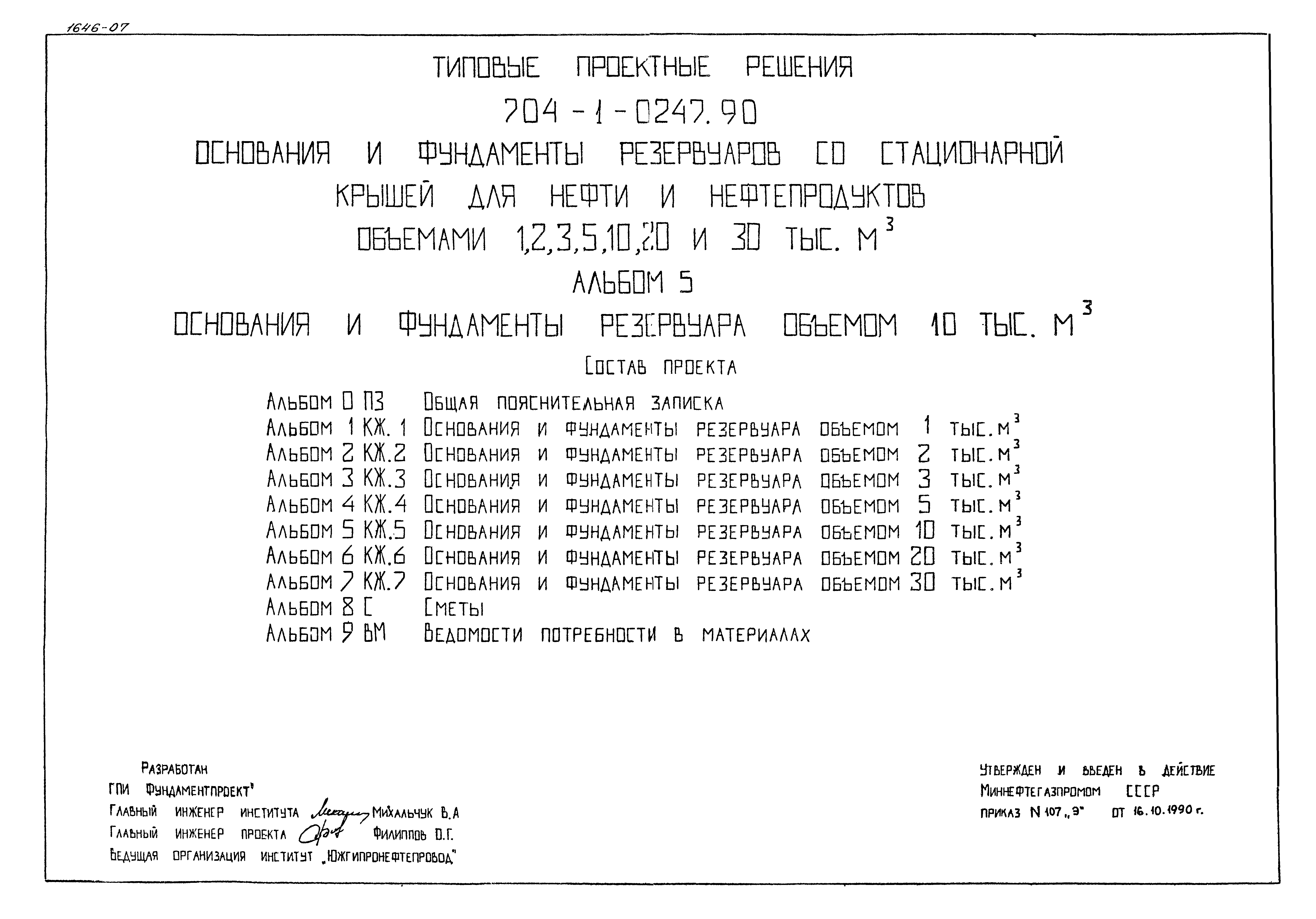

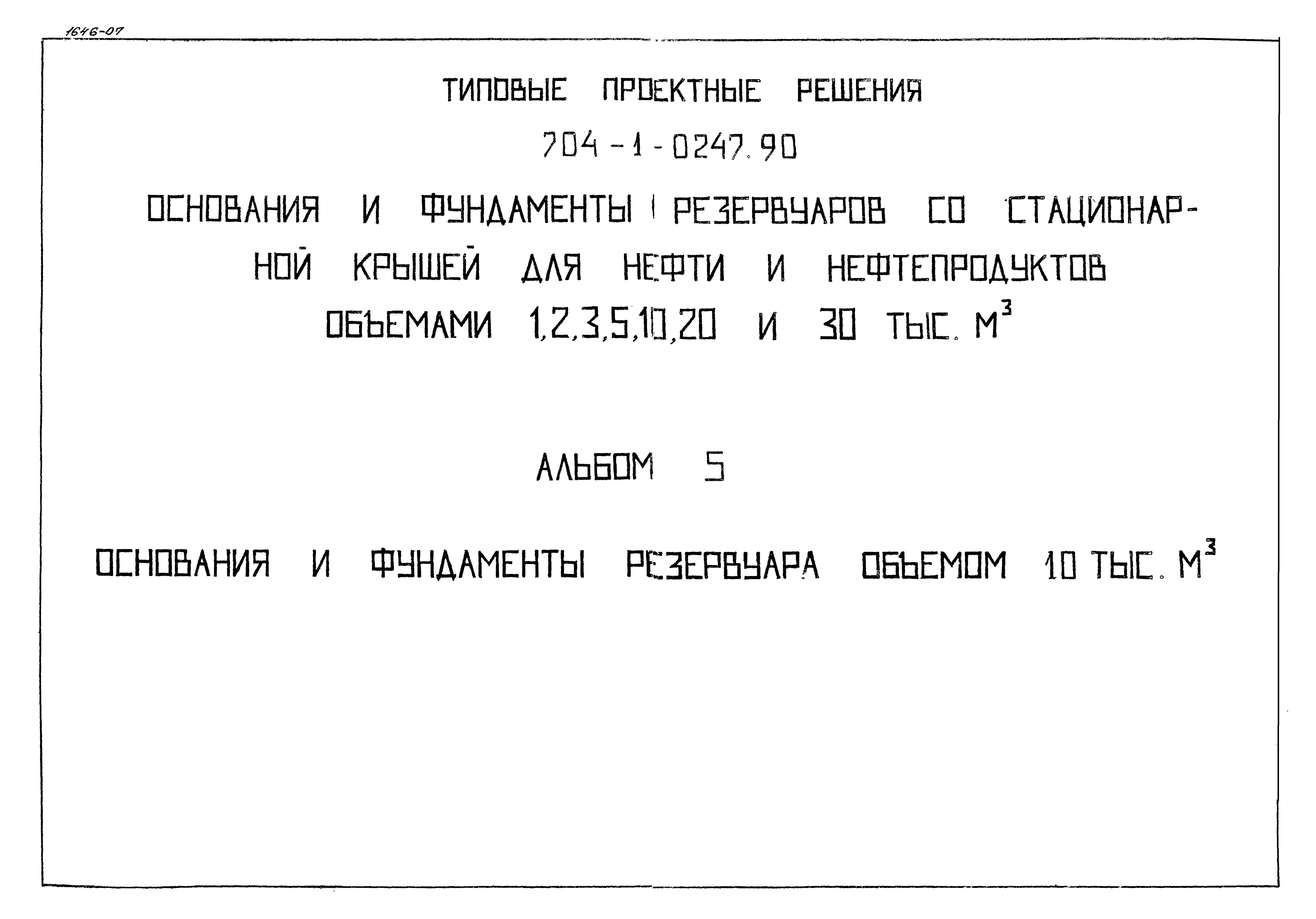

Альбом 5. Основания и фундаменты резервуара объемом 10 тыс. куб. м

Обозначение:	Типовые проектные решения 704-1-0247.90
Обозначение англ:	704-1-0247.90
Статус:	не действует
Название рус.:	Альбом 5. Основания и фундаменты резервуара объемом 10 тыс. куб. м
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

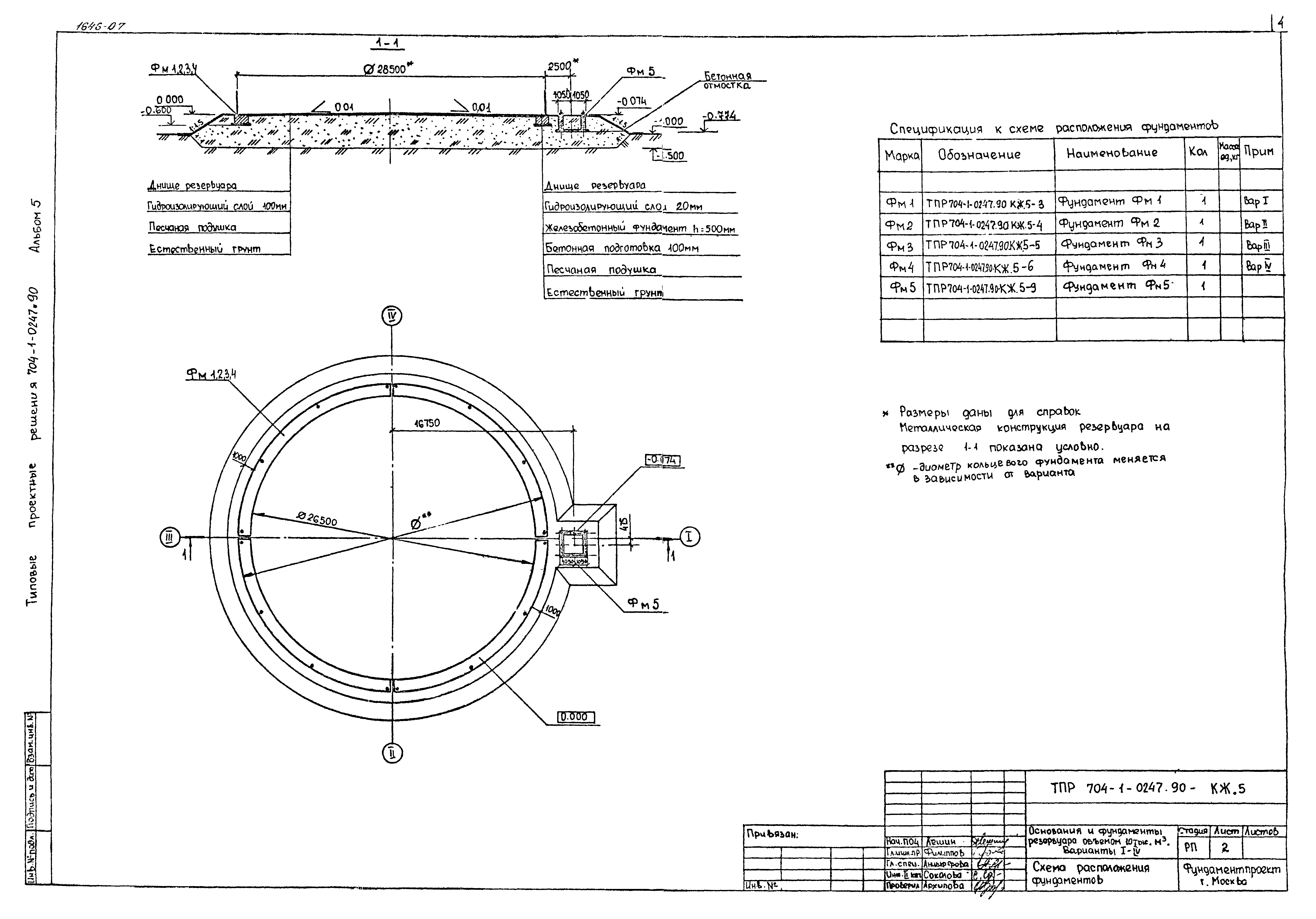

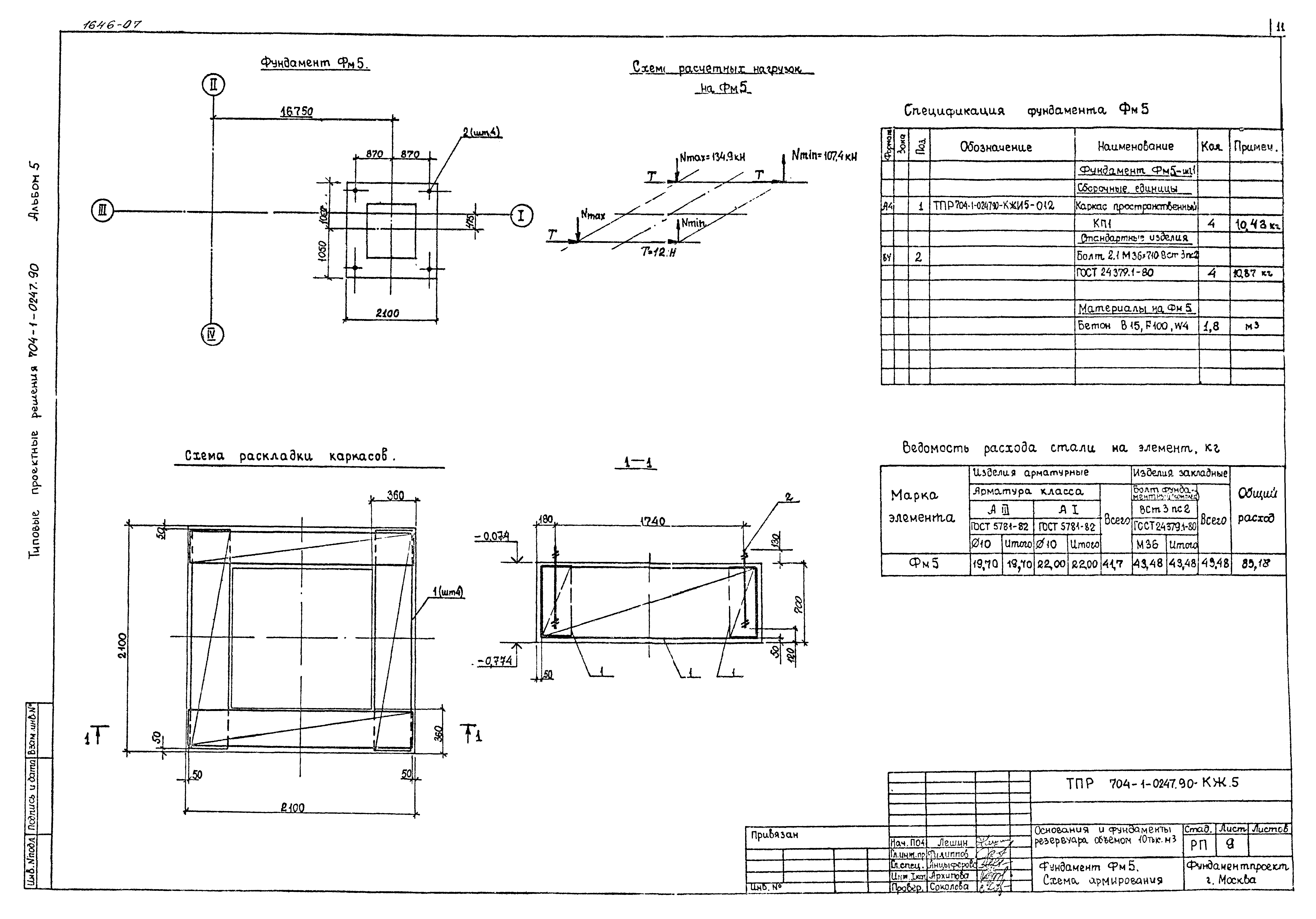

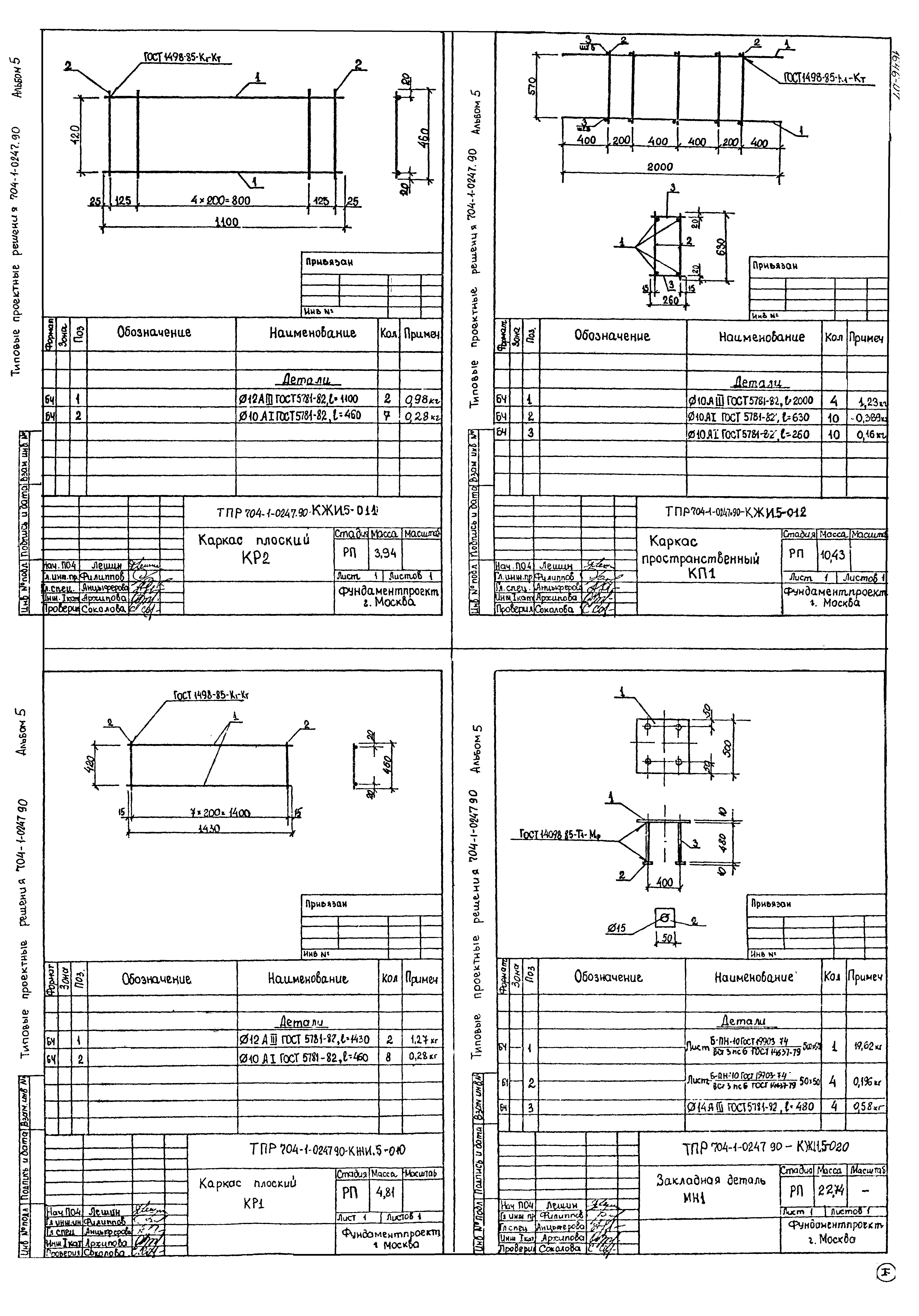

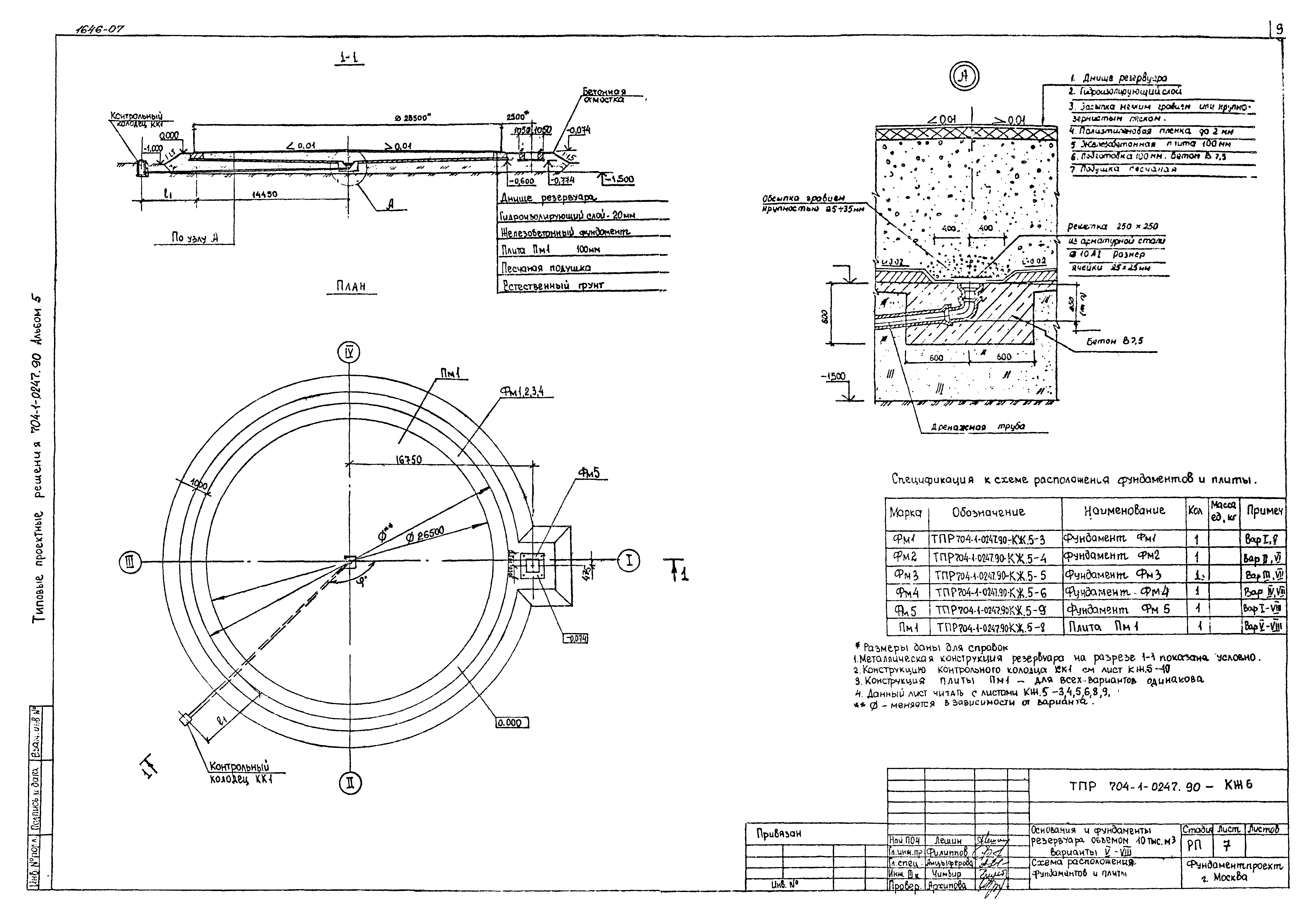

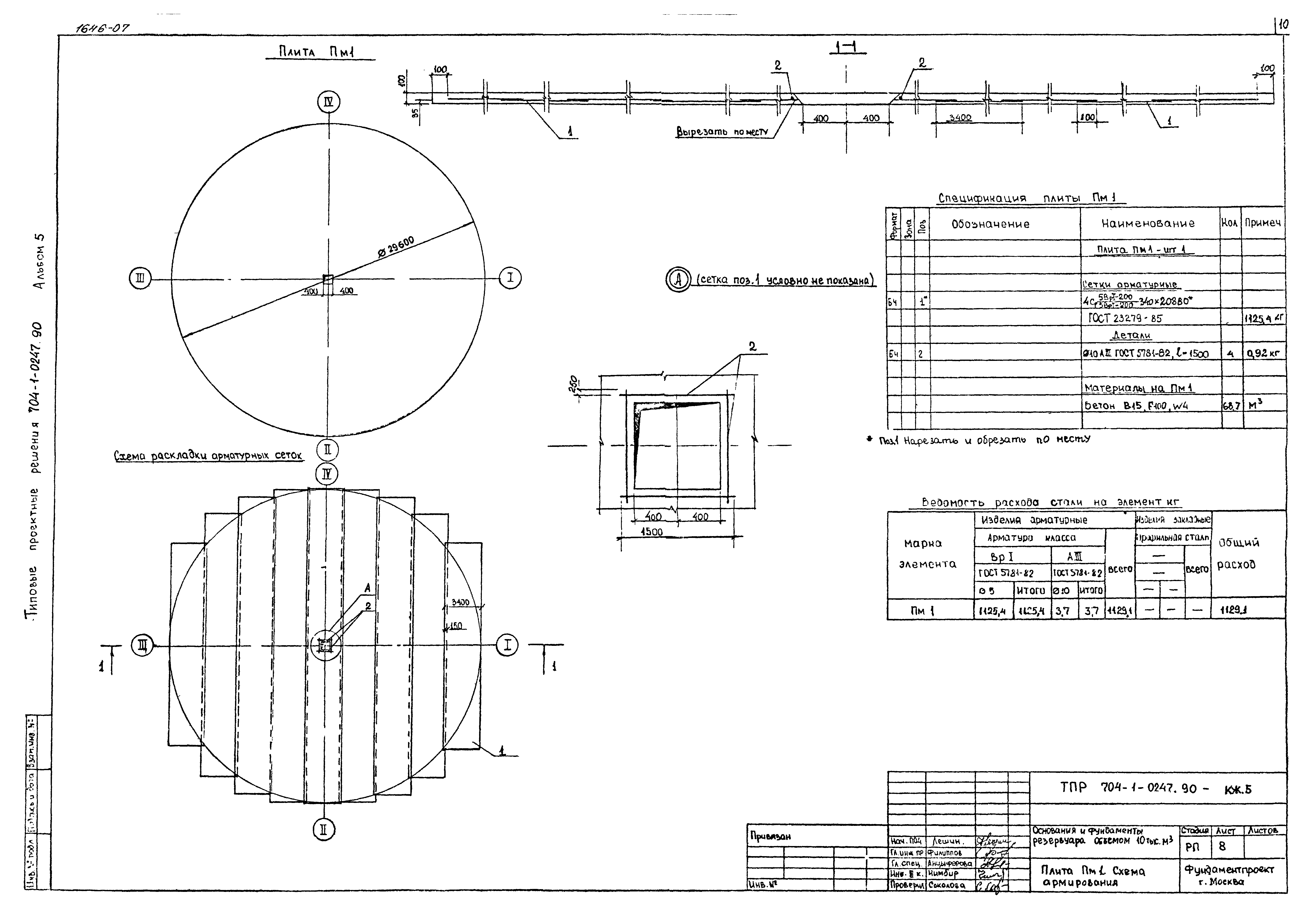

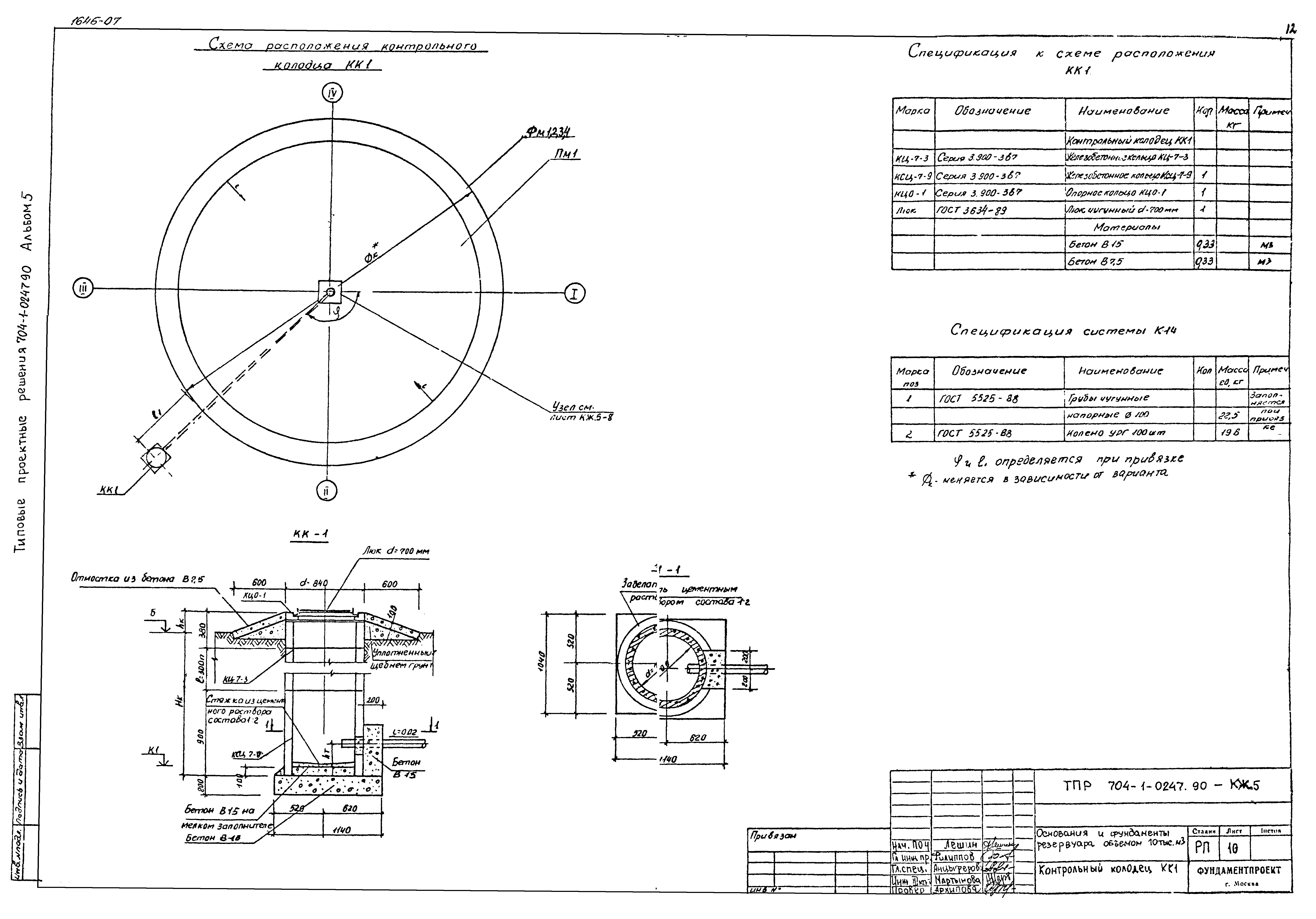

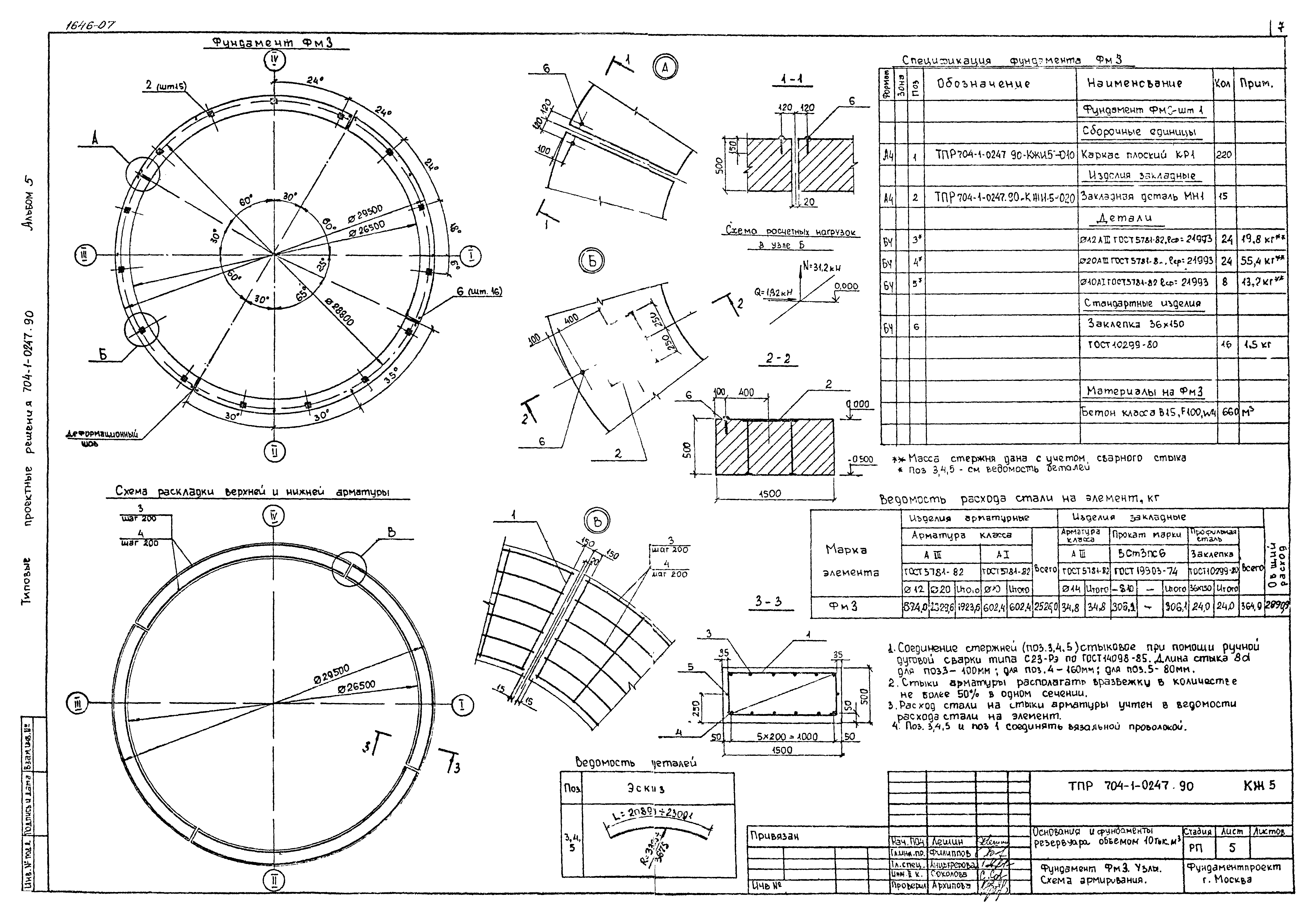

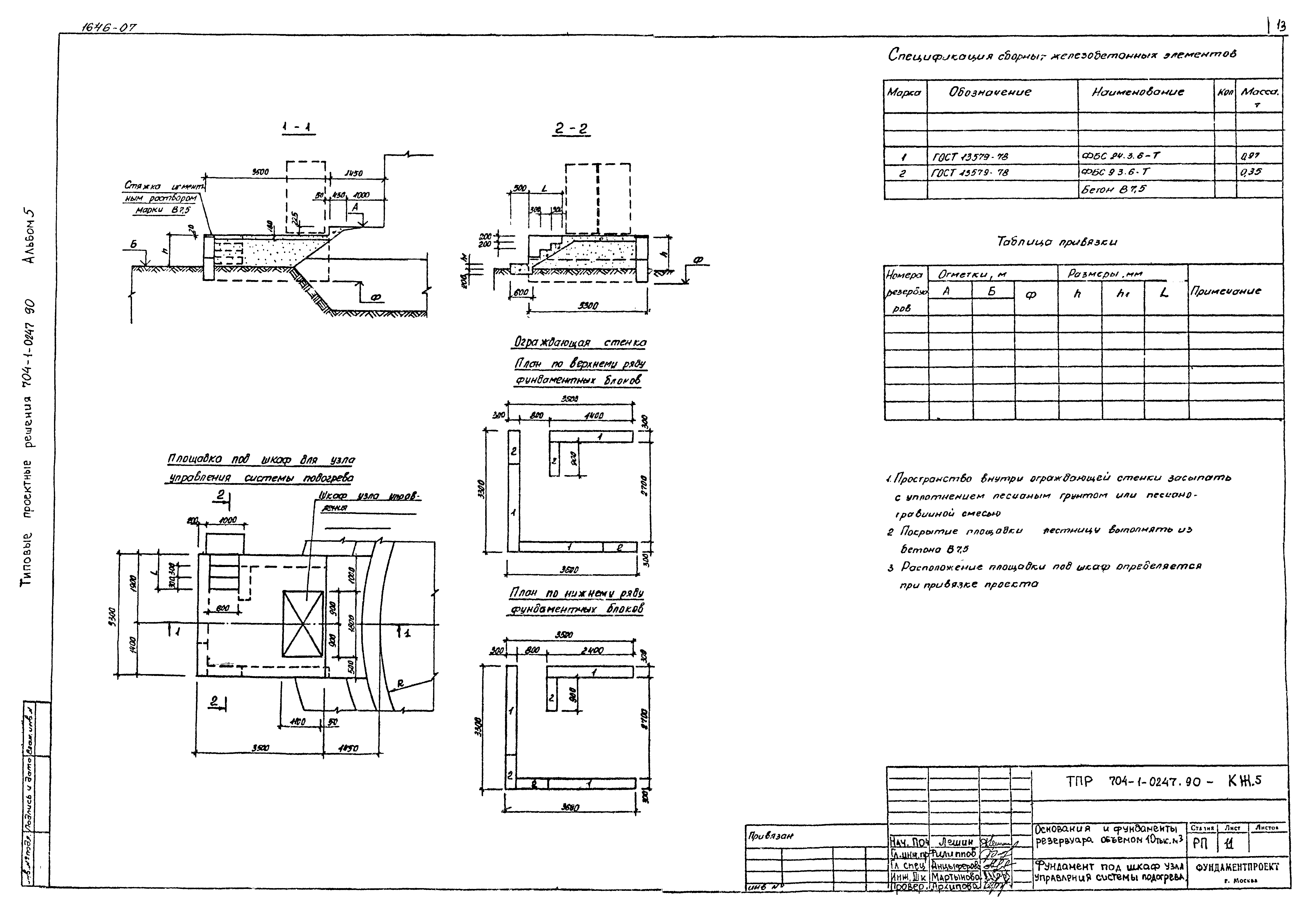

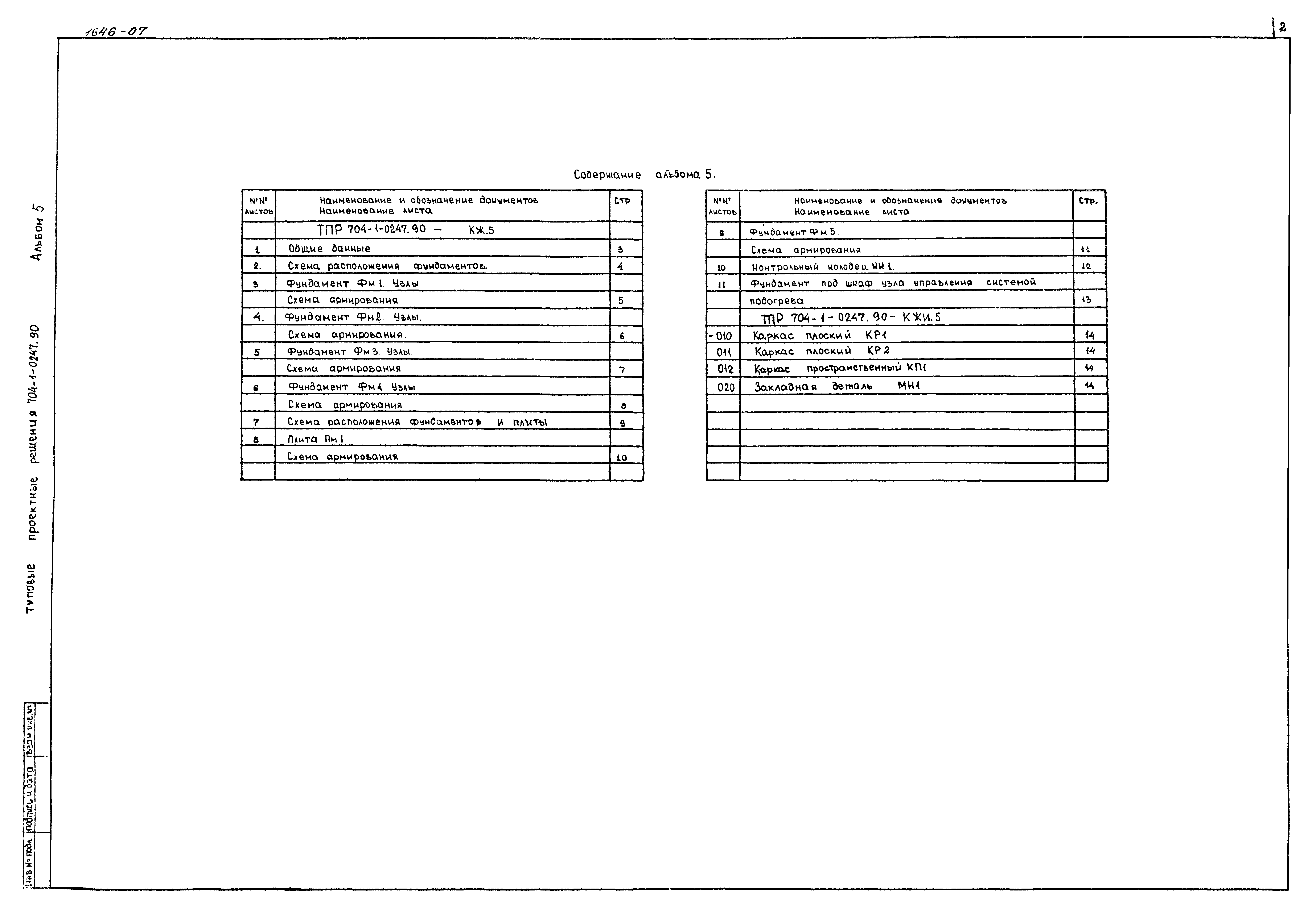

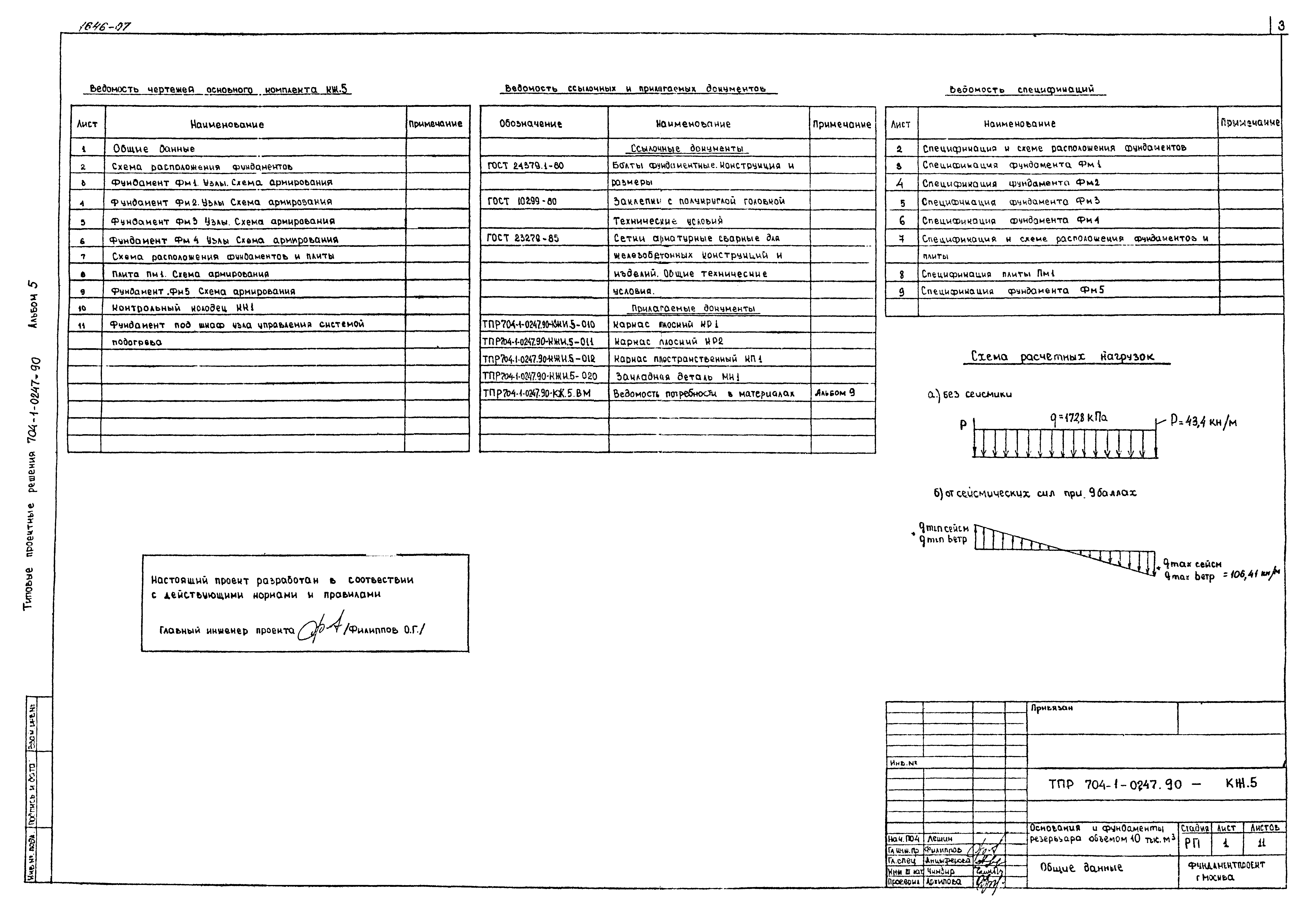

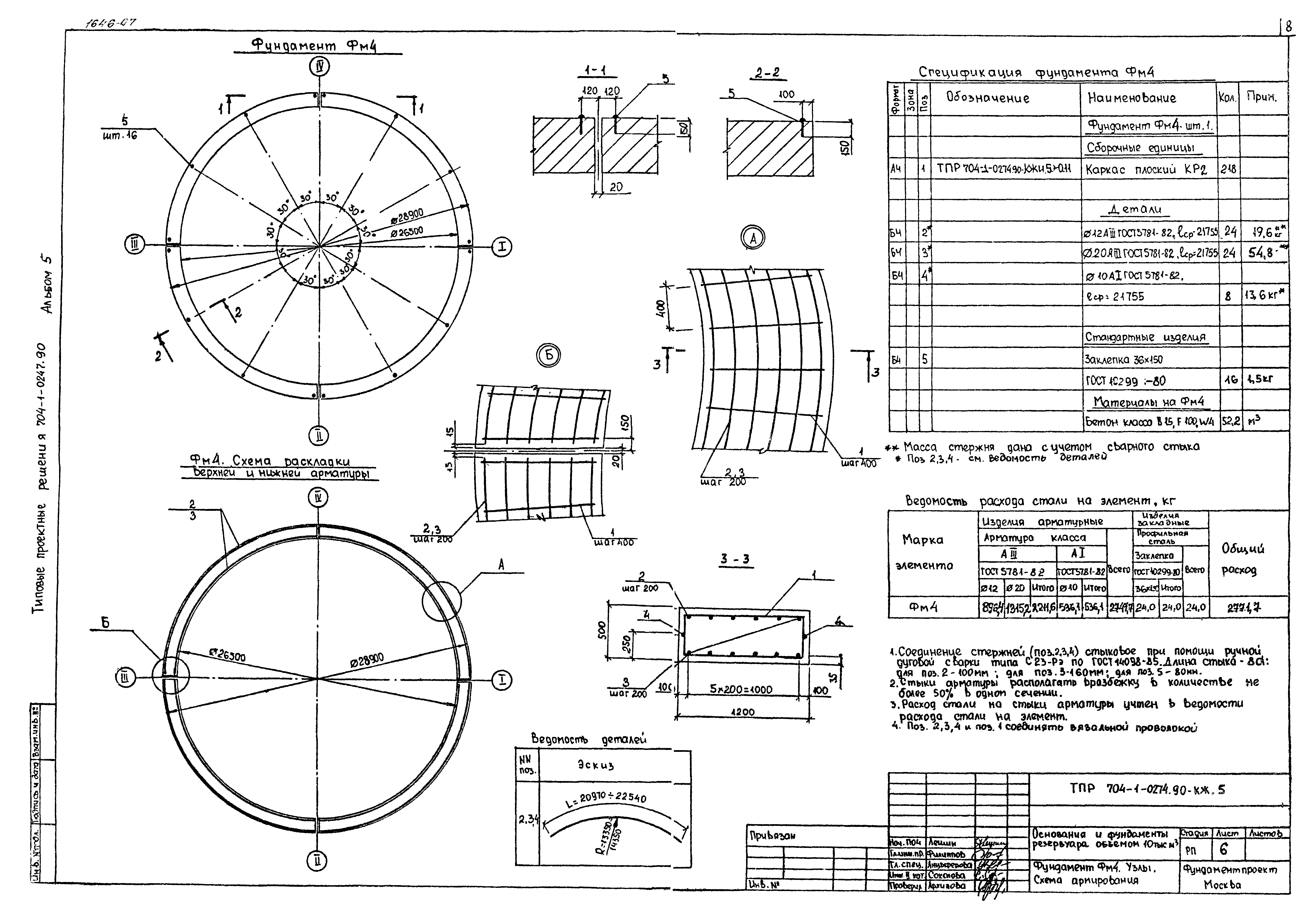

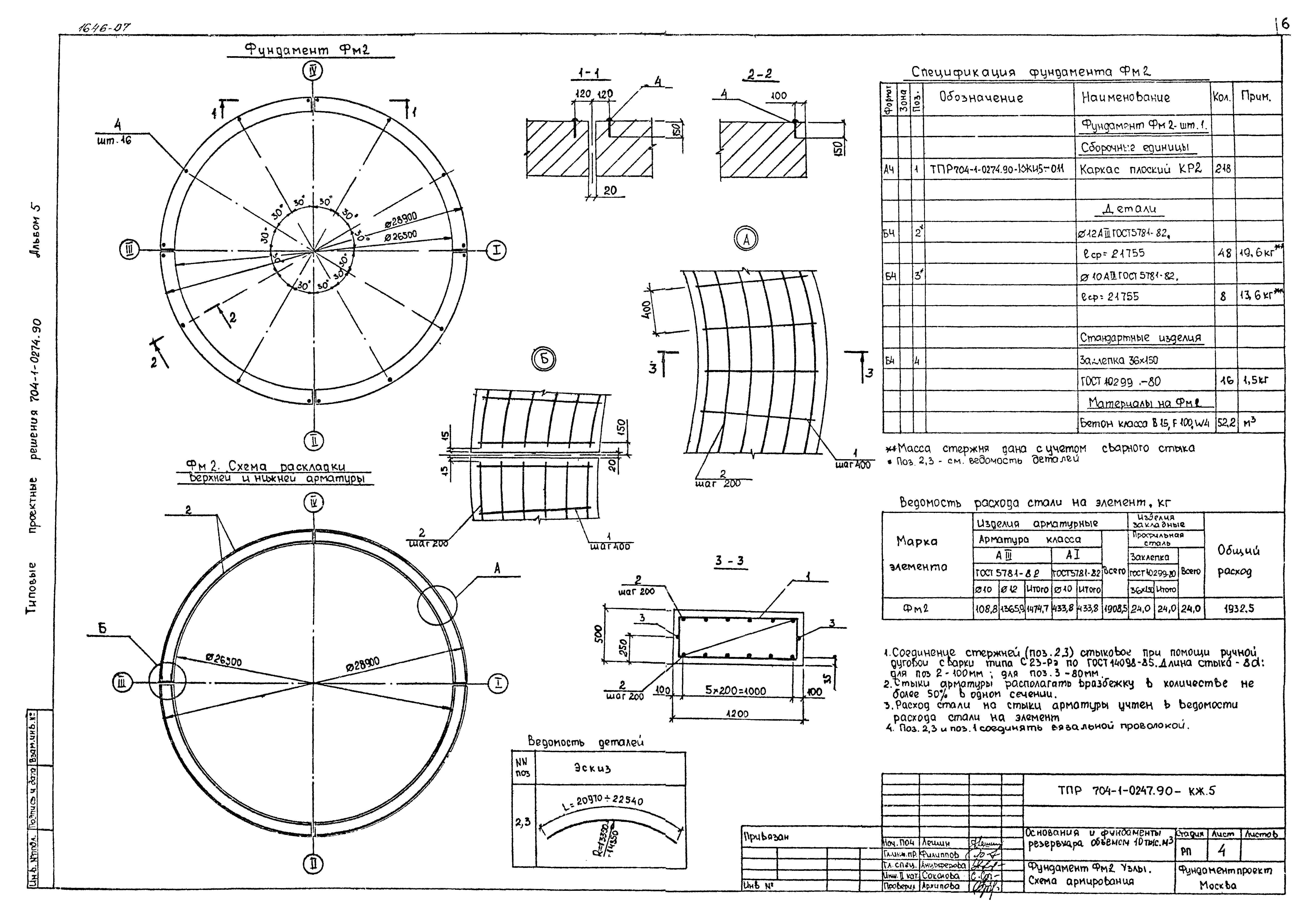

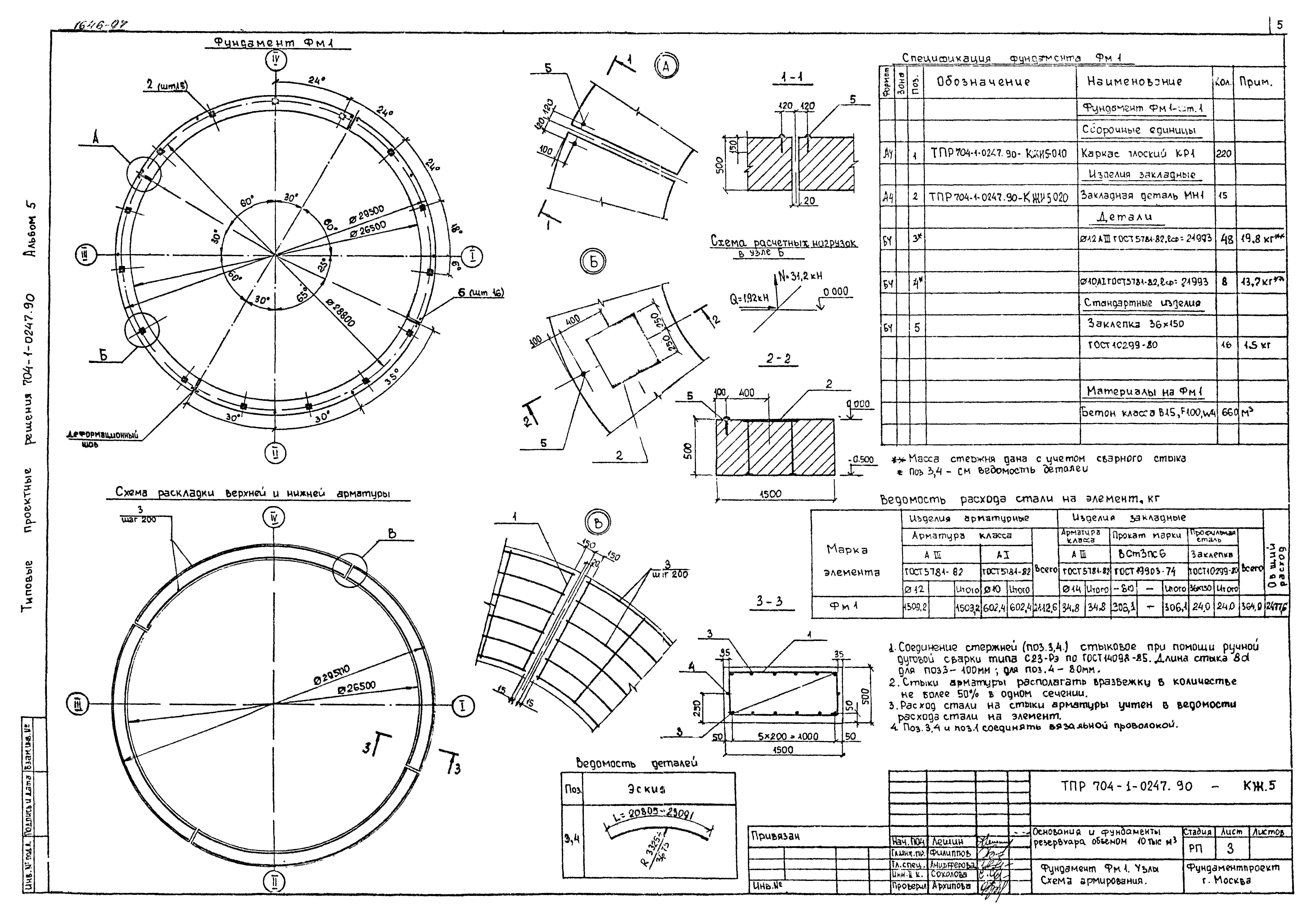

Оглавление:	ТПР 704-1-0247.90-КЖ5-1 Общие данные ТПР 704-1-0247.90-КЖ5-2 Схема расположения фундаментов ТПР 704-1-0247.90-КЖ5-3 Фундамент Ф1. Узлы. Схема армирования ТПР 704-1-0247.90-КЖ5-4 Фундамент Ф2. Узлы. Схема армирования ТПР 704-1-0247.90-КЖ5-5 Фундамент Ф3. Узлы. Схема армирования ТПР 704-1-0247.90-КЖ5-6 Фундамент Ф4. Узлы. Схема армирования ТПР 704-1-0247.90-КЖ5-7 Схема расположения фундаментов и плиты ТПР 704-1-0247.90-КЖ5-8 Плита Пм1. Схема армирования ТПР 704-1-0247.90-КЖ5-9 Фундамент Ф5. Узлы. Схема армирования ТПР 704-1-0247.90-КЖ5-10 Контрольный колодец КК1 ТПР 704-1-0247.90-КЖ5-11 Фундамент под шкаф узла управления системой подогрева ТПР 704-1-0247.90-КЖИ5-010 Каркас плоский КР1 ТПР 704-1-0247.90-КЖИ5-011 Каркас плоский КР2 ТПР 704-1-0247.90-КЖИ5-012 Каркас пространственный КП1 ТПР 704-1-0247.90-КЖИ5-020 Закладная деталь МН1
Разработан:	ГПИфундаментпроект
Утверждён:	16.10.1990 Миннефтегазпром СССР (USSR Minneftegazprom 107"Э")
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Резервуары и склады для нефти и нефтепродуктов Резервуары стальные для нефти и нефтепродуктов
