Скачать Типовые проектные решения 903-4-0182.94 Альбом 2. Силовое электрооборудование. Автоматизация технологии производства

Дата актуализации: 10.08.2017

Типовые проектные решения 903-4-0182.94

Альбом 2. Силовое электрооборудование. Автоматизация технологии производства

Обозначение:	Типовые проектные решения 903-4-0182.94
Обозначение англ:	903-4-0182.94
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом 2. Силовое электрооборудование. Автоматизация технологии производства
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	27.10.1994

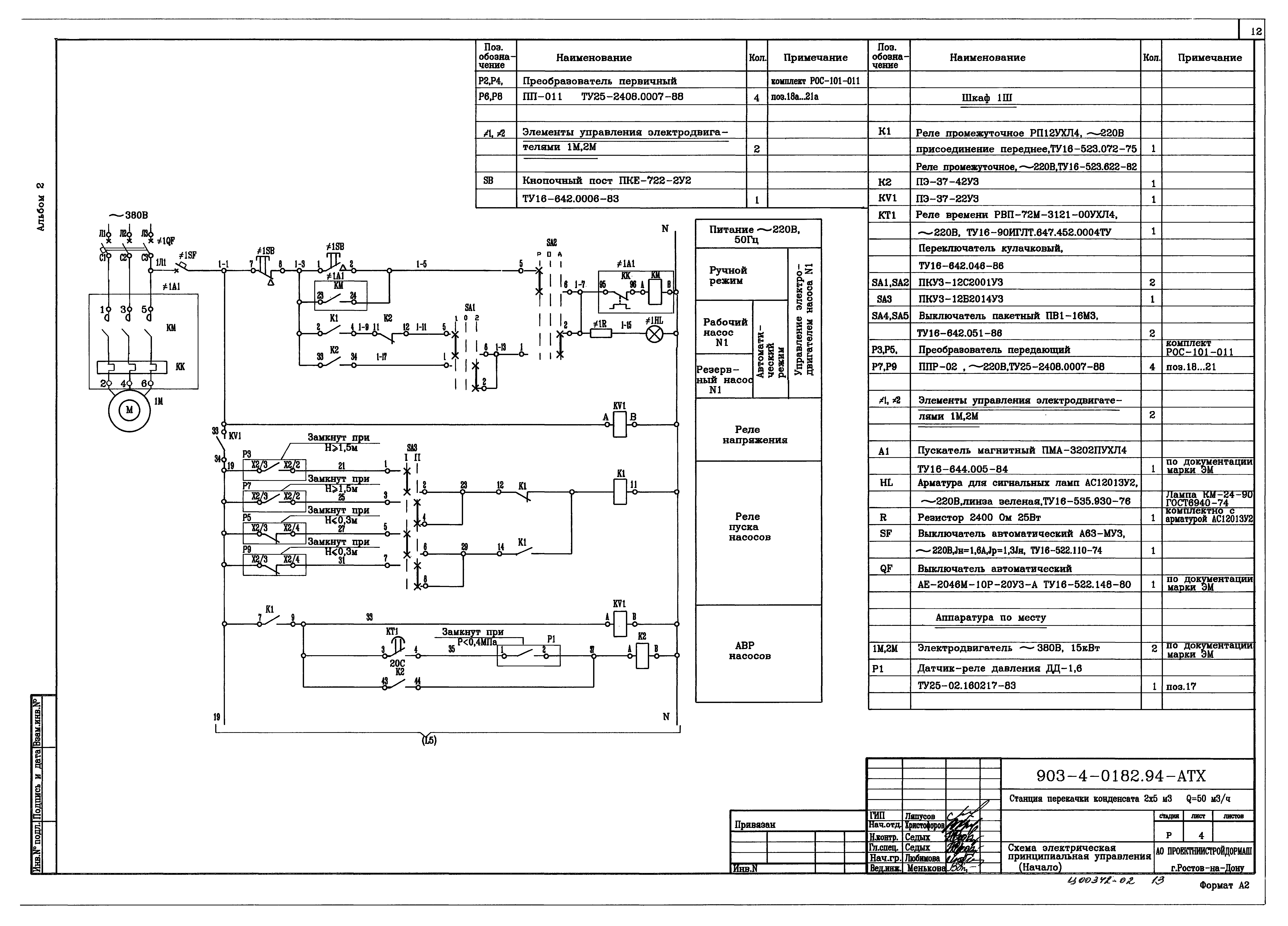

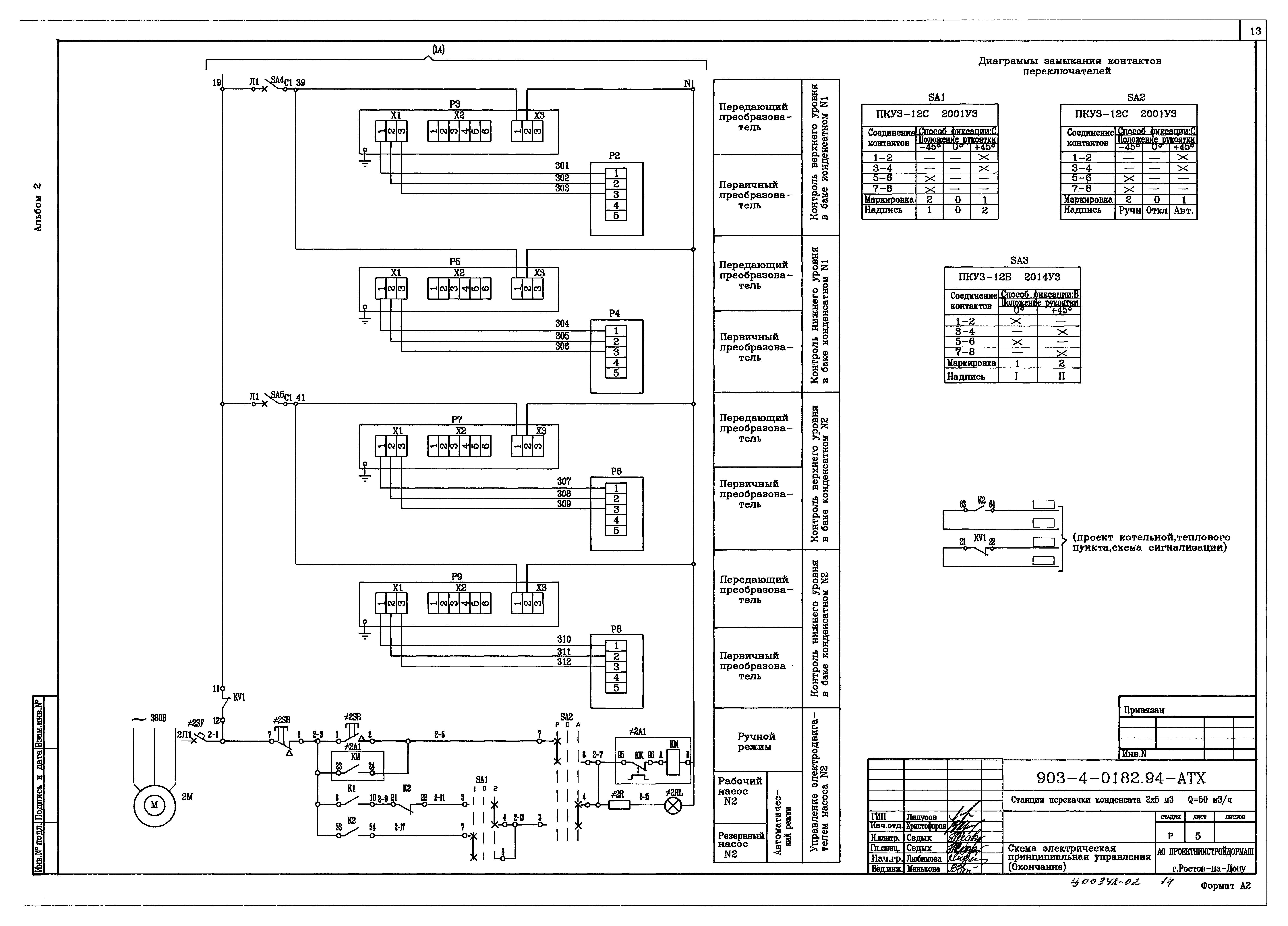

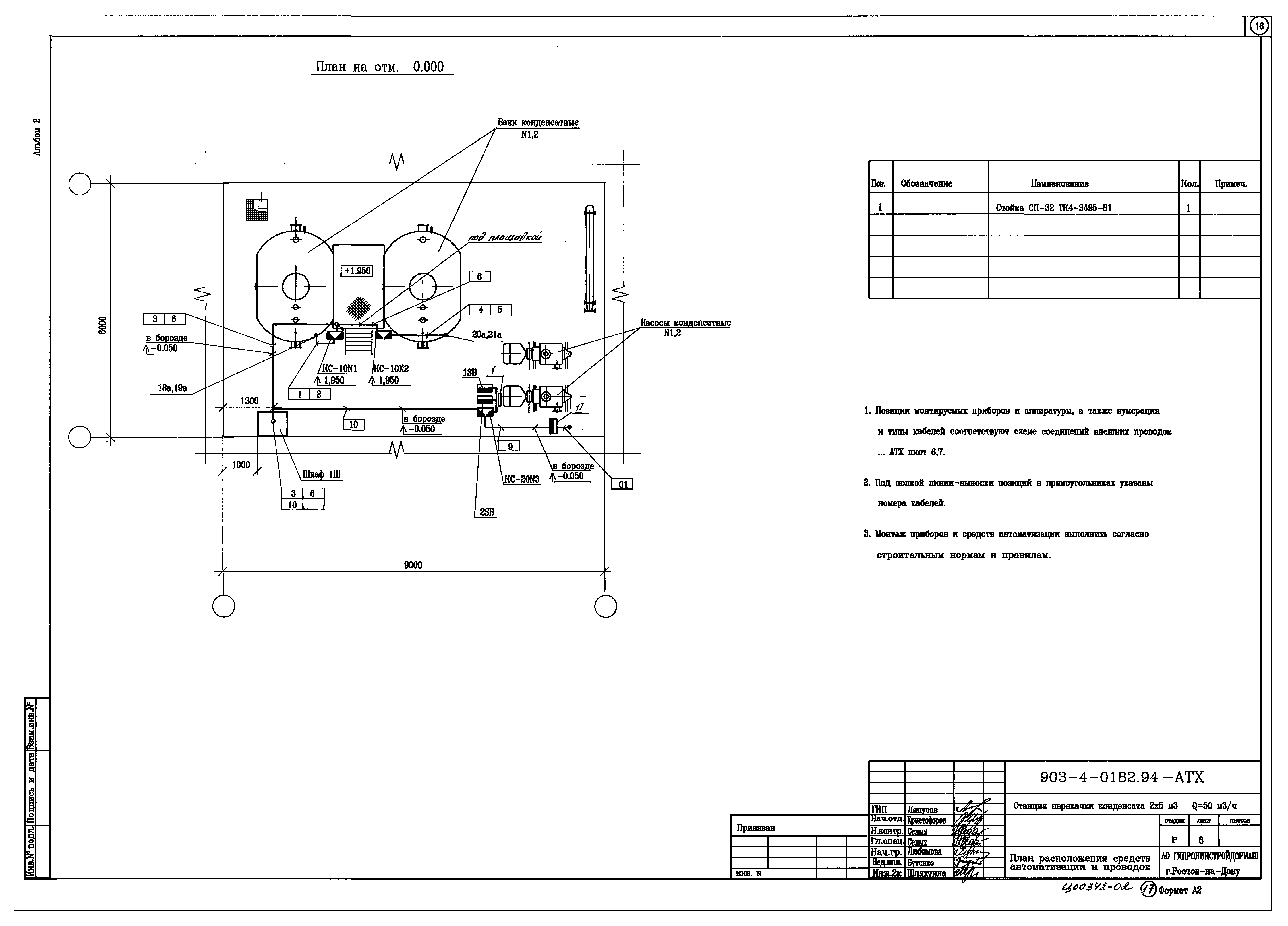

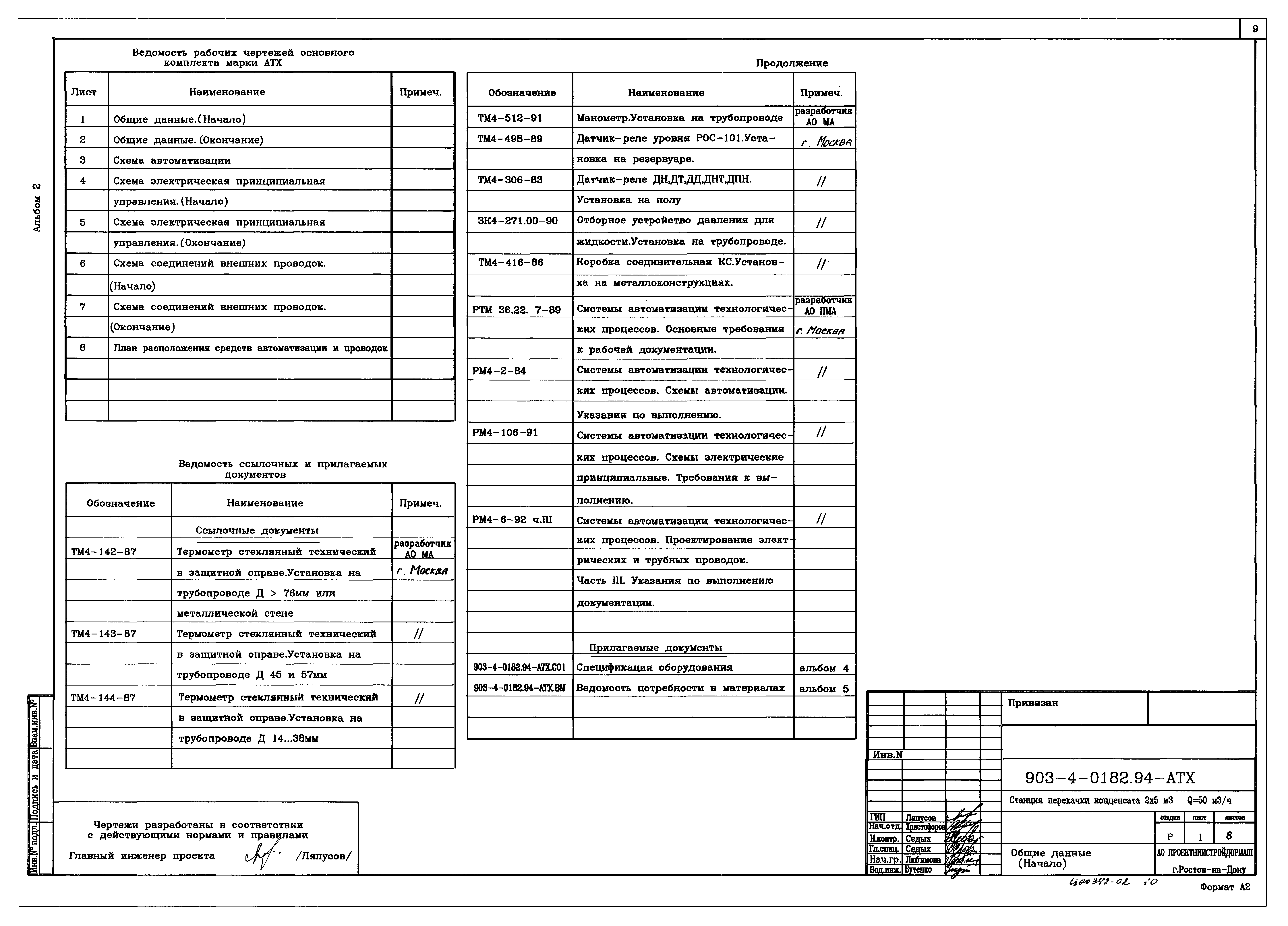

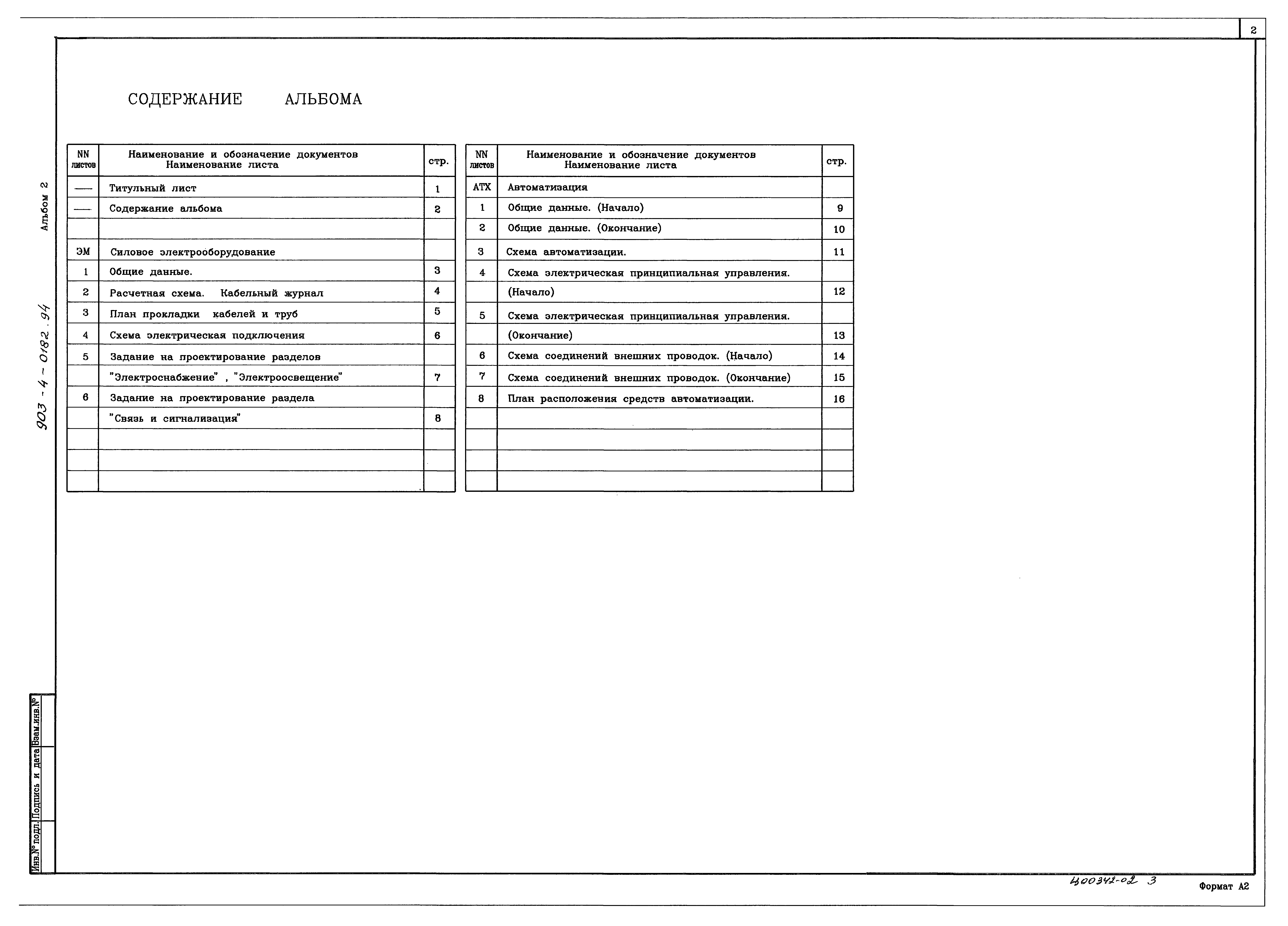

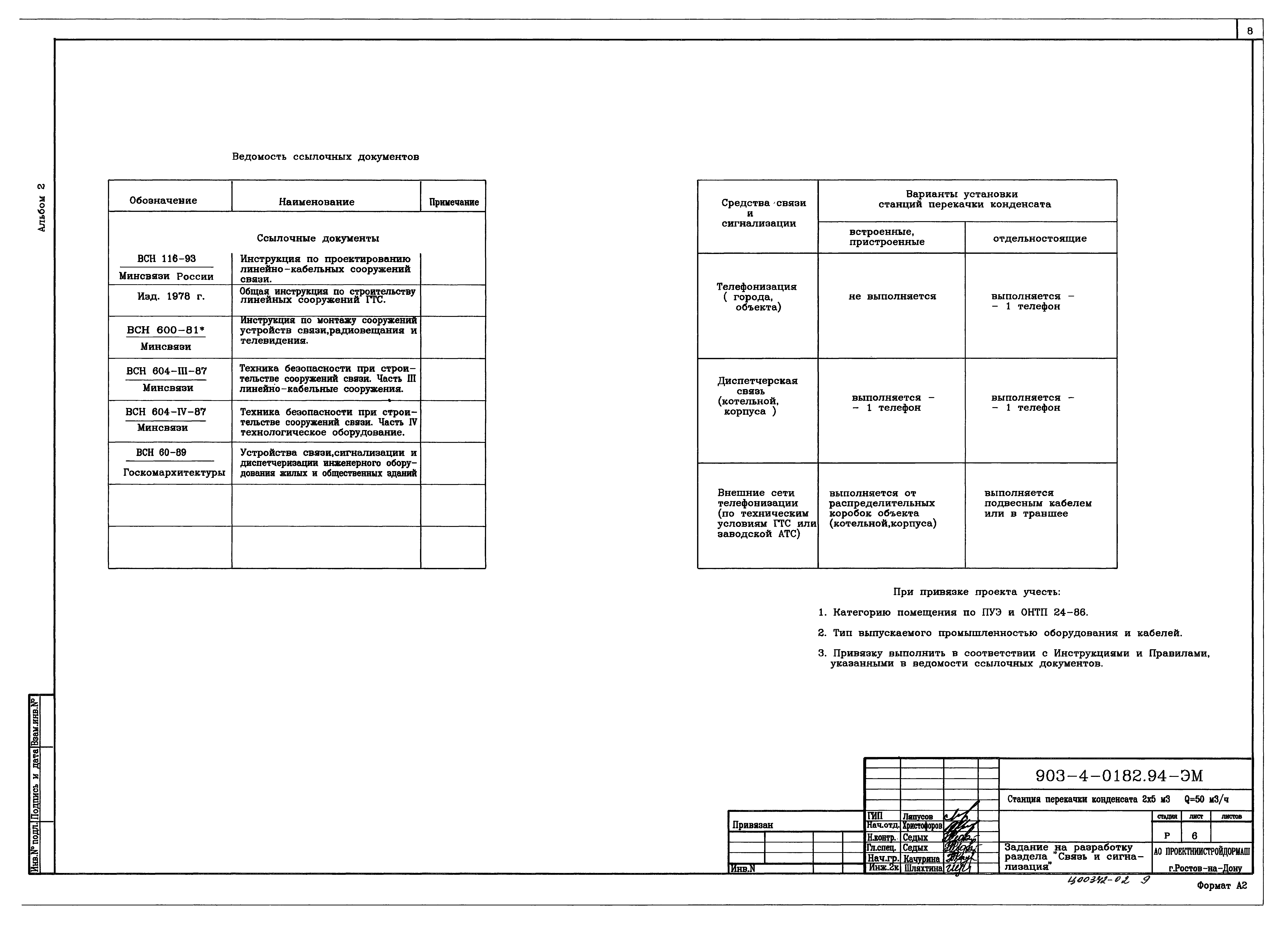

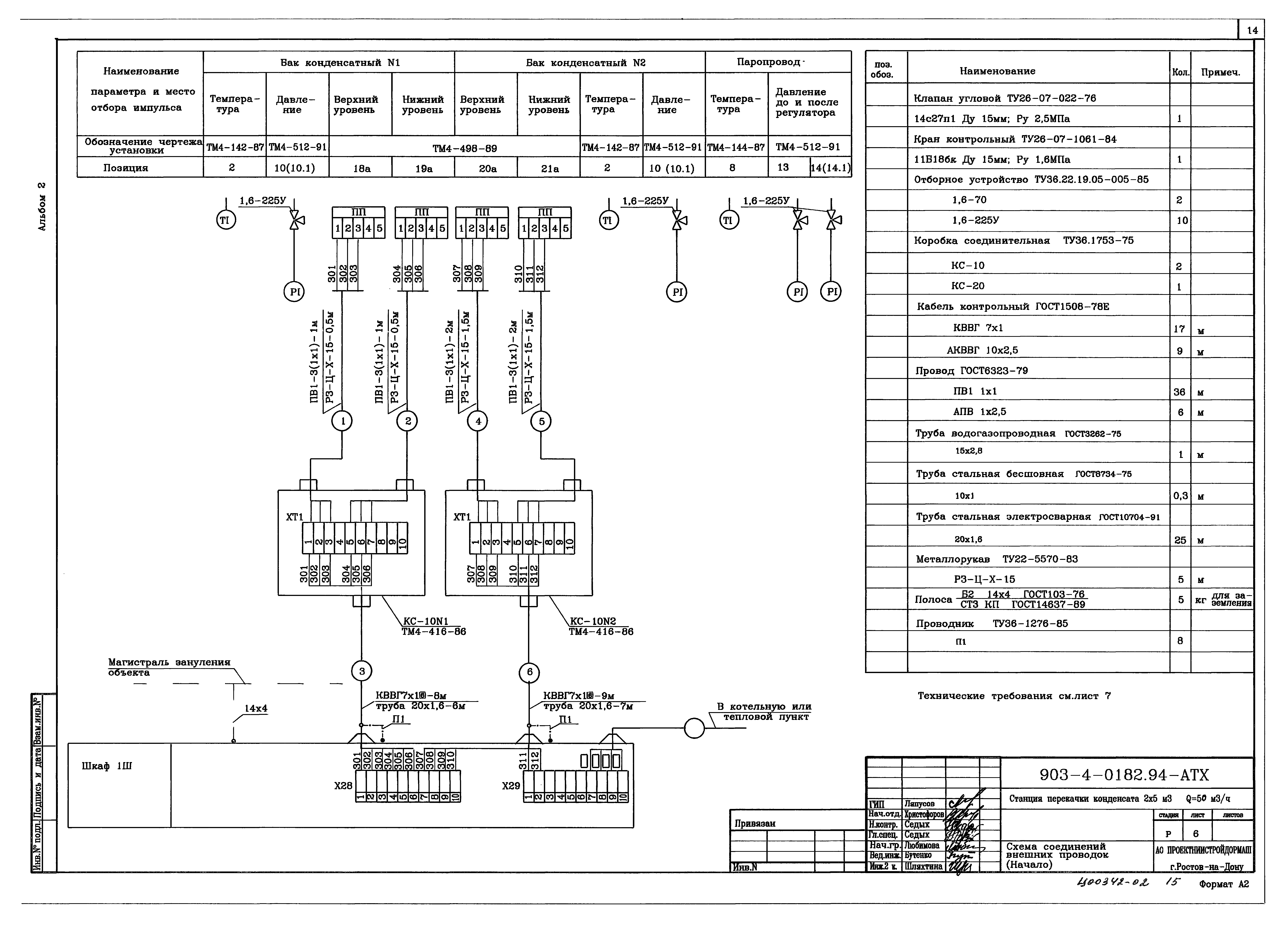

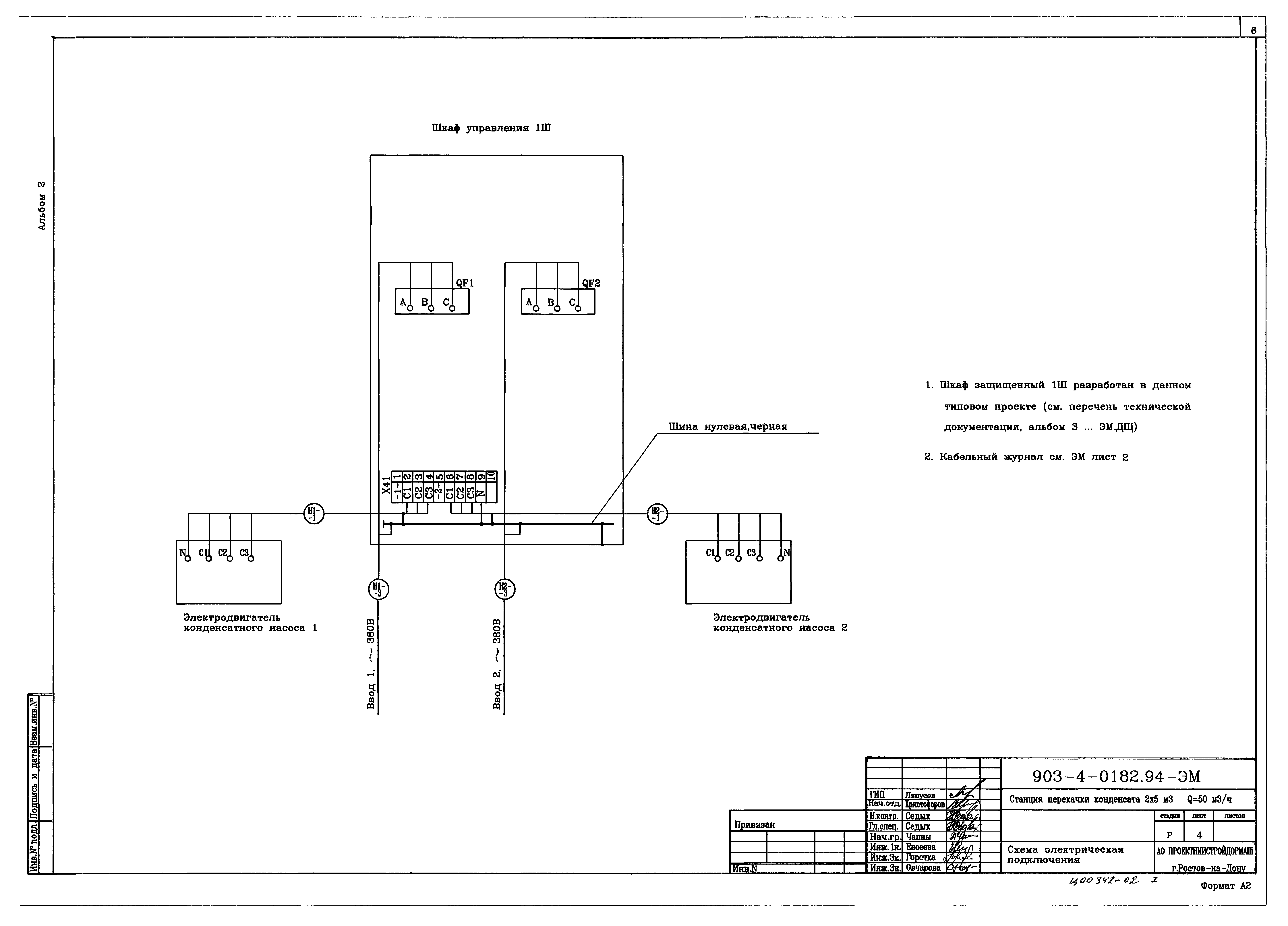

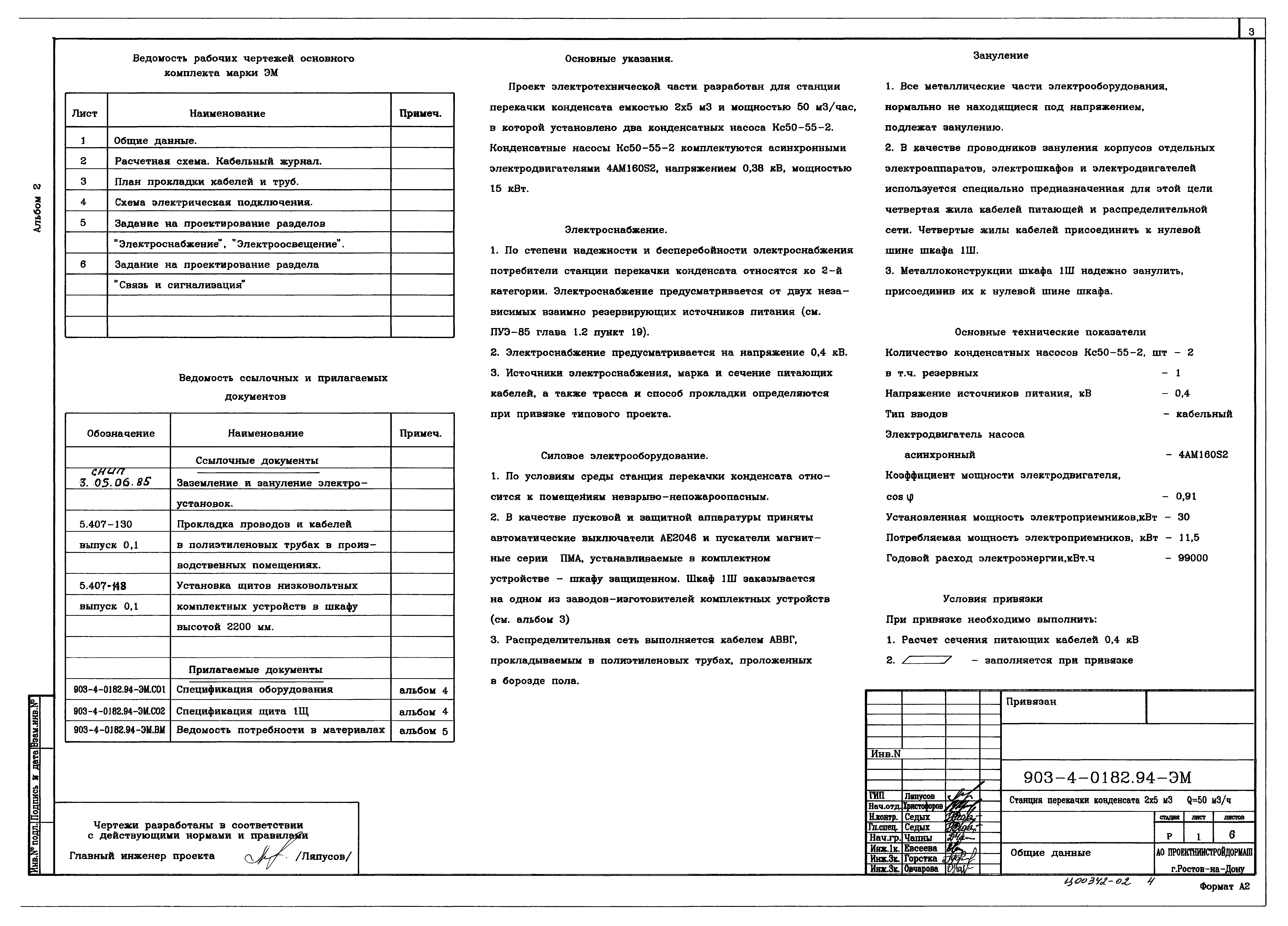

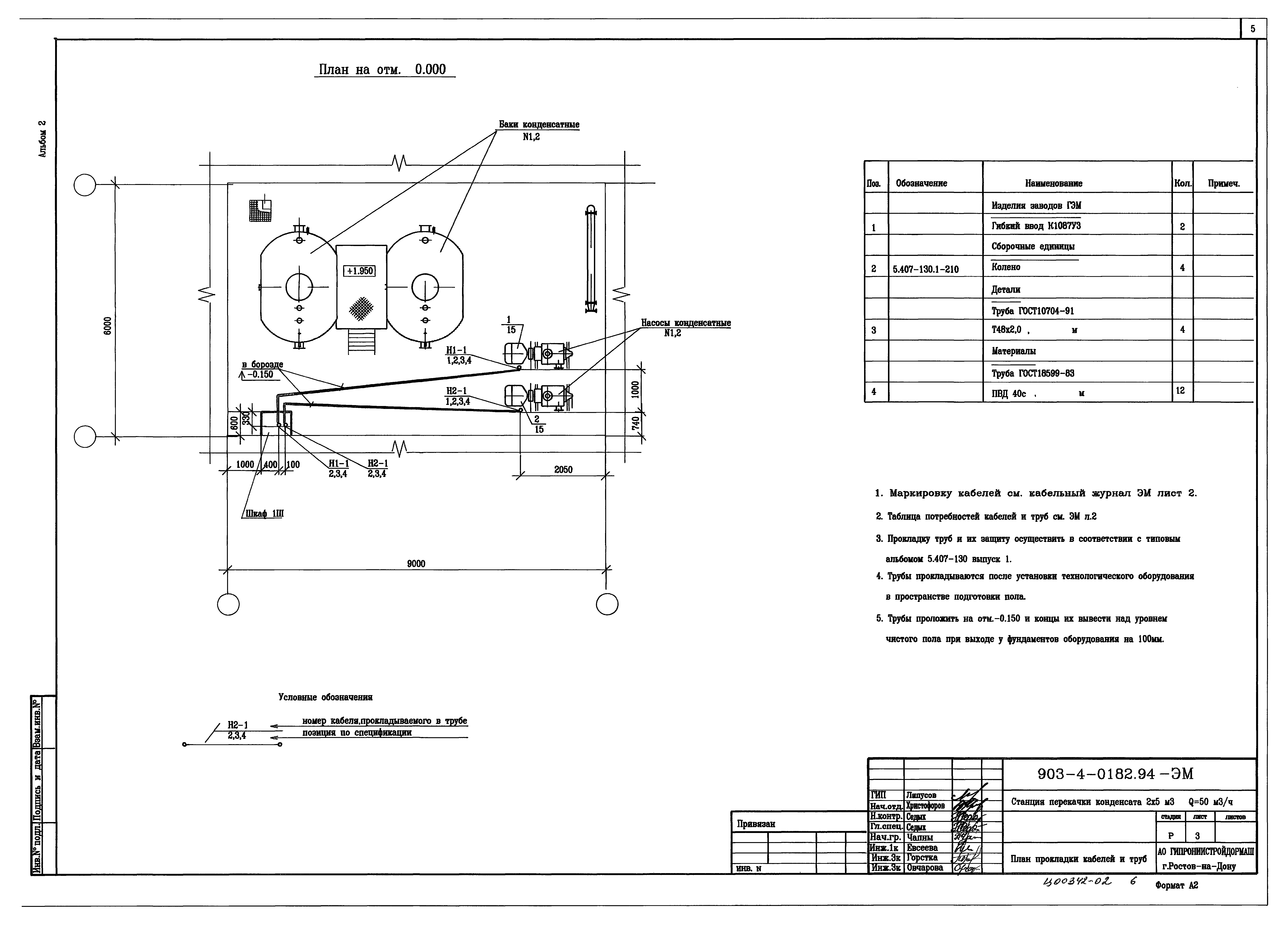

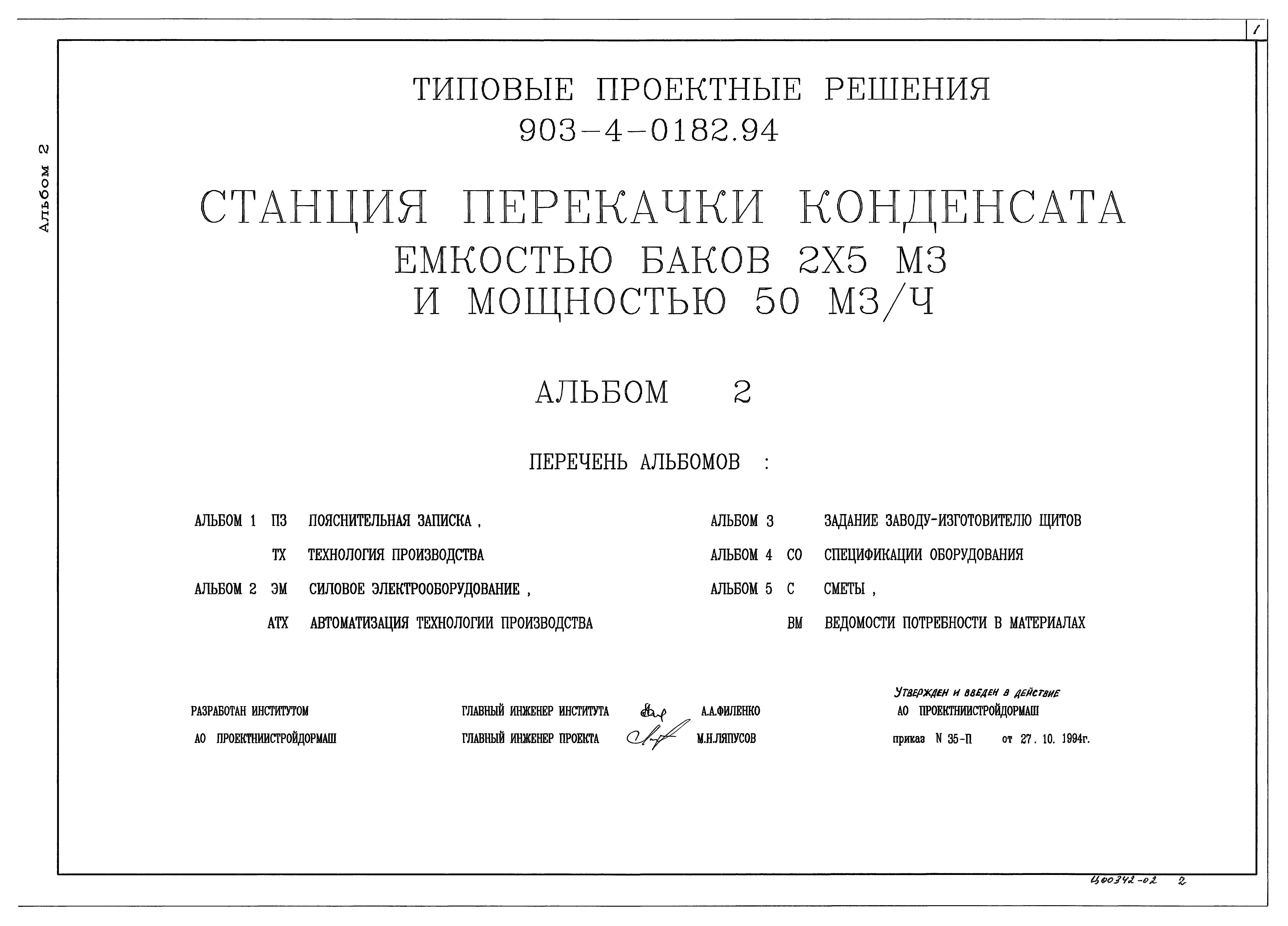

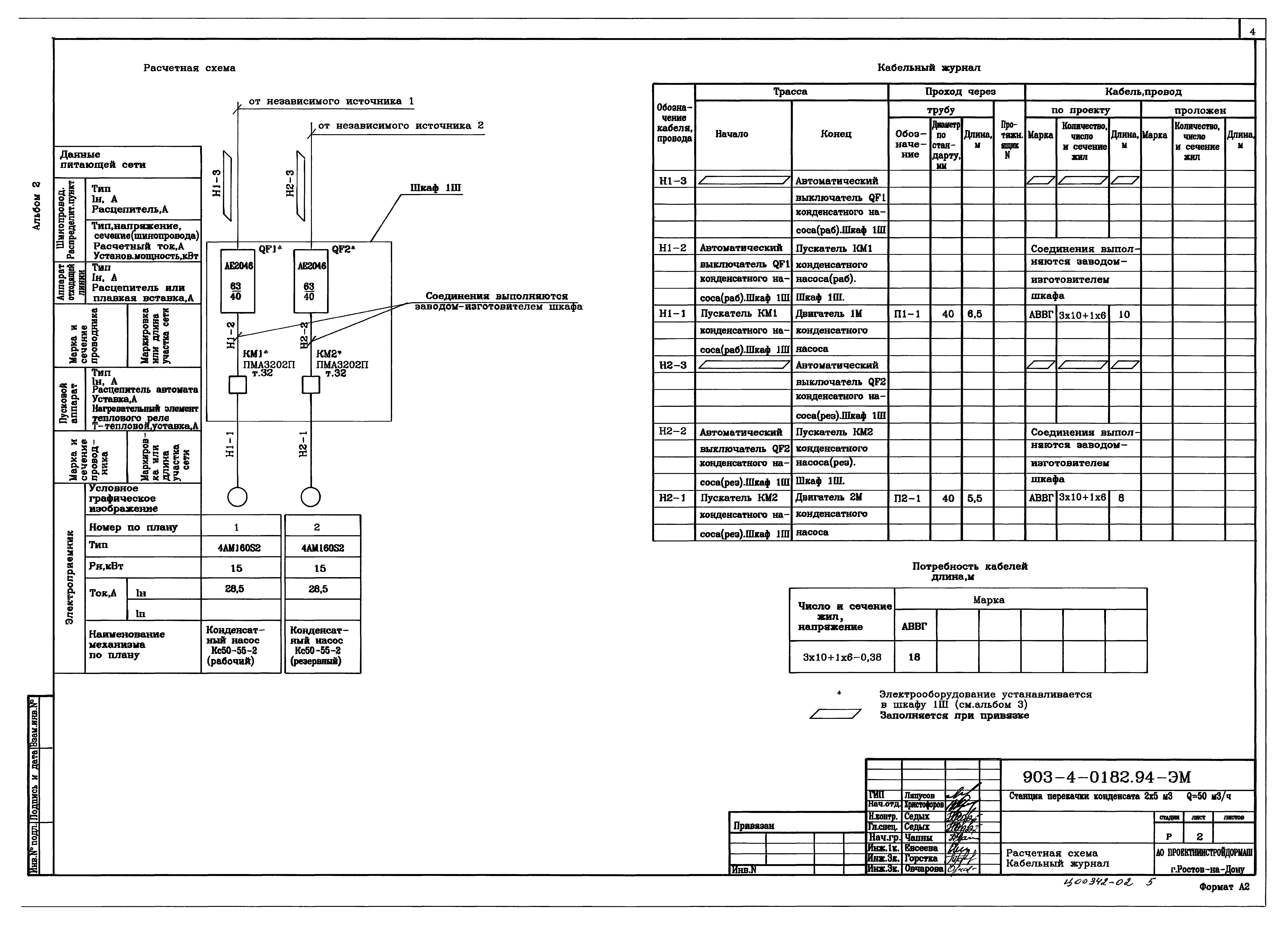

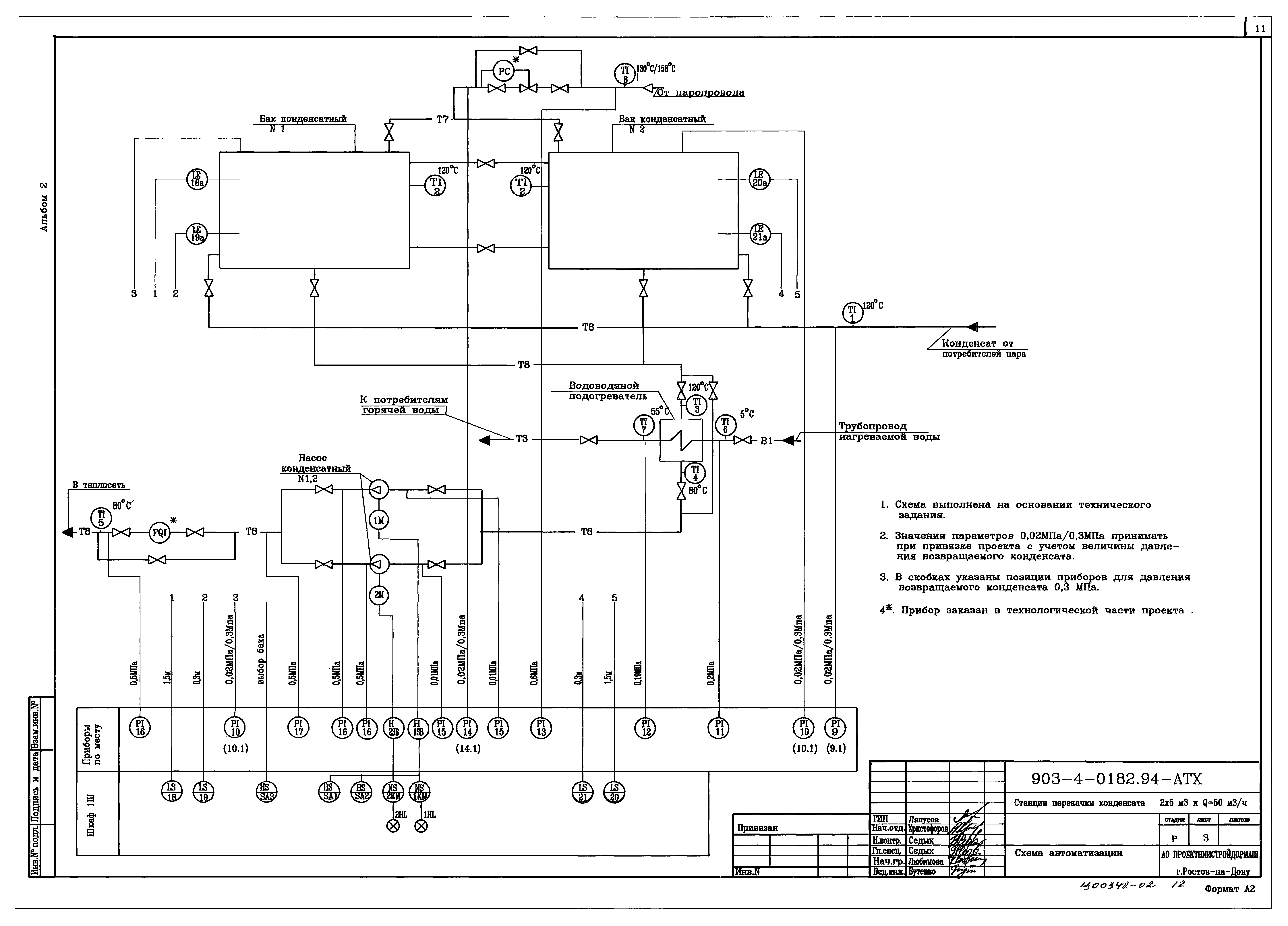

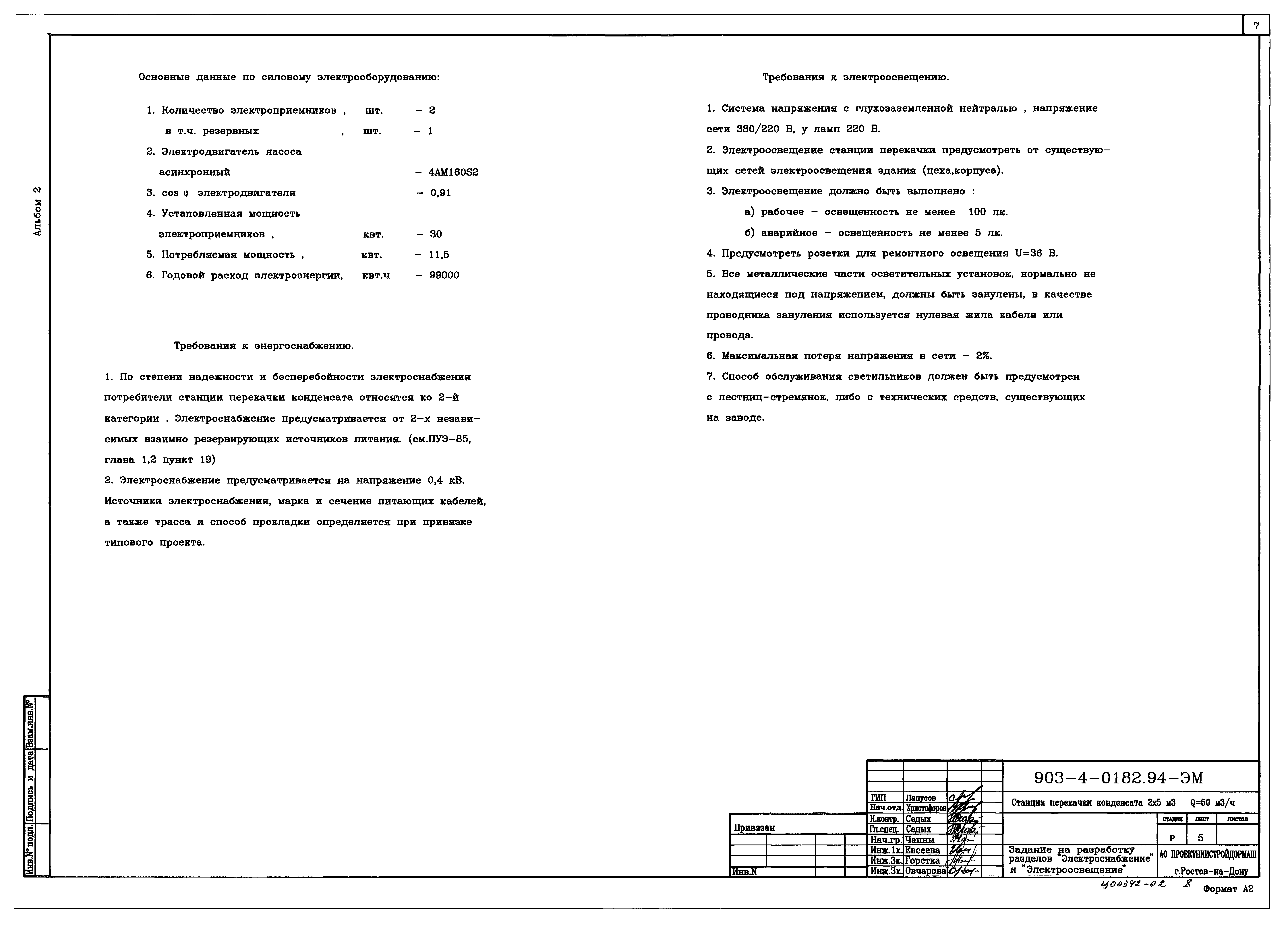

Оглавление:	ТП 903-4-0182.94 Титульный лист ТП 903-4-0182.94 Содержание альбома ТП 903-4-0182.94-ЭМ Силовое электрооборудование ТП 903-4-0182.94-ЭМ-1 Общие данные. ТП 903-4-0182.94-ЭМ-2 Расчетная схема. Кабельный журнал ТП 903-4-0182.94-ЭМ-3 План прокладки кабелей и труб ТП 903-4-0182.94-ЭМ-4 Схема электрическая подключения ТП 903-4-0182.94-ЭМ-5 Задание на проектирование разделов "Электроснабжение", "Электроосвещение" ТП 903-4-0182.94-ЭМ-6 Задание на проектирование раздела "Связь и сигнализация" ТП 903-4-0182.94-АТХ Автоматизация ТП 903-4-0182.94-АТХ-1 Общие данные. (Начало) ТП 903-4-0182.94-АТХ-2 Общие данные. (Окончание) ТП 903-4-0182.94-АТХ-3 Схема автоматизации. ТП 903-4-0182.94-АТХ-4 Схема электрическая принципиальная управления. (Начало) ТП 903-4-0182.94-АТХ-5 Схема электрическая принципиальная управления. (Окончание) ТП 903-4-0182.94-АТХ-6 Схема соединений внешних проводок. (Начало) ТП 903-4-0182.94-АТХ-7 Схема соединений внешних проводок. (Окончание) ТП 903-4-0182.94-АТХ-8 План расположения средств автоматизации.
Разработан:	Проектниистройдормаш
Утверждён:	27.10.1994 АО Проектниистройдормаш (35-П)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Сооружения тепловых сетей Станции перекачки конденсата
