Скачать Типовой проект 903-1-224.86 Альбом 1.3. Эскизные чертежи общих видов конструкций тепловой изоляции

Дата актуализации: 10.08.2017

Типовой проект 903-1-224.86

Альбом 1.3. Эскизные чертежи общих видов конструкций тепловой изоляции

Обозначение: Типовой проект 903-1-224.86
Обозначение англ: 903-1-224.86
Статус:действует
Название рус.:Альбом 1.3. Эскизные чертежи общих видов конструкций тепловой изоляции
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

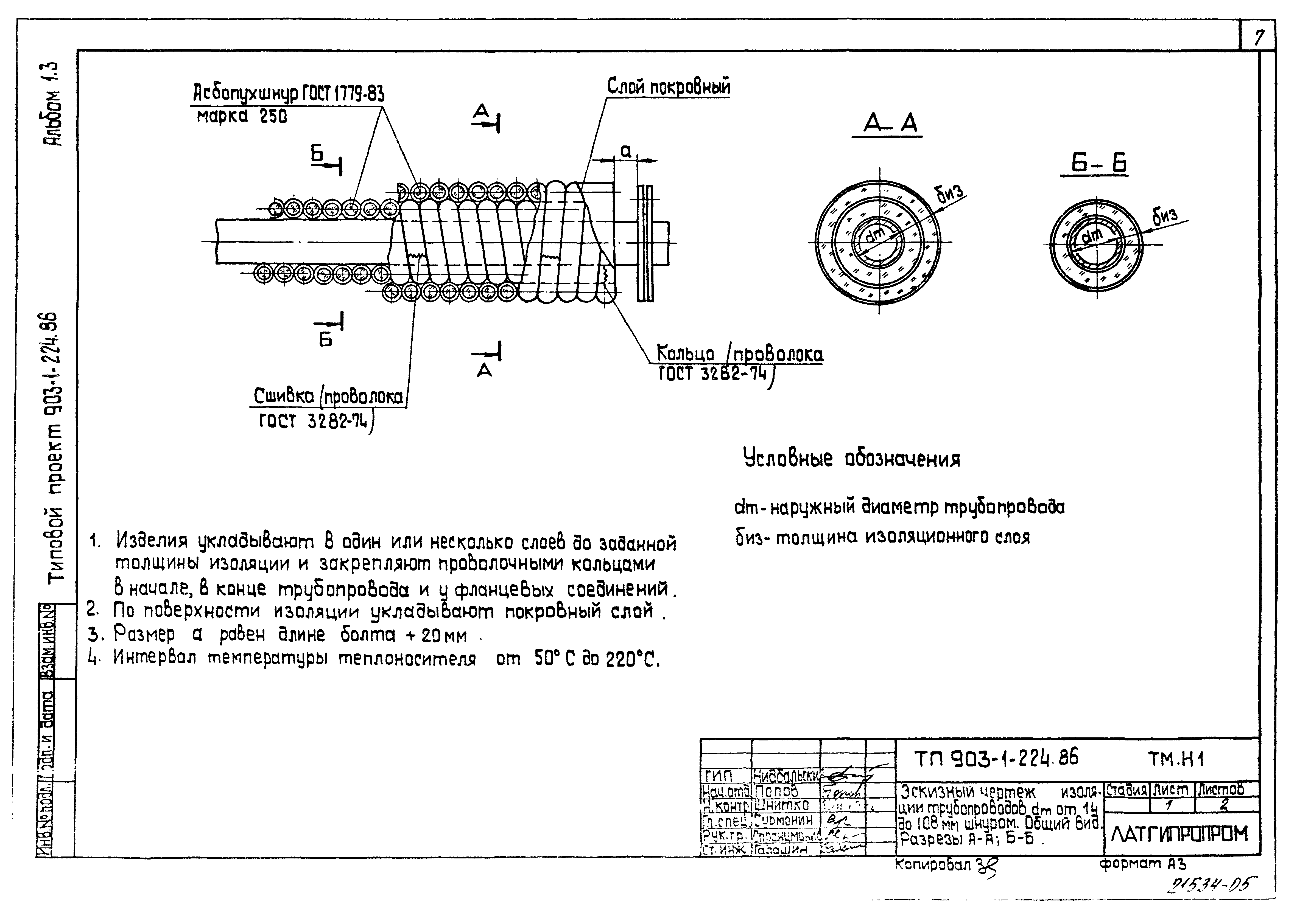

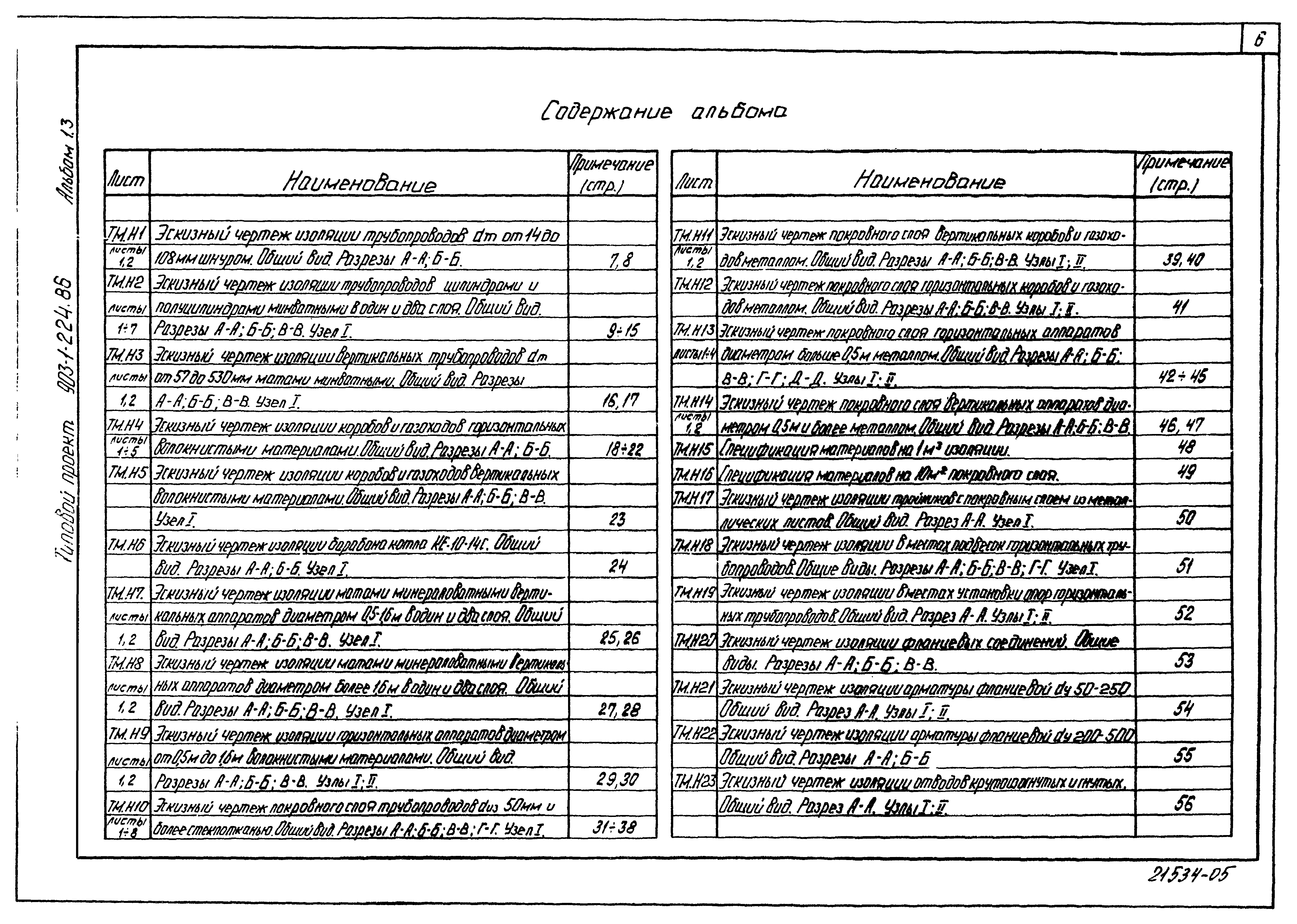

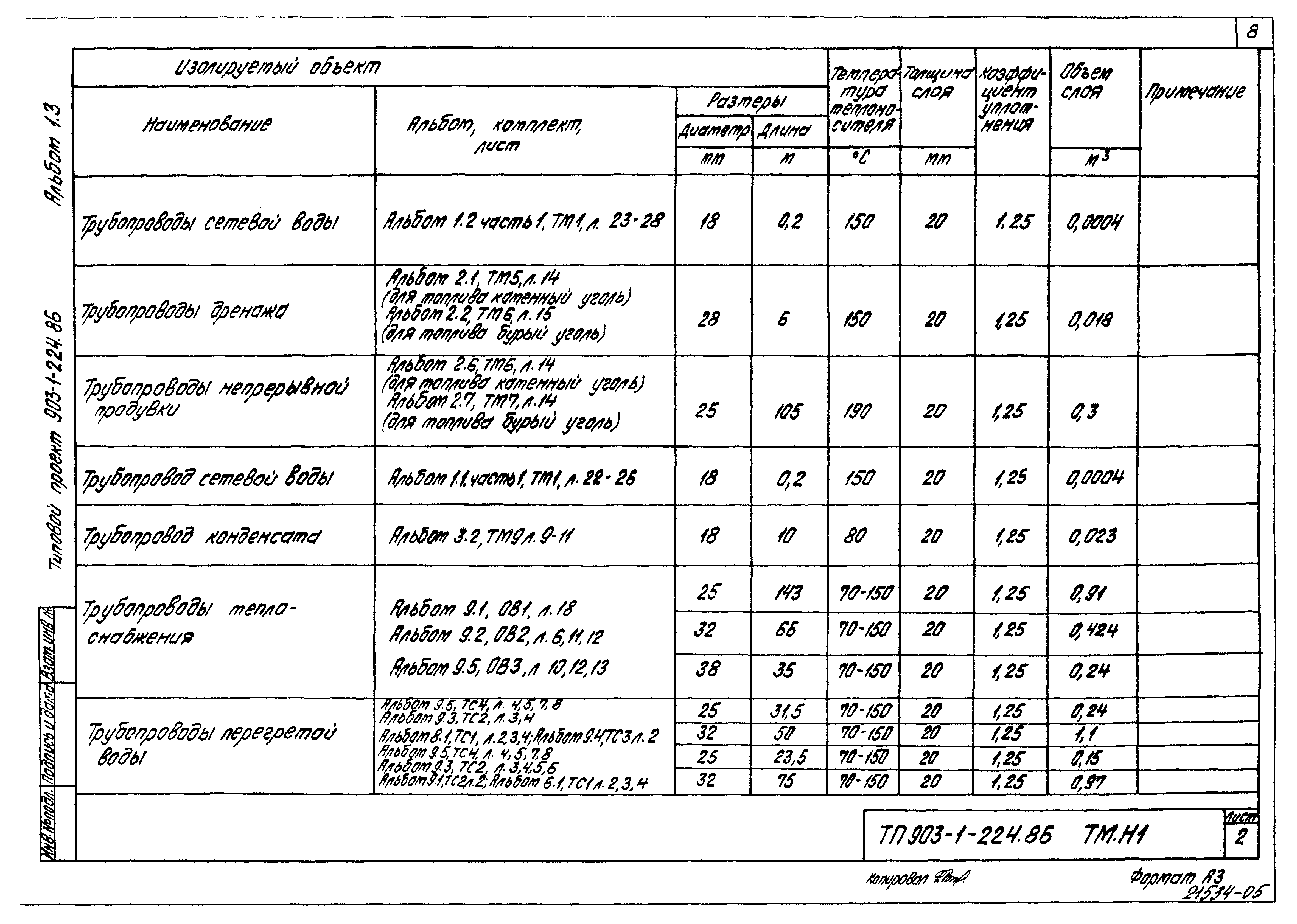

Оглавление:ТМ.Н1 Эскизный чертеж изоляции трубопроводов dm от 14 до 108 мм шнуром. Общий вид. Разрезы А-А, Б-Б

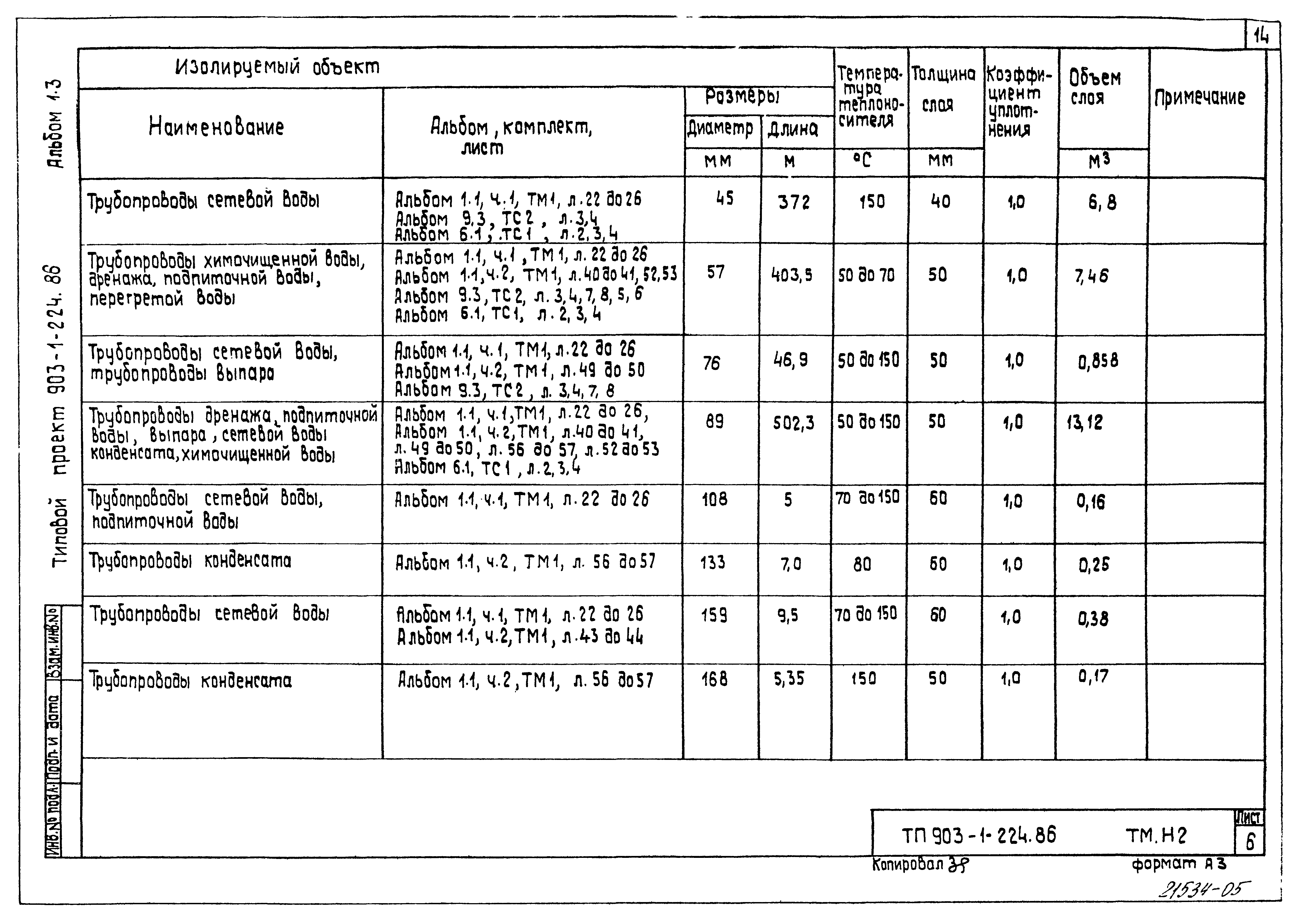

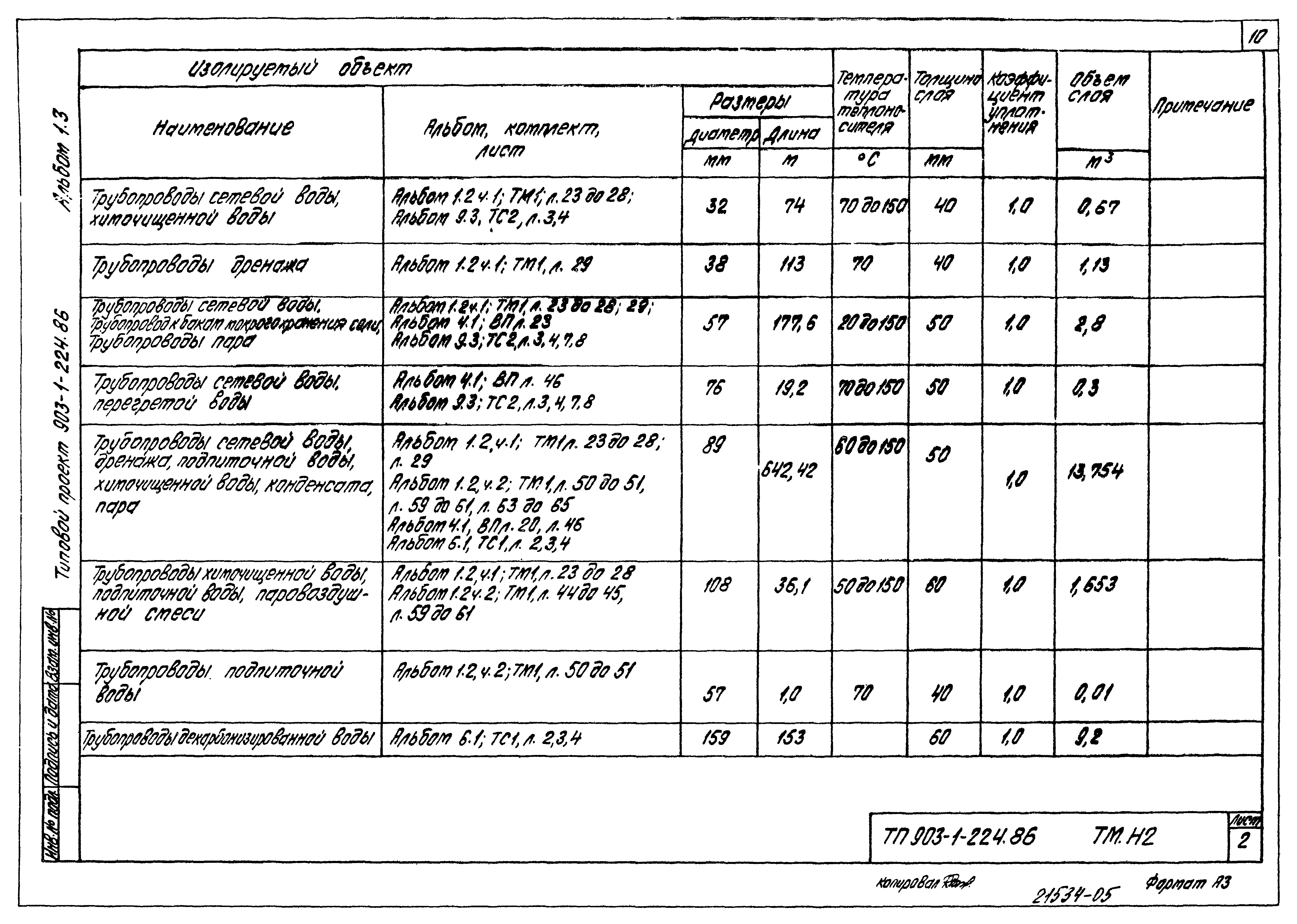

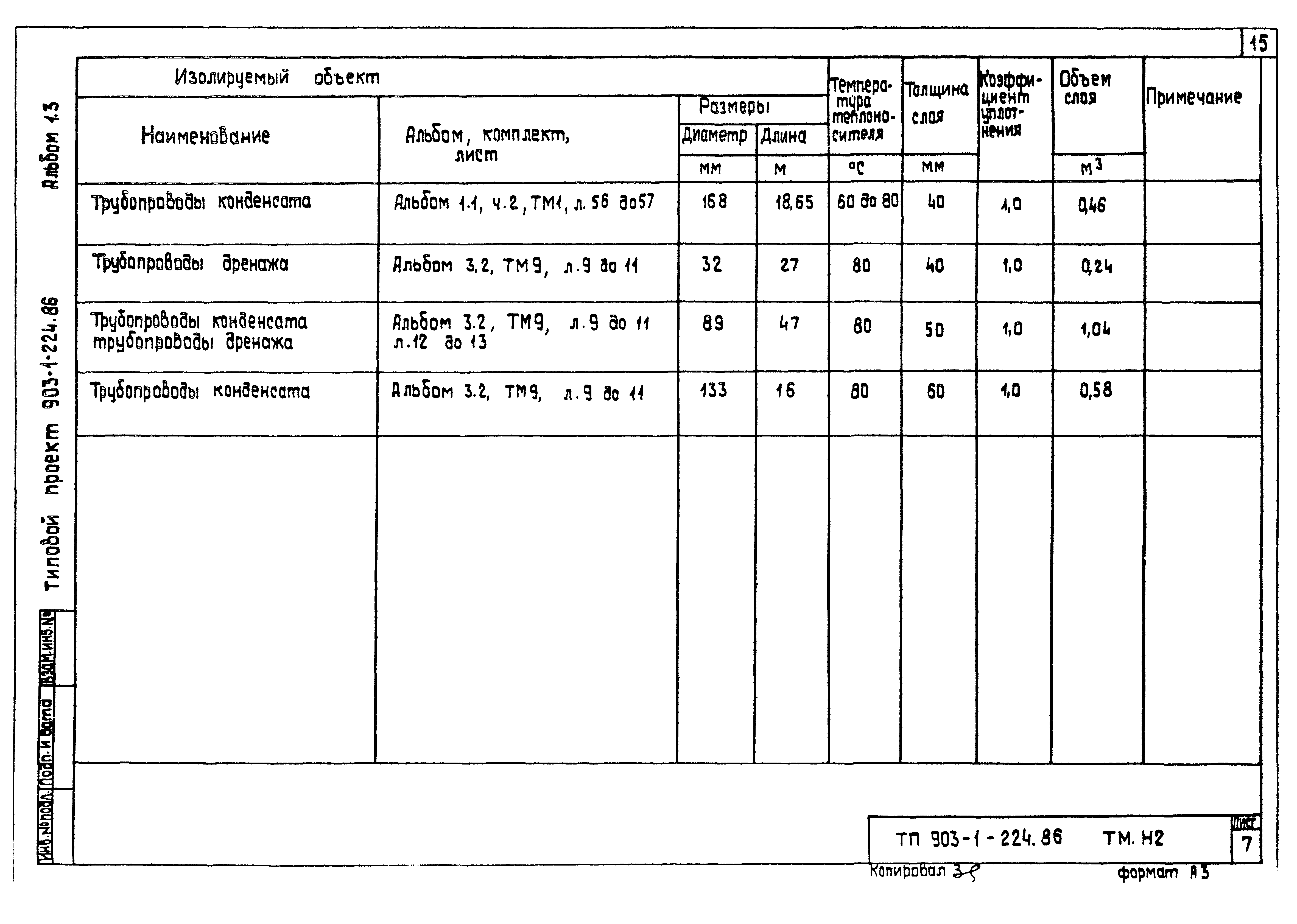

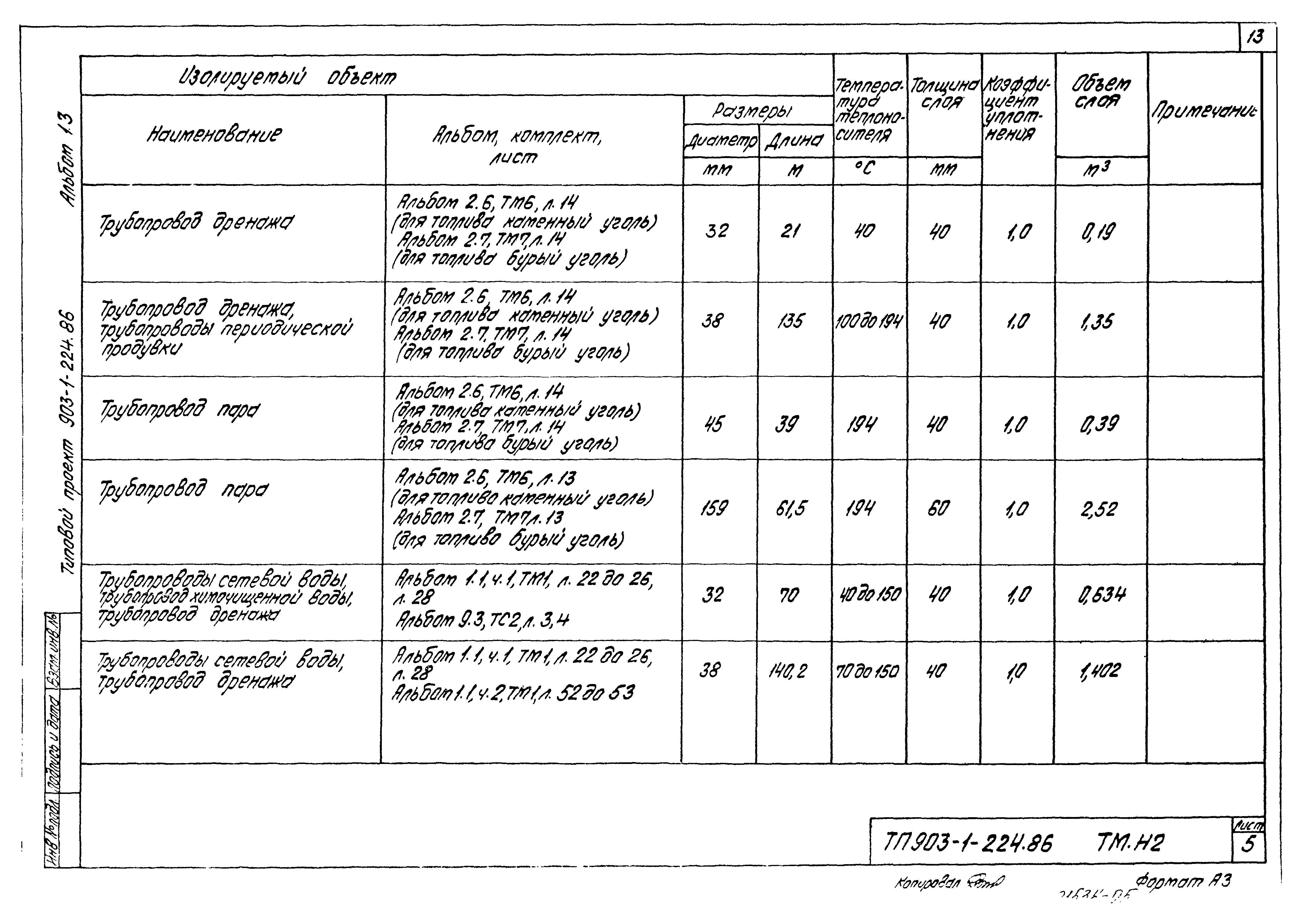

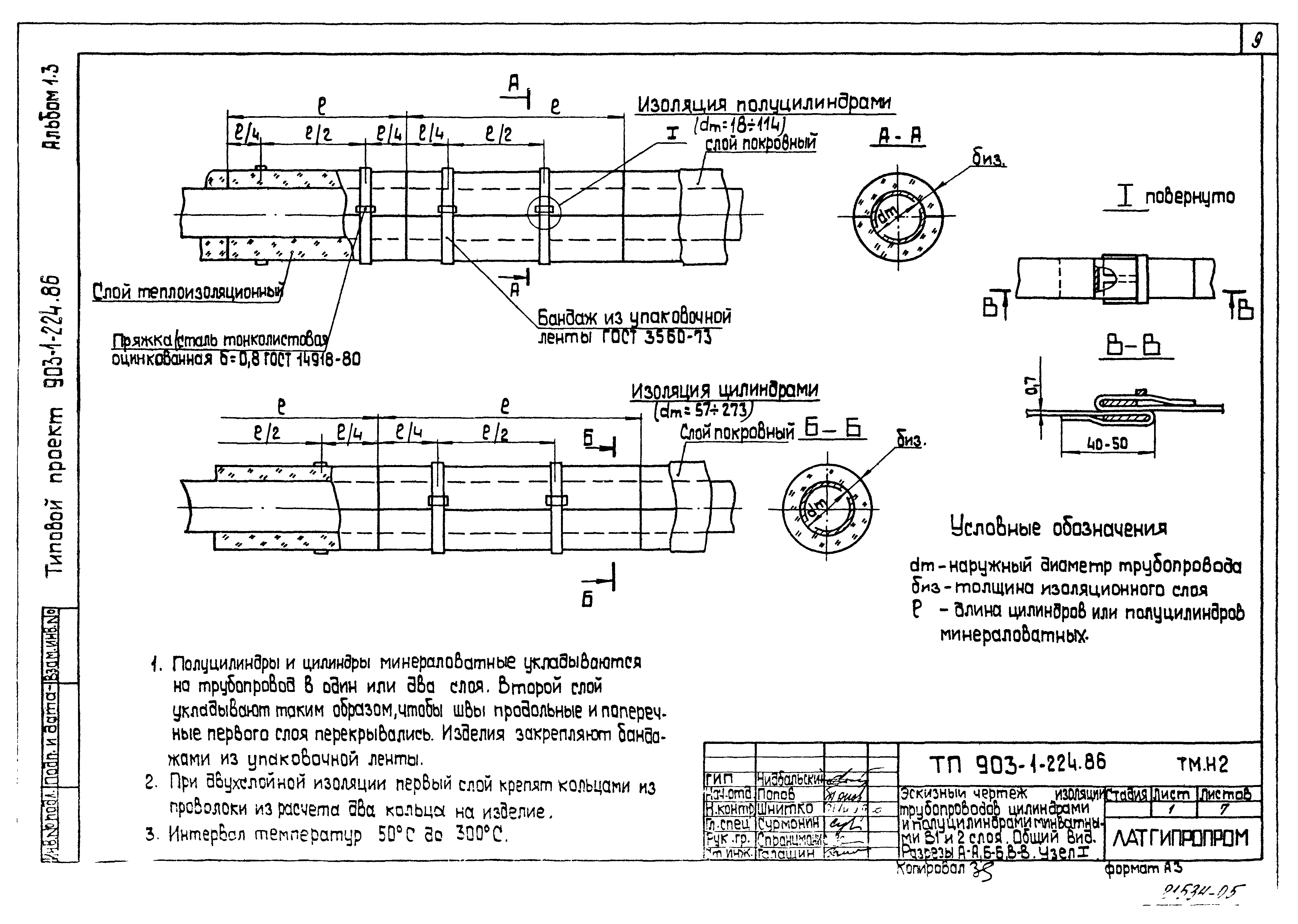

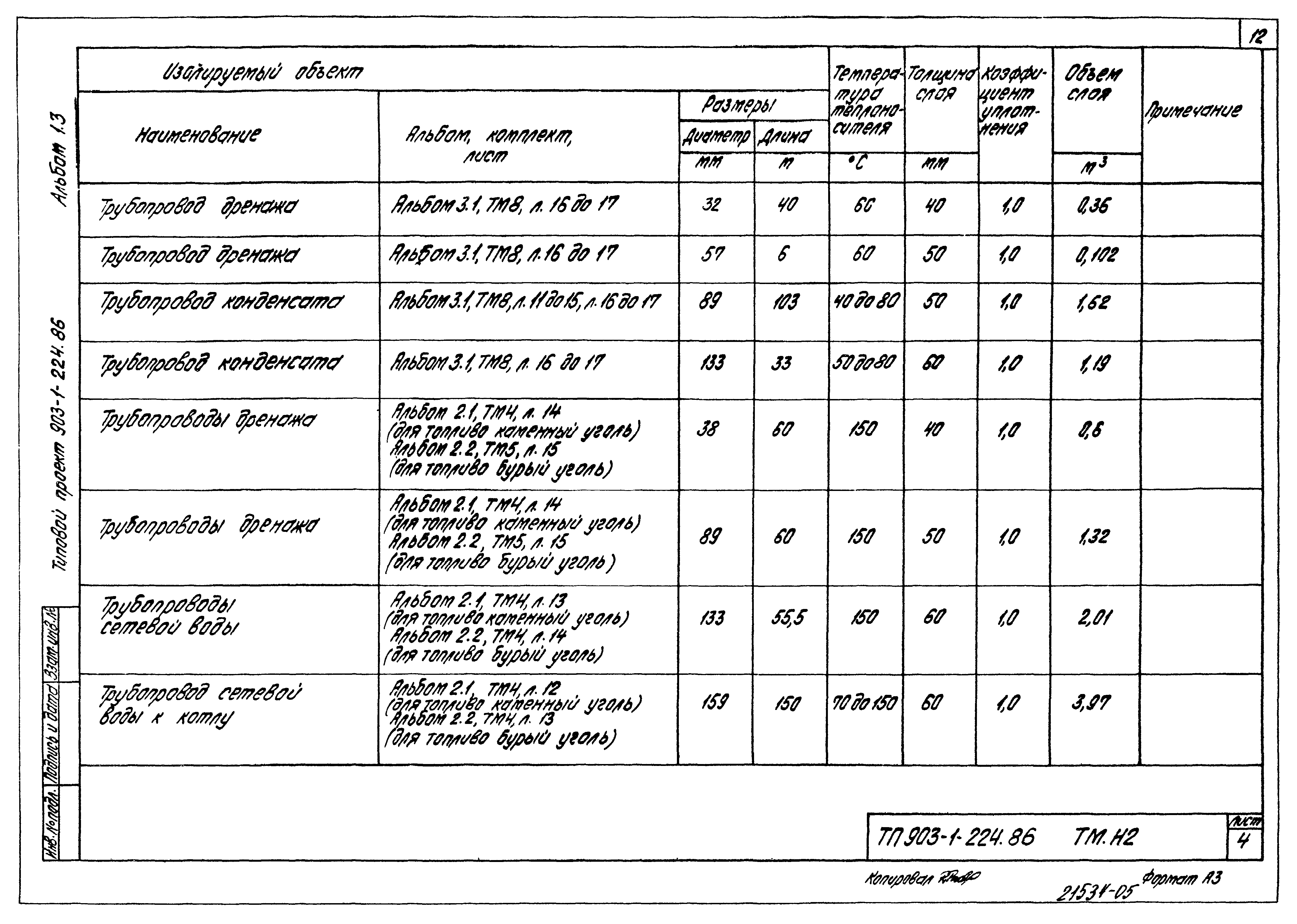

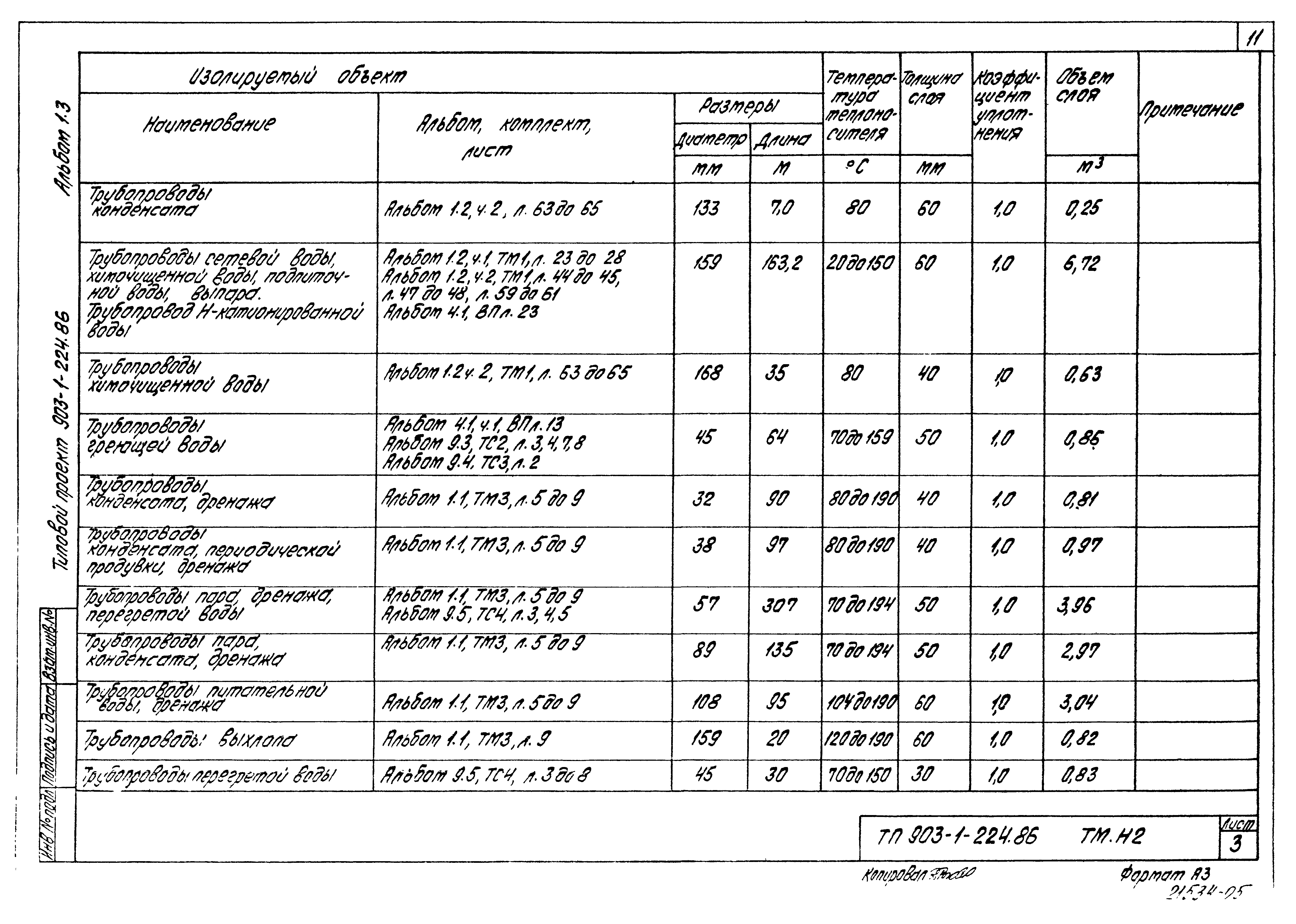

ТМ.Н2 Эскизный чертеж изоляции трубопроводов цилиндрами и полуцилиндрами минватными в один и два слоя. Общий вид. Разрезы А-А, Б-Б, В-В. Узел I

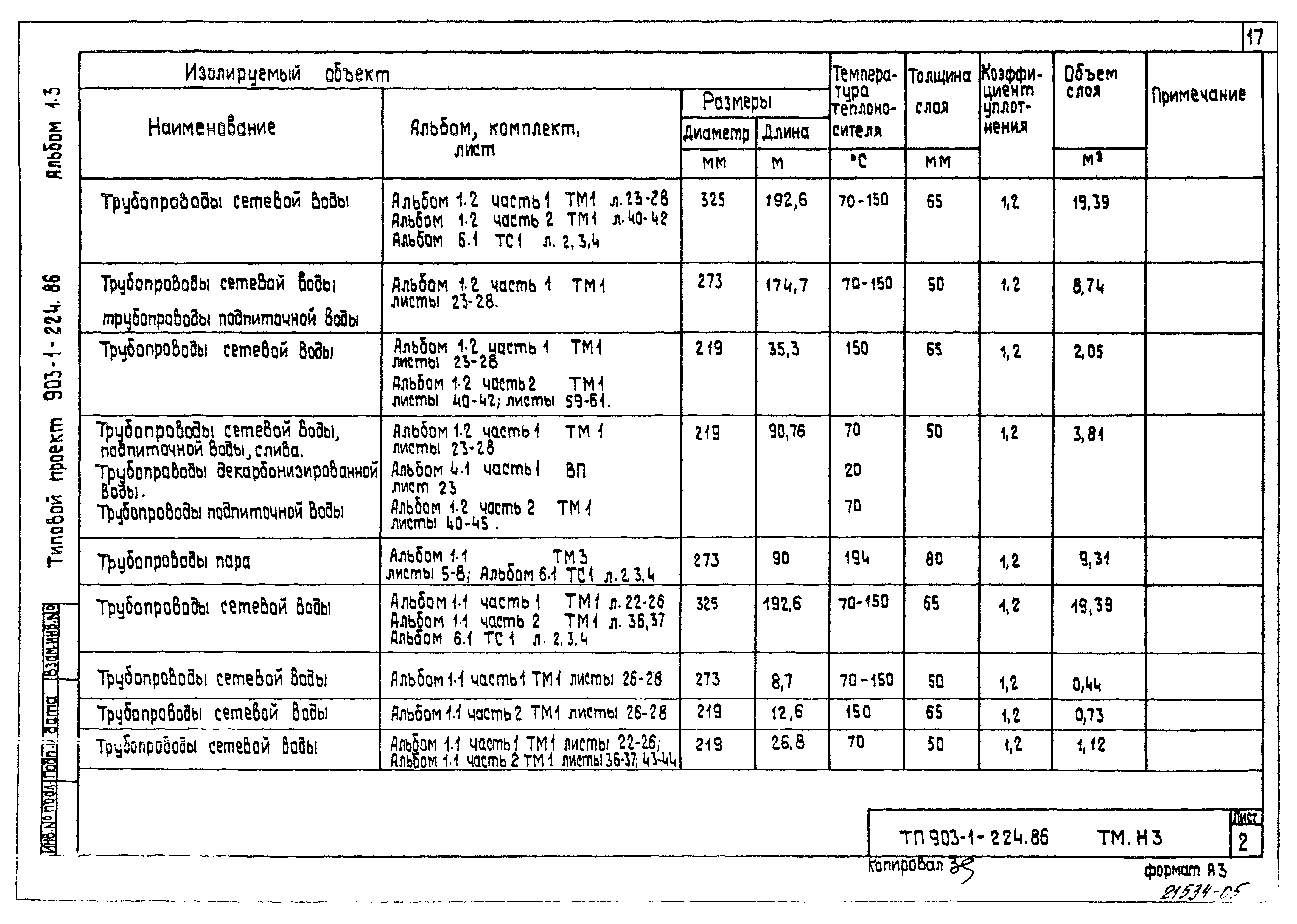

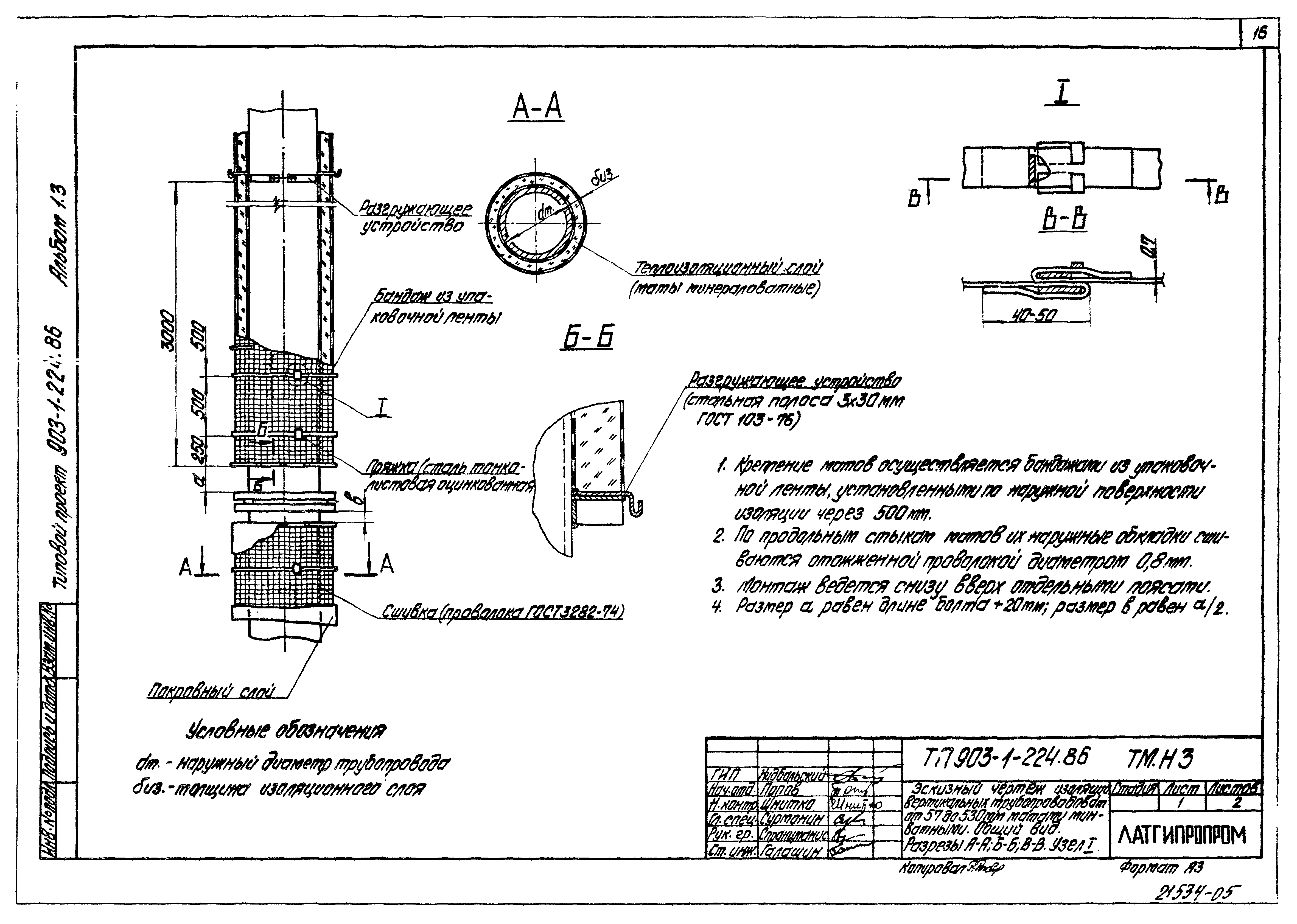

ТМ.Н3 Эскизный чертеж изоляции вертикальных трубопроводов dm от 57 до 530 мм матами минватными. Общий вид. Разрезы А-А, Б-Б, В-В. Узел I

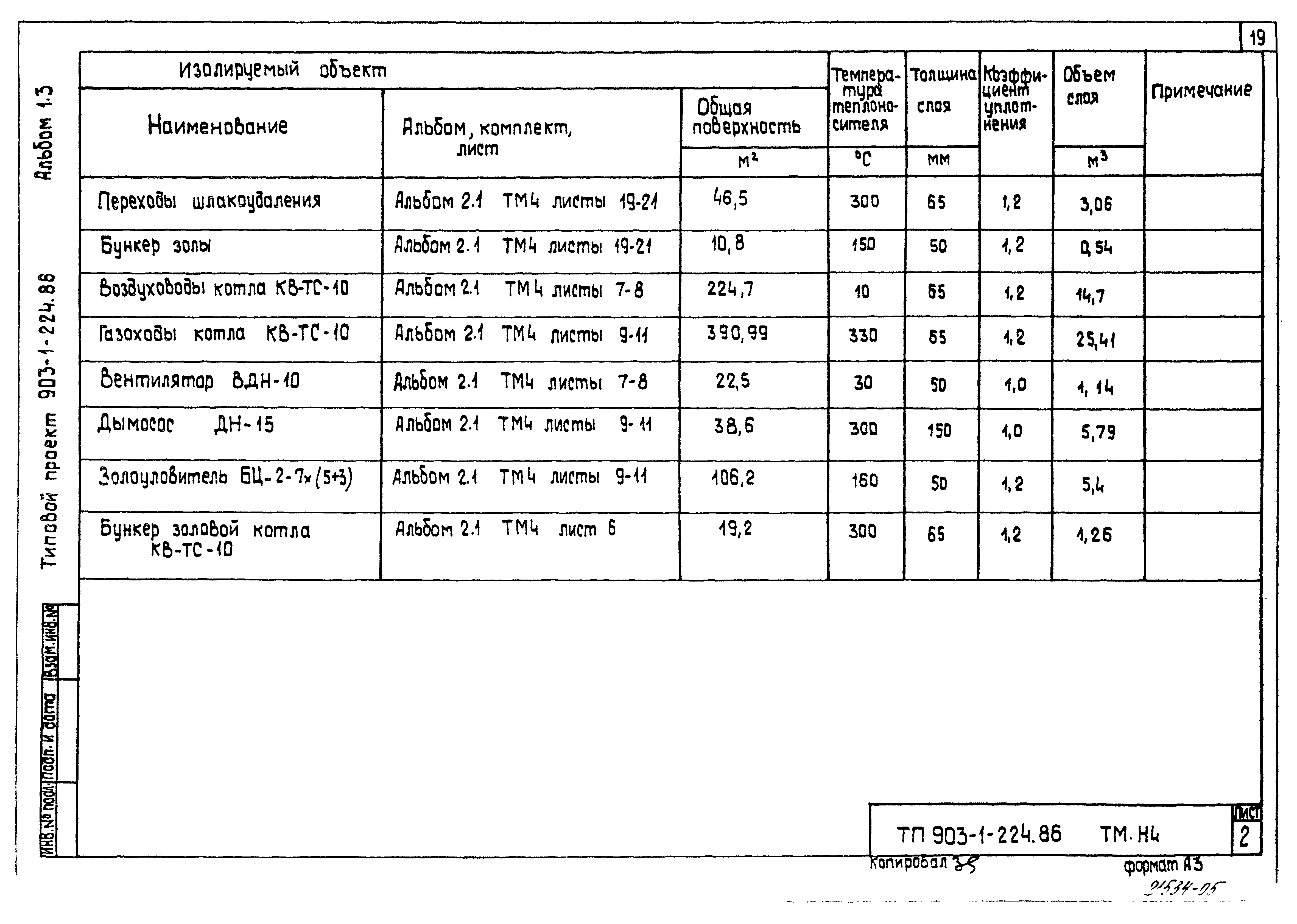

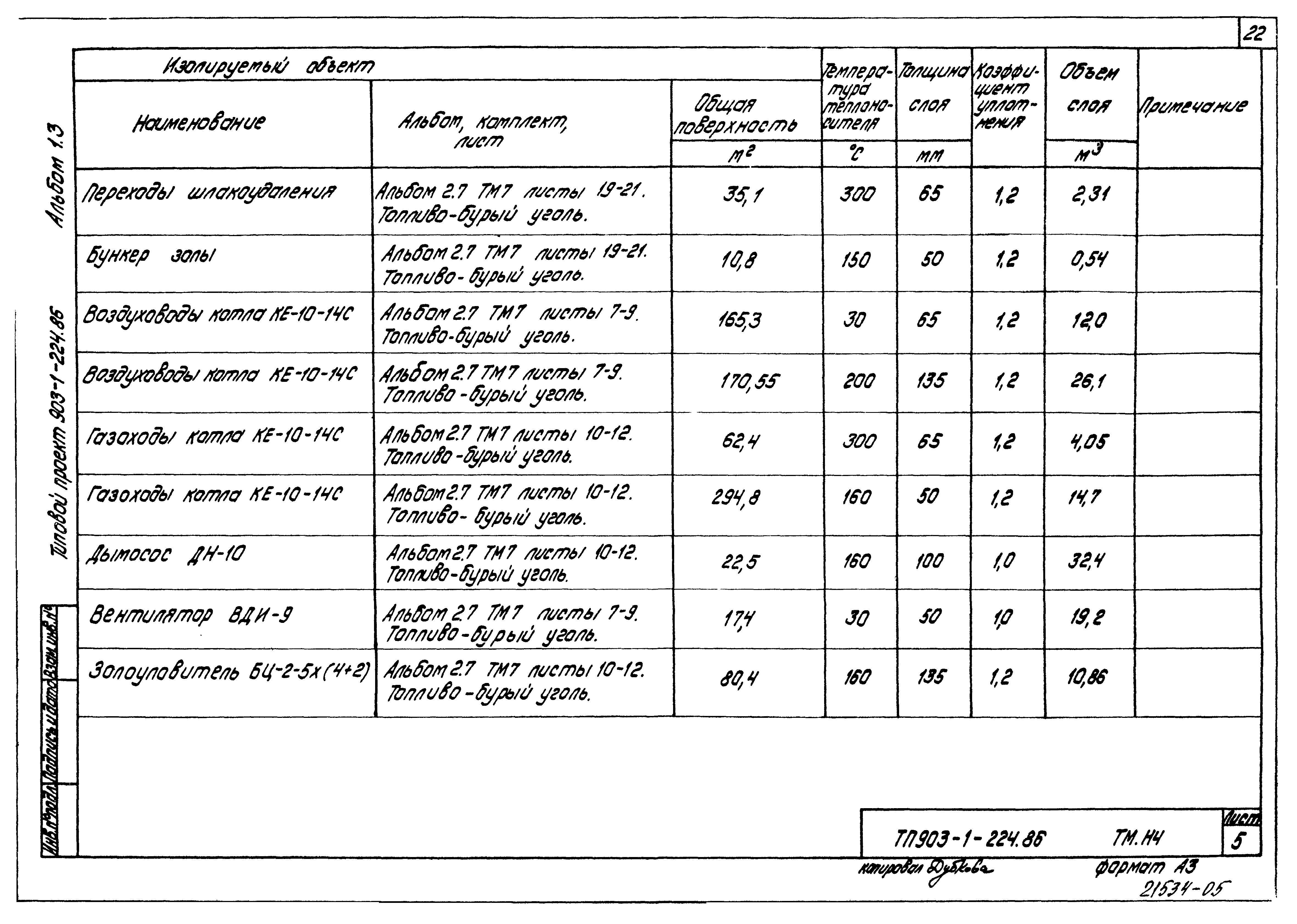

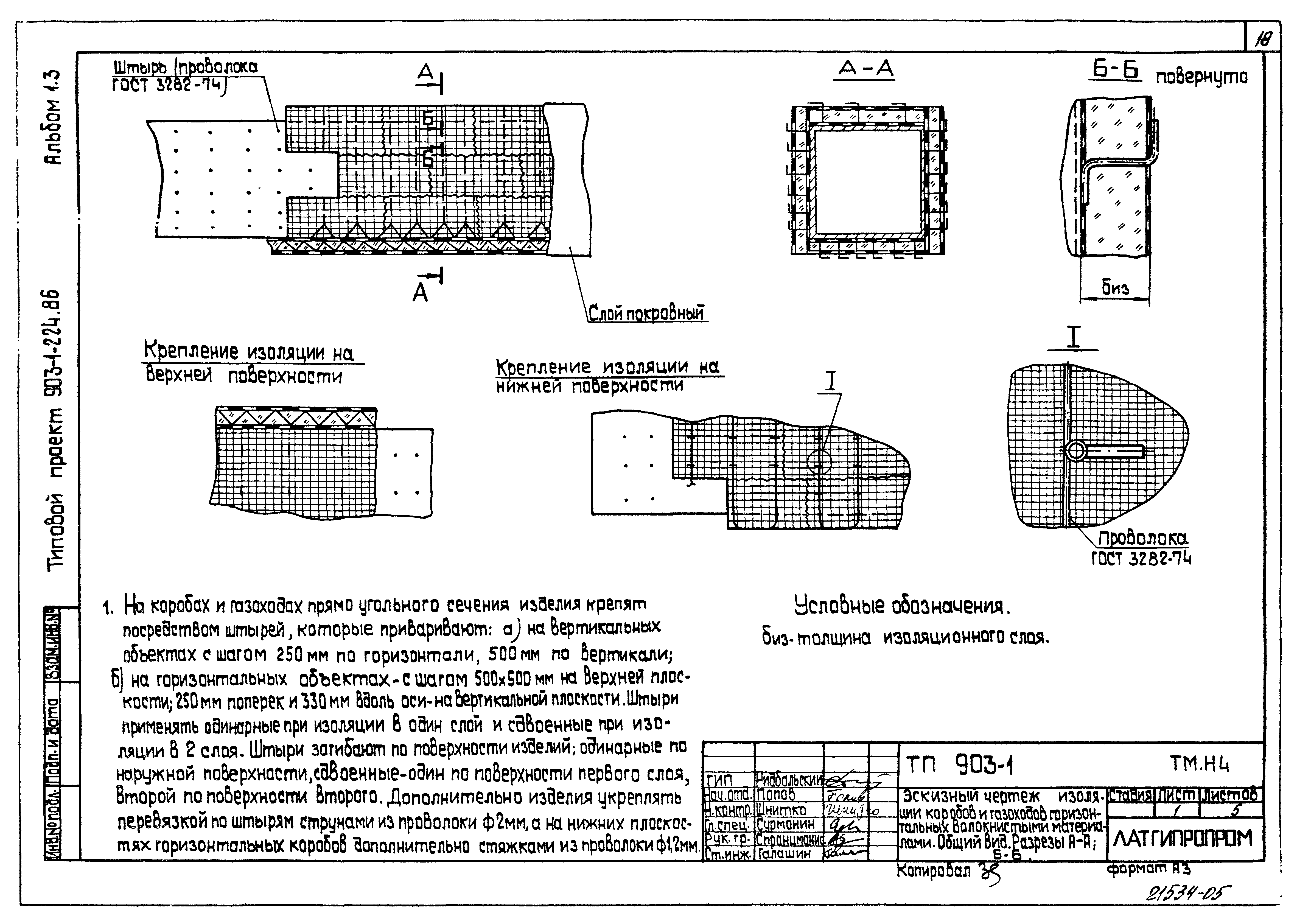

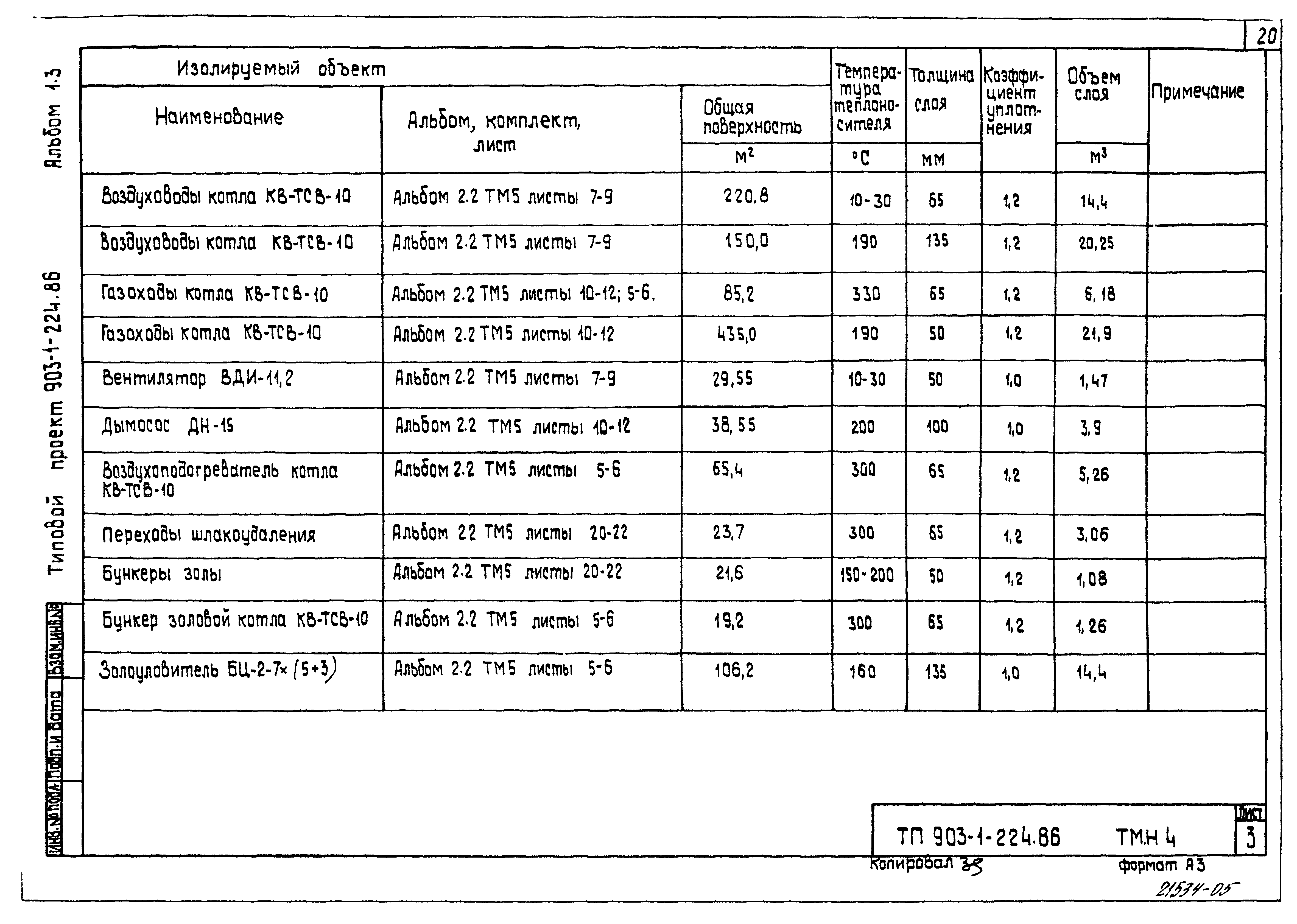

ТМ.Н4 Эскизный чертеж изоляции коробов и газоходов горизонтальных волокнистыми материалами. Общий вид. Разрезы А-А, Б-Б

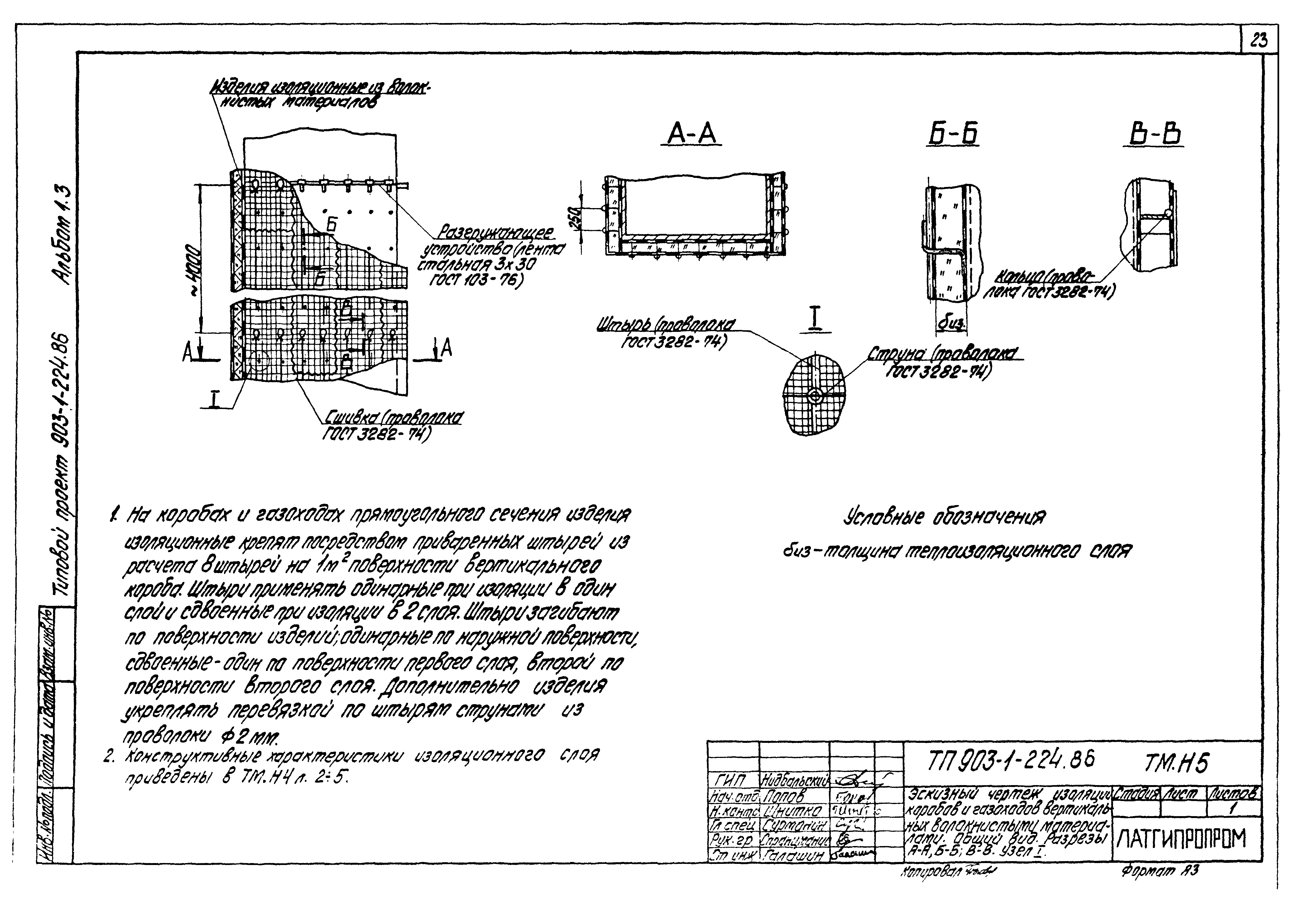

ТМ.Н5 Эскизный чертеж изоляции коробов и газоходов вертикальных волокнистыми материалами. Общий вид. Разрезы А-А, Б-Б, В-В. Узел I

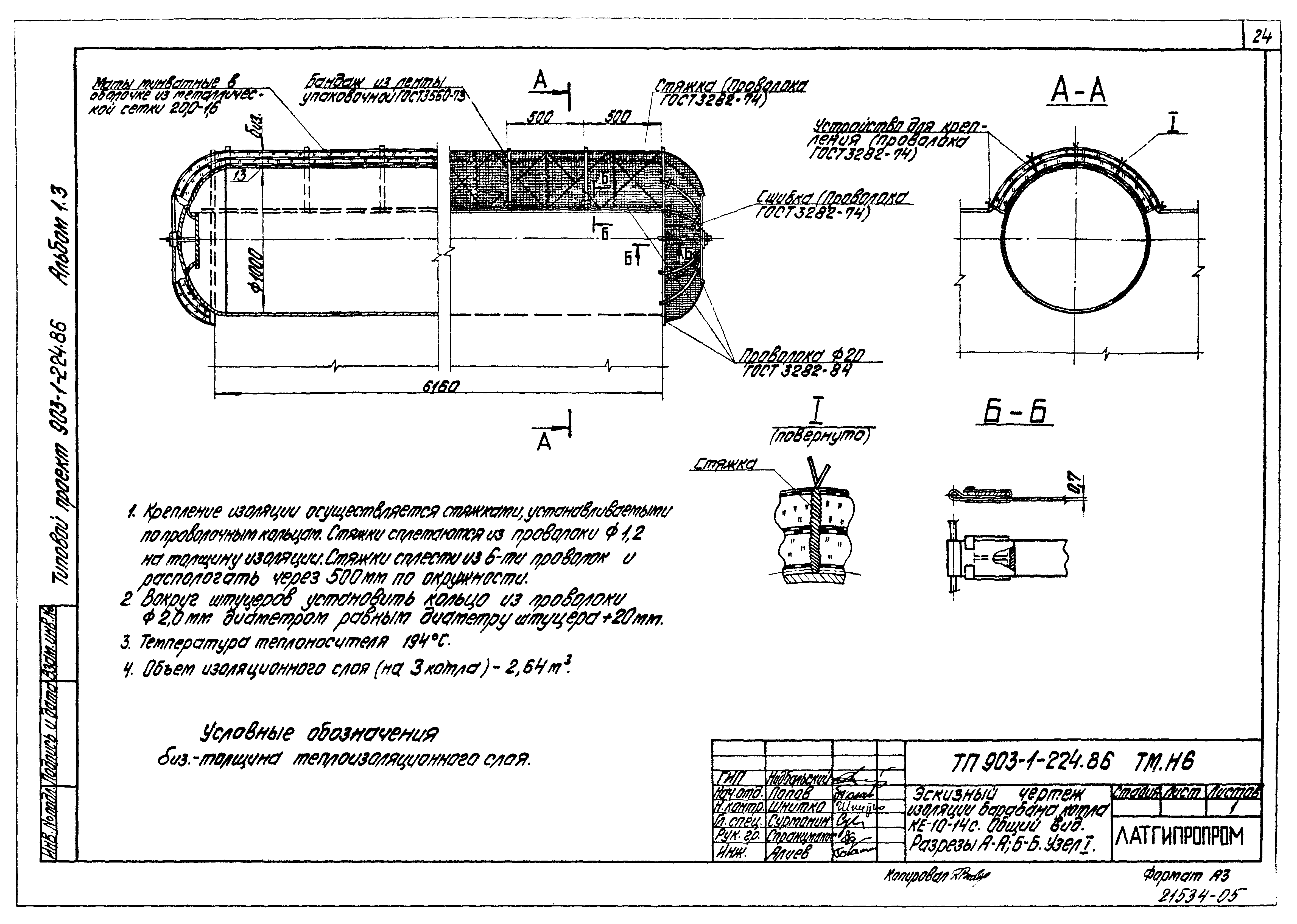

ТМ.Н6 Эскизный чертеж изоляции барабана котла КЕ-10-14С. Общий вид. Разрезы А-А, Б-Б. Узел I

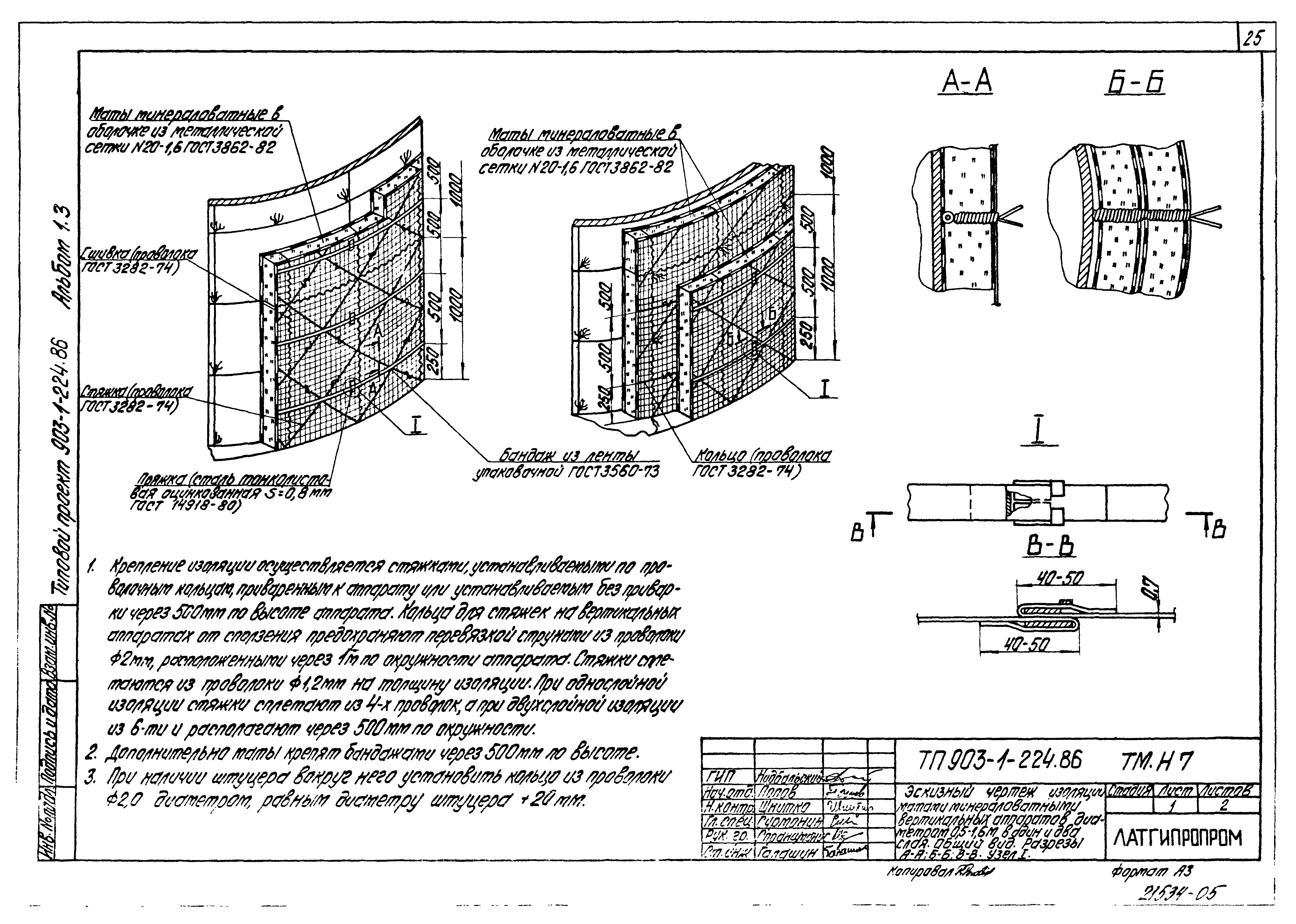

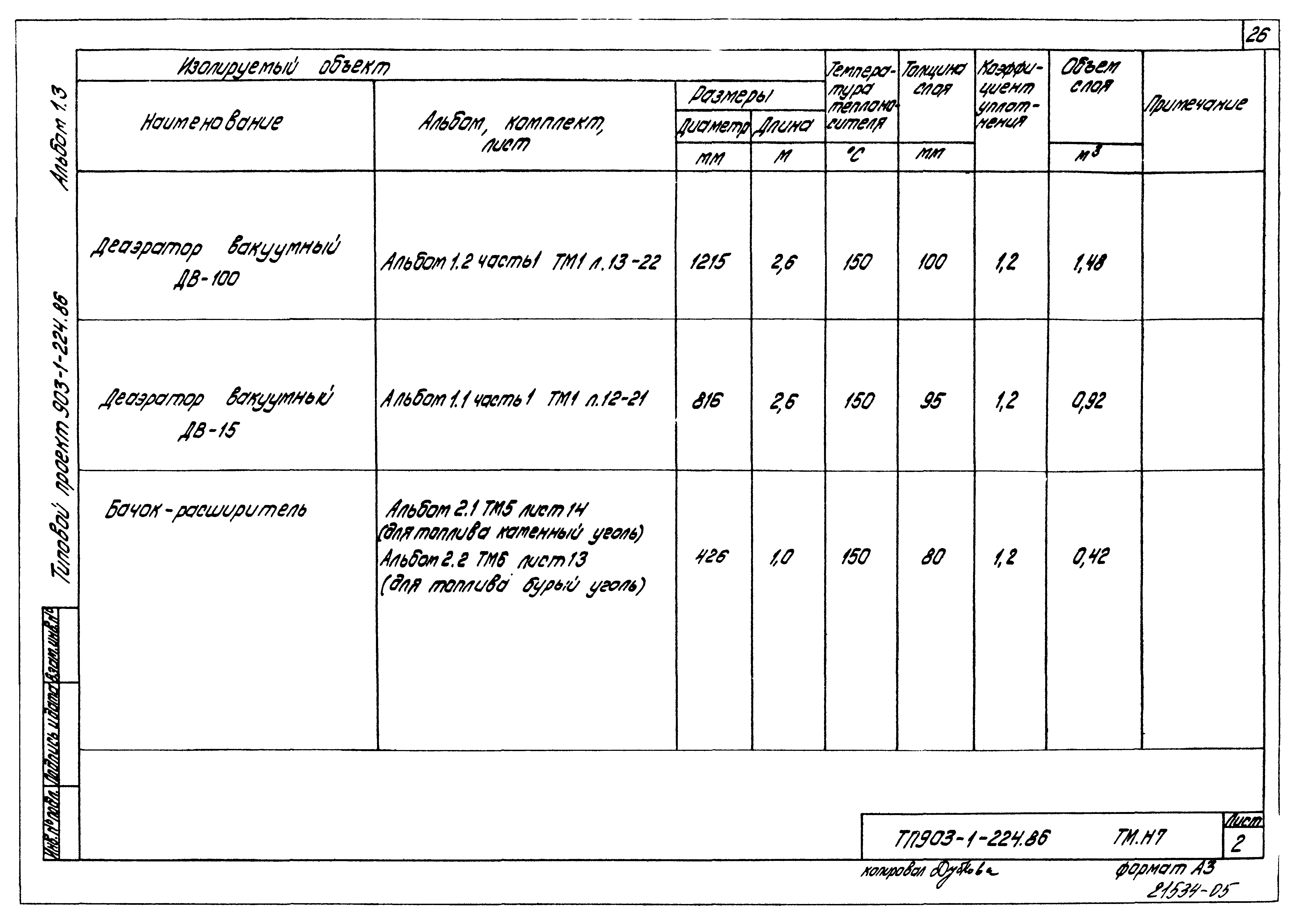

ТМ.Н7 Эскизный чертеж изоляции матами минераловатными вертикальных аппаратов диаметром 0,5 - 1,6 м в один и два слоя. Общий вид. Разрезы А-А, Б-Б, В-В. Узел I

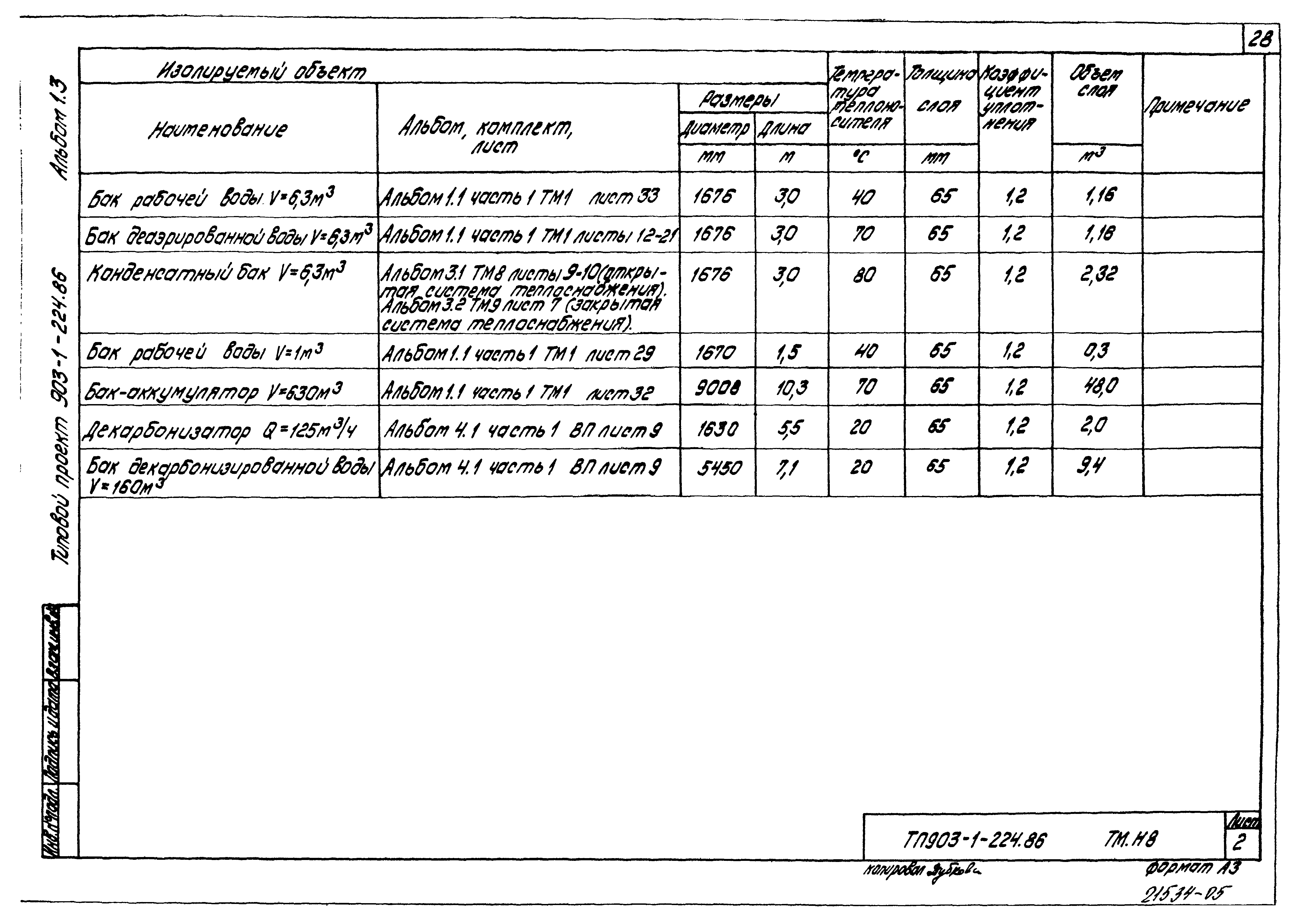

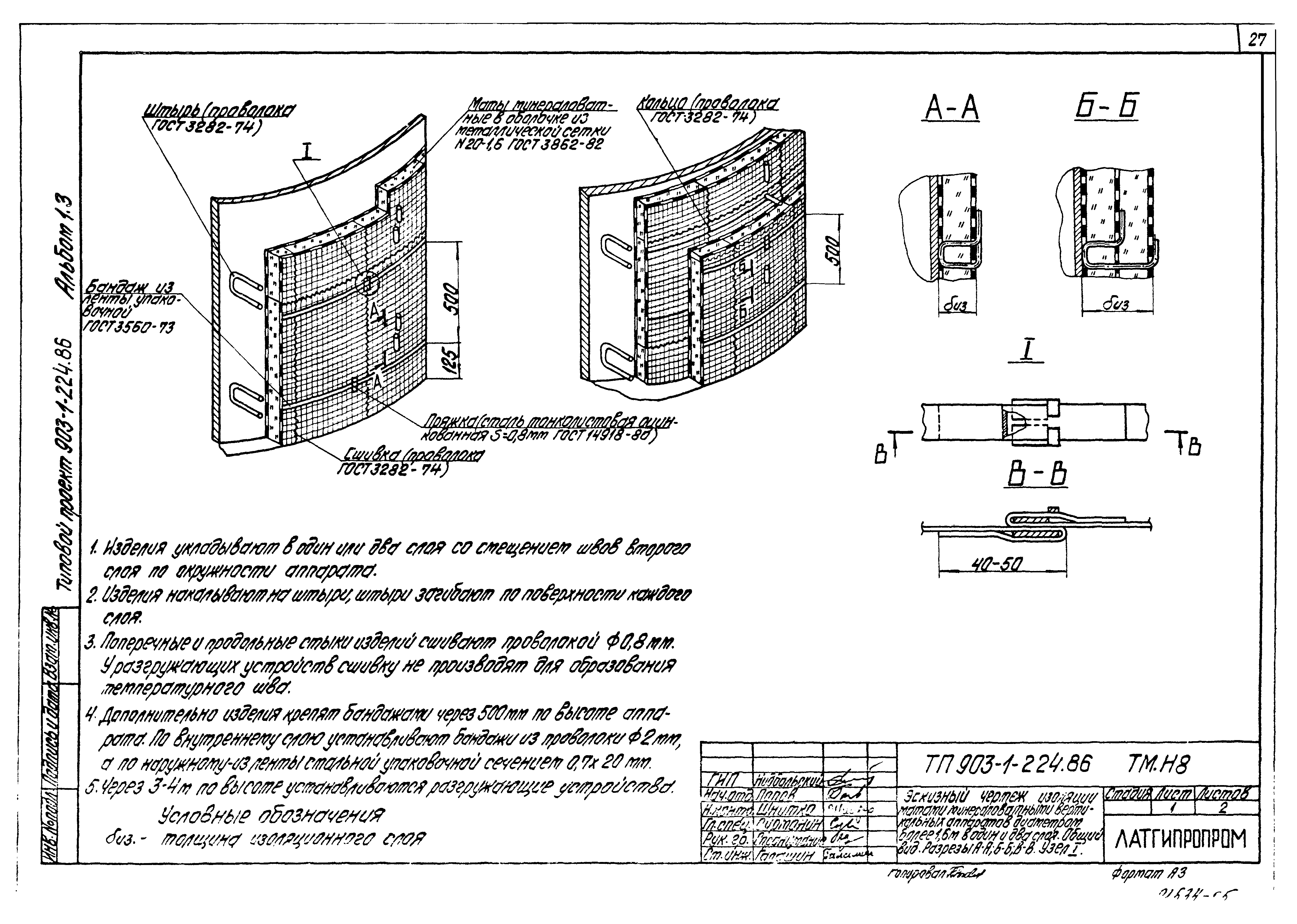

ТМ.Н8 Эскизный чертеж изоляции матами минераловатными вертикальных аппаратов диаметром более 1,6 м в один и два слоя. Общий вид. Разрезы А-А, Б-Б, В-В. Узел I

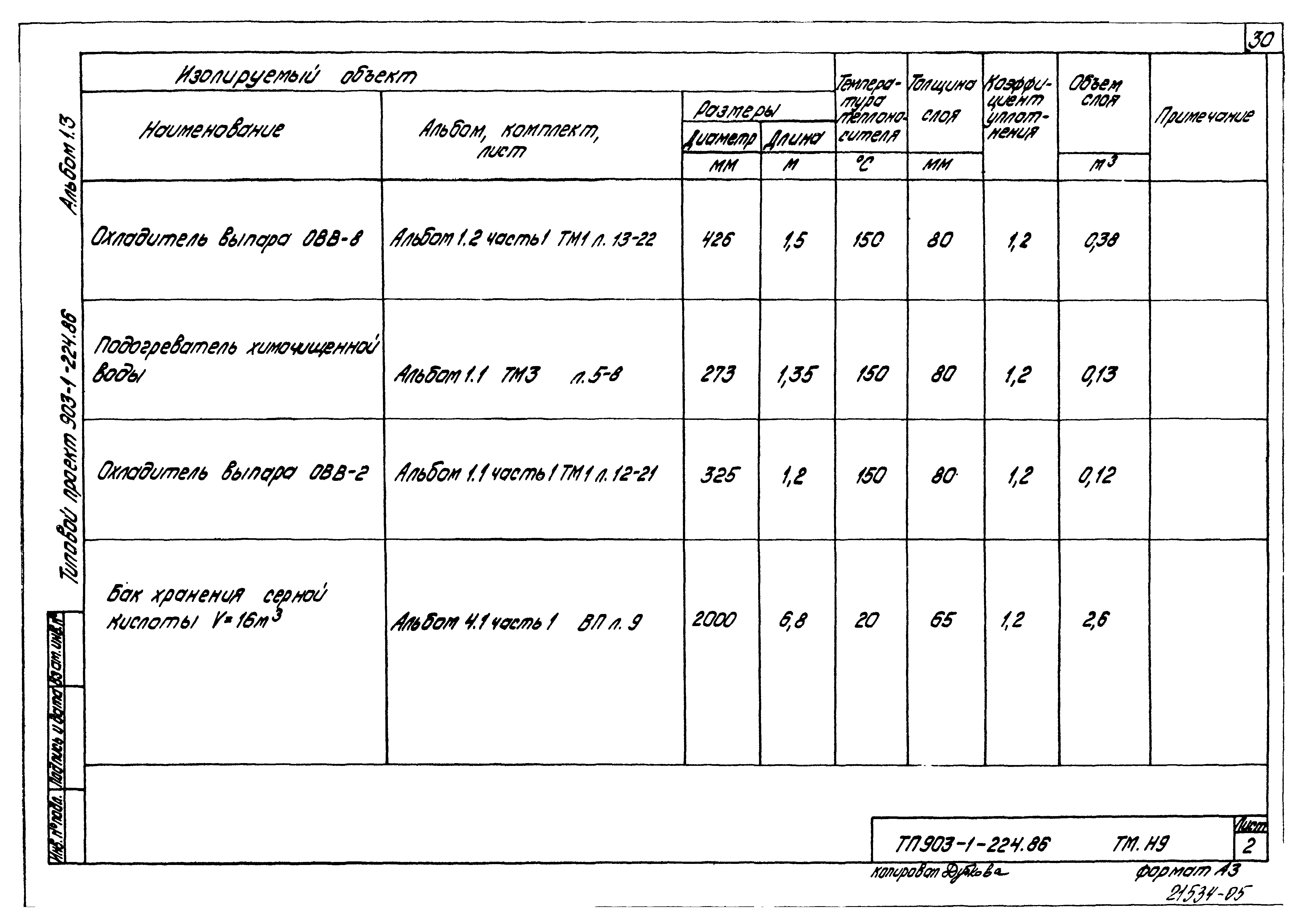

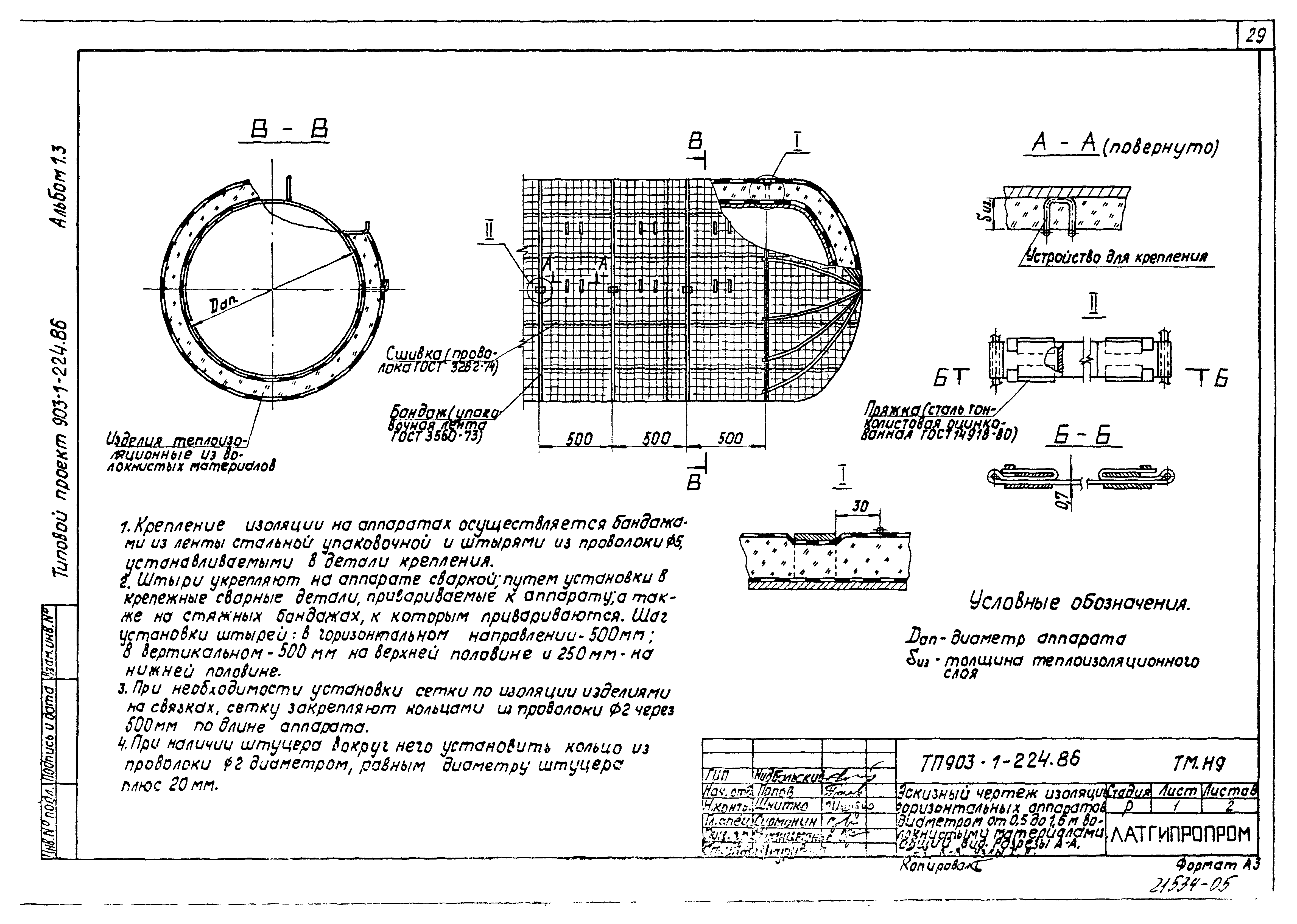

ТМ.Н9 Эскизный чертеж изоляции горизонтальных аппаратов диаметром от 0,5 до 1,6 м волокнистыми материалами. Общий вид. Разрезы А-А, Б-Б, В-В. Узлы I, II

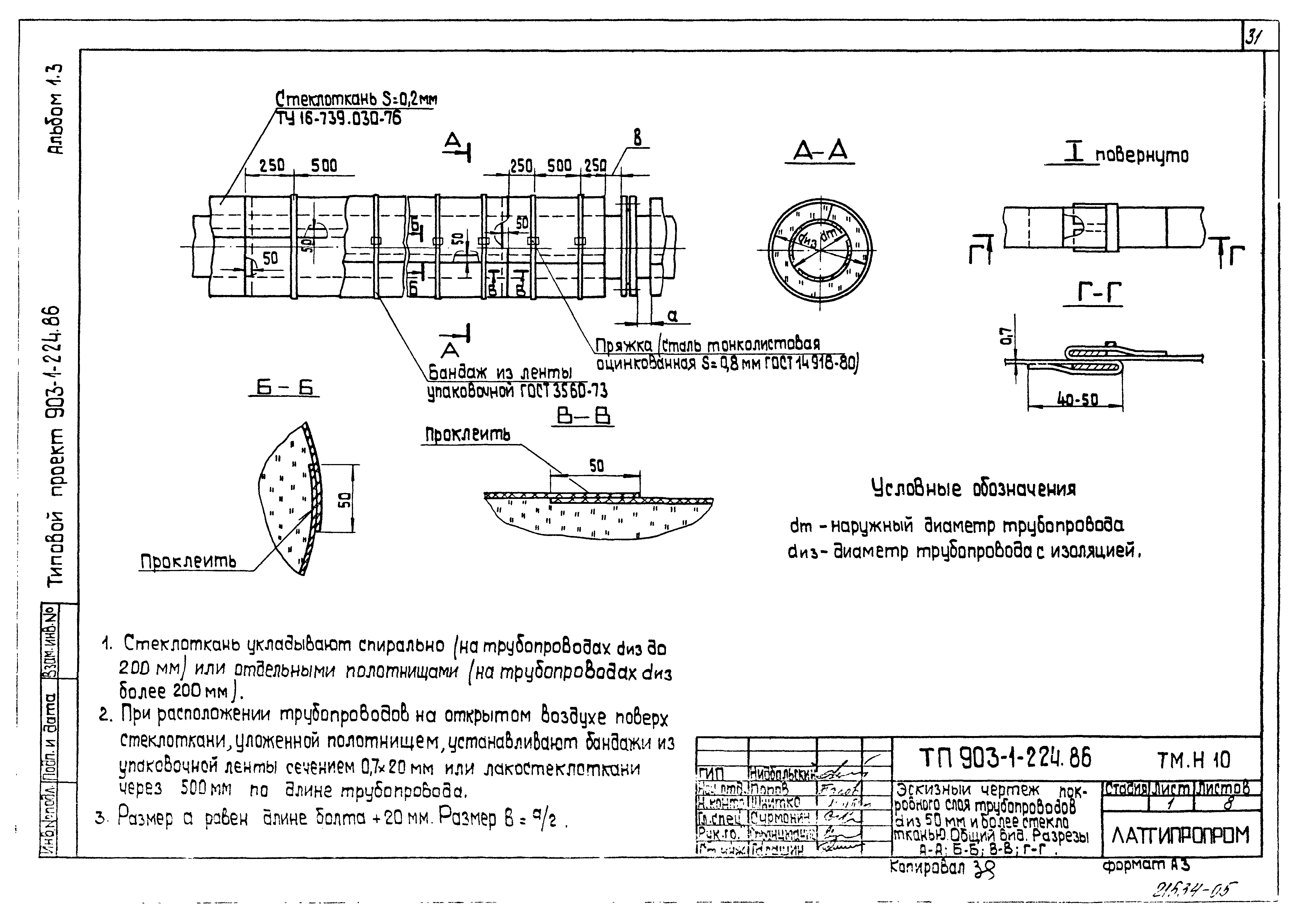

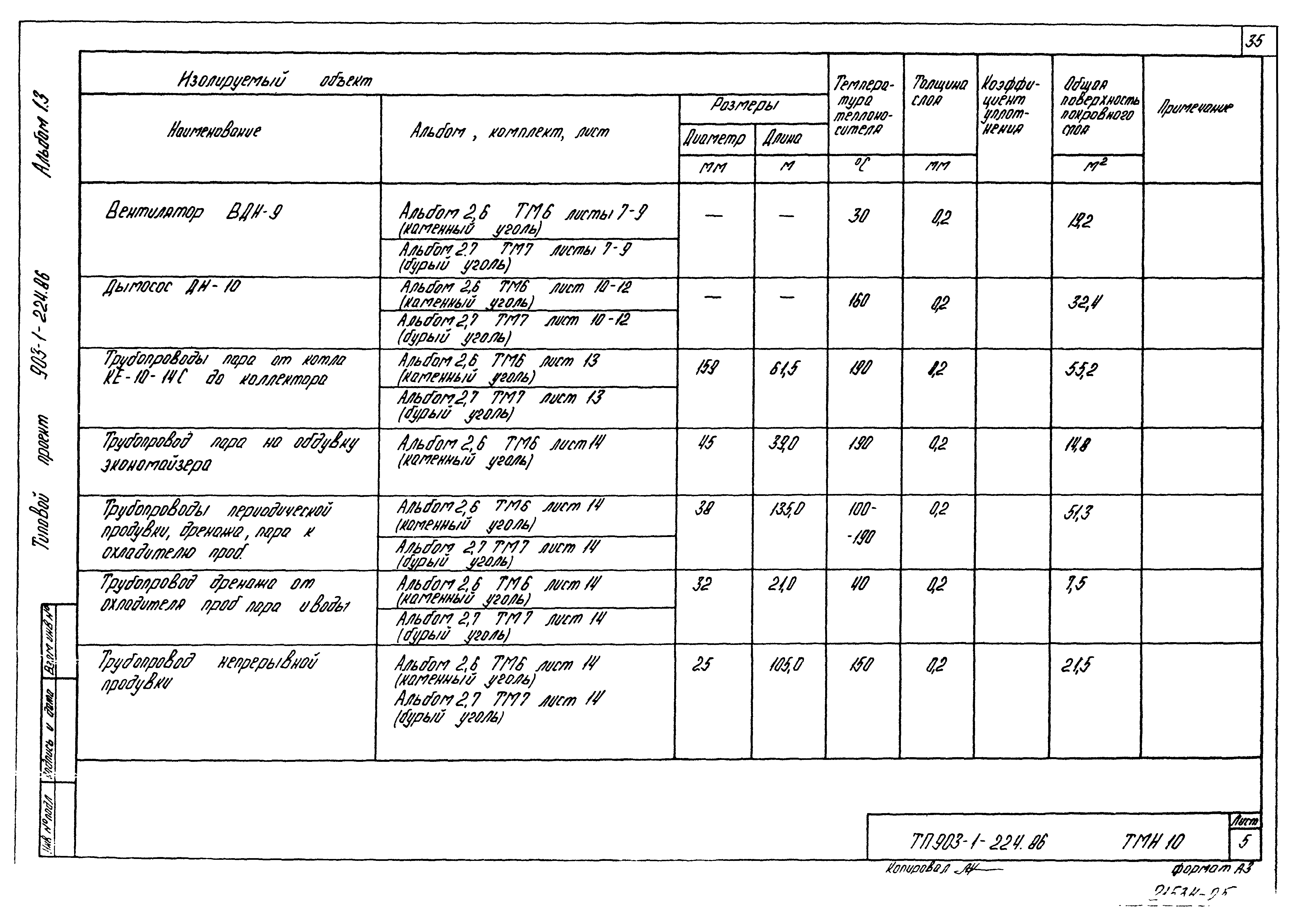

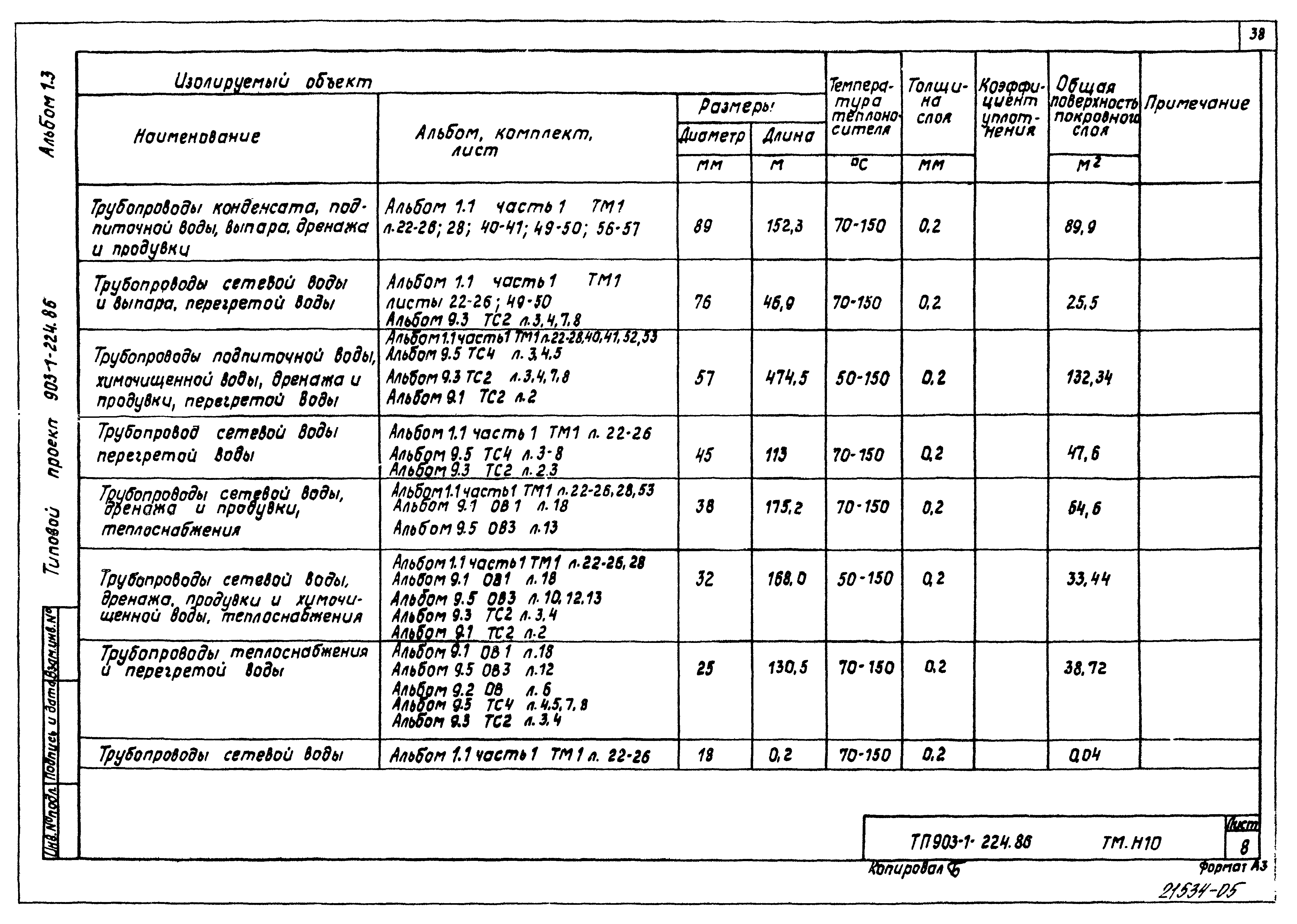

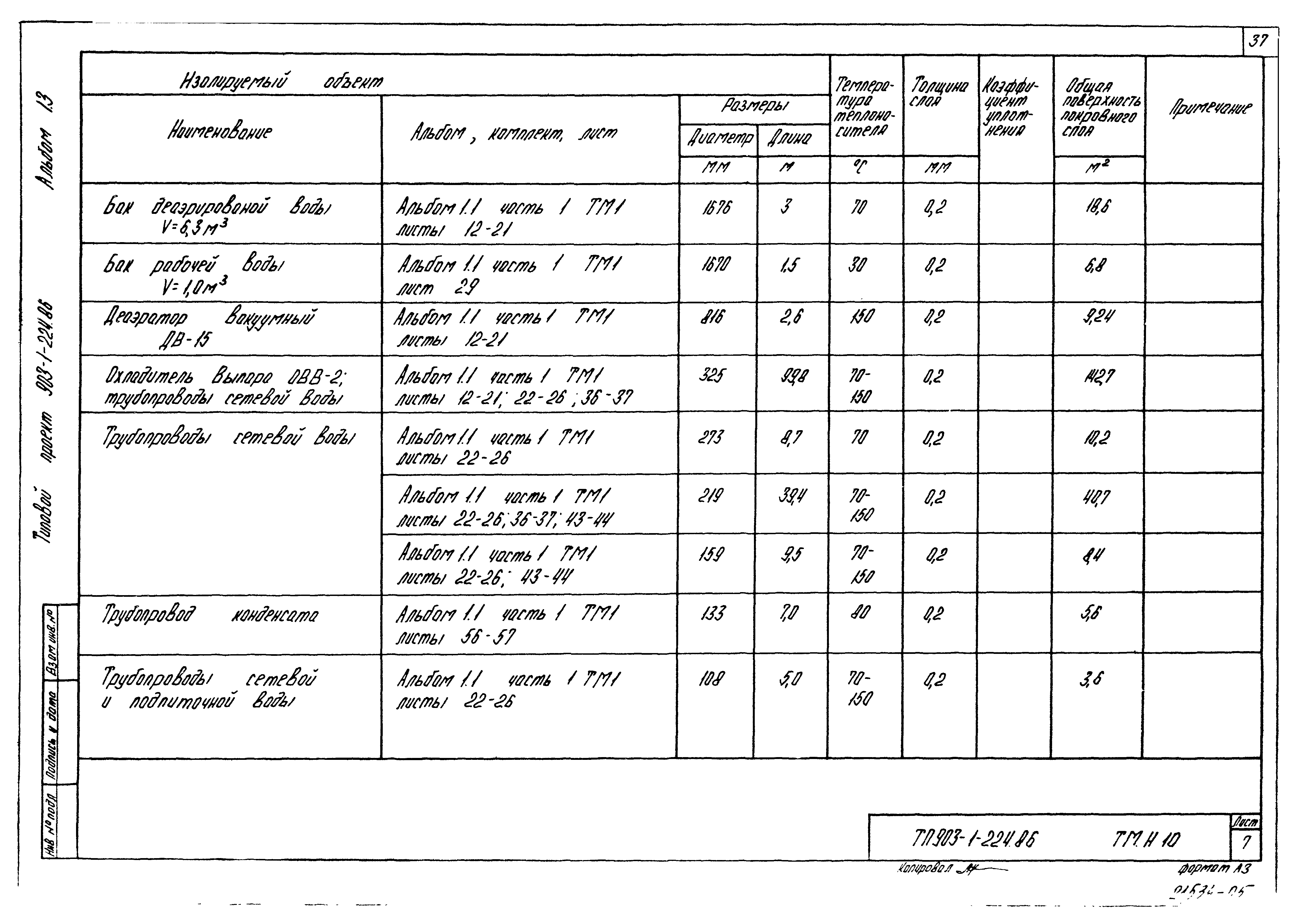

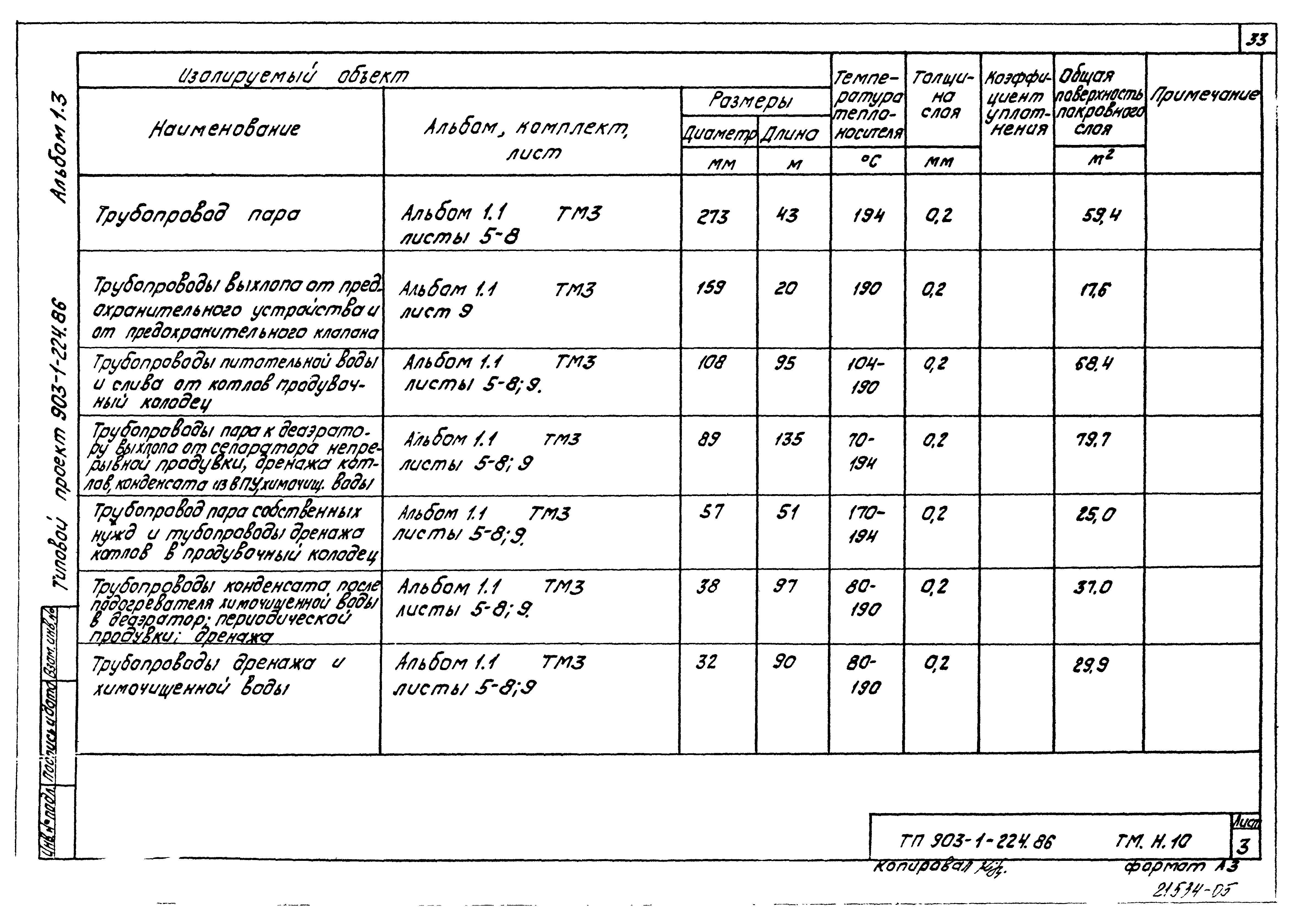

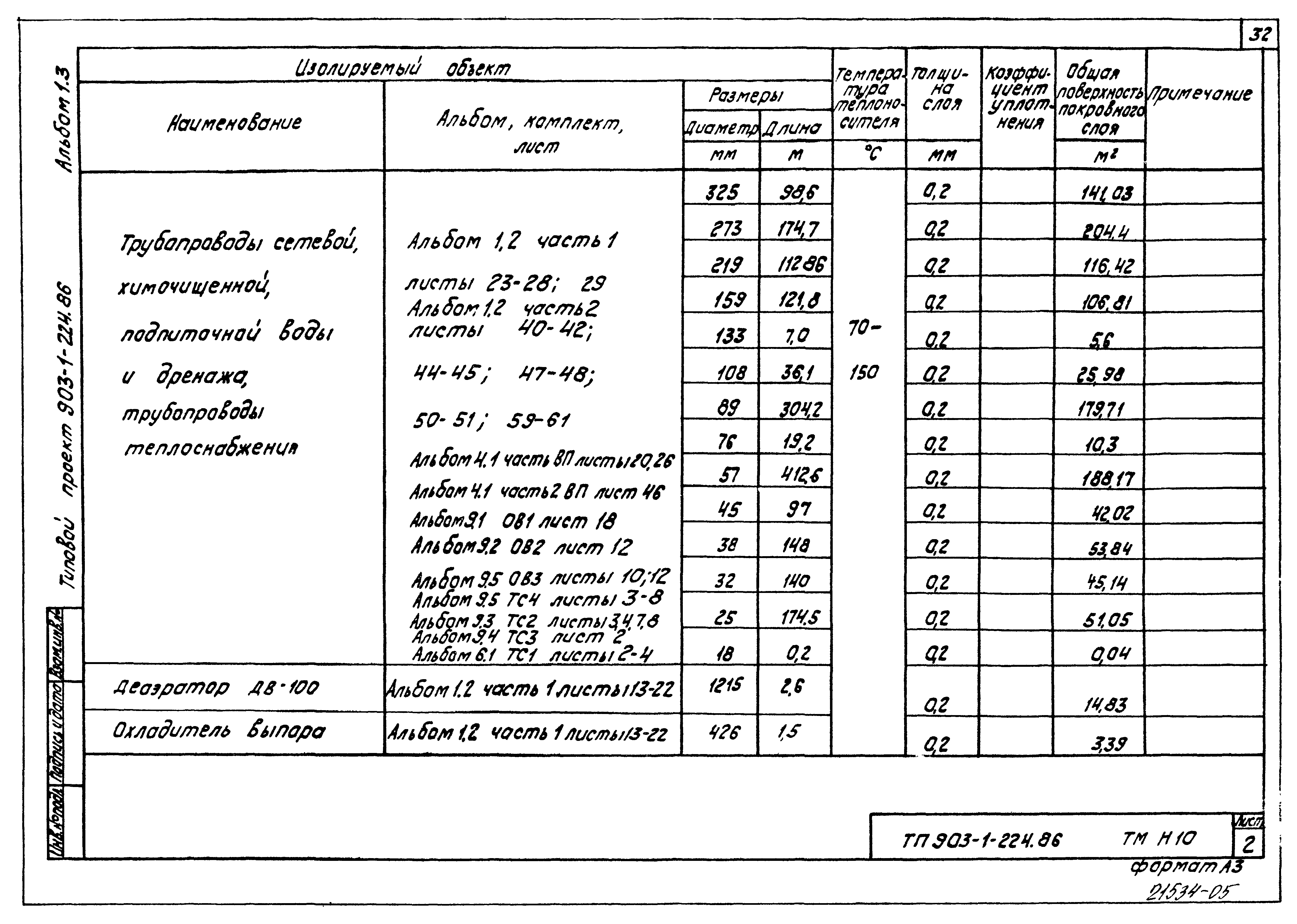

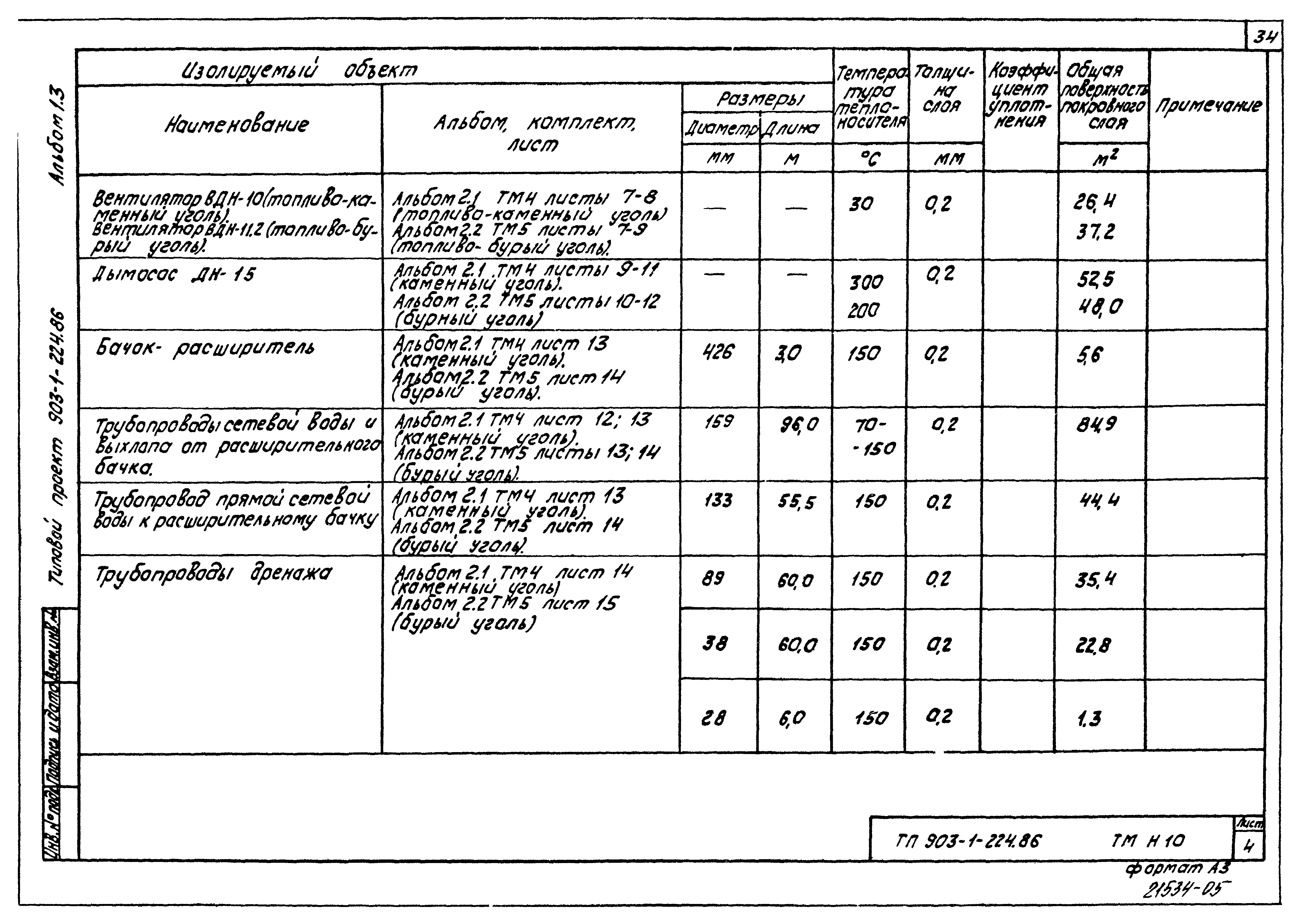

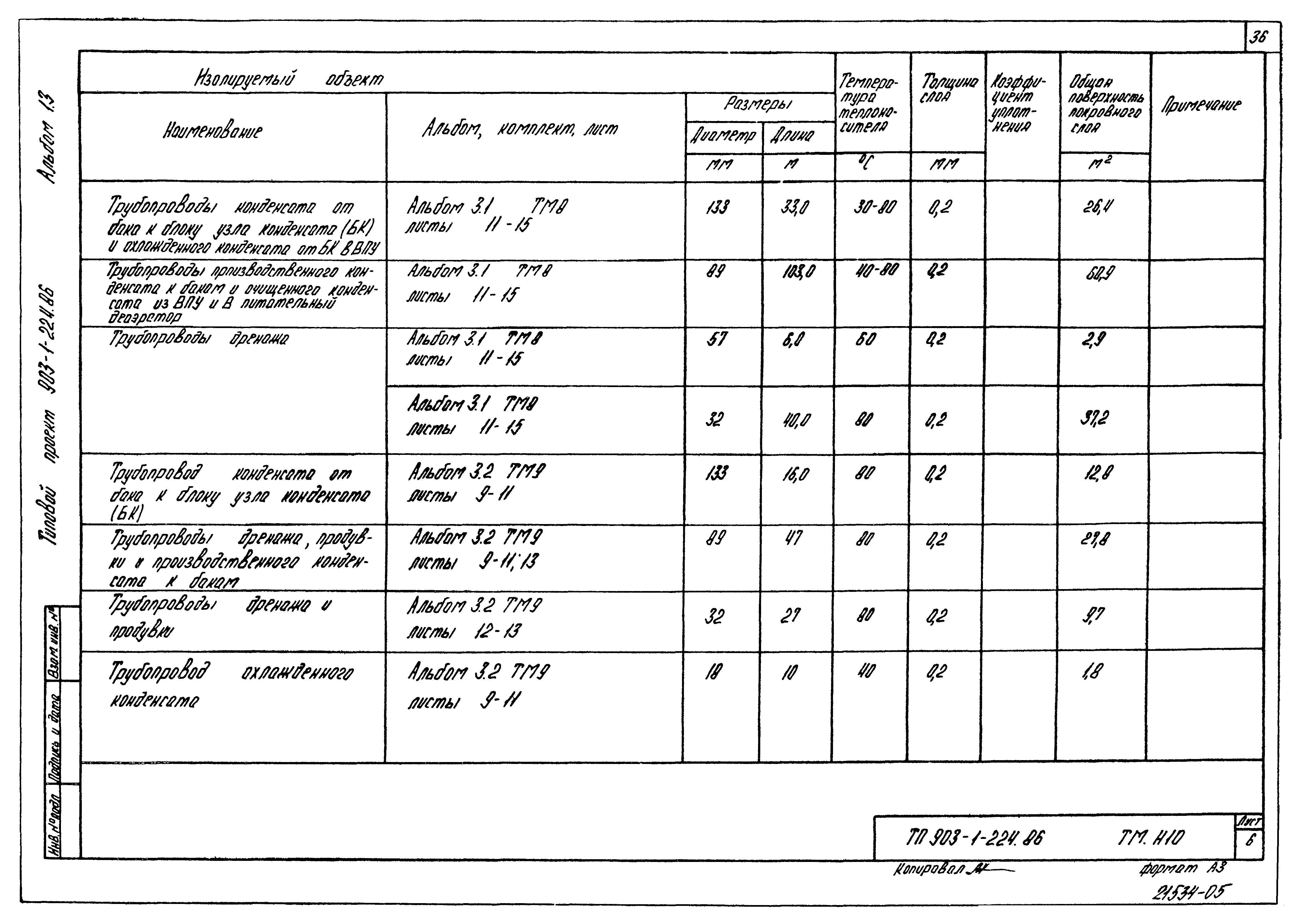

ТМ.Н10 Эскизный чертеж покровного слоя трубопроводов dиз 50 мм и более стеклотканью. Общий вид. Разрезы А-А, Б-Б, В-В, Г-Г. Узел I

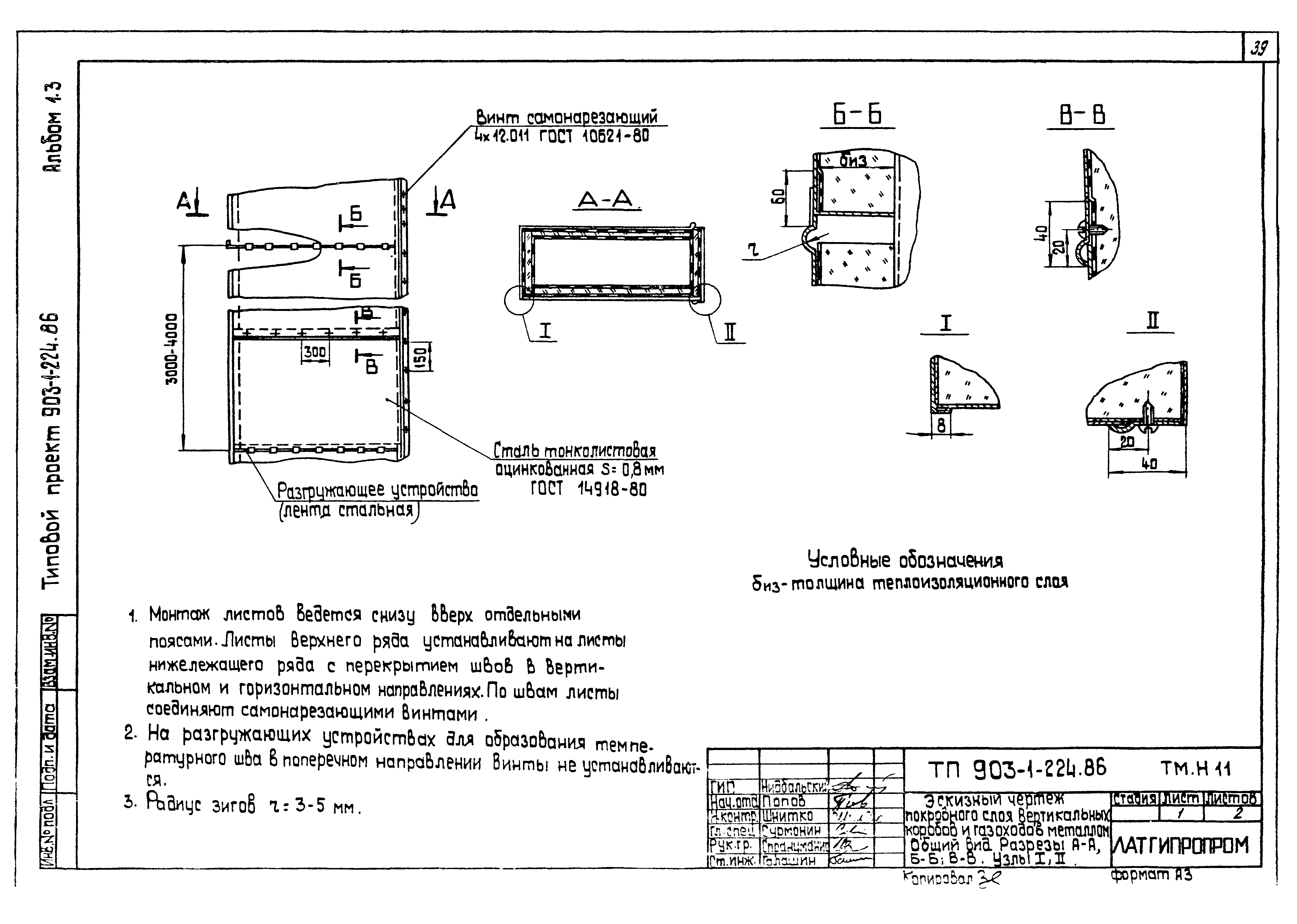

ТМ.Н11 Эскизный чертеж покровного слоя вертикальных коробов и газоходов металлом. Общий вид. Разрезы А-А, Б-Б, В-В. Узлы I, II

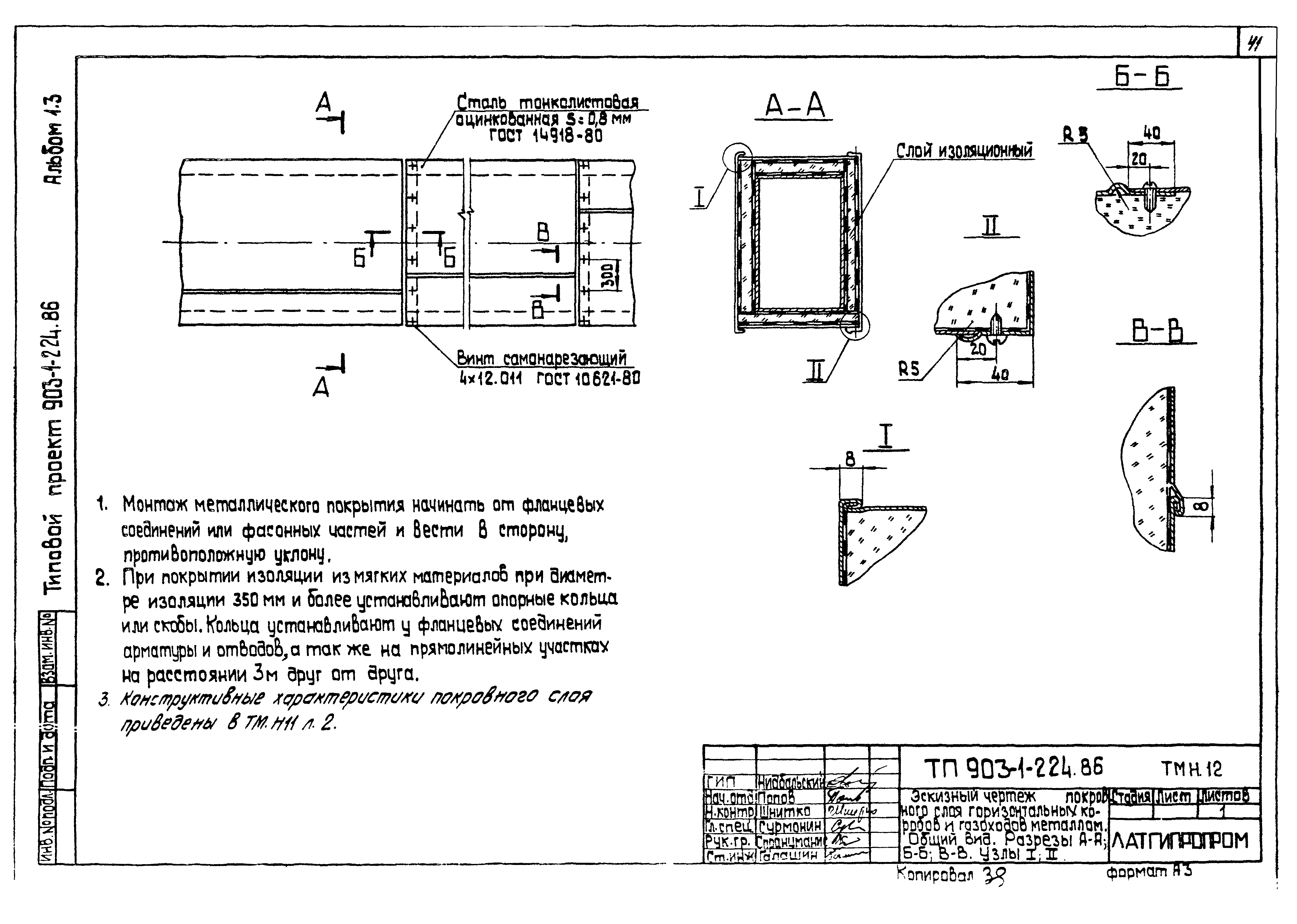

ТМ.Н12 Эскизный чертеж покровного слоя горизонтальных коробов и газоходов металлом. Общий вид. Разрезы А-А, Б-Б, В-В. Узлы I, II

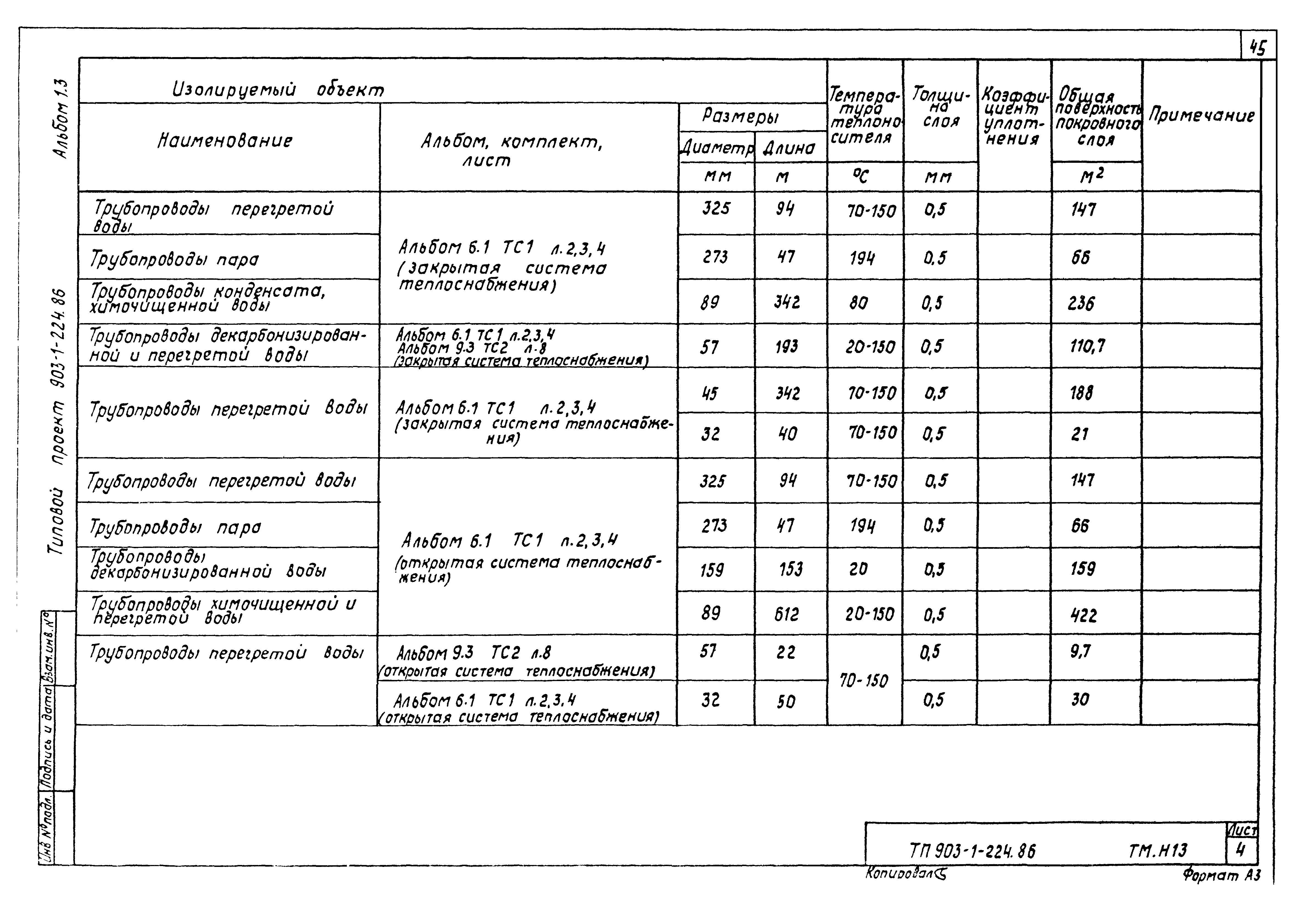

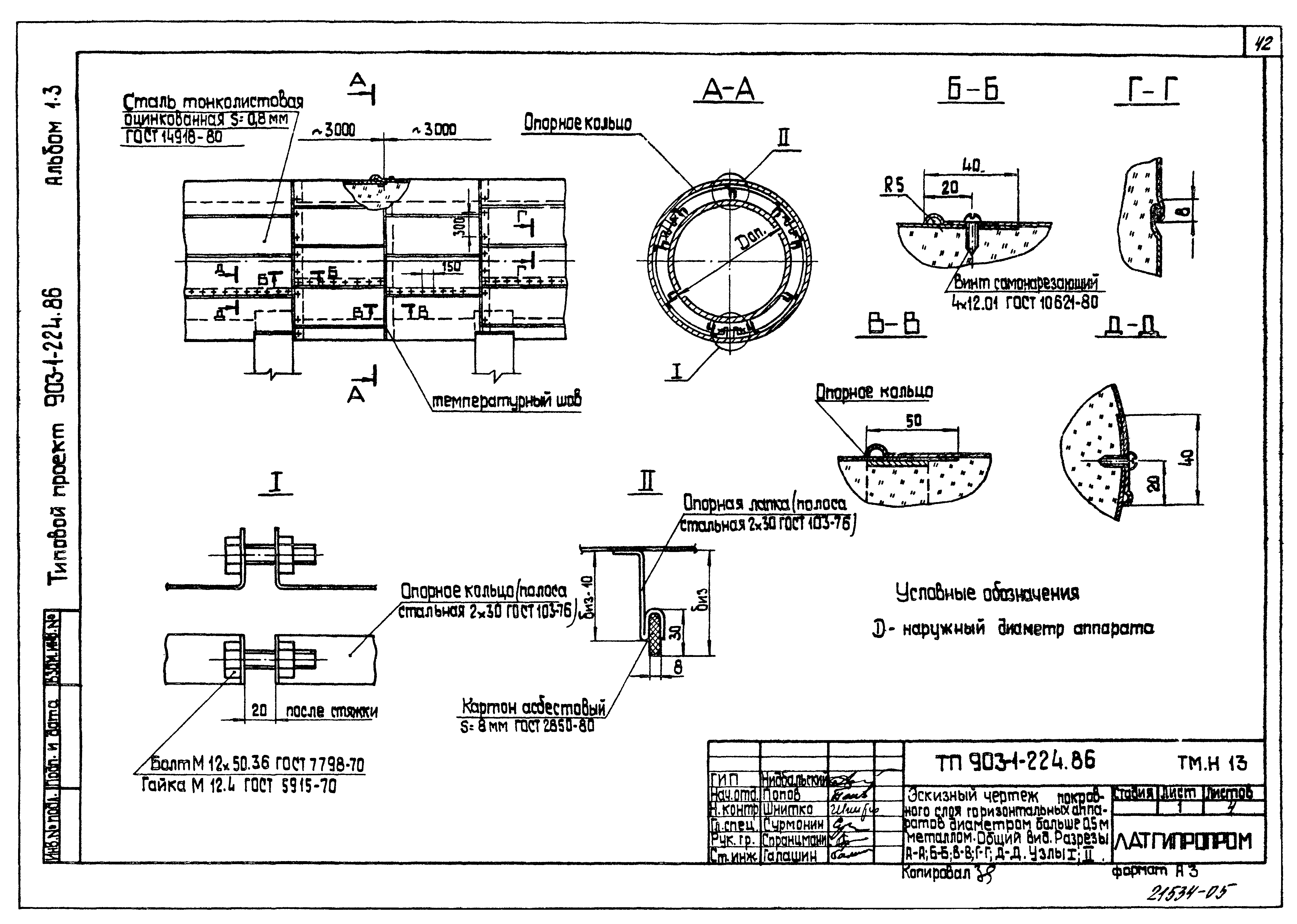

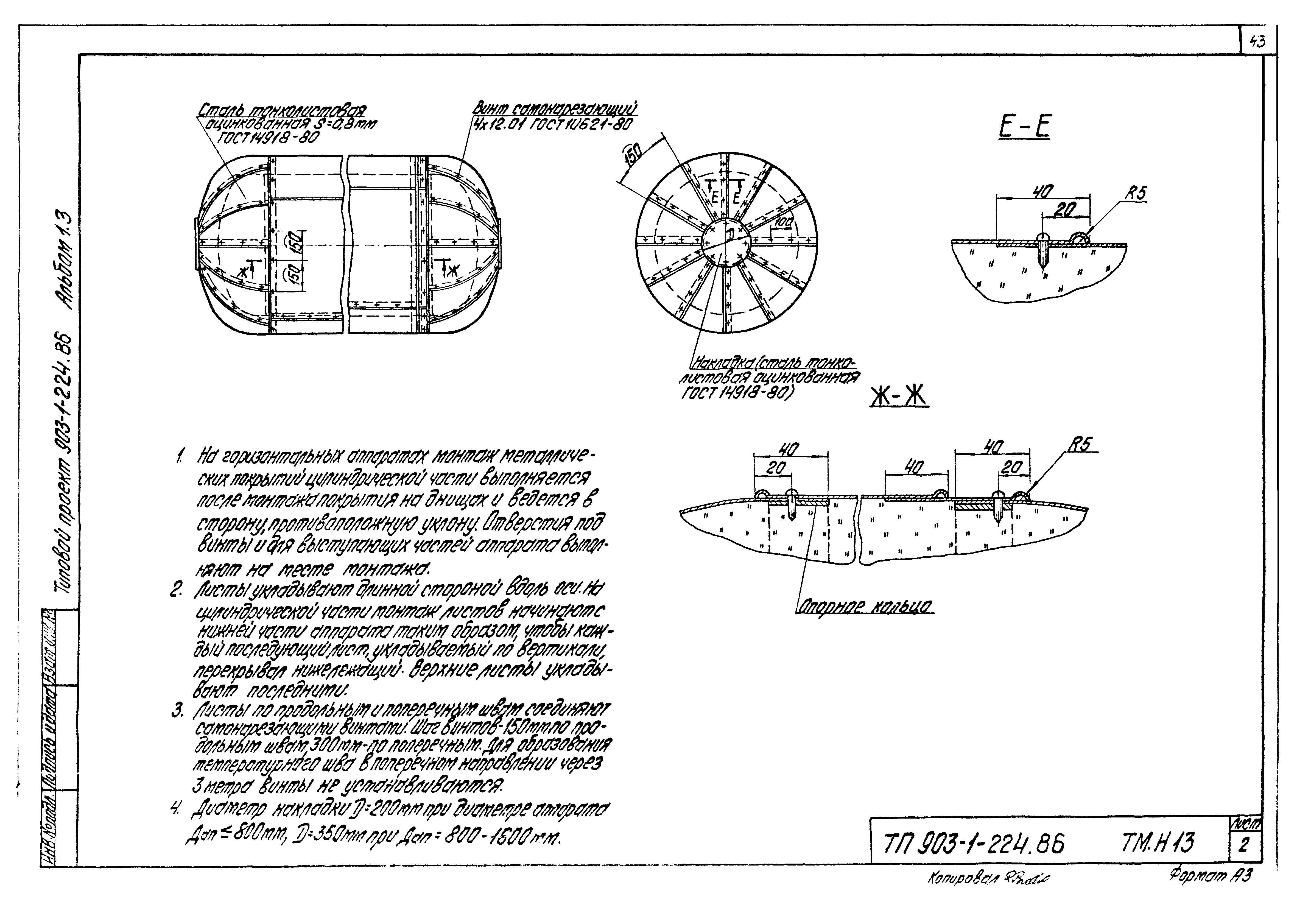

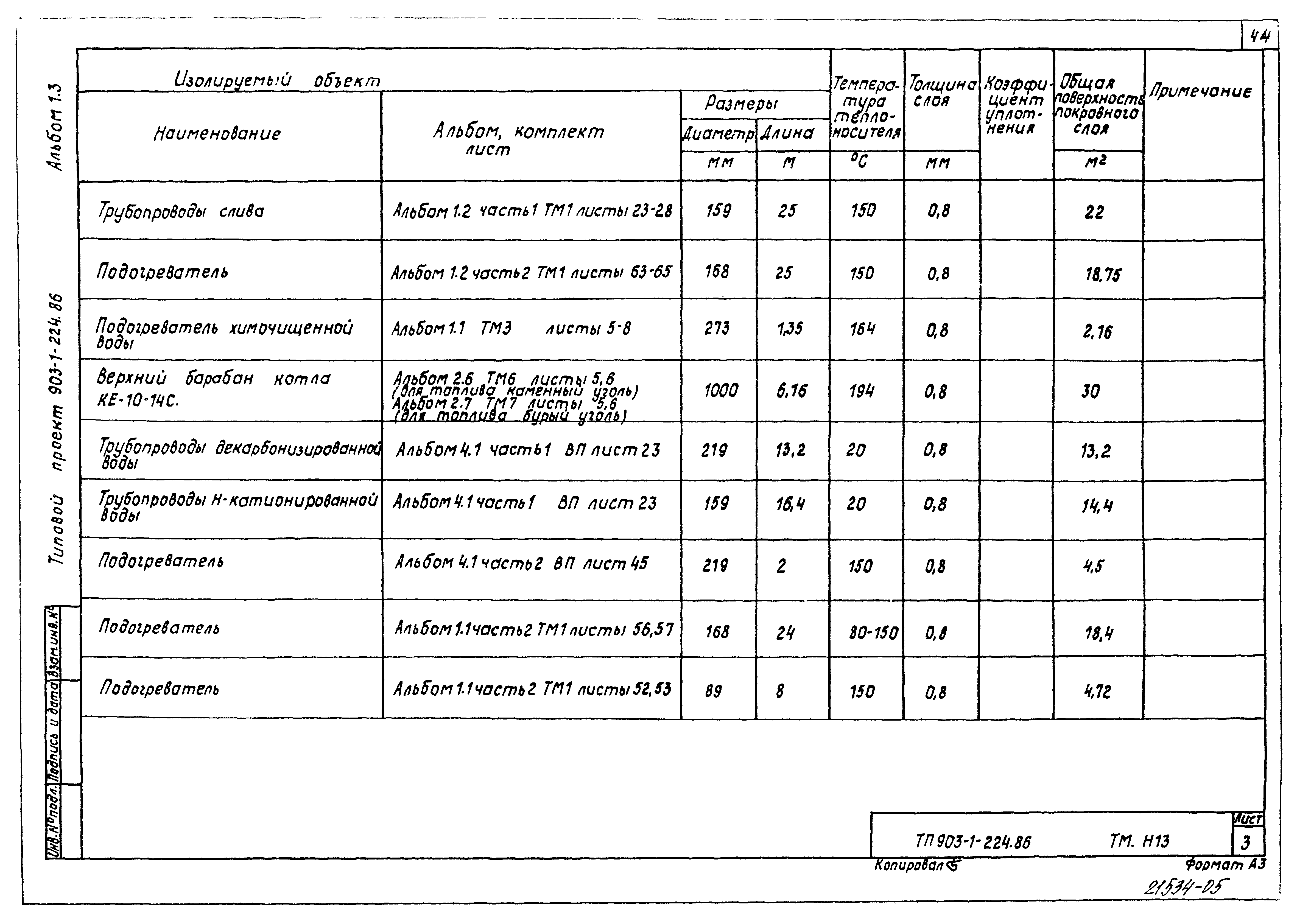

ТМ.Н13 Эскизный чертеж покровного слоя горизонтальных аппаратов диаметром больше 0,5 м металлом. Общий вид. Разрезы А-А, Б-Б, В-В, Г-Г, Д-Д. Узлы I, II

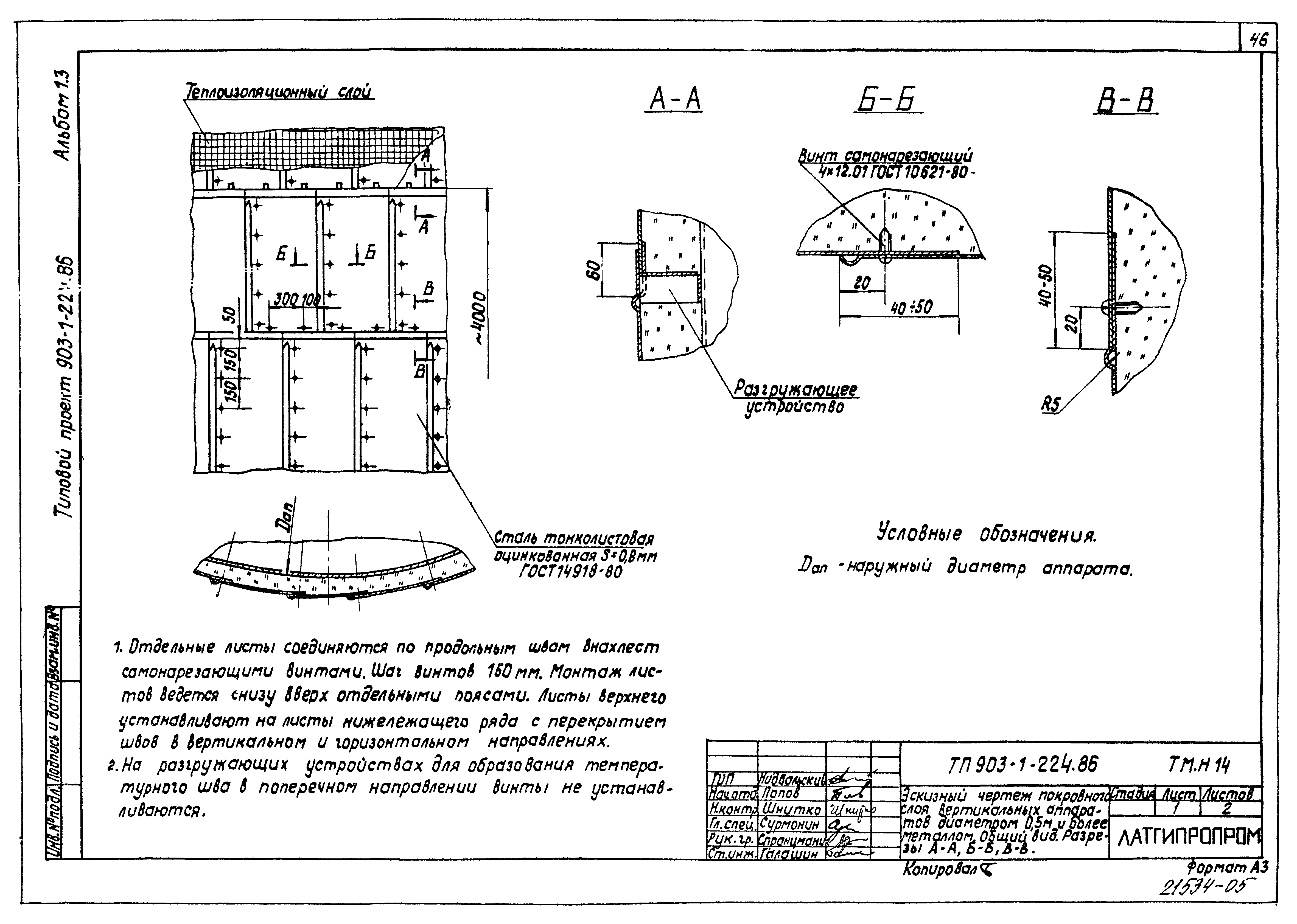

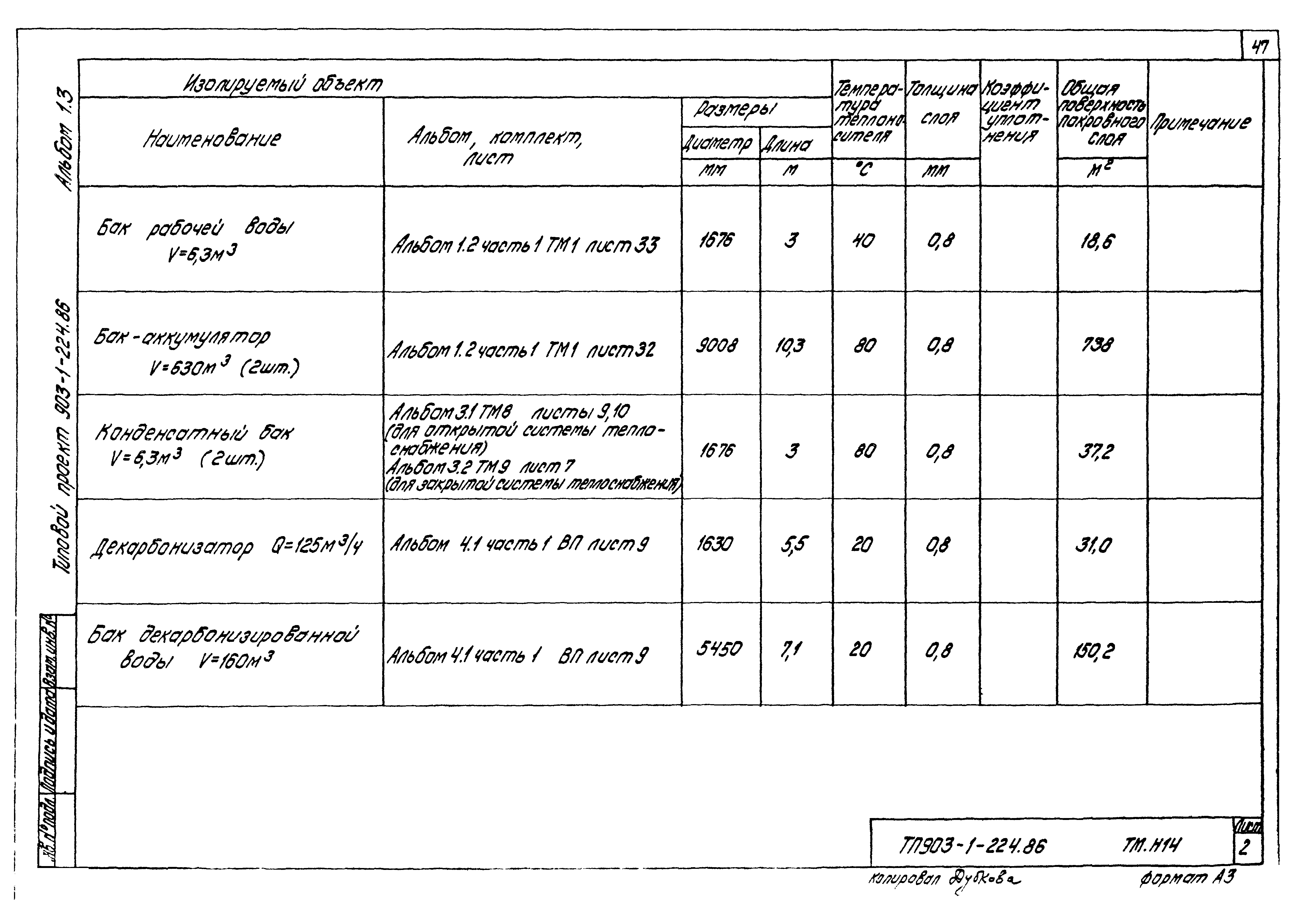

ТМ.Н14 Эскизный чертеж покровного слоя вертикальных аппаратов диаметром 0,5 м и более металлом. Общий вид. Разрезы А-А, Б-Б, В-В

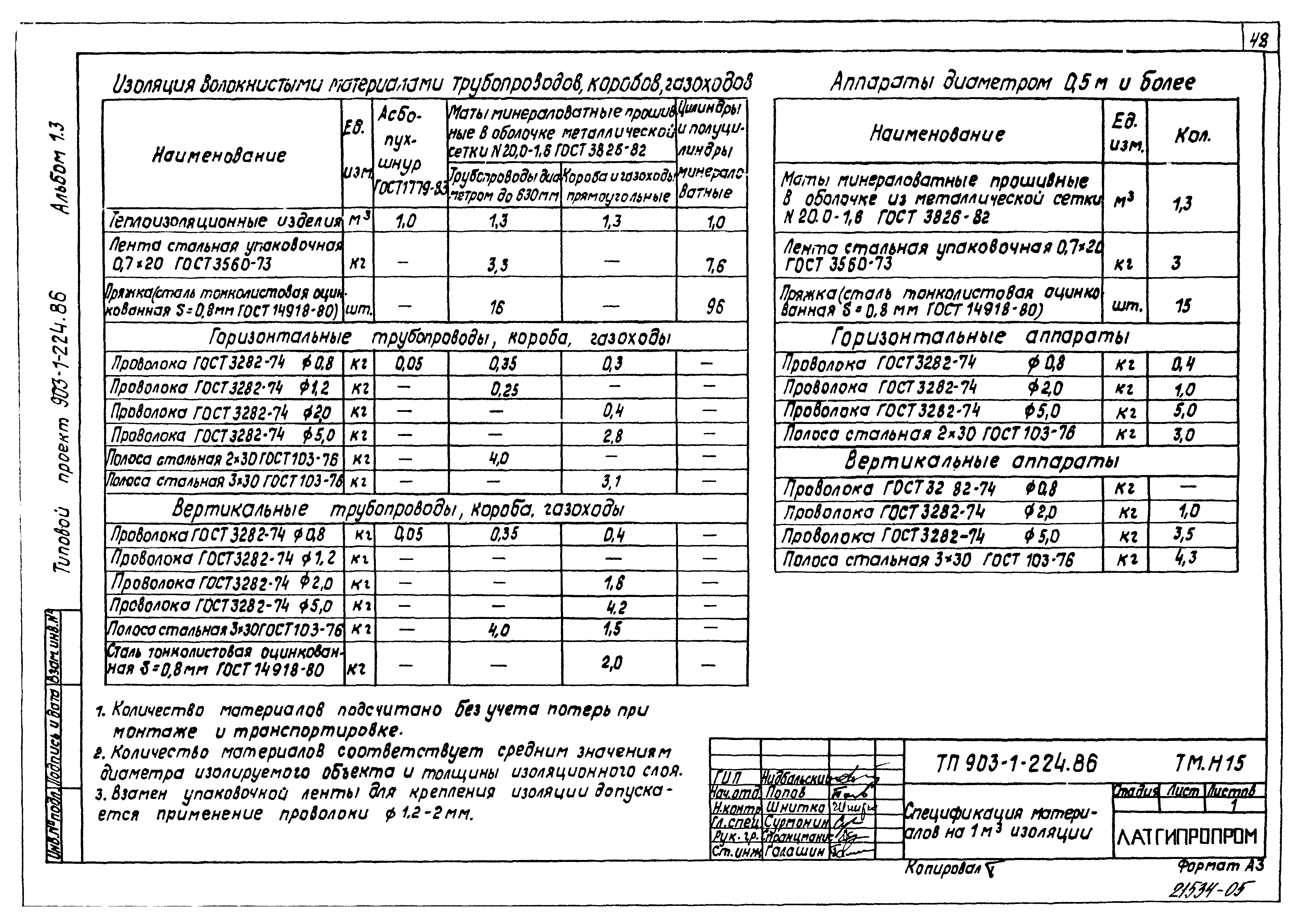

ТМ.Н15 Спецификация материалов на 1 куб. м изоляции

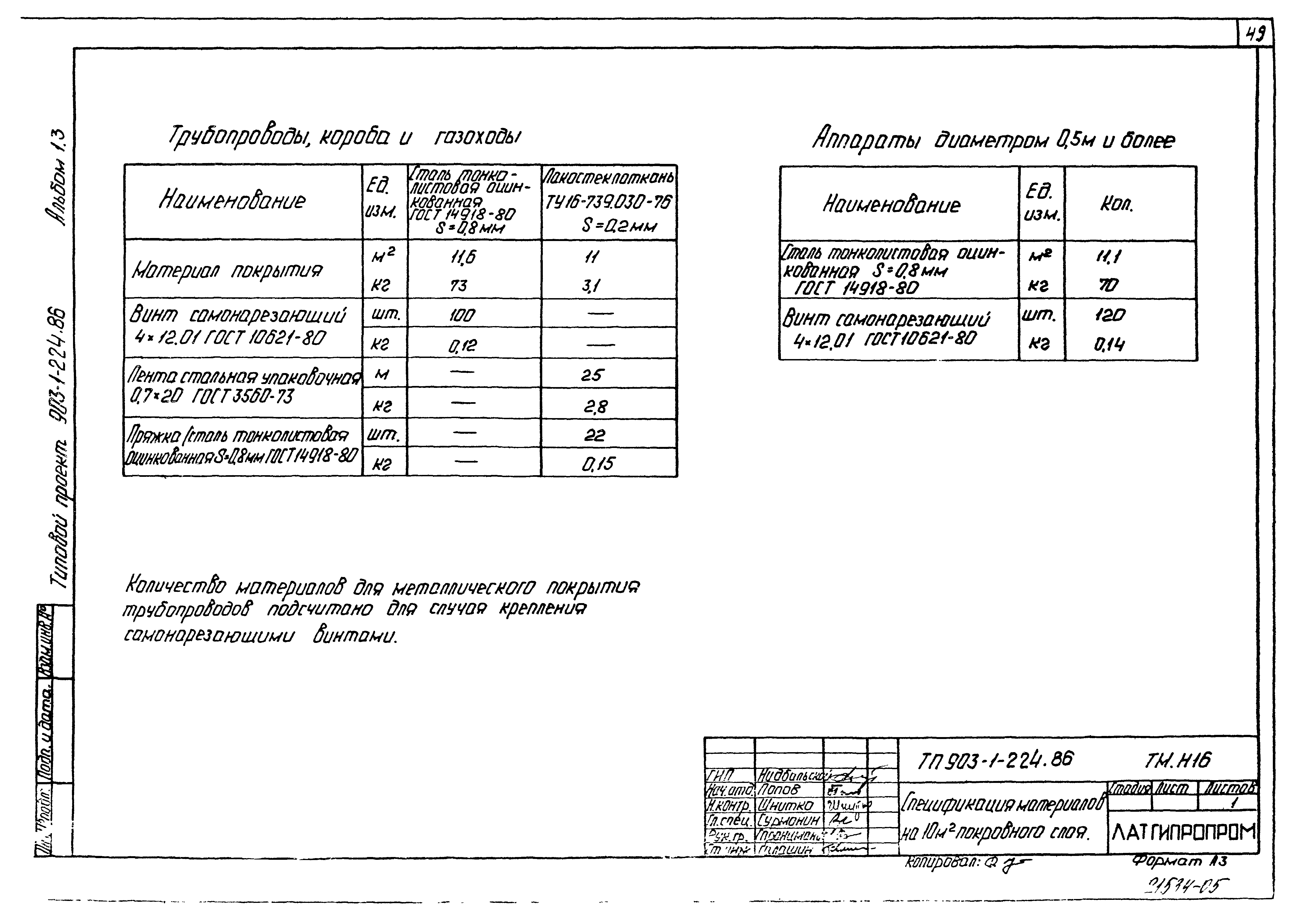

ТМ.Н16 Спецификация материалов на 10 кв. м покровного слоя

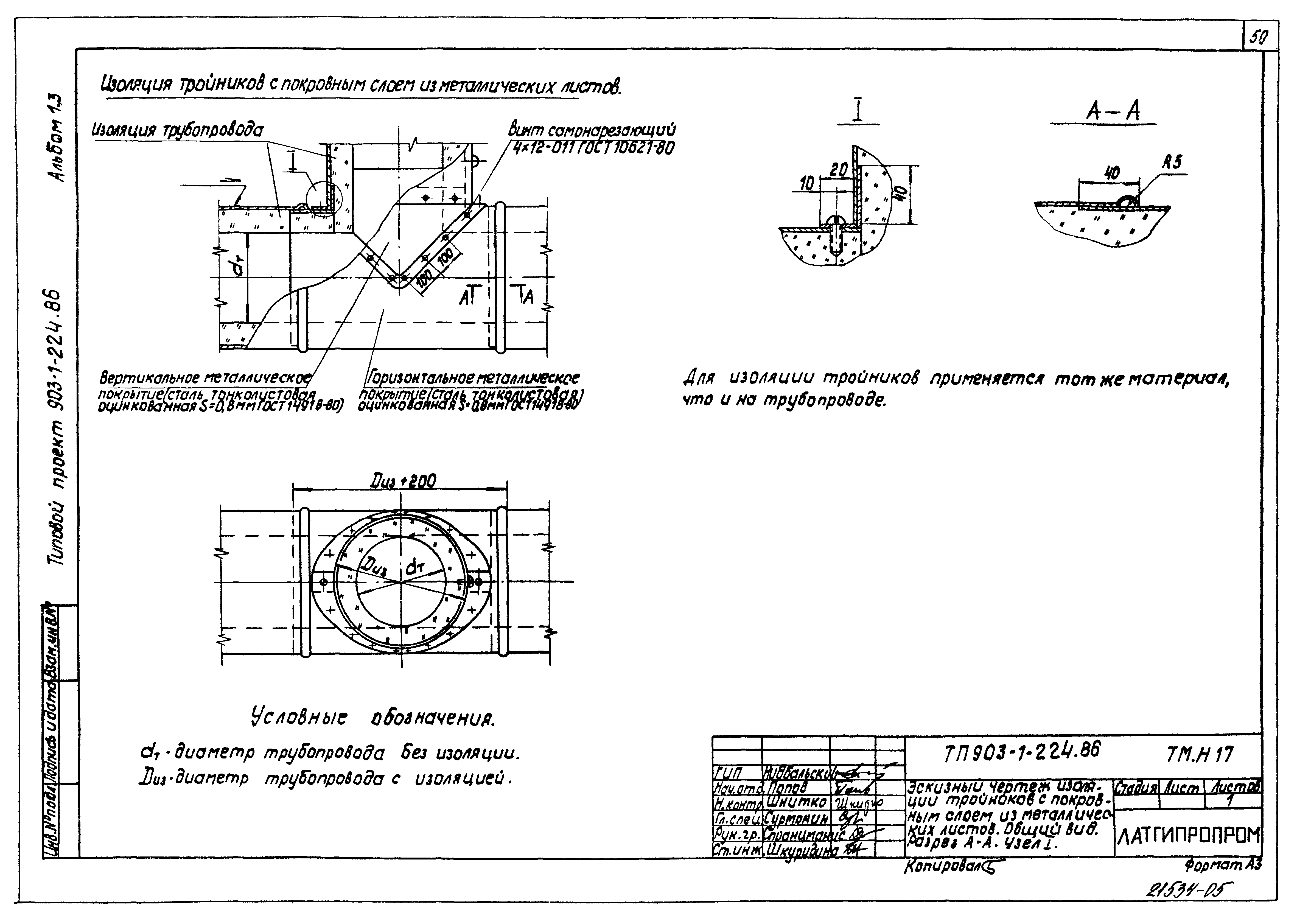

ТМ.Н17 Эскизный чертеж изоляции тройников с покровным слоем из металлических листов. Общий вид. Разрез А-А. Узел I

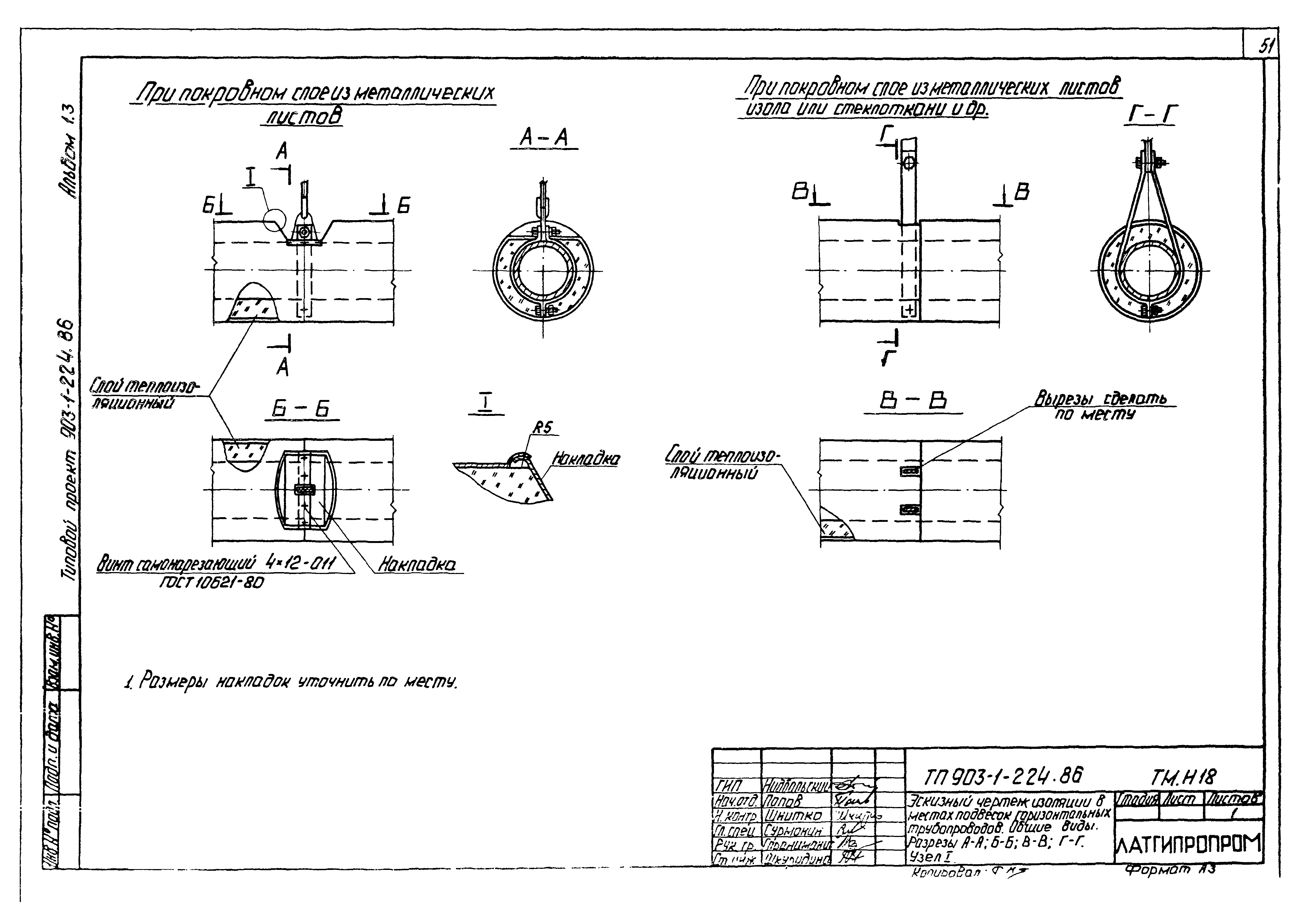

ТМ.Н18 Эскизный чертеж изоляции в местах подвесок горизонтальных трубопроводов. Общий виды. Разрезы А-А, Б-Б, В-В, Г-Г. Узел I

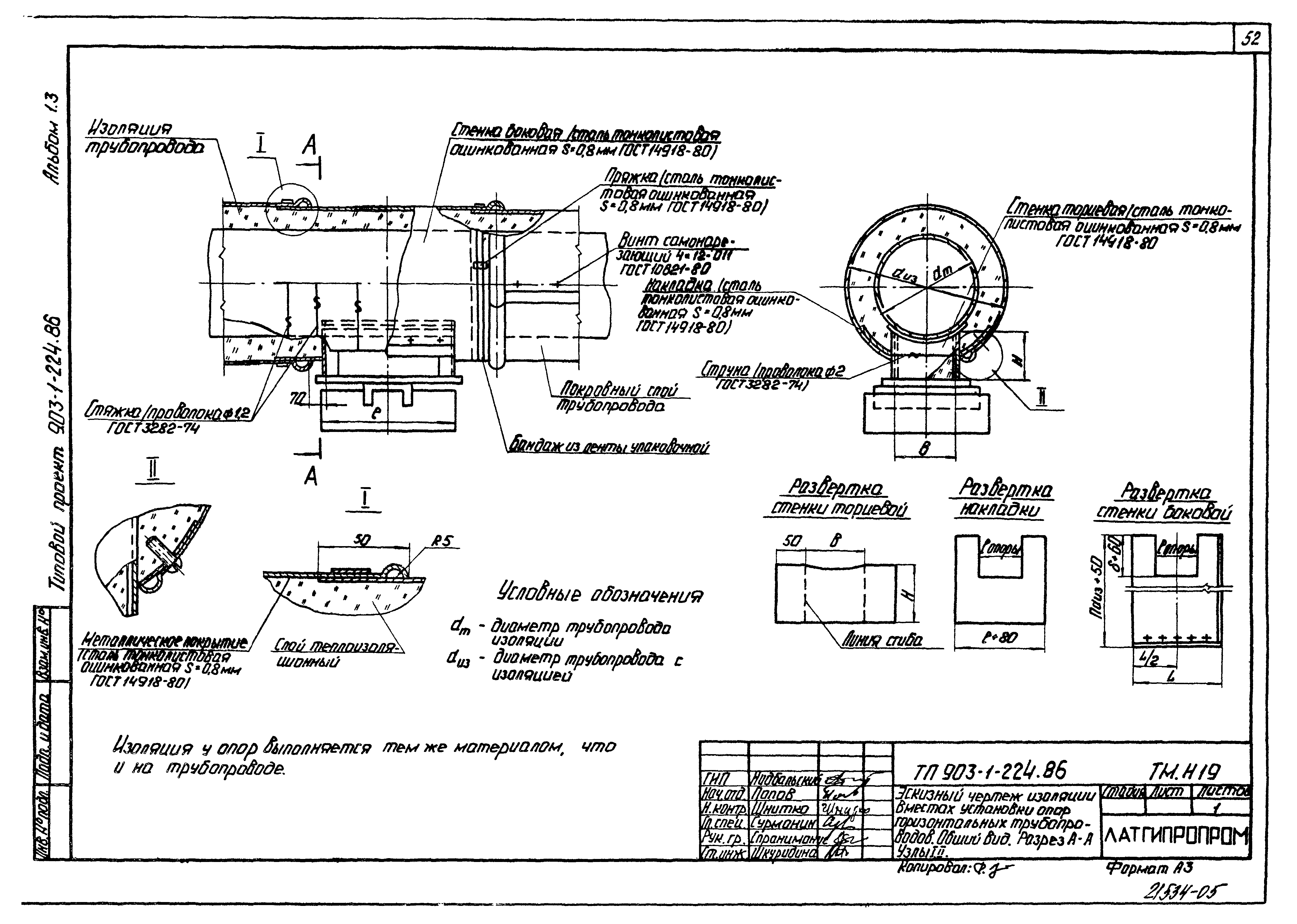

ТМ.Н19 Эскизный чертеж изоляции в местах установки опор горизонтальных трубопроводов. Общий вид. Разрез А-А. Узлы I, II

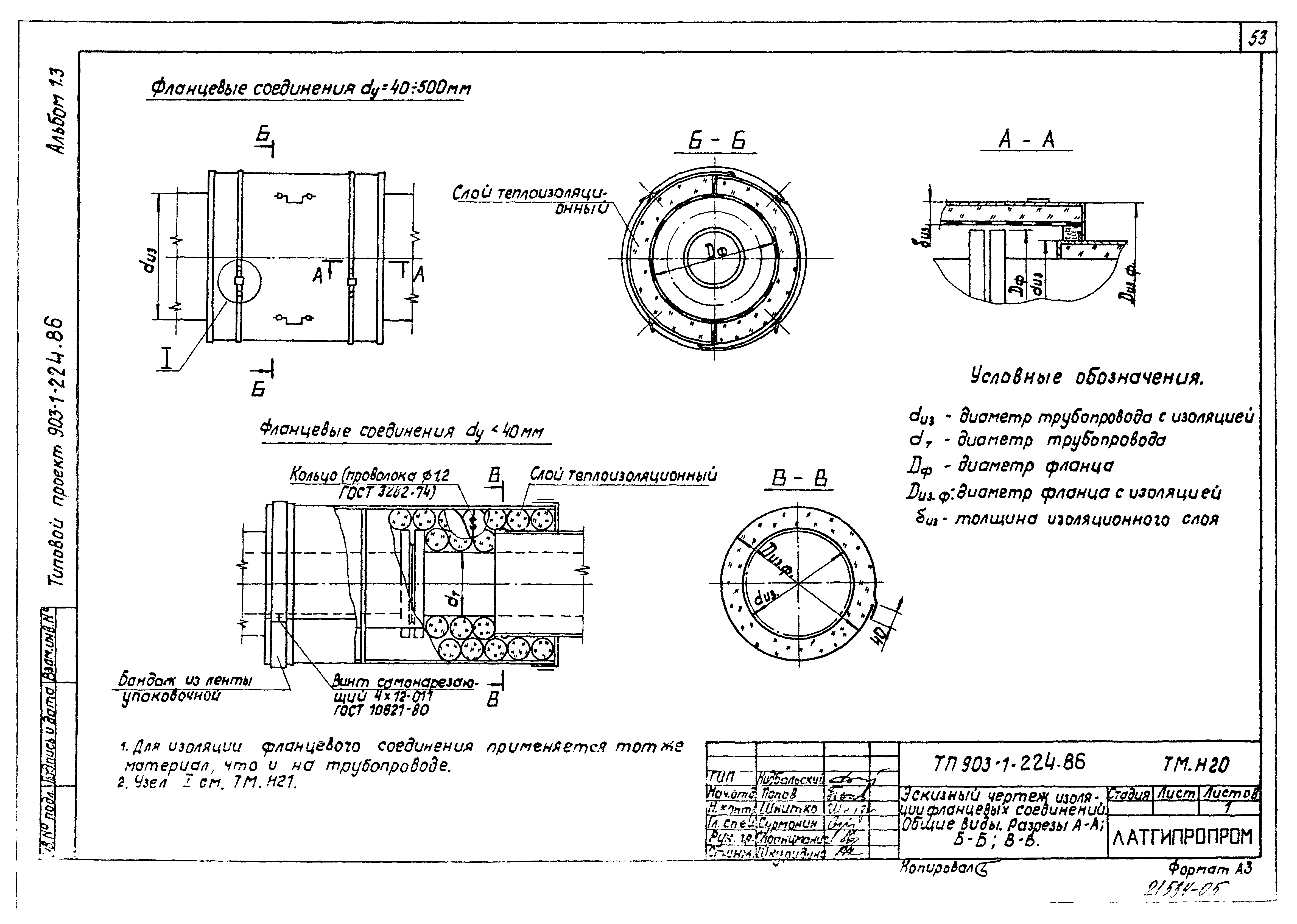

ТМ.Н20 Эскизный чертеж изоляции фланцевых соединений. Общий виды. Разрезы А-А, Б-Б, В-В

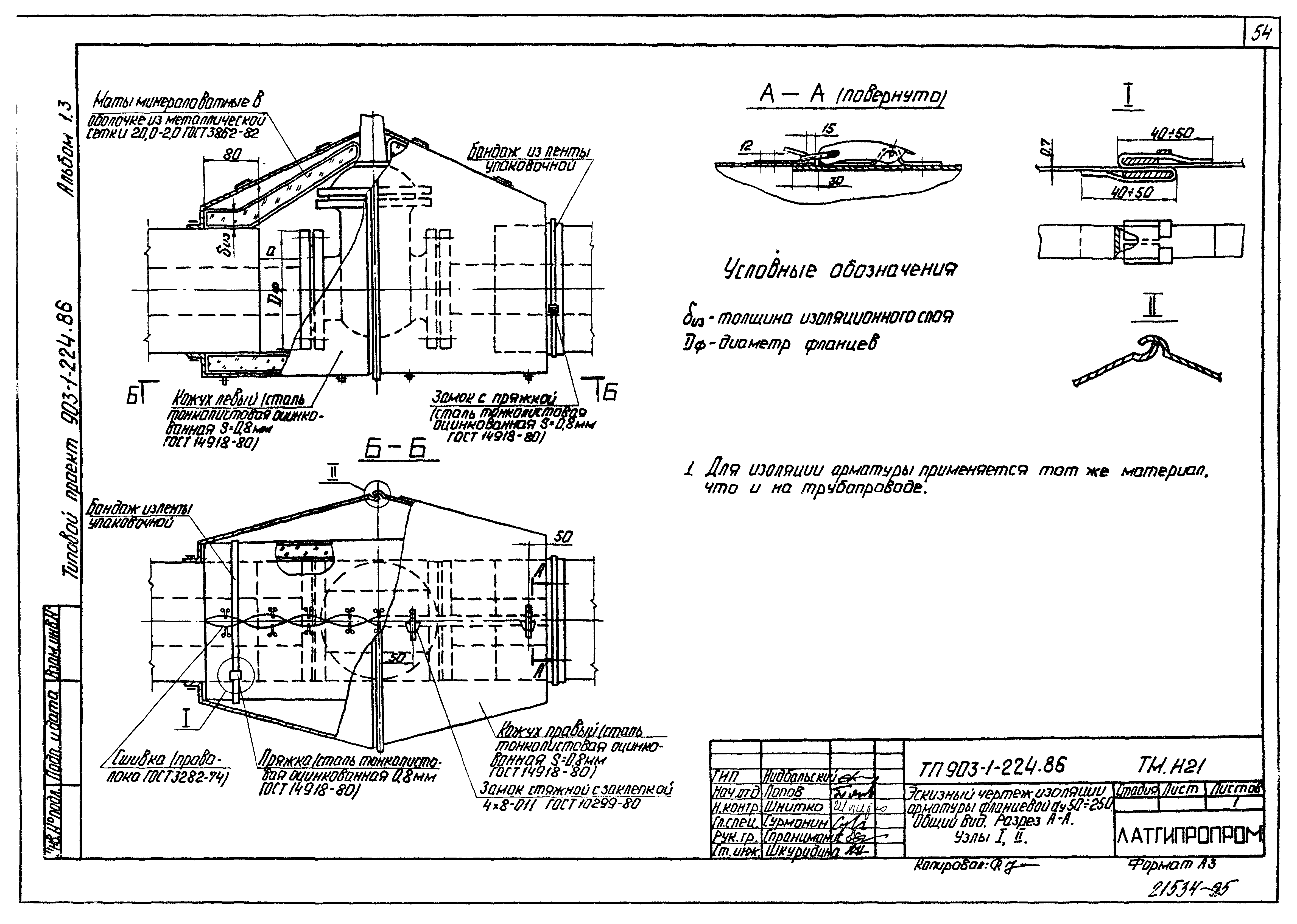

ТМ.Н21 Эскизный чертеж изоляции арматуры фланцевой dy50 - 250. Общий вид. Разрез А-А. Узлы I, II

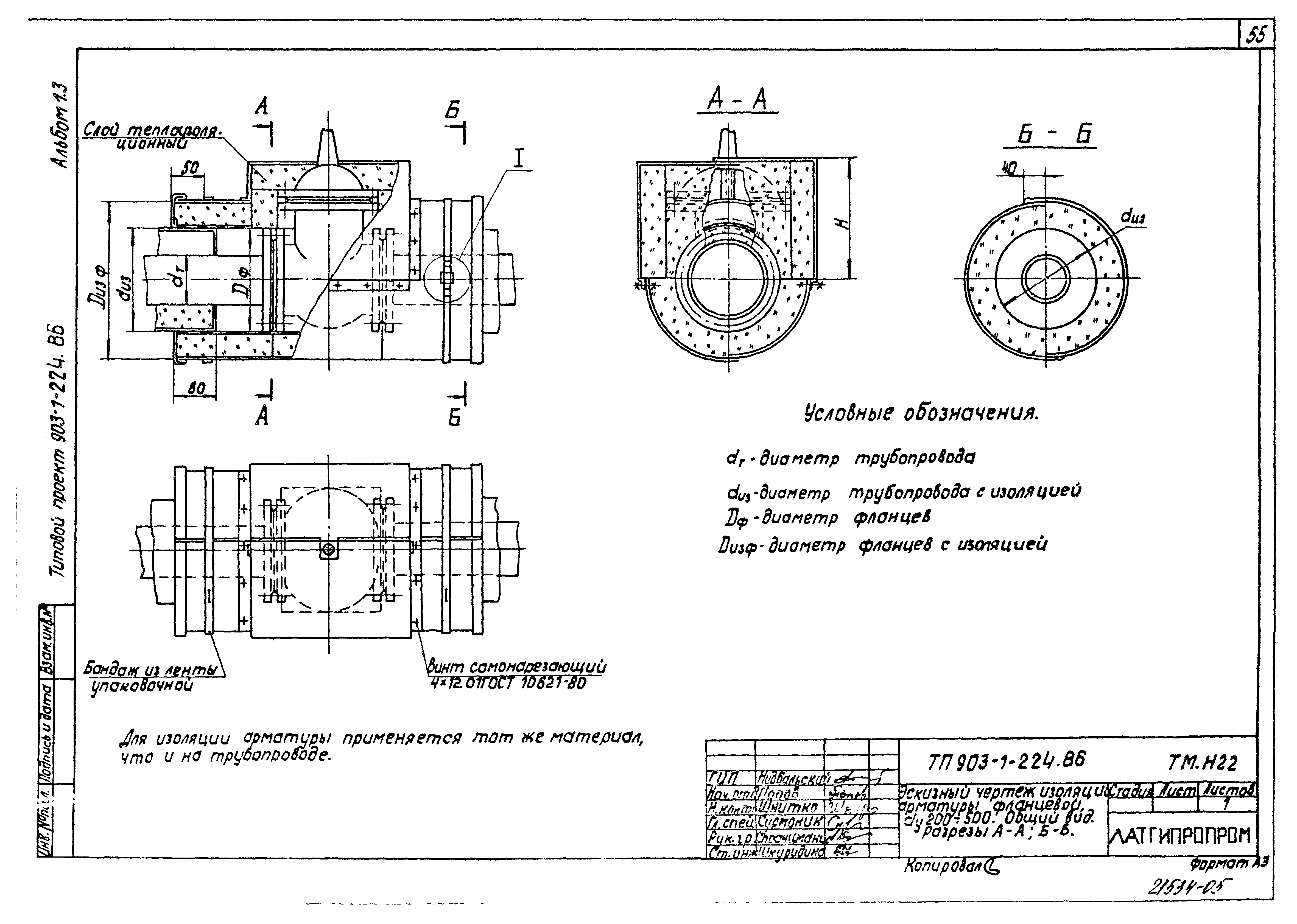

ТМ.Н22 Эскизный чертеж изоляции арматуры фланцевой dy200 - 500. Общий вид. Разрезы А-А, Б-Б

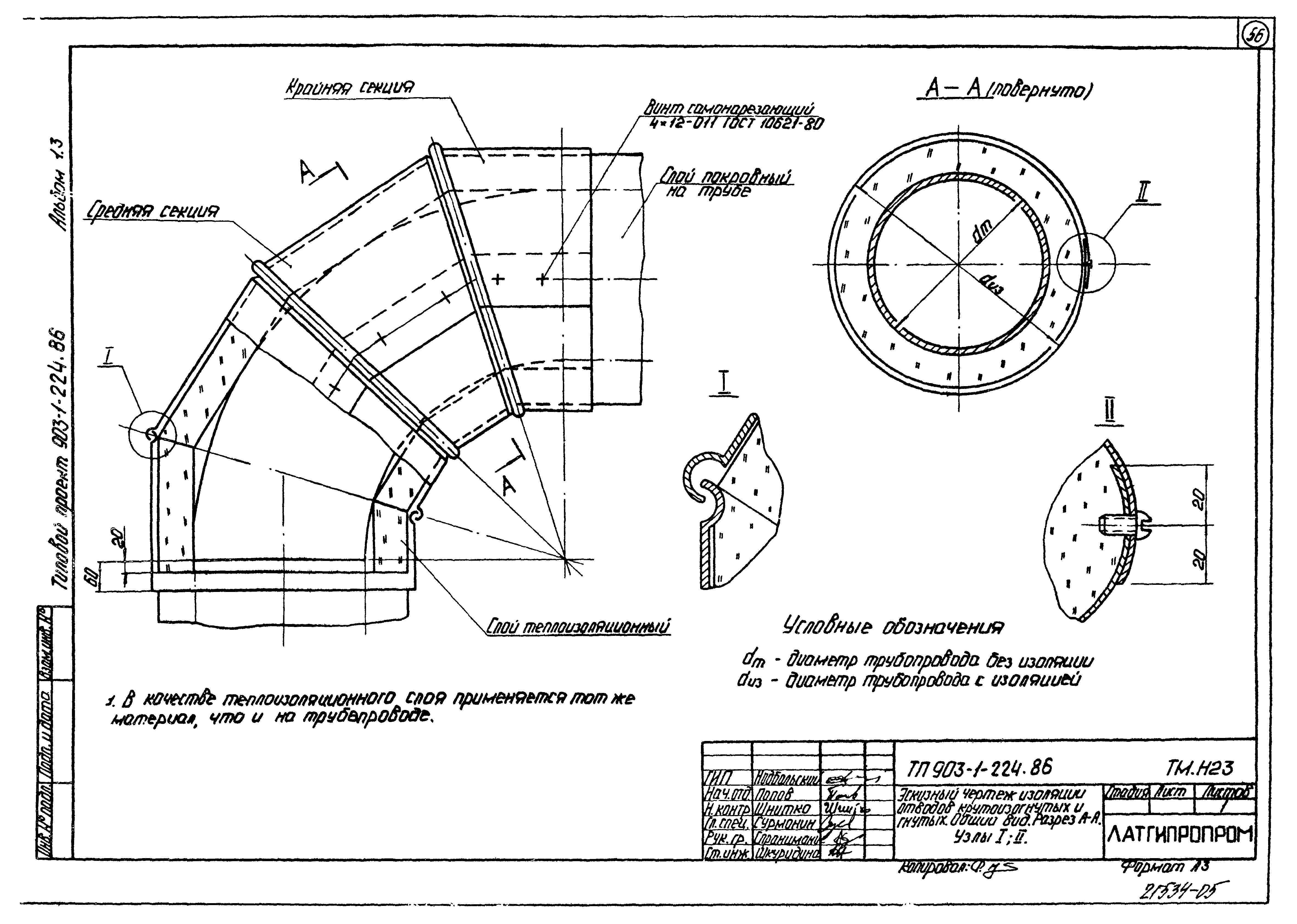

ТМ.Н23 Эскизный чертеж изоляции отводов крутоизогнутых и гнутых. Общий вид. Разрез А-А. Узлы I, II
Разработан: Латгипропром
Утверждён:20.05.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-29)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Открытые системы теплоснабжения Топливо - каменные и бурые угли
Заменяет собой:
  • Типовой проект 903-1-148
