Скачать СТО 00220256-017-2009 Инструкция по ультразвуковому контролю качества стыковых сварных соединений сосудов и аппаратов из двухслойных сталей с плакирующим слоем из высоколегированной стали и основанием из углеродистой или низколегированной стали в диапазоне толщин от 12 до 130 мм

Дата актуализации: 10.08.2017

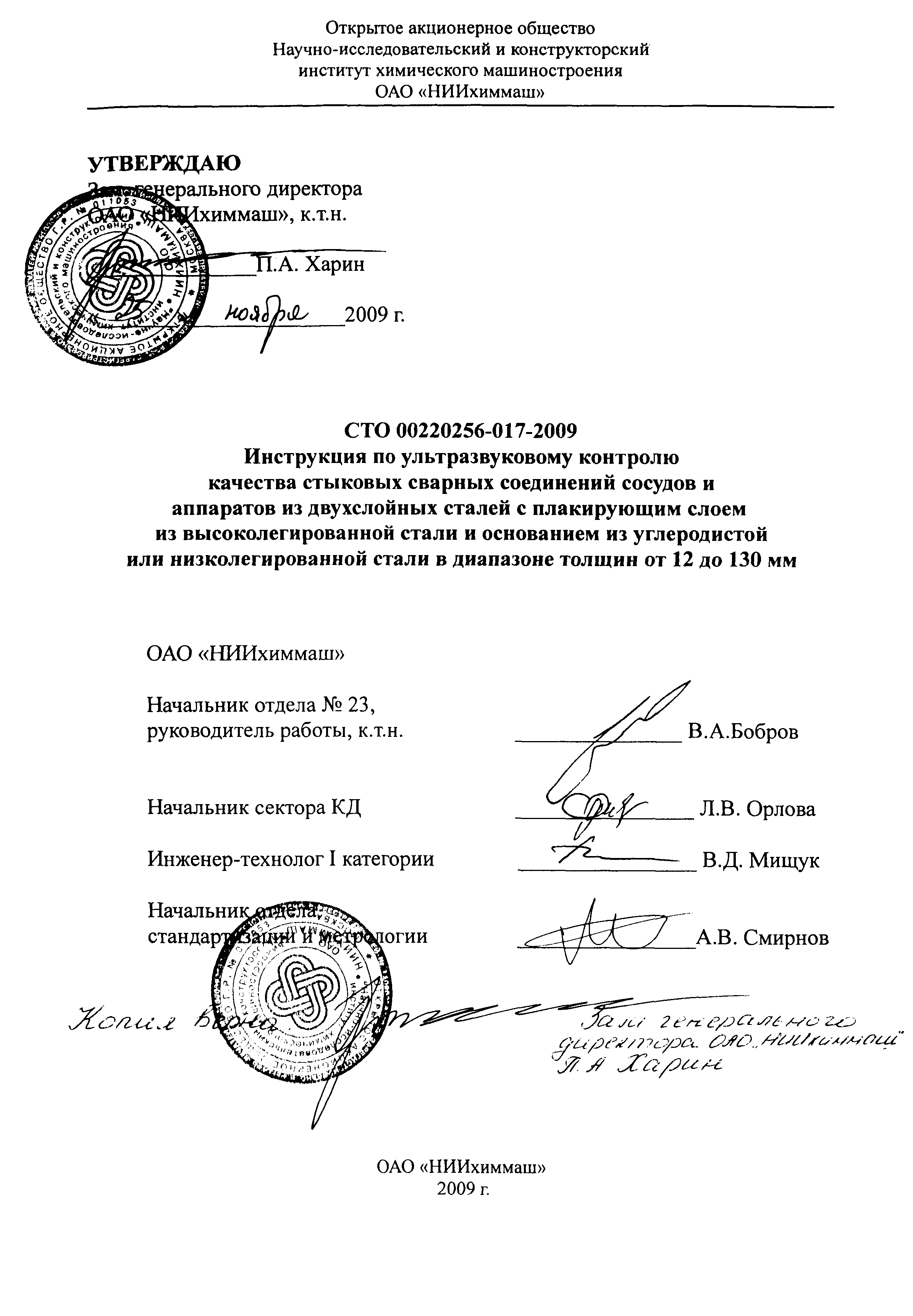

СТО 00220256-017-2009

Инструкция по ультразвуковому контролю качества стыковых сварных соединений сосудов и аппаратов из двухслойных сталей с плакирующим слоем из высоколегированной стали и основанием из углеродистой или низколегированной стали в диапазоне толщин от 12 до 130 мм

Обозначение:	СТО 00220256-017-2009
Обозначение англ:	STO 00220256-017-2009
Статус:	действует
Название рус.:	Инструкция по ультразвуковому контролю качества стыковых сварных соединений сосудов и аппаратов из двухслойных сталей с плакирующим слоем из высоколегированной стали и основанием из углеродистой или низколегированной стали в диапазоне толщин от 12 до 130 мм
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.09.2013
Дата введения:	30.11.2009

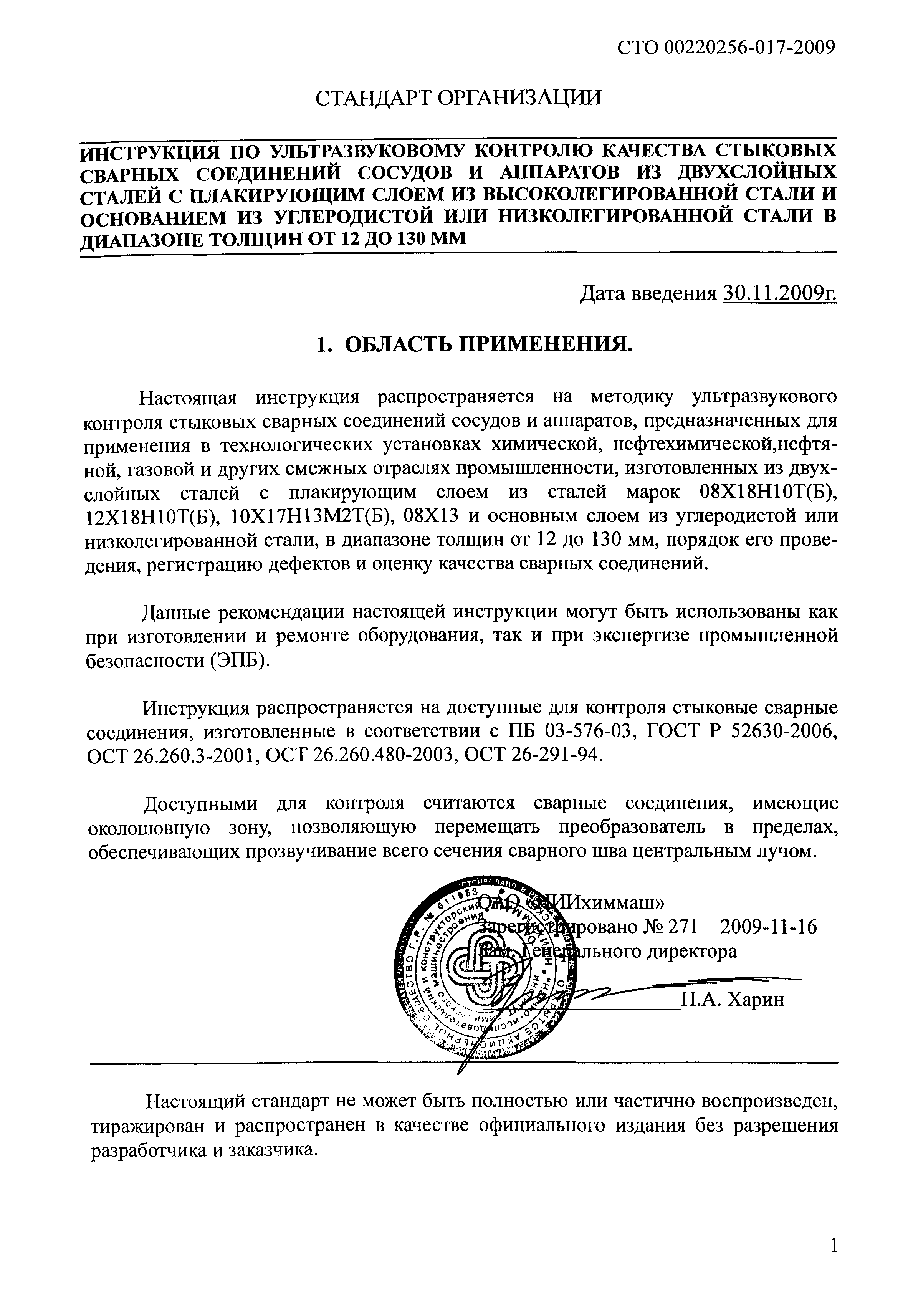

Область применения:	Инструкция распространяется на методику ультразвукового контроля стыковых сварных соединений сосудов и аппаратов, предназначенных для применения в технологических установках химической, нефтехимической, нефтяной, газовой и других смежных отраслях промышленности, изготовленных их двухслойных сталей с плакирующим слоем из сталей марок 08Х18Н10Т(Б), 12Х18Н10Т(Б), 10Х17Н13М2Т(Б), 08Х13 и основным слоем из углеродистой или низколегированной стали, в диапазоне толщин от 12 до 130 мм, порядок его проведения, регистрацию дефектов и оценку качества сварных соединений.

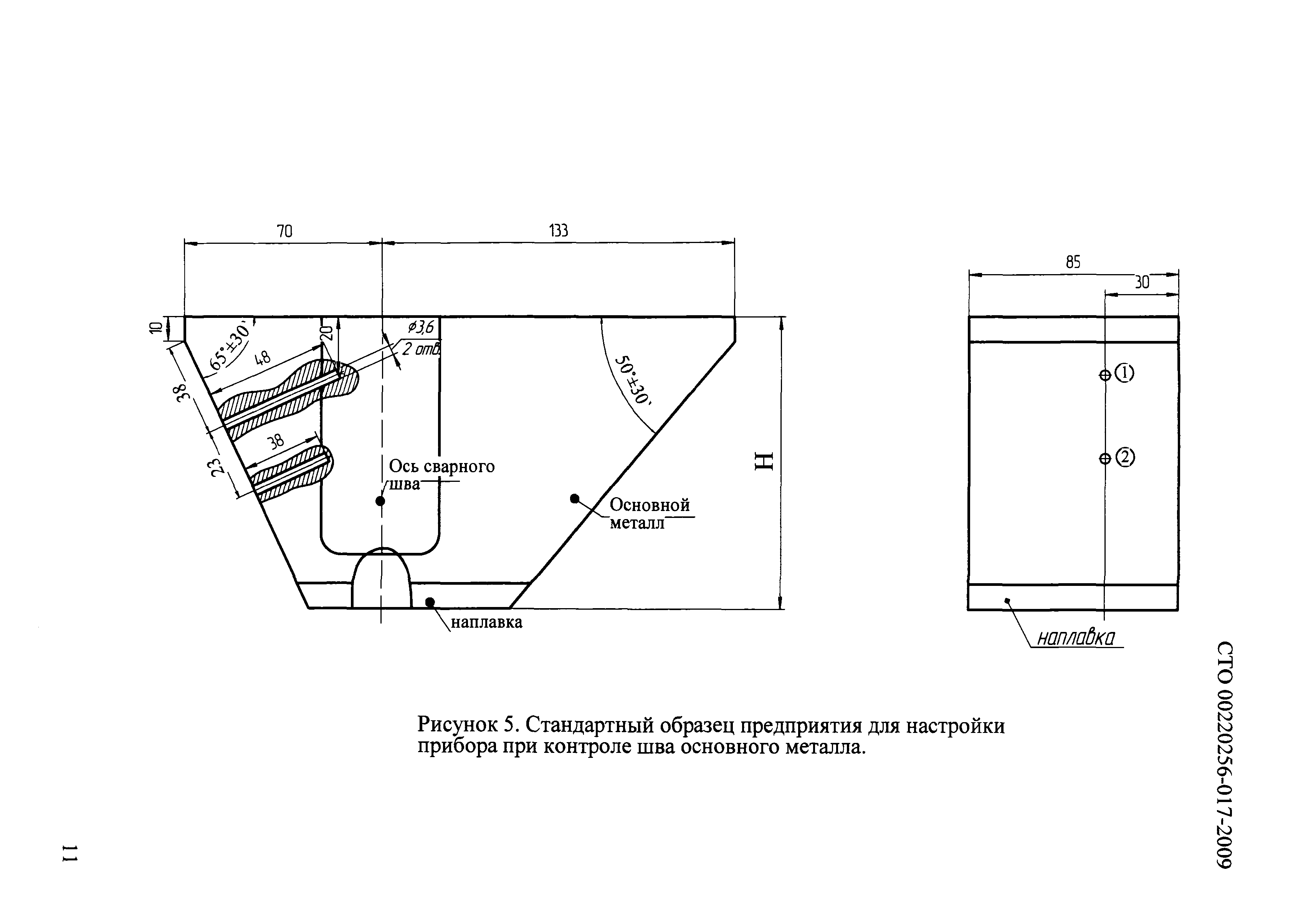

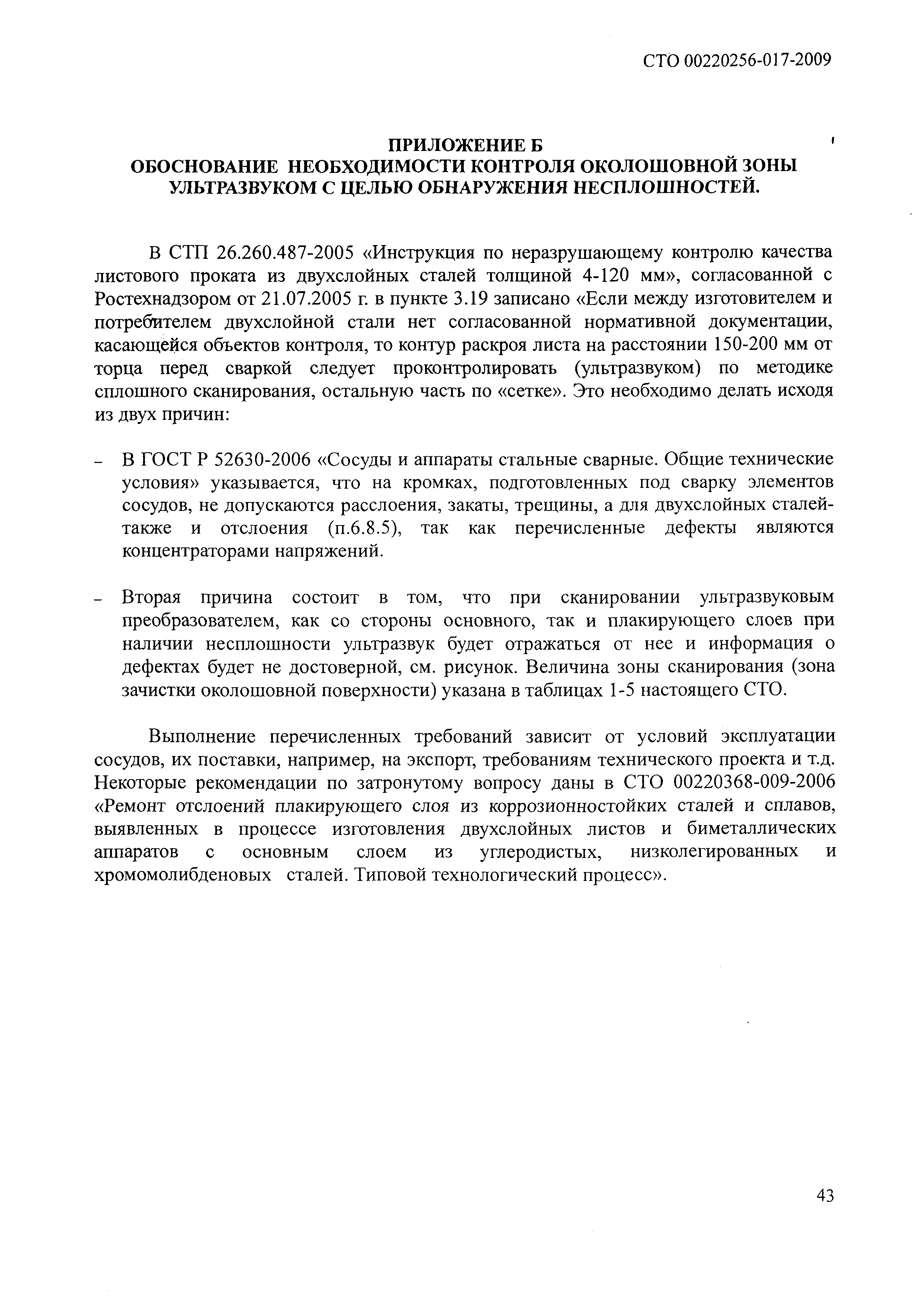

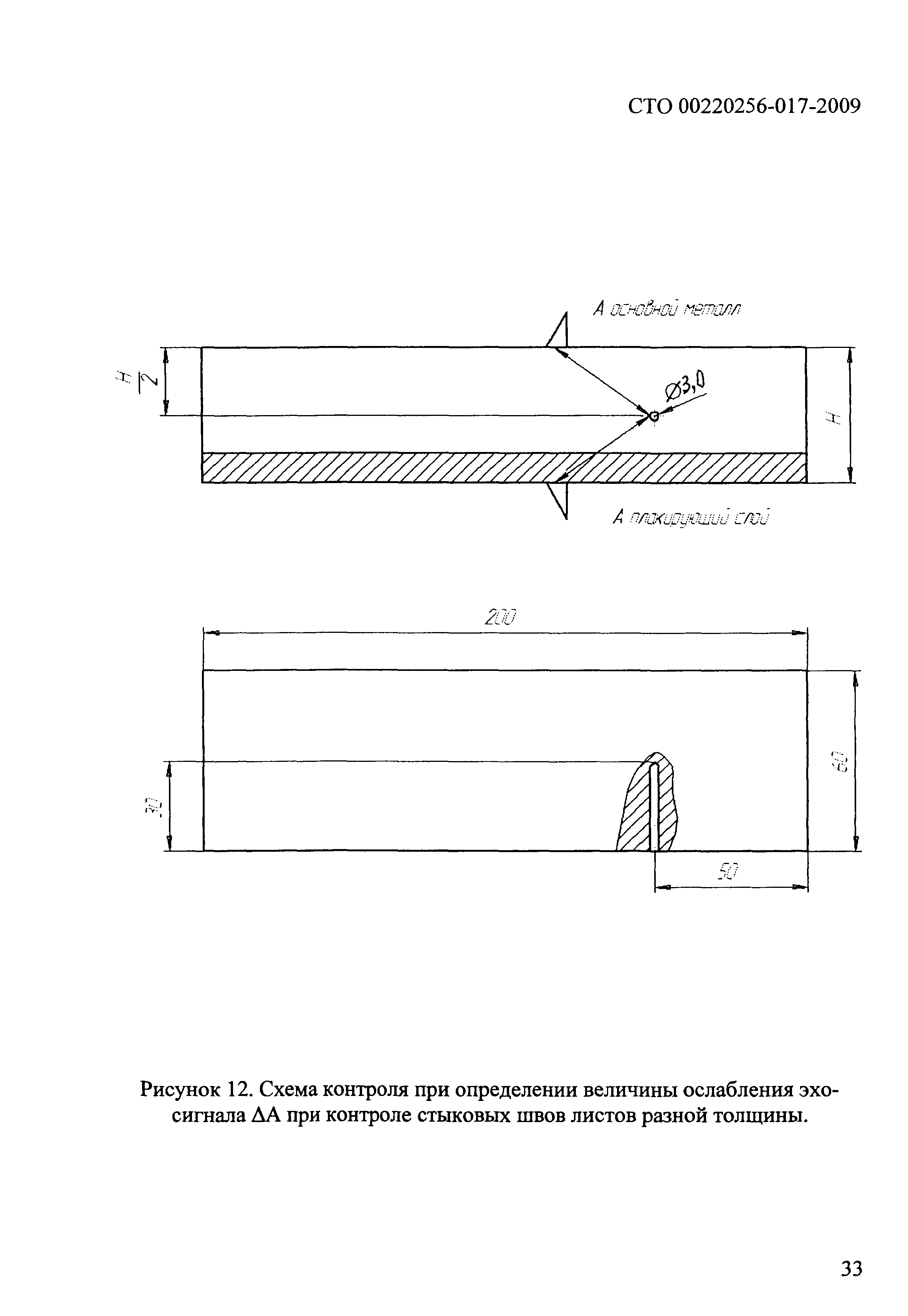

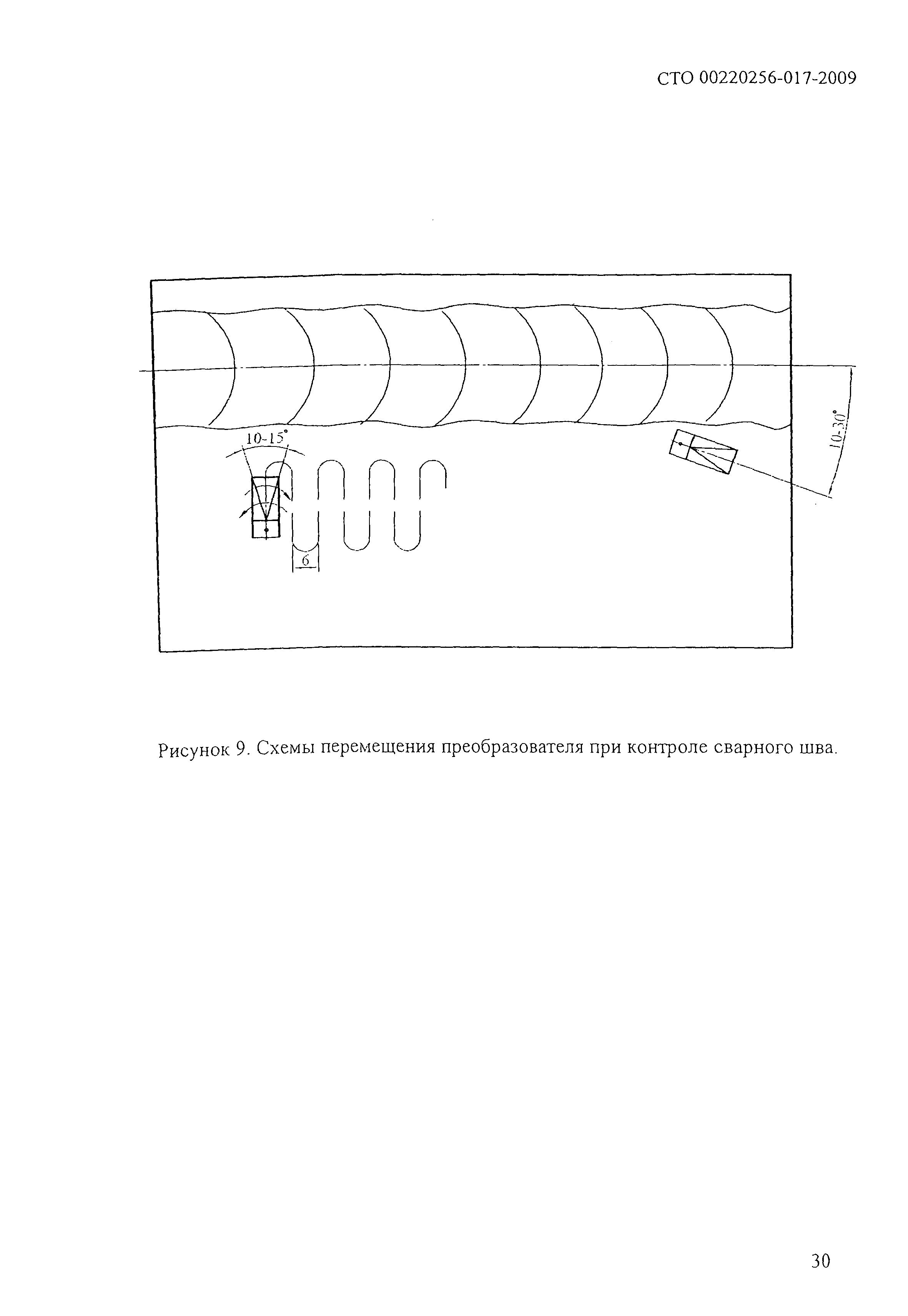

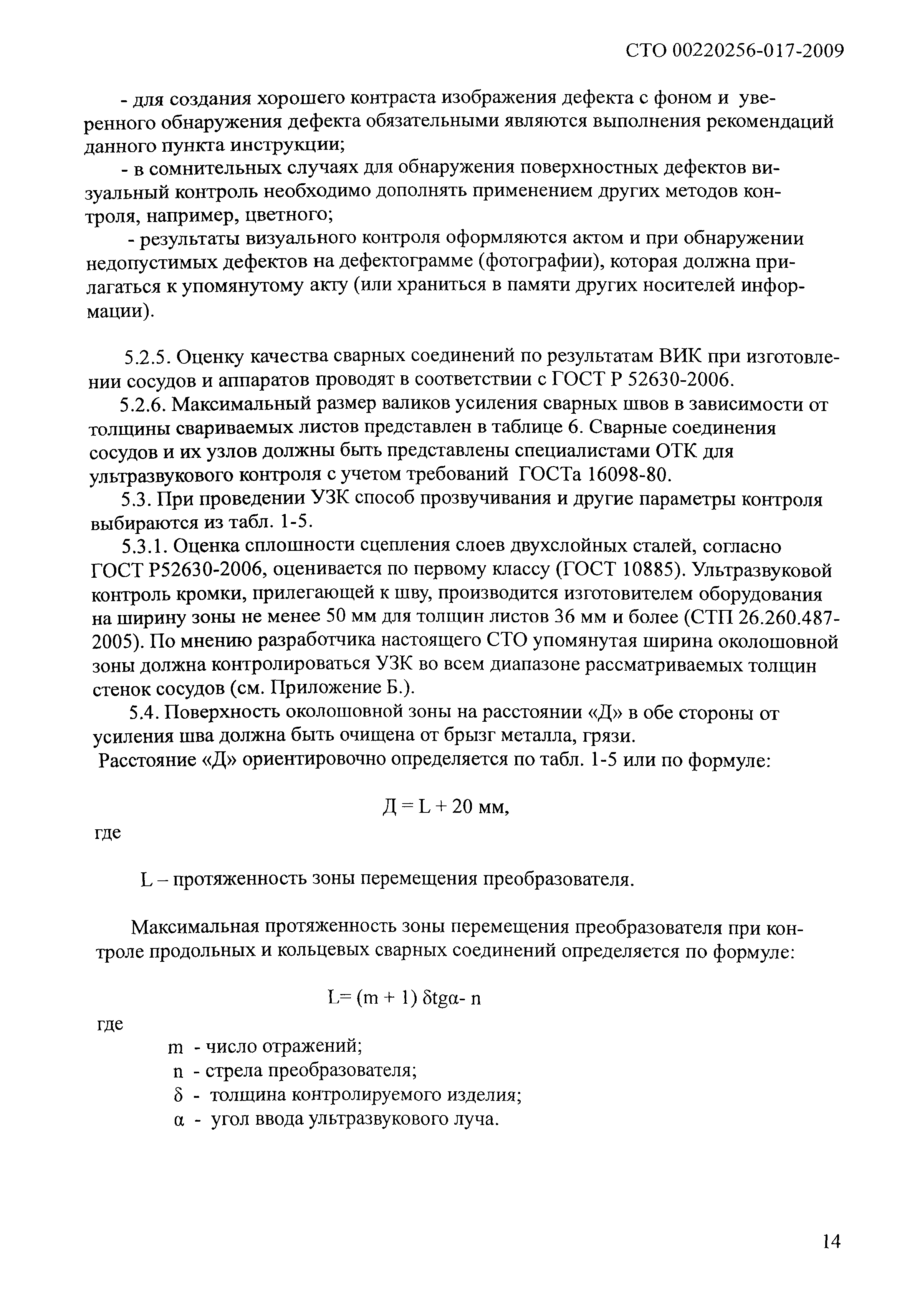

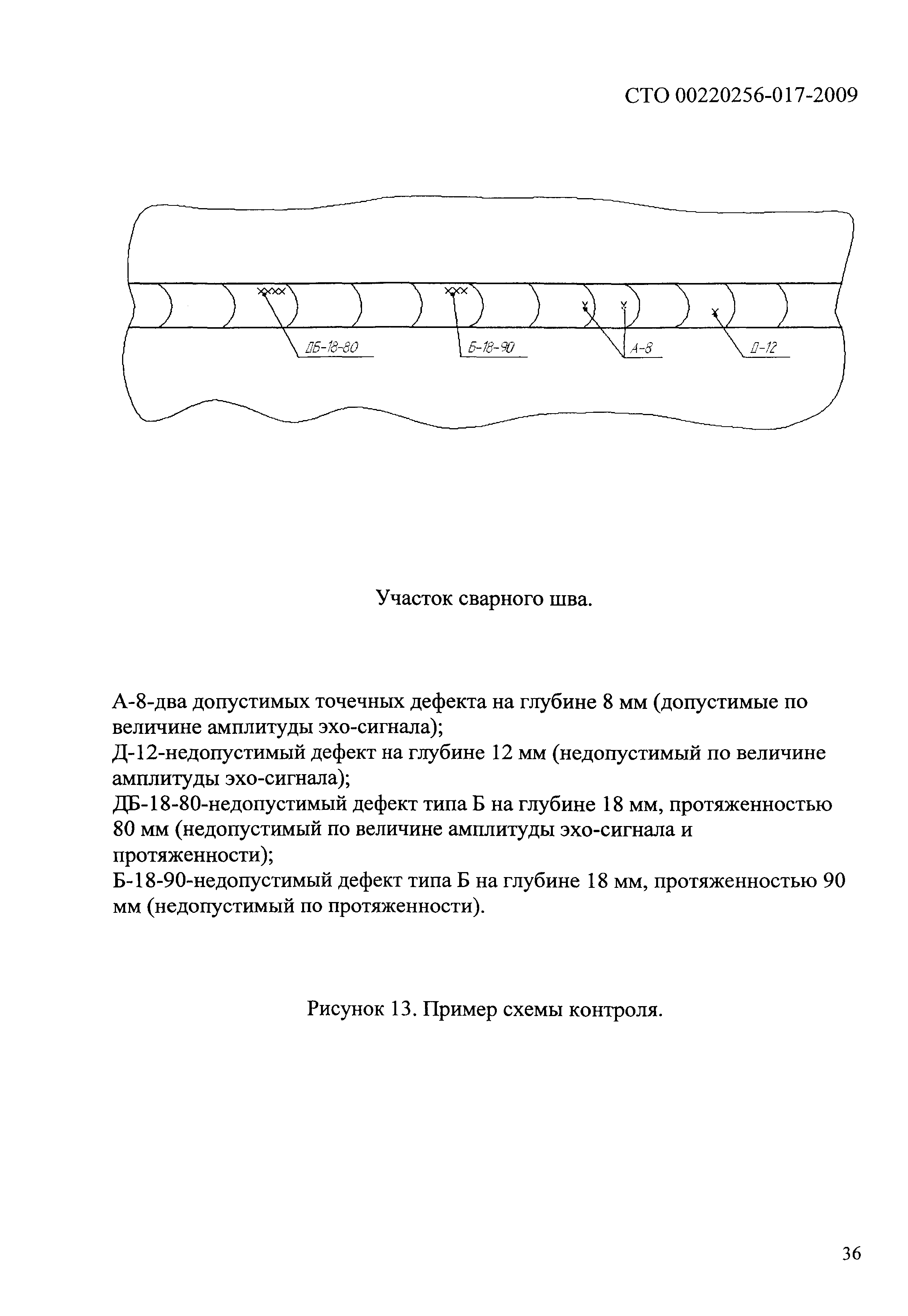

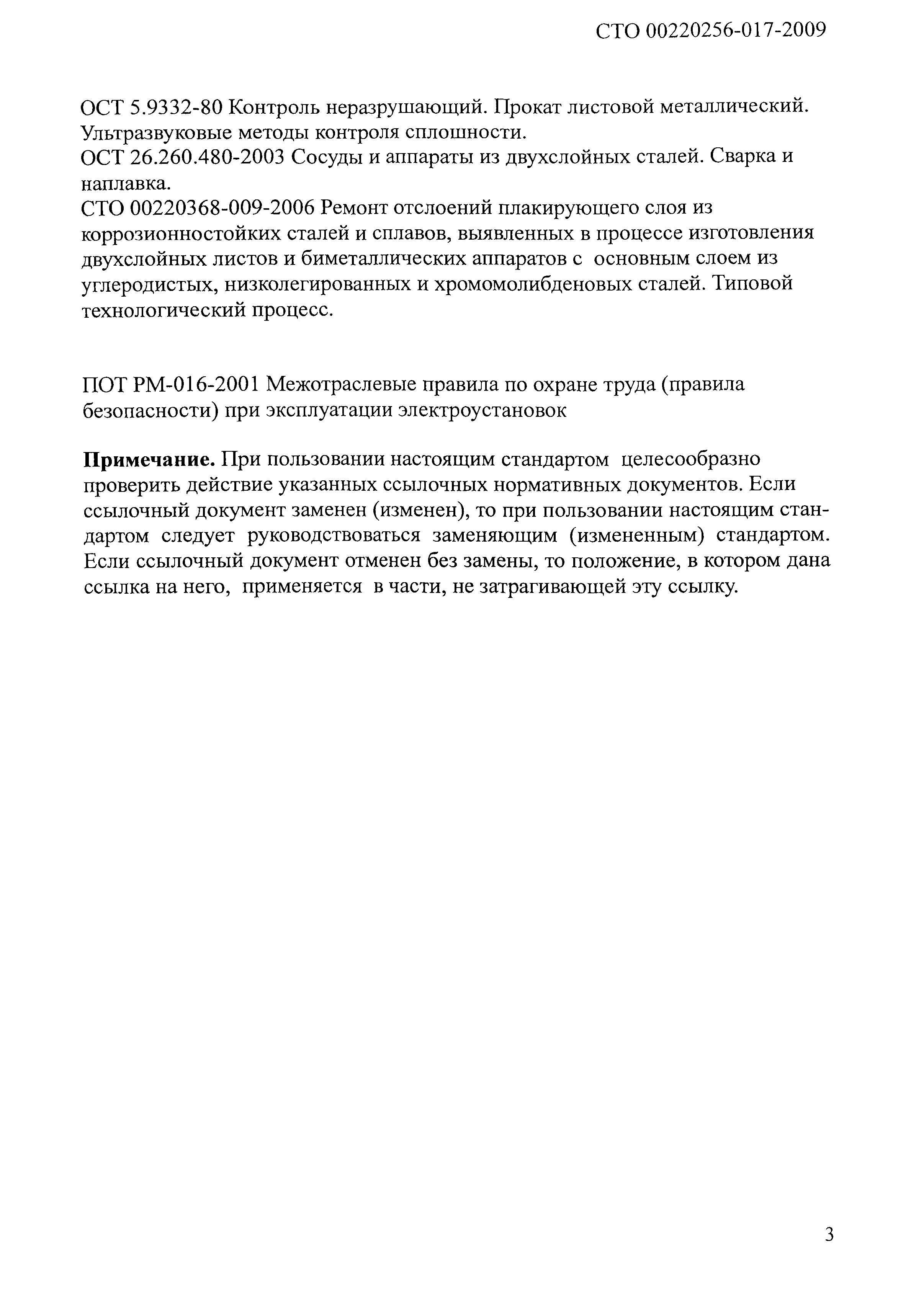

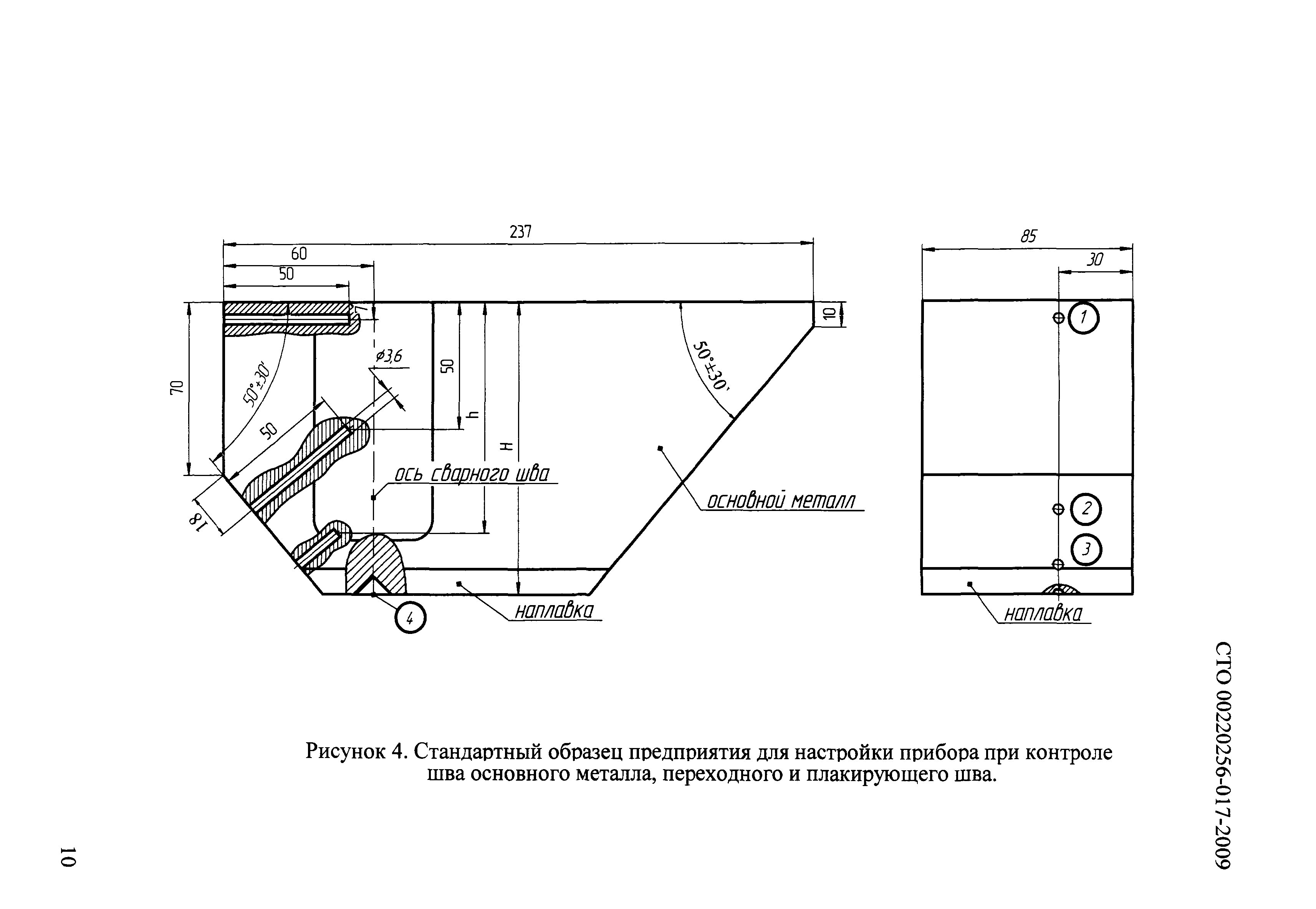

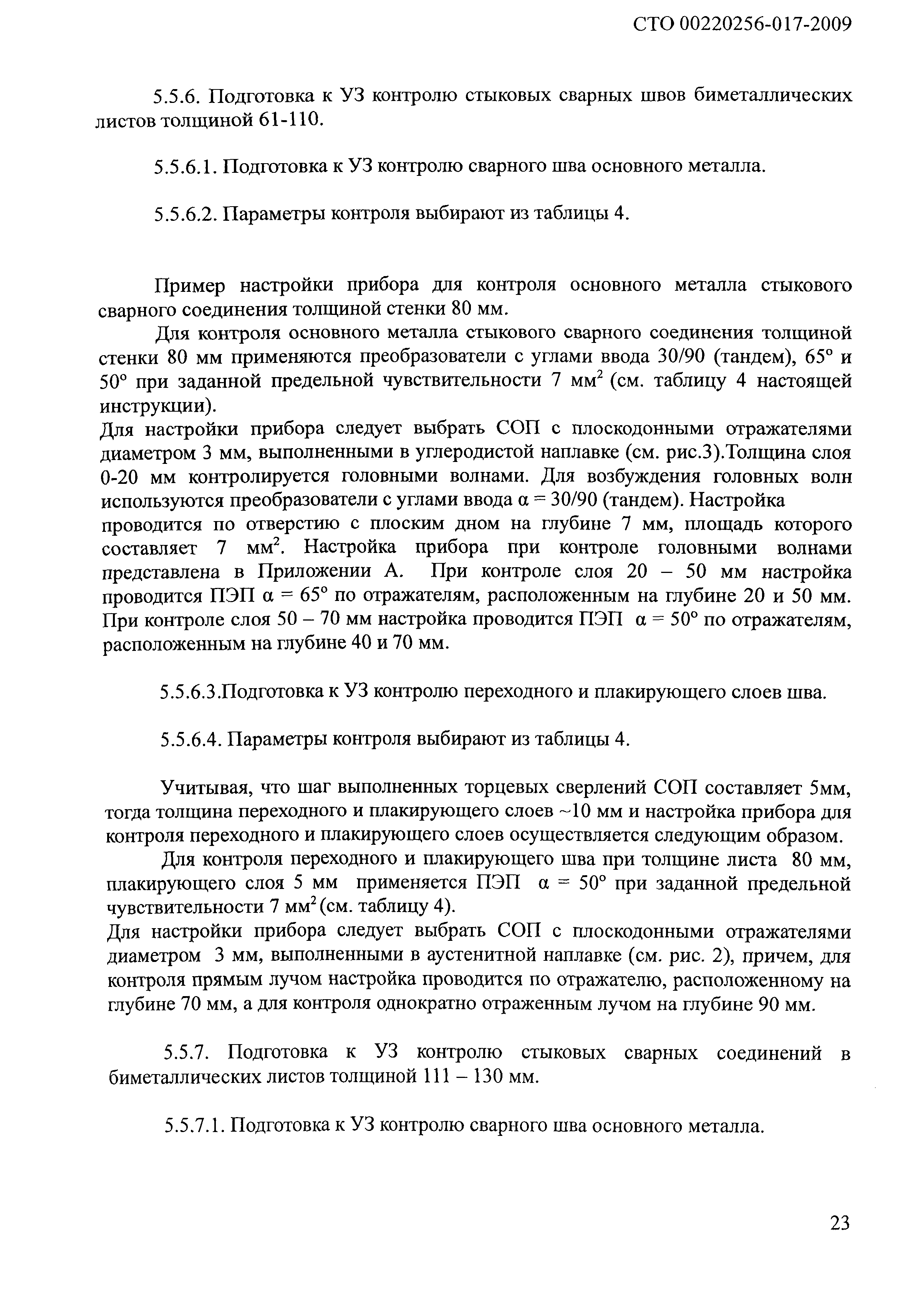

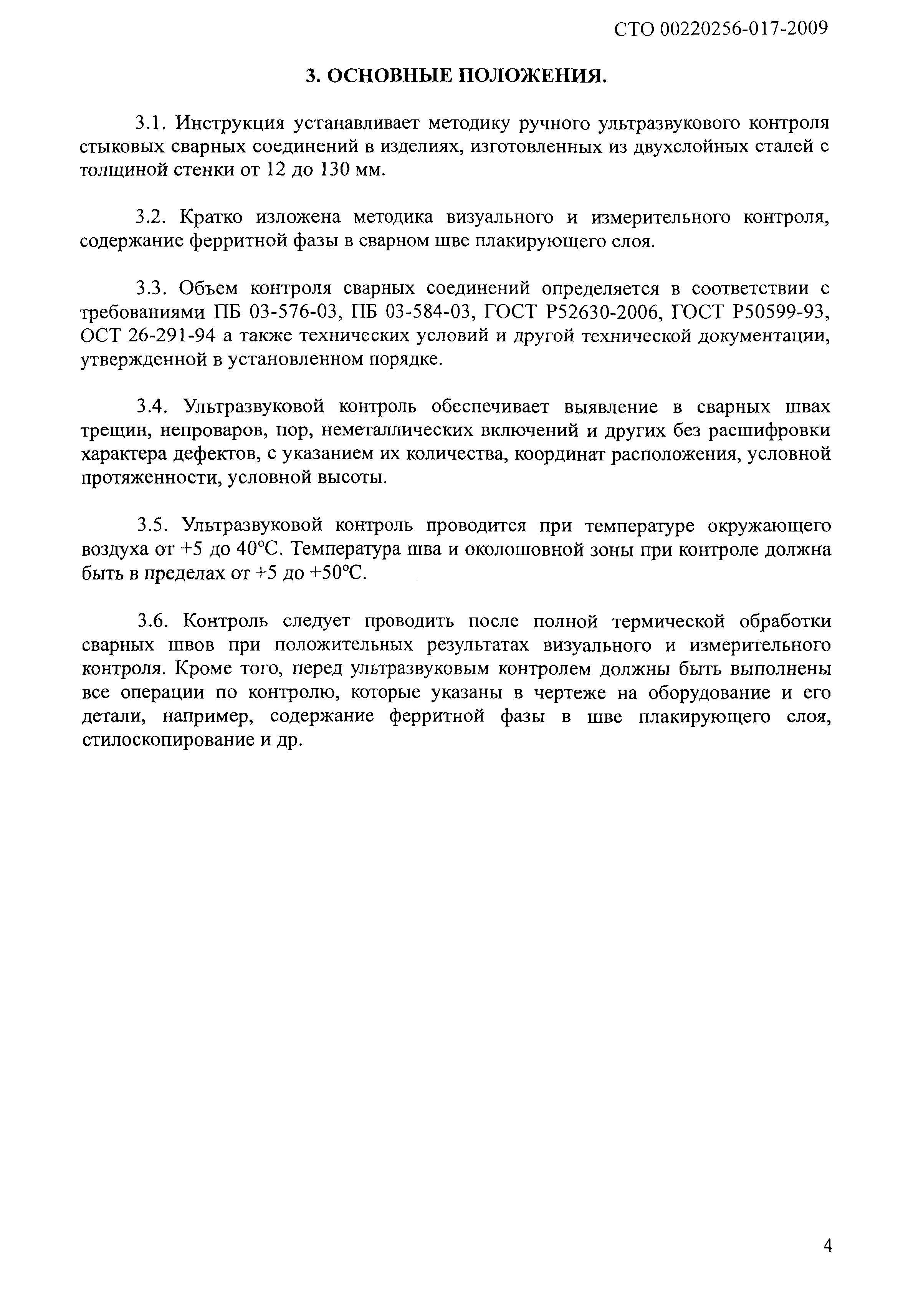

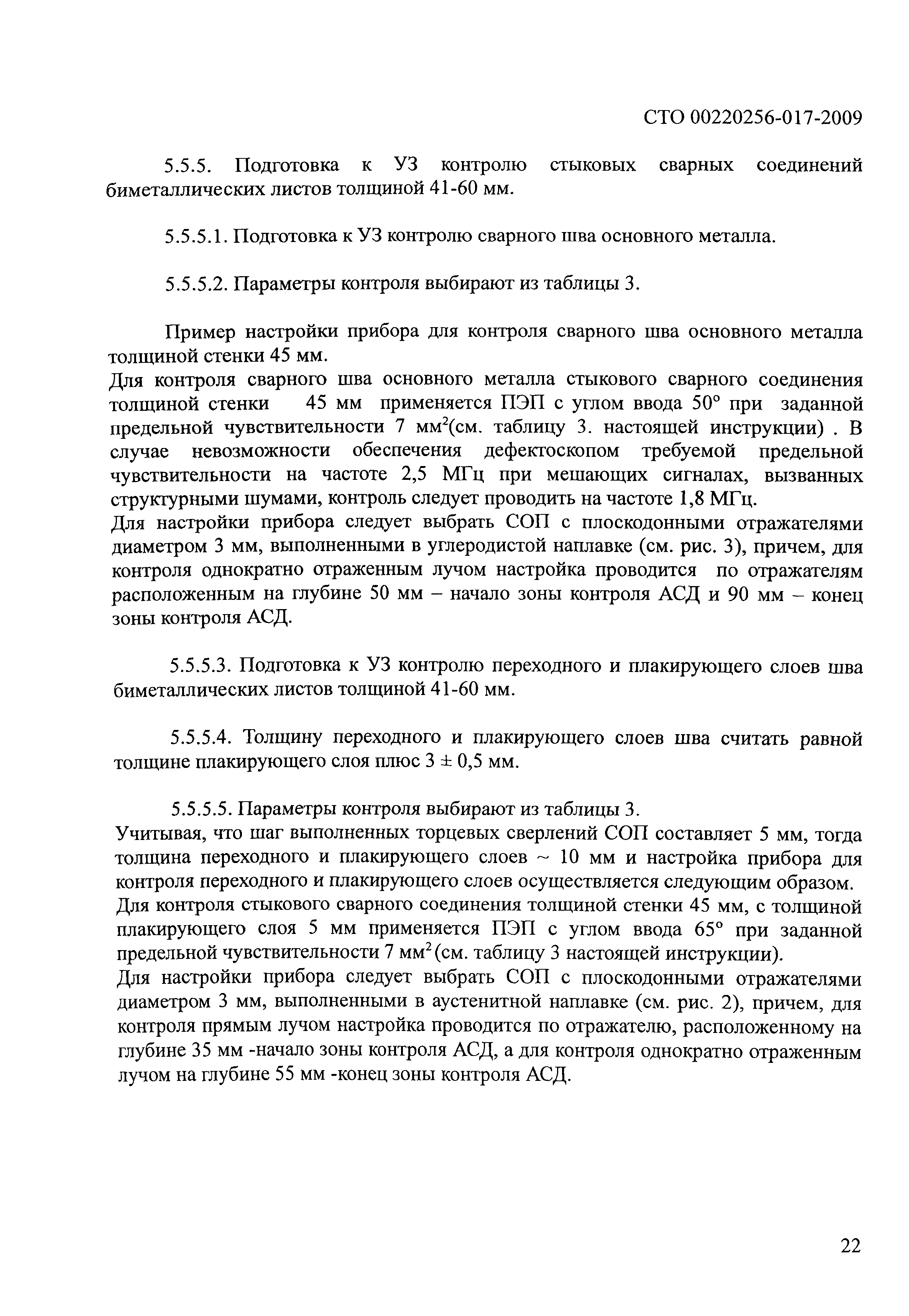

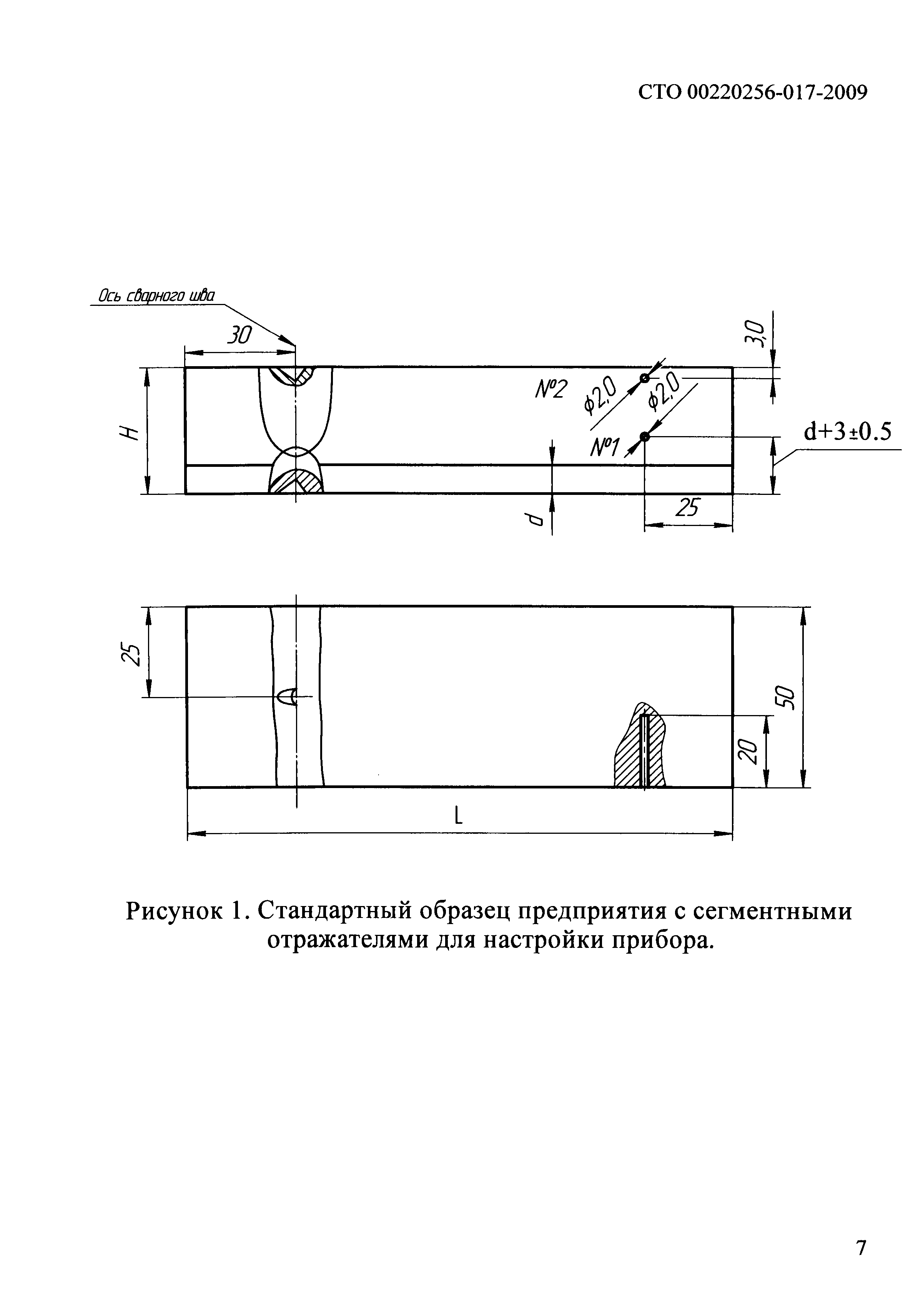

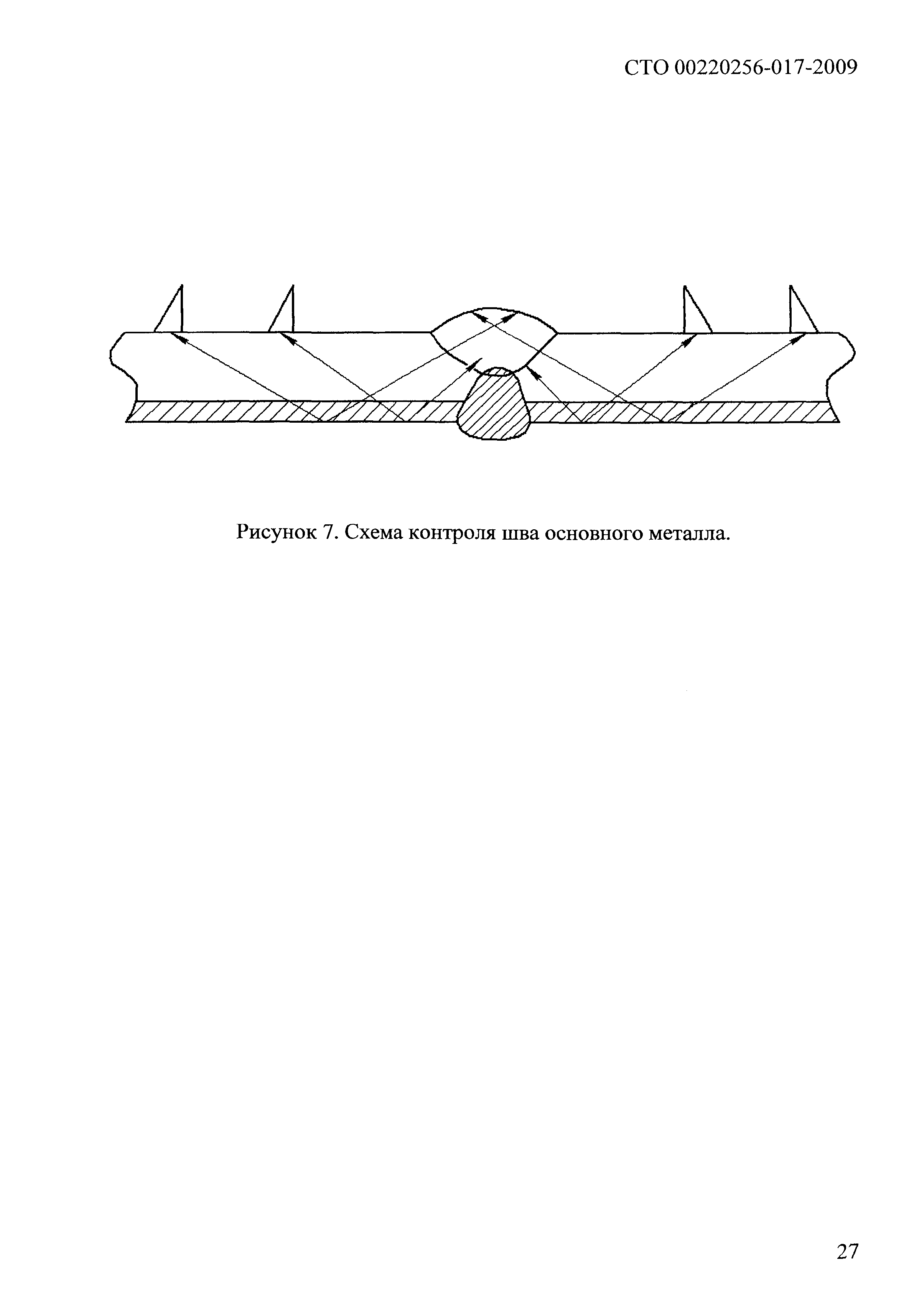

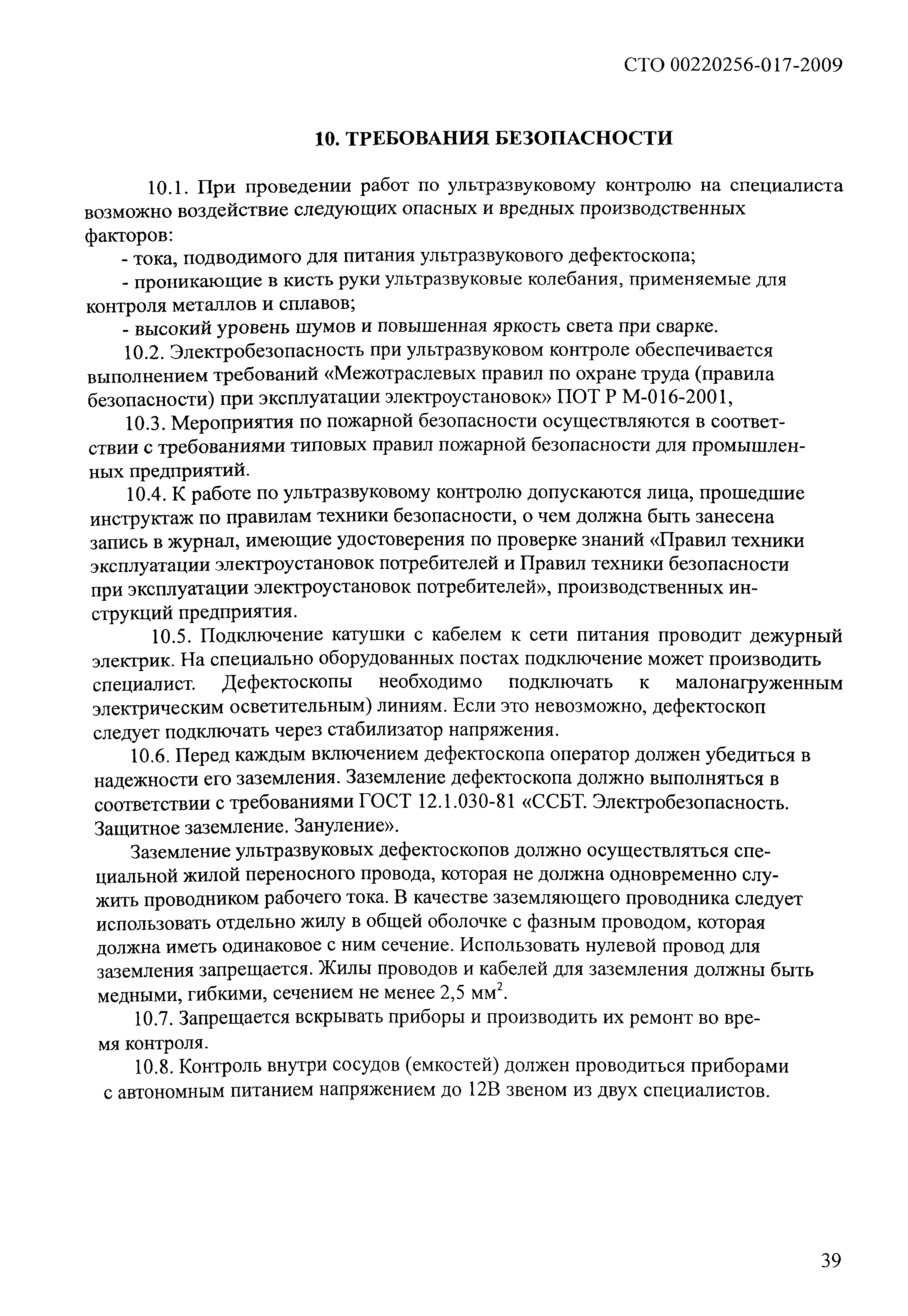

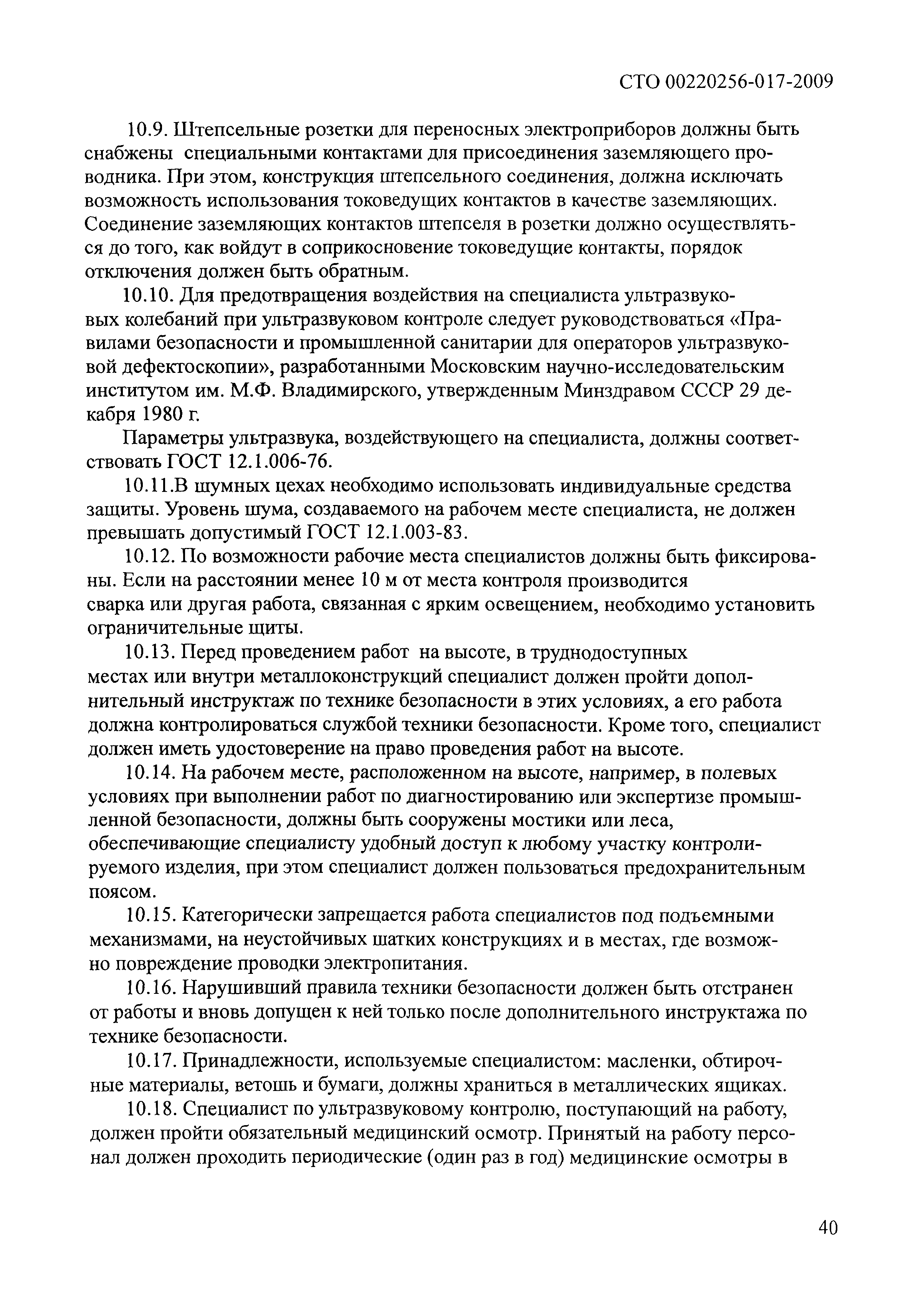

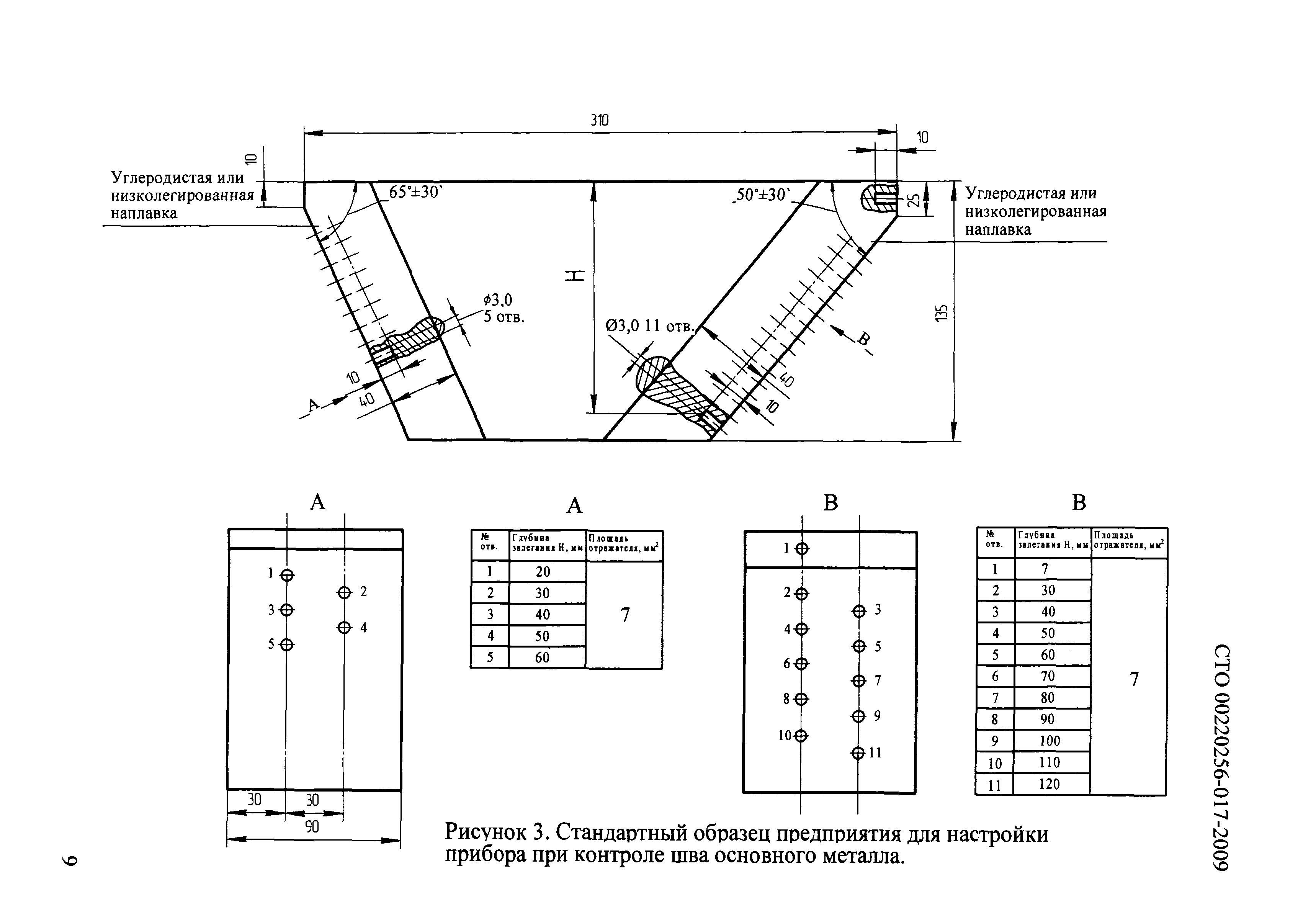

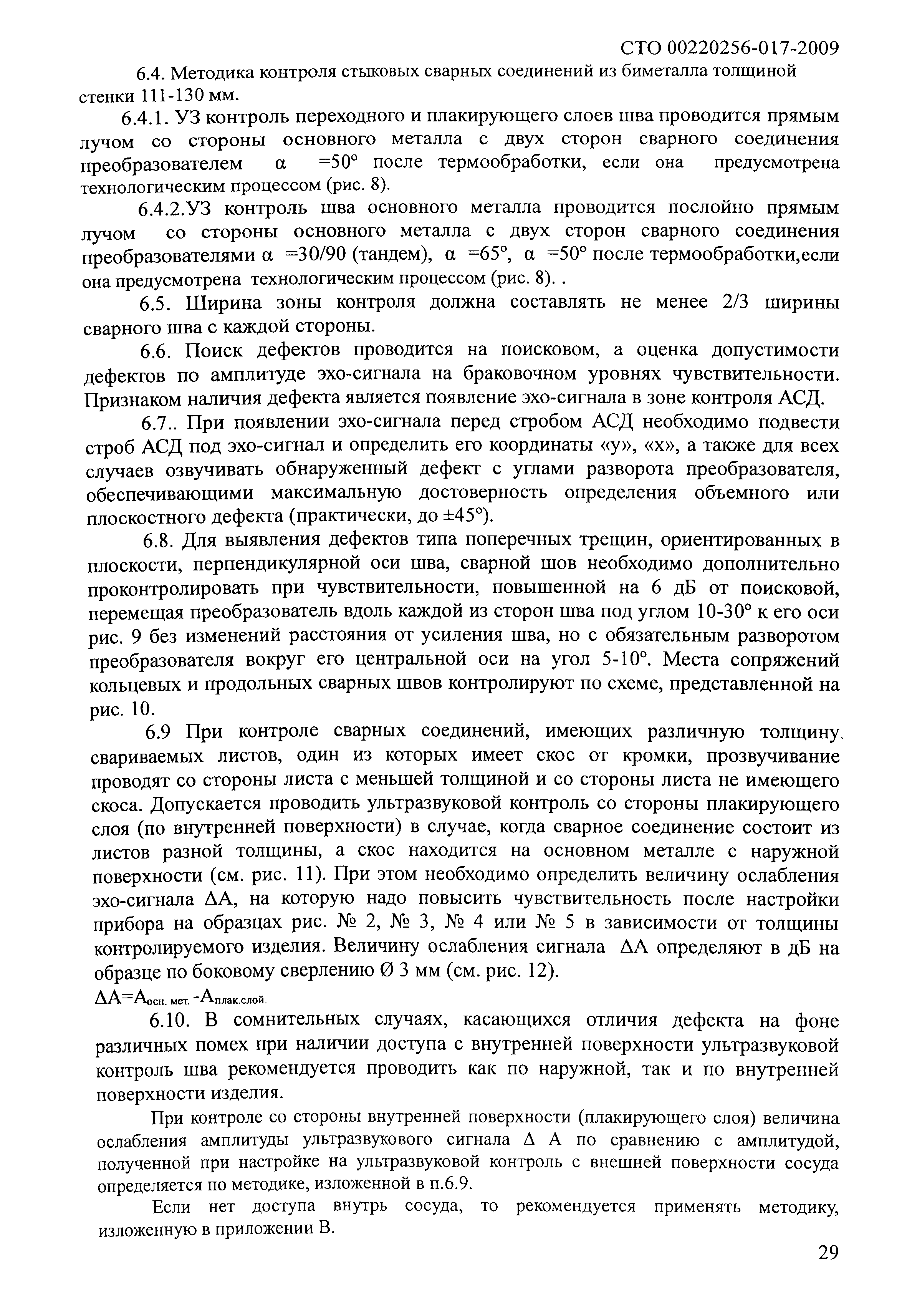

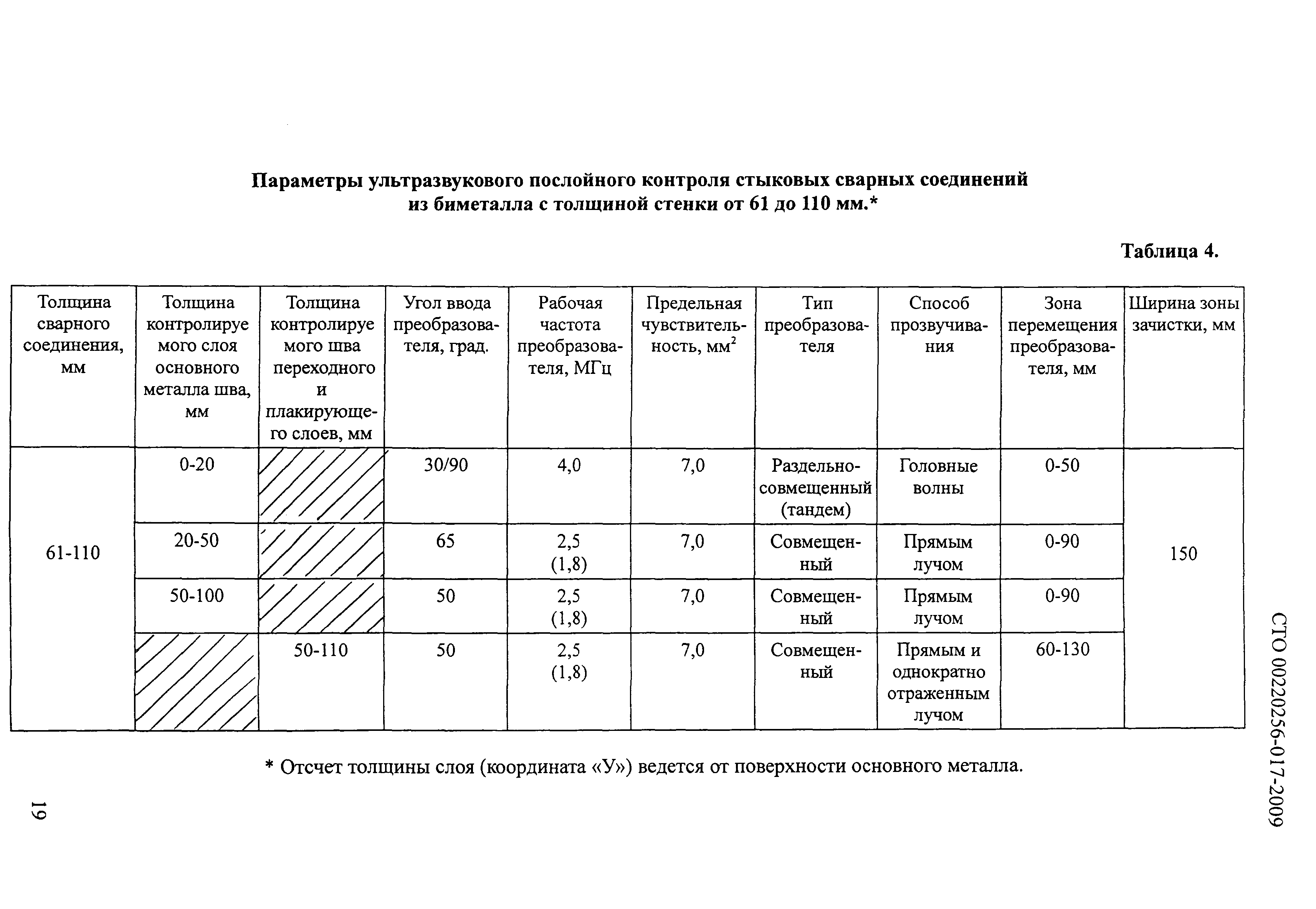

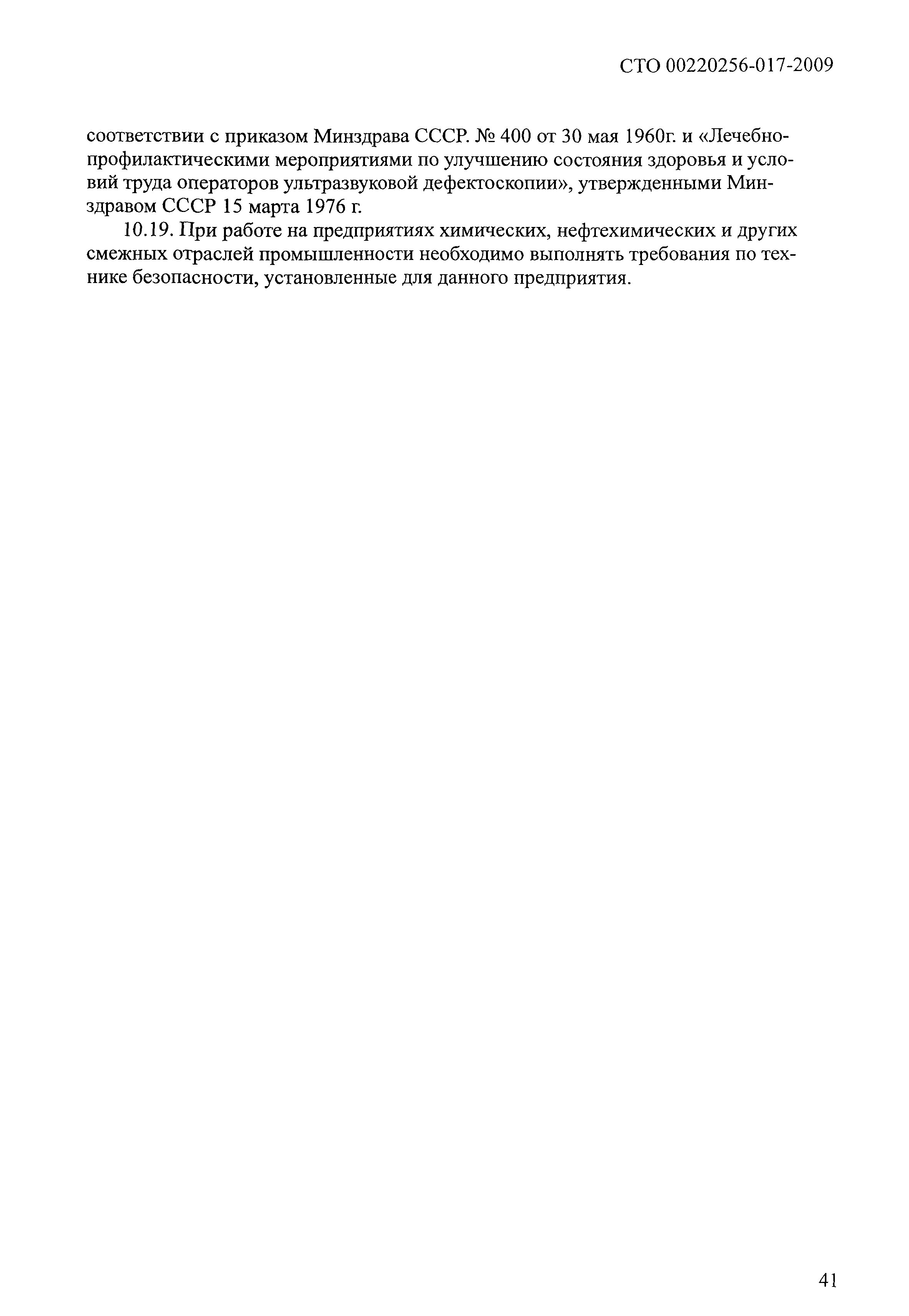

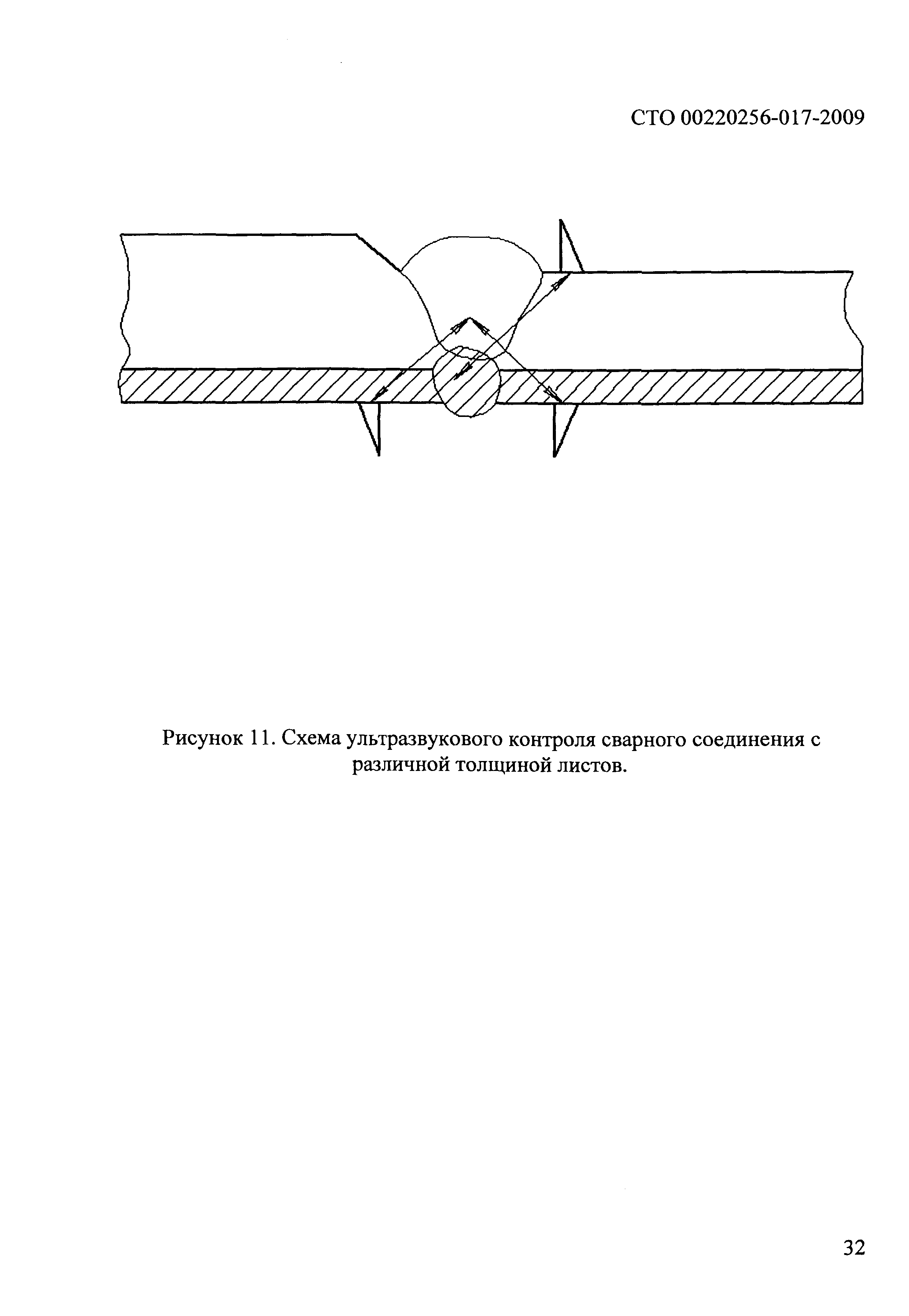

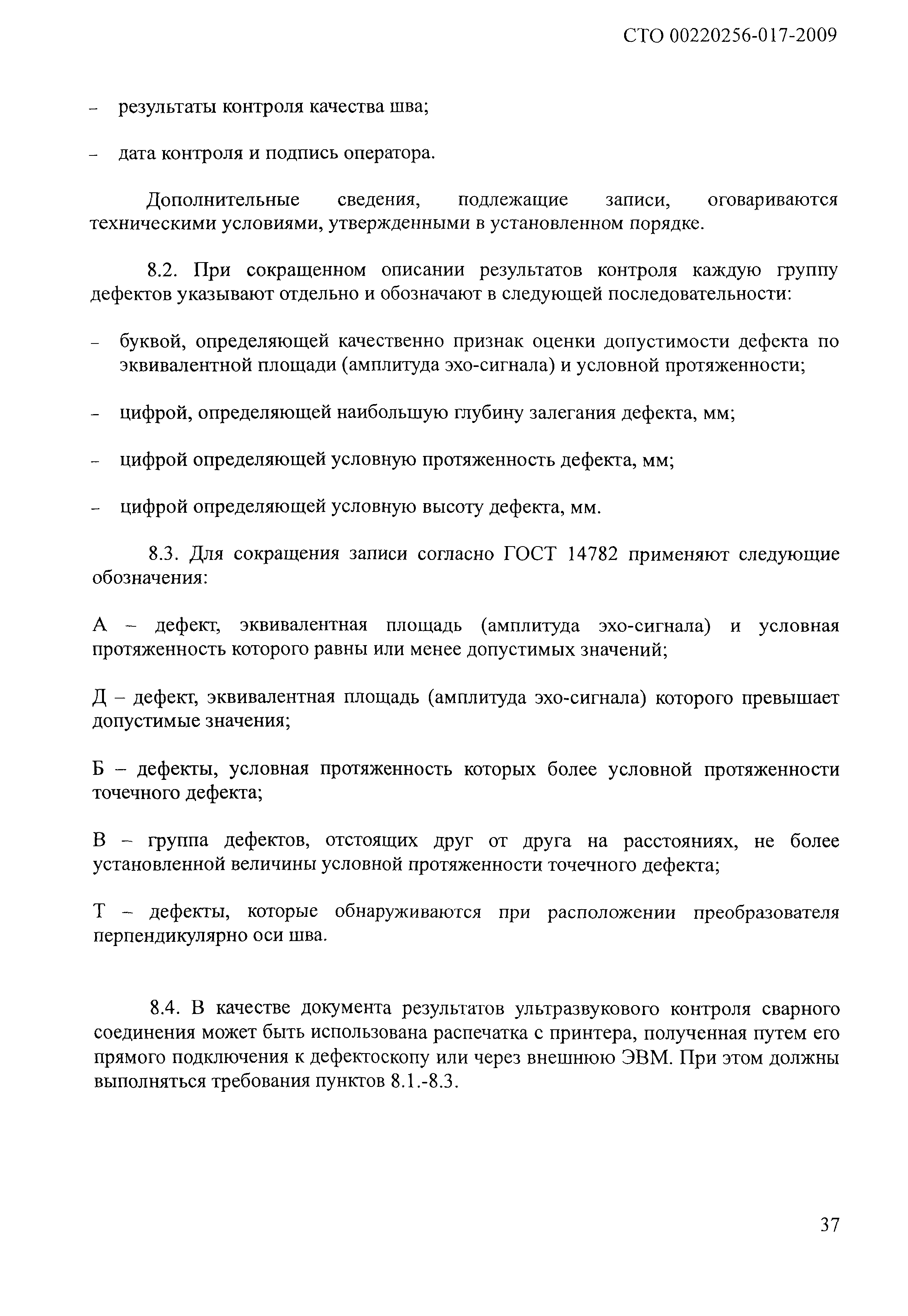

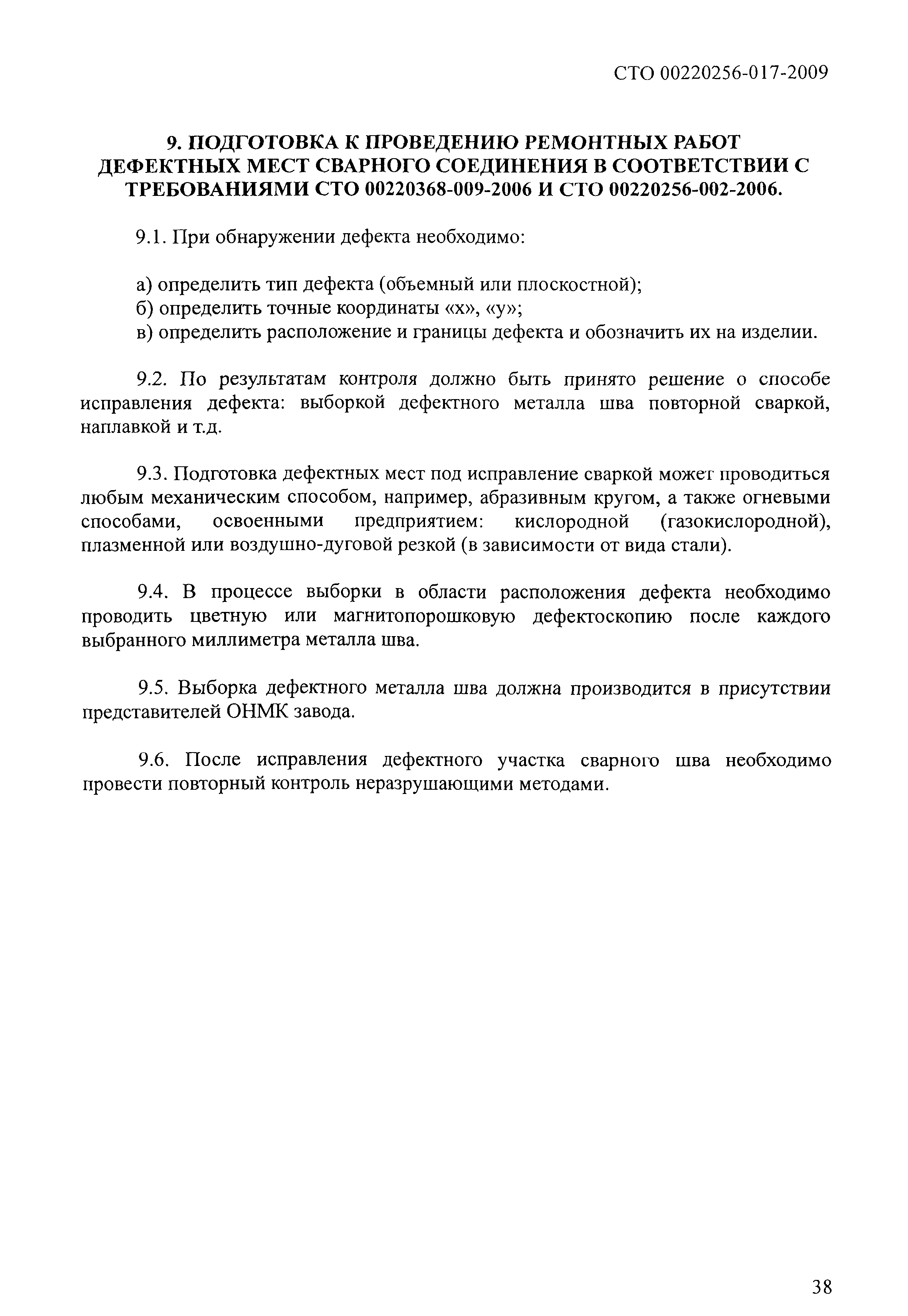

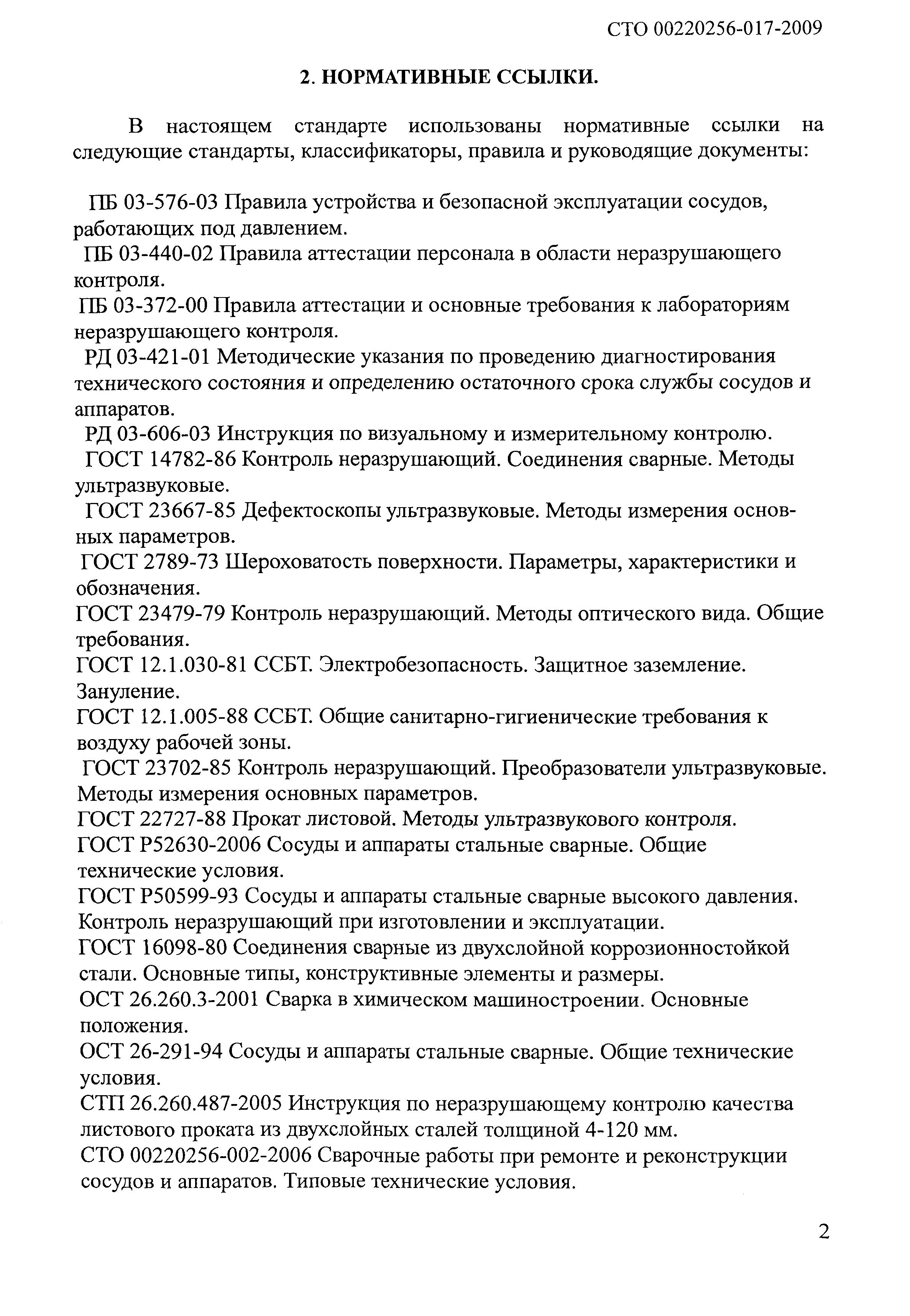

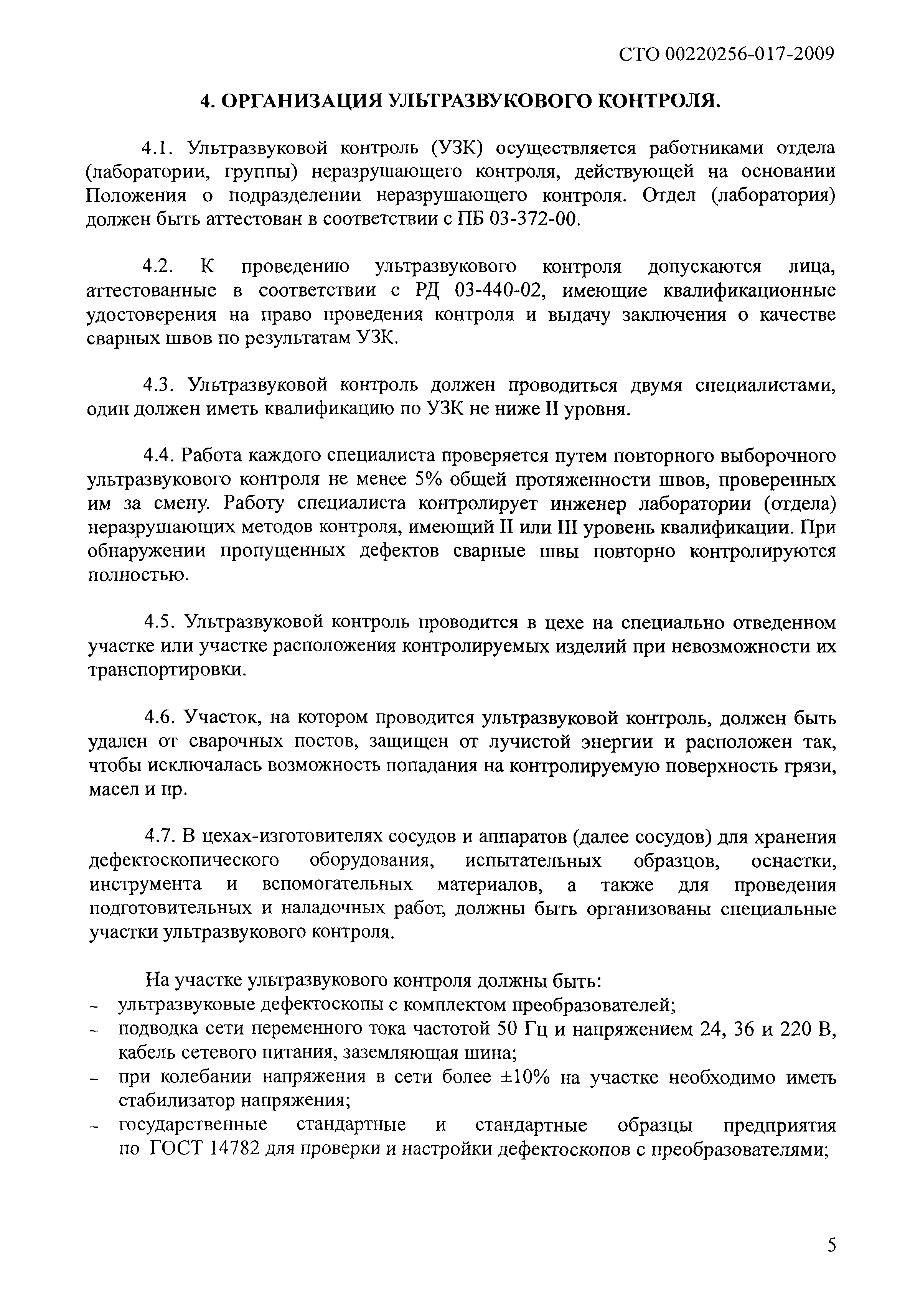

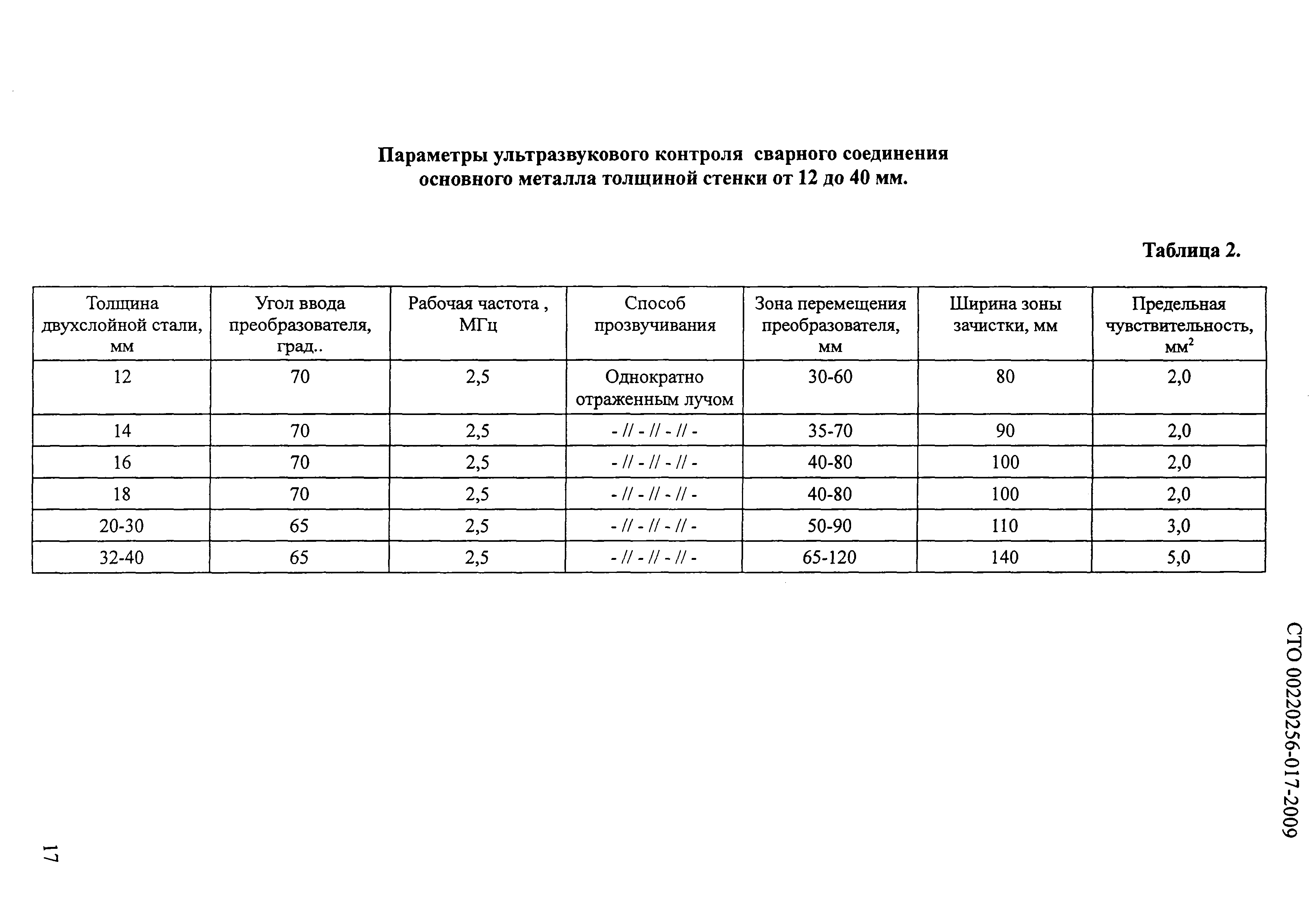

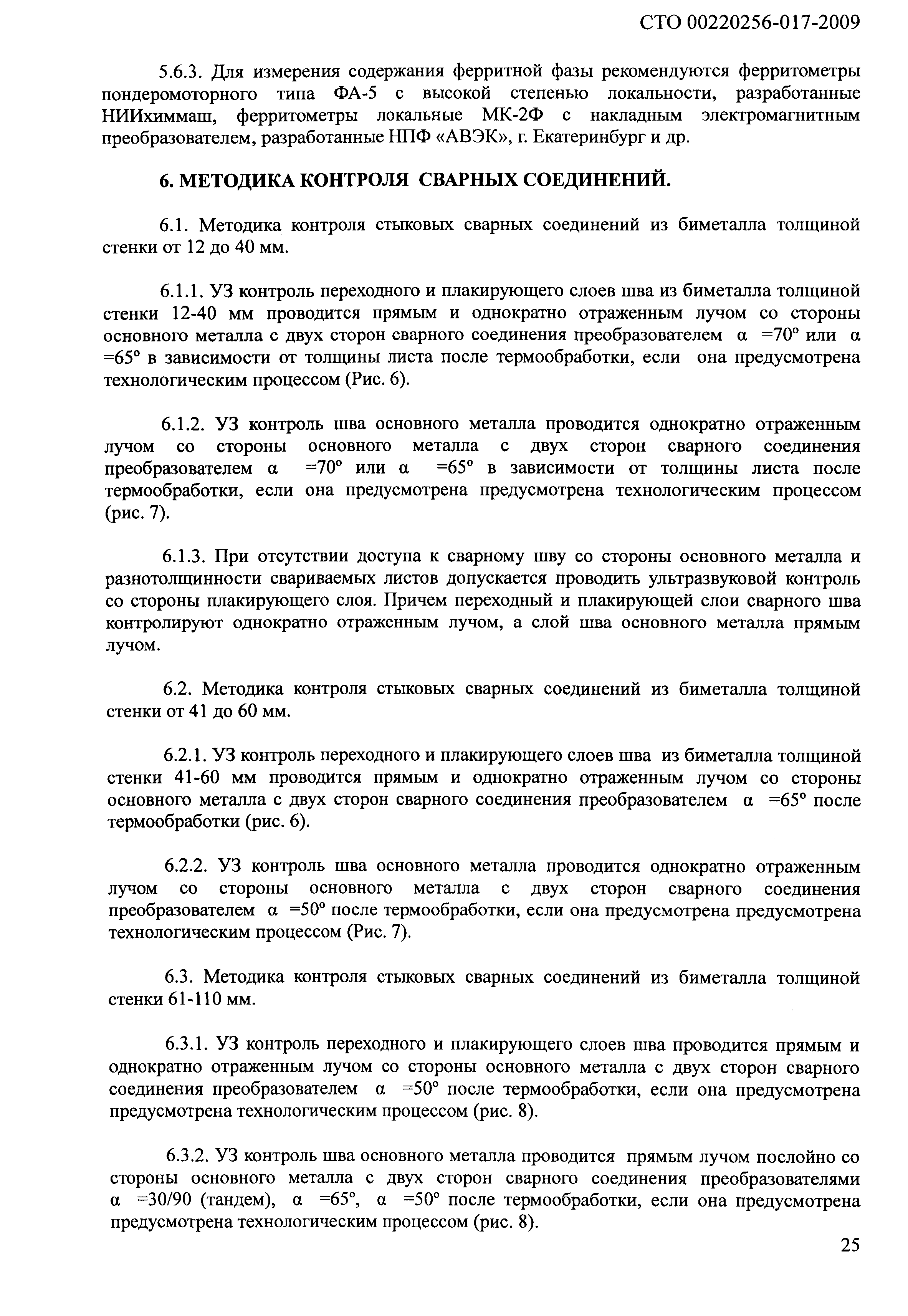

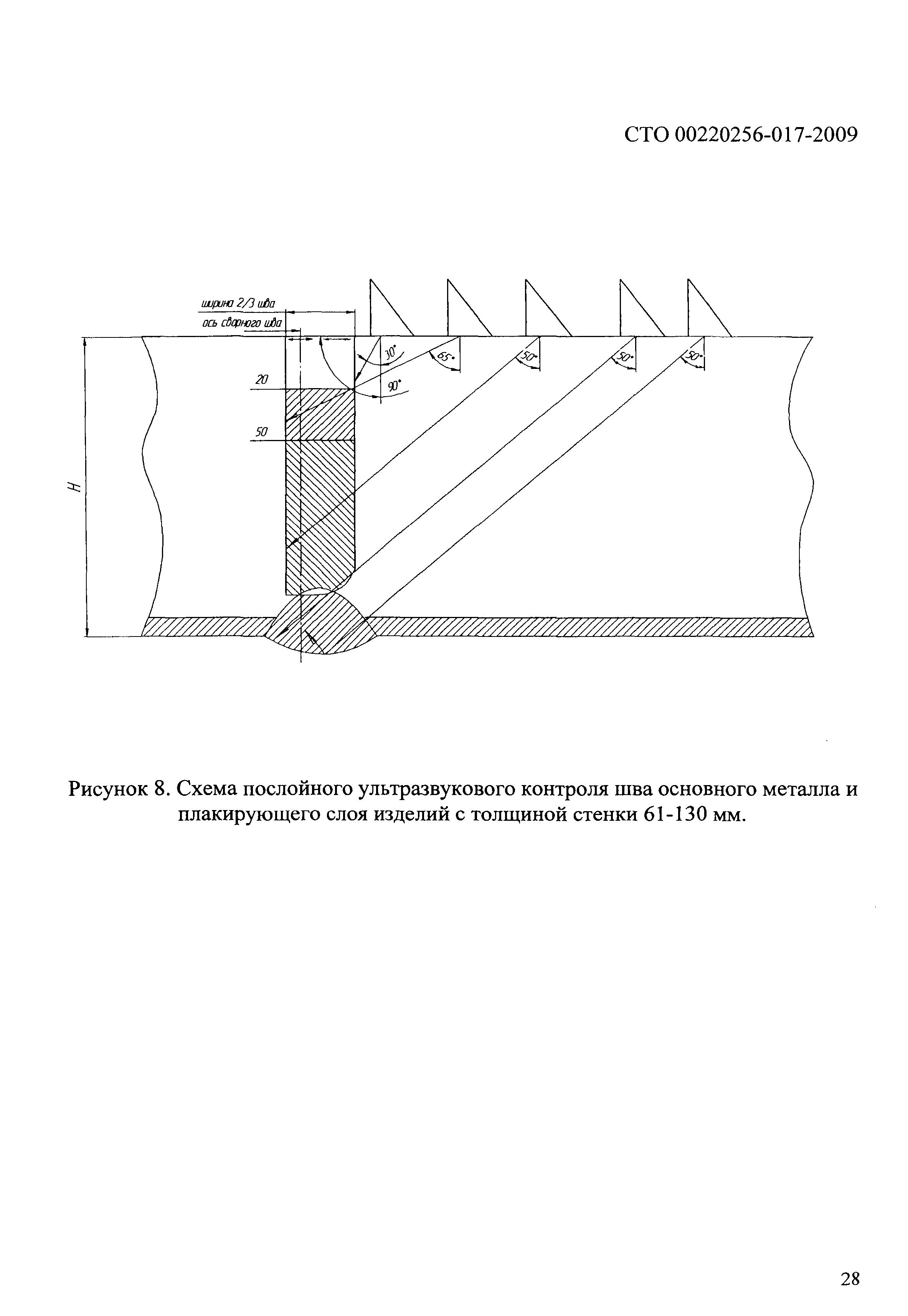

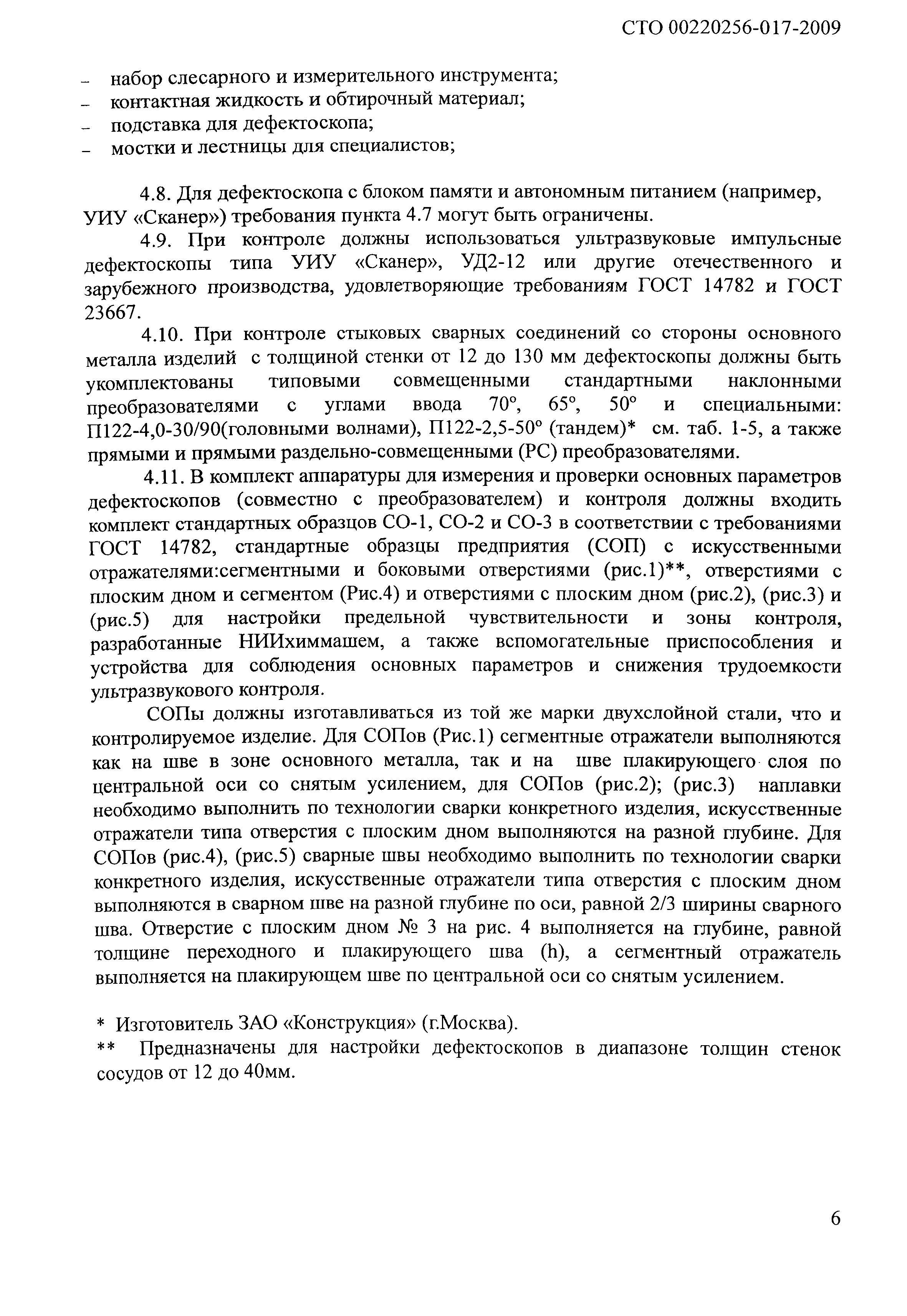

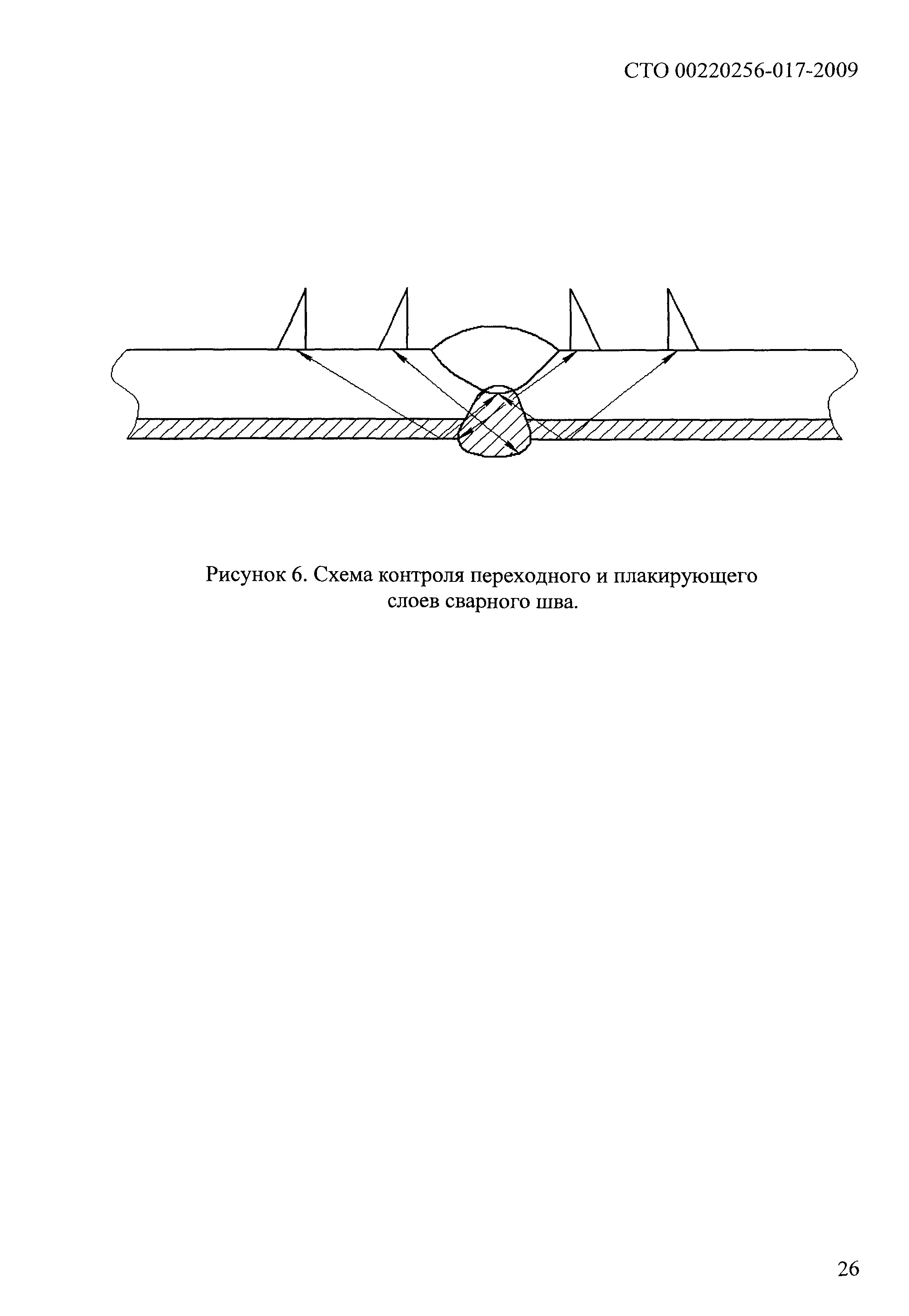

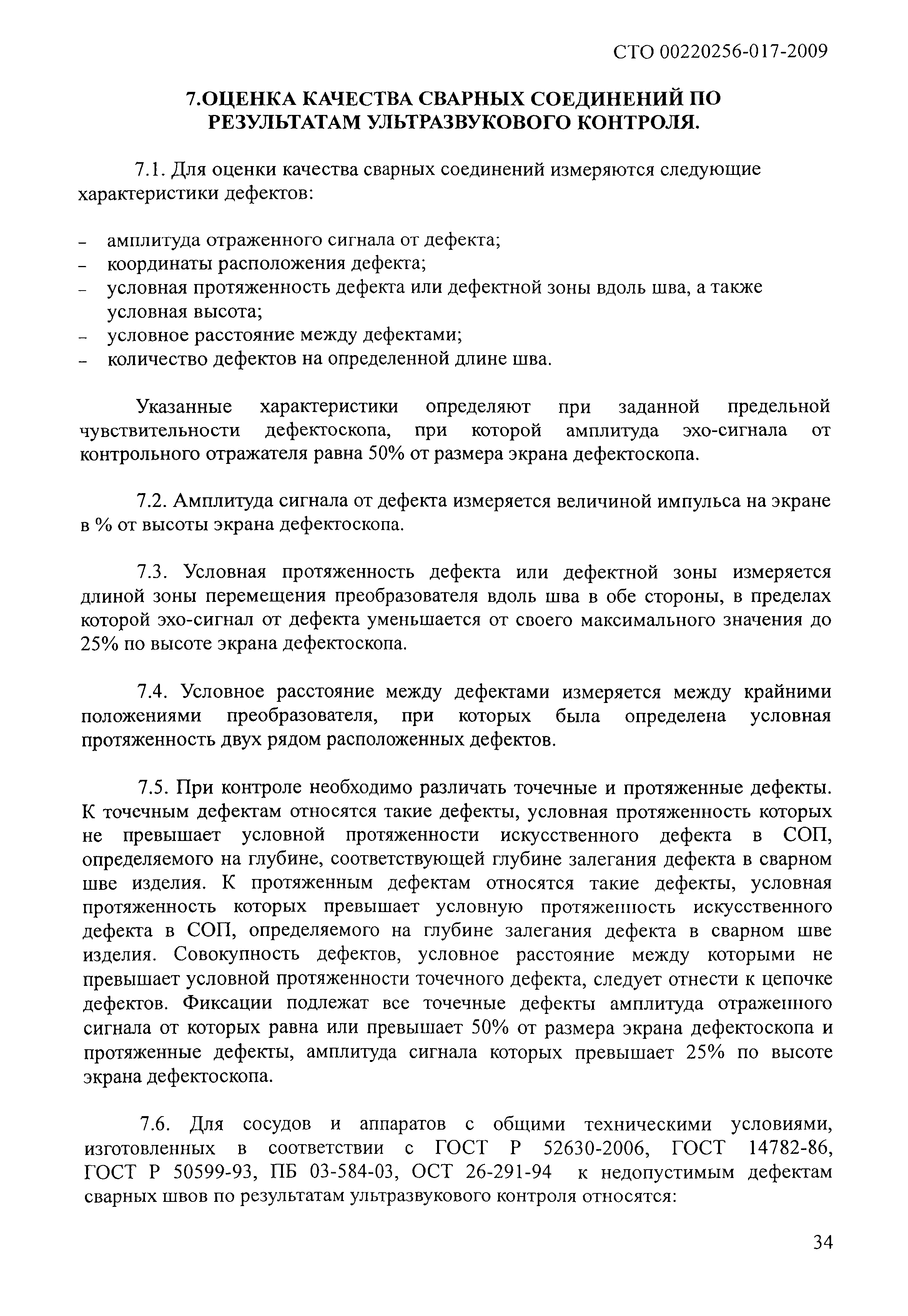

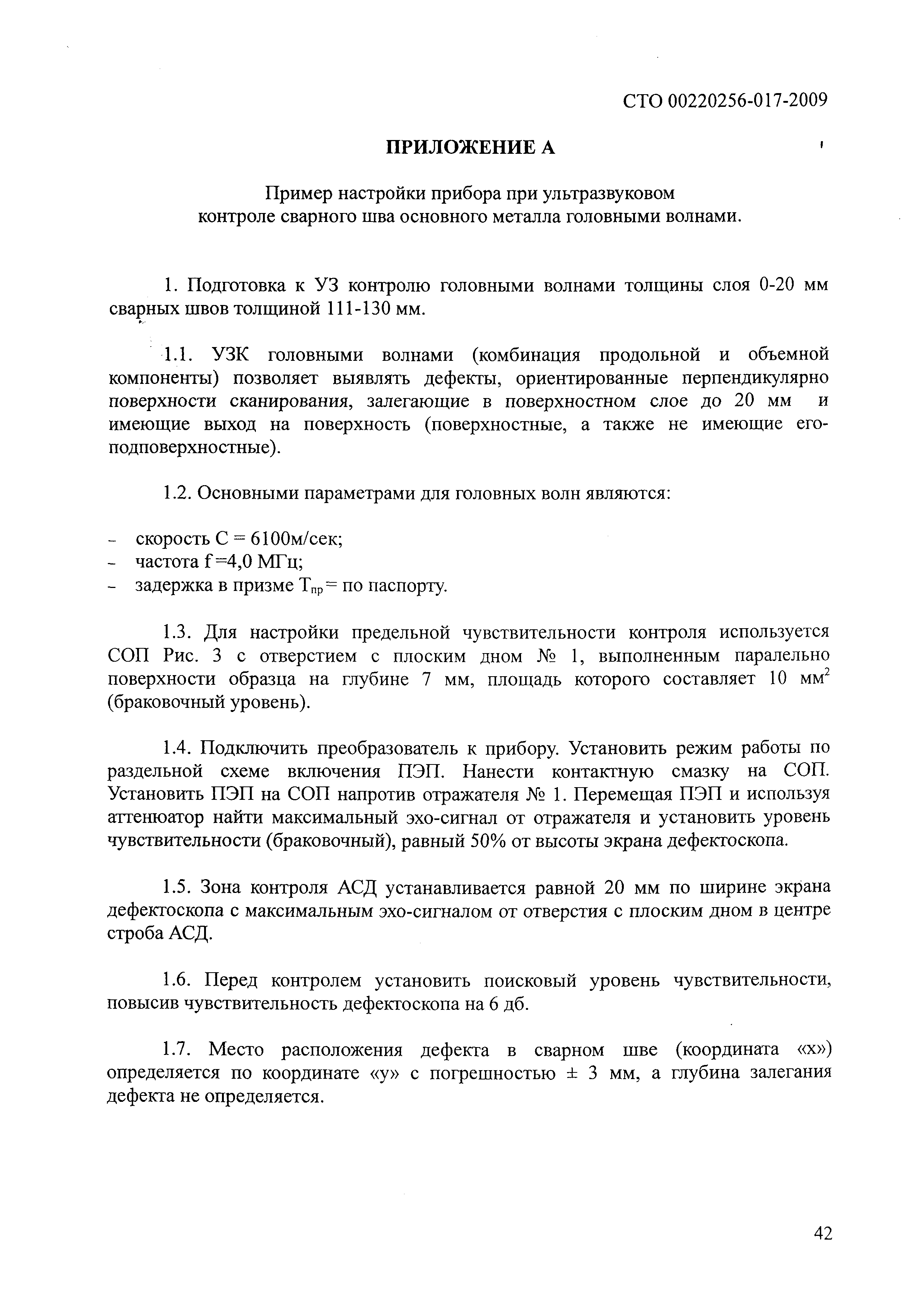

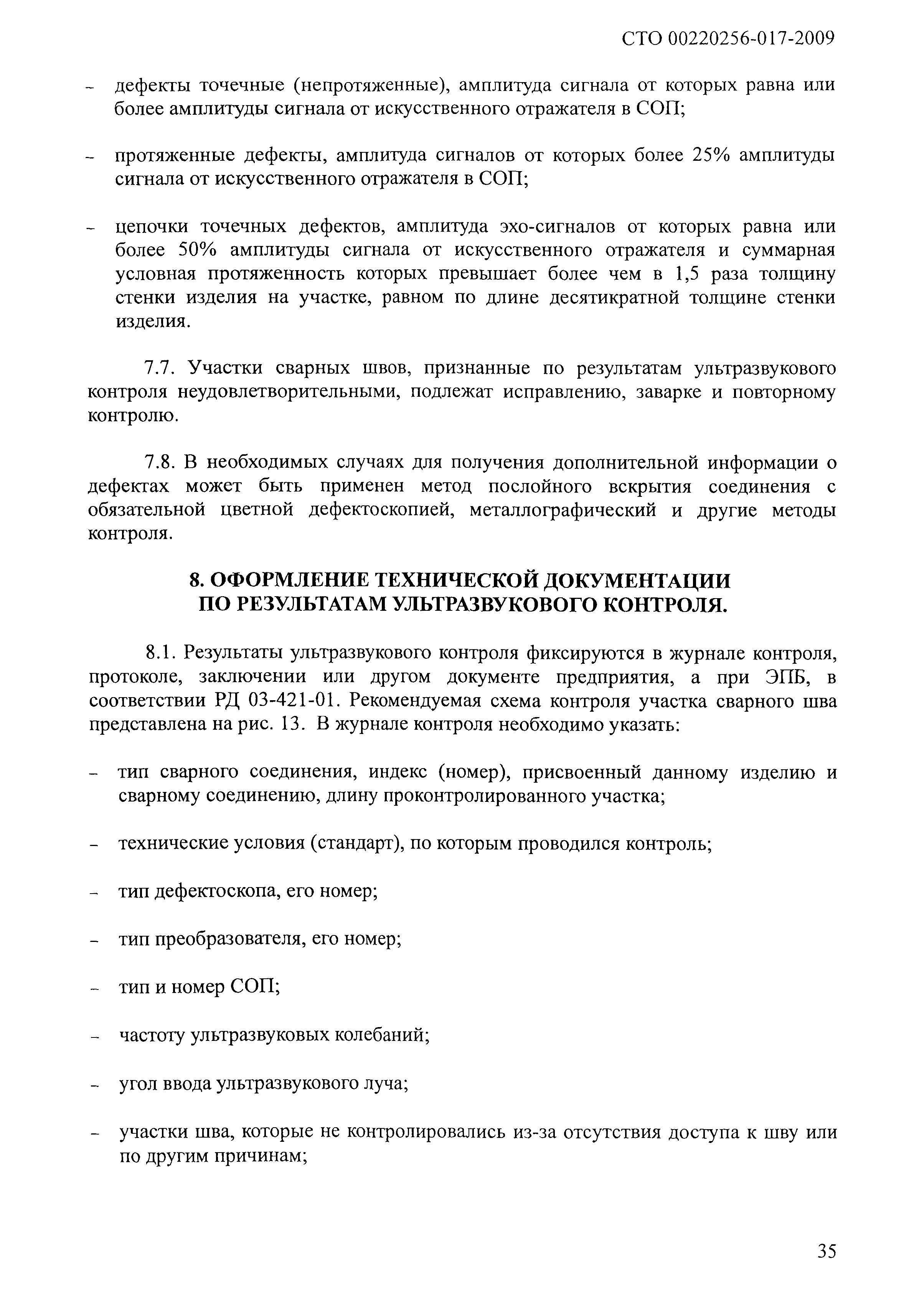

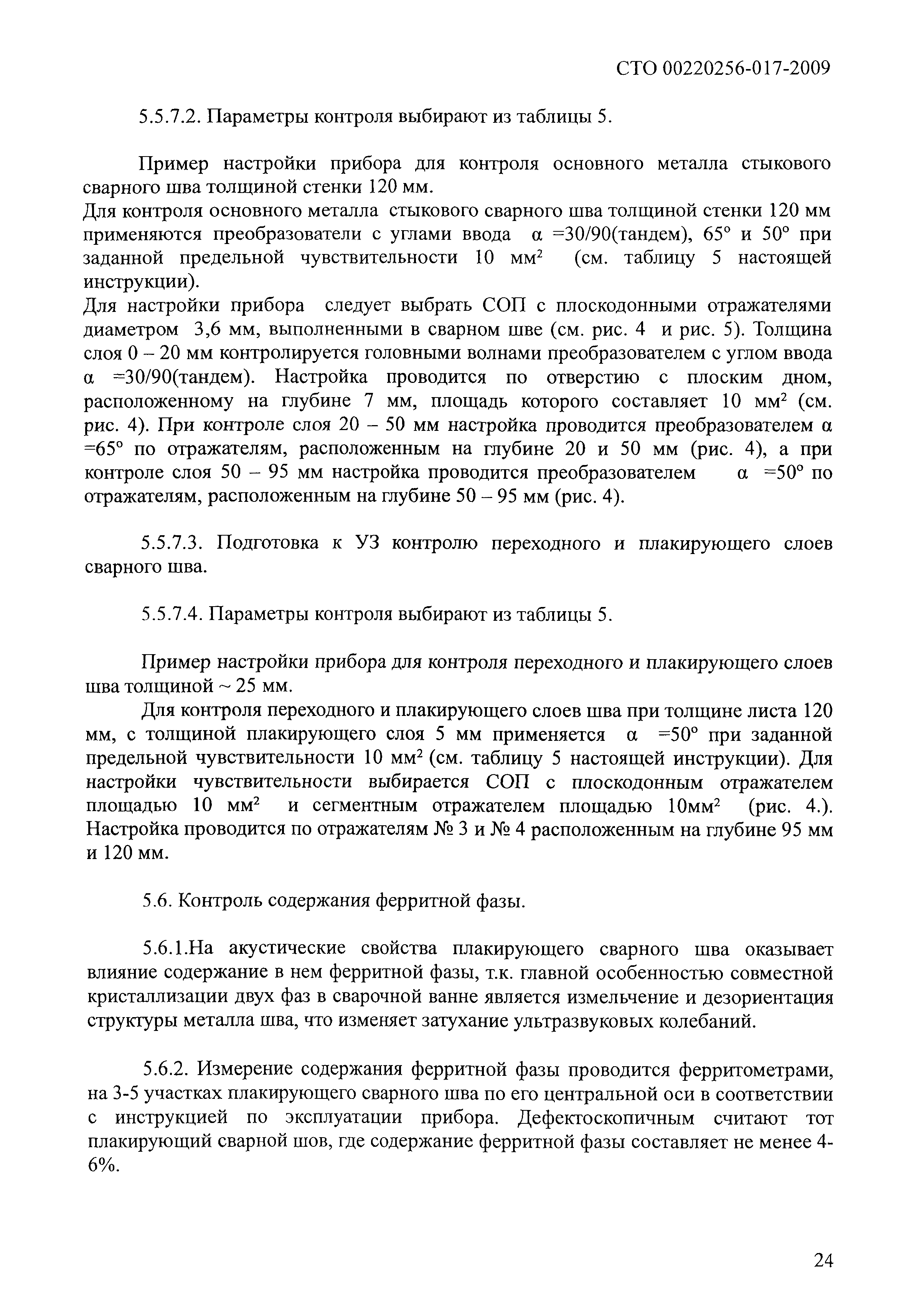

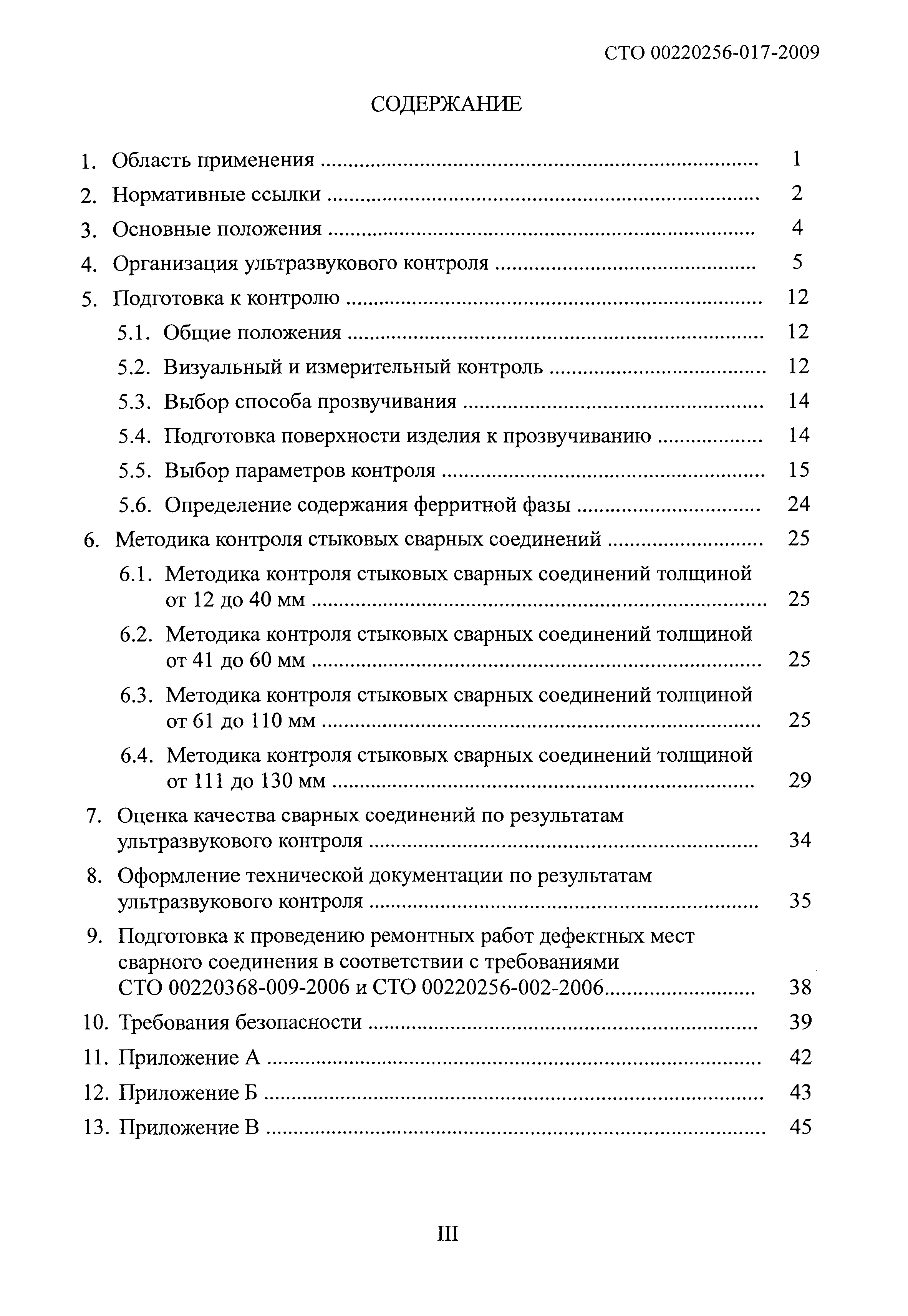

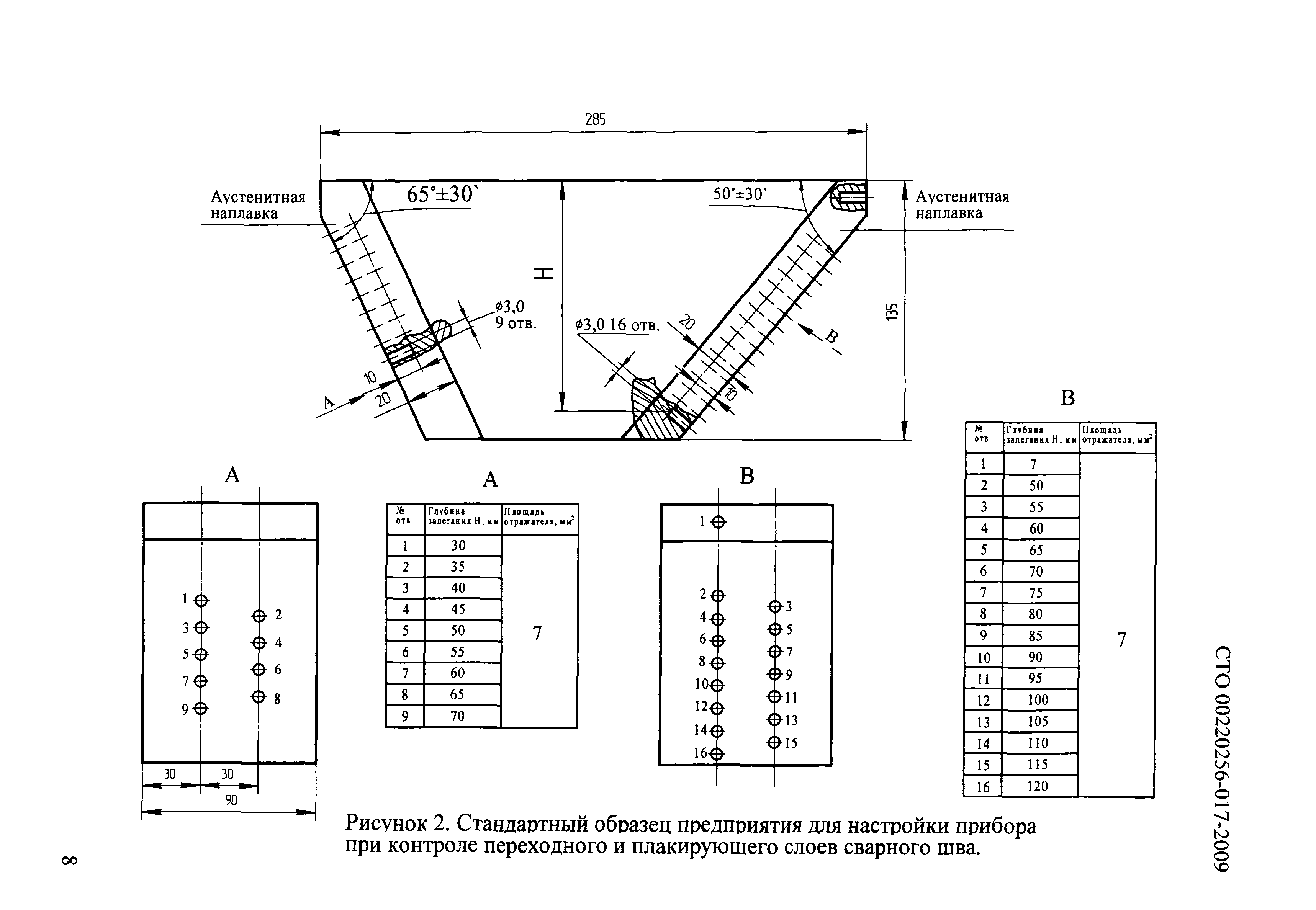

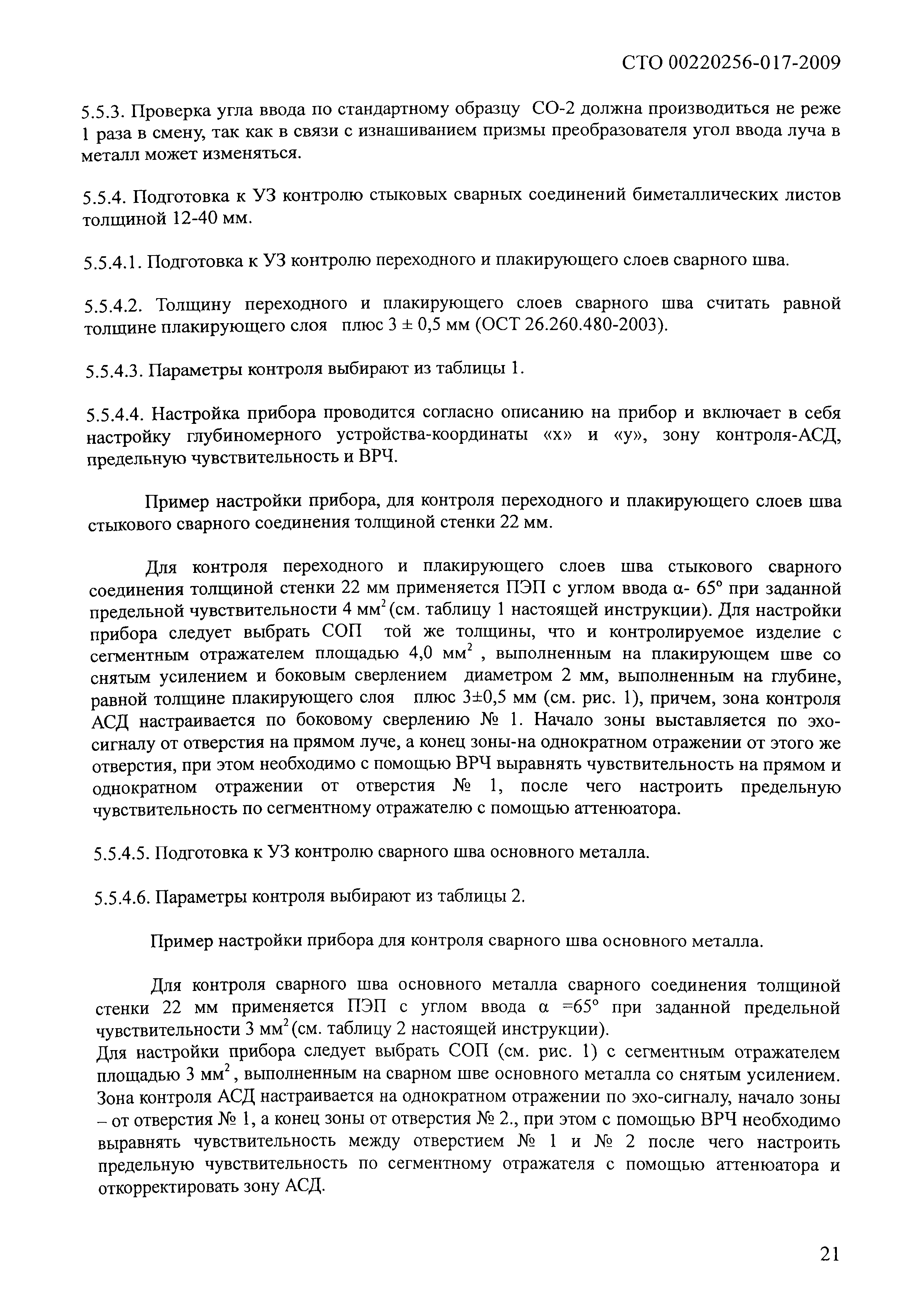

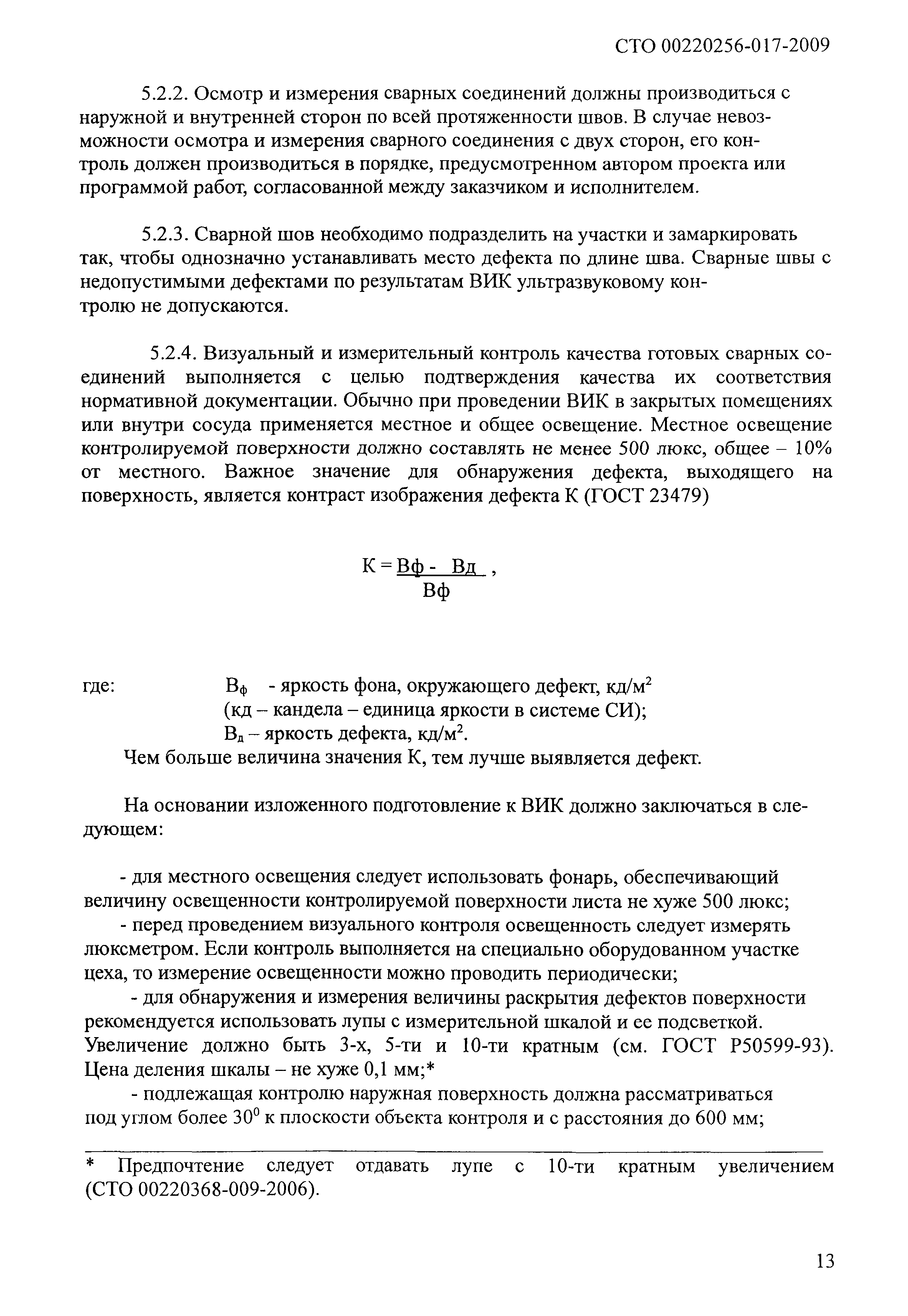

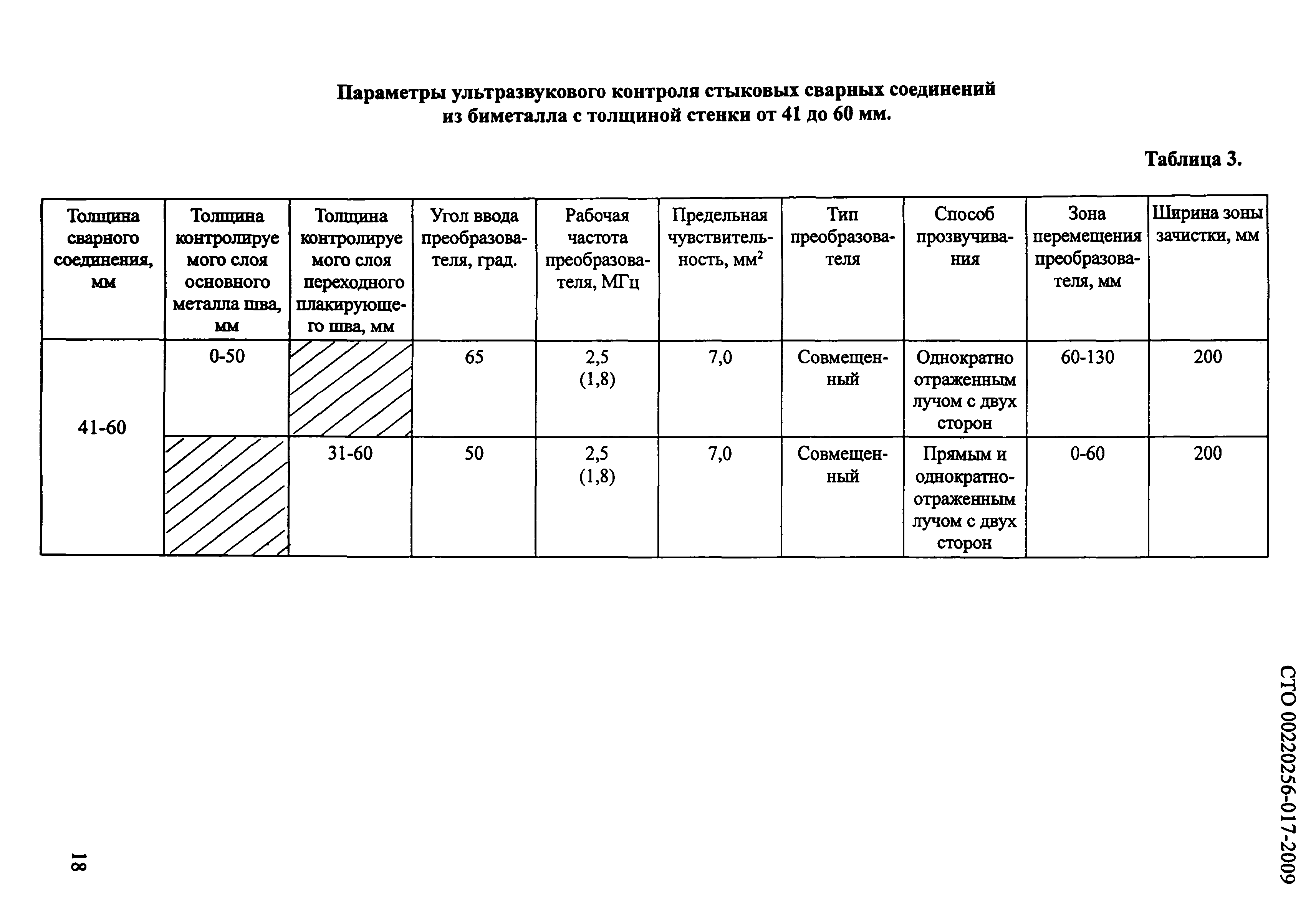

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Основные положения 4. Организация ультразвукового контроля 5. Подготовка к контролю    5.1 Общие положения    5.2 Визуальный и измерительный контроль    5.3 Выбор способа прозвучивания    5.4 Подготовка поверхности изделия к прозвучиванию    5.5 Выбор параметров контроля    5.6 Определение содержания ферритовой фазы 6. Методика контроля стыковых сварных соединений    6.1 Методика контроля стыковых сварных соединений толщиной от 12 до 40 мм    6.2 Методика контроля стыковых сварных соединений толщиной от 41 до 60 мм    6.3 Методика контроля стыковых сварных соединений толщиной от 61 до 110 мм    6.4 Методика контроля стыковых сварных соединений толщиной от 111 до 130 мм 7. Оценка качества сварных соединений по результатам ультразвукового контроля 8. Оформление технической документации по результатам ультразвукового контроля 9. Подготовка к проведению ремонтных работ дефектных мест сварного соединения в соответствии с требованиями СТО 00220368-009-2006 и СТО 00220256-002-2006 10. Требования безопасности 11. Приложение А. Пример настройки прибора при ультразвуковом контроле сварного шва основного металла головными волнами 12. Приложение Б. Обоснование необходимости контроля околошовной зоны ультрозвуком с целью обнаружения несплошностей 13. Приложение В.
Расположен в:	Техническая документация

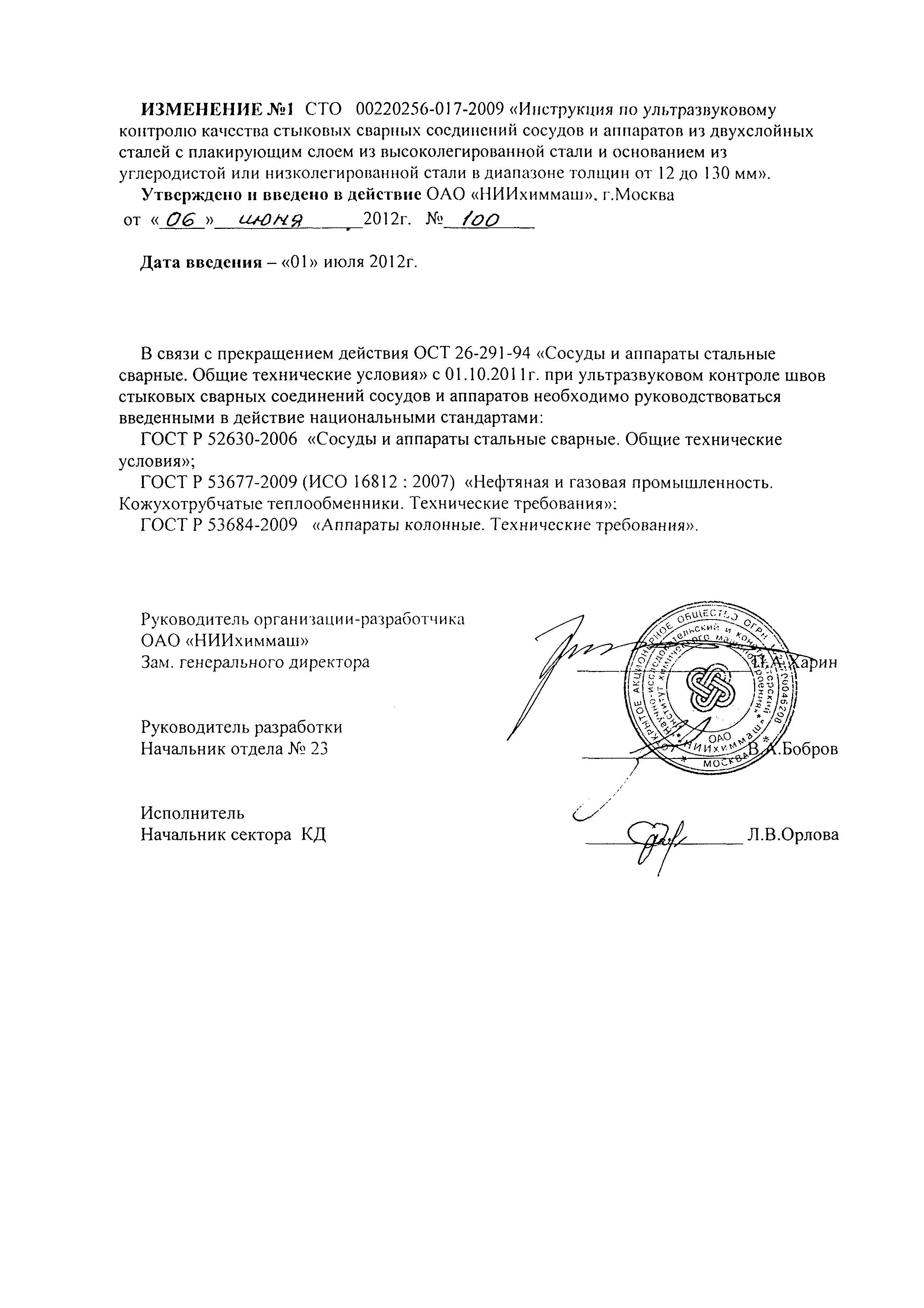

Список изменений:	№ 1 от 01.07.2012 (Информационное письмо № 1 от 15.06.2012 ОАО "НИИХИММАШ")

Текстовое изменение № 1 от 01.07.2012
